Как проверить прессостат (реле уровня) стиральной машины

При неполадках с прессостатом (реле уровня) машина может остановиться посреди цикла, отказавшись от дальнейшей работы. В этой статье мы рассмотрим устройство прибора, его значение в работе стиральной машинки. Вы узнаете, как проверить и отрегулировать прессостат своими руками.

Значение и устройство прессостата

Поскольку работой деталей в машине управляет главный модуль, ему нужно подать сигнал, чтобы остановить набор воды, а также закрыть входной клапан. Но как модуль узнает, что набранного объема достаточно? Давайте разберемся, каково назначение, а также как работает прессостат в стиральной машине. Этот элемент контролирует количество набранной воды в СМА. Каждый отдельный режим – стирка или полоскание – требует различного количества воды.

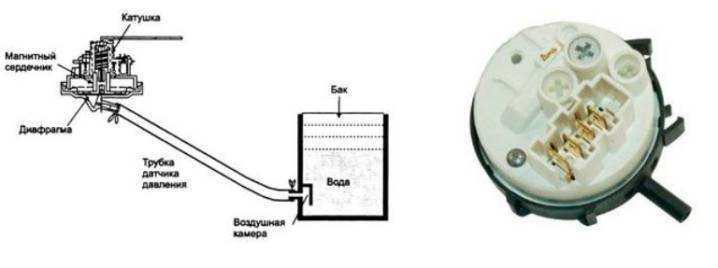

Рассмотрим принцип работы прессостата в стиральной машине. Это округлая деталь, имеющая пластиковый корпус, к нему подключены: шланг, по которому проходит давление, и проводка. Внутри корпуса реле располагаются тонкая мембрана и переключатель. Сила давления в баке зависит от количества набранной воды. Воздух под давлением проходит через шланг, оказывает действие на мембрану, а она, выгибаясь, замыкает переключатель. С помощью проводки модуль получает сигнал о прекращении забора воды. Таковы устройство и действие прессостата.

Многие пользователи не знают, где находится прессостат в стиральной машине. Некоторые думают, что он должен располагаться внутри бака. На самом деле прибор находится вверху корпуса СМ, возле боковой стенки.

Типичные неисправности

Как без разборки стиралки пользователь может догадаться о поломке реле уровня? Основные признаки:

СМ с системой самодиагностики, обнаруживая неполадку, тут же выводят код ошибки на дисплей. Пользователь считывает и расшифровывает код, что дает возможность понять, какая деталь вышла из строя.
Запускается процесс стирки, однако вы видите, что воды в барабане нет. При этом машина включает ТЭН, что может привести к возгоранию и неисправности нагревателя.
Количество набранной воды превышает допустимый уровень. Возможен беспрерывный набор воды. Бывают ситуации, когда уровень не достигает минимального значения.
Плохо отжатое белье. При неполадке прессостата возможен вариант, когда вода полностью не уходит из бака, поэтому отжим проходит некачественно.

Подобные неполадки также могут указывать на поломку других элементов, например, модуля управления или входного клапана. Возможно даже неправильное подключение системы к канализации. Поэтому чтобы быть уверенным, важно знать, как проверить реле (прессостат) в стиральной машине.

Пошаговое выполнение работ перед проверкой прессостата

С такой работой справится даже новичок, поэтому сделайте следующее:

Придерживайтесь техники безопасности. Отключите вашу СМА от сети, выдернув вилку из розетки.
Закрутите входной вентиль, который отвечает за подачу воды.
Для проверки датчика уровня воды нужно убрать верхнюю панель в стиральной машине.
Выкрутив сзади саморезы, сдвиньте крышку вперед. При этом будьте осторожны, поскольку ее края могут быть острыми.
Отставив панель в сторону, отыщите прибор.

Подготовьте трубку диаметром, равным штуцеру прессостата. Снимите шланг давления, разжав хомут. На штуцер установите трубку и несильно подуйте. Если датчик исправен, тогда сработают контакты, и вы услышите один или три щелчка.

Проверьте прибор на момент повреждений. Проверьте его шланг на засор. Если он засорен, прочистите отверстие под напором воды из крана.

Когда вы убедились, что внешне все в порядке, остается последний способ проверки – мультиметр. Настройте тестер в режим сопротивления и подсоедините щупы тестера к контактам реле. При срабатывании контактов значения должны изменяться. Если же они остались на прежнем уровне, значит, датчик неисправен. Чтобы точно узнать, к каким контактам подключать тестер, вам понадобится электрическая схема прибора.

Самостоятельная настройка прессостата

Иногда, вместо замены детали, можно выполнить регулировку, либо настройку прессостата в вашей стиральной машине. Как поступить:

Важно знать, какое количество воды требуется данной модели стиралки для выполнения каждой программы. Исходя из их количества, на датчике стоит от одного до трех винтов.

В соответствии с необходимым количеством воды при режиме нужно подкрутить винты.

Зная, как настроить и отрегулировать прессостат, можно не покупать новую деталь. Но вычислить правильные координаты настройки довольно непросто, поскольку такая работа проводится специалистами на заводе. Если вы решили заменить реле, читайте следующий пункт.

Замена прессостата

Для начала купите новый прибор. Можно взять свой датчик и отправиться с ним в магазин, но обычно для покупки подходящей детали достаточно назвать модель машины продавцу. Если вы полностью не снимали реле при проверке – сделайте это:

Отсоедините все провода (сфотографируйте или промаркируйте соединения).

Выкрутите болты, которые крепят прибор к корпусу.

Как подключить прессостат? Повторите все действия в обратном порядке:

Прикрутите его на место с помощью болтов.
Затем подсоедините шланг, закрепив хомут.
Подсоедините проводку согласно маркировке.

Отлично! Работа выполнена успешно – можете запускать свою СМ и проверять ее работу. Видео по теме вам поможет:

Как проверить прессостат стиральной машины (датчик уровня)

Прессостат, он же датчик уровня и реле уровня – это деталь стиральной машины, отвечающая за количество воды, заливаемой в бак. Если данная запчасть выйдет из строя машина вряд ли сможет выполнять программы стирки. Так как в них на разной стадии должно заливаться определенное количество жидкости. Регулировка количества воды очень важна для работы машинки.

Все машинки автомат, которые делаются в наши дни, обладают датчиком уровня. Он может отслеживать количество воды в баке, учитывая и объем загружаемых вещей для стирки.

Чем грозит неисправность прессостата?

Обычно неисправность начинает проявляться следующими образомами:

Машинка набирает в бак чересчур много воды.
Или наоборот стиральная машина заливает очень мало воды.
Так же стираемые вещи могут быть недостаточно качественно отжатыми.
Еще возможна ситуация, когда воды в баке совсем нет, но стиральная машина считает, что она есть и включает нагревательный элемент (ТЭН). При такой работе он может перегреться и выйти из строя.

Где купить реле уровня?

Если вы решили поменять датчик уровня, то в качестве замены желательно использовать прессостат от того же производителя, что и ваша стиральная машина. В сервисных центрах и специализированных магазинах вы сможете отыскать самый широкий ассортимент различных деталей.

Если же в наличии запасной части нет, то можно оформить покупку под заказ. В этом случае вам придется подождать какое-то время, пока ее доставят со склада или с завода производителя. Множество брендов, производящих бытовую технику такого типа существует на современном рынке:

Аристон,
Сименс,
Индезит,
Бош,
Ханса,
Занусси,
Дэу,
ЭлДжи,
Канди,
Атлант,
И другие.

И у всех этих производителей есть свои заводы и сервисные центры, которые занимаются решением вопросов, связанных со стиральными машинами своих марок. Не беспокойтесь, если ваша машинка более-менее современная, то деталь к ней можно будет отыскать.

Так же для разных серий бытовой техники есть различные варианты датчика уровня. Виды этих датчиков различаются по функциональным особенностям. Один из самых часто применяемых вариантов реле уровня – трехконтактный. Не так часто встречаются двухкамерный датчик уровня воды.

Для того, чтобы приобрести именно тот прессостат, который подойдет для вашей машинки, вам понадобиться запомнить (или записать) производителя и название серии.

Как проверить датчик уровня воды?

Для того, чтобы проверить работоспособность реле датчика уровня воды необходимо произвести отсоединения шланга. Для этого вам понадобится добраться до прессостата. Сперва отключите питание. То есть, выдерните вилку из розетки. Затем надо снять верхнюю часть корпуса стиральной машины. Ее так же называют крышкой. Крышка фиксируется двумя винтами с задней стороны машинки. Открутив их, вам понадобиться слегка выдвинуть крышку с лицевой стороны машинки назад. После этого она легко снимется. У большинства стиральных машин прессостат располагается на одной из стенок стиральной машины близко к ее верхней части.

Как только доберетесь до датчика уровня, вам будет нужно отсоединить его от шланга. Шланг зафиксирован при помощи хомута. Хомут может быть снят при помощи плоскогубцев, либо просто рукой. На место этого шланга стоит присоединить небольшой шланг, который вы заготовили заранее. Затем попробуйте подуть в него. Но не сильно.

При сработке контактов вы можете расслышать щелкание. Количество щелчков будет зависеть от того, сколько уровней воды предусматривает ваша стиральная машина для осуществления различных программ.

Так же следует изучить трубки и убедиться, что у них нет повреждений. Если какие-либо повреждения имеют место быть, то трубки надо менять. Так же внимательно осмотрите контакты реле уровня воды. Если они грязные, то их следует прочистить. Если залипли, то оптимальным вариантом будет установка нового датчика уровня.

Если прессостат неисправен, то его проще заменить. Тем более, что новый, как правило, стоит довольно не дорого.

А сама замена осуществляется очень просто. Для того, чтобы вам было проще мы добавили видео о самостоятельной замене прессостата:

Как определить неисправность реле давления скважинного насоса

Эрин Лестер / Источник изображения через Getty Images

Если ваша скважина подача воды внезапно заканчивается, это может быть жизненно важная, но простая механическая часть, которая вызывает проблему

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вы относитесь к 15% населения США, которое использует бытовую скважину для водоснабжения, такая простая вещь, как реле давления скважинного насоса, может вызвать серьезные проблемы. Это может привести к потере давления воды или даже полному прекращению подачи воды. Узнайте, как определить, неисправно ли реле давления вашего скважинного насоса и нуждается ли оно в замене.

Что такое реле давления скважинного насоса?

Реле давления сигнализирует скважинному насосу, когда ему необходимо начать или остановить откачку воды. Это происходит за счет повышения давления в системе водоснабжения. Переключатель обычно имеет следующий диапазон номеров: 20–40, 30–50, 40–50. Они относятся к уровням давления в фунтах на квадратный дюйм (psi).

Когда давление упадет до минимального значения «включения», реле давления включится, и насос наполнит ваш бак. Он выключится и перестанет качать, когда достигнет наивысшего «отсечного» числа. Вы можете настроить низкие и высокие числа на любой из трех параметров настройки в зависимости от потребностей вашего дома в водоснабжении.

Где находится реле давления скважинного насоса?

Поиск реле давления скважинного насоса будет вашей первой задачей; его расположение может варьироваться в зависимости от типа помпы и вашей домашней установки. Обычно вы найдете переключатель на боковой стороне струйного насоса. Тем не менее, если у вас есть погружной насос, вы найдете местонахождение скрытого переключателя в другом месте. Как правило, вы найдете его в подвале, гараже или где-нибудь во дворе, иногда он установлен на небольшой трубке рядом с гидробаком.

Причины отказа реле давления скважинного насоса

Реле давления состоит из простого внутреннего пружинного механизма, соединенного с набором электрических контактов. Со временем пружина ослабевает, детали забиваются мусором, а электрические контакты корродируют и деградируют. Несмотря на то, что переключатель обычно имеет прочную крышку, влажность и частое использование играют свою роль в неизбежном износе этого простого элемента оборудования.

Кэтрин Циглер / DigitalVision через Getty Images

Некоторые общие признаки того, что может быть проблема с реле давления скважинного насоса, включают:

Насос не включается, хотя давление воды упало ниже установленной точки включения.
Насос не выключается, несмотря на то, что давление воды превысило установленное значение отключения.
Давление воды низкое, несмотря на работающий насос
Насос включается и тут же выключается.

Эти проблемы также могут указывать на более серьезные проблемы с вашей системой подачи воды из скважины, такие как поломка насоса, утечка в системе или разгерметизация гидробака. Если вы не можете обнаружить каких-либо явных проблем с реле давления, лучше всего вызвать ближайший к вам сервис по ремонту скважинных насосов. Они диагностируют проблему и проведут необходимый ремонт или замену.

Устранение неполадок Неполадки переключателя давления скважинного насоса

Прежде чем вызывать специалиста, попробуйте выполнить несколько простых действий по устранению неполадок. В целях безопасности убедитесь, что вы заранее отключили электропитание системы скважинных насосов. Чтобы осмотреть внутреннюю работу переключателя, вам необходимо снять пластиковое покрытие.

Проверка на наличие проблем с электрическим подключением

Перед отключением питания ударьте рукояткой отвертки по трубке, на которой включен выключатель скважинного насоса. Если вы заметили искру или насос снова включился, это может быть признаком проблем с электрическими соединениями реле давления.

Контакты могут подвергнуться коррозии, между ними могут застрять насекомые или мусор, а также они изнашиваются при постоянном использовании. При выключенном питании , можно разомкнуть контакты и аккуратно подпилить пилочкой для ногтей любую поврежденную часть. Этого может быть достаточно, чтобы коммутатор снова заработал в качестве временного исправления, пока вы ждете, пока профессионал выйдет, чтобы сделать полную замену.

Прочистите датчик давления

Водяной осадок и железосодержащие бактерии могут скапливаться в датчике давления переключателя. Вы можете очистить трубку, которая соединяет ваш выключатель с водопроводом, при выключенном питании.

Проверка на наличие утечек

Иногда вода может просачиваться в корпус переключателя и механизмы. Если это произошло, немедленно отключите электричество и замените выключатель. Если вода протекает под переключателем в месте подключения водопровода, возможно, это удастся затянуть и решить проблему.

Иногда утечка в другом месте дома или в насосной системе может привести к падению давления. Обратите внимание на признаки скопления воды.

Проверка цикла водяного насоса

Если внутренняя пружина слишком ослаблена, это может привести к остановке работы переключателя, что потребует замены. Чтобы проверить герметичность пружины, откройте водопроводный кран и дайте насосу выполнить полный цикл. Если переключатель не включается, это может быть признаком проблемы с пружиной.

Могу ли я самостоятельно заменить неисправное реле давления скважинного насоса?

Новые выключатели недороги, но вам следует пытаться заменить их самостоятельно только в том случае, если вы уверены в электрических компонентах , отключено питание и вы уверены, что проблема связана с переключателем. Замена реле давления — это простой, быстрый и недорогой ремонт для профессионалов по сравнению со сложностью и стоимостью полной замены скважинного насоса.

Если вы не уверены, что переключатель вызывает проблемы с давлением в скважинном насосе, или если вы заменили переключатель, но проблема не устранена, вызовите местного специалиста. Проблемы со скважинными насосами часто бывают обширными, сложными, и их лучше всего доверить профессионалам для диагностики и решения.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Основные сведения о реле давления

На этом веб-семинаре мы рассмотрим, что такое реле давления, и рассмотрим различные типы реле давления, которые предлагает Boshart. Мы даже даем несколько полезных советов, чтобы упростить заказ реле давления! Посмотрите видео ниже.

Технические листы Square D и любые каталоги реле давления Square D можно найти на веб-сайте Square D.

Если вам нужна дополнительная информация о реле давления Hubbell и вы хотите ознакомиться с какими-либо ресурсами, посетите их веб-сайт здесь.

Всем привет. Добро пожаловать на наш вебинар по реле давления и спасибо, что присоединились к нам сегодня.

Меня зовут Брэдлин МакИвен, я координатор по социальным сетям и контенту в Boshart Industries. Как видите, мой битмоджи выглядит немного иначе. Я ожидаю в ноябре и уйду в отпуск по уходу за ребенком. Пока меня нет, вебинары будет вести Мелисса Бендер. Сегодня мы представим вместе.

Сегодня к нам присоединилась наша техническая команда: Уилл Бендер, наш аналитик по обеспечению качества, Стив Хадсон, наш менеджер по обеспечению качества, и Пол Эрб, наш менеджер по исследованиям и разработкам. Они помогут ответить на ваши вопросы в конце презентации.

Во время презентации не стесняйтесь печатать любые вопросы, которые у вас есть. Мы постараемся ответить на все вопросы после презентации. Если есть какие-либо вопросы, на которые мы не сможем ответить, мы свяжемся после презентации.

Если вы хотите ввести вопрос, найдите боковую панель в правой части экрана. Затем нажмите на кнопку, которая выглядит как стрелка в поле. Откроется меню с полем вопроса. Вы можете напечатать свои вопросы там, и мы сможем их увидеть. Обратите внимание на номер слайда, если вы ссылаетесь на конкретный слайд. Номера слайдов будут отображаться в левом нижнем углу слайда.

Обзор

Для начала рассмотрим, что такое реле давления и типы подключения. Затем мы перейдем к различным типам реле давления и обсудим характеристики стандартного реле давления Boshart. Мы закончим презентацию полезными советами и вопросами.

Начнем с того, что такое реле давления.

Что такое реле давления?

Реле давления чаще всего используется для включения и выключения водяного насоса, определяя изменение давления в системе. Реле давления определяет, когда достигается заданная точка давления, и открывает или закрывает электрический переключающий элемент.

Кроме того, переключатели можно использовать для управления насосами воздушных компрессоров. Они обычно используются для замыкания или размыкания электрических цепей при выбранном давлении или других устройств, таких как сигнализация, используемая во многих промышленных приложениях.

Реле давления
имеют рейтинг NEMA, Национальной ассоциации производителей электрооборудования, в диапазоне от 1 до 13 для различных целей.

Все реле давления имеют две рабочие точки, известные как включение и отключение. Точка включения, также известная как точка сброса, является результатом падения давления и запускает насос. Точка отключения, также известная как точка срабатывания, возникает в результате повышения давления и останавливает насос.

Поверните гайку на большой пружине по часовой стрелке, чтобы увеличить давление включения и выключения. Поверните гайку против часовой стрелки, чтобы понизить настройки давления включения и отключения.

Для обеспечения точности и оптимизации срока службы переключателя уставки включения и выключения должны находиться в середине диапазона рабочего давления.

После презентации этот технический лист с указанием минимального и максимального диапазонов включения и отключения будет доступен для загрузки для справки.

Дифференциал, также известный как зона нечувствительности, представляет собой разницу или разброс между точками включения и отключения. На большинстве переключателей дифференциал между включением и отключением можно регулировать, однако некоторые выключатели имеют фиксированные нерегулируемые дифференциалы. В некоторых приложениях требуется более широкий или более узкий диапазон между уставками включения и выключения насоса. Для регулировки поверните гайку на маленькой пружине по часовой стрелке, чтобы поднять только давление отключения. Поворот против часовой стрелки только понизит давление отключения.

Типы подключения

Соединения

¼” FPT являются наиболее распространенными и идеально подходят для установки на тройники резервуара. Обычно они используют 3-дюймовые ниппели, чтобы поднять переключатель достаточно высоко, чтобы можно было заменить манометр, не снимая переключатель. Их также можно легко приспособить для соединения с трубкой с колючей трубкой, компрессионным или быстроразъемным соединением для любого требуемого соединения под давлением.

Кроме того, существуют другие, менее распространенные соединения, предназначенные для присоединения непосредственно к струйным насосам или к полиэтиленовым трубкам. Если вам нужна дополнительная информация о типах подключения, обратитесь к своему торговому представителю 9.0011

Теперь мы рассмотрим несколько типов реле давления, доступных в нашем каталоге.

Доступны различные типы реле давления

Boshart предлагает реле давления нескольких марок. Есть несколько причин, по которым мы предлагаем эти разные марки:

Часто бывают случаи, когда переключатель одной марки обеспечивает желаемые настройки включения и отключения, тогда как другая марка не может
Дифференциальные диапазоны могут варьироваться от марки к марке, и в некоторых приложениях переключатель Hubbell может удовлетворить желаемую потребность, тогда как переключатель Square D — нет, и наоборот
Иногда электрические характеристики выключателя могут различаться, что делает одну марку более подходящей, чем другую
В некоторых случаях это просто сводится к предпочтениям клиентов в отношении брендов

Важно знать, что если одно реле давления не может быть отрегулировано в соответствии с настройками вашего приложения, может быть другая марка, которая может удовлетворить ваши потребности.

Большинство реле давления являются стандартными реле давления. Как правило, стандартные реле давления лучше всего использовать с насосами мощностью до 1,5 л.с. для двигателей на 120 вольт и до 2 л.с. для двигателей на 240 вольт.

Если не указано иное, все реле давления поставляются в корпусах общего назначения NEMA 1. Эти корпуса предназначены только для использования внутри помещений. Они защищают коммутатор от мусора и защищают людей от компонентов внутри коммутатора.

Выключатели низкого давления включают в себя все функции стандартных выключателей давления. Единственная разница заключается в том, что реле низкого давления имеют функции выключения, запуска и автоматического режима, что помогает продлить срок службы насоса.

Если давление в системе упадет примерно на 10 фунтов на квадратный дюйм ниже установленной точки включения, переключатель разомкнется и выключит насос. Когда состояние устранено, ручной рычаг можно повернуть обратно в исходное положение, и, если давление восстанавливается при удержании в этом положении, переключатель возобновляет нормальную работу.

Реле давления

Hubbell GARD-IT подключается последовательно с обычным реле давления Furnas. Он предназначен для защиты двигателя водяного насоса или воздушного компрессора путем автоматического отключения насоса, если давление воды или воздуха становится слишком низким. Как только давление вернется к норме, вы просто нажмете кнопку ручного сброса, чтобы перезапустить систему.

Переключатель HI-GARD

Hubbell также подключается последовательно с любым переключателем давления в системе. Это специальное реле давления предназначено для отключения при достижении заданного давления. Его необходимо сбросить вручную. Эти реле давления используются, когда желательно ограничить максимальное давление в системе.

Выключатели обратного действия срабатывают при повышении давления воздуха или воды. Они предназначены для заземления зажигания в газовых насосах и компрессорах при достижении желаемого максимального давления. Они также могут выступать в качестве сигнализатора низкого давления или предотвращать работу насоса при низком давлении. Рычаг сброса не является обязательным.

Ручные переключатели включения/выключения имеют рычаг автоматического/выключения. Рычаг позволяет вручную отключать насосную систему на длительные периоды времени. Когда рычаг находится в положении «включено», переключатель находится в автоматическом режиме и будет включаться и выключаться при заданных настройках давления включения и отключения.

Square D предлагает стандартный воздушный выключатель, предназначенный для небольших электрических воздушных компрессоров мощностью до 2 л.с. для двигателей на 120 вольт и до 3 л.с. для двигателей на 240 вольт.

Они отличаются от большинства реле давления тем, что имеют модели с фиксированным перепадом приблизительно 20, 30 или 40 фунтов на квадратный дюйм. Можно заказать несколько заводских настроек «выкл.». Параметр «выкл.» также может быть отрегулирован до максимального значения 200 фунтов на квадратный дюйм в зависимости от выбранной модели. Их также можно заказать с рычагом авто/выключения.

Пробка пульсации замедляет поток жидкости к диафрагме реле давления, чтобы уменьшить скорость пульсации.

Датчик пульсации чаще всего применяется для поршневых насосов. Без вилки скачок давления приведет к размыканию контактов, отключению питания насоса только для того, чтобы снова включить его. Заглушку пульсации можно легко установить в переключатель любой марки с напорным соединением ¼” FPT.

Реле давления среднего режима

лучше всего использовать с более крупными насосами мощностью до 2 л.с. для двигателей на 120 вольт и до 3 л.с. для двигателей на 240 вольт.

Серия Hubbell 69J — это наиболее адаптируемый коммутатор на рынке. Это дает пользователю возможность установить реле давления вокруг компрессора, а не наоборот. Разгрузочное устройство может быть установлено с любой стороны и может быть повернуто в любое из восьми различных положений, что обеспечивает более быструю сборку и более короткие трубки.

Эти реле давления воздуха Hubbell для среднего режима работы могут быть оснащены рычагом автоматического отключения, разгрузочным клапаном или и тем, и другим. Разгрузочные клапаны предназначены для сброса давления в насосе и воздушной магистрали после остановки двигателя.

Реле давления воздуха или воды для тяжелых условий эксплуатации используются с большими насосами и коммерческими компрессорами до 250 фунтов на квадратный дюйм, мощностью 2 л.с. для двигателей на 120 вольт и до 5 л.с. для двигателей на 240 вольт. Они могут работать с мощностью до 5 лошадиных сил с двигателями на 575 вольт.

Реле давления воздуха для тяжелых условий эксплуатации

также могут быть оснащены разгрузочными клапанами, как упоминалось ранее.

Серия Square D 9013GSR соответствует стандартам NEMA 7 и 9. Корпуса NEMA 7 спроектированы так, чтобы сдерживать внутренний взрыв, не создавая внешней опасности. НЕМА 9кожухи предназначены для предотвращения воспламенения горючей пыли. Эти корпуса предназначены для использования внутри помещений во взрывоопасных зонах.

Выключатели

типа 3R предназначены для использования вне помещений. Они обеспечивают определенную степень защиты от дождя и образования льда. Имейте в виду, что они не являются водонепроницаемыми. Влага может попасть под воздействие струи воды при определенных условиях. Корпуса NEMA 3 и NEMA 3R обычно используются для размещения силовых распределительных устройств и других электрических компонентов, которые должны быть защищены на открытом воздухе. Наружные защищенные от атмосферных воздействий кожухи нельзя использовать с разъединителями с автоматическим отключением.

При выборе реле давления убедитесь, что максимальная температура давления и электрические характеристики не превышаются производителем. Электрооборудование должно обслуживаться только квалифицированным персоналом по обслуживанию электрооборудования. Boshart Industries или производитель не несут никакой ответственности за любые последствия, связанные с использованием этого материала.

Теперь мы рассмотрим преимущества стандартных реле давления Boshart, а также особенности, которые отличают их от других и делают их лучшим выбором для профессионального установщика.

Стандартные реле давления

Большинство соединений задней пластины на стандартных импортных переключателях приварены трением к фланцу. Этот тип сварки является слабым и, как известно, выходит из строя, что приводит к значительному повреждению имущества.

Задние пластины реле давления Boshart для стандартных режимов работы изготавливаются по индивидуальному заказу с использованием процесса, при котором шестигранное соединение приваривается к металлическому фланцу, в результате чего соединение на 250 % прочнее, чем соединение методом сварки вращением трением.

Boshart имеет разделители клеммных колодок, которые удерживают провод под головкой винта с правой стороны каждого клеммного винта. Разделитель помогает многожильным проводам оставаться закрепленными под головкой винта, когда винт затянут, и обеспечивает хорошее электрическое соединение.

Подрядчикам нравится эта функция, поскольку она экономит время. Одножильные проводники можно зачистить и вставить под правую сторону без необходимости сгибать провод в форме буквы «U» для наматывания на винт клеммы. Просто вставьте и затяните, чтобы провод не выскочил.

Многие реле давления, представленные на рынке, имеют очень маленький зазор или, в некоторых случаях, не имеют зазора для стопорных гаек кабелепровода, иногда называемых контргайками. Это очень затрудняет затяжку из-за столкновения с клеммной колодкой.

Специальная конструкция клеммной колодки
Boshart обеспечивает зазоры вокруг отверстий для кабелепроводов, что упрощает установку.

Еще одна распространенная проблема с импортными переключателями заключается в том, что в просверленных латунных винтовых наконечниках клемм срывается резьба. Это оставляет тонкое поперечное сечение и небольшое зацепление с резьбой для клеммных винтов.

В стандартных переключателях Boshart наконечники винтов штампуются с помощью матрицы, которая смещает металл и удваивает изнашиваемое поперечное сечение. Это увеличивает количество задействованных потоков с двух до четырех.

С тех пор, как это изменение было сделано много лет назад, не было ни одного сообщения об удалении нити.

Клеммные винты

Типичные импортные переключатели имеют короткие клеммные винты. При установке проводов калибра 10 AWG и более, винты клемм необходимо вывернуть дальше, чтобы провод прошел под головкой винта. Часто это приводит к тому, что винт выворачивается прямо из наконечника клеммы.

Винты клемм

Boshart были удлинены на 30 %, чтобы устранить эту проблему.

В стандартных импортных переключателях используется шестивалентный хром, также известный как хром 6. Производство этого покрытия запрещено в Северной Америке и Мексике. Этот процесс не только вреден для окружающей среды; это также невероятно вредно для здоровья заводских рабочих. Несмотря на вредное воздействие на окружающую среду и здоровье, большинство импортеров все равно предпочитают покупать продукт, потому что он недорогой.

Вместо этого вредного продукта компания Boshart использует трехвалентный хром, также известный как хром 3. Мы платим больше за использование этого более дорогого и экологически чистого покрытия, потому что считаем, что это правильно и ответственно. Кроме того, испытания в солевом тумане показали, что это экологически чистое покрытие более устойчиво к коррозии.

Многие импортные переключатели не сертифицированы для обеспечения соответствия требованиям по пониженному содержанию свинца. У них также часто отсутствует маркировка, не содержащая свинца, на крышке.

Коммутаторы

Boshart имеют сертификат No-Lead по стандарту NSF-372. Крышки имеют большой сертификационный знак отсутствия свинца, облегчающий инспекторам идентификацию соответствия Закону о безопасной питьевой воде. На крышке указан номер сертификата отсутствия свинца, а также электротехнические характеристики CSA и UL.

В дополнение к отметке No-Lead, наши крышки переключателей имеют четкую маркировку для идентификации стандартных и специальных переключателей. Это позволяет легко отличить выключатели низкого давления от автоматических выключателей, которые внешне идентичны.

Крышки

Boshart имеют увеличенную вставку для паспортной таблички, что обеспечивает большую гибкость при нанесении частной маркировки. Свяжитесь с торговым представителем Boshart для получения подробной информации о минимальном количестве заказа.

Теперь рассмотрим несколько полезных советов.

Полезные советы

Вот три вещи, которые необходимо знать перед заказом коммутатора.

Во-первых, вам нужно знать желаемое давление в системе. Это включает включение, отключение и дифференциал. Во-вторых, вы должны знать свои потребности в энергии. Посмотрите на насос, какая мощность будет проходить через переключатель. В-третьих, вам нужно знать, нужен ли вам специальный выключатель приложения, например, выключатель низкого давления.

У нас есть отличный ресурс, который вы можете найти в нашем блоге BoshartU о том, как правильно настроить реле давления. Блог содержит советы по настройке и пошаговый процесс точной настройки врезки. Проверьте это на blog.Boshart.com.

Обзор

На этом сегодняшняя презентация подошла к концу. Посетите наш блог BoshartU, чтобы узнать больше о наших продуктах, и не забудьте подписаться на получение новых обновлений контента.

Оставайтесь с нами на связи, подписавшись на Boshart Industries в Instagram, LinkedIn и Facebook.

Еще раз спасибо, что присоединились к нам сегодня. Посетите наш веб-сайт, чтобы узнать больше о наших продуктах, и подпишитесь на наш блог, чтобы получать новые обновления контента.
