Как правильно прокладывать интернет, акустические провода и кабели в квартире

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ. Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имею…

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все.

Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра.

1) Подключение интернета.

1.

1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.

Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей.

2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах одной квартиры.

3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.

4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, — очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки — возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются. Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу, необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком.

В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит.

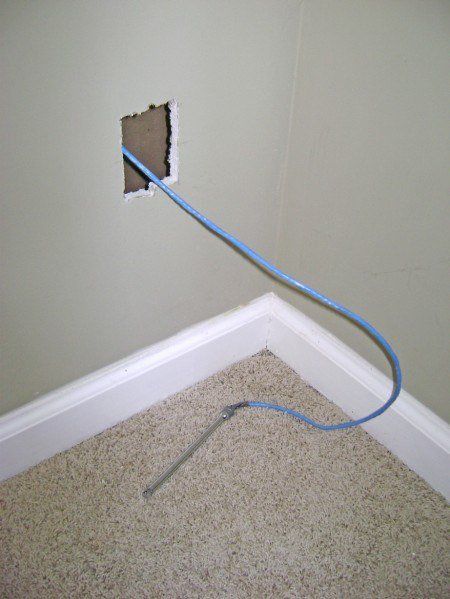

Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

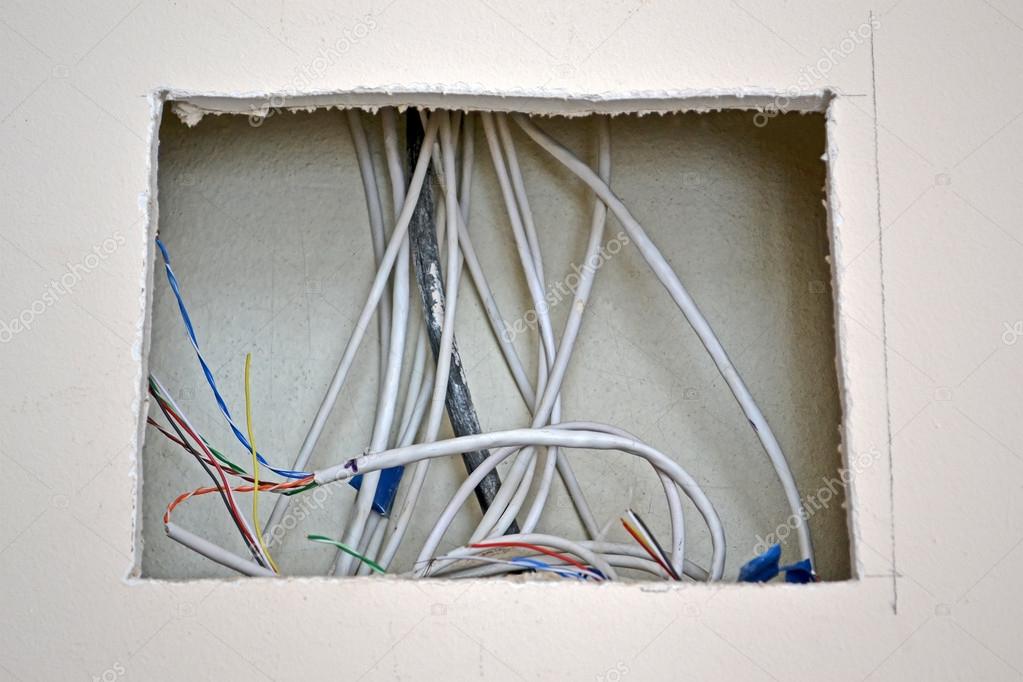

Лючок, за которым скрывается руотер.

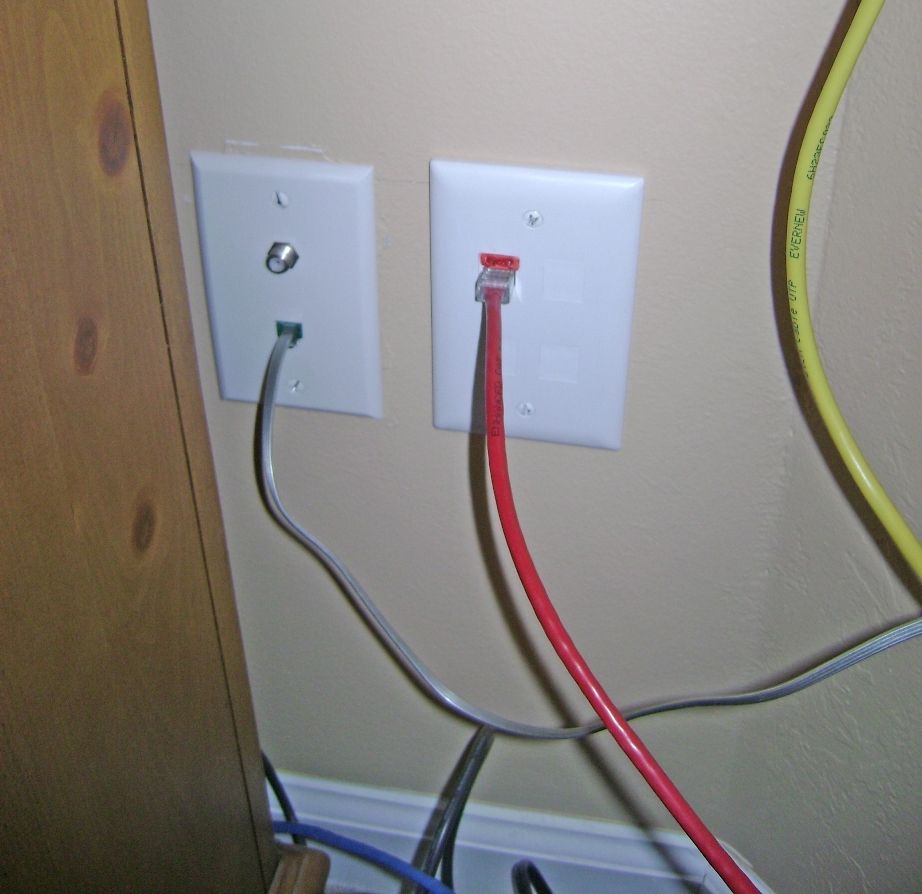

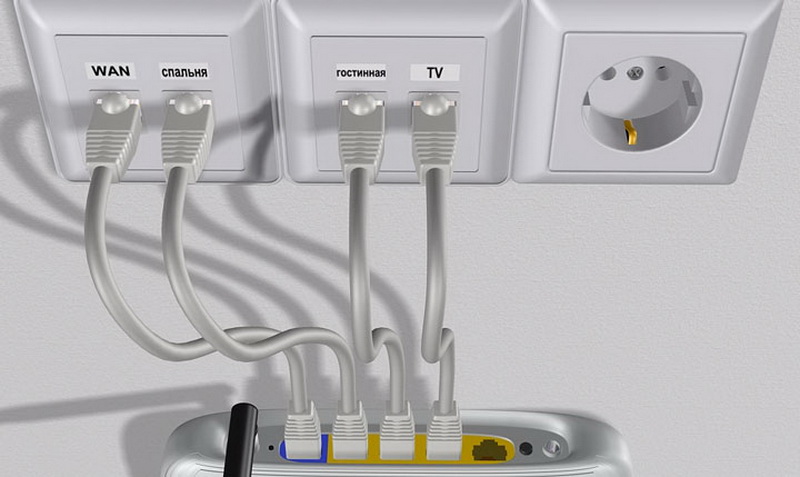

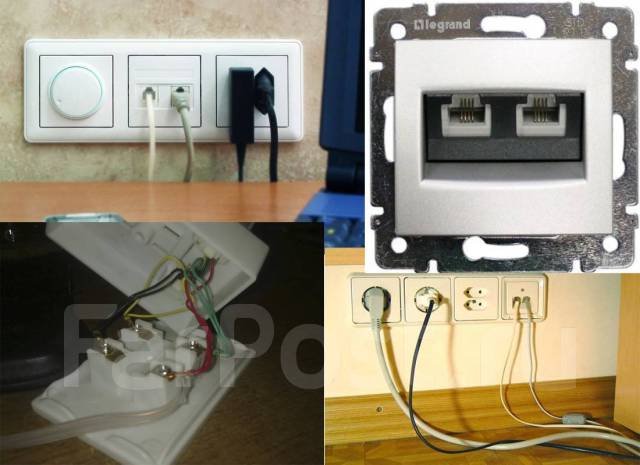

Розетка для интернета.

Роутер стоит абы где и абы как.

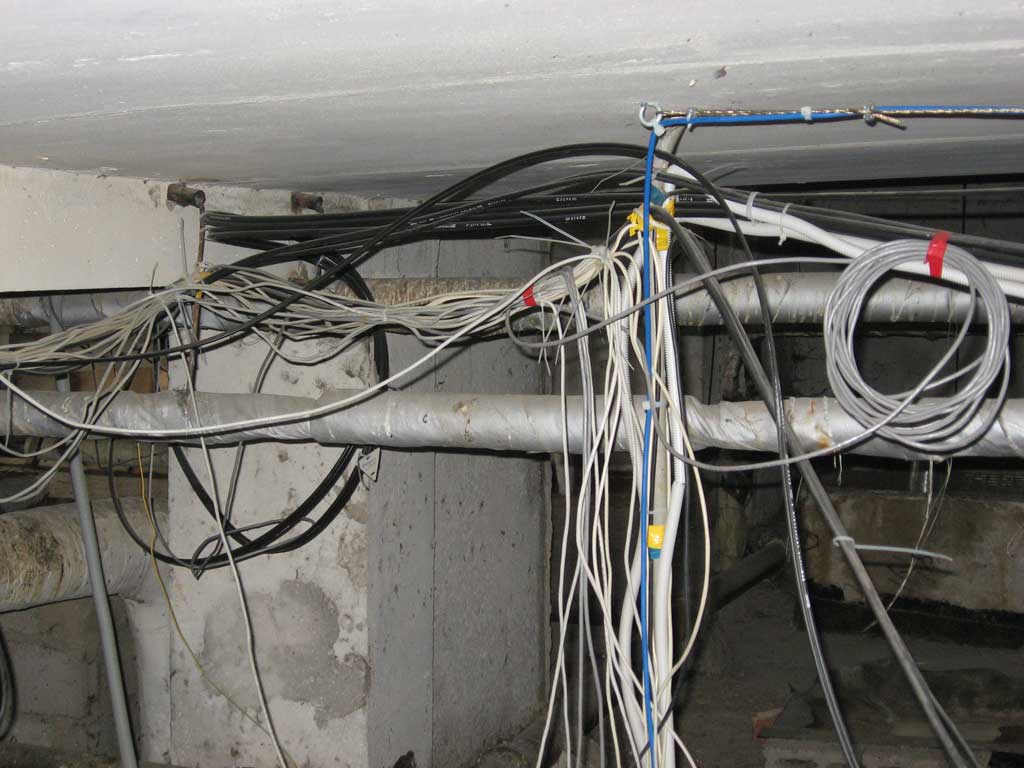

Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним.

3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно, с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.

Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире — очень значительная.

Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера. Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.

Все очень аккуратно, все радуются ремонту.

Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.

Как проложить и подключить интернет, ТВ и аудио-видео кабель

Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.

В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.

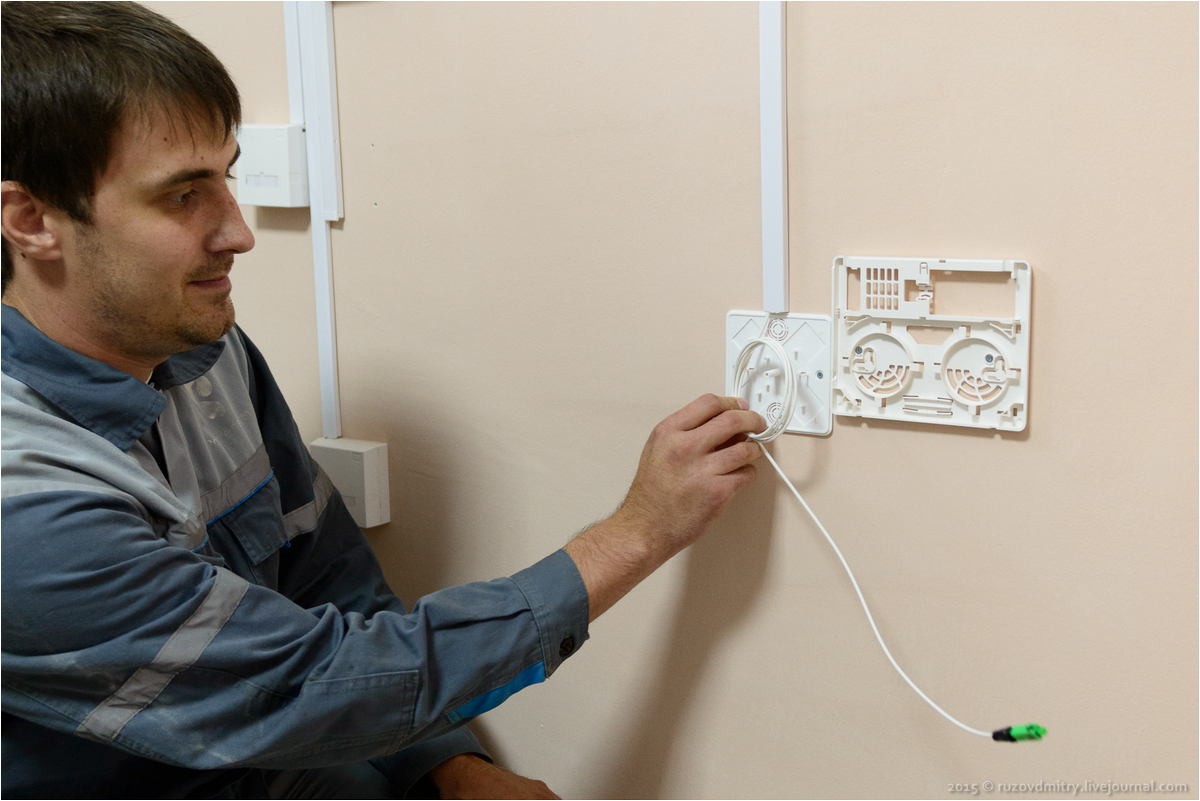

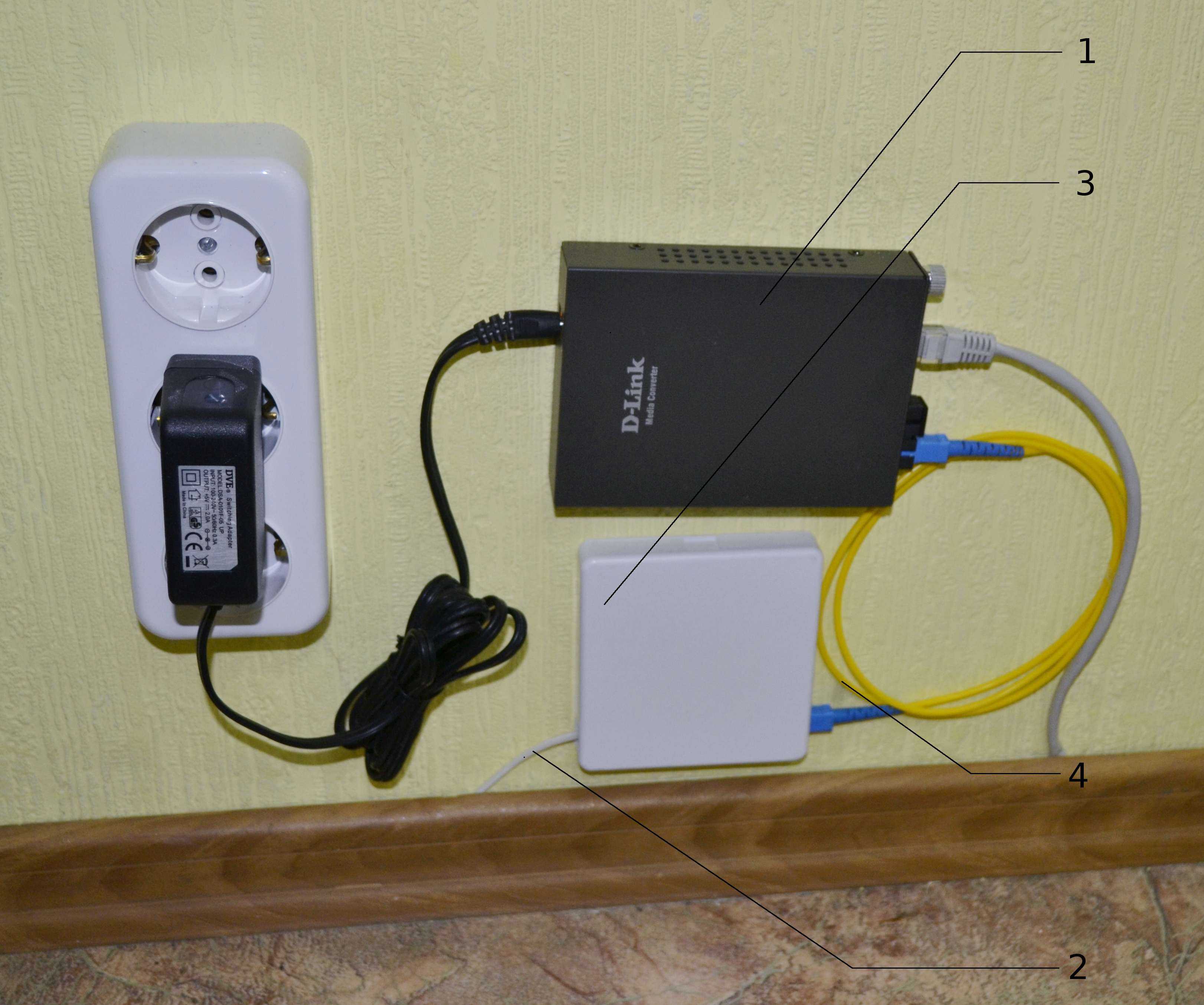

В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

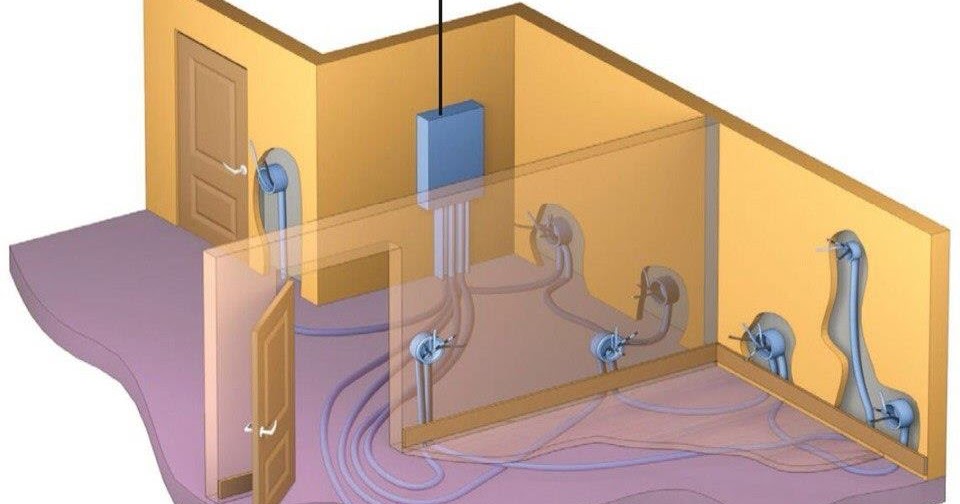

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

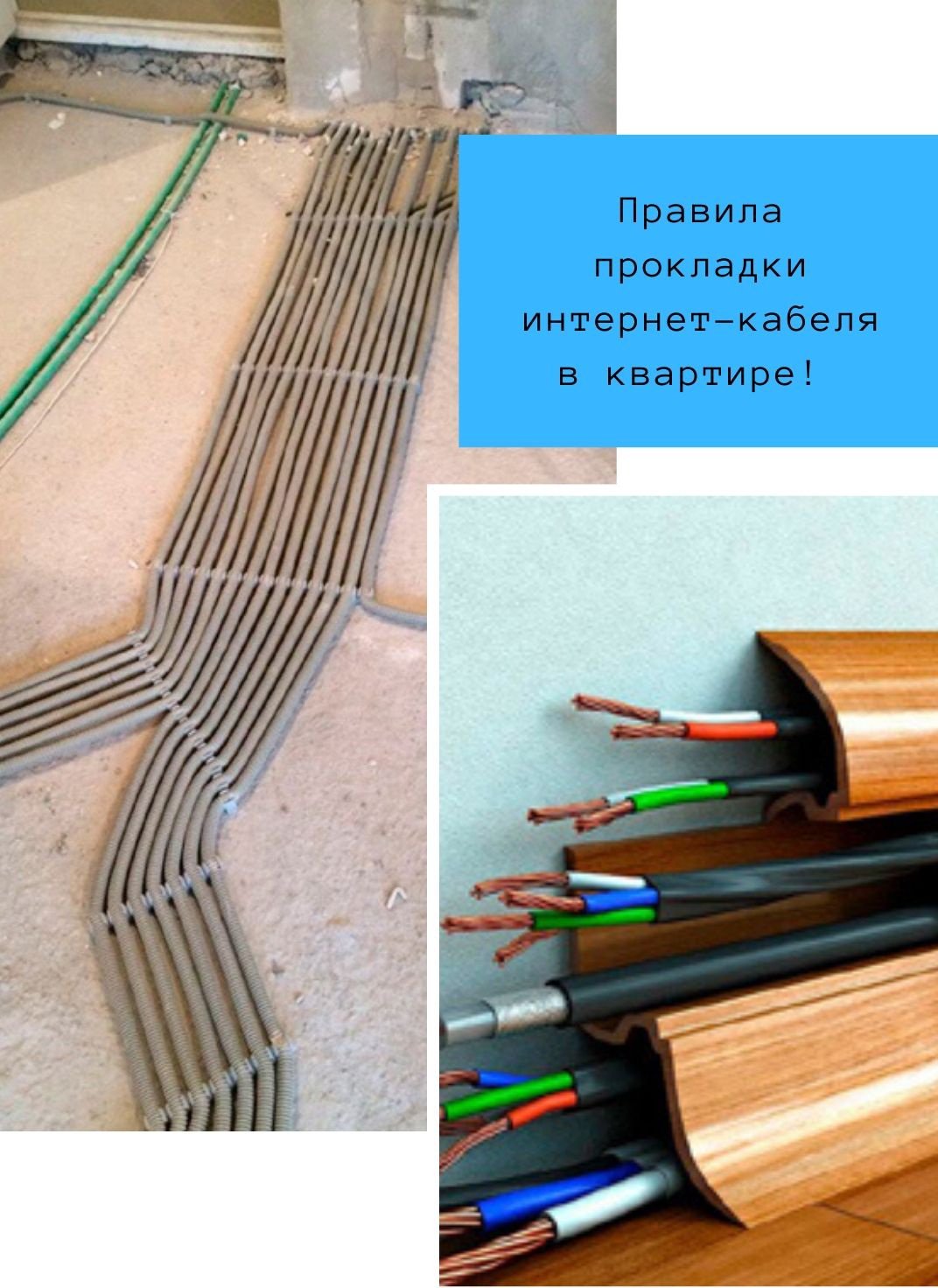

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

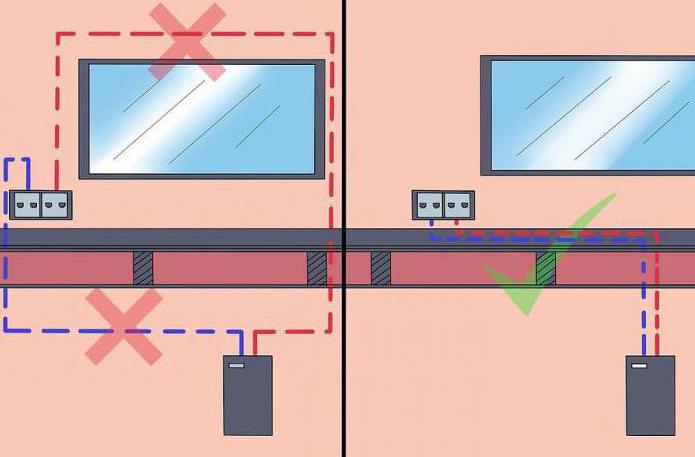

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

• Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.

• Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.

• Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.

• Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.

• Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.

• Обжим сетевого кабеля проводить только с использованием специализированного инструмента.

• Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Монтаж скс в Москве — цена, отзывы и частные объявления на YouDo

На сегодняшний день мало кто может обойтись без интернета. Ведь с его помощью совершаются самые главные процессы в жизни каждого: работа, развлечения, общение. Но перед тем как использовать сеть, необходимо задуматься о таком процессе как прокладка интернет кабеля в квартире. Проводка интернета не является сложным этапом, но все же требует определенных навыков и знаний. Поэтому, чтобы весь процесс монтажа прошел быстро и надежно, лучше пригласить профессионала.

Прокладка интернет кабеля в квартире с помощью мастеров YouDo

Прежде чем приступить к монтажу интернет кабеля, необходимо определиться с местом расположения компьютера и роутера. Интернет кабель от выбранного провайдера заводится в квартиру и потом разветвляется в нужные комнаты. Все устройства можно подключать не только проводниковым способом, но и с помощью WiFi. Для этого маршрутизатор должен предусматривать соответствующую функцию. Все специалисты YouDo обладают профессиональной подготовкой, поэтому прокладка интернет кабеля в вашей квартире не займет у них много времени.

Почему стоит сотрудничать с мастерами YouDo:

• Во-первых, они лучшие специалисты своего дела
• Во-вторых, расценки на услуги являются выгодными
• В-третьих, наши мастера используют высокотехнологичные методы монтажа и необходимые инструменты
• В-четвертых, разводка интернет кабеля выполняется по любому адресу Москвы или Санкт-Петербурга

Принцип организации сети интернет

Кабель от провайдера подключается к роутеру, который способен раздавать интернет всем имеющимся в квартире компьютерным устройствам. От того, сколько приборов планируется использовать, выбирается маршрутизатор с соответствующим количеством выходов, а также функцией Wi-Fi. Цена роутера зависит не только от производителя, но и от этих показателей. Наши мастера выберут наиболее подходящее место для размещения маршрутизатора, обеспечив тем самым удобную прокладку кабелей из всех комнат. Помимо этого специалист установит розетку возле роутера, если таковая отсутствует. Проводка интернет кабеля осуществляется при помощи так называемой витой пары (четырехпарный кабель). Концы кабеля подключаются в специальные розетки, которые необходимо тоже смонтировать. После чего мастер выполняет:

• Зачистку концов провода от изоляции
• Подготовку зачищенного кабеля к подключению
• Вставляет подготовленный провод в кримпер для обжатия

После этого мастер осуществляет прозвон соединений при помощи специализированного приспособления — тестера соединений. Последующим этапом работы является проверка эффективности функционирования подключенного оборудования, в ходе чего выполняется:

• Подача питания на роутер
• Подача питания на компьютер
• Выполнение подключения к сети интернет

Что лучше: проводниковое соединение или WiFi?

Разводка интернет кабеля по проводам имеет ряд преимуществ:

• Простота (не нужно постоянно настраивать оборудование в случае с WiFi)
• В некоторых квартирах (особенно старых) качество сигнала бывает очень плохим даже в пределах одной комнаты
• Некоторые электроприборы могут негативно влиять на сигнал
• Возможность подключить сетевой принтер
• Помимо этого, при подключении к интернету по WiFi соединению часто бывают задержки изображения, особенно это проявляется во время сеансов онлайн-игр. На просмотре картинок, видео и разных сайтов этот негативный фактор не сказывается. Но, несмотря на такие достоинства проводникового соединения, WiFi в квартире тоже очень нужен. Ведь сейчас множество устройств, которые подключаются к интернету по WiFi. Это телефоны, ноутбуки, планшеты и т.д. Поэтому обращайтесь к нам за подбором подходящего специалиста и уже в короткие сроки вам будет осуществлена качественная проводка интернет кабеля, а стоимость работы порадует своей доступностью.

Разводка интернет кабеля

Во время ремонта квартиры, возникает ситуация когда нужно грамотно проложить проводку под Интернет. В данной статье я попробую доступно объяснить, как это делается.

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

1. Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
2. Через ТВ-кабель (осуществляется телевизионными организациями)
3. Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
4. Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

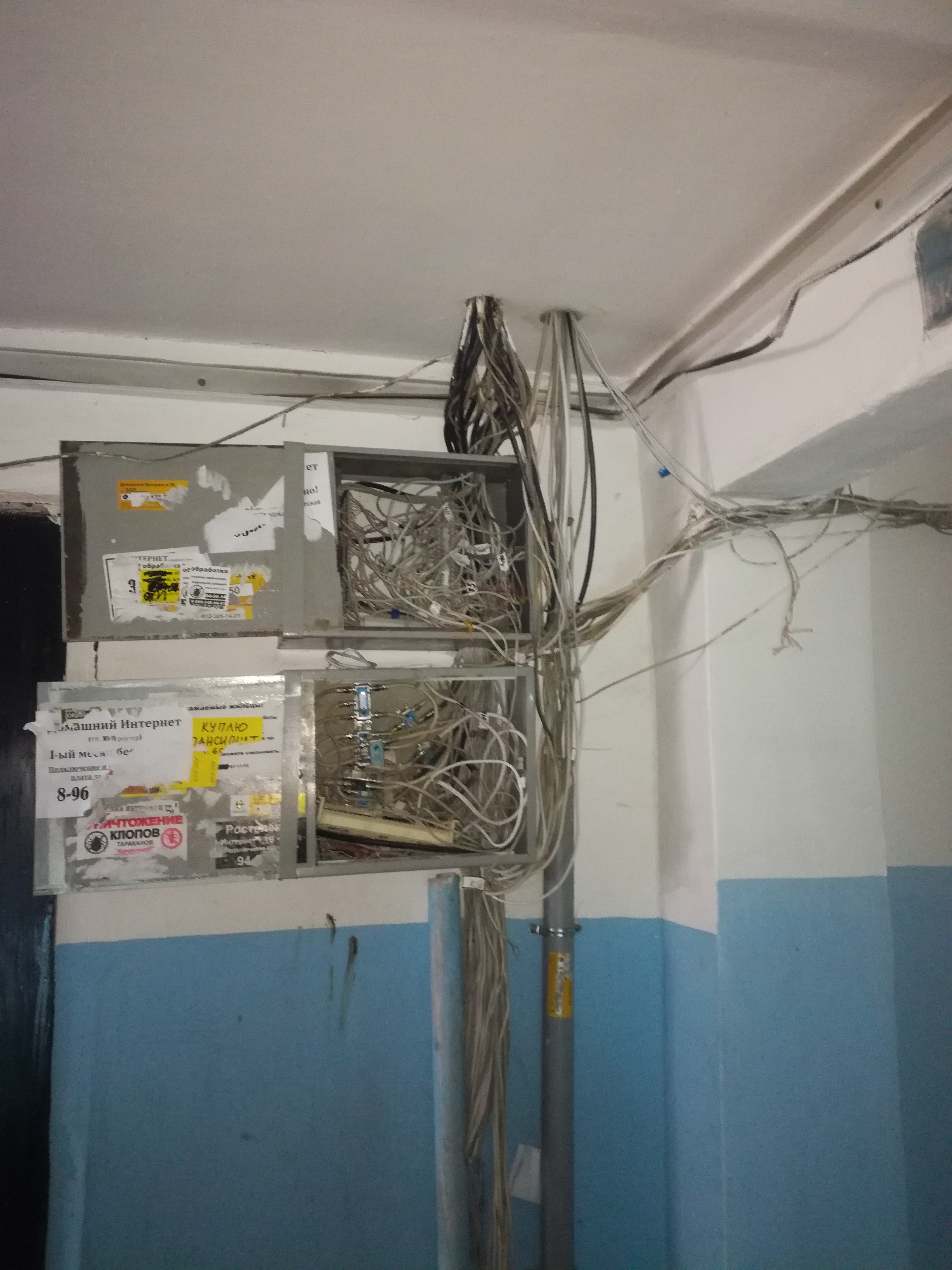

В любом случае с коридорной площадки в вашу квартиру должен прийти сетевой или оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется самостоятельно, чтобы в будущем не портить отделку помещения.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете  использовать их для подключения: Интернета, телефона, домофона и т.п.

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

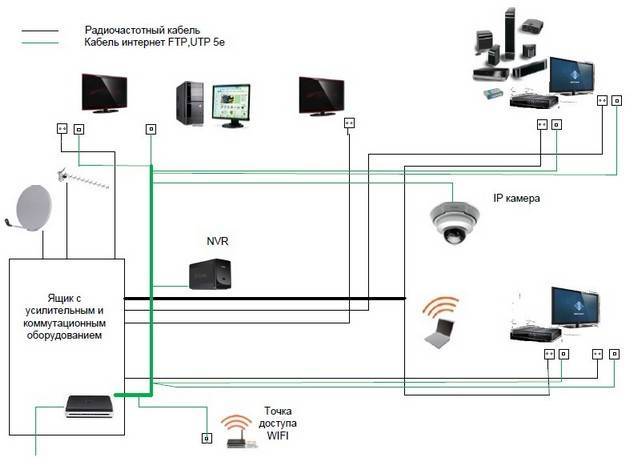

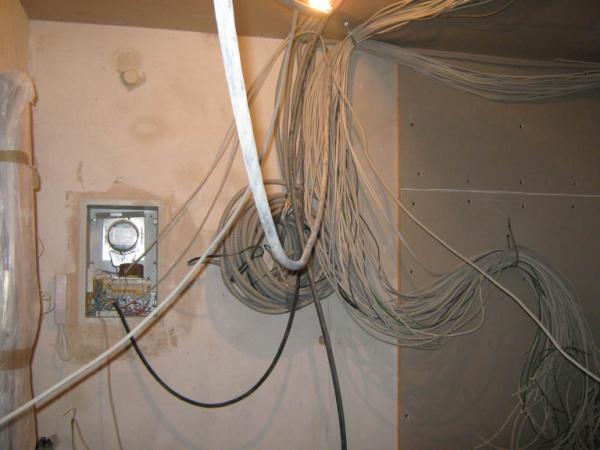

«Серверная» или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

1. К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.
2. К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
3. К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая «лапша» или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла «витая пара». Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

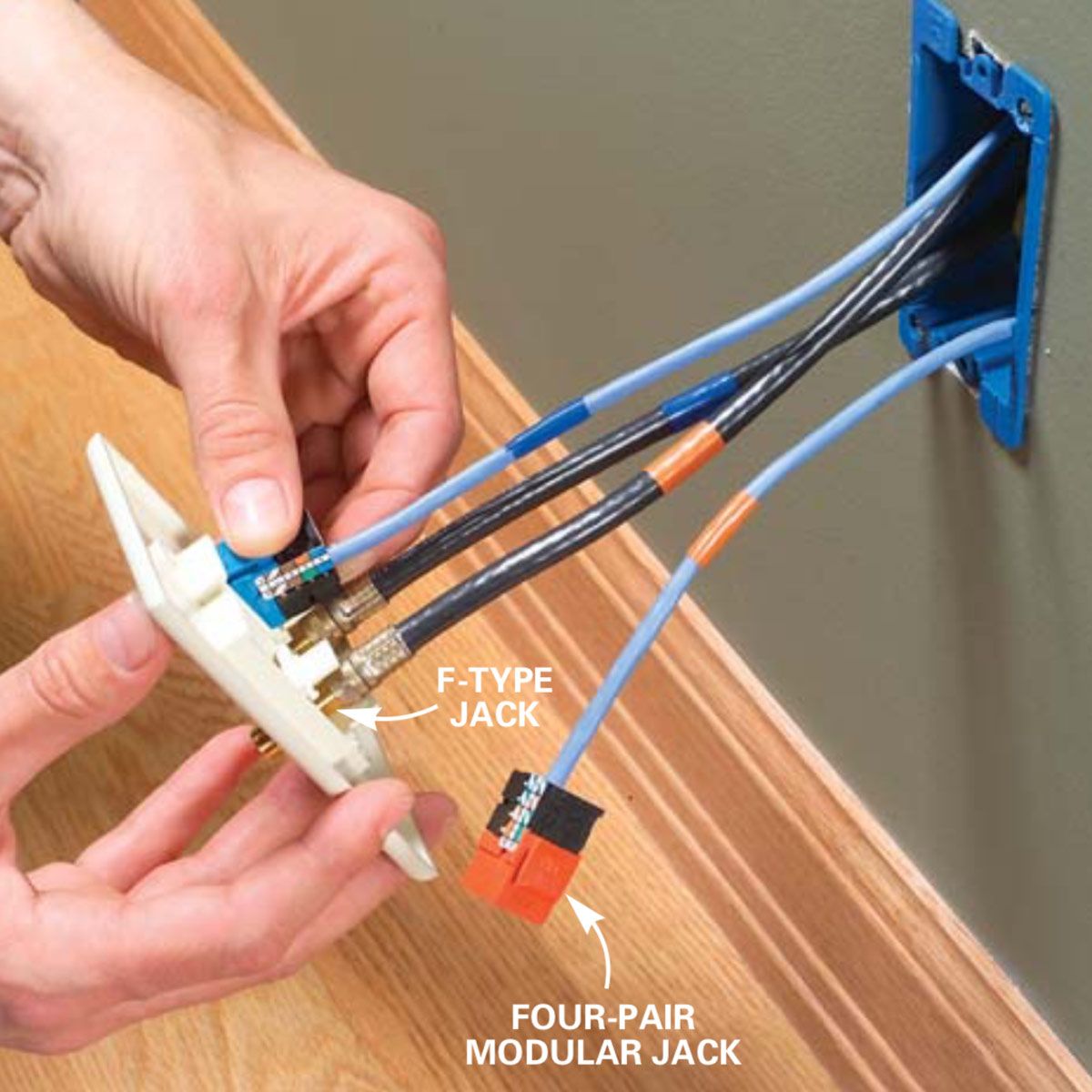

В места куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно когда они монтируются в блоке с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передачи локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в небольшой квартире с минимальным количеством пользователей.

Еще пару слов о прокладке сетевого кабеля.

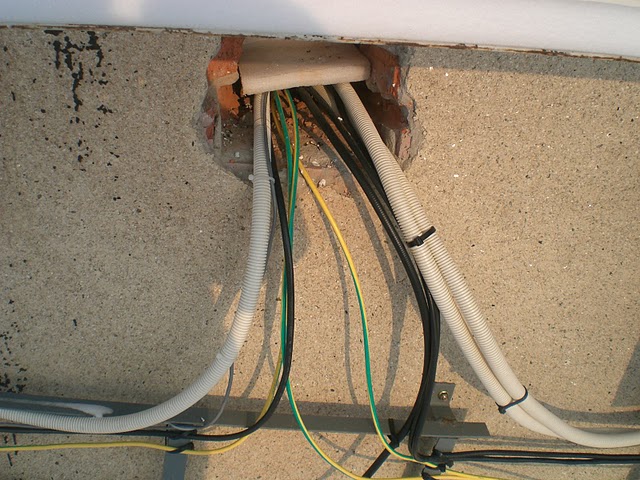

При прокладке под штукатуркой используйте гофрированные трубки, для защиты изоляции кабеля. Изгиб кабеля не должен быть слишком сильным, иначе может заметно повлиять на скорость передачи информации.  В идеале, радиус изгиба сетевого кабеля, должен быть не меньше 8 внешних диаметров прокладываемого кабеля.

 Минимально допустимое расстояние между силовыми (электрическими) и сетевыми кабелями должно быть не менее 5 см (при горизонтальной прокладке)  и 30 см (при вертикальной прокладке).

Как настроить роутер Zyxel Keenetic Lite III

В современном доме все больше устройств, которым нужен доступ в интернет. Телевизоры, игровые приставки, системы умного дома, стационарных компьютеры, ноутбуки и мобильные устройства — почти вся техника для работы, учебы и развлечений требует качественной связи.
Есть мнение, что проводная сеть не нужна для дома — все устройства будут прекрасно работать по беспроводной сети по технологии WiFi. Но, наш опыт оператора связи говорит, что беспроводная сеть желательно только для мобильных устройств (ноутбуки, планшеты, смартфоны), а всю стационарную технику следует подключить по кабелю.

Основные принципы построения домашней сети:

1. Необходимо определить центр домашней сети — место, где вы поставите оборудование, принимающее сигнал от провайдера, и раздающее ее домашним устройствам. Обычно это WiFi-роутер с необходимым количеством портов для подключений устройств по кабелю. Радио канал роутера WiFi будет соединять мобильные устройства, а провода — стационарные устройства: компьютер, телевизор, игровая приставка.
Обычно WiFi-роутер имеет 4 порта для кабелей. Иногда портов может нехватать (например, в гостиной связь может потребоваться телевизору, игровой приставке, телевизионной приставке и т.д.), в этом случае вам поможет установка коммутатора на 4-8 портов, для дополнительно разведения кабелей.

2. Далее определите точки, к которым необходимо протянуть кабели связи (витая пара категории 5е или категории 6: 4 пары в кабеле) и проложить их.
В новостройке кабель укладывают в заранее подготовленные штробы в стенах, которые потом заделывают и подготавливают под чистовую отделку, а горизонтальную разводку делают по потолку, который потом закрывают отделочными материалами, или в гофрированной трубе в полу. Эти работы можно доверить отделочникам или электрику, главное работать по заранее подготовленному плану.

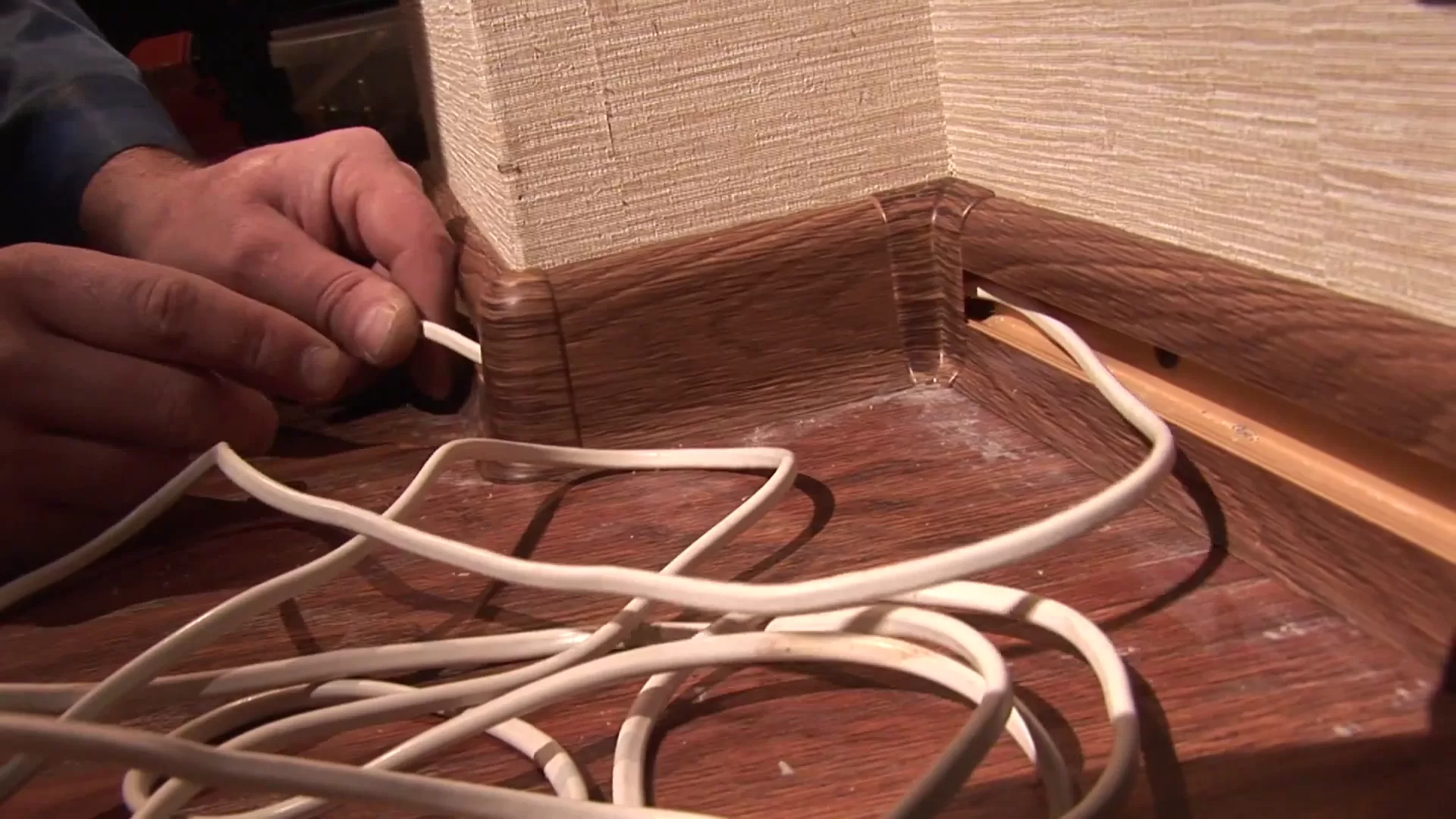

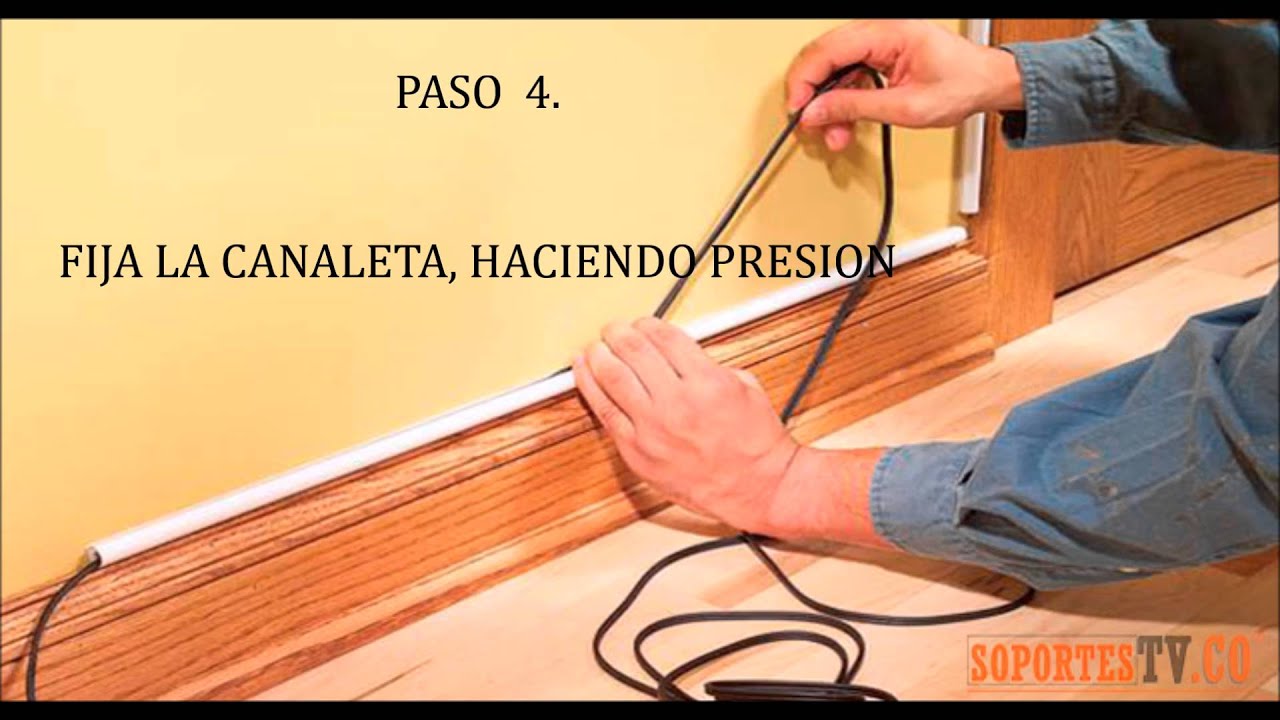

В случае прокладки кабеля в квартире с отделкой оптимальным вариантом будет укладка кабеля в специальный плинтус с кабель-каналом для скрытой проводки.

При прокладке кабеля рекомендуем соблюдать несколько правил:
— С каждого конца кабеля оставьте запас длиной 1 метр
— Избегайте пересечения кабеля связи и электрических кабелей — так у вас не будет электромагнитных «наводок»
— Не сгибайте кабель под углом 90 градусов. Со временем медные жилы кабеля связи могут прийти в негодность.

3. Третий этап — монтаж розеток и коммутационной панели. Для этого вы можете вызвать специалистов «Бизби». После этого нужно лишь подключить оборудование связи.

Как выбрать и проложить интернет-кабель внешней и внутренней прокладки

Появление оптоволокна сделало революцию в передачи данных. Скорость света превышает электрический сигнал, и теперь огромные объемы данных можно за доли секунды передавать в любой уголок мира. Также улучшилось качество передаваемого сигнала.

По океаническому дну проложены тысячи оптоволоконных кабелей, соединяющих весь мир. Именно по ним передается ваше сообщение на электронную почту, посты в фейсбук и видеопоток любимого ролика на ютюбе.От компьютера до оптоволоконных линий информация передается по витой паре, от которой и зависит стабильность Вашего интернета.

Это 8-жильный кабель, с жилами скрученными попарно. Такая конструкция уменьшает взаимное электромагнитное воздействие, которое может ухудшить качество передачи данных.

Почему не все линии оптоволоконные? На близком расстоянии преимущества оптики нивелируются, а объем передаваемых данных с одного компьютера или даже целого офиса не такой огромный. Витая пара не требует сложного оборудования при монтаже и в отличии от оптики может подключаться напрямую к ПК.

Если безответственно отнестись к выбору или допустить ошибки при монтаже, вероятны отрицательные последствия:

• Упадут базовые характеристики канала связи, снизится фактический трафик, возникнут потери информации;
• Повредятся контакты, из-за чего исчезнет сигнал;
• Снизится срок эксплуатации линии.

Чтобы потом не жаловаться на плохое соединение и не страдать от того, что где-то отошел кабель, лучше с самого начала выбрать оптимальные для Ваших условий параметры.

Так а как же выбирать, и какие именно характеристики имеют болшее значение

Здесь играют роль разные факторы, включая материал проводника, толщина, наличие экрана и даже тип внешней оболочки. Если неправильно выбрать тип изоляции, фактический срок эксплуатации сильно сократится и уже через полгода она станет непригодной.

В помещении и на улице прокладывается витая пара с разной оболочкой, и если проигнорировать этот критерий, могут возникнуть проблемы при эксплуатации.

Что будет с интернет-кабелем для внутренней прокладки на улице

В помещении монтируется витая пара с ПВХ-оболочкой характерного белого цвета. Такой материал не распространяет горение и выделяет меньше токсичных вещей, чем полиэтилен. Кроме того он более мягкий, потому легче монтируется.

Но, его нельзя прокладывать на улице, так как у него малый диапазон рабочих температур от -20°C до +30°C. При сильном морозе или на жаре оболочка трескается и осыпается, оголяя тонкие жилки. Также ПВХ боится ультрафиолетового излучения солнечного света, потому прокладывается исключительно внутри зданий.

Он вообще не подходит для наружной прокладки, даже в такой специальной трубе для кабеля, так как внутри будет накапливаться влага, от которой со временем осыпается изоляция.

Для улицы предназначена витая пара в черной поэтиленовой изоляции. Она хорошо переносит экстремальные температуры, солнечный свет, влагу и механические нагрузки, но токсична при горении, потому не прокладывается в помещении.

Важно придерживаться рекомендаций по типу прокладки. Даже если необходимо небольшой участок кабеля вывести на улицу, лучше добавить отрезок с полиэтиленовой изоляцией, чем дальше тянуть ПВХ. Если этого не сделать, от влаги и температуры пострадает оболочка, и придется заново прокладывать всю линию.

Если на срок эксплуатации больше влияет тип изоляции, то на легкость и качество монтажа влияет материал проводника. Как и силовые провода, в витой паре применяются медные жилки, но в более дешевых аналогах можно встретить биметалл.

Какая между ними разница?

Биметаллическая жила — это алюминиевый стержень покрытый медным напылением. За счет такой технологии удешевляется производство, потому чаще всего биметалл можно встретить у китайских производителей.

Но, цена — это единственное преимущество биметаллической витой пары, против медной. А вот недостатков у нее хватает:

• Малый срок эксплуатации, так как алюминий при контакте с медью окисляется и разрушается;
• Биметалл менее гибкий чем медь и часто ломается при сгибании, потому монтируется сложнее;
• Легко деформируется при высоких температурах;
• Теряются технические параметры, так как алюминий обладает меньшей проводимостью чем медь, а толщина жил стандартизирована.

Внешне биметалл и медь очень похожи, но их можно отличить с помощью простого эксперимента. Если поджечь зажигалкой оголенную жилу, то более качественная медная потемнеет, но сохранит форму, а биметаллическая — сразу деформируется.

Дешевый биметаллический интернет-кабель годится разве что для прокладки вот в таких кабель-каналах, где он будет защищен от механических повреждений. Для подключения роутера в квартире лучше медный. Если случайно зацепить, то меньше вероятность, что сломаются жилки. Тем более разница за погонный метр не такая уже и большая, потому экономить на десяти метрах нет никакого смысла.

Вместе с материалом обращайте внимание на сечение проводника. Стандартный размер составляет от 0,48 мм² до 0,6 мм². Толщина не влияет на базовые характеристики, но от нее зависит прочность. Тонкие жилки чаще ломаются при изгибе.

Биметалл используется в витых парах категории 5е или ниже, не рассчитанных на широкополосную передачу данных. Они применяются максимум для разветвления компьютерной сети по квартире, для более серьезных задач нужна 6 категория или выше.

По каким параметрам определяются категории?

Главная функция витой пары — передавать информацию, и от свойств проводника зависит скорость и частота передачи данных. Именно по этим параметрам определяется категория. Классификация актуальных на данный момент категорий выглядит следующим образом:

• cat.3 — 2-х парная витая пара, применяемая интернета, но скорость маленькая — до 10 Мбит/с при максимальной частоте 16 МГц;
• cat.5 — 4-парная, поддерживающая диапазон частот до 100 МГц и скорость до 100 Мбит/с, применяется для телефонных линий и компьютерных сетей Ethernet;
• cat.5e — с улучшенными характеристиками. Более тонкая, поддерживает частоту до 125 МГц и скорость до 100Мбит/с (при 4 парах до 1000 Мбит/с). Самая распространенная в локальных кабельных сетях;
• cat. 6 — неэкранированная витая пара со способностью передавать информация на скорости 10Гбит/с и частоте 250 МГц в радиусе 55 м. Предназначена для серверов в сетях Ethernet;
• cat.6а — улучшенная экранированная модификация, с расширенным диапазоном частот до 500 МГц;
• cat.7 — защищенный 4-парный кабель с частотной полосой до 700 Мгц, обеспечивающий передачу данных на скорости 10 Гбит/с, применяется в телекоммуникационных сетях;
• cat.7a — улучшенная версия cat.7 с частотой до 1000 МГц и трафиком 40 Мбит/с в радиусе 100м.

Все категории до cat.5e считаются устаревшими. Хотя cat.3 и cat.5 еще можно встретить в эксплуатации, но сейчас их легче найти в музее, чем магазине.

Для локальной офисной сети или интернета вполне хватает cat.5e. 100 Мбит/с более чем достаточно для хорошего интернета и быстрого обмена информацией между 100 и более ПК, а при использовании всех четырех пар поддерживается 1000 Мбит/с.

cat.6 более полезна для крупных систем видеонаблюдения с цветными камерами, посылающими большие объемы видеоинформации на сервер каждую секунду. cat.6а оптимальная для телетрансляции, где необходима высокая скорость для передачи объемного видеосигнала и потери пакетов данных недопустимы.

7 категория и выше предназначена для крупных серверов. Это дорогой высокотехнологичный кабель специализированного предназначения, и для обычных офисных СКС он не применяется.

Категория обозначает максимальную скорость и частоту передачи данных. Но, из-за помех базовые характеристики могут снижаться. Чтобы этого не произошло, важно подобрать оптимальный тип экрана. Это защитная металлическая оплетка, тип которой зашифрованный в маркировке.

От чего защищает экран

Вокруг силового провода под напряжением образуется электромагнитное поле, и если параллельно проложить еще информационный кабель, то могут возникнуть помехи. Упадет скорость передачи информации, могут возникнуть потери. От таких помех защищает экранирование.

Общий экран находится под внешней изоляцией и закрывает все 4 пары, а индивидуальный — каждую по отдельности. Может быть как двойное экранирование, так и полностью его отсутствие. По буквам маркировки определяется тип витой пары (TP):

• U — неэкранированная;
• F — экранированная фольгой;
• S — экранированная проволочной оплеткой.

Проволочная оплетка надежнее, чем фольга, так как усиливает конструкцию и защищает от механических повреждений.

Первая буква обозначает наличие и тип общего экрана, а вторая — индивидуального. Исходя из этого можно расшифровать аббревиатуру:

• U/UTP — экранирование отсутствует;
• F/UTP — общий экран из фольги;
• S/UTP — общее экранирование проволочной оплеткой;
• SF/UTP — общий экран из проволоки и фольги;
• U/FTP — индивидуальное экранирование фольгой;
• S/FTP и F/FTP — двойное экранирование;
• SF/FTP — двойное экранирование, где общая оболочка из проволоки и фольги.

Из-за экранирования увеличивается стоимость, но выше надежность и качество. Для обычного интернета в квартире можно обойтись простым U/UTP. Для офисных магистралей в кабель-канале оптимальный вариант F/UTP, а при открытой прокладке лучше S/UTP.

Как монтировать интернет-кабель

Установка, как и выбор, играет большую роль в дальнейшей эксплуатации проложенной сети. Даже дорогая качественная витая пара при неправильном монтаже может потерять технические характеристики или перестать передавать сигнал в критический момент.

Чтобы этого не произошло, важно подобрать оптимальный способ прокладки, и с ответственностью отнестись к монтажным работам.

Прокладка в квартире, офисе и на улице

В помещениях для монтажа применяют кабель-каналы. С ними легко развести локальную сеть или интернет, так как видно, где проложена линия. Для обслуживания или расширения сети достаточно просто открыть крышку. Кроме того, пластиковый корпус защищает от случайных механических повреждений, а огнеупорный пластик даже от пожара.

Для прокладки параллельно с питанием в кабель-канал ставится перегородка, разделяющая силовые линии от сетевых. Это нужно для того, чтобы частично заглушить электромагнитное воздействие и не допустить помех в сети.

Витая пара также может прокладываться в открытую по стене или по воздуху. Для воздушно-навесной прокладки по опорам применяется специальная конструкция, усиленная тросом. Конфигурация размещения троса может отличаться, тем не менее важно само его наличие. Без него может случится провис или обрыв. Постоянные колебания от ветра приведут к перелому жилок и потеряется контакт.

Под землей прокладывается по трубам, защищающим от грызунов, давления грунта и лопаты. Без труб это делать рискованно, так как может случиться повреждение из-за просадки почвы, а из-за влаги сократится срок эксплуатации.

Удлинение и разветвление сети без потери качества

Важно соблюдать длину, так как с расстоянием увеличиваются потери и ухудшается передаваемый сигнал. У всех производителей бухты по 305 м. Именно такой размер считается стандартом.

Фактически, витая пара передает сигнал и на большую дистанцию, но при этом производитель не может гарантировать базовые характеристики, а именно частоту 125 МГц и скорость 100 Мбит/с для cat.5e. Чтобы оградить пользователя от соблазна увеличения дистанции (с целью «экономии»), размер бухты не превышает стандартных 305 м.

Для увеличения длины и разветвления сети применяются коммутаторы (свитчи). Они выполняют функцию удлинителя-тройника, когда сигнал входящий в один порт разветвляется на остальные и усиливается. Так с помощью свитча с конфигурацией портов 8+1 можно развести интернет на 8 ПК.

Через свитчи также подключается видеонаблюдение. Для камер POE необходимы специальные свитчи POE, передающие по витой паре кроме видеосигнала электричество, тем самым обеспечивая питание камер. Для этого важно сделать обжимку по соответствующему стандарту.

Как правильно обжать витую пару

В быту компьютер или роутер лучше подключать патч-кордом, так как он более надежный и прочный. Но, иногда это невозможно из-за большого расстояния к свитчу, потому требуется обжимка витой пары.

Для этого нужны коннекторы RJ-45 и обжимные клещи. Сначала нужно на конце удалить 25-30мм внешней изоляции и расположить проводки в оптимальном порядке.

Далее нужно аккуратно обрезать жилки для выравнивания длины, вставить до упора в коннектор повернутый контактами вверх и обжать.

Порядок расположение цветов зависит от типа подключения. Это может быть, как прямая так и перекрестная схема. Для подключения роутера или ПК к интернету применяется прямая схема по стандарту EIA/TIA-568B:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Существует еще стандарт EIA/TIA-568A. По факту, он отличается только цветом проводников используемых для питания. Из-за того, что некоторое POE-оборудование не работает с EIA/TIA-568A, общепринятым считается стандарт EIA/TIA-568B.

Перекрестная схема или Crossover применяется в двух случаях:

• Для Fast Ethernet со скоростью передачи данных 100 Мбит/с;
• Для Gigabit Ethernet с трафиком 1 Гбит/с.

Иногда обжимка может потребоваться для соединения поврежденного участка.

Как соединить два отрезка витой пары

Часто при неаккуратном монтаже в участке изгиба могут сломаться жилы. Покупать новый кабель на всю длину или свитч для такого случая нет смысла, потому отрезки можно соединить другими способами.

Самый дешевый вариант — скотчлок. Это маленькая коробочка, соединяющая два проводка. Для соединения двух отрезков из 4 пар понадобится таких 8 штук. Важно соблюдать цвет проводков, чтобы не нарушить схему соединения.

Нужно до упора вставить жилы в соединитель и резко нажать пассатижами на кнопку, после чего раздастся характерный хруст. Скотчлоки бывают разные, но лучше брать с защитным гидрофобным гелем, чтобы контакты не окислялись.

Недостаток такого соединения в том, что оно громоздкое и ненадежное. Скотчлок не защищен экраном от чего могут снизиться характеристики или возникнут проблемы с сетевым соединением.

Более безопасный способ — соединитель типа RJ-45 — RJ-45. Это обычная коробочка с портами с противоположных сторон. Для подключения достаточно просто обжать концы провода, что занимает не больше минуты.

Преимущество данного способа в том, что при необходимости кабель можно легко разъединить. Но, так как сетевой коннектор со временем может расшататься, начнет пропадать сигнал или возникнут потери пакетов данных.

Более надежный, но сложный вариант соединения — сращивателем под забивку. В отличие от соединителя, здесь жилы надежно закреплены внутри, и защищены от внешнего воздействия пластиковым корпусом.

Для FTP выпускаются специальные соединители и сращиватели в экранированном варианте.

При соединении двух отрезков высока вероятность возникновения потерь. Если при пользовании домашним интернетом они не чувствительны, то для крупных СКС такие потери могут сказаться падением производительности. Потому, планируйте сеть, так чтобы потом витую пару не пришлось добавлять или используйте свитчи.

Сетевой кабель и системы прокладки к нему, а также все инструменты и наконечники Вы найдете в интернет-магазине АксиомПлюс, специалисты которого помогли нам с разъяснениями по данным вопросам.

Выезд специалиста для ремонта интернета, настройки WiFi сети или компьютера в Москве и Московской области

1	Выезд мастера (не оплачивается в случае выявления проблемы на стороне провайдера)	услуга	500 ₽
2	Настройка и подключение одного устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд. )	услуга	590 ₽
3	Настройка и подключение второго и каждого последующего устройства у абонента (сетевого адаптера, ноутбука, компьютера, планшета, роутера, тв приставки, смарт ТВ, настройка каналов на тв и тд.)	услуга	350 ₽
4	Замена оптического шнура (патчкорда) в помещении Абонента	услуга	110 ₽
5	Замена коннектора RJ11 в помещении Абонента	услуга	100 ₽
6	Замена/установка коннектора RJ45 в помещении Абонента	услуга	110 ₽
7	Замена/установка F-разъёма в помещении Абонента	услуга	110 ₽
8	Замена/установка ТВ штекера в помещении Абонента	услуга	130 ₽
9	Сверление отверстий в помещении Абонента (кроме несущих стен). Сопровождается письменным согласием клиента на работы	услуга	150 ₽
10	Укладка имеющегося кабеля в помещении Абонента (открытым способом c помощью клея или скоб)	метр	80 ₽
11	Укладка имеющегося кабеля в помещении Абонента (скрытым способом в кабель канал или укладкой под уже смонтированный плинтус)	метр	180 ₽
12	Полная перетяжка коаксиального кабеля RG-6 от распределительной коробки до помещения Абонента*	услуга	1400 ₽
13	Заведение в помещение существующего Абонента второго и последующего кабелей UTP для подключения доп. Устройств*	услуга	3800 ₽
14	Полная перетяжка кабеля категории 5е от ТКД до помещения Абонента по желанию Абонента*	услуга	3300 ₽
15	Полная замена кабеля витая пара категории 5е в помещении Абонента (без демонтажа старого кабеля и укладки нового, не более 40м)	услуга	750 ₽
16	Монтаж кабель канала (размером не более 40х60) без укладки кабеля	метр	150 ₽
17	Монтаж кабель канала абонента (размером не более 40х60) без укладки кабеля	метр	90 ₽
18	Возврат абонентского оборудования взятого в аренду в ООО «Нэт Бай Нэт Холдинг»*	услуга	600 ₽
19	Установка/подключение Розетки RJ-45 внешнего исполнения	услуга	200 ₽
20	Установка/и подключение Розетки RJ-45 внешнего исполнения (розетка абонента)	услуга	150 ₽
21	Установка/подключение Розетки RJ-45 внутреннего исполнения (только оборудование заказчика в уже подготовленное место)	услуга	150 ₽
22	Установка/подключение Розетки RJ-11 внешнего исполнения	услуга	200 ₽
23	Установка/подключение Розетки RJ-11 внешнего исполнения (розетка абонента)	услуга	150 ₽
24	Установка/подключение Розетки RJ-11 внутреннего исполнения (только оборудование заказчика в уже подготовленное место)	услуга	150 ₽
25	Изготовление патчкорда из витой пары категории 5е до 10м	услуга	380 ₽
26	Изготовление патчкорда из витой пары категории 5е до 20м	услуга	540 ₽
27	Изготовление патчкорда из витой пары категории 5е более 20м но не более 40м	услуга	860 ₽
28	Наращивание кабеля витая пара категории 5е в помещении Абонента до 10 м(без укладки кабеля)	услуга	270 ₽
29	Наращивание кабеля витая пара категории 5е в помещении Абонента до 20 м(без укладки кабеля)	услуга	430 ₽
30	Наращивание кабеля витая пара категории 5е в помещении Абонента более 20м но не более 40м (без укладки кабеля)	услуга	760 ₽
31	Наращивание коаксиального кабеля RG-6 до 10м (без укладки кабеля)	услуга	300 ₽
32	Наращивание коаксиального кабеля RG-6 до 20м (без укладки кабеля)	услуга	500 ₽
33	Наращивание коаксиального кабеля RG-6 более 20м но не более 40м (без укладки кабеля)	услуга	880 ₽
34	Замена/установка делителя ТВ сигнала на два отвода в помещении Абонента	услуга	260 ₽
35	Замена/установка делителя ТВ сигнала на три отвода в помещении Абонента	услуга	300 ₽
36	Замена/установка делителя ТВ сигнала на четыре отвода в помещении Абонента	услуга	305 ₽
37	Замена/установка усилителей КТВ сигнала*	услуга	5800 ₽

Как запустить Ethernet в вашей квартире

Итак, пока я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни одна квартира, которую я вижу, не имеет портов Ethernet в стенах.

Это не слишком удивительно, но как человек, которому нравится иметь большинство (если не все) свои устройства с проводным подключением к Интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, чтобы мой домовладелец приходил ко мне, разрывая вниз по стенам, чтобы пропустить через них провода.

Оказывается, мне повезло.На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 включает в себя просто проложить более длинные кабели по полу в вашей квартире, но сделать это так, чтобы не выглядело как запутанный беспорядок.

Вариант 2 предполагает использование адаптеров MoCA для получения тех же скоростей, что и Ethernet, без особого беспокойства об организации кабелей.

Давайте подробно рассмотрим эти два варианта, а также некоторые возможные вопросы, которые могут возникнуть по ним.

Эта концепция довольно проста.

Достаточно взять один или несколько длинных кабелей Ethernet или и проложить их от маршрутизатора к любому устройству, которое вы хотите подключить. Вы получаете скорость Ethernet по всей квартире, и это буквально «подключи и работай».

На первый взгляд это может показаться невероятно простым, но потенциально беспорядочным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как это сделать правильно

Если говорить об этом, то, вероятно, лучше всего иметь хорошее представление о том, чем вы хотите быть при проводном подключении к своей сети.

Таким образом, у вас может быть что-то вроде мысленной карты того, где находятся ваши устройства относительно того, где находится ваш маршрутизатор.

Затем вам нужно измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал делать это с помощью гибкой рулетки, которой можно обматывать такие предметы, как стены, при переходе от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, поскольку вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был скрыт и аккуратен, насколько это возможно.

Это сделано для того, чтобы не было прямой линии на полу, например, от маршрутизатора до компьютера.

Конечно, могут быть области, где вам придется прокладывать кабель, просто как бы по полу на открытом воздухе, но мы найдем решения для этого, когда будем говорить о прокладке кабеля.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, ближайшего к этой длине.

Здесь следует иметь в виду: я бы рекомендовал покупать кабель, длина которого больше вашей измеренной длины.

Вам, вероятно, все равно придется это сделать, поскольку длина кабеля Ethernet на самом деле не подходит для ваших измерений. На случай, если это действительно близко к , просто купите ближайшую длину выше него.

Это приведет к дополнительному провисанию кабелей, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете укладывать кабели.

Еще одна вещь, на которую следует обратить внимание, прежде чем мы перейдем к прокладке кабелей: поскольку интернет-сигнал имеет тенденцию ухудшаться с увеличением расстояния, я обнаружил, что предел длины кабеля Ethernet составляет около 300 футов. Скорее всего, это не будет проблемой, если вы похожи на меня и будете жить или уже проживаете в небольшой квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, самое время сделать все презентабельно!

Здесь у вас есть множество вариантов управления кабелями, в том числе и тот, который абсолютно бесплатный, если ваша ситуация позволяет это.

Начиная со бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно белая доска, идущая вдоль основания ваших стен), вы, скорее всего, можете заправить кабель Ethernet внутрь, так как кабель сам по себе имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол встречается со стенами, и вам нужно будет только вывести кабель из этого зазора там, где его концы должны во что-то подключаться.

Однако у вас может не быть ковра, достаточно широкого зазора, чтобы можно было вставить кабели, или ваша ситуация требует, чтобы кабель проложен на виду. В этом случае есть еще несколько вариантов, в которых используются инструменты, специально предназначенные для управления кабелями.

Один из инструментов для укладки кабеля, который вы можете использовать, — это стенная кабельная канавка. Эти вещи отлично подходят для прикрытия кабелей и выглядят довольно гладко.

У них есть клей на обратной стороне, поэтому вам не придется беспокоиться о повреждении стен при их установке.Вы также можете покрасить их в цвет вашей стены.

Еще вы можете использовать крышку напольного кабеля. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру в соответствии с вашими потребностями. Они используют двусторонний скотч для приклеивания, но я считаю, что некоторые из них уже имеют клей.

Если вы ищете самый изящный способ запустить Ethernet в своей квартире, без проводки в стенах, я бы сказал, что адаптеры MoCA — ваш лучший выбор.

Сразу хочу сказать, что это решение может быть немного дорогим, каждый адаптер стоит около 50 долларов США, а вам понадобятся как минимум два из них.

Если вы готовы выложить деньги, давайте рассмотрим основы того, что это такое и как они работают.

Основные принципы использования адаптеров MoCA

Насколько я понял, MoCA означает «Мультимедиа по коаксиальному альянсу» и использует ваши коаксиальные входы для передачи проводного подключения к Интернету.

Вы должны подключить один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключить другой адаптер к любому необходимому Ethernet вместе с дополнительным коаксиальным портом в другом месте в квартире.

Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют передавать коаксиальные сигналы другому устройству.

Если у вас есть кабельная приставка, подключенная через коаксиальный кабель, вы можете вкрутить ее во второй коаксиальный вход адаптера MoCA и использовать одновременно с адаптером.

А поскольку между кабельной приставкой и адаптером передаются разные типы сигналов, вам не нужно беспокоиться о потере интернет-сигнала на кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet на них, так что вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я думаю, что адаптеры Powerline — это бюджетная или временная альтернатива okay (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее востребованными, если вы хотите получить максимальную отдачу от своего интернет-сервиса.

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи в Интернет, другие устройства, которые также подключены к этой схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я столкнулся лично, связана с тем, куда именно вы подключаете адаптеры.В многоэтажном доме, когда один адаптер подключен к одному этажу, а другой — на втором, сигнал имеет тенденцию к случайному падению.

Это было болью для меня и определенно может быть проблемой для вас, особенно если вы находитесь в напряженной игровой сессии онлайн.

Я планирую расширить в более поздней статье сравнение Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал о том, чтобы сэкономить на MoCA, чтобы удовлетворить потребности моего адаптера.

Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований для прокладки кабелей через гипотетическую воображаемую квартиру, которую я мог бы получить в ближайшем будущем.

Однако, несмотря на все мои раскопки, я так и не нашел единственного источника информации, который отвечал бы на все мои вопросы.

Вот почему я сделал это (надеюсь) полезное руководство, чтобы собрать почти все, что я узнал в ходе исследования проводки Ethernet без инструментов в доме, который вы только что снимаете.

Итак, спасибо, что дочитали до этого места, и, если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно обновлю эту статью или сделаю ссылку на новую.

Сдается квартира, без проводки ethernet, как на гигабит? : homelab

Привет!

Я переезжаю в новую квартиру через несколько дней.

Вот что указано:

• Модем в точке A (не может двигаться)

• Рабочая станция в точке B (единственное жизнеспособное место)

• Нет Ethernet / телефона / телевизора в стенах

• Построен в 2006 году, хорошее питание

• Нет возможности провести провод от A к B, который не требует демонтажа стены (или оставления ее на полу и риска споткнуться о нее)

Вот что я хочу:

• Подключить A к B

• 600+ Мбит / с в обе стороны (это то, что я получаю от своего интернет-провайдера)

• Чем меньше задержка и джиттер, тем лучше (я gamer)

Решение 1: линия электропередачи. 82 евро за два TPL-421E2K. Мне нравится, что это очень просто, всего две рации. Однако кажется, что лучшее, что я могу извлечь из этого, — это вниз ~ 400 Мбит / с и общая пропускная способность ~ 500 Мбит / с в наилучших возможных условиях (ссылка). Не говоря уже о различных проблемах с помехами (например, даже неоновая лампа в удлинителе может испортить сигнал …).

Решение 2. Мост Wi-Fi. 500 евро за два WRT3200ACM. В общем, похоже, что даже самое современное и дорогое оборудование даже в режиме 160 МГц в лучших условиях не позволяет мне превзойти ~ 900 Мбит / с общей пропускной способности (ссылка).И, как обычно, производительность моей сети зависит от моих соседей и этой толстой бетонной стены между точками A и B.

Итак? Честно говоря, мне не нравится ни один из вариантов. Power-line намного дешевле попробовать, поэтому я собираюсь сделать это в первую очередь, но я знаю, что это не оправдает моих ожиданий. Что бы вы, сделали? Может быть, есть третий вариант, что-то вроде двухточечной радиосвязи, используемой на открытом воздухе, но не по 1500 евро за штуку, не запугивающую мозги и не требующую прямой видимости? Или гораздо более дешевая альтернатива второму варианту, например, какой-то слабый, но быстрый SOHO AP, о котором я не знаю? Я мог бы выбрать два UAP-AC-PRO, но я не нашел никаких тестов, подтверждающих их заявленные 1300 Мбит / с, а это все равно 280 евро. Или я должен просто согласиться на меньшую пропускную способность и жить с линией электропередачи? Он может работать со скоростью ~ 400 Мбит / с асимметрично, что в большинстве случаев нормально для меня, но … кхм, я не совсем согласен. D: Особенно, если я оставляю пропускную способность интернет-провайдера на столе.

Любые мысли / советы приветствуются.

РЕДАКТИРОВАТЬ: Всем спасибо за все предложения! Решил попробовать крючки 3M и тонкий 5e, посмотрим, как это выглядит, прежде чем рассматривать альтернативы.

Полное руководство по подключению домашних сетей Ethernet — LazyAdmin

Хотя беспроводные сети и ячеистые сети становятся лучше с каждым годом, ничто не может сравниться с проводным сетевым подключением.Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить у себя дома.

Единственная проблема с проводными соединениями Ethernet заключается в том, что вам придется протянуть кабели через ваш дом, предпочтительно через стены. Если вы не ремонтируете свой дом, это может стать проблемой.

Я делал это дважды в своих собственных домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью закончен, когда мы его купили.

В этой статье я помогу вам выбрать подходящие материалы, проведу вас через процесс протяжки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где нам нужны наши проводные соединения Ethernet, но также и где они объединяются и как туда добраться.

Я разбил планирование на пару этапов:

1. Составьте простой план дома .
   Это действительно помогает визуализировать все проводные сетевые соединения.
2. Определите расположение подключений Ethernet .
   Имейте в виду, что дети вырастают и, возможно, получают компьютер или игровую консоль в своей комнате. Подумайте о месте для сетевого принтера и, конечно, не забудьте о точках доступа.
3. Где разместить роутер и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это удобнее, или проложить все кабели в одном месте.Я предпочитаю иметь все сетевые подключения в одном месте, так что вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь проложить кабель?
   Чердак и ползун — хорошие пути для прокладки кабелей через ваш дом.
5. Сколько портов Ethernet в одном месте?
   Настоятельно рекомендуется использовать два разъема Ethernet на каждое местоположение. Кабели UTP не так дороги, а дополнительные расходы на дополнительный порт Ethernet минимальны.Но добавление одного позже будет стоить вам намного больше работы и, вероятно, денег.

   Разумеется, только для точек доступа хватит и одной сетевой розетки.

Вы можете пропустить кабели через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может понадобиться использовать кабели статической камеры 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center, чтобы помочь вам спланировать установку домашней сети. Инструмент позволяет разместить сетевое оборудование и протянуть все провода.Это немного больше работы, но действительно может помочь вам в планировании разводки домашней сети.

Вы можете использовать план этажа как основу для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из крутых и действительно полезных вещей в Unifi Design Center — это то, что вы также можете видеть зону покрытия беспроводной сети.Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительное место, если необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я более подробно объясню, где лучше всего разместить точки доступа.

Лучший кабель Ethernet для разводки домашней сети

Итак, когда наш план выполнен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это кабель Ethernet. Кабели Ethernet классифицируются по категориям (Cat).Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медной оболочкой). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, чего можно достичь только с помощью полностью неизолированных медных кабелей.

С кабелями CCA не следует использовать PoE (Power over Ethernet).Из-за более высокого сопротивления кабели нагреваются, и при увеличении длины они будут передавать на устройство меньшую мощность. Еще одна проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к обрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В наши дни кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много недоразумений по поводу разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но действительно ли он вам нужен?

	Скорость	Пропускная способность	Цена 500 футов / 150 метров
Cat 6	10 Гбит / с до 55 метров / 1 Гбит / с	ок.$ 55, —
Cat 6a	10 Гбит / с	500 МГц	прибл. $ 99, —

Как видите, что-то происходит со скоростью кабеля Cat 6. Он поддерживает 10 Гбит / с, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит / с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Итак, почему это важно? Вы можете сравнить пропускную способность с полосами движения на шоссе.На обеих автомагистралях вы можете проехать 70 миль в час, но Cat 6 имеет только 2 полосы, а Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой из них купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля легко не превысит 37 метров, поэтому вы получите 10 Гбит / с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Цельный или многожильный

Кабель

Solid UTP имеет по одному сплошному проводу на жилу. В кабеле UTP 8 проводников, поэтому в сплошном кабеле UTP имеется 8 сплошных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для разводки домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и патч-панели. Многожильные кабели используются только для изготовления соединительных кабелей из коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать твердый кабель UTP заключается в том, что вы можете покупать только твердые кабели UTP оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели статического давления Cat6

Как упоминалось ранее, вы можете провести домашнюю проводку Ethernet через воздуховоды HVAC или любые другие воздуховоды для циркуляции воздуха. Но для этого вам может потребоваться специальный тип кабеля Ethernet, кабели Plenum Cat6. Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные нормы пожарной безопасности, чтобы узнать, есть ли требования к кабелям, которые вы можете использовать в своих воздуховодах HVAC. Кабели статического давления дороже обычных кабелей Cat6.

Кабель стояка Cat6

Так же, как и с кабелями статического давления для воздуховодов HVAC, в некоторых странах требуется, чтобы вы использовали кабель Riser Cat6 (CMR) в гипсокартоне или между этажами. Как и кабели Plenum is CMR, огнестойкие, что предотвращает распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местный пожарный кодекс на соответствие требованиям в вашем районе.

Лучшие бренды кабелей Ethernet

На рынке существует множество кабелей Ethernet разных марок, какой из них следует покупать? Имейте в виду, что вам понадобятся кабели Cat6 с твердыми неизолированными медными проводниками .

Также рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG — 0,52 мм.

Я перечислил пару лучших брендов кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к твердому кабелю UTP, но это действительно не рекомендуется.Свисающие кабели Ethernet выглядят некрасиво, с ними нелегко работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP с одножильными проводами хрупкие и не должны сильно изгибаться .

Патч-кабели

, которые вы используете между коммутационной панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что лучше использовать патч-панель. Эти патч-панели не всегда должны быть большими и монтироваться в стойку.Для домашней сети также существуют патч-панели, которые можно монтировать на стене, и они намного меньше.

^{Патч-панель с 12 портами без крышки}

На рынке доступно несколько вариантов. На самом деле, лучший вариант зависит от того, сколько у вас подключений. Для подключения до 12 Ethernet мне очень нравится использовать эти настенные патч-панели:

Экранированная патч-панель TRENDnet с 12 портами Cat6A, с поддержкой 10G, Cat5e, Cat6, Cat6A совместима, металлический корпус, цветная маркировка для проводки T568A и T568B, управление кабелями, настенный монтаж, черный, TC-P12C6AS

• 10G-Ready 12-портовая патч-панель
• Патч-панели Cat6A обеспечивают стабильное соединение с медными гигабитными и 10-гигабитными коммутаторами
• Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
• Совместимость с кабелями Cat5e, Cat6 и Cat6A
• Металлический корпус для настенного монтажа

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель на 24 порта и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабеля Ethernet нам понадобятся настенные розетки Ethernet. В целом розетки в США отличаются от розеток в ЕС. В США можно приобрести настенные розетки со съемными гнездами для трапецеидальных искажений. Это значительно упростит установку.

Поскольку мы используем сплошные провода, вам понадобятся гнезда для трапецеидальных искажений, которые можно пробить, например, эти гнезда для трапецеидальных искажений Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Гнезда Ethernet для поверхностного монтажа

Вы не всегда можете использовать розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

^{Эта точка доступа находится на потолке в туалете.}

Использование штекеров RJ45 на твердом кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только нужно покупать подходящие штекеры RJ45, разница в лопастях разъема RJ45

.

Как вы можете видеть на изображении выше, лезвие посередине протыкает многожильный медный провод, что невозможно с сплошными медными проводами. В случае сплошных медных проводов лезвия должны снимать изоляцию сбоку, чтобы они соприкасались с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также понадобятся некоторые специализированные инструменты, чтобы начать с домашней проводки Ethernet:

• Инструмент для обжима Ethernet — если вы собираетесь подключать штекеры RJ45

Распродажа Обжимной инструмент TRENDnet, инструмент для обжима, резки и снятия изоляции, для любого кабеля Ethernet или телефонного кабеля, встроенный резак и инструмент для снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, цельностальная конструкция, черный, TC- CT68

Прокладка кабелей

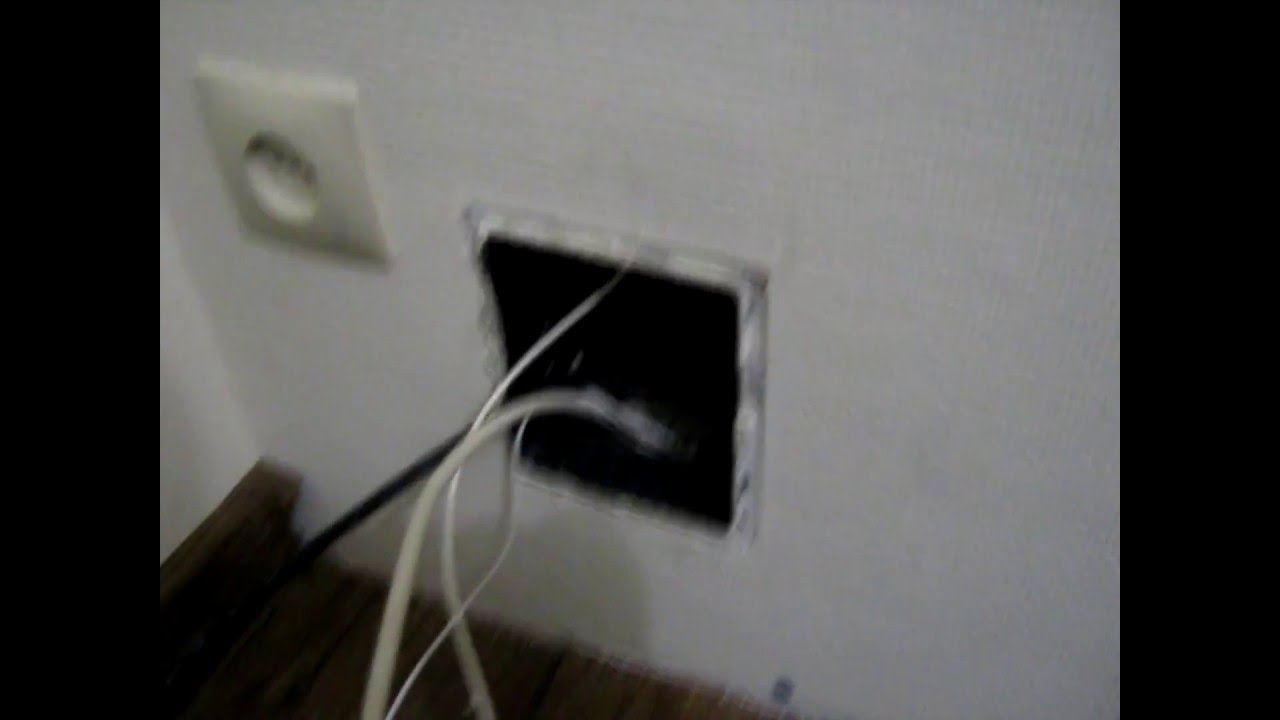

Имея все инструменты и детали, мы можем начать с прокладки кабелей. В большинстве случаев вы подключаете два или более кабеля Ethernet к одному и тому же месту. Вы можете измерить длину необходимого кабеля, но это сложно сделать правильно.

Более надежным является проложить один кабель, отрезать его до нужной длины, вытащить, сделать второй (или несколько) кабель и снова проложить их вместе.

Убедитесь, что у вас достаточно длины на каждом конце кабеля . Вы хотите правильно провести кабели к патч-панели. Также неплохо иметь дополнительную длину на стороне розетки на случай, если с подключением что-то не так.

Цвет кабеля Ethernet Заказ

После того, как вы вытащили все кабели, пора подключиться к разъемам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидального искажения и патч-панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. Белый / Оранжевый
2. Оранжевый
3. Белый / Зеленый
4. Синий
5. Белый / Синий
6. Зеленый
7. Белый / Коричневый
8. Коричневый

Если у вас в руке штекер RJ45, удерживайте зажим. то левая сторона — пин 1.

Соединительные гнезда для трапецеидального искажения

Гнезда для трапецеидального искажения

подключить довольно просто. На них нанесен цветовой код, точно указывающий, куда должен идти провод. Просто проложите кабель над правильным проводником и подключите его с помощью перфоратора. Видео ниже объясняет / показывает, что это действительно хорошо:

Убедитесь, что вы следуете цветному коду на разъеме трапецеидального искажения или патч-панели, который соответствует 568B или 568A, если вы используете его у себя дома.

Подключение штекеров RJ45

Подключение штекеров RJ45 требует немного больше практики, но если вы не торопитесь, это действительно полезно. Просто убедитесь, что вы зачистили кабель достаточно далеко, на 5 см / 2 дюйма. Это упростит прокладку проводов в правильном порядке.

В этом видео очень хорошо объясняется, как подключать штекеры RJ45.

Тестирование проводки домашней сети Ethernet

После того, как вы вытащили и подключили все кабели Ethernet, самое время их протестировать.Теперь есть два способа проверить кабель: с помощью кабельного тестера (лучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук одним концом, а другой подключить к коммутатору. Если у вас есть доступ в Интернет, значит, кабель в порядке. Ну, почти. Проблема с кабелями Ethernet в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых подключений 1 Гбит. Так что теоретически, когда оранжевый и зеленый провода подключены правильно, вы можете получить сетевое соединение.Но только при скорости сети 100Мбит.

Тестеры кабелей

Тестер кабеля проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить правильность подключения кабелей Ethernet и их исправность.

Каждый провод обозначается светом на кабельном тестере. Если индикатор не загорается, значит, у вас неисправное соединение.

Лучшее решение — отрезать кожух трапецеидального искажения или разъем RJ45 и начать все сначала.

Завершение

Я надеюсь, что эта статья помогла вам начать работу над домашним проектом проводки Ethernet.Убедитесь, что вы покупаете качественные кабели и гнезда для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet — это большая работа.

Если у вас есть вопросы или предложения, оставьте комментарий ниже.

Вам также могут понравиться следующие статьи:

Средняя стоимость коммунальных услуг

Хотите переехать в новую квартиру? Хотя ваше внимание может быть сосредоточено на стоимости аренды, убедитесь, что у вас есть точный снимок ваших расходов, учитывая затраты на коммунальные услуги.Они будут варьироваться в зависимости от таких факторов, как размер квартиры, количество людей, энергоэффективность и ваш климат.

Вот некоторые средние расходы на коммунальные услуги… вместе с несколькими здравыми советами, которые помогут снизить ваши ежемесячные счета.

Какие коммунальные услуги включены в вашу аренду?

Всегда читайте мелкий шрифт перед подписанием договора аренды на год. Например, учитывает ли ваша арендная компания коммунальные услуги, такие как канализация, в вашей арендной плате? Многие так и делают. Однако, если он не покрыт, он может добавить к вашим ежемесячным счетам от 35 до 60 долларов.

Электроэнергия

Держать свет включенным и заряжать все свои гаджеты — дорогое удовольствие. Электричество обычно включает в себя отопление, охлаждение, электронику, бытовые приборы и освещение. Если вы живете в более прохладном ветреном климате Северной Калифорнии, у вас могут быть более высокие счета за отопление. Жители Лос-Анджелеса могут использовать больше кондиционеров в теплое время года. В зависимости от того, сколько места вы отапливаете или охлаждаете, счет за электроэнергию может составлять от 100 до 150 долларов.

Природный газ

Типичные элементы в вашей квартире, работающие на газе, включают водонагреватели, камины, грили, печи, газовые плиты и духовки. Ваш счет будет зависеть от цены на газ и количества приборов или систем в вашей квартире, которые работают на природном газе. Средний счет за газ в Калифорнии составляет 35 долларов, но может варьироваться от 3 до 60 долларов в месяц.

Вода

От ежедневной работы посудомоечной машины и вечерней стирки до регулярного смыва туалета и длительного горячего душа — средний показатель U.Семья С. потребляет около 300 галлонов воды каждый день, делая средний счет около 65 долларов в месяц.

Кабельное телевидение и Интернет

Возможно, вы уже отказались от традиционного кабеля в пользу потоковых сервисов, но ваши расходы на Интернет по-прежнему будут сильно различаться в зависимости от вашей скорости и типа подключения. Как правило, вы будете получать от 40 до 60 долларов в месяц. Добавьте еще 40–60 долларов, если хотите сохранить традиционный кабель.

Найти Квартиры в Калифорнии

Советы по экономии

Существует множество разумных мер, которые помогут сократить ваши ежемесячные расходы на жизнь:

• Отключайте электроприборы и электронику, когда они не используются.
• Отрегулируйте термостат, выходя из квартиры.
• Ищите недорогие комплекты или сезонные предложения для Интернета и кабельного телевидения.
• Используйте потолочные вентиляторы для снижения затрат на охлаждение.
• Замените лампы накаливания на люминесцентные или светодиоды.
• Меняйте фильтры HVAC не реже одного раза в месяц.
• Следите за использованием воды. Выключайте раковину во время чистки зубов и принимайте душ короче.
• Выключайте свет, когда он не используется.
• Уход за приборами.Грязные фильтры и забитые вентиляционные отверстия заставляют сушильную машину потреблять больше энергии.
• Включите стиральную или посудомоечную машину рано утром или поздно вечером. когда затраты на электроэнергию дешевле.
• Герметизировать окна и двери, заполнив зазоры аэрозольной пеной или герметиком.

Как получить проводной Интернет наверху: пошаговое руководство. 3 варианта (2021)

Educate EMF поддерживается считывателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию бесплатно для вас.

Можно с уверенностью сказать, что Интернет изменил мир. Также можно с уверенностью сказать, что Wi-Fi помог Интернету в этом достижении. Одно дело — объединять людей со всего мира. Другое дело, чтобы сделать эту связь удобной.

Несмотря на удобство Wi-Fi, это не обязательно лучший способ распределения интернет-соединений по дому. Во-первых, постоянный Wi-Fi имеет серьезные последствия для здоровья. Во-вторых, если вы поставите достаточно стен и препятствий между вами и вашим маршрутизатором Wi-Fi, вы получите серьезную потерю сигнала.Таким образом, вы в основном подвергаете себя неионизирующему излучению с ограниченной пользой.

По этим и другим причинам вы можете рассмотреть возможность использования проводных соединений по всему дому — даже если у вас более одного этажа. Это может показаться устрашающим предложением, но есть несколько методов, которые могут упростить задачу и оправдать ваше время и силы.

Все, что вам нужно для начала работы

Если вы собираетесь полностью избавиться от Wi-Fi и сохранить доступ в Интернет, вам понадобятся хорошие инструменты. Некоторые из них могут показаться знакомыми; другие — специальные инструменты для определенных типов соединений. Мы рассмотрим каждый по очереди.

Во-первых, нужен модем (на амазоне он обычный). Если у вас уже есть интернет, значит, у вас уже есть модем. Многие модемы на самом деле являются универсальными устройствами модема / маршрутизатора. Это означает, что они транслируют Wi-Fi. Хорошая новость в том, что вы можете отключить Wi-Fi. Как только вы это сделаете, все ваши подключения в конечном итоге должны будут быть подключены к модему.

Если у модема недостаточно портов для вашего тарифного плана, вам также может понадобиться коммутатор.По сути, это похоже на роутер, но он работает только с проводными соединениями. В вашем коммутаторе должно быть достаточно портов для каждого устройства, которое вы хотите подключить к нему.

Это обычный вариант от Amazon:

Это универсальные инструменты. Остальные вещи, которые вам понадобятся, будут зависеть от вашего плана подключения. Мы подробно рассмотрим каждый план через минуту, но это ваши шпаргалки для всего, что вам нужно.

Вариант 1

• Нож для гипсокартона
• Кабели Ethernet
• Комплект для обжима
• Соединительные коробки
• Разъемы Ethernet
• Рыболовная лента

Вариант 2 заметил, что для вариантов 2 и 3 требуется меньше инструментов.Для этого есть веские причины.

Как получить проводной Интернет наверху

Вариант 1: Ethernet везде

Это наиболее простой способ. К тому же он самый трудоемкий. Проще говоря, вы собираетесь протянуть Ethernet наверху. Идея проста, но на практике это не всегда так просто. В идеале кабели следует проложить за гипсокартоном и, возможно, через чердак (когда-то наверху). Для этого вам понадобится несколько сотен футов кабеля Ethernet.

Хорошая новость заключается в том, что вы можете приобрести большие рулоны Ethernet в крупных магазинах бытовой техники, и это на удивление доступно. Плохая новость в том, что вам придется научиться обжимать кабели самостоятельно. Это не так уж сложно, и если вы когда-либо заменяли свои собственные розетки или выключатели, вы должны быть знакомы. Вы можете купить простой комплект для обжима в строительном магазине или на Amazon, например, в этом. Поставляется с инструкциями. Это видео поможет вам настроить:

Выбор кабеля Ethernet

Вам также необходимо принять решение о том, какой тип кабеля вам выбрать.Кабель Cat5 чертовски дешев, но он самый медленный. Он может работать только со скоростью 100 Гбит / с. Этого достаточно для потоковой передачи фильмов высокой четкости на пару устройств, но, вероятно, не более чем на трех или четырех одновременно. Кабель Cat6 в 10 раз быстрее, но стоит дороже.

Вы должны решить, стоит ли цена скорости, но имейте в виду, что в будущем вам может потребоваться более быстрый интернет. Дважды проложить все эти кабели не доставит удовольствия.

Чтобы проложить кабели в каждую комнату (и, возможно, в каждое устройство), вам понадобится хороший коммутатор Ethernet.Он должен находиться в той же комнате (или туалете) с модемом. Таким образом, если возникнут проблемы с подключением, вы сможете устранить их вместе.

Достаточно легко вы пропустите кабель Ethernet от коммутатора до каждой комнаты, которую хотите подключить.

Так как вы прокладываете кабели за гипсокартоном, вам понадобится только разъем и кабель на комнату. Хотя ловля кабеля может быть кропотливой, планирование самоочевидно. Конечно, если вам действительно не нравится делать эту работу, вы можете заплатить профессионалу, который проложит для вас кабели.

Преимущество заключается в том, что Ethernet обеспечивает наиболее стабильные интернет-соединения, которые вы можете получить практически внутри дома, и, если вы активно пользуетесь Интернетом, это того стоит. В противном случае вы можете сначала попробовать следующий вариант.

Вариант 2: адаптеры Powerline

Адаптеры Powerline представляют собой полную инверсию работающего Ethernet. Они немного медленнее и менее стабильны, но их проще всего настроить.

Вот как они работают.В каждой комнате, где вам нужен доступ в Интернет, вы подключаете адаптер Powerline к одной из розеток в стене. Адаптер преобразует интернет-сигнал для прохода через существующие в доме кабели питания. Вам не нужно вырезать отверстия и прокладывать кабели.

Поскольку он запускает Интернет через силовые кабели, при этом не возникает дополнительных ЭДС. Это так же безопасно, как и использование Ethernet, и значительно снижает общее воздействие ЭМП.

Помимо комплектов адаптеров Powerline, вам потребуются короткие кабели Ethernet.Они подключат ваши адаптеры к коммутатору или модему на одном конце и к устройствам, которые вы используете, на другом.

Многие адаптеры Powerline предназначены для работы с Wi-Fi, но это совершенно необязательно, и вы можете исключить Wi-Fi. Лучше всего то, что вы можете использовать столько адаптеров, сколько вам нужно. Это действительно простой способ.

Этот адаптер Powerline на Amazon — хороший вариант (здесь можно найти ответы на часто задаваемые вопросы по продукту). Эти кабели Ethernet бывают разной длины в зависимости от вашей конфигурации.

Вариант 3: MoCA (Мультимедиа по коаксиальному кабелю)

Третий вариант представляет собой нечто среднее между первыми двумя.

Он включает в себя кабели, которые уже проложены по дому, что значительно упрощает установку.

Сюда также входят кабели, разработанные специально для цифровой связи, что приводит к более сильным и надежным сигналам и более высокой скорости Интернета. Поскольку вы получаете лучшее из обоих миров, вы можете догадаться, в чем заключается загвоздка: это стоит дороже.

MoCA — это технический акроним, который означает «мультимедиа по коаксиальному кабелю». Если у вас уже есть кабельные линии (для кабельного или спутникового телевидения), то эти линии можно преобразовать для передачи вашего Интернета.Эти линии обеспечивают скорость до 1 Гбит / с, что быстрее, чем у адаптеров Powerline, и быстрее, чем у самых дешевых кабелей Ethernet.

Установка MoCA очень похожа на адаптеры Powerline. Вот как выглядит их установка:

Вы получаете набор адаптеров MoCA и вставляете их в коаксиальные порты на стене.

С одной стороны вы подключаете модем, с другой стороны, вы подключаете свои устройства. Опять же, MoCA поставляется с опциями Wi-Fi, но вы можете не использовать их.Адаптеры, которые проходят через коаксиальные кабели, не используют Wi-Fi, если они не имеют соответствующей маркировки.

А вот адаптер Motorola Moca из видео. А вот инструкции по настройке сети на сайте Motorola.

Имейте в виду, что если у вас еще нет коаксиального кабеля везде, где вы этого хотите, MoCA внезапно становится столь же сложной задачей, как Ethernet, и намного дороже.

Ditch Wifi для вашего здоровья

Все три этих метода достигают важной цели.

Они снижают общее электромагнитное излучение в вашем доме. Хотя они не могут снизить экспозицию до нуля (подвиг, который невозможен на этой планете), правило радиации гласит, что чем меньше, тем лучше.

Wi-Fi — невероятно удобная технология, но она работает, транслируя электромагнитное излучение. Если вас это беспокоит, важно отказаться от Wi-Fi.

Некоторые из читающих могут задаться вопросом, действительно ли Wi-Fi настолько плох. Цель этого — показать вам, как отказаться от Wi-Fi.Здесь нет никого, чтобы вас напугать.

Итак, мы не собираемся спускаться по кроличьей норе. Вместо этого мы сделаем это просто. Влияние Wi-Fi на здоровье изучается всего несколько лет, и предстоит еще много важных исследований. Тем не менее, Всемирная организация здравоохранения и несколько штатов США отметили Wi-Fi и радиосигналы как потенциальные канцерогены. Они признают, что существует неопределенный риск, связанный с технологией.

Итак, если вы хотите быть в безопасности, вы можете отключить Wi-Fi и не беспокоиться о том, что наука может раскрыть в будущем.Бонус в том, что проводные соединения в любом случае быстрее и стабильнее, чем Wi-Fi. Вы немного поработаете, но от этого можно будет получить только пользу.

В завершение

Wi-Fi, безусловно, удобно, но это не единственный способ обеспечить доступ в Интернет по всему дому. Приложив немного усилий и / или изобретательность, вы можете получить еще лучший доступ в Интернет в каждой комнате. Лучше всего то, что после того, как работа будет сделана, вы сможете рассчитывать на эти связи на долгие годы. Можно с уверенностью рассматривать эту попытку как модернизацию вашего дома, и если это обновление приходит с некоторым спокойствием, то нет особых причин не делать этого.

Next : Узнайте больше о Wifi Router Guards, чтобы снизить радиочастотное излучение примерно на 90%

Прокладывайте кабели Ethernet и улучшайте домашний Интернет

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с редакционной честностью. Хотя в этом посте могут содержаться предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

Вы пробовали все типичные решения для улучшения Wi-Fi и по-прежнему не видите улучшений в своей домашней сети? Если пятнистый Wi-Fi больше не помогает, есть надежное решение, которое может революционизировать ваше представление о домашней сети.

Предупреждаем, это более трудоемкое решение и требует небольшого строительства, что может потребовать от вас найма внешнего специалиста. Но если вы пробовали все остальное и готовы к реальному и постоянному решению проблем с подключением к Интернету, продолжайте читать, чтобы узнать, как получить подключение к домашнему Интернету, о котором вы всегда мечтали.

Как быстро улучшить Wi-Fi в вашем доме:

Прежде чем вы подумаете об установке большего количества кабелей Ethernet в вашем доме, убедитесь, что вы уже отметили эти распространенные решения для ненадежного Wi-Fi из своего списка.

Как кабели Ethernet могут решить домашние проблемы с Интернетом

Интернет стал почти синонимом Wi-Fi. И это имеет смысл, потому что многие из наших наиболее часто используемых устройств поддерживают только Wi-Fi, например смартфоны, планшеты и различные предметы, которые попадают в категорию IoT (Интернет вещей). Тем не менее, большинство компьютеров и ноутбуков по-прежнему могут подключаться к Интернету через Wi-Fi или через кабель Ethernet (т. Е. Подключая компьютер напрямую к модему с помощью кабеля Ethernet).

Почему это важно?

Поскольку Ethernet-кабели обычно более надежны и передают данные быстрее, чем Wi-Fi, их использование для подключения ваших компьютеров может значительно улучшить ваше интернет-соединение и скорость.

Фактически, когда провайдеры указывают скорость вашего домашнего интернета, они дают вам скорость в Мбит / с, которую вы получите при прямом подключении к вашему модему.

Согласно Spectrum Enterprise: «Самые быстрые скорости Ethernet на сегодняшний день достигают 10 Гбит / с или выше, в то время как самые быстрые скорости Wi-Fi теоретически достигают 6.9 Гбит / с, хотя фактическая скорость намного ниже — обычно менее 1 Гбит / с. ”

Такой тип увеличения скорости особенно полезен, если вы работаете удаленно, учитесь или преподаете онлайн. Не говоря уже о том, что надежность прямого проводного соединения по сути гарантирует, что вы не потеряете сигнал в неподходящее время.

Краткое описание разницы между подключениями Wi-Fi и Ethernet

• Сигналы Wi-Fi передаются по воздуху.
• Устройства Wi-Fi позволяют работать из любой точки дома.
• Соединения Wi-Fi (особенно общедоступные Wi-Fi) менее безопасны.

• Ethernet требуется кабель для подключения модема к устройству.
• При использовании Ethernet вы должны оставаться в одном месте.
• Ethernet-соединения обеспечивают более быстрый доступ в Интернет.

Почему кабели Ethernet не пользуются большей популярностью?

К сожалению, расположение вашего модема и расположение вашего компьютера или домашнего офиса не обязательно допускают подключение через кабель Ethernet.Особенно, если у вас дома несколько офисов, например письменный стол в каждой детской комнате, или если вы живете в многоуровневом доме. Вот почему проводка Ethernet через стены — нестандартное и нестандартное решение.

Что вам нужно сделать, чтобы получить проводное подключение к Интернету более чем в одной комнате в вашем доме:

• Если ваш модем расположен в центре внизу, подумайте о том, чтобы добавить кабели Ethernet в те области наверху, которые нуждаются в лучший интернет-сигнал.
• Если ваш модем находится наверху, вам нужно будет подключить Ethernet к нижней части вашего дома. Это также может помочь улучшить соединение на вашем 4K-телевизоре или смарт-телевизоре в гостиной, если у вас возникли перебои в потоковой передаче ТВ.

Следующие шаги, если вы хотите установить кабели Ethernet в своем доме

Перед тем, как вы начнете разбирать гипсокартон, необходимо учесть несколько переменных. Подумайте, где в настоящее время находится ваш модем и куда вам нужно подключиться к проводному Интернету.Через сколько стен или этажей вам понадобится проложить кабель? Есть ли у вас предпочтения относительно того, насколько скрытым должен быть шнур Ethernet, или вас устраивает оголенный кабель в шкафу?

Сделай сам или нанять техника?

Мы настоятельно рекомендуем нанять (застрахованного) специалиста для прокладки кабелей Ethernet в вашем доме. Простая причина в том, что существует множество препятствий, на которые следует обратить внимание при добавлении новых кабельных соединений в ваши стены.

Например, согласно данным TPC Wire & Cable Corp.очень важно «убедиться, что кабель не касается потолочной плитки и не прокладывает кабель по электропроводке, водопроводным или любым другим трубам, так как это небезопасно и может не пройти проверку». TPC подчеркивает несколько других проблем безопасности при установке кабеля, таких как угол установки кабеля, связывание, маркировка и отображение кабелей. Кроме того, вам необходимо убедиться, что вы используете кабель Ethernet правильного типа.

Тем не менее, если вы сами являетесь техническим специалистом или знаете кого-то с опытом работы в этой области, который может вам помочь, на YouTube есть несколько видеороликов DIY, которые объясняют процесс установки кабелей Ethernet в ваши стены, например ниже:

Автор:

Лиза Искруп

Писатель, широкополосный доступ и контент

Лиза использует многолетний опыт продаж и обслуживания клиентов для провайдеров интернет-телевидения, чтобы проинформировать о широкополосном доступе. На ее работу ссылались CNN и другие национальные источники. По словам Лизы: Когда-либо… Читать дальше

Под редакцией:

Шеннон Ульман

Редактор, широкополосный и беспроводной контент

Прочитать биографию

Кабель Ethernet

// Полное руководство покупателя по кабелям Ethernet

3 Альтернативы кабеля Ethernet

Хотя Wi-Fi — это удобная роскошь, к которой мы привыкли, у нее, безусловно, есть свои недостатки: случайные пропадания, низкая скорость и ограниченный диапазон — все это проблемы, с которыми необходимо бороться.

Кабели

Ethernet (включая PoE) — отличный способ устранить многие недостатки WiFi. Вы можете прокладывать кабели Ethernet через дом или офис, обеспечивая прямое, быстрое и безопасное соединение со всеми вашими устройствами. Вам не придется беспокоиться о потере сигнала или медленном подключении Wi-Fi из-за толстых стен или слишком большого расстояния.

Однако иногда проложить кабель Ethernet также может быть неудобно. Если вы новичок в области сетевых технологий, прокладка кабелей Ethernet через пол или стену может оказаться сложной задачей.

Если бы только был способ использовать существующую инфраструктуру, а не кропотливо прокладывать кабели самостоятельно…

Откройте для себя альтернативы кабельной разводки Ethernet. К счастью, есть несколько отличных способов использовать существующие кабели на вашем рабочем месте; Независимо от того, используете ли вы электрические, телефонные или коаксиальные кабели, вам не обязательно тратить свое драгоценное время и с трудом заработанные деньги на настройку сетевых кабелей.

Адаптеры Powerline

Адаптеры Powerline — одна из популярных альтернатив кабелей Ethernet — это устройства, которые отправляют сигналы данных по домашней электропроводке.

Вам может быть интересно, как данные могут быть отправлены на устройства по линиям электропередач — разве они не должны быть заняты передачей электроэнергии?

Ну, по сравнению со звуком и частотой диапазона Wi-Fi, линии электропередач переменного тока имеют свои собственные формы волны с частотой 50-60 Гц (в зависимости от того, где вы живете). Адаптеры Powerline используют разные частоты от 2 000 000 до 86 000 000 Гц (2-86 МГц). Точно так же Интернет DSL использует телефонную проводку для отправки данных с другой частотой.

Хотя теоретическая максимальная производительность Powerline составляет примерно 2 Гбит / с, реальная производительность будет 100-200 Мбит / с.Тем не менее, такой скорости передачи данных достаточно даже для потоковой передачи видео в разрешении 4K. Более того, адаптеры Powerline имеют лучшую целостность сети и задержку, чем традиционный Wi-Fi.

Также важно отметить, что скорость передачи данных может снизиться из-за старой и устаревшей электропроводки. Более того, если вы попытаетесь использовать два адаптера Powerline, которые находятся далеко друг от друга, скажем, на расстоянии нескольких этажей, скорость также быстро снизится.

Вы можете попробовать настроить свою сеть Powerline с различными комбинациями розеток, чтобы оптимизировать скорость сети, так как одни розетки окажутся более полезными, чем другие.

Устройства большой мощности, такие как телевизоры и микроволновые печи, могут вызывать замедление, если они работают в одной цепи.

Наконец, вы сможете установить сеть Powerline только в том случае, если обе розетки подключены к одной и той же коробке выключателя. Если вы находитесь в большом доме или офисе с несколькими выключателями, вы не сможете использовать линию электропередачи, если обе розетки не подключены к одной цепи.

Когда дело доходит до сетей Powerline, лучше меньше, да лучше. Если вы используете слишком много, сеть станет перегруженной.Если вы пытаетесь настроить корпоративную сеть, лучше всего подойдут традиционные Ethernet и PoE.

С учетом вышесказанного было бы разумно купить свой первый комплект адаптеров Powerline в магазине, предлагающем хорошую политику возврата. Таким образом, вы можете вернуть свои деньги, если powerline окажется не совсем идеальной для вашего дома или офиса.

Когда дело доходит до установки адаптеров Powerline, на самом деле это довольно просто. Просто подключите кабель Ethernet к маршрутизатору, а другой конец вставьте в розетку.

Затем подключите другой адаптер Powerline к стене рядом с устройством, а затем подключите последний кабель Ethernet к устройству. Это проще простого!

Убедитесь, что вы подключаете адаптеры непосредственно к стене. Резервные аккумуляторы ИБП, стабилизаторы питания, сетевые фильтры, блоки питания и удлинители могут фильтровать и блокировать сетевые частоты, принимая их за нежелательный шум.

Также было бы разумно следовать инструкциям по безопасности для адаптеров Powerline после установки, особенно если вы живете в квартире или таунхаусе.Вы можете установить пароль для сети Powerline, чтобы защитить вашу конфиденциальную информацию от посторонних глаз.

Любой, кто использует с вами электрическую цепь, может получить доступ к вашей сети Powerline, если она не защищена паролем. Так же, как вы защищаете паролем свою сеть Wi-Fi, вам также необходимо защитить свою сеть Powerline.

PoLRE

Power over Long Reach Ethernet (PoLRE) — еще одна простая альтернатива и фантастический способ предоставить сетевые данные устройствам, которые находятся слишком далеко от вашего маршрутизатора для получения надежного сигнала WiFi.

Продается Cisco, PoLRE использует неэкранированную витую пару телефонного уровня для передачи сигналов данных через ваш дом с использованием существующей инфраструктуры. Никаких проблем с задержкой, связанных с WiFi, и никаких проблем с установкой Ethernet.

Наборы удлинителей PoLRE over COAX дают пользователю возможность превышать 100-метровое ограничение стандартных кабелей Ethernet. Эта опция, в отличие от адаптеров Powerline, позволяет подавать не только сигнал данных, но и питание на ваши PD (устройства с питанием).Это включает, помимо прочего, телефоны VoIP и WAP (точки беспроводного доступа) в любом месте вашего дома или офиса с существующей инфраструктурой.

Ethernet через COAX (адаптер MoCA)

Как и адаптеры Powerline, адаптеры MoCA быстрее, чем Wi-Fi, и намного проще в установке, чем традиционные кабели Ethernet, что делает их одной из более простых альтернатив.

Адаптеры

MoCA используют существующую кабельную сеть COAX в вашем доме для передачи сетевых частот с вашего маршрутизатора на ваши устройства.MoCA, также известный как «Мультимедиа через COAX», позволяет достичь скорости сети, близкой к скорости традиционной сети Ethernet, без необходимости прокладывать кабели Ethernet через ваш дом.

Это особенно полезно, если ваш маршрутизатор находится на одной стороне вашего дома, а ваши сетевые устройства — на другой стороне. Адаптеры MoCA имеют теоретическую максимальную скорость сети до 1 Гбит / с — хотя, как и адаптеры Powerline, фактические скорости, вероятно, будут ниже идеального максимума.

Текущее поколение MoCA — 2.0 связанный сигнал. Вы можете использовать тот же кабель COAX, который раньше использовался только вашим телевизором, то есть установка второго кабеля не требуется.

К сожалению, установка U Verse от AT&T и DirectTV не поддерживает MoCA. Если у вас есть один из ранее перечисленных поставщиков услуг, вам придется изучить другие варианты.
