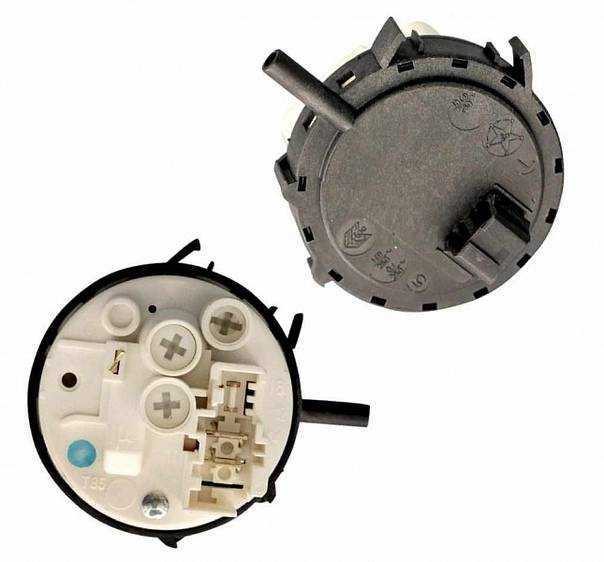

Как разобрать прессостат стиральной машины

Датчиком уровня воды оснащена любая автоматическая стиралка – реле следит за степенью наполненности бака. При возникновении неполадки, может потребоваться разобрать прессостат стиральной машины. Расскажем, из каких деталей состоит устройство, как правильно вскрыть его корпус, и, при необходимости, отрегулировать элемент.

Вскрываем корпус реле

Чтобы проверить, не попал ли в прессостат мусор, не произошло ли замыкание контактов, может потребоваться разборка датчика уровня воды. Вскрыть корпус устройства можно самостоятельно. Алгоритм действий будет таковым:

обесточьте машинку;
снимите верхнюю крышку корпуса;

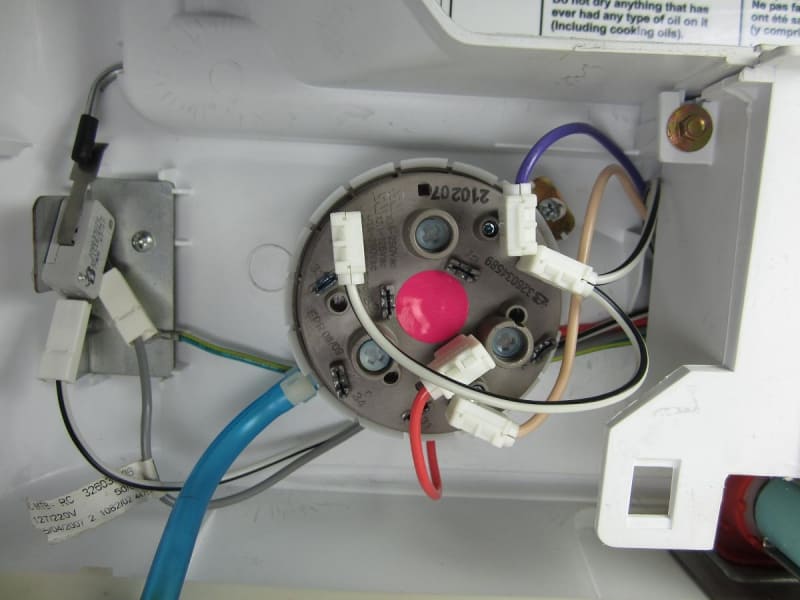

найдите прессостат;
выкрутите удерживающий датчик винт, отсоедините патрубок и разъем;
извлеките элемент из корпуса.

Прежде чем разбирать корпус прессостата, обязательно сделать на нем отметки маркером. Это необходимо, чтобы в дальнейшем идеально совместить половинки пластиковой «оболочки». Чтобы разобрать прессостат максимально аккуратно, потребуются:

ненужная пластиковая карта;
ножницы;
плоскогубцы,
маленькая тонкая отвертка.

Алгоритм действий будет таков:

нарежьте пластиковую карту на части размером 1х2 см. Всего потребуется примерно 8 таких «кусочков»;

поочередно вставьте пластиковые кусочки между двумя половинками прессостата с помощью плоскогубцев;
подденьте отверткой верхнюю половинку «оболочки».

Поддев часть корпуса два-три раза, вы увидите, что оболочка с легкостью «располовинится». Так можно быстро получить доступ к внутренностям прессостата. Уберите мембрану и проверьте контакты датчика.

Тестируем и настраиваем датчик

Перед тем, как приступать к ремонту «домашней помощницы», найдите чеки и посмотрите, находится ли стиралка на гарантии. Если срок не вышел, и вы имеете право на бесплатную диагностику, лучше обратиться к специалистам сервисного центра. Следует помнить, что вскрыв корпус машинки самостоятельно, на гарантийное обслуживание в дальнейшем можно не надеяться.

Если гарантийный талон уже недействителен, можно приступить к диагностике. Для начала следует достать датчик из корпуса. Алгоритм действий будет таков:

обесточьте СМА, выдернув сетевой шнур из розетки;
перекройте кран, отвечающий за подачу воды;
выкрутите два болта, фиксирующих верхнюю панель машинки;
уберите «крышку» агрегата;
найдите прессостат – он имеет форму шайбы;
выкрутите болт, фиксирующий реле в корпусе, сбросьте разъем;
ослабьте хомут и вытащите датчик из автомата.

До того, как регулировать устройство, нужно проверить, исправно ли оно. Для диагностики понадобится резиновая трубочка, такого же диаметра, как на прессостате. Достав датчик уровня, наденьте на его входной штуцер подготовленную трубочку. Затем подуйте в нее – рабочий прессостат издаст 1-3 характерных щелчка. Если устройство молчит, значит, контакты не срабатывают и реле неисправно.

После осмотрите датчик уровня. Необходимо убедиться, что он не деформирован, на поверхности нет следов гари.

Также проверьте шланг на засор, иногда полость забивается пылью. Если трубка забита, продуйте ее или промойте теплой водой.

Для более полной проверки датчика уровня воды потребуется мультиметр.

Аппаратная диагностика прессостата более точная. Чтобы протестировать устройство, установите на приборе режим измерения сопротивления и приложите щупы мультиметра к клеммам прессостата. Для срабатывания контактов необходимо создать давление в трубке.

Если значения на дисплее мультиметра при срабатывании контактов реле остаются неизменными, придется заменить прессостат. В случае смены цифр на экране, можно говорить об исправности датчика. Тогда, возможно, будет достаточно просто отрегулировать имеющееся устройство.

Настраивается датчик уровня вручную. Регулировка будет целесообразна в случаях, когда воды в бак при стирке заливается слишком мало или, напротив, много. Количество набираемой стиралкой жидкости можно уменьшить или увеличить – для этого нужно выставить силу реагирования прессостата.

Для начала нужно обесточить машинку. Далее уберите верхнюю панель корпуса, найдите прессостат и отсоедините разъем. У реле предусмотрено три регулировочных винта, один из них и необходимо подкрутить. Болт, с помощью которого осуществляется настройка, обычно расположен в центральной части.

Регулировать прессостат стиральной машины обязательно при пустом баке.

Чтобы подкрутить винт, потребуется крестовая отвертка или специальный ключ. Процесс осуществляется поэтапно – необходимо оценивать промежуточные результаты настройки прессостата. Так, следует повернуть болт на половину оборота, затем собрать корпус автомата и начать тестовую «холостую» стирку. Если должный эффект не достигнут – нужно еще провернуть винтик.

Чтобы настроить прессостат, нужно обладать минимальными базовыми знаниями внутреннего устройства стиральной машины. Если у вас нет даже малейшего представления, как функционирует датчик уровня, для работы лучше пригласить мастера.

Иначе можно еще больше навредить «домашней помощнице».

Поделитесь своим мнением — оставьте комментарий

Как разобрать стиральную машину Бош своими руками правильно

Техника всегда ломается не вовремя. Если у вас возник вопрос, как разобрать стиральную машину Бош, чтобы проверить и отремонтировать ее, воспользуйтесь нашими советами. Вы сможете самостоятельно осмотреть все детали и диагностировать поломку, а также заменить неисправные элементы. В статье вы найдете пошаговую инструкцию с фото и видео.

Подготовка к ремонту машины Бош

Перед тем, как разобрать стиральную машину Бош (Bosch), нужно как следует к этому подготовиться. Вы должны представлять схему СМ и элементы, которые придется снимать.

Схема разборки идентична для разных моделей машин: Бош Макс 4 (Bosch Maxx 4), Бош Макс 5 (Bosch Maxx 5), Бош Макс 6 (Bosch Maxx 6).

Какие этапы разборки вам предстоит пройти:

Снять крышки: верхнюю, заднюю и переднюю.
Вытащить лоток для моющих средств.
Снять панель управления.
Демонтировать мотор, заборочный клапан, датчик давления.
Отсоединить разъемы и проводку.
Отсоединить патрубки и шланги.
Открутить утяжелители и опоры.
Снять хомут манжеты, достать УБЛ.
Вынуть и разобрать бак.

Какие инструменты вам понадобятся:

Отвертки: шлицевая, крестовая, шестигранная.
Молоток, долото.
Ключи торкс.
Кусачки.
Пассатижи.

Для разбора стиральной машины Bosch понадобится достаточно места.

Отсоедините стиралку от сети, перекройте подачу воды. Затем подготовьте емкость, открутите заливной шланг от корпуса СМА и слейте в нее остатки воды. Обойдите машину, откройте люк на передней панели снизу. Выкрутите фильтр и слейте из него воду.

Подготовительный этап окончен, осталось лишь отодвинуть стиралку так, чтобы было удобно передвигаться.

Ремонт своими руками

Итак, вы подготовили все необходимое, приступайте к работе.

Снимите верхнюю крышку стиральной машины Бош

Возьмите крестовую или шестигранную отвертку, выкрутите сзади машины два винта. Теперь сдвиньте крышку вперед и поднимите вверх. Будьте осторожны, края панели могут быть острыми. Отставьте ее в сторону.

Отсоедините панель управления

Перейдя к передней части, вытащите лоток-дозатор для порошка. Нажав на защелку в центре, потяните его на себя и достаньте из корпуса.

Далее выкрутите расположенные за лотком болты, а также болты с другой стороны панели. Аккуратно разожмите пластиковые защелки (можно поддеть плоской отверткой), отсоедините панель. Чтобы ее полностью убрать, понадобится отсоединить разъемы проводов — лучше их заранее сфотографировать. Но проще повесить панель сбоку, на сервисный крючок.

Снимите нижнюю крышку. Она расположена внизу передней панели. Для этого достаточно разжать защелки. Отложите ее в сторону.

Демонтируйте переднюю панель машинки Бош

В первую очередь откройте дверцу люка. Перед тем, как разобрать дверцу стиральной машины Bosch, снимите ее с петель, выкрутив винты крепления. Сделать это нужно, чтобы не повредить стекло люка.

Отогните манжету люка и, поддевая отверткой хомут, сдерните его с места. Уплотнительную резину заправьте внутрь барабана.

Выкрутите болты, фиксирующие замок дверцы. Заведите руку за корпус и достаньте УБЛ. Отсоедините от него все провода и отложите замок.

Выкрутив саморезы по периметру передней панели, аккуратно снимите ее и уберите в сторону.

Отсоедините заднюю панель и займитесь противовесами

Отверткой открутите болты по периметру крышки, снимите ее. За панелью вы сразу увидите внутренние узлы стиральной машины Бош.

Открутите саморезы верхней планки, которая соединяет две части корпуса. Взяв ключ на 14 мм, выкрутите болты и снимите верхний противовес. То же самое проделайте с противовесами, которые расположены вокруг люка.

Уберите детали в верхней части

Как дальше разобрать стиральную машинку Бош? Чтобы достать бак, нужно максимально освободить место, а также отсоединить все прикрепленные к нему детали.

Чтобы убрать кювету лотка-дозатора, отсоедините ведущий к нему патрубок. Если на нем есть хомут, разожмите его плоскогубцами. Также уберите патрубок входного клапана.
Теперь отсоедините прессостат и помехоподавляющий фильтр. Чтобы это сделать, отсоедините от деталей проводку, выкрутите болты крепления. От прессостата уберите трубку. Вытащите детали из корпуса.

Сверху бак уже ничего не удерживает.

Вернитесь к задней части

Теперь нужно отсоединить все крепления и элементы.

Снимите ремень привода, немного потянув на себя.

Отсоедините провода, ведущие к электродвигателю.
Открутите болты, которые удерживают мотор на подвесках.

Немного раскачивая двигатель из стороны в сторону, достаньте его из корпуса. Осторожно, деталь тяжелая!

Доберитесь до помпы

Необходимо уложить стиралку на левый бок, снять днище (если оно есть), открутив винты.

Разбираем стиральную машину Bosch:

Пассатижами разожмите хомут сливного патрубка.
Отсоедините его. Будьте внимательны, в нем может быть вода.
Разожмите провода, ведущие к насосу.
Выкрутите болты, которые фиксируют сливной насос, и достаньте его.

Снимите бак

До демонтажа бака осталось немного. Отсоедините провода от нагревательного элемента. ТЭН в машинах Бош располагается в передней части, под баком.

Не нужно вытаскивать ТЭН, иначе вы разорвете уплотнительную резину, которая не подлежит восстановлению.

Иногда на стенках бака крепится проводка, скрепленная жгутами. Перекусите жгуты кусачками, уберите провода в сторону. Теперь нужно снять амортизаторы.

Наденьте на заднюю часть штока амортизатора головку, чтобы вдавить защелку.
Потяните шток плоскогубцами на себя и вытащите из отверстия.

То же проделайте со вторым амортизатором. Осталось снять бак с пружин. Приподнимите его вверх за края люка и вытащите через передний отдел.

Достаньте барабан

Осталось немного. Сейчас мы расскажем, как разобрать барабан стиральной машины Бош своими руками. Благо, бак в машинках этой марки разборный.

Отсоедините шкив. Установите подпорку, чтобы заблокировать вращение шкива. Выкрутите центральный болт. Если он сразу не поддается, воспользуйтесь средством WD40.

Выкрутите болты по периметру бака, которые скрепляют две части.
Снимите верхнюю половину.
Переверните нижнюю часть бака.
Постукивая молотком по штоку, достаньте барабан.
Теперь открыт доступ к подшипникам. Если вам нужно достать их, вытащите сальник, поддев его отверткой.
Установите долото на внешнюю обойму подшипника и выбивайте молотком по кругу.

В процессе разборки вы можете внимательно осмотреть все детали стиральной машины. При неисправности их нужно заменить.

Часто на стенках бака и нагревателе образуется накипь, которую теперь отлично видно. Перед обратной установкой хорошо зачистите все элементы, продлевая тем самым срок службы вашей СМА. Иначе в скором времени вам придется снова заняться разборкой для замены неисправного элемента.

Как видите, выполнить подобный ремонт можно своими руками. Поэтому, если вы уверены в своих силах, приступайте к работе.

Вам поможет наглядное видео по разборке машины Бош:

Как разобрать стиральную машину Бош своими руками

В нашей стране как всегда цены растут, а доходы населения либо остаются на прежнем уровне, либо даже снижаются. В такой ситуации приходится прибегать к режиму экономии, а если вдруг сломается стиральная машина, то это действительно проблема номер один.

Покупать новую технику в кризис не вариант, да и ремонтировать старую у мастера дорого. Осталось починить своими руками одну вещь, а чтобы починить стиральную машину, ее сначала нужно разобрать. О том, как это сделать быстро и правильно, мы и поговорим.

Обучение

Перед тем, как разобрать стиральную машину, необходимо хотя бы бегло изучить ее конструкцию, разобрать устройство стиральной машины Bosch и отметить для себя, какие узлы и агрегаты придется снять, чтобы добиться желаемого. Для полной разборки стиральной машины Бош вам потребуется демонтировать:

заднюю металлическую стенку машины и верхнюю крышку, а также передние панели;
сборник порошков с кюветой;
Панель управления;
электродвигатель, насос, электронагреватель;
шкивы и приводной ремень;
противовесы и амортизаторы;
впускной клапан, реле давления и трубки;
мусорный фильтр и насадки;
и устройство УБЛ;
ваще бак и барабан.

Но до этого еще очень далеко. Сначала нужно качественно подготовиться к разборке, чтобы, во-первых, было удобно работать, а во-вторых, чтобы детали не терялись, ведь разобрать машину легко, а собрать потом не так уж и много! Сначала подготовьте небольшой набор инструментов. Нам потребуются: большой и малый молоток, ключи и гаечные ключи с головками на 6,8, 10,12, 14, 18 мм. Отвертка или насадка под звездочку, а также крестовая и плоская отвертки. Вам также необходимо подготовить кусачки, шило, плоскогубцы и цветные маркеры, чтобы пометить провода.

Подготовив все необходимое, отключаем стиралку от всех сетей: электрической, канализационной и водопроводной, а затем относим туда, где нам будет проще с ней работать, где много свободного места. Если нести некуда, можно просто вытащить в подъезд на перрон или оставить прямо в квартире, предварительно подстелив тряпки под машину на пол.

Теперь нам нужно снять со стиральной машины все стенки и панели, которые могут мешать разборке стиральной машины Бош. Берем крестовую отвертку или звездочку (в зависимости от модели машинки Бош) и откручиваем два маленьких винтика, удерживающих верхнюю панель (крышку) стиралки. Далее сдвигаем панель назад относительно корпуса машины и снимаем ее. Открутите несколько винтов, удерживающих заднюю металлическую стенку, и снимите ее.

Вынимаем кювету с порошком и откручиваем винты, которые держат панель управления (три винта возле ниши для кюветы и два сверху на торце корпуса). Снимаем панель управления и разбираем все провода.

Внимание! Снимайте панель управления крайне осторожно, так как к ней подходят несколько достаточно коротких пучков проводов. Потянешь слишком сильно — оторвешь!

Снимите нижнюю узкую переднюю панель. Сама она фиксируется защелками и закрывает собой мусорный фильтр и крепления центральной передней панели. Откручиваем винты центральной передней панели стиральной машины марки Бош. Далее с помощью тонкой плоской отвертки находим хомут, крепящий манжету люка, и снимаем его, отсоединив крепления. Заправьте манжету внутрь, а затем снимите переднюю центральную панель.

Снятие основных узлов

Итак, что мы имеем на данном этапе разборки стиральной машины Бош? Мы видим, что после снятия стен и панелей машина обнажила все интересующие нас детали и узлы, осталось только правильно их демонтировать. Как это сделать, с чего начать? Начнем сверху.

Сразу под верхней крышкой видим металлическую планку, соединяющую левую и правую стенки корпуса стиральной машины Bosch. Откручиваем винты и снимаем эту планку.
Ключом на 14 мм открутите два верхних болта противовеса. Вынимаем противовес.
Раньше мы вынимали кюветку с порошком и откручивали корпус дозатора, теперь он висит у нас, удерживаясь только насадками. Наша задача — немного сдвинуть дозатор, «подлезть» под него и снять хомут, которым трубка крепится к дозатору. Отсоединяется плоскогубцами. Таким же образом демонтируем патрубок идущий к заправочному клапану и снимаем дозатор.
В верхней половине корпуса стиральной машины Бош находим прессостат и ведущую к нему трубку с проводами. Кроме того, туда входит сетевой кабель с фильтром помех. Отсоедините провода от этих частей и аккуратно снимите их. Наверху все!

Теперь отвинтите пылевой фильтр и добавьте воды. По-хорошему, это можно сделать в самом начале, но если действовать так, как мы предлагаем, ничего страшного не произойдет. Воды может вытечь довольно много, поэтому подставьте любую емкость или набросайте больше тряпок. Далее откручиваем винты, удерживающие петлю дверцы люка, и снимаем дверцу. Удалите два винта, которые расположены справа от люка, чтобы вытащить запорное устройство.

Важно! Провода подходят к устройству блокировки люка, их невозможно оторвать, поэтому аккуратно снимите УБЛ.

Идем сзади. Снимите узкий приводной ремень со шкивов и протяните провода от двигателя. Двигатель необходимо снять. Берем ключ на 12 мм и откручиваем винты мотора. Толкаем двигатель вперед и вниз, одновременно удерживая низ рукой. Мотор должен безопасно соскользнуть.

Теперь нас будет интересовать нижняя часть корпуса стиральной машины Бош. Если в вашей модели нет поддона, то можно сразу приступать к демонтажу помпы и форсунок. Если есть поддон, то его нужно открутить.

Ставим стиральную машину Бош на левую сторону.
Открутите винты, удерживающие поддон.
Сдергиваем поддон с пластиковых фиксаторов, но делаем это аккуратно, чтобы не порвать провода датчика протечки.
Отсоединяем провода датчика протечки и убираем поддон в сторону.
Снимаем хомуты со сливного патрубка и стаскиваем его с помпы.
Сдергиваем провода с помпы, после чего откручиваем и снимаем саму помпу.
Откручиваем крепления, соединяющие стойки с корпусом нашей полуразобранной стиральной машины.

У нас осталось совсем немного. Откручиваем передний противовес, он будет мешать нам вытащить бак барабана из стиральной машины. Отсоедините провода от нагревателя.

Пока мы его трогать не будем. Теперь нам осталось только снять пружины, на которых висит бак с барабаном и можно заканчивать этот этап разборки стиральной машины Бош.

В новых моделях стиральных машин Bosch ТЭН расположен спереди, а не сзади бака, как у многих других автоматических стиральных машин.

Снятие бака

После того, как мы вытащили из стиральной машины все важные и не очень детали, можно приступать к снятию бака. Теперь вытащить бак можно достаточно просто, ведь мы его тянули с пружин, а значит он опустился на 30 см вниз. Беремся за края люка и тянем бак с барабаном на себя. Узел должен просто выпасть спереди.

Далее нам необходимо разобрать бак стиральной машины, чтобы проверить и заменить сальники с подшипниками. Стиральные машины Бош имеют разборные баки, поэтому резать ничего не придется. Откручиваем несколько десятков винтов и разбираем бак на две части. Далее разборка и ремонт бачка производится так же, как и на всех остальных стиралках. Если вам нужны подробности, читайте публикацию Как разобрать стиральную машину Занусси. На «Боше» тоже все сделано, не хочу повторяться.

В заключение отметим, если вы задались целью разобрать стиральную машину Бош, не стоит пугаться раньше времени. Будьте более решительны, и у вас обязательно все получится. Удачи

Как разобрать стиралку Бош : Причины, Как УСТРАНИТЬ Проблема

Перед тем, как разобрать стиральную машину, необходимо хотя бы кратко изучить ее конструкцию, устройство стиральной машины Бош. Решите, какие компоненты и детали вам нужно удалить, чтобы достичь своей цели. Для полной разборки стиральной машины Бош нужно снять:

металлическая задняя крышка автомата, а также верхняя и передняя панели;
отсек для моющих средств;
панель управления;
электродвигатель, насос и нагревательный элемент;
шкивы и приводной ремень;
противовесы и амортизаторы;
впускной клапан, реле давления и трубки;
ворсовый фильтр и патрубки;
люк и замок в сборе;
бак и барабан.

Как снять панели стиральной машины Bosch

С помощью отвертки выкрутите два маленьких винта, крепящих верхнюю панель (крышку) стиральной машины. Далее отодвигаем панель относительно корпуса стиральной машины и снимаем крышку. Открутите несколько креплений, удерживающих металлическую заднюю крышку, и снимите ее.

Выдвиньте отсек для моющих средств и отвинтите панель управления. Рядом с отсеком для моющих средств есть три винта и два сверху корпуса. Снимите панель управления и отсоедините все провода.

Внимание! Будьте очень осторожны при снятии панели управления, так как к ней присоединено несколько довольно коротких пучков проводов. Если вы потянете их слишком сильно, вы их оторвете!

Снимите узкую переднюю панель внизу. Застегивается на защелки и защищает ворсовый фильтр и крепления центральной передней панели. Выверните винты центральной передней панели стиральной машины Бош. Далее находим хомут, крепящий резиновую прокладку люка, и снимаем его, освободив крепления. Поместите прокладку внутрь, а затем вытащите центральную переднюю панель.

Как снять основные части

После снятия крышек и панелей вы получаете свободный доступ ко всем необходимым деталям и компонентам. Теперь ваша работа заключается только в том, чтобы удалить их правильно.

Сразу под верхней крышкой видна металлическая планка, соединяющая левую и правую панели корпуса стиральной машины Бош. Снимите планку, отвернув винты.
Ключом на 14 открутить два болта верхнего противовеса. Вытяните противовес.
Мы достали лоток для моющих средств и открутили ранее дозатор. Теперь его держат только трубы. Отсоедините их плоскогубцами. Таким же образом снимите патрубок, ведущий к впускному клапану, и снимите дозатор.
Прессостат и его трубку с проводами мы можем найти в верхней части корпуса стиральной машины Бош. Кроме того, есть и сетевой кабель с фильтром помех. Отсоедините провода от этих частей и аккуратно снимите их.

Затем открутите ворсовый фильтр и слейте воду.

Затем отвинтите дверцу и снимите ее. Удалите два винта, расположенные справа от люка, чтобы освободить узел замка.

Внимание! Замок в сборе имеет свою проводку. Вы не можете повредить его, поэтому осторожно вытащите узел замка.

Снимите узкий приводной ремень со шкивов. Он находится сзади стиральной машины Бош. Отсоедините проводку от двигателя. Снимите двигатель. Открутите его ключом на 12 мм. Толкайте двигатель вперед и вниз, держа под ним руку. Мотор должен безопасно оторваться.

Теперь приступим к нижней части корпуса стиральной машины Бош. Если у вашей модели нет нижней крышки, то можно сразу приступать к снятию помпы и патрубков. Если вы видите нижнюю крышку, вам нужно открутить ее.

Поместите стиральную машину Bosch с левой стороны.
Отвинтите нижнюю крышку.
Снимите нижнюю крышку, освободив пластиковые зажимы. Будьте осторожны, чтобы не оборвать провода течеискателя.
Отсоедините провода от течеискателя и отложите крышку в сторону.
Снимите хомуты сливной трубы и снимите ее с насоса.
Отсоедините проводку от насоса, затем отвинтите и снимите сам насос.
Отвинтить крепления арматуры к корпусу. Сейчас наша стиральная машина полуразобрана.

Далее откручиваем передний противовес. В противном случае вы не сможете вытащить бак и барабан из корпуса стиральной машины. Отсоедините провода от нагревательного элемента.

Теперь осталось только снять пружины, на которых висит бак и барабан.

Нагревательный элемент новых моделей стиральных машин Bosch расположен спереди. Многие автоматические стиральные машины имеют его сзади.

Как снять бак стиральной машины Bosch

После того, как вы сняли все важные и не очень важные детали с корпуса стиральной машины, можно приступать к снятию бака. Теперь вытащить ванну будет не очень сложно, потому что мы ее стянули с пружин, поэтому она ушла на 30 см вниз. Возьмитесь за внешние концы люка и потяните бак и барабан на себя.
