Как сделать буржуйку из бочки: как организовать отопление в подсобных помещениях

Содержание

Печь буржуйка из бочки своими руками — вертикальная и горизонтальная. Печь из бочек Как сделать из 200 литровой бочки

Поддувало размером 50 на 300 мм. Топка 300 на 300 мм. Необходимо учитывать разницу в высотах бочек и высоту основания, которое будет размещено во внешней бочке;

3. 100-литровая бочка заваривается сверху стальным листом;

4. В стальном листе прорезается отверстие для дымохода, учитывается диаметр имеющейся трубы;

5. Выкладывается постамент на месте установки буржуйки из кирпича;

6. В 200-лит. бочке смесью щебня и глины, с использованием кирпича выкладывается основание для 100-литровой бочки;

7. Основание тщательно утрамбовывается;

8. 100-литровая бочка устанавливается на готовое основание;

9. Отверстия топки и поддувала бочек совмещаются и завариваются;

10. Из стального листа вырезается дверца;

11. Изготавливается засов из стального листа, нарезанного пластиной.

12. Один конец пластины загибается в виде буквы «О» для рукояти.

13. На дверцу и стенку буржуй привариваются петли из пластины металлического листа в виде буквы «П», ножками на стенки. На дверцу 2-е штуки – по ним будет скользить засов. На стенку бочки 1. Она будет удерживать дверь при вставленном засове;

14. Привариваются петли дверцы;

15. Приваривается дверца топки;

16. Труба под дымоход отрезается необходимой длины. Чем длиннее, тем сильнее тяга.

17. Приваривается труба дымохода. Необходима сварка без зазоров, чтобы дым выходил только в трубу.

18. Свободное пространство между бочками заполняется смесью глины и щебня.

19. Загнутые края 200-литровой бочки привариваются к краям 100-литровой.

При раскройке отверстий и деталей, необходимо учитывать, что металл при нагревании расширяется. Поэтому зазоры дверцы и других деталей необходимо оставлять достаточными для нормального функционирования.

Между поддувалом и топкой для облегчения удаления золы, можно поставить решётку, собранную из металлических уголков.

2. Печь-буржуйка из 2 одинаковых бочек

Печь-буржуйку можно соорудить из двух 200-литровых бочек. Она применяется как для обогрева, так и для приготовления пищи. Часто её применяют для копчения. Дополнительно потребуется:

· Угол металлический;

· Дополнительная труба, несущая всех деталей конструкции и дымоход из нижней части печки в верхнюю;

· Скобы строительные;

· Заклёпки стальные.

2.1. Изготовление печи-буржуйки

1. В одной верхней бочке устанавливается решётка. Ее будем использовать для приготовления пищи, гриля и копчения. Её монтируют из стальных уголков, размером 20х20 мм.

2. Вырезаются отверстия под поддувало, топку, доступа к решётке

3. Детали печи соединяются стальной трубой (вполне можно применять 3-литровые консервные банки). Края металлической трубы (банки) надрезаются на 2 сантиметра. Труба вставляется в бочку и загибаются по принципу «ромашки». Края труб сверлятся вместе с основанием бочек. Обе бочки скрепляются стальными заклёпками или болтами.

Усовершенствованная схема буржуйки

4. Изготавливается задвижка для интенсивности горения (регулировка). Из металла вырезается круг (диаметром меньший диаметра трубы, скрепляющей бочки между собой). К задвижке привариваются скобы. Сверлится отверстие в трубе, по геометрическому центру. Металлическим прутом устанавливаем задвижку на место.

5. Из стального листа вырезается дверца, детали засова. Монтируются петли на отверстие топки. Монтируется дверка.

6. Для придания конструкции жёсткости и устойчивости, она укрепляется металлическими уголками. Крепятся они на стальные заклёпки, болты или закрепляются сваркой.

Мангал из 2 бочек

7. Для предотвращения попадания продуктов горения на приготовляемую пищу, щели в конструкции конопатятся асбестом и накрываются частями консервных банок.

Изготовление печи-буржуйки из бочек не занимает много времени, не предполагает проведение сложных работ. Для удешевления конструкции, можно использовать материалы, бывшие в употреблении. Это не скажется на качестве готовой печки.

Печки – практически бесплатный или очень дешевый материал, а в то же время из них могут получиться большие печи, в том числе длительного горения.

Ход работы по изготовлению.

Сначала удаляем верхнюю часть бочки, затем прорезаем боковину для дверцы.

Берем сварку и приделываем дверцу будущей печки. Отмеряем 200 мм от дна и ставим колосники.

Под зольник желательно установить еще дверцу для управления тягой.

Понадобится огнеупорный кирпич для защиты стенок. Выкладываем их изнутри.

Для кирпичей дымохода устанавливаем сооружение, как на рисунке ниже.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Печь из двух бочек

Одна из самых качественных печей из бочек, сделанных собственными руками, на основе доступных нам больших емкостей. Состоит печь для растопки дров из двух бочек: одна на 200 литров, вторая на 100 литров. Определенная новизна, до которой не каждый додумается, состоит в увеличении теплоотдачи за счет дополнительной емкости, стенки которой нагреваются горячим воздухом, поднимающимся вверх к трубе. Во второй бочке происходит также догорание топлива.

Труба из нержавеющей стали сделана из выхлопа от грузового автомобиля. Труба специально сделана изогнутой для повышения передачи тепла в помещение.

Глядя на предыдущее видео, возникает мысль: а что если использовать вторую дополнительную бочку как духовку? В следующей модели как раз реализована такая возможность!

Печь для готовки еды из трех бочек

Печь для приготовления пищи на улице составлена уже из трех бочек. На видео вы увидите, как в одной из этих бочек печется хлеб.

Сделали печку для сжигания мусора на даче

Еще одна печь для сжигания листьев, дров на даче, а заодно на ней можно готовить пищу. Эта печь намного проще выше описанных, но простота в изготовлении в некоторых случаях просто необходима, и это ее достоинство.

Есть большое преимущество сжигания мусора в бочке. Это удобно, безопасно. Для печи использована отечественная бочка на 200 литров. Верх ее на 16 см срезан. В поддувало закладываются и разжигаются дрова, а потом через верх забрасываются листья. Автор сделал для топки специальное дно из арматуры и обруча от бочки. Дно ставится на выступы-уголки для того, чтобы приблизить огонь от дров к верху печи. Наверх ставится крышка с трубой. Можно готовить пищу.

Печь, называемая буржуйкой, устанавливается в различных помещениях. Ее главное преимущество в скорости нагрева. Печь быстро нагревает воздух помещения, в котором установлена, так же быстро происходит и остывание печи за счет свойств металла. Модели печи бывают разными.

Все зависит от желания заказчика или изготовителя. Самый популярный вариант – буржуйка из бочки . Ее легко сделать своими руками. Потребуется обычный, чаще всего, имеющийся в наличии практичного мужчины инструмент, лист железа, несколько штук кирпичей.

Из сложного оборудования , которое не всегда есть в хозяйстве – сварочный аппарат. Его можно взять напрокат или найти у друзей.

Суть классической буржуйки


Классическая модель печи состоит из чугунного бункера (емкости). Монолитная емкость имеет топку и патрубок для выхода дыма. Такие печи пользовались популярностью весь 20 век. На сегодняшний день она не потеряла своей востребованности. Главные достоинства оценены многими застройщиками.

Чем привлекает печь?

  • Работа на : дрова, опилки, уголь, щепки .
  • Топливо быстро разгорается, нагревает металл, который отдает тепло помещению.
  • Быстро остывает, не требуя дополнительного усилия или приспособления для прекращения горения.
  • Печь небольшая по размерам,
    не занимает значительной площади
    .
  • Легкий контроль над разогревом.

Составные части буржуйки:

  • корпус;
  • топка;
  • решетка колосника;
  • поддувало;
  • бочка объемом 200 литров, которая будет являться кожухом печи.

Разновидности печей

Чаще всего из бочки можно сделать своими руками 2 простые модели.

Вертикальная модель

Бочка устанавливается на ножки вертикально.

  • Для дверцы советуют использовать вырезанную часть бочки. Она устанавливается на петли, которые прикрепляются к бочке и к дверце. Петли заклепываются следующим образом: одна часть на бочку, другая – на дверцу. Причем петли располагаются снаружи. Защелка для дверцы готовится из двух деталей: на дверку приваривается ручка, на бочку – задвижка, сделанная из уголка .
  • Затем идет установка колосников: металлической пластины с дырками. Для их закрепления подойдут обычные уголки.
    Поддувало следует сделать из плотной трубы, в которую вставлена заслонка. Она должна двигаться , но не выниматься полностью. Заслонка регулируется болтами, с поворотом на четверть оборота. Поддувало открывается на максимум при разжигании. На ночь заслонку закрывают практически до минимума , тогда печь просто греет, но не тухнет и не усиливает силу огня.
  • В верхней части бочки вырезается круглое отверстие, туда приваривается труба для дымохода . Лучше отверстие нарезать в виде треугольников, идущих углами от центра к началу выреза. При их отгибании появится и отверстие, и остается металл для заклепывания.
  • Внутрь бочки устанавливается . Она нужна для сохранения целостности дна. Колосник помешает ему прогореть и поможет удерживать тепло длительное время.

Читайте также: Советы по изготовлению дымохода для буржуйки

Дополнительно сверху бочки приваривается стальная проволока. Она будет исполнять роль

варочной панели . Можно будет вскипятить чайник, разогреть или приготовить пищу. Вертикальная модель достаточно проста в изготовлении и имеет много вариантов использования: на даче, в частном жилом доме, на летней кухне, в охотничьем или рыбацком домике.

Размер дров подбирается под размер топки . Весь процесс изготовления показан на видео. Мастер показывает все этапы и раскрывает возможные нюансы, возникающие при работе. На видео показано, как бочка, имевшая цвет, теряет его. Он выгорит достаточно быстро, практически сразу после первой топки. Печь станет иметь . Для усиления передней части можно приварить металл сверху, дверцу сделать из плотного куска металла.

Горизонтальная модель

Бочка объемом 200 литров устанавливается горизонтально поверхности, в положении лежа. Рекомендуется сразу установить будущую печь на ножки или на другую опору. Высоту стоек, на которую будет установлена бочка, выбирает изготовитель . Он ориентируется на размеры помещения, где будет использоваться . Как сделать данную модель своими руками, рассказано и показано на видео . Практически большинство этапов сходно с вертикальным способом.

  • В дне будущей печи высверливаются отверстия для золы .
  • Из металлического листа выгибается емкость под золу – зольник, и приваривается в нижней части бочки. Размер зольника составляет, примерно, 1/3 от высоты бочки.
  • У емкости под золу должна обязательно быть дверца для чистки золы, она будет влиять на силу огня в печи.
  • Дверцы для топки печи изготавливаются из вырезанного днища бочки .
  • Трубу дымохода устанавливают на задней стенке бочки или на верхней. Если для врезки трубы дымохода выбрали верх бочки, то ее лучше располагать ближе к задней стене.

Все сложные моменты или вопросы установки горизонтальной модели можно также рассмотреть на видео. Ее часто стремятся сделать своими руками для установки в . Кроме этого, печь легко топить в машине с открытым тентом, на улице. Такая буржуйка обогреет площадь примерно в 30 кв. м . Хороша модель для походной бани, для длительного нахождения в лесу.

Читайте также: Делаем ракетную печь

Другие варианты печей

Есть возможность сделать своими руками печь-буржуйку из бочки более сложной конструкции, к ним относится шестигранная буржуйка. Для ее основы берется та же бочка в 200 литров . В нее вставляется шестигранник из составных частей будущей буржуйки.

Если описывать устройство печи снизу вверх, то порядок расположения будет следующим :

  1. Войлочная прокладка для мягкости и устойчивости конструкции.
  2. Асбест, или другой негорючий материал , предохраняющий от пожара.
  3. Металлический лист. Он защищает пол от возможного возгорания и нагрева.
  4. Опорные кирпичи. Они являются ножками буржуйки.
  5. Поддувальный отсек . Это место скопления золы.
  6. Топливник. Место для разжигания дров, угля и другого выбранного топлива.
  7. Заслонка.
  8. Духовой шкаф . Место для приготовления пищи, нагрева воздуха.
  9. Футеровочный отсек.
  10. Выходная труба для дымохода.

Все части шестигранника вставляются в бочку. На переднюю панель (часть) бочки привариваются или заклепываются дверки для поддувочного отсека, духового шкафа, футеровочного отсека.

Порядок сборки печи

Из видео фильма можно понять, как правильно провести сборку буржуйки.

  1. Приготовить шаблон изделия из картона в натуральную величину. Шаблон представляет собой шестигранник .
  2. Собрать все детали в соответствии с чертежом .
  3. Провести сварку составных частей печи. Их в составе конструкции 3: духовой шкаф, футеровочный и поддувальный отсеки.

Футеровочный отсек складывается из задней стенки, двух боковин, днища и диагональных вставок, соединяющих заднюю стенку с боковинами. Духовой шкаф имеет короб и 4 опоры.

Поддувальный отсек – более сложная часть печи. Она состоит из следующих частей :

  • 2 боковые стены;


В этой статье представлен интересный и несложный способ создания печки на основе железной бочки. Данная печь создавалась для использования в целях отопления помещения гаража в холодное время года. Конструкция этой печи настолько проста и эффективна, что печь сможет прослужить долгое время без каких либо доработок и ремонта, и будет выполнять все необходимые функции.

Материалы:
-железные бочки
-кирпичи
-арматура
-печная дверца
-труба

Описание и этапы изготовления данной печи.

Шаг первый: Наброски, подготовка бочек.
Ниже можно увидеть схематичное изображение конструкции будущей печи. Как видно автор хочет сделать ее многокамерной, что позволит горячему воздуху дольше задерживаться в печи, и, следовательно, печь будет более эффективно нагревать помещение.

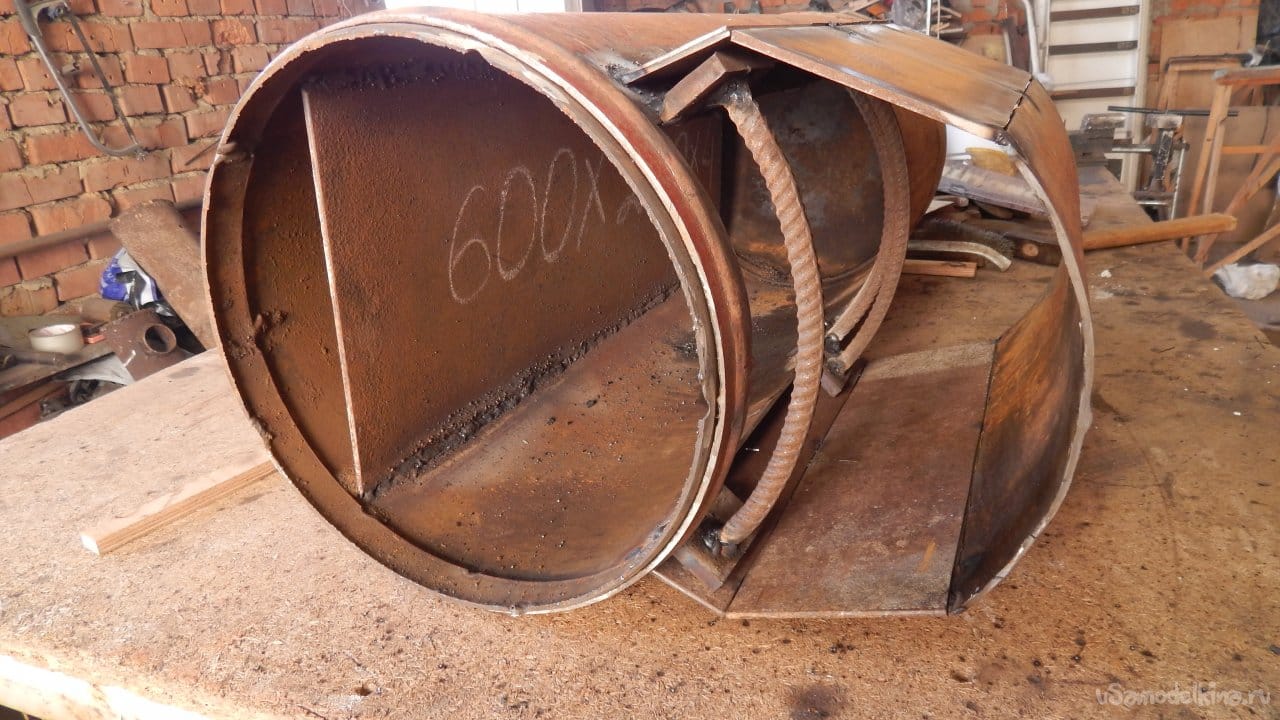

Основой для печи послужат две железные бочки соединенные вместе. Поэтому для начала автор разрезал так, чтобы в последующем их можно было удобно сварить и собрать удобную конструкцию. Так же в боковых бочках были вырезаны специальные отверстия под дверцы печи, и приварено крепление.


После того, как основные работы по бочкам были выполнены, автор произвел примерку обеих частей будущей бочки. Затем были произведены доработки по установке в нижнюю часть печи поддона, на котором в последующем будут расположены кирпичи. Так как данная печь планируется к использованию на древесном топливе, а точнее автор планирует топить ее поленьями, то основание поддона крепится чуть выше основания бочки, а по центру поддона предварительно были сделаны отверстия, через которые будет уходить зола.


Шаг второй: обкладывание кирпичом внутренней стенки бочки.
Далее автор стал укладывать кирпичи на поддон и затем по внутренней стороне бочки.


При переходе на следующий ряд кирпичей была добавлена подпорка в виде сваренной конструкции из арматуры. Как показано на фотографиях она служит для поддержки второго ряда кирпичей и создания камерности.


Затем то же самое было сделано со следующим рядом, таким образом, вся нижняя часть печи была полностью обложена кирпичами.


Шаг третий: Завершающий этап постройки.
Одев верхнюю бочку на нижнюю, автор получил готовую замкнутую конструкцию печи. Для того чтобы выводить дым из помещения в верхней части печи было сделано отверстие к которому была закреплена труба, выведенная наружу.


Чтобы дым оставался в печи, автор снабдил окно для закладывания дров железной дверцей. Сама же печь была установлена на железные подпорки, все пространство вокруг печи была выстелено мелким гравием, в целях пожарной безопасности.


Шаг четвертый: испытания.


Далее автор приступил к полномасштабным испытаниям этой печи. После нескольких протопок не было выявлено никаких недостатков. Данная печь способна хорошо отапливать помещение около 60 кв.м.

» сегодня мы с вами рассмотрим подробную инструкцию по созданию простой печи из 200 литровой бочки своими руками для обогрева гаража, производственного помещения, дачного домика или же прогрева воды в бассейне. Данная печь была сделана непосредственно для обогрева гаража, а так же прогрева воды в бассейне за счет системы труб и змеевика, печь переносная тоесть ее можно эксплуатировать как в помещении так и на улице.

Сделать печь из бочки не так сложно, тем более сегодня можно купить комплект для печки-буржуйки, в него входит дверца, ножки, основание дымохода с регулируемой заслонкой. Или все сделать самостоятельно, что будет намного бюджетнее и экономичнее.

Понадобится пустая 200 л бочка, в передней торцевой части проделывается технологическое отверстие под установку топки, в верхней части проделываем отверстие под основание дымохода с заслонкой. Внутри необходимо разместить колосниковую решетку, так же для более длительного срока службы металла можно нижнюю часть выложить огнеупорным кирпичом, или же обычным красным керамическим (за неимением первого) Ножки можно сделать стационарными, съемными, или же придумать отдельную станину.

Материалы

  1. 200 литровая бочка
  2. комплект: дверца, основание дымохода с заслонкой, ножки
  3. огнеупорный кирпич
  4. колосник
  5. труба

Инструменты

  1. УШМ (болгарка)
  2. дрель
  3. отвертка
  4. молоток
  5. линейка и маркер

Пошаговая инструкция по созданию печи из 200 литровой бочки .

Можно использовать уже готовый и имеющийся в продаже комплект для печей из бочек, или сделать все самостоятельно.
На сегодняшний день 200 литровую бочку можно можно приобрести за небольшие деньги, или достать где то по знакомству.
УШМ (болгаркой) пропиливаем отверстие в торцевой части под установку дверцы топки.
В верхней части бочки устанавливается основание дымохода с регулируемой заслонкой.
Интенсивность горения регулируется вот такой вот заслоночкой.
Печь желательно окрашивать термостойкой краской для печей или же автомобильной для коллекторов. Главное чтоб выдерживала высокую температуру. Так же окрашенная печь выглядит эстетично и не ржавеет.
Внутри печи следует сделать колосник из арматуры или трубы, стальной сетки.
А лучше всего выложить днище печи огнеупорным кирпичом, таким образом металл прослужит намного дольше и не прогорит.
Аккуратно выкрашенная печь смотрится вполне солидно, под нее можно сделать подставку или станину, так помещение будет прогреваться намного быстрее.
Так же печь из 200 литровой бочки можно использовать для прогрева воды в бассейне, для чего необходимо сделать несколько витков металлической трубы вокруг корпуса бочки и закольцевать с бассейном. Вода будет циркулировать естественным образом по трубе и прогреваться. Вот таким нехитрым образом можно сделать простую печь из 200 литровой бочки своими руками. Надеемся представленный материал вам был полезен. Спасибо за внимание!

Сделать 200 литровой бочки печку. Инструкция по изготовлению печки-буржуйки из металлической бочки. Ход работы по изготовлению печи из бочки

Все имеют представление о буржуйке как о железном ящике в форме прямоугольника, на котором располагается дверца для закладки дров, а также дымовая труба, зачастую прикрепленная к самому ящику сверху. Раньше все так и было. Самое твердое топливо сгорало в такой конструкции очень быстро, при этом практически все тепло, которое она выделяла, выходило в трубу. В то время как греющую часть, использовали трубу, которую, как правило, прокладывали через все помещение. Однако время не стоит на месте и в таком вопросе произошли существенные изменения.

Примечание. Буржуйка имеет настолько простое строение, что ее, при необходимости, можно собрать самостоятельно.

Принцип работы буржуйки из бочки

Буржуйка из бочек очень похожа на тот вид буржуек, который мы прекрасно себе представляем. Однако она не имеет серийного производства. Такое строение сугубо творение мастеров-самоучек. Помимо всего прочего, модернизированная печка имеет круглую форму и похожа на металлическую печь «слобожанку».

Главное различие между ними — это вариант сжигание топлива. В его качестве используются опилки из дерева по следующим причинам:

  • если отапливать буржуйку данным топливом, то это будет достаточно экономично в силу небольшой стоимости такого вида топлива;
  • Опилки, которые предварительно были спрессованы, прогорают достаточно длительное время. Одной загрузки возможно хватит на 6-10 часов для такой конструкции.

Совершенно очевидно, что буржуйка из бочки на 200 литров выглядит неплохо. Такая печка обычно имеет диаметр 600 мм. В данную окружность с легкостью впишется шестиугольник, который имеет стороны в 314 мм. Это делает ее по технологии практически ничем не отличающуюся от обычных печных приборов. КПД в таких печках, как правило, не превышает 15% (Ранее мы уже писали и рекомендовали добавить статью в закладки.). Ежели используется экран для того, чтобы его повысить, то такая печка долго не выдерживает и выходит из рабочего оборота примерно через один сезон.

Прочитайте статью о том, и получите ответы на интересующие вопросы.

Главная причина такого КПД исходит не только из достаточно тонкого метала, а, в основном из высоты бочки в 850 мм. Примерно в 1,3-1,5 раза меньше глубины, должна располагаться высота топки в буржуйках, сделанных из бочки. В том случае, когда поддувало делается высоко и приподнимаются колосники, то нижняя часть, как показывает практика, заберет тепло и отдаст его воздуху, тем самым нарушая всю правильность газодинамики. В таком случае можно найти только два выхода:

  • Можно замуровать бочку до середины высоты в кирпич. Это можно увидеть на фото 3.

  • Также можно оснастить футерованную огнеупором духовку в верхней части печи. А через нее провести дымоход.

В обоих случаях работа будет усложняться. Срок эксплуатации данной печи не превышает пяти лет, а вот КПД поднять выше 20% не получится.

Изготовление печи буржуйки

Когда приходит определенный момент, много кто задаётся вопросом как должна быть сделана буржуйка из бочки своими руками. И вообще, как сделать буржуйку из бочки 200 литров.

Буржуйка создается разных размеров и форм. Она может быть круглая и квадратная, вертикальная и горизонтальная. Все зависит только от вашей фантазии.

Примечание. Чтобы разобраться как работает буржуйка из бочки сделанная своими рукам, не нужно что-то изобретать. Принцип работы очень прост.

Печки горизонтального положения считаются более простыми, чем буржуйки, сделанные вертикально. В такой печке на место дверцы приделывается часть дна, которая вырезается. Она сажается на петли. В противоположном конце бочки сделано отверстие, к которому следует прикрепить трубу из металла, которая будет являться дымоходом для такой печки. Потом в середину бочки следует положить решетку-колосник. Она играет немаловажную роль, так как поможет удерживать тепло на более долгое время, а также убережет, так называемое дно от прогорания. Если возникнет большое желание для создания варочной панели, то придется просто приварить стальную проволоку большой толщины.

Хотите построить ? Смотрите подробную инструкцию на нашем сайте!

Примечание. Горизонтальная модель прекрасно подойдет для частного дома, а обогревать может примерно сто квадратных метров.

Прежде чем вы возьметесь за работу, вам потребуется подготовить некоторый инструмент. Для начала лучше всего запастись сварочным аппаратом, а также полным комплектом одежды для работы с ним, шлифовальной машинкой, кругами для шлифовки и резки металла, молотком, металлической щеткой, плоскогубцами, рулеткой и дрелью.

Совет: Перед тем как приступить к производству печки, бочки стоит хорошенько вымыть, так как при нагреве возможно пойдет выделение нехорошего дыма, который будет зависеть только от того, что было в емкости перед ее применением в этом деле.

На необходимом уровне в бочке следует сначала отметить, а затем вырезать два отверстия прямоугольной формы, которые послужат для зольника и топки.

Части, которые останутся после вырезания не следует выкидывать, так как впоследствии их можно будет использовать для изготовления дверцы. Для того, чтобы дверца была законченной, к ней приделывают металлические полоски, а затем ставят специальную щеколду с ручкой.

Затем на внутренней части бочки, чуть ниже топки, не более чем на 10 см, приделывают кронштейны уголкового типа, которые в дальнейшем послужат для укладывания колосника.

Для изготовления колосника используется обыкновенная арматура. Его нужно варить самостоятельно.

Ко дну бочки лучше всего приварить ножки, а вот в верхней части нужно прорезать дыру для будущего дымохода и приварить в нее трубу.

На петли, которые уже заранее прикрепились, происходит установка дверцы. Только после установки дверцы приделывается крючок для замка.

Если вы хотите добиться более эстетичного вида для вашей печки, то стоит тщательнейшим образом зачистить все сварочные швы. Для окраски подойдет жаростойкая краска, после наложения которой ваша буржуйка будет практически неотличима от заводской.

После полного завершения всех работ буржуйка подключается непосредственно к дымоходу, который уже выведен на улицу.

Совет. Так как топка обычной печки вряд ли выслужит долгий срок, то изготавливая буржуйку на опилках, можно соорудить вместо камеры сгорания металлическую трубу, подходящую по диаметру.

Правила установки печки-буржуйки

Для того, чтобы у вас с печкой не было проблем и всевозможных хлопот, ее следует устанавливать, придерживаясь определенных правил безопасности:

  • Печь следует устанавливать только на огнестойкую поверхность. Ее возможно сделать самому используя плитку из кафеля или же при помощи кирпича. Находящиеся стены в близости от печки тоже необходимо уберечь от перегрева. Лучшего эффекта можно достичь при использовании специализированного гипсокартона, а также любого другого негорючего материала;
  • Легковоспламеняющиеся материалы ни в коем случае никогда не располагать вблизи топки;
  • Также следует оборудовать отличную систему вентиляции в том помещении, в каком будет располагаться печка. Это очень важный фактор, так как концентрацию угарного газа в помещении нужно свести к нулю;
  • Для того, чтобы изготовить буржуйку нужно применять только качественный материал.

Видео: буржуйка из бочки своими руками

Делать буржуйку абсолютно просто, как вы убедились. Для такого дела вам потребуются только подручные материалы, каковые зачастую лежат в гараже или же на даче почти у каждого человека. Буржуйка будет радовать глаз, если все детали продумать до мелочей и сделать ее очень аккуратно.

Для счастливых обладателей дачных участков печка из бочки 200 литров является панацеей от многих неприятностей, ожидающих их в ведении хозяйства в непростых климатических условиях России. Её можно использовать для обогрева теплицы и подсобных помещений, сжигания листьев и другого мусора, окуривания деревьев при заморозках, растопки бани.

Основное преимущество в том, что изготавливается такая печка из бочки своими руками. Для этого не требуются особые знания и большие финансовые затраты. Другими её достоинствами являются:

  • использование подручного твёрдого топлива – дров, щепок, опилок, хвороста и т.д.;
  • небольшие размеры и вес, мобильность;
  • простота и надёжность работы.

Печь из бочки 200 л имеет недостатки, которые нужно знать в целях безопасной эксплуатации:

  • необходимость периодического удаления золы и пепла, чистки котла от сажи;
  • малая аккумуляция тепла;
  • требуется негорючее основание или постамент, удаление от стен на безопасное расстояние;
  • необходимость высокой трубы дымохода для обеспечения тяги;
  • периодический контроль процесса горения из-за возможности обратной тяги и задымления помещения.

Печь из 200 литровой бочки своими руками для различных целей на садовом участке

Рассмотрим, как можно сделать печь из 200 литровой бочки своими руками для различных целей на дачном или садовом участке.

Бубафоня — печь из бочки длительного горения. Она представляет собой печку верхнего горения, где загруженное твёрдое топливо горит постепенно сверху вниз, придавленное поршнем с опускающейся трубой для подачи воздуха. За счёт ограничения доступа воздуха горение происходит длительное время. Пиролизные газы, догорая над поверхностью поршня, нагревают корпус и уходят наружу через дымовую трубу.

Изготавливается печка из бочки 200 литров, которая обычно используется для хранения ГСМ или краски. Пустую железную бочку можно купить на складах, металлобазе или найти на свалке. Кроме неё потребуется:

  • металлический круг для поршня диаметром на несколько сантиметров меньше внутреннего диаметра бочки;
  • металлический уголок шириной 5-6см на основание поршня и ножки;
  • железная труба диаметром 10см, длиной на 5см превышающей высоту бочки, служащая для подачи воздуха и являющаяся одновременно направляющим штоком поршня;
  • 5-метровая металлическая труба дымохода и тройник диаметром 15см.
Печь из баллона своими руками

Изготовление корпуса:

  • Верх бочки нужно аккуратно демонтировать, сбивая сварной шов. Сливное отверстие с резьбовой пробкой можно заварить или оставить для использования в качестве смотрового окошка.
  • Сровнять острые кромки, загибая внутрь края цилиндра по окружности.
  • Таким же образом выровнять кромку крышки, выгибая молотком её края наружу. В результате крышка должны плотно ложиться внахлест на края цилиндра.
  • В центре крышки вырезать отверстие диаметром 10,2см для свободного пропускания штока-трубы.
  • В верхней части боковой поверхности цилиндра вырезать отверстие диаметром 15см и герметично приварить сваркой 25-сантиметровый отрезок дымоходной трубы для коленного соединения с дымоходом.
  • Изготовить из уголка и приварить ко дну цилиндра 4 ножки для устойчивой установки печи на постамент или огнеупорное основание.

Изготовление поршня:

  • В центре металлического круга, служащего основанием поршня, вырезать отверстие, в которое должна плотно садиться подающая труба.
  • На одной стороне блина приварить 4 отрезка уголка симметрично и радиально от отверстия до внешней окружности. Они обеспечат жёсткость основания поршня и необходимый воздушный зазор между поршнем и топливом.
  • С обратной стороны блина насадить в отверстие один торец трубы и приварить герметично, соблюдая строгую перпендикулярность двух деталей.
  • Надеть на трубу крышку бочки и на другом конце трубы приварить к ней выступающий за торец болтик, на котором закрепить свободно поворачивающуюся и полностью перекрывающую отверстие металлическую пластинку. Она является заслонкой, регулирующей подачу воздуха.

«Долгоиграющая» печка из бочки своими руками готова. Осталось установить её на безопасный постамент или основание и подсоединить к дымоходной трубе.

Трубу для дымохода высотой не менее 5м монтируют вертикально на ножках и закрепляют растяжками.

Нижнюю часть следует заглушить съёмной заглушкой с шаровым краном для слива конденсата. На одной высоте с вытяжным патрубком бочки нужно вварить тройник для соединения с печью. Соединять тройник дымохода с выходом печи можно металлическим листом и стяжными хомутами.

Как может быть использована печка на садовом участке из бочки своими руками

Растопка печи производится следующим образом:

  • В пустой цилиндр плотно укладывается сухое твёрдое топливо до такой высоты, чтобы верхняя плоскость поршня находилась ниже нижней границы дымоходного отверстия. Нельзя допускать закладку мокрых дров, которые могут затормозить движение поршня в процессе сгорания.
  • Сверху положить щепки, тряпку или бумагу политую соляркой или керосином, закрыть крышку с поршнем.
  • Полностью открыть заслонку, поджечь скрученную бумагу и бросить её в трубу. Когда дрова хорошо разгорятся прикрыть заслонку, установив минимальный зазор для поступления воздуха.

На приусадебном хозяйстве печь из бочки 200л может использоваться для обогрева теплиц, растопки бани или сжигания мусора.

Печь из бочки для теплицы, варианты применения

Особенностью обогрева теплиц является необходимость равномерной подачи тепла на большую площадь. Этого обычно достигают следующими способами:

  • Метод естественной конвекции

Печь садовая из бочки устанавливается у входа в теплицу, а дымоходная труба на противоположном конце. Вдоль всей теплицы проходит труба с небольшим уклоном вверх, соединяющая печь с дымоходом. Горячие газы, проходя по трубе, нагревают её по всей длине, и обогрев теплицы производится более равномерно по всей площади за счёт естественной конвекции тёплого воздуха.

Печь бубафоня
  • Метод принудительной конвекции

Изготовленная печь из бочки своими руками помещается в ещё больший по диаметру металлический цилиндр, который сваривается из листового железа. Внешний цилиндр должен иметь вырез для размещения дымоходного колена печи и два отверстия диаметром 10-20см, расположенных с противоположных боковин снизу и сверху.

В нижнее отверстие приваривается патрубок для принудительной подачи наружного воздуха с помощью вентилятора, а в верхнее отверстие приваривается аналогичный патрубок для вывода горячего воздуха.

Всё пространство между внешним цилиндром и внутренней печью должно закрываться герметично, чтобы весь нагретый воздух поступал в воздухопроводную систему, распределённую по всей площади теплицы.

Печь для бани из бочки своими руками, особенности применения

  • В 200-литровой бочке нужно удалить верхнюю крышку.
  • В боковой части вырезать три отверстия под стандартные печные дверки для зольника, топки и каменки. Отверстие в зольник должно располагаться над дном на высоте одного слоя кирпича, над ним — отверстие в топку, а отверстие в каменку должно быть ближе к верхней крышке бочки с противоположной стороны.
  • Дно и нижнюю часть бочки до 60см выложить толстым слоем огнеупорного кирпича, сформировав объёмы зольника и топочной камеры, разделив их колосниками.
  • Приварить дверки, заделав все щели цементным раствором.
  • Установить решётку из металлических профилей с зазором 5-8мм, разделяющую каменку от топки, и выложить стены тонким слоем огнеупорного кирпича до верха.
  • Уложить на решётку гранитные камни в несколько слоев, начиная с крупных и заканчивая мелкими. Дым должен свободно проходить между ними. Верхняя граница камней должна заканчиваться на уровне начала дверцы.
  • Приварить дверку в каменку, заделав щели цементным раствором.
  • В верхней крышке бочки просверлить отверстие для дымохода и приварить туда отводную трубу.
  • Закрыть и герметично заварить крышку бочки. На боковую поверхность бочки или на крышку можно закрепить бак для горячей воды, подключённый в водопроводную систему.

Устанавливается печь в бане так, чтобы дверка топки смотрела в предбанник, а дверь каменки в парилку с соблюдением всех мер пожарной безопасности. Топить её следует как обычную буржуйку, используя древесину, пеллеты, уголь и т. д.

Пар образуется при орошении нагретых камней тёплой водой через дверку каменки.

Печь для мусора из бочки

На садовом участке всегда собирается много отходов и мусора, вывозить который накладно.

Лучшим выходом из этой ситуации является печь для мусора из 200 литровой бочки, устройство которого самое простое и доступно каждому.

Для этого нужно удалить верхнюю крышку бочки, а на дне и нижней боковой части проделать множество отверстий для поступления воздуха.

Установить бочку на вырытую канаву или кирпичное основание, обеспечивающее поступление воздуха снизу, и разжечь в бочке для начала небольшой костёр. Затем по мере возгорания доложить остальной мусор. Достоинством является то, что можно укладывать большие ветки без дополнительной обрезки. Её же можно использовать для окуривания цветущих деревьев в заморозки. Недостаток – требуется переворачивать бочку для удаления золы после каждого применения.

Если Вам понравился наш сайт или пригодилась информация на этой странице поделитесь ею с друзьями и знакомыми — нажмите одну из кнопок соц сетей внизу страницы или вверху, ведь среди кучи ненужного мусора интернете достаточно сложно найти действительно интересные материалы.

Поддувало размером 50 на 300 мм. Топка 300 на 300 мм. Необходимо учитывать разницу в высотах бочек и высоту основания, которое будет размещено во внешней бочке;

3. 100-литровая бочка заваривается сверху стальным листом;

4. В стальном листе прорезается отверстие для дымохода, учитывается диаметр имеющейся трубы;

5. Выкладывается постамент на месте установки буржуйки из кирпича;

6. В 200-лит. бочке смесью щебня и глины, с использованием кирпича выкладывается основание для 100-литровой бочки;

7. Основание тщательно утрамбовывается;

8. 100-литровая бочка устанавливается на готовое основание;

9. Отверстия топки и поддувала бочек совмещаются и завариваются;

10. Из стального листа вырезается дверца;

11. Изготавливается засов из стального листа, нарезанного пластиной.

12. Один конец пластины загибается в виде буквы «О» для рукояти.

13. На дверцу и стенку буржуй привариваются петли из пластины металлического листа в виде буквы «П», ножками на стенки. На дверцу 2-е штуки – по ним будет скользить засов. На стенку бочки 1. Она будет удерживать дверь при вставленном засове;

14. Привариваются петли дверцы;

15. Приваривается дверца топки;

16. Труба под дымоход отрезается необходимой длины. Чем длиннее, тем сильнее тяга.

17. Приваривается труба дымохода. Необходима сварка без зазоров, чтобы дым выходил только в трубу.

18. Свободное пространство между бочками заполняется смесью глины и щебня.

19. Загнутые края 200-литровой бочки привариваются к краям 100-литровой.

При раскройке отверстий и деталей, необходимо учитывать, что металл при нагревании расширяется. Поэтому зазоры дверцы и других деталей необходимо оставлять достаточными для нормального функционирования.

Между поддувалом и топкой для облегчения удаления золы, можно поставить решётку, собранную из металлических уголков.

2. Печь-буржуйка из 2 одинаковых бочек

Печь-буржуйку можно соорудить из двух 200-литровых бочек. Она применяется как для обогрева, так и для приготовления пищи. Часто её применяют для копчения. Дополнительно потребуется:

· Угол металлический;

· Дополнительная труба, несущая всех деталей конструкции и дымоход из нижней части печки в верхнюю;

· Скобы строительные;

· Заклёпки стальные.

2.1. Изготовление печи-буржуйки

1. В одной верхней бочке устанавливается решётка. Ее будем использовать для приготовления пищи, гриля и копчения. Её монтируют из стальных уголков, размером 20х20 мм.

2. Вырезаются отверстия под поддувало, топку, доступа к решётке

3. Детали печи соединяются стальной трубой (вполне можно применять 3-литровые консервные банки). Края металлической трубы (банки) надрезаются на 2 сантиметра. Труба вставляется в бочку и загибаются по принципу «ромашки». Края труб сверлятся вместе с основанием бочек. Обе бочки скрепляются стальными заклёпками или болтами.

Усовершенствованная схема буржуйки

4. Изготавливается задвижка для интенсивности горения (регулировка). Из металла вырезается круг (диаметром меньший диаметра трубы, скрепляющей бочки между собой). К задвижке привариваются скобы. Сверлится отверстие в трубе, по геометрическому центру. Металлическим прутом устанавливаем задвижку на место.

5. Из стального листа вырезается дверца, детали засова. Монтируются петли на отверстие топки. Монтируется дверка.

6. Для придания конструкции жёсткости и устойчивости, она укрепляется металлическими уголками. Крепятся они на стальные заклёпки, болты или закрепляются сваркой.

Мангал из 2 бочек

7. Для предотвращения попадания продуктов горения на приготовляемую пищу, щели в конструкции конопатятся асбестом и накрываются частями консервных банок.

Изготовление печи-буржуйки из бочек не занимает много времени, не предполагает проведение сложных работ. Для удешевления конструкции, можно использовать материалы, бывшие в употреблении. Это не скажется на качестве готовой печки.

Печь, называемая буржуйкой, устанавливается в различных помещениях. Ее главное преимущество в скорости нагрева. Печь быстро нагревает воздух помещения, в котором установлена, так же быстро происходит и остывание печи за счет свойств металла. Модели печи бывают разными.

Все зависит от желания заказчика или изготовителя. Самый популярный вариант – буржуйка из бочки . Ее легко сделать своими руками. Потребуется обычный, чаще всего, имеющийся в наличии практичного мужчины инструмент, лист железа, несколько штук кирпичей. Из сложного оборудования , которое не всегда есть в хозяйстве – сварочный аппарат. Его можно взять напрокат или найти у друзей.

Суть классической буржуйки


Классическая модель печи состоит из чугунного бункера (емкости). Монолитная емкость имеет топку и патрубок для выхода дыма. Такие печи пользовались популярностью весь 20 век. На сегодняшний день она не потеряла своей востребованности. Главные достоинства оценены многими застройщиками.

Чем привлекает печь?

  • Работа на : дрова, опилки, уголь, щепки .
  • Топливо быстро разгорается, нагревает металл, который отдает тепло помещению.
  • Быстро остывает, не требуя дополнительного усилия или приспособления для прекращения горения.
  • Печь небольшая по размерам, не занимает значительной площади .
  • Легкий контроль над разогревом.

Составные части буржуйки:

  • корпус;
  • топка;
  • решетка колосника;
  • поддувало;
  • бочка объемом 200 литров, которая будет являться кожухом печи.

Разновидности печей

Чаще всего из бочки можно сделать своими руками 2 простые модели.

Вертикальная модель

Бочка устанавливается на ножки вертикально.

  • Для дверцы советуют использовать вырезанную часть бочки. Она устанавливается на петли, которые прикрепляются к бочке и к дверце. Петли заклепываются следующим образом: одна часть на бочку, другая – на дверцу. Причем петли располагаются снаружи. Защелка для дверцы готовится из двух деталей: на дверку приваривается ручка, на бочку – задвижка, сделанная из уголка .
  • Затем идет установка колосников: металлической пластины с дырками. Для их закрепления подойдут обычные уголки. Поддувало следует сделать из плотной трубы, в которую вставлена заслонка. Она должна двигаться , но не выниматься полностью. Заслонка регулируется болтами, с поворотом на четверть оборота. Поддувало открывается на максимум при разжигании. На ночь заслонку закрывают практически до минимума , тогда печь просто греет, но не тухнет и не усиливает силу огня.
  • В верхней части бочки вырезается круглое отверстие, туда приваривается труба для дымохода . Лучше отверстие нарезать в виде треугольников, идущих углами от центра к началу выреза. При их отгибании появится и отверстие, и остается металл для заклепывания.
  • Внутрь бочки устанавливается . Она нужна для сохранения целостности дна. Колосник помешает ему прогореть и поможет удерживать тепло длительное время.

Читайте также: Советы по изготовлению дымохода для буржуйки

Дополнительно сверху бочки приваривается стальная проволока. Она будет исполнять роль варочной панели . Можно будет вскипятить чайник, разогреть или приготовить пищу. Вертикальная модель достаточно проста в изготовлении и имеет много вариантов использования: на даче, в частном жилом доме, на летней кухне, в охотничьем или рыбацком домике.

Размер дров подбирается под размер топки . Весь процесс изготовления показан на видео. Мастер показывает все этапы и раскрывает возможные нюансы, возникающие при работе. На видео показано, как бочка, имевшая цвет, теряет его. Он выгорит достаточно быстро, практически сразу после первой топки. Печь станет иметь . Для усиления передней части можно приварить металл сверху, дверцу сделать из плотного куска металла.

Горизонтальная модель

Бочка объемом 200 литров устанавливается горизонтально поверхности, в положении лежа. Рекомендуется сразу установить будущую печь на ножки или на другую опору. Высоту стоек, на которую будет установлена бочка, выбирает изготовитель . Он ориентируется на размеры помещения, где будет использоваться . Как сделать данную модель своими руками, рассказано и показано на видео . Практически большинство этапов сходно с вертикальным способом.

  • В дне будущей печи высверливаются отверстия для золы .
  • Из металлического листа выгибается емкость под золу – зольник, и приваривается в нижней части бочки. Размер зольника составляет, примерно, 1/3 от высоты бочки.
  • У емкости под золу должна обязательно быть дверца для чистки золы, она будет влиять на силу огня в печи.
  • Дверцы для топки печи изготавливаются из вырезанного днища бочки .
  • Трубу дымохода устанавливают на задней стенке бочки или на верхней. Если для врезки трубы дымохода выбрали верх бочки, то ее лучше располагать ближе к задней стене.

Все сложные моменты или вопросы установки горизонтальной модели можно также рассмотреть на видео. Ее часто стремятся сделать своими руками для установки в . Кроме этого, печь легко топить в машине с открытым тентом, на улице. Такая буржуйка обогреет площадь примерно в 30 кв. м . Хороша модель для походной бани, для длительного нахождения в лесу.

Читайте также: Делаем ракетную печь

Другие варианты печей

Есть возможность сделать своими руками печь-буржуйку из бочки более сложной конструкции, к ним относится шестигранная буржуйка. Для ее основы берется та же бочка в 200 литров . В нее вставляется шестигранник из составных частей будущей буржуйки.

Если описывать устройство печи снизу вверх, то порядок расположения будет следующим :

  1. Войлочная прокладка для мягкости и устойчивости конструкции.
  2. Асбест, или другой негорючий материал , предохраняющий от пожара.
  3. Металлический лист. Он защищает пол от возможного возгорания и нагрева.
  4. Опорные кирпичи. Они являются ножками буржуйки.
  5. Поддувальный отсек . Это место скопления золы.
  6. Топливник. Место для разжигания дров, угля и другого выбранного топлива.
  7. Заслонка.
  8. Духовой шкаф . Место для приготовления пищи, нагрева воздуха.
  9. Футеровочный отсек.
  10. Выходная труба для дымохода.

Все части шестигранника вставляются в бочку. На переднюю панель (часть) бочки привариваются или заклепываются дверки для поддувочного отсека, духового шкафа, футеровочного отсека.

Порядок сборки печи

Из видео фильма можно понять, как правильно провести сборку буржуйки.

  1. Приготовить шаблон изделия из картона в натуральную величину. Шаблон представляет собой шестигранник .
  2. Собрать все детали в соответствии с чертежом .
  3. Провести сварку составных частей печи. Их в составе конструкции 3: духовой шкаф, футеровочный и поддувальный отсеки.

Футеровочный отсек складывается из задней стенки, двух боковин, днища и диагональных вставок, соединяющих заднюю стенку с боковинами. Духовой шкаф имеет короб и 4 опоры.

Поддувальный отсек – более сложная часть печи. Она состоит из следующих частей :

  • 2 боковые стены;

Бочка для сжигания мусора на даче своими руками – конструкция, которую на садовых участках можно встретить не так уж и редко. Однако не каждый огородник знает, как из бочки сделать печку максимально эффективную и удобную. Но главное, не каждый знает, что сжигание отходов на даче вообще запрещено законом. О нюансах избавления от мусора на даче эта статья.

Перед тем, как использовать бочку для сжигания мусора на даче, лучше внимательно изучить закон.

Важно! Российским законодательством установлен запрет на сжигание мусора на территории города и на дачных участках (СТ 20.4 КоАП РФ).

Экологические службы также говорят о нанесении урона окружающей среды в результате поджигания высохших растений. Сжигание растительных отходов, особенно весной, часто приводит к многочисленным пожарам, которые иногда охватывают огромные по площади территории и заканчиваются очень плачевно. Костры для сжигания травы, разведенные в городе, оказывают негативное влияние на многих жителей, имеющих гипертонические, астматические и другие заболевания.

Часто сотрудниками разных экологических служб и инспекторами служб пожарной безопасности осуществляются рейды по приусадебным участкам с целью выявления нарушителей пожарной безопасности и проведения разъяснительных работ с ними. Однако многие «поджигатели» пренебрегают предупреждениями вплоть до момента привлечения их к административной ответственности.

О запрете сжигания отходов прописано в Федеральном законе «Об охране атмосферного воздуха».

Обратите внимание! Растительные и другие отходы запрещено сжигать на открытых территориях дачных участков, также запрещено использовать для сжигания мусора бочки, урны, контейнеры.

За несоблюдение положений закона гражданин может быть привлечен к ответственности с наложением на него штрафа. Для разных категорий лиц предусмотрены следующие штрафы:

Размеры штрафов могут варьироваться в зависимости от региона страны и времени года (например, в установленный период противопожарного режима в мае размеры штрафов увеличиваются для всех лиц).

Кроме таких денежных компенсаций, лица, сжигание мусора которыми привело к пожару, должны будут выплатить определенные денежные суммы за причиненный ущерб экологии.

Сотрудники экологических служб рекомендуют дачникам для утилизации отходов растительного происхождения использовать компостные ямы. Для ликвидации другого мусора необходимо прибегать к услугам специализированных компаний по вывозу и/или переработке бытовых отходов.

О запрете сжигания отходов на дачных участках, о том, как выявляют нарушителей сотрудники служб, рассказывают в этом видео

Изучив правовые аспекты, можно говорить о том, что сжигать растительный мусор на даче все-таки можно, но при этом в обязательном порядке должны быть соблюдены все требования правил пожарной безопасности, установленные в МЧС, также места для сжигания должны быть согласованы с сотрудниками пожарных служб.

Как из бочки сделать печку для сжигания

Если вы все-таки решились, выполнив все требования техники безопасности, самостоятельно избавиться от растительного мусора посредством сжигания, то для этой цели можно использовать разные конструкции из бочки.

Как сделать бочку для сжигания мусора, чтобы она выполняла функции печи? Для этого понадобятся, конечно, металлическая бочка и немного инженерных способностей.

Рассмотрим несколько вариантов достаточно простых конструкций из бочек, использующихся как печь для сжигания мусора.

  1. Бочка без дна, установленная на кирпичи. Сначала нужно осуществить подготовку площадки. Для этого высыпать на участок земли песок с толщиной слоя примерно 10 – 15 см. Затем на песок нужно положить лист из металла, на котором складывается ограждающая кирпичная опора в виде буквы «П». Поверх такой опоры нужно положить колосниковую решетку. Затем надо произвести установку самой бочки (предварительно убрав ее дно) на кирпичное основание. Такая конструкция бочки позволяет закладывать дачный мусор через верх, а розжиг костра производить внизу, в кирпичном ограждении. При этом образовавшуюся золу убирать легко и удобно. Когда идет дождь, такую конструкцию лучше накрывать крышкой.
  2. Бочка для сжигания мусора с просверленным дном. На дне бочки нужно просверлить дыры в большом количестве (более 10) для попадания воздуха. Для лучшего проникновения кислорода и для высыпания из емкости золы прикрепить к бочке 4 металлические ножки-опоры. Установить решетку из металла внутрь на высоте 15 см от дна бочки. На расстоянии примерно 20 см от дна вырезать в емкости отверстие, служащее в качестве поддувала. Присоединить к нему петли из металла и снова прикрепить к бочке так, чтобы получилась дверца, с помощью которой можно закладывать дрова и осуществлять регулирование силы огня в емкости. Для удобства при переносе конструкции к бочке можно приварить ручки. Для защиты от дождя нужно использовать крышку.

Рассмотренные варианты – это только некоторые конструкции из бочек, служащие для сожжения накопившихся растительных отходов. Создание таких печек ограничено лишь вашей фантазией, ну и, конечно, правилами техники безопасности.

Об одной из достаточно простых конструкций бочек-печек, служащих для сжигания листвы, веток, сухой травы и т.д. на даче, рассказывают в следующем видео

Кроме того, некоторые умельцы используют бочки для создания печей с целью отопления небольших помещений. Имея хотя бы немного знаний по физике и необходимый инструмент, можно соорудить, например, печку из бочки 200 литров (стандартный объем), использующуюся для поддержания тепла в гараже или теплице.

Плюсы и минусы сжигания отходов в бочке-печке

Каждая конструкция имеет как свои плюсы, так и свои минусы. Из общих достоинств и недостатков можно выделить следующие положительные и отрицательные моменты.

  • бочки-печки мобильны, их легко перемещать по садовому участку;
  • позволяют избежать открытого огня;
  • силу огня можно контролировать.
  • постоянное воздействие на бочку повышенных температур приводит к износу конструкции;
  • использование бочек-печек даже на собственном садовом участке запрещено законом, постоянное пользование ими, скорее всего, приведет к выплате штрафов;
  • данный способ избавления от мусора не является экологически безопасным, а также не обеспечивает абсолютную пожарную безопасность.

Продают ли готовые решения

В магазинах с садовым инструментом можно найти готовые печи для сжигания отходов, которые обеспечивают максимальную пожарную безопасность. По конструкции и принципу работы все готовые решения походят на самодельные печки из бочек. Ряд производителей устанавливают на свои печи дымоходы, позволяющие увеличить скорость горения мусора. Такие контейнеры обеспечивают высокую интенсивность сгорания отходов даже в дождь (при закрытой верхней печной крышке). Главными преимуществами покупных печей перед самодельными являются их пожарная безопасность и более эстетичный внешний вид. Из недостатков магазинных печей можно отметить их дороговизну.

Сжигание мусора в бочке – легкий способ избавиться от отходов, но далеко не безопасный. Образующиеся в процессе горения вещества загрязняют среду. Именно в соображениях пожарной и экологической безопасности разводить огонь на садовых участках (открытый или в контейнере) запрещено. Но каждый дачник вправе сам решать, обманывать ему закон или нет.

как сделать печку своими руками из необычного материала

Возможности 200-литровой бочки на дачном участке практически безграничны.

Она обогреет теплицу и подсобные помещения, пригодится для сжигания мусора, а также в процессе окуривания деревьев при ранних заморозках.

Самодельные «буржуйки» из бочки используются и в качестве банной печи.

Печка «Бубафоня»: принцип действия

Одна из самых распространенных конструкций печки из бочки, выложенная много лет назад в интернете пользователем с одноименным ником.

Особенность печи — возможность ограничить подачу воздуха, за счет чего не горящие, но тлеющие дрова долго выделяют тепло. Схема практически аналогична схеме котла Стропува.

В изготовлении «Бубафоня» очень проста, но ее конструкция и принцип работы далеки от стандартных приборов.

В обычных печах горение распространяется вверх, здесь оно начинается сверху при полной загрузке дров. Постепенно, с прогоранием верхних слоев дров горение опускается ниже.

Зажигается топливо сверху через трубу, подводящую воздух. Поскольку диаметр блина меньше диаметра бочки, в зазоры просачиваются пиролизные газы и поступают в дымоход. Со сгоранием дров блин также опускается. Подача воздуха регулируется заслонкой.

Изготовление печи из бочки

Желательно брать нержавеющую бочку с высокими термостойкими и жаропрочными свойствами. Такое изделие служит дольше без образования ржавчины и механических повреждений.

Важно! Нельзя использовать бочку, в которой перед этим хранились взрывоопасные и горючие материалы.

Для работы понадобятся материалы:

  • бочка;
  • дымоходный блок;
  • покупные или сделанные своими руками, дверцы из той же стали, из которой изготовлена бочка;
  • вода;

  • труба для дымохода: пластиковая предпочтительнее, она легче по весу, за ней проще ухаживать;
  • болты, гайки;
  • отрезной диск.

Инструменты для работы:

  • отвертки;
  • плоскогубцы;
  • шуруповерт;
  • дрель.

Для защиты глаз, кожи и ушей понадобятся специальные перчатки, очки и наушники.

Подготовка корпуса

Во избежание перегрева стали в бочку заливают ведро холодной воды. Удаляется крышка. Отверстия для топки, зольника и каменки вырезаются в боковой части корпуса.

Зольник находится в самом низу, на один кирпич выше дна бочки, затем следует отверстие для топки. Каменка может быть с другой стороны корпуса под верхней крышкой.

Укладка фундамента

В целях безопасности печка из бочки в помещении ставится на фундамент. Оптимально укладывать послойную конструкцию из цемента, рубероида и кирпича.

Поэтапное возведение фундамента:

  1. Разборка пола.
  2. Роется котлован глубиной 0,5 м, с диаметром, при котором со всех сторон бочку от стенок котлована будет отделять 0,3 м.
  3. На дно укладывается щебень и трамбуется.
  4. На образованную подушку заливается цементный раствор.
  5. После высыхания цемента он укрывается двумя слоями рубероида.
  6. Укладывается кирпич в 2 слоя: нижний слой — на ребро, верхний — горизонтально.

Порядок установки своими руками

  1. После установки бочки с отверстиями на фундамент нижняя часть выкладывается кирпичом на высоту 0,6 м, параллельно формируются разделенные колосниками зольник и топка.
  2. Дверки привариваются, образовавшиеся щели заделывают раствором.
  3. Для разделения топки и каменки устанавливается решетка. Используется металлический профиль с зазором от 5 до 8 мм.
  4. Стены до верха выкладываются огнеупорным кирпичом.
  5. На металлическую решетку до начала дверки выкладывается несколько слов гранитного камня: снизу крупные, сверху мелкие фракции. Между камнями должен проходить дым.
  6. Выполняется приварка дверки, щели заделываются.
  7. В изначально снятой крышке создается отверстие для дымохода.
  8. Приваривается отводная труба.
  9. Крышка с трубой надевается на бочку и герметично приваривается.

Фото 1. Вид из предбанника на обложенную кирпичом печь-бочку. С этой стороны располагается дверца топки.

В банном помещении дверь печи обращена в предбанник, каменка повернута в сторону парилки. Для растопки используется любое твердое топливо.

Справка. Для образования пара камни сбрызгивают теплой водой через каменку.

При изготовлении печи для теплицы используется труба на всю длину помещения, дымоход располагается на противоположном конце.

Возможные сложности

Основная сложность в установке печи — поиск места для нее в подсобных помещениях, которые, как правило, являются небольшими. При этом нужно установить не только саму бочку, но и соблюсти нормы удаления ее от стен. Данная проблема решается путем измерения и тщательного планирования местоположения печки. Дымоход делают высоким, чтобы получить достаточную тягу.

Важно! При выполнении работ есть риск повредить глаза и кожу, поэтому нужно использовать защитные аксессуары на всех этапах стройки.

В процессе эксплуатации нужно регулярно чистить котел, удалять золу, контролировать горение во избежание обратной тяги. Такая «сложность» связана с элементарной эксплуатацией изделия, ее нужно просто принять как данность.

Полезное видео

Видео, в котором показаны 3 разных варианта конструкции печей из бочки: от самой простой до сложной и креативной.

Печь-бочка — универсальная конструкция для бани и дачи

Достоинства печи из бочки очевидны. В первую очередь, это доступный и бюджетный вариант для дачного участка. При этом самым сложным изделием является печь для бани. А вот для сжигания мусора на открытом воздухе или обогрева подсобных помещений использование бочки окажется оптимальным и простым решением.

Если же точно соблюсти поэтапную технологию установки печки и выбрать для этого прочный качественный материал, можно получить долговечную функциональную конструкцию. Важным моментом при этом является техника безопасности и своевременный уход за прибором.

Сделать печь-буржуйку своими руками: конструкция и основные этапы

01.07.2016 16:15 | Категория: Загородный дом

Печь-буржуйка чаще всего используют для отопления гаражей и подсобных помещений.

Можно ли ее сделать самостоятельно? Какую конструкцию имеет печь-буржуйка? Чем она лучше других обогревательных приборов?

Конструкция печи

  1. Труба — от ее диаметра будет зависеть степень сгорания топлива и газораспределение. Расчет диаметра надо производить в миллиметрах. Диаметр должен быть в 2, 5 -2,7 раза больше объема самой топки, которая рассчитывается в литрах.
  2. Экран — он должен закрывать топку с трех сторон на расстоянии от нее на 50-70 мм. Делается это для создания необходимой температуры в топке и увеличения безопасности.
  3. Конвекция — нужна для быстрой теплоотдачи. Она создается при помощи экрана.
  4. Подстилка — необходимо для защиты от пожара, потому что печка очень сильно нагревается, особенно ее дно. В виде подстилки лучше всего использовать металлические листы.
  5. Дымоход — в него будут уходить газы.

Сделать печь-буржуйку

Можно использовать различные материалы для устройства печи-буржуйки, но мы рассмотрим пример устройства печки на boiler.center/ru/25-burzhuyka из металлической бочки.

  1. Подготовить весь необходимый материал для работы.
  2. Бочку отчистить от мусора.
  3. С боку бочки чуть-чуть пониже ее середины вырезается прямоугольное отверстие при помощи зубила или болгарки. Это отверстие послужит топкой.
  4. Вырезанный лист приваривается к бочке при применении навесов.
  5. Встраивается самый простой механизм запирания дверцы.
  6. Чуть ниже отверстия для топки вырезается место для поддувала. Вырезанный лист надо также закрепить.
  7. С внутренней стороны бочки надо сделать колосники. В их качестве используют металлические прутья.
  8. Делается с их помощью колосниковая решетка. Для этого бочка просверливается с противоположных сторон, и продеваются металлические прутья таким образом, чтобы они остались снаружи по 1 см.
  9. При помощи сварки обваривается пруток.
  10. На верхней части бочки делается еще одно отверстие для дымохода.
  11. В роли дымохода может выступить любая труба.
  12. Дымоход необходимо вварить в вырезанное отверстие.

Преимущества печи-буржуйки:

  • ее легко сделать самостоятельно;
  • быстро устанавливается;
  • не потребуется много затрат на ее сооружение;
  • понадобится мало топлива для ее работы;
  • имеет хорошую теплоотдачу.

Печь-буржуйку легко сделать самостоятельно, на это потребуется немного времени и еще меньше материальных затрат.

Экспериментальная простая печь-бочка — Тим Тинкер

В этом посте описывается серия из восьми экспериментов с простой печью-бочкой с нисходящим потоком воздуха для обогрева. Серия микропечей была сделана из банок из-под кофе, и основными переменными были размер, форма и количество отверстий для подачи топлива, которые позволяют топливу из кустовых палочек автоматически подавать горение.

Основными наблюдениями были простота подачи топлива и поддержание горения. Испытания показали, что простая печь-бочонок может быть миниатюризирована и при этом сохранять ожидаемые характеристики чистоты, горячего и стабильного горения.

Они также показывают, что печь можно удобно заправлять длинными и толстыми ветками через одно или несколько топливных отверстий без риска обратного горения. Однако ночная печь «Святой Грааль» найдена не была.

Введение

«Святой Грааль» . Часто владельцы палаток хотели бы иметь небольшую сверхлегкую и прочную печь, которая может работать всю ночь в небольшой палатке и требует только периодической дозаправки. Для большинства обычных небольших печей для палаток большая загрузка топлива не приводит к чистому, медленному и длительному горению.Вместо этого это приводит к быстрому, горячему, неэффективному и дымному горению за неутешительно короткое время. Таким образом, одним только размером не достичь «Святого Грааля».

Мой успех в чистом и горячем сжигании менее 400 г веток кустарника в час часто приводит к тому, что мои товарищи считают, что я уже на пути к поиску «Святого Грааля». К сожалению, это место назначения остается территорией печей на древесных гранулах или кукурузных печей, которые не особенно подходят для обогревателя туристической палатки.

Моя текущая лучшая печь для палатки. Мои маленькие печки для палаток могут обеспечить обильное тепло, эффективно и чисто сжигая всего около 400 г/ч длинных веток кустарника при минимальной подготовке топлива. Такая низкая скорость горения связана с крошечной перевернутой «J-образной горелкой», которая образована простой комбинированной трубкой топливного стержня и горелки, расположенной в отверстии в верхней части корпуса печи.

В этом типе горелки происходит волшебное, но тонко сбалансированное интенсивное горение древесного угля и древесного газа. Это происходит в нижней части наконечников загруженных длинных топливных стержней, которые подаются автоматически.На этом сходство с пеллетными или кукурузными печами заканчивается.

Хотя подача осуществляется автоматически, она требует некоторого стратегического вмешательства человека (время от времени встряхивания, чтобы предотвратить зависание топливной палочки), чтобы поддерживать баланс процесса горения. Это особенно актуально, когда кемпинговые и найденные топливные палочки могут иметь сильно различающиеся свойства горения и далеко не идеальные формы. «Эти стержни сильно отличаются от распиленных топливных стержней, которые можно увидеть на многих демонстрациях.

Время горения от партии палочек. Допустим, 4-часовое горение без дозаправки можно считать поиском «Святого Грааля». «Это время может легко совпасть с перерывами на туалет, особенно если палатку делят два человека с молодым духом и старым мочевым пузырем».

С моими нынешними палаточными печками потребуется 1,6 кг топлива. Даже на моем испытательном стенде с хорошо подобранными стержнями мои нынешние печи практически не могут быть предварительно загружены таким количеством топливных стержней и обеспечить их надежную самостоятельную подачу в печь в течение 4 часов.

Топливные палочки Bush необходимы для четырех часов горения на полной мощности в микропечке (~ 1650 г). «Очень маленькое количество палочек по стандартам обычной печи. Тем не менее, это большое количество, которое нужно подавать организованно через трубку подачи топлива диаметром 40 мм в течение четырех часов без вмешательства человека».

Влияние размера топливной палочки. Одна большая палка, которая была: однородной толщины, плотной, сухой, прямой, без боковых ветвей или осколков или выше моей палатки (например, обработанный карниз из твердой древесины диаметром 40 или 50 мм), могла бы просто помочь.Однако такие стержни не часто встречаются в зарослях.

Кроме того, даже самая совершенная одиночная палка сама по себе обычно не поддерживает горение. «Это может произойти, если он очень сухой, гнилой и пропитан дизельным топливом, но тогда он не будет давать требуемой энергии или прослужит очень долго».

Как описано ниже, одна плотная деревянная палка должна быть разделена на 2 или более частей, чтобы иметь возможность поддерживать непрерывное горение. Это расщепление увеличивает площадь поперечного сечения стержней, образует осколки, и они не будут легко входить в трубку подачи топлива или легко падать вниз при необходимости.

Простая бочковая печь с нисходящим потоком

Информация о печах-бочках с нисходящим потоком . У меня в далеком воспоминании была печь-бочка для лыжного шале из моей юности (описано позже). Я не смог найти такой же или похожий дизайн в своих веб-поисковиках. Я уверен, что есть и другие, но я просто не могу их найти.

Добрый коллега-исследователь не раз говорил мне…» Тим, Тим, Тим (очень мудро глядя поверх очков)…………..Нет ничего абсолютно нового в мире! Вы просто плохо искали литературу!

Ближайшие результаты поиска, которые я смог найти, были:

Простой нагреватель/плита на 44 галлона от Стивена Олсопа. В этом кратком и информативном посте на YouTube Стивен утверждает, что это дизайн 200-летней давности (без ссылок). Он указывает, что это чисто горящий и эффективный. Пока это самая похожая конструкция на печь для лыжного шале, которую я нашел. Он все еще очень отличается, и он не особенно подходит для заправки большим «уродливым» топливом кустов, как в случае с печью-шале.

Устройство подачи воздуха представляет собой длинную тонкую трубку, которая проходит через верхнюю часть ствола и спускается к верхней части топливного бака. Нет упоминания о том, как он держится наверху. В верхней части ствола прорезано второе (грубое и небольшого размера) отверстие для добавления топлива. Отверстие снабжено крышкой из грубой металлической пластины, которая, по-видимому, обеспечивает еще одно ограниченное отверстие для входа воздуха.

Ракетные печи — Янто Эванс и Лесли Джексон . Это информативный и подробный пост. Их печи похожи на печь-шале, но подача топлива сильно отличается. В нем используется широкая длинная внутренняя труба подачи топливного стержня, диаметр которой примерно вдвое превышает диаметр дымовой трубы.Он спроектирован так же, как и мои маленькие горелки J-burner, чтобы сжигать только небольшую часть топливных палочек на дне трубы.

Их конструкция должна обеспечивать надежное горение. Их топливная трубка находится внутри высокого и широкого горелочного ствола (камеры сгорания). Их пламя/горячие газы могут немедленно двигаться вверх к дымоходу без риска обратного горения. Вся бочка выступает в роли гигантского теплообменника, а также мощного стояка тепла, дополняющего тягу дымохода. (Теплообменники являются движущей силой ракетных печей, не имеющих дымохода, и ракетных нагревателей массы, которые работают при минимальной температуре дымохода и тяге.) Напротив, в моей перевернутой J-горелке пламя / горячие газы должны двигаться вниз, затем вбок, а затем вверх по дымоходу. Эффект нагревателя отсутствует, что создает риск обратного горения.

Их диаграммы также показывают, что печь можно успешно уменьшить. Однако он не особенно подходит для заправки топливом в ночное время. В другом месте на своем веб-сайте они также комментируют сложность и непригодность использования влажных дров в качестве топлива. Интересно, что это то самое топливо, которое мои печи могут и должны сжигать во время походов.

Маленькая барабанная печь от Мансу Ли. Эта элегантная, умная и изысканная барабанная печь предназначена для сжигания древесных гранул, но имеет некоторые признаки простой барабанной печи. У него также есть ограничения в качестве ночной печи, которую можно заправлять топливом из кустарника.

[Мой маленький результат поиска может быть просто отражением моей неспособности эффективно искать в Интернете, но если у кого-то есть какие-либо ссылки на информацию о таких печах, пожалуйста, дайте мне знать.]

Вдохновение для простой печи-бочки

Мой первоначальный опыт работы с печью-бочкой с нисходящим потоком. Я прожил долгую жизнь, играя с огнем. Простая барабанная печь с нисходящим потоком (Ski Chalet Stove) — единственная печь, с которой мне приходилось сталкиваться, которая может эффективно и надежно сжигать один кусок дерева.

Печь-бочка для лыжного шале. Печь изготовлена ​​из 44-галлонной бочки. Он сжигал валежник в качестве топлива для отопления, что было нормой в те дни. Древесина была получена в результате расчистки лыжной трассы, лесной пожар повредил деревья и деревья, вырубленные в результате строительства и ремонта дороги.

Мы были зелеными до того, как было изобретено это слово, сжигая это действительно возобновляемое углеродное топливо, которое в противном случае разлагалось бы на земле.

Я помню, как сэр Генри Болт отвечал протестующим против окружающей среды из лаборатории CSIRO, где я работал в отпуске. «Ветер унесет». С тех пор мы добились прогресса, но, боюсь, недостаточно». Вернемся к печке….

Я предположил, что миниатюрная версия простой барабанной печи с нисходящим потоком может эффективно сжигать древесные палочки или уголь любой формы, размера, количества или пропорции (дрова/уголь).Он также может обеспечить саморегулирующееся и чистое горячее горение, которое будет длиться несколько часов без дозаправки или ремонта. Кроме того, это может избежать ужасного обратного горения, которое испытывают мои печи с перевернутой J-образной горелкой.

Успех в этом может стать еще одним шагом на пути к «Святому Граалю» печи для обогрева ночной палатки. «Чтобы было понятно, я бы не стал спать или дремать в палатке с печкой, которая может реверсировать горение и сделать ее моим последним долгим сном!»

Горнолыжная печь. Простая бочковая печь на 44 галлона с нисходящим потоком.Он имеет боковой выход для дымохода, откидную крышку для добавления больших топливных блоков и воздушный конус, который можно снять для добавления более мелких колотых дров. Ствол был футерован огнеупорным цементом.

Печь для лыжного шале имела вертикальный ствол со съемной крышкой и боковую дымовую трубу чуть ниже верхней части. Крышка могла открываться на петлях, чтобы через нее можно было загрузить огромные «уродливые» деревянные блоки (которые никто не мог расколоть и даже не захотел).

В крышке ствола имелось большое круглое отверстие, позволявшее разместить в нем конус воздухозаборника.Конус имел изолированную ручку, приваренную к большому диаметру (возможно, у него был какой-то затворный диск для регулирования скорости воздушного потока, когда это необходимо. В моей мастерской печи, основанной на этой конструкции (описанной ниже), я использовал простой смятый кусок алюминия. фольга в качестве ограничителя воздуха. ) для этой цели.

Конус можно немного наклонить, чтобы направить струю воздуха на определенную топливную мишень, когда это требуется редко. Конус также можно было снять, чтобы можно было легко добавить обычные расколотые дрова в дополнение к «уродливым» топливным блокам.

Стенки и дно бочки футерованы огнеупорным цементом. После нагревания эта простая печь могла полностью сжечь бочку дров. Даже большой большой блок с радостью сгорит сам по себе. В отличие от вышеупомянутых палаточных печей «коробочного типа», она горела чисто, независимо от количества загруженного топлива.

Демонстрация надежного горения. «Помню, как с помощью друга-лыжника я радостно положил огромный кусок снежной резины в горячую печь. Блок был заморожен и на нем был лед.Затем мы наблюдали сверху, стоя на стульях, как струя горячего воздуха/пламени из конуса просто пробила себе путь в сердце замороженного блока. Может быть, ему нужен субботний возраст, чтобы помочь ему в этом? В рамках нашего запасного плана мы знали, что можем просто развести «новый костер» из бумаги и нескольких палок поверх замороженного блока, чтобы избавиться от него, если он не сгорит сразу.

Я до сих пор получаю такое же удовольствие, когда заставляю свою крошечную USB-пожарную установку уничтожать пень на своей ферме.Видеть…. есть и другая печь, в которой можно топить одним поленом, но я бы не поставил ее в своей палатке».

Сжигание пня с помощью огнетушителя USB.

Саморегулирующаяся скорость горения. Простая печь-бочка обладала исключительным свойством саморегулировки скорости горения при заполнении топливом. Он пиролизировал и сжигал достаточное количество древесного компонента топлива в любое время, так что сильное чистое горение поддерживалось до тех пор, пока древесина не израсходовалась. Затем он продолжал потреблять накопленный уголь без участия пламени, если не добавлялось больше дров.

Древесина для защиты древесного угля от горения. Исходя из моего растущего понимания горения, описанного в сжигании дров и древесного угля, я думаю, что «магия» саморегуляции печи-бочки исходит от кислорода в воздухе, преимущественно сжигающего древесину (или, точнее, древесный газ). из дерева). Это связано с тем, что воздух поступает только сверху ствола и встречает движущийся вверх кожух горящего пиролизного древесного газа. Кожух существенно защищает уголь от быстрого возгорания.«Древесный газ получает «первую долю» кислорода в воздухе, потому что он может двигаться, чтобы найти кислород, в то время как древесный уголь должен ждать, пока к нему придет кислород». Если оболочка древесного газа уменьшается или истощается, то древесный уголь может увеличить свое участие в горении.

Медленное окисление древесного угля обеспечивает интенсивное и ценное тепло для поддержания пиролиза древесины и чистого сгорания дыма. Я думаю, именно поэтому полностью загруженная печь-бочка может гореть чисто без значительного выброса дыма из дымохода, как это было с другими полностью загруженными простыми печами-коробками.

Это означает, что простая барабанная печь будет продолжать чисто гореть при любом количестве или соотношении дров и древесного угля. Важно отметить, что это не даст обратного горения, как мои более ранние сверхлегкие горелки J-burner.

Замедленное сжигание угля для увеличения времени горения. Эффективное сжигание только древесного угля после того, как дрова закончатся, является естественным и несколько медленным в простой барабанной печи. Это свойство можно было бы использовать для значительного увеличения «времени горения», если бы большой объем накопленного древесного угля мог продолжать обеспечивать мягкое тепло без дозаправки.

Продолжительность горения может быть увеличена за счет соответствующего ограничения забора воздуха. «Я ожидаю и стремлюсь к тому, чтобы температура печи составляла 350–450 ° C, когда для приготовления пищи сжигается много дров. Я думаю, что более умеренной температуры будет достаточно, чтобы избавиться от холода и гнилостного конденсата в крошечной палатке на ночь». Также при медленном сжигании чистого древесного угля он, к счастью, не дает неэффективного и вонючего дыма, креозота и копоти, которые засоряют вещи.

Поддержание огня и возобновление огня древесным углем. Наконец, в контексте ночной печи бесценным будет и стойкий слой горячих углей на дне печи-бочки. Он поддерживает источник тепла для; запуск пиролиза и поддержание тяги дымохода для быстрого возобновления сжигания следующей партии дров, когда требуется дозаправка.

Температуры горения и динамика пламени. Обзор, проведенный Брауном в 1958 г., указывает на то, что древесный дым должен достичь порога очень высокой температуры между 350-750°С для поддержания горения.Напротив, древесный уголь может гореть при температуре от 100 до 250 ° C. Это означает, что древесный уголь может медленно гореть практически при любой низкой скорости при наличии некоторого количества кислорода.

Например, в моей домашней отопительной печи перед сном я покрываю большой кусок горящего угля/дерева глубоким слоем золы. Это позволяет кислороду медленно диффундировать через золу, чтобы поддерживать минимальные условия горения в изолированной среде. Утром я открываю уголь (несколько уменьшенный в размерах) и просто дую на него воздухом с помощью USB-огнедувки. Это быстро запускает огонь для нового дня. Эта характеристика древесного угля может помочь нам достичь «святого Грааля» или «сфальсифицировать».

Контраст между печью-бочкой и моей нынешней печкой. Мои ранее описанные печи для палаток основаны на тонком балансе сжигания дров и древесного угля в крошечной перевернутой J-образной горелке для поддержания чистого и непрерывного горения. «Это, конечно, не печи типа «брось и дай сгореть». В свою защиту, они по-прежнему хорошо держат огонь в своих крошечных слоях золы/угля, но им требуется правильное размещение трута и короткое пламя, чтобы воспламенить дым, если нужно избежать длинной фазы дыма, особенно с влажной древесиной.

Важно и, к сожалению, печи сгорают в обратном направлении или «работают в обратном направлении» (топливная труба становится де-факто дымоходом ). Это НЕ хорошо в закрытой палатке, особенно когда спишь, и может выделяться смертельный угарный газ без запаха.

Печка-бочка в качестве ночлега в палатке. Я подумал, что простая бочковая печь может работать как миниатюрная палаточная печка для походов и может сделать задачу подготовки топлива более терпимой и несколько облегченной.Я также хотел проверить, может ли миниатюрная печь-бочонок обеспечивать чистое горение и саморегулировку, как и большие печи-бочки. Я также хотел удостовериться, что мое далекое воспоминание о спектакле Chalet Stove не было простым случаем; «любовь, заставляющая мой разум отсутствовать».

Печь-бочка уменьшенная для отопления сарая/мастерской. Давным-давно я жил в сарае, пока строил свой дом. Для обогрева сарая мне удалось сделать из старого молочного бидона уменьшенную в размерах печь-бочку.

Он был вдохновлен Печью Шале и был сделан в разочаровании с милой маленькой дешевой чугунной буржуйкой.В пузо можно было загрузить только жалкое количество дров, которые было утомительно заготавливать из моих обильных упавших веток. Он сгорел так быстро (и неэффективно).

Чтобы спасти часть своей гордости и извлечь выгоду из своей ошибки, я использовал большую нависающую чугунную плиту от буржуйки, чтобы сделать печь намного лучше. У плиты был прекрасный овальный патрубок дымохода, круглое отверстие для заправки и крышка.

Я отрезал часть горлышка большой фабричной банки из-под молока, чтобы она плотно прилегала к нависающему краю пузатой плиты.

Установил банку на широкую подушку из огнеупорного кирпича, а также засыпал дно печи 50-70 мм слоем керамзита.

Когда холодно, плиту можно было легко снять, чтобы заполнить печь большими уродливыми кусками дерева перед тем, как зажечь. Я вставил простой конус из листового металла в круглое отверстие в плите.

Печь работала очень хорошо, без каких-либо доработок. Иногда, если требовалось, я дополнял порционно загруженное топливо меньшими кусками топлива, которые проходили через плиту.Стенка молочного бидона не имела огнеупорной футеровки (как у печи «Лыжное шале»), поэтому температура горения, вероятно, была не такой высокой. Однако стенка печи раскалилась до красного каления, которое было восхитительно горячим и намного горячее, чем печь Шале.

Я воспринял этот опыт как показатель того, что возможна успешная миниатюризация бочковой печи. Кроме того, аналогичные печи Pocketrocket (в ссылках выше) также масштабируемы.

Вопрос об эффективном уменьшении размеров обеих вышеперечисленных печей до небольших палаточных печей оставался открытым.

Эскиз простой печи-бочки из молочного бидона. Верхушка представляет собой чугунную столешницу от малоэффективной маленькой буржуйки.

Простые печные испытания

Следующие экспериментальные печи для палаток очень просты («как я») и дешевы («но не как я») и сделаны из банок из-под кофе Nescafe Blend 43–500 г или аналогичных банок для детских смесей, изготовленных из луженых сталь. Я надеялся, что они продемонстрируют, что миниатюрная печь с простым стволом может поддерживать чистое, эффективное, стабильное, легкое и надежное горение в течение длительного периода времени с найденным кустарным топливом с далеко не идеальными формами и составом.

Настало время немного осветлить оду детской смеси;

Они безуспешно пытались завести ребенка,
Потом увидели детскую смесь на большом грузовике,

Я не притворяюсь, в следующей строке ты ошибся,
Увы, в постели, на смеси их не было ударил.

Из этих жестяных банок я сделал серию экспериментальных печей. Хотя это были всего лишь дешевые экспериментальные печи, их могли использовать те, у кого был небольшой бюджет на палаточную печь.Корпус печи может иметь короткий срок службы, в зависимости от того, как за ним ухаживают. «Но если вы выпьете достаточно кофе или постараетесь завести достаточно детей, у вас будут сменные корпуса печей».

Я обнаружил, что сильное нагревание печи может разрушить жесть, особенно в очень маленьких печах, где фаза горения угля по необходимости должна быть близкой к металлу. Тем не менее, я считаю, что ржавчина является «настоящим убийцей», а жесть может прожить долгое время, если за ней ухаживать, очищая, высушивая и покрывая небольшим количеством растительного масла во время хранения.

Эксперимент 1- Печь-бочка с предварительной загрузкой

Первая печь имела два отверстия диаметром 40 мм, прорезанные в нижней части бака, одно для дымохода, а другое для входа воздуха. Закрытый конец банки стал дном печи.

Я также сделал небольшой конус из нержавеющей стали, чтобы имитировать воздухозаборник вышеуказанной печи Ski Chalet. Его можно увидеть на некоторых более поздних фотографиях, но большую часть времени я им не пользовался. Однако он хорошо работал при запуске или повторном запуске почти пустой печи, так как мог направить сильный поток воздуха на некоторое расстояние туда, где это требовалось.Хотя это увеличило скорость воздуха, это уменьшило скорость воздушного потока.

Эксперименты начались с тестирования предварительно загруженной мини-барабанной печи. Печка имела успех, как я и ожидал, в отношении легкого, чистого и горячего горения. Однако обеспечить длительное продолжительное горение не удалось.

Простая печь-бочка из кофейной банки для небольшой палатки с двумя отверстиями диаметром 40 мм в дне банки. Простая печь-бочка из кофейной банки для небольшой палатки с изображением корпуса печи, заполненного топливными стержнями.Он готов к установке крышки, образующей дно камеры сгорания.

Емкость для хранения топлива. Печь вмещает около 800 г твердых деревянных палочек. Основываясь на моем предыдущем опыте работы с печью, я ожидал, что она будет сжигать около 400 г/ч, и я думал, что эта загрузка, возможно, продлится около 2 часов.

Кофейная жестяная палатка-печка заводится с полной загрузкой палочек.

Запуск печи. Запуск был легким, с использованием парафина и струйного оросителя. Во время пуска печка немного дымила.Это было не так много, как у большинства печей для палаток, но это не оправдало моих ожиданий. Я поставил воздушный конус на место, и это увеличило количество дыма.

Обсуждение. Сначала это кажется нелогичным, когда вы видите, как смутное слабое горение под открытым отверстием сменяется диким горением, сконцентрированным на выходе из конуса. Я думаю, это можно объяснить конусом, увеличивающим скорость воздуха. Это означало, что воздух глубже проникал в топливо и давал больше дыма.Кроме того, в то же время конус уменьшал поток воздуха, поэтому было меньше воздуха, чтобы полностью сжечь лишний дым. Следовательно, я прекратил использовать его для регулярного бега. «Это был быстрый конец хорошей идее».

Сразу без конуса горение чистое и горячее. Я мог сказать, что скорость записи была настолько высока, что ожидаемое 2-часовое время записи было просто мечтой. По моим оценкам, горение продолжалось бы 0,5 часа без дозаправки. Это было эквивалентно 1600 г/ч, что примерно в 4 раза больше, чем у моих предыдущих печей для палаток.

«Тепло, которое исходило от массивной поверхности печи, было возбуждающим и соответствовало этой оценке. Верхняя половина простой печи временами достигала 450°C+ и редко опускалась ниже 350°C. «Этот результат не привел к «дырявому Граалю», но стал захватывающим уроком мощного горения».

Затем я прибегнул к тому, чтобы вставить длинную и толстую топливную палочку через отверстие для воздуха, чтобы добавить предварительно расфасованное топливо. С такой конфигурацией конус все равно нельзя было использовать.

Впоследствии я испытал различные модификации устройств подачи топлива, которые позволили бы большим длинным топливным шашкам непрерывно и в некоторой степени автоматически подавать топливо для длительного горения.

Эксперимент 2. Дополнение предварительно заполненной бочки-печки одной большой топливной палкой

Кофейная жестяная палатка-печка работает с упакованной топливной загрузкой и еще одной топливной палкой в ​​вентиляционном отверстии. Резервный воздушный конус находится на переднем плане.
«Желтая кофейная кружка была оставлена ​​на фотографии после того, как я выпил, чтобы выразить сожаление по поводу неудачного аспекта эксперимента с длительным горением, а также отметить успешное стабильное, чистое и горячее горение, которого можно было достичь с помощью такой простой печи, как Я перешел к дальнейшим экспериментам.

Заправка плиты. Добавление больших топливных стержней было эффективным способом добавления топлива, и оно хорошо горело на слое древесного угля. Однако с влажной плотной древесиной, которую мне нужно было бы использовать в качестве топлива в условиях нашего альпийского кемпинга, вполне вероятно, что древесный уголь может закончиться до того, как топливная палка разрушится на куски угля, чтобы поддерживать угольный слой и позволить палке двигаться. свежую древесину в зону пиролиза. В конечном итоге это может привести к остановке горелки.

Обсуждение. На фотографии выше и других вы видите мою самую маленькую кастрюлю/кружку (объемом 700 мл) рядом с плитой. Хотя не было безопасного места, чтобы поставить кастрюлю на плиту, она нагревалась до температуры горячего напитка, даже когда стояла рядом с наименее горячей частью плиты. Этот тип печи должен иметь хороший потенциал для приготовления пищи, если он предназначен для размещения кастрюли в горячей точке.

Эксперимент 3. Дополнение предварительно заполненной бочки-печки большой раздельной топливной палкой

Заправка плиты. Из моего предыдущего опыта я обнаружил, что расщепление толстых топливных стержней делает их гораздо более горючими, особенно во влажном состоянии. Это означает, что палка может быть преобразована в древесный газ быстрее, и полученные более тонкие стебли древесного угля быстрее превратятся в куски древесного угля.

Большее количество шпагатов облегчает сжигание, но в кемпинге сделать большее количество шпагатов труднее. Кроме того, при расщеплении они становятся более осколочными и с меньшей вероятностью автоматически подаются вниз через топливные отверстия (в отличие от идеально подобранных «свободно расщепляющихся» палочек, показанных на фотографиях.).

Обсуждение. Расщепление продлило время горения до того, как они оказались «на мели» без достаточного количества кусков древесного угля для поддержания пиролиза древесины. Однако при использовании твердотопливных шашек с одним расколом посадка на мель была неизбежна.

Кофейная жестяная палатка-печка работает с упакованным топливом и разделенной топливной палкой в ​​вентиляционном отверстии. Если палку расколоть, она легче сгорит, особенно во влажном состоянии.
Эксперимент 4. Бочка-печка с двумя отверстиями для палок

Конструкция печи. Чтобы устранить недостаток вышеперечисленных печей, я сделал еще одну аналогичную печь с двумя отверстиями для палок в верхней части. Эти отверстия были диаметром 40 мм и располагались близко друг к другу. Это было сделано для того, чтобы две топливные палки были близко друг к другу.

Обсуждение. Эта конфигурация печи работала хорошо, и для запуска требовалось всего несколько маленьких палочек и щепок. У него не было фазы запуска с дымом, как с предварительно загруженной печкой. Он хорошо горел с очень сухими палками, но плохо горел с толстым твердым влажным деревом, как описано выше.

Непосредственная близость стержня в этой конструкции означает, что тепло, излучаемое одним стержнем, может способствовать пиролизу другого. Это улучшило мощность горелки и увеличило время остановки без необходимости разделения при использовании влажных топливных стержней.

Это также означало, что если для увеличения времени горения использовались длинные стержни, любая стабилизирующая опора для верхней части стержней могла быть общей для обоих стержней, как показано на фотографии ниже.

Я также сделал несколько масок из алюминиевой фольги, чтобы ограничить доступ воздуха, когда вокруг палочек было слишком много места.

Кофейная жестяная палатка с двумя отверстиями для палок. Такая конфигурация означала, что тепло и пламя каждой палочки могли участвовать в их взаимном разрушении. «Чашка чая на фото была там в предвкушении празднования успеха этой инновационной модификации».

В другом режиме работы эффективность и удобство большой твердотопливной палки можно было бы оценить, если бы через другое отверстие были добавлены меньшие куски дерева или легкие палочки, чтобы поддерживать горение большой длинной палки на неопределенный срок. Это было и лениво, и легко.

«Я бы посчитал это большим улучшением, просто добавив дополнительную дырку, и это оправдало празднование с чашкой чая».

Эксперимент 5. Печка-бочка с двумя отверстиями для палочек и крышкой с одним отверстием

Кофейная жестяная палатка с двумя отверстиями для палок. Горит одиночная частично высохшая палочка, что видно по трещинам. Одно отверстие заглушено, чтобы предотвратить чрезмерное попадание воздуха, но по-прежнему можно добавить больше топлива, которое может быстро сгореть, чтобы продолжить и завершить пиролиз большой палки, если это необходимо.

Конструкция печи. «Я был в ударе». Это та же печь, что и в предыдущем эксперименте, но она имеет заглушку для дополнительного использования на одном из топливных отверстий.

Обсуждение. Использование заглушки сделало печь еще более универсальной. Он может иметь умеренную скорость горения (поверхность ~ 350-450 ° C) с одной палкой, и все еще можно легко добавить значительные дополнительные куски дерева или палки, чтобы поддерживать горение длинных топливных палочек, не нарушая его.

Также я заметил, что если снять крышку, температура поверхности понизится примерно на 100°С. «Это показывает, что больше воздуха не всегда лучше, особенно если дыма из дымохода мало или совсем нет. Он просто разбавляет горячий газ и охлаждает его. В другом месте, под заголовком «Металл, защищенный от дыма?», я также предположил, что дополнительный кислород может способствовать более быстрому разрушению металла печи.

Эксперимент 6. Печка-бочка с отверстием для одной большой палки и еще одной для нескольких палочек

Кофейная банка простая бочковая печь с тремя палочками в одном отверстии и одной большой в другом.
(Извините за качество фото)

Дизайн печи. Это та же самая печь, что и в вышеупомянутых экспериментах, но она использовалась с несколькими палками, подаваемыми в дополнительный топливный порт.

Обсуждение. В этой конфигурации печи три более тонких стержня будут гореть относительно быстро и поддерживать пиролиз большого, так что он может разрушиться и быстрее внести свой вклад в слой древесного угля и загрузку свежих дров.

Эта конфигурация хороша, когда есть только влажная древесина.Это устраняет или уменьшает потребность в утомительной резке и расщеплении топливных стержней. Он также является самокормящимся.

«Разламывание более тонких палочек вручную вполне практично, в палатке, а ломание более крупных через колено или раздвоенной палкой означает, что подготовка может быть «без инструментов».

Опыт 7. Печка-бочка с большим отверстием для одной большой палки и других палочек поменьше

Конструкция печи. До сих пор эксперименты 2-6 в этой серии продемонстрировали постепенное улучшение надежности заправки и поддержания горения печей с использованием двух топливных отверстий.Просто чтобы проверить предел с отверстиями для топливных стержней, я сделал печь с отверстиями диаметром 50 и 40 мм, которые перекрывались, образуя форму Авакадо. «Я просто слышу, как некоторые из вас говорят, куда все это идет… мы снова вернулись в одну дыру?»

Кофейная жестяная палатка-печка с большим отверстием для топливных палочек для нескольких палочек. Алюминиевую фольгу можно использовать в качестве маски, чтобы уменьшить чрезмерное проникновение воздуха вокруг топливных стержней. Простая печь для палатки в форме банки для кофе с отверстиями диаметром 50 и 40 мм, которые соединяются в одно отверстие.Несколько длинных палок можно использовать для подпитки печи и поддержки горения большой палки.

Обсуждение. Несмотря на то, что приведенная выше конструкция работала, было довольно сложно перекрыть «отверстие для свободного воздуха», а большую палку было трудно удерживать в оптимальном положении, поскольку у нее периодически возникали большие отрывы поддерживающего столба угля.

Я пришел к выводу, что дискретные несколько отверстий были бы лучшим вариантом, и я бы не исключал использование 3 или более отверстий, если бы на плите оставалось достаточно места для приготовления пищи.

Общее обсуждение и заключение

Плита-бочка с уменьшенными шкалами. Бочкообразная печь с нисходящим потоком может хорошо работать, если ее уменьшить до размера «маленькой палатки», если она сделана из банки из-под кофе. Он обеспечивает простое, чистое, эффективное и надежное сгорание с высокой температурой поверхности около 450°C. Это согласуется с моим воспоминанием о печке «Лыжное шале» (хотя она не так сильно нагревалась, наверное, из-за огнеупорной футеровки). Жаровня для кофе достигла такой же температуры, что и моя печь в сарае, сделанная из обычной банки для молока (без огнеупорной футеровки).

Нет «Святого Грааля». Не найдена «круглосуточная печь». Тем не менее, были получены некоторые ценные уроки о разработке более совершенных печей, которые могли бы гореть дольше с меньшими усилиями. Они могут быть; простые, саморегулирующиеся и имеют надежное сгорание. Обильное тепло может быть получено с помощью простой подготовки топливных шашек «без инструментов» без проблемного обратного сжигания. «Просто бросьте топливо в нужное место, и пусть печь сделает все остальное».

Заправочные работы на лету. Печь можно было поддерживать бесконечно долго с помощью одной большой палки, которая была дополнена стратегическим добавлением маленьких палочек через дополнительное топливное отверстие. Эти дополнительные палочки могут быть добавлены в виде кусков или в виде связок маленьких длинных палочек без необходимости мешать большой палке.

Чистка и хранение печей. Это важно для всех печей, изготовленных из титана, нержавеющей стали или белой жести. Ржавление или медленное окисление – враг большинства печей.Следовательно, очистка, покрытие защитной масляной пленкой и сухое хранение важны для выживания печи.

Кофейная жестяная палатка-печка с двумя отверстиями для топливных палочек. Он был покрыт растительным маслом, чтобы предотвратить ржавчину во время хранения.

Исчезающая технология простой бочковой печи (вытяжка). Я недоумеваю, почему простые печи-бочки не занимают более видное место в духе времени в Интернете. Их простота конструкции и эксплуатации, а также их способность обеспечивать мгновенную саморегулирующуюся теплоту сгорания из ряда видов топлива («все, что может гореть») просто выдающиеся.Их только что задушили «ракетными печами»? Если у вас есть какие-либо идеи по этому поводу, я был бы признателен за ваши комментарии.

Тим

Если это сообщение вас заинтересовало, оставьте комментарий ниже или используйте контактную форму в верхнем меню.

Похожие сообщения:

Чаша для пудинга, печь для палатки, пост в инстаграме

Чаша для пудинга, тентовая печь артикул

Конструкция микропалатки для сильного лучистого тепла и надежной тяги

Обзор печи для палатки Ultralight

Приложение 1

В приведенных выше экспериментах я не проверял, может ли печь сжечь один кусок дерева.Я отвлекся на поиски способов продлить горение, добавив дополнительные топливные палочки. Поэтому я добавил эксперимент 8.

Эксперимент 8. Печь-бочка, сжигающая один большой чурбак

Я отрезал часть ветки, которая влезла бы в банку из-под кофе. Он весил 660 г и я был удивлен, что он не стал тяжелее, но часть его была немного гнилая.

Дровяной топливный блок для кофейной печи. В положении 1-3 часа есть гнилая часть.

Запустить печь было немного сложно, и я использовал несколько разжигателей огня и несколько небольших щепок, чтобы добиться хорошего горения. Ожог был не таким горячим, как от нескольких палок, но температура поверхности 250-350С вполне приемлема для ночного обогревателя палатки. Горение длилось более часа, и к 1,5 часам я начал доливать топливо палками для поддержания температуры.

Остатки деревянного бруска для кофейной жестяной печи после 1,5 часов обжига в простой бочковой печи.

Небольшой воздушный конус не работал эффективно, когда деревянная колода сгорела. Я заменил воздушную трубку диаметром 20 мм, которая свободно проходила через диск из алюминиевой фольги, закрывавший одно из топливных отверстий диаметром 40 мм.Трубка соскользнула вниз в воронку и сгорела в блоке. Второе воздушное отверстие было закрыто, чтобы в воздушную трубку поступало больше воздуха. Крышку можно было легко поднять, если требовались дополнительные топливные стержни.

Простая бочковая печь из кофейной банки, вид вниз на плавающую воздушную трубку. Простая бочковая печь из кофейной банки, вид изнутри с временно удаленной воздушной трубкой. Свободная воздушная трубка диаметром 20 мм может скользить вниз через накладку из алюминиевой фольги, когда в топливном блоке образуется кратер.

Горение моноблока было возможно, и скорость горения была намного ниже, чем у других моих печей, но и температура нагрева была такой же.Как говорится в старой поговорке: «Нуффин за наффин не получишь». Даже если бы скорость горения и температура были приемлемыми, разрезать точные блоки было бы непросто, а заправка топливом в маленькой палатке была бы очень непрактичной.

Тим

Приложение 2

Это исследование печи в конечном итоге вдохновило меня на разработку моей очень простой печи-палатки KISS. Это не «печка для ночлега», но она обладает выдающимися характеристиками и отлично подходит для зимних походов.

Сколько лет буржуйкам? – Горение рома.ком

Сколько лет буржуйкам?

История буржуйки Несмотря на то, что патент был подан в 90-х годах, история этой печи уходит далеко в прошлое. Впервые это было записано в 1800–1820-х годах Робертом Бейли Томасом из «Альманаха старых фермеров»: «Итак, у вас есть кухонная плита! Это экономично, экономит много древесины и рабочей силы.

Буржуйки еще делают?

Несмотря на то, что во многом пузатая дровяная печь исчезла со своего первоначального места в качестве основного стиля дровяных и угольных печей, ее полезность и дизайнерские решения сохраняются.Таким образом, чугунная бревенчатая печь US Stove 2469E, сертифицированная EPA, соответствует оригинальным дровяным печам с большим животом.

Сколько стоит антикварная буржуйка?

Сколько стоят старинные чугунные печи? В целом, состояние, размер, дизайн и редкость определяют стоимость печи. Большинство из них находятся в диапазоне от 100 до 500 долларов, хотя некоторые могут стоить несколько тысяч долларов.

Насколько велики буржуйки?

Эта высокопроизводительная буржуйка полностью изготовлена ​​из чугуна и предназначена для сжигания угля. Его щедрая емкость firepot с решеткой шейкера позволяет 40 фунтов. угля, чтобы гореть в течение восьми часов, прежде чем потребуется дозаправка… 1869 г. Угольная плита с пузатым камбузом.

Ширина в собранном виде (дюймы) 21,6
Глубина в сборе (дюйм) 19,5
Глубина упаковки 23
Высота в собранном виде (дюймы) 36

Как выглядит буржуйка?

Главной определяющей характеристикой буржуйки является центральная часть.В отличие от старинных цилиндрических печей, которые имеют круглую форму, но идут прямо вверх, буржуйка имеет выпуклый центр, который закругляется из более узкой нижней и верхней частей. Также есть ободок вокруг середины центра, бочкообразный участок.

Хороши ли буржуйки?

Пухлые и аналогичные дровяные обогреватели имеют КПД обычно 25–40%; хотя по бирке соответствия на моей, относительно новой модели, 47%. Буржуйка генерирует конвективное и лучистое тепло и является хорошим выбором для обогрева небольших площадей; особенно там, где пространство является проблемой.

Можно ли пользоваться буржуйкой на улице?

Многие дровяные печи лучше всего подходят только для обогрева, но если ваша печь имеет плоскую поверхность сверху, на которую можно поставить кастрюлю или сковороду, ее можно использовать для приготовления пищи на открытом воздухе.

Как отремонтировать буржуйку?

Удалите ржавчину с поверхности буржуйки с помощью жесткой проволочной щетки. Затем протрите поверхность стальной щеткой наждачной бумагой с зернистостью от 220 до 400, чтобы создать гладкую поверхность. Периодически продуйте участок воздушным компрессором.

Можно ли топить дровами в буржуйке?

Буржуйки могут работать как на угле, так и на дровах, поэтому вы можете использовать то, что вам доступно. Варочная панель обеспечивает простой способ приготовления пищи даже при отключении электричества.

Сколько весит буржуйка?

Люблю это

Размеры Размеры камеры топки Вес
Высота 34″, ширина 22″, глубина 20″ 10 дюймов в глубину x 10 дюймов в высоту 216 фунтов

Как работает буржуйка?

Буржуйка стоит вертикально, имеет круглую середину и немного меньшие верх и низ.Он получил свое название из-за этого выпирающего живота. Тяжелый чугунный материал удерживает и излучает тепло, что позволяет обогревать всю комнату от этой скромной печки. Чугунная буржуйка стоит на приподнятых ножках.

Для чего предназначалась дровяная печь-буржуйка?

Пузатая или пузатая дровяная печь была разработана для удобства. Его компактная вертикальная конструкция, возможность использования дров или угля и часто включаемая верхняя плита с одной горелкой сделали эту дровяную печь популярным и полезным стилем.

Какие существуют типы буржуек?

Ветряные дровяные печи 1 Вазонные дровяные печи – История. Дровяные печи внутренне преобразились в конце прошлого века. 2 популярные дровяные печи-кувшины. 3 Вторичное сгорание – камера дожигания. 4 Современный дизайн дровяной печи. 5 дровяных печей-кувшинов – в целом.

Можно ли использовать буржуйку в гостиной?

Такую же простую конструкцию можно использовать для создания эффективных дровяных печей в стиле гостиной, таких как Thelin Parlor T4000.В подобных конструкциях большая одиночная камера сгорания дровяных печей старого типа заменяется относительно меньшей топкой с добавлением камеры дожигания, которая создает вторичное горение.

Железнодорожная буржуйка Прямая вентиляция угольной печи чугунная?

Железнодорожная буржуйка с прямой вентиляцией напоминает буржуйки, которые можно было увидеть на вокзалах прошлых лет. Изготовленная из прочного чугуна, эта печь навевает ностальгию по детству.Он предназначен для сжигания только угля и имеет встроенную систему вибрационных решеток. Общий вес продукта: 216 фунтов.

Лучший способ определить буржуйку — ChristmasCaroltree

Печи

могут добавить ощущение традиционного очарования в ваше жилое пространство. Популярные в конце 1800-х годов, эти печи в среднем использовались для обогрева. для приготовления пищи и обычно имели богато украшенный стиль, были короче и меньше нескольких дровяных печей.Они напоминают другие виды старинных печей, в том числе цилиндрическую печь, но бочкообразный горшок помогает вам отличить настоящую буржуйку.

Пузато

Основным определяющим признаком буржуйки является средняя часть. В отличие от цилиндрических печей, которые имеют сферическую форму, но поднимаются прямо вверх, буржуйка имеет выпуклую середину, закругляющуюся сверху, и более узкое дно. Также имеется ободок вокруг середины сердца, бочкообразная область.Этот обод известен как направляющая юбки. Некоторые поручни юбки кажутся маленькой отделкой, в то время как другие настолько обширны, что на них можно установить кухонную утварь и иметь дизайн.

Материал

Печи изготавливаются из чугуна, хотя некоторые современные варианты буржуйки изготавливаются из стали. В подъезде вообще две двери из чугуна. Лучшая дверь для загрузки угля или дров, большая, а также дверь используется для удаления золы и меньшего размера.Для того, чтобы наблюдать за горящим камином в современных печах, лучше всего подойдет дверь в среднем из стекла.

Плоский Лучший

Поскольку буржуйки использовались для обогрева наряду с приготовлением пищи, самый верх печи должен быть плоским, чтобы поверхность для приготовления пищи была теплой. Некоторые буржуйки имеют верхние купола, которые можно поднять, чтобы обнажить плоские варочные панели. Плоская кухня, как правило, широкая, расширяясь почти до середины кастрюли с пузатым животом.

Выхлопная труба

Настоящие буржуйки имеют вытянутую вверх варочную панель и выхлопные трубы, которые, как правило, большие и черные. Некоторые выхлопные трубы надеваются вдоль него на котел. Их необходимо проветривать для обеспечения безопасности, хотя некоторые буржуйки могут быть переведены на сжигание топлива в качестве альтернативы дровам.

См. соответствующий

Скромное очарование дровяной печи-буржуйки

Дровяные печи-буржуйки относятся к дровяным печам, которые имеют структуру, выступающую ниже середины печи — заметную бочкообразную конструкцию корпуса.Эти печи обычно короче, толще и меньше по форме, с круглой печью в центре корпуса. Эти старинные дровяные печи ценны из-за своего возраста и редкости, хотя вы покупаете репродукции. Более того, они так же актуальны сегодня, как и столетие назад. Американцы очень любят дровяные печи-буржуйки , поскольку они признаны одним из исторических символов Соединенных Штатов. В древней Америке довольно часто можно было увидеть толстые дровяные печи в деревенских универсальных магазинах, железнодорожных депо, однокомнатных школах и некоторых других исторических местах.В исторических документах есть изображения этих печей в салунах, барах, публичных домах и других местах. Многие исторические картины также изображают эти печи на видном месте.

Типичная старинная буржуйка

Эти печи были черного цвета и изготовлены из цельного чугуна. Буржуйки той эпохи имели съемную варочную крышку и всего две дверцы. Передняя дверца печи использовалась для загрузки, а другая дверца предназначалась для очистки. Вес дровяной печи в ящике находился в диапазоне от 200 до 300 фунтов, а вес без ящика составлял от 100 до 200 фунтов.Печи имели площадь основания 20″Ш x 20″Г и высоту почти 40″. Эти печи имели как первичные, так и вторичные регуляторы тяги. У них были деревянные решетки и круглые чугунные ручки и ручки. Многие производители выпускают дровяные буржуйки , имитирующие стиль и внешний вид старинных печей. Однако у новых печей есть определенные особенности, которых не было у традиционных печей. Единственным недостатком дровяных буржуек является то, что они имеют очень маленький проём для поленьев. Это затрудняет использование бревен нормального размера для отопления.Чтобы компенсировать этот недостаток, многие поставщики начали производить специально распиленные бревна для использования в этих дровяных печах-буржуйках.

Важные вещи, которые вы должны знать

Буржуйки, как правило, очень экономичные приборы. Однако прежде чем покупать новый, следует проверить конструкцию системы сгорания и зазоры вокруг соединений. Игнорирование этих моментов может привести к повышенному расходу топлива. Это важное соображение при покупке дровяных печей-буржуек, потому что эти приборы обеспечивают лучистое тепло, а количество необходимого топлива затрудняет поддержание длительного горения.Тщательная проверка гарантирует, что вам не придется сожалеть о решении купить буржуйку. Используя буржуйку, вы также помогаете окружающей среде. Дровяные печи загрязняют окружающую среду гораздо меньше, чем любая другая система отопления дома , в которой используется не дрова, а другие виды топлива. Древесина также является возобновляемым источником энергии, в отличие от угля или бензина. Кроме того, использование древесины дешевле по сравнению с ископаемым топливом . Используя эти печи, вы также служите стране, поскольку эти приборы уменьшают нашу зависимость от нефти.

П.С. Взгляните на программу Ultimate Backyard Revolution. Революция на заднем дворе объяснит вам, как революционизировать 5% вашей собственности, чтобы сэкономить более 65% ваших счетов за электроэнергию. Эта программа облегчит вам получение выгоды от солнечной энергии, в то же время восполнив пробел неэффективности, связанный с обычными системами солнечных панелей.

Как сделать буржуйку для гаража своими руками. Горизонтальная буржуйка из трубы своими руками Плита-буржуйка из трубы для приготовления пищи

© При использовании материалов сайта (цитаты, изображения) обязательно указание источника.

Печь-буржуйка, пожалуй, самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от чисто утилитарного вида до ретро в художественном оформлении и современных высокотехнологичных, созданных с использованием композитов и наноматериалов, см. рис.

Цель этой статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью популярного бренда, рекламщики и маркетологи не называют их печками.Можно даже встретить такие названия, как «буржуйка-буржуйка-булерьян». Надо полагать, скоро начнут предлагать соленый сахар, вяленые арбузы или аркто-тропические курорты…

Во-вторых, в помощь тем, кто хочет сделать буржуйку своими руками. Буржуйка — это не собирательное название чего-то технически аморфного, а конструкция, созданная для конкретной цели с соблюдением четких принципов.

В-третьих, развенчать некоторые предрассудки о буржуазии. Считается, что они прожорливы, как жадный буржуа, придирчивы к топливу, как гурманы к меню в дорогом ресторане, пожару и травме.Между тем, буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали его отнюдь не глупые дилетанты…

Родословная с историей

Буржуазную печь изобрел недоделанный революцией буржуа; в терминологии победившего пролетариата — «бывший». Только не эксплуататорские спекулянты. Еще в годы столыпинского подъема перед мировой войной капиталы переводили в тогдашние офшоры, а при Брусиловском прорыве («Казаки в пяти переходах от Берлина!») Бруклин.

Остальные «бывшие» в основном были высококвалифицированными специалистами различных отраслей и глубоко порядочными людьми. За это пролетарии не жаловали их не больше, чем Полиграфа Полиграфича Шарикова, профессора Преображенского. Они использовали его, но при военном коммунизме продовольствие и топливо выделялись только по наказу, подписанному лично Лениным.

К счастью, ученики и коллеги моложе подходящего бэкграунда не дали погибнуть «бывшему». В фильме об А.Н. Туполева есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилил по дереву с другим будущим великим авиатором — Н.Н.Поликарповым — на квартире Н.Е. Жуковский отец аэродинамики, украденное из парка дерево, и тут же пылает буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славится своим печным делом. Иностранцы, посещавшие его, как один восхищались совершенством Олеария и Казановы и лезли в них исследовать устройство.Казанова пишет в своих мемуарах: «Умение русских в устройстве печей превосходит искусство венецианцев в устройстве искусственных водоемов». Из уст венецианца это необыкновенная похвала.

Отсюда сразу становится понятно, что прожорливость буржуев просто следствие неправильной конструкции и/или эксплуатации. Нельзя просто украсть дерево или забор, ЧК не дремлет до расстрела на месте. Печь надо было сделать так, чтобы венского набора хватило хотя бы на зиму.А «бывшие» знали толк в теплотехнике и других необходимых для печного дела науках.

С началом НЭПа и возвышением СССР отношение к «бывшим», по крайней мере, наверху, в корне изменилось. Но буржуйка за ненадобностью не исчезла. Еще при Ленине рабочие стали раздавать землю в пригородах под, как тогда говорили, пригородные огороды. Которые есть не что иное, как настоящие дачи. И буржуйка, экономичная, элементарно простая и незатейливая, подошла в самый раз.В каком качестве он наиболее используется сегодня.

Именно тогда было начато промышленное производство буржуйских печей. Правда, не для рабочего класса, а для защитников революции — Красной Армии. При этом ее конструкция была доведена до полного совершенства, и она оказалась настолько удачной, что большое количество декорированных буржуек было экспортировано, доставляя валюту в СССР в обход тогдашних санкций.

Вдали от дома буржуйка не осталась незамеченной местной буржуазией.Финны первыми наладили его промышленное производство за границей, еще в 1920-х годах. И сейчас на печном рынке уверенно держатся канадские, шведские, финские печи, см. рис. на правом. В первую очередь — за счет очень умеренной цены и удобства использования по сравнению с сопоставимыми печами других конструкций.

О цене и качестве

Здесь будет уместно сразу поставить вопрос: что лучше — купить или построить? Скажем сразу — решайте сами, в зависимости от имеющихся средств, навыков и способностей к техническому творчеству. Стоимость сборки собственной печи вряд ли будет меньше, чем покупка готовой … Но с другой стороны, в печке легче реализовать и испытать новые печные идеи.

Плита-буржуйка «Гном»

Например, показанный на рис. самая простая печь «Гномик» стоит что-то около 6000 рублей. И показано на рис. выше — уже 20-25 тысяч рублей. И оно того стоит, если оно будет использоваться как; об этом будет специальный раздел позже.

Если есть деньги на покупку печи, то лучше брать чугунную.Чугунная буржуйка по своим качествам предпочтительнее всех остальных. «Военные» печи, о которых тоже пойдет речь отдельно, в основном чугунные. Желающим приобрести печку также стоит обратить пристальное внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные печки не дороже самых простых сварных новых, см. рис. ниже. За печь явно антикварного вида в идеальном состоянии и просят, соответственно, до 100 000 рублей.и больше, но «чугун» ржавый, а с художественным литьем и двухконфорочной варочной панелью «тянет» на 7-8 тысяч.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем она хороша. Устройство, так сказать, первозданной буржуйки схематично показано на следующем. инжир. на правом. Похоже на примитивную печь с глухим подом, с КПД 5-10%. Но «бывшему» нужно было сохранить простоту конструкции (ведь все в руинах, гвоздя не найдешь) для достижения КПД до 60% и более.Меньшее значение могло стоить жизни при нагреве венскими гарнитурами. Как буржуазия добилась этого?

Труба

Первая изюминка буржуйки – труба. Точнее, его диаметр. Ширина дымохода должна быть меньше пропускной способности топки. Тогда они не смогут сразу выйти в дымоход, а сделают несколько оборотов в вертикальной плоскости внутри топки, засасывая при этом воздух, необходимый для полного сгорания топлива.Газы будут выжиматься в дымоход, когда они уже достаточно остынут.

Требуемое газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, если считать в литрах. Например, показанный выше «Гном» имеет объем топки около 40 литров. Тогда оптимальный диаметр трубы – 106 мм. В реальном дизайне — 110, что говорит о его продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами см. ниже, то высота топки считается от верха колосника до низа перегородки первого канала.Диаметр дымохода может, чтобы вписаться в стандартный ряд размеров, принимать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 — это округленное основание натурального логарифма e = 2,718281828. ..

Экран

Горячие газы, крутящиеся в железной коробке, слишком быстро остывают. И они должны не просто остыть, а догореть. А топливо должно гореть в режиме частичного пиролиза, что также требует высокой температуры.Наиболее экономичного полного пиролиза из сухой как порох венской мебели добиться невозможно. Иногда удается разжиться углем, но для пиролиза он не годится, поэтому сама печка должна плавно переключаться с режима на режим и тоже работать на тление.

Отсюда — второй секрет буржуйки: металлический экран с трех сторон, по бокам и сзади. То есть половина площади поверхности печи закрыта экраном. Половина из этого тоже взята не наобум, а в результате сложных вычислений и точного расчета.

Экран должен находиться на расстоянии 50-70 мм от корпуса печи. При этом он будет отражать обратно на себя более половины ИК-излучения. Это даст как раз нужную температуру внутри топки, и в то же время снизит риск ожогов или возгорания. Кроме того, зазор между экраном и корпусом печи необходим для того, чтобы еще больше повысить ее эффективность в начале топки, см. ниже.

Конвекция

Высокоэнергетические виды топлива (сухая древесина, уголь) выделяют много тепла в начале сгорания.Даже если топить печку понемногу, она вылетит в дымоход, что мерзнущему в бобровой шубе «бывшему» ни к чему. К тому же запас топлива ограничен, а возможность его регулярного пополнения весьма проблематична. Отсюда нужно очень быстро передать первоначальную вспышку тепла в помещение.

Физически способ есть: самый быстрый механизм теплопередачи — конвекция. Нужно только не давать наружному воздуху возле печки сразу «разбегаться в стороны», а держать его возле горячей поверхности и пропускать через нее попутно.Что и делает экран. Так что его расстояние 50-70 мм от корпуса тоже не от потолка. Кто разбирается в аэродинамике, подумайте, не выйдет ли число Рейнольдса за пределы ламинарности в нормальных условиях? Отсюда понятно, что горизонтальные поверхности загораживать экраном нет смысла, а передняя еще очень слабо прогревается и конвекция не усилится, только нужен лишний материал и пользоваться печкой будет неудобно.

Помет

Под буржуйками греется умеренно по сравнению со стенами, но, тем не менее, интенсивно излучает инфракрасное излучение вниз.Это не ухудшит эффективность работы печи, но до пожара, при установке на деревянный пол рядом. Поэтому монтаж печи следует производить на металлический лист с выносом не менее 350 мм по контуру топки (в идеале от 600 мм), уложенный, в свою очередь, на лист асбеста или современный , полностью безопасный для здоровья материал — базальтовый или каолиновый картон толщиной не менее 6 мм. Теперь это повысит еще и КПД буржуйки: во времена «прежних» бетонные полы были редкостью.

Дымоход

Наконец, буржуйка еще не достроена, и при всех вышеописанных ухищрениях газы уходят в дымоход, еще очень горячие и не полностью прогоревшие. Чтобы выжать из них все тепло, нужно было серьезно заняться дымоходом.

Дымоход для буржуйки сооружается следующим образом: сначала идет вертикальная часть высотой не менее 1-1,2 м. Желательно обмотать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в нем образуется газовый экономайзер, более слабый, чем в, но все же достаточно активный.

Затем — боров, горизонтальная или слегка наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в кабанчике догорают остатки дымовых газов, и он отдает до четверти тепла от печки в помещение. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуазных квартирах это легко обеспечивалось, но с появлением привычки к малогабаритному жилью роль борова была забыта.

Кабанчик должен находиться на расстоянии не менее 1,2 м от потолка и стен, оштукатуренных обычной, не термостойкой штукатуркой. Объясняется это не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро набухнет и отслоится. От деревянной стены кабанчик должен находиться на расстоянии не менее 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы высокий человек в головном уборе не касался головой горячей трубы. Буржуйские потолки в 3,5 — 4 м сейчас тоже редкость, поэтому в современном жилье боровов целесообразно окружать защитным забором в виде цилиндра из металлической сетки.

Развитие и усовершенствование

«Буржуазная» буржуйка была рассчитана больше всего на сухие дрова или торф: она родилась, когда белые шапки теснили Советскую Россию со всех сторон. Все районы угледобычи и пригодные для освоения леса оказались в руках врага. Лишь позже, когда Советский Союз уже встал на ноги, печь приспособили под другие виды твердого топлива.

Для этого пришлось сделать совсем немного: добавить в топку колосник и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего исходная буржуйка не обеспечивала. Поэтому там появилась возможность оборудовать печь горелкой, превратив ее в отопительно-варочную печь. Если трубу вывести не менее чем на 1,5 м выше конька крыши и снабдить аэродинамическим грибовидным зонтом, то, не опасаясь прогара, такую ​​печь можно сделать двухкомфорочной. Чертеж усовершенствованной буржуйки показан на левом поз. инжир.

С развитием отопительной техники все больше и больше распространяется, очень экономичный и простой в использовании. Буржуйка оказалась пригодной и для этого режима печи: достаточно было снять колосник, вернувшись к глухому поду, и снабдить поддувал воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. инжир. показана печь с удобным и технологичным регулятором воздуха В.Логинов.

О колосниковой решетке и воздуходувке

Чтобы превратить буржуйку из обычной печки в медлительную, необходимо снять колосник. Медленное горение обеспечивается за счет подачи воздуха к топливу сверху, чтобы тлеющая масса сама всосала столько, сколько ей нужно. При подаче воздуха снизу через колосник либо верхний слой топлива сгниет, а нижний останется целым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное.Вспомните хлопоты с шашлыком на мангале: надо дунуть на угли, потом потушить разгоревшиеся.

Поэтому колосник в многорежимной буржуйке надо делать не цельный из стального листа, ведь его через топочную дверцу не вытащишь, а наборный из отдельных чугунных колосников. Подпирать их можно стальными уголками, приваренными к стенкам печи изнутри или (лучше) отрезками арматурных стержней диаметром 10-15 мм.

Но в любом случае поддувал надо сделать круглым, как в логиновской печке, и снабдить трубой М60х1, устанавливаемой на винты или заклепки.От сварки резьба поведет полностью, а метчики, как известно, не пропускают большую резьбу, только на станке.

Буржуйка с круглым нарезным поддувалом становится поистине универсальной:

  • Поддувал был полностью открыт — буржуйка, уголь, торфяные брикеты, пеллеты.
  • На поддувал накручивается дроссель Логинова, снимаются колосники — тихоходная печка на опилках, щепе, макулатуре/картоне и другом отработанном топливе.
  • Колосники установлены, выходной патрубок газификатора введен в поддувал (см. ниже) — буржуйка для отработки, темный печной мазут.

Вода

Комнаты в мещанских квартирах (в особняках жили те, кто драпировал) были, по тогдашним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их нагреве играло ИК от экрана. В современном жилье достаточно конвекционного отопления; тепловое излучение будет только перегревать стены, увеличивая потери тепла наружу.

Избыток ИК-лучей лучше использовать, окружив печь вместо экрана П-образным водогрейным котлом.Он не будет сбивать режим горения в печке, т.к. ИК отражается внутренним поверхностным слоем металла экрана, и его отражательная способность практически не зависит от температуры поверхности.

Доля ИК от экрана наружу составляет 1/5-1/7 часть его тепловой мощности для печи, поэтому водяная печь будет обеспечивать только горячее водоснабжение с накопительным баком. А вот для дачи или загородного дома и это уже находка.

Армии и чугун

Соотношение теплоемкости и теплопроводности чугуна таково, что экран, отлитый из него, не нуждается в буржуйке. Это качество первыми оценили военные: подумайте, сколько прослужит тонкий экран на колышках в казарме, где деды празднуют дембели, да и вообще, мало ли что бывает в солдатской жизни.

Сейчас широко продаются армейские буржуйки. В основном предлагают круглые казармы, отлитые из своего чугуна, от монументальных сооружений времен Чапаева и Петьки (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посередине, на том же рисунке).Однако на сайтах, предлагающих военную технику, можно найти и прямоугольные разных типоразмеров, от палаток на 7-12 кВт (справа на рисунке), до миниатюрных, обогревающих небольшие аппаратные вроде радиорелейной станции Р-405. .

При рассмотрении вопроса о покупке «военной» буржуйки необходимо учитывать следующее:

  1. Армии отличаются высокой прочностью и термической эффективностью.
  2. Могут работать на любом твердом топливе без переналадки и переборок.
  3. Цена выше, чем у гражданского аналога.
  4. Оснастить армию водогрейным контуром невозможно.

Первое и второе объясняется тем, что конструкция армейских буржуев тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов на передовую, а тут еще и дрова/уголь, так что армия должна быть всеядной. И топлива на месте может быть мало, но замерзший истребитель — не истребитель.Кроме того, дым из трубы является не только показателем тепла, выделяемого в трубу, но и сильным демаскирующим фактором. Поэтому в плане экономии из печки надо выжимать все возможное и невозможное.

Почему с водонагревателем в чугунной армии ничего не получится. Раз экрана нет, то и котел поставить некуда, а если отводить из топки или дымохода лишнее тепло, КПД упадет, пойдет дым. Но и окружать прямоугольную армию котлом тоже нет смысла: они делались из специальных сталей, по своим термическим свойствам схожих с чугуном.Автор помнит прием для дневничков: в казарменной армии без горелки к утру вскипятить чайник. Те, кто поумнее, просто пошли на кухню кипятить воду перед тем, как встать.

Вообще армейская буржуйка плохо вписывается в дом, она не предназначена для хозяйственных нужд. Лучше всего подходят подсобные помещения со всякими миазмами в воздухе: коровник, свинарник, птичник, теплица. Там его «дубовость» обеспечит длительное использование без хлопот.

Самодельный

Самодельные буржуйки можно разделить на три группы:

  • Продуманные, полезные идеи.
  • Эффективный, но недостаточно развитый.
  • Просто любопытство.

Хорошие

Из хороших в первую очередь хотелось бы отметить кирпичную печь для бани, схема которой представлена ​​на рис. справа. Вообще говоря, для буржуйки она противопоказана, на нее изначально рассчитана.Но в данном случае автор успешно решил все проблемы, создав печь гораздо более простую в исполнении и требующую меньше материала, чем . Правда, ее КПД из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не принципиально.

Вторая конструкция — уже упомянутая буржуйка для добычи полезных ископаемых. Его схема показана на рис. слева внизу. Казалось бы, что проще — загнуть верхний конец газификатора и засунуть его в печной поддувал под колосник, который в этом случае станет дожигателем (дожигателем)? Решетки будут играть роль дросселя горячего газа, аналогичного неполной перегородке в форсажной камере.

Но не все так просто. Если газообменные отверстия в криволинейном газификаторе распределить, как и в прямой вертикали, равномерно по ее образующей, то газовый столб в нем будет сбиваться в стремительный пульсирующий пучок. Это аварийный режим, чреватый пожаром и даже взрывом.

Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие при вращении Земли. А вот принципы постройки масляной насадки для печки просты:

  1. Общее количество и диаметр отверстий в газификаторе остаются без изменений.
  2. От четверти до трети из них расположены равномерно по окружности на ее горизонтальной части.
  3. Остальные сверлятся в два ряда на боковой поверхности криволинейной и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

Неизвестно, пришел ли автор показанного на следе дизайна. инжир. справа — к тем же выводам путем умозаключений и расчетов или с помощью ряда экспериментов; довольно рискованно, надо сказать.Но, судя по характеру горения, видимому на снимке, его продукт вполне работоспособен и дает хороший КПД.

Буржуйка на отработке в действии

Хотелось бы добавить только одно: для экономии места, тем более, топливный бак желательно запихнуть под печку. Для этого нужно, во-первых, удлинить его ножки до 400-450 мм, соответственно уменьшив вертикальную часть дымохода. Это не ухудшит эффективность при розжиге КПД.

Во-вторых, при этом заманчиво расположить заправочное отверстие (он же воздушный дроссель) рядом с газификатором, чтобы не лезть рукой под горячую печку. Это никогда не должно быть сделано! Иначе сгорание масла в баке станет нестабильным, его может выбросить в газификатор, а это 100% пожар возле машины и ГСМ.

Заливное отверстие должно быть расположено в углу резервуара вдали от газификатора. Правый или левый – все равно, в зависимости от расположения плиты на месте.Для доливки топлива (топку нельзя тушить, пока не выгорит все масло и печь не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной печи

Рабочие, посредственные

Буржуйка обычная самодельная — из бочки. На первый взгляд неплохо: обычная 200-литровая топливная бочка имеет диаметр 600 мм. В такую ​​окружность вписывается шестигранник со стороной 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных устройств.Однако КПД бочковой буржуйки получается не более 15%, а при попытке повысить его экранированием, печь прогорает при штатном огне меньше чем за сезон.

Причина не только в тонком металле, но и в слишком большой высоте ствола: 850 мм. Высота топки печки должна быть в 1,3-1,5 раза меньше ее глубины. Если колосник приподнять и поддувал сделать высоким, то нижняя часть топки будет отводить от топки и отдавать воздуху тепло, необходимое для правильной газодинамики буржуйки.Есть два возможных выхода:

  1. Обмуруйте бочку на треть или половину ее высоты, как показано на рис. на правом.
  2. В верхней трети топки оборудовать печь, футерованную огнеупором, через которую будет проходить дымоход.

В любом случае работа усложняется, и печь прослужит лет 5, не больше, из-за того же тонкого металла. И КПД получится не выше 20%, здесь играет роль другое соотношение размеров: глубина топки должна быть примерно в два раза больше ее ширины, иначе внутренний газовый вихрь не сможет сформироваться должным образом.

Второй популярный вариант – буржуйка. Индустриальный, узкий и высокий, точно не подойдет. Разве что вырезать большую часть его середины и сделать мини-буржуйку. Но при этом будут проявляться и другие факторы, см. ниже.

Бытовой газовый баллон больше подходит по размеру. Его приходится класть на бок для буржуйки: если использовать обычную горловину под дымоход, то КПД более пресловутых 5-7% не получится. Печной дымоход должен располагаться в дальней части топки.А в буржуйке из баллона сбоку очень сложно поставить/снять колосник и приспособить к нему воздушный дроссель, поэтому для медленного горения он не очень подходит.

В обоих случаях дно и свод печи изогнутые, цилиндрические или сферические. И буржуйка противопоказана. Вся его газодинамика изначально рассчитана на плоское днище и крышу. Закругленный в одной-двух плоскостях собьет в пучок широкий газовый вихрь, который, не успев как следует прогореть, унесет тепло в трубу.Боров на дымоходе не поможет, чтобы жгут в нем успел размотаться, прогореть и остыть, длина его около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Курьезы

Из любопытных конструкций, воплощенных в металле, самой заметной является газовая плита. Вставьте в топку пропановую горелку — и готово. Горит, но газовый баллон такого «улучшения» съедает быстрее тепловой пушки. Причина в том, что буржуйка никак не рассчитана на газ.Все должны иметь, независимо от конструкции горелки, развитую внутреннюю поверхность теплообмена: ребра, водогрейный регистр и т. д. Газ — чрезвычайно энергоемкое топливо, продукты сгорания очень легкие и быстро проскальзывают в трубу. В буржуйке нет ничего, что могло бы сдержать их, пока они не отдадут тепло. В плане дизайна хорошая газовая плита и буржуйка — антагонисты.

Как говорится, ради интереса стоит упомянуть о плите… сделанной из алюминиевой фляги на 40 литров! В источниках есть только схемы, что вполне понятно: чем бы «авторы» топили печь из материала с температурой плавления 660 градусов по Цельсию?

Видео: необычная не совсем буржуйка из автомобильных дисков

Буржуйка в салон

Из рисунков в тексте видно, что печь может быть украшением интерьера, значимым и даже доминирующим элементом его дизайна.Печь-камин является одним из самых востребованных продуктов в своем секторе. Он может быть выполнен как в античном стиле, так и в современном стиле (см. рис.). В любом случае в его основе лежит готовая каминная топка на биотопливе. По сути, это просто мобильный мини-камин, именуемый печкой.

Но и старая, отреставрированная дровяная печь в отделке прекрасно сыграет роль камина в городской квартире, в ней будет отдельный дымоход (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры на свободную планировку в монолитных домах).Самое главное его преимущество в этом качестве в том, что можно обойтись без разрешения пожарных (!). Почему? И она не является стационарным отопительным прибором. Кто и когда требовал разрешения храниться на балконе или в чулане? Юридически переносная буржуйка на ножках — то же самое.

Второе его преимущество – цена. До 20 тыр за новый, хороший, красивый — это курам в камине. Проект только стационарного камина в городе, даже без согласования, будет стоить дороже.Конечно, если пожар возник по вине владельца печи-камина, полностью избежать ответственности не получится. Но наложение штрафа за печь-камин юридически настолько хлопотно, что пожарным проще закрыть на это глаза.

Примечание: сказанное выше не относится к армейским печам, в т.ч. и до небольших прямоугольных. Все они имеют ножки с отверстиями для болтов в фундаменте, что означает, что устройство стационарно. Аналогично — готовые заводские печи на болтовых ножках.

Чем топить буржуйку?

Буржуи, изобретавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка показала все свои преимущества, необходимо определить минимальную и максимальную настройку каждого вида топлива. Тепло от перекормленной/недопитой буржуйки будет вылетать в трубу из-за того, что в топке не образуется циркуляция. В первом случае избыток газов просто не оставит для него места, а во втором не будет хватать самих газов.

К счастью, буржуйка и здесь неприхотлива: диапазон массы топлива, при котором сохраняется КПД, очень широк. Можно сразу определить так:

  • Подготовка ведра с топливом.
  • Буквально горсть накладываем, зажигаем.
  • Вкладываем понемногу, пока в начале кабанчика не засветится вишня.
  • Смотрим сколько взято из ведра, это минимальная закладка.
  • Добавляем еще, большими порциями, пока 1/5-1/6 дальней части борова не останется темным.
  • Посмотрим сколько сейчас выделено, это максимальная вкладка.

Примечание: необходимо определять в пасмурный зимний день или при слабом рассеянном освещении той же силы.

На качественном топливе (антрацит, пеллеты) боров можно топить в кольце, которое меняется по ширине и «гуляет» по длине. В этом случае потребуется несколько топок для определения объема/массы закладок. По мере выгорания топлива кольцо будет сужаться и двигаться к началу борова.При максимальном закладке она будет занимать до трети ее длины в дальнем конце в начале топки, а при минимальном окажется в середине ее и будет шириной в 3-4 ладони.

Видео: буржуйка в отопление гаража

Наконец

Печь-буржуйка — наглядный пример того, что все гениальное — просто. А вот противоположное утверждение, столь любимое неформалами различных интерпретаций: «Все простое — гениальное» — абсолютно неверно. Поэтому покупать и делать буржуйку самому нужно с полным знанием дела, сообразительностью, вниманием и наблюдательностью.

Отопление технических помещений часто является огромной проблемой. Электричество достаточно дорогое, так как приводит к значительным затратам на отопление. Лучшим выходом в такой ситуации является использование альтернативных источников энергии.

Для сжигания угля, дров и других видов топлива применяются различные печи, в том числе печь, отличающаяся доступностью и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение у наших предков благодаря простоте своей конструкции.

Поговорим о том, из чего делается эффективная буржуйка своими руками:

  • из газового баллона — подходящий вариант, для которого подходят толстенькие модели;
  • из фляги тоже лучший вариант, ведь здесь есть дверца, нужно только приделать дымоход;
  • из бочки – из нее чаще всего делают печи-буржуйки длительного горения, так как вместительность позволяет организовать довольно большую камеру сгорания;
  • из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печи-буржуйки, сделанные своими руками, изготавливаются из металла при помощи специального инструмента.

Если вас интересует, как обустроить буржуйку своими руками, то ее устройство достаточно простое. В основу входит емкость, играющая роль специальной камеры, из которой следует выводить дымоход. Спереди оборудованы дверцы – через одну загружается подготовленное топливо, а через вторую удаляется зола.

Контейнер внутри разделен решеткой из стали, через которую подается воздух – именно через нее удаляется зола, образующаяся при сгорании топлива.

Как сделать буржуйку

Что касается инструкции по созданию печи-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Подготовьте следующие инструменты:

  • Наждачная бумага для обработки металлических кромок;
  • шлифовальный станок;
  • Рулетка;
  • Сварочное устройство;
  • Дрель, а также сверла.

Обратитесь к профессионалу, который создаст чертежи печи своими руками.После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из простых способов — большая печка из бочки. Он должен быть оборудован решетками, дымоходом и дверьми. Изготовление начинается с возведения негорючей основы. Подходящим вариантом считается кирпичная кладка, на которой нужно обустроить бочку. На его создание уйдет пара дней. Затем приступаем к остальным работам.

В передней части конструкции нужно вырезать небольшое отверстие для двери.Для этих целей вам понадобится электролобзик для работы по металлу.

Существующая металлическая деталь представляет собой дверь, к которой должны быть прикреплены петли, замок и ручка. Затем следует приварить к стволу еще одну часть петель. С другой стороны, для запора следует приварить металлическую петлю.

Внизу зольник должен быть оборудован необходимой дверкой, для чего необходимо выделить десять процентов от общего объема. Дверца создается вышеописанным методом, но она непременно должна быть, так как она выводит через нее золу, а также выполняет роль поддувала.Затем можно приступать к созданию решеток:

  • Снимите верхнюю крышку с бочки;
  • Создать решетку из металлических сегментов;
  • Привариваем решетку внутри.

Оборудуем необходимое отверстие в крышке, затем привариваем отрезок аналогичного диаметра как отверстие для дымохода. Затем привариваем крышку.

Мини-буржуйка своими руками готова, теперь нужно оборудовать дымоход и загрузить в емкость дрова, чтобы поджечь их.

Создавали буржуйку своими руками, фото можно увидеть на сайте. У него необычно вместительная камера. Важно обратить особое внимание на то, что в верхней части крышки можно сделать отверстие. Можно использовать не бочку, а цилиндр, или небольшой отрезок трубы необходимого диаметра.

Модернизация конструкции

Для увеличения КПД буржуйки можно использовать листовой металл, которым обшивается конструкция из трех частей. Металл защищает корпус. Однако это еще не все – внутри происходит тяга, происходит конвекция. Это увеличивает КПД печи.

Еще одним этапом модернизации является обустройство определенного изгиба на дымоходе. Вопрос в том, что через него отводится тепло. Увеличив длину дымохода за счет горизонтального участка, его можно использовать при обогреве помещения. Недостатком такого подхода является отложение огромного количества сажи.

Еще одно изобретение — буржуйка, оборудованная на воде.Он позволит повысить эффективность обогрева, а также минимизировать расход топлива. Аналогичная буржуйка функционирует с водой.

В этом варианте используется преобразователь, разделяющий пар. В результате его функционирования в камере образуется пламя. Самостоятельно провести такую ​​модернизацию не получится, но в будущем вполне возможно.


Буржуйка своими руками фото

Для того чтобы в холодное время года проводить какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько сегодня стоит электроэнергия, большинство гаражных мастеров предпочитают использовать заводские и самодельные обогреватели, работающие на дровах или масле. Задача нашей статьи предоставить чертежи и подробно описать, как сделать буржуйку своими руками для использования в гараже или небольшом загородном доме.

Подбираем дизайн печи

Поскольку в интернете достаточно чертежей обычных печей, мы предложим на выбор 4 оригинальных дизайна, один из которых непременно подойдет под ваши условия:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Вертикальный нагреватель из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печь длительного горения из баллона или трубы, установленная горизонтально.
  4. Капельница для разработки автомобильных и других масел.

Агрегат с двумя дымовыми контурами

Примечание. Отопительную печь можно построить и из керамического кирпича, который есть в этой теме. Такой источник тепла хорошо впишется в интерьер дачного участка, но неудобен для гаража из-за размеров кирпичной конструкции, долгого прогрева и малоподвижности.

Дровяная каменка с воздушной камерой в верхней части

  1. Если вы проводите в гараже немного времени (1-3 часа в день), то вам нужно будет быстро обогреть помещение, а обеспечить его будет вертикальная дровяная печь с воздушным теплообменником (вариант № 2), представленный на фото. Благодаря вентилятору, продувающему воздух через верхнюю камеру, он действует как тепловая пушка.
  2. Тот же второй вариант подходит для больших коробов (стандартные размеры гаража 6 х 3 м).Затем воздушная камера превращается в водяной контур, соединенный с регистрами отопления.
  3. Для постоянного отопления стандартного гаража подойдет вариант №1 – эффективная двухходовая дровяная печь, или №3 – агрегат непрерывного горения. Выбор зависит от имеющегося у вас материала: первый изготавливается из пропанового баллона, второй из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать отработанные масла для отопления, рекомендуется сварить печь из круглой трубы капельного типа (вариант №4).При желании и умелых руках его можно модернизировать — переделать в котел, сделав водяную рубашку.

Двухкамерная печь для пиролиза

Ссылка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитую печку – печь Бубафон верхнего горения и небольшую каменку из колесных дисков. Изготовление первого подробно описано, второе показано на видео:

Сборка эффектной буржуйки

Общеизвестно, что обычные железные печи отличаются низким КПД (около 45%), так как значительная часть тепла уходит в дымоход вместе с дымовыми газами.В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка двух перегородок на пути продуктов сгорания. Огибая их, газы передают тепловую энергию стенам, отчего КПД выше (55-60%), а буржуйка становится экономичнее. Принцип работы агрегата отражен на чертеже — схеме:

Для изготовления необходим лист низкоуглеродистой стали толщиной 4 мм, кусок трубы Ø100 мм и металлопрокат для ножек и решетки.Теперь о том, как сделать экономную буржуйку:

  1. Вырежьте металлические заготовки по чертежу и сделайте проемы для дверок топки и зольника.
  2. Сварить решетку из уголков или арматуры.
  3. Из вырезанных деталей сделайте двери с замками.
  4. Соберите устройство с помощью прихваток, а затем проварите все швы. Установите дымоходную трубу и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше всего сделать из более толстого железа — 5 или 6 мм.

Для лучшей теплоотдачи мастера практикуют приваривание к корпусу дополнительных внешних ребер, как показано на фото.

Как сварить вертикальную печь из баллона

Данная печь-буржуйка отличается от аналогичных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топки стальной перегородкой. Внутри него установлены теплообменные ребра, через которые вентилятором продувается нагретый воздух. Для подачи холодного потока и отвода горячего в крышку встроены патрубки диаметром 40-50 мм, что показано на чертеже.

Примечание. Расположение камеры подогрева воздуха в верхней зоне топки позволяет отводить в дымоход тепло продуктов сгорания, проходящих через нее. Так как в вертикальной печи пламя охватывает всю часть дров, в отдельном отсеке происходит интенсивный нагрев потока воздуха, за счет чего температура в гараже быстро повышается.

Первый шаг – это правильная разборка пропанового баллона на 50 литров.Чтобы вытеснить остатки сжиженного газа, необходимо открутить вентиль и доверху заполнить бак водой. После болгарки нужно отрезать крышку (линия реза — заводской шов) и действовать в таком порядке:

  1. В боковой стенке цилиндра сделать прямоугольные отверстия для зольной и загрузочной дверок и обрамить их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм для трубы дымохода.
  2. Изготовить съемные решетки и установить их внутри кузова на приваренные уголки.
  3. Изготовьте дверцы зольника и топливной камеры, прикрепите к ним ручки и петли, а затем установите в проемы рамы.
  4. Вырежьте круг диаметром 30 см из металла толщиной 4 мм, чтобы сформировать дно камеры. К одной из его поверхностей приварите ребра из металлопроката, а затем герметично соедините его с топкой под сварку.
  5. Проделайте 2 отверстия в отсечной крышке и приварите соединения воздуховодов. По готовности установите крышку на прежнее место (но теперь — над теплообменником) и тщательно заварите стык.

Вертикальная буржуйка в гараже способна топить дрова различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что немаловажно для теплиц. Кроме того, он может обеспечивать теплом радиаторы и регистры, если они подключены к патрубкам в крышке верхней камеры и система заполнена теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа… В качестве охлаждающей жидкости используйте антифриз, ведь гараж круглосуточно не отапливается.

Производство горизонтальных обогревателей

Если стандартный баллон с пропаном уложить горизонтально, а в торце устроить дверцу, то получится достаточно вместительная топка, куда будут входить метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как показано на чертеже.

Дожигание горючих газов в этой печи совмещено с отбором тепла от продуктов сгорания, огибающих полусферические перегородки (вырезанные из корпуса цилиндра).Ну и непременный атрибут интенсивной теплоотдачи — внешние ребра из стальных полос — обязательны. Практика показывает, что такая печь отапливает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в следующем видео:

В изготовлении отопительный агрегат прост: в передней части устанавливаются дверцы, а в задней прорезается отверстие, где из трубы или второго баллона вваривается вторичная камера. Чтобы не отнимать полезный объем топки, зольник делают навесным.При необходимости сверху на горизонтальную часть ставится варочная панель.

Изготовление буржуйки для добычи полезных ископаемых

Дизельное топливо и отработанное моторное масло являются очень калорийными видами топлива. Если получится недорого, то с дровами и углем возиться нет смысла, проще сделать надежную печку — капельницу. Его принцип действия заключается в сжигании отходов, которые капают внутрь горячей чаши. Причем в пути жидкое топливо успевает прогреться, так как проходит по встроенному в трубу маслопроводу — форсажной камере.Устройство печи-буржуйки капельного типа подробно показано на чертеже.

Для эффективного сжигания масла в печь нагнетается воздух с помощью вентилятора, а отработка поступает естественным путем из бака, подвешенного к стене рядом с каменкой. Еще один вариант – принудительная подача топлива за счет наддува топливного бака (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Сделать масляную печь своими руками задача несложная, главное правильно сделать отверстия и прорези в форсажной камере и проложить топливную трубку к установленной внизу чаше.Полное руководство по сборке смотрите в другой нашей статье. Подробнее ознакомиться с работой отопителя можно из видео:

Заключение

Необходимо понимать, что приведенные выше конструкции дровяных и масляных печей для гаража могут быть изменены и доработаны вами в процессе эксплуатации. В этом и прелесть самодельных печей – они совершенствуются по вашему желанию. Пример: гаражные умельцы часто делают наружный водяной контур на основе самоварного теплообменника, встроенного в вертикальный участок дымохода.Это дает возможность использовать водяное отопление, не вмешиваясь в конструкцию и переделку самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет.
Окончил Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» 2011 года.

Похожие записи:


Отличным бюджетным вариантом отопительно-варочной печи является буржуйка. Он невероятно удобен и прост в проектировании и эксплуатации.Хорошо иметь такой прибор на даче, в мастерской, в и во многих других местах. Водяная печь может обогреть несколько комнат. Сегодня в продаже много разных моделей, от непритязательных функциональных до утонченных ретро. Но их цену нельзя назвать низкой. Поэтому мастера, имеющие некоторый опыт, инструменты и подходящий металл, могут попробовать сделать эффективную буржуйку своими руками.


Выкраиваем из воздушного шара

Самый простой вариант буржуйки можно сделать из подручных материалов. Для этого подойдет толстостенная бочка, старая промышленная банка или газовый баллон (разумеется, пустой).

Находчивые мастера используют трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе стартового инструмента для работы следует учитывать, что слишком тонкий металл будет деформироваться при сильном нагреве, и изделие из него потеряет форму. Оптимальная толщина материала 3-4 мм.

Для удобной и эффективной работы по изготовлению даже небольшой буржуйки своими руками вам потребуется следующее:

Плиты бывают разных видов, но суть одна
  • — УШМ, а также специальные расходные материалы к ней — шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитной маской и рабочим костюмом.
  • Молоток для разделения шлака.
  • Измерительные инструменты: рулетка, маркер, мел, металлическая линейка, складная линейка.
  • Зубило, плоскогубцы, молоток.
  • Сверло по металлу с набором сверл.

Выбор той или иной модели зависит от многих составляющих: места будущего размещения , его размера, назначения печи. Для жилых помещений он должен иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

Мероприятия с баллоном #1

В днище потенциальной топки (боковине цилиндра) просверливается несколько рядов отверстий, которые будут играть роль своеобразной колосниковой решетки. Вдоль него расположен зольник – в нашем случае ящик из толстого металла. Он должен быть оборудован герметичной дверцей, препятствующей выходу пепла и раскаленных углей наружу.

По бокам зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На нем будет стоять вертикальная часть печи. Дверцу удобно делать из головки второго цилиндра; не вварен патрубок с вентилем — для регулирования интенсивности горения. Если дверные петли расположить вверху, то крышка под своим весом будет плотно прилегать к проему топки, что сведет подсос воздуха к минимуму.

События с воздушным шаром № 2

Здесь самое главное – вырезать по маркировке такой формы, которая точно подойдет на первый цилиндр: они соединяются сваркой. В этой части печи (вертикальной) будет дополнительная теплообменная камера. Попадая в нее, дым задерживается, не попадая сразу в трубу, а некоторое время циркулируя.

Металлические пластины с проделанными отверстиями ввариваются внутрь вертикальной полости на расстоянии 25-40 см … Отверстия располагаются ближе к краю окружности полотна, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант — три равноудаленных перемычки.Вертикальный цилиндр с перемычками сверху приваривается к горизонтальному, и снабжается дымоходной трубой (сваркой).

Плита-бочка


Печь-бочка объемнее других, да и места ей нужно больше.
Но он также способен обогреть гораздо более просторное помещение.

Как и первая модель, буржуйка из баллона, ее можно сделать как горизонтально, так и вертикально.

Оба подходят для обогрева технических, подсобных и жилых помещений. Для работы вам понадобится: труба для буржуйки 10-15 см, лист металла и сама бочка.

Вертикальная модель

На поверхности заготовки отмечают будущее расположение дверок топки и поддувала, место среза.


Бочка разрезается пополам, при этом каждая часть должна быть отдельной работой. Из листа стали вырезается круг по диаметру бочки, в котором делается отверстие для трубы дымохода.

В верхней части самой заготовки делается отверстие для совмещения с аналогичным.плита

Труба дымохода вваривается в подготовленное для нее отверстие в бочке, варочная панель продевается в отверстие вверху и устанавливается. Приваривается к бокам самого ствола. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло без охлаждения.

Решетка (подготовленная круглая деталь с отверстиями) приваривается снизу к верхней части. Когда верхняя панель и низ этой половинки будут готовы, можно вырезать отверстие под топку (ее дверцу).Проем обварен металлическими планками, дверь оснащена ручкой с защелкой и петлями.

Они аккуратно приварены к стволу, так что дверца легко скользит вперед-назад, а защелка входит в держатель крюка. В самом низу бочки делается отверстие для зольника (поддувала) … Дверца делается и навешивается так же, как и для топки. Обе половинки соединяются в одно целое с помощью сварки.

Горизонтальная модель процесс его изготовления практически полностью аналогичен изготовлению горизонтальной печки из баллона.

Простота своими руками: печь-буржуйка «Гномик»

Компактная печка из толстых металлических листов – одна из самых популярных самодельных печей этого типа. Он выглядит как фабрика, интеллигентный и аккуратный, и отлично впишется в дизайн любой комнаты. По своим размерам это замечательная печь-буржуйка для: займет мало места, при этом замечательно обогревает помещение и используется для приготовления пищи.

Можно сделать обычный, простейший корпус, разделенный на зольник и топку.Если снабдить его перегородками внутри, он приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше сохранять тепло, а иногда это крайне необходимо.

Чертеж печи «Гном»

Для изготовления данной модели понадобится толстый лист стали (0,3-0,4 см), стальная труба, уголок 5/5 или 4/4 см подходящего размера.Крышка для горелки можно найти в профильном магазине, а можно сделать самому…

Предоставляем чертежи, на основании которых можно приступать к работе. На заготовки наносятся очертания деталей будущей печки. Это его будущие стенки, плиты для размещения внутри, решетка. В передней панели делаются отверстия под поддувал и топку (прямоугольные).

Двери изготавливаются из металлических заготовок, полученных в процессе: обваренных с уголком, снабженных петлями и защелками, закрепленными на лицевой панели. На него приваривается одна из подготовленных пластин, но с внутренней стороны. По размеру она должна быть на 10 см меньше боковых стенок изделия.

И в частном загородном доме, и в собственном гараже или мастерской всегда хорошо иметь передвижную или стационарную печь-буржуйку. Сегодня в продаже много разных моделей этих отопительных приборов, но они могут быть дорогими. Поэтому при наличии опыта работы с металлом, подходящего материала и необходимых инструментов, зачастую печки изготавливают самостоятельно.

Какую модель дровяной печи своими руками выбрать – решать мастеру, так как эти самоделки могут иметь самый разный вид и быть изготовлены как из нового материала, так и из предметов металлолома.

Умельцы научились приспосабливать металлические бочки со стенками толщиной 2,5-3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес для изготовления печей-буржуек.

Инструменты для изготовления буржуек

Для работы с металлом понадобятся специальные инструменты, некоторые из них есть практически в каждом частном доме, а другие придется покупать или брать напрокат.

  • Угловая шлифовальная машина — «болгарка» и расходные материалы в виде отрезных дисков и шлифовальных кругов.
  • Сварочный аппарат мощностью 200 А а также расходные материалы — электроды Ø 3 и 4 мм. Кроме того, вам обязательно понадобится специальная маска и защитный костюм.
  • Металлическая щетка.
  • Шлаковый молот.
  • Измерительные инструменты — складная линейка, длинная металлическая линейка, рулетка, мел или маркер.
  • Плоскогубцы, молоток, долото.
  • Дрель со сверлами по металлу различного диаметра.

Выбор модели печи чаще всего зависит от того, где ее планируется разместить, так как для обогрева жилых помещений требуется более эстетичный внешний вид и повышенная безопасность.Поэтому для установки в доме лучше всего подойдет вариант из металлических листов или отрезка трубы среднего диаметра.

Подойдет любая из существующих моделей, но лучше выбрать ту, которая поможет не только внести тепло в помещение, но и согреет воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом изготовления.

Плита с газовым баллоном

Монтаж буржуйки из баллона может происходить разными способами:

  • Использование одного цилиндра с вертикальным или горизонтальным расположением;
  • С помощью двух цилиндров, которые ставятся друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как площадь нагрева печи почти в два раза больше.

Сам баллон имеет аккуратный вид, на нем можно сделать варочную поверхность, а если придать готовой печи достойный вид, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй соответственно два, но кроме этого для изготовления духовки потребуется:

  • Стальной лист толщиной не менее 3 мм – из него будет изготовлена ​​перемычка между топкой и зольником, а также варочная поверхность.
  • Если вы хотите, чтобы печь выглядела более респектабельно, то вам необходимо приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
  • Если внешний вид не так важен, то дверь можно сделать из куска металла, вырезанного из самого цилиндра, или из стального листа.
  • Труба дымоходная диаметром 90 — 100 мм.
  • Стержень арматурный диаметром 12 — Уголок 15 мм или стальной для изготовления решетки и ножек. чугун также можно приобрести в специализированном магазине или же решеткой может служить дно горизонтально уложенного цилиндра, в котором просверлены отверстия.

Любую из моделей можно сделать не только из цилиндров большого размера, но и из маленьких — это будет зависеть от места, которое отведено под печь.

Подготовка газового баллона

Перед началом работы баллон необходимо подготовить, особенно если емкость не новая, а уже бывшая в эксплуатации. При этом внутри баллона всегда может оставаться определенная концентрация газа, и если при его разрезании возникнет искра, возможен взрыв.Нельзя пренебрегать мерами по соответствующей подготовке тары, так как выполнять работу будет крайне опасно.

Подготовка осуществляется в следующей последовательности:

  • В первую очередь откручивается клапан, который находится сверху цилиндра, освобождается отверстие, в котором он установлен. Емкость оставляют на улице или в подсобном помещении примерно на сутки, наполнив ее доверху водой.
  • По истечении этого времени вода из цилиндра сливается.Следует учитывать, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно на расстоянии от дома.
  • Промытый баллон вполне можно использовать в эксплуатации, так как вместе с водой из него необходимо удалить последние остатки газа.
Изготовление вертикальной печи из цилиндра
  • Первым делом необходимо разметить подготовленный баллон — на нем указано расположение топки и зольника. Для этой процедуры вам понадобится маркер и гибкая рулетка – благодаря ей достаточно жесткая, но эластичная рулетка позволяет измерять и намечать расположение дверей.
  • Следующим шагом будет аккуратное вырезание отмеченных деталей с помощью болгарки. Вырезанные фрагменты почти всегда используются для дальнейшей работы.

Вырезание проемов для дверок топки и зольника
  • Эти элементы обвариваются путем добавления бортиков, петель и ручки-защелки, и из них получаются отличные дверцы.
  • Далее измеряется внутренний диаметр цилиндра, и по этому замеру из толстой проволоки скатывается кольцо, которое станет основой для сварки арматуры.Таким образом, делается колосник для печи.
  • Затем намечается уровень установки решетки. Решетка должна располагаться на 30 ÷ 50 мм ниже края выреза проема дверцы топки. Таким образом, колосник становится разделителем между зольниковой камерой и топкой. Прутья арматуры приваривают на расстоянии 8÷10 мм друг от друга.

  • Петли, крепящиеся к дверце, приварены к одной стороне проема топки. Очень важно точно выровнять место установки, чтобы двери можно было легко закрывать и открывать.

  • На противоположной от петель стороне закреплена открытая петля-крючок для защелки. Она должна надежно держать дверцу закрытой, пока топится печь.
  • Таким же образом крепится дверца на зольник.
  • Рекомендуется отрезать верхнюю часть цилиндра, чтобы приварить сверху круглую металлическую панель, которая будет служить конфоркой.
  • Дымоход может выводиться как через верхнюю часть цилиндра, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная поверхность будет намного больше, так как она освободится от дымохода.

Если цилиндр будет стоять вертикально, он будет занимать намного меньше места, чем горизонтальный вариант, но также необходимо помнить, что любая печь должна располагаться на расстоянии 200 мм от стены, а сами стены должны быть покрыты термостойким материалом .

Печь-буржуйка из двух газовых баллонов

Для изготовления такой буржуйки вам потребуются два баллона, которые при нагреве способны значительно быстрее прогреть помещение. Кроме того, при желании в вертикальной части печи вполне можно устроить бак для горячей воды, если установить внутри герметичную емкость, вывести кран и врезать трубы для подачи и вывода воды.

  • Первым делом нужно подготовить воздушный шар, который будет стоять горизонтально. От него отрезается верхняя часть, так что получается круглое отверстие диаметром около 30 — 35 мм и меньше внутреннего диаметра цилиндра.

  • В нижней части будущей топки в несколько рядов просверливаются отверстия диаметром 10 – 12 мм, которые в данном случае будут служить своеобразной колосниковой решеткой.

  • Под эту «решетку» приваривается металлический короб — это будет зольник-поддуватель… Затем необходимо установить на него плотно закрывающуюся дверцу, чтобы предотвратить выпадение угля и золы. В качестве регулятора воздуха он использоваться в данной модели не будет.
  • Ножки из уголков или арматуры привариваются рядом с зольником.

  • В верхней части горизонтально расположенного цилиндра, со стороны, противоположной дверце топки, прорезается круглое отверстие, в которое будет устанавливаться вертикальная часть топки.

  • Устанавливается дверца, которую лучше всего будет сделать из головки другого цилиндра.В центре вырезается отверстие, в которое вваривается труба диаметром около 76 мм. Этот патрубок оснащен вентилем, с помощью которого можно регулировать поступление воздуха в топку, а значит и интенсивность горения дров. Петли дверцы рекомендуется размещать сверху – под действием своей силы крышка надежно закроет окно камеры сгорания и минимизирует подсос воздуха.
  • Самое сложное в подготовке верхней, вертикальной части буржуйки, это процесс разметки и вырезания определенной формы, которая идеально подходит для надевания и приваривается к горизонтальному корпусу.
  • В этом случае в вертикальной части топки устраивают дополнительную теплообменную камеру, т.е. дым, поступающий в эту секцию, не сразу уходит в дымоход, а задерживается в устроенной камере.

  • Для этого внутри вертикального корпуса на определенном расстоянии, которое может варьироваться от 250 до 400 мм, ввариваются металлические пластины с отверстиями. Отверстия следует вырезать ближе к краю металлического круглого куска. При их установке отверстие на первой перемычке должно располагаться на противоположной стороне от отверстий на второй перемычке и так далее.Лучшим вариантом в этом случае будет установка трех одинаковых перемычек, расположенных на равном расстоянии друг от друга.
  • Вертикальный узел с предварительно собранными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. К верхнему цилиндру приварен патрубок для соединения.
Видео: буржуйка из двух газовых баллонов
Буржуйка из баллона, установленная горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология работы во многом схожа с вариантом, описанным выше.Поэтому стоит учитывать только отличие некоторых элементов.


  • Вместо вертикального узла в задней верхней части цилиндра приварен только патрубок для подключения дымохода.
  • Для топочной дверки вырезается прямоугольное отверстие — его легко подогнать по размеру к готовой чугунной дверке. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для продувки отверстий в кирпичных печах – иногда они идеально подходят для буржуйки из баллона.

  • Можно сделать дверцу и из вырезанной из баллона прямоугольной детали. По размеру сторон он хорошо подойдет для получившегося отверстия, но в его середине будет отверстие от вентиля. Его нужно будет приварить с накладкой, вырезанной из металлического листа.
  • Как в предыдущей, так и в этой версии можно добавить варочную панель. Для этого, например, из стального прутка толщиной 5— 8 мм сгибается прямоугольник, который приваривается к емкости, создавая небольшую, но достаточно ровную поверхность.
  • Вместо проволоки можно использовать две стальные полосы, приваренные с обеих сторон баллона по всей его длине.

Буржуйка из бочки

Буржуйка из бочки более объемная и занимает гораздо больше места, чем печка из баллона. Именно поэтому он способен обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но и первый, и второй варианты используются для обогрева не только подсобных и технических помещений, но и жилья.


Для изготовления этой буржуйки вам понадобится металлическая бочка, стальной лист и дымоход диаметром 100-150 мм.

Вертикальная буржуйка
  • Бочка измеряется и отмечается на ее поверхности расположение поддувальной и топливной дверок, а также место разреза. Он должен проходить ниже края топки на 30÷50мм.
  • Затем ствол разрезается на две части, и с каждой из них работа сначала проводится отдельно.
  • Из стального листа вырезается круглая пластина, по диаметру равная размеру ствола. В нем предусмотрено отверстие для прохода трубы дымохода.
  • В верхней части бочки также вырезается отверстие, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
  • В отверстие бочки вваривается патрубок дымохода, а затем сверху, через отверстие на трубе, нарезается и укладывается варочная панель, которая приваривается к бокам бочки. Создаваемое между ними воздушное пространство, составляющее высоту бортика, поможет дольше сохранить варочную панель горячей.
  • Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — решетка. Другой вариант – приварить два полукруглых кронштейна под готовую чугунную решетку. На фото хорошо видно, как эти элементы выглядят и расположены.
  • Когда дно и верхняя панель этой части печи будут готовы, по сделанной ранее разметке можно вырезать отверстие для дверцы топки.
  • Вырезанная часть обваривается металлическими планками, к двери крепятся петли и ручка с вертикальной защелкой.
  • Далее к кузову привариваются петли для двери и крючок для защелки. Этот процесс нужно проводить очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а защелка должна свободно входить в держатель, устроенный крючком.
  • В нижней части бочки прорезано отверстие для зольника. Дверь подготавливают и навешивают так же, как и в случае с топочной камерой.
  • После этого обе детали соединяются в единую конструкцию сварным швом.
Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки осуществляется практически так же, как и из баллона.


  • В верхней плоскости размечается и вырезается окно, на которое будет установлена ​​дверь из вырезанного куска металла.Соединения двери с петлями и петлями с корпусом выполнены заклепками.

  • В качестве нагнетателя используется стандартное отверстие для сброса давления в бочке диаметром 20 мм. Отдельной дверцы для зольника нет. при условии.
  • Рекомендуется сразу сделать подставку для размещения будущей печи. Его делают из обрезков труб или уголка, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфтов.

  • Следующий этап – изготовление колосника из металлического листа толщиной 3-4 мм. Сначала измеряется площадь и по полученным данным вырезается панель необходимого размера, в которой сверлятся отверстия для подачи воздуха. Готовую решетку кладут на дно бочки так, чтобы в самой высокой точке, по центру, расстояние между решеткой и внутренней поверхностью бочки было около 70 мм. Решетка не закреплена жестко — ее нужно легко снимать, чтобы очистить печь от скопившейся золы.

  • Для дымохода в задней верхней части выполнен специальный соединительный узел.После разметки под необходимый диаметр болгаркой нарезаются диаметральные прорези под углом 15 º одна к другой – всего получится 12 прорезей. Получившиеся «зубья» загибают вверх – к ним затем заклепками будет крепиться вставленная дымоходная труба.
Видео: самая простая горизонтальная буржуйка из бочки

Буржуйка из дисков

Печь-буржуйку можно сделать и из двух дисков от больших колес и отрезка трубы большого диаметра – он должен быть подобран под диаметр подготовленных дисков. Высота среза может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничивается 300 – 450 мм.


В схеме и процессе изготовления этого варианта печи нет ничего сложного, но он скорее подойдет для технических и подсобных помещений, чем для жилых.

  • Готовятся отдельные элементы будущей печи – два диска, кусок трубы, металлический лист и труба для дымохода.
  • Все три детали сварены в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы к дискам допускается отрезать крайнее ребро от последнего по окружности, с одной стороны.

  • Далее на трубе размечается отверстие под топку и вырезается болгаркой.
  • Вырезанная деталь обваривается по периметру, на нее устанавливается защелка и петли, тем самым получается необходимая дверь.
  • Затем нужно сделать отверстие для поддувала, иначе огонь в печке просто не будет гореть. Для этого в нижнем диске вырезается окно шириной и высотой 100–120 мм.

  • С обратной стороны верхнего диска вырезается отверстие для дымохода и вваривается в него труба.
  • Фрезу на верхнем диске рекомендуется изготавливать из стального листа толщиной 4— 5 мм. Он плотно приваривается к краю верхнего диска, становясь, таким образом, дополнительным теплообменником.
  • То же самое проделывается с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации печи.

По сути, такая буржуйка представляет собой, скорее, костер, огороженный металлом, и не является ни экономичной, ни удобной в использовании. Впрочем, для гаражных нужд и при условии бесплатных исходных материалов это вполне приемлемый вариант.

Видео: пример эффектной буржуйки из колесных дисков

Буржуйка «Гномик»

Одной из самых популярных самодельных печей является компактная.Он выглядит аккуратно и может быть спроектирован так, чтобы вписаться в любую комнату. Эта буржуйка по размерам хорошо подходит для небольших загородных домов, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве помещений.


Одной из самых распространенных моделей является буржуйка «Гном»

Подобную модель буржуйки можно оснастить внутренними перегородками-плитами, тогда она получит свойства дополнительной теплоотдачи, а можно сделать самый обычный корпус с разделением на топку и зольник.

Первый вариант печи будет долго сохранять тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи холодные.

Для изготовления такой печи необходимо приобрести стальной лист, 3 — 4 мм, дымоход, уголок 40×40 или 50×50 мм. Для горелки можно сделать крышку самостоятельно или купить уже готовую.


  • Опираясь на чертеж, на металлических листах нарисуйте детали буржуйки: панели всех стенок, колосниковую решетку и две пластины для крепления их внутри конструкции.
  • В передней панели вырезаны прямоугольные отверстия для топки и поддувала, а вырезанные куски металла используются для изготовления дверей. Их обваривают уголком и к ним сразу крепят защелки и петли. Затем двери крепятся к передней панели.
  • К этой же панели, только с внутренней ее стороны на расстоянии 150÷160 мм от верха, приваривается одна из пластин, которая будет регулировать выход нагретого воздуха. Пластины должны быть на 80÷100 мм короче длины боковых стенок кузова.
  • После этого к задней стенке, на расстоянии 70— 80 мм от верха приваривается вторая пластина. В сочетании эти две пластины образуют зигзагообразный лабиринт для дыма при горении топки. Благодаря этому каждый из уголков корпуса печи будет прогреваться.
  • В варочной панели прорезаются два отверстия — для конфорки и для дымохода.
  • К нижней стенке кузова привариваются ножки из толстой арматуры или уголка. Вы можете выбрать вариант каркаса из уголка, который включает в себя ножки и основание для крепления к нему нижней и нижней кромок боковых панелей.
  • Перед приваркой боковых частей к раме или к нижней панели необходимо разметить и приварить на них уголки по всей длине панели, они должны быть приварены на одном уровне, так как их роль — служить кронштейны для укладки решетки.
  • В подготовленной под колосник панели сверлят отверстия диаметром 12 ÷ 15 мм в шахматном порядке, на расстоянии 30 ÷ 40 мм друг от друга. Еще одним вариантом колосника может быть решетка, сваренная из арматурных прутьев.Не стоит сбрасывать со счетов возможность приобретения готовой чугунной решетки.
  • Выполнен монтаж и сварка всех стен печи. Главное добиться полной герметичности сварных швов, поэтому иногда становится нелишним установить снаружи металлический уголок 30×30 мм. Это немного утяжелит общую конструкцию, но придаст ей дополнительную прочность и надежность.
  • Верхняя крышка сварная с дымоходом и варочной панелью.
  • Чтобы духовка выглядела респектабельно, нужно зачистить все сварные швы и покрыть ее поверхность термостойкой краской.

Имеет смысл дополнительно установить экран на боковые и заднюю поверхности, что повысит безопасность печи и создаст мощный конвекционный поток горячего воздуха, что значительно ускорит прогрев помещения. Экранные панели устанавливаются на стойки так, чтобы они отстояли от корпуса печи на расстоянии от 30 до 50 мм.

Видео: мастер-класс по изготовлению печи из стального листа

На что обратить внимание при установке буржуйки

Самодельный принесет тепло и уют в дом или хозяйственные постройки, не доставляя проблем, только при соблюдении правил безопасности при его монтаже.

  • Поверхность, на которую устанавливается печь, должна быть жесткой и огнеупорной. Это может быть, например, кирпичная кладка или керамическая плитка. Также можно использовать лист асбеста, который сверху покрыт металлическим листом.
  • На стены вокруг топки устанавливаются термостойкие гипсокартонные или асбестовые листы. Также подойдет облицовка стен. керамическая плитка или кирпич.
  • Запрещается размещать легковоспламеняющиеся материалы и составы возле плиты, возле топки.
  • Дымоход также должен быть изолирован от горючих поверхностей при проходе через стену или чердак.
  • Очень важно для безопасности обустроить надежную систему вентиляции, чтобы в помещении не мог скапливаться угарный газ.
  • Чтобы печь работала долго и эффективно, для ее изготовления необходимо выбирать только качественный материал.
  • Перед установкой печи на постоянное место обязательно провести уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Как работает буржуйка? – Nosubjectlosangeles.com

Как работает буржуйка?

Буржуйка стоит вертикально, имеет круглую середину и немного меньшие верх и низ. Он получил свое название из-за этого выпирающего живота. Тяжелый чугунный материал удерживает и излучает тепло, что позволяет обогревать всю комнату от этой скромной печки. Чугунная буржуйка стоит на приподнятых ножках.

Как отличить плиту от буржуйки?

Как определить буржуйку 1. Буржуйка.Главной определяющей характеристикой буржуйки является центральная часть. 2 Материал. Хотя некоторые современные варианты буржуйки изготавливаются из стали, старинные печи изготавливаются из чугуна. 3 Плоская вершина. 4 Выхлопная труба. …

Из какого дерева делают буржуйку?

Хотя некоторые современные варианты буржуйки изготавливаются из стали, старинные печи изготавливаются из чугуна. Спереди обычно две двери, тоже чугунные. Верхняя дверца большая для загрузки дров или угля, а нижняя дверца поменьше и используется для удаления золы.

Как выглядят бортики на буржуйке?

Некоторые направляющие юбки выглядят как небольшая отделка, в то время как другие имеют замысловатый дизайн и настолько широкие, что на них можно поставить кухонную утварь. Хотя некоторые современные варианты буржуйки изготавливаются из стали, старинные печи изготавливаются из чугуна. Спереди обычно две двери, тоже чугунные.

Где выхлопные трубы на старинной буржуйке?

Настоящие старинные буржуйки имеют выхлопные трубы, которые часто бывают большими и черными и выходят вверх от верхней варочной панели. Некоторые выхлопные трубы расположены сбоку от котла для сжигания. Некоторые буржуйки можно переоборудовать для сжигания газа вместо дров, но для обеспечения безопасности они должны хорошо вентилироваться.

Буржуйка все еще используется?

Несмотря на то, что во многом пузатая дровяная печь исчезла со своего первоначального места в качестве основного стиля дровяных и угольных печей, ее полезность и дизайнерские решения сохраняются.

Есть ли антикварная буржуйка Sears Roebuck?

Старинный номер Sears Roebuck44 112-132 Чугунная печь-буржуйка с оригинальной ручкой… Старинным печам возвращена их первоначальная эффективность и исторический шарм. Старинные печи – наша страсть. Реставрируем и продаем старинные печи. Винтажная лампа для горшочка, которая поместится на моем туалетном столике.

Что означает пузатая дровяная печь?

Дровяные печи-буржуйки – символ эпохи. Некоторым они напоминают железнодорожные вагоны и вокзалы или деревенские домики. В их присутствии чувствуется теплота и радость.

Каковы характеристики буржуйки?

Главной определяющей характеристикой буржуйки является центральная часть. В отличие от старинных цилиндрических печей, которые имеют круглую форму, но идут прямо вверх, буржуйка имеет выпуклый центр, который закругляется из более узкой нижней и верхней частей. Также есть ободок вокруг середины центра, бочкообразный участок. Этот обод называется юбкой.

Можно ли топить дровами в буржуйке? — Первый законкомик

Можно ли топить дровами в буржуйке?

Буржуйки могут работать как на угле, так и на дровах, поэтому вы можете использовать то, что вам доступно.Варочная панель обеспечивает простой способ приготовления пищи даже при отключении электричества.

Сколько лет буржуйкам?

История. Буржуйка была разработана в середине 19 века как усовершенствование некоторых старых чугунных конструкций, таких как печь Франклина.

Какая самая маленькая дровяная печь?

Dickinson Newport — одна из таких печей. Это одна из самых маленьких дровяных печей, которую можно даже прикрепить к стене для экономии места.Его размеры составляют всего 7,88 дюйма (ширина) x 14,7 дюйма (высота) x 10 дюймов (глубина) и весят всего 15 фунтов.

Как выглядит буржуйка?

Главной определяющей характеристикой буржуйки является центральная часть. В отличие от старинных цилиндрических печей, которые имеют круглую форму, но идут прямо вверх, буржуйка имеет выпуклый центр, который закругляется из более узкой нижней и верхней частей. Также есть ободок вокруг середины центра, бочкообразный участок.

Какой дровяной камин самый эффективный?

Лучшие дровяные печи 2021 года (сравнение)

Дровяная печь: #1 Эшли Харт AW1820E #2 Эшли Харт AW1120E-P
Тепловая мощность: 69 000 БТЕ/ч 68 000 БТЕ/ч
Эффективность: 75% (сертифицировано EPA) 68.6%
Зона нагрева: До 1800 кв. футов До 1200 кв. футов
Время записи: До 12 часов До 10 часов

Когда были изобретены буржуйки?

Чугунную буржуйку легко узнать по огромной выпуклости в средней части, напоминающей, ну, буржуйку. Впервые он появился примерно в 1860-х годах и быстро стал ассоциироваться с железнодорожными станциями, камбузами и охотничьими домиками по всей Северной Америке.

Можно ли готовить на буржуйке?

Буржуйки, или печи Франклина, хороши для обогрева помещений, а также для обогрева или приготовления нескольких блюд одновременно из-за их меньшей плоской верхней поверхности. Если вам нужна печь общего назначения, то этот стиль — хороший выбор. Для нее требуется меньше топлива, чем для более крупных печей, предназначенных для использования на кухне.

Что я могу сделать со своей старой дровяной печью?

Из них получаются универсальные и уникальные предметы мебели для украшения интерьера или жилых помещений на открытом воздухе, а также их можно перерабатывать для украшения двора и цветочных горшков. Старинные дровяные печи можно превратить в осветительные приборы, дающие мягкое свечение, романтизирующие интерьер или ландшафтный дизайн двора.

Какие дровяные печи самые лучшие?

25 лучших дровяных печей БОЛЬШИЕ ДРОВЯНЫЕ ПЕЧИ – 40 000 БТЕ И ВЫШЕ. Buck Stove (New Buck Corporation) Bay 91. Iron Strike — Grandview 300. Stove Builders International FL-050 Flame NXT-I. Jotul – Северная Америка F600. Трэвис Индастриз – 44 элиты. Американская печная компания — Defender 2500.Компания Wood Stock Soapstone — Progress Hybrid. High Sierra Stoves Ltd.

Какая самая большая дровяная печь?

Дровяная печь 3000 — это самая большая дровяная печь из листовой стали, предлагаемая компанией United States Stove Company. Он способен обогревать площадь до 3000 квадратных футов мощностью до 123 000 БТЕ.

Что означает буржуйка?

Буржуйка. Буржуйка – это чугунная дровяная печь, круглая с утолщением посередине. Название происходит от сходства печи с животом толстяка.

Можно ли сжигать пеллеты в обычной дровяной печи?

Как следует из названия, дровяные печи работают на дровах. Однако существуют различия между древесными гранулами и традиционными бревнами. Если у вас есть корзина для пеллет для дровяной печи, вы можете использовать ее для сжигания пеллет в печи. Однако, просто открыв печь и бросив в нее несколько древесных гранул, можно серьезно повредить печь.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
