Как сделать лопасти для вентилятора своими руками: Как сделать лопасти для вентилятора при помощи 3D-ручки

Содержание

Как сделать различные типы вентиляторов своими руками. Безлопастной вентилятор своими руками Как сделать вентилятор в домашних условиях

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха. Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами. Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками. Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут.

Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся. Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный. Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно : красный с красным, черный с черным с помощью скрутки. После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии. Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея с кулером

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Жарко. Если можно так сказать, даже чересчур. Именно поэтому можно задуматься о том, как сделать вентилятор. Вы скажете, что его можно приобрести в магазине. Но, во-первых, значительно возрастает их стоимость. Во-вторых, их быстро разбирают и не всегда можно отыскать необходимые на магазинных полках. Поэтому, несколько практических советов по поводу того, как собрать вентилятор. Ведь это вполне реально оформить даже в домашних условиях из доступных материалов. Вот пара вариантов.

Как сделать вентилятор на основе старого кулера. Если есть старый можно взять его оттуда. Там же позаимствовать и выключатель. Еще для того, чтобы сделать самодельный вентилятор, потребуется какой-либо держатель для батареек. Таких много, можно взять его из какой-то сломавшейся игрушки или чего-либо еще в том же духе. Конечно, нужны будут и сами батарейки в количестве нескольких штук. Остается соединить все эти компоненты воедино, и простенький вентилятор будет готов. Если с держателем заморачиваться не хочется, то можно воспользоваться для подачи питания обычным USB-портом. Подставку делать можно из чего угодно. Тут все зависит конкретно от вашей собственной фантазии и того, что у вас имеется под рукой.

Можно, к примеру, сделать подставку из обычной жесткой проволоки, закрепленной на чем-либо. Тут не столь важно, какие именно материалы будут применяться, а то, насколько вся конструкция окажется устойчивой.

Другой вариант, как сделать вентилятор, может оказаться полезным для энтузиастов. Отличным средством для изготовления послужат компьютерные диски. Что потребуется еще? Моторчик от простой игрушки, пробка, оставшаяся от шампанского, какой-либо подручный выключатель и несколько батареек. Берем диск, а затем делаем столько надрезов, сколько потребуется лопастей. Необходимо до внутренней кромки оставить около сантиметра. Затем каждую из лопастей слегка повернуть под углом. Гнется гораздо лучше, если диск нагреть, к примеру, над газом. Затем нужно будет вставить в его центр пробку от шампанского. Если вы сделаете в ее центре небольшой прокол, например, шилом, то с легкостью сможете нацепить всю конструкцию на какой-нибудь штырек. Потребуется сделать ножку — в ее роли способен выступить абсолютно любой предмет в форме цилиндра, который в состоянии вместить в себя батарейки и провода.

Потребуется оформить и основание для всего агрегата — оно также может быть любым, главное, чтобы было устойчивым и могло держать на себе конструкцию. Остается лишь добавить несколько дополнительных советов — при вырезании лопастей нужно следить за тем, чтобы каждая из них составляла примерно 45 градусов — в конечном итоге выйдет около 8 частей. Вставленную в центр диска пробку потребуется закрепить при помощи клея. В любом случае, процесс не должен вызвать у вас каких-то сложностей.

Если вы думали о том, как сделать вентилятор, то теперь наверняка понимаете, что это очень просто. Каждая из предложенных моделей крайне проста в изготовлении, и вам не понадобится много времени на то, чтобы ее создать. Не нужно никаких особенных вещей, вполне достаточно перечисленного выше. Такие вентиляторы очень удобны и отличаются компактностью. Можно поставить его себе на рабочий стол. Или, если есть такое желание, увезти с собой в гараж или на дачу, где эти устройства будут средствами охлаждения. Сложно поспорить с тем, что у них имеется ощутимое достоинство — ведь собраны-то эти, по большому счету, очень полезные вещи из разного хлама.

Как видите, вполне можно сделать вентилятор самостоятельно, из подручных материалов, не заморачиваясь походами в магазин и поисками подходящего вам агрегата по приемлемой цене. Все значительно проще.

На улице погода становится теплее, пора задуматься о вентиляции. В этом выпуске Роман Урсу будет делать безлопастной вентилятор. Вы без труда сможете повторить это изделие своими руками. Используется в изделии четыре куска картона. Ширина должна совпадать с шириной кулера. 120 мм. В корпус встраивается выключатель и разъем питания. Снимем размеры и по нужному диаметру проделаем отверстие. Также понадобится блок питания на 12 вольт кулер, потребляющий 0,25 м. Блок на 2 ампера, так что хватит с головой. Верхняя часть вентилятора Дайсона имеет цилиндрическую форму. Это значит что мы начерти два круга диаметром 15 см. В одном из них 11 см, в другом 12 см.

Чтобы детали хорошо держались на базе, берем одной из стенок, прикладываем детали, проводим линию и отрезаем. Теперь, чтобы сформировать цилиндры, понадобятся три отрезка с такими размерами: 12 x 74, 12 x 82, 15 x 86 см. Что и куда нужно приклеивать, разберемся на этапе сборки. Давайте сделаем срезы в каждой стенки. Это будут каналы для воздуха. Они выглядят как неплохие ножки.

Приступим к сборке безлопастного красивого вентилятора, разместив курьер посередине. Поочередно приклеиваем каждую стенку. Провода можно убрать, как показано на видео. Было бы неплохо разобраться с подключением. Используем выключатель, поэтому разделяем один из проводов и формируем цепь. Провода идут к разъему питания, черный к минусу, красный к плюсу.

Нужно соединить все подготовленные ранее детали своими руками. Берем кольцо с внутренним диаметром 11 см. Она будет впереди. И отрезок 12×74. Соединяем, как на видео.

Повторяем тоже самое со вторым кольцом и заготовкой 12 x 82. Чтобы зафиксированной кольца держались в стабильно, используем пять небольших перегородок прочности.

Длина чуть менее 12 см. Остается только закрыть конструкцию.

Используем последний отрезок 15 x 86 см.

В заключение наводим красоту, убираем излишки клея, покрываем краской. В целом безлопастной вентилятор готов.

Впереди много полезных самоделок, ждём тёплое солнышко, чтобы снять следующее видео и показать на канале.

Установка вентилятора – это вопрос щепетильный. До того как сделать вентилятор своими руками, необходимо определить его место установки. Дело в том, что при изготовлении конструкции на сегодняшний день используется два вида двигателей:

  • коллекторные;
  • асинхронные.

Коллекторные при работе издают сильный шум, при его переключении происходит искра. Помимо того, движение щеток издает тоже много шума.

Асинхронные двигатели, которые оснащены короткозамкнутым ротором – полная противоположность. При самостоятельном изготовлении вентиляторов в качестве пускового реле можно использовать элемент из холодильника.

Принципы изготовления вентилятора

Когда изготавливают вентилятор своими руками, нужно учитывать некоторые аспекты, самым важным из которых является шум. Чтобы иметь представление о работе коллекторного двигателя, нужно просто вспомнить, как работает пылесос “Циклон”, громкость его около 70 дБ. На основании этого следует подумать, применять такой двигатель или нет. В связи с этим реальней всего использовать асинхронный двигатель, к тому же при выполнении самой простой модели вентилятора не требуется пусковая обмотка. Да и его мощность невелика, а вторичная ЭДС наводится полем от статора.

Барабан в асинхронном двигателе имеет короткозамкнутый ротор с прорезанными медными жилами по образующей, проходящими под углом по отношению к оси. Именно этот уклон и предопределяет направление вращения ротора в двигателе. Медные жилы не изолированы от материала барабана, так как они обладают проводимостью, превосходящей окружающий материал, а разность потенциала между рядом лежащими жилами мала. И в связи с этим поток тока протекает по меди. Статор и ротор между собой не соединены контактами, и поэтому не возникает искра, так как проволока покрыта лаковой изоляцией. Вот поэтому шум у асинхронного двигателя определяется следующими факторами:

  • соотношением статора и ротора;
  • качеством подшипниковых элементов.

При правильной настройке асинхронного двигателя можно достичь бесшумной работы мотора. Ну а если речь идет о том, как правильно сделать вентилятор своими руками канальный, то можно допустить установку коллекторного двигателя, но с учетом того, где будет располагаться секция.

Канальный вентилятор устанавливается в самой секции воздуховода и размещается по центру тракта. Вот по этой причине, когда делается вентилятор в воздуховоде, шум не играет особой роли, так как звуковая волна, пока проходит канал, затухает.

Вернуться к оглавлению

Чтобы выполнить вентилятор своими руками, необходимо приобрести модель кухонного или вентилятора для санузла, ту, которую монтируют к вытяжке. Коробка из-под него тоже пригодится, а также потребуются:

  • ножницы;
  • сетка;
  • клей или скотч.

Схема монтажа вентилятора.

Конструкция будет питаться от сети, но расходуя мало электроэнергии. Для начала берется коробка, и в ней проделывается сквозное отверстие. Конструкция вентилятора для вытяжек цилиндрической формы, она же и будет основой для формы отверстия.

Впоследствии в это отверстие и будет установлен вентилятор. Отверстие вырезается меньшего диаметра, чем сама конструкция, для того чтобы она получилась более устойчивой и безопасной. С боковой части снизу коробки проделывается проем для вывода шнура. Для того чтобы вентилятор не болтался в коробке, в нее можно уложить картонные обрезки, а его закрепить изолентой. Для безопасности на переднюю часть, где находятся лопасти, устанавливается защитная сетка. Чем плотнее ячея в сетке, тем меньше вероятность попасть под лопасти. Изготовление самодельного вентилятора не требует больших затрат, а если коробку задекорировать, то можно получить дополнительный элемент интерьерного обустройства.

Вернуться к оглавлению

USB-вентиляторы: особенности

Такую модель будет сделать непросто. Это отличный вариант для индивидуального охлаждения при работе за компьютером. Такое устройство получается с достаточной мощностью, а также потребление энергии ненамного больше. Для устройства этой конструкции потребуется:

  • пара компакт-дисков для компьютера;
  • шнур с USB-вилкой;
  • провода;
  • старый моторчик, такие обычно устанавливают на детских игрушках;
  • винная пробка;
  • картон цилиндрической формы;
  • клей и ножницы.

Первым делом диск разрезается на лопасти. От наличия лопастей зависит мощность потока воздуха, чем их больше, тем сильнее будет обдувать, но и сами сегменты не должны быть маленькими.

Разрезается только один диск, второй будет использоваться в качестве подставки.

Чтобы согнуть лопасти, их прогревают над небольшим пламенем и сгибают вперед под углом.

Они должны быть повернуты в одну сторону. Когда диск с лопастями будет готов, в его центр вставляется пробка, и в ней проделывается отверстие.

Для того чтобы сделать провод пригодным к использованию, с одного конца USB-шнура снимается наружная обмотка, под которой находится 4 проводка. Парные можно отделить, подсоединить к моторчику и заизолировать.

В настоящее время невозможно представить жаркое время года без вентилятора. В это время важны как большие модели, так и маленькие. Но, к сожалению, последние стоят в разы дороже, да и не в каждом магазине встретишь подходящую модель. Не стоит спешить раскошеливаться — выход есть!

В данной статье мы подскажем вам некоторые идеи о том, как сделать вентилятор своими руками в домашних условиях. Этот процесс довольно увлекательный, поэтому в него можно будет вовлечь детей-подростков.

Вентилятор из кулера

Это самый простой способ, как сделать домашний вентилятор. Для изготовления нам понадобится кулер от старого компьютера. Эта деталь сама по себе уже работоспособна, нам останется лишь правильно соединить его с проводом.

Если будущий вентилятор будет находиться в непосредственной близости от компьютера, то в качестве провода подойдет стандартный USB провод. Ненужный край шнура с маленьким разъемом отрезаем и зачищаем провода. Точно также зачищаем провода у кулера.

Иногда в кулере и USB-шнуре бывают больше двух проводов, запомните, нам нужны черный и красный цвет двух проводов в одном и в другом элементе. Остальные нам не нужны.

После зачистки соединяем красный провод с красным, черный — с черным, соединения необходимо хорошенько заизолировать. После изоляции вентилятор уже вполне рабочий, осталось придумать ему оригинальную подставку на свой вкус и приклеить ее к кулеру. Все! Устройство готово!

Обороты у кулерного устройства довольно высокие, так что смело можно его использовать, как вентилятор для сушки рук.

Конструкция из дисков

Это устройство более сложное, чем изготовленное из кулера. Для изготовления нам понадобится моторчик с торчащим железным стержнем. Данные моторчики можно взять из старой игрушки, видеомагнитофона или плейера (последний вариант самый подходящий, ведь именно плейер имеет стандартную насадку для диска). Соединяем мотор с проводами вышеуказанным способом.

Нарезаем диск на восемь будущих лопастей, при нарезке не доходим до конца внутреннего края. Слегка нагреваем диск для размягчения и выгибаем лопасти, как у обычного вентилятора. Вместо диска можно будет использовать пластиковую бутылку.

В центр лопастей вставляем пробку от бутылки, именно пробка будет соединителем моторчика и лопастей. Если вставка окажется великоватой, то осторожно обрезаем ее ножом.

Соединив все детали, дополняем готовую конструкцию устойчивой подставкой. Для этого можно использовать втулку от рулона туалетной бумаги и второй целый диск, который послужит общей опорой.

Для скрепления деталей друг с другом будет лучше использование качественного клея, чтобы в будущем конструкция прослужила долго и не рассыпалась.

Вентилятор из двух пластиковых бутылок

Данная конструкция более сложная, требует более серьезного подхода при изготовлении. Результат — отличный способ сделать своего рода настольный или напольный вентилятор своими руками.

Для изготовления нам понадобятся:

  • две разные по размеру бутыли — 0,5 и 1,5 литра;
  • небольшой двигатель типа 12 V DC;
  • 7 толстых трубочек для напитков;
  • блок питания и разъем к нему;
  • CD диск;
  • термоклей и суперклей;
  • выключатель;
  • пластиковые стяжки.

Вспомогательные принадлежности:

  • маркер;
  • ножницы или нож;
  • изолирующая лента;
  • паяльник;
  • кусачки.

Из бутыли меньшей объемом нарезаем лопасти, как было указано выше. Делаем отверстие в центре пробки горячим шилом или гвоздем. Одеваем крышку на двигатель и фиксируем все термоклеем.

Сооружаем подставку. Прочно склеиваем суперклеем между собой трубочки для напитков — это наша будущая стойка. Из второй бутыли вырезаем верхнюю часть и вставляем до середины ее длины склеенные трубочки, не забывая зафиксировать соединение суперклеем.

Устанавливаем двигатель с лопастями на стойку из трубочек, дополнительно опять промазывая все термоклеем. Провода прячем в трубочки, так они оказываются внутри стойки. Скрепляем конструкцию двигателя и стойки пластиковыми стяжками, приклеивая их вдоль трубочек термоклеем и обрезая оставшиеся лишние края.

Прорезаем в нижней части стойки отверстия для разъёма блока питания и выключателя. Подключаем их, не забывая о хорошей изоляции. Крепим все к пластику термоклеем.

Для утяжеления и устойчивости основания сооружаем донце из диска. Для этого просто склеиваем термоклеем диск с краями пластиковой бутыли.

Подсоединяем к разъему блок питания, и вот — вентилятор готов к работе!

Что делать, если не работает бытовой вентилятор?

Итак, как сделать вентилятор самостоятельно, мы уже знаем. Но в вашем домашнем хозяйстве наверняка есть неисправный вентилятор заводского производства. Конструкция подобных изделий несложная (можно воспользоваться инструкцией), поэтому для особо любопытных, завершающая тема статьи будет — ремонт напольного вентилятора в домашних условиях.


Причины неисправности

Перечислим основные проблемы, при которых устройство не работает и возможные способы их устранения.

Агрегат не включается. Если лампочка горит, но устройство не включается, то возможна причина — поломка кнопок. Если же лампочка не загорается — то причина скорее всего в шнуре или вилке.

Слабое вращение лопастей — сигнал о недостаточной смазке подшипника внутри двигателя.

Вентилятор перестал вращаться влево и вправо. Все дело в кривошипе, крепежные винты его могут ослабнуть или открутиться.

Гудение и отсутствие вращения. Возможны три причины поломки — отсутствие смазки на подшипниках, сломался конденсатор или электродвигатель.

Фото вентиляторов своими руками

Как усовершенствовать вентилятор для дома своими руками

В последнее время отметка на ртутном столбце поднимается всё выше и выше. Федеральные СМИ не прекращают предупреждать человечество о наступлении катастрофы – глобального потепления. В некоторых странах уже сейчас температура достигает 50 градусов по шкале Цельсия!! Пожилые и сердечно-больные люди могут чувствовать значительные осложнения или даже попасть в больницу. Именно поэтому тема вентиляторов актуальна как никогда.

Самодельные вентиляторы

Порой бюджет не позволяет вносить в список трат незапланированные покупки. Если с деньгами всё плохо или просто нет желания идти в магазин – можно соорудить вентилятор самостоятельно. Для этого нужно иметь ряд запчастей:

  • двигатель;
  • лопасти для вентилятора;
  • подставка;
  • источник питания.

Для изготовления небольшого вентилятора можно использовать моторчик от игрушки, картон и клей. Например, из плотного картона можно соорудить стержень, на котором будут держаться лопасти. Лопасти сделать не трудно, нужно просто нарисовать ровную формочку и аккуратно вырезать фигурки. В качестве источника питания можно использовать ноутбук или компьютер. В моторчике будут оголены провода, их следует соединить с USB-кабелем (который предварительно также следует оголить). Перепутать полярность не страшно, моторчик просто будет крутиться в другую сторону.

Внимание: Важно не забывать изолировать провода при помощи изоленты. Ни в коем случае не подключайте подобный кабель к зарядному устройству, воткнутому в розетку. Да, система будет работать, но малейшая ошибка в сборке может привести к удару током!

Вентилятор из диска

Практически в каждом доме есть старые ненужные диски. Это идеальный материал для изготовления вентилятора! Достаточно просто сделать разметку из 8 ровных линий, после чего вырезать 4 лопасти с диска. В качестве пропеллера удобнее всего использовать моторчик от считывателя дисков. Для питания подойдёт вышеописанная схема с USB-кабелем. Такой вентилятор будет одним из самых эффективных!

Прибор из пластиковой бутылки

Если старого диска не оказалось поблизости, а CD-ром разделывать не хочется, можно прибегнуть к менее затратным методам. Для питания конструкции по-прежнему используется USB-кабель. Из бутылки придётся изготовить лопасти. Сделать это не трудно: нужно просто совершить соответствующие надрезы возле горлышка. После этого достаточно расправить лопасти и использовать крышку в качестве осевой втулки. Такой пропеллер не будет много весить, поэтому стойку можно сделать соответствующей. Например, можно использовать обычные трубочки для коктейлей.

Блок: 2/3 | Кол-во символов: 1169
Источник: https://samelectrik.ru/kak-sdelat-ventilyator-usb-svoimi-rukami.html

Простая самоделка из CD дисков

Самый простенький вентилятор можно сделать из СD дисков. Он может использоваться, например, для локального воздействия на пользователя, который долгое время проводит за компьютером.

Подготовим исходные материалы для выполнения работы:

  • CD диски – 2 шт.;
  • маломощный моторчик;
  • пробка от бутылки из-под вина;
  • провод с USB-штекером;
  • трубка или прямоугольник из плотного картона;
  • паяльник;
  • свеча или зажигалка, термоклей;
  • карандаш, линейка, бумага в клеточку.

Для наших целей можно использовать моторчик от старой игрушки, например, от машинки. В качестве картонной трубки подойдёт немного облагороженная декоративной отделочной бумагой втулка от рулона туалетной бумаги.

Основным достоинством этой модели является то, что все материалы, которые необходимы для её изготовления, найдутся практически у любого любителя делать всё своими руками

Процесс сборки мини-вентилятора довольно прост.

Возьмём один из CD дисков и с помощью маркера разделим его поверхность на восемь одинаковых секций. Сделать это проще всего, используя лист бумаги в клеточку.

Начертим на нем крест из горизонтальной и вертикальной линии. Каждый из четырёх получившихся при этом прямых углов делим пополам. Используя клеточки, сделать это совсем несложно.

Используя очень простой метод с использованием листочка в клеточку, мы можем добиться идеальной разметки диска на восемь равных секторов

Накладываем на наш чертеж диск так, чтобы перекрещивающиеся линии оказались в самом центре его отверстия. Поочередно прикладывая линейку к расходящимся из центра линиям, делаем разметку на диске. Так секции получатся одинаковыми.

Чтобы разделить диск на лопасти, следует по линиям разметки провести паяльником от прозрачной части к краю.

Для разрезания можно использовать и ножницы, но есть опасность, что в процессе работы заготовка треснет. Если паяльника нет, нужно воспользоваться ножом, предварительно нагретым на плите. При работе с паяльником по краям разреза образуется наплавленный пластик, который легко убирается ножиком.

Разрезание диска при помощи паяльника – это наиболее эффективный метод, при котором заготовка не треснет и не деформируется, а остатки наплавленного пластика можно легко удалить ножом

Над пламенем горящей свечи нагреваем поверхность диска, чтобы можно было слегка развернуть лопасти. Если свечки нет, подойдет зажигалка или паяльный фен.

Нагревать следует центральную часть диска, а все лопасти поворачивать в одном направлении. В отверстие диска помещают винную пробку. Чтобы лучше её зафиксировать, нужно края отверстия предварительно обработать термоклеем.

Провод USB необходимо подсоединить к мотору. Если мы не угадаем с направлением вращения пропеллера, можно будет поменять повода местами, то есть сменить полярность.

Моторчик нужно приклеить к картонной трубке, а саму трубку – ко второму CD диску, который будет играть роль основания подставки.

Когда пробка установлена в отверстие, подставка из второго CD диска и картонной трубки, а также подключающее устройство уже собраны, очень важно правильно насадить пропеллер на вал двигателя

Теперь пропеллер необходимо «посадить» на шток будущего вентилятора. Постараемся сделать так, чтобы он был установлен строго по центру. Закрепить его в таком положении можно при помощи термоклея.

После завершения всех работ, вентилятор готов к использованию.

Хотя сооружение этого устройства не займет у вас много времени, но результат выполненной работы, несомненно, вас порадует

Как сделать аналогичную, но немного более сложную конструкцию, включив в схему регулятор, посмотрите на видео, размещенном в конце этой статьи.

Вам эта инструкция по изготовлению самоделки кажется сложной? Тогда вам может быть интересна информация о видах вентиляторов и правилах их выбора, чтобы приобрести готовый прибор, предлагаемый производителями бытовой техники.

Блок: 2/6 | Кол-во символов: 3822
Источник: http://sovet-ingenera.com/vent/oborud/kak-sdelat-ventilyator-svoimi-rukami.html

Как сделать вентилятор из обычного электромоторчика

Наверное, самый простой и быстрый способ обзавестись собственноручно собранным вентилятором-самоделкой, это найти обычный моторчик, который чаще всего встречается в игрушках.

Стандартный электромоторчик из игрушки

Заказать такую вещицу не составляет труда. Тем более, сегодня, не останавливаясь ни на минуту, курсируют караваны разных безделушек из Поднебесной. А если нет – то достаточно купить недорогую игрушечную машинку и снять с нее моторчик.

Но ждать невозможного от такого устройства точно не стоит. Скорее, оно сможет лишь несильно гонять воздух. Но для настольной модели вполне сойдет. У него получится обдувать лицо сидящего за компьютером.

Для такого вентилятора можно использовать абсолютно все, что угодно. Основными частями будут:

  • лопасти;
  • мотор;
  • кнопка включения/выключения;
  • подставка;
  • система питания.

В остальном, предел идеи будет заключаться только в границах фантазии.

После того, как мотор будет готов к использованию, есть смысл позаботиться о питании. Это могут быть батарейки, как и в игрушке, для которой моторчик предназначался. Но, определенно, такая энергия не прослужит долго. Однако есть и плюс – устройство сохранит компактность и мобильность.

Второй вариант – это питание от сети. Но в этом случае нужно не перестараться. Прямое подключение через вилку – верный путь к тому, чтобы моторчик сгорел. Так что не стоит экспериментировать, стараясь раскрутить двигатель до больших оборотов. На игрушках электромоторчики рассчитаны обычно на 3-4,5 Вольта, а желание дать большее вращение за счет мощных источников энергии, во-первых, быстро посадит источник (если это батарейка), во-вторых, серьезно снизит ресурс вентилятора вплоть до поломки. Двигатель начнет греться, могут оплавиться щетки.

Но вот современные зарядные устройства преобразуют напряжение в сети, снижая его до заданных параметров. Можно найти блок питания, в том числе в продаже, который подойдет для моторчика идеально.

Для создания лопастей уже можно взять любой материал. Главное, чтобы он был легкий. Из-за слабости моторчика, чем меньше будут весить лопасти, тем быстрее будут вращения, а, значит, и КПД работы.

  • Самый простой вариант – взять пробку от обычной пластиковой бутылки, которая послужит креплением лопастей. В бутылке проделать отверстие по размеру вращающейся оси электродвигателя.
  • Лопасти можно сделать из обычного CD-диска. В центре прожигается отверстие по размеру пробки от бутылки. Окружность диска делится на 8 секторов. Они разрезаются на некоторое расстояние, но не до центра. После диск нужно нагреть огнем, чтобы легко загнуть лопасти. Для этого подойдет зажигалка.

Создание лопастей на CD-диске

  • Присоединить диск к пробке можно клеем. Второй вариант – когда будет прожигаться отверстие посередине для пробки – сразу соединить конструкцию. Оплавленный пластик затвердеет и будет прочно держаться.
  • После всего этого конструкция соединяется между собой. Для подставки подойдет проволока. Это, пожалуй, самый простой вариант. Да и для такого легкого устройства лучше не придумаешь. Загнуть остов можно таким образом, чтобы незаметно спрятать туда батарейки. Или аккуратно пустить провод блока питания, идущие к моторчику.
  • Цепь не должна быть всегда замкнутой, если использовать батарейки, поэтому на корпусе нужно закрепить кнопку. Она стоит недорого. Можно использовать ее с игрушки, с которой снимался моторчик.

Еще один вариант устройства пропеллера – использование бумаги, только плотной. Способ даже проще, но менее практичный.

Совет! Экспериментируя, помните, что чем больше по площади лопасти вентилятора, тем он будет работать более шумно. С другой стороны, небольшие лопасти не так эффективно гонят воздух.

Блок: 2/7 | Кол-во символов: 3690
Источник: https://TechnoSova.ru/klimaticheskaja-tehnika/ventiljator/kak-sdelat-razlichnye-tipy-svoimi-rukami/

Как сделать вентилятор из бумаги

Бумага – не самый подходящий материал для домашнего вентилятора по той простой причине, что она очень непрактична. Любое попадание воды, даже банальная влажность – и устройство стремительно начнет терять в жесткости.

Но даже несмотря на все минусы, народные умельцы даже из бумаги изготавливают вполне симпатичные образцы. Конечно, речь идет о плотной бумаге или картоне. Хорошо подойдет крепкий материал от коробок. Еще пригодится обычный моторчик или кулер, кнопка включения/выключения и провода.

Самый простой настольный вентилятор с использованием картона

Примерный план конструкции заключается в том, что устройство можно максимально упростить. Крыльчатка легко вырезается и может иметь как много лопастей, так и мало. Все по желанию мастера. Моторчик можно закрепить на деревянном или картонном бруске. Подставка также пойдет из бумаги или старого компьютерного диска.

Важно только не забывать, что такой вентилятор получается очень легким, что делает его в работе шатким. Поэтому нужно дополнительно усиливать корпус. Хорошо подойдут старые батарейки, болтики или гайки.

Блок: 3/7 | Кол-во символов: 1111
Источник: https://TechnoSova.ru/klimaticheskaja-tehnika/ventiljator/kak-sdelat-razlichnye-tipy-svoimi-rukami/

Модернизация действующего вентилятора

Пластиковые бутылки пригодятся в деле усовершенствования вентилятора, приобретенного в магазине. Практически бесплатные подручные средства помогут значительно увеличить производительность прибора.

Давайте рассмотрим, как и каким методом можно устроить в квартире приятный морской бриз:

Галерея изображений

Фото из

Шаг 1: Подготовка материалов для работы

Шаш 2: Резка пластиковых бутылок

Шаг 3: Свинчивание крышек с бутылок

Шаг 4: Подготовка деталей к дальнейшим действиям

Мы сделали детали, предназначенные для усиления воздушного потока. Они обеспечит ускоренное охлаждение пространства вокруг.

Теперь нужно сделать основу для их фиксации:

Галерея изображений

Фото из

Берем лист картона, лучше тонкого листового пластика, и вычерчиваем на нем окружность диаметром, равным диаметру лопастей переделываемого вентилятора

На разделочной доске или любом ненужном куске фанеры достаточной площади располагаем лист и канцелярским ножом аккуратно вырезаем круг

На вырезанном круге размечаем и очерчиваем абрисы всех шести деталей, сделанных из пластиковых бутылок

Старательно вырезаем шесть окружностей в круге. Помним, что в них должны плотно «сидеть» обрезки бутылок, не вылетая под напором воздуха из вентилятора

Вырезанные в большом круге малые кружки осторожно удаляем, стараясь не испортить заготовку, особенно, если она сделана из толстого картона

Вот такая деталь должна в итоге выйти. Осматриваем ее со всех сторон, убеждаемся в том, что нет повреждений и мест, которые могут быстро лопнуть во время работы прибора

В вырезанные круги поочередно вставляем бутылки. Все они должны расположиться на одном уровне

Временно закрепим обрезанные бутылки скотчем, чтобы они не выпали в ходе дальнейших действий

Шаг 5: Вычерчивание окружности на листе картона

Шаг 6: Раскрой основы для крепления частей бутылок

Шаг 7: Очерчивание абриса обрезанных бутылок

Шаг 8: Формирование основы для удерживания бутылок

Шаг 9: Удаление маленьких окружностей

Шаг 10: Осмотр и проверка основы для бутылок

Шаг 11: Установка в вырезанные круги бытылок

Шаг 12: Временное креплени деталей скотчем

После подготовки устройства, призванного усилить производительность вентилятора, приступаем к сборке и запуску в эксплуатацию:

Галерея изображений

Фото из

Шаг 13: Установка стяжек на основу прибора

Шаг 14: Примерка приспособления к вентилятору

Шаг 15: Фиксация устройства верхней стяжкой

Шаг 16: Крепление стяжек по всей окружности

Шаг 17: Обрезка излишков пластиковых стяжек

Шаг 18: Проверка установленного приспособления

Шаг 19: Измерение температуры в помещении

Шаг 20: Оценка эффективности работы вентилятора

Блок: 4/6 | Кол-во символов: 2819
Источник: http://sovet-ingenera. com/vent/oborud/kak-sdelat-ventilyator-svoimi-rukami.html

Как сделать USB вентилятор своими руками используя моторчик

Итак, чтобы сделать вентилятор из моторчика диска и usb нам понадобится больше времени, но вентилятор такого типа будет смотреться лучше. Смастерить такой прибор сможет каждый человек, главное проявить немного желания и терпения.

В первую очередь мы должны сделать лопасти для нашего вентилятора, мы рекомендуем использовать обычный СД диск, он прекрасно смотрится, и сделать его довольно просто. Также читайте интересную статью, где мы изготавливаем лазерный уровень.

  1. На диске делаем 8 одинаковых отметок, и разрезаем все по ним.
  2. Потом разогреваем диск и выгибаем все лопасти в нужном направлении. Чтобы разогреть диск достаточно использовать обычную зажигалку, лопасти выгибаете аккуратно, сделаете что-то не так – придется покупать новый диск.
  3. Теперь переходим к основанию самого вентилятора, для этого лучше всего взять картон и согнуть его на три части, или картонное основание, к примеру, пищевая пленка обматывается им.
  4. К диску клеем специальное крепление.
  5. Основание корпуса делаем более устойчивым, можно прикрепить обычный диск.
  6. Прячем все провода, один выводим (для подключения к сети).
  7. Крепим моторчик в бумажную трубу и сразу крепим его к основанию.
  8. Крепим лопасть к двигателю.
  9. Теперь соединяем провода от мотора с ЮСБ кабелем, как это рассказано выше.
  10. Вот такой результат получается в итоге, при желании картонное основание можно закрасить или как-то украсить.

Вот ребята с видео показывают действительно классный способ. Похожим способом можно сделать вентилятор из бумаги, но помните, бумага должна быть толстая, оптимально вообще использовать картон.

Будет интересно узнать: Датчик протечки воды своими руками.

Блок: 3/3 | Кол-во символов: 1694
Источник: http://DekorMyHome.ru/remont-i-oformlenie/delaem-mini-ventiliator-svoimi-rykami. html

Стильное изделие без лопастей

Мы привыкли к тому, что основной частью вентилятора является пропеллер. Эта деталь конструкции вращается, создавая необходимый воздушный поток.

Но существуют и безлопастные модели. Они прочно вошли в моду, в первую очередь, благодаря своей безопасности для младших членов семьи и для домашних любимцев. Кроме того, эти изделия стильно выглядят: они способны вписать в любой интерьер и украсить его.

Готовый безлопастной вентилятор совсем не похож на тот прибор, который мы привыкли видеть, тем не менее, он отлично работает

Как и большинство других вещей, состоящих на службе у человека, безлопастной вентилятор тоже можно сделать своими руками.

Принцип его работы прост: в основании прибора расположена небольшая турбина, которая позволяет создать воздушные потоки, проходящие через боковые отверстия.

Для работы нам понадобятся:

  • кулер от компьютера;
  • блок и разъём питания;
  • небольшой выключатель;
  • термоклеевой пистолет;
  • картон или плотная бумага;
  • ножницы, карандаш, линейка, циркуль и штангенциркуль.

В принципе, штангенциркуль нам нужен исключительно для того, чтобы не ошибиться в размерах изделия. Если него нет в наличии, то вполне можно обойтись обычной линейкой, рулеткой или сантиметровой лентой.

Приступаем к работе.

Для начала сделаем корпус — основание изделия. Для этого вырежем четыре прямоугольных кусочка картона. Для определения параметров основания измерим ширину кулера. Полученный размер будет совпадать с шириной прямоугольников.

Для удобства будем оперировать конкретными размерами. Ширина нашего кулера – 120 мм. А это значит, что и ширина прямоугольника тоже составляет 120 мм.

В корпус нашего изделия будет встроен небольшой выключатель и разъём питания. Чтобы они в дальнейшем держались достаточно плотно, нужно снять с них размеры.

Отверстия в корпусе должны соответствовать полученным значениям. Сделать отверстия нужно до того момента, когда прямоугольники станут частью корпуса: вырезать их в плоских предметах всегда проще.

Нам нужен двенадцативольтовый блок питания и соответствующий кулер, потребляющий всего 0,25А. С учетом того, что мы располагаем блоком на 2А, можно считать, что мы достаточно хорошо подготовлены к дальнейшей эксплуатации будущего прибора.

Теперь берём листы картона, из которых нам предстоит вырезать элементы основной части вентилятора. Сначала начертим два круга. Радиус каждого из них составляет 15 см. Вырезаем оба круга.

В одном из них, назовём его А, мы начертим внутренний круг радиусом 11 см. Во втором, который мы назовём Б, радиус внутреннего круга составит 12 см. Аккуратно вырезаем внутренние круги. Получили кольца А и Б.

Полученные кольца будут прикреплены к корпусу изделия. Для того чтобы они лучше примыкали к поверхности корпуса, приложим одну из прямоугольных заготовок к каждому из колец и срежем сегмент, плоская сторона которого соответствует ширине прямоугольника.

Чтобы можно было надежно приклеить кольца к базе, на которую они будут установлены, нужно обеспечить максимальную площадь контакта: для этого и срезается сектор в нижней части изделия

Основная часть безлопастного вентилятора имеет цилиндрическую форму. Чтобы её сделать, нам нужны полоски из картона со следующими параметрами: первая – 12х74см, вторая – 12х82см, третья -15х86см. В процессе сборки станет понятно, что делать с каждой из этих трех полосок.

Перед тем, как собрать корпус, в нижней части каждого из прямоугольников вырезаем выемку. Так мы не только делаем ножки для будущего вентилятора, но и создаём каналы для поступающего воздуха.

Выемки в нижней части базы можно сделать и прямоугольной формы, но лучше к первоначальному прямоугольнику добавить дугу, вычертив её при помощи CD диска

Корпус мы будем собирать, используя термоклей. Кулер должен находиться примерно в центральной части корпуса в окружении четырёх прямоугольников, образующих стенки конструкции. Смазываем клеем кулер по периметру и окружаем его стенками.

Не забудьте, что выемки в стенках, которые мы только что вырезали, должны оказаться в нижней части корпуса.

Провода от кулера можно убрать в угол конструкции, закрепив их в этом положении клеем.

На этой стадии лучше всего смонтировать и подключение. Поскольку мы используем выключатель, нам необходимо разделить один из проводов и сформировать цепь.

Провода следует подсоединить к разъёму питания (красный – плюс, черный – минус). Если мы ошибемся в полярности, нужно просто поменять провода местами. С помощью термоклея закрепляем разъём и выключатель на предназначенных для них местах.

Подключаем питание и проверяем, работает ли турбина. Если всё в порядке, продолжаем сборку нашей безлопастной модели.

Берём кольцо А, которое будет располагаться в передней части прибора, и первую полоску (12х74см). Замыкаем полоску в круг и вклеиваем её во внутреннюю окружность кольца А. Получилось подобие шляпы-цилиндра без верха, но с полями. То же самое нужно проделать с кольцом Б и второй полоской (12х82см).

Вот такое подобие шляпы получилось из кольца А и первой полоски, которую мы вклеили по внутренней окружности кольца

Приклеиваем первый «цилиндр» к передней стороне корпуса тем местом, где мы срезали сегмент. Второй «цилиндр» тоже приклеиваем к задней стороне корпуса срезанной поверхностью. При этом меньший «цилиндр» оказывается внутри большего.

Стабильность конструкции можно придать с помощью пяти перегородок прочности, закрепленных между кольцами с помощью всё того же клея. Их нужно вырезать из картона. Длина перегородок должна быть чуть меньше 12см.

Теперь боковую поверхность основной конструкции следует закрыть оставшейся третьей полоской картона (15х86см).

На этой фотографии достаточно хорошо видна внутренняя конструкция вентилятора, которая будет скрыта от нас последней (третьей) полоской

В принципе, вентилятор готов. Осталось придать ему внешний лоск. Для этого убираем лишний клей и покрываем краской или оклеиваем декоративной бумагой его наружные поверхности.

Также вам может пригодиться информация о регуляторах скорости вращения вентилятора, изложенная в другой нашей статье.

Чтобы вы смогли убедиться, насколько правильно всё поняли и сделали, посмотрите видео, посвященное самостоятельному созданию безлопастного вентилятора, которое мы разместили в конце этой статьи.

Если вы увлекаетесь сборкой интересных и полезных приборов, то вам может быть интересна информация об изготовлении кондиционера в домашних условиях, рассмотренная в другой нашей статье.

А в холодное время года можно собрать обогреватель или самодельный тепловентилятор, используя минимум материалов.

Блок: 5/6 | Кол-во символов: 6513
Источник: http://sovet-ingenera.com/vent/oborud/kak-sdelat-ventilyator-svoimi-rukami.html

Выводы и полезное видео по теме

Вентилятор из CD дисков, который вы увидите в этом ролике, отличается от того, который можно сделать, следуя предложенной нами инструкции. У него другое основание и имеется регулятор:

Зелёный пластиковый вентилятор, которому посвящен видеоролик, не только качественно работает, но ещё и отлично смотрится.

Он станет настоящим настольным украшением вашего рабочего места:

Особенностью безлопастного вентилятора, который вы легко соберёте, следуя инструкции и видео, является то, что воздушный поток появляется, словно из ниоткуда. Модель привлекает своей оригинальностью.

Потратьте немного времени на её декоративное оформление, и вы увидите, насколько безупречно она впишется в ваш интерьер:

Мы представили вам самые лучшие из самодельных моделей вентиляторов. А лучшие они потому, что для их сооружения не нужны специальные механизмы, сложные инструменты, дорогостоящие материалы и особые навыки. Их может создать абсолютно любой домашний мастер, даже новичок.

Надеемся, что успех, которого вы обязательно достигните, делая вентилятор, пробудит у вас вкус к самостоятельному творчеству.

Вы пользуетесь самодельным вентилятором, изготовленным из подручных материалов? Или воспользовались при сборке прибора одной из инструкций, приведенных в нашей статье? Возможно вы усовершенствовали имеющуюся в доме технику? Поведайте нам о своем опыте — оставляйте свои .

Блок: 6/6 | Кол-во символов: 1399
Источник: http://sovet-ingenera.com/vent/oborud/kak-sdelat-ventilyator-svoimi-rukami.html

Кол-во блоков: 11 | Общее кол-во символов: 24454
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://samelectrik. ru/kak-sdelat-ventilyator-usb-svoimi-rukami.html: использовано 3 блоков из 3, кол-во символов 3406 (14%)
  2. http://DekorMyHome.ru/remont-i-oformlenie/delaem-mini-ventiliator-svoimi-rykami.html: использовано 1 блоков из 3, кол-во символов 1694 (7%)
  3. http://sovet-ingenera.com/vent/oborud/kak-sdelat-ventilyator-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 14553 (60%)
  4. https://TechnoSova.ru/klimaticheskaja-tehnika/ventiljator/kak-sdelat-razlichnye-tipy-svoimi-rukami/: использовано 2 блоков из 7, кол-во символов 4801 (20%)

лучшие самодельные модели. Стильное изделие без лопастей

August 6, 2018

Сидя за компьютером в летнее время многие люди начинают задыхаться от жары, хорошо, если есть кондиционер, но ведь и включать его не всегда удобно. В этой статье мы расскажем вам, как сделать USB вентилятор своими руками, из моторчика, кулера и маленького двигателя. Покажем процесс изготовления и пошаговую инструкцию, выделим два самых простых и эффективных способов.

Делаем вентилятор с помощью компьютерного кулера

Чтобы сделать вентилятор в домашних условиях и совсем не напрягаться, мы нашли на просторах сети вот такой способ. На весь процесс изготовления уйдет не больше 20 минут, можно использовать уже старые кулеры или просто купить в магазине новый, цена на них сейчас копеечная.

Сначала начинаем подготавливать кулер, у него есть два провода: красный и черный. С каждого провода снимаем изоляцию на 10 мм, есть даже прибор для снятия изоляции. Размер кулера особой роли не играть, конечно, лучше, если он будет большого размера, поток ветра в итоге получится сильней.

Начинаем подготовку ЮСБ провода, для этого отрезаем одну половину в месте основного среза и снимаем всю изоляцию. У нас получится четыре провода: два черных и два красных, их также зачищаем. Если на кулере есть и другие провода зеленого или белого цвета обрезаем их, они только мешают. Узнайте о том, как сделать термоэлектрический генератор своими руками.

В конечном результате нужно соединить провода между собой, способов может быть несколько, главное помните за цветовую маркировку. Не забываем все изолировать между собой, чем больше изоляции, тем лучше. Для удобства готовый кулер можно установить в обычную коробку их под обуви, так он будет более устойчив.

Вот так нам предлагают сделать вентилятор из кулера ребята в видео. Способ на самом деле простой, сильного обдува не обещаем, но работать за компьютером станет гораздо приятней.

Как сделать USB вентилятор своими руками используя моторчик

Итак, чтобы сделать вентилятор из моторчика диска и usb нам понадобится больше времени, но вентилятор такого типа будет смотреться лучше. Смастерить такой прибор сможет каждый человек, главное проявить немного желания и терпения.

В первую очередь мы должны сделать лопасти для нашего вентилятора, мы рекомендуем использовать обычный СД диск, он прекрасно смотрится, и сделать его довольно просто. Также читайте интересную статью, где мы изготавливаем лазерный уровень.

  1. На диске делаем 8 одинаковых отметок, и разрезаем все по ним.
  2. Потом разогреваем диск и выгибаем все лопасти в нужном направлении. Чтобы разогреть диск достаточно использовать обычную зажигалку, лопасти выгибаете аккуратно, сделаете что-то не так – придется покупать новый диск.
  3. Теперь переходим к основанию самого вентилятора, для этого лучше всего взять картон и согнуть его на три части, или картонное основание, к примеру, пищевая пленка обматывается им.
  4. К диску клеем специальное крепление.
  5. Основание корпуса делаем более устойчивым, можно прикрепить обычный диск.
  6. Прячем все провода, один выводим (для подключения к сети).
  7. Крепим моторчик в бумажную трубу и сразу крепим его к основанию.
  8. Крепим лопасть к двигателю.
  9. Теперь соединяем провода от мотора с ЮСБ кабелем, как это рассказано выше.
  10. Вот такой результат получается в итоге, при желании картонное основание можно закрасить или как-то украсить.

Вот ребята с видео показывают действительно классный способ. Похожим способом можно сделать вентилятор из бумаги, но помните, бумага должна быть толстая, оптимально вообще использовать картон.

Периодически возникает необходимость в своеобразном вентиляторе, но маленькие модели стоят сравнительно много. Не стоит спешить раскошеливаться, ведь небольшой вентилятор можно спокойно сделать собственными руками. По эффективности он не уступает покупным аналогам, и на его создание потребуется минимальное количество материалов.

Создание вентилятора из кулера

Самым простейшим способом самостоятельно сделать вентилятор будет использование ненужного кулера (такие используются в компьютере в качестве системы охлаждения комплектующих).

Не удивительно, что такой способ является наиболее простым, ведь кулер – это и есть маленький вентилятор. Осталось лишь совершить несколько простых шагов, чтобы придать ему окончательную форму и работоспособность.

Сам по себе кулер вполне работоспособен, однако нужно подготовить его к нестандартному способу использования:

  1. Провода.

Если вентилятор располагается рядом с компьютером, подойдёт обычный ненужный USB-провод. Его нужно обрезать и снять изоляцию (то же самое с проводами кулера):

Нас интересуют только два провода: красный (плюс) и чёрный (минус). Если в кулере или USB-шнуре имеются другие цвета, смело их отрезаем и изолируем, т. к. они абсолютно не нужны и будут лишь мешать.

  1. Соединение.

После очистки, провода нужно соединить между собой (достаточно плотно перекрутить их друг с другом). Не перепутайте цвета. Это грозит серьёзными осложнениями в процессе создания вентилятора.

Для скручивания достаточно 10 мм длины. При необходимости позволяется очистить большую часть провода, это не страшно, однако изолировать придётся гораздо больше.

  1. Безопасность.

Помните, что правильная изоляция – залог успеха и гарантия, что компьютер или розетку не закоротит. Заклеивать оголённые провода следует изолентой (исключительно при отсутствии питания), причём чем толще она будет, тем лучше.

Нет особого смысла объяснять, чем грозит падение «минуса» на «плюс». Если красный и чёрный провода соприкоснутся во время передачи электричества, может сгореть не только USB-провод/порт, но и комплектующие компьютера.

В принципе, компьютеры не страшатся подобных моментов, если они оборудованы защитой от перепадов напряжения. Но когда используется розетка в стене, то чинить проводку в квартире будет гораздо сложнее создания маленького вентилятора.

Поэтому серьёзно позаботьтесь об изоляции оголённых частей проводов. Лишние сложности редко кому нужны.

  1. Последние штрихи.

Не забывайте, что компьютерный кулер очень лёгкий, но в то же время весьма быстрый. Даже при напряжении 5 вольт скорость его оборотов будет довольно высокой. Данное напряжение мы рассматриваем неспроста: кулер будет отлично справляться со своей задачей, а работа будет максимально бесшумной.

Из-за незначительных габаритов устройства от колебаний и вибрации он может упасть. Допускать этого не стоит по таким причинам:

  • летальных порезов такой кулер даже во время работы причинить не сможет, но нет гарантий, что прибор не подпрыгнет и не отлетит, например, в лицо;
  • упав не на плоскую поверхность (на карандаш, ручку, зажигалку) его лопасти могут повредиться: отломавшиеся на такой скорости вращения осколки могут нанести непоправимый ущерб;
  • иные непредвиденные обстоятельства.

Поэтому важно закрепить кулер (скотчем, клеем) на какой-нибудь более устойчивой поверхности: коробка, деревянный брусок, стол.

  1. Дополнительные функции.

По желанию, готовый вентилятор можно обновить внешне, добавить выключатель (чтобы не выдёргивать каждый раз шнур) и т. д. Но внимания стоит и способ, сравнительно хорошо увеличивающий эффективность устройства.

Достаточно просто срезать верхнюю часть пластиковой бутылки и приклеить её (широким отверстием) к раме кулера. Таким образом, поток воздуха будет более точным и направленным: сила движения воздуха станет сильнее приблизительно на 20%, что является довольно неплохим показателем.

На этом создание вентилятора окончено, и он готов к полноценной работе.

Вентилятор из дисков

Если предыдущий вариант Вас не устраивает, и хочется чего-то более сложного, то рассмотрим самостоятельное создание вентилятора из компьютерных дисков:

  1. Двигатель.

Т. к. мы не используем кулер, необходимо обзавестись каким-либо моторчиком, приводящим лопасти нашего будущего устройства в движение. По факту, можно использовать и мотор уже упомянутого кулера системы охлаждения, однако это слишком просто.

Вам следует найти или купить мотор с двигающейся определённой своей частью (например, торчащий железный стержень). Раз мы делаем вентилятор из дисков, то наличие подобного стержня будет наилучшим вариантом. Также прекрасно подойдут моторы из старого видеомагнитофона или плеера, ведь они раскручивают диски и кассеты – то что надо для вертящегося пропеллера в нашем вентиляторе.

Не стоит использовать двигатель из стиральной машины или даже прошлого вентилятора – они чрезвычайно сильны. Ввиду самостоятельного сбора конструкции она будет весьма хлипкой. Сильный мотор в первые же секунды разнесёт осколки лопастей по помещению и слетит с основания.

При наличии работающего мотора его необходимо скрепить проводами по ранее упомянутой форме.

Имея на руках работающий двигатель, необходимо сконцентрироваться на дисках, являющихся основными комплектующими нашего вентилятора. Первым делом разрежьте один на 8 равных частей:

Чтобы не ошибиться во время процедуры, можно предварительно разметить диск карандашом. Лучше всего использовать паяльник (не будет острых краёв, так безопаснее), но подойдут и обычные ножницы.

После диск следует слегка нагреть зажигалкой, чтобы материал стал податливее, и выгнуть крылья на манеру лопастей, как у обычных вентиляторов:

Точно так можно поступить и с обычной пластмассовой бутылкой:

В центр нашего пропеллера нужно засунуть деревянную пробку от бутылки. Если размер великоват – её можно обстругать.

  1. Остальные части.

В качестве центра, удерживающего всю конструкцию, можно использовать обычную втулку от рулона туалетной бумаги:

Её следует закрепить по центру второго диска, который выступит фундаментом для вентилятора. Сверху можно расположить половину второй втулки, как видно на фотографии, чтобы внутри неё находился мотор. На него и нужно повесить лопасти из диска/бутылки.

Вентилятор готов к работе. По желанию можно добавить элементы декора, чтобы устройство выглядело презентабельнее.

А увидеть наглядно, как такой вентилятор делают из бутылки, Вы можете в этом видео.

Дополнительно следует напомнить о крайне важных моментах при создании самодельного вентилятора:

  1. Для скрепления деталей друг с другом необходимо использовать качественный «суперклей».

Именно тот самый, отклеить который не получится даже при желании. Вся конструкция должна быть максимально устойчивой и не поддаваться на колебания и вибрации. Отнеситесь с ответственностью и залейте клеем всё, что увидите, кроме лопастей и внутренних частей двигателя.

  1. Не торопитесь.

Вы рискуете пропустить важную деталь, а это значительно повышает шансы, что в процессе работы готового вентилятора что-то пойдёт не так. Последствия могут быть весьма серьёзными.

  1. Не используйте плохие комплектующие.

Если мотор, который используется для создания двигателя, Вам не нужен – возможно его работоспособность под сомнением. Убедитесь, что он ещё прослужит какое-то время и будет эффективен.

Создание двигателя с нуля является весьма узкоспециализированным процессом и требует хороших знаний. Позаботьтесь, чтобы системные платы были в порядке, все необходимые соединения были запаяны хорошо и т. д. Лучше лишний раз проверить, чем потом делать ещё один вентилятор.

  1. Изоляция.

Ещё раз напоминаем: не забывайте про качественную обмотку проводов изолентой. Не стоит её экономить, ведь короткие замыкания и их починка вынудят пожертвовать большими тратами. Возможно, даже в денежном смысле.

Собственноручный вентилятор довольно компактный, эффективный и хорошо справляется со своей задачей. Сделать его не сложно, если ответственно отнестись к процедуре и следовать инструкции. Не существует ограничений и по габаритам: если чувствуете силы, смело начинайте сборку вентилятора большего размера.

Вконтакте

Работая летом за компьютером, или просто на отдыхе иногда хочется слабого ветерка, «локальной» прохлады. Воздушный поток офисного кондиционера не создает того милого комфорта, получаемого от слабого и направленного дуновения, которое обеспечивает мини-вентилятор. Своими руками очень просто смастерить такое устройство.

Как сделать «личный ветерок»

Самое известное с давних времен изобретение в этой области — это складные вееры. Их делали из раскрашенной бумаги и страусиных перьев, из расписанного шелка и резных бамбуковых палочек. У такого приспособления есть только один недостаток: для получения столь желанной прохлады нужно держать его в руке, что не всегда удобно. Смешно представить себе менеджера или экономиста, работающего за компьютером и обмахивающегося веером.

Поэтому вернемся к нашей теме и разберемся с тем, как обеспечить себя приятным дуновением в жару. Чтобы сделать мини-вентилятор своими руками, нужно решить следующие несколько задач:

  1. Каким будет вращающийся пропеллер, из какого материала.
  2. Где взять моторчик.
  3. От какого источника питания будет работать устройство.
  4. Можно ли совсем обойтись без двигателя.

Как сделать мини-вентилятор?

Начнем с самого простого: с изготовления лопастей. Если взять квадрат из обычного листа бумаги, разрезать его по диагонали, оставив в центре около сантиметра целым, то получится заготовка для вертушки. Затем 4 острых угла загибают к середине и поочередно нанизывают на гвоздь, предварительно воткнув его в центр заготовки. Вот и все! Жаль, что это просто детская вертушка.

Для функциональной и полезной конструкции берут 2 CD- или DVD-диска. Из одного получатся лопасти, из второго — подставка для устройства.

Отслуживший свое круг разрезают на несколько равных частей (от края к центру). Чтобы процесс протекал проще, можно пластик подержать несколько секунд над огнем. Каждый из получившихся секторов размягченной заготовки немного поворачивают вокруг его оси, чтобы получился пропеллер.

Какие еще комплектующие нужны для того, чтобы собрать удобный мини вентилятор? Вот перечень:

  • Пробка от винной бутылки.
  • Картонная или пластиковая трубочка для крепления двигателя к подставке.
  • Маленький моторчик.
  • Два проводка.
  • Кабель с USB-контактом или батарейки.
  • Хороший клей, ножницы, крепкий большой гвоздь или шило.

Где взять микродвигатель

Бывает, что в домашних закромах сохраняются приборы, которыми давно никто не пользуется. Это могут быть фены или миксеры, блендеры и детские машинки. Может пригодиться даже моторчик от старого магнитофона, плеера или какого-то другого механизма. Разбираем ненужное устройство и извлекаем движок, предварительно отсоединив все провода.

Так как мы делаем мини-вентилятор, мотор от старой стиральной машинки, холодильника, пылесоса или другого крупного агрегата не подойдет из-за его размеров и шума.

Продолжение сборки приборчика

В пробке делают отверстие и насаживают ее на ось выбранного движка. Чтобы закрепить вал, его предварительно обмазывают клеем. Затем на торчащую из отверстия пробки часть оси клеем фиксируют вырезанный из диска пропеллер.

Далее смазывают клеем бумажную трубочку по диаметру и ставят ее на плоскость второго диска. Затем устанавливают сверху моторчик и присоединяют его контакты к выводам от USB-кабеля. Если при включении в порт компьютера пропеллер крутится в обратную сторону, нужно отсоединить контакты, поменять их местами и снова запаять.

Подключив к такому приборчику батарейку, можно пользоваться им в любом месте комнаты, в машине, возле бассейна.

Ветродуй без двигателя

Как сделать мини-вентилятор в домашних условиях и при этом обойтись без мотора? Очень популярен вариант создания приборчика с использованием небольших неодимовых магнитов.

Берут кулер от компьютера и отделяют от его корпуса 4 трансформаторные катушки. Вместо медных обмоток нужно установить и закрепить столько же кусочков магнита. Обычно покупают неодимы в форме полудуг или извлекают их из негодного жесткого диска. Располагают магнитики точно в местах, откуда удалили трансформаторные обмотки, то есть по периметру рамки кулера.

Как только закреплен последний кусочек, мини-вентилятор начнет свое вращение. Используя технологию с постоянными магнитами, можно собрать практически вечный двигатель. Чтобы его остановить, убирают из цепи один из заменивших катушку кусочков неодима.

Поле магнитов должно быть по силе равным полю отсоединенных катушек, иначе пропеллер не сможет вращаться в постоянном устойчивом режиме. Полюса располагают по диагонали, чередуя плюс с минусом.

Что делать, если ни один из приведенных выше способов не подходит, если недостаточно времени или деталей для самодельного изготовления вентилятора? В таком случае придется воспользоваться обычным фабричным изделием.

ЮСБ кулер – самый обыкновенный вентилятор, однако, меньшего размера, который подключается к соответствующему разъему компьютера. Можно приобрести уже готовое устройство или сделать его своими руками, что достаточно просто, самое главное, четко следовать инструкции.

Как сделать вентилятор

Стоит отметить, что подобного рода техника не считается особо мощной, однако, практика и многочисленные положительные отзывы убеждают в обратном. Как и любое другое устройство, такой вентилятор имеет определенные плюсы и минусы.

К основным преимуществам можно отнести то, что :

  • Он компактный;
  • Многофункциональный:
  • Его легко использовать;
  • Можно изготовить самостоятельно.

Среди основных видов таких вентиляторов можно найти настольные и компактные модели. Настольные варианты хорошо справляются со своей основной задачей и могут качественно охлаждать детали компьютера даже при условии его длительного использования. Мини-вентиляторы ЮСБ отличаются своими компактными размерами. Дизайн их может быть совершенно любым, а по мощности они несколько уступают настольным моделям. Компактные варианты предназначены только для легкого охлаждения техники, а настольные модели предназначены для качественного охлаждения помещения и пространства около компьютера.


Недостатков у такого вида техники совершенно немного, однако, если человек не имеет даже малейшего представления о работе техники и электроники, то ему не нужно даже пытаться делать вентилятор в домашних условиях.

Кроме того, стоит учитывать то, что мини-модели не могут регулировать направление воздушного потока, и чтобы решить эту проблему, придется приложить достаточно много усилий. Работая за компьютером в летнее время, многие люди страдают от сильной жары, даже если есть кондиционер, так как включать его не всегда удобно.

Чтобы решить эту проблему, можно сделать небольшой вентилятор из :

  • Кулера;
  • Моторчика;
  • Небольшого двигателя.

Самодельный вентилятор можно также подключить в машину при помощи ЮСБ кабеля. Такие самоделки могут быть очень полезными и изготовить их вполне можно из ненужных деталей.

Изначально нужно взять старый кулер и подготовить его. Он имеет два провода: черный и красный. С каждого провода нужно снять изоляцию примерно на 10 мм.

Важно! Чем больше размер кулера, тем больший поток ветра получится в результате.

Также нужно подготовить ЮСБ провод, зачистив на нем изоляцию. В результате должно получиться по 2 красных и черных провода. Затем соединить эти провода между собой, учитывая при этом цветовую маркировку. Все хорошо заизолировать. Стоит помнить, что чем больше изоляции, тем лучше. Затем прикрепить к полученному устройству дополнительные элементы, которые будут выступать в качестве средства для большего охлаждения или просто декора. Для удобства можно установить готовый кулер в коробку из-под обуви, чтобы он был более устойчивым, и подключить провод к компьютеру. Можно также изготовить вентилятор, используя в качестве основы мотор от игрушки или двигатель. Это позволит добиться более лучшего охлаждения помещения.

Существует множество вариантов самостоятельного изготовления вентилятора, который будет работать ничуть не хуже покупного изделия.

Самодельный вентилятор можно изготовить из :

  • Диска;
  • Плотной бумаги;
  • Пластиковой бутылки.

Очень просто сделать маленький вентилятор из обычных компьютерных дисков. Он может использоваться для охлаждения компьютера или ноутбука, а также пользователя, который много времени работает с техникой.

Для этого изначально нужно подготовить такие материалы как :

  • Диски CD;
  • Моторчик;
  • Пробка из-под вина;
  • Провод USB со штекером;
  • Картон.

Моторчик можно взять из старой игрушки, например, машинки. Процесс сборки достаточно простой. Для этого нужно взять один диск и при помощи маркера разделить его на 8 одинаковых частей. Затем провести по этим линиям паяльником от прозрачной части к краю и разрезать нагретым на плите ножом.

Над пламенем горящей свечки слегка нагреть поверхность диска, чтобы можно было немного развернуть лопасти. В отверстие вставить винную пробку, зафиксировать и обработать края термоклеем.

Присоединить провод ЮСБ к мотору. Из картона сделать трубку, к которой приклеить моторчик, а также еще один целый диск, который будет играть роль подставки. Когда все будет готово, присоединить пропеллер на вал двигателя и шток вентилятора. Закрепить его при помощи термоклея. Несмотря на то, что процесс его изготовления занимает достаточно много времени, однако, результат точно порадует. Лопасти диска будут вращаться, в результате чего можно получить хорошее охлаждение. При надобности, можно установить мини флешку и присоединить часы. Можно также изготовить вентилятор на батарейке или запитать его, присоединив генератор. Все зависит от собственных предпочтений и познаний в технике и электронике. Такие поделки достаточно просто воплотить в реальность, самое главное, делать все пошагово и четко следовать инструкции.

Простой вентилятор своими руками

Можно изготовить самостоятельно достаточно оригинальный и стильный потолочный бумажный вентилятор. Эта безлопастная модель несколько похожа своим видом на улитку, что привлекает к себе покупателей. При этом она очень хорошо работает и ее можно легко сделать самостоятельно. Принцип работы такого вентилятора достаточно простой, так как в основании прибора расположена небольшая турбина, помогающая создавать воздушные потоки, проходящие через боковые отверстия.

Для создания такого устройства потребуется :

  • Кулер от компьютера;
  • Старый корпус компьютер с питанием и ЮСБ разъемом;
  • Выключатель;
  • Плотная бумага;
  • Термопистолет клеевой.

Изначально нужно сделать основание устройства. Для этого используется плотный картон или бумага. Параметры нужно учитывать, исходя из размеров кулера. В корпус встроить выключатель и разъем питания.


Затем из бумаги вырезать два круга, которые будут выступать в качестве основной части вентилятора. Их присоединить к корпусу изделия. Собрать устройство, скрепляя все части термоклеем так, чтобы кулер был расположен в центральной части корпуса. Провода убрать в угол конструкции. Затем присоединить выключатель и сделать пробное подключение к сети. Если все работает, нужно прикрепить к корпусу части, вырезанные из бумаги, чтобы устройство стало безопасным. Таким образом, крыльчатка будет находиться внутри самого устройства, что совершенно безопасно при его эксплуатации. Кроме того, практически таким же образом можно изготовить вытяжку, однако, при этом стоит применить мощный работающий компрессор.

Способы: как подключить кулер к USB

Достаточно просто можно подключить кулер к ЮСБ и для этого совершенно не нужно иметь специфических знаний и умений.

Для этого потребуется :

  • Компьютерный кулер;
  • Провод с USB;
  • Изолента.

Изначально нужно тщательно зачистить провода на кулере и кабеле USB примерно на 1 см каждый. Соединить их между собой по цветам и если есть паяльник, то лучше всего, запаять. Затем нужно намотать изоленту так, чтобы полностью изолировать провода, так как в противном случае, может сгореть порт USB при замыкании контактов. После этого провести проверку работоспособности кулера. Буквально через несколько минут можно получить очень хорошее охлаждающее средство.

Как сделать вентилятор своими руками (видео)

Сделать вентилятор самостоятельно не составит совершенно никакого труда. Самое главное правильно подобрать материалы и комплектующие, а также пошагово выполнять все действия.

На улице погода становится теплее, пора задуматься о вентиляции. В этом выпуске Роман Урсу будет делать безлопастной вентилятор. Вы без труда сможете повторить это изделие своими руками. Используется в изделии четыре куска картона. Ширина должна совпадать с шириной кулера. 120 мм. В корпус встраивается выключатель и разъем питания. Снимем размеры и по нужному диаметру проделаем отверстие. Также понадобится блок питания на 12 вольт кулер, потребляющий 0,25 м. Блок на 2 ампера, так что хватит с головой. Верхняя часть вентилятора Дайсона имеет цилиндрическую форму. Это значит что мы начерти два круга диаметром 15 см. В одном из них 11 см, в другом 12 см. Чтобы детали хорошо держались на базе, берем одной из стенок, прикладываем детали, проводим линию и отрезаем. Теперь, чтобы сформировать цилиндры, понадобятся три отрезка с такими размерами: 12 x 74, 12 x 82, 15 x 86 см. Что и куда нужно приклеивать, разберемся на этапе сборки. Давайте сделаем срезы в каждой стенки. Это будут каналы для воздуха. Они выглядят как неплохие ножки.

Приступим к сборке безлопастного красивого вентилятора, разместив курьер посередине. Поочередно приклеиваем каждую стенку. Провода можно убрать, как показано на видео. Было бы неплохо разобраться с подключением. Используем выключатель, поэтому разделяем один из проводов и формируем цепь. Провода идут к разъему питания, черный к минусу, красный к плюсу.

Нужно соединить все подготовленные ранее детали своими руками. Берем кольцо с внутренним диаметром 11 см. Она будет впереди. И отрезок 12×74. Соединяем, как на видео.

Повторяем тоже самое со вторым кольцом и заготовкой 12 x 82. Чтобы зафиксированной кольца держались в стабильно, используем пять небольших перегородок прочности. Длина чуть менее 12 см. Остается только закрыть конструкцию.

Используем последний отрезок 15 x 86 см.

В заключение наводим красоту, убираем излишки клея, покрываем краской. В целом безлопастной вентилятор готов.

Впереди много полезных самоделок, ждём тёплое солнышко, чтобы снять следующее видео и показать на канале.

Безлопастный вентилятор | Сделай сам своими руками

С наступлением жары мы вспоминаем о вентиляторах, самых простых и доступных изобретениях человека для освежения воздуха. Классическая конструкция вентилятора состоит из движка, на вал которого закреплена крыльчатка с множеством лопастей. Во время работы вентилятора воздух засасывается с тыльной его стороны, и проходя через лопасти с увеличенной скоростью выталкивается вперед, создавая эффект охлаждения и свежести.
Обычный вентилятор имеет ряд недостатков: шум и вибрация от лопастей, которые собирают на себя пыль и загрязнение воздуха. Для того чтобы их очистить, необходимо снимать защитную решетку. Скорость таких вентиляторов регулируется всего в нескольких режимах, а настроить ракурс обдува и вовсе бывает затруднительно.
Предлагаемое нами альтернативное устройство лишено этих недостатков. Эту разработку придумали инженеры компании Dyson, представив практически революционное решение в области вентиляции воздуха. Благодаря им мир узнал, что такое безлопастный вентилятор. И сегодня мы будем собирать его в домашних условиях.

Принцип работы безлопастного вентилятора


Основным отличием безлопастного вентилятора от обычного является измененное направление выталкиваемого потока воздуха. Достигается это за счет того, что двигатель с крыльчаткой размещены вертикально и спрятаны в основании, которое оборудовано решетками. Через них потоки воздуха проходят в рамку, размещенную над основанием и снабженную щелями по периметру для осуществления вентиляции.

Материалы, инструменты для безлопастного вентилятора


Для сборки этого ультрасовременного бытового гаджета нам понадобятся следующие материалы:
  • Отрезки ПВХ труб диаметром 150, 125, 90 мм;
  • Быстросохнущий клей для пластмассы, типа суперклей;
  • Небольшой отрезок оргстекла или плексигласа синего цвета;
  • Серверный кулер YW880, ширина рамки-60 мм;
  • Краска аэрозольная белая, 1 баллон;
  • Отрезок мягкой металлической сетки с ячейками около 10 мм;
  • Плата реостатного контроля скорости, тумблер;
  • Припой, флюс, термокембрики, саморезы;
  • Отрезок светодиодной ленты, длина — около 50 см;
  • Блок питания (адаптер) на 12V/2 А;
  • Изолента.

Из инструментов нам понадобятся:
  • Торцовочная пила или болгарка (УШМ) для обрезки патрубков из ПВХ труб;
  • Лобзик для обрезки кривых линий;
  • Дрель или шуруповерт с фрезой-коронкой на 50-60 мм;
  • Набор сверл различного диаметра;
  • Паяльник, отвертка, ножницы, плоскогубцы, термоклеевой пистолет;
  • Малярный нож.

Порядок проведения работ


Готовим пластиковые патрубки


Берем отрезок ПВХ трубы диаметром 150мм и торцуем его, выравнивая края. Отмечаем фрагмент длиной около 100мм, и делаем отрез торцовочной пилой или болгаркой (УШМ).



Края всех патрубков необходимо обрабатывать наждачной бумагой, чтобы избежать заусенцев, неровностей и улучшить подгонку краев для клеевого соединения.

Следующим шагом будет подбор пластикового контейнера, который будет плотно насаживаться на наш отрезок трубы. Малярным ножом срезаем у него донышко, и с помощью суперклея закрепляем его на вершине патрубка.



Затем берем трубу диаметром 125мм, и отрезаем от нее патрубок длиной 90мм.



Следующей будет труба диаметром 90мм, которую мы также обрезаем, как и две предыдущие. Это основание нашего вентилятора. Длина отрезка – 120-130мм.

Базовые пластиковые детали готовы. Можно проверить как они будут сочетаться друг с другом, расставив их по своим местам.



Рамка вентилятора, садится на основание перпендикулярно, поэтому патрубок на 90мм необходимо слегка подготовить, обрезав его край соответственно окружности рамки. Размечаем его карандашом, обрезать можно лобзиком или той же болгаркой.


Неровности криволинейного реза можно загладить наждачкой, удалив заодно заусенцы.

С помощью корончатой фрезы диаметром 50-60мм, дрелью или шуруповертом проделываем сквозное отверстие посередине самого большого патрубка. Оно позволит потоку воздуха проходить через основание в нашу рамку. На суперклей закрепляем наше основание.


Для того чтобы замкнуть рамку вентилятора, состоящую из двух отрезков трубы разного диаметра, на меньшем из них с одного торца наклеивается заглушка. Ее делаем из листа оргстекла или плексигласа синего цвета.

Разметив сначала большую окружность, а затем меньшую, отрезаем кольцо заглушки.

Теперь ее можно посадить на суперклей к меньшему патрубку рамки.

Используя аэрозольную краску белого цвета и изоленту в качестве малярного скотча для оргстекла, прокрашиваем пластиковые детали нашего вентилятора.



После того как краска высохла, можно приклеить отрез светодиодной ленты на патрубок большего размера со стороны заглушки. Не забываем сразу пропаять контакты для светодиодной подсветки, и выводим их в основание.


Закрепляем оба патрубка нашей рамки на суперклей.


Электрическая часть


Начинаем подготавливать электрическую начинку нашего вентилятора, распаивая контакты кулера. Провода лучше взять с запасом чтобы удобно было ими работать при подключении контрольной платы и тумблера.



Паяльником можно сделать крепежные отверстия, чтобы надежно закрепить кулер в корпусе основания.

Закрепляем кулер, и просверливаем вентиляционные два отверстия в основании друг напротив друга. Сделать это можно той же корончатой фрезой.



Закрываем эти отверстия фрагментами металлической сетки, предварительно нарезанной по размеру.

Приклеиваем фрагменты сетки термоклеевым пистолетом.

Распаиваем контакты тумблера и гнезда питания. Оголенные контакты закрываем термоусадочными кембриками, прогревая их зажигалкой.


Теперь можно проделать отверстия для тумблера и гнезда питания, и закрепить их на корпусе основания вентилятора.



Для реостатного переключения скорости вентилятора автор заказал готовую плату с деталями, которые сам пропаял. Сегодня это более доступный вариант, хотя такую плату можно купить в магазине электронных мелочей в готовом виде.


Подключаем нашу контрольную плату припаивая контакты и закрепляем ее за счет крепежа реостата на стенке корпуса. Дополняем крепеж термоклеем.



Наш вентилятор будущего практически готов. Все что остается, это закрепить донышко из остатков оргстекла, и приклеить резиновые подпятники для большей устойчивости.



Питание вентилятора осуществляется посредством обычного адаптера с подходящим разъемом на конце. Номиналы выходящего напряжения и тока должны соответствовать выбранному кулеру.


Самое время включить чудо-вентилятор и проверить его в действии.


Аэродинамическя рамка у этого устройства распределяет потоки воздуха равномерно, ускоряя их почти в 15 раз. Такой продвинутый вентилятор поможет справиться с жарой намного быстрее и действеннее, чем обычный бытовой. А мягкое свечение подсветки создаст приятную атмосферу прохлады в жаркий летний день.

Смотрите видео инструкцию по изготовлению вентилятора


Тихий компьютер своими руками / Хабр

Компьютер давно уже стал таким же обычным предметом в доме, как и например холодильник. Но почему-то многие пользователи компьютеров, особенно не сильно «продвинутые» считают, что современный компьютер должен шуметь. Он ведь мощный, ему нужен БП на XXX ватт, а шум — это неизбежность. Однако для большинства типичных домашних конфигураций это не так. Их можно сделать как минимум тихими, а то и вовсе практически бесшумными. Далее я расскажу, как добиться этого без значительных финансовых вложений простыми и доступными средствами.



Вместо введения

Сразу уточню, я описываю типичные домашние и офисные конфигурации. Компьютеры суровых геймеров с двумя видеокартами, разогнанными четырехядерными процессорами — совершенно другая история (хотя при желании и необходимых капиталовложениях их тоже можно сделать тихими). И примером такой типичной конфигурации пусть будет моя: AMD Athlon X2 4850e, MSI K9NGM4-F V.2, 3 Gb DDRII, Radeon X800GT, Seagate Barracuda 7200.11 500Gb, DVD, корпус Asus Ascot 6AR, БП: FSP ATX400-PNF

Источники шума

Источников шума в компьютере, по большому счету 3: вентиляторы (кулеры), жесткие диски, приводы DVD. А видов шума два: шум потоков воздуха и вибрации. И действует правило: меньше источников шума — общий шум системы меньше. Поэтому глобальная цель выглядит тривиально: максимально уменьшить количество источников шума и уменьшить количество шума от каждого оставшегося источника.

Шум от вентиляторов.

Прежде всего, определимся с простыми вещами. Бесшумный вентилятор — тот, который не крутится вообще, тихий — тот, который крутится не больше 800 оборотов в минуту. Чем больше лопасти вентилятора, тем больше воздушный поток при равных оборотах. Чем больше площадь охлаждаемой поверхности — тем качественнее происходит охлаждение. Минимальный обдув лучше полностью пассивного охлаждения примерно в 3 раза. Ну и наконец, чем меньше выделяется тепла, тем более простые системы охлаждения нужны.

На данный момент оптимальным вариантом по соотношениею уровень шума/эффективность для тихой системы являются вентиляторы, размером 120мм с небольшим количеством оборотов от 12В (до 1000 в минуту).

В типичном системнике вентиляторы могут быть: на чипсете, видеокарте, процессоре, жестком диске, в блоке питания, на корпусе (на вдув и на выдув). Рассмотрим их все.

Чипсет

Большинство современных материнских плат идут с пассивными системами охлаждения. То есть просто радиатор, без вентилятора на нем. Казалось бы, все хорошо, но не тут-то было. Дело в том, что производители материнских плат не рассчитывают, что на процессоре вентилятора может не быть, а движение воздуха внутри корпуса будет незначительным из-за отсутствия вытяжных вентиляторов. Поэтому вариантов принципиально 2: заменить радиатор на чипсете на более мощный и оставить пассивным, или применять дополнительный обдув. Если у вас стоит радиатор с вентилятором, то можно просто снять вентилятор, а существующий радиатор обдувать отдельно. Более правильный вариант — замена радиатора на чипсете на более мощный. Например,

Zalman ZM-NBF47

или

Zalman ZM-NB47J

Перед покупкой радиатора нужно убедиться, что он подойдет к текущей модели материнской платы. Во-первых, существующий радиатор может быть приклеен термоклеем к чипсету и снять будет весьма проблемно, плюс есть риск повреждения материнской платы или чипсета. Во-вторых, помешать может неудачное расположение чипсета относительно видеокарты или процессора, близкое расположение конденсаторов, нетипичное расположение монтажных отверстий на материнской плате.

Вывод: избавляться от вентилятора на чипсете в любом случае. Желательно заменить на мощный радиатор.

Видеокарта

Современная индустрия выпускает достаточно мощные видеокарты с пассивным охлаждением. Поэтому самый простой вариант — взять именно такую. Как и в случае с производителями материнских плат, здеть возможны те же проблемы: не все расчитывают на то, что в корпусе может быть слабая вентиляция. Поэтому при выборе видеокарты лучше смотреть на размер радиатора. Если радиаторы расположены с двух стороны видеокарты — это дополнительный плюс. Если нужна достаточно мощная видеокарта, которой нет в пассивном исполнении или существующую не хочется менять, решение проблемы — покупка отдельного пассивного радиатора, например,

Zalman ZM80D-HP

. Я давно использую такой радиатор, он обеспечивает пассивное охлаждение для многих видеокарт (в том числе и для моей X800GT, потребляющей до 55 Вт при нагрузке). К тому же у этого радиатора есть отличный бонус: на него можно установить 120мм вентилятор, который будет обдувать не только видеокарту, но и чипсет и процессор.


X800GT с установленным ZM80D-HP.

В качестве более дешевой альтернативы апгрейду видеокарты или покупке дорого радиатора могу предложить отключить стандартный вентилятор, снять кожух с радиатора (если он есть), и обдувать видеокарту отдельным вентилятором, который будет просто стоять на дне системника или висеть на уровне видеокарты. Качество охлаждения скорее всего снизится, но если по результатам тестов температура не будет критической, то можно и так оставить.
Для тех, кому не нужны игры могу порекомендовать посмотреть в сторону материнских плат со встроенным видео. Интегрированный Geforce8200 неплох, а сейчас начали появляться материнские платы на более быстром Geforce9300. Однако стоит учесть, что для таких плат чипсет обдувать придется в любом случае, даже если производитель поставил только радиатор.
Вывод: видеокарту лучше сразу покупать с пассивным охлаждением, или сделать охлаждение пассивным.

Процессор

Практически везде на процессоре стоит вентилятор, от которого избавиться достаточно сложно. Проблему нужно решать в комплексе: уменьшить тепловыделение процессора и купить мощный радиатор.

Если есть возможность — нужно взять процессор из серии энергоэффективных. Например, у AMD есть 2 похожие модели: Athlon X2 4800+ и Athlon X2 4850e. По производительности идентичны, а вот по TDP отличаются на 20 Вт: 65 против 45. Второй способ уменьшения тепловыделения — понижение частоты и напряжения. Все современные процессоры поддерживают возможность снижения частоты в моменты простоя и повышения до номинала при возникновении нагрузки. Существуют различные сторонние программы, которые управляют этим процессом. В висту эта функциональность встроена, достаточно только поставить драйвер процессора и покопаться в панели управления в разделе «Электропитание».

Радиатор на процессор должен быть большим и на тепловых трубках. На данный момент — это факт. Для себя я после чтения многочисленных обзоров остановился на модели Ice hammer 4400B, как наиболее оптимальной по соотношению цена/качество. Обзор можно найти

здесь

. Дополнительным плюсом данного радиатора является наличие в комплекте переменного резистора, позволяющего плавно настраивать обороты вентилятора.


При таких размерах во многих случаях вентилятор на процессор вообще не понадобится.
Вывод: использовать мощный радиатор, настроить динамическое управление частотой и напряжением в зависимости от загрузки. По возможности использовать энергоэффективный процессор.

Жесткий диск

Некоторый пользователи ставят дополнительное охлаждение на жесткий диск в виде пластины с двумя сильно шумящими вентиляторами. Мое мнение: не нужно ставить, если стоит — нужно убрать. Если температура жесткого диска достигает 50 градусов — охлаждать нужно, но лучше это сделать обдувом 120мм вентилятора. В моем корпусе корзина для жестких дисков может штатно продуваться 120мм вентилятором. Также можно установить пассивное охлаждение на тепловых трубках.

Некоторые модели жестких дисков (особенно старые) свистят при работе. Можно попробовать с помощью утилит производителей за счет скорости работы уменьшит их уровень шума. Но чуда не случится. Свистящий винчестер надо просто продавать и покупать новый, желательно однопластинный: меньше пластин внутри диска — меньше шум и вибрации.

Блок питания.

Самая критичная часть системного блока. Полностью отключать вентилятор нельзя, кроме того очень сложно количественно измерить, насколько хорошо/плохо блоку питания в данный момент. Также все доработки системы охлаждения БП приводят к потере гарантии. Самый разумный способ — продать текущий блок питания, если в нем вентилятор 80мм (на задней крышке) и заменить на БП проверенной марки с вентилятором на 120мм в нижней части. Кроме уменьшенного уровня шума мы получаем отвод тепла прямо от процессора и выброс его за пределы корпуса. Соответственно, не нужен вытяжной вентилятор.

В современных блоках питания активно ставятся системы термоконтроля, которые управляют скоростью вращения вентилятора. Делают они это не очень хорошо. К тому же во многих блоках питания сами вентиляторы используются средние с точки зрения шумности. Для получения тишины придется разбирать БП, отключать схему термоконтроля и менять вентилятор. Еще раз повторюсь: это лишает гарантии.

Открываем блок, перекусываем провода к вентилятору, отключаем старый и ставим туда новый вентилятор. Умеющие держать паяльник в руках могут припаять вентилятор непосредственно к плате блока питания.


Подключать новый вентилятор я предпочитаю за пределами блока питания. Во-первых, не надо паять плату/никаких скруток в БП. Во-вторых, появляется дополнительная свобода в месте и способе подключения и дополнительный бонус в виде мониторинга скорости вращения вентиляторов.
Вывод: покупка тихого блока питания. И (или) ручная доработка охлаждения с помощью замены вентилятора и отключения схемы термоконтроля.

Уменьшение скорости вращения вентиляторов.

Все вентиляторы работают от 12В, при этом есть способ заставить работать более тихо, на меньших оборотах, понизив входное напряжение. Можно впаять резистор (но проблема найти нужный актуальна), можно сделать проще: повесить вентилятор на 7В. 7В получается, когда «землю» вентилятора подключаем к +5В. В результате между +5В и +12В разность потенциалов равна 7В.


В этом случае вентилятор работает заметно тише, но есть вероятность, что он не раскрутится с пониженного напряжения. Тут уж нужно экспериментировать и проверять.
Пример впаивания резистора. На фото готовый переходник и вентилятор на процессоре, но суть от этого не меняется.

У меня вентилятор от БП подключается к материнской плате через переменный резистор от IceHammer 4400B. Это дает возможность мониторить обороты + оптимально настроить скорость вращения. Для БП я установил скорость в 600 оборотов. Дополнительный хинт: ненужные провода легко умещаются в пространстве между верхней крышкой БП и корпусом.

Вентиляторы на вдув и выдув.

Моё мнение: не нужны. Если внутри системника нет сильно мощных источников тепла, а БП вытягивает воздух наружу, то нечего лишний шум разводить. Но если уж ставить — то обязательно 120мм вентиляторы и желательно на 7В. Опять же, не во все корпусы можно поставить 120мм вентиляторы, но к большинству современных качественных и просторных корпусов это не относится: везде есть крепления под 120мм

Вентиляторы для обдува.

Ранее я ссылался на использование вентиляторов для обдува чипсета, видеокарты, блока питания. Есть 2 правила:


  • вентиляторов, меньше 120мм быть не должно. Ни одного.
  • Максимальная скорость вращения 120мм вентилятора — 1000 оборотов.

Для меня оптимальным вариантов является скорость вращения 120мм вентилятора в 400 — 600 оборотов. Меньше они просто не раскручиваются, да и поток воздуха слишком слабый.

Я предпочитаю использовать Glacial Tech . От 12В они дают 950 — 1000 оборотов и достаточно тихие сами по себе — это первое. Второе — они идут с коннектором, как на IDE дисках. А на этом коннекторе есть +5 и +12В. Это означает, что можно легко его запитать от +7В за пару минут. Третье — от +7В они выдают около 500 оборотов и работают практически бесшумно в таком варианте.

Альтернативный вариант — Titan Green Vision 120 [TFD-12025GT12Z]. Он дает 800-900 оборотов от +12В, но штатно может подключаться только к материнской плате и не раскручивается от 7В. Плюс: он прозрачный, что понравится любителем моддинга и красивых корпусов.

Вывод: Glacial Tech — оптимальный вариант. Особенно учитывания цену в 100-120р.

Общий вид системного блока

Вот общие фотографии моего системного блока в сборе



У меня в системе 2 вентилятора. Один в блоке питания, 120мм, вращается на 600 оборотах. Другой обдувает видеокарту, чипсет и немного процессор, тоже 120мм, вращается на 400 оборотах. В принципе, можно и без него, но нет смысла: из БП вентилятор не убрать, а шума второго на сильно пониженных оборотах не слышно. Общий уровень шума такой, что для определения, работает компьютер или нет, днем нужно прислушиваться. Бывало пару раз я пытался включить уже включенный компьютер.
Дальнейшее развитие невозможно без водяного охлаждения. Только в этом случае можно будет заменить на пассивный БП (например, FSP Zen), охлаждать винчестер водой, что позволит убрать его в коробку, надежно гасящую вибрации. Впрочем, водяная помпа тоже издает некоторый шум 🙂

Уменьшение вибраций

Последний штрих — уменьшение вибраций от компонентов системного блока. Вибрируют вентиляторы, жесткий диск и привод DVD.

Вибрацией от вентиляторов до 1000 оборотов в минуту можно пренебречь (если все же вибрация идет, попробуйте заменить другим вентилятором). На более высоких оборотах можно бороться, подкладывая специальные резиновые прокладки или двухсторонний скотч в местах крепления, но проще снизить обороты вентилятора. DVD-приводом я пользуюсь очень редко, можно и потерпеть. К тому же, там сложно что-то сделать. Остается жесткий диск.

Даже от самого тихого исходят вибрации, которые дают много шума в итоге, когда жесткий диск прикручен к корпусу. Для проверки этого открутите диск от корпуса, возьмите в руку или положите на что-нибудь гасящее вибрацию и дождитесь загрузки операционной системы (на свой страх и риск! Потерять файловую систему из-за плохого контакта провода можно очень легко). Шума от него будет существенно меньше. В моем корпусе предусмотрены подушечки для гашения вибрации от жесткого диска. Но разницы особой я не почувствовал. Поэтому нужно действовать радикально: жесткий диск не должен касаться корпуса компьютера!

Это возможно, если его повесить на резинках в отсеке для DVD. Резинки я купил в аптеке (называются они «бинт Мартенса»). Резинки натягиваются в двух местах и перекручиваются, таким образом, чтобы они стремились раскрутиться обратно. Между ними вставляем жесткий диск. Главное — убедиться, что он нигде не касается корпуса. В местах крепления резинок к корпусу нужно вставить лист бумаги, чтобы они случайно не порвались из-за соприкосновения с металлом корпуса.



У меня были сомнения насчет температуры жесткого диска при таком способе подключения, но на практике оказалось, что температура редко достигает 45 градусов, несмотря на отсутствие вентиляции и соприкосновения с корпусом. Летом тоже не перегревается, впрочем, у меня постоянно работает сплит-система, поэтому окружающая температура не сильно отличается от зимней. Текущая температура компонентов (по данным SpeedFan)

Update: В комментариях подсказали на более элегантное решение проблемы вибрации, вместо резинок. (спасибо, norguhtar)
www.scythe-eu.com/ru/produkty/komplektujushchie/hard-disk-stabilizer-2.html
Если есть возможность купить такую, наверное, это будет хорошим решением. Я у себя в городе такого не видел, попробую найти под заказ и сравнить.

Термоинтерфейс.

Я использую термопасту Алсил в шприце. Хорошее качество за доступную цену. Когда недавно собирал домашний сервер, взял обычный кулер со штатным термоинтерфейсом и поставил. Все было хорошо, пока не потребовалось снять радиатор. Ни в какую! Он приклеился к процессору, так что мне пришлось применить силу и вытащить его вместе с процессором. И это при закрытом замке. Будьте осторожны и подумайте прежде, чем ставить радиатор с уже нанесенным с завода термоинтерфейсом!


Заключение

В этой статье описаны простые и бюджетные способы уменьшения шума от компьютера. Конечно, в каждом конкретном случае выбор способа уменьшения шума индивидуален, здесь я коротко попытался описать общее «направление движения». Замечания, предложения, вопросы? — Жду в комментариях!

Как сделать USB вентилятор из кулера, моторчика и диска

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха. Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами. Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками. Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся. Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный. Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки. После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку.  Что касается подставки, то тут уже дело Вашей фантазии. Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея с кулером

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше. Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Идея с диском

Идея с компакт-диском №2

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в комментариях.

Похожие материалы:

Как сделать лопасти потолочного вентилятора своими руками

Владея обычным потолочным вентилятором в течение нескольких лет, вы можете решить, что вам не нравятся лопасти вентилятора. Возможно, дизайн и цветовая гамма перестали соответствовать помещению. Возможно, лезвия начинают деформироваться и разбалансироваться. Может быть, вы понимаете, что циркуляция воздуха улучшится с более длинными лопастями. В любом случае, если вы хорошо разбираетесь в древесине и некоторых основных инструментах, вы можете сделать свои собственные лопасти потолочного вентилятора, а не покупать новый или пытаться заменить полностью новый блок вентилятора.

Создание собственных лопастей вентилятора

Один из простых способов получить правильный размер лопасти потолочного вентилятора — использовать оригинальную лопасть в качестве шаблона для новой лопасти. Другой вариант — изготовить деревянный шаблон из обрезков древесины.

Чтобы создать свой шаблон:

  • Обведите лезвие на большом листе бумаги, если вы используете оригинальное лезвие.
  • Убедитесь, что вас устраивает такой же дизайн; это время для любых модификаций, если вы хотите их
  • Вырежьте бумажный шаблон.Обязательно сделайте разрез точным. Вы же не хотите получить несбалансированную лопасть вентилятора. Возможно, вы захотите сделать пару шаблонов, чтобы убедиться, что вы сможете отслеживать их столько раз, сколько у вас есть лопастей вентилятора.
  • Обведите макет лезвия на куске дерева, который вы хотите использовать. Повторите на оставшихся кусках дерева. Если вы используете деревянный шаблон, используйте его для придания формы лезвию.
  • Разрежьте древесину по намеченным линиям.

Виды древесины для изготовления лопастей вентилятора

Очень важно выбрать правильную древесину для лопасти вентилятора.Вам не нужен настолько тонкий, что он сломается при использовании на высокой скорости, или достаточно тонкий, чтобы быстро деформироваться. Вы также не хотите, чтобы он был слишком тяжелым для блока вентилятора, иначе он не будет сбалансирован.

Фанера из балтийской березы или тонкий черный орех — отличный вариант древесины для изготовления лопастей вентилятора. Древесина легче по весу и прочнее.

Попробуйте сделать лезвие из той же деревянной панели, чтобы получить как можно более близкую плотность веса; разные части могут иметь немного разную плотность, что может быть проблематично для балансировки.

Балансировка лезвия

В идеале вы должны отрезать четыре или пять лезвий, и все они будут иметь одинаковый вес. Однако это никогда не является гарантией. Если вы решите сделать лезвия чуть больше, чем вам нужно, у вас будет достаточно дополнительного материала, чтобы отшлифовать края до желаемой формы.

Убедитесь, что вы отшлифовали все лезвия как можно ближе к одинаковой форме. Это уменьшит ваши шансы получить шаткий, несбалансированный вентилятор. Использование деревянного шаблона — отличный инструмент для обеспечения точной формы каждый раз.Вы также можете сложить лопасти вентилятора вместе и зажать их. Это обеспечит однородность при резке и формовке.

После того, как вы отшлифуете лезвия до гладкости, взвесьте лезвия. Все лезвия должны весить одинаково, а также весить столько же, сколько и оригинальные лезвия. Если вес на одном из лезвий выше, чем на другом, или выше, чем исходный, продолжайте шлифовать поверхность лезвия, пока вес не будет точным. Разница всего в унции может вывести поклонника из равновесия.

Альтернативой шлифовке лезвий может быть использование рубанка; рубанок режет древесину.Используя рубанок, вы можете гарантировать, что все лезвия будут одинаковой толщины.

Завершающие штрихи

Чтобы придать лезвиям законченный вид, вы можете оставить их полностью натуральными, покрыть их прозрачным лаком, чтобы защитить древесину, сохранив при этом их естественный вид, или покрасить их любым способом по вашему выбору. Имейте в виду, что когда вы будете их красить, краска добавит лезвиям веса. Будьте осторожны, чтобы не красить один тяжелее, чем другой.

Изготовление лопастей потолочного вентилятора своими руками может быть не только экономичным, но и интересным проектом.Для точного определения веса лезвий требуется некоторая сноровка. Это потребует времени и терпения.

Этот удивительный пост был написан другим великим писателем по деревообработке и другом сообщества Westfarthing Woodworks Community.

Вместе мы можем рассказать миру о работе с деревом и стать источником знаний для начинающих столяров.

Счастливое строительство.

Отшлифуйте лопасти старого потолочного вентилятора и создайте сад своими руками, полный очарования

Вы любитель насекомых? Эта стрекоза для домашнего декора, сделанная своими руками, вот-вот покорит ваше сердце.Он сделан из старых лопастей потолочного вентилятора и является умным способом украсить детскую спальню или вечеринку по случаю дня рождения. Вы даже можете разместить его вместе с другими аксессуарами в стиле шебби-шик на полке, чтобы привлечь внимание посетителей в гостиной.

Если у вас еще нет под рукой старого потолочного вентилятора, загляните в комиссионный магазин или центр повторного использования архитектурных элементов, чтобы найти нужные детали. То же самое можно сказать и о деревянном веретене, из которого делали тело стрекозы. В этом проекте используется меловая краска небесно-голубого цвета, но вы можете выбрать оттенок или два, которые соответствуют стилю вашей комнаты.Несколько страз, приклеенных к сетке, создают ослепительную деталь и создают эффект сверкающих крыльев стрекозы.

Материалы
— Деревянные лопасти потолочного вентилятора с белыми кронштейнами и оригинальными винтами, 2 шт.
— Шлифовальный блок
— Тряпка или бумажное полотенце
— Меловая краска для домашнего декора в стиле «Ледник»
— Большая кисть
— Декоративная сетка
— Высокая — температурный клеевой пистолет
— палочки для горячего клея
— ножницы
— деревянная шпиндель с винтом на одном конце
— шарик из пенопласта
— карандаш
— электрическая отвертка
— сверло
— винты с крестообразным шлицем длиной 1 дюйм, 4
— бита Phillips

Нравится DIY Everywhere — Arts & Crafts для большего

Сделай сам везде

Инструкции
1.Снимите скобы с двух лопастей потолочного вентилятора, затем отшлифуйте обе стороны дерева. Протрите пыль тряпкой или бумажным полотенцем.

2. Покрасьте обе стороны лопастей. Дайте краске высохнуть, затем нанесите второй слой.

3. Когда второй слой высохнет, слегка отшлифуйте края и поверхности лезвий. Это придаст им слегка огорченный вид. Протрите пыль тряпкой или бумажным полотенцем.

4. Натяните декоративную сетку на переднюю часть лезвия. Переверните лезвие и приклейте сетку в месте соединения нитей по всей задней части лезвия.Обрежьте лишнюю сетку. Повторите для второй лопасти вентилятора.

5. Переверните лезвия правой стороной вверх. Поместите скобу сверху на конец лезвия. Переверните лезвие и скобу вверх дном, затем с помощью оригинальных винтов прикрутите скобу к лезвию сзади. Повторите для второй лопасти вентилятора.

6. С помощью винта на конце деревянного стержня просверлите отверстие в шарике из пенопласта. Заполните отверстие горячим клеем, затем снова вставьте винт. Держите шар и шпиндель вместе, пока клей не высохнет.

7. Покрасьте готовую деталь меловой краской. Слегка отшлифуйте края шпинделя.

8. Расположите один конец кронштейна посередине шпинделя. Отметьте карандашом, куда должны входить винты. Используйте маленькое сверло, чтобы просверлить направляющие отверстия в древесине. Переместите кронштейн в отверстия, затем закрепите его винтами с крестообразным шлицем длиной 1 дюйм.

9. Повторите шаг 8 со второй лопастью вентилятора, но направьте лопасть в противоположном направлении. Это придаст вид крыльев стрекозы.

10. Ваша стрекоза готова! Поставьте на книжную полку, чтобы всем было интересно.

Знаки для сада своими руками из лопастей вентилятора

Знаю, знаю, поделки из лопастей вентилятора, может быть, немного преувеличены, верно? Но оставайтесь со мной, это отличается от стрекозы или бабочки. Я покажу вам, как сделать своими руками садовые знаки из лопастей вентилятора , которые вы сможете разместить в любом месте своего сада.

Этот пост спонсирован DecoArt, и они также щедро предоставили призовой пакет для одного счастливчика.[Обновлено, раздача завершена]

Ниже вы также найдете ссылки на моих друзей-блогеров, где вы можете ознакомиться с их забавными проектами, которые вдохновят вас крутыми способами добавить немного веселья и красок в ваш сад.

Список поставок садовых знаков своими руками

Создайте свой садовый знак с лопастями вентилятора

Шаг 1: Подготовьте платы или лопасти вентилятора

Так как они будут снаружи, вам нужно, чтобы они имели хорошую адгезию краски, чего можно добиться следующим образом.

  • Установите маленькое укрытие от брызг на газоне или на тряпке.
  • Если используются старые лопасти вентилятора, промойте, высушите и слегка отшлифуйте каждую лопасть.
  • При использовании досок 1×6 слегка отшлифуйте доску, пока она не станет гладкой.
  • Нанесите на доски несколько тонких слоев Spray Primer.
  • Когда грунтовка высохнет, наступит время боли.
  • Перемешивайте краску маленькой палочкой, пока она хорошо не смешается.
  • Нанесите 1 или 2 слоя краски Picket Fence DecoArt Paint.
  • Поднимите лопасти вентилятора на малярных палочках
  • Дайте лопастям вентилятора полностью высохнуть.

БОЛЬШЕ ПРОЕКТОВ UPCYCLED
Зеркальный лоток для ювелирных украшений – деревянная скалка для декора

Шаг 2. Нанесите на доски трафарет

  • Выберите трафарет и желаемое размещение для каждой доски.
  • Слегка сбрызните заднюю часть трафарета спреем-клеем (если используется)
    • или закрепите его малярным скотчем.
  • Поместите трафарет на лопасть вентилятора и прижмите.
  • Обмакните трафаретный степлер в краску, выдавленную на бумажную тарелку.
  • Затем промокните большую часть краски. Вы хотите сухую кисть и строить в слоях.
  • Слегка промокните края трафарета. Чем светлее краска, тем меньше шансов запотеть.
  • Повторно загрузите и стряхните краску с трафарета и при необходимости добавьте больше к своему дизайну.

Продолжайте работать, следуя описанным выше шагам, меняя цвета в соответствии с желаемым дизайном трафарета.

Внесите исправления и добавьте детали

Шаг 3: Внесите необходимые исправления

Если вы обнаружите, что у вас есть растекание краски там, где вам это не нужно (или вы перемещаете трафарет, и он размазывается), вы можете легко это убрать. Просто используйте немного цвета фона и кисть, чтобы «исправить» области кровотечения.

БОЛЬШЕ ПРОЕКТОВ ПОДЕЛКИ
Хранение красок для творчества – расписные подставки ИКЕА

Я уже собирался выбросить полотенце, потому что устроил настоящий беспорядок из-за того, что я называю приветственной табличкой Fan Blade. Я определенно покрасил вне линий. К счастью, он хорошо почистился.

Просто помните, что вы не будете смотреть на свои вывески с расстояния 6 дюймов. У меня не самая твердая рука для рисования линий; но, расстояние очень доброе 🙂

Шаг 4. Сделайте небольшой рисунок от руки

Я выбрал три высоких трафарета, потому что знал, что они идеально подойдут к лопасти вентилятора и будут хорошо смотреться в саду.Когда я закончил со всеми тремя, они выглядели так, будто им чего-то не хватало, поэтому я проявил творческий подход.

После того, как я нарисовал траву в нижней части вывески «Скворечник», она еще нуждалась в чем-то. Поэтому я добавил несколько цветов от руки. На табличке «Цветение и рост» я добавил несколько лиан, переплетающихся с трафаретным рисунком. А на знак приветствия лопастей вентилятора я добавил несколько дополнительных цветных точек и мазков.

У меня на крыльце уже есть большая приветственная табличка, сделанная своими руками, но я хочу сделать новую.Мне нравится, как получилось это для сада, и я мог бы попытаться воспроизвести его в более крупном дизайне.

Наконец, прикрепите длинный дюбель к задней части каждого садового знака с помощью клея E6000 и дайте ему полностью высохнуть. Если вы используете доску 1 × 6, вы можете использовать зажимы для труб и винты. Или предварительно просверлите дюбель и ввинтите прямо в доску.

Наслаждайтесь новыми трафаретными знаками для сада

После того, как клей высохнет, найдите лучшее место в вашем саду для ваших новых садовых знаков из лопастей вентилятора.Знак приветствия лопасти вентилятора может быть даже на вашей клумбе без сорняков.

ОБОЖАЮ!! ПРИКОЛИ ЭТО!!

Инструкции

  1. Подготовьте лопасти вентилятора
  2. Загрунтуйте лопасти вентилятора и дайте высохнуть
  3. Покрасьте лопасти вентилятора фоновым цветом и дайте высохнуть.
  4. Прикрепите трафарет к лопасти вентилятора
  5. Нанесите узор на трафарет с помощью трафаретного степлера
  6. Устраните растекание краски
  7. Дополнительные рисунки от руки
  8. Прикрепите дюбель к задней части лопасти вентилятора
  9. Поместите в землю в саду и наслаждайтесь.

[Обновлено — розыгрыш завершен] Мы были так рады стать партнером DecoArt в удивительном розыгрыше, где один счастливый читатель выиграл 100 долларов в продуктах DecoArt! Приз будет состоять из:

  • 3 банки по 8 унций с краской для активного отдыха на открытом воздухе цвета полевых цветов, у бассейна, суккулент
  • 3 16 унций банок с краской Curb Appeal цвета Colonial Black, Estate Red, Hampton Blue
  • 3 Кисти для рисования Americana Decor

Теперь пришло время познакомиться с нашими замечательными соведущими, которые сделали этот розыгрыш возможным. Обязательно посетите их блоги, указанные ниже, чтобы увидеть, какие проекты они создали с использованием продуктов DecoArt!

Ваши хосты:

Мишель /Наша хитрая мама – уличный стол из деревянной катушки с кабелем

Вереск /Daily DIY Life – Птичий домик в деревенском стиле, окрашенный в патриотические цвета, своими руками

Ширли/ Интеллектуальные приручения – Как украсить домик для птиц краской

Michelle/ Michelle James Designs – омолаживающие окрашенные цветочные горшки

Беверли/ Через бульвар – вывеска Patriotic Lawn Decor

Тони/ Девушка, сделай сам! — Садовые знаки своими руками из лопастей вентилятора

[Обновление — розыгрыш завершен] Обратите внимание, что для участия вам должно быть не менее 18 лет, и вы должны иметь сертификат U.С. Резидент. Один победитель будет выбран случайным образом. DecoArt несет ответственность за доставку приза непосредственно победителю. Эта раздача проводится в партнерстве с DecoArt. Удачи!

20 идей для создания вентиляторов своими руками — легко сделать самому

Знаете ли вы, что иногда жара может быть слишком сильной, и создается впечатление, что большой потолочный или стационарный вентилятор не обеспечивает необходимой вентиляции?

Иногда миниатюрные веера могут служить прекрасным декором для вашего дома, особенно японские веера.В этой статье мы собрали список идей для фанатов своими руками, которые вы можете сделать, не выходя из дома.

1. Самодельный мини-вентилятор

Этот мини-вентилятор стоит первым в моем списке. Это очень просто сделать, и поэтому он хорошо работает. Игла для материалов включает в себя лопасть вентилятора, двигатель постоянного тока, перезаряжаемую батарею 9 В, защелку для батареи 9 В, кнопку, пистолет для горячего клея, паяльник и пластиковые ложки (опционально).

Начните с обрезки края ложки и приклейте его к кончику ложки (в этом нет необходимости, если вы не используете ложку).Приклейте двигатель к противоположной стороне терминала с помощью горячего клея. Прикрепите лезвие к двигателю и добавьте кнопку, и все. Вы можете наслаждаться максимальной вентиляцией просто так.

Щелкните для получения более подробной информации

2. Безлопастный вентилятор своими руками

Вы когда-нибудь видели безлопастный вентилятор? Что ж, теперь вы собираетесь сделать его своими руками. Для этого понадобятся несколько труб из ПВХ, пластиковая чаша и листы стекловолокна толщиной 3 мм, а также торцовочная пила.

Конструкция этого безлопастного вентилятора повторяет структуру обычного лопастного вентилятора, но поток воздуха и работа лопастей были в корпусе с закрытым каналом.Это гарантирует вам защиту ваших детей, даже вас.

Щелкните, чтобы получить более подробную информацию

3.

Как сделать безлопастный вентилятор

Этот безлопастный вентилятор состоит из пластины из фольги, мотора, двух кусков дерева, клея и пластикового ведра. Используя циркуль, нарисуйте и вырежьте круг из пластины из фольги с точным измерением, но круг через каждые 30 градусов, чтобы получилась веерообразная фигура. Присоедините его к двигателю и установите оба в уже просверленную трубу.Проект очень дешевый, потому что используемые материалы можно легко достать из дома на складе.

4. Как сделать электрический настольный вентилятор из бутылки

Разрежьте бутылку и снимите верхнюю часть с крышкой. Разрежьте бутылку на шесть равных частей, удалите 3 части, пропустив одну в промежутке (чтобы получилось 3 лопастных вентилятора). Просверлите центр крышки, чтобы освободить место для вала двигателя. Сделайте вертикальную подставку для вентилятора и приклейте мотор на подставку, а сам вентилятор прикрепите к мотору.

5. Как сделать японский веер

С этим японским веером очень легко работать. Вот материалы, необходимые для изготовления декоративной оберточной бумаги: обычная белая бумага, 10 деревянных палочек, 2-дюймовые шпильки, канцелярские кнопки, кисточка, клей, инструменты для рисования и пуговицы.

Проткните в каждой деревянной палочке углубление, упакуйте их и вставьте через них булавку, закройте другой конец булавки. Нарисуйте дугу на листе белой бумаги. Расположите палочки на белой бумаге так, чтобы точка вращения находилась внизу и в центре.

Обведите карандашом контур палочки на бумаге, удалите палочки и добавьте к ним клей. Отнесите его обратно пользователю и приклейте к обведенному лицевой стороной вниз.

Щелкните для получения более подробной информации

6.

Как сделать карманный вентилятор

Вы всегда хотели носить вентилятор в кармане? Спасаться от жары везде и всегда? Этот простой и красивый карманный вентилятор своими руками для вас.

Изготовлен из 3 листов бумаги, 2 палочек от эскимо и 1 бегунка.Надрежьте каждую бумагу и сложите ее пополам. Склейте каждую из частей веера вместе, пока у вас не получится один большой шов. Прикрепите палочки от эскимо с обеих сторон.

Щелкните для получения более подробной информации

7. Как сделать электрический настольный вентилятор

Необходимые материалы: вентилятор, листы картона, клей и двигатель. Нарисуйте и вырежьте из картона два круга. Приклейте два круга рядом с помятым прямоугольным картоном, чтобы сделать основу веера. Сделайте углубление на прямоугольном картоне, чтобы его можно было согнуть и склеить в трубу. Труба служит подставкой, а двигатель установлен в основании. Вентилятор крепится к подставке.

8. Ручной веер из ткани своими руками

Для этого необходимы плавкая прокладка, ткань и клей. Отметьте и вырежьте 5/45-дюймовый кусок плавкого интерфейса, также вырежьте ткань 24/45-дюймового. Прогладьте интерфейс на ткани, чтобы он прочно держался на нем. Оберните ткань вокруг интерфейса и склейте/сшейте края. Вырежьте ручку из подходящей фанеры, прикрепите ее к обоим концам ткани и сложите в складки.Процесс так же прост, как это. Просто попробуйте.

9. Вентилятор для дровяной печи, сделанный своими руками

Концепция этого самодельного вентилятора заключается в том, что он вырабатывает электроэнергию от плиты. Он сделан из дрели, ножовки, С-образных зажимов, напильника/наждачной бумаги, паяльника, пропеллера, алюминиевой пластины, гаек и болтов и радиаторов.

Основание изготовлено из алюминиевой пластины диаметром ⅛ дюйма. Отрежьте детали ножовкой и напильником/отшлифуйте края, чтобы они выглядели гладкими.Ручной электрический вентилятор DIY

Он изготовлен из двигателя без сердечника, тумблера, литий-ионного аккумулятора 3-7 В, печатной платы, офисных зажимов.

Нарисуйте большую форму арахиса на пластиковом листе, аккуратно разрежьте лист и сделайте две его копии. Измерьте размеры двигателя и тумблера и отметьте их на пластиковых листах. Вставьте двигатель в отверстие на пластиковом листе и с помощью клея закрепите его. Добавьте пропеллер к валу двигателя. Спроектируйте держатель батареи и соберите детали.

Щелкните для получения более подробной информации

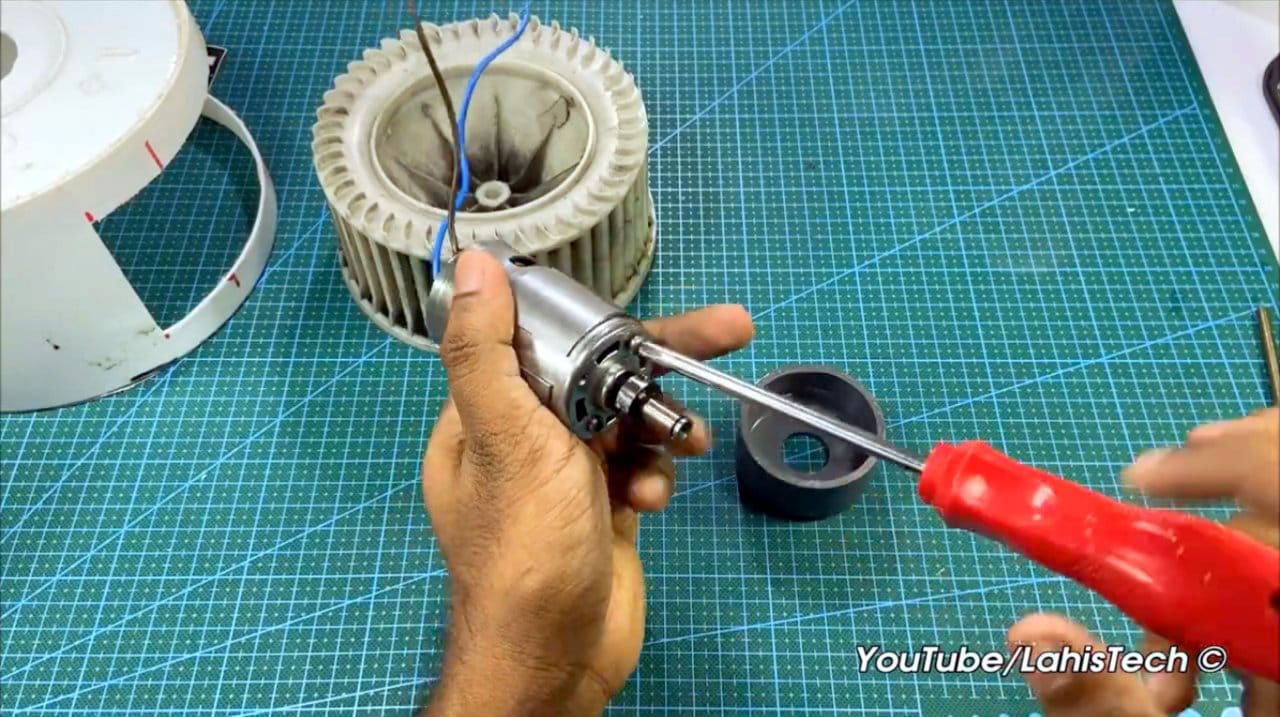

11. Как сделать самодельный безлопастный вентилятор

Основание было сделано из 4 частей Карсона, проделав в основании отверстие для подачи. Поместите двигатель в середину и приклейте основание вокруг него. Сделайте кольцо из листов Карсона и обклейте его бумагой 12/74 дюйма, повторите процесс для второго кольца и приклейте его к основанию. Используйте стержень Карсона, чтобы крепко закрепить кольцо. Необходимые материалы: листы Карсона, линейка, режущий инструмент, клей и двигатель.

12. Ручной веер своими руками

Материалы, необходимые для изготовления этого удивительного ручного веера: 2 метра перьев, фен, каркас вентилятора и ножницы.

Нарисуйте желаемую форму на фанерной доске и приклейте к ней перья. Оставьте среднее пространство для кружевного цветка. Повторите цены для другой стороны доски и заверните ручку. Проект простой и красивый, его можно использовать и как свадебный веер.

13. Как установить потолочный вентилятор

Это руководство поможет вам самостоятельно установить потолочный вентилятор. Это простой проект, который вы должны попробовать. Вы начинаете с того, выключите электричество. Установите опорную скобу на потолочную балку, на которую вы хотите установить вентилятор. Прикрутите кронштейн вентилятора к распорке. Организуйте проводку и установите двигатель. Добавьте крышку кронштейна после того, как вы настроили проводку. Затем прикрепите лезвие и свет.

Щелкните для получения более подробной информации

14. Ручной мини-вентилятор своими руками

Этот мини-вентилятор состоит из палочек от эскимо, пластикового вентилятора, аккумулятора, держателя аккумулятора и двигателя.Приклейте палочку от эскимо к боковой части батареи. Подсоедините клемму держателя батареи непосредственно к двигателю и поместите двигатель между палочками от эскимо. Прикрепите вентилятор к балке двигателя и подключите держатель к аккумулятору.

Щелкните для получения более подробной информации

15. Как сделать свадебный веер из перьев

Этот перезаряжаемый вентилятор своими руками должен быть у вас дома. Он сделан из картона и двигателя постоянного тока.Нарисуйте на картоне большой круг и еще один маленький круг в центре, затем обведите на нем форму лезвия. Вырежьте лезвие из картона и прикрепите вал двигателя к маленькому кругу. Соберите подставку для вентилятора, и ваш вентилятор готов.

17. Вентилятор для лампы, сделанный своими руками

Материалы, необходимые для изготовления этого переносного вентилятора для лампы: вентилятор, трехходовая розетка, лампочки Эдисона, комплект проводки для лампы и латунная краска в аэрозольной упаковке.

Разберите вентилятор и выньте проводку.Вставьте комплект лампы в вентилятор и распылите краску внутри. Подсоедините молнию к вентилятору так, чтобы штекер вышел снизу. Верните клетку и накройте все. Это так просто, да!

Щелкните для получения более подробной информации

18. Веер из бумажных тарелок своими руками

Это самый простой и дешевый бумажный веер, который вы можете увидеть. Он сделан из палочек, бумажных тарелок, ножниц, клея и краски. Разрежьте бумажную тарелку на две половинки. Раскрасьте половину тарелки и дайте ей высохнуть.Склейте палочки вместе под углом, чтобы получилась форма. Прикрепите палочку к половинке тарелки, и все готово.

Нажмите, чтобы узнать подробнее

19. Красивый самодельный веер

Он сделан из цветного картона, карандаша и ластика, циркуля, линейки и транспортира, ножниц, дырокола, атласной ленты и клея. Вырежьте круг и сверните его веером, обрежьте края и просверлите отверстия на каждой части веера. Плотно сложите веер.Работа выполнена красиво. По желанию можно украсить веер.

Щелкните для получения более подробной информации

20. Как сделать безлопастный вентилятор

Он состоит из бесщеточного двигателя, напечатанного на 3D-принтере пропеллера и аэродинамической рампы. Склейте части пандуса вместе. Прикрутите вентилятор к двигателю и соберите части рампы. Свинтите их вместе и установите двигатель внутри базовой рампы.

Заключение

Мы собрали несколько лучших фан-проектов, которые вы можете сделать, не выходя из дома. Для некоторых проектов требуются двигатели, а для других нет. Большинство проектов, перечисленных в этой статье, очень просты в исполнении и не требуют навыков.

Итак, вы нас услышали, теперь мы хотим услышать от вас. Какой фан-проект своими руками ты собираешься сделать?

45 Перепрофилирование лопастей вентилятора Идеи, которые можно сделать своими руками – Buzz16

В гараже есть старый вентилятор, от которого вы планируете избавиться в ближайшее время? А может пора приобрести новый вентилятор и выбросить старый морально устаревший. Подожди, только не выбрасывай.Вы можете не знать, какая польза от этого может быть. О, я серьезно. Вы покупаете дорогие вещи, чтобы украсить свой дом. Но в большинстве случаев вы даже не понимаете, что можете создавать более красивые произведения искусства из старых вещей, которые у вас уже есть, и при этом по очень низкой цене. Вот некоторые идей по перепрофилированию лопастей вентилятора, которые вы можете сделать своими руками.

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Ремесло — это весело, а что за жизнь, если в ней не весело! Вы можете не только проявить свой творческий ум и создать отличные произведения искусства, но и продать их по хорошей цене.И если вы не хотите продавать то он всегда может с гордостью украсить ваш дом. Так что в этой напряженной жизни вы должны уделить немного времени рукоделию и сделать несколько замечательных вещей, подобных этим. Эти идеи DIY действительно довольно крутые. Обновите свою одежду весело и стильно, как показано здесь.

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Идеи поделок из лопастей вентилятора, которые можно сделать своими руками

Знак сада

Источник изображения

Возможно, вас это шокирует, но лопасти вашего старого вентилятора можно использовать для создания действительно прекрасного произведения искусства. Возьмем, к примеру, этот садовый знак, который был сделан с использованием лопасти вентилятора! Вам не нужно быть знатоком своего дела. Просто возьмите немного УФ-лака и начните красить лезвие чем угодно, от цветов до пчел и ягод, как показано здесь. Узнайте больше о таких самоделках, которые можно сделать из паракорда.

Лопасти вентилятора Призраки Хэллоуина

Источник изображения

Как ты собираешься украсить свой дом в этот Хэллоуин? Если бы мне пришлось отвечать на этот вопрос, я бы сказал, что с тыквами и потолочным вентилятором.Да, вытащите эти старые ржавые лопасти потолочного вентилятора из угла своего гаража и побрызгайте на них краской. А пока вы этим занимаетесь, вспомните свое детство и нарисуйте черты лица призрака на лопастях вентилятора. Видишь ли, у тебя дома есть действительно крутые призраки. Пока вы делаете все это, почему бы не сделать и свои собственные украшения?

Гигантская стрекоза

Источник изображения

Подумайте еще раз, прежде чем выбрасывать старые лопасти потолочного вентилятора в мусорное ведро. Сделайте свой сад немного красивее с помощью гигантской стрекозы, притаившейся за углом. Не настоящий конечно! Эта стрекоза сделана из лопастей потолочного вентилятора и старых ножек стола. Отличный способ использовать вещи по-новому, не так ли? Используйте листья, чтобы сделать эти крутые проекты своими руками. Вы также можете использовать этих стрекоз, чтобы украсить свой сад, повесив их на деревья. Взгляните на эти идеи гигантских бумажных цветов своими руками, которые вы могли бы использовать.

Ветряная мельница с лопастями потолочного вентилятора

Источник изображения

Вы сойдете с ума, если увидите это, а потом узнаете, что этот прекрасный ветряк был сделан из лопасти потолочного вентилятора.Устаревшее потолочное лезвие было разрезано на куски, а затем красиво уложено в ветряной мельнице с легким оттенком краски. Тогда конечный результат определенно стоит попробовать. Эти идеи чехлов для мобильных телефонов своими руками тоже стоит попробовать.

Меловая доска для ванной

Источник изображения

Иногда нужно что-то делать просто для удовольствия. Одной из таких вещей является эта доска для мела в ванной, которая не позволит вам выйти из ванной комнаты, не помыв руки! Используя только лопасти потолочного вентилятора и много черной краски, это отличный проект, верно? Этот ремесленный проект по обновлению вашей старой обуви сногсшибателен.

Зима пришла!

Источник изображения

Зима приходит с кучей фестивалей и большим количеством снега. Почему бы не встретить зиму в этом году красивым снеговиком, нарисованным на лопастях вентилятора? Это действительно умное использование лопастей потолочного вентилятора. Всего лишь капля краски, и снеговик готов к работе.

Кормушка для птиц

Источник изображения

Кто бы мог подумать, что из устаревшей лопасти потолочного вентилятора, лежащей где-то в вашем гараже, можно сделать кормушку для птиц? Несколько контейнеров, закрепленных на дне, и немного творческого подхода к обновлению лопасти вентилятора, и ваша кормушка для птиц готова кормить птиц. Ну и, конечно же, не забудьте добавить туда немного еды.

Центр сообщений лопастей вентилятора

Источник изображения

Ну, конечно, лучшее я приберег напоследок! Этот ремесленный проект — идеальная идея перепрофилирования лопастей потолочного вентилятора, которые можно использовать для нескольких целей. От подвешивания ключей до хранения мелков и нескольких других мелочей до доски объявлений. Этот посыльный с лопастями вентилятора имеет множество применений. И нужно ли упоминать, что это действительно отличный предмет декора для стен? Не выбрасывайте и пластиковые бутылки.Вы также можете использовать их для создания отличных предметов декора.

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Источник изображения

Не сиди так. Давай вставай и приступай к работе. Используйте свой творческий потенциал и сделайте действительно классные вещи из ничего.

Лопасти вентилятора Junk Angel DIY

Несколько лет назад я нашел в мусоре потолочный вентилятор и с тех пор был одержим идеей превратить старые лезвия в новые части сезонного дома декор.

Забавное времяпрепровождение для девушки, которая заставила мужа снять каждый поклонник в доме в тот день, когда мы въехали.

Скажем так Я никогда не был поклонником вентилятора.


Однако за эти годы я сделал все виды забавных и творческих вещей из тех лезвий.

Дверные жетоны для приветствия осени.

Весенняя табличка с цветочным декором.

Призраки на Хэллоуин.

Том Турция на День Благодарения и даже ручная роспись елки к Рождеству.

И каждый раз, когда я думаю, что исчерпал свой запас деталей для вентилятора, одна из них выпадает из моей мастерской, и я берусь за другую идею.

Сегодня я рад поделиться своим последним — и, я осмелюсь сказать, лучшим — upcycle из них всех. И как раз вовремя для нашего последнего прыжка Do It Over Designers.

Это ангел-хлам с деревянными лопастями вентилятора, и пока она отлично смотрятся в доме круглый год, особенно на Рождество поразительнй.

Приходите посмотреть сами.

Итак, все началось еще в августе, когда я видел видео из журнала Country Sampler Magazine. Это было Мастер-класс как сделать ангела-хлама из старых ставней.

Я был сражен сразу.

Конечно, старых жалюзи у меня не было слонялся без дела, так что мне пришлось надеть шапку для размышлений…а потом отвлекся на шторы и забыл обо всем этом.

До.

Пока однажды я не копаться в моем ремесленном шкафу в поисках швейных принадлежностей и лопасть вентилятора буквально выпала мне на ногу.


И тут колеса закрутились.

Форма лопасть вентилятора напоминала платье своей слегка раструбной формой и гофрированный низ.

Бинго. Теперь охота была на другом части … ммм.

Пока на меня больше ничего не упало, я смог откопать две старые деревянные рамы (которые висели у меня на стене в ванной — не серьезно) для крыльев.

Принадлежности для головы найти несложно, слишком.


У меня был один среднего размера деревянная поделка круглая, остаток от моей тарелки для торта своими руками, и достаточно мха и ягодной гирлянды, еще остатки, на этот раз из мои носочные ангелы, чтобы завершить мой проект.

Клянусь, этот шкафчик похож на клоунская машина ремесленных шкафов. Я честно не знаю, как это все сочетается.

Когда-то у меня было все припасы собраны, пришло время собрать старушку.

Как сделать деревянную лопасть вентилятора Junk Angel

Хотя я включаю расходные материалы и подробные инструкции, когда делюсь своими поделками, В основном я надеюсь вдохновить вас.

Это мнение очень уместно в отношении этого конкретного корабля, так как это ненужный хлам.


Не стесняйтесь украшать своего ангела всем, что у вас есть. около.

У меня просто, но у тебя может быть старая книга или иметь волосы из соломы, ленты или пряжи.

Вы можете добавить руки с ветками или старые деревянные обрезки.

Возможности действительно безграничны, и чем больше творчества вы получите, тем более личным будет ваш проект.

Что, на мой взгляд, всегда лучше.

Как я уже сказал, я начал со старой лопастью вентилятора, но это само по себе не ангел. Ей нужна была голова, и вот где Мистер Замечательный и пришла его дрель.


Во-первых, я использовал карандаш, чтобы отметить, где я хотел установить голову.

Тогда он использовал дрель, чтобы сделать пилотные отверстия для винтов, которые он использовал, чтобы прикрепить два шт.

Если бы у него были винты с головками больше, чем отверстия, которые были уже просверленные в лопасти вентилятора, мы бы их использовали.


Увы, мы не ходили и не хотели ничего покупать.

Также, мы использовали шурупы, а не гвозди, потому что шурупы лучше держатся… и да, мы можно было бы использовать клей, но опять же, мы чувствовали, что винты были самыми прочными.


Когда детали были соединены, я начал рисовать.

я использовал белый для тела и телесный тон для лица. Я не грунтовал, так как хотел грубый, огорченный вид.


Крылья уже были окрашены в белый цвет много лет назад. Ванная. Запомнить?

Так что я просто приклеил их к задней части лопасти вентилятора. где я думал, что они будут выглядеть лучше всего.Они не симметричны, что добавляет к этому вместе чувствую.


Далее, моей девушке нужно красивое лицо.

Сделать ей глаза и рот, я обвел карандашом половину рулона скотча.


Затем я обвел линии глаз черным маркером с тонким наконечником и красным карандаш, чтобы сделать рот трещать.
Последним шагом в этом процессе было приклеить горячим клеем немного мха к ее верхней части. голову, добавьте к ней маленький ореол из красных ягод и очень изящный белый бантик из органзы одеваться.

Чтобы добавить немного сладости моему наркоману, переработанный деревянный ангел.


Сделано меньше чем за час с бесплатными материалами, которые у меня были под рукой.

А как я уже сказал, она великолепна.

А может, она фанатичная.

Я позволю тебе решить. 😉

Эй, пока ты не ушел, пора прыгайте вокруг и проверяйте, чем делятся мои друзья из «Do It Over Designer» сегодня!

Посмотрите все самое интересное!!

Как сделать стрекозу из лопастей потолочного вентилятора

Необходимые материалы:

  • Шпиндель
  • Верхняя стойка ограждения
  • 4 лопасти потолочного вентилятора
  • Деталь для глаз
  • Деталь для антенны
  • Наконечник для хвоста
  • Краска

    Увидев картинку со стрекозами, сделанными из лопастей потолочного вентилятора, я решил ее сделать.У меня на чердаке была коробка с четырьмя лопастями вентилятора. Я хотел, чтобы моя стрекоза выглядела так, как будто она сделана из лопастей потолочного вентилятора, поэтому я не стал обрезать лопасти. Я оставил кронштейны лопастей вентилятора. Мне понравился дизайн, так что это был беспроигрышный вариант!

    Я хотел покрасить плетеную вставку в другой цвет, чем внешняя часть лопасти вентилятора. Я завернул лезвие в газету и отрезал плетеную часть.Пока сохли лопасти вентилятора, я покрасил шпиндель. Я забыл сделать снимок. Иногда я полностью увлекаюсь и забываю сфотографировать!

    После того, как шпиндель высох. Я просверлил отверстие в верхней части шпинделя, куда будет крепиться головка.

    Для головы стрекозы я использовал верхний столб забора.Я покрасил его в тот же цвет, что и тело стрекозы. После того, как столб забора высох, в верхней части столба забора было просверлено отверстие для антенны.

    Я использовал две белые колпачки для потолочных светильников, которые я покрасил в желтый цвет для глаз. Для зрачков использовались маленькие винты.

    Для антенны я использовал абажур от старой лампы.

    Кронштейны лопастей вентилятора были прикреплены к шпинделю.

    В последний момент я решил использовать навершие для хвоста стрекозы.

    Поскольку я решил использовать навершие для хвоста, от веретена было отрезано два дюйма, чтобы стрекоза не была слишком длинной для забора, на который я ее крепил.

    Готовый продукт! Я доволен тем, как это получилось.

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
