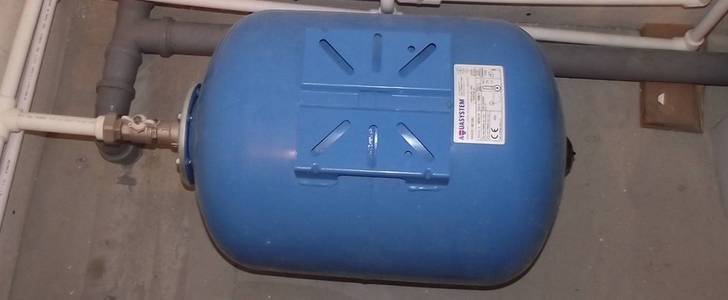

Как слить воду из гидроаккумулятора на зиму: как правильно слить воду из гидроаккумулятора

Содержание

как правильно слить воду из гидроаккумулятора

Консервируя водопроводную систему загородного дома на зимний период, необходимо полностью слить воду из гидроаккумулятора. Эта предосторожность связана с риском возникновения неисправностей гидробака, если он останется в неотапливаемом помещении на все время зимних холодов.

Что нужно сделать для освобождения накопительного резервуара от остатков воды

Освободить гидроаккумулятор от воды может потребоваться еще и в следующих случаях:

  • при выполнении ремонтных работ (замена потерявшей герметичность и/или эластичность мембраны)
  • если водопроводом долго не пользовались, и в резервуаре гидробака застоялась вода. Воду сливают, чтобы заполнить гидроаккумулятор чистой водой из скважины.

Порядок действий:

  1. Обесточить насосное оборудование.
  2. Оставить в открытом положении любой из водоразборных кранов системы.
  3. Отсоединить шланг, подающий воду в накопительный резервуар.

Если гидроаккумулятор оснащен сливным вентилем (дренажной пробкой), остатки воды легче всего слить, открыв дренаж. Устройством слива воды в большинстве случаев оснащают вертикальные гидробаки. Если подобный вентиль не предусмотрен конструкцией, во время монтажа водопроводной системы рекомендуется предусмотреть способ простого отсоединения выходного патрубка. Часто применяется соединительный фитинг типа «американка».

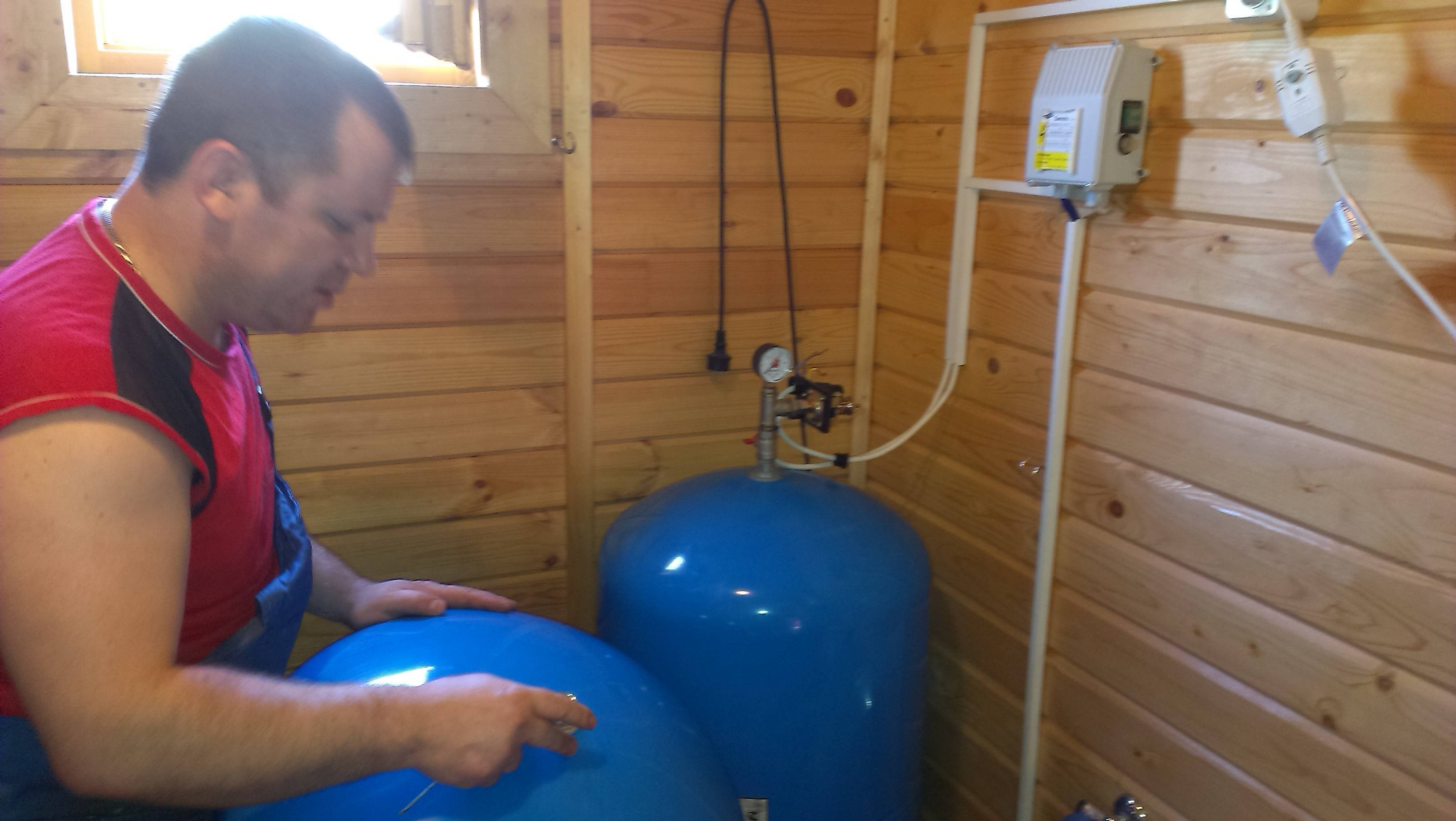

Если вода попала в отсек для воздуха

При нарушении герметичности мембраны вода остается в полости, предназначенной для накачивания воздуха. Подобная неисправность может быть незаметна для потребителя, так как отверстие настолько мало, что не сказывается на функциональности  гидроаккумулятора. Но вода, накопившаяся в воздушной полости, замерзнув, разрушит резиновую мембрану.

Чтобы определить, есть ли вода в отсеке для воздуха, после слива воды из накопительного резервуара нужно покачать гидроаккумулятор. Освободить от воды воздушную полость можно только, сняв мембрану. Мембрана извлекается после снятия фланца, на котором расположен штуцер шланга подвода воды. Внимательно осмотрите внутреннюю поверхность отсека для воздуха. Вероятно, в месте, где скапливалась воды, образовался очаг коррозии. Просушите бак и ликвидируйте ржавчину.

Специалисты рекомендуют:

Устанавливая новую мембрану, не забудьте смазать герметиком место контакта фланца с мембраной, чтобы предотвратить утечку воздуха через негерметичный стык.

Как слить воду из гидроаккумулятора, установка гидробака

слить воду с гидроаккумулятора

Больше видео:

Водяная станция. Как слить воду с груши

3 г. назад

Сайт сервиса: http://gme-s.in.ua/ Сайт по продаже оборудования: http://gme.in.ua Полезная информация по гидроаккумуляторам:…

#10 Проблемы с гидроаккумулятором. Решение.

2 г. назад

Решение проблемы с Гидроаккумулятором. Стал часто срабатывать реле давления при разборе воды. Т.е. часто…

Подготовка к зиме водопровода на даче.Слить воду с насосной станции /гидрофор / Продуть трубопровод

3 мес. назад

Речь пойдет о том как подготовить дачный водопровод(абиссинская скважина)к зиме, правильно слить воду с…

Как сливается вода с Гидрофора,на Зиму

2 г. назад

Так делаю Я на даче,перед морозами нужно слить воду чтоб не замёрзла вода в гидрофора.

КАК СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ ОСЕНЬЮ НА ДАЧИ

2 г. назад

СХЕМА ПОДВОДА ВОДЫ ИЗ СКАВЖЕНЫ В НАСОСНУЮ СТАНЦИЮ И СЛИВА ВОДЫ ИЗ НАСОСНОЙ СТАНЦИИ ОСЕНЬЮ НА ДАЧАХ .МНОГИЕ…

Откачка воды из труб на зиму с помощью автомобильного компрессора

4 г. назад

Стройка. Откачка воды из труб на зиму с помощью автомобильного компрессора. Миф или реальность? метод прове…

КАК ЗАМЕНИТЬ МЕМБРАНУ и СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ

1 г. назад

ЗАМЕНА МЕНБРАННЫ ИЛИ КАК СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ.Друзья помогите материально отправьте 10 руб на…

Как заменить мембрану гидроаккумулятора своими руками

5 г. назад

Как заменить мембрану гидроаккумулятора своими руками. Что нужно знать, чтобы увеличить срок службы мембра…

Как правильно закачать и создать давление в расширительном баке .

2 г. назад

How to upload and create the pressure in the expansion tank . Закачиваем давление в расширительный бак . Какое давление должно быть…

Как слить воду на зиму из скважины. Варианты

1 г. назад

Представляем вам обзор двух вариантов для автоматического и ручного слива воды в скважину на зимний период…

Как слить воду на зиму — ПРОМБУРКОМ

1 г. назад

«ПромБурКом» — бурение и обустройство скважин 8 495 984 08 89 https://promburcom.ru/ Как слить воду на зиму в кессоне.

ЗАМЕНА ГРУШИ В ГИДРОАККУМУЛЯТОРЕ. Правильное давление в расширительном баке, гидробаке, гидрофоре

6 мес. назад

Замена груши / мембраны в гидроаккумуляторе. Как правильно закачать и создать давление в расширительном…

Замена груши в гидрофоре

6 г. назад

Эмм… Некоторые технические советы по замене груши в гидрофоре (водяном насосе) в частных домах. Визуально…

Слив воды из дома в колодец — 1

2 г. назад

Кран для слива воды из системы водоснабжения должен находится в самой низкой точке. Обычно эта точка находи…

Как выдуть воду из системы на зиму компрессором?

2 г. назад

Как подключить компрессор в водопроводную систему?/How to connect air compressor to water pipe? Подключаю пневматический штуц…

как слить воду из труб на зиму

1 г. назад

слив воды из труб на зиму с помощью автомобильного насоса для подкачки шин.

Как слить воду и с системы частного дома.

2 мес. назад

Как продуть водяную систему частного дома с помощью пылесоса.

Легкая консервация водопровода

7 мес. назад

Система водоснабжения из колодца с легкой консервацией. На видео показано как законсервировать водопровод…

Как слить жидкость — САМЫЙ ХИТРЫЙ СПОСОБ / Полезные советы

2 г. назад

Как слить жидкость через шланг, а в нашем случае слить воду из расширительного бачка системы отопления,…

Насосная станция замёрзла.

10 мес. назад

Замена насосной станции в бане.

Как устроен гидроаккумулятор

5 г. назад

Как устроен и как работает гидроаккумулятор, какие они бывают. Устройство гидроаккумулятора (гидробака)…

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар.

Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать.

Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки.

Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Установка гидроаккумулятора для системы водоснабжения: выбор агрегата и места размещения, порядок монтажа своими руками

Установка гидроаккумулятора в цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т. д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке. Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды. Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Возможно, Вас заинтересует статья о расчете гидроаккумулятора для системы водоснабжения.

Статью о регулировке и настройке давления в гидроаккумуляторе читайте .

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

  • погружной вариант, который необходимо разместить в воду;
  • поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

  1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

    Показатели не должны быть выше, чем давление, при котором может включаться насос.

    Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

  2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
  3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

  1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
  2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
  3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в этой статье).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Обеспечение максимального комфорта загородного дома в первую очередь зависит от водоснабжения. В основном в частных домах это создается автономной системой. Задача обеспечения водоснабжения на дачном участке является основной. В основном эту работу все стараются выполнить собственными силами, так как это не совсем дешевое удовольствие.

Изготовление и монтаж безмембранного гидробака своими руками

После установления системы и насосной станции, всегда хочется максимально сэкономить на потребляемой энергии. Это достигается минимизацией количества насосных запусков.

В этом случае отличным решением будет установление гидроаккумулятора. Он является ключевым элементом автономной канализации.

Гидробаком в водоснабжении выполняется такие задачи:

  1. поддержание уровня давления;
  2. предупреждение и снижение гидроударов, вызываемых насосом при включении;
  3. продление срока эксплуатации насоса;
  4. предотвращение поломок.

Из этого видно значимую роль данного устройства в системе водоснабжения.
Его вполне можно собрать из подручного материала, например из водонагревательного бака, и не обязательно тратиться на его приобретение.

Строение и принцип работы гидроаккумулятора

Прежде, чем начать сборку данного изделия, нужно познакомиться с его устройством.
Данное устройство представляет собой бак, имеющий резиновую мембрану (грушу), к которому подключены измерительные приборы. Благодаря мембране обеспечивается смешивание кислорода с водой и создается нужный напор.

Мембрана расположена в центре емкости и делит его пополам. Первая часть заполняется воздушными массами, а другая жидкостью. Чем сильнее будет сжиматься воздух, тем быстрее будет заполнение бака водой В момент открывания крана сжатый воздух давит на грушу, а она давит на воду. Так обеспечивается напор в водоснабжении.

Для того, чтобы система подачи воды нормально функционировала нам нужно знать давление устройства. К примеру, в городском водопроводе давление воды составляет полторы атмосферы. В самодельном устройстве данное число может изменяться на одну атмосферу в ту или иную сторону.

Зная необходимое давление, нужное для гидроаккумулятора, возможно собственноручно создать его в баке используя покупной компрессор, или с помощью шинного насоса.

Для этого можно использовать любой насос. Определение давления происходит с помощью манометра. Вообще, нужное давление создается при работе.

Главное нужно понять некое соотношение — чем большее давление оказывают воздушные массы, тем меньше жидкости уместится в бак.Но в тоже время, система будет иметь большой водный напор;

Соответственно чем меньше будет происходить давление воздушных масс, тем емкость будет больше вмещать воды и, как следствие, насос будет реже включаться.
Подбор рабочего режима происходит исходя из устройства водопроводной системы.

Конечно создать изделие своими руками подобное магазинным достаточно затратно. Для этого будет нужен бак с внутренней гладкой поверхностью, которая не может испортить растянутую мембрану(грушу). Можно просто все упростить, отказавшись от всех этих элементов.

Возможно возникновение такой проблемы, как смешивание воздушных масс с водой. Но в быту незначительное количество воздуха в потоке жидкости не значительно и не влияет на ее эксплуатацию.

Самостоятельное изготовление гидробака

В настоящее время на рынке представлен огромный выбор гидроаккумуляторов для систем водоснабжения различных типов и производителей, и не сложно выбрать устройство, соответствующее вашей системе. Многие могут самостоятельно изготовить без мембранный гидробак, и он ни сколько не

хуже магазинного.

Для выполнения данной задачи необходимо иметь:

  • алюминиевую или пластиковую емкость не менее тридцати литров объемом;
  • краны, тройники, четвертник;
  • манометр;
  • лист из резины для вырезания прокладки.

Нужно проделать несколько проемов — на дне, в крышке, и на боковой поверхности бака(чуть выше середины). Через дно, а точнее через проем в нем, вставляют 3/4 кран, закрепляют шайбой и гайкой. Производят накручивание тройника на кран.

Чтобы предотвратить протекание нужно использовать прокладку и все загерметизировать. С одного края к тройнику подключают подведение, со второго — отведение.

Через проем в крышке происходит вставка 1/2″крана с присоединенным четвертником. К четвертнику подключается датчик давления, ниппель и манометр.

Все места соединений хорошо заделывают и обрабатывают герметиком.

Включив насос нужно постепенно открывать боковой кран бака. Забор нужно будет остановить, когда из крана потечет вода. Кран закрывается.

Шинным насосом создается давление. При известных данных необходимого давления гидроаккумулятора, нужно просто догнать воздух накачиванием до нужного значения датчика. И все — устройство можно применять.

С помощью этого изделия экономятся средства за потребление электрической энергии. Кроме этого для создания такого устройства не нужно затрачивать большое количество средств по сравнению с покупкой нового устройства.

Подключение реле давления

Это является довольно важным моментом, так как от правильной установки реле будет зависеть работа всей системы.

Подключение к электрических приборов нужно проводить строго по инструкции во избежание неприятных моментов.

Схема подключения:

  1. Необходимо будет запастись двумя проводами из меди. При выборе сечения нужно отталкиваться от характеристики насоса.
  2. Один провод должен подключаться к реле и электросети,2-йбудет идти от реле до погружного насоса — главное не спутать клеммы.
  3. Затем настраивают реле с помощью двух гаек с пружинами.
  4. Завершив все работы производят пробное включение. При этом нужно открыть кран, по которому вода пойдет в гидробак.

При не срабатывании реле при достигнутом давлении воды,потребуется его корректировка. Таким же образом происходит проверка минимального порога.
После этого устройство можно считать полностью готовым к эксплуатации.

Как происходит монтаж гидробака

В общем это не составляет большого труда, но нужно учитывать некоторые тонкости:

  • Крепление емкости на основании должно быть прочным. Для этого лучшим вариантом будет анкерное крепление. Это нужно потому, что в процессе работы гидробак может подвергаться вибрации;
  • Подключениеего к водопроводной системе лучше производить с помощью гибкого шлага;
  • Расположение аккумулятора должно быть удобным для обслуживания.

Недопустимо касание электрического кабеля и поверхности металлического гидробака. При его пробое возможно возникновение короткого замыкания.

Подводя итоги, можно сказать, что для изготовления гидроаккумулятора своими руками не потребуется больших усилий.

Главным здесь является соблюдение правил — слежение за тем, что бы все было герметично и правильно подключить реле давления.

Популярные записи

  • Полка в прихожую

    В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

  • Утепление пола в деревянном

    Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

Как слить воду из газового котла – Блог Виталия Лебах

Во время ремонта двухконтурного газового котла часто приходится сливать с него воду.
И в комментариях меня не раз спрашивали о том, как это сделать.
Потому, в этой небольшой заметке, на примере котла Аристон Класс 24, расскажу о двух способах, как слить воду из котла и не залить всё вокруг.

Быстрая навигация по статье

Подготовительные работы

Первое, что нужно выполнить приступая к этим работам, это выключить котёл и перекрыть краны на его входе. Впрочем эту последнюю операцию выполнять не обязательно, в некоторых случаях.

Например, если котёл находится в самой верхней точке системы отопления и вы планируете всего лишь снять первичный теплообменник или слить воду из расширителя.

Но если вы планируете разбирать блок гидравлики, извлекать из него какие либо узлы, например датчик прохода воды или кран подпитки, снимать вторичный теплообменник, и т.д. то перекрытие крана на входе —  обязательно!

Но впрочем, если сомневаетесь, перекрывайте в любом случае, лишним не будет.

Затем необходимо подготовить емкость литров на пять, неплохо найти отрезок шланга 1,5 метра, ну и тряпка, тоже может пригодится.

Два способа слить воду из котла, плюсы и минусы

Итак, слить воду с котла и не залить всё вокруг него, можно двумя способами.

Способ первый

Например через предохранительный клапан, тот который предназначен для сброса избыточного давления.

Сбросной клапан

Это удобно тем, что сбросной клапан находится в передней части котла, и к нему легко добраться, достаточно лишь подставить какую либо ёмкость и повернув красную ручку крана произвести сброс воды.

Так же на нём есть сопло которое можно легко повернуть для того что бы направить сливающуюся воду в ёмкость. Но ещё лучше всё это сделать через шланг, причём не обязательно его натягивать на сопло, можно просто держать.
Но у этого способа есть и недостаток.
Дело в том, что этот кран обычно долго находится в состоянии покоя и его резиновая прокладка деформируется будучи сильно прижатой к рёбрам корпуса.
А потому если всё это дело стронуть с места, то есть большая вероятность, что после заполнения котла водой сбросной клапан начнёт подкапывать и возникнет необходимость в его разборке, ремонте или замене.

Способ второй

Воспользоваться краном для слива воды. Он лишён недостатка описанного выше, так как предназначен именно для этой цели, но минусом является местонахождение этого самого крана. Он находится у задней стенки котла, снизу и к нему не всегда можно добраться, так как котлы часто устанавливают в различные шкафы.

Кран для слива воды

В этом случае, шлангом придётся воспользоваться обязательно, если вы не желаете слить воду на пол. Но так же не обязательно  шланг туго натягивать на отвод, достаточно ослабляя вентиль крана (ребристая часть) вращая его против часовой стрелки, просто направить воду через шланг в ёмкость, удерживая шланг рукой.

Сливаем воду с помощью шланга

Ну вот, теперь, когда работы будут выполнены, не забудьте закрыть спускной кран перед заполнением контура водой!

Успехов!

Как слить воду перед зимой

Из года в год, одним из самых актуальных вопросов у пользователей водоснабжения, становится как слить воду из системы водоснабжения при обустройстве скважины кессоном?

При обустроенной скважины кессоном необходимо в первую очередь, сливать воду из летнего полива (гусака), для того чтобы зимой сам гусак не разморозило и шаровой кран уличный не заморозило. В самом кессоне должны быть предусмотрены шаровые краны для слива воды из летнего гусака, а также для слива воды в нижней точке (из магистрали).

В первую очередь что нужно сделать, так это отключить питание от насоса, чтобы обесточить систему водоснабжения. Далее необходимо слить воду из установленного гидробака, это нужно сделать для того чтобы система не находилась под давлением, что в свою очередь продлит «жизнеспособность» мембраны у гидроаккумулятора. Гидробак можно опустошить либо через летник либо через точку любую в помещении, просто открыв кран.

Когда гидробак пуст, нам необходимо слить воду из летнего полива, слив происходит через специально предусмотренный для этого боковой кран в самом кессоне. Также в самом низу кессона есть еще один кран боковой с гибкой подводкой или без, через который сливается магистраль в нижней точке. После слива и открытия сливных кранов, нужно обязательно проверить и закрыть все сливные краны, чтобы при запуске в весенний период система не начала сливаться в этих точках.
После всех этих проделанных процедур, можно быть спокойным и не переживать за заморозку Вашей системы водоснабжения.

При запуске уже в весенний период, необходимо еще раз проверить все краны, и вставить вилку в розетку или включить отдельный автомат на систему водоснабжения, после чего система запуститься и перейдет в рабочий режим эксплуатации.

После долгого режима не пользования скважиной, ее нужно немного прокачать до визуально чистой воды, так как был застой в скважине. Так же необходимо проверить давление в гидробаке для нормальной работоспособности.

Статья подготовлена «Промышленной Буровой Компанией»


важные работы перед сильными морозами / Антонов сад

Дачный сезон подошел к концу. Самые стойкие дачники, как правило, в декабре покидают свои дачи и устремляются на постоянное место жительства, оставляя свои временные жилища зимовать в одиночестве. Но прежде чем покинуть дачный дом, необходимо сделать серию манипуляций по консервации инженерных коммуникаций. Проще говоря, нужно слить воду, и тогда система водоснабжения будет служить вам долго.

1. Зачем проводить работы по сливу

2. Что нужно просушить
3. Водопровод
4. Насос
5. Водонагреватель
6. Стиральные и посудомоечные машины
7. Системы подачи воды
8. Скважины
9. Колодцы
10. Септик


Фото: Если слить воду на зиму, система водоснабжения прослужит вам долго.

Зачем сливать воду на зиму на даче

Когда отопление не работает, вода замерзает. При замерзании — расширяется. Это свойство губительно для всего, в чем жидкость находится – труб, шлангов, емкостей и даже запорных вентилей. Будь они закрытыми и полными воды, непременно придут в негодность, если оставить их на зиму, не предприняв никаких усилий. Поэтому не стоит откладывать подготовку дачи к зиме. Надо успеть сделать все до морозов.

Откуда сливается вода

Водопровод

Обычно трубы водопровода обладают склоном в направлении колодца или скважины, а также обратным клапаном. Он расположен в доме или в колодце. Также может быть и гидроаккумулятор. Все это целенаправленно тормозит слив воды, чтобы водоснабжение было постоянным.


Фото: Позаботьтесь о водопроводе перед холодами.

  1. Первым делом, когда идет подготовка системы, вам нужно прекратить работу клапана, чтобы вся вода слилась в колодец или специальный сток. Когда такого клапана нет, должен быть сливной кран. Его нужно открутить и зафиксировать в таком положении.

  2. Если же система устроена максимально просто (клапана и вентиля для слива нет), придется разбирать целый узел и сливать воду вручную. Без этого наполненные жидкостью трубки замерзнут зимой и лопнут весной.

  3. Каждый вентиль после слива воды обязательно зафиксируйте в открытом положении, разберите на части все фильтры, выньте из них картриджи.

Просушка насоса

Насосная станция также требует внимания и заботы, но только если она установлена дома. Когда насос стоит в колодце и заглублен более чем на 1,5 метра, то опасаться не стоит: вода на такой глубине не замерзнет.

Если вы беспокоитесь за сохранность насоса и хотите, чтобы он прослужил максимально долго, то его можно вынуть и хранить зимой в помещении с плюсовой температурой, имитируя летний период.


Фото: Просушите стоящую дома насосную станцию.

Совет.
Прежде чем вылить воду из насосной станции, обязательно отсоедините ее от сети, открутите пробку, предназначенную для слива, размещенную обычно в нижней части. Насос расположите сперва наклонно (чтобы слить жидкость), после чего переверните, чтобы слить все остатки.

Сушим водонагреватель

Зачастую на даче есть один или два накопительных водонагревателя. Оттуда также обязательно нужно слить воду: жидкость, замерзнув, уничтожит его полностью.

Осушать водонагреватель нужно максимально тщательно, по возможности продув все системы конструкции, где может находиться влага. Не забывайте про установленный на подаче воды так называемый клапан обратного хода. Он часто мешает сливу из водонагревателя, эту помеху обязательно нужно устранить.


Фото: Замерзшая вода может полностью уничтожить водонагреватель.

Для максимально тщательного избавления водонагревателя от влаги сперва необходимо на холодной трубе открыть дренаж и подать горячий воздух в патрубок для горячей воды. Затем надо продуть расположенный ниже выход для холодной воды. Важно не спутать порядок действий, иначе вы напустите туда воздух.

Осушаем стиральные и посудомоечные машины

Техника, остающаяся зимовать в одиночестве, также требует слива всей воды. Со стиральной машиной все просто, а вот слить всю воду из посудомоечной машины бывает нелегко, тут нужно читать инструкцию и руководствоваться ею, чтобы не повредить устройство.

Чтобы осушить стиральную машину, следует сперва отключить ее от канализации и водопровода, после чего опустить шланги в емкость и включить режим «слив». Дождитесь завершения процесса и выдернете вилку из розетки.

Особенно заботливые хозяева переворачивают устройство вверх дном, чтобы слить остатки, а многие так и оставляют зимовать.


Фото: Слейте воду из посудомоечных и стиральных машин.

Важно.
У современных стиральных машин могут быть дополнительные емкости с водой, которую вылить крайне сложно. Поэтому нужно читать инструкцию.

Осушаем системы подачи воды

Чтобы избавить систему водоснабжения дачи от воды, необходимо ее продуть. Для этого к вентилю обычно подсоединяют автомобильный компрессор. Во время продувки вентиля смесителя нужно закрыть, а каждый сливной кран открыть.


Фото: Продувка системы водоснабжения зимой.

По завершении процесса в течение пары минут необходимо открыть все краны и зафиксировать в таком положении.

Завершением подготовки сети водоснабжения к зиме становится разбор сливных труб умывальников, слив воды из бачка унитаза, сушка гидрозатворов и кранов. Если не хотите, чтобы жилище наполнилось неприятным запахом после слива воды из унитаза, то унитаз можно залить любым антифризом. Он не замерзнет и создаст надежный гидрозатвор.

Подготовка скважины к зиме

Обычно скважина на участке консервируется на зиму тоже. Ее необходимо закрыть от дождя, снега, остатков листвы и прочего, надежно закрыв устье пленкой.

Зачастую для безопасной консервации скважины применяют обычные бутылки для газировки. Для стандартной скважины необходимо пять бутылок с небольшим количеством воды в них. Встряхните бутылку и надежно закройте крышкой. В заранее снятый скважинный оголовок засуньте бутылки, затем просто верните оголовок на место.


Фото: Скважину нужно утеплить на зиму.

Совет.
Уменьшить высоту расположения жидкости в скважине можно через ниппель. С помощью автомобильного компрессора нужно закачать воздух (в течение 10 минут), после чего перекрыть воздух шаровым краном.

Утепляем колодец

Зачастую хватает укрытия колодца сверху толстым слоем (15–20 см) из деревянных досок под полиэтиленовой пленкой. Если в вашем регионе холодно, то дополнительно можно использовать пенопласт — как сверху, так и внутри. Бетонные блоки можно утеплить пенопластом соответствующей формы и размера – это, пожалуй, самая трудная процедура и не всегда оправданная, так как зачастую вода в колодце не замерзает, если сверху он надежно утеплен.


Фото: Защитите от морозов колодцы.

Консервируем септик

Если вы проживаете в доме постоянно, то консервация септика не нужна. Он не промерзает зимой. В другом случае это нужно сделать обязательно, чтобы морозы не погубили септик.

  1. Отключите подачу электроэнергии.

  2. Отсоедините любые насосы и воздушные компрессоры, если таковые у вас имеются.

  3. Нужно отобрать жидкую часть или, напротив, долить жидкость в септик, потому как он обязательно должен быть заполнен на четверть своего объема.

  4. Чтобы избавиться от плохого запаха после расконсервации весной, в септик следует засыпать специальные бактерии.

  5. Остается укрыть крышку септика, так как мы это делали с колодцем, а также утеплить водопровод любым утепляющим материалом, если он не в земле и к нему есть доступ.

Когда нет убежденности, что части септика не промерзнут, то во все секции можно бросить по пятилитровой бутылке, наполовину заполненной водой. Чтобы затем их можно было легко вынуть, к бутылкам привяжите толстую леску или шпагат. Вода, расширяясь, сожмет бутылки и не повредит септик, так как вся нагрузка ляжет именно на них.

В конце можно окинуть взглядом участок: где еще может быть вода? Бочки для надежности можно перевернуть вверх дном, шланги скрутить в улитки, ну а поливочные краны дополнительно протереть сухой тряпочкой.


Фото: Если вы проживаете в доме постоянно, то консервация септика не нужна.
______________________________________________________________________________________________

Читайте также другие наши статьи о подготовке к зиме:

Как и чем мульчировать растения на зиму

Как подготовить конструкцию из поликарбоната к зиме

Как правильно подготовить деревья к зиме

______________________________________________________________________________________________
А как вы готовите дачу к зиме? Поделитесь опытом с другими садоводами в комментариях.

Хромов Н.В., кандидат сельскохозяйственных наук

Нужно ли сливать воду из водонагревателя или бойлера – sdmclimate.ru

Нужно ли сливать воду из водонагревателя?

Один из самых распространенных вопросов владельцев бойлеров – сливать ли воду из водонагревателя? Есть несколько случаев, когда воду из водонагревателя все-таки требуется сливать. В других ситуациях этого делать не стоит. Кроме того, надо помнить, что бойлер – довольно тонко настроенное устройство, и лишний раз сливать воду из водонагревателя, тем самым нарушая привычный ритм его работы, не стоит.

Случаи, когда точно надо сливать воду из водонагревателя

Выкачивать жидкость из бака нужно в случаях очевидной необходимости:

• Бойлер остается на длительное время в неотапливаемом помещении. Жидкость может замерзнуть и попросту разорвать бак, расширяясь при кристаллизации. Кроме того, нужно сливать воду не только из водонагревателя, но и желательно опустошить всю систему трубопровода в таком помещении.

• Срок заводской гарантии прошел, поэтому все необходимые манипуляции по ремонту и обслуживанию необходимо проводить самому. Такими случаями, когда действительно надо для профилактики сливать воду из водонагревателя, являются: чистка бака и ТЭНа от накипи, замена магниевого анода, устранение поломок электронагревателя.


Когда не нужно сливать воду из водонагревателя?

В принципе, во всех остальных случаях на вопрос о том, нужно ли сливать воду из водонагревателя, можно ответить отрицательно. Вот пример подобных ситуаций:

• Если принято решение отключить бойлер на длительный период (например, если зимой горячая вода подается централизовано и в нагревателе нет необходимости) и при этом бак находится в отапливаемом помещении или температура воздуха не будет падать ниже, чем +5 градусов.

• Если наполненный нагреватель долго стоял отключенный, а теперь необходимо избавиться от застоявшейся жидкости. Конечно, при длительном пребывании в емкости жидкость застаивается, однако, не проще ли избавиться от нее естественным путем? Самый простой и корректный способ – открыть кран и проточить литров 100. Такую процедуру, кстати, будет нелишне проводить раз в 2 или 3 месяца простоя бака.

• Если на нагреватель еще действует гарантия, то с ним не то что сливать воду, а вообще ничего делать не рекомендуется. Выявленная самодеятельность может стать причиной отказа сервис-центра или производителя от гарантийного обслуживания техники. В случае же выявления проблем, лучше сразу обращайтесь к специалистам, они сами разберутся, что и когда сливать. Тем более что они знают, как можно правильно слить воду из водонагревателя.

• В любом другом случае, если на это нет реальной причины. Сложная и дорогостоящая бытовая техника – это не самый лучший способ искать приключения.

Почему существуют мнение, что воду в водонагревателе оставлять нельзя?

Чаще всего вопрос о том, нужно ли сливать воду из водонагревателя, возникает под влиянием на человека услышанных мифов. Среди самых распространенных:

1. Вода в бойлере протухнет, в ней разведутся болезнетворные бактерии и навредят здоровью.

Например:

«Если прибор используется крайне редко и преимущественно в летнее время, а все остальное время просто простаивает, то воду с него нужно не просто сливать, а делать это до полного ее удаления.

Причина в том, что когда в баке нет циркуляции воды, в ней образовываются бактерии, в результате чего вода застаивается и появляется неприятный запах. Кроме этого, детали бака, находясь во влажной среде, разрушаются и выходят из строя. Если внутренние части устройства высушить и обеспечить доступ кислорода, то можно значительно продлить срок эксплуатации водонагревателя.»

На самом деле:

Вода застаивается, но после протачивания 100 литров свежей воды, от прежней среды мало что останется. Жидкость из бойлера не используют в пищу, и она проходит неплохую термическую обработку. Мало какие микроорганизмы выживают при постоянной температуре в 80 градусов. Кроме того, современные устройства часто имеют специальные антибактериальные внутренние покрытия.

2. Бак заржавеет.

Например:

«Если вода проходит санитарную обработку (хлорирование), бойлер можно не сливать до полугода. Единственное, чем чревато такое «хранение» – это образование осадка. Но несмотря на то, что обеззараженная вода менее способна к поддержанию биологической жизни, хлор создает нестойкие, летучие вещества. В открытой емкости для освобождения основной массы достаточно 1,5-2 часов, в закрытой — гораздо больше. Достаточно периодически просто пропускать воду.»

На самом деле:

Емкость может поддаться ржавчине, только если с нее слить воду! В воде металл не окисляется, и это легко проверить: взять два гвоздя, из которых один бросить в жидкость, а другой намочить и оставить на воздухе. Несложно догадаться, какой из них заржавеет. Современные баки имеют эмалированное или нержавеющее покрытие внутри, поэтому этот миф скоро станет неактуальным.

3. Окисляется и прогорает ТЭН. Заржавевший под действием небольшого количества влаги и большого количества воздуха в пустом бачке ТЭН сгорит куда быстрее.

Таким образом, сливать ли воду из водонагревателя – решать только вам, исходя из конкретных условий. Если в этом нет крайней необходимости, то не стоит. Кроме того, если профилактические и ремонтные работы будут проводить мастера, то эту часть процедуры лучше оставить им. Они точно знают, как правильно (если это вообще нужно), слить воду из водонагревателя.

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

баллон продувочного аккумулятора

ShortStik 12-10-2013 комментарий профиль отправить личку поставить в известность

Прошлой зимой у меня дважды продувало баллон аккумулятора: один раз Putz 16cell 2012 года, один раз Putz 16cell 2007 года, оба 32W гидро-масло.С 07 Putz этим утром, штанга предварительного нагрева с обратным ходом, забавный звук переключения, ага, удар. В последнее время было холодно, днем ​​от -20C до -30C, не слишком ветрено. Время в пути — это поспешный дым или езда 15 км / час от сарая. настройку и первые 1/2 часа об / мин на 1200 — 1400. Слейте немного гидро масла из резервуара в течение недели. Никогда не запускал ракеты и не накачивал сильно.

Ive управлял Schwing, Alliance, Concords и разными путцами в одинаковых темпах с 3 часами езды, и никогда не испытывал проблем с выполнением одной и той же процедуры.

Я пытаюсь выяснить, раздувает ли мочевой пузырь его жидкости, детали или процедуры разогрева.

Есть мысли и идеи?


Мистер Пёркинс 12-11-2013 Ответить профиль отправить личку поставить в известность

Скорее всего, виноваты экстремальные погодные изменения.Переход из теплого расслабленного состояния в замороженное состояние во время работы с мешком, который рухнул, когда ВОМ был отключен, затем включили ВОМ и наполнили мешок … так как он в значительной степени замерз, он хрупкий, поэтому взрывается.


бислей57 12-11-2013 Ответить профиль отправить личку поставить в известность

Вы останавливаетесь перед ожиданием грузовиков?


ShortStik 12-11-2013 Ответить профиль отправить личку поставить в известность

Нет, в моем распорядке я не нажимаю кнопку E-stop.

Что вы думаете / почему нажимаете кнопку E-stop?


бислей57 12-11-2013 Ответить профиль отправить личку поставить в известность

Мешок для выпуска воздуха


ShortStik 12-12-2013 Ответить профиль отправить личку поставить в известность

10-4.Что будет делать сдутие мочевого пузыря, кроме сдува мочевого пузыря?


длина7729 13.12.2013 Ответить профиль отправить личку поставить в известность

Есть инструменты для этого? Если нет гид.В магазине зарядите баллон, если он протекает, вам понадобится аккумулятор. Никаких утечек и все готово. Зимой летом насос включается или выключается. Большинство отказов происходит из-за низкого содержания нитрогена в мочевом пузыре.


ShortStik 13.12.2013 Ответить профиль отправить личку поставить в известность

dlee, Хромала ее последняя работа, медленный 35м.Верни ее в магазин на рождественские каникулы. Я никогда не делал гидроаккумулятор, самосвалы для гидрооборудования — большие деньги.


Travelteck 14.12.2013 Ответить профиль отправить личку поставить в известность

На самом деле, нажатие на E-Stop не «сдувает» баллон, оно сбрасывает сохраненное гидравлическое давление в системе, это позволяет баллону в баллоне расширяться до полного размера в баллоне, но в нем все еще есть азот.Нормальный заряд составляет от 90 до 100 бар.

На сильном морозе я начал призывать ребят изолировать бутылку, во время поездки на работу холодный ветер будет охлаждать бутылку, и это может сделать резину хрупкой.

У некоторых ребят есть проблемы с этим, а у некоторых нет, это может быть связано с расположением бутылки, если она установлена ​​на открытом воздухе, холодный воздух за рулем может охладить бутылку, почти заморозив ее и мочевой пузырь внутри. Ребята с экстремальными температурами повсюду рассказали мне, что обертка из изоляционного материала им очень помогла.


Мудгатор 16.12.2013 Ответить профиль отправить личку поставить в известность

Верно.Баллон аккумулятора всегда заряжен азотом. Насос переключения передач или гидроаккумуляторный насос проталкивает гидравлическое масло через односторонний обратный клапан в емкость вашего гидроаккумулятора. Я видел, как один из этих обратных клапанов разнес золотник на части. Возможно, у вас есть какой-то мусор в вашем масле, который накачивается внутри вашего аккумулятора и на самом деле пробивает мочевой пузырь. На мой взгляд, когда на улице очень холодно, мусор проходит через гидравлическую систему легче, чем когда на улице тепло. Масло гуще.Другая идея связана с водой. Вода всегда находит самое низкое место в гидравлической системе. Если в гидравлический бак попадет много влаги, он замерзнет, ​​и это может повредить ваши гидравлические насосы. Просто другая перспектива. Удачи.


Руководство по пониманию и обслуживанию гидравлических аккумуляторов

Гидравлические аккумуляторы есть почти на каждом промышленном предприятии.В большинстве заведений их несколько, но их часто неправильно понимают. Аккумуляторы могут быть самыми опасными гидравлическими компонентами мельницы не потому, что они опасны по своей природе, а из-за отсутствия понимания. Все гидроаккумуляторы, независимо от их назначения, накапливают энергию, поэтому к ним следует относиться с уважением.


Зарядная установка должна быть
используется для предварительной зарядки аккумулятора.

Функции аккумулятора

Гидравлический аккумулятор используется для одной из двух целей: либо для очень быстрого увеличения объема системы, либо для поглощения ударов.Какую функцию он будет выполнять, зависит от его предварительной зарядки. Если гидроаккумулятор будет использоваться для увеличения объема системы, его предварительная зарядка должна быть несколько ниже максимального давления в системе, чтобы в него могло попасть масло. Если гидроаккумулятор будет использоваться для амортизации ударов, его необходимо предварительно зарядить до максимального давления в системе, чтобы в нем было мало или совсем не было масла.

Предварительная зарядка аккумулятора

Аккумулятор обычно предварительно заряжается сухим азотом. Азот не вступает в неблагоприятную реакцию с гидравлическим маслом под давлением, и, поскольку он составляет почти 78 процентов атмосферы Земли, это наименее дорогой газ, который можно безопасно использовать.Следующим по количеству инертным газом является аргон, который составляет менее 1 процента земной атмосферы.

Ни в коем случае нельзя предварительно заряжать аккумулятор кислородом или воздухом. Если сжатый кислород или воздух встречает даже небольшое количество любого углеводорода, он может бурно отреагировать, что приведет к взрыву, пожару, травмам персонала и материальному ущербу. На аккумуляторе должна быть наклейка с предупреждением о недопустимости предварительной зарядки любым газом, кроме азота. Новые аккумуляторы идут с такими наклейками, но они часто соцарапаны или закрашены.

Для предварительной зарядки аккумулятора следует использовать зарядную установку. Предварительная зарядка должна выполняться без масла в гидроаккумуляторе. Сбросьте давление на входе в гидроаккумулятор. У большинства гидроаккумуляторов есть сливной клапан, который можно открыть для слива масла в бак. Навинтите зарядную установку на клапан Шредера гидроаккумулятора и поверните рукоятку газового патрона по часовой стрелке, чтобы нажать на штифт. Текущая предварительная зарядка может быть считана на зарядном устройстве.


Если предварительная зарядка слишком высока,
Баллон в баллонном аккумуляторе
может ударить по тарельчатому клапану,
приводящий к разрезанию мочевого пузыря
или чрезмерный износ
тарельчатая пружина.

Если предварительная зарядка слишком высока, спускной клапан на зарядной установке может быть открыт для выпуска азота в атмосферу до тех пор, пока предварительная зарядка не упадет до рекомендованного уровня. Если предварительная зарядка слишком мала, зарядная установка поставляется со шлангом для подсоединения ее к баллону с азотом. Подключив баллон с азотом, откройте клапан на баллоне и медленно добавляйте азот, пока предварительный заряд не достигнет желаемого уровня.

Правильная предварительная зарядка зависит от области применения и типа аккумулятора.Большинство гидроаккумуляторов бывают баллонного, поршневого или диафрагменного типа. Следуйте всем рекомендациям производителя оригинального оборудования (OEM), если они доступны. В противном случае можно оценить правильную предварительную зарядку.

Когда гидроаккумулятор используется для измерения объема, например, для включения тормоза в случае сбоя питания, для увеличения производительности насоса или для поддержания постоянного давления в системе, большинство производителей рекомендуют предварительно заряжать баллонный аккумулятор до 80 процентов минимально допустимого давления и поршневой аккумулятор на 100 фунтов на квадратный дюйм (psi) ниже минимального давления.К сожалению, во многих случаях заводское давление предварительной зарядки недоступно, а минимально допустимое давление неизвестно. В этом случае предварительная зарядка до 50 процентов максимального давления в системе обычно дает приемлемый результат.


Если баллонный аккумулятор теряет заряд,
мочевой пузырь можно протолкнуть к
верхней части корпуса и стать
разорван
Узел клапана Шредера.

Самая частая причина выхода из строя аккумулятора — слишком высокая предварительная зарядка.Если предварительный заряд выше, чем должен быть, баллон в баллонном аккумуляторе будет ударять по узлу тарелки клапана во время каждого цикла, вызывая либо разрезание баллона, либо чрезмерный износ пружины в тарелке. В поршневых гидроаккумуляторах слишком высокая предварительная зарядка может повредить поршень и помешать ему удариться о дно в каждом цикле. Слишком низкая предварительная зарядка (или увеличение давления в системе без компенсирующего увеличения предварительной зарядки) также может привести к эксплуатационным проблемам, таким как снижение скорости и остановка.Это может даже привести к повреждению аккумулятора.

В общем, лучше занижать, чем завышать. Однако баллонный аккумулятор, который потерял весь или большую часть своего заряда, может быть раздавлен в верхней части корпуса и разорван клапаном Шредера в сборе.

Добавление тома

В объемных гидроаккумуляторах есть сбросная линия для сброса давления при отключении системы. Предварительную зарядку можно проверить без зарядного устройства, наблюдая за падением манометра, когда система выключена и разгрузочная линия открыта.Датчик будет медленно опускаться, потому что линия разгрузки обычно уменьшена, чтобы избежать турбулентности в резервуаре. Когда манометр достигнет текущего значения предварительного заряда аккумулятора, он сразу упадет до 0 фунтов на квадратный дюйм.

Это также хороший способ узнать, открылся ли автоматический сбросной клапан должным образом. Когда система выключена, если манометр сразу упадет до 0 фунтов на квадратный дюйм без постепенного падения сначала, вполне вероятно, что манометр изолирован от аккумулятора, и будет ли происходить разгрузка аккумулятора, будет неизвестно.


Масло проходит мимо
поршневые уплотнения
в поршневом аккумуляторе,
вытесняя азот.

Амортизация

Когда аккумулятор используется для амортизации, нежелательно, чтобы в аккумуляторе было много масла, если оно вообще было во время работы. Аккумулятор будет быстрее реагировать на скачки давления, если процесс сжатия уже начался. По этой причине обычно рекомендуется предварительно заряжать гидроаккумуляторы примерно на 100 фунтов на квадратный дюйм ниже максимального давления нагрузки привода, который он защищает.

Не рекомендуется использовать поршневой аккумулятор для амортизации ударов. Баллонные и диафрагменные гидроаккумуляторы более отзывчивы, потому что им не нужно преодолевать статическое трение поршневого уплотнения, а масса поршня не требует ускорения или замедления.


Горизонтальная установка поршневого гидроаккумулятора
вызывают более быстрый износ поршневых уплотнений.

Поршневой гидроаккумулятор похож на гидроцилиндр без штока.Он предварительно заправлен азотом и не содержит масла на дне. Когда система находится под давлением, азот сжимается, так как нижняя часть аккумулятора заполняется маслом. Давление азота соответствует давлению в системе, поэтому любое понижение давления в системе приведет к сбросу масла из гидроаккумулятора в систему. Таким образом, аккумулятор будет дополнять насос во время частей цикла, когда системе требуется больший поток, чем может обеспечить насос.

Со временем масло будет проходить через уплотнения поршня, вытесняя азот вверху.Первым признаком этого является увеличение давления предварительной зарядки, когда азот не добавляется. Из-за обводимого сверху масла ход поршня уменьшается. Давление в системе падает, могут наблюдаться срывы, а поршень может быть поврежден из-за многократных ударов по дну гидроаккумулятора.

Масло можно удалить из верхней части аккумулятора, прикрепив заправочную установку и открыв спускной клапан, когда система находится под давлением, удалив весь азот и масло. Когда масло перестает выходить, поршень находится вверху.Затем система может быть отключена, сливной клапан открыт для слива масла снизу, и предварительная зарядка восстановлена, восстанавливая уменьшенную емкость аккумулятора. Если масло не перестает выходить из спускного клапана, поршень сильно изношен и его необходимо заменить.


Если баллонный аккумулятор установлен горизонтально,
между мочевым пузырем и оболочкой может образоваться полость,
в результате чего жидкость может попасть в ловушку.

Монтаж аккумулятора

Как правило, аккумуляторы лучше всего устанавливать в вертикальном положении с помощью монтажного кронштейна примерно на две трети высоты корпуса.Установка поршневого гидроаккумулятора в горизонтальное положение приведет к более быстрому износу поршневых уплотнений. Баллонные гидроаккумуляторы также могут быть повреждены, если они установлены горизонтально. Помимо неравномерного износа мочевого пузыря, жидкость может задерживаться вдали от выпускного отверстия, если между мочевым пузырем и оболочкой образуется полость. Мембранные аккумуляторы обычно можно устанавливать в любом положении.

Проверка аккумуляторов

Гидравлические аккумуляторы следует тщательно проверять визуально не реже одного раза в год, чаще в средах, неблагоприятных для стали.Убедитесь, что на краске нет пятен ржавчины или трещин. Ищите незакрепленные точки крепления, изношенную резину и любые признаки движения во время работы. Проверить герметичность всей арматуры. Не реже одного раза в пять лет аккумулятор следует выводить из эксплуатации и проводить гидроиспытания. Наконец, никогда не пытайтесь ремонтировать корпус аккумулятора. Если есть какие-либо нарушения, оболочку следует выбросить и заменить.

Power Water Networks — LOW-TECH MAGAZINE

Гидроаккумулятор.Картина: Лес Чатфилд.


«Использование воды — тема, которой пренебрегают в инженерной литературе. Как романтический или популярный аспект инженерной мысли, гидравлическая энергия никогда не привлекала внимания общественности, как паровой двигатель, локомотив или даже двигатель внутреннего сгорания».

Ян Макнил, Hydraulic Power , 1972 год


Теоретические основы гидравлической передачи энергии были заложены в 1647 году французским вундеркиндом Блезом Паскалем.Путем экспериментов он обнаружил, что вода — в отличие от воздуха — практически несжимаема и передает давление одинаково во всех направлениях.

Значение «гидростатического парадокса» было продемонстрировано в «машине умножения сил» Паскаля, проиллюстрированной ниже. Он состоит из двух вертикальных цилиндров, соединенных между собой трубой. Вся система заполнена водой и герметично закрыта. Один цилиндр содержит плунжер малого диаметра, а другой цилиндр содержит плунжер, площадь поперечного сечения которого в 100 раз больше.

Станок для умножения сил.

Pascal продемонстрировал, что если на маленький поршень поместить груз, он сможет поднять груз, помещенный на верх большого поршня, который в 100 раз тяжелее. Таким образом, машина Паскаля позволяла умножать силы — в приведенном выше примере отношение выходного усилия к входному усилию составляет 100 к 1. Другими словами, вы можете получить выходное усилие в 100 кг для входного усилия всего 1 кг.

Машина для умножения сил

Умножение силы было совсем не новым в 1600-х годах.Более простые устройства, такие как шкивы, зубчатые передачи, кабестаны, лебедки и ступенчатые колеса — все вариации рычага, которому 7000 лет, — также могут получать высокое выходное усилие из небольшого входного усилия. Например, римляне построили краны с механическим преимуществом до 70 к одному, что означало, что один человек, приложив усилие всего 25 кг, мог поднять вес 1,75 тонны.

Однако гидравлическая версия рычага имеет одно выдающееся преимущество перед более ранними механизмами: потери на трение очень малы и не зависят от механического преимущества.Следовательно, возможный коэффициент размножения почти бесконечно больше, и оба поршня могут находиться на значительном расстоянии друг от друга — примерно до 25 км, как мы увидим.


В гидравлике потери на трение не зависят от механического преимущества, поэтому возможный коэффициент увеличения силы почти бесконечен


Увеличение усилия может быть выполнено либо путем увеличения пропорции между диаметрами обоих поршней, либо путем приложения большей мощности к меньшему поршню.Как и в случае с более ранними механизмами, то, что достигается за счет механического преимущества, теряется в соотношении скоростей.

Если небольшое гидравлическое усилие преобразуется в большее усилие, его скорость работы будет уменьшена точно в обратной пропорции, потому что пройденное расстояние увеличивается в той же пропорции, что и сила. Например, человек, нажимающий на маленький поршень на 10 сантиметров, переместит другой поршень вверх только на 1/100 этого расстояния.

Следовательно, в закрытой системе более тяжелый груз можно было поднимать только на очень ограниченное расстояние, в зависимости от длины плунжера.Однако этот предел снимается, когда в систему добавляется больше воды, и меньший поршень, вместо того, чтобы опускаться только один раз, совершает несколько ходов — другими словами, когда он работает как насос. В этом случае больший поршень будет продолжать подниматься.

Гидравлический пресс

Паскаль смог доказать свою точку зрения только косвенно, так как доступные в то время материалы были недостаточно прочными, чтобы выдержать давление. Пройдет еще полтора века, прежде чем умножение гидравлической силы будет реализовано на практике.Его первым применением было не подъемное устройство, а скорее наоборот: гидравлический пресс, который создает сжимающую силу.

Обычный шнековый пресс того времени, мало развитый с тех пор, как римляне использовали его для прессования оливок и винограда, требовал больших усилий для работы, имел большие потери энергии на трение (+ 80%) и не мог выдерживать нагрузку более 25 тонн. нагрузка. (Винт, который преобразует вращательное движение в линейное движение, в основном представляет собой наклонную плоскость, обернутую вокруг цилиндра).

Слева: винтовой пресс. Изображение предоставлено Брюсом К. Саттерфилдом. Справа: гидравлический пресс.

Гидравлический пресс был изобретен в 1796 году английским слесарем и плотником Джозефом Брамахом. Он был полностью основан на теоретической работе Паскаля. Гидравлический пресс Брамы, который приводился в движение ручным насосом, значительно увеличил нагрузку на человека.

Используя доступные в то время материалы, компания Bramah достигла общего отношения 1000: 1, что означает, что эффективная нагрузка в 60 тонн на подъемный поршень может быть уравновешена всего лишь 60 кг на рукоятке насоса.КПД гидравлического пресса составил более 90%.

Порты и верфи

Несмотря на то, что гидравлика прекрасно подходит для работы с краном, в первой половине девятнадцатого века в этой области почти не было прогресса. В значительной степени это было связано с проблемой надежного и эффективного преобразования линейного движения гидроцилиндра во вращательное движение ствола крана или барабана. В первой половине девятнадцатого века обработка грузов в гаванях, верфях и железнодорожных станциях по-прежнему осуществлялась с помощью кранов с приводом от человека, но потребность в более высоких и мощных кранах была огромной.

Начиная с 1830-х годов, железо стало использоваться в качестве материала для кораблестроения, параллельно с этим увеличились размеры кораблей. Обычные подъемные системы больше не подходили. В большинстве стран решение было найдено в паровом кране, появившемся в 1850-х годах. Однако в портах и ​​верфях Британии появилась достойная альтернатива: водный кран.


В первой половине девятнадцатого века обработка грузов в портах, верфях и железнодорожных станциях по-прежнему производилась с помощью кранов с приводом от человека


Британский инженер Уильям Армстронг начал проектировать и эксплуатировать мощные гидравлические краны в 1840-х годах.Полностью осознавая, что гидравлика лучше всего приспособлена для обеспечения медленного, устойчивого движения, Армстронг разработал метод подъема груза за один ход поршня или поршня, в достаточной степени увеличивая движение с помощью шкивов.

Однако его усилия были осложнены низким и неравномерным давлением в городской сети, которая была источником энергии для этих машин. Максимальная выходная мощность машины с водным приводом определяется давлением и расходом воды. В городской водопроводной сети давление воды подавалось (и часто остается) с помощью водонапорной башни.Поскольку практическая высота водонапорной башни ограничена, то ограничивается и давление воды. Водонапорная башня высотой 50 м (165 футов) может создавать давление воды 70 фунтов на квадратный дюйм (psi).

Следовательно, единственный способ еще больше увеличить выходную мощность крана, работающего на воде из городской сети, — это увеличить расход воды. Однако это увеличивает потребление питьевой воды и увеличивает размер и стоимость труб, клапанов, цилиндров и других частей системы. Более того, если потребность в питьевой воде со стороны других пользователей превышает средний уровень, уровень воды в водонапорной башне упадет, как и давление воды и выходная мощность машины.

Гидравлический аккумулятор

В 1851 году Армстронг предложил альтернативное решение, которое решило эти проблемы: гидроаккумулятор. Хотя он намного более компактный, чем водонапорная башня, он может производить постоянное давление воды 700 фунтов на квадратный дюйм или выше — по крайней мере, в 10 раз больше давления воды в городской водопроводной сети. Это позволяло производить на порядок больше мощности без увеличения расхода воды и увеличения размеров компонентов системы.

Гидравлический аккумулятор Армстронга

был изобретением, в котором поршень или поршень оказывали давление на воду в вертикальном цилиндре.Поршень был нагружен балластом собственного веса, который обычно имел форму цилиндрической балластной емкости, окружающей центральный цилиндр (изображение внизу слева). Контейнер был заполнен щебнем, железным ломом или другим балластным материалом.

Гидравлический аккумулятор в гавани Бристоля. Википедия Commons. Гидравлический аккумулятор, Уолш-Бэй, Сидней. Источник: NSW HSC Online.

Для давления воды 700 фунтов на квадратный дюйм балласт составлял около 100 тонн, воздействуя на гидроцилиндр диаметром около 45 см с вертикальным ходом от 6 до 7 метров.Другой тип гидроаккумулятора использовал прямоугольную плиту для поддержки балласта кирпичной кладки (изображение вверху справа) или стальных плит. Гидравлические аккумуляторы можно установить на открытом воздухе или разместить в специально спроектированном здании.


По сравнению с водонапорной башней гидроаккумулятор может обеспечивать в десять раз большую мощность и поддерживать равномерное давление во всей сети


Гидравлический аккумулятор работает аналогично водонапорной башне.Центральный цилиндр имеет впускное и выпускное отверстия для воды внизу. Воду из доков можно было закачивать через впускной патрубок паровым насосом, поднимая поршень, а через выпускное отверстие можно было вытолкнуть ее в сеть для распределения, опуская поршень.

Энергия накапливалась при движении тарана вверх и восстанавливалась при его спуске. Скорость откачки паровой машины регулировалась в зависимости от уровня воды в аккумуляторе либо автоматически с помощью механических соединений, либо с помощью человека.

Однако, в отличие от водонапорной башни, гидроаккумулятор может поддерживать равномерное давление по всей системе независимо от объема воды в цилиндре, потому что это вес балласта, а не вес воды, который создает давление — Другими словами, гидроаккумулятор выдает давление по нагрузке, а не по высоте.

Гидравлический аккумулятор с эффективностью зарядки / разрядки выше 98% и отсутствием саморазряда был чрезвычайно энергоэффективным устройством.

Заводское оборудование с приводом от воды

Введение гидроаккумулятора имело два важных эффекта. Во-первых, значительно расширился ассортимент машин с гидравлическим приводом. Гидромоторы, подключенные к городской сети, были бытовыми приборами и инструментами мастерских. Но Армстронг и другие инженеры адаптировали воду под высоким давлением для различных промышленных применений, требующих большой мощности, таких как ковка, штамповка, штамповка, отбортовка, резка и клепка (предшественник сварки).

Клепальный станок с гидравлическим приводом.

В портах вода под высоким давлением не только приводила в действие краны и подъемные машины, перемещающие грузы в доках и на складах, но также запирала ворота, поворотные мосты, лодочные подъемники и гравийные доки. На железнодорожных станциях гидравлическая передача энергии использовалась для обработки грузов и перемещения железнодорожных вагонов (с использованием гидравлических шпилей), а также для управления поворотными платформами, лифтами и механизмами перемещения. Все эти применения гидравлической энергии были бы невозможны из-за низкого и неравномерного давления в городской сети.

Чтобы понять важность гидравлической энергии, достаточно еще раз взглянуть на эволюцию подъемных устройств. В 1586 году обелиск весом 344 тонны был перемещен между площадями Рима. Доменик Фонтана, мастер-строитель Ватикана, возвел обелиск с помощью 40 кабестанов, обработанных 400 мужчинами и 75 лошадьми. В 1878 году Джон Диксон поднял еще один обелиск — иглу Клеопатры весом 209 тонн — с помощью четырех гидравлических подъемных домкратов, которыми управляли четыре человека.

Электроэнергетические сети

Во-вторых, гидроаккумулятор позволял эффективно передавать мощность на большие расстояния.Для трубопровода диаметром 30 см падение давления в водопроводной сети составляет около 10 фунтов на квадратный дюйм на милю, и эта цифра не зависит от давления воды. Таким образом, если вы пропускаете воду с давлением 70 фунтов на квадратный дюйм на расстояние 7 миль (12 км), вся энергия теряется. Но если вы пропускаете воду на такое же расстояние с давлением 700 фунтов на квадратный дюйм, давление воды остается 630 фунтов на квадратный дюйм, что сводится к эффективности передачи 90%.

Высокая эффективность передачи воды под высоким давлением привела к строительству по меньшей мере дюжины общественных сетей водоснабжения с аккумуляторными накопителями, половина из которых находится в Великобритании, в которых паровые машины, расположенные в центре, перекачивают воду в гидроаккумуляторы, которые распределяют воду под высоким давлением по большой географический район.Один или несколько аккумуляторов будут установлены на каждой гидроэлектростанции, а другие могут быть расположены в стратегических точках вдоль магистрали подачи в качестве подстанций.


Идея истинно гидравлической электросети — аналога электрической сети, появившейся несколько позже — уже была изложена в патенте 1812 года Джозефа Брамы, изобретателя гидравлического пресса.


С 1870-х по 1890-е годы гидравлические сети были установлены в ведущих промышленных городах Великобритании: Кингстон-апон-Халл, Лондон, Ливерпуль, Бирмингем, Гримсби, Манчестер и Глазго.Доковые и железнодорожные компании первыми внедрили эту технологию и на протяжении десятилетий оставались самыми важными пользователями.

Иллюстрации гидроаккумулятора, гидравлического крана и гидроподъемника.

Однако электрическая вода также использовалась для производственных процессов на фабриках, для работы лифтов в общественных, частных и коммерческих зданиях, а также для активации бытовых устройств и инструментов мастерских. Любой, кому посчастливилось проложить улицу, мог подключиться к общественной сети.Расход воды на электроэнергию был измерен, как это происходит сегодня с питьевой водой и электричеством.

Идея истинно гидравлической электросети — аналога электрической сети, появившейся несколько позже — уже была изложена в патенте 1812 года Джозефом Брамахом, изобретателем гидравлического пресса. Но Брама, который также изобрел гидроаккумулятор и гидравлический кран, опередил свое время. Прошло еще шестьдесят лет, прежде чем его идеи были воплощены в жизнь Армстронгом и его современниками.

Лондонская гидравлическая энергетическая компания

Самая обширная гидроэнергетическая сеть была построена в Лондоне и эксплуатируется «Лондонской гидравлической компанией». На пике развития компании в 1917 году пять соединенных между собой центральных электростанций перекачивали воду под высоким давлением примерно в дюжину гидроаккумуляторов и почти 300 км водопроводных сетей, питая более 8000 машин и обслуживая большую часть города. В лондонских театрах и других культурных зданиях водопроводная вода двигала полы, органные консоли, противопожарные шторы и сцены.Вода под напором работала водяными насосами и поднимала опоры Тауэрского моста.

Иллюстрация: план сети и насосных станций London Hydraulic Power Co., 1895.

Пожарные гидранты

также успешно обслуживались системой высокого давления, и несколько сотен из них были подключены к сети London Hydraulic Power Company. Эти системы пожаротушения повышали давление в водопроводной сети за счет закачки в них небольшого количества воды под высоким давлением с помощью струйного насоса.Сама по себе вода под высоким давлением из гидравлической сети не могла быть подана в достаточном количестве, чтобы оказать влияние на большой пожар, в то время как в бытовой сети было достаточно воды, но недостаточное давление, чтобы достичь верхних этажей зданий.


В Лондоне пять соединенных между собой центральных электростанций перекачивают воду под высоким давлением в дюжину гидроаккумуляторов и почти 300 км водопроводных сетей, питая более 8000 машин и обслуживая большую часть города.


Еще одним замечательным применением воды под высоким давлением в Лондоне была система пылесоса Silent Dustman с приводом от воды, которая появилась на рынке в 1910 году.Несколько крупных отелей были полностью «подключены» к этой системе: вода из городской сети использовалась в струйном насосе для создания вакуума в трубе, к которой должна была присоединяться система. Вдоль этих труб было несколько насадок, к которым можно было прикрепить гибкие шланги. Таким образом, грязь от подметальных машин втягивалась в гидравлическую трубу и уносилась в канализацию. Система, которая работала бесшумно и эффективно, оставалась в эксплуатации до 1937 года.

Одна из лондонских электростанций. Обратите внимание на башню справа, в которой находятся гидроаккумуляторы.

Однако в Лондоне гидравлическая энергия, похоже, не оказала большого влияния на бытовую арену. В книге «Гидравлический век » (1980) Б. Пью отмечает, что «возможно, это произошло из-за того, что в свое время домашняя рабочая сила была дешевой и в изобилии. Если бы действовали современные условия, то, возможно, все было бы иначе. поскольку возможности гидроэнергетики были не меньше, чем возможности электричества сегодня ».

Большинство коммунальных сетей водоснабжения поставляли воду под давлением от 700 до 800 фунтов на квадратный дюйм (от 48 до 55 бар), за исключением Манчестера и Глазго, где давление воды составляло 1120 фунтов на квадратный дюйм.В этих городах был большой спрос на мощность для гидравлических прессов, используемых для пакетирования, для чего требовалось более высокое давление.

Энергетические сети за пределами Великобритании

Британские энергосистемы послужили источником создания подобных сетей в других местах: Антверпене в Бельгии, Буэнос-Айресе в Аргентине, Мельбурне и Сиднее в Австралии. В то время как австралийские системы напоминали системы в Великобритании (с 80 км магистралей, система в Мельбурне была второй по величине из когда-либо построенных), аргентинская система использовалась для откачки сточных вод, а сеть в Антверпене была нацелена на комбинированное производство механическая сила и электричество.Последнее было попыткой преодолеть очень высокие в то время потери при передаче электроэнергии.

«Zuiderpershuis»: бывшая гидравлическая насосная станция в Антверпене. В башнях размещались гидроаккумуляторы.

В Гидравлический век , Б. Пью пишет, что:

«При передаче энергии первые электрические станции сталкивались с теми же трудностями, что и гидравлические электростанции, их напряжение было аналогично рабочему давлению, а падение напряжения из-за сопротивления сети аналогично падению давления из-за трения трубы.Первые электрические электростанции общего пользования были станциями постоянного или постоянного тока, при этом генерирующее напряжение было лишь немного выше (из-за падения напряжения в кабелях), чем в помещениях потребителя, которое по соображениям безопасности должно было быть менее 250 вольт. Из-за ограничения напряжения область питания, а также количество передаваемой мощности были ограничены ».


Сеть в Антверпене была нацелена на комбинированное производство механической энергии и электроэнергии


С 1865 года Антверпен использовал гидравлическую сеть высокого давления для привода кранов, мостов и шлюзов в гавани.К этому была добавлена ​​вторая сеть в 1893 году, которая распределяла воду под высоким давлением на электрические подстанции, разбросанные по всему городу (двенадцать по плану, но только три были построены). Там водяные турбины вырабатывали электроэнергию, которая распределялась в радиусе 500 м по подземным электропроводам — ​​примерно на таком расстоянии можно было эффективно распределять низкое напряжение.

Гидравлические краны в порту Антверпена. Изображение журнала Low-tech.

Система Антверпена, которая использовалась для управления уличным освещением, таким образом сделала в больших масштабах то же самое, что водяные двигатели, подключенные к динамо-машинам, сделали в небольшом масштабе с водой из городской сети (см. Предыдущую статью).Около 66% гидравлической энергии было преобразовано в электричество. На пике мощности сеть достигла длины 23 км с мощностью 1200 л.с. В Лондоне также было несколько мест, где потребители использовали небольшие электрические генераторы от гидравлической системы.

Мощность воды по сравнению с электричеством

Прорыв в области высоковольтной передачи электроэнергии на рубеже веков сделал системы, подобные тем, что были в Антверпене, сразу же устаревшими. Электрогенерирующая часть сети исчезла в 1900 году.Производство воды под давлением для производства электроэнергии включает в себя четырехкратное преобразование энергии, что напрасно расточительно, если вы можете просто производить электроэнергию и эффективно ее транспортировать.

Расширение эффективных линий электропередачи остановило строительство других крупных сетей водоснабжения и водоснабжения еще до конца столетия. «Если бы эти системы были начаты несколькими годами ранее, они могли бы стать намного более популярными», — пишет Ян Макнил в книге « Hydraulic Power (1972) ». «Несколько лет спустя, и они, вероятно, вообще никогда не были бы построены».

Однако почти все коммунальные системы водоснабжения и водоснабжения, которые были построены между 1870-ми и 1890-ми годами, оставались в эксплуатации до 1960-х и 1970-х годов, в конечном итоге с использованием электродвигателей вместо паровых двигателей для перекачивания. Сеть водоснабжения, эксплуатируемая Лондонской гидравлической компанией, последней выжившей, работала до 1977 года. Большинство сетей водоснабжения общего пользования продолжали расти в течение первых десятилетий двадцатого века, достигнув своего расцвета в конце 1920-х годов.Фатальный спад наступил только тогда, когда в 1960-х и 1970-х годах заводы начали покидать города.


Если электричество является наиболее эффективным и практичным способом передачи и распределения энергии, то почему почти все водопроводные сети оставались в эксплуатации почти столетие?


Это вызывает два вопроса. Во-первых, почему электрическая вода не стала универсальным методом распределения энергии, о котором мечтали Джозеф Брама и Уильям Армстронг? Во-вторых, если электричество является наиболее эффективным и практичным способом передачи и распределения энергии, то почему почти все водопроводные сети оставались в эксплуатации почти столетие?

Преимущества электроэнергии

Как технология передачи энергии, электрическая вода имеет три важных недостатка по сравнению с электричеством.Во-первых, электричество можно эффективно транспортировать на гораздо большие расстояния. Гидравлическая передача энергии была (и остается) не менее эффективной, чем передача электроэнергии на расстояние от 15 до 25 км. Однако за пределами этих расстояний электрическая передача является явным победителем.

Ворота с гидравлическим замком в доке Гренландии в Лондоне, построенные в 1880-х годах. Изображение предоставлено Крисом Алленом.

Второй недостаток гидравлической трансмиссии заключается в том, что сложная распределительная сеть приводит к дополнительным потерям энергии.Каждый изгиб или изгиб сети увеличивает потери на трение. Чем сложнее сеть, тем менее она эффективна. Электрическая трансмиссия не имеет этой проблемы, по крайней мере, в незначительной степени. Потери на трение в водопроводе ограничивают количество машин, которые могут быть подключены к водопроводной сети, в то время как электричество может быть разделено почти бесконечно.

Третье ограничение мощности воды — это ограниченная пропускная способность гидравлической линии передачи. Вода под давлением может перемещаться по тонким трубам только со скоростью ходьбы, чтобы избежать чрезмерных потерь на трение.На более высоких скоростях потеря трения увеличивается, поскольку квадрат скорости и эффективности быстро уменьшается даже на относительно коротких расстояниях. Это ограничивает скорость потока и, следовательно, мощность, которую может передать линия гидравлической передачи.

Используя трубу диаметром от 10 до 12 см — обычный размер в большинстве систем высокого давления в то время, — линия гидравлической передачи могла производить максимальную продолжительную мощность от 115 до 205 лошадиных сил (от 85 до 150 кВт). Линии электропередачи высокого напряжения аналогичного размера могут нести мощность на несколько порядков больше.

Преимущества Power Water

Однако ни один из этих недостатков не имел значения для рассмотренных нами электрических сетей водоснабжения. Все это были децентрализованные системы с машинами на расстоянии не более 15-25 км от источника питания. Во-вторых, поскольку оборудование с гидравлическим приводом в гаванях, железнодорожных станциях, на заводах и в зданиях характеризовалось медленным движением и нечастым использованием, низкая скорость передачи механической воды не представляла препятствий.

За исключением кратковременной системы выработки электроэнергии в Антверпене, ни одна из водопроводных сетей типа Армстронг не снабжала энергией большое количество постоянно работающих машин.(Но обратите внимание на водопроводные сети среднего давления в Швейцарии). Наконец, поскольку в водопроводной сети работает относительно мало (но очень мощных) машин, потери на трение на изгибах и кривых в сети были ограничены.

Гидравлический насос, гидроаккумулятор и пресс. Источник: Portefeuille économique des machines, de l’outillage et du matériel, декабрь 1864 г., Национальная библиотека Франции.

Ограничения гидравлической трансмиссии были очень хорошо поняты в конце девятнадцатого века.Тем не менее, инженеры также осознали уникальные преимущества технологии, которые сохраняются и по сей день. Например, Роберт Занер, сторонник еще одной альтернативы электричеству, сжатого воздуха, писал в The Transmission of Power by Compressed Air (1890), что:

«Практическая несжимаемость воды делает гидравлический метод непригодным для регулярной передачи постоянного количества энергии. Его можно использовать с пользой только там, где движущая сила должна накапливаться и применяться через определенные промежутки времени, например, подъем тяжестей, ударные удары, ковка под давлением. и другая работа прерывистого характера, требующая большого усилия на небольшом расстоянии.«

Гидравлическая трансмиссия

«превосходно адаптирована для использования с тяжелой техникой и оборудованием в операциях, требующих заметной концентрации мощности, возвратно-поступательного движения по прямой и прерывистого действия», — писал Луис Хантер в книге «Передача энергии » (1991). Главное преимущество гидроаккумулятора заключается в том, что он позволяет управлять машинами, которым требуется гораздо больше энергии, чем может обеспечить источник энергии — «умножение силы» Паскаля.


Ограничения гидравлической трансмиссии были очень хорошо поняты в конце девятнадцатого века.Тем не менее, инженеры также осознали уникальные преимущества технологии, которые сохраняются и по сей день.


Когда требуется большая сила или крутящий момент, гидравлические силовые системы являются гораздо более компактным и энергоэффективным решением, чем механические или электрические приводы. И электродвигатели, и двигатели внутреннего сгорания часто нуждаются в механической передаче энергии (шестерни, цепи, ремни) для преобразования их высокой скорости вращения в более низкую скорость с более высоким крутящим моментом.

Точно так же гидравлические силовые системы легко производят линейное движение с помощью гидроцилиндров, в то время как для электроэнергии требуются дорогостоящие линейные двигатели или механические передачи энергии, такие как зубчатые рейки в сборе.Гидравлическая и электрическая энергия дополняют друг друга в этом смысле: одним из ограничений передачи энергии и воды была относительная сложность преобразования линейного движения во вращательное.

Колеса

Pelton были наиболее очевидным выбором, но их высокая скорость вращения потребовала использования зубчатой ​​передачи для работы тихоходных механизмов. Ряд гидравлических двигателей напорного типа был доступен для обеспечения вращательной мощности, предполагающей работу с переменной или низкой скоростью, но эти двигатели имели мало преимуществ по сравнению с электрическими или механическими приводами.

Третье важное преимущество гидравлики состоит в том, что энергия всегда доступна в трубопроводах и гидроаккумуляторе, но когда нет спроса, нет потерь. Когда ни одна из машин в водопроводной сети не работала, гидроаккумуляторы поддерживали давление в линиях без использования энергии. Это преимущество особенно актуально, когда машины используются с перерывами.

Гидравлика Сегодня

Гидравлический привод все еще используется сегодня, особенно в тяжелом промышленном оборудовании, которое требует медленного, но мощного линейного движения, а также в мобильной строительной технике, такой как экскаваторы.Однако гидроаккумулятор с увеличенным весом и водопроводные сети исчезли.

Жидкость под давлением больше не вода, а масло, смешанное с присадками. (Растительное масло использовалось в качестве гидравлической среды в 19 веке). В отличие от воды масло не замерзает и не вызывает коррозии. Однако это делает гидравлическую энергию более дорогой и, очевидно, не позволяет отработанной жидкости попадать в канализационную сеть, доки или море.

Частично в результате использования масла, был разработан автономный гидравлический силовой агрегат, состоящий из насоса, гидроаккумулятора и системы обратного потока, готовый к подключению к электродвигателю или дизельному двигателю.Гидравлические аккумуляторы в этих системах намного меньше по размеру, они используют газ для сжатия жидкости и не поддерживают постоянное давление.

Современные гидроаккумуляторы (как правило, сжатого газа) имеют мало общего с аккумуляторами с увеличенным весом в электрических сетях водоснабжения. Картина: HYD.

Несмотря на то, что практические преимущества гидравлики сохраняются — большое количество энергии может передаваться и точно контролироваться с помощью очень компактных компонентов — современный подход устраняет важное преимущество эффективности, характерное для более централизованных водопроводных сетей девятнадцатого и двадцатого веков.В общегородской сети водоснабжения сравнительно небольшой центральный источник энергии — несколько гидроаккумуляторов — мог управлять большим количеством очень мощных машин. Насосные двигатели не нужно было рассчитывать на пиковые нагрузки.


Большим преимуществом водопроводных сетей было то, что для работы большого количества мощных машин на большой территории требовалась сравнительно небольшая мощность.


Б. Пью оплакивает эту эволюцию в The Hydraulic Age (1980):

«Столетие назад только несколько очень больших машин — поворотные мосты и иногда гидравлический пресс — имели собственное насосное оборудование.В последнее время эта тенденция распространилась на машины с гидравлическим приводом всех типов и размеров и сегодня является общепринятой практикой. С единичными гидроагрегатами каждая единица оборудования будет приводиться в движение собственным двигателем и будет иметь свои собственные контрольно-измерительные приборы, фильтры и т. Д., Которые потребуют периодических проверок и технического обслуживания ».

«Двигатель будет работать непрерывно, пока используется агрегат, независимо от нагрузки на насос, который он приводит. В случае нескольких таких агрегатов не все будут работать на полную мощность все время.Заметная экономия может быть достигнута за счет наличия центральной насосной станции для снабжения ряда агрегатов, и из-за диверсификации нагрузки максимальная нагрузка в любой момент времени будет меньше суммы отдельных максимальных нагрузок ».

«Преимущество большой станции перед несколькими меньшими заключается в способности удовлетворять разнообразные потребности. Каждая из небольших независимых электростанций должна иметь достаточную мощность для удовлетворения пикового спроса в своей области поставок и пики не будут возникать одновременно.Большой станции, охватывающей общую площадь нескольких небольших станций, потребуется только для удовлетворения максимального одновременного спроса, а это обычно будет меньше суммы локальных пиков «.

Альтернативы электроэнергии

Так же, как технологии механической передачи энергии, такие как системы рывков и бесконечные канатные приводы, водопроводные сети исчезли в значительной степени из-за того, что электрическая передача имеет превосходную эффективность на большие расстояния.Однако в более децентрализованной энергетической системе, основанной на возобновляемых источниках энергии, все эти забытые альтернативы электричеству заслуживают пересмотра для конкретных целей. Гидравлические аккумуляторы с поднятым весом могут работать от солнца, ветра или даже от педалей.

Изображение: J.W. Гибсон

Примерно в 1900 году превосходство электричества в передаче энергии на очень большие расстояния не оспаривалось. Однако для умеренных расстояний многие авторы сомневались в ее полезности. Например, Р.Кеннеди написал в Modern Engines and Power Generators (1905):

«Электроэнергия дает огромные преимущества для передачи энергии на расстояние в большинстве случаев. Однако инженеры-электрики требуют слишком многого. Они склонны забывать о других средствах передачи энергии, а это означает, что они имеют первостепенные преимущества перед электричеством во многих случаях. случаи.»

W.C. Анвин, автор наиболее полной книги XIX века по передаче электроэнергии ( On the Development and Transmission of Power from Central Stations ), выразил аналогичное беспокойство в 1894:

«Учитывая, что распределение электроэнергии в ближайшее время будет играть важную роль в развитии систем распределения энергии, в настоящее время существует популярная тенденция рассматривать слишком исключительно электрические методы и игнорировать другие способы распределения энергии, которые были успешно применены. в прошлом и в подходящих условиях будут по-прежнему использоваться в будущем… Для передачи на умеренные расстояния существует выбор из нескольких средств передачи, и в таких случаях электрическое распределение не имеет и до настоящего времени не установило какого-либо универсального превосходства ».

В следующем выпуске нашей серии по передаче энергии мы обсудим сжатый воздух, который, вероятно, является наиболее подходящей альтернативой электричеству.

Крис Де Декер

Эта статья посвящена Чарльзу Стилу. РВАТЬ.


Статьи по теме:

Источники (в порядке важности):

  • «Гидравлический век», Б.Пью, 1980
  • «Гидравлическая энергия (промышленная археология)», Ян Макнил, 1972 г.
  • «О развитии и передаче энергии от центральных станций», W.C. Анвин, 1894. Также здесь.
  • «Гидравлическое оборудование с введением в гидравлику», Р.Г. Блейн, 1897
  • «История промышленной власти в США, 1780-1930: Том 3: Передача власти», Луи С. Хантер и Линвуд Брайант (1991)
  • «Современные двигатели и генераторы; Практическая работа по первичным двигателям и передаче энергии, пара, электричества, воды и горячего воздуха — Том первый», Р.Кеннеди, 1905
  • «Современные двигатели и генераторы; Практическая работа по первичным двигателям и передаче энергии, пара, электричества, воды и горячего воздуха — Том шесть», Р. Кеннеди, 1905 г.
  • «Мощность и передача энергии», Э. В. Керр, 1908 г.
  • «Остатки ранних гидроэнергетических систем» (PDF), J.W. Гибсон, 3-я Австралазийская конференция инженерного наследия, 2009 г.
  • «L’eau à Genève et dans la région Rhône-Alpes: XIXe-XXe siècles», Serge Paquier, 2007
  • «L’eau des villes: Aux sources des empires municipaux», Жеральдин Пфлигер, 2009 г.
  • «Revue Technique de l’Exposition Universelle de 1889, Раздел II, гидравлика» (PDF), 1893
  • «Revue Technique de l’Exposition universelle de 1889, Том 9.Septième partie. Mécanique générale. Machins outils. Hydraulique générale. Travail du Bois. Travail des métaux. Machineries Industrielles. «, 1893
  • «L’usine des force motrices de la Coulouvrenière à 100 ans: 1886-1986», Services Industriels, 1986
  • «Waterdruk в Антверпене. Een stroom van elektriciteit», Дирк Де Влишауэр и Ноэль Керкхарт, 1993 г.
  • «Kroniek van de stroomverdeling van Antwerpen-stad tot de Rupelstreek tot de Eerste Wereldoorlog», Geschiedkundige Studiegroep Ten Boome.(сайт)
  • «Het Zuiderpershuis, een памятник. Брошюра bij de tentoonstelling n.a.v. Open Monumentendag 2010» (PDF), Steunpunt Industrieel en Wetenschappelijk Erfgoed, 2010.
  • «Центробежный насос, турбины и водяные двигатели, включая теорию и практику гидравлики», Чарльз Герберт Иннес, 1898 г.
  • «Metropolitan Works: Сборник статей по истории Лондона», Ральф Терви, дата неизвестна.
  • «Гидравлическая энергетическая компания», Общество Воксхолла, 2012 г. (веб-сайт)
  • «London Hydraulic Power Co», Руководство Грейс, дата неизвестна (веб-сайт)
  • «Hydraulic Power», NSW HSC Online (сайт)
  • «Передача энергии сжатым воздухом», Роберт Занер, 1890 г.
  • «Водяные двигатели», Музей ретротехнологии, 2011 г. (сайт)
  • «История кранов (классическая строительная серия)», Оливер Бахманн, 1997.
  • «Об использовании водяного столба в качестве движущей силы для движущих сил», Уильям Армстронг, 1840 г.

Как заправить водяной насос

Если вы выключили водяной насос в зимние месяцы, скорее всего, в нем закончилось давление. Чтобы он снова заработал, водяной насос необходимо залить. Это означает, что воду нужно будет спустить обратно в насос и протолкнуть — это создаст давление, необходимое для того, чтобы снова начать перекачку.Мы составили краткое руководство, которое поможет вам выполнить основные этапы заправки водяного насоса.

1. Убедитесь, что питание отключено.

Никогда не оставляйте насос включенным, пока вы работаете с ним. Убедитесь, что электрическое питание отключено, проверив панель прерывателя — вы можете даже взглянуть на основание насоса, чтобы дважды проверить.

2. Получить доступ к насосной системе

Вам понадобится доступ к насосной системе, поэтому следующим шагом будет поиск сантехнического приспособления, которое поможет вам получить доступ — обычно это приспособление, ближайшее к резервуару для воды, но на насосе для бассейна это будет сетчатая корзина. .

3. Проверить на наличие повреждений

Убедитесь, что вы тщательно осмотрели насос. Вам нужно будет обратить внимание на фитинги, такие как трубопроводы, на предмет повреждений, например трещин. Если система была закрыта на зиму, еще более важно провести эти проверки тщательно. Сливные пробки необходимо будет проверить на наличие проблем, таких как повторная затяжка. Хороший способ проверить клапаны — это вручную управлять ими, чтобы убедиться, что они работают правильно. Убедитесь, что все крепежные детали, такие как гайки и болты, надежно закреплены, затем также осмотрите ремни, шкивы и предохранительные устройства.

4. Проверить шланг

Найдя шланг, подготовьте его, промыв его в течение нескольких секунд, чтобы убедиться, что у вас есть чистая вода. Будьте осторожны, никогда не следует пить из садового шланга, который может содержать свинец. Однако вода должна быть пригодной для питья, если вы используете скважинный насос и хорошо фильтруете воду до и после того, как она пройдет через шланг.

5. Откройте предохранительные клапаны

Это сделано для того, чтобы давление не нарастало — следите за манометром.

6. Присоедините шланг

Подключите приспособление к ближайшему резервуару для воды на стандартном водяном насосе. Если вы используете насос для бассейна, поместите шланг в корзину фильтра.

7. Включите воду и дождитесь, пока она войдет в резервуар

Вы должны слышать, как вода наполняет резервуар, или замечать повышение давления воды на манометре. Для бассейновых насосов корзина фильтра должна быть заполнена до того, как вы закроете крышку.Выключите воду из шланга, когда увидите, что он выходит с противоположного конца.

8. Включите питание

Whitworths Marine & Leisure 2021 Книга зимних скидок

МОРСКОЙ ОБЛАСТИ И ОТДЫХ

www.whitworths.com.au

2021 ЗИМНЯЯ СКИДКА КНИГА

КУПИТЬ СЕЙЧАС И СОХРАНИТЬ! ЦЕНЫ ТОЛЬКО ГАРАНТИРОВАННЫЕ ДО 12 ИЮЛЯ 2021 ГОДА

GX1400E Eclipse VHF Radio с фиксированным креплением DSC / Белый

i40 Wind Display

i50 / i60 Tridata Wind / Speed ​​& Depth Pack с датчиком глубины / скорости через корпус

Датчик ветра Rotovector с кабелем длиной 20 метров

ЭКОНОМИЯ 70 $! Было 269 долларов.95 сейчас всего $ 199 .95 Rec Retail $ 299.00

ЭКОНОМИЯ 400 $! Было 1798,00 $, сейчас всего 1398,00 $ Рек. Розничная цена 2638,00 $

ЭКОНОМИЯ 120 $! Было 359 долларов США, сейчас всего 239 долларов США. Рек. Розничная цена 400 долларов США

ЭКОНОМИЯ 50 $! Было 269,90 долларов, сейчас всего 219,90 долларов

Кат. Номер 69693

Кат. Номер 47104

Кат. Номер 47210

Кат. Номер 47106

MF75W Гидравлический комплект рулевого управления для двигателей мощностью до 75 л.с.

Портативная водонепроницаемая УКВ радиостанция IC-M37

7×50 Водонепроницаемый плавающий бинокль

Портативный водонепроницаемый стерео Bluetooth / IPX7 / Синий

ЭКОНОМИЯ 100 $! Было 749 долларов.00 сейчас всего $ 649.00 Rec Retail $ 830.00

ПОЛОВИНУ ЦЕНЫ! Было 299,95 долларов, сейчас всего 149,95 долларов

ЭКОНОМИЯ 100 $! Было 359 долларов, сейчас всего 259 долларов

ЭКОНОМИЯ 60 $! Были 199,95 доллара, сейчас всего 139,95 доллара

Кат. Номер 69560 Rec Розничная цена 319,95 долл. США

Кат. Номер 69754

Кат. Номер 4492

Кат. Номер 82430

Трещотка из нержавеющей стали 4,3 x 25 мм

Светодиодная лампа для салона / чтения, 12 В / 6 белых светодиодов

Ручной прожектор Nightblaster Белый 3 Million CP / 12 Volt

Высокопроизводительный шланг Длина: 15 футов

ПОЛОВИНУ ЦЕНЫ! Было 89 долларов.95 сейчас всего 44,95 доллара

ЭКОНОМИЯ 10 $! Было 29,95 доллара, сейчас всего 19,95 доллара

ЭКОНОМИЯ 20 $! Было 74,95 доллара, сейчас всего 54,95 доллара

ЭКОНОМИЯ 10 $! Было 29,99 доллара, сейчас всего 19,99 доллара

Кат. Номер 81188

Кат. Номер 49352

Кат. Номер 67304

Кат. Номер


Защитная сумка для переноски

Круглый спасательный круг Solas диаметром 710 мм / 28 дюймов

Размер сумки для передач: 450 x 250 x 280 мм 28 литров

Нескользящее средство для очистки деки Бутылка 946 мл

ЭКОНОМИЯ 10 $! Было 29 долларов.95 сейчас всего 19,95 доллара

ЭКОНОМИЯ 20 $! Было 74,95 доллара, сейчас всего 54,95 доллара

ЭКОНОМИЯ 20 $! Было 49,95 доллара, сейчас всего 29,95 доллара

ЭКОНОМИЯ 6 $! Было 21,95 доллара, сейчас всего 15,95 доллара

Кат. Номер 74356

Кат. Номер 74575

Кат. Номер 2651

Кат. Номер 15263

ШЕСТНАДЦАТЬ БОЛЬШИХ СУПЕРМАРКЕТОВ ПО ШИРОКОЙ АВСТРАЛИИ!

Подробнее см. На задней крышке

Телефонные заказы Звоните: 02 9939 1055

WA Телефон для клиентов: 08 9385 5877

QLD Телефон для клиентов: 07 3252 8777

Звонок клиентов ТАС: 03 6272 0166

SA Телефон для клиентов: 08 8240 3777

МОРСКИЕ ПРИНАДЛЕЖНОСТИ СО СКИДКОЙ ™

ВЛАДЕЛЬЦА ОБСЛУЖИВАНИЯ ЛОДОК БОЛЕЕ 50 ЛЕТ

ПОДАРОЧНЫЕ СЕРТИФИКАТЫ WHITWORTHS Это подарочный сертификат, который будет рад получить любой, кто любит кататься на лодке.Наши подарочные сертификаты можно обменять на любые товары в любом из наших магазинов. Доступна в любой сумме до 1000 долларов США, спросите у нашего дружелюбного персонала.

Посетите наш сайт! Просмотрите нашу страницу easy touse204в интерактивном каталоге или разместите заказ — всего за несколько кликов!

www.whitworths.com.au

• ПРЕВОСХОДНОЕ ОБСЛУЖИВАНИЕ + УДОБНОЕ МЕСТОПОЛОЖЕНИЕ Сотрудники Whitworths разбираются в лодках и готовы помочь вам в выборе подходящих продуктов в наших магазинах в стиле супермаркетов или через наши службы прямой доставки через Интернет, по телефону, факсу или по почте.• ВАЖНЫЕ УВЕДОМЛЕНИЯ Описания продуктов, содержащиеся в этом каталоге, основаны на информации, предоставленной производителями и дистрибьюторами. Несмотря на то, что Whitworth’s Nautical World Pty Limited прилагает все усилия для обеспечения точности и актуальности информации, могут быть случаи, когда детали модели и спецификации меняются, или когда продукты, перечисленные в каталоге, не доступны сразу. Мы оставляем за собой право снять любой товар с продажи. • УДОБНАЯ СЛУЖБА ПРЯМОЙ ДОСТАВКИ Расслабьтесь и делайте покупки, не выходя из льда или дома.Практически каждый заказ доставляется в течение 5 рабочих дней — максимально быстро! Посетите наш веб-сайт и разместите заказ на сайте www.whitworths.com.au.

• ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ Компания Whitworths не забудет вас после продажи. Мы гарантируем вам полное удовлетворение любым приобретенным у нас продуктом. Если приобретенный товар докажет обратное, просто верните его нам в течение 30 дней, и мы заменим его или вернем вам деньги. Поскольку мы не контролируем установку и использование электронного и механического оборудования, эти предметы могут быть возвращены только для ремонта.Хотя мы сожалеем, что не можем вернуть или обменять все электронные и механические элементы после их установки, мы будем более чем рады помочь вам с претензиями по гарантийному и негарантийному ремонту. • БОЛЬШОЕ ЗНАЧЕНИЕ! У нас ежедневно действует минимально возможная ценовая политика. Мы указали рекомендованные розничные цены, чтобы вы могли их сравнить. Во всех остальных случаях мы по-прежнему предлагаем очень низкую цену. Обратите внимание — некоторые позиции каталога не доступны со склада во всех магазинах

Подробную информацию о заказах по почте, телефону и факсу см. На стр. 103.

Whitworths поддерживает молодежный парусный спорт с 1980-х годов и за последние десять лет пожертвовал сотни лодок Optimist в поддержку программы YA Tackers, которая выводит тысячи молодых моряков на воду вокруг Австралии.

ЭКОНОМИЯ $$$! С ЭТИМИ СПЕЦИАЛЬНЫМИ ПРЕДЛОЖЕНИЯМИ НА

Водонепроницаемый 5 светодиодный фонарь на палубе, 15 Вт, 12 В / белый

Комплект для зарядки от солнечных батарей 40 Вт, 12 В

Светодиодный купольный светильник из нержавеющей стали диаметром 170 мм

Светодиодный поворотный светильник для кабины

12 Вольт / 20 светодиодов Длина: 343 мм

ПОЛОВИНУ ЦЕНЫ! Было 149 долларов.95 сейчас всего 74,95 доллара

ЭКОНОМИЯ 20 $! Было 69,95 доллара, сейчас всего 49,95 доллара

ЭКОНОМИЯ 10 $! Было 49,95 доллара, сейчас всего 39,95 доллара

ЭКОНОМИЯ 20 $! Было 69,95 доллара, сейчас всего 49,95 доллара

ПОКА ПРОДОЛЖАЮТСЯ ЗАПАСЫ! Кат. Номер 80022

Кат. Номер 49502

Кат. Номер 49238

Кат. Номер 31835

Водонепроницаемая панель переключателей на 4 группы с подсветкой и вольтметром

Самослипающаяся лента, черная / 25 мм x 5 м

Двойной рожок из нержавеющей стали Длина: 465 мм

Термоусадочный комплект, 120 штук

Rec Розница 186 долларов.00 ЭКОНОМИЯ $ 40! Было 159,95 долларов, сейчас всего 119,95 долларов

ЭКОНОМИЯ 30 $! Было 119,95 доллара, сейчас всего 89,95 доллара

ЭКОНОМИЯ 6 $! Было 15,95 доллара, сейчас всего 9,95 доллара

ЭКОНОМИЯ 10 $! Было 29,90 долларов, сейчас всего 19,90 долларов

Кат. Номер 33735

Кат. Номер 84317

Кат. Номер 85450

Кат. Номер 43932

2

ЗАКАЗАТЬ ОНЛАЙН: www.whitworths.com.au

ЭКОНОМИЯ $$$! С ЭТИМИ СПЕЦИАЛЬНЫМИ ПРЕДЛОЖЕНИЯМИ НА

Eboda Водонепроницаемый беспроводной динамик Bluetooth, черный / 5 Вт

Всенаправленная телевизионная антенна диаметром 305 мм

Зарядное устройство 12 В, 1 А POWERLINE

6-дюймовые морские динамики, устанавливаемые заподлицо, 80 Вт / белые

ЭКОНОМИЯ 20 $! Стоили 69 долларов.95 сейчас всего 49,95 доллара

ЭКОНОМИЯ 20 $! Было 59,90 долларов, сейчас всего 39,90 долларов

ЭКОНОМИЯ 20 $! Было 59,95 доллара, сейчас всего 39,95 доллара

ЭКОНОМИЯ 50 $! Было 199,95 доллара, сейчас всего 149,95 доллара

Кат. Номер 70096

Кат. Номер 70106

Кат. Номер

Кат. Номер 4120

Ремень для прицепной лебедки с крюком из нержавеющей стали 4,25 x 50 мм

Пара протекторов подшипников прицепа из нержавеющей стали

Вакуумный масляный экстракторный насос объемом 2,5 литра

Насос с воздушным рожком

ЭКОНОМИЯ 10 $! Было 24 доллара.95 сейчас всего 14,95 доллара

ЭКОНОМИЯ 10 $! Были 39,95 $, сейчас всего 29,95 $ н.

ЭКОНОМИЯ 20 $! Было 79,95 доллара, сейчас всего 59,95 доллара

ЭКОНОМИЯ 6 $! Было 20,99 доллара, теперь всего 14,99 доллара

Кат. Номер

Кат. Номер

Кат. Номер 43902

Кат. Номер 67076

Навесные замки из нержавеющей стали, комплект из 3-х висячих замков / 30 мм

Набор плоских банджи-шнуров, 6 шт. / 2 шнура 15 дюймов, 2x 20 дюймов и 2 шнура 30 дюймов

Контурное крыло Цвет: синий Размер: 610 x 170 x 60 мм

Морской якорь Drogue Suits Лодки: до 15 футов

ЭКОНОМИЯ 10 $! Было 24 доллара.99 сейчас всего $ 14,99

ЭКОНОМИЯ 10 $! Было 29,99 долларов, сейчас всего 19,95 долларов. Лента Bear Hatch, черная 25 мм x 6 мм x 3 м

ЭКОНОМИЯ 5 $! Было 24,95 доллара, сейчас всего 19,95 доллара

Лента для ремонта парусов Heavy Duty, белая / 50 мм x 2 м СЭКОНОМЬТЕ 17 $! Были 56,95 доллара, сейчас всего 39,95 доллара

Кат. Номер 36170

Кат. Номер 77389

Кат. Номер 970

Кат. Номер 55743

Горячий нож и лезвие, 100 Вт

Микро газовая горелка Цвет может варьироваться

ПОЛОВИНУ ЦЕНЫ! Было 19,95 долларов, сейчас всего 9 долларов.95

ЭКОНОМИЯ 5 $! Было 14,99 долларов, сейчас всего 9,99 долларов

ЭКОНОМИЯ 50 $! Было 199,95 доллара, сейчас всего 149,95 доллара

ЭКОНОМИЯ 7 $! Было 19,95 доллара, сейчас всего 12,95 доллара

Кат. Номер 85504

Кат. Номер 85537

Кат. Номер 72565

Кат. Номер 75088

Сухой мешок-холодильник, 30 литров

Красный складной спасательный нож / фиксирующее лезвие

Мультитул из нержавеющей стали 10 в 1

Водонепроницаемый чехол для телефона Размер: 170 x 85 мм

ПОЛОВИНУ ЦЕНЫ! Было 99,95 долларов, сейчас всего 49 долларов.95

ЭКОНОМИЯ 15 $! Было 39,95 доллара, сейчас всего 24,95 доллара

ЭКОНОМИЯ 20 $! Было 49,95 доллара, сейчас всего 29,95 доллара Кат. Номер 48218

ЭКОНОМИЯ 10 $! Было 29,95 доллара, сейчас всего 19,95 доллара Кат. Номер 2805

Кат. Номер 2761

Кат. Номер 48198

Топливно-масляные амортизаторы

Пятновыводитель от птиц и пауков Размер: 946 мл

Объем для гидроизоляции и обработки ткани: 650 мл Rec Retail $ 39,95

ЭКОНОМИЯ 15 $! Были 64,95 доллара, сейчас всего 49 0,95 доллара за штуку. Кат. № 55750 Пара навесных замков из нержавеющей стали 38 мм Rec Розничная торговля $ 72.50

Rec Розничная торговля $ 25,30

ЭКОНОМИЯ 6 $! Были 22,95 доллара сейчас только 16,95 доллара Кат. Номер 54860

ЭКОНОМИЯ 5 $! Было 23,95 доллара, сейчас всего 18,95 доллара Кат. No 15249

ЭКОНОМИЯ 10 $! Было 29,95 доллара, сейчас всего 19,95 доллара Кат. No 15252

3

СПОНСОРСТВО МОЛОДЕЖНОГО ПАРУСА БОЛЕЕ 30 ЛЕТ

ПРЕДЛОЖЕНИЕ по страхованию лодок!

Takeouta НОВАЯ политика с Whitworths / ClubMarineи получить * подарочный сертификат на 50 долларов для использования в магазинах Whitworths по всей Австралии.

Whitworths является официальным представителем Club Marine, компании, пользующейся наибольшим доверием в области страхования лодок в Австралии на протяжении более 50 лет.Каким бы ни был ваш стиль лодки, вы должны быть уверены, что она защищена. Неважно, занимаетесь ли вы рыбалкой, катаетесь на водных лыжах или просто наслаждаетесь видом; Удар по воде должен быть легким и веселым. Вы хотите знать, что если что-то случится с вашей лодкой или прицепом на воде или на воде, Club Marine Insurance позаботится о вас. Почему стоит выбрать страховку Club Marine Pleasure Craft через Whitworths с гарантией Allianz? Страхование Club Marine Pleasure Craft призвано защитить вас и предоставить услуги по урегулированию убытков, которым вы можете доверять, в случае худшего.Club Marine Pleasure Craft Insurance предлагает: Страхование вашей лодки, мотора и прицепа от случайных повреждений — все в одном полисе. Покрытие по всей Австралии, до 250 морских миль от побережья. До 10 000 долларов на рыболовные снасти, лыжное или водолазное снаряжение и инструменты на борту (до 1500 долларов за штуку).

До 5000 долларов в рамках Club Care Benefits для оказания вам помощи в экстренных случаях. Расходы на спасение и удаление обломков в дополнение к страховой сумме.

Широкий и гибкий диапазон вариантов страхового покрытия, включая ответственность водных лыжников, скидки на периоды простоя, покрытие для гонок и согласованные суммы.Могут применяться критерии приемлемости. Club Marine Assist — советы, помощь, направления и персональное обслуживание, 24/7. Приложение Club Marine с эксклюзивным доступом для участников к оповещениям о погоде, а также возможностью записывать происшествия, подавать претензии и управлять своей политикой. Чтобы начать экономить сегодня или узнать больше, позвоните по телефону 1300 90 90 10 Whitworth’s Financial Services Pty Limited («Whitworths»), ABN 67 094 099 019, является агентом Club Marine Limited («Club Marine») ABN 12 007 588 347, AFSL 236916. Club Marine является агентом страховщика Allianz Australia Insurance Limited.(«Allianz») ABN 15 000 122 850 AFSL 234708 и является членом Allianz Group. Если вы приобретете эту страховку, мы получим комиссию, которая составляет процент от страхового взноса. Пожалуйста, прочтите Заявление о раскрытии информации о продукте (PDS), которое можно получить по телефону 1300 90 90 10 или на сайте www.clubmarine.com.au, прежде чем решить, подходит ли вам этот продукт. * Подарочные сертификаты не подлежат обмену на наличные. Один ваучер на человека. Ваучеры действительны в течение 3 лет с момента выдачи. Пожалуйста, храните в надежном месте.Подарочные сертификаты не подлежат перевыпуску в случае утери или кражи. Предложение заканчивается 12 июля 2021 г.

4

ДЛЯ ПОДРОБНОЙ ИНФОРМАЦИИ О ПРОДУКТЕ ПОСЕТИТЕ: www.whitworths.com.au

НАДУВНЫЕ ЛОДКИ / ВОДНЫЙ СПОРТ

Надувные лодки Aspre Надувные лодки Aspre изготовлены из высококачественного немецкого ПВХ толщиной 0,7 мм. Этот прочный материал обладает высокой стойкостью к ультрафиолетовому излучению, высокой прочностью на разрыв и устойчив к разрыву. Клееная конструкция со стыковым швом обеспечивает прочность.В комплект входят: весла, чехол для лодки, сумка для переноски, сверхмощный насос, ремонтный комплект, манометр. Диаметр понтона: 230SD: 35 см, 230AD: 36,5 см, 250SD: 38,5 см, 270AD: 42,5 см, 290AD: 42,5 см.

Cannibal 57 «Труба

EZ Quick Connector Этот сверхпрочный длинный быстрый разъем длиной 11 дюймов идеально подходит для легкого присоединения и отсоединения к

Tribal 60 дюймов Полностью закрытая плоская дека на 2 райдера и низкий профиль, 4 ручки с нейлоновой оберткой и усиленные внутренние ремни для буксировки. Наружное покрытие 840 денье с двойной прошивкой.Кат. № 45362 Цена 189,00 $ Низкопрофильная труба с плоской декой идеально подходит для одного-двух гонщиков с меньшим весом. С нейлоновой ламинатной трубкой 24 г, 4 ручками с мягкой подкладкой, быстросъемным буксирным ремнем и бостонским клапаном. Кат. Номер 45360 Цена 129,95 долл. США

Гарантийный срок

Aspre составляет 5 лет на материалы, годы на швы и фурнитуру.

любое буксируемое устройство без необходимости протягивать 60-футовый трос через стяжную ленту. Грузоподъемность 1,86 т с алюминиевым разъемом. Кат. Номер 45335 Цена 34,95 долл. США

Ace Tube 50 «Сверхпрочная труба в форме стрелки с частичным закруглением, обеспечивающая большую стабильность и управляемость.

Кат.№ Модель /

Макс л.с. Наша цена

Этаж Тип L.O.A. Вес балки Макс.нагрузка

230SD Slat Deck 2,25 м 1,31 м 34,5 кг 2,5 270 кг 3,3 л.с. $ 1099,00 230AD Air Deck 2,28 м 1,33 м 36,6 кг 2,5 400 кг 5 л.с. 3,5 550 кг 8 л.с. $ 1499,00 290AD Air Deck 2,92 м 1,54 м 44,4 кг 4580 кг 8 л.с. $ 1599,00

45407

по сравнению с традиционными круглыми трубками. Изготовлен из ПВХ, ручки из пеноматериала, клапана скорости и усиленной буксирной системы.Кат. Номер 45369

45408

45409

Надувная Mega Tribal Эта низкопрофильная труба палубного типа, подходящая для

Цена 139,95 долларов США

45410

Coupe Tube 57 дюймов Быстрая, удобная и сбалансированная одинарная камера в стиле кокпита. Двойные лямки и защитные кожухи для суставов, когда вас буксируют или просто бездельничают, когда ваш рабочий день закончен.

45411

до 3 взрослых или 4 детей.

Особенности: лыжная труба для 4 человек, бостонский клапан для легкого накачивания / спуска воздуха, быстрое соединение и 8 мягких ручек.Кат. Номер 45363 Цена 279,00 $

Обратите внимание: лодки из ПВХ устойчивы к ультрафиолетовому излучению, но при длительном хранении под прямыми солнечными лучами их следует накрыть для защиты. Лодки должны быть частично спущены, когда они не используются в воде.

Поскольку лодки из ПВХ необходимо частично спускать из воды, они не подходят для хранения на шлюпбалках с защелками.

Цена 199,95 $

VooDoo Tube 73 «С верхними стабилизирующими ребрами, 6 роскошных ручек, обернутых нейлоном.

ЛОДКИ AQUA CRAFT С ЗАПРОСОМ В ИЮЛЕ

Mojo Tube 72 «Конструкция с двумя точками соединения для буксировки в сидячем положении или в положении колесницы.Предназначен для 1 или 2 райдеров и изготовлен с прочным нейлоновым покрытием и 6 ручками из пеноматериала с двойной лямкой и защитой для суставов. Клапан скорости для быстрого накачивания и сдувания. Кат. Номер 45372 Цена 349,95 долл. США

Обратите внимание, что цвет и изображение могут отличаться.

Цена 49,95 $

Аксессуары для водных судов

Кат. Номер 45396

с неопреновой защитой суставов. Прочный баллон из ПВХ 30-го калибра, покрытый нейлоновым покрытием плотностью 840 денье с двойной прошивкой. Включает сверхмощный Kwik-Connect и

Ремкомплект надувной надувной лодки Aquacraft

Бостон клапан.Кат. Номер 45364

Аксессуары для надувных лодок Aspre

Цена 299,00 $

Цена

Цена 4,95 долл. США 9,95 долл. США 9,95 долл. США

Кат. Номер Aspre Артикул

Кат. Номер Aspre Артикул

Zombie Inflatable Tubes Роскошные ручки с нейлоновой оберткой и неопреновой защитой суставов для надежного и удобного захвата. Поручни и прочный баллон из чистого ПВХ 30-го калибра, полностью покрытый нейлоновой оболочкой плотностью 840 ден с двойной прошивкой. Оснащен Boston vale и сверхмощным Kwik-Connect Cat.№ Описание Цена 45367 Зомби 2 человека $ 299,00 45368 Мега Зомби 2-4 человека $ 329,00

Гайка Rowlock

$ 29.95 $ 24.95

45415 Ножной насос

45420

Надувные трубы Thriller Все еще самые лучшие

45416 Клапан

Заглушка

45421 45422

$ 7.95

45417 Крышка клапана

Шланг насоса

приятная буксировка для райдеров, конструкция палубной трубы доставляет волнение на каждом шагу. Изготовлен из прочного ПВХ-баллона и нейлона TuffShell с усиленными ручками из пеноматериала с двойной лямкой и защитными кожухами для суставов.

Манометр

45419 Rowlock Post $ 19.95 $ 6.99 45428 Запасная сумка для сиденья 75см 45440 Воздушный разъем

$ 19.95

45425

$ 39.95 $ 39.95 $ 39.95 $ 39.95 $ 49.95 $ 59.95 $ 49.95

45429 Сменная сумка для сиденья 85 см 45430 Сменное деревянное сиденье 75 см 45431 Сменное деревянное сиденье 85 см

Триллер: 50 x 48 дюймов Надувной Большой триллер: Надувной 60 x 56 дюймов Кат. Описание Цена 45375 Триллер на 1 человека 199,95 долларов США 45376 Большой триллер на 2 человека 249 долларов США.95

45423 Весла для надувных лодок Aspre 135 см (продаются парой) 45424 Весла для надувных лодок Aspre 162 см (продаются парой)

45397 Ремкомплект надувной Aspre

Revo Наколенник Тонкий профиль наколенник, формованный методом роторно-формовки, с выдвижным крючком. Имеет горячий рокер для быстрого поворота. Текстурированная основа из литого песка для лучшего отрыва от кильватерного следа. Регулируемый ремешок с мягкой подкладкой и наколенник двойной плотности. Выдвижная ручка-крюк для помощи при старте на большой глубине. Кат. Номер 45380 Наша цена 299 $.95

ПОКА ПРОДОЛЖАЮТСЯ ЗАПАСЫ!

UTO Galaxy 60 «Tube Быстро с небольшим сопротивлением на этой гибридной части палубы и части кабины. Рассчитан на 2 райдера

Lake Snake для трех человек Буксируемый сидячий банан для трех человек. Внутренняя трубка из ПВХ 30 г, нейлоновый чехол 840 денье, 3 ручки с мягкой подкладкой. Кат. Номер 45365 Цена 289,00 $

WOW Аксессуары Кат. Номер

Описание Цена 45392 Ручной насос двойного действия $ 24,95 45393 Накачивающий насос 12 В $ 39,95

Прочный баллон из ПВХ, ручки из вспененного материала с двойными лямками, предохранители суставов и мягкие клапанные крышки.Кат. Номер 45378

Цена 329,95 долл. США

5

СТРАХОВАНИЕ МОРСКИХ ЛОДК WHITWORTHS CLUB 1300 90 90 10

ВОДНЫЙ СПОРТ / ЧАСЫ И БАРОМЕТРЫ

3-4 человека

для тяжелых условий эксплуатации

Skipper Brass Наш самый большой в серии с откидными поверхностями для доступа к регулировкам и батареям. Доступны из цельной полированной латуни и цельной полированной хромированной латуни. Набрать 150мм. Корпус 180 х 70 мм.

Надувной буксирный трос длиной 18,3 м из плавающего полипропилена, 16 прядей, 12 мм, усиленный буксирный трос, включающий 2

Буксируемый трос Особо тяжелый 18.Буксировочный трос длиной 3 м. Особенности сращивания петли

для соединения и высокая прочность на разрыв 1800 кг. Рекомендуется использовать с уздечкой Delux Ski Bridle 78292. Кат. № 45343 Цена 44,99 $

секций со стыкованными петлями и поплавком. Рекомендуется использовать с уздечкой Delux Ski Bridle 78292. Кат. № 45342 Цена $ 29,99 Delux Ski Bridle Прочная полипропиленовая лыжная веревка со шкивом из нержавеющей стали, поплавком и быстроразъемным соединением. Идеально подходит для удержания буксировочного троса подальше от подвесного двигателя. Кат. Номер 78292 Цена 44 доллара США.95

Rec Розница Наша цена

Стандартный лыжный трос / ручка, 22,8 м. Односекционный 10-миллиметровый полипропиленовый трос, поставляется с плавающей ручкой. Рекомендуется использовать с уздечкой Delux Ski Bridle 78292. Кат. Номер 78306 Цена 34,95 $

Кат. Номер Описание 16998 Часы из латуни

369,00 $ 429,00 $ 399,00

584,00 $ 520,00

17000 Латунные часы для приливов

3468

Барометр / термометр из латуни

Skipper Chrome Самый большой в серии с откидными гранями для доступа к регулировкам и батареям.Доступны из полированной латуни и полированной хромированной стали

.

Deluxe Ski Rope 75 ’75’ Deluxe Ski Rope с мягкой штампованной ручкой из этиленвинилацетата диаметром 12 дюймов с длинной буквой «V» для повышения устойчивости к основной стропе. В комплекте петля для лямки, когда она не используется. Кат. Номер 78328 Наша цена $ 49,95 Веревка для 4 человек длиной 18,3 м. Рассчитан на буксировку до 4 водителей. сращивание петли на обоих концах с помощью вспененной терки диаметром 6 дюймов. Каталожный номер 45337 Веревка для 2 человек — длина 18,3 м. Рассчитан на буксировку до 2 человек. Сращены петли с обоих концов.Кат. Номер 45336

латунь. Набрать 150мм. Корпус 180 х 70 мм.

Наша цена 34.95 $

Наша цена 399,00 $ 399,00 $

Кат. Номер Описание 16999 Хромированные часы

3466

Хромированный барометр / термометр

Наша цена 39,95 $

Корабль Морские часы и барометр в массивном корпусе из полированной хромированной латуни. Белый циферблат. Наберите диам. 130мм. Диаметр корпуса. 155 х 35 мм.

Наша цена 189.90 $ 199.90 $

Кат. Номер Описание

16972 3490

Часы

Барометр

Эта прекрасная коллекция корабельных инструментов изготовлена ​​компанией Barigo в Германии.Великолепная техника строительства и четкое функционирование — отличительные черты этого известного бренда. Все часы оснащены точными кварцевыми механизмами (с питанием от батарей), а барометры точны и надежны для работы в самых суровых морских условиях. Все инструменты Barigo поставляются с крепежными винтами.

Морские часы из нержавеющей стали с белым циферблатом из нержавеющей стали.

Наберите диам. 160мм. Диаметр корпуса. 162мм. Кат. Номер Описание

Tempo Экономичные кварцевые часы, но с точностью, ожидаемой от Barigo.Набрать 85мм. Корпус 110 х 32 мм.

Наша цена 299,00 $

16996

Часы

Настольные часы из латуни 100 мм Кварцевые часы с полированной латунной рамкой, встроенные в прочный корпус из красного дерева. Наберите диам. 100 мм. Основание 150 х 150 х 80 мм.

Rec Розница Наша цена

Кат. Номер Описание

89,90 долл. США 99,90 долл. США

$ 94,53

17004

Часы

3517

Барометр

Кат. Номер Описание Наша цена 16978 Часы 349 $.00

Poseidon Прочный корпус из толстой полированной латуни с петлей-иллюминатором и зажимом для доступа к задним регулировкам и батареям. Набрать 85мм. Корпус 120 х 35 мм. Вес 700г.

Rec Розница Наша цена

Кат. Номер Описание

299 долл. 299 долл. 299 долл.

358,35 долларов США 368,15

16974 3492 3515

Часы

Барометр Hygro / Therm

Plastimo 4.5 ”Хромированные часы с иллюминатором спереди и барометр Прочный, тяжелый хромированный корпус из цельной латуни с иллюминатором спереди.Часы оснащены стрелкой прилива и арабскими цифрами. Включает хромированные застежки. Размеры: Диам. Циферблата. 114 мм, диаметр основания. 140мм. Кат. Номер Описание Rec Retail Наша цена 17018 Tide Clock — 219,90 $ Барометр 3550 — 219,90 $

Yacht Экономичные кварцевые часы и барометр с термометром. Циферблат 100 мм, корпус 140 х 80 мм.

Rec Розница Наша цена

Кат. Номер Описание

$ 279.90 $ 279.90

16980

Часы

Plastimo Weatherman Часы, барометр, гигрометр и термометр 350 мм Качество отделки из латуни с креплением из массивной древесины, эстетично приятное для глаз, Plastimo Weatherman содержит всю необходимую информацию о погоде в одном устройстве.Включает кварцевые часы, барометр, термометр и гигрометр. Наберите диам. 200 мм, диаметр основания. 350мм. Кат. Номер 3545 Наша цена 359,90 $

293,00 долл. США

3475

Барометр

Sky из нержавеющей стали Серия Sky включает корпуса из матовой нержавеющей стали. Набрать 85мм. Корпус 110 х 32 мм.

Rec Розница Наша цена

Кат. Номер Описание

99,90 долл. США 99,90 долл. США

124,50 долл. 120,65 долл. 117,52

17006

Часы

3511 3513

Барометр

Гигро / Терм

6

ВЛАДЕЛЬЦА ОБСЛУЖИВАНИЯ ЛОДОК С 1962 ГОДА

БИНОКЛЯР

7×50 Водонепроницаемый бинокль Прочный корпус с резиновым покрытием.Призмы Бак-4 с высоким коэффициентом преломления, многослойной оптикой и плавной центральной фокусировкой, с полем обзора (FOV) на расстоянии 1000 м от 116 м. Ремешок на шею и чехол для переноски в комплекте. Кат. № 4491 Водонепроницаемый бинокль 7×50 Автофокус Прочный корпус с резиновым покрытием. Призмы бак-4 с высоким коэффициентом преломления, многослойная оптика. Цвет: черный. Ремешок на шею и чехол для переноски в комплекте. Кат. Номер 4486 Наша цена 149,95 долларов Наша цена 149,90 долларов Компактные водонепроницаемые бинокли 8×30 Эти компактные водонепроницаемые и устойчивые к запотеванию бинокли 8×30 с призмой Bak4 заполнены азотом и имеют поле зрения на расстоянии 1000 м от 143 м / 432 фута.С центральным фокусом и формованными резиновыми ручками. Цвет: желтый / черный. Ремешок на шею и чехол для переноски в комплекте. Кат. № 4498 Наша цена $ 99,95 Водонепроницаемые бинокли 7×50 Эти водонепроницаемые / противотуманные бинокли 7×50 заполнены азотом и имеют прочный корпус с резиновым покрытием. Другие особенности включают высокоиндексные призмы Бак-4, многослойную оптику и плавную центральную фокусировку с полем поля

.

h3O 10×25 мм

Водонепроницаемые бинокли Bushnell ® h3O ™ Бинокли серии h30 ™ герметизированы кольцевым уплотнением и продуваются азотом для полного удержания влаги.Резиновая броня с текстурированными подушечками обеспечивает надежное сцепление на скользкой дороге. Оптика с многослойным покрытием и призматическое стекло BaK-4 высшего качества обеспечивают максимальную светопропускание и четкость изображения. Кат. Номер Описание Rec Ret Наша цена 4384 h30 10x25mm — .90 99.90  4383 h30 8x42mm — 199.90 $ 4381 h30 10x42mm — $ 199.90 4382 h30 7x50mm —  219.90 $  Bushnell ® 7×50 • Водонепроницаемый Эти бинокли созданы для работы в экстремальных морских условиях, продуваны азотом и герметичны для обеспечения надежных водонепроницаемых / противотуманных характеристик.Версия с цифровым компасом имеет 3-осевую встроенную функцию НАКЛОНА с ЖК-дисплеем для оптимальной стабилизации. Призмы Порро BaK-4 для яркого, четкого и четкого просмотра. Оптика с многослойным покрытием и 100% защитой от ультрафиолета. Нескользящая, нескользящая резиновая броня смягчает удары и удары, предотвращает скольжение и обеспечивает надежное сцепление во влажном состоянии. Кат. Номер Описание

h3O 8×42 мм

h3O 7×50 мм

Вид

(FOV) @ 1000м из 116м. Ремешок на шею и чехол для переноски в комплекте Кат. Номер 4494

Наша цена 159 $.00

Bushnell 7×50 мм

Наша цена

7×30 Водонепроницаемый бинокль Оптика с полным многослойным покрытием и призма Бак-4 с высоким коэффициентом преломления обеспечивают яркое, резкое изображение с ярким контрастом. С откидными наглазниками и системой центральной фокусировки. Поле зрения (FOV): 143 м / 1000 м. Вес: 470г. Футляр для переноски, ткань для линз, чехол, шейный ремешок в комплекте. Кат. № 4485 Наша цена $ 149,95 Водонепроницаемый плавающий бинокль 7×50 Эти плавающие водонепроницаемые бинокли 7×50 заполнены азотом, имеют прочную конструкцию из алюминиевого сплава и удобный корпус из прочной резины.Поле

399,00

4439 Бинокль Bushnell 7×50 мм с компасом

Bushnell® Spectator 10×50 PermaFocus

ЭКОНОМИЯ 60 $!

Нет необходимости настраивать фокус! PermaFocus постоянно держит удаленные объекты в фокусе, что идеально подходит для зрелищных видов спорта и наблюдения за дикой природой на расстоянии. Резиновая броня для долговечности и противоскользящего захвата. Защита от тумана, продуваемая азотом. Оптика с многослойным покрытием обеспечивает повышенное светопропускание и яркость изображения.

обзора (FOV) на 1000 м из 132 м.Ремешок на шею и чехол для переноски в комплекте Кат. Номер 4492 Были $ 199,95

Цвет: черный / серебристый Кат. Номер Описание

Только сейчас $ 139,95

Наша цена

Водонепроницаемый плавающий бинокль 7×50, черный / желтый Имеет циферблат калькулятора, который можно использовать для оценки вашего расстояния до объекта, если известен его размер, или наоборот. Поле зрения на расстоянии 1000 м из 132 м. Ремешок на шею и чехол для переноски в комплекте Кат. № 4488 Наша цена $ 249,95 Плавающий, водонепроницаемый и противотуманный бинокль 7×50 с цифровым компасом с подсветкой.Интегрированный инструмент диапазона; окуляр Mils Reticle Scale можно использовать для оценки вашего расстояния до объекта, если известен его размер, или наоборот. Ремешок на шею и чехол для переноски в комплекте. Кат. № 4484 Наша цена 399,00 $ Водонепроницаемый плавающий бинокль 7×50 — корпус с черным резиновым покрытием Эти водонепроницаемые / противотуманные бинокли 7×50 имеют прочный корпус с резиновым покрытием. Характеристики включают высокоиндексные призмы Бак-4, многослойную оптику и плавную центральную фокусировку. Ремешок на шею и чехол для переноски в комплекте. Кат. Номер Описание Наша цена 4487 7×50 Водонепроницаемый бинокль (FOV) @ 1000м 116м $ 149.00 4489 Водонепроницаемый бинокль 7×50 $ 149.00 Водонепроницаемый бинокль 7×50 с цифровым компасом

$ 199.90

4397 Bushnell Spectator PremaFocus 10×50 мм

Бинокль

Navigator Pro Сделано в Германии с высочайшей точностью для непрерывного использования на воде и вне воды. Steiner обеспечивает высочайшие характеристики бинокля с ведущей на рынке спортивной автофокусировкой и высококонтрастной оптикой при слабом освещении для беспрепятственного просмотра в любых условиях. Navigator Pro построен с высококонтрастными линзами, обеспечивающими яркость

пикселей.

Навигатор Pro 7×50

Navigator Pro 7×50 с компасом

четких изображений с естественной цветопередачей и всепогодными характеристиками при любых температурах с системой давления азота, обеспечивающей водонепроницаемость до 5 метров, и противотуманной оптикой! В стандартную комплектацию моделей Navigator Pro входит гибкое силиконовое крепление для линз, которое без повреждений поглощает сильные удары, удары и неправильное обращение.7-кратное увеличение для всех моделей — это стандартное широкоугольное стабильное изображение для отслеживания количества других лодок, буев и мостов даже в неспокойной воде. В бинокль Navigator Pro Compass входит высокоточный компас с подсветкой. На модели Navigator Pro предоставляется 10-летняя гарантия Steiner Cat. No. Описание Наша цена 4463 Navigator Pro 7×50 599.00 4465 Navigator Pro 7×50 с компасом  799.00

7

ПОСЕТИТЕ БЛИЖАЙШИЙ МАГАЗИН WHITWORTHS ДЛЯ ДРУЖЕСТВЕННОГО ОБСЛУЖИВАНИЯ

СИДЕНЬЯ / КРЕПЛЕНИЯ СИДЕНЬЯ / ПОВОРОТЫ СИДЕНЬЯ

Кресло рулевого с лестницей и спинкой Белое виниловое кресло рулевого с прочной лестничной спинкой, подлокотниками и задней ручкой для захвата обеспечивает максимальный комфорт, построенное на прочной алюминиевой раме.Размеры: 560W x 710D x 540H Кат. Номер 75689 Rec Розничная цена 511,20 $ Наша цена 379,00 $

На сиденья и аксессуары

Springfield распространяется гарантия 12 месяцев. Не подлежит коммерческому использованию.

Сиденье First Mate Shell Облегченное универсальное сиденье. Вертлюг в комплект не входит. Кат. Номер 75816 Rec Розничная торговля $ 39,95

Вертлюг в комплект не входит

Сиденье BlueWater Прочная алюминиевая рама с высококачественным морским винилом и формованной набивкой из вспененного материала для максимального комфорта. Цвет: белый.Вертлюг в комплект не входит. Кат. Номер 75674 Наша цена 449,90 $ Сиденье Quintrex Style Maritime. Удобное сиденье с опорой. Поднимите валик для дополнительной поддержки, когда вы стоите или наклоняетесь. Каркас алюминиевый гнутый и сварной. Высококачественная обивка из морского винила, устойчивого к атмосферным воздействиям, плесени и оптимальной защиты от ультрафиолета. Размеры: 550W x 710L x 610H Кат. Номер 75690 Наша цена 429,00 $

Наша цена 35.95 $

Сиденье First Mate с подушкой Легкое сиденье с мягкой обивкой из винила.Цвет светло-серый / темно-серый. Вертлюг в комплект не входит. Кат. № 75815 Rec Розничная продажа 102,00 $ Наша цена 79,90 $ Складное сиденье Skipper с подушкой Сиденье, изготовленное методом литья под давлением, с конструкцией блокируемых петель. Удобная виниловая амортизация морского класса. Вертлюг в комплект не входит.

Вертлюг в комплект не входит

Rec Ret Наша цена 149,00 99,90

Кат. Номер 75835

Цвета

Откидные сиденья премиум-класса Созданы для комфортного сидения или стояния! Мягкий валик с двойной функцией может складываться, чтобы поддерживать ваши ноги, когда вы стоите у руля.Покрытия морского класса с толстой набивкой из пеноматериала.

синий / белый

светло-темно-серый 149,00 99,90

75836

Stand Up Pro Seat Винил морского класса с толстой набивкой из пеноматериала и вставками-тройниками для надежного крепления. Кат. Номер 75812 Rec Розничная торговля $ 81,10

Д.

С.

E.

Б.

А.

Наша цена 59.90 $

Easy Away Boat Cushion Эту прочную и прочную подушку для лодки с хорошей подкладкой можно быстро закрепить практически в любом месте с помощью 4 прочных лямок.Брезентовое покрытие с ручкой для переноски. Размер: 400 х 440 мм, Цвет: синий. Кат. No31056 Наша цена $ 39.95

Вертлюг в комплект не входит

Rec Ret Наша цена 550,00  399,00  469,00  399,00 419,00 .00 399,00 550,00 429,00

Кат. Номер Цвет / Материал

75687 75683 75684 75688 75676

A. Белый / Винил

B. Серый / Кремовый / Винил

Сиденье путешественника с шарнирным соединением. Откидное формованное сиденье серого цвета со светло-серой подушкой для комфорта.Компактный дизайн с короткой опорой для спины. Вертлюг в комплекте (не установлен). Кат. No 75796 Наша цена 99,90 $

с задним карманом

C. Желто-коричневый / Винил

D. Синий / Полиэстер

449,90

E. Уголь / Белый / Винил

Поворотные и направляющие сиденья

Сиденье Quintrex Style Angler Pro с удобной амортизацией и обивкой из морского винила. Петли из сверхпрочного сплава. Размер OA: 480 (В) x 450 (Г) x 455 (Ш) мм. Кат. Номер 75705 Наша цена 189,90 $

Фиксирующая направляющая Deluxe с очень широкой монтажной пластиной Эта роскошная направляющая имеет легкодоступную переднюю ручку управления для регулировки вперед и назад.Слайд с замком 73 мм, очень широкая монтажная платформа 325 x 200 мм. Каталожный номер 75681 Наша цена 149,90 $ Фиксирующая направляющая с фиксатором Trac-Lock с верхней частью на пьедестале Большая монтажная платформа для сиденья 184 x 330 мм, перемещение 133 мм на самосмазывающихся подушках. Увеличивает высоту пьедестала на 31 мм. Изготовлен из высокопрочного алюминия. Каталожный номер 75805 Наша цена 109,90 долл. США Universal Trac-Lock Slide Large 184 x 330 x 50 мм, высокопрочный алюминий. Для фиксированного крепления на многоместных сиденьях или ящиках для регулировки положения сиденья вперед и назад. Ход вперед и назад составляет 133 мм.Кат. Номер 75610 Наша цена 129,95 $

Вертлюг в комплект не входит

Сиденье Quintrex Style

Складное сиденье с обивкой из морского винила и откидным ремнем. Петли из сплава с порошковым покрытием для тяжелых условий эксплуатации. Кат. Номер 75833

Вертлюг в комплект не входит

Наша цена 189,90 $

Для использования с подставками фиксированного диаметра 73 мм.

Twin Flip Seat Это универсальное сиденье можно поворачивать вперед или назад. Винил морского класса с толстым наполнителем из вспененного материала.Петли из сплава с порошковым покрытием для тяжелых условий эксплуатации. Цвет: не совсем белый. Кат. Номер 75834 Rec Розничная цена 310,00 $ Наша цена 199,90 $

Вертлюг в комплект не входит

Сиденье спортсмена с мягкой подушкой Высококачественный винил морского класса с формованной набивкой из вспененного материала для максимального комфорта. Прочная литая под давлением основа для долговечности. Цвет: синий / белый. Размеры: 610W x 550L x 500H Кат. Номер 75685 Наша цена $ 279,90

Вертлюг в комплект не входит

Подседельный зажим и шарнир Кат. No 75609 Наша цена 49,95 $

Конструкция из нержавеющей стали с 12-позиционным фиксатором шарнира.Кат. Номер 75821 Rec Розничная цена 74,20 $ Наша цена 49,95 $

Fold Down Fish Pro Seat Исключительно высокая поясничная подушка с контуром спины обеспечивает максимальную поддержку. Создан для стиля, комфорта и долговечности. Легко складывается. Скрытая петля с защитой от защемления. Размеры: 520 x 520 x 695 в. Кат. Номер Цвет Наша цена 75678 Синий / Серый 299,90  75682 Белый  299,90

Вращающееся сиденье с большим отверстием Вращающееся на 360 ° сиденье предназначено для большинства стандартных сидений и опор. Направляющие скольжения с плавным ходом долговечны и не вызывают коррозии.

(В)

(А)

Вертлюг в комплект не входит

Наша цена

Кат. Номер Тип вертлюга 75825 (A) Низкоуглеродистая сталь с порошковым покрытием 75823 (B) Нержавеющая сталь

Размеры: 170 x 170 x 30 (В) мм, 8 мм отверстия под круглую головку.

$ 16.95 $ 44.95

8

СПОНСОРСТВО МОЛОДЕЖНОГО ПАРУСА БОЛЕЕ 30 ЛЕТ

СИДЕНЬЯ / КРЕПЛЕНИЕ СИДЕНЬЯ / ПЬЕДЕСТАЛИ Роскошные складывающиеся вниз сиденья Эти удобные толстые мягкие сиденья складываются, когда они не используются.Покрытие из прочного морского винила с прочной формованной пластиковой внутренней рамкой. Большие алюминиевые петли со шпильками из нержавеющей стали. Включает стальной вертлюг с черным покрытием (установлен).

Съемная серия Kingpin ™ (A) Регулируемая стойка пьедестала Kingpin ™ Регулируемая 609–787 мм с шагом 44 мм Кат. № 75800 Наша цена 79,95 долларов США (B) Стойка шкворня Изготовлена ​​из алюминия с покрытием Super Sparkle. Штифт выступает на 63 мм ниже палубы — стойка на 381 мм. Кат. Номер 75802 Наша цена $ 29,95 (C) Крепление для сиденья со шкворнем Включает шарнир с пружиной, вращается на 360 full и обеспечивает угол наклона спинки 3 back для оптимального комфорта при сидении! Кот.№75806 Наша цена $ 19,95 (D) Основание палубы из нержавеющей стали Разработано для установки относительно заподлицо на палубе. 177 x 177мм Кат. Номер 75808 Наша цена 49,95 $

C

Гарантия на эти сиденья составляет 12 месяцев. Не подлежит коммерческому использованию.

А

ПОВОРОТ В КОМПЛЕКТЕ

Белое / синее откидное сиденье Deluxe Размер (см): 40 (Ш) x 38 (Г) x 51 (В) Кат. Номер 75762 Серое / темно-серое откидное сиденье Deluxe с высокой спинкой Размер (см): 42 (Ш ) x 38 (Г) x 54 (В) Кат. номер 75760

B

Наша цена 99 $.95

D

Наша цена 99.95 $

Складывающиеся вниз сиденья премиум-класса Разработаны, чтобы полностью соответствовать контуру вашего тела. Толстые подушки сиденья и спинки обеспечивают несравненный комфорт. Петли и фурнитура изготовлены из коррозионно-стойкого алюминия.

Пьедесталы

Пробка Springfield в опоре сиденья 15 дюймов Этот алюминиевый вал фиксированной высоты 381 мм (15 дюймов) можно снимать, когда он не используется. База имеет матовую отделку диам. 230мм. Поворотный монтаж обеспечивает плавную регулировку.Кат. Номер 75832 Наша цена 149,00 $ Пьедестал Springfield Seat Belle Пьедестал быстро и легко регулируется, стержень из анодированного алюминия с основанием с порошковым покрытием. Регулирует от 330 мм до 430 мм, диаметр 255 мм. база. Кат. № 75810 Rec Розничная цена 113,00 $ Наша цена 99,90 $ Фиксированные пьедесталы Прочные, с порошковым покрытием, фиксированные пьедесталы, идеально подходят для небольших автомобилей. Кат. Номер Товар Наша цена 75828 Пьедестал сиденья 177 мм (7 дюймов) 29,90 $ 75830 Пьедестал сиденья 330 мм (13 дюймов) 35,90 $

Гарантия на эти сиденья составляет 12 месяцев. Не подлежит коммерческому использованию.

ПОВОРОТ В КОМПЛЕКТЕ

Серо-синее сиденье премиум-класса с низкой спинкой (см): 40 (Ш) x 38 (Д) x 50 (В). Номер по каталогу 75764 Серый / синий Премиум с низкой спинкой Размер (см): 40 (Ш) x 38 (Д) x 50 (В). Кат. Номер 75766

Наша цена 119.95 $

Наша цена 139.95 $

Откидное сиденье с подушкой Идеально подходит для небольших рыбацких лодок, лодок и небольших катеров. Сверхмощное сиденье с мягкой обивкой, устойчивое к УФ-излучению, раскладывается, когда оно не используется. Изготовлен из пластика. Размер: 36 (В) x 45 (Г) x 51 (Ш) см Кат. Номер 75798 Наша цена $ 79,90 ПОВОРОТ В КОМПЛЕКТЕ

Pro Cast Seats Винил морского класса с толстой набивкой из пеноматериала, резьбовыми вставками и болтами из нержавеющей стали для крепления.

Дополнительная база для съемной подставки Кат. Номер 75840

Наша цена 49.90 $

ПОВОРОТ НЕ ВКЛЮЧЕН

Пьедестал для сиденья Springfield 18 дюймов с фиксирующей направляющей

Наша цена

Кат. Номер 75770

Цвет

$ 49.95 $ 49.95

Серый Синий

Springfield Mainstay Тяжелая герметичная газовая опора с приводом от газа Регулировка высоты с помощью усилителя от 340 мм (13 дюймов) до 495 мм (19 дюймов). Фурнитура из нержавеющей стали, высокопрочный алюминий и инженерный пластик обеспечивают исключительную прочность и долговечность.Алюминиевая основа 305 мм (12 дюймов). Каталожный номер 75827 Наша цена 319,90 долл. США Экструзионная конструкция из алюминия с прочными ключами регулируется от 355 мм до 533 мм с шагом 25 мм. 305 мм диам. анодированная основа обеспечивает стойкость к коррозии. 12 ”продольный и задний диапазон. Размер слайдов: 338 x 193 мм Кат. № 75826 Наша цена 259,90 $ Несъемная фиксированная подставка 457 мм (18 дюймов) с легко регулируемым фиксатором скольжения сиденья. Анодированное основание 230 мм (9 дюймов) имеет полированную поверхность. Пост диам. 75 мм (2-7 / 8 дюймов). Размеры слайда: 338 x 193 мм Кат. Номер 75831 Наша цена 199 долларов.00 Springfield EZ-Ride демпфирующая подставка для волн Несъемная фиксированная подставка 305 мм (12 дюймов) обеспечивает вертикальное перемещение на 90 мм (3-1 / 2 дюйма). Анодированная основа 305 мм. Пост диам. 73 мм (2-7 / 8 дюймов). Кат. Номер 75804 Наша цена $ 239,90 Пьедестал для сверхмощного сиденья Springfield Mainstay с регулируемым скользящим креплением

75771

Регулируемая подставка сиденья от 12 до 18 дюймов с фиксирующей салазкой

Эта сверхмощная регулируемая подставка из анодированного алюминия с регулируемой выдвижной платформой позволяет регулировать сиденье вверх и вниз, а также вперед и назад для максимального комфорта.Платформа допускает стандартные монтажные отверстия шарнира или сиденья. Ходит 130 мм вперед и назад. Кат. Номер 75829 Наша цена 169,95 $

Комфортные сиденья для руля премиум-класса Это высококачественное удобное кресло для руля с прочной конструкцией из нержавеющей стали (316) и мягкими подлокотниками выполнено из не требующего ухода, водо- и УФ-устойчивого винила, идеально подходящего для использования на море. Предназначен для установки только на пьедесталы с направляющими. Гарантия 3 года!

Комфортное сиденье руля Premium — синий Размер (мм): 500 (Ш) x 690 (Д) x 360 (В).Кат. Номер 75697

Rec Розничная продажа 837,00 $ Наша цена 639,00 $

Комфортное сиденье руля Premium — белый Размер (мм): 500 (Ш) x 690 (Д) x 360 (В). Кат. Номер 75698

Rec Розничная цена 837,00 $ Наша цена 639,00 $

9

ВЛАДЕЛЬЦА ОБСЛУЖИВАНИЯ ЛОДОК С 1962 ГОДА

КРЕСЛА / СИДЕНЬЯ / ПЬЕДЕСТАЛИ / ГАЛЕРЕЯ

Подушка для скамейки и боковые карманы Эти устойчивые к ультрафиолетовому излучению подушки с плотным покрытием

2 года гарантии

Крепление из пеноматериала толщиной 50 мм с помощью кнопок и держателя для напитков из сетки из ПВХ и закрывающегося кармана на липучке для надежной фиксации вещей.Цвет: серый.

Складные шезлонги Эти удобные и прочные кресла, легкие и удобные в хранении, созданы для работы в морской среде и имеют высокую прочность диаметром 25 мм. легкосплавные, промасленные тиковые ручки или рычаги Iroko (требуется смазка один раз в год) или «Classic» с пластиковыми рычагами. Утиные покровы отталкивают воду и противостоят плесени. Кат. Номер Тип стула Цена 14907 Классический синий стул из пластика 99,90 $ 14908 Классический белый стул из пластика 99,90 $ 14902 Стул синий из тика $ 149,90 14910 Стул из натурального тика $ 149,90 14915 Стул из тикового дерева больших размеров $ 169.90 14916 Темно-синий стул с высокой спинкой Venus из тика $ 299,90 14917 Серый стул Venus с высокой спинкой из тика с высокой спинкой $ 299,90 14913 Набор сменных ножек, 4 шт. $ 39,95 14911

классический

Наша цена 51.95 $ 63.95 $ 99.95

Кат. Номер Размер

31060 600 мм x 300 мм 31062 600 мм x 400 мм 31064 1200 мм x 300 мм

Подушка для скамейки для лодки С этими подвесными подушками из пенопласта толщиной 65 мм можно комфортно сидеть на скамейке из твердого сплава. Изготовлен из окрашенных в растворе тканей класса Altas Marine, подходящих для суровых условий соленой воды и сильного воздействия солнца и ультрафиолетовых лучей.Оснащен съемными шпильками с наружной / внутренней резьбой и сетчатой ​​подкладкой для отвода воды. Цвет: серый.

Синий стул с тиковым рычагом

Стул Natural Teak Arm

Наша цена 84.95 $ 105.95 $

Кат. Номер Размер

Сменный чехол для стула из тика / ироко — синий Сменный чехол для стула из тика / ироко — натуральный

31070 370 мм x 1200 мм 31080 420 мм x 1600 мм

$ 39.95 $ 39.95

Стул Venus Padded Teak Arm

14912

Поворотная подставка для сиденья Эта прочная подставка идеально подходит для большинства сидений на лодках.Имеет поворотный на 360 ° верх и алюминиевую трубку диаметром 76 мм с прочным основанием и верхом из поли.

Складные столы для террас Эти легкие столы легко складывать и складывать. Толщина столешницы всего 16 мм, а толщина складывающейся всего 75 мм. Привлекательные белые меламиновые поверхности с синим морским логотипом и литым алюминиевым краем. Прочные высокопрочные алюминиевые ножки диаметром 25 мм. Используйте их на борту или дома.

Наша цена 31.95 $ 36.95 $

Кат. Номер Размер

75582 Высота 7 дюймов (178 мм), диаметр 76 мм 75584 Высота 13 дюймов (330 мм), диаметр 76 мм

Пьедестал Waverider с газовым приводом, он позволяет легко регулировать высоту.Он действует как амортизатор, смягчая езду в бурном море. 230 мм диам. Алюминиевая основа с порошковым покрытием и стойка 75/65 мм с нейлоновым верхом. Регулировка высоты 340–450 мм (14 «- 18»). Кат. No 75791 Наша цена 105,90 $

Тип стола Размеры (мм) Цена Тик Прямоугольный 860 x 610 x 610 (В) 399,90 $ Прямоугольный Большой 880 x 600 x 610 (В) 199,90 $ Прямоугольный Маленький 880 x 440 x 610 (В) 189,90 $ 610 x 610 x 510 (В) 149,90 $ Площадь

Кат. Номер 85026 85027 85028 85029

Посуда из меламина Посуда из белого меламина с нескользящими кольцами, предотвращающими скольжение.Устойчив к царапинам. НЕ подходит для использования в микроволновой печи Кат. Товар Наша цена 39339 Кружка 12,95 $ 39354 Чаша для супа 12,95 $ 39370 Сервировочное блюдо 15,95 $ Меламиновая посуда 100% белая, безопасная для мытья посуды Глубокая чаша из меламина. НЕ подходит для использования в микроволновой печи Кат. Товар Наша цена 39360 Чаша 15 см $ 7,99 39358 Чаша 17,5 см $ 8,95 39356 Чаша 20 см $ 8,99

Гарантия на сиденья и аксессуары

Wise составляет 12 месяцев *. Обратите внимание: не распространяется гарантия на коммерческое использование. Вертлюги не входят в комплект сидений Wise. (* на некоторые сиденья действует более длительная гарантия на обивку и рамы).

Deluxe Pilot Chair Наружная рама из ударопрочного морского пластика, изготовленная методом роторного формования, со встроенными подлокотниками. Подушечки на кнопках и набивка из компрессионного пенопласта. Сверхпрочный морской винил, обработанный УФ-излучением и устойчивый к плесени. Размер: h556 x W443 x D562 мм Размер сиденья: W450 x D425 мм Каталожный номер 75673 Наша цена 319,90 $ Складывающееся сиденье Отлично подходит для небольших рыбацких лодок и небольших лодок, это прочное, но удобное кресло складывается, когда оно не используется. Изготовлен из прочного пластика. Размер: h480 x W510 x D450 мм Размер сиденья: W380 x D360 мм Кат.No75655 Наша цена 139,90 $

Полиэтиленовые держатели для напитков Эти прочные держатели для напитков подходят для полноразмерных изолированных держателей для напитков и кружек, изготовленных из полиэтилена, стабилизированного под действием УФ-излучения.

Наша цена

Кат. Номер Описание

Запасное поворотное сиденье Подходит для всех складывающихся и экономичных поворотных сидений. Сталь с порошковым покрытием черного цвета. Размеры: 160 x 160 x 18 мм (В), размер отверстий 134 мм. Фиксированная подставка Стальные подставки для сидений с черным покрытием EDC подходят для большинства марок сидений, имеющих поворотное сиденье 175 мм (7 дюймов).Сдвигающееся сиденье Deluxe Особенности движения как для движения кормы, так и для движения назад с принудительной блокировкой. Алюминий 330 х 185 х 105 мм. Сдвижная пластина подходит для большинства сидений. Подходит для 2 пьедесталов 7/8 дюйма и креплений для сидений. Диапазон сдвига: 5 дюймов, регулируемая подставка с фиксатором в продольном направлении. Подходит для всех складывающихся сидений Wise. Гофрированный полированный анодированный алюминий с толстыми стенками. Регулировка высоты от 325 до 470 мм. Поворот на 360 °. Диаметр основания 230 мм. Подставка с фиксированной высотой подходит для всех складок пуховые сиденья.Рифленый вал из полированного анодированного алюминия с толстыми стенками и основание из полированного алюминия.Высота (600 мм). Базовый диаметр. 230мм.

$ 22.95

75618

Размер (внутренний) Размер (общий) Наша цена 89 мм 115 мм x 125 мм 29,95 $ 80 мм 110 мм x 210 мм  39,95 $ 

Кат. Номер 38691 38692

Товар

.

Подставка для одного напитка Подставка для одного напитка

29,95 долл. США

75613

Держатели для напитков Экономичные складные держатели для напитков, которые крепятся к перегородке и при необходимости раскладываются. Кат. Номер Цвет Стиль Наша цена 38703 Черный с регулируемыми дужками  7 $.95  38705 Белый  8,95  38679 Черный стандартный подстаканник для напитков 10,95 $ 38678 Белый 10,95 долл. Пластиковый держатель для напитков с крышкой из нержавеющей стали Откидной держатель для напитков со стильной крышкой из нержавеющей стали марки 304, которая крепится к перегородке и при необходимости раскладывается. Вмещает до 65 мм в диаметре. кружки и стаканы. Длина: 93 мм, ширина: 95 мм, высота: 92 мм, требуется 4 винта 1/4 дюйма Кат. 38705 Кат. Номер 38703

Кат. Номер 38678

$ 149,90

75616

Кат. Номер 38679

219 долларов.90

75622

$ 209,90

75580

(не входит в комплект). Кат. Номер 38680

Наша цена 27.95 $

10

ПОСЕТИТЕ БЛИЖАЙШИЙ МАГАЗИН WHITWORTHS ДЛЯ ДРУЖЕСТВЕННОГО ОБСЛУЖИВАНИЯ

ГАЛЕРЕЯ / ПЕЧИ / БАРБЕКУ

Бокалы для вина (набор из четырех) Кристально чистые бокалы из лексана Особенности

Подставка для напитков с шарниром из нержавеющей стали и охладитель

Морские газовые грили Изготовлены из нержавеющей стали 316 с двумя газовыми горелками из нержавеющей стали по всей длине и большими смотровыми окнами.Напарник по галерее

Модель

1100 50/50 оснащена конфоркой / грилем из сплава с тефлоновым покрытием, а модель 1100 Full полностью изготовлена ​​из нержавеющей стали. Galleymate 1500/2000 оснащены конфорками из нержавеющей стали. Все модели оснащены уникальной системой сбора жира. Основание агрегатов герметично закрыто, за исключением отверстия для слива жира / сока, которое позволяет собирать их в одноразовый контейнер, который можно аккуратно утилизировать после заполнения (примерно 10-15 использований). Больше никакого беспорядка на вашей колоде. Выходы газа 3/8 SAE. Монтажные кронштейны доступны отдельно.

Широкое основание

и нескользящее кольцо для предотвращения разливов. Вмещает 12 жидких унций. Штучный набор из четырех штук. Кат. Номер 39404 Цена 49,95 долл. США

Подставка для напитков с охладителем и прорезью для ручки кружки. Съемный, когда он не используется. Винты в комплект не входят. Кат. Номер 38685 Цена 19,99 $

Galleymate 1100 РАЗМЕР: 540 (Ш) x 350 (Г) x 355 (В) мм

Galleymate 2000 Изготовлен из морской нержавеющей стали с конфоркой из нержавеющей стали, двумя газовыми горелками из нержавеющей стали во всю длину и большим смотровым окном. РАЗМЕР: 640 (Ш) x 400 (Г) x 420 (В) мм (включая плиту для барбекю).Размер тарелки 525 x 365 мм Кат. № 2982 Rec Розничная продажа 1600,00 $ Наша цена 1469,00 $ Galleymate 1500 с комплектом для гриля Galleymate 1500 с комплектом для гриля имеет конфорку 50/50 и гриль с поддоном для сбора капель. Готовит для 10 человек и использует двойные конфорки из нержавеющей стали, полностью защищенные от ветра. Он генерирует 20 000 БТЕ, а также может использоваться в качестве духовки и даже имеет опцию жаркого. Размер: 540 (Ш) х 440 (Г) х 340 мм (В). Рабочая поверхность: 440 х 354 мм. Монтажные кронштейны доступны отдельно.Кат. № 2976 Rec Розничная торговля 1350,00 $ Наша цена 1259,00 $ Поверхность для готовки, 430 мм x 250 мм, вес 14 кг, генерирует 20 000 БТЕ. Устройство поставляется с подставкой для подогрева и 4 монтажными ножками со съемными резиновыми чехлами, чтобы не поцарапать поверхности. Кат. Номер Описание Наша цена 3005 Galleymate 1100 с конфоркой Full S / S 799,00  3008 Galleymate 1100 с конфоркой 50/50 899,00 

Складная сушилка для посуды An essential

ГАЗ Барбекю

Galley Frig-o-gage ® Термометр для холодильников, морозильников, холодильников.Показывает

для хорошо оборудованного камбуза, эта пластиковая полка складывается для удобства хранения. Кат. Номер 39390 Цена 14,95 долл. США

желаемых зон охлаждения и замораживания. Специальный клейкий кронштейн регулируется. Размер: 30 (Ш) х 51 (В) мм. Кат. Номер 39701 Цена 14,95 долл. США

Напарник по камбузу 1100

ГАЗ Барбекю

Компактный складной тостер из нержавеющей стали С помощью этого компактного тостера быстро и легко приготовьте тосты на своей газовой или газовой плите. Складывается для хранения и имеет сетку из нержавеющей стали для большей прочности.Каталожный номер 39669 Наша цена 19,99 $ Тостер из нержавеющей стали со съемной ручкой Приготовьте золотые тосты на своей газовой или газовой плите с помощью этого тостера морского класса. Готовьте по два куска за раз, просто положите на конфорку, чтобы использовать. Корпус, марля и ручка изготовлены из нержавеющей стали. Размер: 130 (В) х 130 (Ш) х 110 (Г) мм. Каталожный номер 39691 Наша цена 42,95 $ Тостеры из нержавеющей стали Наконец-то появился тостер морского класса, КРАСИВЫЙ РАБОТАЮЩИЙ НА ПЕЧИ METHO, KERO ИЛИ ГАЗА. Этот тостер Dixon определенно готовит тосты так же хорошо, как и домашние электрические тостеры, и с его корпусом из нержавеющей стали и сеткой, ржавчина или коррозия не являются проблемой.Размер: 130 х 130 х 110 мм. Кат. № 39693 Наша цена 56,95 $ Сменная сетка Кат. № 39695 Цена 29,95 $ Чайники со свистком из нержавеющей стали Высококачественные чайники со свистком из нержавеющей стали 18-10. Кат. Номер Описание Наша цена

Напарник по камбузу 1500

ГАЗ Барбекю

Напарник по галерее 2000

Монтажные кронштейны для барбекю Galleymate Сверхпрочные монтажные кронштейны из нержавеющей стали для надежного крепления на рейке и на палубе. На рейку можно установить трубу диаметром 25 мм (1 дюйм). Номер по каталогу Тип кронштейна Наша цена 3010 129 долларов США.90

Крепление на подвесной рельс с телескопической задней опорной стойкой

Крепление на рейку Подвесные костюмы 1100/1500 и 2000 (требуется телескопическая задняя опора) Костюм с телескопической задней опорной штангой 2000 Скрытое крепление — подходит для 1100/1500/2000

Подвесной двигатель на рейке

$ 74.95 $ 129.90

2996 2998

Принадлежности Кат. Номер Описание

Форма для выпечки

Наша цена

12,95 $ 56,95 $ 54,95 64,90 $ 119,00 $ 139,00 $ 159,00 $ 499,00 $ 46.95 $ 34.95

3001 2974 2980 2999 3009 2987 2984 2986 2978

Ручки для барбекю Galleymate — Парная форма для выпечки барбекю Galleymate Решетка для барбекю Galleymate

Решетка для готовки

Крышка для барбекю из синего холста, водонепроницаемая

Поднос для посуды 1100

$ 39.95 $ 49.95

39424 39425

Чайник со свистком 1,5 л Чайник со свистком 2,5 л

Холщовый чехол для барбекю для костюма 1100 — Синий холщовый чехол для барбекю для костюма 1500 — Синий холщовый чехол для барбекю для костюма 2000 — Синий 4.Регулятор газового баллона из нержавеющей стали 5 кг для легкого регулятора баллона LPG и шланга 1200 мм с соединением 3/8 SAE

Обратите внимание для клиентов: морские печи, установленные в закрытых резервуарах, требуют установки / сертификации лицензированным специалистом по газоснабжению

Газовый баллон из нержавеющей стали (баллон типа Primus)

3036

SMEV 2 Газовая вставка для горелки и стеклянная крышка

Набор инструментов для барбекю из 3 предметов в комплекте с вилкой для барбекю, щипцами и

ОБЯЗАТЕЛЬНО ДЛЯ ЛЮБОГО МОРСКОГО БАРБЕКЮ!

LIDO Junior Marine Gas Stove & Grill Компактная морская плита из нержавеющей стали с двумя конфорками и большим грилем.Особенности: Отключение пламени всех горелок для максимальной безопасности. Идеально подходит для всех морских судов. Поставляется с подвесом и подвесом. Разрешение Австралийской газовой ассоциации № 4779. Вес 4кг. Размеры (без рельса и кардана): 175 (В) x 480 (Ш) x 290 (Г) мм. Кат. Номер 83125 Наша цена $ 649.00 Эта компактная встраиваемая плита из нержавеющей стали с двумя конфорками проста в установке и имеет аккуратный внешний вид. Размеры: 480 мм (Ш) x 370 мм (Г), монтажная глубина: 100 мм. Кат. Номер 83145 Наша цена 499,00 $

Шпатель

изготовлен из стандартной кухонной нержавеющей стали.Он размещен во впечатляющем алюминиевом корпусе с внутренней отделкой из черного войлока и завязками на липучках. Ручка и фиксаторы хромированы. Кат. Номер 3180

Наша цена 29.95 $

Переносная газовая плита Чрезвычайно компактная и эффективная переносная плита. Картридж с бутаном (не входит в комплект) аккуратно помещается в корпус печи, а пьезоэлектрическое зажигание обеспечивает беспроблемное освещение с двойными устройствами защиты от избыточного давления, что делает одну из самых безопасных плит на рынке. Один картридж обеспечивает 90 минут приготовления.В комплекте удобная сумка для переноски. Размер: 340 (Д) х 280 (Ш) х 85 (В) мм. Вес 1,5 кг. Кат. Номер 83362

Цвет может отличаться

Наша цена 46,95 доллара США 4 упаковки бутанового картриджа 220 г Кат. Номер 83370 Наша цена 12,95 доллара США

См. Стр. 160–161 для получения дополнительной информации. Печи и камбуз.

11

СПОНСОРСТВО МОЛОДЕЖНОГО ПАРУСА БОЛЕЕ 30 ЛЕТ

form.jotform.co

Сделано с помощью информационного бюллетеня FlippingBook Online

Комплект для проверки давления гидроаккумулятора, 400 бар, азотная заправка — Vevor US

Политика доставки

Стоимость доставки

Все продукты сейчас доставляются бесплатно, часть AK, HI, PW, MH, FM, VI, MP, AS, PR, GU Государства, где удаленное место требует дополнительной платы за доставку, без таможенных сборов.

Примечание: на время доставки влияет COVID-19, время доставки груза переносится на 3 дня! Для больших грузов (пожалуйста, обратите внимание на описание размера или фотографии размеров, на которых односторонняя длина более 108 дюймов, периметр более 165 дюймов) требуется задержка на 12 дней.

Сроки доставки

Мы принимаем FedEx Ground, UPS Ground, SAIA, RRTS, RLCARRIERS, отправляем заказы только в пределах США, другие страны не открыты на этом сайте, вы можете перейти в магазин на нашем сайте в другой стране.

  • Дни ПОСТАВКИ: 1-4 рабочих дня
  • Время обработки: 3 рабочих дня
  • КОРАБЛЬ СО СКЛАДА CA, TX, KY и NJ

О модификации

Как только ваш платеж будет завершен, пожалуйста, сообщите по телефону или электронной почте, если требуются какие-либо изменения, прежде чем мы отправим вашу посылку.

Клиент будет нести ответственность за все дополнительные сборы, вызванные изменением адреса, если контакт будет установлен после отправки товара.

Международный Покупка

Ввозные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Покупатель должен нести ответственность за эти расходы.

Политика возврата

На каждый продукт предоставляется 12-месячная гарантия и 30-дневная политика возврата с даты покупки.Особые обстоятельства будут четко указаны в списке.

Если вам нужно вернуть товар и получить возмещение, свяжитесь с нами, чтобы получить этикетку для бесплатной доставки и отправить его нам.

Гарантия на каждую покупку

Уважаемый покупатель, пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром, прежде чем подавать заявку на возврат или возврат. Оперативный обмен должен быть произведен в течение 30 дней с момента доставки в оригинальной упаковке и с подтверждением покупки у Vevor.

Пожалуйста, внимательно проверьте все после того, как вы получили посылку, любые повреждения, кроме DOA (Dead-On-Arrival), не будут покрываться, если они связаны с повреждениями, нанесенными руками человека. Если ваш товар был поврежден при транспортировке или вышел из строя в течение гарантийного срока, отправьте нам электронное письмо с фотографиями или видео, чтобы показать проблему.

  1. Все возвраты должны быть предварительно одобрены. Несанкционированные возвращения не будут приняты.
  2. Проверьте дважды, чтобы убедиться, что товар не работает, и свяжитесь с нашим представителем службы поддержки клиентов, сообщите нам подробную проблему и отправьте нам несколько фотографий для подтверждения.
  3. На замененные товары предоставляется такая же гарантия, что и на возвращенные.

Если вы отправляете товар

  1. Тщательно упакуйте товар (ы) в оригинальную упаковку.
  2. Наклейте предложенную нами транспортную этикетку на внешний корпус
  3. .
  4. Возврат будет обработан после того, как товар будет получен нашим складским персоналом, который будет подтвержден как неоткрытый и в хорошем состоянии.
  5. Чтобы получить помощь по возврату, напишите Vevor Facebook или отправьте сообщение по адресу: support @ vevor.com.

Как промыть гидравлическую систему

Между заменой гидравлической жидкости и промывкой системы большая разница. Замена гидравлической жидкости включает только слив старой и добавление новой; промывка всей системы намного тщательнее и помогает удалить как загрязнения, так и старую жидкость. В идеальном мире нужно было бы только заменять жидкость. Однако бывают ситуации, когда действительно необходимо промыть гидравлическую систему.В этом посте в блоге Shop Talk мы обсудим , почему и , как промывки гидравлической системы на вашем строительном оборудовании.

Гидравлическая промывка

Гидравлическая промывка очищает систему от шлама, загрязняющих веществ (включая воду, воздух и твердые частицы) и деградированной жидкости. Промывка не требуется для машины, которая регулярно обслуживалась и не имела серьезных отказов или загрязнений. В таких случаях достаточно слить и добавить свежую гидравлическую жидкость по мере необходимости.

Ситуации, в которых следует промывать гидравлическую систему

Есть несколько ситуаций, в которых промывка гидравлической системы является хорошей идеей. Если оборудование новое или было недавно отремонтировано, разумно промыть систему, чтобы удалить любые встроенные загрязнения. Это также верно для оборудования, которое не использовалось в течение длительного периода времени. Если в системе произошел серьезный сбой, ее следует промыть. Это особенно верно, если неисправность связана с фильтром или загрязнением.Если гидравлическая жидкость испортилась или образовала отстой, то систему следует промыть. Другой потенциальной причиной выполнения гидравлической промывки является подготовка машины к работе с новым типом гидравлической жидкости. Сочетание различных типов гидравлических жидкостей не рекомендуется, поскольку их присадки могут быть несовместимы.

Двойная промывка для замены масла и фильтра

Двойная замена масла и фильтра включает первоначальный слив масла и замену фильтра, в результате чего удаляется большой процент загрязняющих веществ и деградированной жидкости.Затем система заполняется до минимального уровня , необходимого для , и жидкость циркулирует до тех пор, пока не будет достигнута рабочая температура и жидкость не будет перевернута не менее пяти раз на . Затем сливают масло [гидравлическую жидкость] и заменяют фильтры во второй раз.
Сливайте систему только после того, как имеющаяся жидкость достигнет нормальной рабочей температуры. Слив включает резервуар, а также гидроаккумуляторы, цилиндры, корпуса фильтров, трубопроводы и любые другие области, где скапливается гидравлическая жидкость.После этого очистите резервуар безворсовой тряпкой, чтобы удалить весь осадок и отложения.

Другие методы промывки включают механические промывки или высокоскоростные промывки (для которых требуется промывочная установка) и химические промывки. Однако двойная замена масла и фильтра кажется лучшим вариантом для тех, у кого нет доступа к механической промывочной установке.

Заключение


Вот еще несколько сообщений, которые могут вас заинтересовать …


Texas Final Drive — ваш партнер в поставке новых или модернизированных гидравлических двигателей главной передачи от одного мини-экскаватора до парка тяжелого оборудования.Позвоните сегодня, чтобы мы могли найти для вас подходящую бортовую передачу или гидравлический компонент, или загляните в наш интернет-магазин по телефону , чтобы найти свой O.E.M. Производитель фирменного мотора сейчас .

Темы: Конечная передача, Техническое обслуживание двигателя бортовой передачи, Техническое обслуживание бортовой передачи, Экскаваторы, Мини-экскаваторы, Гидравлическая система

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
