Как снять газовую колонку со стены: Как заменить старую газовую колонку на новую: важные нюансы и советы

Содержание

Как заменить старую газовую колонку на новую: важные нюансы и советы

Покупая колонку, мы сталкиваемся с вопросами ее настройки. Следующая трудность встает позже, когда нужно заменять водонагреватель. И действительно, есть несколько мелочей, которые нужно знать, переустанавливая колонку: правильный демонтаж старого водонагревателя, тонкости установки нового, документация. Справиться с задачей помогут советы ниже. Следуя им, замена старой газовой колонки на новую не отнимет много времени.

Неисправности колонок

Время от времени водонагреватели начинают приходить в неисправность. Причины этому могут быть разными, и проявляются поломки также по-разному, часто их можно устранить самостоятельно. Рассмотрим основные их виды.

  • Тушение пламени после зажигания через несколько секунд.

Этот вид поломки доставляет неудобства и раздражает, ведь для нормальной работоспособности колонки приходится несколько раз включать и выключать ее.

Ведь только так огонь не гаснет сразу же после зажигания и водонагреватель функционирует нормально. Одна из причин поломки — разрегулировка положения датчика наличия пламени. Починить колонку в таком случае несложно вручную.

  • Проблемы с водяной мембраной

Из-за постоянной нагрузки и интенсивного напора воды, мембрана изнашивается, и в лучшем случае ее следует менять раз в 5-6 лет. Устройство в таком случае перестает нормально функционировать из-за снижения чувствительности мембраны, которая не реагирует на низкое давление воды.

Совет: Включите воду на предел, и если агрегат функционирует лишь при высоком напоре — проблема точно в мембране, и стоит ее заменить.

  • Засорение фильтра

В этой ситуации газовый клапан просто не открывается при слабом напоре поступаемой воды. При трудности зажигания пламени в газовой колонке, посмотрите на засоренность фильтра

, и если она есть — устраните ее.

Читайте также: Как выбрать газовую колонку?

Документация при замене старой газовой колонки на новую

Отметим, что существует официальный путь замены газовой колонки и неофициальный. Второй – дешевле, но, прибегая к этому способу, можно натолкнуться на неприятности со службами газа и неудобные вопросы сервисных центров. Поэтому рекомендуем пойти официальным путем и собрать нужную документацию, ведь это не так сложно.

Стандартная процедура официальной замены водонагревателя выглядит так:

  • Обращение в Горгаз вашего города и написание заявления на предоставление технических условий. Цена на это варьируется ~100-150 грн.
  • Обретя технические условия, нужно заказать проект с новоприобретенной газовой колонкой, особенно если планируете изменять ее месторасположение. Составить его сможет проектировщик, исходя из особенностей вашего жилья. Стоимость варьируется, в среднем стоит это около 800 грн.
  • После получения проекта и переустановки газовой колонки необходимо вызвать инспектора, который проверит правильность монтажа и отметит вас у себя в документах. Потом дело за звонком в сервисный центр и получением «добра» на включение воды, а также предоставлением гарантии на колонку.

Демонтаж старой колонки

Процедура демонтажа устройства проходит в несколько шагов.

  • Перекрытие подачи газа и откручивание проводящего газ шланга. После, нужно отключить водопровод, перекрыв специальный кран.
  • Отсоединение устройства от дымохода.
  • И только после полного устранения всех соединений его можно снять с креплений.

Читайте также: Какие бывают неисправности бойлера?

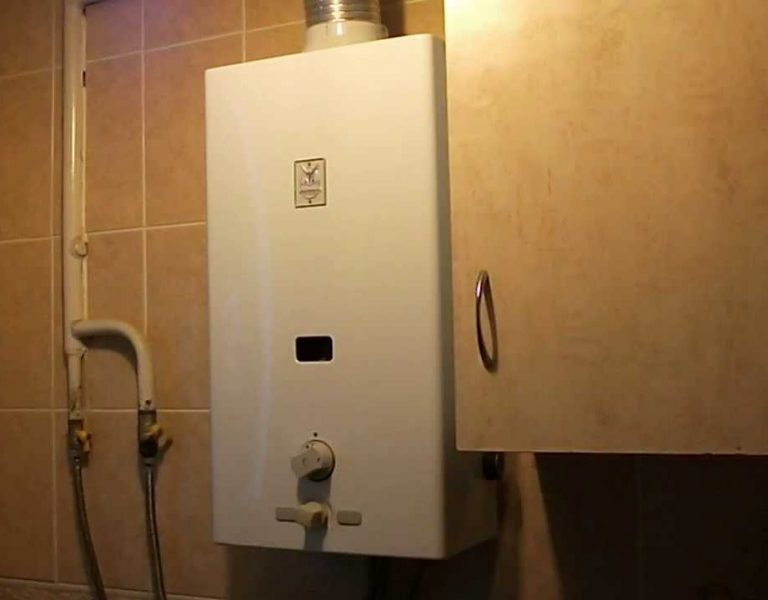

Установка новой колонки

Чтобы без возникновения дальнейших неприятностей установить новую газовую колонку, нужно следовать таким важным правилам:

  • При монтаже нужно соблюдать зазоры между левой и правой стороной колонки до ближайших объектов. Расстояние обязательно не менее 1,5 см.
  • Над верхней поверхностью водонагревателя не должны проходить никакие электрические коммуникации, газовые трубы, располагаться легковоспламеняющиеся предметы.
  • Длина трубы от газовой колонки до входа в дымоход не должна превышать 3 метров. И в ведущей к дымовому каналу трубе нужно избегать создания более двух поворотов на 90 градусов, чтобы не ухудшать тягу.

После подготовки дымохода и водопровода на планируемом месте на стене нужно отметить точки будущего крепежа агрегата. Затем устанавливаются крючки, на которые можно повесить устройство.

Шлангами и трубами ПВХ водонагреватель соединяется с водопроводом. После подсоединения проверяют колонку на погрешности в виде протеканий или нарушения герметизации. Если такое всё-таки есть, нужно подкрутить фиксирующие гайки на шланге, ведущем к водопроводу.

Для проведения к колонке газа используется гибкая труба: один край которой подключается непосредственно к газовой колонке, а второй – к специальному отверстию в источнике газа. Стыки нужно обжать и обдать мыльным раствором. Затем включить газ и опробовать, все ли работает, как должно.

Читайте также: Важно знать о бойлерах

Важные нюансы
  • Стоит помнить, что если газовая колонка располагается у вас на кухне возле варочной поверхности, где происходит процесс испарения естественных жиров из пищи, они могут оседать на поверхности теплообменника внутри колонки. При большом слое этих жиров теплообмен ухудшается и придется тратить большее количество газа, что ударяет по кошельку и жизнеспособности самой колонки.
  • Важно проконтролировать, чтобы колонка была установлена в помещении не меньше 7,5 кв.м, с наличием хорошей вентиляции.
  • Водонагреватель должен крепиться к стене, построенной из негорючих материалов.
  • Проверьте давление в водопроводе – не меньше 0,1 атм.
  • Ни в коем случае не размещайте агрегат над кухонной плитой.

Своими силами переустановить газовую колонку сложновато, но можно. Для результата нужно быть умельцем и следовать алгоритму монтажа водонагревателя, чтобы предотвратить преждевременные поломки или небезопасные ситуации при использовании техники. Следуя правилам, замена водонагревателя своими руками порадует ваш кошелек, и этот аппарат будет согревать вас долгие годы.

Смотрите видео по теме: Подключение газовой колонки

Как разобрать старую еще советскую газовую колонку?

Проточные газовые водонагреватели, в народе «колонки», практически не изменяются конструктивно (вода проходит через теплообменник нагреваясь при помощи горелки, всё).

Те старые Советские колонки менее «навороченные» (нет различных датчиков, электронного табло и так далее), но сам принцип работы и основные узлы те же.

Если надо разобрать, то шаги следующие:

Перекройте оба крана (холодная вода на подаче и горячая на выходе).

Если монтировали без кранов (делали и так при Союзе), то перекрываем коренные краны в квартире (у вертикального стояка, находятся).

Перекрываем кран подачи газа.

Дальше смотрите по месту подводка может быть жёсткой (стальные трубы) может быть гибкой (шланги).

Открутили подводку шланги подводки.

Далее гофра дымохода, возможно там хомут у патрубка колонки, ослабили, отсоединили.

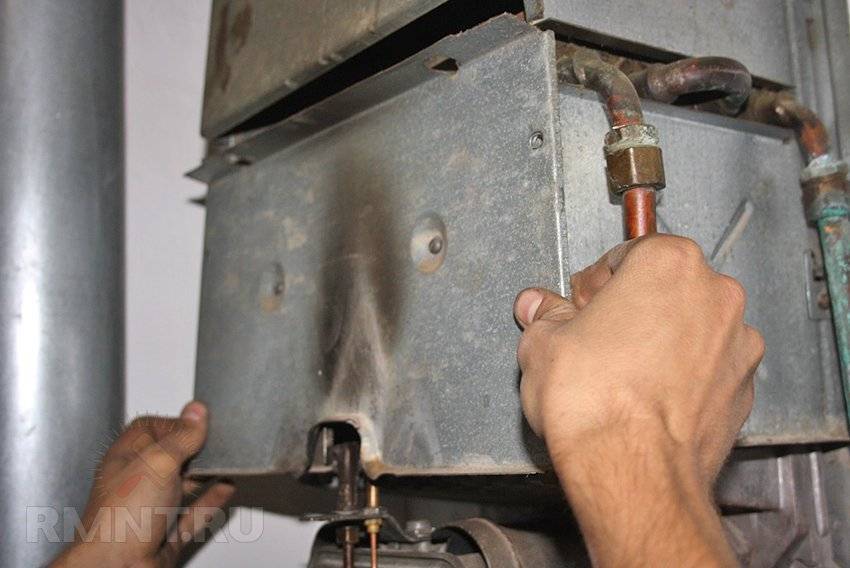

Колонка крепится двумя крючками (висит на них), крючки не откручиваем приподняли колонку и сняли её с креплений.

Крестовая отвёртка, выкрутили винты (саморезы тоже могут быть) крепления кожуха, сняли кожух (предварительно снимите ручку регулировки газа, винт снизу ручки).

Вот на этом этапе советую остановиться, разбирать колонку полностью для ремонта, нет смысла, но если надо, то продолжаем:

Откручиваем две гайки (накидные) крепления теплообменника, снимаем весь узел (можно его промыть, почистить, возможно проблема тут).

Демонтируем газовую горелку колонки.

В общем-то основные узлы мы уже сняли, дальше, если надо, идёт уже полная разборка узлов газовой колонки.

Плохо стала греть, хотим прочистить.

Вам совершенно не нужно полностью разбирать газовую колонку, Вам нужно всего лишь прочистить теплообменник

(если давление газа в квартире нормальное, то причина только в нём), о чём и писал выше.

В этом случае проблема решается без полного разбора колонки и даже снимать с креплений её не нужно.

малогабаритный интерьер, как скрыть и спрятать, можно ли закрыть, видео-инструкция

Газовая колонка на кухне существенно сужает варианты дизайна помещения, но выход есть всегда

Газовая колонка или котел в кухне позволяет иметь горячую воду независимо от наличия или отсутствия горячего водоснабжения. В ряде случаев это оптимальный вариант и многие квартиры изначально оснащены таким приспособлением. Но при этом, это полезное со всех сторон приспособление может не лучшим образом отражаться на внешнем виде комнаты.

Содержание материала:

О чем следует знать при перепланировке кухни с газовой колонкой

Одним из вариантов, позволяющих хоть как-то замаскировать газовую колонку на кухне является ее покраска в цвет гарнитура

К размещению газовой колонки в интерьере предъявляется несколько жестких правил. Они призваны обеспечить безопасность людей и не допустить аварии. Эти главные правила надо знать, чтобы перепланировка кухни с колонкой и плитой не закончились неприятностями. Надо учесть, что:

  • запрещено размещать колонку над газовой плитой – от плиты и до колонки должно быть более 10 см;
  • не допускается размещать колонку в замкнутом пространстве, где нет циркуляции воздуха;
  • от колонки и до ближайших конструкций надо выдержать расстояние не менее 3 см;
  • для того, чтобы не возникло пожара рядом с колонкой нельзя клеить обои и другие горючие отделочные материалы;
  • трубы с подводом газа к колонке нельзя замуровывать в стене.

Как можно разместить газовую колонку

Если колонка только устанавливается, то существует несколько способов как это сделать:

  • отдельно;
  • в углу комнаты;
  • посреди комнаты между мебелью.

В некоторых случаях газовая колонка не нуждается в маскировке, например, когда она совпадает с цветом гарнитура

Газовую колонку в углу можно скрыть специальным коробом, к примеру, как на фото — в стиле хай-тек

Отдельное расположение колонки — самый неудачный вариант, но проблема решается заменой фасадов верхних шкафчиков или покраской газовой колонки в их цвет

Но если газовая колонка или же сам газовый котел уже установлен, то в интерьере кухни при ее ремонте можно либо обыграть, либо спрятать с глаз. Возможен вариант с переносом колонки, но этот путь сопряжен с получением разрешения на перенос газовых труб от соответствующих органов, что, во-первых, трудно сделать, а во-вторых, дорого обойдется. Проще разработать дизайн кухни с газовым котлом так, чтобы обыграть его присутствие на его первоначальном месте. Это вполне возможно и перепланировка не понадобится.

Отдельно стоящая газовая колонка – что можно сделать

Чтобы сделать из газовой колонки арт-объект, можно заняться ее росписью

Колонка с рисунком — отличное решение, которое можно осуществить и своими руками

Итак, как спрятать газовый котел или колонку, не перенося трубы и сам агрегат?

Вариант 1: сделать из колонки арт-объект.

В этом случае колонка, наоборот, будет привлекать внимание. Но это будет играть на общий дизайн и создаст неординарный интерьер. Колонка может быть покрыта росписью или украшена различными наклейками. Роспись может быть тематической, абстрактной. Это сделает ее самостоятельным элементом декора.

Вариант 2: замаскировать.

Колонка красится под цвет кухонного гарнитура. Это сделает ее незаметной на общем фоне при минимуме затрат на ремонт.

Расположение колонки в мебели

Газовая колонка в шкафу — это эстетично и удобно, ведь в закрытом состоянии ее не видно, но доступ к ней всегда сохраняется

Один из эффективных способов спрятать колонку с глаз – разместить ее в мебели. И здесь перепланировка предполагает варианты:
  • колонку можно расположить между шкафами;
  • колонка устанавливается в шкафу.

При расположении колонки между шкафами ее можно сделать совершенно незаметной, даже если она первоначально располагалась крайне неудачно посредине комнаты. При этом, перепланировка кухни с газовой колонкой и плитой не понадобится. Чтобы колонка не бросалась при этом сильно в глаза, ее стоит покрасить в тот же цвет, что и рядом висящие шкафы.

Важно: В этом случае боковые панели шкафов надо сделать из негорючего материала.

Еще один хороший способ как спрятать газовый котел на кухне – это поместить его в шкаф. В этом случае очень важно правильно подготовить шкаф, модифицировав его. У него надо убрать дно, заднюю панель, верх. Это, во-первых, обеспечит приток воздуха к колонке, а во-вторых, облегчит подвод коммуникаций. Колонку от глаз прячет дверца шкафа.

Важно: Высота шкафов должна соответствовать высоте колонки. В этом случае дизайн кухни с колонкой или настенным газовым котлом будет безупречным. Также, не забудьте сделать в боковых стенках дополнительно отверстия для вентиляции.

Можно сделать ремонт кухни с газовым котлом и плитой так, чтобы перепланировка помещения привела к размещению колонки в углу комнаты. Это наиболее оптимальное расположение, так как после того, как по обеим сторонам колонки разместить шкафчики, ее вообще станет не заметно, даже если не прятать ее саму в шкаф.

С глаз долой: делаем короб для газовой колонки

Чтобы перепланировка и ремонт выглядели безупречно, надо скрыть все коммуникации от любопытных глаз. Зашивать их в стены нельзя по соображениям пожарной безопасности. Поэтому лучше всего спрятать трубы под пластиковыми коробами. Оптимальнее всего приобрести разборные короба.

Короб для газовой колонки обязательно должен быть разборным, чтобы при необходимости обеспечить к ней доступ

Чтобы дизайн кухни был идеально сбалансированным, рекомендуется еще на стадии разработки дизайна подумать о создании короба для газовой колонки

Другой вариант – изготовить короб из гипсокартона. Плюсы последнего – можно сделать самую разную форму короба и создавать благодаря этому неординарный дизайн помещения. Такие короба могут быть окрашены в цвет стен или оклеены обоями, в результате чего становятся абсолютно незаметными на общем фоне. Сама поверхность коробов может использоваться для подвешивания декоративных интерьерных предметов или посуды.

Важно: в подобных коробах необходимо делать ревизионные люки, облегающие доступ к коммуникациям. Правильнее всего сделать короба из гипсокартона разборными – тогда в случае экстренных ситуаций их можно просто снять, а не ломать.

Вытяжку от газовой колонки, идущую верх можно замаскировать многоуровневым потолком либо объемным коробом из гипсокартона.

Заключение

Итак, вопрос как спрятать колонку или газовый котел на кухне не должен вызывать напряжения. Сделать это вполне возможно собственными силами при условии тщательного продумывания месторасположения мебели и вариантов маскировки колонки.

Как почистить газовую колонку? Мы знаем! | Gazoviy

Как почистить газовую колонку от сажи в домашних условиях самостоятельно

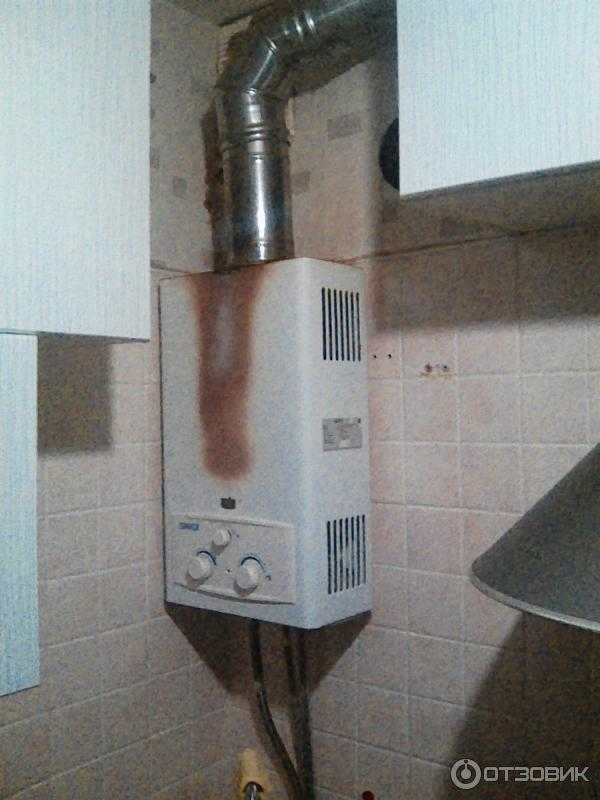

Когда колонка работает без технического обслуживания через несколько лет наблюдается осаждение копоти на теплообменнике. Если из колонки начинают сыпаться хлопья сажи это первый признак осаждения её внутри камеры сгорания. Отчего это происходит? В большинстве случаев это от неполного сгорания газа, которое возникает от:

  • плохой тяги в дымоходе;
  • отсутствия притока свежего воздуха.

Сажа это чистый углерод, который отлично горит и может служить причиной пожара. А ещё есть угарный газ смертельный для человека. Кроме этого сажа играет роль теплоизолятора, когда пламя, сгорая, плохо нагревает воду и улетучивается через дымовую трубу. В результате газовый водонагреватель начинает работать неэффективно, идёт перерасход газа и вместе с дымом улетучиваются и деньги.

Отложения сажи на пластинах теплообменника

Отложения сажи на пластинах теплообменника

Естественно, хозяев интересует вопрос: «Как почистить газовую колонку от сажи без вызова мастера на дом?»

Чистка газовой колонки своими руками

Чтобы почистить газовую колонку любой конструкции её надо разобрать. Главное правило, которого надо придерживаться — разбирайте газовую колонку отдельными блоками. Не разбирайте её до последнего винтика, потом не соберёте. В основном сажа накапливается между пластинами теплообменника. Признаки осаждения сажи:

  • колонка начинает плохо греть;
  • появляется жёлтое пламя.

Газовый водонагреватель начинает плохо зажигаться. Могут появиться хлопки от несвоевременного загорания газовоздушной смеси.

Чистка газовой горелки

Конструктивно газовая горелка сделана таким образом, что за счёт свободного движения нагретых газов в камере сгорания вверх к теплообменнику создаётся дополнительная тяга. Кислород она забирает через специальные отверстия в корпусе. Вместе с воздухом поднимается и пыль, которая осаждается внутри горелки и мешает свободному движению воздуха.

Если вы заметили, что в горелке появилось жёлтое пламя и она начинает коптить — это свидетельствует о нехватке кислорода. Если газовая колонка находится в ванной, туалете или в другом закрытом помещении побеспокойтесь о свободном доступе извне свежего воздуха. Чтобы добраться к горелке надо снять кожух в соответствии с инструкцией производителя. Осмотрите её, возможно для чистки хватит пылесоса. Если пыль начала подгорать и осаждаться на форсунках придётся чистить горелку с применением абразивных материалов.

Советы: газовую горелку чистят после очистки теплообменника, который находится вверху. Поставьте на горелку газету и принимайтесь чистить теплообменник.

Самостоятельная чистка теплообменника газовой колонки

При длительной эксплуатации медный теплообменник может покрыться окисью меди с сажей. Это подтверждается зелёным цветом снаружи. Уж если дошло дело до чистки теплообменника его необходимо чистить как изнутри, так и снаружи.

Запомните:
Снаружи надо применять химические реагенты для растворения окислов меди, а изнутри для растворения солей кальция.

Перед тем как браться за химическую обработку теплообменника:
  • Выровняйте пластинки на трубках так, чтобы между ними было одинаковое расстояние и очистите от нагара сажи. Для этого используйте тонкую проволоку или пластинку подходящей толщины.
  • Очистите пластины от сажи механическим способом. Если очистить вручную механическим способом не удастся примените пескоструйный аппарат. Он отлично и быстро справляется со снятием накипи. Этот инструмент чаще всего находится на станциях технического обслуживания автомобилей.
  • Для растворения накипи солей кальция внутри трубы теплообменника для промывки используйте лимонную кислоту. Приблизительно 100 грамм на пол-литра воды.
  • Для снятия нагара и зелёного налёта окисла меди снаружи примените соляную кислоту низкой концентрации 2-5% или готовые средства для чистки теплообменников.
  • Проверьте в техническом паспорте из какого материала сделан теплообменник. В большинстве случаев он медный, но в дешёвых водонагревателях может быть и стальным.
  • Для промывания теплообменников можно применять: уксусную, сульфаминовую, ортофосфорную, кислоты. Купите готовое средство, например, «Detex». Современные средства, кроме растворения солей кальция внутри труб, образуют на их поверхности защитную плёнку.
Советы:
Разборка и ремонт газового водонагревателя разрешается только при перекрытом газовом вентиле, водопроводе. Сначала откройте смеситель в ванной в нижнем положении, а потом открутите фитинг на подаче холодной воды. При поступлении воздуха вода сольётся в ванную.
Работать с соляной кислотой можно только в проветриваемом помещении или на улице в защитных резиновых перчатках. Соляная кислота быстро снимает окисел меди. Приблизительно за 5-10 минут внешняя поверхность должна очистится. Не теряйте теплообменник из виду. В труднодоступных местах используйте синтетическую кисть для смачивания и очищения медной поверхности от загрязнений.
Для чистки используйте металлические мягкие щётки или сетку для мытья посуды.

Как промыть газовую колонку, не снимая её со стены и не разбирая. Смотрите на этом видео:

Самостоятельная чистка запальника газовой колонки

Чистку запальника в газовой колонке от нагара можно сделать самостоятельно. Для этого надо сделать несколько простых действий:

  • Снимите кожух, закрывающий доступ к пальнику. Сначала открутите ручки регулировок, кнопки и т. п.
  • Отсоедините трубу, подводящую газ к запальнику.
чистка запальника

чистка запальника

  • Отвинтите форсунку и очистите её от нагара и пыли мягкой щёткой. Отверстие чистите медной проволокой подходящего диаметра.
  • Соберите колонку в обратном порядке.

Чистка дымохода

Одной из причин плохого зажигания водонагревателя может быть сужение дымохода отложениями сажи. Особенно активно она откладывается на поворотах дымоходных каналов. При резком переходе вытяжной трубы с малого диаметра на большой будет усиленно откладываться сажа на стенках в связи со снижением скорости дымовых газов. Диаметр трубы должен соответствовать заявленному диаметру вытяжки в колонке. Чистку сажи в гофрированной трубе лучше всего делать металлическим ершом.

Отсоедините трубу от газовой колонки. Она крепится к ней хомутом. Очистите её и установите на место.

Если дымовой канал, идущий на крышу забит сажей — тяги не будет. В частном доме дымоход придётся чистить самому, а во многоквартирном придётся вызывать службу чистки дымоходных каналов.

Выводы

Вполне реально провести чистку газовой колонки своими руками.

Какую часть несущей стены можно снести?

Ремонт дома — дело непростое, особенно если речь идет о подъеме тяжестей для удаления или замены стен. Поскольку домовладельцы продолжают использовать открытые концепции и ищут способы расширить и лучше использовать пространство в своем доме, удаление стен часто находится в авангарде амбициозного проекта. Есть много вещей, которые нужно учитывать заранее, когда вы планируете удалить любую стену, но особенно несущую стену.Планирование является ключевым, поскольку оно поможет вам определить, какую часть несущей стены можно легко удалить.

В конце концов, в большинстве домов вы можете снять сколько угодно несущей стены, но это во многом зависит от того, что находится внутри стены, и от того, как вы планируете перераспределить вес.

Несущие стены имеют решающее значение для конструкции вашего дома. Без поддержки вес дома может привести к короблению и обрушению крыши.Если вы сомневаетесь, всегда полезно проконсультироваться с инженером, который может измерить воздействующую весовую нагрузку и посоветовать, что вам нужно сделать, чтобы сохранить ваш дом в вертикальном положении.

Если вы решили снести несущую стену, вы можете подумать о том, чтобы снести всю стену, чтобы превратить две комнаты в одну, или, может быть, просто снести часть стены, чтобы расширить дверной проем или создать сквозной проход. между комнатами. Удаление любой части стены требует вдумчивого рассмотрения того, как удаленная часть стены будет заменена новой конструкцией. Это также заставляет вас задуматься о том, что находится за стенами, на которые повлияют изменения.

Всегда начинайте с рассмотрения последствий удаления любой стены, но особенно несущей стены. Вот несколько вопросов, чтобы убедиться, что вы мыслите со всех сторон:

Самый простой способ определить несущую стену — проверить, как расположены балки пола и потолка.

Если вы можете посмотреть на балки пола снизу (например, в подвале или подвале), вы можете увидеть более тяжелую балку под стеной. Это говорит о том, что он несущий.

Если у вас есть доступ к потолочным балкам (а вы не сможете это сделать, пока не откроете гипсокартон), вы заметите сращенные балки, которые соединяются вместе и опираются на стену. Это указывает на то, что стена несет вес этих балок, поддерживающих верхние этажи дома или крышу. Без поддержки этих сращенных досок они рухнут вниз.

Все наружные стены дома являются несущими, так как они поддерживают края крыши.

Газовая хроматография

Газовая хроматография

Введение

Газовая хроматография, в частности, газожидкостная хроматография, заключается в том, что образец испаряют и вводят в верхнюю часть хроматографической колонки. Проба транспортируется через колонку потоком инертной газообразной подвижной фазы.Сама колонка содержит жидкую неподвижную фазу, адсорбированную на поверхности инертного твердого вещества.

Взгляните на эту принципиальную схему газового хроматографа:


Компоненты приборов

Газ-носитель Газ-носитель должен быть химически инертным. Обычно используемые газы включают азот, гелий, аргон и углекислый газ. Выбор газа-носителя часто зависит от типа используемого детектора. Система газа-носителя также содержит молекулярное сито для удаления воды и других примесей. Порт ввода пробы

Для достижения оптимальной эффективности колонки образец не должен быть слишком большим и должен вводиться в колонку в виде «заглушки» пара — медленное введение больших образцов вызывает уширение полосы и потерю разрешения. Наиболее распространенный метод введения – это использование микрошприца для введения образца через резиновую перегородку в порт мгновенного испарителя в головной части колонки. Температура порта пробы обычно примерно на 50°С выше, чем точка кипения наименее летучего компонента пробы.Для насадочных колонок размер образца колеблется от десятых долей микролитра до 20 микролитров. С другой стороны, для капиллярных колонок требуется гораздо меньше образца, обычно около 10 -3 мл. Для капиллярной ГХ используется раздельный/неразделенный ввод. Взгляните на эту диаграмму разделенного/неразделенного инжектора;

Инжектор может использоваться в одном из двух режимов; сплит или без сплита. Инжектор содержит обогреваемую камеру со стеклянным вкладышем, в который через перегородку впрыскивается образец. Газ-носитель поступает в камеру и может выходить тремя путями (когда инжектор находится в разделенном режиме). Образец испаряется, образуя смесь газа-носителя, испарившегося растворителя и испарившихся растворенных веществ. Часть этой смеси поступает в колонку, но большая часть выходит через разделенное выпускное отверстие. Выпускное отверстие для продувки септы предотвращает попадание в колонку компонентов, вытекающих из септы.

Столбцы

Существует два основных типа колонок: насадочная и капиллярная (также известная как открытая трубчатая ).Набивные колонки содержат мелкоизмельченный инертный твердый материал носителя (обычно на основе диатомовой земли ), покрытый жидкой стационарной фазой. Большинство насадочных колонок имеют длину 1,5–10 м и внутренний диаметр 2–4 мм.

Капиллярные колонки имеют внутренний диаметр в несколько десятых долей миллиметра. Они могут быть одного из двух типов; открытая трубка с покрытием (WCOT) или открытая труба с покрытием (SCOT). Колонки со стенками состоят из капиллярной трубки, стенки которой покрыты жидкой неподвижной фазой.В колонках с опорным покрытием внутренняя стенка капилляра покрыта тонким слоем поддерживающего материала, такого как диатомовая земля, на котором адсорбирована стационарная фаза. Колонки SCOT обычно менее эффективны, чем колонки WCOT. Оба типа капиллярных колонок более эффективны, чем насадочные колонки.

В 1979 г. был разработан новый тип колонны WCOT — колонка из плавленого кварца с открытой трубкой (FSOT);

У них гораздо более тонкие стенки, чем у стеклянных капиллярных колонок, а прочность обеспечивается полиимидным покрытием.Эти колонки гибкие и могут быть смотаны в катушки. Они обладают преимуществами физической силы, гибкости и низкой реактивности.

Температура колонки

Для точной работы температура колонки должна контролироваться с точностью до десятых долей градуса. Оптимальная температура колонки зависит от температуры кипения образца. Как правило, при температуре чуть выше средней точки кипения образца время элюирования составляет от 2 до 30 минут. Минимальные температуры дают хорошее разрешение, но увеличивают время элюирования.Если образец имеет широкий диапазон температур кипения, может оказаться полезным программирование температуры. Температура колонки повышается (непрерывно или ступенчато) по мере прохождения разделения.

Детекторы

Существует множество детекторов, которые можно использовать в газовой хроматографии. Различные детекторы дают разные типы селективности. Неселективный детектор реагирует на все соединения, кроме газа-носителя, селективный детектор реагирует на ряд соединений с общими физическими или химическими свойствами, а специальный детектор реагирует на одно химическое соединение.Детекторы также могут быть сгруппированы в детекторов , зависящих от концентрации, и детекторов , зависящих от массового расхода. Сигнал от детектора, зависящего от концентрации, связан с концентрацией растворенного вещества в детекторе и обычно не разрушает образец. Разбавление добавочным газом снизит отклик детектора. Детекторы, зависящие от массового расхода, обычно разрушают образец, а сигнал зависит от скорости, с которой молекулы растворенного вещества попадают в детектор. Реакция датчика, зависящего от массового расхода, не зависит от подпиточного газа.Взгляните на эту табличную сводку распространенных детекторов ГХ:

Ионизация пламени (FID) 70096 5 70096
Тип Тип Поддержка газов Выделение Обнаружимость Динамический диапазон
Массовый поток Гордородей и воздух Большинство органических CPD. 100 PG 10 7
(TCD) Концентрация Ссылка Универсальный 1 NG 10 7 Захват электронов (ECD) Концентрация Макияж Галогениды, нитраты, нитрилы, пероксиды, ангидриды, органометр 50 FG 10 5
азот-фосфор массового потока водород и воздух азот, фосфор 10 pg 10 6
Flame Фотометрический (FPD) Массовый поток Водород и воздух, возможно, кислород сера, фосфор, олова, бор, мышьяка, германий, селен, хром 100 стр. 10 3
Фотоионизация (ФИД) Концентрация Подпитка Алифатика, ароматические средства, кетоны, эфиры, альдегиды, амины, гетероциклики, органосульфары, некоторые органоретализаторы 2 PG 10 7 Зал Электролитическая проводимость Массовый поток Горвород, кислород Галоген, азот , нитрозамины, сера

Выходящий поток из колонны смешивается с водородом и воздухом и поджигается.Органические соединения, горящие в пламени, производят ионы и электроны, которые могут проводить электричество через пламя. На наконечник горелки подается большой электрический потенциал, а коллекторный электрод расположен над пламенем. Измеряется ток, возникающий в результате пиролиза любых органических соединений. FID чувствительны к массе, а не к концентрации; это дает то преимущество, что изменения расхода подвижной фазы не влияют на отклик детектора. ПИД является полезным детектором общего назначения для анализа органических соединений; он обладает высокой чувствительностью, большим линейным диапазоном отклика и низким уровнем шума.Он также надежен и прост в использовании, но, к сожалению, разрушает образец.


Проанализируйте свое обучение

Вы должны знать, как работает прибор ГХ, и принципы работы основных компонентов прибора, включая инжекторы, колонки и детекторы.

Газовая хроматография
Домашняя страница биологических наук


Набивной или капиллярный?

Колонки с набивкой имеют более высокую пробу емкости, чем капиллярные колонки, хотя разница был значительно уменьшен за счет капилляров большого диаметра 530 м изобретена компанией Agilent. Улучшения в чувствительности детектора также уменьшилась потребность в больших выборках. Единственная область, в которой упакованы колонки могут иметь преимущество именно при анализе газовых проб.

Практически для всех остальных образцов капилляры обеспечивают гораздо лучшую эффективность (узкие пики), которые приводит к значительному улучшению разделения пиков. Фактически, разделяющая способность настолько велика, что многие анализы могут быть сделаны на удивительно короткие колонки в очень коротких тиражах.На этот раз экономия времени приводит непосредственно к сокращению времени выполнения работ и увеличению пропускная способность образца.

Для новых или обновленных методов мы рекомендовать капиллярные колонки, если нет причина использования упакованных столбцов.

Колонна материал

Он должен быть максимально инертным, особенно для работы по анализу следов или для соединений, которые склонны плохо хвоститься, например активные соединения, такие как меркаптаны или похожие. Для капилляров плавленый кварц является материалом выбор.

Существует два основных типа капиллярные колонки из плавленого кварца: открытые трубчатые или Колонки WCOT и колонки Porous Layer Open Tubular или PLOT. Неподвижная фаза в колонках WCOT представляет собой жидкую пленку, покрытую деактивированная стенка колонны. Это наиболее широко используемые колонки в газовой хроматографии.В столбцах PLOT стационарная фаза – твердое вещество, покрытое оболочкой колонная стена.

Колонки с насадкой могут быть стеклянными или металл, обычно нержавеющая сталь. Металл, хотя по своей сути активен, долговечен и подходит для неполярных материалов. Но если пробы с полярными компонентами необходимо проанализировать, выбрать стекло. Если даже это слишком активно (замыкание пика, потеря выборки), попробуйте деактивационное лечение.

Стационарная фаза

При выборе капиллярных колонок первое решение, которое необходимо принять, — является ли столбец PLOT нужный. Вот типичные области применения трех типы столбцов PLOT:

Молекулярный Сито Исправлено газы, чувствительные к воде
Дивинилбензол (ДВБ)
HP-PLOT Q
Завершено разделение изомеров C 1 на C 3 , только частичное разделение изомеров C 4 и высшие (до C 14 ), полярные соединения, летучие растворители
выдержит воду
Глинозем Ал 2 О 3 Разделение изомеров C 1 по C 10 , чувствительный поливать



Если ни один из вышеперечисленных приложения — это то, что вас интересует, тогда вы сможете использовать столбец типа WCOT.

При столкновении с неизвестным образца, сначала попробуйте колонку, которая в настоящее время находится в вашем ГХ. Если что не дает удовлетворительных результатов, подумайте, что вы знаете о образце. Основной принцип заключается в том, что аналиты любят взаимодействуют с неподвижными фазами аналогичной химической природы. Этот означает, что чем больше вы знаете о своем образце, тем проще найти оптимальную фазу разделения.

Самый важный шаг – учитывайте полярный характер ваших аналитов:

  • Неполярные молекулы – обычно состоит только из углерода и водорода, не имеет диполя момент. Углеводороды с прямой цепью (н-алканы) распространены Примеры неполярных соединений.
  • Полярные молекулы — преимущественно состоят из углерода и водорода, но также содержат атомы азот, кислород, фосфор, сера или галоген. Примеры включают спирты, амины, тиолы, кетоны, нитрилы, органо- галогениды и др.
  • поляризуемые молекулы — в основном состоят из углерода и водорода, но также содержат ненасыщенные связи. Примеры включают алкены, алкины и ароматические соединения.

Hewlett-Packard предлагает вам правильная стационарная фаза для ваших конкретных потребностей разделения: ваш образец представляет собой смесь неполярных компонентов одного и того же химический тип, такой как углеводороды в большинстве нефтяных фракций? Попробуйте использовать неполярную колонку, такую ​​как HP-1, которая разделяет их на (приблизительный) порядок температуры кипения.Возможно, вы подозреваете кого-то ароматические компоненты; попробуйте колонку типа НР-5 или НР-35 с фенильные группы.

Образцы с полярными или поляризуемыми соединения часто хорошо разрешаются на более полярных и/или поляризуемые неподвижные фазы, содержащие фенильные группы и одинаковый Примерами являются колонки HP-210 или HP-225. Если даже больше требуются полярные фазы, рассмотрим полиэтиленгликоль (ПЭГ) фазы, также часто называемые восковыми фазами.

Пожалуйста, смотрите фазу диаграмма выбора для предложений стационарной фазы, которые в зависимости от применения и полярности анализируемого вещества.

Bonding создает химические связи между фазой и трубкой колонки. Сшивание полимеризует фазу на месте для увеличения ее молекулярной массы. Оба процесса происходят одновременно во время производственный процесс связанных/сшитых колонок и имеют желательные эффекты повышения температурной стабильности и уменьшение уноса колонки. Связанные/сшитые колонки можно промывать чтобы удалить загрязнения, которые могут накапливаться со временем, и позволить инъекции большего объема. Там, где есть выбор, рекомендуем связанные/сшитые фазы по сравнению со стандартной версией с покрытием.

Толщина пленки

Общее правило таково, что тонкие пленки элюируют компоненты быстрее с лучшим пиковым разрешением и на более низкие температуры, чем толстые пленки.Это свидетельствует о том, что они хорошо подходят для образцов с высококипящими компонентами, близко расположенные компоненты или компоненты, чувствительные к температуре.

«Стандартная» пленка мощность от 0,25 до 0,5 м м. Они хорошо работают для большинства образцов. (включая воски, триглицериды и стероиды) с элюированием до 300 C. Для компонентов, элюирующихся при более высоких температурах, тонкие пленки (0.1 м м) доступны.

В то время как стандартные или тонкие пленки подходит для высококипящих компонентов, более толстые пленки необходимо для растворения низкокипящих материалов. Пленка от 1 до 1,5 м м хорошо работают для компонентов, элюирующих между 100 и 200°C. Очень толстые пленки (от 3 до 5 мкм) необходимы для газов, растворители и очищающие средства для увеличения их взаимодействия с стационарная фаза.

Еще одна причина для использования более толстая, чем обычная пленка, чтобы поддерживать разрешение и удержание раз при переходе на колонку с более широким отверстием. По этой причине, Колонки с широким отверстием, как правило, доступны только с более толстыми пленками.

Толстые пленки означают больше материала в столбец и, следовательно, больше кровотечения. Температурные пределы должны быть уменьшается по мере увеличения толщины пленки.

Длина колонны

Как правило, 15 м колонки используются для быстрого просеивания, простых смесей или очень высокомолекулярные соединения. Длина 30 м стала самый популярный для большинства анализов. Очень длинные столбцы (50, 60 и 105 м) для чрезвычайно сложных образцов.

Длина столбца не очень сильный параметр производительности колонки.например, удвоение длина колонки удваивает время изотермического анализа, но увеличивает пиковое разрешение только примерно на 40%. Если анализ почти но недостаточно хорошо, есть лучшие способы, чем длина, чтобы Улучши это. Рассмотрим более тонкую пленку, оптимизирующую поток носителя. через колонку и с помощью программирования температуры, если вы уже не делает этого.

Особая ситуация анализ проб с чрезвычайно активными компонентами.Это будет хвост сильно, если они соприкасаются с материалом колонки. Относительно короткие колонки с толстыми пленками снижают вероятность взаимодействия за счет меньшего количества материала колонны и подавления его стационарными фаза, чтобы скрыть активные сайты.

Внутренний диаметр

Увеличенный диаметр означает больше стационарная фаза, даже при одинаковой толщине, для большей емкость образца.Это также означает снижение разрешающей способности и большее кровотечение.

Узкие колонны обеспечивают разрешение, необходимое для сложных образцов, но обычно требуется раздельное впрыскивание из-за малого объема пробы. Шире столбцы избегают этого, если можно допустить потерю разрешения. Когда емкость пробы является основным фактором, как в случае с газами, очень летучие пробы, а также пробы с продувкой и ловушкой или в свободном пространстве, большие столбцы id или даже столбцы PLOT могут быть подходящими.

Также учитывайте ограничения и потребности вашего инструмента. Адаптированный вход в насадочную колонку можно использовать капиллярную колонку большего диаметра, но не узкую те. Впускные каналы разработаны специально для капиллярных колонок обычно обрабатывают весь диапазон идентификаторов. ГХ/МС и МСД с прямым соединения могут потребоваться узкие колонны, поскольку вакуумные насосы не может обрабатывать высокие потоки, используемые с большими столбцами.смотреть на всей вашей системы, чтобы узнать, какие части ограничивают ваш выбор диаметр колонны.

Как выбрать капиллярную колонку для ГХ

Высокоэффективная

Эффективность определяется хроматографически в виде узких и хорошо разрешенных пиков. Эффективность капиллярной колонки, измеряемая в тарелках (Н) или тарелках на метр (Н/м), увеличивается по мере увеличения внутреннего диаметра. столбца уменьшается.Это один из основных принципов Fast GC. Если анализируемый образец содержит много аналитов или аналиты, которые элюируются близко друг к другу, наиболее узкий I.D. следует выбирать практичную капиллярную колонку. Обратите внимание, что для колонок с очень узким отверстием, например, с внутренним диаметром 0,10 или 0,18 мм, может потребоваться специальное оборудование, такое как ГХ с регулятором давления, обеспечивающим более высокое давление в головке колонки.

Наша брошюра «Быстрая ГХ» содержит практические соображения, теоретическое обсуждение, список колонок для быстрой ГХ, хроматограммы, список сопутствующих продуктов, предназначенных для повышения производительности, а также список литературы для дополнительного чтения.

Вместимость образца

Емкость увеличивается по мере увеличения внутреннего диаметра столбца. увеличивается. Колонки с широким отверстием могут вместить большую массу каждого аналита в образце, чем капиллярные колонки с узким отверстием. Превышение вместимости колонки приведет к искажению пиков и снижению разрешения. Поэтому, если анализируемые образцы содержат соединения в высоких концентрациях или представляют широкий диапазон концентраций, следует рассмотреть возможность использования колонки с широким отверстием. Если правильный I.D. выбрана, колонка должна позволять системе обеспечивать достаточную чувствительность к второстепенным компонентам, не перегружая их основными компонентами.Аналитик должен решить, является ли потеря эффективности в результате использования колонки с широким отверстием проблематичной для их применения. Обратите внимание, что природа компонентов пробы и полярность фазы влияют на емкость пробы. Неполярные фазы обладают более высокой емкостью для неполярных аналитов, а полярные фазы имеют более высокую емкость для полярных аналитов.

3.

Толщина пленки

Большинство 0,25 мм внутр. диам. колонки имеют толщину пленки 0,25 или 0,50 мкм. В зависимости от области применения оптимальная толщина пленки может быть разной.

Уменьшение толщины пленки

Преимуществом уменьшения толщины пленки являются более острые пики (что может повысить разрешение) и уменьшение уноса колонки. Оба этих преимущества увеличивают отношение сигнал/шум. Кроме того, будет увеличена максимальная рабочая температура колонки. Недостатками являются повышенное взаимодействие аналита со стенкой трубки и снижение емкости аналита. Уменьшение толщины пленки также позволяет элюировать аналиты с более коротким временем удерживания и при более низких температурах, что может быть желательным или нежелательным в зависимости от применения.Уменьшите толщину пленки для аналитов с высокой (>300 °C) температурой кипения (таких как пестициды, ПХБ, МЭЖК, сложные эфиры фталевой кислоты и другие полулетучие соединения) или для анализа следовых количеств.

Увеличение толщины пленки

Преимущества заключаются в уменьшении взаимодействия анализируемого вещества с трубкой и в увеличении объема проб. Недостатками являются увеличенная ширина пиков (что может снизить разрешение), повышенный унос колонки и пониженная максимальная рабочая температура колонки. Увеличение толщины пленки также приводит к увеличению удерживания аналита (может также увеличить разрешение, особенно для соединений с низким k) и повышению температуры элюирования.В зависимости от применения эти последние эффекты могут быть желательными или нежелательными. Увеличьте толщину пленки для аналитов с низкой температурой кипения (таких как летучие органические соединения и газы). Это необходимо для обеспечения надлежащего удерживания и может устранить необходимость в условиях печи ниже температуры окружающей среды. Также увеличьте толщину пленки для образцов с более высокой концентрацией, чтобы свести к минимуму риск перегрузки компаундом.

Соотношение фаз (β)

Эффекты толщины фазовой пленки взаимозависимы со столбцом I. D. Соотношение фаз, бета (β), выражает соотношение объема газа и объема неподвижной фазы в колонке:

β = радиус колонки (мкМ)
2 x толщина пленки (мкМ)


В отличие от относительных терминов («тонкая пленка» и «толстая пленка»), значения β определяют отдельный рейтинг для каждого столбца. Как правило, столбцы выбираются по значениям β, как показано в таблице 3 .

Требования к проекту — Регистрант — Сантехника

В ходе завершения сантехнических работ по установке и модификации оборудования лицензированные мастера-сантехники (LMP) должны проверять следующие применимые примечания, чтобы обеспечить соответствие нормативным требованиям и нормам Санитарного кодекса Нью-Йорка:

  • Муфты Fernco или крышки Jim: не разрешены
  • Бутылка, колокольчик + S-ловушки: не разрешено
  • Жироуловители (перехватчики): вентиляция должна осуществляться с обеих сторон, если они установлены на полу, под приспособлениями
  • Раковина для приготовления пищи с двумя и тремя отделениями Сливы: Должны иметь отдельные воздушные зазоры
  • Раковины для унитазов, без перелива: сифон 2 дюйма + сетчатый фильтр
  • Стояки для белья: должны быть 18–42 дюйма (не 48 дюймов) согласно PC 406
  • Предварительный осмотр: должны быть завершены трубопроводы корпуса ванны/душа и клапана балансировки давления
  • Предварительный осмотр: требуется вентиляция и сифоны в душевой кабинке (поддоны не требуются)
  • Подпиточная вода, DDC, RPZ Соединения: Должен иметь воздушный зазор
  • Клапаны сброса давления: с трубопроводом; конец без резьбы, не соединенный напрямую с дренажными или вентиляционными линиями дома
  • Соединения бака: требуется отдельная проверка, если она не была проверена во время черновой проверки
  • Отходы ПВХ + вентиляционные линии: разрешены в жилых зданиях до пяти этажей

Кодекс топливного газа Нью-Йорка: требования к испытаниям газовых труб согласно разделу 406

FGC.
  • Измерительные стержни и/или фланцы: необходимо установить
  • Будущие тройники не допускаются; клапаны прибора установлены
  • Система должна иметь манометр на 5 фунтов на квадратный дюйм с тестом на 3 фунта на квадратный дюйм для систем распределения низкого давления
  • Испытание должно включать сторону выхода счетчика к прибору, включая любую изоляцию секций
  • Новые стояки газопровода: капельница запрещена, если это не требуется производителем; Ветки, снятые со стояка, должны иметь не менее двух (2) поворотных отводов локтя
  • Проемы фундамента, фундамента или несущей стены: требуется стальная втулка (противопожарная защита для других проходов)
  • Окрашенный газовый трубопровод: требуется испытание на давление 90 фунтов/кв. дюйм
  • Approved Commercial Gas Flex: коммерческое кухонное оборудование на колесах с фиксаторами
  • Бытовые плиты, печи + сушилки: только они могут использовать газовый шланг; другое оборудование должно быть жестко закреплено.

Код топливного газа Нью-Йорка: разрешение на использование газа согласно разделу 406

FGC.
  • Дымоход, добавочный воздух, вентиляция + проводка управления безопасностью: Должна быть в комплекте для осушителей, водонагревателей, бойлеров, установок HVAC
  • Проверки противопожарной защиты: должны быть успешно завершены, если связаны с запросом на авторизацию газа
  • Газовый тест: не старше одного года
  • Отчет об инспекции котла или тип работы котла: требуется подпись
  • Нежилое кухонное оборудование: требуется письмо FDNY о пожаротушении
  • Бытовые печи + сушилки (не установлены до получения разрешения на подачу газа): требуется подтверждение LMP
  • Аффидевит сварщика (только сварка газовых труб) от уполномоченного агентства
  • Цветовой код: Все газопроводы в новых или существующих зданиях должны быть обозначены желтой этикеткой с надписью «Газ» черными буквами с интервалами не более 5 футов.Все этикетки должны быть на месте во время газового испытания. ПК 401.5 (ASME A13.1)

Энергетический кодекс Нью-Йорка: ввод в эксплуатацию оборудования для замены >600 кБТЕ/ч

Предварительный отчет о вводе в эксплуатацию:  Должен быть представлен в DOB до подписания. Окончательный отчет о вводе в эксплуатацию:  должен быть представлен в Департамент через 90 дней после утверждения, как того требует раздел C408 ECC.

Специальные проверки

Сантехнические работы могут потребоваться в соответствии со Строительным кодексом , гл.17 , некоторые специальные и текущие проверки, а также другие требования к строительству, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлекать ответственные специальные инспекционные агентства, как того требует Раздел 406 Кодекса топливного газа (FGC) для таких специальных и предварительных инспекций.

Газопровод высокого давления

В соответствии с разделом 403 ФСК .1.1 , все сварные газораспределительные трубопроводы подлежат специальной проверке.

Огнестойкие проходки и соединения

В соответствии с BC 1704.27 , специальные проверки — все проходы в стенах должны быть герметизированы для поддержания огнестойкости; аналогичным образом соединения трубопроводов и изоляция могут нуждаться в огнестойкости.

Сейсмоизоляция трубопроводов

Согласно 1707 г. до н.э.8 – Соответствие трубопровода ПК 106.5 для обеспечения сейсмостойкости здания и людей.

Частные системы канализации/ливневой канализации (септики/сухие колодцы)

При установке или ремонте частных локальных систем канализации ИЛИ ливневых стоков и задержаний (сухих колодцев и септиков) могут потребоваться следующие специальные проверки в соответствии с BC 1704. 21 и BC 1704.22 :

(a) Стандарты проектирования и строительства для всех типов систем.

  • Септики – резервуары из бетона, стекловолокна и полиэтилена
  • Оценка существующей системы
  • Испытания на инфильтрацию существующих индивидуальных частных канализационных систем на месте

(b) Анализ почвы и грунтовых вод.

  • Испытание на абсорбцию/проницаемость (AT/PT)
  • Проверка грунтовых вод
  • AT/PT на материале обратной засыпки столба песка
  • Критерии приемлемости для испытаний на абсорбцию
  • Терминатор AT/PT

c) Строительство песчаных колонн.

  • Минимальная глубина столба песка
  • Змеиная скала
  • Обратная засыпка котлована

Послеустановочные анкеры

В соответствии с до н.э. 1704.32

  • Установка постустановочных механических анкеров, клеевых анкеров и винтовых анкеров, соответствующих таблице 1704. 32.
  • Специальная проверка должна включать проверку соответствия утвержденной конструкторской документации и стандартам

Энергетический кодекс Нью-Йорка: текущие проверки, как того требует BC 110.3.5 и NYCECC

  • Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха
  • Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена
  • HVAC & Service Водонагревательное оборудование: соответствует требованиям по размерам и эффективности
  • HVAC & Service Элементы управления системой нагрева воды: применимо для частичной нагрузки, сброса, контроля температуры
  • Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов.5 дюймов требуется для трубопроводов с жидкостями >105F
  • Информация по техническому обслуживанию: должна быть предоставлена ​​для установки нового оборудования
  • Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды
  • .

Обязательные проверки сантехники

Проверки Департамента

необходимы на различных стадиях выполнения сантехнических работ, а также при окончательном завершении. В зависимости от объема работ по проекту могут потребоваться следующие проверки сантехники:

  • Подземный трубопровод .Вода/Сантехника, Газ, Ливень, Медицина/Газ
  • Черновая прокладка трубопроводов в полах, потолках и стенах . Вода/Сантехника, Газ, Ливень, Медицина/Газ, Спринклер/Напорная труба
  • Испытание трубопроводов . Гидростатическая, водопроводная/санитарная, напорная (вода), ливневая вода, газ, медицинский газ
  • Отделка . Светильники, приборы и оборудование для водоснабжения/сантехники, газа, спринклерной/напорной отделки, (PL) Storm, Medical/Gas
  • Окончательная проверка . Подпись

Самостоятельная сертификация сантехнических инспекций LMP

Для сантехнических работ у LMP есть возможность либо потребовать инспекции отдела, либо представить самостоятельную сертификацию выполненной работы. LMP должны представить в Департамент уведомление о намерении пройти самостоятельную сертификацию с указанием дат этих самостоятельных инспекций (онлайн-запросы на инспекцию) и последующие действия с представлением результатов самосертифицированных инспекций (результаты онлайн-инспекции). ).

Отдел надзора за сантехникой проводит выборочную проверку всех самозаверяющих уведомлений, чтобы обеспечить соответствие проверяемой работы кодексу и правилам.

* Примечание: Монтаж и модификация сантехники, включающие обогреватели тротуаров, микротурбины и ювелирные горелки, не могут быть сертифицированы Подрядчиками самостоятельно. *

Запросы на проверку

Необходимо использовать онлайн-инструмент для планирования встреч для необходимых проверок DOB . DOB NOW предоставляет надежные учетные записи в Интернете, упрощая подачу заявок, осуществление платежей, планирование встреч, проверку статуса заявки или проверки, получение разрешений и продление.

Дополнительные требования к регистранту

Полезные ссылки

Детальный вид колонны смачиваемой стенки.

Контекст 1

… 2007; Ли и др., 2010 г.; Ма и др., 2009 г.; Панг и др., 2012 г.; Yang et al., 2011), углекислый газ (Kim et al., 2008; Lee et al., 2011; Park et al., 2006a, 2006b; Pineda et al., 2012) и кислород (Nagy et al., 2007). ; Olle et al., 2006) в наножидкостях. Ким и др. (2006) измерили скорость поглощения NH 3 в наножидкости Cu, CuO и Al 2 O 3 размером 50 нм в воде с использованием пузырькового поглотителя. Они показали, что эффективность поглощения увеличивается с увеличением дозы наночастиц.Несколько промышленных методов удаления H 2 S из потока газа на водной основе были рассмотрены Rene et al. (2012). Эсмаили Фарадж и др. (2014) экспериментально изучали влияние наночастиц диоксида кремния и эксфолиированного оксида графена (ЭГО) в воде на поглощение H 2 S в барботажной колонке. Они обнаружили, что наножидкость кремнезем-вода ухудшает абсорбцию H 2 S. Однако, основываясь на их наблюдениях, наножидкость EGO-вода увеличивает массоперенос по сравнению с базовой жидкостью до 40%, когда всего 0.Использовали дозировку наночастиц 02 мас.%. Комати и Суреш (2008) изучали процесс абсорбции в растворе CO 2 /МДЭА с использованием наноферрожидкости в колонке со смоченными стенками. Их экспериментальные результаты показали, что повышение коэффициента массопереноса составило 92,8% при дозировке магнетита около 0,39 об.%. В Ким и соавт. В исследовании (2008 г.) были получены суспензии наночастиц SiO 2 в воде (с дозировкой наночастиц от 0,01 до 0,04 мас.%) для применения при абсорбции СО 2 в абсорбере пузырькового типа.Их результаты показали улучшение удаления CO 2 на 24% при дозировке наночастиц 0,021 мас.%. Ли и др. (2011) исследовали жидкости на основе метанола, содержащие наночастицы Al 2 O 3 и SiO 2 в различных дозировках, для удаления CO 2 в абсорбере пузырькового типа. Они сообщили, что максимальное усиление поглощения СО 2 (по сравнению с чистым метанолом) составило 4,5% при 0,01 об. % Al 2 O 3 при 20°С и 5,6% при 0,01 об.% SiO 2 при -20°С соответственно. Парк и др. (2006a) провели несколько экспериментов с системой CO 2 /2-амино-2-метил-1-пропанол, чтобы исследовать влияние коллоидного кремнезема нанометрового размера (0–31 мас. %)/2-амино-2- метил-1-пропанола на скорость поглощения СО 2 в сосуде с мешалкой.Их экспериментальные результаты показали, что объемный коэффициент массопереноса со стороны жидкости и скорость поглощения в наножидкости уменьшались с увеличением концентрации наночастиц. В других работах Park et al. (2008, 2007, 2006) и Hwang et al. (2009) также исследовали влияние наночастиц SiO 2 на скорость абсорбции СО в водных растворах ДЭА, МЭА и ДИПА с использованием мешалки и обнаружили, что скорость абсорбции снижается с увеличением концентрации наночастиц из-за эластичности раствора (Komati и Суреш, 2008).Пинеда и др. (2012) разработали эксперименты по поглощению CO 2 в тарельчатом абсорбере колонны с наножидкостями на основе метанола с использованием наночастиц Al 2 O 3 и SiO 2 (с дозировкой наночастиц 0,005 e 0,1 об. %). Они обнаружили максимальные повышенные скорости поглощения (по сравнению с чистым метанолом) 9,4% и 9,7% для наночастиц Al 2 O 3 и SiO 2 соответственно. Юнг и др. (2012) приготовили наножидкости Al 2 O 3 /метанол с дозировкой наночастиц от 0,005 до 0,1 об.%. На основании их результатов максимальное усиление поглощения СО 2 (по сравнению с чистым метанолом) составило 8.3% при 0,01 об.% наночастиц оксида алюминия. Насколько нам известно, до сих пор не сообщалось о добавлении наночастиц в амин для увеличения поглощения кислого газа. Основываясь на свойствах наночастиц (имеющих высокую удельную площадь поверхности), можно ожидать улучшения массопереноса. В задачи данной работы входило исследование одновременного удаления CO 2 и H 2 S из потока природного газа (различного состава) с использованием наножидкостей на основе ДЭА в абсорбере со смоченной стенкой.В настоящем исследовании экспериментально изучалось влияние типа наночастиц, дозировки, а также состава входящего газа на процент удаления загрязняющих веществ. Два баллона с газовой смесью, содержащие 50 ppm H 2 S и 3% CO 2 (проба газа № 1) и 30 ppm H 2 S и 1% CO 2 (проба газа № 2) в балансе CH 4, используемого в качестве входного газа композиции были получены от Tarkib Gas Alvand Co., Тегеран, Иран. Выбранные составы указанных образцов аналогичны газам, используемым в газоперерабатывающих компаниях Сархун и Кешм.Газ N 2 чистотой 99,99% был поставлен компанией Industrial Gasses (Шираз, Иран). Растворители ДЭА были приобретены в виде 85% растворов у Arak Petrochemical Corp., Иран. Сульфат кадмия был куплен у Merck. Наночастицы (Al 2 O 3 , SiO 2 ) были приобретены у компании TECNAN Co, Испания, характеристики приведены в таблице 1. Для исследования предлагаемого улучшения массопереноса кислого газа с помощью наножидкостей была разработана колонка со смоченными стенками (WWC) и впоследствии сфабриковано. Принципиальная схема экспериментальной установки представлена ​​на рис.1. Детали установки колонны со смоченной стенкой показаны на рис. 2. Материал корпуса ВСК – оргстекло, поэтому виден процесс стекания пленочного потока. Трубка из нержавеющей стали имеет длину 3,15 дюйма и внешний диаметр 1/4 дюйма и помещена в концентрическую стеклянную трубку диаметром 3/2 дюйма. Эта экспериментальная установка состоит из испытательной секции поглотителя (колонка со смоченной стенкой), накопительный бак, расходомеры жидкости и газа, индикатор давления (PI) и контроллер индикатора температуры (TIC).Эта система содержит два основных потока, включая потоки газа и жидкости, которые описаны в следующем разделе. В колонну со смоченной стенкой подавали газовую смесь, содержащую H 2 S, CO 2 и CH 4 (пробы газа № 1, 2). Давление газа на входе составляло 1,8 фунтов на квадратный дюйм. Безусловно, давление газа влияет на скорость абсорбции. На основании наших знаний ожидается, что скорость абсорбции увеличивается при увеличении давления в абсорбционной системе. В этой работе мы не проводили никаких экспериментов для высокого давления по двум причинам.Во-первых, для того, чтобы увидеть пленку жидкого оргстекла, в качестве строительного материала тела смоченной стенки использовалась пленка. Максимальное давление в системе должно быть менее 6 фунтов на квадратный дюйм. Поэтому для безопасности экспериментов никаких испытаний при высоком давлении не проводилось. Во-вторых, наша газовая смесь содержит H 2 S, который является агрессивным и токсичным газом. Таким образом, мы предпочли поддерживать постоянное давление в системе на уровне 1,8 фунтов на квадратный дюйм. Газовую смесь и жидкость нагревали на водяной бане раздельно перед входом в колонну при постоянной температуре 298 К.Температуру газового и жидкостного потоков контролировали терморегулятором (AUTONICS TC4S, тип К, ±0,1°С). Газ выходит из верхней части колонны. Содержание H 2 S в потоке выходящего газа измеряли каждые 5 мин с помощью анализатора H 2 S (Газовый детектор, модель: GX-2012, RKI, тип B, серийный номер: 4856). Содержание CO 2 в выходящем газе определяли с помощью ГХ (Varian CP 3800, США) (ASTM D1945). Затем барботер селективной абсорбции, заполненный сульфатом кадмия, избирательно удалял H 2 S (ASTM D2385). Наконец, свободный от H 2 S газовый поток направляли в колпак. Измерения абсорбции проводились с раствором ДЭА 10 мас. % и наножидкостями (наночастицы в 10 мас. % ДЭА в качестве базовой жидкости) при температуре 298 К. Жидкость из 10-литрового резервуара-накопителя заливалась в среднюю колонны давлением газа N 2 и перетеканием сверху. Это означает, что поток абсорбента обеспечивался приложением давления N 2 около 5 фунтов на квадратный дюйм к резервуару абсорбента и измерялся жидкостным ротаметром.Абсорбирующая жидкость течет вверх по трубке из нержавеющей стали и стекает в виде пленки по внешней стороне трубки, образуя столбик со смоченной стенкой, и выходит на дно, противоточно контактируя с газом. Скорость потока жидкости, используемая в этой работе, составляла около 0,7 см3/с. Скорость абсорбции определяли из материального баланса газовой фазы с использованием измеренных концентраций газа на входе и выходе. Абсорбенты готовят следующим способом. ДЭА смешивают с деионизированной водой для приготовления раствора амина 10 мас. %. Общую концентрацию амина в растворах определяли титрованием стандартной HCl с использованием смешанного индикатора. Наночастицы — это распространенные материалы, используемые в жидкостях для улучшения скорости тепло/массопереноса. В связи с этим заслуживают внимания процессы приготовления наножидкостей. Двумя распространенными методами производства наножидкостей являются: а) одностадийный метод (Чой и др., 2001; Чжан и др., 2009) и б) двухэтапный метод (Бербер и др., 2000; Кеблински). et al., 2002; Kim et al., 2001; Wang et al., 1999). В одностадийном методе приготовление наночастиц и синтез наножидкостей осуществляются одновременно и в одну стадию. Преимуществом этого метода является повышение стабильности добываемых жидкостей за счет минимизации агломерации наночастиц. Напротив, этот метод работает только для жидкостей с низким давлением паров. Другой доступный метод состоит из двух шагов; во-первых, самостоятельное производство наночастиц, во-вторых, их диспергирование в базовых жидкостях. Этот метод называется «двухэтапный метод».Недостатком этих разделенных процессов является снижение теплопроводности, а также коэффициента массообмена из-за агломерации наночастиц на обеих стадиях. Чтобы избавиться от агрегации частиц, можно использовать ультразвуковое перемешивание или методы добавления поверхностно-активных веществ. Эти методы приводят к улучшению характеристик дисперсии (Amrollahi et al., 2009; Assael et al., 2004). В данном исследовании для приготовления наножидкостей использовался двухстадийный метод. Прежде всего, наночастицы диспергируют и стабилизируют в базовой жидкости (DEA 10 мас.%) с помощью процесса ультразвуковой обработки (Sonoswiss SW 12 H, мощность: 1000 Вт, частота: 38 кГц) в течение 120 мин при комнатной температуре для образования стабильных абсорбентов.При применении ультразвука использование поверхностно-активных веществ не требуется для получения хорошей дисперсии наночастиц в ДЭА. Частицы …

Диаметр колонки — обзор

Корреляция производительности [98]

Эта презентация дизайна является собственностью Nutter Engineering и определенно более точна, чем применение Nutter Ring™ к обобщенным корреляциям падения давления (Рисунок 14- 21Б–Е). Рисунки 14-21G и 14-21I неприменимы, поскольку они являются собственностью другого производителя.Следующие процедуры заменяют уравнения Наттера и Перри [99, 98] и используются с разрешения Nutter Engineering, Harsco Corp.

Определение % полезной емкости; предположите диаметр колонки или рассчитайте, используя существующую изучаемую колонку. Полезная мощность определяется как состояние максимальной нагрузки, при котором эффективность существенно не ухудшается по сравнению с эффективностью, достигаемой в более низком диапазоне нагрузок [99]. Для кольца Наттера предельный перепад давления для полезной емкости составляет 1 дюйм.горячей жидкости для систем низкого давления. Проекты не должны превышать это значение. Это было показано для системы C 6 -C 7 при давлении 5 фунтов на квадратный дюйм и для углеводородов при атмосферном давлении до 24 фунтов на квадратный дюйм (см. рисунки 14-31A и 14-31B) [98].

(14-55)%Полезная емкость=(100)(Cs)(Fc/C2)

где L — ρ — ρ v )] 0. 5 , FT / SEC (14-56)

ρ V = паров / газофазная плотность, LB / FT 3

0

ρ L = плотность жидкой фазы, фунт/фут 3

V с = приведенная скорость пара, фут/сек

C 2 = коэффициент перехвата перепада давления во влажном состоянии

Fq1) (fsize) (fsystem)

fq1 = liquidratefactorforc2

fsystem = fishingpropertiesfactorforc2

FC = RealeSyStemcapabityFactor

(14-58) = (0.535)((ρl−ρv)/ρv)0,12

Пределы: 0,728<=Fc<=1,04

(14-59)FQ1=0,428−0,0141Q1+0,000326Q12−3,7×10−4Q13+1,000326Q12−3,7×10−4Q13+1,04

10−8Q14

Q1=поверхностная скорость жидкости, гал/мин/фут2

(14-60)Fs=скорость пара, Vs(ρv)0,5,(фут/сек)(фунт/фут3)0,5

(14-61)Fsize= X1+X2(Q1)

X1,X2=константы из таблицы 14-35

таблица 14-35. Гидравлические коэффициенты кольца Наттера.

Nutter Ring () размер C 1
2 x 1 9
7

1 0.095 -0.00230 9 9
x
0.7 0.141 0.141 0,735 -0.00646 1.0 0.05
0.870 -0.00562 1.10 0,08
1.5 0.070 0,969 0,969 -0.00230 1.12 0,08
2 0.059 1.059 1.0 1.15 0,08 0,08
2.5 0.051 1.0394 0,0394 0,000653 1.15 0,08
9
9 0,037 1. 124 0.002076 1.15 1.15 0.10

, используемые разрешенным на орехозащитный инжиниринг, Harsco Corp.

(14-62)Fсистема=1,130(σ/ρ1)0,179

σ = поверхностное натяжение жидкости, дин/см 0,461]

неприменимо, когда ((ρ l − ρ v )/ρ v ) 0.5 > 4,5

Перепад давления: сухой слой

(14-64)ΔPd=Cl(Fs)2=перепад давления в сухом слое. дюйм воды/фут

, где C 1 = коэффициент из Таблицы 14-35.

Падение рабочего давления:

(14-65)ΔP=e[(Cs−C2)/C3], дюйм жидкости/фут.

где

(14-66)C3=макс. значение [(ZQ1)(X3)] или [самостоятельно X4] ​​

C 3 = коэффициент наклона перепада давления во влажном состоянии

(14-67)ZQ1=0,1084−0,00350Q1+0.0000438Q12 + 7,67 × 10-7Q13-1,4 × 10-8Q14

Z Q1 = коэффициент скорости жидкости для C 3 , ​​в. Вода / FT

x 4 , ​​x 4 , ​​x 4 константы из таблицы 14-35

ΔP d = перепад давления в сухом слое, дюйм водяного столба/фут

ΔP = рабочий перепад давления, дюйм жидкости/фут

eth = основание натуральных логарифмов

x 2 , ​​x 2 = Curve Fit Coefficients для C 2 , ​​таблица 14-35

x 4 , ​​x 4 = Коэффициенты кривой для C 3 , Таблица 14-35

μ = вязкость, сантипуизы, CP

Подписка

г, V = газовая или паровая фаза

L = жидкость

S = на основе башни площадь сечения

Рисунки 14-32A и 14-32B [98] илл. корреляцию перепада давления во влажном состоянии с расходом пара в системе при различных расходах жидкости для №.2 ореховых кольца; однако другие доступные данные показывают, что другие размеры колец Наттера, колец Палла и некоторых других форм набивки коррелируют таким же образом.

Рисунок 14-32А. Корреляция поверхностной емкости Nutter Rings™ № 2 с перепадом давления во влажном состоянии для 4 наборов данных и 3 отдельных испытаний. Обратите внимание на диапазон падения давления 10:1.

Воспроизведено с разрешения Наттера, Д. Э. и Перри, Д., представлено на встрече Американского института инженеров-химиков в Новом Орлеане, штат Луизиана, март (1988 г.), и с специального разрешения Fractionation Research, Inc.; все права защищены.

Рис. 14-32В. Корреляция Nutter Ring™ № 2 для 7 дебитов жидкости с перепадом давления во влажном состоянии.

Воспроизведено с разрешения Наттера, Д. Э. и Перри, Д., представлено на встрече Американского института инженеров-химиков в Новом Орлеане, штат Луизиана, март (1988 г.), и с специального разрешения Fractional Research, Inc.; все права защищены.

На рисунках 14-33A и 14-33B показано соответствие данных, измеренных FRI на колонке промышленного размера, для углеводородных систем с использованием № 2.5 колец Наттера при трех различных давлениях и сравнение последней ранее представленной собственной корреляции Наттера. При рассмотрении моделей перепада давления, основанных только на воде, пропускная способность углеводородной системы может быть значительно завышена. Для случайных кольцевых насадок Nutter модели падения давления/производительности соответствуют данным в пределах ±10% в диапазоне, представляющем коммерческий интерес, т. е. от 0,1 до 1,0 дюйма водяного столба/фут набивки. Значения падения давления для расчетной эксплуатации не должны превышать 1,0 дюйм вод. ст./фут. Обычно это 80% пропускной способности или 90% полезной пропускной способности.

Рисунок 14-33А. Сравнение углеводородных систем соответствует корреляции Наттера при давлении 165 фунтов на квадратный дюйм (№ 2.5 Nutter Ring™).

Используется с разрешения Nutter Engineering Co., Harsco Corp. и по специальному разрешению Fractionation Research, Inc.; все права защищены.

Рис. 14-33В. Сравнение углеводородных систем, соответствующих корреляции Наттера при давлении 300 фунтов на квадратный дюйм (№ 2.5 Nutter Ring™).

Используется с разрешения Nutter Engineering Co. , Harsco Corp. и со специального разрешения Fractionation Research, Inc.; все права защищены. Испытания

, проведенные FRI и Nutter [132], подчеркивают, что распределение жидкости должно быть однородным и иметь минимальные значения для достижения хороших значений HETP в диапазоне давлений в системе для перегонки углеводородов. Данные производительности Glitsch для их Cascade Mini-Ring® (CMR) показаны на рисунках 14-34A, B и C вместе с другими опубликованными данными и перепадами давления для сравнения с кольцами Палла и ситчатыми тарелками.

Рис. 14-34А. Эффективность в зависимости от С-фактора для различных металлических насадок.Изооктан/толуол, 740 мм рт.ст., флегмовое число 14:1, 15 дюймов. Я БЫ. колонна, высота кровати 10 футов. Не данные теста Glitsch. Примечание: CMR = Cascade Miniring™.

Используется с разрешения Glitsch, Inc., Bull. 345.

Рис. 14-34В. Эффективность по сравнению с C-фактором для металлических колец.

Данные Биллета (серия симпозиумов 32, Институт инженеров-химиков), Лондон (1969). Используется с разрешения Glitsch, Inc., Bull. 345.

Рис. 14-34С. Падение давления в зависимости от С-фактора для металлических колец и ситчатых тарелок. Эксплуатационные данные службы этилбензола/ксилола.Верхнее давление 50 мм рт. Данные испытаний Naarden International.

Используется с разрешения Glitsch, Inc., Bull. 345.

Как правило, не рекомендуется задавать высоту какой-либо упакованной секции в произвольно упакованной башне более 20 футов. Однако некоторые производители насадок заявляют, что их насадки физически выдерживают большую высоту и продолжают обеспечивать хорошие показатели HETP. Это достигается за счет поддержания хорошего равномерного потока жидкости внутри и внутреннего контакта жидкость/пар путем предотвращения значительных каналов, которые могут снизить эффективность контакта. Это утверждение основано на факторах, которые включают создание распределения жидкости, перераспределение жидкости, газа или пара и помпаж технологического процесса, а также многие другие ситуации, уникальные для условий технологического процесса. Высота структурированной упаковки должна определяться изготовителем для проектных условий.

При попытке «сбалансировать» высоту нескольких насадочных секций, необходимых для процесса, вполне допустимо варьировать высоту каждой секции в соответствии с такими требованиями, как место возврата орошения, несколько позиций подачи и коэффициенты безопасности. Таким образом, одна секция может иметь длину 20 футов, другая — 17 футов, а третья — 25 футов, если продумана функция процесса. Места «разрывов» в секциях упаковки не должны прерывать функции управления из-за принудительного размещения датчика температуры. Из-за расположения датчика.В случае неоптимальности по этой, наряду с другими причинами, полезно подготовить профиль колонны и определить элементы управления и «перебои» в непрерывности набивки.

Одна из проблем заключается в том, что во время набивки (установки) в колонку необходимо поместить не менее 3 форсунок для подачи сырья, а затем подключить их к внешней трубе, чтобы определить условия наилучшей производительности колонки и обеспечить мониторинг состава сырья.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
