Как разобрать бачок унитаза с кнопкой (двойной или одинарной)? Советы, видео, фото

Неисправность унитаза – довольно-таки неприятная ситуация, и для того чтобы ликвидировать поломку необходимо сначала разобрать конструкцию. Не всегда есть возможность вызвать сантехника, и приходится справляться с проблемою собственными силами. Каждый из нас знает, что для нормального функционирования унитаза, подключенного к централизованной или автономной канализации, нужно обеспечить бесперебойную работу сливного бачка.

Наиболее распространенной неисправностью унитаза, как раз и является поломка спусковой арматуры бачка. Устранить эту проблему несложная задача, но для этого необходимо правильно разобрать конструкцию бачка. В данном материале будет подана пошаговая инструкция и некоторые важные рекомендации о том, как разобрать бачок унитаза с кнопкой. А для начала посмотрите на фото механизмов, используемых в современных унитазах. На картинке видно, где располагается кнопка смыва и каким образом она закреплена на устройтсве:

В большинстве случаев все современные унитазы имеют схожую конструкцию, но есть некоторые модификации, отличающиеся от стандартных вариантов.

Со старыми моделями было куда проще, не возникало никаких сложностей с тем, как разобрать сливной бачок.

Разберем несколько вариантов расположения кнопок на бачке унитаза:

Современные конструкции обустроены таким образом, что просто так поднять крышку бачка бывает сложно. Но, тем не менее, произвести эту работу вполне возможно каждому, для этого понадобится: плоская отвертка и любой металлический предмет с плоским концом.

Пошаговая инструкция для стандартной конструкции бачка с кнопкой таких производителей как IDO, IFO пр.

1. Берем отвертку, и ею не спеша поворачиваем кольцо вокруг кнопки против часовой стрелки. Сдвинув кольцо этими действиями, дальше откручиваем его руками.
2. Выкручиваем и достаем кольцо.
3. Теперь немножко приподнимем крышку и поворачиваем ее на 90º, она должна расположиться поперек бачка. Таким образом, можно снять двустороннюю прищепку, которая фиксирует кнопку. Для этого нужно вращать один конец влево, а другой вправо, так прищепка будет крутиться по центру.
4. После этого можно беспрепятственно извлечь крышку сливного бачка.
5. Устранив все неисправности спускового механизма необходимо проверить работу унитаза в открытом виде.
6. Убедившись в исправности устройства, собираем конструкцию в обратном порядке.

Как разобрать бачок унитаза с двойной кнопкой?

1. Легонько нажав на одну из половинок двойной кнопки, находим на внутренней стороне другой половинки прорезь, зацепившись за которую нужно извлечь вторую половину кнопки. Для этого используем плоскую отвертку.
2. В отверстии, где была кнопка, виднеется шлицевой винт, который необходимо выкрутить.
3. Дальше уже можно немного поднять крышку бачка. Приподнимая вращаем ее на 90º, и помещаем поперек бачка. Можно уже снять прищепку, которая держит кнопку.
4. Снимаем крышку сливного бачка.
5. Проводим ремонтные работы, и проверяем работу унитаза в открытом виде.
6. Собираем конструкцию в обратном порядке.

Проводя любые сантехнические работы, необходимо соблюдать правила безопасности. Для большей уверенности можно наглядно ознакомиться с инструкцией, посмотрев о том, как разобрать бачок унитаза с кнопкой видео. И еще один момент, если Вы нисколько не разбираетесь в обустройстве системы унитаза, безопаснее всего воспользоваться профессиональными услугами сантехника. По незнанию можно не только навредить целостности устройства, но и привести к затоплению своих соседей.



Как собрать бачок унитаза с кнопкой

Кнопка для сливного бачка: особенности конструкции и правила эксплуатации

Если установленная емкость для слива воды в унитазе работает правильно, никто не задумывается о ее внутреннем устройстве, принципе действия и порядке проведения ремонта. Иное дело, когда вода не набирается до нужного уровня либо плохо сливается в чашу унитаза. Здесь-то и понадобится схема устройства сливного бачка унитаза: с кнопкой, рычагом или любым другим приспособлением.

Устройство накопительной емкости

Конструкция сливного бачка унитаза с кнопкой практически аналогична модели, оборудованной рычагом. А назначение обеих разновидностей и вовсе одно и то же – забор воды из водопроводной сети, хранение и быстрый слив по сигналу от механической запорной арматуры.

Тем не менее, есть и определенные отличия. Конечно, нажать легче, чем поднять рычажок, но и возможности поломать более сложную конструкцию предостаточно. По статистике ремонт унитаза – сливного бачка с кнопкой – производится в несколько раз чаще, чем починка сантехнического устройства с рычаговым способом слива.

Кроме различных механизмов слива воды, емкости классифицируются и по типу материала. Особенности каждой из них приведены в таблице.

Материал	Описание
Чугун	Бачки из чугуна использовались в начале прошлого века. Это очень надежный и крепкий материал, который практически не подвержен коррозии. И сейчас в некоторых квартирах можно встретить подобные устройства. Однако новых моделей не выпускается ввиду дороговизны и сложности производственного процесса.
Фаянс	Фаянсовый бачок входит в комплект поставки классического унитаза. Специальные крепежные отверстия и фурнитура позволяют закрепить емкость непосредственно на чаше, обеспечив отличную герметичность и удобство использования.
Пластик	Из полимеров обычно делают сливные емкости, предназначенные для скрытого монтажа и установки в дачных туалетах. В первом случае кнопка располагается на передней поверхности емкости, иначе ею невозможно будет пользоваться. Дачные сливные бачки отличаются прочным корпусом и комплектуются необходимой фурнитурой для закрепления отдельно от чаши унитаза.

Система сливного бачка унитаза с кнопкой или двумя конструируется по схеме, которая отличается от той, которую вы видели в старых накопительных емкостях. О ее особенностях мы и поговорим в следующем разделе.

Современные сливные емкости

С одной кнопкой

Количество кнопок, которыми оснащен сливной бачок, не влияет на схему устройства арматуры, установленной внутри емкости. Более того, если отверстия в корпусе и размеры совпадают, можно заменить механизм и наслаждаться регулируемым спуском.

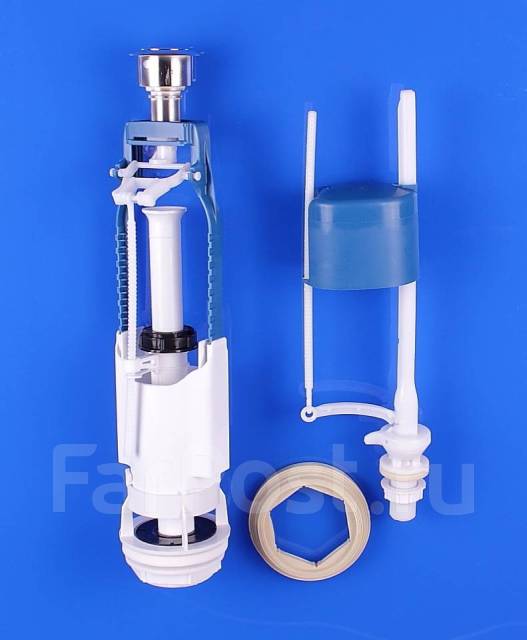

Рассмотрим, как устроен сливной бачок унитаза с кнопкой более подробно:

1. Поплавок, с помощью которого измеряется уровень воды в емкости, может быть изготовлен из пластика или металла. В последнем случае цена механизма немного увеличивается.
2. Это устройство соединено с шаровым запорным механизмом, открывающим и закрывающим впускной патрубок, через который в бачок поступает вода.
3. Для плавного заполнения емкости и уменьшения шума патрубок также оборудован диафрагмой с рычажком, регулирующим напор струи.
4. Регулировка слива воды производится с помощью сифона и специальной прокладки, закрывающей выпускное отверстие.

Обратите внимание!
Существуют неразборные и разборные сифоны.
Вторые предпочтительнее, так как их легче обслуживать: не нужно снимать всю арматуру, достаточно демонтировать и промыть сам резиновый клапан.

Теперь разберемся с тем, как собрать сливной бачок унитаза с кнопкой и разобрать его в случае необходимости. Нужно отметить, что необходимость демонтажа бачка возникает лишь в случае засорения мембраны. В остальном же механизм настолько надежен, что не требует технического обслуживания.

Сложнее всего при разборке накопительной емкости вытащить саму кнопку, которая, если покрутить ее рукой, свободно вращается вокруг своей оси.

Инструкция по демонтажу предельно проста: перед тем как крутить, нужно просто нажать ее и удерживать в таком состоянии, пока она полностью не будет вынута.

Закончив с кнопкой, можно промывать мембрану.

Делается это следующим образом:

• перекрывается кран, который стоит на трубе, подающей воду в бачок;
• из емкости сливается вся жидкость;
• затем откручивается гайка, соединяющая сифон с впускным патрубком;
• после этого демонтируется весь механизм и прочищается находящаяся в нижней части мембрана.

С двумя кнопками

Такой механизм используется в целях экономии воды. Задействовав тот или иной рычаг, можно выпустить в унитаз половину объема жидкости или всю.

Устройство сливного бачка унитаза с двумя кнопками практически не отличается от однокнопочной разновидности. Немного изменена лишь выпускная арматура.

Еще одно отличие – способ демонтажа. Он непохож на порядок разборки накопительной емкости, оборудованной только одной кнопкой.

В этом случае действовать нужно в такой последовательности:

1. Нажать две кнопки одновременно, освободив специальный монтажный паз, находящийся на втулке.
2. Вставив отвертку в эту щель, можно вынуть первую кнопку, а затем – вторую.
3. Под ними находится крепежный винт, удерживающий верхнюю часть бачка.
4. Отвернув его и сняв крышку, вы получаете доступ к сливной арматуре емкости для ее очистки, регулировки или замены.

Совет!
Чтобы избежать проблем с эксплуатацией сливных бачков, приобретайте качественные и дорогие механизмы.
Сэкономив немного денег сейчас, вы можете столкнуться с множеством проблем в будущем.

Порядок обслуживания бачка с кнопкой

Общие проблемы

Устройство сливного бачка унитаза с кнопкой, как вы могли убедиться, максимально надежно.

Если все же у вас возникли какие-либо неполадки в работе изделия, действовать нужно по следующей схеме:

1. Перекрыть воду, открутить кнопку, снять верхнюю часть бачка и произвести визуальный осмотр внутреннего пространства емкости. Для удобства можно заранее слить воду.
2. Особое внимание при обследовании нужно уделить выпускной мембране. Чаще всего проблемы с бачком связаны с потерей герметичности этого узла.

Затем подключается водопроводная труба. На нее нужно установить кран, чтобы в случае необходимости перекрывать доступ воды в бачок.

Сегодня же практически все производители перешли на выпуск кнопочных моделей бачков. Существуют две основные разновидности данных модификаций:

• с одной кнопкой;
• с двумя кнопками либо разделенной на сегменты одной кнопкой.

Вторая вариация предполагает несколько более сложную конструкцию арматуры управления процессами слива, но окупается достаточно быстро ввиду возможности выбора одного из режимов:

• при нажатии одной кнопки происходит полное опорожнение бачка;
• при активации второй – частичное, что позволяет существенно сэкономить на расходе воды.

Вы можете узнать больше о принципе действия и схеме устройства сливных бачков унитазов с кнопкой из материалов нашего сайта.

Как открыть (снять крышку)?

В настоящее время производятся модификации, позволяющие без всяких дополнительных операций снимать крышку. Кнопки в них оборудованы штоками, передающими усилие на управляющие элементы арматуры бачка.

Но большинство производителей сантехники продолжают выпускать модели, требующие осуществление некоторых манипуляций для снятия крышки.

Для снятия крышки в однокнопочных модификациях необходимо умеренно надавить на кольцо, окружающее кнопку и провернуть его в направлении, противоположном движению часовой стрелки.

Далее следует аккуратно переместить крышку в позицию, перпендикулярную ее нормальному положению, и осторожно освободить кнопочный блок от пластмассовых прищепок. После этого можно снять крышку с резервуара и отложить в сторону.

Как разобрать (открыть) сливной бачок унитаза с кнопкой для последующего ремонта своими руками — узнайте из короткого видео:

Для демонтажа крышки, оснащенной двухкнопочным блоком, обычно бывает достаточно нажать любую кнопку, после чего на соседней кнопке станет доступен технологический паз. Остается подковырнуть эту кнопку и снять ее, после чего демонтировать вторую. Затем следует отвернуть крепежный винт и снять крышку.

Основные поломки и методы починки

Прежде чем осуществлять ремонт сливного бачка унитаза с кнопкой важно разобраться, что именно за проблема возникла. Вне зависимости от типа исполнения арматуры сливной емкости унитаза, основных неполадок в работе этого сантехнического оборудования три:

• постоянный ток воды в канализационную систему либо внутрь помещения;
• отсутствие напора воды на входе в емкость;
• невозможность управления механизмом слива.

Эти неисправности могут возникнуть по разным причинам, в зависимости от которых и решается, как починить сливной бачок унитаза с кнопкой:

Неплотное прилегание груши (пробки) к сливному отверстию. Минимизировать вероятность возникновения такой ситуации можно, изначально приобретая надежную сантехническую арматуру от известных производителей.

Диагностика осуществляется следующим образом: после снятия крышки к штоку пробки прикладывается дополнительное усилие, прижимающее ее к сливному отверстию. Если течь устраняется, можно исправить ситуацию, немного утяжелив пробку путем навешивания на шток дополнительного груза в виде нержавеющих металлических гаек, например.

Если же течь не прекращается, следует заменить пробку либо очистить поверхность сливного отверстия от отложений, возникающих в процессе эксплуатации (особенно при использовании слишком жесткой воды).
Также возможно нарушение работы механизма, регулирующего подачу воды в емкость. При этом происходит сброс постоянно поступающей воды в канализационную систему через трубку перелива.

В этом случае необходимо обратить внимание на целостность элементов конструкции арматуры: штанг, креплений, поплавка, впускного клапана и при необходимости произвести их замену/ремонт. Либо просто отрегулировать положение поплавка, после чего надежно зафиксировать его.
Течь внутрь помещения вызывается двумя причинами: нарушением целостности самого резервуара или неплотным прилеганием прокладок в месте резьбовых соединений – в точке сочленения бачка с унитазом или выходе переливной трубки.

Иногда бывает достаточным подтянуть разболтавшееся соединение, но чаще появляется необходимость в замене резиновых прокладок.
Отсутствие либо недостаточный уровень напора воды на входе в резервуар обычно вызвано засорением впускного клапана. Для исключения подобной ситуации необходима установка водяного фильтра перед точкой подключения к системе водопровода.

Если же такая неприятность произошла, следует открутить клапан, предварительно выпустив всю воду из емкости и перекрыв впускной вентиль. После чего прочистить входное отверстие клапана тонной проволокой либо швейной иглой и промыть под струей воды.

Специфические неисправности двухкнопочных моделей

Для реализации принципа полного/частичного слива арматура в двухкнопочных моделях резервуаров оснащается мембранным клапаном. При нажатии кнопки экономного слива рычаг не дает опуститься в нижнее положение крышке клапана, что обеспечивает частичное опорожнение бачка.

Основными неисправностями двухкнопочных резервуаров являются:

1. Постоянный ток воды. Происходит в результате износа запирающей мембраны. Для устранения этой неполадки требуется замена самой мембраны.
2. Западание кнопок управления в сливном бачке, что является самым распространенным дефектом, проявляющимся обычно после некоторого периода эксплуатации оборудования по причине износа. Чтобы избежать подобной ситуации, не следует прилагать чрезмерные усилия при нажатии на кнопки. Устранить неисправность можно, сняв крышку с резервуара и вернув кнопки в нормальное положение.
3. При активации кнопок ничего не происходит, то есть, вода остается в емкости. Причиной данной неполадки обычно является поломка элементов рычажного механизма либо их разъединение. Как отремонтировать сливной бачок с кнопкой в этом случае? Исправить ситуацию можно, закрепив зацепы в правильном положении либо заменив сломанные детали.

Как самостоятельно отрегулировать подачу воды?

Уровень наполнения туалетного бачка регулируется одинаково во всех модификациях – путем установки правильного положения поплавка. Правильным считается такое его положение, при котором полностью прекращается поступление воды в емкость по достижении уровня, недостающего на несколько сантиметров до кромки резервуара.

В зависимости от конструкции арматуры, регулировка осуществляется путем подгибания латунной штанги, сдвигания поплавка по пластмассовой направляющей с последующим креплением (при его горизонтальном расположении) либо вращением регулировочного винта по часовой стрелке (при необходимости уменьшить уровень наполнения) или против (если нужно уменьшить максимальный уровень) – для модификаций с вертикальной компоновкой поплавка.

Также на уровень заполнения емкости оказывает влияние положение переливной трубки. Ее верхний край должен располагаться на один-два сантиметра выше уровня воды в полностью заполненном бачке.

В двухкнопочных модификациях таких штанг две. Для регулировки смывного бачка унитаза с двумя кнопками следует помнить, что одна отвечает за осуществление полного слива, вторая приводит в действие механизм частичного слива.

Как отрегулировать сливной бачок с кнопкой — смотрите на видео:

Как собрать все обратно?

Чтобы собрать бачок унитаза обратно, необходимо осуществить следующие операции:

• закрепить арматуру, отвечающую за наполнение/слив воды, используя, где это необходимо, резиновые прокладки;
• отрегулировать положение поплавка и сливного клапана;
• накрыть бачок крышкой;
• прикрутить кнопочный стакан (в моделях с одной кнопкой) либо закрутить крепежный винт и защелкнуть кнопки управления – в двухкнопочных модификациях.

Как видно из вышеизложенного, ничего сложного в самостоятельной установке, ремонте и настройке смывных бачков для унитаза с кнопкой нет. И большинству людей, хоть немного владеющих техническими навыками, не составит труда провести эти процедуры самостоятельно, сэкономив на вызове сантехника.

Как разобрать бачок унитаза с кнопкой: одной или двумя

Бачок унитаза выполняет нехитрую, но довольно важную функцию. Он выступает в роли накопительной емкости для набора воды.

Сама конструкция накопителя не слишком сложная. Часто поломка случается именно в этой части унитаза и, чтобы исправить это, нужно демонтировать его.

В этой статье можно найти ответ на вопрос, как разобрать бачок с кнопкой, чтобы иметь возможность устранить поломку в данном механизме.

Съем накопителя воды на унитазе

Накопитель с кнопкой крепится на двух стержнях (шпильках) диаметром от 5 до 7 мм. Для скрепления используются шпильки из металла (бронза, сталь, латунь), обладающие резьбой с двух сторон под гайки.

Подобный крепеж характерен для устаревших моделей. Прослужить он может относительно немного. Случается, что такая деталь может заржаветь спустя год после работы.

Конструкция подобного механизма крепится на задней части корпуса сантехники. Для них существуют выступающие поверхности, на которых есть два или три отверстия для шпилек бачка.

Через них пропускаются стержни, после чего надевают специальные прокладки и делают стяжку. Полости сливного бачка и чаши унитаза объединяет патрубок.

Прежде всего, чтобы снять накопитель, необходимо остановить подачу воды. После этого снимается шланг, через который она подается, и освобождается накопитель (для этого нужно нажать на кнопку слива).

Далее отворачивается головка этой кнопки и снимается верхняя крышка. После того как оставшаяся влага внутри накопителя собрана с помощью губки, необходимо выкрутить гайки на шпильках под выступающей полочкой.

Когда все эти действия будет закончены, необходимо только бережно отделить накопитель от места его установки.

Демонтаж крыши бачка

На новых моделях крепеж крышки и другие детали сделаны более искусно, чем на устаревших. В этих конструкциях присутствует специальная гайка крепления для клапанной крышки, в качестве которой выступает одна или пара кнопок.

Способ снятия крышки с бачка зависит от того, сколько кнопок на ней находится. Однокнопочные конструкции снимаются более просто чем те, у которых две кнопки.

Процесс демонтажа изделия с одной кнопкой

Для того чтобы произвести демонтаж крышки с однокнопочным крепежом, необходимо:

• Зажать кнопку слива;
• далее нужно бережно повернуть головку кнопочного механизма против часовой стрелки;
• сняв клавишу сантехники и полностью вывернув эту головку из втулки, можно снять крышку и начинать ремонтные работы или замену механизма.

Как снять крышку бачка унитаза с двойной кнопкой

Кроме кнопок, которые можно просто выкрутить, не прилагая усилий, также встречаются механизмы, которые тяжело поддаются разбору. На них установлен фиксатор. Как правило, они присущи двухкнопочным моделям.

На двухкнопочных бачках могут встречаться различные способы крепления. Чаще всего для таких конструкций слива недостаточно только вывернуть двухкнопочную головку.

• Зажимается маленькая кнопка;
• после этого покажется внутренняя часть стенки с узкой прорезью;
• с помощью этой прорези необходимо отжать отверткой фиксатор;
• сначала необходимо вынуть большую кнопку;
• вытаскивается вторая кнопка;
• после снятия фиксирующего винта крышку можно снимать без каких-либо проблем.

Также могут встретиться такая конструкция, в которой сначала потребуется выкрутить декоративную никелированную шайбу. Далее будет необходимо повернуть крышку накопителя так, чтобы она стала поперек него. Пока она находится в таком положении, отжимаются скобы для фиксации, которые находятся в чаше двухкнопочной головки.

После этого крышка будет окончательно освобождена от закрепления и ее можно будет снять.

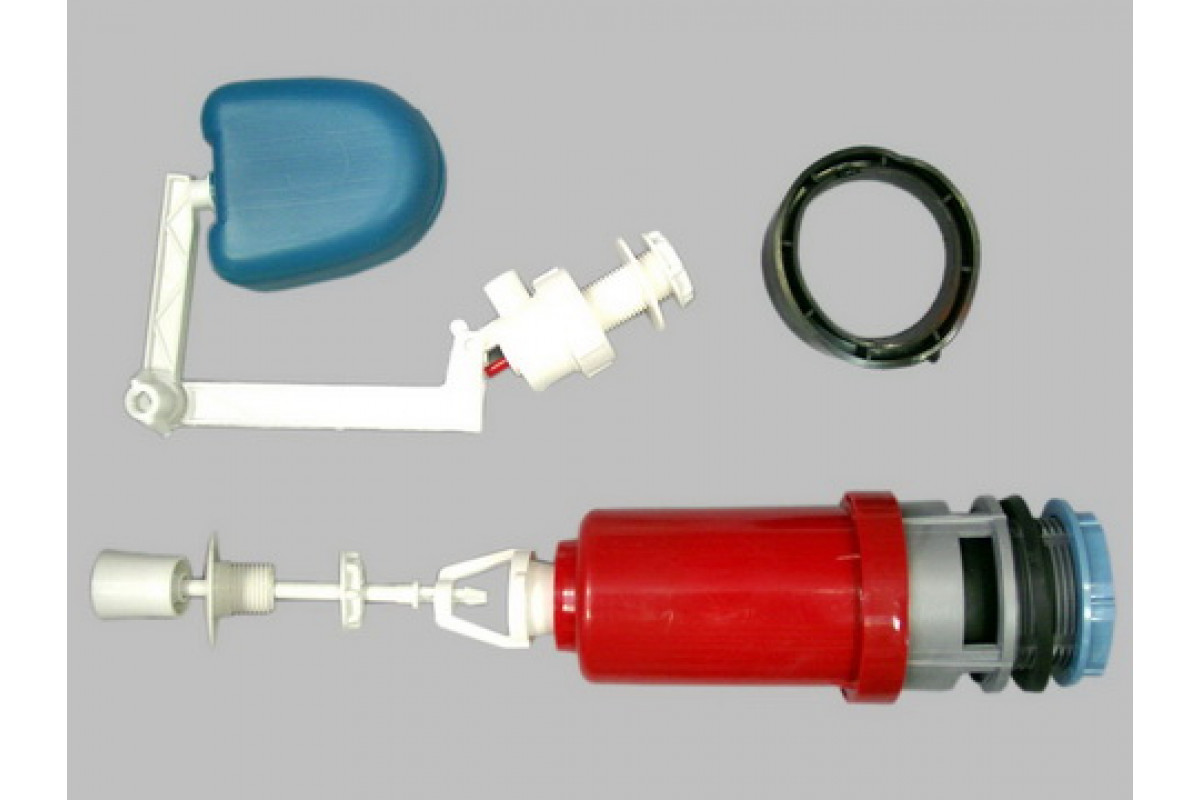

Разборка механизма слива

Среди популярных и новых моделей наиболее распространены двухкнопочные механизмы для слива воды. После того как нажать на одну из кнопок включается либо сливной, либо наливной модуль.

Существует множество вариантов подобных механизмов, но собирают их по одному типу. Как правило, они состоят из уплотнительной прокладки, гайки крепления клапанного механизма и самой двухкнопочной головки.

Двухкнопочный механизм будет уже скрученным, когда крышку накопителя снимут. Все, что останется, это удаление резинового кольца. У него есть внутренняя область (круглая или пятиугольная).

Необходимо удалить резиновое кольцо и отвернуть гайку. Освобожденный механизм будет несложно снять.

Как правило, для изготовления старой арматуры используется пластик. Если ей нужен ремонт, механизм разбирают, однако легче будет приобрести новую.

Съем бачка унитаза старой конструкции

Тем, кто еще не заменил старую модель бачка на более современную, приходится чаще заниматься починкой механизма, так как его детали успели уже значительно износиться.

Однако в этом случае есть и положительные стороны, ведь владельцы таких конструкций не сталкиваются с трудностями в снятии сливного бачка или его ремонте. Механизм старых моделей сантехники довольно упрощен в сравнении с новыми моделями.

Для того чтобы снять крышку, необходимо всего лишь выкрутить рукоятку и открутить шайбированную гайку из пластмассы или металла. Во внутренней части бачка расположены механизмы поплавка и слива. Они прикрепляются к донной части бачка при помощи двух дополнительных отверстий.

Чтобы снять накопитель, необходимо открутить два болта в днище и осторожно поднять его, оделив от установочного места. Резиновое кольцо в форме эллипсоида изолирует проходную часть для воды, которая идет от бачка к чаше. Бывает, что в старых механизмах установлены переливные трубки, которые закреплены на нижней части бачка при помощи пластмассовой гайки.

Для демонтажа рычажно-клапанной конструкции, необходимо открутить два болта на звене механизма для слива. Чтобы разобрать модуль, который выполняет функцию набора воды, нужно просто отвернуть одну гайку, которая расположена на внешней стороне стенки накопителя.

Перед выполнением данных действий необходимо перекрыть подачу воды. Также существуют модели, у которых рычаги для спуска воды прикреплены к стенке бачка. На подобных конструкциях крышка конструкции просто расположена на поверхности накопителя, ничем не закрепленная.

Как разобрать сливной бачок унитаза: инструктаж по работе с различными конструкциями

Бачок унитаза – герметичная ёмкость, в которую поступает водопроводная вода, чтобы в нужный момент осуществить смыв. Благодаря предельно простой конструкции легкий ремонт этого сантехнического устройства можно сделать собственноручно. А для этого нужно знать, как правильно проводить разборку и сборку. Согласны?

Мы в тончайших подробностях расскажем, как разобрать сливной бачок унитаза, в каком порядке производится демонтаж емкости и извлечение из него функциональных механизмов. Обозначим, в каких ситуациях его необходимо снимать, а в каких достаточно произвести действия без разборки.

В представленной к ознакомлению статье перечислены типичные неисправности и случаи, требующие обязательного вмешательства. Мы разобрали варианты ремонта старых и новых моделей. Для наглядного восприятия информацию дополнили фото-подборками, схемами, видео.

Демонтаж и разборка сливного бачка

Система контроля набора и уровня воды есть в каждом бачке унитаза. Современные же унитазы оснащаются механизмами достаточно сложной конструкции.

Владельцы квартир эксплуатируют (и разбирают при необходимости ремонта) как устаревшие модели, так и технически совершенные. Процесс разборки может выполняться непосредственно на месте – без съёма бачка или же после демонтажа последнего. Какой вариант будет применён, зависит от разных факторов.

Обычно демонтаж выполняют с целью полной замены бачка вместе с механизмом на модель более продвинутую. Снимать накопитель приходится также в случае протечки воды в местах соединения с унитазом. К примеру, по причине износа уплотнительных прокладок, обрыва крепёжных болтов, появления микротрещин в корпусе.

Рассмотрим, как снимается бачок унитаза в любой из таких ситуаций.

Съём накопителя воды на унитазе

Классическая конструкция предусматривает крепление бачка унитаза всего на двух шпильках или болтах (d = 5-7 мм). Обычно в качестве крепежа применяются металлические (бронзовые, латунные, стальные) шпильки с двусторонней резьбой под гайки.

Стальной крепёж использовался на устаревших моделях. Срок службы стального крепежа относительно невелик. Иной раз такие шпильки «сгорают» от ржавчины уже после года эксплуатации прибора.

Крепление к основанию унитаза обычно выполняется через два отверстия (или через 3), сделанных в днище бачка. Такие же два отверстия, в тех же осях, есть на задней приставной полочке прибора.

Через совмещённые отверстия пропускаются крепёжные шпильки, на них с двух сторон надеваются прокладки и выполняется стяжка гайками. Полости бачка и унитазной чаши объединяются общим патрубком, изолированным в месте стыковки резиновым уплотнительным кольцом.

Задача, каким образом снять бачок с приставной полочки унитаза, решается так:

1. Перекрыть вентиль централизованной подачи воды.
2. Отсоединить шланг подачи воды.
3. Освободить накопитель нажатием кнопки слива.
4. Отвернуть головку спускной кнопки и снять верхнюю крышку бачка.
5. Собрать остаток влаги внутри бачка с помощь губки.
6. Отвернуть гайки на шпильках крепления (на болтах) под приставной полочкой.

Теперь останется аккуратно приподнять бачок, отделяя его от места установки (возможно, с некоторым усилием, т.к. иногда прокладка прикипает) и затем переместить на то место, где планируется выполнить дальнейшие работы.

Далее выясним, как быстро разобрать сливной механизм, оснащающий все виды смывных сантехнических устройств.

Разборка механизма слива

На современных моделях среднего ценового сегмента, как правило, используется кнопочный механизм двойного слива воды (3/6 литра). Одним нажатием любой из кнопок включается режим работы сливного и наливного модулей. Наткнуться можно на самые разные варианты исполнения таких механизмов.

Однако сборочная конфигурация для них однотипная:

• головка с кнопками и резьбовой частью под клапанный механизм;
• клапанный механизм с нижней резьбовой частью;
• прокладка уплотнительная;
• гайка крепления клапанного механизма.

При снятой верхней крышке головка с кнопками уже будет скручена. Останется снять уплотнительную прокладку с крепежной гайки. Прокладка (резиновое кольцо) имеет внутреннюю область в форме пятиугольника или круглую.

Такую же форму имеет по внешней границе крепежная гайка (не всегда). В собранном состоянии уплотняющее резиновое кольцо надето на гайку. Его удаляют и гайку отворачивают. Освобождённый механизм легко снимается. Таким же методом крепится наливная система.

Материал изготовления арматуры – пластик. При необходимости ремонта механизм разбирается, но проще купить на замену новый.

О том, как правильно провести разборку бачка для ухода за арматурой, подробно “расскажет” ролик:

Демонтаж крышки бачка

Опять же возвращаясь к моделям унитазов современного образца, следует отметить, что пред пользователями нередко встаёт проблема – как снимаются крышки на таких моделях?

Действительно, эти конструкции несколько отличаются от устаревших унитазов в том плане, что сделаны более технично, включая крепёж крышки. Но в целом принцип остался старый – крышка прижимается гайкой, входящей в комплект клапанного механизма.

На новых моделях в качестве прижимной гайки выступают головки с кнопками, однокнопочные и двухкнопочные.

Чтобы убрать однокнопочный крепёж и снять крышку, выполняются следующие шаги:

1. Кнопку нажимают как при сливе воды и удерживают в таком положении.
2. Аккуратно поворачивают головку с кнопкой против часовой стрелки.
3. Окончательно выворачивают головку с кнопкой из втулки клапанного механизма.

На разных моделях резьбовое соединение может отличаться. Есть широкополая наружная втулочная резьба, как на картинке ниже и также встречается внутренняя втулочная резьба под шток малого диаметра.

Наряду с одинарными кнопками управления, головка которых просто выкручивается, существуют конструкции более сложные для разборки, сделанные с фиксаторами. Часто такое решение имеют двухкнопочные механизмы.

Видео-руководство наглядно демонстрирует процедуру съема крышки бачка:

Разборка бачка с двумя кнопками

На бачках унитаза, где внедрён механизм слива с двумя кнопками, встречаются разные методы крепления. При такой конфигурации просто вывернуть головку с кнопками иногда не получается.

В подобных ситуациях технология разборки заключается в следующем:

1. Нужно вдавить в корпус головки только одну из кнопок (малую).
2. На открывшейся внутренней стенке в нижней части откроется небольшой паз.
3. Аккуратно отжать отверткой фиксатор через этот паз.
4. Извлечь одну кнопку (большую) из корпуса и следом таким же образом другую.
5. Отвернуть фиксирующий винт, что располагается под кнопками.

После этих операций крышка бачка с двумя кнопками снимается без каких-либо затруднений.

Ещё попадаются конструкции бачков, где в первую очередь нужно открутить декоративную никелированную шайбу, затем развернуть крышку на 90 градусов – то есть установить её поперёк ёмкости. В таком положении отжать фиксирующие скобы, расположенные внутри чаши кнопочной головки. После этих манипуляций крышка полностью освобождается от крепежа.

Удачно завершив процедуру освобождения бачка от крышки, нужно выяснить причину недержания арматурой воды и устранить неполадки.

Съём бачка унитаза старой конструкции

Всё ещё продолжают эксплуатировать некоторое количество устаревших моделей унитазов. Заниматься ремонтом видавших виды изделий приходится чаще в силу значительного износа их компонентов. Но владельцам таких конструкций не приходится много думать на тот счёт, как починить или снять сливной бачок унитаза, по причине максимально упрощенной конструкции.

Так, чтобы демонтировать ту же крышку, достаточно скрутить рукоятку на штоке сливного механизма и отвернуть пластмассовую (или металлическую) шайбированную гайку.

Под крышкой внутри бачка установлен поплавковый механизм набора воды и рычажно-клапанный механизм слива. Клапанная система такого механизма обычно крепится к бачку через два дополнительных отверстия в донной части.

Сам бачок старой конструкции снимается аналогично тому, как это делается применительно к новым моделям. Нужно развинтить два болтовых соединения в области днища бачка.

Проходная зона для воды от накопителя к чаше на старых унитазах изолируется уплотнительным кольцом эллипсовидной формы. Часто в старых системах стоят переливные трубки, закрепленные снизу бачка пластмассовой гайкой.

Чтобы демонтировать рычажно-клапанный механизм слива, потребуется раскрутить ещё два болтовых соединения, которыми крепится коромысло сливного механизма. Демонтаж модуля набора воды производится путём отворачивания всего одной гайки с внешней стороны корпуса бачка.

Предварительно от клапана-накопителя нужно отключить шланг подачи воды. Следует отметить: есть модели бачков с рычагами спуска воды, врезанными в боковую стенку. На таких приборах крышка унитаза не закреплена вовсе – просто лежит, опираясь на стенки корпуса.

Ремонт без разборки сантехники

Распространенной причиной для проведения ремонта бачка с боковой рукояткой является выход из строя именно ее – устройства, запускающего сливной механизм в действие. Для ремонта рукоятки бачок не снимают с посадочного места, а восстановление функции производят путем замены.

Работы по замене ручки выполняют в следующем порядке:

Как собрать унитаз и бачок

Собрать унитаз вполне реально самостоятельно — нет необходимости приглашать профессионалов. Впрочем, хоть процедура и достаточно примитивна, установка на деле оказывается не настолько очевидна и проста. Если решили всё собирать самостоятельно, внимательно изучите все тонкости. Если их не принять во внимание, то недалеко и до серьёзного потопа, ведь даже малая протечка может привести к большим проблемам.

Разновидности сливных бачков и особенности их устройства

Работа любого сантехнического прибора основывается на слаженном взаимодействии внутренних элементов. Современная промышленность предлагает потребителям широкий выбор моделей. Внутреннее их устройство может отличаться, а вот принцип действия остаётся неизменным.

Конструкция всех сливных баков условно делится на две категории:

• с одной кнопкой;
• с двумя кнопками.

Первый вариант, устройства с одной кнопкой, давно уже перешёл в разряд классики. Принцип работы — моментальный сброс большого количества воды под напором. Совершенно не составляет труда собрать такое устройство. Читать инструкцию и следовать её указаниям — вот и всё, что необходимо.

Устройства с двумя кнопками появились относительно недавно. Лишь в начале века они пополнили ассортимент магазинов и практически сразу заняли лидирующие места по продажам. Их функциональность позволяет экономно расходовать воду.

В чём фишка такой конструкции? Пользователь волен сам выбирать, сколько воды он хочет спустить. Если нажимается одна кнопка, то всё содержимое бака моментально уходит в слив, а вот второй кнопкой сброс воды осуществляется частично.

Существует три варианта слива:

• воронкообразный слив – поток воды идёт по кругу, закручиваясь спиралью;
• каскадный слив – вода идёт по одной стороне чаши;
• душевой слив – вода сбрасывается по всему периметру, одновременно распыляясь.

Можно выделить две части конструкции:

1. Подающая часть – отвечает за наполнение бака водой. Поплавком перекрывается сброс воды.
2. Сливная часть – состоит из спускового рычага, коромысла, спускового клапана и трубки перелива.

В классических моделях сам узел закреплён на боковой стенке.

Если устройство оборудовано внутренним узлом, то особых различий нет, но имеются некоторые нюансы. Под воздействием напора воды поршень поднимает коромысло с закреплённым поплавком. Когда бак заполнен водой, поплавок сжимает поршень, и поток воды прекращается. Внутри всё типично.

Как собирать бачок унитаза

Отправляясь в магазин за новым унитазом, мы получаем на руки изделие «а-ля собери сам». Другими словами, вся комплектация расфасована в различные мешочки. Естественно, имеется довольно подробная инструкция, где расписан весь комплект и подробно описано, как и что подсоединять. Желательно эту бумажку прочитать перед сборкой.

В комплекте поставки, кроме самого сливного механизма, имеются и все крепежи. Чтобы усилить фиксацию, не лишним будет запастись герметиком.

Основная комплектация предназначена для системы слива:

1. Клапан, перекрывающий подачу воды. Естественно, препятствует сливу воды из бачка. Его фиксация производится рядом с боковым отверстием в баке.
2. Сливной механизм – отвечает за работу сливного блока. Его следует монтировать в центральное отверстие бака.

Рассмотрим, как следует собирать бачок вместе с унитазом:

1. Откручиваем накидную гайку из пластика.
2. Помещаем в отверстие в центре механизм.
3. Смазываем прокладку герметиком и устанавливаем её на горловину стакана сливного механизма.
4. Размещаем поверх прокладки гайку и аккуратно затягиваем до упора.
5. Помещаем водяной клапан в отверстие сбоку. Предварительно откручиваем гайку, а на уплотнительную манжету наносим герметик.
6. Механизм закрепляем гаечным ключом и гайкой.
7. Устанавливаем бак на нижней части унитаза. Болты вставляем в боковые отверстия, на резьбу надеваем прокладку и затягиваем болт.

На этом, собственно всё. Сборка сливного бачка завершена. Теперь необходимо бачок закрепить на чаше унитаза.

На полочке можно обнаружить отверстие, которое имеет выемку под уплотнительное кольцо. Чтобы увеличить сцепление и повысить устойчивость к влаге, лучше смазать отверстие герметиком.

Снимаем защитную ленту и стороной, на которую нанесён клеящий состав, кладём прокладку в паз. Прижимаем днище бака к основанию унитаза. Следите, чтобы болты совпали с отверстиями. Теперь следует затянуть гайки.

Было бы неверным оставить вопрос установки крышки с кнопкой без ответа. Если имеются все детали, вопросов много не возникнет:

1. Опускаем на бак крышку и подравниваем по краям.
2. Вкручиваем кнопку на предназначенный стержень. Если люфта нет, значит, с задачей справились.
3. Проверяем работу арматуры. Нажимаем на кнопку, и бак должен опустошиться. Кнопка должна работать плавно, не застревать.
4. Теперь можно собирать унитаз. Когда его зафиксировали на законном месте, остаётся установить крышку.

Самостоятельная сборка унитаза

Установка подвесного унитаза намного сложней, чем фиксация напольного. По большей части это происходит потому, что сам бак не виден глазу, а значит, нужно закрывать всё гипсокартоном либо проводить наклейку кафельной плитки. Работа с фиксацией напольного унитаза состоит всего из двух шагов: самой сборки и установки всей конструкции.

Справка! Большая часть унитазов, особенно если они напольные и производитель известный, продаётся в готовом виде. Поставка состоит из двух элементов, это сам унитаз и запакованный бак. Если какие и будут различия, то именно в сборке.

Существует и другие производители. Они, желая сделать товар более дешёвым, поставляют его в разобранном виде, возлагая всю ответственность за конечный результат на покупателя. Механизм укладывается отдельно, рядом с ним и поплавок. Всё это нужно ставить самостоятельно.

По сути, нет ничего сложного: сливная система и поплавок при помощи уплотнительной прокладки закрепляются гайкой. Учитывая то, что гайка из пластика и она только одна в комплекте, затягивать её нужно руками, туго, но при этом не прикладывая титанических усилий. Иначе пластик просто треснет, и без похода в магазин за новым не обойдёшься.

Больше всего возникает вопросов со сборкой бачка. Необходимо точно настроить его механизм, а это не так-то и легко. Приходится подстраивать и механизм подачи воды, сливную и переливную системы. Именно от всего этого и зависит качественная работа унитаза.

Если внимательно изучить всю конструкцию, можно заметить регулировочные винты. Они есть на сливе и на поплавке. Переливная система настраивается просто изменением длины телескопической трубки. Как только все элементы будут собраны, можно приступать к установке бака на чашу унитаза.

Сливной бак крепится на два винта. Кроме того, нужно установить большую резиновую прокладку, которая также имеется в комплекте. Прокладка надевается на выход сливного механизма, далее надеваются шайбы. Потом в сливное отверстие, которое находится на дне бака, вставляются конусовидные резиновые уплотнители.

Настало время установить бачок на уготованное ему место. Для этого нужно, чтобы совместить все три отверстия и при помощи барашков затянуть крепёжные винты. Затягиваем руками, без каких-либо ключей.

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Как собрать унитаз самостоятельно? Фото и видео

Процедура установки унитаза, ее трудоемкость, оперативность и последовательность выполняемых манипуляций, зависят от множества факторов. В их числе:

• особенность конструкции оборудования, конфигурации и подключения сантехники;
• специфика инженерных систем, их разводка;
• предполагаемый режим эксплуатации;
• сама модель, инструкции и рекомендации, выданные компанией-изготовителем.

Скачать инструкцию по сборке унитаза моноблока (размер файла 16.5 мб, формат PDF)

Перейти в каталог

Последний критерий чаще всего становится наиболее значимым. Бренд с проверенной репутацией всегда предоставляет подробные и полные инструкции по сборке и монтажу унитазов. С их помощью выполнить все необходимые процедуры сможет даже непрофессионал. Тем не менее, в целях достижения более качественной, эффективной работы и долговечности оборудования желательно доверить технологию сборки специалисту.

Любой этап действий, даже по подробной и выверенной схеме, содержит нюансы и особенности, которые для новичка либо станут слишком сложны, либо он не придаст им должного внимания, что впоследствии может вылиться в ошибки и просчеты, не позволяющие оптимально и с комфортом использовать сантехнику.

Оценить, как собрать унитаз, можно на примере распространенной модели от британского бренда Burlington, унитаза-моноблока, унитаза с низким бачком и керамической ручкой.

Порядок действий будет следующим:

Сборка и регулировка впускного клапана конструкции:

1. Определить по схеме инструкции перечень деталей, необходимых для проведения монтажа.
2. Выбрать эксплуатационный режим, на основании которого будет осуществлена регулировка. Это может быть полный либо частичный слив.
3. Установить фиксаторы на соответствующих отметках, согласно избранному режиму.

Сборка и регулировка сливного клапана

Также проводится, исходя из планируемых особенностей эксплуатации унитаза. Используя шкалу, предложенную производителем, следует выставить избранный режим – полного или частичного слива.

В зависимости от характера слива и расхода ресурса оцениваемые модели унитазов от бренда Burlington предлагают вариации на 6 и 3 литра воды соответственно (полный или частичный слив) с возможной регулировкой объемов до 4.5 и 2.5 литров воды соответственно.
При помощи перемещения ручки слива потребитель может самостоятельно регулировать расход воды в процессе эксплуатации. Ручка располагается на поверхности бачка. Приподнимая ее, вверх, пользователь устанавливает режим экономичного слива, опуская – полного.
На что следует обратить внимание на данном этапе сборки унитаза

1. Желтый кабель не должен содержать узлов.
2. Использовать ручку следует без нажима. Слишком сильное давление, усилие часто ведет к повреждению соединительного кабеля в трубе. Такая деформация не подлежит ремонту и придется приобретать новый унитаз.

Сборка внутренних частей бачка

Вначале надо проверить комплектацию деталей, согласно инструкции и прилагаемому набору комплектующих и элементов. И изучить саму инструкцию во избежание неправильного обращения с ними в процессе сборки.
Важно помнить следующие правила эксплуатации унитаза:

• не допускается использование отбеливающих веществ, ведущих к деформациям прокладок. Производитель уведомляет в инструкции, что не несет ответственности за поломки, связанные с применением отбеливающих средств пользователями;
• водный ресурс ограничивается по температурному режиму в пределах от +2 до +45 градусов по Цельсию;
• давление также должно отвечать заданным пределам – от 0. 2 до 3.5 атмосфер.

Далее мастер проводит операции, согласно прилагаемой схеме:

1. Регулирует и настраивает параметры впускного клапана.
2. Настраивает полный уровень воды. Для этого необходимо снять фиксатор, поворотом против часовой стрелки ослабить корпус впуска, отрегулировать его последовательными движениями вверх и вниз и зафиксировать в нужном положении, выполняя повороты по часовой стрелке.
3. После этого фиксатор устанавливается на место и осуществляется настройка уровня воды в унитазе. Для этого фиксатор раскрывается и при помощи отвертки мастер регулирует стопор таким образом, чтобы его верхняя поверхность находилась на одном уровне с поверхностью воды. После этого фиксатор закрывается.
4. Устанавливается впускной клапан посредством настроек калибровки и последующей фиксации смонтированного положения при помощи гайки.

Помимо стандартной схемы и приемов установки унитаза, изготовитель предусматривает процедуры сборки, которые необходимо осуществлять регулярно. Как правило, такие процессы пользователь проводит самостоятельно, ориентируясь на инструкцию и рекомендации бренда-производителя.
Среди периодически проводимых манипуляций значимыми признаются:
— чистка фильтров системы. Для этого следует извлечь деталь из выпускного клапана и промыть фильтр под струей холодной воды. Затем фильтр устанавливается обратно в отверстие впускного клапана;
— при возникновении проблем с впускным клапаном. Основными типами проблем являются:

1. Неверная настройка уровня. В этом случае, необходимо переустановить регулировку впускного клапана системы заново.
2. Клапан не работает. Причинами могут быть перекрытие подачи ресурса, в этом случает надо восстановить подачу. Засорение фильтра – следует промыть деталь. Или неправильное положение стопора – за пределами установленного рабочего диапазона. Тогда необходимо отсоединить шток регулировки и настроить уровень заново.
3. Выявлена утечка воды в процессе эксплуатации. Чтобы решить эту проблему, нужно плотнее затянуть гайку входного клапана и проверить герметичность всей системы в целом.

Установка сливного клапана

Она различается для унитаза-моноблока и конструкции с низким бачком. Чтобы избежать проблем, следует действовать четко в рамках инструкции.
При работе сливного клапана также могут возникнуть распространенные проблемы:
1. Утечка – из-за блокирования или неправильной установки устройства.
2. Слабый или неполного объема слив в связи с повреждением желтого кабеля, который в этом случае подлежит замене.
3. Неправильный уровень воды (очень высокий или низкий) – требует повторной регулировки.

Сборка унитаза-моноблока

Проводится по определенной схеме. Ее основные этапы:

• соединение бачка унитаза и его чаши;
• установка ручки и ее фиксация стопорной гайкой. Последующая проверка работы режима слива;

Монтаж унитаза с низким бачком

Предварительно разметить место размещения конструкции. Регулировка (укорочение) трубы слива в случае возникновения необходимости в такой манипуляции. Установка уплотнительного манжета в унитазе, оценка трубы слива.
Тщательная проверка и оценка герметичности работы системы, удобства и функциональности эксплуатации унитаза в целом и его отдельных элементов.

Огромный выбор унитазов в нашем интернет магазине

простые, но важные в быту вещи + Видео

Несложное устройство сливного бачка унитаза намного упрощает осуществление ежедневных гигиенических процедур. Бачок — всего лишь часть канализационной системы, которую каждый привык видеть у себя дома, но часть важная и требующая к себе внимания.

Разновидности сливных бачков унитаза

Первый сливной бачок был сконструирован ещё в 1596 году для Елизаветы I. Но популярность данная конструкция приобрела только спустя 200 лет, когда в Великобритании стали появляться канализация и водопровод. Сначала это был сливной бачок для унитаза клапанного типа, потом через полстолетия был изобретён бачок с рукоятью, благодаря которому было проще удалить неприятные запахи в уборной.

На сегодняшний день классификация сливных бачков гораздо разнообразнее. Чтобы не потеряться в широком ассортименте, не помешает немного ознакомиться с данным объектом сантехники и его разновидностями.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный мастер-класс по теме Установка унитаза своими руками. Пошаговая инструкция с эксклюзивными фото и видео-материалами.

По типу материала, из которого изготовлены, бачки бывают:

• металлические (чаще чугунные) – долговечные, но внешне не очень эстетичны;
• пластиковые (пластмассовые) – самые лёгкие из всех видов, просты в монтаже, но также легко подвержены повреждениям;
• керамические – надёжные, просты в монтаже, имеют широкий выбор форм и расцветок.

По типу спускового устройства:

• Боковой – верёвка (цепочка), закреплённая на бачке, который находится на определённой высоте от унитаза. Принцип действия сливного механизма следующий: верёвка тянет рычаг, а на его противоположном плече приподнимается пробка с прокладкой, и вода попадает в сливную трубу.
• Верхний – кнопка или головка, которая находится сверху на крышке, как правило, по центру. В этом случае вода попадает в сливную трубу после нажатия на кнопку или поднятия вверх штока (стержня). В момент нажатия резиновая груша поднимается со своего седла и пропускает воду.

По типу спускового механизма:

• Ручной механизм – клапан бачка открывается по желанию пользователя, который благодаря этому может регулировать количество используемой жидкости;
• Механический – всё регулируется без вмешательства пользователя.

Также можно выделить виды сливных бачков по способу их установки:

• Вариант 1: бачок находится почти под самым потоком, соединяясь с унитазом длинной арматурой. Такой вариант обеспечивает максимальный напор воды при спуске, но выглядит не очень привлекательно в современном дизайне.
• Вариант 2: бак закреплён на унитазе. Компактный вариант, удобен для проведения различных ремонтных работ.
• Вариант 3: сливная ёмкость встроена в стену. Данный вариант позволяет сэкономить место в уборной и выглядит очень аккуратно и эстетично. Существенный недостаток – сложность проведения установочных и ремонтных работ.

Устройство сливного бачка унитаза: откуда берётся вода?

Бачок – это ёмкость из пластика, керамики или металла, которая может быть выполнена в различных формах, может быть оборудована разными спусковыми механизмами, но предназначение у неё одно – набирать и спускать воду. Данное действие возможно благодаря внутреннему устройству бачка. По сути, устройство сливного бачка унитаза представляет собой механизм, который состоит всего из двух основных элементов: сливной механизм и механизм подачи воды.

При более детальном осмотре внутри бачка также можно обнаружить поплавок, поплавковый клапан, грушу, перелив, рычаги. Эти элементы могут быть изготовлены из разных материалов, например, поплавок может быть латунный или пластиковый, а груша пластиковая или резиновая, также они могут иметь отличия в формах и способах соединения между собой, но принцип их работы не меняется.

Механизм подачи воды действует с помощью арматуры, которая отвечает за набор воды в бак. Система подачи воды может быть выполнена двумя способами:

• арматура находится вверху сливного бачка, вода поступает через боковой канал. Поплавок в этом варианте располагается на кончике рычага, и когда он достигает определённого уровня, то другой конец этого рычага давит на шток, а он с помощью мембраны перекрывает подачу воды. Достаточно шумный способ, но очень распространён среди отечественных производителей сантехники;
• арматура находится внизу сливного бака – нижняя подача. Поплавок в этой системе передвигается по вертикальному штоку. Энергия на запирающую мембрану передаётся в результате движения поплавка с помощью специальной тяги, которая является регулятором ограничения уровня жидкости в баке. Более тихий вариант набора воды по сравнению с предыдущим.

В принципе, механизм подачи воды – это достаточно простая конструкция, основывающаяся на законах физики. Но даже самые элементарные системы иногда дают сбой и требуют вмешательства. Поломки, которые могут возникнуть в поплавочном механизме:

1. медленная подача воды. Эта проблема вызвана засорением перекрывающей мембраны. Решается достаточно просто – нужно очистить от мусора отверстие подачи воды. Главное – аккуратно разобрать механизм мембраны, а потом последовательно собрать, не оставив лишних деталей. Специальных инструментов не понадобится, а плоскогубцы и кусачки найдутся у каждого;
2. чрезмерное количество воды в баке. В этом случае нужно отрегулировать уровень воды в бачке. Способ решения этой задачи зависит от типа поплавка. Если это боковая подача, то уровень регулируется путём откручивания гайки рычага, после чего сторона рычага с поплавком опускается ниже. Если это нижняя подача, то уровень поплавка выставляется путём вращения пластиковой винтовой тяги. Вращать нужно так, чтобы поплавок опускался, тогда уровень воды в баке будет ниже;
3. рычаги поплавка сломались. Данная неисправность ремонту не поддаётся, необходимо менять весь поплавочный механизм сливного бачка.

Устройство сливного механизма унитаза или что происходит после нажатия кнопки

Такое привычное действие для каждого действие, как нажатие на кнопку бачка, запускает систему сливного механизма. Именно кнопочный механизм является наиболее распространенным и привычным вариантом спуска воды. В рамках программы охраны природных ресурсов и в целях банальной экономии были разработаны баки с двумя кнопками, которые рассчитаны на малый и большой объём воды (6–8л, 2–4л). В общественных местах (кафе, ресторанах и т.п.) очень часто встречаются автоматические механизмы слива, реагирующие на движение и не требующие прикосновения, что очень гигиенично. Но цель одна – спустить воду.

Современные сливные бачки зачастую оборудованы удобным двухрежимным кнопочным механизмом, позволяющим экономно расходовать воду.

Что же происходит в момент, когда пользователь нажимает на кнопку (тянет за цепочку или поднимает ручку)? Этим действием активируется шток, который, двигаясь, поднимает грушу и приоткрывает запирающий клапан сливного механизма, и жидкость по сливной трубе свободно попадает в унитаз, а затем в канализацию. За этот процесс отвечает арматура, которая предназначена для регулировки слива воды из бака. В зависимости от конструкции, устройство сливного механизма унитаза будет иметь отличия и особенности, но это не повлияет на принцип работы системы в целом.

Система дала сбой? Механизм слива имеет свои «слабые звенья», которые изнашиваются или ломаются. Наиболее частая проблема у механизмов абсолютно всех типов – неудержание воды в баке. Причиной такой неприятности зачастую становятся следующие факторы:

• перелив. Устранить проблему можно, отрегулировав уровень перелива, подняв его до безопасного расстояния (не выше боковых отверстий корпуса) и установив поплавок так, чтобы подача воды прекращалась ниже, чем начинался перелив;
• воду пропускает перекрывающий клапан. Здесь возможно два варианта решения неисправности. В первом варианте происходит замена резиновой мембраны, если она пришла в негодность. Во втором – проводится удаление осадка и мусора под клапаном, накопившегося за время работы.

Для замены мембраны в современной сантехнике не нужно отсоединять сливной бачок. Так как сливной механизм состоит из двух разъединяющихся частей, то достаточно снять верхнюю часть поворотом против часовой стрелки, чтобы выполнить работу.

Более серьёзными поломками считаются механические повреждения составляющих механизма слива. В одних случаях есть возможность замены или починки сломавшейся части, в других – необходима замена всего механизма.

Установка сливного бачка собственными силами

Осуществить этот этап не составит труда, если есть представление о том, как должна работать система и какие неполадки могут возникнуть в ходе эксплуатации. Ознакомившись с объектом работы, с его характеристиками и слабыми местами можно приступать к сборке и установке сливного бака. Процесс установки можно разбить на несколько этапов, но варианты сборки и крепления бачка будут отличаться в зависимости от модели и типа выбранного унитаза.

Этапы установки сливного бачка:

1. Первым делом бачок нужно собрать. Этот процесс рекомендуется осуществлять по инструкции, которая прилагается к данной сантехнике. Для сборки современных моделей не требуется специальный инструмент, все крепления элементов производятся от руки.
2. Закрепление бака. Все крепежные элементы также идут в комплекте со сливным бачком. Важно, чтобы крепёжные винты были изготовлены из нержавеющего сплава. Если это не так, то лучше сразу их заменить. Резиновые уплотнители на шайбах данных винтов рекомендуется обработать герметиком, предназначенным для таких работ. В инструкции к баку также можно найти схему его монтажа, которая будет различаться в зависимости от того, куда крепится ёмкость: на стену или на унитаз.
3. Подключение системы. Все стыки слива и поступления жидкости следует тщательно уплотнить с целью предотвращения протекания.
4. Регулировка поплавкового механизма. Чтобы вода не переливалась и набиралась в необходимом объёме, следует выставить поплавок на нужный уровень.
5. Проверочный запуск и устранение неполадок. Это заключительный этап, на котором проверяется работоспособность механизма, и выявляются возможные проблемные места.

Оцените статью: Поделитесь с друзьями!

Как собрать бачок унитаза с кнопкой, в том числе с двойной

Сборка сливного бачка унитаза – несложный процесс. Достаточно знать последовательность действий и назначение деталей. Но в поисковиках часто вводят вопрос: “Как собрать бачок унитаза?”  Причины, по которым требуется разобрать или собрать сливной бачок различны, часть вызвана поломкой оборудования. Реже – для установки нового изделия. И в том, и в другом случае сборка бачка унитаза без понимания устройства невозможна.

Статья расскажет о том, как собрать унитаз с бачком грамотно и без ошибок.

Разновидности устройств

Эксплуатационные свойства сантехники основаны на слаженной работе внутренних узлов. Промышленность предлагает богатый ассортимент продукции. Модификации по внутренней составляющей разнятся между собой. принцип действия – общий для всех моделей.

Модельный ряд изделий делится на две группы:

• однокнопочные,
• двухкнопочные.

Первая группа – унитаз с одной кнопкой – классический вариант, основанный на принципе одномоментного смыва потоком с большим напором. Собрать унитаз и сливной механизм с одной кнопкой не составит труда. Главное – следовать инструкции завода – изготовителя.

Двухкнопочные образцы вошли на рынок сантехники в начале века и сразу стали лидерами продаж. Благодаря новой функции появилась возможность экономии расходуемой при сливе воды.

Новаторство заключается в том, что потребитель волен выбирать режим слива. При нажатии одной кнопки емкость опустошается. Задействовав вторую, спускаем только часть содержимого сливного бачка унитаза.

При этом характер потока различается по организации смыва и представлен в трех вариантах:

• Воронка – круговой поток, идущий по закрученной спирали.
• Каскад – горизонтальный слив с одной из сторон чаши.
• Душевой – диаметральный сброс с одновременным распылением потока по периметру.

Читайте также:  Как установить биде своими руками

Конструктивные особенности

Принцип действия сливных бачков одинаков для обеих групп и основан на принципе рычагового эффекта. Нажимом на кнопку приводится в действие рычаг коромысла, поднимающего поплавок для высвобождения воды.

Конструкция условно делится на две части:

1. Подающую – подача и наполнение через впускной клапан. Блокировка и удержание выполняется поплавком.
2. Сливную – спусковой рычаг – коромысло, трубка перелива, спусковой клапан.

Особенность устройства навесного сливного бака заключается в месте фиксации узла.  У моделей в стиле «ретро» механизм закреплен на боковой стенке сливного бачка.

Схема внутреннего устройства сливного резервуара имеет свои нюансы. Но принципиальных различий нет. Поршень под давлением воды поднимает коромысло рычага с поплавком на конце. Как только бак заполняется до нормативного уровня, поднявшийся поплавок зажимает поршень, отвечающий за блокировку потока. Внутренние составляющие типичны для всех модификаций:

• патрубок,
• поршень с резиновой прокладкой – уплотнителем,
• движущая ось,
• поплавковое коромысло,
• поплавок.

Сборка однокнопочного бака

Как правильно собрать однокнопочную версию.

Унитазы – компакт продаются в разобранном виде. Составные части комплектуются отдельно. К изделию в обязательном порядке прилагается инструкция изготовителя с полным перечнем составляющих и руководством по сборке. До того, как собрать сливной бачок унитаза, внимательно ознакомьтесь с рекомендациями изготовителя.

В комплект арматуры помимо сливного механизма входят крепежные элементы. Для усиления фиксации рекомендуется дополнительно приобрести универсальный силиконовый герметик белого цвета.

Главные элементы предназначены для начинки сливной части.

Водозапорный клапан – блокирует подачу воды. Фиксируется в районе бокового отверстия бачка.

Механизм системы слива – предназначен для регулировки работы сливного блока. Монтируется в отверстие, находящееся в центре корпуса.

Как правильно собрать унитаз с бачком. Пошаговое руководство по установке выглядит следующим образом:

1. Открутить накидную пластмассовую гайку.
2. Вставить в центральное отверстие сливной механизм.
3. Обработать для повышения герметизации прокладку силиконом и поместить ее на горло стакана сливного механизма.
4. Поместить сверху прокладки гайку и осторожно затянуть до упора, слегка прижимая к уплотнительной манжете.
5. В боковое отверстие поместить водный клапан. Для этого так же предварительно откручивается гайка и смазывается уплотнительная манжета герметиком.
6. Вставленную деталь затянуть с помощью гаечного ключа и крепежной гайки.
7. Прикрепить ба к нижней части унитаза. Соединительные болты с уплотнителем продеваем в отверстия сбоку. С внешней стороны на резьбу надеваем прокладку и закручиваем металлический болт.

Читайте также:  Как закрепить унитаз: методы крепления унитаза к полу

Процесс сборки бачка закончен. Далее сливной бачок с вмонтированной арматурой крепится к чаше унитаза.

На полочке есть отверстие с выемкой для уплотнительного кольца. Для лучшей адгезии и повышения влаго устойчивости рекомендуется обработать отверстие силиконовым герметиком.

Сняв защитную ленту, клейкой стороной укладываем кольцо в выемку. Плотно прижав дно бачка унитаза к основанию, соединяем обе части конструкции. При этом, крепежные болты должны попасть точно в отверстия.

Остается затянуть гайки и в местах крепления.

Монтаж крышки

Ответ на вопрос – как собрать сливной бачок унитаза – будет неполным без освещения завершающего этапа – установки крышки с кнопкой. При наличии необходимых деталей сложностей возникнуть не должно.

1. Крышку опустить на бачок и выровнять посадку по краям.
2. Движением по часовой стрелке вкручиваем кнопочный узел на крепежный стержень. Если после вкручивания отсутствует люфт, значит кнопка установлена правильно.
3. Далее следует проверить работоспособность арматуры. Нажатием кнопки бачок должен полностью опустошаться. Ход кнопки должен быть мягким, без застреваний.
4. По завершении работ происходит сборка унитаза. После того, как унитаз фиксируется на отведенном участке, монтируют крышку.

Установка двойной кнопки

Монтаж двухрежимной версии имеет специфические нюансы. Просто ввинтить на место одинарной двойную не получится – для этого нужна соответствующая арматура. Поэтому если принято решение о замене своими руками, вначале следует приобрести сливную арматуру с двойным режимом.

Последующие шаги, как правило указаны в инструкции производителя, согласно которой необходимо произвести ряд действий.

1. Перекройте кран центрального водоснабжения на общедомовом стояке.
2. Полностью опустошите резервуар.
3. Демонтируйте пришедшую в негодность начинку бачка унитаза. Для этого, нажав на кнопку заменяемого механизма, выкрутите ее движением против часовой стрелки.
4. Снимите и уберите в сторону крышку.
5. Раскрутите крепёжные элементы, удерживающие старый сливной механизм.
6. Поместите новую арматуру внутрь бачка унитаза и зафиксируйте в местах крепления.
7. Отрегулируйте поплавочный рычаг.
8. Закройте крышку и вкрутите кнопку.

Читайте также:  Рекомендации по установке унитаза на герметик

Подключение унитаза

После установки унитаза проводится подключение к инженерным коммуникациям, которое может быть нижним или верхним. При этом предполагается, что водопроводный вывод сливной трубы находится с той же стороны, что и выход сливного резервуара.

При подключении унитаза важна совместимость направления выпуска и местоположения и канализационной трубы. Существует три вида выпусков:

• горизонтальный,
• вертикальный,
• косой.

Несмотря на разницу в значениях угла наклона, правила монтажа одинаковы для всех модификаций и указаны в прилагаемой к изделию инструкции.

Заключительный этап сборки и монтажа бачка унитаза – подключение к водопроводной сети. Для этого гибкий шланг с помощью соединительных болтов прикручивается к патрубку трубы, подающей холодную воду.

Мастера – сантехники рекомендуют по окончании работ сделать контрольный сброс воды для проверки качества сборки и работы агрегата. Правильно собранная конструкция работает бесшумно и без протечек.

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Общие сведения

Устройство механизма сливного бачка унитаза:

• спускное отверстие
• переливная трубка
• крышки клапана с резинкой
• механизм наполнения бачка
• механизм слива

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

• плоскогубцы,
• запорный механизм,
• разводной ключ (двухдюймовый),
• ключи рожковые,
• кран водопроводный,
• отвертка,
• гибкий шланг,
• герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

• Наполнение бачка
• Спуск бачка

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Важно!

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Сборка унитаза — довольно простой процесс, который можно осуществить своими руками. Для этого достаточно подготовить все необходимые инструменты и материалы и разобраться в конструкции самого устройства. А перед началом работ нужно дополнительно ознакомиться с инструкцией, как собрать бачок унитаза с кнопкой.

Необходимые инструменты и материалы

Установка унитаза и сливного бачка не должна вызвать больших затруднений: в некоторых случаях может потребоваться лишь дополнительная регулировка арматуры

Прежде чем начать сборку бачка унитаза с кнопкой, нужно изучить его инструкцию. В большинстве случаев для работы потребуются:

• болты;
• резиновые уплотнители;
• отвёртки;
• ключи;
• молоток и т. д.

Если конструкция бачка унитаза является нестандартной, список дополнительных инструментов и расходных материалов должен быть в инструкции.

Как собрать бачок унитаза с кнопкой

Во избежание течи из-под прокладки крепёжные гайки-барашки следует затягивать равномерно с двух сторон

Процесс сборки бачка унитаза с одной кнопкой требует выполнения следующего алгоритма действий:

1. Закрепить арматуру, которая отвечает за наполнение и последующий слив воды. В местах, где это нужно, установить резиновые уплотнители, предотвращающие возникновение течей.
2. Отрегулировать положение поплавка вместе со сливным клапаном.
3. Прикрутить кнопочный клапан при помощи подготовленных ключей.

Чтобы в процессе сборки не возникало никаких проблем, производители делают кнопочный клапан неразборным. Именно поэтому он не вызывает никаких трудностей в установке.

Сборка бачка с двойной кнопкой

Неправильная установка приведёт к работе двух кнопок, как одной, с одинаковым объёмом слива

Не менее популярными являются унитазы с двумя кнопками для слива воды. Это помогает экономить объём жидкости. Устройство таких сантехнических приборов практически не отличается от однокнопочных:процесс его сборки почти идентичен вышеописанному.

Основная разница заключается в монтаже сливного механизма. Если в однокнопочных моделях требуется прикрутить кнопочный клапан, то в двухкнопочных приборах производители чаще всего используют крепёжный винт. Его следует закрутить, а затем защёлкнуть все кнопки управления, которые есть на унитазе.

Таким образом, длительность работы по сборке бачка унитаза с одной или двумя кнопками занимает не более 10–15 минут в зависимости от модели, конструкции и производителя.

Невозможно назвать квартиру, частный дом или коттедж благоустроенными, если плохо работает сливной бачок для унитаза. Типов данного вида сантехники в современных магазинах насчитывается огромное количество. Но особых отличий строение внутренних механизмов сливного бачка унитаза с кнопкой не имеет.

Принцип работы идентичный. В том случае, если возникли проблемы с поступлением воды в емкость, зачастую причиной является сливной механизм бачка. Как самостоятельно устранить неполадки, расскажем далее.

…

Оглавление:

Как устроен унитаз

Устройство сливного бачка унитаза с кнопкой не отличается особой сложностью. Внутренности бачка, составляющие сливной клапан для унитаза, – это несколько базовых компонентов:

• отверстие для слива жидкости, размещенное под определенным углом;
• переливная трубка, установленная в боковой части по отношении к спускному отверстию;
• крышка для клапана с уплотнителем в виде резинки;
• механизм, который выполняет функцию наполнения бачка;
• кнопка для слива.

Устройство, отвечающее за правильное наполнение бачка водой, – механизм подачи воды. Состоит он из следующих элементов:

• приспособление с наличием поплавка;
• запорный клапан.

Принцип работы поплавкового устройства заключается в следующем. К рычажному механизму, для изготовления которого используют металл или пластик, прикреплен непосредственно поплавок. В результате изменения уровня наполняемости емкости унитаза меняется расположение поплавка. При максимальном наполнении емкости приспособление находится в максимально поднятом положении.

Именно в этом положении рычаг воздействует на запорные клапаны, которые не позволяют поступать жидкости в емкость. Как только произошел слив жидкости, поплавок опускается до минимального уровня, и запорный механизм открывается, в результате чего жидкость снова беспрепятственно начинает течь в бачок.

Принцип работы двухрежимного слива

Модели нового поколения снабжаются двойной кнопочкой слива. По мнению специалистов, такое устройство помогает сэкономить количество расходуемой воды. Достигается это благодаря двухрежимному механизму слива:

1. Стандартный тип слива – это уход воды из бачка полностью, которое по нормам составляет от 4 до 6 литров.
2. Половинный тип позволяет разделить слив. За один раз он может слить только половину находящейся в бачке воды. Обычно это 2–3 литра. Именно такой тип и позволяет сэкономить воду. Но по своей функциональности он более капризен в отношении наладки и ремонта. Обосновано это тем, что в его устройстве используется большее количество деталей. В результате этого повышается вероятность поломки.

Существует еще один вариант устройства двухрежимной механики. Отличие заключается в отсутствии кнопки слива для унитаза, а степень слива зависит от степени нажатия на рычаг. Если нажать на рычаг слегка, то вода начинает сливаться, а как только отпускают, механизм снова перекрывается. Чтобы полностью слить бачок, необходимо на рычаг нажать сильно и до упора.

Регулируем количество воды в бачке

В сливных емкостях можно регулировать объем жидкости, заполняющей бачок. За эту функцию отвечает спица, на конце которой прикреплен поплавок. Изменяя ее длину, можно изменить и количество воды. Во многих моделях сливных бачков роль рычага играет латунная проволока. Изменить ее длину не составляет труда. Если согнуть ее так, чтобы поплавок оказался выше, то количество воды увеличится. Снижение уровня положения поплавка соответственно уменьшит степень наполняемости емкости.

Во многих вариантах латунные рычаги заменены пластиковыми. В этом случае согнуть его и поменять таким способом уровень поплавка не удастся. Здесь предусмотрено такое устройство, как шпилька, размещенная вдоль оси рычага. Двигая ее в одну или другую сторону, меняют плечо рычага. Чем дальше от боковой части унитаза будет расположен поплавковый механизм, тем больше воды будет поступать в емкость.

В тех моделях, в которых предусмотрен нижний подвод воды, плечо размещается вертикально. В этом случае регулировку производить довольно легко.

Поплавковый механизм двигается вверх или вниз, затем фиксируется специально предусмотренным зажимным приспособлением. Но все-таки некоторые неудобства присутствуют. Для осуществления регулировки приходится снимать крышку бачка.

Усложняется эта процедура тем, что на крышке прикреплена кнопка слива, которая напрямую соединяется со спускным механизмом. При разборке необходимо выполнять работы очень аккуратно, чтобы не повредить всю систему сливного устройства.

Повышает вероятность поломки сливного механизма тот факт, что он в основном состоит из деталей, изготовленных из пластика. Но утешает то, что в магазинах в свободном доступе есть как полностью весь механизм, так и отдельные его детали.

Важно! Ремонт сливного механизма в основном зависит от вида поломки. В отдельных случаях можно заменить только деталь, а в других легче выполнить полную замену арматуры.

Устройство и монтаж сливного механизма

За подачу жидкости из сливного отдела в чашу унитаза отвечает соответствующий механизм. Состоит из следующих устройств:

• сливного сифона;
• ручки, которая управляет спускным рычагом.

Сифон плотно прилегает к сливному отверстию, что не позволяет пропускать воду без надобности. Данное устройство подразделяется на несколько видов:

• Упрощенный. Представляет собой устройство цилиндрической формы из плотной резины, в обиходе называемое грушей. Механизмом для поднятия груши чаще всего выступает рычаг, место положения которого определено сбоку бачка. В других случаях – рукоятка, расположенная на крышке. Чтобы привести ее в действие, необходимо поднять ручку вверх.
• Кнопка, отвечающая за спуск жидкости, монтируется в моделях, которые разработаны по новым технологиям. Размещается на панели изделия, расположенной на переднем плане. Чаще всего можно встретить на изделиях, монтируемых непосредственно в стену.

По окончании монтажных работ по установке унитаза в санузле приступают к установке сливного бачка, а точнее, к сборке внутренней системы.

Как собрать бачок? Для выполнения этой процедуры необходимо следовать следующей инструкции:

1. На сливной механизм устанавливается резиновая прокладка.
2. Помещают механизм прямо в емкость и прикручивают посредством пластмассовой гайки.
3. На крепежи надеваются шайбы из пластмассы или металла. Это уже зависит от того, как укомплектовано изделие. Не забывают и о прокладках из резины. Затем болты вставляются в отверстия, а с обратной стороны монтируют гайки, предварительно установив шайбу.
4. На гайку из пластмассы надевают прорезиненные кольца для уплотнения. В том случае, когда элемент используют новый, то мероприятия по герметизации производить не нужно. В противном случае необходимо тщательно обработать герметиком все соединения.

Совет!Перед монтажом нужно тщательно осмотреть все детали с целью выявления дефектов. Если в местах соединения таковые существуют, то необходимо их обработать герметиком. Уплотнительное кольцо также герметизируют. Большую помощь окажет схема сборки, прилагаемая к каждому изделию сантехники.

Цены на сливной механизм для унитаза

сливной механизм для унитаза

Возможные неисправности

В том случае, когда с монтажом арматуры справились и запустили в работу, необходимо следить за их исправностью. Через некоторое время могут возникнуть некоторые неисправности, которые легко можно ликвидировать самостоятельно. Рассмотрим проблемы, которые возникли с подачей воды.

Самая частая поломка – вода не поступает в бачок или, наоборот, не прекращается ее подача. Причиной таких поломок служит клапан, отвечающий за подачу жидкости, или непосредственно поплавок. Поплавки по своей конструкции бывают в виде пустотелых цилиндров или перевернутых стаканов.

Поплавки первого вида ремонту не подлежат, их следует полностью заменять. Иногда приходиться менять весь клапан. Если говорить о поплавке в виде перевернутого стакана, то причиной неполадок может быть образование грязи и других отложений в нем. Решение проблемы – очистить поплавок от отложившихся загрязнений.

В том случае, когда с поплавком все хорошо, а вода все-таки не перестает поступать, причиной поломки может быть изношенная мембрана клапана. Чаще всего запасные детали идут в комплекте. В противном случае деталь покупают и производят ее замену. Для этого с клапана нужно снять колпачок, и извлекается изношенная мембрана. На ее место устанавливается новая деталь. Затем снова закрывается колпачком. Не забывают прочистить и отверстие, через которое поступает вода в бачок.

Бывает так, что вода начинает вытекать через перелив. В этом случае опять обращают внимание на поплавок и выполняют его регулировку. Если это не помогло, то приступают к проверке шпильки. В случае повреждения необходимо заменить ее новой или просто на медную проволоку.

Важно! При проявлении нескольких поломок следует тщательно изучить арматуру, выявить изношенную деталь и заменить ее. Очень часто приходиться полностью менять механизм, если изношено несколько деталей.

Как видим, устройство унитаза не отличается сложностью. В конструкцию бачка входит два рабочих механизма. Первый для подачи и контроля уровня жидкости в сливном бачке, а второй для слива воды в чашу унитаза.

Полезное видео: монтаж сливного механизма унитаза

На сегодняшний день существует несколько типов моделей, но принцип работы во многом схожий. Мастера отмечают, что во всех существующих видах производить установку, регулировку и ремонт самостоятельно абсолютно несложно: понять, как устроен унитаз, под силу даже ребенку. Многие проблемы можно решить на месте самому и не ждать сантехника. Но если речь идет о современном наборе, который встраивается в стену, то в этом случае лучше обратиться к опытным мастерам.

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может,  унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Используемые источники:

• https://vannayaa.ru/unitaz-bide/sobrat-bachok-unitaza.html
• https://iseptick.ru/santekhnika/unitazy/nastrojka-armatury-slivnogo-bachka-samostoyatelno-poshagovaya-instrukciya.html
• https://septik.guru/santehnika/kak-sobrat-bachok-unitaza-s-knopkoy.html
• https://stroim.guru/santehnika-i-kanalizatsiya/kak-ustroen-slivnoj-mehanizm-bachka-unitaza.html
• https://santech-info.ru/santexnika/ustrojstvo-slivnogo-bachka.html

инструктаж по работе с различными конструкциями

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Выбор и установка подвесного биде своими руками
• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Самостоятельная замена сливного устройства

Чтобы заменить смывной узел в бачке, необходимо подготовить:

• плоскогубцы;
• разводной или гаечный ключ;
• запасные детали или полностью новый механизм.

Все работы выполняются максимально аккуратно, поскольку отдельные детали очень хрупкие. Если прикладываются чрезмерные усилия, комплект может повредиться.

Пошаговая инструкция по замене сливного механизма в унитазе

Смывной механизм устанавливают таким образом:

1. Закрывают вентиль, через который в бак поступает вода, сливают остатки содержимого ёмкости.
2. Если унитаз с кнопкой, демонтируют этот элемент.
3. Снимают крышку бачка.
4. Снимают спускной рычаг.
5. Выкручивают спускной клапан с седлом.
6. Отсоединяют бачок, выкручивая крепежи, которые соединяют его с унитазом.
7. Вытаскивают пластиковую гайку, которая держала механизм.
8. Снимают прокладку, расположенную под бачком, промывают или заменяют её.
9. Прокладку возвращают на место.
10. Устанавливают механизм в сливной бачок, снизу прикручивают новую гайку.
11. Закрепляют бачок.
12. Регулируют расположение сливного рычага по высоте ёмкости.
13. Включают воду и наполняют бачок.
14. Регулируют настройки сливного механизма.
15. Устанавливают крышку на место.
16. Прикручивают кнопку.

Эта деталь — всего лишь один из элиментов сливного устройства

Открыть самостоятельно

Старый образец унитаза не представит для вас сложностей: достаточно поднять крышку и открутить крепежные элементы вверху спускового механизма.

Снять крышку унитаза с кнопкой – задача более сложная. Чтобы вам не пришлось прибегать к помощи посторонним, рассмотрим способы, как открыть бачок унитаза самостоятельно.

Среди подручных инструментов подготовьте шлицевую отвертку, то есть плоскую и еще один металлический предмет с плоским наконечником.

Модель №1 с одной кнопкой на поверхности крышки бачка

1. Используя отвертку, аккуратно и медленно проверните кольцо, которое располагается вокруг кнопки. Двигайтесь противоположно часовой стрелки и будьте максимально бдительны – не повредите поверхность крышки.
2. Как только произойдет первый сдвиг, можете отложить отвертку в сторону и далее откручивать кольцо руками.
3. Открутив полностью кольцо, вам нужно его окончательно снять и в итоге вы получите пластмассовый цилиндр.
4. Теперь вы можете слегка приподнять крышку бачка.
5. Бережно поверните ее на 900, так чтобы верхняя часть унитаза заняла поперечное положение бачку.
6. Как только крышка примет перпендикулярное положение, у вас появиться возможность снять двустороннюю прищепку, которая держит кнопку.
7. Один конец прищепки продвигайте вправо, а другой – влево, одновременно вращая прищепку по своей оси.
8. Теперь вы можете снять крышку унитаза.
9. Аккуратно уложите ее на ровную и устойчивую поверхность, так, чтобы она не разбилась.
10. Отремонтируйте неисправности и проверьте все механизмы.
11. Соберите бачок в обратно порядке.

Бачок с одной кнопкой

Как видите, разобрать бачок унитаза с одной кнопкой довольно просто. Главное, следуйте инструкции и проявляйте крайнюю бережливость.

Во время ремонта унитаза происходит забавный парадокс: разобрать всегда легче, чем собрать. Поэтому если у вас нет инструкции по сборке механизма, внимательно запоминайте свои действия, а еще лучше записывайте.

Модель №2 с двумя кнопками на поверхности крышки бачка

1. Чтобы разобрать двухкнопочный механизм, нажмите на одну половинку кнопки и найдите на внутренней боковой стороне другой кнопки маленькую прорезь.
2. Отверткой зацепитесь за прорезь, и достаньте половинку кнопки.
3. Затем извлеките вторую половинку кнопки.
4. Вы получите небольшое отверстие, в котором найдите шлицевой винт – его нужно извлечь.
5. Приподнимите слегка крышку унитаза и начинайте ее вращать. Как и в предыдущей инструкции уложите крышку поперек бачка унитаза.
6. Теперь нужно снять двустороннюю прищепку, один конец которой двигайте влево, другой – вправо. Вращаясь вокруг своей оси, прищепка позволит вам окончательно разобрать бачок унитаза.
7. На время ремонтных работ крышку бачка нужно расположить на твердой и устойчивой поверхности, чтобы она ненароком не разбилась, принеся вам еще большие неприятности.
8. Проделав все ремонтные процессы, проверьте работу унитаза в разобранном состоянии. Если нареканий не возникает, приступите к сборке бачка унитаза.
9. Собрать бачок и закрыть его крышкой так же легко, как и разобрать – проделайте каждый пункт инструкции в обратном порядке.

Модель с двумя кнопками

Если новая модель унитаза стала «хандрить», не стоит спешить расстраиваться, многие неисправности вы можете легко устранить самостоятельно.

Если желаете провести даже самые мелкие ремонтные работы с унитазом, помните, работу нужно начинать только при выключенной воде. Если не перекрыть воду в стояке, вы можете попросту затопить квартиру и соседей снизу.

Обратное подключение воду осуществляйте только после сборки сантехники для проверки ее работы.

Течь бачка унитаза – довольно простая поломка, требующая немного времени и одних мужских рук

Работая дома с сантехникой любого рода, нужно подготовить заранее место для временного хранения всех частей и деталей, исключить любые контакты детей и животных с комплектующими унитаза или ванны. Мелкие детали рискуют быть проглоченными или съеденными, крупные – упасть и разбиться.

Течь бачка унитаза – довольно простая поломка, требующая немного времени и одних мужских рук. Не спешите вызывать сантехника и искать новую модель унитаза. Проявите смекалку и справьтесь с домашней проблемой самостоятельно, что и дешевле и выгоднее.

Правила ухода за сантехникой

Ухаживать за сантехникой нужно постоянно, чтобы внутри керамических изделий не скапливались отложения мочевого камня и другие вещества. Лучший способ этого избежать — регулярно чистить унитаз простыми средствами. Хорошо подходят мягкие порошки — например, «Пемолюкс». Для очистки ржавчины и следов воды иногда можно использовать «Санокс».

Керамика — материал, устойчивый к воздействию бытовой химии, но её нельзя чистить железными щётками. Поверхность изделия быстро изнашивается и обретает неприглядный внешний вид. Для внутренней очистки бачков иногда применяют специальные средства, во избежание преждевременного износа арматуры и её засорения.

Хорошо, когда унитаз выглядит чистым и белым, но так бывает не всегда. Многое зависит от от состояния сантехники и воды в…

Для того чтобы ваш унитаз всегда выглядел чистым, всегда пользуйтесь ёршиком. Время от времени обрабатывайте его дезинфицирующими веществами. Одно из них — обыкновенная «Белизна». Её всегда можно использовать, если у человека нет аллергии на хлорсодержащие соединения. Она и дезинфицирует, и чистит, оставляя в туалете приятный и лёгкий запах чистоты.

Если возникают проблемы со сливным бачком, любой человек может разобраться даже в «сложной» двухкнопочной системе, разобрать механизм и устранить поломку. Главное, делать всё внимательно и аккуратно.

Особенности и устройство сливного механизма бачка для унитаза

От функционирования сливного механизма напрямую зависит, насколько просто и удобно будет использовать унитаз, а также насколько качественно каждый раз будет осуществляться смыв продуктов жизнедеятельности человека в канализацию.

Важно

Благодаря новым технологиям, современные механизмы слива для бачка унитаза с кнопкой, рычагом или двумя кнопками изготавливаются из таких материалов, которые имеют довольно серьезный запас прочности. К примеру, это могут быть современные полимеры и сплавы металлов. Однако при постоянном контакте с водой, качество которой в отечественном водопроводе оставляет желать лучшего, некоторые элементы этого устройства могут изнашиваться, истираться или просто выходить из строя. Для этого потребуется их ремонт и замена, осуществить которые можно собственными руками.

Конструкция и особенности

Для того, чтобы грамотно осуществить ремонтные работы, придется изучить устройство механизма сливного бачка унитаза, а также понять принцип его работы, причем ничего сложного в этой системе нет. Конфигурация у разных производителей может быть не одинаковой, однако любое устройство имеет три основных элемента, о чем не помешает узнать в первую очередь.

• Впускной клапан на вводе из водопровода, который регулируется специальным поплавком-буем. Такой клапан обычно устанавливается сбоку или снизу на корпусе бачка унитаза.
• Сам поплавок, закрепленный на специальном рычаге из пластика или металлической проволоки. Чаще всего он выполняется из легкого полимера, внутри которого имеется запаянная и герметичная камера с воздухом.
• Сливной клапан, либо, как его еще называют, система перелива. Именно она контролирует закрытие впускного механизма, когда вода наполняет резервуар до определенного уровня.

Таким образом, функционирование системы механизма бачка унитаза можно описать в нескольких словах. Пока поплавок находится в нижнем положении, клапан открывается, позволяя проходить в резервуар воде из водопровода. По мере наполнения, он поднимается, тем самым перекрывая клапан, пока совсем его не закроет, отсекая набор воды. Когда вы не нажмете кнопку, автоматически запускается весь цикл сначала.

Следует обязательно учесть, что в сопроводительной документации к унитазу или отдельно к бачку, имеется чертеж-схема запорной арматуры, где указываются все размеры и типы элементов, а также комплектующих

Потому чрезвычайно важно сохранить документы на устройство при его покупке, чтобы иметь под рукой такую полезную вещь. Тогда не придется гадать, как поменять сливной механизм в бачке унитаза, ведь по схеме все сразу будет понятно

Материалы и инструменты

При поломке или неправильном функционировании бачка проще всего заручиться помощью профессионального мастера, который все конструкции знает, словно свои пять пяльцев. Но бывает и так, что вызов сантехника может оказаться нежелателен и даже невозможен. Замена сливного механизма в бачке унитаза, это не так и сложно, потому, собрав все необходимое для ремонта, можно пробовать справиться своими силами, что вполне реально.

• Рулетка или обычная линейка, не менее, чем на двадцать сантиметров, иначе будет неудобно.
• Разводные или газовые ключи, а также обычные гаечные, разного размера.
• Отвертка плоская и фигурная.
• Плоскогубцы или пассатижи.
• Ремкоплект для механизма сливного бычка. Чаще всего он продается в сборе под определенную модель унитаза, то есть следует сперва выяснить, что вам требуется и только после этого отправляться в магазин.
• Фум-лента и специальный силикон для смазки резиновых и иных прокладок.

Если механизм бачка давно не разбирался, не помешает использовать также резиновые перчатки и также рабочую или старую одежду. В резервуаре может накопиться большое количество грязи, песка, ржавчины и известки, которую перед заменой сливного механизма для бачка унитаза старого образца, равно как и нового, следует хорошенько отчистить и вымыть.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Внутреннее устройство сливного бачка

Каждый вид сливного бачка имеет внутреннее устройство. которое осуществляет работу по наполнению воды в бачок, регулировке нормы воды в нем и смыву.

Устройство сливного баска унитаза

Устройство керамического сливного бачка состоит:

Наливной клапан – деталь бачка, которая отвечает за поступление воды из водопроводных труб, за ее строго определенный лимит. В качестве показателя уровня воды выступает поплавок. Действие поплавкового шар крана направлено на подачу воды в бачок, ее дозировку и норму. Принцип работы поплавкового крана состоит в том, что при достаточном наборе воды в бачок поплавок всплывает, рычагом приводя в движение специальную пробку, которая блокирует доступ подачи воды в бачок.

Принцип работы сливного бачка унитаза

Перелив отвечает за направление излишек воды в унитаз. Он нужен для того, чтобы бачок не переполнился, и вода не полилась через его край. Этот механизм выполнен в виде небольшой трубки из пластика и располагается по центру бачка. Для регулирования уровня воды, трубка либо опускается вниз, либо поднимается вверх.

Сливная арматура предназначена для того, чтобы обеспечивать слив воды из бачка. Кнопка слива на бачке связана с рычагом, который и запускает этот механизм.

Съём бачка унитаза старой конструкции

Всё ещё продолжают эксплуатировать некоторое количество устаревших моделей унитазов. Заниматься ремонтом видавших виды изделий приходится чаще в силу значительного износа их компонентов. Но владельцам таких конструкций не приходится много думать на тот счёт, как починить или снять сливной бачок унитаза, по причине максимально упрощенной конструкции.

Вид механизма внутри сливного бачка устаревшей модели унитаза. Поплавковая система контроля набора и тяговое управление сливом. Бачок крепится также снизу на двух болтах. Верхняя крышка снимается проще и быстрее, чем на новых моделях

Так, чтобы демонтировать ту же крышку, достаточно скрутить рукоятку на штоке сливного механизма и отвернуть пластмассовую (или металлическую) шайбированную гайку. Под крышкой внутри бачка установлен поплавковый механизм набора воды и рычажно-клапанный механизм слива. Клапанная система такого механизма обычно крепится к бачку через два дополнительных отверстия в донной части.

Сам бачок старой конструкции снимается аналогично тому, как это делается применительно к новым моделям. Нужно развинтить два болтовых соединения в области днища бачка. Проходная зона для воды от накопителя к чаше на старых унитазах изолируется уплотнительным кольцом эллипсовидной формы. Часто в старых системах стоят переливные трубки, закрепленные снизу бачка пластмассовой гайкой.

Некоторые модели сливных бачков оснащаются крепёжными винтами с головками под отвертку. Но разъединять такой крепёж рекомендуется традиционно отворачиванием гаек снизу. Так не деформируются прокладки. Отвертка используется только для блокировки винта от проворачивания

Чтобы демонтировать рычажно-клапанный механизм слива, потребуется раскрутить ещё два болтовых соединения, которыми крепится коромысло сливного механизма. Демонтаж модуля набора воды производится путём отворачивания всего одной гайки с внешней стороны корпуса бачка.

Предварительно от клапана-накопителя нужно отключить шланг подачи воды. Следует отметить: есть модели бачков с рычагами спуска воды, врезанными в боковую стенку. На таких приборах крышка унитаза не закреплена вовсе – просто лежит, опираясь на стенки корпуса.

Неисправности, заставляющие разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

• протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
• протечка в местах крепежа накопителя к полочке унитаза;
• нарушение функций сливного механизма;
• нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из накопителя в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка). Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.

Santeri бачок для унитаза арматура

Главная › Новости

Опубликовано: 01.09.2018

Установка арматуры в сливной бачок унитаза

Унитаз-компакт Santeri Воротынский — отзывы

Достоинства: В комплекте сидение с крышкой и арматура, унитаз овальной формы с косым наклоном в сливное отверстие, смыв без плеска, бачок плоской формы с механизмом однорежимного слива.

В новый дом не составило труда выбрать унитаз. Поскольку муж строит дома под ключ и сам устанавливает в домах сантехнику, в частности унитазы берет всегда фирмы Santeri, то и себе в дом купили тоже Santeri.

Los-7

Достоинства: пока нет возможности отметить.

Недостатки: ПРОКЛАДКА из поролона .

Замена и регулировка арматуры бачка унитаза (слив) своими руками

Унитаз хорош, но прокладка между бачком и унитазом сделана из поролона (толстое белое кольцо диаметром 10 см ). Бачок на унитазе будет качаться. Более того производитель сжадничал на копеечной детали — размер этой прокладки лишь.

sergey1971

Россия, Нижний Новгород

Достоинства: Классический вид, умеренная цена.

Недостатки: Ненадёжная установка бачка.

В первую очередь в глаза бросается не совсем обычная форма изделия, в нашем случае смывного бачка. На первый взгляд его объём кажется значительно больше, чем у унитазов других производителей. Но это всего лишь обман зрения.

Yliay

Достоинства: Все выше сказаннное

Недостатки: Не удобен для сбора анализов

При ремонте в туалетной комнате, мы решили заменить и унитаз. Нам очень повезло ведь у нас есть целый завод, где их производят и где мы могли приобрести его очень выгодной цене. Наш выбор остановился на.

PorMari

Достоинства: Антивсплеск, 100% омыв чаши.

Недостатки: Летят брызги; быстро сломалась кнопка смыва.

Из достоинств нашей новой квартиры были ровные потолки, новая газовая плита, второй этаж, и новый унитаз. Унитаз был с автоподмывом , что ужасно бесило! Да еще муж разбил крышку бачка, так что при ремонте запланировали менять.

одни проблемы

Достоинства: функционально — то, что надо; качественный; красивый; дешевый

Недостатки: дешевая (через сколько времени вылетит?) арматура бачка

Купила этот унитаз уже второй раз (первый — в прежнюю квартиру). Поясню свой выбор и заодно поделюсь опять же собственной классификацией данного предмета обихода. Делю унитазы на универсальные , женские и мужские . У первых отверстие слива.

Установка унитаз – компакта

1. Чертеж унитаза-компакта приведен на рис.1

2. Место установки (рис.2)

Поставьте унитаз на предполагаемое место установки. Разметьте места установки крепежных винтов и определите место подсоединения выходного патрубка к системе канализации.

3. Подготовка основания.

Монтажные поверхности изделий ровные. Для выравнивания неровностей на полу, на прилегающие поверхности необходимо нанести выравнивающий материал.

4. Заделка стыка (рис.3)

Уплотните место стыка постамента унитаза с поверхностью пола герметизирующей массой. Избыток массы удалите шпателем.

5. Крепеж изделия (рис.4)

Изделие крепится к полу на 2-х винтах. Не рекомендуется устанавливать изделия на свежеуложенный бетон.

Устройство арматуры для наполнения и спуска воды

Существует два вида арматуры для унитазов-компактов. Для унитазов-компактов, производства ОАО «ЗКИ» используется спусковой тип арматуры. Принципиальное устройство арматуры приведено на рис.5.

Установка арматуры для наполнения и спуска воды

1. Перед установкой смывного бачка на унитаз необходимо в отверстия водораспределителя цельнолитой полочки унитаза (рис.6) аккуратно вставить трубки направляющие. Сопло трубок должно быть свободно расположено между стенками отверстий для крепления сидения к унитазу и внутренними стенками кольца (канала) чаши унитаза, на котором лежит само сидение и не препятствовать свободному истечению воды (в виде струи) из смывного бачка. Утолщение кольца трубок направляющих должны быть наиболее плотно прижаты к краям отверстий распределителя воды цельнолитой полочки унитаза. Правильная установка трубок обеспечивает нормальный смыв и наиболее полное ополаскивание чаши унитаза.

2. Перед установкой арматуры (донного клапана) спуска воды в бачок необходимо установить его высоту. Установить фиксаторы регулятора высоты 6 в отверстия №11 регулятора высоты 5 (рис. 5). Ослабить стопорную гайку 7 и переместить патруб 4 на отметку №11 (рис.5).

3.Установите арматуру (донный клапан) спуска воды в бачок. Устройство спускной арматуры вместе с уплотнением монтируется внутри бачка и затягивается гайкой 12 снаружи. Снизу, поверх гайки, надевается уплотнительное кольцо 13, которое обеспечит герметичность соединения бачка с унитазом. Внутрь бачка устанавливаются крепежные болты с прокладками(рис.7). Бачок крепится к унитазу затягиванием гаек на крепежных болтах, после чего внутрь бачка устанавливается арматура (клапан) наполнения воды и закрепляется снаружи гайкой 20 (рис.8).

4.Клапан спуска воды устанавливается в гнездо донного клапана поворотом по часовой стрелке (рис.9).

5.3акройте бачок крышкой (рис.10).

6.Вставьте в отверстие на крышке бачка нажимную кнопку 1 с гнездом (рис.10).

Вращением по часовой стрелке добейтесь плотного прилегания кнопки с гнездом к поверхности крышки бачка.

Расход воды составляет 5-10 литров.

В данной инструкции описана арматура производства фирмы Aica plast , также унитаз-компакт может комплектоваться арматурой производства 000 Торговый дом Мегастрой , г.С.Петербург.

Неисправности в работе арматуры и способы их устранения

Галерея

Издания по теме статьи

Ищите запчасти для унитаза? Обращайтесь к нам! Подберем и установим

Сантехнические приборы считаются не только неотъемлемой частью любой квартиры или дома в силу предназначения, так же они являются важной частью интерьера. Поэтому внешний вид их, в том числе унитазов, встречается самый разнообразный.

Естественно у разных производителей сантехники арматура бачка унитаза отличается. Причем не только по внешнему виду, но и по принципу действия. Встречаются достаточно оригинальные решения, заметно отличающиеся от стандартной конструкции.

Разновидности арматуры для бачка унитаза

Типовое устройство арматуры сливного бачка унитаза состоит из трех компонентов:

Кнопка сверху бачка, необходима для слива воды. Поплавковый клапан (клапан залива воды). Он выполняет двойную функцию: с одной стороны, отключает подачу воды, регулируя тем самым ее объем внутри емкости. С другой стороны: включает ее подачу при уменьшении заданного уровня. Сливной механизм или как его еще называют запорный клапан. Через него происходит слив.

Арматура для бачка унитаза изготавливается из металла и пластика.

Система слива может активироваться двумя способами: вытяжным рычагом и кнопкой. В подавляющем большинстве случаев применяется второй метод, а первый давно морально устарел. Поэтому некоторые разновидности арматуры для бачка унитаза купить будет не так просто, т.к. не все работают с малораспространенными запчастями.

Внутри конструкция сливного механизма также может отличаться (по принципу действия) – различают поршневые, мембранные и типа кройдон . Они отличаются конструкцией, способом ремонта и стоимостью деталей. В эксплуатации каждая система имеет какие-то слабые места. Например, мембраны более чувствительны к примесям в воде, чем другие варианты.

Почему приходится делать ремонт?

Задачей арматуры сливного бачка унитаза является своевременное наполнение водой и полноценное (дозированное или полное) его опустошение в момент слива. На практике же встречаются неисправности, приводящие к отсутствию или неполноценной работе тех или иных функций, из-за чего приходится менять запчасти для сливного бачка унитаза.

Неисправности вне зависимости от причины сводятся к двум внешним признакам:

Вода постоянно поступает в смывной бачок. Не перекрывается поступление воды после наполнения чаши. Вплоть до перелива ее через край.

Причин поломок арматуры для бачка унитаза может быть множество. Если запчасти на бачок унитаза выполнены из пластмассы, а со временем происходит их деформация. Чаще такое происходит при близости системы отопления или подключения к горячей воде вместо холодной (да, и такое случается!). Такие проблемы нередко можно встретить на форумах в интернете.

Немаловажную роль в долговечности всей арматуры в сливном бачке унитаза играет качество воды. Импортные запчасти для бачка унитаза могут быть не рассчитаны на ее повышенную жесткость, наличие в ней большого количества примесей, ржавчины. При этом замена арматуры сливного бачка унитаза обычно надолго не помогает, т.к. ставят все те же детали иностранного производства.

Не последней причиной поломки может стать и производственный брак в арматуре к бачку унитаза. Здесь лидеров по частоте нет, встретиться он может, как в российской, так и импортной сантехнике. Ломаются даже дорогие модели престижной марки, так что запасные части в отдельности продаются на любые разновидности устройств.

Просто ли заменить арматуру в бачке самому?

Если знать конструкцию механизма и принцип работы определенной модели, то замена арматуры бачка унитаза не представляет никакой сложности. Достаточно взять нужные детали, и подготовить небольшой набор инструментов: разводной ключ, отвертку и плоскогубцы.

Стоит учитывать, что при покупке арматуры бачка унитаза цена неограниченна только основными деталями, могут понадобиться резиновые прокладки-уплотнители, силиконовый герметик и другие мелкие детали. Именно по этой причине – необходимости учитывать мелкие нюансы многие люди предпочитают установку запчастей профессионалам.

Если нужна арматура сливного бачка унитаза, купить ее можно через на нашем сайте. Чтобы понять, какие запасные части нужны, достаточно сделать фото арматуры для бачка унитаза и отослать нам на e-mail, или просто сравнивать его с рисунками из каталога на сайте интернет-магазина. При выборе стоит отталкиваться от наименования модели сантехнического оборудования и производителя.

При возникновении сложностей с подбором арматуры смывного бачка унитаза, на помощь могут прийти менеджеры нашей компании. Существует немало универсальных моделей арматуры для популярных моделей, но и их надо выбирать с умом, чтобы не пришлось столкнуться с проблемами при установке: несовпадению отверстий, слишком большим или маленьким размером и т.д.

Совет: при покупке запчастей для унитаза обращайте внимание на инструкцию, вложенную в упаковку товара. И не бойтесь обращаться за консультацией — так вы не только узнаете, как правильно установить арматуру, но и возможно узнаете, что то новое и полезное для себя!

Источники: http://otzovik.com/reviews/unitaz-kompakt_santeri_vorotinskiy/, http://www.steps.ru/article/rukovodstvo_po_ustanovke_unitaza-kompakta, http://remont-santehniki.su/zapchasti-armatura-dlya-unitaza

Комментариев пока нет!

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, повторите попытку позже.

часто задаваемых вопросов (FAQ) | Geberit Северная Америка

Каковы преимущества настенной сантехники перед традиционной напольной?
Установка бачка унитаза внутри стены позволяет сэкономить от 9 до 12 дюймов линейного пространства. Настенные приспособления, такие как унитазы, биде и умывальники (или унитазы), открывают весь пол в ванной, чтобы его можно было легко очистить влажной шваброй. Встраиваемые в стену системы позволяют устанавливать настенные светильники практически на любой высоте для размещения людей с любыми потребностями и возможностями.
Узнать больше о встраиваемых системах

Если бачок унитаза находится внутри стены, не протечет ли он, не потечет ли он и не вызовет ли повреждения водой?
Бачок для встраиваемого унитаза Geberit изготовлен из цельного куска пластика, который гарантированно не протекает внутрь стены. Бак изолирован, чтобы уменьшить передачу шума и предотвратить «потение».

Настенный светильник прогнется или упадет со стены? Сможет ли унитаз выдержать мой вес?
Встраиваемые системы Geberit для унитаза и биде протестированы и гарантированно выдерживают нагрузку до 880 фунтов.(400 кг.) Без деформации каркаса или стены. Система умывальника проверена до 330 фунтов. (150 кг.), И писсуарная система проверена до 110 фунтов. (50 кг.). Любая система Geberit при правильной установке удерживает сантехническую арматуру на месте без провисания или смещения.

Как выполнить обслуживание системы внутри стены?
В системах биде и умывальниках внутри стены нет рабочих частей, требующих обслуживания. В унитазах и писсуарах есть панель смыва, которую можно снять со стены, как правило, без использования инструментов (доступны пластины с защитой от взлома).Снятие кнопки смыва обеспечивает доступ ко всем рабочим частям для простого ремонта и замены.
См. Список часто запрашиваемых запасных частей
Посмотрите несколько полезных видеороликов по техническому обслуживанию

Как найти сантехнику, совместимую с системой Geberit?
Geberit публикует брошюру с полным списком совместимых унитазов, биде и писсуаров. Кроме того, брошюра содержит схемы и инструкции, которые помогут вам определить, совместим ли ваш сантехнический прибор с системой.Для умывальников загрузите лист спецификации для системы и сравните ее с умывальником или унитазом, который вы хотите установить.
Посмотреть / скачать брошюру по совместимым светильникам

Как получить помощь по установке системы?
Посетите наш видеоцентр и посмотрите видео «Встраиваемая система для туалетов» для хорошего обзора процесса установки.Когда вы будете готовы добавить систему в свою ванную комнату, воспользуйтесь нашим онлайн-сервисом Поиск установщика чтобы помочь вам найти квалифицированного установщика в вашем районе. (Примечание: отключите все блокировщики всплывающих окон для просмотра локатора.)

Открытие бачков двойного слива — Helpful Colin

Предисловие

Этот пост описывает: Открытие бачков с двойным смывом для обслуживания впускного клапана и механизма смыва.

Введение

Если вы пытались открыть бачок унитаза с двойным сливом, возможно, вы обнаружили, что крышка чем-то удерживается. Но что? Нет ни зажимов, ни шурупов.

Крышки традиционных фарфоровых цистерн с ручкой опускаются вниз под действием силы тяжести.

Открытие бачков с двойным смывом, таких как мой Armitage Shanks ¹ Ascania, может быть трудным. Их крышки удерживаются на месте с помощью механизма кнопки смыва Geberit ² .Гнездо для кнопки, установленное в крышке бачка, удерживается пластиковым винтом, прикрепленным к внутренней части бачка.

В этой статье даются советы по снятию крышки бачка унитаза с двойным сливом.

Открытие бачков двойного слива для туалетов Armitage Shanks Ascania

Чтобы открыть бачок Armitage Shanks ¹ Бачок Ascania, начните с извлечения двух кнопок из гнезда для кнопок.

Полностью нажмите одну кнопку и удерживайте ее (унитаз будет сливаться).Поверните палец так, чтобы ноготь коснулся стороны другой кнопки. На обеих кнопках сбоку есть выемка для ногтей. Вонзите ноготь в выемку и вытащите пуговицу. Кнопка щелкнет в нерабочем положении, и ее можно будет вынуть из розетки. К моим кнопкам прикреплен длинный тонкий стержень из пластика, который опускается вниз, чтобы управлять настоящими кнопками внутри бачка. Будьте осторожны, не сломайте их.

Рис. 1–5. Снятие кнопок Рис.1. Нажатие на большую кнопку смыва, чтобы ноготь вошел в малую кнопку смыва. Рис. 2. Щелкнув по нему ногтем, потянув вверх. Рис. 3. Немного приподняв. Рис. 4. Поднимая на большое расстояние. Возьмите его и вытащите. Рис. 5. Маленькая кнопка была удалена. Возьмитесь за большую кнопку и тоже потяните ее вверх.

Теперь указательным пальцем другой руки таким же образом зажмите ногтем другую кнопку и со щелчком вытащите ее.

Розетка для кнопки (Серебряная чашка)

Посмотрите в гнездо, и вы увидите пластиковый винт, который до сих пор ускользал от вас. Это тот, который держит крышку. Это не должно быть слишком напряженным. открутите против часовой стрелки

отверткой с широким плоским лезвием толщиной 1мм. Не пережевывайте мягкий пластик винта слишком маленькой отверткой.

Серебряный патрон для пуговицы, установленный через крышку, не имеет резьбы в отверстии для винта. Винт плотно прилегает к корпусу, поэтому его не так легко выпустить.Резьба, в которую он ввинчивается, находится в плоской пластиковой скользящей пластине, удерживаемой наверху рамой, называемой мостом, прикрепленной к промывочному модулю / клапану под гнездом для кнопки.

Вымойте и очистите все детали перед повторной сборкой.

ПРИМЕЧАНИЕ: Чистящие жидкости, поступающие в гнездо кнопки, стекают через отверстия в бачок для смыва.

Вы можете увидеть все детали ниже:

Рис. 6. Обе кнопки удалены Рис.6. Обе кнопки удалены

Скользящая пластина в мосту

См. Бачок ниже со снятой крышкой и маркировкой внутренних частей:

Рис. 7. Цистерна со снятой крышкой Рис. 7. Цистерна со снятой крышкой

Сдвижная пластина в мостике (регулятор высоты) ослаблена. Он перемещается горизонтально так, чтобы его отверстия совпадали с гнездом для кнопки на крышке.

Будьте осторожны, чтобы случайно не толкнуть Мостик вниз.Он легко спускается, но его трудно вернуть обратно. Изображение ниже должно помочь в этом:

Рис. 8. Как поднять перемычку на промывочном механизме Рис. 8. Как поднять перемычку на промывочном механизме.

Мост имеет две трещотки, по одной с каждой стороны механизма.

Для опускания моста:

Просто осторожно нажмите на него, и он встанет на место на 7,25 мм ниже.(Расстояние между отверстиями в трещотках составляет 7,25 мм.)

ПРИМЕЧАНИЕ: Из-за гибкости пластика моста одна сторона может опускаться на одну ступеньку больше, чем другая. Мост, кажется, терпит это, но нужно опускать самую высокую сторону, пока обе стороны не окажутся на одинаковой высоте.

Чтобы поднять мост:

Нажмите кнопки на обеих защелках храповика (показаны на рисунке). Это прижмет собачки к механизму вместе, чтобы отсоединить их от храповика.Затем потяните Мост вверх. Это сложно, потому что пластик слишком прочен, чтобы его можно было сжать. Мне не удалось выжать их обоих одновременно, даже когда механизм вынут из бачка. Когда механизм находится на месте, может быть проще использовать «третью руку», чтобы подтянуть мост вверх, одновременно сжимая его обеими руками.

Мой совет: Сжимайте по одной защелке и поднимайте одну сторону моста на одну ступеньку, затем повторите с другой защелкой. Пластик достаточно гибкий, так что собачки на противоположных сторонах могут не совпадать с шагом на одну ступеньку.Если больше, то пластик может сломаться.

В конечном итоге мост должен располагаться чуть ниже гнезда кнопки. На скользящей пластине также есть два отверстия, через которые проходят шпиндели кнопок ³ , чтобы зацепиться с настоящими кнопками, расположенными ниже.

Совмещение отверстий в пластине с гнездом для кнопки

При сборке пуговиц начните с перемычки высоко на храповике. Когда крышка бачка закрывается, мост опускается почти до нужной высоты.Затем посмотрите через отверстие в крышке бачка, чтобы увидеть, как расположена сдвижная пластина. Посветите туда фонариком, чтобы осветить его.

Используйте острый инструмент, например тонкую отвертку, карандаш или шпиндель для пуговиц, вставленный в центральное отверстие. Переместите пластину и отцентрируйте три отверстия, чтобы получить гнездо для пуговицы.

Для того, чтобы зацепить большой белый винт с резьбой на пластине, отверстия в гнезде для кнопки (серебряная чашка) необходимо совместить с отверстиями в пластине. Это делается с помощью шпинделей кнопок, чтобы отверстия совпадали при затяжке винта.См. Картинку ниже:

Рис. 9. Как совместить отверстия гнезда кнопки и пластины Рис. 9. Как совместить отверстия гнезда кнопки и пластины.

Затем можно прикрепить гнездо для кнопки и повернуть большой белый винт, чтобы зацепить резьбу. Затем гнездо для кнопки можно вставить в крышку, с храповым механизмом опуская мостик вниз по мере его опускания. Затем винт можно затянуть, чтобы завершить работу, потянув гнездо кнопки вниз и перемычку вверх, захватив крышку между ними.

ПРИМЕЧАНИЕ: При установке шпинделей в отверстия черный диаметр имеет больший диаметр, чем зеленый.

ПРИМЕЧАНИЕ: Пуговицы могут оставаться на шпинделях до тех пор, пока каждая пуговица повернута на 180 ° для создания зазора между ними. Затем отвертка поместится между ними, чтобы достать большой белый винт.

ПРИМЕЧАНИЕ: Если крышка бачка была оторвана (или просто взята вверх) кем-то, кто не знает, как она удерживается на месте, то сдвижная пластина, мост или какая-либо другая часть может быть треснута или сломана и будет нужна замена ² .

Промывка бачка при снятой крышке

Чтобы промыть бачок со снятой крышкой, проткните что-нибудь подходящее через отверстия в сдвижной пластине моста и используйте его для нажатия кнопок смыва вниз, например используйте кнопку с прикрепленным шпинделем, отвертку или нажмите пальцем, если позволяет пространство.

Артикул

1. Как заменить кнопку смыва и клапан Geberit

Здесь вы можете увидеть, как сантехник снимает крышку бачка унитаза с двойным сливом во время работы над выходом с двумя кнопками смыва Geberit:

На видео вы можете увидеть, как выпускной клапан разделяется на две части, при этом нижняя часть остается в бачке, а он регулирует высоту моста.

2. Энциклопедия туалетов

Ознакомьтесь с энциклопедией туалетов. Часть InspectAPedia.

1. Хвостовики Armitage теперь являются частью Ideal Standard.

2. Детали для механизма кнопки смыва Geberit, используемого Armitage Shanks и Ideal Standard, можно приобрести на Amazon и у других поставщиков по следующим ценам:

Клапан двойной промывки Geberit с внутренним переливом и кнопками

Кнопки для клапана двойной промывки Geberit

Мост клапана двойной промывки Geberit

Уплотнительная шайба основания клапана двойной промывки Geberit

ТОЛЬКО клапан двойной промывки Geberit без внутреннего переливания и кнопок

Для поиска других поставщиков используйте GEBERIT, TWICO, Ideal Standard или Amitage Shanks.

Эти детали также можно приобрести у строителей, в магазинах товаров для дома и в магазинах бытовой техники.

3. Шпиндели с пуговицами обрезаются по длине в соответствии с размером бачка, в котором установлен промывочный клапан. Шпиндели полые, поэтому винты из нержавеющей, латуни или нейлона могут быть вставлены в нижнюю часть шпинделей, чтобы их длина могла регулироваться. , особенно если они слишком короткие.

Просмотры сообщений: 97 430

Похожие сообщения

Автор: Полезный Колин

У меня есть опыт работы в области телекоммуникаций и увлекаюсь всем, что связано с наукой и техникой — от физики до электроники, от вычислений до DIY.Просмотреть все сообщения Helpful Colin

% PDF-1.4 % 60 0 объект > эндобдж xref 60 140 0000000016 00000 н. 0000003887 00000 н. 0000003950 00000 н. 0000004502 00000 н. 0000004953 00000 н. 0000004998 00000 н. 0000005111 00000 п. 0000005357 00000 п. 0000006174 00000 н. 0000006933 00000 п. 0000007644 00000 п. 0000008353 00000 п. 0000009123 00000 н. 0000009902 00000 н. 0000010508 00000 п. 0000010827 00000 п. 0000011446 00000 п. 0000011694 00000 п. 0000011947 00000 п. 0000012200 00000 н. 0000012970 00000 п. 0000013762 00000 п. 0000028946 00000 п. 0000039919 00000 н. 0000046513 00000 п. 0000063641 00000 п. 0000063995 00000 п. 0000064030 00000 п. 0000064689 00000 н. 0000077979 00000 п. 0000191192 00000 н. 0000191258 00000 н. 0000191332 00000 н. 0000194267 00000 н. 0000195073 00000 н. 0000197848 00000 н. 0000203638 00000 н. 0000213878 00000 н. 0000228460 00000 н. 0000240123 00000 н. 0000250332 00000 н. 0000261791 00000 н. 0000269769 00000 н. 0000319719 00000 н. 0000363451 00000 н. 0000406290 00000 н. 0000456912 00000 н. 0000495756 00000 н. 0000541046 00000 н. 0000591644 00000 н. 0000628201 00000 н. 0000675158 00000 н. 0000693650 00000 н. 0000744551 00000 н. 0000763110 00000 н. 0000777504 00000 н. 0000796646 00000 н. 0000819955 00000 н. 0000845676 00000 н. 0000869699 00000 н. 0000894444 00000 н. 0000918667 00000 н. 0000944394 00000 н. 0000965889 00000 н. 0000990843 00000 н. 0001015660 00000 п. 0001041470 00000 п. 0001065783 00000 п. 00010

00000 п. 0001117105 00000 п. 0001141101 00000 п. 0001166966 00000 п. 0001183598 00000 п. 0001202880 00000 п. 0001211695 00000 п. 0001227048 00000 н. 0001242878 00000 п. 0001258864 00000 п. 0001279564 00000 п. 0001294497 00000 п. 0001310069 00000 п. 0001325593 00000 п. 0001342900 00000 п. 0001356817 00000 п. 0001364713 00000 п. 0001368221 00000 п. 0001381043 00000 п. 0001396338 00000 п. 0001403475 00000 п. 0001408768 00000 п. 0001415458 00000 п. 0001431591 00000 п. 0001445290 00000 п. 0001459309 00000 п. 0001473227 00000 н. 0001487062 00000 н. 0001511971 00000 п. 0001528681 00000 п. 0001542381 00000 п. 0001556426 00000 п. 0001569753 00000 п. 0001582252 00000 п. 0001595243 00000 п. 0001607474 00000 п. 0001620229 00000 н. 0001633927 00000 н. 0001647028 00000 п. 0001673450 00000 п. 0001686819 00000 п. 0001699625 00000 н. 0001711394 00000 п. 0001724488 00000 н. 0001737963 00000 п. 0001751090 00000 п. 0001764815 00000 п. 0001779040 00000 п. 0001790973 00000 п. 0001802393 00000 п. 0001827323 00000 н. 0001840926 00000 п. 0001852791 00000 н. 0001866353 00000 п. 0001876229 00000 п. 0001889241 00000 п. 0001

4 00000 п. 0001918269 00000 н. 0001931451 00000 п. 0001942399 00000 н. 0001955285 00000 п. 0001970588 00000 п. 0001983647 00000 н. 0001994777 00000 п. 0002006819 00000 н. 0002017608 00000 п. 0002030104 00000 п. 0002042812 00000 п. 0002053173 00000 п. 0002063276 00000 н. 0002074994 00000 н. 0000003096 00000 н. трейлер ] / Назад 2897860 >> startxref 0 %% EOF 199 0 объект > поток hb«f` g`P ʀ

Как исправить постоянно работающий унитаз с двойным смывом

Почему мой унитаз с двойным смывом постоянно работает?

Если у вас есть унитаз с двойным сливом, который постоянно работает, скорее всего, уплотнение клапана двойного слива изношено, деформировано или загрязнено и, следовательно, не герметично закрыто.Это также может быть результатом неисправного заправочного клапана, непрерывно заполняющего резервуар.

Если проблема связана с краном наполнения унитаза, он будет продолжать наполнять бак водой, которая будет стекать в унитаз через переливную трубку. Это может быть одной из причин, по которой ваш туалет не перестает работать.

Клапан наполнения унитаза — это часть бачка унитаза, устанавливаемая в основном с левой стороны бачка. Он подсоединяется снизу бачка унитаза к водопроводу и предназначен для наполнения бачка унитаза после каждого смыва.

В унитазах с двойным смывом поплавковая чашка / цилиндр подсоединяется к вертикальному корпусу наполнительного клапана. Поплавок регулирует открытие и закрытие наполнительного клапана, а также уровень воды в бачке унитаза.

Когда вы смываете унитаз, поплавок перемещается на дно бака, и кран заполнения, который до этого момента был закрыт, открывается и начинает наполнять бак. По мере того, как бак наполняется водой, поплавок постепенно поднимается на установленную высоту. где он остановится, и клапан наполнения закроется.Уровень воды в бачке унитаза должен быть примерно на ½ дюйма ниже переливной трубки.

Если высота поплавка унитаза установлена ​​выше рекомендованной, клапан наполнения будет непрерывно наполнять бак водой, так как лишняя вода стекает в унитаз через переливную трубку.

Помимо поплавка унитаза, может быть неисправен заправочный клапан, так как он не закрывается даже после того, как резервуар заполнен и поплавок поднялся в свое положение. Поэтому бак будет постоянно наполняться водой, и его необходимо будет заменить.

Переливная трубка — это большая трубка в середине бака, по которой излишки воды отправляются обратно в унитаз, чтобы избежать перелива.

Диагностика постоянно работающего унитаза с двойным смывом

Перед тем, как приступить к ремонту постоянно работающего унитаза, необходимо убедиться, что проблема заключается в заливном клапане или уплотнении унитаза. Для этого снимите крышку бачка унитаза и уберите ее в безопасное место, где она не упадет и не треснет.

Проверить уровень воды внутри бака относительно переливной трубки.Если резервуар наполнен водой и течет через переливную трубку, проблема связана с заправочным клапаном или поплавком унитаза.

Высоту поплавка унитаза можно легко отрегулировать, в то время как неисправный или протекающий клапан заполнения необходимо заменить. Новые клапаны наполнения унитаза продаются с поплавком в комплекте.

Если, однако, проблема не в заливном клапане или поплавке, скорее всего, проблема заключается в уплотнении унитаза.

Как отремонтировать унитаз с двойным смывом, который постоянно работает

Чтобы отремонтировать постоянно работающий унитаз, вам может потребоваться замена некоторых деталей унитаза.Если, например, уплотнение клапана двойной промывки смещено или просто загрязнено, вам нужно будет только исправить это. Однако, если со временем он затвердел или изношен, его необходимо заменить.

Как отремонтировать / заменить уплотнение унитаза двойного смыва

В большинстве случаев, когда у вас унитаз с двойным сливом, который не перестает работать, проблема обычно связана с уплотнением. Давайте посмотрим, как отремонтировать или заменить двойное промывочное уплотнение.

• Отключаем подачу воды в унитаз.Запорный вентиль унитаза находится на стене за унитазом. Поверните этот клапан по часовой стрелке.
• Промойте унитаз и удерживайте рычаг смыва вниз, чтобы слить как можно больше воды из бачка.
• Снимите крышку бачка унитаза и уберите ее в безопасное место.
• Крепко удерживая корпус клапана двойной промывки, поверните его по часовой стрелке или против часовой стрелки, чтобы снять.
• Тщательно проверьте, не изношено ли уплотнение, нет ли перекоса или нет ли на нем мусора / грязи.
• Если он выглядит изношенным или со временем затвердел, его необходимо заменить.Он сделан из резины, а значит, эластичен. Вытащите его и вставьте новый.
• С другой стороны, если уплотнение выглядит грязным, промойте его проточной водой в раковине. Не забудьте также очистить отверстие промывочного клапана, где находится уплотнение.
• Если уплотнение было смещено, попробуйте выровнять его. Вам также следует подумать о нанесении на него вазелина, который помогает запечатать.
• Верните клапан, как вы его сняли, и выровняйте кнопки смыва, как они были раньше.
• Включите подачу воды в унитаз и дайте бачку наполниться.
• Проверьте и внимательно прислушайтесь к попаданию воды в унитаз.
• Прижмите кусок папиросной бумаги к краю унитаза и посмотрите, остается ли он сухим.
• Если вас все устраивает, закройте крышку бачка унитаза и несколько раз промойте унитаз, чтобы убедиться, что он работает эффективно.

Как отрегулировать уровень воды в унитазе с двойным смывом

Если у вас работает двойная промывка из-за избытка воды в баке, вы можете остановить это следующим образом:

• Перекройте подачу воды в унитаз и спустите воду из унитаза.
• Снимите крышку бачка унитаза и отложите ее.
• Рядом с поплавком унитаза вы увидите длинный пластиковый винт. Этот винт используется для регулировки высоты поплавковой чашки и, следовательно, уровня воды в резервуаре.
• Рукой или отверткой поверните этот винт против часовой стрелки.
• Откройте подачу воды в унитаз и обратите внимание на новый уровень воды. Он должен быть примерно на 1-1 / 2 дюйма ниже переливной трубки.
• Отрегулируйте винт до нужной высоты.
• Промойте унитаз пару раз и посмотрите, вернется ли вода на заданную высоту.
• Закройте бачок унитаза.

Как заменить клапан наполнения унитаза

Если виной всему клапан наполнения унитаза, его необходимо заменить. Некоторые люди попытаются отремонтировать заправочный клапан, но лучшее и долгосрочное решение — купить новый. Заправочные клапаны стоят около 20 долларов и могут служить вам более 5 лет. Наполнительные клапаны Fluidmaster и Korky являются одними из лучших.

Чтобы заменить кран наполнения унитаза, следуйте этому подробному руководству здесь.

Детали бачка для унитаза | Детали туалета

Испытайте нас для всех деталей бачка унитаза

Одна из самых серьезных проблем — сломанный унитаз, поэтому мы предлагаем широкий ассортимент запасных частей для бачка унитаза, которые помогут устранить неисправности. Вряд ли они будут гламурным изобретением, но вы можете представить себе жизнь без туалета. Это реальность для 40 процентов населения мира, не имеющего доступа к надлежащей санитарии.В Toilet Spares мы предоставляем вам все необходимые детали для вашего удобства. У нас также есть запасные части для деталей, которые больше не производятся, например, унитазов Imperial, таких как промывочный клапан Imperial, см. Статью в нашем блоге.

Распространенные ошибки, которые люди допускают при обращении с выпускным клапаном унитаза

Ванная комната — одно из важнейших сооружений в вашем доме или офисе. При правильной установке он может прослужить вам долгие годы. Однако, если вы сделаете ошибку при установке, вас будут беспокоить незначительные перерывы на протяжении всего срока службы.Помните об этом, когда собираетесь ремонтировать или устанавливать новую туалетную систему.

• Если вы заменяете унитаз или его клапаны, советуем отключить источник воды. Перед тем, как снять старую систему, закройте водяной клапан резервуара и сполосните унитаз после закрытия воды. Удаление воды из уравнения помогает сохранить ремонт как можно более чистым.
• Прежде чем отправиться за покупкой новых деталей или систем, убедитесь, что вы правильно проводите измерения.Перед покупкой таких компонентов, как водопровод, необходимо провести замеры, чтобы избежать ненужных затрат на замену деталей.
• Всегда снимайте крышку бачка, так как она плохо сидит на вашем унитазе и может легко упасть на пол и вызвать серьезные повреждения. Кроме того, когда вы прикрепляете уборную к земле, будьте осторожны с тем, насколько затянуты гайки и болты. Если затянуть их слишком сильно, земля под унитазом может расколоться или потрескаться.

Чего ожидать от запасных частей для унитаза в отношении впускного клапана унитаза

Если вы сантехник или заядлый любитель DIY, то наши услуги вам будут интересны.Мы поставляем широкий ассортимент запчастей для проведения ремонта унитаза.

• Наш интернет-магазин упрощает процесс приобретения необходимых вам запчастей. Вам не нужно выходить из дома: вы просто просматриваете наш каталог опций, выбираете нужные вам товары, добавляете их в корзину, и после оплаты ваша посылка будет уже на пути к вам.
• К каждому элементу, который вас интересует, мы предоставим видео, чтобы продемонстрировать, как установить или использовать эту конкретную часть.Это полезно, когда вы пытаетесь отремонтировать унитаз в рамках самостоятельного проекта. К каждому продукту прилагаются инструкции, которые помогут вам максимально увеличить количество покупок.
• В нашем каталоге представлены все известные бренды, связанные с сантехникой, особенно в части унитаза. Вы можете быть уверены, что получаете качественные продукты и детали, которые не ломаются и не ломаются. Приобретение фирменных запчастей гарантирует, что ваш унитаз будет служить вам долгие годы с использованием высококачественных компонентов.

О запасных частях для унитаза

Мы являемся поставщиком деталей туалета, таких как впускные и выпускные клапаны, кнопки подачи и детали для промывки системы (включая детали туалетов Imperial, такие как промывочный клапан Imperial, промывной клапан Caroma, промывные клапаны geberit, промывочные клапаны novelli, промывные клапаны roca и fowler. промывочные клапаны) и многие другие.

Клапаны

, подобные нашему двойному сливному клапану Geberit Twico 1 Impus 250, очень распространены в австралийских туалетных бачках, включая: Argent, Brodware, Catalano, Cotto, Duravit, Gemini, Идеальный стандарт, Колер, Лауфен, Паризи, Поцци-Джинори, Р.А.К., Сангара, Стилус, Тото, Villeroy & Boch и Vitra.

Свяжитесь с нами, если вам нужны запчасти для унитаза.

Монтажные системы для сантехники | Noken

ЗАЩИТА ПЕРСОНАЛЬНЫХ ДАННЫХ

Контроллер данных

Noken Design, S.A.Ctra. Вильярреал — Пуэбла-Ареносо (CV 20, км 2), в 12540 Вила-Реал (Кастельон), Испания

Тел .: +34 964 506450

www.noken.com

Цель обработки

Для поддержания установленных коммерческих отношений, а также для информирования вас посредством электронных коммерческих сообщений о наших продуктах и ​​услугах.

Время удерживания

С одной стороны, налоговая и бухгалтерская информация будет ХРАНИТЬСЯ НА СРОКИ, НЕОБХОДИМЫЕ для соблюдения юридических обязательств.

В связи с отправкой рекламы мы сможем сохранить вашу информацию и отправлять вам рекламу до тех пор, пока вы не воспротивитесь этому.

Юридический орган

Наличие договорных отношений, законного интереса и согласия в зависимости от каждой цели и возможной передачи.

Предполагаемые получатели данных (передача или переуступка)

— Ваши личные данные могут быть переданы компаниям Группы, если вы дадите разрешение на получение рекламы.

Компании, входящие в Porcelanosa Grupo (включая всех участников нашей бизнес-группы), перечислены по следующим ссылкам: www.porcelanosa.com/empresas.php и www.porcelanosa.com/buscador-de-tiendas.php

— Ваши данные могут быть сообщены или переданы, в зависимости от обстоятельств, в банковские учреждения для сбора и оплаты, а также по запросу государственных администраций или судов.

— Ваши данные могут быть переданы другим компаниям Группы, деятельность которых связана с приобретенным продуктом.

ДПО

Вы можете связаться с сотрудником по защите данных в PORCELANOSA Grupo, отправив электронное письмо на следующий адрес: [email protected] или позвонив по телефону 964 507 140

Права

Вы можете воспользоваться законными правами на Доступ, Исправление, Аннулирование ваших данных, запросить Переносимость, Удаление или, при необходимости, возражать против их использования. Чтобы воспользоваться этими правами, вы должны написать по указанному выше адресу.

Вы должны указать, какими из этих прав вы хотите воспользоваться, и в то же время приложить ксерокопию вашего удостоверения личности или аналогичного документа, удостоверяющего личность.Если вы действуете через представителя, будь то по юридическим или добровольным причинам, вы также должны предоставить документ, определяющий полномочия представительства, и документ, удостоверяющий личность вашего доверенного лица.

Кроме того, вы можете воспользоваться своим правом на защиту личных данных, подав жалобу в Испанское агентство по защите данных (www.agpd.es).

ЮРИДИЧЕСКАЯ СТАТЬЯ ДЛЯ БЮЛЛЕТЕНИЙ И ФОРМ СБОРА ДАННЫХ.

В соответствии с положениями, содержащимися в действующих положениях о защите персональных данных, вы уведомляете вас о том, что предоставленные вами персональные данные будут включены в файл, контролером данных которого является компания Noken Design, S.A. (Идентификационная карта налогоплательщика № A12556148 и зарегистрированный офис по адресу Ctra. Villarreal — Puebla Arenoso (CV 20, км 2) в 12540 Вила-Реал (Кастельон), Испания) для обработки вашего запроса на подписку и строительства, чтобы отправить вам информацию о интересовать время от времени, информируя вас с помощью электронных коммерческих сообщений о наших продуктах и ​​услугах.

Ваши личные данные могут быть переданы компаниям в Porcelanosa Grupo (включая всех участников нашей бизнес-группы), принадлежащим к сектору производства и продажи строительных материалов, отделочных материалов и аксессуаров (перечислены на сайте www.
