Как собрать душевую кабину 120 80: Сборка душевой кабины размером 120 на 80 сантиметров

Содержание

Душевая кабина с глубоким поддоном. Установка душевой кабины ода 8401 с глубоким поддоном своими руками


Многие покупатели, после долгих выборов и походов по магазинам делают свой выбор в пользу душевой кабины. Практичность и красота сейчас на первом месте, а уж сколько свободного места будет в ванной комнате. В общем, плюсов у душевых кабин гораздо больше, чем минусов.

Но если с ваннами все просто, купили, поставили, подсоединили слив к канализации, и можно пользоваться. То с душевыми кабинами все гораздо сложнее. Душевую кабину нужно помимо подключения еще и собрать.

Конечно, вы можете воспользоваться услугами профессиональных сборщиков и установщиков, но далеко не каждому по карману будут их услуги. Да и многие вообще как говориться “сами с руками” могут, и хотят собрать душевую кабину своими руками.

В принципе, в сборке душевых кабин нет ничего сложного, тем более, что почти все они собираются одинаково, за редким исключением. Вы можете взять любую инструкцию от душевой кабины, например инструкцию по сборке душевой кабины Parly, и собрать по ней любую душевую кабину.

Выбор места сборки и требования к нему

Место установки душевой кабинки Triton должно быть облицовано кафельной плиткой, на стенах и полу не допускаются выступы. В водопроводных магистралях монтируется фильтрующий картридж, давление жидкости в трубе не должно превышать 2-4,5 бар. При повышенном напоре необходимо установить понижающий редукционный клапан. Если наблюдается разница давлений более 0,5 бар в магистралях горячего и холодного водоснабжения, то требуется установить обратные клапаны. На выходах труб предусматриваются втулки с внутренней резьбой 1/2″, диаметр сточного канала — 50 мм.

Для коммутации к электрической сети используется отдельный кабель, выведенный в распределительную коробку или к розетке с влагозащищенным корпусом.

В цепи питания предусматривается монтаж автоматического предохранителя и устройства защитного отключения. По периметру кабины есть свободная зона шириной от 300 мм, между потолком и корпусом обеспечивается зазор от 150 мм для вентиляции. Подаваемая в магистрали горячая вода не должна иметь температуру выше 60°С.

Сборка душевой кабины своими руками

Подробная инструкция по установке кабин

Все более популярным атрибутом ванных комнат на сегодняшний день становится душевая кабина. Связано это с тем, что она экономит большое количество полезной площади помещения и часто становится главным элементом полностью всего дизайна комнаты. Своими руками собрать подобную конструкцию достаточно просто.

Этапы монтажа душевой кабины: 1. Сборка поддона и установка по уровню. 2. Сборка стенок душевой кабины. 3. Установка крыши. 4. Сбор установки для подачи воды. 5. Подсоединение к водопроводу и канализации. 6. Протяжка хомутов.

Однако следует знать о том, как не допустить ошибок. Собирать нужно так, чтобы душевая кабина смогла служить довольно долго и функционально. Существует достаточно большое количество видео о том, как происходит сборка душевой кабины своими руками.Однако большая часть из них относится к конкретной модели душевой.

Прежде чем самостоятельно устанавливать душевую кабину, следует внимательно ознакомиться с инструкцией. Это даст возможность избежать целого ряда возможных ошибок при ее установке и понять, как правильно выполняется сборка угловой кабины своими руками.

Если планируется установить кабину на место ванны, не понадобится никакое разрешение на установку душевой.

Однако если установка душевой предполагает и наличие ванны, понадобится обязательно согласовать переустройство помещения с внесением соответствующих изменений в план БТИ. Это связано с тем, что в квартире будет устроена дополнительная водяная точка, что обязательно необходимо согласовать со специализированными организациями, которые способны предоставить акт обо всех выполняемых работах по оборудованию дополнительной точки.

Вернуться к оглавлению

Что понадобится для того, чтобы была выполнена инструкция по установке кабин?

В большинстве случаев используются душевые кабины в форме уголка. Установка конструкции подобного типа должна идти по определенному плану. Подобные кабинки схожи по устройству между собой. Элементы, из которых они состоят:

Схема подключения к водопроводу и герметизация душевой кабины.

  • крыша;
  • поддон;
  • боковые стенки и задняя панель;
  • вертикальные стойки;
  • двери;
  • юбка (экран), фартук.

Чтобы установить кабину в форме уголка своими руками, понадобится иметь следующие инструменты:

  • разводной ключ;
  • набор отверток;
  • строительный пистолет;
  • электродрель;
  • строительный уровень;
  • ФУМ-лента или пакля;
  • гибкие шланги;
  • силиконовый герметик.

Если есть желание установить самостоятельно душевые кабины, не отвлекаясь на многочисленные поиски недостающих элементов, следует об этом заранее позаботиться: есть смысл приобрести дополнительные шайбы, гайки, саморезы, острый нож, перчатки и так далее. Рекомендуется процесс сборки разделять 2 на этапа:

Виды дверей в душевых кабинах.

Следует выбрать просторное место и собрать кабину без использования герметика. Это даст возможность:

  • понять, как правильно выполняется установка кабин;
  • убедиться в наличии всех необходимых деталей;
  • проверить все отверстия;
  • выполнить замену бракованных изделий;
  • получить опыт, который даст возможность без труда собирать ее в ванной комнате, где гораздо меньше места для монтажа душевой кабинки.

Окончательная установка душевой кабины непосредственно на самом месте дальнейшего использования устройства.

Вернуться к оглавлению

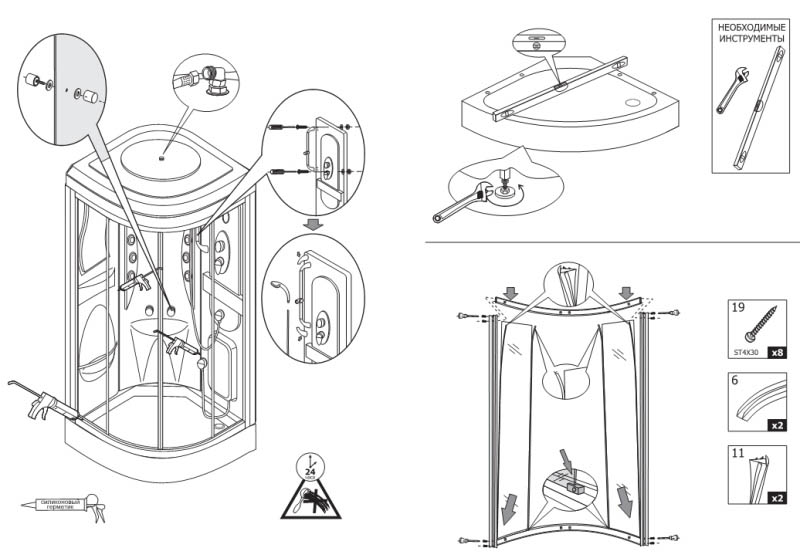

Как происходит сборка душевой кабины своими руками: пошаговая инструкция

Порядок установки подобных кабинок в первую очередь предполагает установку поддона. Важно отметить, что перед началом установки поддона необходимо выполнить монтаж системы слива/отвода воды с помощью гибких шлангов. Оптимальнее всего, если выход в канализацию будет располагаться прямо под сливным отверстием поддона.

  1. Прежде всего необходимо поставить на ножки поддон.
  2. Далее понадобится выровнять его по горизонтали и по высоте при помощи подтяжки стопорных регулировочных винтов.
  3. Если на поддоне отсутствуют ножки, необходимо выровнять пол с помощью специальной стяжки из цемента.
  4. Далее понадобится выполнить облицовку с помощью использования керамической плитки.

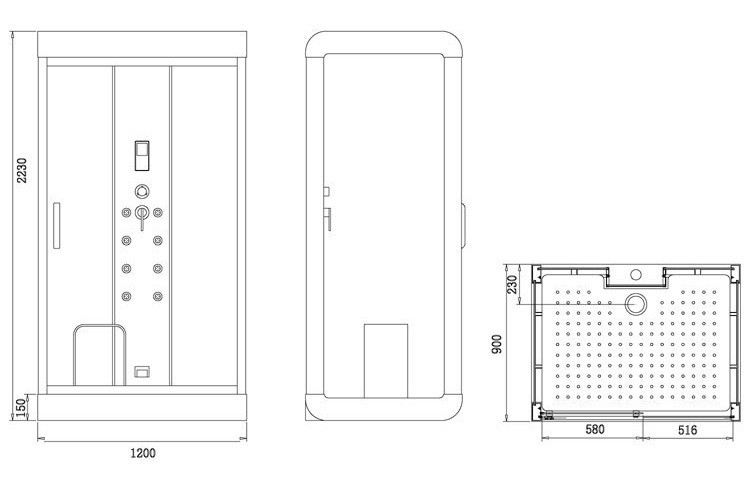

Схема размеров гидромассажной душевой кабины с парогенератором.

Если материалом поддона является акрил, следует обратить особое внимание на каркас. Технология монтажа душевой кабинки с поддоном подобного типа подразумевает наличие пары опорных перекрещенных перекладин и пятой ножки, которая располагается по центру поддона.

Если такой каркас отсутствует, понадобится создать дополнительное укрепление для того, чтобы надежно зафиксировать кабину при помощи специальной подушки из бетона.

Важно отметить, что перед тем, как устанавливать душевую кабину самостоятельно, необходимо проверить соединение поддона со сливным устройством на герметичность. Для этого нужно будет залить в поддон воду, при этом предварительно заткнув сливной шланг. Далее понадобится проверить, достает ли шланг до канализации и был ли обеспечен необходимый уклон (150-200 мм на 1 м).

Следующим шагом будет монтаж панелей и стеклянного ограждения. Прежде всего нужно осмотреть все стекла на наличие каких-либо дефектов и определить, где у них низ, а где верх (больше всего отверстий в верхней части).

Далее понадобится разобраться с направляющими: верхняя — широкая, нижняя — тонкая, имеются фигурные вырезы.

Стекло вставляется в пазы направляющих, при этом следует заранее смазать герметиком все стыки. Далее затягивается винт, который находится на прижимной лапке.

Система слива в душевой кабине.

При помощи саморезов направляющие соединяются со стойкой (сверху и снизу), надевается уплотнитель на стекло. Под нижнюю направляющую наносится герметик на поддон, устанавливаются стекла.

Установка душевой кабинки своими руками дает возможность сэкономить на дорогостоящих специалистах, однако рядом не будет профессионала, который может указать на важные мелочи.

При помощи небольших шайб и саморезов к поддону закрепляются боковые панели (в поддоне есть специальные отверстия), места стыков обрабатываются силиконом. После этого саморезами закрепляется задняя панель — все стыки нужно загерметизировать силиконом.

Не следует зажимать одновременно все саморезы — инструкция по установке душевых кабин говорит о том, что довольно часто не совпадают некоторые отверстия, в связи с чем понадобится оставлять небольшой зазор для последующей регулировки. Не стоит нажимать слишком сильно — металл кабинки является довольно хрупким.

Необходимо проверить работу электрических приборов: радио, вентилятор и подсветка. С этим может помочь инструкция.

Кабину понадобится оставить на некоторое количество времени, пока герметик не затвердеет окончательно.

Вернуться к оглавлению

Что необходимо помнить при установке душевых кабин своими руками?
  1. Ванная комната является достаточно опасным помещением, в котором категорически запрещается присутствие абсолютно любых коммутационных щитов, дросселей и другого оборудования.
  2. Чтобы владелец имел возможность обезопасить себя от поражения электрическим током и сохранить работоспособность устанавливаемых кабинок, защитив их от резких скачков напряжения, понадобится установить специальный автоматический выключатель, который имеет устройство отключения питания либо дифференциальный автомат.
  3. Розетку рекомендуется устанавливать с обратной стороны кабин, при этом желательно, чтобы она была скрытого типа.
  4. Розетка должна быть пыле- и влагозащищенной — иметь индекс IP44.
  5. Душевая кабинка обязательно должна быть заземлена. В большинстве случаев в качестве заземлителя используется поддон из металла.

Прежде чем устанавливать душевые кабинки, следует позаботиться об их подключении к водопроводу. При подключении душевых кабин к трубопроводу понадобится помнить следующее:

  1. Целесообразнее всего применять гибкие шланги — с ними проще и удобнее всего работать.
  2. Шланги понадобится брать с запасом по длине — это позволит упростить процесс монтажа и осуществить проверку всей гибкой проводки.
  3. Места для соединения холодной и горячей воды в большинстве случаев обозначаются точками.
  4. Чтобы обеспечить функциональность гидромассажа, понадобится знать значения силы давления и напора воды, в противном случае данная функция может просто не работать.

После того как герметик затвердеет, выполняется инструкция по установке стеклянных дверей. Порядок установки следующий:

  1. Закрепляются верхние и нижние ролики.
  2. Надеваются все уплотнители.
  3. Устанавливаются двери.
  4. Двери регулируются таким образом, чтобы створки максимально плотно могли смыкаться. Для этих целей следует использовать верхние ролики.
  5. На винты, которыми фиксируются ролики, следует надеть пластиковые заглушки.
  6. В конце проверяется работа дверей, при необходимости регулируется.

На этом пошаговая инструкция по установке душевой кабины практически заканчивается. Следующим шагом будет подготовка крыши. В большинстве случаев установка верхней части не представляет каких-либо сложностей. Верхняя часть кабин устанавливается на специальные отверстия и фиксируется при помощи соответствующих креплений.

Если в крыше кабинки предусматривается динамик, края понадобится проклеить силиконом — это предотвратит гудение в процессе работы. Далее устанавливаются все внутренние элементы (ручки, полки, зеркало и так далее). После окончательной сборки и установки душевых кабин понадобится перейти к пусконаладочным работам:

  1. Следует проверить затяжку хомутов на шлангах кабинки.
  2. С помощью использования гаечного ключа еще раз нужно проверить все гайки.
  3. Понадобится убедиться в правильной работе системы водоотведения.
  4. Далее надо проверить герметизацию кабинки.
  5. Следует зайти в кабину и немного походить — если поддон начнет скрипеть и трещать, это говорит о том, что ножки располагаются не в одной плоскости.
  6. Чтобы увеличить прочность, необходимо посадить ножки на герметик или закрепить их при помощи саморезов.

Если соблюдать последовательность, которую содержит данная инструкция, сборка душевой будет выполнена правильно.

Поделитесь полезной статьей:

bezsantexnika.ru

Правильная подготовка схемы коммуникаций

Основные требования по подготовке коммуникаций:

  1. Выводы водопроводных труб располагаются на стене на высоте 1200 мм от уровня пола, расстояние между центрами магистралей составляет 150 мм. Труба холодной воды размещается ближе к углу (на расстоянии 250 мм от перпендикулярной стены).
  2. Поскольку размеры поддона составляют 90х90 см, то отверстие для слива располагается по центру (на расстоянии 450 мм от стен).
  3. Розетка ставится на высоте 2150 мм от уровня пола, рекомендуется вывести точку коммутации ближе к углу (на расстояние 100 мм от перпендикулярной стены, в которой расположены водопроводные трубы).

Необходимые инструменты

Инструмент, необходимый для установки оборудования серии «Тритон Стандарт» или «Тритон Ультра»:

  • гидравлический уровень;
  • шуруповерт или дрель;
  • набор гаечных ключей;
  • отвертка с крестообразным жалом;
  • рулетка и карандаш;
  • сверла по металлу диаметром 2,5 и 6 мм;
  • ручная ножовка;
  • строительный пистолет и баллон с силиконовым герметиком нейтрального типа.


Этап 1: сборка поддона

Порядок действий при сборке:

  1. Распаковать комплектующие и сверить количество деталей со списком, приведенным в инструкции.
  2. Постелить на пол слой толстого картона или мягкой ткани, предохраняющей поддон от повреждений.
  3. Прикрутить сливной патрубок к нижней части поддона. Для повышения герметичности на резиновое кольцо нанести герметик.
  4. Собрать силовой каркас, на котором предусмотрены опоры. На части кабин пластиковые ножки крепятся к поддону винтами без дополнительных распорок.
  5. Перевернуть поддон на 180°, а затем закрепить основание шурупами, которое не должно выступать за пределы пластикового корпуса. Если опоры выходят за границы поддона, то детали следует подрезать ножовкой.
  6. Установить точки крепления для фронтального декоративного экрана.

Подготовительные мероприятия


Схема установки слива в полу для душа.

Создание и дальнейший монтаж душевых кабин представляется комплексом мероприятий, требующих выдержки и чистоплотности. Для правильной постановки на место этого устройства необходимо осуществить подготовку основания и изолировать водопроводные трубы. Для монтажных работ нужно приготовить набор инструментов, без которых просто не обойтись, так как при установке душевых кабин сборка – это достаточно кропотливый этап:

  • шайбы с отверстиями М16;
  • герметик;
  • сифон;
  • острый нож;
  • краска;
  • отвертка;
  • кисточки.

Накануне проведения основных работ нужно изучить последовательность осуществления монтажа. Вначале необходимо распаковать устройство и обследовать поверхность на наличие царапин, сколов и целостность конструкции. Для этого она вынимается из упаковочной пленки. Дополнительные детали в виде крепежа идут отдельно от набора. К каждой душевой кабине для мытья дается детальная инструкция по сборке. Из нее можно узнать о схеме установки конструкции.

Этап 2: сборка передней рамы

Монтаж фронтальной рамы, предназначенной для установки стекол и подвижных дверей, выполняется на полу рядом с поддоном. В части моделей используются дополнительные задние стенки, которые соединяются с фронтальной рамой в единую конструкцию.

Если дополнительных стенок нет, то передняя рама крепится при помощи винтов или монтажных скоб, входящих в комплект части душевых кабин.

Общая схема

На начальном этапе необходимо соединить винтами вертикальные стойки с горизонтальными элементами. В набор входят специальные распорные втулки, обеспечивающие жесткость конструкции. Собранная рама крепится к поддону уголками и шурупами, линия стыка промазывается герметиком. Душевая кабина ставится к стене, корпус выставляется по уровню при помощи вращающихся элементов, предусмотренных в опорах. Если в конструкции используются центральная панель и боковые стенки, то фронтальная рама со стеклами и дверями предварительно крепится только к поддону.

Вариант 1: в комплекте

Если в комплект входят монтажные скобы, то необходимо выполнить действия:

  1. Установить на вертикальные стойки рамы металлические пластины, которые следует закрепить винтами.
  2. Разметить монтажные отверстия на поверхности стен.
  3. Просверлить каналы и установить пластиковые распорные дюбели.
  4. Прикрутить раму к стене, линию стыка промазать герметиком.

Вариант 2: не входит в комплект

Для крепления конструкции к стене может использоваться направляющий металлический профиль, который приобретается отдельно. Фиксирующая планка прикручивается к поверхности стены, линия стыка закрывается слоем герметика. Затем в П-образную выемку вставляется рама, которая фиксируется в заданном положении винтами. На сопрягаемые поверхности необходимо нанести слой силиконового герметика.

Душевой поддон 80х80 глубокий

Душевая кабинка 90х90 отлично подходит для установки в бане. Благодаря компактным габаритам ее можно без труда установить в комнате небольших размеров. При этом места в такой кабине более чем достаточно, чтобы отлично помыться.

Среди потребителей душевые кабины 90х90 особенно востребованы. Это объясняется широким диапазоном цен на такие изделия. Современные производители готовы предложить потребителям как модели бюджетной серии, так и кабинки со множеством дополнительных функций. Глубокие душевые поддоны 80х80 см отличаются массой положительных свойств.

Плюсы и минусы глубоких поддонов

Перед покупкой глубокого поддона для душа следует учитывать несколько нюансов. К примеру, их установка связана с определенными расходами. Однако такие изделия обладают и некоторыми преимуществами, которые необходимо учитывать.

К примеру, благодаря установке глубокого поддона более интенсивно прогревается внутреннее пространство кабины. Современные материалы, используемые в процессе создания душевых кабин, отлично проводят тепло. Благодаря этому тепло в душевой кабине с глубоким поддоном задерживается дольше.

К тому же глубокий поддон можно использовать в качестве небольшой ванны. Расслабиться в такой емкости не получится, однако хорошо посидеть – запросто. Кроме того, в глубоком поддоне можно купать ребенка.

Такие конструкции обладают и рядом недостатков. Стоят такие модели дороже своих низких аналогов. Существуют и другие недостатки:

  • Душевые поддоны большой глубины создают определенные неудобства при перешагивании порожка. Особенно это касается детей и пожилых людей. Однако такую проблему можно решить очень просто – установить специальную ступень, которая облегчит заход и выход из кабинки.
  • Дизайн поддонов. Этот недостаток относителен. Многие пользователи считают, что низкие поддоны отличаются большей стильностью и современностью.

Чтобы душ отлично функционировал, следует знать, как провести монтаж кабины с глубоким поддоном. Довольно популярны конструкции с размерами 100х80 см.

Особенности установки

Главное, с чем следует определиться перед установкой душевой кабины с глубоким поддоном – место, где она будет расположена. Оно должно находиться в непосредственной близости от вытяжки. Если конструкция оборудована несколькими функциями, необходимо обязательно выполнить подключение устройства с заземлением. Чтобы в трубопроводе не случилось протечки, необходимо использовать силиконовый герметик.

При соединении кабинки с водоснабжением следует позаботиться об установке фильтра. Трубы необходимо проводить вдоль плинтусов.

Инструментарий

Для установки душевой кабины 90х90 с глубоким поддоном понадобится применять несколько определенных инструментов:

  • пульверизатор;
  • переход канализации 40х50;
  • электродрель;
  • крестовая отвертка;
  • лопатка, которая будет использована для нанесения силикона;
  • рулетка;
  • прозрачный силикон;
  • строительный пистолет;
  • нож;
  • лобзик;
  • фиксатор резьбы.

Такие инструменты являются стандартными при выполнении подобных работ. Угловые душевые кабины довольно просто устанавливать, что гарантируется при следовании инструкции.

Сборка поддона

Сначала необходимо накрутить контргайки на шпильки. Однако это действие необходимо выполнить не до конца, чтобы только наживить. Затем их закручивают в поддон. Короткую монтируют в центр. Когда контргайки будут вкручены, следует зафиксировать их гайкой. При выполнении таких работ не стоит слишком усердствовать. Это может обернуться сорванной резьбой.

Раму необходимо уложить на шпильки, притянуть и закрепить. На передние шпильки следует прикрутить кронштейны из пластика они предназначаются для экрана.

Далее нужно отрегулировать высоту экрана. Он должен соотноситься с положением нижнего края поддона. Его выставляют по уровню. Такая работа представляет собой подкручивание ножек. Душевую кабину 120х90 см монтировать довольно просто, если соблюдать основные правила установки.

Подключение системы канализации

Для установки сифона и слива необходимо удалить защитную пленку, которая находится вокруг отверстия для слива, а затем убрать верхнюю прокладку, которая выполняется из резины, и заменить герметиком. Затем необходимо прикрутить сифон. Резьбу следует тоже обработать герметиком. Сифон подсоединяется к системе канализации через переходник.

Монтаж боковых стенок

Сначала необходимо удалить защитную пленку с верха поддона, а дно оставить незащищенным. Далее глубокий душевой поддон следует отодвинуть от одной стены и провести монтаж непрозрачной стенки.

Следом выполняются такие действия:

  • Маркером отмечают места, где будут выполнены отверстия.
  • Убирают перегородку, а затем заделывают это место герметиком 5 мм.
  • Монтируют перегородку на свое место.
  • Поддон с перегородкой подвигают к стене, а затем отмеряют центральную панель. Это необходимо для проверки прочности крепления.
  • Скрепляют боковую стену и панель при помощи саморезов.

Затем необходимо закрепить боковую стенку так же, как и первую. Затем необходимо примерить нижнюю перегородку, которая является прозрачной. Если все без проблем сводится, профиль необходимо обработать герметиком и установить перегородку.

Верхний край следует выставлять вровень со стеной. Затем в профиле выполняют отверстия с использованием дрели. Они понадобятся для установки саморезов, стягивающих стену и перегородку.

Затем следует установить нижний и верхний профиль. Круглые части необходимо направить друг на друга. Под нижний профиль наносят герметик.

Сборка потолка

При сборке потолка кабинки для душа с глубоким поддоном тоже необходимо соблюдать определенные правила. К примеру, для снятия пленки достаточно открутить динамик и решетки вентиляции.

Для осуществления работы вентилятора на вытяжку необходимо, чтобы он был закреплен обозначениями наружу. Потолочную рейку необходимо обработать силиконом. Это обеспечит ее надежный монтаж. При таком подходе лейка не будет выкручиваться. Затем на место устанавливается потолок. Сначала силикон использовать не нужно. Потолок прикручивают снизу на саморезы. Затем выполняют такие действия:

  • Подсоединяют шланги и лейкам с использованием зажимных клипс.
  • Подключают провода.
  • Затем необходимо подключить электроэнергию и воду. Верхний край поддона следует оставить не замоченным. Теперь кабинку можно устанавливать на место.

Центральная стойка обрабатывается герметиком.

Монтаж дверок

Установка дверок осуществляется проще всего. Изнутри необходимо прикрутить резиновые ограничители для дверей при помощи саморезов. Также к ним следует приделать ручки. Снаружи колпачок, монтируемый на ручки, должен находиться снизу. Далее со стороны ручек необходимо надеть на каждую дверцу магнитный молдинг. Колесиками наружу монтируются ролики. Затем дверцы монтируют на ролики. После устанавливается экран.

Выводы

Кабинки, в которых имеется глубокий душевой поддон, обладают массой положительных свойств. Они могут быть оборудованы дополнительными функциями. В таких изделиях можно устраивать детскую ванну. Монтаж подобных конструкций проводится довольно просто. Главное – знать особенности выполнения работ и их последовательность.

Это позволит установить душевую кабину максимально быстро и просто. В процессе работ необходимо пользоваться стандартными инструментами. Все время в процессе монтажа необходимо проверять уровень установки кабинки, а также герметичность всех стыков и соединений. Это позволит сделать кабинку устойчивой и долговечной.

bouw.ru

  • Установка своими руками евроокна
  • Установка повышения давления grundfos
  • Установка пожаротушения это
  • Установка маяков для стяжки
  • Работа установка солнечных батарей
  • Установка раздвижных межкомнатных дверей своими руками
  • Установка откатных дверей межкомнатных
  • Установка внутреннего блока кондиционера
  • Установка кровли
  • Установка пластиковых панелей в ванной пошаговая инструкция
  • Установка электрощитка в квартире

Этап 3: установка стекол на переднюю раму

Пошаговый алгоритм установки стекол:

  1. Смонтировать неподвижные стекла в выемки в вертикальных стойках, используя резиновый уплотнитель (нарезается на отрезки по месту).
  2. Прикрепить прижимную пластину, а затем надеть на кромку стекла отсекатель. Стыки между горизонтальными кромками стекла и рамой промазать слоем герметика.
  3. Установить на горизонтальных секциях рамы резиновые ограничители хода.
  4. Собрать двери, на стеклах которых необходимо закрепить двойные ролики сверху и одинарные снизу.
  5. Установить на боковую кромку пластиковые отсекатели, длину элементов скорректировать ножницами или ножом.
  6. На противоположных кромках прикрепить уплотнители с магнитами, обеспечивающими плотное запирание дверей.
  7. Прикрепить рукоятки, для которых на стекле предусмотрены отверстия.
  8. Надеть верхние ролики на горизонтальные направляющие, а затем завести нижние элементы в соответствующий паз. На нижних роликах предусмотрены кнопки, позволяющие сдвинуть элементы вверх.
  9. Свести дверцы до момента плотного контакта между сопрягаемыми поверхностями, а затем установить на горизонтальные направляющие дополнительные резиновые упоры. Зазор между отбойниками и линией смыкания дверей должен быть симметричным слева и справа.

Сборка каркаса

С помощью шурупов нам необходимо соединить это в каркас. Профиля А1 имеют пазы для роликов, поэтому необходимо следить которая дуга будет верхней, а которая нижней. Достаём из пакетика винты и начинаем методично скручивать горизонтальную дугу А1 с вертикальным профилем А2. Размещаться относительно друг друга профили должны таким образом, чтоб канавки под ролики находились напротив паза под стёкла. Оси отверстий под скрутку находятся на одной линии.

Проводим аналогичные манипуляции с остальными винтами, пока наш каркас не будет готов

Этап 4: сборка задней стенки

Для сборки задней стенки необходимо:

  1. Закрепить на центральной панели смеситель и кронштейн для лейки душа и дополнительных элементов (например, распылителя типа «тропический душ»). Линии стыка деталей и отверстий в панели защитить слоем герметика.
  2. Установить остекление задней стенки в вертикальные направляющие, в стык вложить резиновый уплотнительный кант.
  3. Состыковать между собой центральную панель и вертикальные стойки бокового остекления. Линии соединения предварительно промазать нейтральным герметиком, не допускающим протекание воды.
  4. Прикрепить боковые стекла к поддону, применяя монтажный уголок. Для монтажа прижимной пластины в поддоне следует просверлить каналы сверлом диаметром 2,5 мм.
  5. Обработать линию соединения герметиком.

Этап 5: сборка крыши и экрана поддона

В конструкции кабины предусмотрены пластиковая панель крыши и декоративный экран для поддона. Крышка аккуратно устанавливается на кабине, деталь не должна мешать открытию и запиранию дверей. Крыша представляет собой монолитный узел, места соединения с кабиной покрываются герметиком.

Не допускаются выступы верхней панели за пределы боковых стенок.

Для начального крепления используются винты, которые удерживают крышу на центральной панели. Затем необходимо ввернуть в горизонтальную часть рамы дополнительные шурупы по периметру крыши.

Кабину необходимо придвинуть в запланированную зону, а затем проверить уровнем горизонтальное положение конструкции. Декоративный пластиковый экран крепится на фиксаторах, которые приклеиваются клеем или герметиком к поверхности пола. После завершения монтажных и сборочных работ необходимо выждать 24 часа, запуск оборудования производится после высыхания герметика. Для проверки герметичности швов необходимо пролить стыки водой, в случае обнаружения течи следует замазать стык дополнительной порцией герметика.

Похожие статьи
Как поставить ванну на опору из кирпичей
Как самому собрать и установить сифон под раковину
Как самому собрать душ-топтун

Как сделать душевую кабину самому

Современный человек все чаще в своей жизни прибегает к тому, что жертвуя собственным комфортом, отдает предпочтение практичности. Это касается всех спектров его жизни. Начиная от решения вопросов на работе, и плавно перетекая даже в домашний уют. Например, можно задуматься о том, почему же на смену столь практичным и традиционным ранее ваннам, «приходят» душевые кабины? Ответ будет совершенно банальным, но все же рассмотрим все «за» и «против», использования именно душ кабины.

Главным преимуществом остается, разумеется, компактность и практичность душевых кабин. Они занимают достаточно мало места, и посему, являются более подходящими для ванных комнат небольших размеров. Так же, благодаря низкому поддону и отсутствию вечно мешающей шторки, процесс гигиены, становиться более комфортным для пользователя.

Из отрицательных, но вполне приемлемых качеств такого агрегата, можно отметить несколько несущественных моментов. Поклонники традиционной чугунной «крошки» выдвигают мнение о том, что душевая кабина в каком-то роде не практична, из-за того, что в ней нельзя постирать вещи, которые не подлежат стирке в стиральной машине; не как искупать ребёнка; после тяжелого рабочего дня, нет никакой возможности просто полежать и расслабиться в пенной ванне.

Но, как говориться: «Все в наших руках!». Но как собрать душевую кабину своей мечты самому?

Итак, прежде чем начинать непосредственную сборку, разумеется, необходимо мысленно «нарисовать» себе картинку того, что же Вы хотите получить в результате работы. После, приобрести все необходимые материалы. Стоит начать непосредственно с выбора дна. Предоставляется выбор между классическим поддоном, либо наклонным полом, каждый из которых, имеет свои преимущества. Поддоны – более просты в установке, а наклонные полы — долговечны и практичны. Далее, определиться с отделкой стен. Здесь, выбор стоит между плиткой, и специальными панелями. После, дело остается за малым: выбор дверцы (распашные, раздвижные, стеклянные, пластиковые или другие), и наконец, душевой стойки (количество режимов, функций).

Переходя непосредственно к сборке, можно отметить 5 основных процессов, среди которых:

1. Формирование наклонного пола;

Наклонный вид, характеризуется определенным склоном пола душевой кабины вплоть до отверстия слива воды. Для осуществления этой задумки, необходимо взяться за отбивание пола, начиная с установленной границы начала душ кабины, под определенным углом, к водосточной трубе. После, следует уложить плитку, используя при этом специальный, противогрибковый клей. Место стыка, а также места опоры для вертикальных секций, нужно проложить герметиком.

2. Монтаж плоского поддона;

В том случае, если Ваш выбор пал на установку поддона в своей душевой кабине, Вы можете воспользоваться двумя методами, а именно: самостоятельно сделать поддон на цементной стяжке, либо приобрести цельный в магазине. Установка покупного поддона на ножках, происходит в несколько этапов:

· Предварительно, сделать углубление в полу ванной комнаты, обратив внимание на то, чтобы не было острых выступов;
· Установить поддон в нишу, соединив со сточной трубой, и выровняв ножки;
· Внешний край поддона оформить в виде бордюра, а так же, загерметизировать все остальные стыки;

3. Обработка стен;

Используя панели, в качестве стенок Вашей душевой кабины, может возникнуть достаточно много проблем, поэтому, лучше использовать как покрытие – плитку. Она укладывается с помощью специального клея. При необходимости, Вы можете сделать ниши, которые будет необходимо обработать герметиком.

4. Монтаж наружных створок;

Если Вы отдаете предпочтение раздвижным дверцам, то изначально, нужно закрепить направляющие, сделав разметки на полу и стене. Стыки направляющих рельсов, необходимо обработать герметиком. После того, как материалы высохнут, происходит процесс непосредственно установки створок.

5. Душевая стойка – последний этап;


Для окончания установки и сбора душевой кабины, необходимо сделать несколько завершающих штрихов, а именно:

· Просверлить отверстия для креплений;
· Навесить душевую стойку;
· Подсоединить водопровод;
· Загерметизировать стыки со стеной;

Готово! Сборка душевой кабины своими руками завершена.

Смотрите видео Как сделать летний душ для дачи и частного дома.

Есть еще один вариант, более простой, это купить душевую кабину в интернет-магазине.

установка глубокого душа, инструкция по сбору и монтажу, размеры

Поддон — основа душевой кабины, а также от него зависит форма конструкции в целом. Главной задачей поддона является сбор и слив воды.

Производители предлагают огромный выбор душевых с самыми разнообразными основами начиная от квадратных, заканчивая круглыми и угловыми. Дно поддона покрыто рифлением. Сделано это для того, чтобы снизить скольжение, а значит и риск получить травму от падения тоже сводится к минимуму.

Высокий поддон душевой кабины: плюсы и минусы установки

Преимущества:

  • Благодаря высоким бортикам повышается безопасность.
  • Уровень жидкости в поддоне контролируемый.
  • Не исключено использование для стирки вещей.
  • За счёт воды, набранной во время мытья, создаётся комфортная температура.
  • Риск просачивания жидкости снижен до минимума
    .

Недостатки:

  • Высокая основа кабины некомфортна для маленьких детей и людей в возрасте, так как придётся переступать через высокие борта.
  • Внешний вид душевой кабинки теряет свой стиль.
  • Стоимость изделия.

Размеры

Кабины, оборудованные высоким поддоном, имеют следующие размеры: 120×120, 120×80, 90×90 см. Хотя их глубина и составляет порядка 40 см, этого достаточно, чтобы посидеть в горячей воде. Такие душевые ещё называют модификацией сидячей ванны.

Подготовка к монтажу, как устанавливается бокс

Чтобы будущая конструкция радовала человека эксплуатационными качествами, надёжной и долговечной работой,

необходимо знать о нескольких последовательных этапах:

Фото 1. Процесс создания кирпичного постамента — один из ключевых этапов подготовки к установке кабины.

  • Подготовка места. Для начала происходит выравнивание поверхности, на которую установится кабина. Нередко постамент выкладывают из кирпича. Он служит хорошей опорой для поддона, а также снижает точки напряжения и распределяет всё по поверхности. Предотвратить повреждение конструкции от движения поможет резина, уложенная между кирпичной кладкой и поддоном.
  • Канализация. После подвода канализации с ней соединяется слив основания кабины, при его монтаже используется герметик, который обеспечивает надёжную гидроизоляцию пространства под уголком.
  • Каркас. Планки, поддерживающие двери, соединяют в единую конструкцию. К стене они закрепляются с помощью саморезов с дюбелями. Отверстия подлежат обработке герметиком. Сверху каркаса одеваются стены.
    Во время монтажа соблюдается осторожность
    . Ни в коем случае нельзя допускать падения акрилового изделия, либо стекла, ведь от этого на них появятся трещины и царапины.

Инструменты и материалы

  • Отвёртки разного типа.
  • Дрель.
  • Герметик на силиконовой основе.
  • Разводной ключ.
  • Монтажная пена.
  • Молоток.
  • Уровень.
  • Сифон.
  • Водопроводные шланги.
  • Душевой уголок.
  • Поддон.

Как собрать кабину

Чтобы не возникло трудностей во время сборки конструкции, рекомендуется внимательно прочитать инструкцию, прилагающуюся к изделию.

Важно! Перед тем как начинать работу, следует выполнить подготовку. Важно убедиться в том, что поверхность соответствует требуемым нормам. При необходимости проводится выравнивание пола и его гидроизоляция. Установка душевой кабинки разрешена только на идеально ровную площадь.

Инструкция по сборке: как правильно установить уголок своими руками

  1. Подбирается место под установку.

    Ключевую роль играют два фактора: душевая размещается близко к вытяжке, большое количество моделей требует заземления, так как они оснащены дополнительными функциями и нуждаются в электричестве.

  2. Начальный этап установки — сборка самой конструкции. В процессе работы становятся ясны нюансы подключения и определяются реальные её габариты.
  3. Канализационная система. Происходит монтаж слива в специальное отверстие. Ставится сифон и подсоединяется гофрированная труба для вывода в канализацию.
    Чтобы неприятный запах не попадал в душевую, на конец гофрированной трубы надевается резиновая манжета.
  4. Немаловажно правильно подключить водоснабжение к кабинке. Используются только трубы и фитинги, сделанные из качественного материала. Все соединения в обязательном порядке подлежат герметизации.

Сбор поддона происходит следующим образом:

  • Наживлённые контргайки на шпильки вкручиваются в поддон. После вкручивания до упора фиксируются гайкой. Во время этих манипуляций не стоит переусердствовать, чтобы не сорвать резьбу.
  • Затем накручиваются ещё по 1 одной гайке на каждую шпильку насечками вверх.
  • Далее, рама кладётся на шпильки и притягивается с двух сторон.
  • На передние шпильки прикручиваются кронштейны
    , сделанные из пластика.
  • Присоединяются ножки и основа устанавливается на своё место.
  • Регулировка экрана душевой происходит под нижний край борта поддона.
  • В завершение, нижняя часть кронштейнов выставляется с зазором в 20 миллиметров от пола.

Кабина собирается так:

  • Сбор направляющего каркаса для дверей.
  • Установка на место.
  • Совмещение пазов с отверстиями и затягивание винтами двух дуг и стоек.
  • Установка боковых стеклянных стенок.
  • Закрепление роликов.
  • Готовая рама ставится на поддон и происходит сверка правильности её размещения.
  • Отмечаются места крепежа.
  • Кабина снимается, а на месте отметок сверлятся отверстия и вставляются дюбеля.
  • Места соприкосновения конструкции со стенами промазываются герметиком.
  • Направляющие ставятся на своё место и прикручиваются с помощью болтов.
  • По окончании монтажа кабины устанавливают двери.

Особенности сбора на разные полы

Душевой уголок устанавливается практически на любую поверхность, главное, чтобы она была ровной. Если покрытие скользкое (краска, ламинат, кафель), перед размещением поддона его прикрепляют силиконовым герметиком. В процессе обустройства душевой кабинки на деревянном полу проводится череда мер по защите. В помещении устанавливается мощная вытяжка, помогающая в борьбе с плесенью и грибком. Сама древесина обрабатывается антисептиком. Ещё одним условием является защита поверхностей помещения гидроизоляцией.

Полезное видео

Посмотрите видео, в котором профессионалы детально показывают процесс сборки душевой кабины с глубоким поддоном.

Почему стоит выбрать душевую с глубоким поддоном

Душевая кабина с глубоким поддоном удобная и практичная. За счёт своей конструкции она может послужить в качестве маленькой ванны.

Установка душевых кабин — Вызвать сантехника

Предлагаем установить душевую кабину от любого производителя. Готовы отправить своих мастеров в любой город Ленинградской области или выполнить монтаж в Санкт-Петербурге. Все работы по установке душевых кабин проводятся «под ключ» и с гарантией качественного результата. Демонтаж старой кабинки и подготовка места под инсталляцию включены в стоимость. Работы в Спб, в связи со снижением транспортных расходов, дешевле, чем выезд загород.

Нами выполняется сборка:

  • Стандартных душевых кабин.
  • Моделей с системой гидромонтажа.
  • Моделей с функцией подачи горячего пара.
  • Душевых кабин с гидробоксом.
  • Кабин в круглом, квадратном, прямоугольном и полукруглом исполнении.

Наши мастера готовы недорого собрать душевую кабину под заказ, установив любую совместимую фурнитуру и сантехническое оборудование. В этом случае, цена варьируется в зависимости от пожеланий клиента.

Чтобы получить дополнительные скидки на установку, мы предлагаем вам купить душевую кабину в нашем интернет-магазине. В продаже имеются кабинки любой формы, комплектации и стоимости. Все они находятся в Питере и будут максимально быстро доставлены на место монтажа.

Стоимость услуги

Наименование услуги

Стоимость, руб

Установка душевого уголка

С монтажом и подключением водоснабжения, на готовый подиум (основание)

от 2500

Установка душевого уголка с поддоном

С монтажом и подключением водоснабжения

от 3500

Монтаж простой душевой кабины

Простая душевая кабина до 120 см. В стоимость установки кабины входит: Монтаж водоснабжения, канализации, установка поддона с подключением сифона, подключение водоснабжения.

от 4000

Монтаж душевой кабины с гидромассажем

С гидромассажем — до 120 см.

5 900

Монтаж кабины с гидромассажем и парогенератором

До 120 см.

6 900

Установка душевой кабины или бокса

От 120 см.

от 7000

Монтаж душевого комплекса

Установка душевой кабины с джакузи, парогенератором, гидромассажем

от 8000

Демонтаж простой душевой кабины

от 900

Демонтаж душевых кабин с гидромассажем, парогенератором

от 1500

Устройство подиума под душевую кабину

от 3000

Как собрать душевую кабину 120 80 Clara.

Инструкция по установке и эксплуатации Душевая кабина «120*80 »

Инструкция по установке и эксплуатации Душевая кабина «120*80*215 SE-32014G (L, R) Комплектация: Упаковка Упаковка Схема Схема связи Общая модель Схема сборки Этапы Монтаж Схема трубопровода Схемы Электропроводка Руководство по эксплуатации Руководство по эксплуатации Руководство по эксплуатации душевых устройств Повседневная Оборудование Care Troubleshooting Package (SE-32014G LR) 1.2. 3. 4. Картонная коробка для поддона …………………. ……… ………. 1 шт. Душевой поддон………………………………………… ………………………….. 1 шт. Профили дугообразные алюминиевые (верх-низ) ……………………….. 2 шт. Комплект кронштейнов для поддонов (квадратные трубы) —25x25x1040 ………………………………… .. ……………………….. 1 шт —25x25x760 …………… ………………………………………………… …………….1 шт. —25x25x600 .. ………………………………. ………… …………………………………1 шт. —25x25x600 ……………………………….. …….. ………………………………..2 шт. 5. Передняя панель поддона ………………………………… …….. …….. 1 шт. 6. Упаковка с комплектом аксессуаров ………………………………………… ……… …………………. 1 Чашечки: 12×445 …………… ………………………………………………. ………….. 4 вещи.12×110 ………………………………………………………. ……………………………. 1 шт. — Походы ………………………………………………………. …………………………………….. …… .. 15 шт. — Нагрудные ноги ………………………………………………. ……………………………… 5 шт. — Плитный станок для крепления лицевой панели……. 3 шт. — магазины (4х25) ………………………………. ……….. ……………………………………….3 шт. — хромированные колпачки……………………………………… …… …………….. 3 шт. — Держатели панелей Plusthast ………………………………… 4 шт. — магазины (4х12) для крепления кронштейнов к поддону……… …….. 4 шт. —сын, сливовый шланг …………………………………….. ………………………………………. 1 — Caller с переполнением…. …………………………………………. ……………….. 1 комплект 7. Упаковка с передними окнами …………………. …………………………………………. 1 шт. — Дверь погнулась магнитом в аллюмах. Профиль ………………………… 1 шт. — Сделал дверь прямо с магнитом в альюмс. Профиль ………………………. 1 шт. — Введенное стекло еще прямое ……………………………….. 1 БТ. — Конфигурированное гнутое стекло …………………………………….. …. 1 шт. — — Проверка аллюмин. Фасадный профиль ……………………………….. 2 шт. — — Проверка аллюмин. Боковой профиль………………………………. 2 шт. — Оппозитор для переднего аллюмин. Профиль ……………………….. 2 шт. Содвертер для боковых аллюмин. Профиль ……………………………….. 2 шт. — Двери «F» ………………………………………… ……………………………………………… … 2 шт. «Ресницы» ……………………………………………………… …………………………………………. …………..2 — Ролики для дверей (4-верхний, 4-й нижний) ………………………… …. … …………… 8 шт. — магазины (4х8) для крепления дугообразных и фасадных алюминиевых профилей ……………………………….. …….. …………………. .4 вещи. — магазины (4х10) для крепления дугообразных и боковых алюминиевых профилей ……………………………….. …….. …………………. .4 вещи. — Шрупы (4х16) для крепления задних стенок с боковым вертикальным алюминиевым профилем . …………………………… …… 10 шт. 8, упаковка с задними стенками……………………………………….. ……. … 1 шт. — После стеклянной стены в алюминии. Профиль ………………………….. 1 шт. — глухая стеклянная стенка в аллюмин. Профиль …………………. 1 шт. —зеркало……………………………………….. ……………………………1 шт. — хромированные болты с гайками (2 шт) для зеркала………1 компл. 9. Упаковка с Central G.m. Колонка ………………………………………… 1 шт. — Центральный Г.М. Колонка, укомплектована 6-ю форсунками с соединительными шлангами, шлангом на верхний душ, шлангом на душевую штангу, 16-ю хомутами (хомутами), светодиодной подсветкой (12 лампочек с колпачками), защитным (АБС) коробом, с смеситель с переключателем на 3-х положений, электронный пульт………………………… 1 шт. —преобразователь…………………………………………………………. ………………. ……….1 шт. — Душевая кабина ………………………………………… . ……………………….. 1 шт. — Блуждающие озера (1,5 м) …………………………………. … …………………………..1 шт. — Стойки подачи горячей и холодной воды ……………………………….. 2 шт. — Удротор жидкостей (2 бака, крепление, 4 болта с гайками)…….1 компл. — пространственная полка двойная……………………………………… …… …. 1 комплект. — ручка ремня ………………………………………… . …………….. 1 комплект. — Всходы на кран-смеситель и позиционный переключатель …….1 комплект — Стержень пришивной …………………. …………………………………………………. 1 комплект. — Выглядит (сверху-снизу) на Г.М. Колонка…………………………………………… 2 шт. — Шайбы Previnic ………………………………………….. ……………………………2 шт. — Инструкция по сборке душевой кабины. ………………………………………….1 шт. — Савруп (4х25) для крепления ЦЗ Г.М. Колонны…………… 10 шт. — магазины (4х16) для крепления задних стенок к поддону и крепления крыши …………………………… … ………………………………. 10 кусочков. 10. Крыша душевой кабины с верхним душем, пластиковый переходник и гайка, светодиодная подсветка с плафоном, вентилятор, динамик и 2 декоративные накладки. Технические характеристики Функции Номинальное напряжение, В 220 Номинальная частота, Гц 50 1 Верх, Тропический душ 2 Ручной, съемный душ 3 Форсунки гидромассажа 4 FM-радио 5 Вентилятор 6 Внутренняя подсветка Меры предосторожности: 1.Установка гидромассажной кабины должна производиться квалифицированным специалистом, имеющим удостоверение электрика. 2. Используемое электрическое напряжение 220В ± 10%. 3. Используемое давление воды составляет 1,5-4,5 бар. 4. По окончании использования кабины необходимо перекрыть подачу холодной и горячей воды в кабину. 5. Температура подаваемой в кабину горячей воды не должна превышать 60°С. 6. Уровень сточных вод не должен превышать 50 мм от пола до центра канализационной трубы. 7. Максимальная нагрузка на поддон 200 кг.8. Необходима установка фильтров грубой очистки воды. Схема подготовки к общению. Выход водопровода 1/2 уплотнительное уплотнение 50 мм 220 В / для кабины с паромом 32 А / Общая схема сборки Этапы установки Чтобы помочь вам правильно, быстро и надежно установить кабину, мы разделили процесс установки на несколько этапов. Следуйте им, и вы добьетесь желаемого результата. Этап 1. Выравнивание поддона (нижнего бака). Установите панель с поддоном в нужное место и контролируйте положение винтами с резиновыми ножками.С помощью уровня проверьте горизонтальность поддона, затем затяните гайки на шпильках. Внимание! Следует проверить горизонтальность и вертикальность поверхностей панели. Этап 2. Установка задней и боковых стеновых панелей. Установите заднюю панель перед нанесением герметика на поддон в месте его соединения с задней панелью. Вдоль крепежных отверстий скрепите их между собой винтами 4*16 Внимание! Не затягивайте винты до упора. Это позволит регулировать их положение при дальнейшей установке.Затягивайте винты только в конце полной установки кабины. Этап 3. Сборка каркаса из стеклянных панелей. Соедините верхнюю и нижнюю направляющие с правой и левой неподвижными панелями стекла с помощью саморезов так, чтобы они образовали рамку-рамку. Этап 4. Установка каркаса из стеклянных панелей. Установите рамку со стеклянными панелями на поддон, совместив монтажные отверстия на задней панели и боковых сторонах рамы. Соедините раму со стеклянными панелями с панелью задней стены с помощью шурупов.Затем набухаем на раму и подгоняем сдвижную стеклянную дверь. Этап 5. Установка потолочной панели. Ровно положите крышу и через монтажные отверстия на задней стенке и металлическом профиле с помощью саморезов (4*16) закрепите потолочную панель. Шаг 6. Подключение труб и электрических проводов. Следуя инструкциям на трубах и проводах, соедините их нужным образом, подключите к водопроводным трубам, установите паропровод. Внимание! Трубопроводная арматура в местах соединения должна быть снабжена уплотнительными прокладками, гайки должны затягиваться плотно.При подключении электрических проводов необходимо не только следовать инструкциям на соединительных колодках, но и учитывать направление соединения, правильно подбирать подключаемые провода. После соединения в соединительных блоках автоматически срабатывает замок, фиксирующий контакт. Шаг 7. Функциональная проверка и пломбировка. Следуя инструкции по эксплуатации, шаг за шагом проверьте все функции кабины. Если все в норме, переместите кабину к месту использования. Затем проведите из душевой лейки можно в местах подключения.При необходимости еще раз нанести герметик на швы соединения его использования. Схема трубопровода. Электрическая цепь. Руководство по управлению. 1. Дисплей 2. Громкость + 3. Поиск волны 4. Сброс волны 5. Громкость 7. Вкл. Свет 8. Телефон 9. Вентилятор 10. Пульт дистанционного управления 11. Вкл. Радио Управление душевыми устройствами Использование крана. Поднимите ручку крана холодной и горячей воды вверх. Поворотом ручки крана по часовой стрелке открывается горячая вода, против часов холодная. Отрегулируйте положение ручки так, чтобы, смешиваясь, холодная и горячая вода давали нужную температуру.Когда смеситель холодной и горячей воды открыт, поверните переключатель душа (верхний душ, съемный душ и т. д.) и выберите необходимое в данный момент устройство. Использование съемного душа. Съемный душ расположен на специальном держателе, наклон которого можно регулировать. Съемный держатель для душа можно поворачивать, регулируя его положение в соответствии со своими потребностями. Вы также можете снять душ с подставкой и свободно пользоваться, держа его в руках. Повернув фиксирующее декоративное кольцо на съемной головке душа, можно выбрать один из трех режимов струи воды из душа.Повседневный уход. Кабина мойки. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки. Запрещено использовать моющие средства, содержащие ацетон, аммиак, органические растворители. Не используйте дезинфицирующие средства, содержащие формальдегид. Для полировки и придания блеска можно использовать специально предназначенные для этого средства. Если поверхность салона покрылась пятнами, нанесите зубную пасту на мягкую ткань и протрите ее. Осадок и пар, оставшиеся от воды, с поверхности кабины лучше удалить, смешав мягкую тряпку со слегка подогретым лимонным соком или уксусом.Неглубокие царапины и следы от сигарет можно удалить, зачистив поверхность наждачной бумагой № 2000, смоченной в воде, а затем отполировав зубной пастой и мягкой тканью. Уход за предметами с металлическим покрытием. Слегка протрите металлические детали мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью. Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной моющим средством. Категорически запрещается бросать их острыми предметами. Раздвижную стеклянную дверцу для мойки можно предварительно снять с рамы.Содержите в чистоте поддон (пол-панель с баком для воды), не допускайте засорения стока водовыпуска посторонними лицами. Устранение неисправности Неисправность: 1 Нет питания 2 Не работает панель управления 3 Не течет вода из Circular Soul 4 Недостаточный напор воды из душа Причина: Вилка не вставлена ​​в розетку. Устранение: Вставить вилку в розетку не включается защитный выключатель. Найдите и устраните короткое замыкание, снова подключите защитный выключатель. Сгорел предохранитель, вилка не вставлена ​​в розетку.Замените предохранитель. Вставьте вилку в розетку. Повреждена проводка. Забит душ. Обратитесь к продавцу, ремонт должен выполнять специалист. Очистите линию управления электромагнитным клапаном. Проверьте соединительную линию электромагнитного клапана. Электромагнитный клапан Головка душа или трубопровод засорены. Проверьте и замените электромагнитный клапан. Очистите или замените недостаточный напор воды 5 Утечка воды 6 Не горит некачественная уплотнительная прокладка Дождитесь времени, когда напор воды увеличится.Избегайте использования душа во время пикового потребления воды. Замените сломанное трубное соединение. Восстановить поврежденную трубу. Замените забитый фильтр Грубая очистка Затирается Лампа Очистите фильтр, обрыв проводки. Подсоедините провода, или вызовите мастера. Заменить 2010.

Не надо говорить, что душевая кабина 80х120 см подходит только для частного сектора, или для больших и просторных квартир — в санузлах наших «хрущевок» и «сталинок» разместить ее физически невозможно, т.к. не останется места для других санузлов.

Но у кого такая возможность есть, то есть ванная комната достаточно большая, можно подумать о заборе с такими габаритами, только нужно будет выбрать подходящий поддон, из которого площадь всей устройство просто зависимо.

Сейчас мы расскажем, что такое поддоны и как происходит такая конструкция, а также покажем тематическое видео в этой статье.

Душевые кабины

Поддоны

Примечание. Установка душевой кабины любого размера возможна только при наличии поддона, который устанавливается у ограждения и с помощью которого вода направляется в канализацию.
Кабины без поддонов возможны только в тех случаях, когда конструкция пола специально для этого предусмотрена, то есть имеется лестница и уклон к ней.


Поддон 120×80 см из композита

Начнем с материалов — поддоны вышеописанных размеров могут быть изготовлены из композитных материалов (искусственный мрамор, гранит или оникс), чугунная сталь и, конечно же , акрил, который в последнее время вытеснил все остальные аналоги и прочно закрепился на лидирующих позициях.

Это неудивительно, ведь акриловые основы достаточно прочные – рассчитаны на 160 кг вертикальной нагрузки. Они имеют малый вес и достаточно демократичную цену, легко монтируются, а такой материал не очень холодный, то есть не нужно доводить его до горячей воды Перед уходом, тем не менее, выбор всегда остается за вами.


Акриловый поддон 120×80 см

Кроме того, все поддоны могут различаться по глубине — они бывают маленькие (до 5 см), средние (до 15 см) и глубокие (от 15 см и глубже) — это достигается за счет ячейки бортиков, а мелких иногда и нет — они выполнены по принципу пластины с уклоном к сливному отверстию.

Следует отметить, что промышленность, как правило, использует исключительно акрил для глубоких емкостей, поэтому если вам нужна душевая кабина с ванной 120х80 см, то вы приобретете устройство из этого материала. Стандарт обычно имеет 200 см ± 2-3 см от пола помещения и чем выше борта, тем короче будут мобильные и стационарные панели.

Отличие в параметрах, помимо глубины, еще и в форме поддона, то есть он может быть прямоугольным, что позволяет монтировать его под стену или угол, а может быть в виде треугольник с полуодиночкой – здесь возможна только угловая установка.Но в большинстве случаев именно эту установку выбирают все пользователи, так как она является наиболее подходящим вариантом для экономии полезного квадратного помещения.

Установка

Примечание. Мы рассмотрим угловую установку, где будет монтироваться душевая кабина 1200х800 мм с глубоким поддоном.
Все действия будут рассмотрены пошагово.

  • В первую очередь нужно определить, под каким углом будет производиться установка, 90⁰ И это даже не инструкция, а здравый смысл — любое отклонение будет сопровождаться возникновением зазоров между борта и стены, и чем больше такое отклонение, тем больше зазор и провал в 2-3⁰ будет критичен. В таких случаях прибегают к подрезке плитки по высоте бортов для утопления в стену, которая не помещается между сопряженными стенами — это, конечно, очень ответственный процесс и будет гораздо лучше, если плиточник возьмет.
  • Если поддон хорошо входит в угол, то есть есть полноценные 90⁰, то можно приступать к его установке и начинать нужно с ножек. Для этого емкость переворачивают вверх дном и вкручивают туда перекладину, а затем на нее накручивают шпильки, которые фиксируют контргайками, а их концы запрягают пятками до упора в пол.Все эти ножки нужно выставить строго по уровню, затем отложить собранную конструкцию в угол и еще раз проверить ее уровень – если заметите недочет, то исправить его регулировкой ножек.
  • После этого закрепите сифон и вставьте его в канализационный шланг, а борта с внешней стороны силиконом и приклейте к стенкам. Теперь нужно закрепить направляющие по угловым краям поддона, под которые также необходимо намазать силикон, чтобы вода не проникала в помещение по плитке.


  • Собрать отдельную рамку и вставить в направляющие , Только опять же под нижней дугой рамы силикон проталкивает воду в помещение между ней и боковой частью поддона. Каркас крепится S. внутренними винтами к направляющим профилям.


  • На неподвижные панели надеть уплотнители (со стороны двери, они с фартуком) и прикрутить их с помощью скоб к раме.


  • На низ нижнее и верхнее накручиваются два колеса которые будут кататься на санках, только верхняя пара закреплена намертво, а нижняя — только гнуться.После подвешивания вы фиксируете нижнюю пару, придавая ей оптимальное положение с помощью эксцентрика. На створку надеваете магнитную ленту.


  • Теперь осталось только закрыть силиконом стык между поддоном и стенками Как показано на верхнем фото. Излишки силикона уберите пальцем — так вы сделаете швы красивыми и герметичными. Через 3-4 часа можно тестировать.

Заключение

Вы убедились, что монтировать будку совершенно несложно, если в помещении ровные пол и стены, а угол между сопрягаемыми стенами составляет 90⁰.Но кроме того, обязательно посмотрите мануал — там могут быть какие-то нюансы, касающиеся этой модели.

Div_adblock2″>

Технические характеристики функции

Номинальное напряжение, 220 В

Номинальная частота, Гц 50

1 верх, тропический душ

2 съемных душа ручной работы

3 гидромассажные насадки

5 вентилятор

6 Внутренняя подсветка

Меры предосторожности:

1.Монтаж гидромассажной кабины производить

квалифицированный специалист, имеющий удостоверение электромонтера.

2. Используемое электрическое напряжение 220В ± 10%.

3. Используемое давление воды составляет 1,5-4,5 бар.

4. По окончанию использования кабины необходимо

прочистить подачу холодной и горячей воды в кабину.

5. Температура горячей воды, подаваемой в кабину,

не должна превышать 60°С.

6. Уровень сточных вод не должен превышать 50 мм от пола

к центру канализационной трубы.

8. Необходима установка фильтров грубой очистки воды.

Схема подготовки связи.

http://pandia.ru/text/78/413/images/image006_24.jpg «alt=»*»> Вывод водопровода 1/2

Сменный выход 50 мм

220 В / для кабины с паромом 32 А /

Общая схема сборки

http://pandia.ru/text/78/413/images/image010_21.jpg «width=»606″height=»809 src=»>

http://pandia.ru/text/78/413/images/image012_20.jpg «width=»606» height=»429 src=»>

левый «Стиль =» Граница-Свернуть: Свернуть; Граница: нет; Поле слева: 6,75 pt; Поле-Право: 6.75pt»>

Установка панели с поддоном

за подходящее место и от

настроить положение с помощью

винты с резиновыми ножками.

С помощью уровня проверить

горизонтальный поддон, после

чем затягиваем гайки на шпильках.

Внимание!

Должна быть проверена горизонтальность и вертикальность поверхностей панели.

Этап 2. Установка задней и боковых стеновых панелей.

Установить заднюю панель

герметик для предварительного нанесения

на поддоне в месте соединения его

с задней панелью. Вместе

застежки крепятся

они между собой винты 4*16

Внимание!

Не затягивайте винты до упора.

Это позволит вам регулировать

их положение в дальнейшем

установки. Затяните только винты

после полной установки салона.

Этап 3. Сборка каркаса из стеклянных панелей.

Установка рамы со стеклянными панелями

на поддоне, совместите монтажные отверстия

на задней панели и боковых сторонах рамы. Соедините раму со стеклянными панелями с задней стеновой панелью с помощью

. винты

.Затем набухаем на раму и подгоняем сдвижную стеклянную дверь.

Этап 5. Монтаж потолочной панели.

Ровно поставить крышу и через монтажные отверстия расположить

на заднюю стенку и металлопрофиль, и с помощью саморезов (4*16) закрепить потолок

Этап 6. Соединение труб и электрических проводов.

Следуя инструкциям на трубах и проводах, соедините их нужным образом,

холодная и горячая вода вверх.

Рукоятка крана повернуть по часовой стрелке

стрелка открывает горячую воду,

анти-тактовый.

Отрегулируйте положение ручки

так что, перемешивая, холодно

и горячая вода дала желаемое

температура. С открытым краном

Смеситель холодной и горячей воды

повернуть переключатель душа

устройства (верхний душ, съемный

души и т. д.) и выберите нужный

на данный момент устройство.

Использование съемного душа.

Съемный душ расположен

Div_Adblock3″>.

повернуть, настроить

позиции в ваших потребностях.

Вы также можете снять душ с подставкой

и бесплатное использование, удерживая его

на руках. Поворотный замок

декоративное кольцо на голову

съемная душа, можно выбрать одну

из трех режимов распыления воды

Повседневный уход.

Моечная кабина.

Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки. Запрещено использовать моющие средства, содержащие ацетон, аммиак, органические растворители. Не используйте дезинфицирующие средства, содержащие формальдегид.

Для полировки и придания блеска можно использовать специально предназначенные для этого средства. Если поверхность салона покрылась пятнами, нанесите зубную пасту на мягкую ткань и протрите ее.

Осадок и налет, оставшиеся от воды, с поверхности салона лучше удалить, смешав мягкой тканью слегка подогретый лимонный сок или уксус.

Неглубокие царапины и следы от сигарет можно удалить, шлифуя поверхность наждачной бумагой №q, смоченной в воде, а затем полируя зубной пастой и мягкой тканью.

Уход за изделиями с металлическим покрытием. Слегка протрите металлические детали мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью.

Панели и дверь из металлизированного стекла протирать мягкой тканью, смоченной в моющем средстве. Категорически запрещается бросать их острыми предметами.Раздвижная стеклянная дверь для

Стирку

можно предварительно снять с рамы.

Поддон в чистоте (половая панель с баком для

ВОДА), не допускать засорения слива воды посторонними

предмета.

Поиск и устранение неисправностей

Ошибка:

Причина:

Способ устранения:

1 Не пищевой

Штекер не вставлен

в розетке.

Защитный кожух не входит в комплект

переключатель

.

Сгоревший предохранитель

Вставить заглушку

в розетке

Найти и устранить

короткое замыкание,

переподключить

защитный выключатель.

Заменить предохранитель

2 не работает пульт

офис

Штекер не вставлен

в розетке.

Поврежден

проводка

Вставить заглушку

в розетке

Связаться с компанией

продавец, ремонт должен

производить

специалист

3 вода из циркулярной

душа не течет

Засорился душ

Отключенная линия

соленоид управления

клапан

Соленоид не работает

Чистый

Проверить соединение

линии управления

электромагнитный клапан

Проверить и заменить

электромагнитный клапан

4 Неблагоприятное давление

вода из душа

Голова души или

трубопровод

проверено

Недостаточно

давление воды

Чистый или

заменить

Подождите

при давлении воды

будет увеличиваться. Избегайте

Использование Душа

во время пика

потребление воды

5 Утечка воды

Некачественный

уплотнительная прокладка

Нарушено

соединение труб

Поврежденная труба

Замутненный фильтр

Грубая очистка

Заменить

Восстановить

Заменить

Очистить фильтр

6 отсутствует

освещение

Блокированная лампа

Открытая проводка

Заменить

Подсоедините провода,

или вызвать мастера.

Душевая кабина, Lima, прямоугольная, 120 x 80 см, хромированный алюминий, остроконечное стекло

Lima — новейшая серия душей Mereo, которая вдохновит ощущение чистого дизайна в каждую современную ванную комнату. Прямые гладкие поверхности, четкие линии и острые края профилей усиливают ощущение эксклюзивности. Высококачественные стеклянные наполнители с защитным стеклом можно выбрать как в прозрачном, так и в непрозрачном исполнении с точечным стеклом, чтобы создать ощущение интимности во время принятия душа.

Легкая герметизация и герметичность обеспечивают грязесъемные и силиконовые направляющие с магнитным входом, но это не герметичный продукт.

Легкое открывание и регулировку обеспечивают регулируемые опорные шкивы (двойное колесо). Простота обслуживания и возможность расчистки даже труднодоступного углового пространства обеспечивают нижние траверсы с пружинным механизмом, для легкого снятия выдвижной части с рамы.

Стоит отметить инновационную систему сборки CLICK.Эта система сборки уменьшает количество операций, необходимых для сборки всего угла, и устраняет некоторые более сложные операции, такие как сверление профилей. Также остальные части уголка поставляются с учетом максимальной скорости самостоятельной сборки.

Изделия в прозрачном виде имеют защитный стеклянный слой уже при производстве EASY CLEAN. Этот защитный слой создает невидимый экран на поверхности стекла. Брызги воды отталкиваются и не вступают в реакцию с поверхностью стекла.Это не приводит к отложению примесей, минералов и небактерий. Вот почему стекло легко моется.

В стоимость душевых поддонов не включена стоимость душевых уголков.

Технические параметры

Серия: Лима

Ширина: 1200 мм

Глубина: 800 мм

Высота: 1900 г. мм

Тип: Обдельник

Тип: L/P универсальный

Цвет: Хром

Материал: Hliníkové profile

Стекло: Точка

Толщина стекла: 6 мм

Вход/выход: 490

Возможность регулировки: 1170-1180 x 770-780

Оптовая упаковка: 1 кс

Видео к продукту
