Как соединить два медных провода между собой: Можно ли соединять провода разного сечения

Содержание

Способы соединения проводов — Platinum electric

Способы безопасного соединения проводов

Все мы стремимся что бы наш дом был комфортным и безопасным. Не последнюю роль в этом играет электроснабжение. Сложно представить современный дом без бытовой техники, климат контроля, отопление и охрана, и везде требуется электроэнергия.

Для того что бы вся эта техника заработала потребуется составить грамотный проект и подвести к каждому потребителю электричество или подключить к сети, для этого понадобятся провода.

В любом случае необходимо соединить провод с механизмом розетки, выключателя или автомата. Место соединения – контакт должен быть безопасный и надежный. Любые манипуляции с проводом, кабелем, да и любым оборудованием не терпит беспечности и халатного отношения. Даже маленькая ошибка или дефект может в будущем перерасти в огромную проблему.

На первый взгляд это простая задача, по силу каждому. Соединить провод, казалось бы, что может быть проще, скрутил два куска, сверху для безопасности изоленты намотал и все. Но профессиональные электрики знают, что это далеко не так.

В точке где соединяются провода появляется сопротивление, и как следствие там возникает более высокая температура. Поэтому очень важно не допустить что бы в месте соединения провода и технологического оборудования был некачественный контакт. Он может разогреться до температуры, когда не выдержит изоляция и начнет плавится.

Любой изоляционный слой служит защитой от короткого замыкания, если он нарушен, то вероятность короткого замыкания вырастет в разы. Очень часто подобные ситуации приводят к пожару.

Благодаря технологическому развитию на сегодня существуют варианты безопасного соединения проводов.

Как безопасно соединить провод

В самом начале остановимся на требованиях, предъявляемых к электрическому контакту.

  • При механическом воздействии любого рода, контакт должен обладать запасом прочности.
  • Технические характеристики провода и контакта должны совпадать – это позволит не допустить дополнительного сопротивления.

Скрутка проводов

Самый простой и известный способ — скрутка. Этот способ хорошо известный способ каждому любителю и профессионалу. Предварительно надо снять изоляцию, очистив жилу  от изоляционного материала примерно на 5 см. Далее уже голые жилы плотно соединить между собой и скрутить.  Полеченный новый контакт с голыми жилами лучше покрыть изолентой. Но многие профессионалы предпочитают сверху накрутить специальный пластиковый колпачок. Он одновременно изолирует, поджимает контакт, и защищает.

При необходимости колпачок можно скрутить проверить что происходит с контактом и накрутить, но новому. Необходимо следить что бы голая жила не выходила за границы колпачка.

Важно!

  • Скруткой нельзя соединять между собой алюминий и медь;
  • Зажим должен подходить по размеру, его подбирают по диаметру провода или кабеля
  • При накручивании защитного колпачка применяется разумная сила;
  • Интернет кабель, витая пара — для данного вида проводов подобный способ не используется;

Пайка и сварка медных проводов

Существует еще один способ соединения провода и кабеля, но практикуют его намного реже. Пайка – это метод потребует намного больше времени, дополнительного оборудования и навыков. Но данный метод более прочен и надежен по сравнению со скруткой.

Дело в том, что как бы вы не соединяли два куска провода скруткой, в месте соединения все равно появляется сопротивление, а при дальнейшей эксплуатации в том месте провод нагревается, и какие будут последствия никто не знает.

Для того что бы выполнить пайку проводов потребуется традиционный паяльник и расходники в виде канифоли и оловянно-свинцовый припой. Метод хорош всем, кроме того, что если надо разъединить провода по какой-то причине, то придется только разрезать в двух местах — до и после пайки.

Более надежный и прочный способ – это сварка. Но потребуется более сложная и дорогая техника. Потребуется раздобыть сварочный аппарат, электроды, строительный фен, средства индивидуальной защиты для сварщика.

Место, где нет изоляции, покрывают слоем изоленты либо термоусадочной трубкой подходящей по диаметру, предварительно надев ее на один из концов провода, а после соединения проводов термоусадку необходимо прогреть строительным феном, что бы она плотно прилегала к кабелю.

Важно!

  • Соединять сваркой можно только одинаковые металлы;

Клеммы для соединения проводов

Клеммная колодка – это простая конструкция, которая состоит из изолирующей пластины и контактов. Два куска провода помещаются в клеммную колодку с разных сторон и фиксируются винтом.  Возможен вариант другой конструкции клеммной колодки, когда оголенная жила прижимается пластиной.

Каркас, который изготовлен из изолирующего материала имеет несколько ячеек, внутри каждой находится латунная гильза, внутри которой и происходит соединение различных проводов. Конструкция позволяет разделить большую колодку, отрезав от нее ножом необходимое количество ячеек. Можно одновременно соединять несколько пар. Клеммная колодка удобна и безопасна для соединения проводов в распределительных коробках. Вас никогда не ударит током если вы возьметесь руками за клеммную колодку, так как она еще и изолирует голые жилы.

Важно!

  • С помощью клеммной колодки можно соединять провода у которых жила изготовлена из разных металлов. С помощью клеммной колодки получится безопасное и надежное соединение алюминия и меди.
  • Допускается соединение как мягких проводов так и жестких с моно жилой.



Пожалуй, самый быстрый способ – это пружинные клеммы. После того как сняли изоляцию с жилы, достаточно поместить конец оголённого провода в клемму и защелкнуть. Данный способ удобен при работе с мягкими медными проводами, типа ПВ-3. Так же данный способ подходит и для моножил, провода типа ПВ-1. Метод подходит для проводов разных сечений.

Немецкие клеммники которые выпускаются под брендом Wago в своей конструкции имеют специальные контакты, изготовленные из биметалла, и покрыты специальной пастой, которая не допускает окисления контакта. Соединение проводов с помощью клеммников Ваго не потребует делать скруток, затягивать винты, не нужна и дополнительная изоляция, все происходит быстро и технологично.

Соединение провода с помощью зажима-ответвителя

Одноразовые соединительные муфты, с узким спектром применения – скотч-лок. Применяется только для слаботочных проводов, широко применяется для прокладки телефонных линий, компьютерных. Может применяться для слаботочных проводов.

Провод в изоляции обжимается специальным инструментом непосредственно в скотч-локе, его конструкция предусматривает специальную пластину с режущими краями. Они частично разрезают изоляцию и замыкают цепь.

Зажим ответвитель ЗПО прост и удобен в использовании, имеет доступную цену, обладает водонепроницаемостью благодаря тому, что присутствует гидрофобный гель внутри. При необходимости его можно легко заменить.

Официальное название данного способа —  ответвительный сжим, но в народе он получил свое уникальное название – «орешек». Данный способ соединения проводов удобен для присоединения к уже существующей магистральной линии электропередачи без разрыва основной магистрали.

Устройство в виде небольшой и изолированной коробочки, внутри которой предусмотрены три металлические пластины и винтами.

Важно!

  • Ответвительный сжим допускает соединение алюминия и меди, что удобно и важно при подключении уже работающей ВЛ.

Соединение алюминиевых и медных проводов при помощи гильзы

Гильза – может использоваться для подключения кабеля и провода разного диаметра. Представляет собой луженную трубку, может иметь плоский наконечник для более надежного и удобного крепления.

Провод или кабель зачищают на длину гильзы, оголённую жилу помещают внутрь, и спец клещами в двух трех местах сжимают. Желательно подобрать гильзу по сечению кабеля или провода.

Для большей надежности сверху можно использовать термоусадку. Гильзы могут быть медными, алюминиевыми и медно-алюминиевыми, луженными.

Подробнее о соединение медных и алюминиевых проводов можете прочитать в статье.

Где в повседневной жизни мы можем столкнуться с необходимостью провести соединение проводов.

Мы рассказали о самых популярных и простых способах соединения проводов, каждый из них не потребует специальных знаний и навыков, его сможет повторить каждый электрик-любитель.

Основные принципы соединения проводов могут с успехом применяться при подключении и разводки любого электрощитового оборудования.

Инженеры многих компаний постоянно работают над удобством и надежностью своей продукции. В том числе они уделяют много времени что бы подключение их оборудования было простым и понятным, и одновременно надежным, что бы кроме отвертки и пассатижей монтажнику ничего не понадобилось.

Много усилий тратится на то что бы максимально обезопасить человека, который по какой-то причине полез к проводам. Для этого оборудование размещают в специальных щитах, где вся проводка находится внутри этого щита. Для того что бы увидеть, как там все устроено надо снять специальную пластиковую стенку.  И даже после этого человек будет находится в относительной безопасности. Все контакты спрятаны и заизолированы.

Совершенно не важно, что мы делаем, подключаем розетку, светодиодный светильник, прожектор или датчик движения. Главное везде соблюдать основные правила и тогда дом будет бесперебойно обеспечен электроэнергией.

Плохой контакт может вывести из строя или временно испортить дорогостоящее оборудование и домашнюю бытовую технику.

Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается.

Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.

Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации.

Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

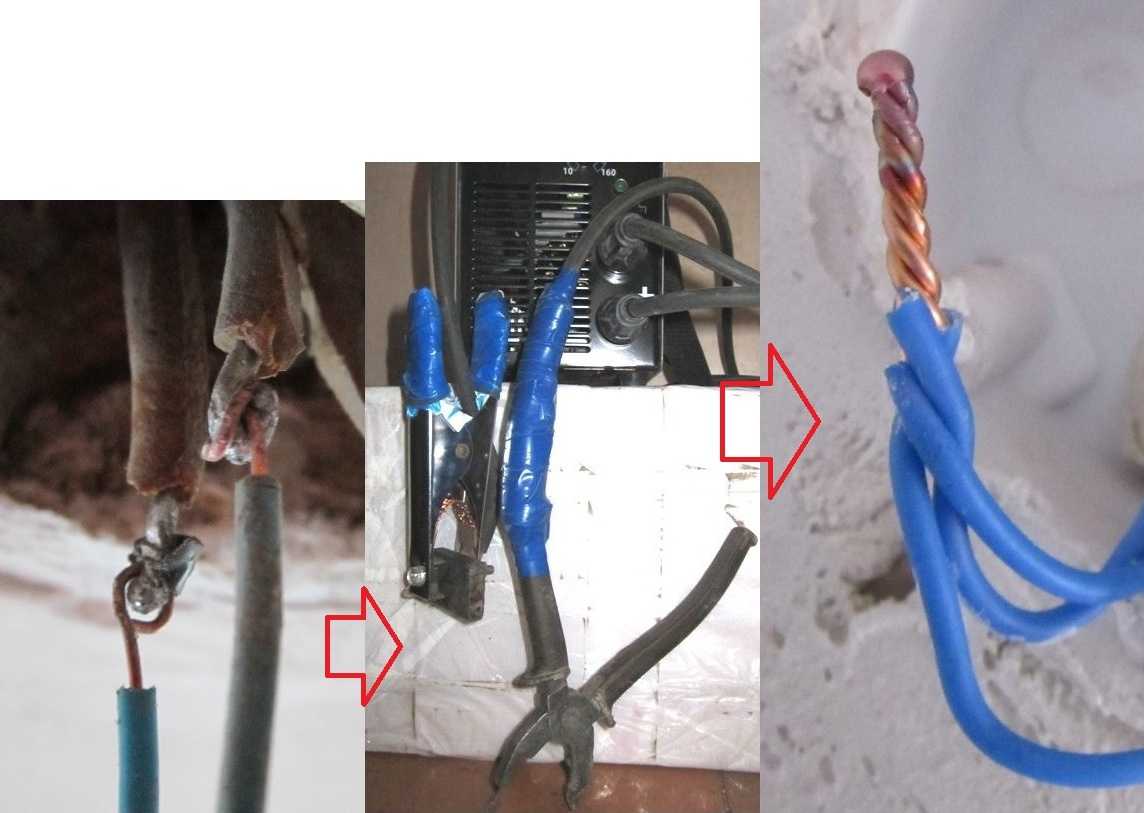

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Правильное соединение электрических проводов, кабелей между собой!

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки!
А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.


Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима.

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода. Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно!
Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.


Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.


Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Как скрутить электрические провода

Используйте только провод на 600 вольт.
Световой шнур, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока пожароопасна, и ее следует избегать или установлен профессионалом.
30 ампер-выключатель калибра 10 /
120-240 вольт 30 ампер выход может быть устанавливается только на 30-амперный выключатель/используйте провод калибра 10 … не может быть подключен к выключателю 15-20-40 ампер.

Оранжевый/калибр #10 провод, с заземлением. .. 30 ампер емкость.Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр/ 30 ампер
10-3/ 30 ампер
Southwire электрические инструменты
Желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена ​​на 20 амперный выключатель, но не 15-амперный выключатель / используйте провод 12 ga.
… не может быть подключен к выключателю на 30-40 ампер. 1

Желтый/калибр #12 провод, с заземлением… 20 ампер емкость. Безопасный максимум 16 ампер.
Купить:
12-2 манометр/ 20 ампер
12-3/ 20 ампер

NMB – домашняя проводка
UF – подземная
Рулоны из многожильного провода
КРЮЧОК UP Провода

Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. д. могут быть установлены с выключателем на 15 или 20 ампер.Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый/калибр #14 провод, с заземлением… 15 амперная мощность. Безопасный максимум 12 ампер.
Купить:
14-2 манометр/ 15 ампер
14-3/ 15 ампер

НМБ дом проводка
УФ подземная

50-60 6 калибр /
240 вольт 50 розетка может быть установлена ​​только на 50 амперный выключатель

Купить:
6-2 провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная
40-50

Купить:
8-2














провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. д. должны быть заземлены. Заземляющий провод должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи
Купить:
Медный заземляющий провод 12 калибра
Заземление провод
Зеленый провод заземления
Земля косички
Заземление стержни / заземляющие зажимы на Amazon

Нет металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травмы от шока.

Бронированный стальной трос можно использовать в качестве заземляющего связь, и защитит провода от повреждений. Металл может быть заряжен энергией нарушение изоляции.

Все трубы … металлические, пластмассовые … гибкие и жесткие … должны быть прикрепленные к конструкции, а также прикрепленные к ограждениям, ящикам.
Движение, повреждение и износ являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий шланг
Мощность хлыст
Бронированный кабель
Southwire резак для бронированного кабеля
Pull коробки


Электрика инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие надлежащего заземления, заземленной нейтрали, отсутствия GFCI, вне кода проводка, генератор работа без переключателя, и другие проблемы по-прежнему представляют риск к любой, кто работает с электричеством… даже при выключенном выключателе.

Купить:
Электрик набор инструментов
KLEIN ИНСТРУМЕНТЫ
Инструменты комплекты
ИРВИН инструменты
KNIPEX

Телефон кабельный нож
Низкий Монтажный кронштейн для телефона

Вставной разъемы проводов на месте соединителей поворотных

Купить:
Толчок на проводных соединителях Amazon
Красный 3-контактный разъем для провода 10-14 калибра
Рычаг разъемы для многожильного провода на Amazon
HOOK УП Провода

Защита проводка от повреждений
Используйте кусачки вместо плоскогубцев или отвертку для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.

-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешнего покрытие. НЭК сек. 336-15
Купить
Конец кусачки на Amazon



Электрические инструменты с изоляцией
При снятии изоляции с провода НЕ делайте надрезов и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев провода и создает возможные слабые точка.
Купить инструменты:
КЛЕЙН ИНСТРУМЕНТЫ
Проволока стриптизерши на Amazon
Electric Станок для зачистки проводов
Linesman плоскогубцы
Универсальные нож на амазоне

Мультиметры
Напряжение проверяется на двух отдельных проводах.Ом или сопротивление проверено на обоих концы той же проволоки. Сила тока измеряется в одной или двух точках на одном и том же провод.
Купить:
Аналог мультиметр
Мультиметры на Амазонке
Кляйн мультиметр
Электрический тестеры на Amazon
Clampmeter для тестирования потока усилителя на линии

Как соединить два медных провода вместе

✅ Можно ли соединить провода, просто скрутив их вместе и изолировав.

..

Вы можете использовать изоленту, но я презираю изоляционную ленту. Она липкая, легко плавится и просто кричит: «Любительский час.».

Xem them: …

✅ Bộ 130 đầu nối co nhiệt chuyên dụng | Shopee Вьетнам

Просто наденьте один из проводов, которые вы хотите соединить, скрутите два провода вместе, а затем точно наденьте на соединение проводов. Все, что вам нужно, это нагреватель ( ...

Xem them: …

20 июня 2022 г. · Затем соедините два отрезка тонких медных проводов на двух концах изоляции проводов. Убедитесь, что вы их крепко скрутили.

Xem them : …

✅ Простое витое медное кольцо — Украшения из проволоки своими руками 58 — YouTube

Продолжительность: 5:01 Опубликовано: 11 ноября, 2016

Xem them: . ..

✅ Круглый разъем — DirectIndustry

Кабель с силовыми зажимами SOCOMEC обеспечивает соединение алюминиевых и медных проводов на пластинах или стержнях. Его клеточные клеммы представляют собой соединительные устройства,..

Xem them: …

✅ МЕДНЫЕ ПРОВОДА Tiếng việt la gì — trong Tiếng việt Dịch

, приведенный выше, сварены между собой холоднотянутыми медными проводами с содержанием серебра и имеют марку F...Тем не менее, медные провода, которые соединяют телефоны с местными ...

Xem them: …

✅ Как соединить многожильный провод | Ноэль.вн

13 января 2022 г. · Могу ли я соединить провода, просто скрутив их вместе и изолировав ....для сращивания многожильного медного провода · как соединить два многожильных провода.

Xem them: …

✅ Провода и кабели: 80 распространенных проблем, о которых вы должны знать

Как соединить медные жилы разного сечения? ...Ответ: К наиболее распространенным типам изолированных проводов относятся; гибкий провод, гибкий ПВХ . ..

Xem them: …

✅ Обжимные клеммы | МИСУМИ Вьетнам

Существует два типа: обжим с использованием специального инструмента, и подключение к клемме...Голая обжимная клемма для медных проводов, Квадратная лопатка (F...

Xem them : …

✅ соединение электрических проводов

соединение электрических проводов

Xem them: …

Vừa Rồi, Thính-thơm.vn đđ gửi tới các bạn chi tiết về chủ đề Как подключить две медные провода вместе ❤️️, привет vọng với thông tin hữu ích mà bài viết «Как соединить две медные провода вместе» Mang lại sẽ giúp cac bạn trẻ quan tâm hơn về Как соединить два медных провода вместе [ ❤️️❤️️ ] hiện nay.Hãy cùng thính-thơm.vn phát triển thêm nhiều bài viết hay về Как соединить два медных провода вместе bạn nhé.

Как сращивать медные и алюминиевые электрические провода

Как лучше всего сращивать алюминиевые и медные электрические провода? Как соединить медные и алюминиевые электрические провода.

Медные и алюминиевые провода
Электрика Вопрос: Как лучше всего сращивать алюминиевые и медные электрические провода?

У меня есть лампа с медной проводкой, которую я хочу установить в своем доме с алюминиевой проводкой.
Могу ли я это сделать, и если да, то как? Я читал, что есть фиолетовые колпачки для проводов, внутри которых находится гель, который обеспечивает соединение — это правильно?

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Сращивание медных и алюминиевых электрических проводов

Применение: Соединение медных и алюминиевых электрических проводов.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Важно: Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Как сращивать медные и алюминиевые электрические провода

Между медным и алюминиевым проводом можно выполнить соединение с помощью соединителя, одобренного для соединения алюминиево-медных проводов, и следуя утвержденным методам:

  • Используйте только соединители проводов соответствующего размера для соединяемых проводов.
  • Соединители проводов должны быть одобрены для сращивания алюминиево-медных проводов.
  • Убедитесь, что соединители проводов имеют подлинный символ списка UL.
  • Нанесите гель-ингибитор коррозии на соединяемые провода.
  • Убедитесь, что провода надежно закреплены внутри разъемов проводов.
Подробнее о сращивании электрических проводов

  • Как сращивать электрические провода
    • Сращивание электрических проводов можно выполнять безопасно, если вы понимаете метод. В этом примере шаг за шагом показан процесс сращивания электрических проводов.

Подробнее о сращивании электрических проводов

  • Электрические коды для домашней проводки
    • Электрик объясняет коды домашней электропроводки, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.

Подробнее об электрических нормах для домашней проводки

  • Соединительная коробка
    • Соединения электрических распределительных коробок можно безопасно выполнять, если вы понимаете метод. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.

Подробнее о сращивании электрических распределительных коробок



Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, учеников,







включает в себя:
Проводки GFCI Комплектажи
Комплект электрических цепей
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
Способ устранения неполадок и ремонта электропроводки
10 9 Метод Модернизация электропроводки

Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорят мне, что они боятся модифицировать жгут проводов своего велосипеда, чтобы установить новый аксессуар.Немного покопавшись, багабу обычно боится вкрутить провода в жгут велосипеда. К разрезанию жгута проводов вашего мотоцикла не следует относиться легкомысленно, и его следует пытаться делать только тогда, когда вы уверены, какие провода следует обрезать, например, получив заводское руководство по обслуживанию, — процесс на самом деле не такой уж страшный.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, а некоторые виды подвержены поломкам. При пайке используется горячий утюг для нагрева проводов до температуры, при которой расплавится припой, который при остывании обеспечивает прочное физическое соединение и электрическую проводимость. Тем не менее, пайка также является большим источником страданий для новичков. Не бойтесь, вполне допустимо сращивать провода, если все сделано правильно.

Источником страха перед сращиванием обычно является невежество в отношении пайки, которая, по-видимому, многим кажется, что практикующий темные искусства должен делать ее только в полночь, в полнолуние. К счастью, эта идея — чушь. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальной затратой крови и денег.

Включение: как установить переключаемое питание аксессуаров на мотоцикл

Отвод проводов — олицетворение зла. Часть справа прорезает изоляцию провода, возможно, повреждая жилы провода внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто привести к тому, что он соскочит с провода.

Каковы мои варианты подключения?

Наиболее распространенными разъемами, которые вы найдете в комплектах для вторичного рынка, являются обжимные ответвители. Это инструменты дьявола. Выбросьте их и либо научитесь паять, либо используйте разъемы Posi-Lock, которые немного дороже, но у меня еще ни разу не было ни одного отказа.При использовании соединителей Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем закрутите хомут и провод в корпус Posi-Lock, затянув их вручную. Повторите с другим концом проволоки. Это дает прочное электрически надежное соединение, которое я использовал в течение многих лет, когда не хватало места для пайки. Я также использовал Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отсоединяться.

A Posi-Lock обеспечивает надежное и обратимое стыковое соединение без пайки.

При правильной сборке стыковое соединение такое же прочное, как паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой обжимные ответвители являются злом, довольно проста. Хотя вы могли бы подумать, что они упростят сращивание, просто зажав их на месте, они также могут перерезать некоторые жилы провода, делая провод слабее, повышая его сопротивление и повышая вероятность выхода из строя.Кроме того, среда с высокой вибрацией мотоцикла повышает вероятность ослабления обжимных соединений и приводит к периодическим отказам, которые трудно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем соединяете провода?

Приличный 40-ваттный паяльник можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы следите за распродажами, их можно купить за 35 долларов или меньше. Вам нужен проволочный припой калибра, достаточно узкого, чтобы его можно было легко расплавить, с калибром проволоки, наиболее часто встречающимся на мотоциклах, обычно 18-го калибра для большинства целей.Обычно я покупаю припой без канифольного сердечника, предпочитая использовать немного флюса на оголенных проводах перед их нагреванием и нанесением припоя.

Сращивание косички используется для направления провода вместе с проводом, к которому он подключен. Хороший пример выбора косички или стыкового соединения можно найти здесь.

Вы должны научиться паять что-то кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются друг с другом.При сращивании проводов вы обычно используете один из трех видов сращивания: стыковое соединение, при котором два провода соединяются в один непрерывный провод; сращивание косички, где провода лежат рядом друг с другом; и тройное соединение, в котором второй провод входит в середину другого провода.

Этот тройной соединитель вставляет красный провод в середину синего. Это пример, когда обычно используются отводы для проводов с более низким обжимом. Не поддавайтесь искушению.Несмотря на то, что пайка встроенного провода является сложной задачей, после закрепления лентой это соединение становится намного более безопасным, чем любое обжимное соединение.

Для первых двух сращиваний требуется, чтобы с обоих концов провода было удалено примерно полдюйма изоляции. Концы скручены вместе, чтобы образовать хорошую механическую связь между проводами. Подставку с зажимами типа «крокодил» можно сделать самостоятельно или купить, чтобы удерживать провода на месте, нагревая их утюгом.

Все три соединения завернуты в термоусадочную пленку.Однако иногда лента является единственным вариантом в ограниченном пространстве, в котором вы создаете соединение.

Прежде чем прикасаться паяльным жалом к ​​проводам, залудите его, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. Приплавляя припой к проводам, старайтесь не касаться припоем железа. Вместо этого дайте утюгу нагреть проволоку до такой степени, что припой расплавится. Удерживание железа под проводами позволяет теплу подниматься вверх, в то время как гравитация тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по всему соединению. Коснитесь утюгом и припаяйте к нескольким точкам соединения, чтобы убедиться, что он равномерно распределен по жилам провода. Хотя вы хотите, чтобы припой покрыл большую часть соединения, старайтесь не оставлять на стыке больших капель припоя. Это выглядит некрасиво и сделает место соединения намного больше, когда оно будет покрыто лентой.

После того, как соединение остынет, обрежьте все свободные провода, которые могут торчать через ленту или термоусадочную пленку.Затем обмотайте его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковаться в технике пайки, пока не освоите ее, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Инструменты для пайки

Хотя вы можете начать с простого паяльника с одной температурой и рулона припоя, я обнаружил, что инвестиции в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель губки, который позволяет легко очищать наконечник перед тем, как вы начнете новый сустав. Другой инструмент, который я рекомендую, — это рука помощи, чтобы удерживать провода на месте, когда вы работаете на верстаке. Это делает жизнь намного проще.



Эту простую паяльную станцию ​​можно купить чуть более чем за 30 долларов.

Купить паяльник Vastar здесь

У меня не очень твердые руки.Таким образом, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Приобрести регулируемую руку помощи Neiko 01902 можно здесь

При работе с велосипедом лучше защитить другие провода жгута проводов, поместив кусок картона между проводами, которые вы припаиваете, и нетронутыми.


Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы получаем комиссионные от покупок, которые вы совершаете, используя ссылки на розничные магазины в наших обзорах продуктов. Узнайте больше о том, как это работает .

Сращивание проводов вручную | Знай свои части

Техника сращивания проводов вручную существует уже некоторое время, поэтому я не могу приписать себе ее изобретение или усовершенствование.

Плохие электрические соединения вызывают нагрев. Чем дольше ток течет через соединение, тем горячее соединение становится. Это, в свою очередь, еще больше увеличивает сопротивление. Проблема с стыковым соединителем в том, что это одна площадь поверхности.Поскольку электричество течет «по» жилам провода, а не «внутри» их, это не обеспечивает функционального использования всех площадей их поверхности. Использование этого метода ручного соединения позволит проводу передавать больше электрического усилия, чем при использовании стыкового соединителя, и будет производить меньше тепла.

Шаг 1: Снимите примерно 3/4 дюйма изоляции с обоих проводов. Добавьте отрезок термоусадочной трубки на провод. (Не забывайте об этом шаге… или вы пожалеете об этом после того, как закончите сращивание.) Разделите оголенные пряди на две равные части и сформируйте из них букву «Y».

Шаг 2: Держа по проводу в каждой руке, возьмите букву «Y» и соедините два провода вместе. Но оставьте место между двумя «Y» достаточно большим для того, чтобы внешняя изоляция от участка провода «без зачистки» легко проходила. Положите Y-образные секции вниз вдоль проволоки, не загибая их назад, прямо и вместе с проволокой.

Найдите край зазора, который вы оставили в «Y» (это измерение толщины внешней изоляции примерно на полпути между двумя проводами).

Шаг 3:  Одной рукой зажмите это место, взяв ножки Y с той же стороны и поставьте их прямо вверх под углом 90 градусов от места соединения. Теперь, используя другую руку, с сильным давлением пальца поверните две ножки «Y» вокруг сращивания к противоположному проводу. Если все сделано правильно, расстояние, которое вы оставили между двумя буквами «Y», фактически ляжет и окажется прямо там, где начинается изоляция. Кроме того, зажимая и скручивая оголенный провод, держите его как можно плотнее.Вы хотите, чтобы он не превышал наружный диаметр изолированных секций.

Шаг 4: Теперь поменяйте процедуры с правой стороны на левую и поставьте другой набор Y-образных ножек на 90 градусов, сделайте то же самое обжим и поверните до конца другой изолированный участок провода.

При пайке следите за тем, чтобы место соединения не пропиталось припоем. Припой нужен только для того, чтобы удерживать соединение на месте, чтобы оно не распуталось, а термоусадочная трубка предназначена для общей защиты от непогоды и для защиты оголенного провода.Как только вы освоитесь, вы обнаружите, что соединение чрезвычайно прочное даже без припоя или термоусадочной трубки.

Если все сделано правильно, соединение должно иметь достаточную механическую фиксацию без пайки. Для аккумуляторного кабеля калибра 4 и больше обжимные или припаянные разъемы по-прежнему являются лучшим методом. А вот для провода среднего сечения этот метод работает очень хорошо.

Попробуйте, и когда вы освоите технику сращивания проводов вручную, попробуйте ее на своих друзьях и посмотрите, сколько усилий им потребуется, чтобы разобрать ее, даже без пайки.

Как сращивать провода — Прекрасное домостроение

Вы можете подумать, что соединить провода в электрической коробке просто, но люди слишком часто ошибаются. Я даже не говорю о том, чтобы выяснить, какие провода соединяются друг с другом; Я просто говорю о подключении. Одна из самых распространенных ошибок — это когда оголенные концы проводов не имеют полного контакта. Это часто происходит при соединении более двух проводов, хотя это также происходит при соединении меньшего многожильного провода осветительного прибора с основной проводкой большего сечения.Обычно происходит то, что один провод соскальзывает на изоляцию других проводов, а не на их оголенные концы. Это может помешать работе вилки или освещения. Это также может вызвать искрение, которое, в свою очередь, может привести к пожару. Чтобы избежать этого, вы должны крепко держать провода, скручивая их вместе, а затем следить за тем, чтобы провода хорошо контактировали. Если вы заметили, что провод не имеет контакта, лучше всего отрезать все скрученные концы, снять изоляцию и начать заново. Повторное скручивание проводов может привести к их разрыву, что приведет к разрыву цепи или искрению.

Проволочные гайки бывают разных размеров для соединения проводов разного количества и сечения. Использование неправильного размера может привести к ослаблению соединения или оставить оголенный провод снаружи гайки. Кроме того, не используйте проволочную гайку повторно. Пружина внутри гайки растягивается при использовании, а использованные гайки не обеспечивают такое хорошее соединение, как новые.

Прежде чем использовать проволочную гайку, загляните внутрь. В проеме может скапливаться мусор. Пучок щепы, набитой в гайку с проводами, будет мешать соединению.Если электрическая коробка находится во влажной среде, перед закручиванием гайки нанесите на провода каплю диэлектрического компаунда. Это снизит вероятность коррозии, которая также может помешать соединению.

Знай свои проволочные гайки

Существует ряд размеров проволочных гаек, соответствующих диапазону калибров проводов и количеству проводников, которые могут потребоваться для сращивания. Использование слишком маленькой или слишком большой проволочной гайки может привести к плохому соединению или к тому, что оголенный провод не будет заключен в проволочную гайку, что увеличивает вероятность короткого замыкания и искрения.Прочтите информацию на упаковке проволочной гайки, чтобы убедиться, что вы выбрали правильный размер.

Помимо размеров проволочные гайки различаются и по другим параметрам. Некоторые из них, предназначенные для наружного использования, содержат шарик незатвердевающего силикона, чтобы вода не попала в соединение. На других есть крылья для облегчения затягивания, хотя крылья могут затруднить установку проводов обратно в тесную электрическую коробку. Если вы столкнулись с некогда распространенным алюминиевым проводом, специальные проволочные гайки, содержащие антиоксидантное соединение, позволяют безопасно соединить его с медью.Это важно, потому что окисленные соединения алюминиевых проводов могут привести к возгоранию. Проволочные гайки для заземляющих проводников имеют отверстие в верхней части для прокладки косички к заземляющему винту.

Крыльчатая гайка

Гайка провода заземления

Стандартная проволочная гайка

Водонепроницаемая проволочная гайка

Из Fine Homebuilding # 252

Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

1-Даже концы. Держите незачищенные провода рядом, как будто вы собираетесь скрутить их вместе, и обрежьте концы, даже используя плоскогубцы.

2-зачистите провода. Снимите примерно 1 дюйм изоляции с проводов с помощью съемника.

3-Подготовьтесь к скручиванию. Соберите провода так, чтобы изоляция была на одном уровне, и возьмитесь за оголенные концы пассатижами.

4-Скрутите провода вместе по часовой стрелке. Чтобы обеспечить хорошее соединение, плотно скрутите оголенную медь и оберните изолированные участки вместе на два-три оборота.

5-Обрежьте концы проводов. Оставьте около 5/8 дюйма оголенной меди видимой.

6-Круглый поворот. Обрезание концов проволоки оставляет группу плоской, что затрудняет ее установку в проволочную гайку. Слегка сожмите и скрутите обрезанные концы проволоки, чтобы они стали круглыми.

7-Закрутите проволочную гайку. Используйте гайку подходящего размера и закручивайте по часовой стрелке, пока она не зафиксируется.

8-Проверьте соединение. Отдельные проводники не должны двигаться при натяжении, а оголенный провод не должен выступать из-под гайки.

Запустить слайд-шоу

Как отремонтировать наушники-вкладыши: пошаговая инструкция

Наушники

служат недолго — на самом деле почти ни один из наушники у меня есть когда-либо купленные прожили больше пары лет. Почему? Поскольку кабели почти всегда ослабевают и рвутся из-за постоянного движения. Некоторые производители наушников используют более прочные кабели и усиливают места, где кабели соединяются с штекером и самими телефонами но даже с армированием тросы рано или поздно могут порваться. Когда это происходит, большинство людей яростно бросают свои наушники в мусор и неохотно купить еще одну пару.Но если вы умеете пользоваться паяльником, на самом деле их довольно легко ремонтировать. Шаг за шагом, вот как…

Фото: пара недорогих наушников обычно рано или поздно выходит из строя либо в месте соединения кабеля с телефоном, либо в месте его соединения с штекером.

Пожалуйста, берегите себя!

Вам понадобится нож или ножницы, горящая спичка и горячая паяльник. Пожалуйста, примите соответствующие меры предосторожности с этими горячими, острыми, опасными предметами, только припоем. в хорошо проветриваемом помещении и т. д. .Если вы молодой человек, попросите помощи у взрослых.

Если ваши наушники сломаны, вы можете не слишком беспокоиться о том, чтобы рискнуть, пытаясь их починить. Но имейте в виду: возможно (хотя и маловероятно), что вы повредите хрупкие компоненты наушников, если не будете паять аккуратно. Используйте радиатор или паяльник на короткие промежутки времени, чтобы уменьшить вероятность теплового повреждения. Также возможно, что если вы не отремонтируете наушники правильно, вы можете повредить любое аудиооборудование, к которому вы их подключаете.

Мы не несем ответственности за любые несчастные случаи, травмы или несчастные случаи, произошедшие в результате использования вами информации, представленной здесь. Вы следуете этим инструкциям исключительно на свой страх и риск .

Предметы, которые вам понадобятся

Вам понадобится следующее, так что подготовьте:

  • Ваши сломанные наушники-вкладыши.
  • Запасной штекер (ниже я расскажу, где его взять).
  • Паяльник и припой. (Если совсем не умеешь паять, попробуйте посмотреть пятиминутное руководство по пайке Коллина Каннингема.Если вы знаете, но давно этого не делали, вы можете освежить в памяти очень короткое видео Как паять, Майк Аллен. Чтобы получить более подробное руководство, попробуйте Руководство Adafruit по отличной пайке. Если пайка для вас в новинку, имеет смысл потренироваться в соединении старых проводов. вместе, прежде чем чинить наушники.)
  • Тиски для безопасного удержания предметов во время пайки. (Или несколько зажимов бульдога, как я описываю ниже.)
  • Несколько спичек или зажигалка.
  • Складной нож, ножницы или кусачки.

Добавление нового разъема

  1. Ножницами или ножом отрежьте старый разъем. Буквально, просто перережьте провод как можно ближе к вилке (потому что вы не хотите без необходимости укорачивайте провода наушников). Если это формованная вилка, выбросьте ее — она бесполезна.
  2. Вам нужно будет купить новый штекер, чтобы заменить его. Предполагая, что вы заменяют один из меньших штекеров на стандартной паре наушников или наушники, то, что вам нужно, называется 3.Штекер стерео 5 мм , и вы можете легко купить его онлайн в магазине электронных запчастей или в магазине электроники, если у тебя есть рядом. Убедитесь, что вы получаете стерео один; моно вилки выглядят очень похоже. Если вы заменяете одну из вилок большего размера, эти инструкции остаются в силе. применить, но вам, очевидно, нужно купить замену, которая соответствует размеру вашей оригинальной вилки. Тот, что у меня здесь, имеет завинчивающийся внешний корпус и зажим вверху для фиксации кабеля на месте: он останавливается Вы вырываете кабели из вилки, если слишком сильно дергаете за провод.Зажим — хорошая идея, если вы не хотите пройти через это тренируйтесь снова через несколько недель! Один быстрый момент, на который стоит обратить внимание: сменный штекер почти наверняка будет значительно больше, чем формованная вилка, которую вы заменяете. Это просто неизбежно: крошечные штекеры, вставленные в такие вещи, как наушники iPod на фабриках, припаяны и лепят машины с «шустрыми пальцами»!
  3. Фото: 1) Такой штекер на замену стоит в разы дешевле новой пары наушников.2) Отвинтите корпус, и вы увидите три клеммы, к которым вы снова подключите кабель. Есть небольшие отверстия в клеммы, через которые вы проталкиваете провода, прежде чем припаять их на место. Теоретически можно повторно использовать подключайте так снова и снова, просто удаляя из него старые кабели. На практике может быть сложно чтобы удалить весь старый припой и отломать клеммы, если вы согните их слишком много раз, поэтому я бы настоятельно рекомендуем вам вместо этого купить новую вилку.

  4. Подготовьте кабель.Стереокабель для наушников состоит из двух кабелей. проходя через него, один для левого канала и один для правого. Эти обычно окрашены в красный и зеленый цвета. Каждый из этих кабелей окружен медным проводом (земля). Зачистите красный и зеленый кабели, чтобы иметь около половины дюйма до дюйма чистого и блестящего оголенного провода. Держите красный и зеленый провода отдельно, но скрутите два комплекта медных проводов вместе — так вы иметь три провода вместо четырех.

  5. Фото: Провода внутри стереокабеля.Зачистите кабель, чтобы вы иметь около 2,5 см (1 дюйм) провода. Соедините два медных провода заземления вместе, чтобы у вас было три провода. вместо четырех.

  6. Иногда вы можете найти кабели наушников, которые подключены немного по-другому. Один из стерео кабелей будет иметь красный или зеленый провод внутри, окруженный обычным проводом медного цвета. Другой кабель будет иметь зеленый или красный кабель, окруженный красным и зеленым «полосатым» проводом. В этом случае красный и зеленый «полосатый» провод — это ваша земля, эквивалентная медному проводу в другом кабеле.Таким образом, вы обматываете его медным проводом, получая красный провод, зеленый провод и третий провод, представляющий собой смесь медного провода, красного и зеленого проводов. Я надеюсь, что это ясно.
  7. Теперь зажгите спичку и ненадолго нагрейте концы все три провода спалить изоляционное покрытие. Обычно это какой-то краска или пластик; постарайтесь не вдыхать пары во время горения. если ты не сделаешь На этом шаге провода не будут иметь надлежащего электрического соединения при пайке и наушники не будут работать.Не сжигайте слишком много, иначе вы тоже сделаете провода черный и ломкий. Пусть пламя ненадолго (не более пары секунд) поиграет на проводе. секунд или около того), а затем выдуть его. Когда я говорю кратко, я имею в виду , кратко ; ты не готовишь стейк! Если ваши провода почернели и стали ломкими, значит, вы их пережарили и видимо нужно укоротить кабель и начать заново. (Конечно, вы можете продолжать укорачивать кабель, но не увлекайтесь, иначе вы сделаете кабель слишком коротким для удобного использования.)
  8. Отвинтите корпус разъема, и вы увидите три клеммы для трех проводов в вашем кабеле.
  9. Теперь, , прежде чем припаивать провода, вам нужно продеть кабель через верхнюю (пластиковую) часть штекера (другими словами, крышку), чтобы потом можно было прикрутить его обратно к металлическому основанию. Этот шаг очень легко забыть, а если вы забудете, вам придется снова отсоединять провода и повторять процесс, что (поверьте мне) очень раздражает.
  10. Если вы знаете, как «лужить» оголенные провода, лучше сделать это сейчас. Лужение означает, что вы слегка покройте оголенные кабели припоем, чтобы обеспечить лучшее соединение и лучший электрический контакт. Вот хорошее описание лужения.
  11. Также перед пайкой запомните золотое правило: пайка не то же самое, что сварка. Припой — это не клей для металлов: в отличие от сварки, он предназначен для создания хорошего и надежного электрического соединения, а не для склеивания двух металлов. Очень важно сделать хорошее механическое соединение между проводами и клеммами (просунув провода через отверстия и пару раз обернув их) перед пайкой.
  12. На этом этапе, если хотите, можете проверить проводку. Вставьте наушники в музыкальный плеер и с проводами касаясь контактов, посмотрите, слышите ли вы стерео. Вам нужно будет очень плотно прижать провода к контактам. Вы можете услышать «мерцание» или треск при покачивании проводов на контактах, но не беспокойтесь — это должно произойти. исчезают, когда вы надежно припаиваете их на место. Если вы ничего не слышите, вы можете проверить, что провода правильно подготовлены, залужены и подключены правильно.
  13. Теперь можно припаять три провода к трем клеммам. То провод заземления медного цвета (на схеме показан оранжевым) идет к большому внешнему контакту (который часто соединяется с кабельным зажимом вверху). Зеленый провод идет к центральному терминалу. Красный провод идет к оставшейся клемме. Таким образом, со сменной вилкой, подобной той, что на фотографиях здесь, вы должны подключить ее, как показано ниже: провод заземления (оранжевый) идет к большому нижняя клемма, зеленый провод будет идти к клемме слева, а красный провод к тому, что справа. (Но учтите, что клеммы вашей вилки могут располагаться не так, как у меня!)
  14. Поддерживать такую ​​маленькую штекерную вилку во время пайки может быть довольно сложно. Но, что бы вы ни делать, Ни при каких обстоятельствах не держите и не прикасайтесь к нижней части разъема, пока вы припаиваете верхнюю часть : тепло пройдет через электрические контакты примерно за секунду и обожжет ваши пальцы. Я знаю — я совершал эту ошибку не раз! Либо используйте тиски, либо какой-либо другой метод надежного крепления вилки к старому столу (например, большой зажим-бульдог).Вы можете импровизировать по-разному, но убедитесь, Ваш новый штекер совершенно надежен и неподвижен, прежде чем вы подумаете о пайке: если он двигается как вы припаиваете, или по мере того, как припой остывает, вы получите «холодный стык» (плохое и ненадежное соединение).

  15. Фото: Если у вас нет тисков, вы можете импровизировать! Я предпочитаю использовать один или несколько больших зажимов типа «бульдог» для зажима. что я надежно припаиваю к старой столешнице. Ключевыми моментами здесь являются: 1) Элемент, который вы паяете, должен быть надежно закреплен, чтобы он не двигается, когда вы к нему прикасаетесь; 2) Вы должны убедиться, что у вас достаточно свободного пространства вокруг предмета для пайки. гладить снизу или сбоку.Вот почему я использовал здесь три клипа вместо одного; 3) Вы не должны прикасаться к металлическому зажиму, удерживающему предмет, который вы паяете, потому что он также поглотит достаточно тепла, чтобы обжечь вас; 4) Припой может стекать вниз, а металлические зажимы оставлять следы, поэтому не делайте этого на своем лучшем обеденном столе.

  16. Если вы перепутаете красный и зеленый провода, ваши наушники все равно будут работать, но левый и правый каналы будут переключаться. Иногда может быть трудно понять, правильно ли вы это сделали. Один из способов проверить это слушать какую-то музыку, которая, как вы знаете, играет определенные пассажи или инструменты в основном на левый или правый канал с динамиками или другими телефонами. (Если гитарное соло Слэша звучит у вас в левом ухе до того, как вы припаяетесь, вы хотите, чтобы оно было в левом ухе). уха после этого.) Затем проверьте свою работу, прослушав ту же музыку с ваши отремонтированные телефоны.
  17. Если вы действительно хотите быть уверены в своей стереосистеме, вы можете проверить левый и правый каналы с помощью этого маленького звукового тестера, который я сделал. В начале вы услышите короткое звуковое сообщение в обоих наушниках. Тогда вы должны услышать щипковую ноту только в левом наушнике, а затем ноту только в правом наушнике.

    Ваш браузер не поддерживает аудио элементы.

  18. Когда пайка будет завершена, аккуратно поместите все три припаянных провода внутрь зажима в верхней части вилки и плотно обожмите их плоскогубцами. Это защищает паяные соединения и предотвращает их поломку, когда вы тянете за кабель.
  19. Остался последний сложный шаг. Возможно, вам придется сдвинуть все спаянные соединения вместе к центру, чтобы они плотно прилегали внутри. тот случай, когда ты снова облажаешься.Важно убедиться, что три провода находятся на достаточном расстоянии друг от друга, когда они спаяны и сдвинуты вместе. Если они где-нибудь соприкоснутся, вы либо потеряете звук в один или оба наушника или получить моно вместо стерео. Если вы столкнулись с этой проблемой и Вы не можете это исправить, попробуйте обернуть небольшое количество изоляционной ленты вокруг или между проводами так что, даже если они соприкоснутся, они не смогут установить электрическое соединение.
  20. Прикрутите крышку, протестируйте наушники, и вы будете приятно удивлены!
  21. Если они не работают, то почему? Если вы уверены, что с пайкой все в порядке, проблема, вероятно, в том, что только что припаянная провода соприкасаются внутри вилки.Так что отвинтите заглушку и попробуйте свои наушники, немного отодвинув кабели друг от друга. Если теперь они работают, вы должны убедиться, что кабели не прижаты друг к другу внутри вилки. Вы всегда можете использовать немного изолентой, чтобы держать их отдельно. В качестве альтернативы вы можете покрыть места пайки термоусадка, но это хлопотный процесс на проводах это мало и не то, что я когда-либо считал необходимым делать.
  22. Если вы ошиблись при пайке, вы всегда можете отсоединить кабели и повторить попытку.Очистите штекер, расплавив старый припой паяльником, немного укоротите кабель и повторите описанный выше процесс.

Ремонт путем соединения двух сломанных пар наушников вместе

Если у вас есть две сломанные пары наушников, вы можете соединить их вместе, чтобы сделать единую рабочую пару — и сделать это намного проще, чем добавить новый штекер. Предположим, у одной пары сломан разъем, а у другой сломаны наушники. Просто перерезать провода обеих пар пополам (или куда угодно) и соедините секцию рабочего наушника от одной пары с секцией рабочего штекера от другой пары.


Фото: Подготовьте и залудите провода, прежде чем скручивать их вместе, а затем припаивать.

Вам нужно будет отрезать, зачистить и подготовить провода, как Я описал выше, и вам также нужно будет правильно соединить провода от одной пары наушников с проводами в другую пару (что может быть сложно, если они разного цвета) перед пайкой. Также необходимо заклеить места пайки термоусадкой или изоляционной лентой. чтобы оголенные провода не соприкасались и не замыкались. В качестве альтернативного ремонта (примерно в том же духе) купите себе удлинитель для наушников и вместо этого припаяйте его к сломанным наушникам.


Фото: Припой — не клей. Перед тем, как спаять две пары сломанных наушников вместе, убедитесь, что вы очистили оголенные провода и плотно скрутили их вместе, чтобы получить прочное механическое соединение (которое нелегко разъединить). Когда вы припаиваете такое соединение, нагревайте его снизу и наносите припой сверху, чтобы он втекал в соединение, как вода, впитывающаяся в губку. После того, как вы наложили некоторую изоляцию, вы можете дополнительно укрепить соединение, если хотите: оберните его прочной проволокой (например, согнутой скрепкой), а затем добавьте дополнительную изоляцию сверху.

Соединения, которые вы создаете, вероятно, будут довольно уязвимыми, когда вы будете тянуть за кабель, и ваш ремонт может не продлиться так долго, если вы не укрепите соединение по-настоящему хорошо.

Фиксация кабеля на конце наушников

Это намного сложнее, чем просто заменить штекер, но по сути та же операция. Даже если только один наушник или вкладыш сломан, вам действительно следует отрезать кабель от обоих наушников или наушники, укоротить на сколько нужно, а потом отремонтировать оба телефоны.Если вы этого не сделаете, у вас будет один из проводов стерео. немного короче и несет немного больший ток, чем другой и это может повредить как ваши наушники, так и все, к чему они подключены. То, как именно вы разбираете наушники или вкладыши, зависит от бренд к бренду. Взгляните на нашу основную статью о наушники для некоторых справочных фотографий, которые могут помочь.

Что делать, если в кабеле больше проводов?

Трех- и четырехжильные кабели для наушников на сегодняшний день являются наиболее распространенными, но вы можете открыть свой и найти внутри еще больше проводов; наушники с пятью или шестью кабелями известны.Если ваши наушники имеют более трех-четырех проводов, обычно есть два объяснения:

Если у вас есть пара обычных наушников или вкладышей и пяти- или шестижильный кабель, наиболее очевидным объяснением будет то, что часть проводов не используется: по какой-то причине производители использовали многожильный кабель, но подключил всего три-четыре провода. В этом случае вам нужно будет использовать мультиметр (или метод проб и ошибок), чтобы выяснить, какой из проводов вам нужно подключить. Если повезет, вы сможете открыть вкладыши или наушники на стороне прослушивания, чтобы узнать, какие провода куда подключены и передают звуковые сигналы; затем вы можете выяснить, что вам нужно сделать на конце разъема.Если вы не можете этого сделать из-за того, что ваши наушники отлиты в форму или их невозможно открыть, ваши возможности более ограничены. Работа усложняется тем, что разные производители используют разные (и совершенно произвольное) цветовое кодирование их проводов, поэтому я не могу, к сожалению, дать какой-либо общий совет. Лучший совет — ввести «6-жильный кабель для наушников», а затем название ваших наушников в поисковой системе и надеяться, что кто-то разместил подробности на форуме.

Другая ситуация, когда вы можете найти более трех или четырех проводов, — это если вы используете более сложную гарнитуру. со встроенным микрофоном или чем-то вроде шумоподавляющих наушников.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
