Как установить выключатель света в бетонной стене своими руками

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Что вы узнаете

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

Электрический выключатель

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель.

Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Зачищаем провод для подключения

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  •  белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

Прикручиваем провода к выключателю

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

Прикручиваем провода к выключателю

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

Провода прикручены к выключателю

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Устанавливаем корпус выключателя в отверстие

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Устанавливаем выключатель по уровню

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя.

Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Прикручиваем основание выключателя к стене

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Устанавливаем кнопки выключателя

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг,  включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

Выключатель света установлен

Схемы подключения выключателя света

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Схемы подключения выключателя света

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Установка выключателя света – цена монтажа выключателя в квартире в Москве

Установка выключателей профессионалами

Специалисты компании «Руки из плеч» выполнят установку выключателей любого типа. Работы выполняются в сжатые сроки и в соответствии с требованиями ПУЭ и техники безопасности. У нас работают электрики с высокими группами допуска, которые знакомы с особенностями выключателей разного вида: клавишных, сенсорных, диммеров и пр. Мастер выезжает в течение 30 минут после звонка клиента. На услуги предоставляется гарантия.

На современном рынке электрооборудования представлен большой выбор выключателей, которые различаются по дизайну, опциям, способу монтажа, количеству клавиш и другим параметрам. Поэтому установить такие электроприборы самостоятельно, не имея определенных знаний и навыков, невозможно. Лучше обратиться к профессионалам, которые знают все о технологиях установки разных типов выключателей и выполняют работы по всем правилам.

Монтаж выключателей скрытой установки: особенности

Самый популярный способ подключения электроприбора в квартирах – это скрытая установка. Проводится в помещениях, где проводка вмонтирована в стену. Монтажная коробка такого выключателя фиксируется в отверстии, расположенном в стене, которое делают еще на этапе прокладки электросетей. Монтаж одноклавишных приборов отличается от установки двухклавишных только способом закрепления проводов. В двухклавишном выключателе три провода, крепящихся в клеммах: один входной, на который подается напряжение, и два отводящих. В остальном различий при монтаже нет. Устанавливаются электроприборы скрытого типа в несколько последовательных этапов:

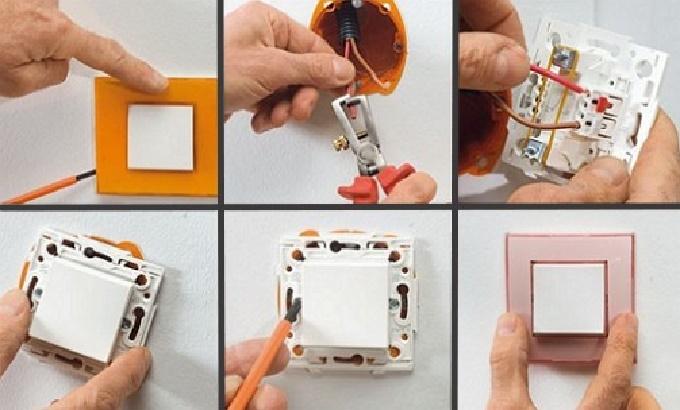

  1. Мастер определяет тестером провод, на который подается напряжение.
  2. В электрощитке отключается подача электроэнергии.
  3. Выполняется фиксация монтажной коробки выключателя в стене.
  4. Через специальные отверстия в коробке мастер выводит наружу провода и расправляет.
  5. С корпуса выключателя демонтируют клавиши, затем откручивают крепежи и снимают рабочий механизм.
  6. Отворачивают болты, которые крепят провода в клеммах.
  7. С проводки снимают слой изоляции. Провод зачищают примерно на 1 см, затем вставляют в контакты рабочего механизма. Как правило, там указано, куда подключать определенный кабель – для этого предусмотрены специальные метки.
  8. Провод в рабочем механизме затягивают болтами или зажимами. Зажимы установлены, в основном, в современных моделях выключателей. Чтобы извлечь провод, в этом случае в движение приводят боковой размыкающий рычаг, расположенный в рабочем механизме.
  9. Соединение проверяют на прочность.
  10. Механизм устанавливают в монтажную коробку, выравнивают. Прикручиваются винты распорных скоб, и конструкцию опять проверяют на надежность фиксации.
  11. С помощью болтов или защелок устанавливают рамку выключателя, вставляют клавиши.
  12. Мастер подключает напряжение, проверяет выключатель на работоспособность.

Для проведения работ специалист использует бокорезы, строительный нож, перфоратор, отвертки, электроизоляционную ленту, ампервольтметр. Мы работаем как со своими материалами, так и с материалами заказчика. Модель монтажной коробки выбирается с учетом материала, из которого сделана стена. Все работы выполняются качественно и быстро.

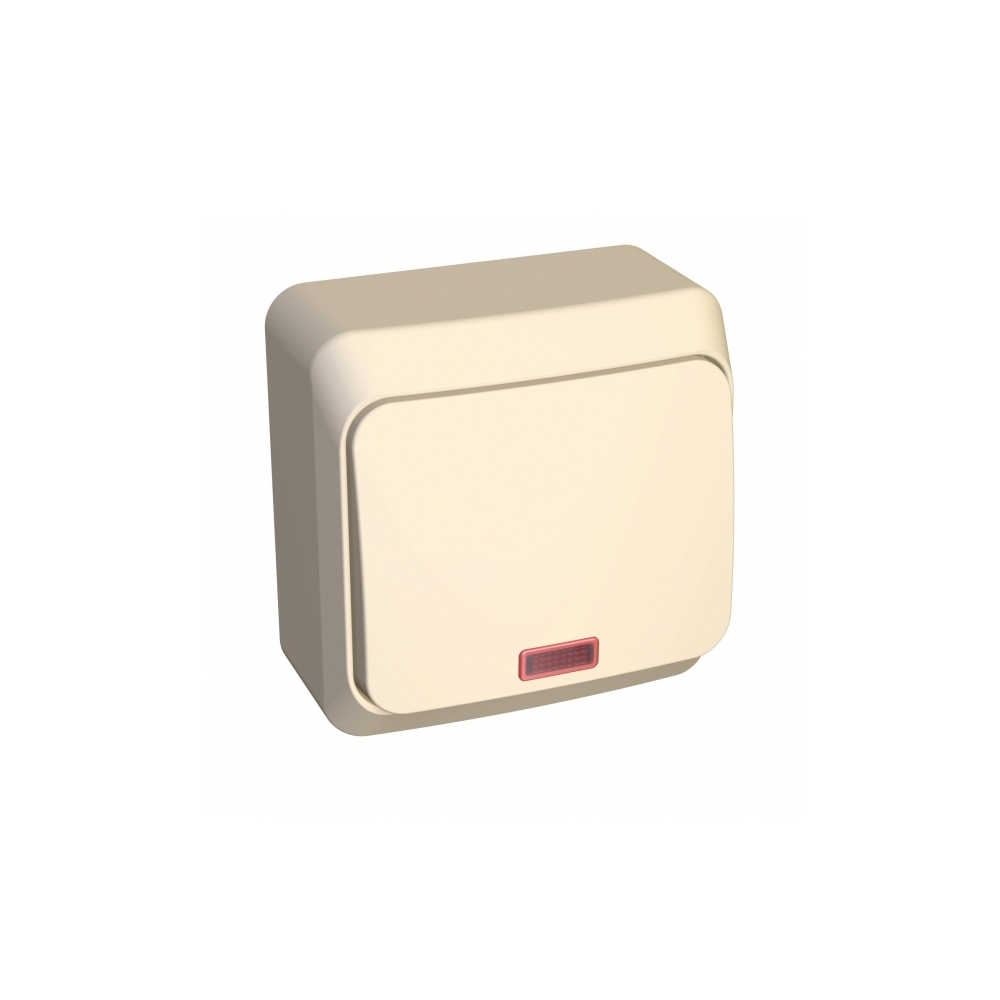

Особенности монтажа выключателей открытого типа

Выключатель открытого типа устанавливается по тому же принципу, что и электроприбор, который углубляется в стену. Но способ крепления монтажной коробки в данном случае совершенно другой. Здесь основание представлено в виде изолирующей пластины. Ее крепление выполняется в несколько этапов:

  • Сначала мастер примеряет пластину к месту на стене, где планируется ее установить.
  • Затем в стене и в пластине просверливают отверстия. В них будут монтироваться дюбеля.
  • Пластину прикручивают к стене дюбелями.

Соответственно, рабочий механизм выключателя крепится к пластине.

Монтажные работы с одноклавишным выключателем отличаются от работ с двухклавишным прибором необходимостью в проведении дополнительных операций. Мастеру нужно будет закрепить в рабочем механизме третий кабель, находящийся под напряжением.

Нужно учесть, что длина зачищенной проводки в этом случае должна быть 2-3 см, а не 1, как при скрытой установке. Проводку, которая проложена к выключателю сверху стену, скрывают в пластиковых кабель-каналах. Они защищают кабель от негативного воздействия факторов окружающей среды и придают комнате более эстетичный внешний вид. Чаще всего выключатели открытого типа устанавливают в деревянных домах.

Компания «Руки из плеч»: качественный электромонтаж по выгодным ценам

Сколько стоит подключить выключатель? Расценки зависят от ряда факторов, например:

  • Тип выключателя.
  • Необходимость в прокладке проводки, штроблении стен.
  • Количество выключателей, которые необходимо установить.

На сайте нашей компании можно посмотреть только примерные цены на услуги. Окончательная стоимость будет озвучена мастером, который приедет устанавливать выключатель. Он оценит спектр предстоящих работ и рассчитает итоговую цену.

Не пытайтесь установить выключатель самостоятельно. Это может привести к повреждениям проводки, подгоранию контактов, поломке прибора. Помните, что любые проблемы с электричеством представляют опасность для здоровья и жизни людей, проживающих в помещении. Обратитесь к профессионалам!

После завершения электромонтажных мероприятий мы предоставим гарантию на услуги. Чтобы вызвать специалиста, позвоните операторам или оставьте заявку на сайте.

Как установить выключатель света: правила монтажа и подключения

Выключатель – это настолько простое устройство, что вопрос, как установить выключатель света, не представляется слишком трудным. Отчасти это так, но не имея опыта работы с электрикой, всегда лучше попытаться разобраться даже в самых простых, на первый взгляд, вещах.

Выключатель света – это электрическое устройство для контроля подачи электроснабжения как к осветительным приборам (лампам, светильникам, люстрам), так и к другим электроприборам (вытяжкам, жалюзи, обогревателям и т. д.). На современном рынке электрических товаров, существует большое разнообразие производителей моделей разных типов, конструкций и модификаций, например, таких, как выключатели Legrand.

Прежде чем выбрать нужный вам выключатель, необходимо понять, какой уровень контроля над освещение в доме вам нужен. Ведь существуют устройства, способные дистанционно контролировать как уровень яркости освещения, так и показатели напряжения и расхода электроэнергии.

Перед тем как установить выключатель света, самое важное – это грамотно организовать подключение источников освещения в квартире, а это уже зависит от правильного подбора выключателей и их расположения. Установку выключателей в квартире выполняет либо владелец помещения, или, при необходимости, приглашается профессиональный специалист – электрик. Но если вы решили сделать это самостоятельно, настоятельно рекомендуем, сначала разобраться, как работают выключатели света и какими они бывают.

Классификация выключателей

На первый взгляд может показаться, что все стандартные клавишные выключатели, установленные в большинстве домов, одинаково просты, но это не так. Помимо внешних различий (таких как количество клавиш, способы переключения и управления), есть еще много критериев, по которым отличают электрические выключатели.

По фиксации положения клавиши:

  • Выключатели без фиксации положения клавиш - это редкий тип выключателя, который не используется в жилых домах. Проще говоря, в данном случае выключатель выполняет функцию переключателя между режимом света и темноты. Но в отличие от переключателей - это кнопка, которая не меняет при нажатии своего положения.
  • Выключатели с фиксацией положения клавиши – самые распространенные, которыми, пользуетесь ежедневно. Система максимально проста: одно положение включает свет, другое – отключает.

По функциональности:

  • Одноклавишный выключатель направлен на прямое одиночное управление одним источником света
  • Двухклавишный выключатель чаще всего используют в нескольких случаях:
  1. Для подключения/отключения дополнительного освещения в комнате с системой равномерно расположенных светильников или ламп.
  2. Для управления определенным количеством ламп в люстре. Это более простая альтернатива выключателям с регулятором яркости.
  3. Для управления светом в соседних, смежных помещениях, таких как ванная и туалет.
  • Трехклавишный выключатель, как и двухклавишный, предназначен для контроля сразу нескольких электроприборов. В данном случае одну из клавиш часто используют для управления не только лампой, но и кондиционером или жалюзи. У таких выключателей есть один значительный минус – это залипание клавиш. Если вам необходимо контролировать несколько (три и больше) приборов одним выключателем, лучше использовать комбинацию из выключателей двух первых типов.
  • Проходной выключатель необходим для систем управления освещением из двух и более точек. Может быть как одноклавишным, так и двухклавишным.
  • Перекрестный выключатель необходим для систем управления освещением из трех и более точек.

Проходной и перекрестный тип выключателей будет полезен в многоэтажных загородных дома. Благодаря управлению светом из нескольких точек не нужно будет подниматься или спускаться, чтобы выключить свет на другом этаже или в очень большом помещении. Перед тем как установить проходной выключатель света в коридоре, убедитесь, что источники света и места предполагаемой установки, равноудалены настолько, чтобы можно было без проблем дойти до следующего выключателя при свете.

  • Диммеры. Это выключатели света с регулятором яркости. Данный тип значительно отличается от предыдущих, так как они исполняют, в первую очередь, задачу по настройке яркости света, что позволяет не только создавать комфортное освещение в зависимости от ваших потребностей, но и помогает значительно снизить затраты электроэнергии.
  • Сенсорные выключатели - технологичный и многофункциональный тип. Главное их преимущество перед другими выключателями - возможность глубокой персональной настройки, на определенные отрезки времени при разных задачах. Вместо клавиш для управления данными выключателями используются датчики. Существуют модели, реагирующие на звук и движения. Они значительно дороже, но при этом для управления светом во всей квартире будет достаточно всего одного выключателя. Сенсорные выключатели света 220 В довольно часто встречаются в ассортименте.

Технически данные выключатели отличаются в первую очередь тем, что в них вместо контактов используются более надежные и долговечные микросхемы. Сенсорные выключатели можно применять также для управления другими электроприборами (жалюзи, вытяжками, кондиционерами).

Общие правила монтажа и подключения выключателя света

При выполнении работ с электричеством следует полностью обесточить источники электропитания в квартире. Это можно сделать при помощи электрощитка или счетчика. Обычно к ним прилагаются инструкции по отключению подачи электроэнергии. У различных приборов и способ отключения будет разный.

После отключения электроэнергии следует подсоединить кабель к распределительной коробке. На каждую коробку нужно подать 2 жилы, от которой идет переназначение электричества на выключатели через посредством еще нескольких жил.

Количество жил и порядок монтажа во многом зависит как от типа выключателей, так и от выбора способа установки. Их всего два:

  • Открытая установка.

Более простой способ. Установка и подключение выключателей света происходит с внешней стороны стены винтами, саморезами или дюбелями, в зависимости от удобства и красоты, материала стены и отделки. В данном случае монтажная коробка будет снаружи, что повышает риск внешних повреждений, но при этом значительно снижает общую стоимость электросистемы и количество потраченного времени.

  • Скрытая установка.

Выключатели скрытой установки являются самым распространенным типом. Они устанавливаются в квартирах, домах. Перед монтажом таких выключателей необходимо предварительно смонтировать под них подрозетники. Данные выключатели можно объединять в группы с помощью монтажной рамки. Только для равномерной установки данных выключателей необходимо соединить замки в подрозетниках для выключателей.

При выполнении данных условий при чистовой установке выключателей не будет перекосов по клавишам, будет отсутствовать их залипание. Установка самого выключателя производится с помощью специальных винтов. Иногда приборы сами оснащены дополнительными распорками для монтажа.

Определяемся с высотой

Отвечая на вопрос, как установить выключатель света, о высоте установки думают в последнюю очередь, хотя именно в этом нюансе можно допустить серьезную ошибку. Места расположения устройств должны быть легкодоступны для обслуживания. Устанавливать выключатели внутри небольших закрытых помещениях (таких как чуланы, кладовки, гардеробные, бойлерные, санузлы) – не безопасно. В таком случае усложняется доступ к ним в случае экстренной ситуации.

В случае с санузлами выключатель нельзя располагать близко к источнику воды. Для предотвращения поражения электрическим током запрещается монтировать их вблизи токопроводящих конструкций здания, бытовой техники. Они должна быть размещены на расстоянии не менее полуметра от металлических батарей системы отопления, водопроводных труб, раковин, газовых плит и т. д.

Желательно для установки выключателей выбрать такие места, чтобы человек, осуществляющий отключение или включение освещения, видел подключенные к нему осветительные приборы.

Стандартная высота крепления выключателей – 1,5-1,8 метров от пола. Таким образом, вы ограничите доступ к электроприборам маленьким детям и домашним животным. Выключатели в отдельных комнатах обычно располагаются возле входной двери со стороны дверной ручки. Довольно часто можно увидеть выключатели, расположенные ниже полутора метров. Такая высота является стандартной для европейских стран и все чаще применяется в новостройках и загородных домах на территории СНГ. Мы рассмотрели, на какой высоте устанавливается выключатель света.

Правила установки выключателей

В зависимости от вида выключателей, процесс монтажа и подключения может значительно отличаться. Поэтому следует детально рассмотреть варианты установки самых популярных типов.

Выключатель с одной клавишей

Теперь рассмотрим, как установить одноклавишный выключатель света.

Для того чтобы его подключить, помимо самого корпуса устройства, вам понадобится распределительная коробка, фурнитура для установки и соответствующие инструменты.

Провод с фазой соединяется с контактами выключателя, для того чтобы постоянное напряжение было именно на выключателе, а не на сам осветительный прибор. Во избежание короткого замыкания, фаза подключается только на разрыв.

Провода должны быть подключены в такой последовательности: фазный провод электропитания соединяется с выключателем, нулевой провод осветительного прибора - к нулевому проводу фазы питания, и, в конце, фазный провод прибора к нулевому проводу выключателя. Помните, что все провода должны быть надежно изолированы.

Как установить двухклавишный выключатель света

В отличие от одноклавишного, в данном случае будет уже два контакта ввода и один вывода. При этом к контакту ввода присоединяется фаза от распределительной коробки. Два других контакта управляются соответственно двумя клавишами, например, для управления отдельными группами ламп в осветительной системе, как описывалось ранее. Вот только, если таких групп больше двух, нужно использовать трехклавишный выключатель.

Для установки в распредкоробку необходимо провести оба контакта электропитания. Для начала нужно присоединить друг к другу все провода с значением ноль. Провод с фазой соединяется с вводом выключателя. Провода для разных групп ламп обозначены разными цветами. В итоге, для того чтобы лампы люстры работали независимо друг от друга, провода с разными цветами должны быть подключены к отдельной фазе.

Также двухклавишный выключатель можно настроить так, чтобы при выключении одной группы ламп не отключалась/включалась другая. Тогда придется монтировать одновременно несколько разделенных групп контактов. Данная схема работает и в случае с тремя клавишами. Главное, чтобы при выключении разъединялся не ноль, а фазные провода. Помните, что все провода должны быть надежно изолированы.

Выключатель с тремя клавишами

Теперь рассмотрим, как установить трехклавишный выключатель света.

Эти устройства в целом очень похожи на вышеупомянутые виды. По сути это та же система, только с дополнительным проводником для третьей клавиши. Одна жила подключается к фазе в распределительной коробке, а другой конец этой жилы соединяют с общим контактом тройного выключателя.

Далее отсюда протягиваются три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов: ноль для них можно делать общим и брать его нужно, опять-таки, из центральной коробки.

Схема установки схожа с предыдущими: один провод вывода и три провода ввода в данном случае. Далее все нулевые провода соединяем между собой, а провода ввода соединяем с фазой. Помните, что все провода должны быть надежно изолированы.

Наличие подсветки

Дальше мы рассмотрим, как установить выключатель света с подсветкой.

Выключатель любого типа можно дополнительно оборудовать подсветкой. Благодаря этому исчезнет проблема поиска его в темноте. Но данная опция слегка увеличит стоимость работы и усложнит процесс установки устройства.

Перед тем как перейти к монтажу двойного выключателя с подсветкой, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, о назначении имеющихся на нем клемм, контактов.

В комплекте выключателей такого типа идет неоновая лампа, которая и обеспечивает подсветку. Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки.

Лампочка и резистор припаяны к контактам L и L1. Система подсветки в данном устройстве работает от обратного: когда свет выключен, контакты выключателя размыкаются, а провода неоновой лампы, наоборот, и подсветка включается. В остальном, монтаж выключателя зависит от его типа (одноклавишный, двухклавишный, трехклавишный).

Как установить сенсорный выключатель света

Для обеспечения постоянной работы датчиков необходимо поддерживать бесперебойный сигнал с дистанционным управлением. Соответственно, необходимо с умом подойти к выбору места для установки сенсорного выключателя. Устройство не будет реагировать, если между ним и пультом будет преграда (домашняя техника, мебель, внутренние перекрытия). Также настройки сенсора могут сбивать роутеры или другие удаленные точки, подающие сигнал.

Все проводники крепятся к соответствующей клемме. Затем в монтажную коробку вставляется коммутатор. Установка может производиться с помощью винтов или саморезов, но чаще всего в устройстве выключателя есть специальные распорки. Сама сенсорная панель устанавливается в последнюю очередь.

Существуют такие комплексные модели, как сенсорный выключатель Legrand с шестью клавишами, и это - не предел. Данный выключатель - это самодостаточный высокотехнологичный гаджет, обладающий множеством функций и возможностей.

Схема подключения сенсорного выключателя света на 220 В также довольно проста.

На всех современных моделях изображена подробная инструкция по установке.

Несмотря на сложность такого устройства, установить его вполне по можно без помощи специалистов, ведь при его монтаже даже нет необходимости прокладывать дополнительные провода.

Выводы

Электрические выключатели – довольно простое устройство и, чтобы понять их системную составляющую, достаточно разобраться в установке хотя бы одного из многих их разновидностей. На примерах установки выключателей разных типов наглядно можно проследить единый алгоритм, который будет логично видоизменяться соизмеримо сложности самой конструкции устройства. Вам остается только подставить новые переменные, с учетом особенностей нового выключателя и задач, которые вы перед ним ставите.

Если вы решили не прибегать к помощи специалистов, главное, придерживаться основных правил безопасности при работе с электроприборами, описанных выше. Не начинайте работы, если вы не уверены, что во всем разобрались.

К тому же, если у вас остались еще вопросы, или схемы установки и подключения для вас недостаточно подробны, нет ничего зазорного в том, чтобы воспользоваться видеоинструкциями, представленными выше.

✳Установка выключателя света.✳

    При эксплуатации электропроводки возникают моменты, когда необходимо снять старый и установить новый выключатель света. Это может выполнить человек, у которого нет опыта в электрике.
Нюансы, которые требуется знать и не забывать рассмотрим в этой статье:
— Какие инструменты необходимы для работы.
— Правило безопасности, которые необходимо соблюдать при проведении работ.
— Отключение старого выключателя
— Установка нового электровыключателя

Прежде чем приступить к работам прочитайте статью как правильно выбрать выключатель и чем они отличаются.

Инструменты, которые потребуются чтобы выполнить работу.

Для демонтажа и установки выключателя надо чтобы было под рукой:
— Индикаторная отвертка, при помощи которой проверяется под напряжением провод или нет.


— Изолента для изоляции соединений.


— Нож для зачистки изоляции, используется канцелярский или можно кухонный.


— Пассатижи для удаления концов электропроводки, которые поврежденные или обугленные.


Правила безопасности при замене электровыключателя.

1. Перед началом работ, отключите напряжения в электрощите на площадке или в квартире.
2. Проверьте что электросеть отключена при помощи отвертки-индикатора в близлежащей розетке.
Прочитайте статью как пользоваться отверткой-индикатором.
При включенной электросети не выполняйте действия по монтажу опасно для жизни.


Демонтаж старого выключателя.

После того как убедились что сеть обесточена, смело приступайте к замене электровыключателя.
— Чтобы добраться до механизма подключения подденьте клавишу отверткой в центре и вытащите.


— Затем откручиваем два винта и освободите механизм из корпуса.


— Два распорных винта открутите и вытащите контактный механизм из подрозетника.


— Провода отсоедините с помощью двух контактных винтов.


Старый выключатель сняли, теперь приступайте к монтажу нового.


Установка одноклавишного выключателя.

Перед тем как приступить к установке, не забудьте проверить электропроводку на целостность обмотки, если нашли повреждения тогда за изолируйте эти места. Желательно чтобы провод подходящий к электровыключателю был фазой, тогда при замене лампочки или монтаже люстры нужно будет просто выключить его и приступать к монтажу.
Одноклавишный выключатель устанавливается поэтапно:
1. Снимаем клавишу с электровыключателя, зацепив за центр.
2. Два винта, которые крепят контактный механизм, откручиваем.
3. Электропроводку зачистите на 5 мм, если это надо.
4. При помощи отвертки-индикатора определите где вход и выход, для этого включите клавишу и приставить отвертку к винту подключения проводки. На том винте где загорелся индикатор отвертки значит это выход.
5. Электропровода подсоедините к контактам электровыключателя. Одну жилу которая подходит из распределительной коробки подсоедините к входу, а провод из источника света подключите к выходу.
6. Контактный механизм вставьте в подрозетник и закрепите при помощи распорных винтов. Надежность крепления проверьте попытками вытащить механизм из коробки.
7. Корпус выключателя подсоединяем к внутренностям двумя винтами и вставьте клавишу.
8. Автомат-пробки включите в электрощите и проверяйте работу.


Всё работу выполнили. Думаю Вы убедились что эту работу может сделать человек, который не знает об электрики ничего.
Можно также посмотреть подробное видео Андрея Шелкова по замене одноклавишного выключателя или обратится в нашу компанию за помощью.

Как установить выключатель Легранд?

Как установить выключатель Legrand, чтобы механизм работал исправно, а электросеть функционировала? Мы знаем, и с удовольствием поделимся знаниями с вами.

Установка выключателя света Legrand: особенности устройства

Механизм состоит из пяти элементов. Для корректного монтажа нужно понимать, как работает каждая деталь.

  • корпус;
  • рамка;
  • клеммы;
  • кнопки и контакты;
  • основа, на которой расположены все элементы. Именно она позволяет надежно закрепить изделие на стене или прикрепить его к монтажной коробке.

Французский производитель делает основу из оцинкованной стали. Этот материал не подвержен деформациям, поэтому обеспечивает максимально надежное крепление. На тыльной стороне предусмотрено четыре монтажных крепления для винтов. Установка выключателя света Легранд возможна в монтажную коробку любого размера.

Форма креплений универсальна. Она позволяет регулировать положение устройства — поворачивать его в любую сторону и центрировать.

Для удобного подключения проводов предусмотрены автоматические клеммы. Подсоединение кабелей максимального упрощено: достаточно просто зачистить провода и вставить их в клеммы. Последние часто располагаются под углом в 35°.

Производитель позаботился о пользователе. На задней панели он предусмотрел маркер. Ориентируясь на него, проще понять, сколько изоляции необходимо снять.

Установка выключателя Легранд Валена: выбираем место

Удобно, когда механизмы расположены в максимальной доступности. Традиционно их монтируют при входе в комнату. Если у вас проходная модель, которая позволяет управлять светом из разных мест, один экземпляр можно установить рядом с кроватью. Тогда вставать с постели, чтобы выключить освещение, не придется.

Установка выключателя Легранд с подсветкой оправдана, если часто теряете устройство в темноте. Такие модели оборудованы световым индикатором. Если в помещении мало света, лампочка на панели начинает светиться. Устройство потребляет минимальное количество электроэнергии, поэтому не нужно беспокоиться, что счета за электричество вырастут.

Выбирая модель, подумайте, как она впишется в интерьер помещения. Французский бренд предлагает несколько серий электроаксессуаров. Найдутся классические решения и варианты в стиле хай-тек. Если добиться гармоничного оформления не получится, декоративную рамку можно будет поменять. Для этого на верхней панели предусмотрены пазы, а чтобы ее снять, достаточно воспользоваться отверткой.

Установка выключателя Legrand Valena: как действовать

Чтобы осуществить качественный монтаж, не обязательно быть электриком. Установить механизм сможет любой пользователь, который умеет пользоваться инструментом. Схема действий для модели с двумя клавишами такая:

  • отключить подачу электричества;
  • подготовить провода к помещению в монтажную коробку;
  • соединить в суппорте два механизма;
  • подсоединить к ним провода с предварительно снятой изоляцией. Используется трехпроводная система: фаза вставляется в клемму, промаркированную буквой L, а два других кабеля (желто-синий и желтый) — в соответствующие разъемы со стрелками. Последние отвечают за работоспособность клавиш: каждая — за свою;
  • закрепить установочную коробку на стене. Для этого нужны винты и отвертка.

Установка выключателя Legrand Etika в виде схемы:

Установка переключателя Legrand: в чем разница?

Переключатель замыкает три контакта, а не два. Он всегда находится в работающем состоянии: как только одна цепь размыкается, замыкается другая. Его выбирают, если управлять освещением нужно с двух мест.

Разница в том, что для корректной работы, нужен не один, а два экземпляра. Схема подключения такая:

Видео о том, как установить выключатели Легранд Валена:

Как подключить выключатель света и розетку в домашних условиях правильно?

Бывают ситуации, когда нужно установить выключатель для светодиодной ленты, люстры или вентилятора. Работа эта несложная, но требует представления об электричестве и умения работать с электромонтажным инструментом. Одно дело заменить старый выключатель на новый. Тут проблем не возникает. Когда же приходится добавлять к проводке новый совместный, двойной выключатель, сразу появляются трудности. О том, можно ли вывести и как провести подключение своими руками грамотно, расскажет статья.

Какие устройства управления освещением существуют?

Прежде чем рассмотреть инструкцию по подключению выключателя, надо отметить, что устройств управления освещением существует большое количество. Они отличаются функциональностью, вариантами подключения. Для каждого конкретного случая выбирается определенная модель по фото.

Обычно применяют такие:

  1. одноклавишные;
  2. двухкнопочные;
  3. трехклавишные;
  4. с датчиком движения;
  5. диммер;
  6. проходные однокнопочные;
  7. двухкнопочные проходные.

Также в продаже встречаются наружные, встроенные, перекрестные, пакетные, концевые и поплавковые модели. Существуют ручные и дифференциальные автоматические переключатели. Есть стандартные модели, которые крепятся к стене. А есть выключатели шнурки, которые выглядят как оригинальный аксессуар. Выпускают изделия разные производители.

Наибольшей популярностью пользуются такие фирмы, как Легранд, Шнайдер, Viko, Эра, Universal, Werkel и Simon.

Схема подключения одноклавишного выключателя

Одноклавишные модели применяются, если беспроводная розетка однофазная. Этот тип выключателя является самым распространенным в виду простоты схемы его подключения. Новичкам лучше отдавать предпочтение именно однокнопочным устройствам управления светом. Но нужно учитывать некоторые нюансы. При осуществлении работ, связанных с электрической проводкой, важно сначала обесточить сеть. Для этого отключают вводной автомат в электрическом щитке.

Чтобы понять, как провести подключение однокнопочного ретро изделия самому правильно, надо разобраться с типовой схемой. В ответвительную коробку из электрического щитка подается электроэнергия по трехпроводному кабелю. Фаза – через автоматический переключатель, шнур заземления – от шины заземления, а ноль — от нулевой шины. В ответвительный короб подсоединяют трехпроводной кабель от бра и двухпроводной от выключателя.

Соединяют нулевой провод от электрического щитка с нулевым шнуром от осветительного устройства. Эти провода окрашены в синий. Шнур заземления от щитка соединяют с проводом заземления, который идет к люстре. Такие провода производители всегда обозначают зеленым оттенком. Фазный шнур, который идет от электрического щитка, соединяют с тем проводом, который идет к выключателю со светодиодом . Они всегда красного цвета. Провод, который уходит от выключателя, соединяют с фазным шнуром от бра. Эти провода фирмы по стандарту обозначаются синим оттенком.

В данной схеме выключатель Legrand замыкает и размыкает фазу, которая приходит на светильник. Благодаря такому подключению замена лампочек выполняется абсолютно безопасно при выключенном выключателе. Но важно соблюдать меры электробезопасности: во время подключения фазного шнура в бра к центральному контакту цоколя, следует стараться не соприкасаться с проводом. Нажав на кнопку выключателя Вико, цепь замыкается и подается фаза от электрического щитка на плафон освещения – лампочка загорается. Если нажать еще раз, то цепь разорвется и свет погаснет.

Подсоединение двухклавишной и трехклавишной модели

Двухклавишные модели применяются для включения светильников в разных комнатах (к примеру, в ванной и туалете, коридоре и кухне).

В коттеджах данный тип выключателя нередко устанавливают в прихожей около входной двери, чтобы можно было одной кнопкой включать свет в помещении и во дворе. Используются подобные изделия и для подключения трехрожковых, четырехрожковых и пятирожковых люстр, когда одна кнопка включает одну группу лампочек, а вторая – другую.

Вариантов использования немало. Но схема подключения одинаковая. Монтаж двухклавишных и трехклавишных моделей отличается от подключения одноклавишных изделий лишь количеством жил кабеля и числом кнопок. Если выключатель однокнопочный Schneider, используют двухжильный, а если двухкнопочный – трехжильный провод.

Вот как подключаются двухклавишные модели:

  • С электрического щитка, расположенного в здании, в распределительный короб идут два шнура: ноль и фаза. Фазу соединяют со шнуром, который идет на общий контактный зажим двухкнопочного изделия.
  • С выключателя отходят два кабеля, окрашенные и желтым, и оранжевым цветом. С концов этих шнуров следует снять несколько сантиметров изоляции. Далее их разводят в разные стороны. Иначе есть высокий риск возникновения замыкания.
  • Желтый шнур соединяют с фазным первого светильника в распределительном блоке либо со скруткой из всех фазных проводов группы лампочек.
  • Оранжевый провод соединяют с фазным шнуром бра либо со скруткой проводов другой группы лампочек.
  • Синий шнур от распределительного короба соединяют с нулевыми проводами всех лампочек.

Если в городской квартире установлено несколько светильников, либо нужно сделать более вариативное управление светом, тогда применяют трехкнопочный выключатель Etika. Он подключается по аналогии с двухклавишным: фазные шнуры от групп осветительных приборов соединяются с фазами тройного выключателя.

Выключатель с датчиком движения

Модель с сенсором движения позволяет включать и выключать подсветку автоматически. Устройство срабатывает, когда в зону чувствительности заходит человек. А когда человек выходит – свет автоматически выключается. Так достигается хорошая экономия электроэнергии, значительно повышается комфортность проживания в доме (так как не нужно искать в темноте кнопку для включения света, тянуться к ней).

Данное устройство бывает разных видов. Классификация осуществляется в зависимости от методики управления, угла обзора, степени влагостойкости, дистанции захвата объекта, места монтажа и принципа функционирования. Когда в зону чувствительности заходит человек, датчик анализирует степень освещенности и при недостатке света автоматически включает лампу. Все параметры легко задать вручную.

Выключатель с сенсором и прожектором подключают одним из приведенных ниже способов:

  1. Последовательным. В этом случае цепочка состоит из одного выключателя и сенсора. Срабатывает прибор лишь при выключенном свете.
  2. Параллельным. Освещение включается при обнаружении датчиком движущегося объекта либо вручную.
  3. Комбинированным. Устройство соединено с цепочкой, но не включается, если рубильник находится во включенном положении. Систему легко настроить так, чтобы, когда человек появлялся в комнате с уже включенным основным освещением, дополнительно загорались точечные светильники.

Индикатор движения иногда подключают к лампе вместе с переходным выключателем. Устройство управления светом при этом подключается к датчику параллельно. Когда свет не нужен, сенсор управляет лампой. Выключатель Lexman в этом случае надо отключать. Настроить дистанционный способ управления легко при помощи трех регуляторов, которые отвечают за чувствительность, уровень освещения и время.

Часто возникает вопрос, как подключать провода к автоматическим устройствам управления освещением – сверху или снизу? Подключение осуществляется по схеме: нагрузка снизу, питание сверху.

Одноклавишный и двухклавишный проходной выключатель

Проходной либо маршевый выключатель отличается от обычного конструкционно. Обычный однополюсный одноклавишный выключатель имеет подвижный и неподвижный контакты. Подвижный приводится в движение кнопкой, которую человек нажимает рукой, и замыкается неподвижным контактом. Проходное устройство управления светом оснащено одним подвижным и двумя неподвижными контактами. Подвижный всегда замкнут с одним неподвижным. При включении света подвижный меняет положение, размыкается с замкнутым контактом и смыкается с разомкнутым. Маршевой  китайский выключатель не имеет положения выключено. Так как он работает по типу переключателя.

Такие переключатели незаменимы для управления светом в производственных либо общественных зданиях, которые характеризуются наличием длинных коридоров, множеством проходных комнат. Их монтируют в лестничных проходах, рядом с дверьми. Если речь идет о спальных комнатах, тут проходные модели обычно монтируют около входной двери и рядом с кроватью. Когда человек заходит в спальню, он нажимает кнопку рядом с дверью, а как только решит ложиться спать, выключает свет проходным выключателем, который расположен около кровати.

Схема подключения маршевых однокнопочных моделей приведена ниже:

  • На перекидной контакт одного из переключателей подается напряжение. Перекидной контакт второго выключателя соединяют с бра.
  • Светильник соединяют с нулевым шнуром питающей сети.
  • Неподвижные контакты первого устройства управления светом соединяются двумя проводниками с двумя неподвижными контактами второго переключателя.

Аналогичным образом проводится подключение и двухкнопочных маршевых устройств. Отличие заключается лишь в том, что в один корпус встроен еще один дополнительный комплект контактов. Для включения потребителей из трех мест применяют один спаренный и два одинарных выключателя.

Монтаж к распределительной коробке

Монтаж выключателей Веркель к распределительному коробу отличается простотой. Даже подключение трехклавишного устройства управления светом не должно вызвать серьезных проблем. Сначала подключают сам сдвоенный выключатель. С этой целью шнур, который ведет к вводу трехфазному выключателя без коробки, подсоединяют к фазе питающего кабеля. А провод от вывода выводят в блок распределения.

Далее подключают осветительный прибор. Светильник подсоединяют к нулевому и защитному кабелю. Фазный шнур лампы подсоединяют к проводу, который идет от вывода выключателя. При монтаже моделей с двумя, тремя и четырьмя клавишами соблюдается аналогичный принцип. Отличие состоит лишь в подключении фазного шнура от вывода переключателя. Люстра имеет два режима функционирования, два фазных провода. К ним и осуществляется подключение вывода от устройства управления светом.

Если необходимо установить выключатель для разных ламп, тогда лучше подключить нулевые и фазные провода, а потом уже по одному фазному шнуру от выводов выполнять соединение с проводами бра или люстр.

Таким образом, имея представление о том, как грамотно своими силами подключить выключатель Этика к вытяжке, можно неплохо сэкономить на вызове электрика. Работа эта несложная и не отнимает много времени. Нужно лишь знать школьную программу физики, иметь представление об электричестве и соблюдать осторожность. Также важно правильно выбрать модель устройства управления освещением и четко следовать инструкции во время монтажа. Видео можете посмотреть далее. Много полезной информации в статье: Как сделать потолок из гипсокартона с подсветкой в квартире?

как подключить одноклавишный выключатель

Автор Alexey На чтение 5 мин. Просмотров 356 Опубликовано Обновлено

Однополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение.

Общее

Его установка, подключение и замена покажется весьма простым делом, при взгляде на схему:

Схема подключения выключателя в распред коробке

Действительно, более простую электрическую цепь трудно придумать. Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус.

Звонок электрику из реальной жизни:

Привет, поставил выключатель в гараже, включил и везде света не стало!
Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно.

Для начала:

  • Все работы производить при выключенном напряжении!
  • Коммутироваться должен исключительно фазный провод, подключаемый к внутреннему контакту патрона источника света;
  • Выключатель скрытой установки удобно будет подключать, если длина проводов, выступающих из подрозетника (монтажной коробки), будет равна его диаметру;
  • Изоляцию лучше всего снимать с помощью стриппера – специального инструмента.
Стриппер — инструмент для снятия изоляции

Заменить устаревший или неисправный однополюсный выключатель скрытой установки

В зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы. В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.

Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.

В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности.

Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:

В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями

Вставляют провода в клеммы нового выключателя и крепко зажимают.

Замена старого подрозетника

Может быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод!

Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.

Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.



Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.

Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении.

Замена выключателя открытой установки на однополюсный выключатель скрытой

Встречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля.

Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.

коронка для подрозетника

Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.

Для кирпичной кладки подрозетник такой:

Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки.Дальнейший порядок подключения тот же, что и вышеописанный.

Заменить выключатель и часть проводов

Если предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки.

Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи.

Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.

Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором.

По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

Как поменять выключатель света и крышку | однокнопочный выключатель

Как заменить старый выключатель и крышку на новый. Есть старый на вид выключатель света? Без проблем. На самом деле заменить их на удивление легко!

В этом посте я делюсь своим пошаговым процессом замены старого переключателя света на классический однокнопочный переключатель света и подходящую крышку пластины.

Этот кнопочный переключатель в стиле ретро стал чем-то, что доставляет мне радость каждый день.

Я всегда втайне рад, когда использую эту кнопку. Так что этот быстрый и легкий проект того стоит!

Зачем менять выключатель света?

Выключатель света - это, вероятно, то, с чем вы взаимодействуете хотя бы несколько раз в комнате в день. Если у вас старомодный выключатель света, иногда его не только сложно использовать, но и становится бельмом на глазу, которое вы будете видеть несколько раз в день.

На фото ниже выключатель света «до». Он был старого миндального цвета, и я закрасил его тем же цветом, что и стена.Это помогает уменьшить заметность, но все равно выглядит не очень хорошо. Кроме того, из-за окрашенной поверхности он не очень прочный, а на переключателе кое-где есть небольшие сколы.

выключатель света «до»

Так почему бы не модернизировать выключатели света дома чем-то, что вызывает радость? Недавно мы поменяли выключатель и крышку в домашнем офисе, и это просто невероятно! Он увеличивает пространство, производя на меня большое впечатление, потому что находится прямо у входа! И каждый раз, когда включаю и выключаю свет, это меня радует 😀

Видеоурок по замене старого переключателя и крышки на новый

Я сделал короткое 2-х минутное видео о том, как менять выключатель света и крышку.Некоторые этапы процесса изготовления своими руками легче понять, посмотрев видео. Так что дайте ему часы, а затем прочитайте пошаговые инструкции по обновлению переключателей света.

Также не забудьте заглянуть на мой Youtube Channel для получения дополнительных руководств по DIY

Инструменты и материалы для обновления выключателя света

Для этого проекта вам понадобится новый выключатель света и подходящая крышка выключателя.

Я одержим винтажным однокнопочным переключателем , поэтому я выберу его и соответствующую ему панель переключения .Я получил и то, и другое от омоложения, и вот те, которые у меня есть:

Однокнопочный выключатель света

Крышка панели выключателя света

Отвертка

Пошаговая инструкция по замене переключателя света и крышки

Шаг 1. Выключите электричество и снимите крышку переключателя света

Итак, прежде чем что-либо делать, обязательно выключите питание! Вы можете отключить электричество во всем доме или только в комнате, где вы меняете выключатель света.Я включаю и выключаю свет, чтобы убедиться, что электричество отключено.

После отключения питания отверткой открутите те два винта, которые крепили пластину к стене.

После того, как мы удалим крышку, вы сможете заменить выключатели света

Шаг 2. Снимите старый выключатель света

Чтобы снять старый выключатель света, сначала открутите два винта, которыми выключатель крепится к стене. Затем вы можете немного вытащить выключатель, чтобы отсоединить его от электрических проводов.

На этом этапе вы сможете увидеть, какие клеммные винты удерживают какие провода. Я рекомендую вам сфотографировать текущую ситуацию, чтобы вы могли обратиться к ней позже при установке нового коммутатора.

Теперь вы можете ослабить все винты клемм до тех пор, пока не сможете легко отсоединить электрические провода. Отцепив все провода, вы можете успешно удалить старый выключатель.

Шаг 3. Установите новый выключатель света

Итак, идея состоит в том, чтобы повторно подключить тот же электрический провод к новому клеммному винту на новом переключателе.Я использую однополюсный переключатель с кнопками, потому что мне нравится аналоговый вид. Если вы используете трехпозиционный переключатель света, есть также трехпозиционные кнопочные переключатели для модернизации вашего переключателя света.

Но вот одна хитрость: наш дом очень старый (построен в 1940-х годах), поэтому у нас нет заземляющего провода для этого светильника. Из-за этого мы пропустили винт клеммы заземления (зеленый цвет). Если у вас есть провод заземления, вам обязательно нужно подключить его!

Итак, мы прицепили электропровод к соответствующим винтам.Вы сможете найти, какой провод к чему подключается, на основе сделанного вами снимка или инструкции по эксплуатации, прилагаемой к новому переключателю. В худшем случае простой поиск в Google также даст вам схему того, какой оконечный провод к чему должен подключаться.

Итак, теперь просто подсоедините каждый электрический провод к соответствующему винту клеммы, затем поверните винты, чтобы затянуть его так, чтобы они плотно удерживали электрический провод (металлическую часть).

Для нас это было 2 провода, а для вас, вероятно, 3 провода.

Затем вы можете вставить новый выключатель обратно в отверстие в стене и с помощью прилагаемого винта закрепить его так, чтобы он прилегал к стене.

Шаг 4. Добавьте крышку переключателя света

Последний шаг - установить новую пластину переключателя и добавить два винта, чтобы прикрепить крышку пластины к стене! Готово! Включите питание и проверьте, работает ли новый выключатель света.

Итак, это все шаги по замене старого переключателя света на новый. Это такой простой проект, но мне очень нравится включать и выключать свет намного больше, чем раньше! Это определенно то место, которое вызывает у меня радость!

И, говоря о том, на какой переключатель света обновлять, я лично люблю переключатель с одной кнопкой.Всегда весело вставать и выходить, а винтажный стиль - это просто классика!

Прочие проекты своими руками

DIY Вертикальная стенка внахлест и разбивка затрат

Модернизация шкафа своими руками с помощью Ikea Trofast

Рабочий стол для домашнего офиса своими руками с блоками Ikea Alex

Прикрепите его позже

Кнопочные диммерные переключатели, кнопочные диммеры с обрезкой

Зачем покупать классические кнопочные диммеры с акцентами?

Classic Accents имеет патент на все кнопочные диммерные переключатели.Поэтому, если вы хотите быть уверены в покупке качественного кнопочного диммера от авторитетной компании , ищите бренд Classic Accents. Подлинные диммеры Classic Accents приятны на ощупь и плавно поворачиваются при повороте ручки для регулировки уровня освещения, и на них предоставляется 1-летняя гарантия. Classic Accents, обладающий 30-летней историей надежности и инноваций, должен быть единственным брендом, который вы выбираете, когда хотите безопасный и надежный кнопочный диммер для своего дома. Kyle Switch Plates является авторизованным дистрибьютором Classic Accents.

Какая кнопка диммера верхняя?

Обычно кнопочные переключатели диммирования устанавливаются с кнопкой включения / выключения вверху и контроллером уровня внизу, однако нет ничего плохого в том, чтобы установить их в обратном порядке с поворотной ручкой диммера вверху, если вы так предпочитаете.

Ручка регулировки яркости имеет ребристые стороны и обеспечивает небольшое сопротивление при повороте ручки для регулировки уровней освещения; кнопка ВКЛ / ВЫКЛ имеет гладкие стороны. Обратите внимание, что механическое ощущение однополюсных диммеров vs.Трехпозиционные диммеры немного отличаются: в каждом из них используются разные компоненты. Однополюсные диммеры издают более тихий щелчок и остаются в нажатом состоянии при включении, а затем снова всплывают после их выключения. Трехпозиционные диммеры имеют более свободную кнопку включения / выключения, чуть более громкий щелчок и всплывают после каждого нажатия, независимо от того, включены они или выключены.

Использование кнопочных переключателей со светодиодной подсветкой

Кнопочные диммеры

Classic Accent были успешно протестированы для использования с регулируемыми светодиодными лампами от Cree, Philips, Fiet Electric, Utilitech, Sylvania, EarthLED и OSRAM.Другие марки светодиодных ламп и светильников также могут работать успешно, но для этого потребуется тестирование с вашей стороны. (Обратите внимание, что лампы должны иметь регулировку яркости - не все светодиоды могут регулироваться яркостью.)

Кроме того, сложно понять, будут ли диммеры работать с каким-либо конкретным светодиодным осветительным прибором, включая лампы для банок, просто исходя из их технических характеристик. Мы рекомендуем протестировать прибор и диммер вместе, чтобы убедиться, что они совместимы, прежде чем покупать или устанавливать блоки во всех местах. Если вы устанавливаете диммер, и он выйдет из строя через несколько дней, скорее всего, ваши лампы несовместимы.

Светодиодное ленточное освещение

может испытывать проблемы - лампы тускнеют до 15–20%, а затем больше не тускнеют или не выключаются полностью. Если вы планируете использовать светодиоды в осветительном приборе с несколькими лампами или хотите управлять несколькими осветительными приборами с помощью одного регулятора яркости, обратите внимание, что все светодиодные лампы и светильники должны быть от одного производителя (без смешивания и согласования), в противном случае вы столкнетесь с такими проблемами, как мерцание или отказ лампы.

Обратите внимание, что переключатели яркости не могут использоваться на светодиодных светильниках низкого напряжения (которые обычно не регулируются).

Для достижения наилучших результатов, основанных на нашем тестировании, мы предлагаем использовать диммируемые светодиодные лампы Utilitech или Cree с нашими оригинальными кнопочными диммерами Classic Accent.

Кнопочные переключатели диммирования с приспособлениями MLV

Кнопочные диммеры не рассчитаны и не перечислены для использования с осветительными приборами MLV или трансформаторами. Они могут вызвать проблемы, если пытаться использовать их на свой страх и риск, поэтому мы не рекомендуем использовать их с магнитными лампами низкого напряжения.

Кнопочные переключатели диммирования с креплениями ELV

Можно использовать диммеры с ELV, если диммер расположен перед трансформатором в цепи.Они не были оценены для такого использования, поэтому их использование в ELV зависит от клиента, который решает, хотят ли они это попробовать. Рекомендуем проконсультироваться с электриком. Есть вероятность, что они не будут работать должным образом, особенно если это светильник для светодиодных ламп.

Кнопочные диммеры - обычные и узкие

Выше вы найдете как стандартные полноразмерные, так и узкие или «урезанные» кнопочные диммеры. Обратите внимание, что при размещении бок о бок в электрической коробке края 2 кнопочных диммеров стандартного размера будут перекрываться и в результате перегреваться.При установке нескольких диммеров важно покупать узкие, чтобы они не перекрывались и правильно сидели в электрической коробке. Узкие кнопочные диммеры были обрезаны по краям, чтобы они не соприкасались в электрической коробке.

Регулируемые диммеры со снижением мощности

Обратите внимание, что снижение номинальных характеристик происходит при обрезке фланцев. Снижение номинальных значений означает, что узкие диммеры не могут выдерживать ту же нагрузку, что и диммеры без подрезки, потому что они не могут рассеивать столько тепла.Например, диммер мощностью 600 Вт после отключения будет снижен до 400 Вт.

Однополюсные и трехполюсные переключатели диммирования

Однополюсные выключатели могут управлять одним осветительным прибором с одного настенного выключателя. Трехпозиционные переключатели позволяют гибко управлять одним осветительным прибором с помощью двух разных настенных переключателей, например, наверху или внизу лестницы, в концах коридоров и т. Д.

Если вы не уверены, что вам нужно, вы всегда можете купить трехполюсную версию и просто подключить ее как однополюсный диммер, заглушив один из красных бегущих проводов.Затем, если вы позже решите добавить второе место для трехстороннего управления этим светом, вам не придется заменять этот диммер.

Обратите внимание, что при диммировании в трехпозиционной настройке можно использовать только один диммерный переключатель; другой переключатель должен быть обычным трехпозиционным переключателем (не диммером).

% PDF-1.6 % 75 0 obj> эндобдж xref 75 552 0000000016 00000 н. 0000012855 00000 п. 0000013091 00000 п. 0000013250 00000 п. 0000013291 00000 п. 0000014511 00000 п. 0000014646 00000 п. 0000014776 00000 п. 0000014917 00000 п. 0000015051 00000 п. 0000015190 00000 п. 0000015302 00000 п. 0000039357 00000 п. 0000039486 00000 п. 0000061589 00000 п. 0000082956 00000 п. 0000104323 00000 п. 0000120234 00000 н. 0000135601 00000 н. 0000157576 00000 н. 0000176383 00000 п. 0000176778 00000 н. 0000176970 00000 н. 0000177093 00000 н. 0000177236 00000 н. 0000214841 00000 н. 0000215041 00000 н. 0000215161 00000 н. 0000215600 00000 н. 0000259718 00000 н. 0000259913 00000 н. 0000260037 00000 н. 0000260578 00000 н. 0000674803 00000 н. 0000679935 00000 н. 0000685067 00000 н. 0000686246 00000 н. 0000691346 00000 н. 0000696526 00000 н. 0000701546 00000 н. 0000706550 00000 н. 0000706613 00000 н. 0000707052 00000 н. 0000707115 00000 н. 0000707556 00000 н. 0000707581 00000 н. 0000707907 00000 н. 0000707933 00000 п. 0000708531 00000 н. 0000708557 00000 н. 0000709251 00000 н. 0000733097 00000 н. 0000733307 00000 н. 0000733427 00000 н. 0000733717 00000 н. 0000733743 00000 н. 0000734197 00000 н. 0000750299 00000 н. 0000750498 00000 н. 0000750619 00000 н. 0000750885 00000 н. 0000750911 00000 н. 0000751333 00000 н. 0000766171 00000 н. 0000766376 00000 н. 0000766500 00000 н. 0000766708 00000 н. 0000766734 00000 н. 0000767108 00000 п. 0000773227 00000 н. 0000773340 00000 н. 0000773461 00000 н. 0000773527 00000 н. 0000773628 00000 н. 0000786958 00000 п. 0000787766 00000 п. 0000788590 00000 н. 0000789398 00000 н. 00007 00000 н. 00007 00000 н. 0000791422 00000 н. 0000791814 00000 н. 0000792606 00000 н. 0000792982 00000 н. 0000793678 00000 п. 0000794054 00000 п. 0000794622 00000 н. 0000794998 00000 н. 0000795582 00000 н. 0000795958 00000 н. 0000796526 00000 н. 0000796886 00000 н. 0000797246 00000 н. 0000797622 00000 н. 0000797998 00000 н. 0000798630 00000 п. 0000799198 00000 н. 0000799814 00000 н. 0000800398 00000 н. 0000800774 00000 н. 0000801422 00000 н. 0000801798 00000 н. 0000802414 00000 н. 0000803062 00000 н. 0000803646 00000 н. 0000804566 00000 н. 0000805262 00000 н. 0000806359 00000 н. 0000806991 00000 н. 0000808007 00000 н. 0000808703 00000 н. 0000809591 00000 н. 0000810479 00000 н. 0000811335 00000 н. 0000812127 00000 н. 0000812839 00000 н. 0000813583 00000 н. 0000814455 00000 н. 0000815359 00000 н. 0000816167 00000 н. 0000817135 00000 н. 0000817879 00000 н. 0000818575 00000 н. 0000819367 00000 н. 0000819743 00000 н. 0000820455 00000 н. 0000831073 00000 н. 0000831817 00000 н. 0000833810 00000 п. 0000834554 00000 п. 0000836051 00000 н. 0000836763 00000 н. 0000837491 00000 п. 0000838155 00000 н. 0000838803 00000 п. 0000840556 00000 п. 0000843413 00000 н. 0000844766 00000 н. 0000846487 00000 н. 0000847183 00000 п. 0000850296 00000 н. 0000851152 00000 н. 0000851336 00000 н. 0000852128 00000 н. 0000852312 00000 н. 0000852976 00000 н. 0000853336 00000 н. 0000854032 00000 н. 0000855129 00000 н. 0000855777 00000 н. 0000857306 00000 н. 0000857922 00000 н. 0000858586 00000 н. 0000859218 00000 н. 0000859866 00000 н. 0000861651 00000 н. 0000864476 00000 н. 0000865909 00000 н. 0000867646 00000 н. 0000868278 00000 н. 0000871295 00000 н. 0000871943 00000 н. 0000873216 00000 н. 0000874136 00000 н. 0000875761 00000 н. 0000876842 00000 н. 0000880275 00000 н. 0000881452 00000 н. 0000882516 00000 н. 0000883516 00000 н. 0000885029 00000 н. 0000886061 00000 н. 0000886981 00000 н. 0000887933 00000 п. 0000888805 00000 н. 00008 00000 н. 00008 00000 н. 0000917826 00000 н. 0000930716 00000 н. 0000931588 00000 н. 0000944030 00000 н. 0000944918 00000 п. 0000960320 00000 н. 0000961144 00000 н. 0000968241 00000 н. 0000969097 00000 н. 0000969921 00000 н. 0000970761 00000 п. 0000971585 00000 н. 0000972345 00000 п. 0000973185 00000 п. 0000973961 00000 н. 0000974977 00000 н. 0000976025 00000 н. 0000976849 00000 н. 0000977833 00000 н. 0000978641 00000 п. 0000979593 00000 н. 0000980353 00000 п. 0000981161 00000 н. 0000982177 00000 п. 0000982969 00000 н. 0000983953 00000 н. 0000984921 00000 п. 0000985921 00000 н. 0000986857 00000 н. 0000987825 00000 п. 0000988777 00000 н. 0000989729 00000 н. 0000990665 00000 н. 0000991649 00000 н. 0000992810 00000 н. 0000993746 00000 н. 0000995067 00000 н. 0000996035 00000 н. 0000997292 00000 н. 0000998260 00000 н. 0000999485 00000 н. 0001000405 00000 п. 0001001502 00000 п. 0001002470 00000 п. 0001003567 00000 п. 0001004551 00000 п. 0001005615 00000 п. 0001006631 00000 н. 0001007663 00000 п. 0001008647 00000 п. 0001009679 00000 п. 0001010679 00000 п. 0001011695 00000 п. 0001012679 00000 п. 0001013663 00000 п. 0001014647 00000 п. 0001015615 00000 п. 0001016551 00000 п. 0001017535 00000 п. 0001018503 00000 п. 0001019487 00000 п. 0001020455 00000 п. 0001021375 00000 п. 0001022327 00000 п. 0001023231 00000 п. 0001024183 00000 п. 0001025087 00000 п. 0001026039 00000 п. 0001026975 00000 п. 0001027927 00000 н. 0001028879 00000 п. 0001029767 00000 п. 0001030687 00000 п. 0001031639 00000 п. 0001032623 00000 п. 0001033623 00000 п. 0001034623 00000 п. 0001035639 00000 п. 0001036639 00000 п. 0001037607 00000 п. 0001038623 00000 п. 0001039623 00000 п. 0001040623 00000 п. 0001041623 00000 п. 0001042655 00000 п. 0001058393 00000 п. 0001074355 00000 п. 0001095613 00000 п. 0001111255 00000 п. 0001125137 00000 п. 0001133802 00000 п. 0001155060 00000 п. 0001181278 00000 п. 0001207752 00000 п. 0001233650 00000 п. 0001234650 00000 п. 0001235666 00000 п. 0001236698 00000 п. 0001237762 00000 п. 0001238843 00000 п. 0001239859 00000 п. 0001240907 00000 п. 0001241923 00000 п. 0001242939 00000 п. 0001243987 00000 п. 0001268157 00000 п. 0001295927 00000 н. 0001318241 00000 п. 0001342139 00000 п. 0001361765 00000 п. 0001383951 00000 п. 0001409033 00000 п. 0001430115 00000 п. 0001454525 00000 п. 0001469175 00000 п. 0001470272 00000 п. 0001471320 00000 н. 0001472368 00000 п. 0001473416 00000 п. 0001474480 00000 п. 0001475480 00000 п. 0001476480 00000 п. 0001477512 00000 п. 0001478560 00000 п. 0001479544 00000 п. 0001479728 00000 п. 0001479912 00000 н. 0001480096 00000 н. 0001480280 00000 п. 0001480464 00000 п. 0001480648 00000 п. 0001480832 00000 п. 0001481016 00000 п. 0001481296 00000 п. 0001481688 00000 п. 0001482720 00000 н. 0001483736 00000 п. 0001484736 00000 п. 0001485736 00000 п. 0001486784 00000 п. 0001487816 00000 н. 0001488816 00000 п. 0001489864 00000 п. 0001490848 00000 н. 0001491816 00000 п. 0001492208 00000 п. 0001492616 00000 п. 0001492992 00000 н. 0001493384 00000 п. 0001493760 00000 п. 0001494152 00000 п. 0001494560 00000 п. 0001494936 00000 п. 0001495344 00000 п. 0001496264 00000 п. 0001496640 00000 п. 0001497624 00000 п. 0001498560 00000 п. 0001499560 00000 н. 0001500496 00000 п. 0001501544 00000 п. 0001502496 00000 п. 0001503544 00000 п. 0001504496 00000 п. 0001505528 00000 п. 0001506480 00000 п. 0001507496 00000 п. 0001508448 00000 н. 0001509529 00000 п. 0001510545 00000 п. 0001511626 00000 п. 0001512658 00000 пн 0001513835 00000 п. 0001514916 00000 п. 0001516109 00000 п. 0001516517 00000 п. 0001516877 00000 п. 0001517253 00000 п. 0001517645 00000 п. 0001518389 00000 п. 0001519453 00000 п. 0001520309 00000 п. 0001522478 00000 п. 0001525047 00000 п. 0001526095 00000 п. 0001528648 00000 п. 0001529889 00000 п. 0001530937 00000 п. 0001532242 00000 п. 0001533290 00000 н. 0001534515 00000 п. 0001535579 00000 п. 0001536708 00000 п. 0001537805 00000 п. 0001538982 00000 п. 0001540046 00000 п. 0001541335 00000 п. 0001542480 00000 п. 0001543721 00000 п. 0001544850 00000 п. 0001545979 00000 п. 0001547156 00000 п. 0001548060 00000 п. 0001549124 00000 п. 0001549996 00000 н. 0001552709 00000 п. 0001555342 00000 п. 0001557671 00000 п. 0001560144 00000 п. 0001562281 00000 п. 0001564754 00000 п. 0001567291 00000 п. 0001569924 00000 н. 0001572637 00000 п. 0001573605 00000 п. 0001575758 00000 п. 0001576774 00000 н. 0001577806 00000 п. 0001578822 00000 п. 0001579790 00000 н. 0001580790 00000 п. 0001581854 00000 п. 0001582886 00000 п. 0001583983 00000 п. 0001585128 00000 п. 0001587457 00000 п. 0001589674 00000 п. 0001591203 00000 п. 0001592075 00000 п. 0001593172 00000 п. 0001593852 00000 п. 0001594228 00000 п. 0001594604 00000 п. 0001594996 00000 н. 0001596253 00000 п. 0001597205 00000 п. 0001598398 00000 п. 0001599238 00000 п. 0001600014 00000 н. 0001600822 00000 п. 0001601566 00000 п. 0001602374 00000 п. 0001603166 00000 п. 0001603942 00000 п. 0001604750 00000 п. 0001605831 00000 п. 0001607072 00000 п. 0001607800 00000 п. 0001608432 00000 п. 0001608984 00000 п. 0001609568 00000 п. 0001610072 00000 п. 0001610576 00000 п. 0001611096 00000 п. 0001611872 00000 н. 0001612360 00000 п. 0001613168 00000 п. 0001613976 00000 п. 0001614768 00000 п. 0001615592 00000 п. 0001616416 00000 п. 0001617288 00000 п. 0001618160 00000 п. 0001619128 00000 п. 0001619952 00000 п. 0001620424 00000 п. 0001620784 00000 п. 0001621048 00000 п. 0001621232 00000 н. 0001621416 00000 п. 0001621600 00000 н. 0001621784 00000 п. 0001621968 00000 п. 0001622152 00000 п. 0001622336 00000 п. 0001623128 00000 п. 0001623952 00000 п. 0001624760 00000 п. 0001625552 00000 п. 0001626328 00000 п. 0001627168 00000 н. 0001628008 00000 п. 0001628864 00000 п. 0001629736 00000 н. 0001630544 00000 п. 0001635335 00000 п. 0001655857 00000 п. 0001677291 00000 п. 0001699493 00000 п. 0001709102 00000 п. 0001712711 00000 п. 0001731857 00000 п. 0001755931 00000 п. 0001772101 00000 п. 0001772763 00000 н. 0001773619 00000 п. 0001774459 00000 п. 0001775347 00000 п. 0001776219 00000 п. 0001777059 00000 н. 0001777931 00000 п. 0001778867 00000 п. 0001779771 00000 п. 0001780707 00000 пн 0001781675 00000 п. 0001782675 00000 п. 0001783675 00000 п. 0001784675 00000 н. 0001785772 00000 п. 0001786836 00000 п. 0001788029 00000 п. 0001789382 00000 н. 0001790591 00000 п. 0001791367 00000 п. 0001791887 00000 п. 0001792583 00000 н. 0001793071 00000 п. 0001794119 00000 п. 0001794639 00000 п. 0001795495 00000 п. 0001795999 00000 н. 0001796711 00000 п. 0001797231 00000 п. 0001797415 00000 п. 0001798063 00000 п. 0001798599 00000 н. 0001798783 00000 п. 0001799479 00000 п. 0001799663 00000 п. 0001800167 00000 пн 0001800831 00000 п. 0001801015 00000 п. 0001801567 00000 п. 0001802279 00000 п. 0001802543 00000 п. 0001803095 00000 п. 0001803807 00000 п. 0001804343 00000 п. 0001804895 00000 п. 0001805639 00000 п. 0001806095 00000 п. 0001806631 00000 п. 0001807103 00000 п. 0001807527 00000 п. 0001807967 00000 п. 0001808711 00000 п. 0001809263 00000 п. 0001810023 00000 п. 0001810591 00000 п. 0001811383 00000 п. 0001811935 00000 п. 0001812711 00000 п. 0001813135 00000 п. 0001813735 00000 п. 0001814527 00000 п. 0001814967 00000 п. 0001815519 00000 п. 0001816327 00000 п. 0001816751 00000 п. 0001817367 00000 п. 0001818143 00000 п. 0001818551 00000 п. 0001819135 00000 п. 0001819927 00000 н. 0001820335 00000 п. 0001820935 00000 п. 0001821743 00000 п. 0001822119 00000 п. 0001822735 00000 п. 0001823543 00000 п. 0001823951 00000 п. 0001824567 00000 п. 0001824959 00000 п. 0001825351 00000 п. 0000011564 00000 п. трейлер ] >> startxref 0 %% EOF 626 0 obj> поток Y (M1xLm2Lv% c # ʕD $ yuVN @ չ; ăm5

One Button Studio - Revolution Lightboards

One Button Studio (OBS) - это комната, предназначенная для удобной самостоятельной видеозаписи.Пользователь приносит USB-накопитель в студию, подключает его к порту и нажимает одну кнопку, чтобы начать запись. Пользователь проводит свою презентацию, а затем нажимает кнопку, чтобы остановить запись. Затем извлекают USB-накопитель с сохраненным на нем видео. Это так просто. Общая цель - максимально упростить процесс записи. Многие однокнопочные студии включают в себя Revolution Lightboard, но, конечно, этот подход полезен для многих типов видео.

Задняя часть однокнопочной студии включает видеокамеру, микрофон, студийное освещение и записывающее устройство, которое сохраняет видео на USB-накопитель.У этого устройства должен быть простой в использовании интерфейс (в идеале «одна кнопка») для запуска / остановки записи, и оно должно выполнять несколько скрытых функций для сохранения видео на диск в стандартном формате файла, таком как mp4. Некоторые системы OBS также настроены на автоматическое включение и выключение студийного освещения.

Установки

OBS распространены в колледжах и университетах, где потребность в записи видеоконтента хорошо известна, а персонал технической поддержки часто ограничен.

Происхождение: Студия One Button при Университете Пенсильвании

Концепция студии с одной кнопкой была создана в Пенсильвании.Преподаватели и студенты ПГУ создали бесплатное приложение, работающее на платформе MacOS. Они решили поделиться со своими сверстниками, чтобы другие тоже могли получить от этого выгоду. Подробнее читайте на https://library.educause.edu/~/media/files/library/2016/5/eli7132.pdf

В подходе с блоком питания используется компьютер Mac, на котором установлено приложение OBS. Как только пользователь нажимает кнопку USB «запись», приложение отсчитывает 5 секунд, а затем начинает запись. Приложение отображает то, что записывается, обратно пользователю через монитор, подключенный к Mac.Чтобы автоматизировать студийное освещение, приложение настроено для работы с программным обеспечением Indigo Home Control, которое необходимо приобрести. Сообщалось о некоторых ошибках при подключении текущих версий Mac OS, программного обеспечения Indigo и программного обеспечения Blackmagic, необходимого для устройства захвата. В помощь сборщикам, изготовленным своими руками, были опубликованы обширный список оборудования и 39-страничное руководство по установке, а также способы решения некоторых известных проблем.

Многие клиенты Revolution Lightboard настроили студии звукозаписи, используя планы OBS с открытым исходным кодом, опубликованные Penn State.Общая стоимость приобретения однокнопочных студийных компонентов, включая базовую видеокамеру, составляет около 5200 долларов плюс время на установку и настройку. Если вы хотите узнать больше, все подробности о системе штата Пенсильвания можно найти здесь.

Однокнопочный рекордер Magewell

Magewell One Button Recorder (OBR) записывает видео непосредственно на USB-накопитель, чтобы упростить работу студии звукозаписи самообслуживания, и предоставляет эту функциональность по невероятно разумной цене.Он не предлагает функции управления мощностью студийных светильников, хотя пользователи часто отмечают, что для этой функции подходит традиционный выключатель света.

Инкапсулированный в единый блок, OBR принимает сигналы HDMI с разрешением до 4k60 и может записывать до 1080p60. OBR также выполняет эффективное кодирование файлов H.264 перед сохранением на USB-накопитель. Добавьте это устройство в любой из наших студийных пакетов на базе видеокамер, чтобы обеспечить возможность самостоятельной записи. Вот видео, знакомящее с One Button Recorder.

Обсуждаем OBR в видео ниже:

Студийная станция Extron

Extron производит широкий спектр надежного аудио / видео оборудования, которое можно найти во многих университетах, включая Университет Айовы. Для тех, кто ищет более интегрированный вариант при покупке студийных материалов с одной кнопкой, Extron Studio Station была разработана, чтобы предложить функции видеозаписи и управления освещением подхода Penn State OBS в простом в развертывании коммерческом решении, построенном на надежном оборудовании.Studio Station - это автономное решение; не требует дополнительного компьютера. Он состоит из трех основных компонентов - самого модуля Studio Station, который выполняет захват и кодирование; контроллер питания переменного тока / устройства для подачи питания на свет и камеру; и панель дистанционного управления, которая служит пользовательским интерфейсом для вставки и запуска / остановки USB-накопителя. Более подробную информацию об этой системе можно найти здесь. Revolution Lightboards является партнером Extron. Свяжитесь с нами для получения более подробной информации и цен на эту систему.

Lightboard Control Center Studio Пакеты

Пакеты Lightboard Control Center Studio имеют все необходимые функции и полезные свойства One Button Studio, а также многое другое. Вся студия включается и выключается одним переключателем, а функция записи на USB обеспечивает автоматическую запись в режиме самообслуживания. Центр управления Lightboard также позволяет вам работать со студией Lightboard и взаимодействовать с наложенными изображениями / видео во время записи или потоковой передачи.Узнайте больше в видео ниже:

Заключительные мысли / Рекомендации:

  • Планирование студии звукозаписи должно начинаться с обсуждения ключевых заинтересованных сторон, чтобы определить необходимые, полезные и несерьезные функции, прежде чем начинать покупку студии с одной кнопкой.
  • Часто запись самообслуживания является приоритетом . Автоматизация освещения не критична для некоторых пользователей и может управляться более традиционными методами - выключателем на стене, который управляет окружающим освещением, и выключателем, который включает все студийное оборудование, включая студийное освещение.
  • Существуют некоторые ограничения / отсутствующие ссылки на приложение PSU One Button Studio и его настройки, из-за которых некоторые школы отказались от этого подхода в школах.
  • Extron предлагает коммерческое решение для записи одним касанием и автоматического управления питанием для освещения и другого оборудования.
  • Однокнопочный рекордер Magewell обеспечивает критически важные функции записи в простом недорогом пакете , который готов к использованию прямо из коробки.
  • Пакеты Lightboard Studio с Control Center объединяют однокнопочную студийную запись, потоковую передачу в реальном времени и функции наложения изображений в единое и надежное решение.

  1. Какова предполагаемая группа пользователей студии?
  2. Будет ли студия звукозаписи укомплектована персоналом или должна быть простая в использовании система самообслуживания?
  3. У вас есть потребность в прямой трансляции презентаций с лайтбордов или наложения изображений во время презентации?
  4. Какие типы презентаций будут записывать пользователи?
    1. Только устная презентация
    2. Интервью с двумя людьми
    3. Презентации световых панелей
    4. Представление при обращении к монитору компьютера на стене
    5. Презентация PowerPoint Картинка в картинке
    6. Какой фон вам нужен? Достаточно ли простого сплошного цвета, такого как черный или серый, или вы хотите, чтобы на зеленый экран вставлялась другая графика?

Готовы ли ваши ответы на вышеперечисленные вопросы или хотите получить дополнительную информацию о своем приложении? Свяжитесь с нами по телефону info @ Revolutionlightboards.com или позвоните нам по телефону (563) 949-1160 , чтобы обсудить свои планы или узнать больше о решениях, обсуждаемых на этой странице!

Вот небольшая выборка из многих колледжей, использующих ту или иную версию системы записи One Button:

Университет штата Пенсильвания

Университет Айовы

Университет Друри

Helena College

Северо-Западный университет

Университет Небраски

Университет Западной Австралии

Университет Монтаны

Техасский университет A&M

Государственный университет Огайо

Христианский университет Абилина

Университет Финдли

Государственный университет Уэйна

Университет Лихай

Кейптаунский университет

Как установить таймер вместо переключателя | Руководства по дому

Если вам надоело не забывать включать наружное освещение в сумерках, а затем снова выключать утром, таймер может предоставить простой и недорогой способ автоматизировать потребности вашего дома в освещении.Поскольку таймеры включают и выключают свет автоматически в соответствии с вашим запрограммированным графиком, они также могут повысить уровень безопасности вашего дома, помогая держать ваши расходы на электроэнергию под контролем. Лучше всего то, что установить таймер не сложнее, чем установить обычный однополюсный выключатель.

Удаление существующего коммутатора

Выключите автоматический выключатель, который подает питание на коммутатор, который вы планируете заменить таймером. Если у вас нет кого-то, кто помогает вам с работой, и ваши выключатели не имеют должной маркировки, вы можете включить свет (убедитесь, что свет работает), а затем выключать отдельные выключатели по одному, пока не заметите свет выключится.После отключения автоматического выключателя снимите крышку панели переключателя и проверьте переключатель с помощью бесконтактного тестера напряжения, чтобы убедиться, что цепь отключена.

Удалите верхние и нижние винты, которыми коммутатор крепится к настенной коробке.

Осторожно вытащите переключатель из коробки, потянув за верхний и нижний язычки переключателя на себя.

Ослабьте два винта клемм на переключателе и отсоедините провода. Согните провод, который был подключен к верхней винтовой клемме, к верхней части коробки (провод нагрузки) и провод от нижней клеммы к нижней части коробки (линейный провод).Ослабьте зеленый винт заземления на переключателе и отсоедините заземляющий провод от переключателя.

Установка таймера

Отрежьте загнутые концы проводов в настенной коробке с помощью режущего инструмента на устройствах для зачистки проводов. Найдите на приспособлениях для зачистки проводов канал для снятия изоляции подходящего размера и снимите 3/4-дюймовый кусок изоляции с конца каждого провода, чтобы у вас был новый вывод для работы.

Подключите заземляющий провод таймера к заземляющему проводу, выходящему из настенной коробки.Если таймер не имеет предварительно установленного провода заземления, подключите провод заземления от настенной коробки к винту заземления на таймере.

Вытяните нейтральные провода из настенной коробки и снимите соединитель, который их соединяет. Подключите белый провод от таймера к другим белым проводам и закрепите их вместе с помощью соединителя. Убедитесь, что разъем плотно затянут, и что медь не заметна. Плотно оберните изолентой разъем в месте соединения с проводами для дополнительной защиты.Вставьте нейтральный провод обратно в настенную коробку.

Подсоедините черный провод таймера к проводу со стороны линии (тот, который загнут к дну коробки) и плотно закрепите их вместе с помощью соединителя. Оберните разъем полоской изоленты в том месте, где провода выходят из разъема.

Подсоедините красный провод таймера к проводу со стороны нагрузки (тот, который загнут к верхней части коробки) и плотно закрепите их вместе с помощью соединителя. Оберните разъем полоской изоленты в том месте, где провода выходят из разъема.

Вставьте провода в коробку, чтобы корпус таймера удобно поместился в настенной коробке. Прикрепите таймер к настенной коробке с помощью прилагаемых шурупов.

Установите настенную пластину таймера и диск таймера (если он есть) в соответствии с инструкциями. Если модель таймера имеет циферблат, вы можете запрограммировать его перед повторным включением питания, но если это цифровой таймер, вам придется восстановить питание схемы, прежде чем вы сможете ее запрограммировать.

Восстановите питание цепи, снова включив автоматический выключатель, и проверьте установку таймера, чтобы убедиться, что все работает правильно.

Ссылки

Советы

  • Повесьте табличку на электрической панели, чтобы уведомить других членов семьи о том, что вы работаете с электричеством.

Предупреждения

  • Если у вас есть какие-либо опасения по поводу работы с электрическими цепями, наймите для этой работы профессионального лицензированного электрика.

Писатель Биография

Дэйв Донован, базирующийся в Атко, штат Нью-Джерси, работает писателем на полную ставку более пяти лет. Его статьи представлены на сотнях веб-сайтов и попали в две общенациональные книги «Если бы у меня был молоток: более 100 простых решений и проекты на выходные» Андреа Ридаут и «Как обмануть при ремонте дома» Джеффа Бренденберга.

Стандартная / однополюсная установка (4-проводные переключатели и диммеры) - Поддержка умного дома

ВАЖНАЯ ИНФОРМАЦИЯ: Если вы устанавливаете новый выключатель C by GE (переключатель, тумблер и кнопка), два черных провода, прикрепленные к переключателю, являются взаимозаменяемыми между проводом линии и проводом нагрузки, идущим от стены.

Чтобы загрузить полноцветное руководство по установке, щелкните здесь .

Этапы установки:

ПРЕЖДЕ ЧЕМ СДЕЛАТЬ: ШАГ 1 - ВЫКЛЮЧИТЕ ПИТАНИЕ!

Отключите питание переключателя в коробке автоматического выключателя.

Протестируйте существующий переключатель, включив / выключив его, убедившись, что свет не включается.

Теперь выполните следующие действия по настройке для коммутатора с одной группой.

ШАГ 2. Удалите старый коммутатор

1) Снимите имеющуюся настенную пластину и выключите со стены.

2) Используйте тестер напряжения на черном проводе, чтобы убедиться, что питание выключателя отключено (рекомендуется).

3) Перед тем, как отсоединить провода от стены, пометьте каждый из прилагаемых ярлыков.

! Требуются нейтральный и заземляющий провод. Если у вас нет ни одного провода, Smart Switch несовместим.

4) Отсоедините провода и снимите существующий переключатель.

ШАГ 3 - Подключите провода

ВАЖНАЯ ИНФОРМАЦИЯ: Если вы устанавливаете новый выключатель C by GE (переключатель, тумблер и кнопка), два черных провода, подключенные к переключателю, являются взаимозаменяемыми между проводами линии и нагрузки, идущими от стены.

1) Подключите нейтральный (белый) провод на переключателе к нейтральным (с белой этикеткой) проводам от стены.

2) Подключите линейный (черный) провод на коммутаторе к линейному проводу (черная метка) от стены.

3) Соедините провод нагрузки (красный) на коммутаторе с проводом нагрузки (красная метка) от стены.

4) Соедините провод заземления (зеленый) на коммутаторе с проводом заземления (зеленая метка) от стены.

5) Закройте трехходовой / многоходовой путевой трос (если применимо).Для настройки трехпозиционного переключателя или нескольких переключателей щелкните здесь.

! Внимание: Неправильное подключение нейтрального или заземляющего провода от стены к линии или нагрузочному проводу на переключателе приведет к повреждению продукта.

ШАГ 4. Вставьте провода в настенную коробку

Аккуратно вставьте провод обратно в коробку, повернув переключатель так, чтобы он сориентировался в соответствии с изображением.

ШАГ 5. Закрепите коммутатор

С помощью крестообразной отвертки и прилагаемых винтов прикрепите переключатель к стене до уровня и заподлицо.Прикрутите кронштейн лицевой панели, затем защелкните крышку лицевой панели на кронштейне.

ШАГ 6. Снова включите питание

После закрепления переключателя и установки лицевой панели снова включите питание на коробке автоматического выключателя.

На переключателе световое кольцо будет мигать синим, показывая, что устройство подключено правильно и находится в режиме настройки.

Световое кольцо будет постоянно мигать синим, пока переключатель не будет добавлен в приложение C by GE.

Световое кольцо будет мигать красным, если цепь перегружена.
Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.

Световое кольцо не загорится при неправильном подключении.

Если свет не включается:

  • Убедитесь, что переключатель воздушного зазора нажат.
  • Убедитесь, что питание выключателя снова включено.
  • Отключите питание на прерывателе, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.

Поздравляем! Вы завершили установку C by GE Smart Switch.

Нужна дополнительная помощь?

Видеоурок: Как: установить C с помощью GE Smart Switch

C, служба поддержки клиентов GE:
1-844-30C-BYGE (1-844-302-2943)

Как настроить кнопки переключения? - Справочный центр LIFX

Перед тем, как начать, вы захотите узнать, настраиваете ли вы Button для управления светом LIFX или не-LIFX.Вот простая диаграмма, которая поможет вам понять.


ФОНАРИ LIFX


Фонари без LIFX

Если вы используете Switch для управления освещением LIFX, вы легко сможете найти их под кнопкой Target.

Вы можете настроить кнопку для управления одним источником света LIFX (проводным или нет), группой, местоположением или даже сценой.

Если вы не уверены или не можете вспомнить, есть ли у вас LIFX в этом разъеме, скорее всего, это индикатор НЕ-LIFX, если его еще нет в приложении.

Эти индикаторы всегда будут управляться проводным соединением с самим коммутатором. Интересный факт: вы также можете подключить его к другим предметам, управляемым переключателем света (например, к камину).

Хорошо, у вас есть идея, какой тип света вы будете настраивать? Тогда вы готовы к работе ....

Если LIFX Light ...

  1. Нажмите на кнопку, которую вы хотите настроить
  2. Назовите кнопку (Подсказка: если вы устанавливаете несколько коммутаторов, постарайтесь сделать ее узнаваемой для комнаты.)
  3. Поверните тумблер, чтобы выделить LIFX Light
  4. Выберите, чем будет управлять кнопка, щелкнув по кнопке Target.
  5. Выберите, если ваш LIFX Light подключен к коммутатору
  6. Выберите ДА, если вы обычно хотите управлять освещением LIFX с помощью переключателя (т. Е. В случае даунлайтов)
  7. Выберите «НЕТ», если вы хотите, чтобы ваша кнопка управляла группой, сценой или местоположением. Также выберите «Нет», если ваша лампа LIFX подключена к осветительной арматуре, которая не управляется переключателем света
  8. .
  9. Хит Сохранить

Если не LIFX Light...
  1. Нажмите на кнопку, которую вы хотите настроить
  2. Назовите свою кнопку (Подсказка: если вы устанавливаете несколько коммутаторов, постарайтесь сделать ее узнаваемой для комнаты.)
  3. Поверните тумблер, чтобы выделить Light Non-LIFX
  4. Хит Сохранить
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
