Содержание

Принцип работы накопительного водонагревателя Аристон

Как и за счет чего происходит нагрев воды

Как же работает водонагреватель? Он представляет собой бак, внутри которого встроен специальный нагревательный элемент ТЭН. Схема работы бойлера заключается в следующем. Холодная вода поступает в водонагреватель из центральной магистрали. Внутри бака находятся две трубки — одна предназначена для подачи холодной воды, она оборудована рассекателем для равномерного подогрева ( находится внизу). Другая для забора нагретой (расположена сверху).

Подогрев происходит от 60 минут до 5 часов, в зависимости от объема бака. Температуру нагрева задает сам пользователь при помощи термостата (может быть механический или электронный, он более точно показывает температуру, но стоит дороже), её максимальное значение 75 °C.

После достижения заданной температуры устройство отключается автоматически, температурный режим поддерживается все время, пока включено в сеть устройство, в независимости от того, израсходовали вы её или она начала остывать. Жидкость в баке не перемешивается благодаря тому что, попадая в бак, холодная жидкость вытесняет наверх уже подогретую.

Приспособление, отвечающее за подогрев воды, называется ТЭН (трубчатый электрический нагреватель). В зависимости от литража устройства изменяется количество ТЭНов (оно может варьироваться от 1 до 6 единиц) и их мощность. Если у вас 2 ТЭНа, вы можете снижать нагрузку на сеть и использовать аппарат в экономичном режиме.

Трубчатый электрический нагреватель (ТЭН)

Так, для водонагревателя 15 литров достаточно 1 ТЭНа 1,2 кВт/ч мощностью, а для 80 литрового Аристон ABS VLS EVO PW 80 предусмотрено 2 ТЭНа мощностью 2,5 кВт/ч. Скорость нагрева воды электрического накопительного водонагревателя Аристон напрямую зависит от их количества и мощности нагревательного элемента.

Для чего необходима термоизоляция

Устройство представляет собой бак, выполненный из эмалированной стали или из стали с напылением серебра (у более дорогих и новых моделей, обладает антибактериальным действием), закрытый в корпус.

Именно эмалированные баки являются наиболее долговечными, и на их стенках меньше образуется и скапливается накипи.

Для сохранения температуры нагрева между баком и корпусом предусмотрен слой термоизоляции. Он выполнен из жестко вспененного полиуретана или поролона. Принцип работы теплоизоляции, как в бытовом термосе.

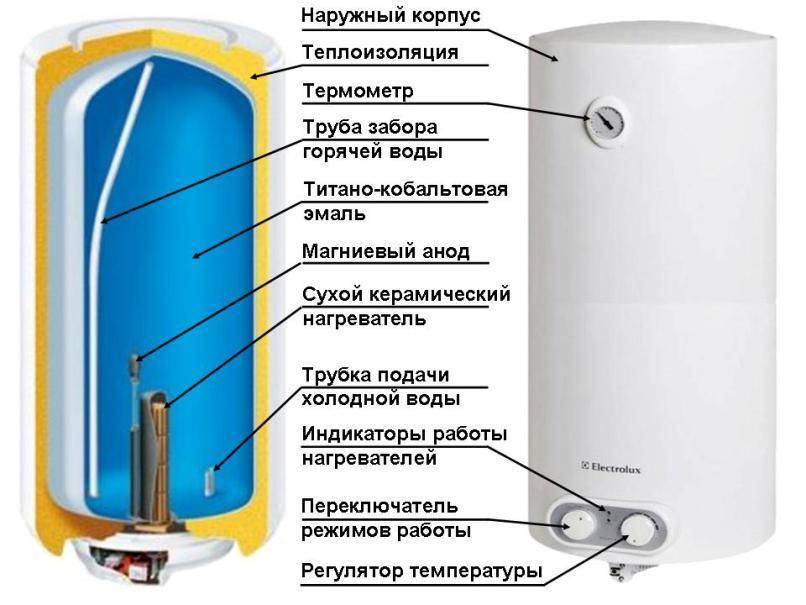

Схема устройства бойлера

Потери тепла в водонагревателе на 50 литров составляют порядка 12 градусов за сутки. Это при условии качественной теплоизоляции, если корпус устройства теплый, значит, изоляция очень слабая, и тепло уходит.

Когда вы открываете кран с горячей водой, она начинает поступать из бойлера, чтобы отрегулировать комфортную температуру, откройте кран с холодной жидкостью и в смесителе выровняется температура.

Возможные неисправности и причины поломок водонагревателей Аристон описаны в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/ariston/ne-rabotaet-vodonagrevatel-ariston-prichiny-polomki-i-ix-ustranenie.html.

В заключение предлагаем посмотреть видео о принципе работы электрического бойлера:

Устройство водонагревателя: как работает бойлер

Устройство и принцип работы накопительного электрического водонагревателя

Стандартный принцип работы накопительного электрического водонагревателя объясняется взаимосвязью между конструктивными элементами водогрейного оборудования и простыми законами элементарной физики.

Температура и скорость нагрева, а также объём воды напрямую зависят от нескольких факторов, которые обязательно должны учитываться при выборе бойлера.

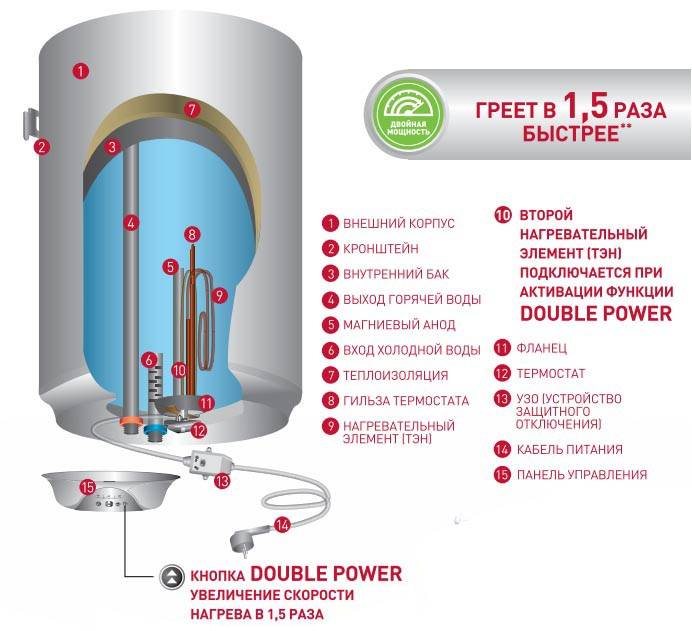

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

стандартным корпусом;
баком с теплоизолирующим слоем;

нагревательными элементами в виде ТЭНов;
защитным магниевым анодом;
термостатом;
блоком для управления;
системой безопасности;
индикаторным элементом;
электрическим кабелем.

В подобном типе оборудования использование горячей воды возможно исключительно после полного нагрева, поэтому предварительный процесс подготовки жидкости является обязательным.

Устройство водогрейного накопительного оборудования электрического типа является стандартным и включает в себя несколько основных конструктивных элементов, которые могут различаться техническими особенностями и характеристиками.

Корпус водогрейного прибора

Электрические накопительные бойлеры, как правило, характеризуются наличием внешней оболочки, представленной стальным корпусом. Водогрейные приборы с минимальным полезным объемом, который не превышает 15 л, чаще всего выпускаются с высокопрочным пластиковым корпусом.

Горизонтальный накопительный водонагреватель

Модельный ряд, представленный водонагревательными приборами с объемом в 30 л, чаще всего имеют комбинированный металло-пластиковый корпус. По форме в настоящее время выпускаются приборы цилиндрического, прямоугольного и slim типа.

Особенности бака

Наиболее современные накопительные водонагреватели обладают баком, выполненным на основе стабилизированных и высокопрочных стальных сплавов, которые характеризуются устойчивостью к коррозийным изменениям.

Внутренняя поверхность покрывается слоем стеклофарфора, который подвергается высокотемпературному обжигу. Стеклофарфоровое покрытие является химически нейтральным и коррозионно-устойчивым.

Устройство накопительного водонагревателя для вертикального монтажа

Особая кристаллическая структура стеклофарфорового бака способна выдержать даже очень высокие деформирующие нагрузки

. Защиту внутреннего бака осуществляет магниевый анод, который эффективно предотвращает процессы коррозии электрохимического типа.

Периодическая замена такого элемента положительно сказывается на сроке службы водогрейного прибора.

Нагревательные элементы и магниевый анод

Одним из основных конструктивных элементов водогрейного оборудования является стальной фланец, используемый для фиксации термо-электронагревателя в виде нихромовой спирали в медном кожухе, а также магниевого жертвенного анода и термостата.

Особенностью опорного фланца съемного типа является его закрепление на корпусе оборудования посредством обычного резьбового или болтового соединения.

Магниевый анод

Блок управления

Блок, отвечающий за управление и контроль водогрейной системы, включает в себя целый набор датчиков и специальных приборов, что позволяет осуществлять выбор и последующий контроль температурного режима нагреваемой воды, а также расход холодного и горячего водоснабжения. Также посредством специальных приборов производится контроль наполненности бака водой.

Принцип работы

Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.

Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя

Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.

Обратите внимание

Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.

Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения.

Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.

Схема работы накопительного водонагревателя

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.

Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

Электрическая схема накопительного водонагревателя

При выборе накопительного бойлера электрического нагрева нужно обращать внимание на его конструктивные особенности, а также учитывать основные правила монтажа водогрейного прибора.

Факторы, от которых зависит скорость нагрева

В любых накопительных водогреях, функционирующих с использованием электрической энергии, процесс нагрева воды осуществляется одним или двумя нагревательными элементами, которые могут обладать различными показателями мощности.

Комплектация небольших по объёму резервуаров (не более 15 л) представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. В накопительных электрических водонагревателях полезным объёмом 50 л чаще всего устанавливается ТЭН на 1,5 кВт. Высокомощные водогрейные конструкции, имеющие резервуар на уровне 100 л, оснащаются нагревательным элементом с мощность в 2,0-2,5 кВт.

Традиционный вариант водогрейных приборов представлен оборудованием, в котором монтируются ТЭНы в виде медной трубки изогнутой формы с установленной внутри нитью на основе нихрома, эффективно проводящей электрический ток.

Такой вариант нагревательного элемента носит название «мокрый».

Вода нагревается при соприкосновении с нагревательным элементом.

Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.

Чтобы сохранить воду в нагретом состоянии в условиях уже отключенного нагревательного элемента, необходимо изолировать накопительный резервуар от тепловых потерь. Поэтому крайне важно приобретать современное накопительное водогрейное оборудование, обладающее достаточным количеством высококачественного и долговечного теплоизоляционного материала.

Источник: https://delaemvannuu.ru/texnika/princip-raboty-nakopitelnogo-elektricheskogo-vodonagrevatelya.html

Как устроен бойлер — конструкция, схема, принцип работы

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас.

Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы.

Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Конструкция бойлера

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
внутренний бак;
теплоизоляционную прослойку между внутренней емкостью и корпусом;
трубчатый электронагреватель;
термостат с возможностью регулировки температуры нагрева;
предохранительный клапан;
защитный магниевый анод;
схема управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом — чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию.

Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера.

Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии.

Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой.

Важно

На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств.

Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

«мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод). Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления.

Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере.

Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм).

Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху.

Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели.

К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Совет

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке.

Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан — при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль.

Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

Источник: https://all-for-teplo.ru/boiler/ustrojstvo.html

Как устроен электрический бойлер?

Но и при наличии воды в «горячем» кране далеко не всегда она действительно радует потребителей своей температурой. Чем дальше от входной трубы расположена квартира, тем сильнее остывает вода. Одним из вариантов независимого горячего водоснабжения может стать бойлер.

Далее расскажем, из чего состоит этот агрегат, и предоставим дополнительную информацию о нем.

Некоторые из моделей водонагревателей

Бак, в котором греют воду

Если читатель где-то встретит название «электрический накопительный водонагреватель», пусть знает, что оно раскрывает техническую суть бойлера. Только и всего. Рассказать о том, как работает бойлер — это значит помочь кому-то узнать, как работает водонагреватель. Но, как говорится, краткость — сестра таланта. Поэтому лучше использовать более короткие словосочетания.

Бойлером обычно называют бак с водой, который нагревается электричеством. При этом вода в нем содержится для бытовых целей, но не для обогрева жилища. Если источником тепла является газ, такую установку чаще называют котлом.

Хотя котлы бывают и с электрическим подогревом.

Суть подогрева — теплообмен

В любом из вариантов конструкции принцип работы водонагревателя основан на теплообмене. В бойлере косвенного нагрева теплообменником является труба — змеевик.

Это часть контура отопления, и благодаря большой площади поверхности она хорошо нагревает воду.

Водонагреватель в отопительном контуре

При этом ее температура ниже 100 градусов Цельсия. И поэтому на ее поверхности откладывается значительно меньше накипи, чем на ТЭНах электрических водонагревателей.

Сейчас можно купить также и водонагреватель, принцип работы которого основан на нагреве ТЭНом проточной холодной воды. При таком режиме теплообмена накипь откладывается наиболее интенсивно.

Этот процесс хорошо знаком владельцам газовых колонок для нагрева воды.

Современные газовые колонки

Запас горячей воды — это хорошо

Столитровый водонагреватель с ТЭНом 1,5 кВт нагреет воду до 60–70 градусов Цельсия примерно за 3 часа. Зато и остывает долго.

И в этом главное преимущество накопительных водонагревателей — у пользователей в наличии запас горячей воды с постоянным хорошим напором.

Обычный бойлерОбычный ТЭН. Наилучший теплообмен, если сгорит — полностью заменяется.

Обратите внимание

Если такая емкость даст течь, да еще и в отсутствие жильцов, последствия будут весьма неприятными. По этой причине гарантия целостности корпуса важнейшая задача, которую решает изготовитель бойлера.

Хотя корпус его похож на термос, наружная часть выполняет декоративные задачи и конструктивные функции применительно к теплоизоляции.

Почти как термос

Но такой бак получается наиболее дорогим даже в сравнении с конструкцией из обычной стали, покрытой супер-антикоррозионным составом. Теплоизолятором служит какой-либо современный материал с необходимыми свойствами, размещенный между внутренней и наружной частью.

Если из внутреннего бака через его стенку с коррозионным повреждением потечет вода, наружная часть от потопа не спасет.

Коррозия как она есть

Магний химически более активен, чем железо в составе материала корпуса. По этой причине отрицательные ионы в составе воды взаимодействуют с этим анодом, а не со стенкой, в которой может быть микротрещина в защитном слое.

Анод является расходной деталью, которую рекомендуется ежегодно заменять.

Вода закипит сразу на выходе из крана, и брызги кипятка разлетятся во все стороны. Поэтому в бойлере обязателен надежный автоматический терморегулятор с термометром и термостатом.

Заводская установка срабатывания термостата исключит человеческий фактор, обеспечив своевременное отключение ТЭНа в любом случае.

Какой подогрев лучше

Поэтому этот бойлер имеет ограниченные возможности регулировки температуры. В такой системе нагрева невозможно получить температуру выше, чем у внутреннего змеевика — нагревателя.

Но зато при наличии горячего водоснабжения и централизованного отопления можно получить косвенный нагрев от соответствующей горячей трубы.

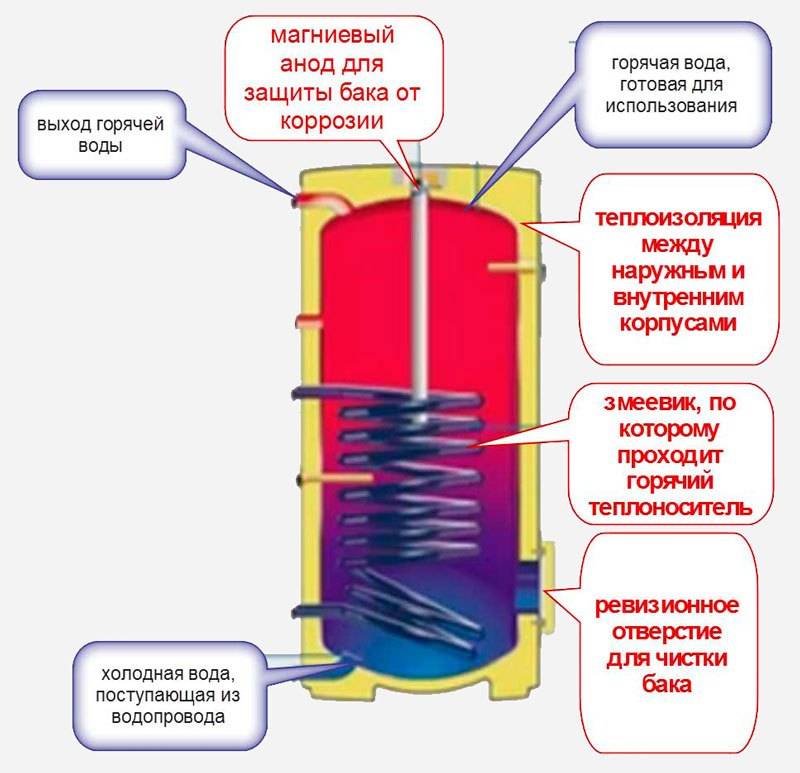

Водонагреватель косвенным нагревом

Но, тем не менее, перед монтажом бойлера косвенного обогрева рекомендуется проконсультироваться с поставщиком услуг централизованного отопления и горячего водоснабжения.

Важно

Поскольку из системы будет отбираться дополнительное тепло, неоплата за него может стать поводом для штрафных санкций пользователю.

Водонагреватель с сухим ТЭНомСухой ТЭН. Хороший теплообмен. Если сгорит, просто ремонтируется заменой спирали

У бойлера с ТЭНом подобных проблем нет, и его можно установить везде, где есть место и электричество.

Единственная проблема — долго приходится ожидать горячую воду. Эта неприятность заметна во многих житейских ситуациях. Например, после приезда на дачу. Чтобы время уменьшить, надо обзавестись не одним вместительным агрегатом, а двумя или тремя поменьше.

Но можно и дополнить один большой водонагреватель несколькими небольшими.

БойлерБойлерНебольшие бойлеры

В конце концов, существуют нагреватели проточного типа, которые мало чем отличаются своими размерами и устройством от смесителей. Их можно временно использовать, пока вода греется.

Современный проточный водонагреватель

Вариантов наилучшего решения задачи о домашнем горячем водоснабжении сейчас много. Выбрать один, который устроит всех, вряд ли возможно. Но, прочитав нашу статью, читатель теперь знает, как ему лучше поступить.

Источник: https://domelectrik.ru/tehnika/remont/ustrojstvo-bojlera

Принцип работы водонагревателя

Электрический водонагреватель представляет собой устройство, используемое для автономного снабжения горячей водой каких-либо объектов, например, загородных домов. Жители многоэтажек также часто устанавливают автономные нагреватели воды, чтобы не зависеть от планового отключения централизованного горячего водоснабжения.

Устройство электрического водонагревателя

Электрический водонагреватель состоит из таких элементов, как:

кронштейн для крепления устройства к стене,
трубки для отбора горячей и подачи холодной воды,
теплоизоляция,
регулируемый термостат,
внутренний резервуар,
термометр,
тэн,
магниевый анод,
корпус устройства,
лампочка индикатора.

Принцип работы бойлера

Феномен накопительных водонагревателей в том, что их устройство достаточно простое и незамысловатое, однако они считаются одними из наиболее надежных и экономичных устройств. Работа водонагревателя основывается на двух основных его элементах: внутреннем баке и нагревательном элементе (ТЭНе, в случае с использованием электрических нагревателей).

Основной элемент любого водонагревателя – бак. Принцип работы водонагревателя очень напоминает принцип работы обыкновенного термоса с подогревом. Именно по этой причине на сегодняшний день при изготовлении баков для водонагревательных приборов особое внимание уделяют именно внутреннему их покрытию.

Чаще всего водонагревательные баки изготавливают из стали стабилизированной, которая отличается наибольшей устойчивостью к коррозийным процессам. Изнутри баки покрыты специальным покрытием из стеклофарфора.

Этот материал, благодаря своей особенной кристаллической структуре, отличающейся химической нейтральностью, обладает целым рядом полезных свойств.

Этим также объясняется тот факт, что обыкновенно работа водонагревателя вызывает частичное отслаивание покрытия бака, чего не наблюдается в баках со стеклофарфоровым покрытием. В таких баках, даже при длительной работе, вода постоянно остается кристально чистой.

Схема работы водонагревательного прибора

Внутри водонагревательного прибора располагаются специальные трубочки, отвечающие за подачу в него холодной и забор горячей воды. Вода в бак поступает снизу. Здесь она равномерно распределяется по всему объему бака, благодаря специально установленному рассекателю струи.

Это способствует тому, что нагретая вода в баке теплыми массами постепенно вытесняется наверх, откуда и производится ее забор.

В основном работа водонагревателя основывается на принципе не смешивания разных слоев жидкостей, благодаря чему в баке получается вода однородной температуры.

На стальном фланце обыкновенно монтируются следующие приспособления:

ТЭН (нагревательный элемент) – нихромовая спираль, отделанная медным кожухом;
термостат с двойной защитой, служащий для контроля температур;
магниевый анод – приспособление, способное уменьшать коррозию внутреннего покрытия бака.

Данный фланец не является стационарным, он съемный, и его закрепляют на корпус водонагревателя отдельно.

Защита бойлера от перегрева

Кроме того, что работа водонагревателя предполагает наличие термостата для плавного регулирования температуры, этот прибор также может выполнять защитную функцию, защищая агрегат от нежелательных перегревов.

Как только температура воды в баке доходит до опасной отметки, в термостате срабатывает специальное защитное устройство, которое экстренно отключает ТЭНы. Температурный режим выставляется потребителем самостоятельно.

Как только температура нагретой в баке воды снижается на пару градусов, ТЭНы самостоятельно включаются и вновь возвращают температуру воды в баке до заданной отметки.

Как правильно выбрать модель

При выборе модели данного устройства необходимо обращать внимание на внутреннее покрытие резервуара. Оно может быть выполнено из нержавеющей стали, титана или стеклофарфора.

По мнению специалистов, изделия из стеклофарфора отличаются низкой стоимостью, однако они обладают рядом существенных недостатков. Самыми распространенными из них являются короткий срок гарантийного обслуживания (не более 3 лет), а также риск образования микротрещин вследствие перепадов температуры.

Модели с внутренним покрытием резервуара, выполненным из титана или нержавеющей стали, обладают длительным сроком гарантийного обслуживания. Как правило, он находится в пределах 7-10 лет.

Совет

Наряду с этим, при выборе водонагревателя следует обращать внимание на среднесуточный показатель расхода горячей воды из расчета на одного человека. При этом нужно учитывать, что он включает в себя такие данные, как количество воды, потребляемое во время умывания, мытья посуды, а также приема душа.

Согласно мнению специалистов, принцип работы водонагревателя напрямую определяется его типом. Существуют три типа данного устройства: накопительный (в некоторых источниках его также называют емкостным), проточный и наливной.

Накопительный водонагреватель – мощный и надежный

Данные модели выглядят как емкость, в которой происходит нагревание воды при помощи электрических тэнов в течение определенного времени.

Принцип работы водонагревателя этого типа включает в себя постепенное нагревание воды до необходимой температуры после установления режима. После нагрева устройство автоматически отключается (этому способствует специальный контактор), а после остывания или расхода воды – автоматически включается.

Как правило, мощность тэнов в подобных изделиях составляет не более 2 киловатт.

Проточные водонагреватели — скорость нагрева воды

Вытяжная труба
Теплообменник
Газовая горелка
Вентилятор (формирователь тяги)
Пульт управления
Датчик потока
Горячая вода к крану
Подвод газа
Подвод холодной воды
Холодная вода к крану

Данный тип подобных устройств отличается отсутствием емкости для воды. Принцип работы водонагревателя проточного типа заключается в запуске тэнов только после открытия крана холодной воды в ванной комнате или на кухне.

Этот тип водонагревателей также довольно распространен. Их можно разделить на два вида: напорные и безнапорные. Основное отличие состоит в количестве водоразборов. Принцип работы водонагревателя напорного вида предусматривает возможность подключения устройства к нескольким точкам потребления. Это возможно благодаря поддержанию определенного уровня давления во внутреннем резервуаре.

Принцип работы безнапорного водонагревателя, наоборот, предусматривает возможность подключения только к одному водозабору. Практически мгновенное нагревание воды в подобных изделиях происходит с помощью тэнов, мощность которых составляет от 3 до 27 киловатт.

Источник: http://aquagroup.ru/articles/princip-raboty-vodonagrevatelya.html

Устройство водонагревателя: принцип работы, разновидности

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях.

Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями.

Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях.

В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности.

В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить.

В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы.

Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике.

Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Обратите внимание

Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования.

Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия.

Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов.

ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом.

В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная.

Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Важно

Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды.

Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима.

Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях.

К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции.

Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Совет

Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды.

На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем.

К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей.

Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Обратите внимание

Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей.

Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров.

Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

Источник: https://ProFazu.ru/bytovaya-tehnika/choice/ustrojstvo-i-printsip-raboty-vodonagrevatelya.html

Устройство водонагревателя: как работает бойлер

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

Остальные составляющие:

ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
Патрубок для подачи холодной воды.
Трубка горячей воды располагается так, что забор происходит из верхней части бака.
Предохранительный клапан. Регулирует давление внутри бака.
Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
Защитная крышка закрывает ТЭН от контакта с пользователем.
Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Важно

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
Газ является более доступным топливом.

Есть и минусы:

Высокая стоимость техники.
Сложная установка и подключение.
Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

Газовая горелка.
Дымоход.
Отверстие для забора холодной воды.
Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

Кухня. Для мойки посуды потребуется 6-18 литров.
Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
Душ — 15-25 литров.
Раковина — 5-10 литров.

Если исходить из количества человек:

Один — 50-80 литров.
Два-три — 80-100 литров.
Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища. Монтаж лучше доверить специалисту.

Вам помогла статья?

Да Нет

Источник: https://cosmo-frost.ru/bojlery-i-vodonagrevateli/ustrojstvo/ustrojstvo-i-princip-raboty-nakopitelnogo-vodonagrevatelya/

Устройство, схема и принцип действия бойлера

В летнее время, когда начинаются плановые отключения горячей воды, от многих проблем может спасти электрический или газовый водонагреватель, обеспечив человеку дополнительные удобства. Чтобы подобрать оптимальный вариант, для начала необходимо ознакомиться с разновидностями такого оборудования, узнать устройство бойлера и понять, как он действует.

Перед покупкой бойлера требуется узнать, какие они бывают

Краткая историческая справка

В 1760 году швейцарец Соссюр придумал солнечный водный обогреватель. Он взял две емкости с водой и поместил их в сосновую изолированную коробку, сверху закрытую стеклом.

Солнечный свет, преодолевая стекло, попадал на черную подкладку коробки, которая при поглощении солнца превращала его в тепло, в результате чего вода нагревалась. Но это был только опыт.

В 1891 году в США выпустили первый солнечный водонагреватель для продажи.

В 1868 году английским художником Моэном изобретен первый домашний водонагреватель, работающий на твердом топливе. Изобретение было названо гейзером в честь горячего источника в Исландии.

Прибор нагревал протекающую через трубы воду горячими газами от горелки, которая располагалась внизу, и вода стекала в ванну или подставленный сосуд.

Изобретение осталось без будущего, так как не имело дымохода и представляло опасность для человека.

В этом видео вы узнаете схему подключения бойлера к водопроводу:

Серии опытов по изобретению водонагревателя были предприняты в Европе и США.

В конце XIX века американцы уже продавали свои первые газовые водонагреватели, а позднее норвежский инженер Эдвин Руд, эмигрировав в США, создал газовый накопительный водонагреватель, который и сейчас активно используется в Америке.

В 1905 году одна из европейских компаний выпустила первый в мире газовый водонагреватель, изобретателем которого был немецкий инженер Йоханн Вайплант.

Совет

Упоминания о накопительных электрических нагревателях появлялись еще в 30-х годах. Но только в середине 90-х годов французской компанией Atlantic была разработана и усовершенствована система сухого тэна.

В России в 40-х годах начался выпуск газовых проточных водонагревателей. В 90-е годы из-за рубежа стали завозить электрические, которые и в настоящее время пользуются популярностью.

Устройство электрических приборов

В квартирах и частных домах чаще всего применяются . Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом.

Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.

Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор. Во фланце, который является съемным, собраны следующие элементы:

ТЭН — нагреватель, состоящий из нихромовой спирали;
термостат по контролю за температурами;
магниевый анод, уменьшающий коррозию.

Данные котлы чаще применяются в жизни

При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной.

Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.

Косвенные водонагреватели

Эти приборы в обычном режиме не производят горячую воду, а подают ее из парового котла. Внешне такой нагреватель похож на бочку.

Сейчас стали выпускать и прямоугольные модели, которые обычно изготавливаются в одном стиле с котлом и ставятся под ним для экономии места в котельной.

Внутренняя поверхность бойлера выполнена из стали или пластика, а емкость для нагрева воды изготовляется из теплоизолирующего материала.

Обратите внимание

В середине находится латунный или стальной теплообменник, по которому идет теплоноситель в форме змеевика. Холодная вода подается в низ бака, горячая — сверху.

При желании получить воду с температурой 55 градусов теплоноситель должен нагреться до 80 градусов — это один из минусов бойлера. Второй состоит в том, что очень долго загружается бак.

Если в семье более трёх человек, то кому-то придется ждать.

Как и электрические, косвенные водонагреватели имеют магниевую защиту от коррозии. Есть усложненные модели, оборудованные двумя змеевиками: тогда второй можно присоединить к другому котлу и вода будет греться быстрее. При покупке нужно правильно рассчитать объем воды на семью, чтобы выбрать размер бака. На одного человека необходимо около 100 литров воды.

Преимущества косвенного нагревателя:

Не перегружается электропроводка во время отопительного сезона, так как бойлер работает от центрального отопления и электричество ему не нужно.
Бойлер не взаимодействует с проточной водой, поэтому безопасная и долгая жизнь ему обеспечена.
Благодаря циркуляции горячая вода поступает сразу при открытии крана.
Косвенный водонагреватель в любой момент можно переключить на другой источник тепла или применить сразу несколько.

Имеются и негативные стороны работы этой системы. Главной из них является то, что для переоборудования потребуются серьёзные финансовые затраты. К другим недостаткам косвенных нагревателей относятся:

Высокая цена, по сравнению с электрическими и газовыми водонагревателями.
В начале подключения вода греется до двух часов, а это негативно сказывается на отопительной системе дома.
Для бойлера с большим объемом необходимо специальное помещение.

Не забываем выбрать правильно место для бойлера

Газовые накопительные системы

Такие приборы по своей конструкции напоминают электрические. Единственное, что их отличает, — это установленная внизу газовая горелка, в то время как дымоход находится вверху. Принцип работы бойлера такой же, но источником тепла здесь является горелка, которая нагревает водяной бачок.

Состоит из следующих элементов:

корпус из стали;
бак;
термоизоляция;
вытяжка;
теплообменник;
датчик по расходу топлива;
горелка;
защитная система;
блок управления.

Схема работы бойлера следующая: вода под давлением, которое создает сам пользователь, течет в бак и нагревается. Как видно на рисунке, вода становится горячей не только от горелки, но и от тепла продуктов горения.

Это происходит с помощью стального газохода, который проходит сквозь бачок и делится своим теплом с водой.

Горелка управляется при помощи электронного блока, задача которого — поджечь ее или затушить при достижении определенной температуры.

Источник: https://kaminguru.com/vodonagrevateli/princip-dejstvija-bojlera.html

варианты конструкций в зависимости от вида и типа

На чтение 6 мин. Просмотров 8 Опубликовано 15.09.2019 Обновлено 13.09.2019

Комфорт в жилом помещении невозможно представить без постоянного доступа к горячей воде. В городских условиях есть возможность подключения к централизованным городским сетям, но даже это не гарантирует бесперебойную подачу горячей воды. Аварии на сетях, профилактические работы могут привести к невозможности воспользоваться ресурсом. В загородных домах, коттеджах и дачах эта проблема многократно усиливается. По этой причине хозяева домов решают ставить различные водонагревательные комплексы. Разные виды бойлеров имеют свои особенности, характеристики, принцип работы и положительные качества. Также отличается внутренний состав, который можно увидеть, посмотрев на бойлер в разрезе. Все эти параметры нужно учитывать при покупке устройства домой.

Типы электрических нагревателей

Различные виды бойлеров

Современные водонагреватели работают от разных видов энергоносителей. Это может быть электричество, газ, жидкое или твердое топливо. Самым экономически выгодным способом является нагрев холодной воды от газовой колонки. Но в большинстве случаев его невозможно установить из-за отсутствия системы отвода или газа. Поэтому наибольшую популярность получили электрические модели. Электричество – практически бесперебойный способ питания, который можно провести в загородные дома.

Проточный электрический водонагреватель

Электрические нагреватели можно разделить на две группы:

Бойлеры или накопительные. Представляет собой бак, в котором происходит сбор жидкости и установлены нагревательные элементы (ТЭН). Емкость имеет теплоизоляцию, благодаря чему существенно экономится электроэнергия. Нагрев происходит под действием ТЭНов автоматически, поэтому принцип работы – статический. Как устроен бойлер внутри, зависит от типа нагрева.
Проточные. В отличие от бойлеров проточные приборы работают динамически. Нагрев воды происходит в специальных трубах при постоянном потоке воды через них. Емкость для накопления отсутствует. К недостаткам такого устройства относится мощность, которая должна иметь большую величину для быстрого нагрева проточной воды.

Оба вида устройств могут иметь различное исполнение, поэтому выглядеть будут по-разному. Принцип работы бойлера электрического и накопительного водонагревателя различны. В зависимости от сложности прибора и его функционала будет меняться и стоимость изделия.

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

Удобство использования.
Можно нагревать большой объем.
Одно устройство может применяться для снабжения нескольких помещений.
Работа устройства не зависит от силы напора.
Возможность нагрева до высоких температур.
Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Большой бойлер требует много места

Из недостатков можно выделить следующие:

Длительное время для первоначального нагрева.
Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
Большой бак требует достаточной территории.
Стоимость выше, чем у проточного изделия.

Периодически следует сливать воду из бака. В ином случае ее качество будет ухудшаться.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Устройство бойлера

Накопительный нагреватель устроен довольно просто. Его главный элемент – бак для воды, который изготавливается из нержавеющей стали или алюминия. В баке ставится нагревательный модуль, который состоит из одного или нескольких ТЭНов. Они бывают «мокрые» и «сухие». Первые контактируют с водой, вторые помещаются в специальную трубку, которая нагревает жидкость.

Вся конструкция помещается в оболочку и изолируется теплоизоляционным материалом для защиты бойлера. Из чего состоит электронная часть, зависит от функционала. Для автоматизации процесса устройство водонагревательного бака состоит из различных датчиков, которые соединены с модулями. На внешней оболочке устанавливаются системы управления, которые бывают механическими и электронными. Посмотреть на бойлер в разрезе на схеме можно в документации к устройству. Все основные элементы и их функции отображаются на фото и имеют соответствующие подписи.

При работе бойлера внизу подается вода. Она нагревается изнутри и затем поднимается вверх и удаляется из бака через трубку забора нагретой жидкости. Рециркуляция продолжается в течение всего времени, пока устройство включено в сеть. Температуру нагрева регулирует термостат. Также могут ставиться датчики температуры, которые выводят данные на электронный экран или термометр. Холодная вода подается через кран с обратным предохранительным клапаном.

Безопасность

Обязательно необходимо произвести заземление бойлера

Любой водонагреватель вне зависимости от модели и типа требует соблюдения условий эксплуатации, а также техники безопасности. Газовые модели имеют повышенную опасность, так как есть риск утечки газа.

Контакт с водой – это основной фактор риска при работе любого электрического изделия. В бойлере установлена система автоматического отключения при контакте с жидкостью, но это не отменяет соблюдения простейших требований пожаро- и электробезопасности.

Важно заранее сделать заземление. Установка заземляющего провода является основным и обязательным условием безопасности электроприбора.

Как устроен накопительный водонагреватель электрический

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
Лицевая область наружного корпуса водонагревателя оснащена термометром.
Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75 о С.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85 о С.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

стандартным корпусом;
баком с теплоизолирующим слоем;
нагревательными элементами в виде ТЭНов;
защитным магниевым анодом;
термостатом;
блоком для управления;
системой безопасности;
индикаторным элементом;
электрическим кабелем.

Корпус водогрейного прибора

Горизонтальный накопительный водонагреватель

Как производится установка водонагревателя в ванной комнате, вы узнаете на нашем сайте. Общие правила и рекомендации.

Критерии выбора электрического бойлера для воды представлены здесь.

Какой водонагреватель лучше выбрать – проточный или накопительный? Сравнение этих приборов приведено по ссылке.

Особенности бака

Устройство накопительного водонагревателя для вертикального монтажа

Особая кристаллическая структура стеклофарфорового бака способна выдержать даже очень высокие деформирующие нагрузки. Защиту внутреннего бака осуществляет магниевый анод, который эффективно предотвращает процессы коррозии электрохимического типа.

Нагревательные элементы и магниевый анод

Блок управления

Принцип работы

Принцип работы водонагревателя

Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

Схема работы накопительного водонагревателя

Электрическая схема накопительного водонагревателя

Факторы, от которых зависит скорость нагрева

Такой вариант нагревательного элемента носит название «мокрый».

Вода нагревается при соприкосновении с нагревательным элементом.

Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.

Современные проточники очень удобны в эксплуатации. Подключение проточного водонагревателя к электросети можно произвести своими руками, нужно лишь знать некоторые тонкости.

О том, что такое магниевый анод, для чего он нужен и как его заменить, читайте в этой публикации.

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
нагревательные элементы или ТЭНы;
стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
блок управления с индикацией режима работы;
схема подключения к электричеству;
план подключения к водоснабжению, выходные патрубки;
встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагреватель. Его задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

монтаж следует производить в правильном положении;
второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
заземление обязательно;
запрещается включение техники при отсутствии водоснабжения;
в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

By : admin

Как устроен электрический водонагреватель внутри. Принцип работы накопительного водонагревателя

Чтобы не отказывать себе в комфорте во время летнего отключения горячей воды, жители квартир и обладатели загородных домов покупают водонагреватель. Наибольшую популярность получил электрический водонагреватель накопительный, поскольку эти устройства более безопасны в эксплуатации и менее «прожорливы» по сравнению со своими проточными «собратьями». Попробуем разобраться в принципе действия накопительного водонагревателя и как его выбирать.

Как работает водонагреватель накопительный

Итак, сложные технические процедуры выполнены: бойлер купили, установили и подключили к водопроводной и электрической сетям. Рассмотрим процессы, происходящие внутри водонагревателя.

Набор воды происходит через входную трубку. Под давлением жидкость поступает во внутренний бак , где нагревается и хранится до того момента, как нам потребуется горячая вода. Именно поэтому приборы с баком называют накопительными.

Попав в резервуар, вода начинает греться. Её подготовка происходит благодаря ТЭНу – нагревательному элементу . Их может быть сразу два: в этом случае процесс нагрева значительно ускоряется. Например, в POLARIS STREAM IDF V/H установлены ТЭНы мощностью 1000 Вт и 1500 Вт. Когда пользователь выбирает один из трёх режимов работы, электроника запускает нужный нагревательный элемент: в «экономичном» включается ТЭН мощностью 1000 Вт (30 л за 1 час 55 мин.), в «стандартном» – 1500 Вт (30 л за 1 час 18 мин.), а в «ускоренном» задействованы сразу оба (30 л за 44 мин.).

С помощью панели управления можно задать необходимую температуру нагрева от 40 до 75°С. В более современных приборах встроен LED-дисплей, отображающий текущие параметры работы. Если в модели предусмотрена функция «отложенного старта», то вы сможете нагреть воду, например, к возвращению с работы. Для этого следует установить таймер на нужное время. При достижении заданной температуры встроенный термостат автоматически отключает нагревательный элемент.

Вода, хранящаяся в баке водонагревателя, активно вступает во взаимодействие с разными химическими элементами, поэтому резервуар должен быть надёжным, устойчивым к коррозии и разрушению внутренних и внешних элементов. Поэтому в изготовлении водонагревателей широкое распространение получила нержавеющая сталь. Её механические свойства позволяют производить прочные, но тонкостенные баки. Благодаря их малому весу снижается нагрузка на крепления. К примеру, в современных моделях POLARIS используется высококачественная сталь AISI 304. Хром, входящий в её состав, образует прочный антикоррозионный защитный слой.

Дополнительной преградой на пути электрохимической коррозии во время нагрева прибора становится специальное покрытие бака – например, биостеклоэмаль COLOROBBIA. Этот материал устойчив к воде любого качества, в том числе богатой железом и азотом. Он не влияет на свойства воды, даже если водонагреватель не использовался несколько дней.

Одно из слабых мест приборов – сварные швы бака, так как именно они в наибольшей степени подвержены коррозионным процессам. И чтобы продлить срок службы бойлера, нужно внимательно изучить технологии, используемые производителем, и оценить их. Так, чтобы обеспечить герметичность сварных швов баков STREAM от POLARIS, в производстве используются роботы. Такое решение позволяет минимизировать количество брака. Применяемая при этом особая вольфрамовая сварка обеспечивает защиту швов от коррозии.

После окончания процесса нагрева оборудование находится в режиме поддержания температуры: электроника включает ТЭН, когда вода остывает ниже заданного показателя.

Чтобы на постоянный подогрев воды не тратилось много энергии, между внешней и внутренней частями бака бойлера предусмотрен слой теплоизоляции. Благодаря ему бойлер часто сравнивают с термосом. Чем толще слой и равномернее структура изоляции, тем экономичнее водонагреватель. Например, в моделях POLARIS применяется пенополиуретан CCS III (Closed Cell Structure III – полимер с закрытой клеточной структурой третьего поколения). Этот современный материал не деформируется под действием перепадов температур, возникающих при нагреве и остывании воды в баке. Этим пенным материалом заполняется полость бойлера между внешним корпусом и внутренним. А чтобы обеспечить равномерность слоя, производители используют специальное оборудование. Оно гарантирует водонагревателю качественную теплоизоляцию без уплотнений или пузырей.

В тот момент, когда мы открываем кран, горячая вода поступает из бака водонагревателя через специальную выходную трубку. В то же время, под действием давления в водопроводе, снизу в резервуар набирается новая порция холодной. Конструкция водонагревателя обеспечивает забор воды из верхней части бака, где сохраняется горячий пласт. Но в некоторых водонагревателях под напором входящей струи слои перемешиваются. Из-за этого, моясь в душе, приходится постоянно крутить кран, добавляя напор горячей воды. Предотвратить это неудобство помогает специальная технология подачи холодной воды в бойлер. Специальный рассекатель струи снижает напор потока, поступающего в бак. В результате вода набирается равномерно, образуя два слоя: сверху – горячий, а снизу – холодный. Смешения не происходит. Холодная вода плавно вытесняет нагретую воду наверх. И до тех пор, пока она не закончится в баке, из крана будет течь вода постоянной температуры.

Водонагреватели бывают разного объёма: модели на 5-15 литров – как правило, используются на кухне, на 30-150 л – подойдут для душа, на 200-400 л – применяются, когда нужно подключить сразу мойку, душ и ванну. Ещё одним важным фактором выбора модели служит количество людей, проживающих в квартире или приезжающих на дачу. Так, для семьи из трёх человек, использующих водонагреватель только в ванной комнате, подойдёт бойлер ёмкостью 80 литров. Если выбрать меньший объём, то после принятия душа одним-двумя домочадцами последнему придётся подождать, пока нагреется новая порция воды. Но часто приходится жертвовать комфортом и покупать маленький водонагреватель, чтобы уместить его в небольшом помещении. Решением проблемы могут стать компактные модели с баком плоской формы.

Как защищен электрический водонагреватель

Одной из причин широкого распространения электрических водонагревателей в квартирах и загородных домах стала высокая степень безопасности приборов, которую обеспечивает комплекс защитных устройств.

Электрозащиту от повреждений сети (а также при незначительных повреждениях оболочки ТЭНа или электроизоляции) обеспечивает устройство защитного отключения (УЗО), которым комплектуются водонагреватели некоторых производителей – например, POLARIS.

Перегрев воды (в случае выхода из строя штатного термостата) контролирует резервное устройство, отключающее ТЭН при превышении предела в 95 градусов.
В случае включения водонагревателя без воды срабатывает биметаллический размыкатель , который защитит водонагреватель от пожара.
предотвращает последствия скачков давления воды в водопроводе. Через него излишки воды стравливаются обратно в подводящие трубы.

Чтобы дополнительно защитить стенки и швы бака от повреждений, в накопительном водонагревателе устанавливается специальный стержень. Он выполнен из материала, который вступает в реакцию с кислородом гораздо активнее железа. Таким образом, стержень «перетягивает» на себя коррозию со стального бака. На этом же стержне откладываются соли, содержащиеся в воде. В ходе эксплуатации он окисляется и полностью разрушается, поэтому требует замены примерно раз в год.

Многоэтапная защита делает водонагреватели абсолютно безопасными, несмотря на соседство в нём воды и электричества. Залогом же приятной и многолетней эксплуатации являются технологии, применяемые производителем, а также следование потребителя рекомендациям по регулярному обслуживанию. Современные материалы и дополнительные полезные опции, встроенные в эти приборы, позволяют настроить их в соответствии с собственным ритмом жизни и потребностями.

Централизованное горячее водоснабжение в России требует обязательных ежегодных профилактических работ. Единственный способ сохранить горячую воду в период отключения — установка водонагревателя. Многие квартиры и загородные дома не обеспечены подачей горячей воды.

Для их владельцев наличие устройства для нагрева воды является обязательным. Информация о типах нагревателей и разновидностях устройства бойлеров поможет выбрать оптимальную модель.

Показать всё

Разновидности водонагревателей

Все устройства нагрева воды можно разделить на две группы: проточные и накопительные. Проточные разновидности позволяют только временно решить проблему горячего водоснабжения. Использование их сопряжено с сокращением потребления воды.

Принцип действия основан на скоростном нагреве жидкости, проходящей через нагревательный элемент. С помощью таких моделей не удастся нагреть воду выше шестидесяти градусов. Потребление электроэнергии чрезвычайно высокое.

Накопительные водонагреватели не имеют подобных недостатков, но требуют наличия свободного места, достаточного для размещения крупногабаритной емкости.

Они удобны в эксплуатации и позволяют пользоваться горячей водой с максимальным комфортом. В быту накопительный водонагреватель часто называют бойлером.

Устройство накопительных электрических водонагревателей

Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Преимущества и недостатки бойлеров

Именно накопительные водонагреватели используют при отсутствии централизованной системы подачи горячей воды. Пользоваться ими настолько удобно, что нередко их устанавливают даже для кратковременной эксплуатации в периоды отключения горячего водоснабжения. Этому способствует значительное количество преимуществ:

Разумеется, как и любые другие устройства, бойлеры для нагрева воды имеют свои недостатки. Однако к особенностям эксплуатации таких приборов легко привыкнуть. Среди минусов можно выделить следующие:

Способы нагрева

Метод нагрева выбирается в зависимости от наличия определенного топлива и условий эксплуатации. Важную роль играет и удобство эксплуатации устройства. По источнику нагрева бойлеры делятся на четыре группы:

Теоретически возможно применение жидкого топлива. Однако ввиду сложности конструкции этот метод не используется в серийно производимых агрегатах.

Как работают водонагреватели накопительные электрические

Особенности конструкций

Принципиальная схема бойлера довольно проста. В зависимости от источника нагрева и дополнительных функций в составе устройства могут присутствовать те или иные элементы. Однако любая модель имеет три основные составляющие:

Устройство бойлеров для нагрева воды любых конструкций предполагает автоматический контроль температуры. Современные модели позволяют произвольно задавать желаемую температуру с высокой точностью.

Механизм работы

Имеет смысл рассмотреть отдельно принцип работы электрического бойлера и газового водонагревателя. Механизм нагрева имеет общие черты, но тип энергоносителя влияет на некоторые особенности. Газовые агрегаты работают по следующей схеме:

Электрические бойлеры работают по схожему алгоритму. Вместо подачи газа используется подключение ТЭНа к электрической сети. Регистрация температуры жидкости в баке осуществляется при помощи термопары. В случае снижения температуры на установленную величину автоматически включается подача электроэнергии к нагревателю. При хорошей теплоизоляции бака вода может долго сохранять температуру, что обеспечивает существенную экономию.

Объем бака

Важный параметр конструкции бойлера — объем бака для воды. Бытовые модели имеют емкость от 5 до 150 литров. Загородный дом позволяет без затруднений использовать довольно габаритные устройства. В ванных комнатах многоквартирных домов площадь часто ограничена. Поэтому выбору оптимального объема бака следует уделить особое внимание.

Обычно средние и компактные модели бойлеров вполне способны удовлетворить большинство потребностей в личной гигиене, стирке и уборке дома. Выбор объема бака на основе визуального осмотра не обладает достаточной точностью. Современные дизайнерские решения дали возможность выглядеть компактно даже бакам существенной вместимости.

Для правильного выбора модели стоит произвести расчет расхода воды и учесть индивидуальные особенности ее потребления. Упростить эту задачу поможет следующий алгоритм:

Не следует забывать и о мощности нагрева. Если потребность в горячей воде велика, а площадь помещения не позволяет использовать бак большого объема, имеет смысл приобретать водонагреватель увеличенной мощности. Это позволит в максимально короткий срок провести нагрев холодной воды до требуемой температуры.

Техника безопасности

Водонагреватель любой конструкции требует тщательного соблюдения правил пожарной и электрической безопасности. Газовые модели представляют повышенную опасность вследствие возможного взрыва в результате утечки бытового газа. Для предотвращения опасных ситуаций следует неукоснительно соблюдать рекомендации по подключению и обслуживанию агрегата.

Эксплуатация в условиях повышенной влажности и непосредственный контакт с водой — основные факторы риска при использовании электрических моделей. Бойлер устроен так, что большинство аварийных ситуаций предотвращается защитными системами. Однако действия автоматики не отменяют необходимость соблюдения элементарных требований электробезопасности.

Все современные модели электрических бойлеров снабжены устройством защитного отключения. Эти узлы не просто предотвращают короткое замыкание, а прекращают подачу напряжения на агрегат в случае утечки тока на корпус прибора. Подобная система обеспечивает наилучшую защиту от поражения электрическим током.

Заземление является обязательным условием эксплуатации электрического водонагревателя. Водопроводная вода — хороший проводник электричества, а человек непосредственно контактирует с водой, поступающей из включенного в сеть устройства. Риск поражения электрическим током при неправильном подключении агрегата чрезвычайно велик.

Бойлер любой конструкции может стать отличной заменой централизованному горячему водоснабжению. Наиболее популярны газовые и электрические модели. Использование природного газа экономически выгодно в газифицированных домах.

Эксплуатация электрических водонагревателей отличается максимальным удобством. Современные агрегаты характеризуются привлекательным внешним видом, удобным контролем температуры нагрева, эффективностью работы и наличием всех необходимых систем безопасности.

Содержание:

Постоянно доступная горячая вода — это одно из главных удобств. Отключение централизованного горячего водоснабжения обычно становится главным событием сезона для многих жильцов многоквартирных домов. Но и при наличии воды в «горячем» кране далеко не всегда она действительно радует потребителей своей температурой. Чем дальше от входной трубы расположена квартира, тем сильнее остывает вода. Одним из вариантов независимого горячего водоснабжения может стать бойлер. Далее расскажем, из чего состоит этот агрегат, и предоставим дополнительную информацию о нем.

Бак, в котором греют воду

Но, в силу определенных причин, приходится действовать в ущерб краткости. Поэтому далее мы расскажем не только о том, как устроен бойлер, но и о принципе работы накопительного водонагревателя. Бойлером обычно называют бак с водой, который нагревается электричеством. При этом вода в нем содержится для бытовых целей, но не для обогрева жилища. Если источником тепла является газ, такую установку чаще называют котлом. Хотя котлы бывают и с электрическим подогревом.

Суть подогрева — теплообмен

Если в доме есть котел, обеспечивающий отопительный контур, бойлер делается его частью. Но говоря о том, как работает накопительный водонагреватель, мы тем самым не акцентируем внимание на источнике тепла. В любом из вариантов конструкции принцип работы водонагревателя основан на теплообмене. В бойлере косвенного нагрева теплообменником является труба — змеевик. Это часть контура отопления, и благодаря большой площади поверхности она хорошо нагревает воду.

При этом ее температура ниже 100 градусов Цельсия. И поэтому на ее поверхности откладывается значительно меньше накипи, чем на ТЭНах электрических водонагревателей. Сейчас можно купить также и водонагреватель, принцип работы которого основан на нагреве ТЭНом проточной холодной воды. При таком режиме теплообмена накипь откладывается наиболее интенсивно. Этот процесс хорошо знаком владельцам газовых колонок для нагрева воды.

Запас горячей воды — это хорошо

Теплообменник в них при жесткой воде может настолько заполниться накипью, что вода будет еле течь. В бойлере такого не происходит. Большой объем воды нагревается относительно медленно. Столитровый водонагреватель с ТЭНом 1,5 кВт нагреет воду до 60–70 градусов Цельсия примерно за 3 часа. Зато и остывает долго. И в этом главное преимущество накопительных водонагревателей — у пользователей в наличии запас горячей воды с постоянным хорошим напором.

Бойлер — это бак на несколько десятков литров или больше. Причем, весьма прочный, поскольку подсоединен к водопроводу. А в нем, как известно, давление в несколько атмосфер и гидравлические удары плюс к этому. Если такая емкость даст течь, да еще и в отсутствие жильцов, последствия будут весьма неприятными. По этой причине гарантия целостности корпуса важнейшая задача, которую решает изготовитель бойлера. Хотя корпус его похож на термос, наружная часть выполняет декоративные задачи и конструктивные функции применительно к теплоизоляции.

Почти как термос

В термосе колба есть стеклянная колба, сдвоенная, с вакуумом — теплоизолятором. В бойлере емкость для воды изготовлена с учетом коррозии металла и работы под давлением. Наилучшим материалом является нержавеющая сталь. Но такой бак получается наиболее дорогим даже в сравнении с конструкцией из обычной стали, покрытой супер-антикоррозионным составом. Теплоизолятором служит какой-либо современный материал с необходимыми свойствами, размещенный между внутренней и наружной частью. Если из внутреннего бака через его стенку с коррозионным повреждением потечет вода, наружная часть от потопа не спасет.

Поэтому для накопительных водонагревателей защита от коррозии — это важнейшая задача. Она решается расположением внутри вблизи ТЭНа специального стержня со слоем магния. Он называется магниевым анодом и предназначен для защиты корпуса от коррозии. Магний химически более активен, чем железо в составе материала корпуса. По этой причине отрицательные ионы в составе воды взаимодействуют с этим анодом, а не со стенкой, в которой может быть микротрещина в защитном слое. Анод является расходной деталью, которую рекомендуется ежегодно заменять.

В бойлере прямого нагрева ТЭН может греть воду до температуры даже выше 100 градусов Цельсия. При этом из-за увеличения давления она не будет закипать внутри бака. Это в принципе опасно для пользователей. Вода закипит сразу на выходе из крана, и брызги кипятка разлетятся во все стороны. Поэтому в бойлере обязателен надежный автоматический терморегулятор с термометром и термостатом. Заводская установка срабатывания термостата исключит человеческий фактор, обеспечив своевременное отключение ТЭНа в любом случае.

Какой подогрев лучше

Как уже понятно из статьи, бойлеры бывают двух типов — прямого и косвенного нагрева. Разобраться в том, какой выбрать, не составит труда. Для косвенного нагрева необходим источник горячей воды. Поэтому этот бойлер имеет ограниченные возможности регулировки температуры. В такой системе нагрева невозможно получить температуру выше, чем у внутреннего змеевика — нагревателя. Но зато при наличии горячего водоснабжения и централизованного отопления можно получить косвенный нагрев от соответствующей горячей трубы.

Для многоквартирного дома это самый экономичный вариант. Для него не требуется расходовать электроэнергию или газ. В большинстве домов в ванной и так установлен змеевик, к которому можно подключиться. Но, тем не менее, перед монтажом бойлера косвенного обогрева рекомендуется проконсультироваться с поставщиком услуг централизованного отопления и горячего водоснабжения. Поскольку из системы будет отбираться дополнительное тепло, неоплата за него может стать поводом для штрафных санкций пользователю.

Накопительный водонагреватель – это удобное и надежное решение для тех, кто не понаслышке знаком с проблемой отсутствия горячей воды. Водонагреватель может быть не только накопительным, но и проточным и питаться либо электроэнергией, либо энергией, выделяемой при сгорании газа, а то и вовсе солнечной. Чтобы убедиться, что накопительный водонагреватель – это именно то, что вам нужно, нужно рассмотреть его отличительные особенности, а именно:

Способность обеспечить большой объем горячей воды (от 10 до 1000 литров), но не сразу, так как на ее разогрев требуется некоторое время (от 20 минут и выше)
Способность подавать горячую воды в несколько точек сразу (горячую воду можно использовать одновременно в ванной и кухне), чего не могут делать проточные водонагреватели. Однако стоят накопительные водонагреватели, как правило, несколько дороже, чем проточники.
Принцип работы накопительного водонагревателя таков, что он способен подогреть воду до достаточно высоких температур (около 55-80 градусов), при этом вода в баке сначала разогревается, а затем подогревается. Учтите, что на поддержание температуры тратится некоторая энергия.
Может подключаться к электро-сети без всяких «но» и «если», т.к. не имеет особых требований к мощности напряжения и надежности электропроводки. Может подключаться к водопроводной магистрали, не требуя при этом высокого давления в ней. Может подключаться к газоподводящим линиям, опять-таки, не предъявляя высоких требований к ним. При всем при этом накопительные водонагреватели могут нуждаться в постоянном техническом обслуживании и иногда – в ремонте.
Накопительный водонагреватель может заниматься достаточно много места, особенно если объем бака велик.
Вода из накопительного водонагревателя, как правило, не используется в пищу – для этих целей больше подойдет проточный водонагреватель.

Как устроен водонагреватель?

Итак, как мы уже сказали, принцип работы накопительного водонагревателя состоит в том, что вода сначала разогревается, а в дальнейшем подогревается устройством. В отличие от накопительного, принцип работы проточного водонагревателя основан по прогревании воды по мере ее прохождения через прибор – это происходит быстрее, но вода на выходе имеет гораздо более низкую температуру.

Устройство накопительного водонагревателя таково:

Емкость для воды (водный бак), размер которого может быть разным
Внешний бак (наружный корпус) и система теплоизоляции
Нагревательный элемент (ТЭН) и магниевый анод, либо дымоходные трубы и горелка, если речь идет о газовом накопительном водонагревателе
Трубка для подачи холодной воды и трубка для забора горячей воды

Чтобы понять принцип работы накопительного водонагревателя, достаточно представить себе термос. Между водным баком и наружным корпусом расположена система теплоизоляции, задача которой заключается в том, чтобы минимизировать потерю тепла.

Чтобы горячая и холодная вода не смешивалась в накопительном водонагревателе предусмотрено следующее: холодная вода поступает в бак снизу и вытесняет горячую воду, забор которой из емкости происходит сверху. Таким образом обеспечивается однородность температуры воды, поступающей из водонагревателя.

Правильная эксплуатация водонагревателя

Поскольку электрические водонагреватели распространены больше, мы рассмотрим их более подробно.

Во-первых, любое оборудование любит бережное отношение и накопительные водонагреватели не являются исключением. Принцип работы накопительного водонагревателя таков, что заставлять его постоянно трудиться на полную мощность совершенно не обязательно. Более того, делать это не рекомендуется. Если постоянно выставлять верхний предел для подогрева воды, ТЕНы могут быстро прийти в негодность. Оптимальная рекомендуемая температуры – 60 градусов.
Даже если вы переборщили с температурой нагрева, в устройстве сработает системы защиты от перегрева. Как только температуры воды достигнет 85%, термостат отключит ТЭН от сети. Это не значит, что агрегат больше не включиться и вода в баке остынет. Помните: есть еще и заданная вами температура. Как только вода в баке станет на 3 градуса холоднее заданного вами уровня, ТЭН начнет работать снова.
Поскольку ночью действует льготный тариф на электроэнергию, этим можно воспользоваться для экономии средств. Более того, многие современные модели имеют функцию экономичного нагрева. Это значит, что вода греется ночью, а днем ее температура поддерживается на минимальном уровне – т.е. 55 градусов.
Для безопасной работы прибора необходимо несколько элементов: во-первых, заземление. Во-вторых, редуктор, который призван компенсировать повышенное давление в водопроводной магистрали. В-третьих, предохранительный клапан, который защищает накопительный водонагреватель от излишнего давления внутри бака и при необходимости сливает воду. Наконец, в четвертых, обратный клапан, который блокирует слив воды из бака если ее подача по какой-то причине прекращается – это сделано для того, чтобы не сгорели ТЭНы. Три последних элемента называются «группой безопасности» и они не всегда идут в комплекте с основным прибором. Иногда его нужно приобретать отдельно. Некоторые производители собрали элементы из группы безопасности в одно целое для удобства его монтировки.
Скорость нагрева воды зависит от мощности прибора, как, впрочем, и уровень потребления электроэнергии.

При использовании воды из накопительного водонагревателя следует учесть следующее:

Если вода застаивается, для пищи ее лучше не использовать. Это особенно верно в тому случае, если температуры воды падала до уровня, когда в ней могли начать размножение различные бактерии.
Если ваш накопительный водонагреватель установлен за городом и вы используете воду из скважины, то изредка, хотя бы раз в месяц, необходимо нагревать воду до предельной температуры в целях профилактики и дезинфекции.
Внутренняя поверхность бака очень важна. Если ваши финансы это позволяют, выбирайте модели со специальным покрытием, например, из стеклофарфора. Благодаря нему, вода в баке остается чистой.
Если вы уезжаете и накопительный водонагреватель какое-то время не будет использоваться, воду надо слить. Особенно это важно, если вы уезжаете на зимний период – если при отрицательной температуре вода в баке замерзнет, это отрицательно скажется на его работе.

Накопительного типа – дело не самое трудоемкое, но его можно избежать, если обеспечить вашему водонагревателю регулярное техническое обслуживание. Благодаря этому можно значительным образом продлить срок жизни бака и ТЭНов. Магниевый анод рекомендуется менять ежегодно. Обеспечить техническое обслуживание должен официальный технический центр от фирмы-производителя. Важный момент: при выполнении работ по поддержанию исправного функционирования водонагревателя, в его паспорте необходимо ставить штамп. В противном случае, вам могут отказать в замене бака, если тот вдруг потечет. При покупке водонагревателя убедитесь, что вы будете иметь право на обслуживание в сервисном центре и на его доступность!

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Заключительная часть

Видео по теме

Водонагреватель накопительный устройство и принцип работы

Проблема отсутствия горячего водоснабжения имеет достаточно широкое распространение в большинстве наших городов. Даже там, где оно в принципе есть, случаются периоды, когда горячая вода в кране попросту отсутствует. Накопительный водонагреватель – это приемлемое решение данной проблемы. Существуют и другие типы водогрейного оборудования, но в данной статье мы рассмотрим именно водонагреватели накопительные: принцип работы этих устройств, особенности эксплуатации, обслуживания и ремонта. Эти устройства могут работать от сжигания газа, от электричества и даже от солнечной энергии, главное, чтобы они соответствовали, предъявляемым к данному типу бытовых приборов требованиям.

Требования к накопительному водонагревателю

Чтобы убедиться, в том, что накопительный водонагреватель является именно тем прибором, который вам необходим, нужно рассмотреть его главные отличительные особенности. Собственно, это:

Способность обеспечить снабжение квартиры или дома достаточно большим объемом (от 10 до 1000 литров) горячей воды, но не мгновенно, так как на ее нагревание до требуемой температуры требуется определенное время, чаще всего от 20 минут и выше.
Способность бесперебойно подавать горячую воду сразу в несколько точек. Например, кран с горячей водой можно одновременно открыть на кухне и в ванной, что не повлияет на работоспособность прибора. В случае проточного водонагревателя это никак невозможно. Вместе с тем стоимость накопительных устройств несколько выше, чем проточных.
Принцип работы водонагревателя накопительного типа таков, что он способен нагревать большой объем воды до достаточно высоких (около 55-80 градусов) температур. В процессе работы, вначале происходит разогрев воды до нужной температуры, после чего осуществляется ее поддержание путем постоянного подогрева. На эти цели тратится определенное количество энергии тоже.
Может быть подключен к электрической сети без каких-либо условий, в связи с тем, что не имеет особых требований ни к мощности напряжения, ни к надежности электропроводки. Может быть подключен к водопроводной магистрали, при этом не требуя наличия высокого давления внутри нее. Если в качестве источника энергии для нагрева воды используется природный газ, то к источникам газоснабжения такой нагреватель способен подключаться обычной гибкой подводкой для газа.
При всем при этом водонагреватели накопительного типа могут нуждаться в частом техническом обслуживании, а иногда и в ремонте.
Накопительный водонагреватель, как правило, занимает достаточно большой полезный объем, что особенно характерно для моделей с большим баком.
Нельзя использовать в пищу воду из накопительного водонагревателя, в отличие от проточного.

Каково устройство водонагревателя

Итак, как мы установили, принцип работы водонагревателя накопительного типа заключается в том, что воде сначала передается тепловая энергия, которая приводит к ее разогреванию, а в дальнейшем тепловой поток снижается и остается на уровне, достаточном для поддержания требуемой температуры. В проточном же устройстве вода нагревается при прохождении через нагревательные элементы. Поэтому на выходе она имеет значительно меньшую температуры, чем у накопительного, хотя, нагрев до нее происходит очень быстро.

Накопительные водонагреватели имеют следующее устройство:

Емкость, которая наполняется водой из водопроводной системы под давлением. Ее размер бывает различным от 10 до 100 л.
Внешний корпус, под которым имеется толстый слой теплоизоляции.
Электрический нагревательный элемент (ТЭН) либо магниевый анод. В случае газового варианта — дымоходные трубы и газовая горелка. Это «сердце» устройства, которое собственно и обеспечивает нагревание воды в баке.
Патрубок для подачи холодной воды из системы и патрубок для выхода горячей воды из прибора. Он часто снабжен предохранительным клапаном, которые открывается при превышении давления в водонагревателе.
Электронный блок управления, который получает сигналы от термодатчиков и регулирует работу всего прибора. На нем же имеются кнопки для ручного выставления параметров нагрева, среди которых максимальная температура и скорость разогрева воды.

Принцип действия накопительного водонагревателя основан на особенностях термоса. Большой бак с нагретой до высокой температуры водой заключен в кокон из теплоизоляционного материала, который обеспечивает минимальную потерю калорий. В результате остывание происходит очень медленно. Полный бак может остыть до комнатной температуры после выключения прибора только через 2 – 3 суток. Это позволяет пользоваться горячей водой даже при выключении электроэнергии.

При остывании воды до определенной температуры, ТЭНы включаются, и она вновь нагревается. Чтобы горячая вода не смешивалась с холодной, и температура не понижалась быстро, в водонагревателе накопительного типа всегда предусмотрено следующее: холодная вода, поступающая в бак снизу, вытесняет горячую воду. Ее забор из емкости происходит напротив сверху. Таким образом гарантируется однородность температуры воды, которая поступает в кран из водонагревателя.

Правила эксплуатации водонагревателя

Поскольку электрические водонагревающие устройства распространены гораздо шире, мы рассмотрим именно их более подробно. Понятно, что любое оборудование нуждается в бережном отношении. Не исключение и накопительные водонагреватели. Принцип работы этого устройства таков, что не стоит заставлять его работать постоянно на полную мощность. Это может привести к достаточно быстрому выходу из строя ТЭНов, либо срабатывании защитного реле, для включения которого придется вызывать мастера. Оптимальная достаточная температура – это 60 градусов. Для ее достижения нужно пользоваться всеми ТЭНами. Это не сильно повышает расход электроэнергии, зато делает их износ более равномерным.

Большинство моделей отключаются автоматически при нагреве до 85%, а включение произойдет только после ее некоторого остывания, если не сработает защита. По ночам действует льготный тариф на пользование электроэнергией, что позволяет экономить средства при оптимальном выборе режима нагрева. Ведь днем прибор можно отключать. Все равно вода в нем не остынет до самого вечера. Осуществляемый в ночное время нагрев воды будет стоить уже в два раза дешевле. Некоторые современные модели уже снабжены функцией экономичного нагрева. Ее суть в том, что вода греется ночью, а днем только происходит поддержание ее температуры на минимально допустимом уровне – т.е. 55 градусов.

Чтобы работа прибора была полностью безопасной, необходимо несколько простых элементов: во-первых, обычное заземление. Во-вторых, защитный редуктор, который нужен для компенсации повышенного давления в водопроводной сети. В-третьих, предохранительный клапан, защищающий водонагреватель от слишком высокого давления внутри. Он при необходимости просто сливает воду. В-четвертых, обратный клапан, блокирующий выход воды из бака если ее подача вдруг прекращается – это нужно для того, чтобы не вышли из строя ТЭНы. Три последних перечисленных элемента называются производителем «группой безопасности» и они не обязательно идут в комплекте с основным устройством. Часто их нужно приобретать отдельно. Бывает, что некоторые производители собирают все три компонента в один блок, что позволяет осуществлять более удобный монтаж. Скорость нагрева воды в устройстве напрямую зависит от мощности самого прибора, как и уровень потребления электрической энергии.

Если вы используете воду из накопительного водонагревателя, то учтите следующие важные моменты:

Если вода в баке застаивается, для пищи ее использовать ни в коем случае нельзя. Это особенно опасно, когда температуры воды падала до такого уровня, когда в ней могли зародиться и начать размножение различные болезнетворные бактерии.
Если ваше накопительное водонагревательное устройство установлено за городом, и вы используете обычную воду из скважины, то хотя бы раз в месяц, нужно нагревать воду до максимальной температуры в целях дезинфекции и профилактики.
Очень важно состояние внутренней поверхности бака. При наличии достаточных финансов лучше выбрать модель, имеющую специальное покрытие, например, из стеклофарфора. Оно обеспечит чистоту воды в баке, независимо от времени ее нахождения там.
Если вы на долго уезжаете, и водонагреватель накопительного типа какое-то время не будет эксплуатироваться, воду обязательно надо слить. Тем более это важно, если вы уезжаете на всю зиму. Ведь замерзание воды внутри бака ни к чему хорошему не приведет. Это просто выведет прибор из строя полностью и ремонту он уже подлежать не будет.

Особенности ремонта накопительного водонагревателя

Ремонт накопительного водонагревателя не очень трудоемок, так как в нем отсутствуют движущиеся части. Однако и его можно успешно избежать, если обеспечить водонагревателю регулярное и качественное техническое обслуживание. Благодаря этому видится возможным значительным образом увеличить срок жизни самого бака и ТЭНов. Магниевый анод требуется менять ежегодно. Обеспечением технического обслуживания должен заниматься официальный технический центр от той фирмы-производителя, водонагреватель которой вы приобрели. Важный момент: при выполнении всех регламентных и ремонтных работ по поддержанию исправного функционирования устройства, в его паспорте требуется ставить штамп. Иначе, вам могут внезапно отказать в замене бака, в случае его протечки. При покупке того или иного водонагревателя необходимо достоверно убедиться, что вы будете иметь полное право на обслуживание в сертифицированном сервисном центре и на его доступность в вашем городе. В противном случае стоит выбрать другую модель и производителя устройства.

Таким образом, приобретение накопительного водонагревателя более предпочтительно, чем проточного, если горячее водопотребление в домовладении достаточно высокое. Запасы горячей воды в нем позволят не только помыть посуду, но и помыться всей семье в воде с комфортной температурой.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
Лицевая область наружного корпуса водонагревателя оснащена термометром.
Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Принцип работы

При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

Устройство и принцип работы электрического бойлера

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75 о С.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85 о С.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Разновидности ТЭНов

Устройство и принцип работы газового прибора для нагрева воды

Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Все о изделиях из бетона и гипса

Устройство водонагревателя накопительного типа

Водонагреватели накопительного типа ( либо бойлеры) пользуются у населения огромной популярностью. В основном для частных домов и квартир. Их прямое назначение заключается в быстром нагреве холодной воды. Исходя из этого, применение бойлера будет иметь место там, где в квартире либо доме очень часто отсутствует горячая вода. Кроме этого, любой из водонагревателей накопительного типа 80 литров плоский, вертикальный, либо другого вида, вы можете подключить к теплому полу, отеплению и аналогичным системам. Благодаря этой статье вы сможете увидеть устройство водонагревателя накопительного типа. Но обо всем поговорим по порядку.

Основные типы водонагревателей

Всего есть три вида бойлеров:

Проточная. Вода начинает нагреваться в момент прохождения через трубку с теплонагревательным элементом. Данный вид нужен случае, когда горячая вода требуется не очень часто и в небольшом объеме. Иначе, он будет потреблять большое количество электричества.

Накопительные. По своему строению, нагреватели чем то напоминают термос. Это значит, что вода остается горячей долгий промежуток времени после ее нагрева. Это говорит о небольшой энергозатратности бойлера.

Комбинированные. Нагревательный элемент данного бойлера работает как в высоких, так и в низких мощностях. За счет того, что аппарат может работать как накопительный, так и проточный, человек может пользоваться горячей водой, даже если аппарат буде пуст. Есть еще одно отличие у данного вида бойлера – большая вместительность – до двухсот литров оды.

Наиболее популярной моделью Бойлера является водонагреватели накопительного типа 80 литров. Они различаются по различным характеристикам:

Основная часть аппаратов могут реагировать на понижение температуры воды, и в автоматическом режиме и включают нагревательный элемент.

По виду различают 2 типа бойлеров: плоские и бочкообразные.

Что касается последних, то они дольше могут сохранят воду в горячем состоянии по причине сферической формы. Н они очень громоздкие для наших квартир.

Плоские же нагреватели в данном плане намного выгоднее, поскольку имеют не очень большие габариты и просто устанавливаются в любом месте дома.

Плоские электронагреватели 80 литров вы можете установить вертикально либо горизонтально. Это будет зависеть от наличия свободного места. В основном, бойлеры устанавливаются вертикальном положении.

Водонагреватель накопительный 80 литров вертикальный плоский: строение

Если вам интересно, что представляет собой накопительный водонагреватель электрический 80 литров плоский, то информацию о нем вы найдете далее.

Любой из водонагревательных аппаратов состоит из металлической емкости, которая устанавливается на стену с помощью специальных крепежей, либо монтируется на пол. Корпус водонагревателя сделан из прочной стали, покрытой эмалью особенного типа. Это необходимо для того, чтобы корпус аппарата мог оставаться всегда холодным . А об его поверхность нельзя было обжечься. Кроме этого, применение стали в качестве основного материла для изготовления корпуса – гарантия долговечности аппарата.

Под корпусом нагревателя располагается теплоизоляция. В основном, в горизонтальном плоском накопительном нагревателе 80л для данных целей применяется пенополиуретан. По его слоями располагается титановый бак. В нем и происходит нагревание воды. В бак вода попадает из главной системы водоснабжения по шлангу, идущему в комплекте с нагревателем.

Нагрев воды в вертикальном либо горизонталям водонагревателе накопительного типа 80литров производится с помощью нагревательного элемента , имеющего змеевидную форму. В некоторых типах нагревателей имеется не один нагревательный элемент, а сразу два. В основном, данную особенность можно встретить в нагревателях с большим объемом. Около нагревателя располагается магнитный анод, предохраняющий сам нагреватель от различных типов механического повреждения. Кроме этого, он предотвращает появление накипи.

Существует еще один главный элемент у водонагревателя – термостат. Данный элемент способен регулировать температуру нагрева воды, и не допускает перегрева, может поддерживать заданный режим температуры . также способен выполнять и другие функции, которые связаны с преобразованием холодай воды в горячую.

Принцип работы водонагревателя

Любой горизонтальный или вертикальный водонагревательный приор накопительного типа 80л функционирует следующим образом:

Из системы домашнего водоснабжения по специальной трубе вода поступает в титановый бак.

Система автоматически выключается , начинает подниматься температура змеевика ,после этого начинает нагреваться вода.
После того, как вода достигнет нужной температуры, термостат отключает нагревательный прибор . данная процедура позволяет экономить электричество и избежать перегрева всей системы.
Горячая вода, по специальной выводной трубке поступает в ваше личное распоряжение. Или проще говоря, в душ, кран ,либо отопительную систему.
Разные модели водонагревательных бойлеров могут иметь отличия. такие параметры , как время нагрева воды до наибольших температур, скорость набора воды в бак. Но все же, основной принцип действия остается таким же.

Преимущества и недостатки водонагревателей

Выше мы рассказали о том, как работает накопительный водонагреватель электрический. Многие из вас могут сказать, что стоимость электрического накопительного водонагревателя 80л очень высокая. Но цена может быть компенсирована самым важным его преимуществом – экономией денег. Это происходит, если при использовании бойлера вы просто не оплачиваете за горячую воду. Тем более это имеет большую актуальность для тех людей, у кого в доме либо квартире установлены счетчики. В данном случае производится расход только холодной воды и электричества. Что касается последней , то в минимальном количестве.

Разные модели водонагревательных приборов могут характеризоваться разными особенностями. Горизонтальные плоские водонагреватели накопительного типа 80 литров имеют следующие достоинства:
Компактные размеры. Плоский бойлер будет занимать у вас в несколько раз меньше места, в отличие от круглого. Его вы сможете запросто установить на полу , на стене в кухне либо в другом месте. Плоская модель нагревателя является отличным рением для квартиры с небольшой площадью.
Поддержание температуры воды. Кроме всех преимуществ, у нагревателя накопительного типа плоского, круглого есть функция Термос. Это значит, что остывание воды происходит медленно. Отсюда следует, что вам нет необходимости нагревать каждый раз воду, когда вам нужно помыть посуду либо принять душ.
На каждый водонагревательный прибор завод выдает гарантию на два года. Исходя и этого, в случае возникновения поломки, вы совершенно бесплатно имеете право обратиться в сервисный центр для проведения ремонта.

Если же мы будем говорить о минусах плоских бойлеров, то здесь многое конечно же будет зависеть от модели. К примеру, если нагреватель проточного вида, то об экономии электричества можно забыть, поскольку вода будет нагреваться по ходу своего движения. Это значит, что энергия для нагрева будет применяться все то время, пока будет течь вода. Накопительные бойлеры в данном случае намного выгоднее, так , например, нагретую воду всего один раз вы можете использовать долгое время без выключения при этом нагревательного элемента. Многие разработчики специально производят снижение энергоэффективности плоских видов нагревателей для уменьшения их общих размеров. Исходя из этого, не нужно покупать очень маленькую модель, вероятнее всего, она будет неэффективной.

На что обратить внимание при выборе бойлера

Каждый бойлер имеет определенные плюсы и минусы. Но есть несколько моментов, на которые вам просто необходимо обратить свое внимание во время выбора всевозможных вариантов водонагревателей:

Механическое управление прибора всегда будет надежнее электрического, поскольку электрика может привести к поломке всего аппаратура в случае случайных скачков напряжения.
Эмалевое покрытие выступает самым эффективным, поскольку может предотвратить появление коррозии в месте сварки. Есть еще одно большое преимущество эмали – низкая электрическая проводимость. В результате этого, бак с эмалевым покрытием не будет подвергаться коррозии швов.
Объем водонагревателя лучше всего определить заблаговременно, приблизительно рассчитав какой объем воды вы предполагаете использовать за единицу времени. Очень маленький бак не сможет удовлетворить ваших потребностей , если у вас большая семья. Но в то же время, бак на 80 литров в доме на одного человека будет расходовать много лишней электроэнергии.
Нагревательный элемент, который не будет контактировать напрямую с водой, послужит вам намного дольше по времени. Это связано с тем, что на нем не начинает образовываться накипь. Есть еще одно достоинство сухого ТЭНа – не сливать воду из бака.
Любому нагревательному прибору требуется постоянное техобслуживание не зависимо от частоты его применения. Чем вы будете чаще проверять прибор на наличия поломок и производить замену частей, которые вышли из строя, тем дольше сможет прослужить вам аппарат.
Если вы приобретаете бойлер с рук, то вам не будет выдан гарантийный талон и у вас появляются большие риски купить некачественное оборудование.
Монтировать бойлер обязательно должны профессионалы. Если вы захотите установить плоский, вертикальный либо иной нагреватель на 80 литров, то это может привести к его поломке, а что касается гарантии , то она не будет больше действовать.

Стоит отметить, что аппараты бочкообразного либо плоского бойлера одного и того же объема не будут иметь различий между собой. Так что, выбирая его форму следует ориентироваться на наличие у вас свободного места в доме. Накопительный водонагревательный аппарат 80 литров плоский вертикальный будет более подходящим вариантом для небольшого дома либо квартиры.

Уход за бойлером

Если установлен бойлер, то нужно узнать то, как ухаживать за ним. Для продления срока службы накопительного нагревателя воды нужно постоянно заниматься проведением техосмотра и менять детали. Очень часто встречающаяся проблема -возникновение накипи на нагревательном элементе. Этого вполне можно избежать, если установить специальные фильтры для воды на входной трубе, либо постоянно производить замену нагревательного элемента.

Кроме этого, проблемы с баком могут сучиться, если на нем присутствует большое количество швов, которые и будут являться проблемными участками по причине образования коррозии. Это будет актуально для бойлеров вертикальных, плоских Термекс 80 литров.

Бойлер косвенного нагрева hajdu hajdu id 20 a

Водонагреватель косвенного нагрева Hajdu ID 50 S 32000 Вт 190 л

Бойлер косвенного нагрева Hajdu Hajdu ID 20 A (80 liter)

Hajdu (Хайду) ID 20 A (80 liter) бойлер косвенного нагрева обеспечивающий горячей водой дома, промышленные здания, офисные учреждения. В качестве вспомогательного средства нагрева воды может быть добавлен ТЭН мощностью 2,4 кВт с термостатом. ТЭНом можно воспользоваться в тех случаях, когда вода расходуется достаточно быстро или деятельность отопительных котлов отсутствует.

Особенности ID A

Нагрев от любого типа котла
Возможность установки датчика бойлера или сторонней автоматики
Эффективная теплоизоляция
Противокоррозийная защита
Возможность установки ТЭНа
Теплообменник с диаметром подключения 1″
Комбинированный сбросной клапан на 6 бар
Производительность ГВС 450 л/ч
Регулировка мощности механическая

Бойлеры косвенного нагрева серии Hajdu ID A служат для получения горячей воды путем подключения средств передачи тепла к отопительным котлам. Так же возможно добавление ТЭНа. Сочетание нескольких способов нагрева позволяет осуществлять круглогодичную поставку горячей воды потребителю. Оснащение бойлера средствами защиты повышает надежность и сроки его эксплуатации.

18124 RUR

Hajdu ID 20 A (80 liter) Hajdu

Hajdu / Hajdu ID 20 A (80 liter) / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu 9 кВт STA800-1000 фланцевый 380В

Фланцевый трубчатый электронагреватель Hajdu (Хайду) 9 кВт STA800-1000 фланцевый 380В идеально подходит для установки в бойлер косвенного нагрева STA (800 или1000 литров). Данное устройство оснащено терморегулятором, при помощи которого пользователь может устанавливать желаемую температуру нагрева воды.

Венгерская компания Hajdu предлагает большой ассортимент вспомогательного оборудования для электрических водонагревателей и бойлеров косвенного нагрева. Среди широкого ассортимента устройств Вы сможете подобрать альтернативный источник тепла (ТЭН или теплообменник), теплоизоляцию либо устройство повышения безопасности для водонагревателя.

48241 RUR

Hajdu 9 кВт STA800-1000 фланцевый 380В Hajdu

Hajdu / Hajdu 9 кВт STA800-1000 фланцевый 380В / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu 3×1,2 кВт STA200-300 фланцевый 380В

Hajdu (Хайду) 3×1,2 кВт STA200-300 фланцевый 380В представляет собой блок ТЭНов, включающий в себя три электронагревателя мощностью по 1200 Вт каждый. Данный аксессуар предназначен для установки в бойлер косвенного нагрева серии STA вместимостью 200-300 литров.

15126 RUR

Hajdu 3×1,2 кВт STA200-300 фланцевый 380В Hajdu

Hajdu / Hajdu 3×1,2 кВт STA200-300 фланцевый 380В / похожие

Подробнее

Бойлер косвенного нагрева Hajdu Hajdu ID 25 A (100 liter)

Hajdu (Хайду) ID 25 A (100 liter) бойлер косвенного нагрева с высокой температурой полученной горячей воды до 95 С. Стеклоэмаль для защиты внутренней поверхности бака от коррозии наносится вакуумным способом. При этом, как видим эмаль кроме прочего выдерживает большую температуру. Таким образом мы получаем высокоэффективное средство с постоянным наличием горячей воды.

Особенности ID A

Нагрев от любого типа котла
Возможность установки датчика бойлера или сторонней автоматики
Эффективная теплоизоляция
Противокоррозийная защита
Возможность установки ТЭНа
Теплообменник с диаметром подключения 1″
Комбинированный сбросной клапан на 6 бар
Производительность ГВС 450 л/ч
Регулировка мощности механическая

18610 RUR

Hajdu ID 25 A (100 liter) Hajdu

Hajdu / Hajdu ID 25 A (100 liter) / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu ТЭН для ID/AQ IND FC 2,4 кВт 220B

Hajdu (Хайду) ТЭН для ID/AQ IND FC 2,4 кВт 220B является экономичным трубчатым нагревательным элементом, предназначенным для бойлеров косвенно нагрева Hajdu серий ID..A и AQ IND FC. Данное устройство имеет фланцевое подсоединение к водонагревателю и предусматривает подключение к однофазной электросети.

6355 RUR

Hajdu ТЭН для ID/AQ IND FC 2,4 кВт 220B Hajdu

Hajdu / Hajdu ТЭН для ID/AQ IND FC 2,4 кВт 220B / похожие

Подробнее

Бойлер косвенного нагрева Hajdu Hajdu ID 40 A (150 liter)

Hajdu (Хайду) ID 40 A (150 liter) бойлер косвенного нагрева входит в систему получения горячей воды через теплообменник, по которому проходит высокотемпературный теплоноситель. Если отопление в какой-то момент времени отсутствует, то в ход вступает нагревательный элемент мощностью 2,4 кВт. ТЭН устанавливается дополнительно, если возникнет в этом потребность.

Особенности ID A

Нагрев от любого типа котла
Возможность установки датчика бойлера или сторонней автоматики
Эффективная теплоизоляция
Противокоррозийная защита
Возможность установки ТЭНа
Теплообменник с диаметром подключения 1″
Комбинированный сбросной клапан на 6 бар
Производительность ГВС 550 л/ч
Регулировка мощности механическая

21660 RUR

Hajdu ID 40 A (150 liter) Hajdu

Hajdu / Hajdu ID 40 A (150 liter) / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu ТЭН 12 кВ для STA 500

Модель Hajdu (Хайду) ТЭН 12 кВ для STA 500 представляет собой электрический ТЭН, предназначенный для бойлера косвенного нагрева модели STA 500 этого же производителя. Данное устройство снабжено терморегулятором, который позволит Вам устанавливать желаемую температуру нагрева воды в бойлере.

27656 RUR

Hajdu ТЭН 12 кВ для STA 500 Hajdu

Hajdu / Hajdu ТЭН 12 кВ для STA 500 / похожие

Подробнее

Бойлер косвенного нагрева Hajdu Hajdu ID 50 A (190 liter)

Hajdu (Хайду) ID 50 A (190 liter)бойлер с косвенным нагревом воды, производимого за счет котельного оборудования. Теплоизоляция представляет собой пенополиуретан вспененный пентаном, обладающий высокой теплосберегающей способностью. Благодаря принятым мерам безопасности, защиты и сохранности бойлер может прослужить довольно долгий срок.

Особенности ID A

Нагрев от любого типа котла
Возможность установки датчика бойлера или сторонней автоматики
Эффективная теплоизоляция
Противокоррозийная защита
Возможность установки ТЭНа
Теплообменник с диаметром подключения 1″
Комбинированный сбросной клапан на 6 бар
Производительность ГВС 610 л/ч
Регулировка мощности механическая

38396 RUR

Hajdu ID 50 A (190 liter) Hajdu

Hajdu / Hajdu ID 50 A (190 liter) / похожие

Подробнее

Бойлер косвенного нагрева напольный AQ IND150SC (150 литров)

Бойлер косвенного нагрева напольный AQ IND100SC (100 литров)

Тэн для бойлеров косвенного нагрева Hajdu Hajdu 7,5 кВт STA400-500 фланцевый 380В

Hajdu (Хайду) 7,5 кВт STA400-500 фланцевый 380В представляет собой фланцевый ТЭН, предназначенный для работы в составе бойлера косвенного нагрева STA объемом 400 или500 литров. Мощность ТЭНа может регулироваться в ходе эксплуатации для этого на приборе предусмотрен терморегулятор.

24792 RUR

Hajdu 7,5 кВт STA400-500 фланцевый 380В Hajdu

Hajdu / Hajdu 7,5 кВт STA400-500 фланцевый 380В / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu 9 кВт PT750-1000/STA800-1000 6/4 380В, L780

Hajdu (Хайду) 9 кВт PT750-1000/STA800-1000 6/4 380В, L780 является трубчатым электронагревателем, встраиваемым в бойлер косвенного нагрева Hajdu моделей PT750-1000 или же STA800-1000. Диаметр резьбового подключения составляет 1 дюйма. На внешней части ТЭНа имеется удобный термостат.

35979 RUR

Hajdu 9 кВт PT750-1000/STA800-1000 6/4 380В, L780 Hajdu

Hajdu / Hajdu 9 кВт PT750-1000/STA800-1000 6/4 380В, L780 / похожие

Подробнее

Водонагреватель косвенного нагрева Hajdu AQ IND 200 SC 32000 Вт 200 л

Изоляция и кожух Hajdu Hajdu STA1000С/С2

Теплоизоляция и кожух модели Hajdu (Хайду) STA1000С/С2 используется для бойлера косвенного нагрева модели STA 1000С С2 этой же компании. Этот набор предназначен для снижения тепловых потерь водонагревателя, а также исключить травматизм, возможный при контакте кожи с поверхностью бойлера.

54450 RUR

Hajdu STA1000С/С2 Hajdu

Hajdu / Hajdu STA1000С/С2 / похожие

Подробнее

Бойлер ID A 150 л настенный, 18.5 кВт

Изоляция и кожух Hajdu Hajdu STA800С/С2

Hajdu (Хайду) STA800С/С2 представляет собой набор теплоизоляции и кожуха, предназначенного для бойлера косвенного нагрева модели Hajdu STA 800С С2. Использование данного аксессуара позволит существенно снизить тепловые потери водонагревателя и исключить вероятность получения травмы при прикосновении к его поверхности.

49050 RUR

Hajdu STA800С/С2 Hajdu

Hajdu / Hajdu STA800С/С2 / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu ТЭН 3 кВт для AQ IND..SC 6/4 220В/L390

Трубчатый нагревательный элемент Hajdu (Хайду) ТЭН 3 кВт для AQ IND..SC 6/4 220В/L390 используется для установки в бойлеры косвенного нагрева серии AQ IND..SC торговой марки Hajdu. Длина рабочей части данного ТЭНа составляет390 мм. Устройство подключается к обычной бытовой электросети.

6355 RUR

Hajdu ТЭН 3 кВт для AQ IND..SC 6/4 220В/L390 Hajdu

Hajdu / Hajdu ТЭН 3 кВт для AQ IND..SC 6/4 220В/L390 / похожие

Подробнее

Тэн для бойлеров косвенного нагрева Hajdu Hajdu 6 кВт PT500-1000/STA500-1000 6/4 380В, L620

Hajdu (Хайду) 6 кВт PT500-1000/STA500-1000 6/4 380В, L620 это модель трубчатого нагревательного элемента, совместимого с бойлерами косвенного нагрева Hajdu серии PT (объемом 500-1000литров) и STA (такого же объема). Устройство имеет стандартные для данных моделей параметры подключения.

34995 RUR

Hajdu 6 кВт PT500-1000/STA500-1000 6/4 380В, L620 Hajdu

Hajdu / Hajdu 6 кВт PT500-1000/STA500-1000 6/4 380В, L620 / похожие

Подробнее

Бойлер ID A 80 л настенный, 18.5 кВт

Описание комбинированных котлов

| Руководство котла

Для домов с высоким спросом на отопление и горячую воду, но мало места для громоздких резервуаров или баллонов, накопительный комбинированный котел может быть идеальным котлом.

Накопительные комбинированные котлы очень похожи на комбинированные котлы, но внутри агрегата находится накопительный водонагреватель, а это означает, что они могут удовлетворить более высокие потребности в отоплении и горячей воде, чем типичный комбинированный котел.

В этом руководстве мы расскажем о плюсах и минусах комбинированных котлов для хранения, возможных затратах и о том, как мы можем предоставить вам бесплатные расценки на установку.

Получить котировки котла

Получите расценки на поставку и установку нового котла прямо сейчас

Что такое накопительный комбинированный котел?

Накопительные комбинированные котлы сочетают в себе преимущества комбинированных и системных котлов, предлагая дома, в которых мало места для внешних резервуаров или цилиндров, решение, которое может удовлетворить высокие требования к отоплению и горячей воде.

Благодаря накопительным комбинированным котлам, имеющим резервуар для горячей воды внутри самого агрегата, горячая вода может подаваться одновременно в несколько кранов, ванн или душевых без снижения расхода.

Котлы

Combi — идеальный выбор для небольших домов, где нет большого спроса на отопление и горячую воду, но они не могут обеспечить сильный поток горячей воды более чем в 1 кран или душ одновременно. Как правило, в качестве альтернативы рекомендуется использовать системный бойлер, потому что он хранит горячую воду в цилиндре, но не во всех домах есть свободное место для бойлера, а также для цилиндра.Здесь может помочь накопительный комбинированный котел.

Преимущества накопительного комбинированного котла

Если вы планируете установить комбинированный или системный котел, вы можете рассмотреть преимущества накопительного комбинированного котла.

Накопитель горячей воды в установке

Основным преимуществом накопительных комбинированных котлов является то, что вам не нужно иметь в доме место для бойлера и отдельного водонагревателя. Вместо этого цилиндр находится внутри котла.

Отвечает высоким требованиям для отопления и горячего водоснабжения

Комбинированные котлы нагревают воду из сети, когда требуется отопление или горячая вода, что идеально подходит для получения мгновенной горячей воды, но не так хорошо для домов с повышенным спросом на отопление и горячую воду.

Накопив горячую воду, которую можно настроить на несколько выходов одновременно, комбинированные бойлеры-накопители способны удовлетворить более высокие потребности в отоплении и горячей воде.

Дешевле системного котла

Поскольку все находится внутри самого агрегата, нет необходимости во внешнем накопителе горячей воды или баке, как в системном бойлере.Это удешевляет накопительные комбинированные котлы не только с точки зрения единицы, но и с точки зрения установки.

Совместимость с солнечными батареями

Накопив горячую воду, накопительные комбинированные котлы дают вам возможность поддерживать температуру воды с помощью солнечной энергии, что невозможно с обычными комбинированными котлами.

Получить котировки котла

Получите расценки на поставку и установку нового котла прямо сейчас

Недостатки накопительного комбинированного котла

Наряду с преимуществами накопительных комбинированных котлов перед комбинированными и системными котлами, стоит отметить возможные недостатки.

Больше, чем пароконвектомат

Наличие в установке водонагревателя означает, что накопительный комбинированный котел больше по размеру, чем обычный комбинированный котел. Однако, в зависимости от размера необходимого водонагревателя, многие из них можно установить на стене.

Размер водонагревателя определяет доступ к горячей воде

В зависимости от модели накопительного комбинированного котла размер водонагревателя будет разным. Это означает, что разные комбинированные бойлеры могут накапливать горячую воду разного уровня.Важно отметить размер баллона и время, необходимое для заправки (это может быть всего 5 минут).

Обычно дороже, чем комби

В качестве комбинированного котла с дополнительным преимуществом наличия в агрегате накопителя горячей воды они, естественно, могут стоить больше, чем обычный комбинированный котел.

Лучшие накопительные комбинированные котлы

Хотя количество комбинированных котлов накопительного типа, доступных на рынке, намного меньше, чем комбинированных и системных котлов, некоторые популярные производители котлов предлагают модели, включая Vaillant.

Vaillant ecoTEC Plus 938

Vaillant ecoTEC Plus 938 может подавать горячую воду к розетке в течение 5 секунд после включения и обеспечивает 20 литров в минуту. Горячая вода хранится в 15-литровом баллоне actoSTOR, который улучшает производительность и может быть заполнен всего за пару минут.

Накопительный комбинированный котел обычно занимает больше места, чем обычный комбинированный котел, но компания Vaillant уменьшила ширину ecoTEC Plus 938, сделав его толще.Имея размеры 720 мм x 440 мм x 600 мм (В x Ш x Г), это один из самых компактных комбинированных котлов на рынке.

Светящийся червь Энергия 35

Glow-worm пошли еще дальше со своим комбинированным бойлером для хранения, имея не 1, а 2 изолированных резервуара внутри блока, увеличив емкость хранилища с 21 до 42 литров. Когда резервуары опустеют, остается только 5 минут до они оба снова полны горячей воды.

Как и Vaillant ecoTEC Plus 938, этот светящийся червячный котел также, скорее, толще, чем шире, с размерами 890 x 470 x 561 (В x Ш x Г), возможно, из-за того, что они принадлежат Vaillant.Кроме того, в качестве настенного устройства вы сэкономите место в доме.

Viessmann 111-W

Бак для хранения горячей воды объемом 46 литров, установленный в Viessmann 111-W, является самой высокой емкостью из 3-х комбинированных бойлеров, которые мы рассматривали здесь, и идеально подходит для больших квартир или домов с 2 ванными комнатами. Это широкий котел с размерами 900 x 600 x 480 мм (В x Ш x Г), поэтому он займет больше места, чем комбинированный бойлер Vaillant.

Сколько стоит накопительный комбинированный котел?

Комбинированные бойлеры

стоят около 1500 фунтов стерлингов, но она будет варьироваться от модели к модели.В приведенной ниже таблице указаны цены на популярные комбинированные котлы-накопители, которые мы рассмотрели выше.

Также важно отметить гарантийный срок, так как в течение этого периода производитель защищает вас от проблем с котлом.

Модель котла	Срок гарантии	Потенциальная стоимость
Vaillant ecoTEC Plus 938	5, 7 или 10 лет	1500–1 600 фунтов стерлингов
Светящийся червь Energy 35	7 лет	1500–1 700 фунтов стерлингов
Viessmann 111-W	До 10 лет	1600–1 700 фунтов стерлингов

Стоит ли устанавливать накопительный комбинированный котел?

Накопительный комбинированный котел — лучший выбор для домов с 1-2 ванными комнатами, где потребность в отоплении и горячей воде слишком высока для комбинированного котла.Если рассматривается вопрос о замене бойлера, а комбинированный бойлер недостаточно мощный, тогда было бы нормально рассмотреть возможность установки системного бойлера, однако это возможно только в том случае, если у вас есть место для водонагревателя.

Вместо того, чтобы выделять больше места вокруг вашего дома для новой системы отопления за счет установки системного котла, решением может стать накопительный комбинированный котел.

Комбинированные и системные котлы обычно доступны по более низкой цене, чем накопительные комбинированные котлы, начиная с 500 фунтов стерлингов, но более дорогие модели будут иметь такую же цену, что и накопительные комбинированные котлы.Стоит отметить, что когда дело доходит до установки, системный котел, вероятно, будет стоить дороже, поскольку потребуется установить внешний резервуар для горячей воды.

Получите бесплатные расценки на комбинированный котел

После того, как вы найдете наиболее подходящий тип котла для своего дома, будь то комбинированный, комбинированный или системный, сравнение нескольких цен на установку даст вам наибольшие шансы заключить наилучшую сделку.

Чтобы помочь вам найти несколько предложений, используйте нашу простую онлайн-форму, сообщив нам подробности о работе, и с вами свяжутся до 3 местных установщиков.По каждому из них будет предоставлено бесплатное ценовое предложение, которое вы сможете затем сравнить, как только получите их все.

Получить котировки котла

Получите расценки на поставку и установку нового котла прямо сейчас

Системные котлы объяснены — как они работают?

Системный котел — отличный вариант для занятых домочадцев. Системный котел работает аналогично обычному (обычному) котлу, но забирает воду непосредственно из сети.Системный котел нагревает вашу систему центрального отопления в дополнение к производству горячей воды для накопительного водонагревателя.

Как работает системный котел?

Системный котел состоит из двух основных компонентов. В бойлере есть все необходимое для производства горячей воды и обогрева вашего дома. Также имеется внешний цилиндр или бак, в котором хранится ваша горячая вода. Резервуар для горячей воды можно пополнять один или два раза в день или доливать по запросу. Это гарантирует, что в вашем доме всегда будет подача горячей воды.

Вода для системы забирается непосредственно из водопровода. Это означает, что вам не нужен резервуар с водой на чердаке, как с обычным бойлером. Все, что вам нужно для системного котла, — это ваш котел и накопительный бак, который обычно можно разместить в сушильном шкафу.

Преимущества системного котла

Легче установить

Поскольку задействовано меньше компонентов, а в котельной есть все компоненты, необходимые для нагрева воды в доме, процесс установки, как правило, проходит быстрее и аккуратнее.Сохранение всех компонентов внутри котла позволяет получить более компактный агрегат, занимающий меньше места в вашем доме. Накопительный бак можно легко разместить в сушильном шкафу.

Отлично подходит для занятых домашних хозяйств

Поскольку горячая вода подается из накопительного бака, вы можете использовать ее из нескольких источников в доме без потери давления. Это делает его идеальным для занятых домашних хозяйств, где можно использовать несколько кранов одновременно.

Превосходное давление воды

В обычной котельной системе вы будете полагаться на силу тяжести, чтобы обеспечить давление воды.Поскольку системные котлы питаются от вашей водопроводной сети, вы будете испытывать более высокое давление воды, чем с обычным бойлером.

Экономично и быстро

Часто бывает более экономично запустить системный котел. Этот тип котла оснащен насосом, который позволяет быстро реагировать на запросы. Правильно изолируя накопительный цилиндр, вы можете повысить эффективность и сократить потери тепла.

Резервуар холодной питательной воды не требуется

С системным бойлером не требуется ни питательного и расширительного баков, ни бака для холодной воды.Это может сэкономить много места, а также означает, что вы можете установить системный котел, даже если у вас нет чердака. Это делает его подходящим и эффективным вариантом для многоквартирных домов.

Работает с гелиотермической

Отопление дома и горячее водоснабжение с помощью солнечной энергии — отличный способ сэкономить деньги и уменьшить углеродный след. Если это в приоритете, то стоит задуматься о системном котле. Бак, в котором хранится ваша горячая вода, можно отрегулировать, чтобы он мог нагревать воду с помощью солнечной энергии.

Что необходимо учесть перед установкой системного котла

У вас должно быть место

Системный котел занимает меньше места в вашем доме, чем обычный котел, но он занимает больше места, чем комбинированный котел. Это потому, что вам также понадобится место для резервуара с горячей водой. Если вы ищете решение для экономии места и не являетесь домохозяйством с высоким потреблением энергии, комбинированный бойлер может быть более подходящим.

Резервуар должен быть изолирован

Если вы не изолируете резервуар должным образом, производство горячей воды для вашего дома будет стоить дороже.Потери тепла из накопителя горячей воды могут сделать ваш системный котел очень неэффективным, поэтому вы должны обеспечить его достаточную изоляцию. Изолировать водонагреватель довольно дешево, так что это не недостаток, а то, что нужно учитывать.

Горячая вода не предоставляется по запросу

Комбинированный бойлер позволяет получать горячую воду по запросу. С системным бойлером количество горячей воды, которое вы можете использовать, будет зависеть от размера вашего бака. Как только закончится горячая вода, вам придется подождать, пока системный котел нагреет больше воды.

Какую марку системного котла выбрать?

Многие ведущие производители котлов создают системные котлы. К ним относятся Vaillant, Ideal и Worcester-Bosch. Ниже вы можете увидеть краткий обзор некоторых системных котлов, которые, по нашему мнению, предлагают хорошее соотношение цены и качества и надежность.

Производитель

Ideal

Vaillant

Worcester-Bosch

2-7 лет

2-5 лет

Потенциальный КПД

90% +

89% +

90% +

15-32 кВт

12-64 кВт

18-32 кВт

Сколько стоит установка системного котла?

Это будет зависеть от модели котла, которую вы выберете, и от того, сколько работы требуется в вашем доме.Замена существующего системного котла будет дешевле, чем замена комбинированного котла на системный котел. Цена вашего нового системного котла может варьироваться от 500 до 3500 фунтов стерлингов. Вам также нужно будет учесть стоимость установки котла. Мы бы рекомендовали получить несколько разных котировок, чтобы найти лучшее предложение.

Как я могу обслуживать мой системный котел?

Как и любой другой тип котла, системный котел необходимо обслуживать ежегодно. С планом ухода за домом и котлом от YourRepair вы можете быть спокойны, зная, что ваш котел будет покрыт в случае поломки.Вы также получите бесплатное ежегодное обслуживание котла стоимостью 80 фунтов стерлингов. Это может помочь продлить срок службы вашего котла и обеспечить постоянное наличие горячей воды и отопления.

Вертикальные резервуары для хранения. (a) С верхним теплообменником для резервного котла ….

Мировой рынок солнечных водонагревателей (SWH) стремительно расширяется. Фактически, SWH стали сложной альтернативой газовым и электрическим нагревательным приборам из-за их низких выбросов CO2 и их прямого участия в сокращении счетов за электричество в здании.L’institut de recherche en énergie solaire et énergies nouvelles (IRESEN-Марокко) фактически предоставляет необходимую финансовую поддержку для продвижения исследований и разработок SWH в Марокко. Таким образом, в феврале 2016 года был определен проект SOL’R SHEMSY с целью разработки и коммерциализации первого SWH, объединяющего вакуумные трубчатые коллекторы (ETC) с тепловыми трубками, в условиях ограниченного доступа марокканских общественных пользователей. В настоящее время в Марокко коммерциализируется несколько технологий солнечных коллекторов различных марок, таких как плоские коллекторы (FPC) и вакуумные трубчатые коллекторы (ETC), помимо термосифонов и SWH с принудительной циркуляцией для преобразования солнечной энергии в тепловую. для производства горячей воды с температурой, необходимой для нескольких применений (индивидуальных, коллективных, промышленных и третичных).Однако следует рассмотреть серьезную проблему адаптации, интеграции и передачи технологий, прежде чем импортировать SWH с ETC на рынок Марокко из стран-поставщиков, таких как Китай, Испания, Германия и Турция, которые считаются ведущими производителями SWH в мире. Действительно, импортированные SWH в Марокко после короткого периода использования демонстрировали термомеханические режимы отказа, такие как известняк, отложившийся внутри резервуаров для хранения, коррозия и растрескивание их внутренней оболочки … Принимая во внимание проблемы регулировки, интеграции и технологии передача SWH в Марокко необходима, потому что условия использования различаются от страны к стране с точки зрения климатических условий, которые можно суммировать по солнечной радиации, температуре окружающей среды, скорости ветра и процентному содержанию влажности в воздухе.Кроме того, случайный профиль потребления потребителя обычно влияет на термический КПД поля коллектора и общую долю солнечной энергии в SWH. Основная цель данной диссертации — провести численное моделирование и оптимизацию SWH с учетом технико-экономического контекста. Марокко и его природные погодные условия. Для достижения этой цели использовались два подхода к моделированию. Первый подход был основан на численном моделировании нестационарной вычислительной гидродинамики (CFD) с целью повышения эффективности тепловых трубок, интегрированных внутри ETC, и увеличения показателей теплового расслоения горизонтальных резервуаров для хранения тепла с погруженными тепловыми трубками.Наконец, улучшите структуру резервуара для хранения с помощью моделирования термомеханической связи. Второй подход основан на динамическом моделировании, которое было выполнено для оценки и оптимизации энергетических характеристик процесса коллективного горячего водоснабжения, предназначенного для производства горячей воды для бытового потребления (ГВС) в климатических условиях города Фес, расположенного в Марокко. Действительно, были рассмотрены несколько параметров, в частности влияние объема резервуара для хранения, марки коллекторов и их технологии от разных производителей, связь между солнечной панелью и общей поверхностью ETC и FPC, которые составляют поле коллектора и т. Д. .

8021.00 — Стационарные инженеры и операторы котлов

Условия работы	Процент самых популярных ответов
Воздействие загрязняющих веществ — Как часто эта работа требует воздействия загрязняющих веществ (таких как загрязняющие вещества, газы, пыль или запахи)?
Звуки и уровни шума отвлекают или вызывают дискомфорт — Как часто эта работа требует работы, связанной со звуками и уровнями шума, которые отвлекают или вызывают дискомфорт?
Носите обычное защитное снаряжение, такое как защитная обувь, очки, перчатки, средства защиты слуха, каски или спасательные жилеты — Насколько эта работа требует ношения обычного защитного снаряжения, такого как защитная обувь, очки, перчатки , каски или спасательные жилеты?
Связаться с другими — Насколько эта работа требует, чтобы работник контактировал с другими (лицом к лицу, по телефону или иным образом) для ее выполнения?
Работа в опасных условиях — Как часто эта работа требует воздействия опасных условий?
Телефон — Как часто вы разговариваете по телефону на этой работе?
Очень высокие или низкие температуры — Как часто эта работа требует работы при очень высоких (выше 90 F градусов) или очень низких (ниже 32 F градусов) температурах?
Получены незначительные ожоги, порезы, укусы или укусы — Как часто при выполнении этой работы необходимо подвергаться незначительным ожогам, порезам, укусам или укусам?
Работа с рабочей группой или командой — Насколько важно работать с другими в группе или команде на этой работе?
В помещении, с контролем окружающей среды — Как часто эта работа требует работы в помещении в условиях с контролем окружающей среды?
Личные беседы — Как часто вам приходится проводить личные беседы с отдельными лицами или группами, выполняющими эту работу?
В помещении, не контролируемый окружающей средой — Как часто эта работа требует работы в помещении в неконтролируемых условиях окружающей среды (например,г., склад без тепла)?
Находиться на высоких постах — Как часто эта работа требует пребывания на высоких постах?
Свобода принятия решений — Насколько свобода принятия решений без присмотра дает работа?
Ответственный за здоровье и безопасность других — Насколько велика ответственность за здоровье и безопасность других на этой работе?
Частота принятия решений — Как часто от работника требуется принимать решения, которые влияют на других людей, финансовые ресурсы и / или имидж и репутацию организации?
Воздействие опасного оборудования — Как часто эта работа требует контакта с опасным оборудованием?
Влияние решений на коллег или результаты компании — Какие результаты обычно имеют ваши решения для других людей, имиджа, репутации или финансовых ресурсов вашего работодателя?
Тратьте время, используя руки, чтобы обращаться с объектами, инструментами или элементами управления или чувствовать их, контролировать или ощущать их — Насколько эта работа требует использования рук для управления, контроля или ощущения объектов, инструментов или элементов управления?
Структурированная и неструктурированная работа — В какой степени эта работа структурирована для работника, а не позволяет ему определять задачи, приоритеты и цели?
На открытом воздухе, в неблагоприятных погодных условиях — Как часто эта работа требует работы на открытом воздухе, в любых погодных условиях?
Координировать или руководить другими — Насколько важно координировать или руководить другими в выполнении рабочих действий в этой работе?
Электронная почта — Как часто вы используете электронную почту на этой работе?
Важность точности или точности — Насколько важно быть очень точным или очень точным при выполнении этой работы?
Последствия ошибки — Насколько серьезным будет результат, если бы работник допустил ошибку, которую нелегко исправить?
Важность повторения одних и тех же задач — Насколько важно повторять одни и те же физические нагрузки (например,g., ключевая запись) или умственной деятельности (например, проверка записей в бухгалтерской книге) снова и снова, без остановки, для выполнения этой работы?
Уделите время ходьбе и бегу — Насколько эта работа требует ходьбы и бега?
Физическая близость — В какой степени эта работа требует, чтобы работник выполнял рабочие задачи в непосредственной близости от других людей?
Стоять стоя — Сколько времени на этой работе нужно стоять?
Продолжительность стандартной рабочей недели — Количество часов, обычно отработанных за одну неделю.
Потратьте время на сгибание или скручивание тела — Насколько эта работа требует сгибания или скручивания вашего тела?
Степень автоматизации — Насколько автоматизирована работа?
Чрезвычайно яркое или недостаточное освещение — Как часто эта работа требует работы в условиях очень яркого или недостаточного освещения?
Давление времени — Как часто эта работа требует от работника соблюдения строгих сроков?
Ответственность за результаты и результаты — Насколько работник несет ответственность за результаты работы и результаты других работников?
Частота конфликтных ситуаций — Как часто возникают конфликтные ситуации, с которыми сотрудник должен сталкиваться на этой работе?
Проводите время, стоя на коленях, приседая, наклоняясь или ползая — Насколько эта работа требует вставания на колени, приседания, наклона или ползания?
Письма и заметки — Как часто работа требует письменных писем и служебных записок?
Тратить время на повторяющиеся движения — Насколько эта работа требует повторяющихся движений?
Темп, определяемый скоростью оборудования — Насколько важно для этой работы, чтобы темп определялся скоростью оборудования или механизмов? (Это не относится к постоянной занятости на этой работе.)
На открытом воздухе, под укрытием — Как часто эта работа требует работы на открытом воздухе, под укрытием (например, конструкция с крышей, но без стен)?
Уровень конкуренции — В какой степени эта работа требует от работника конкуренции или осведомленности о давлении со стороны конкурентов?
Используйте специальное защитное или защитное оборудование, такое как дыхательные аппараты, ремни безопасности, костюмы полной защиты или радиационная защита — Насколько эта работа требует ношения специального защитного оборудования, такого как дыхательный аппарат, ремни безопасности, костюмы полной защиты , или радиационная защита?
Стесненное рабочее место, неудобные позы — Как часто эта работа требует работы в стесненном рабочем месте, требующей попадания в неудобное положение?
Общайтесь с неприятными или сердитыми людьми — Как часто работник должен иметь дело с неприятными, сердитыми или невежливыми людьми в рамках требований к работе?
Поднимитесь по лестницам, лесам или столбам — Насколько эта работа требует подъема по лестницам, подмосткам или столбам?
Проводите время сидя — Сколько времени эта работа требует сидения?
Работа с внешними клиентами — Насколько важно работать с внешними клиентами или общественностью в этой работе?
Вы подвержены болезням или инфекциям — Как часто эта работа требует контакта с болезнями / инфекциями?
В закрытом транспортном средстве или оборудовании — Как часто эта работа требует работы в закрытом транспортном средстве или оборудовании (например,г., машина)?
Тратьте время на поддержание или восстановление баланса — Насколько эта работа требует сохранения или восстановления вашего равновесия?
Публичные выступления — Как часто вам приходится выступать публично на этой работе?
Воздействие вибрации всего тела — Как часто эта работа требует воздействия вибрации всего тела (например, использование отбойного молотка)?
В открытом транспортном средстве или оборудовании — Как часто эта работа требует работы в открытом транспортном средстве или оборудовании (например,г., трактор)?
График работы — Насколько регулярны графики работы для этой работы?
Работа с физически агрессивными людьми — Как часто эта работа требует, чтобы работник имел дело с физической агрессией агрессивных людей?
Воздействие радиации — Как часто эта работа требует воздействия радиации?

Экономьте с пеллетным котлом

Чистая энергия 365 дней в году

КОНТЕКСТ

В 2013 году Даниэле и Вивиана купили старый дом в небольшой деревушке, расположенной всего в нескольких километрах от границы между Италией и Словенией.Дом жил до конца 1990-х годов, а затем был заброшен, после чего был реструктурирован, в результате чего была создана основная часть дома на первом этаже (примерно 75 квадратных метров) и небольшой подвал (примерно 50 квадратных метров) на первом этаже. Также было легкодоступное помещение, предназначенное для системы отопления, и небольшая кладовая. Учитывая, что зимой здесь особенно холодно, им срочно нужно было найти решение для обогрева; это было обеспечено старым дизельным котлом, который все еще работал, однако эффективность была снижена до минимума.

ПРОЕКТ

Предложение установщика, позднее принятое владельцами, состояло в том, чтобы заменить дизельный котел на пеллетный котел RED COMPACT 24, соединенный с 500-литровым буферным резервуаром и подвесным 150-литровым однонитевым резервуаром горячей воды . В дополнение к этому был заменен старый распределительный коллектор, а старые радиаторные клапаны были заменены новыми клапанами с термостатическими головками.

Используется круглый год

Зимой

Котел работает с оптимальной скоростью, поддерживая постоянную температуру буферной емкости; горячая вода равномерно распределяется по всем радиаторам в комнатах на первом этаже, в то время как дополнительные 150 литров воды из резервуара горячей санитарно-технической воды поддерживаются при температуре 45 ° C, благодаря чему у владельцев есть вся необходимая бытовая вода.

Летом

Трехходовой клапан заблокирован, поэтому котел RED COMPACT 24 работает только с емкостным водонагревателем. Таким образом, потребление пеллет в летние месяцы очень низкое. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что отель расположен на склоне холма и освещается прямым солнечным светом всего несколько часов в день; поэтому компенсация затрат на солнечную систему заняла бы слишком много времени.

РАСХОДЫ

Собственники заплатили 7000 евро + НДС за работы, проведенные на отопительной системе (замена котла, установка буферного бака и бака ГВС, стальная втулка для старого дымохода, термостатические клапаны на радиаторах).Кроме того, были затраты на новый полотенцесушитель, который был установлен в ванной, и на ряд изменений, внесенных в существующую систему отопления после удаления некоторых перегородок в гостиной.

Благоприятный план погашения и государственные субсидии

Понесенные затраты имеют чрезвычайно благоприятный план амортизации, учитывая, что и пеллетный котел, и установка являются частью значительных субсидий, предоставленных Министерством окружающей среды Италии.Действительно, владельцев имели доступ к субсидиям на сумму 4 057,56 евро.

ПОТРЕБЛЕНИЕ И ТЕКУЩИЕ РАСХОДЫ

Зимой 2014/2015 года Даниэле и Вивиана использовали 4 поддона древесных гранул бука с сертификатом EN PLUS, которые были приобретены перед началом сезона по очень доступной цене 3,85 евро за мешок. Полная стоимость всей зимы составила 1078 евро, чтобы поддерживать тепло в доме в течение всего дня и обеспечивать постоянную доступность воды для бытовых нужд. При старой системе им потребовалось бы не менее 2400 литров дизельного топлива, чтобы гарантировать примерно 20 000 кВтч, необходимых для обогрева собственности в течение 180 дней в более холодные месяцы.

Таким образом, экономия средств только на топливо составляет более 40% .

Точная продувка котла — Завод и завод

Опубликовано: 1 апреля 2014 г.

Продувка котла, вероятно, одна из наиболее часто выполняемых, но наименее изученных областей эксплуатации котла. Продувка котла необходима для обеспечения того, чтобы котел мог подавать чистый, сухой пар в систему отопления, но неправильная установка может привести к предотвратимым потерям энергии.Сообщает Пол Мэйо, технический менеджер Spirax Sarco.

Во многих котельных кран продувки открывается вручную через равные промежутки времени оператором котла, и удаляемая вода просто сливается в канализацию. Операторы этих объектов не осознают огромную экономию средств, которую можно было бы достичь, вложив относительно небольшую сумму в новейшие системы автоматического управления продувкой. Возможен срок окупаемости всего несколько месяцев.

Зачем нужна продувка котла?

Продувка необходима для контроля загрязнения котловой воды.Поскольку котел вырабатывает пар, любые примеси, которые находятся в питательной воде котла и не выкипают вместе с паром, будут концентрироваться в котловой воде. По мере того, как эти растворенные и взвешенные твердые частицы становятся более концентрированными, пузырьки пара не лопаются, когда достигают поверхности воды. Они накапливаются в пустоте над котловой водой и в конечном итоге переносятся в паровую систему. Это не только делает пар, выходящий из котла, чрезмерно влажным, но и содержит загрязняющие вещества, которые могут забить и повредить регулирующие клапаны, теплообменники и другое оборудование.

Продувка — это процесс откачки котловой воды, которая затем заменяется чистой водой из питающего резервуара для снижения концентрации загрязняющих веществ. Но удаление горячей котловой воды также удаляет энергию из паровой системы.

Сколько энергии теряется при продувке?

Количество энергии, содержащейся в воде, отводимой из котла во время продувки, может быть значительным. Продувка котла мощностью 10 000 кг / час, работающего при давлении 10 бар изб., Может обеспечить расход энергии до 240 кВт.Чтобы представить это в контексте, этот расход энергии будет отапливать 19 домов со средней домашней системой центрального отопления мощностью около 13 кВт.

При прохождении такого рода энергии важно следить за тем, чтобы котел не подвергался чрезмерной продувке, которая типична для процедур ручной продувки.

Как производится продувка?

Существует два типа продувки котла, каждый из которых выполняет свою функцию. Боковая продувка контролирует уровень общего растворенного твердого вещества (TDS) путем отвода воды из котла через клапан с малым отверстием, установленный чуть ниже минимального уровня воды в котле.Отбор воды можно производить непрерывно или периодически. Затем эта вода поступает в систему рекуперации тепла для обеспечения максимальной энергоэффективности.

Второй тип, нижняя продувка, использует клапан большого диаметра, установленный на основании котла. Этот метод предполагает полное открытие клапана на несколько секунд через равные промежутки времени, что является лучшим способом удалить осадок, скапливающийся на дне котла. Если его не удалить, осадок может накапливаться и вызывать горячие точки и повреждение котла.

Нижняя продувка слишком прерывистая, чтобы сделать рекуперацию тепла практичной, поэтому продувка обычно отводится в стальной продувочный резервуар высокого давления, который может безопасно охлаждать воду и удалять любой образующийся пар мгновенного испарения. Несколько котлов могут использовать одну и ту же продувочную емкость.

Что лучше контролировать продувку котла: вручную или автоматически?

Ручная продувка котла означает, что обслуживающий персонал котла открывает боковые и нижние продувочные клапаны через заданные интервалы в течение дня.Недостатком этого метода является то, что операторы почти всегда будут проявлять осторожность и будут откачивать гораздо больший объем воды, чем необходимо, тратя впустую энергию и химикаты для очистки воды.

Намного лучше установить автоматические системы контроля продувки. Это обеспечивает достижение минимальной скорости продувки. Это не только сводит к минимуму потери энергии из котла, но также избавляет от необходимости связывать квалифицированных операторов котла с выполнением этой утомительной задачи.

Автоматический контроль TDS измеряет фактический уровень TDS, и вода поступает из котла непрерывно, но с переменной скоростью для поддержания постоянного уровня TDS. Это наиболее эффективный способ контролировать продувку и сэкономить много энергии.

Нижняя продувка также лучше всего регулируется автоматически. Это влечет за собой автоматическое открытие нижнего клапана продувки через определенные промежутки времени для удаления шлама. Опять же, это дает дополнительное преимущество, освобождая персонал предприятия для других задач и сводя к минимуму потери энергии.

Зачем устанавливать рекуперацию тепла?

Без рекуперации тепла энергия продувочной воды будет потрачена впустую, но при надлежащей рекуперации тепла можно вернуть около 80% этой энергии. Экономия значительная, поскольку система окупается в течение нескольких месяцев.

По мере отвода продувочной воды она превращается в пар низкого давления, который может улавливаться расширительным сосудом. Это отделяет мгновенный пар от конденсата. Отсюда пар мгновенного испарения подается в питательную емкость котла для нагрева питательной воды, а оставшийся горячий конденсат проходит через теплообменник.Отводимое тепло также используется для предварительного нагрева подпиточной воды. Наконец, охлажденный конденсат можно слить в канализацию.

Какие еще соображения есть?

Системы боковой и нижней продувки для котельных с несколькими котлами требуют специальных мер безопасности.

Установка регуляторов TDS на многокотловых установках должна включать обратный клапан и запорный клапан для предотвращения воздействия давления от одного котла на другой. Это особенно важно, когда один котел отключен, так как регулирующий клапан TDS может быть не сконструирован таким образом, чтобы обеспечивать защиту от давления на стороне выхода.

Автоматическая продувка в действии

Medway Maritime Hospital сократил расходы на электроэнергию для основной котельной на 2–3% за счет установки двух автоматизированных систем продувки котлов. Автоматические системы TDS (общее количество растворенных твердых веществ) контролируют накопление загрязнений в котлах и инициируют продувку котла, когда уровень загрязняющих веществ достигает заданного порогового значения. Ранее периодическая продувка двух котлов производилась вручную.

«При ручной продувке мы не знали точно, как часто продувать, поэтому нам пришлось проявить осторожность», — говорит технический инженер больницы — эколог Фил Белтон.Это означало, что больница сливала больше горячей воды, чем было необходимо.

«Мы определили операции по продувке как одну из областей в котельной, которая может сыграть роль в наших операциях по сокращению выбросов углерода. В конце концов, мы ежемесячно тратили в среднем около 40 000 фунтов стерлингов на котельное топливо », — говорит Белтон.

Помимо экономии энергии, автоматизация процесса продувки также позволяет экономить значительное количество воды и химикатов для обработки. Белтон подчеркнул еще одно преимущество: «Еще один главный бонус — высвобождение рабочей силы, поэтому вместо того, чтобы терять парня дважды в день, выполняющего ручную продувку, он может выполнять другую работу.Это способ полуавтоматизации котельной ».

Сколько стоят эти системы?

Стоимость систем продувки котлов и рекуперации тепла относительно невысока и быстро окупается за счет экономии энергии и рабочей силы. Обычно окупаемость инвестиций в автоматическую систему составляет менее двух лет.

Для получения дополнительной информации посетите: www.spiraxsarco.com/uk

Контроль уровня в котле при изменении рабочих условий

Правильная установка контрольно-измерительных приборов — ключ к поддержанию стабильного положения котла.Волноводный радар предлагает критически важное сочетание возможностей.

Если вас попросят составить краткий список факторов, способных улучшить тепловую мощность для тепловой электростанции, точное измерение уровня жидкости в паровом барабане окажется на первом месте из-за его влияния на производительность котла. Это особенно верно по мере того, как меняются рынки электроэнергии и структура спроса.

Многие устаревшие тепловые станции были разработаны для работы в режиме базовой нагрузки, работая в течение нескольких дней и недель одновременно с минимальными изменениями нагрузки.Теперь предприятиям часто приходится ежедневно наращивать и уменьшать объемы производства, чтобы уравновесить прерывистое производство из возобновляемых источников энергии. Это сказывается на оборудовании, требуя более сложного управления для поддержания эффективности и желаемой мощности нагрева в более широком рабочем диапазоне. Давайте посмотрим на контроль уровня в котлах и посмотрим, как это влияет на эффективность, работу и техническое обслуживание.

Паровой барабан котла Уровень

Несмотря на то, что конструкции и размеры меняются, в большинстве подкритических котлов есть барабан в наивысшей точке, где собирается пар и трубы сходятся.Очень важно поддерживать правильный уровень воды в барабане. Если уровень воды слишком высок, ее можно унести в паропровод, а если она дойдет до главной турбины, это может повредить лопасти. Если уровень воды слишком низкий, части котла могут высохнуть и перегреться. Обе ситуации могут привести к длительным и дорогостоящим отключениям, поэтому изменение уровня всего на дюйм или два может вызвать отключение.

Поддерживать этот критический уровень сложно, потому что в барабане котла очень бурное и хаотичное место с высокой температурой и давлением.В идеале питательную воду следует добавлять с той же скоростью, с которой отводится пар. Этим можно управлять, когда потребление пара очень стабильно, но при увеличении и уменьшении нагрузки уровень может быстро измениться. Увеличение нагрузки приводит к откачке пара, вызывая снижение давления в барабане и позволяя большему количеству пара пузыриться в трубках. Это поднимает уровень жидкости, и если это достаточно большое изменение за короткое время, это может вызвать отключение. Уменьшение расхода пара может иметь противоположный эффект.

Кодекс PG – 60 Американского общества инженеров-механиков (ASME) по котлам и сосудам высокого давления.1.1 требует, чтобы любой котел, работающий выше 400 фунтов на квадратный дюйм, имел два манометра для прямого считывания или смотровые стекла для индикации уровня в барабане. Это немного старомодно и восходит к временам ручного управления котлом пожарным. Код действительно позволяет заменить один из этих манометров с прямым считыванием двумя косвенными методами измерения уровня, которые могут включать дифференциальное давление (DP), буйки, проводимость или радарную технологию.

Как правило, приборы уровня в барабане котла всех типов монтируются с использованием внешних камер (рис. 1).Это крепежное устройство имеет несколько терминов, включая уздечку и успокоительный колодец, но всегда включает два соединения с барабаном — выше и ниже уровня жидкости — поэтому оно будет на том же уровне, что и сам барабан. Оба соединения имеют клапаны, поэтому камеру можно изолировать во время работы, что позволяет заменять или обслуживать прибор без отключения котла. Камеры также помогают минимизировать турбулентность, характерную для барабанов котлов.

1.Приборы уровня котельного барабана и нагревателя питательной воды обычно устанавливаются с использованием внешней камеры (уздечки) для упрощения обслуживания и минимизации турбулентности. Предоставлено: Emerson Automation Solutions

Подходы к измерению уровня

Давайте посмотрим, как четыре ведущих измерительных технологии работают в этом контексте, и расскажем о плюсах и минусах каждой из них.

ДП. DP является традиционным фаворитом для многих применений, но для барабанов котлов он имеет некоторые существенные недостатки.Во-первых, это зависит от знания плотности жидкости, которая может сильно различаться в случае котла. Изменение плотности воды от 0 до 1000 фунтов на квадратный дюйм в бойлере может вызвать ошибку 26% для показания уровня перепада давления. Очевидно, что система автоматизации, управляющая котлом, примет плотность, близкую к рабочим условиям, но плотность все еще может быстро меняться в зависимости от количества пузырьков, возникающих при изменении внутреннего давления, как обсуждалось ранее. Таким образом, датчик DP может зарегистрировать изменение уровня, когда его нет.

Еще один серьезный недостаток — использование импульсных линий для подключения к передатчику. Они, как правило, требуют интенсивного технического обслуживания, требуют регулярных продувок и устранения утечек, и они подвержены другим источникам засорения.

Вытеснители. Как и DP, буйки также зависят от знания плотности жидкости, поэтому они подвержены тем же ограничениям точности. Буйки механические по своей природе и имеют движущиеся части, которые должны свободно работать в сложных условиях, часто требующих частой калибровки и обслуживания.

Электропроводность. Датчики проводимости, расположенные в линию, проходящую вдоль стенки камеры, сообщают об уровне в зависимости от того, сколько датчиков погружено. Это работает и может быть очень надежным, но обеспечивает низкое разрешение из-за разнесения датчиков. Эти инструменты могут быть очень полезны для систем безопасности, но не обладают необходимой степенью точности для контроля уровня.

Радар. Остается радар, который в данном контексте обычно представляет собой волноводный радар (GWR), названный так из-за использования зонда в качестве волновода.GWR хорошо работает в узких пределах камеры благодаря волноводу, давая ряд преимуществ.

Во-первых, GWR не зависит от плотности жидкости. Он определяет точку, в которой диэлектрическая проницаемость (DK) изменяется на поверхности жидкости. Во-вторых, он рассчитан на то, чтобы выдерживать температуры и давления, встречающиеся в котельной среде. В-третьих, он очень точен и способен обновлять показания несколько раз в секунду, поэтому он очень быстро регистрирует изменения.

Недостатки GWR важны, но их можно смягчить. Во-первых, головка передатчика должна быть установлена выше максимально возможного уровня жидкости, по крайней мере, на длину эталонного отражателя. Должно быть свободное пространство, через которое импульс может пройти, прежде чем достигнет поверхности жидкости. В результате большинство существующих камер нельзя использовать как есть. Некоторые камеры могут иметь расширение вверху для увеличения длины, или, возможно, придется добавить новые камеры.

Во-вторых, так же, как на DP и вытеснители влияют изменения плотности жидкости, на GWR влияет диэлектрическая природа пара.Импульс радара замедляется при работе в бойлере в зависимости от плотности пара — более высокое давление означает более медленный импульс. Поскольку при прохождении через пар импульсу требуется больше времени, чтобы выйти и отскочить обратно, если датчик GWR откалиброван в воздухе, он будет выдавать показания, предполагающие, что уровень ниже, чем он есть на самом деле. Преобразователь прибора может решить эту проблему за счет динамической компенсации паров.

Зонд имеет шаг диаметра, который всегда остается на фиксированном расстоянии от преобразователя.Каждый раз, когда он посылает импульс, этот шаг действует как эталонный отражатель, отправляя свое собственное эхо вместе с эхом от поверхности жидкости (рис. 2). Процессор сигналов передатчика ищет отклонения в эталонном времени отражения, чтобы определить, замедлился ли сигнал и насколько. Затем он вычисляет поправочный коэффициент и применяет его к эхо-сигналу от поверхности жидкости. Эта операция выполняется с каждым импульсом, поэтому коррекция является динамической и снижает погрешность измерения до менее 2%.

2. Функция динамической компенсации паров рассчитывает поправку на скорость импульса на основе известного физического расстояния, встроенного в волновод. Предоставлено: Emerson Automation Solutions

Во избежание проблем с разницей плотности воды, которые вызывают смещения между камерой и барабаном котла, камера должна находиться на расстоянии менее шести футов от барабана. Если это расстояние превышает это расстояние, между водой в барабане и водой в камере может быть значительное изменение плотности, что может привести к тому, что камера будет показывать другой уровень.

Применение технологии уровня

Последствия сбоя котла — либо всасывание воды в паропровод, либо возможность работы части котла всухую — являются серьезными, поэтому наличие соответствующих контрольно-измерительных приборов и стратегии управления для предотвращения этих условий имеет решающее значение. В то же время ложное срабатывание, вызывающее остановку котла, приводит к прерыванию производства и требует процедуры перезапуска, что очень дорого. В результате операторы часто используют трехуровневые инструменты, расположенные по схеме голосования «два из трех», чтобы инициировать отключение.Это может показаться сложным и дорогостоящим решением, но единовременная потеря производства в период пиковой производительности из-за неисправного прибора для измерения уровня более чем оправдывает затраты.

Помните, что ASME PG.60.1.1 требует как минимум двух косвенных инструментов, поэтому для практической схемы голосования требуется только еще один. Обычная практика установки включает установку трех камер вокруг барабана. При использовании передатчиков GWR установщики должны следить за тем, чтобы камеры располагались таким образом, чтобы верх находился на необходимом расстоянии над барабаном.

В идеале, все три камеры должны быть на одном уровне, а сам барабан должен быть идеально ровным, но часто это не так. Если высоты не совпадают, три передатчика GWR не будут согласовывать показания уровня. Это связано с тем, что показания основаны на расстоянии от фланца до поверхности жидкости, поэтому, если положения фланцев различаются, будут и показания. Лазерные измерительные устройства могут помочь количественно определить разницу, чтобы ее можно было исправить в датчиках GWR.

Если такая коррекция измерений нецелесообразна, установщики могут использовать метод, называемый «плавающими камерами». Три камеры с установленными датчиками GWR изолированы от корпуса котла сверху и снизу. Используя дренажный порт в нижней части каждого, они соединяются друг с другом трубкой, при этом верх камеры открывается в атмосферу. Вода нагнетается по трубке, поэтому все три камеры достигают одинакового естественного уровня. Это может быть сложной процедурой, и при неправильном выполнении она может привести к значительным ошибкам, поэтому обычно ее выбирают в крайнем случае.

Показания трех передатчиков GWR могут быть согласованы в их конфигурации для корректировки любых перепадов высот, возникших в процессе установки. Если во время работы появляются различия, это может быть признаком протекания или вздутия, что может вызвать неравномерное распределение в барабане. Если это окажется хронической проблемой, возможно, лучше переместить камеры ближе к середине барабана.

Необходимость для генерирующих станций базовой нагрузки модулировать свою выработку в ответ на прерывистую выработку из возобновляемых источников энергии и других источников генерации усложнила работу.В результате управление котлом стало более важным, чем когда-либо, для поддержания стабильности установок. Правильная работа зависит от эффективных средств измерения уровня, и передатчики GWR могут заполнить счет, поддерживая стабильность, эффективность и прибыльность. ■

— Мэтью Браммер — менеджер уровня Rosemount в Северной Америке в компании Emerson Automation Solutions.
