что нужно знать при выборе и ремонте

Чтобы общение с керамическим другом было приятным и полезным, а настроение хорошим, необходимо подобрать оптимальный для вашего санузла вариант, удобный в непосредственном процессе использования и необременительный в обслуживании и уходе. Для этого следует представлять общее устройство унитаза(нижней раковины, белого телефона, толчка), знать их типы. Знакомство с этой темой также позволит при необходимости осуществить несложный ремонт либо регулировку унитаза своими руками, без вызова сантехника на дом.

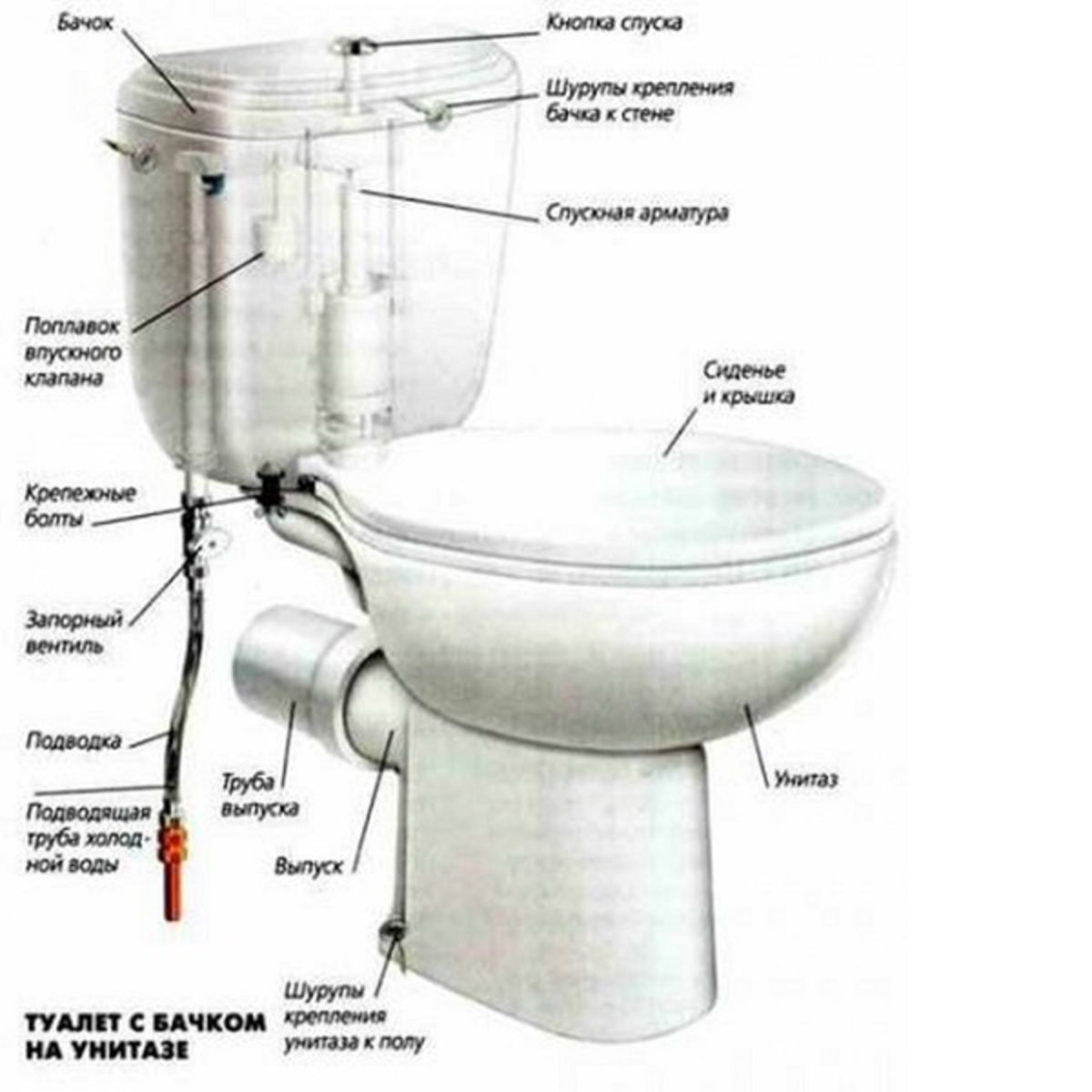

В унитазе имеются два основных функциональных элемента: чаша и бачок. В зависимости от типа их соединения нижние раковины подразделяются на:

Традиционный унитаз (раздельный) с верхним расположением бачка. Излив воды в чашу осуществляется через расположенную снаружи трубу, бачок может быть подвешен на стену на любом уровне.

В наши времена нижние раковины с верхним расположением бачка чаще представляют собой предметы для ретро-интерьеров

Компакт, бачок установлен на консольной площадке чаши, вода поступает сразу в неё, перепускная труба отсутствует.

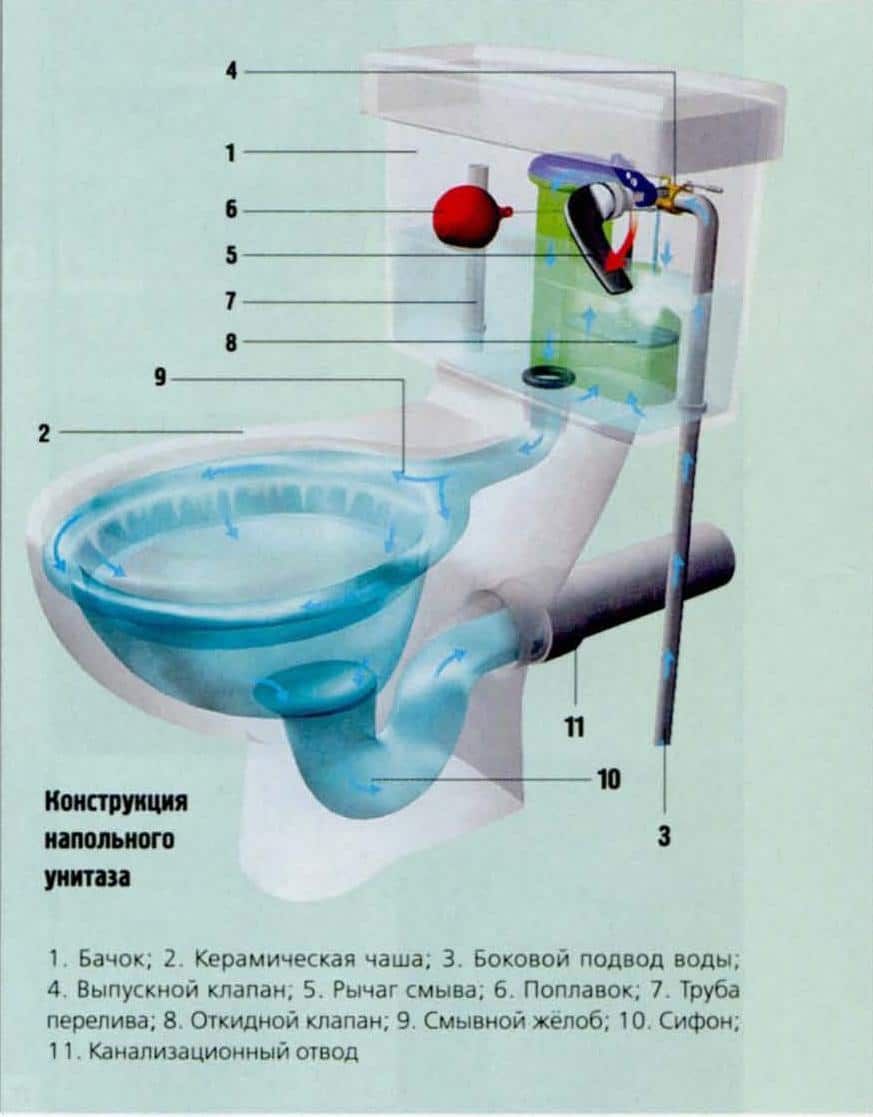

Устройство компакта: вода поступает из бачка непосредственно в чашу, смыв происходит по всему периметру

Моноблок, его ещё называют американским толчком из-за популярности подобной конструкции за океаном. Бачок и чаша заключены в единый корпус.

Толчок-моноблок, да ещё компьютеризированный. Такие модели чрезвычайно популярны в Японии, Корее, теперь и Китае

Унитаз со встроенным бачком, принципиальная схема такая же, как у традиционного. Отличие лишь в том, что специальный утеплённый бачок прячется в стену. Чаша может быть выполнена в привычном формате, опираясь на пол, либо быть подвесной. В этом случае вся конструкция (бачок, чаша, трубопроводы) монтируются на единой раме, так называемой инсталляции.

Подвесной унитаз стоит дешевле компакта, но в комплекте с инсталляцией (рама + бачок + кнопка управления) обойдётся дороже

Нижняя раковина без бачка, смыв осуществляется напрямую из водопровода, накопительный бачок отсутствует. Смывные клапаны у нас редкость, но распространены в Германии и Скандинавии. Может быть использована как специальная, так и универсальная чаша для верхнего расположения бачка.

При нажатии клапан прямого спуска, заменяющий бачок, автоматически отмеряет порцию воды. При необходимости время нажатия и объём смыва можно увеличить

Чтобы понимать, как устроен унитаз, рассмотрим различия в конструкции чаш:

Варианты выпуска ↑

Выпуск — сливная труба, по которой сток поступает в канализацию. Должен соответствовать существующей разводке трубопроводов и может быть горизонтальным, вертикальным, косым и универсальным (варио).

В большинстве типовых отечественных домов разводка канализации рассчитана на подключение унитаза с косым выпуском, но всё чаще встречается горизонтальный. В «сталинках» превалирует вертикальный. Если есть сомнение, лучше приобрести варио

«Приёмная» чаша ↑

Конфигурация «приёмной» части чаши также может быть различной:

Воронкообразная форма характерна для большинства современных унитазов. Хороша она тем, что «мина» попадает сразу в воду, исключается контакт её с воздухом и соответственно, распространение зловонных миазмов. К тому же загрязнение поверхности минимально. Неизбежные издержки — велика вероятность, что при падении «боеприпаса» в сифон ваше «шептало» обдаст веером брызг.
Козырьковая чаша представляет собой разновидность воронки с наклонной полкой. Прицельным огнём «снаряд» попадает на полку, скатываясь с неё, как новый русский с альпийской горнолыжной трассы в Куршевеле. Это исключает обрызгивание зада, но приводит к загрязнению полки толчка.
Тарельчатая чаша считалась самым подходящим для граждан вариантом во времена СССР. Иностранные производители позиционируют «тарелку» как медицинский унитаз: полученный продукт можно хорошенько рассмотреть и взять пробу на анализ. Но эстетика подобного процесса весьма сомнительна, к тому же в сортире приходится распылять слишком большое количество освежителя воздуха.

Выбор личного унитаза — дело вкуса, но всё же большинство пользователей сходится на том, что для домашнего туалета наиболее удобна воронкообразная форма чаши

Сифон или гидрозатвор ↑

Обязательный элемент любого сантехнического прибора, препятствующий проникновению в помещение канализационных запахов.

Вода, постоянно находящаяся в сифоне, разделяет воздушные среды помещения и системы канализации. Если отсутствует или забита вентиляция стояка, при смыве может происходить срыв гидрозатвора, зловонные газы проникают в санузел

В отличие от статичной чаши, бачок представляет собой механическое устройство с движущимися деталями. Соответственно, может «закапризничать», потребовать к себе внимания и заботы. К счастью, современная сливная арматура (по крайней мере, от приличных производителей) надёжна, выполнена из некорродирующих и долговечных материалов и не требует частого обслуживания. Рассмотрим основные типы и устройство бачка унитаза.

В общем виде сливная арматура состоит из впускного и сливного клапанов. Закрытие впускного происходит автоматически, под действием всплывающего поплавка, по достижении заданного уровня воды. Сливной клапан имеет перелив для спуска воды в случае переполнения бачка. Как впускные, так и сливные клапаны имеют весьма различную конструкцию.

Бачок с пимпочкой, ручкой или верёвочкой ↑

Слив с пимпочкой, которую для спуска воды следует дёргать вверх, примитивен, состоит из прямого штока, и резинового клапана-груши. Несмотря на то, что ломаться нечему, часто капризничает: не всегда удаётся обеспечить плотное прижимание резины к горловине. Традиционные верхние бачки с цепочкой или верёвочкой и резервуары с ручкой, напоминающей дверную, немного сложнее: шток слива поднимается/опускаются благодаря рычажному механизму, который лучше направляет грушу.

Самый простой клапан слива. Фатальных поломок подобной арматуры не бывает, разве что резина состарится и потеряет эластичность. Но работает механизм неточно и часто подтекает. Если бачок «сопливит», рекомендуется очистить от налёта мягкую грушу и седло

Впускная арматура с рычажным поплавком, бывшая наиболее популярной лет 15-20 назад, постоянным журчанием в толчке заставляла нервничать миллионы соотечественников. К счастью, качество нынешних изделий ощутимо возросло, но всё же подобные механизмы — не самые надёжные и удобные. Устройство сливного бачка унитаза с рычажным поплавком несложно: рычаг крепится шарнирно и, пусть не очень точно, но перекрывает клапан. Зачастую такие системы шумноваты при заполнении. Если вода не набирается, причина может быть в неправильной регулировке (если она есть), засорении клапана. Есть вероятность, что негерметичен и не всплывает поплавок. В случае протечки следует проверить механизм слива, возможно, достаточно подкрутить резьбовые соединения и удалить загрязнения с деталей.

Система заполнения с рычажным поплавком и ручкой-дёргалкой применяется более века, но до сих пор не потеряла своей актуальности. Проста, дёшева, надёжность средняя

Бачок унитаза с кнопкой ↑

Устройство бачка унитаза с кнопкой сложнее. В нём также имеется поплавок, но перемещающийся по вертикальной направляющей. Клапан впуска, который открывает воду при опускании поплавка, расположен не сверху, как в предыдущем варианте, а снизу, что обеспечивает низкий уровень шума. Сливные механизмы разнообразны по конструкции, зачастую имеют рычажные механизмы либо устройство клапана унитаза основано на пневматическом принципе. При заполнении бачка водой до установленного уровня клапан под её давлением закрывается. Современные системы слива обеспечивают надёжную работу, имеют широкий диапазон регулировок. Если вода не набирается, следует проверить, не перекошен ли поплавок на стоке. Протекает — очистить либо заменить резиновые прокладки.

Современная арматура для бачка с кнопкой. Справа — система наполнения с нижней подводкой, верхним клапаном и вертикально перемещающимся поплавком. Слева — двухпозиционный механизм слива с регулировкой в широком диапазоне

Снять крышку с бачка и восстановить нормальную работу капризничающей безпоплавковой арматуры сможет, наверное, каждый. С поплавковой будет посложней, придётся разобраться в его устройстве и регулировании. Кнопочная арматура в «продвинутом» компакте или встроенном бачке может ввести неспециалиста в ступор — слишком много рычажков, штоков, переливов, уплотнителей и прочих деталек. Качественные механизмы служат долго, досаждают редко, но для их обслуживания лучше пригласить квалифицированного сантехника.

Пригодилась статья? Расскажите друзьям:

Как устроен унитаз

На сегодняшний день бурными темпами развивается частное строительство. Неотъемлемой частью любого проекта, будь то благоустроенный дом или квартира, является проведение коммуникаций и монтаж санитарно-технического оборудования. Особое место в данном вопросе занимает процесс установки унитаза. Унитаз есть в любой квартире. Он представляет собой оборудование для отправления нужд людей, которое устанавливается в санитарных узлах. Унитаз может быть оборудован автоматической или полуавтоматической системой смыва. Наиболее часто изготавливается он из сантехнической керамики.

Очень важно знать, как именно устроен унитаз и его сливной бачок, так как при любой поломке можно будет незамедлительно приступить к ремонту, и не дожидаться мастера.

Любой хозяин должен знать устройство данного оборудования, принцип его работы, основные требования, предъявляемые к проведению работ по его монтажу и т.д. Все это очень важно для рациональной его эксплуатации. Еще до нашей эры сооружались подобные устройства. Наиболее древние унитазы появились в Центральной Азии примерно в 11 веке. В последние годы выпускаются все более новые модели. Стоит рассмотреть подробнее устройство унитаза, сливного бачка, основные типы унитазов.

Основные разновидности

Установка унитаза и смывного бачка.

Унитаз может быть нескольких видов в зависимости от дизайна и техники монтажа. Выделяют напольный унитаз и подвесной. В свою очередь, среди напольных есть унитазы с бачком, отдельно стоящие, приставные и турецкие. Отличие же подвесных в том, что для их устройства требуется наличие на стене системы слива и специального бака. При этом слив идет напрямую. В зависимости от типа слива различают устройства с горизонтальным, вертикальным, наклонным или сифонным сливом. Некоторые разновидности частично выполнены с добавлением серебра, что обеспечивает антибактериальный эффект. Другие имеют водоотталкивающее покрытие.

Наиболее современные унитазы (автоматизированные) позволяют избавиться от неприятного запаха, имеют сидения с подогревом и другие функции. Существуют определенные требования, предъявляемые к ним. Унитазы являются частью системы водоотведения. Высота при установке должна быть 400 мм. Во избежание поломки, унитаз должен выдерживать груз массой 200 кг, некоторые из них способны выдерживать нагрузку в 400 и даже 800 кг. Есть несколько типов систем слива воды: простая, двойная (по 3 и 6 л) и прерываемая. Сливные системы могут быть электронные и механические.

Основными частями унитаза являются сливной бачок, чаша и стульчак (сиденье).

Сливной бачок не является обязательным компонентом.

Устройство сливного бачка унитаза

Схема экономичного смывного бачка.

При устройстве унитаза в квартире или благоустроенном доме важно знать принцип работы сливного бачка. Первым делом при покупке унитаза нужно обратить внимание на все комплектующие, нужно оценить саму чашу. Одним из самых важных элементов является сливной бачок. Его необходимо собрать, рационально установить и отрегулировать работу. Устройство сливного бачка довольно просто. Бачок может быть выполнен из керамического материала или же пластика. Выделяют несколько механизмов работы сливного бачка: со стоп-кнопкой, сливной двухрежимный и с двумя кнопками. Последний вариант является наиболее экономичным и современным. В этом случае удается сэкономить воду.

При этом имеется большая и малая кнопка. Большая сливает всю воду из бачка, а малая только часть. Смыв воды тоже может быть разным: прямым и обратным. В первом случае вода течет прямо из бачка в унитаз в одном направлении. Во втором — направление может изменяться, что более оптимально. Большое значение имеет знание технологии установки сливного бачка. Первым делом нужно собрать его воедино, согласно приложенной инструкции. Следующий этап работы — укрепление бачка. Это во многом зависит от модели. Наиболее важная часть монтажа — подключение его к системе канализации и водопроводной трубе, чтобы была возможность постоянного подвода воды. При помощи специального поплавка нужно научиться регулировать уровень воды в сливном бачке. Все это есть в инструкции. Перед тем, как начать им пользоваться, нужно проверить его работу. При наличии протечек или других дефектов рекомендуется его заменить на новый.

Схема сливного бачка

Схема обычного бачка унитаза.

Устройство бачка довольно просто. Схема напоминает гидрозатвор. В ней есть поплавок, пломба и рычаги. При помощи кнопки или рычага можно направлять воду сверху вниз для очистки и выведения содержимого. В бачке есть видимые и невидимые части. К видимым относятся крышка, бак, кнопка. Невидимая часть расположена внутри. Сливной бачок имеет в своем составе поплавковый кран (он нужен для того, чтобы заполнять водой бачок и регулировать ее количество), кнопку для смыва воды, заглушку при боковом типе подвода воды и сливную арматуру.

Монтаж подвесного бачка проводится по следующей технологии. Перед монтажом бачка требуется перекрыть воду. Сперва нужно прикрепить смывную трубу к бачку. Размер трубы 32 мм. Сливной бачок поднимают таким образом, чтобы нижний конец трубы был расположен на нужном уровне. Перед этим в стене делают отметку для трубы. При помощи маркера или карандаша отмечают точки, в которых будут просверлены отверстия для крепления бачка. Для этого можно использовать шурупы или дюбеля.

Крепится бачок в горизонтальном положении. Далее к нему присоединяется холодная вода, и он наполняется. В местах соединения трубы и бачка целесообразно сделать прокладки во избежание протечек.

Если предполагается разместить бачок низко, то он крепится на полочке унитаза. При этом сначала укладывается прокладка. После чего сливной бачок крепят к полочке при помощи болтов с прокладками, расположенными внутри бачка. После этого потребуется закрутить гайки и прикрыть сквозное отверстие в бачке. Затем бачок устанавливают на унитаз. Для этого болты, расположенные на на бачке, совмещаются с отверстиями полочки и прикручиваются гайки. В конце нужно подключить подачу воды по шлангу.

Принцип работы сливного бачка

Механизм слива воды осуществляется очень просто. При нажатии кнопки спуска воды открывается клапан, который соединяет унитаз с баком, и вода изливается в устье. В том случае, если в баке снизился уровень воды, то в работу включается поплавок, что позволяет ему снова заполниться.

Для того чтобы обеспечить нужный объем воды в баке, требуется следить за положением поплавка. Если воды поступает очень много, то поплавок требуется поднять. Регулировка проводится при помощи специальных приспособлений, которые расположены на поплавке.

Если имеется автоматическая система слива, то клапан закроется после того, как бак станет полностью пустым. Наиболее старые виды унитазов имеют установку запорной арматуры с поплавковым клапаном. Существуют внутристенные модели унитазов, которые производятся из прочного пластика. Они имеют вид широкой, плоской канистры. Встроенный бачок должен быть оснащен смывной панелью, на которой имеются 2 кнопки. Если нажать на правую из них, то выльется 6 л воды, если на левую — 9 л. В первом случае есть возможность экономить воду.

Устройство чаши и сифона

Устройство унитаза включает такие его части, как сифон и чаша. Чаша — это видимая часть унитаза, куда непосредственно происходят отправления. Опускаясь, она плавно переходит в сифон. Последний необходим в качестве гидравлического затвора для газов, скапливающихся в системе. Сифон переходит в основной патрубок, который непосредственно идет в систему канализации. Сифон имеет изогнутую форму. В этом месте очень часто скапливаются различные нечистоты: мусор, волосы и т. д. В силу всего этого, унитаз необходимо периодически очищать различными методами. Можно применять химические вещества, такие как «Крот», «Мистер Мускул», «Тирет».

Хороший эффект дают некоторые народные средства, содержащие кислоты и щелочи в своем составе. Удалять засоры можно при помощи байпаса, он есть в каждой квартире.

Таким образом, можно сделать заключение о том, что устройство такого прибора, как унитаз, не очень сложно. Основными составляющими его частями являются сливной бачок и чаша. Наиболее сложно устроен бак. Устройство его отличается наличием клапанов, кнопок, поплавка.

Самые лучшие посты

Как устроен американский унитаз | Андрей Ратников

Типичный американский унитаз

В рунете можно встретить множество достаточно однотипных историй от отечественных туристов, посетивших Америку.

В этих историях рассказывают о том, что унитазы в США имеют совершенно другую конструкцию, нежели в России, или других европейских странах. Американские унитазы постоянно наполнены водой, а рядом с ними никогда нет привычного нам ёршика:

Вода в чаше унитаза и отсутствие ёршика

Разочарую, унитазных ёршиков в Америке отнюдь не меньше, чем в России. В частных домах и квартирах американцев ёршики присутствуют точно там же, где и у нас — рядом с унитазом.

А вот в общественных туалетах ёршики у них хранятся не рядом с унитазом, а в каморке или шкафчике уборщиков вместе с другим уборочным инвентарем, не так часто и нужны ёршики при наличии воды в чаше унитаза и достаточно интенсивной системы смыва.

Принято считать, что чаша с водой придумана специально для того, чтобы унитаз реже пачкался. Но это не совсем так, поскольку первые массово выпускаемые в начале прошлого столетия унитазы практически не имели проблем с качеством смыва.

Это были тарельчатые унитазы с высокорасполагаемыми смывными бачками:

Кстати, в тарельчатых унитазах не было проблемы с брызгами при сливе. Функцию антивсплеска успешно выполняла полочка (тарель) унитаза, уровень воды в которой составлял 1-1,5 сантиметра.

Современные унитазы условно делят на американские (с американской системой слива) и на европейские (с европейской сливной системой). Дело в том, что американцы канализационные трубы традиционно размещают под или в перекрытиях помещений, а мы и европейцы — над перекрытиями.

Схема типичного европейского унитазаУнитаз европейского типа в разрезе

Как видите, в российских и европейских унитазах сливная канализационная труба находится практически на одном уровне с выпуском унитаза. Небольшое количество воды в так называемом сифоне унитаза служит лишь для того, чтобы создать гидрозатвор, который не дает канализационным газам проникать в помещение.

Во время смыва воды в таком унитазе его содержимое просто сливается в трубу без возникновения сифонирующего эффекта слива, присущего американским унитазам.

Этот эффект выглядит вот так:

Демонстрация сифонирующего эффекта

В инженерии сифоном (от др.-греч. σίφων «трубка; насос») принято называть изогнутую трубку с коленами разной длины, по которой жидкость поступает из сосуда с более высоким уровнем в сосуд с более низким уровнем жидкости. Для обеспечения работоспособности сифон необходимо предварительно заполнить жидкостью (зарядить сифон).

Расположение сливных канализационных труб над перекрытием и сухая чаша унитаза не оставляют достаточной высоты для организации сифонного слива в европейских моделях унитазов.

А вот при американском способе прокладки труб и наполовину заполненной водой чаше унитаза, выполнить сифонный слив вполне возможно.

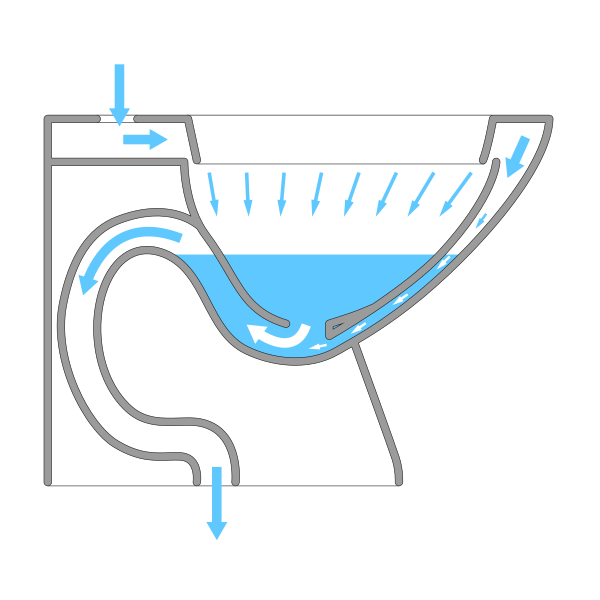

Схема устройства американского унитаза с сифонирующим сливом

Сифонирующие водосбросы достаточно распространены в гидротехнике. Взгляните на картинку из учебника:

Гидротехнические сооружения. Учебник для вузов.

Здесь можно видеть все характерные особенности устройства сифонирующего слива американских унитазов. Это и водяной замок (гидравлический затвор) и изгиб (носок) выпускного канала для отброса струи при зарядке сифона. Сравните:

Сифонирующий унитаз с изгибом выпускного канала для зарядки сифона

Почему американский стандарт унитазов не подходит для России? Читайте в отдельной статье.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Как устроен унитаз

сливной механизм бачка в разрезе, строение, из чего состоит смывное устройство, система смыва, конструкция, как устроен унитаз, схема, принцип работы

Не хочется представлять комфортные условия проживания без такого сантехнического прибора как унитаз. Чтобы он нормально функционировал, владелец недвижимости должен знать его конструкционные особенности.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

с одной кнопкой
- вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Монтаж и замена арматуры сливного бачка

Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

Как снять крышку с бачка

Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

Как снять крышку с бачка с кнопкой

Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

Демонтаж бачка

Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

Сливной бачок снимаем с чаши

Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

Откручиваем гайку, удерживающую сливной механизм

Теперь механизм слива воды легко вынимается.

Так выглядит арматура сливного бачка после нескольких лет работы

Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

Гайка крепления механизма подачи воды

Это сняли устройство подачи воды в бачок

После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

Монтаж арматуры сливного бачка

Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

На резьбу надеваем прокладку из резины

Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

Устанавливаем и закручиваем гайку

Герметизация

Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

Укладываем уплотнительное кольцо

Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

Затягиваем крепление

Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

Ставим выпускной клапан

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

Закручиваем гайку крепления впускного клапана

Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

Подсоединяем воду к бачку для унитаза

Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

Отключаем подачу воды, сливаем воду.
Откручиваем кнопку.
Снимаем крышку.
Где находится регулировочный винт
На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
- отключить воду, спустить ее,
- снять спускной механизм, открутив снизу пластиковую гайку;
- вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
- установить на место, все подключить и проверить работу.

Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.
Куда класть утяжелитель
Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

Как работает туалет — Основные сведения о туалете 101

Какие части унитаза есть?

Вы когда-нибудь задумывались, как на самом деле работает туалет? Миллионы людей пользуются им каждый день, несколько раз в день, но, вероятно, даже не задумываясь о том, как работает это чудо сантехники. Мы принимаем как должное сложность внутренней работы этого современного удобства.

На сегодняшний день доступно множество различных марок и стилей унитазов, но все они в основном состоят из трех компонентов: резервуара, унитаза и присоединенной сантехники.

Основы унитаза

Бак

В большой коробке в задней части унитаза, известной как бак, находится большинство рабочих частей унитаза. Бачок унитаза обычно состоит из ручки, поплавкового шара, заправочной трубки, переливной трубки, заправочного клапана (также известного как шаровой кран) и заслонки.

Ручка: рычаг переключения, который начинает процесс смыва унитаза.

Float Ball: расположен в резервуаре, он плавает в воде, которая находится в резервуаре.С каждым смывом он поднимается и опускается вместе с уровнем воды.

Заправочная трубка: трубка, подключенная к водопроводу, которая снова наполняет резервуар после каждой промывки.

Переливная трубка: трубка, по которой вода сливается из бака, если он наполняется.

Заправочный клапан (шаровой кран): клапан, закрывающий заправочную трубку

Заслонка: закрывает отверстие между баком и дежой.

Унитазы

Унитаз, вероятно, является самым основным предметом унитаза, поскольку обычно состоит всего из двух частей: унитаза и крышки.Обычно унитаз изготавливается из фарфора, но обычно бывает круглым или овальным, хотя есть и квадратные. Крышка (сиденье) изготавливается из разных материалов; дерево, фарфор, пластик, мрамор (да, мрамор).

Чаша: Чаша означает целую деталь, соединенную с баком. Он включает в себя зону отдыха и основание унитаза, поскольку обычно все они представляют собой одно целое.

Крышка: относится к части, которая закрывает унитаз или зону отдыха унитаза.

Сантехника

Одно из величайших изобретений всех времен — это водопровод с S-образной кривой, изобретенный Александром Каммингсом в 1775 году. Сантехника с S-образной кривой не позволяла сточным газам возвращаться в вашу ванную комнату. Большинство людей не подозревают, что газы из сточных вод легко воспламеняются, не говоря уже о неприятном запахе. Сантехника S-образного изгиба была позже усовершенствована Томасом Крэппером в 1880 году, который представил водопровод с U-образным изгибом, который с меньшей вероятностью заклинивал и переполнялся.

Другой частью водопровода для туалетов является клапан подачи воды, который соединен с баком, который подает воду к крану заливки для заполнения бака. Без него не было бы подачи воды для пополнения бака и продолжения промывки.

Как работает унитаз

Уровень воды в унитазе

Теперь, когда вы знаете основные части унитаза, давайте объясним, как все это работает вместе. Сначала вода подается из крана подачи воды в заправочную трубку.Вода проходит через заправочную трубку и заполняет резервуар. Как только поплавок достигает заданной высоты, он запускает заправочный клапан или шаровой кран, чтобы закрыть заправочную трубку, чтобы вода больше не наполняла резервуар. Если заправочный клапан неисправен и продолжает пропускать воду в бак, избыточная вода вытечет из перепускного клапана в унитаз.

Как только резервуар будет заполнен до указанной высоты, он готов к промывке. При нажатии на ручку или кнопку открывается заслонка, закрывающая впускное отверстие на дне резервуара.Это позволяет воде из бака выливаться из бака в таз. Некоторая часть воды уходит в заправочную трубку, чтобы начать наполнение резервуара, но большая часть сливается в чашу. Вес и количество воды, сливаемой в чашу, создают эффект сифона, и вода всасывается из чаши по S-образному водопроводу и выходит через канализационные трубы.

Пока вода устремляется из бака, поплавковый шар падает, вызывая открытие клапана наполнения и начало наполнения бака.Как только поплавок достигает определенного уровня, заправочный клапан закрывается, и унитаз снова готов к промыванию.

Как работают туалеты | HowStuffWorks

Туалет. Комод. Джон. Туалет. Фарфоровый трон. Как бы вы это ни называли, мы неизбежно приходим к обсуждению этого устройства, потому что в каждом доме есть хотя бы один. Но что более важно, мы обсудим унитаз, потому что это чудо техники — увлекательная система обработки воды!

Но в нашем сознании есть все эти плохие коннотации. Есть вещи, которые мы делаем с туалетом, микробы, которые мы с ним ассоциируем, образы, которые мы получаем из общественных туалетов, тот факт, что мы должны его чистить — все эти детали в некоторой степени выходят из унитаза… испорченный. В этой статье мы просим вас попытаться преодолеть ментальный блок и просто посмотреть на туалеты, чтобы понять, чем они являются — изящные решения проблемы, потому что туалеты действительно потрясающие вещи.

Как работает смыв унитаза | Visual.ly

87 093 Просмотры

5 любимые

5 акции

Туалет. Один из самых важных и часто используемых инструментов в нашем доме. Возможно, самое ценное из изобретений, но знаем ли мы, как оно работает? Следующая инфографика объясняет внутренний … работу этого сложного сантехнического оборудования в понятной форме. Никогда не угадаешь, когда тебе понадобится разобраться в этом для быстрого самостоятельного обслуживания. Как работает туалет при смывании В настоящее время наличие в доме исправного туалета не должно вызывать у вас особого восторга. Однако так было не всегда. Давайте посмотрим, что происходит, когда вы смываете стандартный унитаз, а также как работают некоторые его компоненты. ЧАША СИФОН ФАКТЫ О ПРОМЫВКЕ: Вы знали? Несмотря на отсутствие движущихся частей, унитаз отличается надежной конструкцией. Самая важная часть унитаза — это то, что отлито в чашу, известное как сифон для унитаза, показанное здесь: Вопреки распространенному мнению, туалет был изобретен не Томасом Крэппером.Фактически, сэру Джону Харингтону приписывают изобретение Джона почти 300 лет назад. МИСКА СИФОН Сэр Харрингтон не только придумал идею туалета, но и установил ранний рабочий прототип во дворце королевы Елизаветы I, которая оказалась его крестной матерью. Чаша крепится к трубе с U-образным коленом, ведущим в канализацию. Когда вода и отходы покидают чашу при смыве, воздух врывается внутрь, вызывая звук смыва. Воздух, поступающий в чашу, останавливает процесс сифона. Затем чашу наполняют водой из бака выше. С другой стороны, Томас Крэппер был водопроводчиком и большим сторонником санитарии воды. Его сантехническая компания создала и запатентовала части современного унитаза, такие как поплавок, показанный ниже. ТУАЛЕТНЫЙ БАК Бак, расположенный в верхней части туалета, вмещает около 2 галлонов чистой воды. Что еще более важно, резервуар может отправлять воду в чашу достаточно быстро, чтобы активировать эффект сифона и отправлять отходы и воду по трубе.Уууууу! Я изобрел первый унитаз со смывом в 1596 году. Сэр Джон Харрингтон Я родился в 1836 году. Дерьмо. Когда вы нажимаете ручку вниз, активируется система резервуара, в результате чего вода стекает в чашу менее чем за 3 секунды; запуск слива. Тот же эффект может быть достигнут с помощью одного сифона, если вы быстро нальете в чашу достаточно воды. Томас Крэппер Части унитаза ДОПОЛНИТЕЛЬНАЯ ТРУБКА ЗАПОЛНИТЕЛЬНЫЙ КЛАПАН ПОПЛАВОК РУЧКА ПОПЛАВКОВЫЙ ШАР ПЕРЕЛИВНАЯ ТРУБКА ПРОМЫВНОЙ КЛАПАН ЗАСЛОНКА СЛИВНОЕ ОТВЕРСТИЕ ЧТО ПРОИСХОДИТ ВНУТРИ БАКА После того, как вы нажмете на ручку, цепь, которая соединена с заслонкой и промывочным клапаном, потянется вверх за рычаг ручки. Поднимая заслонку вверх, вода внутри бачка может стекать в унитаз. Когда вода выходит из бака и попадает в унитаз, она заполняет унитаз, и возникает эффект сифона, в результате чего вода и отходы удаляются. Когда резервуар опорожняется, заслонка закрывает сливное отверстие, и вода поступает в резервуар для его наполнения. Тайна флеша раскрыта! БОЛЬШЕ О ДЕТАЛЯХ И ФУНКЦИЯХ ТУАЛЕТНОГО БАКА ПОПЛАВКОВЫЙ ШАР Поплавковый шар соединен с заправочным клапаном, который регулирует поток воды в бак.Когда вода достигает определенного уровня в резервуаре, шар плавает по воде, отключая механизм наполнения. Когда резервуар пуст, поплавок свободно падает, позволяя клапану открыться, наполняя резервуар. НАПОЛНИТЕЛЬНАЯ ТРУБКА И ПЕРЕЛИВНАЯ ТРУБКА Наполняющая и переливная трубка работают вместе, помогая удерживать воду в баке. Трубка перелива опорожняется прямо в унитаз ниже, наполняя унитаз после смыва. Если бы не было трубки для наполнения, на дне унитаза оставалось бы небольшое количество воды, что могло бы стать проблемой! Заслонка Заслонка — это резиновый механизм, который действует как уплотнение для слива, он позволяет воде входить и выходить из бака, когда вы смываете, довольно изящно. Бенджамин Франклин ГЛАВНЫЙ САНТЕХНИК источники: http://home.howstuffworks.com/toilet.htmhttp://www.neatorama.com/2006/11/01/inventions-for-lazy-people/

Вы работали над этим визуалом? Получите кредит!

Получить цитату

Как работает туалетная бумага | HowStuffWorks

Как вы, наверное, знаете из личного опыта, современная туалетная бумага бывает разного качества и конструкции, но все они похожи в том, что она легко разлагается в септической системе. Большая часть TP изготавливается из древесной массы, воды и отбеливателя, а также из химических веществ, которые извлекают волокна, делая бумагу более мягкой и менее грубой.

Производители часто используют смесь мягкой и твердой древесины (дуб, клен или камедь).Деревья измельчают на щепу, чтобы с ними было легче обращаться, а затем щепу подают в большой варочный котел, который, по сути, представляет собой большую скороварку, которая измельчает древесный материал на древесную массу. Затем мякоть очищается и отбеливается для удаления цвета.

Объявление

Целлюлоза смешивается с водой, и вместе материалы образуют основную массу бумаги. Смесь прессуют на большом экране, который стекает с воды, оставляя красивый белый бумажный продукт.Большие металлические лезвия соскабливают бумагу с экрана, а затем бумага наматывается на рулоны. Наконец, машина разрезает рулоны и перфорирует бумагу [источник: Промышленные шредеры].

Туалетная бумага промышленного качества, такая как та, которую можно найти в тюрьмах или в вашем рабочем офисе, содержит больше волокон, что означает более грубую текстуру, и она почти всегда тоньше, поэтому вам нужно больше для работы.

Туалетная бумага из вторсырья, на долю которой приходится лишь 2% продаж ТП в США, обрабатывается иначе.Вместо деревьев производители собирают разные виды использованной бумаги. Затем они удаляют чернила и цвета с этой бумаги перед началом процесса создания. Из-за того, что он изготовлен из вторичной бумаги, конечный продукт не имеет приятного однородного белого цвета. Он также сделан из более длинных волокон, которые, как вы уже знаете, более грубые и не такие удобные.

Вне зависимости от того, происходит ли она из девственных деревьев или из переработанных источников, туалетная бумага имеет более короткие волокна, чем, скажем, салфетки для лица или бумажные полотенца.Эти короткие волокна являются ключом к тому, чтобы сделать TP более смываемым и быстрее разлагающимся, чем у большинства бумажных изделий. Однако это тонкая грань между слишком короткими волокнами, потому что эта бумага, как правило, заметно более хрупкая.

Даже с современной смываемой конструкцией TP во многих местах вы все равно не можете смыть бумагу. Вместо этого его нужно поместить в контейнер для мусора, потому что некоторые более слабые водопроводные системы могут слишком легко засоряться.

Тогда есть вопрос цвета.Большая часть американской туалетной бумаги просто белого цвета. Но еще в 1970-х годах производители выпускали рулоны всех цветов радуги, от синего до желтого и розового, позволяя домовладельцам координировать все аспекты их ванных комнат.

Так почему же туалетная бумага до сих пор не предлагается в красивых оттенках? Поскольку использованные красители были связаны с потенциальными проблемами со здоровьем, такими как рак шейки матки и воспаление в нижних регионах. Внезапно цветовая координация показалась мне гораздо менее важной, чем сохранение здоровья.Красители также замедляют скорость разложения TP, что очень плохо, особенно в местах с менее мощной водопроводной системой. Также стоит отметить, что красители увеличивают производственные расходы, которые будут переложены на клиента [источник: Smallwood].

То же самое относится и к ароматизированной бумаге — ароматизированные версии редки в США, потому что некоторые утверждают, что они раздражают людей сзади. Однако ароматизированный и цветной TP очень популярен в таких странах, как Мексика и Франция, и, по-видимому, эти места не переполнены анальными проблемами [источники: Harwell, LostinFrance].Не говоря уже о том, что отбеленная белая туалетная бумага тоже может вызывать раздражение ягодиц?

Про США и загадочные унитазы.: engineering_ru — LiveJournal

Все самое поразительное и необычное, что я встретил в США, ждало меня в туалете. Американский унитаз потрясающ.

В момент нашей первой встречи я сразу одновременно и погрустнел, и напугался. В голову пришла мысль, что унитаз подсунули неисправный и чем-то забитый. На самом деле оказалось — что всё не так. Унитаз пребывал с своём исконно американском состоянии.

Воды в нём наливается намного больше, чем в европейских. Благодаря этому факту унитаз пачкается (говном) намного реже, и всплески воды, когда какие-то продукты жизнедеятельности (говно) туда падают, тоже меньше. Сливных бачков часто нет, думаю они в принципе отсутствуют, но эта информация требует проверки. Встречаются модели и со сливным бачком и ручкой слива под крышкой.

Но самое удивительное происходит при сливе. В отличие от жалких европейских собратьев, в которых очищение унитаза происходит простым доливом воды в чашу, после чего вода смешивается с содержимым чаши (говном), и, благодаря простому переливу воды, уходит в канализацию, у американцев всё не так.

По моим ощущениям, у американцев при нажатии на слив происходит открытие портала в другое измерение. Космический вакуум засасывает воду водоворотом, и она уходит туда без остатка. В этот момент недовольные другоизмерительные жители иногда успевают что-то прорычать в ответ на земную посылку, но портал быстро закрывается. Вода наполняется вновь до своего американского уровня.
Все это можно наблюдать на видео:

Такой унитаз называется унитазом сифонного типа. Говорят, такие унитазы встречаются еще Китае и Таиланде, но в Таиланде я не был, а в Китае таких не видел. Принцип работы основан на том, что основной напор воды подаётся не просто сверху, а с самого низа, засасывая содержимое.

Старое американское видео с распиленным унитазом, наглядно демонстрирующее принцип работы:

Засасывающая сила водоворота удивляет. Американский друг способон сожрать практически все. Видео с сайта-производителя:

А если учесть еще и эстетический аспект, который заставляет каждый раз удивленно вглядываться в образующийся водоворот — можно с уверенностью сказать, что унитаз — это крайне потрясающее и общественно значимое достижение американцев.

С установкой такого чуда в России имеются некоторые проблемы — из-за распространенного горизонтального и углового выпуска, тогда как у американцев выпуск вертикальный.

Вот такие дела. Но проследуем дальше.

Уверен, многие ночью засыпают с мыслью когда-либо в жизни увидеть, как выглядит унитаз на американской подводной лодке. 1958 года выпуска. Возможно, кто-то даже плачет в подушку. Прекратите плакать, вот же он:

Насколько можно судить, унитаз на подлодке был с виду похож на унитаз РЖД. Сбоку есть рычаг, который выкидывает забавные коричневые колтыши(говно) за борт.

Вот еще один унитаз оттуда же, но тут ответстие закрыто инородным элементом:

А пока сидишь вот на этом — можно подкрутить пару вентелей:

Дальше идет унитаз с авианосца 1941 года выпуска. На вид унитазы имеют ту же систему слива, что и обычные современные. Кстати, есть большая вероятность, что в конкретно этот экземпляр откладывал продукты жизнедеятельности (срал) сам сенатор Джон Маккейн.

С унитазами покончено, теперь про душ. Американский душ тоже крайне странная штука. Сверху намертво пристегнута лейка:

Ниже — странная система из переключателей и крана. Яркий пример американского юзабилити. Чтобы разобраться в работе этой штуки понадобилось 15 минут вдумчивого кручения вентелей и изучение документации.

Встретился и старый вариант этой системы, тут еще хуже:

Зачем это все так, к чему такие сложности — осталось для меня загадкой.

И про выключатели. Удивительно, но американцы в качестве выключателей используют примитивные тумблеры, сам сфотографировать забыл, но вот фото из интернета:

Выключатели, более-менее тяготеющие к нормальным европейским, я встречал только в Калифорнии.

Вот такие дела, ребята. Странно это все.

Унитаз с универсальным выпуском vario — чем он удобен?

Прежде чем купить унитаз, нужно посмотреть, как расположена в туалете сливная труба, отводящая воду в канализацию. В зависимости от конструкции выпуска, унитазы можно разделить на типы в, то есть, отвода (слива) воды в канализацию. Ошибка в выборе правильной конструкции влечет за собой множество неудобств при установке и в процессе дальнейшего использования унитаза.

Однако с некоторых пор производители сантехники пришли к новшеству, позволяющему не беспокоиться на эту тему, и предложили унитаз, который можно покупать смело, не беспокоясь о нестыковке выпуска со сливной трубой. Это выпуск «варио» (Vario). Он универсален и может устанавливаться на любой вариант подсоединения канализации.

Коллекция Roca Meridian с выпуском варио Понять, как устроен выпуск унитаза Vario, легко — достаточно лишь поверхностно сравнить различные варианта выпуска.
Различают несколько типов так называемого «выпуска унитаза». Их четыре: горизонтальный выпуск, вертикальный и тот самый варио, по сути – универсальный выпуск.

Названия устройств «выпусков унитаза» говорят сами за себя. Горизонтальный выпуск — это когда выход стока располагается параллельно полу. Подобная схема разводки встречается в большинстве современных квартир как в Европе, так и в России.

Вертикальный выпуск унитаза может быть подключен к трубе, располагающейся вертикально, то есть — идущей из пола. Подобная конструкция превалирует в США и Канаде, изредка применяется в Европе. В России выпуски в пол часто делали еще в довоенное время, и они сохранились в «сталинках», которые обошел стороной капремонт. Косой выпуск рассчитан на подключение к выпуску из стены, расположенному под углом в 15-30º к полу. Он известен нам по постройкам времен СССР, но и ныне подобное решение все же, изредка применяется. Зарубежные производители сантехники практически не предлагаю унитазы под косой выпуск.

Унитаз можно адаптировать к иной системе отвода при помощи специального шланга-переходника, его называют патрубок, но лучше не прибегать к крайнему случаю. Кто столкнулся с подобной практикой выбора, знает, что унитаз с горизонтальным выпуском не получится корректно подсоединить к вертикальному, то есть, входу в пол, тогда сам унитаз придется ставить на расстоянии от раструба трубы и стены, и оно может быть немалым, что неразумно использует площадь комнаты. Вертикальный выпуск, соответственно, не подойдёт для горизонтального и косого подключения.

Наконец, варио — универсальный выпуск. Современные унитазы обладают именно такой конструкцией, ведь такой унитаз сочетается с любой схемой разводки канализации.

Что такое выпуск унитаза Vario, как распознать модель с такой конструкцией?

Отличие состоит в том, что край выпуска максимально отдалён от задней кромки унитаза. Благодаря этому появляется свободное пространство, в котором может разместиться любой тип патрубка: прямой в стену, Г-образный в пол, изогнутый для наклонного косого входа. Такой унитаз ставится к стене вплотную.

Витрина интернет-магазина Акванет располагает множеством моделей с «варио», среди них наиболее достойные модели от брендов Roca, Jacob Delafon, Villeroy & Boch, Duravit и Jika.

Коллекция Duravit 2nd floor

23 янв. 2015 г.

28 483

автоматический слив воды. Керамические унитазы.

Как устроены унитазы? Какие модели лучше, напольные или подвесные, керамические или пластиковые? Может ли современный унитаз выполнять функцию биде? Отвечаем на эти и другие вопросы.

На фото:

Подвесной встроенный унитаз&nbsp– изобретение последних лет.

По принципу горшка. Роскошный трон DAGOBERT выпускается в рамках серии ANTIQUE STYLE). Эта реплика кресла легендарного короля франков Дагобера из династии Меровингов выполняет роль… унитаза. В стул с высокой спинкой из массива ясеня вмонтирована расписная чаша с крышкой. Когда она поднимается, начинает играть песенка про того самого «доброго короля Дагобера», а если дернуть за цепочку смыва&nbsp– раздается звук бубенчиков. Чтобы сделать процесс восседания на троне максимально приятным, в подлокотник встроена пепельница, а в верхней части спинки укреплен подсвечник. Выпускается также детская версия унитаза-трона (для наследников престола).

На фото: модель 5501 Dagobert от фабрики Herbeau.

История унитаза

100 лет в России. Конструкция, напоминающая современный унитаз, появилась в Китае в I веке до нашей эры. Есть также версия, что изобретателем этого полезного предмета стал крестник английской королевы Елизаветы сэр Джон Харрингтон, который в 1569 году описал его книге «Метаморфозы Аякса». Тем не менее первый патент на унитаз со смывным клапаном был выдан только в 1775 году Александру Каммингу. А механическую систему слива начали использовать в Англии во время царствования королевы Виктории (1837–1901). Массовыми поставками унитазов в Россию занялась в начале XX века испанская компания Unitas (лат. «единство») – ей это устройство и обязано своим современным названием.

Устройство унитаза

Как он работает? Унитаз имеет U-образную форму смыва, благодаря которой создается водяная пробка, препятствующая распространению неприятных запахов из канализации.

На фото:

Устройство бачка унитаза. Основную работу производит смывной (сливной) бачок. В нем установлен водопроводный кран с рычагом, на конце которого находится поплавок. По мере наполнения бачка вода попадает в кожух поплавка и заполняет его внутреннюю полость. В результате поплавок всплывает, поднимая рычаг, управляющий входным клапаном. Когда емкость полна, рычаг достигает верхнего положения – клапан закрывается, и подача воды из крана прекращается. После спуска воды процесс повторяется.

Конструкция унитаза. Сегодня вам придется выбирать между напольными и подвесными унитазами. У каждого типа есть свои достоинства и недостатки. Первые, как следует из названия, монтируются на пол, вторые – на стену, точнее, подвешиваются к специальным системам инсталляции .

На фото:

Унитаз с нижним бачком называют «компактом» или «моноблоком». Помимо них встречаются унитазы с верхним бачком и модели со встроенной системой слива.

Унитазы: материалы

Не только керамика. Сейчас их изготавливают из самых разных материалов: это и стекло, и металл, и дерево, и пластик. Но чаще всего в продаже встречаются керамические унитазы – из санфарфора и санфаянса. Отличить их друг от друга подчас непросто даже специалисту. И цена их практически одинаковая. Тем не менее санфарфор предпочтительнее: у него менее пористая поверхность, он меньше впитывает запахи и грязь. Чтобы узнать, из чего сделан понравившийся вам экземпляр, попросите в магазине каталог. В нем должно быть указано, какой материал использовался для производства.

На фото:

Дизайнерские унитазы могут быть изготовлены из самых неожиданных материалов.

Унитазы: технологии

Новая эра. Поклонникам высокотехнологичных решений предлагается немало моделей с «усовершенствованиями». Самые популярные дополнительные функции – автоматический слив воды, механизированный подъем и закрытие крышки, подогрев сиденья. Встречаются унитазы, которые также исполняют роль биде, причем процесс мытья в них полностью автоматизирован.

На фото:

Унитаз с системой дезинфекции&nbsp– инновационная сантехника.

Контроль температуры воды, силы струи и других опций осуществляется при помощи дистанционного пульта управления. Есть модели и «из области научной фантастики». Подключенные к Интернету, они производят анализ того, что в них попало. А обнаружив отклонение от нормы или какую-либо инфекцию, отправляют электронное письмо – вам или вашему лечащему врачу… Тест на беременность тоже возможен.

История туалета | История

В каталоге, подготовленном к Венецианской биеннале 2014 года для сопровождения выставки архитектурных элементов, ванная комната упоминается как «архитектурное пространство, в котором тела пополняются, осматриваются и культивируются, и где один остается один для личного размышления — к развивать и утверждать идентичность ». Я думаю, это означает, что здесь ты смотришь, как плачешь в зеркало. Что касается конкретно туалета, куратор биеннале Рем Колхас и его исследователи считают его «высшим» архитектурным элементом, «фундаментальной зоной взаимодействия — на самом интимном уровне — между человеком и архитектурой.Итак, в следующий раз, когда буррито окажется не совсем подходящим или вы выпили слишком много джин-тоника, помните, что вы испытываете телесный союз с матерью всех искусств. Если не брать в расчет мелкий юмор, приватизация и распространение ванных комнат действительно стимулировали новые разработки в области чистоты и безопасности и сформировали наши здания.

Унитаз со смывом был изобретен в 1596 году, но не получил широкого распространения до 1851 года. До этого «туалет» представлял собой разношерстное собрание коммунальных надворных надстроек, ночных горшков и ям в земле.Во время бума замкового строительства в XI веке ночные горшки были дополнены туалетами, которые впервые были фактически интегрированы в архитектуру. Эти ранние ванные комнаты, известные как «гардеробы», представляли собой не что иное, как сплошные ниши, спускавшиеся вертикально к земле, но вскоре они превратились в небольшие комнаты, которые выступали из стен замка в виде отдельных бездонных бухт (такой туалет был местом для ключевой сцены в финале сезона «Игры престолов»). «Гардерроб» — это одновременно и эвфемизм для шкафа, и вполне буквальное название, как отмечает историк Дэн Сноу: «Считается, что имя« гардероб », которое переводится как охранять свою одежду, происходит от того, что вы вешаете одежду в шахту туалета, поскольку аммиак из мочи убьет блох.«

Ступенчатые валы для гардероба в замке Лэнгли, автор Виолле-ле-Дюк Хотя его можно было назвать в честь туалета, на самом деле он сильно напоминал часть защиты замка. И это работает по тому же принципу: гравитация. И хотя на самом деле гардероб был слабым местом в защите замка, горе скромному захватчику, взбирающемуся на стену замка под ним.

Для решения проблемы вертикального захоронения отходов появилось несколько проектов — например, некоторые спиральные башни, а некоторые — это целых башен; некоторые бросали мусор в выгребные ямы, рвы, а некоторые просто бросали его на землю внизу.Не все средневековые постройки были в порядке с простым сбросом экскрементов на землю, как горячее масло. Монастырь Крайстчерч (1167 г.) имеет сложную канализационную систему, которая разделяет проточную воду, ливневую канализацию и сточные воды, которые можно увидеть, отмеченные красным цветом на рисунке ниже, который является самой красивой схемой водопровода, которую я когда-либо видел: Схема канализации монастыря Крайстчерч, Кентербери (1167)

Сегодня унитаз превратился из архитектурного полипа в центральный элемент дизайна.Давным-давно, когда я мечтал стать архитектором, я проектировал дом для клиента, который хотел смотреть телевизор из туалета и ванны, но не хотел телевизор в ванной. Весь главный люкс, а значит, и значительная часть второго этажа здания, был спроектирован так, чтобы открываться вид из ванной. И это была вторая резиденция в моей недолгой карьере, которая началась с ванной. Однако чаще всего туалеты формируют пространство наших небоскребов.

Сантехника в доме XIX века в Нью-Йорке Поскольку мы не можем просто сбросить наши отходы с высоты 800 футов от небоскреба на оживленный городской тротуар, и поскольку эффективная водопроводная система зависит от штабелирования светильников, имеющих общую «мокрую стену», туалеты (и, конечно, лифты) являются только элементы, прорисованные в планах многоэтажных домов, повторяющиеся перекрытия которых строятся позже по желанию арендатора.Когда-то отведенный на периферию, туалет теперь превратился в оазис в центре нашей деловой жизни, место, где, как писал Колхас, «каждый остается в одиночестве для личных размышлений — развития и утверждения идентичности». Перефразируя Уинстона Черчилля, мы сформировали наши туалеты, затем наш туалет формирует нас .

Понравилась статья?
ПОДПИШИТЕСЬ на нашу рассылку новостей

Краткая история унитаза со смывом

От неолита к современности

Неизвестно, кто первым изобрел унитаз со смывом.Хотя археологические раскопки на северо-западе Индии обнаружили 4000-летние дренажные системы, которые могли быть туалетами, неясно, так ли это на самом деле.

Однако честь изготовить первый туалет принадлежит либо шотландцам (в поселении эпохи неолита, датируемым 3000 г. до н.э.), либо грекам, которые построили Кносский дворец (в 1700 г. до н.э.) с большими глиняными горшками, подключенными к системе слива воды. поставка.

Римское время

К 315 году нашей эры в Риме было 144 общественных туалета ( вверху справа ).Римляне относились к туалету как к светскому мероприятию. Они встретились с друзьями, обменялись мнениями, узнали новости и вытерлись губкой, прикрепленной к короткой деревянной ручке.

Затем его промыли в водопроводном канале перед унитазом и использовали повторно. Было высказано предположение, что эта практика породила фразу « держит неправильный конец палки ».

Наш младший куратор ( справа ) немного подробнее расскажет о римских туалетах.

Средневековье

В средневековой Англии люди использовали « горшков » и просто выбрасывали свое содержимое через дверь или окно на улицу. Более состоятельные будут использовать « garderobe », выступающую комнату с отверстием для мусора, подвешенную над рвом ( вверху справа ). Название, вероятно, произошло от практики хранения халатов в туалете, чтобы запах отпугивал блох и других паразитов. Крестьяне и крепостные, однако, облегчились в коммунальных уборных в конце улиц. В Лондоне был построен огромный общественный гардероб, который слили прямо в Темзу, вызвав вонь и болезни у всего населения.

Гардеробы и общественные туалеты в конечном итоге были заменены на « комод », ящик с сиденьем и крышкой, закрывающий фарфоровый или медный горшок для сбора мусора ( комод Марии Антуанетты, внизу справа ). Людовик XI во Франции спрятал свой комод за занавесками, в то время как Елизавета I покрыла свой комод малиновым бархатом и кружевом, используя веточки трав, чтобы скрыть запахи.

Широко распространено мнение, что Томас Крэппер разработал первый унитаз со смывом в 1860-х годах. На самом деле, именно 300 лет назад, в 16 веке, Европа открыла современные средства санитарии. Заслуга в изобретении унитаза со смывом принадлежит сэру Джону Харрингтону, крестнику Елизаветы I, который в 1592 году изобрел унитаз с приподнятым бачком и небольшой водосточной трубой, по которой протекала вода, чтобы смывать отходы. его крестная мать; К сожалению, его изобретение игнорировалось почти 200 лет: только в 1775 году часовщик Александр Каммингс разработал S-образную трубку под унитазом для предотвращения неприятных запахов.

Викторианские и эдвардианские времена

Поскольку население Британии увеличивалось в 19 веке, количество туалетов не соответствовало этому увеличению. В перенаселенных городах, таких как Лондон и Манчестер, до 100 человек могут пользоваться одним туалетом. Таким образом, сточные воды попали на улицы и в реки.

Это попало обратно в систему питьевого водоснабжения (которое было коричневым, когда выходило из труб) и было дополнительно загрязнено химическими веществами, конским навозом и мертвыми животными; в результате десятки тысяч человек умерли от болезней, передаваемых через воду, особенно во время вспышек холеры в 1830-х и 1850-х годах.

В 1848 году правительство постановило, что в каждом новом доме должен быть санузел или урна для золы. « Ночные земляники » были наняты для опорожнения золоотвалов. Однако после особенно жаркого лета 1858 года, когда гниение сточных вод привело к « великая вонь (изображена справа на карикатуре дня) », правительство заказало строительство канализационной системы в Лондоне; строительство было завершено в 1865 году. Наконец, количество смертей от холеры, брюшного тифа и других болезней, передаваемых через воду, резко снизилось.

В 1861 году Томас Крэппер был нанят принцем Эдуардом (позже королем Эдуардом VII) для строительства туалетов в нескольких королевских дворцах.

Он запатентовал ряд изобретений, связанных с туалетами, но на самом деле не изобрел современный унитаз, хотя он был первым, кто выставил свои изделия в выставочном зале ( справа ). Он и его современники, Джордж Дженнингс, Томас Твайфорд, Эдвард Джонс и Генри Доултон, начали производить туалеты в том виде, в каком мы их знаем сегодня.

Современные времена

Техника для ванных комнат действительно появилась в 20-м веке: смываемые клапаны, резервуары для воды, расположенные на самой чаше, и рулоны туалетной бумаги (впервые поступили в продажу только в 1902 году). В 1992 году был принят Закон США об энергетической политике, согласно которому в туалетах со смывом необходимо использовать только 1,6 галлона воды. В результате компании по всему миру начали разработку более совершенных туалетов с низким смывом, чтобы предотвратить засорение.

Многие туалеты теперь оснащены автоматическими смывами, а герметичный «вакуумный туалет », который можно увидеть на самолетах или лодках, уже внедряется в некоторых странах, в первую очередь в Японии. Некоторые из этих туалетов также компостируют производимые отходы, чтобы их можно было использовать в качестве удобрения для сада ( на фото справа ).

Ходить в туалет, где бы и как бы вы это ни делали, — это обычное дело для всех нас, а туалеты со смывом явно никуда не денутся!

← Вернуться в музей Карта

Предполагаемый смыв унитаза во время устного спора в Верховном суде

Это потому, что ближе к концу аргументов, примерно через 59 минут после запланированного времени, прозвучало такое ощущение, как если бы в унитазе производился слив.

Честно говоря, нет доказательств, что кто-то смыл воду в туалете во время разговора.Тем не менее, лязг какого-то механического устройства, за которым последовал звук бурлящей воды, было достаточным доказательством. « Res ipsa loquitur», , как говорят на латыни, , «вещь говорит сама за себя». Или, если повторить знаменитую цитату покойного судьи Поттера Стюарта о непристойности: «Мы узнаем это, когда слышим это».

Предполагаемый флеш произошел в середине предложения, как сказал адвокат Роман Мартинес, представляющий Американскую ассоциацию политических деятелей. Консультантов допрашивала судья Елена Каган.

«И FCC сказала, что когда [лязг, бурлящая вода] предмет вызова переходит на такие темы, тогда вызов преобразуется».

Он не обратил на это внимания. Судьи этого не заметили. В стенограмме этого не было. Если бы это произошло в обычных условиях смыва, никто бы этого не заметил.

Но это была очистка вне контекста. Это была середина устной дискуссии в Верховном суде, которая уже стала исторической, потому что все адвокаты и судьи были на телефонах, и она транслировалась в прямом эфире, чтобы все слышали, вместе с предполагаемым смывом.

Забавно, что дело было исключительно в телефонах; В частности, вопрос заключается в том, нарушает ли федеральный закон, запрещающий звонки роботов на мобильные телефоны, пункт о свободе слова Первой поправки. (Организация консультантов, которая оспаривает закон, состоит из сборщиков средств кампании, оперативников и социологов, для которых важны роботы.)

Верховный суд, возможно, пытается скрыть промывку, и кто может винить ее. Официальная стенограмма не включает флеш.С другой стороны, в стенограммах также не указывается, когда кто-то кашлял.

Но его нет в официальной аудиозаписи слушания, доступной на сайте суда. Никакого шума. Нет завихрения. (Послушайте примерно через 59 минут и 50 секунд после начала записи.)

Те, кто слушал в реальном времени, конечно, были удивлены, услышав слив в туалете.

«Унитаз только что промыл во время устных споров #SCOTUS?!?» — написала в Твиттере Кимберли Робинсон, репортер Верховного суда Bloomberg Law.

«Это действительно звучало как слив в унитазе на фоне устного спора в Верховном суде», — написал в Твиттере судебный репортер Рейтер Лоуренс Херли.

Никто не признал флеш, если это действительно был флеш.

Это мог быть кто-нибудь, кто звонил по телефону, или кто-то рядом с телефоном звонящего. Возможно, это был супруг или ребенок. Это могло произойти из ванной (не будем туда идти) или рядом с ванной. К счастью, звуки, которые предшествовали звуку смыва, были незаметны.

Но охота на промыватель не принесет результата. В чем преступление?

А может, унитаз смылся без причины. У кого не было туалета, который время от времени смывался сам?

Верховный суд всегда сопротивлялся прямой трансляции устных выступлений, аудио или видео, из-за очевидной озабоченности по поводу публичного выступления людей или превращения суда в цирк. Никто никогда не беспокоился о смыве в туалете. Усилит ли инцидент в туалете это сопротивление?

«Flush-Gate ни в коем случае не является обвинением в аргументах #SCOTUS, транслируемых в прямом эфире — по крайней мере, однажды суд снова заседает на One First Street», — написал в Твиттере профессор права Техасского университета Стив Владек.«Насколько я знаю, на скамейке нет туалетов».

А в чем действительно был сбой?

Конечно, судьи не изменят своей точки зрения по существу дела из-за простого смыва унитаза.

«Для ясности», — написал в Твиттере председатель FCC Аджит Пай, «FCC не рассматривает смыв туалета сразу после того, как адвокат сказал« то, что сказала FCC », как отражение решения Верховного суда или любого другого судьи из них в отношении определения агентства.

И судьи, и адвокаты вели себя так, как будто ничего не произошло. Насколько нам известно, никто не промахнулся.

«Кто из нас не смывал воду в туалете во время спора со SCOTUS ?!» написал в Твиттере профессор права Денверского университета Алан Чен.

БЕСПЛАТНЫХ фонов Zoom — Poo ~ Pourri

Если вы похожи на нас, вы делаете свое дело путем социального дистанцирования и работы из дома. Работа из дома означает, что Zoom звонит… много-много звонков в Zoom.

Почему бы не повеселиться? Мы собрали некоторую предысторию, которая, по нашему мнению, добавит немного изюминки вашему следующему звонку в Zoom.
