Как выглядит кабель: Как выглядит кабель HDMI

Содержание

Как выглядит кабель HDMI

Благодаря интерфейсу HDMI мы можем передавать в цифровом виде несжатые аудио- и видеосигналы. Способ передачи с помощью цифрового провода появился на рынке почти 15 лет назад. Как выглядит кабель HDMI?

Многие провода в продаже выглядят похожими, и клиенты не сосредотачиваются на их технических характеристиках, выбирая провод к домашнему кинотеатру, консоли или ресиверу. Имеет ли значение, как мы выбираем кабель? Безусловно!

Эта статья подскажет, какой цифровой шнур выбрать для отдельных устройств, но сначала давайте выясним, что такое HDMI, кабель, как работает передача посредством этого интерфейса, почему стоит покупать HDMI кабель, для чего применяется и какие параметры должен иметь такой провод.

HDMI кабель и интерфейс

HDMI – это аббревиатура от High-Definition Multimedia Interface, что на английском означает мультимедийный интерфейс высокой чёткости. Презентация этого стандарта состоялась в 2003 году. С тех пор многое изменилось, и на рынке уже появились несколько его ремейков. Каждый из них предлагал все более быструю передачу данных, чем предшественник.

Как уже говорилось, данный стандарт служит для отправки несжатых данных многоканального аудио и видео. Цифровой шнур идеально подходит для подключения цифровых устройств. Благодаря единому стандарту можно объединить большинство телевизионных устройств, таких как Blu-Ray-плееры или даже DVD-плееры, телевизоры, игровые консоли, телевизионные приставки, декодеры или мониторы. Вариантов конфигураций – масса.

Начиная с версии 1.4, в технологии HDMI реализована поддержка развёрток, превышающих разрешение 1080p, включая технологию Deep Color и 3D-форматы. Кабель HDMI High Speed был разработан для обеспечения разрешения 1080p и выше, включая новые технологии отображения изображений, такие как 3D, 4K и Deep Color.

Классификация HDMI кабеля

На самом деле в стандарте HDMI царит полный беспорядок. Конечно, в таблицах стандартов все очень подробно описано, что правда, на деле мы имеем много модификаций стандарта HDMI, и все они относятся к разъёму, который в каждой версии выглядит идентично. Неудивительно, что продавцы электронного оборудования пытаются использовать эту сумятицу и подталкивать нас к покупке дорогих, но вовсе не необходимых шнуров.

Технология HDMI имеет четыре основных версии кабелей:

  • стандартный – для развёртки 1080i;
  • высокоскоростной – для 4K/60 Гц;
  • премиум – для 4K/60 Гц, но с полным цветовым разрешением 4:4:4, то есть без так называемого сабсэмплинга;
  • сверхскоростной – для 10K с использованием разъёма в версии 2.1.

Говоря о разъёмах, с точки зрения интенсивности поддерживаемого сигнала, также можно выделить четыре основных варианта:

  • в версии 1.0-1.2a приблизительная пропускная способность составляет до 5 Гбит/с;
  • версия 1.3-1.4b обеспечивает до 10 Гбит/с;
  • версия 2.0-2.0b – до 18 Гбит/с;
  • версия 2.1 – до 48 Гбит/с.

О последней версии стандарта HDMI – 2.1 было заявлено 28 ноября 2017 года. Кабель HDMI 2.1 поддерживает максимальную скорость передачи данных в 42,6 Гбит/с, и также может поддерживать функцию Display Stream Compression (DSC) для передачи изображения с разрешением 7680×4320 на частоте 120 Гц.

Разъёмы HDMI кабеля

Технология HDMI подразумевает высокое качество разъёмного соединения. Разъёмы HDMI кабель может иметь разные. Классический цифровой провод имеет два штекера («папа»). В продаже вам могут встретиться проводы с гнездовым контактом («мама») с одной стороны и штекером («папа») на другой стороне в качестве удлинителя. Также есть оконцеватели в угловом или поворотном варианте, которые будут полезны, например, когда вы навешиваете телевизор на стену.

Непрерывный прогресс и миниатюризация побуждают производителей оснащать оборудование все меньшими и меньшими разъёмами, на фоне увеличения их пропускной способности. Стандарт microHDMI и miniHDMI предназначен для разъёмов портативных устройств.

Подключить телевизор к компьютеру в настоящий момент не является проблемой. Просто убедитесь, что компьютер и телевизор имеют гнезда HDMI. Каждый HD-телевизор имеет, по меньшей мере, один или два разъёма HDMI. Ноутбуки часто имеют HDMI, а ультрабуки или другие модели предлагают microHDMI. Если на вашем компьютере установлен microHDMI, вам потребуется приобрести адаптер или кабель microHDMI/ HDMI с этим адаптером.

Рекомендации по выбору HDMI кабеля

Прежде всего, вы должны определиться, для чего нужен HDMI кабель, т.е. какие максимальные разрешения будут по нему отправляться.

Покупая HDMI кабель к телевизору, остановитесь на проводе, выполненном в стандарте High Speed HDMI Cable, версии 1.3 или 1.4, длиной до 15 метров. Скоростная передача особо полезна при просмотре фильмов в режиме Full HD.

Для монитора подойдёт шнур и пониже. Конечно, выбрав провод High Speed, вы исключите узкие места, которые приводят к замедленной передаче информации. Но в большинстве случаев стандартный провод должен справиться. Здесь также действует ограничение длины – не более 15 м, а оптимальная длина составляет 3–5 метров. Целесообразно выбрать цифровой кабель 1.3+, с поддержкой Deep Color, а также полосой пропускания 340 МГц.

Для PlayStation 4, как и в случае с телевизорами, нужен High Speed кабель с Ethernet или просто High Speed. При воспроизведении на PlayStation 4 рекомендуется использовать более быструю передачу. Выбирая версию 1.4+, вы сможете использовать поддержку Dolby True HD, обратный аудиоканал, ширину полосы 340 МГц, максимальную скорость потока 10.20 Гбит/с, а также синхронизацию аудио и видео.

Перед тем, как выбрать HDMI кабель для подключения цифровых гаджетов, стоит проверить качество материалов, из которых он изготовлен:

  • медно-алюминиевый – недорогой, но более подвержен трещинам;
  • медно-стальной – прочный, но менее гибкий;
  • из бескислородной меди – наиболее часто используемый материал в производстве цифровых шнуров, отличающийся высокой проводимостью и отсутствием проблем с затуханием сигнала, поддерживающий все функции, предлагаемые стандартом HDMI.

Дорогой или дешёвый

Дешёвые и дорогие цифровые провода не отличаются в отношении качества изображения и звука. Навороченные кабели именитых марок не обеспечат улучшенную контрастность или насыщенность картинки, скорее они гарантируют отсутствие проблем. Более того, дорогие кабели из-за использования различных креативных методов экранирования становятся жёсткими, их трудно согнуть и скрыть из виду.

Вам могут встретиться цифровые шнуры с обозначением Premium. Означает ли это, что они чем-то лучше? Частично да. Premium – это платный сертификат, который выдаётся производителю. Такая маркировка сообщает нам, что данный провод может работать до 18 Гбит/с и справится со стандартом 2.0. Но и продукция без этого почётного знака поддерживает указанную скорость передачи, так что специально «гоняться» за ним не стоит, а нужно просто внимательно изучить надписи на упаковке.

Лучшая идея при выборе кабеля HDMI – купить обычный, простой цифровой кабель, а в случае проблем, которые, скорее всего, не возникнут, – сделать ему антирекламу.

Как проверить работоспособность цифрового кабеля при покупке? Следуйте инструкции:

  • проверьте провод прибором для теста кабелей, его можно заказать в интернет-магазине;
  • осмотрите пайку разъёма на предмет отсутствия механических дефектов, цвет металла штекера не должен отличаться;
  • осмотрите шнур по всей длине – никакие выступы и неровности не допускаются;
  • изучите упаковку, она должна содержать информацию о производителе и иметь товарный вид.

Каким должен быть HDMI кабель

Вы уже знаете, что качество кабеля для цифровой техники не соответствует качеству картинки, хотя самые дешёвые экземпляры могут быть просто неисправными. Мы также определили, что знак Премиум является скорее официальной платой за гарантию отсутствия изъянов, чем критерием, влияющим на качество того, что будет подсоединено к нашему телевизору. Значит ли это, что можно взять первый попавшийся кабель с полки и направится к кассе?

Не совсем. Те, кто покупает провод только для просмотра ТВ и фильмов в Full HD, могут поступить и так. Однако пора готовиться к стандарту UHD, то есть к разрешению 4K с HDR. Возможно, у вас уже есть такой телевизор, или будет.

HDR (High Dynamic Range) — высокий динамический диапазон

Хорошие кабели должны иметь высокую передающую способность и максимальное разрешение при частоте обновления экрана 60 Гц – не менее 18 Гбит/с и 4K с HDR соответственно. Более медленные кабели будут передавать изображение на 24 Гц и обеспечат разрешение 4K, но без HDR.

Максимальная длина

Длина провода является одним из основных параметров, учитываемых при совершении его покупки. Поэтому маршрут и протяжённость шнура следует продумать заранее.

Максимально допустимая длина HDMI провода не может превышать 15 метров – это рекомендация консорциума HDMI Working Group (при участии Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba), наблюдающего за стандартом. Если ваша телекоммуникационная инфраструктура требует использования более длинного провода, то вам придётся прибегнуть к так называемым репитерам или регенераторам сигнала. Однако в большинстве случаев эта проблема вас не коснётся, так как устройства редко бывают удалены более чем на 2–5 метров друг от друга. В качестве исключения можно предположить только проектор, размещённый на потолке или на другом конце комнаты.

Многочисленные тесты показали, что исправный цифровой шнур, изготовленный из простейших базовых материалов, длиной до 1,5 м, отлично справляется с передачей. Качество передачи можно заметить только на достаточно длинных проводах и больших телеэкранах, например, когда нужна возможность передавать этим проводом изображение с использованием 3D-технологии или 4K HDR (новый стандарт, который становится все более популярным в среде игроков).

Похожие статьи

Что такое HDMI кабель? Подключение через HDMI кабеля к телевизору

HDMI шнур – это безусловный лидер среди всех цифровых технологий, которые используются для подсоединения домашней техники. С его помощью вы сможете получить лучшее качество изображения, высокую скорость передачи данных. Этот шнур не создает искажения и шумов. Качественная обработка сигнала будет производиться при условии правильного подключения. Для этого советуем воспользоваться советами, которые предлагаются вашему вниманию в этом материале.

Рекомендации по подключению HDMI кабеля к телевизору

Мы живем в мире, в котором в каждом доме есть неиспользуемые ТВ и компьютеры или ноутбуки. Инновационные модели содержат интерфейс необходимого назначения, с помощью которого можно передавать видео высокого разрешения и звук в несколько каналов. При этом не происходит дополнительной потери качества.



Подключение через HDMI



Подключение гарантирует, что изображение будет одновременно транслироваться на ноутбуке и плазменном телевизоре.

Как осуществить подключение ноутбука к телевизору через HDMI

Проверить наличие разъема HDMI на ноутбуке и плазме. Чаще всего модели телевизоров изначально содержат в своем комплекте этот шнур. Помните, что с помощью него можно добиться идеального качества изображения, в отличии использования неоригинального образца.



HDMI разъем ноутбука



Подключение плазмы следует производить по следующей схеме:

  • производим подключение ноутбука и телевизора через HDMI выход;
  • не забудьте проверить, чтобы два эти аппарата были одновременно включены;
  • запускаем операционную систему;
  • в меню настроек телевизора меняем источник поступления данных.

После выполнение всех этих действий изображение, видео или звук должны синхронизироваться и одновременно отображаться на двух источниках. К телевизору нет сигнала в том случае, если еще не выбран источник поступления данных.

Если выдается такая ошибка, то дополнительно проверьте кабель на целостность.

Как осуществить подключение компьютера к телевизору через HDMI

Синхронизация компьютера и телевизора производится по аналогичной схеме. Также важно правильно поместить кабель в HDMI входе. При этом телевизор будет выполнять роль дополнительного монитора, на который будет производиться качественная и быстрая передача сигнала.



HDMI разъем телевизора



Используем телевизора в качестве источника изображения для компьютера через HDMI

Иногда может возникнуть ситуация, когда необходимо транслировать изображение с телевизора на мониторе компьютера. Для этого необходимо выполнить следующие действия:

  •  соединяем между собой два этих устройства;
  •  производим настройку порта HDMI;
  •  включаем телевизор и компьютер;
  •  в операционной системе компьютера меняем источник вывода сигнала на монитор.

Подключаем монитор через HDMI

На сегодняшний день практически все мониторы можно подключить с помощью шнура этого образца. Сечение универсально, поэтому не придется купить HDMI кабель дополнительный  для каждого отдельного случая. С помощь второго экрана вы сможете либо продублировать изображение на основном, либо выводить работу только отдельных приложений.



HDMI кабель и HDMI разъем



При подключении дополнительного монитора, вы сможете выполнять следующие действия:

  •  Регулировать работу экрана с помощью мыши или сенсорных краев. При этом содержимое приложений отображается в штатном режиме.
  •  Каждый экран сможет отображать более одного открытого окна или приложения.
  •  Легкое и интуитивно понятное переключение приложений между экранами. Возможность закрепления панели задач на одном из них.



HDMI кабель



Кабель HDMI – это инновационное средство коммуникации, которое позволяет при наличии одного системного блока формировать изображение на нескольких мониторах. Дополнительные настройки даже позволяют не только их синхронизировать, но и отображать только отдельные окна или приложения. Эта удобная функция станет отличным помощником не только дома, но и для ведения бизнеса. Помните, что важно не только правильно произвести подключение, но и настроить работу всех необходимых приложений на телевизоре, компьютере или ноутбуке.

Как подключить ноутбук к телевизору по HDMI. Видео

Как подключить ноутбук к телевизору по HDMI



Что такое HDMI кабель и зачем он нужен? — Статья из Блога 1-TECH

В наше высокотехнологичное время достаточно часто попадаются люди, которые мало что знают про кабель HDMI, зачем и для чего он нужен. Но некоторые только так думают, что они знают всё. Потому постараемся самым понятным образом заполнить эти пробелы.

Что же такое HDMI кабель, что он соединяет, и какие сигналы передаёт?

Для начала пару слов о том, откуда пришла эта аббревиатура и кто её создал.

В сравнении DVI-D (сверху) HDMI (снизу)

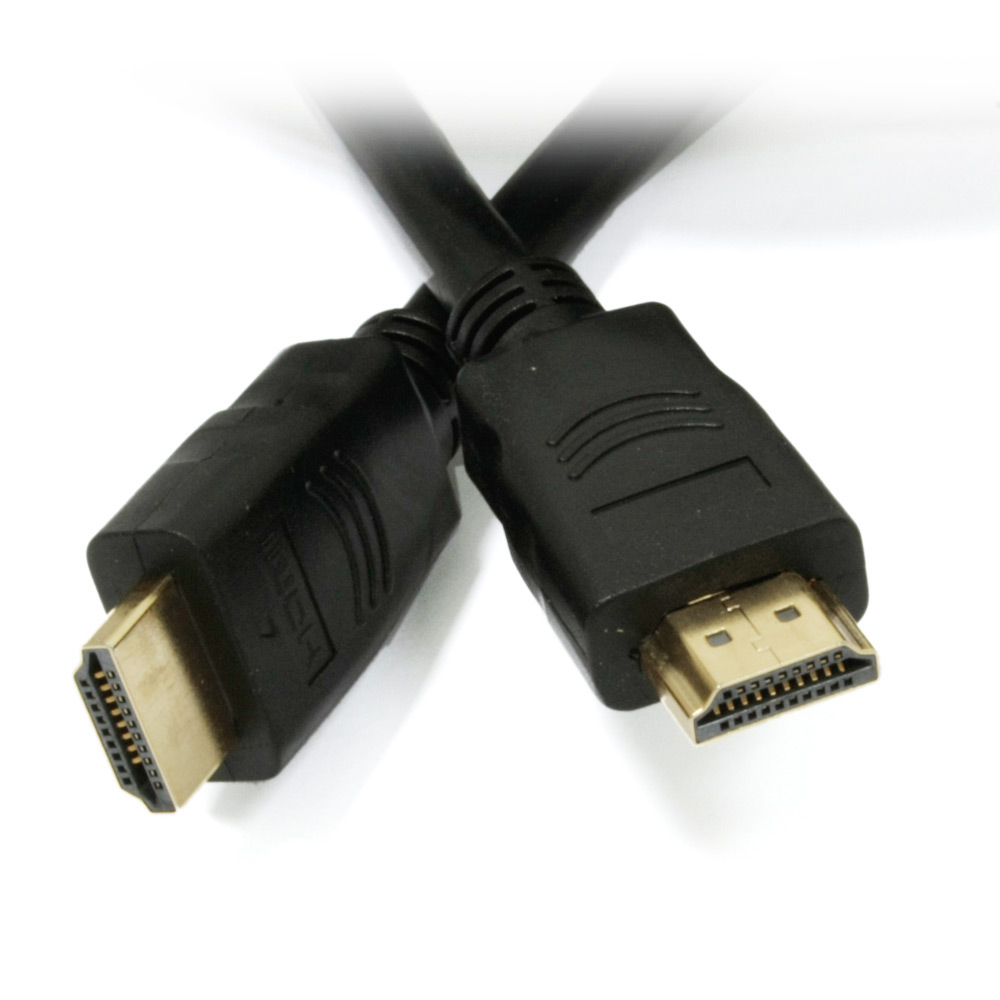

Штекер HDMI тип А

В самом начале 21-го века группа производителей электроники, среди которых такие известные бренды как Sony, Panasonic, Hitachi и Philips и др., приняла решение усовершенствовать, передовой на то время, профессиональный цифровой интерфейс разъема DVI.

Это затевалось специально для переносных и компактных устройств (таких, как ноутбуки и т.п.) и ставилась цель — совместить в одном разъёме сигналы видео изображения HDTV и звука высокого качества, а так же HDCP протокол защиты от пиратского копирования. Так в 2002 году был создан первый разъем HDMI типа А, который мы можем встретить почти во всей современной технике.

С течением времени соединительный аудио-видео кабель HDMI постоянно «прокачивается» и его набор передаваемых сигналов уже пополнился такими как передача сигналов Fast Ethernet 100 Мбит/с, протокол дистанционного управления оборудованием CEC, несжатое аудио DTS-HD Master Audio и Dolby True HD, технологию обратного звукового потока ARC и все режимы 3D видео. Главное им пользуются для соединения аудио-видео аппаратуры новых поколений.

На сегодняшний день самая актуальная версия интерфейса – это HDMI v2.0 в которой удалось организовать передачу высокоскоростных

видеосигналов 4K (3840×2160 при 50/60 Гц) UltraHD, потоковое аудио до 32 каналов при частоте до 1536 кГц, динамическая синхронизация изображения и звука Lipsync, возможность отображения на дисплеях 21:9 и другие «ништяки».



Стоит упомянуть, что кабель версии 2.1 и 2.0 будет адекватно работать со всеми предыдущими версиями HDMI и 1.4 и 1.3 и т.д.

Так же кабель HDMI имеет ограничения по длине. Стандартная максимальная длина для шнура HDMI штекер-штекер (папа-папа) c медными проводниками составляет 5 метров, но при использовании посеребренных проводников это расстояние можно увеличить вдвое и более. В нашем ассортименте есть кабели HDMI серии XL с длинами 15 и 20 метров версии 2.0 с гарантированной передачей UltraHD 4K.

miniHDMI тип С

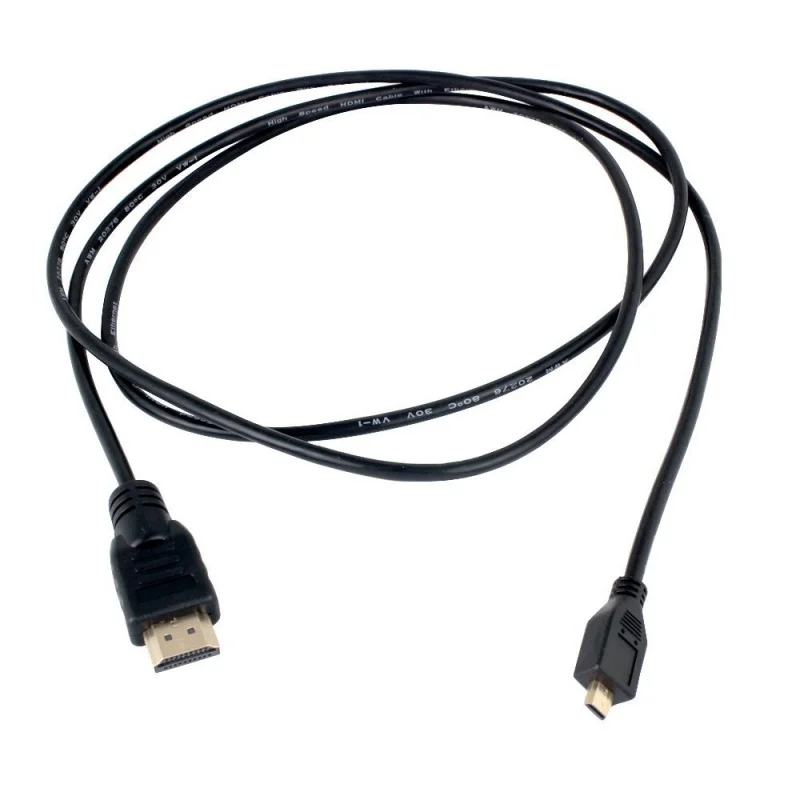

microHDMI тип D


Для удобного подключения разной аппаратуры были разработаны более компактные варианты коннекторов. Для планшетов, видео и фото камер чаще используют (тип С) mini-HDMI. А для более миниатюрной техники – (тип D) micro-HDMI.



Таблица эволюции версий интерфейса HDMI

наполнения дополнительными сигналами
Version 1 1. 1 1.2-1.2b 1.3-1.3a 1.4-1.4b 2.0-2.0b 2.1
Full HD Blu-ray Disc and HD DVD video
Consumer Electronic Control (CEC)
DVD-Audio
Super Audio CD (DSD)
Auto lip-sync
Dolby TrueHD / DTS-HD Master Audio bitstream capable
Updated list of CEC commands
3D video
Ethernet channel (100 Mbit/s)
Audio return channel (ARC)
4 audio streams
2 video streams (Dual View)
Hybrid Log-Gamma (HLG) HDR OETF
Static HDR (HDR static metadata)
Dynamic HDR (HDR dynamic metadata)
Enhanced Audio Return Channel (eARC)
Variable Refresh Rate (VRR)
Quick Media Switching (QMS)
Quick Frame Transport (QFT)
Auto Low Lantency Mode (ALLM)
VESA DSC 1. 2a

Обратите внимание, что с каждой новой версией HDMI в него помещали всё больше дополнительных сигналов. На сегодняшний день самая лучшая и полная версия — 2.1, позволяющая передавать видео в разрешении 8К — 4320p.

Почему дёшево не значит лучше?

При выборе кабеля не верно будет руководствоваться только лишь критерием его стоимости, так как в дешёвых изделиях производители используют:

более дешёвые проводники из более бюджетных материалов и металлов;

с меньшим сечением;

низкое экранирование.

Ну и скорее всего они при огромных объемах не тратились на тестирование своей готовой продукции. Потому подключая ноутбук или компьютер недорогим кабелем HDMI длиной более 5 метров, вероятнее всего передаваемого сигнала на другом конце может не быть. Поэтому профессиональные кабели всегда стоят дороже.

Такие кабели мы не рекомендуем никому, как говорит народная поговорка:

«Радость от сэкономленных денег длится намного короче разочарования от неработающего кабеля».



В следующих статьях мы рассмотрим, как выбрать лучший кабель HDMI, как и чем удлинить сигнал HDMI если это необходимо.

Как выглядит sata кабель. ESATA — что это такое? Типы и виды eSATA

SATA уже устоявшийся и неоспоримый формат, поэтому и вспоминают про него не часто, однако иерархия поколений самого этого формата заставляет время от времени поднимать вопрос о совместимости. Так например SATA 2 и SATA 3, совместимы ли они? Прежде всего это касается использования твердотельных накопителей (SSD), а также последних моделей жестких дисков, подключаемых к материнским платам, выпущенным вот вот. Сразу скажем, что да, эти форматы совместимы, разве что в скорости передачи данных вы потеряете.
Схемотехника и работа интерфейсов sata различных поколений идентична: конструкция разъема позволяет подключение SATA 2 или SATA 3 без ограничений, угроз оборудованию при несоответствии подключаемого устройства разъему нет.

Итак, конструктивных различий между SATA 2 и SATA 3 не имеется. Взгляните. По виду одно и тоже!

По определению, SATA 2 представляет собой интерфейс обмена данными с пропускной способностью до 3 Гбит/с, SATA 3 же обеспечивает скорость обмена с большей скоростью до 6 Гбит/с.

Обе версии имеют семиконтактный разъем. В случае если мы говорим о жестких дисках, разницы при обычной работе между подключением устройства по интерфейсу SATA 3 и SATA 2 мы не заметим.

Однако механика жесткого диска не обеспечивает высоких скоростей, практически пределом можно считать скорость 200 Мб/с (при 3 Гбит/с максимальной пропускной способности).

Выпуск жестких дисков с интерфейсом SATA 3 можно считать более «обязательным» прогрессом. Такие накопители подключаются к портам SATA 2 без потери в скорости обмена данными.
Совсем иное дело твердотельные накопители. SSD-устройства выпускаются только с интерфейсом SATA 3. Хотя подключить их к порту SATA 2 и можно без угрозы системе, однако высокие скорости чтения и записи при этом теряются.

Показатели падают примерно в два раза, так что само применение недешевых устройств себя не оправдывает. С другой стороны, SSD в силу технологических особенностей будет работать быстрее жесткого диска даже при подключении к SATA2, даже потеряв половину скорости.
Интерфейс SATA 3 работает на более высокой частоте, чем предыдущая версия, так что задержки минимизируются, а подключенный к порту SATA 2 твердотельный накопитель с SATA 3 покажет производительность выше, чем жесткий диск с SATA 2. Сразу скажем, что такое улучшение будет практически не столь высоким как может быть, но покажет лучшие показания при тестировании. Для SSD дисков SATA 3 реализовано более удобное питание и меньшее энергопотребление, что тоже важно. В конце концов SSD диски SATA 3 бесшумные, так как не имеют механических движущихся частей.
Также о чем еще стоит сказать, так это о соответствующем ПО для SSD (SATA3). Windows7 и выше в состоянии оптимизировать работу ячеек памяти устройства записывая информацию хаотично, а не упорядоченно, что не потребует дефрагментации. В итоге, это скажется положительно на ресурсе SSD устройств.

Собирая компьютер или меняя его комплектующие, пользователь часто сталкивается с огромным количеством интерфейсов. Сразу с ними разобраться не просто, так как их, во-первых, очень много, во-вторых, они имеют некоторые разновидности. Отсюда часто возникают вопросы, что такое SATA или ATA? Вместе с этим важно также понимать виды этого интерфейса, различия и задачи.

Интерфейс

Прежде чем разобраться с тем, что такое SATA, нужно кратко объяснить, что же такое интерфейс. Это элемент взаимодействия, который состоит из сигнальных линий, контроллера и набора правил.

Любой кабель системы компьютера взаимодействует с устройством и материнской платой. Один конец интерфейса подключается к определенному оборудованию, а другой — к разъему на платформе.

Обмен данными

Что такое SATA? Этот интерфейс имеет последовательный обмен данными с устройствами, накапливающими информацию. Если говорить на примере, то в данный момент SATA используется для подключения жесткого диска к материнской плате.

Этот интерфейс с некоторых пор стал универсальным, поскольку учел ошибки прошлых изобретений и оказался наиболее подходящим для подключения винчестера к системе.

SATA имеет разъем на 7 пинов, в то время как его предшественник PATA имел 40 пинов. В связи с этим, размер интерфейса значительно уменьшился, что повлекло и уменьшение сопротивления воздуха. Таким образом, намного проще стало организовывать систему охлаждения, а воздух, разгоняемый ее кулерами, стал доставать до всех элементов питания.

Еще одной положительной чертой SATA-кабеля стала его устойчивость к многократному подключению. Производители позаботились о том, чтобы питающий шнур имел качественные и крепкие материалы.

Еще одним изменением стал принцип подключения кабелей. Ранее, когда был популярен PATA-интерфейс, подключение осуществлялось попарно. Одним шлейфом можно было объединить два устройства. Сейчас же каждое комплектующее подключается одним кабелем.

Такое изменение повлияло на технологию совместной работы оборудования. Кроме того, значительно уменьшились проблемы при комплектации системы, исчезли неполадки при применении нетерминированных шлейфов.

Вариации

С тех пор, как мир узнал что такое SATA, этот интерфейс пережил два поколения. Кроме того, у него появилось огромное количество модификаций для разных устройств. Среди основных типов выделяется 1, 2 и 3 ревизии. Также SATA обзавелся множеством модификаций и переходников.

Первая ревизия

Впервые HDD SATA появился в 2003 году. Это была первая попытка создать интерфейс. Шина работала на скорости 1500 МГц. При этом пропускная способность не превышала 150 Мбайт/с. Так многие сравнивали эту ревизию с Ultra ATA, которая имела незначительно меньшие показатели скорости передачи данных.

Все же можно выделить и некоторые новшества. Во-первых, последовательная шина сменила параллельную. Во-вторых, это повлекло за собой и функционирование на более высоких скоростях. В-третьих, отпала проблема синхронизации каналов. Такое изобретение стало революционным в компьютерной технологии.

Вторая ревизия

SATA 2 не заставил себя долго ждать и появился в обновленном формате. Он стал работать на частоте 3000 МГц. При этом пропускная способность была равна 300 Мбайт/с нетто. Когда производители других механизмов разглядели в этом интерфейсе потенциал, они начали применять его в своих новинках. В итоге, первой в производстве новых девайсов оказалась компания Nvidia, которая применила этот интерфейса в чипсете.

Новинка должна была работать с предыдущей ревизией SATA. Но многие пользователи столкнулись с тем, что в некоторых устройствах и контроллерах необходимо было ручное вмешательство в режимы работы. Так некоторые производители внедрили специальные перемычки для переключения между SATA 1 и SATA 2.

Третья ревизия

SATA 3 также не заставил себя долго ждать и появился уже в 2008 году. Это ревизия обзавелась пропускной способностью в 6 Гбит/с брутто. Помимо того, что новый интерфейс стал работать быстрее, появилось и улучшенное управление питанием. Учитывая ошибки прошлых ревизий, разработчики продумали совместимость всех ранее выпущенных интерфейсов этой серии.

SATA III позже была доработана. Так появилось еще два типа.

SATA Revision 3.1 получила довольно много существенных и не очень изменений. К примеру, появился вариант mSATA для мобильных аппаратов. С новой технологии Zero-power интерфейс перестал требовать энергию в спящем режиме. Также улучшилась производительность твердотельных накопителей, снизилась общая энергия потребления, также появились возможности хост-идентификации.

Далее последовала SATA Revision 3.2. Обычно эту версию также называют Express. В целом, этот интерфейс взаимодействовал с классическим SATA, но несущим интерфейсом в этом случае стал PCI Express, что понятно из названия. Это все повлекло к изменениям в конструкции порта. Новинка получила два расположенных в длину SATA-порта, которые позволили подключать как винчестеры, так и накопители, работающие с SATA Express. Один из разъемов работал при скорости 8 Гбит/с, а второй — 16 Гбит/с.

Вместе с этой ревизией стала известна модификация micro SSD. Она была разработана специально для встроенных накопителей небольшого размера.

«Горячая замена»

Устройства развивались, а вместе с ними появлялись новые вариации интерфейсов. Чуть позже первой ревизии SATA на рынке появился вариант eSATA. Этот интерфейс предполагал подключение оборудования в режиме «горячей замены».

Что это за режим? «Горячая замена» позволяет включать или отключать устройство к системе, которая может при этом беспрерывно работать. В этом случае не нужно отключать компьютер, чтобы подключить к нему ЖД.

Вариант eSATA обзавелся своими особенностями:

  • Интерфейс оказался менее хрупким, а также мог иметь большее число подключений, чем SATA. Проблема была лишь в том, что оба интерфейса оказались несовместимы.
  • Требовал подключения двух кабелей.
  • Длина провода увеличилась. Это было сделано для того, чтобы компенсировать потери изменения уровня сигналов.
  • Показатели скорости передачи были выше средних значений.

Чтобы использовать данный разъем, в операционной системе Windows необходимо было включить особый режим. Для этого нужно было перейти в BIOS и выбрать Advanced Host Controller Interface.

В этом случае многие пользователи столкнулись с такой проблемой, что операционная система могла перестать загружаться. Но это было лишь в момент популярности Windows XP, который подключался к контроллеру с режимами ATA. Сейчас это проблема совсем не актуальна, поскольку данная операционная система практически не используется, а в новых такой проблемы нет.

Модификация eSATA

Изначально связывали SATA с жестким диском. Но многие разработчики принялись создавать модифицированные версии. Так появился Power eSATA. Этот вариант объединял eSATA и USB. Интерфейс позволял одновременно использовать кабель Power Over eSATA и подключать накопитель без каких-либо переходников.

Мини-версия

У классического интерфейса SATA также появились свои модификации. В 2009 году стал известен разъем Mini-SATA. Сейчас его определяют как форм-фактор для твердотельных накопителей, которые имеют уменьшенный разъем относительно жестких дисков.

Mini-SATA работает в ноутбуках и других устройствах, которые функционируют с небольшими SSD-дисками. Скорее всего, mSATA появился от интерфейса PCI Express Minin Card. Оба разъема электрически совместимы, но имеют разницу в сигналах.

Переходники SATA

Глядя на широкое разнообразие вариаций SATA и разных его модификаций, становится понятно, что для всего этого добра необходимо покупать переходники. Конечно, адаптеры нужны не всегда. Но есть устройства, которые имеют устаревший тип подключения и требуют соответствующего интерфейса.

Самым популярным адаптером считается SATA на IDE и наоборот. Поскольку IDE является устаревшей версией, то потребность в переходниках практически отпала. Раньше этот вопрос был актуален, поскольку многие устройства, и материнские платы в том числе, работали с ATA. Сейчас же все оборудование работает на разных ревизиях SATA (преимущественно на третьей), поэтому не требует адаптеров.

Вопрос о переходниках может быть актуальным в случае более современных интерфейсов. Так, некоторые пользователи ищут адаптер mSATA-M.2 или USB-SATA.

Адаптеры найти просто. Особенно их много в популярных китайских интернет-магазинах. Кстати, именно там чаще всего и заказывают подобные механизмы.

Выводы

SATA-разъем имеет долгую историю. Он развивается и с каждым годом обзаводится новыми модификациями, которые оказываются намного быстрее и эффективнее. Как и любой другой интерфейс, предполагается, что этот вскоре будет заменен на еще одну свою улучшенную версию, которая появится с увеличенной скоростью передачи данных.

#SATA

Serial ATA (Serial Advanced Technology Attachment)

— новый последовательный интерфейс подключения дисковых накопителей, идущий на смену параллельному интерфейсу UltraATA33/66/100/133, известном также как ATA (IDE) или PATA (Parallel ATA). Последовательный интерфейс передачи данных не требует многожильного шлейфа (7 контактов против 40), поэтому кабель, подключающий жесткие диски, SSD или оптические приводы к материнской плате, намного тоньше традиционного, что способствует лучшей вентиляции внутри корпуса. Другим достоинством является то, что максимальная длина кабеля достигает одного метра. Увеличена и пропускная способность — у самого быстрого параллельного интерфейса UltraDMA 133 она равна 133 Мбайт/с, в то время как по Serial ATA первой версии данные передаются со скоростью 150 Мбайт/с. Еще одним преимуществом нового интерфейса можно считать возможность горячей замены жестких дисков или SSD. Эта возможность по понятным причинам не распространяется на жесткий диск с установленной операционной системой, которая используется компьютером — можно подключать или отключать только дополнительные жесткие диски, при этом нужно соблюдать следующие правила: при добавлении накопителя сначала подключается шлейф, затем питание, а если накопитель нужно извлечь, то сначала необходимо отключить кабель питания, а затем шлейф.

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Устройства с интерфейсом SATA используют два разъема — 7-контактный для передачи данных и 15-контактный для обеспечения устройства питанием. В некоторых винчестерах в качестве альтернативного разъема питания использовался 4-контактный разъем типа MOLEX. Существует также 13-контактный совмещенный разъем (7 контактов для передачи данных и 6 для питания устройства) — обычно таким разъемом оснащаются HDD и , предназначенные для портативных устройств типа малогабаритных ноутбуков или планшетов. Для подключения таких накопителей к стандартному разъему SATA обязательно нужен специальный переходник.

SATA revision 1.0 (SATA 1.5 Gbit/s)

— первая версия стандарта, которая обеспечивала фактическую пропускную способность на уровне 1.2 Гбит/с (150 МБ/с). Фактическая скорость передачи данных была приблизительно на 20% ниже заявленных 1.5 Гбит/с, по той простой причине, что использовалась система кодирования 8B/10B, т.е. на каждые 8 бит полезной информации приходится 2 служебных бита. Основным преимуществом интерфейса SATA перед своим предшественником (PATA) является поддержка технологии оптимизации чередования команд (), благодаря которой повышается быстродействие программ интенсивно выполняющие операции случайного чтения/записи, особенно в многозадачном режиме.

SATA revision 2.0 (SATA 3 Gbit/s)

— второе поколение интерфейса, пропускная способность которого выросла приблизительно в два раза до 2.4 Гбит/с (300 МБ/с). Популяризированными названиями этого интерфейса стали SATA II и SATA 2.0. Новая ревизия интерфейса SATA стала актуальна с появлением первых SSD накопителей, скорость чтения которых превысила значение пропускной способности интерфейса SATA/150.

SATA revision 3.0 (SATA 6 Gbit/s)

— на сегодняшний день последнее поколение интерфейса, который, с учетом все того же 10b/8b кодирования, обеспечивает возможность передачи данных на скорости до 6 Гбит/с (600 МБ/с). Кроме увеличенной пропускной способности интерфейса, было улучшено управление питанием накопителя. Окончательная версия стандарта была представлена 27 мая 2009 года и используется по сей день. Кстати, консорциум SATA-IO не приветствует такие обозначения интерфейса как SATA III, SATA 3.0 или SATA Gen 3 — официальное название интерфейса SATA 6Gb/s. Данная ревизия интерфейса полностью обратно совместима с предыдущими версиями интерфейса, т.е. любой винчестер или SSD с новым интерфейсом легко можно подключить к материнской плате или контроллеру с интерфейсом SATA/150 или SATA/300. По прежнему действуют некоторые ограничения на работу с устаревшими контроллерами, которые описан в . Последняя ревизия интерфейса SATA, в отличие от предыдущих двух ревизий, обеспечивает достаточную пропускную способность для твердотельных накопителей (SSD) созданных на базе новейших и , скорость которых на чтение и запись может превышать отметку в 500 МБ/с.

27. 05.2017

Блог Дмитрия Вассиярова.

Доброго времени суток дорогие друзья.

Вы часто встречаете словосочетание «интерфейс SATA», о нем говорят ваши знакомые, а вы понятия не имеете, что это? Тогда вам стоит прочесть эту статью, из которой вы получите ответ не только на данный вопрос, но и научитесь разбираться в поколениях разъемов этого семейства.

Разбор полётов

Начнем с того, что собой представляет интерфейс. Это средство взаимодействия между двумя устройствами; в данном случае между материнкой и жестким диском. Оно состоит из контроллера, сигнальных линий и специального протокола — правил, по которым работает именно этот вид интерфейса. Чтобы вам было понятнее, физически он является разъемом в материнской плате, куда вставляется HDD.

SATA на английском языке расшифровывается как Serial Advanced Technology Attachment, что в переводе — «последовательное применение новейших технологий». Первое слово в данном случае играет ключевую роль, так как именно оно определяет вид данного интерфейса — он последовательный.

Это значит, что данные передаются бит за битом — по одному — за определенный промежуток времени. Я акцентирую внимание на этом не случайно, ведь предшественником SATA является PATA () — параллельный интерфейс, который передавал информацию по несколько бит сразу. В настоящее время он считается устаревшим, поэтому не используется.

Разработки сата стартовали в 2000 году передовыми компаниями компьютерного рынка того и нынешнего времени, среди которых Dell, Seagate, Maxtor, APT Technologies, Quantum и пр. Повсеместно интегрировать разъем в платы начали в 2003 году.

Преимущества

SATA считается лучше, чем тем, что быстрее передает информацию, имеет тоньше провод. Еще один плюс — сниженное рабочее напряжение из-за сокращенного числа контактов и микросхем, поэтому контроллеры выделяют меньше тепла, следовательно, не перегреваются и дольше служат.

Судите сами, SATA обладает 7 контактами, в то время как у PATA их было 40. Также усовершенствованная форма кабеля обеспечивает ему устойчивость к многократным подключениям.

Вдобавок устаревший интерфейс предполагал подсоединение 2х устройств к одному шлейфу, в то время как в современном выделены отдельные провода для каждого гаджета. Таким образом, все приборы могут работать одновременно, устранены задержки в передаче данных и возможные проблемы при сборке комплектующих.

Виды SATA

Для работы с любым интерфейсом SATA применяются 2 кабеля: на 7 контактов для обмена информацией и на 15 контактов для подключения питания. Вместо последнего может применяться разъём Molex с 4 контактами. Силовой кабель отдает напряжение 5 и 12 В. Ширина провода составляет 2,4 см.

Отличия между видами состоят в скорости передачи данных и частоте работы шины. Рассмотрим существующие поколения:

  • SATA. Модель, вышедшая первой. Сейчас практически не используется. Ее шина функционировала на частоте 1,5 ГГц, из-за чего пропускная способность не превышала 150 Мб/с.
  • SATA 2. Впервые интерфейс появился в 2004 году на чипсете nForce 4 бренда «NVIDIA». Внешне: то же, что и предыдущий вариант. Увеличена частота до 3 ГГц, благодаря чему повысилась скорость обмена информацией до 300 Мб/с.
  • SATA 3. Релиз состоялся в 2008 году. По традиции, производительность стала больше в 2 раза (600 Мбайт/с). Сохранена совместимость между девайсами, предназначенными для предыдущих поколений.

После выхода данного интерфейса были выпущены еще 2 его модификации:

— 3.1 (2011 год). Из нововведений: Zero-power оптического дисковода (не потребляет энергию в спящем режиме), mSATA (разъем для портативных и твердотельных винчестеров, нетбуков и мобильных гаджетов), Queued TRIM Command (повышает продуктивность SSD-накопителей), Hardware Control Features (выполняет хост-идентификацию возможностей девайса). Данные передаются с той же скоростью, что и в 3 поколении.

— 3.2 — SATA Express (2013 год). Произошло слияние этого семейства и PCIe, то есть интерфейс по программному обеспечению совместим с SATA, но несущим разъемом считается PCIe.

Физически данная модель выполнена в качестве двух рядом расположенных портов SATA, поэтому можно одновременно подключать устройства, предназначенные для интерфейсов предыдущих поколений и — непосредственно для Express. Скорость передачи данных существенно повысилась: до 8 Гб/с, если задействован 1 разъем, и до 16 Гб/с — если оба.

eSATA

Этот вид интерфейса стоит выделить в отдельную группу. Потому что он предназначается для подключения устройств с внешней стороны. На это указывает первая буква в названии, которая несет в себе понятие «External» (внешний). Разъем появился в 2004 году.

В сравнении с первым поколением SATA:

  • Более надежное исполнение;
  • Провод удлинен с 1 м до 2 м;
  • Используются различные уровни сигнала.

Минусом этой версии является необходимость в специальном кабеле для подсоединения гаджетов. Недостаток упразднен в следующей модификации — eSATAp — путем внедрения технологии USB 2.0, при этом информация передается по проводам с напряжением 5 и 12 В.

Определяем версию интерфейса.

Как узнать, какой разъем SATA предполагает ваша материнская плата и подключенные к ней устройства? Есть несколько способов сделать это:

  • Почитать технические характеристики вашей модели в инструкции или на официальном сайте.
  • Посмотреть надписи непосредственно на материнке.

  • Воспользоваться утилитой CrystalDiskInfo. После установки откроется окно, где будет представлена полная информация о вашем железе.

Вот оф сайт этой програмки: http://crystalmark.info/software/CrystalDiskInfo/index-e.html

Если вы соберетесь покупать новый винт, но понравившаяся модель не будет соответствовать разъему на материнке, не спешите отказываться от своего выбора, так как продаются специальные переходники под интерфейс SATA.

Жду вас на страницах моего блога снова.

Каждый пользователь хочет, чтобы его компьютер работал быстро и без ошибок. Конечно, это зависит от многих аспектов: количество оперативной памяти, количество памяти на системном диске, операционная система, количество ядер и разрядность процессора. Но, даже если ваш компьютер составлен из самых новых элементов, он не сможет быстро передавать информацию между накопительными устройствами без скоростной шины данных. Именно от нее зависит количество и скорость передачи информации. Ниже мы рассмотрим всем известный интерфейс SATA и сравним две различные спецификации: SATA 1.0 и SATA 2.0.

Описание

Интерфейс SATA обеспечивает последовательную передачу данных между информационными накопителями. SATA была создана после развития параллельного интерфейса ATA, его еще называют IDE. После создания и тестирования интерфейс SATA отметился хорошими показателями. Это касалось не только передачи данных, но и нового 7 — ми контактного разъема который пришел на смену своему старшему брату 40 — ка разъемном ATA или PATA. Это значительно повлияло на физические показатели.

Уменьшив разъем разработчики соответственно уменьшили и коннектор. Это тоже большой плюс, ведь площадь, которую занимал коннектор предыдущей версии шины, уменьшили минимум в 3 раза. Это позволило лучше охлаждать коннектор и разместить большое их количество на материнской плате. В свою очередь, это позволило создавать подключения многих накопителей отдельно.

SATA отказался от версии подключения PATA (два устройства на один шлейф) и это еще один большой плюс, ведь в таком случае, каждое устройство подключается отдельным кабелем, что забирает проблему задержек, из-за подключения двух устройств и при поломке одного из устройств или неисправность кабеля (что маловероятно), вы не потеряете возможность работы с другим устройством. Во время сборки или разборки вам легко отсоединять разъем от коннектора, что обеспечивает устойчивость к многократным подключениям. Отсутствует конфликт Slave / Master. Кабель этого интерфейса занимает малое пространство, что соответственно дает возможность лучшего охлаждения других устройств компьютера.

Разъем интерфейса SATA подает 3 различные напряжения питания: + 12В, + 5В, + 3,3В хотя новые устройства могут работать без подачи напряжения + 3,3В. На этом разработчики не перестают нас удивлять. Данный интерфейс имеет возможность похвастаться наличием горячего подключения, что способно обезопасить пользователя от частых поломок. Не все знают, что нельзя отключать электронные устройства при включенным компьютером.

Разъемы

Устройства данного интерфейса используют два разъема подключения: 7 — контактный для подключения шины данных и 15 — контактный для подключения питания. Но, стандарт SATA позволяет выбрать два разных подключения питания: 15 — контактный или 4 — контактный разъем Molex. Обратите внимание на то, что при использовании двух различных типов силовых разъемов, возможны определенного рода повреждения.

В интерфейсе SATA присутствуют два канала передачи данных. Первый от контроллера к устройству, второй от устройства к контроллеру. С помощью технологии LVDS, передача данных происходит по каждой паре проводов экранированной витой пары.

Инженеры SATA не перестают удивлять новыми разработками и по этому, в настоящее время, существует 13 — контактный разъем. Сейчас его используют в портативных и мобильных устройствах, а также серверах.

Чем отличаются SATA 1.0 и SATA 2.0

Данный интерфейс быстро развивался и каждый параметр совершенствовался пошагово. Разница между SATA 1.0 и SATA 2.0 содержится почти в каждом параметре, начиная с главного — частоты и т.д.

  1. Частота SATA 1.0: 1,5 ГГц, а частота SATA 2.0: 3 ГГц.
  2. Пропускная способность SATA 1.0: 1,2 Гбит / с, а пропускная способность SATA 2.0: 3 Гбит / с.

Как вы видите, системной разницы параметров — не очень много. Но, именно усовершенствования значительно влияет на работу компьютера.

Что общего у SATA 1.0 и SATA 2.0

Общего у них гораздо больше, чем разного и в этом случае много спорных вопросов и предложений по поводу плюсов и минусов.

Система кодирования SATA 1.0 и SATA 2.0: 8b / 10b. Хотя система кодирования одинакова, SATA 1.0 теряет 20% производительности . Физически интерфейсы одинаковые, что позволяет осуществлять подключение различных разъемов и коннекторов SATA. Они совместимы при подключении. SATA 2.0 совместим с SATA 1.0, но при таком подключении, теряется скорость передачи информации через скоростные ограничения порта.

HDMI кабель | pigu.lt

Задумывались ли Вы когда-нибудь, что и небольшие детали влияют на качество нашей жизни? Хотя кажется, что при разговоре о просмотре телевизора таких мыслей возникать не должно, все-таки для безупречного качества видео без всяких зависаний, будут нужны кабели и адаптеры, а также нужно будет подумать и о таком деле, как выбор, монтаж, подключение и соединение кабелей ТВ-антенны… Если задача все еще выглядит довольно легкой, нужно вспомнить о том, что будут нужны и распределитель, разветвитель, разделитель, штекерыТВ-кабеля…И все-таки пугаться в этом случае точно не нужно, так как один раз выполнив все монтажные работы надлежащим образом, мы сможем надолго о них забыть. Производители также постарались, чтобы проведение ТВ-кабеля в доме было как можно проще, поэтому все эти работы Вы сможете выполнить быстро и легко, а потом каждый день наслаждаться безупречно работающим телевидением. Широкий ассортимент этих товаров обеспечивает факт того, что Вы сможете подобрать для всего этого оборудования подходящие штекеры. ТВ-адаптер для ноутбука, LG адаптер SMART TV – это только несколько наиболее популярных вариантов, а низкие цены на ТВ-кабели позволяют каждому приобрести необходимое оборудование. Ищите, где продаются ТВ-карточки, адаптер для кабеля, а может быть Вам нужен оптический, коаксиальный ТВ-кабель? Зайдите в интернет-магазин Pigu.lt и ознакомьтесь с широким ассортиментом этих товаров. Здесь цена на кабель ТВ-антенны привлекает взгляды покупателей и позволяет выбрать наиболее соответствующий потребностям вариант. Удобно и то, что усилители ТВ-кабелей и другие товары могут оказаться у Вас дома всего в несколько кликов мышкой. Достаточно выбрать, какое изделие (уличный ТВ-кабель, наконечник ТВ-кабеля, а может быть кабели TV OUT, PC, HDMI?) Вам необходимо в настоящее время, и выбранные товары в скором времени окажутся у Вас дома. Напряженный темп жизни заставляет искать более удобные решения, поэтому то, что кабели ТВ-антенны продаются в интернете, для большинства звучит как отличная альтернатива длительным походам по магазинам в поисках подходящего товара. В нашем ассортименте есть ТВ-кабель RG6, Cena, адаптер ТВ-кабеля и другие аксессуары, необходимые для качественного просмотра телевидения, поэтому если Вы решились на обновление, приглашаем ознакомиться с нашими предложениями.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

  • одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
  • изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
  • экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
  • внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

  • F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
  • Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).
  • Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
  • Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.
  • Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
    Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
  • Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

  1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
  2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
  3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

  1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
  2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
  3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
  4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
  5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
  6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
  7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
  8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Балансный и небалансный кабели: подключайся правильно

При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.


Балансные и небалансные кабели отличаются строением. Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

В чем же принципиальное отличие в передаче сигнала?

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.


Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Балансный кабель

Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.


На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе. Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.


Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.


Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.


Основные типы экранирования представлены в таблице

Тип экранирования

Материал

Описание



Фольгированный



Медь/алюминий

Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.



Сетчатая оплетка



Медь, другие металлы

Самая надежная форма экранирования, но довольно сложная в производстве. Кабели с плетеным экраном («оплеткой») могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов.  Стоят значительно дороже



Спиральная оплетка



Медь, другие металлы

Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга. Такие кабели также плохо переносят скручивание.



Двойной экран



Медь, алюминий, другие металлы

Является комбинированным вариантом оплетки и фольги. Отличное экранирование с минимальным уровнем взаимопроникновения. Очень дорогой. Очень плохо гнется



Электропроводящий пластик



Пластик (с углеродным волокном)

Прокладывается дренажный провод по всей длине кабеля. Очень гибкий, не боится скручивания, легко разрезается. Экранирующие свойства хуже, чем у фольги или плетенки




Немного о разъемах

На концах балансного аналогового кабеля можно найти один из трёх разъемов:

  • XLR-“папа” (3 штыря) подключается к входу оборудования.

  • XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

  • TRS (кончик, кольцо и гильза) подключается ко входу и выходу.



Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

Балансная схема TRS:

  • Кончик — плюсовой сигнал

  • Кольцо — минусовой сигнал

  • Гильза — заземление

Небалансная схема TS:


RCA (называемый также композитный, «тюльпан» и т. д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.




Чем дороже – тем лучше?

Так как балансные кабели обычно применяют для подключения микрофонов, то логичным является вопрос: сколько стоит хороший балансный микрофонный кабель? Стоит ли переплачивать и как оценить целесообразность такой покупки?

Это как раз тот случай, когда сколько людей, столько и мнений. Но есть несколько универсальных советов относительности стоимости кабеля.

  1. Избегайте самых дешёвых китайских кабелей noname. За их качество не отвечает никто, они могут не работать вообще или перестать работать через неделю. Пожалейте свои нервы. Также под видом балансных кабелей, вам могут продать небалансный. Очень низкая цена точно должна вас насторожить.

  2. Самые дорогие кабели стоит купить, если вам просто некуда деть деньги или вы хотите приобрести коллекционный экземпляр. Они выглядят впечатляюще и дорого, но зачастую технологии, используемые при их изготовлении, обеспечивают такую ёмкость и индуктивность, которые отражаются на АЧХ передаваемого звука не лучшим образом. В лучшем случае, разницу в звучании вы либо не ощутите, либо поймете, что она не стоит столько нулей, сколько за нее просят.

  3. Кабель средней ценовой категории — отличное соотношение цена/качество.

На цену и качество кабеля влияют следующие факторы:

  • Количество жил: чем их больше, тем более гибкий кабель и, как следствие, такой кабель дольше прослужит.

  • Скрутка провода. Основной показатель – длина скрутки. Это расстояние между ближайшими витками провода. Чем больше витков на единицу длины, тем меньше длина скрутки, тем дороже кабель. Дело в том, что уменьшение длины скрутки повышает гибкость провода и шумоподавление.

  • Экранирование. Об экранировании было написано выше, отметим лишь, что в более дорогих кабелях используют оплетку.

  • Поглощение ударов, что актуально при использовании кабеля на сцене, когда при его падении возникает трибоэлектрический эффект и слышен звук удара. Для поглощения ударов в дорогостоящих кабелях используют специальные материалы внешней изоляции.

  • Проводимость разъема. Наверняка вы слышали про позолоченные разъемы. Чтобы увеличить электропроводность, некоторые производители покрывают место контакта различными металлами, обычно золотом или серебром. И хотя второе дешевле и лучше проводит электрический ток, но быстро окисляется и его часто приходится чистить, поэтому выбор падает в пользу более дорого золота.

  • Звёздная скрутка – технология, при которой скручиваются не две жилы, а четыре (две «+» и две «-»). Данная технология позволяет существенно снизить электромагнитные помехи за счет уменьшения площади петли. Кабель со звездной скруткой обеспечивает лучший звук за счет изменения сдвига фазы и уменьшения перекрёстных искажений.


Какой кабель выбрать?

Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона. Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.


Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.





Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется кабельными операторами, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко использовался в домах.

Эта технология существует уже давно (с начала 20 века) и имеет множество исключительных преимуществ для надежной и точной передачи.

 У него также есть ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля быстро передавать данные, не подвергаясь помехам или повреждениям от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

  • RG означает «радиогид». Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, 6 означает 0,06 и т. д.). Их также называют радиочастотными кабелями, что означает «радиочастота».
  • Большинство непромышленных коаксиальных кабелей теперь известны как RG-6, но установщики могут использовать более толстый кабель, например RG-11.
  • Кабели
  • RG, используемые в домах, должны иметь импеданс 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа. Существует несколько типов разъемов F-типа для кабелей RG-6:

  • Компрессионные соединители
  • Резьбовые соединители
  • Обжимные соединители

Для подключения вам потребуются вилка и розетка одного типа. Штыревые разъемы имеют торчащий центральный провод, а гнездовые разъемы имеют пространство для вставления центрального провода.

Имейте в виду, что коаксиальные кабели иногда имеют утечку сигнала, известную как вход или выход. Это приводит к мозаичным, нечетким или снежным сигналам.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, внутренний проводник которого окружен изолирующим слоем, окруженным проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На приведенной ниже диаграмме показана конструкция типичного кабеля.Электрический сигнал проходит через центральный проводник.

  1. Центральная жила — сталь плакированная медью.
  2. Соединение центрального проводника — чистый защитный полимер используется для предотвращения миграции влаги.
  3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
  4. Первый внешний проводник — экран с алюминиево-полимерной алюминиевой лентой, надежно закрепленной на диэлектрической жиле.
  5. Второй внешний проводник — дополнительная алюминиево-полимерно-алюминиевая лента используется в конструкциях с тройным и четырехэкранным экраном для дальнейшего улучшения изоляции ВЧ-экрана до и после изгиба.
  6. Третий внешний проводник — дополнительная алюминиево-полимерно-алюминиевая лента используется в конструкциях с тройным и четырехэкранным экраном для дальнейшего улучшения изоляции ВЧ-экрана до и после изгиба.
  7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции НЧ-экрана в условиях экстремальных радиопомех.
  8. Антикоррозионное защитное средство
    1. Внутренний и воздушный — материал, предотвращающий попадание влаги в конструкцию кабеля.
    2. Underground — текучий состав, способный герметизировать небольшие разрывы кожуха.
  9. Оболочка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (ПЭ) или огнестойкого поливинилхлорида (ПВХ) предназначена для защиты жилы во время установки и в течение установленного срока службы кабеля.
  10. Встроенная несущая  – опорный элемент из оцинкованной проволоки из углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам определенные преимущества и недостатки при настройке вашей сети.

Решение о том, что лучше всего подходит для вашей ситуации, зависит от расстояния вашего соединения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется повторитель. Потери сигнала выше в коаксиальном кабеле, поэтому его следует использовать на коротких расстояниях. Волоконно-оптические кабели несут гораздо больше информации. Волоконно-оптический кабель также значительно дороже. Волоконно-оптические кабели реже встречаются в жилых и потребительских условиях, чем коаксиальные кабели.

Коаксиальные кабели

просты в установке и очень прочны. Поскольку оптоволокно обеспечивает более высокую и быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете с домашней установкой или сетью передачи данных средней пропускной способности, вам, вероятно, лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для широкополосного доступа в бизнесе. Самым большим недостатком кабельного Интернета являются колебания скорости. Если снова посмотреть на оптоволоконный интернет по сравнению с кабельным интернетом, услуга кабельного интернета обычно предоставляется нескольким абонентам. Это означает, что если в кабельном регионе есть большое количество пользователей, которые одновременно запускают приложения с интенсивным использованием полосы пропускания, использующие Интернет, скорость каждого может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости оптоволокна по сравнению с коаксиальным кабелем, оптоволокно обычно намного выше. После установки цена на выделенный доступ в Интернет по оптоволокну также будет выше, чем на совместное кабельное подключение к Интернету.

Наглядное руководство по компьютерным кабелям и разъемам

Компьютерные кабели сбивают с толку большинство пользователей. Вот визуальное руководство, которое поможет вам быстро определить все распространенные кабели и разъемы, которые поставляются в комплекте с вашими компьютерами, мобильными телефонами и другими электронными гаджетами.Вы также можете обратиться к этому руководству за идеями о том, как подключать различные устройства с помощью общедоступных разъемов и преобразователей.

См. также: Организуйте компьютерные кабели с помощью зажимов

1. USB-кабели и разъемы

USB-кабели можно использовать для подключения к компьютеру большинства новых устройств, включая карты флэш-памяти, портативные медиаплееры, интернет-модемы и цифровые камеры. .

Компьютерные аксессуары, такие как мыши, клавиатуры, веб-камеры, портативные жесткие диски, микрофоны, принтеры, сканеры и динамики, также могут быть подключены к компьютеру через порты USB.Кроме того, USB-кабели также используются для зарядки различных гаджетов, включая мобильные телефоны, или для передачи данных с одного компьютера на другой.

Как распознать кабели USB — Стандартный разъем USB, USB-A, представляет собой прямоугольный разъем. Конец USB-A присутствует на каждом кабеле USB, так как это конец, который подключается к вашему компьютеру.

Другой конец USB-кабеля может иметь другие разъемы, включая USB-B (квадратный разъем, обычно используемый с принтерами, внешними жесткими дисками и более крупными устройствами) или разъемы меньшего размера, такие как Mini-USB и Micro-USB, которые обычно используется с портативными устройствами, такими как медиаплееры и телефоны.

Кроме того, многие другие разъемы имеют разъемы USB-A на конце, который подключается к компьютеру, и разъем для конкретного устройства на другом конце (например, iPod или Zune). Затем у вас есть разъемы USB Male-Female для увеличения длины USB-кабеля.

Многие другие кабели, отличные от USB, также можно подключать к компьютеру через переходник USB; эти кабели имеют стандартный разъем USB-A на одном конце, а другой конец может иметь подключения для других портов, таких как Ethernet или аудио.

2. Аудиокабели и разъемы

2,1–3,5 мм разъем для наушников

Наиболее распространенным аудиокабелем является стандартный разъем для наушников, также известный как разъем TSR. Он доступен в нескольких размерах, но наиболее распространенными для компьютеров являются мини-аудиоразъемы 3,5 мм или 1/8 дюйма.

Большинство динамиков и микрофонов можно подключить к компьютеру с помощью этих аудиокабелей. Порт микрофона на вашем компьютере обычно розовый, а порт динамика, куда вы вставляете стереофонический аудиокабель, окрашен в зеленый цвет. Некоторые компьютеры имеют дополнительные аудиопорты TSR, окрашенные в черный, серый и золотой цвета; они предназначены для тылового, фронтального и центрального/сабвуферного выхода соответственно.

Более широкий вариант разъема TSR, 1/4″ TRS, обычно используется в профессиональном звукозаписывающем оборудовании, и его можно подключить к компьютеру с помощью преобразователя 1/4” в 1/8” (на фото справа).

2.2 — цифровое оптическое аудио

Для высококачественного звука, например, когда вы хотите подключить выход DVD-плеера или телевизионной приставки к домашнему кинотеатру Dolby, вам понадобится разъем TOSLINK (или S/PDIF). .

Это оптоволоконные кабели, поэтому они могут передавать чистый цифровой звук через свет. Некоторые ноутбуки и аудиооборудование имеют разъем mini-TOSLINK, но вы можете использовать преобразователь для подключения к стандартному порту TOSLINK (Toshiba Link).

3. Видеокабели

3.1 — VGA

Одним из наиболее распространенных видеоразъемов для компьютерных мониторов и телевизоров высокой четкости является кабель VGA. Стандартный разъем VGA имеет 15 контактов, и помимо подключения компьютера к монитору, вы также можете использовать кабель VGA для подключения ноутбука к экрану телевизора или проектору.

Кабели-преобразователи также доступны для подключения мониторов VGA к новым компьютерам, которые выводят только сигналы HDMI или DVI. Меньший вариант VGA, Mini-VGA, доступен на некоторых ноутбуках, но с помощью преобразователя вы можете подключить любой стандартный монитор VGA к порту Mini-VGA вашего ноутбука.

См. также: Как подключить ноутбук к телевизору

3.2 — Порт монитора DVI

Если вы приобрели компьютер в недавнем прошлом, скорее всего, он использует DVI вместо VGA.Новое поколение «тонких» ноутбуков использует меньшие варианты DVI, такие как Mini-DVI и Micro-DVI (впервые появившиеся в MacBook Air).

Кабель DVI имеет 29 контактов, хотя некоторые разъемы могут иметь меньше контактов в зависимости от их конфигурации. Видеосигнал DVI совместим с HDMI, поэтому простой преобразователь может позволить монитору DVI получать входной сигнал от кабеля HDMI.

Кроме того, доступны преобразователи DVI в VGA для подключения новой видеокарты к старому монитору, который поддерживает только режим VGA.

3.3 — S-Video

Кабели S-Video, также известные как отдельные видеокабели или кабели Super Video, передают аналоговые видеосигналы и обычно используются для подключения DVD-плееров, видеокамер, старых видеоконсолей к телевизору.

Стандартные разъемы S-Video имеют круглую форму и могут иметь от 4 до 9 контактов.

4. Аудио- и видеокабели

4.1 — Соединительные кабели RCA

Соединительные кабели RCA представляют собой связку из 2-3 кабелей, включая композитный видеокабель (желтого цвета) и стереофонический аудиокабель (красный для правого канала и белый или черный для левый звуковой канал).

Иногда могут быть включены дополнительные кабели, предлагающие дополнительные аудиоканалы и/или компонентное видео вместо композитного. Компонентное видео обеспечивает лучшее изображение, чем композитное, потому что видеосигнал разделяется на разные сигналы, а в случае композитного все передается через один желтый штекер.

Использование разъемов RCA — Кабели RCA обычно используются для подключения DVD-плеера, стереодинамиков, цифровой камеры и другого аудио- и видеооборудования к телевизору.Вы можете подключить кабель RCA к компьютеру через карту видеозахвата, и это позволит вам передавать видео со старой аналоговой видеокамеры на жесткий диск вашего компьютера.

4.2 — Кабели HDMI

HDMI — это новый стандарт, обеспечивающий передачу аудио и видео по одному кабелю. HDMI поддерживает максимальное разрешение 4096×2160p (HD — только 1920×1200) с 8 каналами цифрового звука и используется для подключения проигрывателей Blu-Ray к HDTV.

Стандартные кабели HDMI могут иметь длину до 5 метров, но кабели более высокого качества могут иметь длину до 15 метров, а длину можно увеличить с помощью усилителей.HDMI обратно совместим с DVI, поэтому вы можете использовать конвертер для просмотра видео на устройстве DVI через кабель HDMI, хотя для аудио вам придется использовать другой кабель.

4.3 — DisplayPort

Комбинированный цифровой видео- и аудиокабель, который чаще используется в компьютерах, — это DisplayPort и меньшая производная Mini DisplayPort. Оба поддерживают разрешение до 2560 х 1600 х 60 Гц и дополнительно поддерживают до 8 каналов цифрового звука.

Разъем Mini DisplayPort в настоящее время используется в MacBook, но в ближайшем будущем мы сможем использовать его и в других компьютерах.

Стандартные кабели DisplayPort могут иметь длину до 3 метров, но кабели с более низким разрешением могут иметь длину до 15 метров. Доступны разъемы DisplayPort для подключения видео и аудио VGA, DVI или HDMI с помощью кабеля или соединения DisplayPort. Кроме того, доступны преобразователи для преобразования Mini DisplayPort в стандартный DisplayPort.

5. Кабели передачи данных

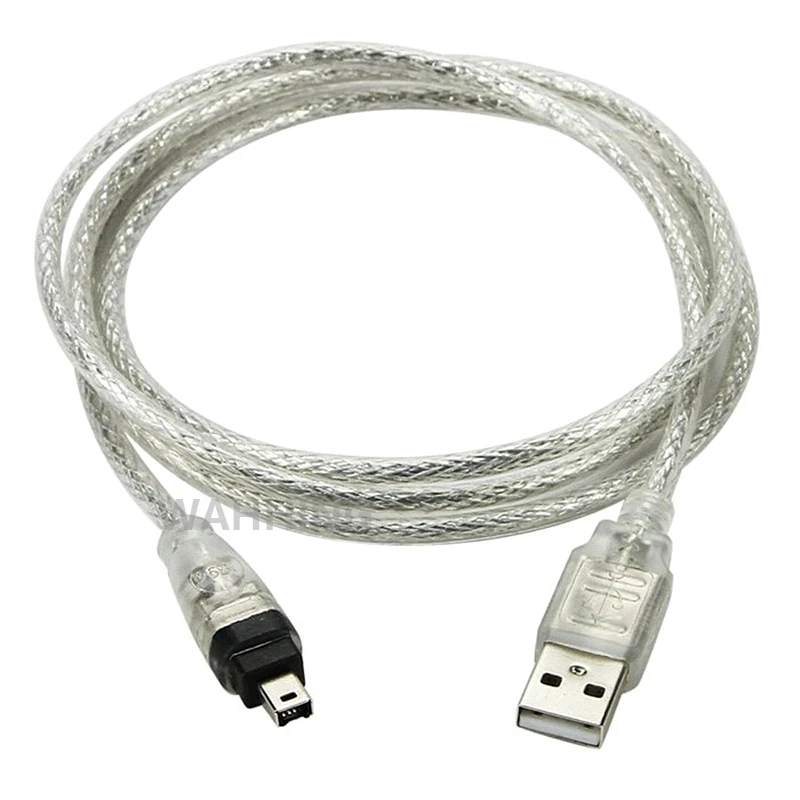

5.1 — Firewire IEEE 1394

Firewire, также известный как IEEE 1394, i.LINK или Lynx, является более быстрой альтернативой USB и обычно используется для подключения цифровых видеокамер и внешних жестких дисков к компьютер. Также возможно сетевые компьютеры ad-hoc без маршрутизатора через FireWire.

Firewire обычно имеет 6-контактный разъем, хотя распространены и 4-контактные разъемы.

5.2 — Кабели eSATA

В то время как кабели SATA используются внутри для подключения жесткого диска к материнской плате компьютера, кабели eSATA предназначены для портативных жестких дисков и могут передавать данные быстрее, чем USB или FireWire.

Однако кабель eSATA не может передавать питание, поэтому, в отличие от USB, вы не можете питать внешний жесткий диск через eSATA.Кабель eSATA несколько отличается от внутреннего кабеля SATA; у него больше экранирования и разъем большего размера.

6.1 — Телефонный кабель RJ11

Телефонный кабель, также известный как RJ11, до сих пор используется во всем мире для подключения к Интернету через модемы DSL/ADSL. Стандартный телефонный кабель имеет 4 провода, а разъем имеет четыре контакта.

В верхней части коннектора имеется зажим, обеспечивающий плотное соединение.

6.2 — Кабель Ethernet

Ethernet является стандартом для проводных сетей во всем мире. Кабель Ethernet, также известный как RJ45, основан на витой паре категории 5 и состоит из 8 отдельных проводов.

Разъем Ethernet также имеет 8 контактов и похож на телефонный штекер, но на самом деле толще и шире. У него также есть зажим, который помогает поддерживать плотное соединение, как телефонный разъем.

Связанный: Чистка компьютерных кабелей уксусом

Описание 20 типов видеокабелей (разгадка кабельной головоломки)

Кабели, провода, вилки — они сводят меня с ума.По-видимому, существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. д. Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, изучив и перечислив все различные типы видеокабелей, которые могут вам понадобиться для подключения. что-то вверх.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа данных, которые вы передаете. Хотя мы рассматриваем здесь видеокабели, многие типы также передают звук.Вот все, что вам нужно знать о различных типах видеокабелей.

Родственный: Идеи домашнего кинотеатра и мультимедийной комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором | Как спрятать кабели

A. Два основных отличия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует флуктуирующий электронный сигнал для передачи видео.Передача представляет собой волну волнообразного типа, но она чувствительна к помехам из-за своей простоты. Старые кабели, как правило, полагаются на аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели

являются самыми основными. Они передают видеосигнал до 350i, но это по нынешним меркам некачественная передача. Именно коаксиальные кабели чаще всего дают «нечеткую» картинку. Коаксиальные кабели, которые представляют собой разновидности с внутренним проводником и внешним изолирующим слоем, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

На самом деле, первая трансатлантическая кабельная телефонная система (TAT-1) использовала коаксиальный кабель еще в 1956 году. Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели представляют собой следующий уровень по сравнению с коаксиальными и передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны иметь возможность получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно.Вы можете заметить лучшую окраску с кабелями S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства HDTV.

2. Цифровой

Цифровые кабели передают данные в двоичном коде — 1 и 0 — и обычно имеют более высокое качество, чем аналоговые кабели. Их надежность обусловлена ​​тем, что они менее подвержены деградации или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрое и качественное цифровое обслуживание.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, также известные как iLink или IEEE 1394. Подробнее о них ниже.

B. Список различных типов видеокабелей

Таблица видеокабелей

Давайте начнем с простой таблицы, в которой представлено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти в своем доме, в том числе в старой электронике.

1.

БНК

Кабели

BNC — Bayonet Neill-Concelman — являются альтернативой вариантам RCA для профессиональных видеокомпонентов. BNC — это коаксиальные кабели, которые люди часто используют для авиационной электроники, тестового оборудования и радиолюбителей.

2. Разъем дисплея Apple

Фирменный разъем Apple DVI объединяет аналоговые и видеосигналы, а также кабели USB и питания в одном. В настоящее время Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы дисплея на более старом оборудовании.

3. Мульти AV

Источник: Wikiwand

Разъемы

AV Multi представляют собой фирменный кабель для продуктов Sony PlayStation. В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится AV-порт, а на другом — желтый, белый и красный разъемы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4. DisplayPort

Кабели DisplayPort

аналогичны кабелям HDMI, но разъемы HDMI также имеют обратные аудиоканалы. Порты DisplayPort соединяют компьютерные мониторы и другую домашнюю электронику, например кинотеатры.

5. Порт Mini DisplayPort

Кабели

Mini DisplayPort — еще одно предложение от Apple, предназначенное для использования в качестве альтернативы HDMI. Они предназначены для использования с компьютерными дисплеями.

6. DB13W3



Разъемы

DB13W3 включают контакты и представляют собой аналоговые компьютерные видеоразъемы более старого типа. Apple, IBM и другие компьютерные системы использовали эти разъемы.Но в наши дни их заменители (VGA и DVI) взяли верх.

7. ДМС-59

Кабели

DMS-59 — это еще один штыревой разъем, который работает с несколькими мониторами (через адаптер). Это устаревшие сдвоенные адаптеры DVI.

8. ДВИ

Видеокабели

DVI — или Digital Visual Interface — входят в стандартную комплектацию видеокарт компьютеров. Существует пять вариантов: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокой четкости, аудио, Ethernet и многое другое.Для несжатого видео высокой четкости этот тип кабеля является мощным двигателем. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI — или мультимедийный интерфейс высокой четкости — являются новейшими и наиболее распространенными бытовыми кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). Помимо того, что это тип шнура, HDMI также является технологическим стандартом для аудио- и видеоконтента.

Вы найдете кабели HDMI (или входы) на устройствах потоковой передачи мультимедиа (таких как Roku или Apple TV), DVD-плеерах, игровых приставках и телевизорах.Что удобно в этих шнурах, так это то, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files. cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Кабельная оптовая продажа

Кабели

Mini-DVI, предшественники кабелей MiniDisplayPort, часто встречаются на старых компьютерах Apple.

12. Микро-DVI

Micro-size DVI — это еще один тип шнура, который Apple использует, например, в своих старых MacBook.Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы Mini-DIN

представляют собой круглые разъемы S-video с внутренними контактами. Существует множество вариаций, от четырех до десяти булавок.

14. F-образный соединитель

Разъемы

F — еще один знакомый вид для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые приставки, видеомагнитофоны и другие устройства также десятилетиями использовали F-разъемы. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или штекер антенны.

15. Соединитель N

Разъемы

N не распространены на бытовых устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы

RCA являются еще одним распространенным решением для бытовой электроники, аудио и видео. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Каждый сигнал подключается к одному разъему, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Двойной вывод

В наши дни двойные коннекторы

более распространены за пределами США. Но когда телевизионные антенны все еще были обычным явлением, в некоторых конфигурациях использовались двухпроводные соединения.

18. Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других производителей.Но в 1999 году разъемы DVI начали заменять первоначальную 9-контактную конструкцию.

19. Мини-VGA

Многие компьютеры Apple и Sony используют разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели

FireWire устарели, поэтому их нечасто встретишь. Они также известны под названиями iLink и IEEE 1394. Если у вас есть старый внешний жесткий диск или цифровая камера, вам может понадобиться кабель FireWire. Существует два типа: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции кабеля для передачи видео и распространенных типах для бытового оборудования.

A. Материалы для видеокабеля

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на то, насколько хорошо ваши кабели будут работать. Недорогие материалы или просто неправильные материалы для необходимого вам применения могут привести к тому, что кабели быстрее развалятся. Вот четыре основных компонента видеокабелей, а также общие материалы.

1.

Внутренняя проводка

Внутренняя разводка кабеля — это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий, плакированный медью (CCA), считается менее ценным.

Кабели

CCA часто дешевле, но OFC могут передавать больше энергии.

2. Экранирование

Экранирование — это то, что защищает видеокабели от помех и электромагнитных полей. Кабели могут иметь разную степень экранирования — от одного до трех слоев, и два распространенных типа — это фольга и оплетка.Некоторые шнуры также используют оба типа экранирования одновременно.

Плетеный экран обычно хорошо подходит для низких частот, но фольга идеальна для высоких частот.

3. Покрытие разъема

Покрытие на разъеме видеокабеля вставляется в разъем. Многие эксперты предлагают позолоченные разъемы, хотя причины этого сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не обязательны, особенно для цифровых кабелей.В любом случае вы, скорее всего, добьетесь такого же качества сигнала и изображения.

4. Внешние кожухи

Внешняя оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка. Исключение составляет ситуация, когда вы прокладываете кабели снаружи или в очень жарких или холодных условиях.

Куртка защищает от натирания, влаги, жары, холода и таких событий, как наступание на них. Материалы оболочки, такие как полиуретан, распространены.

Б.Общие разъемы для телевизоров

В телевизорах

обычно используется пять типов разъемов: компонентный видеосигнал, композитный, коаксиальный, S-видео и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но в зависимости от того, сколько лет вашему телевизору, вы можете найти коаксиальный разъем на задней панели. Даже с современными портами HDMI большинство телевизоров включают компонентные видеокабели (с тремя отдельными штекерами).

Хорошей новостью является то, что даже на старых телевизорах вы обычно можете преобразовать порт в любой нужный вам тип.Например, коаксиальный кабель от старого телевизора можно подключить к адаптеру, позволяющему подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что в PlayStation используются разъемы AV Multi, собственный тип шнура. Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для наиболее распространенных систем видеоигр.

  • PlayStation: многофункциональный AV
  • Xbox 360: HDMI или VGA HD AV
  • Переключатель Nintendo: тип C HDMI
  • Nintendo Wii: AV Multi

Д.Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к ПК (или даже к ноутбуку), зависит от марки и модели. Как правило, компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Обычные видеопорты на ПК совместимы с такими кабелями, как:

  • RCA
  • VGA
  • ДМС59
  • DVI (многие типы)
  • DisplayPort (включая Mini)
  • HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым требуется только источник питания и Wi-Fi для подключения к ПК или ноутбуку.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к вашему ПК. Глядя на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение без использования инструментов или пайки.

E. Смартфон-совместимые видеокабели

Хотя большинство смартфонов могут осуществлять беспроводную трансляцию на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору — использовать кабель HDMI, поскольку они передают звук и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора. Ко многим устройствам Android вы можете подключиться через мини- или микро-HDMI, но обязательно выберите кабель со стандартным HDMI на одном конце и нужным размером на другом.

Разъемы USB

— еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и зарядный кабель вашего телефона, скорее всего, подключит его к порту.

F. Часто задаваемые вопросы по видеокабелю

Все еще неясны различные типы видеокабелей и их применение? Вот часто задаваемые вопросы о кабелях для видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, потому что неправильный кабель может исказить ваше видео. Если вы выбираете некачественный кабель, который подходит к разъему вашего устройства, это не означает, что вы получаете лучшее качество изображения.

Помимо чтения информации о пакете, для определения разрешения видео требуется некоторое базовое знание чисел и расчетов. По сути, производители обозначают разрешение тремя способами: пикселями, «i» и показателями высокой четкости (например, «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может быть 1920 x 1080. Это означает размеры в пикселях или количество пикселей как по ширине, так и по высоте.

Номер Плюс i

Вы также можете увидеть измерения «i», такие как 480i, то есть телевидение стандартной четкости (SDTV). Буква «i» относится к типу разрешения — в данном случае чересстрочному.Чересстрочное разрешение означает более низкое потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

Высокое разрешение

Телевидение высокой четкости (ТВЧ) является самым современным показателем разрешения. HDTV предлагает самое большое количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением — независимо от типа штекера вашего устройства или телевизора — может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Можно ли подключить два устройства с кабелями разного типа?

Хорошей новостью является то, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть непросто и может потребовать проб и ошибок, но можно подключить старые телевизоры к новым игровым системам или смартфонам к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества видео при использовании дополнительных кабелей, попробуйте другую конфигурацию или тип кабеля, чтобы увидеть, сможете ли вы сохранить качество видео.

В худшем случае покупка нового оборудования — неплохая идея, если ваше устройство или прибор устарели на несколько десятков лет. IV. Где купить видеокабели онлайн

В наши дни почти в каждом розничном магазине, таком как Walmart, Target и других, есть несколько типов видеокабелей. Но прежде чем вы начнете добавлять товары в корзину — онлайн или офлайн — убедитесь, что вы выбираете правильный кабель.

G. Как найти подходящие видеокабели в Интернете

Перед покупкой проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. Если возможно, сделайте снимок, чтобы убедиться, что вы правильно сидите. Стоит заползти (или передвинуть) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант — проверить руководство пользователя оборудования — производители сообщат вам, какой тип соединения работает с их продуктом.

В некоторых случаях вам нужно проявить изобретательность. Например, если вам нужно подключить смартфон, у которого нет совместимого с HDMI порта, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, и конвертер. чтобы все работало.

H. Где купить видеокабели

Покупка видеокабелей онлайн проста и часто доступна по цене. Проверьте эти источники видеокабелей всех типов:

Связанный: Идеи проекта подставки под телевизор своими руками | Маленькие подставки под телевизор | Виды мебели для телевизора | Пульты дистанционного управления для умного дома

Глоссарий кабелей и соединений

Силовые кабели

Вот посмотрите на различные силовые кабели, используемые для подключения кабельных коробок, телевизоров, телефонных модемов и компьютеров.

Кабель питания с заземлением : Это кабель питания, поставляемый с устройствами с повышенным потреблением, такими как кабельные приставки, телевизоры и компьютеры. (ссылка: C13/5-15P)



Малые силовые кабели : Этот кабель не имеет заземления и предназначен для использования с устройствами с низким энергопотреблением, такими как Интернет и телефонные модемы, и часто может подключаться к внешнему источнику питания, а не напрямую к самому устройству. (ссылка: C-7/1-15P).



Соединение адаптера : Это конечное соединение источника питания или адаптера питания, как показано выше.Это соединение может различаться по размеру, форме и цвету.


Пример блока питания и адаптера питания показан ниже.

Блок питания Адаптер питания



Коаксиальные кабели

Коаксиальные кабели соединяют устройства в вашем доме с сетью Shaw. Ваш цифровой кабель, высокоскоростной Интернет и домашняя телефонная связь требуют коаксиального кабеля для получения сигнала.Убедитесь, что этот кабель плотно вкручен во вход для кабеля на цифровой приставке, интернет-модеме или терминале домашнего телефона.

Видеокабели

Вот четыре типа видеокабелей, которые используются для подключения телевизоров, кабельных коробок или других компонентов.

Соединение HDMI : Это текущий стандарт для цифровых соединений высокой четкости, позволяющий по одному кабелю передавать как изображение в формате Full HD, так и высококачественный звук.



Компонентное соединение : Исходящий стандарт для доставки сигнала высокой четкости на ваш телевизор.Это аналоговый кабель, который передает видеосигнал по красному, синему и зеленому соединениям. Звук низкого качества поступает из красно-белых кабельных соединений RCA.





Композитное соединение : Это аналоговый кабель стандартной четкости, который использует одно желтое соединение RCA для отправки видеосигнала на ваш телевизор. Аудио передается через красно-белые разъемы RCA для левого и правого каналов.





Коаксиальное соединение : Это кабель, используемый для доставки услуг Shaw в ваш дом.Коаксиальный кабель предназначен для ввинчивания в резьбовое соединение на телевизоре, кабельной приставке, модеме или коаксиальном разветвителе (показано ниже).





Аудиокабели

Вот различные аудиокабели, которые используются для передачи звука с ваших устройств.

Композитное аудиосоединение RCA : Аудиосоединение RCA передает стереофонический (левый и правый) звук на телевизор или объемный звук (левый, правый, центральный, тыловой) на аудиоприемник.



Цифровое коаксиальное аудиосоединение : Цифровое коаксиальное аудиосоединение (коаксиальный S/PDIF) передает Dolby Digital 5.1 звук (левый, правый, центральный, задний левый, задний правый, LFE*) с Shaw Digital Box на аудиоприемник с поддержкой Dolby Digital 5.1.



Оптическое аудиосоединение (оптический S/PDIF): Оптическое аудиосоединение (оптический S/PDIF) передает звук Dolby Digital 5.1 (левый, правый, центральный, задний левый, задний правый, LFE*) от вашего Shaw Digital Box к аудиоресивер с поддержкой Dolby Digital 5.1.

 *LFE: низкочастотные эффекты; звуки, которые воспроизводятся через сабвуфер, обозначенные цифрой 0. 1 в Dolby Digital 5.1

Кабели передачи данных

Существует три типа кабелей передачи данных, используемых для подключения компьютера или связанных с ним устройств к периферийным устройствам.

Соединение eSata : Используется для обеспечения высокоскоростного соединения для передачи данных. Shaw поставляет кабель eSata для соединения PVR и расширителя.


Соединение Ethernet
: Кабель Ethernet входит в комплект поставки интернет-модема Shaw. Кабели Ethernet используются для подключения компьютера к локальной сети (LAN).



USB-соединение : одно из наиболее распространенных компьютерных подключений, USB можно найти на всем: от принтеров, мышей, жестких дисков и клавиатур.





Телефонные кабели

Это стандартное соединение для бытовых телефонов, которое характеризуется небольшим пластиковым разъемом с защелкивающимся язычком.





Телефонная линия может подключаться к таким устройствам, как телефонный модем или телефонная розетка (показано ниже). (ссылка: RJ11 6P4C)



Разные кабели

ИК-приемник входит в комплект многих кабельных коробок Shaw. ИК-приемник позволяет приставке продолжать получать команды с пульта дистанционного управления, даже если приставка находится вне поля зрения.



Кабельная Библия

Параллельные данные

Цифровая передача может осуществляться одним из двух основных способов: параллельной или последовательной связью. При параллельной связи несколько битов (обычно 8 битов, иначе называемых одним байтом) передаются одновременно по разным каналам в одном кабеле, затем объединяются и синхронизируются.Это может привести к более высокой скорости передачи данных, чем последовательная передача, но также значительно дороже (поскольку для создания кабеля требуется гораздо больше проводов), а время синхронизации при параллельной передаче также зависит от расстояния, что делает его непрактичным для более длинных кабелей. Параллельная связь была популярна в 1980-х годах, но в современной передаче данных в целом потеряла популярность.

ПАТА

Сокращение от Parallel Advanced Technology Attachment, первоначально известного просто как ATA, пока не был разработан более поздний стандарт Serial ATA (SATA).Стандарт интерфейса для подключения устройств хранения, например. жесткие диски, дисководы для гибких дисков и оптические приводы. Учитывая максимальную длину кабеля 18 дюймов, PATA в основном ограничивается внутренним использованием компьютера, но иногда его можно увидеть / использовать для подключения к внешним дискам.

Введено: 1986

Макс. битовая глубина и скорость: 16 бит; изначально 16 мб/с, развили до 133 мб/с

Разъемы и порты:

40-контактный

PATA 40-контактный

Используется с наиболее распространенными 40-проводными ленточными кабелями PATA, а также с более редкими 80-проводными ленточными кабелями, разработанными в конце срока действия стандарта PATA для увеличения скорости передачи данных.

Параллельный интерфейс SCSI

Называемый попеременно SCSI (Small Computers Systems Interface) Параллельный интерфейс, SPI или, до появления Serial SCSI, просто SCSI (произносится как «scuzzy»). К сожалению, Parallel SCSI технически не является единым стандартом, а состоит из почти дюжины связанных интерфейсов с неоднозначными именами («Fast SCSI», «Ultra SCSI» и т. д.) и переменной разрядностью и скоростью. См. ссылку на сравнительную таблицу ниже. В любом случае кабели Parallel SCSI использовались для подключения периферийных устройств (сканеров, съемных накопителей и контроллеров, приводов оптических дисков и т.) к компьютерам; в отличие от PATA, к которому можно было подключить не более двух устройств, к одной шине данных Parallel SCSI можно было подключить до 8 или 16 устройств. Символ ниже обычно обозначает порт SCSI на компьютерах.

Введено: 1986

Макс. битовая глубина и скорость: См. сравнительную таблицу

Разъемы и порты:

50-контактный

Параллельный SCSI 50-контактный микро-ленточный кабель

Микро-ленточные или миниатюрные ленточные соединители

имеют экранированную конструкцию, аналогичную соединителям семейства D-sub, но используют другой тип контакта, известный как ленточные контакты, а не штыревые контакты. Существуют различные конфигурации, которые использовались с параллельным SCSI, но наиболее распространенным вариантом был 8-битный (один байт за раз) 50-контактный микроленточный разъем. Эти соединители часто назывались по названию фирмы-производителя: например, Amphenol-50, IDC-50, CN-50 (Centronics).

Микро ДБ-50

Параллельный SCSI Micro DB-50

Аналогичен 50-контактным параллельным разъемам SCSI с микролентой, но с традиционными штыревыми контактами типа D-sub.Аналогично допускается 8-битная передача. Встречается с более ранними (SCSI-2) съемными запоминающими устройствами, дисководами, контроллерами и т. д.

VHDCI

Параллельный SCSI VHDCI

Разъем кабельного соединения очень высокой плотности (VDHCI) имел 68 контактов с конструкцией микроленточных контактов, очень напоминающих по внешнему виду 50-контактные микроленточные разъемы (дополнительные контакты позволяли передавать 16 бит/2 байта, включенные в более поздние стандарты SCSI, а не исходные 8-битные). Обычно наблюдается с внешними запоминающими устройствами, такими как RAID-массивы.

Микро ДБ-68

Параллельный SCSI Micro DB-68

Как и в случае с разъемами VHDCI, разъемы Micro DB-68 (MDB-68) имели 68 контактов, чтобы обеспечить более поздние 16-битные приложения передачи протокола SCSI, но с традиционными контактами в стиле D-sub вместо контактов микроленты. Чаще всего встречается с периферийными устройствами, такими как сканеры, дисководы и т. д.

ДБ-25

Параллельный SCSI DB-25

Разъем D-sub, используемый Apple для соединений Parallel SCSI на своих первых настольных компьютерах.

ИРЧ-30

Параллельный интерфейс SCSI HDI-30

Уникальный штыревой контактный разъем квадратной формы, используемый Apple для соединений Parallel SCSI на некоторых из их ранних моделей ноутбуков.

Серийные данные

В отличие от параллельной передачи, при последовательной передаче биты передаются последовательно по одному и тому же проводу. Байты должны быть собраны и отправлены как единое целое, а затем разобраны принимающим устройством.Хотя последовательная передача данных была разработана до параллельной передачи, параллельная связь преобладала на протяжении большей части конца 1970-х — 1980-х годов, поскольку физические ограничения производительности изначально обеспечивали более высокую скорость передачи данных при параллельной связи. С тех пор усовершенствования в конструкции кабелей и схем сделали последовательную передачу гораздо более быстрой и предпочтительной.

RS-232

Поскольку это был первый протокол последовательной передачи данных, ставший стандартной функцией в персональных компьютерах, RS-232 обычно называли просто «последовательным портом».Он использовался для двунаправленного подключения ко многим периферийным компьютерным устройствам, включая модемы, принтеры, мыши, внешние накопители и т. д. Он также использовался для удаленного подключения и управления некоторыми видеомагнитофонами. Он упоминается как «RS», потому что изначально спонсировался Сектором радиосвязи Ассоциации электронной промышленности — изменения в организации-спонсоре привели к тому, что стандарт попеременно упоминается как EIA-232 и TIA-232. Символ ниже иногда обозначает соединения последовательного порта на компьютерах.

Введено: 1962

Макс. битовая глубина и скорость:

Разъемы и порты:

ДБ-25

RS-232 DB-25

Стандарт RS-232 рекомендует 25-контактный разъем D-sub, но не делает его обязательным, поэтому это наиболее распространенный тип разъема как для хост-компьютеров, так и для периферийных устройств, но не единственный.

ДА-15

RS-232 DA-15

Встречается с некоторыми соединениями RS-232, относительно редко по сравнению с DB-25 и DE-9. Чаще всего встречается с некоторыми модемами, джойстиками. (Может быть неточно обозначен как «ДБ-15».)

ДЭ-9

RS-232 DE-9

Встречается при подключении RS-232 к некоторым модемам, принтерам и периферийным устройствам, таким как клавиатуры или мыши с последовательным интерфейсом. (Может быть неточно обозначен как «ДБ-9».)

RS-422

Улучшение стандарта RS-232 для увеличения скорости передачи и/или максимальной длины кабеля.Введена дифференциальная передача сигналов в кабели передачи данных — метод уменьшения электромагнитного шума при его передаче по проводам в кабеле, аналогичный симметричным кабелям в аналоговом аудио.

Введено: 1996

Макс. битовая глубина и скорость: 10 Мбит/с

Разъемы и порты:

ДЭ-9

RS-422 DE-9

Встречается на более поздних бета-версиях и видеомагнитофонах DV, особенно на моделях Sony. Часто обозначается как «Удаленный» или «Управление», поскольку это соединение предназначалось для обеспечения удаленного управления видеомагнитофоном с подключенного компьютера или специального удаленного устройства.

Мини-DIN 8-контактный

RS-422 Мини-DIN 8-контактный

Совместимый с RS-232 вариант RS-422, широко используемый на оборудовании Macintosh для подключения к устройствам с поддержкой AppleTalk/LocalTalk, таким как принтеры, модемы и т. д.

МИДИ

Сокращение от «Цифровой интерфейс музыкальных инструментов», стандарт для подключения широкого спектра электронных музыкальных инструментов друг к другу или к цифровым звуковым рабочим станциям.Несмотря на то, что MIDI в значительной степени / исключительно связан со звуком, сам по себе MIDI не является звуковым сигналом — это сигнал данных, который несет «информацию о событии» для указания параметров «изменения управления» (CC), таких как высота звука, нотация, громкость, вибрато, синхронизация и другие метаданные, которые электронные музыкальные устройства используют для *создания* аудиосигнала и синхронизации друг с другом. MIDI обычно используется в производственных и записывающих средах. По мере того, как компьютерные студийные установки становились все более распространенными, для MIDI-устройств становилось все более и более желательным подключаться непосредственно к компьютеру, а не к выделенным MIDI-устройствам.Существующие соединения для потоков данных были адаптированы для передачи MIDI-потоков через более распространенные, более широкие интерфейсы, такие как последовательные шины, USB, FireWire и т. д.

Введено: 1983

Максимальное разрешение: 31,25 кбит/с

Разъемы и порты:

DIN 5-контактный

MIDI DIN 5-контактный

Несмотря на то, что они имеют 5 контактов, в типичных приложениях используются только 3 контакта в MIDI-разъемах: земля, а затем симметричная пара контактов.

Мини-DIN 8-контактный

MIDI Mini-DIN 8-контактный

Кабели MIDI

с использованием 8-контактного разъема Mini-DIN позволяли подключать MIDI-устройство непосредственно к ранним моделям Macintosh, которые уже имели порт для подключения определенных последовательных устройств и принтеров. Превосходит MIDI через USB и FireWire.

ДА-15 «Джойстик»

MIDI DA-15 «Джойстик»

Используется для прямого подключения MIDI-устройств к звуковым картам на первых ПК.Обычно ограничивается конкретными моделями звуковых карт или игровых компьютеров, обычно связанными с выходом MIDI с игровых консолей (отсюда и название «джойстик» и связь с этим разъемом). Превосходит MIDI через USB и FireWire.

Последовательный порт SCSI (SAS)

Serial Attached SCSI (SAS) заменил Parallel SCSI, используя тот же базовый набор команд, но заменив метод передачи с параллельного на последовательный для повышения скорости передачи. Обратная совместимость с SATA.В отличие от Parallel SCSI, SAS почти исключительно используется во внутренних компьютерных соединениях и центрах обработки данных и очень редко используется с периферийными устройствами.

Введено: 2004

Макс. битовая глубина и скорость: Первоначально 3,0 Гбит/с, теперь до 12,0 Гбит/с

Разъемы и порты:

SF-8088 (мини-SAS)

SAS SF-8088 (мини-SAS)

Экранированная 26-контактная реализация SAS.

SFf-8470 (Инфинибэнд)

SAS SF-8470 (Infiniband)

34-контактный внешний разъем высокой плотности.

САТА

Разработанный для замены Parallel ATA (PATA), Serial ATA используется для подключения устройств главной шины к устройствам хранения данных, таким как жесткие диски, оптические приводы, твердотельные накопители и т. д. Обычно используется для внутренних соединений в настольных компьютерах и ноутбуках, но используется в некоторых случаях также для подключения к внешним дискам.

Введено: 2003

Макс. битовая глубина и скорость: Первоначально 1,5 Гбит/с, теперь до 16,0 Гбит/с

Разъемы и порты:

eSATA

eSATA

Встречается исключительно при подключении SATA к внешним накопителям и устройствам («e» означает «внешний»).

Шина рабочего стола Apple (ADB)

Эксклюзивная компьютерная шина Macintosh для подключения низкоскоростных периферийных устройств — мышей, клавиатур и т. д.Соединения ADB обычно помечались символом ниже.

Введено: 1986

Максимальная битовая глубина и скорость: 125 Кбит/с

Разъемы и порты:

Мини-DIN 4-контактный

ADB Мини-DIN 4-контактный

Точно такой же разъем используется для подключения S-Video, а кабели взаимозаменяемы. Кабели ADB обычно маркировались символом выше.

PS/2

Низкоскоростная компьютерная шина, совместимая с ПК, для периферийных устройств, таких как мыши, клавиатуры и т. д.Его название происходит от линейки компьютеров IBM Personal System/2, с которой он был представлен. Обычно старые соединения RS-232 заменяются разъемами DE-9.

Введено: 1987

Макс. битовая глубина и скорость:

Разъемы и порты:

Мини-DIN 6-контактный

PS/2 Mini-DIN 6-контактный

Единственные разъемы, используемые для соединений PS/2. Часто имеют цветовую маркировку: зеленые разъемы использовались для мышей, а фиолетовые — для клавиатур.

USB

Сокращение от Universal Serial Bus, предназначенное для стандартизации соединений компьютерной периферии после распространения соединений в 1980-х и начале 1990-х годов. Используется с клавиатурами, мышами, цифровыми камерами, внешними накопителями, сетевыми адаптерами и т. д. Способен обеспечивать питанием многие из этих устройств в дополнение к передаче данных. Обновления исходного стандарта USB 1.0 (1,5 Мбит/с на низкой скорости, 12 Мбит/с на полной скорости) представляют собой серьезные сдвиги в передаче данных, обычно с сопутствующими изменениями в физическом соединении, поэтому они более подробно описаны ниже. Все усовершенствования в USB были обратно совместимы (поэтому соединение USB 3.0 может передавать данные USB 2.0 и т. д.). Порты также обычно отмечены символом ниже.

Введено: 1996

USB 2.0

«Высокая скорость»

Введено: 2000

Макс. битовая глубина и скорость: 480 Мбит/с

Разъемы и порты:

Введите

USB 2.0, тип А

Обнаружено с хост-контроллерами USB, т.е.е. компьютеры и концентраторы. Использует плоские штифты, чтобы выдерживать многократное присоединение и удаление.

Тип Б

USB 2.0, тип B

Восходящее соединение, предназначенное для использования на USB-совместимых периферийных устройствах (таким образом, для большинства соединений USB 2.0 требуется кабель типа A-типа B).

Мини А

Мини-USB 2.

0 A

Предназначен для уменьшения размера интерфейса типа A для использования с мобильными устройствами; быстро признан устаревшим Форумом разработчиков USB (который определяет спецификацию и соответствие протоколу USB), что означает, что только несколько сертифицированных устройств когда-либо использовали соединения Mini Type A.

Мини B 5-контактный

USB 2.0 Mini B, 5 контактов

Предназначен для уменьшения размера интерфейса типа B для использования с мобильными устройствами (КПК, цифровые камеры и т. д.)

Мини-B 4-контактный

USB 2.0 Mini B, 4 контакта

Неофициальная реализация USB (никогда не поддерживаемая USB-IF), используемая с некоторыми цифровыми камерами, особенно с моделями Kodak.

Микро А

USB 2.0 Микро А

Используется на мобильных устройствах, таких как сотовые телефоны, цифровые камеры, устройства GPS и т. д. Меньше, чем соединения типа Mini, идентифицируется розеткой белого цвета с 5 контактами.

Микро Б

USB 2.0 Micro B

Используется на мобильных устройствах, таких как сотовые телефоны, цифровые камеры, устройства GPS и т. д. Меньше, чем разъемы типа Mini, идентифицируется по розетке черного цвета с 5 контактами.

USB 3.0

«Суперскорость»

В 2013 году, с выпуском протокола USB 3.1, USB 3.0 был задним числом стилизован под «USB 3.1 Gen 1» . Эти два названия относятся к одному и тому же.


Введено: 2008

Макс. битовая глубина и скорость: 5 Гбит/с

Разъемы и порты:

Введите

USB 3.0, тип А

По размеру, форме и внешнему виду аналогичен USB 2.0 Тип A, хотя и имеет дополнительные контакты. Обычно окрашен в синий цвет, чтобы отличать его от соединений USB 2. 0 Type A.

Тип Б

USB 3.0 тип B

Прямоугольное соединение, внешне похожее на USB 2.0 типа B, но физически несовместимое с предыдущим аналогом (в отличие от типа A). Поэтому кабели с разъемом USB 3.0 типа B несовместимы с устройствами с портом USB 2.0 типа B; однако устройства с USB 3.0 Порт типа B будет принимать кабели USB 2.0 типа B. Обычно окрашены в синий цвет.

Микро Б

USB 3.0 Micro B

Соединение, совершенно уникальное для кабелей и устройств USB 3.0, несовместимое с предыдущими устройствами USB.

USB 3.1

«Суперскорость+»

Иногда стилизовано или упоминается как «USB 3.1 Gen 2» .

Введено: 2013

Макс. битовая глубина и скорость: 10 Гбит/с

Разъемы и порты:

Тип С

USB 3.

1 Тип С

Двусторонняя симметричная конструкция, обеспечивающая передачу данных со скоростью 10 Гбит/с (между двумя устройствами, совместимыми с USB 3.1), питание и встроенную поддержку видео DisplayPort и четырех каналов аудио. Все чаще используется в качестве порта зарядки/передачи данных для ноутбуков ПК и ноутбуков Apple через протокол Thunderbolt.

USB 3.2

«Суперскорость + 20 Гбит/с»

Спецификация USB 3.2 представила новую скорость и режим передачи, но также, что очень сбивает с толку, переименовала обратно совместимые режимы передачи для более старых версий USB.Итак, «USB 3.2 Gen 1» соответствует той же спецификации, что и USB 3.0 (он же «USB 3.1 Gen 1»), «USB 3.2 Gen 2×1» соответствует той же спецификации, что и USB 3.1 (он же «USB 3.1 Gen 2»), и так далее. вперед. Технически только устройства «USB 3.2 Gen 2×2» допускают новую максимальную скорость передачи данных. Пожалуйста, обратитесь к этой разбивке USB 3. 2, если вы осмелитесь попытаться разобраться в этом.

Выпущено: 2017

Макс. битовая глубина и скорость: 20 Гбит/с

Разъемы и порты: Никаких видимых изменений по сравнению с USB 3.1 Соединения типа C.

USB4

Введено: 2019

Макс. битовая глубина и скорость: 40 Гбит/с

Кабели и устройства

USB4 по-прежнему используют разъем USB Type C, но добавляют (опционально) совместимость с продуктами Thunderbolt 3 и, в некоторых режимах, более высокую скорость передачи данных. Нет видимой разницы между кабелями или портами USB 3.1, USB 3.2 или USB4. Вы можете прочитать больше здесь. USB4 сломал меня. Удачи.

FireWire

Разработан Apple примерно в то же время, что и USB, для той же цели консолидации соединений и повышения скорости передачи данных.В отличие от USB, FireWire не требует использования хост-контроллера (устройства, совместимые с FireWire, могут напрямую взаимодействовать друг с другом без использования компьютера), но его реализация была более дорогостоящей, чем USB, и поэтому он никогда не был так популярен. Иногда упоминается как i.Link (в приложениях Sony) и Lynx (Texas Instruments), поскольку FireWire технически является просто торговой маркой Apple стандарта IEEE 1394. Используется для подключения к внешним жестким дискам, а также для связи и управления компонентами аудио/видео.Две основные разновидности FireWire были представлены до того, как Apple отказалась от разработки стандарта в пользу Thunderbolt. Порты обычно представлены символом ниже.

FireWire 400

«IEEE 1394а»

Введено: 1995

Макс. битовая глубина и скорость: 400 Мбит/с

Разъемы и порты:

6-контактный

FireWire 400 6-контактный

Может передавать питание постоянного тока в дополнение к данным; таким образом, 6-контактные соединения обычно используются на устройствах, которые могут обеспечивать питание, например.грамм. компьютеры.

4-контактный

FireWire 400 4-контактный

Может передавать только данные, без питания, поэтому встречается на периферийных устройствах и устройствах с собственным источником питания, таких как DV-камеры, некоторые внешние жесткие диски.

FireWire 800

«IEEE 1394b»

Введено: 2002

Макс. битовая глубина и скорость: 800 Мбит/с

Разъемы и порты:

9-контактный

FireWire 800 9-контактный

Обычно встречается на компьютерах Apple.Можно адаптировать к старым 6-контактным и 4-контактным разъемам, но передача данных будет ограничена старой скоростью 400 Мбит/с.

Удар молнии

Разработан Apple в качестве замены FireWire. Объединяет передачу данных по компьютерной шине с цифровым видеоинтерфейсом DisplayPort, а также подачу питания постоянного тока по одному кабелю/соединению. Первые две основные версии Thunderbolt имели общий физический разъем и совместимую проводку/каналы, но введение Thunderbolt 3 ознаменовало серьезные изменения в физическом интерфейсе.Порты обычно помечаются символом ниже.

Удар молнии 1 и 2

Введено: 2011; 2013

Макс. битовая глубина и скорость: 10 Гбит/с; 20 Гбит/с

Разъемы и порты:

Мини-DisplayPort

Thunderbolt 1 и 2 Mini-DisplayPort

Протокол Thunderbolt был разработан для совместимости с соединениями Mini-DisplayPort, которые уже присутствуют с 2008 года на многих компьютерах Apple.Спас Apple от серьезного редизайна на несколько лет.

Удар молнии 3 + 4

Введено: 2015; 2020

Макс. битовая глубина и скорость: 40 Гбит/с

Разъемы и порты:

USB тип С

Thunderbolt 3 USB тип C

Из-за возможности передачи данных, цифрового видео/аудио и питания по одному и тому же соединению Apple адаптировала разъем USB Type C к своему протоколу Thunderbolt и начала использовать это соединение в качестве единого порта в своих последних продуктах MacBook (c. 2016 вперед).

(Примечание по Thunderbolt 4:

Thunderbolt 4 представил поддержку двух дисплеев 4K и совместимость с USB4. В остальном максимальная скорость передачи данных и использование разъемов USB Type C остались прежними.)

HDBaseT

Стандарт для передачи несжатого HD-видео, аудио, питания и/или сетевых и Ethernet-соединений.

Введено: 2010

Макс. битовая глубина и скорость: 10.2 Гбит/с (100 Мбит/с Ethernet)

Разъемы и порты:

8P8C/РДЖ-45

HDBaseT 8P8C/RJ-45

Модульный разъем с 8 контактами/проводниками. Аналогичен модульным разъемам, используемым для телефонных линий, но шире.

Для чего используется кабель и соединение S-Video?

Обновлено:

Кабель S-Video может быть полезен при настройке AV. Но что он делает и когда его следует использовать? В этом руководстве объясняется, когда следует использовать разъем S-Video.

Разъемы

S-Video часто обеспечивают быстрый и простой способ подключения аудиовизуальных компонентов.

Вы можете узнать их по желтому цвету. Однако не всегда, так что не надейтесь на это — композитное соединение тоже часто бывает желтым!

Так что же такое соединение S-Video и когда его следует использовать?

И можно ли подключить выход S-Video к композитному входу?

Читайте дальше, чтобы узнать секреты подключения S-Video.

Как выглядят разъемы S-Video?

Соединение S-Video на вашем устройстве будет выглядеть примерно так:

Наиболее распространенным типом является 4-контактное соединение mini-DIN, изображенное выше.

Однако вы также можете встретить некоторые модели с 7 контактами, как на изображении ниже.

Версия с 7 контактами чаще встречается на ПК и ноутбуках, а дополнительные контакты можно использовать для отправки видеосигнала RGB.

Соединение S-Video с 7 контактами подходит для кабеля с 4 контактами, однако вы, очевидно, не можете подключить 7-контактный кабель к 4-контактному порту.

Несмотря на то, что соединение круглое, вилка подходит только в одну сторону из-за расположения отверстий для штифтов.

Не нажимайте слишком сильно, пока не выровняете его правильно, так как таким образом довольно легко повредить кабель.

Как выглядит кабель S-Video?

Кабель S-Video выглядит так. Это версия с 4-контактным разъемом mini-DIN.

Будьте осторожны при вставке вилки, так как штырьки можно легко погнуть.

Если штифты погнуты, вы можете использовать маленькую отвертку или пару плоскогубцев с длинными губками, чтобы выпрямить шаткие штифты.

Однако будьте осторожны; слишком много движения сломает штифты.

Был там, сделал это.

Простой, качественно сделанный кабель S-Video — это все, что вам нужно, поэтому вам не нужно тратить дополнительные средства на «высокопроизводительный» кабель — но вы можете, если хотите.

Поскольку по кабелю передается аналоговое видео, важно использовать кабель с хорошим экранированием, особенно при длительной прокладке рядом с другим электрическим оборудованием.

Что-то вроде этого кабеля S-Video на Amazon должно обеспечивать надежный сигнал:

Cmple 4-контактный позолоченный кабель S-Video
Изображение предоставлено: Cmple

Главное проверить, что кабель имеет правильное количество контактов для подключения к вашему устройству.

Кабель, изображенный выше, имеет 4 контакта.

Что делает S-Video?

Разъемы

S-Video передают аналоговый видеосигнал среднего качества между устройствами. Он может передавать только изображения стандартной четкости и не передает звук.

S-Video — достаточно стандартный интерфейс для многих типов потребительского аудиовизуального оборудования, особенно таких, как видеокамеры и игровые приставки.

Если вы используете этот тип подключения для изображения, вам потребуется сделать отдельное подключение для аудио.

Когда следует использовать соединение S-Video?

В основном вы будете использовать разъем S-Video для таких вещей, как подключение вашей видеокамеры или старой игровой консоли к телевизору, или для других старых устройств бытовой электроники с ограниченными альтернативными подключениями.

Соединение S-Video обычно не используется для соединения таких устройств, как проигрыватели DVD и Blu-ray.

Эти устройства обычно имеют лучшие параметры, такие как разъем HDMI или подключение компонентного видео.

И в любом случае на большинстве этих устройств не будет выхода S-Video.

Однако при использовании этого типа видео изображение должно быть лучше, чем при композитном видео соединении.

Итак, если у вас есть выбор между этими двумя, попробуйте сначала S-Video.

Что еще вы можете рассказать мне о S-Video?

S-Video — это тип компонентного видео, но не путайте его со стандартными соединениями компонентного видео, которые вы найдете на потребительских AV-устройствах.

Его можно назвать компонентным, так как видеосигнал разделяется на два отдельных сигнала – яркость (яркость) и цветность (цвет).

Разделение сигнала дает лучшее изображение, чем составной сигнал.

Можете ли вы преобразовать S-Video в композитное видео?

Да, можно.

Подумайте об этом. Что делать, если у вас есть видеоустройство с выходом S-Video, но только композитный видеовход на телевизоре или другом устройстве отображения?

Это просто. Просто купите простой композитный видеоадаптер S-Video на RCA, например:

. Кабель адаптера StarTech S-Video для композитного видео
Изображение предоставлено: StarTech

Затем подключите разъем S-Video на кабеле адаптера к выходному устройству.

Затем вы можете использовать простой композитный видеокабель RCA от адаптера к устройству отображения.

Часто задаваемые вопросы

Давайте ответим на несколько быстрых и простых вопросов о S-Video.

Для чего используется S-Video?

S-Video — это соединение, используемое некоторыми потребительскими AV-устройствами для отправки изображения на экран или монитор. Этот аналоговый видеосигнал среднего качества следует использовать только в том случае, если недоступны видеоподключения более высокого качества, такие как HDMI или компонентные подключения.

Что такое кабель S-Video?

Кабель S-Video используется для подключения разъемов S-Video к аудиовизуальным устройствам.DVD-плееры, видеокамеры, ноутбуки и игровые приставки могут иметь выход S-Video для отправки изображения на телевизор или проектор.

Как использовать кабель S-Video

Ваше устройство-источник будет иметь выходное гнездо S-Video, а ваш экран или AV-ресивер будет иметь аналогичный гнездовой вход S-Video. Вам понадобится кабель S-Video типа «папа-папа» для соединения портов устройства. Когда вы выберете правильный вход на вашем телевизоре или ресивере, вы увидите изображение с вашего плеера.

Есть ли в S-Video звук?

Нет, S-Video не передает аудиосигнал. Это только видео.

Приколоть меня!

О руководстве по домашнему кинотеатру

Пол начал руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям получить максимальную отдачу от современных аудиовизуальных технологий. Около 20 лет он работал звукооператором, инженером по свету и аудиовизуальным средствам. Дома он провел больше времени, чем нужно, за установкой, настройкой, тестированием, демонтажом, исправлением, настройкой, повторной установкой (а иногда и использованием) различного оборудования Hi-Fi и домашнего кинотеатра.

Изображение предоставлено: fotum/Shutterstock.com | NC_1/Shutterstock.com

Home Cinema Guide может получить комиссию, если вы покупаете по ссылке, отмеченной * на этой странице: о рекламе

Понимание аудио- и видеопроводов и кабелей

Общие сведения о проводах и кабелях аудио- и видеотехники

Прежде чем мы перейдем к самим кабелям, вам нужно знать, что такое проводник.

Проводники



Что такое проводник?

Электрический проводник — это элемент (помните периодическую таблицу в химии?), который проводит электричество, в отличие от изолятора, который его не проводит, или полупроводника, который пропускает некоторое количество электричества.Существуют также сплавы с различными электрическими характеристиками, а также покрытия или другие контакты между элементами, например, в соединителях, которые также имеют электрические характеристики, а также химические характеристики в своих приложениях. Проще говоря — это не просто соединение металла с металлом, и у вас есть хорошее соединение. Наилучшие схемы подключения учитывают материалы разъема источника, материалы разъема приемного устройства, материалы кабельного разъема, материалы проводника, а также электрические и химические способы их взаимодействия друг с другом.

Знакомство с проводниками — серебро, медь, золото, олово, никель, сталь

Серебро  — лучший проводник с очень небольшим преимуществом перед медью. Преимущество серебра также в том, что оно имеет такую ​​же проводимость окисления, как и неокисленное серебро.

Медь  является следующим лучшим проводником с сопротивлением, примерно в 1,05 раза превышающим сопротивление серебра, и из-за более низкой стоимости является наиболее часто используемым проводником для аудио- и видеокабелей. К сожалению, окисление меди является полупроводником, и его следует избегать из-за «скин-эффекта», который заставляет высокие частоты использовать внешнюю часть проводника на высоких частотах.Если наружная часть проводника окислится, производительность на очень высоких частотах пострадает. Примечание. Это не оказывает существенного влияния на диапазон звуковых частот. (Подробнее о скин-эффекте см. в библиотеке статей на сайте Audioholics)

Золото имеет сопротивление примерно в 1,4 раза выше, чем у меди, и не окисляется, что делает его популярным покрытием для аудио- и видеоразъемов.

Олово  является плохим проводником, его сопротивление примерно в 8,5 раз выше, чем у меди, но оно обладает хорошей стойкостью к окислению, а оксид имеет хорошую проводимость. Олово довольно часто используется для защиты меди от коррозии.

Никель  имеет стойкость примерно в 4,5 раза выше, чем у меди, хорошую стойкость к окислению и хорошую проводимость оксида. Никель является очень распространенным покрытием разъемов.

Сталь  имеет примерно в 7 раз большее сопротивление, чем медь, паршивую стойкость к окислению и паршивую оксидную проводимость. Сталь обычно используется только для высокочастотных кабелей с медным покрытием, которым требуется очень высокая прочность.

Соединители, материалы проводников и коррозия
Соединители делают их более невосприимчивыми к коррозии и окислению проводников и соединений.Если все сделано неправильно, они могут фактически увеличить вероятность.

OFC  — Медь OFC отжигается в бескислородной атмосфере. Хотя это должно привести к несколько более чистой форме меди, которая должна иметь немного лучшую проводимость и уменьшенный скин-эффект, общие используемые технологии производства, а также применяемая изоляция могут иметь значительное влияние на то, останется ли провод или кабель «бескислородным». . Плохая изоляция или плохо нанесенная изоляция окисляют «бескислородный» провод или кабель так же, как бескислородный провод или кабель.

Виды разводки и «рождение» аудио/видео кабеля


Незаметная проводка  — Незаметная проводка — это место, где отдельные проводники каким-либо образом (провода или дорожки на печатной плате) проложены к компонентам схемы или входным/выходным соединениям, к которым они должны идти. В некоторых цепях, особенно в соединениях, не связанных с сигналами, путь или взаимодействие этих типов проводов друг с другом не особенно важны, если они в разумной степени отделены друг от друга.Чем ближе они подходят, тем больше вероятность, что они будут взаимодействовать. Все это вылетает из окна, когда сигнал или «изменение» (будь то из-за питания переменного тока, аналоговых сигналов или цифровых сигналов — в основном любого типа изменения тока или напряжения) становится частью микса.

Пример:  Два провода расположены близко друг к другу, а два других провода дальше друг от друга. Ближние провода действуют больше как конденсатор (имеют большую емкость), чем вторые два провода. Если схема находится в состоянии покоя — «в покое» (никаких изменений не происходит), то имеет место накопление потенциальной энергии за счет емкости, но без изменений она не влияет ни на какой сигнал, так как изменений нет.Если вы затем создаете изменение или сигнал, который вызывает протекание электрического тока, два набора проводов могут затем влиять на эти изменения из-за емкости, индуктивности и т. д., и создаваемые изменения могут быть разными в зависимости от частоты. задействованный сигнал и характеристики проводов и общей схемы.

Пример:  Провод, по которому течет ток, имеет магнитное поле. Два провода, расположенные близко друг к другу, и по ним течет ток, оба имеют магнитные поля.Два магнитных поля будут взаимодействовать друг с другом, если они достаточно близки, и это взаимодействие будет влиять на токи, протекающие по проводам, в большей или меньшей степени, в зависимости от скорости изменения. Если провода являются сигнальными проводами «отправка и возврат», ток будет противоположным. Если ток течет противоположно, магнитные поля имеют противоположные направления.

Электромагнитные помехи, воздействующие на эти противоположные поля, компенсируются (в зависимости от частоты и расстояния между проводниками) — таким образом рождается усовершенствование для передачи сигнала, называемое кабелем.

_______________________
Интересно отметить, что наш лучший друг Солнце и другие межзвездные объекты создают электромагнитный шум различных частот. В то время как черная дыра в тысячах световых лет от вас не причинит вам никаких проблем с вашими кабелями, Солнце является измеримой причиной шума на Земле.

____________________________

Типы кабелей

Парные провода

Провода, расположенные близко друг к другу, являются парными проводами.Парные провода могут противостоять некоторому шуму из-за подавления сигналов, создаваемых в проводах электромагнитным шумом, идущим в том же направлении, и подавляются из-за противоположного направления тока, протекающего по проводам, как видно принимающему устройству.

Э-э, трудно представить и очень трудно объяснить. Возможно, это поможет — если бы шум мог создавать противоположный эффект, он усиливал бы ток, протекающий по обоим проводникам, и был бы аддитивным сигналом. Чем ближе провода расположены друг к другу, тем больше шумоподавление.Чем ближе два провода данного сечения друг к другу, тем больше их емкость и меньше их индуктивность.



Витая пара

Витые пары — это провода, расположенные близко друг к другу, а также скрученные вокруг друг друга. Скручивание проводов вместе упрощает их сближение и, кроме того, значительно увеличивает подавление шума из-за того, что само скручивание создает более или менее равное воздействие шумового сигнала в зависимости от коэффициента скручивания и частоты поля, генерируемого шумом.Мягкое скручивание будет работать для более низких частот, тогда как для более высоких частот необходимы все более и более тугие скручивания. Постоянство крутки очень важно для правильного шумоподавления, а также постоянное расстояние для постоянной емкости и индуктивности.

Емкость  — Чем ближе провода данного размера, тем больше емкость. Чем больше сечение двух проводов на одинаковом расстоянии, тем больше емкость. Чем выше диэлектрическая проницаемость изолятора, тем выше его емкость.

Индуктивность  — Чем ближе провода данного размера, тем ниже индуктивность. Чем больше сечение проводов на заданном расстоянии, тем ниже индуктивность.

Сопротивление  — Зависит от сечения провода и материала.

Полное сопротивление  — Зависит от расстояния между проводами, материала проводов, диэлектрической проницаемости изоляции и частоты. На более высоких частотах витые пары имеют так называемый «характеристический импеданс». *Дополнительную информацию см. в разделе о коаксиальном кабеле.

EMI (электромагнитные помехи)  — Кабели с витой парой имеют подавление электромагнитных помех (EMI). Эта компенсация становится все более эффективной на более низких частотах, и в отличие от коаксиальных кабелей витые пары имеют защиту от электромагнитных помех на частотах ниже 1 кГц.

Витая пара с экраном (сбалансированные кабели)

Экранированная витая пара — это витая пара с экраном (оплеткой, фольгой и т. д.), окружающим витую пару. В основном используется в балансном звуке, у вас есть витая пара с общим заземлением, которое электрически находится между ними.Между каждым проводом и экраном подаются сигналы противоположной полярности. С помощью трансформатора или электрической схемы сигналы снова объединяются вместе, переворачивая их полярности, поэтому они складываются, а шум на них — вычитается. Таким образом, балансные линии, подобные этой, имеют даже большую помехоустойчивость, чем витые пары, и отлично подходят для передачи сигналов на очень большие расстояния с очень низким уровнем шума. Существуют ограничения по частоте, так как скручивание может быть только настолько тугим, а большей степени согласованности становится все труднее и труднее достичь.

Коаксиальный кабель

Область, в которой коаксиальные кабели превосходят витые пары и, следовательно, так ценны для многих применений, заключается в поддержании постоянного импеданса, что становится очень важным на более высоких частотах.

Центральный проводник, диэлектрик, экран, дренаж  — Коаксиальный кабель выглядит как круг с концентрическими кольцами из различных материалов, которые выполняют грязную работу. Существует множество конфигураций, некоторые из них имеют несколько экранов разных или похожих типов, а некоторые имеют «заземляющий провод» — провод, идущий вместе с экраном.Самый внешний слой — это оболочка кабеля, изолятор и защита экрана. Далее слой(и) щита. Экран является одним из двух проводников наряду с центральным проводником. «Сигнал» передается как по экрану, так и по центральному проводнику. Внутри экрана, между ним и центральным проводником находится изолятор, который иногда называют диэлектриком. Материал и размер сильно влияют на характеристики кабеля, особенно на высоких частотах.

Импеданс  — Импеданс — это способность кабеля препятствовать прохождению электрического сигнала.Импеданс изменяется в зависимости от частоты, поскольку определяется индуктивностью и емкостью кабеля, которая в коаксиальном кабеле определяется соотношением диаметра центрального проводника, диаметра экрана и диэлектрической проницаемости изолятора между ними. их. Обычная спецификация, которую вы увидите в рекламе коаксиальных кабелей, — это «характеристическое сопротивление». Для звуковых сигналов с относительно низкой частотой характеристическое сопротивление не имеет значения, поскольку длины волн сигналов с самой высокой частотой обычно в тысячи раз длиннее, чем у кабелей, по которым они проходят.Из-за этого отражения не являются фактором. По мере увеличения частоты и фактической длины волны, проходящей через медный провод, приближающейся к длине кабеля, характеристическое сопротивление становится очень важным. Обычно это диапазон МГц, и именно поэтому волновое сопротивление так важно для видео- и цифровых аудиосигналов.

Характеристический импеданс — это импеданс при совмещении входного и выходного импедансов, отражений от кабеля не будет. Устройство вывода и устройство ввода должны соответствовать характеристическому импедансу кабеля, чтобы свести к минимуму отражения и потери сигнала.Конечно, в реальном мире ни один кабель не бывает идеально однородным по размеру и форме, поэтому небольшие дефекты в производственном процессе могут оказать реальное влияние на характеристики кабеля, особенно при увеличении частоты.

Емкость  — Емкость снова уменьшается с расстоянием между проводниками и размером проводников, как и для всех проводников. Емкость увеличивается с более высокой диэлектрической проницаемостью изолятора между проводниками.

Индуктивность  Индуктивность обычно является небольшим фактором в коаксиальных кабелях, поскольку они прямые, а не скрученные, и обычно используются в высокочастотных, а не низкочастотных приложениях.Опять же, величина индуктивности связана с размерами проводников и их близостью. Ближе и больше означает меньшую индуктивность.

Скорость распространения и диэлектрические характеристики  — Скорость распространения (VP) представляет собой процент скорости света в вакууме, с которой сигнал может проходить по кабелю. Она напрямую связана с диэлектрической проницаемостью изоляции между центральным и внешним проводниками. ПВХ имеет относительно низкую скорость распространения по сравнению с полиэтиленом (ПЭ), полипропиленом (ПП) или тефлоновыми диэлектриками — этилен-пропиленом (ФЭП) или тетрафторэтиленом (ТФЭ). Воздух или другие газы часто используются для «вспенивания» диэлектриков — добавление воздуха, VP которого близко к 100, снижает общее VP PE, PP или тефлоновых диэлектриков примерно до 78%.

Проводники, диэлектрики и миграция  — Изоляция между проводниками может быть более твердой или более мягкой, а проводники могут перемещаться от расчетного расстояния друг от друга за счет скручивания или изгиба кабеля. Это изменит емкость, индуктивность и волновое сопротивление. Сделайте один хороший изгиб в кабеле, и вы получите сильные отражения, потери сигнала и искажения.Следует соблюдать осторожность при вспенивании диэлектриков, так как это смягчает изоляцию и позволяет центральному проводнику смещаться от центра при изгибании кабеля, особенно при использовании одножильных проводников. Вспенивание с твердыми ячейками «высокой плотности» и вспенивание с впрыском газа могут в значительной степени решить эту проблему.

Экранирование — Типы экранирования и свойства:

Оплетки, обслуживаемые экраны и фольга  — Оплетка, как это звучит, представляет собой «плетение» материала проводника, который в данном случае окружает внутренний изолятор и центральный проводник. Служебные экраны представляют собой слой отдельных жил провода, уложенных одна рядом с другой со спиралевидной закруткой вокруг изолятора и проводника. Фольга — это то, на что она похожа — чрезвычайно тонкая, сплошная (не скрученная) фольга, похожая на экран, окружающий изоляцию и внутренний проводник, а часто внутри и / или снаружи другого экрана.

Зона покрытия и частота  — Обслуженный экран хорошо подходит для покрытия на низких частотах, по крайней мере, до тех пор, пока он не будет согнут, что сделает его более восприимчивым к шуму.Коса отлично подходит для покрытия, а двойная коса обеспечивает покрытие до 95%. Чем туже оплетка, тем меньше «дырок» и тем выше должны быть частоты, чтобы проникнуть через экран. Очевидно, что двойные оплетки будут иметь меньшие отверстия, а оплетка из фольги может обеспечить до 100% покрытия. Так почему бы просто не использовать фольгу? Разве это не 100% идеально? Нет, потому что фольга просто не дает стабильного и постоянного импеданса по длине кабеля, долговечности или постоянства при изгибе. Многие чрезвычайно дешевые аудио- и видеокабели сделаны с простым экраном из фольги — они очень легко ломаются и, как правило, очень плохо работают.

Трибоэлектрические эффекты, микрофонные эффекты (шум обработки)  — Изгибание, скручивание или кратковременные удары кабелей о пол и т. д. во время использования вызывают «щелкающие», «треск», «хлопки» и другие шумы в сигнал из-за быстрых изменений емкости между проводниками. Обычно это считается проблемой со звуком, обычно затрагивающей шнуры микрофона и гитары. Служебные экраны идеально подходят для уменьшения трибоэлектрических эффектов. Геометрия хорошо сопротивляется большим емкостным изменениям при изгибании или ударе.Оплетки, как правило, не так хороши, как щиты, опять же из-за их конструкции. Движение и сжатие вызовут шум. Фольга хуже всего подходит для этого — она легко деформируется, вызывая большие изменения емкости и сильные «хлопки», исходящие от систем громкой связи. Любой звукорежиссер живого звука или студийный звукоинженер должен хорошо разбираться в этих эффектах и ​​в том, как избежать их любой ценой.

_________________________________

*Примечание. Стальные вешалки в качестве кабеля
Хотя типичные сумасшедшие на форумах предполагают, что вешалки будут прекрасно работать в качестве аудиокабеля (и плохо спроектированные тесты подтверждают это), существуют определенные причины, почему это не так. отдаленно хороший выбор.Во-первых, сталь — очень плохой проводник, сопротивление которого более чем в 7 раз превышает сопротивление медной проволоки. Это означает много потраченной энергии. Во-вторых, сталь легко окисляется, а окисление является плохим проводником. В-третьих, сталь довольно сложно превратить в витую пару, что обеспечивает устойчивость к электромагнитным и радиочастотным помехам. Не превращая сталь в витую пару, Шум и Гул могут стать большей, чем хотелось бы, частью звука!

©RAM Electronics


_________________________________


_________________________________

Wikepedia Статьи:

емкости

индуктивность

Диэлектрическая проницаемость

Характеристический импеданс

Коаксиальный кабель

RFI и EMI

Больше источников:

от Mogami:

Интернет-емкости / индуктивность расчет

От Belden:

Прецизионные коаксиальные видеокабели

Часть 1: Импеданс

От Audioholics:

Общие сведения о встраиваемых в стену динамиках, видео и аудио





Номинальные характеристики кабелей

Колледж Дэвидсона:

Коаксиальные кабели (красивая иллюстрация)

IEEE

Дренажный провод

Эффекты взаимодействия кабеля, громкоговорителя и усилителя

AES60031 90 E.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
