Все про приборы для измерения уровня влажности

Содержание:

1. 1. Влагомер – старейший измерительный прибор
2. 2. Виды и сфера применения гигрометров
3. 3. Какое устройство выбрать?

Прежде чем говорить об устройствах для измерения влажности, давайте разберемся, что такое влажность и зачем ее измерять. Влажность – это содержание водных капель (паров) в различных веществах: воздухе, твердых телах, пористых и волокнистых материалах. В тех или иных объектах присутствует влага, только в разном количестве. Процентное соотношение воды, приходящейся на массу проверяемого объекта, и является уровнем влажности.

Какой уровень влажности будет оптимальным? Однозначного ответа на этот вопрос быть не может, так как для каждой конкретной ситуации и проверяемого объекта будут свои требования. Например, на складе, где хранятся овощи и фрукты, уровень влажности должен быть не менее 80%, а вот для хранения хлеба такие условия будут недопустимы – показатель влажности в помещении не должен превышать 75%. Если проверяются жилые комнаты, то нормальным для жизнедеятельности человека считается уровень влажности в 50 – 55%.

В повседневной жизни Вы, наверняка, сталкивались с проблемами, вызванными ненормальным уровнем влажности. Например, при повышенной концентрации влаги в воздухе квартиры могут отсыреть отделочные материалы, появится грибок и плесень. Если же воздух наоборот, слишком сухой, это отразится на самочувствии человека. Наиболее частыми признаками являются сухость кожи лица и рук, склонность к респираторным заболеваниям, раздражение глаз, возникновение аллергии. От нарушения допустимого уровня влажности страдают не только люди, но и растения, животные, портятся продукты питания, продовольственные товары и строительные материалы. Поэтому так важно контролировать уровень влажности с помощью специального прибора – электронного гигрометра.

Чтобы оценить всю значимость его использования, давайте познакомимся с историей появления этого устройства.

Влагомер – старейший измерительный прибор

Впервые идея создания приспособления для измерения уровня влажности пришла в голову талантливому художнику и изобретателю Леонардо да Винчи в 1400 году. Устройство это было достаточно простым: на одной чаше весов находился кусочек пористого материала, хорошо впитывающего влагу, а на другой – кусочек воска, обладающий противоположными свойствами. При нормальном уровне влажности чаши весов находились в состоянии равновесия, а при повышенном – наблюдалось отклонение в сторону чаши, где находился кусочек пористого материала. О получении каких-либо точных данных с помощью такого приспособления не могло быть и речи, но именно оно считается первым гигрометром. По его подобию был позже создан весовой механический гигрометр (или, как его еще называют, абсолютный).

Еще одно изобретение для измерения влажности воздуха принадлежит швейцарцу

Орасу Бенедикту де Соссюру. В 1783 году он сконструировал прибор, в котором в качестве реагента использовал человеческий волос, способный менять свою длину при изменении уровня влажности. Эта реакция передавалась металлической рамке, на которой был закреплен волос, и приводилась в движение стрелка, показывая значение на циферблате. С помощью такого устройства можно было делать измерения в диапазоне от 30 до 90% с погрешностью около 2,5 %. Для того времени это был прорыв. Чуть позже волос заменили полимерной пленкой, а название «волосной гигрометр» так и осталось. Такой прибор использовали на метеостанциях.

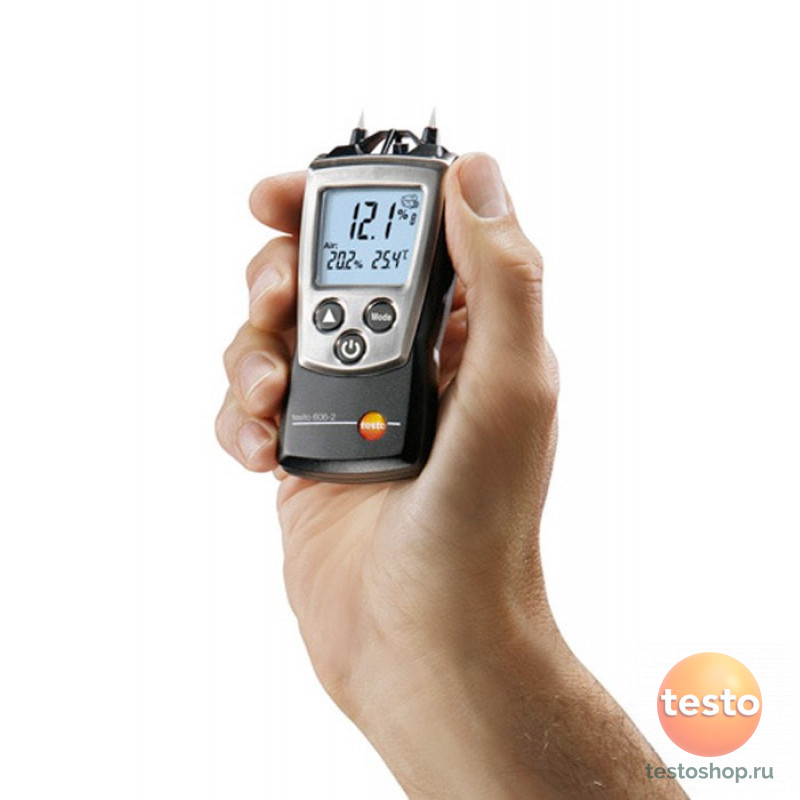

Сегодня наибольшее распространение получили электронные гигрометры. Это компактные приборы, у которых имеется специальный датчик, реагирующий на молекулы воды и передающий данные микропроцессору. Полученное значение выводится на дисплей, также у многих устройств имеется встроенная память, что позволяет сохранять результаты.

Электронный гигрометр удобен в эксплуатации, так как помещается в руке и имеет простое управление. Работает он от батареек.

Проследив эволюцию прибора от простейших весов до высокотехничного электронного устройства, мы убеждаемся, что необходимость измерения влажности неизменно актуальна как несколько веков назад, так и сегодня. Теперь поговорим подробнее о том, какие существуют электронные измерители влажности и для чего их используют.

Виды и сфера применения гигрометров

Если раньше приборы для измерения влажности применялись только в профессиональных целях, например, в научных лабораториях, то сегодня любой человек, который заботится о микроклимате в своем доме, может использовать гигрометр. Технический прогресс пошел еще дальше, устройство совершенствовалось, и появились модели, которые могут определять содержание влаги в твердых телах. Более подробная классификация представлена в таблице:

Название	Описание	Назначение
Измеритель влажности твердых сред	Используется для проверки таких материалов как бетон, цемент, древесина, картон, бумага и т.д. Один прибор может быть рассчитан на работу только с одним видом материала, например, только древесина, или сочетать в себе сразу несколько возможностей. Замер может проводиться путем введения специальных острых зондов в структуру объекта либо бесконтактным способом без нарушения внешнего вида изделия.	Контроль качества строительных материалов на производстве, при закупке, хранении, проверка качественных характеристик бетонных конструкций, готовой продукции из древесины, бумаги и т.д.
Измеритель влажности воздуха	Оснащен зондом или датчиком, реагирующим на скопление мельчайших водяных частиц в воздухе.	Проверка условий хранения книг и предметов искусства в музеях, библиотеках, контроль процесса сушки продукции на производстве.
Термогигрометр	Имеет сенсор, который снимает показания и температуры, и влажности воздуха. Работает, как и предыдущий, бесконтактным способом.	Измерение параметров микроклимата в жилых, производственных помещениях, офисах, местах содержания животных, теплицах, на складах и т.д.
Универсальный гигрометр	Предназначен для измерения влажности воздуха, твердых сред, а также температуры и точки росы.	Может применяться в разных сферах деятельности: при проверке условий хранения бумажной продукции, продовольственных товаров, зерна, а также в быту.

Подробнее об использовании приборов для измерения влажности читайте в статье «Как получать всегда точные данные при работе с влагомером?».

Если какие-то из приведенных примеров Вам близки, и Вы задумались о покупке гигрометра, нужно учесть несколько важных аспектов. Поговорим об этом подробнее.

Какое устройство выбрать?

Все измерители влажности различаются не только по предназначению, но и по точности проведения замеров. Чем меньше процент погрешности, тем точнее будут полученные в результате проверки данные. У разных моделей погрешность составляет от 0,1 до 3,5%. Высокое значение погрешности не является показателем того, что прибор некачественный, совсем наоборот, он может не уступать высокоточному гигрометру по функциональности и надежности. Просто сфера применения таких устройств будет различна. Приборы с погрешностью до 1% используются там, где предъявляются очень строгие требования уровню влажности, значит, и измерения должны быть максимально точными, например, в лабораториях, строительстве, местах содержания экзотических животных. Для бытового использования или для контроля уровня влажности на складе не обязательно покупать высокоточный влагомер, ведь отклонение на 2-3% от нормы не будет так критично.

Также при покупке гигрометра обратите внимание на диапазон измерений, который находится в пределах от 0 до 100%, например, 4 – 85% или 0 – 90%. Чем шире диапазон, тем больше возможностей у прибора. Ведь, если в помещении уровень влажности составляет 85%, а крайний предел влагомера – 60%, то электронное устройство сообщит об ошибке, и получить данные не удастся.

Подробнее о выборе гигрометра Вы узнаете из статьи «Помощь в выборе гигрометра (влагомера)».

Теперь Вы знаете, какими приборами можно измерять влажность воздуха, твердых и волокнистых материалов. Эти компактные и в то же время функциональные устройства значительно облегчат процесс проведения контроля микроклимата в помещениях, качества материалов и условий выращивания растений или животных. Независимо от того, для каких целей Вы планируете использовать влагомер, на нашем сайте Вы обязательно найдете подходящее устройство. В каталоге представлены модели таких известных производителей как Testo, Geo-Fennel, ADA, Condtrol.

Приборы для измерения влажности воздуха и веществ

Приборы для измерения влажности воздуха и веществ

Прибор, которым измеряют уровень влажности, называется гигрометром или просто датчиком влажности. В повседневной жизни влажность выступает немаловажным параметром, и часто не только для самой обычной жизни, но и для различной техники, и для сельского хозяйства (влажность почвы) и много для чего еще.

На предприятиях влажность воздуха способна влиять на сохранность продукции и оборудования, а в сельском хозяйстве однозначно влияние влажности почвы на плодородие и т. д.

Сфера использования приборов КИП определения влажности

Приборы для измерения влажности используются в следующих отраслях промышленности:

• тяжелая промышленность
• средняя промышленность
• легкая промышленность
• машиностроение
• авиастроение
• станкостроение
• кораблестроение
• химическая промышленность
• пищевая промышленность

Приборы для измерения влажности используются в следующих отраслях сельского хозяйства:

• тепличное хозяйство
• производство зерна и других культур
• производство овощей и фруктов
• производство мяса
• выращивание ягод
• выращивание грибов
• хранение зерновых
• хранение овощей и фруктов

Приборы для измерения влажности используются в следующих отраслях строительства:

• строительство зданий
• строительство инженерных сооружений
• строительство дорог
• строительство мостов
• строительство теплиц
• строительство заводов
• строительство гостиниц

Если раньше приборы для измерения влажности применялись только в профессиональных целях, например, в научных лабораториях, то сегодня любой человек, который заботится о микроклимате в своем доме, может использовать гигрометр.

Приборы измерения влажности позволяют измерять этот показатель в следующих средах:

• измерения влажности воздуха;
• измерения влажности газов;
• измерения влажности твердых тел;
• измерения влажности сыпучих веществ.

Точный и своевременный контроль влажности — это основа многих производственных процессов, включая производство мебели, переработку зерновых, фасовку сыпучих продуктов питания и пр. Гигрометры (влагомеры) — это приборы для измерения влажности воздуха и материалов. По сфере применения гигрометры различают на бытовые и промышленные.

Бытовые гигрометры используются:

• в домах,
• в офисах,
• магазинах,
• ресторан,
• гостиницах,
• в цветочных салонах,
• музейных хранилищах,
• лабораториях.

Промышленные приборы измерения влажности используются:

• на заводах
• на фабриках
• на комбинатах
• в промышленных складах
• на транспорте
• на объектах ЖКХ
• на энергетических объектах
• в добыче полезных ископаемых

Измеритель влажности воздуха позволяет осуществлять непрерывный контроль за показателями, отображая данные на цифровом дисплее или шкал.

Классификация измерителей влажности

Все измерители влажности можно классифицировать на следующие группы:

• измерители влажности твердых сред
• измерители влажности воздуха
• термогигрометры
• универсальный гигрометр

Измерители влажности твердых сред

Измерители влажности твердых сред используется для проверки таких материалов:

• бетон,
• цемент,
• древесина,
• картон,
• бумага,
• грунт.

Один прибор может быть рассчитан на работу только с одним видом материала, например, только древесина, или сочетать в себе сразу несколько возможностей. Замер может проводиться путем введения специальных острых зондов в структуру объекта либо бесконтактным способом без нарушения внешнего вида изделия.

• наладить производственные процессы,
• обеспечить сохранность продукции
• создать благоприятные условия для работы персонала.

Точный и своевременный контроль влажности — это основа многих производственных процессов, включая производство мебели, переработку зерновых, фасовку сыпучих продуктов питания и пр.

Измеритель влажности воздуха позволяет:

• осуществлять непрерывный контроль за показателями,
• отображая данные на цифровом дисплее или шкале
• передавать аварийные сигналы.

Измерители влажности можно классифицировать по принципу работы на следующие группы:

• весовой измеритель влажности
• волосной измеритель влажности
• плёночный измеритель влажности
• конденсаторный
• керамический
• электролитический
• психометрический

Измерение влажности. Методы и работа. Устройство и приборы

Измерение влажности жидких веществ зависит от полярности жидкости, то есть, если вода хорошо растворяется в жидкости, то такая жидкость полярная, и наоборот. Например, бензин является неполярной жидкостью, а спирт – полярной. Концентрация воды в полярной жидкости может быть любой. Плотность жидкости наиболее удобно определять ареометром, который имеет плавающую шкалу.

В неполярной жидкости содержание воды определяют по изменению диэлектрической проницаемости, так как вода в таких жидкостях растворяется в незначительных количествах. Измерение влажности сухих веществ производят методом высушивания в лабораторных условиях. Для этого сравнивают массу вещества до сушки, и после нее. Чтобы быстро определить влажность, применяют специальные измерительные устройства.

В настоящее время наиболее популярным стало:

• Измерение влажности воздуха для осуществления мониторинга погодных условий с некоторым предсказанием возможного изменения влажности.
• Нормы гигиены по содержанию в воздухе влаги.
• Условия технологии, зависящие от влажности внешней среды.

Измерение влажности на химическом производстве требуется для определения влаги в сыпучих или твердых материалах. Например, для управления режимом работы печей требуется контроль текущей величины влажности газов или воздуха. При выполнении сушки в химическом производстве также необходимо периодически измерять содержание влаги в различных веществах. Такой процесс требует значительных затрат энергии, достигающих 15% расходуемого топлива. Например, перед фасовкой цемента, удобрений в мешки осуществляют предварительную сушку.

Методы измерений

В каждом конкретном случае, в котором необходимо измерение влажности, существуют специальные методы.

Психрометрический метод

Заключается в том, что измеряется разность температур 2-х термометров: сухого и влажного. С помощью специального фитиля мокрый термометр поддерживается во влажном состоянии, путем его непрерывного смачивания водой. Вода испаряется с поверхности термометра, тем самым охлаждает его. Скорость испарения прямо пропорционально зависит от влажности. Чем более сухой газ, тем быстрее будет испаряться вода с мокрого термометра. Возникает разность температур влажного и сухого термометров, по которой определяют влажность газа.

Формула для определения влажности использует зависимость между значениями обоих термометров, и давлением пара:

р _н.м – р = А р_б (t _c – t _m)

где р –давление газа, р _н.м. – давление пара при t_m (влажного термометра), р_б – давление по барометру, А – психрометрическая константа, t _c – температура сухого термометра.

По следующей формуле определяют относительную влажность:

φ = р : р _н.с *100 = 100 * [р _н.м – А р _б (t_c – t_m)] : р _{н. с}

где р н.с, р н.м – парциальное давление насыщенного пара при температурах t c и t m. В связи с тем, что р н.с и р н.м однозначно определяются t c и t m, то при А = const, можно получить зависимость:

φ = f(t _c – t _{m ,}  t _c)

Исходя из этой формулы, рассчитываются психометрические таблицы, которые отличаются в зависимости от различных видов термометров. Константа А зависит от условий отведения тепла от термометра во внешнюю среду. В связи с этим для отдельного устройства термометра величина А будет отличаться от других.

Для создания постоянного значения параметра А в каждом термометре создают такой обдув термометра, при котором этот параметр будет постоянным. Шкала психрометра имеет градуировку в влажности. Принцип действия разных видов психрометров одинаков.

Сорбционный метод

Заключается в связи свойств материалов с количеством поглощенной влаги, зависит от влажности контролируемого газа. Работа сорбционного влагомера описана ниже.

Метод точки росы

Фиксация температуры конденсации пара до момента насыщения влагой. Абсолютную влажность вычисляют по температуре точки росы. Это наиболее точный способ, позволяющий при любом давлении газа измерить влажность.

Чувствительным элементом является зеркало, которое требуется охлаждать для образования на нем конденсата влаги газа. Для измерений температуры образования росы спроектированы влагомеры с автоматическим действием.

Очищенная газовая смесь поступает по каналу 1 в камеру 2. В этой камере газ касается с зеркалом оптического канала 3. По нему поток света попадает на оптрон 5 от источника 4. Происходит охлаждение поверхности 3 с помощью термобатареи 6, которая функционирует на элементах Пельтье. Ее принцип действия заключается в протекании тока через поверхности прикосновения разных типов проводников. Вследствие этого выделяется тепло или холод.

При подходе к точке росы оптрон закрывается, и протекание тока по термобатарее прерывается. Термопара 7 определяет температуру точки росы.

На практике имеются трудности в осуществлении этого метода измерения:

• Определение момента конденсации зависит от способа фиксации.
• Температура конденсации росы зависит от вида поверхности. Значительно снизить температуру росы может наличие жирных веществ.
• В агрессивных химически активных газах точка росы может иметь значительные отличия от расчетных значений. Агрессивные газы могут взаимодействовать на поверхность выпадения росы, вызывая ее коррозию.

Влагомеры сорбционного типа

В таких типах чувствительный компонент должен быть в равновесии с контролируемым газом. Практическую популярность получили несколько видов преобразователей.

Электролитические

Содержат электролит. Влажность газа изменяется, вследствие чего изменяется объем влаги на чувствительном элементе. Это ведет к изменению концентрации электролита на чувствительном элементе.

В состав электролита входит хлористый литий. Схемы измерений таких моделей являются мостовыми схемами измерений. Электролитические гигрометры имеют такие недостатки, как влияние концентрации вещества, а также непостоянство характеристики градуировки на измерения.

Электролитические измерители с подогревом по конструкции подобны измерителям электролитического типа без подогрева. Но их принцип работы имеет отличия. Изменение величины электропроводности обуславливает изменение температуры преобразователя.

В случае, если влажность газа повышается, следовательно, повышается электрическая проводимость преобразователя. Это приводит к повышению тока, испарению влаги, что приводит к снижению электрической проводимости.

Температура, которая соответствует этому равновесию, подлежит измерению преобразователем. Электролитические влагомеры, имеющих подогрев, обладают повышенной надежностью и простотой конструкции. Их свойства не зависят от загрязнения и пыли

Кулонометрические преобразователи

Выполняют измерение влажности по электрической энергии, потраченной на электролиз влаги, поглощаемой пентаоксидом фосфора. В таких приборах преобразователь включает в себя пластиковый корпус. В его внутреннем канале находятся два электрода, выполненных в виде спиралей, которые не касаются друг друга. Промежуток между электродами занят пентаоксидом фосфора, который обладает хорошей способностью к сушке.

Влага, находящаяся в газе, при соединении с гигроскопическим веществом, создает раствор фосфорной кислоты, имеющей повышенную удельную проводимость.  При подключении питания возникает электролиз поглощаемой влаги. При неизменном расходе газа объем воды равен концентрации влаги в контролируемом газе.

Достоинством кулонометрических влагомеров стала независимость показаний от питания и составных частей газа. На качество измерения не влияет загрязненность сорбента. Этот способ не нуждается в градуировке эталонных смесей, и является оптимальным для замеров минимальных концентраций влаги в газе.

Отрицательным фактором способа является необходимость недопущения газов, которые имеют щелочную реакцию. Чувствительный элемент может выйти из строя при их присутствии. Также на точность измерения влияет наличие спиртов.

Пьезосорбционные гигрометры

Работают по принципу применения зависимости частоты колебаний от веса влаги, которая поглощена сорбентом, находящемся на кварцевой пластине.

Характеристики метрологии пьезосорбционных влагомеров зависят от материала сорбента и способа его нанесения на кварцевую пластину. Использование силикагеля позволяет применять пьезосорбционный способ для измерения минимальной концентрации влаги. Устройство чувствительного компонента имеет элементарную конструкцию.

Гигрометры пьезосорбционного типа нуждаются в градуировке по газам, имеющим уже известную величину влажности. Могут быть дополнительные погрешности из-за сорбирования кроме влаги других компонентов контролируемого газа. Такие модели гигрометров используются в химическом производстве и при исследованиях материалов в термобарокамерах.

Измерение влажности

Оптический метод основывается на ослаблении ИК излучения из-за поглощения его водяными парами.

Конденсационный метод заключается в охлаждении газа в холодильнике до окончательной конденсации влаги. Затем влагу измеряют. Этот метод является абсолютным, однако при этом необходимы более трудные процессы.

Тепловой способ измерение влажности заключается в эффекте разной теплопроводности влажных и сухих газов.

Радиационный метод основан на зависимости поглощения инфракрасных лучей, зависящих от влажности.

Емкостный метод основывается на принципе действия емкости, ее емкость будет намного выше, если газ более сухой, так как влага, попавшая между обкладками, снижает емкость.

Кондуктометрический метод работает на зависимости влажности газа от его электрической проводимости. При возрастании влажности повышается и проводимость газа.

Похожие темы:

чем измеряется в домашних условиях

А ведь отопительные приборы пересушивают воздух, что влечет за собой не самые приятные последствия – пересыхание слизистых, простудные и аллергические заболевания.

Влажность можно определить гигрометром. Это не очень дорогой и простой в применении прибор. Но для того, чтобы установить нормальная ли влажность в помещении, вы можете обойтись и без него, при чем несколькими способами.

Возьмите обычный термометр, зафиксируйте его в данном помещении. Затем укутайте носик термометра влажной тканью и оставьте его в этом же помещении на 5-10 минут. Вычислите относительную влажность по формуле, выведенной из пропорции. Она будет равна результату деления произведения температуры второго замера и 100% на температуру первого замера.

Есть еще один довольно простой способ определить в . Нужно наполнить маленькую рюмку водой и поставить на некоторое время, например, на ночь, в . Утром достаньте и оставьте минут на 5 в комнате вдалеке от отопительных приборов и увлажнителей воздуха.

Наблюдайте за тем, как запотевает поверхность рюмки. Если через 5 минут рюмка успела высохнуть, это означает, что влажность в комнате низкая. Равномерное запотевание рюмки свидетельствует о нормальной влажности. А если по ней потекли струйки конденсата, то влажность высокая.

Источники:

• как определить влажность воздуха в помещении

Вопрос измерения влажности волнует не только физиков, но и синоптиков. Да и нас – обычных людей это тоже должно интересовать, особенно в том случае, если мы довольно много времени проводим в помещениях. Ведь чрезмерная

влажность оказывает неблагоприятное воздействие не только на человека, но и на квартиру в целом. Именно поэтому влажность нужно контролировать. Существует несколько способов измерения влажности в помещениях.

Вам понадобится

• гигрометр или психрометр.

Инструкция

Принцип действия гигрометров заключается влияния влажности на определенную материю. Например, волосной гигрометр использует удивительную особенность волоса – изменять длину под влиянием влажности воздуха. Такой метод позволяет измерить влажность в пределах от 30% до 100%. В пленочном гигрометре используется иной чувствительный элемент – пленка. Однако данные виды гигрометров менее точны, чем психрометры, но в зимнее время они — основные приборы, с помощью которых влажность . Помимо вышеперечисленных, существует еще несколько видов гигрометров: весовой, керамический, электролитический, конденсационный.

Довольно популярен психометрический способ определения влажности в помещении. При использовании гигрометров существует отклонение примерно в 5%, но используя психрометр, вы получите абсолютно точный результат. Психрометр состоит из двух термодатчиков: один из них влажный, другой — сухой. Влажность датчика достигается за счет того, что он обмотан мокрой хлопчатобумажной тканью. Влага испаряется и в результате охлаждает термометр. В то же время другой датчик фиксирует точную температуру воздуха в помещении. Полученные данные передаются в микропроцессор, который

Влажность воздуха — это общее количество водяного пара в воздухе в конкретном помещении (или атмосфере, если говорить глобально). Она бывает:

• абсолютной -данная величина постоянно меняется;
• относительной — этот показатель знаком нам из метеопрогнозов, он указывает, какого процента влаги недостаёт в атмосфере до того, чтобы началась ее конденсация на поверхностях.

На этот показатель влияют: расположение помещения, его назначение, характер хранимого в нем имущества, климатические и погодные условия. Измерение влажности воздуха проводят исходя из характера помещения.
Существует несколько типов устройств для измерения влажности.Мы остановимся на двух: профессиональных и бытовых.

Измерение влажности воздуха в домашних условиях

К простейшим бытовым методам измерения влажности можно отнести:

• стакан с водой. Принцип работы прост: наполнив стакан водой, ставим в холодильник на несколько часов, чтобы жидкость остыла почти до нуля, но не замёрзла, затем вносим в интересующее нас помещение.

а) если воздух сухой — стенки стакана запотели, а после практически разу высохли;
б) воздух со средним показателем влажности: стакан запотел, а через 10-12 минут конденсат испарился;
в) высокая влажность воздуха — по стенкам стакана стекаю капли воды.
Кстати, с таким же успехом можно использовать и обычную пластиковую бутылку, наполненную холодной водой.

• Термометр. По принципу действия метод довольно близок к профессиональным измерителям влажности. Измеряем обычным ртутным термометром температуру в помещении, записываем полученную величину, после чего оборачиваем головку градусника мокрой марлей (ватой), и по истечении 10-12 минут фиксируем новый показатель. Полученная разница температур будет средним показателем влажности воздуха в процентах.

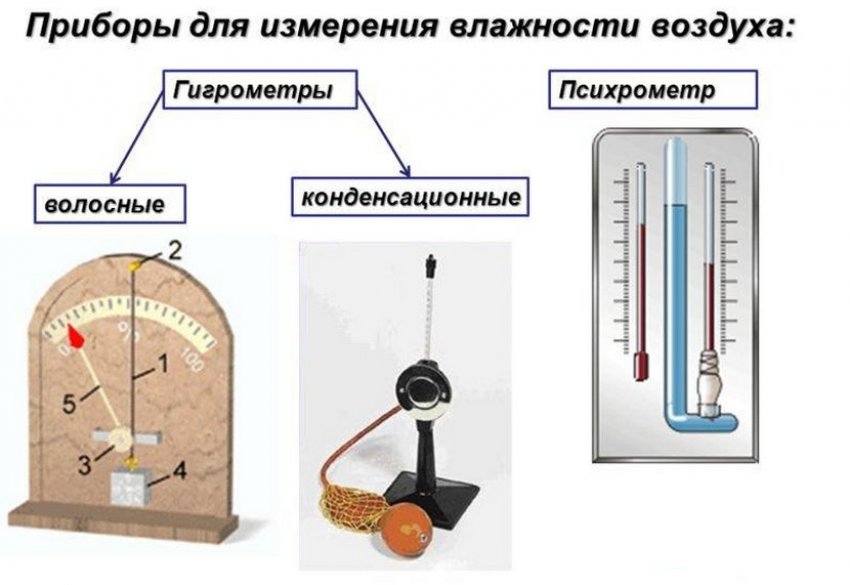

Профессиональные устройства измерения влажности

Если говорить о профессиональных приборах для измерения влажности в помещении, то к ним относятся:

• термогигометры;
• психрометры.

Гигометры измеряют влажность, термогигометры — более комплексный прибор, отмечающий также и температуру. Они бывают:

1. Волосяные: приборы измерения на основе синтетического «волоса», который меняет длину в зависимости от влажности. Один его конец крепится к пружине, второй — к стрелке циферблата, что даёт возможность считывать малейшие изменения показателей. Такой прибор довольно точен и прост в использовании.
2. Плёночные: органическая плёнка изменяет физические свойства зависимости от влажности воздуха: сжимается при ее снижении, и растягивается при повышении. Значения выводятся на циферблат. Гигрометры используют в помещениях с низкими температурами.

Психрометры — наиболее точные устройства для измерения влажности. Состоят из двух термометров. Один сухой, фиксирует температуру воздуха. Второй погружён в резервуар с водой, чтобы показывать температуру влажной среды. Полученная разница и будет искомой влажностью воздуха в помещении.

При измерении влажности в квартире или доме следует учитывать, что работающие кондиционеры, приборы отопления, вентиляции, вытяжки снижают общий показатель, а повышают его наличие в помещении открытых аквариумов, декоративных фонтанов, большого количества растений или регулярное проведение влажной уборки.

Как сделать показатель влажности комфортным

Оптимальным уровнем влажности воздуха в жилых помещениях — 65%, вне зависимости от времени года. Нижняя граница показателя — 30-40%. Для иных помещений гаражей, бань, саун, теплиц, производственных цехов и складов показатели регламентируются строительными нормами и правилами.

Если показатели ниже нормы — устанавливают специальные увлажнители воздуха. Но практика показывает, что чаще встречается проблема не пониженной, а повышенной влажности. Она знакома дачникам, владельцам гаражей и погребов, собственникам бань — сырость провоцирует развитие плесневых колоний, появление мокрых пятен, отмокание отделки, гниение несущих конструкций и перекрытий.

В странах Европы — Германии, Испании, Франции — с 80х годов XX века для снижения влажности применяют солнечные коллекторы. Приборы прогревают и вентилируют помещения каждый раз, когда на них попадают солнечные лучи. В России такие приборы появились в 2014 году.

Компания Solar Fox изобрела, протестировала и выпустила на рынок аналог европейских устройств — воздушный солнечный коллектор. Он обладает всеми преимуществами заграничного оборудования:

• гарантированно избавляет от влажности и сырости;
• прост в монтаже;
• экологичен;
• универсален;
• работает в любой климатической и географической зоне;
• экономит средства на вентиляцию и защищает строение.

Но кроме того — оборудование Solar Fox стоит дешевле европейского.

Вопрос о том, как сделать прибор для измерения влажности воздуха, интересовал физиков испокон веков. В свое время такая проблема беспокоила также синоптиков. Сегодня же даже для обычных людей не менее важно обладать информацией об уровне влажности внутри помещений, где приходится жить, работать и просто проводить достаточно много времени.

Как влажность воздуха отражается на самочувствии?

Тело взрослого, сформировавшегося человека практически на 70% состоит из воды, а тело маленького ребенка и того больше, примерно на 90%. Согласно мнению специалистов, в течение суток человек должен потреблять не менее 2 литров обычной воды, что способствует поддержанию основных процессов функционирования организма.

Длительное нахождение в засушливой среде приводит к потере влаги кожей и как результат — к быстрому старению. Легкие человека высвобождают воздух, влажность которого составляет порядка 100%. Если при этом вдыхается слишком пересушенный воздух, его увлажнение в организме происходит за счет внутренних жидкостей. Длительное нахождение в таких условиях обязательно вызывает высыхание слизистых оболочек. Именно отсюда ощущение сухости во рту, пересыхание губ, заложенность носа, возникновение периодических мелких покашливаний, сопение и храп во время сна.

Аппаратура для измерения влажности воздуха

Существует целый ряд как специализированных, так и импровизированных приборов для измерения уровня влажности воздуха в помещениях. Среди наиболее распространенных специальных аппаратов следует выделить психрометры и гигрометры. Служат такие приборы единой цели, однако в основе их работы лежат кардинально отличные друг от друга принципы.

Если говорить об импровизированных способах измерения влажности, то здесь можно отметить возможность применения обычного стакана с водой или стандартного термометра, о чем более подробно будет рассказано далее.

Гигрометры

Гигрометр — прибор для измерения влажности воздуха, принцип работы которого позволяет выявить, как изменение показателей влажности отражается на отдельных телах и материях. В качестве яркого примера можно отметить волосной гигрометр, где в качестве средства для измерения выступает обезжиренный человеческий волос. Изменяя собственную длину, исходя из изменений показателей влажности, волос позволяет получать данные о необходимом показателе в пределах от 30 до 100%.

Широкое распространение также приобрел гигрометр пленочного типа. Такой прибор измерения влажности воздуха содержит крайне чувствительный к уровню влаги элемент в виде органической пленки. Существует также целый ряд других, более высокоточных гигрометров. Однако их применение в бытовых условиях может оказаться слишком дорогим удовольствием.

Психрометры

Достаточно широкое распространение в быту получил психрометрический метод вычисления показателей влажности. Если гигрометрический прибор для измерения влажности воздуха обычно демонстрирует отклонения в показателях на уровне порядка 5% в обе стороны, то в случае с психрометрами такие погрешности отсутствуют.

Простейшие психрометры обладают двумя датчиками — сухим и влажным. В то время как испарение воды приводит к охлаждению влажного датчика, сухой элемент психрометра фиксирует изменения в температуре окружающего пространства. Результатом измерений на основе данного принципа становится формирование необходимых показателей в специальном микропроцессорном приборе.

Таким образом, несложно понять, что психрометр — прибор для определения влажности воздуха, где главную роль играет регистрация показателей о разности температур на сухом и влажном датчиках.

Измерение влажности воздуха без применения аппаратуры

Существует довольно простой способ, при помощи которого можно получить достаточно объективные данные об уровне влажности в помещении. Причем для этого достаточно всего лишь наличия обычного стеклянного стакана с водой.

Чтобы измерить влажность, необходимо наполнить стакан холодной водой, после чего поместить емкость на несколько часов в холодильник, пока вода не остынет до температуры около 5 о С. Поставив стакан в помещении, в котором необходимо узнать уровень влажности, следует наблюдать за поверхностью стекла, обращая внимание на следующее:

• если стенки стакана вначале запотели, а затем быстро высохли на протяжении нескольких минут, в таком случае воздух в помещении сухой;
• сохранение эффекта запотевания стенок по истечении 5-10 минут после начала наблюдений свидетельствует о средней влажности воздуха;
• появление стекающих ручейков на стенках стакана говорит о высокой влажности.

Измерение влажности с помощью термометра

Достаточно эффективный прибор для измерения влажности воздуха — обычный термометр. Использование термометра с данной целью является своеобразным копированием принципа действия психрометров.

Для начала при помощи стандартного ртутного термометра фиксируется температура воздуха в помещении, а затем его головку плотно оборачивают влажной марлей либо кусочком мокрой ваты. Через 10 минут отмечаются новые показатели температуры.

Чтобы узнать влажность в процентах, из данных о температуре на термометре в «сухом» состоянии вычитается температура «мокрого» термометра.

Поддержание баланса влажности на практике

Теоретические знания об измерении влажности в средине помещений важны. Однако для тех, кто столкнулся с необходимостью поддержания «здорового» баланса сухости и влажности воздушного пространства, требуется все же практика.

Чтобы контролировать влажностные условия в собственном доме, достаточно приобрести эффективный прибор для измерения влажности воздуха в помещении. Сейчас такая задача не составляет проблем. Наиболее популярными в последние годы являются электронные аппараты для вычисления влажности с внешними и внутренними датчиками. Внешний датчик помещается за окно, в то время как корпус прибора остается внутри. Это позволяет получать объективные данные насчет показателей влажности как внутри помещения, так и снаружи.

При желании можно потратиться на покупку психрометра или гигрометра. Однако нельзя назвать такой вариант уж слишком экономичным. Стоимость того или иного прибора здесь во многом будет зависеть от точности показателей и доступных диапазонов измерения.

В итоге наиболее эффективным может стать приобретение специального увлажнителя воздуха, который, помимо своей основной задачи, способен фиксировать необходимые показатели в помещении.

Инструкция

Приобретите в специализированном магазине специальный прибор – гигрометр, психрометр или бытовой индикатор влажности. Различают гигрометры волосяные, пленочные, весовые, электролитические, керамические и конденсационные. Каждый тип имеет свои особенности, но одну базу – гигрометрический метод измерения или определение точки росы.Психрометр считается более точным прибором по измерению влажности. Различают механические и электрические . Исходя из показателей данного прибора, влажностный уровень определяется при помощи специальных психрометрических таблиц или психрометрического графика. Сегодня в продаже появились так называемые бытовые (или домашние) метеостанции. Они представляют собой цифровые термометры с индикацией влажности. Этот универсальный прибор покажет вам и температуру воздуха, и уровень влажности, и предстоящие изменения в .Посетите специализированный магазин, обратитесь за помощью к консультанту. Он поможет вам выбрать необходимый вам прибор.

Воспользуйтесь одним из способов измерения уровня влажности воздуха в без специальных приборов. Показания, конечно, будут весьма приблизительными и условными, тем не менее определить степень влажности в вашем жилище они помогут.Наполните небольшой стакан водопроводной водой. Поставьте его в холодильник на 1,5-2 часа. Вода должна остыть до 3-4?C. Достаньте стакан и унесите его в то помещение, где хотите узнать уровень влажности. Установите стакан с водой в центре комнаты (подальше от батареи, если занимаетесь замерами в зимнее время), его стенки должны запотеть. А дальше просто наблюдайте. Если через 5 минут стакан останется запотевшим, значит, в помещении средний уровень влажности. Если через 5 минут стенки стакана высохли, значит, уровень влажности пониженный (т.е. воздух в комнате чересчур сухой). Если через 5 минут по стенкам запотевшего стакана потекли струйки, значит, уровень влажности высокий.

Понаблюдайте за комнатными цветами. Они могут «сообщить» о низком уровне влажности в квартире . Особенно широколиственные. Например, монстера, асплениум, фатсия, пизония, фикус и т.д. При низкой влажности кончики и у них подсыхают, становятся бумажистыми. Конечно, если вы регулярно опрыскиваете цветы из пульверизатора, они могут и не реагировать на чрезмерную воздуха. Но, с другой стороны, часто опрыскивая растения, вы повышаете уровень влажности в квартире . Таким образом, цветы служат хорошую службу в квартирах. Большое количество живых растений в доме само по себе создает повышенную влажность воздуха, так что, варьируя их численность, вы можете регулировать данный показатель в ту или иную сторону.

Прислушайтесь к своим ощущениям. Если вы чувствуете постоянную сухость и раздражение в носу и в горле, значит, уровень влажности в вашей квартире крайне низок.

Вы можете определить относительную влажность в квартире , наблюдая, насколько быстро постиранные вещи, в комнатах (если вы в силу каких-то причин вынуждены сушить их дома). Если белье высыхает быстро (буквально в течение получаса, а то и меньше), значит, в вашей квартире воздух сухой, а влажность низкая. И, наоборот, если белье сохнет долго, к тому же приобретает плесневелый запах, значит, в квартире очень высокая влажность .

Соорудите «гигрометр» . Возьмите еловую шишку. Поместите ее на фанерке. Закрепите центр шишки с помощью гвоздика или скотча. Если быстро начнут раскрываться, значит, влажность в вашей квартире низкая, если шишка длительное время будет находиться в «исходном положении», значит, влажность в норме. Ну, а если и через сутки ее кончики не поднимутся хоть сколько-нибудь вверх, значит, уровень влажности высок.

Влажность воздуха в квартире влияет на самочувствие человека. Одинаково негативно воздействует на здоровье слишком сухой или чрезмерно влажный микроклимат.

Измерение процента содержания водяных паров в жилом помещении проводят с помощью специальных приборов. Если их в доме нет, то можно использовать два народных способа. С помощью стакана с водой или обычного комнатного термометра в домашних условиях получится вычислить, достаточная ли влажность в помещении.

Влажность воздуха в квартире

При чрезмерно сухом или влажном воздухе могут развиться такие заболевания, как бронхиальная астма, ОРВИ, аллергии, нарушения сна. Человек начинает быстро утомляться, снижается иммунитет, появляется непрекращающийся кашель. Кроме того, недостаточная влажность воздуха обезвоживает кожу.

Дерматологами доказано, что кожа людей, постоянно живущих в условиях низкой влажности, стареет быстрее. У них больше морщин и выглядят они старше своих лет.

Комфортный для организма воздух должен иметь влажность, находящуюся в пределах 45%. Но для каждой комнаты, в зависимости от назначения, этот параметр может колебаться:

• в кабинете и библиотеке нормальным считается показатель – 40-45%;
• в столовой, кухне и гостиной – 40-60%;
• в спальне для взрослых – 40-50%;
• в детской комнате – 45-60%;

• время года;
• погода вне помещения;
• работающие батареи отопления и кондиционер;
• материалы, которые применялись для отделки интерьера и фасада.

Чтобы поддерживать оптимальный режим, сначала надо измерить влажность воздуха в комнате.

Есть признаки, по которым можно понять, сухой или влажный воздух в жилище. Если в глазах часто появляется ощущение сухости или «песка», то значит, воздух очень сухой и его нужно увлажнять. Если он наоборот, слишком влажный, то на обоях и стенах квартиры может появиться грибок или плесень. Поэтому уровень влажности должен быть средним, примерно 40-60%. Такой микроклимат считается самым комфортным для проживания человека.

Способы измерения

Влажность воздуха измеряется в процентах. Явление, которое влияет на ее уровень, — это процесс испарения воды. По сути, показатель зависит от количества висящего в воздухе водяного пара.

Для его определения предназначены специальные устройства: гигрометр и психрометр, но можно воспользоваться и подручными средствами, имеющимися в доме.

Гигрометр

Влажность измеряют с помощью прибора, который называется гигрометр. Он производится и выпускается в различных стилях и вариациях и легко впишется в любой интерьер.

В продаже представлено достаточно марок и видов, которые могут выглядеть как термометры, как небольшие настенные или настольные часы, имеют как электронное, так и механическое табло.

Также встречаются модели бытовых увлажнителей воздуха со встроенным гигрометром.

Чтобы выбрать оптимальный гигрометр для своей квартиры, надо определиться, для чего он нужен. Современные производители, кроме измерения влажности воздуха, оснащают прибор дополнительными функциями и одновременно предлагают проверить атмосферное давление и температуру воздуха в помещении. Такие аппараты называют термо-баро-гигрометры. Чем больше дополнительных приспособлений включает устройство, тем выше цена. Если в хозяйстве уже имеются термометр и барометр или планируется контролировать только относительную влажность, не имеет смысла приобретать прибор, показывающий давление и температуру воздуха.

Выбирая гигрометр, следует отдавать предпочтение современным моделям, они точнее. Не нужно покупать устройство, отклонение в измерениях которого составляет более 1%.

Гигрометр с функцией измерения температуры

Гигрометр с электронным табло

Устройство с механическим табло

Как поддерживать нормальную влажность воздуха в квартире?

Влажный стакан

Этот способ не дает точного измерения. Но он приблизительно ориентирует проводящего опыт в том, в пределах нормы или нет находится влажность воздуха в доме. Потребуется обычный стеклянный стакан, холодная вода из под крана и холодильник. Последовательность действий:

1. 1. В приготовленную емкость набирают воду, ставят в холодильник на несколько часов. Не нужно помещать стакан в морозильную камеру, достаточно, чтобы он остыл до 3-5 С.
2. 2. Затем достают стакан и размещают его в комнате, где планируется измерить влажность. Важно, чтобы стакан находился как можно дальше от отопительных приборов и работающих батарей.

• если стенки покрылись конденсатом и запотели, но в течение 10 минут высохли — это значит, что воздух в комнате сухой;
• если через 10 минут на них образовались крупные капли воды и начали стекать вниз, то воздух в помещении слишком влажный;
• если за указанное время конденсат не высох, но и не стекает по стенкам, то уровень влажности в комнате средний и колеблется в пределах нормы от 40 до 60%

Измерение с помощью термометра

Этот способ схож с принципом работы устройства, которое называется психрометр. Его созданием занимались такие ученые, как Эрнст Фердинанд Август, а позже немецкий метеоролог Рихард Адольф Ассман.

Психрометр — прибор, созданный для измерения температуры и влажности воздуха. Самым простым по конструкции является прибор Августа, изобретенный в 1828 году. Он состоит из двух термометров, закрепленных на штативе. Ртутный конец одного из них обмотан влажной тканью, край ее опущен в воду. Поэтому он и получил название — влажный. Второй термометр остается сухим. Действие психрометра основано на разнице показаний двух приборов. Август разработал специальную таблицу, сопоставив по которой температуры, можно узнать процент содержания влаги в воздухе. Такой прибор используют на метеорологических станциях.

По такому же принципу устроен и психрометр Ассмана. В него встроен вентилятор. Через 3-5 минут работы он уже показывает точные данные.

В домашних условиях можно создать подобное устройство и с его помощью довольно точно проверить влажность. Для этого берутся два спиртовых или ртутных термометра для измерения температуры в помещении. Головку одного из них оборачивают марлей или ватой, смоченной в воде комнатной температуры. Через 10 минут записывают показания обоих приборов. Сверяют их с таблицей Августа или Ассмана. Таким способом удобно вычислять уровень влажности в инкубаторе.

Используя таблицу Августа, находят данные сухого термометра в первом столбце. Далее, двигаясь по строке, ищут цифру, соответствующую температуре на влажном. Найдя, опускаются по столбцу до самого низа и видят число, равное проценту влажности воздуха в помещении.

Таблица для вычисления относительной влажности воздуха по показаниям психрометра Августа.

Сухой термометр	Влажный термометр
15 ºС	9,2 º	9,6 º	9,7 º	10,0º	10,5º	10,9º	11,4º	11,8º	12,2º	12,6º	13,0º	13,4º
16ºС	9,4	9,9º	10,3º	10,8º	11,3º	11,8º	12,2º	12,6º	13,1º	13,5º	14,0º	14,4º
17ºС	10,2º	10,7º	11,2ºº	11,6º	12,1º	12,6º	13,0º	13,5º	13,9º	14,4º	14,9º	15,3º
18 ºС	10,9º	11,4º	11,9º	12,4º	12,9º	13,4º	13,9º	14,4º	14,8º	15,3º	15,7º	16,2º
19 ºС	11,7º	12,2º	12,7º	13,2º	13,8º	14,3º	14,8º	15,3º	15,7º	16,2º	16,7º	17,2º
20 ºС	12,4º	12,9º	13,4º	14,0º	14,5º	15,1º	15,6º	16,1º	16,6º	17,1º	17,6º	18,1º
21 ºС	13,1º	13,6º	14,2º	14,8º	15,3º	15,9º	16,5º	17,1º	17,5º	18,0º	18,6º	19,1º
22 ºС	13,8º	14,4º	15,1º	15,7º	16,0º	16,7º	17,3º	17,9º	18,4º	18,9º	19,5º	20,0º
23 ºС	14,4º	15,1º	15,7º	16,4º	17,0º	17,6º	18,2º	18,8º	19,3º	19,8º	20,4º	20,9º
24 ºС	15,2º	15,9º	16,5º	17,1º	17,8º	18,4º	19,0º	19,6º	20,1º	21,3º	21,3	21,9º
25 ºС	15,9º	16,6º	17,2º	17,9º	18,5º	19,2º	19,8º	20,5º	21,7º	22,2º	22,2º	22,8º
Относительная влажность	—	30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%

Таблица Ассмана также опирается на разницу температур сухого и мокрого термометра. Диапазон в его таблице более расширенный. Ей можно пользоваться при температурах от 0°С до 30°С. Отличие таблицы еще в том, что самостоятельно придется вычислять разницу показаний на сухом и влажном термометре. Затем нужно найти точку пересечения полученных цифр. Записанное в этой клетке число и будет влажностью воздуха в процентном соотношении.

Таблица Ассмана для вычисления относительной влажности воздуха

Температура воздуха на сухом термометре	Разница показаний сухого и влажного термометра (в градусах)
	0	1	2	3	4	5	6	7	8	9	10	11
	Относительная влажность воздуха (%)
0º	100%	81%	63%	45%	28%	11%	—	—	—	—	—	—
1º	100%	83%	65%	48%	32%	16%	—	—	—	—	—	—
2º	100%	84%	68%	51%	35%	20%	—	—	—	—	—	—
3º	100%	84%	69%	54%	39%	24%	10%	—	—	—	—	—
4º	100%	85%	70%	56%	42%	28%	14%	—	—	—	—	—
5º	100%	86%	72%	58%	45%	32%	19%	6%	—	—	—	—
6º	100%	86%	73%	60%	47%	35%	23%	10%	—	—	—	—
7	100%	87%	74%	61%	49%	37%	26%	14%	—	—	—	—
8	100%	87%	75%	63%	51%	40%	29%	18%	7%	—	—	—
9	100%	88%	76%	64%	53%	42%	31%	21%	11%	—	—	—
10	100%	88%	76%	65%	54%	44%	34%	24%	14%	5%	—	—
11	100%	88%	77%	66%	56%	46%	36%	26%	17%	8%	—	—
12	100%	89%	78%	68%	57%	48%	38%	29%	20%	11%	—	—
13	100%	89%	79%	69%	59%	49%	40%	31%	23%	14%	6%	—
14	100%	89%	79%	70%	60%	51%	42%	34%	25%	17%	9%	—
15	100%	90%	80%	71%	61%	52%	44%	36%	27%	20%	12%	5%
16	100%	90%	81%	71%	62%	54%	46%	37%	30%	22%	15%	8%
17	100%	90%	81%	72%	64%	55%	47%	39%	32%	24%	17%	10%
18	100%	91%	82%	73%	65%	56%	49%	41%	34%	27%	20%	13%
19	100%	91%	82%	74%	65%	58%	50%	43%	35%	29%	22%	15%
20	100%	91%	83%	74%	66%	59%	51%	44%	37%	30%	24%	18%
21	100%	91%	83%	75%	67%	60%	52%	46%	39%	32%	26%	20%
22	100%	92%	83%	76%	68%	61%	54%	47%	40%	34%	28%	22%
23	100%	92%	84%	76%	69%	61%	55%	48%	42%	36%	30%	24%
24	100%	92%	84%	77%	69%	62%	56%	4%9	43%	37%	31%	26%
25	100%	92%	84%	77%	70%	63%	57%	50%	44%	28%	33%	27%
26	100	92%	85%	78%	71%	64%	58%	51%	46%	40%	34%	29%
27	100%	92%	85%	78%	71%	65%	59%	52%	47%	41%	36%	30%
28	100%	92%	85%	78%	72%	65%	59	53	48%	42%	37%	32%
29	100%	92%	86%	79%	72%	66%	60%	54%	49%	43%	38%	33%
30	100%	92%	86%	79%	73%	67%	61%	55%	50%	44%	39%	34%

Прибор для измерения относительной влажности воздуха

Содержание

Абсолютная и относительная влажность……………………………. 4

Приборы для определения влажности воздуха…………………..…. 6

Список использованных источников………………………………….1

Введение

Влажность воздуха представляет собой один из самых важных параметров, которыми характеризуется состояние атмосферы. Она оказывает влияние на среду обитания человека, ее комфортность, и, соответственно, по этой причине контролируется экологическими службами. От уровня влажности, помимо непосредственно здоровья людей, зависит работоспособность многих предприятий, качество технических процессов, обстановка на выставках и в музеях. Непосредственно уровнем влажности воздуха определяется качество выполнения многих технологических процессов. Данная работа является актуальной, так как в современном мире вся жизнь и деятельность человека не являются возможными в отсутствие достоверных данных о характеристиках влажности. В данной работе будет рассмотрено понятие влажности, абсолютной и относительной, также внимание будет уделено способам измерения уровня влажности воздуха.

Абсолютная и относительная влажность

Практически каждый знает, что существует понятие абсолютной, и относительной влажности. Внесем ясность в этот вопрос. Абсолютная влажность есть вес, или точнее говоря, масса водяного пара, который содержитсяя в 1 м3 воздуха.Иными словами, абсолютная влажность представляет собой ни что иное, какплотность водяного пара в воздухе. Действительно, при одной и той же температуре воздух может поглотить только вполне определенное количество водяного пара и достичь состояния полного насыщения. Соответственно, абсолютная влажность воздуха в состоянии его насыщения носит название влагоемкости.Еще одно понятие, которое необходимо рассмотреть в контексте влажности – влагосостояние. Влагосостояниеявляетсяхарактеристикой водяного пара в атмосфере, определяющей его состояние относительно насыщенного пара при той же температуре. Данная характеристика для компонентов атмосферы практически используется только для влаги, что объясняется большим количеством практических задач, в которых не столь важно знание общего количество влаги в воздухе, сколько определение, сколько еще влаги может при данной температуре испариться. Например, именно этим и определяется степень и скорость высыхания или увлажнения различных предметов и объектов, а также уровень комфортности пребывания человека в данном месте.

Относительная влажность. Основной характеристикой влагосостояния является относительная влажность, то есть выраженное в процентах отношение абсолютной влажности к той, которая возможна при данной температуре без выпадения росы[1] :

К характеристикам влагосостояния относят дефицит парциального давления, дефицит точки росы и еще ряд характеристик водяного пара относительно тех же характеристик в состоянии насыщения.

Несмотря на то, что список характеристик влагосодержания несколько длиннее списка характеристик влагосостояния, на практике наиболее массовыми являются гигрометры – приборы для измерения относительной влажности воздуха. Эти приборы составляют более 70% всего парка приборов для измерения влажности.

Приборы для определения влажности воздуха

Для определения абсолютной влажности воздуха пользуются двумя видами прибора, называемого психрометром (от греч. psychros – холодный): станционным психрометром Августа и аспирационным психрометром Ассманах[2].

Принцип психрометрии заключается в определении показаний двух термометров, резервуар одного из которых увлажнен. Влага, испаряясь с различной скоростью в зависимости от влажности и скорости движения воздуха, отнимает тепло от термометра, поэтому показания влажного термометра, как правило, будут ниже, чем показания сухого.

Станционный психрометр Августа (рис. 1а) состоит из двух одинаковых спиртовых термометров, резервуар одного из которых обернут кусочком тонкой гигроскопичной ткани, опущенной одним концом в стаканчик с дистиллированной водой комнатной температуры. Вследствие испарения воды температура влажного термометра будет ниже температуры второго (сухого) термометра. Показания термометров снимают через 15 минут после увлажнения одного из них.

Аспирационный психрометр Ассмана (рис. 2б) даёт более точные показания, так его корпус заключен в металлический футляр, предохраняющий резервуары термометров от воздействия лучистой энергии и движения воздуха.

Рисунок 1. Психрометры:

а – станционный; б – аспирационный

Движение воздуха обеспечивается вентилятором, что гарантирует постоянную скорость его перемещения вокруг резервуаров термометров (2 м/с). Конец одного из термометров обернут тонкой материей и перед каждым наблюдением его смачивают дистиллированной водой при помощи специальной пипетки. Вентилятор заводят ключом и производят через 3-4 минуты от начала его работы регистрацию показаний. Измерения производят в центре помещения на высоте 1,5 м от пола.

Гигрометр (рис. 2) (от греч. hygros – влажный) – прибор для непосредственного определения относительной влажности воздуха.

Данные приборы создавались с использованием самых разнообразных принципов действия. Рассмотрим основные из них:

• волосяные гигрометры – это гигрометры, в которых используется свойство волоса изменять свою длину в зависимости от влажности воздуха. С использование этого принципа было создано огромное число приборов. Их отличает простота исполнения и дешевизна материалов, благодаря простой конструкции стоимость изготовления такого прибора очень низка.
• гигрометры точки росы – это приборы, в которых оптическим способом или визуально фиксировался факт выпадения росы на поверхности металлического зеркала, температура которого измерялась. Таким образом определялась температура, при которой данная абсолютная влажность становилась влажностью насыщенного пара. Абсолютная влажность определялась по давлению насыщенного пара при температуре выпадения росы.
• пьезосорбционные гигрометры – приборы, в которых измерялась частота собственных колебаний какого-либо гигроскопичного кристалла.
• емкостные гигрометры – в таких гигрометрах измеряется емкость конденсатора с гигроскопичным диэлектриком между обкладками . Многие конденсаторы, созданные по такому принципу, измеряют относительную влажность, т.к. непосредственно от этой характеристики зависит насыщение влагой диэлектрика и соответственно, емкость конденсатора.
• резистивные гигрометры – используют принцип изменения электрического сопротивления или проводимости гигроскопичного материала. Прибор измеряет электрическое сопротивление и может быть проградуирован в единицах как относительной, так и абсолютной влажности.

Рассмотрим принцип работы волосяного гигрометра подробнее. Как уже отмечалось, в основы работы этого прибора положена способность волоса в силу гигроскопичности удлиняться во влажной атмосфере и укорачиваться в – сухой.

Рисунок 2 – Гигрометр

Принцип работы гигрографа (рис. 3) аналогичен работе барографа и термографа.

Рисунок 3 – Гигрограф

Прибор служит для регистрации непрерывных измерений относительной влажности, состоит из воспринимающего элемента – пучка обезжиренных волос, вращающегося барабана с лентой, соединительных рычагов и пера с чернилами.

Также существует еще целый ряд приборов , предназначенных для измерения влажности воздуха, однако, не нашедших широкого применения на практике. Это, как правило, сверхточные приборы, предназначенные для решения узкоспециальных задач. Например, в образцовых установках и в установках эталонного уровня создавались и успешно использовались гигрометры, измеряющие, затухание СВЧ излучения в полости, содержащей пары воды или поглощение парами воды инфракрасного излучения в полосах около 6,5 мкм и 2,7 мкм.

Заключение

В данной работе были рассмотрены основные понятия, связанные с влажностью воздуха. Измерение и контроль влажности воздуха является актуальным вопросом, т.к. влажность воздуха непосредственно влияет на состояние людей и технических процессов. Особенно важную роль играет контроль влажности на производстве. В работе были в общем рассмотрены некоторые способы измерения абсолютной и относительной влажности воздуха.

Влажность воздуха в помещении является одним из важнейших показателей, определяющих микроклимат в доме. Если температуру и скорость воздушных потоков можно приблизительно определить по личным ощущениям, то сказать, сколько воды в объеме комнаты «на глазок» не получится. Как определить влажность воздуха? Для этого используется либо прибор для измерения влажности воздуха в помещении, либо подручные средства.

Все они имеют индивидуальные точности и порядок использования.

Физическое понятие

Влажность – это содержание водяных паров в воздухе. Комфортное существование живых организмов, возможность развития живой природы, сохранность материалов возможно только при определенных значениях этого параметра.

Абсолютная показывает количество паров воды в определенном объеме. Чаще всего измеряется в г/м 3 . Практического значения не имеет, так как невозможно определить нормальная влажность или нет, зная, что количество водяных паров 10 г/м 3 .

Максимальные показатели меняются в зависимости от температуры воздуха. При – 30 о С этот параметр равен 0,29 г/м 3 , при 0 о С – 4,8 г/м 3 , при + 30 о С – 30,4 г/м 3 . Максимальная величина достигается при температуре 100 о С (температура кипения воды) и равна 598 г/м 3 .

Относительная определяется путем деления значения текущей влажности на максимально возможную при определенной температуре, умноженной на 100. Измеряется влажность в процентах. Повсеместно используется в прогнозах погоды, составе продуктов питания, характеристиках производственных, складских и жилых помещений.

Чем опасна недостаточная и избыточная влага

Влагосодержание, необходимое для полноценного функционирования живого организма, сугубо индивидуально и зависит от многих параметров. Существенный избыток или недостаток водяных паров одинаково пагубен для человека, растения, животного, продуктов питания, строительных и отделочных материалов.

По окнам течет

Излишняя влага воздуха в прямом смысле слова плачевно сказывается на состоянии окружающих нас предметах. Внутренняя поверхность окон покрывается каплями влаги, которая стекает на подоконник. Постельное белье, одежда, меховые изделия приобретают неприятный запах сырости, ими неудобно и неприятно пользоваться.

Продукты портятся, употреблять в пищу их невозможно. Ограждающие конструкции и отделка покрываются плесенью. Ее споры распространяются по воздуху и могут стать причиной аллергических реакций и резкого снижения иммунитета. Человек чаще болеет, процесс выздоровления занимает больше времени.

Как в пустыне

Недостаток влаги в воздухе в условиях невысоких температур приводит к переохлаждению и обезвоживания вследствие повышенного потоотделения.

В таком воздухе происходит нарастание уровня статического электричества, повышается количество пыли. Пересыхают слизистые поверхности человеческого организма. Возникает першение в горле, сухость в носовой полости, жжение в глазах.

Используем приборы

Измерить влажность воздуха проще всего прибором. Называется он — гигрометр. По принципу действия он бывает:

• весовым;
• волосяным;
• пленочным;
• электролитическим;
• керамическим;
• конденсационным;
• электронным;
• психрометрическим.

В бытовых условиях применяются психрометрические, волосяные, электронные гигрометры. Для получения достоверных результатов знать, как ими измеряют влажность воздуха.

Самый надежный

Определение влажности воздуха с помощью психрометра (от греческого – холодный), не составляет особого труда. Действие прибора основано на том, что наличие влаги понижает температуру. На панели установлены 2 термометра и психрометрическая таблица. Первый термометр — сухой, второй – влажный. Для измерения необходимо найти разницу показаний температур. В таблице по вертикали указаны температура воздуха, измеряемого сухим термометром, по горизонтали разность показаний. Пересечением этих двух строчек показывается относительная влажность воздуха в процентах.

Психрометр надежный, достаточно простой прибор для определения влажности, дающий точную информацию. Требует постоянного контроля на наличие воды в емкости влажного термометра. Позволяет одновременно следить за температурой воздуха и его влажностью.

Самый простой

Самый древним и простым прибором для измерения влажности является волосяной гигрометр. Как узнать влажность воздуха с его помощью?

Достаточно просто посмотреть на стрелку, под которой расположена шкала с делениями через 1%. Принцип действия основан на изменении линейных размеров предметов в зависимости от насыщения их влагой. В качестве такого предмета используется обыкновенный обезжиренный волос. Отсюда и пошло название прибора «волосяной».

В качестве недостатка можно отметить большую погрешность измерения (около 10%). Плюсами являются:

• высокая чувствительность;
• быстрое реагирование на изменение влажности;
• большой диапазон измерения — от 30 до 100%.

Используется для определения относительной влажности воздуха в жилых помещениях. Зачастую является красиво оформленным предметом интерьера.

Самый современный

Чем измеряют влажность в интерьерах современной классики и хай-тек? Современный дизайн требует современных приборов. Одним из таких является цифровой (электронный) гигрометр. В основе его лежит измерение сопротивления электрического тока при изменении влажности электролита.

Минусом данного определителя влажности воздуха является необходимость подключения к электрической сети или использование батареек.

Жидкокристаллический дисплей еще отображает время и температуру. Имеется подсветка для использования в ночное время. Частота обновления показаний от 10 до 20 секунд. Погрешность измерения влажности воздуха в помещении составляет 5%.

Сами с усами

Чем измерить влажность, если прибора нет, а покупать его нет необходимости из-за редкого использования? На помощь придут смекалка, опыт поколений, простые предметы, которые есть в каждом доме.

Гори, гори моя свеча

Представляем дедовский способ, как определить влажность в комнате. Для этого достаточно изготовить влагомер из простой свечи и спички. Прежде чем измерять влажность воздуха:

• закройте двери, ведущие в смежные помещения;
• обеспечьте отсутствие сквозняков;
• зажгите свечу;
• наблюдайте за пламенем.

Если пламя колышется, и цвет ореола имеет малиновую окраску – паров воды в воздухе много. Если горение ровно вертикальное и пламя оранжево-желтого цвета – наличие водяных паров в норме.

Вода, стакан, холодильник

Данный способ дает возможность замерять влажность воздуха в домашних условиях. У этого прибора только три показания наличия влаги:

Перед тем как проверить влажность в квартире, налейте в стеклянный стакан простой водопроводной холодной воды. Поставьте в холодильник на 5-6 часов. Температура воды должна быть 6 о С.

Измерить можно либо с помощью уличного термометра или термометра для ванной. Затем поставьте стакан на стол в комнате, на расстоянии 1 метра от окон и стен. Через 10 минут оцените результат:

• конденсат на наружных стенках стакана сконцентрировался в капли, которые стекают на стол – избыточная;
• физическое состояние конденсата не изменилось – нормальная;
• конденсат испарился или его стало значительно меньше – недостаточная.

Сделай психрометр сам

Для определения влажности воздуха можно использовать обыкновенный комнатный ртутный термометр. С его помощью можно провести измерение влажности воздуха психрометрическим способом. Перед тем как измерить влажность в помещении приготовьте обыкновенную тряпку и воду.

Порядок проверки наличия паров воды в объеме воздуха своими руками следующий:

• проведите измерение температуры воздуха в помещении и запишите;
• оберните ртутную колбу термометра влажной тряпкой;
• ожидайте 10 минут;
• снимите и запишите показания термометра;
• высчитайте разницу сухого и влажного измерения;
• скачайте психрометрическую таблицу;
• найдите уровень влажности в помещении.

Такой измеритель влажности воздуха не занимает много места, не требует дополнительных затрат, обеспечивает необходимую точность измерения.

Нормальные показатели

Мало определить влажность воздуха в комнате. Необходимо еще знать, нормальны ли полученные данные. Оптимальное и наиболее комфортное значение в 45%. При этом приемлемым диапазоном изменения влажности воздуха в квартире является 30 – 60%. В разных по своему функциональному назначению помещениях рекомендуется поддерживать разное количество водяных паров:

• зал, столовая, гостиная, кухня, ванная комната – 40-60%;
• спальня для взрослых и подростков – 40-50%;
• детская комната – 45-60%;
• кабинет – библиотека – 30-40%.

Добиваться разных показателей наличия влаги даже в небольших помещениях достаточно хлопотно. В первую очередь надо обеспечить норму влажности. В большинстве современных жилых помещениях ее не хватает из-за большого количества отопительных и электрических приборов.

От этого ухудшается самочувствие, понижается работоспособность. Больше всего от этого страдают дети.

Доводим до нормы

Для обеспечения комфортного проживания необходимо регулировать относительную влажность воздуха. Для этого необходимо:

1. Регулярно, не менее двух раз в сутки, проветривать помещения. Лучше всего это делать это после пробуждения и перед сном. Зимой лучше проводить короткие по времени проветривания с широко открытым окном для предупреждения охлаждения стен и пола. Летом, когда количество влаги на улице недостаточно, можно открыть окна не широко на длительное время.
2. Увеличить количество комнатных растений. Увлажнение происходит за счет испарения влаги с поверхности почвы. Сморщенные, поникшие, засохшие листья будут свидетельствовать о недостатке воздушной влаги.
3. Установить аквариум. Испарение воды с его поверхности сильно увлажняют воздух. Это заметно даже без проведения измерений. Если нет желания заниматься аквариумистикой, можно расставить в квартире емкости с водой. Не так эстетично, зато очень практично.
4. Регулярно проводить влажную уборку. Отсутствие пыли позволит большему количеству влаги находиться во взвешенном состоянии.
5. Приобретите специальный прибор для увлажнения воздуха. Особенно это актуально, если есть дети грудничкового и младшего возраста.
6. Разбрызгивайте воду с помощью пульверизатора для поливки растений или глажки белья.

АКВАРИУМ И ВЛАЖНОСТЬ ВОЗДУХА

Выберите ли какой-то один способ или будете использовать комплекс мероприятий, не важно. Главное, чтобы показатели температуры и влажности были в пределах нормы.

Влажность нужная нужна, влажность очень нам важна. Такой главный вывод можно сделать, прочитав статью. Поддерживайте влажность воздуха в квартире в пределах нормы, берегите собственное здоровье.

Что такое влажность воздуха

Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Понижение влажности в помещении может произойти из-за чрезмерного использования обогревательных приборов или кондиционера. Приготовление еды без вытяжки или качественной вентиляции, сушка белья в в доме, повышенная влажность на улице приводят к высокому уровню влажности в квартире.

Сухой воздух в помещении способен вызвать усыхание мебели и отделочных материалов, увядание растений, сухость кожи и слизистых оболочек. Нередко сухой воздух приводит к аллергическим реакциям и развитию простудных заболеваний.

Слишком влажный воздух также может испортить мебель и отделочные материалы, поспособствовать развитию грибка на стенах и снижению иммунитета у человека. В квартире может появиться неприятный запах сырости.

Чем измеряют влажность воздуха

Без специальной аппаратуры определить относительный точный уровень влажности воздуха сложно. Однако не соответствующую норме концентрацию влаги можно определить по сухости кожи и слизистых или скоплению конденсата (точка росы) на окнах и зеркальных поверхностях.

Сегодня существуют специальные приборы, с помощью которых можно определить баланс влажности воздуха в помещении с высокой точностью.

Приборы для измерения влажности воздуха

Прибор для измерения влажности воздуха называется гигрометр.

Гигрометр — это прибор, который измеряет влажность воздуха в помещении. Если процент содержания влаги в воздухе слишком низкий, в организм могут попасть различные вирусы, которые могут значительно ослабить иммунитет. Благодаря гигрометру можно избежать дискомфорта и защитить слизистые и кожу от пересыхания.

Принцип работы этого прибора основан на физических характеристиках материалов, из которых он состоит. Материалы в зависимости от уровня влаги в воздухе меняют свойства: вес, плотность, длину и другие.

Гигрометр бывает нескольких видов:

• волосяной,
• пленочный,
• весовой,
• конденсационный,
• психрометрический,
• электронный.

Волосяной гигрометр

Волосяной измерительный прибор состоит из обезжиренного синтетического волоса, стрелки, пружины и шкалы. Когда количество паров в воздухе изменяется, происходит изменение силы натяжения волоса и пружина реагирует на эти изменения, меняя положение стрелки на шкале. Диапазон определения влажности у волосяного гигрометра — от 30 до 80%.

Пленочный гигрометр

Чувствительного элементом здесь служит пленка, которая также при изменении уровня влажности стягивается или растягивается. Это приводит в движение противовес, который меняет угол наклона стрелки по шкале. Рабочий диапазон также составляет от 30 до 80%.

Весовой и конденсационный гигрометры

Весовой механический и конденсационный гигрометр отличаются высокой точностью измерения уровня влажности в помещении, так как оба являются устройством для измерения абсолютной влажности воздуха. Такая аппаратура применяется только в лабораториях, но не для измерения влажности домашнего воздуха.

Психрометрический гигрометр

Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.

Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.

Психрометры бывают нескольких видов:

• стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
• аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
• дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.

Электронный гигрометр (цифровой)

Также известны как домашние цифровые метеостанции. Принцип работы цифровых гигрометров строится на постоянном измерении состояния воздуха в помещении. Прибор функционирует от электросети или бытовой батарейки. Внутри гигрометра находится датчик, который фиксирует изменения концентрации влаги в комнатном воздухе.

Все расчеты отображаются на дисплее прибора, информация обновляется в режиме реального времени.

Как выбрать измеритель влажности воздуха

Современные электронные гигрометры безопасны и компактны. Точность измерения влажности воздуха практически не имеет погрешностей, а значит, это один из самых подходящих вариантов для квартиры.

Существует множество моделей, отличающихся по набору функций, дизайну, размерам и т. д.

Чтобы выбрать гигрометр в квартиру, нужно учитывать несколько моментов.

Преимущества устройства

• в первую очередь следует обратить внимание на скорость выдачи результатов и коэффициент погрешности показаний;
• гигрометры могут совмещать в себе сразу несколько устройств: термометр, часы, будильник, измеритель точки росы, календарь, барометр, уровень атмосферного давления, иметь голосовое сопровождение и другие возможности. Если измеритель влажности выполняет несколько функций одновременно, он называется стационарной домашней метеостанцией;
• некоторые современные модели гигрометров имеют Wi-Fi модуль для вывода на дисплей информации о погоде в регионе;
• также есть выносные модели, которые легко можно переносить из помещения в помещение или даже на улицу для измерения влажности воздуха.

Диапазон влажности и порог нагрева

Диапазон влажности воздуха зависит от назначения комнаты. К примеру:

• в спальне и гостиной эти показатели могут разниться от 20 до 80%;
• на кухне, возле балкона и в кладовке — от 10 до 90%;
• в ванной комнате уровень влажности может достигать все 100%, особенно после принятия ванны или душа.

Чем шире диапазон рабочих значений у прибора, тем выше его цена. Перед покупкой гигрометра стоит учесть, где он будет находиться, отсюда и выбирать рабочий диапазон.

Порог нагрева важен для приборов установленных в бане или сауне. В таком случае рабочая температура должна быть не ниже 120 °С.

Точность измерения

Этот показатель тоже важен, однако приборов с большими расхождениями в показаниях на российском рынке нет, а максимальная точность с минимальными погрешностями нужна лишь для обслуживания, например домашней винотеки.

Как поддерживать относительную влажность воздуха в доме

Мы уже определились, чем измерить состояние влажности воздуха в помещении, осталось теперь разобраться, как же восстановить оптимальный уровень влажности.

Если влажность низкая

Проветривайте помещение. Однако такой метод не всегда может существенно улучшить состояние домашнего микроклимата, так как летом уличный воздух может быть сухим.

Также при проветривании традиционным способом в квартиру могут попасть опасные микробы, аллергены, пыль, вредные газы и неприятные запахи. Но если держать окна постоянно закрытыми, то есть большая вероятность столкнуться с еще одной проблемой поддержания микроклимата — духотой (высокий уровень углекислого газа).

Качественная вентиляция также важна при проветривании комнат. Приток свежего воздуха в помещение может обеспечить клапан, однако его будет недостаточно, чтобы проветрить помещение, в котором проживают более одного человека. Воздух проходя через приточно-вытяжной клапан не подогревается и не очищается.

Без труда разобраться с духотой и не запустить в дом опасных «гостей» с улицы поможет бризер. Это устройство приточной вентиляции, которое забирает воздух с улицы, подогревает, очищает его и подает в помещение.

Регулярно проводите влажную уборку комнат.

Установите дома аквариум. Содержание дома рыбок в аквариуме также может повлиять на влажность воздуха. Но помните, что за рыбками нужно ухаживать и содержать аквариум в чистоте.

Можно расположить на подоконниках или около радиаторов отопления емкости с водой.

Увлажнитель воздуха — хороший вариант для дома. Этот прибор справится с сухостью домашнего воздуха, улучшит микроклимат и предотвратит развитие респираторных заболеваний.

Климатическая техника (кондиционер, бризер, очиститель воздуха, терморегулятор Danfoss Eco) в комплекте с базовой станцией MagicAir поможет не только отследить данные состояния микроклимата в доме, но и поддерживать оптимальные показатели.

Базовая станция собирает информацию из комнатного воздуха о температуре, его влажности и о концентрации углекислого газа. Все показатели отображаются на экране смартфона в приложении MagicAir.

Если влажность высокая

Вторая сторона медали — слишком много влаги в воздухе.

1. Не сушите белье в квартире. Лучшего всего делать это на балконе.
2. После принятия водных процедур, когда влажность воздуха в ванной комнате может доходить до 100%, нужно проветрить. При качественной вентиляции достаточно будет открыть дверь в ванную и ближайшее к ванной комнате окно или включить бризер.
3. Можно приобрести специальное устройство для поглощения влаги. Принцип работы этого прибора противоположен процессу увлажнения воздуха: встроенный вентилятор прогоняет влажный воздух через устройство. Внутри также расположен испаритель, который превращает влагу в конденсат, стекающий в специальную емкость.

Если завести привычку постоянно поддерживать оптимальную влажность воздуха на необходимом уровне,то это поспособствует уменьшению риска развития болезней дыхательных путей и случаев аллергических реакций. Нормализованная влажность благоприятно влияет на кожу, защищает ее от пересыхания и преждевременного старения.

Приборы для определения влажности воздуха

Содержание

Введение……………………………………………………………….….3

Абсолютная и относительная влажность……………………………….4

Приборы для определения влажности воздуха…………………..……6

Заключение………………………………………………………………11

Список использованных источников………………………………….1











Введение



Влажность воздуха представляет собой один из самых важных параметров, которыми характеризуется состояние атмосферы. Она оказывает влияние на среду обитания человека, ее комфортность, и, соответственно, по этой причине контролируется экологическими службами. От уровня влажности, помимо непосредственно здоровья людей, зависит работоспособность многих предприятий, качество технических процессов, обстановка на выставках и в музеях. Непосредственно уровнем влажности воздуха определяется качество выполнения многих технологических процессов. Данная работа является актуальной, так как в современном мире вся жизнь и деятельность человека не являются возможными в отсутствие достоверных данных о характеристиках влажности. В данной работе будет рассмотрено понятие влажности, абсолютной и относительной, также внимание будет уделено способам измерения уровня влажности воздуха.



Абсолютная и относительная влажность

Практически каждый знает, что существует понятие абсолютной, и относительной влажности. Внесем ясность в этот вопрос. Абсолютная влажность есть вес, или точнее говоря, масса водяного пара, который содержитсяя в 1 м3 воздуха.Иными словами, абсолютная влажность представляет собой ни что иное, какплотность водяного пара в воздухе. Действительно, при одной и той же температуре воздух может поглотить только вполне определенное количество водяного пара и достичь состояния полного насыщения. Соответственно, абсолютная влажность воздуха в состоянии его насыщения носит название влагоемкости.Еще одно понятие, которое необходимо рассмотреть в контексте влажности – влагосостояние. Влагосостояниеявляетсяхарактеристикой водяного пара в атмосфере, определяющей его состояние относительно насыщенного пара при той же температуре. Данная характеристика для компонентов атмосферы практически используется только для влаги, что объясняется большим количеством практических задач, в которых не столь важно знание общего количество влаги в воздухе, сколько определение, сколько еще влаги может при данной температуре испариться. Например, именно этим и определяется степень и скорость высыхания или увлажнения различных предметов и объектов, а также уровень комфортности пребывания человека в данном месте.

Относительная влажность. Основной характеристикой влагосостояния является относительная влажность, то есть выраженное в процентах отношение абсолютной влажности к той, которая возможна при данной температуре без выпадения росы[1] :

К характеристикам влагосостояния относят дефицит парциального давления, дефицит точки росы и еще ряд характеристик водяного пара относительно тех же характеристик в состоянии насыщения.

Несмотря на то, что список характеристик влагосодержания несколько длиннее списка характеристик влагосостояния, на практике наиболее массовыми являются гигрометры – приборы для измерения относительной влажности воздуха. Эти приборы составляют более 70% всего парка приборов для измерения влажности.





Приборы для определения влажности воздуха



Для определения абсолютной влажности воздуха пользуются двумя видами прибора, называемого психрометром (от греч. psychros – холодный): станционным психрометром Августа и аспирационным психрометром Ассманах[2].

Принцип психрометрии заключается в определении показаний двух термометров, резервуар одного из которых увлажнен. Влага, испаряясь с различной скоростью в зависимости от влажности и скорости движения воздуха, отнимает тепло от термометра, поэтому показания влажного термометра, как правило, будут ниже, чем показания сухого.

Станционный психрометр Августа (рис. 1а) состоит из двух одинаковых спиртовых термометров, резервуар одного из которых обернут кусочком тонкой гигроскопичной ткани, опущенной одним концом в стаканчик с дистиллированной водой комнатной температуры. Вследствие испарения воды температура влажного термометра будет ниже температуры второго (сухого) термометра. Показания термометров снимают через 15 минут после увлажнения одного из них.

Аспирационный психрометр Ассмана (рис. 2б) даёт более точные показания, так его корпус заключен в металлический футляр, предохраняющий резервуары термометров от воздействия лучистой энергии и движения воздуха.

Рисунок 1. Психрометры:

а – станционный; б – аспирационный



Движение воздуха обеспечивается вентилятором, что гарантирует постоянную скорость его перемещения вокруг резервуаров термометров (2 м/с). Конец одного из термометров обернут тонкой материей и перед каждым наблюдением его смачивают дистиллированной водой при помощи специальной пипетки. Вентилятор заводят ключом и производят через 3-4 минуты от начала его работы регистрацию показаний. Измерения производят в центре помещения на высоте 1,5 м от пола.

Гигрометр (рис. 2) (от греч. hygros – влажный) – прибор для непосредственного определения относительной влажности воздуха.

Данные приборы создавались с использованием самых разнообразных принципов действия. Рассмотрим основные из них:

• волосяные гигрометры – это гигрометры, в которых используется свойство волоса изменять свою длину в зависимости от влажности воздуха. С использование этого принципа было создано огромное число приборов. Их отличает простота исполнения и дешевизна материалов, благодаря простой конструкции стоимость изготовления такого прибора очень низка.
• гигрометры точки росы – это приборы, в которых оптическим способом или визуально фиксировался факт выпадения росы на поверхности металлического зеркала, температура которого измерялась. Таким образом определялась температура, при которой данная абсолютная влажность становилась влажностью насыщенного пара. Абсолютная влажность определялась по давлению насыщенного пара при температуре выпадения росы.
• пьезосорбционные гигрометры — приборы, в которых измерялась частота собственных колебаний какого-либо гигроскопичного кристалла.
• емкостные гигрометры – в таких гигрометрах измеряется емкость конденсатора с гигроскопичным диэлектриком между обкладками . Многие конденсаторы, созданные по такому принципу, измеряют относительную влажность, т.к. непосредственно от этой характеристики зависит насыщение влагой диэлектрика и соответственно, емкость конденсатора.
• резистивные гигрометры — используют принцип изменения электрического сопротивления или проводимости гигроскопичного материала. Прибор измеряет электрическое сопротивление и может быть проградуирован в единицах как относительной, так и абсолютной влажности.

Рассмотрим принцип работы волосяного гигрометра подробнее. Как уже отмечалось, в основы работы этого прибора положена способность волоса в силу гигроскопичности удлиняться во влажной атмосфере и укорачиваться в – сухой.

Рисунок 2 — Гигрометр



Принцип работы гигрографа (рис. 3) аналогичен работе барографа и термографа.

Рисунок 3 – Гигрограф



Прибор служит для регистрации непрерывных измерений относительной влажности, состоит из воспринимающего элемента – пучка обезжиренных волос, вращающегося барабана с лентой, соединительных рычагов и пера с чернилами.

Также существует еще целый ряд приборов , предназначенных для измерения влажности воздуха, однако, не нашедших широкого применения на практике. Это, как правило, сверхточные приборы, предназначенные для решения узкоспециальных задач. Например, в образцовых установках и в установках эталонного уровня создавались и успешно использовались гигрометры, измеряющие, затухание СВЧ излучения в полости, содержащей пары воды или поглощение парами воды инфракрасного излучения в полосах около 6,5 мкм и 2,7 мкм.



Заключение

В данной работе были рассмотрены основные понятия, связанные с влажностью воздуха. Измерение и контроль влажности воздуха является актуальным вопросом, т.к. влажность воздуха непосредственно влияет на состояние людей и технических процессов. Особенно важную роль играет контроль влажности на производстве. В работе были в общем рассмотрены некоторые способы измерения абсолютной и относительной влажности воздуха.



Влажности определение гигрометрами — Справочник химика 21

    При определении влажности воздуха в помещении гигрометр подвешивают на стене вдали от источников тепла. [c.242]

    Гигрометры — приборы для количественного определения влажности воздуха (психрометры). [c.715]

    Волосяной гигрометр, часто называемый гигроскопом , является простым устройством для определения относительной влажности в замкнутом пространстве [205]. Этот компактный прибор обычно состоит из пучка человеческих волос, натянутых с помощью простой рычажной системы, которая одновременно соединена со стрелкой или самописцем. Одна из конструкций показана на рис. 11-16. Коленчатый рычаг качается вокруг оси О . Одно плечо рычага является стрелкой указателя, а другое присоединено к волосу Я в точке А. Длину отрезка ОА можно регулировать, а натяжение волоса обеспечивается постоянным грузом Ш. Винт В предназначен для установки прибора на нуль. Изменения влажности вызывают изменения в натяжении волоса, которые регистрируются непосредственно стрелкой или записывающим устройством. Волосяной гигрометр можно использовать в широком интервале температур, но наиболее надежен он при положительных температурах. [c.579]

    Психрометр Августа дает более или менее надежные результаты замеров относительной влажности для температур не ниже —5°, а психрометр Ассмана позволяет получать сравнительно точные данные для температур не ниже —10°. В связи с этим в холодильных камерах с более низкой отрицательной температурой целесообразно применять для определения относительной влажности воздуха волосные гигрометры. [c.93]

    ВЛАГОМЕРЫ И ГИГРОМЕТРЫ. Влагомеры (В.)-приборы для измерения влажности жидких и твердых в-в, гигрометры (Г.)-влажности газов. Ранее Г. наз. приборы для определения влажности воздуха. В статье рассмотрены лишь те приборы, к-рые наиб, распространены при автоматич. измерениях в химии и хим. технологии. [c.389]

    Если нужен особо чистый газ, определяют его влажность и примесь щелочного тумана. Влажность газов определяется с помощью гигрометров или аналитически, с использованием поглотителей влаги по их привесу при пропускании через сорбент определенного количества газа, а также вымораживанием влаги жидким азотом. [c.204]

    Индекс активности, определенный по представленной выше методике, позволяет получать более точные значения относительной влажности, чем измеряемые с помощью обычных гигрометров. [c.362]

    Для определения температуры и относительной влажности воздуха в каждом хранилище (помещении) следует устанавливать термометры, гигрометры и психрометры. [c.278]

    Гигрометр — это прибор для определения влажности воздуха. Он тоже помогает предсказывать погоду ведь когда влажность воздуха увеличивается, то жди дождя. Такой прибор изготовить до смешного просто. Конечно, он будет примитивным и количественных показателей не даст. [c.382]

    Целый ряд физических свойств лежит в основе методов быстрого определения воды. Эти методы, так же как и электрические, наиболее пригодны для анализа газов и жидкостей. Некоторые из них применимы лишь к системам определенного типа (криоскопия, методы, основанные на измерении плотности и показателя преломления, метод вытеснения). Для определения влажности широко используются также реакционная газометрия, гигрометрия, определение точки росы, давления пара, сорбция с использованием пьезокристаллов. Чащ,е всего перечисленные методы используют при анализе газов. [c.538]

    Влагу в чистом аргоне определяют конденсационным методом с помощью приборов типа Г-2 или ИИГ-1. Приборы Г-2 обеспечивают большую точность измерений, так как рассчитаны на определение точки росы в сжатых газах (сдавлением до Ризб 200ат). В настоящее время в Советском Союзе закончена разработка и начат выпуск кулонометрических измерителей влажности (КИВГ), рассчитанных на измерение влагосодержания в газах при нормальном давлении и в сжатых газах. Технические показатели кулонометрических приборов выше, чем для гигрометров конденсационного типа. Приборы разработаны Опытно-конструкторским бюро автоматизации МХП (Ангарский филиал). [c.97]

    Для определения влажности воздуха обычно применяют гигрометры, а для ее автоматической записи — гигрографы. В качестве чувствительного элемента в этих приборах применяется обезжиренный человеческий волос, который при увеличении влажности удлиняется, а при уменьшении укорачивается, или гигроскопичные пленки. [c.12]

    Для непосредственного определения относительной влажности воздуха применяют волосяные гигрометры, принцип действия которых основан на зависимости удлинения волоса от относительной влажности при изменении влажности от О до 100% относительное удлинение волоса достигает 2,0—2,5%. [c.242]

    Детон [43] сконструировал чувствительный гигрометр для непрерывного измерения влажности природного газа. Предложен ряд приборов для определения влажности газа методом точки росы [90, 91, 92, 93, 94, 44, 45, 46, 47, 48]. [c.59]

    К физическим относятся сорбционный и манометрический методы. Сорбционный метод используют преимущественно для гравиметрического определения коэффициентов растворимости полимерных материалов в средах. Манометрический метод считается одним из самых чувствительных и позволяет определить все параметры Р, Д о) проницаемости. Его сущность состоит в следующем. Две ячейки диффузионной камеры герметично разделены исследуемой пленкой. Перед началом измерений ячейки вакуумируют,. затем одну из них соединяют С пространством над уровнем воды в специальном резервуаре. С помощью точного манометра регистрируют давление водяных паров, продиффундировавших через пленку в сухую ячейку камеры. Метод усовершенствуют, применяя вымораживание водяных паров в сухой ячейке, циркуляцию газа с обеих сторон пленки и т.п. В некоторых случаях для измерения влажности применяют электрические гигрометры. [c.27]

    Сообщения о применении мокрого термометра для определения влажности прослеживаются вплоть до 1792 г. Многие известные ученые и инженеры теоретически объясняли явление, что приводило иногда к спорам и расхождениям относительно полученных данных. Шервуд [52] дал описание Любопытной истории мокрого гигрометра , в котором напомнил некоторые важные ступени его развития. Следующее ниже изложение есть эволюция теории, которая показывает, как можно найти простое и практически важное соотношение между влажностью и температурой мокрого термометра на основе весьма общих исходных положений, которые могли бы быть использованы не только для смеси воздуха и водяного пара, но и для других смесей. [c.297]

    Определение влажности сушильного агента Для определения влажности сушильного агента — воздуха или то-ночных газов существует ряд физических методов, например метод, основанный на измерении размеров тел, находящихся в среде влажного-воздуха (рис. 12-5) (волосяной гигрометр), метод, основанный на замере температуры насыщения (точки росы) воздуха (конденсационный гигрометр, рис. 12-6 и 12-7). Эти методы в сушильной [c.268]

    Определение влажности газа производится следующим образом. Открывают постепенно вентиль 1 и продувают гигрометр газом со скоростью 3—5 дм /мин. Скорость пропускаемого газа регулируется вентилем 8 и контролируется ротаметром 10. После нескольких минут продувки скорость газа уменьшают до I —1,5 дм /мин и начинают о.хлаждать холодопровод 13, поднимая вверх сосуд 12 с жидким кислородом. Охлаждение ведут таким образом, чтобы температура, пропорциональная разности потенциалов, контролируемой милливольтметром 11, понижалась при охлаждении до —40°С со скоростью 18—20 град мин, а к концу охлаждения — не более 8—10 град/мин. Когда влага, содержащаяся в газе, начнет конденсироваться на зеркале 4, оно станет тускнеть, что видно через верхнее стекло 15. В этот момент по милливольтметру определяют температуру зеркала. [c.662]

    Гигрометрический метод определения влажности воздуха основан на из.менении длины гигроскопического тела (иапример, обезжиренного человеческого волоса) от действия на него воздуха (при увеличении влажности воздуха волос удлиняется, при уменьшении — сокращается). В волосяном гигрометре изменение длины волоса механически передается на стрелку, которая, передвигаясь по шкале, показывает относительную влажность воздуха. [c.236]

    В помещениях, предназначенных для хранения лекарств, должны поддерживаться определенные температура и влажность воздуха, проверка которых осуществляется не реже 1 раза в сутки. Для этого складские помещения оснащаются термометрами и гигрометрами, которые закрепляются на внутренних стенах хранилища вдали от нагревательных приборов на высоте 1,5-1,7 м от пола и расстоянии не менее 3 м от дверей. В каждом отделе должна быть карга 5 чета температуры и относительной влажности воздуха, а значения этих величин необходимо фиксировать в соответствующем журнале такой формы  [c.302]

    Для определения влажности воздуха применяются гигрометр, а для ее автоматической записи — гигрограф. [c.20]

    Измерительная ячейка СВЧ гигрометра, содержащая объемный резонатор, датчик температуры, охлаждающее устройство, питающий и приемный волноводы в основании объемного резонатора размещено зеркало из диэлектрического материала с высокой теплопроводностью и низким коэффициентом поглощения в СВЧ-диапазоне, на конденсационной поверхности которого установлен датчик температуры. При этом объемный резонатор расположен на поверхности термоэлектрического охлаждающего устройства, а толщина диэлектрического зеркала выбирается из условия нахождения его конденсационной поверхности в области максимального электрического поля объемного резонатора. Технический результат заключается в повышении точности определения точки росы или величины абсолютной влажности газа, упрощении конструкции. [c.40]

    Пьезосорбциониые влагомеры и гигрометры. Действие их основано на зависимости собственной частоты колебаний кварцевого резонатора от его массы. Кристалл кварца покрывают слоем в-ва, избирательно сорбирующего водяные пары. Изменение частоты резонатора зависит от массы поглощенной влаги и, следовательно, от концентрации влаги в атмосфере, окружающей кристалл Д/ = — кР Лт, где F-собств. частота колебаний резонатора (обычно 5-15 МГц), /с-коэф., зависящий от типа и геометрии кристалла, Дт-изменение массы кристалла (в кг). Как правило, ДF достигает неск. кГц. Для измерения относит, влажности (отношение парциального давления водяного пара к давлению насыщ. пара при одних и тех же давлении и т-ре) в пределах 0-100% в кач-ве сорбентов используют гидрофильные полимеры, в частности поликапроамид. Толщина пленки полимера, наносимой на кристалл резонатора, не превышает неск. мкм, постоянная времени при применении поликапроамида 15 с, диапазон т-р от 5 до 60 °С, погрешность неск. %. Определению мешает присутствие паров спиртов, ЫН, и др. полярных соед., сорбируемых полимером. При измерениях микроконцентраций влаги используют высокоэффективные адсорбенты, напр, силикагель. При этом ниж. предел определения концентрации влаги порядка 10 %. [c.389]

    Для автоматического определения воды в твердых материалах, таких как песок или смеси извести с песком, Луек [116] пропускал образец на транспортере через вращающуюся сушильную печь при постоянных скорости потока воздуха и давлении и с помощью гигрометра по точке расплывания хлористого лития измерял влажность выходящего из печи воздуха. Бисберг [18] использовал гигрометр по насыщению для установления момента насыщения газового потока парами воды при понижении температуры. Для этого газ пропускали через трубку Вентури, в которой он охлаждался за счет адиабатического расширения. Когда температура достигала точки росы, образовывался аэрозоль, который фотометриро-вали с помощью источника света и фотоэлемента. [c.578]

    По данным психрометра влажность воздуха определяется только в теплое время года. Пбэтому в холодное время года для определения влажности воздуха пользуются волосным гигрометром (рис. 7) или гигрографом (рис. 8). В первом приборе основной деталью является обезжиренный человеческий волос, а во втором — пучок обезжиренных волос. Обезжиренный человеческий волос имеет свойство изменять длину при колебаниях влажности воздуха. Изменение влажности воздуха или отсчитывается [c.35]

    Электронный гигрометр для измерения малой влажности при обычной температуре. Измеритель влажности Дью-сел , предназначенный для работы в огнеопасных условиях на хи.ми-ческих, газовых и нефтеперерабатывающих заводах, целлюлозно-бумажных фабриках и др. Электрический измеритель влажности фирмы Siemens Са1зке для определения [c.48]

    Влажность воздуха измеряется величиной так называемой относительной влажности. Она определяется отношением количества воды в воздухе к максимально возможному ее содержанию при данной температуре обычно относительную влажность (О. В.) выражают в процентах. Абсолютно сухому воздуху соответствует 0% О. В., а полностью насыщенному парами воды — 100% О. В. Существует несколько способов измерения относительной влажности. Наиболее прямой из них состоит в полном поглощении воды из измеряемого количества воздуха с помощью мощного осушителя, например пятиокиси фосфора, и определения в нем поглощенной воды взвешиванием. К менее надежным, но более удобным методам относятся метод мокрого и сухого ша-зиковых термометров и метод волосяного гигрометра. 1ервый основывается на охлаждении мокрого шарика термометра за счет скрытой теплоты испарения воды чем ниже относительная влажность, тем выше скорость испарения и, следовательно, тем больше снижение температуры. В методе волосяного гигрометра устанавливается соотношение между содержанием воды в волосе и относительной влажностью при поглощении волосом воды его длина увеличивается и этот эффект используется для записи относительной влажности на соответствующим образом прокалиброванной шкале. [c.197]

    Волосы и волокна шерсти обладают значительной эластичностью при определенных условиях они могут растягиваться и вновь возвращаться к исходной форме. Это свойство волос используется при изготовлении волосяных гигрометров — приборов, служащих для определения влажности воздуха. Рентгеноструктурный анализ нормального и растянутого волоса показал, что растягивание волоса сопровождается изменениями в рентгенограмме. Волокна кератина в нерастянутом и растянутом волосе представляют собой две различные модификации, получившие соответственно название ас- и, В-кератннов. Длина периодов идентичности вдоль цепей главных валентностей составляет для [c.206]

    Хлористый кобальт СоС12-бНгО — кристаллическая соль темно-розового цвета, легко теряющая часть кристаллизационной воды при комнатной температуре. В зависимости от содержания кристаллизационной воды эта соль имеет различную окраску. Безводная соль — кристаллы голубого цвета, а моногидрат СоС1а -НгО — фиолетового цвета. На этом свойстве основано применение хлористого кобальта в качестве своего рода гигрометра для определения степени влажности воздуха фильтровальная бумага, пропитанная раствором соли, в зависимости от содержания влаги в воздухе принимает различный оттенок (синий, красный, розовый и т. п.). [c.454]

    Ряд методов определения воды основан на кулонометриче-ском электролизе ее при пропускании газового потока через ячейку, рабочие электроды которой покрыты слоем индифферентного гигроскопического вещества [866—869]. Например, Форд и Кох [869] разработали малогабаритный прибор для определения влажности газообразного хлора, действие которого основано на сочетании кулонометрического метода определения воды с портативными гигрометрами, выпускаемыми промышленностью США. Рабочие электроды в этом приборе изготовлены из родия. Пробоотборник и весь тракт прохождения хлора через прибор выполнены из тефлона и специальных нержавеющих сталей, не поддающихся коррозии хлором. Измерительная ячейка прибора функционирует в течение длительного времени (не менее 200 ч протекания влажного газа). Этот прибор опробован в различных производственных условиях и показал достаточно высокую надежность при сравнительно простой конструкции. [c.109]

    Н. И. Рогожинокая [Л. 85] исследовала поведение обезжиренного человеческого волоса при остаточном давлении 0,1—3 мм рт. ст. в диапазоне влажности воздуха от О до 1. На основании исследования ею была предложена конструкция гигрометра, который можно применять для определения влажности среды в условиях вакуума. [c.397]

    Недостатком гигрометра данной конструкции является то обстоятельство, что он может давать показания только в горизонтальном положении, а также хрупкость прибора из-за пpгимeнeнw подвеса В из фосфористой бронзы. Вместе с тем прибор достаточно чувствителен и дает воэможиость работать с ним в условиях вакуума как при послойном определении концентраций водяного пара пад поверхностью образца, так и для определения влажности среды в сублимационной камере. [c.400]

    Прибор МОЖНО использовать для непосредственного определения давления водяного пара. Для этого в сосуд, соединенный с вакуумной системой, (необходимо поместить гигрометр и термопару (термогигрометр). Зная влажность и температуру, всегда можно определить давление пара по формуле (10-4). [c.401]

    Определение концентрации воды в хладонах, маслах и маслохладоновых смесях. Высокие требования, предъявляемые к влажности заставляют уделять большое внимание методам измерения малых концентраций воды в маслах, хладонах и маслохладоновых смесях. Эта проблема, естественно, представляет большой интерес и для других областей техники. Однако работа [39], в которой приведены сведения о состоянии вопроса об измерении концентраций воды в жидкостях и газах, слабо отражает специфику холодильной техники. В этой области проблема измерения влажности остается актуальной и заслуживает самостоятельного рассмотрения. Оценка диапазона измерения влажности газов и жидкостей с помощью широко применяемых гигрометров, основанных на фцзико-химических и физических методах определения концентрации воды, показывает, что такие методы, как электролитический, инфракрасной спектроскопии (ИКС), емкостный и хроматографический, пригодны для измерения концентрации воды менее 10 ррт. [c.15]

    Вода в конструкционных материалах. Применяемые для изготовления узлов и деталей холодильных машин металлические, прокладочные и уплотнительные материалы систематизированы в работе [49]. Для оценки влагоемкости конструкционных материалов ресиверно-конденсаторную группу в сборе (без предварительной осушки) испытывали на герметичность. Затем ее подключали к влагометрической системе Байкал-3 и диффузионному гигрометру типа КИВГД с диапазоном измерения от О до 10° ррт, продували сухим воздухом до выравнивания влажности потока на входе и выходе. При отсутствии в системе капельной воды ее поверхностная концентрация в ресиверно-конденсаторной группе не превышает 50 мг/м , и при комнатной температуре равновесие в системе поверхность — вода — воздух устанавливается за 60—80 мин. Это налагает определенные ограничения на технологический процесс изготовления, ремонта и сборки холодильных систем. Целесообразно ввести нормирование по концентрации воды в узлах и элементах холодильной системы. Первым известным авторам документом, вводящим такое нормирование, являются технические условия AGK 8964 (ФРГ), предусматривающие для внутренних поверхностей металлических элементов максимальную концентрацию воды не более 50 мг/м . [c.31]

    В холодильной технике для определения относительной влажности воздуха конденсационно-термометрическим методом используют серийные приборы — автоматические гигрометры АГК-212Ф. С помощью этих приборов измеряют температуру точки росы с точностью ] С. В инструкции, прилагаемой к гигрометру, содержится таблица для определения относительной влажности воздуха по температуре точки росы. Диапазон измерения температур от —50 до 4-20°С, что соответствует диапазону относительной влажности от О до 100%. [c.170]

    Частично обезвоживаясь уже при обычной температуре, СоСЬ-бНгО приобретает в зависимости от степени влажности воздуха ту или иную окраску. На этом основано употребление пропитанной его раствором ваты или ткани в качестве гигрометра, т. е. прибора, служащего для определения (в данном случае — грубого) влажности воздуха. При повышенной температуре потеря ионом кобальта части связанной с ним воды происходит даже в растворе, что н сопровождается изменением цвета последг него при нагревании. В том же направлении влияет и добавка различных веществ (например, СаСЬ, концентрированной НС1, спирта), способствующих дегидратации Со» и замене в его внутренней сфере молекул воды на ионы С1. Различное отношение СоСЬ-НгО и Ni U-HsO к ацетону (в котором первая соль растворима хорошо, а вторая почти Hepa TBOpHMa) может быть использовано для разделения кобальта и никеля. [c.358]

    Рассмотренные методы измерения влажности воздуха не отвечают современным требованиям автоматизированных холодильников. Поэтому за последнее время как в СССР, так и за границей, перешли к разработке новых методов определения влалности воздуха при отрицательных температурах. Вместо волос в гигрометрах стали применять животные пленки, являющиеся более чувствительным и совершенным элементом. [c.236]

    Можно думать, что подкупающая простота весов с кварцевым резонатором, их малый объем, возможность использовать в схемах стандартную аппаратуру и очень высокая чувствительность приведут к широкому использованию этого метода в самых различных исследованиях. Например, в работе Холланда и др. [18] описано применение кварцевого резонатора для определения фракционного состава масел диффузионных масляных насосов при их вакуумной дистилляции. Кварц находился при температуре жидкого азота. Осадок масла с массой 10 г вызывал изменение частоты колебаний (основная частота 6 Мгц) на 1 кгц. Весы с кварцевым резонатором используются как гигрометр для измерения абсолютной влажности газа от З-Ю до 1-10 з/л [19]. Продолжаются также и теоретические работы, связанные с использованием кварцевого генератора [c.161]

    Гнгрометрический метод определения влажности. Метод основан на способности человеческого волоса изменять свою длину на 2 — 3% при изменении относительной влажности воздуха (волосяные гигрометры). [c.510]

    Отмечают значения влажности воздуха (в %) и атмосферного давления (в миллиметрах ртутного столба — мм. рт. ст). Для измерения влажности воздуха служит специальный прибор — гигрометр (от греческого слова гигрос — влажный . Величину атмосферного давления определяют по барометру (от греческого барос — тяжесть ). Эти приборы могут иметь различное устройство и быть достаточно сложными. Для ваших работ вполне подойдут те, которыми мы пользуемся в своих домах и квартирах. Удобно, если такой бытовой прибор одновременно показывает и температуру, и величину атмосферного давления и относительную влажность воздуха. Прибор выдерживают в затененном месте — об этом говорилось в п. 4. Это важно не только для определения температуры, но и влажности воздуха. Если давление воздуха заметно изменяется только на больших расстояниях, то значения влажности воздуха гораздо более изменчивы. Влажность воздуха в [c.11]

---

Измерение температуры, относительной влажности и точки росы

Измерение температуры, относительной влажности и точки росы

Помимо температуры поверхности (Ts) и температуры воздуха (Ta), важно также измерить температуру жидкости, чтобы установить, хранилось ли покрытие при соответствующей температуре или имеет соответствующую вязкость для нанесения. Существует много типов термометров для измерения температуры жидкости, и некоторые из них были модифицированы для конкретных измерительных приложений.

Измерение температуры жидкости

Рис. 1. Термометр для краски Elcometer 210

Для обеспечения правильной температуры покрытия доступны жидкостные термометры, такие как Elcometer 210 Paint Thermometer . В отличие от традиционных стеклянных термометров, заполненных жидкостью, термометр Elcometer 210 Paint Thermometer изготовлен из металла, что делает его идеальным для измерений на месте.

Другие доступные термометры варьируются от простого карманного жидкостного термометра, такого как Elcometer 212 , который имеет встроенный игольчатый зонд, который складывается в корпус термометра; к датчикам, которые имеют соединение термопары k-типа, например, Elcometer 213 , что позволяет присоединять любой зонд термопары k-типа.

Измерение температуры поверхности (Ts)

Рис 2.Измеритель точки росы Elcometer 319

При измерении температуры поверхности стали магнитные термометры, такие как Elcometer 113 Magnetic Thermometer , могут обеспечивать непрерывную индикацию температуры поверхности. Эти термометры содержат биметаллическую полоску, поэтому требуется время, чтобы приспособиться к температуре.

Более совершенные датчики, такие как измеритель точки росы Elcometer 319 , не только измеряют полный диапазон ключевых климатических параметров, но также имеют соединение типа k, позволяющее использовать внешние датчики (Te), такие как датчики температуры жидкости или поверхности, для быть подключенным.

Манометры

, использующие термометры на основе термопар типа k для измерения температуры жидкости, также могут использоваться для измерения температуры поверхности — если установлен датчик температуры поверхности. Важно отметить, что для всех термометров на основе термопар требуется короткий период времени, чтобы температура стабилизировалась. Перед снятием датчика температуры необходимо убедиться, что показания манометра стабилизировались. Некоторые датчики имеют цифровой индикатор, помогающий определить, когда показания температуры стабилизировались.

Также доступны бесконтактные термометры, такие как инфракрасный цифровой лазерный термометр Elcometer 214L . Эти инфракрасные лазерные термометры позволяют очень быстро измерять температуру поверхности без необходимости контакта.

Цифровой лазерный термометр Elcometer 214L оснащен лазерной указкой, которая показывает центр точки измерения. Очень важно отметить, что инфракрасные термометры показывают среднюю температуру на измеряемой площади — это не точечный прибор для измерения.Измеряемая площадь определяется расстоянием, на котором датчик находится от измеряемой поверхности, и отношением расстояния к цели самого датчика.

Рис. 3. Как расстояние влияет на площадь образца

Цифровой лазерный термометр Elcometer 214L IR имеет отношение D / T (расстояние до цели) 8: 1. Это означает, что он измеряет излучаемую энергию (температуру поверхности) из целевой точки, составляющую одну восьмую рабочего расстояния. Как видно на диаграмме, если расстояние от оптики датчика до цели составляет 200 мм (8 дюймов), диаметр измеряемой области составляет 25 мм (1 дюйм).Однако, если ИК-термометр находится на расстоянии 2,4 м (96 дюймов), размер «пятна» (площадь, на которой датчик показывает среднюю температуру) значительно увеличивается до 300 мм (12 дюймов).

Инфракрасные термометры

идеально подходят для быстрого и приблизительного ответа в ситуациях, когда измеряемый объект движется и контактное измерение невозможно. Когда требуется установить температуру поверхности в определенной области, следует использовать либо контактный термометр, либо ИК-термометр следует переместить ближе к поверхности для оценки.

Измерение температуры воздуха (Ta)

Рис. 4. Датчики на измерителе точки росы Elcometer 319

Установить температуру воздуха очень просто — просто возьмите термометр и измерьте температуру. Хотя это звучит просто, могут возникнуть неточности, поскольку ваше тело (или рука) может выделять тепло, а солнечный свет может привести к тому, что датчик покажет температуру, отличную от фактической температуры воздуха. Чтобы точно измерить температуру воздуха, необходимо учитывать эти факторы.

Температуру воздуха можно измерить либо с помощью специального датчика температуры воздуха, подключенного к цифровому манометру, либо с помощью вихревого гигрометра (часто называемого психрометром строп). Специальные датчики температуры воздуха, такие как измеритель точки росы Elcometer 319 , оснащены цифровыми датчиками, которые предназначены для минимизации воздействия внешнего тепла за счет размещения вдали от руки или на отдельном датчике. Датчики также обычно защищены перфорированной белой крышкой для отражения солнечного тепла.

Вихревой гигрометр состоит из двух заполненных жидкостью термометров, расположенных бок о бок во вращающейся раме. Один покрыт тканевым «носком», другой — непокрытым. Оператор вращает вихревой гигрометр с определенной постоянной скоростью. Показание непокрытого термометра — это температура воздуха (Ta).

Следует проявлять осторожность при использовании этого метода для определения Ta, поскольку могут быть различия (особенно в условиях высокой влажности) между статической температурой воздуха и непокрытым термометром вихревого гигрометра.

Измерение влажной лампы (Twb), сухой лампы (Tdb) и относительной влажности (RH)

Рис. 5. Вихревой гигрометр Elcometer 116

Вихревые гигрометры обычно используются для измерения Twb и Tdb. Затем эти две температуры можно использовать для определения относительной влажности (RH). Эти датчики состоят из двух заполненных жидкостью термометров, один с тканевым «носком» или «фитилем», а другой без него.

Тканевый носок пропитывается дистиллированной водой, и манометр вращается (вращается) в течение 20-40 секунд.Термометр быстро считывается, и манометр снова вращается. Снова выполняется считывание показаний термометра — это повторяется до тех пор, пока два последовательных показания не будут одинаковыми.

Если две последовательные температуры по влажному термометру записываются как одна и та же, тогда эта температура является температурой по влажному термометру (Twb). Температура по сухому термометру (Tdb) регистрируется таким же образом с открытым термометром. Затем можно рассчитать депрессию влажного термометра. В этом разница между Tdb и Twb.

Измерение относительной влажности (RH) и температуры точки росы (Td)

Относительная влажность и точка росы рассчитываются на основе других подключенных параметров. Когда гигрометр вращается в воздухе, вода на ткани испаряется, охлаждая грушу термометра. Это работает так же, как пот охлаждает кожу при испарении. Скорость испарения воды и степень охлаждения зависят от уровня влажности воздуха.

Чем ниже влажность, тем выше скорость испарения и тем сильнее остывает колба. Чем выше влажность, тем медленнее скорость испарения, следовательно, колба охлаждается в меньшей степени. По влажному термометру будет регистрироваться более низкая температура, чем по сухому термометру в воздухе с относительной влажностью (RH) от 0% до 100%.

В то время как таблицы могут использоваться для определения% RH (относительной влажности), преобразовательные диски, такие как Elcometer 114 Калькулятор точки росы , не только предоставляют% RH, но также могут определять температуру точки росы (Td).

Определение% относительной влажности с помощью калькулятора точки росы Elcometer 114:

1: Совместите температуру по влажному термометру (Twb) с температурой по сухому термометру (Tdb)

2: Считайте результат измерения по «температуре точки росы» (Td) в точке, обозначенной температурой по влажному термометру

Рис. 6. Калькулятор точки росы Elcometer 114

Определив температуру точки росы (Td) с помощью нижней части калькулятора:

3: Совместите температуру точки росы (Td), определенную на шаге 2, с температурой по сухому термометру (Tdb)

4: Считайте относительную влажность (% RH)

Примечание. Обычно калькуляторы точки росы рассчитаны на использование температур в градусах Цельсия (° C).Чтобы помочь рассчитать точку росы и относительную влажность в градусах Фаренгейта (° F), в центре калькулятора есть преобразователь температуры.

Определение% относительной влажности с помощью ElcoCalc:

Для экономии времени приложение ElcoCalc можно установить на смартфон. ElcoCalc позволяет вводить измерения сухого и влажного термометров, и мгновенно отображаются результаты относительной влажности и точки росы.Температуру можно вводить либо в градусах Цельсия (° C), либо в градусах Фаренгейта (° F). Приложение можно бесплатно загрузить на устройства Anroid и Apple, и его можно найти в Play Store и App Store .

В то время как вихревые гигрометры обеспечивают хорошую индикацию атмосферных условий, из-за своей конструкции они не предоставляют инспектору покрытия локализованные данные об условиях на поверхности основы, на которую необходимо нанести покрытие.

Delta T (TΔ) — это основной параметр климата в лакокрасочной промышленности.

Это означает, что температуру точки росы следует определять как можно ближе к измеренной температуре поверхности (измеренной на покрываемой основе). Вращение гигрометра в общей зоне может быть «достаточно хорошим», но может дать инспектору ложное срабатывание, позволяя нанести покрытие, когда этого не должно быть.

Исторически в вихревых гигрометрах использовались наполненные ртутью термометры для определения Twb и Tdb. Из-за международного законодательства, запрещающего использование ртути в термометрах, сейчас используются спиртовые термометры. В отличие от ртутных термометров, спиртовые термометры более чувствительны к давлению и другим атмосферным условиям. Это означает, что современные вихревые гигрометры не так точны, как раньше.

Вместо использования дисков для преобразования гигрометров и диаграмм, на рынке есть датчики, которые будут снимать все измерения и выполнять все расчеты за нас.Например, измеритель точки росы Elcometer 319 . Эти простые в использовании цифровые датчики будут измерять и часто записывать климатические параметры, такие как:

• RH — относительная влажность,%
• Ts — температура поверхности
• Ta — Температура окружающего воздуха
• Td — Температура точки росы
• TΔ — Delta T (разница между Td и Ts)
• Tdb — Температура сухого термометра
• Twb — Температура влажного термометра

Elcometer 319 оснащен датчиком температуры и влажности воздуха, датчиком температуры поверхности и внешним разъемом k-типа.Разъем позволяет подключать аксессуары k-типа, например, магнитный датчик температуры поверхности, что позволяет пользователю постоянно контролировать и записывать ключевые климатические параметры, необходимые инспектору покрытия.

Типичная спецификация нанесения покрытия может предусматривать, что температура покрываемой поверхности должна быть как минимум на 3 ° C (5 ° F) выше температуры точки росы, а относительная влажность не должна превышать 85%. Кроме того, температура поверхности и воздуха должна быть от -5 ° C (23 ° F) до + 40 ° C (104 ° F).

Все эти значения отображаются на дисплее Elcometer 319, и для данного примера покрытие может быть нанесено в соответствии с рекомендациями производителя.

Удаленный мониторинг климата

Рис. 7. Elcometer 319
с магнитным креплением

Измеритель точки росы Elcometer 319 может также использоваться в качестве удаленного устройства, магнитно закрепленного на подложке, для регистрации данных через заранее запрограммированные интервалы.

Эти данные можно загрузить на ПК или мобильное устройство через USB или Bluetooth для дальнейшего анализа. Его также можно использовать для удаленного мониторинга в реальном времени с помощью универсального программного обеспечения ElcoMaster , которое будет обсуждаться далее в отдельном модуле.

На дисплее шкалы тренд значений параметров отображается с помощью стрелок вверх и вниз. Для каждого параметра, который измеряет или рассчитывает датчик, можно установить верхний и нижний пределы срабатывания сигнализации.Если измеренное или рассчитанное значение превышает установленный предел, раздается звуковой сигнал, а на приборе мигает видимый сигнал тревоги — красный свет. На дисплее мигает значок параметра, который превысил предел.

Специализированные манометры для определенных регионов

Хотя параметры, описанные выше, всегда будут иметь отношение к нанесению покрытия, некоторых пользователей может интересовать только значение одного или двух из этих параметров.

Как обсуждалось ранее в руководстве, два ключевых климатических параметра для большинства инспекторов покрытий — это дельта T (TΔ) и относительная влажность (RH), поскольку это два значения, которые обычно указываются в технических характеристиках покрытия. Для этих пользователей был разработан гигрометр Elcometer 309 Delta T .

Рис. 8. Гигрометр Elcometer 308

Если пользователь находится в особенно жарком климате, то, помимо относительной влажности, температура поверхности (Ts) часто имеет большее значение, чем температура точки росы, поскольку покрытие не следует наносить на поверхность, которая очень жарко, слишком жарко.Гигрометр Elcometer 308 обеспечивает эти два ключевых параметра измерения.

Измерение точки росы

Условия окружающей среды могут определять эффективность многих промышленных приложений, поэтому измерение точки росы для контроля точки росы имеет важное значение во многих отраслях. Например, точка росы, определяемая как температура, при которой влага в воздухе начинает конденсироваться, является важным фактором в технологиях HVAC, отопления, вентиляции и охлаждения.Это также важно для определения потенциальной коррозии металлов и во многих химических производственных процессах. Из-за своей жизненно важной роли в обширных процессах точные инструменты измерения точки росы стали фундаментальной полезностью в повседневных производственных функциях.

Измерение точки росы — эффективные инструменты: гигрометры

Как правило, гигрометры или охлаждаемые зеркала были обычными приборами измерения воздуха, используемыми для точного измерения точки росы. Устройство считается эталоном передачи влажности.Процесс заключается в охлаждении зеркала до тех пор, пока водяной пар не начнет конденсироваться на поверхности. Измеряется температура зеркала. Это проецирует точку росы воздуха. Этот процесс обычно используется в лабораторных условиях и для мониторинга среды в хранилищах. Помимо использования в производстве материалов (например, в производстве красок и стекла), система также эффективна при переработке сухих пищевых продуктов.

Хотя зеркальная система широко считается наиболее эффективным методом измерения, ее недостатком является тенденция к загрязнению.Поскольку устройство чувствительно, необходимо очищать устройство, чтобы обеспечить постоянные результаты, но это может быть дорогостоящим в обслуживании. Осмотр и обслуживание можно выполнять с помощью зеркального микроскопа, и обычно датчик можно открыть вручную с помощью прикрепленных пружин. Современные измерительные гигрометры, которые были разработаны на основе первого гигрометра с охлаждаемым зеркалом с ручным управлением, включают в себя более сложные модели, такие как функции «самопроверки», которые позволяют устройству обнаруживать загрязнения и реагировать на них. Кроме того, эти устройства доступны в цифровом виде и позволяют считывать показания по беспроводной сети.Этот процесс позволяет устройству компенсировать конденсацию и испарение на поверхности зеркала с помощью электронного механизма.

Датчики хлорида лития

Датчики хлорида лития

используются из-за их высокой надежности и относительно простой конструкции. Они имеют преимущество перед электрическими устройствами для увлажнения, поскольку их нелегко контаминировать. Промышленное использование этого устройства включает измерения для осушителей и контроля охлаждения. В этих приложениях каждый датчик состоит из металлических стенок трубок, пропитанных раствором хлорида лития и намотанных проводами, подключенными к источнику питания.Устройство нелегко загрязнить, его можно очищать аммиаком и заряжать хлоридом лития. Обычно эти датчики используются в промышленных целях, требующих умеренной точности.

Гигрометры оксида алюминия

Еще одно распространенное устройство для измерения точки росы — это устройства на основе оксида металла, также известные как технология оксида алюминия. Эти устройства обычно предназначены для измерения низкой точки росы. Как правило, они имеют небольшой размер и часто могут быть размещены на стенах или воздуховодах в промышленных условиях.Эти датчики эффективны в широком спектре промышленных применений, так как их многочисленные функции датчиков обеспечивают широкий диапазон измерений. Металлооксидные гигрометры обычно менее точны, чем зеркальные устройства, и не считаются эффективными при длительном использовании. Датчики чувствительны к факторам окружающей среды, могут быть легко разрушены, если они находятся во влажных условиях. Из-за такой чувствительности необходима регулярная оценка и повторная калибровка инструмента (часто производителем).

Полимерные датчики

Полимерные датчики

уже давно используются для измерения точки росы, а также эффективны при вычислении широкого диапазона влажности. Эти датчики, обычно применяемые в энергетике и для измерения нефтехимических процессов, обычно используются для измерения параметров с низкой точкой росы. Заметным преимуществом этого приложения является его долговременная стабильность и эффективность в процессах, требующих минимального обслуживания.

Изделия для других инструментов

Больше от Instruments & Controls

Использование измерителя относительной влажности для измерения влажности в холодную погоду

Для многих профессионалов знание условий влажности окружающей среды в данной области может быть невероятно полезным.Некоторые варианты использования этой информации включают:

• Специалисты по реставрации. Может использовать измерения относительной влажности (RH), чтобы определить, достаточно ли просушено здание.
• Подрядчики по напольным покрытиям. RH можно использовать, чтобы определить, какое равновесное содержание влаги (ЭМС) деревянного пола должно быть на месте установки.
• Производители древесины. Может использовать измерители относительной влажности для контроля микроклимата в помещениях для хранения и акклиматизации, чтобы гарантировать, что влажность древесины, которую они отправляют, соответствует требованиям клиента.

Существует множество причин, по которым разным специалистам может потребоваться информация об относительной влажности в данной области, помимо приведенных выше примеров. Однако одна из сложностей при измерении относительной влажности заключается в том, что температура окружающей среды может играть большую роль в определении относительной влажности данной области.

Это связано с тем, что «относительная влажность» — это количество водяного пара в воздухе для данной области, выраженное в процентах от количества, необходимого для достижения «точки насыщения» при текущей температуре (т.е.е. сколько влаги в воздухе по сравнению с тем, сколько воздух может удерживать, прежде чем он конденсируется в воду). Из-за этого измерение относительной влажности вручную в особенно холодных условиях может быть затруднено.

Использование измерителя относительной влажности для измерения влажности в холодных условиях

Термогигрометр — это устройство, которое может измерять как температуру, так и плотность влаги в данной области и автоматически рассчитывать относительную влажность на основе этих данных. Работа этих устройств, независимо от температуры фона, проста: либо установите измеритель на поверхность рядом с центром области, подлежащей проверке, либо, для измерителей с быстрой индикацией, просто удерживайте измеритель вверх и нажмите кнопку, чтобы взять чтение.

Измеритель относительной влажности автоматически учитывает температуру окружающей среды, что делает измерение относительной влажности в жарких или холодных условиях простым нажатием кнопки.

Конечно, как и в случае с любым чувствительным электронным устройством, существует предел того, насколько горячей или холодной может быть окружающая среда при использовании измерителя относительной влажности. Например, термогигрометр HT-3000 компании Delmhorst имеет диапазон рабочих температур от -4 ° F до 158 ° F (от -20 ° C до 70 ° C).

В идеале, чтобы продлить срок службы измерителя относительной влажности, он должен храниться в запечатанном контейнере, когда он не используется.Кроме того, если условия работы ниже точки замерзания воды (0 ° C или 32 ° F), счетчик не следует оставлять на открытом воздухе надолго. Продолжительное воздействие экстремально низких температур может вызвать повреждение чувствительного элемента измерителя или батарей, что повлияет на их выходную мощность или приведет к образованию конденсата на клеммах батарей.

Хотите узнать больше об использовании термогигрометра для измерения относительной влажности в холодных условиях или других сферах применения измерителей относительной влажности? Свяжитесь с компанией Delmhorst Instrument Co.сегодня.

Как пользоваться гигрометром и как он работает?

Чтобы полностью понять , как пользоваться гигрометром , полезно знать, когда и где его можно использовать. Гигрометр — важный инструмент в метеорологии. Он имеет множество коммерческих применений, но его основная цель — измерение количества водяного пара (влажности) в воздухе.

Основное использование прибора — определение количества влаги в воздухе и сравнение этого количества с максимальным количеством влаги, которое потенциально может содержать воздух, замкнутое пространство или почва.Если у вас есть этот вопрос, «Как работает гигрометр?» вот и ответ. Как и другие инструменты, используемые для измерения влажности, гигрометры работают, полагаясь, среди прочего, на другие величины или измерения температуры, массы и давления, поскольку они поглощают влагу.

Что такое гигрометр?

Гигрометры

считаются погодными приборами, которые могут измерять влажность. На протяжении веков эти инструменты менялись, совершенствовались и принимали различные разновидности в соответствии с потребностями пользователей.Это было в 1400-х годах, когда появилась одна из самых первых моделей гигрометров. Леонардо да Винчи сконструировал свою раннюю версию этого устройства, цель которого заключалась в измерении влажности воздуха.

У него был по-настоящему умный дизайн, в центре которого был датчик с впитывающими и невпитывающими материалами с каждой стороны. Когда влажность повышалась, сторона с абсорбирующим материалом становилась тяжелее, так как она становилась более насыщенной. Разницу в весе интерпретировали как показание относительной влажности.

Спустя несколько сотен лет Гораций Бенедикт де Соссюр, физик и геолог из Швейцарии, любивший исследовать Швейцарские Альпы, создал улучшенную версию первого гигрометра. Так же, как и то, что разработал да Винчи, прибор измерял влажность.

Разница в том, что де Соссюр использовал прядь волос, которая натягивалась на устройстве. Влага в воздухе воздействовала на волосы, заставляя их сокращаться или расширяться в зависимости от уровня влажности.Стрелка указывала на цифру на циферблате, которую он интерпретировал как влажность воздуха.

Созданы другие версии устройства. Большая часть ранее разработанных технологий тиражирования термометров того времени. В частности, устройства заимствовали методы, используемые в психрометрах с влажным и сухим термометром. В нем было два ртутных термометра, которые, как следует из названия, имели сухой и влажный. Последний имел в основании устройства влажный тканевый рукав. Для измерения относительной влажности была рассчитана разница температур сухого и влажного термометров.

Как работает гигрометр

Сегодня существуют разные типы гигрометров, и принцип их работы будет зависеть от их конструкции. Например, один из видов — это емкостной гигрометр. В устройствах, отнесенных к этой форме, используются другие типы датчиков. Емкостные гигрометры созданы для приложений, где важны цена, хрупкость или пространство, поэтому они рискуют точностью считывания влажности из-за доступности устройства.

Емкостные гигрометры измеряют влияние влаги на металлооксидный материал.Часто они также используются для количественной оценки влияния влажности на диэлектрическую проницаемость (или относительную диэлектрическую проницаемость) полимера, такого как синтетические пластмассы. После калибровки датчики имеют рейтинг точности ± 2% относительной влажности в диапазоне от 5 до 95% относительной влажности.

Без калибровки точность до трех раз хуже. Однако датчики могут выдерживать высокие температуры и воздействие конденсации, и они подходят для различных применений. Однако эти гигрометры емкости имеют датчики, которые легко загрязняются и быстро проявляют признаки старения.

Другой датчик — резистивный, который менее чувствителен по сравнению с емкостными датчиками. Эти датчики измеряют изменения электрического сопротивления материала, вызванные влажностью окружающей среды. Поскольку они не так чувствительны, как емкостные, резистивные датчики требуют более сложной печатной платы. Точность зависит от используемого резистивного материала, но обычно составляет до ± 3% относительной влажности. Материал также определяет, насколько надежен гигрометр против конденсации.

Для чего используется гигрометр?

Гигрометры

считаются полезными инструментами, которые используют расчет и калибровку изменений давления и температуры. В совокупности полученный процент будет количеством влаги в воздухе. Гигрометр — полезное устройство в офисных зданиях и домах, а также в производственных и промышленных процессах. На этих участках необходимо обеспечить отсутствие изменений влажности, поскольку это может повлиять на производство материалов.

Использование гигрометра зависит от типа, который включает следующее:

Психрометры:

Как уже упоминалось, у этого типа есть два термометра, один сухой и один влажный.Разница в температуре измеряется, когда происходит испарение по влажному термометру, в результате чего его температура падает ниже, чем по сухому термометру. Психрометры — полезные устройства для измерения наружной влажности. Они также идеально подходят для мест, где требуются сухие условия, например, для складских помещений.

Гигрометры электрические:

Эти устройства могут быть резистивными или емкостными. В резистивных электрических гигрометрах электричество проходит через керамическое вещество, находящееся в воздухе.Когда влажность становится высокой, большее количество водяного пара заставляет керамику сжиматься, что приводит к изменению сопротивления. Между тем, в емкостном электрическом гигрометре используются две пластины с воздухом между ними. Влажность измеряется по способности этих металлических пластин накапливать электрические заряды, на которые влага влияет напрямую.

Гигрометры точки росы:

Эти приборы предназначены для измерения насыщения влаги в газе. Обычно они используются в местах с наименьшей влажностью.В настоящее время они считаются наиболее точным типом гигрометров.

---

Гигрометры стали популярным устройством в промышленных помещениях и теплицах. Однако в наши дни они также используются в музеях, хьюмидорах, саунах и инкубаторах. Влага может повредить деревянные музыкальные инструменты, поэтому гигрометры также используются для ухода за пианино, скрипками, арфами и гитарами.

Между тем, дома могут извлечь выгоду из гигрометров, потому что они могут помочь жителям контролировать влажность.Очень низкая влажность может негативно повлиять на кожу и тело. С другой стороны, слишком высокая влажность способствует размножению плесени и пылевых клещей. С помощью гигрометров домовладельцы могут найти способ контролировать влажность в окружающей среде.

Лакокрасочная промышленность также осознает важность гигрометров. Например, лакокрасочные покрытия могут быть весьма чувствительны как к точке росы, так и к влажности.

Как пользоваться гигрометром: считывание показаний прибора

Независимо от того, будете ли вы использовать гигрометр для наблюдения за погодой или измерения условий в помещениях, имеет смысл знать, как его читать.Для получения наилучших и наиболее точных результатов эти устройства необходимо калибровать не реже одного раза в год.

Относительная влажность рассчитывается путем сравнения чисел в таблице расчетов, которая соответствует температуре окружающей среды (в психрометрах с влажным и сухим термометром это сухой термометр) с разницей в температурах, определяемых двумя термометрами.

С другой стороны, механический гигрометр имеет немного более сложную систему, поскольку он основан на модели, разработанной Горацием Бенедиктом де Соссюром.

Считывание показаний гигрометра несложно, но оно может варьироваться в зависимости от типа и модели, которые вы используете. Например, для влажного и сухого термометров требуются следующие числа:

• Температура по сухому термометру
• Температура по мокрому термометру
• Депрессия по влажному термометру (разница между первой и второй температурами)

Чтобы прочитать результат, посмотрите на диаграмму, которая находится на лицевой стороне устройства, и считайте, начиная с впадины влажного термометра, а затем температуры сухого термометра.Найдите место, где встречаются числа, и вы получите относительную влажность в этом районе. Используйте процент, чтобы выразить окончательный ответ.

Для цифровых гигрометров достаточно разместить прибор на высоте около 3,3 фута (одного метра) от земли. Дайте устройству поработать не менее трех минут, чтобы оно могло адекватно определять температуру воздуха. Вам не нужно выполнять никаких других расчетов, потому что инструмент сделает это за вас.

Примером цифрового гигрометра является ThermoPro TP63 , который подходит как для внутреннего, так и для наружного использования.Устройство может контролировать условия окружающей среды в четырех разных местах на расстоянии до 200 футов (60 метров), что делает его пригодным для теплиц. Он может предоставить вам процент влажности за последние 12 часов.

Для дома ThermoPro TP50 — это простое в использовании устройство для контроля влажности и температуры. Это цифровое устройство предоставит вам текущую влажность, выделенную жирным шрифтом, вместе с текущей температурой. Он также покажет минимальную и максимальную температуру и влажность в помещении.Инструмент также обеспечивает три уровня комфорта, при которых влажность ниже 30% является сухой, а от 30% до 60% считается комфортной. Однако температура должна быть от 68F до 79F. Влажность выше 60% будет указывать на влажность помещения.

С помощью этих гигрометров домовладельцы и предприятия могут поддерживать свою собственность или продукцию в отличном состоянии. В то же время они способствуют распознаванию идеальной влажности в определенной области, повышая ее общий уровень комфорта.

Производитель профессиональных термометров ThermoPro

Добро пожаловать в ThermoPro, наша цель — помочь вам готовить как профессионал! Облегчите себе жизнь с помощью вкусных рецептов и советов по приготовлению.

Последние сообщения от ThermoPro (посмотреть все) Системный монитор

с инструментальной точностью, используемый для измерения относительной влажности

Поскольку многое можно сделать о физической системе путем измерения температуры, это, безусловно, наиболее измеряемый с помощью электроники физический параметр. Выбор датчика температуры предполагает соблюдение требований к точности балансировки, долговечности, стоимости и совместимости с измеряемой средой.Например, из-за своей низкой стоимости малосигнальный транзистор, такой как MMBT3904, является привлекательным выбором для датчиков большого объема или одноразового использования. Хотя такие датчики относительно просты, точное измерение температуры требует сложной схемы для устранения таких эффектов, как последовательное сопротивление.

Системный монитор LTC2991 имеет встроенную сложную схему — он может превратить малосигнальный транзистор в точный датчик температуры. Он не только измеряет температуру удаленного диода с точностью ± 1 ° C, но также измеряет собственное напряжение питания, несимметричные напряжения (от 0 до _CC ) и дифференциальные напряжения (± 325 мВ).Хотя LTC2991 якобы разработан для приложений системного мониторинга, он также подходит для использования в измерительных приборах, таких как точный психрометр, описанный здесь.

Психрометр: не так страшно, как кажется

Психрометр — это гигрометр, устройство, измеряющее относительную влажность. В гигрометре используются два термометра: сухой (сухой термометр) и один, покрытый тканью, пропитанной дистиллированной водой (влажный термометр). Воздух пропускается через оба термометра либо вентилятором, либо вращением прибора, как в психрометре с ремнем.Затем можно использовать психрометрическую диаграмму для расчета влажности с использованием температур по сухому и влажному термометрам. В качестве альтернативы для этой цели существует ряд уравнений. Следующие уравнения используются при тестировании этой схемы.

На рисунке 1 показан психрометр на основе LTC2991. Два транзистора обеспечивают показания температуры по влажному и сухому термометрам при подключении к соответствующим входам LTC2991. Рис. 1. Простой психрометр с использованием LTC2991

Уравнения включают атмосферное давление в качестве переменной, которая определяется здесь с помощью датчика барометрического давления Novasensor NPP301-100, измеряемого по каналам 5–6, настроенным для дифференциальных входов.Полномасштабный выход составляет 20 мВ на вольт напряжения возбуждения при барометрическом давлении 100 кПа (давление на уровне моря составляет приблизительно 101,325 кПа).

LTC2991 может также измерять собственное напряжение питания, которое в нашей схеме является той же шиной питания, которая используется для возбуждения датчика давления. Таким образом, легко вычислить логометрический результат по датчику давления, исключив ошибочный вклад напряжения возбуждения.

Дистанционные измерения температуры LTC2991 гарантируют точность до ± 1 ° C.На рисунке 2 показана ошибка индикации влажности, возникающая в результате ошибки 0,7 ° C в наихудшем направлении, и ошибка индикации влажности в результате ошибки 0,7 ° C в направлении наихудшего случая в сочетании с ошибкой наихудшего случая из датчик давления.

Рис. 2. Ошибка

в наихудшем случае

Считывание показаний психрометра реализовано в виде «пасхального яйца» в демонстрационном программном обеспечении LTC2991 (DC1785A), доступном как часть программного пакета Linear Technology QuikEval.

Демонстрационная плата должна быть настроена, как показано на рисунке 1.Чтобы получить доступ к показаниям, просто добавьте файл с именем tester.txt в каталог установки программного обеспечения DC1785A. Содержимое этого файла не имеет значения. При запуске программного обеспечения в строке состояния должно отображаться сообщение «Тестовый режим включен», а в меню «Инструменты» появится параметр «Влажность». Затем показания относительной влажности можно сравнить с датчиками аналогичной степени точности, такими как резистивные и емкостные пленочные.

Рис. 3. Показания психрометра реализованы в виде пасхального яйца в демонстрационном программном обеспечении LTC2991 (DC1785A), доступном как часть Linear’s QuikEval Software Suite

Измерители относительной влажности

	Измерители относительной влажности
	На нашей веб-странице вы найдете несколько устройств для измерения относительной влажности воздуха или комбинированные устройства для измерения как температуры, так и относительной влажности.Каждый измеритель относительной влажности измеряет различные диапазоны влажности, в зависимости от типа инструмента. Относительная влажность воздуха является важным фактором во многих отраслях, включая промышленность, транспорт и т.д. садоводство. Измерители относительной влажности — это универсальные инструменты, которые выполняют измерения, хранят значения во внутренней памяти, а также могут передавать данные в компьютер для дальнейшего анализа. Стандарт калибровки для измерителей относительной влажности позволяет легко гарантировать точность измерений.Многие из наших измерителей относительной влажности поставляются с сертификатом калибровки ISO, а некоторые модели имеют юридическую силу. Они очень полезны при оценке значений влажности на складах, офисных зданиях или в определенных промышленных помещениях, где должны соблюдаться определенные уровни влажности в соответствии со спецификациями или из-за свойств продукта. если ты не можете найти нужный вам измеритель относительной влажности, свяжитесь с нами, и мы поможем вам найти лучшее решение, соответствующее вашим потребностям, позвонив в наши офисы по: Клиенты из Великобритании +44 (0) 23 809 870 30 / Клиенты из США (561) 320-9162 и наш технический персонал проконсультируют вас относительно наших измерение инструменты.Наши инженеры и техники будут рады помочь вам с измерителями относительной влажности и, конечно же, с другими продуктами в области регулирование и контроль, весы и остатки. Здесь вы можете увидеть относительную влажность метров у этих компаний: Технические характеристики наших измерителей относительной влажности можно найти по следующим ссылкам:
	— Измерители относительной влажности PCE-HT 71N (Внутренний датчик температуры и влажности, память на 32000 значений)
	— Измерители относительной влажности PCE-MSR 145 serier (для измерения температуры, влажности, яркости, вибрации, барометрического давления, водонепроницаемость, хранение)
	— Log 100/110 Измерители относительной влажности (Измерители относительной влажности для температуры и влажности / внешний датчик, 60.000 значений измерений)
	— PCE-TH 5 измерителей относительной влажности (температура и влажность, внутренний датчик, удержание данных функция, функция минимума, максимума и среднего)
	— PCE-330 Измерители относительной влажности (хранилище данных до 16000 значений измерений, дисплей с подсветкой, измерение точки росы)
	— Измерители влажности Relatiove серии U12 (регистраторы данных температуры и влажности, память EEPROM: 43000 значений, USB)
	— PCE-P18 датчик относительной влажности (Влажность Счетчики с током 420 мА выход, Разные поставляемые фильтры, для постоянного мониторинга)
	— Измеритель относительной влажности PCE-MMK 1 (Измерители влажности с макс. И Сохраняется минимальная стоимость для дерева, картона и строительных материалов)
	— Измерители относительной влажности PCE-EM 882 (4 в 1 с внешними датчиками влажности, температуры, шума и освещенности)
	— Измерители относительной влажности PCE-EM 886 (звук, свет, температура, влажность и внешняя температура, мультиметр с автоматическим выбором диапазона)
	— Измерители относительной влажности PCE-555 (для измерения относительной влажности, температуры и точки росы)
	— Измерители относительной влажности PCE-310 (Измерения, температура, влажность и точка росы)
	— Измеритель относительной влажности PCE-320 (Меры, температура, влажность, точка росы / вкл.температура внешней поверхности. зонд)
	— Измерители относительной влажности PCE-HGP (Комбинированные тестеры для измерения относительной и абсолютной влажности и температуры)
	— Измерители относительной влажности PCE-WM 1 (гигроскопическая влажность в [г / м³] и [%], температура, точка росы, внешние датчики)
	— Измерители относительной влажности PCE-HT 110 (внешний дисплей, регистратор данных, датчик температуры и влажности)
	— Измерители относительной влажности PCE-THB 40 (измерители относительной влажности к температуре окружающей среды, влажности и барометрическому давлению)
	— Измерители относительной влажности серии EBI 2-TH-6 (регистраторы данных температуры и влажности / регулируемые измерения / высокоточные)
	— Измерители относительной влажности серии PCE-313 (с памятью и интерфейсом, программное обеспечение в качестве опции, внешний датчик, мобильный прибор)
	— Измерители относительной влажности ThermoAir3 (Измерители относительной влажности для измерения малого расхода воздуха с помощью направленного или многонаправленного датчика)
	— Измерители относительной влажности MiniAir20 / MiniWater20 (Измерители относительной влажности для измерения очень низкой скорости потока / автоматического обнаружения датчика)
	— Измерители относительной влажности PCE-SPS 1 (Движущиеся измерители относительной влажности для определения относительной влажности, просты в использовании)
	— Измерители относительной влажности PCE-APA 1 (Вакуумные измерители относительной влажности, пригодные для контроля и регулировки)
	— PCE-G 1 Измерители относительной влажности (влажность и температура, с большим дисплеем, видимым с расстояния до 50 м)
	— Измерители относительной влажности PCE-G 1A (измерители относительной влажности с двумя каналами для измерения влажности и температуры)
	— PCE-FWS 20 Измерители относительной влажности (Измерители относительной влажности для измерения температуры, влажности, дождя, скорости ветра, регистратор данных)
	— Измерители относительной влажности RH5 (Измерители относительной влажности для влажности хранимой бумаги)
	— Измерители относительной влажности AVM-4000 (Измерители относительной влажности для температуры + влажности + давления)
	— PCE-THB 38 Измерители относительной влажности (термометр, гигрометр и барометр в одном портативном устройстве)
	— Климагриф Измерители относительной влажности (Измерители относительной влажности для предотвращения плесени, измерения температуры и влажности, функция звуковой сигнализации)
	— FMU 4 DATA Relative Humidity Meters (Измерители относительной влажности для стационарной установки до 99 датчиков влажности)
	— Измеритель относительной влажности Hydromette BL Compact S (двухуровневая корректировка типа древесины, трехстрочный ЖК-дисплей, автоматическое отключение) функция)
	— Гидромет Измерители относительной влажности BL Compact TF2 (интерфейс USB, 3-строчный ЖК-дисплей, функция минимума, максимума и удержания, автоматическое отключение) функция)
	— Гидромет Компактный измеритель относительной влажности BL (трехстрочный ЖК-дисплей, отображение в%, 4-ступенчатая коррекция типа дерева)
	— Гидромет Измерители относительной влажности BL Compact B (3-строчный ЖК-дисплей, отображение в%, функция звуковой сигнализации, автоматическое отключение) функция)
	— МЕТОДИКА IV Измерители относительной влажности (интеллектуальная система розеток, регулировка нуля, определение среднего значения)
	— Весы для измерения влажности — Измерители относительной влажности (Весы для измерения содержания влаги)
	— Измерители относительной влажности для стационарного использования (Измерители относительной влажности для подключения к блокам оценки, стандартный выходной сигнал)
	Все измерители относительной влажности поставляются откалиброванными, но, поскольку точность их датчиков ухудшается по мере использования, их следует регулярно калибровать.Калибровка может быть выполнена пользователем устройства с использованием дополнительных калибровочных стандартов, или устройство может быть отправлено нам, и мы выполним повторную калибровку, которая будет соответствовать стандартам ISO. (Калибровка / повторная калибровка измерителей относительной влажности).
	Стандарты повторной калибровки для измерителей относительной влажности В некоторых измерителях относительной влажности используется калибровочная камера Сертификат калибровки ISO для измерителей относительной влажности
	Сведения о родственнике влажность: Относительная влажность (r.ч.) показывает взаимосвязь между абсолютная влажность (количество реально есть) и состояние насыщения водяными парами. Измеритель относительной влажности измеряет относительную влажность и показывает соответствующее значение на дисплее от 0% (абсолютно сухой воздух) до 100% (воздух, который полностью насыщен, например, туман, облака или паровая баня). Некоторые модели измерителей относительной влажности имеют неограниченный диапазон измерения. Физическая площадь составляет от 40 до 65% относительной влажности. Учитывая, что горячий воздух обладает способностью поглощать больше водяного пара, чем холодный, людям кажется, что зимой воздух слишком сухой, а летом — слишком влажный.Если воздух нагревается, количество водяного пара увеличивается до насыщения. В результате процент относительной влажности уменьшается, а реальное количество воды остается постоянным. Нечто подобное происходит при охлаждении воздуха, уменьшая количество водяной пар. Это увеличивает процентное значение относительной влажности. Конденсат образуется при избытке воды в условиях насыщения. Благодаря этому Температура воздуха, в котором измеряется относительная влажность, является очень важным фактором для классификации определенных значений.Поэтому мы предлагаем измерители относительной влажности с возможностью не только измерять относительную влажность и температуру, но и рассчитывать точку росы и температуру точки росы. Температура точки росы определяется как температура, при которой фактическое паросодержание воздуха является максимальным (относительная влажность 100%). Температура точки росы не зависит от фактической температуры. Одна из возможностей узнать температуру точки росы — это замораживание металла до образования конденсата на его поверхности. Тогда температура металла будет температурой точки росы.Как мы уже упоминали, многие из наших измерителей относительной влажности показывают точку росы на своих дисплеях.
	Если вы хотите просмотреть или распечатать подборку измерителей относительной влажности из нашего каталога, щелкните значок PDF.

Электронное устройство, широко используемое в различных отраслях промышленности

Датчик влажности можно получить как дешевое чувствительное электронное устройство, которое используется для измерения влажности воздуха.Этот датчик содержит элемент, который определяет влажность, а также термистор, который измеряет температуру. Материалы, из которых изготовлен резистивный датчик, имеют низкое удельное сопротивление. Благодаря небольшому размеру и невысокой стоимости резистивные датчики влажности используются в бытовых, жилых и промышленных помещениях.

Princy A. J | 3 июня 2020 г.

Количество водяного пара, присутствующего в воздухе, представляет собой влажность, и его можно рассчитать как абсолютную влажность и относительную влажность.Относительная влажность играет решающую роль в медицинских и промышленных помещениях. За пределами пороговых значений повышенное значение влажности может привести к ошибкам в системах прогнозирования погоды и сбоям в работе систем управления. Таким образом, измерение влажности является фактором безопасности. Значения влажности и температуры воздуха можно измерить с помощью датчиков влажности.

Что такое датчик влажности? Датчик влажности

можно определить как дешевое чувствительное электронное устройство, которое используется для измерения влажности воздуха.Датчики влажности также известны как гигрометры. Способы измерения влажности включают удельную влажность, абсолютную влажность и относительную влажность. Два основных типа датчиков влажности классифицируются как датчик абсолютной влажности и датчик относительной влажности.

В зависимости от факторов, используемых для измерения влажности, вышеупомянутые датчики классифицируются как датчики влажности с теплопроводностью, резистивные датчики влажности и емкостные датчики влажности. Некоторыми параметрами при рассмотрении этих датчиков являются время отклика, точность, надежность и линейность.

Принцип работы датчика влажности

Согласно обзору аналитика Research Dive, датчик влажности является важным устройством, помогающим измерять влажность окружающей среды. Обычно эти датчики содержат элемент, измеряющий влажность, и термистор, измеряющий температуру. Например, конденсатор — это точно так же, как чувствительный элемент для конденсаторного датчика. В датчике относительной влажности для расчета значений относительной влажности измеряется изменение диэлектрической проницаемости диэлектрических материалов.

Материалы, из которых изготовлен резистивный датчик, имеют низкое удельное сопротивление. Эти резистивные материалы размещены на верхней части двух электродов. Когда значение удельного сопротивления этого материала изменяется, измеряется изменение влажности. Проводящие полимеры, твердые электролиты и соли являются примерами резистивных материалов, которые используются при создании резистивного датчика. С другой стороны, абсолютное значение влажности измеряется датчиками теплопроводности. Теперь посмотрим, как работают датчики влажности.

Применение датчика влажности

Емкостные датчики относительной влажности используются в нескольких приложениях для измерения влажности в принтерах, системах отопления, вентиляции и кондиционирования воздуха, факсимильных аппаратах, автомобилях, метеостанциях, холодильниках, пищевой промышленности и т. Д. Из-за их небольшого размера и низкой стоимости резистивные датчики используются в быту. , жилое и промышленное применение. Датчики теплопроводности обычно используются в сушильных машинах, при сушке пищевых продуктов, на фармацевтических предприятиях и т. Д.Некоторые варианты использования датчика влажности в различных приложениях перечислены ниже.

Domestic: Контроль и определение влажности в наших офисах и домах очень важны, поскольку более высокая влажность может повлиять на кровоток. Другие области включают комнатные плантации, приготовление пищи и т. Д.

Промышленный: В таких отраслях, как химическая, нефтеперерабатывающая, металлургическая и т. Д., Где используются печи, требуются датчики влажности, поскольку высокая влажность снижает количество кислорода, присутствующего в воздухе. Другие отрасли, такие как бумажная, текстильная, пищевая и т. Д.также нужен контроль влажности.

Сельское хозяйство: Капельное орошение — это метод орошения, требующий точного содержания влаги в растениях. В росте растения влага, присутствующая в почве, также играет важную роль. Более того, комнатная растительность также требует датчиков влажности.

Электроника и полупроводники: Ряд электронных устройств классифицируются по диапазону значений влажности.
