Какое реле напряжения выбрать: Реле напряжения. Выбор, описание, параметры.

Содержание

Блог :: Реле контроля напряжения: как выбрать и подключить

Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети. Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.

Назначение РКН

Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.

Возможные причины срабатывания РКН:

  • Обрыв проводов линии воздушных передач.
    Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.
  • Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.
  • Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.

Принцип работы реле напряжения

Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.

Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры. Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства. Большинство современных моделей РКН оснащены именно микропроцессорной базой.

Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.

Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.

Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек.

Для них устанавливают индивидуальное розеточное реле.

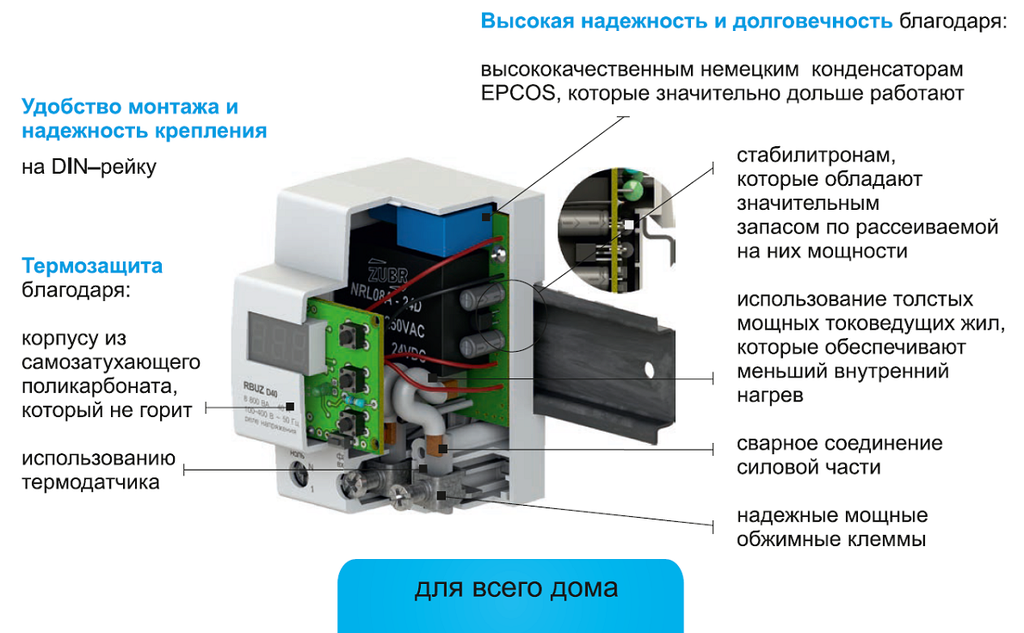

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необход

Обзор популярных розеточных реле напряжения

Выбирая новый холодильник, я вспомнила, что не так давно у подруги сломался двухкамерный Самсунг — из-за резкого скачка напряжения в электросети (в ЖЭКе что-то объясняли про аварию на подстанции).

Не желая, чтобы мой холодильник постигла подобная участь, я погуглила, как можно его защитить. И остановилась на самом, на мой взгляд, удобном варианте — поставить реле напряжения в розетку.

В использовании всё просто: подключаем через него холодильник, стиральную машину или телевизор прямо в розетку, как через защитный барьер.

А дальше реле следит за напряжением и обесточивает линию, если значения выходят за допустимые пределы. Когда показатели нормализуются, возвращает питание. И техника, целая и невредимая, включается в работу.

Важно: не оставляйте заводские настройки

Как мне в «АксиомПлюс» объяснил вежливый консультант по имени Павел, необходимо выставить допустимые значения напряжения «под себя». Т.е. задать максимально и минимально допустимые показатели. А рекомендуемые параметры искать в инструкции подключаемой техники.

Не менее важно: для компрессорной техники (для холодильников, кондиционеров) обязательна задержка включения от 2-3 минут (как минимум). Для электроники вроде телевизора или музыкального центра достаточно 10-15 секунд. Интервал тоже нужно задать самостоятельно.

Поэтому оптимальный розеточный вариант: с регулировкой границ значений напряжения и времени повторного включения с диапазоном не менее 3 минут.

Выбирать — так самое лучшее

Я решила обойти вниманием китайские реле и ограничиться проверенными брендами. Стоимость холодильника немаленькая и рисковать не разумно.

После беглого изучения форумов поняла, что лидируют пара-тройка моделей «made in Ukraine» (что приятно). Обратилась в интернет-магазин, где ранее покупала розетки, выключатели и светильники, и обнаружила довольно много таких реле напряжения. Среди них заинтересовавшие меня позиции, о которых успела начитаться хороших отзывов.

Выбор остановила на двух моделях от Новатек-Электро, плюс добавила по одной от DigiTOP и ZUBR: решила «подстраховать» еще и телевизор, а также купить по одному родителям и бабушке.

В итоге мне доставили вот такой набор. Природное любопытство взяло верх, и я распаковала все коробки, рассмотрела содержимое и даже опробовала на практике.

Мои впечатления о «топовых» розеточных реле

Общие черты для всех «подопытных»: украинское производство, конструктивное исполнение «в розетку», цифровая индикация реального значения напряжения в сети и регулировка параметров.

1. Volt Control РН-116 от Новатек-Электро (цена 418,50 грн*)

Нижняя граница отключения 160В, верхняя 280В (кстати, регламентируемые пороговые значения соответственно 198В и 242В), диапазон интервала повторного включения от 5 до 900 сек.

На первый взгляд

Упаковка с прозрачной стенкой, хорошо видно содержимое. Бросается в глаза информация о 5 годах гарантии. Указана максимальная нагрузка — 3,5 кВт. На коробке также обозначены основные технические характеристики: диапазоны регулировок, коммутационный ресурс контактов (100 000!) и скорость срабатывания 0,03 секунды.

Что внутри:
  • довольно компактный корпус из сероватого пластика;
  • розетка с защитными шторками;
  • индикатор включения — при подключении к сети горит зеленым;
  • поворотные ручки со шкалой установок границ верхнего и нижнего значений и времени повторного включения. Мне показались очень удобными в обращении и понятными, даже не понадобилось читать инструкцию.
Похвально:
  • розетка для подключения укомплектована защитными шторками.

Недостатков не обнаружила.

Volt Control РН-116 в разных ракурсах

Так выглядит РН-116 в работе

2. Volt Control РН-101М, Новатек-Электро (цена 465,00 грн)

Нижняя граница отключения 160В, верхняя 280В, интервал повторного включения можно выставить от 5 до 900 сек.

На первый взгляд

Так упакован Volt Control РН-101М от Новатек-Электро

Эта модель в магазине отмечена как бестселлер. Интересно, почему? Ответ находится на поверхности, т.е. на упаковочной коробке: это не только реле, но и токовый автомат, и сетевой фильтр одновременно.

Универсальный вариант «3 в 1».

Такой же внушающий доверие срок гарантии 5 лет и коммутационный ресурс 100 000 «вкл-выкл».

Что внутри

При детальном рассмотрении Volt Control РН-101М:

  • корпус шире, чем у РН-116, из того же сероватого пластика;
  • панель управления раза в 2 компактнее, но дисплей такого же размера;
  • индикатор нагрузки с зеленой подсветкой.

Как настроить реле напряжения | Электрик



Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

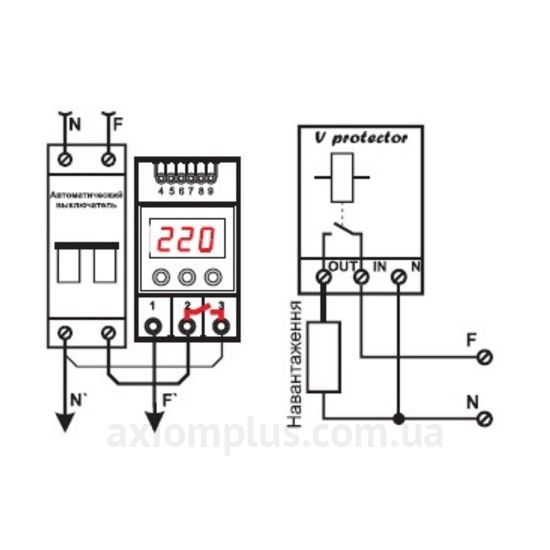

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники..

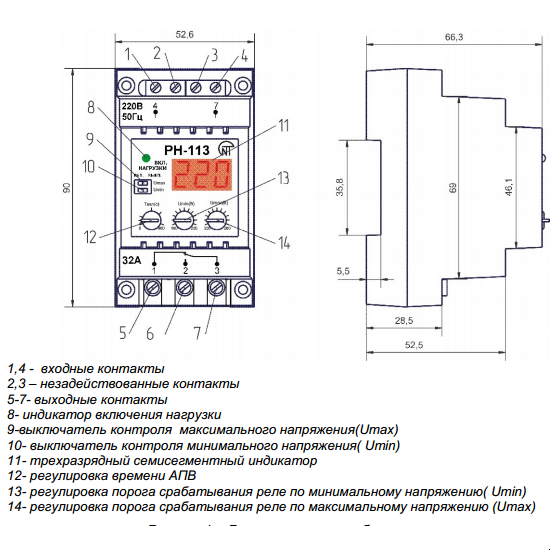

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а  это значит, что пределы должны быть от 207 до 253 В.


Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а  нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор  запоминает  значение  напряжения, вызвавшего последнее  срабатывание. На  дисплей  это  значение  можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

реле | Electronics Club

Реле | Клуб электроники

Выбор | Защитные диоды | Герконовые реле | Преимущества и недостатки

См. Также: Переключатели | Диоды

Реле — это переключатель с электрическим приводом . Ток, протекающий через катушку реле создает магнитное поле, которое притягивает рычаг и меняет контакты переключателя. Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключателя, и большинство из них двойной ход ( переключающий ) переключайте контакты, как показано на схеме.


Обозначение цепи

Реле

позволяют одной цепи переключать вторую цепь, которая может быть полностью отделена от первой. Например, цепь батареи низкого напряжения может использовать реле для переключения цепи сети 230 В переменного тока. Внутри реле нет электрического соединения между двумя цепями, связь магнитная и механическая.

Катушка реле пропускает относительно большой ток, обычно 30 мА для реле 12 В, но для реле, рассчитанных на работу от более низких напряжений, он может достигать 100 мА.Большинство микросхем не могут обеспечить этот ток и транзистор обычно используется для усиления небольшого тока ИС до большего значения, необходимого для катушки реле. Максимальный выходной ток популярной микросхемы таймера 555 составляет 200 мА, чего достаточно для непосредственного питания катушки реле.

Реле

обычно бывают SPDT или DPDT, но они могут иметь гораздо больше наборов переключающих контактов, например, легко доступны реле с 4 наборами переключающих контактов. Для получения дополнительной информации о переключающих контактах и ​​терминах, используемых для их описания см. страницу о переключателях.

На анимированной картинке показано рабочее реле с катушкой и переключающими контактами. Вы можете увидеть рычаг слева, притягиваемый магнетизмом, когда катушка включено. Этот рычаг перемещает контакты переключателя. Есть один набор контактов (SPDT) на переднем плане и еще один позади них, что делает реле DPDT.


Реле с контактами катушки и переключателя

В каталоге или на веб-сайте поставщика должны быть указаны подключения реле. Катушка обычно видна, и ее можно подключить любым способом. Катушки реле при выключении производят короткие всплески высокого напряжения, и это может разрушить транзисторы и микросхемы в цепи. Для предотвращения повреждений необходимо подключить защитный диод на катушке реле.

Большинство реле предназначены для монтажа на печатной плате, но вы можете припаять провода прямо к контактам. при условии, что вы позаботитесь о том, чтобы пластиковый корпус реле не плавился.

Переключатели реле обычно имеют маркировку COM, NC и NO:

  • COM = Общий, всегда подключайтесь к нему, это подвижная часть коммутатора.
  • NC = нормально замкнутый, к нему подключен COM, когда катушка реле выключена .
  • NO = нормально открытый, COM подключен к этому, когда катушка реле на .

Подключитесь к COM и NO , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле находится на .

Подключитесь к COM и NC , если вы хотите, чтобы коммутируемая цепь была включена , когда катушка реле выключена .



Выбор реле

При выборе реле необходимо учитывать несколько особенностей:

  1. Физический размер и расположение контактов
    Если вы выбираете реле для существующей печатной платы, вам необходимо убедиться, что его размеры и расположение штифтов подходят. Вы должны найти эту информацию в каталог поставщика или на его сайте.
  2. Напряжение катушки
    Номинальное напряжение и сопротивление катушки реле должны соответствовать цепи, питающей катушка реле.Многие реле имеют катушку, рассчитанную на питание 12 В, но реле 5 В и 24 В также легко доступны. Некоторые реле отлично работают с напряжением питания. что немного ниже их номинального значения.
  3. Сопротивление катушки
    Цепь должна обеспечивать ток, необходимый для катушки реле. Вы можете использовать закон Ома для расчета силы тока:
Ток катушки реле = напряжение питания
сопротивление катушки

Например: реле питания 12 В с сопротивлением катушки 400 пропускает ток 30 мА.Это нормально для микросхемы таймера 555 (максимальный выходной ток 200 мА), но это слишком много для большинства микросхем, и они потребуют транзистор для усиления тока.

  1. Номинальные параметры переключателя (напряжение и ток)
    Переключающие контакты реле должны соответствовать схеме, которой они должны управлять. Вам нужно будет проверить номинальное напряжение и ток. Обратите внимание, что номинальное напряжение обычно выше для переменного тока, например: «5 А при 24 В постоянного тока или 125 В переменного тока».
  2. Расположение переключающих контактов (SPDT, DPDT и т. Д.)
    Большинство реле SPDT или DPDT, которые часто описываются как «однополюсное переключение» (SPCO). или «двухполюсное переключение» (DPCO).Для получения дополнительной информации см. Страницу переключатели.

Rapid Electronics: реле


Защитные диоды для реле

Транзисторы и ИС должны быть защищены от кратковременного образования высокого напряжения. когда обмотка реле выключена. На схеме показано, как сигнальный диод (например, 1N4148) подключается «назад» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно схлопывается. при отключении тока.Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое может повредить транзисторы и ИС. Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку. (и диод), поэтому магнитное поле гаснет быстро, а не мгновенно. Это предотвращает индуцированное напряжение становится достаточно высоким, чтобы вызвать повреждение транзисторов и ИС.



Герконовые реле

Герконовые реле состоят из катушки, окружающей геркон. Герконовые переключатели обычно работают с магнитом, но в герконовом реле течет ток. через катушку для создания магнитного поля и замыкания геркона.

Реле

обычно имеют более высокое сопротивление катушки, чем стандартные реле. (1000 например) и широкий диапазон питающих напряжений (например, 9-20В). Они способны переключаться намного быстрее стандартных реле, до нескольких сотен раз в секунду; но они может переключать только малые токи (например, максимум 500 мА).

Показанное герконовое реле подключается к стандартному 14-контактному разъему DIL («держатель IC»).

Rapid Electronics: герконовые реле

Фотография © Rapid Electronics


Сравнение реле и транзисторов

Подобно реле, транзисторы могут использоваться в качестве переключателя с электрическим управлением. Для коммутации малых токов постоянного тока (<1 А) при низком напряжении они обычно лучше выбор чем реле. Однако транзисторы не могут переключать переменный ток (например, электросеть). а в простых схемах они обычно не подходят для коммутации больших токов (> 5 А).В этих случаях потребуется реле, но учтите, что для переключения может потребоваться транзистор малой мощности. ток для катушки реле.

Основные преимущества и недостатки реле перечислены ниже:

Преимущества реле:
  • Реле могут переключать переменного тока и постоянного тока, транзисторы могут переключать только постоянный ток.
  • Реле могут переключать на более высокие напряжения , чем стандартные транзисторы.
  • Реле
  • часто являются лучшим выбором для коммутации больших токов (> 5A).
  • Реле могут переключать много контактов одновременно.
Недостатки реле:
  • Реле на более громоздкие, чем на транзисторы для коммутации малых токов.
  • Реле не может переключаться быстро (кроме герконовых реле), транзисторы могут переключаться много раз в секунду.
  • Реле потребляют больше энергии из-за тока, протекающего через их катушку.
  • Реле требует большего тока, чем могут обеспечить многие ИС , поэтому низкое энергопотребление Транзистор может понадобиться для переключения тока катушки реле.

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент реле и других компонентов для электроники, и я рад рекомендую их как поставщика.


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому.На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google.Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Веб-сайт размещен на Tsohost

Терминология реле

| Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)


1.Катушка (также называемая первичной или входной)

1. Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с защелкой на схемах обычно показана катушка в состоянии сброса. Поэтому символ катушки также отображается для катушки сброса в ее состоянии сброса.

2.Номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5. сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для определенных типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. поднимающее напряжение (втягивающее или обязательное напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при котором или выше все контакты должны вернуться в свое неработающее положение.

8.Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения. Могут быть допустимы кратковременные всплески высокого напряжения, но этого не следует предполагать без предварительной проверки у производителя.

Вернуться к началу

2. Контакты (вторичные или выходные)

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A
(нормально открытые контакты)
Контакты формы B
(нормально замкнутые контакты)
Контакты формы C
(переключающие контакты)

Контакты формы A также называются N.О. связывается или заводит контакты.
Контакты формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются переключающими контактами или переключающими контактами.

3. MBB Контакты

Аббревиатура для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная мощность переключения

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое может безопасно переключаться с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет меньше, чем максимальное напряжение и максимальный ток.

5.Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое можно безопасно переключать с помощью контактов. Максимальные значения постоянного и переменного напряжения в большинстве случаев различаются.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7.Максимальная коммутируемая мощность

Верхний предел мощности, который может переключаться контактами. Следует соблюдать осторожность, чтобы не превышать это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность
Пример: Используя реле TX при напряжении переключения 60 В постоянного тока, максимальный ток переключения составляет 1 А.
(* Максимальная коммутационная способность дана для резистивной нагрузки.Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой совокупное сопротивление th

Вопросы и ответы по технике высокого напряжения — электротехнике (MCQ)

Уважаемые читатели, добро пожаловать в раздел High Voltage Engineering с несколькими вариантами ответов и вопросами с пояснениями. Эти объективные вопросы типа High Voltage Engineering очень важны для тестирования в университетском городке, семестровых экзаменов, собеседований и конкурсных экзаменов, таких как GATE, IES, PSU, NET / SET / JRF, UPSC и диплом.

Эти типовые вопросы, специально разработанные для новичков и профессионалов в области электротехники, задаются в ходе онлайн-технических тестов и интервью во многих компаниях.

Этот учебник также важен для вашей жизнеспособности при сдаче университетских экзаменов, таких как университет Анны, Пуна, VTU, UPTU, CUSAT и т. Д.

1) Для измерения напряжений радиопомех схема детектора снабжена измерительным устройством для измерения
— Опубликовано 21 декабря 15

а. Среднее значение

г. Пиковое значение

г. Квазипиковое значение

г. Все это.


2) Для рабочих напряжений промышленной частоты ограничитель перенапряжения должен быть
— Опубликовано 21 декабря 15

а. Проводник

г. непроводник

г. Полупроводник

г. Ни один из этих


3) Отказ во время испытаний импульсным переключением может быть определен с помощью
— Опубликовано 21 декабря 15

а. Видно на осциллограммах

г. Сильный шум

г. Наружные перекрытия

г. Все эти


4) Импульсные испытания трансформаторов выполняются с использованием
— Опубликовано 21 декабря 15

а. Двухполупериодный стандартный импульс

г. Стандартный импульс с прерывистой волной

г. Полуволновой стандартный импульс

г. Только (а) и (б)

эл. Ни один из этих


5) Ожидаемый срок службы при номинальном напряжении может быть определен путем проведения испытаний на длительный срок службы при повышенном напряжении для
— Опубликовано 21 декабря 15

а. Менее 1 часа

г. от 1 часа до примерно 1000 часов

г. Более 1000 часов

г. Ни один из этих


6) Напряжение пробоя
— Опубликовано 21 декабря 15

а. Увеличивается с влажностью

г. уменьшается с парциальным давлением водяного пара в воздухе

г. Эффект влажности уменьшается с увеличением размера сфер

г. Влажность минимальная для равномерных зазоров поля


7) Для измерений напряжения зазор, обеспечивающий максимальную точность, равен
— Опубликовано 21 декабря 15

а. Сферы

г. Зазоры поля

г. Стержневые зазоры

г. Ни один из этих


8) Пиковый вольтметр последовательного конденсатора подходит для
— Опубликовано 21 декабря 15

а. Положительный полупериод

г. Отрицательный полупериод

г. Синусоидальная форма волны

г. Все эти


9) Сила притяжения между электродами конденсатора с параллельными пластинами составляет
— Опубликовано 21 декабря 15

а. Прямо пропорционально квадрату приложенного напряжения между пластинами

г. Прямо пропорционально емкости между пластинами

г. Обратно пропорционально квадрату расстояния между пластинами

г. Все эти


10) Емкостной трансформатор напряжения может быть подключен к
— Опубликовано 21 декабря 15

а. Высокоомный прибор

г. Устройство с низким сопротивлением

г. Катушка реле

г. Только (б) и (в)


CCNA 4 Connecting Networks v6.0 — Ответы на экзамен CN Chapter 6 2019

Как найти: Нажмите «Ctrl + F» в браузере и введите любую формулировку вопроса, чтобы найти этот вопрос / ответ.

ПРИМЕЧАНИЕ. Если у вас есть новый вопрос по этому тесту, прокомментируйте список вопросов и множественный выбор в форме под этой статьей. Мы обновим для вас ответы в кратчайшие сроки. Спасибо! Мы искренне ценим ваш вклад в наш сайт.

  1. Когда QoS реализуется в конвергентной сети, какими двумя факторами можно управлять для повышения производительности сети для трафика в реальном времени? (Выберите два.)
    • адресация пакетов
    • задержка *
    • джиттер *
    • маршрутизация пакетов
    • скорость связи

    Объяснение:
    Задержка — это задержка между отправляющим и принимающим устройством. Джиттер — это изменение задержки полученных пакетов. Для поддержки голосового и видеотрафика в реальном времени необходимо контролировать как задержку, так и дрожание.

  2. Сетевой инженер выполняет тест ping и получает значение, которое показывает время, которое требуется для прохождения пакета от источника к устройству назначения и возврата.Какой термин описывает ценность?
    • полоса пропускания
    • задержка *
    • приоритет
    • джиттер

    Объяснение:
    Задержка — это время, необходимое для прохождения пакета от исходного устройства к целевому. Джиттер — это изменение значений задержки полученных пакетов. Пропускная способность — это показатель того, сколько трафика передается за одну секунду. Приоритетом является приоритетное обслуживание определенных классов трафика.

  3. Каковы две характеристики голосового трафика? (Выберите два.)
    • Отброшенные голосовые пакеты не передаются повторно. *
    • Для голосового трафика требуется не менее 384 кбайт полосы пропускания.
    • Задержка голосового трафика не должна превышать 150 мс. *
    • Голосовой трафик непредсказуем и непостоянен.
    • Голосовой трафик потребляет много сетевых ресурсов.

    Объясните:
    Голосовой трафик не потребляет много сетевых ресурсов, таких как пропускная способность.Однако он очень чувствителен к задержкам, и отброшенные пакеты не могут быть повторно переданы. Для хорошего качества голоса время задержки всегда должно быть меньше 150 миллисекунд.

  4. Как маршрутизатор Cisco использует перегрузку обработки отбрасывания хвоста, когда очередь трафика становится полной?
    • Маршрутизатор удалит пакет в начале очереди, переместит все остальные пакеты вперед и вставит только что поступивший пакет в конец.
    • Маршрутизатор отбрасывает все пакеты, поступающие в конец очереди.*
    • Маршрутизатор удалит самые последние данные, помещенные в очередь, чтобы освободить место для прибывающего пакета.
    • Маршрутизатор будет отбрасывать только те данные, которые не чувствительны к задержке, которые находятся близко к концу очереди.

    Explain:
    Отбрасывание хвоста также известно как отбрасывание пакета и используется маршрутизатором для отбрасывания любого пакета, который прибывает в конец очереди. Отбрасывание хвоста обрабатывает весь трафик одинаково и не делает различий между данными, чувствительными к задержке, и другим трафиком.

  5. Для классификации пакетов по классам с CBWFQ, какова цель настройки максимального предела пакетов для класса?
    • для управления максимальным количеством пакетов, которые могут быть получены каждую секунду на входном интерфейсе
    • для контроля максимального количества пакетов, разрешенных в одной очереди *
    • для управления максимальным количеством пакетов, которые могут пересылаться каждую секунду на исходящем интерфейсе
    • для контроля максимального количества пакетов, разрешенных для отбрасывания

    Explain:
    Характеристика максимального ограничения пакетов — это максимальное количество пакетов, разрешенных для накопления в очереди для определенного класса, который определяется с помощью CBWFQ.

  6. Сетевой инженер выбирает метод QoS для управления перегрузкой на канале туннеля VPN между сайтом головного офиса и филиалом. Какой метод организации очереди нельзя использовать для классификации и управления трафиком VPN?

    Explain:
    Взвешенная справедливая организация очередей (WFQ) не поддерживает туннелирование и шифрование, поскольку эти функции изменяют информацию о содержимом пакета, требуемую WFQ для классификации.

  7. Администратор освоил использование списков управления доступом (ACL) и хочет развернуть QoS, определяя различные классы трафика с помощью ACL.Какой метод организации очереди обеспечивает эту функциональность?

    Explain:
    Справедливая организация очередей на основе классов (CBWFQ) обеспечивает поддержку определяемых пользователем классов трафика. CBWFQ позволяет администратору определять классы трафика на основе таких критериев соответствия, как протоколы, списки управления доступом (ACL) и входные интерфейсы.

  8. Какой алгоритм организации очередей имеет только одну очередь и одинаково обрабатывает все пакеты?

    Объяснение:
    Очередь FIFO отправляет пакеты через интерфейс в том порядке, в котором они прибыли, и не принимает решения о приоритете пакетов.Все пакеты обрабатываются одинаково.

  9. Сетевой администратор внедряет QoS с возможностью предоставления специальной очереди для голосового трафика, чтобы голосовой трафик пересылался раньше сетевого трафика в других очередях. Какой метод организации очереди был бы лучшим выбором?

    Explain:
    Организация очередей с малой задержкой (LLQ) позволяет определять данные, чувствительные к задержке, например голосовой трафик, в очереди со строгим приоритетом (PQ) и всегда отправлять их первыми, прежде чем будут пересылаться любые пакеты в любой другой очереди.

  10. Каковы две характеристики модели DiffServ QoS? (Выберите два.)
    • может разделять сетевой трафик на классы в зависимости от бизнес-требований *
    • самая простая модель QoS для развертывания
    • обеспечивает сквозное QoS
    • использует протокол резервирования ресурсов (RSVP) для сигнализации требований QoS
    • группирует все потоки TCP в один класс *

    Explain:
    Модель QoS DiffServ обычно используется в современных сетях и является самой простой в развертывании моделью QoS. Потоки TCP сгруппированы в один класс. Сетевые устройства настроены для обслуживания нескольких классов трафика, причем каждый класс трафика имеет разные требования к QoS.

  11. Каковы две характеристики модели QoS с максимальными усилиями? (Выберите два.)
    • Он обрабатывает все сетевые пакеты одинаково. *
    • Позволяет конечным хостам сообщать сети о своих потребностях в QoS.
    • Он использует подход, ориентированный на соединение, с QoS.
    • Обеспечивает приоритетную обработку голосовых пакетов.
    • Гарантия доставки пакетов не предоставляется. *

    Explain:
    Модель QoS с максимальными усилиями не дает никаких гарантий и обычно используется в Интернете. Модель QoS с максимальными усилиями обрабатывает все сетевые пакеты одинаково.

  12. Какую роль играют сетевые устройства в модели QoS IntServ?
    • Сетевые устройства используют QoS на пошаговой основе, чтобы обеспечить отличную масштабируемость.
    • Сетевые устройства обеспечивают доступность ресурсов до того, как хост разрешит отправку трафика по сети.*
    • Сетевые устройства настроены для обслуживания нескольких классов трафика и обработки трафика по мере его поступления.
    • Сетевые устройства
    • обеспечивают оптимальную пересылку трафика.

    Explain:
    Модель QoS IntServ использует резервирование ресурсов, чтобы гарантировать пропускную способность и частоту потери пакетов от конца до конца. IntServ использует подход, ориентированный на соединение, чтобы гарантировать, что доступных ресурсов в сети достаточно для трафика, чтобы иметь определенный уровень QoS.

  13. Какая модель QoS очень ресурсоемкая и обеспечивает максимальную гарантию QoS?
    • ИнтСерв *
    • DiffServ
    • мягкое QoS
    • максимальные усилия

    Explain:
    Модель QoS IntServ использует механизмы резервирования ресурсов и управления доступом для планирования сетевых ресурсов.

  14. Какой тип трафика обычно обрабатывается в моделях QoS наиболее предпочтительно по сравнению со всем другим трафиком приложений?
    • голосовой трафик *
    • веб-трафик
    • электронная почта
    • файловых передач

    Explain:
    Голосовой трафик с IP-телефонов обычно обрабатывается более предпочтительно по сравнению со всем другим трафиком приложений, таким как электронная почта, веб-трафик и передача файлов.

  15. Каковы два подхода к предотвращению потери пакетов из-за перегрузки интерфейса? (Выберите два.)
    • Уменьшить буферное пространство.
    • Отключить механизмы очередей.
    • Увеличить пропускную способность звена. *
    • Отбрасывать пакеты с более низким приоритетом. *
    • Предотвращение всплесков трафика.

    Explain:
    Существует три подхода к предотвращению отбрасывания конфиденциального трафика:
    Увеличьте пропускную способность канала, чтобы уменьшить или предотвратить перегрузку.
    Гарантировать достаточную пропускную способность и увеличить буферное пространство для размещения всплесков трафика от хрупких потоков.
    Предотвращение перегрузки путем отбрасывания пакетов с более низким приоритетом до возникновения перегрузки.

  16. Какие два поля доступны в заголовках IPv4 и IPv6 для маркировки пакетов для QoS? (Выберите два.)
    • Тип обслуживания *
    • Приоритет
    • Класс трафика *
    • Идентификатор VLAN
    • Класс обслуживания

    Объяснение:
    IPv4 использует 8-битное поле типа службы для маркировки пакетов на уровне 3, а IPv6 использует 8-битное поле класса трафика для маркировки пакетов на уровне 3.Поля используются принимающими устройствами для пересылки пакетов на основе соответствующей назначенной политики QoS.

  17. В чем преимущество развертывания маркировки QoS уровня 3 в корпоративной сети?
    • Маркировка уровня 3 может переноситься в полях 802. 1Q.
    • Маркировка уровня 3 может передавать информацию QoS из конца в конец. *
    • Маркировка уровня 3 может использоваться для передачи не-IP-трафика.
    • Маркировка уровня 3 может нести информацию о QoS на коммутаторах, которые не поддерживают IP.

    Explain:
    Маркировка трафика на уровне 2 или 3 очень важна и влияет на то, как трафик обрабатывается в сети с использованием QoS.
    Маркировка кадров второго уровня может выполняться для не-IP трафика.
    Маркировка кадров уровня 2 — единственная опция QoS, доступная для коммутаторов, которые не поддерживают IP.
    Маркировка уровня 3 будет передавать информацию QoS от начала до конца.

  18. Какая технология QoS обеспечивает предотвращение перегрузки, позволяя регулировать трафик TCP до того, как буферы станут полными и произойдет отбрасывание хвоста?
    • ПДД
    • максимальные усилия
    • в порядке очереди
    • взвешенное случайное раннее обнаружение *

    Объясните:
    Алгоритм взвешенного случайного раннего обнаружения (WRED) обеспечивает предотвращение перегрузки на сетевых интерфейсах, позволяя регулировать трафик TCP до того, как буферы будут исчерпаны. Это максимизирует использование сети и производительность приложений на основе TCP при минимальном падении хвоста.

  19. См. Выставку. Какой метод предотвращения перегрузки используется при пересылке трафика на исходящий интерфейс с обработкой QoS?
    • формирование трафика
    • взвешенное случайное раннее обнаружение
    • классификация и маркировка
    • ПДД *

    Explain:
    Формирование трафика буферизует избыточные пакеты в очереди, а затем пересылает трафик с интервалом времени, что создает сглаженную скорость вывода пакетов.Контроль трафика снижает трафик, когда объем трафика достигает настроенной максимальной скорости, что создает выходную скорость, которая выглядит как зубчатый венец с гребнями и впадинами.

  20. Какая модель QoS использует биты DSCP для маркировки пакетов и обеспечивает 64 возможных класса обслуживания?
    • максимальные усилия
    • IntServ
    • DiffServ *
    • FIFO

    Explain:
    Модель DiffServ использует 6-битные биты, известные как биты кодовой точки DiffServ (DSCP), для маркировки трафика и предлагает максимум 64 возможных класса обслуживания. Маршрутизаторы с поддержкой Diffserv могут затем реализовать поведение на каждом этапе (PHB), которое может управлять пересылкой пакетов на основе указанного класса обслуживания.

  21. Какой метод QoS сохраняет избыточные пакеты в отдельной очереди для последующей передачи?
    • классифицирующая
    • формовка *
    • в очереди
    • маркировка

    Explain:
    По мере того, как сетевой трафик покидает интерфейс, он ставится в очередь, а затем формируется для сглаживания скорости вывода пакетов.Классификация и маркировка должны выполняться на ранней стадии, чтобы идентифицировать трафик и классифицировать, как этот трафик следует обрабатывать.

  22. Старая версия

  23. Каковы два недостатка найма удаленных работников в организации? (Выберите два.)
    • увеличение использования больничных или отпускных
    • повышенная сложность отслеживания выполнения задания *
    • медленнее время отклика службы поддержки
    • Необходимость внедрения нового стиля управления *
    • увеличение офисных расходов
  24. Какая технология обеспечивает безопасное соединение между SOHO и штаб-квартирой?
  25. Какие функции требуются маршрутизаторам для предоставления удаленным работникам возможностей VoIP и видеоконференцсвязи?
  26. Какая сетевая технология обеспечит надежный и безопасный удаленный доступ, когда удаленный работник подключается к корпоративной сети?
    • зашифрованный VPN-туннель *
    • Маршрутизаторы
    • с возможностью QoS
    • a Подключение с поддержкой VoIP и видеоконференцсвязи
    • широкополосный (кабельный или DSL) доступ к корпоративной сети
  27. На каком уровне модели протокола TCP / IP IPsec применяет безопасность к сетевым данным?
    • приложение
    • транспорт
    • Интернет *
    • доступ к сети
  28. Какие две технологии WAN уровня 2 могут обеспечить безопасные удаленные соединения между корпоративными филиалами? (Выберите два. )
    • LTE
    • Frame Relay *
    • выделенных линий *
    • QoS
    • IPsec
  29. Какие два сетевых компонента требуются удаленному работнику для удаленного и безопасного подключения из дома к корпоративной сети? (Выберите два.)
    • Клиентское программное обеспечение VPN или маршрутизатор с поддержкой VPN *
    • многофункциональное устройство безопасности
    • широкополосное подключение к Интернету *
    • VPN-сервер или концентратор
    • сервер аутентификации
  30. Какие две спецификации уровня 1 OSI определяет DOCSIS для кабельного подключения к Интернету? (Выберите два.)
    • детерминированный метод доступа к среде
    • ширина канала *
    • метод модуляции *
    • Требования к VPN-туннелированию
    • разделение передачи голоса и данных
  31. Какая технология кабельной сети безопасна, чрезвычайно устойчива к шуму и использует технологию расширения спектра?
  32. Какой стандарт определяет частоты каналов и детерминированный метод доступа в кабельных сетях?
  33. Какое преимущество DSL по сравнению с кабельной технологией?
    • Скорость загрузки и выгрузки DSL всегда одинакова.
    • DSL быстрее.
    • DSL не имеет ограничений по расстоянию.
    • DSL не является совместно используемым носителем. *
  34. Какой носитель используется для доставки данных по технологии DSL через PSTN?
    • волокно
    • медь *
    • радиочастота
    • беспроводной
  35. Как влияет на голосовой трафик, когда заказчик использует технологию ADSL?
    • Для разделения сигналов голоса и данных не требуется специального оборудования.
    • Голосовой трафик прерывается в случае отказа службы ADSL.
    • Сигналы ADSL могут искажать передачу голоса. *
    • Речевые сигналы передаются по отдельной паре проводов от сигналов ADSL.
  36. Какая технология DSL обеспечивает пользователю более высокую пропускную способность в нисходящем направлении, чем пропускная способность в восходящем направлении?
  37. Какая технология широкополосной беспроводной связи основана на стандарте 802. 11?
    • муниципальный Wi-Fi *
    • WiMAX
    • CDMA
    • UMTS
  38. Какой тип технологии дальней связи обеспечивает соединение точка-точка и сотовый доступ?
    • WiMax *
    • муниципальный Wi-Fi
    • спутник
    • мобильный широкополосный доступ
  39. Компания ищет самое дешевое широкополосное решение, обеспечивающее скорость загрузки не менее 10 Мбит / с.Компания находится в 5 милях от ближайшего провайдера. Какое широкополосное решение будет подходящим?
    • спутник
    • DSL
    • WiMax
    • кабель *
  40. Какая широкополосная технология лучше всего подойдет пользователю, которому требуется удаленный доступ во время путешествий в горах и на море?
    • Сеть Wi-Fi
    • мобильный широкополосный доступ
    • WiMax
    • спутник *
  41. Почему MTU для конфигурации PPPoE DSL уменьшен с 1500 до 1492 байт?
    • для включения аутентификации CHAP
    • для уменьшения перегрузки на линии DSL
    • для размещения заголовков PPPoE *
    • для создания безопасного туннеля с меньшими накладными расходами
  42. Каковы две характеристики конфигурации PPPoE на клиентском маршрутизаторе Cisco? (Выберите два. )
    • Конфигурация PPP находится на интерфейсе номеронабирателя. *
    • Размер MTU 1492 байта настроен на интерфейсе Ethernet.
    • Интерфейс Ethernet не имеет IP-адреса. *
    • Имя пользователя и пароль CHAP маршрутизатора клиента не зависят от того, что настроено на маршрутизаторе ISP.
    • Команда пула номеронабирателя применяется к интерфейсу Ethernet, чтобы связать его с интерфейсом номеронабирателя.
  43. Заполните поле.
    DOCSIS определяет подуровень MAC как требование уровня 2, которое определяет либо детерминированный метод доступа, либо TDMA, либо S-CDMA.
  44. Заполните поле. Используйте только аббревиатуру.
    PPPoE создает туннель PPP через соединение DSL с целью отправки кадров PPP.
  45. Подберите для каждого типа широкополосной беспроводной технологии правильное описание. (Используются не все варианты.)

  46. Каковы характеристики конфигурации PPPoE на маршрутизаторе клиента? (Выберите два.)
    • Конфигурация PPP находится на интерфейсе номеронабирателя. *
    • Размер MTU 1492 байта настроен на интерфейсе Ethernet.
    • Интерфейс Ethernet не имеет IP-адреса. *
    • Имя пользователя и пароль CHAP маршрутизатора клиента не зависят от того, что настроено на маршрутизаторе ISP.
    • Команда пула номеронабирателя применяется к интерфейсу Ethernet для связи с интерфейсом номеронабирателя.
  47. Какие функции требуются от маршрутизаторов для предоставления удаленным сотрудникам возможностей VoIP и видеоконференцсвязи?
  48. Какая технология предоставляет поставщикам услуг возможность использовать функции аутентификации, учета и управления каналами для клиентов через сети Ethernet?
  49. Подберите для каждого типа широкополосной беспроводной технологии правильное описание. (Используются не все варианты.)

    Разместите опции в следующем порядке:

    определяется стандартом IEEE 802.16 -> WiMax Варианты
    включают 2G, 3G и 4G -> Сотовая / мобильная связь
    идеальное решение, когда нет другого беспроводного доступа -> Satellite
    — не оценивается —

  50. Каковы две особенности длин волн в электромагнитном спектре? (Выберите два.)
    • Это скорость, с которой происходят циклы тока или напряжения.
    • Они рассчитываются путем деления скорости распространения электромагнитного сигнала на его частоту в циклах в секунду. *
    • Это расстояние от пика одной радиоволны до пика следующей радиоволны. *
    • Это расстояние от пика одной радиоволны до впадины следующей радиоволны.
    • Они рассчитываются по количеству волн в секунду.
  51. Когда PPPoE настроен на клиентском маршрутизаторе, какие две команды должны иметь одинаковое значение, чтобы конфигурация работала? (Выберите два.)
    • ppp chap имя хоста 2
    • pppoe-client номер пула набора 2 *
    • ppp пароль главы 2
    • интерфейс номеронабирателя 2
    • пул дозвона 2 *
    • интерфейс gigabitethernet 0/2
  52. Какая технология уровня 2 мобильной широкополосной связи использует специальную схему кодирования для присвоения каждому передатчику определенного кода?
  53. Какие два уровня модели OSI определяются DOCSIS? (Выберите два.)
    • Слой 1 *
    • Уровень 2 *
    • Слой 3
    • Слой 4
    • Слой 5
    • Слой 6
    • Слой 7

Скачать PDF-файл ниже:

Решенные проблемы на транзисторе — Сообщение электроники

Q1. Усилитель на транзисторах с общей базой имеет входное сопротивление 20 Ом и выходное сопротивление 100 кОм. Нагрузка коллектора составляет 1 кОм. Если между эмиттером и базой подается сигнал 500 мВ, найдите усиление напряжения.Примем α ac почти равным единице.

Решение:

На рис.1 показаны условия задачи. Здесь выходное сопротивление очень велико по сравнению с входным сопротивлением, поскольку входной переход (база-эмиттер) транзистора смещен в прямом направлении, а выходной переход (от базы к коллектору) смещен в обратном направлении.

Рис.1

2 кв. В соединении с общей базой I E = 1 мА, I C = 0,95 мА. Вычислите значение I B .

Решение:

Q3. При подключении к общей базе коэффициент усиления тока составляет 0,9. Если ток эмиттера составляет 1 мА, определите значение базового тока.

Решение:

4 кв. В соединении с общей базой IC = 0,95 мА и IB = 0,05 мА. Найдите значение α.

Решение:

Q5. При подключении к общей базе ток эмиттера составляет 1 мА. При разомкнутой цепи эмиттера ток коллектора составляет 50 мкА.Найдите полный ток коллектора. Учитывая, что α = 0,92.

Решение:

Q6. В соединении с общей базой α = 0,95. Падение напряжения на сопротивлении
2 кОм, которое подключено к коллектору, составляет 2 В. Найдите базовый ток.

Решение:

Фиг.2

На рис. 2 показано необходимое соединение с общей базой.

Падение напряжения на RC (= 2 кОм) составляет 2 В.

Q7. Для схемы с общей базой, показанной на рис.3, определите I C и V CB . Предположим, что транзистор из кремния.

Фиг.3

Решение:

Поскольку транзистор кремниевый, V BE = 0,7 В.

Применяя закон Кирхгофа к петле на стороне эмиттера, получаем,

Применяя закон Кирхгофа к контуру со стороны коллектора, получаем

Q8. Найдите значение β, если (i) α = 0,9 (ii) α = 0,98 (iii) α = 0,99.

Решение:

(i) α = 0.9

(ii) α = 0,98

(iii) α = 0,99

Q9. Вычислите I E в транзисторе, для которого β = 50 и I B = 20 мкА.

Решение:

Q10. Найдите рейтинг α транзистора, показанного на рис. 4. Следовательно, определите значение I C , используя оба рейтинга транзистора: α и β.

Фиг.4

Решение:

На рис. 8.20 показаны условия задачи.

Q11. Для транзистора β = 45, а падение напряжения на 1 кОм, подключенном к цепи коллектора, составляет 1 В. Найдите базовый ток для подключения обычного эмиттера.

Решение:

Фиг.5

На рис. 5 показано необходимое подключение общего эмиттера. Падение напряжения на RC (= 1 кОм) составляет 1 вольт.

Q12.Транзистор подключен в конфигурации с общим эмиттером (CE), в которой питание коллектора составляет 8 В, а падение напряжения на сопротивлении R C , подключенном в цепи коллектора, составляет 0,5 В. Значение R C = 800 Ом. Если α = 0,96, определите: (i) напряжение коллектор-эмиттер (ii) ток базы.

Решение:

Рис.6

На рис. 6 показано необходимое подключение общего эмиттера с различными значениями.

(i)

(ii)

Q13.Транзистор n-p-n при комнатной температуре имеет отключенный эмиттер. Между коллектором и базой приложено напряжение 5 В. При плюсе коллектора протекает ток 0,2 мкА. Когда база отключена и такое же напряжение приложено между коллектором и эмиттером, ток составляет 20 мкА. Найдите α, I E и I B , когда ток коллектора равен 1 мА.

Решение:

Фиг.7

Когда цепь эмиттера разомкнута, как показано на рис.7 (i) переход коллектор-база имеет обратное смещение. Небольшой ток утечки I CBO протекает из-за неосновных носителей.

Q14. Ток утечки коллектора в транзисторе составляет 300 мкА в схеме CE. Если теперь
транзистор включен в схему CB, какой будет ток утечки? Учитывая, что β = 120.

Решение:

Q15. Для определенного транзистора I B = 20 мкА; I C = 2 мА и β = 80.Вычислить I CBO .

Решение:

Q16. Используя диаграммы, объясните правильность отношения I CEO = (β + 1) I CBO .

Решение:

Ток утечки ICBO — это ток, который протекает через переход база-коллектор, когда эмиттер открыт, как показано на рис. 8.

Фиг.8

Когда транзистор находится в конфигурации CE, ток базы (т.е.I CBO ) умножается на β в коллекторе, как показано на рис.9.

Рис.9

Q17. Определите V CB в транзисторной схеме, показанной на рис. 10 (i). Транзистор кремниевый, β = 150.

Решение:

Рис.10

На рис. 10 (i) показана схема транзистора, а на рис. 10 (ii) показаны различные токи и напряжения, а также полярности.

Q18. В транзисторе I B = 68 мкА, I E = 30 мА и β = 440.Определите рейтинг транзистора α. Затем определите значение I C , используя как рейтинг α, так и рейтинг транзистора β.

Решение:

Q19. Транзистор имеет следующие номиналы: I C (макс.) = 500 мА и β макс. = 300.
Определите максимально допустимое значение I B для устройства.

Решение:

Для этого транзистора, если ток базы может превышать 1. 67 мА, ток коллектора превысит максимальное значение 500 мА, и транзистор, вероятно, выйдет из строя.

Q20. На рис. 11 показаны разрывы цепи в транзисторе. Каким будет поведение схемы в каждом случае?

Решение:

Фиг.11

На рис. 11 показаны отказы обрыва цепи в транзисторе. Мы обсудим поведение схемы в каждом случае.

(i) Открытый эмитент:

Рис.11 (i) показывает отказ открытого эмиттера в транзисторе. Поскольку коллекторный диод не смещен в прямом направлении, он выключен и не может быть ни тока коллектора, ни тока базы.
Следовательно, ни на одном из резисторов не будет падений напряжения, а напряжение на базе и на выводах коллектора
транзистора будет 12 В.

(ii) Открытая база:

На рис. 11 (ii) показан отказ открытой базы транзистора. Поскольку база открыта, ток базы не может быть, так что транзистор находится в отключенном состоянии.Следовательно, все токи транзисторов равны 0А. В этом случае напряжение базы и коллектора будет равным 12 В.

(iii) Открытый коллектор:

На рис. 11 (iii) показан отказ открытого коллектора транзистора. В этом случае эмиттерный диод все еще включен, поэтому мы ожидаем увидеть 0,7 В на базе. Однако мы увидим 12 В на коллекторе, потому что ток коллектора отсутствует.

Q21. Для схемы, показанной на рис.12, нарисуйте постоянный ток. линия нагрузки.

Рис.12

Решение:

Напряжение коллектор-эмиттер В CE определяется выражением;

Это определяет точку A линии нагрузки на оси тока коллектора. Соединяя эти две точки, мы получаем постоянный ток. Линия нагрузки AB, как показано на рис. 13.

Рис.13

Q22. На принципиальной схеме, показанной на рис. 14, если V CC = 12 В и R C = 6 кОм, нарисуйте постоянный ток. линия нагрузки. Какой будет точка Q, если базовый ток нулевого сигнала равен 20 мкА и β = 50?

Рис. 14

Решение:

Напряжение коллектор-эмиттер В CE определяется по формуле:

Когда I C = 0, V CE = V CC = 12 В. Это определяет точку B линии нагрузки.

Когда V CE = 0, I C = V CC / R C = 12 В / 6 кОм = 2 мА.

Это определяет точку A линии нагрузки. Соединяя эти две точки, создается линия нагрузки AB, как показано на рисунке 15.

Рис.15

На рис. 15 показана точка Q. Его координаты: I C = 1 мА и V CE = 6 В.

Q23. В транзисторной схеме нагрузка коллектора составляет 4 кОм, тогда как ток покоя (ток коллектора нулевого сигнала) составляет 1 мА. (i) Какова рабочая точка, если V CC = 10 В? (ii) Какая будет рабочая точка, если R C = 5 кОм?

Решение:

(i) Когда нагрузка коллектора R C = 4 кОм, тогда

(ii) Когда нагрузка коллектора R C = 5 кОм, тогда

Q24. Определите точку Q транзисторной схемы, показанной на рис. 16. Также нарисуйте постоянный ток. линия нагрузки. При β = 200 и V BE = 0,7 В.

Рис.16

Решение:

Присутствие резистора R B в цепи базы не должно вас беспокоить, потому что мы можем применить закон Кирхгофа, чтобы найти значение I B и, следовательно, I C (= βI B ). Обращаясь к рис. 16 и применяя закон Кирхгофа по напряжению к петле база-эмиттер, мы имеем

Д.C. грузовая марка:

Для рисования постоянного тока Линия нагрузки, нам нужны две конечные точки.

Когда I C = 0, V CE = V CC = 20 В. Таким образом, точка B линии нагрузки будет расположена на оси напряжения коллектор-эмиттер, как показано на рис. 17.

Когда V CE = 0, I C = V CC / R C = 20 В / 330 Ом = 60,6 мА. Это определяет местонахождение точки A линии нагрузки на оси тока коллектора.

Объединив эти два пункта, d.c. Линия нагрузки AB построена, как показано на рис. 17.

Фиг.17

Q25. Определите точку Q транзисторной схемы, показанной на рис. 18. Также нарисуйте постоянный ток. линия нагрузки. При β = 100 и V BE = 0,7 В.

Рис.18

Решение:

Схема транзистора, показанная на рис. 18, может показаться сложной, но мы можем легко применить закон Кирхгофа для определения различных напряжений и токов в цепи.

Д.C. грузовая марка:

Постоянный ток. грузовая марка может быть построена как по:

Обнаруживает вторую точку A (OA = 3,51 мА) линии нагрузки на оси тока коллектора. Соединяя точки A и B, d.c. Линия нагрузки AB построена, как показано на рис. 19.

Рис.19

Q26. В приведенном выше примере найдите (i) напряжение эмиттера относительно земля (ii) базовое напряжение относительно земля (iii) напряжение коллектора относительно земля.

Решение:

Рис.20

См. Рис. 20:

(i) Напряжение эмиттера относительно земля

(ii) Базовое напряжение относительно земля

(iii) Напряжение коллектора относительно. земля

Q27. Если ток коллектора изменяется с 2 мА до 3 мА в транзисторе, когда напряжение эмиттера коллектора-
увеличивается с 2 В до 10 В, каково выходное сопротивление?

Решение:

Изменение напряжения коллектор-эмиттер:

Q28.Изменение напряжения база-эмиттер на 200 мВ вызывает изменение тока базы
на 100 мкА. Найдите входное сопротивление транзистора.

Решение:

Изменение напряжения база-эмиттер:

Q29. Для однокаскадного транзисторного усилителя нагрузка коллектора составляет R C = 2 кОм, а входное сопротивление R i = 1 кОм. Если коэффициент усиления по току равен 50, рассчитайте коэффициент усиления по напряжению усилителя.

Решение:

Q30.Найдите I C (sat) и V CE (cutoff) для схемы, показанной на рис. 21.

Рис.21

Решение:

По мере уменьшения R B , ток базы и, следовательно, ток коллектора увеличивается. Повышенный ток коллектора вызывает большее падение напряжения на R C ; это снижает напряжение коллектор-эмиттер.

В конечном итоге при некотором значении R B , V CE уменьшается до V колена . На этом этапе переход коллектор-база больше не имеет обратного смещения, и действие транзистора теряется.

Следовательно, дальнейшее увеличение тока коллектора невозможно. Транзистор проводит максимальный ток коллектора, или мы можем сказать, что транзистор насыщен.

По мере увеличения R B , ток базы и, следовательно, ток коллектора уменьшается. Это уменьшает падение напряжения на R C . Это увеличивает напряжение коллектор-эмиттер. В конце концов, когда I B = 0, переход эмиттер-база больше не смещен в прямом направлении, и действие транзистора теряется.

Следовательно, дальнейшее увеличение V CE невозможно. Фактически, V CE теперь равно V CC .

На рис. 22 показаны точки насыщения и отсечки. Между прочим, они являются конечными точками постоянного тока. линия нагрузки.

Фиг.22

Q31. Определите значения V CE (выкл.) и I C (сб.) для схемы, показанной на рис. 23.

Фиг.23

Решение:

Применяя закон Кирхгофа к коллекторной стороне схемы на рис.23, имеем,

Q32. Определите, находится ли транзистор на рис. 24 в стадии эксплуатации. Предположим, что V колено = 0,2 В.

Рис.24

Решение:

Теперь посмотрим, достаточно ли велик I B , чтобы произвести I C (sat) .

Это показывает, что при заданном β этот базовый ток (= 0,23 мА) способен производить I C больше, чем I C (sat) .Следовательно, транзистор насыщен . Фактически, значение тока коллектора 11,5 мА никогда не достигается. Если значение базового тока, соответствующее I C (sat) , увеличивается, ток коллектора остается на значении насыщения (= 9,8 мА).

Q33. Транзистор на рис. 25 работает в насыщенном состоянии?

Рис.25

Решение:

Сопоставим найденные значения с транзистором, показанным на рис. 26.

Рис.26

Как мы видим, значение V BE составляет 0,95 В, а значение V CE = 0,3 В.

Это оставляет V CB равным 0,65 В (обратите внимание, что V CE = V CB + V BE ).

В этом случае переход коллектор-база (т.е. коллекторный диод) смещен в прямом направлении, как и переход эмиттер-база (т. е. эмиттерный диод). Следовательно, транзистор работает в области насыщения .

Q34.Для схемы на рис. 27 найдите базовое напряжение питания (V BB ), которое просто переводит транзистор в режим насыщения. Предположим β = 200.

Рис.27

Решение:

Когда транзистор впервые переходит в режим насыщения, мы можем предположить, что коллектор замыкается на эмиттер (т.е.V CE = 0), но ток коллектора все равно в β раз больше тока базы.

Применяя закон напряжения Кирхгофа к цепи базы, мы имеем,

Q35.Определите состояние транзистора на рис. 28 для следующих значений резистора коллектора: (i) R C = 2 кОм (ii) R C = 4 кОм (iii) R C = 8 кОм.

Рис.28

Решение:

Поскольку I E не зависит от номинала резистора коллектора R C , ток эмиттера (I E ) одинаков для всех трех частей.

(i) Когда R C = 2 кОм

Предположим, что транзистор активен.

Поскольку V C (= 6 В) больше, чем V E (= 2 В), транзистор активен. Следовательно, наше предположение, что транзистор активен, верно.

(ii) Когда R C = 4 кОм

Предположим, что транзистор активен.

Поскольку V C = V E , транзистор находится как раз на границе насыщения.
Мы знаем, что на границе насыщения соотношение между токами транзисторов такое же, как и в активном состоянии.Оба ответа верны.

(iii) Когда R C = 8 кОм

Предположим, что транзистор активен.

Так как V C E , транзистор насыщен и наше предположение неверно

Q36. В схеме, показанной на рис.29, V BB установлен равным следующим значениям:
(i) V BB = 0,5 В (ii) V BB = 1,5 В (iii) V BB = 3В. Определите состояние транзистора для каждого значения напряжения питания базы V BB .

Рис.29

Решение:

Состояние транзистора также зависит от напряжения питания базы В BB

(i) Для V BB = 0,5 В

Поскольку базовое напряжение V B (= V BB = 0,5 В) меньше 0,7 В, транзистор отключен.

(ii) Для V BB = 1,5 В

Базовое напряжение V B регулирует напряжение эмиттера V E , которое регулирует ток эмиттера I E .

Поскольку V C > V E , транзистор активен и наше предположение верно.

(iii) Для V BB = 3V

Предполагая, что транзистор активен, мы имеем

Поскольку V C E , транзистор насыщен, и наше предположение неверно.

Q37. Максимальная рассеиваемая мощность транзистора составляет 100 мВт.Если V CE = 20 В, какой максимальный ток коллектора можно допустить без разрушения транзистора?

Решение:

Q38. Для схемы, показанной на рис. 30, найдите рассеиваемую мощность транзистора. Предположим, что β = 200.

Рис.30

Решение:

Q39.Для схемы, показанной на рис. 31, найдите мощность, рассеиваемую транзистором. Предположим β = 100.

Рис.31

Решение:

Транзистор обычно используется с резистором R C , подключенным между коллектором и его источником питания V CC , как показано на рис.

Коллекторный резистор R C служит двум целям. Во-первых, это позволяет нам контролировать напряжение V C на коллекторе.
Во-вторых, он защищает транзистор от чрезмерного тока коллектора I C и, следовательно, от чрезмерного рассеивания мощности.

Обращаясь к рис. 31 и применяя закон Кирхгофа к основанию, мы имеем,

Q40. Транзистор на рисунке 32 имеет следующие максимальные характеристики: P D (макс.) = 800 мВт; V CE (макс) = 15 В; I C (макс.) = 100 мА. Определите максимальное значение, до которого можно настроить V CC без превышения номинального значения. Какой рейтинг будет превышен первым?

Рис.32

Решение:

Обратите внимание, что I C намного меньше, чем I C (макс.) и не изменится с V CC .Определяется только I B и β. Поэтому текущий рейтинг не превышен.

Если базовый ток отключен, вызывая отключение транзистора, значение V CE (max) будет превышено, потому что на транзисторе будет падать полное напряжение питания V CC .

Руководство по тестированию и техническому обслуживанию защитных реле

В этом руководстве содержится всесторонний обзор процедур проверки и испытаний защитных реле в системах электроснабжения. Фото: TestGuy.

Защитные реле широко используются в энергосистеме для вывода из эксплуатации любого элемента, который подвергается короткому замыканию, начинает работать ненормально или представляет риск для работы системы. Релейному оборудованию в этой задаче помогают измерительные трансформаторы , которые определяют состояние питания, и автоматические выключатели , которые способны отключать неисправный элемент при вызове релейного оборудования.

Из-за их критической роли в энергосистеме защитные реле должны пройти приемочные испытания перед вводом в эксплуатацию и периодически после этого для обеспечения надежной работы.При нормальном промышленном применении периодические испытания следует проводить не реже одного раза в 2 года в соответствии с NFPA 70B 2016.

Испытания защитного реле можно разделить на три категории: приемочные испытания , ввод в эксплуатацию и эксплуатационные испытания . Какие из описанных ниже процедур будут добавлены в ваш план тестирования, будет зависеть от конкретного проекта или отраслевых спецификаций, которые будут определены владельцем оборудования или системным инженером.

1. Визуальный и механический осмотр

Проверка и обслуживание реле защиты всегда начинается с тщательного визуального и механического осмотра. Если проверяемая цепь находится в рабочем состоянии, следует снимать по одному реле (если применимо), чтобы полностью не отключить защиту.

Что проверять, зависит от типа реле , будь то электромеханическое, твердотельное или микропроцессорное. Ниже приводится краткое описание процедур для каждого типа реле:

Инспекции и проверки электромеханических и твердотельных реле

Электромеханические реле состоят из физических движущихся частей для подключения контакта в выходном компоненте реле.Движение контакта генерируется с помощью электромагнитных сил от входного сигнала малой мощности.

В полупроводниковых реле

используются силовые полупроводниковые устройства , такие как тиристоры и транзисторы , для коммутации токов до примерно сотни ампер. Твердотельные реле имеют быстрых скоростей переключения по сравнению с электромеханическими реле и не имеют физических контактов , которые могут изнашиваться.

Электромеханическое и твердотельное реле

  • Запишите и сравните данные паспортной таблички реле с применимыми проектными чертежами и спецификациями, чтобы убедиться, что установлено правильное оборудование с соответствующими опциями.
  • Осмотрите реле и корпус на предмет физических повреждений и убедитесь, что весь блок чистый . При новой установке убедитесь, что весь транспортировочный ограничительный материал удален.
  • Затяните кожух реле , соединения и проверьте крышку на предмет правильности прокладки . Осмотрите закорачивающее оборудование, соединительные лопасти и / или рубильники.
  • Осмотрите блок реле на предмет посторонних предметов , особенно в пазах дисков демпфирования и электромагнитов.Удалите все посторонние предметы из корпуса и убедитесь, что покровное стекло чистое.
  • Проверить функциональность сброса цели , зазор диска, зазор между контактами и смещение пружины.
  • Осмотрите спиральную пружину витков. Спиральная пружина реле должна быть концентрической и не иметь признаков перегрева. Диск и контакты следует проверить на предмет свободы движения и правильности хода.
  • Подшипники и шарниры должны быть чистыми и демонстрировать движение жидкости .Проверьте затяжку всего монтажного оборудования и соединений реле. Аккуратно очистите контакты из чистого серебра с помощью гибкого полировального инструмента , который напоминает сверхтонкий напильник.

Электромеханическое реле снято с корпуса с обозначенными компонентами. Реле минимального напряжения GE типа IAV54E. Фотография: General Electric.

Инспекции и проверки микропроцессорных реле

Микропроцессорные реле

— это компьютерные системы, в которых используются программные алгоритмы защиты для обнаружения электрических неисправностей.Цифровые реле являются функциональной заменой электромеханических реле и могут включать в себя множество функций защиты в одном устройстве, а также обеспечивать функции измерения, связи и самотестирования.

Микропроцессорные (цифровые) реле

  • Передняя панель реле должна быть чистой и на корпусе не должно быть посторонних предметов. Проверьте надежность крепления монтажного оборудования и электрических соединений. Убедитесь, что корпус реле заземлен, как указано в инструкциях производителя по установке.
  • Запишите важную информацию на паспортной табличке , такую ​​как номер модели реле, номер стиля, серийный номер, версия микропрограммного обеспечения, версия программного обеспечения и номинальное управляющее напряжение.
  • Все события из регистратора событий должны быть загружены в фильтрованном и нефильтрованном режиме перед выполнением любых тестов на реле. Загрузите последовательность событий, данные технического обслуживания и статистические данные. Запишите пароли для всех уровней доступа для использования в будущем.
  • Файлы настроек и логики должны быть загружены из реле, а настройки сравнивать с теми, которые указаны в исследовании координации или в таблице настроек , предоставленной владельцем . Настройте реле в соответствии с разработанным файлом настроек и координационным исследованием.
  • Убедитесь, что реле показывает правильную дату и время . Сравните время отображения реле с фактическим временем и запишите разницу. Установите часы реле, если они не контролируются извне.Подключите резервную батарею.
  • Обратитесь к инженеру по настройке или владельцу, чтобы узнать о применимых обновлениях микропрограмм . и отзывают продукт . Осмотрите, очистите и проверьте работу закорачивающих устройств. Проверьте работу всех светодиодов, дисплеев и мишеней.

2. Проверьте настройки защиты

Настройки реле слева должны соответствовать последним файлам координации и исследования дугового разряда или файлам инженерных настроек. Убедитесь, что все настройки соответствуют последнему исследованию координации защитных устройств или листу настроек, предоставленному владельцем оборудования.Эта информация часто предоставляется на кривой зависимости тока от времени в исследовании координации, отображающей характеристики реле.

Пример кривых исследования уставок согласования защитных реле. Фото: Индийский журнал науки и технологий


3. Испытания сопротивления изоляции

Выполните испытания сопротивления изоляции каждой цепи электромеханического реле между корпусом и землей. Порядок проведения испытаний сопротивления изоляции твердотельных и микропроцессорных реле следует определять в руководстве по эксплуатации реле. Некоторые производители реле могут не рекомендовать испытания изоляции под высоким напряжением.


4. Дополнительные электрические испытания

Подайте напряжение или ток на все аналоговые входы микропроцессорного реле и проверьте правильность регистрации функций релейного счетчика и проверьте измеренные значения SCADA на удаленных клеммах.


5. Цели и индикаторы

Для электромеханических и твердотельных реле, определение срабатывания и отключения электромеханических целей .Проверить работу всех светодиодных индикаторов и установить контрастность показаний жидкокристаллического дисплея.


6. ​​Испытания элементов защиты

Комплекты для проверки реле

оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты. Фото: TestGuy

Проверьте функциональную работу каждого элемента, используемого в схеме защиты, как описано в справочном руководстве , ссылка на который приведена ниже . Если не указано иное, используйте допуски, рекомендованные производителем.

Прилагаемая ссылка: Испытания элементов релейной защиты

Работа элементов защиты для устройств, перечисленных в прилагаемом справочнике, должна быть откалибрована с использованием рекомендованных производителем допусков , если критические контрольные точки не указаны инженером по настройке . Когда указаны критические контрольные точки, реле следует откалибровать по этим точкам, даже если другие контрольные точки могут выходить за пределы допуска.

В нормальных условиях эксплуатации рабочие характеристики микропроцессорного реле не меняются со временем.На время работы влияют только настройки реле и подаваемые сигналы. Это , не обязательно по стандартам NETA для проверки рабочих характеристик в рамках технического обслуживания.


7. Функциональные тесты системы

Функциональные тесты системы

подтверждают правильное взаимодействие всех устройств считывания, обработки и воздействия как единого целого. Фото: Twins Chip Electrical Industry.

В дополнение к проверке и тестированию защитных реле, может быть желательно доказать правильное взаимодействие всех устройств считывания, обработки и действия как единое устройство с помощью функциональных тестов системы.

При выполнении функциональных тестов системы все устройства блокировки блокировки должны быть проверены на отказоустойчивость в дополнение к их индивидуальной проектной функции. Также должна быть проверена правильная работа всех чувствительных устройств, сигнализаторов и показывающих устройств.

Реле блокировки и блокируют замыкающие цепи должны быть протестированы вместе с самопроверкой реле, отказом источника питания и сигналами контроля катушки отключения обратно в SCADA. Восстановление шины и / или переключатели должны быть проверены как работоспособные.

Измерение на защитных реле и счетчиках следует проверить по откалиброванному источнику, убедиться, что линий связи работают для локальных и удаленных устройств, и что системы оповещения остаются без сигналов тревоги. Любые имеющиеся сигналы тревоги должны быть исследованы.

По завершении испытаний цепей управления и цепей передачи тока следует вернуть в нормальный режим работы . Убедитесь, что все системы оставлены в нормальном рабочем режиме или положении, схемы переключения и восстановления включены, а устройства контроля и защиты находятся в рабочем состоянии.

Функциональные испытания электромеханических и твердотельных реле

Убедитесь, что каждый из контактов реле выполняет свою функцию в схеме управления, включая:

  • Отключение выключателя
  • Блокировка закрытия
  • 86 блокировка
  • Функции сигнализации

Функциональные тесты микропроцессорного реле

  • Проверьте работу всех активных реле цифровых входов и всех выходных контактов или тиристоров, предпочтительно с помощью , управляя управляемым устройством (автоматический выключатель, вспомогательное реле или сигнализация).Проверьте все внутренние логические функции , используемые в схеме защиты.
  • Для схем пилот-реле выполните тест с обратной связью для проверки цепей передачи и приема. Все остальные ретрансляционные каналы связи должны быть проверены как работающие.
  • Проверить схемы защиты с помощью связи с помощью сквозного тестирования . Измерьте задержку линий связи для контрольных проводов, дифференциальных схем защиты линий и переключений.
  • Сбросьте все минимальные / максимальные записей и счетчики отказов по завершении тестирования, чтобы удалить ненужные данные. Удалите записи последовательности событий и все записи событий.
  • Проверить функции контроля отключения и включения катушки. Проверьте реле , связь SCADA и такие индикации, как изменение уставки, срабатывание защиты, отказ защиты, отказ связи, срабатывание регистратора неисправностей.

Список литературы

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
