Какое сечение провода: Какое сечение алюминиевого провода в квартире?

Содержание

Какое сечение провода нужно для 10 квт?

На мой взгляд, вначале нужно определиться о каких кабелях (проводах) по материалу изготовления, идёт речь.

Дело в том что медный провод такого же сечения что и алюминиевый выдерживает бОльшую нагрузку.

У меня в квартире и на даче электропроводка сделана медным проводом, а вот в гараже довольно старой постройки, алюминий.

Далее, напряжение в сети, тоже не маловажный фактор, сеть может быть как 220 Вольт, так и 380 Вольт.

Что касается сечения, если речь о медных проводах, то Вам нужен вот такой

(на фото трёхжильный провод) провод сечением 6 квадратов (речь о квадратных миллиметрах), такой провод выдерживает нагрузку в 10,1 кВт.

Если будет использоваться алюминиевый кабель (провод) то 6 квадратов уже явно не достаточно, нужен провод сечением 10 квадратов, он выдерживает нагрузку до 11 кВт.

И речь идёт о напряжении в сети 220 Вольт.

Предположу что речь об вводном кабеле.

На розетки и тем более на освещение кабеля (провода) такого сечения не нужны, обычно на розетки используется медный кабель сечением 2,5 квадрата, а на освещение хватает и кабеля сечением 1,5 квадрата (и тоже медь).

Далее, если речь о нём (вводной кабель) например кабель в квартире со стационарной электрической плитой (это бытовой прибор большой мощности), вместо газовой, или квартира с автономным отоплением и котёл используется электрический, то лучше брать кабель с запасом по нагрузке.

Возможно в дальнейшем будут покупаться и устанавливаться новые бытовые приборы, оборудование и.т.д.

Сечение вводного кабеля рассчитывается (а именно на этот кабель основная нагрузка по этой причине он самого большого сечения) с учётом мощности всех бытовых приборов и оборудования находящихся в квартире (доме) и не забывайте об освещении.

То есть речь о суммарной мощности.

Узнать мощность бытовых приборов можно, ознакомившись с информацией, или на бирке прибора, или же в паспорте изделия.

Узнаёте мощность каждого электроприбора и далее мощность суммируется.

Так же не забывайте об вводном автомате, он тоже рассчитан на определённую нагрузку.

Устанавливается (если речь о многоквартирных домах) в электрощите на лестничной площадке.

И уже от этого автомата в Вашу квартиру заводится питающий (он же вводной) кабель.

Какое сечение провода нужно для 6 квт?

Электрический ток, протекающий по проводам и кабелям, обеспечивает работу электроприборов в доме. Именно поэтому для качественной и безопасной работы электропроводки необходимо правильно рассчитать соответствие сечения проводов предполагаемым нагрузкам в соответствии с требованиям безопасности.

Медь или алюминий

Как правило, опытные хозяева используют для домашней открытой или скрытой электропроводки медные провода. Гораздо большее сечение провода (на 25-30%) требует скрытая проводка, которая охлаждается гораздо медленнее открытой проводки, не спрятанной в канал-трубы или стену дома.

В случае если в доме алюминиевая проводка, то лучше выбирать провода из алюминия. Можно использовать и медные провода, совместив их с алюминиевыми с помощью соединительных клемм. Недостатком такого дуэта является быстрое окисление места соединения и потеря контакта.

Конечно, стоимость медных проводов в несколько раз выше алюминиевых аналогов, но безопасность должна быть превыше всего. Вот основные преимущества меди перед алюминием:

  • большая прочность и мягкость, соответственно меньший риск облома в местах сгиба;
  • большая устойчивость к коррозии и подверженности воздействию химических веществ. При скрутке алюминиевых проводов места соединения быстрее окисляются, а работа контактов нарушается;
  • высокая степень проводимости тока. К примеру, провода из меди, имеющие сечение 2,5 мм. выдерживают гораздо большую нагрузку тока, чем алюминиевый аналог.

Правильное соотношение мощности и сечения

Грамотный расчет сечения провода позволяет выбрать правильный вариант, обеспечивающий надежность и безопасность электропроводки. Основным показателем является длительно допустимая нагрузка тока — величина, пропускания в течение продолжительного промежутка времени.

Для того чтобы правильно определить сечение провода нужно подсчитать общий показатель мощности используемых электроприборов. Например, сумма мощностей электродуховки, электрического чайника, тостера и миксера составляет 5 кВт. Соответственно для качественной работы техники необходим провод, выдерживающий нагрузку от 6 кВт.

Оптимальным вариантом будет медный круглый провод, имеющий сечение 2,5 мм. с двойной изоляцией (ПВС 2×2,5). Также для мощности в 6 кВт подойдет медный круглый провод со скрученными жилами и двойной изоляцией (ШВВП 2×2,5).

Если в доме алюминиевая проводка, то для мощности в 6кВт потребуется алюминиевый плоский провод с одинарной изоляцией сечением от 4 мм. Аналогичный вариант нужен при общей мощности свыше 6 кВт.

Следует отнестись со всей ответственностью к выбору сечения провода. Нужно помнить, что несоответствие сечения провода и токовых нагрузок может привести к перегреву, плавлению изоляции, замыканию и пожару в доме. Покупать провода необходимо только у проверенных поставщиков, изготавливающих кабели и провода в соответствии с ГОСТами и техническими требованиями.

Какое сечение провода нужно для 3 кВт

Качество и надежность электропроводки зависит от правильно выбранного сечения кабеля на заданную мощность и силу тока.

Существуют правила соотношения сечения и мощности, зная которые, даже начинающий мастер сможет проложить безопасную линию передачи тока под эксплуатацию бытовых приборов.

Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)

Прежде всего следует разобраться, чем провод отличается от кабеля. В оплетке кабеля присутствует несколько жил проводника, а провод — это единичная жила в кожухе. В свою очередь проводник встречается одно- и многопроволочный.

Одножильные модели

На определение сечения провода влияют несколько факторов:

  • материал изготовления токопроводящей части;
  • вид изолирующего слоя;
  • суммарная мощность приборов на магистрали;
  • вид прокладки (скрытая, открытая проводка).

К токопроводящим материалам относят медь и алюминий. Достоинства алюминия — более низкая стоимость, но он хрупкий, температура плавления — 657 °С и на поверхности образуется оксидная пленка, сопротивляющаяся передаче тока.

После нескольких сгибаний проволока ломается, поэтому срок эксплуатации электросети с алюминиевым сердечником ниже, чем с медным.

Проводы из меди имеют высокую температуру плавления — 1083 °С, более вязкую структуру, не переламываются при изгибе. Несмотря на высокую цену, медные провода чаще используют для монтажа электрических сетей, имеющие высокую надежность и длительный срок эксплуатации.

Одно- и многопроволочные жилы

Изоляцией служит полихлорвиниловое покрытие, которое имеет высокую сопротивляемость нагреву и нейтрально ко многим химическим соединениям. Существует изоляционная оплетка, но ее чаще применяют на жилах высокой мощности.

Важно! Перед выбором сечения провода нужно подсчитать нагрузку на сеть в киловаттах. Эта величина равняется суммарной мощности всей техники, которая будет подключена к сети.

Перед монтажом розеток нужно просчитать нагрузку на сеть

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

  • чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
  • по мощности рекомендуется не более 2 кВт;
  • нельзя соединять провода разного сечения;
  • освещение и розетки лучше монтировать на разные автоматы;
  • если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
  • для водонагревателей и варочных панелей сечение не менее 6 мм²;
  • для электрической духовки необходимо сечение не менее 4 мм².

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.

Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.

Заземляющий контур

Формула для расчета

Тут подойдет следующая формула — Iрасч = P / Uном где:

  • Iрасч — расчетный ток;
  • P — суммарная мощность приборов;
  • Uном — стандартное напряжение 220 В.

Пример (сечение провода на 3 кВт мощности):

  • 3 кВт = 3000 Вт;
  • 3000 / 220 = 13,6363;
  • если округлить — 14 А.

Стандартный поправочный коэффициент для бытового оборудования равен 5 А. Его прибавляют к результату: 14 +5 = 19 А.

Полученную цифру подставляют в таблицу, из которой видно, что медный провод для данной силы тока следует выбрать с сечением 2 мм², алюминиевый — 4 мм².

Тогда какое сечение провода нужно для 6 кВт? Для линии с такой мощностью необходимо сечение алюминиевого провода 6 мм², а медного — 4 мм².

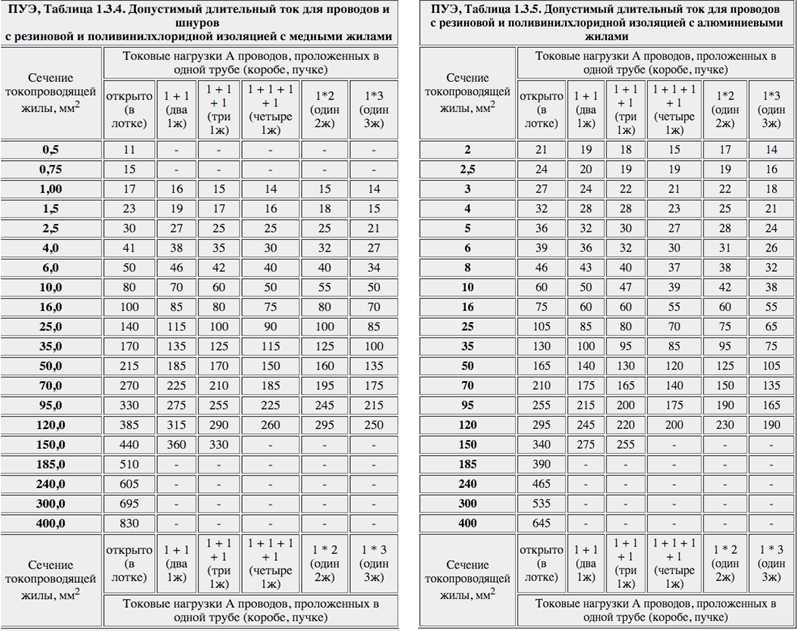

Таблица сечения проводов

Подбирая параметры по мощности электрооборудования, рекомендуется брать максимальный показатель из технической документации. Подбирая значение из таблицы, также берут большее значение.

Характеристики проводов

Например, нужна одна медная жила на 3,8 киловатт. В таблице есть 1,5 мм² для 3,3 кВт и 2 мм² для 4,1 кВт. Выбирают 4,1, чтобы нагрузка мощности была с запасом, поэтому лучше взять жилы для 3 кВт.

Провода с широкой жилой

Исходя из вышеуказанной таблицы, параметр для линии в 3 кВт алюминиевой проводки будет равняться 2 мм², а медной — 1 мм².

Обратите внимание! Если планируют в дальнейшем увеличивать нагрузку на магистраль (подключить дополнительные приборы или водонагреватель), лучше сделать запас прочности, увеличив заранее сечение, чтобы избежать возгорания от перегрева металла электропроводки.

Соблюдая правила, можно обеспечить бесперебойную и безопасную работу, не прибегая к частым ремонтам. Главное — сразу выбрать подходящие характеристики электропроводки.

Какое сечение провода для инфракрасного теплого пола выбрать?

Какой провод нужно использовать для подключения инфракрасного теплого пола?
Выбор сечения провода для питания системы – это важная задача для безопасной и качественной работы любого электрического оборудования. Кабель важно подбирать в соответствии с мощностью нагревательного элемента- системы теплого пола.

Выбрать нужный кабель и материал провода вы можете на основании представленной таблицы.


  Помните, что всегда нужен запас, при пограничных значениях мощности системы выбирайте провод большего сечения.

Как правило максимальная мощность участка теплого пола не должна превышать 4 кВт, это напрямую связано с ограничениями производителей в канальной мощности терморегуляторов.
В ассортиментной линейке Терморегуляторов Caleo есть модели на 2кВт, 3 кВт, 3,5 кВт и 4 кВт. Поэтому вы не ошибетесь, выбрав сечение кабеля питания — 2,5 мм2.


  Выбрать инфракрасный теплый пол вы можете тут.
Стоит отметить, что для хорошей работы инфракрасного пленочного теплого пола нужны качественные комплектующие: соединительные клипсы и изоляция. Лучший материал для клипс – это луженая медь, а битумная лента идеально справится с изоляцией соединений, она отлично защитит контакт от попадания влаги и процессов окисления, защитит от возможной утечки тока, чтобы эксплуатация теплого пола была полностью безопасной. Все комплектующие уже есть в комплектах пленочного теплого пола марки Caleo. Гарантия производителя распространяется на весь комплект, поэтому в высоком качестве элементов для установки нет сомнений!

Как правильно произвести монтаж инфракрасной пленки смотрите в видео:

Заключение

Надеюсь, теперь вы можете ответить на вопрос «какой размер провода мне нужен для вспомогательной панели на 100 ампер?»

Помимо этих знаний, знайте, какие меры предосторожности следует принимать при установке или обслуживании вспомогательных панелей или любых других типов электрических компонентов.

Если вы опасаетесь риска повреждения электрическим током, имейте в виду:

  • Если вы не готовы это сделать, не заставляйте себя это делать.
  • Вооружитесь дополнительными знаниями, прежде чем приступать к такой работе.
  • Получите опыт и рекомендации от опытных специалистов относительно обслуживания, которое вы собираетесь выполнять.
  • Вызовите профессионального электрика, чтобы он сделал работу за вас.

Какой размер провода для 200-амперной сети

Какой размер провода для 200-амперной сети вы должны купить? Если вы задаетесь этим вопросом, вам обязательно следует вызвать электрика.Но для вашего собственного сведения мы объясним размеры проводов и соображения в руководстве ниже.


Заявление об отказе от ответственности:   Информация, включенная в этот пост, предназначена только для информационных целей и не должна восприниматься как юридический, финансовый совет или совет. Мы настоятельно рекомендуем проконсультироваться с профессионалом, прежде чем пытаться сделать какие-либо улучшения или ремонт дома своими руками.


Перейти к:

Получить предложение

Найдите местных электриков

Мы сотрудничаем с Networx, чтобы помочь вам найти местных электриков.Нажмите ниже, чтобы получить БЕСПЛАТНУЮ цитату.

Найти электриков

Мы можем получать комиссию, когда вы переходите по этой ссылке, без каких-либо дополнительных затрат с вашей стороны.

Какой размер провода для 200-амперной сети?

Умные дома и цифровая связь — это будущее для домовладельцев. Нам нужны электрические панели, способные справиться с цифровым будущим, и многие домовладельцы модернизируют свои системы до 200-амперной сети.

Знание того, какое сечение провода для 200-амперной сети, имеет решающее значение для настройки вашей электрической системы, которая будет работать долгие годы. Но как выбрать из вариантов?

Быстрый ответ

Для установки линии на 200 ампер требуется разрешение и профессиональный опыт. Хотя вам понадобится квалифицированный электрик, хорошо знать основы заранее.

Для обслуживания на 200 ампер вам потребуется:

  • Медный провод #2/0 или
  • #4/0 алюминиевая или омедненная алюминиевая проволока

При выборе проводки необходимо учитывать несколько факторов, в том числе личные предпочтения, падение напряжения и длину провода.Не волнуйтесь — мы подробно объясним каждый из них ниже.

Провода какого сечения вам нужны для работы с током 200 А

Размер провода, который вам нужен для работы на 200 ампер, зависит от типа провода, который вы получаете. Давайте посмотрим на разницу между медной проволокой и алюминиевой или омедненной алюминиевой проволокой. Затем мы рассмотрим факторы, которые следует учитывать при выборе проводки.

Медная проводка

Parilov/Shutterstock

Медная проводка – лучшая в своем деле. Его высокая проводимость, термостойкость и коррозионная стойкость, а также гибкость делают его идеальным для проводки в любой ситуации. Однако медь может быть дороже и сложнее в установке. Вот все, что вам нужно знать о медной проводке:

  • Высокая электропроводность: Медь — это металл с высокой электропроводностью. Только серебро лучше проводит электричество. Поскольку он отлично проводит электричество, вы можете использовать его на гораздо больших расстояниях, и вы можете использовать гораздо меньший калибр, чем алюминий.
  • Термостойкость и коррозионная стойкость: Хотя медь меняет цвет в результате окисления, эти изменения не влияют на ее характеристики. Медь устойчива к коррозии и выдержит испытание временем. Он также намного более термостойкий, чем алюминий. Тепло не заставляет его расширяться или изгибаться почти так сильно, поэтому он остается на месте.
  • Гибкий: Поскольку вы можете использовать более тонкие жилы медной проволоки, их гораздо легче сгибать и наматывать, не ломая.
  • In for the Distance: Опять же, поскольку медь обладает такой высокой проводимостью и прочностью, она лучше по длине и не теряет своего напряжения на больших расстояниях.

Опять же, медь, вероятно, является лучшим материалом для проводки, но у нее есть недостатки, о которых мы поговорим в следующем разделе.

Краткий ответ: При использовании услуги на 200 А вам понадобится медный провод № 2/0 .

Алюминий

Зарин Kunthong/Shutterstock

Алюминий имеет меньшую проводимость, чем медь, а также быстрее реагирует на тепло и коррозию. Чтобы компенсировать недостаток проводимости, вам также понадобится более высокий калибр – т.е.д., более толстый провод.

Однако большинство электриков предпочитают алюминий по нескольким причинам. Недостатки меди в том, что она дорогая, тяжелая и сложная в установке. И именно поэтому электрики часто выбирают алюминий.

Вот основные преимущества использования алюминиевой проводки:

  • Простая установка: Алюминий намного легче меди, даже если учесть более высокий калибр, необходимый для надлежащей проводимости. Поскольку алюминий очень легкий, его можно быстро и легко установить.Если вы хотите, чтобы работа была выполнена быстро, алюминий — это решение.
  • Дешевле: В итоге алюминий дешевле меди. Это работает хорошо и не ломает банк.

Краткий ответ: Для работы на 200 А вам понадобится алюминиевый провод №4/0.

Алюминий, плакированный медью

No-Te Eksarunchai/Shutterstock

Покрытый медью алюминий — ваш третий вариант, обладающий некоторыми преимуществами обоих предыдущих вариантов.Давайте сравним его с двумя другими.

  • Дешевле, но не самый дешевый: Алюминий, плакированный медью, более доступен, чем чистая медь, но дороже, чем алюминий.
  • Более устойчив к коррозии, чем алюминий: Алюминиевая проволока с медным покрытием защищает алюминий от коррозии. Большинству алюминия требуется антиоксидантное покрытие, соединяющее клемму питания, но алюминий, плакированный медью, в этом не нуждается.
  • Хорошая проводимость: Опять же, алюминий с медным покрытием занимает среднее место среди двух других по проводимости.

Краткий ответ: Как и в случае с алюминием, вам понадобится алюминиевый провод с медным покрытием № 4/0 для работы на 200 А.

Другие факторы, которые следует учитывать

Прежде чем принять окончательное решение, вам нужно учесть еще несколько факторов.

  • Падение напряжения: Напряжение на автоматическом выключателе должно быть 120 вольт. Падение напряжения означает, сколько энергии теряется, когда электричество проходит по проводу к вашим устройствам и приборам.Вы можете уменьшить падение напряжения, увеличив сечение провода.
  • Расстояние: В связи с падением напряжения, если вам нужно питание на расстоянии более 50 футов, вам, вероятно, понадобится медный провод. Медный провод № 2/0 и алюминиевый провод № 4/0 могут выдерживать падение напряжения менее 3% на расстоянии более 50 футов. Чтобы выйти за пределы 50 футов, вам, вероятно, понадобится медный провод большего сечения.
  • Местные строительные нормы и правила: Убедитесь, что вы знакомы с электротехническими нормами в вашем районе, проверив Национальный электротехнический кодекс (NEC).Вы также должны быть уверены, что у вас есть все разрешения, необходимые для этого вида работ.

Часто задаваемые вопросы

Magsi/Shutterstock

Ознакомьтесь с нашими ответами на некоторые из наиболее часто задаваемых вопросов о том, какой размер провода для 200-амперной сети.

Сколько стоит установка 200-амперного электроснабжения?

Большинство из нас просто хочет модернизировать сеть со 100 до 150 ампер. Модернизация для установки электроснабжения на 200 ампер стоит от 750 до 2000 долларов .Диапазон зависит от того, сколько проводки вам нужно, сколько обновлений и т. Д. Однако полный сброс с новым автоматическим выключателем может стоить до 4500 долларов.

Можно ли подключить вспомогательную панель на 200 А к основной сети на 200 А?

Хотя технически вы можете это сделать, мы рекомендуем обратиться в службу 400A. Проверьте общее энергопотребление, чтобы убедиться, что вспомогательная панель не потребляет большую часть энергии только для одного или двух приложений.

Получить предложение

Найдите местных электриков

Мы сотрудничаем с Networx, чтобы помочь вам найти местных электриков.Нажмите ниже, чтобы получить БЕСПЛАТНУЮ цитату.

Найти электриков

Мы можем получать комиссию, когда вы переходите по этой ссылке, без каких-либо дополнительных затрат с вашей стороны.

Какой размер провода я должен получить для 200-амперного обслуживания?

При обновлении вашей системы до 200-амперного обслуживания вам следует искать медную проводку № 2/0 и проводку № 4/0 из алюминия или алюминия с медным покрытием. Воспользуйтесь нашим руководством выше, чтобы решить, какой из них подходит вам или вам могут потребоваться какие-либо корректировки.

Не забудьте узнать о правилах и разрешениях в вашем регионе, и не пытайтесь делать это без профессионала! Опять же, мы настоятельно рекомендуем получить предложение от электрика. Это легко и бесплатно. Просто нажмите зеленую кнопку выше.

Вам также может понравиться:

Правильный размер провода по отношению к силе тока цепи

Правильный размер провода в зависимости от силы тока цепи

Всякий раз, когда цепь расширяется или перемонтируется, или когда устанавливается какая-либо новая цепь, очень важно, чтобы новая проводка была сделана с проволочными проводниками, размер которых соответствует номинальной силе тока цепи, определяемой размером автоматического выключателя. контролировать его.

Чтобы помочь вам понять правильный выбор, производители маркируют внешнее покрытие проволоки типами и калибрами проволоки. Видите ли, изоляция, покрывающая провод, рассказывает историю о самом проводе. Наряду с проводами разных размеров, в доме используется множество типов проводов.

Знание того, какой тип провода использовать, так же важно, как и определение надлежащего сечения, предела силы тока и предела максимальной нагрузки в ваттах для выбранного вами электрического провода.

Вот руководство по калибровочным проводам и их применению

Проволочные калибры и их применение

Использование провода Номинальная мощность Калибр проволоки
Низковольтные шнуры для освещения и ламп 10 А 18 Калибр
Удлинители 13 А 16 Калибр
Светильники, лампы, осветительные трассы 15 А 14 Калибр
Розетки, 110-вольтовые кондиционеры, дренажные насосы, кухонная техника 20 А 12 Калибр
Электрические сушилки для белья, 220-вольтовые оконные кондиционеры, встроенные духовки, электрические водонагреватели 30 А 10 Калибр
Варочные поверхности 45 А 8 Калибр
Электрические печи, большие электрические нагреватели 60 А 6 Калибр
Электрические печи, большие электрические водонагреватели, подпанели 80 А 4 Калибр
Сервисные панели, вспомогательные панели 100 А 2 Датчик
Служебный вход 150 А Калибр 1/0
Служебный вход 200 А Манометр 2/0

Что такое AWG или американский калибр проводов?

Нас часто спрашивали: «Что такое AWG или American Wire Gauge?» Помимо названия, полезно знать, что число уменьшается по мере увеличения размера провода! Прежде чем запускать этот электрический кабелепровод, узнайте, какой размер провода в него вставлять.


Что такое AWG: Основы

Легко запутаться в калибре провода, тем более, что чем меньше число, тем больше сечение фактического провода! AWG расшифровывается как American Wire Gauge и представляет собой своего рода спецификацию, в которой указаны конкретные размеры проводов, среди прочего, для электрических проводов. Размеры (калибры) варьируются от 0000 (самый большой «четыре дюйма») до 40 (самый маленький). Термин «калибр проволоки» относится как к способу изготовления проволоки, так и к электрическому сопротивлению проволоки.Вы можете предположить, что провод удваивается в размере каждые 6 шагов калибра. Однако в нашем желании объяснить провод с точки зрения электрического использования мы будем иметь дело в основном с электрическим сопротивлением провода — подробнее об этом позже.

Калибр провода и электрический ток

Поскольку мы говорим об электрическом проводе, для всех практических целей калибр провода определяет количество электрического тока, которое он может безопасно проводить, а также его электрическое сопротивление. Калибр проволоки также может с помощью простого расчета определить вес проволоки на единицу длины.Это связано с тем, что все современные электрические провода сделаны в основном из меди.

А как насчет алюминия?

Алюминиевая проводка почти никогда не используется в жилищном строительстве, за исключением многожильного алюминиевого провода большего сечения (больше 8 AWG). Тем не менее, дома, построенные или реконструированные в 60-х и 70-х годах, использовали его довольно часто, поскольку цены на медь резко выросли. Алюминий служит хорошим проводником, но имеет меньшую допустимую нагрузку (точка, в которой ток вызывает плавление кабеля).Он также больше расширяется и сжимается и подвергается коррозии. Как вы можете себе представить, те, у кого в доме есть алюминиевая проводка, могут захотеть обновить свою систему или, по крайней мере, регулярно ее проверять.

Взвешивание Комиссии по безопасности потребительских товаров

Алюминиевый провод использовался для параллельных цепей с начала 1960-х и до середины 1970-х, в основном из-за нехватки меди в те годы. Однако опыт показал, что сплошной алюминиевый провод далеко не так надежен, как медный провод.Старая алюминиевая проволока мягкая и имеет большую тенденцию к тепловому расширению, чем медная проволока. Алюминиевая проволока расширяется, и ее размеры меняются по мере того, как ток нагревает ее. Когда ток прекращается и провод остывает, он сжимается и оставляет зазоры между проводником и клеммой. Этот процесс называется «холодным течением». Обычно это является причиной дугового разряда и перегрева.

Алюминиевая проволока также намного легче окисляется, чем медная. Оксид алюминия, действующий как изолятор, также может привести к плохому соединению и вызвать искрение и перегрев.Всегда полезно наносить антиоксидантную пасту на наконечники алюминиевых проводов.

Американский калибр проводов, сила тока и диаметр кабеля

Хорошо, вернемся к измерениям медных проводов и проводов. Вот как номинальное значение манометра отражает размер кабеля и определяет величину тока, который может протекать по проводу: (дюймы) 22 5A . 025 20 7.5A 0,032 18 10A 0,040 16 13А 0,051 14 17А 0,064 12 23А 0,081 10 33А 0,102 8 46A 0,128 6 60А 0,162 4 80A . 204 2 100A .258 125A 4 .289 0 4 0 4 150A 4 .325

Как вы можете видеть, больший провод (меньший номер манометра) может поддерживать больший ток и, следовательно, более высокий размер выключателя.

AWG (американский калибр проводов) и SWG (стандартный калибр проводов)

Используемая здесь система измерения проводов известна как американский калибр проводов (AWG) или «Браун и Шарп».Он был разработан в США для электротехнической промышленности и предназначен для использования с цветными металлами (немагнитными металлами без железа). Номер калибра соответствует электрическому сопротивлению провода. По толстому проводу может двигаться больше электронов, поэтому он имеет меньшее сопротивление и меньшее калибровочное число. И наоборот, тонкая проволока несет меньше электронов, имеет более высокое сопротивление и больший калибровочный номер.

SWG — это система, разработанная в Великобритании, но прежде чем списывать ее со счетов, помните, что она также используется в Америке — только для черных металлов и неэлектрических приложений.Помните, как мы определяли калибр в начале? Что ж, номера калибра SWG (поскольку они не относятся к электрическому кабелю) конкретно соответствуют тому, сколько раз металл необходимо протянуть через фильеру, чтобы уменьшить его до желаемого диаметра. По мере того, как машина протягивает проволоку, она становится все тоньше. Это приводит к более высокому номеру SWG.

Британцы сделали провода задолго до нас… но мы сначала придумали, как регулярно передавать по ним электричество, и превратили это в промышленность.

Определение правильного размера электрических цепей

Определение правильного сечения провода для вашего приложения включает проверку количества ампер (силы тока), которое вы ожидаете тянуть по проводу. Стандартный жилой дом будет иметь цепи с выключателем, который обычно рассчитан на 20 ампер (15 для старых домов и определенных видов использования или проводку 14 калибра). Если вы потребляете больше энергии, чем рассчитана цепь или кабель , автоматический выключатель предназначен для «отключения» или отключения питания, чтобы вы не достигли точки плавления (плавления) провода.

Практическим правилом является правило 20%. Используйте только 80% емкости провода. Это хороший способ компенсировать переменные, такие как длина провода, расширение, скачки напряжения и т. д. Если вы подключаете дом или добавляете новую цепь, скорее всего, подойдет кабель 2/12 и выключатель на 20 А. . Теперь, если вы добавляете электрическую сушилку, электрическую духовку или какое-либо другое сильноточное устройство, вам может потребоваться использовать совместимый провод, соответствующий спецификациям для этого продукта.

Надеюсь, это поможет.Есть вопросы? Опубликуйте их в комментариях ниже!

Таблица размеров проводов

Электрический ток измеряется в амперах. Каждый размер провода или калибр провода (AWG) имеет максимальный ток предел, который может выдержать провод, прежде чем произойдет повреждение. Важно подобрать правильный размер провода, чтобы провод не перегревался.

Количество устройств, подключенных к цепи, обычно определяет, какой ток будет течь по проводу.

В приведенной ниже таблице размеров проводов показаны допустимые токи изолированных проводников до номинального значения включительно. 2000 В, от 60°C до 90°C (от 140°F до 194°F), не более трех токоведущих проводники в кабелепроводе , кабеле или заземлении (непосредственно под землей), при температуре окружающего воздуха 30°C (86°F).

Таблица размеров проводов и максимальных номинальных токов

Источник: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16)
РАЗМЕР 60°C
(140°F)
75°C
(167°F)
90°C
(194°F)
60°C
(140°F)
75°C
(167°F)
90°C
(194°F)
РАЗМЕР
AWG
или
тыс. смил
ТИПЫ
TW,
UF
ТИПЫ
RHW,
THW,
THWN
ТИПЫ
TBS,
SA,
SIS
ТИПЫ
TW,
UF
ТИПЫ
RHW,
THW,
THWN
ТИПЫ
TBS,
SA,
SIS
AWG
или
тыс.смил
МЕДЬ АЛЮМИНИЙ
14 20 20 25 14
12 25 25 30 20 20 25 12
10 30 35 40 25 30 35 10
8 40 50 55 30 40 45 8
6 55 65 75 40 50 60 6
4 70 85 95 55 65 75 4
3 85 100 110 65 75 85 3
2 95 115 130 75 90 100 2
1 110 130 150 85 100 115 1
1/0 125 150 170 100 120 135 1/0
2/0 145 175 195 115 135 150 2/0
3/0 165 200 225 130 155 175 3/0
4/0 195 230 260 150 180 205 4/0
250 215 255 290 170 205 230 250
300 240 285 320 190 230 255 300
350 260 310 350 210 250 280 350
400 280 335 380 225 270 305 400
500 320 380 430 260 310 350 500
600 355 420 475 285 340 385 600
700 385 460 520 310 375 420 700
750 400 475 535 320 385 435 750
800 410 490 555 330 395 450 800
900 435 520 585 355 425 480 900
1000 455 545 615 375 445 500 1000
1250 495 590 665 405 485 545 1250
1500 520 625 705 435 520 585 1500
1750 545 650 735 455 545 615 1750
2000 560 665 750 470 560 630 2000

Примечание. См. дополнительные таблицы размеров проводов из списка ниже.

При температурах окружающей среды, отличных от 30°C, необходимо учитывать поправочные коэффициенты.

Ознакомьтесь с Условиями использования и Политикой конфиденциальности для этого сайта. Ваше мнение очень ценится. Дайте нам знать, как мы можем улучшить.


Размеры электрических проводов и потребляемый ток.


Главная > Электрика > Сечения проводов и потребляемый ток

При самостоятельном подключении электрических устройств чрезвычайно важно использовать провод соответствующего размера для величины тока, потребляемого устройством.Ниже приведено краткое руководство о том, какой размер провода использовать для размера потребляемого тока устройства.

Важно: Это общее руководство, никогда не превышайте 80% от номинала в амперах. Например: если цепь может потреблять 15 ампер, вам необходимо установить цепь на 20 ампер.

Примечание: Если длина прокладки кабеля превышает 300 футов, необходимо учитывать падение напряжения в цепи.

Размер провода / AWG. Максимальный ток алюминиевого провода Максимальный ток медного провода
0000 калибр 200 ампер 253 ампера
000 калибр 175 ампер 214 ампер
00 калибр 150 А 186 ампер
0 калибр 125 А 163 А
2 калибра 100 ампер 119 ампер
4 калибра 60 А 89 ампер
6 калибр 40 А 65 А
8 калибр Н/Д 48 ампер
10 калибр Н/Д 30 А
12 калибр Н/Д 20 ампер
14 калибр Н/Д 15 А

Важно отметить, что вы не будете использовать алюминиевый провод для подключения розеток, выключателей или приборов. В наши дни это действительно вступает в игру только с вашей домашней сервисной панелью.

Размеры проводников для служебных фидеров.

В таблице ниже указаны размеры и типы проводников для 3-проводных однофазных бытовых сетей 120/240 В и фидеров.

Медь Алюминий Рабочий ток
4 г 2 г 100
3g 1 г 110
2 г 1/0 125
1 г 2/0 150
1/0 3/0 175
2/0 4/0 200
3/0 250 225
4/0 300 250
250 350 300
350 500 350
400 600 400

Если у вас возникли проблемы, не рискуйте.
Обязательно ознакомьтесь с положениями Национального электротехнического кодекса и местных правил. Если вы все еще не знаете, как правильно подключить схему, над которой вы работаете, вам необходимо связаться с квалифицированный электрик в вашем районе. Вы также можете задавать вопросы на нашем форуме.

Связанные ресурсы:

  • Справочник национальных электротехнических норм и правил 2008 г.
  • Национальная электротехническая кодовая книга 2008 г.
  • Иллюстрированные изменения кода Stallcup, издание 2008 г.
  • Полное руководство по домашней проводке (серия полных руководств Black and Decker)
  • Упрощенная проводка
  • Руководство по использованию национальных электротехнических норм и правил
  • Профессиональный справочник по реконструкции и ремонту жилых помещений
  • Вернуться к началу > Электропроводка Главная > Электрика > Сечения проводов и потребляемый ток

    Отказ от ответственности: Вы понимаете, что несете личную ответственность за свою собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
