Какой провод выбрать для проводки в квартире: Какие кабели и провода использовать для проводки в квартире

Содержание

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос — какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника — задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

  • Причины для замены кабелей
  • Отличия кабелей от проводов
  • Важнейшие характеристики кабельной продукции
    • Материал и конструкция кабеля
    • Подробнее о сечении кабеля
    • Толщина жильной изоляции
    • Толщина оболочки кабеля
    • Правила чтения маркировки кабеля
    • Цвета кабельных жил
    • Упаковка и сертификаты соответствия
    • Внешнее состояние кабельной продукции
  • Существующие разновидности изделий
  • Популярные разновидности электропроводки
    • Вариант #1 — кабель ВВГ
    • Вариант #1 — кабель NYM
  • Тонкости подключения электрообрудования
  • Какие провода не подходят?
    • Изделие #1 — провод ПВС
    • Изделие #2 — провода ШВВП, ПВВП
  • Выводы и полезное видео по теме

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

  1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
  2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций — кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

В пределах жилого объекта разница в передаче и качестве электрозаряда многопроволочной и однопроволочной проводкой фактически не ощущается. Однако провод с одной проволокой в качестве жилы гораздо дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным типом провода. Однопроволочный проще использовать в подключении розеток и выключателей

Однопроволочный провод можно повредить в ходе освобождения его от изоляции для подключения, хотя снимать защитную оболочку с него намного проще

Сечение многопроволочного провода является суммой сечений всех входящих в него проволок. В однопроволочных моделях есть абсолютно равный проводник, только сечение у него монолитно

Однопроволочные проводники хуже гнутся, нередко ломаются после нескольких изгибов. Потому их зачастую используют в сооружении постоянной проводки, не предполагающей модернизации и изменения трассы

В прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах применяют кабель с многопроволочными проводами. Их можно сгибать без опасений

В соединении много- и однопроволочных проводов применяются одни и те же методы. Однако использовать клеммы в сборке систем из многожильных проводов должны быть особыми

Скрутками соединяют провода сейчас только опытные электрики. Если они применялись в сооружении проводки из однопроволочных проводов, то предполагается, что узел больше не будет разбираться

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

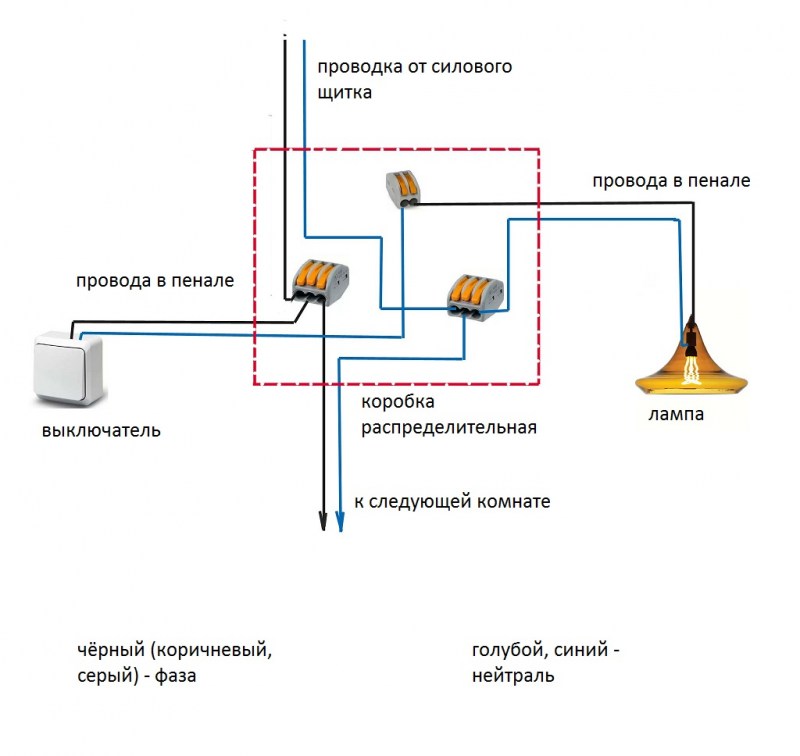

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм2 способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм2). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

  • П – провод либо изоляция из полиэтилена;
  • В – поливинилхлоридная (ПВХ) изоляция;
  • К – контрольный кабель;
  • Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

  • В – ПВХ-изоляция;
  • Р – резиновая оболочка;
  • П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

  • нг – изоляция кабеля имеет пониженную горючесть;
  • Шв — защитный герметичный провод; ПВХ-шланг;
  • LS – при плавление провода выделяется мало дыма;
  • Бб – защитная оболочка, состоящая из двух стальных лент;
  • Э — экранированный кабель;
  • Б — бронированный провод;
  • з — кабель с заполненными промежутками между проводниками;
  • П – плоский провод;
  • Г — кабель, имеющий повышенную гибкость;
  • ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

  • наименование изготовителя;
  • год выпуска;
  • число жил;
  • сечение;
  • напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

  • Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
  • Синие провода обозначают ноль (N).
  • Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

  • название завода либо фирменный товарный знак;
  • марку кабельной продукции;
  • дату изготовления;
  • ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
  • число отрезков с обозначением длины;
  • номер барабана;
  • вес проводника;
  • знак соответствия;
  • отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском — ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

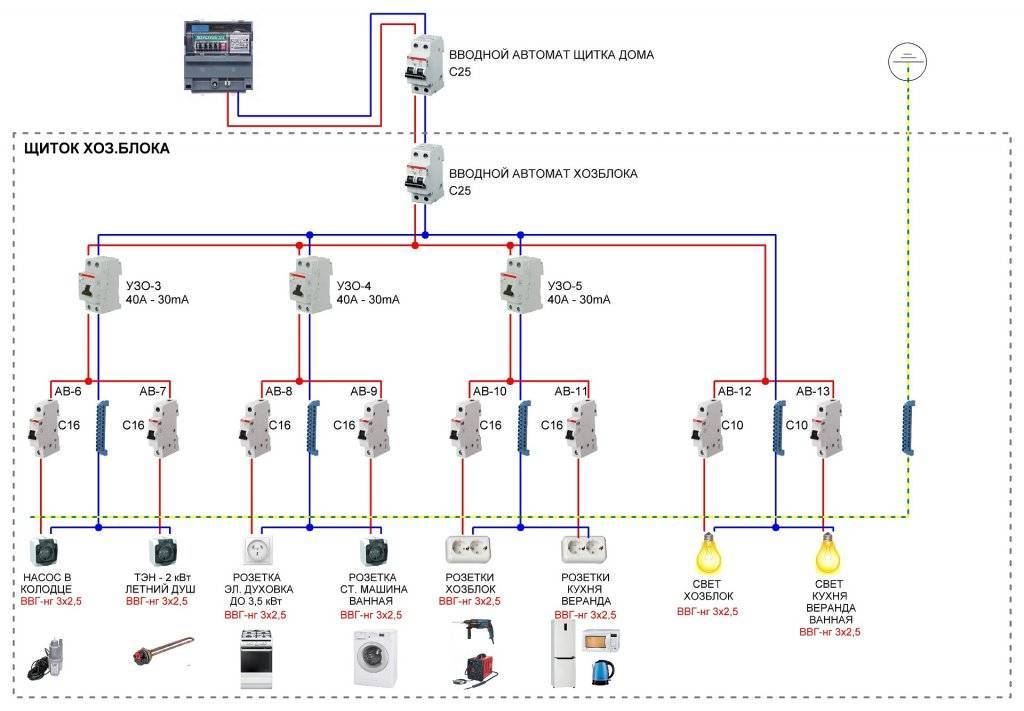

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм2. Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Согласно регламенту ПУЭ 7, рекомендациям пункта 2.1.48 кабельную продукцию для устройства проводки требуется выбирать в соответствии с назначением, указанным ее производителем

В устройстве слаботочных линий, нагрузка на которые не превышает 24В, используют электрошнуры ШВВП

Если требуется организация дополнительного контура для уравнивания потенциалов, применяют провод с маркировкой ПВЗ и аналогичные длинномерные изделия

Для прокладки электропроводки, устраиваемой для питания мощных потребителей, используют кабель ПВС 3×6мм². Его используют для прокладки линий питания варочных поверхностей, электроплит, двухдверных холодильников и подобного оборудования

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

  • ВВГ – основной тип, характеристики которого приведены выше.
  • ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
  • ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
  • ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабель, в маркировке которого указан тип ВВГнг-LS, является наиболее подходящей продукцией для устройства проводки в жилье. Его нельзя назвать абсолютно безопасным, но он намного безопаснее кабелей ВВГ и ВВГнг

При пожаре гореть и плавиться будет вся изоляция кабелей. Однако в изоляции кабеля ВВГнг-LS значительно меньше галогенов, чем в изоляции ВВГ и ВВГнг. Их содержание позволяет быстро эвакуироваться людям без получения серьезных отравлений

Самым безопасным для устройства домашней проводки считается кабель ППГнг-HF, в изоляции которого вообще нет галогенов. При плавлении и тлении он не выделяет отравляющих веществ

Кабель с наличием в маркировке буквенных обозначений ВВГ и ВВГнг запрещен для устройства проводки в жилье. Несмотря на то, что второй вариант относится к негорючим, при тлении он будет выделять галогены в опасной для жизни и здоровья концентрации

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

  1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
  2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
  3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Какой кабель использовать для проводки в квартире

Какой кабель использовать для проводки в квартире


При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько — это уже вопрос.

Некачественная проводка — причина пожара

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Медный или алюминиевый

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение кабеля

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.

Сечение жилы,

кв.мм.

                                                        Медные провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0

Сечение жилы,

кв.

мм.

                                                  Алюминиевые провода
Напряжение 220 В Напряжение 380 В
       Ток, А Мощность, кВт         Ток, А Мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3

Количество жил

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Качество кабеля

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Марки кабеля

При ответе на вопрос: какой кабель использовать для проводки в квартире, продавцы, как правило, рекомендуют четыре марки:

  • ПВС — Провод в Виниловой оболочке Соединительный;
  • ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский;
  • АВВГ — Алюминиевый кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая;
  • ВВГ — медный кабель с Виниловой изоляцией, жила в Виниловой оболочке, Голая.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС — это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ — это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог:

если хотите делать ремонт у себя в квартире и не знаете какой кабель выбрать — ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры — освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/


2) Для юридических лиц – это

https://ptk-veles. in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Новости Все новости

Велес против фальсификации на рынке кабельной продукции



Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»

Статьи Все статьи

Таблица максимальной намотки кабеля на барабан

При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …

Особенности установки электропроводки в деревянном доме

Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …

Как грамотно выбрать профессионального электрика

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту домашней проводки, вооружитесь базовой информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 11

Семейный мастер на все руки

Типы электрических кабелей: основы

Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2 / 11

Family Handyman

Кабель и провод

Люди часто используют эти термины как синонимы, но есть разница:

  • Кабель — это сборка из двух или более проводов в одной оболочке.
  • Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3 / 11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4 / 11

Семейный мастер на все руки

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, в 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5 / 11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля говорит о толщине провода внутри оболочки, а также о силе тока в цепи.

Белый = 14-го калибра, 15-амперная цепь

Желтый = 12-го калибра, 20-амперная цепь

Оранжевый = 10-го калибра, 30-амперная цепь

Black . = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6 / 11

April Cat/Shutterstock

Не все кабели имеют цветовую кодировку

Цветовая маркировка оболочки кабеля началась в 2001 году и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар.

7 / 11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электроэнергии.

8 / 11

NM-B — неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных выключателей и разделенных цепей розеток.

9 / 11

Семейный мастер на все руки

UF – подземный кабель питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.

10 / 11

Семейный мастер на все руки

MC — кабель в металлической оболочке

Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой. Комбинация алюминиевого провода, оболочки и металлических коробок заземляет цепь.

11 / 11

Многожильный провод по сравнению с одножильным

Многожильный провод более гибкий, чем сплошной. Если вы протягиваете провод через кабелепровод, многожильный провод облегчает обход углов и изгибов кабелепровода. Однако, если ситуация требует проталкивания проводов через кабелепровод, вам следует использовать сплошную проволоку.

Первоначально опубликовано: 04 февраля 2021 г.

Брэд Холден

Брэд Холден, помощник редактора The Family Handyman, занимается изготовлением шкафов и мебели уже 30 лет. За это время он проглотил столько щепок и проглотил столько опилок, что практически сделан из дерева.

Базовая электрическая проводка для дома, размеры проводов и пожарная сигнализация

При электропроводке в доме есть много типов проводов на выбор, некоторые медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении. В целом, однако, есть только пара разновидностей, используемых для проводка жилого дома.

Romex Cables



Romex (показан желтым цветом выше) — торговое название типа электрический проводник с неметаллической оболочкой, т. обычно используется в качестве ответвления жилой разводки. На самом деле, Romex будет быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены несколько основных фактов о проводке Romex:

  • Romex™ тип жилой проводки, классифицируемый по Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
  • Проводники
  • NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. покрытие на кабеле NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажных средах, таких как подвалы.
  • Подземные фидерные проводники кажутся похожими на NM и Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый сердцевину и не может быть «прокручен» между пальцами.

Следующие правила NEC применяются к Romex проводники:

  • Они должны быть защищены, закреплены и закреплены коробки устройства, распределительные коробки и светильники.
  • Поддерживающие устройства, которые могут повредить кабели, такие как согнутые гвозди и перегруженные скобы не допускаются.
  • Кабели NM и NMC должны быть закреплены через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому правило может провисать и уязвимы для повреждений.
  • Предназначены для постоянной проводки в домах и не следует использовать в качестве замены проводки прибора или удлинители.

Romex используется для большинства осветительных и розеток цепи в вашем доме. Romex будет иметь маркировку «12-2» или «12-3». Первая цифра указывает на сечение провода. Обычно вы выбираете 10, 12 или 14 калибр. Секунда число указывает количество проводников. 12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод провод для заземления. У Romex 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных выключателей света, которые рассматриваются позже.

12 калибр Romex рассчитан на 20 ампер и обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых применения, рассчитан на 15 ампер и имеет серую рубашку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей. сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. это очень распространено сейчас-дней, а не работает 14 калибра. В дополнение к Romex, электропроводка дома также требует несколько больших калибровочные провода для приборов большой мощности. Ваш кондиционер или электрическая плита попадет в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

Калибр проволоки или тип Номинальная сила тока Общее использование
14-2 Ромекс 15 А Цепи освещения
12-2 Ромекс 20 А Цепи освещения и розетки, холодильник
10-2 Ромекс 30 А Электрический водонагреватель, плинтусные нагреватели
10-3 Ромекс 30 А Электрическая сушилка для белья
Кабель диапазона 6/3 Cu 50 А Диапазон, Тепловой насос, Электрический по требованию Водонагреватель
2 Калибровочная медь 100 А Центральное электрическое отопление
АЛЮМИНИЙ 1/0 СЕР 100 А Алюминий 1/0-1/0-1/0-2 Сервисный питатель провод для щита 100 А
АЛ 4/0 СЕР 200 А Алюминий 4/0-4/0-4/0-2/0 Служебная фидерная проволока для Панель выключателя 200А

Чтобы точно определить, сколько ампер вы можете использовать через провод определенного калибра и для получения более подробной информации о выборе Соответствующая проводка манометра нажмите здесь.

Общая электрика Схемы подключения

Часто задаваемые вопросы по электротехнике

Калибр проводов и напряжение Калькулятор дропа

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 гг.) Электротехнические инструкции и нормы

Предварительный ввод Электрический и тяговый кабель

Выключатели и Предохранители

Типы проводов и размеры

Сервис

Электрика — установка основной линии обслуживания

Пожар/дым Установка сигнализации

Проводка дверного звонка

Проводка телефона

Низковольтная проводка

Выводы кабелей

Нажмите на значки ниже, чтобы получить наши Соответствие NEC ® Электрические характеристики Calc Elite или Electric Toolkit, оба для Android. Electrical Calc Elite предназначен для решения многих ваших общих проблем. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
