Какой трубой делать разводку воды в доме: Какой трубой разводить воду в доме? | Статьи

Содержание

от насосной станции, от скважины, от центрального водопровода, пошаговая инструкция, фото

Автор Schpilleffan На чтение 7 мин Просмотров 1.6к. Обновлено

Прокладка труб – дело ответственное и не терпящее пренебрежения. Неправильная разводка воды в частном доме может стать причиной множества проблем – от скачков давления до выведения всей системы из строя. Поэтому так важно учесть все нюансы при составлении схемы, подобрать материал и диаметр труб и произвести монтаж с соблюдением всех требований.

Содержание

  1. Выбор схемы разводки
  2. Последовательность схемы водоснабжения
  3. Какие трубы выбрать
  4. Способы разводки труб водоснабжения в частном доме
  5. От насосной станции
  6. От скважины
  7. От центрального водопровода

Выбор схемы разводки

Решение вопроса включает в себя несколько аспектов, самые важные из которых – параметры системы и предполагаемая интенсивность водопотребления.

На последний фактор влияет, будет ли проживание в доме постоянным или сезонным, а также количество жильцов и бытовых приборов, которые придется обслуживать.

Возможен выбор из двух схем:

  1. Тройниковое соединение. В этом случае все краны на кухне и в ванной, душевая, санузел и т. д. подключаются последовательно. Такой способ позволяет сэкономить на материалах – трубах и соединительных фитингах, но у него существуют определенные недостатки. Так, при падении давления в системе напор воды, особенно в самых удаленных точках, будет снижаться. Тем, кто проживает в домах с подобной схемой разводки, знакома ситуация, когда при включении крана на кухне или спуске воды в бачке падает напор воды в душе.
  2. Параллельное соединение предполагает установку коллектора, от которого тянутся отдельные линии к каждой точке водопотребления. Это позволяет пользоваться одновременно душем, краном на кухне и стиральной машиной, сохраняя стабильное давление в системе. Такая схема более удобна с точки зрения эксплуатации, но гораздо дороже в реализации.
    Потребуется больше труб, соединительной аппаратуры и коллектор или два, если горячая вода подается отдельной линией.

Способы монтажа внутридомовой линии:

  1. Глухой метод. Заключается в установке заглушки в конце магистрали. Такой метод более экономичен, но эксплуатация водопровода будет связана с некоторыми неудобствами – после открывания крана придется подождать, пока жидкость заполнит систему до тупика, и только после этого она польется из крана.
  2. Замкнутый. В этом случае вода циркулирует по системе непрерывно. Такая схема более удобна, но реализовать ее дороже. Кроме большего количества труб и соединительной арматуры потребуется циркуляционный насос.

Внимание!
В целях снижения расходов специалисты рекомендуют при разводке воды в частных домах комбинировать оба способа. Линию ХВС прокладывать глухой, а на ГВС обустраивать циркуляцию.

Последовательность схемы водоснабжения

Чтобы обустроить разводку своими руками, требуется ясное представление о пролегании коммуникаций по всей длине магистрали.

Схема выглядит таким образом:

  1. Водный узел. Это может быть колодец, скважина или врезка в центральный водопровод. В случае необходимости оснащается погружным или поверхностным насосом.
  2. Магистраль, подводящая воду от источника к дому. Как правило, трубы прокладываются под землей. Глубина укладки зависит от климатической зоны – учитывается степень промерзания почвы в зимнее время.
  3. Точка ввода. Поскольку соединение между защищенной грунтом линией и внутридомовыми коммуникациями находится на поверхности вне помещения, требуется оборудовать точку ввода хорошей теплоизоляцией.
  4. Гидроизолятор. Как правило, его устанавливают в подвальном или цокольном этаже помещения. Он необходим для контроля за перекачивающим оборудованием и призван предотвратить неоправданные включения, ведущие к быстрому износу. Также в этой точке устанавливаются контрольно-измерительные приборы: манометр, реле давления и сухого хода.
  5. Система очистки воды. Может представлять собой комплекс фильтров, обеспечивающих удаление примесей и смягчение воды. В последнее время популярны установки обратного осмоса, позволяющие произвести тонкую очистку.

Фото поможет наглядно представить водоснабжение частного дома. На картинке представлена схема проведения водопровода от скважины:

От точки ввода производится разводка. При использовании параллельного соединения схема выглядит приблизительно так:

  1. Сразу после гидроаккумулятора врезается тройник, разделяющий поток на 2 направления – на бытовые и хозяйственные нужды. Под последними понимают полив, мойку машин и др. Устанавливается запорный кран.
  2. Далее идет короткая магистраль до фильтрующей системы.
  3. От фильтров врезается тройник. Линия делится на 2 основных направления – к коллектору холодной воды и к бойлеру, осуществляющему нагрев и далее – до коллектора горячей воды.
  4. Затем прокладывается трубопровод до каждой точки водопользования.

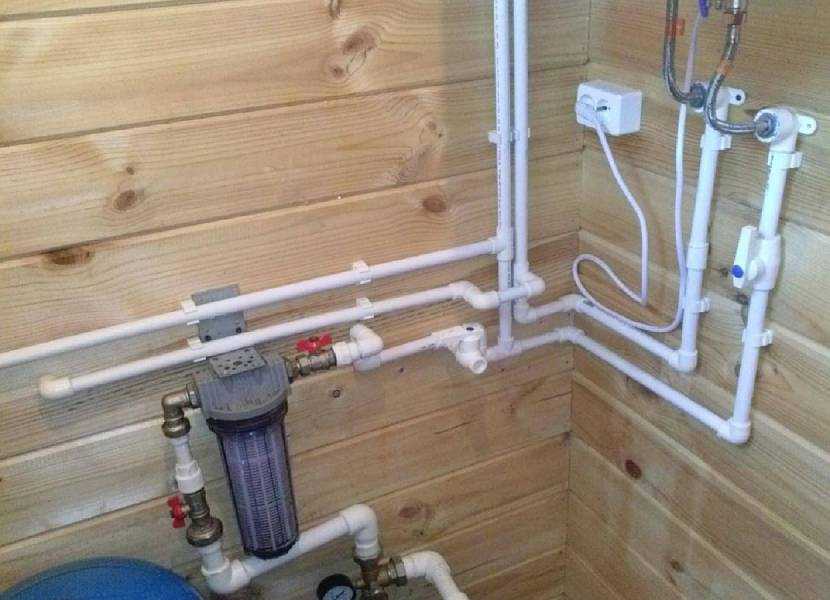

Примерную схему разводки воды в частном доме можно увидеть на фото:

Внимание!
При прокладке внутридомовых линий рекомендуется каждую точку разбора оборудовать запорными кранами. Это позволит ремонтировать и заменять оборудование, не перекрывая воду во всем здании.

Какие трубы выбрать

Прежде всего ориентируются на протяженность линии – чем она длиннее, тем больший диаметр потребуется. Учет этого параметра, с одной стороны, позволяет сэкономить на монтаже, а с другой, – не создавать шума при прохождении воды по трубам. Выбор осуществляется следующим образом:

  • для коротких линий протяженностью менее 10 м будет достаточно труб d 20 мм;
  • если ветка имеет длину до 25 м – d 25 мм;
  • для трубопроводов более 25 м выбирают d 32 мм.

Также диаметр зависит от интенсивности расхода воды. Этот параметр особенно важен при расчете размера трубы, идущей от коллектора. Если она окажется узкой, это может привести к нарушениям в работе системы. Чтобы высчитать расход, требуется сложить литраж воды со всех точек в доме. Пропускная способность крана в среднем составляет 5 л/мин. Диаметр трубы от коллектора должен быть:

  • при расходе до 30 л/мин. – 25 мм;
  • 30-50 л/мин. – 32 мм;
  • больше 50 л/мин. – 38 мм.

В плане материала сегодня существует большой выбор:

  1. Медь – устойчива к коррозии, долговечна, но такие трубы дорого стоят;
  2. Металлопластик – изделия из алюминия с полимерным покрытием не восприимчивы к коррозии и образованию отложений. Но не выдерживают высоких температур. Рекомендовано использовать только для ХВС.
  3. Сталь – обладает хорошими эксплуатационными характеристиками, но сложна в монтаже, так как требуют нарезки резьбы в каждом соединительном элементе.
    В последнее время стальные трубы используют редко.
  4. Полипропилен – надежный материал, удобный в эксплуатации. Но для прокладки линий потребуется специальное оборудование.

Внимание!
Рекомендуется комбинировать трубы – для внешнего ввода использовать медные, а для оборудования внутридомовой линии — металлопластиковые или полипропиленовые.

Способы разводки труб водоснабжения в частном доме

При оборудовании трубопровода, снабжающего частный дом, большое значение имеет выбор водного узла, от которого будет происходить питание линии. Существует несколько вариантов решения этого вопроса.

От насосной станции

Если источником служит колодец или узкие обводные трубы, потребуется установка дополнительного оборудования в виде поверхностного агрегата. Насосные станции бывают 3 типов:

  1. Со встроенным эжектором. Способны поднимать воду до 40 м за счет использования центробежного насоса. Отличаются высокой надежностью, но в работе такие станции сопровождает сильный шум.
  2. С выносным эжектором. Работают практически бесшумно, способны поднимать струю воды до 40 м. Но в случае попадания в систему воздуха могут отключаться из-за перегрева.
  3. Безэжекторные. Состоят из нескольких резервуаров, каждый из которых оборудован собственным насосом. Могут осуществлять забор воды с глубины до 10 м и использоваться несколькими потребителями. К недостаткам относится сложность в установке и высокая цена.

Выбор насосной станции зависит от условий эксплуатации и индивидуальных предпочтений.

От скважины

При обустройстве такого подключения большое значение имеет выбор насоса, отвечающего за бесперебойную подачу воды в систему. Для глубоких артезианских скважин требуется погружной насос диаметром не менее 3-4 см. Обязательно стоит позаботиться о наличии системы защиты от «сухого хода». Кроме того, потребуется установка кессона – резервуара, с помощью которого подключают насос и в дальнейшем контролируют его работу.

От центрального водопровода

Если недалеко от объекта проходит магистраль, сделать подключение несложно. Потребуется только согласование с районной администрацией и разрешение от регионального управления водоканала. В этом случае организация, обслуживающая водосети, произведет врезку в соответствии со всеми стандартами, а рытье траншей будет производится спецоборудованием. Само подключение в этом случае можно осуществить в течение 1 рабочего дня.

При наличии навыков и умений разводку воды в частном доме можно осуществить самостоятельно. Для выбора схемы используют готовые решения или заказывают индивидуальный проект.

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

  • 1 Разновидности схем водопроводной разводки
    • 1.1 Последовательный тип подключения
    • 1.2 Параллельная разновидность подключения
    • 1.3 Разновидности по способу подачи жидкости
  • 2 Разработка схемы своими руками
    • 2.1 Основные точки системы
    • 2.2 Особенности прокладки скрытой, открытой системы
  • 3 Рекомендации

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.

Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.

Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.

В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

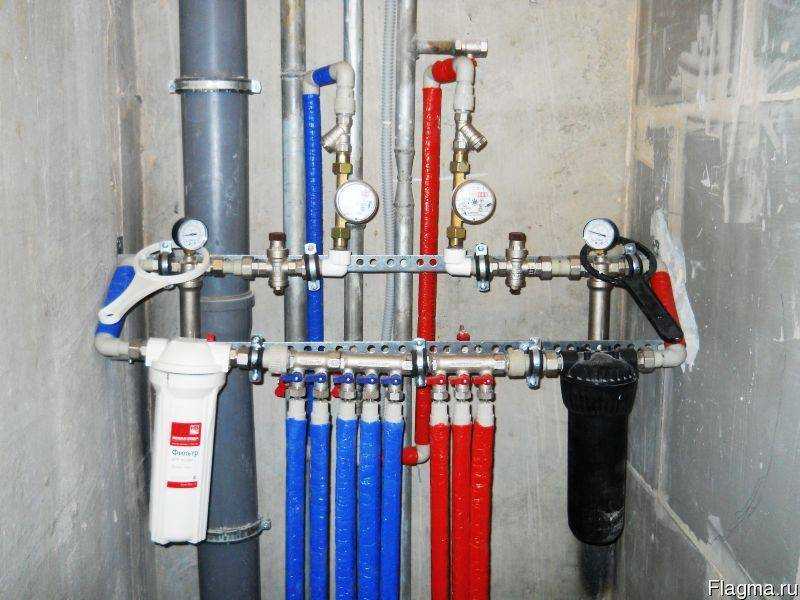

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:

1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.

2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.

3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.

4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

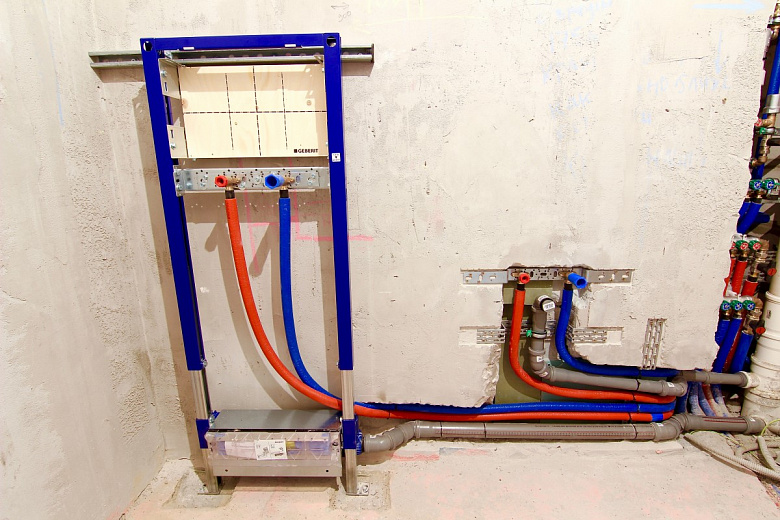

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.

Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам.

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Все участки соединений должны быть из труб одной серии, детали ревизии и арматуры должны быть доступны для ремонта.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

Трубы и домашняя сантехника для самодельных сантехников

Как работают водопроводные трубы в доме, со схемой стандартных материалов и размеров труб для домашнего водоснабжения, канализации и канализации

В этой статье:

Типы труб
Как размеры водопроводных труб
Советы сантехникам-самородкам

Дом обслуживают два основных типа сантехники: водопроводные и дренажно-канализационно-вентиляционные. Трубы подачи воды находятся под давлением, а дренажно-сбросно-вентиляционные трубы работают под действием силы тяжести. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Домашние водопроводные системы © Don Vandervort, HomeTips

Водопроводные трубы

Магистральный водопровод, подсоединенный к магистрали водопроводной компании или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как из пожарного гидранта хлещет вода, вы имеете некоторое представление о том, какое давление движет водой.

Как только вода поступает в ваш дом, основной подвод делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды. Трубы горячей и холодной воды часто параллельны друг другу.

Системы дренажа отходов используют гравитацию для направления отходов в канализацию. Стог грунта, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основной водосток, обычно под домом, который опорожняется в канализацию или септик.

+

Найдите ближайших к вам сантехников, прошедших предварительную проверку

Получите бесплатные ставки прямо сейчас!



Вентиляционные трубы предотвращают попадание канализационных газов в ваш дом, а сифоны — заполненные водой изгибы труб — предотвращают попадание газов в канализацию. Вентиляционные трубы могут соединяться с грунтовыми трубами или выходить прямо через крышу. Типы сплошных труб



Типы труб

Одна общая черта всех водопроводных систем — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции. Белые пластиковые, медные и гальванизированные (серебристые) трубы диаметром от 1/2 до 1 дюйма обычно переносят воду, хотя некоторые трубы из оцинкованной стали, черной стали и гибкие медные трубы того же размера могут перекачивать газ.

Черные пластмассовые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-канализационной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основной стог грунта, сливную и вентиляционную линии, которые обслуживают туалеты и другую сантехнику. Трубы диаметром 1 1/2 дюйма и больше обычно обслуживают другие канализационные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных пылесосов. Вот видео о том, как выбрать трубы для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для подачи воды к льдогенераторам, диспенсерам горячей воды, фильтрам для воды и т.п. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и смесителям, а также гибкие трубы, предназначенные для подачи газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластмассовые трубы соединяются различными фитингами, предназначенными для соединения отрезков по прямой линии, поворота углов, разветвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже приведены основные типы труб.



Жесткая медная труба

Жесткая медная труба широко используется для водопровода. Она прочная и долговечная, устойчива к минеральным отложениям и может работать как с холодной, так и с горячей водой. Медная труба © Don Vandervort, HomeTips

Труба для жесткой подачи продается трех толщин: M (тонкостенная), L (среднестенная) и K. (толстая стена). Большинство наземных водопроводов относится к типу M.



Мягкая медная труба

Труба из мягкой меди дороже, чем труба из твердой меди, но она достаточно гибкая, чтобы ее можно было проложить без такого количества фитингов, как из жесткой меди. Тип L чаще используется, чем тип M, для надземных применений.

Оба типа медных труб могут быть соединены с помощью припаянных фитингов или развальцовочных/компрессионных фитингов, которые можно разобрать.



Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартными для водопровода до 1960 и до сих пор распространены. Гальванизированное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренняя часть труб забивается минеральными отложениями и в конечном итоге подвергается коррозии. Оцинкованная стальная труба © Don Vandervort, HomeTips

Водонепроницаемые соединения выполняются с помощью резьбовых фитингов. Оцинкованная стальная труба большего диаметра используется для вентиляционной канализации в некоторых домах.

Для предотвращения коррозии в результате электролиза, возникающего при соединении двух разнородных металлов, везде, где медь соединяется со стальной трубой, следует использовать диэлектрический соединитель.

Труба из черного железа аналогична оцинкованной стали, но, поскольку она не устойчива к коррозии, используется в основном для газопроводов в домах.

+

Найдите ближайших к вам сантехников, прошедших предварительную проверку

Получите бесплатные ставки прямо сейчас!



Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорогая, простая в установке и не подвержена коррозии. Тем не менее, в некоторых местах пластиковые трубы не разрешены для водопровода, поэтому проконсультируйтесь с вашим строительным отделом.

Пластиковая (АБС) труба © Дон Вандерворт, HomeTips

Для изготовления труб используется несколько типов пластика. Жесткая труба может быть из ПВХ (поливинилхлорид), ХПВХ (хлорированный поливинилхлорид) и АБС (акрилонитрил-бутадиен-стирол). ПВХ обычно не используется для водопровода с горячей и холодной водой, только для дренажных труб DWV, канализационных вентиляционных труб (DWV). Иногда он используется для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает. ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «С» в начале имеет большое значение в свойствах трубы.

Гибкая пластиковая трубка изготовлена ​​из PE (полиэтилена). Все пластиковые трубы рассчитаны на давление, которое они могут выдержать; этот рейтинг проштампован на внешней стороне трубы. Сантехнические нормы не разрешают использование ПЭ (он же ПЭВП) для водопровода с горячей и холодной водой внутри здания, но ПЭ используется для наружных водопроводных сетей, водопроводов и т.п.



Чугунная труба

Чугунная труба — это прочный и долговечный материал, используемый для сантехники DWV. Распространены два типа: старый тип «ступица» или «раструб», соединенный вместе свинцом и пакли, и более новый тип «без втулки» или «без втулки», которые соединяются специальными резиновыми прокладками и нержавеющей сталью. ленточные хомуты, называемые «муфтами без ступицы».

Муфта без ступицы соединяет отрезки чугунной трубы. Fernco



Как определить размеры водопроводных труб

При установке новых сантехнических приборов или приборов в вашем доме первое, что вам нужно учитывать, это достаточно ли хорошее давление воды для ваших дополнений. Ознакомьтесь с местными строительными нормами, чтобы узнать «единицы приспособления» (рейтинг, который представляет кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется для подключения.

Если вы планируете капитальный ремонт или пристройку, чтобы выяснить, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики всех ваших приборов и приборов, а затем приблизите длину распределительных труб. В большинстве случаев магистральный трубопровод от улицы до вашего дома имеет диаметр либо 3/4, либо 1 дюйм, подающие ответвления используют трубу диаметром 3/4 дюйма, а трубы для отдельных компонентов – 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над водопроводом. Для идеального напора воды на второй и третий этаж вам может понадобиться труба большего размера. Местные строительные нормы и правила могут помочь вам определить правильный размер трубы в таких ситуациях.

Советы для сантехников-самоучек

Итак, теперь, когда вы определились, какой тип труб использовать для сантехнических работ дома, вот очень полезное видео от Хулио Калуори из Go2Learn. В этом видеоролике показаны распространенные ошибки, которые делают самодельщики при самостоятельном ремонте сантехники, например, неправильные методы пайки меди или соединения разнородных труб вместе.

Медная труба с меткойpipepipesplumbing

Материалы, используемые в водопроводных трубах

В трубах, используемых для транспортировки питьевой воды в домашней водопроводной системе, используются материалы, отличные от тех, которые используются для труб, по которым подается сточная вода. В вашем доме может быть водопроводная система, в которой для водопроводных труб используется только один тип материала, но не удивляйтесь, обнаружив несколько типов труб, особенно в старых домах, в которых неоднократно ремонтировалась или обновлялась сантехника.

Вот некоторые распространенные материалы, используемые для водопроводных труб.

  • 01 05

    Оцинкованная сталь

    Ель / Кевин Норрис

    Оцинкованная труба – это стальная труба, обработанная цинковым покрытием. Это оцинкованное покрытие предотвращает коррозию трубы водой. Когда-то это был самый распространенный тип труб для водопроводных сетей, но из-за труда и времени, затрачиваемых на резку, нарезание резьбы и установку оцинкованных труб, они больше не используются, за исключением ограниченного использования при ремонте. Тем не менее, оцинкованные трубы для водоснабжения по-прежнему используются в более крупных коммерческих целях.

    Если у вас есть дом до 1960-х годов, у вас все еще могут быть оцинкованные водопроводные трубы. Срок службы оцинкованных труб составляет около 40 лет. Если ваша водопроводная система из оцинкованной стали приближается к этому возрасту, вероятно, рекомендуется обновить ее. Если трубы все еще в хорошем состоянии, в хозяйственных магазинах есть множество фитингов, и они могут нарезать оцинкованные трубы и нарезать резьбу в соответствии с вашими потребностями.

  • 02 05

    Медь

    Ель / Кевин Норрис

    Медные трубы в основном используются для распределения горячей и холодной воды, а также регулярно используются в системах отопления, вентиляции и кондиционирования воздуха для линий хладагента. Хотя когда-то он использовался в газопроводах, в некоторых юрисдикциях это больше не разрешено. Медные трубы работают как под землей, так и над землей, но на медь могут воздействовать некоторые почвы, и при использовании под землей она должна иметь защитную оболочку.

    В течение многих лет медь была золотым стандартом для водопроводных труб, так как оцинкованная сталь потеряла популярность. Медные водопроводные трубы могут прослужить до 50 лет, но по мере старения медь истончается, что в конечном итоге приводит к точечным утечкам. Совсем недавно различные формы пластика заменили медь в качестве фаворита, хотя медные трубы и фитинги по-прежнему широко доступны. Из-за цены на медь и более длительных работ, необходимых для установки, многие строители перешли на альтернативные водопроводные трубы, особенно PEX. В зависимости от города, в котором вы живете, или коммерческого или жилого применения, медь по-прежнему широко используется вместо труб CVPC и PEX.

    Медь бывает разной толщины, которая маркируется буквами M, L и K. М — самый тонкий сорт меди. Медь можно соединить различными способами, включая компрессионные фитинги, вставные фитинги или пайку. Медь K используется в подземных применениях и в условиях высокого давления. Медная труба M используется в системах отопления и не разрешена для водопровода в некоторых юрисдикциях, поскольку она не может выдерживать воду под высоким давлением.

  • 03 05

    ПВХ

    Ель / Кевин Норрис

    ПВХ — это аббревиатура, обозначающая поливинилхлорид . Из различных типов пластиковых труб, используемых для водоснабжения, трубы из ПВХ имеют широкий спектр применения в сантехнике, но в основном используются для дренажа. ПВХ редко используется в системах питьевого водоснабжения, и во многих юрисдикциях он не считается безопасным для питья. ПВХ также очень распространен в бассейнах и спа-системах. Труба из ПВХ часто бывает белой, но может быть и других цветов. Вы часто можете сказать, для чего он используется, по цветам и отметкам на трубке. Например, фиолетовая трубка с черными буквами — это 9.0003 иногда используется для оборотной воды. ПВХ также бывает различной толщины, называемой графиком . Графики 40 являются общими для труб, используемых для распределения воды.

    Соединения из ПВХ выполняются с использованием грунтовки, которая смягчает ПВХ, а затем с помощью клея для ПВХ, который сплавляет соединения и трубы. Труба из ХПВХ всегда должна иметь четкую маркировку, если она используется для питьевой (питьевой) воды. В коммерческих целях все трубопроводные системы маркируются.

  • 04 05

    ХПВХ

    Ель / Кевин Норрис

    Аббревиатура ХПВХ расшифровывается как хлорированный поливинилхлорид. Часто (но не всегда) это пластик кремового или не совсем белого цвета. Этот тип трубы может выдерживать температуры примерно до 180 градусов по Фаренгейту или около того (это зависит от графика), поэтому его можно использовать как для линий горячей, так и для холодной воды.

    По данным Международной ассоциации сертифицированных домашних инспекторов (InterNACHI), CPVC 9Трубы 0003   и ПВХ обычно служат от 50 до 80 лет в идеальных условиях, хотя в некоторых случаях также сообщается о раннем выходе из строя.

    Как и в случае с ПВХ, при соединении ХПВХ необходимо использовать грунтовку и клей. Кроме того, убедитесь, что в клее указано, что его можно использовать на ХПВХ.

  • 05 05

    PEX

    Ель / Кевин Норрис

    PEX означает сшитый полиэтилен марки . Иногда его называют XLPEl. Обладая хорошей устойчивостью как к горячим, так и к холодным температурам, PEX обычно используется как для линий горячей, так и для холодной воды в домах, а также для водяных систем отопления (таких как системы лучистого пола).

    PEX считается более долговечным, чем медь, с вероятным сроком службы более 50 лет. Для профессиональных сантехников трубы PEX в настоящее время в значительной степени заменили медь и другие пластмассы, используемые для водопроводных труб. Они предпочитают PEX из-за его низкой стоимости и потому, что он поставляется в виде длинных рулонов труб, которые легко транспортировать. Поскольку гибкую трубку можно сгибать вокруг углов, требуется меньше колен и других фитингов, что ускоряет установку.

    PEX можно соединить разными способами, включая вставные фитинги и обжимные кольца, закрепленные специальными инструментами PEX.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
