Что такое трёхходовой клапан — виды и принцип работы. Жми!

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

Устройство

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе.

Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:

  • корпус;
  • шток с запорной шайбой или металлический шарик;
  • гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

[advice]Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.[/advice]

Виды

Они различаются по способу управления.

Условно можно поделить на клапаны:

  • с ручным управлением;
  • с термоголовкой;
  • с электроприводом;
  • гидравлические;
  • пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

[warning]Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.[/warning]

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод.

От устройства привода зависит качество функционирования всей системы отопления.

[advice]Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива.[/advice]

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы.

От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

[warning]Совет специалиста: монтаж системы отопления в доме должны проводить квалифицированные исполнители.[/warning]

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:

  • количество контуров в отопительной системе;
  • конструктивная особенность управления клапаном;
  • диаметр входного патрубка;
  • пропускная способность трубопроводов системы отопления;
  • материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

[advice]Совет от редакции: лучше такой сложный вопрос, как выбор клапана, доверить специалисту. От правильно сделанного выбора будет зависеть работоспособность системы отопления.[/advice]

По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Оцените статью: Поделитесь с друзьями!

Назначение 3-х и 4-ходовых клапанов


Смесительные вентили (3-х или 4-ходовые клапаны) предназначены для смешивания нагретого теплоносителя, идущего от котла, с остывшим в обратном контуре, или разделения потоков.
При этом:

  • в теплообменник котла поступает вода не холоднее заданной температуры;
  • в системе отопления и, соответственно, в помещении поддерживается комфортный режим;
  • если установлен накопительный бак, клапан управляет его наполнением горячим теплоносителем.

Одна из основных целей применения смесительных клапанов – возврат в котёл воды не холоднее определённого значения, чтобы не допустить конденсации едкого осадка (сажи) на стенках теплообменника

. В любом твёрдом топливе присутствуют оксиды серы и вода. При сгорании эти вещества, по сути, образуют соединения серной кислоты, разъедающие стальные стенки. Кроме того, сажа препятствует эффективной передаче тепла.

Как способ уменьшения конденсата – повышение температуры «обрата» до значений не меньше 40-50 °С.

Разновидности смесительных клапанов

Вентили различают по количеству входных-выходных отверстий: 3-ходовые и 4-ходовые.

Трёхходовые клапаны – наиболее распространены в одноконтурных системах отопления, монтируемых в частных домах или подсобных помещениях.

Четырёхходовые клапаны – более сложные устройства, позволяющие смешивать или разделять потоки сразу в двух контурах.
Смесительные устройства часто используются в системах тёплый пол, где важно поддержание температуры на заданном уровне без выхода за диапазон комфорта.

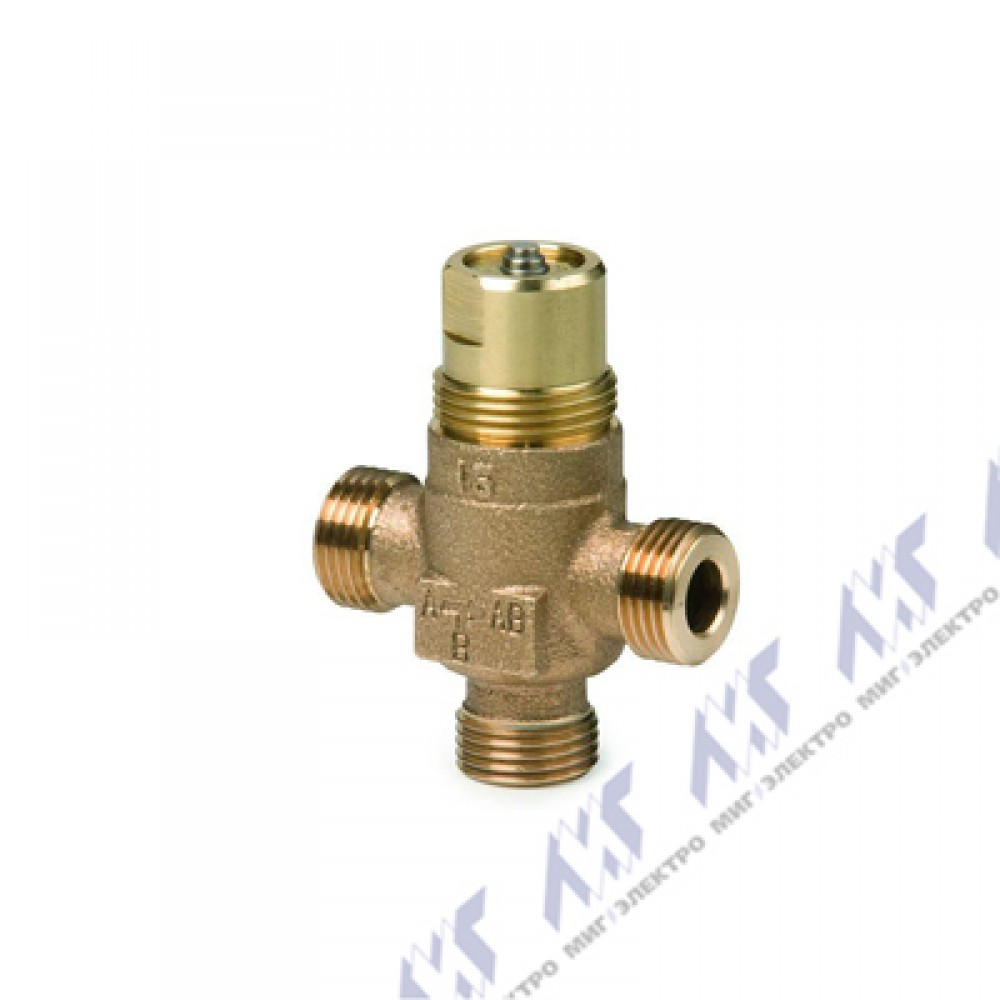

Трёхходовой смесительный клапан

Четырёхходовой смесительный клапан

Виды 3-ходовых вентилей и особенности применения

Термические клапаны – устройства, в которых открытие и смешение потоков происходит при номинальной температуре термоэлемента. К этой разновидности относятся серии VTC511/512 производителя Esbe или их аналоги ATV от Afriso. Температуру открытия можно изменить, заменив термочувствительный элемент.

Пример монтажа:


Термический клапан используется для наполнения накопительного бака

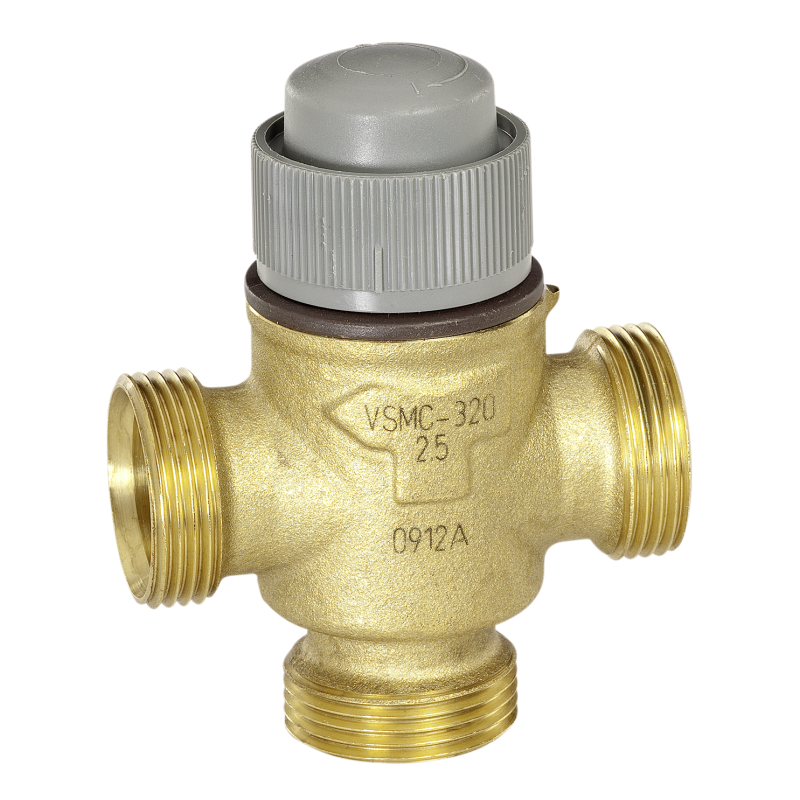

Термостатические клапаны – в отличие от термических, в данных устройствах температура открытия регулируется в диапазоне (20-43 °С или 35-60 °С – для клапанов Afriso ATM, например).

Требуемое значение выставляется поворотом головки (крышки) клапана с нанесённой шкалой. К этой разновидности относят серии Esbe VTA, VTS.
На изделиях наносится цветная маркировка направления смешивания для правильного монтажа.


Недостаток термостатических клапанов – относительно невысокая пропускная способность (Kvs 1,6-4,2).

Примеры монтажа:


Система с контуром ГВС




Система тёплый пол

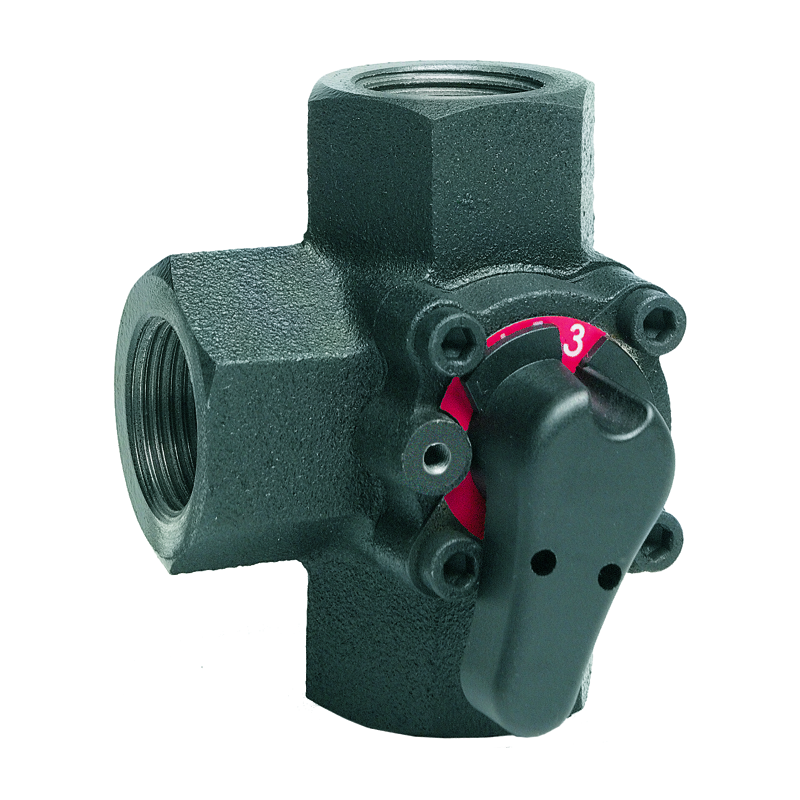

Поворотные смесительные клапаны позволяют пользователю самому вручную установить соотношение смешиваемых потоков – для этого они оборудованы рукояткой со шкалой. Возможно управление вентилем через сервопривод, подключённый к контроллеру.  В таком случае участие человека практически исключается, а система автоматически саморегулируется в зависимости от программы контроллера и показаний температурных датчиков или комнатных термостатов.

К этой разновидности относят серии Esbe VRG, Afriso ARV, которые отличаются высокой пропускной способностью – Kvs от 4 до 40.

Примеры монтажа:

4-ходовые смесительные клапаны

Данные устройства смешивают или разделяют потоки сразу в двух контурах. Наглядно это представлено на схемах внизу. Однако при этом пользователь должен выбрать, температура какого потока будет в приоритете, а также определить место установки циркуляционного насоса.
