Клапан для сброса воздуха из системы водоснабжения: Автоматический клапан для выпуска воздуха

Содержание

Воздух в системе водоснабжения — причины появления и методы удаления: tvin270584 — LiveJournal

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. В статье мастер сантехник расскажет, почему это происходит, чем опасен воздух в системах водоснабжения частных домов, можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения.

Чем опасен воздух в водопроводе

В водоснабжающих сетях воздушные скопления нарушают постоянство и однородность потока воды, краны постоянно «плюются», ведут себя непредсказуемо.

Воздушные пробки скапливаются в одних и тех же местах и могут вызвать ускоренную коррозию трубопроводов и фитингов. В опасности повороты и изгибы труб, где есть возможность задержаться воздушному пузырю.

Воздух в трубах водоснабжения может спровоцировать гидроудар. Неприятное явление постепенно разрушает трубы, вызывая продольные трещины. Со временем в поврежденном месте труба лопается. Довольно долго владелец может не замечать разрушения, это основная опасность гидроударов.

Поэтому очень важно бороться с образованием воздушных пробок и пузырьков.

Почему появляется воздух в водопроводе

Появление различного количества пузырьков воздуха в потоке воды (прерывание потока воды) называют кавитацией.

Возникновение пузырьков в водоподающих магистралях связано с внутренней физико-химической реакцией или проникновением извне.

В первом случае происходит выход газа из самого водного потока, ведь в 1000 литров воды растворено примерно 30 граммов воздуха. Высвобождение газообразной субстанции происходит быстрее, если жидкость течет медленно, и если она нагрета.

Именно по этой причине в трубах горячего водоснабжения пустоты и каверны возникают намного чаще.

Во втором случае в магистральные сети просачивается воздух из внешней среды. Основные причины появления воздуха извне в системе водоснабжения частного дома:

  • При снижении уровня жидкости воздух может подсасывать через обратный клапан;
  • Плохо обтянуты фитинговые элементы с уплотнительными деталями из резины, происходит разгерметизация на стыках;
  • Воздух в водопроводных коммуникациях не удален с первого пуска системы.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах водоснабжения.

На вертикальных участках стояков водоснабжения воздушно-газовые включения поднимаются вверх или пребывают во взвешенном виде. В горизонтальных трубопроводах они всегда «прилипают» к стенкам в наивысшей точке, что может создать кондиции для активного ржавления труб

Когда скорость воды начинает превышать ½ м/с, воздушные скопления начинают двигаться вместе с ней. Если жидкость течёт в контуре быстрее 1 м/с, то воздух в системе водоснабжения разрывается на мельчайшие капсулы и создаётся некая эмульсия из газа и жидкости. Практические наблюдения выявили, что минимальная скорость разрушения подобных скоплений в водопроводе около ¼ м/с. При меньшей интенсивности прохождения потока воздушные пробки в состоянии держаться продолжительное время в одних и тех же участках, что нежелательно.

Как избавиться от воздуха в трубах

Для избавления от воздушных скоплений применяют различные приборы спускного/стравливающего характера. Это и

автоматические спускники воздуха, и механические клапана (к примеру, «клапан Маевского«), и обычная запорная арматура (вентиля, шаровые краны).

Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

  • Выключить насосную станцию.
  • Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения.
  • После чего трубы заполняются опять.

Устройство клапана для сброса воздуха из системы водоснабжения

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке.

Устройство механического клапана

Ручной (кран Маевского) — заглушка с выкручивающимся клапаном под ключ или отвертку. Чтобы устранить завоздушивание системы горячего водоснабжения, клапан достаточно открутить на пару оборотов, дождаться, пока выходящий из отверстия на кране воздух сменится водой, и завернуть клапан. Иногда стравливать воздух приходится два-три раза по мере того, как вода вытесняет в верхнюю часть контура новые пузыри воздуха.

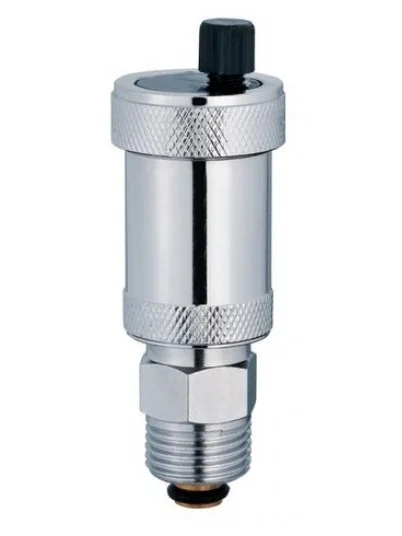

Устройство автоматического воздушника

Автоматический воздухоотводчик для водоснабжения делает то же самое без участия владельца. При заполнении его камеры воздухом, поплавок, связанный с золотником, опускается — после чего давление воды вытесняет воздушную пробку. Всплывший поплавок герметично закрывает золотник.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Установка автоматического воздухоотводчика

Чтобы воздух в системе водоснабжения своевременно выводился, следует грамотно устанавливать сбрасывающие его механизмы по нужным точкам. Их монтируют в верхних точках трубопроводов, на изломах или изгибах, так как именно там и скапливается воздушно-газовая смесь.

Для монтажа воздухоотводчика вам понадобится:

Врезать воздухоотводчик прямо в трубу мы не рекомендуем. В таком случае при поломке придется вырезать его, что сопряжено с неудобствами. Для установки лучше использовать тройник.

При монтаже вам необходимо вырезать нужный по длине кусок трубы.

После этого закрепить в нем тройник с резьбой. После того как фитинг установлен, остается установить воздухоотводчик.

Ремонт автоматического воздухоотводчика

Существуют несколько причин, по которым автоматический воздухоотводчик может сломаться. Вот они:

  • Прохудился поплавок. Если это случилось – остается только менять устройство.
  • Забилось входное отверстие. Решение проблемы – демонтаж воздухоотводчика и прочистка.
  • Забился игольчатый (выходной) клапан. Решение – прочистить клапан снаружи тонкой металлической проволокой.

Вообще, стоимость автоматического воздухоотводчика не так велика, чтобы на нем экономить. В любом сантехническом магазине вам предложат на выбор несколько вариантов для разного бюджета.

Видео

В сюжете — Поиск и решения проблемы воздуха в системе водоснабжения загородного (частного) дома

В сюжете — Воздух в системе водоснабжения ГВС

В продолжение темы посмотрите также наш обзор Удаление воздушной пробки из системы отопления — как правильно спустить воздух из радиаторов

Источник

https://santekhnik-moskva. blogspot.com/2021/12/Vozdukh-v-sisteme-vodosnabzheniya.html

Погружной насос вода идет с воздухом. Почему «плюётся» кран с горячей водой

В водоснабжающих сетях воздушные скопления нарушают постоянство и однородность потока жидкости (воды), а также могут вызвать ускоренную коррозию трубопроводов и фитингов. Поэтому очень важно бороться с образованием воздушных пробок и пузырьков. В напорных системах такой газ либо выходит из самой воды, либо заносится из атмосферы при неполной герметичности контура.

Правильно рассчитанный проект и его грамотное исполнение полностью исключают засасывание воздуха, а также не дают ему шанса скопиться в конкретных, постоянных местах (изгибах, поворотах или изломах трубопроводов). Что касается самой жидкости, то на каждую тонну ресурса приходится около 30-ти граммов воздушной смеси. Соответственно, воздух в системе водоснабжения тем активней высвобождается, чем меньше давление и выше температура.

Причины воздушных пробок в трубах

Такой побочный продукт содержит примерно 32% кислорода, то есть здесь окисляющего вещества на треть больше, чем в атмосфере. Свободно выраженная форма этих скоплений неодинакова. Сферическими можно считать лишь пузырьки до 1 мм. Большее количество может иметь эллипсоидную или грибовидную топологию. На вертикальных участках стояков водоснабжения воздушно-газовые включения поднимаются вверх или пребывают во взвешенном виде. В горизонтальных трубопроводах они всегда «прилипают» к стенкам в наивысшей точке, что может создать кондиции для активного ржавления труб


Когда скорость воды начинает превышать ½ м/с, воздушные скопления начинают двигаться вместе с ней. Если жидкость течёт в контуре быстрее 1 м/с, то воздух в системе водоснабжения разрывается на мельчайшие капсулы и создаётся некая эмульсия из газа и жидкости. Практические наблюдения выявили, что минимальная скорость разрушения подобных скоплений в водопроводе около ¼ м/с. При меньшей интенсивности прохождения потока воздушные пробки в состоянии держаться продолжительное время в одних и тех же участках, что нежелательно.

Воздушно-газовая смесь может не только высвобождаться из воды, но и взаимодействовать с ней, а при необходимой скорости полтока — разрушаться или выходить наружу.

Для избавления от воздушных скоплений применяют различные приборы спускного/стравливающего характера. Это и автоматические спускники воздуха, и механические клапана (к примеру, «клапан Маевского»), и обычная запорная арматура (вентиля, шаровые краны). Стандартный регулятор такого рода выполнен в виде цилиндрической оболочки с плоской крышкой. В центре последней смонтирована резьбовая заглушка с отверстием в 3-5 мм. Внутри корпуса помещается шар-поплавок из полимера или пробки. Когда воздуха в трубах нет, этот элемент плотно запирает отверстие в крышке под действием сетевого давления. Если в приборе появляется воздушное скопление, то шар на какой-то момент падает и позволяет данной смеси выйти через отверстие в крышке.


Спускники воздуха в состоянии выполнить также и обратное действие – ввести в напорную сеть некоторое количество кислорода. Это бывает случайно или необходимо при быстром сливе ресурса перед осмотром и ремонтом водопровода.

Чтобы воздух в системе водоснабжения своевременно выводился, следует грамотно устанавливать сбрасывающие его механизмы по нужным точкам. Их монтируют в верхних точках трубопроводов, на изломах или изгибах, так как именно там и скапливается воздушно-газовая смесь.

Скважина для воды – удобная альтернатива автономного водоснабжения в частном секторе. Обладая рядом преимуществ, конструкция требует не только правильной установки, оснащения системой фильтрации, но и своевременной прочистки, а также профилактики и промывки. Вследствие неисполнения хотя бы одного пункта, возможны нарушения в работе всей станции. Например, часто вода из скважины идет с воздухом. От своевременного выявления причин и их устранения зависит срок эксплуатации насоса, качество воды и многое другое.

Кавитация как причина

Прежде, чем начать выяснение вопроса, важно знать: насосы устанавливаются в зависимости от диаметра скважины! Для размеров в 100 мм подходит погружной насос, меньший диаметр требует циркулярного или плунжерного насоса.

Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками. Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды.

Выявление кавитационной зоны иногда невозможно из-за отсутствия специальных приборов, но важно знать, что такая зона может быть неустойчивой. Если недостаток не устраняется, то последствия могут быть разрушительными: вибрация, динамические воздействия на поток – все это приводит к поломке насосов, ведь каждый прибор характеризуется указанной величиной кавитационного запаса. Иначе – насос обладает минимальным давлением, в пределах которого вода, попавшая в прибор, сохраняет свойства плотности. При изменениях давления, неизбежны каверны и воздушные пустоты. Поэтому подбор насоса должен осуществляться в зависимости от объемов воды, нужной для обеспечения хозяйственных и бытовых потребностей.

Разрушение пузырей воздуха происходит только при переносе их потоком в область повышенного давления, что сопровождается малыми гидравлическими ударами. Частота ударов приводит к появлению шипящего звука, по которому и можно определить наличие воздуха в скважине.

Устранение кавитации

Что можно предпринять, чтобы избежать появления воздуха в скважине и поступления воды с пузырьками:

  1. Замена всасывающего патрубка малого диаметра на больший;
  2. Перемещение насоса ближе к аккумулирующему резервуару.

Внимание! Перемещая насос, соблюдайте установленные нормативы: расстояние от насоса до резервуара не может быть менее 5 диаметров всасывающей трубы!

  1. Снизить давление всасывающего элемента посредством замены на гладкую трубу, а задвижку можно заменить на шиберную, причем обратный клапан можно удалить вовсе;
  2. Наличие большого количества поворотов во всасывающей трубе недопустимо, их нужно уменьшить или заменить отводы малого радиуса поворотов на большие. Проще всего соорентировать все отводы в одной плоскости, а иногда проще заменить жесткие трубы на гибкие.

Если не помогло ничего, придется увеличивать давление всасывающей стороны насоса, повышая уровень резервуара, снижением оси установки насоса или подключая бустерный насос.

Заметим, что все манипуляции показаны в расчете на большой объем потребления воды и установки мощных приборов выкачки. И, важно, что кавитация может проявляться только на глубине ниже 8 метров. Именно при такой длине всех элементов и наличии высокого давления в трубах жидкость переходит в газообразное состояние и вода идет с воздцхом.

Иные причины появления воздушных пузырьков в скважине и способы их устранения

При использовании скважины для выкачивания небольших объемов воды или сезонной эксплуатации конструкции, возможны несколько вариантов причин и путей их устранения. Итак, почему насос качает не только воду, но и воздух:

  1. Подсос воздушной массы во всасывающем отрезке. При этом вода с воздухом идет долго, а вот «лечится» проблема только полной заменой трубопровода и всех сопутствующих элементов. Проверить можно, вынув трубопровод из скважины и прокачав воду, например, в ванной.
  2. Малое наполнение водоносного слоя при большой выкачке. Уменьшение объемов или пробивка новой скважины будут лучшим вариантом решения. Важно лишь не пробиться до прежнего тощего водоносного грунта, чтобы не получить снова воду с воздухом из скважины.
  3. Поломка насоса, когда сальниковое уплотнение непрочно, вследствие чего пузырьки воздуха оказываются в нагнетательной камере и вода идет с воздухом. Придется разбирать прибор самостоятельно или проще отдать в ремонтную мастерскую.

Гидравлические системы сродни электрическим – законы тут одинаковые. Разобраться в проблеме, почему насосная станция качает воздух, иногда бывает возможно лишь с проведением ряда технических мероприятий. И если предлагаемые варианты выявления проблемы и устранения недостатков не помогли и вода также идет с воздухом, лучше обратиться к профессионалам, обслуживающим насосы. Стоимость услуги от $50, зато вы будете избавлены от проблемы и сможете точно узнать, отчего ваш насос не качает воду так, как вам бы хотелось.

Добрый день. Я хочу понять причину неправильной работы водопровода на даче.
Из колодца насосом в дом подается вода. В доме перед гидробаком стоит обратный клапан. После гидробака фильтр и потом водонагреватель. Далее раковина. Когда открываю смеситель с холодной водой, то вода идет ровным напором а если еще открыть и горячую воду, то вначале она течет хорошо а несколько секунд спустя начинает немного «плеваться». Где то подсасывает воздух.. При этом течи нет, давление в системе не падает!! Как решить вопрос??
Помогите советом, пожалуйста.. Юрий

Здравствуйте, Юрий.

Жаль, вы не указали, что за «гидробак» у вас установлен — мембранный отдельностоящий, в составе станции водоснабжения или открытый. Также неизвестно, что за тип водонагревателя вы используете: электрический накопительный, электрический проточный или газовый. И что такое «начинает немного плеваться»? «Немного» — это как? Так как вы решили не баловать наших экспертов обилием информации об особенностях вашей системы холодного и горячего водоснабжения, не факт, что наш ответ, составленный на основе обрывочных данных, вас удовлетворит. Попробуем пойти логическим путём:

  1. Если «гидробак» — это закрытый мембранный бак, в зоне, где есть повышенное давление, подсос воздуха происходить не может. При наличии неплотности произошёл бы не подсос, а наоборот, протечка. Участок, где воздух может попадать в систему — это подающий шланг, если у вас установлен поверхностный насос. Теоретически, воздух может подхватывать и погружной насос, если зеркало воды периодически опускается до уровня забора воды. Защитная автоматика отключает насос до того, как система завоздушится, уровень снова поднимается. Маловероятно, что всё так точно совпадает, но исключать нельзя. Однако, в случае подсоса воздух попадал бы и в холодную воду. Так что, вряд ли причина в этом. Если только на линии холодной воды не установлена воздушная ловушка.
  2. В трубы может проникать воздух, если обратный клапан, установленный перед «гидробаком», не держит. Вода в шланге под своей тяжестью стекает в колодец, образуется отрицательное давление и где-то (например, в открытом смесителе) захватывается воздух. Вероятность этого невелика, но всё же.
  3. Воздух может попадать в ГВС, если у вас установлен не мембранный, а открытый накопительный бак. Давление невысокое, подводка к водонагревателю отдельная и где-то на пути к нему в трубе имеется неплотность. Также может «скакать» уровень в открытом баке, если клапан на заполнение не всегда срабатывает.
  4. Если воздух не проникает в систему извне, значит, он образуется внутри. Вода из колодца содержит растворённый кислород и другие газы. При нагревании они выделяются в виде пузырьков. При этом жидкость не обязательно должна кипеть, переход кислорода из растворённого в газообразное состояние происходит и при температуре чуть выше комнатной, интенсивный процесс начинается при 50-60 ºС. Чем выше температура, тем активнее происходит газообразование. Если у вас установлен накопительный водонагреватель, в процессе нагрева в верхней его части может скапливаться воздух.


В верхней части водонагревателя есть пространство, куда не достаёт трубка отбора горячей воды. При определённых условиях там может скапливаться десяток литров сжатого воздуха, который заставляет смеситель некоторое время после открытия крана горячей воды «плеваться»

Количество воздуха будет больше, если водонагреватель установлен в верхней точке водопровода. Ещё одна причина, увеличивающая скорость скопления газов — некорректная работа автоматики нагрева накопительного электрического бойлера на фоне неисправности предохранительного клапана бойлера. Кстати, если водопроводная вода имеет высокую карбонатную жёсткость, года через два-три клапан «зарастает» солевыми отложениями. В трубке, идущей к смесителю, находится вода. После открытия вентиля горячей воды она стекает, система захватывает воду, кран «плюётся». Если подобное явление происходит после того, как вы некоторое время не пользовались горячей водой и через пару минут поток восстанавливается — мы на правильном пути. Ещё один признак — слишком горячая вода. Отключите бойлер от электропитания и попробуйте пролить ненагретую воду. Нет воздуха — значит, причина того, почему «плюётся» кран, установлена.

Что делать? Для начала заменить предохранительный клапан и снизить температуру нагрева. Не помогло — установить в верхней точке системы развоздушиватель, желательно разместив его на П-образном отводе (перемычке), где могут скапливаться газы, не перекрывая поток.

Автоматический развоздушиватель стоит дороже обычного, но экономит время и нервы

  1. Если смеситель «плюётся» постоянно, проверьте аэратор, просто выкрутите его из носика.
  2. Некоторые фильтры, точнее, системы водоподготовки, могут аэрировать воду. Простейшие фильтры-сеточки на такое не способны, но, если установка сложная, попробуйте на время пустить воду в обход или хотя бы вынуть картриджи.
  3. Возможно выделение газов в ходе электрохимической реакции. Это может происходить из-за непосредственного контакта различных металлов, например, меди и алюминия. Металлические фитинги должны соединяться через резиновые прокладки, ФУМ-ленту, паклю.


Правильная схема установки электрического накопительного водонагревателя. Установлены ли у вас предохранительный и обратный клапан?

Трубы водоснабжения созданы для транспортировки воды, поэтому воздуху здесь не место. Тем не менее, воздух попадает в трубы. Почему это происходит и чем опасен воздух в системах водоснабжения частных домов? Можно ли предотвратить его проникновение и как удалить воздух из системы водоснабжения?

Чем опасен воздух в водопроводе

Почему появляется воздух в водопроводе


Существует две причины появления воздуха в системе водоснабжения дома:

  • Снаружи . Через негерметичные соединения воздух попадает в трубы;
  • Изнутри . В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.

В системах водоснабжения частных домов воздух появляется по следующим причинам:

  • при падении уровня воды воздух может подсасывать через обратный клапан;
  • плохо затянуты фитинги с резиновыми уплотнителями;
  • в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
  • воздух в трубах водоснабжения остался с первого запуска оборудования.

В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические — мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.

В вертикальных трубах пузыри устремляются вверх или распределяются по всему объему. В горизонтальных магистралях они останавливаются в самых высоких точках, где ведут разрушающую работу.

При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.

Как избавиться от воздуха в трубах


Если воздух в системе водоснабжения частного дома уже есть, но она не оборудована стравливателями, необходимо:

  1. Выключить насосную станцию.
  2. Открыть все сливные краны, сбросить воду и воздух из системы водоснабжения. После чего трубы заполняются опять.

Удалить воздух из системы водоснабжения можно раз и навсегда с помощью стравливающих или спускных приборов:

  • механических клапанов типа клапана Маевского;
  • автоматических воздухоотводчиков;
  • шаровых кранов;
  • вентилей.

Устройство механического клапана для сброса воздуха из системы водоснабжения таково: цилиндрическая коробочка, сверху закрывается крышкой, снизу резьба для подключения к водопроводу. Посередине крышки заглушка на резьбе. Внутри цилиндра подвешивается пластиковый поплавок в форме шарика. Если в системе горячего водоснабжения нет воздуха, шарик поднимается к отверстию в заглушке и под давлением сети плотно его закрывает. Как только в устройство проникает воздух, шарик отходит и воздух выводится. Через стравливатели воздух может проникнуть в систему, что бывает полезным при ремонте или осмотре сетей и ускоряет слив воды.

Удаляющие воздух устройства устанавливаются в определенных местах системы водоснабжения: в самых верхних оконечностях, на поворотах или изломах. То есть там, где повышена вероятность скопления воздуха.

Самодельный воздухонакопитель

В сельских водопроводах нередко вперемежку с водой течет воздух. Пользоваться таким водопроводом тяжело и неудобно, а автоматика не всегда справляется: если воздуха очень много, вода переливается фонтаном прямо из клапана. Поэтому вместо автоматического стравливателя для сброса воздуха в системе водоснабжения устанавливают воздухонакопитель . Его можно сделать самостоятельно, это бак с отводной трубкой и краном. Диаметр накопителя должен быть в 5 раз больше диаметра водопроводной трубы, тогда он сможет эффективно работать.

Воздухонакопитель устанавливается в самой верхней точке водопровода там, где удобно стравливать воздух вручную. Баки для скопления воздуха широко используются в многоэтажных домах в системах горячего водоснабжения.

Автоматические воздухоотводчики

Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия . Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.

Воздухоотводчики пускового действия используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.

Воздухоотводчики комбинированного действия обладают свойствами обоих описанных ранее устройств.

При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.

Для корректной работы воздухоотводчика важно рабочее давление в водопроводе и качество жидкости. Если плотность ресурса ниже 960 килограммов на кубометр, устанавливают поплавки специальной конструкции.

Виодеоролик о простейшем воздухоотводчике — клапане Маевского:

Рекомендации по использованию воздушных клапанов

Воздух всегда присутствует в трубопроводе.


Главные причины его появления:

  1. Воздух остается в системе в процессе заполнения её жидкостью.
  2. Растворенный в жидкости воздух высвобождается при снижении давления или при повышении температуры.
  3. Воздух проникает в трубопровод в местах соединений и в процессе работы насоса.

Необходимо контролировать наличие воздуха в трубопроводе.


Отсутствие контроля может вызвать следующие опасные явления:

— Полное или частничное разрушение системы вследствие возникновения в ней вакуума.
— Воздушные карманы уменьшают сечение труб, препятствуя эффективной гидравлической проводимости, часто образуя воздушные пробки.
— Перепады давлений в системе.
— Ускорение коррозии металла.
— Снижение эффективности работы насосных станций.
— Опасность взрыва вследствие сильного сжатия воздуха.
— Искажение показаний измерительных приборов.
— Ускорение износа вращающихся деталей.
— Усиление явлений кавитации, ведущих к снижению долговечности системы.


Существует три вида воздушных клапанов:

1. Кинетические воздушные клапаны:

— Выпускают воздух из системы в момент заполнения ее жидкостью.
— Запускают воздух при стравливании жидкости в момент прекращения работы насоса и падения давления в системе ниже атмосферного — для предотвращения образования вакуума и последствий, связанных с ним (разрушение).
— Поплавок клапана закрывается только при поступлении жидкости в клапан.
— Воздух поступает плавно, не вызывая перепадов давления и других разрушающих явлений.


Модели кинетических клапанов: 701/30, 701/33.



2. Автоматические воздушные клапаны:

— Высвобождают воздух, скапливающийся в верхних точках в процессе работы системы.
— Воздух, поступающий в клапан, скапливается над поплавком.
— В момент, когда давление воздуха превышает давление воды, поплавок опускается, открывая выходное отверстие и выпуская воздух наружу. Тут же давление воды поднимает поплавок и закрывает выходное отверстие. При скоплении очередной порции воздуха процесс повторяется. Клапаны устанавливаются как отдельно на трубопроводах, так и совместно с кинетическими.



Модели автоматических клапанов: 701/10, 701/20.



3. Комбинированные воздушные клапаны:

— Высвобождают большие объемы воздуха при заполнении системы водой.
— Впускают воздух в период опорожнения системы.
— Выпускают скопившийся в верхних точках воздух при заполненной системе.


Модели комбинированных воздушных клапанов: 701/40, 701/50, 701/60, 701/70, 701/75, 701/78, 701/79, 701/84.




Рекомендованные размеры клапанов в соответствии с диаметрами трубопроводов
Ø трубы, мм 80-250 300-400 450-550 600-1200 1250-2400
Ø вантуза, мм 50 80 100 150 200

Рекомендуемые места установки воздушных клапанов:

  1. На корпусе насоса, подающего жидкость в систему.
  2. После насоса, подающего жидкость в систему.
  3. В местах локализации воздуха (высокие точки).
  4. В местах изменения направления трубопровода.
  5. Перед счётчиком







КЛАПАН AVK ВОЗДУШНЫЙ АВТОМАТИЧЕСКИЙ СЕРИЙ 701/10, 701/20


Описание
Автоматический воздушный клапан выпускает воздух, скопившийся в системе, в процессе её работы, когда система находится под давлением.
Данная модель — единственная в своём роде из производимых в мире клапанов этого класса, обладающая большой пропускной способностью при очень малых размерах и весе.


Область применения
— На насосах.
— После фильтров, регуляторов давления и дозируюших насосов.


Принцип работы
Автоматический клапан имеет выпускное отверстие большой площади, предназначенное для выпуска воздуха, скопившегося в верхних точках работающей системы, находящейся под давлением.
Не предназначен для выпуска больших объемов воздуха при наполнении системы.


Работа клапана

  1. Клапан заполняется водой, поплавок всплывает, вызывая закрытие клапана.
  2. Воздух скапливается в верхней точке трубопровода, где установлен клапан.
  3. Скопившийся воздух оттесняет вниз поплавок, при этом гибкий уплотнитель открывает отверстие автоматической части клапана и выпускает воздух.
  4. Клапан вновь заполняется водой, поплавок всплывает и клапан закрывается.



КЛАПАН AVK ВОЗДУШНЫЙ КИНЕТИЧЕСКИЙ СЕРИИ 701/30

Описание
Кинетический воздушный клапан, предотвращающий образование вакуума в трубопроводе, предназначен для впуска и выпуска больших объемов воздуха при опорожнении и заполнении системы.


Область применения
— В системах хозяйственно-питьевого и промышленного водоснабжения.
— В системах пожаротушения.
— В системах водоснабжения удалённых районов.


Принцип работы
При заполнении системы и ее опорожнении кинетический воздушный клапан способен выпускать большой объем воздуха.
Закрытие клапана наступает исключительно при заполнении его жидкостью, так что даже большие объемы воздуха, проходящие через клапан, не могут поднять поплавок и способствовать его преждевременному закрытию.
Падение давления в системе ниже атмосферного приводит к открытию клапана и впуску воздуха в систему.



Работа клапана при заполнении системы:

  1. Клапан выпускает большой объем воздуха при заполнении системы.
  2. Клапан заполняется водой, поплавок всплывает, вызывая закрытие клапана.

Работа клапана при стравливании системы:

  1. При падении давления в системе ниже атмосферного поплавок падает, открывая впускное отверстие.
  2. Большой объем воздуха всасывается в систему.


КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ СЕРИИ 701/40

Описание
Комбинированный воздушный клапан является сочетанием кинетического и автоматического воздушных клапанов в одном корпусе. Он отличается от других воздушных клапанов способностью постепенно сбрасывать (защемлять) воздух, тем самым предотвращая возникновение местных гидравлических ударов, а также эффективен при низких рабочих давлениях. Кроме того, этот клапан обладает способностью самоочищаться.

Комбинированный воздушный клапан выпускает и впускает большие объемы воздуха при опорожнении и заполнении системы, а также автоматически выпускает скопившийся воздух в процессе работы системы, находящейся под давлением.


Рекомендуемые места установки
— На насосных станциях после насоса.
— До и после отключающей задвижки.
— В верхних переломных точках профиля трубопровода.
— На трубопроводах большой протяженности.
— Перед измерителем расхода.

— На фильтровальных станциях, на напорных фильтрах.
— В системах хозяйственно-питьевого водоснабжения и теплоснабжения зданий.


Принцип работы
Кинетическая часть комбинированного клапана имеет отверстие большой площади, что позволяет пропускать большие объемы ении и опорожнении системы за короткий промежуток времени. Закрытие клапана наступает исключительно при заполнении его жидкостью, так что даже большие объемы воздуха, проходящие через клапан, не могут поднять поплавок и способствовать его преждевременному закрытию.
Падение давления в системе ниже атмосферного приводит к открытию клапана и впуску воздуха в систему.
Автоматическая часть клапана предназначена для выпуска воздуха из работающей системы, находящейся под давлением.


Работа клапана при заполнении системы:

  1.  Клапан выпускает большой объем воздуха при заполнении системы.
  2.  Клапан заполняется водой, поплавок всплывает, вызывая закрытие клапана.
  3.  Воздух скапливается в верхней точке трубопровода, где установлен клапан.
  4.  Скопившийся воздух оттесняет вниз поплавок, при этом гибкий уплотнитель открывает отверстие автоматической части кла­пана и выпускает воздух.
  5.  Клапан вновь заполняется водой, поплавок всплывает и клапан закрывается.
  6.  При снижении давления ниже атмосферного поплавок падает, открывая впускное отверстие; клапан всасывает большой объем воздуха.

КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ СЕРИЙ 701/50, 701/60

Описание
Комбинированные воздушные клапаны серий 701/50 и 701/60 являются сочетанием кинетического и автоматического воздуш­ных клапанов. Комбинированный воздушный клапан выпускает и впускает большие объемы воздуха при опорожнении и заполне­нии системы, а также автоматически выпускает скопившийся воздух в процессе работы системы, находящейся под давлением.


Область применения

В системах хозяйственно-питьевого и промышленного водоснабжения.

— В системах противопожарного водоснабжения.



Принцип работы
Кинетическая часть комбинированного клапана имеет отверстие большой площади, что позволяет пропускать большой объем воздуха при заполнении и опорожнении системы. Закрытие клапана наступает исключительно при заполнении его жидкостью, так что даже большой объем воздуха, проходящий через клапан, не может поднять поплавок и способствовать его преждевременному закрытию. Падение давления в системе ниже атмосферного приводит к открытию клапана и впуску воздуха в систему.
Автоматическая часть клапана предназначена для выпуска воздуха, скопившегося в верхних точках работающей системы, на­ходящейся под давлением.


Работа клапана при заполнении системы:

  1.  Клапан выпускает большой объем воздуха при заполнении системы.
  2.  Клапан заполняется водой, поплавок кинетического клапана всплывает, вызывая закрытие клапана.
  3.  Воздух скапливается в верхней точке трубопровода, где установлен клапан.
  4.  Скопившийся воздух оттесняет вниз поплавок автоматического клапана, при этом гибкий уплотнитель открывает отверстие автоматической части клапана и выпускает воздух.
  5.  Клапан вновь заполняется водой, поплавок всплывает и клапан закрывается.

Работа клапана при стравливании системы:

  1.  При падении давления в системе ниже атмосферного поплавок падает, открывая впускное отверстие.
  2.  Большой объем воздуха всасывается в систему.

Клапаны данной конструкции ослабляют силу гидравлического удара за счёт медленного и плавного закрытия.


КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ ДЛЯ ПОДЗЕМНОЙ БЕСКОЛОДЕЗНОЙ УСТАНОВКИ СЕРИИ 701/84

Описание
Новый бесколодезный воздушный клапан AVK, уменьшающий затраты на строительство колодцев, разработан для решения таких задач как:
— улучшенная морозозащита;

— экономия расходов по монтажу, возможность монтажа подземного клапана под важными развязками дорог, перекрестками, зданиями.



Принцип работы
Комбинированный воздушный клапан имеет три рабочие функции:

— скоростной сброс воздуха при наполнении трубопровода водой;

— скоростной впуск воздуха в трубопровод при опорожнении системы;

— сброс воздуха, аккумулированного в верхних точках системы, находящейся под давлением.


Диапазон рабочих давлений: 0,2 16 бар.


Полное закрытие: клапан закрывается автоматически при необходимости демонтажа в целях проведения ремонтных работ.
Дренажная система: клапан оснащен специальным односторонним отверстием для стока воды из корпуса клапана. Отверстие выполнено таким образом, что исключается обратный ток воды (вовнутрь клапана), за исключением тех случаев, когда это обусловлено рабочей необходимостью.


Преимущества
Конструкция клапана позволяет осуществлять скоростной сброс воздуха, не допуская преждевременного закрытия клапана.
Преимущества упругого уплотнения:

— значительно снижает возможность засорения посторонними частицами;

— автоматический сброс воздуха происходит с высокой скоростью — до 160м3 в час;

— упругое уплотнение — это самоочищающееся устройство;

— низкие затраты на установку и техническое обслуживание устройства;

— лёгкий вес и компактность.



КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ ДЛЯ КАНАЛИЗАЦИИ СЕРИИ 701/70

Описание
Воздушный клапан для систем канализации имеет специальное внутреннее защитное покрытие толщиной 250 микрон. Это покрытие предназначено для повышения износостойкости клапана в условиях работы с агрессивными и абразивными средами, такими как песок, осадки, кислоты, промышленные и санитарные сточные воды, солёная и морская вода. Конструкция клапана такова, что любой контакт между рабочими ча­стями клапана и загрязненными жидкостями полностью исключен. Это достигается посредством образования и сохранения в клапане воздушной прослойки за счёт:

  1. Конической формы клапана.
  2. Особой конструкции соединения верхнего и нижнего поплавков, исключающей их вибрацию и пре­ждевременный выпуск воздуха.

Коническая форма корпуса нижней части клапана предотвращает засорение клапана вследствие скопле­ния твердых примесей, которые оседают обратно в трубопровод.
Клапан разработан для удаления воздуха из канализационной системы, что необходимо для повышения эффективности её работы при максимальной производительности.
Выпускное отверстие автоматической части клапана имеет большую площадь — 12 мм2, что способствует высвобождению большого объема воздуха и предотвращает образование воздушных пробок.
Большая площадь выпускного отверстия кинетической части воздушного клапана величиной 804 мм2 обе­спечивает впуск и выпуск воздуха при опорожнении и заполнении системы транспортируемой жидкостью, предотвращая образование вакуума в трубопроводе, а также автоматически выпускает скопившийся воздух в процессе работы системы, находящейся под давлением.


Область применения

— На водоводах «сырой» воды.

— В насосных станциях в системах промышленной и хозфекальной канализации.

— На канализационных очистных сооружениях.

— На фильтровальных станциях.

— На напорных канализационных трубопроводах и в системах перекачки солёных стоков и морской воды.

— Разработан с учётом установки в колодцах городских систем канализации.



КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ ДЛЯ КАНАЛИЗАЦИИ СЕРИИ 701/75

Описание
Корпус воздушного клапана для канализации выполнен из синтетических материалов или нержавеющей стали, что обеспечивает повышеную износостойкость клапана в условиях работы с агрессивными абразив­ными средами, такими как песок, осадки, кислоты, промышленные и санитарные сточные воды, солёная и морская вода.
Конструкция клапана такова, что любой контакт между рабочими частями клапана и загрязненными жид­костями полностью исключен.
Это достигается посредством образования в клапане воздушной прослойки за счёт:

  1.  Конической формы клапана.
  2.  Особой конструкции соединения верхнего и нижнего поплавков, исключающей их вибрацию и преждев­ременный выпуск воздуха.

Коническая форма корпуса нижней части клапана предотвращает засорение клапана вследствие скопле­ния твердых примесей, которые оседают обратно в трубопровод.
Клапан разработан для удаления воздуха из канализационной системы для повышения эффективности её работы при максимальной производительности.
Выпускное отверстие автоматической части клапана имеет большую площадь — 12 мм2, что способствует высвобождению воздуха и предотвращает образование воздушных пробок.
Большая площадь выпускного отверстия кинетической части воздушного клапана величиной 804 мм2 обеспечивает впуск и выпуск воздуха при опорожнении и заполнении системы транспортируемой жидкостью, предотвращая образование вакуума в трубопроводе а также автоматически выпускает скопившийся воздух в процессе работы системы, находящейся под давлением.


Область применения

— В насосных станциях в системах промышленной и хозфекальной канализации для перекачки неочищенных сточных вод.
— На водоводах «сырой» воды.
— На канализационных очистных сооружениях.
— На очищенных нефильтрованных сточных водах.
— На фильтровальных станциях.
— На напорных канализационных трубопроводах и в системах перекачки солёной и морской воды.
— Разработан с учётом установки в колодцах городских коммунальных систем.


КЛАПАН AVK ВОЗДУШНЫЙ КОМБИНИРОВАННЫЙ ДЛЯ КАНАЛИЗАЦИИ СЕРИИ 701/78

Описание
Воздушный клапан для систем канализации имеет специальное покрытие, что обеспечивает повышенную износостойкость клапана в условиях работы с коррозионными и абразивными средами, такими как песок, осадки, кислоты, промышленные и санитарные сточные воды, солёная и морская вода.
Конструкция клапана такова, что любой контакт между рабочими частями клапана и загрязненными жидкостями полностью исключен.


Это достигается посредством образования в клапане воздушной прослойки, сохраняемой за счёт:

  1. Конической формы клапана.
  2. Особой конструкции соединения оси нижнего поплавка с затвором клапана. Данная конструкция исключает вибрацию и преждевременный выпуск воздуха, который предотвращает образование воздушной прослойки в клапане.


Коническая форма корпуса нижней части клапана предотвращает засорение клапана вследствие скопления твердых примесей, которые оседают обратно в трубопровод.
Выпускное отверстие автоматической части клапана имеет большую площадь -15.7 мм2, что способствует высвобождению большого объема воздуха при высоком давлении (до 16 бар) и предотвращает образование воздушных пробок в системе.
Большая площадь выпускного отверстия кинетической части воздушного клапана сечением 5024 мм2 обеспечивает впуск и выпуск воздуха при опорожнении и заполнении системы транспортируемой жидкостью, предотвращая образование вакуума в трубопроводе, и защищая его от повреждений.


Область применения
— В насосных станциях в системах промышленной и хозфекальной канализации для перекачки неочищенных сточных вод.
— На водоводах «сырой» воды.
— На канализационных очистных сооружениях.
— На напорных канализационных трубопроводах и в системах перекачки солёных стоков и морской воды.



Водоотводные клапаны | Ксилем

ESP-СИСТЕМА

Модель 550 — Деталь № 401476 — Воздушная камера

  • Для использования с конвекторами, которые не снабжены встроенными воздушными камерами или воздухозаборными фитингами • Конструкция из латуни.
  • Соединение с прямым хвостовиком 1⁄4″ NPT с резьбой вверху для соединения 1⁄8″ NPT
  • Объем 6 кубических дюймов (98,3 см)
  • Максимальное давление воды 100 фунтов на кв. дюйм (6,9 бар)
  • Максимальное давление пара 25 psig (1.7 бар)

Модель 508 – Деталь № 401475 Водоотводной клапан

  • Для автоматических или ручных систем вентиляции
  • Идеально подходит для использования с воздушной камерой модели 550
  • Вентиляционный диск
  • Встроенный обратный клапан
  • Картридж с дисками можно заменить без опорожнения системы
  • Цилиндрический хвостовик 1⁄8″ NPT
  • Максимальное давление воды 50 фунтов на кв. дюйм (3,5 бар)
  • Максимальное давление 50 фунтов на кв. дюйм (3,5 бар)

Модель 790 – номер детали401479 Клапан выпуска воды

  • Для удаления воздуха из конвекторов, плинтусов и стен
  • Патрубок безопасного слива для слива влаги
  • Фитинг и феррула для трубки с наружным диаметром 3⁄16″ (4,8 мм)
  • Телескопическая сифонная трубка
  • Цилиндрический хвостовик 1⁄8″ NPT
  • Максимальное рабочее давление 30 фунтов на кв. дюйм (2,1 бар)*
  • Максимальное давление 30 фунтов на кв. дюйм (2,1 бар)

Модель 791 – Деталь № 401482 Водоотводной клапан

  • Для конвекторов и малых сетей
  • Патрубок безопасного слива для слива влаги
  • Фитинг и феррула для 3⁄16″ (4.8 мм) трубка с наружным диаметром
  • Телескопическая сифонная трубка
  • Цилиндрический хвостовик 1⁄4″ NPT
  • Максимальное рабочее давление 50 фунтов на кв. дюйм (3,5 бар)*
  • Максимальное давление 50 фунтов на кв. дюйм (3,5 бар)

Модель 792 – Деталь № 401494 Вентиляционный клапан высокого давления

  • Для выпуска воздуха из водопроводов горячей или холодной воды или гликоля, водяных систем отопления и охлаждения, фильтров резервуаров для хранения и обработки, центробежных насосов с удельным весом больше 0.7
  • Корпус и крышка из чугуна, внутренняя часть из нержавеющей стали
  • Максимальное рабочее давление 250 фунтов на кв. дюйм (17,3 бар)*
  • Максимальное гидростатическое давление 24,2 бар (350 фунтов на кв. дюйм, ман.)
  • Максимальная температура 300°F (149°C)
  • Главный вентиляционный клапан высокого давления Hoffman Specialty 792 HS-103C

Воздушный клапан | Клапаны воздушные для водоснабжения

В системах водоснабжения в основном устанавливаются воздушные клапаны трех типов: автоматические воздушные клапаны, воздушные и вакуумные клапаны и комбинированные воздушные клапаны. Узнайте больше о том, почему в трубопроводах появляется воздух, как работают воздушные клапаны и где устанавливать воздушные клапаны на трубопроводе.

Клапаны воздушные автоматические АВК

Автоматические воздушные клапаны AVK

имеют очень мягкое и чувствительное уплотнение. Он обеспечивает эффективный сброс скопившегося воздуха из системы, находящейся под давлением. Легкий и компактный автоматический воздушный клапан с проходным сечением 12 мм2 позволяет выпускать воздух при высокой скорости потока. Все рабочие части изготовлены из коррозионно-стойких материалов и доступны с корпусом из армированного полиамида (серия 701/10) или ковкого чугуна (серия 701/20).

Функция автоматических воздушных клапанов

  • Когда в клапане появляются пузырьки воздуха, поплавок опускается, позволяя воздуху выйти
  • Когда вода снова поднимется, поплавок поднимется, и клапан закроется

Клапаны воздушные и вакуумные АВК

Воздушные и вакуумные клапаны AVK

(серия 701/30) имеют динамическую конструкцию, позволяющую выпускать воздух с высокой скоростью и предотвращающую преждевременное закрытие. Специальная конструкция седла из бронзы и каучука EPDM обеспечивает длительную работу без обслуживания.

Комбинированные воздушные клапаны АВК

Комбинированные воздушные клапаны сочетают в себе функции автоматических воздушных клапанов и воздушных и вакуумных клапанов. АВК предлагает шесть основных типов комбинированных воздушных клапанов:

  • Компактная конструкция с роликовым уплотнением, армированный полиамид (701/40)
  • Компактная конструкция с механизмом уплотнения качения, ковкий чугун (701/46)
  • Автоматический воздушный клапан 701/10, устанавливаемый на воздушно-вакуумный клапан 701/30 (701/50)
  • Автоматический воздушный клапан 701/20, устанавливаемый на воздушно-вакуумный клапан 701/30 (701/60)
  • Блок подземного воздушного клапана, состоящий из воздушного клапана 701/40 в клапанной коробке из ПВХ/полипропилена (701/84)
  • Конструкция с двойным поплавком, ковкий чугун (851/41 с поплавком из АБС-пластика) и (851/45 с поплавком из нержавеющей стали 316)

Подземный воздушный клапан AVK (701/84) предназначен для экономии затрат на смотровые колодцы. Он обеспечивает защиту от замерзания и подходит для установки воздушных клапанов под важными переходами, такими как дороги и здания, где люки могут привести к опасному подмыванию грунта.

Назначение комбинированных воздушных клапанов

  • При опорожнении трубопровода поплавок полностью опускается, позволяя всасывать большой объем воздуха через большое отверстие
  • При повторном заполнении трубопровода поток воды будет вытеснять воздух через большое отверстие.

система водоснабжения фермы вентиляционный клапан пластиковый клапан сброса давления – Купить Вентиляционный клапан в ru.made-in-china.com

  • Корпус клапана имеет конструкцию прямого прохода, вход и выход имеют большие размеры и большой расход.
  • Герметичный поплавок перемещается на большую длину, предотвращает выдувание высокоскоростного воздуха плавающими шариками, что приводит к преждевременному закрытию выхлопа, и не влияет на вдыхание или удаление воздуха.
  • Динамическое уплотнение низкого давления. Он может поддерживать хорошую герметичность при низком давлении (0,3 бар) и избегать утечек.
  • Все компоненты обладают такими преимуществами, как коррозионная стойкость, низкая частота технического обслуживания и длительный срок службы.
  •

    Как работают клапаны?

    В процессе впрыска воды из впускного и выпускного отверстий быстро выбрасывается большое количество воздуха. Затем, когда вода попадает в камеру воздушного клапана, поплавок поднимается вместе с уровнем жидкости и закрывает быстрое впускное и выпускное отверстия. Клапан был разработан в соответствии с газодинамикой и противоударной конструкцией плавающего шара. Таким образом, до того, как вода попадет в воздушный клапан, поплавок будет защищен от выдувания высокоскоростным потоком воздуха и преждевременного закрытия выпускного отверстия.

    Когда система вакуумирована, возникает отрицательная разность давлений, и воздух толкает шар вниз. Быстродействующие впускные и выпускные клапаны мощного типа открываются, и воздух поступает в воздушный клапан, чтобы избежать отрицательного давления в системе. Когда система находится под давлением, впускной и выпускной клапаны остаются закрытыми.

    Подробнее:

    Применение:

    Больше товаров:

    FAQ: (Часто задаваемые вопросы)

    1.Каков ваш MOQ?
    Наш минимальный объем заказа обычно составляет 5 CTNS.

    2. Какое у вас время доставки?
    Доставка занимает около 30-45 дней.

    3. Каковы ваши условия оплаты?
    Мы принимаем T/T, 100% L/C или West Union и так далее.

    4. Не могли бы вы предоставить бесплатные образцы?
    Обычно мы предлагаем бесплатные образцы, стоимость доставки оплачивается клиентом.

    5. Почему выбирают нас?

    Во-первых , по сравнению со многими заводами, наши цены более конкурентоспособны.

    Во-вторых , Мы 100% тестируем рабочее давление для ВСЕХ наших продуктов, и мы проверяем 5 раз каждый заказ.
    1) Проверить, когда шаровые краны выходят из машины для литья под давлением
    2) Проверить при добавлении уплотнительных колец
    3) Проверить при установке колпачков рукоятки
    4) Проверить после испытания под рабочим давлением
    5) Проверить перед упаковкой

    Окончательно , Служба послепродажного обслуживания будет очень довольна. Любые проблемы и отзывы будут эффективно решены.

    Встретьтесь с нами на выставке

    Знакомство с компанией

    SWD PLASTIC (Salvador Industrial Co., Ltd) является ведущим и профессиональным производителем и экспортером труб, клапанов и фитингов из UPVC, CPVC, PPH, PVDF в Китай. Мы придерживаемся принципа «Качество во-первых, сервис во-первых, постоянное совершенствование и инновации для удовлетворения клиентов» и цели управления качеством «Ноль дефектов, ноль жалоб».

    Продукты SWD широко используются в сельском хозяйстве, очистке сточных вод, аквакультуре, фармацевтической промышленности, гальванике, бумажной промышленности…

    Большинство наших продуктов соответствуют стандартам ANSI, DIN, BS, JIS и TIS и уже проданы в США, Канаду, Мексику, Чили, Колумбию, Перу, Россию, Саудовскую Аравию, ОАЭ, Иран, Ирак, Таиланд, Филиппины, Индонезия, Малайзия и др. С очень хорошей репутацией.

    Обладая богатым опытом в области систем трубопроводов и воздуховодов, мы предоставим вам лучшие решения и услуги.
    Добро пожаловать в нашу компанию и обсудите бизнес, искренне надеемся, что наши профессиональные технологии и индивидуальное обслуживание смогут завоевать ваше доверие и благосклонность, с нетерпением ждем сотрудничества с друзьями по всему миру, давайте вместе заниматься беспроигрышным бизнесом!

    401488 Главный вентиляционный клапан Hoffman, модель 79

    Описание

    401488 Главный вентиляционный клапан Hoffman, модель 79.

    Информация:

    Технические характеристики:

    • Для использования в водопроводах с горячей или холодной или гликолевой водой, а также в технологических процессах с удельным весом более 0,7
    • Резьба сверху для безопасного дренажного соединения 1⁄8″ NPT для удаления влаги
    • Съемный верх
    • Встроенный обратный клапан
    • Цилиндрический хвостовик с внутренней резьбой 1/2″ NPT и наружной резьбой 3⁄4″ NPT
    • Максимальное рабочее давление 75 фунтов на кв. дюйм (5.2 бар)*
    • Максимальное гидростатическое давление 200 фунтов на кв. дюйм (13,8 бар)
    • Максимальная температура 250˚F (121˚C)

    *Давление сброса (максимальное давление, при котором клапан может открыться).

    Этот товар обычно отправляется в тот же день!

    Просмотреть всеЗакрыть

    Информация о гарантии

    Гарантия: Указанные цены включают стандартные заводские гарантии. Гарантия требует установки, запуска и эксплуатации в соответствии с IOM производителя. Помощь на рабочем месте: другими Запуск: Другие Ввод в эксплуатацию: Другим: эти услуги, если проект требует запуска, за них несет ответственность подрядчик или агент по вводу в эксплуатацию. Помощь в обучении владельца, как указано в любых спецификациях оборудования, за которую отвечает агент по вводу в эксплуатацию. Разъяснения и исключения «АЛЬТЕРНАТЫ» предлагаются для рассмотрения и всегда подлежат утверждению инженером и владельцем.Исключаются любые сейсмические расчеты или опоры, покрытия, отличные от заводских. Условия: цены указаны на условиях «каждый» (если не указано иное) и на условиях FOB в пункте отправления без разрешенного фрахта грузовыми судами через обычного наземного перевозчика и только внутри континентальной части США. Любые особые требования к отгрузке ложатся на плечи покупателя. Мы предлагаем все цены без налога, со сроком действия 30 дней с указанной даты, и все продажи являются окончательными. После того, как товары были отправлены и покинули склад, National Pump Supply не несет ответственности за любой ущерб, причиненный в процессе доставки.Вы должны связаться с грузоотправителем напрямую и подать претензию в транспортную компанию. Время выполнения: Все предлагаемые цены основаны на стандартных сроках выполнения заказа на заводе (или), как указано в предложении. Возможна ускоренная доставка за дополнительную плату. Свяжитесь с вашим инженером по продажам, чтобы узнать ожидаемое время доставки любого конкретного оборудования по любому заказу или предложению.

    Просмотреть всеЗакрыть .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
