Клапан приточно вытяжной: Приточный клапан в стену, вентиляционный клапан с рекуперацией

Содержание

Приточный клапан на пластиковые окна – виды, устройство, установка

Без притока свежего воздуха организовать нормальный воздухообмен в квартире невозможно. Летом вопрос решается традиционно – оконная створка полностью открывается либо устанавливается в режим микропроветривания. Зимой постоянно проветривать помещения не получится, максимум – 30 минут в течение дня. Один из вариантов обеспечить полноценную вентиляцию – поставить приточный клапан на пластиковые окна. Предлагаем рассмотреть целесообразность установки таких вентклапанов, виды и способы монтажа оконных проветривателей.

Когда нужно ставить клапаны на металлопластиковые окна

Мы рекомендуем использовать оконные приточные устройства лишь в крайнем случае, когда другие способы организовать подачу воздуха недоступны. Причины:

  1. Из-за маленького размера проточного отверстия вентиляционный клапан для пластиковых окон пропускает недостаточное количество воздуха. Производители заявляют пропускную способность 10…30 м³/ч (в зависимости от типа устройства), но указанные цифры не соответствуют действительности.
  2. Установка клапана-проветривателя подразумевает нарушение конструкции ПВХ окна – удаление части штатного резинового уплотнителя или фрезерование сквозной щели в профиле рамы.
  3. Работа подобной «приточки» сильно зависит от эффективности естественной вытяжки. Если вытяжная шахта в квартире работает плохо, поток свежего уличного воздуха будет мизерным.
  4. Сквозь открытый канал внутрь рамного профиля могут забраться насекомые и поселиться там (например, осы). Обязательно нужно придумывать какую-то сетку либо заглушку на летний период.
  5. В клапанах зачастую отсутствует воздушный фильтр, в окне начнет скапливаться пыль. Вычистить эту грязь довольно проблематично.

Важно. При естественной вентиляции комнат движение воздушных потоков обеспечивает именно вытяжка – за счет силы тяги, возникающей в вертикальном воздуховоде из-за перепада температур. Любое приточное устройство становится бесполезным, когда тяга в шахте отсутствует, поможет только открывание окон и проветривание помещения.

Схема движения воздуха в частном доме при естественной вентиляции. Устройствами для подачи наружного воздуха могут служить оконные и стеновые клапаны, бризеры, рекуператоры

Расход воздуха через щелевой клапан нетрудно посчитать. Чтобы в комнату проникало 30 м³/ч воздуха со скоростью 1 м/с (это максимум для природной вентиляции), проходное сечение канала должно составлять F = 30 / 3600 х 1 = 0.0083 м². Используем формулу, представленную в статье о расчетах воздухообмена для частного дома.

Теперь сравним эту цифру с данными производителя. Под оконный вентклапан Aereco E-EMM² с повышенным расходом до 35 м³/ч делается 2 технологических отверстия размером 172 х 16 мм, общее сечение щели равно 2 х 0.172 х 0.016 = 0.0055 м². Тогда при скорости 1 м/с получаем всего 20 кубов воздуха за 1 час. Производительность клапанов других фирм (Air-box, ВЕНТС и так далее) еще меньше.

Вывод. Для естественной приточной вентиляции лучше установить в каждой комнате стеновой клапан, расположенный возле оконного проема или под подоконником. В квартирах со слабой вытяжкой можно применять климатические установки с принудительным нагнетанием воздуха вентилятором – бризеры, рекуператоры.

Виды оконных проветривателей

Итак, вы решили купить и поставить на окна вентиляционные клапаны. Все эти устройства работают по одному принципу: под воздействием вытяжки наружный воздух проникает в щель, поступает внутрь помещения и смешивается с восходящим потоком от радиатора отопления. По способу монтажа вентклапаны делятся на 2 типа:

  1. Накладные для открывающихся окон. Ставятся на створку, участок штатного резинового уплотнителя вырезается для прохода воздуха.
  2. Щелевые (врезные) для глухих и распашных окон. Под эти устройства в раме делается горизонтальная сквозная щель.
Вентиляционные клапаны накладного (слева) и щелевого типа (справа)

Справка. Обе разновидности клапанов можно устанавливать на различные оконные системы – алюминиевые, деревянные, металлопластиковые (ПВХ). Реальная производительность щелевых изделий – 15…25 м³/ч; накладных – около 10 м³/ч, цена не превышает 10 евро.

В базовой комплектации накладной клапан на пластиковое окно состоит из следующих деталей:

  • пластиковый корпус с ручкой регулировки в виде задвижки;
  • наружный ветрозащитный козырек;
  • специальный уплотнитель на замену штатному;
  • элементы крепежа.

Клапаны фирмы Air-box могут дополнительно комплектоваться фильтром грубой очистки класса G3 (80…90%), одновременно выполняющим шумозащитную функцию. Разрешается горизонтальный либо вертикальный монтаж, причем козырек не мешает устанавливать снаружи оконную москитную сетку.

Щелевые встраиваемые проветриватели состоят из таких элементов:

  • внешний козырек;
  • внутренний корпус с решеткой и регулятором потока;
  • фильтрующий элемент G3;
  • крепеж.

Козырьки на клапанах ВЕНТС оснащаются сеткой от насекомых, корпус – регулируемым поворотным механизмом. Он позволяет не только регулировать количество воздуха, но и направлять поток вверх/вниз.

Приточные клапаны бренда Aereco оборудованы специальной проставкой для увеличения воздушного потока и гигрорегулируемым приспособлением.

Что это значит: внутри корпуса установлена заслонка, чье положение зависит от влажности в помещении. Когда она увеличивается, полиамидный влагочувствительный датчик открывает затвор, запуская больше воздуха в комнату. При снижении относительной влажности заслонка автоматически закрывается.

Регулирование направления воздушного потока в клапане фирмы ВЕНТС

Плюсы и минусы по отзывам пользователей

Несомненное и единственное преимущество приточных клапанов для окон – возможность быстро сделать минимальное проветривание в квартире своими руками. Например, зимой вы вряд ли станете сверлить наружные стены и монтировать стеновой клапан, а оконный – запросто.

Недостатки перечислим на основании отзывов реальных домовладельцев, пользующихся приточными устройствами (источник – https://otzovik.com/reviews/pritochniy_klapan_air_box/):

  • малая эффективность;
  • хрупкий пластик;
  • с улицы проникает шум и холод;
  • в ветреную погоду из клапана дует, корпус и фурнитура обмерзает;
  • продувается даже в закрытом положении, воздух свистит в щели.

Число положительных и отрицательных отзывов примерно одинаковое. Вывод следующий: вентклапаны реально спасают от духоты и плесени, но имеют ряд существенных минусов. Однозначно рекомендовать эти устройства к применению нельзя.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Замечание. Расчет количества клапанов основан на традиционной схеме естественной вентиляции: чистый воздух должен подаваться в жилые помещения, потом двигаться в коридор сквозь дверной проем и поступать на кухню (или в санузел). Там размещена вытяжная шахта, выбрасывающая отработанный воздух наружу.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану.

Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

  1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
  2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
  3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
  4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
  5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся.

Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы

Совет. Покупая вентклапаны, узнайте у продавца, имеется ли в комплекте установочный шаблон. Или приобретите его отдельно. В крайнем случае шаблон придется сделать своими руками.

Как установить приточный щелевой клапан:

  1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
  2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
  3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
  4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
  5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Заключение

Мы четко дали понять, что приточные клапаны на пластиковые окна – не лучшее решение для организации вентиляции. Существуют более эффективные и проверенные варианты. Но бывают обстоятельства, когда только проветриватели могут спасти ситуацию с отсутствием притока, сыростью и запотеванием герметичных окон. Надо признать, что установка вентиляционного клапана обойдется дешевле, чем монтаж других приточных устройств – стенового вентклапана или бризера.

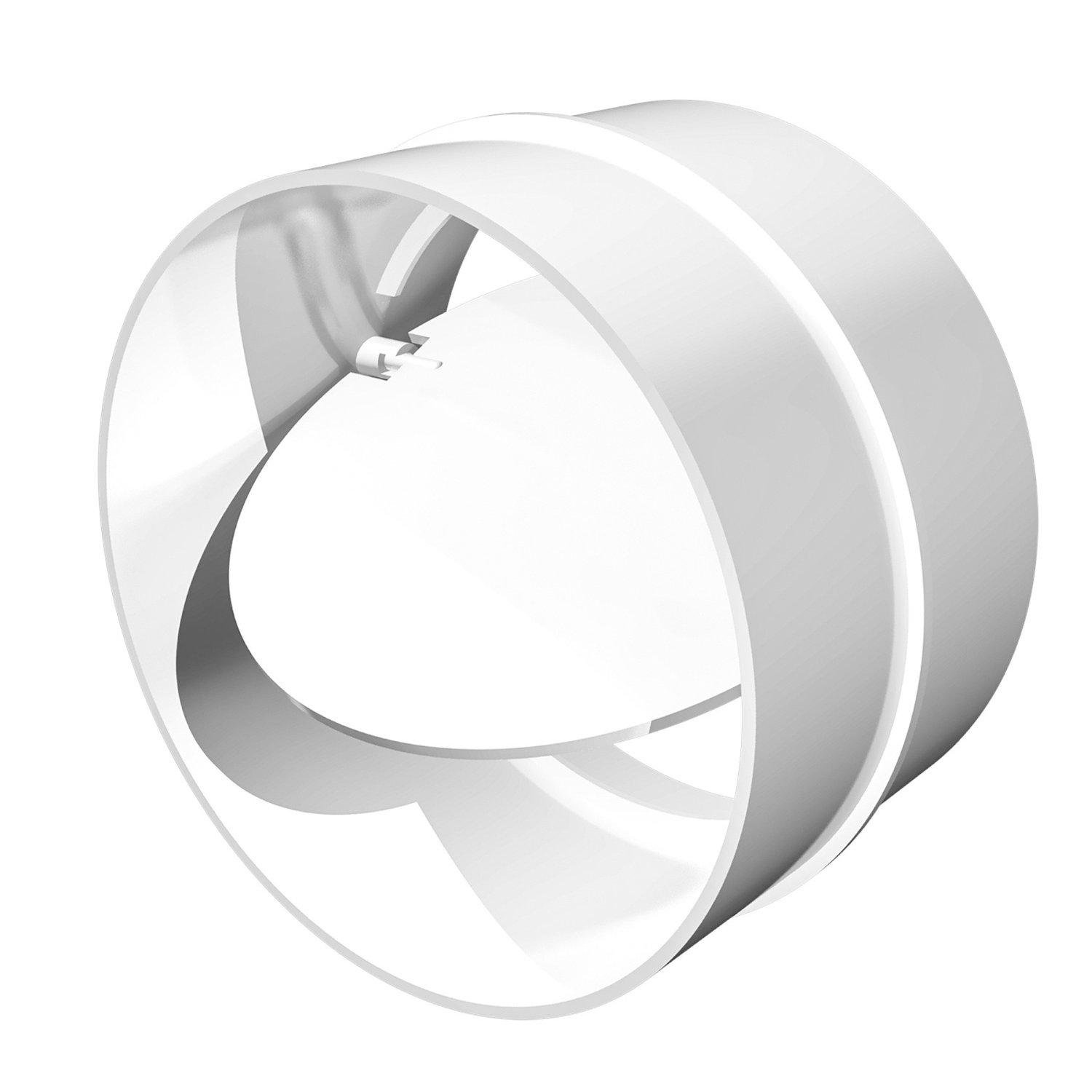

Приточный клапан : Приточная вентиляция

Глубина/толщина Отсутствует/Незаполнен

66 мм (1) 47.

1 см (3) 52.1 см (3) 57.1 см (3) 62.1 см (3) 67.1 см (3) 70 см (12) 72.1 см (3) 77.1 см (3) 82. 1 см (3) 87.1 см (3) 92.1 см (3) 97.1 см (3) 102.1 см (3) 107.1 см (3) 1.2 м (12)

Приточный клапан в стену и его значение - СамСтрой

Установка пластиковых окон и герметичных входных дверей привела к изменению, а точнее к ухудшению, микроклимата внутри домов. Решить проблему можно двумя способами: организовать эффективно работающую вентиляцию, что не так дешево, или провести монтаж специального приспособления, имя которого – приточный клапан в стену. Разберемся с этим устройством конкретно, чтобы понять, как он работает.

Приточный клапан в стене над батареей

Необходимость монтажа

Главное назначение приточного клапана – обеспечить поступление воздуха с улицы во внутренние помещения дома. Почему это так важно:

  1. Если свежий воздух не будет поступать с улицы, то в доме начнет повышаться концентрация углекислого газа. А это приведет к ухудшению самочувствия людей, в этом доме проживающих.
  2. Снижение поступления воздуха извне создает условия повышения влажности. А это причина появления колоний вредоносных микроорганизмов в виде плесени и грибков. Соответственно появляется высокая вероятность заболеть астмой или аллергией. В зоне повышенного риска дети, старики и члены семьи с низким иммунитетом.
  3. Высокая влажность негативно сказывается и на конструкциях здания.
  4. Если в доме уже организована вытяжная вентиляция, а приток воздуха ограничен, то неприятные запахи, вредные вещества, находящиеся в воздухе, плохо выводятся.

Конечно, можно просто иногда проводить проветривания через окна, но это временная функция, которая не обеспечивает должную концентрацию свежего приточного воздуха.

Сегодня все чаще используют оконный клапан, как средство поступления воздуха извне. Это хорошая альтернатива. И о ней расскажем тоже чуть ниже.

Приточный оконный клапан

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапана

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

Преимущества и недостатки

Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.

И другие преимущества:

Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:

  • Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
  • Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
  • В сильные морозы через прибор может просачиваться холодный воздух.
  • Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.

Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

Монтаж лучше провести над радиатором отопления

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается с

Wive приточный клапан - Vilpe

Задача приточного клапана состоит в организации притока свежего воздуха в дом. Вам понадобится как минимум один приточный клапан для каждой комнаты. Посмотрите наши видео по установке, поклейке обоев, покраске и замене фильтра.

Монтаж приточного клапана VILPE WIVE очень прост. Для установки следуйте пошаговым инструкциям. Вам потребуется дрель и электрический лобзик. Если нужно просверлить отверстие в стене, вам также понадобится кольцевая пила, а для стены из бетона рекомендуем заказать алмазное бурение у специалистов.

Выберите место для установки приточного клапана в верхней части стены

Если в доме не были установлены приточные клапаны ранее, для начала процесса установки необходимо просверлить отверстие в стене диаметром 105 мм. Перед установкой клапана необходимо выбрать место для его монтажа, как с декоративной точки зрения, так как клапан в дальнейшем не должен быть закрыт шторами, так и с точки зрения строительных технологий. Клапан следует размещать в подходящем месте с соблюдением правил и технологий при бурении отверстия. При выборе места расположения отверстия под приточный клапан следует учитывать структуру стен и расположение электрической проводки.

Если вы меняете старый приточный клапан на клапан VILPE WIVE, убедитесь, что диаметр отверстия 105 мм, и затем осторожно извлеките старый клапан. Если труба-патрубок старого клапана в хорошем состоянии, можно обойтись без ее замены.

Соберите трубу и вставьте ее в отверстие в стене

Соберите и аккуратно установите внутреннюю трубу-патрубок от клапана VILPE WIVE в отверстие в стене.

Если толщина стены больше, чем длина внутренней трубы приточного клапана (440 мм), ее можно нарастить (дополнительный участок трубы приобретается отдельно).

Обрежьте трубу в соответствии с толщиной стены

Проведите замеры и отметьте линию среза.

Отрежьте трубу-патрубок по линии разметки пилой и установите ее в отверстие.

Установите внутреннюю часть клапана в помещении

Закрепите корпус клапана к стене с помощью крепежа, входящего в комплект. Корпус клапана установлен правильно, когда 2 небольших держателя крышки клапана расположены снизу.

Успользуйте уровень, чтобы убедиться в правильности установки.

Наденьте фильтр и закрепите его к клапану

Наденьте фильтр. Если вы будете использовать шайбу-шумопоглотитель, сначала вставьте ее в круглую пластиковую часть. При правильной установке светлая сторона шумопоглотительной шайбы обращена к внутренней стене.

Соберите опорную конструкцию каркаса приточного клапана, установив две металлические проволоки в отверстия внутри круглой трубы-патрубка. Металлические проволоки должны пересекаться друг с другом. Затем наденьте фильтр на опорную конструкцию и зафиксируйте его резинкой. Правильным местом для установки резинового кольца является выемка в металлических проволоках, а не на пластиковой части корпуса.

Вставьте собранную часть в отверстие

Вставьте собранную внутреннюю часть клапана в трубу-патрубок и закрепите ее.
Убедитесь, что слышите щелчок.

Закрепите крышку клапана

Теперь вы можете установить крышку клапана. Прикрепите ее помощью держателей крышки на корпусе. Убедитесь, что слышите щелчок.

Отрегулируйте крышку в соответствии с вашими потребностями. Помещение большого размера нуждается в большем количестве воздуха. Если наружный воздух очень холодный, вы можете держать крышку клапана слегка приокрытой.

Установите наружную решетку

Наружная вентиляционная решетка состоит из 2 частей: монтажного фланца и решетки.

Сначала закрепите фланец решетки к стене с помощью 4 шурупов из комплекта поставки. Используйте уровень при монтаже.

Затем вы можете установить решетку на фланец. Сначала вставьте верхний край решетки и нажмите на решетку для фиксации к фланцу.

Если белая крышка клапана не подходит к дизайну комнаты, вы можете покрасить ее или наклеить на нее обои. Посмотрите наше видео о поклейке обоев на приточный клапан VILPE WIVE.

Вырежьте кусок обоев

Кусок должен быть примерно на 5 см больше крышки клапана.

Если обои имеют крупные и/или симметричные узоры, вам нужно подобрать кусок обоев так, чтобы он соответствовал обоям на стене. Если рисунок обоев довольно мелкий, этого делать нет необходимости. В нашем видео используются обои с мелким рисунком, поэтому тщательный подбор рисунка не обязателен, возможные несостыковки не будут заметны на стене.

Нанесите клей на крышку

Очистите крышку от грязи или пыли. Нанесите небольшое количество клея на крышку и равномерно распределите. Тонкого слоя будет достаточно, излишки клея могут намочить обои. Убедитесь, что клей нанесен по краям и углам.

Клей должен подходить для твердых пластмасс. Такой клей можно приобрести в хозяйственных магазинах. Обойный клей или клей для дерева не подойдут.

Приложите кусок обоев к крышке

Приложите часть обоев к крышке и аккуратно прижмите для закрепления. Обратите особое внимание на края и углы.

Дайте клею высохнуть

Прижмите поверхность и дайте клею высохнуть. Избегайте образования складок и заломов на обоях. Оставьте клей сохнуть на несколько часов.

Убедитесь, что обои приклеились к краям и углам крышки клапана. При необходимости, подклейте обои в нужных местах.

Обрежьте лишние края обоев

Аккуратно отрежьте заходящие за края крышки обои. Используйте острый канцелярский нож, чтобы обои не порвались.

Приточный клапан является элементом дизайна в помещении. Если белая крышка клапана не вписывается в дизайн комнаты, вы можете покрасить его крышку. Ниже приведены наши инструкции по покраске.

Покраска грунтовкой

Очистите от пыли и грязи детали, которые вы хотите покрасить. Мы рекомендуем вам покрасить видимые части клапана, такие как крышка и корпус. Не окрашивайте серый защитный элемент от конденсата, который находится на внутренней стороне крышки.

Нанесите грунтовку кистью на те части, которые вы хотите покрасить, и дайте высохнуть. Грунтовка должна подходить для покраски пластика. В данном руководстве мы использовали грунтовку Otex Akva от Tikkurila.

Нанесение краски

Дождитесь, когда грунтовка высохнет, и затем нанесите основную краску, подходящую для пластика. Мы рекомендуем нанести два слоя. Для покраски клапана мы использовали краску Helmi 10 от финского производителя Tikkurila.

После покраски оставьте клапан сохнуть на несколько часов.

Заменить фильтр очень просто, для этого не требуется никаких специальных инструментов. Процедура замены фильтра занимает менее 1 минуты. Загрязненный фильтр теряет свою производительность и влияет на работу всей системы. Через него не поступает достаточного объема воздуха, поэтому его необходимо регулярно менять. Мы рекомендуем проводить замену фильтра 1 раз в 6 месяцев. Мыть и стирать фильтр нельзя! Это приведет к потере его фильтрующих свойств.

Откройте крышку клапана

Вам не нужно полностью снимать крышку.

Достаточно открыть крышку, чтобы вынуть внутреннюю часть приточного клапана.

Снимите старый фильтр

Вытяните внутреннюю часть клапана и снимите старый фильтр.

Старый фильтр необходимо выбросить, его нельзя стирать и использовать повторно.

Если на термостате и шайбе-шумопоглотителе есть пыль, протрите ее влажной тканью.

Наденьте и закрепите новый фильтр

Если вы будете используете шайбу-шумопоглотитель, вставьте ее в круглую пластиковую часть. При правильной установке светлая сторона шумопоглотительной шайбы обращена к внутренней стене.

Наденьте фильтр на опорную конструкцию и зафиксируйте его резинкой. Правильным местом для установки резинового кольца является выемка в металлических проволоках, а не на пластиковой части корпуса.

Установите клапан в отверстие

Вставьте каркас приточного клапана с новым фильтром обратно в отверстие. Убедитесь, что услышали щелчок.

Зафиксируйте крышку клапана в исходном положении.

Клапан быстрого выпуска - SQEV

Примечание:
1) Fastners не будет соответствовать NACE MR0175
2) Внутренние «смачиваемые части» будут соответствовать NACE MR0175

Параметры Технические характеристики
Жидкость / рабочая среда Сжатый воздух
Инертные газы, сладкий (природный) газ
Газы - Фильтрованные со смазкой или без смазки
Жидкости - Гидравлические системы низкого давления, минеральное масло или вода
Размер трубы / соединения 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм
Трубная резьба NPT - Стандарт
BSPT, BSP - Дополнительно
Макс.Рабочее давление 12 бар (174 фунт / кв. Дюйм)
Материал конструкции
Корпус, крышка, втулка
Fastners
Уплотнения, ДИСК (эластомеры)

SS 316L (соответствие NACE MR 0175)
SS 316
Low temp. Нитрил (LNBR) - Станд.
Диапазон рабочих температур (окружающей среды) для эластомеров Низкотемпературный нитрил: от -60 ° C до + 80 ° C (стандартно)
(Подача на выпуск) Стандартный номинальный расход при давлении подачи 6 (85 фунтов на кв. Дюйм) и 1 бар (14.5 фунтов на кв. Дюйм) перепад давления (перепад) 1/4 дюйма (высокий расход) - 46 стандартных кубических футов в минуту (1290 л / мин)
3/8 дюйма (высокий поток) - 64 стандартных кубических футов в минуту (1810 л / мин)
1/2 дюйма (высокий поток) - 135 стандартных кубических футов в минуту (3810 л / мин)
3 / 4 дюйма (высокий расход) - 160 стандартных кубических футов в минуту (4520 л / мин)
1 дюйм (высокий поток) - 274 стандартных кубических футов в минуту (7700 л / мин)
1/2 дюйма (стандартный поток) - 90 стандартных кубических футов в минуту (2549 л / мин)
1 дюйм (стандартный расход) - 285 стандартных кубических футов в минуту (8069 л / мин)
(от выпускного до выпускного) Стандартный номинальный расход при давлении подачи 6 (85 фунтов на кв. Дюйм) и давлении 1 бар (14.5 фунтов на кв. Дюйм) перепад давления (перепад) 1/4 дюйма (высокий расход) - 98 стандартных кубических футов в минуту (2780 л / мин)
3/8 дюйма (высокий расход) - 135 стандартных кубических футов в минуту (3810 л / мин)
1/2 дюйма (высокий поток) - 194 стандартных кубических футов в минуту (5490 л / мин)
3 / 4 дюйма (высокий расход) - 228 стандартных кубических футов в минуту (6460 л / мин)
1 дюйм (высокий поток) - 388 стандартных кубических футов в минуту (11000 л / мин)
1/2 дюйма (стандартный поток) - 150 стандартных кубических футов в минуту (4247 л / мин)
1 дюйм (стандартный расход) - 348 стандартных кубических футов в минуту (9840 л / мин)
Значение CV
Размер Подача на выход Выпуск к выпуску
1/4 дюйма (высокий расход) 1.3 2,8
3/8 дюйма (высокий расход) 1,8 3,8
1/2 дюйма (высокий расход) 3,8 5,5
3/4 дюйма (высокий расход) 4,5 6,5
1 дюйм (высокий расход) 7.8 11,0
1/2 дюйма (стандартный поток) 2,59 4,31
1 дюйм (стандартный расход) 8,2 10,0
Масса 1/4 дюйма (высокий расход) 0.324 кг.
3/8 дюйма (высокий расход) 0,471 кг.
1/2 дюйма (высокий расход) 0,772 кг.
3/4 дюйма (высокий расход) 1,090 кг.
1 дюйм (высокий расход) 3,553 кг.
1/2 дюйма (стандартный расход) 0,586 кг.
1 дюйм (стандартный расход) 1,400 кг.

Детали выпускного клапана: ShopSBT.com

Товаров в категории: 23

Быстрый просмотр

Цена: 124 доллара.95
Торговая марка: SBT
Артикул: 46-409-10K
Кол-во в корзине: нет

Быстрый просмотр

Цена: 109.95 долларов
Торговая марка: SBT
Код объявления: 46-409-10
OEM №: 60T-1131S-00-00
Кол-во в тележке: нет

Быстрый просмотр

Цена: 104.95 долларов
Торговая марка: SBT
Артикул: 46-406-10K
Кол-во в корзине: нет

Быстрый просмотр

Цена: 63 доллара.85
Торговая марка: SBT
Код объявления: 46-107-10
OEM №: 420854358
Кол-во в тележке: нет

Быстрый просмотр

Цена: 63.85 долларов
Торговая марка: SBT
Код объявления: 46-111-10
OEM №: 420854540
Кол-во в тележке: нет

Быстрый просмотр

Цена: 63.85 долларов
Торговая марка: SBT
Код объявления: 46-110-10
OEM №: 420854354
Кол-во в тележке: нет

Быстрый просмотр

Цена: 63 доллара.85
Торговая марка: SBT
Код объявления: 46-109-10
OEM №: 420854410
Кол-во в тележке: нет

Быстрый просмотр

Цена: 42.45 долларов
Торговая марка: SBT
Код объявления: 46-111-11
OEM №: 420854556
Кол-во в тележке: нет

Быстрый просмотр

Цена: 42.45 долларов
Торговая марка: SBT
Код объявления: 46-109-11
OEM №: 420854436
Кол-во в тележке: нет

Быстрый просмотр

Цена: 42 доллара.35
Торговая марка: SBT
Код объявления: 46-107-11
OEM №: 290854362
Кол-во в тележке: нет

Быстрый просмотр

Цена: 41.95 долларов
Торговая марка: SBT
Код: 46-111X
Кол-во в корзине: нет

Быстрый просмотр

Цена: 39.85 долларов
Торговая марка: SBT
Артикул: 46A-107
Кол-во в корзине: нет

Быстрый просмотр

Цена: 37 долларов.95
Торговая марка: SBT
Артикул: 46A-111
Кол-во в корзине: нет

Быстрый просмотр

Цена: 37.95 долларов
Торговая марка: SBT
Артикул: 46A-109
Кол-во в корзине: нет

Быстрый просмотр

Цена: 23.95 долларов
Торговая марка: SBT
Артикул: 46-406-14
Кол-во в корзине: нет

Быстрый просмотр

Цена: 20 долларов.95
Торговая марка: SBT
Код: 46-111
Кол-во в корзине: нет

Быстрый просмотр

Цена: 20.95 долларов
Торговая марка: SBT
Код: 46-108
Кол-во в корзине: нет

Быстрый просмотр

Цена: 20.95 долларов
Торговая марка: SBT
Код: 46-107
Кол-во в корзине: нет

Быстрый просмотр

Цена: 18 долларов.95
Торговая марка: SBT
Артикул: 46-107-08
Кол-во в корзине: нет

Быстрый просмотр

Цена: 9.85 долларов
Торговая марка: SBT
Артикул: 46-111-08
Кол-во в корзине: нет

Быстрый просмотр

Цена: 9.45 долларов
Торговая марка: SBT
Артикул: FST-204
Кол-во в корзине: нет

Быстрый просмотр

Цена: 5 долларов.45
Торговая марка: SBT
Артикул: FST-205
. OEM №: 420838253
Кол-во в тележке: нет

Быстрый просмотр

Цена: $ 5.25
Торговая марка: SBT
Код: 46-406
Кол-во в корзине: нет
Поболтай с нами, при поддержке LiveChat

Заедание выпускного клапана - в чем дело? Часть 1

Эдвард Коллин, технический директор, Aircraft Specialties Lubricants


Заедание выпускного клапана может быть неудобством или серьезной проблемой, например, изогнутый шток и сломанная трубка толкателя, из-за которой все масло стекает из двигателя .Важно заранее определить, что у вас заедает клапан, и что-то предпринять, пока не случилось худшее.

Заедание клапана может проявляться по-разному. Чаще всего проявляется утренней тошнотой, неконтролируемой дрожью двигателя при первом запуске. Когда тепло двигателя передается в неработающий цилиндр, клапан часто срабатывает, и цилиндр оживает, и плавность хода возвращается. Многие пилоты относятся к этому как к загрязненной свече зажигания - это не так.Плохая вилка обнаружится во время магнитной проверки. При появлении любых признаков утреннего недомогания следует немедленно обращаться к механику.

Он также может появляться при изменении мощности при спуске или выравнивании после подъема. Это может быть легкая дрожь из-за периодического прилипания, или она может прилипнуть и вывести цилиндр из строя с привлекающей внимание шероховатостью. Анализаторы двигателя покажут резко колеблющиеся значения EGTS и CHT до того, как цилиндр остынет.

За прошедшие годы было много сказано и написано много статей о заедании клапанов в поршневых авиационных двигателях.Было испробовано множество «решений» - от серьезных изменений оборудования до чудес в банке, но проблема не исчезла.

Рис. 1. Клапан и направляющие клапана. Предоставлено CB Performance

Что заедает клапан?

Выпускные клапаны проходят в специальных трубках, называемых направляющими клапана (рис. 1). Они показаны установленными в цилиндре на вырезанном рисунке (рис. 2). Один конец клапана и направляющей подвергаются воздействию очень горячих газов сгорания / выхлопа (горячая сторона), а другой конец залит относительно холодным моторным маслом (холодная сторона).Шток клапана плотно входит в направляющую клапана. Если на штоке клапана или в направляющей образуется достаточно отложений, шток клапана застревает в направляющей.

Рис. 2: Цилиндр в сборе с направляющими клапанов и поршнем. С любезного разрешения Alamy

Есть хорошие и плохие новости, когда дело доходит до заедания / заклинивания клапанов. Плохая новость заключается в том, что есть две разные причины залипания выпускного клапана на горячей и холодной стороне. Они очень разные. Хорошая новость заключается в том, что мы понимаем их обе, и их минимизация требует незначительных изменений в работе двигателя и текущем техническом обслуживании.

Почти все, включая пилотов, производителей двигателей и нефтяные компании, широко (и сильно) неправильно понимают причины проблемы. Как химик горюче-смазочных материалов и давний руководитель, позвольте мне попытаться пролить свет на этот вопрос.

Окружающая среда выпускного клапана

Сказать, что выпускные клапаны работают в жестких условиях, - это колоссальное преуменьшение. Клапаны герметичны от контролируемых взрывов цилиндров с температурами до 4000 ° F и давлением до 1200 фунтов на квадратный дюйм.Кроме того, они должны выдерживать поток выхлопных газов с температурой 2000 ° F, проносящийся мимо открытого клапана со скоростью до 25 раз в секунду!

Разница в температуре между горячей и холодной стороной выпускного клапана может достигать 1500 ° F. Тюльпан-конец клапана и направляющая горячие, в то время как другая сторона намного холоднее, поскольку она залита моторным маслом.

Это тепло, а также химическая активность на каждом конце направляющей клапана, которая может привести к образованию отложений и заеданию клапана.Это отдельные уникальные явления.

Hot Side Deposits

Lycoming заявляет, что максимально допустимое значение CHT составляет 500 ° F, в то время как Continental заявляет 460 ° F, но оба предпочитают видеть максимальную крейсерскую температуру 400 ° F. И я согласен. Что касается нижнего предела, то они действительно не уточняют.

Но что такое «слишком круто» и почему?

То, что вы можете что-то делать, не означает, что вы должны это делать. Кажется, что человеческая природа снова взяла верх, когда дело доходит до температуры головки цилиндра (CHT) на наших авиадвигателях.Если 380 ° лучше 400 °, 350 ° должно быть лучше 380 °, а затем 300 ° должно быть лучше 350 °. В отличие от наших автомобильных двигателей с водяным охлаждением, мы можем кое-что сказать, когда речь идет о CHT в наших самолетах. Дроссельная заслонка, смесь, заслонки капота и воздушная скорость дают нам контроль над ситуацией, и то, что мы с этим делаем, имеет последствия с точки зрения надежности двигателя и срока службы цилиндров.

Гонка за дно, низкие CHT, возникла из-за слияния нескольких факторов. Во-первых, у нас есть анализаторы двигателей, которые информируют нас, буквально до определенной степени, что делают CHT, EGT и TIT на каждом этапе полета.Во-вторых, у нас есть гуру GAMI, которые открыли нам глаза на чудеса LOP-операций, как авиакомпании, которые использовали свои большие радиалы. Вы можете работать холоднее, чище и экономнее. И в-третьих, у вас есть человеческая природа: если меньше - лучше, то намного меньше - намного лучше (обратная сторона фразы «если что-то хорошо, то больше - лучше»).

Слияние этих трех эффектов привело к заметному увеличению количества сообщений о заедании выпускных клапанов. И хотя каждый двигатель подвержен этой беде, именно двигатели Lycoming имеют большинство проблем с этой проблемой.Однако в последнее время сообщалось о заедании клапана в двигателях Continental с большим диаметром цилиндра (470, 520 и 550).

Этот пример «горячей стороны» является наиболее распространенным типом заедания клапана, вызванного кристаллизацией соединений свинца на конце стержня клапана в виде тюльпана, подверженном воздействию горячего выхлопного потока. Этот осадок попадает в направляющую клапана, где он уменьшает зазор между штоком и направляющей, пока клапан не заедает.

Вопрос в размере 64 000 долларов заключается в том, что в первую очередь вызывает образование такого рода депозита и почему теперь кажется, что он все чаще поднимает свою уродливую голову.

Я подробнее расскажу об отложениях на горячей стороне, представлю отложения на холодной стороне, а также о том, как лучше всего смягчить эти проблемы в Части 2.

Специальные смазочные материалы для самолетов

2860 N Sheridan Rd., Tulsa, OK 74115

Телефон: + 1-800-826-9252

CamGuard, можете ли вы позволить себе не использовать его?

www.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
