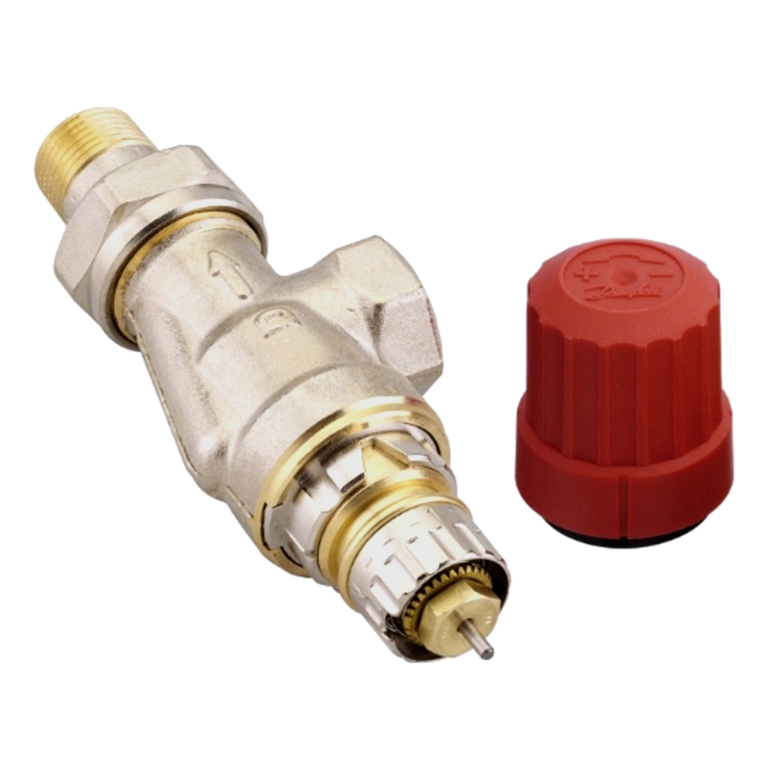

Клапаны терморегулятора c предварительной настройкой RTR-N и RА-NCX

RTR-N и RA-NCX оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:

• Kv = 0,04–0,73 м³/ч — для клапанов Ду=15 мм;
• Kv = 0,10–1,04 м³/ч — для клапанов Ду=20 и 25 мм.

Клапаны RTR-N и RA-NCX могут сочетаться со всеми термостатическими элементами серий RTR, RTRW и RAX, а также с термоэлектрическим приводом TWA-A.

Для идентификации клапанов RTR-N и RA-NCX их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор. Поэтому следует применять рукоятку (кодовый номер 013G3300).

Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием (RTR-N) или хромированные (RA-NCX).

Соответствие стандартам

Технические характеристики клапанов RTR-N и RA-NCX в комбинации с термостатическими элементами серий RTR, RTRW и RAX соответствуют европейским стандартам EN 215-1 и российскому ГОСТ 30815-2002, а размер присоединительной резьбы — стандарту HD 1215 (BS 6284 1984).

Радиаторные терморегуляторы производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).

Для предотвращения отложений и коррозии клапаны терморегуляторов RTR-N и RA-NCX следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).

Описание и область применения

Устройство

Радиаторный терморегулятор состоит из двух частей: универсального термостатического элемента серии RTR и регулирующего клапана с предварительной настройкой RTR-N. Термостатический элемент и регулирующий клапан заказываются отдельно.

Клеммное соединение вместе с блокировочным винтом под шестигранник гарантирует простое и надежное соединение термоэлемента и клапана. Сальниковое уплотнение может быть заменено без опорожнения и остановки системы отопления.

Материалы, контактирующие с теплоносителем

Корпус клапана и прочие металлические детали	Коррозионно-стойкая латунь Ms 58
Дросселирующий цилиндр ограничителя Kv	Полифениленсульфид PPS
Кольцевое уплотнение	Тройной этиленпропиленовый каучук EPDM
Золотник клапана	Бутадиенакрилонитрильный каучук NBR
Нажимной штифт и пружина клапана	Хромированная сталь
Сопло	Полипропилен РР

Наружная часть корпуса клапана RTR-N имеет никелевое покрытие, а клапаны RA-NCX хромированные.

Как выбрать и установить терморегуляторы на радиаторах Вашего жилища

1. Главная
2. Статьи
3. Как выбрать и установить терморегуляторы на радиаторах Вашего жилища

23.10
2006

Терморегулятор RTD — простой прибор, которым может оснащаться любой радиатор системы отопления здания.

RTD автоматически поддерживает температуру воздуха в помещении, на которую Вы сами его настроите.

Теперь в комнате не будет жарко, даже если в окно светит яркое солнце или пришла большая компания гостей, и Вам не придется открывать форточки, подвергая себя и своих близких риску заболеть.

Пользуясь приведенными ниже рекомендациями, Вы легко сможете подобрать и приобрести нужные терморегуляторы в специализированном магазине, и любой слесарь-сантехник без труда установит их в Вашей квартире.

Терморегулятор состоит из:

• регулирующего клапана;
• автоматической термостатической головки термоэлемента.

Термоэлемент реагирует на отклонение температуры воздуха от заданного значения и перемещает шток клапана терморегулятора. Чувствительным элементом терморегулятора, является встроенная в него замкнутая полость (сильфон), заполненная газообразным или жидким веществом. При изменении температуры воздуха, объем вещества увеличивается или уменьшается. Сильфон, растягиваясь, либо сжимаясь, плавно перемещает регулирующий золотник клапана пропорционально изменению температуры воздуха.

Регулирующий клапан устанавливается на трубопроводе, подводящем теплоноситель к отопительному прибору. Клапан меняет количество теплоносителя, проходящего через прибор отопления, под воздействием установленного в нем привода, который в свою очередь, получает сигнал о необходимости изменения температуры воздуха в помещении от управляющего устройства.

На радиаторах Вашей квартиры могут быть установлены два типа регулирующих клапанов RTD-G или RTD-N в зависимости от конкретных условий, приведенных ниже.

С однотрубной системой отопления, как показано на рисунке:

Термостатический элемент RTD-Inova™ или RTS и клапан терморегулятора RTD-G, диаметром 3/4″ или 1/2″ (в зависимости от диаметра отверстияв пробке радиатора. Предпочтительно 3/4″).

Полнопроходной шаровой кран Project, диаметром 3/4″ или 1/2″(в зависимости от диаметра клапана RTD-G).

С двухтрубной системой отопления, как показано на рисунке:

Термостатический элемент RTD-Inova™ и клапан терморегулятора RTD-N, диаметром 1/2″ или 3/4″ (в зависимости от диаметра отверстия в пробке радиатора. Предпочтительно 1/2″).

Запорный радиаторный клапан RLV, диаметром 1/2″ или 3/4″ (в зависимости от диаметра клапана RTD-N).

RTD-N — клапан терморегулятора серии RTD с предварительной настройкой пропускной способности. Настройка производится монтажниками, в соответствии с проектной документацией, если таковая имеется.

По материалам сайта www.termostat.ry

К списку статей

Другие статьи

Как установить терморегуляторы на радиаторах Вашего жилища

Терморегулятор RTD — простой прибор, которым может оснащаться любой радиатор системы отопления здания.

RTD автоматически поддерживает температуру воздуха в помещении, на которую Вы сами его настроите.

Теперь в комнате не будет жарко, даже если в окно светит яркое солнце или пришла большая компания гостей, и Вам не придется открывать форточки, подвергая себя и своих близких риску заболеть.

Пользуясь приведенными ниже рекомендациями, Вы легко сможете подобрать и приобрести нужные терморегуляторы в специализированном магазине, и любой слесарь–сантехник без труда установит их в Вашей квартире.





Терморегулятор состоит из:

•  — регулирующего клапана,
•  — автоматической термостатической головки термоэлемента.



Термоэлемент реагирует на отклонение температуры воздуха от заданного значения и перемещает шток клапана терморегулятора. Чувствительным элементом терморегулятора является встроенная в него замкнутая полость (сильфон), заполненная газообразным или жидким веществом. При изменении температуры воздуха объем вещества увеличивается или уменьшается. Сильфон, растягиваясь, либо сжимаясь, плавно перемещает регулирующий золотник клапана пропорционально изменению температуры воздуха.

Регулирующий клапан устанавливается на трубопроводе, подводящем теплоноситель к отопительному прибору. Клапан меняет количество теплоносителя, проходящего через прибор отопления, под воздействием установленного в нем привода, который в свою очередь получает сигнал о необходимости изменения температуры воздуха в помещении от управляющего устройства.

На радиаторах Вашей квартиры могут быть установлены два типа регулирующих клапанов RTD-G или RTD-N в зависимости от конкретных условий, приведенных ниже.

I. С однотрубной системой отопления, как показано на рисунке:

Термостатический элемент RTD-Inova™ или RTS и клапан терморегулятора RTD-G диаметром 3/4″ или 1/2″ (в зависимости от диаметра отверстияв пробке радиатора. Предпочтительно 3/4″)

Полнопроходной шаровой кран Project диаметром 3/4″ или 1/2″(в зависимости от диаметра клапана RTD-G)



II. С двухтрубной системой отопления, как показано на рисунке:

Термостатический элемент RTD-Inova™ и клапан терморегулятора RTD-N  диаметром 1/2″ или 3/4″ (в зависимости от диаметра отверстия в пробке радиатора.

Предпочтительно 1/2″)

Запорный радиаторный клапан RLV диаметром 1/2″ или 3/4″ (в зависимости от диаметра клапана RTD-N)

RTD-N – клапан терморегулятора серии RTD с предварительной настройкой пропускной способности. Настройка производится монтажниками в соответствии с проектной документацией, если таковая имеется.

Комбинированные балансировочные регулирующие клапаны — TA-Modulator

Балансировочный и регулирующий клапан, не зависящий от перепада давления, для пропорционального регулирования

Клапан с уникальной равнопроцентной регулирующей характеристикой. Он совместим с линейными пропорциональными или 3-точечными приводами. Встроенный регулятор перепада давления обеспечивает превосходное управление, устойчивость регулирования и автоматическое ограничение расчетного расхода. Измерение расхода и располагаемого давления дает возможность оптимизации и диагностики системы.

Ключевые особенности

Точное регулирование температуры

Обеспечивает уникальную форму EQM характеристики для пропорционального регулирования.

Точное регулирование

Равнопроцентная (EQM) характеристика с уникальной формой кривой позволяет получить в 6 раз больший рабочий ход штока, чем у клапанов с линейной характеристикой.

Быстрая гидравлическая балансировка

Автоматическое ограничение расхода при полностью открытом приводе защищает всю систему от перерасходов.

Простой поиск неисправностей

Измерение расхода и перепада давления помогает снизить энергопотребление насоса идает все необходимые данные для диагностики системы.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.

Функции:

Регулирование EQM: DN 15-150 нормальный расход
Регулирование LIN: DN 100-150 высокий расход
Предварительная настройка (макс. расход)
Регулирование перепада давления
Измерение (ΔH, t, q)
Изоляция (для использования при обслуживании системы – смотрите «Класс герметичности»)

Диапазон размеров:

DN 15-150

Номинальное давление:

DN 15-50: PN 16
DN 65-150: PN 16, PN 25

Перепад давления (ΔpV):

Макс. перепад давления (ΔpV_макс):
DN 15-32: 600 кПа = 6 бар
DN 15-25: 400 кПа = 4 бар*
DN 40-50: 400 кПа = 4 бар
DN 65-150: 800 кПа = 8 бар
Мин. перепад давления (ΔpV_мин):
DN 15-20: 15 кПа = 0,15 бар
DN 25-32: 23 кПа = 0,23 бар
DN 40-150: 30 кПа = 0.30 бар
DN 100-125 HF: 55 кПа = 0.55 бар
DN 150 HF: 60 кПа = 0.60 бар
(Действительно для максимальной настройки, «полностью открыт». Другие настройки потребуют более низкого перепада давления; проверьте с помощью программного обеспечения «HySelect».)

ΔpV_max = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик.

ΔpV_min = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления.

*) С Δp вставкой PPS.

Диапазон расхода:

Расход (q_макс) может быть настроен в следующем диапазоне:

DN 15: 92 — 480 л/ч
DN 20: 200 — 975 л/ч
DN 25: 340 — 1750 л/ч
DN 32: 720 — 3600 л/ч
DN 40: 1000 — 6500 л/ч
DN 50: 2150 — 11200 л/ч
DN 65: 4150 — 24100 л/ч
DN 80: 5850 — 37300 л/ч
DN 100: 11700 — 51700 л/ч
DN 100 HF: 18000 — 75900 л/ч
DN 125: 15000 — 77300 л/ч
DN 125 HF: 23300 — 127000 л/ч
DN 150: 26100 — 126000 л/ч
DN 150 HF: 38800 — 190000 л/ч

q_max (q_макс) = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.

Температура:

DN 15-32, DN 65-150:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
DN 15-25 с Δp вставкой PPS, DN 40-50:
Макс. рабочая температура: 90°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

(Для консультации по возможности использования клапанов в системах с другими средами обратитесь в офис IMI Hydronic Engineering)

Ход штока:

DN 15-20: 4 мм
DN 25-32: 6,5 мм
DN 40-50: 15 мм
DN 65-125: 20 мм
DN 150: 30 мм

Регулировочная способность:

DN 15-32: >75
DN 40-80: >125
DN 100-150: >150
DN 100-150 HF: >125

Класс герметичности:

Протечка через седло клапана ≤ 0,01% от максимального расхода (Макс. настройка) и правильном направлении потока. (Класс IV согласно EN 60534-4).

Характеристика:

Равнопроцентное модифицированное регулирование (EQM) с уникальной формой кривой лучше всего подходит для пропорционального управления.
DN 100-150 HF: Линейная.

Материал:

DN 15-32:
Корпус клапана: AMETAL^®
Вставка клапана: AMETAL^® и PPS
Конус клапана: Латунь CW724R (CuZn21Si3P)
Шток: Нержавеющая сталь
Уплотнение штока: кольцо — EPDM
Вставка блока Δp: PPS и AMETAL^® или PPS
Мембрана: EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
DN 40-50:
Корпус клапана: AMETAL^®
Вставка клапана: AMETAL^®
Конус клапана: AMETAL^® и PTFE
Шток: Нержавеющая сталь
Уплотнение штока: кольцо — EPDM
Вставка блока Δp: PPS
Мембрана: EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
DN 65-150:
Корпус клапана: Ковкий чугун EN-GJS-400-15
Вставка клапана: Ковкий чугун EN-GJS-400-15 и латунь
Конус клапана: Нержавеющая сталь и кольцо — EPDM
Седло клапана: Нержавеющая сталь
Шток: Нержавеющая сталь
Уплотнение штока: EPDM
Вставка блока Δp: Ковкий чугун EN-GJS-400-15, нержавеющая сталь и латунь
Мембрана: Армированный EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM

AMETAL^® — это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Обработка поверхностей:

DN 15-50: Без покрытия
DN 65-150: Окраска методом электрофореза

Маркировка:

Черное идентификационное кольцо на измерительном штуцере: TA-Modulator и DN.
DN 15-32: TA, IMI, PN, DN и стрелка обозначающая направление потока. Серый диск для настройки.
DN 40-50: IMI TA, PN, DN, размер в дюймах, место происхождения и стрелка обозначающая направление потока. Оранжевый диск для настройки.
DN 65-150: IMI TA, DN, размер в дюймах, материал и стрелка обозначающая направление потока. Этикетка с технической спецификацией, местом происхождения и CE. Оранжевый диск для настройки.

Соединение:

DN 15-50: Наружная резьба выполнена в соответствии с ISO 228.
DN 65-150: Фланцы в соответствии с EN-1092-2, тип 21. Длина в соответствии с EN 558, серия 1.

Соединение с приводом:

DN 15-32: M30x1.5, push
DN 40-50: M30x1.5, push/pull
DN 65-150: 2xM8, push/pull

Приводы:

DN 15-20:
TA-Slider 160, EMO TM, EMO 3.
DN 25-32:
TA-Slider 160, TA-MC50-C*.
DN 40-50:
TA-Slider 500, TA-Slider 750*.
DN 65-125:
TA-Slider 750, TA-MC100 FSE/FSR (с возвратной пружиной).
DN 100-125 HF:
TA-Slider 750 ΔpV ≤ 4 bar, TA-Slider 1250 ΔpV ≤ 8 bar, TA-MC100 FSE/FSR (с возвратной пружиной).

DN 150/DN 150 HF:
TA-MC160**, TA-MC253 SE* (с возвратной пружиной).

*) Адаптер необходимо заказывать отдельно, см. «Адаптеры для приводов».
**) Адаптер поставляется с клапаном.

Для получения более подробной информации о приводах, см. отдельные технические брошюры.

Ассортимент, тексты, фотографии, графики и диаграммы могут быть изменены компанией IMI Hydronic Engineering без предварительного уведомления и объяснения причин.
Дополнительную информацию о компании и продукции Вы можете найти на сайте www.imi-hydronic.com.

Термостатический душевой клапан Руководство по покупке | Баланс давления и термостатические душевые клапаны

8 июля 2020 г.

https://www.instagram.com/p/B8CdX_7lBIv/

Ситуация знакомая.

Вы наслаждаетесь расслабляющим душем, заряжаетесь в течение дня или успокаиваетесь перед сном, когда кто-то смывает воду в унитазе. В течение следующих 30 секунд (что кажется 30 минутами) вы находитесь посреди обжигающе горячего потока воды, пока бачок унитаза наполняется.

В других случаях кто-то может запустить горячую воду, когда наполняет стиральную машину, и вот вы стоите, погруженный в холодную воду, и расслабляющий душ, который вы себе представляли, разрушен.

Помимо неудобств и шока, быстрое изменение температуры воды может привести к серьезным травмам, особенно у детей и пожилых людей. Резкое изменение температуры воды может испугать человека, принимающего душ, что приведет к его скольжению и падению. Горячая вода также может вызвать ожоги, особенно у людей с чувствительной кожей.

Решение есть. Душевые клапаны теперь имеют возможность уравновешивать температуру и давление, позволяя вам наслаждаться душем в комфорте с регулируемой температурой — независимо от использования воды в остальной части дома.

https://www.instagram.com/p/B7TUexmHOF0/

Регулировка температуры воды

В душе горячая и холодная вода текут вместе в пропорции, которая определяется поворотом рукоятки смесителя для душа и регулировкой их расхода . У некоторых смесителей есть одна ручка, которая одновременно контролирует обе температуры, в то время как у других есть две ручки, одна для горячей воды, а другая для холодной воды.

К сожалению, в доме с несколькими людьми другим тоже может понадобиться вода.Так, например, когда в туалете смывают воду, холодная вода отводится из душа, чтобы наполнить туалетный бачок, создавая обжигающе горячий душ, поскольку в этот момент доступна только горячая вода. Напротив, если кто-то использует горячую воду для мытья посуды или стирки, горячая вода отводится, и человек в душе остается под струей ледяной воды.

Много раз, в разгар ошпаривания или замерзания, вы, возможно, ловили себя на том, что тянетесь к ручке крана и регулируете горячую или холодную воду, чтобы сбалансировать температуру, только для того, чтобы он вылетел из строя, как только вода больше не отводится от душа, и температуру необходимо снова отрегулировать.

https://www.instagram.com/p/Bd-dPGfl7XD/

Баланс давления и термостатические клапаны

Существует два типа регулирующих клапанов, обеспечивающих постоянную температуру в течение всего времени принятия душа. Каждый из них имеет свои преимущества, но один определенно выходит на первое место, когда дело доходит до идеального душа.

Душевые клапаны с балансировкой давления

Душевые клапаны с балансировкой давления делают именно то, что следует из их названия. Они уравновешивают напор воды, чтобы компенсировать недостаток горячей или холодной воды, поддерживая стабильную температуру.К сожалению, этот тип душевого клапана только уравновешивает давление, чтобы поддерживать постоянную температуру.

Напор воды из насадки для душа может сильно меняться по мере стабилизации температуры. Это особенно заметно в душевых лейках с низким расходом или в душевых установках с более чем одной душевой лейкой. Снижение давления, хотя и не такое шокирующее, как изменение температуры, все же может нарушить процесс принятия душа.

Душевые клапаны с балансировкой давления более доступны по цене, что делает их привлекательными для тех, кто работает в рамках установленного бюджета.Может быть немного неудобно, что он уравновешивает только температуру, а не поток воды, но не нужно беспокоиться об экстремальных температурах, чтобы оставаться в безопасности в душе.

https://www.instagram.com/p/B7TUexmHOF0/

Термостатические душевые клапаны

Душевые клапаны с балансировкой давления используют изменения давления воды для балансировки температуры душа, но термостатические душевые клапаны фактически регулируют температуру воды. Термостатические душевые клапаны имеют явное преимущество, поскольку температура остается неизменной на протяжении всего времени принятия душа.

Термостатические душевые клапаны позволяют предварительно установить температуру воды, гарантируя, что вода не станет горячее или холоднее, чем нужно, и в то же время позволяют каждому человеку вручную регулировать температуру воды. Предварительный выбор температуры воды также экономит воду, что делает его экологически безопасным. Высокая скорость потока термостатического клапана для душа также подходит для различных применений душа.

Выбор термостатического душевого клапана и накладки

Существует широкий выбор термостатических душевых клапанов и накладок, которые могут улучшить дизайн ванной комнаты, обеспечивая невероятную функциональность и блаженство под душем.

Sutton 111 со встроенным регулятором громкости

Sutton 111 — настенный термостатический элемент для душа со встроенным регулятором, 7 1/2 дюйма

Эта система с двумя ручками придает элегантность дизайну душа. ручка-рычаг и шестигранная ручка с выступами облегчают включение и выключение душа и регулировку температуры душа

Этот комплект отделки совместим с четырьмя различными термостатическими клапанами (SS-Th3000, SS-Th5000, SS-THVD2 или SS-THVD3). ), что означает, что вы можете выбрать термостатический клапан, который идеально подходит для вашего применения и потребностей.

H-Line 115

H-Line 115 — Настенный мини-термостат для душа со встроенным управлением, 3 1/2 дюйма

Настенный мини-вентиль для душа H-Line 115 совместим с тремя термостатическими душами. клапаны (SS-TH60, SS-TH70 или SS-TH80).Каждый из этих термостатических клапанов включает в себя встроенные запорные и обратные клапаны, и вы можете выбрать один из 1-, 2- или 3-ходовых переключателей.Все три варианта включают объем

Мини-комплект отделки идеально подходит для небольшой душевой кабины, так как лицевая панель имеет ширину всего 3 ½ дюйма и высоту 6 ⅜ дюйма, а ручки создают стильный обтекаемый дизайн.

Brooklyn 31

Настенный термостатический душ, диам. 7 ½”.

Эта круглая настенная термостатическая душевая кабина Brooklyn 31 прекрасно сочетается с любым дизайном душа, привнося в стол простой индустриальный элемент. Для этого комплекта обвязки требуется термостатический клапан SS-Th2000 или SS-Th4000.

Elan Vital 38 со встроенным регулятором громкости

Настенная термостатическая душевая лейка со встроенным регулятором, диам. 7 1/2 дюйма

Этот душевой комплект создает ощущение земли и гладкий внешний вид.Простой внешний вид обеспечивает простоту использования при изменении температуры воды, включении и выключении душа, оставаясь при этом отличным вариантом для любого дизайна душа.

Этот комплект обвязки совместим с термостатическими клапанами грубой очистки SS-Th3000, SS-Th5000 и SS-THVD2 со встроенным управлением.

Elan Vital 38 Mini

Настенный мини-термостат для душа со встроенным управлением, 3 ½ дюйма

Этот Elan Vital 38 Mini имеет встроенное управление, но при этом выглядит современным и стильным.Этот миниатюрный комплект отделки отлично подходит для небольших душевых, при этом создавая модный образ, который никогда не выйдет из моды.

Этот комплект обвязки совместим со скрытыми грубыми клапанами SS-TH60 или SS-TH70, которые обеспечивают регулировку объема и двухходовой переключатель.

Sutton 111 с 2 элементами управления

Sutton 111 – настенная термостатическая душевая лейка с 2 встроенными элементами управления, 6 1/4″ x 12″

Эта настенная термостатическая душевая кабина идеально подходит для роскошного дизайна душа. с двумя встроенными регуляторами.Удобные рычажные рукоятки облегчают регулировку объема воды, а единый регулятор температуры в центре позволяет установить идеальную температуру, которая не изменится в течение всего времени принятия душа.

Этот комплект отделки совместим с термостатическим клапаном SS-TH6000 с двумя встроенными регуляторами объема и одним регулирующим клапаном температуры в центре. Эта установка позволяет одновременно работать двум розеткам.

Brooklyn 31 со встроенным регулятором громкости

Настенный термостатический душ со встроенным регулятором, диам.

Этот комплект отделки сочетает в себе стильный внешний вид нажимной ручки с индустриальным внешним видом, создавая уникальный стиль, идеально подходящий для душа. Этот стиль позволяет легко включать и выключать душ, а также регулировать температуру.

Этот комплект совместим с SS-Th3000 со встроенным регулятором объема, SS-Th5000 со встроенными запорными и обратными клапанами или клапанами SS-THVD2 со встроенным регулятором объема и двухходовым переключателем .

Venetian 180

Настенный термостатический душевой уголок со встроенным управлением, 7 1/2 дюйма

Этот душевой комплект создает стильную ностальгическую атмосферу, которая будет элегантно смотреться в любом душе.Этот продукт делает работу в душе легкой, сохраняя при этом полированный и чистый вид любой конструкции душа. Этот стиль доступен в двух цветах мрамора: Ferra White или Cordoba Black Marble.

Этот комплект обвязки совместим со скрытым грубым клапаном SS-Th3000, SS-Th5000 или SS-THVD2.

Sutton 111, малый размер

Sutton 111 – настенный термостатический элемент для душа, диам. 3 1/2 дюйма. стильный элемент.Этот комплект отделки совместим с термостатическим клапаном для душа SS-TH500, который позволяет предварительно выбирать температуру воды и компенсирует колебания давления воды, предотвращая ожоги (обратите внимание, что требуется дополнительный регулятор громкости).

Получите управление, которого вы заслуживаете

Независимо от того, какой вам нужен термостатический клапан для душа, Watermark предлагает широкий выбор клапанов и соответствующих комплектов отделки, которые обеспечат идеальный душ с регулируемой температурой.

Свяжитесь с нами сегодня или воспользуйтесь нашим конструктором смесителей, чтобы создать идеальный смеситель для унитаза.

Термостатические и клапаны выравнивания давления

Существует два основных типа сантехники для ванн и душевых кабин: термостатические клапаны и клапаны выравнивания давления. Кроме того, имеется модифицированный термостатический регулятор, называемый ограничителем температуры.

Термостатические регуляторы

Температура предварительно установлена, и клапан снова вернется к предварительно установленной температуре, когда вода снова будет включена. Температура откалибрована, поэтому у вас есть точный контроль температуры.Вы можете визуально установить температуру с помощью калиброванного регулятора температуры.

Термостатические клапаны обычно имеют два контроллера. Одна ручка/рычаг для установки объемного расхода. Другой для контроля температуры. Два регулятора позволяют получить струйный поток воды через 100% полный поток воды при любой температуре, от холодной до горячей. Вы можете оставить настройку температуры на одном и том же месте на несколько лет и просто использовать регулятор громкости , чтобы включать и выключать поток воды.

Термостатический клапан саморегулируется для поддержания заданной температуры.Изменения давления воды из-за смыва туалетов или других работающих кранов не вызовут колебаний температуры, как это происходит с клапаном выравнивания давления.

Настройка термостатического клапана для ошпаривания фактически ограничивает фактическую температуру воды до определенной температуры. Термостатический клапан измеряет фактическую температуру воды и регулирует ее.

В выдвижных ваннах Active Living от Aquassure термостатические приспособления Safety Plus имеют регулятор температуры, устанавливаемый на палубе, который вы можете видеть, а также точку остановки на уровне 37 градусов, чтобы предотвратить случайное ошпаривание купальщиком.Купальщик должен нажать кнопку спуска, чтобы температура воды превышала 37 градусов по Цельсию.

Ограничитель температуры

Доступно термостатическое управление, которое ограничивает максимальную температуру воды на выходе, но не позволяет точно регулировать температуру. На большинстве клапанов выравнивания давления есть ограничитель максимальной температуры, но если вы включите бак с горячей водой или не откалибруете заданное значение максимальной температуры, вы все равно можете получить обжигающую воду из приспособления.

Ограничители температуры на душевых клапанах являются общим требованием кода. Это встроено во многие душевые клапаны. При установке клапана необходимо правильно откалибровать температуру с помощью термометра, иначе ваш душ может стать слишком горячим или недостаточно горячим. Сантехнические нормы некоторых регионов требуют, чтобы все нетермостатические клапаны для ванн имели ограничители температуры. В качестве альтернативы, ограничители температуры также можно установить на баке с горячей водой, чтобы ограничить температуру всей воды в вашем доме.

Манометр

Смесь горячей и холодной воды необходимо регулировать каждый раз, когда вы пользуетесь смесителем/душем, и защита от ожогов отсутствует. Вода может стать очень горячей или очень холодной, если в дом подается другая вода одновременно с тем, как вы принимаете душ/наполняете ванну. то есть когда вода становится горячей, когда кто-то смывает унитаз. Клапан выравнивания давления должен регулировать температуру каждый раз, когда вы принимаете душ или наполняете ванну. Клапан выравнивания давления каждый раз пытается поддерживать одинаковый баланс горячего и холодного.Душевой клапан уравновешивания давления определяет, что меньше холодной воды поступает через подающий шланг в душевой клапан, поэтому, в свою очередь, он уменьшает количество горячей воды, поступающей через клапан, чтобы поддерживать такое же соотношение горячей и холодной воды через клапан. . В этом ответе есть небольшая задержка.

Какой из них следует использовать?

Если вас больше всего волнует цена, то клапан выравнивания давления более экономичен.

Если вы живете в старом доме с шаткой сантехникой, где вы замечаете падение давления воды из душа при смыве унитаза, то термостатический клапан может быть лучшим выбором.

Если у вас есть проблемы с ощущением изменений температуры из-за диабета, паралича, рассеянного склероза, инсульта и т. д., важно установить термостатические элементы управления, чтобы предотвратить ошпаривание, и в качестве дополнительной меры предосторожности вам следует уменьшить температуру в баке с горячей водой.

Если вам нужен наилучший контроль температуры или если вы хотите уменьшить расход воды из насадки для душа во время мытья головы без изменения температуры воды, то термостат будет лучшим выбором.

Убедитесь, что вы проверили местный код, если вы используете приспособления для выравнивания давления, чтобы узнать, требуется ли установка ограничителей температуры на вашу ванну и/или душ.

%PDF-1.6 % 101 0 объект > эндообъект внешняя ссылка 101 85 0000000016 00000 н 0000002588 00000 н 0000002722 00000 н 0000002883 00000 н 0000003008 00000 н 0000003491 00000 н 0000003527 00000 н 0000003603 00000 н 0000003680 00000 н 0000004846 00000 н 0000005973 00000 н 0000007209 00000 н 0000008380 00000 н 0000009559 00000 н 0000009984 00000 н 0000010342 00000 н 0000010888 00000 н 0000011304 00000 н 0000012491 00000 н 0000012965 00000 н 0000013310 00000 н 0000013605 00000 н 0000014182 00000 н 0000015678 00000 н 0000016401 00000 н 0000020099 00000 н 0000022768 00000 н 0000027404 00000 н 0000032762 00000 н 0000034901 00000 н 0000090436 00000 н 0000144691 00000 н 0000144762 00000 н 0000144942 00000 н 0000145015 00000 н 0000145057 00000 н 0000145137 00000 н 0000145180 00000 н 0000145265 00000 н 0000145307 00000 н 0000145453 00000 н 0000145575 00000 н 0000145617 00000 н 0000145731 00000 н 0000145826 00000 н 0000145867 00000 н 0000145973 00000 н 0000146014 00000 н 0000146119 00000 н 0000146160 00000 н 0000146253 00000 н 0000146294 00000 н 0000146385 00000 н 0000146426 00000 н 0000146516 00000 н 0000146557 00000 н 0000146648 00000 н 0000146689 00000 н 0000146780 00000 н 0000146821 00000 н 0000146863 00000 н 0000146999 00000 н 0000147041 00000 н 0000147177 00000 н 0000147219 00000 н 0000147344 00000 н 0000147386 00000 н 0000147518 00000 н 0000147560 00000 н 0000147693 00000 н 0000147735 00000 н 0000147859 00000 н 0000147901 00000 н 0000148029 00000 н 0000148071 00000 н 0000148209 00000 н 0000148251 00000 н 0000148388 00000 н 0000148430 00000 н 0000148554 00000 н 0000148596 00000 н 0000148731 00000 н 0000148773 00000 н 0000148815 00000 н 0000001996 00000 н трейлер ]>> startxref 0 %%EOF 185 0 объект>поток C`[]n’wWgWBQg7#1yv3m:wr»

Термостатический душевой клапан Руководство по покупке

Это беспристрастное руководство по покупке термостатического душевого клапана покажет вам, как купить лучший клапан для безопасного и комфортного душа без ожогов или с балансировкой давления . Сантехник устанавливает душевой клапан в новостройке. С этим конкретным клапаном вы можете выбирать между термостатическими и балансировочными картриджами, а также различными отделочными элементами. Крупный план клапана показан внизу этой статьи. Delta Faucet Company

Вот типичный сценарий: пока вы наслаждаетесь приятным теплым душем, поток ледяной воды бежит по вашему позвоночнику. Или, что еще хуже, кто-то смывает воду в унитазе, и вода из душа обжигает вашу кожу.

Термический шок от холодной или горячей воды может привести к серьезному падению, особенно у пожилых людей или людей с ограниченными физическими возможностями.А поскольку у детей кожа тоньше, чем у взрослых, они особенно уязвимы к ожогам горячей водой.

Для простой меры по предотвращению ожогов понизьте температуру термостата водонагревателя до 120 градусов по Фаренгейту. Чтобы проверить температуру горячей воды, поместите термометр для мяса в стакан и налейте в него горячую воду на две минуты.

Способ устранения этих температурных сдвигов заключается в установке противоожогового клапана с балансировкой давления или термостатического клапана для душа в стене душа, где расположены элементы управления душем (см. Как работает душ).Это относится и к ваннам. Термостатический клапан для душа с защитой от ожогов делает душ более безопасным и комфортным. Купить на Амазонке. Grohe

Термостатический душевой клапан может управлять только душем или изливом ванны или, если это переключающий клапан, и ванной, и душем. Они поддерживают температуру воды на безопасном уровне, несмотря на колебания в водопроводных сетях.

Проблема, вызывающая колебания температуры, является основной. Когда унитаз смывается, холодная вода течет в бак, чтобы наполнить его, в результате чего давление воды в трубах холодной воды падает.

Если это происходит, когда вы принимаете душ, меньшее количество холодной воды достигает душевого клапана, изменяя комфортную смесь горячей/холодной воды только на горячую. Если кто-то откроет кран с горячей водой в другом месте дома, может произойти обратное — горячая вода упадет, и вы получите укол холода.

Эта проблема усугубляется в сантехнике, забитой минеральными отложениями, в относительно небольших (1/2 дюйма или меньше) подводящих трубопроводах и в душах с душевыми насадками с низким расходом. Перепускной клапан направляет воду либо к насадке для душа или к носику ванны.©HomeTips

Клапаны для душа с выравниванием давления

Клапан с выравниванием давления и защитой от ожогов предназначен для компенсации изменений давления воды.

Хотя снаружи он выглядит как любой другой клапан для душа или ванны, он имеет внутри специальный мембранный или поршневой механизм, который перемещается при изменении давления воды, чтобы немедленно уравновесить давление на входе горячей и холодной воды. С балансировкой давления душевой клапан, диафрагма меняется в зависимости от давления воды для поддержания баланса горячей и холодной воды. © HomeTips

Эти клапаны поддерживают постоянную температуру воды в пределах плюс-минус 2–3 градуса по Фаренгейту, уменьшая поток воды через горячую или холодную подачу. Большинство сокращают поток воды до струйки, если подача холодной воды выходит из строя.

Поток может быть проблемой при использовании клапанов выравнивания давления, особенно в домах, где душ включает в себя персональный ручной душ и/или систему с несколькими головками душа. Большинство клапанов выравнивания давления являются полностью открытыми или полностью закрытыми.

Термостатические душевые вентили

Там, где важен контроль расхода и объема, лучше выбрать термостатический душевой вентиль.

Большинство из них имеют 3/4-дюймовые впускные отверстия, которые могут пропускать поток воды через несколько душевых головок и поддерживать температуру воды в пределах 1 или 2 градусов по Фаренгейту от установленной температуры. Термостатический душевой клапан встроен в переключающий клапан. с этой современной моделью. Купить на Амазонке. Американский стандарт

«Выберите термостатический клапан балансировки избыточного давления, если вам нужен максимальный контроль расхода и объема», — говорит Рик Брэндли из George’s Pipe & Supply в Пасадене, Калифорния.«Термостатический клапан позволит вам поддерживать заданную температуру при включении и выключении клапана, если вы хотите намылиться, а затем прополоскать».

Конечно, вы заплатите разницу. В то время как клапан с балансировкой давления обычно стоит от 80 до 250 долларов, термостатический клапан с регулятором объема (отдельная функция для большинства) может стоить 400 долларов или больше, в зависимости от функций и отделки.

Требования к душевому клапану

T Популярность клапанов с защитой от ожогов обусловлена ​​кодами, требующими использования этих продуктов в новом строительстве.Кроме того, все основные организации, занимающиеся сертификацией и нормированием сантехники, приняли требования по защите от ожогов, согласно которым сантехника должна иметь встроенные средства контроля максимальной температуры воды, подаваемой через изливы ванны и душевые насадки.

Можно ли заменить существующий клапан моделью без ожогов? Можно, но сложность зависит от имеющегося клапана. Сантехник обычно может заменить обычный однорычажный клапан на клапан с разгрузкой по давлению после снятия накладки ручки (если нет доступа из-за стены).Замена установки с двумя ручками немного сложнее и может потребовать удаления плитки или вырезания стены. Некоторые производители клапанов продают «пластины для переделки», чтобы закрыть область выреза. На этом крупном плане показана конструкция душевого клапана, предназначенного для установки различных типов картриджей и накладок. Купить на Амазонке. Компания Delta Faucet

«Универсальный клапан MultiChoice» компании Delta может иметь различные типы отделки и внутренней обработки. Во время установки сантехник может выбрать один из нескольких типов термостатических картриджей или картриджей для балансировки давления, которые подходят к клапану.Затем, после установки, можно выбрать любую из нескольких отделок, в зависимости от стиля и отделки, которые предпочитает домовладелец.

Избранный ресурс: Получите предварительно проверенный местный специалист по сантехнике

Позвоните, чтобы получить бесплатную оценку от местных профессионалов прямо сейчас:
1-866-342-3263

более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о термостатических клапанах Don Vandervort

TS-98-V | Клапаны Herz UK

Термостатический клапан TS-98-V имеет непрерывную предварительную настройку и считывание и подходит для систем водяного отопления, в которых гидравлическая балансировка с помощью обратных клапанов невозможна или нежелательна.

Универсальные модели оснащены специальными муфтами, которые позволяют подсоединять либо трубу с резьбой, либо калиброванную трубу из мягкой стали или меди, последние две с помощью компрессионного штуцера.

Предварительная настройка выполняется с помощью ограничителя потока после седла клапана, закрывающего уплотнение седла. Этот ограничитель потока плавно регулируется снаружи. Он не препятствует рабочему подъему шпинделя клапана.

Предварительную настройку можно выполнить вручную с помощью оранжевой кнопки предварительной настройки, установив указатель на кнопке предварительной настройки на цифру на шкале верхней части, полученную расчетным путем, или на стандартную диаграмму Герца.

Для удобной предварительной настройки имеется ключ настройки TS-98-V, который входит в зацепление с зубьями кнопки предварительной настройки.

Уплотнение шпинделя представляет собой специальное уплотнительное кольцо, которое сводит к минимуму требования к техническому обслуживанию и обеспечивает простоту эксплуатации клапана в течение длительного периода времени.

Термостатический клапан TS-98-V имеет непрерывную предварительную настройку и считывание и подходит для систем водяного отопления, в которых гидравлическая балансировка с помощью обратных клапанов невозможна или нежелательна.

Универсальные модели оснащены специальными муфтами, которые позволяют подсоединять либо трубу с резьбой, либо калиброванную трубу из мягкой стали или меди, последние две с помощью компрессионного штуцера.

Предварительная настройка выполняется с помощью ограничителя потока после седла клапана, закрывающего уплотнение седла. Этот ограничитель потока плавно регулируется снаружи. Он не препятствует рабочему подъему шпинделя клапана.

Предварительную настройку можно выполнить вручную с помощью оранжевой кнопки предварительной настройки, установив указатель на кнопке предварительной настройки на цифру на шкале верхней части, полученную расчетным путем, или на стандартную диаграмму Герца.

Для удобной предварительной настройки имеется ключ настройки TS-98-V, который входит в зацепление с зубьями кнопки предварительной настройки.

Уплотнение шпинделя представляет собой специальное уплотнительное кольцо, которое сводит к минимуму требования к техническому обслуживанию и обеспечивает простоту эксплуатации клапана в течение длительного периода времени.

Почему так сложно установить правильную температуру в душе?

Иметь дело с «неудобным» смесителем для душа — плохое начало дня.

Одно касание вправо и вас окатывает холодной водой. Один кран влево и обжигающая горячая вода заставляет вас прижиматься к стене душа.

Проблема может быть просто в старом неисправном рычаге душа, и в этом случае попробуйте заменить его.

Но если у вас относительно новый смеситель, взгляните на свой душ. Есть ли один рычаг управления?

Если да, то, скорее всего, используется смесительный клапан для выравнивания давления , который может быть причиной.

Решение? Переключиться на термостатический смесительный клапан .

Мы обсудим различия между ними и то, почему переход на термостатический смесительный клапан позволяет лучше контролировать температуру душа.

Рычаги с одним управлением = без контроля температуры

Если ваш душ имеет один рычаг управления, скорее всего, у вас есть смесительный клапан с балансировкой давления.

Так что же такое смесительный клапан?

Смесительный клапан устанавливается в смеситель для душа и смешивает горячую и холодную воду, обеспечивая комфортную температуру для принятия душа.

Взгляд со стороны на смеситель для душа.
Источник фото: Houzz

Но когда дело доходит до смесительного клапана с уравновешиванием давления, возникает серьезный недостаток в том, как он регулирует температуру воды.

Вот что:

Клапаны выравнивания давления

не регулируют температуру воды в душе напрямую. На самом деле они даже температуру не чувствуют. Думайте о них как о простой регулировке соотношения давления холодной и горячей воды.

Например, на картинке ниже движение рычага просто меняет соотношение горячей и холодной воды. Там нет измерения температуры, просто механическое уравновешивание горячей воды, смешанной с холодной водой.

Источник фото: Bradleycorp. ком

По сути, горячая вода, выходящая из насадки для душа, может стать такой же горячей, как и вода, хранящаяся в водонагревателе, если рычаг сдвинуть до упора влево.

И это приводит к опасным температурам ошпаривания. Но это также создает огромный диапазон температур для навигации и затрудняет поиск «идеальной» температуры душа.

В то время как клапаны балансировки давления могут устанавливать предел максимальной температуры, это, по сути, просто механический «стопор», который не дает вашему рычагу вращаться в определенной точке.

Таким образом, если у вас есть один рычаг управления, ваш утренний душ, скорее всего, начнется с трудоемкой игры в угадайку с использованием рычагов, чтобы найти удобное соотношение холодной и горячей воды.

Устали играть в угадайку? Попробуйте перейти на термостатический смесительный клапан.

Преимущества термостатического смесительного клапана

Термостатические смесительные клапаны обычно имеют две рукоятки: одну для управления потоком воды (давление) воды и одну для управления температурой воды .

Источник фото: Signature Hardware

Этот клапан работает аналогично клапану балансировки давления в том смысле, что он смешивает горячую и холодную воду, но на самом деле он измеряет температуру воды и напрямую регулирует ее для более точной температуры душа .

Существуют различные способы измерения температуры термостатическим смесительным клапаном.

Некоторые модели имеют восковую вставку, которая сжимается и расширяется в зависимости от температуры воды. Другие более современные клапаны имеют термостаты, которые считывают температуру и реагируют на нее.

Термостатические клапаны позволяют легко найти и поддерживать идеальную температуру душа.

Поскольку у вас есть смеситель, предназначенный только для температуры воды, вы можете найти «золотую середину» и оставить рычаг в этом положении от душа к душе. Просто отрегулируйте рычаг подачи воды и вуаля: идеальная температура душа каждый раз.

Другие преимущества термостатического клапана:

• Более безопасные температуры. Термостатические смесительные клапаны могут быть предварительно настроены внутри на желаемую максимальную температуру.Например, если ваш водонагреватель производит воду температурой 140 градусов по Фаренгейту, вы можете настроить температуру душа так, чтобы она никогда не превышала 105 градусов по Фаренгейту. Это защитит вас и других гостей от обжигающей температуры.
• Полный контроль над расходом воды. С помощью регулятора расхода воды вы можете легко увеличивать или уменьшать расход воды. Хотите экономить воду, пока намыливаете? Просто поверните рычаг, чтобы уменьшить объем воды в душе, и снова увеличьте его, когда будете готовы смыть воду.
• Отсутствие падения давления воды. В отличие от клапана выравнивания давления, термостатические смесительные клапаны предотвращают падение давления воды при использовании других устройств, использующих воду.

Примечание: Единственным недостатком термостатического смесительного клапана является цена. Они дороже, чем клапаны выравнивания давления, потому что они предлагают более продвинутые функции.

Все еще заинтересованы в улучшении своего опыта принятия душа, но не готовы к хлопотам по замене душевого клапана своими руками?

Нет проблем.

Свяжитесь с Mr Plumber сегодня, чтобы получить надежного сантехника из Атланты, который сможет безопасно и быстро заменить ваш душевой клапан.

Связанное Чтение:

%PDF-1.4 % 2840 0 объект > эндообъект внешняя ссылка 2840 99 0000000016 00000 н 0000004066 00000 н 0000004217 00000 н 0000005064 00000 н 0000005130 00000 н 0000005169 00000 н 0000005220 00000 н 0000005298 00000 н 0000005413 00000 н 0000008155 00000 н 0000010754 00000 н 0000010871 00000 н 0000013518 00000 н 0000015650 00000 н 0000018511 00000 н 0000020953 00000 н 0000021078 00000 н 0000021229 00000 н 0000021378 00000 н 0000021986 00000 н 0000022514 00000 н 0000022836 00000 н 0000023472 00000 н 0000025588 00000 н 0000026021 00000 н 0000028704 00000 н 0000039247 00000 н 0000039326 00000 н 0000039477 00000 н 0000039576 00000 н 0000039652 00000 н 0000039681 00000 н 0000039781 00000 н 0000039878 00000 н 0000039976 00000 н 0000066757 00000 н 0000066814 00000 н 0000066898 00000 н 0000067152 00000 н 0000067209 00000 н 0000067293 00000 н 0000067524 00000 н 0000067880 00000 н 0000068006 00000 н 0000072394 00000 н 0000072448 00000 н 0000072527 00000 н 0000072844 00000 н 0000072901 00000 н 0000073019 00000 н 0000073144 00000 н 0000073269 00000 н 0000073305 00000 н 0000073384 00000 н 0000073722 00000 н 0000073791 00000 н 0000073909 00000 н 0000074931 00000 н 0000075245 00000 н 0000075600 00000 н 0000078533 00000 н 0000078574 00000 н 0000085968 00000 н 0000086009 00000 н 0000119982 00000 н 0000120023 00000 н 0000163317 00000 н 0000163358 00000 н 0000163437 00000 н 0000163716 00000 н 0000163795 00000 н 0000163874 00000 н 0000164192 00000 н 0000164249 00000 н 0000164367 00000 н 0000164446 00000 н 0000164560 00000 н 0000164841 00000 н 0000165129 00000 н 0000165208 00000 н 0000165824 00000 н 0000165903 00000 н 0000166539 00000 н 0000166618 00000 н 0000166899 00000 н 0000166978 00000 н 0000167581 00000 н 0000167660 00000 н 0000168023 00000 н 0000168102 00000 н 0000168734 00000 н 0000168763 00000 н 0000176633 00000 н 0000207824 00000 н 0000209473 00000 н 0000280553 00000 н 0000281222 00000 н 0000003833 00000 н 0000002276 00000 н трейлер ]/Предыдущая 3076152/XRefStm 3833>> startxref 0 %%EOF 2938 0 объект >поток ч.
