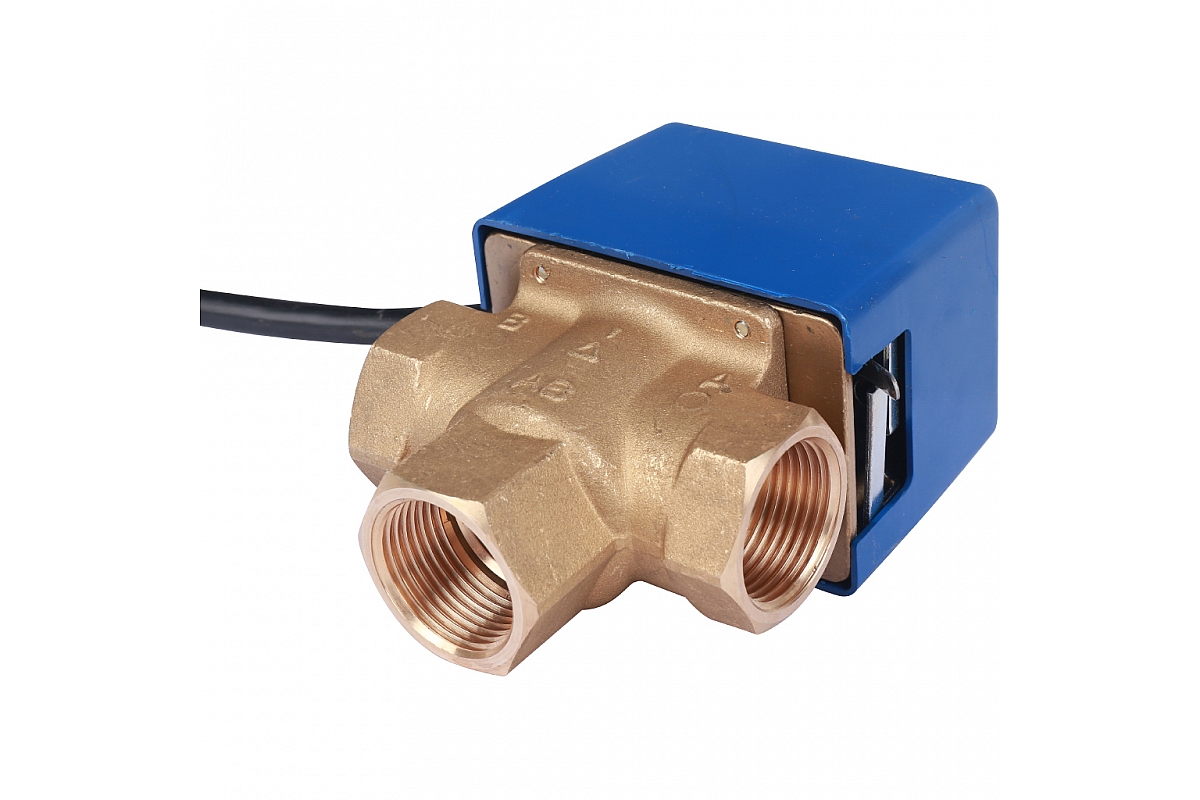

Клапан трехходовой с приводом: Клапан трехходовой с приводом SHUFT RCVA 3/4″ 6.0

Содержание

Клапаны для фанкойлов. Watts Италия. Приводы клапанов 22C, 22CX.

Тип: 22CX230NC2.
Маркировка: 22CX.
Артикул: 10029671.
Производство: Италия.
Максимальная рабочая температура: 110 °
Исполнение: Нормально закрытый — НЗ с двухжильным кабелем.
Время открытия/закрытия: около 3 мин.
Ход штока: 2,5 мм.
Присоединение привода: накидная гайка M30x1,5.
Напряжение питания: 220В / 50 Гц.
Подсоединительная резьба: внутренняя.
Материал: негорючая пластмасса.
Класс защиты: IP54.
Вес: 150 г.
Внимание! Привод клапана Watts 22CX является прямой заменой снятого с производства привода Watts 22C и полностью совместим с клапанами на которые устанавливались приводы 22С.

Электроприводы в наличии по состоянию на декабрь 2021 г!

Цена: 28 € / 2430 ₽ 25 € / 2170 ₽.

Розничная цена с НДС за привод. Уточняйте Вашу цену со скидкой в зависимости от количества. Оплата в рублях по курсу ЦБ РФ на день оплаты.

Подробнее…

Тип: ZV2131-PN16.
Маркировка: 213112.
Артикул: 10004128.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.

Вес: 200 г. (С приводом 350г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 42 € / 3645 ₽ 36 € / 3124 ₽.

Розничная цена с НДС за клапан, без стоимости привода. Уточняйте Вашу цену со скидкой в зависимости от количества. Оплата в рублях по курсу ЦБ РФ на день оплаты.

Подробнее…

Тип: ZV2131-DN20.
Маркировка: 213134.
Артикул: 10001544.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.

Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Присоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 44 € / 3819 ₽ 38 € / 3298 ₽.

Подробнее…

Тип: ZV2131-DN20.
Маркировка: 213134P4.
Артикул: 10081201.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.

Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,0.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Присоединительная резьба: наружная.
Вес: 300 г. (С приводом 450г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 62 € / 5381 ₽ 53 € / 4600 ₽.

Подробнее…

Тип: ZV2131-DN25.
Маркировка: 21311.
Артикул: 10001545.

Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 500 г. (С приводом 650г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 68 € / 5902 ₽ 58 € / 5034 ₽.

Подробнее…

Тип: ZV3131-DN15.
Маркировка: 313112.
Артикул: 10001546.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7 (1,3 байпасса).
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 200 г. (С приводом 350г.)

Ждём в марте 2022 г.!

Цена: 43 € / 3732 ₽ 37 € / 3211 ₽.

Подробнее…

Тип: ZV3131-DN20.
Маркировка: 313134.
Артикул: 10001547.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8 (1,8 байпасса).
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 250 г. (С приводом 400 г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 45 € / 3905 ₽ 39 € / 3385 ₽.

Подробнее…

Тип: ZV3131-DN25.
Маркировка: 31311.
Артикул: 10001549.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,5 (3,1 байпасса).
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 550 г. (С приводом 600г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 76€ / 6596 ₽ 65 € / 5641 ₽.

Подробнее…

Тип: ZV4131-DN15.
Маркировка: 413112.
Артикул: 10001557.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7 (1,3 байпасса).
Межосевое расстояние: 35 мм.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500г.)

Ждём в марте 2022 г!

Цена: 52 € / 4513 ₽ 45 € / 3905 ₽.

Подробнее…

Тип: ZV41311240P.
Маркировка: 41311240P.
Артикул: 10022616.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,7 (1,3 байпасса).
Межосевое расстояние: 40 мм.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 56 € / 4860 ₽ 48 € / 4166 ₽.

Подробнее…

Тип: ZV41311240P1.
Маркировка: 41311240P1.
Артикул: 10051317.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 1,0 (0,86 байпасса)).
Межосевое расстояние: 40 мм.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 52 € / 4513 ₽ 45 € / 3905 ₽.

Подробнее…

Тип: ZV4131-DN20.
Маркировка: 413134.
Артикул: 10001558.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 2,8 (1.8 байпасса).
Межосевое расстояние между выводами: 50мм.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 350 г. (С приводом 500 г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 58 € / 5034 ₽ 50 € / 4339 ₽.

Подробнее…

Тип: ZV41313440P4 DN20 3/4″.
Маркировка: 41313440P4.
Артикул: 10051318.
Производство: Италия.
Максимальная рабочая температура: 100 °C.
Температура жидкости: 4-110 °C.
Применяемые жидкости: вода, гликолевые растворы до 50%.
Ход штока: 2,5 мм.
Номинальное давление: 16 бар.
Пропускная способность Kvs: 4,0 (1,8 байпасса).
Межосевое расстояние: 40мм.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Присоединение привода: накидная гайка M30x1,5.
Совместимость с приводами: Watts 22CX.
Подсоединительная резьба: наружная.
Вес: 400 г. (С приводом 550 г.)

Клапаны в наличии по состоянию на декабрь 2021 г!

Цена: 72 € / 6249 ₽ 62 € / 5381 ₽.

Подробнее…

Модель: CV-312/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KVs: 1,6.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Подсоединительная резьба: внутренняя.
Вес: 300 г. (С приводом 600г.)

Цена: 100 $ / 7713 ₽.

Розничная цена с НДС. Уточняйте Вашу цену со скидкой в зависимости от количества. Оплата в рублях по курсу ЦБ РФ на день оплаты.

Модель: CV-334/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KV: 3,5.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Подсоединительная резьба: внутренняя.
Вес: 300 г. (С приводом 600г.)

Цена: 115 $ / 8870 ₽.

Модель: CV-31/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KVs: 5,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Подсоединительная резьба: внутренняя.
Вес: 400 г. (С приводом 700г.)

Цена: 125 $ / 9641 ₽

Модель: CV-212/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KVs: 1,6.
Материал: латунь.
Диаметр резьбового соединения труб: 1/2 дюйма.
Подсоединительная резьба: внутренняя.
Вес: 300 г. (С приводом 600г.)

Цена: 95 $ / 7327 ₽.

Модель: CV-234/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KV: 3,5.
Материал: латунь.
Диаметр резьбового соединения труб: 3/4 дюйма.
Подсоединительная резьба: внутренняя.
Вес: 300 г. (С приводом 600г. )

Цена: 105 $ / 8099 ₽.

Модель: CV-21/220.
Производство: КНР.
Рабочая температура окружающей среды: 0-60 °C.
Температура жидкости: 2-94 °C.
Время открытия клапана: 10 сек.
Время закрытия клапана: 5 сек.
Номинальное давление: 16 бар.
Пропускная способность KVs: 5,5.
Материал: латунь.
Диаметр резьбового соединения труб: 1 дюйм.
Подсоединительная резьба: внутренняя.
Вес: 400 г. (С приводом 700г.)

Цена: 120 $ / 9256 ₽.

Тип: VTZ22C-230NC2-5.
Маркировка: 22C.
Артикул: 10004363.
Производство: Италия.
Максимальная рабочая температура: 110 °
Исполнение: Нормально закрытый — НЗ с двухжильным кабелем.
Время открытия/закрытия: около 3 мин.
Ход штока: 2,5 мм.
Присоединение привода: накидная гайка M30x1,5.
Напряжение питания: 220В / 50 Гц.
Подсоединительная резьба: внутренняя.
Материал: негорючая пластмасса.
Класс защиты: IP44.
Вес: 150 г.
Внимание! Привод клапана снят с производства. Аналог нового поколения: Watts 22CX — является прямой заменой привода 22C и полностью совместим с клапанами на которые устанавливались приводы 22С.

Трехходовые смесительные регулирующие клапаны TRV-3

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Особенности:

высокая надежность и большой ресурс;
адаптация к сложным условиям работы;
простота конструкции;
плавное регулирование расхода;
точное выполнение заданной характеристики с момента открытия клапана;
устойчивость к перепадам давления;
низкий уровень шума и отсутствие вибраций;
гарантированная работоспособность при высоких температурах рабочей среды (до 150 °С).

Наименование параметров, единицы измерения	Значение параметров
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100
Условная пропускная способность, Kvs м³/ч	0,63 1,25 1,6 2,5 4,0	5 6,3	8 10	12,5 16	20 25	31,5 40	50 63	80 100	125 160
Пропускная характеристика	А — АВ, равнопроцентная; В — АВ, линейная
Номинальное давление PN, бар (МПа)	16 (1,6)
Ход штока, мм	14						30/25*
Тип присоединения	фланцевый
Рабочая среда	Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Материалы:
-корпус клапана	Чугун
-запорный узел (плунжер)	Латунь CW614N
-шток и седло канала В	Коррозионностойкая сталь ГОСТ 5632
-уплотнения разгрузочной камеры	Резина термостойкая из EPDM
-уплотнение штока	Прокладки из EPDM каучука

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

Характеристика регулирования

Устройство клапана

Устройство клапана c приводом ST mini

Устройство клапана c приводом REGADA ST 0 ; STR 0PA ; STR 0.

1PA

Позиции	Наименование деталей
1	Корпус клапана
2	Плунжер
3	Уплотнительные кольца плунжера
4	Седло
5	Шток
6	Уплотнительное кольцо седла
7	Втулка
8	Уплотнение втулки
9	Уплотнительный узел штока
10	Кольцо стопорное
11	Контргайка
12	Винт стопорный
13	Переходник
14	Электропривод
15	Винт крепежный
16	Крышка

Монтажные положения

Монтажные положения клапана с приводом REGADA
(Прямолинейные участки до и после клапана не требуются)

Габаритные размеры

Наименование параметров, единицы измерения	Значения параметров
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100
Длина L, мм	130	150	160	180	200	230	290	310	350
Высота, Н1, мм	65	70	75	95	100	100	120	130	150
Высота клапана Н:
— с типом привода ST mini 472. 0, мм /не более	400	405	415	423	435	445
— с типом привода ST 0 490.0, мм / не более					535	555	575	595	625
— с типом привода STR 0PA 430.1, мм / не более	400	405	415	423	435	445
— с типом привода STR 0.1PA 438.1, мм / не более							575	595	625
— с типом привода AVF 234S F132, мм /не более	402	410	420	428	440	450	525	545	575
Масса клапана:
с типом привода ST mini 472.0, кг /не более	6,1	7	8	10,6	12,1	14,6
— с типом привода ST 0 490. 0, кг /не более					14,2	16,2	25	33	40
— с типом привода STR 0PA 430.1, кг /не более	8,1	9,2	10,2	12,8	14,3	16,8
— с типом привода STR 0.1PA 438.1, кг / не более							27,5	31,5	37,3
— с типом привода AVF 234S F132, кг /не более	10,1	11,2	12,2	14,8	16,3	18,8	28	32	37,5

Трехходовые клапаны ВТС

У нас Вы можете заказа оригинальный трехходовой клапан с электрическим сервоприводом официально поставляемые производителем вентиляционных установок компанией ВТС ( VTS )
С помощью сервопривода и трехходового клапана регулируется температура теплоносителя подаваемого в теплообменник Блок клапан Belimo состоит из трехходового клапана и электрического сервопривода. В водяных теплообменниках трехходовой клапан с сервоприводом необходимо совмещать с циркуляционным насосом для защиты от замерзания. Циркуляционные насосы используемые в смесительных узлах VTS Вы можете посмотреть в разделе насосы

Наш ассортимент насчитывает девять вариантов блок клапанов используемых во всех модификациях смесительных узлов ВТС

Блок клапана VS 00 3W.VLV 2,5
Блок клапана VS 00 3W.VLV 4
Блок клапана VS 00 3W.VLV 6,3
Блок клапана VS 00 3W.VLV 10
Блок клапана VS 00 3W.VLV 16
Блок клапана VS 00 3W.VLV 25
Блок клапана VS 00 3W.VLV 40
Блок клапана VS 00 3W.VLV 58
Блок клапана VS 00 3W.VLV 100

Нажмите на ссылку для перехода в раздел смесительный узел VTS УЗЕЛ ОБВЯЗКИ VTS РЕГУЛИРОВАНИЯ ТЕПЛОВОЙ МОЩНОСТИ ТЕПЛООБМЕННИКА

Сервопривод:

Механическая система с электродвигателем, смонтированном в корпусе. Позволяет плавно изменять степень открытия клапана

Тип подсоединения резьбовое:

DN15 для kvs 2,5 / 4
DN20 для kvs 6,3
DN25 для kvs 10
DN32 для kvs 16
DN50 для kvs 25 / 40
DN50 для kvs 58

Тип подсоединения фланцевое:

Для заказа трехходового клапана с сервоприводом необходимо отправить заявку в электронном виде
или позвонить в отдел продаж:
Адрес: г. Москва, Измайловский Вал д. 30
Время работы: с 9:00 до 18:00
Телефон: 8 (495) 774 84 85
Факс: 8 (495) 774 84 85
Email: [email protected]

Трехходовые шаровые краны из нержавеющей стали

для продажи в Интернете

Узнайте о 3-ходовых шаровых кранах из нержавеющей стали

Трехходовой шаровой кран из нержавеющей стали можно использовать для объединения среды из двух впускных отверстий в один выходной порт (используя конфигурацию с Т-образным портом) или для направления всасываемого материала из одного порта на два выхода (используя конфигурацию с Г-образным портом). 3-ходовые шаровые краны из нержавеющей стали представляют собой универсальное решение, используемое для множества применений, включая смешивание, отвод и байпасирование.

В Valworx наша линейка 3-ходовых шаровых кранов из нержавеющей стали разработана таким образом, чтобы обеспечить необходимую функциональность и производительность для ваших нужд.Мы предлагаем варианты из нержавеющей стали с трехходовым клапаном с электрическим приводом; варианты из нержавеющей стали с 3-ходовым клапаном с пневмоприводом; и ручные полнопроходные 3-ходовые клапаны из нержавеющей стали. Каждый тип 3-ходового клапана обеспечивает пропускную способность до 1000 фунтов на квадратный дюйм и широкий диапазон размеров труб от ¼ дюйма до 2 дюймов.

Клапаны с электроприводом подходят для работы в автоматическом режиме. Ручные полнопроходные клапаны обеспечивают универсальность управления ручным рычагом с возможностью прямого подключения к электрическому приводу или пневматическому приводу в будущем.

Ассортимент наших продуктов соответствует нашей приверженности первоклассному опыту покупки. Если вы сделаете заказ до 15:00. по местному времени, мы изготовим, протестируем и отправим вашу продукцию в тот же день. Мы также предлагаем бесплатную доставку при заказе на сумму более 99 долларов.

Чтобы узнать больше о наших продуктах, посетите нашу страницу технической поддержки.

В электрических приводах

Valworx используется двигатель и шестерни для вращения выходного вала. Выходной привод можно использовать для изменения положения или направления потока трехходового шарового крана из нержавеющей стали.Наши трехходовые клапаны с L-образным и Т-образным портом монтируются непосредственно на электрический привод, что позволяет экономить место и деньги.

Трехходовые шаровые краны с пневматическим приводом обеспечивают надежный и долговечный способ управления потоком воды, воздуха, масла и других совместимых сред. Подача сигнала давления воздуха на пневматический привод будет вращать выход, изменяя положение клапана. Пневматический привод с пружинным возвратом или пневматические приводы двойного действия, доступные в конструкции с кулисой или реечной передачей.

Доступны трехходовые шаровые краны с L-образным или Т-образным проходом. Одна четверть оборота шара изменяет положение клапана и путь потока. Многопортовые 3-ходовые клапаны позволяют смешивать, перепускать или использовать в качестве отводного клапана. Эти шаровые краны могут управляться с помощью ручного рычага с защелкой или напрямую монтироваться на электрические или пневматические приводы.

3-ходовые клапаны | 3-ходовые краны из нержавеющей стали, латуни и ПВХ

Среди многих типов шаровых кранов 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, которая соответствует высоким стандартам качества, производительности и доставки наших клиентов.

Клапаны трехходовые предназначены для смешивания, отвода и отбора различных сред. Эти компоненты соединены с трубками или трубопроводами для управления потоком жидкостей или газов. Как следует из их названия, трехходовые регулирующие клапаны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отвод жидкости к одному из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия нужных проходов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.

Типы трехходовых клапанов для продажи через Интернет

Клапаны

с Т-образным и L-образным отверстием указывают на конструкцию отверстия и путь потока среды. Поскольку порты клапана могут располагаться по-разному, важно знать конструкцию отверстия, чтобы обеспечить желаемый поток среды.

Т-порт

Т-образные трехходовые клапаны имеют шар с тремя отверстиями Т-образной формы. Эти универсальные клапаны подходят для режимов выбора, отвода и смешивания в зависимости от настроек клапана:

Путь потока T1 (левое смешивание) : Среда поступает слева и проходит через клапан, смешивая все порты в положении два, пока не отклонится влево и не выйдет через передний порт 2 положения.
Путь потока T2 (левый отвод) : Среда поступает слева и проходит через клапан в положении один, пока не отклонится влево из положения два переднего порта.
Путь потока T3 (правый отвод) : Среда входит справа и проходит через клапан в положении два, отводя вправо и выход из первого переднего порта.
Путь потока T4 (правое смешивание) : Среда поступает справа и проходит через клапан, смешивая все порты в положении один, отводя вправо и выходя через передний порт во втором положении.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, то есть они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

Г-образные порты представляют собой клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов, для перемещения жидкости из нескольких источников. Эти трехходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. Они имеют две настройки для перенаправления потока жидкости вправо или влево.

Привод трехходового клапана

Клапаны Valworx поставляются со встроенным креплением для простого крепления к приводу клапана. (Для получения информации о клапанах с электроприводом щелкните здесь). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ ТРЕХХОДОВЫХ КЛАПАНОВ

Поскольку 3-ходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многоходовых клапанов. Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования в различных приложениях, включая:

Паровая служба
Воздушные, паровые и газообразные системы
Управление технологическим процессом

КУПИТЕ 3-ХОДОВЫЕ ШАРОВЫЕ КРАНЫ В VALWORX СЕГОДНЯ

Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx. Мы изготавливаем, испытываем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.

Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о наших продуктах.

См. наши советы ProTips для получения дополнительной информации о трехходовых шаровых кранах и о том, как их можно использовать.

3-ходовые клапаны — скидка до 30%

3-ходовой клапан предназначен для управления направлением потока жидкости или другого материала и направления его движения. Обычно клапан с вращательным движением, широко известный как «шаровой клапан», представляет собой трехходовой клапан с тремя портами, обычно помеченными «А», «В» и «АВ».» Эта конфигурация позволяет жидкости или другому материалу входить в клапан через один порт и выходить через один или оба из двух других портов. Из всех типов трехходовых клапанов шаровые краны довольно недороги и не требуют обслуживания.

Для чего нужны трехходовые клапаны?

Иногда называемые «смесительными» клапанами или многоходовыми клапанами, трехходовые клапаны, а также их применение многочисленны. Они широко используются в любых приложениях, где необходимо или желательно отклонить и изменить направление потока.Они также могут использоваться для регулирования скорости и количества потока, а также давления потока. Некоторые трехходовые шаровые краны, например, с боковым входом, могут фактически устранить необходимость в более чем одном клапане на линии из-за их уникальной конструкции отвода и смешивания.

Различия в конструкции трехходовых клапанов

Клапаны могут быть узкоспециализированными; каждое отдельное приложение потребует особенностей в их изготовлении. Диапазон материалов, из которых они сделаны, включает карбид вольфрама, нержавеющую сталь, латунь, карбид хрома и даже углерод.Они могут быть резьбовыми или фланцевыми (например, вышеупомянутый клапан с боковым входом с болтовым креплением), могут использовать вентилируемый шар или могут иметь определенный сварной шов, такой как сварной шов встык или сварной шов враструб. Они могут быть сконструированы для применения с полным или уменьшенным расходом. Трехходовой клапан общего назначения будет управляться вручную с помощью запорного рычага или маховика, в то время как более сложные клапаны могут включать электрический или пневматический привод.

Важность качества и правильная спецификация

Когда нет права на ошибку, вы должны очень тщательно указать свои потребности.И при этом вы предпочитаете говорить с поставщиком, который знает, о чем вы говорите, кто-то, кто знает разницу между резьбовым клапаном и клапаном с фланцем или разницу между клапаном из 3 частей и клапаном с 3 портами. . Вы не найдете этих знаний у наших конкурентов, которые пытаются продать все по одному. Вот почему вы можете положиться на наш магазин клапанов. Вы знаете, что более чем 50-летний опыт ValveMan.com в производстве клапанов гарантирует качество запчастей и обслуживания каждый раз.Мы знаем все о трехходовых клапанах. Это потому, что мы продаем только клапаны. Это просто то, что мы делаем, и мы делаем это лучше, чем кто-либо другой.

Соленоидный 3-ходовой клапан и привод для управления жидкостью Выбор рекомендуемых поставщиков

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и долговечных 3-ходового клапана и привода для различных видов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность.3-ходовой клапан и варианты привода , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют длительному сроку службы продуктов и не имеют себе равных, когда речь идет о обеспечении безупречной и постоянной подачи топлива в двигатели.

Приобретите этот уникальный и надежный 3-ходовой клапан и привод от ведущих брендов и производителей в отрасли по умопомрачительным ценам.

Ищете ли вы идеальный 3-ходовой клапан и привод для установки в двигатель вашего автомобиля для более плавного и стабильного потока топлива, или если вы ищете прочные клапаны для системы орошения, тяжелых машин, вы можете найти множество категории товаров на сайте.Широкий ассортимент 3-ходового клапана и привода , доступных на Alibaba.com, совместим как с бензиновыми, так и с дизельными автомобилями и способен создавать постоянное противодавление для безупречного впрыска топлива. Эти 3-ходовой клапан и привод представляют собой соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут выдерживать сложные условия эксплуатации в течение многих лет.

Поиск надежных запасных частей, которые напрямую влияют на работу двигателя машины или транспортного средства, таких как 3-ходовой клапан и привод , действительно сложная задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков. Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши продукты премиум-класса по самым удивительным ценам. Трехходовой клапан и привод способны хорошо управлять текучей средой и отделять частицы пыли и твердые частицы от топлива, обеспечивая улучшенную производительность. Вы также можете настроить эти 3-ходовой клапан и привод в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Ознакомьтесь с различными сериями трехходовых клапанов и приводов на Alibaba.com и купите эти продукты в пределах своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества, а иногда предлагаются с послепродажным обслуживанием, например, с гарантийными периодами. Приобретайте их у ведущих поставщиков 3-ходового клапана и привода по привлекательным ценам.

Производители 3-ходовых регулирующих клапанов, 3-ходовых отводных регулирующих клапанов, приводов трехходовых клапанов

Размер

от 1 до 10 дюймов (от 25 до 250 мм)

Характеристики и соединения

Фланцевое: ANSI 150–600, UNI-DIN 10–100

Резьба: NPT от 3/4” до 2” (от 20 до 50 мм)

Сварной: BW или SW, ANSI 900–2500 по запросу

Материалы корпуса

углеродистая сталь

; нержавеющая сталь; хром-молибден

Приводы

модель 87/88 многопружинная диафрагма; пружинная мембрана модели 37/38; цилиндр

Отделка

V-образная заглушка

Внутренние характеристики

линейный

Описание

Серия 80000 представляет собой трехходовой регулирующий клапан для тяжелых условий эксплуатации, предназначенный как для совмещения, так и для отвода. Стандартные функции включают в себя:

Тяжелая направляющая

Конструкция серии Masoneilan 80000 включает в себя верхнюю направляющую в плунжере, а также направляющую в местах расположения седловых колец, обеспечивающую исключительно хорошую поддержку и стабильность конструкции.

Большая емкость

Большие проточные галереи в серии 80000 обеспечивают конструкции с высокой пропускной способностью и низким восстановлением давления. Высокие критические коэффициенты расхода достигаются как в комбинированной, так и в отводной конфигурациях.

Стабильность потока

Серия 80000 представляет собой двухседельную конструкцию, в которой поток стремится открыть клапан на обоих портах. Это обеспечивает присущую динамическую стабильность, что приводит к превосходным характеристикам управления дроссельной заслонкой.

Широкий рабочий диапазон

Конструкции

доступны в различных размерах и могут быть сконфигурированы для работы в чрезвычайно широком диапазоне температур. Это достигается за счет использования высококачественных материалов и конструктивных конфигураций.

Сокращение выбросов

Серия 80000 может поставляться с уплотнением Masoneilan LE, обеспечивающим низкий уровень выбросов, соответствующий различным мировым экологическим нормам.

Соответствие NACE

Конструкция

для работы в сернистых средах в соответствии со стандартом NACE MR 0103 легкодоступна. Также могут быть предоставлены приложения, требующие соответствия MR 0175, 2003 Rev или ISO 15156.

Большие пути потока обеспечивают эффективные возможности работы с загрязненными средами и высокую пропускную способность. Тяжелый плунжер клапана и направляющая штока обеспечивают динамическую стабильность, что приводит к превосходному управлению технологическим процессом и повышению производительности технологического процесса.
Доступ сверху и снизу к внутренним компонентам клапана обеспечивает легкий прямой доступ для обслуживания и ремонта.
Чрезвычайно прочная конструкция для надежной работы в сложных производственных условиях и приложениях управления технологическими процессами.
—>

Привод трехходового клапана, वाल्व एक्चुएटर в Бхосари, Пуна, Emerald Technology

О компании

Год основания2009

Юридический статус фирмы Физическое лицо — владелец

Характер деятельностиОптовый дистрибьютор

Количество сотрудников от 11 до 25 человек

Годовой оборотRs.2–5 крор

IndiaMART Участник с ноября 2011 г.

GST27CJTPS0333L1ZM

Код импорта-экспорта (IEC) 31150 *****

Emerald Technology была основана в 2009 промоутером с более чем 25-летним опытом работы в MNC в области автоматизации процессов, автоматизации зданий, автомобилестроения, обороны, станкостроения, сегментов промышленной автоматизации и т. д.Мы являемся авторизованным дистрибьютором для Honeywell, WATLOW и Bellofram Instruments в Индии для полевых решений, контроля окружающей среды, контроля горения и продуктов для датчиков и контроля. Мы стремимся предоставлять нашим клиентам решения и услуги высокого уровня в области управления процессами, контроля горения, автоматизации зданий, промышленной автоматизации, автомобилестроения, погрузочно-разгрузочных работ, обороны, станкостроения и т. д.

Мы стратегически расположены в Пуне, которая является производственным центром, что делает его удобным и эффективным для OEM-производителей, проектных компаний и конечных пользователей для входящих и исходящих поставок.
Мы будем постоянно стремиться предоставлять инновационные решения, услуги с добавленной стоимостью и современные продукты, предоставляемые нашими руководителями, и поощрять прочные и взаимовыгодные отношения между нашими клиентами, руководителями и нами самими, настойчиво пытаясь предлагать решения и поддержку, а не чем просто предоставить продукт.
Мы стремимся соответствовать техно-коммерческим ожиданиям наших клиентов, руководителей и членов нашей команды, становясь технически компетентной, прибыльной, этичной и ориентированной на поддержку организацией.

Видео компании

Трехходовой шаровой кран из нержавеющей стали

Высокопроизводительный 3-ходовой (L и T) шаровой кран с уменьшенным проходным сечением из нержавеющей стали 316 с резьбовыми соединениями BSP и электрическим приводом IP67. Саморегулирующееся сальниковое уплотнение штока с тарельчатой пружиной для защиты от колебаний температуры и вибрации. Длинная шейка для минимизации передачи тепла от клапана к приводу.Усиленные седла из ПТФЭ для температур до 180°C. Типичные области применения включают очистку воды, химическую, морскую, нефтехимическую и общую промышленность. Резьба соответствует ISO 7.1 Уплотнительная резьба.

Модель	Размер (BSP)	Отверстие (мм)	Привод	Давление среды	Температура среды
БЛС3Л2Б-Э*-РТ	1/4	8	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (10 бар для пара)	от -20°C до 180°C
БЛС3Л3Б-Э*-РТ	3/8	10	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (пар 10 бар)	от -20°C до 180°C
БЛС3Л4Б-Э*-РТ	1/2	12	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (10 бар для пара)	от -20°C до 180°C
БЛС3Л5Б-Э*-РТ	3/4	15	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (пар 10 бар)	от -20°C до 180°C
БЛС3Л6Б-Э*-РТ	1	20	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (10 бар для пара)	от -20°C до 180°C
БЛС3Л7Б-Э*-РТ	1 1/4	25	0М-1	Вакуум (29 дюймов ртутного столба) до 63 бар (пар 10 бар)	от -20°C до 180°C
БЛС3Л8Б-Э*-РТ	1 ½	32	0М-А	Вакуум (29 дюймов ртутного столба) до 63 бар (10 бар для пара)	от -20°C до 180°C
БЛС3Л9Б-Э*-РТ	2	43	0М-2	Вакуум (29 дюймов ртутного столба) до 63 бар (пар 10 бар)	от -20°C до 180°C
БЛС3Л10Б-Э*-РТ	2 ½	55	0М-2	Вакуум (29 дюймов ртутного столба) до 63 бар (10 бар для пара)	от -20°C до 180°C
БЛС3Л11Б-Э*-РТ	3	66	0М-3	Вакуум (29 дюймов ртутного столба) до 63 бар (пар 10 бар)	от -20°C до 180°C

* Доступные напряжения; 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 240 В переменного тока, 415 В переменного тока.
