Скрутки, клеммники и WAGO / Хабр

В свете недавнего обсуждения возникла потребность провести измерения и получить численный ответ на вопрос: что лучше? WAGO, винтовые клеммы или скрутки меди с алюминием?

Образцы


Под исследование попали:

  • клеммник ТВ-2504L 25 А (производитель не указан)
  • клеммник ТВ-1504L 15 А (производитель не указан)

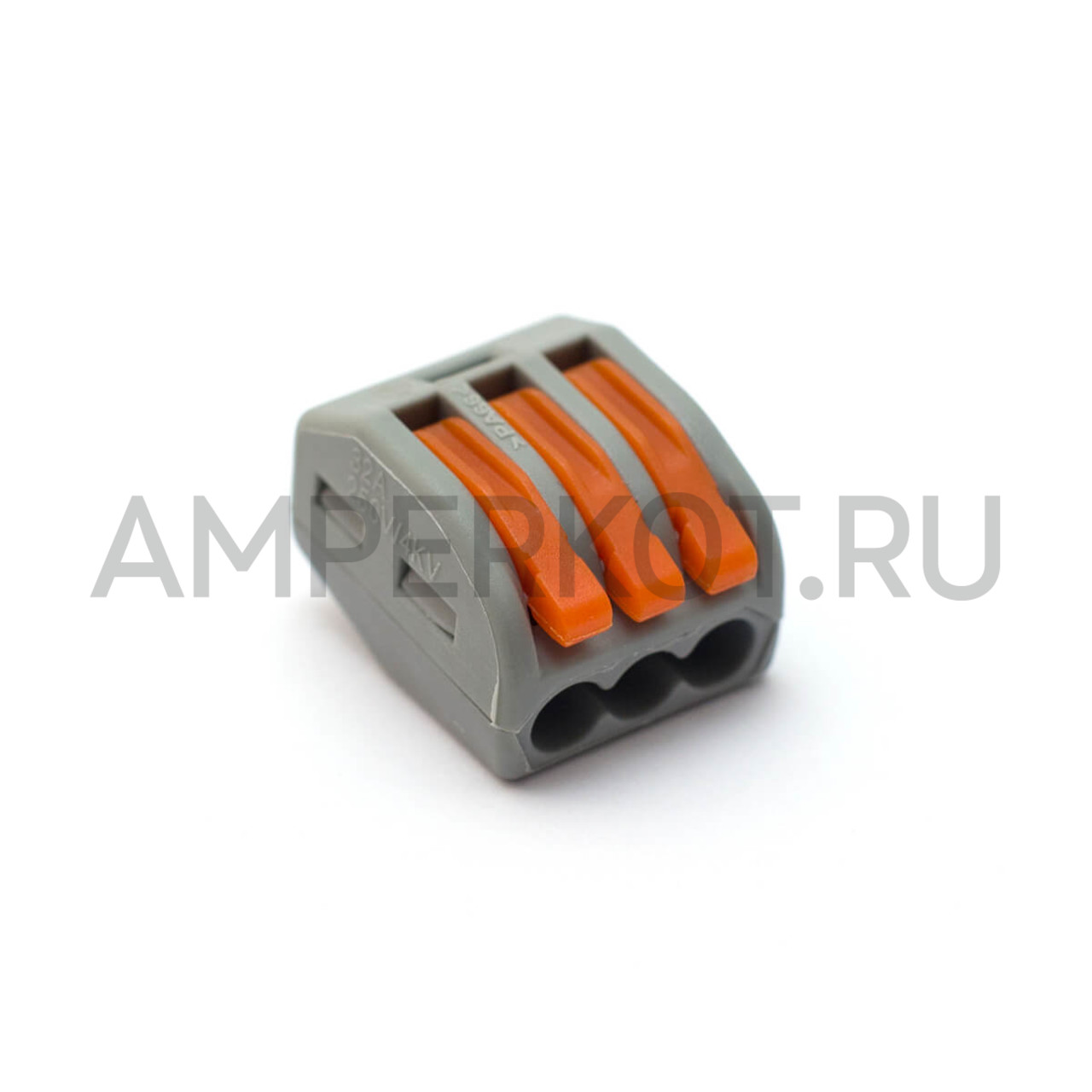

  • WAGO 222 20 А (серый)
  • WAGO 221 20 А (прозрачный)
  • скрутка (чуть меньше 20 мм провода)

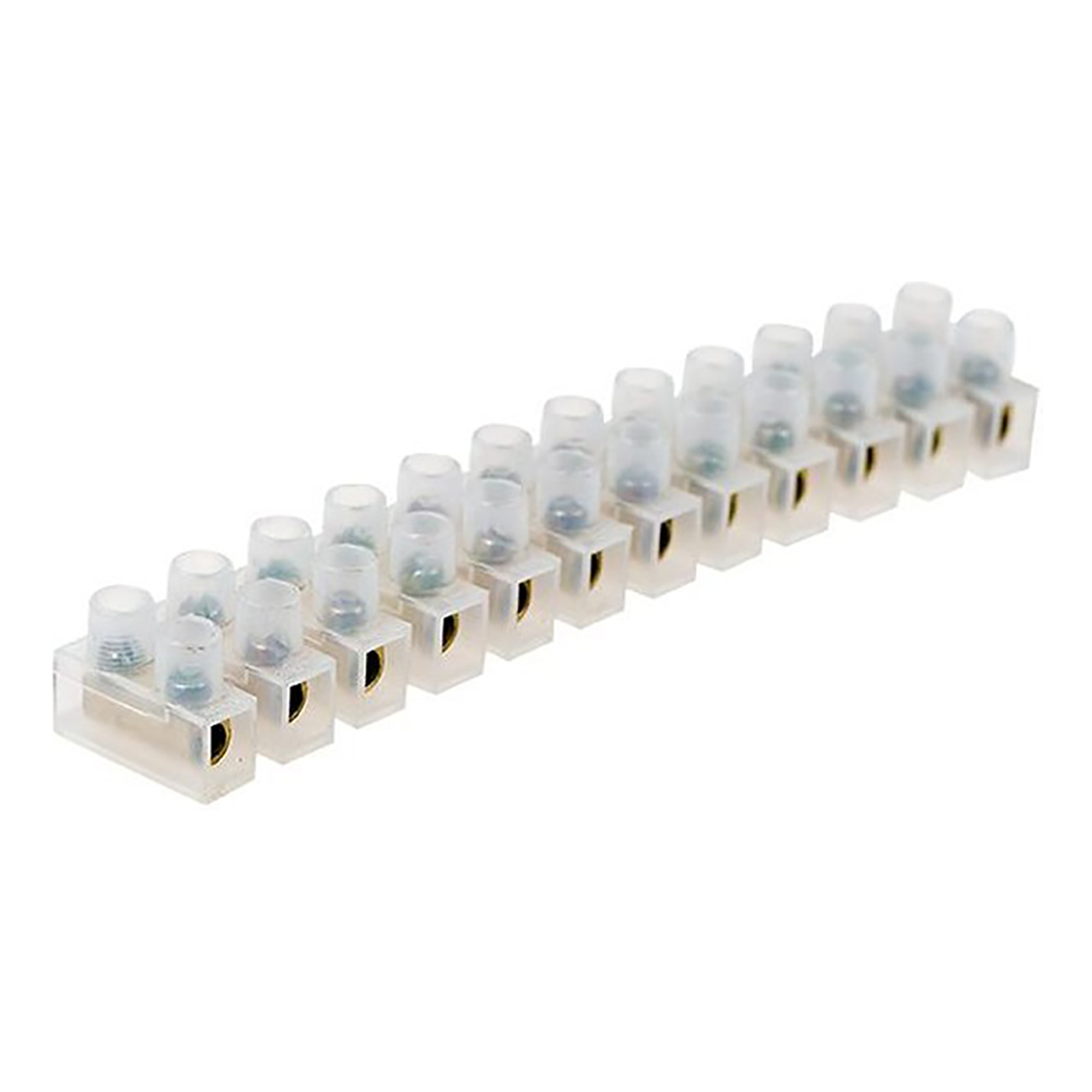

  • «полиэтиленовый» клеммник 5 А (отсутствует на фотографии)
  • целый провод
  • скрутка меди с алюминием
  • скрутка алюминия с алюминием

Во всех случаях используется одножильный медный провод номинальным сечением 2,5 кв.мм и фактическим 2,3 кв.мм. Да, медь в провода частенько не докладывают (не буду указывать, как таких людей следует называть). Недостача выявлена как измерением диаметра, так и сопротивления провода.

Сечение 2,5 кв.мм выбрано, поскольку, исходя из надписей на корпусе WAGO, это единственное сечение поддерживаемое клеммой.

1,5 кв.мм — слишком тонкий — диаметр 1,4 мм. 4 кв.мм — слишком толстый — 2,3 мм. Такое ограничение дополнительно огорчает тем, что согласно таблице 1.3.4 ПУЭ, максимальный ток для двухжильного 2,5 кв.мм — 25 А, а клемма только на 20 А.

С алюминиевым проводом возникла проблема. Имеющаяся проволока сечением 6,1 кв.мм, не является эквивалентом меди 2,5 кв.мм по токовой нагрузке (таблицы 1.3.4 и 1.3.5 ПУЭ), что делает невозможным прямое сравнение. По этой причине результаты измерений не включены в итоговую таблицу. Но не страшно. В любом случае, целью опыта была проверка медных соединений, а алюминиевые скрутки добавлены в качестве шок-контента.

Клеммники ТВ используются двумя способами: сквозным — провода зажаты с разных сторон и совместным — оба провода под одной шайбой, но без непосредственного контакта.

Сопротивление

Проще всего охарактеризовать качество электрического соединения его переходным сопротивлением.

Для определения оного была собрана следующая «установка»:

Здесь виден, недостающий на первом фото, «полиэтиленовый» клеммник.

Сопротивление соединения определяется путём пропускания тока 2,5 А и измерения падения напряжения. Для подключения вольтметра на расстоянии 5 см от входов проводов в клеммники сделаны надрезы в изоляции. Далее в соответствии с законом Ома R=U/2,5.

Для сравнения выполнено измерение сопротивления целого провода длиной 12 см (между точками подключения вольтметра).

Нагрев

Для проверки поведения соединений в практических условиях, было измерено превышение температуры над окружающей средой после трёхчасового пребывания под током 15,5 А. Измерение проводилось термопарой прижатой к жиле провода в точке входа в клеммник. Поскольку у WAGO изоляция провода вставляется в специальные углубления — измерение проводилось внутри корпуса. Скрутка, для правдоподобности, была обмотана синей изолентой — измерение температуры проводилось под изолентой.

«Полиэтиленовый» клеммник появился после разборки установки и в опыт тоже не попал.

Схема установки:

Если внимательно посмотреть, то можно увидеть, что вся схема — одно короткое замыкание, включенное в розетку. Но низкое выходное напряжение (0,4 В) и паразитное сопротивление обмоток трансформаторов ограничивают ток до величин менее номинальных.

Практическая реализация схемы:

Обратите внимание на кучку горелых предохранителей.

Результаты


Разница температур находится на границе разрешения термометра (1º) и мало зависит от сопротивления контактов. Последнее свидетельствует о том, что нагреваются в основном провода, а не места контактов. Похоже, что крупногабаритные клеммники (и скрутки) охлаждают место контакта.

При токе 15 А, существенной разницы между способами соединения нет.

Все экземпляры помещены на хранение в цветочный горшок (без земли) на балконе, где бывает не только сыро, но и мокро, суточный перепад температур около 30º, а годовой — 70º. Если через год не забуду, то исследую вопрос ослабления контакта со временем.

Дополнение: Маркировка сечений WAGO

При ближайшем рассмотрении было обнаружено, что утверждение о поддержке только сечения 2,5 кв.мм не верно.

С учётом некоторых противоречий между надписями на корпусе ( «Cu 1.6/2⌀ 24-12AWG») и информацией на сайте , поддерживаемый диапазон составляет 0,2..2,5 (4?) кв.мм.

Дополнение: Маркировка токов WAGO

Указано два тока: 20 А по UL 1059 и 32 А по IEC 60664-1.

UL 1059 — стандарт на клеммники. Описана методика проверки на нагрев, позволяющая определить номинальный ток.
IEC (ГОСТ Р) 60664-1 — стандарт на изоляцию — не содержит указаний по определению номинального тока.

Дополнение: Пайка

Провода спаяны на протяжении 25 мм. Без скрутки. Без непосредственного медного контакта.

Сопротивление 0,9 мОм, что меньше чем у целого провода.

Управление клеммниками и клеммами

Вы можете обрабатывать клеммников и клемм в различных местах:

  • В диалоговом окне Свойства <. ..> вы обрабатываете данные для выбранных клеммников или клемм.
  • В навигаторе клеммников (диалоговое окно Клеммники — <Имя проекта>) вы имеете обзор всех клеммников и клемм открытого проекта. Здесь можно выбрать отдельные или несколько клемм или клеммников. С помощью всплывающего меню вы можете создавать клеммники и клеммы или вызывать соответствующие диалоговые окна для обработки. В обзоре с ориентацией на устройства можно сразу определить, какие из клемм относятся к группе клемм (напр., многоуровневой клемме).
  • В диалоговом окне Обработать клеммник отображаются все клеммы одного клеммника со всеми целями и перемычками. С помощью всплывающего меню можно вызвать различные обработки, позволяющие, например, нумеровать или перемещать клеммы. Кроме того, для сортировки клемм предусмотрена отдельная кнопка.

Клеммники

Управление клеммниками осуществляется через Определение клеммника. Определение клеммника идентифицирует клеммник и содержит все его релевантные данные, а также изделия колодки.

Чтобы определение клеммника можно было копировать, оно должно быть расположено на странице. Вы можете также создавать определение клеммника как неразмещенную функцию. Для нумерации клеммников используйте «стандартную» нумерацию ОУ.

Отчеты

Для каждого клеммника в его определении можно указать форму, которая будет использоваться при выводе этого клеммника в клемм и схемы подключения клемм. Можно подавлять вывод отдельных клеммников в спецификацию клемм.

Строение клемников

Изделия клемм, установленных последовательно на клеммнике, можно в виде отдельных клемм. Для этого соответствующие клеммы должны быть определены как главные. В таком случае клеммник подразделяется на так называемые «самостоятельные области», причем каждая главная клемма определяет одну самостоятельную область.

Определения устройств, т. е. строения отдельных клемм, задаются в базе данных изделий. Для этого в изделиях клемм для главных клемм и соответствующих им второстепенных клемм вносятся . Шаблон функции для главной клеммы должен находиться в самой верхней позиции.

Строение клеммника, как в предыдущих версиях

Если весь клеммник требуется определить таким же образом, как в версиях до EPLAN 2.0, т. е. только через определение клеммника, то он должен состоять только из одной самостоятельной области. В этом случае строение клеммника задается через определение , сохраняемого в определении клеммника. Такое строение клеммника можно задать, только если клеммник не содержит главных клемм либо если для клеммника активировано свойство Основные клеммы не используются.

Замечание:

Данный режим работы поддерживается программой только по причинам совместимости. Управление изделиями рекомендуется осуществлять на главных клеммах.

Клеммы

В проекте клеммы могут встретиться в различных видах представления, но в том или ином виде представления — только один раз. Неустойчивые состояния внутри клеммников и клемм запрещены. При проверке проекта, при необходимости, отображаются сообщения об ошибках.

С помощью определения функции предварительно задается максимальное количество целей, возможное количество мостовых перемычек, тип потенциала и передача потенциала. В логической схеме выводов устройства клеммы каждое из этих свойств можно настроить отдельно.

Свойство Категория клеммы позволяет более точно охарактеризовать клемму. Это может быть клемма, например проходная клемма, разъединительная клемма, клемма переключения, диодная клемма и т. д. Это свойство доступно в отчетах по клеммам и там его можно использовать для вывода графики клемм.

Клеммы могут рассматриваться как главные или второстепенные клеммы. Таким образом можно представить клеммы, состоящие из нескольких функций (несколько разделенных друг от друга клемм в одном корпусе).

На клемму можно вносить Изделия, если клемма является главной и используется вид представления «Многополюсный».

Клемма в клеммнике однозначно идентифицируется с помощью обозначения клеммы.
Обозначение клеммы можно отображать в повернутом виде (в соответствии с DIN EN ISO 81714-2). Задайте это в настройках проекта через опцию Отображать обозначения вывода устройства в повернутом виде. (Обозначения контактов штекера и общие обозначения выводов устройства в этом случае будут также отображаться в повернутом виде.)

Для «внешних» клемм возможно управление, ввод и отображение их перекрестных ссылок.

Группы клемм

Группы клемм (напр., многоуровневые клеммы) идентифицируются с помощью свойства Клемма: Положение устройства (Ид. 20367). Все клеммы группы клемм имеют одинаковое положение устройства.

Положение устройства задает положение группы клемм внутри клеммника, к которому относится клемма. Положение устройства задает свой порядок клемм внутри клеммника также для отдельных клемм.

Внутри группы клемм идентификатор сортировки устанавливает порядок клемм. Т. е. идентификатор сортировки имеет значение только для клемм с одинаковым положением устройства.

Положение устройства и идентификатор сортировки при необходимости присваиваются автоматически, например, если для одного и того же клеммника уже имеются клеммы с положением устройства и / или идентификатором сортировки. Таким образом, новые клеммы всегда сортируются в конец клеммника, а уже имеющиеся устройства клемм и существующий порядок клемм остаются неизменными. При необходимости свойства Клемма: Положение устройства (Ид. 20367) и Идентификатор сортировки (клемма / контакт штекера) (Ид. 20809) в клеммы можно также вносить вручную.

При необходимости положение устройства и идентификатор сортировки присваиваются автоматически при следующих операциях:

  • Обработка клемм в диалоговом окне Обработать клеммник
  • Сортировка клемм
  • Генерация новых клемм и многоуровневых клемм
  • Вставка устройства (при этом присваивается всегда только одно положение устройства)
  • Копирование и вставка клемм с online-нумерацией
  • Вставка макросов
  • Открытие проектов, составленных при помощи предыдущих версий EPLAN (версия 2. 4 или старше).

Группы клемм сохраняются при копировании и вставке. Например, копируемые отдельные клеммы, которые относятся к различным многоуровневым клеммам, после вставки не группируются.

Нумерация

Клеммы можно нумеровать с помощью специальной нумерации клемм, представляющей собой дополнительную настройку для составления обозначений клемм. «Обычная» нумерация ОУ позволяет нумеровать только ОУ клеммников.

При копировании и вставке клемм они автоматически нумеруются в соответствии с настройками Online-режима нумерации.

См. также

Применение главных клемм

Многоуровневые клеммы

Отчеты по клеммам с отображением выводов устройств

Определение адреса ПЛК на клеммах / контактах штекера

Создать и обработать клеммники

Создать и обработать клеммы

Определить строение клеммников

Отобразить, добавить или удалить последовательные принадлежности

Определить многоуровневые клеммы

Клеммники WAGO

Предназначение клеммников заключается в выполнении надежного соединения друг с другом электрических проводов. Они, по сути, стали альтернативой разного рода скруток, спаек, сварки и тому подобного. Но, в отличие от вышеперечисленных способов, соединение при помощи клеммников, можно легко рассоединить, изменить схему, или, же добавить к нему другие электрические провода. К тому же все эти работы выполняются достаточно просто и быстро.



Конечно же, надежность соединения проводов электрической сети при помощи клеммников, уступает таковой при пайке и, тем более, сварке. Но таких показателей надежности, в определенных условиях бывает вполне достаточно.



Клеммники WAGO в наши дни можно легко найти и купить в большом количестве специализированных магазинов электрической техники и расходного материала к ней, а также в сети интернет, на разного рода сайтах и страницах интернет-магазинов, чья специализация – торговля электрическим оборудованием и инструментарием.



Клеммники WAGO идеально подходят для соединения друг с другом электрических проводов, выполненных из меди и алюминия, поскольку, благодаря своей оригинальной конструкции, они являются самодожимающимися. Этим клеммники WAGO выгодно отличаются от своих винтовых конкурентов, в которых зажатие электрических проводов производится путем закручивания вручную специального зажимного винта.



При помощи этих оригинальных электрических аксессуаров можно не только просто соединять провода, но также и монтировать различные распределительные электрические коробки. Достаточно просто, удобно и надежно соединяются не только одножильные провода, но и многожильные.





Для надежного соединения электрических проводов при помощи клеммы WAGO, следует выполнить следующие манипуляции:
  1. Производим качественную зачистку присоединяемых электрических проводов примерно на 10 миллиметров. Проделать эту работу быстро и удобно можно при помощи специальных клещей для зачистки;
  2. Открываем клемму, поднимая зажим-флажок в крайнее верхнее положение;
  3. Устанавливаем электрический провод непосредственно в клемму;
  4. Опускаем зажим-флажок на его первоначальное место, тем самым зажимая электрический провод в клеммнике WAGO.



Внутри клеммника располагается пружинный механизм специальной конструкции, который надежно фиксирует электрический провод при опускании флажка зажима.



Преимущество клемников WAGO перед своими конкурентами заключается в следующих нюансах:
  1. Их достаточно просто использовать для зажима различных электрических проводов выполненных из любых металлов;
  2. Им характерен более аккуратный внешний вид после окончанию монтажа, по сравнению, например со спайкой или же со сваркой электрических проводов;
  3. Они дают возможность соединить электрические провода, выполненные из самых разных металлов, между собой;
  4. Соединение достаточно надежно, но следует применять клеммники с некоторым запасом по силе и мощности тока, так как нагрузка обычно возрастает со временем.

Клеммник Wago 773 304 ( 4 х 2.5 мм.кв ). Описание.



Он предназначается для использования в распределительных коробках, относящихся к серии 773, и рассчитан на два проводника, имеющих сечение 4 х 2. 5 квадратных миллиметра с пастой. Клеммник Wago 773 304 представляет собой пластмассовый корпус, в который встроена втычная клеммная колодка, предназначенная для зажима электрических проводников. Клеммник Wago 773 304 поставляется в комплекте со специальной контактной пастой.



Области применения клеммника Wago 773 304 ( 4 х 2.5 квадратных миллиметра).



Его основное предназначение заключается в соединении между собой одножильных проводников из меди и алюминия.



  1. Он рассчитан под номинальный ток силой в 16/24 Ампера;
  2. Количество проводников – четыре, при их сечении в 2.5 квадратных миллиметра;
  3. На клеммнике расположены четыре контакта;
  4. Имеется возможность подключения четырех проводов;
  5. Клеммник Wago 773 304 выполнен в черном цвете корпуса;
  6. Линейные размеры клеммника Wago 773 304 составляют 20Х14Х13 миллиметров.



Данный клеммник оборудован плоско-пружинным зажимом и рассчитан на напряжение в 400 Вольт, силу тока в 32 Ампера. Он предназначен для крепления двух проводниковых жил сечением в 2.5 х 4.0. К нему можно подключить два провода из одной независимой цепи. Монтаж клеммника Wago 222 412 производится однопроводным гибким способом. Подключение проводников производится при помощи бокового способа. Вес клеммника составляет 3.073 грамма, он выполнен в сером цвете корпуса и имеет линейные размеры в 14.5Х12.4Х20.5 миллиметров. Максимальная температура при которой возможна эксплуатация клеммника Wago 222 412 составляет 85 градусов Цельсия. Упаковка на 50 штук имеет размер 110Х82Х57 миллиметров.



Для применения клеммника Wago 222 412 (2.5Х4.0 квадратных миллиметра) имеются следующие дополнительные возможности:
  1. С его помощью можно подключить индуктивный детальный переключатель;
  2. Использовать в качестве клемм подключения на моторе;
  3. Провести монтаж переговорного устройства;
  4. Для предварительных подключений;
  5. -//- местного привода теплого пола;
  6. -//- балдахинных светильников;
  7. -//-подключения светильников;
  8. -//- отопительных приборов;
  9. -//-счетчика низких напряжений;
  10. -//- насосов отопительных систем;
  11. -//- механизмов управления воротами;
  12. -//- осветительных полос;
  13. -//- машинных подключений;
  14. -//- соединения потенциалов;
  15. -//- присоединения люстры;
  16. -//- присоединения фонтанного насоса;
  17. -//- перекидных присоединений ламп;
  18. -//- мобильных подключений, например, электрической линии на стройке;
  19. -//- соединения машин и приборов;
  20. -//- подведения Рождественской иллюминации;
  21. -//- монтажа заземления на фонарь;
  22. -//- соединения различных комбинаций рулад и ламп;
  23. -//- линий громкой связи, в том числе внутри жилых помещений и управляющих механизмов жалюзи;
  24. -//- галогенных светильников, электроплит, телефонных кабелей,
  25. -//- присоединения вентилей моторов;
  26. -//- соединения газовых и пожарных сигнализаций;
  27. -//- соединения, расположенных в отопительных приборах зональных вентилей;
  28. -//- присоединения счетчиков;
  29. -//- обзорных коробок с цифровыми, а также PIN станциями;
  30. -//- монтажа светильника «звездное небо»;
  31. В качестве соединительных клемм в сенсорике;
  32. В автомобильных коробках переключения передач.

Клеммные колодки и наконечники

Добавлено в вашу корзину

Добавлено в вашу корзину

ПИК-ПУК
Клеммные колодки

ПИК-4Н допускают 2-уровневые проходные соединения, ПИК-4НК имеет внутреннюю соединительную перемычку для общих вводов, что позволяет выполнять соединения с одним входом и тремя выходами.

Посмотреть полные характеристики

Добавлено в вашу корзину

TL-SL-BSJ

Разделительные полоски, плоские наконечники термопар и клеммные наконечники, в комплекте с установленными клеммными наконечниками калибровочного типа с цветовой маркировкой, подходит для проводов от 24 AWG до 16 AWG

Посмотреть полные характеристики

Добавлено в вашу корзину

ДРТБ-2
Клеммы для термопар серии

DRTB-2, изготовленные из сплавов, пригодных для термопар, гарантируют точные показания, миниатюрный гнездовой разъем для термопары, совместимый с SMP.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBTK
Клеммы для термопар

предлагаются типов K, J, T, E и R/S. Контакты клеммной колодки изготовлены из калибровочных сплавов для термопар.

Посмотреть полные характеристики

Добавлено в вашу корзину

Добавлено в вашу корзину

АВК
Проходные клеммные колодки серии

AVK обеспечивают экономию затрат, пространства и времени, монтируются на стандартные клеммы 35 x 15 мм и 35 x 7 мм.DIN-рейки 5 мм разработаны в соответствии с мировыми стандартами проводов.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUT4-серия

Все 3 технологии используют одну и ту же систему перемычек, позволяющую индивидуально распределять потенциалы и быстро соединять перемычки между клеммными колодками одного или разных типов.

Посмотреть полные характеристики

Добавлено в вашу корзину

R-серия
Дополнительные устройства защиты UL1077 серии R

срабатывают быстрее, чем стандартный автоматический выключатель UL489, поэтому обеспечивают дополнительную защиту определенных устройств

Посмотреть полные характеристики

Добавлено в вашу корзину

XRU1D

Силовая клеммная колодка XRU1D имеет ту же форму, что и релейные модули, и используется для подачи шунтирующих потенциалов. Номинальный ток 32 А.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBQ

Усовершенствованная конструкция клеммных колодок с технологией соединения смещения изоляции (IDC) сокращает время и трудозатраты на монтаж проводки, особенно в приложениях с большими объемами.

Посмотреть полные характеристики

Добавлено в вашу корзину

UL489

Миниатюрные автоматические выключатели в литом корпусе серии UL 489 монтируются на DIN-рейку и обеспечивают защиту фидера и ответвленной цепи в соответствии с UL 489, 17.Ширина 5 мм (0,69″) на полюс.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUTT-XBUK-DBLTRPL

Двухъярусные клеммные колодки XBUTT занимают на 50 % меньше места, чем одноярусные клеммные колодки. Эти клеммные колодки подходят для 2-проводных подключений RTD.

Посмотреть полные характеристики

Добавлено в вашу корзину

Ч62

Клеммные колодки OMEGA серии CH с цветовой маркировкой предназначены для подключения кабелей или датчиков с металлической оболочкой между 1. Диаметр 5 и 6 мм (1/16 и 1/4″).

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUT25-серия
Серия

XB предлагает полную систему клеммных колодок с принадлежностями, маркировкой, шунтированием и испытательными принадлежностями, стандартизированными для разных технологий, что снижает затраты на складские запасы и логистику.

Посмотреть полные характеристики

Добавлено в вашу корзину

XBUTD

Серия XB предлагает полную систему клеммных колодок с универсальным набором аксессуаров, 6.Ширина 2 мм, 150 В перем. тока/30 А, широкий 4-жильный многожильный кабель TB.

Посмотреть полные характеристики

Добавлено в вашу корзину

ДРТБ-РЕЙЛ

DRTB-Rails расширяет возможности, признанные во всем мире, позволяя устанавливать различные компоненты управления, устройства и клеммные колодки

Посмотреть полные характеристики

Добавлено в вашу корзину

ASK-TBlock

Клеммные колодки с размыкателем или предохранителем ASK позволяют «размыкать» цепь, не отсоединяя провода от винтовых соединений, вмещают предохранители 5 x 20 мм или 5 x 25 мм.

Посмотреть полные характеристики

Добавлено в вашу корзину

OMTBV7-WFB
Клеммные колодки с предохранителями

обеспечивают удобный способ добавления предохранителей к панелям проводов на DIN-рейке. Блоки предохранителей рассчитаны на 5 х 20 мм предохранителей и рассчитаны на напряжение до 300 В и 15 А.

Посмотреть полные характеристики

Добавлено в вашу корзину

ОМТБВ7-W3-W4-W6

Клеммы Omega OMTBV7-W спроектированы так, чтобы соответствовать трем наиболее важным критериям при выборе линейки клеммных колодок: простота подключения, надежность соединений и долговечность.

Посмотреть полные характеристики

Клеммные колодки и наконечники

Широкий выбор вариантов подключения с возможностью монтажа на DIN-рейку, круглыми клеммами, реле, клеммами с предохранителями, винтовыми соединениями и двух- и трехуровневыми проходными соединениями.

Автомобильные, морские и промышленные клеммные колодки

Реле-и-распределение мощности

Электрическая клеммная колодка, также известная как клеммная колодка, необходима при установке проводки или электрической системы.

Клеммные колодки обеспечивают общую область для соединения положительных или отрицательных соединений переменного или постоянного тока. Каждая клеммная колодка, представленная ниже, отличается долговечностью и изготовлена ​​из черного термопластичного материала с латунными шпильками или медными резьбовыми соединениями. Каждая клеммная колодка, представленная ниже, доступна с длиной от 2 до 14 групп, и каждая цепь является независимой или не подключенной к шине. Клеммные колодки рассчитаны на 30 ампер и 300-600 вольт. Мы также предлагаем выбор полностью изолированных независимых клеммных блоков и перемычек Blue Sea Systems.Клеммная колодка Blue Sea Systems изготовлена ​​из никелированной латуни со специальными латунными шпильками. Латунные шпильки на каждой клеммной колодке имеют «точку захвата», помогающую направить клемму и гайку на шпильку. Каждая из клеммных колодок также имеет барьеры между точками подключения для дополнительной защиты. Del City также предлагает клеммные колодки Molex, которые обеспечивают надежность благодаря защите проводов от скручивания и разрыва многожильных проводов во время соединений. Винты и контактные площадки утоплены в корпусе для безопасности, чтобы предотвратить короткое замыкание. Предварительно просверленные монтажные отверстия обеспечивают быструю и легкую установку в полевых условиях. Просмотрите обширный ассортимент клеммных колодок Del City, чтобы найти высококачественную и надежную клеммную колодку, необходимую для вашего приложения.

Электрическая клеммная колодка, также известная как клеммная колодка, необходима при установке проводки или электрической системы. Клеммные колодки обеспечивают общую область для соединения положительных или отрицательных соединений переменного или постоянного тока.Каждая клеммная колодка, представленная ниже, отличается долговечностью и изготовлена ​​из черного термопластичного материала с латунными шпильками или медными резьбовыми соединениями. Каждая клеммная колодка, представленная ниже, доступна с длиной от 2 до 14 групп, и каждая цепь является независимой или не подключенной к шине.

Клеммные колодки рассчитаны на 30 ампер и 300-600 вольт. Мы также предлагаем выбор полностью изолированных независимых клеммных блоков и перемычек Blue Sea Systems. Клеммная колодка Blue Sea Systems изготовлена ​​из никелированной латуни со специальными латунными шпильками.Латунные шпильки на каждой клеммной колодке имеют «точку захвата», помогающую направить клемму и гайку на шпильку. Каждая из клеммных колодок также имеет барьеры между точками подключения для дополнительной защиты. Del City также предлагает клеммные колодки Molex, которые обеспечивают надежность благодаря защите проводов от скручивания и разрыва многожильных проводов во время соединений. Винты и контактные площадки утоплены в корпусе для безопасности, чтобы предотвратить короткое замыкание. Предварительно просверленные монтажные отверстия обеспечивают быструю и легкую установку в полевых условиях.Просмотрите обширный ассортимент клеммных колодок Del City, чтобы найти высококачественную и надежную клеммную колодку, необходимую для вашего приложения.



Винтовые клеммные колодки Клеммные колодки со шпильками Клеммные колодки и перемычки Blue Sea Systems

Что нужно знать о клеммных колодках для приложений управления?

Какой компонент составляет основу большинства систем управления движением или автоматикой, но часто остается незамеченным? Речь, конечно же, о трудолюбивом клеммнике.

Что такое клеммная колодка и какую функцию она выполняет в системах движения/автоматизации? Самое основное определение состоит в том, что он обеспечивает точку электрического соединения двух или более проводов. Клеммные колодки первоначально назывались винтовыми клеммами, потому что винт использовался для крепления проводов к проводящей пластине, создавая электрическое соединение. В системах управления клеммные колодки используются для подключения щитового оборудования к силовой и полевой проводке.

Типичный шкаф управления со съемными клеммными колодками, установленными на DIN-рейках, с маркировкой проводных соединений для облегчения идентификации.(Изображение предоставлено Phoenix Contact)

Типичная система автоматизации внутри стойки для оборудования может содержать любое количество компонентов (таких как контроллеры, ПЛК, модули ввода-вывода и т. д.), установленных на DIN-рейках и соединенных друг с другом через клеммные колодки.

Типы клеммных колодок
Существует большое разнообразие клеммных колодок для различных нужд. Типы общего назначения широко используются во многих приложениях в качестве простых точек подключения для электрических соединений. Другие примеры включают клеммные колодки для ввода-вывода, для распределения питания, а также для подключения двигателей, как однофазных, так и трехфазных двигателей для различных промышленных применений. Другие распространенные типы включают блоки заземления, разработанные специально для подключения к заземлению, и блоки предохранителей, в которых два провода соединяются с предохранителем, обеспечивая защиту цепи.

Этот одноуровневый клеммный блок от AutomationDirect ясно показывает основной механизм винтового блока. Провода вставляются сбоку и соприкасаются с токопроводящей шиной и закрепляются на месте с помощью винта, затянутого сверху.

Другой распространенный способ классификации клеммных колодок — по способу заделки провода или выполнения соединения.Клеммные блоки доступны с различными способами подключения. Наиболее распространены ввинчиваемые типы, когда провод прижимается к металлической проводящей пластине или стержню и затягивается винтом, чтобы физически закрепить его и выполнить электрическое соединение. Подпружиненные клеммы используют силу пружины для поддержания соединения провода с проводящей пластиной. Существуют также вставные клеммные колодки, в которых провод, прикрепленный к наконечнику, вставляется в отверстие в колодке. Другие типы включают соединители с перемещением изоляции (IDC), которые не требуют зачистки провода перед вставкой в ​​клеммную колодку.

Пример многоуровневой клеммной колодки с пружинным зажимом, монтируемой на DIN-рейку. (Изображение предоставлено WAGO)

Другими отличительными особенностями могут быть размер клеммной колодки, количество возможных соединений, а также номинальные значения напряжения и тока. Типичные примеры могут варьироваться от стандартных уровней сигнала, таких как от 1 до 5 В или 4-20 мА, до соединений с источниками питания с высокими значениями силы тока и напряжения в сотни вольт. Другие важные факторы включают в себя тип проводных соединений, которые могут быть заделаны (т.е. многожильный или одножильный провод) разных калибров (калибров AWG), а также так называемые ярусы, как в одинарном (для одиночного соединения провод-провод), так и в двойном или тройном ярусах, предлагающих несколько соединений на одном блоке.



Выбор клеммной колодки Weidmuller серии W



Обзор клеммной колодки

Для всех приложений, требующих соединения проводов, вы просто не можете сделать лучший выбор, чем клеммные колодки Weidmuller DIN-Ral Mounted. Есть пять веских причин, по которым вам следует выбрать клеммные колодки Weidmuller для монтажа на DIN-рейку для требовательных приложений.

1. Эффективное использование пространства

Системы

DIN-Rail позволяют разработчикам размещать расширенные функциональные возможности в меньшем пространстве, чем когда-либо прежде!

Некоторые из самых тонких модульных клеммных колодок
  ВДУ 2.5 и ZDU 2.5 имеют толщину всего 5 мм (0,195 дюйма)! На каждый фут монтажной рейки DIN можно установить 60 таких проходных клеммных колодок. Только немного больше клеммы SAK 2,5 и IDU 1,5 шириной 6 мм. Независимо от того, какую модульную клеммную колодку Weidmuller вы выберете, она обеспечит значительное улучшение по сравнению с клеммными колодками барьерного типа и клеммными колодками, монтируемыми в канал.
Крепится на стандартную DIN-рейку

Клеммные блоки Weidmuller монтируются на DIN-рейку промышленного стандарта и являются отличным дополнением к другим монтируемым на рейку изделиям, таким как блоки питания, контакторы и т. д.Их можно легко комбинировать для создания конфигурации, требуемой вашим приложением.

2. Безопасные и надежные соединения

Случайный контакт с цепями под напряжением или металлическими частями может привести к повреждению оборудования, а также к серьезным травмам персонала. При разработке клеммных колодок Weidmuller были предприняты все усилия, чтобы исключить вероятность несчастных случаев.Конструкция большинства модульных клеммных колодок Weidmuller, устанавливаемых на DIN-рейку, уменьшает контакт с токоведущими компонентами и помогает обеспечить безопасность операторов оборудования.

Изолированное, защищенное от прикосновения исполнение

Все токоведущие части полностью изолированы для безопасного прикасания и работы в прямом направлении. Винты утоплены во избежание поражения электрическим током или травм.

Изолированные утопленные параллельные перемычки

Перемычки для линейки клеммных колодок серии W, серии Z и серии I полностью изолированы и установлены в утопленном центральном канале. Возможность выполнения двухрядных перемычек снижает потребность во внешних гребенках для перемычек. В клеммной колодке WDU 2.5 инновационные вставные перемычки позволяют вставлять до трех рядов перемычек в канал перемычек.

3. Быстрая и простая установка

Компания Weidmuller понимает, что тщательно продуманный дизайн обеспечивает повышенную эффективность для клиентов. Мы обращаем внимание на детали, которые упрощают установку.

Клеммы с винтовыми и натяжными зажимами

имеют воронкообразные вводы для проводов и литые упоры для проводов, чтобы гарантировать, что правильно зачищенные провода будут вставлены на нужную длину и надежно зажаты.Клеммы Weidmuller с винтовыми зажимами поставляются с зажимами в открытом положении, что сокращает время установки. Натяжной зажим и клеммы IDC обеспечивают ввод провода сверху, что упрощает установку даже в ограниченном пространстве. Блоки IDC также устранили необходимость зачистки проводов.

Маркировка aras на модульных клеммных колодках Weidmuller, монтируемых на DIN-рейку, позволяет наносить специфическую (или пользовательскую) маркировку, тем самым снижая потребность в других этикетках.

В качестве дополнительной услуги SCS также предлагает полностью изготовленные по индивидуальному заказу и предварительно собранные полные клеммные колодки в сборе на DIN-рейке, обрезанные по вашим спецификациям. Все, что вам нужно сделать, это прикрепить предварительно собранную систему DIN-рейки к вашей панели и подключить ее! Щелкните здесь для получения дополнительной информации об услугах по сборке направляющих клеммных колодок, предоставляемых SCS.

4.Технология заделки проводов, установившая стандарт

Зажим должен надежно соединять провода, как механически, так и электрически, с изоляционным материалом, обеспечивающим безопасность для пользователей.

Компания Weidmuller является признанным лидером в области технологии концевой заделки проводов с тремя различными типами концевой заделки: винтовыми зажимами, натяжными зажимами и зажимами для продавливания изоляции (IDC)

.
Технология винтового зажима

Винтовой зажим Weidmuller хорошо работает практически со всеми размерами и типами проволоки и не требует специальной подготовки проволоки.Просто зачистите провод, вставьте его в блок и затяните винтовой зажим. Конструкция обеспечивает секретное и надежное соединение, не имеющее себе равных.

Высокое контактное усилие:

Даже самые лучшие материалы неэффективны без необходимого контактного усилия между проводом и токоведущим стержнем. Высокое контактное усилие достигается конструкцией системы винтовых зажимов Weidmuller. Крутящий момент в 6,02 фунт-дюйма (0,68 Нм) на зажимной скобе WDU 2.5 обеспечивает контактное усилие 169 фут-фунтов (759 Нм). Зажимы с низким контактным усилием позволяют проводнику перемещаться или вытягиваться, что может привести к загрязнению места соединения и увеличению контактного сопротивления.

Самоблокирующаяся конструкция клеточного хомута Weidmuller


Высокая контактная сила эффективна только в том случае, если она непрерывна.При затягивании зажимного винта зажимная скоба притягивает проводник к токовой шине (2). После приложения надлежащего крутящего момента верхняя часть зажимной скобы открывается и фиксирует зажимной винт на месте (3).

Такая конструкция делает механизм клеточного зажима Weidmuller очень устойчивым к вибрации и обеспечивает надежное соединение концевой муфты.

Зубчатые зажимы и токовые стержни:
  В дополнение к высокому постоянному контактному усилию все зажимы и токоведущие шины в линейке клеммных колодок Weidmuller с клеточными зажимами имеют зазубренные поверхности для увеличения усилия, необходимого для вытягивания проводов.Это означает, что ваша установка более надежна и стабильна, когда с оборудованием работает обслуживающий персонал.
Технология натяжных зажимов

Натяжной зажим Weidmuller хорошо работает практически со всеми размерами и типами проволоки и не требует специальной подготовки проводки. Просто зачистите провод, откройте натяжной зажим, вставьте провод и отпустите натяжной зажим. Эта конструкция обеспечивает безопасное и надежное соединение для любого применения и особенно подходит для установок, где вибрация может быть проблемой для проектировщика.

Гибкая конструкция натяжных зажимов Weidmuller

Натяжные зажимы имеют ориентацию входа сверху, что означает, что входы для проводов и отверток находятся в одной плоскости. Эта конструктивная особенность в сочетании с большим отверстием для проводов обеспечивает быструю и легкую установку.Кроме того, натяжной зажим подходит для одножильных или многожильных проводов, а также многожильных проводов с наконечниками. (Нажмите здесь для получения дополнительной информации о кабельных наконечниках)

Низкое падение напряжения:

Высокие постоянные контактные усилия снижают падение напряжения. Падение напряжения в зажимной системе Weidmuller значительно ниже предела, установленного VDE 0611.

Газонепроницаемые соединения:
  Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных атмосфер.Газонепроницаемость означает, что коррозионно-активные газы не могут попасть между проводом и токоведущими шинами, благодаря чему контактное сопротивление и падение напряжения сведены к минимуму.

Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных сред. Газонепроницаемость означает, что коррозионно-активные газы не могут попасть между проводом и токоведущими шинами, благодаря чему контактное сопротивление и падение напряжения сведены к минимуму.

Необслуживаемые хомуты:

Как только хомут Weidmuller надежно затянут, о нем можно забыть! Система зажима была проверена путем термического старения хомута при 130°С в течение 168 часов. Затем зажимная система подвергалась испытанию на вибрацию с ускорением, в 20 раз превышающим силу тяжести, в течение еще 168 часов. Даже после этого испытания усилие выдергивания по-прежнему в 6 раз превышало минимальное значение согласно VDE 0611, а падение напряжения оставалось неизменным! Вы можете быть уверены, что зажимная система Weidmuller является одной из самых стабильных и надежных в отрасли.

5. В модульных клеммных колодках Weidmuller

используются лучшие материалы для клеммных колодок.

Материалы, выбранные Weidmuller для клеммных колодок, отличаются долговечностью в широком диапазоне условий.

Сталь выбрана по прочности

Механическая система винтового хомута Weidmuller изготовлена ​​из закаленной стали повышенной прочности и покрыта хроматом цинка для защиты от коррозии.Механическая система натяжного зажима Weidmuller изготовлена ​​из нержавеющей стали, что обеспечивает превосходную прочность и долговечность.

Медь для проводимости

Токовые шины во всех линейках модульных клеммных колодок Weidmuller изготовлены из меди (Cu) и покрыты оловянно-свинцовым покрытием. Покрытие из оловянно-свинцового сплава (Sn-Pb) гарантирует исключительно хороший контакт и превосходную коррозионную стойкость.Результат: даже после многих лет эксплуатации падение напряжения и контактное сопротивление незначительны.

Выбор изоляционных материалов

Все изоляционные материалы, используемые Weidmuller для модульных электрических соединений, не содержат асбеста и красящих пигментов на основе кадмия. Кроме того, не используются огнезащитные средства на основе галогена или фосфора. Изоляционный материал линейки модульных клеммных колодок серии SAK доступен из полиамида или меламина.

Wemid для безопасности

В качестве изоляционного материала, используемого в линейках модульных клеммных колодок Weidmuller серий W, Z и I, используется термопластический материал Wemid, который сочетает в себе негорючие свойства меламина и широкий диапазон рабочих температур с прочными механическими свойствами. свойства (или гибкость) полиамида. Wemid выдерживает постоянную рабочую температуру до 248 градусов F (120 градусов C) и имеет наивысший рейтинг воспламеняемости в своем классе: UL 94 V-0 (негорючий).

Термореактивные пластмассы:

Все термореактивные пластмассы (KrG и KrS), используемые в линейке модульных клеммных колодок Weidmuller, определяются и контролируются в соответствии с DIN 7708 и другими международными стандартами. Термореактивные пластмассы обладают высокой размерной стабильностью, незначительным водопоглощением и отличным сравнительным индексом трекинга.

Меламин (KrG) представляет собой аминопластическую формовочную смесь с органическим наполнителем типа FS 150 по DIN 7708, которая характеризуется высокой продолжительной рабочей температурой и высокой огнестойкостью.Он соответствует стандарту UL 94 V-0 (5 В-А) (негорючий).

Термопласты:
Полиамид

(PA) — наиболее часто используемый пластик для модульных клеммных колодок. Полиамид поглощает очень мало воды, что делает клеммные колодки гибкими и устойчивыми к излому. Его электрические характеристики сравнимы с характеристиками термореактивных пластиков, однако необходимо идти на компромиссы в отношении поведения при горении и продолжительных рабочих температур.Многие клеммные колодки Weidmuller изготавливаются из термопластичных материалов: Полиамид 66, имеющий рейтинг UL 94 V2 (самозатухающий).

Завершение сборки клеммной колодки на DIN-рейку

Механический — аксессуары, необходимые для завершения сборки клеммной колодки

Эти принадлежности используются для монтажа узла.К необходимым аксессуарам относятся DIN-рейка, торцевые пластины и торцевые скобы. Разделы необязательны.

DIN-рейка для монтажа клеммных колодок

Клеммные колодки устанавливаются на DIN-рейку, а рейка крепится к панели. Требуемая длина рельса представляет собой сумму ширины всех компонентов, размещенных на рельсе. Включите в свои расчеты ширину клеммных колодок, торцевых пластин, торцевых кронштейнов и перегородок.Добавьте допуск 0,2 мм на клеммную колодку и 50 мм на монтажные пазы или отверстия. Вы также можете оставить дополнительное пространство для будущего расширения и соответствующих клеммных колодок, которые могут потребоваться.

Торцевые пластины

Торцевые пластины должны использоваться для последнего блока в сборке или всякий раз, когда открытая сторона клеммного блока упирается в меньший блок. Совет: цветные торцевые пластины можно использовать для обозначения границ цепей на сборке рельсов.

Концевые скобы

Торцевые скобы используются на обоих концах узла клеммной колодки DIN-рейки для фиксации блоков на рейке. Поэтому для каждой группы клеммных колодок потребуются две концевые скобы.

Перегородки

Перегородки обеспечивают визуальное и электрическое разделение групп клеммных колодок в сборке.

Электрооборудование — Принадлежности для правильного подключения

Эти принадлежности используются для модификации электрической цепи или соединений. К ним относятся перемычки, тестовые вилки (и соответствующие тестовые розетки) и предохранители.

Перемычки (или перемычки)

Перемычки используются для распределения тока на другие клеммные колодки.Сборки перемычек вставляются в углубление для перемычек клеммной колодки и крепятся к токоведущей шине. Проходные клеммные колодки обычно могут содержать два отдельных узла перемычек (например, перемычки WQV). Некоторые блоки, такие как WDU 2.5, могут вмещать до трех вставных перемычек серии ZQV. Перемычки не увеличивают толщину блока и не меняют расчеты длины направляющей в сборе.

Тестовые вилки и розетки

Тестовые вилки и розетки позволяют подключать к клеммной колодке тестовое оборудование. Это может потребоваться для заводских приемочных испытаний или может сделать ваше приложение более функциональным, предоставив удобные точки доступа для вашего обслуживающего персонала.

Плавкие предохранители — патронные предохранители для модульных клемм с предохранителями Weidmuller

Предохранители

для клеммных колодок с предохранителями Weidmuller доступны в 4 размерах: 5 x 20 мм, 5 x 25 мм (выдвижной тип индикации), 1/4″ x 1-1/4″ и 13/32″ x 1-1/. 2″.Эти предохранители охватывают широкий диапазон номинальных токов, а также предоставляют варианты скорости, с которой предохранитель «перегорает». Щелкните здесь для выбора модульных клеммных колодок с предохранителями Weidmuller серии W.

Идентификация — маркировка клеммных колодок

Маркируя клеммные колодки и направляющие в сборе, вы создаете хорошо организованную и легко читаемую сервисную панель. Weidmuller предлагает различные бирки с предварительно напечатанными символами, буквами или цифрами, а также пустые бирки для индивидуальных требований печати.Эти метки могут быть промаркированы горизонтально или вертикально, в зависимости от монтажной ориентации узла рейки клеммной колодки. Нажмите здесь, чтобы увидеть выбор вариантов маркировки.

Инструменты и проволочные наконечники

Weidmuller также предлагает различные инструменты для упрощения сборки, в том числе отвертки, инструменты для зачистки проводов и инструменты для обжима кабельных наконечников. Доступен полный ассортимент наконечников для использования с многожильным проводом.

Хорошие инструменты упрощают процесс установки. Например, использование отвертки подходящего размера с лезвием подходящего размера поможет обеспечить правильный крутящий момент на винте и сведет к минимуму вероятность повреждения винта и/или клеммной колодки. Инструмент для зачистки проводов должен легко регулироваться до требуемой длины зачистки.

Кабельные наконечники

, хотя и не требуются для многих установок, упрощают вставку тонкожильного провода в клеммные колодки.Они особенно полезны, когда тонкий многожильный провод часто отсоединяется и снова подсоединяется. Это увеличивает вероятность появления «усов» снаружи блока. Это условие может вызвать прерывистые ошибки сигнала, которые трудно устранить. Если вы используете наконечники для концов проводов, выберите инструмент для крепления наконечников (или обжимной инструмент для обжимных наконечников) с правильной конфигурацией матрицы для наконечников и размера провода, используемых в приложении.









Руководство по выбору клеммных колодок: типы, характеристики, области применения



Клеммные колодки

представляют собой модульные изолированные блоки, которые соединяют два или более проводов вместе. Клеммные колодки используются для крепления и/или заделки проводов и в простейшей форме состоят из нескольких отдельных клемм, расположенных на длинной полосе. Клеммы полезны для подключения проводов к земле или, в случае с электричеством, для подключения электрических выключателей и розеток к сети.



Корпуса выводов обычно состоят из медного сплава с тем же коэффициентом расширения, что и провод, предназначенный для использования. Это не только предотвращает расшатывание из-за разной скорости расширения, но также уменьшает коррозию, вызванную электролитическим взаимодействием двух разных металлов.



Типы



Клеммные блоки

можно классифицировать по их конструкции, а также по типу устройства.



Типы конструкций



Одинарная сквозная подача

Изделия с одинарным вводом представляют собой базовый тип клеммной колодки и используются для соединения «провод-провод». Клеммные колодки с одинарной подачей имеют один входной и один выходной контакт: два отдельных провода подаются с обеих сторон клеммной колодки и соединяются внутри ее корпуса.



Клеммная колодка с одинарным вводом. Изображение предоставлено OMEGA Engineering, Inc.



Двойной уровень

Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает проводку. Многоуровневые продукты могут использовать мост для соединения одного уровня контактов с другим для повышения гибкости схемы.



Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Carlton-Bates



Три уровня

Трехъярусные клеммные колодки представляют собой двухъярусные изделия с дополнительным уровнем контактов. Как и двухъярусные клеммные колодки, их также можно шунтировать.



Трехъярусная клеммная колодка. Изображение предоставлено: Control Engineering



Типы устройств



Клеммные блоки

также могут быть сгруппированы по применению или типу устройства, к которому они подключаются.



  • Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в колодку.
  • Держатели предохранителей соединяют несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, соединенные с держателем предохранителя.
  • Блоки термопар используются для соединения термопар и обеспечения стабильных металлических соединений для измерения температуры.
  • Блоки ввода/вывода обеспечивают связь между устройством и контроллером.
  • Блоки датчиков/исполнительных устройств управляют трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
  • Блоки распределения питания используются для оконцевания силовых кабелей.
  • Блоки разъединения позволяют легко отключать цепь с помощью рубильника и без отсоединения проводов. Они также известны как блоки переключения.



Технические характеристики



Важные технические характеристики клеммной колодки включают монтаж, тип подключения, ориентацию, характеристики контактов и специальные функции.



Крепление



Клеммные колодки

обычно защелкиваются на металлической рейке, привинчиваются к панели или устанавливаются на печатной плате (PCB).



Рельс
Клеммные колодки

обычно монтируются на DIN-рейку той или иной формы .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, опубликовавшего исходные спецификации рельсов. Клеммные колодки могут быть изготовлены для установки на DIN-рейку одного из нескольких размеров:



  • Миниатюрные цилиндрические рейки имеют ширину 15 мм. Клеммные колодки такого размера обычно могут выдерживать напряжение до 300 В.
  • Направляющие G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки, рассчитанные на 600 В.
  • Рельсы цилиндрической формы имеют форму миниатюрного варианта, но имеют ширину 35 мм. Как и те, которые используются с рейками G32, клеммные колодки, предназначенные для установки на цилиндрические рейки, обычно рассчитаны на 600 В.



Габаритные чертежи стандартной цилиндрической рейки 35 мм (слева) и рейки G32.

Изображение предоставлено: Маркус Кун | Мясорубка




Крепление для печатной платы

Некоторые клеммные колодки изготавливаются для монтажа на печатных платах (PCB).Некоторые продукты имеют встроенные контакты для монтажа через печатную плату, в то время как другие могут быть вставлены в контактную колодку, установленную на плате. Клеммы для монтажа на печатную плату иногда называют электронными блоками.



Варианты подключения



Клеммные колодки

могут использовать один из нескольких различных методов для соединения проводов.



  • Винтовые зажимы используют винт для стягивания провода и выполнения электрического соединения и являются классическим, стандартным для отрасли методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
  • Пружинные зажимы используют силу пружины для удержания зажима провода. Они представляют собой более новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используется провод небольшого диаметра и ограниченное рабочее пространство.
  • Соединения со врезным контактом (IDC) проталкивают провод между двумя острыми кусками металла, позволяя выполнить соединение, не обнажая оголенный провод.
  • Выступы предназначены для быстрой установки и удаления без необходимости пайки. Они также известны как лопастные или лезвийные клеммы.



Группа клеммных колодок с винтовыми зажимами (слева) и изделие с пружинными зажимами (справа).

Изображение предоставлено CJ Cowie | Корпорация Алтех



Ориентация



Клеммные колодки

обычно доступны с одним из трех различных углов ввода провода: 45°, 90° или 180°.Типы 90° и 180° также называются горизонтальными и вертикальными соответственно.



Технические характеристики контактов и проводов



При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Количество контактов является важной характеристикой при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта относится к расстоянию между каждым контактом, измеряемому от центра каждого отверстия или отверстия. Шаг контактов напрямую связан с количеством контактов и обычно выражается в миллиметрах (мм).



Клеммные колодки

обычно изготавливаются для подключения проводов или проводников размеров . Размер провода в Северной Америке выражается в американском калибре провода (AWG), который является стандартом для размеров проводов из цветных металлов. Чем выше число AWG, тем меньше диаметр проводника, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.



Особенности



Клеммные блоки

могут иметь одну или несколько специальных функций.



  • Проводные соединения на вставных клеммных колодках позволяют размыкать цепь без разъединения, что обеспечивает быстрое отключение, тестирование и техническое обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, что удаление одной вилки отключает питание всей группы клемм одновременно.
  • Штабелируемые клеммные колодки можно устанавливать рядом друг с другом для экономии места; обычно это устройства, монтируемые на DIN-рейку.
  • Изделие может иметь индикатор , обычно светодиодный (LED), для проверки наличия тока, протекающего через устройство.

  • Некоторые клеммные колодки оснащены диодом между цепями, что позволяет тестировать лампы и обеспечивает защиту от обратной полярности.

Каталожные номера



Конструкция машины — клеммные колодки



Изображение предоставлено Weidmuller


Чтение информации пользователя о клеммных колодках

Базовые блоки и съемные модули

Клеммные блоки представляют собой изолированные модульные блоки, которые соединяют два или более проводов вместе. Они являются идеальным решением для сложных цепей управления, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко отключить для ремонта или проверки в полевых условиях. Внутри платы управления клеммные колодки прочно защелкиваются на монтажной или DIN-рейке. Когда в схему вносятся изменения, их можно легко добавлять или удалять с рельса, не мешая другим проводным соединениям.

Существует три распространенных типа клеммных колодок: проходные, для монтажа на печатную плату и с разделительной полосой. Проходные клеммные колодки содержат один входной и один выходной контакт, где два отдельных провода вставляются в противоположные стороны корпуса для соединения двух проводов вместе. Клеммы для монтажа на печатную плату предназначены для монтажа на печатных платах (PCB). Некоторые типы зажимают оголенные провода в корпусе, который затем припаивается к печатной плате, в то время как другие могут быть подключены к штыревой планке, прикрепленной к плате. Клеммные колодки с разделительной полосой оснащены винтовой клеммой, к которой подключается оголенный провод или провод с кольцевым или лепестковым наконечником.Провод надевается на винт и затягивается в корпус для надежного соединения. Разделительные полосы часто имеют более одной точки подключения для нескольких проводов и обеспечивают небольшие барьеры между отдельными клеммами.

Три распространенных метода крепления проводов к клеммным колодкам: винтовой, вставной и разъем с врезным контактом (IDC). В винтовых клеммных колодках используется винт, стягивающий зажим для закрепления провода на месте. Вставные клеммные колодки используют подпружиненные рычаги, которые позволяют проводам входить в клеммную колодку в одном направлении, но не позволяют вытягивать их обратно. Соединители с врезной изоляцией (IDC) позволяют вставлять незачищенный провод в клеммную колодку, которая затем использует два металлических лезвия, чтобы прорезать изоляцию, обеспечивая надлежащий контакт с проводником.

10 клеммных колодок, которые сделают ваш следующий дизайн печатной платы более совершенным — Блог SnapEDA

Клеммные блоки

предлагают разработчикам простой и безопасный способ передачи данных, сигналов и питания на печатные платы. Они состоят из изолирующей рамы и зажимного элемента.Клеммные колодки служат эффективным методом соединения проводов, будь то их заземление, скрепление нескольких проводов вместе или обеспечение связи между устройством и контроллером.

Несмотря на то, что клеммные колодки можно классифицировать в соответствии с их типом устройства и структурой, есть некоторые дополнительные соображения, которые следует учитывать при выборе клеммной колодки для вашей конструкции. Эти факторы включают:

  • Тип монтажа (DIN-рейка или монтаж на печатной плате)
  • Тип соединения (обычно это резьбовое или штекерное соединение)
  • Ориентация (45°, 90° или 180°)
  • Количество позиций
  • Номинальное напряжение и ток (убедитесь, что клеммные колодки соответствуют напряжению и току, которые будут протекать через вашу печатную плату)
  • Диапазон диаметров проволоки
  • Момент затяжки

Среди самых популярных клеммных колодок у разработчиков аппаратного обеспечения вы найдете клеммную колодку TE Connectivity с номинальным током 13. 5 А, 300 В, шаг 5,08 мм. Также представлены разъемы клеммных колодок от Wago, Phoenix Contact и Wurth Electronics. Все символы и посадочные места для этих соединителей доступны для загрузки на SnapEDA!

Давайте взглянем на 10 лучших клеммных колодок на SnapEDA!

№ 10- 1776266-4 от TE Connectivity

Эта клеммная колодка для печатных плат имеет 4 положения, шаг 5,0 мм, номинальный ток 10 А, напряжение 300 В, сечение проводов 14–22 AWG, момент затяжки 0,51 Нм, рабочая температура от -55°C до 105°C и технология сквозных отверстий

Средняя цена среди дистрибьюторов на момент публикации: NA

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



#9- 691709710302 от Wurth Electronics

Эта винтовая клемма имеет 2 положения, 5.Шаг 0 мм, номинальный ток 6 А, напряжение 300 В, сечение провода 14–30 AWG, момент затяжки 0,4 Нм, рабочая температура от -40°C до 115°C, технология поверхностного монтажа.

Средняя цена среди дистрибьюторов на момент публикации:  2,79 долл. США

 долл. США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



№ 8- OSTTA020161 от On-Shore Technology

Эта винтовая клемма имеет 2 положения, шаг 5,0 мм, номинальный ток 16 А, напряжение 250 В, сечение провода 14–26 AWG, момент затяжки 0.3 Нм, рабочая температура -30°C ~ 105°C и сквозная технология.

Средняя цена среди дистрибьюторов на момент публикации:  0,67 долл. США

 долларов США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



#7- 282834-2 от TE Connectivity

Эта винтовая клеммная колодка имеет 2 положения, шаг 2,54 мм, номинальный ток 10 А, напряжение 150 В, сечение проводов 16-30 AWG, крутящий момент 0,2 Нм, рабочая температура от -40°C до 105°C и технология сквозных отверстий.

Средняя цена среди дистрибьюторов на момент публикации: 0,88 доллара США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



# 6- 1792229 от Phoenix Contact


Эта клеммная колодка для печатных плат имеет 2 положения, шаг 7,5 мм, номинальный ток 41 А, напряжение 1 кВ, сечение провода 10–24 AWG, пружинное соединение с защелкой и сквозное отверстие.

Средняя цена среди дистрибьюторов на момент публикации:  4 доллара США.13

долларов США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 5- 1862658 от Phoenix Contact

1862658 — это 10-контактная клеммная колодка с шагом 3,81 мм, номинальным током 8 А, напряжением 320 В, прямоугольной ориентацией и технологией сквозных отверстий.

Средняя цена среди дистрибьюторов на момент публикации: 10,80 долларов США

долларов США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



#4- 691102710002 от Wurth Electronics

691102710002 — это 2-контактная клеммная колодка для печатных плат, 5. Шаг 0 мм, номинальный ток 15 А, напряжение 300 В, сечение провода 14–22 AWG, крутящий момент затяжки 0,3 Нм, рабочая температура -40 °C ~ 105 °C, технология сквозных отверстий.

Средняя цена среди дистрибьюторов на момент публикации: 1,04 доллара США

долларов США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



#3- 282836-2 от TE Connectivity

Эта клеммная колодка европейского типа имеет 2 положения, шаг 5,0 мм, номинальный ток 13.5 А, напряжение 300 В, сечение провода 16-30 AWG, момент затяжки 0,68 Нм, сквозная технология.

Средняя цена среди дистрибьюторов на момент публикации: 0,71 доллара США

долларов США

 Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)



№ 2- 250-204 от Wago

250-204 — это 4-контактная клеммная колодка для печатных плат, шаг 3,5 мм, номинальный ток 8 А, напряжение 300 В, сечение проводов 16–24 AWG, компактные клеммные колодки с кнопками, рабочая температура —60°C ~ 105 °C и сквозная технология.
