Клеммники ваго виды: Какие бывают клеммы WAGO? — Система поиска кабельно-проводниковой продукции «Кабель 911»

Содержание

Клеммы WAGO: виды, особенности монтажа

Страница 1 из 3

Для соединения проводов внутренней электропроводки, профессиональные электрики и домашние мастера всё чаще используют пружинные клеммы фирмы WAGO. Постараемся выяснить, в чем секрет успеха этих электротехнических изделий. Подробно остановимся на самых распространенных сериях клемм, покажем правильную методику их применения на примере сборки типовой распределительной коробки.



Общие сведения о производителе и конструкции клемм.

Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин. С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение.

Сегодня WAGO – это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.

Основными преимуществами пружин, по сравнению с резьбовым соединением, являются, во-первых, высокая виброустойчивость получаемого соединения, во-вторых, оказываемое постоянное давление (поджим) в точке контакта, позволяет компенсировать пластическую деформацию металла проводов.

Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.

Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта.

Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.

Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.



Два типа контактных групп.
PUSH WIRE®

Плоская пружина контактной группы данного типа выполняет две функции: оказывает необходимое давления на провод, прижимая его к токонесущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению. Пружина расположена под пологим углом к проводу, так что извлечь провод из контактной группы гораздо труднее, чем вставить. При извлечении провода, пружина своей гранью (торцом) врезается в провод. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частым извлечениям провода, так как это приводит к повреждениям поверхности провода и иногда может стать причиной деформации пружины.

При подключении провода, пружина оказывает слабое сопротивление, но его бывает достаточно для создания затруднений введению многопроволочного провода. Подключение же многопроволочного провода высокого класса гибкости, без применения жесткого наконечника, вовсе невозможен.



Контактная группа PUSH WIRE.



CAGE CLAMP®

Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.



Контактная группа CAGE CLAMP.
Красной стрелкой показана точка и направление приложения силы для сжатия пружины для открытия окна перед извлечением или вводом провода.



Типы проводов.

Клеммы WAGO, в зависимости от модели, служат для соединения электрических проводов определенных типов и диапазона сечений. На рисунке изображен полный перечень проводов, допускающийся для подключения в строительно-монтажные клеммы той или иной модели.


1. Алюминиевый однопроволочный; 2. Медный однопроволочный;
3. Медный многопроволочный; 4. Многопроволочный луженый;
5. Многопроволочный в наконечнике-гильзе;
6. Многопроволочный со штыревым наконечником.

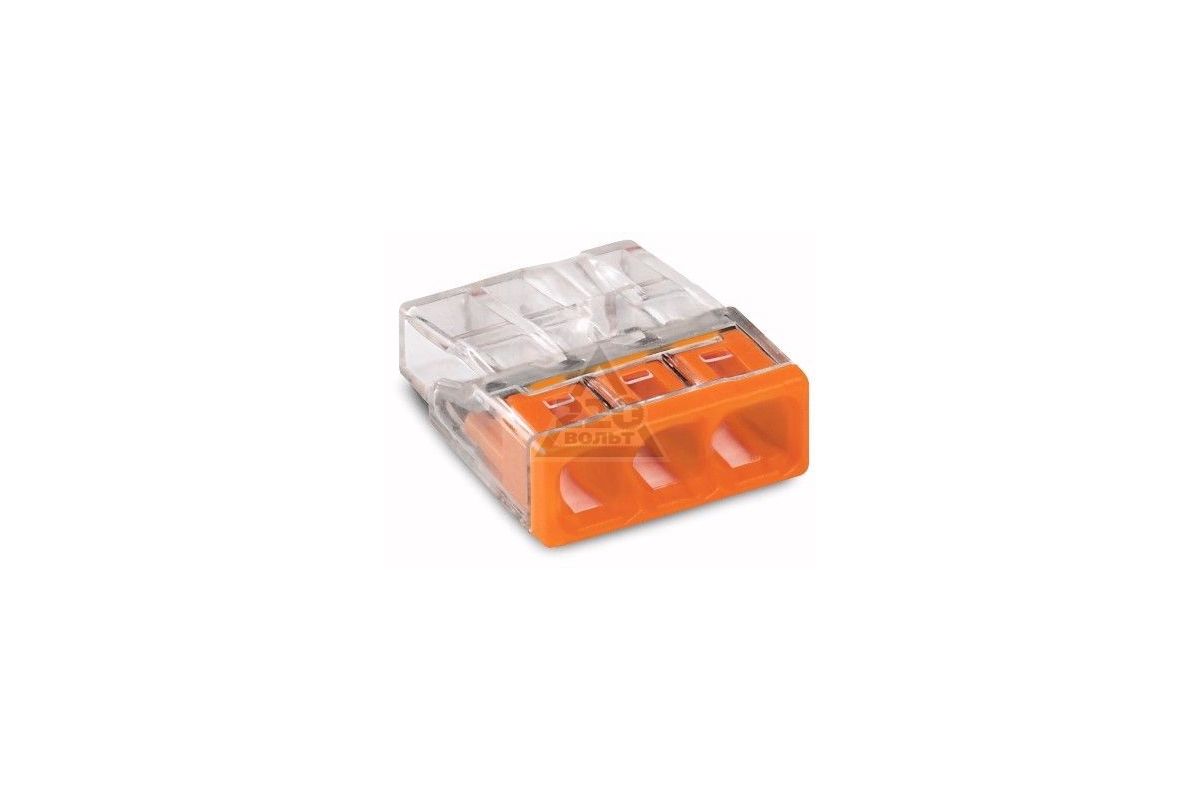

Строительно-монтажные клеммы WAGO для распределительных коробок.

Серия 773-30x.

К этой серии принадлежат клеммы, появившиеся на российском рынке одними из первых и поэтому на сегодняшний день считаются эволюционно устаревшими. Клеммы в первую очередь разрабатывались для соединения алюминиевых проводов, о чем говорит наличие кварцевазелиновой пасты внутри, но допускают использование проводов из меди. Модельный ряд состоит из четырех изделий в темно-сером корпусе из полиамида.



Технические характеристики клемм WAGO серии 773-30x.



Тип контактной группы PUSH WIRE
Типы подключаемых проводов Однопроволочные,
многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов 0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов 1,5 – 2,5 кв.мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) 20 А при 600 В (UL listed, CSA)
24 А при 300 В (BV)
24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO)
Максимальная долговременная рабочая температура 85°C





Клеммы серии 773-30x.



На корпусах клемм видны обозначения, напоминающие о модели изделия, длине зачистки провода, максимальной силе тока,
максимальное рабочее напряжение и другие.


На заднем торце клеммы находится одно или несколько отверстий (в зависимости от модели) для щупа измерительного прибора (фото слева).
Наличие заполнения клеммы кварцевазелиновой пастой
легко определяется визуально (фото справа).


Длину зачистки провода можно контролировать с помощью маркировки на самой клемме.



Вскрытие клемм WAGO с помощью тонкой плоской отвертки (выполнимо для многих серий клемм). Таким образом можно удалить изнутри кусочек провода, оставшийся там после его неудачного отсоединения.


Клеммы WAGO позволяют соединять провода из разнородных металлов:
в контактной группе типа PUSH WIRE клеммы WAGO 773-306 находятся одновременно медные и алюминиевые провода.

Серия 773-32x.

Перед нами усовершенствованные, по отношению к предыдущей серии, клеммы. Главной их особенностью является частично прозрачный корпус, благодаря чему стало возможным визуально оценить глубину введения провода. Все клеммы данной серии поставляются без кварцевазелиновой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели клеммы.



Технические характеристики клемм WAGO серии 773-32x.



Тип контактной группы PUSH WIRE
Типы подключаемых проводов Однопроволочные,
многопроволочные низкого класса гибкости
Допустимые сечения однопроволочных проводов 0,75 – 2,5 кв.мм (18 — 12 AWG)
Допустимые сечения многопроволочных проводов 1,5 – 2,5 кв. мм (16 — 12 AWG)
Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) 20 А при 600 В (UL listed, CSA)
24 А при 300 В (BV)
24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO, ?VE, RMR, SEMKO)
Максимальная долговременная рабочая температура 85°C






Клеммы серии 773-32x.


На корпусы клемм нанесены самые важные параметры изделия: модель, длина вводимого провода, сила тока, напряжение, сертификаты испытаний.



Щуп заходит в клемму на 6 мм.



Клеммы в разобранном виде. Применяется такая же контактная группа, как в непрозрачной серии 773-30x.


Контактная группа типа PUSH WIRE, применяемая в клеммах серий 773-32x, 773-30x.


Контактная группа разбирается на две части: С-образную токонесущую шину (на фото слева) и пружину (на фото справа).


В контактной группе клеммы 773-324 находятся четыре медных провода:
два сечением 1,5 кв.мм и два — 2,5 кв.мм.


Измерение толщины металла деталей контактной группы клемм WAGO серии 773. Стальная пружина изготавливается из металла толщиной 0,3 мм, медная шина — 0,5 мм.



Подсоединение проводов к клеммам серии 773.

1. Зачистить изоляцию провода на длину 10-13 мм. Длину зачистки можно проверить, положив провод в специальное углубление корпуса клеммы. Провод должен быть прямым.

2. Вставить провод в клемму до упора. Эту операцию удобнее выполнять с помощью плоскогубцев (см. фото ниже).

3. Визуально проконтролировать глубину введения провода через прозрачный корпус клеммы.





Подключение однопроволочного провода в клемму WAGO с контактной группой PUSH WIRE при помощи плоскогубцев.
Отсутствие насечек на губках позволяет не травмировать изоляцию. Через прозрачный корпус отчетливо видна глубина введения провода.


Предыдущая   1 2 3   Далее

Клеммники Wago, характеристики и устройство, как пользоваться

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

  • безопасность;
  • устойчивость к вибрации;
  • надежность;
  • полученные соединения не требуют дальнейшего обслуживания;
  • отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

  1. Зажимы Ваго, предназначенные для одноразового использования.

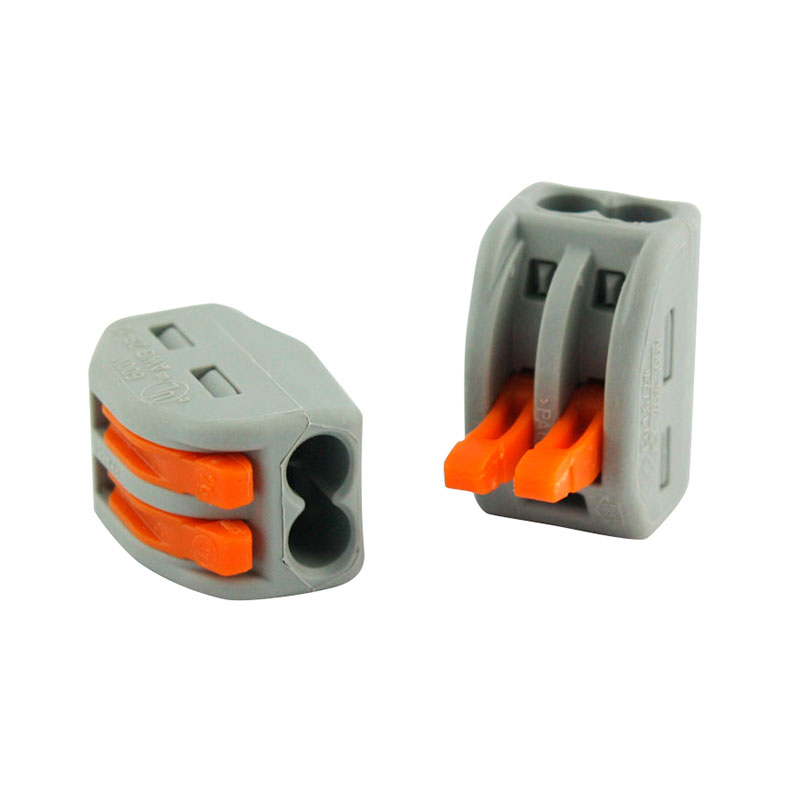

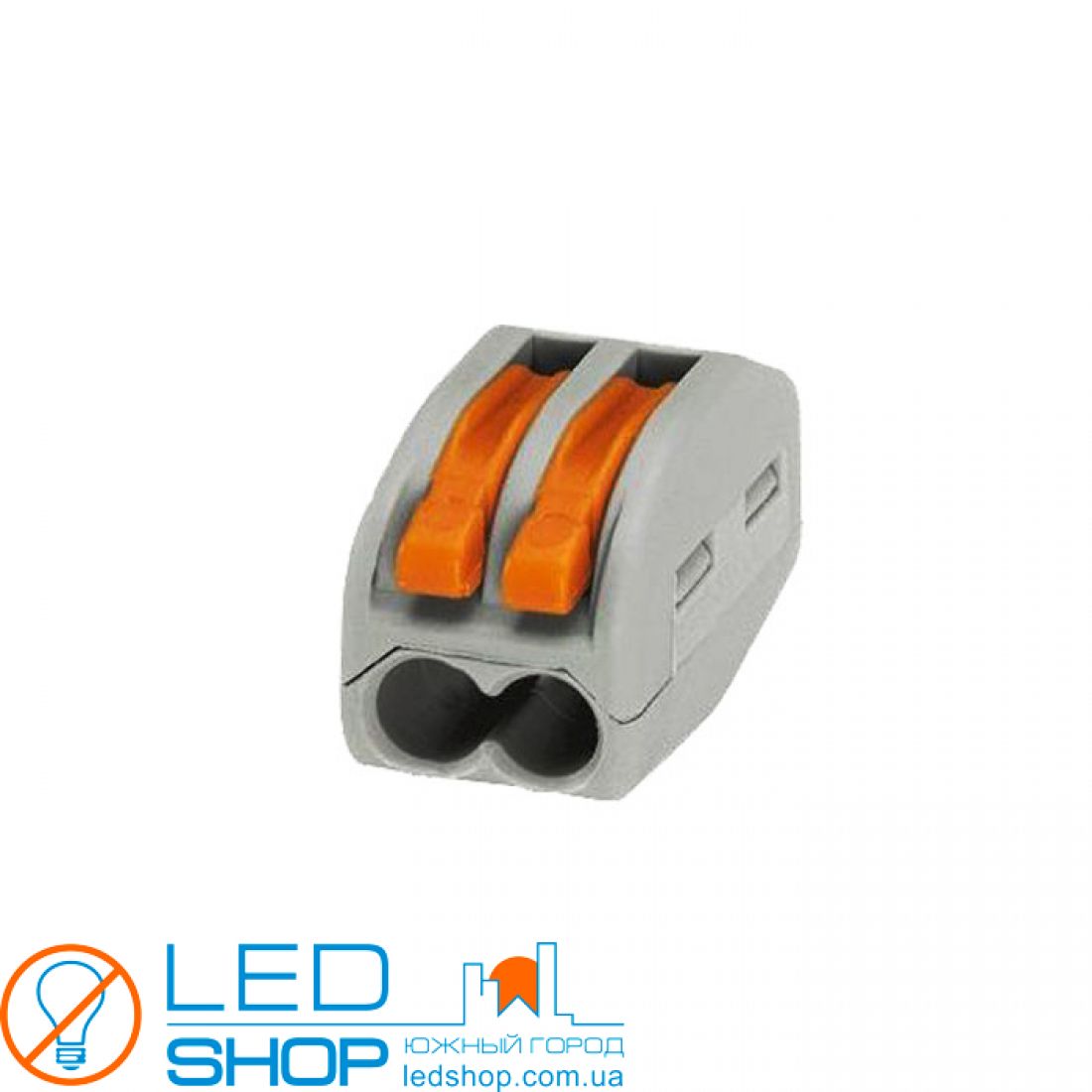

  2. Многоразовые клеммники.
  3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

  • отдельный клеммный зажим, фиксирующий каждый провод;
  • недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
  • качество соединения проводов не зависит от силы прижатия и квалификации мастера;
  • зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
  • надежность полученного соединения;
  • повышенная устойчивость против вибраций и механических повреждений;
  • исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
  • малые габариты;
  • полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

  • отсутствие винтовых соединений;
  • большой срок эксплуатации;
  • устойчивость к вибрациям, воздействиям высоких температур;
  • повышенные изолирующие свойства;
  • материалы изготовления устойчивы против пожаров;
  • соответствие напряжению и силе тока в сети.

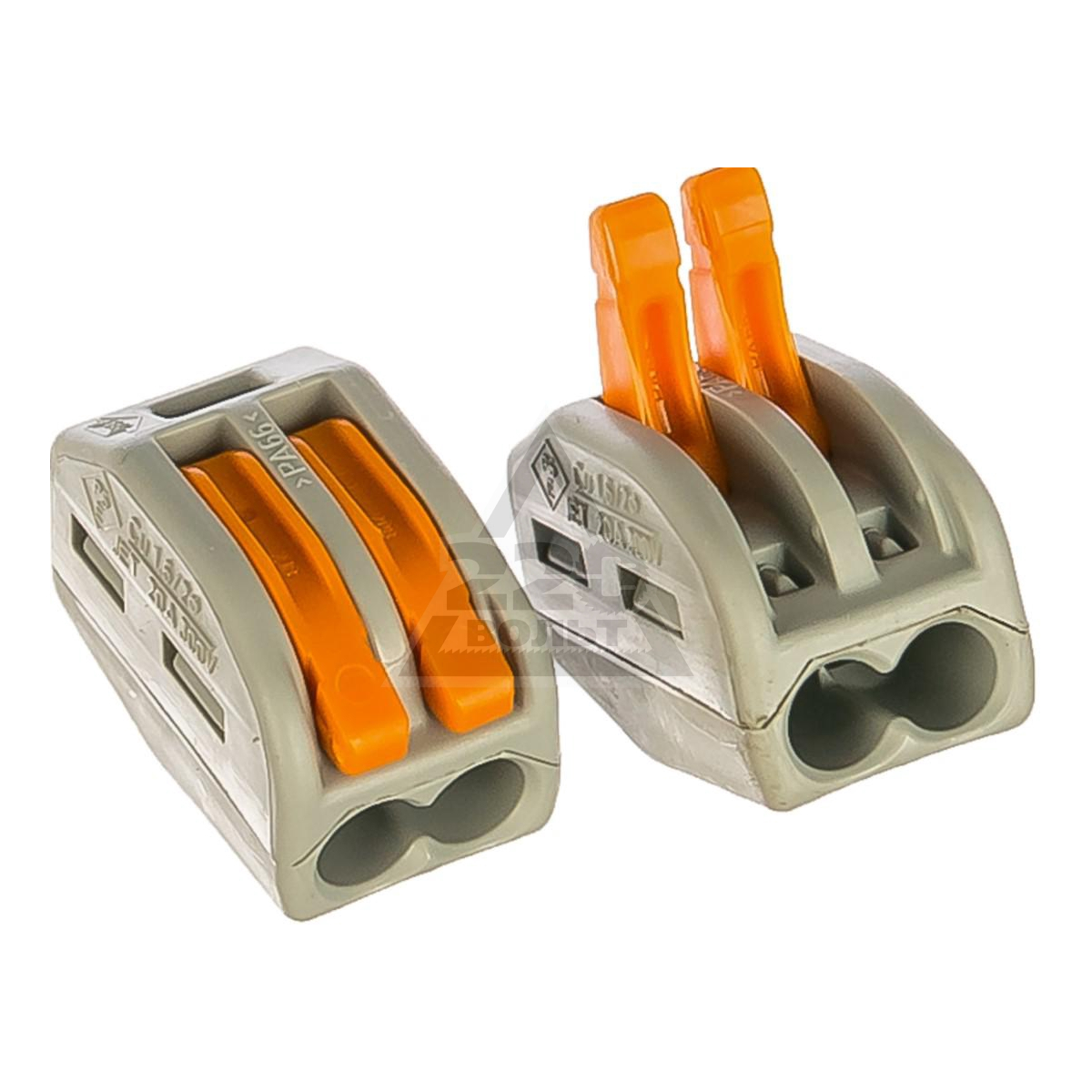

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

  • очищение кабеля от изолирующего материала на расстояние 10–15 мм;
  • перевод зажима в виде флажка в верхнее положение;
  • вставка жилы в клемму, продвижение без усердия до упора;
  • защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.  Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Клеммы WAGO, клеммы WAGO 773, клеммы WAGO 224, клеммы WAGO 222, клеммы WAGO 224, клеммы WAGO 273

Оформить заказ на клеммы WAGO Вы можете любым удобным способом:

по телефонам: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

по e-mail: [email protected] ru в заявке укажите «Заказ на клеммы WAGO«

Доставка по Москве и Московской области



ЦЕНА на клеммы WAGO





Строительные клеммы WAGO 773, 273, 222, 224 (зажим WAGO) — предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода.



Клеммы WAGO: (типы 773; 273).

Клеммы 773 и 273 предназначены для присоединения и ответвления одножильных медных проводников и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.



Клеммы применяются в распределительных коробках и ящиках.



Технические характеристики:

Наименование

Ток, А

Число соединяемых
проводов

Диапазон
сечений, мм²

Наличие
контактной пасты

клемма 773-322 (фото 1)

25

2

1,0-2,5

без пасты

клемма 773-324 (фото 2)

25

4

1,0-2,5

без пасты

клемма 773-326 (фото 3)

25

6

1,0-2,5

без пасты

клемма 773-328 (фото 4)

25

8

1,0-2,5

без пасты

клемма 773-302 (фото 5)

25

2

1,0-2,5

с пастой

клемма 773-304 (фото 6)

25

4

1,0-2,5

с пастой

клемма 773-306 (фото 7)

25

6

1,0-2,5

с пастой

клемма 773-308 (фото 8)

25

8

1,0-2,5

с пастой

клемма 273-503 (фото 9)

25

3

1,5-4,0

с пастой



Клеммы wago: (тип 224)

Клеммы 224 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.



Клеммы применяются для подключения осветительного оборудования.





Технические характеристики:



Наименование

Ток, А

Кол-во подключений

Сечение проводников, мм²

Наличие контактной пасты

клемма 224-111

25

2

0,5-2,5

с пастой

клемма 224-122

25

3

0,5-2,5

с пастой

клемма 224-201

25

2

0,5-2,5

без пасты





Клеммы wago: (тип 222)

Клеммы 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.



Для проводников из алюминия данные клеммы заполняются токопроводящей пастой.



Клеммы универсальные применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.





Технические характеристики:



Наименование

Ток, А

Кол-во подключений

Сечение проводников, мм²

Наличие контактной пасты

клемма 222-413

32

3

0,08-4,0

без пасты

клемма 222-415

32

5

0,08-4,0

без пасты





Клеммы wago: серия Микро (тип 243)

Клеммы серии микро WAGO 243 предназначены для соединения медных одножильных проводников.

Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других.



За счет пазов могут собираться в блоки из нескольких клемм.





Технические характеристики:



Наименование

Ток, А

Кол-во подключений

Сечение проводников, мм²

Цвет

клемма 243-204

6

4

0,6-0,8

темно-серый

клемма 243-304

6

4

0,6-0,8

светло-серый

клемма 243-504

6

4

0,6-0,8

желтый

клемма 243-804

6

4

0,6-0,8

красный

клемма 243-208

6

8

0,6-0,8

темно-серый

клемма 243-308

6

8

0,6-0,8

светло-серый

клемма 243-508

6

8

0,6-0,8

желтый

клемма 243-808

6

8

0,6-0,8

красный

Адаптер



количество клемм





клемма 243-112



4





клемма 243-113



6









Клеммы wago: четырехпроводные клеммы (тип 862)

Клеммы WAGO серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используются при подключении приборов и устройств.



Крепятся саморезами на ровную поверхность.





Технические характеристики:



Наименование

Ток, А

Кол-во подключений

Сечение проводников, мм²

Цвет

клемма 862-0552

25

2

0,5-4,0

черный

клемма 862-0503

25

3

0,5-4,0

черный

клемма 862-0504

25

4

0,5-4,0

черный

клемма 862-0505

25

5

0,5-4,0

черный







Стоит ли применять для соединения проводов wago клеммники?

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Как использовать в работе

Отличительная особенность клеммников Wago — независимость качества соединения, которое они обеспечивают, от квалификации самого электрика и прилагаемой им физической силы. При монтаже достаточно зачистить провод примерно на 10–12 мм и вставить его до упора в клеммник. Если он одноразовый самозажимной, то этим дело и ограничится, если многоразовый «Кейдж кламп» (с рычажком), то достаточно будет опустить рычажок. Если это устройство 224 серии, предназначенное для люстр и тому подобного, то в самозажимной конец вставляется провод «из стены», в разъемный — от светильника. Никаких других операций вроде дополнительной изоляции или опрессовки не требуется.

Подключение клемм, установленных на DIN-рейку, осуществляется по тому же принципу «вставил — защелкнул — забыл». Если используется разъем Fit clump, то необязательно даже зачищать провод.

Распространенная ошибка многих домашних «горе-электриков» — через одну и ту же клемму они пускают и ноль, и фазу. С закономерным итогом.

Правила использования клеммников Wago

Для того чтобы «Ваго» прослужили как можно дольше, необходимо соблюдать определённые правила их использования, а именно:

Не перегружать проводку высокими токами, превышающими номинал клеммников.
Использовать самозажимные плоскопружинные Wago серии 773 только для подключения осветительных приборов − как наиболее уязвимые.
При использовании серии 773 обращать внимание на материал проводки. Для алюминия используются клеммники, заполненные специальной пастой (в непрозрачном сером корпусе).
Для соединений силовой группы использовать только клеммники с рычажными зажимами серии 222 или 221.. ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

  • Общие требования к соединению проводов следующие:
  • Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
  • Необходимо обеспечить надежную изоляцию места соединения.
  • При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно. Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

5. Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

  1. Преимущества клемм WAGO:
  2. Быстрый и легкий монтаж за секунды.
  3. Соединение не требующее дополнительной изоляции.
  4. Возможность соединять проводники различного сечения из различных материалов.
  5. При необходимости соединение может быть легко переделано.
  6. Возможность производить диагностику цепи без её разрыва.
  7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

устройство и характеристика безвинтовых самозажимных клеммных колодок, достоинства и недостатки

Качество контакта влияет на продолжительность эксплуатации электробытовых приборов. Во время выполнения монтажных работ с электропроводкой возникает необходимость качественного соединения нескольких проводов разного сечения. Оптимальным вариантом является их пайка, однако это не всегда удобно и быстро. Специалисты немецкой фирмы предлагают воспользоваться экспресс-клеммами WAGO для быстрого и качественного монтажа.

Теория контактов

Согласно статистическим данным, большинство неисправностей электрических приборов происходит из-за некачественных контактов. Они являются причинами короткого замыкания и перегрева проводки, которые приводят к пожарам. Для понимания степени опасности следует обратить внимание на процессы, возникающие при протекании электрического тока через соединение плохого качества.

Электрическим контактом называется место соединения двух или нескольких проводников для протекания тока к потребителю электрической энергии. При качественном соединении протекание электротока происходит без потерь. Электроток — упорядоченное движение заряженных частиц через кристаллическую решетку проводника при воздействии на него электромагнитного поля.

Физический смысл

Контакт является обыкновенным резистором, на котором может происходить падение напряжения. По закону Ома для участка цепи (I = U / R) падение величины напряжения на контакте зависит от тока, проходящего через него, а также величины его сопротивления. Чем хуже качество контакта, тем больше величина его сопротивления и, следовательно, больше падение напряжения.

По закону Джоуля-Ленца количество теплоты Q, выделяемое проводником за определенное время t, зависит от тока I, протекающего по нему, и падения напряжения U на участке. Математическая запись закона имеет следующий вид: Q = U * I * t. Следовательно, чем больше величина падения напряжения, тем больше и сила тока, протекающего через соединение. Это приводит к нагреву места плохого контакта двух проводников. Электрическое сопротивление зависит от температуры, которая растет с течением времени. От этого величина электропроводимости только повышается.

Основными причинами некачественного соединения являются следующие: степень сжатия двух проводников и несовместимость материалов, которая называется электрохимической. Она объясняется разными электрохимическими свойствами оксидных пленок, возникающих на поверхности проводников из меди и алюминия, которые значительно влияют на проводимость электротока. Через определенный промежуток времени один из проводов может отгореть, что приведет обрыву цепи или короткому замыканию.

Опытные электрики всегда считали и считают, что основу электрики составляют контакты. Хороший контакт достигается при пайке проводов, однако с развитием науки, компании, которые занимаются производством приспособлений для быстрого и качественного монтажа, предлагают специализированные коннекторы, обеспечивающие отличный зажим одножильных и многожильных проводов.

Виды и применение

Существует три вида WAGO-клеммников, которые отличаются между собой по виду использования и площади поперечного сечения проводника, а также номинальным значением мощности. По виду использования они классифицируются на такие модели:

  • Одноразовые.
  • Многоразовые.

Первые используются при условии, что соединение не будет разбираться. Для подключения следует зачистить от изоляции концы кабеля и просунуть до упора в соединительный узел. После чего происходит срабатывание зажима. Разбирать полученное соединение не рекомендуется, поскольку это может привести к выходу из строя коннектора.

Второй тип применяется для соединения проводов различного сечения, при условии дальнейшего разбора конструкции или ее усовершенствования. Фиксация и отсоединение жил происходит с помощью рычажного механизма. Кроме того, выпускаются модели, которые не требуют снятия изоляционного слоя кабеля. Они бывают одноразового и многоразового использования и включают в свое устройство нож, который пробивает изоляцию и прижимает жилы кабеля к токоведущей шине.

На корпусе коннектора есть отверстие на каждую жилу диаметром 2 мм, которое предназначено для выполнения измерений при помощи щупов электроизмерительного прибора. Это распространяется не на все клеммники ВАГО.

Пользоваться соединителями необходимо по следующему алгоритму:

  1. Очистить кабель от изоляции (10−15 мм).
  2. Перевести рычаг в верхнее положение.
  3. Вставить зачищенную жилу в разъем до упора.
  4. Перевести рычаг, придерживая кабель, в нижнее положение.

Существует большое разнообразие моделей на сайте производителя. В некоторых моделях используется специальная паста, которая препятствует доступу кислорода к жиле. Клеммы, которые предназначены для распределительных щитов, позволяют соединить от 1 до 8 проводников с площадью сечения от 1 до 2,5 кв. мм. или тройной проводник с сечением от 2,5 до 4 кв. мм. Клеммные колодки WAGO, используемые для осветительной аппаратуры, позволяют соединить между собой 2 или 3 проводника с сечением от 0,5 до 2,5 кв. мм. По серийному производству они делятся на следующие: 2273, 224, 222, 243 и 862.

Серия 2273 предназначена для однократного использования одножильных проводников из меди и алюминия, а также многожильного провода с наконечником в цепи переменного тока. Они применяются для распределительных коробок и имеют защиту от прикосновения к токоведущим частям. Они выпускаются с наличием пасты (черные или темно-серые) и без нее. Для подключения осветительной аппаратуры применяются клеммники серии 224. В них предусмотрена возможность измерения параметров электрической цепи при помощи электронно-измерительного прибора без нарушения целостности соединения.

Ваговские клеммники 222 серии являются многоразовыми. В них используются оранжевые рычаги для фиксации или разъединения проводников, что позволяет произвести диагностику электрической цепи. Поддерживают одножильные и многожильные провода из меди. Они рассчитаны на переменное напряжение до 380 В с частотой тока 50 Гц. Для подсоединения жилы необходимо поднять рычаг вверх и вставить до упора проводник с очищенной изоляцией в отверстие. После чего, придерживая проводник, следует опустить рычаг вниз.

Серия 243 предназначена для соединения одножильных медных проводников для цепей с малыми токами. Их применяют для различных систем сигнализации, видеонаблюдения, пожаротушения, линий связи и т. д. WAGO-862 применяются для соединения медных одножильных и многожильных проводников. Они крепятся на поверхность при помощи саморезов. Обычно их применяют для приборов и устройств.

Преимущества и недостатки

Коннекторы фирмы WAGO, как и любые устройства, обладает достоинствами и недостатками. Клеммники применяются профессиональными электриками для удобного и быстрого монтажа проводки и линий для различных приборов и устройств.

К достоинствам можно отнести следующие:

  • Защита от случайного касания токоведущих частей.
  • Качество соединения, которое не зависит от силы прижатия.
  • Исключение повреждения и деформации жил.
  • Устойчивость к вибрациям и механическим повреждениям.
  • Защита от окисления.
  • Маленькие габариты.
  • Соединения не нуждаются в техническом обслуживании.

Колодки WAGO обладают одним недостатком — высокой ценой. Но если обдумать все их достоинства, то недостаток будет несущественным, поскольку это, прежде всего, время, которое можно потратить на более нужные вещи, а не на обслуживание окисленных соединений.

Таким образом, клеммные колодки WAGO обеспечивают надежный контакт, от которого зависит электробезопасность и срок службы электрических приборов и устройств.

WAGO-клемма 222 серии для распределительных коробок | WAGO. Строительные клеммы | Клеммы | Продукция

Характеристики

Поперечное сечение:

  • 0.08 — 2.5 мм2 одножильный и многожильный
  • 0,08 — 4 мм2 тонкопроволочные
  • Номинальное напряжение: 400 В / 4 кВ
  • Способ соединения: Соединение CAGE CLAMP®
  • Номинальный ток: 32 А для 4 мм2; 24 А для 2,5 мм2
  • Способ подключения: без инструмента

Описание

WAGO-cоединительные клеммы с CAGE CLAMP® COMPACT-зажимом соединяет 2, 3 и 5 зачищенных тонкопроволочных проводников от 0,08 мм2 до 4 мм2, одно и многожильные до 2,5 мм2. Удобство монтажа без инструментов.
Годится для использования и подсоединения всех типов проводников:
— подключение индуктивных датчиков движения
— обогрев полов
— переговорные устройства
— временные подключения
— подключение электромоторов
— подключение светильников
— подключение специальных ламп
— счетчики электроэнергии
— устройства отопления
— тепловые нагнетатели
— управление дверями
— световые гирлянды
— подключение эл. машин
— подключение потенциалов
— подключение люстр
— подключение водяных насосов
— комбинации светильников
— жалюзи
— громкоговорители
— телефонные кабели
— подлючения устройств оповещения и сигналиции
— системы пожарной безопасности
— системы видеонаблюдения
Имеется Украинский сертификат.

Информация для заказа

222-412

Соединительная клемма 2-проводные клеммы с нажимным рычагом макс.эксплуатационая температура 85 град С

222-413

Соединительная клемма 3-проводные клеммы с нажимным рычагом макс.эксплуатационая температура 85 град С

222-415

Соединительная клемма 5-проводная клемма с нажимным рычагом макс. эксплуатационая температура 85 град С

222-500

Монтажный адаптер для установки на DIN-рейку. Позволяет установить: 4 х 222-412, 3 х 222-413, 2 х 222-415

222-505

пластина для разгрузки жгута к крепежному адаптеру

222-510

крепежный адаптер угловой. Используется в комплекте с 222-500

Клеммы ВАГО с защелками и без защелок

В процессе построения линейной части электропроводки приходится осуществлять большое количество соединений отдельных проводов. Данная процедура может выполняться различными способами, в т.ч. на скрутках, с использованием гильз и т. д. В последние годы в отдельных областях стремительно набирает популярность использование в качестве сращивающего элемента так называемых клеммников.

Подпружиненные быстроразъемные проволочные компоненты доступны в ряде компаний.Тем не менее, по названию компании, разработавшей и первой освоившей серийное производство таких терминалов, их часто называют WAGO. Фактически в электротехнике сложилась картина, сходная с копировальной техникой: соответствующие машины называются копировальными аппаратами по имени первого изготовителя копировальных аппаратов.

Типы клемм

В качестве элементов классификации подпружиненных соединителей проводов можно использовать ряд характеристик. По сути, они сводятся к нескольким и интуитивно понятным параметрам с точки зрения характера использования (одноразовые и многоразовые), количества соединяемых проводов, а также возможности использования гибких многожильных и мягких однопроволочных жил.

Представленный перечень можно дополнить сечением сращиваемых проводов, максимальным пропускаемым током, подключив к ним возможность сращивания алюминиевого провода с медным. В результате получается набор параметров, способных описать подавляющее большинство изделий, с которыми имеет дело электрик в процессе выполнения повседневной работы.

Защелкивающиеся клеммы WAGO

Защелка, иначе называемая рычагом, является характерной узнаваемой чертой многоразовых терминалов, рисунок 1.С этим элементом простым поворотом на 90 градусов закрывается защелка, удерживающая провода в подключенном состоянии.

Рисунок 1. 5-позиционный терминал WAGO Straight Lever

Для визуального выделения рычага он специально изготовлен из оранжевого пластика, цвет которого контрастирует с серым цветом корпуса.

Особенностью рычажных клемм разных серий является то, что рычажок может быть направлен свободным концом как в сторону гнезда для установки проводов, рисунок 1, так и в противоположную сторону, рисунок 2. При этом, независимо от ориентации рычага, для обеспечения простоты и удобства использования элемента во время работы его конец немного выступает за пределы габаритного корпуса.

Рычажные клеммы имеют следующие характеристики:

  • применяется в той части электропроводки, в которой ожидаются изменения в процессе эксплуатации;
  • максимальное сечение гибкого многожильного провода примерно в 1,5 раза больше сечения жесткого однопроволочного;
  • при низкой силе тока в каждый слот можно вместить до четырех отдельных тонких проводов без ущерба для надежности соединения.
Рисунок 2. Клеммная колодка WAGO с противоположной ориентацией гнезда и рычага

Клеммы WAGO без защелок

Данный вид клемм, рисунок 3 относится к одноразовым изделиям, что обеспечивается переходом на внутренний пружинный контакт специальной формы. Они используются в неподвижной части электропроводки. Благодаря отсутствию управляющих элементов фиксатор имеет хороший вес и габариты.

Рисунок 3. Безрычажная клемма WAGO

Удобство использования обеспечивается тем, что зачищенный от изоляции провод на длину около 10 — 12 мм вдавливается в корпус линейным перемещением по оси установочной розетки.

Заключение

Оригинальные клеммы WAGO

— удобный и надежный элемент для формирования проводки. Рычажный и безрычажный варианты его конструкции имеют четко определенные области применения, наиболее подходящие для обслуживания бытовых электроприборов и устройств малой и средней мощности. Единственным серьезным ограничением является то, что желательно устанавливать с возможностью доступа во время работы.

Клеммы

«Ваго»: отзывы, фото

Быстросъемные клеммы «Ваго» давно известны во всем мире как надежные устройства для максимально быстрого монтажа проводки медным одножильным или многожильным кабелем.Также эти продукты работают с алюминиевыми проводами или любой их комбинацией. При этом нет необходимости использовать дополнительные инструменты или материалы при монтаже. Все, кто пользовался клеммами «Ваго», отзываются о них строго положительно. Итак, давайте посмотрим, что особенного в этих приспособлениях.

Немецкий бренд WAGO является одним из самых крупных производителей быстроразъемных клемм, а также безвинтовых пружинных соединителей, обеспечивающих максимально качественное соединение различных проводов.

Преимущества и недостатки технологии

Клеммы «ВАГО» представляют собой подпружиненные зажимы.

Устройство имеет массу серьезных преимуществ. Итак, на каждый провод есть отдельный зажим. Это позволяет провести монтаж максимально быстро и аккуратно. Также серьезным преимуществом является высокий уровень безопасности в процессе эксплуатации. Производитель исключает любую возможность случайного контакта с проводами. Монтаж с этими клеммами зависит не от физической силы мастера, выполняющего работу, и от его квалификации.Пружинные клеммы «ВАГО» подстраиваются под сечение проводов, а усилие зажима максимально оптимальное. Таким образом, любые повреждения и деформации в соединяемых кабелях полностью исключены. Соединение очень надежное, обладает высокой устойчивостью к вибрациям и ударам.

В месте соприкосновения проводов между собой полностью исключено окисление из-за газонепроницаемости. Устройство достаточно компактное. Нет необходимости в каком-либо техническом обслуживании во время эксплуатации. К недостаткам можно отнести только один момент, но он касается любых быстроразъемных соединений: устанавливать эти клеммы «Ваго», как и любые другие, следует в доступном месте.

Технические характеристики

Для производства этих изделий используется специальная электролитическая медь. Его особенность в том, что он проходит технологию лужения. Пружина изготовлена ​​из хромоникелевой стали. Носители токопроводящих частей изготовлены из поликарбоната.

В зависимости от типа клеммы могут пропускать токи от 6 А до 232 А. Рабочее напряжение от 100 до 1000 В. Сечение провода — от 0,08 до 95 мм 2 .

Клемма с подпружиненным зажимом

Данные решения предназначены для выполнения быстрых монтажных работ электропроводки. Устройство можно использовать только один раз. Но мастера-электрики уверяют, что даже одноразовое изделие для одножильного жесткого провода, клемму можно использовать несколько раз. При этом качество связи немного ухудшится, но незначительно. Сколько держит контакт клемма «ВАГО», зависит от того, сколько раз она использовалась.

Можно соединять и предварительно обжатые в наконечниках многожильные провода. Самая популярная модель в этом исполнении – «Ваго 773». Выпускают данный терминал в двух вариантах.

Так, есть вариант со вставкой, с помощью которой можно подключить медный провод сечением от 1 до 2,5 мм 2 , в распределительных щитах. Изделие позволяет подключить 2, 4, 6, 8 шнуров в зависимости от модели. Устройство выполнено в прозрачном корпусе, оснащенном для удобства цветными вставками. Каждому из них будет соответствовать определенное количество подключений. Сила тока должна быть не выше 25 А.

Также выпускается модель 773-173. Отличие в том, что он рассчитан на токи до 41 А. Возможно сделать три соединения, а провод может иметь сечение от 1,5 до 6 мм 2 .

Для соединения алюминиевых жил между собой или с медными проводами используется клемма с термопастой «Ваго». Корпус такого изделия бывает черного или серого цвета. Для соединения меди с алюминием с гнезда медного провода удаляется паста. Изделия 773-302-308 рассчитаны на 2-8 подключений. Используемые провода могут иметь сечение от 0,75 до 2,5 мм 2 .Максимально допустимый ток 25 А. Модель 773-503 рассчитана на три подключения. При этом сечение провода может быть от 1,5 мм до 4 мм 2 , а сила тока 32 А.

Устройства этой серии применяются для минимизации перепадов напряжения в проводниках, имеющих большую длину, в системах электроустановок. , параллельные соединения на выходе.

Зажимы Cage Clamp

Эти модели оснащены инновационным зажимом CageClamp. Устройство предназначено для использования в распределительных коробках, а также для установки осветительного оборудования. Если используется многожильный проводник, то в наконечниках нет необходимости.

Медные жилы могут быть одно- и многопроволочными. Сечение может составлять от 0,08 до 35 мм 2 . Провода можно комбинировать в любом сочетании. Среди преимуществ этой серии с этим уникальным хомутом — простота установки, а также надежность соединений. К недостаткам клемм «Ваго» отзывы относят достаточно высокую цену.

Применение

Терминал может использоваться с индуктивными датчиками движения, для подключения электродвигателей, осветительного оборудования, в том числе специального, для электрических машин, насосов, электросчетчиков.

Также эта система популярна в системах типа «Теплый пол», в электроотопительной технике, в слаботочных домофонах и системах управления дверьми. Ну и, конечно же, этот продукт незаменим для временных соединений.

Особенности серии

Изделие изготавливается без пасты и предназначено для комбинированного соединения различных проводов сечением от 0,08 до 4 мм 2 . При этом допустимый ток составляет 35 А, а максимальное напряжение до 380 В.Посмотрите, как выглядят клеммы «Ваго» — фото позволяет убедиться в правдивости описания.

Для подключения алюминиевого провода необходимо купить пасту и вставить ее в соответствующий разъем. Модели 222-412-415 многоразовые. Клеммы «Ваго 224» предназначены для быстрого подключения осветительных приборов без использования инструментов. Изделие надежно защищает от оголенных проводов. К клемме можно подключить два или три провода из меди или алюминия сечением от 0,5 до 2,5 мм 2 .Гнездо для алюминиевого шнура содержит пасту.

Fit-Calm

Также является инновационной разработкой компании. Здесь используется специальный врезной контакт. Отзывы говорят о том, что он помогает выполнить монтаж без необходимости зачистки проводников. Это делает работу по установке еще проще и быстрее.

Терминалы бытовые

Для бытового использования можно применять модели из групп 222, 224, а также 773. Изделия из серий 243 и 862 используются значительно реже.

Как пользоваться

Быстрая установка – главное преимущество, которым обладают клеммы «Ваго». Как монтировать, посмотрим. Одна клемма — один контакт. При использовании модели из серии 773 провод зачищается от изоляции на длину 12 миллиметров и вставляется в розетку – все готово. Модель 222 ничем не отличается. Но провод зачищен на 10 мм, и чтобы вставить в розетку, надо открыть оранжевый рычажок.

Главное правильно подобрать сечение провода и рассчитать необходимую клеммную колодку исходя из мощности и токов.Если выбирать прибор наобум, то это может быть причиной того, что плавятся клеммы «Ваго» на люстре.

Опыт использования

Отзывы отмечают многоразовость терминалов. Их можно использовать с разными типами проводов. Гарантийный срок — более пяти лет. Однако в отношении клемм, предназначенных для проводников сечением более 2,5 мм 2 , необходимо внимательно относиться к установке. Да, в конструкции есть специальная пружина. Но если провод немного перекосится, искривится или деформируется, то площадь контакта будет минимальной.В результате терминал нагревается. При увеличении силы тока возможно плавление. Поэтому чем толще проволока, тем тщательнее нужно проверять крепления. Важным условием является максимально плотное прилегание элемента к площадке контакта. Только так терминал не будет перегреваться и сможет выдерживать повышенные нагрузки.

Заключение

Итак, мы выяснили, что из себя представляют клеммы «Ваго». Как видите, это очень удобный способ соединения проводов разного сечения.Отзывы положительно характеризуют этот продукт.

р>

«Ваго» (зажим проводов): инструкция по применению

При проведении электромонтажных работ львиную долю времени занимает выполнение соединений проводов в распределительных коробках. Помимо трудоемкости создания распределительные коробки являются слабым местом любой электропроводки, большинство неисправностей вызвано плохим контактом или коротким замыканием в них.

Обычные способы соединения проводов

Исторически соединения выполнялись скручиванием или с помощью винтовых клемм.Скрутка проводов — самый простой и распространенный способ монтажа, но и у него есть недостатки:

  • Не скручивайте вместе медные и алюминиевые провода.
  • Не скручивайте многожильные провода.
  • Размер крутки должен быть не менее пяти витков.
  • Не скручивайте провода разного сечения.
  • Чтобы скрутка не ослабла с годами, ее либо приваривают, либо применяют специальные подпружиненные колпачки, для медных проводов тоже используют пайку, но это довольно трудоемко.
  • Необходимо дополнительно изолировать место скручивания.
  • Не рекомендуется подключать более трех проводов.

Применение винтовых клемм также имеет ограничения из-за больших габаритов, малого количества подключаемых проводов, ослабления винтового соединения со временем и конечно же трудоемкости.

Достоинства и недостатки зажимов «Ваго»

Альтернативный способ монтажа — использование быстрозажимной клеммной колодки. Клеммные зажимы «Ваго» имеют ряд неоспоримых преимуществ при выполнении электромонтажных работ:

  • Возможность соединения алюминиевых и медных проводов.
  • Провода соединительные различного диаметра от 0,5 до 4,0 кв. Мм.
  • Использование многожильных проводов.
  • Номинальный ток до 32А.
  • Подключайте до восьми проводов в одну группу.
  • Быстрая и удобная установка без использования специальных инструментов.
  • Изолированное электрическое соединение.
  • Компактный размер клеммной колодки.
  • Возможность визуального контроля подключения через прозрачный корпус.
  • Отдельные модели можно разобрать.
  • Наличие в корпусе специальных отверстий для подключения КИП.

Единственным недостатком этих соединителей является их цена, но она с лихвой компенсируется экономией времени при монтаже, надежностью и долговечностью соединения.Также высокой плотности монтажа можно добиться применением зажима «ВАГО» (на фото показана точность монтажа клеммников в распределительной коробке).

Типы зажимов «Ваго»

Компания производит клеммы с зажимными устройствами следующих типов:

  • Пружинные зажимы.
  • Зажимы FIT-CLAMP.
  • Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами — самое простое и бюджетное решение для соединения проводов.Хомут представляет собой блок плоских стальных пружин, запрессованных в корпус из поликарбоната. Выпускаются блоки с количеством контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное использование нежелательно, так как ослабляется усилие пружины.

В клеммах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает самый быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины.Для производства токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонкие и многожильные.

Ассортимент

Ассортимент клеммных соединителей «Ваго» (зажимов, характеристики которых мы рассматриваем) следующий:

  • 294 и 294 Linec — специализированные клеммы для подключения источников питания и осветительных приборов, предназначены для ответвления трех проводников: фазы, нуля и защитного заземления.
  • 224 — серия для присоединения тонкопроволочных проводов осветительных приборов к распределительной сети.
  • 243 ПРОВОД ПРОВОДНОЙ — для соединения одножильных проводов малых сечений.
  • 2273 КОМПАКТНЫЙ ПРОВОД — используется для соединения любых проводов в распределительных коробках.
  • 273 и 773 PUSH WIRE — соединение одножильных проводов в монтажных коробках.
  • 222 — универсальные клеммы для многократного соединения любых проводов сечением 0,08 мм кв.
  • 221 WAGO COMPACT — универсальная клеммная колодка уменьшенного размера для многократного соединения любых проводов сечением 0.2 мм кв.

Рассмотрим подробнее зажимы вагона. Как использовать клеммы каждой серии?

Соединители 294 и 294 Linect

Используемые в клеммных колодках этой серии зажимы Push-in CAGE CLAMP позволяют подключать одножильные, многожильные и тонкожильные кабели без использования специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен ниже разъема и использоваться для подключения к шине PE во время установки.Со стороны внутреннего подключения имеется полнофункциональный третий контакт на каждый полюс сечением от 0,5 до 0,75 кв. Мм. Соответствующий PE-полюс может быть оборудован внешним контактом PE (защитное заземление). Для подключения подключаемого устройства в каждой группе имеется третий зажим сечением 0,5-0,75 мм кв. Данные зажимы «ВАГО» монтируются следующим образом:

  • Распределительная цепь, к которой параллельно подключается светильник или другая нагрузка, разрезается.
  • С обрезанных концов проводов снимается изоляция на длину 1 см.
  • Нажмите на подвижную часть клеммы и вставьте зачищенные провода в открытое отверстие соответствующей стойки до упора.
  • Освободите подвижную часть терминала вагона, зажим зафиксирует провод.
  • Подсоедините провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый выводной полюс маркируется латинскими буквами L, N, PE.

Изделия серии 224

Данный зажим «ВАГО» — для многожильных проводов осветительных приборов или другой слаботочной нагрузки. Тонкий проводник осветительного прибора может быть присоединен к концу или к разрыву распределительной сети. Каждая клемма предназначена для подключения к одному полюсу электрической сети. Сечение проводов распределительной сети 1-2,5 кв.мм, а подключаемого устройства 0,5-2,5 кв.мм. Сечение каждого полюса от 0,5 до 0,75 мм2. Терминал необходимо монтировать в следующей последовательности:

  • При подключении распределительной линии к разрыву питающий провод обрезается.
  • С обрезанных концов проводов снимается изоляция на длину 1 см.
  • Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
  • Нажмите на подвижную часть клеммы и вставьте зачищенный провод от светильника в квадратное отверстие до упора.
  • Отпустите подвижную часть клеммы, зажим зафиксирует провод.

Клеммы 243 серии

243 серии «Ваго» (зажим PUSH WIRE) применяется для соединения слаботочных устройств с одножильными проводами малых сечений от 0.от 5 до 0,8 мм кв. Имеют сверхкомпактный размер. Доступны модели для подключения от трех до восьми проводов. Номинальное напряжение устройства до 100В, максимальный ток до 6А.

Зажимы серии 273 и 773

Данные серии «Ваго» (зажим PUSH WIRE) предназначены для монтажа одножильных проводов в распределительных коробках и отличаются максимальным сечением проводов: до 2,5 мм2. Для серии 273 и до 4 мм кв. Для 773-го. Максимально допустимый ток изделий до 32А.

Зажимы серии 2273

Клеммы серии 2273 с контактами COMPACT PUSH WIRE имеют компактные размеры, что значительно упрощает установку. Токовая нагрузка этих терминалов до 24А. В номинальную серию входят изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых или медных проводов сечением от 0,5 до 2,5 мм кв.

Плоские зажимные клеммы серий 243, 273, 773 и 2273 монтируются вручную без применения специальных инструментов в следующей последовательности:

  • Концы проводов зачищены на длину 10 мм.
  • Оголенные концы проводов вставляются в клеммные отверстия до упора.
  • Правильность установки контролируется через прозрачную крышку клеммной коробки.

Изделия серий 222 и 221

Зажимы этих серий отличаются размерами и типом корпуса. Устройства допускают многократную прокладку любых проводов сечением от 0,08 мм для серии 222 и от 0,2 до 4,0 мм кв. (Для серии 221). Доступны варианты для подключения двух, трех и пяти проводов.Максимальный ток зажима 32А. Серия 221 поставляется в компактной упаковке с прозрачной крышкой.

Зажимы монтируются вручную:

  • Концы проводов зачищены на длину 10 мм.
  • Оранжевые рычажки на клеммнике «ВАГО» подняты, зажим открывает отверстие пружинного контакта.
  • Оголенные концы проводов вставляются в клеммные отверстия до упора.
  • Рычаги опускаются в исходное положение, освобождая контактную пружину и зажимая провод.
  • Для изделий серии 221 качество монтажа можно проверить через прозрачный корпус.

Общие указания по установке

Клеммные зажимы «Ваго» широко используются во всем мире и доказали свою эффективность. Однако при их установке необходимо соблюдать несколько простых рекомендаций:

  • Суммарная нагрузка всех линий, подключенных к одной клемме, не должна превышать ее номинальный ток. Всегда желательно выбирать терминал с текущим запасом.
  • Учитывать паспортные данные изделия — максимальное напряжение, диапазон сечений проводников и их тип.
  • Клеммы должны устанавливаться только в распределительных коробках.
  • Распределительные коробки должны располагаться в доступном для осмотра месте.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
