Как соединить провода с помощью клеммных зажимов. Современные клеммы для соединения проводов

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве — это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток — два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)?Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем — весь кабель.

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения — прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов,поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.

Правильное соединение двух проводов со смещением по вертикали

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе — они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы — всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

1. Ножевое.
2. Пружинное.
3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода — клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное — для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство — стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

1. Концы жил зачищаются на 10 мм.
2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
3. Жила вставляется в разъем, сверху притягивается винтом.
4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник — это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Учтите, что на корпусе электрической соединительной колодкиуказывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем — их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников — на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления . Принцип соединения такой же, как и в вышеописанных методов — винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму — она помогает быстро и надежно срастить два провода из любых материалов.

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.

Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.

Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм 2 . Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Видео «Типы клемм для соединения проводов»

Как пользоваться

При помощи клеммников для соединения силовых проводов важно знать, как их подключать к нему. Очень часто применяется крепление под головкой закрученного винта. Через пластинки протягивается зачищенный контакт шнура, а затем завинчивается само крепление. Повредить элемент можно при постоянно прокручивании винта, но само соединение будет весьма надежным.

В проходных гребенках или колодках есть специальные металлические наконечники, куда заводится шнур. Затем другой конец подсоединяют к электрическому шкафу или другому оборудованию. В колодках также есть винтовые зажимы. Колодки достаточно дешевое соединение и доступно в любом специализированном магазине. При применении клеммников Wago достаточно оттянуть зажимной рычажок, чтобы завести или вытащить кабель. Такая методика подключения подходит для фиксации Wago только, если он многоразовый.

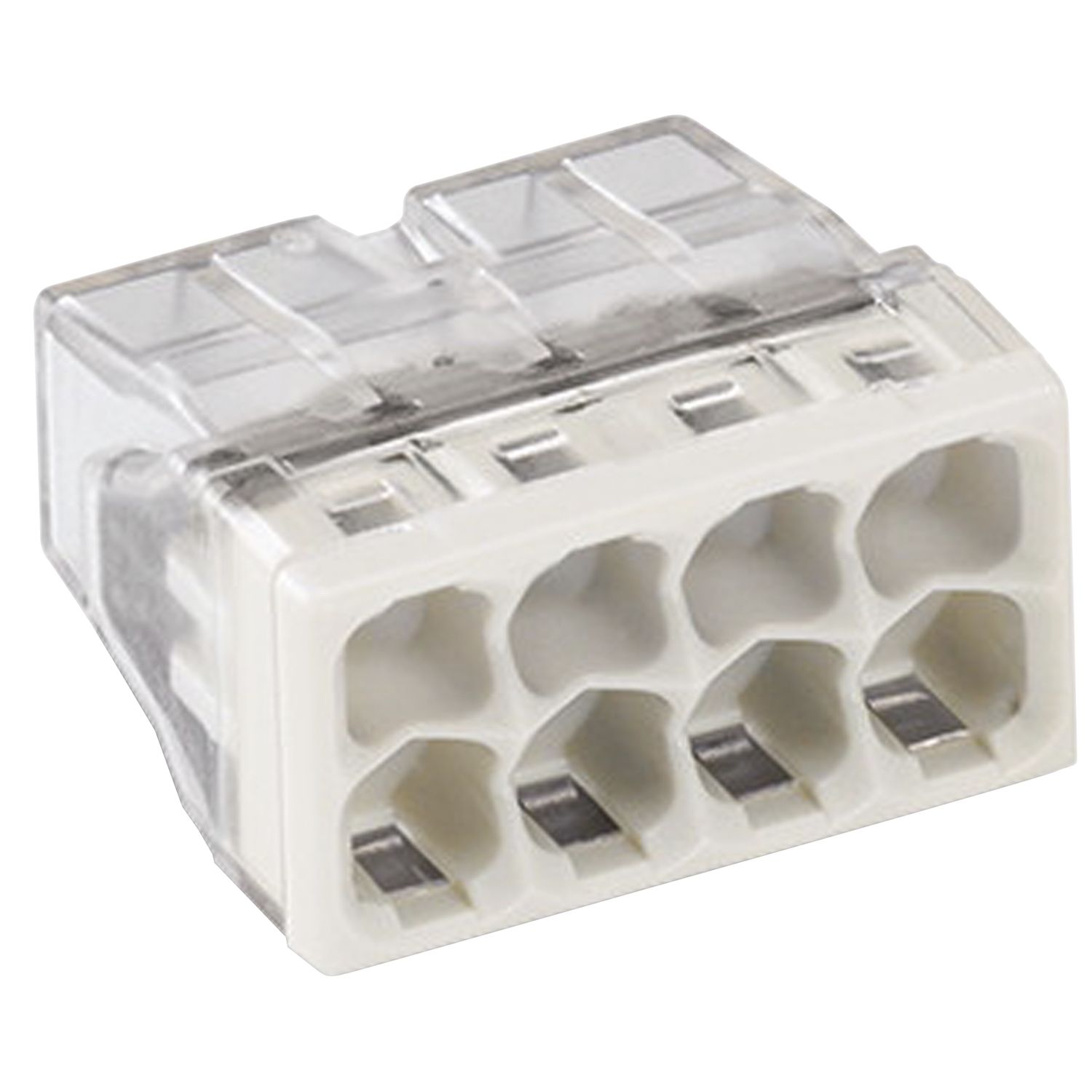

При использовании одноразового устройства Wago, крепление должно проходить за один раз, так как обратно изъять провод не получится. Для этого его придется отрезать при помощи кусачек или острого ножа.

Чтобы осуществить качественное соединение клеммнике Wago необходимо зачистить провод от внешней изоляции приблизительно на 1 сантиметр. Затем нужно поднять рычажок и завести его внутри, а потом опустить зажим. Пружинный механизм позволит плотно зафиксировать проводник с сечением до 4 мм 2 .

В чем преимущества

Очень часто в электромонтажных работах частного жилого дома или в квартире хозяева используют соединение проводов методом обычной скруткой, и крайне редко применяют пайке для крепления. Такой метод соединения постепенно начинают вытеснять специальные конструкции – колодки и клеммники. Они не дорогие в производстве и доступные. Их надежность значительно превышает самодельное крепление, а также с помощью них можно легко и быстро сделать отключение от конструкции, произведя замену шнура. С использованием колодки или соединителя Wago такую работу способен сделать даже новичок. При помощи удобной и понятной конструкции это не составит труда и не займет много времени.

Производитель Wago сделал крепеж на таких деталях еще более простым – зажимной рычажок, которые обеспечивает надежный присоединение алюминиевых и медных кабелей.
Применение клеммников Wago позволит сделать присоединение аккуратным, без торчащих контактов, и сэкономить место в распределительном щитке. Wago соединение достаточно маленькое, чтобы эффективно подключить как одножильный, так и многожильный кабель.

По современным правилам ПУЭ 7-ой редакции разрешено для соединения электропроводов использовать четыре способа:

Рассмотрим подробно каждый из этих способов соединений.

1. Клеммные соединения

Зажимами Wago правильно пользоваться при разветвлении жил нуля и фазы. Для ответвления от жилы защитного заземления(РЕ) необходимо применять зажим иного типа, т.к. основная жила не должна разрываться, что невозможно выполнить в зажиме Wago. Для этой цели может служить, к примеру,
зажим ножевого типа. О них немного ниже.

Клеммные блоки винтового типа

Клеммные блоки

Клеммные блоки винтового типа выпускаются для соединений электропроводов разного диаметра. Не применяются для соединений многопроволочных электропроводов, если они не обжаты латунными наконечниками. Число проводников, зажимаемых одновременно — не больше 3-х. Провода для соединения зачищаются от изоляции на расстояние, достаточное для зажима под оба винта.

При монтаже медных проводов в разветвительных коробках такие клеммы удобны тем, что соединение получается компактным, его легко разместить в монтажной коробке. Однако из-за жесткости медных жил при укладывании клеммы в монтажную коробку в соединении может появиться неконтакт. В этом случае зажимы Wago предпочтительней.

Винтовой клеммник на DIN рейку.

На клеммнике читаем условия применения

Еще один недостаток винтовых клемм в том, что их надо подвергать ежегодной ревизии, т.е. подкручивать раз в году, а зажимы Ваго служат не менее 30 лет без дополнительного обслуживания.

При соединении жил из разных материалов под каждый винт клеммы пропускают по одному проводнику, не допуская их непосредственный контакт. Надежность такого соединения, где для крепления каждого провода используется всего один винт, намного меньше, чем при использовании зажима Wago.

Если надо соединить проводники из разных материалов, то это можно сделать с помощью обычной гайки, винта, шайбы-гровер и дополнительной шайбы между проводниками, чтобы исключить их непосредственный контакт:

Один из видов соединений проводов из разнородных металлов

Для коммутации Нуля(N) и Земли(РЕ) в электрощитке применяют шинки с винтовыми клеммами:

Шинки в щитке. Слева-РЕ, справа-Ноль.

Кроме щитка дополнительную шинку РЕ можно разместить по месту разветвления на розетки, т.е. в комнатах, кухне, установив для нее отдельную коробку.

Клеммные соединители ножевого типа

Служат для врезки в несущий провод ответвлений. Оба провода могут иметь одинаковый диаметр, но чаще у несущего он больше. С помощью соединителей такого типа делают ответвления на розетки от неразрывной земляной жилы РЕ. Оплетку в месте врезки снимать не надо ни с несущей жилы, ни с ответвляемой. Нож прорезает оплетку насквозь. Для закрепления защелки на зажимах ножевого типа иногда приходится применять пассатижи, чтобы прорезать изоляцию провода. Соединение получается надежным и компактным.

2. Соединения колпачками, СИЗ

Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими зажимами.

Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.

Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.

Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.

На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.

3. Соединения сваркой

Самый надежный способ соединения проводов — это соединение сваркой. Свариваться должны провода только из одного материала, либо только медные, либо только алюминиевые. Технология сварки проста, но возникает вопрос в приобретении сварочного аппарата и определенного опыта в работе.

Провода очищаются от изоляции, производится их скрутка с последующим отсечением конца до равной длины каждого провода. И только потом производится сварка конца. На конце образуется маленький шарик от расплавленного металла.

Изолировать оголенные концы проводов надо .

Соединение сваркой получается компактным, надежным в эксплуатации и долговечным. Соединение легко вмещается в распаячную коробку и не теряет контакт при укладывании в нее.

4.Ответвительные сжимы

Ответвительный сжим «Орех»

Ответвительные сжимы, иначе называемые «Орехи», позволяют сделать ответвления от несущей жилы. Чаще всего используются вне квартиры и дома из-за больших рабочих диаметров провода.

Для присоединения к несущей жиле ответвления эта жила зачищается на расстояние, равное длине металлических пластин, так же зачищается и провод ответвления. Оба провода укладываются в желобки пластин и стягиваются винтами.

Содержимое сжима

Подобными сжимами можно соединять и разнородные провода, т.е. медь и алюминий.

Все остальные соединения, до сих пор еще применяемые в быту и даже кое-где на производстве, а именно: скруткой, скруткой с последующей пайкой , по современным правилам ПУЭ не допускаются.

Кстати, тоже интересно:

Много вопросов возникает при работе с электричеством, которые связаны не только с уровнем безопасности, но и со способом соединения элементов. Даже у опытных мастеров иногда возникают споры, какой метод лучше выбрать в конкретной ситуации. Довольно часто используют клеммы для соединения проводов. Рассмотрим их особенности и уровень надежности.

Разнообразие типов клемм

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

• Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
• Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Обратите внимание! Нельзя соединять разнородные провода таким способом.

Статья по теме:

В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Клеемные колодки различны по методу крепления:

• с винтом для затягивания;
• с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Статья по теме:

В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Клеммы для соединения проводов: разновидности и особенности

Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.

Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).

Обратите внимание! Часто для применения клеммника участок сцепки следует оконцевать.

Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:

• использование оптимальной пары металлов;
• применение кварцевазелинововой смазки против окисления;
• конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.

Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.

Как соединить алюминиевый провод с медным быстро и просто: фото и видео

Не следует допускать прямого скручивания меди и алюминия, так как такой контакт недолговечен и может привести к замыканью, для решения проблемы используют клеммы для соединения проводов.

Есть способ, когда можно обойтись и без специального коннектора, для которого потребуется винт или гайка. Такой способ позволяет соединить практически любое количество элементов, которое ограничивается только длиной самого шурупа. Соединение можно выполнить с проводами разной толщины и из разного металла, а также одножильные и многожильные варианты.

Последовательность действий	Фотопример
Вначале подберите винт необходимой длины.
Снимаете с проводников слой изоляции равный четырем диаметрам выбранного финта. Причем окисленные жилы необходимо отчистить до блеска.
Сформируйте кольцо.
Теперь последовательно на винт надеваете пружинную шайбу, обычную шайбу, кольцо, шайбу, второе кольцо, шайбу. Завершаете гайкой, закручивая винт, пока не выпрямится пружинная шайба.

Таким простым способом можно соединять сразу несколько проводов. Если планируете использовать многожильный вариант, то вначале проудите его припоем. Чтобы было легче разобраться, посмотрите видеоматериал в конце статьи.

Если у вас под рукой оказалась клеммная колодка, все будет значительно проще. При этом полученное соединение не требует дополнительной изоляции, как вариант с болтом. Чтобы выполнить данную сцепку, достаточно отчистить от слоя изоляции концы на длину в 0,05 см и вставить в отверстие, закрутив зажим.

Помимо соединения проводов при помощи зажимов в клеммных колодках, можно использовать другой вариант приспособления, где используется принцип пружины. Есть варианты многоразового использования коннектора, что очень удобно.

Ведущие производители клемм для проводов

Даже такое приспособление, как клемма следует тщательно выбирать, ведь от ее надежности и долговечности будет зависеть стабильность работы кабеля. Пользователи вывели рейтинг мировых производителей таких коннекторов, некоторые модели которых рассмотрим более подробно.

В ТОП-3 ведущих производителей клемм для соединения проводов вошли:

• Компания Samtec занимает первую позицию (США).
• На втором месте также производитель из США – Kycon
• HARTING Германия – третье место рейтинга.

Компания Samtec предлагает профессиональный инструмент для обжима клемм для проводов – трещетку CAT-HT-281-2430-13 по средней стоимости в 30 010. Клемма от Kycon GAX-4-88 будет по средней стоимости в 600 р. за штуку.

Или можно подобрать более дешевые и простые варианты, по цене от 200 р. за штуку. В любом случае подбирайте коннекторы исходя из количества соединяемых жил и элементов.

Видео: соединение медного и алюминиевого провода

В заключение

Использование различных модификаций клемм значительно упрощает соединение проводов, причем разного размера и материала изготовления. Можно использовать и метод скручивания или спайки, который не будет столь надежен.

Соединяя медный и алюминиевый провода, не забывайте, что напрямую этого делать нельзя, следует использовать болт или коннектор.

Выбирая коннектор, смотрите на количество разъемов, фирму-производителя и другие характеристики устройства. Если сделать выбор самостоятельно сложно, можно обратиться за консультацией к профессионалам.

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм 2 . Такая клемма для соединения проводов способно работать под напряжением до 600В.

Итак:

• Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
• К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
• С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
• Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

• К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм 2 .

Итак:

• Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
• Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
• Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
• В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

• К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
• Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

• Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм 2 . Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
• Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

• К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
• Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
• Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
• Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм 2 и номинальный ток до 25А.
• Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Клеммы для соединения проводов: критерии выбора, производители

Ремонт дело хлопотное – это вам скажет каждый домашний мастер. Сложность заключается в замене старой электропроводки. Качество монтажа и соединений – залог комфорта и безопасности жилища. Если выполнить соединения в распределительных коробках неплотными, то периодическое выбивание вводного автомата обеспечено. В худшем случае автоматика не сработает и электропроводка воспламенится. Решением этой проблемы станут клеммы для соединения проводов, помогающие легко, а главное качественно, выполнить разводку в квартире или частном доме. Сегодня поговорим о правилах выполнения соединений, видах клеммников и способах применения подобных элементов.

Читайте в статье:

Варианты монтажа соединений: каким лучше воспользоваться

Различают 5 вариантов, как соединить провода между собой:

1. Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
2. Пайка. Та же скрутка закрепляется при помощи олова.
3. Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
4. Опрессовка. Не самый удобный способ.
5. Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Опрессовка: плюсы и минусы метода

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“При скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.”

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Требования, предъявляемые к клеммникам для соединения жил кабелей

Требований к клеммам немного: плотное соединение и защита оголенных частей жилы от прикосновения. То же предъявляется любому виду соединения.

Если говорить о винтовых соединителях, то через полгода-год эксплуатации нужно его протянуть. В этом случае контакт ослабевает по причине обгорания оксидной пленки. Несмотря на то, что толщина ее ничтожна, для соединения этого вполне достаточно, чтобы начать греться.

Преимущества и недостатки соединения жил кабелей клеммами

Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:

1. Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя;
2. Одноразовые клеммники не предназначены для соединения гибких жил кабелей;
3. Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.

Критерии выбора клеммников для соединения проводов

Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.

Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения. Если планируется совмещение меди и алюминия, используют многоразовые изделия.

Виды соединителей, представленные на рынке электротехники

Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

Винтовые соединители и их особенности

Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.

Зажимы для проводов или пружинные клеммы

В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.

Особенности соединителей с предохранителями

Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.

Особенности использования клеммных колодок

Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.

Клеммники для ленивых: ножевые соединители

Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.

Какие клеммы лучше использовать для соединения

Для монтажа электропроводки в квартирах и частных домах лучше использовать самозажимные клеммники. Они сократят время работ, обеспечат плотный контакт жил, а так же избавят от необходимости периодических ревизий соединений. Стоимость их немного выше, чем винтовых, но такие клеммы себя оправдывают.

Краткий обзор производителей клеммников для жил кабелей

Производителей клеммников, представленных на российских рынках не так уж и много. Если говорить о сегменте самозажимных изделий для распределительных коробок, то здесь главный представитель – фирма «Wago». Основным поставщиком винтовых клемм является «Legrand», а наборные самозажимные изделия для электрощитов представляет «HAGER». Именно об их продукции сейчас и поговорим.

Винтовые клеммы «Legrand»

Материалом изготовления изделий этого бренда служит латунь, покрытая никелем. Это помогает обеспечить плотный контакт соединяемых жил. Изоляция из полипропилена выдерживает нагрев до 100°С. Диапазон зажимаемых сечений – до 25 мм². Изделия этого бренда рассчитаны на напряжение до 380 В и токовую нагрузку до 101 А.

Самозажимные клеммы «Wago»

Соединение проводов с помощью зажимов «Wago» на сегодняшний день является самым популярным. Это неудивительно, принимая во внимание плотность и простоту соединений. Ваги для соединения проводов могут быть двух видов – одноразовые (серия 773), либо многоразовыми (серия 222). Максимальная токовая нагрузка для Wago773 составляет 25 А, а вот для 222 серии уже 32 А. Это следует учитывать при планировании электрической схемы квартиры или частного дома.

Интересна и серия Wago224. Это одножильные клеммники, которыми удобно соединять одножильный провод с многожильным, как часто бывает. Удобны при монтаже освещения или подсветки, производимой под потолком в труднодоступных местах.

«HAGER»: самозажимные клеммы для установки на DIN-рейку

Фирма «HAGER» представляет безвинтовые наборные клеммы, фиксирующие одно- и многожильные кабели. Они устанавливаются на DIN-рейку. Клеммы модели «KYA» наполовину открыты, серии «KYB» – полностью закрыты с обеих сторон.

Как соединить алюминиевый и медный провод: некоторые секреты

Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.

С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.

Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Где приобрести самозажимные клеммники для расключения в квартире

Приобрести подобный товар можно в обычном магазине электротехники или у онлайн-продавцов, цены у которых будут немного ниже. Попробуем разобраться, какова стоимость самозажимных клемм.

Подводя итог

При монтаже электропроводки в квартире или частном доме можно воспользоваться любыми клеммниками. В любом случае это будет быстрее, а в надежности они не уступают пайке или сварке соединений. Дополнительная экономия времени – на изолировании контакта. Но все же самым быстрым и качественным соединением станет монтаж при помощи самозажимных клеммников. Но не стоит забывать о токовой нагрузке, ограничение по которой есть у любого элемента электрической схемы.

Надеемся, что изложенная сегодня информация будет полезна нашему читателю. Если возникли вопросы в процессе прочтения статьи, наша команда будет рада на ни

WAGO для соединения проводов: как пользоваться зажимами, соединителями

Соединители Wago — это специальные клеммные зажимы от известной германской фирмы, которые используют для соединения двух или нескольких проводников в одном узле. Изделия были созданы, чтобы упростить работу электрика. Они сконструированы таким образом, что их монтаж сводится к одному (для одноразовых Ваго) или двум действиям (для многоразовых с защёлкой). Применяются в соединительных коробках и при подключении осветительных приборов. Главная отличительная черта этих соединителей — применение зажимов Cage Clamp и Fit-Clamp с плоской пружиной. Они используются в быту и в промышленности.

Чаще всего в профессиональной среде ваговские соединители используют для монтажа временных линий. Не рекомендуется эксплуатировать зажимы на предельных показателях нагрузки, в таких условиях неизбежен нагрев.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

• При использовании этих изделий, каждый электропровод имеет отдельный зажим.
• Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
• Просто монтировать, справится даже новичок.
• При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
• Прочные и надежные, устойчивы к вибрациям и ударам.
• Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
• Компактность.
• Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

• Плоскопружинные.
• Cage Clamp.
• Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

• Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
• Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

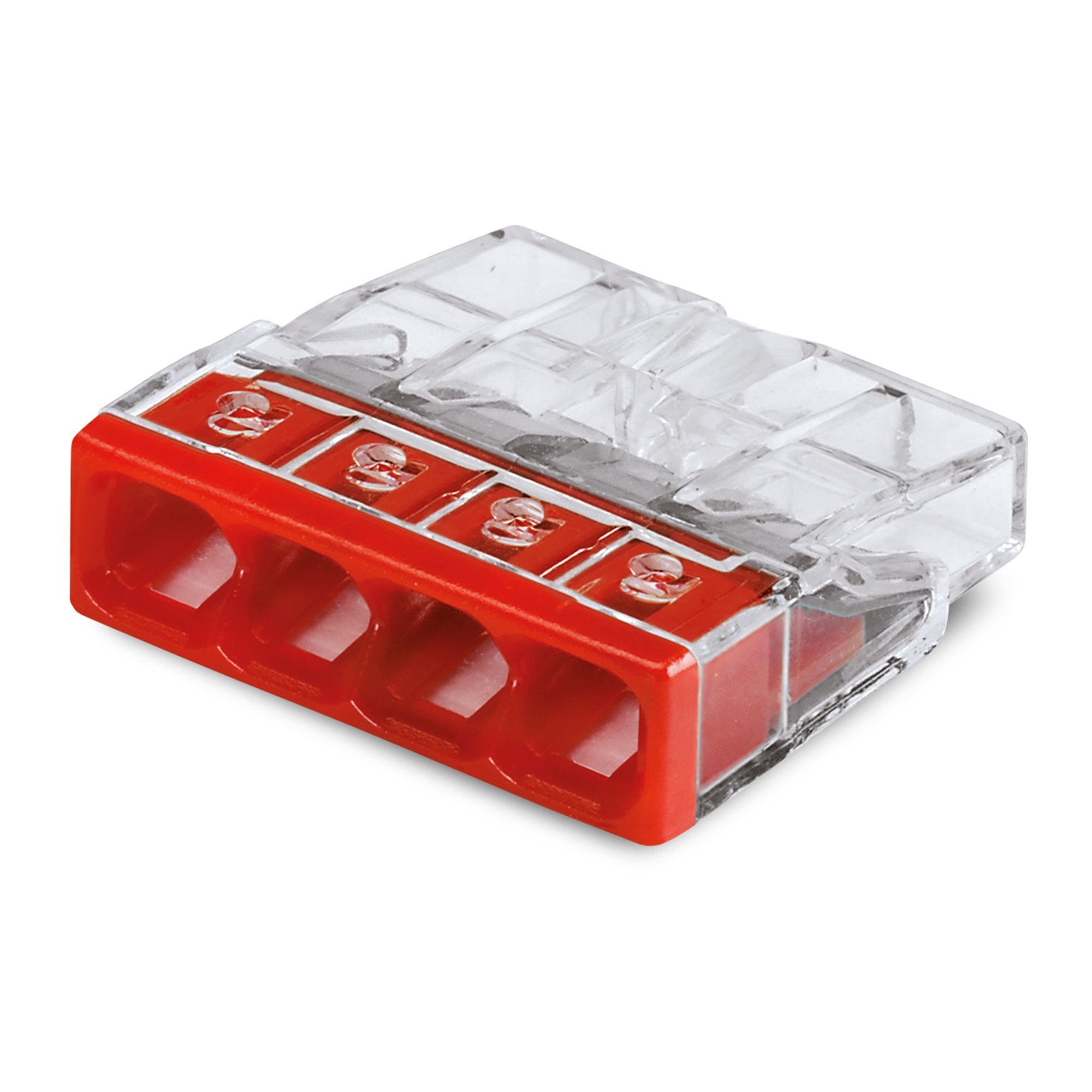

• 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

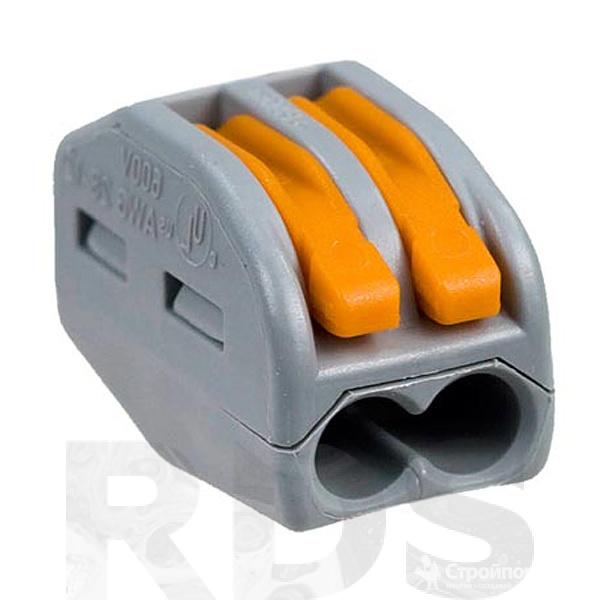

• 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Профессиональные электрики рекомендуют:

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

• Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
• Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
• Рекомендуется устанавливать только в распределительных коробках.
• Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
• Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
• На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
• Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
• Для более точных измерений показателей рекомендуется использовать приборы.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

• Проще монтировать, не требуют наличия опыта и специальных знаний.
• Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
• Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
• Не требует дополнительной изоляции от влаги и воздуха.
• Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

• Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
• Выдерживает серьезные нагрузки.
• Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Где купить

Максимально быстро приобрести необходимые комплектующие можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Вывод

Лучше использовать Ваго, так как в его установке сложнее допустить ошибку, он практичнее и безопаснее. Такое соединение будет более продуманным с научной точки зрения, чем любительская скрутка.

Видео по теме

Как соединить провода без пайки: обзор лучших способов + советы монтажников

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ, простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками. Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

О преимуществах и недостатках рассказано в этом видео:

Колпачки СИЗ – соединительные изолирующие зажимы

Теперь разберем подробно пружинные колпачки СИЗ. Эти зажимы не снискали такую большую популярность у электриков и простого народа и этому есть причины.

Клеммный зажим

Данное приспособление не будет являться колодкой, однако в зависимости от модели может соединить до 8 проводников в одном корпусе.

Внешний материал – это пластикат, который обладает рядом особенностей:

• Не поддерживает горения даже при воздействии открытого огня;
• Имеет высокую температуру плавления;
• Выдерживает напряжение от 300 до 600 В, что говорит о высоких изоляционных свойствах;
• Обладает высокой механической прочностью и надежно защищает соединение от любых повреждений.

Колпачок имеет конусовидную форму. Снаружи нанесено рифление или выполнены две лопасти для удобства использования.

Внутри установлена обжимная пружина, имеющая такую же форму. Как было написано выше, ее края заточены особым образом, что позволяет надежно фиксировать жилы разных размеров.

Если сравнивать СИЗ с клеммами Ваго, то у них будет пара явных недостатков:

1. Невозможность одновременного подключения проводов из алюминия и меди.
2. Усложненный монтаж, требующий специальной обработки проводов – необходимо качественно счистить изоляцию, ни на миллиметр не выступая оголенной частью провода за корпус колпачка.
3. Требуется точный подбор модели колпачка под сечение провода, так как наилучший контакт будет в самом узком месте, и если провода слишком тонкие, в точке соединения будет увеличенное сопротивление, как при скрутке проводов.
4. Требуется прилагать достаточное усилие, чтобы обеспечить качественный контакт между проводниками.
5. Жилы должны быть строго одного диаметра.
6. Для многожильных проводов это решение не будет лучшим, так как возможно частичное повреждение тонких жил.

Колпачки СИЗ в распределительной коробке

Установка колпачка выполняется в следующей последовательности:

• Провода оголяются от изоляции на длину, соответствующую длине рифления на колпачке;
• Их концы соединяются параллельно, без предварительного скручивания.
• Сверху одевается колпачок и производится его вращение с усилием по часовой стрелке.
• При соединении от трех проводов, делается предварительная скрутка, после чего откусывается ее кончик.

Принцип работы СИЗ

Следующее видео покажет, как выполняется установка колпачков СИЗ.

Всего существует пять типов клемм СИЗ, разницу между которыми можно увидеть на следующем изображении.

Отличие колпачков СИЗ

Интересно знать! СИЗ 5 можно использовать для соединения 8 жил сечением 2,5 мм2.

В таблице также представлена цветовая маркировка моделей. Основная масса производителей придерживается ее, но единого стандарта не существует, так что могут быть и отличия, поэтому будьте внимательны при покупке.

Обращайте внимание и на маркировку изделия (СИЗ 1 1,0-3,0 и похожие). Она поможет точно подобрать изделие под сечение вашего провода.

Первая цифра маркировки говорит от типе корпуса, остальные – допустимый диапазон сечений.

Скотч-лок

Соединительные муфты такого типа – разового использования. Применяются для проводов с малыми рабочими токами (телефонные линии либо провода для светодиодных светильников малой мощности).

Такие зажимные муфты осуществляют соединение путём врезного контакта. Проводки даже не нужно зачищать перед соединением. Прямо в изоляционном слое они вставляются в скотч-локи и обжимаются пассатижами. Пластина, у которой имеются режущие контакты, врезается в изоляционный слой, за счёт чего возникает соприкосновение между жилами.

Помимо того, что не требуется зачистка жил, скотч-локи обладают ещё рядом преимуществ:

• низкая стоимость;
• универсальность;
• не нужны специальные приспособления, обжим производится обыкновенными плоскогубцами;
• водонепроницаемость (внутри муфты есть гидрофобный гель, что защищает контактное соединение от влаги и коррозии).
• Если муфту скотч-лок необходимо заменить, она просто вырезается, а на её место монтируется новая.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

Зажимы для линейных проводов глухие

• Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
• Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
• Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
• Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

Зажим для провода на столбе

• Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Как соединять провода разного диаметра

Если надо соединить проводники, имеющий разный диаметр, для получения хорошего контакта не должна присутствовать скрутка. Значит, можно использовать следующие виды:

• клеммные колодки;
• wago;
• болтовое соединение.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

         Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Заключение

Зажимы для проводов, рассмотренные в сегодняшней публикации существенно упрощают монтаж как внутридомовой, так и уличной проводки.

Эти приспособления не стоят больших денег, но в значительной степени увеличивают механическую прочность соединений, электротехнические характеристики и общий уровень безопасности. Пользуйтесь достижениями современной промышленности, и пусть ваш дом будет настоящей крепостью.

Источники

• https://elektrika.expert/provodka/soedinenie-provodov.html
• https://sovet-ingenera.com/elektrika/provodka/soediniteli-provodov.html
• https://YDoma.info/ehlektrotekhnika/vybor-podgotovka-montazh-provoda/electricity-soedinenie-provodov.html
• https://ElectrikBlog.ru/kak-soedinyat-provoda-pravilno-mezhdu-soboj/
• https://kachestvolife.club/elektrika/zazhim-dlya-provodov-vidy-i-osobennosti-soedineniya
• https://Elektrik-a.su/energii/soedineniya/zazhimy-dlya-provodov-512
• https://sovet-ingenera.com/elektrika/provodka/soedinit-provoda-bez-pajki.html
• https://YaElectrik.ru/elektroprovodka/soedinenie-provodov
• https://www.bazaznaniyst.ru/sem-sposobov-soedineniya-provodov/

— Руководство по клеммам и соединителям »NAPA Know-How Blog

Итак, вы, наконец, поняли, что неприятная периодически возникающая электрическая проблема во время поездки связана с плохим соединением. Теперь нужно просто вырезать и заменить, а на что? Есть все виды электрических клемм; определение того, какая именно клемма для проводки вам нужна, может сбить с толку. В этом ноу-хау основное внимание уделяется различным типам клемм для проводки и тому, как выбрать, какой из них вам нужен.

Для целей этой статьи мы рассматриваем только типичные разъемы, которые используются сами по себе, мы не рассматриваем специальные разъемы, такие как Weather Pack или Metri-Pack, или что-то в этом роде, а только основные клеммы для проводки, которые вы можно найти в местном магазине запчастей NAPA.

Используйте правильный размер

При выборе клеммы для проводки вы должны помнить, что существует правильный размер для каждого калибра проводов и подходящая матрица для обжима. Изолированные клеммы выбираются по размеру и цвету изоляции. Для любого провода сечением более 10 мм требуется неизолированный зажим. Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

Красный — калибр от 22 до 16

Синий — калибр 16-14

Желтый — калибр 12-10

Типы клемм для проводов

Лопатчатые клеммы — также называемые разъединителями, плоские клеммы являются наиболее распространенными электрическими клеммами, которые вы найдете в автомобиле. Есть три типа: мужской, женский и вилочный. Лопаты чаще всего используются для подключения проводов к реле и компонентам. Они бывают разной ширины, но в большинстве случаев используются стандартные размеры.

Мужской — это сторона лезвия. Штекерные клеммы используются для подключения к охватывающим лопаткам, тройникам и иногда могут использоваться для замены специальной вилки в крайнем случае.

Гнездо — это сторона гнезда. Это наиболее распространенный разъем, который вы будете использовать для подключения проводов к компонентам.

Вилка — вилочные лопаты используются для подключения проводов к компонентам, которые используют зажим. Во многих случаях их можно заменить кольцевыми клеммами, но для простоты установки вилка позволяет быстро устанавливать или снимать провода.

Кольцо — кольцевой зажим используется почти исключительно для заземления, но более крупные кольцевые зажимы используются для подключения аккумулятора.В некоторых случаях вы можете заменить кольцевую клемму на вилочную лопату.

Бочка — Эти клеммы предназначены для подключения проводов. Когда провод защемлен или сломан, обычно нельзя просто проложить совершенно новый провод, его нужно сращивать.Для этого вам нужны терминалы.

Стык — это основной соединитель для сращивания проводов, который следует использовать. Стыковые соединения имеют клеммы для обжима на обоих концах. Один провод уходит в одну сторону; другой провод идет в другую сторону. Благодаря этому провода идут непрерывной линией, что упрощает закрепление и связывание с другими проводами.

Колпачок — также называемый «обжимным колпачком», это обычный разъем, используемый в стереосистемах. Они функциональны и работают хорошо, но у них есть только одно отверстие для проводов, поэтому, если вы используете его для сращивания, тогда провода будут поворачиваться на 90 градусов внутрь и наружу разъема, что плохо работает. для наматывания проводов в ткацкий станок.Они служат определенной цели и устанавливают хорошие связи. При использовании колпачков для обжима скрутите провода, прежде чем вставлять их в колпачок и обжимать.

— это быстроразъемные соединения, похожие на лопаточные клеммы, но с круглой цилиндрической конструкцией. Они менее распространены, но используются в старых автомобилях в качестве заводских разъемов. Вы можете использовать их вместо лопаточных клемм, но имейте в виду, что их не так легко найти и сложнее подключать и отключать эти лопаты.Очень легко случайно выдернуть провод из клеммы при попытке разъединить бочкообразный разъем. Они бывают мужской и женской половин. Разъемы

Taps — Иногда вам не нужно соединять или устанавливать новое соединение, но вам нужно получить питание или триггер от другого провода. Вот здесь и вступают в игру отводы.В современных автомобилях зачастую труднее найти бесплатные 12-вольтовые источники, поэтому требуется подключение к другому источнику.

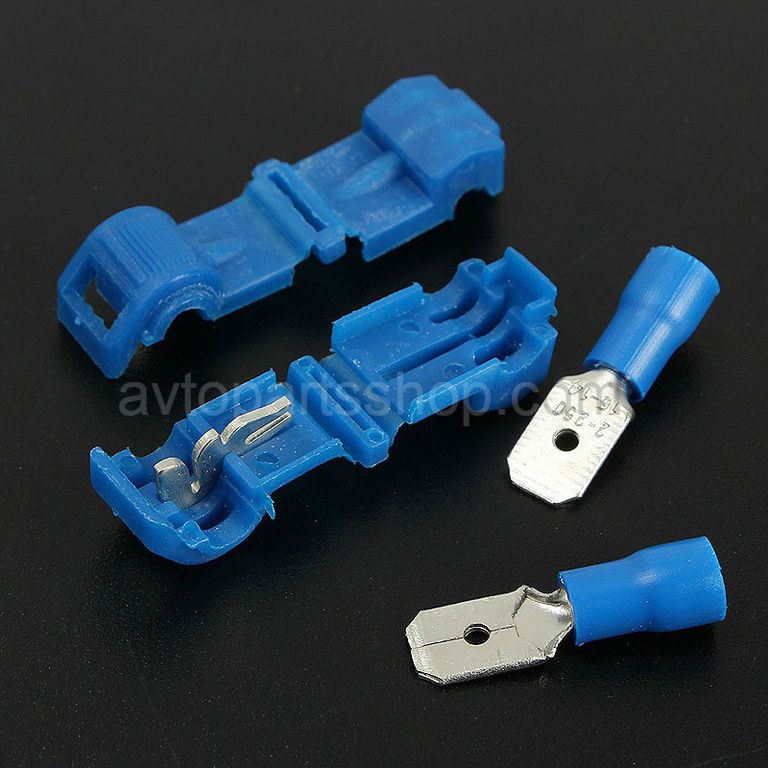

Т-образные метчики — Лучшее решение для нарезания метчиков — тройник. В этом стиле используется металлический соединитель внутри пластикового корпуса, который в закрытом состоянии разрезает изоляцию на проводе, на котором производится ответвление, а затем используется штыревой наконечник для завершения соединения. Т-образные переходники позволяют легко врезаться в провод и при необходимости снимать его.

Кран бок о бок — Меньшая версия — это смеситель бок о бок. Это постоянный кран; вторичный провод зажимается одновременно с основным проводом, и его можно удалить, только сняв кран. Они подходят для аварийного ремонта, но не должны использоваться для постоянного ремонта.

Резьбовые — появились быстроразъемные соединения нового типа, в которых для соединений используются резьбовые втулки с металлическими вставками. Для их установки не требуются инструменты, и они действительно хороши для придорожного ремонта.Эти терминалы обычно дороже.

Всегда полезно иметь под рукой несколько терминалов каждого размера и типа. Проблемы с электричеством всегда проще, если у вас под рукой есть нужные детали и инструменты. Обладая этой информацией, вы сможете выполнить работу без особых хлопот.

Ознакомьтесь со всеми продуктами для электрических систем и систем зажигания, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о вариантах клемм и разъемов для проводки поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Лучшая цена клеммная колодка для проводов быстро клеммы — Отличные предложения на клеммную колодку для проводов быстро клеммы от Global Wire клеммная колодка быстро продавцы клемм

Отличные новости !!! Вы находитесь в нужном месте для клеммных колодок проводов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта клеммная колодка с верхним проводом быстро станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили клеммы для проводов на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в быстродействии клеммных колодок для проводов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wire terminal block quick terminal по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

КЛЕММА В / В

РОЖДЕСТВЕНСКАЯ АКЦИЯ с 2020 12 12 до 2021 01 08 для всех IOTERMINAL SOFTWARES

2020 12 08

I / O TERMINAL MULTI TOOL V43 выпущено . Выпущена новая лицензия на CEM-модули платформы VOLVO P2 (возможна активация на сим-карте VOLVO).VOLVO DELPHI CEM L M30835F + 93C86. M30835F ПРОГРАММА FLASH R / W. EEPROM 93C86 R / W. VOLVO DELPHI CEM L M30855F + 93C86. M30855F ПРОГРАММА FLASH R / W. EEPROM 93C86 R / W. Модули Volvo CEM включены в программное обеспечение MULTITOOL. Для их чтения / записи необходимо знать ПИН-КОД. Обновлены электрические схемы ЭБУ.

2020 11 20

I / O TERMINAL MULTI TOOL V42 выпущено . SIEMENS / CONTINENTAL FORD EMS2101, EMS2102, EMS2103 full R / W (работает с сим-картой SIEMENS).GM SIEMENS / CONTINENTAL SIMTECT 77 full R / W (работает с сим-картой SIEMENS). GM SIEMENS / CONTINENTAL D42, D52,42R full R / W (работает с сим-картой SIEMENS). FIAT IAW 7GF full R / W (работает с лицензией MARELLI ECU). Выпущена новая лицензия на CEM модули платформы VOLVO P3 (возможна активация на симкарте VOLVO) .VOLVO DELPHI BCM M30882F + 95320. M30882F ДАННЫЕ И ПРОГРАММА FLASH R / W. EEPROM 95320 R / W.
VOLVO DELPHI BCM (обе версии оборудования CEM) R5F64524 / R5F64525. R5F64524 / R5F64525 ДАННЫЕ И ПРОГРАММА FLASH R / W.Модули Volvo CEM включены в программное обеспечение MULTITOOL. Для их чтения / записи необходимо знать ПИН-КОД. Обновлены электрические схемы ЭБУ.

2020 07 25 В ПРАЗДНИКИ с 2020 07 25 по 2020 08 03

2020 07 24

I / O TERMINAL MULTI TOOL V41 Выпущено программное обеспечение .FORDBCM обновлено (FORD LEAR SPC560B64 PFLASH + DFLASH R / W + EEPROM 95320 eeprom R / W по CAN (OBD). FORD LEAR MC9S12XEP768 PFLASH + RFLASH + RFLASH + / W по CAN (OBD)). Обновлены электрические схемы ford bcms.

2020 05 29

I / O TERMINAL MULTI TOOL V40 выпущено . Программное обеспечение OPEL / GM ECU обновлено (ACDELCO E67 S29CD016 flash R / W by CAN (OBD). Выпущена новая лицензия для ford bcms (FORDBCM). Теперь можно сделать FORD CONTINENTAL / SIEMENS BCM 4L91N / 0L01Y (9S12DT256) CAN .9S12DT256 EEPROM R / W, 9S12DT256 FLASH R / W.
FORD CONTINENTAL / SIEMENS BCM 4L00M (9S12DP512) CAN. 9S12DP512 EEPROM R / W, 9S12DP512 FLASH R / W.
FORD CONTINENTAL / SIEMENS BCM 70F3384 / 70F3637 CAN. 70F3384 / 70F3637 ДАННЫЕ И ПРОГРАММА FLASH R / W.
FORD CONTINENTAL BCM MPC5607 CAN. MPC5607 ДАННЫЕ И ПРОГРАММА FLASH R / W.
FORD DELPHI BCM M30882F + 95320. M30882F ДАННЫЕ И ПРОГРАММА FLASH R / W. EEPROM 95320 R / W.
FORD DELPHI BCM R5F64524 / R5F64525. R5F64524 / R5F64525 ДАННЫЕ И ПРОГРАММА FLASH R / W. Обновлены электрические схемы GM_ECUs, документ . Новая электрическая схема Ford BCMS.

2020 01 29

I / O TERMINAL MULTI TOOL V39 выпущено .Обновлено программное обеспечение ЭБУ OPEL / GM (ACDELCO E84 MPC5676 flash R / W by CAN (OBD) + DELPHI DCM3.7AP renesas R5F72513 FLASH + DATAFLASH R / W.CAN (OBD)). Добавлены старые экю bosch в программное обеспечение для мультитулов в опциях kia / hyunday / toyota. Обновлены электрические схемы GM_ECUs, документ .

РОЖДЕСТВЕНСКАЯ АКЦИЯ с 2019 12 10 по 2019 12 31 для всех IOTERMINAL SOFTWARES

2019 12 09

I / O TERMINAL MULTI TOOL V38 выпущен .Программное обеспечение OPEL / GM ECU было обновлено (ACDELCO E82 MPC5676 flash R / W по CAN (OBD) + E82 BOOTPIN RECOVERY). Добавлена ​​поддержка OPEL / GM SIMTEC78, возможна полная перезапись флэш-памяти (опция SIMTEC78 работает с сим-картой SIEMENS). Обновлен КАЛЬКУЛЯТОР 5BSK для GM, теперь можно производить ecus E39 / E39A с 2017 года и позже. Обновлен документ с электрическими схемами GM_ECUs.

2019 11 14

I / O TERMINAL MULTI TOOL V37 выпущено . Теперь с помощью GM SK CALCULATOR можно выполнить полную перемотку последнего (с 2017 года) блока управления OPEL / GM ECU и BCMS.Теперь возможно производить E78 E98 E80 E92 ecus и BOSCH CONTINENTAL BCM, оснащенные начиная с 2017 года.

2019 10 01 В ПРАЗДНИКИ с 2019 10 06 по 2019 10 13

2019 09 24

I / O TERMINAL MULTI TOOL V36 выпущено . Добавлена ​​поддержка модулей VOLVO DDM / PDM, теперь возможно полное клонирование по CAN для модулей DDM / PDM этих типов 70F3233 + 95080, 70F3371 / 70F3624, 70F3373 / 70F3626 возможность полного чтения и полной записи FLASH и DATAFLASH.(Опция VOLVO DDM / PDM работает с сим-картой VOLVO). Обновленный OPEL / GM EPS теперь можно клонировать OPEL / GM EPS BOSCH 70F3485 70F3485 FLASH R / W DATAFLASH R / W. МОЖЕТ (OBD). Добавлена ​​поддержка OPEL / GM SIMTEC76.1 Full Flash R / W (опция SIMTEC76.1 работает с симкартой SIEMENS). Обновлены электрические схемы GM_ECUs. Обновлены электрические схемы Volvo ECU.

2019 07 25

I / O TERMINAL MULTI TOOL V35 выпущено .Программное обеспечение OPELBCM было обновлено (теперь поддерживается OPELBCM DELPHI с 70F3634 flash R / W по CAN (OBD)).

2019 07 16

I / O TERMINAL MULTI TOOL V34 выпущено . Программное обеспечение FIATBSI2 было обновлено (теперь поддерживается FIATBSI DELPHI нового поколения с 70F3633 flash R / W по CAN (OBD)).

2019 07 10

I / O TERMINAL MULTI TOOL V33 выпущено .Программное обеспечение OPEL / GM ECU было обновлено (ACDELCO E80 MPC5676 flash R / W по CAN (OBD) + E80 BOOTPIN RECOVERY). Обновлен документ с электрическими схемами GM_ECUs.

2019 06 16 будет отсутствовать до 06 20

I / O TERMINAL MULTI TOOL V32 выпущен . Обновлено программное обеспечение ЭБУ OPEL / GM (добавлены TCM 6T70,6T75,6T80,6L45,6L50,6L80,6L90 FULL M58BW016DB R / W.CAN (OBD)) . Обновлены электрические схемы GM_ECUs.

2019 05 30

I / O TERMINAL MULTI TOOL V31 выпущено .Обновлено программное обеспечение OPEL / GM ECU (добавлены DELPHI DCM3.7AP renesas R5F72544 FLASH + DATAFLASH R / W.CAN (OBD)) .

2019 05 24

I / O TERMINAL MULTI TOOL V30 выпущено . Обновлено программное обеспечение OPEL / GM ECU (добавлен GM ECU EEPROM EDITOR). GM ECU EEPROM EDITOR позволяет просматривать некоторые данные в дампе EEPROM, такие как Pincode, Odometer. Также он позволяет редактировать одометр, сброс (immo), а также в некоторых версиях ЭБУ позволяет редактировать дамп EEPROM в реальном времени с автоматической коррекцией CRC изображения EEPROM.

2019 03 06 (с 03 07 2019 по 2019 03 16 далеко)

I / O TERMINAL MULTI TOOL V 29 Выпущено . Выпущено программное обеспечение OPEL / GM EPS. Теперь можно клонировать EPS BOSCH 70F3187 + 95080 70F3187 FLASH R / W 95080 EEPROM R / W. МОЖЕТ (OBD). Программное обеспечение OPEL / GM ECU было обновлено (ACDELCO E92 flash R / W по CAN (OBD)). Обновлен документ с электрическими схемами GM_ECUs.

РОЖДЕСТВЕНСКАЯ АКЦИЯ с 2018 12 10 по 2018 12 31 для всех IOTERMINAL SOFTWARES

2018 11 29

I / O TERMINAL MULTI TOOL V 28 выпущено .OPEL / GM TC

IOb-2006_II

% PDF-1.6 % 1226 0 объект / M (D: 20080801144854-07’00 ‘) / Имя (ARE Acrobat Product v8.0 P23 0002337) / ByteRange [0 157 9691 2914558] / Ссылка [> / Data 1226 0 R / TransformMethod / UR3 / Type / SigRef> >] / Prop_Build> / App> / PubSec >>> / Type / Sig >>>> / Metadata 2203 0 R / AcroForm 1228 0 R / Pages 1218 0 R / PageLayout / SinglePage / OCProperties >>>] >> / OCGs [1230 0 R] >> / OpenAction 1227 0 R / StructTreeRoot 203 0 R / Тип / Каталог >> endobj 1229 0 объект > endobj 1398 0 объект > endobj 2203 0 объект > поток 2008-08-01T14: 48: 54-07: 002008-08-01T13: 15: 18-07: 002008-08-01T14: 48: 54-07: 00Adobe Illustrator CS2application / pdf

IOb-2006_II

uuid: 2e278ee9-c8d1-4c32-80f9-bb5d55f02f13uuid: 284f4b7c-7ffa-42d3-b213-435f2538093c Библиотека Adobe PDF 7.77 конечный поток endobj 1228 0 объект > / Кодировка >>> / SigFlags 2 >> endobj 1218 0 объект > endobj 1227 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 221 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 224 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 229 0 объект > endobj 230 0 объект > endobj 231 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 234 0 объект > endobj 235 0 объект > endobj 236 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 241 0 объект > endobj 242 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 254 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > endobj 262 0 объект > endobj 263 0 объект > endobj 264 0 объект > endobj 265 0 объект > endobj 266 0 объект > endobj 267 0 объект > endobj 268 0 объект > endobj 269 ​​0 объект > endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект > endobj 273 0 объект > endobj 274 0 объект > endobj 275 0 объект > endobj 276 0 объект > endobj 277 0 объект > endobj 278 0 объект > endobj 279 0 объект > endobj 280 0 объект > endobj 281 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект > endobj 285 0 объект > endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > endobj 289 0 объект > endobj 290 0 объект > endobj 291 0 объект > endobj 292 0 объект > endobj 293 0 объект > endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект > endobj 297 0 объект > endobj 298 0 объект > endobj 299 0 объект > endobj 300 0 объект > endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > endobj 304 0 объект > endobj 305 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 308 0 объект > endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект > endobj 312 0 объект > endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > endobj 316 0 объект > endobj 317 0 объект > endobj 318 0 объект > endobj 319 0 объект > endobj 320 0 объект > endobj 321 0 объект > endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > endobj 328 0 объект > endobj 329 0 объект > endobj 330 0 объект > endobj 331 0 объект > endobj 332 0 объект > endobj 333 0 объект > endobj 334 0 объект > endobj 335 0 объект > endobj 336 0 объект > endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > endobj 340 0 объект > endobj 341 0 объект > endobj 342 0 объект > endobj 343 0 объект > endobj 344 0 объект > endobj 345 0 объект > endobj 346 0 объект > endobj 347 0 объект > endobj 348 0 объект > endobj 349 0 объект > endobj 350 0 объект > endobj 351 0 объект > endobj 352 0 объект > endobj 353 0 объект > endobj 354 0 объект > endobj 131 0 объект > / Shading> / ColorSpace> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Type / Page >> endobj 1222 0 объект > endobj 132 0 объект > поток HWn} ࣴP_> Hv, ^ 0m93R «91_CvlI] у gxbUѻ / ޞ_ ߝ I | TNN; 9eӓq4 {g ~ Ust = r ߋ \ vGo: f.
