Клеммы для соединения проводов: выбираем правильно

Выбираем клеммы, предназначенные для соединения проводов

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Содержание

• Винтовые клеммы
  • Строительные клеммы
  • Барьерные клеммники
• Зажимные клеммы
  • Самозажимные клеммы
  • Клеммы пружинного типа
• Вывод

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные клеммы

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер. Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм². Такая клемма для соединения проводов способно работать под напряжением до 600В.

Строительные клеммы

Итак:

• Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
• К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
• С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
• Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

Строительные клеммы с предохранителем

• К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой установлен клеммник и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением.

Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм².

Барьерные клеммы

Итак:

• Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
• Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.
• Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
• В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

• К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
• Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

• Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм². Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
• Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

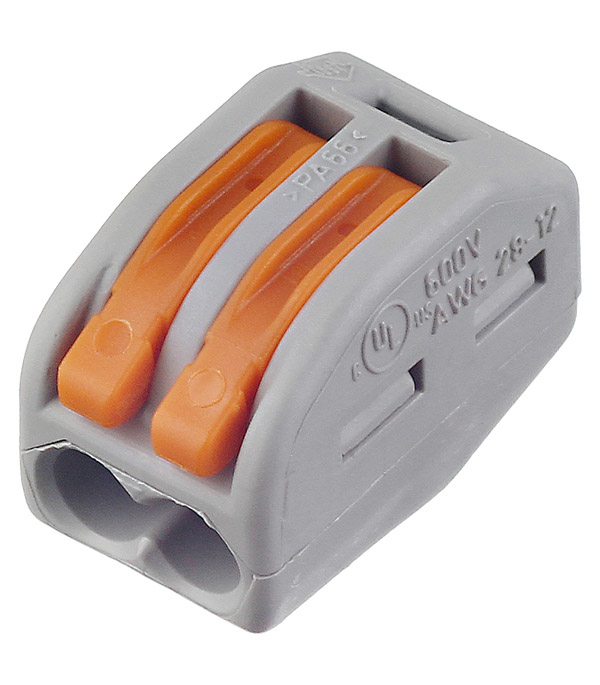

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

• К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
• Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
• Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
• Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм² и номинальный ток до 25А.
• Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Клеммы для проводов

Виды клемм

Клеммы на провода являются неотъемлемой частью любой электросети. Ведь именно плохой контакт является основной причиной поломок и неправильной работы любых электрических устройств.

А некоторые электрики даже шутят, что электротехника — это наука о контактах. Поэтому качественному соединению проводов и кабелей все следует уделять самое пристальное внимание.

Содержание

• Типы клеммников
  • Наконечники на провода
  • Зажимные клеммы
• Вывод

Типы клеммников

На данный момент клеммники можно весьма условно разделить на несколько основных видов. Прежде всего это специальные наконечники на провода, которые обеспечивают последующую возможность коммутации. Кроме того, есть клеммы сами по себе обеспечивающие контакт нескольких проводников.

Наконечники на провода

Прежде всего давайте рассмотрим разнообразные наконечники на провода. Обычно они имеют обжимной тип крепления, но есть модели, снабженные винтовыми зажимами. Спектр их применения поистине огромен. Они применяются как в слаботочных сетях, так и для коммутации силовых кабелей, для которых они являются обязательными.

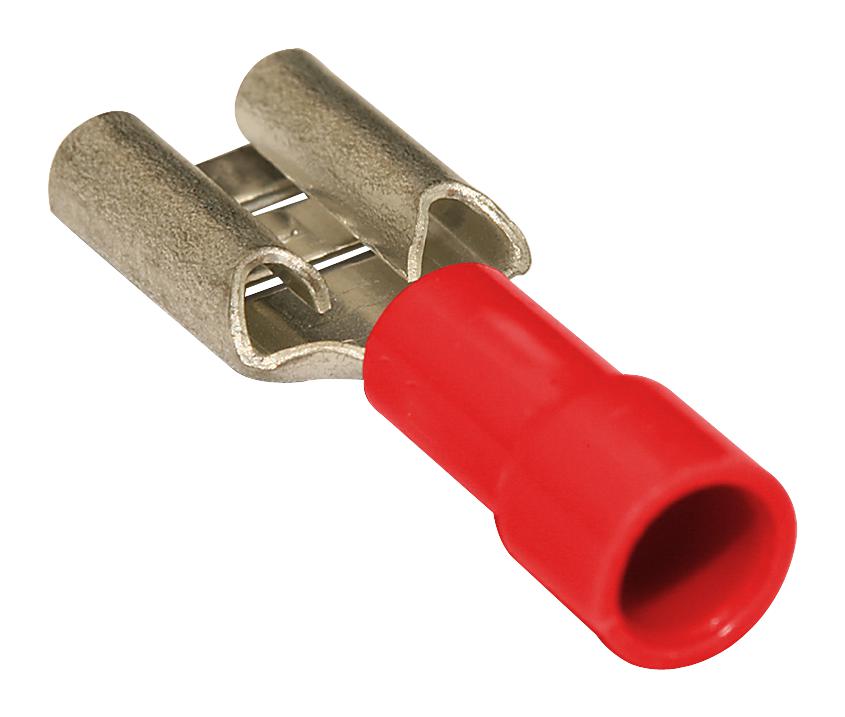

Ножевые клеммы

Итак:

• Прежде всего давайте рассмотрим клеммы на провод ножевые. Они нашли широкое применение в автомобильной промышленности и вообще в низковольтных сетях. Конструкция данных клемм предполагает наличие двух видов крепления – папа и мама. Одни наконечники имеют вид ножа, откуда и пошло название, а вторые клеммы конструкцию обеспечивающую надежное крепление этого «ножа».
• Ножевые клеммы могут изготавливаться прямыми и поворотными, что значительно расширяет их сферу применения и упрощает монтаж. Для изоляции соединений применяются специальные изолирующие чехлы. Если в изоляции непосредственно контактного соединения нет смысла, то возможно применение клемм с изоляцией места опрессовки.
• Обычно такие клеммы выпускаются с возможностью опрессовки провода до 2,5 мм². Хотя можно встретить модели с возможностью использования провода сечением до 6 мм².

Клеммы вилочного типа

• Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
• Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
• Вилочные наконечники выпускаются под провода сечением до 6 мм². Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые клеммы

• Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
• Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
• Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Обратите внимание! Кроме представленных выше существуют и другие типы клемм. Так вы можете встретить клеммы для акустических проводов, разнообразные игольчатые, штекерные и соединительные клеммы. Встречаются они не часто и в большинстве своем используют обжимной тип крепления к проводу.

Зажимные клеммы

Для соединения силовых электросетей с номинальным током до 25А иногда до 50А используют винтовые и зажимные клеммы. Такой вид соединения не требует дополнительных наконечников на провода и позволяет достаточно просто смонтировать качественное соединение.

На фото показан правильный монтаж провода винтовыми клеммами

Итак:

• Прежде всего рассмотрим клеммы зажимные для проводов винтового типа. Обычно они изготавливаются из диэлектрика (пластик, карболит и т.п.) внутри которого расположены латуневые клеммы с винтовыми зажимами.
• К достоинствам таких клемм относят качественный контакт, простоту монтажа и широкий спектр сечений провода, с которыми возможно применение таких клеммников.
• К недостаткам относят плохое сочетание с алюминиевыми проводами и многожильными медными проводами. Дело в том, что при зажатии винт может либо полностью передавить мягкий алюминиевый провод, либо значительно снизить его сечение. То же самое происходит и с многожильным медным проводом.
• Частичным выходом из этой ситуации может быть дополнительное применение игольчатых наконечников либо латуневых трубок из-за чего цена такого монтажа несколько возрастает, как и его время. В такие трубки сначала вставляется провод, а уже затем зажимается винтом. Благодаря этому вращательное движение винта не наносит проводнику существенных повреждений.

Быстрозажимные клеммы

• Так называемые быстрозажимные клеммы имеют еще более простой монтаж. Корпус такого клеммника изготовлен из диэлектрика, внутри которого расположена пружина. При установке провода в клеммник эта пружина обеспечивает должное надавливание на провод и надежный контакт.
• К достоинствам таких клемм относят простоту монтажа и надежность зажима алюминиевых и медных проводов. Возможность использовать игольчатых наконечников для монтажа многожильных проводов.
• Но и недостатков у таких клемм немало. Прежде всего это невозможность применения многожильных проводов, кроме того под влиянием температурных перепадов надежность зажима резко снижается в следствии ослабевания пружины.

Обратите внимание! Если клемма для проводов должна обжимать именно многожильный кабель, то применяются специальные пружинные клеммы. Они имеют специальный замок, который обеспечивает проводу возможность попасть в место крепления. После установки провода замок закрывается, и пружина зажимает провод. Такие клеммники являются практически идеальным решением для многожильных проводов.

Быстрозажимные клеммы для многожильного провода

• Отдельной темой для обсуждения могут стать соединительные клеммы. Преимущественно они имеют обжимные виды соединения, но возможно соединение и методом пайки. Такие клеммы применяются преимущественно в тех случаях, когда нет запаса провода для соединения обычными клеммами.
• Такие клеммы часто еще называют соединительными втулками. Обычно они изготовлены из латунной трубки. Иногда она имеет дополнительно изоляционное покрытия.
• Благодаря такой конструкции вы можете вставить провод с обоих концов втулки и методом обжима соединить его своими руками. При этом будет обеспечен должный уровень контакта, а вам не придётся прибегать к допаиванию провода.

Вывод

В наш краткий обзор попали далеко не все виды клемм, представленных сейчас на рынке. Ведь сейчас их представлено огромное множество для самых различных соединений.

Многие из них имеют назначение только для определенных видов соединений или провода, поэтому описать их все просто невозможно. Для облегчения же вопроса выбора клемм конкретно под ваши задачи вы можете просмотреть видео на страницах нашего сайта.
