к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами.

Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Клипсы зажимы для проводов — MOREREMONTA

Электротехнические работы, связанные с электрическими сетями, неизбежно сопровождаются исполнением монтажа, техобслуживания, ремонта. В свою очередь перечисленный сервис заставляет использовать зажимы для проводов разной конфигурации.

Это, как правило, относительно мелкие детали, рассчитанные на работу с разными видами и размерами проводников. База существующих зажимов велика и охватить весь ассортимент таких аксессуаров достаточно сложно. Однако есть так называемый «популярный» набор, который применяется наиболее часто.

Рассмотрим самые востребованные виды зажимов, обозначим сферу и специфику их применения, а также приведем подробную инструкцию по соединению проводов посредством таких технических аксессуаров.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

• диаметр проводников,
• токовые характеристики,
• класс изоляции,
• число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

• конусообразная прямая форма без упорных выступов;
• конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм 2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм 2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

• болт подходящего диаметра;
• гайка к болту;
• две шайбы по размеру;
• контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Зажимы иного предназначения

Помимо конструкций зажимов предназначенных под соединения электрических проводников, существует разновидность подобного рода аксессуаров под иные цели.

Зажимы анкерного исполнения под крепление

Конструкции зажимов для крепления (подвеса) проводов сечением 2 – 25 мм 2 в количестве от двух до четырех жил. Конструктивно анкерный аксессуар состоит из полимерного корпуса, наделённого саморегулируемым зажимным клином.

Выпускаются две конфигурации анкерных зажимов:

• под самонесущие системы;
• под изолированную несущую нейтраль.

Механизм имеет легко открывающуюся дужку, благодаря чему удобно и просто устанавливать зажим на кронштейны, зацепы, крюки с последующим закреплением на теле зажима электрических проводов.

Зажимы для проводов под тестовые нужды

Часто практика электроники и электрики предполагает использование зажимов так называемого «тестового» назначения. Традиционно такими аксессуарами выступают «крокодилы» – зубчатые раздвижные (нажимные) металлические конструкции.

Зубчатая часть такого зажима остаётся открытой, тогда как часть под нажим изолируется ПВХ материалом.

Используются такие аксессуары для временного крепления (зацепления) к проводам, к примеру, с целью измерения тока или напряжения сети.

Этот вид зажимов можно условно разделить на две категории – для низковольтной электроники и для высоковольтных электрических сетей. Обе категории отличаются одна от другой граничными техническими параметрами по току.

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, – соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска – для работы лучше выбрать стриппер.

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Выводы и полезное видео по теме

Как соединять провода и какими пользоваться аксессуарами в том или ином варианте скрепки? Об этом в подробностях рассказывает и показывает видеоролик:

Разнообразие механических элементов, исполняющих роль надежного зажима, существенно облегчает производство монтажных и наладочных работ. Благодаря использованию таких элементов, повышается уровень безопасной эксплуатации электросетей.

Единственный нюанс – правильное применение таких аксессуаров, так как несоответствие технических возможностей грозит свести на нет все преимущества зажимов.

Есть опыт выбора и использования зажимов для проводов? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Сбросить все фильтры

Категории:

• Популярные вверх ↑

• Популярные вверх&nbsp↑
• Цена по возрастанию&nbsp↑
• Цена по убыванию&nbsp↓
• Сначала новинки&nbsp↓

• Показать по: 15

Copyright © 2011-2019. Все права защищены. Политика конфиденциальности

Зажимы для проводов самоклеющиеся

Клипсы-держатели для кабелей и проводов TOPEX 79R270

Самоклеющиеся держатели для проводов AVIORA 302-108

Клипса для кабеля EK16 (в комплекте 6шт), Espada (крепл.

Клипса для кабеля EK16 (в комплекте 6шт), Espada (крепл.

Набор из 6 самоклеющихся зажимов для проводов

Самоклеющиеся зажимы для проводов Cable Clips

Держатель универсальный Tatkraft «Jaw», самок.

Легкоудаляемые клипсы для проводов Command Прозрачный (.

Клипса самоклеящаяся Espada Клипса самоклеющаяся для 5и.

Легкоудаляемая клипса «Command» для проводов.

Dkc 25439 Клипса самоклеящаяся для кругл.кабеля,черная.

3M Клипсы для проводов Command® прозрачные 4 шт (17017C.

Клипса самоклеящаяся Espada Клипса самоклеющаяся для ка.

Легкоудаляемая клипса «Command» для проводов.

Dkc 254363MV Клипса самоклеящаяся для кругл.кабеля, акр.

Самоклеющиеся зажимы для проводов Cable Clips

Клипса самоклеящаяся Espada Клипса самоклеющаяся для 2х.

Держатель для кабеля Tatkraft «Jaw», самоклею.

Легкоудаляемые клипсы для проводов Command Прозрачный (.

Держатели самоклеящиеся для проводов «Unibob».

Клипса самоклеящаяся Espada Клипса самоклеющаяся для 6-.

Самоклеящиеся маркеры для проводов WM-1 (цифры от 0-9).

Durable D5043-10 Самоклеящаяся клипса Cavoline Clip Pro.

Клипса для проводов 3M Command 17017CLR

Клипсы-держатели для кабелей и проводов TOPEX 79R270

Клипса-держатель для проводов

Клипсы-держатели для кабелей и проводов TOPEX 79R270

Площадка самоклеющаяся Hyperline HW-6AC кабельный зажим.

3M Клипсы для проводов Command прозрачные 4 шт (17017CL.

Клипсы-держатели для кабелей и проводов TOPEX 79R270

Durable D5041-10 Набор самоклеящихся клипс Cavoline Cli.

Клипса для проводов 3М Command 17017CLR

Клипсы-держатели для кабелей и проводов TOPEX 79R270

Площадка самоклеющаяся Hyperline FW-2MC с зажимом для п.

Клипса для кабеля EK16 (в комплекте 6шт), Espada /крепл.

Держатели для проводов и гирлянд «Aviora», са.

Самоклеющиеся держатели для проводов AVIORA 302-108

Клипса для проводов 3M Command 17017CLR

Durable D5042-10 Самоклеящаяся клипса Cavoline Clip Pro.

Клипсы-держатели для проводов Bluelounge CableClip Mult.

Durable D5042-37 Самоклеящаяся клипса Cavoline Clip Pro.

Держатели для проводов и гирлянд самоклеящиеся, комплек.

Держатель Aviora 302-108

Клипсы-держатели для проводов Bluelounge CableClip Medi.

Площадки самоклеящиеся REXANT Площадка самоклеющаяся c.

Bluelounge Клипсы-держатели для проводов CableDrop, бел.

Клипсы держатель для бейджей самоклеющиеся

3M Клипсы для проводов Command® прозрачные 4 шт (17301C.

Самоклеящаяся площадка с зажимом для кабеля (под шлейф).

Клипсы-держатели для проводов Bluelounge CableClip Larg.

Durable D5037-37 Самоклеящаяся клипса Cavoline Clip для.

Durable D5041-37 Набор самоклеящихся клипс Cavoline Cli.

Клипсы-держатели для проводов Bluelounge CableClip Smal.

Набор зажимов для проводов LEAFKEEPERS

Клипса для 5-и кабелей EK52 (в комплекте 2шт), Espada (.

Durable D5043-37 Самоклеящаяся клипса Cavoline Clip Pro.

Держатели для проводов и гирлянд «Aviora», са.

Площадки монтажные самоклеющиеся металлические с клипсо.

Клипса самоклеющаяся для круглого кабеля диам.6,0 мм бе.

Держатель для проводов «Command», легкоудаляе.

Маркеры кабельные самоклеющиеся для проводов, маркировк.

DKC Клипса самоклеящаяся для круглого кабеля черная 10х.

Клипсы-держатели для проводов Bluelounge CableClip Larg.

ДКС 25439 Клипса самоклеящаяся для кругл кабеля черная.

Набор зажимов для проводов LEAFKEEPERS

Клеммы соединительные Alca, 641920, для проводов, 0.75-.

Площадки монтажные самоклеющиеся металлические с клипсо.

Зажимы (крокодильчики) с проводами

CARGEN зажим для врезки в провод гильотина синий для пр.

Самоклеющиеся держатели для проводов AVIORA 302-108

Клипсы-держатель для проводов Bluelounge CableClip Medi.

Клипсы для проводов COMMAND, прозрачные, 4 шт

Площадки Rexant Площадки самоклеющиеся металлические с.

Самоклеящаяся площадка с зажимом для кабеля (под шлейф).

Зажим для быстрого соединения проводов BVS-1, 0,5-1мм.

Наборные кольца и клипсы и самоклеющиеся пленочные маркеры – ПРЕМИУМ ПАРТНЕР

Самоклеющиеся пленочные маркеры
Роллер маркировочный с самоклеющимися лентами
	Наименование	Описание	Ленты
	STD-0-9	Роллер символьный, 10 рулонов	Символы от “0” до “9”
	STD-С	Роллер цветовой, 10 рулонов	10 лент разного цвета
	STD-L1	Роллер символьный, 10 рулонов	Символы L1, L2, L3, T1, T2, T3, +, -, PE, N
	STD-0	Лента сменная к роллеру STD, 2,4п. м.	Символ “0”
	STD-1	Лента сменная к роллеру STD, 2,4п.м.	Символ “1”
	STD-2	Лента сменная к роллеру STD, 2,4п.м.	Символ “2”
	STD-3	Лента сменная к роллеру STD, 2,4п.м.	Символ “3”
	STD-4	Лента сменная к роллеру STD, 2,4п.м.	Символ “4”
	STD-5	Лента сменная к роллеру STD, 2,4п.м.	Символ “5”
	STD-6	Лента сменная к роллеру STD, 2,4п.м.	Символ “6”
	STD-7	Лента сменная к роллеру STD, 2,4п.м.	Символ “7”
	STD-8	Лента сменная к роллеру STD, 2,4п.м.	Символ “8”
	STD-9	Лента сменная к роллеру STD, 2,4п.м.	Символ “9”
Диспенсеры с самоламинирующимися маркерами
	Наименование	D кабеля (мм) / размер поля для надписи (мм)	Кол-во маркеров в упаковке, шт.
	SWD	Диаметр к-ля до 8,5мм / 19х8 мм	250
	SLW	Даметр к-ля до 33мм / 26х20 мм	70
	SWD-R	Сменный рулон к диспенсеру SWD	250
	SLW-R	Сменный рулон к диспенсеру SLW	70
	SMP-B	Фломастер, черный	1

Крепление для кабеля.

виды и устройство. применение и особенности

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

• для изолированной несущей нейтрали;
• для самонесущих систем.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.

• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

1. Разметить стену, по которой будет проходить провод.
2. Отметить места для крепежей через равные расстояния.
3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Лента монтажная для крепления кабеля или провода

Для крепления кабелей, при отсутствии других видов крепежных элементов, отличным вариантом будет, осуществить монтаж при помощи металлической полосы

Важно понимать, что при креплении открытых проводников, следует соблюдать некоторые меры предосторожности

Порядок работы:

• Проделывание отверстий;
• Подготовка ленты;
• Монтажные работы.

Данная крепежная металлическая лента (полоса), выполнена из металла, с шириной 1.5 см. Через определенный промежуток, на ленту нанесена перфорация, в виде различных по диаметру отверстий.

Электромонтажные работы производятся следующим образом. На стене или потолочном пространстве, производится разметка, согласно которой будет прокладываться кабель. Далее, с шагом примерно 5- – 60 см, проделываются отверстия.

Отверстия проделываются буром с диаметром 6 мм. После этого, в отверстия забиваются пластиковые дюбели.

Подготовив основу, необходимо подготовить так называемый «провододержатель». Для этого, в зависимости от сечения кабеля, полоса нарезается ножницами по металлу на равные отрезки. Далее полосу необходимо загнуть и установить кабель и прикрепить при помощи саморезов.

Стоит отметить, что данная лента, подходит не только для крепления различных проводников, но и для установки точечных светильников. Обусловлено это тем, что благодаря своим характеристикам, данная лента позволяет достаточно точно отрегулировать положение осветительного прибора.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.

• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

• Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

• Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

• Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т. п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.

• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.  Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

• Конструкция;
• Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

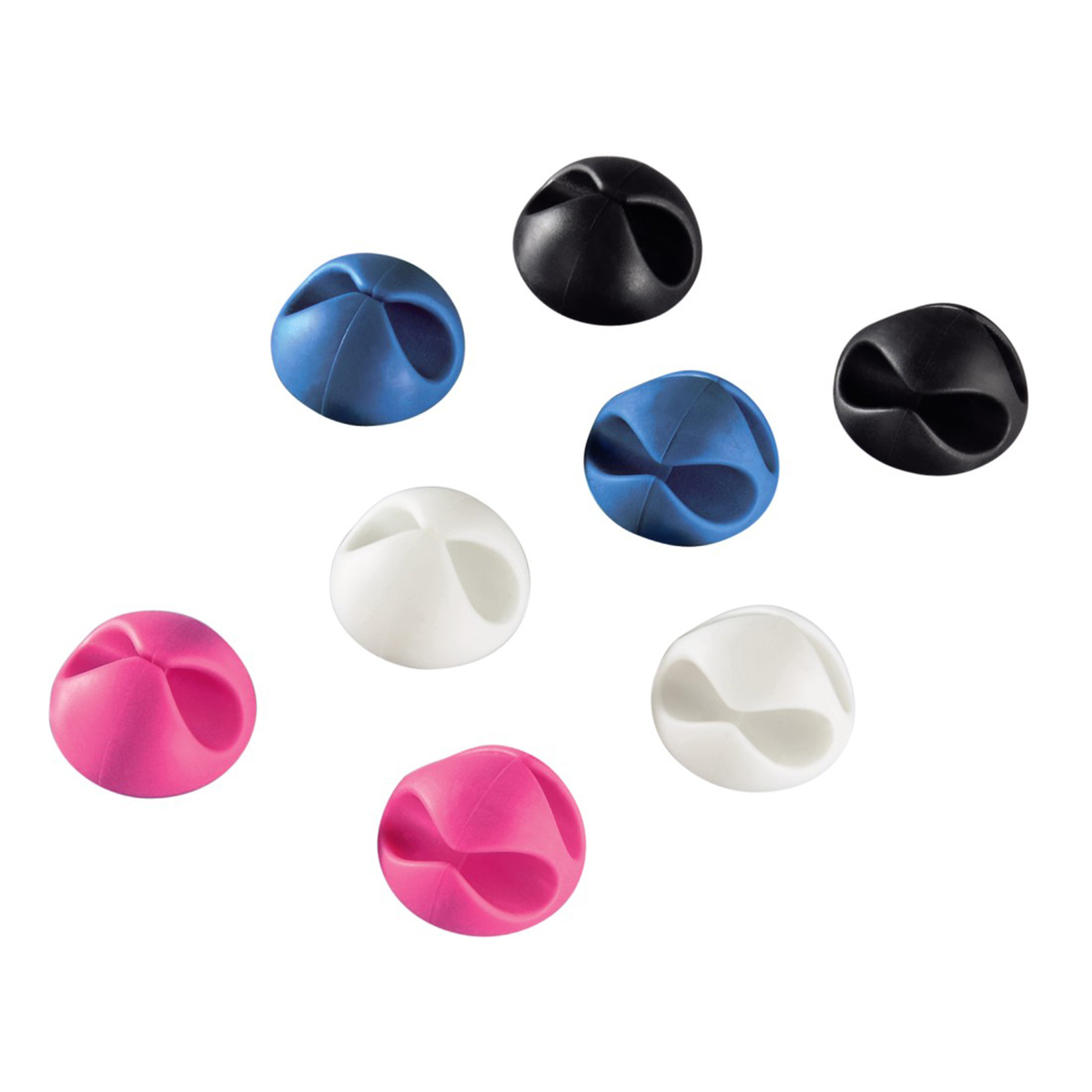

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Кабельные клипсы для маркировки кабеля и провода ручным способом.-промышленная маркировка

Наименование	Описание	Упак.
Белый цвет
SCN03-y	только символ ‘y’ (цифра от 0 до 9 или буква от А до Z) для диам. 0.95-1.3мм	300
SCN05-y	то же, но для диам. 1.35-1.85мм	300
SCN07-y	то же, но для диам. 1.9-2.20мм	300
SCN09-y	то же, но для диам. 2.5-2.8мм	300
SCN10-y	то же, но для диам. 2.8-3.4мм	300
SCN13-y	то же, но для диам. 3.4-4.6мм	300
SCN15-y	то же, но для диам. 3.9-4.5мм	300
SCN18-y	то же, но для диам. 4.6-5.9мм	300
SCN23-y	то же, но для диам. 6.0-7.6мм	50
SCN36-y	то же, но для диам.7.6-10.5мм	50
SCN45-y	то же, но для диам.10.5-15.5мм	50
SCN61-y	то же, но для диам.15.5-17.0мм	50
Желтый цвет
SCNG03-y	только символ ‘y’ (цифра от 0 до 9 или буква от А до Z, диам. 0.95-1.3мм)	300
SCNG05-y	то же, но для диам. 1.35-1.85мм	300
SCNG07-y	то же, но для диам. 1.9-2.20мм	300
SCNG09-y	то же, но для диам. 2.5-2.8мм	300
SCNG10-y	то же, но для диам. 2.8-3.4мм	300
SCNG13-y	то же, но для диам. 3.4-4.6мм	300
SCNG15-y	то же, но для диам. 3.9-4.5мм	300
SCNG18-y	то же, но для диам. 4.6-5.9мм	300
SCNG23-y	то же, но для диам. 6.0-7.6мм	50
SCNG36-y	то же, но для диам.7.6-10.5мм	50
SCNG45-y	то же, но для диам.10.5-15.5мм	50
SCNG61-y	то же, но для диам.15.5-17.0мм	50
Комплекты разных символов
SCN07-y-z	Для диаметров 1.9-2.2мм, комплекты, где «y-z» означает А-М или N-Z	300
SCN09-y-z	то же для диаметров 2.5-2.8мм	300
SCN10-y-z	то же для диаметров 2.8-3.4мм	300
SCN13-y-z	то же для диаметров 3.4-4.6мм	300
SCN15-y-z	то же для диаметров 3.9-4.5мм	300
SCN18-y-z	то же для диаметров 4.6-5.9мм	300
Комплекты цифр от 0 до 9
SCNC03	для диам. 0.95-1.3мм	300
SCNC05	для диам. 1.35-1.85мм	300
SCNC07	для диам. 1.9-2.20мм	300
SCNC09	для диам. 2.5-2.8мм	300
SCNC10	для диам. 2.8-3.4мм	300
SCNC13	для диам. 3.4-4.6мм	300
SCNC15	для диам. 3.9-4.5мм	300
SCNC18	для диам. 4.6-5.9мм	300

Что такое зажим для кабеля?

Кабельные зажимы — прекрасный инструмент для укладки кабелей, который можно прикрепить практически к любой поверхности. Они помогают организовать беспорядок в кабелях, связывая кабели вместе и уводя их подальше от глаз. Это предотвратит запутывание или повреждение кабелей. Этот держатель для проводов также помогает защитить ваших детей, домашних животных и электронику от повреждений.

Как установить кабельные зажимы?

Кабельный зажим можно установить с помощью гвоздей или шурупов в твердые поверхности, такие как дерево, камень или кирпич.Пластиковые фиксаторы можно использовать в камне и кирпиче, чтобы надежно закрепить винт на месте. Клеи имеют широкий спектр применения и могут универсально прикрепить проволочные зажимы практически к любой поверхности. Этот тип материала также можно использовать практически на любой поверхности, такой как стены, столы, тумбочки, развлекательные центры или шкафы. Наконец, магниты можно использовать на металлических поверхностях, и они удивительно сильны. Они превосходны, потому что при удалении не оставляют следов или дырок.

Как вы сами собираете шнуры?

С помощью кабельных органайзеров легко организовать свои шнуры! Посмотрите, куда должны идти ваши кабели.Вы можете использовать кабельную муфту, чтобы связать вместе множество шнуров. Вы также можете прокладывать кабели за мебелью, под шкафами или вдоль плинтусов, чтобы они не попадали в поле зрения и не причиняли вреда. Некоторые кабельные зажимы могут удерживать несколько шнуров, а другие — только один. Выберите правильный зажим в зависимости от того, сколько шнуров вам нужно скрыть, и от поверхности, к которой он будет прикреплен.

Как сделать так, чтобы кабели не упали со стола?

Вы можете прикрепить зажимы для кабелей к нижней части стола, чтобы надежно удерживать кабели, которые должны находиться в пределах досягаемости руки.Ваши кабели будут легко доступны, не загромождая рабочее пространство.

Как разместить кабели под столом?

Начните с распутывания существующих шнуров. Убедитесь, что шнуры не наматываются на другой и все они свободно свисают. Затем вы можете начать использовать кабельные стяжки, чтобы направить их к задней части стола. Как только вы соберете их в связку, вы можете использовать кабельную муфту, чтобы аккуратно связать их. После этого важно связать лишний кабель.Вы можете сделать это, обернув его вокруг руки до тех пор, пока не будет немного провисать, а затем используя стяжки, чтобы закрепить неиспользованный кабель.

Выводы / Резюме

Кабельный зажим — это эффективный, простой и дешевый метод управления кабелями. Важно приобрести кабельные зажимы, соответствующие количеству проводов, которые у вас есть, и поверхности, к которой вы будете их прикреплять. Некоторые кабельные зажимы позволяют легко получить доступ к проводам, если вам нужно их поменять.Другие нужно будет разрезать и заменить, если вам нужно будет внести изменения. Правильный выбор зажимов для работы гарантирует, что ваши кабели будут в безопасности и вне поля зрения!

Кабельные зажимы для двойного коаксиального кабеля или Ethernet — Крепежные детали — 100 штук — Белый

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Проложите и установите 2 коаксиальных кабеля / Ethernet-кабеля | Предварительно установленный гвоздь | Используется для дерева и строительного раствора | Пластик | Работает с кабелями до 6 мм OD

Количество со скидкой
1-49	50–99	100–199	200–299	300+
2 доллара.60	2,34 доллара США	2 доллара. 08	1,82 доллара США	1 доллар.56

Кабельный зажим для двойного коаксиального кабеля / кабеля Ethenert с винтом 1/2 дюйма — 100 шт. — Белый

Кабельные зажимы — это быстрый и удобный способ проложить и установить кабель, не повредив оболочку. Их можно использовать для сборного проволочного или готового строительства.Они изготовлены из ударопрочного АБС-пластика и выдерживают нагрузки при установке. Предварительно установленный гвоздь позволяет легко захватить и поставить на место. Их можно использовать в древесине или растворе. В отличие от скоб, формованные пластиковые зажимы не повреждают и не режут оболочку кабеля. Продается упаковками по 100 шт.

Характеристики

• Подходит для двух коаксиальных или Ethernet-кабелей диаметром до 6 мм
• Гвоздь предварительно установленный
• Ударопрочный АБС-пластик
• Используется для дерева или строительного раствора
• Белый
• упаковка из 100 штук

• Подходит для двух коаксиальных или Ethernet-кабелей диаметром до 6 мм

Q: Кабельные зажимы повредят мой кабель?

A: Абсолютно нет. Формованный пластик не имеет острых краев, поэтому вы можете безопасно использовать их во время установки.

Q: Они многоразовые?

A: Хотя их можно вытащить и использовать повторно, часто зажимы повреждаются при их снятии. Мы рекомендуем каждый раз использовать новый зажим.

В: В чем разница между зажимом для ногтей и зажимом для винтов?

A: Зажимы для гвоздей устанавливаются быстро и немного менее долговечны, чем зажимы для винтов.Их можно устанавливать в самые разные материалы, такие как древесный раствор и кирпич. Установка винтовых зажимов занимает больше времени, но обеспечивает надежную прокладку кабеля.

клейких кабельных зажимов. Проволочные зажимы, зажимы держателя кабеля Держатель кабельной стяжки — ROVE Dash Cam

Когда я получу свой продукт ROVE?

Продукты

ROVE отправляются БЕСПЛАТНО стандартной доставкой и обычно доставляются в течение 5-7 рабочих дней после получения заказа, за исключением праздников.Заказы, размещенные на выходных, отправляются по понедельникам. Мы отправляем почтой первого класса и приоритетной почтой с USPS. Если вы предпочитаете UPS, выберите способ доставки UPS во время оформления заказа.

ВНИМАНИЕ: Мы НЕ несем ответственности за украденные посылки или претензии, в которых указано, что товары не были получены, даже если статус отслеживания показывает, что они были доставлены с веб-сайта перевозчика. Как только сайт перевозчика покажет, что посылка была доставлена, мы выполнили нашу услугу по доставке товара вам с действующим номером для отслеживания.

Сколько стоит доставка?

Мы предлагаем бесплатную стандартную доставку для всех клиентов из США.

Способ доставки	День / с	Стоимость
Стандартная доставка	5-7	БЕСПЛАТНО
Ускоренный (пн-сб)	2-3	$ 7. 99
Доставка на следующий день (пн-пт)	1-2	49,99

Доставляет ли ROVE международную доставку?

В настоящее время мы осуществляем доставку в любую точку США и Канады (за дополнительную невозмещаемую стоимость доставки). В настоящее время мы не осуществляем международную доставку за пределы Канады. Для других стран попробуйте совершать покупки непосредственно в нашем магазине eBay, используя международную программу, предлагаемую eBay (https: // www.ebay.com/str/roveinnotech), или вы также можете сделать заказ напрямую на Amazon, если он доставляется Amazon напрямую в вашу страну (www.amazon.com/rove).

Обратите внимание: таможенные сборщики несут полную ответственность за покупателя.

Ограничения на доставку для почтовых ящиков, APO или FPO адресов:

Доставка на абонентский ящик осуществляется по нашему усмотрению. Если вы введете адрес почтового ящика в качестве адреса доставки, мы оставляем за собой право отменить ваш заказ. Если мы отправляем товар в почтовый ящик, то после того, как товар будет успешно доставлен в абонентский ящик, как указано на веб-сайте вакансии, мы НЕ несем ответственности за товар, НЕ получивший претензии.

ПРИМЕЧАНИЕ: В настоящее время мы НЕ осуществляем доставку по адресам APO и FPO.

Политика доставки во время COVID-19 и в праздничные дни

В связи с праздничным сезоном и постоянно растущим влиянием COVID-19 в США компании-перевозчики в настоящее время не могут предлагать и приостановили действие Гарантии обслуживания для всех отправлений из любого происхождения или пункта назначения.

Вся доставка, отображаемая на веб-сайте ROVE Dash Cam, теперь оценивается и не гарантируется перевозчиком (USPS / UPS / FedEx / DHL) или ROVE Dash Cam.Однако мы постараемся отправить посылки с использованием приоритетной почты Первого класса, чтобы доставить вам посылки как можно скорее. Однако, хотя 99% посылок доставляются вовремя, 1% наших посылок задерживается. Для тех пакетов, которые задерживаются, см. ПРИМЕЧАНИЕ ниже.

ПРИМЕЧАНИЕ: Мы НЕ обеспечиваем возврат средств за просроченные поставки. Если посылка отображается ПОЗДНО в статусе отслеживания на веб-сайте перевозчика, мы убедительно просим вас подождать не менее 30 дней с даты доставки, прежде чем мы сможем либо вернуть вам деньги, либо отправить вам замену.

Благодарим вас за поддержку и понимание.

Чтобы узнать больше о текущих объявлениях служб доставки USPS и UPS, перейдите по ссылкам ниже:

USPS : https://about.usps.com/newsroom/service-alerts/business/welcome.htm

ИБП : https://www.ups.com/us/en/help-center/shipping-support/service-guarantee.page

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Зажимы для троса 101 — Crane Tech

Зажимы для троса

могут иметь множество полезных применений — это простой фитинг, который можно легко использовать в поле или магазине.Иногда их называют U-образным болтом или зажимом для U-образного болта, они могут использоваться для соединения двух концов троса вместе, создания проушины для протягивания или для закрепления свободного конца троса после клинового гнезда (или другого подходящего устройство) использовалось для остановки крюка крана.

Но использование зажимов для изготовления тросовых строп для подвесного подъема НЕ является одним из их многих применений. Знаете ли вы, что изготовление строп подобным образом не только является плохой практикой, но и является нарушением закона в США?

• ASME B30.9 указано, что зажимы для троса не должны использоваться для изготовления стропов для стропов, за исключением случаев, когда применение строп препятствует использованию сборных строп.
• ASME B30.9 также требует, чтобы любое приложение для зажима троса было разработано квалифицированным специалистом.
• ASME B30.9 утверждает, что зажимы для троса должны быть изготовлены из кованой стали с одинарным седлом (U-образный болт) или двойным седлом. Зажимы из ковкого чугуна использовать нельзя.
• ASME B30.26 содержит специальные инструкции по использованию зажимов для троса.
• OSHA 1926.251 (c) (4) (iii) гласит: Проушины в уздечках, стропах или тросах не должны быть образованы зажимами или узлами троса.
• Если вы работаете с приложениями General Industry в соответствии с OSHA 1910, он ограничивает использование зажимов для троса для формирования проушин.

Почему эти ограничения? Зажимы для троса уменьшают предел рабочей нагрузки троса, как правило, примерно до 70-75% от его первоначальной прочности. Существуют лучшие и более эффективные способы изготовления строп для подвесного подъема.

В ситуациях, когда разрешено использование зажимов для троса, важно помнить о правильном способе установки зажимов. Неправильная установка может снизить предельную рабочую нагрузку на 40% и более. Проще всего запомнить: «никогда не седлайте мертвую лошадь».

Седло зажима — это деталь, в которую входит U-образный болт. Тупик каната — это конец проушины, в котором находится разрезанная сторона. П-образный болт всегда должен касаться тупика, а седло должно находиться на токоведущем конце.

Кроме того, для правильной работы зажимов и повышения их конструктивной эффективности требуется соответствующее количество зажимов, а гайки должны быть затянуты в соответствии с предписаниями производителя. Для получения дополнительной информации о правильной установке посмотрите это видео от Crosby Group.

Полные инструкции по применению Crosby можно найти по этой ссылке: http://www.thecrosbygroup.com/wp-content/uploads/2013/12/56.pdf

Если у вас есть дополнительные вопросы по зажимам для троса, оставьте комментарий ниже. Помните, что Безопасность через образование — это больше, чем просто наш девиз, это наш руководящий принцип. Если вам требуется обучение правильному применению любого другого такелажного оборудования, свяжитесь с нами. Мы здесь ради тебя.

Кабельные зажимы для шнуров наушников и микрофона, упакованы в пакет из 3 зажимов для шнуров

Зажим для кабеля наушников и микрофона, в упаковке 3 шт. • Кат.CC-1013

• Эти универсальные зажимы для шнура типа «крокодил» изготовлены из пластика и легко крепятся на провода и шнуры наушников и микрофонов
• Эти зажимы для одежды можно использовать для закрепления шнура, прикрепив шнур наушников к одежде
• Зажим для шнура предотвращает потерю и повреждение наушников и помогает пользователю свободно передвигаться, не натягивая шнур.
• Эти зажимы для шнура могут легко окупиться, просто предотвращая повреждение наушников, которое может быть случайно сломано в результате зацепления за близлежащие предметы при перемещении

Зажим для кабеля наушников и микрофона, в упаковке 3 шт. • Кат.CC-1013

Литые пластиковые зажимы для одежды для установки на шнуры наушников и микрофона (3 шт. В упаковке) для закрепления шнуров.

Эти зажимы для шнура наушников легко устанавливаются на большинство шнуров наушников, тонких петличных микрофонных кабелях и аудиопроводах, чтобы помочь удерживать шнуры наушников на одежде пользователя. Затем зажим для шнура прикрепляется к рубашке или блузке человека, просто зажимая зажим, а затем отпуская его, когда он защелкивается на ткани.

• Можно использовать для прикрепления проводов наушников или микрофона к лацкану или рубашке на пуговицах, защелкнув зажим на ткани
• Зажим для шнура предотвращает зацепление любимого наушника за близлежащие предметы при перемещении
• Помогает удерживать наушники / гарнитуру во время вождения, чтобы шнур не запутался и не зацепился при повороте рулевого колеса.
• Часто, когда наушник за что-то цепляется или зацепляется, это может привести к его повреждению.
• Эти зажимы можно прикрепить практически к любым наушникам или кабелям сотового телефона, чтобы разместить микрофон гарнитуры для наилучшего приема звука
• Эти зажимы для шнура также подходят для миниатюрных петличных микрофонов и подходят практически для любого шнура небольшого диаметра.
• Несколько зажимов для шнура позволяют удерживать шнур под одеждой, если вам нужно скрыть провод или шнур от посторонних взглядов
• Сравните стоимость кабельного зажима с дороговизной замены вашего любимого наушника
• Вставьте провод наушника или кабель в держатель зажима и сдвиньте зажим типа «крокодил» в наилучшее положение, и он будет удерживаться, когда вы отпустите его
• Прикрепите зажим для кабеля к лацкану или одежде, чтобы удерживать его на месте и оставаться защищенным
• Используйте зажим для шнура, чтобы удерживать наушники ipod на месте во время танцев, пения или развлечения
• Зажимы для наушников можно вставить в петлицы микрофона, шнуры наушников небольшого размера и кабели наушников
• Позволяет пользователям носить наушники или микрофон и перемещаться, пока шнур или провод остаются прикрепленными к одежде
• Совместимость со всеми наушниками Scan Sound
• Совместимость с большинством наушников iPod и наушников-вкладышей iPod

Держите шнур наушников на месте при ходьбе, беге или велосипеде

• Снимите натяжение, чтобы шнур не тянул за уши, когда вы двигаетесь примерно
• Зажим для шнура удерживает провод наушников близко к телу, предотвращая защемление шнура
• Зажим для шнура не позволяет вам зацепиться за провод за близлежащие предметы при перемещении
• Избавьтесь от шума, который может отразиться от шнура к уху, когда провод наушника наталкивается на нить
• Помогает предотвратить появление микрофона в ухе, когда шнур наушников трется об одежду
• Расположите микрофон / переключатель гарнитуры там, где вы можете управлять своим iphone или сотовым телефоном
• Используйте зажим для шнура, чтобы разместить микрофон в наиболее удобном месте, чтобы четко говорить в микрофон
• Удобно пристегивается к рубашкам, футболкам, воротнику рубашки, униформе, спортивным рубашкам и курткам
• Удерживая кабель на месте, используйте 1 или 2 зажима, чтобы скрыть проводку наушников
• Предотвратите легкую поломку или повреждение ваших любимых наушников
• Предотвратите защемление, натяжение и заедание с помощью кабельного зажима для удержания провода на месте

Сравните низкую стоимость кабельного зажима с высокой стоимостью замены наушников

• Держите динамик близко к уху, а микрофон достаточно близко, чтобы слышать ваш голос
• Расположите зажим для одежды так, чтобы при выпадении наушника он не упал на пол и не сломался.
• Хорошо сочетается с наушниками, наушниками, микрофонами небольшого размера, гарнитурами и защитным снаряжением

Эти черные пластиковые зажимы для шнура предназначены специально для использования с наушниками, наушниками, гарнитурами и микрофонами.Шнур наушника или микрофона проходит под выступом на пластиковом зажиме в форме аллигатора и прикрепляется к шнуру, позволяя зажиму скользить вверх или вниз по длине шнура по мере необходимости. Оптимально расположите шнур так, чтобы микрофон, например, находился на идеальном расстоянии от вашего рта, чтобы улавливать звук во время разговора. На одном кабеле можно использовать несколько зажимов, если человеку, носящему наушники, необходимо перемотать провод или кабель в определенном направлении, чтобы шнур изгибался, но не отрывался от одежды при движении человека.

Эти зажимы для одежды также подходят для тех, кто хочет носить наушники, и им необходимо удерживать шнур таким образом, чтобы шнур оставался вне поля зрения или шнур проводился вниз в определенном направлении. В общем, зажим для шнура особенно полезен с наушниками и микрофонами, чтобы шнур не зацепился или не зацепился, когда человек перемещается вокруг близлежащих объектов. В некоторых случаях, если шнур зацепится, наушники могут вырваться из уха человека, поэтому зажим для шнура является очень недорогой страховкой для дорогих наушников.Зажим для шнура особенно полезен тем, кто ездит на велосипеде, совершает пробежку или участвует в внеклассных мероприятиях.

Страна производитель

Китай

Разместите первым отзыв для этого продукта

Добавить отзыв

Ваш электронный адрес не будет опубликован. Обязательные поля отмечены *

Кабельные зажимы для штукатурки и гипсокартона для коаксиальных и аналогичных кабелей

Возврат
Пожалуйста, свяжитесь со службой поддержки клиентов для получения номера RMA перед отправкой любых возвратов.

Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или гигиенического назначения, опасные материалы или легковоспламеняющиеся жидкости или газы.

Дополнительные невозвратные товары:
Активированные спутниковые ресиверы
Подарочные карты
Загружаемые программные продукты
Некоторые предметы здоровья и личной гигиены

Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

Не отправляйте товар обратно производителю.

Есть определенные ситуации, когда предоставляется только частичный возврат (если применимо)
Книга с явными признаками употребления
CD, DVD, кассета VHS, программное обеспечение, видеоигра, кассета или виниловая пластинка, которая была открыта
Любой товар не в исходном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой.
Любой предмет, возвращенный более чем через 30 дней после доставки

Возврат (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.Мы также сообщим вам об утверждении или отклонении вашего возмещения.
Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

Просроченный или отсутствующий возврат средств (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально отправлен, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы выполнили все это и еще не получили возмещение, свяжитесь с нами по адресу [email protected].

Предметы продажи (если применимо)
Возврату подлежат только товары по стандартной цене, к сожалению, товары со скидкой не подлежат возврату.

Биржи (если применимо)
Мы заменяем элементы только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам письмо по адресу daniel @ totalcomminc.com и отправьте свой товар по адресу: 51 W Center St, Ste 233 Orem Utah US 84057.

Подарки
Если товар был отмечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат.

Если товар не был помечен как подарок при покупке, или если даритель получил заказ, чтобы передать его вам позже, мы отправим дарителю возмещение, и он узнает о вашем возврате.

Доставка
Свяжитесь с нами, чтобы получить номер RMA для всех возвратов.

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки.Мы не гарантируем получение возвращенного вами товара.

.
