Коллекторная разводка труб водоснабжения в квартире – Разводка труб водоснабжения в квартире: коллекторная схема

Содержание

Разводка труб водоснабжения в квартире: коллекторная схема

Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.

Основные типы водопроводных систем

В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:

  • Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
  • Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.

Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.

Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.

Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:

  • коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
  • тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.

Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы

Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:

  • экономия средств — число соединительной арматуры сокращается до минимума;
  • простая работа по установке.

Способ имеет свои недостатки:

  • затрудненный поиск протечек из-за большого числа соединений;
  • высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
  • при ремонте требуется отключать всю подачу воды;
  • неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.

Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

  • простая диагностика неисправностей;
  • постоянное значение давления на всем подключенном оборудовании;
  • высокая надежность из-за малого количества соединений;
  • эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
  • возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

  • для прокладки системы необходимо закупать большое количество соединительной арматуры;
  • сложность установки.

Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

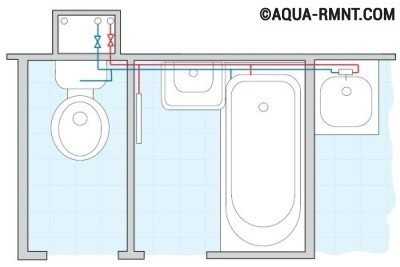

Как нарисовать схему водоснабжения в квартире?

Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.

Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:

  • расположение водопроводов;
  • запорная арматура;
  • направление потоков воды;
  • аварийные клапаны и сливы;
  • точки разбора с указанием каждого потребителя;
  • приборы учета;
  • резервные ветви и оборудование.

Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.

Расчет трубопроводов

Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:

  • минимально допустимое значение давления у конечного потребителя — 0.3 атм;
  • каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
  • каждый фитинг и арматура снижает давление на 0.15 атм;
  • в учетном узле теряется 0.25 атм.

Излишне малый диаметр способен вызвать турбулизацию потока воды.

В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже

Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:

  • ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
  • утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
  • во время монтажа закрывать отверстия не установленных труб;
  • проводить пайку в чистом помещении;
  • проверять трубы на наличие влаги и грязи перед пайкой;
  • не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.

Заключение

Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.

gidpotrubam.ru

Коллекторная схема водоснабжения | elesant.ru

class=»eliadunit»>



Вступление

Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

  1. последовательная или тройниковая;
  2. веерная или коллекторная;
  3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

  • Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
  • Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

Коллекторная схема разводки водопровода:

1 ,3 Шаровые краны на полотенцесушитель;

2 Шаровой кран на перемычку байпас;

4 Главный он же, аварийный шаровой кран на горячую воду;

5 Фильтр грубой очистки;

6 Счетчик учета;

7 фильтр тонкой очистки с латунной сеткой 100 мкм;

8 Редуктор давления, для домов без подкачивающих насосов;

9 Коллектор;

1О Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

class=»eliadunit»>

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.

Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

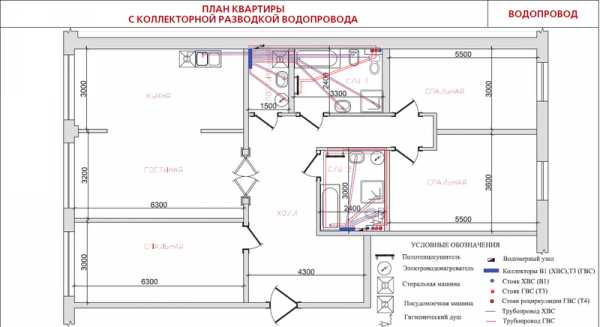

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

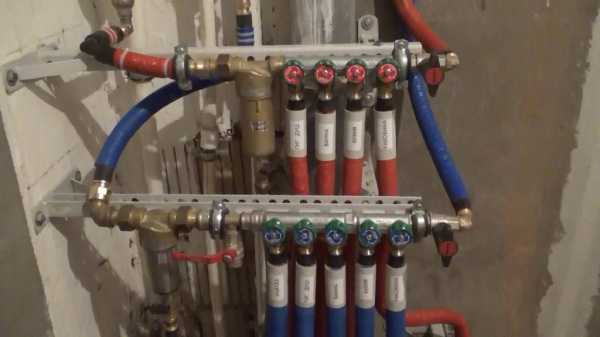

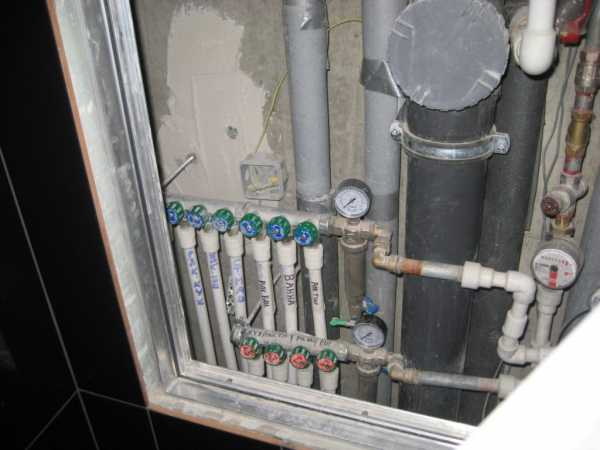

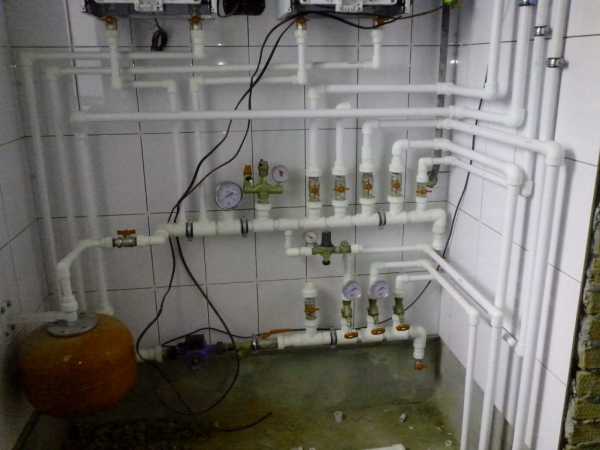

Фотоальбом смонтированных коллекторов

©Elesant.ru

Другие статьи раздела: Водопровод





class=»eliadunit»>

elesant.ru

Коллекторная или тройниковая разводка труб как выбрать. Преимущества коллекторной схемы разводки труб водоснабжения в квартире

Применение сантехнических коллекторов с отсекающими кранами повышает комфорт использования воды.

Если разводка выполнена одной трубой от стояка, то при открытии нескольких кранов напор воды в них слабеет. Вследствие этого, например, можно обжечься под душем, если кто-то включит воду на кухне.

Распределительный коллектор устраняет эту проблему. Из статьи вы узнаете подробнее, что такое коллектор для водоснабжения, как его выбрать.


Что такое коллектор водоснабжения

Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.

Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.

Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.

Виды и типы

Для изготовления коллекторов применяют:

  1. Нержавеющую сталь.
  2. Латунь.
  3. Полипропилен.
  4. Сшитый полиэтилен.

Коллекторы различают по способу крепления труб:

  1. Резьбовые (с внутренней и внешней резьбой).
  2. С компрессионными фитингами для пластиковых и металлопластиковых труб.
  3. С евроконусом.
  4. С фитингами под пайку (для пластиковых труб).
  5. Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).

Коллекторы из латуни

Коллекторы разделяют по количеству отводов. Их выпускают с количеством отводов от 2 до 6.

Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.

Если достаточно одного блока, или для заглушки последнего используют специальные пробки.



С помощью коллектора отключают отдельный потребитель воды, не затрагивая остальных. Это пригодится при замене или ремонте сантехники, прочистке канализации, восстановлении поврежденного участка трубопровода.

Как выбрать и установить подходящий коллектор

Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.



Коллекторы с установленными вентилями проще в монтаже (не нужно монтировать каждый вентиль отдельно)

Если число потребителей не совпадает с количеством отводов, приобретите несколько коллекторов и составьте из них оди

kupildoma.ru

Правила монтажа труб в квартире своими руками: коллекторная разводка водопровода

Перед разводкой труб следует тщательно все продумать

Схема разводки труб холодного и горячего водоснабжения в квартире должна обеспечивать удобное расположение бытовых и сантехнических приборов и свободный доступ ко всем узлам на случай ремонта, а также органично вписаться в существующий или планируемый интерьер дома. Часто установочные размеры новой сантехники не соответствуют диаметрам резьбы старых изношенных систем, и тогда разрабатывается новая система разводки.

Содержание статьи

Правила и схема монтажа

Целью преобразований в ванной комнате является создание комфорта и уюта в санузле, чтобы получилась единая система, в которой все элементы увязаны между собой и действуют все вместе и каждый по отдельности слаженно и эффективно.

В первую очередь разрабатывается четкая схема размещения всех сантехнических приборов, к которым должен подводиться трубопровод, и решается способ реализации этой задачи на практике.

Чтобы определиться со схемой разводки, нужно выбрать метод укладки трубопровода – последовательный или коллекторный – и вычертить на этой схеме в масштабе расположение труб, подводящих воду, и канализационных.

Чтобы правильно выполнить разводку труб, стоит предварительно ознакомиться с рекомендациями специалистов

Важно соблюдать следующие правила монтажа:

  • Трубы не должны нигде пересекаться;
  • Должен быть свободный доступ к местам подключения сантехники и приборам учета;
  • Водопроводные и канализационные трубопроводы надо стараться размещать близко друг от друга, чтобы в декоративных целях их легко можно было закрыть общим коробом или панелью;
  • Число соединений необходимо минимизировать;
  • Во избежание конденсата трубопровод следует теплоизолировать;
  • Соединительные муфты и трубы должны быть выполнены из одного вида материала.

Далее надо посчитать длину трубопровода и количество нужных для разводки деталей. Определить способ прокладки магистралей – открытый или закрытый. При открытом способе прокладка идёт поверх стен и полов. Это облегчает доступ к трубопроводу в аварийной ситуации, однако портит интерьер ванной комнаты, заставляет маскировать его за экранами и панелями из гипсокартона и пластика.

При закрытом способе трубы и соединительные детали помещены внутри стен, и сантехника подключается к магистрали через фитинги, выведенные наружу. В случае аварии проходится демонтировать облицовку в месте протечки. Составление проекта разводки заканчиваем установкой на стояке контрольного вентиля, фильтра грубой очистки воды и водомера.

Преимущества коллекторной разводки

Коллекторная схема разводки позволяет подключить к системе водоснабжения большое число источников потребления воды независимо от удалённости стояка. Каждый сантехнический прибор подсоединяется параллельно к коллектору через индивидуальный отвод, снабженный вентилем.

Коллекторная схема разводки имеет следующие преимущества:

  • Независимо от количества включенных приборов давление воды в системе будет постоянным;
  • Легко обнаружить протечку на любой линии;
  • Возможность перекрытия подачи воды на проблемной линии при возможности пользоваться водой на остальных точках;
  • Небольшое количество соединений обеспечивает высокую надёжность коммуникаций в системе;
  • Линии подключения можно легко маскировать в коробах, нишах и за панелями, которые обеспечивают свободный доступ к коллектору и сохраняют привлекательный вид помещения.

Разводку труб при отсутствии опыта лучше поручить делать специалистам

К недостаткам коллекторной разводки можно отнести больший метраж труб, необходимый для подсоединения сантехники, и высокую стоимость работ из-за более сложного монтажа.

Типы труб для сантехники в квартире

Все варианты водопроводных труб отличаются только материалом изготовления, который характеризует качество продукции. Основными материалами в настоящее время являются пластик, металлопластик и металл.

Следует выделить такие характеристики материалов:

  • Оцинкованная сталь. Покрытие слоем цинка защищает металл от коррозии. При отсутствии механических повреждений защитного слоя срок эксплуатации достигает 25 лет.
  • Нержавеющая сталь. Продукция устойчива к коррозии и механическим воздействиям, может служить до 50 лет, но стоит дорого.
  • Медь. Прочный и не поддающийся коррозии дорогой цветной металл, служащий до 70 лет. Фитинги коллектора в случае применения медных изделий тоже должны быть из меди, что недёшево, однако такая открытая разводка может стать украшением интерьера.
  • Полиэтилен. Очень прочные и простые в монтаже трубки для холодного водоснабжения или системы канализации в частном доме, служат до 30 лет.
  • Металлопластик. Недорогие, устойчивые к коррозии и к солевым отложениям изделия, срок эксплуатации — примерно 30 лет. Однако обладают низкой теплоустойчивостью и не могут эксплуатироваться при температуре выше 95оС.
  • Полипропилен. Прочные и долговечные трубы, не подверженные коррозии и отложениям солей, срок службы – до 50 лет. Прокладку горячего водоснабжения можно сделать армированными из полипропилена.

Правильная проводка линий холодного и горячего водоснабжения в квартире осуществляется трубой диаметром 20 мм и отводами с сечением 16 мм.

Способы разводки полипропиленом

Появляющиеся новые полимеры постепенно вытесняют традиционные металлические трубы, применяемые ранее, чтобы провести водопровод.

Подключение водоснабжения из полипропиленовых труб можно осуществить своими руками, имея специальный паяльник и небольшой опыт сантехнических работ.

Полипропиленовые изделия не гнутся, поэтому делать при разводке повороты и ответвления приходится при помощи фитингов – специальных элементов из полипропилена в виде тройников, переходников, уголков, муфт и прочих приспособлений. Они соединяются с трубами при помощи пайки, когда разогретые до расплавления детали стыкуются, образуя монолитное соединение.

Если подключается примерно 5 потребителей воды, тогда используют тройниковый способ подключения, когда от стояка отходит всего одна труба, обходящая последовательно все точки подключения, а ответвления создаются при помощи тройников. Чтобы развести большое число потребителей, устанавливается коллектор с одним входом и нужным числом выходов, и отдельная труба тянется к каждой точке.

Все материалы для разводки продаются в строительном магазине

Существует 2 способа подсоединения к системе:

  • Жесткая подводка. В этом случае нужна большая точность расчетов и исполнения подсоединения потребителя к резьбе. Используется при подключении газовых котлов, колонок, водонагревателей и полотенцесушителей.
  • Гибкая подводка. Не требуется большая точность установки, так как подключение осуществляется гибким шлангом, однако надёжность соединения зависит от качества мягкой подводки и двух резьбовых соединений.

Собранная трубная система проверяется на надёжность закачиванием воды под избыточным давлением через специальный аппарат.

Проведение работ на кухне своими руками

Капитальный ремонт на кухне почти всегда сопровождается заменой водопроводных коммуникаций, особенно если им уже несколько десятков лет.

Выбирается вариант разводки – наружный или внутренний, и принцип трубного подсоединения – последовательный или коллекторный.

Имея план, согласованный со специалистами, легко можно выполнить монтаж системы своими руками.

При необходимости определенные трубы разводки можно заменить

Пошаговая инструкция разводки на кухне:

  • Отключение водоснабжения в стояке;
  • Установка контрольного вентиля в стояке, перекрывающего при необходимости воду во всей системе;
  • Монтаж под вентилем фильтра грубой очистки;
  • Монтаж счетчика и дополнительного фильтра окончательной очистки;
  • Установка коллектора холодной воды с нужным количеством выходов;
  • Оснащение коллектора вентилями для всех выводов.

На смену металлическим пришли современные системы из пластиковых и армированных металлопластиковых труб, более практичных и долговечных, которые можно проложить и для системы горячего водоснабжения.

Разводка труб абсолютно в каждой квартире индивидуальна и зависит от того, каким образом размещена сантехника, сколько и какая бытовая техника требует подключения к магистрали. Самостоятельная сантехническая разводка – дело непростое, особенно при коллекторном способе подключения большого числа потребителей. Такую работу лучше доверить опытным специалистам.

kanaliza.ru

Коллекторная разводка труб водоснабжения в квартире своими руками

Очень часто собственники квартир предпочитают самостоятельно проводить коллекторную разводку водоснабжения.

Это позволяет им значительно снизить финансовые затраты на работы, а также сделать все так, как удобно именно им.

Методы прокладки

При закрытом способе разводки водопровода все основные элементы должны быть доступны.Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Выбор труб

Разводка из металлопластиковых трубЧтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

Металлопластиковые трубы очень легко использовать для монтажа и при этом они долговечны. Но главных их минус заключается в невозможности использоваться закрытым способом. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

  • места установки, а также размеры сантехники;
  • точную длину и положение всех труб;
  • места поворотов, а также углов изгиба труб;
  • где будут находиться водяные фильтры и счетчики;
  • максимально возможный в каждом месте диаметр коммуникаций;
  • количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

  1. Прежде всего, на стояке необходимо установить аварийные краны.
  2. Дальше монтируют счетчики, а также фильтры для воды.
  3. Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
  4. Теперь подключаются все сантехнические приборы.
  5. Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Стоит отметить, что в таком случае можно неплохо сэкономить свои финансовые средства. А чтобы увеличить общую надежность системы, необходимо минимизировать количество стыков, соединений и даже небольших изгибов.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Установка кранов, фильтров и счетчиков

Чтобы при возникновении протечки была возможность быстро отключить воду, устанавливают аварийные краны, недалеко от входа трубы из магистрального стояка.

Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.

Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.

Возьмите на заметку: если вы будете самостоятельно монтировать счетчик, то обязательно смотрите, в какую сторону указывают направляющие стрелки, именно они показывают правильное направление движения.

Обычно в комплекте со счётчиком идут и специальные накидные гайки, дающие возможность в случае необходимости отключить прибор, притом не отключая саму систему. После установки устройства, его в обязательном порядке регистрируют в соответствующей организации.

Монтаж редукторов

Редуктор должен быть выбран исходя из его возможностей и показателей давления в сети.Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.

Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

  • манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
  • во время установки, стоит предусмотреть специальные отсекающие краны;
  • нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Замечание специалиста: для проверки прочности системы, в неё подают воду под давлением, в несколько раз превышающем обычное.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

septik.guru

Разводка водопровода в квартире — тройниковая и коллекторная схемы » Аква-Ремонт

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

  • низкая стоимость;
  • компактность;
  • простота монтажа.

Недостатки этой системы разводки:

  • перепады давления, вызванные одновременным включением двух точек потребления воды;
  • перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
  • не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

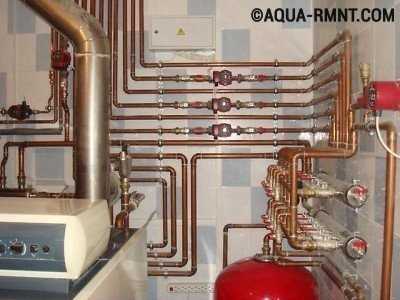

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

aqua-rmnt.com

Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

  • экономия расходных материалов;
  • малые затраты на монтаж магистралей;
  • легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

  • падение давления при условии подключения большого числа сантехники и бытовых устройств;
  • отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
  • сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
  • отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
  • необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

  • главная магистраль подачи холодной воды;
  • вентиль для перекрытия главной трубы;
  • фильтры и редукторы основной магистрали;
  • коллектор-распределитель основной трубы;
  • вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
  • вентиль, блокирующий приток горячей жидкости от нагревателя;
  • главная магистраль подачи горячей жидкости;
  • вентиль для перекрытия основной трубы с горячей жидкостью;
  • фильтры и редукторы главной магистрали подачи горячей жидкости;
  • коллектор-распределитель главной магистрали подачи горячей жидкости;
  • краны, блокирующие приток горячей жидкости к полотенцесушителю;
  • прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
