Коллекторы распределительные: Коллекторы для теплых полов и радиаторов

Содержание

Распределительный коллектор отопления


Современные системы отопления разнообразны, но водяные являются самыми практичными и надежными, поэтому занимают лидирующие позиции по популярности. Но время быстротечно и даже самые эффективные отопительные системы теряют свои технические качества и, следовательно, нуждаются в модернизации.

Полноценно заменить отопление, состоящее из одной или нескольких труб, можно благодаря распределительному коллектору. Это поможет улучшить эффективность и положительным образом отразиться на эксплуатационных характеристиках водяной системы. Чтобы улучшить систему теплый пол предусмотрен специальный смесительный узел.




Устройство коллектора и принцип работы

Коллектор предназначен для равномерного распределения тепла. Благодаря устройству температура центрального теплоносителя грамотно заполняет все элементы отопительной системы.

Функциональная гребенка может быть дополнена вспомогательными отводами. На коллектор устанавливают счетчики тепловой энергии, клапаны, предназначенные для выпуска воздуха, слива воды. Также на выводы крепят краны, позволяющие отсекать полностью или частично водный поток, циркулирующий по системе.




Коллектор, предназначенный для водяной отопительной системы, работает по упрощенному принципу. Тепловой носитель, дойдя до определенной температуры внутри котла, двигается по направлению в подающую гребенку, и поступает в нее, в дальнейшем распределяясь по всем подключенным приборам. Присоединяются они благодаря трубопроводу.

После того как вода охладилась внутри радиаторов, она возвращается через гребенку в котел и снова подогревается до необходимой температуры. Из-за коллектора каждый отопительный прибор системы, подключенный к гребенке индивидуально, получает равную долю тепла и отдает ее равномерно, что позволяет экономить на отоплении недвижимости и получать максимальное количество тепла в любое время года.

Важно знать, что коллектор может быть установлен практически на любую систему водяного отопления.  В многоквартирных домах такие устройства целесообразно монтировать на каждом этаже. Таким образом, создаются системы с регулировкой автономного типа, а также отопительные контуры всего на несколько квартир, которые находятся на этаже.

Коллектор в многоэтажном доме удобен, практичен и востребован. Можно отключить от питания один или несколько подключенных приборов, произвести их замену, ремонт, не лишая всех жителей дома тепла.

Особенный вариант распределения тепла никак не отражается на общей отопительной системе здания. К коллектору можно подключить расходомер, устройства, предназначенные для фиксации показателя напора или, к примеру, температуры. Именно благодаря этому факту увеличивается эффективность работы всего оборудования, связанного с отопительной системой недвижимости.




Особенности работы коллекторной системы

Монтаж коллектора для системы отопления в частном доме – это лучший вариант. Специалисты уверяют, что именно частные дома, дачи, загородные коттеджи – идеальная недвижимость, в системе отопления которой гребенка сможет продемонстрировать самые достойные свои качества и быть высокоэффективным агрегатом на протяжении длительного периода времени.

Сразу стоит отметить, что цена за установку коллектора будет превышать те цены, которые связаны с монтажом классических двух- или однотрубных систем. Также учтите, что без циркуляционного водяного насоса система не сможет функционировать полноценно и обеспечивать систему нужным теплом.

Установка коллектора для распределения тепла требует опыта и специальных инструментов. Выполнить монтаж без помощи квалифицированных мастеров сложно и рискованно. К тому же понадобится большое количество труб, ведь все они будут напрямую подключены к гребенке, то есть разводка идет непосредственно от коллектора.

Виды коллекторов

Гребни для распределения тепловой энергии, которые устанавливаются на водяную отопительную систему, представлены многочисленными моделями. Агрегаты с большим количеством элементов особенно актуальны, хотя и стоят не слишком дешево. На гребенку пользователь может установить компактный расходомер, термодатчики для контроля температурных показателей.


Доступны в продаже и упрощенные модели. Одной из самых простых является гребенка, изготовленная из латуни и имеющая проход размеров в дюйм. Поставить дополнительные отопительные или контролирующие приборы можно и на коллектор «обратки», который укомплектован функциональными заглушками.

Дешевые варианты – это литые изделия или те, которые имеют цанговые зажимы. Но приобретение таких устройств нельзя назвать выгодным. Из-за изнашивания прокладки соединительные элементы могут пропускать воду, а заменить их не всегда получается быстро и своевременно.

Коллектор для отопительной системы можно сделать собственноручно. Но такая манипуляция под силу только опытным мастерам, которые понимают все особенности прибора и его прямое назначение. Специалисты берут за основу трубу, выполненную из нержавеющей стали, и монтируют при помощи сварочного аппарата к ней трубчатые небольшие элементы для выхода воды.

Нередки случаи, когда пользователи устанавливают гребенку на отопительную систему, которая изготовлена из практичного в применении полипропилена. Но если брать во внимание качество, то оно уступает металлическим конструкциям.




Место для системы

Выгоднее всего планировать место для монтажа коллектора на этапе первичного проектирования системы отопления. Если ваш дом имеет несколько этажей, то лучше всего продумать место под несколько коллекторных блоков. Для каждого этажа свой агрегат.

Идеально, если место для коллектора будет организовано в стене.

Установка должна располагаться не на полу, а немного выше. Помещение, где будет функционировать коллектор должно быть сухим. Лишняя влага негативным образом будет отражаться на работе и эксплуатационном периоде всего блока.

Коллектор можно закрепить на стене в специальном ящике, выполненном из металла или пластика. В продаже доступны накладные или встраиваемые изделия, в которых продуманы крепления  и защитная дверца. Специально оформленная выштамповка предназначена для подводки труб к боковой части ящика.



Преимущества и недостатки коллекторной системы

Среди преимуществ распределительного коллектора отопительной водяной системы можно выделить комфорт при управлении. Каждый элемент контура, то есть прибор, который подключен к гребенке, может управляться отдельно. Несложно отключить любой по выбору или несколько устройств, контролировать температуру в отдельных помещениях. Преимущества существенные.

Распределительные коллекторы

Сегодня самым распространённым способом достижения эффективного функционирования отопительных систем является применение распределительных коллекторов, главная задача которых — пропорциональное распределение теплоносителя и регулирование его параметров: объёма, температуры и давления подачи. От количества теплоносителя, проходящего по трубам, объема и скорости его перемещения зависит эффективность системы теплоснабжения.

Согласно Федеральному закону №261 об «Энергосбережении и учете тепла» необходимо реализовать учет теплопотребления каждой квартирой, что наиболее просто реализовывать системами с коллекторным распределением теплоносителя.
Преимущества при монтаже коллекторных систем:

  • возможно применение скрытой прокладки трубопроводов.
  • удобны для монтажа, т. к. отсутствуют соединения труб в полу.
  • легкость регулировки отдельных петель системы отопления.
  • возможность отключения радиатора вместе с подводящими трубами без отключения всей системы отопления, то есть возможность замены отдельного участка в рабочем режиме системы.
  • легкость монтажа водяных теплых полов. Теплый пол подключается как отдельный независимый контур. Это связано с тем, что температура теплоносителя в системе теплого пола ниже, чем в системе отопления, что обеспечивается установкой специального смесительного контура.

Распределительный коллектор отопления  оборудован множеством выводов, предназначенных для подключения отопительных приборов и состоит из двух взаимосвязанных частей: подающего и возвратного коллекторов, объединенных в единый блок. Первый непосредственно контролирует подачу горячей воды к контурам, а обратный пропорционально распределяет теплоноситель для обогрева каждой комнаты в частных домах. Если в доме два и более этажа, то коллекторы устанавливаются  отдельно на каждый. Такая система очень удобна, ведь она позволяет регулировать температуру на каждом этаже и в каждой комнате, а в случае аварийных ситуаций достаточно просто отключить необходимый контур, не отключая отопления во всём остальном доме.

В случае использования радиаторного отопления совместно с теплыми полами отсутствие распределительного коллектора может привести к тому, что теплоноситель в разные контуры системы будет поступать неравномерно, и, например, будет горячий пол и холодные радиаторы или наоборот. Благодаря такому распределению радиаторы разогреваются равномерно, так как к каждому подходит отдельная подающая труба.

Виды коллекторов отопления

Коллекторы нерегулируемые
Когда не требуется точная регулировка расхода в системе отопления или водоснабжения, достаточно просто смонтировать распределительный коллектор без вентилей и присоединить к отводам трубы нужного диаметра. Для этой цели можно использовать нерегулируемые коллекторы диаметром 3/4” и 1” с расстоянием между отводами 36 мм. Такие коллекторы могут быть проходного и концевого типа.

Концевой коллектор
Концевой тип коллектора  — это коллектор с входом только с одной стороны, а вторая сторона не имеет прохода, что исключает необходимость установки заглушки и возможность дополнительного риска протечки в этом месте.
При необходимости перекрытия потока лучше использовать коллекторы с расстоянием между отводами 50 или 100мм, которое обеспечит возможность установки шаровых кранов размером 1/2” или 3/4”. Диаметр коллекторов с расстоянием между отводами 50 может быть 3/4”, 1” или 1 1/4”.

В зависимости от размера отвода
— один отвод коллектора диаметром 3/4”, 1” или 1 ¼” с межосевым расстоянием 36 или 50 мм имеет пропускную способность от 5 до 9 м3/час и может обеспечить расход ~ 1 м3/час при скорости течения 1 м/сек. Такие коллекторы в основном используются для поэтажного или поквартирного распределения;
— один отвод коллектора диаметром от 1”, 1 ¼”, 1 ½” или 2” с межосевым расстоянием 100 мм имеет пропускную способность от 7 до 17 м3/час и может обеспечить расход от 1 до 2 м3/час при скорости течения 1 м/сек.
Коллекторы с увеличенным расстоянием между отводами (100 мм) рекомендуется устанавливать на магистральных участках распределения: в коттеджных котельных или в домовых участках ввода водоснабжения. Такие коллекторы имеют диаметр от 1”, 1 ¼”, 1 ½” или 2” и размеры отводов ½”, ¾” и 1”.

Соединение коллекторов
Коллекторы диаметром 1” могут быть резьбового или фланцевого соединения. Фланцевое соединение коллекторов обеспечивает 100%-ное расположение отводов коллектора в одной плоскости.

Коллекторы со встроенными регулирующими и запорно-балансирующими вентилями.
Регулирующие коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм и температурой до 100°С. Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Концевые регулирующие коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к коллектору.
Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов.

Коллекторы для напольного отопления
Запорно-балансирующие коллекторы со встроенными вертикальными клапанами можно ставить в систему водоснабжения или отопления (на подающую и обратную линию).
Запорно-балансирующие коллекторы, снабженные расходомером, позволяют измерять и перекрывать поток жидкости и проводить балансировку веток напольного отопления и холодоснабжения. По показаниям расходомера может быть установлен требуемый расход. Поток может быть полностью перекрыт плотной закруткой ручки.

Терморегулирующие коллекторы.
Устанавливаются в систему отопления на обратную магистраль при необходимости ручной или автоматической регулировки температуры в помещении.
Автоматическая регулировка обеспечивается установкой электротермических головок вместо регулирующих ручек. Электротермическая головка в зависимости от сигнала термостата обеспечивает величину открытия / закрытия прохода теплоносителя и предназначена для установки на терморегулирующих клапанах в качестве двухпозиционного (открыто/закрыто) регулирующего сервопривода. Электротермические головки действуют по принципу ON-OFF (открыто/закрыто) от электрического сигнала выносного термостата с напряжением переменного тока 220В или 24В. Автоматическое поддержание требуемого теплового режима (температуры помещения, поверхности «теплого пола» и т.п.) может осуществляться с помощью термостатов. При подаче напряжения происходит разогрев термоматериала и перемещение штока клапана. При отсутствии напряжения клапан находится в закрытом положении.

Гребенка дополнительно может оборудоваться запорными клапанами, циркуляционными насосами, термометрами и манометрами, деаэраторами, которые в совокупности обеспечивают полноценный контроль над движением теплоносителя.

Обратите внимание, что если вы планируете использовать коллекторное отопление, то учтите, что оно не сможет работать без циркуляционного насоса!

При покупке коллектора следует обратить внимание не столько на материал, из которого он изготовлен, а на его технические параметры: максимально допустимое давление, количество выходов, уровень пропускной способности, возможность добавления дополнительных контуров в случае увеличения количества радиаторов, наличие автоматических вспомогательных устройств.
Сегодня производители предлагают множество моделей таких устройств, среди которых можно найти приборы, имеющие максимальный набор элементов: на подающей части могут быть смонтированы расходомеры, которые регулируют поток носителя тепла в каждой петле, на обратной могут быть установлены термодатчики для автоматического контроля температуры каждого прибора отопления. Цена такого коллектора будет, естественно, гораздо выше.

VALTEC | Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с усложнением схем отопления, водоснабжения. В связи с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления (напольных, настенных, потолочных, радиаторных с горизонтальной разводкой) распространенной задачей стало увязать оборудование так, чтобы подсистемы не влияли друг на друга при изменении рабочих режимов, получая требуемые расход и давление воды/теплоносителя. Организовать это без монтажа множества дополнительных элементов и трудоемких расчетов позволяют коллекторы (практики также называют их гребенками).

В наиболее простом виде коллектор отопления распределительный представляет собой трубу (корпус) с отводами, через которые происходит распределение потока рабочей среды по веткам или контурам системы. В зависимости от материала коллектора и применяемой технологии монтажа отводящие патрубки оснащаются резьбой либо выполняются под приварку. Более сложным и технологичным вариантом являются коллекторы с предустановленными на выходах элементами управления и регулировки – кранами, вентилями, настроечными клапанами.

В настоящее время внутренние инженерные системы зданий оборудуются, в основном, коллекторами из латуни, нержавеющей стали, пластика (чаще всего – полипропилена).


Рис. 1. Латунный коллектор VTc.500.NE

Пример латунного коллектора без элементов управления показан на рис. 1. Корпус изделия выполнен методом горячего штампования, имеет удобную для монтажа форму – с участками шестигранного сечения в месте коллекторной резьбы (она – внутренняя/наружная). К отводам могут быть присоединены как непосредственно трубы – с помощью коллекторных фитингов – так и арматура (в частности, шаровые краны VTc.720.NE). Через специальный тройник коллектор отопления распределительный можно оборудовать воздухоотводчиком, дренажным краном либо измерительным прибором.


Рис. 2. Конструкция и внешний вид коллектора с отсекающими клапанами VTc.580.N

На рис. 2 показан вариант «сложного» коллектора – VT.580.N (NE), выходы которого оснащены отсекающими кранами. Конструкция этого коллектора включает в себя латунный никелированный корпус 1 с присоединенными к нему выходными патрубками 2 (их соединение произведено на резьбе и герметизировано клеем анаэробного твердения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными из РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 – латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90º выполненной из ABS ручки 7, крепление которой к штоку производится с помощью винта 8.

Как известно, шаровые краны допускается использовать только в качестве запорной арматуры, затвор которой должен находиться в одном из двух положений – «Открыто» или «Закрыто», но не в промежуточном. Для случая, когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа VTc.560.N (NE), оснащенный встроенными вентилями.


Рис. 3. Конструкция и внешний вид коллектора со встроенными вентилями VTc.560.NE

Конструкция коллекторов VTc.560 (рис. 3) содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS. Коллектор комплектуется набором ручек красного и синего цвета.

Новым видом распределительных коллекторов являются коллекторы из нержавеющей стали. Технологичность материала позволяет выполнять их с большим, чем у латунных аналогов, проходным сечением (для коллектора VTc.505.SS условным диаметром 1″ – 1500 мм2). Это способствует выравниванию давления для потребителей, подключенных к коллектору. В таблице приведено сравнение характеристик коллекторов VALTEC, выполненных из нержавеющей стали и латуни, равнозначных по присоединительным размерам – 1″, «евроконус».

Таблица. Сравнение характеристик коллекторов из нержавеющей стали и латуни

Характеристика

VTc.505.SS

VTc.500.NE

Материал коллектора

Сталь AISI 304

Латунь CW617N, никелевое покрытие

Номинальное давление, бар

8,0

16,0

Пробное давление, бар

12,0

24,0

Максимальная рабочая температура, °С

130

130

Усредненный коэффициент местного сопротивления

1,1

2,25

Расстояние между осями выходов, мм

50

40

Диаметр резьбы выходов, дюйм

3/4

3/4

Средний полный срок службы, лет

50

50

В производственной программе VALTEC присутствует также коллектор из нержавеющей стали VTc. 510.SS с увеличенным до 100 мм межосевым расстоянием выходных патрубков (рис. 4). Он разработан для особого применения – в составе узлов учета в многоквартирном здании. Установка такого коллектора на этаже позволяет вынести расходомеры за пределы квартир, на общедомовую площадь, что гораздо удобнее для управляющих компаний и служб эксплуатации. Диаметр резьбы отводящих патрубков коллектора VTc.510.SS – 1/2″.


Рис. 4. Коллектор из нержавеющей стали с увеличенным расстоянием между выходами VTc.510.SS

Если на объекте монтируются полипропиленовые трубопроводы, можно реализовать различные варианты распределения потоков – с использованием металлического коллектора и переходных фитингов, готового полипропиленового коллектора или коллекторных тройников.


Рис. 5. Полипропиленовый коллектор со встроенными шаровыми кранами VTp.780

Полипропиленовые коллекторы отопления VTp.780.0 (рис. 5) оборудованы шаровыми кранами, имеют выходы – от двух до шести – под муфтовую приварку труб либо фитингов (например, VTp. 710 для подключения трубы из PEX) наружным диаметром 20 мм. Условный диаметр коллектора – 40 мм. Он также монтируется методом раструбной сварки. В комплекте поставляется заглушка со встроенным ручным воздухоотводчиком.

Для перехода с выходов готового полипропиленового коллектора на резьбовое металлическое соединение (необходимость в этом бывает довольно часто) монтажники используют комбинированные фитинги и специальную арматуру. Но получить требуемый распределитель потоков можно и другим способом – используя полипропиленовый тройник VTp.734. Соединение этих фитингов между собой с помощью сварочного даст практику коллектор с выходами, имеющими наружную резьбу диаметром 1/2 или 3/4″ (рис. 6). Расстояние (по центрам) между отводами полученного изделия – 53–54 мм. Диаметр полипропиленовых патрубков коллекторного тройника – 40 мм.


Рис. 6. Распределительный коллектор, выполненный из полипропиленовых тройников VTp.734

Латунные, стальные и полипропиленовые коллекторы VALTEC широко используются в системах встроенного и радиаторного отопления, водяного охлаждения, водоснабжения, в том числе – питьевого, иных установках, рабочие среды которых не агрессивны к материалам изделий. Помимо непосредственно коллекторов, раздел нашего каталога «Коллекторные системы» включает в себя распределительные шкафы, блоки в сборе, полный набор комплектующих (кронштейны, фитинги, контрольно-измерительные приборы, арматура и т.д.).

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Коллекторы и распределительные гребенки

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Котлы » Настенные газовые котлы »» BAXI настенные котлы »»» Baxi ECO4S »»» Baxi ECO Four »»» Baxi LUNA-3 »»» Baxi LUNA-3 Comfort »»» Baxi LUNA-3 Comfort COMBI »»» Baxi NUVOLA-3 Comfort »»» Baxi принадлежности к котлам »» BUDERUS настенные котлы »»» Buderus принадлежности к котлам »» DeDietrich настенные котлы ZENA » Напольные газовые котлы »» BAXI »»» Baxi SLIM 1 i(iN)Fi(N) одноконтурный »»» Baxi SLIM 2 Fi(i) двухконтурный »»» Baxi SLIM EF энергонезависимый »»» Baxi SLIM HPS »»» Baxi принадлежности к котлам »» BUDERUS »»» Buderus Logano газовые »»» Buderus Logano газ/дизель »»» Buderus принадлежности к котлам »» DeDietrich »»» Бытовой чугунный DTG X. .N »»» Газ\жидк. чугунный GT 220 »»» Бытовой чугунный DTG 230-330 »»» Газ/жидк. котлы большой мощности GT330-530 »»» Газ\жидк. стальные котлы CABK »» ACV »»» Напольные газовые энергонезависимые котлы Alfa Comfort »»» Напольные газовые энергозависимые котлы Alfa Comfort E »»» Напольные газовые котлы со встроенным бойлером серии Delta и Heat Master »»» Стальные одноконтурные котлы серия N » Комбинированные и дизельные котлы »» DeDietrich »»» Напольные чугунные котлы NeOvo EcoNox »»» Напольный чугунный газ\жидк. GT-220 »»» Напольный чугунный газ/жидк. большой мощности GT330-530 »» ACV газ\дизель напольный »» Buderus Logano газ/дизель » Комплектующие для котлов »» Baxi принадлежности к котлам »» Buderus принадлежности к котлам »» DeDietrich принадлежности к котлам »» ACV Аксессуары к котлам » Напольные конденсационные котлы »» BAXI »» DeDietrich »» ACV Котельное оборудование » Дымоходы для котлов »» Двустенные дымоходы для котлов WATTEK » MEIBES обвязка котельных »» Модульные системы до 85 кВт MEIBES »»» Насосные группы Meibes »»» Коллекторы, гидрострелки и комплектующие Meibes » ELSEN обвязка котельных »» Распределительные коллекторы и гидрострелки Elsen »» Насосные группы Elsen » OVENTROP обвязка котельных REGUMAT Бойлеры и водонагреватели » Бойлеры Buderus » Бойлеры ACV »» Бойлеры косвенного нагрева COMFORT и COMFORT E »» Бойлеры косвенного нагрева Smart Line »» Бойлеры (промышленная серия) HRs / HRi / SmartFLR / SLME / Jumbo »» Промышленные водонагреватели LCA и буферные емкости LCA » Бойлеры De Dietrich »» De Dietrich бойлеры BPB,BLC »» De Dietrich бойлеры L 160/L 250, GMT 130 » Бойлеры Baxi »» Baxi UB квадратные »» Baxi UBT эмалированные »» Baxi PREMIER Plus нержавейка »» Baxi UBVT SC / UB SC большой емкости »» Baxi газовые накопительные SAG-3 »» Baxi газовые проточные SIG-2 »» Baxi электрические накопительные »» Аксессуары для бойлеров Baxi » Бойлеры Reflex Расширительные баки » Reflex расширительные баки Насосы Grundfos » Grundfos UPS отопление » Grundfos ГВС/ХВС водопровод » Grundfos насосы для водоснабжения » Канализационные установки SOLOLIFT2 и MULTILIFT » Grundfos дренажные и фекальные насосы Радиаторы » KERMI™ стальные панельные радиаторы »» Боковое подключение FKO »»» 11 тип »»» 12 тип »»» 22 тип »»» 33 тип »» Нижнее подключение FTV »»» 11 тип »»» 12 тип »»» 22 тип »»» 33 тип » ELSEN стальные панельные »» Боковое подключение ERK KOMPAKT »»» 11 тип »»» 21 тип »»» 22 тип »»» 33 тип »» Нижнее подключение EVR VENTIL »»» 11 тип »»» 21 тип »»» 22 тип »»» 33 тип » ARBONIA трубчатые радиаторы »» Arbonia боковое подключение »» Arbonia нижнее подключение »» Arbonia радиаторы под заказ » Радиаторы биметаллические »» Монолитные биметаллические радиаторы RIFAR Supremo »»» Rifar Supremo боковое подключение »»» Rifar Supremo Ventil нижнее подключение Внутрипольные конвекторы » ELSEN »» EKN c естественной конвекцией »» EKQ c принудительной конвекцией » Varmann »» Ntherm естественная конвекция »» Qtherm принудительная конвекция Радиаторная и термостатическая арматура » Радиаторная арматура Oventrop » Радиаторная арматура ELsen » Радиаторная арматура Giacomini » Радиаторная арматура Rehau Коллекторы и распределительные гребенки » Oventrop распределительные гребенки и коллекторы » Elsen распределительные гребенки и коллекторы » Rehau распределительные гребенки и коллекторы » Giacomini распределительные гребенки и коллекторы REHAU трубы и комплектующие » Трубы Rehau Rautitan »» Rehau Flex универсальная »» Rehau Pink для отопления и ТП »» Rehau Stabil универсальная »» Rehau HIS для водоснабжения »» Rehau Platinum универсальная »» Rehau RAUTHERM S для теплого пола » Крепеж Rehau » Регулирование отопления и теплого пола » Rehau фитинги »» Монтажные гильзы Rehau Rautitan »» Тройники Rehau Rautitan »» Угольники Rehau Rautitan »» Переходники Rehau Rautitan »» Муфты соединительные Rehau Rautitan »» Резьбозажимные соединения Rehau Rautitan »» Фитинги Rautherm S » Радиаторная арматура Rehau » Rehau распределительные гребенки и коллекторы » Электрический теплый пол REHAU SOLELEC » Канализации Rehau RAUPIANO » Rehau монтажный инструмент » Плинтусные каналы Rehau » Материалы для теплого пола Rehau ELSEN трубы и комплектующие » Трубы Elsen из сшитого полиэтилена »» Труба Elsen Elspipe универсальная »» Труба Elsen для теплого пола »» Труба Elsen Elspipe Triplex универсальная »» Труба гофрированная Elsen красная\синяя » Elsen фитинги »» Монтажные гильзы Elsen »» Тройники Elsen аксиальные »» Угольники Elsen аксиальные »» Переходники Elsen аксиальные »» Муфты соединительные Elsen аксиальные »» Резьбозажимные соединения Elsen » Радиаторная арматура Elsen » Elsen распределительные гребенки и коллекторы » Коллекторные шкафы Elsen » Резьбовые латунные фитинги Elsen »» Ниппель »» Муфта »» Угольники »» Тройник »» Удлинитель »» Переходник »» Футорка »» Сгон американка »» Заглушка »» Штуцер стопорная гайка »» Сгон прямой » Гофротруба Elsen » Крепеж Elsen » Гибкая подводка Elsen Канализация REHAU Полипропиленовые трубы » ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ И ФИТИНГИ TEBO »» Полипропиленовые трубы TEBO »» ПП угольники ТЕБО »» ПП муфты ТЕБО »» ПП Тройники ТЕБО »» ПП компенсаторы и обводные колена ТЕБО »» ПП бурты,заглушки,седла,фланцы ТЕБО »» ПП краны, вентили, клапаны, фильтры ТЕБО »» ПП крепежные изделия ТЕБО »» ПП коллекторы и комплектующие ТЕБО »» ПП монтажный инструмент ТЕБО Oventrop трубы и комплектующие » Металлопластиковые и PEX трубы OVENTROP » Распределительные гребенки и коллекторы Oventrop » Радиаторная арматура Oventrop » Арматура для обвязки котлов, бойлеров и насосов OVENTROP » Арматура для жидкого топлива OVENTROP » Прессовые фитинги Cofit P Oventrop » Oventrop шаровые краны Optibal » Oventrop вентили трехходовые смесительные термостатические » Oventrop Unibox регуляторы теплого пола и отопления » Oventrop вентили регулирующие и запорные » Oventrop комнатные термостаты и сервоприводы » Oventrop воздухоотводчики, клапаны и сетчатые фильтры Шаровые краны » Giacomini шаровые краны »» Стандартный проход R250-259 »» Полнопроходные серия R850-859 »» Усиленные DADO серия R910-950 »» Краны с отводом (американки) Giacomini »» Спускные и сливные краны » Oventrop шаровые краны Optibal » Elsen шаровые краны Измерительная и предохранительная арматура » Воздухоотводчики автоматические » Обратные клапаны » Предохранительные клапаны » Группы безопасности » Клапаны подпитки » Редукторы давления » Манометры и термометры » Фильтры механической очистки » Фильтры самопромывные » Сепараторы воздуха и шлама Теплоизоляция Энергофлех » Теплоизоляционные трубки Super (серые) » Теплоизоляции для «тёплого пола» » Аксессуары Энергофлех » Теплоизоляционные трубки Super Protect (красные-синии) Danfoss » Радиаторные терморегуляторы и клапаны Danfoss » Ручные балансировочные клапаны Danfoss » Автоматические балансировочные клапаны Danfoss » Комбинированные балансировочные клапаны Danfoss » Регуляторы температуры и давления Danfoss » Шаровые краны Danfoss » Дисковые поворотные затворы Danfoss » Обратные клапаны Danfoss » Фильтры сетчатые Danfoss » Автоматические воздухоотводчики Danfoss STOUT » Биметаллические радиаторы STOUT Space » Алюминиевые радиаторы STOUT Bravo » Внутрипольные конвекторы STOUT » Трубы из сшитого полиэтилена STOUT » Фитинги для труб из сшитого полиэтилена STOUT » Резьбовые латунные фитинги STOUT » Инструмент и комплектующие STOUT » Распределительные коллекторы STOUT » Коллекторы системы водоснабжения STOUT » Предохранительные клапаны и группы безопасности STOUT » Контрольно-измерительная арматура STOUT » Управляющая электроника STOUT » Система обвязки котельных STOUT » Термостатические и смесительные клапаны STOUT » Шаровые краны STOUT » Радиаторные и термостатические вентили STOUT » Трубопроводная арматура STOUT » Система дымоходов для настенных котлов STOUT » Мембранные расширительные баки STOUT » Монтажные шкафы STOUT » Хомуты для труб STOUT » Трубы металлопластиковые PE-Xb/Al/PE-Xb, гофрированные ПНД. » Маты для тёплого пола с бобышками и комплектующие

Производитель:

ВсеACVArboniaBaxiBaxi (Италия)BUDERUSDanfossDeDietrichElsenGiacomini (Италия)GrundfosKermi, ГерманияMeibesOventrop , ГерманияReflex (Германия)Rehau , ГерманияRIFARSTOUTSYRVaillantvarmannWattekЭнергофлекс

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Найти

ЕМ распределительный коллектор AISI 304L

  Уточнить поиск


Сортировать: По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Рейтингу (убыванию)По Рейтингу (возрастанию)По Модели (A — Я)По Модели (Я — A)наличие ▲наличие ▼


Показывать: 15255075100

Показано с 1 по 15 из 118 (всего 8 страниц)

Распределительные коллекторы – специальные устройства, с помощью которых обеспечивается одинаковое разделение тепла по отдельным узлам системы отопления, а также безопасность распределения между потребителями с разной нагрузкой. Коллекторные системы исключают влияние насосных агрегатов друг на друга, что обеспечивает правильную циркуляцию теплоносителей по разным контурам отопительных систем.

Использование данных приборов для котельных решает проблему равномерного распределения теплоносителя по трубопроводу или прочим узлам систем отопления, а также гарантируют лёгкость их настройки и ремонта без необходимости отключать всё оборудование. Устройства отличаются компактными габаритами, поэтому их можно устанавливать как в частных домах и квартирах, так и в помещениях производственного назначения.

Разновидности оборудования

Коллекторные системы отопления используются для установки определённых видов систем. При этом в качестве теплоносителя могут применяться разные жидкости (зачастую для этого используют воду). В зависимости от материала изготовления, распределительные гребёнки подразделяются на такие виды:

  • стальные;
  • полимерные;
  • латунные;
  • медные.

Также конструкция распределительных коллекторов может отличаться уровнем сложности:

  • простые: в составе приборов не используется никаких дополнительных деталей;
  • усовершенствованные: устройства имеют в конструкции специальные датчики, большое количество запорной арматуры, дополнительные контролирующие элементы.

Критерии выбора распределительных гребёнок

Перед тем как покупать определённую модель коллекторов, требуется обратить внимание на такие важные факторы:

  • Стоимость: ценник зависит от качества технологии, которую применили при изготовлении, что определяет срок службы самих устройств и продолжительность эффективной работы отопительной системы.
  • Дополнительные детали: пробы обеспечить правильность функционирования системы отопления, они должны содержать циркулярный насос, кран, заглушку, дополнительную арматуру для каждого контура и коллекторный шкаф.
  • Особенности установки. При выполнении монтажных работ могут возникнуть некие трудности, если в доме не проводиться ремонт или когда оборудование подсоединяется к системе тёплого пола.
  • Рабочие параметры. Для покупки подходящих распределительных коллекторов требуется учитывать их основные технические характеристики: максимально допустимый уровень давления, степень расхода электроэнергии, пропускную способность, комплектацию вспомогательными деталями.

Приглашаем всех посетить каталог нашей компании и изучить весь ассортимент распределительных гребёнок для систем отопления. При необходимости можете обратиться к нашим любезным менеджерам по телефону или электронной почте, которые в любой момент готовы оказать квалифицированную помощь в выборе подходящих коллекторов.

Коллекторы Stout (Распределительные гребенки)

Коллекторные блоки STOUT

Коллекторные распределительные блоки STOUT – изделия полной заводской готовности, предназначенные для оснащения систем отопления зданий с поквартирной разводкой трубопроводов, могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий.

Коллекторные блоки выполняют следующие функции:

  • независимое друг от друга присоединение колец системы отопления и распределение по ним теплоносителя;
  • гидравлическую балансировку системы в пределах квартиры, обслуживаемой одним коллекторным блоком;
  • регулирование температуры воздуха в отапливаемых помещениях;
  • удаление воздуха из системы отопления и ее дренаж;
  • отключение отдельных колец и системы в целом.

Блоки изготавливаются в двух исполнениях: с коллекторами STOUT из нержавеющей стали и с коллекторами из латуни. При этом они могут иметь разную комплектацию

Устройство коллекторного блока

  • Кран шаровой с накидной гайкой «американкой» (никелированная латунь CW617N) – 2 шт.
  • Вставка со стрелочным термометром (нержавеющая сталь, пластик) – 2 шт.
  • Кронштейн (оцинкованная сталь) – 2 шт.
  • Коллектор подающий (нержавеющая сталь AISI304L или латунь CW617N – 1 шт.
  • Штуцер под компрессионный фитинг типа «Евроконус» (Латунь CW617N) – 1-13 шт.
  • Коллектор обратный (нержавеющая сталь AISI304L или латунь CW617N) – 1 шт.
  • Кран спускной (никелированная латунь CW617N, пластик) – 2 шт.
  • Регулирующий колпачок клапана терморегулятора (пластик ABS) – 1-13 шт.
  • Воздухоотводчик автоматический (никелированая латунь CW617N) – 2 шт.
  • Клапан терморегулятора (латунь CW617N, нержавеющая сталь) – 1-13 шт.
  • Клапан запорно-регулирующий или расходомер балансировочный (нержавеющая сталь, латунь) – 1-13 шт.
  • Крышка-ключ спускного крана (латунь CW617N) – 2 шт

Устройство элементов распределительного коллекторного блока STOUT

Коллектор STOUT подающий с балансировочными расходометрами
  1. Стакан смотровой — жаропрочный пластик
  2. Гайка настройки расходомера с защитным кольцом – латунь (CuZn39Pb3), пластик
  3. Вставка расходомера — латунь (CuZn39Pb3)
  4. Корпус подающего коллектора — нержавеющая сталь AISI304L или латунь CW617N
  5. Прокладка – EPDM
  6. Штуцер под компрессионный фитинг типа «Евроконус» – латунь CW617N
Коллектор STOUT обратный с клапанами терморегуляторов
  1. Шток – нержавеющая сталь 304L AISI
  2. Блок сальниковый – латунь CW614N
  3. Корпус клапана — латунь (CuZn39Pb3)
  4. Корпус обратного коллектора — нержавеющая сталь AISI304L или латунь CW617N
  5. Затвор клапана – латунь (CuZn39Pb3)
  6. Уплотнитель золотника – EPDM
  7. Штуцер под компрессионный фитинг типа «Евроконус»– латунь CW617N
Коллектор STOUT подающий с запорно-балансировочными клапанами
  1. Заглушка защитная – пластик
  2. Гайка штока – латунь CW614N
  3. Корпус клапана – латунь (CuZn39Pb3)
  4. Прокладка – EPDM
  5. Затвор клапана – латунь CW617N
  6. Корпус подающего коллектора — нержавеющая сталь AISI304L или латунь CW617N
  7. Штуцер под компрессионный фитинг типа «Евроконус» – латунь CW617N

Распределительные коллекторы STOUT с регулировочными клапанами

Коллекторы предназначены для распределения потока транспортируемой среды по потребителям, перекрытие и регулировку отводов. Коллекторные системы могут использоваться на трубопроводах систем холодного и горячего водоснабжения, отопления, а также для транспортировки жидкости не агрессивной к материалам элементов коллекторных систем. Распределительные коллекторы с регулировочно-запорными клапанами имеют возможность соединения между собой по принципу модульности.

Технические характеристики коллекторов Stout с регулировочными клапанами

Материал коллектора CW 617 N UNI-EN 12165 покрытый никелем
Макс. рабочее давление, бар 10
Мак. температура теплоносителя, °С 120
Пропускная способность отводов, м3/ч 2,1
Размер резьбы коллектора, дюймы 3/4″, 1″
Размер резьбы входов/выходов, дюймы 3/4″ЕК
Температура транспортировки и хранения, °С От -50 до 50

Распределительные коллекторы STOUT с шаровыми кранами

Стальной распределительный коллектор для систем водяного отопления и водоснабжения используется для распределения и перекрытия воды. Коллектор имеет возможность отключения (перекрытия) каждого отдельного контура. Распределительные коллекторы Stout могут иметь два, три или четыре выхода с наружной резьбой 1/2″. Коллекторы укомплектованы встроенными шаровыми кранами на отводах. Распределительные стальные коллекторы имеют возможность соединения между собой по принципу модульности.

Технические характеристики коллекторов Stout с шаровыми кланами

Материал коллектора CW 617 N UNI-EN 12165 покрытый никелем
Макс. рабочее давление, бар 10
Мак. температура теплоносителя, °С 95
Пропускная способность отводов, м3/ч 1,15
Размер резьбы коллектора, дюймы 3/4″, 1″
Размер резьбы входов/выходов, дюймы 1/2″
Температура транспортировки и хранения, °С От -50 до 50

Конструкция стального распределительного коллектора

  1. Корпус коллектора (CW 617 N UNI-EN 12165 покрытый никелем)
  2. Уплотнение шара (P. T.F.E.)
  3. Отвод (CW 617 N UNI-EN 12165)
  4. Шток (CW 617 N UNI-EN 12165)
  5. O-RING, уплотнительное кольцо букс (EPDM PEROX 70)
  6. Шар (UNI EN 12164-CW614N)
  7. Рукоятка (ALLUMINIUM)
  8. Винт (Fe 37 покрытый цинком)

Рекомендации по монтажу и эксплуатации

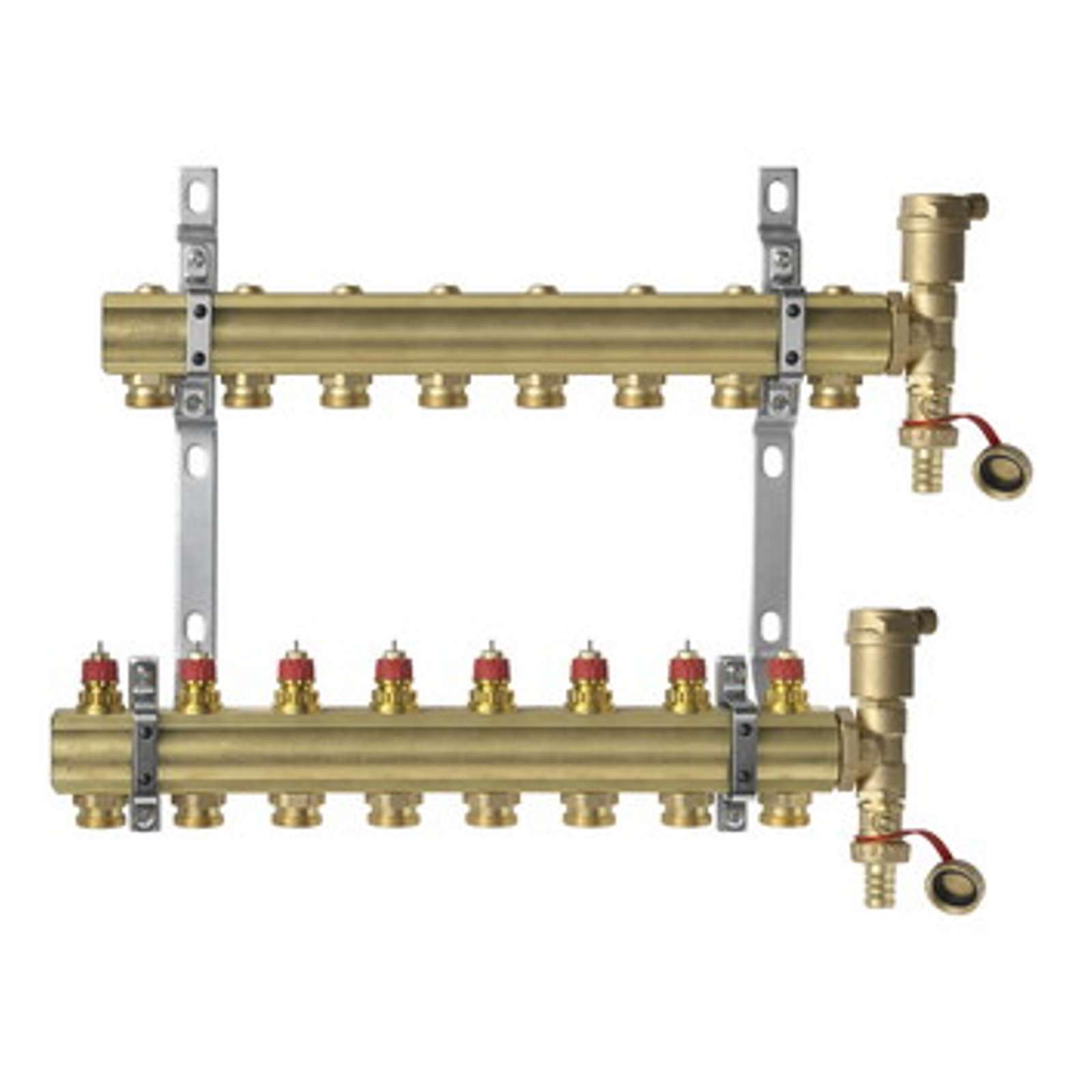

Выбор коллекторного блока зависит от типа системы отопления, количества присоединяемых к коллекторам контуров и параметров теплоносителя. К применению рекомендуются, прежде всего комплектные коллекторные блоки: SMS 0907, SMS 0912, SMB0473 и SMB 0468. Коллекторные блоки с балансировочными расходомерами рекомендуются к применению, как правило, в системах напольного отопления, а блоки без всяких регулирующих устройств – в системах отопления с радиаторами и конвекторами, оснащенными радиаторными терморегуляторами.

Коллекторные блоки могут устанавливаться свободно на стене или размещаться в коллекторных шкафах. Коллекторы поставляются для подключения к магистральным трубопроводам слева. Для подключения трубопроводов справа следует:

  1. Демонтировать термометры из вставок коллекторов;
  2. Снять коллекторы с кронштейнов;
  3. Поменять местами вставки для термометров вместе с шаровыми кранами и концевые части с воздухоотводчиками и дренажными кранами;
  4. Установить коллекторы на кронштейны;
  5. Вставить на место термометры.

Блоки коллекторные STOUT рассчитаны на применение в системах отопления с разводкой из труб PE-Xa/EVOH. Для их присоединения к коллекторам используются компрессионные фитинги типа «Евроконус» с резьбой 3/4″.

Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается ручными запорно-балансировочными клапанами или балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации.

Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа. Для этого необходимо выполнить следующие операции:

  1. Найти точку пересечения линий расчетного расхода и дросселируемого перепада давлений индекс настройки клапана и далее – необходимое число оборотов его штока от закрытого положения.
  2. Снять красную защитную заглушку штока клапана.
  3. Вставить шестигранный ключ в отверстие штока клапана.
  4. Полностью закрыть клапан, вращая ключ до упора по часовой стрелке.
  5. Приоткрыть клапан вращением ключа против часовой стрелки на найденное по диаграмме число оборотов.
  6. Вынуть ключ и поставить заглушку на место.

Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отопления в следующей последовательности:

  1. Снять красное защитное кольцо с настроечной гайки расходомера, осторожно поддев его отверткой.
  2. Вращать рукой настроечную гайку, наблюдая за перемещением диска — указателя в смотровом стакане расходомера относительно шкалы расхода в л/мин. При правильной настройке указатель должен находиться на уровне значения расчетного расхода.
  3. Установить защитное кольцо обратно, надавив на него до щелчка.
  4. Опломбировать защитное кольцо, продев проволоку через пломбировочные отверстия

При выполнении работ по настройке расходомеров не допускается:

— использовать какой-либо инструмент, кроме отвертки;

— прилагать к деталям расходомера изгибающих усилий;

— вращать стакан расходомера.

Термоэлектрические приводы устанавливаются на клапаны терморегуляторов через адаптеры, для чего необходимо:

  1. Отвернуть и снять рукоятку ручного регулирования с клапана терморегулятора.
  2. Навернуть адаптер с резьбой М30х1,5 на клапан.
  3. Установить на адаптер термоэлектропривод, нажав его вниз и повернув по часовой стрелке до фиксации на клапане.
Коллектор коллектора пара и воздуха

— КИП

Распределительные коллекторы, также известные как коллекторы для воздуха и пара, используются для отвода одной линии подачи газа или жидкости в несколько мест или устройств. Они также используются для удаления нежелательной жидкости или конденсата из выпускного клапана, прежде чем они попадут в работающее оборудование и вызовут коррозию.

Свяжитесь с нами и сообщите нам свои чертежи или спецификации.

Процесс изготовления распределительных коллекторов

TechLine Производитель.Технический отдел компании работает с каждым клиентом, чтобы построить каждый коллектор в точном соответствии с необходимыми спецификациями. Каждый коллектор сварен в соответствии с точными спецификациями, указанными в разработанном производственном чертеже. Корпус изготовлен из сварной трубы s / 40, а порты могут иметь наружную или внутреннюю ориентацию по выбору. Порты с наружной резьбой представляют собой патрубки с резьбой длиной 3 дюйма, а внутренние соединения обычно представляют собой полумуфты, приваренные к корпусу. На концах мы предлагаем вариант с охватываемой, внутренней резьбой, приварным патрубком или фланцевым входом 150 # с выступом и резьбовым, закрытым или выпускным клапаном на другом конце, что позволяет конденсату выходить из системы.Шаровые краны и вентиляционные клапаны также доступны для консолидации процесса закупки и сборки и экономии времени.

Применения распределительного коллектора

Эти коллекторы используются на любом типе заводов, складов, механических цехов, где большой компрессор подает несколько фиксированных линий подачи воздуха для вторичного использования сжатого воздуха.

Материалы воздушного коллектора

Чаще всего для изготовления коллекторов используются нержавеющая и углеродистая сталь. Мы не рекомендуем использовать алюминий для воздушных коллекторов из-за его непрочности. Нержавеющая сталь — это самый прочный и долговечный материал, который мы можем использовать, а углеродистая сталь — самый экономичный. Материалы из алюминия, 304SS и 316SS доступны по запросу.

Испытания под давлением распределительных (воздушных) коллекторов

Все коллекторы TechLine Mfg. Перед отправкой проходят испытания под давлением в соответствии со спецификациями заказчика. Мы делаем это, потому что испытания под давлением позволяют нам осмотреть весь коллектор, чтобы убедиться в отсутствии утечек в сварных швах, клапанах и соединительной резьбе.По запросу любой коллектор может быть дополнительно протестирован путем проведения рентгеновских испытаний всех сварных швов и испытания на проникновение красителя. Это полностью проверяет сварные швы на наличие соединений полного проплавления.

Выпускается с трубами различных размеров, графиков и длин, расстояние между отводами может варьироваться в зависимости от требований заказчика. Стандартные размеры находятся на расстоянии 4-1 / 2 дюйма друг от друга. Соединения бывают резьбовыми, приварными или фланцевыми.

Шаровые краны TechLine из двух частей с резьбой 1/2 дюйма и спускной клапан 1/2 дюйма.

Щелкните здесь, чтобы получить инструкции по заказу.

Нажмите, чтобы открыть и загрузить PDF-файлы
