Колодец коллекторный: Каким должен быть пластиковый коллекторный колодец?

Содержание

Коллекторный колодец ОНИКС —

Коллекторный колодец ОНИКС — Официальный сайт

8(800)775-31-71Звонок по России бесплатно


Коллекторные колодцы ОНИКС предназначены для того, чтобы собирать ливневые стоки и дренажные воды, а кроме того очищенных вод после станций очистки.
На дно колодца устанавливается дренажный поплавковый насос, чтобы впоследствии перекачивать и сбрасывать воду под напором.
Коллекторный колодец оснащается дном и крышкой.
Вдобавок он оснащается муфтой, которая служит для присоединения в колодец труб и насосов.
Врезка и установка труб в колодец производится на месте монтажниками

  Преимущества коллекторного колодца ОНИКС:
  • Имеет облегченную конструкцию и компактные габариты;
  • Абсолютно непроницаем;
  • Не подвержен коррозии;
  • Изготовлен из пластика повышенной прочности;
  • Гарантийный срок эксплуатации более 50 лет;

Цены и размеры на коллекторный колодец ОНИКС «630х400»


D, мм

d, мм

H, м

Цена, руб

630

400

2

22500

630

400

3

29500

630

400

4

35500

630

400

5

43500

630

400

6

51000


Цены и размеры на коллекторный колодец ОНИКС «630»

D, мм

H, м

Цена, руб

630

2

27000

630

3

29500

630

4

35500

630

5

40500

630

6

49500

ОСТАЛИСЬ ВОПРОСЫ? ЗВОНИТЕ:

ИЛИ ОТПРАВЬТЕ НАМ СООБЩЕНИЕ

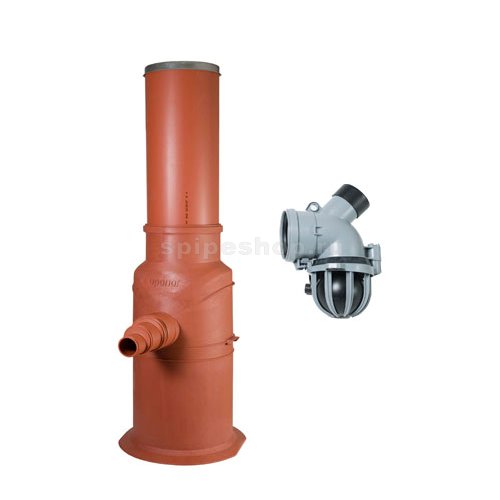

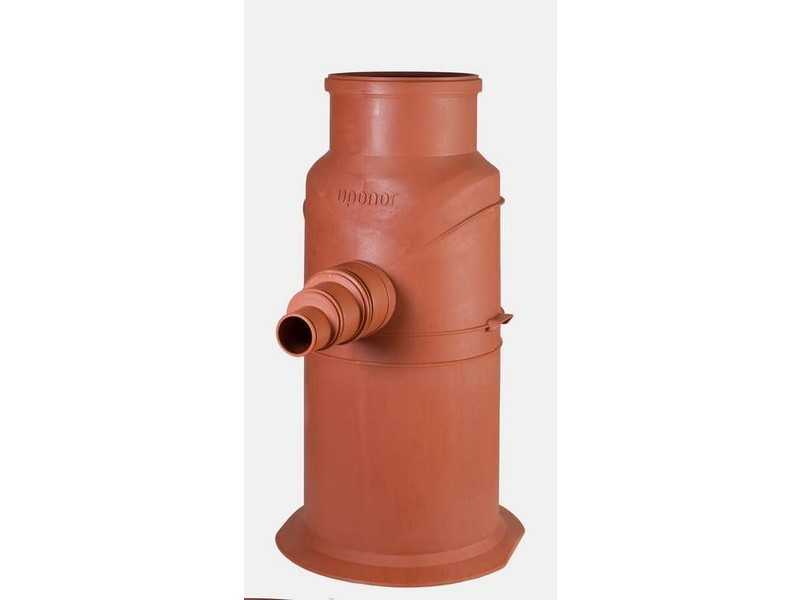

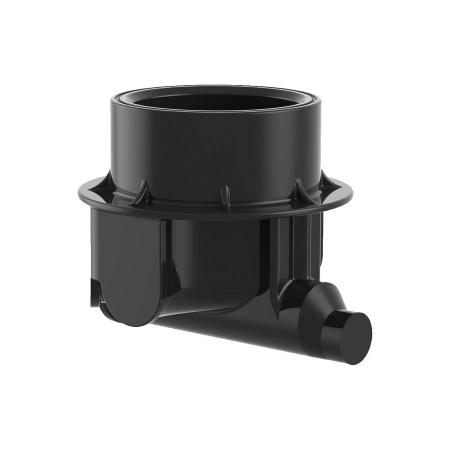

UPONOR НИЖНЯЯ ЧАСТЬ КОЛЛЕКТОРНОГО КОЛОДЦА Д.560ММ, 150Л. ‘1C

Концерн Упонор производит пластиковые колодцы, используемые в разных системах и соответственно имеют разную конструкцию.

По конструкции делятся на сборные и те, которые поставляются целиком, то есть приходят с завода уже в собранные, нужного вам размера.

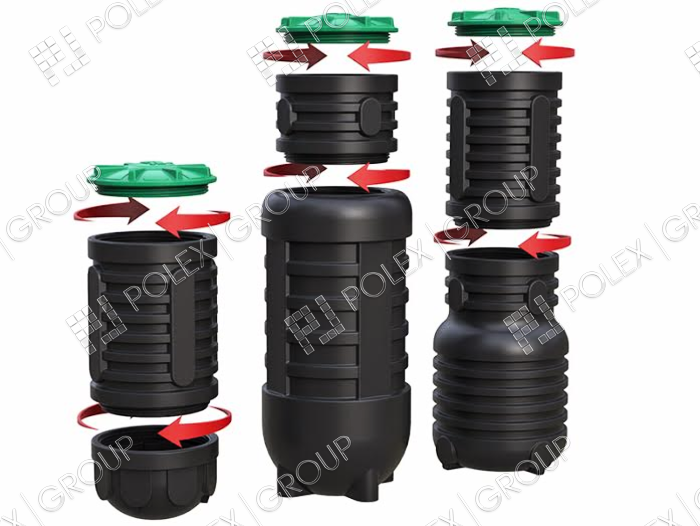

Сборные колодцы собираются из нескольких элементов из следующих основных элементов: основание, труба для удлинения горловины и крышка.

По назначению их можно разделить следующим образом: для дренажных систем и для бытовой и ливневой канализации.

Данный колодец – коллекторный. Его назначение: сбор ливневых или дренажных стоков и их последующее отведение. Содержит отделения для осаждения крупных фракций (илосборник) размеры: объём илосборника 150л, диаметр 560м

В верхней части колодца имеется муфта ø 400 мм для выходящего на поверхность грунта стояка. В качестве крышки колодца, как правило, используется крышка из нержавеющей стали ø 400 мм. Если по территории, где установлен колодец может передвигаться транспорт, коллекторный колодец можно снабдить телескопической горловиной с крышкой, перераспределяющей нагрузку на окружающий ее грунт.

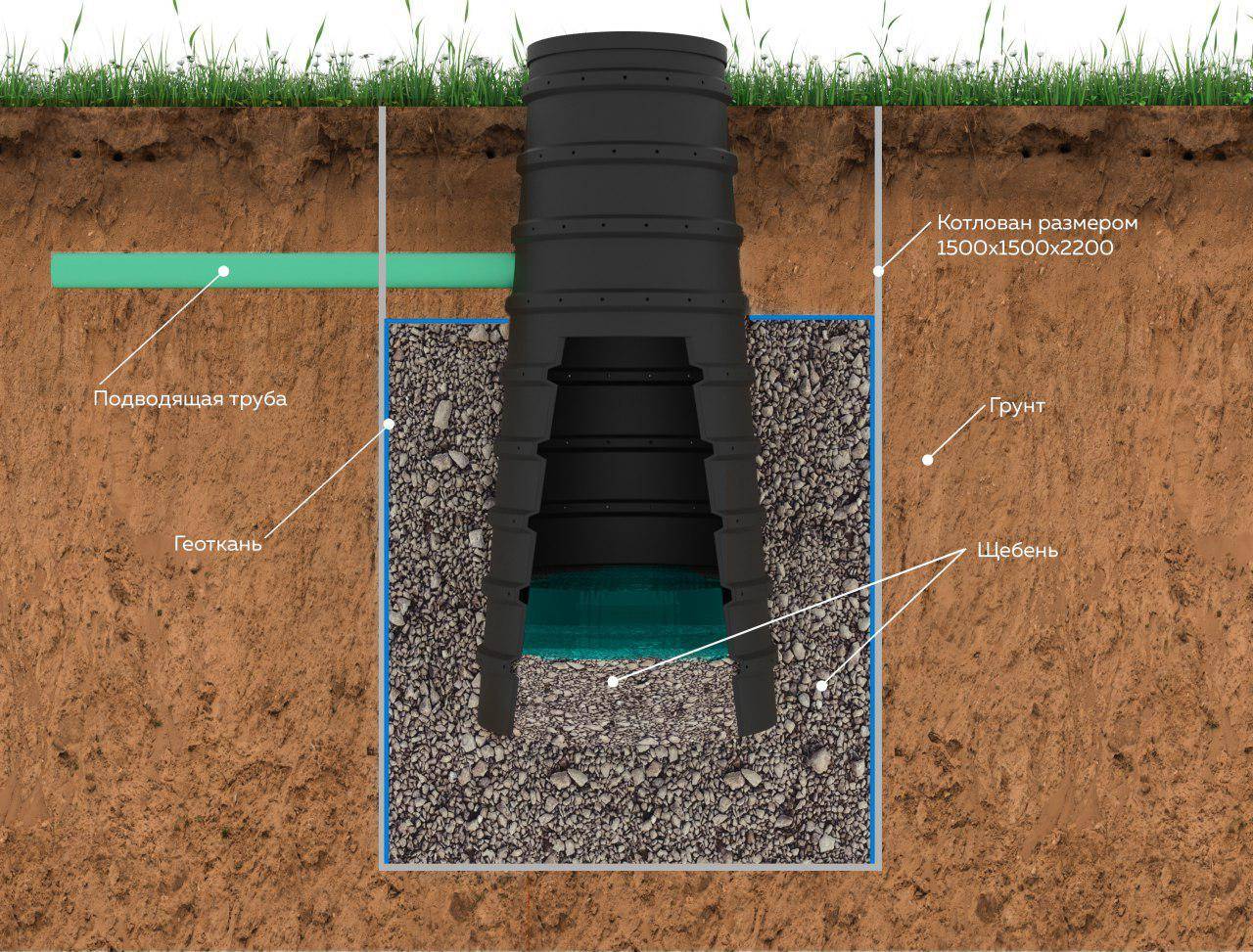

Колодцы, удлинительные трубы и горловины с крышками засыпаются со всех сторон слоем не поддающихся промерзанию сортов песка или щебня.

Наполнитель утрамбовывают до плотности грунта основания. В районах, где грунт поддается промерзанию, верхнюю часть колодца и стояка можно предохранить от нежелательного воздействия, обернув их 2-3 слоями прочной полиэтиленовой пленки для снижения уровня трения.

Полный набор состоит из:

Корпус колодца д.315 мм, илосборник высотой 0,2 м, три патрубка д.110 мм, пластиковая крышка. Высота колодца 1 м. При помощи удлинительной трубы (0,5 м) можно увеличить высоту колодца.

В комплект поставки входит:

— колодец, d=315 мм

— илосборник, h=0,2м

— 3 подсоединительных трубы, d=110 мм

— крышка, материал – пластик

Высота = 1 м, при необходимости возможно удлинение на высоту до 0,5 м с использованием удлинительной трубы.

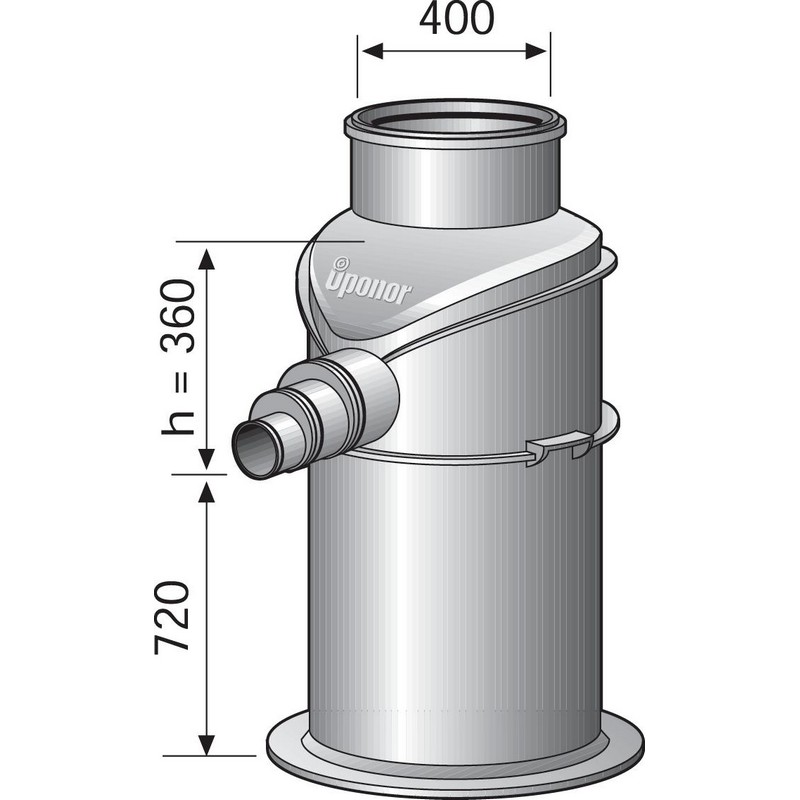

1. Коллекторный колодец имеет три возможных подключения отводящего трубопровода д. 110/160/200 мм. Для подключения ø 160 или 200 мм отводящий патрубок отпиливается в соответствии с потребностью.

2. Подсоединение к боковой части колодца осуществляется через отверстие, которое выпиливается ножовкой. Воды из дренажной системы проводятся через стенку колодца по канализационной трубе ø 110, причем герметичность участка обеспечивается за счет проходного уплотнения. Между точками ввода труб в колодец должно оставаться пространство, примерно равное 1,5 х диаметр трубы.

3. Трубы для ливневой канализации также можно присоединять к нижней части указанного участка, но не ниже уровня протекания воды.

В комплекте 1 шт.

Основание, d=560 мм,

Верх, d= 400мм

Объём илосборник = 150 л.

Геотермальный колодец ENERGEO BRADO (Россия)

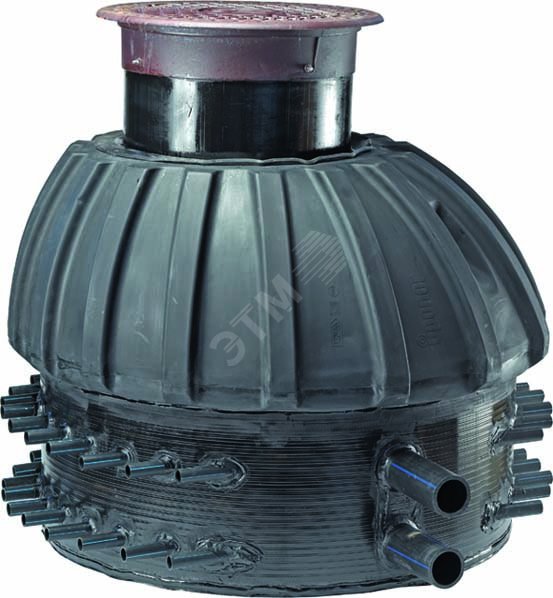

Распределительный геотермальный колодец NEW BRADO— водонепроницаемый коллекторный колодец нового поколения, со встроенными внутри расходомерами (ротаметрами)  для равномерного распределения теплоносителя между геотермальными зондами и  подачи низкопотенциального тепла на контур теплового насоса.

Геотермальные зонды соединяются с распределительным колодцем с помощью электросварных фитингов или механических муфт для HDPE.

Магистральное подключение d50, d63 и d90, подключение геозондов d32 и d40.

Количество подключения зондов 2-8

Возможность использования ротаметров

Стандартный люк PP/GF.

Полностью изготовлен из полиэтилена чёрного цвета. Коллекторный колодец по своей конструкции ребристый, что защищает его от внешнего давления земли. Внутри колодца встроен многосекционный коллектор, изготовленный из полиэтилена (ПЭНД 100) голубого цвета. Проходы секций коллектора через стенки колодца абсолютно герметичны. Это не позволяет грунтовым водам проникать внутрь зарытого под землёй коллекторного колодца. Также доступны и другие модели коллекторных колодцев: SPIDER, ALTRA SCANDIC.

Секции коллектора (СК), выходящие из коллекторного колодца стандартно заканчиваются муфтами ø 40 или голыми трубами для электросварных фитингов, позволяющих подсоединить трубопроводы теплообменника нижнего источника энергии.

Характерной чертой коллекторных колодцев и шкафов в системе ENERGEO является способ расположения секций коллектора. Они выходят парами из коллекторного колодца — подающая возле обратной. Такое расположение даёт возможность упорядоченного присоединения каждого трубопровода, независимо от количества секций, а также исключает пересечение трубопроводов вокруг коллекторного колодца, таким образом увеличивая эффективность всей системы.

Точное обозначение каждого элемента позволяет избежать ошибки, а также значительно ускоряет проведение работ. Высоту коллекторного колодца можно увеличить, благодаря дополнительному аксессуару — горловина (СН) высотой 0,5 м или 1 м на люк колодца.

No. of
circuits
New BRADO with flowmetres 8÷38 l/minNew BRADO with valves
CodeNet priceCodeNet price
2 GEO-NBRB-02040050 868 € GEO-NBDZ-02040050 737 €
3 GEO-NBRB-03040050 1 038 € GEO-NBDZ-03040050 829 €
4
GEO-NBRB-04040063
1 209 € GEO-NBDZ-04040063 922 €
5 GEO-NBRB-05040063 1 335 € GEO-NBDZ-05040063 951 €
6 GEO-NBRB-06040063 1 357 € GEO-NBDZ-06040063 967 €
7 GEO-NBRB-07040063 1 502 € GEO-NBDZ-07040063 1 046 €
8 GEO-NBRB-08040063 1 648 € GEO-NBDZ-08040063 1 128 €
9 GEO-NBRB-09040063 1 853 € GEO-NBDZ-09040063 1 237 €
10 GEO-NBRB-10040063 2 060 € GEO-NBDZ-10040063 1 319 €

Колодцы Alta Plast

Колодцы коллекторные Alta Plast предназначены для сбора ливневых и дождевых вод, а также сбора воды для очищения после выхода ее из очистных сооружений.

Коллекторные колодцы Alta Plast могут применяться при строительстве инженерных сетей в качестве смотровых, ревизионных, распределительных, компенсационных колодцев, колодцев обслуживания, колодцев для размещения различного оборудования.

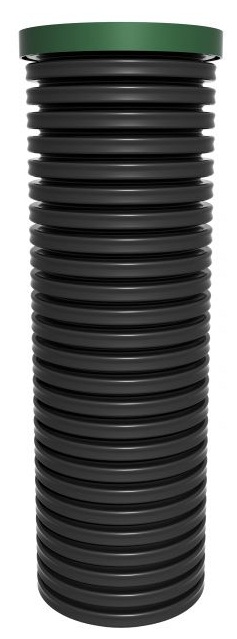

Колодец коллекторный тип «Tuba» с крышкой

Колодец комплектуется дном, крышкой, и по заказу, насосом для выброса вод за пределы участка. Высота колодца от 2 до 6 метров. Колодец полностью герметичен, что исключает просачивание грунтовых вод, дополнительно Коллекторный колодец Tuba можно оборудовать вводными / выводными патрубками различного диаметра см. таблицу «Схема подбора колодцев».

НаименованиеØ, ммH, мАртикул
Alta Tuba – 400/20004002 01.08.11.h3.D400
Alta Tuba – 400/30004003 01.08.11.h4.D400
Alta Tuba – 400/40004004 01. 08.11.h5.D400
Alta Tuba – 400/50004005 01.08.11.H5.D400
Alta Tuba – 400/50004006 01.08.11.H6.D400
Alta Tuba – 630/20006302 01.08.11.h3.D630
Alta Tuba – 630/30006303 01.08.11.h4.D630
Alta Tuba – 630/40006304 01.08.11.h5.D630
Alta Tuba – 630/50006305 01.08.11.H5.D630
Alta Tuba – 630/60006306 01.08.11.H6.D630

Колодец коллекторный тип «Granata» с крышкой

Колодец комплектуется дном, крышкой и удлинительной горловиной ᴓ 400 мм. Высота колодца от 1 до 6 метров. Дополнительно возможно заказать врезку патрубка и установку обратного клапана.

Верхняя часть колодца ᴓ 400 соединяется с ᴓ 630 через соединительную муфту и является съёмной горловиной.

Геометрия и размеры насосной камеры колодца типа «Granata» спроектированы для оптимального размещения и работы стандартного поплавкового дренажного насоса*.

* Насос в комплекте не поставляется.

НаименованиеØ, ммd, ммH, мАртикул
Alta Granata — 2630400201.08.11. h3.D630/400
Alta Granata – 3630400301.08.11. h4.D630/400
Alta Granata – 4630400401.08.11. h5.D630/400
Alta Granata – 5630400501.08.11. H5.D630/400
Alta Granata — 6630400601.08.11. H6.D630/400

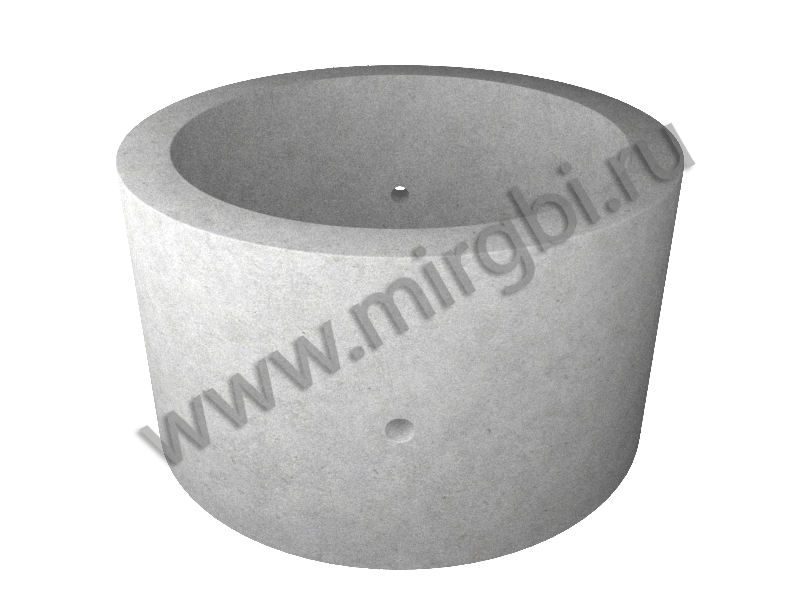

Гильза (Вставка) для бетонных колец

МодельАртикулØ, ммH, м
Гильза без дна и оребрения D850х1м. пог.01.08.34.h2.D8508501
Гильза с дном и дополнительным оребрением D850х1м. пог.01.08.35.h2.D8508501

Коллекторные колодцы, отмеченные наградами Вода

Департамент водоснабжения Стивенс-Пойнт (SPWD) имеет долгую историю снабжения водой своих жителей, и большая часть этой истории была построена на колодцах, построенных Layne Christensen Co. Последние две колодцы добавлены компанией SPWD были коллекторные скважины Ранни. Коллекторные колодцы представляют собой высокопроизводительные водозаборные скважины, состоящие из центрального бетонного кессона с выступающими из основания горизонтальными экранами колодцев для сбора воды. Рэнни Коллекционер Уэллс — див.Лейн Кристенсен.

Учитывая постоянный рост населения и отсутствие новых скважин с 1995 года, SPWD недавно решила добавить вторую коллекторную скважину для достижения своей цели по увеличению водоснабжения. Чего он не ожидал, так это того, что дополнительная коллекторная скважина поможет водопроводной воде Stevens Point стать «Лучшей из лучших» в American Water Works Assn. ежегодный тест на вкус воды, проводившийся в июне 2010 года. После оценки региональных победителей со всей Северной Америки водопроводная вода Stevens Point была признана обладающей лучшими характеристиками вкуса, вкуса и запаха.

Гидрогеологи из Ранни работали с инженером-консультантом SPWD, Short Elliott Hendrickson Inc. (SEH), чтобы протестировать потенциальное местоположение коллекторной скважины и разработать оценки дебита воды, в результате чего был разработан концептуальный проект коллекторной скважины. В процессе проектирования использовались буровые установки из офиса Layne в Милуоки для установки контрольных скважин и испытательная скважина для расчета параметров водоносного горизонта для проектных расчетов.

Основываясь на приемлемой оценке дебита и конструкции скважины, Ranney получил контракт на строительство нижней части скважины. Процесс строительства заключался в опускании в землю железобетонных центральных шахт или кессонных секций диаметром 16 футов путем вымывания почвы под ними и их погружения под поверхность. Секции кессона были опущены на общую глубину более 100 футов.

В основании кессона Ранни установил и разработал восемь горизонтальных стволов в местный песчано-гравийный водоносный горизонт. Отводы имеют диаметр 12 дюймов, общую длину более 1200 футов, они построены из скважинного экрана из нержавеющей стали и засыпаны гравием для круглогодичного сбора грунтовых вод.

После ввода в эксплуатацию скважина начала добывать со скоростью более 9000 галлонов в минуту, или почти 13 миллионов галлонов в день, что более чем достаточно для достижения цели увеличения поставок для Стивенс-Пойнт, и в результате скважина стала одной из самых продуктивных скважин. в штате Висконсин. Глубина просадки для скважины составила всего 12 футов.
Скважины Ранни используют фильтрацию на берегу реки, поскольку они протягивают неочищенную воду через песчано-гравийный водоносный горизонт, удаляя мутность и большинство других загрязняющих веществ, включая организмы, переносимые с поверхности. Именно во время процесса медленной инфильтрации многие компоненты исходной воды удаляются естественной фильтрацией через отложения водоносного горизонта, что обычно обеспечивает более стабильное качество воды и температуру воды и позволяет упростить и автоматизировать обработку во многих случаях. Все эти факторы способствовали производству «лучшей» водопроводной воды в стране.

SEH завершила наземное строительство, добавив наземную насосную станцию ​​для визуального воздействия, и в настоящее время строит новую водоочистную станцию.

Соавторы включают Мэтт Рид, Рэнни Коллектор Уэллс и Брэд Файн, специалист по маркетингу Layne Christenson Co.

горизонтальных коллекторных скважин обеспечивают дополнительную воду для Акапулько

Две новые горизонтальные коллекторные скважины перекачивают 30 миллионов галлонов в день

В конце 60-х годов прошлого века подразделение Ranney Western Division, предшественник группы Ranney Collector Wells Лэйна, отправилось к югу от границы, чтобы установить систему сбора воды нового типа для города Акапулько, расположенного в мексиканском штате Герреро.

Этот новый тип колодца был горизонтальным коллекторным колодцем, или колодцем Ранни, как говорят местные жители. После более чем 40 лет работы, когда пришло время расширить систему питьевого водоснабжения города и штата примерно на 30 миллионов галлонов в сутки, они решили установить еще два колодца Ранни вдоль реки Рио-Папагайо. Колодец Ранни давал воду гораздо лучшего и стабильного качества по сравнению с водой, получаемой из устаревающих городских речных водозаборов во время сезона дождей (с июня по ноябрь), когда река Рио-Папагайо очень мутная и с высокой взвешенной нагрузкой.

Горизонтальные коллекторные колодцы, названные в честь их изобретателя Лео Ранни, Ранни Уэллс, существуют уже 80 лет. Они состоят из бетонного кессона диаметром от 10 до 20 футов и глубиной от 30 до 150 футов, из которого скважинные экраны (отводы) проецируются горизонтально в водоносный горизонт около основания кессона. При правильном проектировании и строительстве в аллювиальных водоносных горизонтах рядом с многолетними ручьями добыча одной коллекторной скважины может достигать 50 мгд. Справа показана общая схема типовой скважины.

В 2011 году компания Layne de Mexico, мексиканская дочерняя компания Layne Christensen, заключила контракт с генеральным подрядчиком проекта Grupo de Blanco на завершение проектирования и строительство двух горизонтальных коллекторных скважин. Две коллекторные колодцы были второстепенной частью обширного проекта по модернизации южной части водораспределительной системы Акапулько, осуществляемого Комиссией по питьевой воде Alcantarillado y Saneamiento del Estado Guerrero (CAPASEG), Управлением водоснабжения штата Герреро. Ранее были выбраны места для двух коллекторных колодцев.Основываясь на анализе существующих данных, Лэйн определил, что для правильного размещения и проектирования двух блоков необходима дополнительная информация.

В ноябре 2011 года началось детальное пробное бурение с использованием ударной дрели Layne AP 1000 Becker Hammer Drill. Эта буровая установка предлагает более качественный и быстрый метод бурения, отбора проб и установки скважин в сложных геологических формациях, таких как крупнозернистые очень изменчивые аллювиальные отложения в долине Рио-Папагайо. В этом методе используется только воздух, поэтому геологические образцы не загрязнены буровыми растворами, а репрезентативные образцы из скважины непрерывно возвращаются вверх через центр внутреннего цилиндра.Этот метод также позволяет качественно оценить добычу воды по мере продвижения бурения. На основании бурения площадки для обеих скважин были скорректированы на несколько сотен футов в более удобные места с учетом возвышений коренных пород, свойств водоносного горизонта и вопросов конструктивности.

После завершения проектирования кессона и бокового ствола, подразделение Layne’s Ranney Collector Well начало строительство скважин в марте 2012 г. и завершило строительство в феврале 2013 г. В настоящее время Ranney строит две радиальные коллекторные скважины вдоль долины Рио-Папагайо в штат Герреро, Мексика.Два кессона коллектора (называемые Pozo № 1 и Pozo № 2) имеют внутренний диаметр 16 футов и были построены с использованием метода открытого кессона с опусканием вниз с помощью гидравлики. Каждая коллекторная скважина рассчитана на производительность насоса примерно 15 мг / сут.

Эксплуатационные испытания, проведенные в ноябре 2012 г. (Посо № 1) и феврале 2013 г. (Посо № 2), показали отличные результаты с удельной производительностью около 2 000 галлонов в минуту на фут опускания; способны обеспечить расчетную доходность с запасом прочности более 50%.Эти две скважины Ranney Wells являются одними из самых продуктивных, установленных Layne за последние 30 лет, и, как ожидается, будут обеспечивать воду превосходного качества, требующую минимальной обработки, для региона Акапулько в течение многих лет.

Сэм Стоу — районный менеджер Лэйна. Со Стоу можно связаться по адресу [электронная почта защищена]. Лиза Соудер — координатор по маркетингу Layne. С Sowder можно связаться по адресу [электронная почта защищена].

Как построить коллекторные колодцы? | Проектирование скважин

Следующая статья расскажет, как построить коллекторные скважины с помощью подходящих схем.

Для получения больших объемов ирригации из проницаемых аллювиальных водоносных горизонтов с постоянным источником постоянной подпитки, например, образование гравия с берегов озер или многолетних водотоков или с заболоченных территорий, орошаемых большими системами каналов, используются радиальные водосборники. Радиальный водосборник — это, по сути, неглубокий колодец большого диаметра, обычно 4-6 м, из которого горизонтальные сетчатые фильтры выступают радиально около дна в проницаемые водоносные горизонты.

Центральный колодец представляет собой вертикальный бетонный кессон диаметром около 4 м и толщиной стенок 45 см.Цилиндрический кессон изготавливается из RCC-колец на поверхности земли, предпочтительно с помощью стальной опалубки. Каждое кольцо опускается под весом следующего, поскольку земляной материал выкапывается изнутри. Когда необходимая глубина достигнута, дно герметизируется путем заливки толстой бетонной пробки, достаточно тяжелой, чтобы преодолеть плавучесть.

Когда кессон установлен, боковые трубы, изготовленные из толстого стального листа толщиной 10 мм и прорезанные так, чтобы иметь 15-18% открытой площади с их передними концами, защищенными обтекаемой носовой крышкой, горизонтально вбиваются в водоносный пласт с помощью специальные гидравлические домкраты, устанавливаемые в нижней части кессона через сборные отверстия иллюминаторов (оставленные на месте во время заливки кессона в соответствии с информацией, полученной из данных бурения) для формирования радиального рисунка боковых сторон.Боковые стенки или экраны обычно доступны длиной 2,5 м, а последующие отрезки свариваются встык, пока не будет достигнута необходимая длина.

Диаметр от 15 до 50 см в зависимости от местных условий и требуемой урожайности. Максимальное количество радиалов ограничено 16 на одном уровне, и второй уровень радиалов возможен, что может быть желательно, если многие глиняные линзы препятствуют свободному вертикальному движению воды вблизи колодца. Отводы не обязательно должны быть одинаковой длины, и некоторые из них могут приводиться в движение с учетом дополнительных условий, когда растущие потребности требуют увеличения урожайности.Обычная ситуация — кессон на берегу реки с радиалами только по 90 ° окружности. Максимальная длина радиала пока не превысила 135 м.

Общая длина отводов может составлять от 120 до 900 м в зависимости от требуемого диаметра и урожайности. Расположение отводов на реке Эйвон на заводе Somerdale в Англии с производительностью 3 415 м 3 / день показано на рис. 10.5. Пробито семь отводов с прорезными трубами диаметром 20 см и общей длиной 126,5 м.Предусмотрена установка еще трех боковых стволов на случай, если растущие потребности потребуют большей урожайности.

Существуют различные патенты, разработанные давно, такие как Ranney, Fehlmann, Preussag и т. Д. В методе Ranney сама труба с прорезями поднимается с помощью копающей головки с большими отверстиями спереди для удаления материала водоносного горизонта. и трубка с прорезями после упаковки остается как радиальный коллектор. В методе Фельмана устанавливается глухая обсадная колонна, после чего перфорированная труба помещается внутрь, а глухая обсадная колонна извлекается.

В обоих типах мелкие частицы вымываются промывкой, так что вокруг перфорационных отверстий формируются набивки из природного гравия. Вода должна просачиваться в сетчатые фильтры со скоростью на входе, не превышающей 6-9 мм / сек, чтобы предотвратить шлифование и образование отложений. Расположение отводов у забоя скважины обеспечивает отвод воды от всего водоносного пласта над ними. Это также увеличивает эффективный радиус колодца или круг его влияния, что приводит к более высокому выходу.

Обычно кессоны работают на глубинах от 10 до 25 м. В заболоченных канальных орошаемых трактах эта глубина вряд ли превышает 15 м. Верх кессона поднимается на отметку выше максимального уровня затопления. Впускные задвижки, управляемые сверху, устанавливаются как для работы в условиях низкого, так и высокого уровня воды. Диаметр колодца должен быть достаточно большим, чтобы в нем можно было разместить мостовые краны и гидравлические домкраты для выполнения операций по перемещению.

Первоначальная стоимость радиального коллектора воды превышает стоимость вертикального трубчатого колодца, но высокая производительность, полученная при низком напоре насоса и низких затратах на техническое обслуживание, снижает его стоимость на кубический метр поднятой воды.Более 300 таких установок уже работают в США, помимо многих других во Франции, Германии и других частях Европы, с расходами от 2 000 до 60 000 л / мин.

Коллекторный колодец, расположенный рядом с поверхностным водным объектом, таким как ручей или озеро, вызывает инфильтрацию поверхностной воды через дно водоема в колодец и, таким образом, большие запасы воды хорошего качества (поскольку она фильтруется через естественное русло реки ) поступают для снабжения муниципалитетами, промышленными предприятиями и т. д.

Недавно в русле реки Вайгай был построен коллекторный колодец для водоснабжения города Мадурай. Две такие скважины были построены в Кояли недалеко от Бароды ниже русла реки Махисагар для подачи воды на нефтеперерабатывающий завод в Гуджарате. Каждая скважина имеет диаметр около 6 метров и дает около 50 000 м 3 / сутки. Качество воды очень хорошее.

При проектировании коллекторных скважин максимальная депрессия может быть рассчитана с разумной точностью, если принять радиальную коллекторную скважину как обычную вертикальную скважину с эффективным радиусом от 75 до 85% отдельных боковых длин, расположенных по всей окружности кессона. и имеющие боковые стороны одинаковой длины.

Пример:

Радиальный водосборник должен быть спроектирован для отбора 15000 м 3 / день из грунтовых вод, хранящихся в русле реки Палар, водоносный горизонт которого простирается до 13 м ниже дна, с ширина ограничена реальным руслом реки, которое составляет 600 м в ширину. Длительное испытание насоса показывает проницаемость 3,6 × 10 6 л / сут / м для насыщенной толщины 12 м, когда уровень грунтовых вод находится на 1 м ниже русла реки, и коэффициент накопления 33% для водоносного горизонта, что подтверждено лабораторией. тесты.Уровень грунтовых вод опускается на 4,2 м за 8 месяцев (ровно 250 дней), за который период летних осадков составляет 40 см.

Решение:

Пусть коллекторный колодец будет расположен посреди реки. Уровень воды опускается на 4,2 м за 250 дней. За счет естественной подпитки в этот период летними осадками уровень грунтовых вод поднимается на 40 / 0,33 = 121 см или 1,21 м. Следовательно, допустимая просадка может составить 4,20 + 1,21 = 5,41 м за период 250 дней.Несмотря на то, что скважина может восстанавливаться после депрессии 5,41 м, включая восстановление 1,21 метра в сухой сезон за счет периодических ливней, рекомендуется спроектировать коллекторную скважину на максимальную депрессию только 4,20 м, что позволит использовать экстремальные засушливые периоды без осадков. в засушливый сезон.

Поскольку русло реки представляет собой узкий обнаженный водоносный горизонт, а коллекторная скважина расположена посередине русла реки на расстоянии 300 м от обоих берегов, которые являются непроницаемыми границами, просадка из-за того, что обе скважины для изображений расположены на 300 м за каждым берегом или каждый в 600 м от колодца коллектора, должен быть включен.

Следовательно, n = 5,8, скажем, 6 боковых стволов, равномерно разнесенных под 60 ° по окружности кессона, рис. 10.5. Диаметр кессона можно принять равным 4 м, а его можно опустить на глубину до 13 м, после чего дно герметизируется путем заливки толстой бетонной пробки. Отводы могут быть размещены на высоте около 1,5 м над дном водоносного горизонта для обеспечения надлежащего функционирования. После того, как колодец установлен, его следует должным образом развить, как правило, с помощью сжатого воздуха. Его производительность также следует проверить для предоставления данных производителям насосов.Подробная информация о некоторых радиальных коллекторах воды, установленных в Индии, приведена в Таблице 10.4.
