Компактная буровая установка Kurth KB13 — Компания «Спецкліматсервіс»

Бурение всухую с обсадкой

  • макс. диаметр бурения: 219 мм
  • макс. глубина бурения: 25 м

Бурение с полым шнеком HBS185/100

  • макс. диаметр бурения: 185 мм
  • макс. глубина бурения: 20 м

Бурение с промывкой

  • макс. диаметр бурения: 190 мм
  • макс. глубина бурения: 75 м

Бурение с погружным пневмоударником

  • макс. диаметр бурения: 150 мм
  • макс. глубина бурения: 75 м

Габариты:

  • длина в транспортном положении: 3460 мм
  • ширина в транспортном положении: 780 мм
  • высота в транспортном положении: 1900 мм

Вес: 1750 кг

Потребляемая мощность: 22,5 kW

Установки этой серии представляют собой оборудование для бурения скважин, спецбурения при строительстве.

Область их применения охватывает широкий спектр бурильных работ: бурение под сваи, бурение скважин на воду, анкерное (якорное) бурение, бурение на тепло земли (для зондов). Установки могут использоваться в небольших помещениях. Максимальная глубина возможного бурения составляет 75 метров и, конечно, зависит от местных условий, конструктивного исполнения.

Преимущества бурения скважин с помощью малогабаритной буровой установки:

  • чистота работы – участок бурения будет чистым, без повреждений облагороженного ландшафта.
  • бурение в труднодоступных местах:  в подвалах, небольших помещениях, на небольших садовых участках, куда не заехать большой технике;

Ни для кого не секрет, что на рынке Киева и области огромное количество предложений по услугам бурения скважин (на воду, на тепло, для геологических изысканий) и каждая фирма имеет в своём подчинении технику на разных подвижных составах. Но, как показывает практика, это огромные шасси на базах: КАМАЗ, МАЗ, ЗИЛ 131,УРАЛ.

Проанализировав рынок и пожелания заказчиков, мы поняли, что мало кто хочет увидеть на своём садоводческом участке «динозавра», которому для заезда на предлагаемую территорию нужны подготовительные работы и после его уезда нужны восстановительные работы.

В случае если появилась необходимость пробурить скважину, а Вы уже потратили много сил на озеленение и облагораживание вашего участка, если у Вас сложные подъездные пути, ограниченные площади или Вы просто не хотите видеть на своем участке крупногабаритную технику, произведенную еще в советские времена,  Вам нужно обратиться именно в нашу компанию.

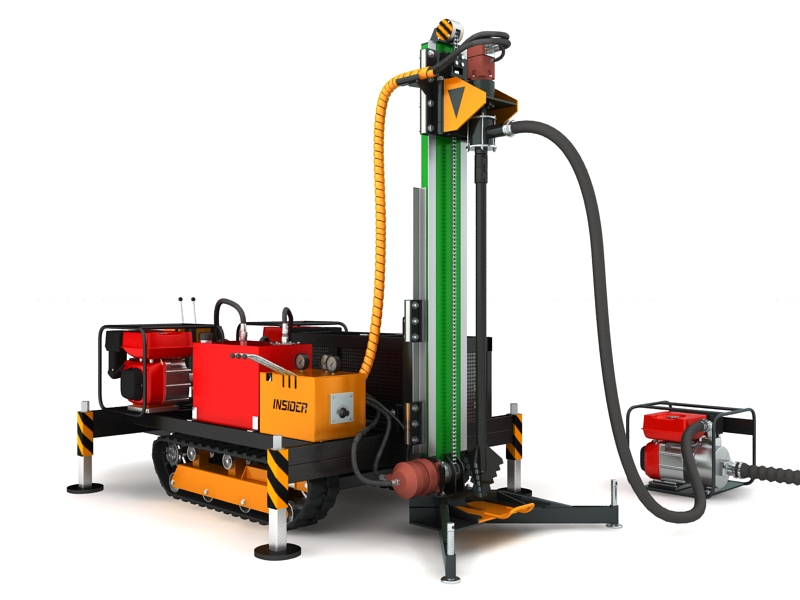

В отличие от отечественной буровой техники, которая устанавливается на шасси ЗИЛ-131, Урал-4320 или КамАЗ-43114, малогабаритная буровая установка

 является отдельной мобильной техникой на гусеничном ходу. В результате, подъехав на объект бурения, буровая установка разгружается и на гусеницах самостоятельно подъезжает к месту бурения. Благодаря этому наша техника не только занимает гораздо меньшую площадь на участке, но и наносит минимальный ущерб насаждениям.

Нашей малышке не требуется  четырехчасовая (как минимум) подготовка к работе, большое пространство для  маневрирования, и, по окончании работ, Вам не придётся восстанавливать забор, ограду, пересаживать Ваши насаждения, росшие здесь годами!

Малогабаритная буровая установка идеально подходит для работы в городских условиях, на строительных площадках, в местах с ограниченной возможностью передвижения, маневрирования, въезда на предлагаемую территорию.


dreamyday dresses
dreamyday.com


Крупногабаритные или малогабаритные буровые установки?

Малогабаритную технику многие ругают – говорят, что она ненадёжная. А если точнее, говорят, что такое оборудование «не может быть надёжным». То есть сами они не пробовали им пользоваться, а судят издалека, некомпетентно оценивая качество только по внешнему виду и размеру. На самом деле современная компактная техника почти ни в чём не уступает крупным моделям.

Но почему тогда до сих пор производят не только малогабаритные установки на воду, но и крупногабаритные? И какие лучше выбрать для работы и бизнеса? Всё зависит от того, насколько крупные заказы вы хотите выполнять. Выпускаемые сегодня МГБУ подходят для бурения не хуже, чем их предшественники, с одной лишь существенной разницей – у них ограничение по глубине скважин. Максимум, на который можно рассчитывать – 70 метров.

Вот и получается, что, если вы хотите бурить глубоководные скважины для крупных объектов, то для этого нужны обычные

буровые установки, крупные. Если же ваша цель – предоставлять услуги по частным заказам, в деревнях, на дачах и в частном секторе, то подойдут и малогабаритные.

Какие буровые установки выбрать?

Как правило, в большинстве случаев нужны как раз МГБУ. У покупателей возникает вопрос, не лучше ли купить крупную технику, просто ради надёжности? Если вы планируете активно работать по своему региону, выполнять заказы довольно часто – нет, не лучше. Причина в том, что малогабаритные буровые установки на воду обладают дополнительными преимуществами, которых крупная техника лишена.

Основные плюсы современного оборудования, которые пригодятся вам в работе:

  • Такая техника – небольшая по размеру. Кто-то ошибочно думает, что это недостаток. Если производитель ответственный, то любое оборудование будет соответствовать своим техническим характеристикам и работать отлично. Малый размер техники даёт возможность легко размещать её на любом участке, а многие модели даже позволяют бурить внутри помещения – например, если нужна скважина в подвале или гараже.
  • Малый вес. Такие буровые установки весят гораздо меньше, чем крупные.
  • Из вышеописанного получаем ещё один плюс – компактность и простоту перевозки. Это очень важно по нескольким причинам. Во-первых, с таким оборудованием можно обойтись обычным автомобилем с прицепом вместо дорогого спецтранспорта. С большинством моделей это возможно. Такой шанс – большая экономия для тех, кто только стартует в своём бизнесе. Во-вторых, малогабаритная техника «пройдёт везде» — добраться по любым дорогам и в любой район будет вам под силу.
  • Простота использования, монтажа и разборки. Это преимущество позволяет использовать буровые установки даже новичку. Огромный плюс для тех, кто не умеет с ними обращаться. Научиться самому и научить работников (или помощников) можно за пару дней.

Если вы хотите приобрести отличное оборудование для бурения, в нашем каталоге для вас найдётся множество вариантов. Выбирайте и звоните – мы проконсультируем!

Малогабаритная буровая установка 4 кВт со штангами на 50 м, цена 49500 грн

Наши преимущества:

      Более 10 лет на рынке — производство металлоконструкций и деталей для с/х техники

      Качественное и точное исполнение установки в условиях предприятия

      Компактная буровая установка — полностью разборная, транспортируется в авто типа Газель или на прицепе.

      Высокая скорость бурения за счет двухметровых штанг и увеличенного диаметра

      Легко обслуживается бригадой из 2-х человек.

      При покупке есть возможность организовать обучающее бурение.

      Наложенный платеж

      Осуществляем поддержку начинающим буровикам.



Комплектация:

  • Моторредуктор 4 кВт, 56 -110 об. в мин, работает от сети 220В и на 3 фазы 380В. Крутящий момент 670 Нм. Возможна комплектация двигателем на 2.2 кВт или 3 кВт;
  • Пульт управления с реверсом для быстрого откручивания штанг;
  • Электролебедка на 1000 кг с возможностью придавливания на бур. Устанавливать можно на основание или на мачту буровой;
  • Мачта высотой 3 метра;
  • Усиленное основание из квадратной трубы;
  • Каретка на подшипниках снижает нагрузку на лебёдку и держит точное направление бурения;
  • Штанги на 50 метров с трапецеидальной усиленной резьбой. Замок изготовлен из стали марки Ст45, наружный диаметр 60 мм. Минимальный проходной внутренний диаметр в замке 40мм. Увеличенный диаметр штанг уменьшает сопротивление воды и увеличивает скорость бурения;
  • Вертлюг. Минимальный внутренний проходной диаметр 50мм. Вал — сталь 45;
  • бур трёхлопастной ступенчатый с механическим креплением твердосплавных пластин диаметром 180мм, с центратором высотой 1 метр.
    Толщина пластин 8мм, крепятся к лепестку при помощи болтов. Материал ВК8. Главным плюсом данного бура является его удобство ремонта и независимость от аргонной пайки. При износе режущей кромки необходимо открутить болты, повернуть твердосплавную пластину на 90 градусов и затянуть.
  • Вилка для откручивания штанг двигателем
  • Подхват под штанги для удерживания колоны при её подъёме
  • Захват под обсадную трубу 125мм.
  • шланги диаметром 50мм с пожарными замками, ключи, различные приспособления.

      Для того, чтобы начать бурить вам нужно подключить установку в удлинитель 220 В (не менее 16А) и выкопать приямок примерно на 500-700 литров.


      Мы занимаемся бурением скважин более 10 лет и все лучшие технические пожелания внедрили в эти установки. Возможен индивидуальный подбор комплектации (редуктор, лебёдка, насосы, штанги), соответственно плюс или минус к цене.

      Также занимаемся бурением скважин по Харьковской, Полтавской и Днепропетровской областям.

Возникли вопросы? Звоните – (093)-765-87-02, (066)-102-80-09, (096)-708-70-72 — Алексей

Бурение скважин малогабаритной установкой в Санкт-Петербурге: Цена | Фото

В последнее время все большее число людей стремится обзавестись частными домами за чертой крупных городов. Для них часто не предусмотрено центральное водоснабжение. По этой причине возникает потребность в индивидуальном водоснабжении. Те, кто подключен к системе центрального снабжения водой, имеет нарекания относительно качества подаваемой воды. Проблему в обоих случаях позволяет решить малогабаритная буровая установка, с помощью которой появляется возможность вырыть скважину для получения доступа к чистым артезианским водам.

Устройство малогабаритных буровых установок

Наибольшее распространение получили установки, которые предназначены для бурения скважин посредством вращения рабочих элементов. В процессе работы они транспортируют массы разрушенной породы через шнековые механизмы. С помощью такой техники также производится закручивание винтовых свай. В основной комплектации буровая установка для скважины малогабаритная содержит: мачту с двумя лебедками, мотор-редуктор, подвижную каретку, а также связующие узлы и агрегаты. Основным связующим компонентом выступает мачта. На ней устанавливается каретка, несущая мотор с предохранительным переводником и вертлюгом. Лебедки также фиксируются на мачте.

Для выполнения операций бурения предохранительный переводник соединяется с буровыми штангами и буром. Питание обеспечивается посредством электрогенератора, установленного в основе конструкции. Кроме этого, малогабаритные буровые установки снабжаются мотопомпой, которая также находится в области основания. Данный компонент соединяется с вертлюгом посредством специального рукава.

Монтаж оборудования

Монтаж буровой установки может быть произведен самостоятельно. Для этого потребуется выполнять ряд действий. Если мастер решил применить ударно-канатную установку, потребуется установить станину. На ней будет производиться поднятие и опускание снаряда.

Если оборудование не имеет редукторного мотора для наматывания троса на катушку, его следует установить самостоятельно. Это значительно облегчает процесс бурения. К тросу необходимо привязать утяжелитель. Вес патрона должен составлять не менее 80 кг.

Чтобы эффективно очистить забой от грунта, применяется такой конструкционный элемент, как «стакан». Это толстостенная стальная труба, которая внизу имеет острые зубья. Вверху «стакана» крепится канат. Весь патрон обычно имеет длины от 1 до 1,5 м.

Далее вся конструкция закрепляется на треноге в виде вышки. Она должна иметь вверху достаточное для свободного движения штанги отверстие.

Технические характеристики

Существует множество версий техники данного типа, которые отличаются и по мощности, и по размерам получаемой скважины. В среднем такой агрегат позволяет осуществлять бурение на глубину 30-50 м. При условии дополнения конструкции вспомогательными шлангами этот показатель может быть увеличен до 100 м. Как правило, диаметр бура составляет 100 мм. Это оптимальное значение, если требуется обеспечить скважину для снабжения небольшого частного дома. Мощность, которой располагают малогабаритные буровые установки на воду, в среднем составляет 8-10 л. с. Агрегаты, работающие на электродвигателе, обеспечивают силовую отдачу от 1,1 кВт. В зависимости от характеристик грунта может потребоваться применение разных скоростных режимов. Чем богаче их набор, тем эффективнее будет осуществляться процесс бурения. Минимальная частота составляет примерно 1,1 оборота в минуту, а максимум может достигать 6-7 об/мин.

Достоинства самодельных бурильных установок

Самодельные конструкции МГБУ успешно применяются при разработке скважин на воду для частных домовладений. Достоинств у подобного оборудования имеется немало:

  • компактные размеры и малый вес,
  • простая конструкция,
  • высокая эффективность и многофункциональность,
  • доступная транспортировка, быстрый монтаж и демонтаж,
  • отсутствие негативного воздействия на ландшафт участка, где проводится разработка скважины,
  • возможность использования на небольших участках и в ограниченном пространстве (домовые пристройки, гаражные и подвальные помещения),
  • подключение к стандартной электросети или автономному источнику питания,
  • доступная стоимость самодельных устройств,
  • высокая ремонтопригодность.

Подготовка установки к работе

Несмотря на относительно скромные размеры по сравнению с полноценными установками, малогабаритные станки требуют бригадного обслуживания. В подготовке техники, например, должен участвовать непосредственно бурильщик и несколько помощников. В первую очередь проверяется состояние машины. Для этого проводится анализ крепежей и смазки. Если установка прежде не использовалась, то необходимо снять заводскую смазку с поверхностей, после чего промыть эти места бензином и вытереть.

Что касается крепежей, то следует оценить надежность фиксации винтов с гайками. Обычно малогабаритные буровые установки предполагают свободный доступ к важнейшим узлам и механизмам, поэтому затруднений в проверке техники возникнуть не должно. Если все детали находятся в исправном состоянии, можно устанавливать машину на место проведения работ. Особых трудностей данная процедура также не вызовет – главное, чтобы место будущей скважины имело ровную поверхность.

Виды скважинных установок для бурения

Производительная мини буровая установка успешно предусмотрена для обустройства неглубоких водоносных скважин.

Исходя из доступных способов бурения, агрегаты разделены на следующие виды:

  1. Ударные установки. Они представлены рамочной треугольной конструкцией с прочным основанием, к которому прикреплен гибкий трос с желонкой и долотом. Отличаются простотой монтажа и надежностью эксплуатации.
  2. Шнековые установки. Оборудование оснащено буровым шнеком для выемки грунта в необходимом объеме без дополнительного промывания гидросооружения водой.
  3. Роторные установки. Производительное оборудование, которое предусматривает гидравлическое бурение скважин. Ручная роторная установка – самый доступный вариант, в котором не используется электрический двигатель, а все работы по бурению выполняются вручную.

Бурильная установка предусмотрена для эксплуатации на земельных участках, где нет возможности устанавливать полноценные буровые агрегаты. Она компактная и мобильная, поэтому легко транспортируется и применяется на рельефных участках со сложными подъездными путями.

Инструкция по рабочим операциям

Непосредственно перед бурением необходимо правильно настроить рабочие компоненты установки. В частности, следует подключить мотопомпу к напорному выходу. Далее к ней же подсоединяется напорный рукав. Затем в мотопомпу заливается вода – это действие активизирует функцию насоса. В двигатель необходимо залить масло, если оно отсутствует. Соответствующим топливом заправляется и бензогенератор. С этого момента можно начинать работу. Запускается бурение скважин малогабаритной буровой установкой через специальный стартер, который начнет вращение бура. Обычно управление осуществляется с помощью пульта на лебедке – он же погружает бур в подготовленный приямок. Когда вертлюга достигнет нижней точки, следует остановить процесс вращения. На этом этапе отключается мотопомпа, а бур откручивается назад по соответствующей команде через пульт управления.

Подъем установки

Посредством усилия от лебедки осуществляется подъем редуктора в верхнюю позицию. При этом вращение бура должно продолжаться. После этого следует выключить редуктор и мотопомпу. Внизу буровой штанги должен располагаться нижний замок. Под него подкладывается элеватор, а затем трубная колонна опускается вниз до упора замка в специальную прорезь. Как правило, малогабаритные буровые установки предполагают поочередное откручивание буровых штанг в нижней и верхней части. Для работы с каждой из них необходимо придерживать их основания специальным ключом. Далее нажимается соответствующая кнопка на пульте управления и запускается процесс откручивания вертлюг от штанги.

Правила техники безопасности

Если планируются работы с электрооборудованием, то следует обеспечить заземление через специальные элементы, входящие в комплект. Перед началом работы бурильщик должен согласовать с помощниками предупредительные сигналы, которые будут подаваться в ходе выполнения работы. Надо учитывать, что малогабаритные буровые установки для бурения скважин особую опасность представляют именно в процессе работы. В связи с этим правила безопасности запрещают касаться вращающихся частей установки, выполнять ремонтные операции до полной остановки станка, открывать пульт управления при наличии напряжения и т. д.

Бурение ударным способом

Самый надежный способ разработки гидросооружения, для которого применяется малая БУ, – металлическая труба, оснащенная желонкой. Оборудование эксплуатируется на участках с подвижными и мягкими грунтами – желонка захватывает часть породы из скважинного канала, извлекая на поверхность.

Ударное бурение – трудоемкий вариант разработки скважинного канала, к которому предъявляются особые требования:

  • повышенная прочность гибкого троса для извлечения больших объемов грунта,
  • безопасность монтажа и эксплуатации,
  • высокая производительность.

К основным достоинствам подобного бурения относят:

  • длительный срок эксплуатации готовой скважины,
  • возможность обустройства гидросооружения с большим диаметром,
  • исключение засорения воды сторонними примесями при разработке скважины,
  • возможность контроля уровня водоносного горизонта,
  • высокую эффективность проведения работ в зимний период.

Среди недостатков можно выделить:

  • сниженную скорость преодоления пород, если глубина сооружения значительная,
  • обязательное обустройство обсадной колонны,
  • возможность обвала отдельных слоев грунта при прохождении плывунов.

Нюансы техобслуживания

После завершения рабочих мероприятий оборудование следует очистить от грязи и тщательно протереть. Смазочным процедурам с помощью солидола подвергаются трущиеся поверхности, подшипники и соединения. При регулярной эксплуатации станка смазку и протяжку резьбовых креплений следует выполнять ежемесячно. Отдельно оценивается состояние каретки, которой снабжаются малогабаритные буровые установки практически во всех версиях. Данный элемент должен свободно и беспрепятственно двигаться по стойке в предусмотренных конструкцией направлениях. Специалисты рекомендуют завести журнал, в котором будут отмечаться все операции по смазке и замене деталей станка. В дальнейшем это поможет быстрее определить неисправность и принять соответствующие меры по ее устранению.

Преимущества малогабаритных буровых установок

Одним из главных факторов широкой распространенности таких установок является удобство в эксплуатации, а также низкие затраты на организацию буровых мероприятий. Также при невозможности использования массивных и более мощных установок данный вариант становится единственно возможным. Кроме того, скважина малогабаритной буровой установкой формируется с высокой точностью, что позволяет проводить работы без ущерба для облагороженного сада или участка. Проблемой для среднеразмерной техники зачастую становится недоступность точки бурения из-за плотной застройки. В свою очередь, малогабаритные установки позволяют справиться с прямыми задачами даже в труднодоступных зонах.

Бурение шнековым способом

Эффективный и безопасный способ обустройства неглубокой водоносной скважины в подвижных и легких грунтах с высоким содержанием песка. Разработка рабочего канала для гидросооружения выполняется шнековым стержнем, оснащенным концевым резцом и лопастными элементами, которые предназначаются для подъема грунта на поверхность.

Буровая машина для бурения шнековым способом может быть компактной или крупногабаритной, требующей предварительного монтажа на спецтехнику.

Преимуществами подобного способа являются:

  • скорость выполнения комплекса работ по бурению,
  • простота сборки и установки оборудования на участке,
  • отсутствие необходимости привлечения квалифицированных специалистов и дорогостоящего оборудования для поднятия грунта на поверхность,
  • возможность эксплуатации на маленьких участках.


Малогабаритная буровая установка на 50м от производителя

Наши преимущества:

      Более 10 лет на рынке — производство металлоконструкций и деталей для с/х техники

      Качественное и точное исполнение установки в условиях предприятия

      Компактная буровая установка — полностью разборная, транспортируется в авто типа Газель или на прицепе.

      Высокая скорость бурения за счет двухметровых штанг и увеличенного диаметра

      Легко обслуживается бригадой из 2-х человек.



      При покупке есть возможность организовать обучающее бурение.

      Наложенный платеж

      Осуществляем поддержку начинающим буровикам.



Комплектация:

  • Моторредуктор 4 кВт, 56 -110 об. в мин, работает от сети 220В и на 3 фазы 380В. Крутящий момент 670 Нм. Возможна комплектация двигателем на 2.2 кВт или 3 кВт;
  • Пульт управления с реверсом для быстрого откручивания штанг;
  • Электролебедка на 1000 кг с возможностью придавливания на бур. Устанавливать можно на основание или на мачту буровой;
  • Мачта высотой 3 метра;
  • Усиленное основание из квадратной трубы;
  • Каретка на подшипниках снижает нагрузку на лебёдку и держит точное направление бурения;
  • Штанги на 50 метров с трапецеидальной усиленной резьбой. Замок изготовлен из стали марки Ст45, наружный диаметр 60 мм. Минимальный проходной внутренний диаметр в замке 40мм. Увеличенный диаметр штанг уменьшает сопротивление воды и увеличивает скорость бурения;
  • Вертлюг.  Минимальный внутренний проходной диаметр 50мм. Вал — сталь 45;
  • бур трёхлопастной ступенчатый с механическим креплением твердосплавных пластин диаметром 180мм, с центратором высотой 1 метр. Толщина пластин 8мм, крепятся к лепестку при помощи болтов. Материал ВК8. Главным плюсом данного бура является его удобство ремонта и независимость от аргонной пайки. При износе режущей кромки необходимо открутить болты, повернуть твердосплавную пластину на 90 градусов и затянуть.
  • Вилка для откручивания штанг двигателем
  • Подхват под штанги для удерживания колоны при её подъёме
  • Захват под обсадную трубу 125мм.
  • шланги диаметром 50мм с пожарными замками, ключи, различные приспособления.

      Для того, чтобы начать бурить вам нужно подключить установку в удлинитель 220 В (не менее 16А) и выкопать приямок примерно на 500-700 литров.


      Мы занимаемся бурением скважин более 10 лет и все лучшие технические пожелания внедрили в эти установки. Возможен индивидуальный подбор комплектации (редуктор, лебёдка, насосы, штанги), соответственно плюс или минус к цене.

      Также занимаемся бурением скважин по Харьковской, Полтавской и Днепропетровской областям.

Возникли вопросы? Звоните – (093)-765-87-02, (066)-102-80-09, (096)-708-70-72 — Алексей

Как происходит заезд буровой техники на участок для бурения скважины на воду

Компания «Системы для Дома» бурение артезианских скважин на воду для частных домов проводит станками УРБ 2А-2 на базе Зил 131.

Практически всегда владельцы участков имеют собственные предпочтения и представления о размещении техники и выборе места бурения. Не всегда желания совпадают с возможностями.

При заключении договора на бурение мы обязуемся сделать скважину с требуемыми характеристиками, а Вы обязаны предоставить все необходимое для бурения. То есть беспрепятственный заезд и размещение техники на участке, электричество.

Существует много нюансов, не озвученных в общих требованиях к заезду: канава перед воротами, навес над воротами, порог, уклон местности и другие. Есть заказчики, скрупулезно изучающие все технические характеристики буровой техники, задают вопросы о длине, ширине, высоте автомобиля, расстоянии между колес, весе, угле разворота и другие.

Транспортировка буровой техники до участка

— Стандартная установка

Помимо Зил 131 с установленной на нем УРБ 2А-2 на место проведения работ выезжает водовозка, тоже на базе шасси ЗИЛ и с кунгом на прицепе. Важно отсутствие препятствий для проезда такой тяжелой техники. Если бурение планируется в весенний период, заранее узнайте график перекрытия дорог для грузовой техники в Вашем районе. В некоторых поселках есть запрет или ограничения на въезд таких машин. Прежде чем заказывать бурение скважины, согласуйте возможность заезда буровой техники с администрацией поселка.

Чтобы минимизировать повреждения на участке, буровая машина заезжает на участок очень аккуратно задним ходом.

— Малогабаритная техника

Малогабаритная установка компактная, но она на гусеничном ходу. Ее необходимо доставить к месту бурения. В полностью укомплектованный состав входит водовозка и кунг на базе Зил 131 с буровым станком на прицепе. Соответственно требования к проезду по дорогам те же, что и в случае бурения стандартной установкой.

Когда буровая техника доставлена к участку, она съезжает с шасси и далее передвигается самостоятельно.

Как располагается буровая бригада на участке

— Стандартная установка

Техника устанавливается задом по отношению к точке бурения. Поднимается буровая мачта. Сзади складываются трубы. Выкапывается отстойник. Идеальная площадка для стандартной буровой 4 Х 12 метров. Рядом будут размещены водовозка и кунг. Если это невозможно, на предварительном выезде на место проведения работ инженер компании «Системы для Дома» найдет альтернативное решение.

В процессе бурения водовозка будет периодически уезжать, чтобы пополнить запасы воды. Буровой станок будет оставаться на месте до завершения работ.

— Малогабаритная техника

Компактные установки Журавль и КЗБТ способны бурить в самых стесненных условиях. Но не во всех районах, так как есть ограничение по глубине скважины, не более 100 метров. За пределами участка необходимо место для размещения кунга и водовозки.

Когда техника подъедет к месту проведения работ, все должно быть уже подготовлено для заезда. Малогабаритной установкой бурят на освоенных участках, желательно защитить строения и растения от загрязнений. До размещения заказа на бурения пригласите специалиста компании «Системы для Дома» на осмотр местности. Он предоставит профессиональный план подготовки участка к буровым работам.

Расположение водовозки и кунга при бурении

Идеально, если есть возможность разместить кунг и водовозку рядом с буровой установкой. На практике такая возможность есть не всегда. Но выход из ситуации, хороший или не очень, находится всегда.

Кунг можно разместить в любом месте за пределами участка, но желательно близко. Он не должен перекрывать дорогу, мешать соседям. Буровики на месте всегда найдут самое верное решение для размещения кунга.

Водовозку можно поставить в другом конце участка, или за его пределами. Важно чтобы расстояние от нее до бурового станка не превышало длины пожарных гидрантов, обычно 30 метров.

Звонок нашим инженерам поможет Вам принять правильное решение: (495) 649-8593

Частые вопросы которые задают нашим инженерам

1. Участок пустой. Возможно ли в будущем построить техническое помещение над скважиной?

Не рекомендуем, так как в случае ремонта скважины требования к заезду техники такие же, как и для бурения. Необходимость ремонта скважины возникает в 2% случаев, в основном это углубление из-за природного понижения уровня воды. В случае возведения строения над скважиной она становится не доступной для ремонта, или помещение придется снести.

2. Участок с уклоном. Есть ограничения для заезда буровой машины?

Возможности для заезда не безграничны. До 15-20 градусов уклон преодолеем, может и более. Необходим предварительный осмотр места проведения работ. В 99,9% случаев специалист компании «Системы для Дома» решает все вопросы по заезду техники.

3. У соседей рядом имеется колодец. Мы имеем право в этом случае бурить скважину на своем участке?

Идеально в случае бурения скважины на Вашем участке не допустить разногласий с соседями. Бурение на известняк ведется с промывкой, и в процессе бурения промывочная жидкость может загрязнить колодец. Допустимо расстояние не менее 10 метров. Но важно и учесть уклон местности. Выбрать оптимальное место для бурения поможет наш инженер на предварительном осмотре местности.

4. Можно установить буровую машину на дороге за пределами участка?

Можно, но только если перекрытые дороги не помешает соседям. В случае разногласий мы не несем ответственности за такой выбор. Обеспечение места бурения и устранение всех препятствий лежит в зоне ответственности заказчика.

5. Перед въездными воротами канава. Ваша техника заедет?

Зависит от размера канавы. Иногда потребуется настелить доски. Все нюансы по подготовке заезда буровой техники озвучит инженер компании «Системы для Дома» на предварительном выезде на участок.

6. Площадка на участке выложена плиткой. Вы гарантируете, что не испортите её?

Вес стандартной буровой установки около 16 тонн. Все зависит от прочности заранее уложенной плитки.

7. Зимой скважины бурят?

Бурение скважин на воду проводится круглогодично. Если температура опускается ниже 15⁰ градусов, работы приостанавливаются по причине замерзания промывочной жидкости. Необходимым условием для бурения является обеспечение требований к заезду, в том числе высота снежного покрова не должна превышать 30 сантиметров.

8. При бурении скважины не будет испорчен ландшафтный дизайн?

Наши буровики всегда стараются заехать на участок аккуратно. Но имейте в виду, что бурение скважины требует заезда тяжелой техники, утилизации шлама. Сложно все сохранить в первозданном виде. Возможно, для охраны зеленых насаждений, бурение лучше планировать на зимний период.

9. Возможно бурение внутри здания?

Можно, но требования к заезду техники необходимо обеспечить. Ширина заезда не менее 3 метров, минимальная площадка 4х9 метров, высота больше 9 метров.

Советы специалистов компании «Системы для дома» по выбору подрядчика. Основные уловки, к которым прибегают недобросовестные компании. Подробнее

На каком этапе строительства частного дома и освоения участка лучше заказывать услугу бурения на воду. Подробнее

Какого вида обсадная труба для глубинной скважины с водой лучше для долгой эксплуатации на загородном участке. Подробнее

Бурение скважин

Бурение скважин — одна из вспомогательных технологий при возведении свайных оснований, о которой мы поговорим в данной статье. Вы узнаете, в каких случаях возникает надобность бурения скважин под забивку свай и какая техника для этого используется. Мы детально рассмотрим технологию бурения и дополнительные средства, применяемые для ее реализации — буровые растворы и обсадные трубы.

Когда при свайных работах необходимо бурение скважин

В процессе создания свайных оснований надобность в бурении скважин возникает в трех случаях — при формировании буронабивных свай, при забивке железобетонных свай в высокоплотные грунты и при реализации работ в густо застроенной черте города. Рассмотрим каждую из ситуаций подробнее.
  • Бурения скважин для создания буронабивных опор;
Буронабивные сваи, в отличие от железобетонных изделий промышленного производства, создаются непосредственно в почве на месте проведения работ. Такие сваи являются полноценными несущими опорами, которые впоследствии будут применяться как составляющая часть свайного фундамента.

Надежность и несущая способность буронабивных свай не уступает, а в некоторых ситуациях и превосходит характеристики заводских железобетонных свай. Такие конструкции могут обладать любым диаметром, тогда как сечение забивных свай, как правило, варьируется в пределах от 30*30 до 40*40 сантиметров.


Рис: Стадии обустройства буронабивных свай
Практика создания буронабивных свай широко распространена в частном строительстве, поскольку основание на их основе можно реализовать с помощью подручных средств ,без привлечения специальной техники, что приводит к значительной финансовой экономии.

Важно! При механизированном выполнении работ бурение под буронабивные сваи производится посредством МБУ (малогабаритных буровых установок), которые создают скважину требуемых размеров под защитой обсадной трубы, после чего внутрь скважины опускается арматурный каркас и формируется тело сваи посредством заливки пробуренного отверстия бетоном.

В индивидуальном строительстве бурение ведется с помощью ручных инструментов — фундаментных буров, а в качестве опалубки под заливку бетоном используется цилиндр, сформированный из рулонного рубероида.

  • Бурение для погружения свай и шпунта в высокоплотные грунты;
Эффективность работы сваебойной техники — вибропогружателей, дизельных и гидравлических молотов, непосредственно зависит от характеристик грунта, в который погружается свая. Если грунт обладает высокой плотностью, либо на участке присутствует глубинный уплотненный пласт песка, который свая не может пройти при реализации стандартных технологий погружения, с помощью буровых установок создаются скважины под последующее погружение железобетонных свай.


Рис: Бурение скважин под забивку трубчатого шпунта

Важно! Данная технология называется лидерным бурением. Скважины-лидеры значительно уменьшают трудоемкость забивки свай, сводя к минимуму сопротивление грунта погружаемой конструкции. Использование бурения в данных целях позволяет погружать сваи даже в вечномерзлые грунты.

  • Бурение при забивке свай вблизи существующих зданий.
В процессе работы сваебойных молотов на фундаменты близстоящих зданий через грунт передаются сильные динамические нагрузки, которые могут стать причиной деформации старых оснований. Это накладывает ограничение на применение ударного способа погружения свай вблизи памятников архитектуры, исторических центров и аварийных зданий.


Рис: Лидерное бурение в черте города


Однако при погружении свай в предварительно пробуренные скважины динамические воздействия на фундаменты соседних зданий сводится к минимуму, также значительно уменьшается шум, которым сопровождается работа сваебойных молотов.

Применяемая буровая техника

Вся техника, использующаяся при обустройстве свайных фундаментов для бурения, классифицируется на несколько групп: ручные буры, компактные буровые установки и малогабаритные буровые машины.
Ручные буровые инструменты используются исключительно в индивидуальном строительстве. Такие буры могут создавать скважины диаметром до 300 миллиметров. Максимально возможная глубина скважин ограничена длиной ручки бура (в большинстве фундаментных буров используются составные ручки, которые наращиваются по мере углубления скважины), однако на практике с помощью физической силы создать скважину глубиной более 2-2.5 метров в плотном глинистом грунте, который преобладает в центральном регионе России, не представляется возможным.


Рис: Ручной фундаментный бур с расширителем и грунтоприемником

Важно! Ручные инструменты классифицируются на стандартные и буры с расширителями. Стандартные буры формируют цилиндрическую скважину, тогда как буры-расширители создают куполообразную подошву в нижней части скважины, за счет которой свая получает дополнительную несущую способность и устойчивость.

Существует подкласс механизированных ручных буров, работающих от электрического либо бензинового привода. Это более эффективные устройства, с помощью которых можно бурить скважины глубиной свыше 2-ух метров в любых типах грунтов.


Рис: Бурение с помощью ручного механического бура

  • Компактные буровые установки;
Простейшие варианты компактных буровых установок состоят из стальной рамы с закрепленным на ней приводом и шнековым буром. Они транспортируются в разобранном виде и складываются непосредственно на месте проведения работ. В условиях низкоплотного грунта такие установки способны создавать скважины диаметром до 320 мм. на глубину до 4 метров.


Рис: Буровая установка с направляющей рамой


Также существуют компактные установки самоходного типа, в которых оборудование для бурения установлено на колесную либо гусеничную базу. Такие установки представляет собой полноценную буровую технику, способную вести как вертикальное, так и наклонное бурение. Максимальный диаметр скважин создаваемых такими устройствами ограничен на отметке в 400 мм, глубина — 6 метров.


Рис: Компактная буровая установка самоходного типа

  • Малогабаритные буровые установки (МБУ).
Наиболее востребованным в строительстве классом буровой техники являются МБУ, оборудованные на основе шасси тяжелых грузовых автомобилей либо тракторов. В зависимости от базового транспорта МБУ классифицируются на колесные и гусеничные, наиболее распространены колесные установки.

Важно! МБУ обладают широкой функциональностью. На таких машинах устанавливается поворотная рабочая платформа, которая дает возможность бурить сразу несколько скважин в радиусе охвата техники, бурение может вестись как в вертикальной, так и в наклонной плоскости.


Рис: Буровая машина БМ-811


МБУ имеют буровую мачту, на которую, в зависимости от функционального назначения машины, может устанавливаться разное оборудование — шнековые буры, инструменты для ударно-канатного бурения либо твердосплавные шарошечные долота для бурения горных пород. Такие машины способны бурить скважины на глубину до 60 метров, диаметром от 150 до 600 миллиметров.

Технология бурения скважин

Бурение скважин под сваи является одним из составляющих этапов обустройства свайных фундаментов, выполнению которого предшествует комплекс подготовительных работ, связанных с планировкой участка, подготовкой территории и разметке мест бурения.

В первую очередь строительная площадка очищается от поверхностной растительности, корней и мусора, которые могут помешать бурению. Далее планируются пути передвижения буровой машины по объекту, при необходимости проезды уплотняются гравийной подсыпкой, препятствующей усадкам грунта, которые могут привести к деформации разметки.

Далее производится разбивка свайного поля и мест для бурения. С помощью обсадных досок и бечевки размечаются базисные линии, обозначающие крайние контуры будущего свайного поля, затем отмечаются точки погружения свай, на месте которых будут буриться скважины.


Рис: Бурение скважины установкой БМ-811


Бурение выполняется в следующей последовательности:
  • МБУ подъезжает к месту выполнения работ;
  • Буровая мачта переводится с транспортного положения в рабочее положение — поднимается и устанавливается вертикально;
  • Буровая колонна центрируется на размеченной точке и включаются гидравлические приводы;
  • Выполняется бурение скважины на требуемую глубину;
  • После формирования скважины требуемых размеров включается реверсный ход и буровая колонна изымается на поверхность.

Важно! По завершению процесса бурения выполняется обустройство буронабивной сваи либо погружение железобетонной конструкции методом ударной забивки либо с применением вибропогружения.

Рис: Бурение лидерных скважин для забивки свай

Дополнительные средства для бурения скважин

Скважины глубиной до 12 метров создаются без применения дополнительных средств, однако при более глубоком бурении, для предотвращения обвалов грунта на дно забоя и уменьшения сопротивления почвы буровой колонне, используется буровой раствор.

Существует несколько видов буровых растворов:

  • На водной основе — техническая жидкость, в составе которой содержатся гидрогели, соли, полимерные либо глинистые компоненты, такие как бентонит;
  • На углеводородной основе — в данную группу относится инвертная эмульсия и известково-битумные растворы.

Рис: Создание скважины с применением бурового раствора


Выбор конкретного раствора зависит от условий бурения, однако все вышеуказанные средства выполняют схожую функцию. Циркулируя внутри скважины раствор способствует очистке забоя (дна скважины), транспортируя выработанную породу на поверхность. При вынужденной остановке бура раствор удерживает разрушенный грунт во взвешенном состоянии, не позволяя ему оседать на дне.

Важно! Растворы обеспечивают более эффективное разбуривание высокоплотных пород грунта и препятствуют обвалам стенок скважины, формируя на их поверхности твердую полимерную либо глинистую корку.


Бурение под защитой обсадной трубы


Практика бурения под защитой обсадных труб используется при обустройстве буронабивных свай. Обсадная труба одновременно выполняет функцию защиты скважины обвалов грунта и используется в качестве опалубки под заливку бетоном, которая предотвращает попадание в бетонный раствор грунтовых вод.

Процесс бурения в таком случае сопровождается постепенным наращиванием ствола обсадной трубы, который состоит из секций длиной в 4-6 метров. Нижняя секция при этом оборудована режущим наконечником, который обеспечивает дополнительное вскрытие почвы.


Рис: Бурение под защитой обсадных труб


Погружение обсадной трубы происходит последовательно заглублению бура в почву (сама буровая колонна располагается внутри трубы). При реализации данного метода буровая установка укомплектовывается вкручивающим механизмом, который вращает обсадную трубу вокруг своей оси и придает колонне возвратно-поступательные движения.

Заказ бурения скважин

Компания Установка Свай производит все виды работ необходимых для грамотного погружения свай и шпунтов, в том числе и бурение скважин под сваи. Для заказа бурения скважин в Москве и области, воспользуйтесь формой ниже, заполнив данные и отправив заявку с Вами свяжется менеджер, который уточнит все детали вопроса.

Полезные материалы



Бурение под фундамент

Бурение под фундамент – это технология формирования скважин для свайных конструкций с использованием специализированной техники.









Производство Deep Rock

DeepRock® Производство

ЗВОНИТЕ НАМ ПО БЕСПЛАТНОМУ ТЕЛЕФОНУ 1-855-457-4469 !!!

Следите за нашими новыми магазинами Outlet в Африке и Центральной Америке, которые скоро придут к вам для бурения скважин на воду. Мы являемся всемирной компанией DEEPROCK® и поставляем во всем мире буровые установки №1 и услуги для всех.

Скидка 5% для ВСЕХ ветеранов вооруженных сил США

Награда за инновации в области энергетики 2021 г. Лучший поставщик бурового оборудования 2021 года Ведущие поставщики буровых установок для бурения скважин на воду 2021

ВЕСЕННЯЯ СКИДКА 2021!

Буровые установки DeepRock® используются более чем в 114 странах мира

Коммерческое бурение скважин
    DeepRock® производит полную линейку компактных и мощных буровых установок.

    Наши буровые установки предназначены для вращательного бурения с воздухом или буровым раствором, они доступны на газе или дизельном топливе. мощности и в грузовике, унифицированном одноосном прицепе, на гусеничном ходу или на салазках.

Геотермальное бурение

    Геотермальная бурение – один из самых быстрорастущих сегментов рынка.

    Наши буровые установки DR120 и DR150 идеально подходят для геотермальных применений и поставляются с широким выбором аксессуаров, чтобы помочь с самыми сложными работами.

Гусеничные буровые установки

    Гусеничные буровые установки всегда были популярны благодаря своим уникальные возможности доступа и маневренность на труднопроходимой местности.

    DeepRock® производит несколько блоков на гусеничном ходу, включая дистанционно управляемый гусеничный блок — ДР7К-ТК-1

Прицепные буровые установки
    DeepRock® предлагает полную линейку прицепных буровых установок от

    самая маленькая полностью гидравлическая буровая установка с верхней головкой на рынке предназначен для 2-дюймовых и 4-дюймовых скважин глубиной до 200 футов в легких грунтах и рыхлые породы на гораздо более крупные прицепные установки.

Коммерческие шнековые буровые установки
    DeepRock® производит коммерческие буровые установки для геотехнических применений, таких как загрязнение и загрязнение работы, отбор проб окружающей среды и почвы, мониторинг колодцев, исследование провалов и строительство шоссе..
Гидра-дрель — сделай сам

Гидра-Буры стали стандартом для всех портативных буровых установок. буровые установки оцениваются с 1962 года.

DeepRock® производит полную линейку самодельных Гидра-Буровая вода буровые установки и новый шнековый продукт, The Земляной ястреб.




DeepRock® Manufacturing 2129 South V W Goodwin Blvd, Маркес, Техас, 77865
(855) 457-4469 (бесплатный номер)

Diedrich Drill — буровые установки и инструменты для геотехнического, геотермального, экологического бурения и бурения подземных вод

Представляем недавно переработанный Diedrich D-25 D! Эта буровая установка с новой трансмиссией и улучшенной панелью управления была разработана для обеспечения максимальной производительности при минимально возможной занимаемой площади.

Если вы ищете компактную, легкую буровую установку с возможностью бурения шнеком, отбором проб грунта и керном с возможностью бурения с ограниченным зазором, не ищите дальше!

ПРЕДСТАВЛЯЕМ: D-25 D Универсальная буровая установка для неглубоких исследований Посмотреть дополнительную информацию и сравнить с другими буровыми установками можно здесь!

D-50 — это первая универсальная буровая установка Diedrich для экологического и геотехнического бурения. С крутящим моментом шпинделя до 9000 ft-lbs он может справиться с любой работой!

Дидрих д-50 Универсальная буровая установка с высоким крутящим моментом для тяжелых условий эксплуатации Посмотреть дополнительную информацию и сравнить с другими буровыми установками можно здесь!

Вы просили, мы доставили. Большая мощность при компактных размерах. Эта буровая установка была разработана с нуля, чтобы обеспечить идеальное сочетание проходимости по бездорожью и производительности бурения.

D-70 может похвастаться лучшей в отрасли системой гусениц, прочным поворотным приводом со всеми необходимыми опциями, соединенными прочной рамой, готовой к работе!

ПРЕДСТАВЛЯЕМ: D-70 Высокий крутящий момент, сверхмощный, универсальный Посмотреть дополнительную информацию и сравнить с другими буровыми установками можно здесь!

D-90 — это большая, мощная многоцелевая буровая установка, используемая для отбора проб грунта и горных пород для инженерно-геологических, геологоразведочных и экологических исследований с использованием шнеков, буровых инструментов или инструментов для колонкового бурения.

Благодаря различным вариантам монтажа и бурения D-90 представляет собой универсальную буровую установку.

Дидрих д-90 Универсальная буровая установка большой мощности для тяжелых условий эксплуатации Посмотреть дополнительную информацию и сравнить с другими буровыми установками можно здесь!

D-120 — большая, мощная, мощная многоцелевая буровая установка. Эта буровая установка заслужила репутацию мощного инструмента в сфере геотехнического, разведочного и экологического бурения. Модель D-120 достаточно мощная, чтобы работать со шнеками большого диаметра с полым штоком, но при этом универсальна и недостаточно эффективна для бурения небольших шнеков, роторных и колонковых работ.

Дидрих д-120 Универсальная буровая установка для тяжелых условий эксплуатации с высоким крутящим моментом Посмотреть дополнительную информацию и сравнить с другими буровыми установками можно здесь!

Буровая установка для водяных скважин с ВОМ SIMCO 2800 побеждает там, где большие буровые установки не могут — Буровое оборудование Simco

Когда размер и мощность имеют значение, буровая установка с ВОМ 2800 от SIMCO Drilling Equipment, Inc. — это выбор профессионалов на протяжении более 30 лет. Проворный ВОМ 2800, способный проникать в рабочие места, недоступные для более крупных буровых установок, обеспечивает большую мощность буровой установки в уникальном компактном корпусе.

См. SIMCO 2800 PTO в действии ниже:

В сочетании с 3-дюймовой бурильной трубой PDQ от SIMCO Drilling Equipment, Inc. система бурения водяных скважин 2800 с ВОМ обеспечивает мощность, производительность и маневренность для больших и малых буровых работ. Конфигурация ВОМ SIMCO 2800 состоит из гидравлического привода мощностью л.с., , что дает вам возможность перемещать больше шлама и бурить более эффективно, чем буровые установки аналогичных размеров конкурентов.

Созданный на базе грузовика Ram 5500 4×4, этот комплект остается одной из самых компактных буровых установок на рынке, способной принести все необходимое для бурения скважин на воду на одной установке:

  • Центробежный буровой насос с рабочими колесами 2x3x13 с максимальной производительностью 300 галлонов в минуту и ​​давлением 250 фунтов на кв. дюйм
  • Компрессор проявочного воздуха 185 куб. футов/мин/150 фунтов на кв. дюйм
  • 11-футовая мачта с выдвижной башней проникает в труднодоступные места
  • Расчетная полная масса 19 500, включая буровые штанги, центробежный буровой насос, воздушный компрессор для разработки

«Если вы ищете компактную и мощную буровую установку для бурения скважин на воду, SIMCO 2800 PTO — это то, что вам нужно», — сказал Ричард Кларк, директор по продажам и маркетингу.«Вся эта мощность и производительность в компактном корпусе доставит вас туда и обратно в места, недоступные для больших грузовиков».

Наша цель в SIMCO Drilling Equipment, Inc. — предоставить нашим клиентам самую надежную буровую установку, адаптированную к конкретным потребностям вашего бизнеса. Позвоните команде SIMCO по телефону 800-338-9925, чтобы узнать больше о новых или бывших в употреблении опциях, доступных для вас, или просто свяжитесь с нами онлайн по телефону ЗДЕСЬ для получения дополнительной информации.

Вторник, 24 марта 2020 г.

Буровые установки и буровое оборудование на гусеничном ходу CME

Еще один пример универсальности: CME-45C, установленный на шасси с резиновыми гусеницами CME-300, уже более двадцати лет представляет собой идеальное сочетание.А теперь и с дизельным двигателем Cummins.
45C/300 Особенности  | Технические характеристики 45C/300  | Дополнительное оборудование 45C/300

Сеялка CME-55, являющаяся стандартом в своем классе уже более 55 лет, доступна на шасси с резиновыми гусеницами CME-300. Привод гусеницы с дистанционным управлением превращает его в катящуюся буровую платформу с минимально возможной площадью основания. С усилием втягивания 28 275 фунтов (12 825 кг) и крутящим моментом до 9 425 фут-фунтов (12 779 Нм) CME-55 способен бурить отверстия диаметром до 14-3/4 дюймов (37 см) с использованием полого штока. шнеки.
55/300 Особенности  | 55/300 Технические характеристики | 55/300 Дополнительное оборудование

Сеялка с резиновыми гусеницами CME-55LC/300 оснащена уникальной системой подачи и втягивания, а также быстросъемной мачтой, что позволяет работать под навесами станций техобслуживания, мостами или другими ограничениями над головой. Общая рабочая высота в режиме низкого клиренса составляет всего 12 футов 1 дюйм (3,68 м). Расширьте спектр своих услуг и увеличьте прибыль с помощью CME-55LC/300.
55LC/300 Особенности  | Технические характеристики 55LC/300  | 55LC/300 Дополнительное оборудование

В 2015 году мы расширили успех буровой установки 55LC, представив модель 55LCX.Двигатель с более высокой мощностью приводит к номинальному крутящему моменту шпинделя около 12 000 футо-фунтов (16 270 Нм). CME-55LCX/300 — это мощная шнековая буровая установка с компактной подвижной буровой установкой с резиновыми гусеницами.
55LCX/300 Особенности  | Технические характеристики 55LCX/300  | 55LCX/300 Дополнительное оборудование

CME-850X может добраться до мест, где вы даже не можете ходить. Высокая проходимость позволяет преодолевать мягкую грязь, глубокий снег или песок. Гусеницы со стальными грунтозацепами придают ему агрессивную способность преодолевать подъемы. А подвеска шагающей балки легко преодолевает камни и упавшие бревна. Крутящий момент бурового шпинделя, превышающий 15 000 футо-фунтов (20 337 Нм), позволяет CME-850X бурить скважины диаметром до 15 дюймов (38 см) с использованием шнеков с полым штоком.
Функции 850X  | Технические характеристики 850X  | Дополнительное оборудование 850X

CME-850XR с полностью резиновыми гусеницами и опорным давлением на грунт 3,9 фунта на кв. дюйм готов к бурению в труднодоступных местах или к городским работам на бетоне или асфальте. CME-850XR будет везде, где есть работа. А благодаря крутящему моменту более 15 000 футов (20 337 Нм) и усилию втягивания 28 275 фунтов (12 825 кг) CME-850XR обеспечивает те же характеристики бурения, что и проверенный временем CME-850X.
Функции 850XR  | Технические характеристики 850XR  | Дополнительное оборудование 850XR

Шнековые буровые установки CME на гусеничном ходу
  45К/300 55/300 55ЛК/300 55LCX/300 850X 850СР
Стандартный поворотный ящик
Скорость вращения 760 об/мин 800 об/мин 800 об/мин 605 об/мин 670 об/мин 670 об/мин
Поворотный крутящий момент 3530 фут/фунт
(4786 Нм)
7 780 фут/фунтов
(10 548 Нм)
7 780 фут/фунтов
(10 548 Нм)
11 950 фут/фунтов
(16 202 Нм)
15 410 фут/фунт
(20 893 Нм
15 410 футов/фунтов
(20 893 Нм)
Вращающаяся коробка с высоким крутящим моментом
Скорость вращения 550 об/мин 665 об/мин 665 об/мин н/д н/д н/д
Поворотный крутящий момент 4850 фут/фунтов
(6575 Нм)
9 425 фут/фунтов
(12 779 Нм)
9 425 фут/фунтов
(12 779 Нм)
н/д н/д н/д
Высокоскоростной поворотный ящик
Скорость вращения н/д н/д н/д н/д 835 об/мин 835 об/мин
Поворотный крутящий момент н/д н/д н/д н/д 12 330 фут/фунт
(16 717 Нм)
12 330 фут/фунт
(16 717 Нм)
Система подачи
Прижимное усилие 13 650 фунтов
(6 192 кг)
18 650 фунтов
(8 460 кг)
19 750 фунтов
(8 959 кг)
19 750 фунтов
(8 959 кг)
18 650 фунтов
(8 460 кг)
18 650 фунтов
(8 460 кг)
Сила втягивания 19 600 фунтов
(8 890 кг)
28 275 фунтов
(12 826 кг)
27 615 фунтов
(12 526 кг)
27 615 фунтов
(12 526 кг)
28 275 фунтов
(12 825 кг)
28 275 фунтов
(12 825 кг)


Таблица для печати
Показатели производительности основаны на технических характеристиках, расчетах и ​​принятых отраслевых стандартах.
Производительность может варьироваться в зависимости от условий бурения. CME оставляет за собой право вносить изменения в эти спецификации в любое время без предварительного уведомления.

Руководство покупателя 2021: Буровые установки для фундамента

Что такое бурение фундамента?

Бурение фундамента — это, по сути, использование больших машин для бурения больших отверстий в земле.

Большинство жилых домов имеют фундамент из железобетонных плит, залитых поверх земли. Хотя произойдет некоторое оседание и смещение, этого недостаточно, чтобы стены рухнули.Однако для огромных сооружений, таких как мосты и офисные здания, необходимы фундаменты, способные выдержать некоторое движение и достаточно прочные, чтобы выдержать вес самого здания и того, что находится на нем или внутри него. Для этого в крупных строительных проектах используются буровые установки для создания буровых валов. Также известные как буровые опоры, кессоны или буронабивные сваи, буровые шахты строятся путем заливки бетона в просверленное отверстие. Нагрузка воспринимается в основном за счет поверхностного трения, когда грунт, окружающий вал, удерживает его на месте.Валы с концевыми подшипниками несут весовую нагрузку на основание вала. Этот тип перфорированного вала используется реже.

Тип используемой буровой установки зависит от нескольких факторов. Насколько глубокими и какого диаметра будут отверстия, очевидно. Но тип почвы, где расположен проект (в городе или в глубинке), и сколько места для маневра — это лишь некоторые из соображений. Требования к проекту также будут определять, какой метод бурения фундамента будет использоваться.

Наиболее распространенные методы сверления:

Келли Дриллинг

Бурение по Келли — это метод сухого вращательного бурения.Он используется для изготовления буронабивных свай большого диаметра, обычно более 500 мм. Он популярен, потому что подходит для большинства типов камней и почвы. Ключевой частью этого метода является телескопическая буровая штанга, также известная как штанга Келли.

Непрерывное шнековое бурение

Шнековое бурение с непрерывным вращением является еще одним методом сухого вращательного бурения. Он использует вращение шнека непрерывного действия для перемещения почвы. Шнек должен быть такой же длины, как отверстие, которое будет просверлено.Это делает его хорошим решением для предварительного засверливания.

Двойное вращательное бурение

Двойное вращательное бурение сочетает в себе непрерывное шнековое бурение со сплошной обсадной колонной. Этот метод используется для сложных почвенных условий или чувствительных сред. Буровой шлам выбрасывается через отверстие в верхней части шнека.

Бурение с полным водоизмещением

Бурение с полным вытеснением используется для забивки свай. Окружающий грунт только смещается, буровой шлам практически не выносится на поверхность.Используется гладкий корпус, снабженный вытесняющим корпусом на нижнем конце.

Грейферное бурение

Грейферным бурением является старейшим из методов сухого бурения. Почву рыхлят подрезкой или ударным забиванием. Этот метод обычно используется для бурения скважин или забивки свай.

Бурение с обратной циркуляцией

Бурение с обратной циркуляцией позволяет бурить скважины диаметром около 3,2 м. Этот метод полезен в сложных почвенных условиях, таких как карст.Этот метод использует принцип гигантского насоса. Промывочный буровой раствор поднимается внутри буровой штанги и выносит буровой шлам на поверхность. Этот метод может быть использован для бурения грунта или горных пород.

Погружное бурение

Для очень твердых пород или для разрушения валунов используется метод погружного бурения. Молоток крепится к буровому долоту на конце буровой штанги. Сжатый воздух используется для пневматического разрушения и удаления камней или валунов. Долото разбивает породу за счет одновременного вращения и удара.Сжатый воздух перемещает разрыхленный буровой шлам на поверхность.

Независимо от метода, существует установка для бурения фундамента, позволяющая пробурить эти большие отверстия в земле в нужном месте и на нужной глубине.

Полуавтоматическая буровая установка | SPE Production Technology Symposium

Abstract

Потребность в более компактных, более безопасных, более эффективных, более гибких буровых установках с уменьшенными затратами на бурение породила ряд подходов к решению этих проблем.Один из подходов представляет собой гидравлическую полуавтоматическую буровую установку с гидравлическим силовым вертлюгом, установленным на специальной мачте, оснащенной гусеницами для талевого блока и вертлюга, а также с гидравлическими ключами и резервным инструментом, пневмоклиньями и гидравлическим оборудованием для перемещения труб. Эта установка, которой могут управлять два человека, прошла полевые испытания и доказала свою высокую гибкость, мобильность и эффективность при бурении и отборе керна в скважинах средней глубины и неглубоких, а также при ремонтных работах.

Введение

Как и в случае с другим оборудованием для нефтегазовой промышленности, полуавтоматическая буровая установка, обсуждаемая в этом документе, изначально не была буровой. Однако основные элементы — гидравлический вертлюг и гидравлический подъемник — изначально разрабатывались как буровые инструменты.

Текущая разработка гидравлического силового вертлюга, а также его сочетание со стандартным оборудованием автоматизированной буровой установки и специально изготовленным оборудованием для работы с трубами, смонтированными в компактном виде, обеспечили буровую промышленность новым буровым инструментом и новой концепцией. — полуавтоматическая установка для бурения средней глубины с бригадой из двух человек.

ПРЕДПОСЫЛКИ И ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ

Первоначальная разработка гидравлического вертлюга и гидравлического подъемника была проведена в 1955 году Полом Скоттом в Мичигане.К концу 1958 года был разработан вертлюг модели ПС-200, предшественник нынешних и более эффективных моделей.

Первоначально вертлюг с электроприводом использовался при бурении керна в скважинах, пробуренных тросовыми инструментами в Мичигане, а затем расширился до некоторых операций бурения в этих скважинах. Использование силового вертлюга переросло в бурение до 15 дюймов. диаметр поверхностных отверстий в ледниковых наносах.

Во время полевых испытаний на 30 различных скважинах в Северной Луизиане механизированный вертлюг пробурил около 75 000 футов скважины диаметром 6 1/4 дюйма.и 7-7/8 дюймов. скважины диаметром до максимальной глубины 3700 футов без прихвата бурильной колонны или скручивания. Скорость бурения в различных условиях на большой территории составляла в среднем 37 футов/час на ряде скважин с низкой опытной скоростью 16,4 фута/час и высокой 100 футов/час.

Оборудование, использованное в программе полевых испытаний на 30 скважинах, включало силовой вертлюг модели 100, шламовый насос Emsco D-175, 2-7/8 дюйма. бурильная труба и лебедка Woodfield [H-25], установленная на грузовике ремонтной бригады Leland.

Еще одним полевым испытанием был 4-3/4-дюйм. В Южном Техасе было пробурено небольшое отверстие диаметром до 4800 футов с использованием смонтированного на прицепе силового вертлюга модели 100 для вращения.

В ходе разработки гидравлической полуавтоматической установки были собраны, испытаны и доставлены в Комиссию по атомной энергии две прицепные гидравлические поворотные установки, способные бурить скважины под углом до 30 градусов от вертикали. Эти две буровые установки, используемые в операциях после выстрела для быстрого извлечения образцов из недр в кратчайшие сроки после подземных ядерных испытательных взрывов, считаются наиболее эффективными для этой цели.

ПРИЧИНЫ ДЛЯ АВТОМАТИЗАЦИИ УСТАНОВКИ

Снижение эксплуатационных расходов было одним из основных соображений при разработке гидравлической полуавтоматической установки, с особым вниманием к уменьшению численности бригады установки, массы бурового оборудования и самой установки и время сноса.

Klemm выпускает новую компактную буровую установку

Немецкий производитель буровых установок Klemm Bohrtechnik выпустил новейшую машину компактного класса KR 800-3G, подходящую для установки микросвай, анкеров и грунтовых гвоздей в ограниченном пространстве.

KR 800-3G — новейшая буровая установка в линейке продукции Klemm компактного класса. KR 800-3G с рабочим весом 10 т является самой легкой и самой маленькой моделью в серии Klemm 800.

Основанный на маятниковом шасси, KR 800-3G отличается мощной трансмиссией и гибкой кинематикой. Он имеет общую ширину 1,8 м и поставляется с регулируемой мачтой для различной длины хода. Он также предлагает возможность установки различных вращающихся головок или гидравлических перфораторов — как для одно-, так и для двухголовочного бурения.

Таким образом, KR 800-3G соответствует широкому спектру требований для бурения в ограниченном пространстве. Буровой станок может использоваться для установки микросвай, анкеров и грунтовых гвоздей, а также для фундаментного и других видов инъекционного бурения.

Кинематика «опрокидывания» буровой установки позволяет устанавливать анкерное бурение под углами от 0° до 90°. При чисто вертикальном сверлении точки сверления могут быть достигнуты на расстоянии до 400 мм от внешнего края гусениц.

Мачта поставляется с модульным регулируемым блоком зажима и разрыва, который позволяет устанавливать мачту в шести различных вариантах общей длины от 3350 мм до 5000 мм.

При усилии втягивания 60 кН система буровой мачты типа 162-3 предлагает резервы для бурения большего диаметра до 10 дюймов (254 мм) и подходит для более сложных геологических условий.

Используя пульт дистанционного управления буровой установки с дисплеем, оператор буровой установки может занять безопасное рабочее положение вокруг машины.

Дизельный двигатель буровой установки мощностью 100 кВт соответствует стандартам выбросов EU V и Tier 4f.

Машина также оснащена функцией Power Sharing, разработанной Klemm, и пакетом повышения энергоэффективности, который входит в стандартную комплектацию буровых установок Klemm.

Буровая установка KR 800-3G была впервые представлена ​​на выставке Geofluid в Италии в прошлом году.

Klemm Bohrtechnik входит в группу компаний Bauer.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
