Компенсатор гидроудара: Компенсатор гидроударов Far 1/2″ 10-50 бар

Содержание

Компенсатор гидроудара FAR Рмакс 50бар, 1/2″ НР FA 2895 12 — цена, отзывы, характеристики, фото

Компенсатор гидроудара FAR Рмакс 50бар, 1/2″ НР FA 2895 12 — предохранительная арматура, предназначенная для установки в систему водоснабжения для защиты от гидравлического удара путем поглощения избыточного давления. Изделие изготовлено из латуни и хромировано для защиты от коррозии, оснащено стальной пружиной, пластиковым диском и уплотнительными кольцами. Служит для установки на каждом отдельном контуре или на распределительном коллекторе.

Тип резьбы 1/2M
Материал латунь

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,43

Длина, мм: 100
Ширина, мм: 61
Высота, мм: 54

Преимущества

Установочный диаметр присоединения: 15 мм;
Тип присоединения: наружное;
Материал FAR Рмакс 50бар, 1/2″ НР FA 2895 12: латунь CW617N;
Максимальное давление: 50 бар;
Номинальное давление: 10 бар;

Резьба присоединения: трубная;
Максимальная температура: 100°С;
Назначение: прямого действия;
Гарантия: 5 лет;
Исполнение: прямой;
Покрытие: хромированное;
Область применения: водоснабжение;
Прокладка из EPDM;
Размеры упаковки (ШхВхГ): 85х50х50 мм;
Вес брутто: 0. 396 кг.

Произведено

Италия — родина бренда
Италия — страна производства*
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя на арматуру 5 лет

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
Москва. ССЦ Разовый Самовывоз.Брак поставщику Средний срок ремонта — 15 дней	Москва. ССЦ Разовый Самовывоз.Брак поставщику

Компенсатор гидроудара FAR FA289512, цена

Компенсатор гидроудара FAR FA289512 Гидравлический удар — опасное явление, способное полностью вывести из строя участок трубопровода. Для того чтобы защитить трубы, арматуру и другое оборудование и предназначен компенсатор гидроудара FAR FA289512. Устройство эффективно сглаживает всплески давления в системе, сохраняя параметры работы системы в пределах нормы. Конструкция компенсатора гидроудара FAR FA289512: разборный латунный корпус; пружина из нержавеющей стали; уплотнител…

Диаметр присоединения: 15 мм

Конструкция: Прямой

Материал: Латунь

Назначение: Водоснабжение

Тип: Компенсатор гидроудара

Тип присоединения: Резьбовое

Мембранный компенсатор гидроударов: принцип работы, монтаж, разновидности

Давление, как один из параметров системы отопления и водоснабжения, играет ключевую роль. Именно за счет разности давлений образуется течение жидкости. В современных системах отопления используют гидравлические насосы. От показателя давления зависит скорость течения, напор и объем. В системах открытого типа, которые повсеместно использовались в прошлом, давление жидкости равнялось атмосферному, поэтому повышение температуры носителя сопровождалось перетеканием жидкости в расширительный бак.

Недостатком такой системы служило постепенное испарение жидкости, невозможность повышения температуры кипения, незащищенность от гидравлических ударов.

Жидкость практически не сжимается. При сжатии слоев возникают большие по значению силы упругости, которые могут с высокой скоростью передаваться в среде. Резкое изменение давления в одной части квартирной магистрали могло привести к разрушению элементов трубопровода в другой части.

Спровоцировать гидроудар может открытие крана или любой заслонки. Ярким примером служит разрушение вновь проложенной магистрали при первом ее запуске, когда при закрытых вентилях смесителей открывается подача воды.

Закрытая система отопления

Если трубопровод сделать герметичным, то при нагревании жидкости резко начнет повышаться давление, из-за чего могут трубы или соединения начать разрушаться. Однако давление, превышающее атмосферное, дает немало преимуществ.

Как известно, повышается температура кипения, следовательно, можно более эффективно использовать носитель.
При повышенном давлении увеличивается эффективность работы гидронасоса.
Герметичная система не нуждается в периодической подпитке.

Регулятор давления в системе закрытого типа совмещает в себе функции мембранного компенсатора и расширителя. Он представляет собой емкость, разделенную на две части эластичной перегородкой.

В одной части находится воздух под давлением, а другая его часть соединена с магистралью. При тепловом расширении жидкость давит на мембрану, вследствие чего она прогибается в зону, наполненную воздухом. При уменьшении объема воздуха его давление возрастает и начинает компенсировать избыточное давление жидкости.

Когда квартирная система отопления находится в рабочем состоянии, то мембранный компенсатор пребывает в динамическом равновесии. Каждому увеличению давления со стороны жидкости сопутствует возрастание давления воздуха. Но оказывается, такая система не только способна гасить тепловые расширения, но работает как гаситель гидроударов.

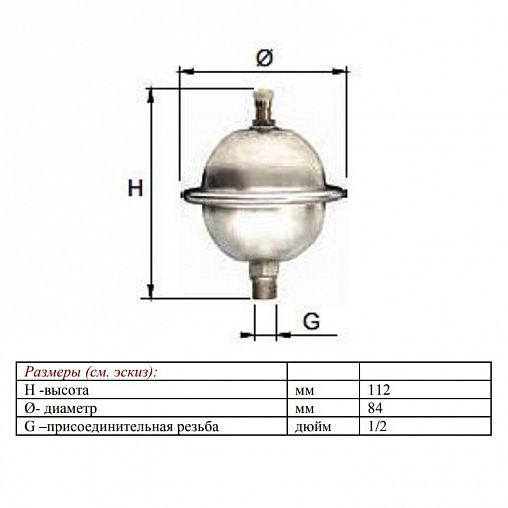

Устройство мембранного компенсатора

На рынке строительных материалов и деталей к системам отопления расширительный бак известен, как мембранный компенсатор гидроударов. Он может устанавливаться не только в систему отопления, но и в систему водоснабжения. Основное назначение емкости – разгрузка системы в случае повышения давления.

Мембрана, выполненная из эластичного материала, является регулятором давления. По форме резервуар не подлежит стандартизации. Выбор внешней формы зависит исключительно из условий окружающего пространства и эстетичности. Чаще всего встречаются компенсаторы в виде цилиндрического баллона.

Та половина резервуара, где находится воздух, имеет вывод с золотником. Через него можно добавлять или уменьшать количество воздуха в резервуаре. При покупке мембранного компенсатора воздух находится под давлением, равным десятым долям атмосферного давления. При вводе в эксплуатацию это давление увеличивается согласно показателям системы. Компенсатор имеет только один подсоединительный патрубок, ведь сквозного течения жидкости не предусмотрено.

Разновидности

Есть несколько видов действующих классификаций устройств. Наиболее практичной считается группировка по типам применяемых мембран. На сегодняшний день практически все устройства выпускаются с диафрагменной мембраной. Баллон неразборный, выполненный из прочной стали. Обычно состоит из двух полусфер, сваренных между собой. Мембрана монтируется таким образом, чтобы полость резервуара делилась на две части. Подсоединительный патрубок остается в одной части, а золотник – в другой.

Баллонная мембрана подлежит замене. Но современные материалы способны выдерживать повышенные нагрузки довольно длительное время без потери целостности и упругости, поэтому необходимость в замене мембраны практически отпала. Резервуар для баллонной мембраны разборный. Вода находится в резиновой камере и не соприкасается с внутренними стенками резервуара. Шаровая мембрана сегодня практически не используется, она считается раритетом.

Правила монтажа

Если ранее к расширительному бачку предъявлялись определенные требования по монтажу, то в закрытой системе компенсатор может устанавливаться в любом месте. Однако это только теоретическое предположение. Требования расположения в высшей точке уже не актуальны, так как по закону Паскаля давление везде одинаковое.

Компенсатор монтируется там, где имеются сантехнические узлы, вводы или развязки.

С одной стороны, это обусловлено тем, что узлы являются частой причиной гидроударов, поэтому устройство, гасящее избыточное давление, целесообразнее устанавливать в непосредственной близости от кранов и вентилей.
С другой стороны, здесь весомую роль играет эстетичность. На фоне прямолинейных труб, аккуратно уложенных по периметру комнаты, баллон смотреться ну никак не будет.

Важным условием монтажа является отсутствие длинного или изогнутого отвода к баллону. Так как в отводе вода не циркулирует, то это может привести к застою и, как следствие, к размножению микробов. Отводы должны быть короткими и прямыми.

Из этих соображений и стоит выбирать место локализации компенсатора.

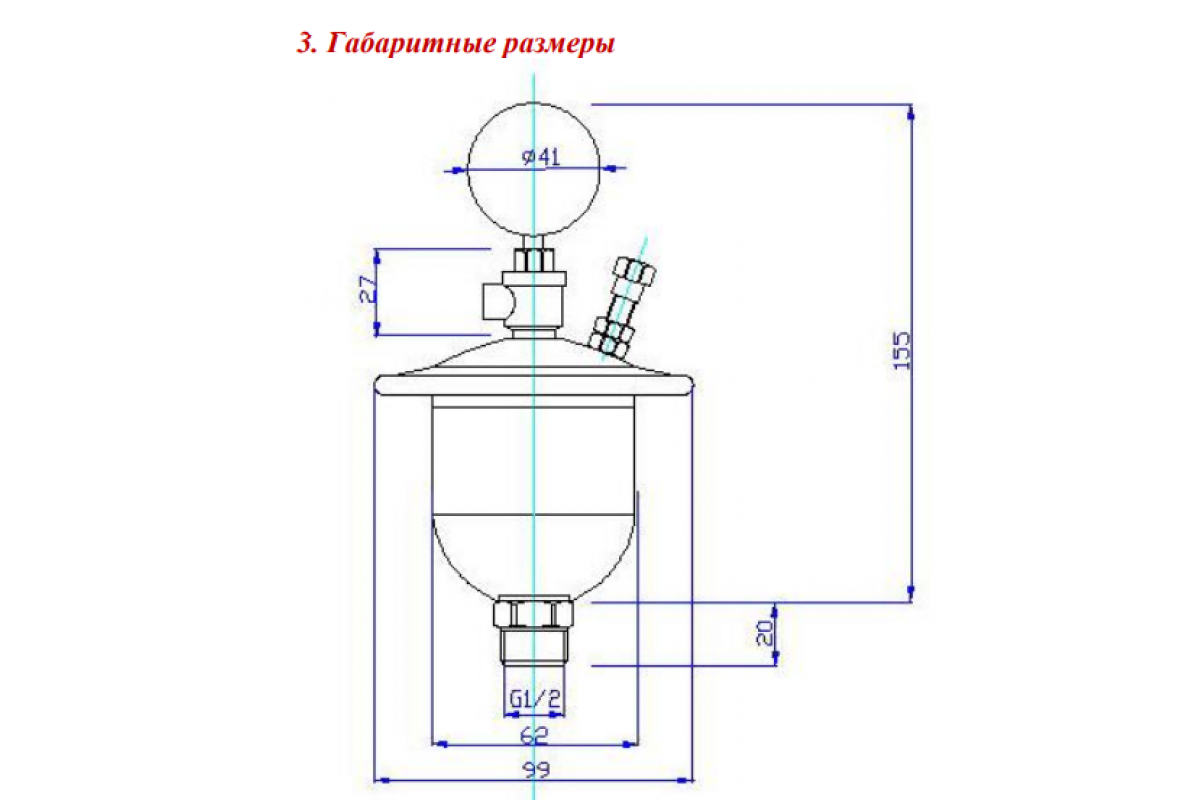

Обзор моделей мембранных компенсаторов

Сравнение технических характеристик разных моделей устройств помогает тем, кто впервые столкнулся с необходимостью их применения сделать правильный выбор. То же самое можно сказать и про мембранные компенсаторы. Модель Valtec Car 19 идеально подходит для бытового применения в квартирах.

Основное его назначение – компенсация переменных значений давления в водопроводах и системах отопления. Модели valtec зачастую используют исключительно в качестве расширительного бачка. Корпус компенсатора достаточно прочный, к тому же, он выполнен из нержавейки. При гидроударе резервуар способен принять 162 г воды. Но это не такой уж низкий показатель, так как давление в магистрали в это время составляет от 10 до 12 бар.

При монтаже номинальное давление в резервуаре равняется 3 бар, что в большинстве случаев подходит для многих систем без перенастройки. Некоторые модели снабжены манометрами для более удобной настройки компенсатора.

Модель FAR FA 2895 12 от компании FAR завоевала свою нишу на рынке компенсирующих устройств благодаря своей надежности при относительно недорогой стоимости. Показатели температуры и давления позволяют компенсатору работать как в промышленных системах, так и в системах домашнего применения.

Устройство резервуара ничем практически не отличается от аналогов. В качестве материала применяется латунный сплав, а мембрана выполнена из прочного пластика. Чтобы этот пластик не деформировался под действием воздуха, когда резервуар пустой, но удерживается пружинами. Несомненным качеством моделей far является их небольшой размер, они просты для монтажа даже в условиях стесненных габаритов пространства.

Производители Reflex и caleffi специализируются на производстве арматуры для водопроводов. Они предлагают целую линию компенсаторов, которые отличаются тем, что используются в более крупных системах. Объем бака Reflex может достигать сотен литров. Нередко такие устройства становятся гидроаккумуляторами, способными накапливать огромное количество воды. Такие аккумуляторы обеспечивают целостность насосов при отключении подачи водоснабжения.

Доступность устройств и гибкая ценовая политика производителей позволяет обеспечивать защиту систем водоснабжения не только на крупных предприятиях, но и в обычных домашних условиях. Перечисленные устройства имеют достаточно высокий ресурс при условии, что все технические параметры подобраны правильным образом.

Как установить и выбрать компенсатор от гидроудара.

В нашем магазине Арс-Тепло, поступил в продажу компенсатор гидро удара.

Гидроудар происходит в случае резкого открытия или закрытия приборов системы водоснабжения, оно и приводит к появлению кратковременного появления высокого давления. Гидрокомпенсатор Far разработан специально для компенсации избытка давления и «гашения» скачков, сто позволяет увеличить срок и комфортность эксплуатации систем и проборов водоснабжения.

Компенсатор Far имеет следующие характеристики:

Давление максимальное:50 Бар;
Рабочее давление: 10 Бар;
Присоединение (диаметр подключения): Наружная резьба, ½»;
Температура эксплуатации до 100 градусов;

Конструкция компенсатора Far:

1,5. Корпус, состоящий из высококачественной латуни;

2Пружина из нержавеющей стали;

3. Уплотнение EPDM;

4. Пластиковый диск;

6. Зажимное кольцо — латунь;

7. Уплотнение — EPDM.

Принцип работы.

Снижение избыточного давления обусловлено наличием воздушной камеры и пружинного механизма, при закрытии крана, избыточное давление полностью уходит в компенсатор, тем самым снимается напряжение на всю систему водопровода.

Монтаж компенсатора гидроударов:

Монтаж компенсатора Far выполняется в конце трубопровода, так и на отдельных частях системы.

Важно, что при монтаже компенсатора, необходимо убедиться что в месте установки нет застойных процессов, это убережет Вас от образования в отдельных частях системы бактерий.

Купить компенсатор гидроудара в магазине Арс Тепло очень просто, для этого необходимо оформить заказ и согласовать доставку с нашими менеджерами.

Про гидравлический удар, или «А что это у вас за бачок после коллектора стоит?» — водопровод и канализация

Гидравлический удар – это скачкообразное изменение давление жидкости, протекающей в напорном трубопроводе, возникающее при резком изменении скорости потока. В быту это происходит, когда мы резко закрываем кран однорычажного смесителя. В этот момент давление в трубах довольно сильно подскакивает, при этом иногда можно слышать характерный щелчок. Конечно, это явление не обладает такой уж разрушительной силой, чтобы сразу вывести из строя какой-нибудь элемент системы, но уж точно, мягко говоря, не способствует увеличению срока службы водопровода.

Маленькое содержательное видео из теории:

Видео из практики:

В современном водопроводе ситуация усугубляется необходимостью установки обратных клапанов на входе в квартиру. Они не дают ударной волне уйти в общедомовой стояк.

Что же нам говорят нормы и правила о борьбе с гидроударом?

А говорят они следующее:

«7. 1.4 На сетях хозяйственно-питьевого водоснабжения следует устанавливать запорную, водоразборную, смесительную и термосмесительную арматуру, обратные клапаны, регуляторы давления и регуляторы расхода воды. Конструкция водоразборной и запорной арматуры должна обеспечивать плавное открывание и закрывание потока воды. Водоразборная, регулирующая и запорная арматура должна иметь сертификат соответствия.»

То есть попросту запрещают установку «одноруких бандитов» (однорычажных смесителей), предлагая обойтись смесителями с плавно закручивающимися вентилями! Но, допустим, мы, повинуясь букве законы, научились закрывать краны плавно, на три счета:), как научить этому нашу стиральную машину? А унитаз?

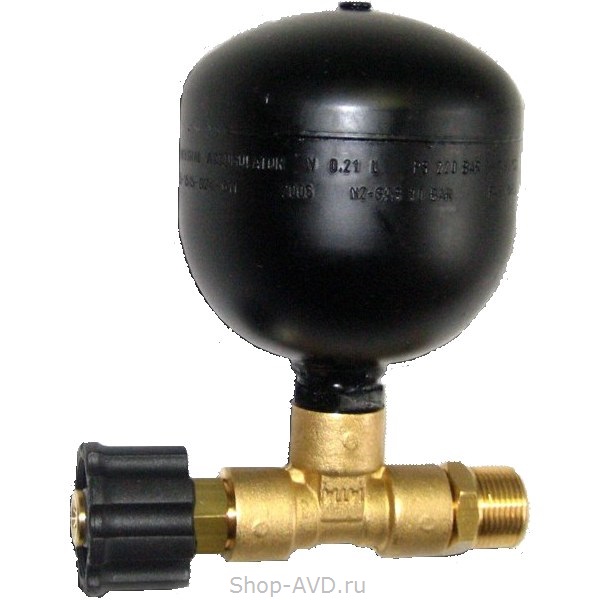

И так как никто, естественно, не собирается отказываться от уже привычного блага цивилизации, современный водопровод оснащается специальным устройством которое называется «гаситель (или компенсатор) гидроударов».

Принцип работы у них следующий:

Существуют поршневые гасители гидроударов

И все это не из какой-нибудь далекой научно-фантастической реальности — многие застройщики в новых квартирах уже включают гасители гидроударов в проект и устанавливают их в узлах водоподготовки. Вот один из примеров такого узла от застройщика:

Тот же узел, после того, как я его чуть-чуть доработал:

Наибольшая эффективность гасителей гидроударов достигается при установке их непосредственно возле каждого потребителя:

Да, некоторые так делают! Но это уже тема для перфекционистов 🙂

На сегодня всё, всем спокойной воды!

Компенсатор гидроудара — PRORUBIM

Компенсатор гидроудара предназначен для защиты от гидроударов (гашение скачков давления) в системах холодного и горячего водоснабжения

Технические характеристики:

Номинальный диаметр, мм: 15

Рабочая среда: Вода

Рабочая температура, °С: 0 — 80

Производитель

Компания ООО «САНЕКСТ. ПРО» — разработчик и производитель инженерных систем SANEXT для отопления, водоснабжения и теплых полов. Свою миссию компания видит в обеспечении строительных объектов России современными инженерными решениями высокого качества. При разработке и совершенствовании систем SANEXT использует многолетний опыт производства и применения полимерных трубопроводов в Европе.

Особенности

При размещении в проекте семейство заполняет спецификации. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.

Требования

Для использования семейства необходимо предварительно установить приложение Autodesk Revit.

Установка

Для использования семейства в проекте необходимо извлечь файлы с расширением rfa из архива и сохранить на компьютере.

Использование

После процедуры установки запустите Autodesk Revit;
Перейдите на вкладку Вставка;
Далее используя команду Загрузить семейство, укажите файл семейства распакованного из архива;
Расположите семейство в проекте.

Компенсатор гидравлического удара Uni-Fitt в Волгограде

Компенсатор гидроударов относится к предохранительной арматуре. Предназначен для защиты элементов гидравлических систем от гидроударов (воздействия резкого повышения или понижения давления движущейся жидкости при внезапном уменьшении или увеличении скорости потока), которые могут быть вызваны в трубопроводах при внезапном закрытии водоразборных точек (краны, стиральные машины и т.д.). Такое воздействие вызывает шум, похожий на удар молотка, изнашивает части гидравлических систем и, в крайнем случае – может их разрушить.

**Технические характеристики**
Максимальное номинальное давление PN, бар	10 бар
Максимальное пиковое давление, бар	50 бар
Максимальная длина защищенного трубопровода, м	10
Максимальная рабочая температура, °C	+90
Совместимые жидкости	вода
Резьба	1/2″
Материалы
Корпус	латунь CW617N с никелированным покрытием. Вехняя часть корпуса имеет место под захват ключом, что облегчает и ускоряет монтаж изделия в систему.
Пружина	нержавеющая сталь AISI 302
Уплотнительное кольцо	NBR
Диафрагма	Полиацеталь с двойным уплотнением из NBR
Прокладка	Безасбестовый паронит

Рекомендации по монажу

Компенсатор гидроударов может быть установлен в любом положении (горизонтально, вертикально, вверх ногами) на трубопроводах с диаметром до 1”1/4 между устройством, создающим гидроудар, и первым устройством системы, подверженному повреждению от гидроудара (например, между редуктором давления и посудомоечной машинкой). Расстояние между компенсатором гидроударов и устройством, создающим гидроудар, не должно превышать 10 погонных метров.

Компенсатор гидроударов является автоматическим и не требует настройки.

Компенсатор гидроударов имеет существенную массу и может создать нагрузку на трубопровод. При необходимости необходимо предусмотреть опоры, снижающие нагрузку на трубопровод. Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
Перед установкой компенсатора гидроударов трубопровод должен быть очищен от окалины и ржавчины. Системы отопления и водоснабжения должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).

Компенсатор гидроударов должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» после монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Гидравлический удар

Гидравлический удар — это ударная волна, передаваемая через жидкость, содержащуюся в системе трубопроводов. Самое простое объяснение состоит в том, что гидравлический удар возникает, когда движущаяся жидкость внезапно прекращает движение. Импульс жидкости, внезапно останавливающейся, создает волну давления, которая проходит через среду внутри системы трубопроводов, подвергая все в этой замкнутой системе значительным силам.

Обычно волна давления гасится или рассеивается за очень короткий промежуток времени, но скачки давления могут нанести огромный ущерб в течение этого короткого периода.

Гидравлический удар подтверждается стуком или стуком, который в крайних случаях может указывать на обширные и дорогостоящие повреждения компенсаторов, датчиков давления, расходомеров и стенок труб.

Гидравлический удар также может возникать в многофазной жидкости, которая представляет собой жидкую среду, которая также имеет увлеченные твердые частицы. Примером может быть песчаная суспензия или жидкая пульпа (которая в основном представляет собой воду, транспортирующую волокна пульпы). Ключевым фактором является то, что вода является основной транспортной средой в системе трубопроводов, и вода может очень эффективно передавать ударные волны.

МИГАЕТ VS. МОЛОТОК ДЛЯ ВОДЫ

Мигание — это другой вид скачка давления. Мигание происходит в паровых системах, где конденсат пара (жидкая вода) скапливается в системе трубопроводов. Эта жидкая вода может внезапно превратиться из жидкости в пар с последующим коэффициентом объемного расширения в 400-600 раз. С перепрошивкой нужно бороться совершенно по-разному. Хотя контроль не менее важен, для целей этой статьи мы ограничиваем наши обсуждения только жидкими средами и шумами гидравлических ударов.

ПРИЧИНЫ ВОДЫ МОЛОТА

Гидравлический удар может быть результатом неправильного выбора клапана, неправильного расположения клапана, а иногда и неправильного обслуживания. Некоторые клапаны, такие как поворотные обратные клапаны, обратные клапаны с наклонным диском и двухдверные обратные клапаны, также могут способствовать возникновению проблем с гидравлическим ударом. Эти обратные клапаны склонны к захлопыванию, потому что они полагаются на реверсирование потока и противодавления, чтобы толкнуть диск обратно на седло, чтобы клапан закрылся. Если обратный поток является сильным, как в случае вертикальной линии с нормальным потоком, направленным вверх, диск может хлопнуть с большой силой.Результирующий удар может повредить выравнивание диска, так что он больше не будет полностью контактировать с седлом на 360 градусов. Это приводит к утечкам, которые в лучшем случае подрывают эффективность системы. В худшем случае это может серьезно повредить другие компоненты системы трубопроводов.

Локальные резкие перепады давления — как минимум раздражение, а в лучшем случае — серьезная проблема. Определенные шаги могут предотвратить или уменьшить гидравлический удар. Первый — изучить причины, последствия и решения.

ГИДРАВЛИЧЕСКИЙ УДАР

Наиболее частой причиной гидроудара является либо слишком быстрое закрытие клапана, либо внезапное отключение насоса. Гидравлический удар — это, по сути, мгновенное повышение давления жидкости в трубопроводной системе, когда жидкость внезапно останавливается. Как заметил сэр Исаак Ньютон, движущийся объект имеет тенденцию оставаться в движении, если на него не действует другая сила. Импульс жидкости, движущейся в прямом направлении, будет поддерживать движение жидкости в этом направлении.Когда клапан внезапно закрывается или насос внезапно останавливается, жидкость в системе трубопроводов после клапана или насоса будет упруго растягиваться до тех пор, пока импульс жидкости не будет остановлен.

Затем жидкость хочет вернуться в свое нормальное, ненапряженное состояние, как растянутая пружина, которая была отпущена. Это заставляет жидкость перемещаться обратно по трубе. Затем текучая среда, текущая в обратном направлении, встречает закрытый клапан, потенциально со значительной разрушающей силой. Отражением этой волны давления жидкости является громкий хлопок (и может быть более одного импульса давления) (Рисунок 1).

Внезапное закрытие клапана чаще всего связано с четвертьоборотными клапанами и, в частности, с автоматическими четвертьоборотными клапанами. Простое решение — более медленное закрытие автоматических четвертьоборотных клапанов. Это работает во многих случаях, но не во всех. Например, клапаны аварийного отключения должны закрываться быстро, поэтому для таких применений могут потребоваться другие решения. Подробнее о расчетах времени закрытия клапана см. Далее в этой статье.

Другой наиболее частой причиной гидроудара является внезапное отключение насоса.Несколько насосов, подаваемых в общий коллектор, например, в градирнях или при осушении шахт, должны либо отключаться медленно, либо в них должны быть установлены встроенные бесшумные обратные клапаны сразу после насоса. Бесшумные обратные клапаны могут быть чрезвычайно эффективными для уменьшения, а иногда и устранения гидравлического удара.

ПРОГНОЗ ДАВЛЕНИЯ В МОЛОТОКЕ

Можно рассчитать величину скачков давления гидравлического удара, основываясь на подробных знаниях системы трубопроводов и транспортируемых сред.Фактическая сила гидроудара зависит от скорости потока жидкости, когда он остановлен, и от продолжительности времени, в течение которого этот поток останавливается. Например, представьте, что 100 галлонов воды течет по 2-дюймовой трубе со скоростью 10 футов в секунду. Когда поток быстро останавливается быстро закрывающимся клапаном, эффект эквивалентен удару 835-фунтового молотка о преграду. Если поток останавливается менее чем за полсекунды (что может быть скоростью закрытия клапана), то может возникнуть скачок давления более чем на 100 фунтов на квадратный дюйм, превышающий рабочее давление системы.

Уравнение для расчета потенциальной величины выброса выглядит следующим образом:

∆H = a / g * ∆V

∆H — изменение напора

∆V — изменение скорости потока жидкости

a = акустическая скорость в среде

г = гравитационная постоянная

Пример:

a = 4864 футов в секунду

г = 32,2 фута в секунду2

∆V = 5 футов в секунду

∆H составит 756 футов (328 фунтов на кв. Дюйм)

Это значение предполагает мгновенное закрытие клапана.

РАСЧЕТ ВРЕМЕНИ ЗАКРЫТИЯ КЛАПАНА

Гидравлический удар, очевидно, является серьезной проблемой в промышленных условиях, например, на очистных сооружениях или в городской системе водоснабжения. В отличие от приведенного выше примера, средний смеситель для ванной комнаты обычно основан на номинальном диаметре линии в полдюйма и имеет давление воды в диапазоне 60-80 фунтов на квадратный дюйм и подает около 8-10 галлонов в минуту. 6-дюймовая линия на водоочистной установке могла бы подавать 900 галлонов в минуту со скоростью 10 футов в секунду.24-дюймовый водопровод может подавать более 12 000 галлонов воды в минуту, чего достаточно, чтобы заполнить средний бассейн на заднем дворе менее чем за две минуты.

Основная формула для времени закрытия клапана: T = 2L / a

T = минимальное время в секундах

L = длина прямой трубы между запорным клапаном и следующим коленом, тройником или другим изменением

Для воды с температурой 70 ° F (21 ° C), когда у вас 100 футов прямой трубы:

T = минимальное время закрытия 41 миллисекунда

ПОСЛЕДСТВИЯ ВОДНОГО МОЛОТА

Последствия гидроудара могут быть от легких до тяжелых. Распространенным признаком является громкий стук или стук, исходящий из труб, особенно после быстрого отключения источника давления воды. Это звук ударной волны давления, ударяющей с большой силой о закрытый клапан, соединение или другое препятствие. Этот иногда оглушающий шум может быть источником большого беспокойства и беспокойства, особенно если поблизости работают люди.

Однако повторяющиеся гидроудары — не просто неприятность. Гидравлический удар также серьезно повреждает трубопроводы, соединения труб, прокладки и все другие компоненты системы (расходомеры, манометры и т. Д.).). Скачки давления могут легко превысить рабочее давление системы в 5-10 раз при ударе, тем самым создавая большую нагрузку на систему. Гидравлический удар вызывает утечки в стыках в системе. Это также вызывает трещины на стенках труб и деформацию опорных систем трубопроводов. Ремонт или замена поврежденных компонентов трубопроводов и оборудования может потребовать больших затрат. Если разлив приведет к экологической проблеме, затраты могут быть огромными.

В большинстве ситуаций гидравлический удар считается угрозой безопасности.Чрезвычайное давление гидравлического удара может привести к повреждению прокладок и внезапному разрыву труб. Люди, находящиеся поблизости от такого события, могут получить серьезные травмы.

РЕШЕНИЯ ДЛЯ ВОДЯНОГО МОЛОТА

Есть много способов смягчить последствия гидроудара, в зависимости от его причины. Один из простейших способов минимизировать гидравлический удар, вызванный гидравлическим ударом, — это обучение и обучение операторов. Операторы, которые осознают важность правильного открывания и закрывания ручных или приводных клапанов, могут принять меры для минимизации последствий.Это особенно верно для четвертьоборотных клапанов, таких как шаровые краны, дроссельные заслонки и пробковые краны.

РАССМОТРЕНИЕ ТРУБОПРОВОДОВ

Амортизаторы гидроудара обеспечивают защиту от скачков давления, вызванных гидроударом. Эти компоненты трубопроводной системы снижают характерный шум и возникающие в результате нагрузки на трубопроводную систему, действуя как амортизатор. При правильном размере и установке гасители гидроударов могут быть эффективным решением.

С другой стороны, следует избегать насосов, которые нагнетают воду в длинную вертикальную трубу.Вертикальную опору следует либо минимизировать, либо использовать бесшумные обратные клапаны как можно ближе к насосу.

Еще одна область, на которую следует обратить внимание для минимизации гидравлического удара, — это установка обратных клапанов в вертикальных трубопроводах. Ограничители поворота, поворотные диски и двухдверные клапаны могут работать в вертикальном положении. Однако они не предотвратят реверсирование потока в этой ориентации. В этой ориентации может работать только бесшумный обратный клапан.

Гидравлический удар, возникающий в результате внезапного закрытия обратного клапана поворота, поворотного диска и двухдверных обратных клапанов, можно устранить, заменив эти клапаны на бесшумные или бесшумные обратные клапаны.Бесшумные обратные клапаны закрываются при уменьшении перепада давления на запорном элементе клапана, а не закрываются от обратного потока. Таким образом, они гораздо реже закрываются, что вызывает гидроудар. Когда перепад давления на диске приближается к давлению открытия клапана, клапан полностью закрывается. Это позволяет потоку текучей среды замедляться, что позволяет уменьшить количество движения текучей среды до полного закрытия клапана, при этом гарантируя, что поток текучей среды не изменится в обратном направлении.

Проектировщики систем

должны быть знакомы с передовой практикой и отраслевыми стандартами для минимизации гидроудара, такими как использование, при необходимости, медленно закрывающихся клапанов, знание оптимального расположения клапанов в системе трубопроводов и особые соображения по проектированию трубопроводов для систем с высоким рабочим давлением.

Когда трубопроводные системы спроектированы должным образом, вероятность возникновения гидроудара значительно снижается или даже исключается. В уже существующих системах разрушительное воздействие гидроудара можно ограничить рядом существенных способов, таких как установка гасителей гидроудара, перемещение обратных клапанов из вертикальных линий, установка бесшумных обратных клапанов в качестве основной линии защиты и обеспечение медленного закрытия в рабочих процедурах для четвертьоборотных клапанов. Обратите внимание, что время закрытия в автоматизированных системах должно быть в 10 раз больше, чем рассчитывается по формуле T = 2L / a.

ЗАКЛЮЧЕНИЕ

Гидравлический удар изучается много лет. Некоторые из основополагающих исследований относятся к концу 19 века. Исследования продолжаются и сегодня. Многие крупные университеты в США, Великобритании и Нидерландах, а также уважаемые компании по производству клапанов написали статьи о сравнении различных стилей обратных клапанов и их установленных динамических характеристик.

Эта статья лишь поверхностно затрагивает тему переходных процессов в жидкости, исследуя некоторые причины и решения того, что мы обычно называем гидроударом. Решение проблем, связанных с гидроударом, может быть довольно дорогостоящим, и, как всегда, унция профилактики стоит фунта лечения. Насосы, подаваемые в вертикальные линии или общие коллекторы, и устройства быстрого закрытия клапана, могут быть спроектированы вне технологического процесса в самом начале. После того, как трубопровод установлен и производственные процессы запущены, задача состоит в том, чтобы найти решения с учетом конкретных ограничений.

Большинство производителей линейных бесшумных обратных клапанов очень хорошо разбираются в гидравлических ударах и имеют в штате инженеров, которые могут помочь. Когда дело доходит до правильного решения, они могут быть лучшим источником знаний.

АРИ БРЕГМАН — вице-президент и генеральный менеджер DFT Valves. Свяжитесь с ним по этому адресу электронной почты, защищенному от спам-ботов. У вас должен быть включен JavaScript для просмотра ..

Как исправить гидравлический удар в гидравлических контурах

Большинство читателей этой колонки хорошо знают, что вязкость гидравлической жидкости на углеводородной основе обратно пропорциональна температуре.При повышении температуры вязкость жидкости уменьшается, и наоборот. Это не идеальная ситуация по нескольким причинам. Фактически, идеальная гидравлическая жидкость должна иметь индекс вязкости (изменение вязкости жидкости относительно температуры), представленный горизонтальной линией, пересекающей ось Y на расстоянии 25 сантистокс.

Эта температура-вязкость показывает, что идеальная гидравлическая жидкость не будет показывать изменения вязкости независимо от температуры.

К сожалению, такой жидкости для повышения эффективности и долговечности гидравлических машин не существует.И вряд ли такая жидкость будет разработана при моей жизни. Но если бы такая жидкость была разработана и запатентована , ее создатель стал бы ключом к золотому руднику. На данный момент у нас есть всесезонное гидравлическое масло. Эти жидкости имеют высокий индекс вязкости, поэтому их вязкость менее чувствительна к изменениям температуры, чем у однотипных масел.

Непредвиденные последствия

Вязкость жидкости является одним из факторов, определяющих, будет ли достигнута и сохранена пленочная смазка.Если нагрузка и поверхностная скорость остаются постоянными, но повышенная рабочая температура приводит к падению вязкости ниже той, которая требуется для поддержания гидродинамической пленки, происходит граничная смазка; это создает возможность трения и адгезионного износа.

С другой стороны, существует диапазон вязкости, в котором трение жидкости, механическое трение и объемные потери оптимальны для работы гидравлической системы. Это диапазон вязкости, в котором гидравлическая система будет работать наиболее эффективно: самое высокое отношение выходной мощности к входной.

Чтобы проиллюстрировать вышесказанное, рассмотрим следующий пример: в поисках снижения расхода топлива производитель мобильной гидравлической машины с приводом от двигателя заменил свой насос фиксированного рабочего объема, приводящий в действие навесное оборудование машины, на агрегат переменного рабочего объема. Ходовой привод на машине уже использовал поршневой насос переменной производительности (гидростатическая трансмиссия), поэтому модернизация гидравлического контура навесного оборудования до более эффективной конфигурации казалась инженерам-разработчикам машины логическим продолжением.

При испытании этой модификации инженеры были шокированы, обнаружив, что на самом деле расход топлива увеличился на от 12 до 15%! После анализа увеличение расхода топлива было объяснено увеличением вязкости масла, вызванным падением рабочей температуры масла на 30 ° C. Другими словами, «более густое» масло привело к дополнительному сопротивлению гидростатической трансмиссии, приводящей в действие ходовой привод, в результате чего машина потребляла больше топлива.

В машине использовался двухсекционный комбинированный теплообменник для гидравлического масла и охлаждающей жидкости двигателя.Охлаждение двигателя было улучшено за счет термостатического гидравлического привода вентилятора в зависимости от температуры охлаждающей жидкости двигателя. Секция маслоохладителя была рассчитана на оригинальный гидравлический насос с фиксированным рабочим объемом.

Недостатком такой конструкции является то, что охлаждение двигателя регулируется термостатически, а гидравлическая система нет, поток воздуха через комбинированный теплообменник полностью зависит от температуры двигателя. Это означает, что снижение тепловой нагрузки за счет замены насоса с постоянным рабочим объемом агрегатом с регулируемым рабочим объемом привело к значительному снижению температуры гидравлического масла, что обычно хорошо!

Инженеры заблокировали большую часть секции гидравлического масла охладителя и снова провели испытание. Это вернуло расход топлива к исходному уровню, но значительного улучшения не произошло.

Был сделан вывод, что испытанная модификация может дать небольшую экономию затрат в отношении уменьшения размера маслоохладителя. Но с учетом того, что расход топлива важнее любой скромной экономии охлаждающей способности, идея платить больше за насос, в результате которого масло поддерживалось при более низкой рабочей температуре, но при этом увеличивался расход топлива, была непримирима для инженеров машины.

Полученные уроки

Этот рассказ иллюстрирует влияние температуры гидравлического масла (и, следовательно, вязкости) на расход топлива. Подытоживая ключевые моменты:

Тепловая нагрузка на гидросистему была уменьшена (повысился КПД) за счет замены постоянного насоса на агрегат переменного рабочего объема;
Это привело к значительному падению рабочей температуры гидравлического масла;
Возникшее в результате увеличение вязкости гидравлического масла привело к значительному увеличению расхода топлива.

Другими словами, если ваше гидравлическое масло слишком густое, вы заплатите за него через топливный насос или счетчик электроэнергии. Однако предостерегающий оборот здесь заключается в том, что если ваше масло слишком жидкое, вы заплатите за него в ремонтной мастерской.

Если предположить, что это испытание проводилось при одинаковой температуре окружающей среды для обоих вариантов насоса, падение температуры гидравлического масла на 30 ° C (54 ° F) является весьма значительным. Частично это можно объяснить комбинированным теплообменником, установленным на машине.По мере увеличения вязкости гидравлического масла двигатель работает активнее (сжигает больше топлива), поэтому вентилятор охлаждения (контролируемый температурой двигателя) работает сильнее. Это означает, что гидравлическое масло отводит больше тепла и, следовательно, вязкость гидравлического масла увеличивается. Это вязкий круг.

Еще один вывод из этой истории, который имеет отношение к проектировщикам машин и людям, которые покупают их машины, заключается в том, что большинство конструкторов не рассматривают масло как ключевой компонент гидравлической системы, которой оно является. Вязкость гидравлического масла, индекс вязкости или оптимальное число вязкости для гидравлических компонентов системы, по-видимому, не учитывались во время испытания. Это говорит о том, что базовый, нормальный расход топлива машины был просто счастливым совпадением.

Даже после того, как было обнаружено, что расход топлива возрастает с увеличением вязкости масла, и хотя возможность снижения установленной охлаждающей способности была признана и рассматривалась, очевидно, что не рассматривалось изменение вязкости масла до соответствует более высокой эффективности (следовательно, более низкой рабочая температура) системы.Если бы более эффективный насос с существующей охлаждающей способностью сочетался с жидкостью подходящей вязкости, вероятно, экономия топлива машины была бы выше, чем у исходной системы.

Другими словами, конструкторы машин не смогли должным образом учесть все четыре стороны того, что я называю алмазом энергоэффективности гидравлической машины.

Алмаз энергоэффективности

Энергоэффективность означает отношение выходной мощности к входящей.Девяносто кВт из 100 кВт — это эффективность 90%. Девяносто кВт из 110 кВт — это эффективность 82%. А 90 кВт из 120 кВт — это эффективность 75%. Обратите внимание, что во всех трех случаях выходная мощность остается прежней: 90 кВт. Просто потребляемая мощность — следовательно, потребление топлива или электроэнергии первичного двигателя, необходимое для его получения, — продолжает расти!

Квадранты алмаза энергоэффективности гидравлической машины взаимосвязаны. Изменение любого из них влияет на симметрию алмаза.

Четыре стороны алмаза энергоэффективности гидравлической машины взаимосвязаны; измените любой, и это повлияет на симметрию алмаза.

Расчетная эффективность отражает «естественную» эффективность оборудования, выбранного для системы. Это оборудование включает в себя ряд присутствующих устройств, расходующих энергию, таких как пропорциональные клапаны, регуляторы потока и редукционные клапаны. Он также включает потери, «рассчитанные» по размерам и конфигурации всех необходимых проводников: труб, шлангов, фитингов и коллекторов.

На противоположной стороне ромба, Установленная холодопроизводительность , в процентах от постоянной потребляемой мощности, должно отражать проектный или собственный КПД гидравлической системы. Другими словами, чем ниже собственный КПД, тем выше установленная холодопроизводительность.

Рядом с установленной охлаждающей способностью находится температура окружающего воздуха , в которой работает гидравлическая машина. Это напрямую влияет на рабочую температуру масла в гидравлической системе, которая в значительной степени определяет вязкость масла , завершая алмаз энергоэффективности.

Разработчик станка не может контролировать температуру окружающего воздуха, хотя ей необходимо знать, каков этот диапазон. Но она определяет (или, по крайней мере, должна) определять другие три переменные; расчетная эффективность, установленная холодопроизводительность и вязкость масла. Как показано на графическом изображении бриллианта энергоэффективности (и демонстрируется приведенное выше тематическое исследование), ни одну из этих переменных нельзя рассматривать изолированно.

Глядя на алмаз энергоэффективности с точки зрения владельца машины, полезно понимать, что даже после того, как машина была спроектирована, изготовлена и залита маслом, ее эффективность, установленная мощность охлаждения и температура окружающего воздуха являются движущимися целями — движущимися целями. которые влияют на вязкость рабочего масла и, как следствие, на энергопотребление.

Возможность изменения температуры окружающего воздуха, особенно если машина перемещается между местами с разными климатическими условиями, довольно очевидна. И хотя конструкция КПД не меняется, фактическая эффективность работы обычно снижается со временем из-за износа. Точно так же, хотя установленная холодопроизводительность не меняется со временем в процентах от потребляемой мощности, эффективность ее может быть снижена из-за износа компонентов контура охлаждения и — в случае воздушно-дутьевых теплообменников — колебания температуры окружающего воздуха и высоты над уровнем моря.

Таким образом, чтобы достичь оптимального уровня энергоэффективности гидравлической машины, требуется продуманный дизайн. Для его сохранения необходимо, чтобы изменение зависимых переменных было минимальным. В обоих случаях алмаз энергоэффективности может быть полезен как разработчикам машин, так и владельцам гидравлического оборудования в понимании поставленной задачи.

Брендан Кейси имеет более чем 26-летний опыт обслуживания, ремонта и капитального ремонта мобильного и промышленного гидравлического оборудования.Для получения дополнительной информации о снижении эксплуатационных расходов и увеличении времени безотказной работы вашего гидравлического оборудования посетите его веб-сайт по адресу: www.HydraulicSupermarket.com .

Корреляционный анализ гидравлического удара в трубопроводе для сильфонных компенсаторов — Новости металлов, нефти и газа

Сильфонные компенсаторы также известны как компенсаторы и компенсаторы. Они состоят из сильфона (упругого элемента), составляющего основную часть работы, и концевой трубы, кронштейна, фланца, трубы и т. Д.Это изменение размера с устройством компенсации деформации для эффективного использования телескопического упругого элемента и причин сильфона для поглощения трубопровода, трубопровода или резервуара в результате теплового расширения и сжатия, которое происходит в результате, принадлежит компенсирующему элементу. Поглощение осевого, поперечного и углового смещения может применяться к тепловому смещению, механическому смещению, поглощению вибрации и снижению шума в трубах, оборудовании и системах. Широко используется в современной промышленности.

1.компенсация осевых, поперечных и угловых тепловых деформаций абсорбционного канала.

2. Расширение сильфонного компенсатора для облегчения монтажа и демонтажа клапанов и трубопроводов.

3. вибропоглощающее оборудование для снижения воздействия вибрации оборудования на трубопровод.

Деформация трубопровода 4. Поглощение сейсмических просадок.

В трубопроводе гидравлический удар имеет много требований к расположению сильфона, потому что колено или трубопровод находится, гидроудар больше, но трубопровод жесткий, устойчивость к гидроударам, гофрированный компенсатор представляет собой гибкий корпус, не может противостоять гидравлический удар давление ударная волна вибрационная сила момент серии, вызывая повреждение от повреждения сайта, гофрированный, два — диверсия, а самым слабым звеном является гофрированный гофрированный компенсатор, гидравлический удар, вызванный гофрированной деформацией и разрушением, отклонение или снести, серьезный ущерб сетевой безопасности.

Решение для предотвращения повреждения гидравлическим ударом: в дополнение к разумному определению тепловой нагрузки в соответствии с соответствующим диаметром, целевой набор гидрофобных эффективных и своевременных, в конструкции компоновки компенсатора также должен быть улучшен. Это будет отворачиваться от колена сильфона и фиксированного кронштейна близко к другой стороне кронштейна, поэтому даже при наличии небольшого количества воды в трубопроводе, но роль положения вдали от компенсатора может значительно уменьшиться. гидроудар, вызванный разрушением сильфона.Кроме того, внешний компенсатор давления может использоваться для улучшения формы отводной втулки, а также может играть определенную роль в предотвращении гидроудара. Гидравлический удар оказывает большое влияние на компенсатор пульсаций.

Источник: Китайский производитель сильфонных компенсаторов — Yaang pipeline Industry Co., Limited (www.yaang.com)

Компенсаторы импульсного давления — FPE Sontum Противопожарные решения

Система противопожарного водоснабжения на морской платформе и платформе или в других нефтегазовых установках часто требует очень высокой воды для пожаротушения с помощью очень мощных пожарных насосов.
Это означает, что существует вероятность создания ситуаций в системе пожаротушения, которые могут вызвать разрушительные скачки давления. Скачки давления могут возникать по нескольким причинам.

Система противопожарного водоснабжения на морской нефтяной установке обычно строится вокруг кольцевой магистрали противопожарного водоснабжения (FRM), расположенной на одной из нижних палуб.

Ответвления и стояки направляются от FRM к отдельным потребителям воды для пожаротушения, таким как системы пожаротушения, гидранты и мониторы. Вода для пожаротушения подается в FRM от насосов пожарной воды большой мощности (FP), расположенных на уровне моря.

Жокей-насос (то есть насос с низким расходом и высоким давлением) постоянно поддерживает давление FRM.

После активации дренчерной системы (пользователь с большим расходом воды для пожаротушения) подкачивающий насос не может удовлетворить потребность, и активируются FP. Время разгона пожарных насосов обычно составляет 10-20 секунд. Это означает, что дренчерные клапаны открываются и начинает сливать воду в распределительный трубопровод до того, как будет запущен пожарный насос. Это вызовет слив воды из верхних частей трубопровода распределения воды для пожаротушения из-за силы тяжести.Этот дренаж создаст вакуум (также известный как разделение колонн) в верхних частях трубопровода для пожаротушения.

Когда запускаются пожарные насосы, пожарная вода быстро заполняет дренированный трубопровод при высоком расходе и давлении. Из-за вакуума воздушная подушка отсутствует, и это потенциально может создать очень большой скачок давления в системе, также известный как «гидравлический удар». Было испытано давление, превышающее 100 бар изб., Что привело к серьезному повреждению системы пожаротушения.

FPE Sontum может поставлять системы, которые могут быть установлены в системе противопожарного водоснабжения, чтобы исключить эту ситуацию:

СИСТЕМА АКТИВНОГО ГИДРОФОРА
Активный гидрофорный блок (AHS) обнаруживает внезапное снижение давления воды и немедленно начинает сливать воду в воду. кольцевой магистральный трубопровод пожаротушения, обеспечивающий поддержание положительного давления в верхней части стояков.

Гидрофорные установки должны быть рассчитаны по размеру на основе ряда факторов, таких как наибольшая потребность в воде в сценарии пожара, характеристики открытия различных дренчерных клапанов, задействованных в этом сценарии, расположение системы распределительных трубопроводов, разница в высоте между дренчинами. салазки, участвующие в сценарии, и верхняя часть самого высокого стояка и т. д.

КОМПЕНСАТОР ДАВЛЕНИЯ НАПРЯЖЕНИЯ
Активный компенсатор импульсного давления (APPC) устанавливается наверху самых высоких стояков.APPC определяет внезапное снижение давления воды и немедленно начинает выпускать воздух в верхнюю часть стояка под давлением, которое просто поддерживает положительное давление в верхней части стояка.

Когда пожарный насос начинает подавать, APPC определяет повышение давления и немедленно выпускает воздух с большим потоком в систему трубопроводов под давлением 8 бар изб. Это создаст воздушную подушку в верхней части стояка, которая эффективно гасит скачки давления. После этого APPC автоматически сбрасывает захваченный воздух в атмосферу.

Как поставить тормоз гидроудара в гидравлике

Один из участников нашей рассылки недавно написал мне о следующей проблеме:

«У нас есть гидравлический силовой агрегат, который запускает календарный рулон на бумагоделательной машине. Календарь рулон имеет несколько зон внутри, чтобы изменять давление на бумагу для поддержания равномерного толщина.Сервоклапаны Moog управляют настройками различных зон. Проблема, которую мы имеет высокую вибрацию в насосах, линиях и резервуаре. Линии сломаны, и нам пришлось отсоедините один блок фильтров от бака, чтобы он не сломался. Это было продолжается какое-то время. У вас есть идеи? «

Как всегда, необходимо рассмотреть ряд возможностей и проблем. Некоторые справочные материалы по вибрации и шуму в гидравлических системах доступен в этом руководстве по шуму гидравлической системы.Одно из возможных объяснений, которое приходит на ум, — это гидравлический удар.

Создание фразы

Гидравлический удар — это термин, используемый для описания эффекта, который возникает, когда скорость жидкости, движущейся по трубе, внезапно изменяется. Внезапное изменение скорости жидкости вызывает распространение волны давления внутри трубы. При определенных условиях эта волна давления может создавать стук, подобный тому, который вы ожидаете услышать при ударе по трубе молотком. Отсюда и фраза. Не удивительно, Общие симптомы этой проблемы — высокий уровень шума, вибрация и поломки труб.

Удар в стену

Когда движущийся столб жидкости ударяется о твердую границу — например, когда гидрораспределитель внезапно закрывается, его скорость падает до нуль, и столб жидкости деформируется в пределах жесткого поперечного сечения трубы, поглощая (кинетическую) энергию, связанную с его движение — похоже на наезд автомобиля на бетонную стену.Однако, в отличие от автомобиля, жидкость почти несжимаема, поэтому деформация мала и в жидкости накапливается запас энергии — подобно сжатию пружины. Величина повышения давления в результате последующее высвобождение этой накопленной энергии математически можно выразить следующим образом:

P _r = P + u p c

Где: P — начальное давление, u и p — начальная скорость и плотность жидкости соответственно, а c — скорость звука в жидкости.

В нашем приложении для чтения равномерная толщина бумаги зависит от постоянной регулировки зон каландра с помощью сервоклапанов. При определенных условиях быстрое переключение этих клапанов может привести к чему-то, напоминающему удар по трубопроводу тысячей молотков.

Скорость убивает

Для решения этой проблемы иногда устанавливают аккумуляторы и другие демпфирующие устройства.Однако значение приведенного выше уравнения роста давления состоит в том, что скорость жидкости является единственным переменная, которая может быть изменена для устранения основной причины . Проще говоря, уменьшая скорость столба жидкости, который ударяется о твердую границу, снижает величину последующего повышения давления. Возвращаясь к аналогии с дорожно-транспортным происшествием — чем медленнее машина движется при столкновении со стеной, тем меньше повреждений.

В гидравлике это проще всего сделать — по крайней мере, на бумаге — увеличить диаметр трубы. Это снижает скорость жидкости для данного расхода. Другой альтернативой является управление замедлением столба жидкости путем переключения дроссельного клапана. время до момента срабатывания компенсатора давления насоса и / или предохранительного клапана системы достаточно быстро, чтобы уменьшить скорость потока через трубу и, следовательно, скорость жидкости.

Если вам понравилась эта статья, вам понравится информационный бюллетень Брендана Кейси Inside Hydraulics . Он дает вам реальные практические инструкции, гайки и болты, ноу-хау в области гидравлики — информацию, которую вы можете использовать сегодня.Вот что об этом сказали несколько участников:

Не могу оторваться
«Я получаю такие электронные письма все время. Я никогда не нахожу времени их читать. Я решил прочитать 30-й выпуск и не смог оторваться. С этого момента я найду время.?

Ричард А. Шейд, CFPS, инженер проекта (гидравлическое проектирование), JLG Industries Inc.

So Valuable It Earned Me Raise
«Знания, которые я получил из этого информационного бюллетеня, были настолько ценными, что я заработал себе зарплату !?

Джек Бергстром, механик по тяжелому оборудованию, Sharpe Equipment Inc.

Love It — Keep Them Coming
? Мне просто нравится этот информационный бюллетень. Как инструктор по гидравлике в Eaton, я делаю копии и распространяю их своим ученикам, когда обращаюсь к различным темам. Пожалуйста, продолжайте их приходить.?

Майкл С. Лоуренс, инструктор по гидравлике, Eaton Hydraulics Inc.

Чтобы получить БЕСПЛАТНУЮ подписку на (стоимость 149 долларов), просто введите свое имя и основной адрес электронной почты в форму ниже и нажмите «ПОДПИСАТЬСЯ СЕЙЧАС!»

Это частный список рассылки, который НИКОГДА не быть переданным по любой причине.
Вы также можете отказаться от подписки в любое время.

Домашняя страница

Компенсаторы осевые, купить, компенсаторы сильфонные, цена, компенсаторы, кии

.
ОСЕВЫЕ КОМПЕНСАТОРЫ
Наклон оси — предназначен для компенсации осевых смещений трубопроводов, с целью предотвращения их разрушения в случае деформации, изменения температуры, изменения длины, вибрационных нагрузок на насосное оборудование и гидроудара.
Наиболее распространенными являются осевые компенсаторы сильфона, которые представляют собой симметричную гофрированную пружинящую металлическую оболочку, способную сжиматься или растягиваться под действием температуры, давления или крутящего момента.
По способу соединения их можно разделить на:
— фланцевые
— сварные
Осевые компенсаторы, которые вы можете купить в компании УКСПАР, представляют собой сильфонные осевые компенсаторы, работающие в различных рабочих средах в большом диапазоне. диаметров.
Они помогают воспринимать и компенсировать «собственным телом» основные движения трубопровода в различных средах внутри труб.
Они также исключают тепловое расширение из-за нагрева стенок трубопровода. Функционирует как разделительная среда и герметичное уплотнение, гасится вибрациями, возникающими, когда оборудование позволяет воспринимать смещение труб в результате смещения труб, а также при оседании грунта. Увеличьте срок службы трубопровода.
Осевые сильфонные компенсаторы исключают термическое расширение-сжатие из-за температурных измененений стенок трубы. Также гасятся вибрации, возникающие, когда оборудование позволяет воспринимать смещение труб в результате тепловых деформаций трубопроводов, а также при просадке грунта.
№
Описание:
Сильфон компенсатора осевого CSR состоит из сильфона (упругой осесимметричной гофрированной металлической оболочки, которая может растягиваться, сжиматься, изгибаться или перемещаться под действием давления, температуры, силы или крутящего момента) и соединительных фланцев. Диаметр фланца, тип уплотняющей и соединительной поверхностей, размер диаметра окружности болта и количество отверстий под болт определены стандартами на фланцы и конструкцией трубопровода потребителя. Они герметичны, герметичны и термостойки, безопасны в использовании и не требуют обслуживания в течение всего срока службы.
Предназначены для компенсации температурных изменений, предотвращения разрушения труб при деформации трубопроводов, герметизации труб, снятия вибрационных нагрузок, компенсации перекосов в промышленных трубопроводах различного назначения и труб отопления.
Область их применения:
— Используются для компенсации осевого, сдвигового, углового смещения трубопровода и другого оборудования при разнице температуры и давления рабочей среды. Он также используется для устранения вибрации.
Применяется в энергетическом, нефтехимическом, строительном комплексе, во многих отраслях промышленности. Монтаж осуществляется на стыках осевых насосов, компрессоров, двигателей, турбин, воздуховодов и другого оборудования технологических нужд.
Для сварки используется для жесткого крепления к трубопроводу компенсатора круглого сечения путем приваривания концов труб с наконечниками осевого компенсатора, имеющими такое же поперечное сечение и толщину стенки. Этот вид уплотнения является наиболее распространенным и обеспечивает его надежное и герметичное соединение.
Они исключают тепловое расширение-сжатие из-за температурных изменений стенок трубы. Также гасятся вибрации, возникающие, когда оборудование позволяет воспринимать смещение труб в результате тепловых деформаций трубопроводов, а также при просадке грунта.
Цену товара Вы можете узнать сразу на странице специально выбранного осевого компенсатора или скачав общий прайс-лист. Купить их
Вы можете следующим образом: используя пошаговую инструкцию, размещенную на странице «Как заказать» (см.Ну как и верхнее меню), создавайте онлайн-предварительные заказы.
Тогда обязательно свяжитесь с нашим менеджером по тел. (044) 333 70 86, укажите способы оплаты, доставки и получите консультацию по позициям товаров, по которым у вас есть сомнения в правильности их выбора.
Также вы можете написать на почту [email protected], и наши менеджеры свяжутся с вами в ближайшее время.
Есть вопросы или предложения? Звоните (044) 333 70 86
Заказать можно из любого районного или областного центра Украины: Винница, Волынь, Днепропетровск, Донецк, Закарпатье, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог, Луганск, Львов, Николаев, Одесса, Полтава, Ровно. , Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Одесса и другие области Украины.
Все статьи и графические материалы на сайте www.ukspar.ua защищены авторскими правами.
Размещение статей и графических материалов на других сайтах только с согласия администрации сайта www.ukspar.ua
MAB — Противоударные компенсаторы
«Пузырь Anti Hammer»
Баллоны с защитой от молота (также называемые мембранами или компенсаторами разрядников) используются в сосудах высокого давления, резервуарах и аккумуляторе , чтобы обеспечить изменение объема и противодействовать влиянию скачков и гасить волны Шока.. Полностью водонепроницаемые мембраны , мембраны Pronal изготовлены на заказ, чтобы наилучшим образом соответствовать размеру резервуаров, которые они будут устанавливать в .
Техническая информация
МАТЕРИАЛ: Полиуретан (без ткани)
ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС: Высокочастотная сварка
ИНФЛЯЦИЯ :
Резьбовые штоки для накачивания (¼ или ¾ BSPP — специальный шток по запросу)
Шток из бихромированной стали (стандарт), опция из нержавеющей стали возможна по запросу
При необходимости может быть предоставлено несколько штанг
Большинство моделей MAB имеют цилиндрическую форму и обычно устанавливаются с верхним и нижним фланцами.
Pronal может производить пакеты различной формы, например:
Цилиндрический
Параллелепипед
Кубический
1 бар
ПРИМЕНЯТЬ :
Используется со всеми типами масел
Надувается только воздухом
Может использоваться в дополнение к другой подъемной подушке
БЕЗОПАСНОСТЬ:
Низкое рабочее давление
Чрезвычайно стабильный
Амортизатор гидроудара: при резком закрытии клапана вы создаете волну в трубе.Эта волна может повредить целостность трубы. Используя Pronal MAB в аккумуляторе, вы уменьшаете напряжение, создаваемое этой волной.
Демпфер пульсаций: поршневые или диафрагменные насосы неизбежно создают высокое давление в гидравлических контурах. Эта пульсация либо означает, что система работает менее эффективно, либо сокращается срок службы различных компонентов. Использование баллонного гидроаккумулятора рядом с насосом снизит колебания до приемлемого уровня
Компенсатор давления: с учетом того, что постоянное статическое давление требуется в течение более коротких периодов времени, использование аккумулятора абсолютно необходимо для компенсации утечек и слива масла.
Все приложения, в которых требуется поглощение волны …
СВЯЗАТЬСЯ С НАМИ!
Галерея
Пронтальные противоударные компенсаторы .
