Кран трехходовой смесительно-распределительный в категории «Строительство»

Трехходовой смесительно-распределительный кран HERZ 2137 DN 50 (1213706)

Доставка по Украине

Цену уточняйте

ТЕПЛОХОЛОД

Кран трехходовой смесительный 3/4″

Доставка по Украине

666.50 грн

Купить

Кран трехходовой смесительный 1″

Доставка по Украине

860 грн

Купить

Трехходовой кран Afriso ARV 384

На складе в г. Львов

Доставка по Украине

2 203.20 грн

Купить

InstallShop

Трехходовой кран Afriso ARV 385

На складе в г. Львов

Доставка по Украине

1 834.24 грн

Купить

InstallShop

Клапан Afriso ARV 387 DN50, Rp 2″, kvs 40 трехходовой поворотный смесительный кран ProClick Афризо 1338710

На складе в г. Киев

Доставка по Украине

6 160 грн

4 928 грн

Купить

Xterm — теплый магазин 🙂

Клапан Afriso ARV 385 DN32, Rp 1 1/4″, kvs 16 трехходовой поворотный смесительный кран ProClick Афризо 1338510

На складе в г. Киев

Доставка по Украине

2 687 грн

2 150 грн

Купить

Xterm — теплый магазин 🙂

Клапан Afriso ARV 384 DN25, Rp 1″, kvs 10 трехходовой поворотный смесительный кран ProClick Афризо 1338410

На складе в г. Киев

Доставка по Украине

2 332 грн

1 866 грн

Купить

Xterm — теплый магазин 🙂

Клапан ESBE 114S 3F DN50 Kvs 60 чугун трехходовой поворотный смесительный фланцевый кран вентиль Эсбе 11100600

На складе в г. Киев

Доставка по Украине

11 543 грн

9 234 грн

Купить

Xterm — теплый магазин 🙂

Клапан ESBE 115S 3F DN65 Kvs 90 чугун трехходовой поворотный смесительный фланцевый кран вентиль Эсбе 11100800

На складе в г. Киев

Доставка по Украине

13 377 грн

10 702 грн

Купить

Xterm — теплый магазин 🙂

Кран трехходовой (зонный) смесительный 301 icma Италия

Доставка по Украине

3 861. 64 грн

Купить

SAIN — Сантехника. Фурнитура. Аксессуары. Оптом и в розницу

Кран смесительный трехходовой FORTE 30х1,5 мм 1″ с термоголовкой

Доставка по Украине

2 300 грн

1 955 грн

Купить

Інтернет-магазин «Акварус»

Кран смесительный трехходовой SD Forte 1″ М30х1,5 с термоголовкой SF362W25

Доставка по Украине

2 146.36 — 2 333 грн

от 5 продавцов

2 333 грн

Купить

𝐒𝐀𝐍𝐔𝐏 Сантехніка і Теплотехніка. Швидка доставка , кешбек до 15 % при оплате на карту .

Кран смесительный трехходовой SD Forte 1″ М30х1,5 с термоголовкой SF362W25

Доставка по Украине

2 333 грн

Купить

Sanitarium

Кран смесительный трехходовой SD Forte 1″ М30х1,5 с термоголовкой

Доставка по Украине

2 333 грн

Купить

ТРУБАБА

Смотрите также

Трехходовой смесительный вентиль Womix MIX M 3-40 DN40 1 1/2″

Доставка по Украине

3 235.05 грн

Купить

Интернет магазин «Рикстон»

Трехходовой смесительный вентиль Womix MIX M 3-50 DN50 2″

Доставка по Украине

3 832. 29 грн

Купить

Интернет магазин «Рикстон»

Клапан ESBE 117S DN100 Kvs 225 чугун, трехходовой поворотный смесительный фланцевый кран вентиль Эсбе 11101200

На складе в г. Киев

Доставка по Украине

23 598 грн

18 878 грн

Купить

Xterm — теплый магазин 🙂

Кран смесительный трехходовой 1″ с термоголовкой M30x1,5

Доставка по Украине

1 901 грн

Купить

Гермес

Трехходовой смесительный клапан HERZ Calis-TS DN20 1″

На складе в г. Ивано-Франковск

Доставка по Украине

808 грн

Купить

Теплопульт

HERZ 2″ DN50 Трехходовой смесительный кран с ручкой (Kvs40 М3/Ч)

Доставка по Украине

по 3 963.25 грн

от 2 продавцов

3 963.25 грн

Купить

АкваАрт

HERZ 3/4″ DN20 Трехходовой смесительный кран CALIS-TS (Kvs6.3 М3/Ч)

Доставка по Украине

970.27 — 986 грн

от 2 продавцов

986 грн

Купить

АкваАрт

HERZ 1″ DN25 Трехходовой смесительный кран CALIS-TS (Kvs10 М3/Ч)

Доставка по Украине

по 1 157. 02 грн

от 2 продавцов

1 157.02 грн

Купить

АкваАрт

Трехходовой смесительный клапан Womix MIX M 3 25 (1 ) (Польша) Трехходовой кран

Доставка по Украине

1 600 грн

1 440 грн

Купить

«Constructor Tepla» Конструктор Тепла

Трехходовой смесительный клапан Womix MIX M 3 32 (1 1/4 ) (Польша) Трехходовой кран

Доставка по Украине

1 800 грн

1 620 грн

Купить

«Constructor Tepla» Конструктор Тепла

Трехходовой кран Afriso ARV 384

Под заказ

Доставка по Украине

1 999.20 грн

Купить

Sanpid

Трехходовой кран Afriso ARV 385

Под заказ

Доставка по Украине

2 325.60 грн

Купить

Sanpid

Трехходовой кран Afriso ARV 386

Под заказ

Доставка по Украине

4 202.40 грн

Купить

Sanpid

Трехходовой смесительный кран HERZ 2137 с ручкой 3/4 ВР (1213702)

Доставка по Украине

1 607. 83 грн

1 447.05 грн

Купить

Теплорад

Трехходовой клапан с термоголовкой — nehomesdeaf

Трехходовой клапан с термоголовкой

Трехходовой клапан от valtec + термоголовка с выносным датчиком

Две модели от valtec помогают создать смесительный узел. Что такое смесительный узел?

Термоголовка с выносным датчиком: VT.5012.0.0

Внимание свое обратите на определения клапана ( + ; — ; М):

+ Вход горячего носителя тепла, подача от котла

— Вход холодного носителя тепла, обратка полов с подогревом

М — Выход носителя тепла с настроечной температурой.

Детальные характеристики указаны в паспортах.

Скачать паспорта: Смесительный клапан.pdf и Термоголовка.pdf

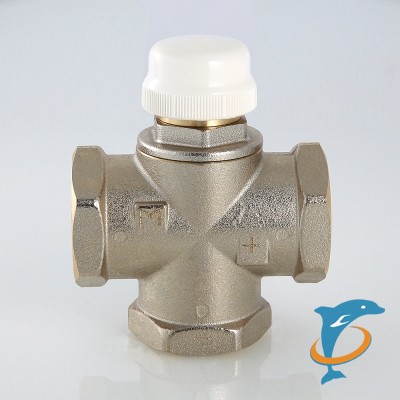

Смесительный трехходовой клапан: VT.MR02.N.0603 имеет центральное перемешивание. Детальнее о принципах смешивания Вы сможете найти тут:

Термоголовка даст вам возможность поучать настроечную температуру от 20 до шестидесяти градусов. С гистерезисом не превышающим 0,6 градусов.

Смесительный клапан имеет конструкцию трехходового клапана. Другими словами это тройник, в котором два проходных отрезка трубы регулируют проход. 3-ий проход (М) регулярно открыт.

Клапан первого отрезка трубы (+) открывается, если практическая температура ниже настроечной температуры. Клапан второго отрезка трубы (-) в данное время закрывается. Если практическая температура ниже настроечной температуры, происходит обратное действие. Температурные пороги, между открытием и закрытием клапана определяются гистерезисом. Гистерезис — это?

Если у Вас низкотемпературная система обогрева, то будет не лишне узнать, какими минусами обладают некоторые смесительные узлы! Ссылка ниже:

Как не прекращает работу трехходовой термостатический смесительный клапан в системе обогрева

Трехходовой клапан для отапливания

На выходе из котельной тепловой носитель имеет конкретную температуру, которая автоматично поддерживается в границах заданного клиентом значения. Однако очень часто для нескольких контуров системы обогрева требуется вода с разной температурой, что не может быть гарантировано автоматикой котла. В этом случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей считается поддержание нужных показателей носителя тепла в малом контуре котельной и контурах системы обогрева.

Конструкция и рабочий принцип трехходового крана

Очень часто изделие напоминает с виду простой тройник из латуни или бронзы, сверху которого поставлена регулировочная шайба. Под ней находится термочувствительный компонент, который нажимает на рабочий шток, выходящий из корпуса. Изнутри на штоке закреплен конус, плотно входящий в седло. Чтобы понимать, как не прекращает работу трехходовой клапан, необходимо выучить его строение в разрезе:

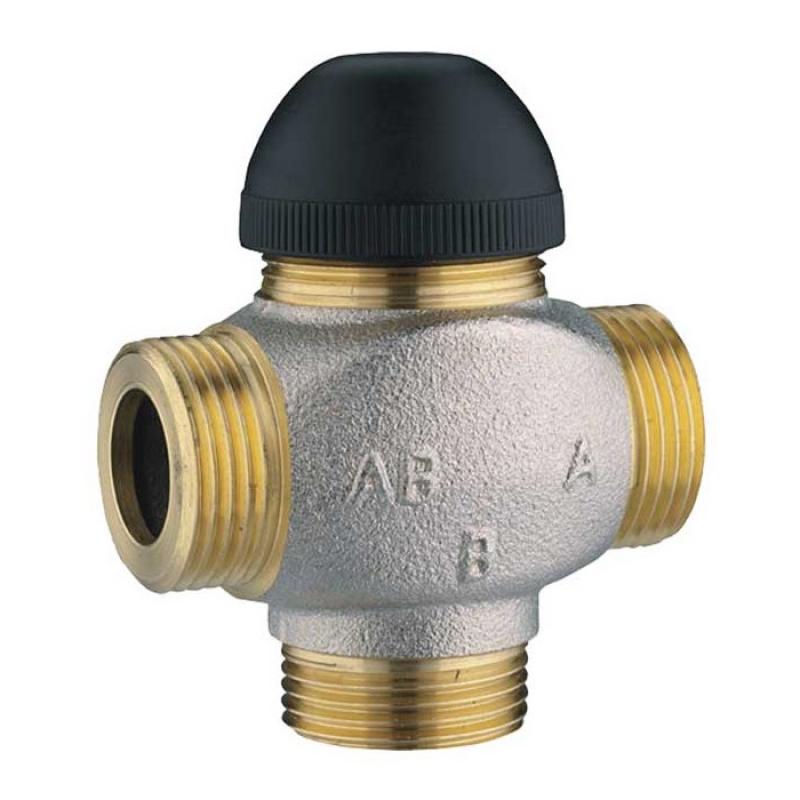

Трехходовой термостатический смесительный клапан

Вода двигается через фронтальный и правый отрезки трубы до той поры, пока ее температура не вырастет или понизится до заданного значения. Задача и рабочий принцип трехходового клапана состоит в том, чтобы удержать температуру носителя тепла на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого отрезка трубы. Когда параметры носителя тепла выходят за указанные пределы, наружный привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс длится до полного перекрывания фронтального входного отрезка трубы, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Есть внутренний механизм клапана иного типа, по конструкции он схож на кран шаровый. Такой трехходовой переключающий клапан взамен седла с конусом имеет изнутри шар с выборкой специализированной формы. Для перераспределения потоков носителя тепла в подобных изделиях привод должен не жать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не изготавливаются с высокой пропускной способностью и используются, в основном, в бытовых отопительных системах. Иная разновидность механизма – на штоке поставлен не шар, а раздел, чья рабочая часть закрывает полностью или отчасти один или два потока исходя из этого.

Работа трехходового клапана

Типы приводов

Во время работы управление трехходовым клапаном по температуре выполняется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счёт увеличения размещенной в нем жидкой среды, чувствительной к температурному изменению. В большинстве случаев домашние трехходовые термостатические смесительные клапаны маленьких диаметров с самого начала снабжены таким типом привода, его можно не прилагая больших усилий снимать для установки иного вида устройства.
• Взамен штатного привода краном может управлять термостатическая головка, имеющая свой нежный компонент, реагирующий на температуру окружающего воздуха. Чтобы совершать регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным термопреобразователем. Заключительный помещен в провод труб с тепловым носителем и объединен с приводом капиллярной трубкой. Такое управление считается более точным.
• Влиять на шток может и электрический привод, управляемый контроллером. Электрические датчики, именуемые преобразователями температуры, постоянно измеряют параметры носителя тепла и сообщают об их превышении контроллеру, от которого зависит работа трехходового клапана с электрическим приводом. Самый популярный и самый точный способ регулирования.
• Очень простая разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница состоит в отсутствии контроллера, привод управляет краном прямо, получая сигналы от термопреобразователя. Очень часто используется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный компонент.

Использование и схемы подсоединения

Для того чтобы холодный тепловой носитель не попадал в рубашку котла на твердом топливе при его разогреве, применяется схема подсоединения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на стенках внутри камеры котла на твердом топливе не появлялся конденсат, который способна заметно уменьшить служебный срок агрегата. Тепловой носитель двигается в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, в большинстве случаев это 40—50 ?С. По достижении этой температуры термостатический клапан действует на шток, поэтапно приоткрывая поток холодной воды из системы обогрева. Для гидравлической настройки всей системы в небольшой контур врезан балансировочный вентиль. Для нормальной работы схемы обвязки котла циркулярный насос должен ставиться после трехходового крана, а не перед ним, это очень типичная ошибка.

Продолжением данной схемы может быть организация вторичного контура циркуляции, в котором задействован свой насос и трехходовой клапан для отапливания. Подключение выполняется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему обогрева горячей воды от котла если для этого есть необходимость, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает информацию о параметрах носителя тепла от датчиков. Отбор воды для электрического водонагревателя выполняется между 2-мя контурами, где тепловой носитель имеет самую большую температуру, подключение трехходового клапана к котлу в первичном контуре делается, как это было показано в предыдущей схеме.

Большинство производителей оборудования для котельной устанавливают в собственных отопительных агрегатах добавочный контур для оснащения потребителей ГВС. С целью выдерживать параметры горячей воды на подаче в дом оборудование для переключения ключевого трубного змеевика на контур ГВС и обратно ставится изнутри котла. Рабочий принцип и устройство трехходового клапана газового водогрея, задействованного в данном процессе, мало чем разнится от изделий, выше описанных. Есть маленькая разница в конструкции, которая собой представляет прямой коллектор, изнутри него двигается компонент, перекрывающий боковые отрезки трубы. Шток крутится при помощи сервопривода по команде от встроенного управляющего блока котла.

Еще одна область использования – управление отоплением пола, чтобы это сделать в большинстве случаев применяется трехходовой клапан с термоголовкой и выносным термопреобразователем. Общая схема смотрится подобным образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все жилые помещения носителя тепла с одной и той же температурой. Трехходовой кран необходим, чтобы не позволить перегрева, так как для напольных отопительных систем не потребуется подобная горячая вода, какая поступает из котельной. Насос выполняет циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий тепловой носитель если для этого есть необходимость. Такой смесительный узел – один из упрощенных вариантов подсоединения, схема затрудняется, когда потребуется температурная регулировка во всех помещениях отдельно.

Заключение

Трехходовые клапаны, как приспособления для приготовления носителя тепла требуемых показателей, не имеют себе альтернативы. Они используются в смесительных узлах разного типа и для самых разных температур воды. Необходимо лишь выбрать правильно клапан, схему включения и вид привода, задействованного в данной схеме.

Трехходовой автоматический клапан для радиатора для отапливания

В процессе проектирования системы для отопления выполняется расчет требуемой мощности тепловых приборов. Так получается обеспечить в помещениях хорошие условия проживания. Однако, могут находится факторы извне, в результате которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температурный режим в помещении, необходимо менять температуру носителя тепла в контуре отопления. Для данной цели предназначается трехходовой клапан для отапливания. Благодаря использованию термостата управление режимом температур становится намного комфортнее.

Дополнительным назначение подобного клапана считается распределение носителя тепла по самым разнообразным контурам. К примеру, в радиаторы отопления должна попадать вода одной температуры, а в системе «пола с подогревом» температура носителя тепла должна быть другой. Трехходовой клапан не служит Для снижения потока среды работы, а лишь смешивает несколько потоков в один, сообщая ему установленную температуру. Либо делит один поток на 2, идущие в различные контуры.

Устройство и работа клапана

Конструктивно трехходовой клапан для отапливания с внешним водяным термостатом либо же без него состоит из металлического корпуса с тремя патрубками. Изнутри корпуса находится механизм, который выполняет управление потоками носителя тепла в режиме автомат. Этот механизм бывает 2-ух типов:

1. Седельный. Управляется рабочим штоком, который двигается вниз и вверх. Конец штока сделан в виде конуса. Изнутри клапана есть седло, которое перекрывается полностью или частично конусным наконечником штока в процессе его перемещения.
2. Поворотный. Регулятором у него служит шар или раздел, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или закрывая поток носителя тепла. Рабочий принцип аналогичный, как и у обыкновенного крана с круглым отверстием.

Коротко рассмотрим, как не прекращает работу трехходовой клапан, имеющий внешний водяной термостат. Температура носителя тепла держиться краном в заданных пределах. При изменении температуры относительно подобного предела происходит изменение объема расширяющейся жидкости (газа), которая расположена во внешнем водяном термостате. Жидкость давит на шток, который открывает магистраль с холодной или горячей жидкостью. Таким образом температура вновь ровняется до заданных показателей.

Виды клапанов

По фунционалу эта арматура делится на 2 типа:

Смесительный клапан. Имеет 2 входных отрезка трубы и 1 выходной. В один из патрубков подается горячий тепловой носитель от котла, а вход второго отрезка трубы объединен с «обраткой». Подобным образом, смешивая эти два потока в нужных пропорциях, добиваются на выходе установленной температуры носителя тепла.

Рабочий принцип смесительного трехходового клапана

Разделительный клапан. Он делает прямо противоположную работу, зонируя один поток на 2 контура. Исходя из этого, у него есть только 1 вход, но 2 выхода. Эти краны востребованы в системах обвязки водогреев. Если нужно поделить поток носителя тепла на 2 части, то без такой арматуры обойтись просто нереально. Тем более, что можно настраивать кол-во поступающей в различные контуры жидкости.

Конструкция находящаяся внутри 2-ух типов клапанов ощутимо отличается. В клапане смесительного типа поставлен шток с одним перекрывающим элементом, который двигается между 2-мя подающими патрубками. В разделительном же кране на одном штоке находятся 2 подобных элемента. Когда один клапан открывает первый проход, второй клапан автоматично закрывает второй отрезок трубы.

Управление трехходовым клапаном

Трехходовой клапан для отапливания с установленным внешним водяным термостатом может управляться ручным способом или автоматично:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан почти что не отличается ничем от обыкновенного крана с круглым отверстием. Его назначение предоставляют лишь 3 отрезка трубы на корпусе. Хозяева помещения собственными силами могут настраивать нагревательная степень отопительных приборов и системы пола с подогревом, температуру в иных контурах. Для этого вполне достаточно просто повернуть ручку в подходящее положение. Не обращая внимания на то, что эти краны являются дешевыми, пользоваться ими не очень комфортно. Нужно регулярно наблюдать за температурой носителя тепла и настраивать ее.

2. Автоматическое управление. Такой трехходовой клапан не прекращает работу без стороннего вмешательства. Нужно только единожды выставить ему настройки. Отличают следующие разновидности внешних приводов, управляющих работой крана:

Наиболее простой термостатический компонент — расширяющаяся жидкость (газ), которая расположена изнутри термические. В зависимости от настроек температуры носителя тепла, она изменяет собственный объем и давит на шток, отвечающий за поддержание необходимой температуры воды в системе. Для контроля температуры воды применяется измеритель на трубе с тепловым носителем, который объединен капиллярной трубкой с внешним водяным термостатом.

Автоматизированный трехходовой клапан с термоголовкой
Электрический привод (сервопривод) в наборе с особенным контроллером. Измеритель снимает показания температуры носителя тепла и передает их на контроллер. По команде контроллера срабатывает электрический привод, изменяющий положение штока изнутри крана.

Трехходовой клапан с сервоприводом

Специфики монтажа трехходового клапана

Трехходовой клапан в системе обогрева может ставиться как при одноконтурном, так и при многоконтурном распределении носителя тепла. К примеру, этот вариант прекрасно подойдет для двухконтурной системы, в которой тепловой носитель направляется в батареи отопления, а еще в систему пола с подогревом.

Установка арматуры особенной очень прост. На корпусе крана есть стрелка, показывающая направление потока носителя тепла в системе. Благодаря этому установить арматуру неверно как правило невозможно. Единственное, на что стоит обратить собственное внимание, так это на место размещения клапана. Он обязан быть врезан в магистраль до насоса циркуляционного. Это гарантирует нормальную трудоспособность системы для отопления.

Размещение трехходового клапана в системе отопления

Когда производится установка трехходового клапана, приходится следить за тем, чтобы вовнутрь крана не попали сторонние предметы или мусор. Такое требование очень важно к примеру, если кран ставится сварным способом. Кусочек окалины или капля металла который расплавлен способны нарушить нормальную работу крана, а то и совсем привести к его заклиниванию. Собственно поэтому получше смотрится крепёжное соединение в виде резьбы.

Совет: Неплохо бы обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется исполнять в начале каждого сезона отопления.

Как подобрать трехходовой клапан

Очень важным моментом считается выбор подходящего трехходового крана. Для того, чтобы сразу подобрать его правильно, не тратя время на дальнейший обмен, следует руководствоваться следующими советами:

1. Заранее узнайте расход носителя тепла в вашей системе. Это можно взять из документации, прилагаемой к котлу отопления. Дальше можно подбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться ручным способом или автоматично. Если вам удобнее управлять работой клапана ручным способом, то нужно выбрать доступный трехходовой кран ручного типа. Если любите автоматику, то нужно определиться с типом автоматизированного управления. К примеру, клапан будет реагировать на температуру носителя тепла или на температуру комнатного воздуха.

Совет: Клапан с независимым внешним водяным термостатом обойдется не дорого, чем модель с электрическим приводом. Да и безопасность у данного устройства будет выше. Также имейте в виду, что клапан с внешним контроллером — это почти что очень дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру носителя тепла, который станет циркулировать в системе отопления, подбирайте устройство с соответствующими температурными параметрами.

4. Материал корпуса. Эти краны очень часто делают из латуни, которая имеет хорошие антикоррозионные показатели. Именно подобный материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, благодаря этому их использование очень специфично.

5. Диаметр патрубков. Он должен подходить диаметру имеющихся в доме отопительных трубо-проводов. Тогда не придется дополнительно приобретать переходники.

Правильно подобрав и установив трехходовой кран с внешним водяным термостатом, вы обеспечите собственный дом хорошей системой обогрева в зависимости от своих потребностей. Таким образом не только будет достигнут самый большой уровень удобства в доме, но и будут экономиться источники энергии. Этот подход в нынешнем мире считается единственно верным во всех отношениях.

трёхходовой клапан для систем отопления

Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов. Как мы используем преимущества высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте вернемся назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе в отчете R. L. Deppmann Monday Morning Minutes на этой неделе.

Работа трехходового клапана и ограничения

Трехходовые регулирующие клапаны могут быть отводными или смесительными в зависимости от того, как они подключены и управляются. На приведенном ниже рисунке показана система трехходового отводного клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике снижается, и поток направляется в байпас. Когда змеевик полностью удовлетворен, результирующая температура возврата в сеть равна температуре подачи. При вызове полного нагрева или охлаждения температура возврата в систему равна расчетной температуре на выходе из змеевика. В промежутке между полной нагрузкой и отсутствием нагрузки температура обратного потока меняется в зависимости от расхода, необходимого в змеевике.

Ниже приведен простой пример. Предположим, расчетная скорость потока в нагревательном змеевике составляет 20 галлонов в минуту с температурой подачи 180°F и обраткой 140°F. Когда комнатная температура удовлетворяется, трехходовой регулирующий клапан перепускает поток, и температура обратной воды в обратном трубопроводе повышается до 180°F. Температура обратной воды составляет 160°F, когда половина потока проходит через змеевик, а половина – через байпас. Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата изменяется.

Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система постоянного потока кричит: «Выбери меня, Монти!» (Если вы не знаете, что это такое, спросите кого-нибудь с седыми волосами). Предполагая, что котел может работать с уменьшенным расходом или без расхода, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Вот где мы можем столкнуться с ограничением трехходового клапана.

Трехходовые клапаны имеют предел давления, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный). Они были разработаны для обхода или смешивания потоков, а не для плотного закрытия. В результате клапан будет протекать, когда он попытается полностью закрыться, что приведет к нежелательному потоку и теплопередаче. Гидравлические системы могут обеспечивать большую теплопередачу при более низких скоростях потока. Если трехходовой клапан протекает, когда система управления подает команду на его закрытие, в помещении может быть некомфортная температура. Это может произойти, если перепускной балансировочный клапан закрыт.

Применение циркуляционного насоса B&G Ecocirc

^® -XL Smart ECM в системах с трехходовым клапаном

В первично-вторичной системе расход источника отделен от расхода на выходе общей трубой. Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли снижение расхода проблемы с котлом или чиллером. Ниже показана система, настроенная на постоянный поток. Было бы неразумно снижать скорость потока в этой системе без понимания влияния минимальной скорости потока через источник тепла или холода.

В качестве примечания: этот слайд взят с веб-сайта B&G E-Learning, где вы можете проходить онлайн-курсы с викторинами для получения кредитов.

По мере повышения температуры мы знаем, что скорость потока где-то обходит, и поэтому нам не нужен такой большой поток. В этом случае инженер может уменьшить скорость насоса в зависимости от температуры обратки. Это может быть достигнуто с помощью привода и датчика температуры. В небольших системах интеллектуальный циркуляционный насос ECM также будет хорошо работать.

Здесь важно сделать предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ, ТОЛЬКО ЕСЛИ ЕСТЬ НЕБОЛЬШОЕ РАЗНООБРАЗИЕ МЕЖДУ КОНЕЧНЫМИ БЛОКАМИ! Если один змеевик требует большой скорости потока, а другие нет, температура смешанной обратки снизит скорость насоса. Эта уменьшенная скорость может не иметь достаточного напора, чтобы обеспечить полный поток к катушке, которая в этом нуждается. Я обращусь к этому позднее в статье Р. Л. Деппмана «Monday Morning Minute».

Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для небольших систем с меньшими потерями напора, и эти системы, как правило, имеют меньшее разнообразие. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры является опцией, которая поставляется вместе с насосом и подключается непосредственно к нему. Не требуется никакой внешней системы управления зданием. Если насос расположен на обратке, вам даже не понадобится внешний датчик, так как в насос встроен внутренний датчик.

Температура обратки будет меняться еще больше, если в системе есть сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика работа насоса может быть изменена на дифференциальную температуру. Больше ничего не нужно. Настройка немного меняется.

Что произойдет, если имеется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменный поток и переменную температуру возврата. Bell & Gossett поможет вам. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса, реагируя на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

Электрические схемы и последовательность управления для циркуляционных насосов ECM Smart с трехходовыми клапанами

Электрическая схема аналогична другим приложениям.

Последовательность операций

Первичный насос нагрева/охлаждения ( вставьте этикетку ) должен включаться вызовом на нагрев/охлаждение ( включение контактов пуска-останова 11-12 через дистанционное реле ). Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен поставляться поставщиком насоса. Насос должен изменять скорость в ответ на изменение температуры обратной воды. В системах отопления без перезагрузки насос должен снижать скорость при превышении расчетной температуры обратки и увеличивать скорость при снижении температуры. В системах отопления с перенастройкой температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур. В системах с охлажденной водой скорость насоса должна увеличиваться при превышении проектной температуры обратного потока и уменьшаться при снижении температуры. Индикация неисправности будет отображаться на насосе и может активировать аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документах.

На следующей неделе в программе Monday Morning Minutes R. L. Deppmann будет рассмотрено использование насосов ECM Smart Pumps в более крупных системах рециркуляции воды для бытовых нужд.

**Перед началом любой работы всегда читайте полное руководство по установке и эксплуатации.

В чем разница между трехходовым регулирующим клапаном, используемым для термомасла/горячего масла, и обычным трехходовым клапаном?

Трехходовой регулирующий клапан должен выдерживать высокие температуры, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов.

Добавьте заголовок, чтобы начать создание оглавления

Для требуемых условий теплового масла трехходовой регулирующий клапан должен выдерживать высокую температуру, около 350 градусов по Цельсию, поэтому его конструкция отличается от других трехходовых запорных клапанов. . Чертеж трехходовых регулирующих клапанов с электроприводом

Трехходовые регулирующие клапаны для термального/мазутного топлива

Высокотемпературные трехходовые регулирующие клапаны

Трехходовые регулирующие клапаны сконструированы с тремя входными отверстиями: AB, A и B. Этот тип регулирующего клапана модулирует пропускную способность и может направлять поток на два выпускных отверстия или смешивать два впускных отверстия с одним выпускным отверстием при разных температурах или давлениях.

двухходовые регулирующие клапаны с термомасломтрехходовые регулирующие клапаны с термомаслом

Отличие конструкции трехходового регулирующего клапана для горячего масла

1. Конструкция крышки. THINKTANK использует сильфонную крышку из нержавеющей стали и гибкую графитовую набивку в качестве двойного уплотнения для защиты характеристик привода и эффективной изоляции среды в трубопроводе от внешней среды, что значительно повышает безопасность и надежность уплотнения продукта.
   Этот 3-ходовой регулирующий клапан был специально разработан для системы контроля температуры масляной печи машины термофиксации в текстильной промышленности.
2. Обычно он представляет собой пневматический или электрический привод с входным сигналом 4~20 мА или управляющим сигналом включения/выключения для изменения открытия клапана. В то же время изолирующий сигнал открытия клапана будет обеспечивать обратную связь с системой управления.
3. 3-ходовые регулирующие клапаны с термальным маслом обычно открываются, поэтому их стабильность выше, чем у других.
4. Сервоусилитель использует глубокую динамическую отрицательную обратную связь для повышения точности регулировки.
5. Электрический/пневматический трехходовой регулирующий клапан, используемый для автоматизации теплопроводного маслосбережения. По сравнению с односедельными, двухседельными регулирующими клапанами или регулирующими клапанами с втулкой/клеткой, одна и та же система может сэкономить один единичный клапан, упростить конструкцию и снизить затраты для конечных пользователей.
6. Существует множество электрических приводов, которые можно использовать для 4–20 мА или 0–10 мА постоянного тока или 1–5 В постоянного тока, 0–10 В постоянного тока, с источником питания 380 В переменного тока, 220 В переменного тока, 24 В постоянного тока или просто с подачей воздуха. 2 ~ 6 бар.
7. При использовании электронного привода для управления открытием клапана с помощью токового сигнала сервоусилитель не требуется.
8. Крышка с сильфонным уплотнением полностью герметизирует подвижный шток, предотвращая любую утечку жидкости.
9. 3-ходовой регулирующий клапан с горячим маслом не только направляется втулкой на крышке клапана, но также направляется боковой частью плунжера клапана и внутренней поверхностью седла клапана, с большой направляющей площадью и надежной работой.

3-ходовой регулирующий клапан, используемый для горячего масла

Практический пример применения теплового масла (моторизованный 3-ходовой регулирующий клапан)

Этот жидкий раствор предназначен для клиента из Индии, работающего над проектом теплового масла. На объекте нет управляющего оборудования, такого как контроллер, поэтому мы предоставляем комплексное решение по параметрам заказчика.

трехходовые регулирующие клапаны с электроприводом

Параметры процесса

• Расход прибл.: 120 м³/ч
• Высота напора прибл.: 45 м л. в.
• Среда: Therminol 66
• Рабочая температура: 280 °C
• Макс. допустимая рабочая температура: 335 °C
• Клапан регулирующий с приводом в трехходовом исполнении с фланцами и сильфонным уплотнением
• Номинальный размер: DN150
• Номинальное давление: PN16
• Функция клапана: Распределительная функция
• Привод: Электропривод предпочтительно (ARI)

Решение и принцип работы клапана

Тепловое масло поступает в оборудование через трехходовой регулирующий клапан, а датчик температуры собирает технологические переменные на оборудовании и передает параметры на контроллер. После сравнения переменной процесса с заданным значением контроллер посылает корректирующий сигнал на трехходовой регулирующий клапан, в случае модулирования открытия клапана для достижения требуемого значения.

Когда температура термомасла в оборудовании ниже уставки, контроллер посылает аналоговый сигнал на увеличение открытия в левом → правом горизонтальном канале 3-ходового регулирующего клапана.

И наоборот, когда температура термомасла выше заданного значения, контроллер посылает сигнал, чтобы позволить трехходовому регулирующему клапану уменьшить открытие левого → правого канала, в то время как открытие левого/нижнего канала увеличилось, позволяя среде (тепловое масло) для циркуляции обратно в поток.

Трехходовой регулирующий клапан с термомаслом

Чертеж трехходового регулирующего клапана с термомаслом

Чертеж трехходовых регулирующих клапанов с электроприводом dn125

Принцип и состав устройства контроля температуры термомасла

Устройство контроля температуры термомасла содержит циркулирующее масло насос, электронагреватель, охладитель, клапан охлаждения, датчик температуры, масляный бак, комплект клапанов и панель управления. Устройство контроля температуры особенно подходит для нужд высокотемпературного охлаждения (ниже температуры замерзания) и основано на нагреве в качестве основной цели, а устройство часто охлаждает в качестве дополнения.
Блок контроля температуры панели управления (ПЛК или измеритель температуры) используется для определения температуры возвратного масла с помощью датчика температуры, управления (ПИД) электронагревателем и клапаном охлаждения, а затем управления процессом нагрева и охлаждения: после масло нагревается нагревателем, тепло передается оборудованию за счет принудительной циркуляции масляного насоса, а масло сбрасывается в оборудование и нагревает оборудование. После экзотермического и прогрева оборудования температура падает и затем циркулирует в нагреватель для циркуляционного нагрева; когда температура превышает установленную температуру, нагреватель останавливается, а охлаждающий клапан (или вентилятор) открывается для охлаждения, чтобы поддерживать постоянную температуру устройства на заданной рабочей температуре.
Независимо установленный масляный бак имеет три функции: пополнение масла, выпуск и расширение, чтобы обеспечить стабильную работу устройства контроля температуры термического масла.

Характеристики устройства

• Использование термомасла в качестве рабочей среды и реализация высокотемпературной работы при нормальном давлении. Обычно используемый диапазон температур составляет 0 ~ 400 ℃.
• Электронагревательная трубка из никель-хромового сплава, датчик температуры PT100.
• В теплопроводном масляном насосе используется высокотемпературное механическое уплотнение.
• Шкаф управления оснащен сенсорным экраном и ПЛК SIEMENS, измерителем температуры FUJI и электрическим оборудованием Schneider.
• Функция автоматической регулировки PID процесса контроля температуры может обеспечить точность контроля температуры: ± 1 ℃, рабочую температуру можно установить в любое время.
• Панель управления имеет функцию защиты от перегрева, нехватки масла, сухого горения, защиты от перегрузки и автоматического выхлопа.
• Устройство контроля температуры всего завода, установленного на салазках, каждый контроль температуры независимо.

В заключение

Являясь надежным производителем клапанов, THINKTANK предлагает множество решений для клапанов для наших клиентов, таких как расширительные охлаждающие трубки, сильфонная крышка из нержавеющей стали и тримы с направляющей клеткой для балансировки/дебаланса, отвечающие уникальным условиям. Как правило, наши сильфоны из нержавеющей стали эффективно подходят для диапазона рабочих температур клапана 662 °F. Таким образом, эти регулирующие клапаны могут регулировать тепловое масло или тепловое масло, горячее масло, высокотемпературную воду, пар и другие критические среды. Если вас интересует дополнительная информация, свяжитесь с нами по электронной почте cncontrolvalve.com

Обладая знаниями в области клапанов и богатым опытом работы в нефтегазовой, химической промышленности, текстильных фабриках, электростанциях и сахарных заводах.
