Ремонт пробкового крана | Полезные статьи

Пробковые краны широко применяются в бытовых условиях и промышленных трубопроводах. Среди достоинств этого вида запорной арматуры – высокая устойчивость к перепадам давления, хорошая герметичности затвора, отсутствие контакта между рабочей средой и уплотнительными элементами. Однако, несмотря на простоту конструкции, пробковые краны повсеместно вытесняются более надежными изделиями с шаровым затвором. Из этого материала вы узнаете, как притереть пробковый кран и правильно обслуживать такие устройства.

Пробковый кран — срок службы

При отсутствии абразивных частиц в рабочей среде и малой интенсивности использования пробковый кран может работать десятки лет. Во многих домовых газовых сетях до сих пор встречаются запорные устройства, установленные еще в прошлом веке. Помните, что из-за особенностей конструкции такие краны необходимо регулярно проверять и обслуживать, а также выполнять текущий ремонт. Ревизия пробковых кранов выполняется не реже чем один раз в три года, а в случае обнаружения запаха газа — незамедлительно.

Данная операция требует отключения подачи газа в трубопровод и стравливания остатков рабочей среды, поэтому должна проводиться квалифицированными специалистами.

Ревизия пробковых кранов

В первую очередь необходимо провести внешний осмотр и контроль герметичности крана, для чего нанести не него мыльную пену. Далее следует разобрать устройство, аккуратно вынуть пробку и очистить все поверхности от следов старой смазки ветошью. Если корпус и пробка сильно загрязнены, промойте их спиртовым или бензиновым раствором. Внимательно осмотрите поверхность пробки на предмет повреждений или царапин.

После очистки нанесите на пробку графитовую, газовую или иную смазку с большим температурным диапазоном. В зависимости от конструкции крана смажьте и другие его части – резьбовые соединения, пружины, места прилегания шайб. Далее соберите кран, отрегулируйте плавность хода пробки, установите его в трубопровод и еще раз проверьте герметичность устройства.

Как притереть пробковый кран

Если в процессе ревизии вы обнаружите на поверхности пробки неравномерные царапины, влияющие на герметичность устройства, выполните притирку рабочих поверхностей. Чтобы устранить задиры на внутренних элементах корпуса, соприкасающихся с пробкой, обработайте их мелкой наждачной бумагой. Далее нанесите на пробку абразивную смазку, например пасту ГОИ №3, и вращая пробку в корпусе притрите ее. Для качественной притирки необходимо совмещать повороты пробки в разные стороны с небольшими поступательными движениями вверх-вниз.

Ремонт пробкового крана будет неполным, без проверки качества притирки уплотнительных поверхностей. Чтобы убедиться в равномерном прилегании пробки, нанесите на нее черту мелом или цветным карандашом, после чего установите пробку на место и поверните ее. Если черта полностью исчезнет, значит пробка притерта хорошо. Если на ней остались следы мела – повторно проведите шлифовку поверхности абразивом.

Пробковый кран: устройство, применение, проблемы

Как устроен конусный (пробковый) кран? Где используются данные изделия? Для чего, например, применяется пробковый кран 11Б6БК ДУ50? Насколько хороши такие элементы арматуры запорной в системах водоснабжения и отопления на фоне альтернатив? Попробуем дать ответ на данные вопросы.

Наш герой.

Что это такое

Принципиальная схема и используемые материалы

Так зовется закрывающее или регулирующее устройство, ключевой компонент которого — пробка — имеет форму полного или усеченного конуса со сквозным каналом и касается с корпусом всеми боковыми поверхностями. Непроницаемость для воды, воздуха, газа или остальной транспортируемой трубопроводом среды снабжается отсутствием зазора между пробкой и стенками корпуса.Устройство пробкового крана предполагает существенную площадь трения и, как правило, большое усилие, требующееся для поворота. Понятно, что при большом диаметре трубопровода оно станет недопустимо большим; мало того: прикипание поверхностей в дополнение повысит сопротевление.Собственно поэтому для производства

пробковых кранов класически используются коррозионностойкие материалы с небольшим коэффициентом трения — чугун и латунь.Необходимо обратить свое внимание: из-за свойств конструкции и низкой механической прочности используемых металлов диаметр пробковых кранов нечасто больше 100 мм, а рабочее давление — 16 атмосфер.

Перед читателем сборочный чертеж пробкового крана.

Нет правил без исключений: если есть желание в продаже можно отыскать пробковый проходной кран диаметром до 200 миллиметров в стальном корпусе.Однако к тем вентилям, которые можно повстречать в подвалах, он содержит мало отношения:

  • Для легкости вращения пробки применяется редуктор с штурвалом.
  • Пробка делается все же из чугуна: если прикипят один к одному два стальных компонента, сорвать их не сможет помочь даже редуктор.

Герметизация корпуса

Как кран закрывает движение воды или газа в водопроводе — понять нетрудно. А как снабжается отсутствие утечек в окружающую среду?

Натяжение

Пробка идет через корпус вентиля насквозь. Ее хвостовик с нарезанной резьбой при затягивании навернутой на него гайки жмет пробку к корпусу со большим усилием. Отсутствие зазора гарантирует отсутствие протечки как через вентиль по трубопроводу, так и в окружающую среду.

Вентиль с натяжным уплотнением.

Интересно: во время работы вентиля качество притирки поверхностей на протяжении какого-то времени становиться лучше.

Пружина

Газовый пробковый конусный кран, который можно видеть на подводке к кухонной плите в большинстве отечественных квартир, устроен двери гладкиенемного по другому: пробка прижимается к корпусу не гайкой, а пружиной. Маленькое усилие прижима вместе со смазкой гарантирует умеренная усилие поворота пробки; однако предельное рабочее давление конструкции более чем невелико.

Газовый вентиль.

Сальник

Напоследок, на отоплении и водоснабжении массово применялся пробко-сальниковый кран: сальниковая набивка вокруг штока обеспечивала отсутствие утечек. В основном, употреблялся плетеный графитовый сальник.То, как зажималась набивка, в большинстве случаев зависело от материала вентиля:

  • Латунные изделия применяли обжим накидной гайкой.
  • Пробковый чугунный кран часто применял для обжимки сальника пару болтов, притягивавших сальницу к ушкам корпуса.

Перед вами — сборочный чертеж пробкового проходного крана из чугуна с креплением сальницы болтами.

Способы соединения корпуса с трубопроводом

Их, говоря по существу, только два:

  • Фланцевое. Соседние фланцы притягиваются один к одному четырьмя — восемью болтами; герметичность снабжается паронитовой или резиновой прокладкой.
  • Резьбовое, или муфтовое. Для покрытию герметиком применяется сантехнический лен и не настоящие герметизирующие материалы.

В зависимости от номинального диаметра присоединяемого трубопровода указывается ДУ (относительный проход) вентиля. Наша документация применяет метрическую систему; ДУ приблизительно отвечает внутреннему диаметру трубопроводу в миллиметрах. Заграничные товары часто маркируются в дюймах:

ДУ Размер в дюймах 15 1/2 20 3/4 25 1 32 1 1/4 40 1 1/2 50 2

Использование

Приведем пару примеров применения пробковых кранов в разных их исполнениях.

  • Самый отчетливый пример — самоварный краник. Пробка в нем держится в корпусе крана только своей тяжестью.

Пробка самоварного крана.

  • Водопроводные краны советского образца с рычажным тумблером были не слишком комфортны в применении и нередко текли; зато они были почти что неубиваемыми. Поломать рычажок или пробку было нетривиальной задачей.
  • Трехходовые пробковые краны применялись для температурной регулировки в жилых площадях: в зависимости от положения они пускали поток носителя тепла через батарею, через перемычку или целиком перекрывали его.

Кстати: последняя функция крана была основой лютой ненависти слесарей, обслуживавших районы, застроенные хрущевками.

Выяснить, кто из жителей по стояку перекрыл кран, получалось далеко не сразу.

  • Газовые вентили советского образца нами уже упоминались. Пробковый вентиль на фоне популярных тогда винтовых на самом деле смотрелся куда намного надежным и обеспечивающим отсутствие утечек.
  • Напоследок, вместе с винтовым вентилем пробковый сальниковый кран был очень популярным компонентом арматуры запорной отопительных систем и снабжения воды в 60 — 80 годы прошлого столетия. Именно там, например, массово употреблялся упомянутый в начале нашего материала вентиль 11Б6БК ДУ50: он монтировался на врезках ГВС и отопления в элеваторных узлах.

На фото — латунный вентиль 11Б6БК ДУ50.

Плюсы и минусы

Как смотрятся пробковые краны на фоне альтернатив касательно к сантехнике?Начинаем с похвал в их адрес.

Плюсы

  • В отличии от винтовых вентилей, их не надо в некотором роде ориентировать в направлении тока воды. Отрыв клапана не угрожает просто ввиду отсутствия такового.
  • Прямой и широкий сквозной канал в пробке выполняет достаточно умеренная гидравлическое сопротевление — снова-таки в отличии от извилистых ходов в винтовом вентиле.
  • По такой же причине пробковые вентиля никогда не забиваются окалиной, песком и ржавчиной. Мусору просто-напросто негде задержаться в них.
  • От сегодняшних кранов шаровых пробковые выгодно выделяются большей стойкостью к большим температурам.

Тем не менее: 150 С, самые большие для крана шарового, считаются пределом температуры на подающей нитке теплотрассы в пик зимних холодов.
Намного высокие значения достижимы лишь в системах парового отопления, которые в наше время применяются лишь на немногочисленных предприятиях промышленности.

Температурный график отопления. Как легко заметить, температур выше 150С в нем нет.

Минусы

Опыт общения автора с пробковыми вентилями в системах водоснабжения и отопления дает возможность выразить следующие ключевые претензии к ним:

  • И чугунные, и латунные вентиля при продолжительном бездействии закипают. Чтобы провернуть их после пяти лет простоя, требуется усилие, вполне способное порвать резьбу на сгоне.
  • После пресловутого периода бездействия мизерный поворот вентиля ведет к утечке воды через сальник.
    Да, это трудность — общая для всех изделий с сальниковой набивкой; однако на случай винтового вентиля она решается его полным открытием. Тут же доводится набивать сальник по новому.
  • Кстати, о сальнике: набить его можно, только заранее перекрыв и сбросив воду. С чем связана инструкция?
    Если вскрыть вентиль под давлением, потревоженная пробка с высокой возможностью полетит вам в лицо на фронте водного потока. Как максимум — холодной, в худшем — обжигающе горячей.

Пробка держится в корпусе только крышкой сальницы.

Чтобы сравнить: задвижку с притертыми щечками для набивки сальника собственными руками очень легко закрыть.

  • Бессальниковые (натяжные) вентиля доводится ослаблять перед открытием или закрытием, что сопровождается утечкой воды. Особенно мило, когда вы находитесь под вентилем. Если же не ослаблять натяжную гайку, есть настоящие шансы оторвать резьбу от пробки.
  • Шток для поворота доводится брать разводным, рожковым или (очень часто) газовым ключом. Как правило, нередко применяемые краны легко узнать по скругленным, а то и почти что отсутствующим выше сальницы штокам.
  • При всем том стоимость пробкового вентиля не ниже, а очень часто — выше шарового аналога того же размера.

Заключение

Выводы достаточно неутешительны. Морально устаревшая конструкция уже проиграла битву за рынок сантехнических коммуникаций и может применяться разве что в узкоспециализированных индустриальных трубопроводах.В домах, где под отопительным прибором стоит трехходовой пробковый кран, можно лишь посоветовать как можно скорее сделать замену подводок.

Под вашей батареей притаилось «Старинное Зло».

Как обычно, в видео в данной публикации читатель сможет отыскать добавочную стилистическую информацию. Успехов!


Краны пробковые натяжные для — Энциклопедия по машиностроению XXL

Краны горелок газовых плит 316 Краны пробковые натяжные для газопроводов 307  [c. 438]

Краны пробковые проходные натяжные чугунные для газопроводов -Размеры 484 — Технические требования 484  [c.850]

Устранение утечек газа в сальниках арматуры и приборов производится путем смазки шпинделей, подтяжки сальников, добавления набивки или смены ее и притирки кранов. Для прекращения утечки газа через пробковые натяжные краны и подтяжки хвостовых гаек их смазывают, а если это не помогает, то краны притираются.  [c.51]


Кран пробковый проходной муфтовый натяжной латунный с пружиной (ГОСТ 16155—70) (рис. 144) предназначен для установки на внутриквартирных газопроводах с давлением газа до Ру 0,1 кгс/см и температурой до 50° С. Положение лепестка для управления краном характеризует открытое или закрытое состояние крана. Такие краны не нуждаются в накидных крючках.  [c.162]

Кран пробковый проходной натяжной муфтовый (рис. 145, а) и фланцевый (рис. 145, б) чу гунны й (ГОСТ 6222—68) применяется для воды, нефти, масла, а при наличии ограничителя положений открыто — закрыто и контргайки на хвостовике также и для газа с давлением до Ру 6 кгс/см и температурой до 100° С.[c.164]

ТАБЛИЦА IX. . ОСНОВНЫЕ РАЗМЕРЫ И МАССА КРАНОВ ПРОБКОВЫХ ПРОХОДНЫХ НАТЯЖНЫХ ЛАТУННЫХ ДЛЯ ГАЗОПРОВОДОВ С ТЕМПЕРАТУРОЙ ТРАНСПОРТИРУЕМОЙ СРЕДЫ ДО 50° С  [c.141]

Пробковые натяжные краны для газопроводов  [c.307]

Прямую трубу вкручивают в угольник. Пробковый натяжной кран наворачивают на другой конец прямой трубы. Ось крана помещают вертикально, рукоятку — горизонтально. Когда делают соединения, руководствуются теми же правилами, что и для монтажа угольника. Стальную изогнутую трубу сложно вставить в промежуток между регулятором и краном.  [c.331]

ПРОБКОВЫЕ ПРОХОДНЫЕ НАТЯЖНЫЕ ЧУГУННЫЕ КРАНЫ ДЛЯ ГАЗОПРОВОДОВ  [c.322]

Пробковые проходные натяжные чугунные краны применяют па газопроводах для топливного газа на ру 1 кгс/см при температуре до 50 °С и Dy от 25 до 80 мм.  [c.322]

Натяжной пробковый кран состоит из конического сквозного пустотелого корпуса и вращающейся пробки со сквозным прорезом и хвостовиком с резьбой, на котором устанавливают натяжную гайку. Благодаря натяжной гайке уплотнительные поверхности пробки и корпуса находятся в постоянном натяжении. На корпусе крана имеется ограничитель (выступ) для фиксации пробки при повороте ее на 90°. Этот ограничитель фиксирует полное закрытие крана. Герметичность крана достигается тщательной притиркой пробки к его корпусу. Натяжные пробковые краны широко применяются в качестве запорных устройств на газопроводах.  [c.97]

Краны на газопроводах устанавливают в соответствии с проектом. Оси пробок кранов должны быть параллельны поверхности стен. Краны на газопроводе к бытовым приборам (газовым плитам и газовым колонкам) должны быть легко доступны для пользования и располагаться на высоте соответственно 730 и 1500 мм от пола. Краны, устанавливаемые перед газовыми приборами и счетчиками, должны быть бронзовыми, натяжными, пробковыми и иметь квадратную головку под накидной ключ.  [c.227]

Натяжные пробковые краны широко применяются в системах газоснабжения. Однако краны для газопроводов отличаются от описанных выше. Изготовляются эти краны по ГОСТ 12153—66 из латуни (рис. к табл. 1Х.6) и по ГОСТ 12154—66 из чугуна (рис. к табл. 1Х.7). Краны с ниппелем рассчитаны на  [c.138]


Рие. 1Х.13. Конструкция крана натяжного пробкового для газопроводов  [c.138]

Пробковый проходной натяжной муфтовый чугунный кран для газопроводов, тип ПчЗбк (ГОСТ 12154—66), Р,[c.56]

Рис. 14, Пробковый проход- Рис. 15. Пробковый проходной натяжной муфтовый ла- ной натяжной муфтовый чу-тунный кран для газа гунный кран для газопроводов

Пробковые краны. Второе пришествие. — Оборудование, услуги, материалы

На настоящий момент российский рынок кранов на 99% составляют шаровые краны.

На настоящий момент российский рынок кранов на 99% составляют шаровые краны. Причина тому — заведомо негативное отношение к пробковой арматуре. Действительно, за годы эксплуатации данный тип кранов показал свои слабые стороны. Это и повышенный крутящий момент, и высокие гидравлические потери. Однако прогресс не стоит на месте. Производители активно адаптируют свои продукты под нужды рынка. Не остаются в стороне и производители пробковой арматуры.

Пробковый кран является, вероятно, самым надёжным типом трубопроводной арматуры. Его конструкция позволяет эффективно противостоять потенциально опасным воздействиям со стороны абразивных сред, а также сред, склонных к кристаллизации. Кроме того регламентное обслуживание кранов сводится к периодическому закачиванию смазки, которое производится непосредственно на трубопроводе без остановки потока. Частота проведения смазочных работ регламентируется условиями и интенсивностью эксплуатации. Целью данной процедуры является формирование тонкого слоя смазки между поверхностью корпуса и пробки. Этот слой обеспечивает уменьшение крутящего момента и герметичность затвора в закрытом положении.

Применение

Наиболее широкое распространение пробковые краны получили в таких сферах, как горная промышленность и нефте- и газодобыча. Словом, в тех отраслях, для которых характерны агрессивные рабочие среды (сырая нефть, буровые растворы, пульпы, жидкая сера и т.д.).

Наиболее частой причиной повреждения запорной арматуры является абразивное воздействие рабочей среды.

Для решения этой проблемы внедряются пробковые краны с наплавкой корпуса и пробки сплавами повышенной твердости, такими как Стеллит (Класс 6 и 12), Inconel 625, 686 Ultimet (UNS R31233). Кроме того применяется ряд металлических карбидных покрытий (WC, WC+Ni, WC+Co, WC+Cr).

При выборе материалов клапана и типа наплавки инженеры основываются на конкретных рабочих условиях. Как правило, типичными комбинациями являются:

— Абразивные среды:

Углеродистая сталь (WCB/WCC/LCB/LCC) с наплавкой Стеллитом

— Коррозионно- активные среды:

Специальные сплавы (316L, Дуплекс, Супердуплекс, 6MO, Alloy20, Монель и Титан) с наплавкой INCONEL625, Ultimet и Стеллит в случае одновременно коррозионно-активных и абразивных сред.

Кроме того, бороться с абразивным воздействием рабочей среды помогает полнопроходное исполнение. Пробковые краны с полным проходом сохраняют все характерные преимущества данного типа арматуры. Кроме того достигаются минимальные потери напора в затворе, а также снижается абразивное воздействие на пробку. Как результат — наиболее надёжное и долговечное решение с уплотнением металл по металлу и нулевой протечкой.

Ключевые преимущества

По сравнению со ставшими уже традиционными для Российского арматурного рынка шаровыми кранами, пробковые обладают следующими преимуществами.

  • Благодаря большей площади уплотняющей поверхности между конической пробкой и корпусом только серьёзные повреждения могут вызвать нарушения герметичности клапана (вертикальные проточки на пробке обеспечивают герметичность даже при наличии локальных повреждений затвора).
  • Отсутствие контакта между рабочей средой и уплотнительной поверхностью.
  • Острые кромки пробки очищают поверхность клапана от любых твердых отложений. Таким образом исключается риск нарушения работоспособности крана в средах, склонных к кристаллизации.
  • Благодаря системе разгрузки, рабочее давление обеспечивает следующий эффект:

— прижимает пробку к уплотнительной поверхности, повышая герметичность в затворе;

— поддерживает пробку в разгруженном состоянии, уменьшая крутящий момент;

Таким образом, конструкция пробковых кранов обеспечивает полную работоспособность даже при больших перепадах давления.

  • Конструктивные элементы уплотнения клапана не взаимодействуют с рабочей средой. Нет «мёртвых зон» между корпусом и седлом.
  • При проведении работ по обслуживанию нет необходимости в перекрытии трубопровода. Все стандартные и большинство нестандартных операций, например регулировка затвора, могут быть выполнены непосредственно на клапане, при нормальном рабочем давлении в системе.
  • Система смазки обеспечивает полное отсутствие протечек в затворе на протяжении долгого времени.
  • Антифрикционное тефлоновое покрытие пробки обеспечивает снижение крутящего момента клапана. При этом качество покрытия сохраняется на протяжении 30 000 циклов.
  • Ну и наконец срок службы пробковых кранов в 2-3 раза превышает срок службы шаровых.

Справка:

Телефон: +7(812)-309-78-70

Электронный адрес: [email protected]

Сайт: http://www.fesso.ru

Пробковые краны — Справочник химика 21

    На рис. 118 приведена принципиальная схема блокировки быстросъемной крышки. На крышке установлен упор 8 для конечного выключателя, расположенного на запорно-поворотном кольце байонетного затвора так, что при повороте кольца во время закрепления крышки и плотном перекрытии зубьев кольца зубьями крышки конечный выключатель нажимает на упор и замыкает электрическую цепь, в которую включены сигнальная лампа и соленоид 3. Лампа горит до тех пор, пока крышка закрыта. Соленоид смонтирован над рукояткой выпускного пробкового крана 5 [c.332]
    Если же крышка закреплена не полностью, то концевой выключатель не дойдет до упора и не сработает, цепь не замкнется, сигнальная лампа 7 не будет гореть и пробковый кран нельзя будет Открыть, так как запорная вилка соленоида не позволит повернуть рычаг крана.[c.333]

    ЛЗ-ГАЗ-41 Водостойка, до 120 °С Пробковые краны бытовой газовой аппаратуры [c.474]

    На трубопровод на исследуемом участке приваривают бобышку , на которую крепят пробковый кран. Сверлильное устройство со сверлом, состоящее из резьбового переводника, зажима, вращающейся головки со штурвалом и сальникового узла, соединяют с пробковым краном, находящимся в открытом положении. Отверстие в трубопроводе сверлят под давлением. Затем по окончании сверления сверло извлекают, кран закрывают и на просверленном отверстии монтируют зонд для электро- [c.225]

    Одновременно с электрохимическими измерениями проводят анализ коррозионной среды отбора проб. Для этого на пробковом кране монтируют зонд, состоящий из манометра, пробоотборного вентиля, кассет с плоскими и круглыми образованиями. [c.226]

    Смазка ЛЗ-162 растворима в нефтепродуктах, но не в во.тк. Предназначена для арматуры — прямоточных задвижек и пробковых кранов, где обеспечивает герметичность при давлениях соответственно 50 и 12 МПа.[c.252]

    Для отключения прибора имеется кран 2. Перед отсчетом показания из трубок прибора должен быть удален воздух, так как воздушные пробки и пузырьки воздуха в трубках искажают показания прибора. Для удаления воздуха перед пьезометрической трубкой устанавливают тройник с краном /. При открытых кранах / и 2 жидкость вытекает в атмосферу, вынося из прибора воздух (про-ливка прибора). Вместо кранов I и 2 можно установить один трехходовой кран. В отличие от пробкового крана трехходовой имеет дополнительные боковые сверления в пробке и корпусе. При различных положениях кран сообщает место измерения либо с пьезометром, либо с атмосферой для проливки прибора. [c.53]

    Огнетушитель состоит из цилиндрического корпуса, заполненного 4…6 %-ным водным раствором пенообразователя. К нижнему патрубку приварена сливная трубка с пробковым краном и соединительной головкой, служащей для заполнения корпуса водой при зарядке огнетушителя и слива огнетушащего средства. В средней части корпуса имеется патрубок для заливки пенообразователя. К верхнему днищу корпуса прикреплена вращающаяся катушка, состоящая из двух дисков со ступицей и спицами с патрубком для присоединения резинового шланга и генератора, предназначенного для образования высокократной воздушно-механической пены. Над катушкой смонтирован предохранительный клапан, который отрегулирован на давление срабатывания 1 МПа. [c.85]


    Исходя ИЗ этого соотношения па длинных трубопроводах с малым значением с, в качестве запорных устройств применяются задвижки II вентили с большим числом оборотов маховичка, что позволяет удлинять время их закрывания пробковые краны, мгновенно останавливающие поток, в таких случаях не применяются. [c.324]

    Кранами называется арматура с затвором в форме тела вращения, который может поворачиваться вокруг оси, перпендикулярной направлению движения потока. По типу затвора краны могут быть шаровыми (рис. 5.5) и пробковыми (рис. 5.6). Шаровой кран состоит из корпуса 1, шаровой пробки 2 и шпинделя 3. Пробковые краны, в свою очередь, могут быть сальниковыми или натяжными в зависимости от способа их герметизации. В сальниковых кранах (рис. 5.6, а) необходимое для герметизации давление на конических поверхностях пробки 2 и корпуса 1 создается при затяжке сальника 3 (из промасленного льна, асбестового шнура и др.). [c.304]

    Герметизация пробковых кранов и резьбовых соединений топливных и масляных систем [c.353]

    Напорные пикнометры предназначены для точного измерения плотности продукта с целью контроля метрологических характеристик и поверки автоматических плотномеров на УУН. Они позволяют отбирать пробу продукта при давлении до 10 МПа и производить прямые измерения плотности с погрешностью не более 0,06 кг/м . Пикнометр представляет собой цилиндрический сосуд из нержавеющей стали, снабженный входным и выходным пробковыми кранами и предохранительной разрывной диафрагмой (рис. 2.9). Внутренний объем вместимости пикнометров, заключенный между кранами, определяется при его поверке с погрешностью +0,025 см . [c.94]

    На рис. 102 показана монтажная схема перевода на газ ресторанной плиты № 1. Блоки из трех горелок смонтированы на стальном щите, закрепленном болтами на топливнике плиты. Газ подается через коллектор, расположенный выше горелок, справа от коллектора устанавливается газовый пробковый кран, слева—переносный запальник для зажигания горелок. Плита № 1 имеет сплошную жарочную поверхность площадью 4,5 м , три духовых шкафа. Общий расход природного газа примерно 20—22 в час. [c.187]

    Узлы трения различных машин и оборудования герметизация пробковых кранов бытовой газовой аппаратуры [c.322]

    Прямоточные задвижки и пробковые краны фонтанирующих нефтяных и газовых скважин при давлении в забое до 100 МПа [c.353]

    Материал для гуммирования пробковых кранов (трубопроводная арматура) [c. 205]

    Для некоторых пробковых кранов значения коэффициента гидравлического сопротивления указаны в описании конструкции, а для шаровых кранов в конце раздела приведена таблица значений коэффициента гидравлического сопротивления. [c.209]

    Пробковые краны из графитовых материалов оказываются весьма приемлемыми, так как являются самосмазываюпгпмися и устойчивыми к температурным нзменепиям. [c.455]

    К стояку расходной колонки приварен также отвод с резьбой диаметром /2. дюйма для присоединения трехходового пробкового крана 23, к которому присоединяется манометр 9, служащий для определения давления газа в резервуаре. [c.270]

    Фирма O idental Petroleum затаривает битум в бумажные мешки из трех слоев вместимостью 50 кг. Внутренний слон сделан из бумаги, пропитанной антиадгезионной силоксановой жидкостью его масса — 120 г/ш , мас,са остальных слоев — 75 т/ш . Мешки вставляют в шесть гнезд контейнера. Контейнер — узкий металлический ящик — на роликовом транспортере подводится вручную к разливочному устройству. Наливают битум одновременно в два мешка из двух обогреваемых паром пробковых кранов. [c.152]

    Расчетным путем можно найти для каждого конкретного трубопровода допустимое время закрытия запорных приспособлений, при котором гидравлическое давление не П4)евысит онасных пределов. Чтобы допустимое время закрытия не могло нарушаться, ставят запорную арматуру с большим числом оборотов маховичка, что предотвращает быстрое перекрытие запорного устройства. Ограничивается также установка — пробковых кранов и прямых задвижек, мгновенно останавливаюших движение жидкости, но там, где они поставлены, нужно помнить о возможности гидравлического удара и закрывать их возможно медленнее. [c.215]

    Запорные устройства, предназначенные специально для пневмотранспортных установок в настоящее время практически не выпускаются. Эксплуатационникам приходится либо изготовлять запорные клапаны (в основном пробковые краны) собственных конструкций, либо применять арматуру, недназначенную для жидких или газообразных сред. Но так как условия работы этой арматуры при двухфазной среде крайне тяжелые (забивание зазоров, заклинивание, интенсивный абразивный износ), то их эксплуатация доставляет множество хлопот. [c.72]

    Подготовка хроматографа. Включение в сеть, управление измерительным блоком и регистратором, ввод газообразных проб через дозатор, подготовку колонок и их заполнение сорбентом выполняют в соответствии с инструкцией по монтажу и эксплуатации хроматографа. Так как для проведения полного анализа нефтезаводских газов необходимы две кололки, то газовую схему любого отечественного хроматографа необходимо дооборудовать четырехходовым пробковым краном для перек./1ючения потоков газа-посителя. Схема прибора с указанным изменением приведена на рис. 44. [c.97]


    Газ-носитель из сравнительной каморы С детектора 1 поступает в дозатор 2, из которого через испаритель 3 и распределительную стойку 4 поворотом пробкового крана 5 в положение I илп II направляется соответственно в колонку с ТЗК или цеолитом, а затем поступает в рабочую камеру Р детектора /. Пробковый кран 5 кренится на внешней панели хроматографа с левой стороны ркшарителя 5. Д.чя проверки герметичности прибора lia лс( соедиигтелып.го узлы необходимо нанести [c.97]

    Анализ неуглеводородных компонентов (На, Оз, N3, СО) и легких углеводородов (СН4 и С Нв) проводят на колонке с мо.и -кулярными ситами. Пробу вводят в колонку чороз дозатор нрн положении I пробкового крана 5 (см. рнс. 44). Ири большом содержании водорода (более 30%) пробу г 1за разбавляют воздухом [c.99]

    Водородомер работает следующим образом (рис. 8). Проба из стабилизатора напора поступает в водяную рубашку катарометра и через сопло и пробковый кран ( нулевой кран ) по сливной трубке -в дренаж (в режиме установки нуля ) либо в контактное устройство (в режиме измерение ) и через гидрозатвор сливается в дренаж [6], 22 [c.22]

    Анализ углеводородов —С, проводят на составной колонке с ТЗК, модифицированным вазелиновым маслом и днбутилфта-лак)м. Пробу газа вводят в колонку через дозатор ири ноложе-11111 11 пробкового крана 5 (см. рис. 44). Анализ проводят при сле-дую1цем оптимальном режиме работы прибора  [c.100]

    Пытаясь устранить этот недостаток, Вестовер [24] сконструировал плунжерный экструдер непрерывного действия, который состоял из четырех цилиндров с плунжерами два для плавления и два для нагнетания расплава. Оригинальный пробковый кран соединял между собой все цилиндры и обеспечивал непрерывность экструзии. В современной практике переработки полимеров плунжерные устройства гораздо чаще применяются для литья под давлением и прессования, чем для экструзии. В этих случаях прерывистый характер их работы не имеет существенного значения, так как сами методы переработки предполагают периодичность работы. [c.348]

    Сера из скрубберов перетекает в железобетонное хранилище достаточной емкости для обеспечения бесперебойной работы нри затруднениях с ее отгрузкой. Серу часто отправляют расплавленной в специальных цистернах или в твердом впде. В последнем случае ее разливают в большую форму слоев в 5 см после застывания одного слоя заливают второй и так далее на толщину до 3 м. Получающиеся в результате этого плиты раскалывают пневматическими молотками или взрывным способом и погружают в вагоны. Все трубопроводы жидкой серы выполнены из углеродистой стали, имеют паровую рубашку на всем протяжении н проложены с таким уклоном, что при остановке насоса они немедленно самоопорожняются. Отключаются трубопроводы пробковыми кранами с паровым обогревом. Вся аппаратура изготовлена из углеродистой стали, так как опасность коррозии невелика, если температуру поддерживать в определенном интервале, т. е. достаточно высокой, чтобы избежать конденсации водяных паров, и достаточно низкой, чтобы избежать коррозии серой. [c.534]

    Регуляторы давления со стороны низкого давления соединены отводом диаметра Ду-20 -25 мм сгоном 10 и коленом 12 с коллектором (колонкой) низкого давления 16. Между регуляторами давления и колонкой низкого давления установлены пробковые краны 13 диаметро. м Ду-20—32 мм (типа ПбЮбк), пред-назиаченные для отключения регуляторов давления от трубопроводов низкого давления в случае их ремонта или замены. [c.270]

    При балансировке водородомера на нуль пробковым краном прекращается подача пробы в контактное устройство. Уровень воды в гидрозатворе уменьшается за счет нулевого отверстия в дренажной трубке (рис. 8). Кислород имеет возможность пробуль-кивать через нижний гидрозатвор, происходит интенсивная очистка атмосферы контактного устройства и измерительной ячейки от остатков водорода, и в течение 20-30 мин устанавливается равновесное состояние, когда в той и в другой ячейке находится кисйо-род без примеси водорода. [c.24]

    Значительная часть А1(0И)з, образующейся на аноде, в коррозионно-химическом отношении является инертной и осаждается в виде трудно растворимого шлама на днище резервуара. Этот шлам содержит также часть СаСОз, выделившегося при нагреве воды, в виде тонкодисперсных частиц. Резервуары необходимо очищать от шлама примерно через каждые одну—две недели. Для этой цели у днища предусматривают патрубок для спуска шлама с пробковым краном, имеющим условный проход не менее 40 мм (рис. 21.6). У горизонтальных резервуаров патрубок спуска шлама следует располагать со стороны, противоположной подводу холодной воды. Сама операция спуска шлама выполняется путем кратковременного многократного открывания и закрывания пробкового крана под полным давлением воды. [c.408]


Краны для воды и газа — Стройматериалы оптом

Краны для воды и газа

Краны — представляет собой запорное, регулирующее или распределительное устройство. Основными деталями крана являются корпус и затвор (пробка) в виде конуса, цилиндра, шара и диска. Для прохода среды в затворе предусмотрено сквозное отверстие или канал различной формы, чем обеспечивается требуемая пропускная характеристика при применении крана в качестве регулирующего устройства. Управление краном осуществляется путем поворота поворота пробки на 90 градусов.


Краны шаровые 11б27п, 11с67п, 11с31п



Шаровой кран имеет серьезные преимущества перед коническим. Пробка и корпус крана благодаря сферической форме имеют меньшие габариты и вес, а также большую прочность и жесткость.
Запорным органом (затвором) таких кранов служит пробка — шар, в котором выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для закрытия или открытия прохода нужно повернуть шар при помощи ручки на 90 градусов. Как правило диаметр отверстия соответствует внутреннему диаметру трубопровода, на который кран устанавливается и называется он  полнопроходным.


Краны конусные пробковые — 11б6бк, 11б12бк
Конструкция пробковых кранов остается наиболее простой , предназначенной для легких условий работы: низких давлений, обычных температур и некоррозионных сред. Сквозное отверстие в затворе, которое в отличие от шаровых кранов не круглое, а трапецевидное обеспечивает проход рабочей среды при открытии крана. Седлом является внутренняя часть корпуса. Таким образом, уплотнительными частями запорного органа являются конические поверхности — наружная пробки и внутренняя корпуса.


Краны делятся по материалу корпуса:


Латунные краны11б27п, 11б18бк
Кран из латуни обеспечивает высокую устойчивость к перепадам температур.
Преимущества латунных кранов:
— моментальное перекрытие потока;
— применение для рабочей среды с высокой температурой;
— минимальное сопротивление потоку;
— не подвержены коррозии;
— работе крана не мешают отложения и механические примеси рабочей среды;
— долговечность изделия.


Стальные краны —  11с41п, 11с33п

Краны стальные фланцевые предназначены для установки в качестве запорных устройств на рабочие среды: вода, газ, нефтепродукты и другие нетоксичные и не агрессивные среды, нейтральные к материалам деталей крана. Фланцевые разборные шаровые краны являются полностью ремонтопригодными, что позволяет произвести замену его основных элементов (шар, уплотнения шара и шпинделя и др. )Сталь обладает более высокими прочностными свойствами и пластичностью, чем чугун, и применяется для изготовления кранов на давления 1,6 МПа и выше.


Чугунные краны — 11ч37п
Кран чугунный предназначен для установки в качестве запорного устройства на трубопроводах объектов газового хозяйства, водо- и теплоснабжения и др. с температурой рабочей среды не более +200 С. Чугуные краны имеют высокую твердость, низкую себестоимость, обладают отличной коррозионной стойкостью, тем самым повышая долговечность изделия. Также у чугуна довольно хорошие литейные свойства. Изделия из чугуна не следует подвергать ударам, прилагать усилия при навертывании резьбы или же допускать замерзания воды в корпусе изделия при минусовых температурах. Основным недостатком чугуна является его хрупкость.


По способу присоединения к трубопроводу различают :


Муфтовые краны — 11б27п1, краны муфтовые 11с67п, 11с39п, 11с39п1.
Преимуществом муфтовых кранов является легкость и удобство монтажа на трубопровод, для этого не требуется большое  пространство и проведение сварочных работ. Муфтовые краны предназначены для установки в качестве запирающего устройства, перекрывающего поток жидких и газообразных рабочих сред , на трубопроводах в системах водо- и газоснабжения, предприятиях химической, газовой,нефтеперерабатывающей и других отраслях промышленности. Краны из нержавеющей стали могут применяться в пищевой промышленности.


Фланцевые краны11с64п, 11с67п, 11с32п, 11с38п
Фланцевые краны предназначены для установки в качестве запорных устройств, перекрывающих поток жидких и газообразных сред на трубопроводах в системах водо- и газоснабжения, в химической, предприятиях теплоэнергетики, нефтеперерабатывающей, газовой и других отраслях промышленности. Преимуществом фланцевых кранов является надежность, простота соединения, возможность многократной разборки и соединения.


Краны под приварку 11с37п
Отсутствие фланцев и разъёмного соединение с прокладкой позволяет избежать протечки в стыках, а также уменьшает количество деталей, необходимых для соединения — это болты, гайки, шайбы, прокладки.
Краны под приварку широко используются в ЖКХ, на магистральных газопроводах большого диаметра и давления, где применяются повышенные требования к герметичности соединений. Так же применяют для подземной установки, где требуется нанесение изоляционных материалов.


Межфланцевые краны11с42п, 11с52п
Межфланцевые краны имеют укороченную длину по сравнению со стандартными кранами, у которых строительная длина равна строительной длине задвижки. Укороченные краны предназначены для быстрой многократной установки на вновь проектируемые инженерные сети в качестве запорного устройства на рабочие среды: вода газ, нефтепродукты и другие нетоксичные и не агрессивные среды, нейтральные к материалам деталей крана.

Краны шаровые

  Поиск по сайту:

новости

Нержавеющие

КШЗ Общие технические данные и описание на краны серии КШЗ с различными типами присоединения

Кран муфтовый DN15-50 PN16 для пищевых продуктов, воды, спирта, патоки, агрессивных сред, растворителей, кислоты, нефтепродуктов

Кран фланцевый DN15-150 PN16  для пищевых продуктов, воды, спирта, патоки, агрессивных сред, растворителей, кислоты, нефтепродуктов

Кран под приварку DN32-100 PN16  для пищевых продуктов, воды, спирта, патоки, агрессивных сред, растворителей, кислоты, нефтепродуктов

Кран межфланцевый компактный DN15-100 PN16  для пищевых продуктов, воды, спирта, патоки, агрессивных сред, растворителей, кислоты, нефтепродуктов

Стальные

11с21п

Кран шаровой ручной Ду15-150 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, под приварку

11с22п

Кран шаровой ручной Ду15-200 Ру16-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с31п

Кран шаровой ручной Ду15-200 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, под приварку

11с32п

Кран шаровой ручной Ду15-200 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с33п

Кран шаровой ручной Ду50-200 Ру16 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с34п

Кран шаровой ручной Ду15-200 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый/под приварку; муфтовый/под приварку

11с37п

Кран шаровой ручной Ду15-150 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, под приварку

11с38п

Кран шаровой ручной Ду15-150 Ру25-40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с39п

Кран шаровой ручной Ду15-100 Ру25 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, муфтовый

11с39п1

Кран шаровой ручной Ду15-80 Ру25 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, муфтовый

11с41п

Кран шаровой ручной Ду40-400 Ру16 для воды, газа, нефтепродуктов и другх нетоксичных и неагрессивных сред, нейтральных к материалам деталей крана с температурой рабочей среды до 180 оС

11с42п

Кран шаровой ручной Ду25-150 Ру16 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с51п

Кран шаровой ручной Ду15-100 Ру40 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, межфланцевый

11с52п

Кран шаровой ручной Ду15-200 Ру16 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с64п

Кран шаровой ручной Ду25-100 Ру25 для воды, газа, инертных газов, нефтепродуктов при температуре рабочей среды до 200 оС, фланцевый

11с67п

Кран шаровой ручной Ду15-300 Ру16 для воды, газа, нефтепродуктов и другх нетоксичных и неагрессивных сред, нейтральных к материалам деталей крана с температурой рабочей среды до 180 оС

11с967п

Кран шаровой с электроприводом Ду10-400 Ру16 для воды, газа, нефтепродуктов и другх нетоксичных и неагрессивных сред, нейтральных к материалам деталей крана с температурой рабочей среды до 180 оС

Чугунные

11ч3бк Кран Ду25-80 Ру1 муфтовый, для природного газа при температуре до 50 оС
11ч6бк Кран Ду15-65 Ру10 муфтовый, для воды, нефти, масла при температуре до 100 оС
11ч8бк Кран Ду25-100 Ру10 фланцевый, для воды, нефти, масла при температуре до 100 оС
11ч18бк Кран Ду25-100 Ру6,3 фланцевый, трехходовой, для воды, нефти, масла при температуре до 100 оС
11ч37п Кран Ду50-200 Ру10 фланцевый, для воды, пара, газа, нефти, масла при температуре до 200 оС
11ч38п Кран Ду15-80 Ру10 муфтовый, для воды, газа, нефти, масла при температуре до 100 оС

Краны газовые ручные

КШ-с (приварные)

Кран шаровой Ду15-200; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; под приварку

КШ-ф (фланцевые)

Кран шаровой Ду15-200; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; фланцевые

КШ-р (резьбовые)

Кран шаровой Ду15-50; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; резьбовые

Краны газовые ручные с редуктором

КШ-с (р) (приварные)

Кран шаровой Ду150-300; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; под приварку

КШ-с (ф) (фланцевые)

Кран шаровой Ду150-300; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; фланцевые

Краны газовые с электроприводом

КШ-с (э) (приварные)

Кран шаровой Ду15-300; Ру16, 25, 40, 63, 80 кг/см2; для природного и сжиженного газа, для нефтепродуктов; под приварку

КШ-ф (э) (фланцевые)

Кран шаровой Ду15-300; Ру16, 25, 40, 63, 80 кг/см2; для природного и сжиженного газа, для нефтепродуктов; фланцевые

Краны газовые изолирующие

КШИ-с (приварные)

Кран шаровой Ду15-300; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; под приварку

КШИ-ф (фланцевые)

Кран шаровой Ду15-300; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; фланцевые

КШИ-р (резьбовые)

Кран шаровой Ду15-50; Ру16, 25 кг/см2; для природного и сжиженного газа, для нефтепродуктов; резьбовые

Краны латунные

КРПП (11б25бк) Кран регулирующий проходной пробковый Ду15, Ду20 Ру10 при темрепатуре рабочей среды до + 150 оС
КРПШ Кран регулирующий проходной шаровой Ду15, Ду20 Ру10 при темрепатуре рабочей среды до + 150 оС

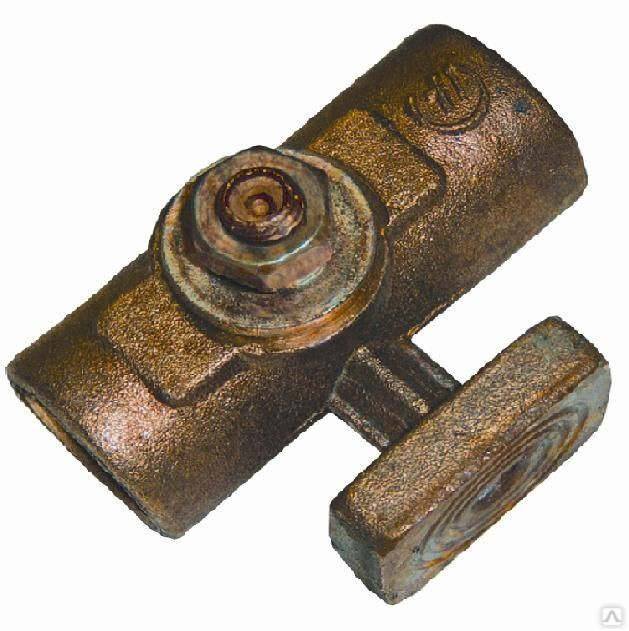

11б6бк, 11б6бк1 Кран конусный Ду15-50 Ру6-10 для жидкостей и природного газа

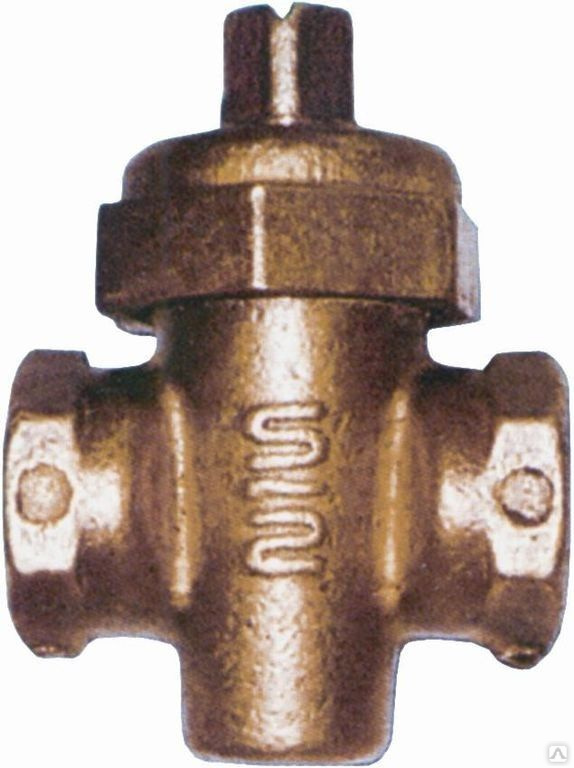

10б8бк Кран пробно-спускной с изогнутым спуском Ду6-20
10б9бк Кран пробно-спускной с прямым спуском Ду6-20
10б19бк Кран пробно-спускной с прямым спуском и ниппелем Ду6-20

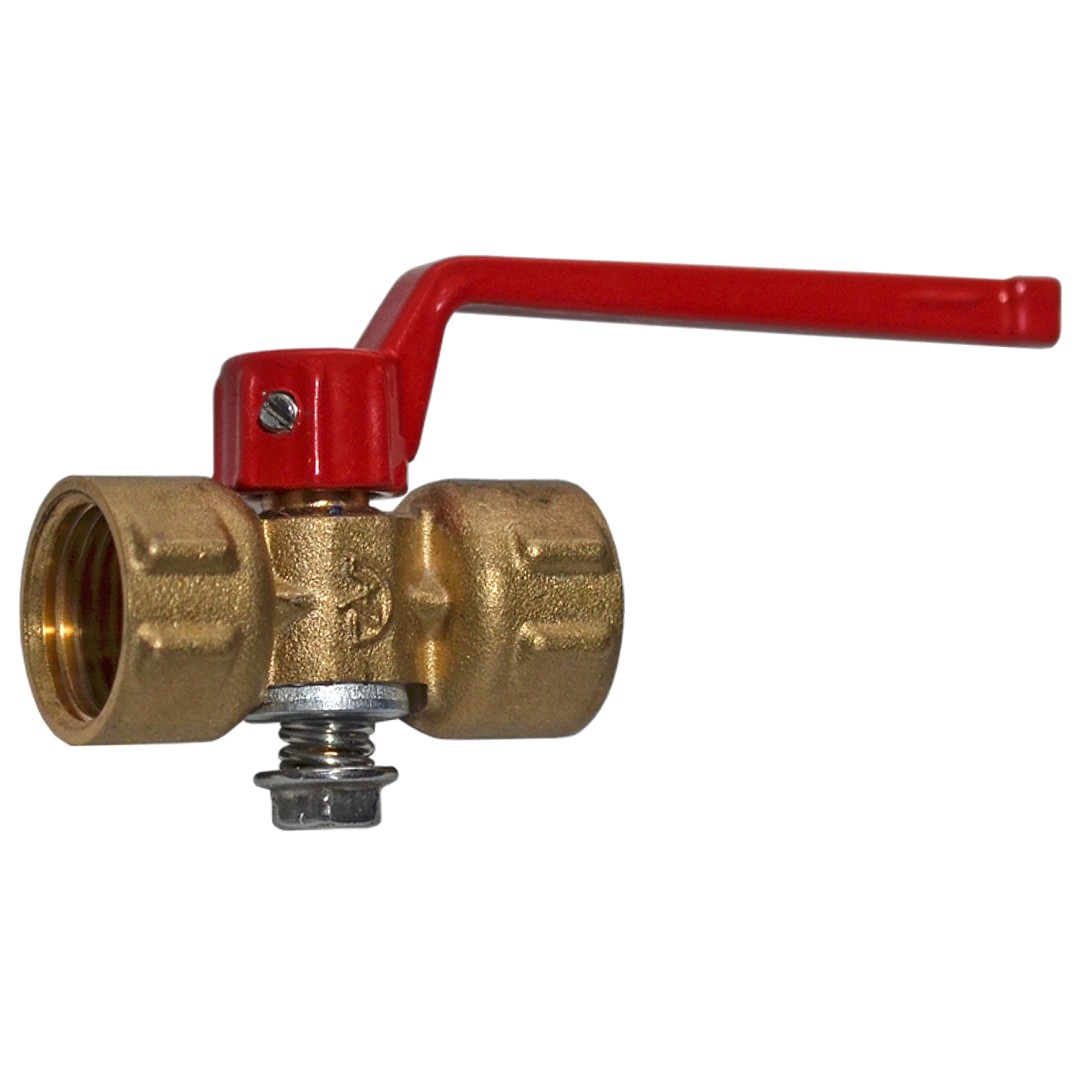

11б27п Кран шаровой Ду15-50 Ру16 для природного газа при темрепатуре от — 60 до + 50 оС
11б27п1 Кран шаровой Ду15-50 Ру16 для воды при темрепатуре от + 1 до + 150 оС

Пробковые клапаны | Промышленные клапаны | Кертисс Райт | Пробковый клапан

Подразделение Curtiss-Wright Valve предлагает ряд пробковых клапанов, подходящих для самых разных областей применения и надежно отвечающих подавляющему большинству требований.

Плунжерные клапаны представляют собой один из самых экономичных вариантов управления производственными линиями; правильный клапан может сократить время производства и снизить риск отказа. Вы можете найти более подробную информацию об их применении, функциональности, а также сопутствующую документацию ниже.

Наш ассортимент клапанов производится специализированными производителями продукции Отдела клапанов:

Пробковый клапан — это устройство управления потоком, предназначенное для регулирования потока жидкости или газа в системе высокого давления. Наряду с регулированием потока с помощью базового умеренного дросселирования, пробковые клапаны можно использовать в положении «открыто/закрыто» или для отвода или объединения потоков.

Пробковые клапаны представляют собой механически простой клапан, в котором используются цилиндрические или конические «пробки», которые вращаются внутри корпуса клапана для управления потоком через клапан. Заглушки внутри клапана содержат один или несколько полых каналов, которые пересекают заглушку сбоку, что позволяет жидкости или газу проходить через заглушку, когда клапан открыт. Этот простой механизм и простота в эксплуатации означают, что пробковые клапаны часто экономичны.

Пробковые клапаны

представляют собой эффективную герметичную запорную и открытую арматуру, подходящую для использования в системах, а также с агрессивными и опасными жидкостями и газами. Они часто используются в следующих приложениях:

  • Химическая служба
  • Коррозионные вещества
  • От вакуума до высокого давления
  • Системы маслопроводов
  • Применение при экстремальных температурах (от -196°C до +800°C)
  • Применения с потоком высокого давления

Различные типы пробковых клапанов



Двухходовые клапаны

Двухходовой клапан имеет два порта, позволяющих жидкости входить и выходить, он имеет два положения: открытое для пропуска потока и закрытое для остановки потока. Двухходовой клапан имеет один проход, через который проходит поток.

Порты обычно расположены на параллельных концах корпуса клапана; поэтому пробка поворачивается на четверть полного оборота, чтобы перейти из открытого положения в закрытое.

Сопутствующие товары

S50 — ПОДЪЕМНЫЙ ПРОБОЧНОЙ КЛАПАН

Многоходовые клапаны

Многоходовой клапан используется для отвода или объединения потоков.

В трехходовом пробковом клапане поток из одного порта может быть направлен либо во второй, либо в третий порт.Он также может быть разработан для соединения всех трех портов вместе или для переключения потока между портами 1 и 2, 2 и 3 или 1 и 3 и, возможно, даже для соединения всех трех портов вместе.

Сопутствующие товары

S51 — ПОДЪЕМНЫЙ ПРОБОЧНОЙ КЛАПАН, S57 — ЗАПОРНЫЙ КРАН — КЛАПАН КОКСОВОГО ГАЗА



Дополнительная информация

Подразделение Curtiss-Wright Valves Division расположено в США, Европе и Азии. В сочетании с нашей обширной дистрибьюторской сетью и партнерами по послепродажной поддержке вы можете быть уверены, что у нас есть местные специалисты, которые помогут вам, где бы вы ни находились.

Чтобы получить дополнительную информацию о каком-либо продукте, прочитать соответствующие документы, в которых описаны сборки и возможности, чтобы напрямую связаться с офисом продаж, нажмите здесь или воспользуйтесь нашей онлайн-формой, которую можно найти здесь.





Часто задаваемые вопросы

В чем разница между пробковым краном и шаровым краном?

Шаровой кран имеет сферический диск с полым центром, а плунжерный кран имеет цилиндрический или конический диск с проходными отверстиями.

Оба клапана имеют сходство, включая механизмы закрытия и открытия, а возможности направления потока в многоходовых пробковых кранах аналогичны возможностям соответствующих многоходовых шаровых кранов. Одним из основных отличий является то, что диск в шаровом кране меньше по размеру, чем диск в плунжерном кране.


Какие существуют типы клапанов?

Curtiss Wright Valve Divison поставляет различных типов клапанов , в том числе: дроссельные, переключающие, обратные, регулирующие, направляющие, вентильные, шаровые, плунжерные, предохранительные.

Каждый тип клапана имеет несколько моделей, каждая из которых имеет различные характеристики и функциональные возможности, подходящие для различных областей применения.





Что такое пробковый клапан и когда он используется?

Ранее мы обсуждали, как выбрать определенные клапаны для сокращения времени производства и среднего времени наработки на отказ, и подумали, что сейчас самое время рассмотреть один из самых простых и экономичных доступных клапанов: плунжерный клапан.

Основы запорного клапана

Пробковый клапан имеет форму цилиндра или конуса и может вращаться внутри корпуса клапана для управления потоком жидкости. Пробковые клапаны имеют один или несколько полых проходов, часто расположенных горизонтально, чтобы облегчить поток через клапан в открытом состоянии. Наиболее распространенным типом пробковых клапанов является двухходовая модель с открытым и закрытым положениями. Два порта обычно расположены на противоположных сторонах клапана с одним проходом, ведущим от входа к выходу, а шток и ручка расположены сверху. В пробковом клапане также используется четвертьоборотный клапан, который полезен там, где требуется быстрое и частое срабатывание. Концы клапана могут быть фланцевыми, ступичными или сварными встык.

Типы пробковых клапанов и их применение

  Хотя существует множество типов пробковых клапанов, существует четыре основных категории, каждая из которых имеет свои преимущества.

1. Пробковый клапан со смазкой

  Как следует из названия, в смазываемом клапане используется смазка, обычно состоящая из базового масла и присадки для улучшения вязкости (например, аморфного или коллоидного кремнезема), которая впрыскивается под давлением между поверхностью плунжера и седлом корпуса для уменьшения трения и уплотнения портов. Производители клапанов обычно рекомендуют смазку, подходящую для технологической жидкости, и клапаны часто необходимо повторно герметизировать уже после нескольких циклов, а в некоторых случаях после каждого цикла. Считающиеся пробковыми клапанами с высокими эксплуатационными расходами, они часто используются в приложениях с нечастыми операциями. Смазываемые плунжерные клапаны хорошо работают в процессах, в которых используются жидкости, несущие умеренно абразивные частицы, например, в грязных установках на входе, в системах газопроводов, где требуются перепускные клапаны, а также в качестве продувочных клапанов на клапанных станциях и кикерных клапанах.

2. Пробковый клапан без смазки

В этом плунжерном клапане используется коническая или конусообразная форма, которая действует как клин и прижимает полимерную втулку к полости корпуса. Использование втулки снижает трение между механизмом плунжера и корпусом. Пробковые клапаны без смазки часто используются вместо клапанов со смазкой в ​​тех случаях, когда техническое обслуживание должно быть сведено к минимуму, например, для специальных операций с серой, фтористым водородом или там, где жидкости могут задерживаться или затвердевать и потенциально блокировать клапан. Однако несмазываемые пробковые клапаны ограничены температурой и химической совместимостью неметаллических материалов, из которых они сделаны.

Три основных типа несмазываемых плунжерных клапанов:

  • Пробковый кран подъемного типа
  • Пробковый клапан с эластомерной втулкой
  • Пробковый клапан с полной футеровкой

3. Клапан с эксцентриковым затвором

В конструкции этого плунжерного клапана используется половинная плунжерная часть, что выгодно для применений, требующих более высокого посадочного усилия с минимальным трением от открытого до закрытого положения.Клапаны с седлом по крутящему моменту также обладают улучшенными возможностями перекрытия. Эксцентриковые запорные клапаны используются для широкого спектра применений, связанных с регулированием потока и изоляцией, включая чистую и грязную воду, сточные воды, шлам и взвеси, воздух и другие услуги.

4. Расширительный клапан

  В этом сложном плунжерном клапане используется несколько компонентов, которые позволяют клапану механически расширяться и обеспечивают ему настоящую двойную блокировку и функцию стравливания в одном клапане. В пробковом клапане используется механизм, который вращается между открытым и закрытым положениями и защищает оба уплотнения от пути потока.Во время вращения нет контакта между корпусом и уплотнениями, и плашки расширяются на седло корпуса, когда клапан закрыт, чтобы избежать износа или истирания уплотнений. Они часто используются для предотвращения загрязнения продукта в приложениях, не требующих двойной изоляции.

В заключение можно сказать, что пробковые клапаны имеют ряд полезных применений, а новые технологии и конструкции, несомненно, откроют для них еще более широкое разнообразие применений во многих процессах. А если вам нужна дополнительная информация о различных типах клапанов, ознакомьтесь с этой статьей об обратных клапанах или на остальной части сайта.

Источники:

Усадебные пробковые клапаны со смазкой | ГЕТПВФ

Смазанный плунжерный клапан серии 600 обеспечивает высокий уровень производительности, который вы привыкли ожидать от Homestead. Основные области применения включают в себя природный газ, пропан, варочный газ, жидкий асфальт, балансировку систем отопления, вентиляции и кондиционирования воздуха, рудные шламы и различные другие промышленные услуги.

Пробковые клапаны со смазкой

Homestead обеспечивают экономичное быстрое открытие и закрытие с плотным, герметичным закрытием.Они доступны со стандартным прямоугольным портом, полным прямоугольным портом, полным круглым портом, ромбовидным портом и многопортовой конструкцией. Доступные торцевые соединения резьбовые (1/2”-4”) и фланцевые (1”-24”). Все клапаны серии 600 прошли регистрацию CRN. Некоторые модели и размеры сертифицированы CSA и внесены в списки UL. Проконсультируйтесь с заводом по применимым моделям и размерам.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
  • КОНСТРУКЦИЯ: Стандартный материал — высокопрочный чугун ASTM A126 класса B. Также доступен ковкий чугун ASTM A536 65-45-12 для высокотемпературных применений. Толщина фланца, диаметр и отверстия полностью соответствуют ANSI B16.1 Class 125.
  • СТОИМОСТЬ: Пробковые клапаны обычно дешевле и легче по весу, чем аналогичные задвижки или шаровые краны.
  • НЕБОЛЬШОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:  Для надежного перекрытия требуется только небольшая начальная инъекция герметика с минимальной последующей герметизацией. Минимальное быстрое и простое последующее запечатывание обеспечивает длительный срок службы.
  • ЗАГЛУШКА:  Единая цельная конструкция заглушки обеспечивает правильное двунаправленное уплотнение и низкий уровень вибрации.
  • FLOW:  Различные конфигурации портов делают их подходящими для широкого спектра приложений.
  • УПЛОТНЕНИЕ: Тонкая пленка герметика не только образует несжимаемое уплотнение, предотвращающее утечку газа или жидкости, но и снижает трение между корпусом и плунжером, обеспечивая работу с низким крутящим моментом.
  • СЕДЛО:  Металлическое седло обеспечивает долгий срок службы без износа резины.
  • ИСПЫТАНИЯ:  Каждый клапан перед отправкой проходит 100% проверку на герметичность, чтобы обеспечить надежную отсечку.
  • ПРИВОД: Клапаны доступны с рычажным, ручным приводом, пневматическим и электрическим приводом.

Пробковые клапаны, запорный газовый клапан Parker Balston®

1. Срок действия

Настоящие общие условия продажи и поставки распространяются на всю деятельность VWR International GmbH, т. е., в частности, на промышленные химикаты, реагенты и диагностические продукты, а также на общие лабораторные принадлежности, включая оборудование для использования этих продуктов и консалтинг.Размещая заказ, клиент безоговорочно принимает настоящие условия, изменение которых требует нашего письменного согласия.

Если сделка была заключена на основе настоящих Общих условий продажи и поставки, они будут применяться также к дальнейшей деятельности, даже если на них не делается никаких ссылок.

Если мы выступаем в качестве агентов других компаний, в частности, Merck KgaA, Дармштадт, общие условия этой компании применяются к закупленному бизнесу (так называемое продленное удержание права собственности в отношении требований, возникающих в результате продажи товаров, которые остаются имущество VWR до полной оплаты считается, с точки зрения австрийского законодательства, несогласованным для поставок в Австрию)

Мы не признаем общие условия наших клиентов, даже если не отклоняем их явно в конкретном случае.

2. Предложения

Наши предложения и прейскурантные цены могут быть изменены. Заказы наших клиентов, даже если они основаны на наших предложениях, становятся обязательными только после их письменного подтверждения или доставки.

3. Отмена/возврат товара

Из-за быстрой доставки отмена заказа практически невозможна. Если, в исключительных случаях, заказ на покупку (заказ) отменяется по обоюдному согласию без указания платы за отмену, плата за отмену, которую должен оплатить клиент, составляет 20% или 36 ЕВРО. 00 в качестве базовой суммы плюс налог на добавленную стоимость. Данная оговорка не дает заказчику права на односторонний отказ от договора (заказа). Товары без дефектов могут быть возвращены VWR International GmbH только при явно выраженном согласии и оплате перевозки. Охлажденные товары, как правило, не подлежат возврату.

4. Сроки доставки, задержки и недоставки

Мы прилагаем усилия для соблюдения установленных нами сроков доставки, но поскольку доставка зависит не только от нас, мы не можем давать никаких обязывающих обещаний.Срок поставки может быть продлен в случае форс-мажорных обстоятельств или любых препятствий, на которые мы не можем повлиять разумными средствами.

Превышение сроков поставки не дает нашим клиентам права предъявлять требования о возмещении ущерба, но наши клиенты могут, если срок поставки был превышен более чем на четыре недели и это происходит исключительно по нашей вине, отказаться от договора заказным письмом. Этот отзыв вступает в силу, если мы не осуществим поставку в течение разумного продленного периода, составляющего не менее четырех недель. Клиент не имеет права предъявлять какие-либо дополнительные претензии.

5. Доставка, исключение возмещения убытков

Товар должен быть поставлен в стандартном коммерческом качестве. Допускается разумное количество частичных поставок. В случае покупки по образцу или образцу характеристики образца или образца не гарантируются. Любая ответственность за соответствие доставленного товара цели, предусмотренной заказчиком, исключается, а также за ущерб, причиненный продуктом или его переработкой.В частности, наша ответственность за материальный ущерб в соответствии с законом об ответственности за качество продукции исключена. Наша ответственность за ущерб, возникший в результате консультации, также исключается.
Жалобы клиентов, как правило, могут рассматриваться только при наличии письменных распоряжений.


6. Отгрузка и переход риска

Доставка осуществляется на условиях самовывоза, транспортные расходы несет покупатель. В связи с повышенными расходами на обработку единовременная сумма для небольших заказов в размере 15 ЕВРО.00 взимается при заказе на сумму менее 150,00 евро. Если у клиента есть особые пожелания относительно типа отправки, напр. Экспресс-доставка, дополнительные расходы будут взиматься.

Риск переходит к покупателю при передаче товара экспедитору или перевозчику, в любом случае, когда он покидает склад.

7. Использование

Поставляемая нами продукция предназначена для использования в соответствии с документацией и спецификациями производителя под исключительную ответственность пользователя.Тем не менее, для некоторых конкретных продуктов (Активные фармацевтические ингредиенты) VWR, как дистрибьютор, не может выполнить требования (Европейские рекомендации GMP для лекарственных средств для людей и ветеринарии) и не может продавать продукты.

Продукты, которые мы поставляем, не могут использоваться в качестве активных ингредиентов в медицине или ветеринарии. Для использования в качестве фармацевтических, косметических, пищевых добавок, сельскохозяйственных добавок, пестицидов или бытовых нужд заказчик должен обратиться в местную торговую организацию VWR.

Наши клиенты, которые намерены использовать эти продукты в фармацевтических, косметических, пищевых или любых других целях, должны проводить свои собственные внутренние проверки и проверки, чтобы убедиться, что они соответствуют своим местным законам, правилам (например, Европейской фармакопеи и т. д.) .

Ни при каких обстоятельствах VWR International не несет ответственности, если клиент использует продукт, который не подходит для предполагаемого использования.

Клиент несет ответственность за соблюдение всех применимых норм охраны труда, техники безопасности и других правил, а также за принятие соответствующих мер в отношении хранения, обращения, продажи и использования продуктов.

8. Декларация заказчика о дезактивации

Инструменты или другие материалы, которые передаются VWR, должны быть обеззаражены заказчиком или конечным пользователем. Обеззараживание подтверждается декларацией о обеззараживании, сопровождающей груз.

За ущерб любого рода, вызванный отсутствием очистки и/или обеззараживания, заказчик или конечный пользователь несет ответственность по своему умыслу.

Каждый владелец инструмента обязан передать эту информацию в случае продажи или отказа от него.

Для возврата многоразовой упаковки действует исключительно пункт 8.

9. Система возврата

Многоразовая упаковка или контейнеры («многоразовая упаковка») остается собственностью соответствующего поставщика и предоставляется покупателю только в качестве кредита.

VWR оставляет за собой право взимать залог за многоразовую упаковку. Количество соответствует спецификациям соответствующего поставщика. Депозит будет полностью возмещен путем возврата неповрежденной, полностью сдутой и оплаченной перевозки многоразовой упаковки.

В случае, если многоразовая упаковка не возвращена или повреждена, и/или была использована покупателем не по назначению, срок действия требования клиента о возврате залоговой платы истекает. Возникающие расходы на очистку или утилизацию VWR из-за многоразовой упаковки, не полностью сдутой или не отведенной от предполагаемого использования, будут оплачиваться заказчиком.


10. Цены и оплата

К ценам добавляется налог на добавленную стоимость.

В случае значительного повышения цен после заключения договора мы имеем право соответственно поднять цены.
При заказе на сумму менее 1000,00 евро мы оставляем за собой право воздержаться от отдельного подтверждения заказа.

Цена покупки должна быть оплачена без скидки в течение 14 дней после даты выставления счета.

Однако мы имеем право осуществлять доставку только наличными авансом или наложенным платежом без объяснения причин.

Если мы принимаем переводные векселя или чеки, мы делаем это только в счет платежа. Оплата считается произведенной только после окончательного обналичивания чека.Скидки и проценты оплачиваются заказчиком.

Комиссия за банковский перевод оплачивается клиентом.

Если клиент имеет задолженность по любому договорному обязательству перед нами, все счета подлежат немедленной оплате. В случае просрочки платежа взимается процентная ставка в размере банковской процентной ставки за овердрафт на данный момент, но в любом случае не менее 12% плюс НДС.

Возражения по поводу товара не дают права на удержание платежа.Заказчик не имеет права на какую-либо компенсацию по другим претензиям.


11. Сохранение права собственности

Все поставленные нами товары остаются нашей собственностью до полной оплаты. Если такие товары, которые остаются нашей собственностью, перерабатываются нашим клиентом, имущество распределяется пропорционально доле стоимости на момент обработки.

12. Гарантия

Независимо от того, является ли наш клиент бизнесменом или нет, к сделкам взаимной купли-продажи применяются правовые гарантийные положения.Возмещение косвенного ущерба, вызванного дефектами поставленного товара, исключается.

13. Место выполнения, Место проведения

Место выполнения всех услуг – Вена. В случае возникновения спора, возникающего из или в связи с нашими договорными отношениями или их аннулированием, суд компетентной юрисдикции в Вене 1 имеет исключительную компетенцию в первой инстанции.


VWR International GmbH
Graumanngasse 7
1150 Вена
Телефон +43 1 97 002 — 0
Телефакс +43 1 97 002 — 600
Электронная почта: [email protected]
Интернет: www.vwr.com

Вена, май 2018 г.

FN: 189903 w
Коммерческий суд Вены
Регистрационный номер НДС: ATU 48152305
Номер DVR: 1034731
Номер ARA: 2158
Номер ERA: 50478



Пробковые клапаны » The Piping Engineering World

Пробковые клапаны также известны как краны. У них есть цилиндрические, а также конические диски. Обычно они используются для работы с полным потоком в качестве задвижек и там, где требуется быстрое отключение. Как правило, они не предназначены для регулирования расхода, за исключением случаев, когда используются заглушки специальной конструкции, например.грамм. для дросселирования потока газа.

Коническая заглушка склонна к заклиниванию и требует высокого рабочего крутящего момента: это в некоторой степени преодолевается за счет использования седла с низким коэффициентом трения (тефлон и т. д.) или смазки (недостаток — загрязнение перекачиваемой жидкости) . Проблема трения также может быть решена с помощью механизма, который поднимает диск с седла перед его вращением, или с помощью эксцентриковой конструкции.

Конструкция

Когда отверстие в конической заглушке совпадает с направлением трубы, достигается полный поток.Поток прекращается, когда пробка поворачивается на четверть оборота. Для достижения максимальной эффективности потока необходимо тщательное проектирование внутренних счетчиков клапана. Порты обычно прямоугольные, но также доступны круглые порты. Доступные модели или типы клапанов: обычные, Вентури, короткие, с круглым отверстием. В основном заглушка сужается вниз, но также доступны заглушки с конусом вверх.

Верхний ввод : Большинство пробковых клапанов имеют верхний ввод. В плунжерных кранах с верхним входом коническая плунжер устанавливается сверху клапана.

Нижний ввод : Когда плунжер сужается вверх и устанавливается через нижнее отверстие в корпусе клапана.

Цилиндрические заглушки : Обеспечьте отверстия большего диаметра, равные или превышающие проходное сечение трубы. В регулярной схеме используется коническая форма портовых отверстий, площадь которых составляет от 70 до 100 процентов внутренней площади трубы. В некоторых случаях строительная длина больше, чем у стандартных задвижек.

 Шаблон Вентури : оптимизированный поток и уменьшенный размер порта.Площадь отверстия порта: от 40 до 50 процентов внутренней площади трубы. В большинстве пробковых клапанов отверстие порта варьируется от 60 до 70 процентов площади трубы.

Полнопроходной круглый порт : Эффективность работы равна или выше, чем у задвижек.

Многопортовые клапаны : Обеспечивают упрощение трубопроводов и удобство в эксплуатации. Вместо двух, трех или четырех прямоходовых клапанов можно использовать один трехходовой или четырехходовой многопортовый клапан.



Пробковые клапаны без смазки

Пробковые клапаны без смазки содержат эластомерную футеровку корпуса или втулку, которая устанавливается в полость корпуса.Коническая и полированная заглушка действует как клин и прижимает втулку к корпусу. Таким образом, неметаллическая втулка уменьшает трение между заглушкой и корпусом. Пробковые клапаны без смазки используются там, где техническое обслуживание должно быть сведено к минимуму. Как и смазочные пробковые клапаны, эти клапаны также обеспечивают герметичное закрытие и имеют компактные размеры.



Преимущества

  1. Простая конструкция с небольшим количеством деталей.
  2. Быстро открыть или закрыть.
  3. Может обслуживаться на месте.
  4. Обеспечивает минимальное сопротивление потоку.
  5. Обеспечивает надежное герметичное и герметичное обслуживание.
  6. Очищающее действие заглушки не позволяет взвешенным частицам скапливаться и образовывать накипь.
  7. Герметичность может поддерживаться закачкой герметика или заменой втулки, а также заклиниванием конической заглушки.
  8. Конструкция с несколькими портами помогает уменьшить количество необходимых клапанов и позволяет изменять направление потока.

Недостатки

  1. Требуется большее усилие для срабатывания из-за высокого трения.
  2. Для клапанов NPS 4 (DN 100) и более крупных клапанов требуются приводы.
  3. Уменьшенный порт из-за конической заглушки.
  4. Как правило, пробковые краны могут стоить дороже, чем шаровые краны.

Области применения

  • Air, Gaseous, и Vauro Services
  • Системы натуральных газов
  • Уголовные сундуки, минеральные руды, грязные и канализационные системы
  • Системы нефтепродуктов
  • Вакуум для приложения высокого давления
  • образец Спецификации материалов


    Услуги: высокосернистые углеводороды, высокосернистый газ и т. д. 3
  • Размер : 2-6 «
  • Element : штекерный клапан
  • концов : фланцевые концы поднятые лица Стандарт лица: B16.10
  • Тип : Полный узор,
  • Материал : ASTM A216 гр. WCB NACE, MAX CE,
  • Тепловая обработка : Сообщение Термическая обработка
  • класс : 150
  • : 150
  • Концов
  • . Рукав
  • См. техпаспорт
  • Применение: Жидкая сера.
    3
  • Размер : 2-6 «
  • Элемент
  • Элемент : Штекер
  • Строительство
  • 8: Короткий узор
  • Заканчивается : Фланцевые концы Поднятые лица Стандарт: B16.10
  • Тип : Полнопроходной,
  • МАТЕРИАЛ : ASTM A216 Gr. WCB
  • Теплообработка
  • : пост сварки термообработки
  • класс : 150
  • : 150
  • : 150016
  • Эксплуатация
  • Эксплуатация : Рычаг
  • Отделка : Plug CS / PTFE Рукав
  • См. Лист
  • Фотографии

    Plug Class

    Видоблоки

    YouTube Vico
    RUB Клапан

    0

    9

    Сравнить шариковый клапан и штекер

    выровнял клапан

    Запорный вентиль Maxbright
