Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если

диаметр спутниковой антенны, не превышает 0. 5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.

Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена. ..

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и

глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты.

Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

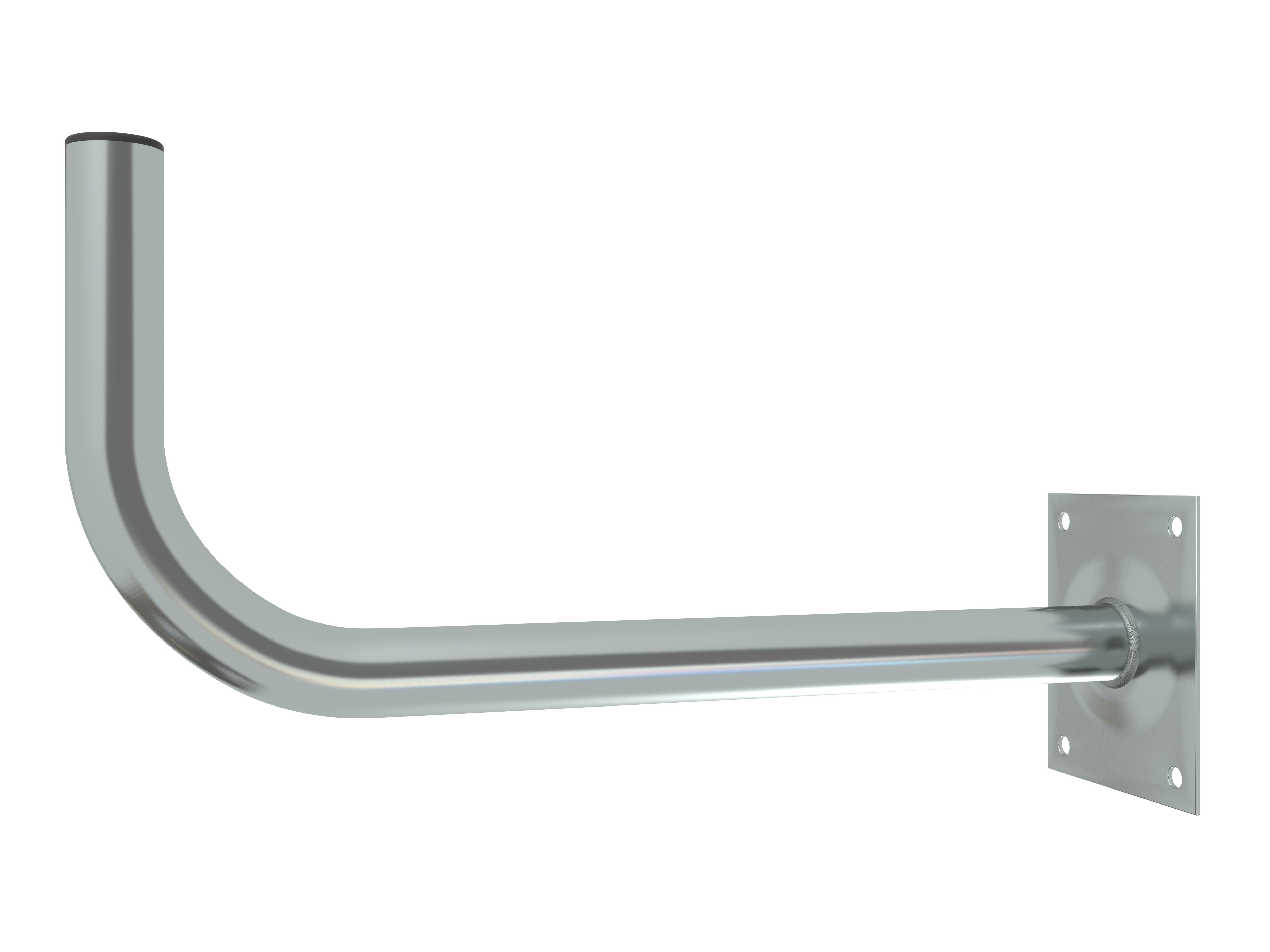

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать

Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

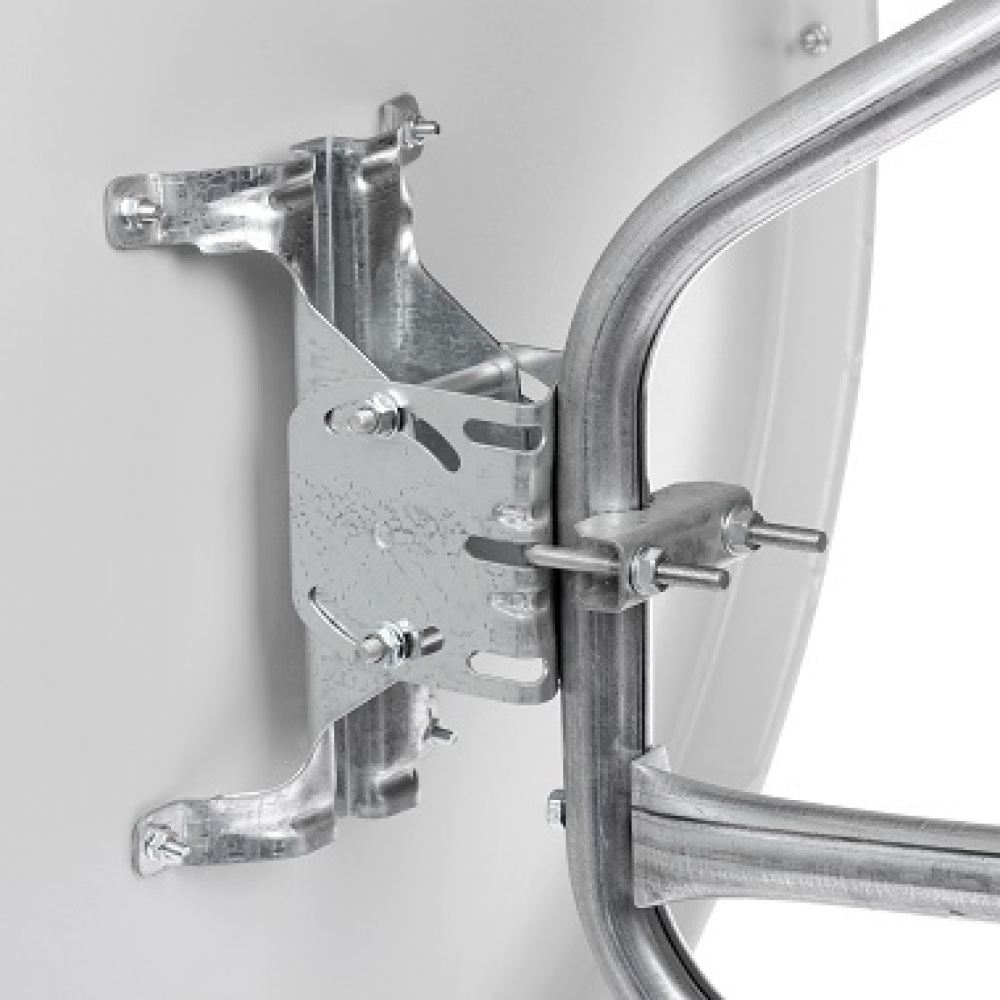

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно

установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

class=»eliadunit»>

монтаж, обзор современных видов, поворотные модели (80 фото). Монтаж анкерных болтов

Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на здания, и в частном доме появляется безлимитный интернет.

Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ

Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной . У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

Теперь нужно подобрать ещё одну , в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе два отверстия диаметром 9 мм.

Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

Пока детали сохнут, проведём подготовительные работы для кронштейна. Мы будем крепить его к дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

Ещё раз, уже удлинённым сверлом на 11, просверлим . Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

Наш кронштейн крепко закреплён на фронтоне дома.

Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

• для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
• для кирпичных стен – 30 мм плюс размер диагонали;
• для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева. Основные материалы:

• две деревянные планки;
• саморезы с кольцом;
• крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

Основные материалы:

• четыре алюминиевых уголка;
• одна велосипедная спица толщиной 2 мм;
• болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

Основные материалы:

• две металлические пластины;
• отрезок трубы, квадратного профиля;
• соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20×20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2×2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!

Телевизор нынче не роскошь, а необходимый и обыденный предмет. И потребность крепления наружной антенны для телевизора, наверное, будет актуально еще очень длительное время. Сам столкнулся с необходимостью вынести антенну на улицу, т.к. на комнатную антенну телевизор принимает сигнал неважно. Лет пять тому назад приобрел антенну, установил на трубе дымохода . Старым телевизионным кабелем (75 ом/метр, еще времен СССР) подсоединил к телевизору. Пару лет все было отлично, потом прием стал существенно ослабевать, да и количество каналов добавилось. Замена платы в антенне (усилителя) ощутимый результат не принесла. Видимо, длинный (25 метров) старый кабель гасит сигнал. В общем, необходимо укоротить кабель, и перенести антенну ближе к телевизору. Для этого был приобретен новый кабель (9 метров), и новый усилитель в антенну.
Пробное подключение показало отличный результат – см. фото справа. Оставалось надежно прикрепить антенну на это место. Но не гвоздями же ее прибивать … .

Для крепления антенны, сперва, была подсмотрена конструкция кронштейна (на ближайших домах, где установлена спутниковая антенна). В перспективе «тарелка» планируется. Потому решено изготовить достаточно крепкий кронштейн, на который в дальнейшем эта самая «тарелка» и закрепится.
Не ради жадности, а исключительно из экономии, изготовил эту хитрую конструкцию из остатков водопроводных труб, оставшихся после ремонта. Кронштейн планируется в виде цельносварной рамы: отрезок вертикально расположенной железной трубы (назовем ее несущей трубой), удерживаемый тремя опорами на необходимом расстоянии от стены, и кромки крыши. В вертикальную трубу вставится труба более тонкого диаметра, на которую собственно и будет закреплена антенна. Замеры показали, что длина козырька крыши от стены 49 см. Значит, расстояние 55 см от стены будет в самый раз, чтобы вода с крыши не попадала на стойку антенны (а в дальнейшем на спутниковую «тарелку»). Спутниковая тарелка будет крепиться так же, как и простая антенна сейчас: на отрезок более тонкой трубы, вставляемый в несущую трубу, см. выше.

Не утруждая себя математическими расчетами, (в принципе не сложными), отмериваю на полу 55 см. Кладу верхнюю опору между метками. Далее две нижние опоры, таким образом, как показано на фото. Расстояние между ногами нижних опор на стене предполагается таким, чтобы при монтаже отверстия в стене пришлись на целый кирпич, а не на шов между кирпичами. Получился аналог треугольника, с медианой, в виде верхней опоры. Далее, длину нижних опор следует увеличить примерно на 9-10 см от полученного размера. И вот зачем. Верхняя опора будет перпендикулярна несущей вертикальной трубе. Если нижние опоры также будут строго перпендикулярны – возможно «проседание» этой конструкции, вследствие изгиба опор. Тогда, придется дополнительно укреплять конструкцию растяжкой, проходящей от нижней части несущей трубы до того места, где верхняя опора крепится к стене. А если угол между несущей трубой и нижними опорами увеличить немножко – тогда растяжка не понадобится. Для этого достаточно опустить чуть ниже точку крепления нижних опор к стене, что и было сделано.

Итак, переходим к делу.

Первый шаг:
Чтобы много не возиться с круглым стыком труб в месте соединения несущей трубы и опор, я расплющиваю молотком концы опорных труб, придавая им плоскую форму (видно в видеоролике). И только после этой операции точно отмериваю и нарезаю по длине заготовки.
Второй шаг.
Варю к несущей трубе верхнюю опору, как наиболее простой элемент.

Третий шаг.
Прислоняю к стене концы нижних опор. Поскольку стена кирпичная, легко выдержать нужное расстояние между ногами опор. Рукой в перчатке удерживаю стык нижних опор, который слегка привариваю, чтобы зафиксировать. После фиксации привариваю маленький отрезок стального прутка недалеко от стыка опор. Получается подобие треугольника — усиливающий элемент конструкции.

Четвертый шаг.
Акробатом я не был никогда, а тут нужно одновременно прислонив к стене конструкции, полученные на втором и третьем шагах, зафиксировать вместе их соединения. Это мне удается только со второй попытки. Ставлю полученного «паука» на землю, и теперь уже завариваю стык несущей трубы и нижних опор.

Пятый шаг.
От железной полосы отрезаю три участка длиной около 15 сантиметров, сверлю отверстия и привариваю к тем местам всех трех опор, которые будут крепиться к стене.

При этом, первой пластину привариваю к верхней опоре, прислонив ее к стене. Далее – к двум нижним опорам, снова проявляя чудеса акробатики. Навык дает о себе знать – правильно прижать удается с первой попытки. Для надежного крепления нижних опор к пластине, привариваю усиливающие элементы – отрезки прутка диаметром 15 мм (1). Отрезок прутка привариваю и к уголку в месте стыка несущей трубы и верхней опоры (2) – больше для самоуспокоения, т. к. соединение там и так достаточно надежное. Дополнительное усиление делаю и в месте стыка нижних опор и несущей трубы (3).

Шестой шаг.
Специальным молотком обстукиваю все сварные соединения, чтобы удалить шлак. Далее щеткой на болгарке зачищаю места сварки (см. видео ролик).

Седьмой шаг.
Окрашивание. Может и не нужно, но все же приятнее видеть аккуратный элемент, чем ржавую уродину.

Восьмой шаг.
Крепить раму к стене буду с помощью специальных дюбелей.

В стене сверлится отверстие (в моем случае 5 мм), вставляется дюбель, и подвижной элемент дюбеля вгоняется молотком. Получается не разборное соединение, достаточно надежное по своим качествам. Процесс сверления достаточно пыльный. Не желая тащить пылесос для , одеваю респиратор и сверлю отверстие. Сперва креплю на один дюбель верхнюю опору, потом на один нижнюю. Дальше, уже держась рукой за саму конструкцию, быстро просверливаю остальные отверстия и вгоняю дюбеля.

На этом изготовление и крепление кронштейна для антенны закончено. Саму антенну креплю скобами к алюминиевой трубе, завалявшейся в хозяйстве. Перед установкой антенны на место, корпус усилителя герметизирую пластилином, и надеваю отрезок пластиковой бутылки. Это хорошо зарекомендовавший себя способ защиты от атмосферных осадков как электронной части антенны, так и простых навесных замков.

Установка антенны не представляет никакого затруднения: алюминиевая труба просто вставляется в несущую трубу выше описанного кронштейна. И под своей тяжестью надежно в нем держится, поворачиваясь вокруг своей оси для настройки наилучшего приема сигнала.

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом. Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем читателям как установить антенну на крыше частного дома.

Варианты монтажа антенны

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

1. Приемное антенное устройство.
2. Металлическая труба или деревянный брус.
3. Кронштейн.
4. Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов :

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:

Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

• антенный кабель;
• несколько жестяных банок;
• саморезы;
• штекер;
• изолента;
• отвёртка;
• деревянная рейка;
• медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Крепление. Как закрепить спутниковую антенну. Установка тарелок в Вологде. Настройка на спутник.

Автор: root, 06 Сен, 2010

Что нужно знать перед установкой.
Правильная установка крепления играет немаловажную роль в настройке спутниковой тарелки. Качество сигнала со спутника зависит от следующих требований:

1. Место крепления антенны должно быть выбрано таким образом, чтобы была обеспечена прямая видимость сигнала со спутника, т.е. перед тарелкой не должны находиться высокие дома, деревья, высоковольтные провода, различные вышки и т.д. Все это может помешать прохождению сигнала, и вы не сможете настроить антенну.

2. Крепление должно быть установлено таким образом, чтобы угол между вертикальной трубой (на которую вешается сама тарелка) и горизонтом был строго 90° во всех плоскостях.

3. Крепление не должно болтаться в разные стороны после установки, оно должно прочно прижиматься к установочной поверхности.

Как установить крепление на кирпичную стену.
Не устанавливайте крепление на простые саморезы, при сильном порыве ветра кронштейн вырвет из стены, и вся антенна упадет на землю!!! Лучше воспользуйтесь болтами. На рисунке ниже показаны анкерные болты, их секрет заключается в том, что при затягивании болта, в отверстии разжимается втулка, она прочно фиксирует болт в отверстии и не дает ему выпасть.

&nbsp

Просверлите кирпич специальным сверлом на нужную глубину, например, сверлом по бетону. Закрепите кронштейн и затяните болты гаечным ключом. Проследите за тем, чтобы кронштейн плотно прилегал к стене и соответствовал 3-м выше сказанным требованиям.

&nbsp&nbsp

Уважаемые посетители сайта! В связи со вторым письмом на наш адрес за последние 3 года по поводу крепления антенны 1. 2м сообщаем: «Крепление тарелки 1.2м на последних фотографиях СПЕЦИАЛЬНО собрано неправльно». Пожалуйста, устанавливайте «зубастую планку» между трубами кронштейна, а не на место шайб под гайки, иначе, во время урагана, а они у нас бывают очень часто, может расшатать анкера и антенна упадёт, вы же не хотите, чтобы ваша антенна упала 🙂 www.sat35.ru заботится о вашей антенне!

Альтернативные варианты установок.
На рисунках ниже, приведен пример установки крепления тарелки Cупрал 0.9 м с мотоподвесом на болкон. Конструкция крепится на железные арматурины, которые есть на балконах многих панельных домов. Для крепления были изготовлены простые металлические пластинки, которые использовались в качестве хомутов. Крепится конструкция очень быстро и просто. Выдерживает сильные порывы ветра.

&nbsp&nbsp

схема крепления

Следующие фотографии с установки тарелки Супрал 1.2 м с мотоподвесом на балконе кирпичного 9ти этажного дома. Верхняя часть кронштейна крепится болтами к железной планке балкона, между планкой и кронштейном деревянные вставки с шайбами для выравнивания угла 90°. Лучше, если вставки будут металлическими, также, их можно заменить большим количеством шайб. Нижняя опора кронштейна прикручивается к железному листу балкона. Кронштейн намертво прилегает к балкону и выдерживает нагрузки гораздо более высокие чем тарелка 1.2 с мотоподвесом.

&nbsp&nbsp

Вообщем, количество вариантов установок достаточно велико, все зависит от вашего воображения и количества подручного материала. Главное, чтобы при установке крепления были соблюдены первые три правила.

Кронштейн спутниковой антенны | Festima.Ru

Небольшая карманная колонка, светится, имеется Bluetooth, радио, можно вставить флэшку. 🛑Приобрести товар можно в магазине по адресу: г.ВОЛГОГРАД, проспект МАРШАЛА ЖУКОВА Д.100 или заказать доставку. Работаем по всей России. 🛑Вы можете подьехать, послушать, потрогать, сравнить с другими колонками и приобрести а также сделать заказ дистанционно. ●Пишите, звоните, с радостью ответим на все Ваши вопросы, проконсультируем. ●Все колонки новые с гарантией ✅ ●Доставка по всей России, Волгограду и области удобным для Вас способом. 🚚 ●Работаем с физическими и юридическими лица. ●Постоянным клиентам и оптовым покупателям скидки! ●Большой ассортимент колонок, радиоприемников, пультов, спутникового и эфирного оборудования, кронштейнов и т.д. 🛑Подписывайтесь, ассортимент постоянно пополняется! 🛑Смотрите все объявления магазина в профиле, там много интересного! ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ————————————— Мощная портативная колонка, комбоусилитель, портативная колонка, активная колонка, акустическая система колонка блютуз, Bluetooth колонка, портативная акустическая колонка, акустические колонки комбик, комбарь, чемодан на колесах, музыкальный чемодан, колонка, беспроводная колонка, музыка Портативная колонка (комбик), (чемодан на колесиках), беспроводная акустика, портативная акустика, портативная колонка, колонка, акустика, купить портативную колонку, колонка, динамики, аудиомания, аudiоmаniа, акустические системы, звук, напольная акустика, колонки своими руками, акустическая система своими руками, аудиосистема, динамик, акустика, аудио, домашняя акустика, портативная колонка, колонки для дома, купить колонку, блутуз колонка, bluеtооth колонка, музыкальная колонка, магазин колонок, лучшие колонки, беспроводная колонка, большая колонка купить портативную колонку, акустическая система, акустика купить, Бумбокс, сабвуфер, саббуфер, комбоусилитель купить, комбики, портативка, музыкальная колонка купить, музыкальная колонка, авито колонки, юла колонки, акустические колонки, акустическая система, колонки, usb колонка

Аудио и видео техника

Как правильно настроить спутниковую антенну.

Кронштейны для спутниковых антенн

Отправим материал вам на e-mail

Телевидение уже давно стало неотъемлемой частью жизни. Даже в деревнях редко найдешь дом, где не установлен ТВ. Причем вещание каналов может происходить разными способами: через протянутый кабель или спутник. Возможности вещания через кабель ограничено и качество каналов хуже. Поэтому многие потребители задумываются, как настроить спутниковую антенну самостоятельно, чтобы не тратить деньги на вызов мастера.

Установленная антенна

В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к ТВ и передает изображение.

При этом спутниковая антенна выступает в роли своеобразной линзы, которая собирает радиоволны в один пучок, усиливая для стабильного приема. При этом, чем дальше расположен спутник от оборудования, тем больше потребуется диаметр тарелки.

Соответственно, без качественного приемного оборудования сигнал до телевизора не поступит. Поэтому немаловажно правильно выбирать тарелку, сигнал от которой поступает в конвектор, затем, преобразуется и идет к ресиверу, и только потом попадает на экран.

Ресивер устанавливают вблизи от ТВ. От мощности и качества данного оборудования зависит количество и четкость передаваемых каналов. Установленное ПО позволяет «ловить» и распознавать огромное количество телепередач. Обновляя версию прошивки ресивера, можно получать доступ к новым каналам. Именно такое доступное и качественно телевидение рождает вопрос, как настроить спутниковую антенну самостоятельно, а затем и телеканалы.

Как проходит установка спутниковой антенны самостоятельно (инструкция для чайников)

Чтобы не собирать по частям комплект для спутникового ТВ, его можно купить в специализированном магазине или заказать через интернет. Модели обновляются, слишком устаревшую брать не стоит. В такой пакет входят следующие элементы:

После приобретения оборудования возникает вопрос, как самостоятельно установить спутниковую антенну на крыше или за окном.

Статья по теме:

Как сделать антенну своими руками для телевизора. В статье рассмотрим несложные методы, как сделать антенну своими руками для телевизора, которые могут вам пригодиться.

Выбор места

Сначала, соберите по инструкции саму антенну. Проверьте плотность затягивания всех болтов и гаек. Только одно крепление оставьте слабо закрученным (к самому конвектору), которое будет отвечать за вертикальный уклон.

Конвектор необходимо крепить посередине, следите за его длиной. Выход для кабеля следует расположить перпендикулярно земле. Полное закрепление происходит после получения четкого сигнала и достаточной мощности.

Теперь необходимо выбрать место установки. Обычно крепят на стену или крышу. На нужную сторону в обеденное время будет падать солнце. Можно посмотреть, как установлено такое же оборудование у соседей.

Большинство тарелок направлены в одну сторону, чаще всего – это 56 градус восточной долготы (Трикалор и НТВ плюс). Если подключаетесь к Радуге ТВ, то оборудование будет направлено чуть левее (на 19⁰). Континент ТВ и Телекарата устанавливается на 85 ⁰.

Когда выберите направление и место монтажа, необходимо проверить чтобы сигналу не мешали посторонние предметы, то есть антенну ничего не должно загораживать. После всех проверок, можно переходить к этапу закрепления оборудования.

Установка кронштейна

Кронштейн должен быть прочно закреплен, причем для различных стен используют разные болты. Для кирпичных, бетонных или стен из дерева подходит сантехнический шуруп с головкой на 17 или 13. Если вы используете стандартную антенну диаметром 90 с, то хватит длины 6 см шурупа.

В дерево можно просто вкрутить шуруп, для бетона или кирпича вначале проделывают отверстие перфоратором, а оптом ставят дюбеля.

Важно ! Если монтируете спутниковое оборудование на пенобетон или газобетон, то приобретите подходящие дюбеля.

Если жилище обшито сайдингом, то потребуются более длинные сантехнические болты, а также монтируют проставки из трубок металлических. Вначале подготавливаете отверстия нужного диаметра, затем, делаете проставки и устанавливаете антенну.

Можно закрепить оборудование и на металлической балке, для этого следует использовать саморезы по металлу со специальным сверлом с шестигранной головкой. Когда оборудование собрано, но последний болт еще не закручен плотно, необходимо проверить качество сигнала. Для этого применяют прибор для настройки спутниковой антенны, можно провести настройку и без него, своими руками.

Статья по теме:

В статье мы рассмотрим особенности применения, разновидности устройства, секреты выбора и монтажа.

Как настроить спутниковую антенну самостоятельно: проверка сигнала спутника

Когда антенна смонтирована на крыше, остается подключить кабель к ресиверу и произвести настройки, но именно на этом этапе возникает вопрос, правильности направления тарелки на крыше.

Можно постоянно спускаться и проверять сигнал на ресивере или поднять переносной телевизор на крышу и проверять на нем. Но есть вариант значительно проще: купить специальный прибор для проверки сигнала спутника, не отходя от самой антенны.

Если решили сэкономить, рассмотрим, как настраивать спутниковую антенну без прибора самостоятельно:

• Подключаете кабель питания (220Вт) к тарелке.
• Рядом устанавливаете ресивер, который прилагался в комплекте.
• Приносите на место проверки переносной ТВ.
• Подключаете все по схеме и проверяете, регулируя направление тарелки.

Если затаскивать все наверх нет желания, то все же стоит купить прибор, при этом тюнер и ТВ останутся на своих местах. На экран прибора будут выводиться данные о поступающем сигнале. При этом питание на это оборудование поступает от ресивера, поэтому останется только отрегулировать направление самой тарелки.

Самые простые варианты на экран выводят шкалу и подают звуковые сигналы, более дорогие – будут отображать частоту и диапазон, что позволит быстрее провести регулировку направления антенны.

Подключение и настройки тюнера спутниковой антенны самостоятельно

Прежде чем переходить к ответу на вопрос, как настроить каналы на спутниковой антенне, следует присоединить тюнер к ТВ самостоятельно. Для этого можно использовать несколько вариантов от производителей.

Таблица 1. Подключение тюнера к ТВ самостоятельно

Подключив оборудование и включив его в сеть, переходи непосредственно к настройке каналов на ТВ. Для этого вначале нажимаете на кнопку меню на пульте от тюнера. Если ничего не произошло на экране телевизора, что-то подключено не так или не включено в сеть.

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны , зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны . В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны , не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка , или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны , очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны , будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) (тип 1).

(Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем . Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта . И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5. ..10 мм больше длинны всего анкерного болта . Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия , и потом сверлить, старайтесь эти работы проводить довольно точно , так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия , взяв кусочек виниловой или резиновой трубки (40. ..50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие , ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны .

Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом .

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.

Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке . То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).

Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны , вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

Если несколько лет назад спутниковые антенны были элементом роскоши, то на сегодняшний день каждый может позволить себе такое телевидение. Такие тарелки принимают вещание со спутника, который находится над экватором на геостационарной орбите. Благодаря этому, вы можете получить большое количество каналов и отличное качество картинки. Все что вам нужно — купить специальную антенну, тюнер и всё это собрать и соединить. Зачастую компании, занимающиеся продажей таких тарелок, предлагают услуги по их монтажу. Но за это вам придется заплатить. Чтобы сохранить средства, ее можно смонтировать самому. Особых навыков для этого не потребуется.

Основные понятия

Для начала давайте ознакомимся с основными понятиями, которые мы будем упоминать по ходу работ:

1. — он находится на орбите Земли и посылает телесигнал на обусловленную территорию при помощи транспондера. Все спутники находятся на одной широте, так как располагаются на экваторе, но имеют разную долготу.
2. Транспондер — приемопередатчик, находящийся на спутнике.
3. Спутниковая тарелка — главный элемент, позволяющий абоненту получать сигнал с орбиты. Она «собирает» сигнал со всей поверхности и фокусирует его в определенной точке, где стоит конвертор.
4. Конвертор — прибор, установленный на держателе, он получает сигнал, отраженный от антенны.
5. Мультифид — приспособление, которое держит дополнительные конверторы. Так как спутники на орбите располагаются рядом, на одну тарелку можно получать прием от нескольких источников. В таком случае на одну антенну устанавливаются 3 конвертора.
6. — прибор, переключающий сигнал с 3-х или больше конверторов на один кабель. Тюнер действует так, чтобы принимать сигнал только с одного источника, передаваемый ему конвертером. Подключением одного из нескольких источников занимается дисек.
7. Кронштейн — обычный держатель. Он сделан из металла и крепится на стену или другую поверхность.
8. Ресивер (тюнер) — прибор, принимающий сигнал, поступающий из конвертора. Благодаря ему сигнал выводится на телевизор, а мы видим картинку и слышим звук.

Знать все это необязательно, но все же вы будете иметь представление, как работает система. Тогда установка пройдет более продуктивно и быстро.

Комплектация оборудования и необходимые инструменты

Когда вы выбрали нужную антенну, ознакомьтесь с ее комплектацией. В основном это:

Непосредственно спутниковая тарелка (зеркало).

Один или больше конверторов (в зависимости от выбора).

Мультифиды. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Дисек, для соединения трех конверторов к 1 кабелю.

Кабель для подключения тюнера с конвертором.

Кронштейн для крепления и другие крепежные элементы.

Коннектор (F-к) для подключения кабеля с тюнером, конвертором и дисеком. В общей сложности 8 штук.

Анкеры, закрепляющие кронштейн к поверхности.

Если чего-то в комплекте нет, его нужно докупить отдельно. Именно эти детали вам понадобятся, чтобы сделать монтаж спутниковой тарелки.

Для работы вам понадобится такой набор инструментов:

• отвертка;
• кусачки;
• ключ на 13;
• ключ на 10 — 2 шт. ;
• ударная дрель или перфоратор;
• победитовое сверло — 12 мм.

Подготовив все необходимые детали и инструменты, можно переходить к процессу установки.

Этап 1: Выбор места

Для начала надо определиться с местом, где будет смонтирована тарелка. Главное условие — она должна быть направлена в сторону источника сигнала. На пути воображаемой линии не должно быть посторонних предметов: других домов, деревьев, вышек и т. п. Важно знать одно правило: все спутники расположены на южной стороне. Чтобы определить, где именно есть источник сигнала и куда направлять антенну, посмотрите на тарелки, установленные соседями. Таким же образом поставьте и вы. В случае когда соседей нет, можно воспользоваться программой «Satellite Antenna Alignment». Ее можно найти в интернете. Благодаря ей, вы можете точно рассчитать азимут и угол для правильной установки.

Если говорить о месте расположения, то монтаж антенн избавит вас от проблем с загораживанием зоны видимости спутника. В таком случае деревья и прочие препятствия вам не страшны, но придется бросать большой кабель, особенно если вы живете на первых этажах здания. Более удобно, когда тарелка располагается близко к телевизору. Тогда устанавливать и настраивать ее будет гораздо удобнее. Но опять же, нужно следить за тем, чтобы не было помех.

Чаще всего антенну устанавливают на стену возле окна, балкона или лоджии, или на крыше. Не рекомендуется крепить ее внутри лоджии или балкона, а также в местах, где она будет подвергаться интенсивному попаданию воды (под сливами воды или скатами крыши).

Этап 2: Сборка антенны

Теперь нужно собрать все детали антенны вместе. Чтобы узнать, как правильно это сделать, можете использовать инструкцию, которая обязательно должна быть в комплекте.

1. Для начала собирается крепление (труба) для удержания зеркала (тарелки). В комплекте должны быть крепежные элементы (гайки, болты, шпильки и шурупы), при помощи которых соединяется готовое крепление. Зажимайте все надежно, чтобы под воздействием погодных условий все не расшаталось, и не сорвалась. Регулировочные же гайки сильно не затягивайте, чтобы антенну можно было двигать вверх и вниз при настройке.
2. Теперь на трубе устанавливается крепление для кронштейна. В ней должны быть специальные отверстия, куда будут вставляться болты. Именно там нужно зафиксировать крепление.
3. Если у вас один конвертор, смонтируйте его в держатель. Во избежание попадания атмосферных осадков, закрепите его разъемом вниз. Если коннекторов несколько — необходимо собрать мулитифид. Возьмите два мультифида и установите в них конверторы. Закрепите все при помощи крепежных элементов. Когда головки собраны, их можно крепить на антенну.
4. Поместите мультифиды на крепежную трубку и зафиксируйте их. Так как все крепления — это болты, гайки и шурупы, для работы понадобятся только отвертка и ключи. С их помощью крепятся все элементы.

1. Пришло время зачистить кабели, чтобы насадить на них коннекторы. При помощи ножа снимите верхний слой изоляции, отступив от конца примерно 1,5 см. Сняв изоляцию, вы увидите оплетку. Ее надо загнуть назад. То же следует сделать с фольгой, находящейся под оплеткой. Осталось оголить провод, который находится под вторым изоляционным слоем. Отступите 1 см и снимите слой.
2. Накручиваем F-коннектор на конец кабеля. Если провод выступает очень далеко, его можно обрезать, оставив несколько мм от края коннектора. Соединение лучше загерметизировать, используя термоусадочную трубку или изоляционную ленту с нанесением слоя силикона. Если у вас антенна на 1 спутник, то кабель можно подсоединять к коннектору, если несколько, те же манипуляции проделываем с другими кабелями. Если у вас был один сплошной провод, отрежьте от него столько кусков, сколько у вас есть конверторов. Размер одного такого провода может быть примерно 1 м. Он будет отходить от конвертора до дисека.
3. Внизу антенны закрепите дисек. Для этого используйте строительные хомуты. Затем подключите к нему все провода, накрутив F-коннектор на резьбу. От дисека подведите провода к головкам и подсоедините их.

Чтобы провода не болтались, их можно закрепить к трубе изолентой или строительными хомутами.

Этап 3: Крепим тарелку

Если вы живете в частном доме или на 1 этаже, такие работы можно легко осуществить. Если же вы находитесь на высших этажах, такая работа может быть весьма опасна. Придерживайтесь мер предосторожности. Используйте ремни, чтобы обезопасить себя.

1. В месте, которое вы выбрали, просверливаются отверстия. Приложите кронштейн и пометьте карандашом или острым предметом место отверстий.
2. Возьмите перфоратор и сделайте отверстия в намеченных местах.
3. Закрепите кронштейн к стене при помощи дюбелей или анкерных болтов.
4. На кронштейн повесьте антенну и затяните крепежные элементы. Сильно зажимать не нужно, чтобы осталась возможность регулировки.
5. Теперь подсоедините главный кабель к дисеку (это можно было сделать как в конце, так и на этапе сборки).

Теперь тарелка закреплена и готова принимать сигнал. Но, чтобы делать это правильно, вам надо ее настроить.

Этап 4: Настройка антенны

Теперь необхоимо выставить антенну так, чтобы она ловила сигнал со спутника и передавала его непосредственно на тюнер. Сделать это самому будет неудобно, так как придётся ставить телевизор возле себя. Если же рядом с вами находится друг или член семьи, он может помогать вам, давая команды.

1. Итак, для начала подключите тюнер к телевизору. Это можно сделать проводом «тюльпан» или SCART-SCART. После чего вкрутите главный кабель от антенны в соответствующий разъем в тюнере (он имеет надпись LNB IN).
2. Включите телевизор и тюнер. Теперь вы сможете видеть изображение, которое будет поступать.
3. Медленно перемещайте тарелку по вертикали или по горизонтали, вокруг места, где должен располагаться спутник. Когда появится сигнал, откалибруйте изображение так, чтобы получить идеальную картинку.
4. Остается только надежно закрепить все оставшиеся гайки, чтобы зафиксировать антенну на нужном месте.

Теперь вы можете наслаждаться спутниковым телевидением. А мысль о том, что работу по установке выполнили вы сами, будет еще больше радовать вас. Таким образом, вы совершенно бесплатно выполнили работу, которую делают опытные специалисты, предоставляющие такие услуги. Новичку на такую работу потребуется примерно полчаса. Сам процесс не требует особых усилий, но сможет сберечь ваш семейный бюджет.

Видео

Спутниковые технологии передачи данных можно встретить практически в каждом доме. Многие пользователи считают, что установка и настройка спутникового ТВ — это очень сложная процедура. На самом деле, особых сложностей во всех этих манипуляциях практически нет. Самое главное — это разобраться во всех самых важных нюансах. Как настроить спутниковую антенну самому? Ответ на этот вопрос можно найти в данной статье.

Установка и настройка спутникового телевидения

Спутниковое телевидение все больше набирает популярность среди пользователей. Тут все довольно просто, ведь абоненту не всегда нравится перечень каналов с кабельного. Да и телевизоры с качеством Full HD требует высококачественного контента, с которым спутник справляется на ура.

Само собой, вам никто не помешает подключить и установить цифровое кабельное ТВ, но ассортимент телеканалов будет в разы меньше, если сравнивать его с тем, что может предоставить антенна.

Важно! Цена устройства не превышает стоимости кабельного ТВ. К тому же, можно без затруднений произвести установку где-нибудь в загородном доме или на даче, с чем кабельное ТВ пока что не справляется.

Выбираем девайс

Перед установкой стоит заняться выбором оператора, услугами которого вы будете пользоваться. Другими словами, нам необходимо выбрать антенну. Если вы в этом деле новичок, то вам повезло, ведь сейчас мы поговорим о нюансах выбора более подробно.

Итак, вся суть такого телевидения заключается в приеме сигнала прямиком со спутника, который летает где-то в космосе. Спутник передает сигнал, тюнер занимается его обработкой, и только потом мы видим на экране телевизора результаты.

Сегодня можно выделить и открытые, и кодированные каналы. Весь перечень может размещаться отдельно, а может и входить в пакет каналов, которым владеет оператор. Кодировка ТВ нужна только для монетизации просмотра каналов. Спутниковые операторы поэтому и существуют, делая просмотр удобнее.

Важно! Для справки, русскоязычное вещание происходит с абсолютно разных спутников, что расположены на разных позициях. Чтобы принять сигнал без помех, необходимо направить свою антенну прямиком на нужный спутник. Если выбранные проплаченные спутники находятся рядом, то есть вероятность того, что вы сможете принимать сигнал с обоих сразу.

Вот некоторые важные моменты:

• Если вам хотелось бы смотреть 30 бесплатных каналов на русском языке, то направьте ваше устройство на спутник с названием “ЯМАЛ 201”. Существует множество других спутников, но “ЯМАЛ” лучше всего заполнен.

Важно! Если вести речь про выбор оператора, то лучше всего отдать предпочтение Триколор-ТВ, НТВ-Плюс или Радуга-ТВ. Больше информации можно найти на официальных сайтах операторов.

• Нужно осветить еще один момент: платное или бесплатное вещание вам необходимо? Чтобы разыскать бесплатный контент, можно воспользоваться специальным сервисом Frocus.net. Для подключения платных каналов используйте официальные сайты операторов спутниковой связи.

Важно! Для обладателей широкоформатного телевизора есть хорошая новость — некоторые операторы уже взялись за вещание в HD качестве.

• Есть еще один нюанс — направление антенны на спутник. Тут все будет зависеть только от расположения устройства. Окна ввашей квартире могут выходить не в ту сторону, поэтому придется располагать установку прямо на крыше. Если выбранного направления не получается достичь по каким-либо другим причинам, то стоит выбрать другой спутник.

Для того чтобы провести установку спутниковой антенны самостоятельно, необходимо хорошенько подготовиться. Сейчас вы узнаете, как именно.

Подготовка к установке

Если вы уже определились со спутником, оборудованием и оператором, то можете смело бежать за новой покупкой. Для того чтобы не плавать в терминах, заведем речь про все компоненты, которые будут находиться в комплекте.

Что входит в комплект?

1. Тюнер (ресивер или приемник) — это тот прибор, который занимается приемом сигнала и его преобразованием дляпоследующего просмотра на ТВ.
2. Тарелка (антенна) — этот девайс нужен для того, чтобы принять сигнал со спутника. Волны отражаются от тарелки и бегут в конвектор.
3. Конвектор. Этот гаджет занимается приемом того сигнала, что отражает тарелка. Сам конвектор перенаправляет преобразованный сигнал в тюнер.
4. Кронштейн — это металлическая конструкция, которая фиксирует все оборудование.
5. Кабель — специальный коаксиальный проводник, соединяющий конвектор и приемник.
6. DiSEq — это специальное устройство, которое необходимо для соединения нескольких конвекторов в один кабель.
7. F-ки. При помощи этих приспособлений соединяется кабель с остальными компонентами.
8. Ну и базовый набор соединительных проводов: тюльпаны, SCART, HDMI-кабель.

Прежде чем браться за спутниковое телевидение своими руками, поговорим обо всем этом оборудовании.

Тарелка

При выборе тарелки стоит смотреть только на ее диаметр. Для хорошего приема достаточно 90 сантиметров. А вот тем, кто собирается принимать сигналы сразу с нескольких источников, следует учитывать зависимость диаметра от градусного расстояния между спутниками.

Конвектор

Тут все тоже не так просто. Как раз-таки от спутника и зависит поляризация конвектора. Здесь не стоит пренебрегать консультацией специалиста.

Важно! Те, кто планируют просмотр и на ТВ, и на персональном компьютере сразу, должны обзавестись конвектором с двумя выводами.

Кронштейн

Эта конструкция довольно-таки простая. Обычно она держится на 3-4 анкерах. Выбирайте кронштейн с длиной ножек, которая позволит спокойно поворачивать антенну в необходимом направлении.

Как настроить спутниковую антенну самому? Вот мы и подошли к ответу на этот вопрос.

Процедура установки

Вся сборка происходит по прилагающейся инструкции. Для того чтобы закончить начатое, необходимо следовать таким советам:

1. Выберите правильное направление тарелки. В этом вам поможет специальный сервис agsat.com.ua/satdirect. На карте просто нужно ткнуть флажок места установки, а в боковой колонке интерфейса выбрать нужный спутник. Программное обеспечение подскажет вам верное направление.
2. Перед тем, как заниматься монтажом тарелки, лучше проверить качество приема без фиксации, держа девайс в руках. Если прием со спутника не ниже 70 процентов, то можно переходить к установке.
3. Если вы подобрали и определили место установки, то берем перфоратор и делаем отверстия для установки кронштейна. Анкера нужно выбирать, отталкиваясь от материала стены и массивности всего оборудования.
4. После закрепления кронштейна, беремся за крепление тарелки. Не торопитесь с затягиванием гаек, поскольку вам еще нужно задать точное направление.

Установка спутниковой антенны самостоятельно теперь не должна вызывать вопросов, но как настроить и подключить все оборудование?

Подключение

Для того чтобы все подключить, вам необходимо:

1. Срезаем где-то 1,5 см изоляции с кабеля и загибаем в противоположном направлении его оплетку. Срежьте экран из фольги на 1 см.
2. Накрутите F-ку на подготовленный конец кабеля.
3. Повторяем манипуляции с другим концом и соединяем его с ресивером. Первый конец нужно подключить к конвектору.

Важно! После фиксации и подключения нужно настроить тарелку на спутник. Для правильности лучше использовать компас и уровень сигнала в тюнере. Если у вас получилось добиться отличного качества приема, то фиксируем гайки на антенне и ее крепежах. Потом фиксируем сам кабель.

Устанавливаем и настраиваем спутниковую антенну

В статье мы опишем, как без дополнительного оборудования правильно «пристрелить» спутниковую тарелку, оснащенную тремя конверторами, как подключить и настроить ресивер.

В нашем примере мы будем работать с тремя стандартными спутниками, которые в общей сложности транслируют двадцать четыре русскоязычных канала:

Вы же потом аналогичным способом можете устанавливать, подключать и настраивать антенну на любые другие выбранные спутники.

Преимущества спутникового телевидения

Наиболее важным его преимуществом является цена. В среднем стоимость комплекта оборудования составляет 160$. С учетом отсутствия абонентской платы за просмотр телеканалов спутниковое телевидения гораздо выгоднее кабельного. Еще одним немаловажным фактором является качество получаемой картинки и звука – оно не уступает качественному DVD.

На комплект оборудования с тремя головами (конверторами) можно настроить от 25 до 40 бесплатных русскоязычных телеканала. Однако технологии на месте не стоят, сегодня постоянно открываются новые спутниками с огромным количеством предлагаемых каналов. Узнавайте, интересуйтесь, выбирайте.

Принцип работы спутниковых антенн

Сигнал, который попадает на зеркальную поверхность антенны, отражается и направляется в конвертор, оттуда – на ресивер, а затем уже и на телевизор.

Все тарелки подразделяют на два основных вида:

офсетные,

прямофокусные.

Первые «смотрят» не ровно на выбранный спутник, а ниже его, поскольку сигнал направляется от тарелки к конвертору под углом. Офсетные устройства закрепляют почти вертикально. Благодаря этому на ее поверхности не скапливаются атмосферные осадки, способные значительно ухудшить качество приема сигнала.

Если же говорить о прямофокусных моделях тарелок, то здесь конвертор закрывает участок поверхности зеркала. По мере увеличения диагонали данный нюанс становится незаметным.

К сожалению, спутниковые тарелки довольно придирчивы к местности. Стоящее на пути сигнала дерево способно частично, если не полностью, «забить» прием. Так что внимательно проверьте, что именно будет располагаться на пути сигнала. В случае, когда такие препятствия имеются, их надо постараться убрать, либо же увеличить диагональ зеркала (т.е. самой тарелки).

Для определенных спутников выбирается соответствующее направление тарелки (это направление можно выяснить у продавца-консультанта либо в специализированной литературе).

В нашем случае антенну следует направить на юг. Таким образом, южная сторона должна являться свободной от высоких построек, иных плотных помех.

Комплект спутникового оборудования

Стандартная комплектация для спутникового телевидения представлена шестью предметами:

тарелкой (зеркалом),

конвертором,

ресивером,

F-коннектором.

Тарелка предназначается для приема (т.е. отражения) сигналов со спутника. Ее диагональ может составлять 60см и более (максимальный размер диагонали составляет 120см). На выбор габаритов тарелки влияет рельеф местности, где ей предстоит работать, а также наличие либо отсутствие препятствий, имеющихся на пути спутниковых сигналов.

Конвертор (голова) предназначается для конвертирования сигналов, отражающихся от тарелки. Также конвертор отправляет преобразованные сигналы на ресивер. Существуют конвекторы с разным числом выходов, для подсоединения одного и более ресиверов.

Дисек (DiSEq) предназначается для объединения нескольких конверторов.

Кабель. Разнообразие кабелей сегодня огромно. Тут выбор за вами: длина, цена и др. Еще имеется кронштейн, посредством которого тарелку крепят к поверхности стены. Выбор кронштейна определяется диагональю тарелки. Еще потребуются анкера, которыми будет крепиться кронштейн.

Ресивер-DVB – это наиболее дорогостоящий прибор всего комплекта. Чтобы принимать бесплатные каналы, достаточно самых обыкновенных ресиверов типа Globo. Если же вы планируете просматривать платные каналы, тогда потребуется ресивер с картоприемником.

F-коннектор предназначается для соединения кабеля с остальными приборами комплекта. Данных приспособлений понадобится восемь штук. Про запас лучше взять десять. Также рекомендуем приобрести термоусадку, которая будет изолировать соединения F-коннектора с кабелем.

Подготовка оборудования к монтажу

Поскольку к тарелкам прилагается подробная инструкция по их сборке, вдаваться в подробности мы не будем. Да там и без инструкции все довольно понятно и наглядно. Допустим, антенну мы уже собрали. Теперь прикрутим к поверхности стены кронштейн, закрепим на нем тарелку. Все готово к настройке.

Подготовка кабеля

На время оставим антенну и займемся подготовкой кабеля:

Для этого запаситесь ножом и плоскогубцами.

Зачистив верхний слой изоляции кабеля, вы увидите экран из некоторого числа мелких проводков – этот экран надо отогнуть на кабель.

Под первым экраном находится второй экран, выполненный из фольги – его следует обрезать.

Затем оголяем нижний слой защиты, под ним обнаружится сердцевина кабеля.

Эту сердцевину необходимо зачистить от верхней эмали и одеть на нее F-коннектор.От края F-ки сердцевина должна выступать на 2мм-3мм.

Весь лишний, торчащий экран обрезаем. Так, кабель готов.

Подключение

Теперь приступаем к подключению:

Вначале соединяем конвекторы с дисеком. Поскольку конвектором у нас три, то и кабеля потребуется тоже три.

Желательно спрятать дисек от прямого попадания осадков, влаги. Также, чтобы не получился эффект «парилки», не стоит обматывать соединения изолентой. Здесь больше подойдет термоусадка – она за счет сжимания гораздо лучше будет прилегать к F-ке и к кабелю.

Следующим шагом будет подключение дисека с ресивером. Это совсем несложно – просто надо прикрутить к ресиверу F-ку, что надета на кабель.

Настройка (пристрел) спутниковой антенны

Итак, наша тарелка направлена на юг, подключены все провода. Можно начинать самый сложный этап – настройку (пристрел) антенны. Настройку начинают с центральной головы. В нашем случае ее следует настроить на Sirius.

Выставляем у ресивера скорость 27500, частоту 11766 и поляризацию «Н». У него имеется две полосы, из которых одна указывает на подключение тарелки, а также сигнал спутника (как правило, эта полоса красная), а вторая указывает уровень данного сигнала (обычно это желтая полоса). Когда антенна подсоединена верно, вы увидите сигнал примерно на уровне 40%. Теперь надо только настроить качество сигнала – сейчас оно у нас на нуле. Перейдем к тарелке.

Начинаем:

Поворачиваем антенну вверх и налево до упора, отыскивая наивысший уровень сигнала, потом медленно разворачиваем до упора направо.

Если сигнал еще не найден, опускаем устройство по крепежу на 2мм-3мм (крепеж тарелки оснащен отметинами с цифрами, что позволяет более удобно «пристреливать» аппарат) и поворачиваем до упора налево.

Потом опускаем тарелку еще ниже, поворачиваем до упора. Так делаем, пока не появится четкий сигнал. О нахождении сигнала возвестит появление желтой полосы.

Если в спутник вам удалось попасть лишь приблизительно, то полоска качество сигнала будет на уровне 21%. В этой позиции можно закреплять тарелку.

После этого чуть опускаем и аккуратно поворачиваем влево, наблюдаем за изменениями качества сигнала. Если оно уменьшилось, тогда возвращаем тарелку в исходное положение.

Потом понемногу поворачиваем ее вправо, смотрим на уровень сигнала. Аналогично поднимаем и опускаем антенну.

У вас получилось поймать сигнал на 40% — отлично! Однако этого все же недостаточно, поскольку с данным количеством процентов малейший дождь либо ветер сможет оборвать ваш просмотр телеканалов.

Дабы увеличить качество сигнала надо повернуть конвертер вначале по, а потом – против хода часовой стрелки.

Понаблюдайте, в каком положении качество сигнала повышается.

Если крепление позволяет, рекомендуем приблизить конвертор к поверхности зеркала, а потом отдалить. Это также сказывается на качестве сигнала. Однако, как правило, длина кронштейна от центрального конвертора подогнана по длине. Хорошим качеством сигнала является показатель в 65%-70%.

Настройка боковых конверторов

Благодаря тому, что основная тарелка уже пристрелена, а спутники располагаются рядом один с другим, боковые конверторы настроить гораздо легче.

Здесь принцип настройки тот же – выставляется ресивер:

на Amos (тут скорость 27500, частота 11766 и поляризация «Н»),

на Hotbird (тут поляризация «V», скорость 27500 и частота 11034).

Приступаем к выгибанию бокового кронштейна, к которому крепится конвертор. Не надо бояться его гнуть, поскольку с их некоторыми неудачными моделями и в некоторых ситуациях по-иному не получится. Начав с левого верхнего угла, мы медленно двигаем конвертор направо, потом опускаем чуть ниже (на 2мм-3мм), поворачиваем налево. Делаем так пока не появится сигнал. Чтобы улучшить качество сигнала желательно также выполнить повороты по и против хода часовой стрелки.

Важно! Сигнал может отсутствовать из-за неверно подключенного либо настроенного дисека. В ходе настройки конверторов обратите внимание на контакт дисека, к которому вы осуществили подсоединение: A, B, C либо D – именно такой дисек потребуется выставить и на ресивере.

Заключительный этап

Итак, зная примерное расположение спутника, а также его частоту, можно без посторонней помощи настраивать любую спутниковую антенну. Самостоятельно установив комплект спутникового телевидения, вы тем самым сократите ваши расходы на 50%-70% от суммарной стоимости оборудования.

После того, как тарелка настроена и провода собраны, подмотаны, можно начинать сканировать каналы. Для этого в ресивере надо выбрать функцию SCAN. Будет создан список всех возможных для просмотра каналов. Теперь приступайте к поиску хороших телепередач.

Комплект для установки спутниковой антенны

Бесплатная доставка – Купите S-5!

Описание

ВАЖНО: Если вы устанавливаете новую спутниковую антенну «Starlink», вам потребуются монтажные болты M8, чтобы прикрепить антенну к этому комплекту.

Наш комплект спутниковой антенны включает в себя все необходимое для установки любой стандартной* спутниковой антенны практически на любую металлическую крышу со стоячим фальцем , представленную на рынке. Не использовать для профилей панелей с резьбой.Этот комплект посуды можно установить за 15-20 минут, используя только основные ручные инструменты. Комплект включает в себя:

• 2 EA 26 «GRIPPERFIX Struts 54000140
• 4 EA Gripperfix CF Tab 54000138
• 4 EA S-5 Оригинальные зажимы для шов (не мини зажимы)
• 4 EA M8-125x16mm Фланцевые болты (
• 4 болта с фланцем M8-1,25×40 мм (вставляется в стойку GripperFix. Спутниковая антенна крепится к этим болтам) 54000145
• 4 гайки с фланцем M8 54000111
• 1 шт. Установочные винты

Инструменты, необходимые для установки:

• Рулетка
• Дрель/шуруповерт (ударный шуруповерт использовать нельзя)
• Гаечный ключ на 13 мм или разводной ключ 90051 Не требуется но рекомендуется:
  • Ножовка или пила с режущим диском по металлу минимум 14 витков на дюйм
  • Динамометрический ключ (дюймы/фунты для установочных винтов зажима) до минимального рекомендуемого крутящего момента для комбинации зажим/панель, характерной для вашей крыши.Обычно это значение находится в пределах 115-175 дюймов/фунтов, при этом 135 дюймов/фунтов – это крутящий момент, при котором испытывалось большинство зажимов. Большинство 18-вольтовых дрелей/шуруповертов более чем способны затянуть установочный винт в пределах этого диапазона. Свяжитесь с нами для получения дополнительной информации.

    ВАЖНО: Если вы устанавливаете новую спутниковую антенну «Starlink», вам потребуются крепежные болты M8 местного производства, чтобы прикрепить антенну к этому комплекту.

    Варианты установки спутниковой антенны

    Вы фанатик телевидения? Вас раздражают искаженные и нечеткие сигналы кабельного телевидения? Вы часто сталкиваетесь с ошибкой передачи во время любимого телешоу в прямом эфире или спортивной передачи? Если да, то вам стоит подумать об установке спутниковой антенны.

    Чтобы получить лучшее от телевидения и насладиться максимальным качеством просмотра телепрограмм с четким сигналом и без искажений, подписка у надежного поставщика услуг спутникового телевидения всегда является хорошей идеей. В США есть много компаний, предоставляющих услуги спутникового телевидения, которые предлагают клиентам отличные пакеты подписки по экономичной цене и с дополнительными функциями.

    Преимущества спутниковой антенны, установленной у вас дома

    Как только вы установите спутниковую антенну в своем доме, вы получите доступ к миру развлечений. Вот некоторые из многочисленных преимуществ, которые вы получите, установив дома спутниковую антенну:

    1.       Со спутниковой антенной вам не нужно беспокоиться о диапазоне радиосигналов. Поскольку это беспроводная система, телевизионные программы доставляются непосредственно на телевизор зрителя.

    2.       В отличие от эфирного или кабельного телевидения, при использовании спутниковой антенны вам не нужно беспокоиться о том, находится ли ваша телевизионная антенна в прямой видимости передающей антенны или между ними есть какое-либо большое препятствие, которое может блокировать передачу радиоволны на ваш телевизор.

    3.       После установки спутниковой антенны вы сможете наслаждаться качественными программами.

    4.       Вы можете выбирать из широкого спектра как местных, так и международных каналов. Так что, будь то английское или международное программирование, вы можете смотреть все.

    5.       Некоторые службы спутникового телевидения, такие как Dish, позволяют смотреть программы в прямом эфире на ходу во время путешествия.

    6.       Поставщики спутникового телевидения также предлагают телезрителям видеорегистраторы высокой четкости с интеллектуальными подключениями, которые позволяют зрителям записывать телепередачи в прямом эфире в прайм-тайм и смотреть их на своих смартфонах и компьютерах.

    Спутниковая антенна

    Чтобы наслаждаться программами спутникового телевидения и иметь к ним доступ, сначала необходимо подписаться у поставщика услуг спутникового телевидения. Поставщик услуг предоставит вам спутниковую антенну, чтобы вы могли принимать программы спутникового телевидения. Спутниковая антенна представляет собой устройство в форме круглой тарелки с параболической антенной, предназначенное для приема микроволн от геостационарных спутников связи.

    Раньше, когда спутниковые тарелки только вводились, они были больше и тяжелее по размеру.Но сегодня они стали компактными, поэтому занимают меньше места. И, кроме того, они не снижают эстетическую привлекательность вашего дома, как большие тарелки, которые были доступны несколько лет назад.

    Варианты установки спутниковой антенны

    Для правильного приема спутникового сигнала очень важно правильно установить спутниковую антенну. Тем не менее, хорошая новость для владельцев домов заключается в том, что они могут выбирать из множества вариантов установки спутниковой антенны в соответствии со своими потребностями.

    Вот некоторые из лучших вариантов крепления, которые вы можете выбрать:

    Потолочное крепление или стандартное настенное крепление на тарелке
    Этот тип стандартного настенного тарелочного крепления имеет изогнутую планку с прикрепленным к ней основанием. С помощью шурупов вы можете легко прикрепить основание к крыше вашего дома.

    Крепление на крышу Commdeck
    Если у вас крытая крыша, то крепление на крышу Commdeck будет хорошим выбором для правильной установки спутниковой антенны в вашем жилом ландшафте.Легко монтируется на черепицу, не повреждая крышу и эстетическую привлекательность вашего кровельного покрытия. Он имеет встроенную область для хранения кабеля, которая устраняет оголенную проводку, а также обеспечивает защищенную от непогоды монтажную платформу.

    Крепление под карниз
    Это еще один вариант установки спутниковой антенны и идеальный выбор для владельцев домов с черепичными крышами. Он свободен от препятствий. Этот тип крепления состоит из трех секций. У него есть основная распорка, которая представляет собой секцию, на которой монтируется антенна.Он имеет две дополнительные скобы, которые прикреплены к основной скобе для поддержки. Две распорки поддерживают заднюю, нижнюю и переднюю часть карниза.

    Крепление для антенны на штативе
    Если вы живете в районе, подверженном сильным ветрам, то вам идеально подойдет крепление для антенны на штативе. Тренога легко монтируется на крыше и рассчитана на сильный ветер. Обычно это три фута или 5 футов в высоту. Он имеет рисунок болта на ногах, который расположен в шахматном порядке. Это предотвратит растрескивание поверхности при сильном ветре.

    Утопленное крепление на карниз
    Это также прочный вариант крепления тарелок для домовладельцев с черепичными крышами. Чтобы установить утопленный карниз, вам не нужно сверлить отверстия на крыше. Плюс его можно установить за считанные минуты и под углом до 40 градусов.

    Крепление водосточной трубы
    Крепления водосточной трубы обычно находятся в районах, где ассоциации домовладельцев не разрешают домовладельцам размещать спутниковые антенны на крыше, поскольку они не хотят, чтобы антенны были видны с дороги.Поэтому к подходящему углу дома прикрепляется и надежно закрепляется ремень водосточной трубы, а затем на него устанавливается тарелка. Тем не менее, водосточная труба имеет максимальный вес 18 фунтов, поэтому установленная тарелка не должна быть тяжелее этого веса.

    Выбирая Alpha Home Systems, наши профессиональные установщики ничего не могут сделать, чтобы вы могли проснуться и смотреть любимые передачи в течение нескольких часов. Свяжитесь с нами сегодня по телефону 1-208-475-4440 сегодня для БЕСПЛАТНОЙ установки.

    Установка антенны VuQube или Winegard для прямого спутникового телевидения на грузовике

    Советы по установке и монтажу грузовика Система спутникового телевидения (бренды King Vu Qube и Winegard) Это — еще один распространенный вопрос, который мы получаем.Поэтому мы написали это руководство на основе сотен грузовиков за годы, которые мы установили для DirecTV и Dish Network с использованием антенны Winegard или VuQube системы. Как и во всем, есть несколько способов решить это, и у каждого есть преимущества и недостатки. Мы в Dieselboss в настоящее время предлагают несколько возможных решений получения телевидения на дорога. Вот наиболее распространенные способы, которыми мы это сделали.

    Шаг 1. Что лучше размещение, чтобы мой телевизор не блокировался препятствиями?

    Примеры: (щелкните любую картинку, чтобы увеличить он)

    Установленный на грузовике: (прокрутите дальше для портативных и других методов) * Измерение высота крыши вашего грузовика.  Спутниковое телевидение система «прямой видимости», поэтому ей нужен четкий обзор южное небо, чтобы поймать сигнал. Если ваш грузовик уже близко до 13 футов 6 дюймов в высоту, вы не сможете оставить большую часть своего антенна выше крыши, чтобы иметь возможность принимать сигнал, когда ваш грузовик указывает на юг, но не превышает 13 футов 6 дюймов.  В этих случаях Вы должны припарковать свой грузовик так, чтобы он не указывал на юг, если это возможно. НО, надеюсь, ваш грузовик 13 футов или меньше, и тогда у вас будет место, чтобы оставить 4 — 6 дюймов верхней части вашей антенны выше, чем крыша.Чем СЕВЕРНЕЕ вы находитесь в США, тем больше это важно. Убедитесь, что верхняя часть антенны находится как можно выше без высотой более 13 футов 6 дюймов. Модель Winegard Durasat показана на эта фотография.

    Показывает грузовик, высота которого уже составляет 13 футов 4 дюйма. Не мог поместите этот над воздушным спойлером (нажмите здесь, чтобы перейти на страницу заказа крепления) Показано на высоте не менее 4 дюймов над крышей, чтобы можно было смотреть телевизор, когда он направлен на юг.

    Шаг 2. Как прикрепить его к грузовик?

    Примеры: (щелкните любую картинку, чтобы увеличить он)

    Установленный на грузовике: (прокрутите дальше для переносных и других методов) * Используйте либо «болтовое» или кронштейн без сверления примечание:   Кронштейн производителя будет только в версии с болтовым креплением. Методы с болтовым креплением требуют либо (a) пистолет», в который встроены гайки крепления, которые вы можете ввинтить с снаружи задней стенки.ИЛИ «сжатие комплект гаек», при котором вы просверливаете 4 отверстия в задней части тележку и вставьте компрессионные гайки в эти отверстия. Когда ты затяните болты крепления кронштейна к грузовику, сжатие орехи разложить внутри. ИЛИ разобрать внутреннюю часть спального места стену и просверлите сквозное отверстие сзади, используя болты с шайбами и обычные гайки внутри шпалы. Примечание: DieselBoss предлагает кронштейны с болтовым креплением для следующих марок: VuQube и Грузовик Winegard X1 Pathway и Winegard G2 купола грузовиков.У нас также есть комплекты компрессионных гаек с соответствующие болты. При изготовлении кронштейна с болтовым креплением мы используем нашу гайку пистолет. Однако мы понимаем, что водители, которые делают это сами, этого пистолета нет, поэтому мы сделали комплект стяжных гаек

    Кронштейн с болтовым креплением с помощью гаек, встроенных в заднюю стенку. Без дрели в этом случае нельзя было использовать кронштейн из-за ребер в стене. (нажмите здесь, чтобы перейти на страницу заказа крепления) Скользящий кронштейн DieselBoss без сверления с Показан Ву Кубе. Также подходит к Купольные купола-сателлиты Winegard X1 Pathway или G2.

    Специальные функции и индивидуальные конфигурации

    Примеры: (щелкните любую картинку, чтобы увеличить он)

    Установленный на грузовике: (прокрутите вниз для переносных и другие методы)      ВСЕ наши крепления для спутникового ТВ VuQube и Winegard X1 Pathway / G2 купола имеют эксклюзивный дизайн DieselBoss, в том числе: * Верхний горизонтальный ползунок — позволяет расположите купол или куб как можно ближе к кабине. А также позволяет убрать его, если на вас установлена ​​верхняя аэрогуба крыша.      *  Отверстия под болты и гладкие подложка позволяет использовать один и тот же кронштейн в дрели или установки без сверления в будущем, если ваш грузовик изменится. * Прочный, с порошковым покрытием, сделанный в США! Продолжительность жизни гарантия.      *  Все оборудование Изготовлен из нержавеющих материалов и класса прочности 8. Особые обстоятельства и индивидуальные модификации * В некоторых грузовиках между крышей спального места имеется воздушный зазор. и воздушный купол, установленный на крыше.      *   DieselBoss разработал Комплект воздушного зазора для установки между крышей и верхняя часть спойлера      *  Комплект воздушного зазора включает необходимое оборудование, чтобы прикрутить рельсы к вашему грузовику, плюс 2 компрессионных пакеты с гайками и болтами, чтобы прикрутить его к крыше. * Необходимо просверлить отверстия в верхней части и в крыше. * Можно приобрести отдельно или в комплекте с креплением на болтах. в —>ЭТО СТРАНИЦА Если у вас есть вопросы по установке на грузовой автомобиль или установке спутникового телевидения на грузовой автомобиль, рекомендуем ЗВОНИТЬ с понедельника по пятницу с 8:00 до 18:00. Тихоокеанский часовой пояс и просто спросите. Мы здесь, чтобы дать вам лучшее совет! Примечания по подключению:     * Обычно мы прокладываем коаксиальный кабель или жгут проводов (в зависимости от модели) вниз распорки со стороны пассажира или водителя в задней части грузовика. Ищем любые существующие дыры (от инверторов, QualComm и т.д.), которые мы также можем использовать, чтобы попасть в спальное место грузовика. Много у новых грузовиков теперь тоже есть резиновые заглушки под шпалой именно для таких цель.      *  Если не существует отверстие для использования, затем мы сверлим одно под шкафом жокей-бокса на пассажирском в сторону и вверх, в спальное место под койкой. * Некоторые модели, такие как Tailgater или X1 Pathway использует только коаксиальный кабель к куполу как для видео, так и для питания.Некоторые требуют доп. 12-вольтовое соединение, которое мы подключаем в спальном месте (например, G2 и Flex.)

    Использование комплекта воздушного зазора DieselBoss для закрытия воздушного зазора. (Показан путь грузовика Winegard X1) (нажмите здесь, чтобы перейти на страницу заказа крепления) Специализированные усиливающие пластины для крепления болтами к ребристой поверхности крышка воздушного зазора. Внутри есть еще одна пластина для добавления прочность. Показано с использованием специальной L-образной пластины от DieselBoss для закрыть воздушный зазор на некоторых грузовиках. (позвоните нам, чтобы заказать таблички на заказ)

    Немонтируемый (т.е. съемный, переносные методы)

    Примеры: (щелкните любую картинку чтобы увеличить)

    Иногда вы просто не можете установить купол или тарелку на грузовик.   У нас есть множество различных способов решения это. * Крепления для грузовых замков — используйте одно слотов в вашей багажной стойке для нашего эксклюзивного купола и куба крепление замка нагрузки держателя. Позволяет поднять его достаточно высоко, чтобы получить над вашим грузовиком и другими грузовиками, чтобы получить сигнал. * Зажимные крепления — используйте круглую поверхность стержня в качестве поручня, кронштейн для зеркала или наши захваты, чтобы можно было поместить антенну наружу, а затем обратно внутрь во время движения. * Окно крепления — сверните куб или купол в водительскую или пассажирскую боковое окно и поднимите его достаточно высоко, чтобы получить сигнал.

    Показано подъемное крепление замка загрузки с King Vu Qube Tailgater. (нажмите здесь, чтобы перейти на страницу заказа крепления) Подъемные опоры

    Системы крепления на тарелку | Поставка больших камней




    Продукты 1-5 из 5

    Показать 48 на странице96 на странице144 на странице192 на странице240 на странице

    Система крепления спутниковой антенны CommDeck RSTC 0173 Серый

    Система крепления на тарелку

    Цена: 55 долларов. 95

    Наличие: Есть в наличии

    Командная палуба Пункт №: RSTC-0173 —

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: Предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта. Монтаж антенны без использования штатива. ” предлагает исключительную прочность и регулируемостьПростая установка, удаление и обновление спутниковых…

    Система крепления спутниковой антенны CommDeck RSTC 0170 Черный

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: 55 долларов. 95

    Наличие: Есть в наличии

    Командная палуба Пункт №: RSTC-0170 —

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommDeck RSTC 0171. ..

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: 55,95 долларов США.

    Наличие: Есть в наличии

    Командная палуба Пункт №: RSTC-0171 —

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommDeck RSTC 0172 Коричневый

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: 55 долларов.95

    Наличие: Есть в наличии

    Командная палуба Пункт №: RSTC-0172 —

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений. Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommTile (серый грунт)…

    Специально для плитки. Включает оборудование и прошивку

    Цена: $123,95

    Наличие: Есть в наличии

    Командная палуба Пункт №: RSTC-0670 —

    Имеет выступ 6 дюймов для высоты черепицы и алюминиевый отлив 30 x 30 дюймов, который подходит для любого типа черепицы. Позволяет модернизировать различные системы тарелок/предотвращает повреждение кровли и сайдинга Поддерживает тарелки 18–36 дюймов, универсальные расположение отверстий позволяет использовать стандартные антенны Dish Network, DirecTV, Wild Blue и High-Def. Устраняет необходимость в открытой проводке или кабелях

    Система крепления спутниковой антенны CommDeck RSTC 0170 Черный

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: 55 долларов. 95

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommDeck RSTC 0172 Коричневый

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: 55 долларов. 95

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommDeck RSTC 0171. ..

    Домашний кабель — используется для предварительной проводки в новых домах и переустановки тарелок в существующих домах

    Цена: $55,95

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений.Использование: предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта с защелкой. Установка антенн без использования штатива. ”- 36” обеспечивает исключительную прочность и регулируемость. Простота установки, удаления и модернизации…

    Система крепления спутниковой антенны CommDeck RSTC 0173 Серый

    Система крепления на тарелку

    Цена: 55 долларов.95

    При планировании будущего или переустановке существующей тарелки или антенны Commdeck является ответом на установку без повреждений. Использование: Предварительная проводка вашего нового дома для будущего использования тарелки/антенны. Переустановка тарелки, чтобы скрыть существующее повреждение болта. Монтаж антенны без использования штатива. ” предлагает исключительную прочность и регулируемостьПростая установка, удаление и обновление спутниковых…

    Этапы установки сетевой антенной антенны

    Рекомендации по установке Хотя все спутниковые ресиверы DISH Network могут быть подключены к DISH 1000.2, следующие модели могут не обнаруживать и не поддерживать местоположение 129°W: 1000, 2000, 3000, 4000, 5000, JVC-DVHS (IRR), и DishPlayer 7100/7200. Эта установка поддерживает приемники Legacy, но в установке должен быть хотя бы один приемник DISH Pro или DISH Pro Plus . Устаревшие приемники — это приемники, на которых нет логотипа DISH Pro или DISH Pro Plus (показан ниже). О системе DISH Pro Plus 1000.2 LNBF обеспечивает прием с орбитальных позиций 110 ° з. д., 119 ° з. д. и 129 ° з. д., а также предоставляет входной порт LNBF для приема программ с другого спутника. Следующие типы LNBF могут быть подключены к входному порту LNBF: DISH Pro Single, DISH Pro Dual или LNBF с групповым стеком DISH Network. Узел LNBF поддерживает подключение до трех спутниковых ресиверов в любой из следующих комбинаций : • Подключение одним кабелем к приемникам DISH Pro Plus (двойной тюнер), когда каждый вход используется с разделителем DISH Pro Plus. . • Однокабельное подключение к приемникам DISH Pro. • Подключение одним кабелем к устаревшему приемнику при условии, что приемник DISH Pro или DISH Pro Plus также подключен и постоянно включен. Адаптер DISH Pro не требуется. Рис. 1. Обзор установки антенны DISH 1000.2 1. Найдите углы азимута/возвышения/перекоса для вашего местоположения 2. Найдите место для параболической антенны с прямой видимостью и прочной монтажной поверхностью 3.Установите мачту, убедившись, что она абсолютно вертикальна 4. Соберите параболическую антенну, установив при этом углы наклона и возвышения. Используйте дополнительные наклонные болты для углов наклона больше 110 или меньше 70 5. Установите параболическую антенну на мачту и направьте параболическую антенну на азимутальный угол 6. Проложите кабели между параболической антенной и приемником(ами), оставляя сервисная петля вокруг зажима мачты 7. С помощью пикомера, прикрепленного к DPP 1000.2 LNBF PORT 1, пикируйте антенну на 119 ° западной долготы, используя транспондер 11 или выше для максимальной прочности.Затяните все болты (см. Таблицу 1) и повторно подтвердите максимальный сигнал  . Примечание. Кронштейн 1000.2 Three-LNBF с тремя двойными (или одинарными) LNBF DP можно использовать вместо кронштейна со встроенным адаптером и DPP 1000.2 LNBF. 8. Подсоедините кабель(и) приемника к DPP 1000.2 LNBF PORT 1 (и, при необходимости, PORT 2 и PORT 3) и приемнику. При подключении устаревших приемников применяются некоторые ограничения. 9. Запустите тест Check Switch и подтвердите прием 110°з.д., 119°з.д. и 129°з.д. 10. Загрузите программное обеспечение, если вы еще этого не сделали 11.Запустите тест Check Switch и подтвердите прием 110ºW, 119ºW, 129° 12. Установите дополнительные приемники, если необходимо 13. Если применимо, подключите вторую спутниковую антенну к порту LNB IN DPP 1000.2 LNBF Сборка и установка антенны Следуйте этим инструкциям, чтобы собрать спутниковую антенну, установить ее и направить в сторону спутников . Используя углы азимута и места, найдите место для спутниковой антенны, где она может быть направлена ​​на спутники, расположенные под этими углами.Убедитесь, что ничего не блокирует прямую видимость между тарелкой и спутниками. Установите мачту на твердую поверхность, чтобы параболическая антенна не могла сместиться или сместиться. Имейте в виду, что физические условия и условия окружающей среды могут блокировать способность вашей спутниковой антенны принимать четкий спутниковый сигнал. Никогда не крепитесь к дереву или столбу коммунальных услуг. Выровняйте верхнюю часть мачты так, чтобы она была абсолютно вертикальной. Если верхняя часть мачты отклонена от вертикали всего на несколько градусов, вам будет трудно или даже невозможно найти спутники.Возьмите по крайней мере два показания уровня на верхней мачте, отстоящих друг от друга на 90 градусов. Ослабьте оба болта перекоса и установите перекос, вращая скобу крепления тарелки, чтобы совместить метку с требуемым углом на шкале перекоса, которую вы написали выше. Надежно затяните болты перекоса. Требуемые значения крутящего момента см. в Таблице 1. После установки перекоса не пытайтесь точно настроить угол перекоса при наведении антенны. Примечание. Если ваш угол перекоса находится на крайних концах шкалы (больше 110 или меньше 70), вставьте гайки и болты из комплекта в дополнительные отверстия для перекоса.Эти дополнительные 90 418 косых отверстий обеспечивают большую устойчивость тарелки при таких экстремальных углах. См. рис. 2. Установка приемников Выполните следующие действия, обращаясь к рисунку 1. Проложите коаксиальные кабели RG-6 от антенны DISH 1000.2 к приемнику в соответствии со следующими требованиями к кабелю. Заземление, другие устройства и домашняя проводка также должны соответствовать этим требованиям. В данной установке должен использоваться коаксиальный кабель RG-6, рассчитанный как минимум на частоту от 950 до 2150 МГц. Не используйте существующие кабели, такие как RG-59, так как это может привести к потере сигнала. Кроме того, убедитесь, что любые внешние соединения выполнены с использованием водонепроницаемых F-разъемов, рассчитанных на частоту 2150 МГц или выше. Длина кабеля RG-6 от любого приемника и самой дальней антенны, подключенной к системе, не должна превышать: — 200 футов для приемников DISH Pro или DISH Pro Plus. — 100 футов для приемников Legacy. Длина кабеля между DISH 1000.2 и подключенным совместимым LNBF должна быть не более 80 футов. — Центральная жила кабеля не должна выступать за край F-разъема более чем на толщину никеля. — Затяните все наружные кабельные соединения с моментом затяжки, рекомендованным производителем, чтобы обеспечить герметичность от влаги. Ограниченная гарантия не распространяется на повреждения, вызванные чрезмерной затяжкой. Подтягивайте все внутренние коаксиальные кабельные соединения к приемнику только вручную. Использование гаечного ключа может привести к чрезмерной затяжке соединений и повреждению оборудования. Подсоедините временный кабель к пикометру.Проденьте другой конец кабеля через рычаг LNBF и скобу. Подсоедините временный кабель к PORT 1 LNBF DPP 1000.2 и прикрепите LNBF к кронштейну двумя винтами. При использовании кронштейна Three-LNBF и трех DP Dual (или DP Single) LNBF подсоедините временный кабель от пикового измерителя к LNBF 119°W (в центре). Прикрепите LNBF к кронштейну с помощью прилагаемых винтов. — Примечание. Если пиковый измеритель не дает по крайней мере 600 мА для питания DPP 1000.2 LNBF, подключите ПОРТ 2 LNBF к порту SATELLITE IN приемника с питанием или временно подключите скобу Three-LNBF к двойному или Одиночный LNBF для пика на 119 ° з.д. Установите антенну для получения максимально возможного сигнала спутникового сигнала 119°W, используя настройки азимута и угла места, указанные на странице 3. Не регулируйте перекос. — Примечание. Если вы не можете найти сигнал 119°з.д., попробуйте отрегулировать высоту вверх или вниз на один или два градуса. Убедитесь, что вы используете антенну с транспондером 11 или выше. Не снимая пикомера, затяните хомут мачты и вертикальные болты с моментом затяжки, указанным в Таблице 1 на стр. 6.Повторно проверьте мощность сигнала после затягивания болтов. Удалите временный трос, используемый для установки козырька тарелки. Проденьте кабель(и) от приемника(ов) через рычаг и кронштейн LNBF. Подключите эти кабели к ПОРТУ 1, ПОРТУ 2 и ПОРТУ 3, если применимо. — Примечание. При использовании кронштейна Three-LNBF с DP Dual (или DP Single) LNBF см. раздел «Подключение к коммутатору» на стр. 9 и инструкции по установке коммутатора для получения дополнительной информации. Подсоедините кабель от DPP 1000.2 LNBF PORT 1 (или PORT 2 или PORT 3) к соединениям SATELLITE IN спутникового ресивера DISH Pro или DISH Pro Plus (двойной тюнер). При наличии устаревшего приемника его следует устанавливать в последнюю очередь. Чтобы подключить приемники DISH Pro Plus (с двумя тюнерами) одним кабелем, установите разделитель DISH Pro Plus следующим образом: a. Подключите кабель от выхода DPP 1000.2 LNBF (ПОРТ 1, ПОРТ 2 или 3) к входу разделителя DISH Pro Plus. б. Соедините кабелями SATELLITE IN 1 и SATELLITE IN 2 приемника с SATELLITE IN 1 и SATELLITE IN 2 соответственно на разделителе DISH Pro Plus. — Вы должны использовать разделитель DISH Pro Plus в установке приемника с одним кабелем или двумя тюнерами. Разветвитель или другое устройство не будет работать в этой конфигурации. — Подтягивайте все внутренние коаксиальные кабельные соединения к приемнику только вручную. Использование гаечного ключа может привести к чрезмерной затяжке соединений и повреждению оборудования . Подключите приемник(и) к телевизору(ам) и отобразите экран Point Dish (если он не отображается, для большинства приемников нажмите MENU-6-1-1 на пульте дистанционного управления). На экране Point Dish запустите Check Switch. На старых моделях приемников 2800, 3900, 4900 и 6000 выберите параметр SuperDISH Installation-3Sat перед запуском теста Check Switch. На всех остальных моделях Legacy выберите Test. Когда процедура проверки переключения завершится, вы должны увидеть экран сводки установки, похожий на показанный ниже. Убедитесь, что на сводном экране показан прием со спутников 119°з.д., 110°з.д. и 129°з.д. на всех доступных спутниковых тюнерах.Также убедитесь, что LNBF правильно идентифицирован как DPP 1000.2 (заводское программное обеспечение на некоторых моделях может идентифицировать этот LNBF как DPP Twin или DPP Triple, что нормально). Устаревшие приемники будут идентифицировать LNBF как SW64. — Примечание. На некоторых моделях вы можете не увидеть сигнал от 129°з. 7100, 7200 и JVC-DVHS (IRR) могут не обнаруживать и не поддерживать местоположение 129°W . Примечание. Если вы используете кронштейн Three-LNBF, экран сводки по установке будет различаться в зависимости от подключенного коммутатора. Убедитесь, что на сводном экране показан прием со спутников 119°W, 110°W и 129°W на всех доступных спутниковых тюнерах. Выйдите из экрана сводки установки, чтобы отобразить экран тарелки/сигнала. Убедитесь, что полоса уровня сигнала зеленого цвета и зафиксирована для спутников 119 °з.д., 110 °з.д. и 129 °з.д.  – Примечание. Вы можете не увидеть сигнал от 129 ° западной долготы до тех пор, пока не загрузите программное обеспечение и не запустите Check Switch на шагах 10 и 11. Выйдите из экрана Point Dish/Signal и следуйте инструкциям на экране, чтобы загрузить программное обеспечение приемника. Не мешайте ресиверу во время загрузки программного обеспечения. Если при выходе из экрана Point Dish процесс загрузки не начинается, выключите приемник не менее чем на 20 минут (на большинстве приемников), чтобы приемник мог загрузить программное обеспечение. Запустите Check Switch еще раз и подтвердите прием всех трех спутников на всех доступных спутниковых тюнерах. Экран «Сводка по установке» должен быть похож на экран, показанный выше на шаге 8. Некоторое программное обеспечение на некоторых моделях может идентифицировать DPP 1000.2 LNBF как DPP 1K.2. Эта идентификация подходит. При установке дополнительного приемника выполните шаги 6–11. Убедитесь, что на сводном экране показан прием со спутников 110°з.д., 119°з.д. и 129°з.д. Имейте в виду, что приемник DISH Pro или DISH Pro Plus должен постоянно оставаться подключенным и включенным для питания DPP 1000.2 ЛНБФ.

    Комплект быстросъемного крепления спутниковой антенны KING на крыше

    С помощью нового комплекта быстросъемного крепления KING на крыше вы можете за считанные секунды превратить спутниковую антенну KING, установленную на крыше, в портативную антенну. Вы получите преимущества постоянного крепления, а также портативность — все в одном.

    Это революционное, первое в своем роде крепежное приспособление позволяет за считанные секунды превратить вашу антенну KING в систему, устанавливаемую на крыше, а затем в портативную антенну! Деревья блокируют ваш сигнал? Без проблем! Просто снимите антенну KING с быстросъемного крепления (которое закреплено на крыше вашего дома на колесах), переместите спутниковую антенну KING в любое место, чтобы лучше видеть южное небо, и уже через несколько минут вы сможете смотреть свою любимую телевизионную программу. .Хотите покататься на выходных? Как насчет рыбалки или охоты? Без проблем! Просто отсоедините антенну KING от этого крепления для крепления на крыше и возьмите портативную антенну KING с собой на охоту, рыбалку или куда угодно, куда бы вас ни привела ваша насыщенная жизнь. Вы никогда не пропустите еще одну большую игру.

    Разработанное для жилых автофургонов и туристических прицепов, быстросъемное крепление на крышу обеспечивает постоянное и надежное основание для установки спутниковой антенны KING, а также позволяет снимать антенну для хранения или для обеспечения прямой видимости спутника без изменить положение вашего автомобиля.Смотреть любимые шоу еще никогда не было так просто.

    Быстросъемное крепление на крышу, изготовленное из прочного, стойкого к ржавчине, устойчивого к ультрафиолетовому излучению автомобильного пластика, отличается прочностью и долговечностью и является идеальным решением для длительного использования вне помещений.

    Как это работает

    Быстросъемный комплект для монтажа на крышу KING позволяет превратить установленную на крыше спутниковую антенну в переносную антенну. Быстросъемный механизм позволяет быстро и легко монтировать и демонтировать антенну.Его легко установить с помощью прилагаемой функции самовыравнивания для правильного позиционирования кронштейна. После того, как быстросъемное крепление будет установлено с помощью выбранных вами крепежных элементов, ваша спутниковая антенна KING встанет на место одной рукой и зафиксируется простой в использовании подпружиненной защелкой. Защитные функции, такие как запирание на ключ и дублирующая защелка, помогают надежно закрепить антенну спутникового телевидения KING на крыше дома на колесах. Защелка также позволяет запирать антенну на замок (замок не входит в комплект) для предотвращения кражи.Когда вы будете готовы использовать ее в качестве переносной антенны для активного образа жизни, снимите быстроразъемное крепление и снимите антенну спутникового телевидения KING с крыши вашего дома на колесах или туристического прицепа.

    Быстросъемный комплект для монтажа на крышу от KING

    Если вы ищете лучшее спутниковое телевидение, не выходя из своего дома на колесах или туристического трейлера, обратите внимание на KING. На протяжении двух десятилетий компания KING является лидером, новатором и пионером в разработке и производстве спутниковых и эфирных антенных систем и аксессуаров.Быстросъемный комплект для крепления на крышу KING — это еще один способ предложить вам развлечения премиум-класса, куда бы вас ни забросила жизнь.

    Технические характеристики
    • Совместимые модели антенн:
    • Материал: ASA — автомобильный пластик, устойчивый к ультрафиолетовому излучению
    • Размеры:
      • Только монтаж: 11” Ш x 24” Г x 2,85” В
      • Крепление с антенной: 17” Ш x 24” Г x 14,25” В
    • Вес:  1.5 фунтов
    • Входит в комплект поставки:
      • Быстросъемное крепление KING
      • Функция защиты от кражи
      • Замок продается отдельно
    • Гарантия: 1 год детали
    Видео

    Как подключить антенну HDTV к спутниковой антенне: перемонтаж не требуется

    Итак, вы совершаете скачок и переключаетесь со спутникового на эфирное телевидение и, возможно, на какой-либо потоковый сервис.Я серьезно так взволнован за вас. Это не сложный процесс, и вы можете сэкономить кучу денег, но перережете шнур. Вы можете прочитать, как мы сэкономили 1400 долларов в год, отказавшись от кабельного телевидения и по-прежнему получая прямые трансляции спортивных состязаний и телепередач, а также множество шоу и фильмов по запросу. Это лучший ход, который мы сделали за долгое время! Частью того, что сделало переключение настолько простым, было использование нашего существующего крепления для спутниковой антенны и заземленного коаксиального кабеля для мгновенного подключения всего дома к нашей новой OTA (эфирной) антенне для местных каналов. Это было дешево, быстро, и нам не нужно было заделывать дыры или сверлить новые дыры в крыше или прокладывать электропроводку по всему дому. Потрясающий. Вот как установить антенну HDTV на спутниковую антенну менее чем за 30 минут, не требуя проводки в доме!

    Как установить антенну HDTV на спутниковую антенну

    Когда мы придумывали, как разрезать кабель, одним из главных вопросов было, как подключить телевизор ко всем телевизорам в доме, не проводя проводку по всему дому. Я пытался найти способы сделать весь процесс прокладки кабеля своими руками, поэтому нанимать кого-то, чтобы перемонтировать проводку в нашем доме, было не идеально. Затем мне пришло в голову, что дом в настоящее время подключен к тарелке на крыше, поэтому, если мы будем использовать этот коаксиальный кабель для антенны OTA, нам не нужно будет ничего переделывать.Бинго. Лучший вариант прямо здесь.

    Я начал копаться в том, как мы могли бы это сделать. В идеале было бы здорово использовать настоящую спутниковую антенну для антенны и вообще не нужно было бы делать никаких особых модификаций.

    Можно ли использовать спутниковую антенну в качестве антенны?

    Можно ли использовать спутниковую антенну в качестве антенны? Ну, технически нет. НО вы можете получить ТВ БЕСПЛАТНО, используя существующее крепление для тарелки и проводку, заказав недорогую OTA-антенну. Позвольте мне рассказать вам, как преобразовать спутниковую антенну в телевизионную антенну.

    Как превратить спутниковую антенну в телевизионную антенну менее чем за 30 минут

    Я действительно не хотел делать больше дыр в нашей крыше, и я не хотел, чтобы на крыше было много уродливых предметов, связанных с телевизором, но я также не хотел снимать старую тарелку и заполнять ее. те дыры. Поэтому лучшим решением было придумать способ крепления антенны ОТА на самой спутниковой тарелке. Оказывается, это довольно легко.

    Установка антенны OTA на спутниковую антенну

    Надо сказать, лучше всего выполнять только ту работу, которая вам удобна.Мы предлагаем вам обратиться к лицензированному специалисту для установки на крыше или где-то вне вашей досягаемости. Factual Fairytale не несет ответственности за какие-либо инциденты, произошедшие при установке антенны OTA.

    Шаг 1. Определите радиус действия телевышки и приобретите антенну OTA

    Прежде всего, вам необходимо посетить этот веб-сайт, чтобы определить, насколько далеко от вашего дома находятся ваши телевышки. Тогда вам нужно будет приобрести OTA-антенну с дальностью действия больше, чем у вашей самой дальней телебашни. Наши находились примерно в 30 милях, поэтому мы заказали эту антенну с радиусом действия 50 миль.На сборку ушло максимум 5 минут.

    Шаг 2. Снимите крышку с кронштейна спутниковой антенны, чтобы открыть коаксиальный кабель

    Вероятно, торцевую заглушку на кронштейне тарелки держит всего 1 болт. Отвинтите его и снимите торцевую крышку. Внутри вы увидите коаксиальный кабель, ввернутый в кронштейн антенны. Отвинтите кабель и вытащите его из кронштейна для посуды. Держитесь за кабель, он понадобится вам снова на шаге 4, чтобы установить антенну HDTV на стойку спутниковой антенны.

    Шаг 3. Снимите тарелку с опоры

    Затем вы можете снять настоящую часть тарелки со стойки, на которой она установлена.У нас было 3 болта, держащих его на месте. Ослабьте их и снимите тарелку со стойки. Вы закончили с блюдом, поэтому уберите его с дороги. Мой муж с радостью сбросил его с нашей двухэтажной крыши.

    Шаг 4. Подсоедините коаксиальный кабель к антенне

    Возьмите коаксиальный кабель, который был прикреплен к спутниковой антенне, и вкрутите его в новую антенну. Просто как тот. Теперь каждая кабельная розетка, которая была подключена к вашей тарелке, теперь подключена к вашей антенне. и, поскольку все, что проходит через вашу наружную электрическую коробку, уже заземлено, дополнительная работа не требуется.Нет необходимости менять проводку, прокладывать кабели, не нужно заземлять новую антенну. Так легко, так здорово.

    Шаг 5. Установка антенны HDTV на опору спутниковой антенны

    Теперь, чтобы установить OTA-антенну на спутниковую антенну, наденьте монтажный кронштейн антенны на монтажную стойку и затяните болты, прилагаемые к вашей антенне.

    Если по какой-либо причине ваша антенна не подходит к стойке для крепления антенны, вы можете приобрести в местном хозяйственном магазине приспособление, чтобы отрегулировать стойку больше или меньше.Обязательно измерьте диаметр монтажной стойки и диаметр отверстия для крепления антенны, чтобы знать, какой размер фитинга вам нужен.

    Шаг 6: Направьте антенну в направлении местных телебашен

    Помните тот веб-сайт, который вы использовали, чтобы найти местоположение ваших местных телебашен? Он также сообщает вам направление, в котором вам нужно направить антенну для наилучшего приема. С помощью компаса или приложения компаса на смартфоне направьте антенну на правильную градусную отметку для вашей местной телебашни.Большинство должно быть в аналогичных местах в центре города.

    Чтобы использовать приложение антенны на смартфоне, загрузите и откройте приложение. Затем, удерживая телефон горизонтально или параллельно земле, с верхней частью телефона, направленной от вас, поверните телефон, пока он не укажет правильное положение градусов ваших телебашен (например, 270 градусов), которое вы нашли на веб-сайте выше. . Направьте антенну в том же направлении, что и телефон.

    Шаг 7. Поиск каналов на всех подключенных телевизорах

    Выполните поиск каналов на телевизоре, чтобы убедиться, что он транслирует все в пределах досягаемости.Возможно, вам придется немного отрегулировать направление антенны, чтобы получить все каналы, которые вы хотите.

    **Фактический совет: Полезно, чтобы 1 человек проверял каналы внутри и 1 человек регулировал антенну во время общения по телефону, чтобы вам не приходилось бегать туда-сюда. Кроме того, по какой-то причине все наши телевизоры после нескольких дней подключения подхватили еще несколько каналов.

    Поздравляем! Вы успешно установили телевизионную антенну OTA на спутниковую антенну!

    Вот и все.Теперь у вас есть БЕСПЛАТНОЕ ТВ! Безумно просто, правда?! Никаких проводов, никакого открытого коаксиального кабеля через весь дом, нужна только недорогая ТВ-антенна OTA и немного ручного труда.

    Если вы хотите добавить потоковую передачу к своим впечатлениям от просмотра телевизора, загляните в мой блог о том, как мы сэкономили 1400 долларов в год, обрезав кабель, и по-прежнему получаем спортивные трансляции и телепередачи в прямом эфире, а также телепередачи и фильмы по запросу. Это очень просто и сэкономит вам кучу денег!



    Вопросы по установке антенны HDTV на спутниковую антенну?

    Поделитесь своими вопросами о том, как установить HDTV-антенну на спутниковую антенну, в комментариях ниже, и мы с радостью вам поможем!

    До следующего раза,

    ХО,

    Мэг

    .
