Квартирная электропроводка: Электрическая проводка квартиры | elesant.ru

Содержание

Электрическая проводка квартиры | elesant.ru



От автора

Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам.

В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм2.

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

  1. По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;
  2. По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.
  3. Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети





Похожие статьи

Проект на тему «Квартирная электропроводка»

В исследовательском проекте по физике на тему «Квартирная электропроводка» учащийся дает определение понятия «электропроводка», изучает способы ее расчета и монтажа в жилом помещении, квартире. В проекте описаны все составляющие электропроводки и принцип их выбора.

Подробнее о работе:


В данной исследовательской работе по физике на тему «Квартирная электропроводка» учащийся второго курса колледжа рассматривает теоретическую базу об электрической проводке, определяет все элементы квартирной проводки в отдельности. В проекте представлено развернутое определение понятия «квартирная электропроводка». Ученик назвал инструменты и материал для монтажа квартирной проводки и правила, как обеспечить пожарную безопасность электропроводки в квартире и доме.

Автор в своем индивидуальном исследовательском проекте по физике о квартирной электропроводке привел основные сведения, связанные с тем, как рассчитать количество необходимых элементов для монтажа электропроводки в квартире. В рамках проекта рассмотрены принципы выбора таких составляющих квартирной проводки, как вводный автомат, групповые автоматы, распределительная проводка, счетчик, розетки, цоколь, выключатель. Также учащийся предоставил разработанную схему соединения электрических устройств изделий.

Оглавление

Введение
1. Определение квартирной электропроводки.
2. Элементы квартирной электропроводки.
3. Проводка.
3.1. Вводный автомат.

3.2. Три групповых автомата.
3.3. Распределительная коробка.
3.4. Счетчик.
3.5. Розетки.
3.6. Цоколь.
3.7. Выключатель.
3.8. Инструменты и материал для монтажа квартирной проводки.
3.9. Как обеспечить пожарную безопасность электропроводки в квартире и доме.
3.10. Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования.
4. Схема соединения электрических устройств изделий.
5. Исследовательская работа.
Заключение
Список источников информации

Введение


Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии.

А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Объект исследования: Квартирная электропроводка

Предмет исследования:

Элементы и сбор квартирной электропроводки

Цель исследования: Научиться монтажу квартирной электропроводки.

Задачи исследования:

  1. Изучить основные элементы квартирной электропроводки
  2. Изучить последовательный монтаж квартирной электропроводки
  3. Произвести последовательный монтаж квартирной  электропроводки,  используя полученные знания.

Методы исследования: Изучение теоретических основ темы элементов квартирной электропроводки с последующим прикреплением фотографий, изучение последовательности действий при монтаже, эксперименты, фотографирование, анализ результатов.

Гипотеза исследования: При монтаже квартиры электропроводки надо четко следовать схеме, чтобы не совершить ошибку, из-за которой может случиться пожар.

Определение квартирной электропроводки


Квартирная электропроводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире.
От автоматических выключателей, установленных на распределительном щите, в квартиру идут обычно 2 провода под напряжением (называемые фазными) и один общий провод (т. н. нулевой) без напряжения.

В домах с электроплитами прокладывают 3 фазных провода. По одному из фазных проводов ток подводится к потолочным светильникам, по другому – к штепсельным розеткам, по третьему —  к электроплите. Нулевой провод подводится к каждому потребителю, образуя электрическую цепь: фазный провод – выключатель – потребитель электроэнергии – нулевой провод. Между фазным и нулевым проводами действует  опасное для человека напряжение 220 В.

Выключатель  обычно ставят в разрыв фазного провода. Определить фазный провод можно, измерив с помощью вольтметра напряжение между проводом и каким — либо заземлённым предметом. Если напряжение есть, то проверяемый провод является фазным. Некоторые потребители электроэнергии должны иметь надёжно заземлённый корпус (напр., стиральные машины, электроплиты). К потребителям такого рода,  кроме фазного и нулевого, подводится ещё и третий провод, имеющий надёжное заземление.

В этом случае электрические вилки и розетки имеют три контакта: фазный, нулевой и земляной. Электропроводка может быть проложена по поверхности стен (наружная проводка) или в толще стены либо в пространстве между навесным и основным потолками (скрытая проводка). При замене электропроводки или прокладке новых её участков используют провода, сечение которых соответствует мощности питаемых электроприборов.

Типичные неисправности электропроводки: короткое замыкание между фазным проводом и нулевым, замыкание фазного провода на «землю», плохой контакт в соединениях, обрыв проводов. Плохие контакты в выключателях, патронах, розетках и др., а также некачественное соединение проводов приводят в лучшем случае к снижению напряжения питания электроприбора (проявляется напр., в пониженной яркости ламп накаливания или прерывистой работе электроприбора), а в худшем – могут привести к опасному разогреву места соединения проводников, что нередко является причиной пожара.

Элементы квартирной электропроводки.

Проводка

Проводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире. (рис.1),(рис.2.)

Европейский стандарт по цветам маркировки проводов

Вводной автомат


Вводной автомат — это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта. Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар.

Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети. Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитесь (рис. 3.), (рис.4.).

Вводной автомат

Три групповых автомата

Каждая групповая линия однофазного потребителя должна защищаться своим однофазным автоматическим выключателем, сюда же входят групповые линии рабочего и аварийного освещения, линии, питающие общие шкафы управления отдельных электроустановок объединённых общим технологическим процессом. 4

Допускается запитывать группу электроприемников общей электроустановки технологически связанных в технологическом процессе от общего автомата, отключение которого не повлечет за собой технологическую аварию при отключении. Запитывать 3-х фазные нагрузки (например, 3-х фазные электродвигатели) с использованием однофазных выключателей категорически запрещено. При отключении или срабатывании защиты все полюсы 3-х фазной цепи должны отключаться одновременно.

Распределительная коробка

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому.

Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра.

Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях. (рис.6)

Распределительная коробка

Счетчик

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока.

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Количество электроэнергии, пропорциональное числу оборотов подвижной части прибора, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа, переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. (Рис.7), (Рис.8).

Схема подключения счётчика

Розетки


Электрическая розетка представляет собой устройство безопасной передачи электроэнергии с бытовой сети к электрическому прибору. Конструкция розетки включает в себя корпус, контактные разъемы и фиксирующее гнездо для электрической вилки.

Внутренний механизм может быть керамическим или пластиковым. Керамический блок розетки стойкий к высокой температуре и служит радиатором для отвода тепла. Минусом является хрупкость керамики. В свою очередь, пластиковый механизм выполнен из поликарбоната и не подвергается возгоранию. Однако высокие температуры могут привести к плавлению конструкции. Разъемы розетки, которые обеспечивают передачу электричества, могут быть выполнены с латуни или бронзы. Подключение проводов к токопроводящим разъемам выполняется с помощью винтового зажима. Также, существуют розетки с быстрозажимным механизмом.(рис.9), (рис.10)

Розетка

Цоколь

Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет. Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.

Самым распространенным типом патронов является винтовой, для ламп с типом цоколя Е, где буква Е напоминает нам об изобретателе лампы накаливания, гениальном американском самоучке Томасе Альве Эдисоне. Edison screw type, то есть винт Эдисона. Лампы в данный вид патронов могут вкручиваться и выкручиваться. После буквы Е указывается диаметр цоколя лампы в мм. Например, существуют следующие патроны Е5, Е10, Е14, Е27 и Е40. Наиболее распространенными в быту являются патроны Е14 и Е27. Патроны Е40 в основном рассчитаны на мощные источники света и находят свое применение в уличном освещении.

Каждый патрон маркируется информацией о его характеристиках, которая наносится на его корпус. Патроны для цоколей Е14 имеют рабочий ток не более 2 А, номинальной мощностью 440 Вт, Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Маркировка, наносимая на корпус патрона, зависит от производителя и как правило выглядит так 4А 250В, 4-250, 4/250. Максимальное  напряжение, подаваемое на патрон составляет 250 В.

Устройство данного патрона достаточно просто: он состоит из трех элементов – корпуса, цилиндрической формы, где располагается гильза с резьбой Эдисона, керамического вкладыша и двух медных или латунных контактов для подвода электрического тока к лампе. Подсоединение проводов к самому патрону может осуществляться тремя способами: винтовым соединением к керамическому вкладышу со смонтированными на нем латунными контактами, при помощи клеммных колодок и безвинтовым способом (для патронов из пластика).

При подсоединении проводов к патрону, фаза должна подключаться к центральному контакту цоколя лампочки. При таком подключении при вкручивании и выкручивании лампочки вероятность поражения электрическим током минимальна.

Схема подключения цоколя

Выключатель

Выключатель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом. Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.

Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки). В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.

Инструменты и материал для монтажа квартирной проводки

  1. Диэлектрические перчатки;
  2. Разные отвертки;
  3. Шуруповёрт;
  4. Плоскогубцы или пассатижи;
  5. Бокорезы;
  6. Стяжки из нейлона;
  7. Штангенциркуль;
  8. Специальные инструменты чтобы очистить провода от изоляции;
  9. Приспособления для соединения проводов;
  10. Защита для концов проводов;
  11. Гаечные ключи;
  12. Отвёртки с индикатором;
  13. Дрель с насадками и свёрлами;
  14. Индикация низкого напряжения;
  15. Мультиметр;
  16. Набор коронок;
  17. Штроборез.

Как обеспечить пожарную безопасность электропроводки в квартире и доме

Согласно любым, даже самым поверхностным исследованиям, неисправная электропроводка в доме или квартире опасна, прежде всего, не из-за риска поражения электрическим током, а из-за перспективы возникновения пожара.

Нет, конечно, опасность удара током не исключается, но пожар не менее вероятен, а при своем возникновении он способен разом унести не одну жизнь и принести большие разрушения. Поэтому при проектировании, монтаже и эксплуатации электрической проводки необходимо не забывать о некоторых мерах, способных обеспечить пожарную безопасность и оградить людей от беды.

Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования

Выбор марки кабелей и проводов, предписываемых к использованию в монтаже. Для стационарного монтажа в жилых и нежилых крытых помещениях рекомендуется использование медных кабелей ВВГнг либо NYM. Для переносных электроприемников и удлинителей подойдут кабели ПВС и ШВВП.

Изоляция этих кабелей не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель к использованию в монтаже не допускается, поскольку контакты с участием алюминиевых проводников более склонны к потере надежности и к образованию электрической дуги, которая может вызвать возгорание.

Выбор сечения жил кабелей и проводов


Сечение должно подбираться по максимальной загрузке жилы с учетом допустимой нормы максимального длительного тока. Причем норма эта не является величиной постоянной, она зависит от количества жил в кабеле, типа изоляции и способа прокладки кабеля. Конкретные значения для самых ходовых сечений медных кабелей в поливинилхлоридной или резиновой изоляции приведены ниже.

Кабель сечением 1,5 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 23 ампера;
Проложенные скрыто, два одножильных – 19 ампер;
Проложенные скрыто, три одножильных – 17 ампер;
Проложенные скрыто, четыре одножильных – 16 ампер;
Проложенный скрыто, один двухжильный – 18 ампер;
Проложенный скрыто, один двухжильный – 15 ампер;

Кабель сечением 2,5 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 30 ампер;
Проложенные скрыто, два одножильных – 27 ампер;
Проложенные скрыто, три одножильных – 25 ампер;
Проложенные скрыто, четыре одножильных – 25 ампер;
Проложенный скрыто, один двухжильный – 25 ампер;
Проложенный скрыто, один двухжильный – 21 ампер;

Кабель сечением 4 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 41 ампер;
Проложенные скрыто, два одножильных – 38 ампер;
Проложенные скрыто, три одножильных – 35 ампер; Проложенные скрыто, четыре одножильных – 30 ампер;
Проложенный скрыто, один двухжильный – 32 ампер;
Проложенный скрыто, один двухжильный – 27 ампер;

Кабель сечением 6 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 50 ампер;
Проложенные скрыто, два одножильных – 46 ампер;
Проложенные скрыто, три одножильных – 42 ампер;
Проложенные скрыто, четыре одножильных – 40 ампер;
Проложенный скрыто, один двухжильный – 40 ампер;
Проложенный скрыто, один двухжильный – 34 ампер.

Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву, жил, то указанные нормы можно занизить. Но увеличивать их нежелательно, так как это может привести к перегреву изоляции. Правильный выбор номиналов аппаратов максимально-токовой защиты.

Этот выбор осуществляют по сечению жилы кабеля. Для 1,5 кв. мм. – не более 16 ампер, для 2,5 кв. мм. – не более 25, для 4 кв. мм. – не более 40, а для 6 кв. мм – не более 50. Но все же необходимо учитывать и токовый номинал потребителей, которые включаются в линию. Ведь потребляя ток, превышающий собственную норму, бытовой прибор может не только выйти из строя, но и загореться, а для кабеля и автоматического выключателя это будет штатный режим работы.

Поэтому если в линии установлена лишь одна розетка на 16 ампер, то и автомат не должен быть более чем на 16 ампер, даже если кабель линии имеет сечение 2,5 кв. мм. Правильный выбор способа прокладки кабеля Основное правило здесь такое – кабель не должен непосредственно проходить по сгораемым конструкциям. Самый яркий пример – деревянные стены, открытую проводку по которым можно выполнять только на роликах или подложив металлическую полосу под кабель на всем его протяжении.

Можно спрятать кабель в гофре или пластиковый кабель-канал. Еще хуже, когда кабель прячут под деревянной обшивкой – тут уж прямая опасность возникновения пожара. Скрытая проводка в деревянных домах должна выполняться в трубах. Устройство в помещении настоящей, работающей охранно-пожарной сигнализации – мера отнюдь не лишняя, особенно в деревянных больших домах, где огонь может распространяться быстро, а заметить его вовремя не всегда возможно.

Схема соединения электрических устройств изделий

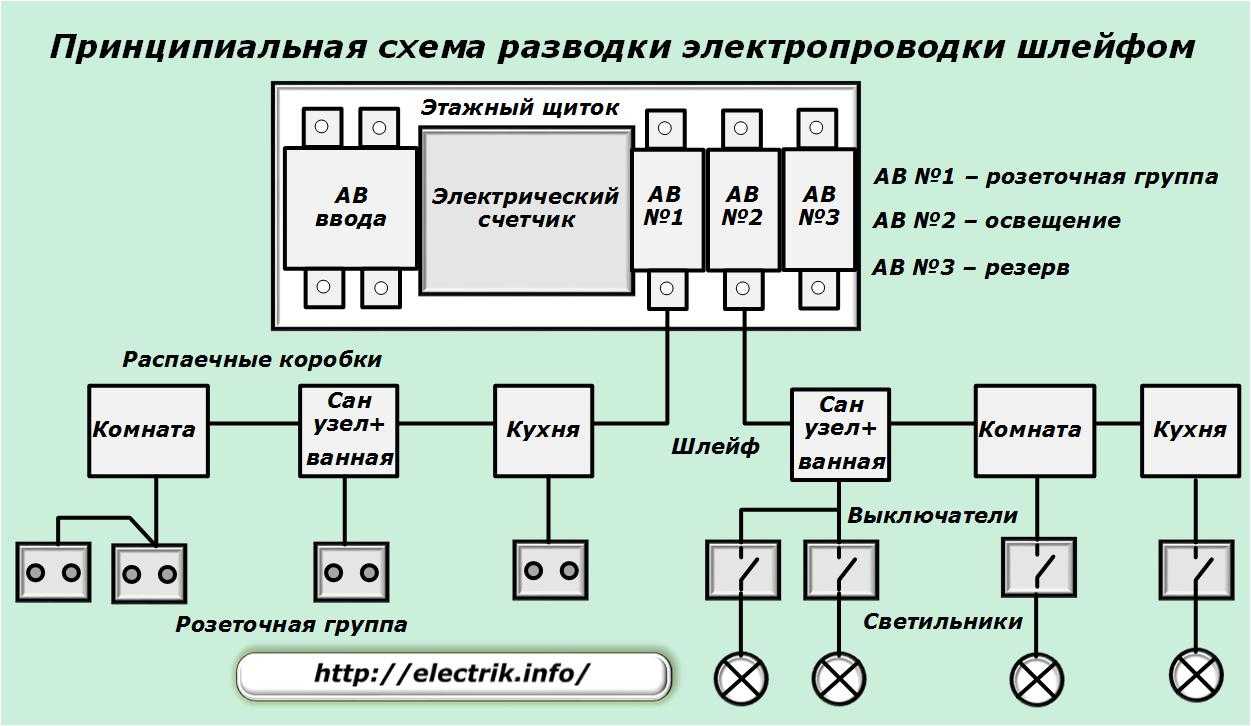

Схема квартирной электропроводки

  1. Цоколь на центральный контакт приходит фаза на боковой ноль.
  2. Выключатель ставится в разрыв фазы, он производит коммутацию. На неподвижный контакт как правило приходится присоединение фазы.
  3. Розетка включается фаза и ноль, может служить распределительной коробкой.
  4. Для повышения надежности и уменьшения потребления напряжения групповые линии штабелях розеток выполняют по кольцевой схеме.
  5. Групповые линии квартир выполняются однофазном напряжении 220 вольт по радиальной или кольцевой схеме питания.

Исследовательская работа

Тема: Монтаж квартирной электропроводки.

Материал и оборудование: провода, вводный автомат, три групповых автомата, распределительная коробка, счетчик, выключатель, розетки, диэлектрические перчатки, разные отвертки, плоскогубцы или пассатижи, специальные инструменты чтобы очистить провода от изоляции (ножик), изолента, мультиметр.

Цель: научиться последовательному собору квартирной электропроводки.

Ход работы:

  1. Берём провод, который будет фазой, ведём его к вводному автомату.
  2. С водного автомата ведем провод к первому контакту счётчика, выводим провод со второго контакта счетчика.
  3. Счётчика ведём фазу на три групповых автомата соединяемых последовательно перемычкой, с трёх групповых автоматов выходит три провода их заводим в распределительная коробка.
  4. От трёх групповых автоматов одна фаза идёт на выключатель (фаза на разрыв), а с выключателя уже идёт на цоколь (фаза на центральная контакт цоколя), также с бокового контакта цоколя выходит уже ноль и заходит обратно в распределительную коробку.
  5. Вторая фаза выходит из распределительной коробки и идет на общие розетки, от розеток идёт ноль и заходит в распределительную коробку.
  6. Третья фаза идёт на кухонную розетку, ноль выходит и идёт в распределительную коробку.
  7. Ноль скручивается в один провод и идёт на третий контакт счётчика, выходит с четвёртого контакта и идет на стояк.
  8. Все скрутки проводятся только в распределительная коробки каждую скрутку замотать изолентой.
  9. Подсоединить фазу и ноль к сети, проверить мультиметром замкнута ли цепь.
  10. Если всё же цепь не замкнулась, выявляем мультиметром неисправность и устраняем её.

Вывод по проекту по физике «Квартирная электропроводка»: научился последовательному сбору квартирной электропроводки.

Монтаж квартирной электропроводки

Заключение

В современном мире электрическая энергия играет одну из важнейших ролей, ежедневно мы являемся её потребителями. Нам приходится иметь дело с ней, как в быту, так и на производстве. Так, приходя домой, мы включаем свет, разогреваем пищу, смотрим телевизор, всё это даёт нам электроэнергия.

Но, чтобы мы могли ей воспользоваться, необходимо обеспечить подключение потребителей к сети. Для этого необходимы знания свойств и соблюдение ряда правил. Так, при монтаже проводки в квартире должны быть соблюдены определённые этапы. Начиная с проектирования, и заканчивая проверкой качества монтажа и материалов, а также элементов включённых в сеть, нести определённую нагрузку. Все этапы по доведению электроэнергии до потребителя должны быть направлены на её безопасное использование человеком.

Для написания данной исследовательской работы и проекта по физике на тему «Квартирная электропроводка» были использованы ресурсы Сети Интернет.


Если страница Вам понравилась, поделитесь в социальных сетях:

Урок технологии по теме «Квартирная электропроводка»

1. Организационный момент

Цель, которая должна быть достигнута учащимися:

подготовиться к продуктивной работе на уроке.

Цель, которую учитель хочет достичь на данном этапе:

способствовать подготовке учащихся к продуктивной работе.

Задачи:

— создать положительный эмоциональный настрой;

— мотивировать обучающихся на работу;

— напомнить о важности выполнения работы аккуратно.

Методы: словесный, объяснительно-иллюстративные.

Учитель:

Добрый день, ребята. Присаживайтесь.

Нам сегодня на уроке, помимо учебных принадлежностей, потребуется ваше внимание, старание и желание трудиться.

Сядьте за парты правильно, спину держим прямо.

Расположите тетрадь так, чтобы руки при письме находились на столе, не свешивались.

Улыбнитесь!

У вас всё сегодня на уроке получится!

Я в вас верю!!!

2.

А)

Изучение нового материала

Актуализация опорных знаний.

Цель, которая должна быть достигнута учащимися:

Знать: основные источники электрического тока;

Уметь: работать с дополнительными материалами; логически мыслить, отвечать устно.

Цель, которую хочет достичь учитель:

создать условия для актуализации жизненных наблюдений обучающихся и знаний по теме; организовать класс к выполнению поставленных перед ними целей на данный урок.

Методы: демонстрационный, репродуктивный, беседа, самостоятельная работа.

Критерии оценивания: полнота ответов на вопросы, умение сформулировать свою мысль, делать выводы.

Учитель: Ребята, а сейчас я предлагаю вам посмотреть небольшой видеофрагмент. Презентация

(“Виды электропроводок”. Просмотр 1-2 мин.)

Что вы сейчас увидели, о чём этот видеофрагмент?

По вашему мнению, с чем познакомимся, о чём будем говорить на сегодняшнем уроке?

(Ответы детей).

Правильно, мы познакомимся с особенностями квартирной электропроводки и выполним практическую работу.

Так же рассмотрим основные понятия (на доске). Показ…

Откройте тетради, запишите сегодняшнее число и тему урока: “Квартирная электропроводка”

(Слайд 1). Дата на доске …

Сегодня на уроке мы не только познакомимся с квартирной электропроводкой, но и соберём разветвлённую электрическую цепь.

Кто назовет мне основные источники электрического тока, так хорошо известные современному человеку в жизни и используются им в быту? (Батарея, аккумулятор, генератор). (Слайд 2)

Б) Открытие новых знаний.

Цель: обсудить проект решения учебной задачи и познакомить с технологией сборки разветвленной электрической цепи.

Цели, которые учитель ставит перед учениками: рассмотреть основные понятия, правильно выполнять сборку разветвленной электрической цепи, учиться ориентироваться и использовать их в практике.

Цель, которую учитель хочет достичь:

Проверить знание основных видов проводов и шнуров, назначение предохранителей и автоматических выключателей, способы соединения потребителей электрической энергии; умение ориентироваться в вопросах темы.

Уметь: различать провода по условным обозначениям.



Методы и приёмы: учебный диалог, моделирование схем, рассказ, беседа, демонстрация, работа с учебником, стимулирования.



Критерии оценивания: уметь работать с текстом, с информацией слайдов, с материалами схем, умение логически размышлять и делать выводы.

Учитель:

Сейчас обратите ваше внимание на материал текста учебника стр. 91. и рис. 27 на стр. 92.

Материалы, применяемые в электротехнике, подразделяются на проводники и изоляторы. К проводникам относятся металлы (алюминий, медь, серебро), к изоляторам — слюда, пластмасса, фарфор, стекло и др.

Чем отличаются проводники от изоляторов?

Провода бывают голые и покрытые изоляцией. Голые провода применяются при передаче электроэнергии от электростанции в места ее потребления. Передача осуществляется воздушными линиями при высоком напряжении. Для электроустановок применяют круглые и плоские провода, а для присоединения электроприборов и светильников – шнуры (слайд 3).

Какие бывают провода? Для чего нужны шнуры?

Провода по назначению разделяют на установочные, монтажные и обмоточные. (Слайд 4)

Установочные провода применяют для монтажа открытых и скрытых электропроводок. Эти провода бывают с резиновой или полиэтиленовой изоляцией. Монтажные провода применяют для внутреннего монтажа электрических приборов и аппаратов. Жилы монтажных проводов изготавливаются из мягкой медной проволоки. Обмоточные провода в основном применяют для изготовления обмоток электрических машин, приборов, трансформаторов

В современных квартирах в основном применяется скрытая электропроводка, для которой чаще всего используют плоский провод с двумя токоведущими жилами в полихлорвиниловой изоляции.

Провода и шнуры имеют самое разное назначение и устройство, поэтому каждый из них имеет свое обозначение (марку). Марку провода или шнура условно обозначают в виде сочетания букв, которые указывают на его основное назначение и конструктивное выполнение, материал жилы и изоляции (слайды 5-6).

Существует два способа соединения потребителей электрической энергии: последовательное и параллельное (слайды 7-8).

В быту в основном применяется параллельное соединение потребителей электроэнергии. Такое соединение предложил русский физик Василий Владимирович Петров. При таком соединении все лампы горят независимо друг от друга, а перегорание одной из ни не влияет на другие.

Простейшая электрическая цепь включает в себя последовательно соединенные между собой источник тока, потребитель, ключ и провода. Особенностью последовательного соединения лампочек является то, что при перегорании одной лампы разрывается вся цепь и другие лампочки не горят.

Особое внимание нужно уделить устройству и назначению предохранителей.

Среди разнообразия средств защиты выделяют два типа предохранителей: плавкие предохранители и автоматические выключатели (слайд 9).

Сейчас обратите ваше внимание на материал текста учебника стр. 95.

В плавких предохранителях имеющаяся в них проволочка при увеличении тока выше нормы расплавляется. Автоматический выключатель позволяет автоматически отключать цепь тока при перегрузках, замыканиях и других нарушениях.

Из какого материала изготавливают проволочку в плавких предохранителях? В каких случаях отключается автоматический выключатель?

4. Физкультминутка. Ребята, давайте с вами прервёмся и перед началом практической работы выполним физкультминутку для улучшения мозгового кровообращения:

1. Исходное положение (и.п.) — сидя на стуле, 1-2 - плавно наклонить голову назад, 3-4 — голову наклонить вперед, плечи не поднимать. Повторить 4-6 раз. Темп медленный.

2. И.п. — сидя, руки на поясе. 1 — поворот головы направо, 2 — и.п., 3 -поворот головы налево, 4 — и.п. Повторить 4-6 раз. Темп медленный.

3. И.п. — стоя или сидя, руки на поясе. 1 — махом левую руку занести через правое плечо, голову повернуть налево, 2 — и.п., 3-4 — то же правой рукой.

Повторить 4-6 раз. Темп медленный.

5. Практическая работа.

Цель: проверить теоретические знания обучающихся на практике, учиться собирать разветвленную электрическую цепь.

Цели, которые учитель ставит перед учениками: познакомиться и научиться собирать разветвлённую электрическую цепь по схеме.

Цель, которую ставит перед собой учитель: создать условия для сборки разветвленной электрической цепи и соблюдения правил безопасной работы.

Задачи:

— развивать умения и навыки последовательной сборки разветвленной электрической цепи;

— работать над формированием давать адекватную самооценку своим действиям;

— учить работать в парах.

Методы: репродуктивные, наблюдение, демонстрация, самостоятельная работа и работа в парах.

А) Учитель: Перед началом работы нам необходимо рассмотреть основные правила техники безопасности при электромонтажных работах

(Приложение 1. слайд 10).

Б) Учитель: Теперь приступим к выполнению практической части нашего урока – сборке разветвленной электрической цепи (схема на доске). Показ …

Сейчас я объясню вам последовательность сборки цепи, а затем вы приступите к самостоятельной работе.

  1. Начертите схему цепи, состоящей из двух предохранителей, выключателя, розетки, двух ламп.
  2. После проверки схемы учителем выдается комплект арматуры для электромонтажных работ.
  3. Предварительно разместите изделие на панели, согласно схеме и закрепите изделие.
  4. Зажимы соедините проводами с контактами изделий сверху панели.
  5. Произведите монтаж электрических цепей.
  6. После проверки схемы учителем произведите подключение цепи к источнику тока.
  7. Разберите цепь и упакуйте комплект арматуры.

Учитель: И так инструменты и приборы готовы – приступаем к работе (у каждого на столах…).

В помощь последовательный план выполнения практической работы стр. 95–96 в учебнике.

Комната

Электроприборы облегчают нам работу по хозяйству и дарят массу удовольствия. Большинство из нас настолько привыкли к ним, что просто не представляют свою жизнь без них. Однако, не многие удосуживаются прочитать даже руководство по эксплуатации, на первый взгляд и так все понятно. Но неумелое или небрежное обращение с электротехникой представляет серьезную угрозу возникновения пожара.

  1. Не используйте неисправные электроприборым
  2. Не оставляйте свечи без присмотра
  3. Не загораживайте и не закрывайте вентиляционные отверстия электроприборов
  4. Будьте аккуратны при использовании электрообогревателей
  5. Будьте аккуратны при курении
  6. Следите за проводами электроприборов

Гостинная

В комнате, которую называют, кому как больше нравится — гостиная или зал, чаще всего собирается вся семья. Именно здесь находится много электроприборов развлекательного характера — телевизор, музыкальный центр, компьютер.

Электроприборы облегчают нам работу по хозяйству и дарят массу удовольствия. Большинство из нас настолько привыкли к ним, что просто не представляют свою жизнь без них. Однако, не многие удосуживаются прочитать даже руководство по эксплуатации, на первый взгляд и так все понятно. Но неумелое или небрежное обращение с электротехникой представляет серьезную угрозу возникновения пожара.

Часто ли Вы задумывались, какие электроприборы можно одновременно включить в сеть, чтобы не было перегрузки. Скорее всего, нет — Вы просто включали нужные вам электроприборы в сеть. А когда Вы приобретаете новый прибор, просчитываете ли Вы, а выдержит ли ваша квартирная электропроводка такую нагрузку. Тоже нет?

А ведь перегрузка и неисправность электропроводки являются основными причинами пожаров в квартире — почти четверть зафиксированных пожаров происходит по причине неисправности электроприборов, причем 70—75 % всех пожаров случается в жилом секторе.

Но этот принцип срабатывает не всегда. И тогда уже приходится бороться с возгоранием электроприбора.



Спальня

Теперь давайте поговорим о спальне.

Опасность в спальне представляют все те же электроприборы, например, обогреватель. Многие включают его в холодное время года на всю ночь. Некоторые придвигают его поближе кровати, чтобы было теплее. Делать этого категорически нельзя. Электрообогреватель должен располагаться не ближе 1 метра от легковоспламеняющихся предметов. Иначе можно не согреться, а сгореть. Кроме того перед сном обогреватель нужно обязательно выключить. И еще один момент — нельзя сушить вещи на обогревателе! При таком способе сушки можно остаться и без вещей и без квартиры.

Спальня опасна еще и тем, что перед путешествием в царство Морфея мы расслабляемся и забываем об опасностях. Некоторые принимают на ночь снотворное или, что греха таить, ложатся спать после принятия алкогольных напитков.

А есть еще и любители перед сном покурить. О финале такого курения говорить не будем — он очень плачевен.

Многие, чтобы создать уют, зажигают в спальне свечи. При этом, не задумываясь, устанавливают их на подоконник. Дуновение ветра из окна и вот уже легкие занавески занялись огнем от свечки. Сценарий может быть и более прозаичным — Вы можете просто столкнуть свечу, установленную на неустойчивой подставке — это особенно касается пожилых людей. Но развязка всегда одна — возгорание и пожар. Поэтому когда зажигаете свечи, будьте предельно аккуратными.

Смотеть видеоролик «Меры пожарной безопасности в жилых домах и домовладениях. Правила поведения при пожаре» (10 мин. 26 сек.)

Виды электропроводки

Вся электропроводка, как квартирная так и промышленная делится на несколько видов. Их не так уж и много и именно о них мы поговорим с вами в этой статье.

В своих статьях мы часто рассуждаем и рассказываем о электропроводке, используем различные термины и формулировки, которые не всегда могут быть понятны обывателям. Не каждый человек часто сталкивается с электрикой, а большинство и вовсе доверяют этот вопрос квалифицированным людям и это правильно. Но для тех кто хочет удовлетворить свою любознательность или просто расширить кругозор я с удовольствием расскажу о том, какие виды электропроводки бывают.

Будь то жилой дом или офис, квартира или промышленное помещение, везде есть электричество, освещение, розетки, щиты. В наше время без него просто не обойтись. Один кабель лежит на лотке, другой в кабель канале, третий вовсе закреплен на тросе. Как во всем этом разобраться и не запутаться в терминологии. Давайте разбираться.

Виды электропроводки

Каким бы не было многообразие, всю электропроводку можно разделить всего лишь на три вида

Открытая, наружная и Скрытая электропроводка

Наружная электропроводка

Уже из названия можно понять что это за электропроводка. Она делается снаружи. К ней мы можем отнести всем нам знакомые провода на улице, натянутые между столбами и домами. Так же к ней относится электропроводка, проложенная по наружным стенам зданий и сооружений.

Открытая электропроводка

С ней тоже нет ничего сложного и достаточно легко определить, электропроводка относится к этому типу. Способ прокладки открыта очень распространен как жилых помещения, так и на промышленных объектах. На последних он в основном является единственным из — за своей просты монтажа и обслуживания.

Открыто кабель прокладывается:

  • в пластиковых кабельных каналах
  • в трубе ПВХ и гофрированной ПВХ трубе
  • в металлической трубе и металлорукаве
  • в пластиковых плинтусах
  • в кабельных металлических лотках
  • на керамических роликах в ретро проводке и старых домах
  • на скобах
  • на тросе

Достоинства наружной и открытой электропроводки

  • простота монтажа
  • простота обслуживания
  • лучшее отведение тепла и как следствие возможность использовать чуть меньшие сечения нежели в скрытой электропроводке
  • очень просто добавить необходимые группы и электрические точки

Недостатки наружной и открытой электропроводки

  • внутри помещения открытая электропроводка портит дизайн помещения, за исключением случаев, когда она является частью дизайна, например в ретро проводке
  • ее намного проще случайно повредить
  • более подвержена внешним воздействиям

Скрытая электропроводка

Как мы можем понять из названия, к скрытой электропроводке мы можем отнести всю электропроводку, которая проведена скрыто от глаз. К ней мы можем отнести электропроводку в стенах нашей квартиры, когда кабель прокладывается в предварительно подготовленных штробах, проводку за подвесным потолком, проводку в стяжке пола, в гипсокартонных перегородках, в каналах бетонных перекрытий, в земле.

Скрытая электропроводка может выполняться в

  • металлических трубах и металлорукаве
  • трубах ПВХ и гофрированных ПВХ трубах
  • в металлических лотках
  • в каналах бетонных конструкций

У скрытой электропроводки есть свои недостатки и достоинства по сравнению с открытой и наружной электропроводкой.

Недостатки скрытой электропроводки

  • так как проводка сделана скрыто, зачастую в стенах и перекрытия, теплоотдача проводки нарушается и требуется увеличивать сечение жил.
  • сложно обслуживать и в большинстве случаев ремонт электропроводки может привести к частичному ремонту помещения
  • нужно несколько раз продумать электропроводку перед началом монтажа, так как впоследствии будет достаточно сложно что — то перенести и добавить
  • требует предварительной подготовки поверхности перед монтажом — предварительная подготовка штроб.
  • требует значительно больших трудозатрат при монтаже.

Достоинства скрытой электропроводки

  • самым главным достоинством скрытой электропроводки является именно то, что она скрыта от глаз. Все кабели, распределительные коробки находятся скрыто от наших глаз и на виду остается только фурнитура.
  • достаточно сложно повредить ее случайно. В основном повреждается только при сверлении стен. В этом случае, при грамотно проложенном кабеле (строго вертикально от розеток и выключателей) повредить ее практически невозможно — вполне очевидно, где расположен кабель.
  • не мешает общему дизайну помещения.

На это описание способов проводки мы заканчиваем, их оказалось не так много и ничего сложного в итоге! О каждом отдельном виде проводки мы подготовим для вас отдельную статью и постараемся описать все максимально подробно — подписывайтесь и не пропустите. А если у вас уже сейчас появились вопросы — обязательно задавайте, мы с удовольствием вам ответим!

как правильно смонтировать кабель-каналы, обеспечив электробезопасность и сохранив красоту жилища

Электропроводку в квартире каждый хозяин делает по своему вкусу, умению, наличию материалов и инструментов, по средствам, а также руководствуясь множеством причин. Независимо от выбранного технического решения, при работе нужно помнить – аккуратность превыше всего. Как правильно смонтировать кабель каналы нужно разобраться до начала работы.

Содержание статьи

Варианты выполнения квартирной электропроводки

Специалисты-электрики знают много способов выполнения бытовой электропроводки – открытая или закрытая, алюминиевым или медным, многожильным или одножильным проводом, пожаробезопасную или опасную. Естественно, последний вариант нельзя допускать ни в коем случае. Много пожаров произошло именно из-за нарушения правил исполнения и эксплуатации электропроводки. Технология работы с электричеством, в том числе, выполнение электропроводки, подчиняются жёстким правилам.

ФОТО: amperkin.ruКвартирная электропроводка в кабель-каналах

Главным документом считаются ПУЭ – Правила устройства электроустановок. Среди прочего, они регламентируют планировку, выполнение монтажа, материалы, сечения проводов и виды их изоляции для каждого конкретного случая. В соответствии с ГОСТ 31565-2012 обеспечивается пожарная безопасность, ГОСТ 50571.15-97 формулирует правила прокладки линий для разных условий, СП 256.1325800.2016 – заземление и безопасность, изоляция и размеры, по СНиП 31-110-2003 проводится размещение приборов. За исполнением Правил следят надзорные органы.

Одним из разрешённых Правилами вариантов прокладки электропроводки является прокладка в кабельных каналах.

В сороковых, да и в пятидесятых годах даже в новостройках прокладка электропроводки велась открытым способом. Под потолком на стене с шагом 1.0 – 1.5 м на гвоздях или длинных шурупах устанавливались фарфоровые ролики-изоляторы. По ним натягивался сдвоенный многожильный перевитый провод в резиновой изоляции, покрытой текстильной оболочкой. Это было массовое решение.

ФОТО: banya-expert.comОткрытая проводка на роликах

Затем стала появляться скрытая проводка в выдолбленных в бетонной или кирпичной стене желобах-штробах. Качество изоляции стало гораздо лучше, применялись пластмассы. Но при этом, часто медные жилы стали заменять алюминиевыми. Это дешевле, но менее технологично – алюминиевый провод легче ломается на сгибах и на клеммных колодках. И медные жилы нельзя скручивать с алюминиевыми.

Там, где по каким-либо причинам нельзя было делать по правилам скрытую проводку, а открытая нарушала дизайн помещения, стали применять пластиковые трубы и пластиковые кабель-каналы. Трубы более эстетичны, чем открытая проводка, но очень неудобны для монтажа и переделок.

ФОТО: banya-expert.comЭлектропроводка в пластмассовых трубах

Сам кабель-канал – это пластмассовый короб с легко съёмной крышкой на защёлке. Размеры его сечения самые разнообразные, длина порядка двух метров.

Кабельные каналы

Сами кабель-каналы бывают разных типов: модульные, напольные, парапетные, плинтусные и магистральные. Отличия у них дизайнерские и конструктивные. Они также различаются по цвету, количеству замков и по размерам. Материал изготовления тоже разный – от пластмасс до металла. В разных частях дома следует выбирать каналы с соответствующей степенью защиты от пыли и водяных брызг. Вариант проводки в кабельных каналах имеет много преимуществ перед другими способами ­– он дешёвый, ремонтопригодный. Выглядит гораздо изящней, чем просто открытая проводка. В кабель-канал можно уложить любой некрасивый провод, эстетика комнаты не пострадает.

ФОТО: banya-expert.comКабель-каналы различных сеченийФОТО: diy.obi.ruПлинтусные кабель-каналы

На самом деле под понятие «кабель-канал» подпадает целый комплекс изделий, из которых можно собрать трассу любой конфигурации.

ФОТО: banya-expert.comКомплекс конструктивных элементов для монтажа электропроводки в кабель-каналах

Сечение короба кабель-канала выбирают в зависимости от количества жил, которые должны быть туда уложены, и сечения самих проводов. А его подбирают в зависимости от предполагаемой электрической нагрузки.

ФОТО: mstrana.ruТаблица соответствия сечения провода и электрической нагрузки

Статья по теме:

Кабель каналы: виды и размеры, материалы, цены, преимущества и недостатки, цветовые решения, декоративные возможности функциональных изделий, дополнительные полезные советы.

Технология прокладки проводки в кабельных каналах

Первым делом выполняют проектную часть работы – рисуют общую схему. На ней размечают места установки всех выключателей, розеток, коммутационных коробок и все линии, связывающие эти устройства. По схеме можно посчитать длину и размеры сечения кабель-каналов. Затем схему можно перенести на стены помещения.

ФОТО: avatars.mds.yandex.netСхема расположения кабельных трасс

Порядок установки кабель-канала такой: один край (для правши удобней левый) прикладывают к стене, временно не жёстко крепят, выравнивают по уровню, крепят на постоянно. И так вся трасса.

Способ крепления кабель-каналов зависит от той поверхности, к которой он крепится. К деревянной стене его крепят саморезами, к твёрдой, из бетона или кирпича, крепят на дюбелях, для крепления к кафельной плитке или к металлу используют клей «Жидкие гвозди». После сборки горизонтальной части трассы снизу под короба устанавливают необходимые части комплекта – распределительные коробки, отводы, угольники и др.

Когда элементы канала надёжно закреплены на стене, можно в короба укладывать провода. Электрическая сеть обязательно должна быть обесточена. По окончании монтажных работ следует закрыть крышки и можно подать электричество для проверки работоспособности системы.

Красота и удобство

Если планировка расположения хорошо продумана, а элементы выбраны со вкусом, кабель-канал может стать дополнительным элементом украшения квартиры. Чтобы в процессе работы избежать трудно устранимых ошибок, нужно общее количество коробов по суммарной длине заготовить на 10–15 % больше расчётного. И не нужно нарезать на мерные куски сразу всю партию.

Цвет и форму коробов следует подбирать в согласии с общим дизайном помещения.

ФОТО: banya-expert.comПроводка в кабель-каналеФОТО: 220.guruМонтаж плинтуса с кабель-каналом и системой подсветки

Заключение

И средства, и методы обустройства квартир непрерывно меняются. Новации коснулись и электрооснащения квартиры. Появились новые приборы и арматура, изменились электропровода. Выше стал уровень электробезопасности. С целью улучшения дизайна открытая проводка заменена скрытой. Но бывают ситуации, когда скрытую проводку делать дорого и хлопотно, а открытые провода пускать по стенам и потолку уродуют дизайн. В этом случае провода прячут в кабель-каналы. Это и удобно, и красиво.

Предыдущая

ИнженерияКак правильно провести канализацию под фундамент

Следующая

ИнженерияХитрости сантехника: ремонт кран-буксы без покупки ремкомплекта

Понравилась статья? Сохраните, чтобы не потерять!

Как арендаторы могут быть уверены, что электропроводка обновлена ​​

Тодд Фратцель об электрооборудовании

Сообщение гостя: Ричард Хаббард

Потенциальные съемщики могут убедиться, что электропроводка в их квартире обновлена В квартире перед заселением разнорабочий обычно пробегает по квартире, наносит свежую краску на стены, может быть, наносит немного шпаклевки здесь и там, очищает стоки раковины и, в основном, дважды проверяет, все ли работает, как было обещано.

Но мастер на все руки пойдет только так далеко. На самом деле, большинство ремонтов, выполненных перед заселением, носят косметический характер. Скорее всего, ДЖОАТМОН (Мастер на все руки) жилого комплекса не будет беспокоиться об электропроводке в квартире, которая на самом деле должна быть одной из главных проблем. Таким образом, вы, уважаемый арендатор, должны убедиться, что электропроводка в вашей квартире исправна. Даже если вы не являетесь лицензированным электриком, вы все равно можете провести детективную работу, чтобы убедиться, что ваша квартира электрически безопасна и соответствует современным требованиям.

Проверка розеток на земле

Мы рекомендуем проверить ваши розетки до подписания договора аренды. Многие квартиры в Сан-Франциско, штат Калифорния, и других местах были построены в 50-х, 60-х и начале 70-х годов. Другими словами, они были построены в эпоху дотехнологической эпохи. Во многих случаях розетки имеют только два контакта, что означает, что они не заземлены. Незаземленная розетка представляет собой потенциальную опасность для вашего любимого ноутбука, iPod, BlackBerry, HDTV и всего другого чувствительного электрического оборудования.Перед тем, как въехать, эти розетки необходимо заменить на трехконтактные заземленные.

При проверке розеток также следите за тем, чтобы не было трещин или поломок. Их следует немедленно заменить. Даже если треснула только лицевая панель розетки, сообщите менеджеру, чтобы ее можно было заменить.

Вставной тестер бесценен

Мы также рекомендуем приобрести вставной тестер напряжения. На этих устройствах есть три индикатора, которые указывают, правильно ли подключена розетка, к которой оно подключено.На самом тестере есть диаграмма, которая точно информирует пользователя о том, что означает каждая последовательность световых сигналов. Если вы подключите тестер к розетке, а розетка подключена наоборот, не имеет заземления, потеряла нейтраль или подключена правильно, то, как загорятся индикаторы, скажет вам. Обладая этими знаниями, вы можете обратить внимание руководства на неисправную розетку, чтобы она была отремонтирована до того, как вы въедете. Всего за 15 долларов мы твердо верим, что это инструмент, которым должен владеть каждый.

Проверка розеток GFCI во влажных местах

Затем проверьте розетки, установленные рядом с раковиной на кухне и в ванной.Это должны быть розетки GFCI. Эти розетки предназначены для мгновенного срабатывания, чтобы предотвратить поражение электрическим током. На передней панели розетки вы должны увидеть две кнопки, одну с надписью «Отключение» и другую с надписью «Сброс». Если вы заметили, что это обычные розетки, сообщите руководству, что вам нужно заменить их розетками GFCI. Если розетки на самом деле являются GFCI, вставьте тестер напряжения вилки и нажмите кнопку «Отключение». Индикаторы тестера должны погаснуть. Нажмите кнопку «Reset» и питание в розетке должно восстановиться.Если розетка не работает таким образом, сообщите менеджеру о необходимости замены розетки.

Для еще более полного осмотра электропроводки в квартире вы можете вызвать местного жилищного инспектора или лицензированного электрика. Эти специалисты проверят вашу электрическую панель и провода внутри стен, чтобы обеспечить соответствие местным нормам и строительным нормам. Так как это будет личный расход для арендатора, мы не рекомендуем его, если у вас действительно нет вопросов или опасений по поводу качества жилого комплекса.

После того, как вы убедились, что электропроводка в вашей будущей квартире исправна и безопасна для вас и вашей чувствительной электроники, смело подписывайте договор аренды и наслаждайтесь жизнью в своем новом, электрически современном жилище.

Сообщение гостя: Ричард Хаббард из Avalon Communities

Кто отвечает за электропроводку в квартире? – Модернизированный дом

Владение квартирой связано с множеством общих обязанностей, и границы между ними часто размыты.Электропроводка, например, является серьезной проблемой, когда речь идет о большинстве квартир. Может быть трудно сказать, где начинаются и заканчиваются обязанности по проводке. Итак, кто в первую очередь отвечает за эту проблему?

Владелец квартиры, как правило, несет ответственность за электропроводку в своей квартире. Тем не менее, ТСЖ должен устранить все проблемы с электропроводкой, которые обслуживают нескольких владельцев квартир или являются частью общей территории квартиры.

Электричество — одна из тех вещей, которые нельзя игнорировать.Если у вас возникли проблемы, то их нужно решать как можно скорее. Давайте поговорим об этой важной части обслуживания здания и о том, что вам следует знать о разделении ответственности, которое с этим связано.

Вам нужны услуги по электромонтажу или обновлению панели?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Кто отвечает за электромонтажные работы в квартире?

На самом деле это варьируется от квартиры к квартире, но есть и хорошие новости. Самый простой способ узнать, за что именно вы отвечаете, — это просмотреть справочник по квартире, который вам дали при въезде. Кроме того, вы также можете обратиться в свой ТСЖ.

После всего сказанного мы хотим указать на некоторые общие рекомендации, которые подходят для БОЛЬШИНСТВА квартир:

  • Владелец квартиры отвечает за все электрические работы внутри своей квартиры. Включает в себя все, что влияет только на устройство. Например, если ваша электрическая вилка нуждается в замене, то это хороший способ убедиться, что это произойдет.
  • ТСЖ будет отвечать за электромонтажные работы во всех местах общего пользования. Сюда входит проводка, которая используется как в вашем устройстве, так и в устройствах рядом с вами. Например, если вы (каким-то образом) делите блок предохранителей, блок предохранителей входит в обязанности ТСЖ.
  • Если требуется модернизация всей квартиры или всего здания, то обычно за это платит ТСЖ. Хорошим примером этого может быть ситуация, когда электропроводка квартиры считается опасной в результате заражения крысами нескольких квартир.(Не дай бог, но бывает.)
  • Всякий раз, когда существует юридическая «серая зона», лучший выход – обратиться в ассоциацию кондоминиума в письменной форме. Это самый простой способ убедиться, что вы понимаете свои обязанности, а также убедиться в отсутствии недоразумений. В некоторых ситуациях это также может помочь прикрыть вашу спину позже, если ТСЖ решит отступить.

Что произойдет, если проводка выходит за пределы устройства?

Хотите верьте, хотите нет, но в большинстве ТСЖ также есть текст о том, где именно заканчивается ваш отряд.Обычно ваша ответственность заканчивается за шпильками, но всегда лучше спросить ТСЖ, где заканчиваются обязанности по проводке. Если он уходит глубже, чем шпильки в стене, обычно это их ответственность.

Если вы заметили, что проводка, требующая обновления, выходит за пределы вашего устройства или проходит через внешнюю часть вашего устройства, то вам, вероятно, не придется беспокоиться о ее обслуживании самостоятельно. Связаться с ТСЖ кондоминиума — хороший способ убедиться, что все остается в форме.

Что делать, если ТСЖ не выполняет требуемый ремонт?

Если ваш ТСЖ не обеспечивает должный уход за имуществом, напишите официальное письмо в правление ТСЖ с просьбой сделать это.Укажите в справочнике любые подзаконные акты, подтверждающие ваше заявление, а также любые обсуждения, которые у вас были с ними. Если они по-прежнему ничего не делают, позвоните юристу по недвижимости, чтобы определить возможные варианты.

В некоторых случаях достаточно юридического письма. В других ситуациях у вас может быть право прекратить платить сборы за квартиру или подать в суд на ассоциацию за небрежность. Независимо от ситуации, юрист по недвижимости будет вашим лучшим другом в это время. Вы имеете право гарантировать, что ваш ТСЖ выполнит свою часть сделки!

Покроет ли страхование квартиры ремонт электропроводки?

Страхование квартиры

имеет множество нюансов, но, как правило, оно не покрывает проблемы, вызванные износом устройства. Техническое обслуживание является исключительной обязанностью домовладельца, а это означает, что вы должны приложить усилия, чтобы накопить средства на ремонт, который потребуется в вашей квартире.

Хотя вы всегда должны работать над ремонтом вещей, бывают моменты, когда страховка может покрыть ваш ремонт. Если ваша проводка была повреждена в результате несчастного случая, неудачной кражи со взломом или из-за экологических проблем, вы, вероятно, можете застраховать ее.

Вам нужны услуги по электромонтажу или обновлению панели?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Что делать, если соседи повредили вашу квартиру?

Первое, что вы должны сделать, это задокументировать все, в том числе сделать фотографии повреждений. Затем вы должны связаться как с вашим соседом, так и с вашим ТСЖ. Обсудите ситуацию с вашим ТСЖ и подумайте о том, чтобы позвонить в свою страховую компанию. Между всеми сторонами вы должны быть в состоянии найти решение, которое работает на всех фронтах.

Как многоквартирные дома справляются с обязанностями по прокладке трубопроводов внутри стен многоквартирных домов?

Это может зависеть от расположения и использования трубопровода в квартире. Если вашими трубами пользуетесь и вы, и ваши соседи, то за их ремонт и обслуживание отвечает ТСЖ. Если ваши трубы используются только вашим блоком и находятся либо внутри, либо непосредственно рядом с вашим блоком, то вам, возможно, придется заниматься сантехникой самостоятельно.

Всегда ли арендаторы несут ответственность за ремонт своих квартир?

Предполагая, что они намеренно не ломали вещи в своей квартире, не должно быть момента, когда арендаторы должны были бы ремонтировать или делать механический ремонт своих квартир.По определению, арендодатели владеют квартирой и берут на себя ответственность за регулярный ремонт или техническое обслуживание. (Ребята, ключевое слово обычное!)

Приятно знать, что вам не придется экономить на ремонте. Однако это не означает, что вы освобождаетесь от какой-либо ответственности. Если вы нанесли ущерб своей квартире, арендодатели имеют право удержать залог за квартиру после вашего переезда. Чрезвычайный преднамеренный ущерб также может привести к выселению, а также к судебному иску.

Связанные руководства

Оссиана Тепфенхарт

Оссиана Тепфенхарт — опытный писатель, специализирующийся на дизайне интерьера и общих советах по дому.Писательство — это ее жизнь, и это то, что она делает лучше всего. Ее интересы включают искусство и инвестиции в недвижимость.

Недавно опубликованные

ссылка на стандартные размеры печи (с чертежами)

Стандартные размеры печи (с чертежами)

Возможно, вы переделываете свою кухню, но старая плита не совсем соответствует той деревенской атмосфере, к которой вы стремитесь. Или, может быть, вам просто нужно обновить ту же плиту, для которой вы использовали…

ссылка на стандартные размеры микроволновых печей (с чертежами)

Стандартные размеры микроволновой печи (с чертежами)

Существует несколько размеров микроволновых печей, включая различные варианты их установки и стиля. Стандартного дизайна микроволновки не существует, но одним из самых популярных стилей является…

Монтаж электропроводки на потолке квартиры от alexfeel

Последнее обновление
Опубликовано 31 августа 2021 г.
Альфа-канал Нет
Зацикленное видео Нет
Частота кадров 50
Разрешение 3840×2160
Кодирование видео Фото JPEG
Размер файла 1. 21 ГБ
Количество зажимов 1
Общая длина клипсы 0:21
Источник аудио Нет
№человек 1
Пол Мужчина
Возраст Молодой взрослый
Этническая принадлежность кавказец
Метки квартира, коробка, строитель, здание, кабель, кабели, соединение, строительство, электрический, электрический, электрик, электричество, энергия, инженер, оборудование, исправить, рука, разнорабочий, дом, дом, промышленный, промышленность, установка, установка, интерьер, Работа, поддержание, мужской, человек, человек, мощность, Профессия, Профессиональный, Обновление, Ремонтировать, Ремонтник, Безопасность, Система, Технический, Техник, технологии, инструмент, напряжение, стена, провод, Провода, Проводка, Работа, Рабочий, Рабочий

Электропроводка в квартире 750 рупий/номер | Мадхавадхара | Вишакхапатнам

Электропроводка в квартире по цене 750 рупий за номер | Мадхавадхара | Вишакхапатнам | ID: 23698718430

Описание продукта

Мы предоставляем отличный сервис для электропроводки с квалифицированными специалистами и предоставляем 100% бесплатное обслуживание, завершив наш последний 35-й проект с нашим превосходством, пожалуйста, присылайте ваши запросы на нашу почту

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год создания2015

Юридический статус фирмы Физическое лицо — Собственник

Сфера деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотRs. 50 лакхов — 1 крор

IndiaMART Участник с августа 2014 г.

GST37BSWPD1780R1ZR

Компания Sunshine Technologies основана в 2015 году. заняла замечательную нишу на рынке. Форма собственности нашей фирмы — индивидуальный предприниматель . Местонахождение нашей фирмы: Visakhapatnam, Andhra Pradesh . Мы пользуемся наибольшим доверием среди ведущих компаний в этом бизнесе, занимающихся производством, торговлей и экспортом электрических изоляторов , аксессуаров для панелей управления, электрических наконечников и многого другого.Все эти продукты сертифицированы по качеству. Кроме того, мы также предоставляем услуги по установке солнечных панелей .

Вернуться к началу 1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

Самостоятельная установка квартирного видеодомофона | Автор Chris Whong

Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете.

Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.

Отказ от ответственности: Работа с внутренней связью должна выполняться только авторизованным и квалифицированным персоналом. Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.

Статус-кво — дерьмовые домофоны с функцией «нажми и говори», «нажми и слушай»

Наше здание было построено в середине 2000-х годов и оснащено стандартным, заурядным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.

Вездесущая 3-кнопочная аудиопанель переговорного устройства из нержавеющей стали

Эти системы используют вековую телефонную технологию для усиления и передачи различных аудиосигналов и могут быть установлены в 3-х, 4-х или 5-ти проводных конфигурациях.У нас был PK-543 от Tektone. Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.

Как, вероятно, подключен ваш дрянной аудиодомофон. Взято с https://www.tektone.com/pdf_files/manuals/IL826_PK543A_install.pdf

Очевидно, что эти аудиодомофоны крайне неудобны для пользователя, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большие куски. разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность.Но они дешевы, просты и в целом надежны, поэтому так распространены.

Ограничивающий фактор — электропроводка

В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем оригинальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали. В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале.Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.

Кабель CAT3 с четырьмя витыми парами, с https://www.cableandwireshop.com/cat-3-telephone-4-pair-cable-utp-24-awg-bc-1000-ft.html

Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.

Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выяснить, есть ли системы видеодомофона, которые будут работать по нашим существующим кабелям CAT3.

В новой системе также должна быть предусмотрена возможность дистанционного открывания дверного замка с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.

Двухпроводные видеодомофоны — это вещь!

Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине.Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые будут работать для этой установки.

Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с https://www.alphacommunication.com/system/gb2audio

Три популярные 2-проводные системы, которые мы рассмотрели, были :

Golmar GB2

https://www.golmar.es/products/gb2

Конфигурации модульных дверных панелей Golmar GB2, с http://golmar-eg. com/nexa%20%20inox%204+n%20details%201%20more%20information.html

Golmar — испанская компания, и это была первая система, которую мы нашли. PDF-файлы для установки легко доступны на их веб-сайте. Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.

Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.S.

Comelit

https://pro.comelitgroup.com/en-us/product/IKALL

Конфигурации модульных дверных панелей Comelit, с https://www.comelitgroup.com/en-us/products/ outdoors/ikall/

Comelit — итальянская компания, предлагающая 2-проводное видео, аналогичное Golmar, с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi и связь с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства. Мы были действительно заинтересованы в этой функции, но, в конце концов, нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.

Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.

Hikvision

https://content.hikvision.com/2nd-generation-intercom-homepage

Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. .Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства взаимодействует с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве. (это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в ​​будущем)

К моему удивлению, существует нехватка онлайн-контента об установке видеодомофона. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и было бы легко установить.Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работать.

Тестирование

Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимально необходимое оборудование, чтобы протестировать ее на нашей проводке. Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель.Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).

Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.

К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.

Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.

Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.

Все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант.В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:

  1. Считыватель контроля доступа — Считыватель RFID для контроля доступа означает, что жильцы могут вызвать отпирание электронного замка с помощью брелока вместо использования физического ключа для отпирания двери. .Это удобнее, но реальным преимуществом является контроль над тем, кто имеет доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с физическими ключами. Подробнее об этом позже.
  2. Переключатель со стрелкой USPS — таким образом курьер может получить доступ в здание для доставки почты. Это всего лишь специальный замок и переключатель, который запускает электронное открытие двери. Мы могли бы установить его в отдельную коробку и соединить с системой коротким отрезком кабелепровода, но это выглядело бы не так красиво и потребовало бы немного больше усилий для установки.

Специальная опорная плита для панелей устройства

Исходные панели были в книжной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена ​​новая краска вокруг исходной коробки.

Эскиз индивидуальной белой акриловой базовой пластины.

Чтобы исправить это, мы заказали белые акриловые панели нестандартных размеров у компании acmeplastics. com разместить за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были рассчитаны специально для , только покрывают площадь исходных панелей.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы установили на акриловые панели с помощью ленты Gorilla Tape. Затем установленные панели были прикреплены к стене двумя полосами ленты Gorilla, что сделало установку быстрой и легкой. или шпатлевание стен.

Программирование и тестирование

После доставки мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все поместилось в корпусе, но мы смогли привести все в порядок за пару вечеров. Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.

Мы модифицировали внутреннюю структуру вызывных панелей для размещения почтового выключателя и считывателя контроля доступа.

Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери.Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью бетонных анкеров и все соединив, мы приступили к делу!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили источник питания, разветвители панелей, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.

Новая фанерная панель 2×2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки от входной двери.Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей. Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелоки — это удобство, так как они позволяют отпереть и открыть дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету.Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал линейку считывателей контроля доступа Paxton Compact .

Серия Compact от Paxton выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук. Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелку в случае его потери.

A Схема подключения компактного считывателя Paxton с разъемами для питания, электронной системой открывания двери и кнопкой выхода.

Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Было довольно легко подключиться к переговорному устройству Golmar, у которого есть дверной замок с сухим контактом.Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.

Рубль : Было очень сложно найти оборудование Paxton онлайн. Их веб-сайт и документация позволяют очень легко понять, как работают их продукты, но вы не можете просто купить вещи на Amazon. У них есть сеть авторизованных дистрибьюторов, многие из которых размещают товары в Интернете, но не будут продавать их вам, если вы не являетесь установщиком или дилером. Многие из дилеров также не будут продавать населению. ¯\_(ツ)_/¯ Когда мы, наконец, нашли онлайн-продавца, у которого можно было заказать их, потребовалось несколько недель, чтобы что-нибудь доставили, поскольку все товары поставляются напрямую от производителя. Мне нравятся эти продукты, но хотелось бы, чтобы они были менее ограничивающими в отношении распространения.

Вуаля!, модифицированный видеодомофон

Я умолчу о многих технических моментах, но все это не сложно, если у вас есть базовый уровень комфорта с проводкой и электроникой.В основном я хочу, чтобы люди знали, что можно модернизировать ваш аудиодомофон видеодомофоном с меньшими затратами и усилиями, чем вы, вероятно, думали. Спасибо за прочтение.

2 кв. Пожары, вызванные неисправностью электропроводки

По словам сотрудников пожарной службы, электропроводка стала причиной двух пожаров в крупных многоквартирных домах в январе.

Местный электрик Джерри Боун владеет West Side Electric Service. Он сказал, что не удивлен, что старые системы выходят из строя и вызывают пожары.

«Но самое важное, что я видел в старых квартирах, это то, что алюминиевая шина в панели сгорает, и, конечно, после 30 или более лет службы, и они никогда не менялись, никто о них не думает.»

Боун сказал, что для владельцев важно проходить ежегодные осмотры у лицензированного электрика.

Кость сказал: «Но они нуждаются в обслуживании. Даже выключатели и розетки, соединения нужно проверять».

Апартаменты Creekwood в Белвью загорелись 22 января.По словам сотрудника пожарной службы Нэшвилла, они были построены в 1971 году.

Апартаменты на Дюпон-авеню в Мэдисоне загорелись в понедельник. Они были построены в 1976 году.

Боун сказал: «Я занимаюсь этим с 1975 года. Все было проверено. Конечно, теперь у них намного лучшие выключатели для спален. связь, которая отключается».

Он сказал, что управляющие недвижимостью не обязательно нарушают кодексы, потому что оба комплекса соответствовали требованиям во время их постройки и были унаследованы.

«Обычно они не возвращаются, пока вы не возьмете разрешение на это здание, а если это было много лет назад, у них нет полномочий войти и сказать: «Ну, вам нужно обновить», — сказал Боун.

Он сказал, что компания работала над десятками старых многоквартирных домов по всему центру штата, чтобы предотвратить пожары.

«О-о-о, черт возьми, они повсюду в Антиохии. Много их в Белвью. И большинство из них переделано в кондоминиумы.» он объяснил.

Есть законы, требующие от людей наличия детекторов дыма.Инспекции и коды тоже изменились.

Боун сказал: «Кухонных цепей стало больше, и теперь инспекторы по электроснабжению проводят гораздо более тщательную проверку, чем в 70-х годах».

После двух крупных пожаров в этом месяце пожарная служба Нэшвилла заявила, что на следующей неделе направит начальника пожарной охраны для проверки старых жилых комплексов вокруг Нэшвилла.

Открытые провода, жучки и уведомления о выселении: жизнь в неразрешенном жилом комплексе в Лос-Анджелесе

  • Это первая часть из серии о неразрешенном жилье в Л. А.

  • Часть вторая исследует резкое сокращение числа городских жилищных инспекций во время пандемии и то, что это означает для арендаторов, изо всех сил пытающихся сохранить крышу над головой.

  • Часть третья посвящена городской программе, призванной привести незаконные жилые дома в соответствие с нормами и предоставить владельцам путь к легализации — и тому, как она не оправдала ожиданий.

В начале пандемии COVID-19 мэр Лос-Анджелеса Эрик Гарсетти приказал жителям оставаться в своих домах как можно дольше. По его словам, в связи с распространением нового смертельного вируса «в тумане этих дней ясно одно: мы все в большей безопасности дома».

Но для тех, кто живет в обширной паутине городских домов без разрешения, дом часто не чувствовал себя в безопасности. Арендаторы сдаваемых без разрешения квартир рассказали нам, что во время пандемии им приходилось жить в опасных условиях, с угрозами выселения и зачастую медленной реакцией городских властей.

«Люди, которые подвергаются наихудшим притеснениям и поведению со стороны своего арендодателя, находятся в незаконных квартирах», — сказал Тринидад Окампо, адвокат Районной юридической службы округа Лос-Анджелес.

Слушайте: жизнь в неразрешенном жилом комплексе в Лос-Анджелесе

Недавно она сказала, что примерно каждый пятый случай, с которым она сталкивалась, был связан с неразрешенным жильем. В некоторых случаях жильцам отключили воду и свет.

«В одном случае у нас был арендодатель, который полностью убрал входную дверь в незаконную квартиру, где жила мать-одиночка со своими детьми», — сказал Окампо.

Незаконное жилье бывает разных форм. Некоторые единицы, не имеющие разрешений на проживание, могут существовать внутри зданий, где другие единицы имеют надлежащее разрешение. В других случаях неразрешенные единицы можно найти в гаражах домов на одну семью или в квартирах бабушек на заднем дворе.

Ким Мур изображена в собственности Мид-Сити, где она и другие члены семьи живут.

(Аль Камализад/ЛАист)

Во дворе стоит перевернутый мусорный бак.

(Аль Камализад/ЛАист)

Скрытый характер незаконного жилья затрудняет определение масштаба проблемы.Но наш анализ десятков тысяч городских записей показал, что в прошлом году жилищный департамент города резко сократил проверки несанкционированных квартир.

Мы обнаружили, что в 2020 году — в то время, когда многие арендаторы находились в кризисе — количество ссылок, связанных с неразрешенными квартирами, упало на две трети по сравнению с уровнями 2019 года. у живущих в незаконных квартирах часто не было иного выбора, кроме как терпеть плохие условия и запугивание домовладельцев.Для многих единственная альтернатива — бездомность.

‘Он хотел, чтобы мы ушли. Например, сейчас».

На первый взгляд ветхий одноэтажный жилой комплекс на бульваре Вашингтон в районе Мид-Сити в Лос-Анджелесе выглядит заброшенным.

Окна заколочены фанерой. Мусорный бак перевернулся. Двор усыпан личными вещами людей, которые, кажется, ушли в спешке.

Но при ближайшем рассмотрении эта недвижимость по-прежнему является домом для нескольких семей.

Один из оставшихся жильцов, Ким Мур, предположил, что владелец ветхий внешний вид является намеренным.

— Он хочет, чтобы здесь все выглядело заброшенным, — сказала она.

Мур указал на беспорядочные электрические провода, свисающие с крыши.

— Часть этой проводки вообще ни к чему не подходит, — сказала она, недоумевая, почему владелец до сих пор не устранил проблему.

«Иди и убери это отсюда», — сказала она. «Приходите и позаботьтесь о своем здании».

Жить здесь в прошлом году было тяжелым испытанием, говорят жильцы.И не только из-за запущенного ремонта.

В конце мая 2020 года арендаторы получили письмо со зловещим заголовком: «УВЕДОМЛЕНИЕ О ПРЕКРАЩЕНИИ АРЕНДА ЗА ТРИДЦАТЬ ДНЕЙ».

«Он хотел, чтобы мы ушли, — вспоминал Мур. «Как сейчас.»

Блуждающий провод висит во дворе комплекса, жильцам которого во время пандемии угрожали выселением.

Больше угроз выселения и никаких предложений о помощи

В письме говорилось, что если жильцы не выехали, владелец может потребовать «возмещения судебных издержек, гонораров адвоката, как это разрешено законом, и … дополнительные установленные законом убытки». В письме (которое вы можете увидеть здесь) арендаторам не предлагалась помощь в переезде в такой короткий срок.

Угроза выселения вызвала месяцы страха и растерянности. Арендаторы получили дополнительные письма с приказами о выезде, несмотря на то, что действовали федеральные, государственные и местные моратории на выселение.

Несмотря на дополнительные меры защиты для тех, кто не смог платить арендную плату из-за COVID-19, арендаторы получили другие письма, направленные на взыскание задолженности по арендной плате, возникшей во время пандемии.

Жильцы сказали, что спрашивали, почему их выгнали из дома в такое опасное время. Они видели новости о том, что выселения были приостановлены во время пандемии. Мур сказал, что они не получили прямого ответа.

«Мы говорим: «Но вы не можете этого сделать. Мы находимся в эпицентре пандемии. Куда мы поедем? У меня есть внуки. Здесь у людей есть дети», — сказал Мур. «Он буквально собирался вышвырнуть нас на улицу. Это было сложно.»

Только позже арендаторы узнали, что городские власти указали на их здание как на неудовлетворительное состояние больше года назад — и что владелец вообще не должен был сдавать им жилье.

Во дворе собраны игрушки для детей, проживающих в комплексе.

(Аль Камализад/ЛАист)

Фанерные плиты покрывают наружную стену.

(Аль Камализад/ЛАист)

Городские власти изучают «возможное уголовное преследование»

Некоторые арендаторы в настоящее время подают в суд на ООО, которому принадлежит здание, а также на управляющего ООО Али Кетабчи. В иске среди прочего говорится о халатности и неспособности поддерживать условия для проживания. Кетабчи еще не ответил.

Кетабчи не согласился на интервью; он отправил короткое текстовое сообщение, в котором говорилось: «Мы рассчитываем предоставить контекст и аргументы защиты в ходе судебного разбирательства в надлежащее время».

Мы отправили Кетабчи список из 17 вопросов об условиях в комплексе. На эти вопросы он не ответил.

В апреле 2019 года Департамент строительства и безопасности Лос-Анджелеса назвал недвижимость «не отвечающей стандартам из-за опасной электропроводки».

Почта поступает беспорядочно к арендаторам в разных подразделениях.

Инспекторы также отметили, что дымовая сигнализация отсутствует или отключена, в помещении скапливается мусор и установлены неутвержденные замки.

Выписка ведомства, предписание к исполнению, отмечено еще одно нарушение: сменилась заполняемость здания. Квартиры сдавались в аренду, несмотря на то, что недвижимость не была зарегистрирована как жилой многоквартирный дом, по словам инспекторов.

Представитель департамента строительства и безопасности Джефф Напьер сообщил нам, что время, отведенное владельцу на исправление нарушений, «прошло, и дело ускоряется для возможного уголовного преследования.”

Городские записи показывают, что это коммерческое здание изначально было построено в 1940-х годах как мотель. Записи показывают, что позже в 1970-х годах он был преобразован в «пансион и дом престарелых». Но арендаторы говорят, что они никогда не получали никаких услуг или удобств, которые позволили бы квалифицировать здание как учреждение по уходу.

Нейпир сказал, что пансиону и учреждению по уходу требуется «уход за его обитателями на месте», и что они «обычно пользуются общей кухней и другими удобствами».

Сегодня жильцы говорят, что их квартиры по-прежнему напоминают комнаты в мотелях.В каждом номере есть небольшая спальная зона, соединенная с компактной ванной комнатой. Кухни нет.

Оставайся дома, попади в больницу

Мигель Роман сказал, что нашел квартиры, размещенные на веб-сайте с объявлениями о продаже квартир в 2017 году. собственный.

Его внимание привлекло объявление на Вашингтонском бульваре, потому что студии продавались за 700 долларов в месяц — относительная выгода для города с заоблачной арендной платой.Но вскоре Роман обнаружил, что низкая арендная плата будет стоить ему здоровья.

Арендатор Мигель Роман в своей квартире.

(Аль Камализад/ЛАист)

Роман держит ловушку с прилипшими к ней пауками.

(Аль Камализад/ЛАист)

Как и многие работники отелей в Лос-Анджелесе, Роман сказал нам, что его уволили с работы в сфере гостеприимства в начале пандемии. Потеря дохода была стрессом. Так же как и вероятность заражения COVID-19. Поэтому Роман последовал совету представителей здравоохранения и остался дома.

Но из-за того, что он остался дома, он оказался в больнице.

— Из-за этих парней мне пришлось лечь в больницу, — сказал Роман, пригнувшись за своей кроватью, чтобы поднять липкую ловушку, полную пауков.

«Одна из них просто укусила меня однажды ночью», — сказал он. «Я заметил это только через пару дней. Вся моя нога начала краснеть».

Его ноге стало хуже. На ощупь оно было горячим и зудящим. Роман обратился к врачу, который, по его словам, продержал его в больнице под наблюдением в течение двух дней.

С тех пор он выздоровел. Но в то время «я был очень напуган», — сказал Роман.«Вы беспокоитесь не только о том, что происходит с вашей ногой, но и о COVID».

Теперь он регулярно ставит новые ловушки и пытается заделать трещины в стенах. Но он сказал, что ошибки продолжают появляться.

«Я чувствовал, что у меня нет другого выбора»

Другая арендаторша, Камиша Нафаррете, которая живет в комплексе со своим бойфрендом и маленькой дочерью, говорит, что укусы насекомых были частой проблемой.

«Летом мы очень сильно кусаем», — сказала она. Кроме того, по ее словам, при повышении температуры в ее устройстве постоянно отключается электричество.

«Не дай бог кому-нибудь воспользоваться микроволновкой», — сказала она. «Все отключается… Это заставило нас задуматься, что-то не так с питанием? Это загорится?»

Дочь Камиши Нафаррете играет с собакой во дворе.

(Аль Камализад/ЛАист)

Нафаррете сказала, что некоторое время жила в отеле, прежде чем переехать в это здание.

(Аль Камализад/ЛАист)

Нафаррете — дочь Ким Мур. Они живут в отдельных единицах рядом друг с другом.

Нафаррете сказала, что до того, как она нашла это здание в Интернете, семья переживала тяжелые времена. Она сказала, что какое-то время жила в отеле, а ее мать жила в фургоне. Хотя квартира выглядела «ужасно», Нафаррете сказала, что взяла ее, потому что она была относительно дешевой.

«Я чувствовала, что у меня не было другого выхода, — сказала она.

Там же живет брат Нафаррете. Во время пандемии все они в разное время работали в ближайшем доме престарелых. Нафаррете, сертифицированный помощник медсестры, сказал, что было ужасно видеть, как жители и два сотрудника умирают от COVID-19. Возможность того, что ее выгонят из дома, только усилила этот стресс.

— Мне некуда было идти, — сказал Нафаррете. «Я думаю, что мы бы вернулись в свои машины».

Случаи, которые всплывают на поверхность, просто «царапают поверхность»

После того, как Нафаррете обратился в город за помощью, официальные лица из Департамента жилищных и общественных инвестиций Лос-Анджелеса отправили письмо в ООО Кетабчи с приказом отменить 30-дневное выселение. уведомления.

В письме излагались местные правила выселения, в том числе городской мораторий на выселение, и говорилось, что «арендодатели не могут требовать или принимать арендную плату без предварительной оплаты ежегодных регистрационных сборов за сдаваемые ими квартиры и получения действительного свидетельства о регистрации сдаваемой квартиры».

Арендаторы перестали платить арендную плату. Сказали, что после декабря прошлого года перестали приходить уведомления о выселении и взыскании долгов.

Организатор Союза жильцов Лос-Анджелеса Дэвид Роуд помогает жильцам с их делом.Он сказал, что их история слишком обычная.

«По всему городу есть незаконные, неразрешенные подразделения, где людей действительно серьезно эксплуатируют», — сказал Роуд. «Случаи, подобные этому, о которых мы знаем, просто царапают поверхность».

Организатор Союза арендаторов Лос-Анджелеса Дэвид Роуд провел встречу с арендаторами этого объекта.

(Аль Камализад/ЛАист)

Дом на Вашингтонском бульваре находится в аварийном состоянии.

(Аль Камализад/ЛАист)

По его словам, жильцы, которым грозит выселение из незаконных квартир, часто проваливаются сквозь щели городской бюрократии. Многие просто уезжают, опасаясь, что наличие в их послужном списке выселения может сделать невозможным поиск нового жилья. Иногда они не знают, к кому обратиться за помощью.

Эта путаница понятна. Жилищный департамент Лос-Анджелеса говорит, что не проверяет и не цитирует многие типы незаконного жилья.Между тем, отдел строительства и безопасности говорит, что он сосредоточен на физических нарушениях строительных норм и правил, но не вмешивается в споры между арендодателем и арендатором.

Это может привести к тому, что жильцы, как те, кто проживает на Вашингтонском бульваре, будут чувствовать себя в затруднительном положении. Несмотря на то, что город уже более двух лет знает о некачественных условиях и несанкционированном размещении в их доме, жильцы не видят улучшения условий — и все еще ждут помощи с переездом.

«Возможно, такой арендодатель может просто продолжать посылать такие письма, может подавать необоснованные иски о выселении, может продолжать собирать деньги за незаконные квартиры, потому что никто не вмешался, чтобы остановить их», — сказал Макоа Кавабата. , один из адвокатов, представляющих арендаторов Вашингтонского бульвара, подавших иск.

Можно подать в суд на арендодателей. Адвокаты говорят, что арендаторы могут даже вернуть всю арендную плату, которую они когда-либо платили, поскольку недвижимость с самого начала сдавалась в аренду незаконно. Но арендаторам с низким доходом может быть сложно получить юридическое представительство. Даже когда арендаторы находят адвоката, дела могут тянуться годами.

«Как адвокаты, мы можем подать иск, иногда мы можем заставить суд вмешаться и вынести судебный запрет», — сказал Кавабата. «Но на самом деле мы являемся лишь мерой по исправлению положения, связанного с незаконным поведением, которое там происходит.

Какие у вас есть вопросы о жилье в Южной Калифорнии?

Задайте вопрос .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
