Legrand выключатель с подсветкой как подключить: Как подключить одноклавишный выключатель с подсветкой Legrand Etika

Содержание

Установка двойного выключателя света Legrand

Установка двойной розетки Легранд возможна в любом помещении. Она позволяет подключать два бытовых прибора одновременно. Подключение механизма осуществляется от одной группы проводов — нуля, земли и фазы. При этом заземляющий контакт подключается к центральной клемме, а положение остальных не имеет значения.

Установка двойного выключателя света Legrand

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:

Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:

Отключить электроснабжение во всей квартире.
Подключить электричество и протестировать.

2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.

Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода.

4. Поместить механизм в установочную коробку, закрепить его по уровню.

5. Закрепить декоративную панель.

Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.

Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:

Выключатель с подсветкой легранд как подключить

22 июля 2017

Статьи

Как подключить одноклавишный выключатель с подсветкой Legrand Etika

Как подключить выключатели с подсветкой Legrand Etika 672403, 672203, 672303, 672603

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

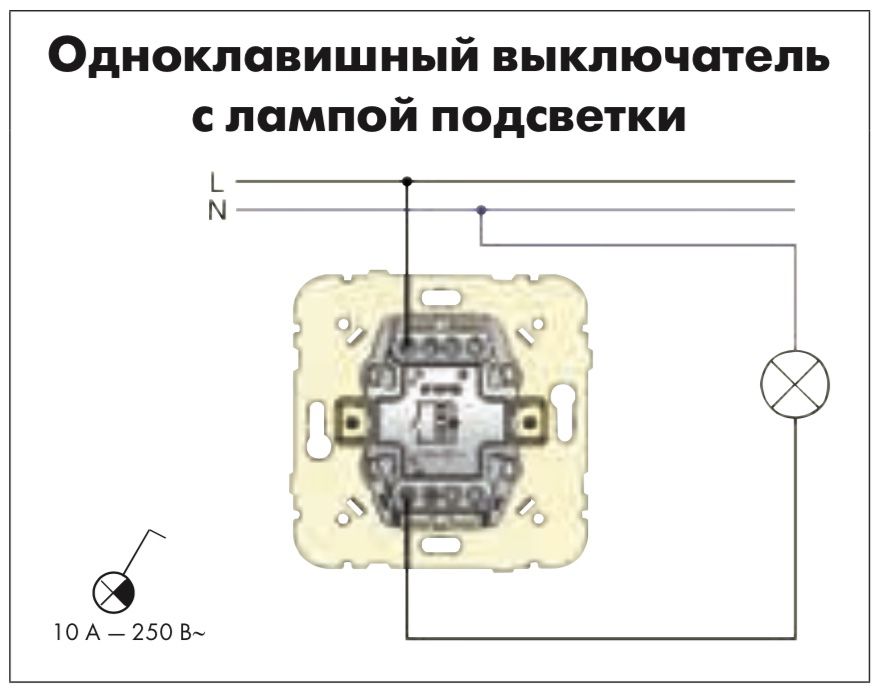

Подключение одноклавишного выключателя с подсветкой Legrand Etika

В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.

Практичность выключателей с подсветкой

Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.

В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.

Схемы подключения выключателей

Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.

Например, выключатель с подсветкой, схема подключения которого представлена ниже.

Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.

Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.

Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.

Схема светодиодной подсветки выключателя с конденсатором

Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.

Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.

Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации.

А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.

При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.

Установка двухклавишного выключателя

Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.

Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.

Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.

Выключатели компании Legrand

«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.

Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Подключения проходного выключателя с подсветкой

Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели. Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.

Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.

Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель. Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.

Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.

Таким образом, если используется одноклавишный выключатель с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.

Подключения проходного выключателя Legrand: схема, инструкция по установке

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Этика;
Валена;
Селиан;
Галеа Лайф;
Карива;
Мозаик;
Анам;
Кутео;
Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

ValenaCelianMosaikGalea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

Установка клавишных проходных приборов для управления одним источником света с двух мест.
Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

Схема подключения проходного выключателя Legrand для управления одного источника света двумя выключателями, которые находятся в разных местах.

Область применения:

длинные коридоры;
дорожки;
лестницы;
спальни;
большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Розетки и выключатели Legrand Celiane, подключение

В ассортименте Legrand представлено множество серий электроустановочного оборудования. Но, самой красивой по праву считается серия Legrand Celiane. Выключатели и розетки Celiane нравятся не только дизайнерам. Необычные рамки, множество цветов и материалов, множество текстур – все это делает серию одной из самых популярных.

Оборудование Celiane оснащено самыми современными механизмами. Их просто подключать, просто устанавливать. Вы можете сами убедиться в этом, посмотрев подробные видеоинструкции от производителя. Самые популярные позиции: розетки, выключатели, датчики движения. Понятно, что процесс монтажа этих устройств наиболее интересен покупателям. Потому мы разместили все эти инструкции здесь. Вам не придется ничего искать. Они все собраны на одной странице. Ищите нужную и смотрите. А мы, в свою очередь, будем следить за актуальностью информации, дополняя и корректируя ее время от времени.

Как подключить выключатель Legrand Celiane. Смотреть видео.

Как подключить переключатель Legrand Celiane. Смотреть видео.

Как подключить выключатель с контрольной подсветкой Legrand Celiane. Смотреть видео.

Как подключить датчик движения Legrand Celiane. Смотреть видео.

Как подключить розетку Legrand Celiane. Смотреть видео.

Как подключить ТВ-розетку Legrand Celiane. Смотреть видео.

Интернет-магазин электрики Престиж. ру является сертифицированным партнером Legrand. В нашем ассортименте только оригинальная продукция Legrand, Мы доставляем заказы по всей России.

Купить оборудование Legrand в интернет-магазине. Открыть каталог продукции.

774328 Выключатель двухклавишный с подсветкой Valena

Назначение

Выключатель с подсветкой для включения / выключения 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания. Монтаж на захватах. Лампы подсветки поставляются в комплекте.

Выключатель с подсветкой предназначен для того, чтобы вам было легче ориентироваться и проще найти выключатель в коридоре или на лестничной клетке. Цвет ламп для механизмов с подсветкой — зеленый.

Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного выключателя с подсветкой Valena в индивидуальной упаковке 695630.

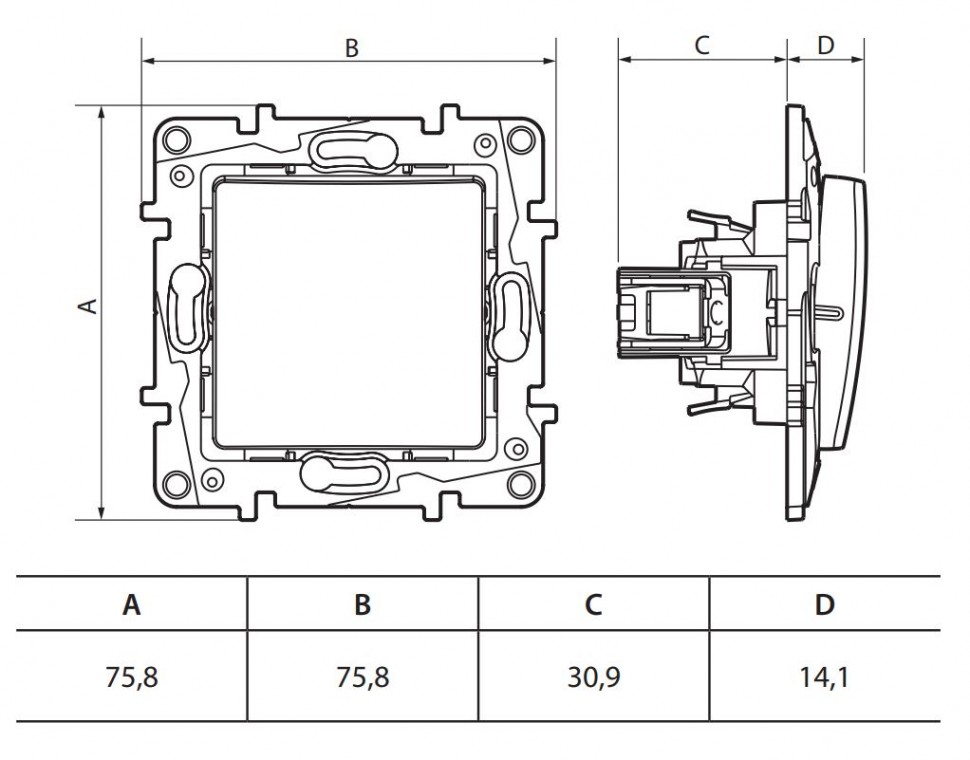

Габаритные размеры двухклавишного выключателя с подсветкой Valena

Монтаж двухклавишного выключателя с подсветкой Valena

Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.

Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Захваты

Расстояние между захватами от 50 до 71 мм.

Подсоединение проводников

Зажимы для подсоединения

Механизм выключателя с подсветкой оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм² до 2,5 мм²).

Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.

Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35⁰.

При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

Схема подключения двухклавишного выключателя с подсветкой Valena

Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262

Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)

Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.

Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)

— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат

Хорошая стойкость к воздействию ультрафиолета.

Температурные характеристики

Температура хранения и эксплуатации: от минус 5⁰ С до плюс 40⁰ С.

Выключатель одноклавишный Legrand Valena (Белый)

Механизм выключателя одноклавишного с подсветкой 774410 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно. Выключатель имеет схему подключения как у обычного одноклавишного выключателя, в выключенном положении, клавишу подсвечивает зеленый светодиод, а при включении выключателя — подсветка гаснет.

Выключатель с подсветкой Легранд Валена 774410 устанавливается в стандартную монтажную коробку скрытого монтажа.

Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181).

Механизмы всех выключателей оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).

Чистка клавиш выключателя и рамки нужно производить влажной тканью.

Запрещается использование агрессивных и коррозийных химических веществ.

Суппрот выключателя изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет клавиши выключателя : Белый (RAL 9003).

Габаритные размеры выключателя 774410.

Габаритные размеры выключателей с подсветкой Legrand Valena

Демонтаж.

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Монтаж выключателей с подсветкой Legrand Valena

Механизмы серии Valena оснащены винтами с мелким шагом резьбы. Для быстроты и надежности монтажа механизмы серии Валена оснащаются

комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным

шлицем и диаметром 3 мм:

— Ответка / Шлиц PZ1 шлиц 0,8х4

Монтаж механизмов выключателей с подсветкой Legrand Valena

Чтобы избежать повреждения механизмов из-за сильно затянутых винтов, следует учитывать максимально допустимый момент затяжки по норме

EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.

Размеры захватов на выключателях с подсветкой Легранд Валена

Схема подключения

Выключатель/переключатель двухклавишный с подсветкой 10 AX — 250 В~. Цвет Алюминий. Legrand Etika (Легранд Этика). 672416

Бренд	Legrand
Страна производитель	Россия
Серия	Etika
Артикул	672416
Тип изделия	Переключатели
Материал изделия	Металл — Термопласт
Цвет изделия	Алюминий
Способ включения	Клавишный
Количество клавиш	2 клавиши
Механизм	Механизм нового поколения Etika
Тип управления	С 1 места
Наличие подсветки	С подсветкой
Способ подключения	Безвинтовые клеммы
Способ монтажа	Внутренний монтаж
Max сечение зажимаемого кабеля	2. 5 mm²
Габариты изделия	76 mm х 76 mm х 45 mm
Номинальный ток	10 А
Номинальное напряжение	250 В~
Эксплуатационные характеристики
Степень пылевлагозащиты	IP20
Гарантийный срок от производителя	2 года
Срок службы	10 лет или 20 000 циклов
Сертификат	Прошёл сертификацию
Перейти к инструкции.PDF
Перейти в каталог Legrand.PDF

Установка двойного выключателя света Legrand

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств.Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:

Отключить электроснабжение во всей квартире.
Подключить электричество и протестировать.

2. Подготовить провода расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

3. Поместить проводки в клеммы, сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.

Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим.Для этого нужна перемычка — сделать ее можно из обычного провода.

4. Поместить механизм в установочную коробку, закрепить его по уровню.

5. Закрепить декоративную панель.

Как установить выключатель света двухклавишный Legrand показан в следующем видеоролике:

774328 Выключатель двухклавишный с подсветкой Valena

Назначение

Выключатель с подсветкой для включения / выключения 2-х нагрузок до 10А 250В (2500 Вт), имеющей одну линию питания. Монтаж на захватах. Лампы подсветки поставляются в комплекте.

Выключатель с подсветкой для того, чтобы вам было легче ориентироваться и проще найти выключатель в коридоре или на лестничной клетке. Цвет ламп для механизмов с подсветкой — зеленый.

Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного выключателя с подсветкой Valena в индивидуальной упаковке 695630.

Габаритные размеры двухклавишного выключателя с подсветкой Валена

Монтаж двухклавишного выключателя с подсветкой Валена

Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа.Для настенного монтажа выключателя следует использовать специальные коробки монтажного монтажа (776131).

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.

Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Захваты

Расстояние между захватами от 50 до 71 мм.

Подсоединение проводников

Зажимы для подключения

Механизм выключателя с подсветкой оснащен безвинтовыми зажимами для подключения медных проводников и соответствуют стандарту EN / МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия (12 мм) расположен на задней панели механизма, он позволяет точно определить длину снятия оболочки соединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подключить 2 проводника разного диаметра и надежность подключения (диаметр от 1 мм ² до 2,5 мм ²).

Конструкция зажимов также позволяет подключить гибкие проводники (жилы кабеля) без специального применения.

Достаточно вручную расплести жилы (без оконцовки наконечниками).Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35 ⁰.

Схема подключения двухклавишного выключателя с подсветкой Valena

Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) — согласно норме EN 62262

Огнестойкость

Самозатухание: 8500 С / 30 с (механизм)

Самозатухание: 6500 С / 30 с (клавиши, лицевые панели)

Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529: 2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмы IP44.

Характеристики используемых материалов

— суппорт — оцинкованная сталь

— крышка — поликарбонат

— корпус — поликарбонат

— механизм подсоединения — поликарбонат

— захваты — оцинкованная сталь

— пружина захватов — из стальной рояльной проволоки

— винты — оцинкованная сталь

— безвинтовые зажимы — CuZn 15 / X12 CrNi 177

— контакты — AgNi (без содержания кадмия, являющегося загрязняющим элементом)

— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) — поликарбонат

Хорошая стойкость к воздействию ультрафиолета.

Температурные характеристики

Температура хранения и эксплуатации: от минус 5 ⁰ С до плюс 40 ⁰ С.

Подключения проходного выключателя Legrand: схема, инструкция по установке

Во многих комнатных и нежилых помещениях, есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, используя включение и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков является французская промышленная группа Legrand, которая пользуется популярностью на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Этика;
Валена;
Селиан;
Галеа Лайф;
Карива;
Мозаик;
Анам;
Кутео;
Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, облегчающие процесс медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным использованием. Корпус прибора имеет защиту от влаги — IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и светодиодных индикаторах.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 А.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

ValenaCelianMosaikGalea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно соединять различные способы:

Установка клавишных проходных приборов для управления одним источником света с двух мест.
Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N — фаза ноль, которая подключается напрямую к светильнику; L — фаза под напряжением, проходящая через выключатель и зажжение света путем соединения в цепи.Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка — место соединения кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь / потушить свет от одной контрольной точки с одного места по принципу прерывания / соединения тока.

Проходной коммутатор имеет другой принцип действия: он снабжен тремя контактами (двойной выключатель такого — шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N — нулевой провод подключен напрямую к светильнику; L — фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача / отключение света происходит не за счет замыкания / разъема контакта, а за счет их переключения.

Подключение двухклавишного проходного выключателя.Двухклавишный выключатель — распространенный вид проходных устройств. Как правило, используется для включения / выключения света в двух различных помещениях одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши прерывает цепь и отсоединяется.

Дваклавишные проходные устройства работают независимо друг от друга, используя одну из двух линий связи, причем первые не имеют конечного вывода.

Отсюда следует, что эти устройства имеют независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить вид устройства.

Самыми популярными моделями этого устройства являются серии Legrand Etika и valena. Ниже можно представить схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika / Valena.Схема подключения: контакты правой группы соединены между собой перемычкой; второму из них подключается фазный провод. Контакты левой группы проводят подачу тока к независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличным преимуществом проходного выключателя Легранд является удобство в эксплуатации — выключатель не локализован только в одной точке, и вы можете установить его и управлять им с разных мест.

Область применения:

длинные коридоры;
дорожки;
лестницы;
спальни;
большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с нижними коридорами или лестничными пролетами, то сегодня такой способ освещения повсеместно для наиболее жизнедеятельности человека.

Розетки и выключатели Legrand Celiane, подключение

В ассортименте Legrand представлен набор серий электроустановочного оборудования. Но, самой красивой по праву считается серия Легран Селиан. Выключатели и розетки Celiane нравятся не только дизайнерам. Необычные рамки, множество цветов и материалов, множество текстур — все это делает серию одной из самых популярных.

Оборудование Celiane оснащено самыми современными механизмами. Их просто подключать, просто устанавливать.Вы можете сами убедиться в этом, посмотрев подробные видеоинструкции от производителя. Самые популярные позиции: розетки, выключатели, датчики движения. Понятно, что процесс монтажа этих наиболее интересных покупателей. Потому мы разместили все эти инструкции здесь. Вам не придется ничего искать. Они все собраны на одной странице. Ищите нужную и смотрите. А мы, в свою очередь, будем следить за актуальностью, дополнительной и корректирующей ее время от времени.

Как подключить выключатель Legrand Celiane.Смотреть видео.

Как подключить переключатель Legrand Celiane. Смотреть видео.

Как подключить выключатель с контрольной подсветкой Легран Селиан. Смотреть видео.

Как подключить датчик движения Legrand Celiane. Смотреть видео.

Как подключить розетку Legrand Celiane.Смотреть видео.

Как подключить ТВ-розетку Legrand Celiane. Смотреть видео.

Интернет-магазин электрики Престиж.ру является сертифицированным партнером Legrand. В нашем ассортименте только оригинальная продукция Legrand, Мы доставляем заказы по всей России.

Купить оборудование Legrand в интернет-магазине. Открыть каталог продукции.

Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, решить проблему можно с помощью подсветки, которая точно указывает местоположение клавиш включения света.На практике реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой на рис.1. Принцип её работы на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L — R1 — LED — HL — N.Величина тока нагрузки не больше рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, параллельного светодиода с резистором, станет близким к нулю.Цепь протекания тока замкнётся через L — Q1 — HL — N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задаваемый током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающая мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом можно его деформировать.

Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых и потерь защиты светодиода от лампы, схема подсветки выключателя параллельного диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное — в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными.К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки — чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА.

Это позволяет установить ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со светодиодной схемой более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. Руб. ч. Именно поэтому выключатели с подсветкой, в которых используются неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов приведенной инструкции.

Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
Снять разрешение включения / выключения света, аккуратно поддевая её с боковткой.
Демонтировать выключатель со стены и отсоединить провода.
В зависимости от формы и размера определить место установки светодиода.
В обозначенном месте просверлить диаметр 5 мм.
К одному из выводов светодиода припаять резистор, а второму — диод, соблюдая полярность.
Во избежание короткого замыкания вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными краями для подсоединения к клеммам.
При необходимости собранную конструкцию удлинить проводами.
С помощью суперклея закрепить светодиод в отверстии.
Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
Другой проводки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
Произвести монтаж готового выключателя со светодиодом в обратную установку.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей.В основном внутри выключателя с двумя клавишами управления освещением одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такой же, как и для одноклавишных моделей. Отметьте только то, что электрик в какой момент подключите проводов сам вправе выбрать, при нажатии на из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода — на каждую из клавиш в отдельной.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В очередь это касается светодиодных ламп, внутри которых установлен электронный блок — драйвер.Из-за наличия подсветки, на цоколеенной LED-присутствует небольшой выключатель, оказывающий влияние лампы на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут быть по-разному, а именно:

в виде неприятного мерцания;
в виде тусклого свечения светодиодной лампы;
подсветка может не работать с некоторыми моделями LED-ламп — драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Выключатель / переключатель двухклавишный с подсветкой 10 AX — 250 В ~. Цвет Алюминий. Legrand Etika (Легранд Этика). 672416

Клавишный

Бренд	Legrand
Страна производитель	Россия
Серия


Тип изделия	Переключатели
Материалы изделия	Металл — Термопласт
Цвет изделия
Цвет изделия
Количество клавиш	2 клавиши
Механизм	Тип Механизм управления нового поколения Etika

С 1 места
Наличие подсветки	С подсветкой
Способ подключения	Безвинтовые клеммы	Безвинтовые клеммы
9000
9000	Макс. Сечение зажимаемого кабеля	2.5 мм²
Габаритные размеры изделия	76 мм х 76 мм х 45 мм напряжение
Номинальный ток	10 А
~
Эксплуатационные характеристики
Степень пылевлагозащиты	IP20
	3 9048 9048 9048 9048 948 9048 948	10 лет или 20 000 циклов
Сертификат	Прошёл сертификацию
Перейти к инструкции.PDF
Перейти в каталог Legrand. PDF

Как подключить выключатель legrand видео · GitHub

В этом разделе нашего сайта Вы найдете различные схемы подключения механизмов Legrand Valena. Наглядные схемы подключения универсальных проходных, коридорных, промежуточных выключателей, выключателей с подсветкой, и схемы различных взаимодействий всегда полезны как опытным электрикам так и обычному монтажнику. Но сначала, мы приведем схемы, которые помогают заказчику хозяину дома разобраться в сути вопроса, и понять где, зачем и как ему необходимо установить такие схемы.Подключения «проходных» и «перекрестных» выключателей очень просты, если конечно «электрик» знает что такое «ноль» и «фаза». Управление из 2-х мест двумя группами светильников двойной переключатель на 2 направления Электрика для дома Информация Legrand Схемы подключения выключателей Legrand. Каталог Теплые полы Теплые полы THERMO Нагревательные маты Нагревательные кабели для водопровода THERMO FreezeGuard Нагревательные кабели THERMOCABLE Терморегуляторы THERMOREG Тёплый пол под ламинат и паркет Thermomat LP. Двухжильные нагревательные маты Devimat Терморегуляторы Devireg Одножильные нагревательные маты Devimat Нагревательные кабели для уличной укладки Датчики температуры Нагревательные кабели для водопровода. Нагревательные маты Теплолюкс TROPIX Терморегуляторы Теплолюкс Freezstop Lite. Серия Valena белый Выключатели клавишные Розетки электрические Розетки TV, FM Рамки Светорегуляторы Розетки TEL, LAN. Выключатели клавишные Розетки TV Розетки электрические Рамки Светорегуляторы Розетки TEL, LAN. Выключатели клавишные Розетки электрические Розетки TV, FM Рамки Светорегуляторы Розетки TEL, LAN.Серия Celiane Белый в комплекте Выключатели клавишные Розетки электрические Розетки TV FM Рамки Светорегуляторы Розетки TEL LAN. Лицевые панели Белый Лицевые панели Слоновая кость Лицевые панели Титан. Выключатели клавишные Рамки Розетки TEL LAN Розетки TV FM Розетки электрические Светорегуляторы. Выключатели ABB на 4,5кА Выключатели ABB на 6кА. Серия BASIC Слоновая кость Выключатели клавишные Рамки Розетки TV Розетки электрические Светорегуляторы Розетки TEL. Выключатели клавишные Рамки Розетки электрические Розетки TV Светорегуляторы и датчики движения Розетка TEL.Пластиковые боксы ABB Боксы Unibox IP41 для скрытого монтажа Боксы Unibox IP41 настенный монтаж Боксы Europa IP65 настенный монтаж Шкафы пластиковые Mistral41 Шкафы пластиковые Mistral Клапаны Приводы для радиаторных клапанов Термостаты. Счетчики Меркурий на В Счетчики Меркурий на В. Сумеречные реле Реле времени Модульные пускатели АББ Датчики движения. Лампы светодиодные навигатор Светильники светодиодные навигатор. Схемы подключения выключателей Legrand В этом разделе нашего сайта вы найдете различные схемы подключения механизмов Legrand Valena.Схема подключения проходного выключателя для двух точек управления: Схема подключения проходного выключателя для трех точек управления: Используется дополнительный «перекрестный» выключатель. Схема подключения проходного выключателя для четырех и более точек управления: эта схема отличается от предыдущей только точек управления. Между выключателями придется протянуть дополнительный кабель.

статья 310 гражданского кодекса рф с комментариями
шанский н м этимологический словарь русского языка
ненормированный рабочий день приказ

Как подключить выключатель legrand видео

крыжовник красный крупное описание сорта фото
как лепить из глины в домашних
карта памяти microsd алиэкспресс

Уважаемые специалисты, помогите пожалуйста молодому неопытному Постепенно меняю по всей квартире розетки и выключатели.Ну вот, решил поменять на кухне выключатель. Поставить вместо обычного одноклавишного, другой одноклавишный с подсветкой. Купил в магазине выключатель с оранжевой подсветкой Legrand. Вырубил на щитке автомат отвечающий за выключатели, разобрал выключатель и воттена Вижу что торчит из гнезда двух трехжильных кабелей. До этого поменял в коридоре выключатель, там было все просто, торчало всего один трехжильный кабель, подключил ноль с фазой и работает. А то, что на у меня на кухне я вижу впервые, хотя говорят что это нормально. Ну вот, на кухне, на старый обычный выключатель у меня были заведены два белых провода номер 1 и номер 2. Смотрю на купленный Легранд, а там три входа и какой-то красный треугольник сверху. Ну я естессно, как молодой и неопытный чингак, размотал остальные провода и начал экспериментировать. Пробовать в выключателе нули с фазами, в итоге у меня пару раз выбило в квартире основной автомат, а на третий раз на лестничной площадке. В итоге у меня нет света на кухне Неужто я ноль сжег ??? И подскажите пожалуйста, как все таки подключить этот чертов хранится русский выключатель.Синии провода у вас были скручены это ноль пришел и ушел на люстру. Белый на котором фаза приходящий на выключатель, второй белый ушел к светильнику тоже на выключатель. В итоге на выключатель только белые. Bladiclab Дело в том, что сейчас вообще нет света. Даже когда я обратно поставил обычный выключатель, подключил белые провода к нему, то света нет. Можно как то проверить ноль на люстре? Я их обмотал изолентой каждый, от друг друга изолировал. А до того как разматывал, я забыл в каком они состоянии были.Судя по всему, на выключатель тоже нужно «ноль» подключать. На белом проводе из кабеля, на котором у вас фаза, на синем проводе должен быть ноль. Проверить напряжение можно тестером. Второй кабель пошел на люстру. Так как у вас коробке не соединены синие провода в ноль не пришел на люстру. Сделал как по схеме, и плюс красный треугольник на выключателе переставил на фазу. Bladiclab и Павломбо, спасибо за помощь. Такие ставят тогда, когда лампа не видна с места включения. Именно так этот выключатель должен работать.Однако, Вам, по-видимому, пужна подсветка. Поэтому поменяйте местами белые провода: Форум Блоги Видео Маркет Скидки Bosch Grohe Rehau Vira. Новые сообщения Рейтинг мастеров Новая тема Альбомы Популярные теги. Присоединяйтесь к сообществу Мастерград Зарегистрироваться. Форум Электрика и слаботочка Электрика Помогите установить выключатель Legrand c подсветкой. Помогите установить выключатель Legrand c подсветкой. Сначала новые Сначала старые. Bladiclab Просмотр профиля Сообщения пользователя Личное сообщение.Павломбо Просмотр профиля Сообщения пользователя Личное сообщение. Для создания тем и сообщений Вам необходимо войти под своим аккаунтом. Форум Блоги О проекте Правила участия Обратная связь Реклама.

Проблема понимания истории
10 кратное увеличение
история россии милов fb2
Подключение двухклавишного проходного выключателя
Султанчикидля детского садасвоими руками фото
балахна спискиших во вов
Расписание электричек пахомово тула на 13.06 2017 .
