Содержание

Водоотвод с крыши – особенности монтажа водосточных систем различного типа

Одним из завершающих этапов строительства дома со скатной крышей, является обустройство водоотвода. При грамотной организации этого элемента, решается задача по предупреждению преждевременного разрушения фасада и фундамента дождевой водой. Современные сливы для крыши, выполненные из современных материалов, гармонично вписываются в любую концепцию и являются частью декоративного оформления строения.

Если хотите, чтобы дом не «подтачивали» дождевые и талые воды, необходимо обустроить правильный слив с крышиИсточник avroratd.ru

Система водоотвода: назначение и состав

В домах со скатными крышами, водоотвод монтируется снаружи здания. В его состав входят следующие компоненты:

  • желоба;
  • трубы;
  • колена;
  • воронки;
  • крюки-кронштейны;
  • уплотнители;
  • соединительные элементы.

Производители водосточных систем используют различные материалы, отличающиеся как по износостойкости, так и по цене. Наибольшей популярностью пользуются:

  • оцинкованные модульные системы с покрытием и без такового;
  • пластиковые, выполненные из пвх;
  • классические алюминиевые;
  • повышенной надежности титано-цинковые;
  • элитные медные.

Выбирая материал, необходимо отталкиваться от назначения дома и финансовых возможностей. Если для бюджетного варианта идеально подойдет пластик, то для загородной резиденции – водосток из меди. Такая конструкция будет не только служить десятки лет без ремонта – что относится и к вариантам из титан-цинка и алюминия – но и создаст ощущение роскоши, укажет на высокий статус владельца.

Водостоки из металлов гораздо выносливее и прослужат дольшеИсточник remontik.
org

Когда устанавливают водоотвод с крыш

В зависимости от типа водостока, его устанавливают либо до укладки покрытия кровли дома, либо после проведения этих работ.

Металлическая система, монтируемая к нижней доске настила или к стропильным ногам, крепится на длинных крюках до начала кровельных работ.

Профессиональные строители применяют этот способ при больших площадях скатов и/или при значительной пропускной способности устанавливаемой системы.

Если работы по укладке кровли уже завершены, то оптимальным вариантом станет пластиковая система, крюки для которой можно крепить на любом этапе.

Также этот способ оптимален при большой площади скатов и высокой пропускной способности системы.

Крюки для пластиковой системы можно крепить к лобовой доске уже после укладки покрытия.

Как правило, ливневые системы водоотведения с крыши, их тип и материал, определяются на этапе проектирования дома. При этом заказчик может вносить корректировки до момента, пока не будут начаты кровельные работы.


Ливневые водостоки ложатся на специальные крюкиИсточник atdomnsk.ru

Ливневая система с чего начать

На этапе проектирования важно сделать правильные расчеты. Обычно, эту работу проводит компания, занимающая строительством дома. При расчетах учитываются следующие параметры:

  • Уклон кровли здания.
  • Количество точек водоотвода и водоприема.
  • Местоположение точек водоприема и водоотвода.

Все это зависит от территории, плана дома, вида конструкций и материалов из которых изготовлена модульная система.

На этапе монтажа водоотвода с крыши необходимо выдержать уклон желобов. Как показывает практика, оптимальный уклон на 1 метр желоба должен составлять от 2 до 5 миллиметров. При соблюдении этих параметров, ливневые воды не будут застаиваться в системе или переливаться. Правильно организованный водосток – гарантия того, что система справится даже с большим количеством осадков, что актуально для большинства регионов нашей страны.


При монтаже ливневки важно выдерживать угол наклона, чтобы при эксплуатации в трубах не застаивалась водаИсточник dvamolotka.ru

Сборка водосточных желобов производится различными способами и зависит от комплектации системы. Наиболее распространенный вариант – сборка «встык» с использованием уплотнителей, в качестве которых применяются резиновые прокладки, скобы, специальные стяжки. В некоторых случаях используется силиконовый герметик или клеевые соединения.

Внимание! количество держателей и хомутов в системах может отличаться. Исходя из этого, закупку подобного материала лучше поручать профессионалам, знакомым с особенностями продукции различных производителей.

Как правильно выбрать материал для водослива с крыши

Водосливы для крыши из оцинкованной стали, обработанные полимерным покрытием, отличаются прочностью, надежностью и высокой износостойкостью. Применяются «в комплекте» с кровлями из металлочерепицы и профнастила. Такие системы быстро монтируются, что снижает общую себестоимость строения.

Водоотвод из оцинкованной стали с полимерным покрытиемИсточник siding-ps.ru

Металлическая система с двойной защитой – полимер и цинк – предупреждает появление коррозии и выдерживает значительные механические нагрузки. Одно из основных достоинств – это линейные расширения, зависящие от колебаний температуры. Водосток, сделанный из металла, не требует элементов, компенсирующих линейные расширения. Стоит отметить, что в северных регионах, такие модули зарекомендовали себя, благодаря способности выдерживать снеговые нагрузки, а в южных регионах – благодаря устойчивости к ультрафиолетовому излучению.

Бюджетная система из ПВХ также отлично справится с поставленной задачей. Благодаря составу пластика, такие модули практически инертны к негативному влиянию окружающей среды. Среди основных преимуществ можно выделить:

  • скорость и простоту монтажа;
  • легкий вес;
  • восстановление исходной формы после механического воздействия;
  • устойчивость к коррозии;
  • отсутствие шумовых эффектов даже при сильных осадках;
  • широкая цветовая гамма.

Кроме того, производители выпускают нестандартные элементы, позволяющие производить эстетичный монтаж в домах с эркерами.

Водоотводы из ПВХ стоят дешевле, но свою работу выполняют отменноИсточник tk-stroyresurs.ru
Водостоки пластиковые: 5 главных преимуществ материала, элементы системы и их цена

Как устанавливается водосток

Установка любого типа водостока требует не только определенных навыков, но и достаточно обширную материально техническую базу. Кроме того, помимо самой конструкции, понадобятся такие дополнительные расходные материалы, как антикоррозийный крепеж.

Водоотвод с кровли устанавливается сверху вниз и происходит по строго определенному плану:

Монтаж водосточного желоба:

  • Закрепляются желоба, предназначенные для водосбора. Они размещаются ниже уровня ската крыши, и имеют уклон в сторону воронки – приблизительный интервал 3 сантиметра – через каждые 10 метров. Для этого, наносится разметка с указанием точных точек крепления кронштейнов.
  • В нижней отметке устанавливается воронка, а в верхней – кронштейн.
  • Между этими, первыми элементами системы, натягивается бечёвка.
  • По имеющемуся уровню, крепятся другие кронштейны и муфты соединения.
  • Расстояние между кронштейнами и воронкой – 10 см.
  • После завершения работ по установке кронштейнов, на них фиксируется сам водосточный желоб.
  • Стыки между желобами фиксируются с помощью муфты.
Схема монтажа водостока в разрезеИсточник heatylab.com
  • Внутренние и наружные уголки, предназначенные для соединения желоба на углах дома, закрепляются и закрываются специальными заглушками.

Монтаж системы стока:

  • Трубу необходимо закрепить жестко в верхней части, для чего используются специальные хомуты.
  • В нижней части крепление проводится, с так называемым, проскальзыванием.
  • К воронке прикрепляется колено с уже прикрепленным к нему вторым коленом, ориентация которого направлена в противоположную сторону.
  • Труба слива максимально притягивается к стене дома.
  • Второе колено крепится к стене при помощи хомута.

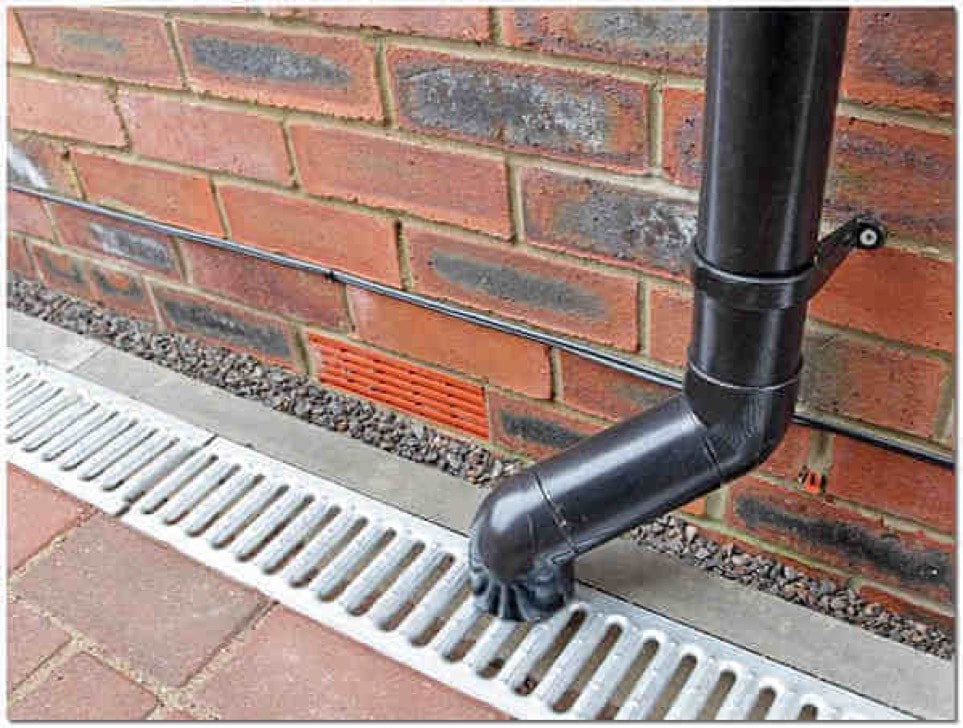

  • Сливное колено закрепляется на расстояние 30 см от поверхности почвы.

Все элементы стоковой системы должны быть установлены строго вертикально, для чего используются специальные строительные инструменты.

Водоотводы проводятся до септика, куда и сливаются все стокиИсточник domikarkas.ru
Система дренажа и ливневой канализации на участке в одной траншее: принцип работы и нюансы обустройства

Выбор системы водоотлива: рекомендации специалистов

Как уже говорилось, выбор системы водоотлива производится с учетом особенностей вашего региона, концепции строения, стоимости работ и материалов.

Современные производители предлагают огромное количество вариантов систем, которые можно монтировать как на строящиеся здания, так и на уже готовые дома.

Большинство владельцев домостроений, предпочитают не вникать в особенности обустройства ливневой системы, полагаясь на профессионализм сотрудников строительных компаний. Однако, с некоторыми нюансами ознакомится не помешает:

  • В идеале, все элементы должны быть от одного производителя.
    Это обеспечит надежность монтажа и отсутствие протечек.
  • При выборе оцинкованных систем, учитывайте, что неэстетичный вид широкой воронки компенсирует погрешности изготовления деталей.
  • Кровля, водосток под которой выполнен без желобов, не будет протекать, благодаря надежности конструкции. Однако, вы можете столкнуться с некоторыми сложностями при монтажных работах.
Водосточные трубы с крыши плавно переходят в сточные трубы, прячущиеся под землей Источник prostroyer.ru
  • Срок службы оцинкованных труб и систем, изготовленных из них, при надлежащем уходе, может превышать 25 лет.
  • Металлические системы, покрытые цинко-полимерным материалом, смотрятся привлекательно, защищены от коррозии, не требуют специального ухода и служат до 50 лет. Кроме того, существует возможность заказать индивидуальные конструкции водостоков и выбрать цвет, соответствующий дизайну дома.
  • Перед установкой конструкций из пластика в северных регионах, необходимо проконсультироваться со специалистами.

Как должен проводиться монтаж водостоков покажет видео:

Правила эксплуатации

Не забывайте о том, что любая система водоотлива с крыши требует регулярного ухода. Во избежание заторов, ее необходимо прочищать, что можно делать как самостоятельно, так и пользуясь услугами специализированных компаний.

Если придомовая территория имеет подземную ливневую систему, оптимальным вариантом будет выведение водостока сразу в ливневый колодец.

Так выглядит водосточная система частного дома в готовом видеИсточник kanalizacijapro.ru

Убедитесь, что ваша система водоотлива содержит такой элемент, как сетка для фильтрации крупного мусора.


Дренажные системы загородного участка: особенности, типы, проектирование

Заключение

В завершение, хотелось бы акцентировать внимание владельцев домов, на том, что устройство водостока для скатных крыш – дело довольно непростое. Наша статья носит исключительно ознакомительный характер и не предназначена быть руководством для проведения работ по расчету и установке ливневок, ведь в каждом отдельном случае есть своя специфика выбора материала и способов монтажа.

Ливневая канализация: особенности эксплуатации и содержания

Кто обязан обслуживать ливневую канализацию (ливневку)

За работоспособность ливневой канализации (ливневки) отвечает ее собственник. Прочистка ливневой канализации включена в состав работ по содержанию придомовой территории в теплый период года (Минимальный перечень услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, утвержденным Постановлением Правительства РФ от 03. 04.2013 № 290 (п. 25)).

Управляющая организация обслуживает ливневку, если та расположена в границах земельного участка, который является общим имуществом собственников помещений многоквартирного дома.
Орган местного самоуправления обязан содержать ливневую канализацию, только если он является собственником земельного участка, по которому она проходит.

Обслуживание ливневой канализации

Основное направление по эксплуатации ливневой канализации – проверка отсутствия засоров, которые могут блокировать отведение стоков.
Внутренние водостоки нужны для отведения дождевых и талых вод с кровель зданий и сооружений в наружную сеть поверхностного стока или систему общесплавного водоотведения.

Дождевые и талые вод рекомендуется использовать на поливомоечные и технические (технологические) нужды. Допускается отведение дождевых и талых вод в систему производственной канализации незагрязненных или повторно используемых сточных вод (п. 21.3 СП 30.13330.2020. Свод правил. Внутренний водопровод и канализация зданий. СНиП 2.04.01-85).

После продолжительных ливневых дождей (в течение 2-3 дней) нужно производить внеочередную нивелировку и детальный осмотр несущих конструкций, определять места скопления ливневых вод и принимать срочные меры для их удаления.

Результаты осмотра фиксируются в актах, в которых указываются:
— описания деформаций,
— места их развития,
— время обнаружения,
— меры принятые для устранения проблемы.

Организации по обслуживанию жилищного фонда должны обеспечивать профилактическую прочистку сетей канализации в многонаселенных домах не реже одного раза в три месяца, а также прочистку ливневой канализации не реже двух раз в год до периода наибольшего выпадения атмосферных осадков в районе (п. 6.2.6 и 6.2.7 Правил и норм технической эксплуатации жилищного фонда, утвержденных Постановлением Госстроя России от 27.09.2003 № 170).

Как нужно делать прочистку ливневки (особенно, когда она не забивается) требования не уточняют, поэтому в большинстве случаев эксплуатация сводится к осмотру на предмет засоров.

Запрещено отведение (прием) в централизованные ливневые системы водоотведения хозяйственно-бытовых сточных вод и жидких бытовых отходов (п. 109 Правил холодного водоснабжения и водоотведения, утвержденных Постановлением Правительства РФ от 29.07.2013 № 644, далее – Правила № 644).

Обязанность по строительству ливневой канализации

Строительство ливневой канализации осуществляют лица, в ней заинтересованные. Раньше дома (например, хрущевки) строились с очень примитивной системой ливневки в виде водосточных труб, вода по которым стекала с крыши на отмостку, растекалась по двору и впитывалась в землю.

Сейчас ливневки выводятся прямо с крыши через подвал во внутридомовую ливневую канализацию, подключенную к централизованной ливневой системе.
Для каждой централизованной системы холодного водоснабжения и (или) водоотведения органы местного самоуправледния определяют гарантирующую организацию и устанавливают зоны ее деятельности.

Для централизованных ливневых систем водоотведения гарантирующая организация не определяется (п. 1 ст. 12 Федерального закона от 07.12.2011 № 416-ФЗ «О водоснабжении и водоотведении»). Городские ливневки город обслуживает самостоятельно (либо с помощью привлеченного подрядчика). При этом специальной обязанности для города осуществлять строительство ливневок для многоквартирных домов – законом также не предусмотрено.

Однако в случае самовольного подключения (технологического присоединения) или пользования централизованной ливневой системой водоотведения к плате за отведение поверхностных сточных вод дополнительно применяется коэффициент 5 (за период времени, в течение которого осуществлялось такое пользование, но не более чем за 3 года) (п. 67.1 Правил № 644).

Пример из практики

Управляющая компания обратилась с иском к администрации г. Архангельск с требованием выполнить работы по установлению дренажно-ливневой канализации у многоквартирного дома. Суд отказал, указав в решении следующее.

При строительстве дома работы по устройству придомовой дренажно-ливневой канализации не проводились. Земельный участок в месте расположения спорного дома сформирован в соответствии с действующим законодательством и относится к общему имуществу собственников помещений многоквартирного дома

У администрации, как публичного органа, не возникло обязанности для строительства на земельном участке, принадлежащем спорному дому, находящемся в управлении управляющей компании, спорной канализационной системы.

Публичные обязательства (обустройство централизованной системы водоотведения на территории г. Архангельска) администрацией выполнены путем осуществления содержания и текущего ремонта сетей дренажно-ливневой канализации, находящейся в муниципальной собственности (Постановление Арбитражного суда Северо-Западного округа 15.07.2016 г. по делу № А05-10879/2015).

Судебные споры по засорам ливневой канализации

Большинство споров касается возмещения вреда из-за заливов и подтопленной, вызванных забитой канализацией из-за ее ненадлежащего обслуживания.

Пример

Собственник нежилого помещения (г. Балашиха Московской области) обратился с иском к управляющей организации, в котором просил:
— возместить убытки (ок. 700 000 р.), вызванные заливом из-за неработающей ливневой канализации
— обязать ответчика произвести ремонт общедомового имущества – трубопровода внутридомовой системы водоотведения (ливневой канализации) находящийся в границах нежилых помещений.

Суд первой инстанции удовлетворил иск частично и взыскал только убытки. А суд апелляционной инстанции, отменяя первоначальное решение, обязал управляющую организацию произвести еще и ремонтные работы. При вынесении решения суд исходил из следующего:

— согласно п. 5 Правил содержания общего имущества в многоквартирном доме, утвержденных Постановлением Правительства РФ от 13.08.2006 № 491 в состав общего имущества включается внутридомовая инженерная система водоотведения, состоящая из канализационных выпусков, фасонных частей (в том числе отводов, переходов, патрубков, ревизий, крестовин, тройников), стояков, заглушек, вытяжных труб, водосточных воронок, прочисток, ответвлений от стояков до первых стыковых соединений, а также другого оборудования, расположенного в этой системе.
— была проведена судебная экспертиза, которая указала, что причиной заливов нежилых помещений являются многочисленные коррозионные повреждения трубопровода общедомовой ливневой канализации (лежака), проходящего через помещение
— поскольку повреждение имущества истца произошло вследствие неисправного состояния части ливневой канализации (лежака), то обеспечить ее исправное состояние, а также сохранность имущества истца управляющая организация обязана в рамках договора управления многоквартирного дома в процессе выполнения общих работ, выполняемым для надлежащего содержания систем водоотведения и технического обслуживания данного МКД. Поскольку данный вид работ не относится к капитальному ремонту многоквартирного дома и не требует принятия решения собственниками помещений в МКД о его выполнении, норма ст.189 ЖК РФ, регулирующая вопросы капитального ремонта общего имущества многоквартирного дома, применению не подлежит (Постановление Десятого арбитражного апелляционного суда от 25. 02.2020 г. по делу № А41-103335/18).
Нельзя сказать, что обслуживание ливневой канализации является затруднительным и проблематичным. Однако профилактические осмотры, прочистка и своевременный ремонт отдельных участков ливневки способны предупредить возможные риски в связи с потенциальным возмещением ущербов от заливов.

Наружный водосток по СНиП – статьи

Неправильный расчет водосточной системы либо его отсутствие приводит к возникновению плесени на стенах дома, размыванию фундамента, затоплению подвальных помещений, гниению деревянных конструкций. Предотвратить появление этих проблем может грамотно спроектированный внутренний или наружный водосток СНиП.

По расположению водостоки бывают внутренними и наружными, по конструкции — организованными и неорганизованными.

Внутренние водосливы монтируются внутри дома. По СНиП водосливные воронки располагают равномерно по всей крыше, несколько ниже, чем остальные участки кровли и под углом 90° к водосточной трубе.

Наружный водосток СНиП монтируется по периметру дома. Он может быть организованным и неорганизованным.

Организованное водоотведение — это сбор воды и ее перенос от конца ската крыши до ливневки посредством желобов, труб и других элементов системы.

Неорганизованный наружный водосток СНиП представляет собой простой сброс воды с кровли. Он требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

Проектирование организованного наружного водостока СНиП

Согласно строительным нормам и правилам, создание проекта водосточной системы должно базироваться на обосновании.

Проект наружного водостока СНиП предполагает:

  • расчет площади кровли;

  • расчет количества осадков;

  • определение минимально возможной температуры.

Требования к проекту водосточной системы:

  • подвесные водосточные желоба должны устанавливаться на крышах с углом ската не менее 15°;

  • все элементы водостока должны соответствовать ГОСТ 7623-75;

  • расстояние между водосливными трубами не должно превышать 24 м;

  • диаметр труб рассчитывается, исходя площади кровли: 1,5 см на 1 м2

  • угол уклона водосточного желоба составляет 0. 2-0.3° или 2-5 мм на погонный метр;

  • минимальная высота борта для желобов – 12 см.

Монтаж водосточной системы — Статьи о строительстве компании Ваша Кровля

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу — отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.

Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.

Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.

Основные преимущества:

  • легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
  • пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
  • бесшумность,
  • широкая цветовая гамма, нестандартные формы и дизайнерские решения,
  • срок службы до 30 лет,
  • невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.

Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.

Преимущества:

  • прочность,
  • пожаробезопасность,
  • эффективны на многоэтажных и промышленных зданиях,
  • увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
  • наличие герметичных замков упрощает установку,
  • удобные размеры: желоб длинной до 9 м. , в то время как длина пластиковой трубы не превышает 3-х м.,
  • длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла —высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.

Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

  1. Выяснить значение самого высокого уровня осадков в районе проживания.
  2. Посчитать площадь наибольшего ската крыши по формуле:

S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=»AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

  1. Водосточный желоб.

Функция — собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений — система надежнее и проще монтаж.

  1. Угловые элементы желоба.

Функция — изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

  1. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. — достаточно одного водостока, и соответственно одной воронки, более 10м. — два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки — 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

  1. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см. Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

  1. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб —4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник. В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.

Пошаговая инструкция по монтажу водосточной системы из ПВХ

  1. Установить воронки желоба.
  2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

    Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

    Крепление элементов водостока без лобовойдоски: кронштейн желоба, воронка, соединитель желоба

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

  • Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
  • Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.
  1. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
  2. Отрезать желоб ножовкой.
  3. Присоединить воронку к желобу —уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
  4. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
  5. Закрепить хомуты, просверлив под крепеж отверстия.
  6. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
  7. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
  8. Поставить защитные сетки листоуловители.

Монтаж металлической водосточной системы — пошаговое руководство

  1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
  2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
  3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
  4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
  5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.

Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.

Основные ошибки монтажа водосточной системы

  • Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
  • Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
  • Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
  • Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
  • Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
  • Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.

Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.

В компании Ваша кровлявы можете получить бесплатную консультацию, получить профессиональный расчет водосточной системы с учетом конструкции вашего дома и всех климатических особенностей, предложим экономически выгодный вариант.

Нашим клиентам мы предлагаем пластиковые и металлические водосточные системы от известных производителей, которые проверены временем и имеют сертификаты качества.

Вы всегда можете заказать монтаж водосточной системы в Ваша Кровля — на все работы мы предоставим письменные гарантии.

Водосток с крыши стадиона. Наружный водосток по снип. Монтаж водостока своими руками из канализационных труб

Неорганизованный водосток – это система защиты кровли и фасада здания, которая в последнее время уже устарела. Современные водосточные системы обеспечиваются гораздо более высокий уровень защиты, но даже это не останавливает многих, кто хочет сэкономить на обустройстве своего дома. Именно поэтому вопросы о неорганизованном водостоке будут еще долгое время востребованы и актуальны.

Организованный водосток – это система, которая разрабатывается еще на стадии проектирования кровли дома, никаких дополнительных элементов, которые придется приобретать отдельно, в такой конструкции нет.

По сути, неорганизованным водостоком называют правильно сделанный скат с крыши, позволяющий ей отводить воду со своей поверхности, не затрагивая фасад здания.

Обычно подобная модель водостока привлекает своими минимальными затратами, но не стоит забывать и об ее недостатках:

  • Вода с кровли попадает непосредственно на грунт, после чего впитывается в почву на максимально близком расстоянии от фундамента здания. Постепенно он начинает впитывать в себя лишнюю влагу и разрушается. В итоге, строение с неорганизованным водостоком служит на 5–10 лет меньше положенного для нее срока.

  • Облицовка и фасад здания тоже постоянно находятся под ударом. Неорганизованный водосток оборудуется таким образом, чтобы при стекании с кровли вода не затрагивала эти части здания, но при повышенной нагрузке на систему эту часть работы сложно контролировать. При сочетании обильных осадков и ветра, вода все равно попадает на стены здания. Облицовка постепенно портится и приходит в негодность. Дом чуть ли не каждый год нуждается в дополнительном косметическом ремонте.

Предотвратить дополнительные проблемы при использовании неорганизованного водостока можно при помощи системы дренажа участка. Достаточно будет установить специальные лотки непосредственно под скатом крыши, и тогда влага с кровли будет сразу же уходить в канализацию. Такая мера позволит защитить хотя бы фундамент здания, но мало чем отразиться на повреждении фасада.

Дренажная система в итоге обойдется вам даже дороже обычного стандартного водостока. Поэтому в этом случае отпадает экономия, ради которой многие и прибегают к неорганизованному водостоку.

В защиту неорганизованного водостока можно сказать, что при строительстве новых домов он все же необходим. Такая деталь здания обычно считается стандартной при создании кровли, однако, как вы уже поняли, она не может самостоятельно выполнять возложенные на нее функции в современных условиях.

В различных государственных требованиях к строительству и санитарным нормам все же часто упоминается неорганизованный водосток.

Водосток может быть установлен без дополнительных элементов защиты здания и кровли только в некоторых случаях:

  • Высота здания не превышает 5 этажей. Для более крупных строений организованный водосток является обязательной частью строительства.
  • Количество годовых осадков на местности не превышает 300 мм/год. Такую погоду можно назвать даже засушливой. Обычно такой уровень осадков наблюдается при довольно жарких погодных условиях, а, значит, организованный водосток при таких условиях даже не требуется.


Слив воды с кровли должен быть обеспечен в тех участках, где на фасаде здания нет балконов или козырьков.

Также не допускается установка неорганизованного водостока со стороны проезжей части.

Во многих случаях оптимальным решением становится сделать неорганизованный водосток только в тех участках, где это позволено, а в остальных местах, все же сделать желоба и трубы для полноценной системы водостока.

Козырек кровельного покрытия должен быть не менее 60 см., только такое расстояние позволит эффективно отводить воду от фасада здания. Если такое обустройство невозможно, по краям кровли делается специальный козырёк, который и будет направлять влагу в нужном направлении.

Уже по основным особенностям неорганизованного водостока можно понять, что эффективен он будет только при скатной крыше. Для отвода всей жидкости с кровли такую крышу нужно оборудовать согласно всем государственным требованиям.

Профессиональный монтаж водостоков позволяет значительно продлить срок службы кровельного покрытия и обойтись без внеплановых авральных ремонтов. Ведь «озера», постепенно приводят в негодность защитный слой покрытия, и оголенная основа начинает стремительно разрушаться, попадая под непосредственное воздействие дождей, солнечного света и суточных перепадов температуры внешней среды.

Поэтому, основной задачей монтажа водостоков плоской кровли является полноценная организация отвода с её поверхности дождевых и талых вод, круглый год эффективно выполняющего свои функции. При этом, система водоотведения обязана работать одинаково успешно при любых показаниях термометров и объемах выпавших осадков. Водосток должен принять всю, попавшую на кровлю жидкую субстанцию и препроводить ее в канализационные стоки, в емкости для сбора дождевой воды или, банально, в грунт

Классификация систем отвода осадков

Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:

  • наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
  • наружный организованный . Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
  • внутренний . Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.

Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.

На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и .

Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.


В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.

Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.

А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.

Элементы водостоков

В устройстве наружного и внутреннего водостоков много общего. Каждая система водоотведения плоских крыш включает схожие по назначению элементы:

  • водоприемные воронки и желоба – предназначены для приема стоков и передачи их в водосточные магистрали;
  • стояки – обеспечивают в точках приема максимальную скорость тока воды за счет сил гравитации;
  • водосточные трубопроводы – требуются для отвода атмосферных осадков к объектам разгрузки.

Основная задача проектирования водосточной системы – минимизация протяженности магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый вариант – стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом, на расстоянии 20 — 45 см. от поверхности ливневой канализации или просто защищенной от размыва отмостки.

Но, зачастую, оснастить дом подобной системой мешают естественные обстоятельства: слабые грунты, отсутствие дренажной системы, старый фундамент, для которого нежелательно близкое соседство с водой.

Если проложить наименьшую магистраль невозможно, то находятся иные пути: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется при сооружении плоских кровель с внутренним водостоком, ведь система просто обязана транспортировать воду за пределы здания.

Монтаж водостоков. Специфика формирования уклона

Для стимуляции самостоятельного стока воды в требующемся направлении на плоских крышах формируют уклоны в 1 – 2 %.

  1. Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это тыльная стена строения.
  2. Для организации тока воды по внутренней схеме уклон создается к месту водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной воронки было понижение в радиусе 50 см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне кровли, но и возле наружной стены, на расстоянии не менее 60 см. Существует достаточно вариантов устройства уклонов поверхности кровли для организации сбора воды с её поверхности. Но, в любом случае, наклон должен быть ориентирован в сторону водоприемника.

Если на крыше установлено несколько водоприемных воронок, то между ними должен быть организован своего рода «водораздел» — подобие горки, склоны которой направляют сток воды в направлении ближайшей воронки.

Для решения задачи по формированию таких уклонов есть несколько способов, проверенных на практике:

  • устройство уклонов в процессе строительства, посредством установки перекрытий под требуемым углом
  • засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжкой
  • организация уклона посредством укладки клиновидных плит минераловатного утеплителя.
  • уклоны на крупногабаритных плоскостях выполняются с помощью специальных, формирующих угол, металлоконструкций.

Правила сооружения внутреннего водостока

Как положено любой конструкции, водосточная система должна быть заранее просчитана и спроектирована. Монтаж водостоков проводится по заранее выбранному наиболее кратчайшему пути и предусматривает наиболее оптимальное место для его выхода в ливневую канализацию, или просто стока в грунт.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

  • водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается, их можно устанавливать в штробах, шахтах, коробах и располагать в чуланах или тому подобных подсобных отсеках;
  • монтаж водостоков неотапливаемой постройки предусматривает способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением;
  • плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005, то есть, на каждый огонный метр трубы должно приходиться 5 мм. понижения в сторону водосброса;
  • при прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить;
  • если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент;
  • при проектировании, по возможности, следует избегать изгибов;
  • стояк, на расстоянии около метра от поверхности земли, следует оборудовать ревизией для прочистки.


По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми кольцами, ревизиями и так далее. Монтаж водостоков в таких кровлях предусматривает использование керамических, пластиковых, чугунных, асбестоцементных труб, выдерживающих напор при засорах. Для прокладки подземных частей применяются трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м 2 , расстояние между соседними водоприемниками должно быть не меньше 60м.

Увеличить число водоприемных приспособлений потребуется если:

  1. Площадь кровли превышает указанные ГОСТом пределы.
  2. Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
  3. В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

  • чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук;
  • после монтажа воронка обязана обеспечивать герметичность кровли на участке установки;
  • патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций;
  • к подвесным системам воронки присоединяются фасонными отводами;
  • чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Монтаж водостоков на кровельных конструкциях с полимерным мембранным покрытием принято проводить с водоприемниками, имеющими полимерный прижимной фланец, приклеивающийся или приваривающийся к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Монтаж водостоков. Наружный водосток

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

  1. Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Вода отводится самотеком по карнизным свесам.
  2. Монтаж водостоков, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами: идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды устанавливаются емкости, благодаря чему упраздняется участок подключения системы к канализации. Монтаж водостоков с этой интересной схемой позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия, дополнительные слои укладываются с нахлестом.

Усиление свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Основное предназначение водосточной системы заключается в сборе и отводе талых и дождевых вод в систему ливневой или обычной канализации. Целью этих мероприятий является недопущение попадания влаги на стены, отмостку и фундамент здания, чтобы воспрепятствовать ее разрушительному действию и необходимости последующего дорогостоящего ремонта. Дополнительной функцией водосточной системы является придание сооружению оригинального и приятного внешнего вида. Как и все прочие виды строительных конструкций, создание водостока регламентируется соответствующим СНиПом 31-06-2009 в редакции СП 118.13330.2012, введенной в действие 01.09.2014 года.

Виды существующих систем водоотвода


Существует три основных водосточной системы:

  1. Организованный наружный водосток с кровли
  2. Организованный внутренний водосток
  3. Неорганизованный водоотвод

Значительную часть общей информации можно почерпнуть из видео:

Организованный наружный водосток


В настоящее время данная система считается наиболее широко распространенной и часто применяемой. Она представляет собой совокупность желобов, труб и крепежных элементов водостока, объединенных в единое целое, установленных снаружи здания путем крепления к его стенам. В результате ее действия вода с кровли должна попасть в ливневую канализацию или колодец.

СНиП допускает организацию наружной системы водоотвода как на плоских, так и на скатных кровлях практически любых видов зданий и сооружений.

Достоинства, которыми обладает организованный наружный водосток кровли:


  • гарантированная защита от попадания воды стен, фундаментов и отмостки здания;
  • привлекательный внешний вид, придаваемый сооружению благодаря использованию качественных современных материалов.

Главным недостатком рассматриваемой системы является необходимость вложения финансовых ресурсов на приобретение и монтаж.

Наиболее часто встречаются системы из ПВХ и металлопластика, которые активно стали применяться взамен традиционных из оцинкованной стали или черного металла. Самым качественным, внешне привлекательным и долговечным, но при этом и самым дорогим, является использование меди.

Организованный внутренний водосток с кровли


При устройстве данной системы водоотвода трубы прокладываются прямо внутри здания. Влага собирается на кровле и переправляется по ним в ливневую или обычную канализацию. Практически всегда подобный вид встречается на плоских кровлях, которые выполнены из рулонных материалов и мастик. Его преимуществом является то, что вода во внутренних трубах не замерзает даже в самое холодное время, что является одной из проблем наружного водостока, особенно в отечественных условиях.

Недостаток организованного водостока с плоской кровли также очевиден — занимается часть внутреннего пространства, которого, как правило, всегда не хватает.

СНиП четко регламентирует основные требования, выполнение которых необходимо для успешной работы:

  • площадь располагаемых на кровле воронок рассчитывается исходя из соотношения — на 0,75 кв.м. площади покрытия минимум 1 кв.см. сечения водоприемной воронки;
  • на участках кровли, которые ограничиваются стенами или деформационными швами, должны располагаться минимум две воронки;
  • предусматривается установка водоприемных воронок в местах кровли с самыми низкими вертикальными отметками;
  • указанные воронки должны располагаться не ближе, чем на расстояние 50 см. от стен или парапетов.

Неорганизованный водоотвод


При данной системе талая или дождевая вода стекает на землю прямо с крыши. Естественно, отсутствие необходимости в дополнительных материалах и средствах приводит к экономии финансовых ресурсов при строительстве, что является одним из основных достоинств неорганизованного водоотвода.

Его применение не допускается на плоской кровле, так как отвод воды происходит за счет существующего уклона ската крыши. Кроме того, даже при устройстве неорганизованного водотвода на небольших зданиях и сооружениях сложно избежать проблем:

  • ухудшение или даже частичное разрушение фундамента. Проблему можно решить за счет устройства дополнительного дренажа под землей, целью которого будет являться удаление излишней воды из прилегающих к фундаменту грунтов;
  • негативные воздействия на цокольную часть здания. Устраняется периодическим обновлением слоя вертикальной гидроизоляции;
  • возможные механические повреждения фасада. Проблема решается также улучшением гидроизоляции и поддержанием ее в надлежащем состоянии.

Наличие перечисленных проблем ставят логичный вопрос: насколько резонно устройство неорганизованного водостока. Необходимые для этого условия четко регламентируются СНиП 31-06-2009 в актуализированной редакции, введенной в действие 01.09.2014 года. В нем описываются признаки зданий и сооружений, в которых неорганизованная система водоотвода допускается.

Требования СНиП 31-06-2009


  • количество этажей здания или сооружения — не больше пяти;
  • месторасположение в регионе с величиной осадков в среднем за год — менее 300 мм;
  • тип кровли, на которой планируется применение — односкатная с уклоном внутрь двора;
  • размер козырька крыши — не менее 0,6 м.;
  • отсутствие прямо под скатом кровли тротуаров, балконов или автомобильной дороги.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Для любой скатной кровли наличие водосточной системы является обязательным элементом конструкции. Ее предназначением является сбор и организованный или неорганизованный отвод осадков. Естественно, что грамотно запроектированный и смонтированный организованный водосток наружный имеет ряд преимуществ перед неорганизованным.

Неорганизованные водосточные системы

Для конструкций неорганизованного типа внешний водосток предполагает характерное стекание воды по всему периметру нижнего ската, что увеличивает риски разрушения элементов фасада, цоколя, и впоследствии может привести к разрушению основания фундамента.

Такое решение не считается лучшим, и поэтому даже раньше, когда водостоки изготавливались кустарным способом, в их устройстве старались скомбинировать горизонтальные желоба с вертикальными трубами или монтировать их под наклоном в сторону одного из углов дома.

Для того, чтобы отвести воду от стен дома, необходимо вынести водосточный желоб как минимум на 600 мм от края крыши.

Организованные наружные водосточные системы и их особенности

Устройство наружного водостока организованного типа представляет собой комплекс элементов для отвода осадков с кровли в предназначенные для этого места. В такие конструкции обязательно включаются:

  • горизонтальные настенные или подвесные желоба;
  • вертикальные (ливневые) трубы и сливы;
  • соединительные элементы;
  • элементы настенного и кровельного крепления.

Кроме как по способу организации, водосточные наружные системы принято различать по таким базовым критериям:

  • материал для изготовления;
  • сечение желобов и труб;
  • форма полученной конструкции.

Классификация водосточных систем по материалу

По видам материала водосточные системы бывают:

  • металлические;
  • пластиковые.

В изготовлении металлических водостоков чаще всего применяют оцинкованную сталь горячего способа производства. Для дополнительной защиты материала конструктивные элементы покрывают с двух сторон полимерными составами (пурал, пластизол). Стальные конструкции имеют отличные эксплуатационные качества. Для них характерны:

  • длительный срок службы,
  • повышенная прочность,
  • улучшенная устойчивость к влиянию неблагоприятных механических и химических внешних воздействий.
  • стойкость к коррозии и деформациям от высоких и низких температур.

Водосточная система наружная из металла лучше всего будет служить в местности, для которой характерно большое количество осадков в виде снега с его периодическим сходом с кровли.

Водосточные системы из меди, покрытой специальными лаковыми составами, предотвращающими ее потемнение, полноправно считаются самыми надежными и имеют наиболее длительный срок службы. Вполне естественно, что их стоимость несколько выше прочих материалов. При этом эстетические характеристики намного привлекательнее, а внешний вид может подойти практически под любой дизайн кровли.

Для изготовления пластиковых водостоков используют ПВХ повышенной прочности. Это легкий и одновременно прочный материал, не подвергающийся деформациям и коррозии, не требующий специального ухода. Применение пластиковых водосточных систем чаще всего находит место при устройстве мягких кровельных покрытий.

Классификация водосточных систем по форме и сечению

Диаметр труб в зависимости от требуемой пропускной способности водостока у разных производителей может быть в диапазоне 50-160 мм. Для желобов эти значения могут составлять 70-200 мм.

Когда вы будете для устройства системы водоотведения на своей крыше, вам будет необходимо знать такие параметры, как

  • общая площадь крыши;
  • угол наклона;
  • количество точек слива воды.

В целом, форма будущей системы будет полностью зависеть от формы крыши, для которой она монтируется

Как смонтировать водосточную систему своими руками

Монтаж каждой из представленных в этом коротком обзоре водосточных систем можно выполнить самостоятельно. Для этого вам понадобятся:

  • инструмент;
  • водосточная система;
  • инструкция завода изготовителя по сборке.

При покупке комплексных систем у брендовых производителей на каждый наружный водосток, как правило, обязательно прилагается инструкция по ее монтажу с технологическими схемами сборки. Разные системы могут отличаться по способу соединения конструктивных элементов, устройству их крепления к стенам и крыше.

Производится в порядке, определенном инструкцией, сверху вниз. Вот последовательность основных операций, которые необходимо будет выполнить:

  1. Закрепить на кровле и стенах специальные крепления и хомуты.
  2. Закрепить на креплениях горизонтальные желоба с элементами для соединения с ливневыми трубами.
  3. Установить необходимые вертикальные и угловые соединительные модули и заглушки.
  4. Установить в хомутах ливневые трубы с возможностью их свободного хода.
  5. Соединить вертикальные элементы конструкции с горизонтальными и закрепить их в креплениях.

В заключение остается добавить, что грамотно подобранная система наружного водостока для вашего дома служит не только для практических целей, но и великолепно дополняет и выгодно подчеркивает особенности его дизайна.











Наружный водосток с кровли – это важная система защиты здания от дождя и таящего снега, потому что ее назначение – собирать воду со скатов крыши и отводить в ливневую канализацию. В статье, рассмотрено, какие бывают водосточные системы и по каким принципам они монтируются на крышах.

Источник legutko.pl

Виды водосточных систем

Всего существует три основные разновидности:

    Неорганизованный внешний водосток. По сути, это карниз кровли, который выведен за пределы стены, как минимум, на полметра.

    Наружный организованный водосток с кровли. Это система, в которую входят лотки, они же горизонтальнфые желоба, и вертикальные трубы, установленные в виде стояков.

    Организованный внутренний . Такую систему используют только на плоских крышах. Об этой разновидности расскажем в отдельном разделе.

А сейчас будем разбираться с внешней водосточной системой.

Наружная водосточная система

Как уже было сказано, в ее составе: желоба, расположенные под краем кровельного покрытия, трубные стояки. Обе части системы соединяются между собой воронками. Кроме этих элементов в водосток входят:

    кронштейны , как крепежные элементы желобов;

    хомуты , с помощью которых крепят трубы к стенам дома;

    муфты , которые используются для соединения желобов и труб;

    трубные отводы на 90 и 45 0 ;

    сливной патрубок , используемый в самой нижней части стоков.

Источник www. roofer.kz

Материалы для водостоков

Сегодня производители предлагают два материала, из которых водосточные элементы изготавливаются: оцинкованная сталь (окрашенная или покрытая полимерным слоем), пластик. Отметим, что металлические изделия стоят дороже, но и прослужат на крыше дольше. Что касается технологии монтажа и сборки, то обе разновидности друг от друга не отличаются.

Но пластиковые водостоки не так шумны, как металлические, к тому же они нейтрально относятся к слабоагрессивным средам. Сегодня производители предлагают водосточные системы из поливинилхлорида и специальной разновидности винила. Последний является обладателем высоких эксплуатационных характеристик. Изготовленные из него трубы и лотки не трескаются при морозе, что часто происходит с ПВХ. Поэтому их рекомендуют использовать в северных регионах страны.

Надо отметить отдельно водостоки из меди. Дорогой вариант с большим сроком службы. Да и по декоративным качествам он превосходит пластик и оцинковку, хотя два последних представлены на рынке огромным цветовым оформлением. К сожалению, в частном домостроении используются медные изделия редко – не по карману многим.

Источник pinterest.nz

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20:3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

    если длина карниза крыши в пределах 10 м, то монтируют один стояк ;

    если больше данной величины, то несколько стояков .

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.

Источник yandex.ru
На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

    до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;

    30-50 м² – труба 87 мм, лоток 100-120;

    50-125 – соответственно 100 и 150 мм;

    Свыше 125 м² , труба 110 мм, желоб 150-200 мм.

Видео описание

Правила монтажа водостока

Наружный водосток – система самотечная, поэтому желоба укладываются под наклоном 2-3 мм на 1 м длины лоточной трассы. Это важное обстоятельство учитывается в процессе установки кронштейнов. Делается это так, если, к примеру, на стену устанавливают два стояка по углам строения.

    Определяется середина карниза.

    Он полученной метки в две разные стороны откладывают по 30 см.

    В этих местах монтируют по кронштейну в самой высокой точке. Два крепежа должны располагаться на одном горизонтальном уровне.

    К примеру, если длина каждой части 10 м, то наклон желобчатой конструкции определяется по следующей схеме: на каждый метр по 2 мм, получается на 10 м 2 см.

    Отступают от края угла дома 30 см и в этой точке монтируют кронштейн, который ниже уже установленного на 2 см.

    Теперь между двумя кронштейнами натягивают прочную нить . Она располагается под наклоном 2°.

    Точно по ней устанавливают промежуточные кронштейны с шагом 50-60 см.

    Так устанавливают кронштейны в обе стороны от середины карниза крыши.

Источник krovlyakryshi.ru

Остается уложить поверх кронштейнов лотки. Сегодня на рынке можно приобрести желоба с раструбным соединением и с муфтовым. Первый проще, меньше дополнительных элементов. В конструкции каждого желоба с одной стороны уменьшенный диаметр, который входит плотно в другую сторону лотка, где диаметр стандартный. Рекомендуется места стыковки двух желобов обрабатывать силиконовым герметиком для увеличения герметичности соединения.

С краев лотков устанавливают заглушки. В месте установки трубных стояков монтируют воронку. Кстати, водоприемные воронки наружного водостока представлены на рынке двумя конструктивными видами: стандартной воронкой и желобом с патрубком, который входит в трубу стояка по раструбной системе соединения.

Источник 2gis.ru

Монтаж стояков

Здесь проще, потому что стояк выставляется вертикально. То есть надо от воронки до земли на стене отложить вертикальную линию при помощи отвеса. Затем провести разметку установки хомутов, которые тут же крепятся к стене анкерами или саморезами на пластмассовые дюбели.

Источник th.decorexpro.com

Есть несколько моментов, на которые надо обратить внимание:

    Нижний хомут устанавливается в месте стыка слива с трубой.

    Нижний конец сливного патрубка должен располагаться над уровнем грунта на расстоянии 25 см. Именно это и является точкой отсчета разметки.

Теперь о том, как соединить правильно трубный стояк с водосточной воронкой для наружных водостоков. Так как длина карниза в разных крышах имеет разную величину, то отрезок от воронки до стояка будет также разным. Во-первых, здесь без двух отводов не обойтись. Во-вторых, если длина карниза большая, то между отводами придется установить кусок трубы от водостока.

Источник torange.biz

На самом деле монтажный процесс не очень сложен, если точно соблюдать пункты предоставленной выше информации. Мастера за один рабочий день спокойно монтируют водосточную систему одного дома. То есть времени уходит немного.

Видео описание

Предлагаем посмотреть видео, в котором показан весь монтажный процесс, так сказать, от «А» до «Я»:

Все о внутреннем водостоке

Итак, переходим к теме – внутренний водосток плоской кровли. Называется он так потому, что вертикальная труба, по которой со ската крыши двигается дождевая вода вниз в канализацию, располагается внутри здания. А сверху на самой крыши устанавливают специальной конструкции воронку. Она прикрыта сетчатым фильтром, чтобы внутрь водосточного стояка не попадал мусор.

К внутреннему водостоку есть некоторые требования:

    на каждые 150-200 м² площади ската устанавливают одну воронку;

    в сторону воронки скат укладывают под наклоном не менее 4°;

    диаметр трубы выбирают из расчета – 1-1,5 см² ее сечения на 1 м² площади крыши;

    мягкую кровлю укладывают на борта воронки ;

    стояк должен располагаться в отапливаемом помещении;

На заметку! Стояк соединяется с отводной трубой, которую укладывают под уклоном 2-5° в сторону ливневой канализации под домом, в нее труба и врезается;

Источник stranapap.ru

Начинают строительство внутренней водосточной системы до начала закладки фундамента. То есть укладывают отводную трубу. Если фундамент уже залит, то в нем делают отверстие перфоратором под диаметр этой трубы, куда последнюю просовывают. Сегодня нередко сливной горизонтальный отрезок водосточной системы прокладывают под полом дома первого этажа или в подвальном помещении под потолком. Это намного упрощает монтажный процесс. Но здесь по-любому придется делать отверстие в фундаменте. Чтобы этого не делать в фундаментной конструкции на стадии ее сооружения лучше оставить отверстие, вставив при заливке отрезок трубы большего диаметра.

Стояк прокладывают внутри служебных помещений. Поэтому заранее определяют в проекте место его прохождения через перекрытия, в которых оставляют или делают сквозные отверстия. Впоследствии после монтажа слива их герметизируют и утепляют. Основная задача производителя работ – провести монтаж с полной герметизацией стыков. Поэтому места соединения труб между собой, а также с фитингами, обязательно обрабатывают силиконовым герметиком. В стояке требуется оставить хотя бы одну ревизию. Это на случай замусоривания сливной трубы.

Самый важный этап в сооружении внутреннего водостока – установка водоприемной воронки. Здесь требуется стопроцентная герметизация, чтобы атмосферные осадки не проникли под кровельный материал.

Видео описание

Посмотрите в видео, какие требование предъявляются к водоприемным воронкам внешней водосточной системы:

Заключение по теме

Итак, мы постарались дать полную информацию по наружной водосточной системе и затронули немного тему, касающуюся внутреннего водостока. На самом деле эта система несложная, потому что состоит всего лишь из двух участков, да и комплектацию у нее не широкая. Главное – точно соединить между собой части системы. Хотя сделать это несложно, потому что производители позаботились о максимальной простоте сборки.

Различные типы промышленных водосточных систем

Крыши многих коммерческих помещений плоские, поэтому необходима дренажная система, поскольку стоячая вода может серьезно повредить крышу. Существует множество различных типов водостоков для коммерческих крыш, поэтому важно изучить ваши варианты, чтобы выяснить, какой из них идеально подходит для вашего бизнеса.

Важность дренажных систем

Прежде чем углубляться в различные типы дренажных систем, важно понять, зачем вообще нужна дренажная система.Водостоки принимают направленную воду и отводят воду с крыши, что помогает защитить как от внешних, так и от внутренних повреждений.

Если у вас нет водосточной системы, вода скапливается на крыше, разрушает барьерную мембрану и в конечном итоге просачивается внутрь. Если это произойдет, это может привести к дорогостоящему ремонту не только крыши, но и внутренней части здания. Поскольку утечки могут вызвать небольшие проблемы, такие как водяные пятна, отслаивающаяся краска и плесень, а также большие проблемы, такие как повреждение продукта или инвентаря и сбои в работе, важно иметь надлежащие дренажные системы на вашем участке.

Две основные формы дренажных систем

При выборе водосточной системы помните, что у вас есть два основных варианта:

  1. Сила тяжести:  Эта система работает под действием силы тяжести, позволяя воде стекать с крыши. Все сегменты с разным наклоном сливаются в один внутренний водосток и работают в тандеме, отводя воду с крыши.
  2. Сифонический:  Этот вариант не зависит от гравитации. Вместо этого отверстие слива снабжено деталью, препятствующей попаданию воздуха в слив.В результате внутренняя часть водостока имеет более низкое атмосферное давление, всасывает воду и позволяет ей свободно двигаться без необходимости плавного спуска.

Четыре типа дренажных систем

Существует четыре типа коммерческих кровельных воронок, которые хорошо подходят для плоских крыш.

  1. Водосточные желоба:  Они наиболее распространены в жилых районах, но в коммерческих зданиях также могут быть установлены водосточные желоба по краям крыш для сбора воды с крыши и отвода ее в водосточный желоб, который помогает воде стекать с поверхности, не касаясь ее. сторона здания.Чтобы желоба были эффективными, они должны работать с крышей с небольшим уклоном, чтобы вода свободно попадала в желоб. Также важно, чтобы в этой дренажной системе не было мусора, чтобы вода могла беспрепятственно течь.
  2. Водосточные трубы:  Эта водосточная система очень похожа на водосточный желоб и также называется направляющей воронки. Он работает вместе со шпигатом, перенося воду на землю. Обычно это труба, прикрепленная к стене здания.Вода течет из шпигата или желоба в эту дренажную трубу, не касаясь здания, что предотвращает образование плесени, мха и грибка на внешней стороне здания. Это также помогает защитить от просачивания воды во внешние стены, когда вода стекает с крыши.
  3. Шпигаты:  Коммерческие кровельные водостоки обычно имеют форму шпигата, канала или отверстия, расположенного в боковых стенках крыши, который действует аналогично желобу, позволяя воде свободно стекать с крыши.Однако в то время как водосточный желоб проходит вдоль крыши, шпигат позволяет воде течь и затем соединяться с желобом или водосточной трубой.
  4. Внутренние водостоки: Многие коммерческие здания имеют внутренний водосток, расположенный под поверхностью крыши для сбора воды. Обычно они располагаются там, где собирается больше всего воды или где есть небольшой уклон вниз, поэтому центр крыши является обычным местом стока. Нередко внутренние водостоки используются в сочетании с другими системами, такими как шпигаты.

Выбор водосточной системы с крыши зависит от типа водостока, с которым может взаимодействовать ваша крыша, и от того, что советуют специалисты по кровельным работам. Однако знание доступных вариантов может сделать процесс менее запутанным.

Выберите трапы для вашей дренажной системы

Коммерческие водосточные воронки помогают защитить вашу крышу от повреждения водой, гарантируя, что вода будет стекать с крыши, а не скапливаться на поверхности. Если вам нужно добавить дренаж в коммерческое здание или вы хотите улучшить существующий дренаж, поговорите со специалистом по кровле, чтобы решить, какой из вариантов дренажа лучше всего соответствует потребностям вашего здания.

Общие сведения о коммерческих водосточных системах | Д. К. Тейлор

20 мая 2020 г.

Вы знаете, что вода должна полностью стекать с крыши в течение 48 часов, но знаете ли вы, почему это происходит? Коммерческие и промышленные крыши могут использовать комбинацию различных дренажных компонентов. Если у вас есть проблемы с дренажем на крыше, полезно знать, что представляет собой каждый элемент и как он работает.

Одним из наиболее важных показателей водоотводящей способности вашей крыши является не наличие какого-либо одного элемента крыши, а ее конструкция.Крыши с малым уклоном спроектированы и построены с достаточным уклоном, чтобы направлять воду в стоки и с крыши. Компоненты дренажа, размеры, расположение, количество и т. д. определяются на этапах проектирования, составления чертежей и планирования до нового строительства.

Водосточная система вашей крыши, скорее всего, состоит из любого (или всех) из следующих компонентов.

Внутренние водостоки

Водостоки

Подобно тому, как работает водосток в вашем душе, внутренние водостоки также содержат водопровод, который проходит внутри здания для отвода воды. Под крышей установлена ​​система труб. Воронки обычно располагаются на крыше ближе к центру здания, но сертифицированный архитектор или инженер определит их размещение, оценив места на крыше, в которых будет собираться больше всего воды. Ваш подрядчик по кровельным работам может убрать мусор и растительность из области сливного колодца, сливной чаши и сливной корзины, но если сама сливная линия забита, необходимо вызвать профессионального сантехника. Устанавливаемые на слив, а затем скручивающиеся для фиксации в зажимном кольце, сливные корзины представляют собой сетчатые фильтры, которые предотвращают попадание крупной растительности и мусора во внутренние сливные трубы.При цене менее 100 долларов за штуку замена сливных корзин стоит лишь часть того, что сантехник возьмет за то, чтобы проложить канализацию, если она заблокирована. Они бывают самых разных форм и могут быть изготовлены из любого количества материалов — от чугуна до пластика. Если отсутствует сливная корзина, замените ее. Запасные части, тряпки, бутылки из-под газировки и т. д., оставленные рабочими на крыше, легко могут попасть в водосточную трубу.

Сверчки

Сверчки представляют собой изоляцию, сформированную или нарезанную на ромбовидные или перевернутые V-образные гребни, которые направляют воду к стокам (и предотвращают скопление между ними).Их часто размещают перед большими бордюрами и у стен парапета для отвода воды в канализацию или шпигат через стену. В основном они используются на крышах с пологим уклоном, но на крутом склоне также можно использовать сверчки для изменения направления дренажа.

Дренажный поддон

Другим средством отвода воды к водостокам с крыши является поддон. Эти металлические пластины утапливают водосток немного ниже уровня крыши, что необходимо всякий раз, когда в противном случае он был бы слишком высоким, чтобы быть эффективным.

Дренаж по периметру

Шпигаты

Шпигаты представляют собой краевые дренажи по периметру, встроенные в стены парапета. При отсутствии внутренних водостоков (или при их засорении) шпигаты не дают крыше удерживать воду, как ванне. Эти отверстия находятся на одном уровне с поверхностью крыши (или немного выше в случае вторичных/аварийных шпигатов) и позволяют воде стекать с краев крыши. Их можно использовать в сочетании с головкой проводника, желобом или водосточной трубой.

Кондукторная головка

Несмотря на то, что у них много названий (например, сборная коробка, коллекторная головка, водосточная головка, шпигатная коробка и т.), они работают одинаково. Это водосборники, обычно из листового металла.

Водосточные желоба и водосточные трубы

Водосточные желоба представляют собой горизонтальные металлические карнизы. Они направляют воду, которая скатывается с крыши, в водосточные трубы и от здания. Для эффективной работы они должны быть установлены чуть ниже линии крыши, достаточно велики для объема воды и очищены от мусора. Вертикальные трубы, известные как водосточные трубы, несут воду с крыши на уровень земли. Убедитесь, что вода может течь свободно, и они закреплены.Не пренебрегайте уходом!



Работа с DC Taylor Co. для ваших коммерческих кровельных нужд

У нас есть более чем 70-летний опыт предоставления инновационных кровельных услуг. Ознакомьтесь с полным списком наших кровельных услуг и найдите ближайшего к вам представителя DC Taylor Co., чтобы начать работу.


Свяжитесь с нами сегодня, чтобы начать работу над предложением

Общие решения для дренажа плоских крыш |

Единственной проблемой плоской кровли является обеспечение надлежащего дренажа.В отличие от других типов крыш, которые имеют наклон или уклон для автоматического стока воды, плоские крыши нуждаются в встроенной дренажной системе для удаления влаги и мусора. Плохой дренаж может привести к серьезным проблемам с плоской кровлей, от протечек до структурных повреждений. Для плоской кровли доступно несколько дренажных решений, и перед принятием решения важно взвесить плюсы и минусы каждой системы. В этом руководстве объясняются преимущества и недостатки трех наиболее распространенных водосточных систем с плоских крыш; внутренние водостоки, желоба и шпигаты.

ПОЧЕМУ ВАЖЕН ДРЕНАЖ ПЛОСКОЙ КРЫШИ

С плоской кровли не происходит естественный дренаж, как с наклонных крыш, которые могут полагаться на силу тяжести для удаления воды. Если эти типы крыш не оснащены надлежащим дренажным раствором, они будут иметь плохой дренаж, что приведет к следующим проблемам:

  • Скопление воды на крыше, что в конечном итоге может привести к протечкам или повреждению конструкции
  • Скопление мусора, такого как ветки и листья
  • Повреждение герметика и смолы из-за скопления мусора и скапливающейся воды
  • Дополнительный стресс от льда зимой
  • Утечки вблизи элементов крыши, таких как дымоход или вентиляционные трубы

Оставление плоской крыши без дренажная система значительно увеличит риск этих проблем.Установка на крыше одной из следующих систем для обеспечения надлежащего дренажа поможет защитить ее.

                                                                                           Эти водостоки размещаются на участках крыши, которые собирают больше всего воды, и направляют воду в систему труб, установленных под крышей. Вода проходит по этим трубам, пока не попадет в желоб или водосточную трубу сбоку здания.

Эта дренажная система имеет следующие преимущества:

  • Стены и фундамент защищены от повреждения водой.
  • Система труб защищена крышей и стенами здания, что снижает риск растрескивания или замерзания.
  • Внутренние водосточные системы настраиваются индивидуально и могут улучшить внешний вид вашего дома или здания.

Прежде чем принять решение о внутренней водосточной системе для плоской крыши, необходимо учесть следующие недостатки:

  • Внутренние водостоки являются самой дорогой водосточной системой для плоских крыш.
  • Хотя эта система с меньшей вероятностью будет повреждена, любое повреждение, которое все же произойдет, должно быть устранено профессиональным специалистом по кровельным работам.
  • Сливы и трубы могут легко забиться мусором. Вы должны установить сетчатые фильтры на стоках, чтобы предотвратить засорение мусором, и регулярно проверять систему на предмет скопления мусора.

Gutters

Gutters являются наиболее часто используемыми и наиболее экономически эффективным дренажным решением для плоских крыш.Они собирают дождевую воду, когда она скатывается с края крыши, и отводят воду в водосточную трубу, которая распределяет ее на безопасном расстоянии от фундамента здания. Это предотвращает бесконтрольное скатывание воды с крыши и стекание вниз по стене здания, что может привести к повреждению сайдинга, окон и фундамента.

Использование желобов на плоских крышах имеет несколько недостатков. Водосточные желоба нуждаются в постоянной очистке в течение всего года, потому что в них собирается мусор, который может блокировать поток воды.Если этот мусор не убрать, вода будет переливаться через край и стекать по стене здания. Водосточные желоба также подвержены повреждениям от суровой погоды, льда и тяжелого мусора. Важно взвесить эти недостатки и низкую стоимость желобов, прежде чем принимать окончательное решение.

                                                                                                         С помощью этой системы вдоль края крыши делаются большие квадратные отверстия, которые отводят воду от стены здания.Иногда прямо под этими отверстиями устанавливают водосточные трубы, чтобы собирать воду и отводить ее от здания и фундамента контролируемым образом.

Шпигаты для плоских крыш имеют следующие преимущества:

  • Экономичность
  • Простота обслуживания
  • Большие, широкие шпигаты практически никогда не забиваются мусором
  • Хорошо спроектированные шпигаты улучшают эстетику дома или здания
  • Хотя шпигаты, как правило, являются лучшим дренажным решением для плоских крыш, необходимо учитывать некоторые недостатки.Любые водосточные трубы, установленные ниже шпигатов для дренажа, уязвимы для засоров и должны регулярно проверяться на наличие мусора. Шпигаты также могут быть неэффективны при сильном дожде и таянии снега, и они менее эффективны на плоских крышах с небольшим уклоном или без него, чтобы направлять воду к краям. Шпигаты должны быть продуманно спроектированы для достижения наилучшего эффекта.

    Помощь от профессионалов кровели

    , когда речь идет о выборе дренажного раствора для вашей плоской кровли, важно рассмотреть стоимость системы, ее долговечность, а также необходимый тип технического обслуживания.Каждая дренажная система, обсуждаемая здесь, уязвима для засорения мусором, но вы можете в значительной степени избежать этого риска, используя шпигаты без водосточных труб.

    Если вы не уверены, какая дренажная система лучше всего подойдет для вашей крыши за ваши деньги, проконсультируйтесь со специалистами по кровле LaFerney Commercial Roofing. Наши специалисты устанавливают и обслуживают все типы плоских крыш, и мы можем помочь вам выбрать, установить и обслуживать правильное решение для водоотвода для вашего здания.

    Освоение осмотров крыш: водосточные системы, часть 1

    Кентон Шепард и Ник Громико, CMI®





    скатные, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



    ЖЕЛОБЫ

    Если сток с крыши будет стекать рядом с фундаментом дома, могут возникнуть серьезные структурные проблемы. Насыщенная почва может потерять способность выдерживать вес дома, а просачивание может подорвать фундамент.

    Наиболее распространенной системой управления водостоком в жилищном строительстве являются желоба, подвешенные к краю крыши и прикрепленные к водосточным желобам.

    Проблемы с водосточными желобами, которые вы обнаружите, могут быть связаны с материалами, из которых изготовлены водосточные желоба, качеством установки, условиями окружающей среды или комбинацией всех трех факторов.

    Материалы для желобов

    Виниловые желоба хрупкие, и вы можете найти их сломанными или отсоединенными.

    Водосточные желоба из оцинкованной стали распространены по всей Северной Америке. Если они окрашены, может быть трудно отличить стальные желоба от алюминия, просто взглянув, но вы сможете отличить их, постукивая по ним пальцем.

    Медные желоба обычно служат дольше, чем стальные и виниловые.

    Установка

    Проблемы с установкой варьируются от желобов с неправильным наклоном до желобов, которые ослаблены или плохо закреплены. Вы можете определить неправильный уклон, наблюдая стоячую воду в желобе или скопление наносов в частях желоба вдали от водосточных труб.

    Вы можете проверить уклон с земли, взглянув на границы между водосточным желобом и крышей или водосточным желобом и облицовкой.



    Металлические желоба подвержены коррозии, особенно если в них скапливается мусор. Мусор удерживает влагу рядом с металлом, поэтому следите за коррозией желобов, над которыми нависают ветки деревьев. Вы можете обнаружить продвинутую коррозию путем зондирования. Коррозия часто начинается со швов.

    В домах с более крутыми крышами может потребоваться установка водосточных желобов с помощью стоек, чтобы гарантировать, что сток не выходит за водосточный желоб.

    В районах со снегопадом желоба часто погнуты из-за сползающего снега, особенно в домах с металлическими крышами.

    Встроенные водосточные желоба

    «Встроенные» водосточные желоба — это водосточные системы, которые встроены в крышу, а не свисают с края.

    Встроенные желоба бывают двух типов. Один обычно устанавливается в футе или около того от края. Метод установки для них имеет решающее значение, потому что утечки позволят влаге попасть в каркас или интерьер дома, что может привести к гниению или другим повреждениям.



    Второй тип встраивается в край крыши и встречается чаще.

    Крыши с этим вторым типом желоба легко заметить, потому что скат крыши не доходит до края крыши.





    Не проверяйте эти желоба. Если вы проткнете желоб, вы можете нести ответственность за ущерб, вызванный протечкой. Ищите признаки протечки в софите под водосточным желобом.

    В этом конкретном доме было решено, что лучший способ справиться с вышедшими из строя встроенными желобами и водосточными желобами — убрать их.

    Избегайте проблем с дренажом крыши

    Большинство людей могут даже не подумать о водосточной системе своего дома и о том, как она влияет на их кровлю.

    A Водосточная система – это водосточные желоба, водосточные трубы, брызговики и другие компоненты, используемые для отвода воды с крыши и от конструкции.

    Все мы знаем, что основное назначение крыши – защита здания от непогоды. Дождь и тающий снег могут нанести ущерб зданию, если им позволить остаться на крыше и позволить воде просочиться в конструкцию. Водосточная система крыши предназначена для перенаправления воды с крыши на землю, чтобы защитить здание от повреждения водой.

    В некоторых зданиях могут использоваться большие навесы (софиты), которые отводят дождевую воду на расстояние от здания для защиты фундамента от повреждения водой. В других зданиях будет установлена ​​дренажная система, чтобы перенаправить поток в землю.
    Существует ряд факторов, влияющих на выбор надлежащей водосточной системы для строения. Наклон крыши будет определять поток воды.Размер дренажа должен быть таким, чтобы не допустить скопления воды или стоячей воды на крыше. Размер крыши будет определять количество водостоков, необходимых для предотвращения застоя воды.

    Другие факторы, которые необходимо учитывать при правильной установке и размещении водосточных систем, включают местные строительные нормы и правила, тип почвы, класс газона и наличие в здании подвала. Подрядчику также может потребоваться учитывать среднее количество осадков в районе и скорость, с которой осадки могут собираться в канализации.

    Очень важно, чтобы дренажная система была установлена ​​в месте с надлежащим уклоном, иначе дренаж может попасть в лужу стоячей воды. Стоячая вода способствует сбору мусора на поверхности крыши. Теперь сбор листьев, палочек и т. д. приведет к еще большему засорению и накоплению большего количества стоячей воды.

    Независимо от типа кровли и гидроизоляции вода, талый снег и лед могут стекать с крыши и попадать в водосточные желоба. Если у вас есть деревянные, алюминиевые или медные желоба, они будут вести к водосточным желобам, коллекторным коробкам, иногда называемым коллекторными коробками.Часто эти водосточные трубы впадают в сухие колодцы, водосточные трубы, водосборные бассейны и водостоки.

    Очень важно, чтобы система водостока после монтажа регулярно проверялась! Канализация должна быть очищена от засоров листьями, ветками и другим мусором.

    Здесь, в Новой Англии, мы должны учитывать влияние снега на наши кровельные системы. Если чердак не утеплен должным образом, скопившийся на крыше снег может растаять. Этот растаявший снег затем стекает под оставшийся снег и снова замерзает на карнизах.Это является причиной образования ледяных заторов. Ледяные запруды блокируют поток тающего снега, заставляя его просачиваться в крышу, вызывая протечки.

    Регулярно (ежегодно) осматривайте крышу, чтобы убедиться, что там не скапливается вода, и не очищаются ли желоба карнизов. Если у вас плоская крыша, убедитесь, что в луже нет скопившегося песка, листьев или другого мусора. Эта ситуация может способствовать росту водорослей или сорняков, которые могут ослабить целостность крыши. Часто подвальные воды, обледеневшие лестницы и дорожки действительно начинаются на вашей крыше, в водосточных желобах и водосточных трубах, а также в дренажных элементах.

    Предотвращение попадания мусора в эти системы может избавить вас от многих головных болей и избежать дорогостоящего повреждения системы, фундамента и внутренних помещений.

    Компания Landmark Roofing может помочь вам оценить вашу дренажную систему.
    Свяжитесь с нами, чтобы запланировать бесплатную консультацию.



    Теги: Строительство, водосточные трубы, плоская крыша, желоба, ремонт дома, ледяная плотина, Landmark Roofing, новая крыша, водоотвод, ремонт крыши, Кровельный подрядчик, черепичная кровля

    «Большая тройка» Дренажные системы для плоских крыш

    В отличие от остроконечных, вальмовых, двускатных или слуховых крыш, а также их аналогов с таким же уклоном, плоские крыши не сбрасывают воду автоматически из-за силы тяжести.Вместо этого, без надлежащей дренажной системы, они будут собирать воду. Если вы не позаботитесь об оптимизации потока воды и таяния снега с плоской коммерческой крыши, у вас могут возникнуть проблемы.

    Проблемы с плохим дренажем плоской крыши

    Плохой дренаж может вызвать множество проблем. К ним могут относиться:

    • Сбор листьев и мусора, удерживающих воду
    • «Скопление» воды, которая может деформировать крышу или стимулировать рост растений
    • Разложение герметика и смолы, которые разрушают уплотнения в кровельных системах
    • Лед зимой, который может увеличить нагрузку на крышу
    • Нагрузка на конструкцию
    • Утечки в дымоходах, световых люках и вентиляционных трубах

    К счастью, есть решения для дренажа на плоской крыше. Если вы подрядчик или консультант, пытающийся найти наилучший подход к плоской крыше, давайте поговорим о водосточных системах большой тройки для плоских крыш. Таким образом, вы сможете ознакомиться с каждым подходом и принять наилучшее решение для вашего здания и клиента.

    Дренажи

    Сливы, также называемые внутренними сливами, представляют собой базовую дренажную систему, такую ​​же, как и в душе. Эти водостоки стратегически расположены так, что вода собирается вокруг них (обычно в центре на крыше), а затем направляется вниз по трубам под крышей и из здания.Преимуществ у этой системы множество, в том числе тот факт, что трубы практически не нуждаются в замене благодаря защите крыши и стен, а также тот факт, что вы можете обойтись без желобов и водосточных желобов.

    Тем не менее, внутренние стоки необходимо регулярно чистить, потому что засорение листьями или другим мусором будет способствовать скоплению воды. Однако вы можете получить индивидуальный фильтр, поговорив со специалистом по крышным решениям.

    Желоба

    Проблема с отсутствием желобов и стеканием воды прямо с крыши заключается в том, что в конечном итоге она будет скатываться по бокам здания и собираться возле фундамента.Это плохо сказывается на структурной целостности здания и со временем может разрушить стены и другие системы. Водосточные желоба используются для сбора воды в лотки по краю крыши, а затем для отвода ее через водосточные трубы, направленные в сторону от здания. Их главный недостаток заключается в том, что их нужно держать в чистоте от мусора, иначе они засорятся и перестанут работать.

    Шпигаты

    Шпигаты работают как желоба в том смысле, что они собирают воду и направляют ее в сторону от крыши и стен здания.Они делают это, создавая отверстия в парапетных стенах крыши, через которые вода выливается в водосточную трубу, а затем отводится от стен и фундамента здания. Они обычно используются, когда крыша здания расположена над клумбами и вода может быть направлена ​​прямо в них.

    Хотя шпигаты являются очень полезными конструкциями, их главный недостаток заключается в том, что они не так хорошо работают на плоских крышах, как на скатных. Они также плохо справляются с таянием снега, хотя вполне эффективны при сильном дожде.Как и желоба и стоки, они должны быть очищены от листьев и мусора.

    Если вы ищете качественные дренажные решения, которые защитят крышу, над которой вы работаете, вы, скорее всего, найдете подходящее решение из этих трех. Хотя ни один из них не идеален, все они приносят разные преимущества, гарантируя, что вы сможете найти дизайн, который подходит именно вам.

    3 Решения для дренажа плоских коммерческих крыш

    Среди вещей, с которыми может помочь ваш коммерческий кровельный подрядчик в Пеории, — решения для дренажа на вашей плоской крыше.Одним из наиболее важных решений для домовладельцев является то, какие варианты и варианты обеспечат наибольшую безопасность, эффективность и целостность. Несмотря на то, что существует несколько способов организации дренажа на плоской коммерческой крыше, вопрос выбора заключается в том, какой из них выбрать.

    Поддержание целостности вашей плоской коммерческой крыши означает выбор правильного дренажного решения для вашего конкретного дома или здания. В течение многих лет плоские коммерческие крыши были предпочтительным выбором для подрядчиков по строительству коммерческих кровель.Использование этих крыш для завершения проектов означает, что здания строятся с высочайшей детализацией и вниманием.

    Прочность и долговечность коммерческой плоской кровли в Пеории во многом зависит от дренажа крыши. Независимо от того, происходит ли влага из-за дождя или таяния снега, слив воды имеет первостепенное значение. Особенно во время муссонов в Аризоне, когда вода не может уйти с плоской коммерческой крыши, вода скапливается на мелких участках и может в конечном итоге вызвать протечки, ухудшение состояния и даже привести к тому, что влага глубже проникнет в кровельный материал и спрячется до зимних месяцев, когда сохранившаяся вода образует лед и причиняет гораздо больше вреда, чем при правильном дренаже на крыше.

    Три типа дренажных систем, которые коммерческие кровельные подрядчики считают наиболее подходящими для плоских крыш, — это внутренние водостоки, шпигаты и желоба.

    Внутренние водостоки

    Эта конкретная дренажная система состоит из стоков, расположенных в определенных местах в центре коммерческой плоской крыши, в сочетании с сетчатой ​​системой труб и желобов, которые помогают отводить воду из центра крыши. Поскольку коммерческие плоские крыши подвержены скоплению воды, внутренние водостоки работают для отвода воды наружу здания.Эти стоки обычно сочетаются с сетчатым фильтром или насадкой, которая помогает предотвратить засорение желобов и труб любым мусором, таким как листья, ветки и другие наросты. Поскольку вода имеет тенденцию собираться на неглубоких участках в центре плоских крыш, этот вариант оказывается отличным решением для больших коммерческих плоских крыш. Помимо того, что она эффективно отводит воду с крыши, эта дренажная система является наиболее эстетичной, поскольку она скрыта внутри крыши и невидима для всех, кто смотрит на здание. Даже со всеми преимуществами внутренних водостоков они могут быть более дорогостоящими решениями, поскольку любая скрытая дренажная система может быть крупной инвестицией, но отличной ценностью для вашего здания в Аризоне.

    Желоба

    Это одна из наиболее распространенных форм дренажа на больших коммерческих плоских крышах, и большинство из вас, скорее всего, видели этот тип дренажной системы. Желоба — это открытые трубы, которые проходят по краю коммерческой плоской кровли и собирают и отводят воду от здания.Вода попадает в желоба, когда она стекает с крыши, и эта система предотвращает ее скопление. Водосточные желоба, как правило, являются наиболее экономичной водосточной системой, устанавливаемой вашим коммерческим кровельным подрядчиком в Аризоне, поскольку их можно установить на любую плоскую крышу без ее отделки и практически без модификации самой крыши. Независимо от уровня дождя, полученного во время муссона в Аризоне, желоба являются отличным решением для обработки любого количества влаги. Как и любую дренажную систему, желоба необходимо регулярно чистить и обслуживать, чтобы они функционировали наилучшим образом.

    Шпигаты

    Возможно, вы видели воду, выступающую из коммерческих зданий во время сильных дождей. Эти выпускные отверстия называются шпигатами и помогают отводить воду далеко от плоских крыш, чтобы предотвратить скопление и проблемы, которые обычно возникают. Вода стекает с крыши в шпигаты, а затем выбрасывается в сторону от здания — это обеспечивает безопасность фундамента здания, поскольку предотвращает попадание слишком большого количества влаги вблизи тех частей фундамента, которые могут быть затоплены или повреждены.Расположенные прямо посередине желобов и внутренних водостоков для экономической эффективности, шпигаты работают наиболее эффективно, когда вода, которую они работают, направляется к ним с использованием какой-либо другой системы. Это может быть наклонная плоская крыша, которая будет направлять воду соответствующим образом.

    Хотя зимой в Аризоне редко бывают достаточно низкие температуры для образования снега, важно знать, что шпигаты не идеальны для таяния снега. Тем не менее, шпигаты — это хорошее решение для обсуждения с вашим коммерческим подрядчиком по кровельным работам в сезон дождей в Аризоне.

    Конечно, лучшее решение будет принято с учетом мнения вашего коммерческого подрядчика по кровельным работам в Аризоне. Коммерческая плоская кровля лучше всего подходит в качестве кровельного решения только в сочетании с надлежащей дренажной системой и при установке экспертом. Очень важно поддерживать высочайший уровень целостности вашей плоской крыши, чтобы гарантировать, что вы выберете дренажную систему, наиболее подходящую для вашего климата, предпочтений и бюджета. Благодаря правильному дизайну, обеспечивающему надежность вашей плоской коммерческой крыши, Arizona Roof Rescue готова установить и спроектировать вашу крышу с учетом качества и деталей.Свяжитесь с нами сегодня!

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
