Люк металлический сантехнический: размеры, специфические особенности применения

Водопроводные коммуникации, выпирающие наружу, смотрятся не очень хорошо. Чтобы их спрятать, хозяева применяют различные средства. Одним из них может быть люк металлический сантехнический. Размеры его бывают самыми разными. Поэтому они смогут вписаться в любой интерьер помещения ванной.

Назначение люка

Разновидностей и размеров сантехнических люков из металла, пластика и специального материала под покраску достаточно много. Каждый из них имеет свои преимущества. Металлические люки наиболее практичные и долговечные. Они подходят для оклеивания их поверхности плиткой.

Самое главное качество дверцы заключается в ее невидимости. Именно на металлические разновидности после приклеивания к поверхности плитки меньше всего обращают внимания. Их действительно не видно.

Закрыть водопроводные коммуникации и различные приборы предназначен люк металлический сантехнический. Размеры его подбираются в соответствии с размерами узла, который он должен скрыть.

Устройство металлических люков

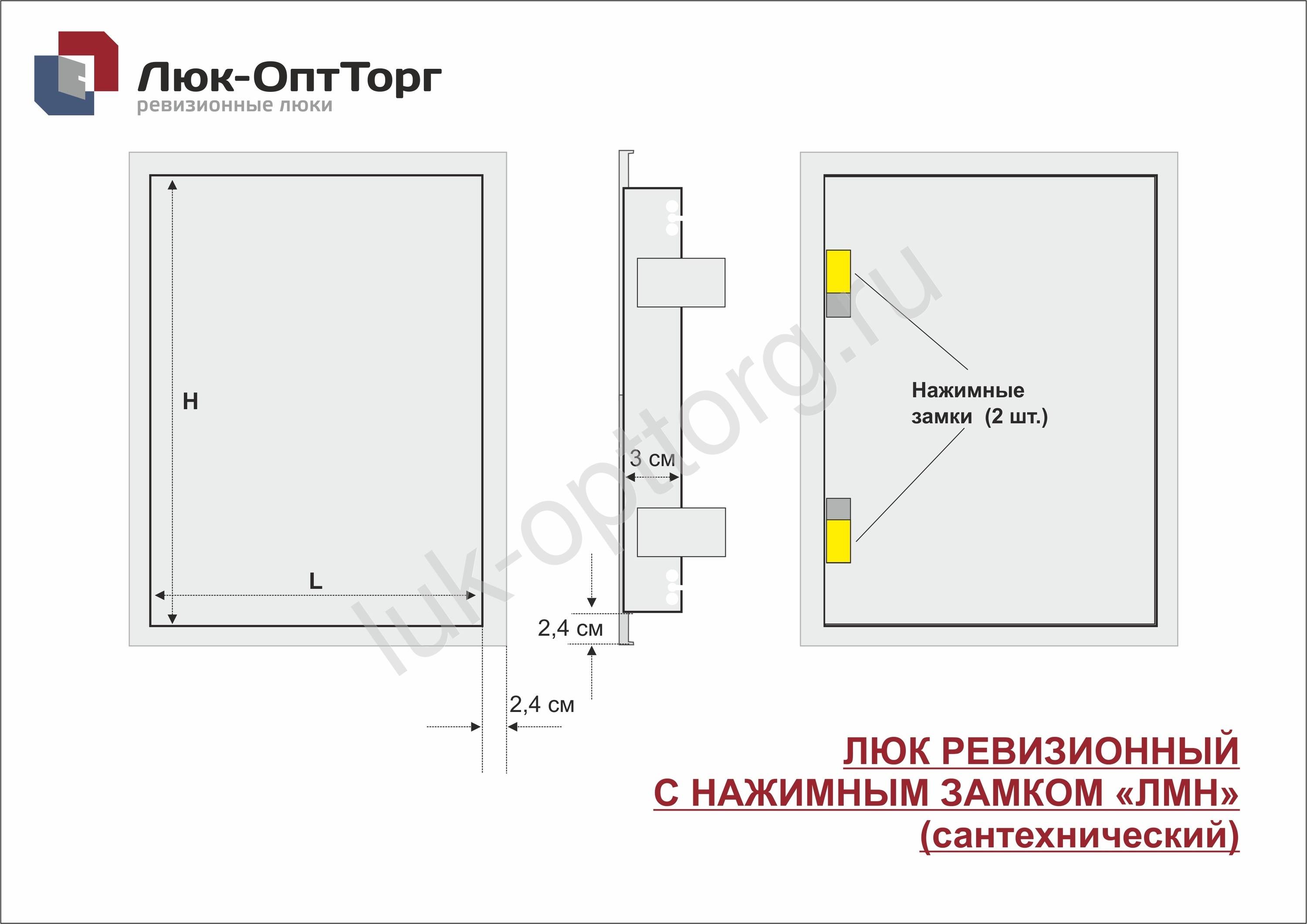

Размер металлического сантехнического люка зависит от площади водопроводного узла. Если он небольшой, применяют дверцу на магните. В продаже существуют изделия длиной и шириной от 10 см. Далее размер возрастает через каждые 5 см как в длину, так и в ширину. Самые большие люки достигают размера 100х100 см. Это стандартные размеры. Существует возможность купить изделия на заказ.

Для соединений большого количества коммуникаций, имеющих приборы учета потребления воды и прочие элементы, следует приобретать металлические сантехнические люки довольно больших размеров (фото представлено ниже). Их дверца закрепляется на петлях.

Благодаря этому система будет достаточно прочной и не сорвется вниз под весом плитки. Люки сантехнические металлические, размеры которых достаточно велики, а дверь закрывается магнитом, могут сорваться вниз. Если дверь должна быть невидимой, а узел довольно большой, необходимо обращать внимание на петельные разновидности.

Преимущества и недостатки

Определенными качествами обладают люки сантехнические металлические, размеры (фото представлено ниже) которых должны соответствовать проему в стене.

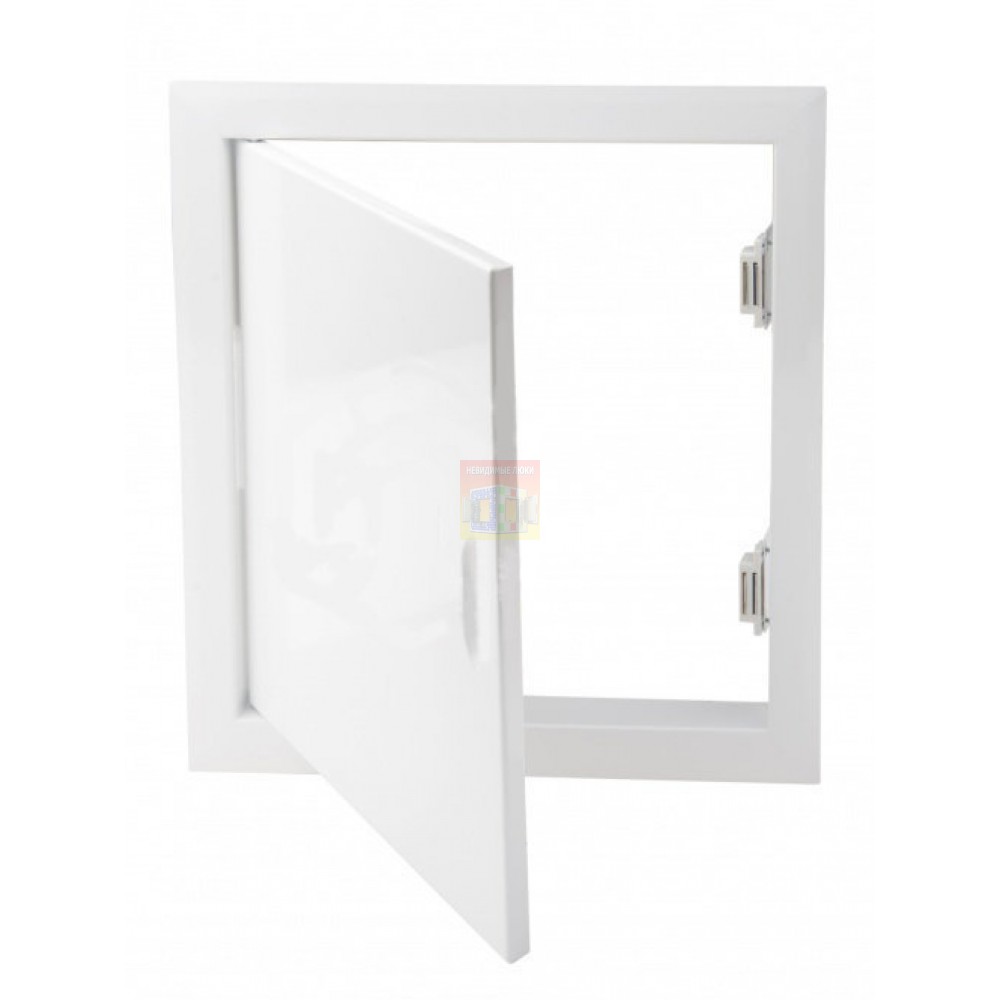

Магнитные их разновидности стоят довольно недорого. Это их основное преимущество. Однако, имея механизм закрывания дверцы на магните, они редко могут быть невидимыми. Больших размеров также у этих разновидностей нет. Если стены помещения окрашивают, а не оклеивают кафельной плиткой, такой вариант люка подойдет хозяевам.

Петельные люки бывают очень больших размеров. Порой их габариты достигают 1000х1000 мм. Даже при такой большой площади их можно оклеить кафелем. Конструкция выдержит вес плитки. Однако стоимость подобных изделий значительно выше, чем у предыдущего варианта.

Размеры пространства вокруг люка

Подбирать люк металлический сантехнический, размеры которого соответствуют водопроводному узлу, необходимо с учетом окружающих условий.

Сдвижные люки применяют там, где перед ними нет достаточного пространства для открытия. Для них впереди должно быть свободно около 12 см. Если же расстояние от дверцы до предмета интерьера еще меньше, применяют откидные разновидности.

Для проема, который больше 70 см в ширину, следует применять двухдверный люк. Это гарантирует долговечность конструкции и будет препятствовать провисанию двери.

В случае облицовки стены и люка мозаикой, необходимо точно рассчитать размер двери и соотнести его с размерами декора.

Если же хозяева выбрали отделочным материалом мрамор или другой камень, следует приобретать изделие усиленной грузоподъемности. Такие же изделия должны применяться для проемов более 60х120 см.

Ознакомившись с таким элементом интерьера ванной комнаты, как люк металлический сантехнический, размеры этого изделия будет подобрать просто. Они должны соответствовать проему в стене. Размер люка поможет определиться с его типом. Также важную роль играет облицовочный материал. Все эти нюансы следует учитывать при выборе сантехнического люка из металла для ванной комнаты.

Изготовление напольных люков металлических, уличных, под нагрузку и т.п.

На ВСЕ люки устанавливаются промышленные газовые пружины производства Германия.

Все наши люки имеют цельнометаллический каркас, который обеспечивает ряд значительных преимуществ, таких как:

• высокая прочность узловых элементов люка;
• возможность изготовления люков больших размеров;
• возможность надёжного монтажа люка в проём по средству сварки;
• коррозионная стойкость выше, чем у алюминия; долговечность и износостойкость;
• эстетичный внешний вид.

Люки металлические для технических помещений

Широкое применение имеют люки со стальным рифлёным листом, который обеспечивает не скользящую поверхность и способен выдерживать огромные нагрузки. Такие люки устанавливаются, как правило, в технических помещениях и в гаражах. Крышка люка имеет сложную конструкцию и может весить от 10 до 200 кг, но благодаря газовым амортизаторам легко открывается одним человеком и удобна в эксплуатации. В некоторых случаях допустимо использование алюминиевого рифлёного листа.



Люки уличные, герметичные и под облицовку

Не редко возникает необходимость установки люков с газовыми пружинами для уличной эксплуатации. Эти модели люков имеют специальную конструкцию, обеспечивающие достаточную герметичность и в случае необходимости теплоизолирующий слой. Благодаря удачной комбинации подъёмных механизмов, запирающих устройств и продуманного петлевого узла люки удобны при эксплуатации в любое время года.



Люки металлические больших размеров

Люки больших размеров могут изготавливаться как из стали так и из нержавейки. Для удобства эксплуатации могут иметь несколько створок. Подъём створок, в зависимости от размера и веса, может осуществляться по средству газовых пружин, электроприводов или гидравлических цилиндров.



Люки съёмные

Съёмные люки изготавливаются под любое напольное покрытие. Конструкция люка полностью скрыта под напольным покрытием.

Для уличного применения люки могут быть изготовлены из нержавеющей стали. Целесообразнее использовать съёмные люки на маленьких проёмах и в местах, где люк будет открываться крайне редко.



Наше видео

Люки под тяжелую плитку и больших размеров Оптима-Атлант

Люки Оптима-Атлант производятся только под заказ

Размеры до 2,5 см округляются в меньшую, размеры более 2,5 см округляются в большую сторону до ближайшего значения

Если нужен двухдверный люк из белой зоны, то цену умножаем на 1.4

Заявка на люк Оптима — Атлант по Вашим размерам (срок 7-10 дней)

Люк под зеркало большого размера

Люки под зеркало могут быть разных моделей, но если требуется надёжная конструкция с добротной, регулируемой петлёй, то это люк Оптима-Атлант.

Нашему клиенту из г. Домодедово нужен был однодверный люк под зеркало 1150х1150 мм, в однодверном исполнении такой размер невозможен, ширина максимум 800 мм, но мы предложили закрепить к двери лист водостойкой фанеры нужного размера и наклеить уже на него зеркало, т.к. грузоподъёмность петли позволяет это сделать, клиент согласился.

По дизайнерской задумке зеркало должно отступать от плитки вперёд на 15-20 мм, т.к. там будет установлена подсветка из светодиодной ленты.

Как вы видите, получилось всё отлично, клиент доволен, а мы еще больше, ведь он теперь нас будет рекомендовать своим друзьям!!!

P.S. Люк можно установить и таким образом, чтобы зеркало было заподлицо с плиткой.

Данные люки используются под тяжелые облицовочные материалы. Люки невидимки под облицовочные материалы Оптима — АТЛАНТ — это сварная стальная усиленная рама окрашенная порошковой эмалью. На раму дверцы прикручен шурупами лист ГВЛВ. Усиленная высокопрочная регулируемая стальная петля.

Магнитно — нажимные замки KOMBI TOUCH — работают, как от нажатия, так и от присоски. Размер дверцы под плитку меньше размера внешней рамы на 6 см. При монтаже люка строго следуйте инструкции, которая находится на обороте этикетки — это гарантирует быструю и качественную установку и желаемый результат!

Открываются нажатием или вакуумной присоской, которая входит в комплект.

Люки Оптима — Атлант изготавливаются только под заказ, и если нет времени ждать, и размер люка небольшой и плитка не тяжелая, то в каталоге товара вы найдете люки под плитку стандартных размеров.

Двухдверные люки невидимки под плитку на петле и съёмные, алюминиевые и стальные, принципиальные отличия и сроки изготовления.

Гарантия 5 лет. Сделано в России, Москва, ППК ПРАКТИКА

1. Магнитно-нажимной замок COMBI TOUCH     2. Памятка для плиточника     3. Роликовые пружинные защелки

4. Крючок для подвешивания груза     5. Ключи для регулировки петли     6. Присоска для первого открывания  7. Узел регулировки петли вверх-вниз



Грузоподъемность стальных люков Оптима — Атлант

Вес люков Оптима — Атлант

Распашные нажимные Оптима-Атлант — стандартные размеры

Стальной или алюминиевый люк под плитку выбрать

Вступление

В строительстве частных домов и ремонте квартир используются самые различные люки, которые помогают скрыть ту или иную конструкцию или коммуникации.

Ярким примером люка в доме, может послужить чердачная люк-лестница Оман. Он закрывает и компактно прячет раздвижную лестницу на чердак дома. Более распространены люки другого плана — закрывающие технические шкафы с коммуникациями. Среди них выделяются ревизионные люки под плитку.

Перед вами стоит задача, найти ревизионный люк под плитку для сантехнического шкафа или экрана в ванной или туалете? Задача вполне решаемая. Более того, вам придется выбрать между стальным и алюминиевым люками.

Что такое люк под плитку

Люк под плитку относится к типу ревизионных люков, устанавливаемых в строительные конструкции, закрывающие коммуникации (трубы) дома и квартиры. В отличие от накладных крашенных стальных люков и различных люков «сделай сам», ревизионный люк под плитку специально сконструирован для установки и дальнейшей облицовки плиткой. В результате, получается люк-невидимка, сливающейся со стенами в помещении.

Два типа люков под плитку

Можно выделить два основных типа люков под плитку. Это:

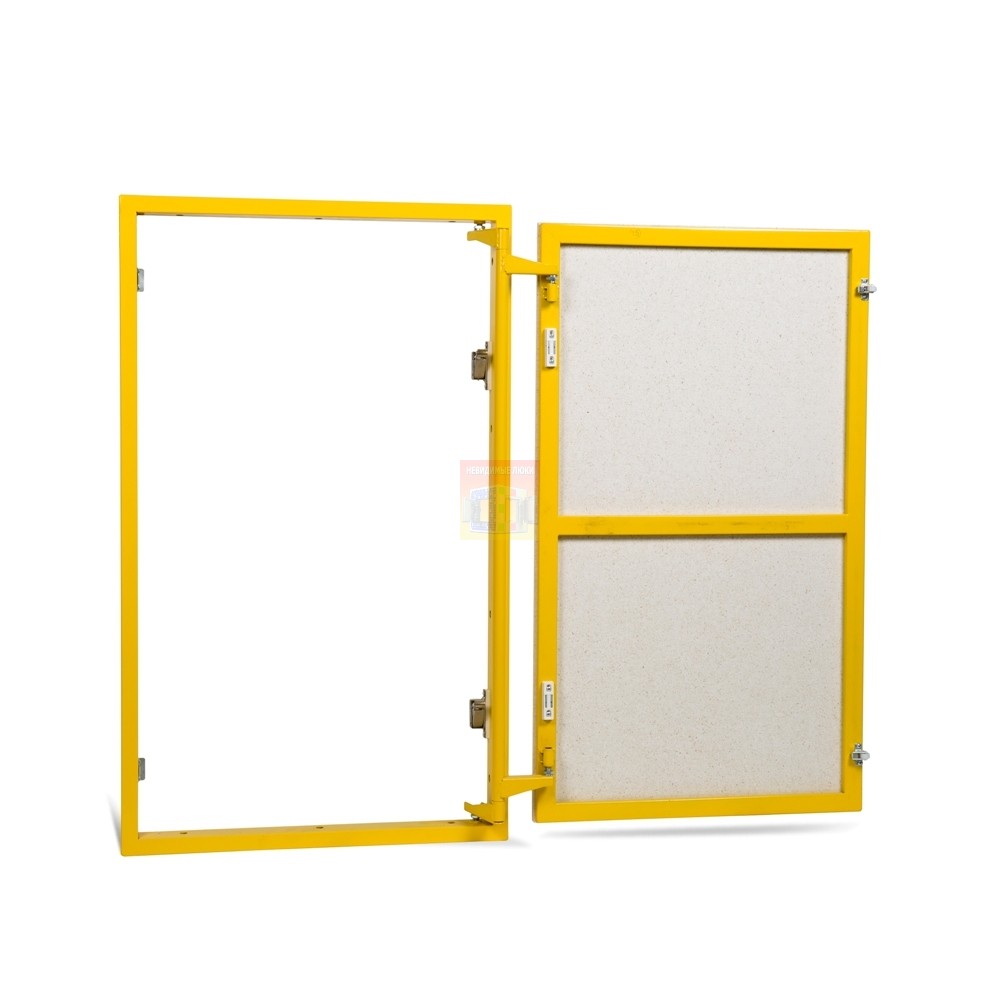

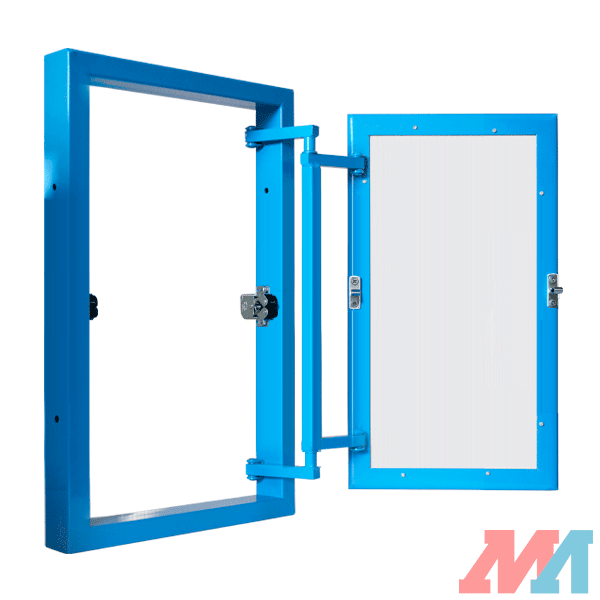

1. Стальной люк. В его конструкции используется металлическая профильная труба и сложная система поворотно-откидного открывания.
2. Люк из алюминия. В его конструкции рама люка изготавливается из легкого алюминиевого профиля, а механизм открывания позволяет ставить его как вертикально, так и горизонтально.

Стоит сразу отметить, что конструкции люков под плитку, не определены строгим нормативом и зависят от фирмы производителя, но общая идея конструкции и способа установки люков одинаковы.

Модели люков под плитку по способу открывания

На рынке стройматериалов можно встретить, две основные модели ревизионных люков под плитку по способу открывания. Это:

• Люки ревизии, открывающиеся нажатием;
• Люки ревизии, открывающиеся присоской.

Вторые люки считаются устаревающими, но не следует торопиться. Конечно, конструкция запорного механизма люка, который можно открыть нажатием, подобно дверцы в кухонном гарнитуре заманчива. Но как показала практика, что отлично работает на легкой кухонной дверце. Может давать сбои на тяжелой дверце люка ревизии. Даже использование алюминия в конструкции дверцы люка не отменят тяжести плитки с клеем и веса листа ГКВЛ, которых закрыт люк. Поэтому нажимные замки «Mini Latch» (Германия) и пружинные узлы «Springs» на сантехнических люках дают сбои и часто выходят из строя.

Радует в плане надежности, разработка магнитно-нажимного замка для люка под плитку, под названием «Combi Touch», Российского производителя «ППК Практика». Они надежно откидывают люк размерами до 1200 мм и позволили выпустить люки с маркировкой «Евроформат R».

Первый тип люков, перечисленный выше, это люки, открывающиеся одной или двумя присосками. В их запорном механизме используется магнит или ролик. Несмотря на их «не современность» эти люки более надежные, не застревают в зарытом состоянии и более дешевые.

Петли ревизионных люков-невидимок

Как уже упоминалось выше, люк-невидимка под плитку, конструкция довольно тяжелая. В открытом состоянии нагрузка на петли большая и обойтись простой конструкцией петель не получается.

В люках под плитку используется осная конструкция петель, позволяющая сначала отодвинуть дверцу люка от стены, а потом открыть её поворотом.

Стоит отметить, что стальной люк под плитку имеет более надежные петли, сделанные по конструкции «конус в конус». Петли в стальных люках литые, без лишних регулировок. В современных стальных люках литая петля из силумина (сплав алюминия), защищена от истирания фторопластовыми вставками.



Что такое люки ATR, ETR, ECKR

В маркировке люков можно встретить буквенные обозначения, иногда называемые комплектация.

• ATR люк Евроформат Р. Люк нажимной, открыть можно двумя способами: рукой или присоской. Есть система 3D регулирования, позволяющая осуществлять регулировку дверки вверх-вниз, в стороны и по диагонали.

• ETR люк Евроформат Р. Тоже, что ATR, но больших размеров Ш: от 500 до 600 мм. В: от 400 до 1200 мм.

• ECKR люк, с дверкой, которую можно открыть нажатием или присоской. Размеры люка, Ш: 400-500 мм, В: 400-500 мм.

• Марка ФОРМАТ-Н КН – это стальной бюджетный люк, с двухзвенной петлей и распашным принципом открывания на 270°.
• Марка ФОРМАТ-Н МН – это люк бюджетный стальной с трехзвенной петлей и сдвижным принципом открывания. Дверка люка нажимается (или оттягивается), затем отодвигается в сторону.
• Люки Слава. Нажимные люки с направляющей эксцентриком для дверцы.

Люки  торговой марки «REVIZOR»

Люки  торговой марки «REVIZOR» – это отдельная «песня». Лучше посмотреть небольшое видео о типах этой марки люков-невидимок под плитку.



Еще статьи по теме





Похожие статьи

Напольные люки: размеры, способы изготовления, материалы, установка. Люк невидимка: люк под плитку, люк под ламинат.. Ставим напольный люк самостоятельно. В статье рассказывается о разновидностях напольных люков и подборе их под материал покрытия

Во многих домах предусмотрен подпол. Открытым его не оставишь, лучше всего прикрыть крышкой. Для более эстетичного вида можно приобрести готовый люк в строительном магазине или изготовить его своими руками. О том как это сделать расскажем в данной статье.

Напольные люки, что это такое

Часто в домах вход в подвал располагают из комнат. Отверстие в полу смотрится не эстетично и небезопасно для жильцов. Поэтому лучше всего закрыть вход напольным люком. Это прочная конструкция изготавливается обычно из стали и устанавливается заподлицо с полом. Причем его можно снаружи отделать тем же материалом, что и пол в комнате.

К преимуществам данной конструкции можно отнести:

• прочность;
• специальные фиксаторы надежно удерживают люк в открытом состоянии;
• наличие амортизаторов в конструкции облегчает открывание;
• уплотнители делают крышку герметичной и препятствуют проникновению пыли и грязи;
• замок позволит закрыть крышку и предотвратить несанкционированный доступ в подпол;
• конструкция несмотря на кажущуюся массивность довольна легкая;
• приемлемая цена.

Данный вариант закрытия подвала удобен и не испортит внешний вид помещения.

Напольные люки размеры

Люки напольные могу быть стандартных и нестандартных размеров. К стандартным можно отнести модели с диапазоном ширины от 60 до 100 см, а длины от 30 до 200 см. Приобретая готовое изделие достаточно прийти в строительный магазин и выбрать наиболее подходящий размер из представленных. Нестандартный люк можно заказать у производителя. Причем на дом могут приехать замерщики, которые подскажут оптимальный для вас размер изделия и его лучшее местоположение. Такое изделие может обойтись дороже, зато его изготовят с учетом напольного материала.

Способы изготовления напольных люков

В зависимости от внешнего вида и способа открывания люки изготавливаются с газовыми амортизаторами и без них. Амортизаторы дают возможность с легкостью открыть дверцу и удерживать ее в данном положении. Это достаточно удобно в использовании. Кроме того крышка люка может просто выниматься из пола. Такую конструкцию обычно делают под керамическую плитку. Здесь потребуется приложить усилия для открытия подпола.

Материалы для изготовления напольных люков

Материалами для изготовления подобных изделий чаще всего служит металл ( сталь, алюминий). Сейчас популярно делать внешнюю отделку под покрытие пола. Поэтому к этому списку можно смело добавить и напольные покрытия ( линолеум, ковролин, ламинат и др. ). Также можно изготовить и деревянный люк. Как видите ассортимент большой и позволит подобрать оптимальный вариант для каждого конкретного случая.

Варианты напольных люков

Казалось бы, что может быть проще такого устройства как напольный люк. Но и здесь есть свои нюансы. Они могут снабжаться различными механизмами.

В основном люки подразделяются по виду открывания крышки на:

• распашные – вынимные – оснащены съемной крышкой, а по внешней стороне рамы идет резиновый уплотнитель, изготавливаются чаще всего из алюминия;
• распашные – нажимные на петлях – крышка крепится к раме петлями, для открытия ее необходимо нажать на сам люк;
• распашные – заполняемые – в крышке имеется углубление заполняемое бетоном для утяжеления, в механизме открывания у такого люка могут предусматриваться как петли, так и амортизаторы;
• распашные с рифленой крышкой – он не предназначен для внешней отделки, поверхность его противоскользящая, а откраивается специальным ключом.

Теперь вы знаете какими могут быть люки и выберите для себя более оптимальный вариант.

Люки напольные с амортизаторами

Для более удобного открывания и удержания крышки используются амортизаторы. Чаще всего это газовые разновидности. Применяются они с металлическими люками, которые имеют большую массу. Преимуществом использования амортизаторов является установка вакуумного подъемника вместо ручки. Так люк станет невидимым на полу.

Напольные люки в подвал

В большинстве случаев вход в подвал в виде отверстия в полу выглядит не эстетично. И большинство хозяев мечтают закрыть его крышкой. Сейчас с этим нет проблем множество фирм занимаются их изготовлением. Можно сделать его на заказ, но это будет в разы дороже. Поэтому не стоит ломать голову. Сейчас рассмотрим основные варианты предлагаемые потребителю.
Алюминиевый REVIZOR LIFT для влажных помещений. Производители учли легкое открывание и снабдили люк газлифтами и петлями. Размеры таких изделий начинаются с 60×60 см, максимальная ширина составит 150 см. Такой люк предназначен для плиточного пола, поэтому имеет усиление из арматуры сечением 8 мм. В конструкции учтены посадочное ложе для монтажа и заполняемое корыто для финальной отделки. На крышке предусмотрен уплотнитель для герметичности. Общая высота рамы составит 5.4 см. Следует учесть, что при установке люка в начальном размере в итоге получим проем 50×50 см. Готовая крышка будет весить 30 кг и открываться легко.

Усиленный СТЕЛС Термо. Данная марка представлена на рынке уже 3 года и занимается продажей недорогих моделей для домашнего использования. Он способен выдержать нагрузку в 200 кг/ кв. м. Кроме того предусмотрен уплотнитель и утепление крышки. Это особенно актуально для подвального люка, т.к. в нем довольно прохладно. Это убережет вас от теплопотерь. Собственное производство и покрасочная камера позволяют фирме держать демократичные цены на свою продукцию.

Лучше всего приобрести готовую продукцию где все рассчитано и предусмотрено инженерами.

Напольный люк невидимка

Да такие тоже бывают. Здесь нет ничего мистического. Просто крышка производится с углублением. В него потом заливают бетон и укладывают плитку, либо монтируют ламинат. Рассмотрим такие модели подробнее.

люк напольный под плитку

Многие располагают вход в погреб с кухни или прихожей. Самым оптимальным напольным покрытием для данных помещений является плитка. Значит на крышке люка оно тоже должно присутствовать. Так он будет незаметен. Можно заказать подобное изделие или сделать его самостоятельно.

Для этого вам потребуется:

• уголок стальной;
• лист стали толщиной от 3 мм;
• арматура сечением 3 – 4 мм;
• кафель и раствор.

Из инструментов понадобится:

• угловая шлифмашинка с диском по металлу;
• шуруповерт;
• рулетка;
• сварочный аппарат.

Из листа стали вырезаем кусок соответствующий по размеру крышке. По периметру привариваем уголок, сформировав борта. После этого внутри привариваем арматуру для образования ячеек. После этого из уголков делаем рамку люка и утапливаем ее в бетоне. Причем ее ширина должна совпадать с шириной крышки. При помощи петель крепим крышку люка к его раме. Теперь можно приступать к отделке. Замешиваем раствор и заливаем его в крышку. После этого укладываем плитку. Необходимо следить чтобы швы на полу и крышке совпадали для целостной картины пола. Таким образом у вас получится надежная крышка для подпола.



напольные люки под ламинат

Если в вашем доме на полу уложен ламинат, а люк сделать необходимо, оптимальным вариантом будет крышка с ламинатом. Так вы сохраните визуально целостность покрытия и сделаете вход в подпол более функциональным. Такую модель можно купить в готовом виде, а можно сделать своими руками.

Последовательность работы следующая:

• снимаем точные размеры проема в котором будет монтироваться люк, включая толщину плит перекрытия;
• делаем чертеж люка с учетом выемки под покрытие, она должна соответствовать толщине слоя стяжка – подложка – ламинат;
• свариваваем раму и крепим к ней амортизаторы;
• примеряем к проему и устраняем ненужные зазоры;
• после этого конструкцию чистим от грязи и ржавчинны, грунтуем и красим;
• после высыхания делаем стяжку, крепим подложку и уже к ней клеим ламинат.

Все это делается при закрытой крышке. После этого открываем ее и удаляем остатки раствора. После этого закрепляем подъемный механизм и уплотняем люк. Вот и все, люк готов. И главное совсем незаметен.

В данной статье рассказывается про напольные люки. Приводятся их виды. Даются советы по самостоятельному изготовлению невидимых моделей. Воспользовавшись информацией статьи, вы сможете закрыть вход в подвал надежным и теплым люком, не испортив внешний вид пола. Удачной работы.
