Люстра на два выключателя как подключить: Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Содержание

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим.

От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема

пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2.

Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

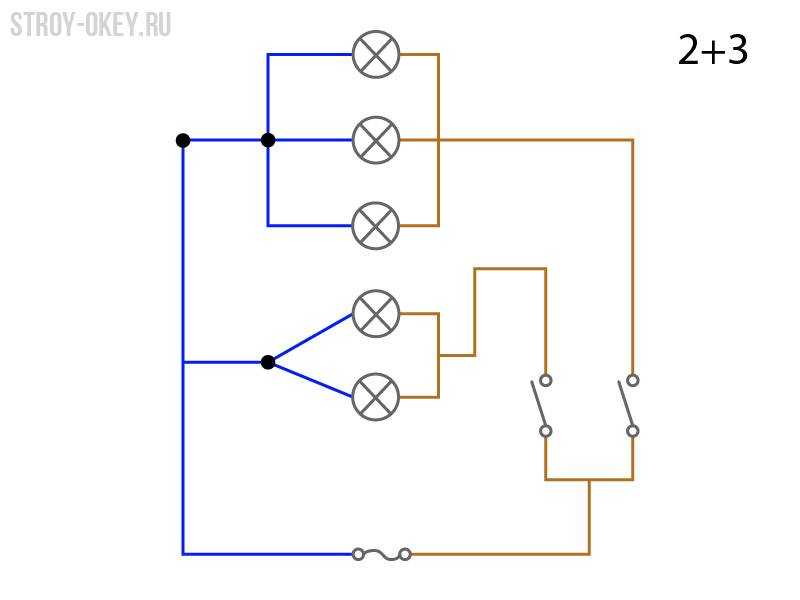

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем

общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе

N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и

L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.
В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

Схема подключения пятирожковой люстры к выключателю

Мы уже рассматривали инструкцию по подключению люстры к потолку. Подсоединение довольно простое, если изделие имеет одну лампочку, от которой идет 2 провода: фаза и ноль. Но что делать, если из корпуса светильника выходят сразу 10 жил? У многих электриков-самоучек в данном случае возникают трудности, которые можно запросто преодолеть.

Чтобы читатели «Сам электрика» не допускали ошибок и могли самостоятельно подключить пятирожковую люстру, ниже мы предоставим простые электрические схемы соединения проводов.

Итак, люстра имеет выходящие с задней крышки 10 проводов (5 синих – нули и 5 коричневых – фазы).

Все что Вам нужно, это соединить контакты с домашней электропроводкой (вводным нулевым и фазным проводом). Делается это в распределительной коробке, одним из выбранных способов соединения проводов.

На сегодняшний день подключение пятирожковой люстры принято осуществлять по одной из двух схем:

  • С помощью многоклавишного выключателя (каждая клавиша отвечает за определенную группу лампочек). В этом случае лучше использовать двухклавишный выключатель, нежели трехклавишный (всего-то горят 5 лампочек).
  • С помощью одноклавишного выключателя (включаются одновременно все лампочки)

Мы рекомендуем Вам отдавать предпочтение первой схеме, т.к. двойным выключателем можно регулировать интенсивность освещения в комнате.

Также хотелось бы предоставить к Вашему вниманию несколько полезных советов, касающихся подключения пятирожковой люстры:

  • На разрыв обязательно должен идти фазный проводник. Если подвести к выключателю ноль, то Вас может ударить током при замене лампочки.
  • Скрепляйте жилы между собой с помощью клеммников ваго. Изделия простые и позволяют быстро подсоединить 5 жил от светильника с одной вводной жилой.
  • Обязательно перед началом работ выключите электроэнергию, иначе поражения током Вам не избежать.
  • Если провода не имеют цветовую маркировку, то определить где вводная фаза, а где ноль можно с помощью индикаторной отвертки. Дотроньтесь ею до одного из контактов, если лампочка загорится, значит это фаза, нет — ноль.
  • Если корпус светильника металлический, обязательно подсоедините заземление, чтобы случайная утечка тока не стала для Вас угрозой.

Надеемся, что данные схемы подключения пятирожковой люстры были для Вас понятными, а главное – полезными. Если возникли вопросы, задавайте их нашим специалистам в категории «Вопрос электрику»!

Подключение люстры к двойному или одинарному выключателю

Делая ремонт помещения, каждый человек сталкивается с проблемой монтажа осветительных приборов. Даже простая установка люстры может вызвать кучу вопросов, связанных с подключением ее к электросети. Но не все так сложно, как кажется на первый взгляд. Надо только правильно составить схему подключения и, соблюдая правила безопасности, приступить к работе.

Что будет, если перепутать фазу и ноль?

По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.

Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.

С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.

Отслеживаем ноль и фазу

Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:

  • Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
  • Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
  • Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.

После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.

Монтаж люстры

Располагаться люстра должна в наиболее подходящем месте, чтобы ее свет охватил все участки комнаты. Обычно в квартирах этим местом является центр потолка. Традиционные люстры крепятся петлей к потолочному анкерному крюку. Светодиодные модели с пультом управления и некоторые другие осветительные приборы могут комплектоваться монтажной планкой. Она дюбелями фиксируется на потолок. После того, как завершается сборка самой люстры, ее фиксируют гайками к выступающим шпилькам монтажной планки.

Монтаж на подвесной или натяжной потолок требует заранее подготавливать подвесы или закладные. Их крепят до того, как будет выполнена сборка подвесной конструкции. Для закладной подойдет деревянный брус. По толщине он должен быть на одном уровне с будущим потолком. К брусу монтажную планку крепят саморезами.

Сборка соединений обязательно должна происходить с применением соединительных колодок. Они обеспечат прочный и безопасный контакт.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат. Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети.

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети. Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным.

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Одноклавишное подключение

  1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
  2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Двухклавишное подключение

  1. Первым делом необходимо индикатором отследить ноль и фазу.
  2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
  3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
  4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Подключение люстры с пультом

Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.

Схема и комплектация устройства

Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.

Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.

Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.

Подключение с дистанционным пультом

Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.

Схема подключения к остальным проводам следующая:

  1. Первой подключают нулевую жилу линии к соответствующему выходу светильника.
  2. Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
  3. Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
  4. От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.

Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.

Подключение со стационарным пультом

Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:

  1. Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
  2. Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
  3. Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
  4. Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
  5. Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».

Вот и все, осталось закрепить устройство на стену и проверить работоспособность.

Подключение к двухклавишному выключателю

Прежде чем подключить к двухклавишному отключающему устройству любую люстру, надо обратить внимание на потолок, где выходят концы жил, и посчитать их. Минимум для двойного выключателя должно быть три провода: один ноль и две фазы. Если имеется четвертый конец – это заземление. Его надо просто заизолировать или прикрепить к металлическому корпусу люстры. Определившись, где какой провод, можно прикрепить осветительный прибор на потолок и подсоединить его:

  1. Итак, на стене установлен двойной выключатель. На потолок идет три или четыре жилы. Что делать с заземлением – уже определились, остается разобраться с оставшимися тремя концами. Их распределение зависит от количества рожков люстры.
  2. Однорожковый прибор совместить с двумя клавишами нельзя, к тому же неразумно делать такую комплектацию. Ведь придется изолировать одну фазу на потолке, тогда вторая клавиша останется нерабочей. Следовательно, люстра должна быть с тремя, пятью или большим количеством рожков, но не меньше двух.
  3. Независимо от количества рожков, подключение конца нулевой жилы делают к выходящему соответствующему проводу из люстры. Внутри корпуса он соединен со всеми цоколями ламп.
  4. Остающиеся на потолке два фазных конца являются частью линий, подходящих к двум клавишам выключателя. Их необходимо подключить к двум выходящим из люстры фазным проводам, тогда каждая клавиша будет управлять определенной группой лампочек.
  5. Бывает, что многорожковый осветительный прибор снабжен тремя фазными выходами. Тогда два из них на свое усмотрение надо соединить между собой, чтобы количество выходов соответствовало количеству клавиш.

Двойной выключатель разумно совмещать с прибором, оборудованным не менее тремя рожками. Это позволяет оптимально компоновать количество работающих ламп. В трехрожковой люстре можно, например, включать одну лампочку или сразу три. Удобные варианты компоновки получаются с пятирожковой или шестирожковой люстрой. Каждой клавишей можно включать определенное количество лампочек. Готовое изделие с завода уже разбито на группы, но при желании люстру можно разобрать и скомпоновать группы ламп по своему усмотрению.

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Подключение к одинарному выключателю нескольких люстр

Схема управления одной клавишей несколькими источниками света актуальна для группы светильников подвесного потолка, или нескольких люстр, висящих в большой комнате. При этом они должны соединяться параллельно. Для удобства подсоединения каждый прибор освещения имеет свою распределительную коробку.

Управление тремя люстрами через трехклавишный выключатель

Схема с трехклавишным выключателем удобна для подсоединения источников света кухни, ванной и туалета. Нулевой провод, как всегда, берется общий, а фазные жилы от каждой клавиши идут в разные комнаты к люстре.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Подключение люстры своими руками

Монтаж люстры начинается с ее закрепления на потолке. Делается это либо при помощи потолочного крюка, либо с помощью специальной скобы (входит в комплект). Но главная сложность заключается в подключении люстры к квартирной электросети и выключателю. Разумеется, все работы по подключению нужно проводить только при полностью обесточенной проводке.

Способов такого подключения несколько, все зависит от количества проводов в люстре и на потолке, а также от типа выключателя (одноклавишный, двухклавишный). И прежде всего нужно учесть, что если из потолка выходят только два провода, то вариант подключения люстры (невзирая на количество выходящих из нее проводов) только один – одновременное горение всех лампочек. Кроме того, при подключении надо помнить, что нулевые провода распределительной коробки уходят напрямую к люстре, а вот фазовые будут заходить на выключатель.

Видео: подключение люстры.

Подключение одноклавишного выключателя

Самый простой вариант – когда и на потолке, и на люстре по два провода. В этом случае достаточно соединить их попарно (фазу с фазой, нулевой провод – с нулевым). Провод фазы от распределительной коробки подключается также к выключателю. Выполнять соединения лучше при помощи винтовых зажимных клемм. Если в люстре несколько проводов, то все нулевые выводы соединяются между собой и подключаются к нулю сети. Фазовые выводы также объединяются в один и соединяются с общей фазой.

Подключение двухклавишного выключателя

Если из потолка выходит трехжильный кабель, то можно подключить люстру к двухклавишному выключателю. Это гораздо более рациональный вариант, который позволяет оптимально регулировать уровень освещенности в комнате. Главное – правильно определить фазовые провода и нулевой провод. Делать это лучше с помощью специального индикатора напряжения.

Соединение проводов, в принципе, похоже на подключение к одноклавишному выключателю. Отличие в том, что провода от ламп делятся на несколько скруток. Все нулевые ламповые провода объединяют в один и выводят на общий ноль, а фазовые делят на две части (по числу клавиш выключателя) и каждую скрутку выводят на фазу соответствующей клавиши. В такой ситуации можно регулировать количество ламп, загорающихся при нажатии на клавишу. Например, если в люстре 6 ламп, то провода можно разделить поровну, для пятиламповой люстры оптимальным будет вариант «3+2» (хотя подойдет и «1+4», все зависит от личных предпочтений).

В некоторых случаях необходимо к трехжильному потолочному кабелю подключить люстру с двумя проводами. В этом случае нужно просто надежно заизолировать «лишний» фазовый провод, а оставшиеся 4 вывода соединить в соответствующие пары.

Рекомендуемые стройматериалы для подключения люстры.

Информационные статьи по ремонту.

Установка потолочного вентилятора

Установка точечных светильников

Монтаж и замена электросчетчика

порядок действий, разводка проводки и советы специалистов

Обязательной частью каждого ремонта считается подсоединение люстры к осветительной проводке. Даже не обращая внимания на то, что все манипуляции связаны с электрическими цепями, справиться с поставленной задачей сможет любой человек. Самое главное – придерживаться обусловленных правил, и тогда работы можно реализовать самостоятельно на должном уровне. Далее рассмотрим, как правильно подключить люстру своими руками без ошибок.

Важнейшие требования

Перед тем как приступить к подключению люстры на 2 выключателя, требуется ознакомиться со всеми основными условиями при занятии с электроустройствами. При этом, если работа с электроэнергией не представляет собой основополагающий род работы, совсем не обязательно изучать всю документацию. Достаточно ознакомиться со следующими элементарными правилами:

  • все инструменты, которые планируется использовать во время действий с электропроводкой, должны иметь высококачественную изоляцию рукояток;
  • лучше всего, чтобы все работы проделывались исключительно на обесточенных проводах;
  • монтаж выключателя для освещения требуется осуществлять только в разрыв фазного провода.

При подключении люстры на 2 выключателя все перечисленные правила должны быть обязательно учтены. Пренебрегать ими не следует, так как это может привести к непоправимым последствиям.

Схема подключения

Перед тем как подключить люстру на 2 выключателя, нужно приобрести кабель с тремя проводами. Он необходим обязательно, потому что при таком подключении один провод идет от распределительной коробки, а два остальных требуются для подключения светильника.

Если вы не знаете, как правильно подключить люстру на 2 выключателя, то переживать по этому поводу не следует, так как все работы выполняются по тем же правилам, что и присоединение обыкновенного светильника.

Серьезность переполюсовки

Многие думают, что установка выключателя может делаться на любой провод. Такое мнение в корне ошибочное. Объясняется это тем, что если выключатель разрывает нулевой проводник, то сквозь лампы люстры ток не проходит, но присутствует фазный потенциал на всех проводах, а это, в свою очередь, грозит поражением тока во время выполнения работ.

Еще одним неприятным моментом в подобной ситуации является то, что при таком роде подключения лампы могут приглушенно освещать помещение или мерцать в неработающем положении.

Инструменты

Перед тем как люстру подключить на 2 выключателя, требуется побеспокоиться о наличии надлежащих важных инструментов. К ним относятся отвертки, изоляционная лента, бокорезы, индикаторная отвертка, пассатижи, измерительный прибор и острый нож.

С большинством инструментов все давно знакомы. Немного иначе дела обстоят с замерными приборами, которые могут быть как цифровые, так и стрелочные. Специалисты предпочитают пользоваться цифровыми измерительными устройствами, так как они обеспечивают точность и защищены от перегрузок.

Маркировка проводов

При подключении люстры к 2-клавишному выключателю нужно будет иметь представление о маркировке проводов, которая значительно облегчает работу, так как исключается необходимость прозванивать провода.

На некоторых шнурах можно увидеть маркировку желтую с зеленой полоской. Она говорит о том, что этот проводник специально предназначен для заземления. Данный проводник категорически запрещено использовать для подключения устройств. Если шнур маркируется синей или голубой расцветкой, то это говорит о том, что он нулевой. Фазные проводники могут маркироваться любой другой окраской, кроме перечисленных выше.

При подключении люстры на 2 выключателя чаще всего появляются трудности в домовладениях со старой проводкой, так как в те времена провода никак не маркировались и были все одинакового цвета. В таком случае перед началом работ непременно потребуется осуществить прозвон проводов.

Прозвон проводки

Перед тем, как подключить люстру к 2-клавишному выключателю, надобно проверить корректность включения. Индикаторная отвертка обязана указывать наличие фазы на одном из проводников в незамкнутом расположении. Если фазу отыскать не получается, то это означает, что при подключении выключателя была допущена ошибка или же появилась проблема в распределительной коробке.

В месте установки люстры должно выходить как минимум два провода. Один из них должен быть нулевым, а другой – фазным от выключателя. Если планируется подключать многорожковую люстру, то тогда численность проводов может быть увеличена.

Определить предназначение проводов дозволено с помощью индикаторной отвертки. Если выключатель включен, то напряжение должно быть только в одном из проводов. Определить, какой шнур подходит назначенной клавише, можно, поочередно включая их.

Соединение проводов

Провода от люстры к осветительной проводке разрешено присоединить при помощи скрутки, пайки или специализированных клеммных колодок. Самым качественным и долговечным способом считается пайка, но используется она очень редко. Это объясняется тем, что выполнить ее на высоте и в ограниченном пространстве очень сложно.

Скрутка может выполняться только в том случае, если провода имеют один диаметр. Категорически запрещено скручивать промеж собой одножильные и многожильные провода, а также медные с алюминиевыми. Если все условия для скрутки соблюдены, то место скручивания нужно будет обмотать изоляционной лентой или использовать изолирующие колпачки.

Самым оптимальным и часто встречающимся считается соединение проводов с помощью клемм. В настоящее время в магазинах представлен огромный выбор клемм.

Применение

При подключении люстры на двойной выключатель появляется возможность попеременно использовать группу ламп или же подключать прибор на всю мощность. Если человек не знает, как подключить люстру на 2 выключателя, переживать по этому поводу не стоит. В этом нет ничего сложного. Поскольку двухклавишный выключатель состоит из пары одноклавишных, которые укомплектованы в единственный корпус, то схема подключения их практически схожая.

Перед тем как подключить люстру на 2 выключателя, требуется в первую очередь познакомиться с ее конструктивными особенностями и со всеми элементами, подсоединяемыми к электрической сети.

Действия при несоответствии требуемому типу выключателя или люстры

Бывают ситуации, когда от двойного выключателя выходит больше проводов, чем надобно, и человек не знает, как подсоединить люстру на 2 выключателя в таком случае. Не стоит сразу же впадать в панику. В таком случае оптимальным решением проблемы является замена выключателя и оставление части проводов свободными.

Также иногда встает вопрос о том, как разделить люстру на 2 выключателя, если она простая. В таковом случае необходимо совместить провода, которые идут от различных клавиш. Их объединение может быть осуществлено как в самом выключателе, так и на потолке непосредственно перед колодкой подключения. В подобном случае люстра будет включаться произвольной из клавиш, а для выключения понадобится, чтобы все клавиши находились в неработающем положении.

Что делать если численность клавиш меньше, чем проводников на люстре

Если желание восстанавливать всю проводку отсутствует, то в подобном случае можно объединить все отдельные группы ламп в одну. В крайних вариациях позволено применять несколько выключателей, но только при условии, что это позволит сделать проводка.

В последнее время самый распространенный вопрос: как соединить люстру на 2 выключателя с пультом дистанционного управления? В подобной обстановке все будет зависеть от количества лампочек, которые присоединены к выключателю.

Специфика соединения проводов в люстре

Приобретая последние осветительные приборы и увидев в них обилие шнуров, многие задаются вопросом, как сделать люстру на 2 выключателя и выполнить соединениях этих контактов.

Как показывает практика, у множества люстр, в особенности у тех, которые изготовлены в Китае, часто отсутствуют требуемые соединения. В таком случае перед тем, как подцепить люстру на 2 выключателя, обязательно требуется знать, сколько планируется раздельных групп лампочек. Все они, которые будут входить в одну группу, необходимо параллельно соединить, а провода одного оттенка скрутить вместе. Такие манипуляции требуется провести с каждой группой лампочек.

После этого надо объединить между собой все провода от каждой группы, которые имеют синюю маркировку, и вывести от них один провод, который впоследствии потребуется присоединить к нулевому проводнику. Все оставшиеся провода выводятся и присоединяются к проводам выключателя.

Подключение

При приобретении пятирожкового осветительного прибора появляется вопрос, как собрать люстру на 2 выключателя своими руками. Подключение будет ничуть не сложнее, чем это пришлось бы сделать с любой другой люстрой.

Для того чтобы подсоединить пятирожковую люстру, необходимо в обязательном порядке разбить группы, в каждой из которых будет по две или три лампы. После этого все манипуляции будут идентичны. Все провода, которые находятся внутри люстры, должны быть подсоединены и качественно изолированы. Если использовать специальные клеммы, то в таком случае монтажные работы значительно упростятся.

Использование заземления

Современные постройки в обязательном порядке снабжаются специальной электропроводкой с заземляющими проводниками. Это выполняется в соответствии с существующими правилами и нормативами.

Как уже было сказано ранее, подобная проводка маркируется желто-зеленым цветом. Для люстры с двумя группами ламп из потолка будет выходить четыре провода. Если люстра оснащена железными элементами, то в подобном случае следует пользоваться специальной клеммой для подключения заземления. При подключении такого типа конструкции важно выполнить еще и заземление на люстру. Если при приобретении такого осветительного прибора в комплекте не было клеммы, то провод заземления вообще разрешено не подключать. Самое главное – качественно его заизолировать и скрыть под корпусом люстры. Желательно сделать это качественно. Надежная изоляция позволит избежать риска коротких замыканий. Также следует как можно лучше спрятать провода под корпусом осветительного элемента. Качественная установка люстры позволит не только дать освещение в комнату, но и сделать ее интерьер особенным (в частности, если речь идет о дизайнерских моделях).

Распространенные ошибки

При подключении люстры к двойному выключателю иногда люди без опыта в данной области допускают определенные ошибки. Самыми распространенными из них считаются следующие:

  1. У любой схемы подключения люстры есть фаза, которая приходит в соединительную коробку. Затем она опускается на входной контакт, разъединяется и уже иными проводами возвращается в распайку, выходя непосредственно на потолок. Особенностью является то, что ноль должен приходить в коробку и после этого отправляться на люстру, при этом не снижаясь к выключателю. В этом и кроется самая общераспространенная ошибка начинающих электриков и любителей, которые по неопытности путают маркировку и к выключателю опускают как фазу, так и ноль. Это приводит к тому, что во время включения клавиши выбивает автомат. Для того чтобы не допустить подобной ошибки, всегда необходимо помнить, что ноль ни в коем случае не должен заходить в выключатель, а уходить сразу же на потолок.
  2. Следующая ошибка связана с нулем. Бывают ситуации, когда два провода путают между собой и через выключатель вводят ноль, а не фазу, как положено. В такой ситуации не исключено, что осветительный прибор все же будет функционировать, но напряжение в нем будет меняться непрерывно. Данная невнимательность может привести к весьма неприятным последствиям (таким как удар током во время смены лампочки).
  3. Следующая ошибка возникает в результате подключения фазной жилы на выключателе не к главному общему контакту, а к одному из отходящих. Такая ошибка приведет к тому, что будет работать только одна половина осветительного прибора. Такие ошибочные действия можно выявить еще и по исчезновению работоспособности подсветки выключателя. Если вдруг перестала работать диодная подсветка, то это является первым признаком того, что во время подключения была допущена ошибка.
  4. Иногда владельцы квартир при подключении люстры сталкиваются с настоящей мистикой. Они изначально собирают всю схему безошибочно, но через определенное время обнаруживают, что через выключатель проходит не фаза, а ноль. В такой ситуации возникает масса вопросов. Ответ очень прост. Иногда во время выполнения ремонтных работ общей проводки занимающиеся своей работой электрики меняют счетчик или изначально неправильно выполняют действия. К сожалению, от подобных ситуаций никто не застрахован, особенно если речь идет о многоэтажном домовладении.

Весь процесс подготовки и подключения люстры к питанию двойного выключателя весьма прост. Самое главное в такой ситуации – придерживаться определенных рекомендаций и внимательно обращаться с проводами. К сожалению, от ошибок никто не застрахован, особенно это касается неопытных мастеров. Для того чтобы их избежать, следует корректно и предельно внимательно выполнять все этапы монтажа и четко следовать схеме. Перед началом работ непременно требуется пристально просмотреть инструкцию, которая прилагается к люстре, в которой указаны все технические параметры, а также нарисована подробная схема и порядок подключения всех проводов. В таком случае можно защитить себя от неприятных последствий не только во время выполнения работ, но и при непосредственной эксплуатации осветительного прибора. Если нет уверенности в своих силах и опыта в работе с электричеством, то лучше всего обратиться за квалифицированной помощью электриков, которые профессионально и качественно выполнят все требуемые работы. В таком случае можно избавить себя и окружающих от проблем в процессе эксплуатации.

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

  • Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.
  • Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.
  • В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.


Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.


Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.


Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

различные варианты, основные правила, инструкция

От качества освещения в комнате напрямую зависит не только красота интерьера, но и самочувствие жильцов. Заменить неисправную или надоевшую люстру на новую – красивую и светлую – вполне возможно без обращения к специалистам. При условии, что у вас имеются базовые знания и навыки по электрике. Люстра – не только дизайнерский акцент в интерьере квартиры. Это возможность визуально сделать потолок выше, либо выделить зоны внутри пространства.



Прежде чем подключать люстру стоит ответить на вопросы:

  • для чего необходим конкретный осветительный прибор? Он нужен для освещения конкретного участка рабочей поверхности или чтобы осветить все помещение?
  • Органично ли вписывается конкретная модель в ваш интерьер?
  • Насколько высокой должна быть яркость в конкретном помещении?

Важно, чтобы приобретаемая люстра соответствовала техническим характеристикам конкретной комнаты. Например, есть ли в помещении натяжной потолок или нет? Также при выборе осветительного прибора нужно помнить о площади помещения и высоте потолка. Люстра для низкого потолка отличается припотолочным типом конфигурации, а если потолки высокие, то можно спокойно взять подвесную.

Предлагаемые в продаже осветительные приборов имеют патроны с винтовой резьбой для цоколей резьбового типа Е27 и Е14. В продаже также есть модели с контактными группами и посадочными гнездами пружинящего вида.

Правила выбора люстры



Чтобы освещение в комнате было комфортным, нужно соблюдать установленные параметры в отношении длины люстры. В среднем до светильника от темени взрослого человека должно сохраняться расстояние 46-70 см.

Если у вас установлены натяжные потолки, нужно, чтобы люстра не нагревала полотно, иначе может произойти деформация. Исключают нагрев осветительные приборы со светодиодами. Оптимальный вариант в случае натяжного потолка – люстра с плафонами открытого типа, которые будут направлены вниз или в стороны. Потолочные люстры с закрытыми плафонами имеют склонность нагреваться, потому не стоит их брать.

Если ваш выбор пал на люстру подвесного типа, то нужно помнить, что у вас есть возможность скорректировать длину цепи или шнура. Лишние звенья цепи размыкаются и убираются, а провод подрезается.

Когда в осветительном приборе предусмотрено несколько ламп, рекомендуется разделить их на несколько групп с отдельными выключателями. Это может быть 2-3 клавиши, которые позволят по необходимости применять разную схему освещения и варьировать интенсивность. Есть выключатели, оснащенные диммером, но при покупке нужно уточнять, для каких ламп он подойдет. Также отдельно можно приобрести и подключить пульт дистанционного управления, если его изначально не было в комплектации.

Большинство люстр подразумевают крепление на крюк или на планку. Планка предпочтительна для осветительных приборов с большой массой, это даст возможность дополнительной фиксации и более корректного распределения нагрузки.

Не стоит покупать мощный осветительный прибор, если в доме старая электропроводка. Не перегружайте сеть без реальной необходимости, иначе люстра не будет работать как задумано изначально.

Подготовка к самостоятельному монтажу люстры



Если у вас есть достаточные навыки, чтобы самому заняться монтажом люстры, тогда стоит заранее подготовить рабочее место и инструменты, чтобы процесс протекал продуктивно и все необходимое было в доступе.

Правила электробезопасности

Главное правило электробезопасности – не прикасаться к проводам, пока электросеть не обесточена. Перед началом работы отключите ток и убедитесь в том, что никто не будет иметь доступа к щитку на время проведения работ.

  • Посредством индикаторной отвертки убедитесь в отсутствии напряжения в проводах.
  • Заземление несколько усложнит процесс коммутации электрических проводов, но исключительно по времени, а не по навыкам.

Люстра должны быть укомплектована всем необходимым для крепежа — соединительными клеммами для проводов, саморезами, крюком или планкой.

  • Если приобретаете крепежные материалы и клеммы – отдайте предпочтение качественным изделиям. Вам нужно, чтобы они служили долго, а вы и ваш дом были в безопасности.
  • Клеммы и соединительные колодки предпочтительнее при подключении люстры к электропроводке.

Инструменты и приспособления



  • Карандаш.
  • Мультиметр – для замера напряжения в сети.
  • Нож.
  • Отвертки – индикаторная и обычная.
  • Стремянка. Позволит подняться на высоту и при этом останется устойчивой во время работ. Если потолок не более 2,5 метров в высоту, то можно встать на крепкий стол. Табуреты, приставные лестницы и стулья не лучший вариант, так как есть риск, что опора опрокинется при переносе веса ближе к краю.
  • Шуруповёрт – с аккумулятором.
  • Паяльник и припой
  • Электрическая дрель. Лучше вариант, работающий от аккумулятора, так как сеть может оказаться недоступной. Нужна для создания крепежных отверстий.

Подвешивание люстры к потолку



Большое количество люстр снабжаются крепежной планкой. Она закрепляется на потолке с помощью саморезов через технические отверстия, а уже к планке крепится подключенная к электросети люстра. Старый крюк в этом случае демонтируется. Если люстра тяжелая, для них применяются крестообразные планки с повышенной грузоподъемностью.

Вариант крепежей должен соответствовать массе люстры и базе потолочной поверхности – бетонная плита, гипсокартон, дерево. Если масса люстры не превышает 1,5 кг, чтобы закрепить осветительный прибор на бетонном потолке, будет достаточно крепкого стального крюка в сочетании с рифленым дюбелем.

Если люстра массивная – используется подвесной крюк из стали повышенной прочности с анкером. Анкер подбирают под вес люстры и толщину потолка.

Алгоритм выполнения монтажа



  1. Крепежную планку прикладывается к потолку, намечают карандашом места для сверления отверстий под дюбели.
  2. Для сверления выберите сверло, соответствующее техническим требованиям основы, которую предстоит сверлить. У дюбеля должен быть подходящий диаметр.
  3. Болты вставляются в отверстия планки и надежно фиксируются посредством гаек.
  4. Пластина планки прижимается и фиксируется с помощью саморезов.
  5. Люстра подводится к планке, отверстия для крепежа состыковываются с болтами.
  6. Далее проводится коммутация проводов с применением клемм и соединительных колодок.
  7. Люстру прижимают к потолочной плите и фиксируют к планке наружными гайками.

Если потолок представлен гипсокартонной конструкцией, то предварительно укрепляется металлический каркас и люстра фиксируется уже на нем. В противном случае гипсокартон не выдержит массы осветительного прибора.

Подключение люстры к электропроводке

Самый простой вариант, когда два провода из люстры коммутируются к двужильному сетевому проводу – схема для выключателей с одной клавишей. Если же в схеме присутствует заземление и нулевой провод, это немного усложнит задачу.

Определяем «ноль» и «фазу»

Квартиры в домах новой постройки отличаются стандартизированной электропроводкой: провода будут с одинаковыми цветами изоляции – для нулевого провода принята голубая, желто-зеленая для проводов заземления. Если оболочки проводов в других цветах – это фазные провода. Чаще всего «фаза» представлена коричневым цветом.

В старых домах, такой цветовой подсказки может не оказаться, потому используйте индикаторную отвертку. Индикатор на отвертке светится при контакте жала с проводами фазной жилы, если свечения нет – провод нулевой. Проводов заземления в проводке домов старой застройки как правило нет.

Как проводить подключение люстры при двухклавишном выключателе

У люстры 2 провода: фазные провода объединяют перемычкой. Свет будет загораться при нажатии любой клавиши. Если в люстре есть заземление: если на потолке провода желто-зеленого цвета нет, то у светильника его изолируют. Если есть, то их соединяют между собой.

Если люстра многорожковая: от каждой лампы будут идти по 2 провода. Если задача скоммутировать такую люстру с двухклавишным выключателем, то формируются пучки – один из нулевых проводов и 2 пучка из фазных. При такой схеме можно будет регулировать схему освещения двумя клавишами.

На потолке будут выведены 3 провода: нулевой – общий и 2 фазных.

Важно: соединение производится посредством клемм. Следите за тем, чтобы в пучок не попал провод другого назначения.

Если вы формируете несколько пучков, количество проводов необязательно будет одинаковым. Сформированный пучок вставляется в зажим клеммы, каждая группа соединяется с проводами выключателя. Если выключатель одинарный, а люстра многорожковая, то регулировать количество включенных ламп не получится. Провода соединяются по назначению и свет либо включается, либо выключен.

Алгоритм подключения пучков проводов

Скрутки нежелательны по простой причине: провода окисляются, из-за повышающейся силы сопротивления тока в месте соединения провода нагреваются, со временем изоляция будет плавиться и возникает риск возгорания. По этой причине провода должны пропаиваться.

Отверстие клемной коробки не такое большое, чтобы скрученный конец жгута из проводов просто в него вошел, поэтому к нему припаивают одинарный общий провод. Достаточно длины 5-10 см. Именно этот припаянный конец вставляется в соединительную колодку. Место соединения проводов нужно тщательно заизолировать изолентой. Только после тщательной пайки каждого пучка и подключения проводов к клеммам можно приступать к фиксации осветительного прибора на потолке.

Как проверить, правильно ли подключена люстра



Прежде чем окончательно фиксировать светильник на потолке, проведите тестирование на правильность соединений. Если все провода соединены правильно, лампы зажгутся. При этом вы не увидите искр, не будет запаха гари.

Если провода были соединены некорректно, результатом станут выбитые пробки или выключенный автомат.

Убедившись, что все работает как надо, снова обесточьте цепь и только после этого приступайте к фиксации люстры на потолке.

Вместо заключения

Собственноручно повешенная люстра – гордость владельца квартиры. Если у вас ранее не было опыта, стоит заручиться поддержкой профессионала или человека, который уже справлялся с аналогичной задачей ранее. Также важно понимать специфику пайки и быть аккуратным и методичным при изоляции проводов. Выбирайте люстры, соответствующие возможностям электросети по нагрузке. Если проводка в доме старая, лучше отдать предпочтение вариантам, не требующим большой мощности. В обязательном порядке соблюдайте меры безопасности, убедитесь, что никто в процессе работ не решит включить электричество.

Как подключить выключатели к люстре

Соединения проводки при подвешивании светильника-люстры: у большинства бытовых осветительных приборов цвета проводки: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако может быть несколько цветов проводов. комбинации, о которых нужно знать.

Конфигурации проводки при подвешивании светильника люстры
[ad#block] Электрика Вопрос: Я снимаю потолочный вентилятор, который представляет собой комбинацию вентилятора и света, и устанавливаю люстру.

  • В настоящее время вентилятор подключен к распределительной коробке с двумя переключателями.
  • Один для вентилятора и один для света.
    • У меня вопрос: как лучше всего подключить люстру к одному из выключателей для управления светом и отключить выключатель вентилятора?

Спасибо

История: Скотт, студент из Медфорда, Нью-Йорк.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Скотт.

Проводные соединения для светильника-люстры

У большинства домашних осветительных приборов цвета проводки: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако может быть несколько комбинаций цветов проводов, о которых следует знать.

Применение: Потолочный или настенный светильник.
Уровень мастерства: от начального до среднего.
Необходимые инструменты: ручные инструменты Basic Electricians Pouch, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

  • Скотт, лучше всего выбрать любой из двух проводов, которые вы хотите использовать.
  • Неважно какой, просто закройте тот, который станет запасным, и оставьте его доступным для любых изменений позже.
  • При желании можно подключить люстру и к черному, и к красному проводу.
  • Таким образом, любой из переключателей включит свет.
  • Если вы выберете только один провод, не делайте ошибку, отрезая провод только потому, что вы не собираетесь его использовать.
  • Просто изолируйте его и сделайте безопасным.
  • Дополнительный переключатель можно не трогать или снять и заменить заглушкой или заглушкой, которая заполнит место, где находился старый переключатель.

Подробнее о домашней электропроводке



  • Электропроводка
  • Проекты домашней электропроводки с рисунками и схемами.


Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,







проводки GFCI выходов
проводки домашних электрических цепей
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
Способ устранения неполадок и ремонта электропроводки 0
4 9 Способ Модернизация электропроводки

Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как установить люстру и диммер

Воспроизведение видео не поддерживается

Замена устаревшего светильника красивым потолочным медальоном и люстрой — отличный способ улучшить внешний вид комнаты.Добавление диммера — идеальный способ контролировать уровень освещения во время развлечений.

Размер люстры

Существует несколько методов определения правильного размера люстры:

  • Размер комнаты: Сумма длины и ширины комнаты в футах должна равняться диаметру люстры в дюймах. Пример: в комнате 12 на 12 футов должна быть люстра диаметром 24 дюйма (12 + 12 = 24 дюйма).
  • Размер стола: В столовой диаметр люстры должен быть не менее половины ширины стола.Пример: стол шириной 42″ должен иметь люстру минимального диаметра 21″ (42″ ÷ 2 = 21″). Другой способ – сделать диаметр люстры не больше, чем ширина стола минус 12″. Пример: стол шириной 42″ должен иметь люстру диаметром не более 30″ (42″ – 12″ = 30″).

Высота люстры

Высота люстры зависит от высоты потолка и расположения:

  • Прихожая: Нижняя точка люстры должна находиться на высоте не менее 6½ футов от пола.Если возможно, или при более высоких потолках, повесьте его на расстоянии 7 футов от пола.
  • Обеденный стол: Нижняя часть люстры должна находиться не менее чем в 30″ над обеденным столом (59″-62″ от пола). Для потолков выше 8 футов добавьте 3 дюйма на каждый дополнительный фут высоты потолка. Пример: при потолке высотой 10 футов нижняя часть люстры должна быть примерно на 36 дюймов выше верхней части стола.

Подвешивание люстры

  1. Начните с определения высоты люстры.
  2. Затем отрежьте опорную цепь по длине, оставив электрический провод примерно на 6 дюймов длиннее.
  3. Выключите питание светильника на блоке автоматического выключателя и снимите старый потолочный светильник.
  4. Пропустите провода через декоративное кольцо и потолочный медальон, затем через полую трубку с резьбой в центре потолочной коробки.
  5. Прикрепите провода к электропроводке дома с помощью проволочных гаек.
  6. Прижмите медальон и декоративное кольцо к потолку, завинтите контргайку и прикрепите цепь.

Установка диммера

  1. Выберите диммер с номинальной мощностью, достаточной для работы с суммарной мощностью всех лампочек в люстре, сложенных вместе.
  2. Отключите питание устройства на выключателе.
  3. Снимите крышку и существующий переключатель.
  4. Прикрепите диммер к проводам с помощью проволочных гаек.
  5. Вставьте провода обратно в коробку и прикрутите к ней переключатель.
  6. Закройте крышку и включите питание.
КЛЛ и диммерные выключатели

Компактные люминесцентные лампы (КЛЛ) нельзя использовать с диммерным выключателем, если в них специально не указано, что они предназначены для работы с диммерным выключателем.

Для получения дополнительной информации о различных типах освещения для вашего дома см. нашу статью
Внутреннее освещение: создание приятной атмосферы.

Предыдущая статьяКак удалить обоиСледующая статьяМногоцелевой садовый инструмент

Опираясь на свою 40-летнюю карьеру в области ремонта, Дэнни более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и временам года.

правила и порядок подключения люстры к выключателю Подключение люстры 2 провода

Казалось бы, простая операция — установка новой люстры — может сбить с толку человека, не знакомого с электрикой: куча проводов и непонятно к чему подключать. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и обсудим.

Подготовка: обнаружение непрерывности и фазы на потолке

Тем, у кого есть хоть маленькая иконка с электросетями, она не понадобится, остальным пригодится. Человеку, который постоянно не имеет дела с электричеством, бывает сложно ориентироваться. Чтобы не запутаться, расскажем все по порядку: как найти фазу (или фазы) и ноль в проводах на потолке, что делать с заземлением.А потом, как целую кучу проводов на люстре, подключить к тем, что торчат вверху. В результате подключение люстры своими руками станет для вас легкой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них точно «ноль», остальные фазные, может быть еще заземление.

Грозозащитный провод есть не всегда, только в домах новой постройки или после капитального ремонта с заменой проводки.По стандарту он имеет желто-зеленый цвет и подключается к этому же проводу на люстре. Если на вашей люстре его нет, тщательно изолируем оголенный провод и оставляем в таком виде. Оставлять неизолированным нельзя — можно случайно закоротить.

Ищем фазы и ноль

С остальными проводами нужно разобраться: где «фаза», а где «ноль». В старых домах все провода обычно одного цвета. Чаще всего черный.Новые здания могут быть черно-синими или коричнево-синими. Иногда бывает красный. Чтобы не угадывать по цветам, их проще окольцевать.

Если у вас на потолке три провода, а на стене двухклавишный выключатель, то у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозвонить можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе поверните ключ выключателя в положение «включено» (входной автомат также включен).После набора поверните ключи переключателя в положение «выключено». Если есть возможность, то лучше вырубить автомат на щите и подключить люстру с отключенным питанием.

Неразрывность проводов на потолке с темтером

Как прозвонить и определить провода тестером показано на фото. Установить переключатель в положение «вольт», выбрать шкалу (более 220 В). Поочередно прикасайтесь щупами к парам проводов (щупы держите за ручки, не касайтесь оголенных проводников).Две фазы между собой не «прозваниваются» — на индикаторе изменений не будет. Если вы найдете такую ​​пару, скорее всего, это две фазы. Третий провод скорее всего «ноль». Теперь каждую из предложенных фаз соедините щупами с нулем. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются буквой L. Если все провода одного цвета, пометьте их как-нибудь: краской, а цветной маркер, кусочек скотча.Фазы — одним цветом, ноль — другим.

С индикаторной отверткой работать проще: достаточно дотронуться ее концом до оголенного проводника. Горит — фаза, нет — ноль. Очень простой.

Если торчит всего два провода, то один из них фаза, другой ноль. На переключателе всего одна кнопка. Других вариантов нет.

Провода на люстру

Подключить люстру с 2-мя проводами просто: один из них прикручиваешь к фазе, другой к нулю.Какой именно, неважно. Если на потолке две фазы, а на стене двухклавишный выключатель, есть варианты:


На многорожковых люстрах проводов точно больше двух. Определились с назначением желто-зеленого. Это заземление. Если такой же провод находится на потолке, подключитесь к нему. С остальным тоже нужно разобраться.

Люстру на 3 провода подключить не намного сложнее. Если один из них заземлен (желто-зеленый), можно:

  • игнорировать — если на потолке нет проводов этого цвета (или подобного),
  • подключаются к тому же цвету.

Собственно других вариантов нет. Три провода в основном для светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая текущим рекомендациям.

Подключение к двойному выключателю

Подключить пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по тому же принципу. От каждого из рожков идет по два разноцветных провода. Чаще всего это синий и коричневый провода, но бывают и другие вариации.Для подключения к двойному выключателю их всех нужно разделить на три группы: две фазы и одна ноль.

Сначала все синие провода соединяются между собой и хорошо скручиваются. Это ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это не имеет значения. Но по стандарту именно «ноль» обозначается синим цветом. Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже видно, что все проводники синего цвета объединены в одну группу.Это «ноль».

Теперь разделите остальных на две группы. Разбивка необязательна. Одна группа лампочек будет включаться от одного ключа, вторая — от другого. В пятирожковой люстре обычно сочетаются 2+3, но возможно и 1+4. В четырехрожковом тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Скрутить разделенные провода между собой. У нас получилось две группы, которые подключаются к «фазам» на потолке.

Как подключить люстру к одному выключателю

Если на потолке всего два провода, а на люстре проводов много, но только двух цветов, то все просто.Все проводники одного цвета скручиваются оголенными частями и подключаются к одному из проводов на потолке (не важно к какому). Соберите все проводники второго цвета в один пучок и прикрепите ко второму потолку. Схема подключения люстры в этом случае показана на рисунке ниже.

При включении все индикаторы загораются одновременно.

Правила подключения проводов

При работе с электричеством мелочей не бывает.Поэтому подключаем провода в люстре по всем правилам. При объединении в одну группу их недостаточно просто скрутить и навинтить защитный колпачок.

Подсоедините провода от люстры и выключателя в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Крайне желательно пропаивать такие соединения. Если вы умеете обращаться с паяльником и оловом, обязательно сделайте это. Это гарантирует нормальный контакт и соединение не будет нагреваться.

Теперь о том, как соединить провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скручивание не допускается. Необходимо использовать клеммные коробки. Большинство современных люстр оснащены ими. Если нет, купите в любом хозяйственном или осветительном магазине.

При использовании такой клеммной коробки возникает проблема: скрутка из большого количества проводов просто не проходит в отверстие. Выход: припаять к соединению проводник (медный, одножильный или многожильный, сечением не менее 0.5 мм 2). Это соединение хорошо заизолировать, а свободный конец припаянного проводника вставить в клеммную коробку (длинный не нужен — см 10 более чем достаточно).

Вставив все провода от люстры в клеммник и затянув винты, вся конструкция поднимается к потолку. Там его предварительно закрепляют, после чего провода подключаются к клеммнику в нужном порядке. В этом случае важно установить «нули» один напротив другого.Фазы подключаются к фазам в любом порядке.

Как развести провода на люстре, как подключить проводник и люстру к клеммнику — все это есть в видео.

Подключение китайской люстры

Большинство относительно недорогих люстр, представленных на рынке, производятся в Китае. Чем они хороши, так это большим ассортиментом, но есть проблемы с качеством электромонтажа. Поэтому перед подключением люстры нужно проверить ее электрические характеристики.

Сначала проверьте целостность изоляции. Их можно собрать в один пучок и замкнуть на корпус. Тестер не должен ничего показывать. Если есть какие-либо признаки, у вас есть два варианта: искать и заменять поврежденный провод или нести его на обмен.

Вторым этапом проверки является проверка каждого рупора. От рожка идут два провода. Они припаяны к двум контактам в патроне. Каждый провод вызывается с соответствующим контактом.Устройство должно показать короткое замыкание (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начните группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные лампы работают не от 220 В, а от 12 В или 24 В. Поэтому в каждую из них устанавливаются понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые необходимо соединить с торчащими на потолке проводами.Подключены в случайном порядке, «фаза» и «ноль» — значения не имеют.

Если люстра оснащена дистанционным управлением, к трансформаторам добавляется еще один блок управления. Подключение аналогичное: есть два проводника, которые нужно соединить с одним на потолке. Третий проводник, идущий с другой стороны (он тонкий) — это антенна, с помощью которой «общается» пульт и блок управления. Этот проводник остается внутри стекла в том виде, в котором он находится.

О том, как подключить люстру с пультом, смотрите в следующем видео.

Тема подключения люстры к двухклавишному выключателю особенно волнует владельца квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все стандарты, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подключать простые светильники, будет легко понять, как подключить люстру с пультом.По правилам настройка управления происходит после подключения светильника.

Электричество напряжением 220 вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения целесообразно пригласить специалиста, имеющего допуск к работе с электрическими сетями.

Если вам необходимо выполнить подключение своими руками, то перед началом монтажа необходимо выяснить параметры, которые помогут вам избежать грубых ошибок в будущем.Кроме подробной инструкции, стоит изучить видео, где монтаж люстры осуществляет опытный мастер.

Основные настройки

В первую очередь стоит определить какой тип освещения у люстры, это зависит от осветительного элемента. В современных светильниках применяются:

  • лампы накаливания:
  • люминесцентные лампы;
  • Светодиоды.

По количеству проводов все люстры делятся на несколько типов:

  • светильник с двумя проводами;
  • люстра с тремя проводами;
  • Светильник с четырьмя проводами;
  • Люстра с дистанционным управлением.

Кроме того, важно определить количество проводов, проходящих между выключателем и люстрой. В жилых районах в распределительной коробке имеется 2, 3 или 4 провода.

Установка люстры на потолок

Перед установкой необходимо оценить степень новизны электропроводки. Часто на электропроводку в доме никто не обращает внимания, пока не придет время установить новую люстру. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется менять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее типа, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно выполнить подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одного цвета. Проблем с подключением к такой сети не было.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цвету:

  • желто-зеленый — провод заземления: служит для заземления люстры, некоторые производители для таких проводов используют чисто желтый или зеленый цвет;
  • синий провод — ноль;
  • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый — фазный провод.

Люстра на 2 провода

Рассмотрим первый вариант — подключение люстры на 2 лампы и 2 провода к выключателю с двумя клавишами, когда между выключателем и люстрой 2 провода. В этом случае не получится поочередно подключить один или 2 светильника, потому что количество проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации не нужно использовать многоклавишное устройство. Если нет необходимости менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема монтажа не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2-мя лампами и 2-мя проводами к выключателю с 2-мя ключами

Схему подключения 2-х проводную можно встретить в старых домах, когда еще не использовали третий провод для диммирования. Сегодня все новые жилые помещения используют три провода.

Люстры, где используются 2 лампы без возможности их включения поочередно, в настоящее время очень редко выпускаются промышленностью.Поэтому такой вариант установки освещения возникает, если вам нужно поменять местами лампы в старом доме. Если такую ​​люстру предлагают в магазине, то нужно подумать, целесообразна эта покупка или нет. Возможно, лучше выбрать модель, в которой освещение регулируется.

Перейдем к самой установке. Сначала делаем подключение на люстре.

Действия следующие:

  1. Выключаем освещение в выбранной комнате с помощью автомата.
  2. Провод зачищаем на 2-3 мм, то есть снимаем с него изоляцию.
  3. Разводим провода в разные стороны так, чтобы их концы не соприкасались.
  4. Убираем руки с проводов и подключаем напряжение.
  5. Теперь касаемся провода индикаторной отверткой, удерживая при этом один палец на металлической части ручки.
  6. Если контрольная лампа загорается, то перед нами фаза, нет — ноль.
  7. Теперь нужно запомнить расположение проводов и отключить ток в комнате.
  8. Чтобы не забыть, где какой провод находится, стоит сделать отметку маркером. Обычно первую фазу обозначают «1», а нулевую — «0».
  9. Соедините нейтральный провод на люстре с синим и с фазным проводом на люстре.
  10. Изолировать соединения.

Идём к выключателю. Теперь нам потребуется:

  1. Подсоедините фазный провод, расположенный между выключателем и распределительной коробкой, к его общему контакту.
  2. Подсоедините фазный провод выключателя, идущий от люстры, к одному из нормально разомкнутых контактов выключателя.
  3. Второй контакт в этом случае использовать нельзя. Установите раму с выключателем на место.
  4. Включить напряжение.
  5. Проверить работоспособность.

На этом установка люстры завершена. Подробные мастер-классы вы можете посмотреть на видео, которых много в интернете.

При проверке и определении фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода между собой, а также касаться отвертки в рабочей части.Все эти действия могут привести к поражению электрическим током, а напряжение в сети опасно для жизни. По этой же причине не стоит приступать к подключению проводов, пока полностью не убедитесь, что напряжение отключено.

По технике безопасности через выключатель проходит только фазный провод, т.к. нулевой не участвует в разрыве цепи.

Люстра на 3 провода

Рассмотрим второй вариант — подключение люстры на три провода к выключателю с двумя клавишами.От выключателя к фаре идут 3 провода. Этот способ подключения является наиболее распространенным.

Схема подключения с тремя проводами

Подключение производится следующим образом:

  • Индикаторной отверткой определить фазный провод, отметить его.
  • Обесточить сеть.
  • Синий нулевой провод люстры соедините с нулевым проводом электропроводки. Изготовить изоляцию.
  • Оставшиеся два провода от светильника и 2 провода от щитка соответственно скрутить попарно друг с другом, собрав в каждую скрутку по одному проводу от люстры и щитка.

Теперь перейдем к выключателю:

  • Включаем напряжение и находим фазный провод, идущий от распределительной коробки к выключателю. Для этого также используем индикаторную отвертку.
  • Обесточиваем комнату.
  • Фазный провод, расположенный между распределительной коробкой и выключателем, подключается к общему контакту с выключателем.
  • Подключаем два оставшихся провода по одному к каждому разомкнутому контакту двухклавишного выключателя.
  • Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант — подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю с цвето- кодированные провода.

Здесь можно сразу начать с отключения напряжения, далее следует соединить синий нулевой провод люстры с синим проводом электропроводки.Подсоедините два оставшихся провода в соответствии с цветами. На выключателе подключите фазный провод (см. цветовую маркировку выше) к общему контакту. Подсоедините оставшиеся два провода к оставшимся контактам выключателя. Устанавливаем все на место, включаем напряжение, проверяем.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того, после установки люстры просто не должно быть оголенных частей проводки, все места скрутки должны быть надежно защищены. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов с клеммником происходит через латунную втулку с 2 винтами, расположенными внутри. В таком клеммнике провода размещаются и скручиваются с обеих сторон. При этом все оголенные части остаются изолированными, причем для скрутки, а значит, не нужно зачищать большую поверхность провода.

Аналогично выполняется подключение, если от каждого рожка светильника идет по три провода.Здесь все синие провода скручены вместе, а остальные распределены как удобно. Схема подключения хорошо видна на рисунке 4.

Схема разводки по 3 провода от каждого рожка

Проводка для 4-х проводной люстры

Четвертый вариант люстра с двумя лампами и четырьмя проводами, разводка на четыре провода . Делаем все как в предыдущем пункте. Помимо проделанных действий, нужно подключить желто-зеленый провод люстры к соответствующему проводу электропроводки. То же самое относится и к переключателю.

Светильник с пультом

Обычно задают много вопросов, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подключается к проводам как обычно. Поэтому сначала нужно соединить провода в люстре с проводами электропроводки, выбрав один из вышеперечисленных вариантов.

Не имеет значения, какой переключатель установлен. Для управления люстрой с пульта необходимо, чтобы люстра всегда была под напряжением.Поэтому переключатели вместе с панелью управления не используются.

Вы можете соединить провода между распределительной коробкой и выключателем напрямую или оставить ключи как есть. Но тогда вам придется постоянно пользоваться выключателем для подачи напряжения и только потом брать пульт управления или держать выключатель все время включенным.

Иногда к пульту дистанционного управления прилагается вентилятор. Для раздельного использования люстры и вентилятора используются разные клавиши выключателя. Схема управления и подключения будет такой.

Схема подключения люстры с вентилятором

Подключение. Видео

Видео ниже расскажет, как самому подключить люстру к выключателю и что для этого потребуется.

Таким образом, по такому же алгоритму устанавливается люстра с 3-мя рожками. Сначала определяется назначение каждого провода, затем помещения обесточиваются, подключается осветительный прибор и устанавливается выключатель. Все эти операции выполняются со строгим соблюдением техники безопасности.

Почти в каждой квартире есть люстра. Это многоламповый светильник, который чаще всего подвешивают посередине потолка. Такое расположение обеспечивает наиболее равномерное освещение по всей площади помещения.

Крючок крепится к потолку в месте, выбранном для установки. В некоторых квартирах такой крючок отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома есть электроинструмент. В этом случае придется обратиться за помощью к мастеру.

При наличии крюка светильник подвешивается на него с помощью кольца или кронштейна, расположенного в верхней части конструкции светильника.

Теперь необходимо подключить люстру к электросети квартиры. Провода обычно выходят из центра потолка, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выводят два-три провода.

Наличие двух проводов в этой трубке означает, что конструкция позволяет включать все лампы только одновременно.Три провода позволяют выполнять секциями изменение уровня освещенности в помещении.

Два провода, идущие из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

При наличии двух проводов на потолке и подключенного светильника процесс подключения самый простой. Провода подключаются парами, последовательность в данном случае значения не имеет.

На рисунке ниже показана схема подключения люстры через одинарный выключатель. Рассмотрим схему подробнее. Как видно из рисунка, светильник состоит из одной лампы, в данном случае подключение производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу к нулевому проводу люстры.

Фазный провод (коричневый) сначала подключается от источника питания в распределительной коробке к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего выполнять с помощью винтовых клемм. В крайнем случае можно аккуратно скрутить провода пассатижами и заизолировать специальными колпачками.

Использование ленты ПВХ нежелательно, так как со временем она рассыхается, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не производится, и пары проводов от каждой лампы выходят из вертикальной трубки отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например, из трех), подключение в этом случае также не представляет особой сложности: все нулевые провода в люстре соединяются друг с другом и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются к фазному проводу, который шел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подключаются к проводам, идущим через потолок к одноклавишному выключателю, как описано выше.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трехжильным кабелем с проводами разного цвета.На место предполагаемого крепления светильника подходят и три провода от двухклавишного выключателя. Как подключить люстру в этом случае?

Здесь есть сложности с определением назначения проводов. Один из трех – это нейтральный проводник, общий для всех ламп. Два других – фазовые, проходящие через различные ключи-переключатели.

К сожалению, электрики не придерживаются единой цветовой схемы подключения проводов, и цвета проводов в кабелях разных фирм тоже могут быть разными.Перед подключением светильника нужно определиться с назначением проводов. Проще всего это сделать с помощью индикатора напряжения при нажатии клавиш переключателя. Проводник, на котором индикатор не определяет фазу и будет равен нулю.

При отсутствии такого индикатора придется обесточить всю квартиру и разобрать выключатель. Сняв кожух с выключателя можно увидеть какого цвета провода идут от клавиш к люстре. Нулевой провод через ключи не проходит, а фазный входящий провод делится ключами на две группы.

Подключение проводов к люстре похоже на подключение к одноклавишному выключателю. Отличие в том, что провода, идущие от ламп, предварительно разделяют на две секции. Одна скрутка от каждой группы ламп соединена вместе с нулевым проводом. Две другие скрутки подключаются отдельно к двум оставшимся проводам.

Такая люстра способ подключения Позволяет контролировать количество света в помещении.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Как правило, сама установка люстры ни у кого не вызывает особых затруднений – благо, что различных приспособлений для ее монтажа хоть отбавляй. Но вопрос, как его подключить к сдвоенному свитчу, многих ставит в тупик. Мы расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Для начала нам нужно решить, сколько и каких ламп мы хотим включать одним или вторым ключом. Здесь есть несколько вариантов. Одна клавиша включает одну лампу, а вторая — сразу две.А вот какая (левая или правая) клавиша будет включаться, для некоторых очень важно (или удобно).

Потолок

Как правило, с потолка свисают 3 (или трехжильный провод). В домах новой постройки может быть 4 провода. Одна – «земля», по европейскому стандарту. Он окрашен в желтый цвет, а вдоль него проходит зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это ноль. Остальное — фаза. Это делается с ключами в положении «включено».

Люстра

Из люстры тоже выходят провода. Если на потолке есть заземляющий провод, то можно смело подключать желто-зеленые. В современных моделях люстр все соединения выполняются «внутри» люстры, только провода от каждой лампочки выходят на «фазу», и один провод является их общим нулем. При этом внутри люстры уже выполнено подключение фазных проводов некоторых светильников. У моделей с 3 лампами две уже подключены и будут включаться одновременно.Другими словами, производитель решил за нас, как должна включаться люстра.

Итак, из люстры выходит 3 провода («земля» не в счет). Соединяем ноль «люстры» с нулем «потолка». Здесь все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет к выключателю. Устанавливаем двумя ключами. Соответственно соединяем провода фаз люстры и выключателя.

Тогда проверяем. Если есть желание сделать так, чтобы правый ключ включал те лампы (или лампу), которые сейчас включает левый, то провода нужно поменять местами — ничего сложного.А при одновременном включении обоих ключей все лампочки загорятся сразу.

Предупреждение:

В любом случае, независимо от цвета проводов, их следует проверить на наличие напряжения. Особенно желто-зеленый. При монтаже электрики могли ошибиться, поэтому необходим контроль. Соединение проводов производится при выключенном автомате защиты.

Перед подключением проводов от люстры обязательно нужно прочитать инструкцию производителя и посмотреть.Он разный, как и количество проводов, выходящих из люстры.

Люстра — один из тех предметов интерьера, с которым люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивый светящийся прибор на потолке. Любая большая комната в квартире или доме обязательно оснащается люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству помещения.Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы и сможет ли ее выполнить человек без специального электротехнического образования?

Устройство

Сегодня на рынке представлен широкий ассортимент светильников сложной конструкции, большого количества светодиодов или ламп с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такая люстра будет подключена к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. Именно о такой схеме мы и поговорим ниже, а прежде чем подключать люстру к бытовому двухклавишному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений. Каждый рог на конце имеет вид трубки с резьбой, к нему при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. Вам нужно подключить провода к патрону и вкрутить лампочки, именно в нем они имеют непосредственный контакт.Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода на люстре чаще всего уходят внутрь металлоконструкции. Плафоны крепятся к корпусу светильника защелками, болтами или пластиковым кольцом, которое навинчивается на резьбу патрона. От каждого патрона внутри рупора идет 2-жильный провод к соединительной коробке светильника.

Лампы на люстру можно устанавливать самые разные — лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпус люстры также можно установить блок питания или балласт для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные отражателями, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробно о том, как выбрать люстру и светильники к ней, смотрите в этом видео:

Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

  1. Индикаторная отвертка (понадобится для определения фазы и нуля).
  2. Клещи с изолированными ручками.
  3. Нож (для снятия изоляции с жил).
  4. Мультиметр.
  5. Изолента.
  6. Отвертки (плоские и крестовые).
  7. Кусачки.
  8. Маркер.

Устройства, с которыми будут соединяться провода. Это могут быть специальные блоки, в которых подключаемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). Ну и не забыть, конечно, про стремянку.

Назначение проводов

Прежде чем подключить комнатную люстру с двухклавишным выключателем, давайте разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

Пример инструкции по сборке люстры (щелкните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нем схемой. Внимательно изучите его, там написано назначение проводов по цветам. Как правило, фазу делают белого или коричневого цвета, синий провод означает ноль, может быть и третий провод защитного заземления, его обычно делают зеленым или желтым. Всего из люстры должно выходить 4 жилы — ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, то определим сами, где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три провода, один из них нулевой, а остальные 2 фазные от двухклавишного выключателя. Если у вашей люстры защитное заземление, то для этого будет отдельный четвертый провод.

  1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Выкл.».
  2. Во избежание короткого замыкания разделите три провода, торчащие из потолка, на расстоянии друг от друга в стороны.
  3. Снимите изоляцию с каждой жилы примерно на 1 см.
  4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждому проводу, один из них, при соприкосновении с которым индикатор не загорается, будет равен нулю. Отметьте его маркером.
  5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей им фазы.

Определить назначение жил в лампе с помощью мультиметра:

  1. Для начала установите прибор в режим «Непрерывность» и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает.
  2. В патроне 2 контакта, один из них фазный, он пружинистый и находится по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его своей основание).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, эта жила нулевая, также отметьте ее маркером.
  5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
  6. Для проверки провода заземления нужно одним щупом прикоснуться к нему, а другим к металлическому корпусу светильника, звуковой сигнал подтвердит правильный выбор.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему — как подключить трехрожковую люстру с 3-мя проводами. Вот три подробные пошаговые инструкции.Сначала проверьте комплектацию вашей лампы:

  1. Вскрыв заводскую упаковку, сразу найдите список комплектов, входящих в люстру, и проверьте по списку наличие всех комплектующих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Это планка, которая привинчивается непосредственно к деревянному основанию в потолке, и на эту планку будет крепиться крышка люстры.
  3. Проверить наличие и целостность всех потолочных светильников.
  4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводам, выходящим из отверстия в потолке, второй конец предназначен для подключения к проводам в рожках.
  5. Обычно третий заземляющий провод поставляется отдельно со светильником.На металлическом корпусе (чаще всего на крышке) специальным значком указано место подключения защитного заземления.
  6. Проверить наличие трех рупоров, на них должны быть закреплены патроны и из каждого должна выходить фаза и нулевая жила.

Теперь рассмотрим, как подключить провода в люстре:

  1. Возьмите один рупор и распределительную коробку светильника, куда будет производиться подключение. Из рупора выходят две жилы (синяя — ноль, коричневая — фаза).Протяните их через одно из трех отверстий и закрепите рог.
  2. Проделайте то же самое с двумя другими рожками.
  3. В итоге в распределительной коробке светильника осталось 6 проводов от рожков — три синих и три коричневых, и сдвоенный 2-жильный провод, который будет подключен к сети.
  4. На всех 6 проводах от рожков и на двойном проводе зачистите изоляцию.
  5. Соедините три синих провода с одной жилой двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода.Делайте это с изюминкой, можно еще припаять сверху. Наденьте изолирующие колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в распределительную коробку люстры и закройте крышку сверху.
  7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

  1. Перед началом электротехнической части работ обесточить помещение, отключив электропитание.
  2. Закрепите деревянную конструкцию в потолке, монтажную раму с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, ведь штанга должна будет выдержать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примеряйте светильник, слегка сделав декоративные болтики. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
  4. Рекомендуется выполнять эту работу с напарником, чтобы один человек мог держать вставную лампу, а другой выполнял подключение.Если напарника нет, то закрепите светильник на установленной планке, плотно привязав ее на шнуре или куске прочной проволоки.
  5. Начните с установки самозажимных клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода лампы.
  6. Теперь включите машину и переключитесь, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить люстру с тремя рожками, давайте рассмотрим вариант посложнее — подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. От распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
  2. Фазная жила от коробки идет на двухклавишный выключатель, от него отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
  3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
  4. В распределительной коробке светильника вместо 6 проводов, как в трехрожковом варианте, теперь будет отображаться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике должны быть соединены в один общий пучок. А из фазных проводов сформируйте два соединительных жгута — один из трех коричневых проводов от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Один конец выводится в верхнюю часть и будет присоединен к проводам, подсоединенным к отверстию в потолке к месту крепления светильника. Соедините другие концы таким образом:

  • Синий нулевой провод с соединительным жгутом из пяти нулевых проводов всех ламп.
  • Однофазный провод, напр. коричневый, с фазным жгутом проводов жило три лампы.
  • Второй фазный провод, например, белого цвета, с соединительным жгутом для фазных проводов двух светильников.

Из отверстия в потолке, в том месте, где будет закреплена лампа, у вас торчат три зачищенные жилы. Подключите их соответственно к фазной и нулевой жилам люстры. В случае защитного заземления лампы будет четвертый провод и соединение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по поводу недорогих китайских люстр.Сразу после покупки проверьте всю проводку на целостность. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверяют надежность контактов. Будет обидно, если вам потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить люстру с 5 или 6 рожками к двойному выключателю. В принципе, если у вас есть базовые знания в электротехнике, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

3-х и 4-х сторонние электрические схемы с несколькими индикаторами

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Схемы на этой странице иллюстрируют подключение нескольких ламп в цепях с 3-х и 4-х позиционным переключателем. Ниже приведены дополнительные сведения об этих цепях и некоторые советы по устранению неполадок.

Подключение трехпозиционного переключателя с несколькими индикаторами

В этой схеме показаны два светильника, но можно добавить больше, продублировав расположение проводки между светильниками для каждого дополнительного источника света. Здесь источник находится у первого выключателя, SW1, а 3-жильный кабель проходит оттуда к первому свету, L1. После этого два двухжильных кабеля проходят между каждым светильником, а трехжильный кабель проходит от последнего светильника до SW2.

В начале цепи горячий источник подключается к общей клемме на SW1. Нейтраль присоединяется к белому проводу кабеля, идущему к фонарям, а затем присоединяется косичкой к клемме нейтрали на L1. Он также сращен с белым проводом, идущим ко второй лампочке, L2.В L2 этот белый провод подключается непосредственно к нейтральной клемме осветительного прибора. Если добавить больше ламп, этот провод будет присоединен к светильнику и к белому проводу, идущему к следующему свету.

Путешественники прокладываются между светофорами с помощью черного и белого проводов второго кабеля, а на последнем светофоре они соединяются, чтобы перейти к клеммам дорожников на SW2. Они не подключаются к светильникам в любой точке. Белый контактный провод обмотан черной лентой, чтобы пометить его как горячий

.

Электропроводка 2 фары и 3 позиционных переключателя

На этой диаграмме показана еще одна цепь освещения, управляемая 3-позиционными переключателями.Здесь источник и светильники идут до выключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав расположение проводки между светильниками.

3-жильный кабель проходит от L1 к L2, а 2-жильный кабель идет оттуда к первому выключателю. 3-жильный кабель проходит между SW1 и SW2. Горячий источник подсоединен к черному проводу, идущему между фонарями, а на последнем свете он подсоединен к черному проводу, идущему к общему на SW1, к светильникам он не подключается.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме на SW2.

За фонарями нейтраль источника подключается к клемме нейтрали на L1 и соединяется с белым проводом, идущим к следующему светильнику. На каждом светильнике он подключается к нейтральной клемме с помощью косички, а на последнем светильнике напрямую с нейтралью светильника. На SW1 красный и белый провода трехжильного кабеля, проложенного между выключателями, функционируют как бегунки с белой маркировкой для горячего с помощью черной изоленты или краски.

Электропроводка 3 переключателя и 2 лампы

На этом рисунке показана проводка для нескольких источников света в цепи с 4-позиционным выключателем, где источник и светильники располагаются перед выключателями. В эту цепь можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного светильника. Здесь 3-жильный кабель проходит между L1 и L2, 2-жильный кабель идет от последнего фонаря до SW1, а еще 3-жильный кабель идет от SW1 к 4-позиционному переключателю, а затем к SW2.

На фонарях горячий источник приваривается к черному проводу, идущему между фонарями, к светильникам не подключается.В последнем светильнике он присоединяется к черному проводу, идущему к общему проводу на SW1. Нейтраль от источника подключается к каждому светильнику косичкой и к нейтрали, идущей к следующему светильнику. При последнем свете нейтраль источника подключается непосредственно к клемме нейтрали светильника.

Красный провод между фарами подключается напрямую к горячему на L1 и затем идет к следующей фаре. Если имеется более 2 ламп, красный подключается к горячему прибору и к красному проводу, идущему к следующей лампочке.С 2-мя лампочками он сращен с белым проводом, идущим к выключателям. Этот белый провод обмотан черной лентой, чтобы пометить его как горячий.

В SW1 этот маркированный белый провод сращивается с маркированным белым проводом, идущим к 4-контактному переключателю, а на 4-контактном переключателе он снова соединяется с маркированным белым проводом, идущим непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

Черный и красный провода, идущие между переключателями, служат проводниками цепи.На четвертом пути путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 соединяются с черным и красным путешественниками, идущими к SW2.

Здесь источник цепи находится у первого трехпозиционного переключателя, а трехжильный кабель проходит между всеми переключателями и лампами в цепи. Два кабеля проложены между светильниками, чтобы обеспечить дополнительный проводник, необходимый для их питания. Здесь один 3-жильный и один 2-жильный кабель используются для обеспечения всего необходимого количества проводов, но также можно использовать для этой цели два 2-жильных кабеля и сделать один из белых проводов дорожным.

Поиск и устранение неисправностей цепей 3- и 4-позиционного переключателя

Наиболее вероятная причина выхода из строя цепи — ошибка в монтаже проводки. Убедитесь, что цепь подключена правильно, используя следующие рекомендации.

4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями, как показано на схемах на этой странице. 4-позиционный переключатель имеет пять клемм: одна земля и 4 клеммы цепи, разделенные на две совпадающие пары, называемые бегунками. Каждая пара контактных клемм должна быть подключена к контактным проводам от одного из трехпозиционных переключателей в цепи.Путешественники с одного 3-го пути могут быть подключены к любой клемме в паре, но не перепутайте пары на 4-м пути, иначе схема не будет работать должным образом.

Для того, чтобы 4-ходовая цепь работала, 3-ходовые переключатели должны быть правильно подключены в начале и конце пути. Поэтому убедитесь, что общая клемма на одном из 3-х контактов подключена к горячему источнику, а общая на вторых 3-х путях подключена к горячей клемме на нагрузке.

Убедитесь, что провода бегунка подключаются только между клеммами бегунка на всех переключателях.4-позиционный переключатель будет подключаться только к путевым проводам, никогда к горячему источнику или проводу нагрузки и никогда к нейтральному проводу. Кроме того, убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке. Нейтральный провод никогда не будет подключен к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша цепь подключена правильно, а свет по-прежнему не работает, возможно, один или несколько переключателей неисправны.Вы можете проверить переключатели, используя процедуру, описанную ниже.

Тестовые переключатели

Если у вас есть переключатели, которые перестают работать, возможно, они изношены или винты клемм со временем ослабли. При отключенном питании и удалении устройства из розетки проверьте, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что они все еще затянуты.

Если у вас есть старый или новый переключатель, который, по вашему мнению, правильно подключен, но цепь по-прежнему не работает, возможно, переключатель неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Отключите питание и выньте выключатель из цепи, отсоединив провода. Используйте тестер непрерывности или мультиметр в настройке Ом, чтобы определить, правильно ли он проводит электричество.

Для проверки 3-позиционного переключателя подключите один щуп счетчика к общей клемме, а другой — к одному из бегунков. Поверните переключатель тумблера в одну сторону, а затем в другую. Если счетчик показывает непрерывность с тумблером в одном направлении, а не в другом, переместите щуп с этого переключателя на другой и повторите проверку.Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно. Однако, если вы не обнаружите какой-либо непрерывности или постоянной непрерывности независимо от того, где находится щуп или как вы переключаете тумблер, переключатель, вероятно, неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подсоедините один щуп к одной клемме переключателя в паре, а другой щуп к одной клемме переключателя в другой паре. Переверните тумблер и убедитесь, что вы находите непрерывность в одном направлении, но не в другом.Переместите один щуп к другому контакту в его паре и повторите проверку, чтобы получить те же результаты. Переместите второй щуп на другую клемму в его паре и снова проверьте обе схемы. Если вы обнаружите переменную непрерывность при переключении переключателя во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности в любом из возможных механизмов, когда вы щелкаете тумблером, переключатель, вероятно, неисправен. Одно замечание по поводу этой процедуры: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутреннюю схему нельзя протестировать таким образом.

Больше подобных на сайте «Сделай сам-помощь»

Лучшие умные выключатели на 2020 год и как их установить

Подключить выключатели самостоятельно не так уж и сложно, и это сэкономит кучу денег по сравнению с наймом электрика, но в первый раз это может быть пугающе. Если вы когда-нибудь почувствуете дискомфорт или неуверенность, я настоятельно рекомендую в любом случае нанять электрика, чтобы вы и ваш дом были в безопасности.

Когда вы приближаетесь к выключателям электропроводки, в вашей стене в Северной Америке обычно есть 4-5 типов проводов:

  • Горячий провод: это «активный» электрический провод, который идет от вашей распределительной коробки, обеспечивая электрическая мощность в цепи.Это почти всегда связано с латунным винтом на ваших существующих переключателях.
  • Провод нагрузки: это провод, который соединяет ваши фары с выключателем и, в конечном счете, соединяется с горячим проводом, когда ваш выключатель включен.
  • Нейтральный провод (не всегда присутствует): этот провод передает ток обратно к источнику питания для управления напряжением и часто требуется для интеллектуальных переключателей высокого класса для безопасного управления освещением.
  • Заземляющий провод: этот провод обеспечивает безопасное соединение с землей и защищает от поражения электрическим током, обеспечивая выход из цепи, которая не является вашим телом.
  • Контактные провода (многополюсные): можно найти только в комнатах с несколькими выключателями, управляющими одним и тем же освещением, контактные провода обеспечивают путь для обоих переключателей для включения и выключения освещения.

Задокументируйте текущую проводку

Когда вы будете готовы приступить к установке выключателей, выключите предохранитель освещения . После того, как вы это сделаете, откройте крышку выключателя света и используйте ручку для проверки напряжения, чтобы убедиться, что выключатели отключены, прежде чем продолжить — это для вашей собственной безопасности.

Убедившись, что напряжение отсутствует, выверните винты из выключателей, которые вы планируете заменить. Прежде чем что-либо подключать, сфотографируйте текущую проводку выключателя, чтобы при необходимости можно было вернуть ее в нормальное состояние. Затем найдите «горячий» провод на существующем выключателе, который обычно соединяется с «латунным» винтом, , и привяжите небольшой кусок изоленты к горячему проводу, чтобы отличить его.

Мне нравится помечать эту ленту буквой «Н» с помощью маркера, чтобы в будущем было действительно ясно, если кто-то другой откроет ее и обновит переключатели без моего присутствия.

Соедините кабели с помощью проволочных гаек

Я никогда раньше не видел проволочные гайки, так как они недоступны в моей стране, но эти волшебные маленькие кусочки пластика помогают легко и безопасно соединить проводку. Чтобы соединить два провода вместе с помощью проволочной гайки, просто равномерно поместите оба прямых конца внутрь гайки и туго скрутите ее вместе — потяните за них, чтобы убедиться, что они надежно закреплены, когда закончите.

Для дополнительного уровня безопасности вы можете изолировать эти провода, обмотав их изолентой под гайкой.Это не обязательно, но может помочь гарантировать, что они не ослабнут. Если у вас есть какие-либо незакрепленные или неподключенные электрические провода всегда убедитесь, что вы закрываете их с помощью гайки, чтобы они непреднамеренно не создали цепь внутри вашей электрической коробки, которая может вызвать пожар.

Умные выключатели, а не умные лампочки

Я начал свой путь к умному освещению с Philips Hue, и у меня до сих пор есть несколько умных ламп компании, но правда в том, что использование умных выключателей вместо отдельных умных ламп значительно упростило мою настройку контролировать и настраивать.

Для комнат, которым требуется окружающее освещение цвета , я по-прежнему буду использовать Hue, но я комбинирую его с интеллектуальным переключателем, который обеспечивает надлежащее ручное управление с помощью физических переключателей. Новизна одного только Hue быстро исчезает, когда вам нужно убедить всех в вашем доме отказаться от использования физических переключателей, поэтому я рекомендую сначала изучить интеллектуальные переключатели, а затем перейти на Hue, как только вы настроите основы.

На рынке есть много продуманных, гораздо более сложных вариантов, таких как Decora и Insteon, но я намеренно не включил их в этот обзор, чтобы сосредоточиться на простоте.Большинство из нас не хотят тратить часы на настройку умных домов, но такие варианты существуют, если вы делаете хотите это сделать.

Заметил что-то новое, о чем мне следует написать, или вам нужна помощь, чтобы понять, что лучше для вас? Огонь в комментариях ниже, и я постараюсь помочь.

Как подключить светильник с красными, черными и белыми проводами — Модернизированный дом

Установка и подключение светильников — сложная задача, особенно когда дело доходит до различения проводов и их правильного подключения.Если вы знаете, что красный провод — это горячий провод настенного выключателя, а черный провод не подключен к выключателю, вы можете сделать это самостоятельно. Будь то меры безопасности или использование правильных инструментов, давайте посмотрим, как можно подключить прибор с помощью красного, черного и белого проводов.

Установка нового светильника кажется простой операцией. Два провода для подключения и подвески нового светильника. Затем вы снимаете старый светильник и находите массу белых, черных и красных проводов.Когда вы пытаетесь понять, как подключить новый светильник, возникает мгновенная вспышка паники. Какой из черных, белых и красных проводов вы используете?

В общем случае, если в потолочной распределительной коробке, где установлен светильник, есть красный провод, красный провод — это горячий провод от настенного выключателя. Черные провода обычно представляют собой горячие провода, которые не подключены к переключателю. Однако, хотя это обычный метод, для этих цветовых стандартов нет строгих стандартов.

Ремонт электропроводки в вашем доме — это не то, к чему будут стремиться многие домовладельцы. Необходимо иметь базовое понимание электрических систем, принципов работы электричества и правильных способов выполнения электрических соединений. Наши советы, приемы и пошаговые инструкции помогут вам безопасно и правильно выполнить свой электрический проект.

Связанное содержимое: Как добавить светильник и переключиться на существующую цепь   | Как добавить нейтральный провод к существующему выключателю освещения   | Как заменить потолочный вентилятор светильником   | Как подключить вытяжной вентилятор в ванной к свету и обогревателю

Вам нужно нанять электрика?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Подключение светильников — не так просто, как вы думаете

Установка нового светильника может быть простым проектом во многих случаях. Многие светильники для ванных комнат и спален имеют только два провода в потолочной коробке. Эти два провода обычно черного и белого цвета. В этом случае установка проста:

  • Подсоедините черный провод нового светильника к черному проводу в потолочной коробке.
  • Белый провод на новом светильнике подсоединяется к белому проводу в распределительной коробке на потолке.
  • Прикрепите новый светильник, установите декоративное кольцо и лампочки.
  • Включите свет.

Этот надоедливый красный провод – в чем дело?

Вы можете найти третий провод, идущий в потолочную коробку. Причин того, что третий красный провод находится в распределительной коробке, может быть несколько. Задача состоит в том, чтобы определить, зачем здесь красный провод и его назначение в электрической цепи.Есть несколько возможностей.

  • Черные провода в коробке проходят через коробку и подают питание к другим розеткам или источникам света в цепи. Если все черные провода подключены, вероятно, дело в этом. Там может быть один черный провод, не подключенный к другим, который, скорее всего, является соединением для светильника.
  • Красный провод от настенного выключателя до светильника. Вы можете найти отдельный красный провод там, где электрическая цепь потолочной коробки может включать потолочный вентилятор.
  • Иногда в электрической цепи светильника с двумя или более выключателями, расположенными в разных местах, можно встретить красный провод. Два выключателя не редкость в длинных коридорах или больших помещениях с несколькими входами. Еще одно применение установки трехпозиционного выключателя — у подножия и наверху лестницы.

В общем случае, если вы встретите красный провод в коробке потолочного светильника, красный провод подключен к выключателю и предназначен для управления светильником.

Видео: важные советы по установке

Простейшая ситуация — красный и белый провода

Если цепь содержит один осветительный прибор и один выключатель света, проводка обычно проста. Большинство домовладельцев могут заменить светильник в таких ситуациях. Шаги легко выполнить.

Шаг 1. Подготовьте необходимые инструменты

Установка нового светильника не требует больших инструментов. Тем не менее, есть несколько основных инструментов, которые вам понадобятся.

  • Тестер цепи – Эти простые инструменты имеют два провода и светодиодные индикаторы. Если вы прикоснетесь выводами тестера к проводам или соединениям цепи под напряжением, светодиодные индикаторы сообщат вам, находится ли цепь под напряжением, какое напряжение присутствует, а часто и правильность полярности цепи.
  • Отвертки – Вам понадобятся крестообразная отвертка и стандартная прямая отвертка.
  • Электрические клещи – Часто называемые плоскогубцами, они удобны при работе с проволокой. Плоские губки позволяют надежно захватывать проволоку и скручивать или тянуть за концы. Эти инструменты включают кусачки для проволоки, которые имеют очевидное применение.
  • Стремянка или стремянка – Используйте хорошую стремянку или стремянку, чтобы добраться до светильника. Попытка работать, стоя на стуле, является частой причиной падений и травм.Убедитесь, что у вас есть стабильная платформа для работы.
  • Маленький фонарик – Помните, светильника в зоне, в которой вы работаете, нет. Неработающий светильник оставит вас в темноте. Небольшой фонарик или налобный фонарь могут сделать работу намного проще и безопаснее.

Мы предлагаем, чтобы в набор инструментов каждого домовладельца входил еще один гаджет. Этот инструмент представляет собой электрический зонд и доступен в любом крупном магазине товаров для дома, хозяйственных магазинах или центрах инструментов.Зонд можно безопасно вставить в щель на электрических розетках и поковыряться внутри электрических коробок и проводки. Если датчик приблизится к проводу под напряжением, он издаст звуковой сигнал или жужжание.

Шаг 2. Будьте осторожны и избегайте несчастных случаев

Ни при каких обстоятельствах не пытайтесь установить новый светильник в цепь под напряжением. Даже если вы выключите выключатель света, провода в электрической коробке могут оставаться горячими. Самый безопасный способ работы с электрической цепью — отключить питание автоматическим выключателем.

Прежде чем отсоединять какие-либо провода, используйте электрический пробник или тестер цепи, чтобы проверить состояние цепи. Вы часто можете обнаружить, что отключение автоматического выключателя не влияет на цепь, о которой вы думали.

Также рекомендуется носить защитные очки. Работа над головой в потолок может привести к падению изоляции, пыли и другого мусора. Хорошая пара защитных очков защитит ваши глаза от возможного вредного материала.

Шаг 3. Осмотрите проводку на старом светильнике

Если старая осветительная арматура работала должным образом, лучший план, который вы можете получить для установки новой арматуры, — это старая арматура.Осмотрите проводку старого приспособления, прежде чем отсоединять провода и снимать старое приспособление.

В наш век современных технологий мы предлагаем вам использовать свой мобильный телефон, чтобы сделать несколько снимков старого прибора и его проводки на этом этапе. Изображения дают вам готовую ссылку, если что-то отвлечет ваше внимание от вашего проекта.

Шаг 4. Снимите старое приспособление

Метод установки на старый светильник определяет способ его удаления. Во многих старых домах провода могли быть скручены или обжаты вместе, а затем обмотаны изолентой.В этом случае лучший способ удалить старый светильник — перерезать провода за соединением. Убедитесь, что после обрезки осталось достаточно проводов для новых соединений.

Если в соединениях старых светильников используются проволочные гайки, ослабьте проволочные гайки, повернув их против часовой стрелки, а затем раскрутите провода. Возможно, вам все еще придется обрезать провода, чтобы получить новые прямые соединения для нового светильника.

Шаг 5. Подключите новый светильник

В большинстве случаев вы должны подключать новый светильник так же, как и старый.Если вы забыли, обратитесь к фотографиям, которые вы сделали ранее. В общем у вас будет:

  • Подсоедините белый провод к белому проводу в распределительной коробке.
  • Подсоедините черный провод нового прибора либо к черному проводу в распределительной коробке, либо к красному проводу. Если присутствует красный провод, обычно это провод к выключателю света, и его следует использовать.

Эти шаги представляют собой типичный метод подключения осветительного прибора с красным проводом.Однако в некоторых случаях проводка может быть другой. Если есть какие-либо вопросы о том, что правильно, вы должны найти лицензированного электрика, чтобы определить правильную проводку для вашего нового светильника.

Когда все становится сложнее

Несколько ситуаций могут усложнить подключение осветительного прибора при наличии красного провода. В большинстве таких ситуаций целесообразно нанять лицензированного электрика для выполнения установки. Эти особые обстоятельства могут включать:

  • Трехпозиционные или даже четырехпозиционные выключатели в цепи
  • Несколько светильников на одной цепи
  • Светильники с диммерами или другими элементами управления в цепи
  • Электрические цепи, предназначенные для установки потолочного вентилятора

Эти типы цепей могут быть намного сложнее. Если у вас есть какие-либо вопросы по установке светильника, обратитесь к своему электрику и спросите его совета или назначьте встречу для работы.

Вам нужно нанять электрика?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Включение света

Цель состоит в том, чтобы безопасно и эффективно снова включить свет. В большинстве случаев установка нового светильника находится в пределах возможностей большинства домовладельцев.Это требует немного знаний и некоторых усилий, но может быть удовлетворительным и экономичным.

Мы надеемся, что эта статья даст вам понимание и уверенность в установке нового светильника с белым, черным и красным проводами в потолочной коробке. Старый прибор может дать вам дорожную карту, в то время как небольшое знание электрических цепей придает вам уверенности. Мы уверены, что скоро у вас будет яркое сияние.

Деннис Ховард

Деннис — пожарный на пенсии с большим опытом работы в строительстве, благоустройстве и ремонте домов. Он работал в торговле неполный рабочий день, служа действующим пожарным. Выйдя на пенсию, он начал бизнес по реконструкции и ремонту дома, которым руководил несколько лет.

Недавно опубликовано

ссылка на универсальный нож против канцелярского ножа: различия, использование и типы ссылка на отзыв мойки высокого давления Greenworks (модели и даты)

Как превратить проводные светильники в вилку в

У вас есть бра или светильник, но нет розетки для него? Продолжайте читать, поскольку я делюсь тем, как преобразовать проводные светильники в вилку в светильнике с помощью одного переключателя !

Помнишь, как я построил себе стенку для библиотеки в своей гостиной? Нажмите ЗДЕСЬ, чтобы увидеть полное руководство по моим встроенным книжным полкам.Ну, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф. Огни действительно дополняют книжный шкаф и придают ему нестандартный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

На самом деле это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я, конечно, не сертифицированный электрик. Этот проект полностью на вашей совести, и я не несу абсолютно никакой ответственности за любые сумасшедшие неудачи, которые могут у вас случиться.БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо вопросы или опасения.

Ура! Теперь, когда я разобрался с этим, давайте перейдем к уроку.

Необходимые материалы

Магазин инструментов и материалов

Включите JavaScript для просмотра контента

Нажмите ЗДЕСЬ, если вам нужны более забавные варианты освещения, как у меня. У меня есть целая подборка отличных проводных светильников по цене от 25 до 50 долларов.

Как превратить проводной светильник в вилку в

Шаг первый:   Подготовьте светильник и соберите все необходимое.

Шаг второй:   Удалите гнездовой конец удлинительного шнура с помощью кусачек. Гнездовой конец — это сторона вилки… куда вставляется другая вилка. (Теперь ты знаешь, почему его называют женским, лол)

Шаг третий:   Определите длину шнура .Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов — 3 легких), и я спрятал их внутри библиотечного блока. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за крышками Cord, которые можно найти ЗДЕСЬ. Это придаст общему виду более чистый вид.

Шаг четвертый:   Снимите кожух шнура с удлинительного шнура, обнажив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто обрезал шнур посередине примерно на 1 дюйм и пальцами раздвинул 2 провода еще на 2-3 дюйма.Затем я зачистил каждый провод отдельно.

Шаг пятый:   Подсоедините провода светильника к проводам удлинителя .

У моего светильника было 2 провода, черный и белый. Обычно, если вы подключаете обычный прибор, вы сопоставляете черный и черный провода, а белый — белый… но в этом случае мой удлинитель поставлялся с двумя белыми витыми проводами, поэтому у меня не было указаний по цвету. Соедините концы соответствующих проводов так, чтобы они были параллельны, а затем пальцами скрутите их по часовой стрелке.

Шаг шестой:  Проденьте подключенные провода в накручиваемую гайку , убедившись, что весь оголенный провод закрыт гайкой.

Шаг седьмой: протестируйте свой новый свет! Вставьте удлинитель (он же ваш новый светильник) в настенную розетку, чтобы убедиться, что он работает. Ура… У нас есть свет!

Как смонтировать проволочные светильники и прикрепить их к блоку питания пульта дистанционного управления

  • Если вы только что выполнили шаги 1–7 и планируете установить светильник на книжный шкаф или предмет мебели, как я, продолжайте читать.Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник. Всегда хорошо знать, что все работает правильно, прежде чем монтировать свет! После того, как вы разделили провода, продолжайте!

Шаг первый:   Отсоедините металлический монтажный кронштейн от задней части осветительного прибора.

Шаг второй: Отметьте отверстия для шурупов на стене или блоке , на котором вы также будете монтировать светильник.Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я начертил линию, где я хотел, чтобы моя лампа висела, и соответственно отметил отверстия для винтов.

Шаг 3. Просверлите 3 отверстия. Через среднее отверстие проходят провода от светильника. 2 боковых отверстия — это отверстия для винтов, через которые светильник будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый:   Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного шкафа . Я прикрепил винты к металлическому кронштейну, а затем вкрутил винты от задней части книжного шкафа к передней. Вы можете видеть только винты спереди, как показано ниже. Второе фото сделано с обратной стороны устройства. Плохое фото извините.

Шаг пятый:   Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите монтажные гайки к монтажным винтам.

Шаг шестой:   Скрутите и прикрепите провода светильника к соответствующим проводам удлинителя (на задней стороне настенного блока) и закрутите гайки.(В основном повторите шаги пять и шесть из приведенного выше руководства). Оберните каждую гайку и провод изолентой, чтобы они не отсоединились со временем.

Шаг седьмой:   Соберите удлинители в одном месте и подключите к удлинителю . Следуйте инструкциям по настройке на удлинителе, чтобы активировать дистанционное управление удлинителем.

Шаг седьмой: Включите и выключите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра контента

Нравится этот Учебное пособие «Как превратить проводной свет в штепсельную вилку»?

Если этот урок был вам полезен, закрепите изображение ниже, чтобы запомнить его.Освещение — отличный способ вывести хорошо спроектированное пространство на новый уровень! Преобразование ламп с жестким проводом в лампы с розеткой — такой экономичный способ сделать это возможным! Не забудьте подписаться на мой блог, чтобы получать больше руководств, мастер-классов и дизайнерских идей, чтобы получать все мои полезные трюки прямо на вашу почту! И если вы хотите следить изо дня в день вокруг моего дома, вы можете найти меня ЗДЕСЬ в Instagram!



*Использованы партнерские ссылки





Добавьте в избранное или прочитайте позже.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
