Маленький выключатель для светодиодных лент: тест и обзор / Комфортный дом и бытовая техника / iXBT Live

Содержание

тест и обзор / Комфортный дом и бытовая техника / iXBT Live

Обзор посвящен бесконтактному выключателю для светодиодных лент и других источников света; хотя он может быть использован и для управления любыми устройствами (напрямую или через дополнительную обвязку, в зависимости от требуемого питания).

В обзоре будет рассмотрена конструкция бесконтактного выключателя, показаны осциллограммы работы устройства и продемонстрированы режимы его работы (их может быть шесть!).

Устройство поставляется в бескорпусном виде. И, хотя оно рассчитано на низковольтное питание (до 24 В), для обеспечения техники безопасности настоятельно рекомендуется использовать его в корпусе или кожухе, исключающем случайное прикосновение к токопроводящим частям.

Содержание
  • Технические характеристики, конструкция и схемотехника бесконтактного выключателя
  • Режимы работы бесконтактного выключателя и его тестирование
  • Итоги, выводы, область применения
Технические характеристики, конструкция и схемотехника бесконтактного выключателя

Основные технические характеристики приведены в следующей таблице:

Максимальная мощность нагрузки120 Вт
Максимальный ток нагрузки 5 А
Собственный потребляемый токНе более 10 мА
Принцип действияИнфракрасное излучение и обнаружение отражения
Дальность действия10 — 80 мм (рекомендуется до 50 мм)
Напряжение питания *5 — 24 В (постоянный ток)
Габариты50 * 12 * 7. 9 мм

* Примечание. Напряжение питания рекомендуется устанавливать не менее 7 В для устойчивой работы линейного стабилизатора на 5 В на плате выключателя.

Выключатель — очень небольшой, по габаритам он вполне помещается на любом пальце мужской руки, кроме мизинца.

На плате имеется два входных контакта, два выходных и четыре контактных площадки для управления режимами (обозначены буквами A — D).

Так выглядит плата в наклонно-диагональном ракурсе:

В центре платы в пластиковом обрамлении находятся приёмный и передающий инфракрасные светодиоды.

Светодиод в прозрачном корпусе — передающий (излучающий), в чёрном корпусе — приёмный.

Внизу под обрамлением светодиодов находится маленький SMD-светодиод, индицирующий неярким синим светом факт включения платы (но не напряжения на нагрузке!). Интересно, что при обнаружении поднесения руки он гаснет; а если руку убрать — снова зажигается (независимо от режима выключателя).

Вид с противоположной диагонали:

При обычном освещении оказалось затруднительно прочесть маркировку элементов.

Но, если дополнительно подсветить достаточно мощным фонариком, то маркировка становится хорошо различима (по крайней мере там, где она есть):

Итак, главная управляющая микросхема с 8-ю выводами пожелала остаться анонимной. 🙂

Слева от неё расположена микросхема SE8250. Это — линейный стабилизатор на 5 В.

В datasheet на микросхему указано, что напряжение на её входе должно быть, по крайней мере, на 2 В выше выходного. По этой причине не рекомендуется питать плату напряжением ниже 7 В.

На правой стороне платы расположен довольно крупный транзистор NCE3080K (MOSFET). Именно он и управляет включением или выключением нагрузки.

Нагрузку этот транзистор подключает и отключает не со стороны положительного напряжения, а со стороны земли. Это может быть важным, если предполагается подключение какой-то более навороченной схемы, чем просто светодиодная лента.

Максимальный импульсный ток этого транзистора — 80 Ампер! Но, разумеется, включать нагрузку с таким током не рекомендуется: с платы могут испариться печатные проводники. 🙂

Теперь, для завершения картины, посмотрим на обратную сторону платы:

Проследить путь дорожек металлизации под белым лаком сложно, но можно, если вдруг возникнет такая необходимость.

Принцип действия этого выключателя — точно такой же, как и в датчиках приближения смартфонов: по обратному отражению инфракрасного излучения.

Но, чтобы датчик не срабатывал от посторонних источников света, инфракрасное излучение, исходящее от передающего светодиода, промодулировано.

На последующих осциллограммах, снятых на контактах излучающего ИК-светодиода с помощью осциллографа Fnirsi-1013D, видны характерные особенности модуляции.

На следующей картинке — осциллограмма напряжения на излучающем светодиоде в мелком масштабе (5 мс / деление):

На осциллограмме видно, что излучающие импульсы идут сдвоенными пачками с периодом 50 мс (20 Гц).

Посмотрим в увеличенном виде на одну из пачек импульсов (50 мкс / деление):

Внутри каждой пачки импульсы следуют с частотой около 38 кГц. Вся эта хитрая модуляция помогает устройству выделить отраженный ИК-сигнал из внешнего светового шума.

О регулировке яркости. В случае, если яркость светодиодной линейки требуется установить не на максимальном, а на каком-либо промежуточном уровне, то диммирование осуществляется, разумеется, с помощью ШИМа.

Импульсы ШИМа следуют с высокой частотой (20.8 кГц), благодаря чему мерцание светодиодов не заметно для зрения и не вредит ему, осциллограмма:

На этой позитивной ноте перейдём к следующему разделу обзора: режимам работы бесконтактного выключателя и его испытаниям.



Режимы работы бесконтактного выключателя и его тестирование

Режим работы выключателя задаётся перемычками между контактными площадками A — D на плате. Расстояние между площадками — небольшое, поэтому требуется аккуратность при пайке.

Выключатель запоминает ту конфигурацию, которая была на момент подачи питания. В связи с этим, если требуется конфигурацию поменять, то это надо делать при выключенном питании (иначе новая конфигурация не будет работать).

На странице продавца приведена краткая таблица с возможными конфигурациями выключателя:

Немного комментариев с более подробным описанием режимов.

1-ая конфигурация (без перемычек, т.е. по умолчанию): медленное включение и выключение света. Под медленным имеется в виду интервал около одной секунды.

2-ая конфигурация (перемычка AB): «мгновенное» включение и выключение света.

3-я конфигурация (перемычка CD): светится, только когда рука поднесена и удерживается у датчика.

4-ая конфигурация (перемычка AB+CD). Режим, обратный предыдущему: лента светится постоянно. Гаснет, только когда рука поднесена и удерживается у датчика.

5-ая конфигурация (перемычка ABC): медленное включение и выключение при поднесении руки на короткое время. При длительном удержании руки сначала идёт падение яркости, затем рост, и так циклически повторяется. Яркость фиксируется и запоминается на тот момент, когда рука была убрана.

6-ая конфигурация (перемычка BC): такой же режим, как и предыдущий, но с «мгновенным» включением и выключением по короткому поднесению руки.

Испытания бесконтактного выключателя для светодиодной ленты начались с определения рабочей дистанции включения/выключения.

Дистанция устойчивого управления всей ладонью составила 7.5 см от уровня платы, а на расстоянии 5 см уже можно было управлять одним пальцем. Это — нормально, т.к. здесь не действует принцип «больше — лучше»; для дальних дистанций есть датчики присутствия.

Собственное потребление выключателя составило 6.4 мА при напряжении питания 12 В, так что потреблением в постоянном дежурном режиме можно пренебречь.

Все шесть режимов работы выключателя подтвердились.

Увидеть, как они работают, можно на этом видео:

 На видео, к сожалению, пятый режим показан не полностью: там можно не только снижать яркость, но и увеличивать.



Итоги, выводы, область применения

Рассмотренный бесконтактный выключатель показал себя надёжным и полностью функциональным устройством во всех заявленных режимах.

Заодно, кстати, в обзоре был рассмотрен принцип работы датчика приближения в смартфонах, планшетах и т.п.

Такого рода выключатель — практически вечный, если не нарушать условий эксплуатации. У него нет механических контактов, которые могли бы окислиться или быть «съеденными» искрой, которая проскакивает в обычных выключателях в моменты включения и выключения.

Тем не менее, это не значит, что его надо устанавливать везде, где попало.

В первую очередь, он будет удобен для включения и регулировки местного освещения на рабочем месте.

А наибольшую пользу он принесёт в случаях, когда руки могут быть мокрыми или загрязнёнными, и тогда лучше руками ни к чему не прикасаться. Такие ситуации часто могут встречаться на кухне или в мастерской.

Выключатель может использоваться и не обязательно для управления освещения именно руками. Он может, например, срабатывать от открытия и закрытия дверей.

Стоит выключатель очень недорого. Регулярная цена — $1.36; на распродаже 11. 11 — ещё дешевле (в дальнейшем цена может меняться в любую сторону).

Купить протестированный бесконтактный выключатель купить можно на Алиэкспресс, например, у этого продавца.

Там же можно купить упрощённую версию, у которой нет управления режимами, и которая умеет только включать и выключать. Но при этом надо иметь в виду, что у неё не только нет дополнительных режимов, но и меньше допустимая мощность нагрузки (72 Вт).

Всем спасибо за внимание!

Выключатель светодиодной ленты для алюминиевого профиля

Многофункциональный сенсорный диммер для включения и выключения светодиодной ленты. Спроектирван специально для использования в алюминиевых профилях для светодиодной ленты.

Внимание!
Диммеры SmartD SLD закончились на складе.

Следующая поставка планируется в ноябре 2019 г.

Т.к. поток заказов большой — рекомендуем сейчас сделать заказ с предоплатой, чтобы получить диммер из первой партии.

Сенсорный выключатель

Часто подсветку хочется включить не касаясь выключателя. Причиной тому обычно бывают мокрые или грязные руки. Сенсорный датчик расположен прямо на плате и позволяет включать подсветку поднесением руки к профилю со светодиодной лентой. Он срабатывает даже через рассеиватель на расстоянии до 10 см, что полностью исключает прикосновение к чему-либо.

Несколько уровней яркости

После включения вы легко можете повторным поднесением руки выбрать 1 из 3 заранее настроенных режимов. По-умолчанию это 100%, 50% и 25% яркости. Значения яркости каждого из режимов можно настроить.

Вы можете установить яркую светодиодную ленту, чтобы использовать ее днем как источник дополнительного освещения, а вечером просто включать на меньшей яркости.

Провожающий свет

Чтобы не остаться в полной темноте, в диммере предусмотрен режим «Провожающий свет».

Если освещенность после выключения диммера будет меньше 125 Lux, то он включится снова на некоторое время, чтобы дать вам возможность спокойно выйти из комнаты.

Порог освещенности, продолжительность режима «Провожающий свет» и его яркость можно настроить в широких пределах в соответствии со своими пожеланиями.

Возможность подключения датчиков

Функционал диммера можно значительно расширить благодаря возможности подключения датчиков движения, присутствия человека и открытия двери.

Свет включится по любому из этих событий и будет освещать пространство не только на протяжении всего времени срабатывания датчика, а также с задержкой до 5 минут после отключения датчика.

Такая простая и очень удобная автоматизация позволит сделать автоматическую подсветку проходных зон (в том числе ночное дежурное освещение), подсветку полок при открытии дверок шкафа, включение света при входе в помещение и многое другое.

Настройка и отключение функций

Диммер Smart SLD — действительно умное устройство, которое вы сможете настроить «под себя». Основные функции можно не только скорректировать, но и полностью отключить, если в них нет необходимости.

Технические характеристики

Размер: 30 х 10,5 х 2,7 мм
Дальность срабатывания: 10 см
Индикатор режима: есть
Адаптивная яркость индикатора: есть
Рабочее напряжение: 12V/24V DC
Максимальная подключаемая мощность: 120/240 Вт (при 12V/24V DC)
Максимальный ток нагрузки: 10 А
Провожающий свет: 5 / 10 / 15 / 30 / 45 / 60 секунд
Подключение датчиков: возможно
Управление клавишным выключателем: возможно
Рабочая температура: -20 до 40°C

Настройки режима «провожающий свет»

По умолчанию режим провожающего света отключен. Чтобы его включить нужно просто выставить значение задержки выключения больше 0 секунд.

0 / 5 / 10 / 15 / 30 / 45 / 60 секунд
по умолчанию 0 секунд (отключено)

Яркость провожающего света изначально установлена на 10%, но вы можете выбрать любое другое доступное в настройках значение.

100 / 75 / 50 / 25 / 15 / 10 %
по умолчанию 10%

Порог освещенности — это значение в люксах. Если в комнате светлее этого значения, то режим провожающего света срабатывать не будет. А когда стемнеет — режим провожающего света активируется.

Установка и подключение

Перед установкой нужно отклеить защитный слой двустороннего скотча на оборотной стороне платы диммера. Для лучшей адгезии скотча с поверхностью алюминиевого профиля для светодиодной ленты ее следует предварительно обезжирить.

Расположите диммер контактами входящего питания ближе к краю профиля. Не забудьте предусмотреть место для расположения проводов питания и заглушки профиля.

Соедините соответствующие контакты светодиодной ленты и диммера пайкой. Паять их можно прямо встык контакт к контакту. Также можно припаять внахлест зачистив плашки контактов снизу светодиодной ленты (со стороны двустороннего скотча) и расположив ее внахлест поверх контактов диммера буквально на 1 мм.

Провода питания также нужно припаять к соответствующим контактам диммера. Обычно провод питания заводится в профиль через отверстие в заглушке. Также провод можно завести через просверленное в самом профиле отверстие, если требуется скрытая проводка.

Готово. Можно закрывать профиль рассеивателем.

Сразу после подачи питания на диммер запускается проверка на короткое замыкание цепи. После проверки индикаторный диод загорится синим цветом. Можно включать подсветку.

Стандартная схема подключения

Подключение с внешним управлением

Диммер поддерживает подключение различных внешних датчиков для автоматического включения и выключения подсветки.

Это позволяет сделать автоматическое включение света при открытии дверок шкафов (инфракрасные датчики и датчики движения), в проходных зонах (датчики движения) или при условии присутствия человека в определенном месте (датчики присутствия).

По-умолчанию сенсорное управление является доминирующим и будет работать даже без срабатывания датчиков. При необходимости его можно отключить в меню настроек диммера.

Свет может быть включен как только во время срабатывания датчика, так и оставаться включенным еще некоторое время после возвращения датчика в исходное состояние. Для этого в меню настроек диммера выбирается время задержки отключения в промежутке от 0 сек до 5 минут.

Включение по датчику движения

Такой вариант подключения отлично подойдет для автоматического включения света в проходных зонах. Когда Вы заходите в зону действия датчика движения, свет включается. Выключается он когда вы остановитесь на некоторое время или выйдете из зоны действия датчика движения.

Если у вас помещение сложной формы или вытянутой формы, то можно установить несколько датчиков подключив их последовательно. Тогда свет будет включаться при срабатывании любого из них.

Также можно установить задержку выключения от 0 секунд до 5 минут, тогда свет выключится через 5 минут после крайнего срабатывания датчика.

Для подключения подойдет любой «нормально замкнутый» датчик движения. Такие обычно применяются в охранных системах.

Управление с помощью сенсора имеет больший приоритет, чем подключенные датчики. Если вы не планируете пользоваться сенсором, то его можно отключить в настройках.

Включение по открытию двери

Геркон часто используется в качестве датчика открытия дверей. Его можно установить как на дверцу шкафа или кухонного гарнитур, так и на обычную межкомнатную дверь.

Свет включится в момент открытия двери и выключится, когда вы ее закроете.

Для подсветки полок шкафа или кухонного гарнитура можно использовать один диммер. Для этого нужно установить на каждую дверцу шкафа геркон, соединить их последовательно и подключить к диммеру. Когда вы откроете любую дверцу — включится подсветка всех полок. Выключится она когда будут закрыты все дверцы шкафа.

Для подключения подойдет любой «нормально замкнутый» геркон. Такие обычно применяются в охранных системах.

Включение по нажатию кнопки

Для управления подсветкой не обязательно устанавливать диммер SmartD SLD в удобном для поднесения руки месте. Им можно управлять также и по нажатию на кнопку, которую Вы можете установить в любом удобном для вас месте.

Нажатие кнопки равносильно поднесению руки к сенсору.

Скачать

Инструкция
характеристики, режимы работы,
схема подключения.

Нужна помощь?

Наши специалисты помогут вам правильно подобрать оборудование для решения вашей задачи. Просто позвоните по телефону 8-800-707-32-26 или заполните запрос на консультацию.

Одним из самых неудобных моментов монтажа подсветки светодиодной лентой, является необходимость установки отдельного выключателя под нее.

Мало кто закладывает его изначально, вследствие чего, потом и приходится ломать голову, где же его лучше расположить, как вывести и подключить провода, дабы все это не выбивалось из общего дизайна комнаты.

Особенно этот момент актуален для подсветки рабочей зоны на кухне. Если на самом первом этапе проектирования вы не заложили электрику под это дело, то впоследствии столкнетесь с рядом проблем.

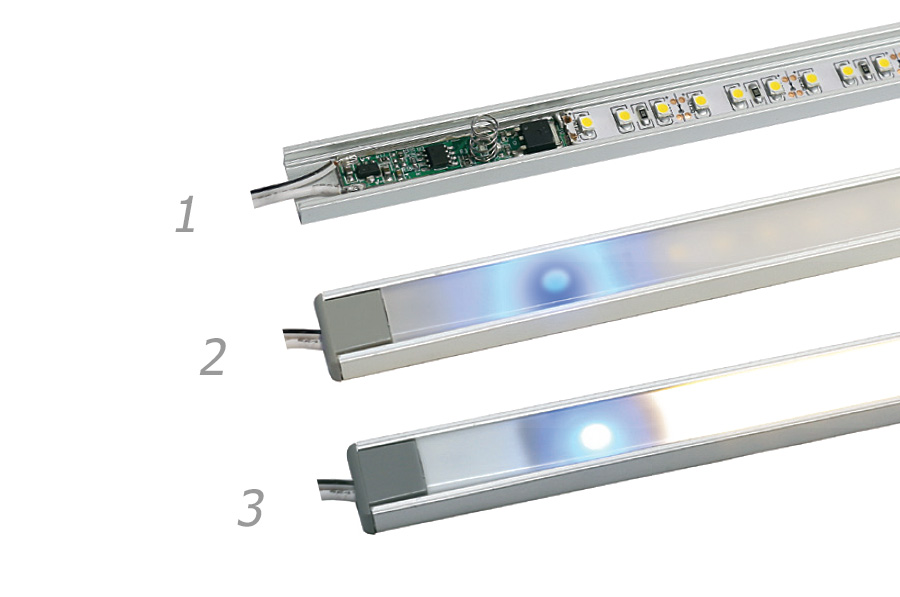

Для решения всех этих задач сегодня существуют миниатюрные, сенсорные или инфракрасные (бесконтактные) выключатели, которые имеют ширину самой ленты и идеально подходят под алюминиевый профиль.

Вы их спокойно размещаете в самое начало светодиодной ленты и закрываете рассеивателем, так что их даже не будет видно.

Давайте рассмотрим несколько моделей подобных девайсов, чем они отличаются, как подключаются, их сильные и слабые стороны.

Для начала обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со светодиодную ленту, а длиной не более спичечного коробка.

На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.

Подключать их напрямую в сеть 220в нельзя!

То есть, устанавливаются они после блока питания светодиодной ленты.

Как правило, в самом ее начале.

Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.

Со всеми их плюсами и недостатками.

Для диммирования вам нужно просто подольше подержать нажатой пружинку.

Главный недостаток всех подобных устройств – малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более. А это всего около 2-х метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как модуль выключателя занимает определенное место, один сегмент ленты придется отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

    GND (-) и VCC (+) – это основное питание с блока
    Led (-) и led (+) – выход на нагрузку

Если никаких надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

На место ставится заглушка и рассеиватель. При этом никаких отверстий под пружинку вырезать не нужно!

Если подключить такой модуль без прижатия пружины рассеивателем и просто нажимать ее рукой, то возможны сбои и не корректная работа устройства. Поэтому и рекомендуется его ставить в профиль с крышечкой.

Кроме того, это защищает выключатель от пыли и влаги.

Первые модели подобных диммеров-выключателей вообще могли идти с неприпаянной пружинкой. Ее просто прижимали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитная придавливающая крышечка не должна быть толстой. Экран от рассеивателя толщиной в 1мм идеально подходит, а вот если поместить такой выключатель за более толстый материал ( оргстекло более 2-3мм), то реакции на тактильное нажатие уже не дождетесь.

В режиме ожидания, место куда нужно нажимать пальцем, должно подсвечиваться светодиодом.

Нажмете чуть левее или правее – выключатель реагировать не будет.

Кстати, в режиме ожидания девайс потребляет всего 10мА. Так что в огромные киловатты на счетчике в конце месяца, такая подсветка вам не выльется.

Чтобы включить свет, нужно слегка нажать или прикоснуться к рассеивателю в месте установки пружинки. При нажатии с длительным удержанием, яркость начнет изменяться, достигая своего максимума.

Чтобы ее уменьшить, отпускаете руку и нажимаете вновь, опять же удерживая пружинку определенное время. Яркость плавно падает.

Для отключения подсветки достаточно кратковременного касания.

Тем, кому не нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их стараются монтировать для подсветки рабочей зоны на кухне или в медицинских кабинетах, где врачам нужно максимально избегать контакта рук с посторонними предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит, что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все элементы у них расположены сверху.

Один из инфракрасных элементов является излучателем, а другой приемником. Таким образом, при появлении в пределах 2-7см от поверхности бесконтактного выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал отражается и выключатель реагирует.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”. Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что спрашивайте у продавцов все характеристики товара.

Существуют подобного рода и датчики движения. То есть, не те здоровые коробки, которые вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели, собранные на узкой плате.

Их также встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3 метра.

Такие датчики можно подключать для организации подсветки на потолке или на полу в коридоре. Очень удобно их вставлять в плинтуса.

При наличии такого датчика движения, достаточно войти в помещение и свет загорится автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий на движение элемент, также необходимо выводить из корпуса. Просверливаете в профиле или в светильнике отверстие нужного диаметра и выставляете колпачок наружу.

Все остальное вместе с проводами остается спрятанным внутри.

Подводя итог обзора китайских моделей, можно кратко перечислить ошибки, которых вам стоит избегать при выборе и подключении сенсорных и бесконтактных выключателей для светодиодной ленты:

1 Не поджатая пружинка для тактильного управления. Либо слишком толстая крышка сверху нее.

Если вы не доверяете надежности китайской продукции, можете обратить внимание на аналоги таких бесконтактных диммируемых выключателей от наших производителей.

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран данный светорегулятор на основе инфракрасного сенсора. Напряжение питания – 12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

    на 12В – 96Вт
    на 24В – 192Вт!

Не слабо так, правда. Особенно после хиленьких китайских экземпляров.

Высота его всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Чувствительность – от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие необходимости дырявить крышку рассеивателей.

По умолчанию настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении? Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате есть дополнительные контактные площадки, куда можно подключать внешние датчики. К примеру, выносной датчик движения, или физическую кнопку включения-отключения.

Можно запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Выключатели для светодиодных лент вы можете купить по выгодным ценам в нашем интернет-магазине в Москве. Наши менеджеры могут проконсультировать вас по всем характеристикам и помочь с подбором правильного товара под ваши задачи. Для подбора и консультации вы можете написать нам на почту [email protected] или позвонить по телефону 8(800)100-81-44.

Выключатели для светодиодных лент приобрести по низким ценам в интернет-магазине ShopLEDs

Не знаете где купить выключатели для светодиодных лент по низкой стоимости? В нашем интернет-магазине в Москве вы найдете большой выбор качественной продукции с гарантией от производителя. Мы продаем товары оптом и в розницу с доставкой во все регионы России. Заказать выключатели для светодиодных лент можно через корзину магазина, позвонив по телефону или написав на e-mail. Для постоянных клиентов действует система скидок.

Переключатель светодиодной ленты

Главная > Аксессуары > Переключатели

Подробнее изображения

Обычная цена: $ 3,29

Цена продажи: 2,99 долл. США

Вы сохраняете: 0,30 долл. США

Часть №: LO-DC-F-F-S

Объемные скидки

PCS

% скидка

10-49

5. %

50 — 99

7,5%

100 — 249

15%

250 — 499

20%

3 Информация о доставке3 БЕСПЛАТНАЯ ДОСТАВКА при заказе менее 13 унций — НЕТ МИНИМУМА
LEDSupply НЕ получает прибыль от доставки или обработки вашего заказа!

Заказы, полученные до 15:00 по восточному поясному времени, будут надежно упакованы и быстро отправлены в тот же рабочий день. Если ваш заказ НЕ будет отправлен в тот же рабочий день, LEDSupply предложит скидку 5% на следующий заказ.

Все заказы ДОСТАВЛЯЮТСЯ ОТ:

296 Beanville Road
Randolph, Vermont 05060

См. соответствующие карты ЗОНЫ ниже для КОНКРЕТНОГО времени доставки в ваше местоположение:

Любой заказ, который не соответствует условиям бесплатной доставки, по умолчанию будет включать скидку, равную стоимости предложения бесплатной доставки.

Предлагаемая доставка предназначена для предоставления самых разнообразных вариантов доставки по самой низкой цене:

  • БЕСПЛАТНАЯ ДОСТАВКА Первым классом USPS для заказов до 13 унций
  • 11,99 долларов США 2-дневная ДОСТАВКА для заказов до 2 фунтов
  • 10,99 долларов США НАЗЕМНАЯ ДОСТАВКА FedEx для заказов до 2 фунтов
  • 11,99 $ НАЗЕМНАЯ ДОСТАВКА UPS для заказов до 2 фунтов
  • 29,99 долл. США Стандартная ДОСТАВКА в ночное время для заказов весом менее 2 фунтов
  • 39,99 долл. США Приоритетная ДОСТАВКА в течение суток для заказов менее 2 фунтов
  • Тарифы в режиме реального времени рассчитываются для всех международных отправлений
  • *Базовая ставка + 1,99 долл. США/фунт для заказов весом более 2 фунтов

    7 США Карта зоны:

    Карта зоны наземной доставки FedEX:

    Карта зоны наземной доставки UPS:

    Первый класс

    БЕСПЛАТНО

    Fedex 2-Day

    $11,99

    FedEx Ground

    $ 10,99

    UPS Ground

    $ 11,99

    FedEx Express

    CALC

    .

    ДЛИНА:  11,8 дюймов (30 см) ЦВЕТ:  Черный ТИП ПЕРЕКЛЮЧАТЕЛЯ: Встроенный переключатель включения/выключения



    Описание

    12-дюймовый тумблер соединяет секцию гибкой светодиодной ленты с адаптером питания. Тумблер работает как с входом 12В, так и с 24В. В соединительном кабеле используются провода с оболочкой 22 AWG, оснащенные штекерными разъемами постоянного тока диаметром 2,1 мм, которые могут легко работать со многими адаптерами питания LEDSupply и 12-вольтовыми светодиодными лентами Flex.

    Вкл/Выкл

    Этот переключатель удобно использует встроенный тумблер включения/выключения. Установка ручного тумблера в начале работы светодиодных лент добавляет безопасную и удобную точку управления для осветительных установок всех видов.

    Как использовать со светодиодными лентами

    Вставьте адаптер питания в гнездовой конец разъема. Вставьте штекерный разъем в гнездовой разъем на светодиодной ленте. Используйте тумблер для включения и выключения, положение ON — это сторона тумблера с маленькой черточкой на ней.

    Вопросы

    Просмотрите 5 вопросов и 5 ответов.

    Сортировать по наиболее часто встречающимсяСортировать по наибольшему количеству ответовСортировать по наименьшему количеству ответовСортировать по последнему вопросуСортировать по самому старому вопросу


    Пожалуйста, не указывайте HTML, гиперссылки, ссылки на другие магазины, цены или вашу личную информацию.

    Ничего не найдено. Измените свой поиск или отправьте свой вопрос

    Результаты. Не то, что вы ищете? Далее

    Публичное имя

    Адрес электронной почты

    Прикрепить изображение

    Просмотрите свой вопрос, чтобы внести окончательные изменения. Он может отображаться на этой веб-странице, поэтому спросите, как если бы вы спрашивали друга.

    Отмена | Отправить свой вопрос

    Ваш вопрос был отправлен, и вы можете ожидать от нас ответ в ближайшее время. Кроме того, ваш вопрос может быть опубликован на этой странице продукта, если это применимо.

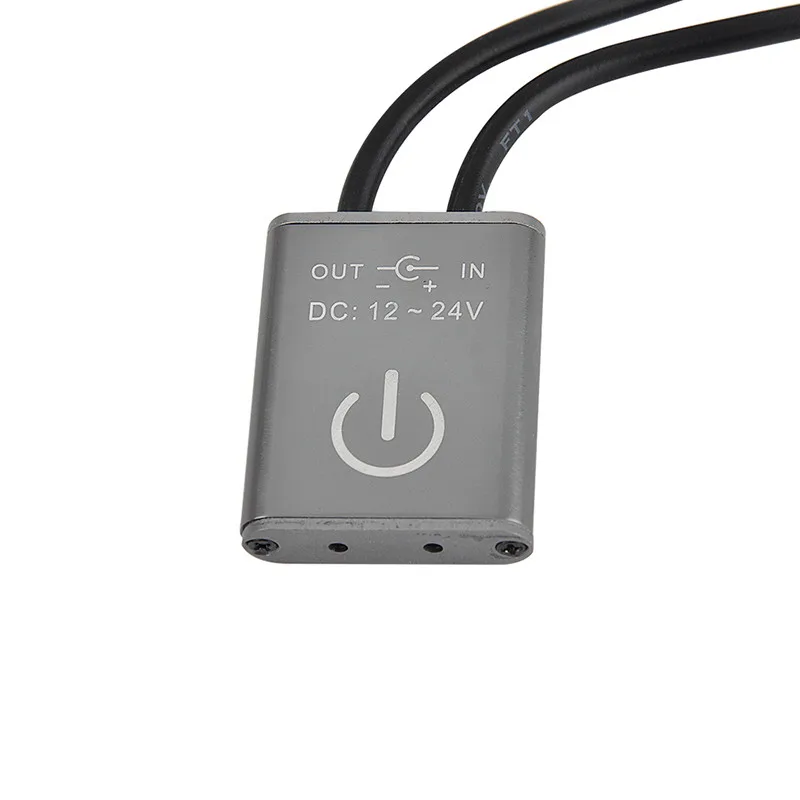

    Мини-сенсорный переключатель для светодиодных лент

    Хотите, чтобы мы вам позвонили?
    БЕСПЛАТНО

    Ссылка: 71054 / MN-NTRPTR-TCTL-TR-LD

    • ДА
    • IP20
    • 12-24 В постоянного тока
    • 10х50х7,8 мм
    • 3 года
    • 0,01 кг
    • CE и RoHS, CB, ENEC
    • печатная плата
    • В помещении
    • -30°С ~ +55°С
    • II

    Аналогичные продукты

    Описание Мини-сенсорный переключатель для светодиодных лент

    Этот мини-сенсорный переключатель для светодиодных лент является идеальным решением для управления монохромными светодиодными лентами 12/24 В постоянного тока, поскольку он позволяет пользователю включать и выключать ленту одним касанием пальца.

    Характеристики сенсорного мини-переключателя для светодиодных лент

    Мини-сенсорного переключателя для светодиодных лент можно установить в тот же профиль, что и светодиодную ленту, благодаря небольшому размеру.

    Этот мини-переключатель со светодиодной сенсорной полосой представляет собой емкостный переключатель, которым можно управлять пальцем без какого-либо давления.

    Характеристики Мини-сенсорный переключатель для светодиодных лент

    Максимальная мощность: 36 Вт (12 В) // 72 Вт (24 В)
    Напряжение: 12–24 В пост.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
