Медный припой цена | ПКФ "Айсберг АС"

Медный припой является одним из наиболее востребованных материалов для соединения металлических деталей методом пайки. Металлопродукция может иметь в составе как чистую медь так и ее сплавы. Первый вариант припоев в расправленном состоянии отличается высоким показателем жидкотекучести, хорошей смачиваемостью обрабатываемых стальных поверхностей, изделий из никеля и других твердых металлов. В процессе использования расплавленная медь способна затечь в мельчайшие капилляры, что способствует повышению прочности и герметичности соединения.
Для использования в качестве припоя выбираются технические сорта меди имеющие минимального количество инородных примесей - М0, М1, М2. Чем ответственнее конструкция, тем более чистым должен быть сплав, используемый при пайке.

Особое внимание обращается на присутствие таких примесей как мышьяк и фосфор. Характеристики медных припоев позволяют осуществлять пайку как в нейтральных, так и в активных газовых средах, а также в вакууме. Недостатком припоев из чистой меди является довольно высокая температура плавления и поэтому в промышленности часто используются сплавы с цинком и другими химическими элементами.

Разновидности припоев на основе меди

Одним из наиболее популярных вариантов медных сплавов, используемых в качестве припоя выступает медно-цинковый состав. При этом, объем цинка в составе может быть различным, но наиболее оптимальным вариантом считается металлопродукция с содержанием легирующего элемента ниже 39%. В качестве их достоинств выделяют хорошую пластичность, устойчивость к коррозии и способность сохранять свои свойства даже при значительно низких температурах. Чтобы понизить температуру плавления, такие припои легируют оловом и кремнием в объеме 1% и 0,4% соответственно. Процесс пайки припоями на основе меди и цинка осуществляют газовыми горелками в соляных ваннах и при индукционном нагреве до температуры от 850 до 950 градусов.

Печная пайка используется сравнительно редко, так как при этом происходит существенное испарение цинка.
Наиболее популярными марками медно-цинковых припоев являются Л63, ЛОК 62-06-04, а также ПМЦ-48, ПМЦ-36, ПМЦ-54. Если требуется повысить прочностные характеристики образуемого паяного шва в припои дополнительно вводят никель и марганец, а, чтобы усилить жаропрочность и добавляют железо и алюминий. Последний вариант продукции широко применяется для пайки инструментов из твердых сплавов.
Вторым вариантом популярных медных припоев являются сплавы с марганцем. Они отличаются относительно низкой температурой плавления, хорошими прочностными показателями и высокой пластичностью. В составе таких сплавов марганец может присутствовать в объеме от 10 до 40%. Купить медный припой с марганцем можно и с флюсующими свойствами. Для этого в состав сплавов вводятся такие элементы как калий, натрий, бор, литий, фосфор.
Припои на основе меди широко используются в различных отраслях промышленности.
В них заинтересованы машиностроительная индустрия, авиастроение, нефтехимический комплекс, горно-обогатительные комбинаты.

Припой для пайки медных труб: твердый припой, флюс, горелка

Присоединить разнообразные жесткие изделия можно с помощью процесса припаивания, который сопровождается сложными процессами с химической и физической точки зрения. В наши дни владельцы домов и квартир монтируют в своих жилищах трубы в основном из медного или алюминиевого материала (см.  Алюминиевая труба). При этом часто появляется необходимость не только правильно установить медные элементы трубных систем, но и качественно их отремонтировать. Для этого обязательно придется приобрести специальный инструмент, оснащение и материалы. Неотъемлемой деталью при паянии труб из меди является припой, при подборе которого необходимо учесть ряд важных замечаний.

Как подбирать припой?

При паянии медных изделий применяются как мягкие, так и твердые виды припоев.

В случае использования мягкого припоя для соединения труб из меди необходимо достичь температуры в пределах 4250С. При припаивании посредством твердых видов припоя следует добиться рабочей температуры для паяния до 460-5600С. В этих случаях используется газовая горелка.
Вариант тиноля определяется в зависимости от процентного содержания меди и других элементов в составе сплава. В случае наличия в сплаве такого элемента, как серебро, тиноль считается серебряным. Следует знать, что при увеличении в составе тиноля процентного содержания серебра уменьшается его температура плавления и улучшается обтекание участка припаивания и смачиваемость.
Увеличить качество присоединения труб из меди можно при использовании припоев медно-фосфорного типа, но при этом у них возрастет температура плавки и снизится смачиваемость, по сравнению с серебряными тинолями.
В процессе припаивания медных деталей посредством припоя медно-фосфорного типа использовать флюс нет необходимости. При обычном присоединении медных изделий между собой, а также меди с бронзовыми элементами обязательно используется флюс.
Микрозазор при употреблении серебряных тинолей должен находиться в пределах 0-0,15 мм, а в случае применения припоев медно-фосфорного типа – 0,025-0,15 мм.

Медно-фосфорный тип припоя

Трехкомпонентные припои медно-фосфорного типа с процентным содержанием серебра до 15% применяются при воздействии высокой температуры в основном в холодильном производстве при использовании газа.

Специальные характеристики

Тиноли медно-фосфорного типа имеют невысокую температуру плавления. Такой тип материала значительно текуч в процессе работы с металлическими изделиями различного состава с содержанием меди. Положительным моментом данного случая является отсутствие необходимости в использовании флюса при работе с таким припоем, так как фосфор уже в нем находится.
Образовавшиеся швы при паянии таким способом получаются надежными и качественными. Такие прочные соединения требуются при использовании установок в холодильной промышленности. Холодильные установки работают с присоединениями, которые подвергаются небольшим вибрационным влияниям.

При этом высокое содержание серебра в припое делает материал достаточно пластичным.
В процессе паяния арматурных деталей следует охлаждать нетермостойкие части для исключения перегревов. При присоединении металлических деталей необходимо обязательно применять продувку таким веществом, как сухой азот посредством специальной установки. Это необходимо выполнять с целью исключения образования окалины на оборудовании. Вещества медно-фосфорного состава не применяются при работе со стальными деталями, из-за появления рассыпчатой пленки из фосфитов на созданном шве.

Виды медно-фосфорных припоев существуют такие:

  • Тип 102. Трехкомпонентный материал медно-фосфорного типа с процентным содержанием серебра в пределах 2%. Такой сплав является достаточно недорогим, имеет среднее растекание. Представляется возможным применять при установке холодильного оборудования при соединении деталей, на которые не действует вибрационная сила. При этом необходимо приобрести паяльник или газовую горелку;
  • Тип 105.
    Трехкомпонентный материал медно-фосфорного типа с процентным содержанием серебра в пределах 5%. Такой материал имеет пластичность и медленное растекание, благодаря чему появляется возможность заполнять большие зазоры. Важно отметить, что присоединение медных деталей таким способом образовавшийся паяный шов сможет перенести небольшое вибрационное воздействие и мелкие удары. Рекомендуется применять для присоединения медных изделий, а также сплавов с ней в холодильных системах;
  • Тип 115. Трехкомпонентный материал медно-фосфорного вида с процентным содержанием серебра в пределах 15%. В результате высокого процентного содержание серебра изделие имеет высокую степень пластичности. Такой способ рекомендуется использовать для присоединения медных деталей, сплавов с ней. Образованный шов после паяния способен переносить средние удары и вибрационные явления в период меняющихся тепловых режимов. Популярно используется такой метод при соединении холодильных систем, в которых применяется специальный газ.

Припои из серебра

Такие серебряные «инструменты» с высоким процентным содержанием серебра до 55 % при высокотемпературных процессах в сфере пищевой промышленности с применением холодильного оборудования.

Специфика тинолей из серебра

Невысокая температура плавления, относительно хорошее смачивание материала при паянии являются главными достоинствами припоев из серебра. Такой материал достаточно хорошо заполняет зазоры между стыкуемыми деталями, при этом создаются плотные и вакуумные швы.
Такие паяные швы требуются для монтажа и изготовления холодильных установок. Данный тиноль имеет более низкую температуру растекания по сравнению с остальными материалами припоя. Настоящий вариант позволяет применять данный припой в период обработки арматурных частей системы.

Виды серебряных тинолей существуют такие:

  • Тип 1530. Четырехкомпонентное вещество с процентным содержанием серебра в пределах 30%. Достаточно недорогое, имеет среднее растекание по отделываемой поверхности, достаточно хорошо заполняет зазоры.
    Используется в различных устанавливаемых системах кроме пищевого оборудования из-за наличия вредного кадмия;
  • Тип 530Sn. Четырехкомпонентный материал с процентным содержанием серебра до 30%. Имеет высокую температуру плавки, которая достигается посредством газовой горелки. При этом создается отличный паяный шов при любом расположении детали. Стоит отметить, что это еще не все положительные моменты;
  • Тип 538Sn. Четырехкомпонентный материал с процентным содержанием серебра до 38%.

Припаивание изделий твердым тинолем

В настоящее время существует такой способ соединения металлов, как применение твердого припоя, который замечательно подходит для создания капиллярной и щелевой пайки, присоединения труб из меди для подачи воды, установки газопроводов и холодильного оборудования. Такой способ позволяет формировать надежное и качественное соединение в период работы с присоединяемыми материалами.
С целью присоединения труб из меди иногда применяется специальная паста, газ и другие вспомогательные инструменты и оснащение.

Для надежного и безопасного припаивания необходимо изучить соответствующие инструкции по технологии пайки и технике безопасности.

Как припаивать трубы?

С целью присоединения металлических заготовок собственными руками необходимо приобрести специальный инструмент, оснащение и материалы.
Для осуществления припаивания понадобится следующий инструмент:
1. Труборез.
2. Газовая горелка.
3. Шерсть металлическая.
4. Припой бессвинцовый.
5. Флюс.

Процесс паяния такой:

  • Очистить участок присоединяемой детали и нанести порцию флюса;
  • Надеть очищенный фитинг вручную, применяя специальный инструмент;
  • Применяя газовую горелку, разогреть присоединяемый участок меди до заметного изменения ее цвета;
  • Далее, использовать припой.

Припаивание медных заготовок – труб, разнообразных деталей, является сложным процессом, который под силу знающим и способным мастерам.

Припой. В чём отличия и какой выбрать

Для пайки соединений проводниковых материалов в зависимости от предельно допустимых рабочих температур и требуемой прочности паяного шва применяются мягкие и твердые припои.

К мягким относятся припои с температурой плавления до 400 °C и к твердым — выше 500 °C. Припои, с температурами плавления в интервале, называются полутвердыми. Мягкие и полутвердые припои имеют предел прочности при растяжении до 50—70 МПа и применяются для пайки токоведущих частей, не являющихся одновременно несущими конструкциями машин или аппаратов. Пайка мягкими и полутвердыми припоями осуществляется паяльником или погружением деталей в расплавленный припой, соединяемые поверхности при этом предварительно обслуживаются, как правило, припоем той же марки Твердые припои имеют предел прочности до 500 МПа и применяются в качестве припоев 1 категории прочности при пайке токоведущих частей, быстроходных, допускающих высокий нагрев электрических машин и деталей, воспринимающих основную механическую нагрузку. Твердая пайка осуществляется электроконтактным способом, либо горелкой.

Расскажем о припоях, которые можно купить у нас.

Припой Sn99Ag03Cu07 flux SW32/2.5% флакон бессвинцовый изготавливается из сплава, содержащего 99% олова, 0,3% серебра и 0,7% меди. С температурой плавления 227 ℃, этот продукт подходит для распространенного способа пайки оплавлением.

Припой Sn62Pb36Ag2 flux PRO/3/2.5 флакон, Содержит 62% олова, 36% свинца, 2% серебра. Припой Sn43Pb43Bi14 1мм 100гр без канифоли (особолегкоплавкий). Рабочая температура при пайке: 175°C — 250°C. Состоит из Олова 43%, Свинца 43%, Висмут 14%.

Шарики BGA используются для пайки микросхем с BGA подошвой.

Для пайки алюминия к алюминию и алюминия к меди специально разработаны оловянно-цинковые сплавы:

Припой для пайки алюминия цинковый 2.0мм (низкотемпературный).

Припой медно-фосфорный Харрис 0% (Harris 0) применяется как заменитель серебряного припоя при высокотемпературной (более 450°С) пайке деталей из меди и её сплавов. Припой медно-фосфорный даёт высокую прочность шву, но не эластичен при низких температурах.

При пайке изделий из меди медно-фосфорным припоем флюс можно не использовать. Он обладает самофлюсующимися свойствами и высокой текучестью в расплавленном состоянии - фосфор защищает место соединения от окисления при нагреве, обеспечивает его хорошую смачиваемость вторым компонентом - расплавленной медью, и растворяет на поверхности трубок окисные пленки. Однако флюс необходим при пайке медно-фосфорными припоями деталей из латуни, бронзы и медно-никелевых сплавов. (Например ЗИЛ 2 или ЗИЛ 4).

Для медно-фосфорных и серебряных припоев в качестве флюса применяют также буру в виде порошка или в смеси с поваренной солью. Для пайки стальных деталей медно-фосфорный припой не применяется по причине высокой хрупкости соединительного шва.

Припой Felder 2 представляет собой высококачественный тугоплавкий материал на базе меди и фосфора. Используется для паянных стыковок меди, латуни и бронзы. Цифра «2» в названии указывает на процентное содержание серебра – 2%. Он применяется для безфлюсовых соединений медных деталей, при монтаже жидкотопливного, газового оборудования, а также для узлов отопления и водоснабжения, где используются трубы, имеющие размер более 28×1.5 миллиметра.

Припой Castolin 5 тоже самое что Felder 2, с той лишь разницей, что в составе серебра 5%.





25. 11.2019

Припой серебряный

Медно-фосфорные припои - представляют собой сплав на основе меди с включением фосфора. Состав таких видов припоев выглядит приблизительно следующим образом: медь от 80% до 94%, фосфор от 4 до 9%. Кроме того в состав медно-фосфорных припоев могут входить цинк Zn и олово Sn, их добавки способствуют снижению температуры плавления до 650°C, тогда как температура плавления припоев без добавок олова и цинка колеблется в пределах 700-850°C. Чем выше содержание фосфора, тем ниже конечная температура плавления припоя. Так же существуют припои с добавлением олова и циркония, такие припои имеют сниженную температуру плавления, очень хорошую текучесть, устойчивость к агрессивным средам, к недостаткам можно отнести потерю эластичности шва при низких температурах. При пайке медь-медь медно-фосфорные припои не требуют применения флюса и обладают хорошей текучестью, при пайке медь – медный сплав, желательно применение флюса, рекомендованного производителем. Соединение, выполненное медно-фосфорным припоем, обладает высокой прочностью, но не очень хорошо выдерживает вибрационные и деформационные нагрузки. Преимущество медно-фосфорных припоев это их невысокая стоимость по сравнению с серебряными припоями. Хорошо подходят для пайки медных слабонагруженных трубопроводов.

Серебряные припои - под ними подразумевают сплавы с содержанием серебра. Условно можно выделить две группы серебряных припоев: серебряно-медно-фосфорный, и серебряно-медный.

Серебряно-медно-фосфорный сплав на основе серебра и меди с включением фосфора. Содержание серебра в таких припоях, как правило, от 0,5 до 20%. Они обладают всеми положительными качествами медно-фосфорных припоев, а добавка серебра снижает температуру плавления, увеличивает электропроводность соединения, способно придать соединению устойчивость к вибрациям и некоторую эластичность соединению. Чем выше содержание серебра, тем более эластичное паяное соединение. Для пайки медь – медь и медь – медный сплав такие припои могут использоваться без флюса.

Серебряно–медный сплав на основе серебра и меди. Содержание серебра от 0,5 до 80%, остальное в основном медь, но возможны добавки олова, цинка, свинца, циркония и других элементов. Припоями на основе серебра можно спаивать изделия из различных металлов, в том числе их разнообразные сочетания, такие как: медь-сталь, латунь-сталь, титановые сплавы и нержавеющие стали и другие. В зависимости от содержания серебра и других добавок, припои имеют различные свойства. Для пайки медных трубопроводов достаточно применять припои с содержанием серебра не более 20% массы припоя. Для соединения трубопроводов с различными элементами холодильного оборудования, у которых соединительные патрубки выполнены из стали, желательно применять припой с содержанием серебра более 25%. Соединение выполненное припоем с высоким содержанием серебра, помимо высокой прочности, имеют способность выдерживать длительные вибрационные и динамические нагрузки. Основным недостатком серебряных припоев является их высокая стоимость.

Наиболее распространенная фасовка припоев – это прутки круглого квадратного или прямоугольного сечения, длиной 30 -50 сантиметров, в картонных коробках по одному килограмму. Кроме того прутки могут быть покрыты слоем флюса или содержать флюс внутри прутка, в таких случаях масса припоя указывается вместе с флюсом.

В нашем магазине представлены серебряные и медно-фосфорные припои известных производителей Saldflux, Felder, Rothenberger. Ассортимент продаваемых припоев, способен удовлетворить все возможные потребности при монтаже и ремонте холодильных систем и систем кондиционирования.

ГОСТ 31921-2012 Припои для капиллярной пайки фитингов из меди и медных сплавов для соединения систем трубопроводов. Марки, ГОСТ от 20 ноября 2012 года №31921-2012


ГОСТ 31921-2012


МКС 77.120.60
77.120.99
ОКП 17 2300

Дата введения 2014-01-01


Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2012 г. N 54-П)

За принятие проголосовали:

Краткое наименование страны по MК (ИСО 3166) 004-97

Код страны по MК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Молдова

MD

Молдова-Стандарт

Таджикистан

TJ

Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2012 г. N 963-ст межгосударственный стандарт ГОСТ 31921-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт соответствует EN 1254-1:1998* Copper and copper alloys - Plumbing fittings - Part 1: Fittings with ends for capillary soldering or capillary brazing to copper tubes (Медь и медные сплавы. Фитинги. Часть 1. Фитинги с концами, присоединяемыми капиллярной пайкой мягким или твердым припоем, для медных труб) в части химического состава основных марок припоев.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. - Примечание изготовителя базы данных.


Перевод с английского языка (еn).

Степень соответствия - неэквивалентная (NEQ)

6 Стандарт подготовлен на основе применения ГОСТ Р 52955-2008

7 ВВЕДЕН ВПЕРВЫЕ


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения


Настоящий стандарт распространяется на припои для капиллярной пайки фитингов из меди и медных сплавов, предназначенных для соединения медных труб, используемых в системах питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, охлаждения, канализации, водоочистных сооружений и газоснабжения.

Стандарт устанавливает химический состав легкоплавких припоев для низкотемпературной пайки, среднеплавких припоев для высокотемпературной пайки и физико-механические свойства припоев.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 1429. 0-77 Припои оловянно-свинцовые. Общие требования к методам анализа

ГОСТ 1429.1-77 Припои оловянно-свинцовые. Методы определения сурьмы

ГОСТ 1429.2-77 Припои оловянно-свинцовые. Метод определения олова

ГОСТ 1429.3-77 Припои оловянно-свинцовые. Метод определения железа

ГОСТ 1429.4-77 Припои оловянно-свинцовые. Методы определения меди

ГОСТ 1429.5-77 Припои оловянно-свинцовые. Методы определения висмута

ГОСТ 1429.6-77 Припои оловянно-свинцовые. Метод определения серы

ГОСТ 1429.7-77 Припои оловянно-свинцовые. Метод определения никеля

ГОСТ 1429.8-77 Припои оловянно-свинцовые. Метод определения цинка

ГОСТ 1429.9-77 Припои оловянно-свинцовые. Метод определения алюминия

ГОСТ 1953.1-79 Бронзы оловянные. Методы определения меди

ГОСТ 1953.2-79 Бронзы оловянные. Методы определения свинца

ГОСТ 1953.3-79 Бронзы оловянные. Методы определения олова

ГОСТ 1953.6-79 Бронзы оловянные. Методы определения цинка

ГОСТ 1953.7-79 Бронзы оловянные. Методы определения железа

ГОСТ 1953.10-79 Бронзы оловянные. Методы определения сурьмы

ГОСТ 1953.11-79 Бронзы оловянные. Методы определения висмута

ГОСТ 6674.1-96 Сплавы медно-фосфористые. Методы определения фосфора

ГОСТ 16321.1-70 Серебряно-медные сплавы. Метод определения содержания серебра

ГОСТ 16321.2-70 Сплавы серебряно-медные. Метод спектрального анализа

ГОСТ 16882.1-71 Серебряно-медно-фосфорные припои. Метод определения массовой доли серебра

ГОСТ 16882.2-71 Серебряно-медно-фосфорные припои. Методы определения массовой доли фосфора, свинца, железа и висмута

ГОСТ 16883.1-71 Серебряно-медно-цинковые припои. Метод определения массовой доли серебра

ГОСТ 16883.2-71 Серебряно-медно-цинковые припои. Метод определения массовой доли меди

ГОСТ 16883.3-71 Серебряно-медно-цинковые припои. Спектральный метод определения свинца, железа и висмута

ГОСТ 19738-74 Припои серебряные. Марки

ГОСТ 21930-76 Припои оловянно-свинцовые в чушках. Технические условия

ГОСТ 21931-76 Припои оловянно-свинцовые в изделиях. Технические условия

ГОСТ 25086-2011 Цветные металлы и их сплавы. Общие требования к методам анализа

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 низкотемпературная (мягкая) пайка: Пайка с температурой плавления не более 450°С.

3.2 легкоплавкие припои: Припои с температурой плавления от 145°С до 450°С включительно.

3.3 высокотемпературная (твердая) пайка: Пайка с температурой плавления более 450°С.

3.4 среднеплавкие припои: Припои с температурой плавления от 450°С до 1100°С включительно.

4 Марки

4.1 Химический состав легкоплавких припоев для низкотемпературной (мягкой) пайки ПОССу50-0,5 и ПОССу40-2 по ГОСТ 21930 и ГОСТ 21931 и припоя ПОМ2 указан в таблице 1.


Таблица 1 - Химический состав легкоплавких припоев для низкотемпературной (мягкой) пайки

Марка припоя

Пре-
дел

Массовая доля элементов, %

Олово

Сурь-
ма

Свинец

Медь

Вис-
мут

Мы-
шьяк

Же-
лезо

Ни-
кель

Се-
ра

Цинк

ПОССу50-0,5

Мин.

49,0

0,2

Остальное

-

-

-

-

-

-

-

Макс.

51,0

0,5

-

0,08

0,1

0,03

0,02

0,02

0,02

0,002

ПОССу40-2

Мин.

39,0

1,5

Остальное

-

-

-

-

-

-

-

Макс.

41,0

2,0

-

0,10

0,2

0,05

0,02

0,08

0,02

0,002

ПОМ2

Мин.

Остальное

-

-

1,0

-

-

-

-

-

-

Макс.

-

0,015

0,015

3,0

0,015

0,01

0,02

0,02

0,01

0,002


Химический состав среднеплавких припоев для высокотемпературной (твердой) пайки ПСр65, ПСр45, ПСр40, ПСрМЦКд45-15-16-24 по ГОСТ 19738 и припоя ПМФОЦр6-4-0,03 указан в таблице 2.

4.2 Химический состав припоев ПОССу50-0,5 и ПОССу40-2 определяют по ГОСТ 1429.0 - ГОСТ 1429.9.

Химический состав припоя ПОМ2 определяют по ГОСТ 1429.0, ГОСТ 1429.2, ГОСТ 1429.4.

Химический состав припоев ПСр65, ПСр45, ПСр40, ПСрМЦКд45-15-16-24 определяют по ГОСТ 16321.1, ГОСТ 16321.2, ГОСТ 16882.1, ГОСТ 16882.2, ГОСТ 16883.1 - ГОСТ 16883.3.

Химический состав припоя ПМФОЦр6-4-0,03 определяют по ГОСТ 1953.1 - ГОСТ 1953.3, ГОСТ 1953.6, ГОСТ 1953.7, ГОСТ 1953.10, ГОСТ 1953.11, определение фосфора - по ГОСТ 6674.1.

Допускается применение других методов анализа, по точности не уступающих указанным выше.

При возникновении разногласий в оценке химического состава анализ проводят по стандартам, указанным в 4.2.

4.3 Физико-механические свойства легкоплавких припоев для низкотемпературной (мягкой) пайки приведены в приложении А.

4.4 Физико-механические свойства среднеплавких припоев для высокотемпературной (твердой) пайки приведены в приложении Б.

Таблица 2 - Химический состав среднеплавких припоев для высокотемпературной (твердой) пайки

Марка припоя

Пре-
дел

Массовая доля элементов, %

Се-
реб-
ро

Фос-
фор

Оло-
во

Цир-
ко-
ний

Медь

Цинк

Кад-
мий

Ни-
кель

Сурь-
ма

Сви-
нец

Же-
лезо

Вис-
мут

Сумма прочих элемен-
тов

ПСр65

Мин.

64,5

-

-

-

19,5

Ос-
таль-
ное

-

-

-

-

-

-

-

Макс.

65,5

-

-

-

20,5

-

-

-

-

0,120

0,15

0,005

0,20

ПСр45

Мин.

44,5

-

-

-

29,5

Ос-
таль-
ное

-

-

-

-

-

-

-

Макс.

45,5

-

-

-

30,5

-

-

-

-

0,100

0,15

0,005

0,30

ПСр40

Мин.

39,0

-

-

-

16,0

16,2

Ос-
таль-
ное

0,1

-

-

-

-

-

Макс.

41,0

-

-

-

17,4

17,8

-

0,5

-

0,150

0,15

0,005

0,30

ПСрМЦКд45-15-16-24

Мин.

44,5

-

-

-

Ос-
таль-
ное

15,0

23,0

-

-

-

-

-

-

Макс.

45,5

-

-

-

17,0

25,0

-

-

0,150

0,15

0,005

0,30

ПМФОЦр6-4-0,03

Мин.

-

5,3

3,5

0,01

Ос-
таль-
ное

-

-

-

-

-

-

-

-

Макс.

-

6,3

4,5

0,05

-

0,06

-

-

0,05

0,06

0,10

0,002

0,30

Примечания

1 Цирконий в припое марки ПМФОЦр6-4-0,03 не определяют. Предприятие-изготовитель гарантирует указанное содержание технологией производства.

2 Сумму прочих элементов в припое марки ПМФОЦр6-4-0,03 не контролируют, ее устанавливают чистотой шихтовых материалов.

Приложение А (справочное). Физико-механические свойства легкоплавких припоев для низкотемпературной (мягкой) пайки

Приложение А
(справочное)


Физико-механические свойства легкоплавких припоев для низкотемпературной (мягкой) пайки приведены в таблице А. 1.


Таблица А.1

Марка припоя

Температура плавления, °С

Плот-
ность, г/см

Удель-
ное элект-
ричес-
кое сопро-
тивле-
ние, Ом·мм/м

Тепло-
провод-
ность, ккал/см·с·градус

Времен-
ное сопро-
тивле-
ние разрыву, кгс/мм

Относи-
тельное удли-
нение, %

Удар-
ная вяз-
кость, кгс·М/см

Твер-
дость по Бри-
неллю НВ

Ниж-
няя крити-
ческая точка

Верх-
няя крити-
ческая точка

ПОССу40-2

185

229

9,2

0,172

0,100

4,3

48

2,8

14,2

ПОССу50-0,5

183

216

8,9

0,149

0,112

3,8

62

4,4

13,2

ПОМ2

227

310

7,35

0,126

0,145

5,3

30

4,8

13,7

Приложение Б (справочное).

Физико-механические свойства среднеплавких припоев для высокотемпературной (твердой) пайки

Приложение Б
(справочное)


Физико-механические свойства среднеплавких припоев для высокотемпературной (твердой) пайки приведены в таблице Б.1.


Таблица Б.1

Марка припоя

Плотность, г/см

Температура плавления, °С

Удельное электрическое сопротивление, Ом·мм/м

Верхняя критическая точка

Нижняя критическая точка

ПСр65

9,45

722

695

0,09

ПСр45

9,10

730

665

0,10

ПСр40

9,25

610

590

0,07

ПСрМЦКд45-15-16-24

9,40

615

615

0,07

ПМФОЦр6-4-0,03

7,85

680

640

0,34

УДК 621. 791,35'5:006.354

МКС 77.120.60

ОКП 17 2300

77.120.99

Ключевые слова: припои, фитинги, капиллярная пайка, медь, медные сплавы, соединения, системы, медные трубы, трубопровод, марки, химический состав




Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2016

Припой для пайки медных труб

Медь является таким материалом, который лучше спаять, в особенности это касается тонких труб, используемых для отопления или проведения газа, а также в других видах деятельности. Именно поэтому стоит сделать правильный выбор в пользу подходящего припоя. Медь прекрасно спаивается, в особенности при использовании материала в чистом виде. Металл сохраняет свою структуру и свойства.

Припой твердого типа

Спаивание необходимо при установке или ремонте различного оборудования, ведь иногда у труб с тонкими стенками могут выявиться повреждения. Припой для меди должен быть устойчивым к коррозии, а также обеспечивать долгий срок эксплуатации.

Спаивание труб из меди

Припои, предназначенные для спаивания медных труб, прекрасно справляются с медью в чистом виде, а также с другими дополнительными сплавами. С помощью флюса можно быстро и без проблем удалить окисление, поэтому процесс значительно упрощается. Другие металлы образуют оксиды, которые флюсы растворить практически не в состоянии, поэтому стоит позаботиться о решении данной проблемы. При спаивании медных труб необходимо использовать вариант с нахлестом, чтобы конструкция была максимально прочной, а срок эксплуатации стал долгим. Чтобы соединение стало качественным и прочным, необходимо делать нахлест не меньше 5 мм. Швы здесь делаются любой толщины, причем от этого не зависит качество соединений. Во время спаивания остаются мелкие зазоры, чтобы припой одинаково втянулся в отверстие и стал герметичным.

Виды припоев для медных труб

  1. 1S является припоем мягкого типа. В его состав входит серебро. Он прекрасно подойдет не только для медных труб, но и для заготовок из бронзы и латуни, которые часто используются для водоснабжения. В данном припое отсутствует флюс, поэтому его необходимо приобретать дополнительно.

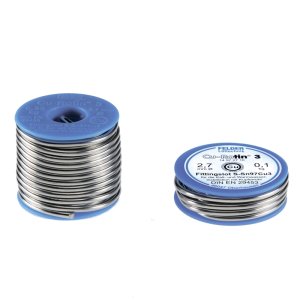

  2. Припой Rosol 3 относится к материалам мягкого типа, при его использовании необходимо приобретать флюс. Плавится он при температуре 240 градусов по Цельсию. Именно поэтому он замечательно подходит для спаивания тонких изделий. После спаивания замечательно держится при низких и высоких температурах.
  3. Припой Rolot 94 является твердым. Этот материал самого высокого качества применяется для работы с медными изделиями, красной бронзы и латуни. Обычно его используют для спаивания труб капиллярным методом. Температура плавки его достигает 730 градусов по Цельсию, поэтому не рекомендуется его применять для работы с изделиями с тонкими стенками.
  4. Припой Rolot 2 является ненормированным припоем твердого типа. В нем имеется некоторое содержание серебра, поэтому материал прекрасно подходит для спаивания изделий стандартного типа.

Необходимо отдельно отметить припои для спаивания меди пищевого типа. Они должны быть полностью безвредными для здоровья человека. Такие припои также имеют несколько типов:

  • Оловянно-медный припой включает в себя цинк и серебро. Такой припой используется для спаивания труб из меди при высоких температурах, который способен обеспечить пластичное и высококачественное соединение, которое устойчиво к коррозиям и имеет долгий срок эксплуатации;
  • Серебряно-медный припой является низкотемпературным материалом, расплавляется очень быстро и образует прочное соединение, устойчивое к коррозиям;
  • Медно-фосфорный припой является высокотемпературным материалом, при его применении нет необходимости приобретать дополнительный флюс. Шов получается эластичным и качественным;
  • Медно-серебряный припой является высокотемпературным. Швы получаются очень прочными и пластичными. При его применении необходимо приобретение дополнительного флюса. Стоимость его довольно высокая, поэтому подходит не каждому.

Характеристики и свойства флюсов

Свойства и состав припоя должны полностью подходить к тем металлам, с которым он будет спаиваться. Также припой, предназначенный для спайки труб, должен быть более низкой температуры, чем металл, чтобы он не повредился. Поэтому существует два типа, на которые разделяются материалы:

  1. Низкотемпературные припои имеют невысокую температуру плавления, которая не достигает 450 градусов по Цельсию. При этом нагрузка на спайки не должна быть слишком высокой. Металл и его физические свойства при этом остаются неизменными.
  2. Высокотемпературные припои обеспечивают большую прочность и качество, однако температура их плавления бывает выше 800 градусов по Цельсию.

Выбор и его особенности

Чем больше температура плавления, тем больше она влияет на металл, из которого произведены трубы. Поэтому стоит знать, какая нагрузка будет лежать на трубах и выбирать соответствующий припой. Если нагрузка ожидается небольшая, то можно выбирать мягкий, низкоплавный припой. Если трубы предназначены для пищевой промышленности, то необходимо выбрать тот припой, который не токсичен и не вызывает вреда для здоровья человека.

Важно! При выборе припоя для медных труб необходимо знать температуру плавления и состав материала, для которого он предназначается!

припой, пайка, холодильник, медь, медно-фосфористый, фосфор

припой


Сплавы меди с фосфором (4-9%) имеют высокую жидкотекучесть и сравнительно низкую температуру плавления, их применяют как заменители серебряных и медно-цинковых припоев при пайке меди и ее сплавов. Эти припои обладают самофлюсующими свойствами и позволяют производить пайку меди и ее сплавов без применения флюсов. При пайке латуней, бронз, нейзильбера, и медно-никелевых сплавов медно- фосфорными припоями необходимо применять борсодержащие флюсы (безводную буру, борную кислоту, их смеси, ПВ-209). Для пайки сталей и чугуна медно-фосфорные припои не применяют из-за образования хрупких фосфидов железа в паяном шве, что приводит к потере пластичности и охрупчиванию соединения. Традиционно медно-фосфорный припой применяют для пайки медных трубок холодильников и кондиционеров, используя газо-пламенный нагрев.

Состав припоя: медь-основа, фосфор 7,1%

Температура солидуса: 643 °C

Температура ликвидуса: 782-791°C

Температура пайки: 732-816 °C

Цвет: блестящий, характерный медный
Припой для пайки алюминия
Жидкоплавкий припой в виде прутков на основе цинк – алюминий с низкой рабочей температурой, высокой прочностью и относительным удлинением. Хорошие смачивающие свойства. Для мягкой пайки чистого алюминия и алюминиевых сплавов с макс. 3% легирующего компонента

Герметизирующий карандаш LA-CO
Применяется для герметизации трещин, проколов испарителей, ремонта конденсаторов. Поверхность в месте повреждения должна быть зачищена и  обезжирена, при наличии лакокрасочного покрытия – краска зачищается. Для облегчения снятия слоя краски перед зачисткой возможно нагреть краску в зоне повреждения открытым пламенем

1  2  3  4  5  6  7  8  9  10

Пайка меди и латуни в ювелирной студии

Медь и латунь - забавные материалы, с которыми можно работать в ювелирной студии. Они красивы сами по себе и идеально подходят для изучения новых техник. Но при пайке этих металлов возникают уникальные проблемы с точки зрения дизайна и технического исполнения. Узнайте больше у координатора нашей студии Эрики Стайс.

Пайка меди и латуни может быть сложной задачей, но здесь, в нашей студии для сотрудников, мы используем основной металл для многих проектов.Все наши занятия для начинающих начинаются с этих двух металлов для изготовления смешанных металлических деталей. Мы используем их для изготовления сережек, кулонов и особенно манжет. Вы не можете найти металл, который покрывается патиной так же хорошо, как медь, или металл, который полируется так же легко, как латунь. Цветные металлы недороги и менее устрашающи, пока вы изучаете новые методы и инструменты.

Пайка недрагоценных металлов сильно отличается от пайки стерлинговым серебром или золотом. Поскольку медь является более сложным основным металлом, после успешной пайки с медью переход на чистое серебро становится легким переходом.

Понимание ваших материалов

  • Пластичный = растяжение (если металл пластичный, его можно протягивать через вытяжную пластину без разрушения)
  • Податливый = сжатый (если металл податлив, его можно ударить молотком или прокатить на прокатном стане)

Медь

Медное кольцо с цветком

Обожаю работать с медью! Он мягкий и податливый, легко покрывается патиной и улучшается с возрастом. Назовите меня наивным, но я подумал, что, поскольку он находится в Периодической таблице, он будет добываться в естественном состоянии. Но знаете ли вы, что в этой форме на самом деле содержится очень мало чистой меди? Вместо этого медь обычно содержится в рудах.

Для удаления меди из этих различных типов руд требуется множество шагов. Каждый этап очень важен, потому что он отделяет нежелательные материалы, тем самым улучшая чистоту меди. Этапы процесса извлечения меди увлекательны, но при этом образуются опасные отходы, вредные для окружающей среды.К счастью, в Соединенных Штатах мы перерабатываем более половины используемой меди, и этот процент растет.

Если вы ищете забавный дизайн для практики, попробуйте этот пошаговый проект медного цветочного кольца.

Латунь

Металлическая латунь - это в основном смесь меди и цинка. Она пластична и податлива, как чистая медь. Существует более 60 различных типов латунных сплавов, но два самых популярных типа для ювелиров - это желтая латунь (67% меди, 33% цинка) и красная латунь (84% меди, 15% цинка, 0% железа. 05%, свинец 0,05%).

Планирование вашего дизайна

Теперь, когда вы понимаете, с какими материалами вы работаете, следующим этапом будет планирование вашего дизайна. Когда я планирую свои украшения, я помню, что использую серебряный припой, а не медный. На это есть причины. Медный припой очень хрупкий, поэтому часто ломается при текстурировании или перемещении детали после пайки. Другая причина в том, что это не точное совпадение цвета после того, как он припаян к детали.Но основная причина, по которой я решил не использовать его, заключается в том, что для медного припоя существует только одна температура потока. Нет доступных мягких, средних или твердых медных припоев, что затрудняет создание многоступенчатых припоев. Я предпочитаю работать с ювелирным припоем и просто планирую видимые стыки, которые получатся.

Вы можете решить проблему соединения разных цветов в ваших проектах множеством способов.

  1. Внесите пайку в свой дизайн. Например, добавьте серебряные украшения, чтобы серебристый цвет стал частью украшения.
  2. Скройте соединения, обернув их проволокой.
  3. Припаяйте детали в поту так, чтобы припой был под ними и был скрыт от глаз.
  4. Покройте всю деталь однородным металлическим покрытием, как только она будет полностью изготовлена.
  5. Патина на деталь (серебряный припой не патинирует так же хорошо, как медь, поэтому я сначала окунаю всю деталь, а затем использую печень серы, наносимую кистью на само соединение).
Медный браслет с проволочной обмоткой

Подготовка меди и латуни

Медный кулон в виде слона

Подготовка металлов перед пайкой ювелирных изделий имеет решающее значение. Игнорирование только этого шага действительно может стать разницей между успехом и неудачей при попытке пайки. Первое, что вам нужно сделать, это проверить свое присоединение. Эти две части (или концы) должны идеально подходить друг к другу.Если их трудно увидеть, поднесите их к источнику света и посмотрите, не просвечивает ли какой-либо свет через соединение. Если это так, используйте наждачную бумагу, напильники, пилу или что-нибудь еще, что подойдет, пока соединение не станет плотным.

Теперь, когда вы завершили первую часть подготовительной работы, вы можете переходить ко второму шагу, который заключается в очистке вашей детали. Недрагоценные металлы - это грязные материалы, и вся эта грязь, сажа и масло должны быть удалены, чтобы они не мешали припою. Возьмите наждачную бумагу с зернистостью 600 или 800 и потрите ею стыки, по которым будет течь припой.Когда вы закончите, не трогайте его в том месте, где вы его шлифовали, иначе вы снова загрязните его, и вам придется снова шлифовать.

Теперь можно готовиться к пайке.

Пайка меди и латуни

Припой

Паять медь может быть сложно. Он плавится при температуре 1983 градусов по Фаренгейту, что очень много по сравнению с другими металлами! Для сравнения: золото 14 карат плавится при 1615 градусах по Фаренгейту, стерлинговое серебро - при 1640 градусах по Фаренгейту, латунь - при 1650-1724 градусах по Фаренгейту, а чистое серебро - при 1761 градусах F.Добавьте 222 градуса по Фаренгейту к последней температуре, и вы наконец расплавите медь. Это много тепла, и некоторые факелы просто не могут его растопить. Но что, если ваша цель - просто спаять? Это отличный вопрос.

Совет. Пламя не плавит припой, а металл.

Это означает, что сколько бы вы ни держали пламя над припоем, оно просто не будет течь. Припой не растечется по холодному металлу. Вы всегда должны сосредоточиться на нагревании металла, и когда он станет достаточно горячим, припой потечет.Итак, как видите, действительно важно, чтобы металл был достаточно горячим, чтобы достичь температуры точки текучести припоя. Мы используем серебряный припой, когда работаем с медью и латунью, поэтому это наша справочная таблица, когда нам нужно увидеть температуру потока:

Количество цинка в металле снижает температуру плавления, поэтому латунь плавится при более низкой температуре, чем чистая медь. Как видно на диаграмме выше, вы можете использовать любой серебряный припой на меди или латунном металле, но точки потока припоя различаются у разных поставщиков, поэтому всегда проверяйте точки потока припоев, которые вы выбираете.

Наконечники для фонарей и пламя

Медь окисляется очень быстро, поэтому вам нужно залезть туда и нагреть ее как можно быстрее, пока она не стала слишком грязной. В этом поможет Flux, а паста Handy Flux отлично работает с медью и латунью. Тем не менее, флюс может расплавиться быстрее, чем успевает растечь припой, поэтому внимательно выбирайте наконечник горелки, потому что тепло будет вашим другом номер один при пайке металлов. Складная латунная манжета с CZ

Примечание. В данном случае мы используем резак Смита, подключенный к баллонам с воздухом / ацетиленом .У нас есть три факела на все, что мы здесь делаем, и это идеальное число для нас. Маленький наконечник используется для небольших паяных соединений (перемычек, штырей для серег), средний наконечник используется для большинства деталей для пайки (колец, подвески), а большой наконечник используется для больших работ (манжеты, отжиг, ). и плавка).

Советы по устранению неисправностей при пайке латуни и меди:

Припой не течет:

  • Металл мог быть слишком грязным / окисленным
  • Наконечник горелки слишком мал для необходимого тепла
  • Неправильное топливо для работы
  • Неверный флюс / флюс не используется

Недостаточно тепла:

  • Используйте наконечник резака большего размера
  • Создайте замкнутое пространство для пайки, используя огнеупорный кирпич или паяльный кирпич
  • Припой к угольному блоку (угольные блоки отражают тепло, которое значительно нагревает изделие)

Латунь при травлении становится розовой (цинк выгорел, поэтому на поверхности осталась только медь)

  • Используйте наждачную бумагу или 3-метровые диски с радиальной щетиной на вращающемся инструменте, чтобы удалить
  • Поместите украшение в емкость, наполненную рассолом и небольшим количеством перекиси водорода. Удалите его, когда он станет чистым (не оставляйте его в смеси!)

Серебряные соединения припоя выделяются из-за разницы в цвете:

  • Пластина! Поместите украшение в рассол, добавьте кусок стали, дайте медной пластине соединиться припоем, удалите украшения и сталь из рассола. Вы не сможете повторно использовать рассол после нанесения меднения.
  • Окислить украшение
  • Дополнительные идеи см. В разделе «Планирование дизайна» выше

Научитесь паять


Вот еще отличные паяльные изделия:

5 шагов для начала пайки серебром

3 наконечника для пайки ювелирных изделий

Типы серебряных припоев, используемых в ювелирных изделиях

Пайка ювелирных изделий 101: Огненная чешуя и травление

Halstead - один из ведущих дистрибьюторов качественных ювелирных изделий в Северной Америке. В этом году компании исполняется 46 лет. Halstead специализируется на оптовых продажах фурнитуры, цепочек и металлов для художников-ювелиров.

Есть вопросы? Напишите нашему координатору студии Эрике Стайс по адресу [email protected] Мы хотели бы услышать от вас. К сожалению, поддержка студии по телефону недоступна. Только электронные письма, пожалуйста.

Артикул:

http://www.madehow.com/Volume-4/Copper.html: Как производятся продукты подробно объясняет весь процесс извлечения меди.Это отличное чтение!

Как паять медь серебряным припоем | Home Guides

Хотя в новых домах используются гибкие трубы, такие как PEX, для водопроводных линий, в большинстве существующих домов сегодня все еще используются медные трубы. Медные трубки обычно бывают диаметром 3/4 дюйма и 1/2 дюйма. Трубки нарезаются резаком для труб, а стыки соединяются путем их пайки серебряным припоем. Существует множество типов соединителей, включая колена, прямые соединители и даже переходники. Правильная техника пайки имеет решающее значение, поскольку соединения могут протечь или лопнуть, что приведет к серьезным повреждениям от воды.

Очистите медные стыковые поверхности и потрите их сантехническими щетками с проволочной щетиной. Например, для типичного соединения внешняя поверхность медных трубок и внутренняя часть соединителя должны иметь потертости.

Нанесите флюс на внешнюю сторону трубки и внутреннюю часть соединителя с помощью кисти, поставляемой с флюсом. Флюс сохраняет соединение в чистоте во время пайки.

Вставьте трубку в соединитель, убедившись, что она полностью вынута.

Нагрейте разъем пропановой горелкой примерно на 10 секунд. Не нагревайте шов стыка напрямую.

Прикоснитесь серебряным припоем к стыковому шву. Если трубка достаточно горячая, припой полностью расплавится в шве и вокруг него. Если припой не плавится, приложите больше тепла к стыку в течение нескольких секунд. Не нагревайте припой непосредственно.

Осмотрите соединение, чтобы убедиться, что припой полностью втянулся в соединение и вокруг него. В шве будет видно серебряное кольцо. Оберните стык влажной тряпкой, чтобы он остыл.

Справочные материалы

Наконечники

  • Перед пайкой убедитесь, что в трубке нет следов воды. Даже несколько капель помешают правильному расплавлению припоя в шве, что приведет к слабому соединению, которое позже может протечь или сломаться.

Предупреждения

  • Всегда имейте при себе огнетушитель. Если вы не будете осторожны, вам, возможно, придется производить пайку в полостях стены, где дерево, гипсокартон или изоляция могут загореться.

Писатель Биография

Эмра Орук - генеральный подрядчик, писатель-фрилансер и бывший механик по гоночным автомобилям, который профессионально пишет с 2000 года. Он был опубликован в журнале «Семейный разнорабочий» и имеет опыт работы консультантом по разработке и доставке. -пользовательское обучение. Орук имеет степень бакалавра политических наук и экономику в Университете Делавэра.

Как паять медную трубу - прочтите, прежде чем пытаться сделать свой собственный перегонный куб! - Learn to Moonshine

Если вы хотите построить свой собственный самогонный аппарат, но не знаете, как его спаять. Не волнуйтесь, это «Практическое руководство» научит вас основам пайки. Если после прочтения этого руководства у вас возникнут какие-либо вопросы, не стесняйтесь оставлять комментарии, и я сделаю все возможное, чтобы помочь. Если вы хотите припаять нержавеющую сталь к меди, ознакомьтесь с моей статьей: Как паять, сваривать и припаять медь к нержавеющей стали, это особенно полезно при пайке 2-дюймовых трехзажимных зажимов из нержавеющей стали либо к котлу, либо к 2-дюймовой колонне, которая все еще строится. для использования с бойлером для пивных бочонков.

Пайка медной трубы зависит от капиллярного действия, которое втягивает припой в соединение и должным образом герметизирует трубу. Для этого используется тепло от пропановой горелки.Будьте предельно осторожны при пайке, как при работе с открытым пламенем. Также убедитесь, что вы даете суставам остыть, прежде чем прикасаться к ним.

Чтобы ваша жена была довольна, не забудьте спаять свой неподвижный элемент в гараже или на улице. Поверьте, она не обрадуется, когда вы сожжете ее столешницу. Это было сделано!

Какой припой использовать при изготовлении самогонного аппарата?

Убедитесь, что вы используете припой , не содержащий свинца и кадмия, или припой , это важно, потому что вы не хотите, чтобы свинец попадал в ваш самогонный аппарат.Это заставит ваших приятелей ослепнуть. Вы можете использовать припой для сантехников, который продается в вашем местном строительном магазине, и предпочтительнее флюс на водной основе.

Что вам понадобится
  • Пропановая горелка
  • Труборез или ножовка
  • Высококачественный серебряный припой - ** Бессвинцовый
  • Медная труба
  • Наждачная бумага
  • Высококачественный флюс для лужения серебра
  • Круглая проволочная щетка
Инструкции:

Шаг 1 - Соберите все, что вам нужно.Распечатайте список материалов из плана, который вы собираетесь построить, и убедитесь, что у вас есть материалы и инструменты, которые я перечислил выше.

Шаг 2 - Используя труборез или ножовку, разрежьте все медные трубы, включенные в ваш план, на длину. Мне нравится делать всю резку сразу.

Шаг 3 - Используя полоску наждачной бумаги очистите концы медной трубы, которую вы будете паять. Обязательно удалите все медные заусенцы с внутренней стороны трубы.Когда вы закончите, медь должна стать блестящей. Если вы не удалите окисление с меди, припой не будет должным образом прилипать к трубе, это может привести к утечке самогона в вашем здании, мы не хотим, чтобы это было так хорошо.

Шаг 4 - Используйте круглую проволочную щетку для очистки внутренней части медных фитингов.

Шаг 5 - Прежде чем паять что-либо вместе, соберите все части и убедитесь, что все встало правильно. Может потребоваться некоторая корректировка.

Шаг 6 - Нанесите тонкий слой высококачественного серебряного луженого флюса на все поверхности, которые вы будете паять. Убедитесь, что вы попали внутрь любых фитингов и снаружи всех медных труб. Теперь соберите перегонный куб.

Шаг 7 - Зажгите пропановую горелку. Нагрейте соединение, которое вы хотите паять, с помощью внутреннего пламегасителя, медленно перемещая его, чтобы равномерно нагреть фитинг.

Шаг 8 - Через 5-10 секунд прикоснитесь концом припоя к верхней части соединения.Если медь достаточно горячая, в стык должен втянуться припой. Теперь вы должны увидеть, как припой капает с нижней части соединения. Если нет, продолжайте нагрев.

Шаг 9 -Очистите стыки и удалите излишки припоя и проверьте стыки на предмет утечек

Я добавил видео ниже, так как я думаю, что легче научиться паять медь, наблюдая за тем, как кто-то это делает, а не читая о Это.


Теперь, когда вы эксперт по пайке, убедитесь, что вы ознакомились с нашими бесплатными планами по изготовлению самогонных аппаратов, и если у вас есть какие-либо вопросы о том, как спаять ваш кубик, не стесняйтесь оставлять комментарий ниже, и я сделаю все возможное, чтобы помощь!

В чем разница между электрическим припоем и медным водопроводным припоем?

Автор Майлз Будимир
Старший редактор, WTWH Media

Пайка электрической платы с помощью паяльника и электрического припоя.

Пайка - это метод, используемый для соединения двух отдельных металлов с использованием другого металла (или металлического сплава) с низкой температурой плавления. Источник тепла, такой как паяльник, повышает температуру соединяемых двух металлов. Когда припой соприкасается с нагретыми металлами, он плавится. Расплавленный припой течет по металлам и быстро затвердевает, связывая их вместе.

Этот плавящийся металлический сплав, сам припой, бывает разных видов в зависимости от предполагаемого использования.Таким образом, припой для электротехники отличается от припоя, используемого, например, для медной сантехники. Исторически свинец был обычным компонентом припоя из-за его относительно низкой температуры плавления. Другие сопутствующие металлы, часто встречающиеся в припое, - это олово, медь и серебро.

Припой

можно разделить на две категории; припои на основе свинца (обычно это комбинация свинца и олова) и более новые бессвинцовые припои, в которых олово используется вместе с другими металлами, такими как серебро, медь, висмут или сурьма.

Электрические припои имеют более низкую температуру плавления (около 360 ° F), в то время как припои, используемые в сантехнике, имеют более высокие температуры плавления, обычно значительно превышающие 400 ° F. Вот почему электрическая пайка может выполняться с помощью паяльника, в то время как в большинстве случаев пайки в сантехнике используется газовая горелка для нагрева металлов. Электрические припои, как правило, имеют меньшую толщину, что означает, что они плавятся быстрее, в отличие от водопроводных припоев, которые обычно имеют более толстую толщину и для плавления требуется больше тепла.

В водопроводах существует еще одно различие в том, используются ли трубы для канализации или для питьевой воды.Для первых приемлем припой на основе свинца. Однако большинство местных норм и правил требуют использования бессвинцового припоя для всех соединений водопровода с питьевой водой.

Возможно, ключевое различие между электрическим припоем и водопроводным припоем - это тип флюса, который используется в каждом случае. Флюс используется для очистки соединяемых металлов, удаления окисления и предотвращения образования. Флюс также способствует смачиванию, помогая припою течь и легче сцепляться с металлами.

Обычно электрический припой содержит канифольный сердечник; В припое для сантехники используется флюс на кислотной основе.Поэтому не рекомендуется использовать водопроводный припой для электрических соединений, поскольку кислота во флюсе может повредить проводку и привести к нарушению соединения.

Припой | Оати

Оати

420 ° -460 ° F

Металл

Припой для проволоки

0.25 фунтов

Припой для проволоки

0.5 фунтов

Припой для проволоки

1 фунт

Припой для проволоки

1 унция.

Припой для проволоки

0,5 фунта

Бессвинцовый припой для сантехники

1 унция.

Бессвинцовый припой для сантехники

0.8 унций.

Бессвинцовый припой для сантехники

0.8 унций.

Бессвинцовый припой для сантехники

0,8 унций.

Бессвинцовый припой для сантехники

1 унция.

Утечка в медной трубе припоя - Mr. Hardware

Утечка в медной трубе требует отвода всей воды из трубы. Даже две пропановые горелки не заставят припой течь и склеить, если в трубе есть вода. Отремонтировать замерзшую трубу с помощью пайки

Прежде чем мы задумаемся о том, как повторно припаять соединение, спросите себя: почему он вообще просочился? Решать проблему.

Скорее всего, утечка вызвана неправильно очищенным фитингом или трубой.Если припой не «прижился» к стыку с первого раза, почему бы это сделать сейчас? Обычно утечку в медном фитинге можно устранить в течение первого часа или около того. После этого вода оставляет следы извести или кальция, что делает ремонт практически невозможным без разборки и очистки.

Прежде чем приступить к решению этой проблемы, необходимо принять некоторые дополнительные меры безопасности (помимо тех, что предусмотрены на фонаре), включая защитные очки, защиту лица, рубашку с длинным рукавом и перчатки. Ничто так не повредит, как попадание расплавленного припоя на кожу.

Просто обрежьте медь рядом с фитингом и снимите ее простым способом. Использование муфты за 0,50 долларов для экономии 10 минут разочарований при разборке негерметичного соединения может быть пустой тратой времени, потому что припой на этом соединении просто не позволит фитингам разойтись.

После того, как новые части будут вырезаны и подогнаны, используйте ткань сантехника, чтобы отшлифовать трубу до блеска. Отшлифуйте внутреннюю часть фитинга так же блестяще, как и трубу. Чистота, чистота, чистота - вот секрет прочных паяных соединений.Не прикасайтесь к очищенным поверхностям руками, иначе масло с кожи может помешать соединению припоя.

Нанесите пасту для пайки на трубу и внутреннюю часть фитинга и скрутите. Затем нагрейте арматуру, а не трубу, пропановой горелкой. Когда флюс «шипит» из фитинга, нанесите припой на соединение вдали от пламени горелки. Как только припой начнет плавиться, немного отпустите резак. Припой должен течь, пока не станет виден по всему фитингу, даже если вы нанесли его из одного места.

Не допускайте чрезмерного нагрева фитинга, иначе припой будет действовать как ртуть и стекать в нижнюю часть фитинга, и большая часть будет вытекать. В случае сомнений подогрейте фитинг и добавьте еще припоя. Если припой не схватывается, нанесите флюс на горячее соединение, а затем попробуйте добавить припой.

Если пайка внезапно затвердевает и вы слышите «шипение» в трубе, это означает, что вода только что попала в вашу область. Если у вас нет газа mapp, вам, возможно, придется начать все сначала, если соединение протекает.

Спросите у Строителя | Пресс-инструмент для соединения медных труб без припоя - Недвижимость - Columbus Dispatch

Q: Несколько месяцев назад вы писали о том, какая водопроводная труба может быть лучше для водопровода: медь или полиэтиленгликоль.Вы вкратце упомянули о новом инструменте, который избавляет от необходимости пайки меди.

Мне бы хотелось узнать больше об этом методе герметичных медных соединений. Как это работает, насколько быстро это работает, и зависите ли вы от медного соединения, которое не зависит от припоя? - Бренди С., Спокан, Вашингтон,

О: Я получил несколько похожих вопросов от читателей, которых заинтриговал этот новый метод создания герметичных соединений между медными трубками подачи воды и медными фитингами.

На протяжении десятилетий золотым стандартом изготовления герметичных соединений при установке медных трубок была пайка. Когда в 1970-х был молодым водопроводчиком, этим занимались почти все. Проблема в том, что нужно приложить определенные усилия, чтобы подготовить медь, нагреть ее, расплавить припой и дать ему остыть.

Пайка тоже опасна. Спросите любого опытного пожарного, и он, вероятно, расскажет хотя бы одну историю о пожаре в доме, созданном водопроводчиком или мастером, который позволил факелу поджечь дом.

Как и во многих других случаях, новые идеи и технологии выходят из-под контроля и разрушают ландшафт. Так было около семи лет назад, когда я увидел первый пресс для меди на конференции, организованной крупным производителем электроинструмента.

Самые популярные образцы этого прессового инструмента имеют набор губок в диапазоне от -дюймов до 2 дюймов.

Вот ключ к тому, как работает система: фитинги, такие как 90-градусные изгибы, тройники, муфты и клапаны, имеют приподнятый гребень, и эта сформированная часть фитинга удерживает резиновое уплотнительное кольцо.

Медная трубка обрезается с помощью режущего инструмента, который обеспечивает чистый срез без заусенцев. Никогда не используйте ножовку или, если необходимо, подпилите края разреза, чтобы удалить все заусенцы, поскольку они могут порезать уплотнительное кольцо, когда вы вставляете трубку в фитинг.

После того, как вы полностью вставите трубку в фитинг, вы выбираете губку инструмента, которая соответствует размеру трубы, с которой вы работаете. Когда вы открываете челюсти, они возвращаются назад; вы слегка зажимаете выступающий выступ фитинга, а затем нажимаете спусковой крючок инструмента.Через три-пять секунд зажимы сжимаются и образуют легкую обжимку как фитинга, так и трубки.

Это сжатие плотно сжимает уплотнительное кольцо вокруг медной трубки, создавая герметичное соединение. Чтобы выполнить ту же операцию, припаивание одного конца фитинга к куску трубки займет не менее двух минут или больше.

Есть еще одно огромное преимущество пресс-фитингов. Нельзя припаять медную трубу, в которой есть вода. Пар и вода не позволяют трубе достаточно нагреться, чтобы расплавить припой.

Вы можете заставить воду вытекать из трубы на полную мощность и перекрыть ее с помощью прессового инструмента. Все, что вам нужно сделать, это купить шаровой кран, в который встроен пресс-фитинг. Вы открываете клапан, чтобы из него вытекала вода, надвигаете клапан на трубу, нажимаете на конец клапана, который находится на трубе, снимаете инструмент, а затем закрываете шаровой клапан, чтобы остановить поток воды.

Вы можете задаться вопросом о стоимости прессового инструмента. Они дорогие, как и челюсти. Но вот что вы можете сделать: есть большая вероятность, что ваш местный пункт проката инструментов сдает их в аренду.

Эти пресс-инструменты позволяют мастерам самостоятельно установить медные трубки в вашем доме или произвести ремонт, который у вас может не хватить смелости припаять.

Тим Картер пишет для агентства контента Tribune. Вы можете посетить его веб-сайт (www.askthebuilder.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
