Мембранный клапан принцип работы: Мембранный клапан: как насчет этой альтернативы?

Содержание

Асептический мембранный кран, клапан

Асептический мембранный кран открывается и закрывается движением штока вверх и вниз. Когда шток движется вверх, сферические диафрагмы изгибаются вверх. При верхнем положении штока сферические диафрагмы изгибаются вверх – в этом положении клапан открыт. При нижнем, соответственно вся конструкция опускается вниз – в этом положении клапан закрыт.
Асептический мембранный кран управляется тремя способами: вручную, пневматическим приводом, или контроллером. За счёт плотного соединения корпуса клапана с диафрагмой осуществляется абсолютная изоляция. Поэтому мембранный клапан асептического типа может использоваться в асептических технологических процессах с высокими гигиеническими требованиями. КВиП поставляет такие мембранные краны, как GEMU (ГЕМЮ), и им подобные по уровню качества и сборки, но более низкие по ценам – точность при изготовлении позволяет давать особые гарантии по срокам службы на такие краны.

Характеристики

• Допустимые среды: нейтральные, агрессивные, с частицами, жидкие и газообразные рабочие среды
• Химическая стойкость привода
• Допустима CIP/SIP-мойка и стерилизация, обработка в автоклаве
• Малые размеры существенно упрощают процесс монтажа
• Бесступенчатая установка минимального протекания с помощью ограничителя закрытия

Конструкция

Мембранные краны GEMU с ручным управлением оснащены маховиком стойким к высоким температурам из пластмассы, модель у некоторых моделей материал изготовления маховика – нержавеющая сталь.

Все механические детали и корпус привода выполнены из нержавеющей стали. На клапаны устанавливается ограничитель хода клапана, что существенно продлевает срок службы мембраны, а также визуального индикатора положения.
Также мы поставляем мембранные краны собственного производства.
Если Вас интересует мембранные краны производителей других брендов Европы, Китая или России, мы поставим их запросу.

Область применения асептических мембранных клапанов

Асептический мембранный клапан широко применяется в фармацевтической, молочной промышленности, производстве продуктов питания, напитков и пивоваренной промышленности, применим к химическому производству (уточнять среду) с высокими гигиеническими требованиями к оборудованию.

Специальная мембранная конструкция клапана даёт возможность работать в самых стерильных условиях со средами практически любой агрессивности, за это, мембранные краны получили столь широкое распространение на химических и фармацевтических предприятиях.

Почему нужно выбрать мембранный кран?

Мембранные краны — это и регулирующая арматура и обратный клапан. За счёт упругой мембраны (диафрагмы), открытый мембранный кран не допускает обратного оттока жидкости, что делает возможным достижение высоких показателей гигиеничности производства. Ни один продукт из запорно-регулирующей арматуры не способен справиться с таким двойным функционалом при такой же гигиеничности процессов. Выбор за вами.

Температурные диапазоны работы мембранного крана

Максимальная температура окружающей среды – до 60°C
Максимальные температуры работы с продуктами зависят от материала изготовления мембраны для жидкостей:
Тип EPDM– до 130°C
Тип PTFE– до 300°C
Для пара – до 150°C

Технические данные

Марка металла (стали) мембранного крана	Контактирующий с продуктом	316L (DIN-1.4404)
	Не контактирующий с продуктом	304 (DIN-1. 4301)
Материал уплотнения мембранного крана	Стандартный	PTFE / EPDM диафрагмы
	По заказу	ЭПДМ, силикон, FPM
	Все материалы уплотнения соответствуют FDA 177.2600.
Температура работы мембранного крана	Непрерывная рабочая температура	-20 ° C ~ +135 ° С (PTFE / EPDM)
	Температура стерилизации	150 ° C (максимум 20 минут)
Давление мембранного крана	Рабочее давление	0 ~ 10 бар
	Управляющее давление воздуха	5 ~ 8бар
Обработка поверхностей	Внутренняя поверхность	Ra ≤ 0. 4мкм (механическая полировка или электрополировка)
	Внешняя поверхность	Дробеструйная
Соединения мембранного крана	Стандартное соединение	Под Сварку: DIN 11866 серия 1
		Под сварку: DIN 11866 серия 3
	Варианты изготовления: сварка, резьба, хомут кламп, фланец
Управление мембранного крана	Контроллер	DC24 В
		Электромагнитный клапан (1)
	Сенсор	24 В постоянного токаNPN /
		NPN / PNP датчик положения (2)

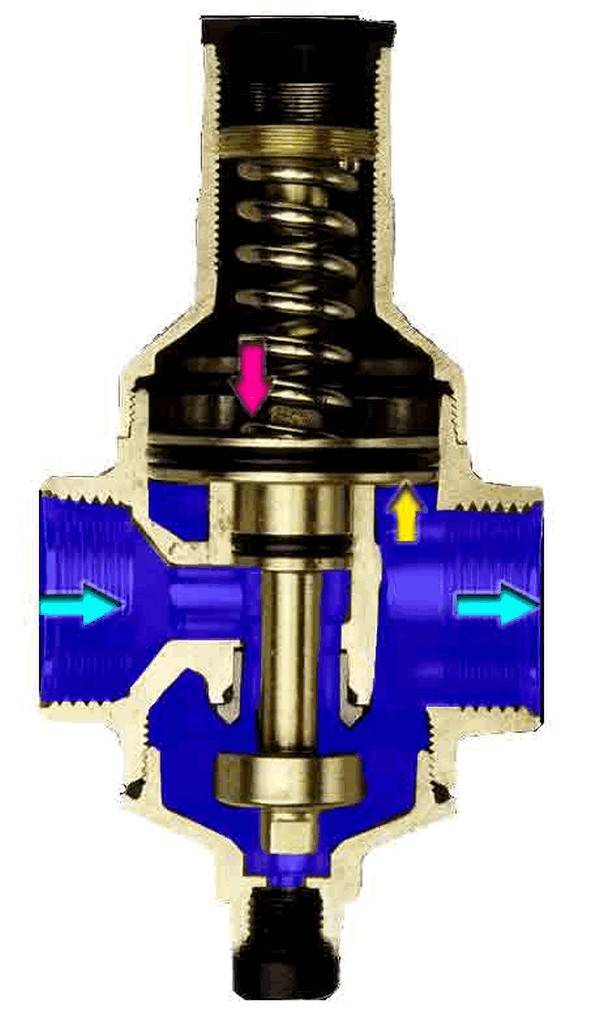

Принцип работы мембранного крана

Асептический мембранный клапан открывается и закрывается движением штока вверх и вниз.

Когда шток движется вверх, сферические диафрагмы изгибаются вверх – в этом положении клапан открыт.
Когда шток клапана движется вниз, клапан наклоняет диафрагму и прижимает ее к седлу клапана – в этом положении клапан закрыт.
Асептический мембранный клапан может управляться вручную, пневматическим приводом, или контроллером.
КВиП поставляет мембранные краны фирмы Gemu (гемю)- Германская точность при изготовлении позволяет давать особые гарантии по срокам службы на такие краны.
Возможны также поставки мембранных кранов других европейских фирм (по запросу)
Плотное соединение корпуса клапана и диафрагмы обеспечивает абсолютную изоляцию.
Поэтому клапан может использоваться в асептических технологических процессах с высокими гигиеническими требованиями.

Возможны различные варианты изготовления способа соединения.

Видео о принципе работы мембранного крана, клапана

<div id="yandex_rtb_2" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743897-3";} else{var rtbBlockID="R-A-743897-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Область применения асептических мембранных клапанов

Асептический мембранный клапан широко применяется в фармацевтической, молочной промышленности,
производстве продуктов, напитков и пивоваренной промышленности с высокими гигиеническими требованиями к оборудованию.

Специальная мембранная конструкция крана/клапана позволяет работать в самых стерильных условиях, за это, мембранные краны получили столь широкое распространение на химических и фармацевтических предприятиях.

Почему нужно выбрать мембранный кран?

Мембранные краны- это и регулирующая арматура и обратный клапан в одном лице! Открытый мембранный кран, благодаря упругой мембране (диафрагме), не допускает обратного оттока жидкости, благодаря такому принципу работы, достигаются самые высочайшие показатели гигиеничности производства. Ни один продукт из запорно-регулирующей арматуры не способен справиться с таким двойным функционалом при такой же гигиеничности процессов. Выбор за вами.

Чертежи мембранных кранов, клапанов

Е501-601D Мембранный кран DIN 11865

Особенности мембранного крана Е501-601D DIN 11865


Управление	Мембранный кран с ручным управлением, автоклавируемый.
Вид привода	С ручным управлением, с регулятором герметизации
Мксимальное рабочее двление	Мембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура	150 º в зависимости от применения
Материал для мембраны	EPDM, FPM, PTFE
Материал для корпуса клапана	поковка 1,4539 , 1,4435=316 L из точного литья 1,4435=316 L
Виды соединений	Сварные втулки. См. таблицу ниже.

Установочные размеры мембранного крана Е501-601D DIN 11865

DN	ИСО	ДИН	ДИН 11850			4825	ASME BPE	3459	3447
DN	ИСО	ДИН	Тип 1	Тип 2	Тип 3	4825	ASME BPE	3459	3447
4	13,5*1,6	6*1,0
6	13,5*1,6	8*1,0
8	13,5*1,6	10*1,0				1/4«	6,35*1,20	6,35*0,89	13,8*1,65
10	13,5*1,6		12*1,0	13*1,5	14*2,0	3/8«	9,53*1,20	9,53*0,86
15	13,5*1,6					1/2«	12,70*1,20	12,70*1,65

Е501-612D Мембранный кран DIN 11865

Особенности мембранного крана Е501-612D DIN 11865


Управление	с ручным управлением, автоклавируемый.
Вид привода	С ручным управлением, с регулятором герметизации
Мксимальное рабочее двление	Мембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура	150 º в зависимости от применения
Материал для мембраны	EPDM, FPM, PTFE
Материал для корпуса клапана	поковка 1,4539 , 1,4435=316 L из точного литья 1,4435=316 L
Виды соединений	Сварные втулки. См. таблицу ниже.

Установочные размеры мембранного крана Е501-612D DIN 11865

DN	ИСО	ДИН	ДИН 11850			4825	ASME BPE	3459	3447
DN	ИСО	ДИН	Тип 1	Тип 2	Тип 3	4825	ASME BPE	3459	3447
10	17,2*1,6		12*1,0	13*1,5	14*2,0	3/8«	9,53*1,20	9,53*0,86	17,3*1,65
15	21,3*1,6	18*1,50	18*1,0	19*1. 5	20*2,00	1/2«	12,70*1,20	12,70*1,65	21,7*2,10
20						3/4«	19,05*1,20	19,05*1,65

Е501-673D Мембранный кран DIN 11865

Особенности мембранного крана Е501-673D DIN 11865


Управление	С ручным управлением, автоклавируемый.
Вид привода	С ручным управлением, с регулятором герметизации
Мксимальное рабочее двление	Мембрана EPDM и FPM 10 бар, PTFE 6 бар
Максимальная рабочая температура	150 º в зависимости от применения
Материал для мембраны	EPDM, FPM, PTFE
Материал для корпуса клапана	поковка 1,4539 , 1,4435=316 L из точного литья 1,4435=316 L
Виды соединений	Сварные втулки. См. таблицу ниже.

Установочные размеры мембранного крана Е501-673D DIN 11865, мм

DN	ИСО	ДИН	ДИН 11850			4825	ASME BPE	3459	3447
DN	ИСО	ДИН	Тип 1	Тип 2	Тип 3	4825	ASME BPE	3459	3447
15	21,3*1,6	18*1,50	18*1,0	19*1. 5	20*2,00	1/2«	12,70*1,65	21,7*2,10
20	26,9*1,6	22*1,50	22*1,0	23*1.5	24*2,00	3/4«	19,05*1,65	24,2*2,10
25	33,7*2,0	28*1,50	28*1,0	29*1.5	30*2,00	1«	25,40*1,20	34,0*2,80	25,4*1,2
32	42,4*2,0	34*1,50	34*1,0	35*1. 5	36*2,00			42,7*2,80	31,8*1,2
40	48,3*2,0	40*1,50	40*1,0	41*1.5	42*2,00	11/2«	38,10*1,65	48,6*2,80	38,1*1,2
50	60,3*2,0	52*1,50	52*1,0	53*1.5	54*2,00	2«	50,80*1,65	60,5*2,80	50,8*1,5

Габаритные размеры мембранного крана Е501-673D DIN 11865, мм

DN	A	B	h2	L	LS
15	102	90	14	120	26
20	102	90	14	120	26
25	102	90	14	120	26
32	119	114	14	153	30
40	119	114	14	153	30
50	136	140	8	173	31

Наши специалисты помогут в подборе фармацевтической арматуры, исходя из Ваших параметров

Мембранные клапаны из металла

Мембранные клапаны	представляют собой устройства, которые широко используются в современной энергетической, фармацевтической, перерабатывающей, металлургической, химической промышленности для работы с агрессивными и нейтральными газами и жидкостями.
Конструкция и особенности устройства	Мембранный регулирующий клапан представляет собой запорно-регулирующий элемент, принципиальным отличием которого от других клапанов из металла является то, что роль внешнего уплотнителя в данном случае выполняет упругая мембрана-рукав из эластичного материала. Это может быть натуральный (NR) или бутадиен-нитрильный каучук (NBR), пербунан, фторкаучук, гипалон, неопрен (EPDM, PTFE/EPDM). При установке в корпус она зажимается между ним и крышкой, что позволяет обеспечить достаточный уровень герметичности соединения деталей корпуса и в то же время отсекает внутреннюю полость устройства. В результате мембрана служит одновременно и затвором, и уплотнителем. В качестве материала для изготовления корпуса клапана может быть использована латунь EN-GJL-250, CW617N, нержавеющая сталь 1.4408, чугун GG 25, EN-GJS-400-18-LT, сталь. При установке в корпус она зажимается между ним и крышкой, что позволяет обеспечить достаточный уровень герметичности соединения деталей корпуса и в то же время отсекает внутреннюю полость устройства. В результате мембрана служит одновременно и затвором, и уплотнителем. В качестве материала для изготовления корпуса клапана может быть использована латунь EN-GJL-250, CW617N, нержавеющая сталь 1.4408, чугун GG 25, EN-GJS-400-18-LT, сталь.
Принцип действия	Мембранный клапан внутри своего корпуса сжимает резиновый рукав. При открытом клапане стенки рукава полностью упираются в кожух, но при этом остаются неповреждёнными. Таким образом удаётся добиться того, чтобы компенсация давления была выполнена не самим рукавом, а телом клапана. Это позволяет значительно улучшить чувствительность устройства, а также снизить противодавление, которое необходимо клапану для работы.
Основные типы мембранных клапанов из металла	Сегодня производителем предлагается возможность купить мембранный клапан нескольких типов в зависимости от особенностей его управления и функционирования. Клапан мембранный с электромагнитным приводом. Его срабатывание происходит путём включения или отключения электропитания, что делает его особенно эффективным при необходимости создания автоматической дистанционной системы управления. Мембранный клапан с пневмоприводом. В данном случае клапан работает за счёт подачи или отсутствия управляющего давления. Возможна нормально закрытая и нормально открытая конструкция клапана (в первом случае клапан открывается при подаче на него давления, во втором – наоборот закрывается). Мембранный клапан из металла с ручным приводом. Срабатывание клапана производится при помощи ручки, которая позволяет движением вверх открыть клапан и закрыть его при движении вниз.
Материал корпуса	Серое чугунное литьё GG 25, чугун с шаровидным графитом, стальное литьё, латунь CW617N, нержавеющая сталь (точное литьё, кованый корпус, блок). Обшивка: эбонит и каучук, PP, PFA, поливинилденфторид (PVDF), Halar (фторополимер), стеклокерамика и т. д.
Уплотнители	CSM (Hypalon), NBR (Perbunan), FPM (фторкаучук), бутил, CR (Neoprene), ЭПДМ, ЭПДМ/ политетрафторэтилен (прорезиненный и подвижный, вогнутый и выпуклый)
Виды соединений	патрубки под сварку, хомутное и болтовое соединение, резьбовая муфта, резьбовой патрубок, фланцевое соединение.
Конструкция корпуса	2/2 — проходной клапан, Т-образный клапан (3/2- выходной клапан), ёмкостный клапан (B-600), многоходовой клапан (M-600)
Более детальную информацию	Вы найдёте в списке продукции на нашем сайте и в рекомендациях по применению
В разделе Дисковые поворотные затворы Вы также найдете затворы баттерфляй из высококачественной стали, других металлов, сплавов, пластика.

Статья инновационный гидравлический клапан мембранного типа BERMAD серии 400Y

Дренчерные узлы управления должны обеспечивать широкий спектр функций – от «открытия/закрытия» направления пожаротушения, до регулирования давления на выходе – иногда при большом диапазоне расходов и чрезвычайно высоком перепаде давления.

Конструкция корпуса клапана очень важна, но решающее значение имеет вид запорного элемента, который определяет следующие характеристики:

Способность противостоять большим перепадам давления. В основном на входе дренчерного узла управления постоянный напор, а на выходе просто атмосферное давление.
Способность дросселировать, поддерживая заданный уровень давления на выходе с высокой точностью и быстрым откликом

Разработка мембранного клапана серии 400Y для обеспечения надежной работы

Команда инженеров компании Bermad разработала конструкцию базового клапана серии 400Y исходя из самых жестких гидравлических условий работы.

Стремясь к простоте, за основу конструкции был принят принцип купольной диафрагмы. Клапана такого типа состоят из всего трех основных компонентов: корпуса, крышки и мембраны. При этом задача обеспечить жесткое запирание, устойчивость к высоким перепадам давления и возможность механической индикации положения привела к появлению уникальной конструкции запорной мембраны – залога надежной и долгосрочной работы.

Усовершенствованное решение

Конструкция мембраны клапана 400Y состоит из двух секций

Верхняя секция представляет собой гибкую, армированную тканью резиновую мембрану. Нижняя секция представляет собой запорную часть мембранного блока, изготовленного методом вулканизации, с металлическим сердечником. Мембрана гидравлически сбалансирована и имеет периферическую опору на корпус клапана, что позволяет избежать напряжения в материале на каждом этапе движения мембраны.

Верхняя секция мембраны

Более тонкая, армированная тканью верхняя секция представляет собой движущуюся часть мембраны (юбочку), которая опирается на корпус клапана по мере движения вверх или вниз.

Главной задачей этой секции является обеспечение регулирующей чувствительности, необходимой для достижения высокоточного регулирования давления, при этом обеспечивая возможность закрытия клапана при низком перепаде давления.

Нижняя мембранная секция

Нижняя часть мембраны представляет собой прочную радиальную запорную часть клапана. Она сконструирована таким образом, чтобы противостоять воздействию силы напора, которая будет пытаться вытолкнуть или деформировать мембрану при всех рабочих режимах: при герметичном закрытии, полном открытии и дросселировании. Жесткая радиальная конструкция обеспечивает поршневое равномерное движение блока, обеспечивая точность работы, водонепроницаемое соединение с седлом клапана и возможность добавления визуального индикатора положения.

В итоге, запорный элемент, сохраняя все преимущества гибкой диафрагмы, получил необходимые характеристики жесткого запорного элемента.

Особенности работы дренчерных клапанов с купольной мембраной

В настоящее время в противопожарных установках используется целый ряд мембранных гидравлических клапанов с мембраной купольного типа. В клапанах купольного типа применяются однослойные гибкие мембраны. Давление в камере управления клапаном прижимает мембрану к седлу клапана и таким образом обеспечивается перекрытие потока.

В условиях высокого расхода или высокого перепада давлений особенности конструкции этого типа дренчерных клапанов, а именно гибкая однослойная мембрана, не может обеспечить надежную работу клапана.

Если мембрана слишком тонкая и гибкая, то значительный перепад давления на входе и выходе закрытого клапана может легко ее деформировать. При этом нарушается герметичность запирания или полностью теряется управление.

Если мембрана слишком толстая, то это грозит потерей чувствительности при работе в условиях низкого расхода. Кроме прочего, потребуется значительное давление для повторного закрытия клапана – выгнутая вверх плотная мембрана «залипает» в таком положении. То есть корректность и надежность работы так же теряется.

От теории к практике

Следующие испытания показывают, что может произойти с купольной мембраной в сложных гидравлических условиях.

В качестве образца для испытаний был выбран дренчерный узел управления с электрическим пуском и функцией редукции давления DN 150 мм. В базовом клапане в качестве запорного элемента применена купольная мембрана. Испытания проводились в лаборатории гидравлики BERMAD в Израиле.

Смодулированные рабочие условия:

Динамические испытания:

давление на входе в клапан: 2000 psi (139 бар)

Поддержание заданного давления на выходе из клапана: 350 psi (24 бар)

Скорость потока: 120 литров в секунду

Статические испытания:

2000 psi (139 бар) в камере управления клапаном

Нулевое давление на входе в клапан

Нулевое давление на выходе из клапана

Процедура испытаний:

Тестирование состояло из двух динамических испытаний продолжительностью 1 час. Затем, в течение пяти дней, клапан подвергался статическим испытаниям, по окончанию которого было проведено еще одно часовое динамическое испытание.

По окончании третьего этапа диафрагма постепенно деформировалась с полным разрушением запорной части.

2000 psi (139 бар) давление в камере управления при статических испытаниях, фото иллюстрирует выгибание мембраны

Мембрана после проведения испытаний

Результат

Важно отметить, что испытаниям подвергся клапан с купольной мембраной только одного производителя. Испытания имитировали очень тяжелые рабочие условия, которые редко могут возникнуть на практике, но необходимы для понимания возможного предела живучести мембраны в данной конструкции клапана. Поэтому не стоит делать поспешные выводы, что дренчерные клапаны с купольной мембраной не подходят для использования в обычных установках пожаротушения.

На основе полученных результатов компания Bermad провела аналогичные испытания клапана серии 400Y. Клапаны Bermad успешно прошли испытания без деформаций запорного элемента.

По ссылке вы можете ознакомиться с особенностями клапана серии 400Y:

Мембранные насосы — конструкция и применение

По классификации насосного оборудования по принципу действия мембранные насосы относятся к насосам объемного действия. Перекачивание жидкости достигается за счет колебания эластичной мембраны под воздействием сжатого воздуха. Основными преимуществами мембранных насосов являются:

изолированность рабочей части насоса от внешней среды,
отсутствие быстро вращающихся деталей и, как следствие, легко изнашиваемых,
наличие свойства самовсасывания,
возможность перекачивания высоко-агрессивных и токсичных сред, крупноразмерных и высоко-абразивных взвесей.

Насосы объемного принципа действия способствуют сохранению структуры перекачиваемой жидкости, поэтому применяются для жидкостей чувствительных к сдвигу: пищевых продуктов, ингредиентов косметических и фармацевтических производств.

Основное сходство этих насосов с бочковыми и контейнерными насосами, заключается в следующем:

простота конструкции
удобная транспортировка и легкий монтаж
универсальное применение
легкое обслуживание.

Перечень материалов, из которых изготавливаются мембранные насосы Lutz, довольно обширен. Прежде всего, это химически стойкие пластики: полипропилен, поливинилденфторид, полиамид; а также металлы: алюминий и нержавеющая сталь.
Пластмассовые мембранные насосы найдут свое место в химической и бумажной промышленности, алюминиевые мембранные насосы идеальны для перекачивания нефтепродуктов, жиров, красок, растворителей. Подобрать оптимальный вариант можно для широкого круга задач и сред.

Принцип действия мембранного насоса

Насос имеет две рабочих камеры, две воздушных камеры и две мембраны. В каждой паре камер, рабочая и воздушная камеры разделены между собой гибкой мембраной.

Каждая мембрана зажата двумя опорными тарелками и прикручена к общему штоку. Этот узел в сборе (две мембраны на штоке) двигается вперед и назад под воздействием воздуха, который поочередно наполняет то правую, то левую воздушные камеры. Перераспределение воздуха происходит за счет движения золотника в воздушном клапане.

Каждая рабочая камера имеет по два обратных шариковых клапана, которые автоматически контролируют прохождение перекачиваемой жидкости внутри насоса: (впускной коллектор — рабочая камера — выпускной коллектор).

Сжатый воздух подается в воздушный клапан.
Внутри клапана, проходя через систему каналов, воздух направляется в правую или левую воздушную камеру насоса, в зависимости от положения золотника.
Рост давления в воздушной камере заставляет изгибаться мембрану, тем самым выталкивая перекачиваемую жидкость в сторону напорного патрубка.
Так как мембраны соединены между собой штоком, вторая мембрана в этот момент изгибается к центру насоса, тем самым засасывая новую порцию перекачиваемой жидкости.
Обратные шариковые клапаны открываются и закрываются поочередно для наполнения камер и предотвращения противотока.
При перемещении штока мембран в крайнюю точку, золотник воздушного клапана автоматически сдвигается в положение, противоположное предыдущему, тем самым, обеспечивая готовность насоса к повторению цикла, только с противоположной стороны.

Т. е. механизм работы насоса — возвратно-поступательный.

Давление, создаваемое насосом напрямую связано с давлением подачи воздуха: 6,8 бар сжатого воздуха = 6,8 бар в напорном трубопроводе.

В таблице показаны варианты монтажа для мембранного насоса.

Основные преимущества мембранных насосов с точки зрения эксплуатации:

сухой ход
самовсасывание «под заливом» и «на сухую»
простота регулировки производительности
отсутствие уплотнений
конструкция, абсолютно не требующая смазки
непрерывная эксплуатация длительное время
непрерывная работа даже при низких давлениях
быстрый пуск после вынужденной остановки

Диапазон выпускаемых размеров от ¼» до 3″.

DMP ¼»: перекачивание в лабораториях и цехах, при небольшой производительности и относительно высоком давлении, особенно для небольших предприятий и производств.

DMP ½»: перекачивание из 200-литровых бочек, рециркуляция типографских красок, перекачивание химикалий, растворителей, кислот, дозирование моющих средств.

DMP 1″: перекачивание из емкостей и небольших резервуаров травильных растворов, подача реагентов.

DMP 1½»: пресс-фильтры, системы очистки цистерн и контейнеров, перекачивание красителей и смол.

DMP 2″ и 3″: краски, латекс, керамический шликер, пастообразные, полимеры, наполнение и опорожнение резервуаров, пищевые жидкости.

Области применения в промышленности

Стекло и стекловолокно: перекачивание полировочной пасты для оптических линз, отработанных стоков со станков механической обработки и резки стекла.
Кораблестроение: очистка судов, осушение трюмов, днищ, кессонов для подводных работ, систем пожаротушения, резервуаров, содержащих сточные воды. Песчаные взвеси для пескоструйных аппаратов для прибрежного бурения.
Металлургическая промышленность: вторичная окалина, химикалии для травления резервуаров, смеси для литья в песчано-глинистые формы, пальмовые масла, масла для станков механической обработки. Шахты, стройплощадки, кессоны, туннели.
Лакокрасочная промышленность: краска, стеклоцемент, эмаль, растворители, латекс, красящие вещества, добавки, химические стабилизаторы, смолы, абсорбенты.
Целлюлозно-бумажная промышленность: грунтовки, шпаклевки, сточные воды, антисептики и лаки для древесины, белая вода, клей, клейкие компоненты ламината.
Авиационная промышленность: дренаж стоков, перекачивание стоков из покрасочных камер, промышленные отходы
Гальванопокрытие / поверхностная обработка: фильтрование и перекачивание кислот и щелочных растворов из ванн, перекачивание сильнозагрязненных сточных вод и глинистых суспензий, дозирование концентрированных щелочных растворов или кислот.
Пищевая промышленность и производство напитков: перекачивание джемов, желе, соусов, шоколада, крема, орехового масла, соков, сиропов, вина, переработка пищевых отходов, отработанного сусла, дрожжевых заквасок, стоки бутыломоечных машин с содержанием бумажных примесей (от этикеток).
Автомобилестроение: масло из поддонов гидравлических прессов и другого металлообрабатывающего оборудования, консистентные смазки, масла, краски, СОЖ, сточные воды…
Нефтехимическая: абразивные и коррозионные химикалии, взвеси, нефтяные масла, бентонитовая глина, растворители, смазки, мыло, косметика, очищающие масла, отходы нефтепереработки, покрытия, связующие материалы, клеи, полировочные пасты и взвеси окислов железа.
Производство керамики: керамический шликер и лаки, припои и стеклоцемент, глина.

Что такое мембранный клапан?

Мембранный клапан — это управляющее устройство, которое использует гибкую мембрану для закрытия или закрытия отверстия. Повышение или понижение давления с обеих сторон мембраны приводит к тому, что клапан сдвигается. Часто эти клапаны используются в таких отраслях, как пищевая промышленность, фармацевтическое производство, горнодобывающая промышленность и борьба с загрязнением. Они могут быть изготовлены из различных пластиков и металлов, в зависимости от того, для какого применения они будут использоваться.

Рабочая мощность для мембранного клапана может быть получена из различных источников. Пневматический мембранный клапан использует давление воздуха, чтобы открыть или закрыть его. Иногда для приведения в действие клапана используется соленоид — металлический элемент, обмотанный проволокой, который может создавать магнитное поле в присутствии электричества. В других случаях им можно управлять вручную. Кроме того, гидравлическое давление также обычно используется.

Существует два основных типа мембранных клапанов — водосливной, или седельный, и прямой, или прямой, который герметизирует седло. Водосливные клапаны обычно имеют отверстия, расположенные непосредственно напротив друг друга на клапане. Этот вид часто используется в трубах, через которые необходимо регулировать поток газа, жидкости или шлама. Порты прямых клапанов, как правило, расположены под углом 90 ° друг к другу. Их часто можно найти на дне резервуаров. Когда они используются таким образом, они упоминаются как клапаны бака и регулируют отток.

Некоторые из этих клапанов используются в качестве мембранных регулирующих клапанов . Они автоматизированы и используются для ограничения потока. Другие используются в качестве мембранных обратных клапанов. Обычно они находятся в закрытом положении, но когда давление на входе клапана увеличивается, они открываются. Затем они автоматически закрываются при падении давления.

Как правило, мембранный клапан использует эластомерное или эластичное резиноподобное вещество для своей мембраны. Среди прочих распространенных материалов — натуральный каучук, силиконовый каучук и нитрил. Корпус мембранного клапана может быть изготовлен из металла или пластика. Если корпус изготовлен из металла — используется чугун, ковкий чугун, нержавеющая сталь или углеродистая сталь. Если он сделан из пластика, можно использовать много материалов, таких как поливинилхлорид (ПВХ) или полипропилен (ПП).

Помимо использования в промышленных и производственных процессах, мембранные клапаны всех видов можно найти в автоматических спринклерных и ирригационных системах, стиральных машинах и пейнтбольных пистолетах. Многие из этих клапанов часто называют для их использования. Они включают в себя двусторонний запорный клапан, стерильные порты доступа и трехходовые запорные клапаны.

ДРУГИЕ ЯЗЫКИ

Работа фильтра обратного осмоса подразумевает накопление очищенной воды в отдельной емкости — баке, и определенный цикл работы по её наполнению.
При этом необходимо, чтобы работа системы была максимально эффективной и экономной, то есть при 100% заполнении накопительной емкости фильтрация должна быть приостановлена, а система находиться в состоянии покоя. В свою очередь, когда из бака отбирается необходимый объем очищенной воды, требуется восполнить запасы. За автоматизацию процесса включения и выключения фильтра отвечает гидроавтоматический клапан (отсечной клапан). Он полностью автоматизирует процесс фильтрации и не допускает так называемой «работы вхолостую»: останавливает процесс очистки, когда это необходимо.

Автоматический гидровыключатель воды для фильтров обратного осмоса – это механический четырехходовой клапан. Он состоит из двух частей, разделенных мембранными элементами и подвижным сердечником, имеет два входных и два выходящих подключения. Вход и выход на корпусе обозначены соответственно «in» и «out».

Верхняя часть клапана контактирует только с предварительно очищенной водой:

«IN верх»: к входному верхнему отверстию подключается трубка после третьего фильтра предварительной очистки
«OUT верх»: с верхнего выхода вода поступет на вход мембраны

Эта половина клапана служит для перекрытия подачи воды на вход мембраны и остановки процесса фильтрации.

Нижняя часть отсечного клапана контактирует с чистой водой, после фильтрации мембраной и поставляет её в накопительную ёмкость.

«IN низ»: на нижний вход клапана поступает очищенная мембраной вода с выхода чистой воды корпуса мембраны
«OUT низ»: нижний выход перенаправляет чистую воду в накопительный бак

Эта половина четырехходового клапана контактирует исключительно с очищенной водой.

Гидропереключатель воды фильтра обратного осмоса в действии

Когда бак заполняется до предела, давление воды воздействует на эластичную мембрану нижней части внутри 4-х ходового клапана. Под давлением приводится в движение внутренний подвижный сердечник, он прижимает мембрану с противоположной стороны к стенке корпуса, тем самым перекрывается поступление воды на вход мембраны. Это останавливает процесс фильтрации, система остается в состоянии покоя, сброс в канализацию прекращается. Как только из бака будет отобрана вода, давление внутри отсечного клапана будет сброшено и вновь фильтрация возобновится до полного накопления емкости.

Признаки неисправности четырехходового клапана

Так как основной задачей автоматического выключателя воды является остановка работы системы при необходимости, то первым признаком его неисправности будет непрерывная работа фильтра и постоянный сброс воды в дренаж. Это может произойти если была повреждена одна из мембран внутри клапана, в таком случае не создается необходимое давление, подача воды не останавливается и система работает непрерывно. Если вы заметили, что фильтр обратного осмоса постоянно сбрасывает воду в дренаж, одной из возможных причин может быть именно износ мембранных элементов четырехходового клапана. В такой ситуации лучшим решением будет заменить клапан в фильтре обратного осмоса полностью, купить новый гидропереключатель воды, это выйдет недорого, но позволит сэкономить на расходе воды за счет своевременной остановки процесса фильтрации.

Принцип работы импульсных клапанов

При необходимости обслуживания систем или трубопроводов, где требуется сброс сразу большого объема рабочей среды при избыточном давлении, применяются импульсные предохранительные клапаны. Причем они идут в одном из двух исполнений: встроенный непосредственно в главный с меньшим, чем у него сечением и отдельный элемент системы (вынесенный). В общем же виде они представляют собой один из видов предохранительной арматуры, которую при наличии определенных особенностей можно считать управляющим элементом.

Когда в системе возникает давление выше определенного, установленного для нормальной ее работоспособности и функционирования, ИК срабатывает/открывается. За счет этого рабочая среда перенаправляется, как правило, в привод именно главного клапана, в результате чего происходит его открытие и сброс избытков этой самой среды. В основном все вышеописанное характерно для устройств, соединяющих в себе сразу и главный, и импульсный клапана в единой конструкции.

В случае с вынесенным ИК, в его конструкции обязательно присутствуют электромагниты, что повышает их надежность в целом. При этом там присутствует манометр электроконтактного типа. Он необходим для того чтобы отправлять импульс на их сброс импульсному клапану при повышении давления выше настроенного уровня. То есть в большинстве случаев клапаны этого вида функционируют, как устройства непрямого действия. Однако, при аварийном отключении электропитания или выходе из строя самих магнитов клапаны наоборот начинают работать, как предохранительная арматура прямого действия.

С другой стороны, в самой конструкции управление питанием электромагнитов идет не от манометра, а от датчика, через который передает сигнал. Благодаря этому функционал импульсного клапана существенно расширяется и появляется возможность управлять им непосредственно дистанционно. То есть открытие/закрытие запирающего клапана можно инициировать без превышения показателей давления рабочей среды при определенной необходимости в этом.

Как работают мембранные клапаны?

Мембранные клапаны используют гибкую пластину, прижатую близко к краю цельной перемычки, чтобы сузить путь потока жидкости.

Их действие мало чем отличается от управления потоком воды через гибкий шланг путем пережатия шланга. Эти клапаны хорошо подходят для потоков, содержащих твердые частицы, такие как взвеси, хотя точное дросселирование может быть затруднено из-за эластичности диафрагмы.

Мембранные клапаны (или мембранные клапаны) состоят из корпуса клапана с двумя или более отверстиями, диафрагмы и «водослива или седла» или седла, на котором диафрагма закрывает клапан. Корпус клапана может быть изготовлен из пластика, металла, дерева или других материалов в зависимости от предполагаемого использования.

Существует две основные категории мембранных клапанов: один тип уплотняется над «водосливом» (седлом), а другой (иногда называемый «полнопроходным или прямоходовым» клапаном) уплотняется над седлом. Водосливной или седловидный тип наиболее распространен в технологических процессах, а седельный тип чаще используется в приложениях с шламом для уменьшения проблем с блокировкой, но также существует в качестве технологического клапана.

В то время как мембранные клапаны обычно бывают двухходовыми (2/2-ходовой мембранный клапан), они также могут поставляться с тремя портами (3/2-ходовые мембранные клапаны, также называемые Т-образными клапанами) и более (так называемые запорные клапаны). ).Когда включено более трех портов, обычно требуется более одного седла диафрагмы; однако специальные двойные приводы могут работать с большим количеством портов с одной мембраной.

На фотографии показан мембранный клапан с приводом от электродвигателя, используемый для регулирования потока очищенных сточных вод:

На следующей фотографии показан мембранный клапан с ручным приводом, внешняя форма корпуса клапана показывает структуру «перемычки», к которой прижимается гибкая мембрана для создания герметичного уплотнения при закрытии:

Некоторые мембранные клапаны приводятся в действие пневматически, используя силу сжатого воздуха на одной стороне мембраны, чтобы прижать ее к плотине (с другой стороны), чтобы перекрыть поток.

Следующий пример представляет собой небольшой мембранный клапан с пневматическим приводом, регулирующий поток воды через 1-дюймовую трубу:

Воздух, приводящий в действие этот конкретный мембранный клапан, поступает через электрический электромагнитный клапан. Электромагнитный клапан на этой фотографии имеет латунный корпус и электромагнитную катушку, окрашенную в зеленый цвет.

Преимущества мембранных клапанов

Мембранные клапаны также могут использоваться для дросселирования.
Его характеристики дросселирования в основном аналогичны характеристикам быстродействующего клапана из-за большой площади запирания вдоль седла.
Доступен мембранный клапан водосливного типа для управления небольшими расходами.
особенно подходят для работы с агрессивными жидкостями, волокнистыми шламами, радиоактивными жидкостями или другими жидкостями, которые не должны быть загрязнены.
Рабочий механизм мембранного клапана не подвергается воздействию среды внутри трубопровода. Липкие или вязкие жидкости не могут попасть в крышку и нарушить работу рабочего механизма.
Многие жидкости, которые забивают, разъедают или засоряют рабочие части клапанов большинства других типов, проходят через мембранный клапан без каких-либо проблем.И наоборот, нельзя допускать, чтобы смазочные материалы, используемые для рабочего механизма, загрязняли перекачиваемую жидкость.
Нет сальников, которые нужно обслуживать, и нет возможности утечки через шток в клапанах.

Недостатки мембранных клапанов

Вентильный переход имеет комплекты, предотвращающие полное опорожнение трубопровода.
Рабочая температура и давление имеют ограничения в зависимости от материала мембраны. Как правило, они используются при давлении 200 фунтов на кв. дюйм (14 бар) и температуре 204ºC.
Гидростатическое давление, которое может быть приложено к диафрагме, ограничено.
Размеры мембранных клапанов ограничены. Они производятся в размерах DN15-DN300.

Статьи, которые могут вам понравиться:

Электромагнитный клапан под напряжением

Принцип действия дыхательного клапана

Обратный клапан с наклонным диском

Установка регулирующего клапана

Список стандартов клапанов

Система HVAC, охладители воды HVAC, клапаны и насосы

что такое мембранный клапан

А мембранный клапан представляет собой линейный клапан, который используется для запуска, регулирования и остановить поток жидкости.

Название происходит от его гибкого диска, который соединяется с седло расположено в открытой зоне в верхней части корпуса клапана, образуя уплотнение.

Строительство & Принцип работы мембранного клапана

Работающий Принцип мембранных клапанов, по сути, простой «пережимной зажим». клапаны. Эластичная гибкая диафрагма соединена с компрессором шпилькой. запрессован в диафрагму. В диафрагме клапана компрессор перемещается вверх и вниз штоком клапана. Следовательно, диафрагма поднимается, когда компрессор поднят.При опускании компрессора диафрагма прижимается против профилированного дна в прямом проходном клапане или водосливе корпуса в водосливного типа. Ниже показан мембранный клапан прямого прохода.

Проходной мембранный клапан

То Мембранный регулирующий клапан водосливного типа является лучшим дроссельным клапаном, но имеет ограниченный диапазон.

В нем используется двухсекционный компрессор. компонент. Вместо того, чтобы вся диафрагма отрывалась от водослива, когда клапан открывается, первые шаги хода штока поднимают внутренний компрессор компонент, вызывающий подъем только центральной части диафрагмы.Этот создает относительно небольшое отверстие в центре клапана. После внутренний компрессор полностью открыт, внешний компонент компрессора поднят вместе с внутренним компрессором и в остальном дросселирование аналогично к дросселированию, которое имеет место в обычном клапане. Мембранный клапан водосливного типа показан ниже. Клапан мембранного типа имеет шток, который не вращается.

Мембранный клапан водосливного типа.

В некоторых мембранных клапанах используется быстро открывающаяся крышка и рычаг. оператор.Поворот рычага на 90° перемещает диафрагму из полностью открытого положения. до полного закрытия клапана.

Мембранные клапаны также могут быть оснащены цепным колесом. операторы, удлиненные штоки, конические редукторы, воздушные операторы и гидравлические операторы.

Материал гибкой мембраны

Существует широкий выбор доступных материалов диафрагмы. Срок службы диафрагмы зависит от характера обрабатываемого материала, температуры, давления и частоты работы. Некоторыми примерами материалов диафрагмы являются резина и эластомерные материалы.Многие материалы диафрагмы демонстрируют удовлетворительные коррозионная стойкость к определенным коррозионным веществам до определенной концентрации и/или температуры.

Преимущества Мембранный клапан

Новости — Мембранный клапан COVNA и принцип работы мембранного клапана —

Товар	Мембранный клапан COVNA
Опции привода	Ручной или пневматический привод
Варианты материалов	Пластик или нержавеющая сталь
Макс. Давление	4 бар
Макс. Температура	90℃
Особенности	Защита от коррозии и уменьшение утечек
Приложения	Химическая промышленность, производство продуктов питания и напитков, бумаги и целлюлозы и т. д.
Примечание	Нельзя использовать в условиях высоких температур или высокого давления
Цена	Получите быстрое предложение сейчас или отправьте электронное письмо по адресу [email protected]

Мембранный клапан должен использовать диафрагму в качестве открывающей и закрывающей детали для закрытия канала потока, перекрытия потока, а полость корпуса клапана и полость крышки клапана разделены запорным клапаном.

Диафрагма обычно используется из резины, пластика и других эластичных, устойчивых к коррозии, непроницаемых материалов. Корпус клапана изготавливается из пластика, армированного стекловолокном пластика, керамического или металлического футеровочного материала. Полезная модель имеет преимущества простой конструкции, хороших герметизирующих и антикоррозионных характеристик, а также небольшого сопротивления жидкости. Для низкого давления, низкой температуры, сильной коррозии и среды, содержащей взвешенные вещества.

В зависимости от конструкции бывают коньковые, срезные, ворота и т.д.По способу работы его можно разделить на ручной мембранный клапан, пневматический мембранный клапан и электрический мембранный клапан.

Источник: saVRee

Принцип работы и состав

Мембранный клапан

использует коррозионностойкую облицовку корпуса клапана и коррозионностойкую диафрагму вместо компонентов сердечника клапана, используя движение диафрагмы, чтобы играть регулирующую роль. Мембранные клапаны изготавливаются из чугуна, стали или нержавеющей стали и облицовываются коррозионностойкими или износостойкими материалами, мембранной резиной и политетрафторэтиленом. Подкладка коррозионностойкой диафрагмы, подходящая для регулирования сильной кислоты, сильной щелочи и других сильных агрессивных сред.

Мембранный клапан простой конструкции, сопротивление жидкости, пропускная способность, чем другие типы клапанов с теми же характеристиками; отсутствие утечек, может использоваться для регулирования среды с высокой вязкостью и взвешенными частицами. Мембрана отделяет среду от верхней полости штока клапана, так что уплотняющая среда не вытекает. Однако из-за ограниченного материала диафрагмы и футеровки сопротивление давлению и термостойкость плохие, как правило, подходят только для 1.номинальное давление 6 МПа и температура ниже 150 °C.

Характеристика потока мембранного клапана близка к характеристике быстрого открытия, приблизительно линейна до 60% хода и мало изменяется после 60% хода. Пневматический мембранный клапан также может быть оснащен сигналами обратной связи, позиционером и позиционерами для удовлетворения потребностей автоматического управления, программного управления или регулирования расхода. Сигнал обратной связи пневматического мембранного клапана использует бесконтактную технологию измерения. Этот продукт использует мембранный тип для толкания воздушного цилиндра, заменяет поршневой воздушный цилиндр, устраняет поршневое кольцо, которое легко повредить, приводит к тому, что утечка не может толкнуть клапан, чтобы открыть и закрыть злоупотребление служебным положением.Когда источник воздуха выходит из строя, можно использовать маховик, чтобы открывать и закрывать клапан.

Ищете мембранный клапан? Пожалуйста, свяжитесь с нами, и мы поможем вам выбрать наиболее подходящий!

Время публикации: 28 июля 2021 г.

Все о мембранных клапанах

Базовые инженерные устройства, такие как клапаны, используются почти в каждой сложной системе. Эти механические/электромеханические устройства регулируют поток среды и бывают десятков уникальных разновидностей; Чтобы увидеть все типы клапанов, посетите нашу статью о клапанах. Мембранный клапан будет в центре внимания этой статьи, и мы рассмотрим, что это такое, как он работает и какие типы доступны. Благодаря этому исследованию эта статья должна помочь решить, могут ли мембранные клапаны быть полезными, и как выбрать правильную версию для данного приложения.

Что такое мембранные клапаны?

Рис. 1: Мембранные клапаны после изготовления.

Изображение предоставлено: https://www.hylok.ca/hy-lok-ultra-high-purity-diaphragm-valves/

Мембранные клапаны представляют собой двунаправленные двухпозиционные дроссельные клапаны.Они используются для управления потоком жидкости, регулируя площадь, с которой среда может входить и выходить из клапана, эффективно изменяя его скорость и скорость. Это так называемые «мембранные» клапаны, поскольку для управления открытием и закрытием клапана используется тонкая гибкая мембрана. Они могут быть изготовлены из металла, такого как нержавеющая сталь, пластик и даже из одноразовых материалов. Мембранные клапаны похожи на пережимные клапаны, но в них используется линейный компрессор, который прижимает тонкую диафрагму к корпусу клапана.Они обеспечивают дискретное и переменное регулирование давления и могут приводиться в действие как вручную, так и автоматически. Мембранные клапаны являются чистыми, герметичными, простыми в обслуживании, безопасными и эффективными клапанами, которые лучше всего подходят для приложений с умеренным давлением и температурой, требующих управления потоком с пуском и остановкой.

Как работают мембранные клапаны?

Рис. 2: Принципиальная схема мембранного клапана — обратите внимание на черную мембрану/мембрану.

Изображение предоставлено: https://en.wikipedia.org

Мембранные клапаны

просты по конструкции и эксплуатации. Как показано на рисунке 2, привод клапана находится в контакте с внутренней мембраной (или «диафрагмой») клапана в открытом положении. Когда пользователь желает, чтобы клапан был закрыт, исполнительный механизм нажимается и/или поворачивается, и мембрана вдавливается в край твердой пробки, закрывая клапан. Некоторые мембранные клапаны также могут иметь полуоткрытое/закрытое положение, при котором мембрана частично закрыта, что позволяет дросселировать поток через клапан.В следующем разделе мы рассмотрим широкие категории мембранных клапанов и рассмотрим, где они наиболее полезны.

Типы мембранных клапанов

В промышленности используются мембранные клапаны двух основных конструкций: мембранный клапан водосливного/седловидного типа и мембранный клапан прямого прохода/полного прохода. Эти клапаны работают одинаково, но отличаются только формой корпуса, диафрагмой и применением.

Переливные мембранные клапаны

Мембранный клапан водосливного типа является одной из наиболее распространенных доступных конструкций и показан на рис. 2 выше.Конструкция с приподнятой кромкой/седлом лучше всего подходит для управления небольшим потоком и защищена от утечек благодаря крышке над диафрагмой и приводом. Эта конструкция оптимальна для опасных или коррозионно-активных жидкостей и газов, так как любой отказ мембраны будет локализован этой крышкой. Кроме того, наклонный корпус делает этот клапан самодренирующимся по своей сути, но этот слив может происходить в обоих направлениях клапана, что может быть неоптимальным для некоторых применений. Клапан водосливного типа в основном предназначен для чистых однородных жидкостей, так как вязкие взвеси и отложения могут накапливаться по обе стороны от седла.Они чаще всего встречаются в таких процессах, как пищевая/химическая промышленность, производство газа, коррозионно-активные вещества и вода.

Проходные мембранные клапаны

Рис. 3: Прямоточный мембранный клапан — обратите внимание на прямой канал без седла.

Изображение предоставлено: https://www.researchgate.net

Клапан мембранный прямоточный конструктивно аналогичен водосливным; однако он не содержит характерного седла, а имеет совершенно прямой путь.Их мембраны обычно более гибкие и позволяют перемещаться на большее расстояние, поскольку они должны касаться самого дна клапана. Эти клапаны необходимо часто обслуживать/заменять, поскольку их срок службы обычно меньше, чем у водосливных конструкций из-за их более гибких мембран. Проходные мембранные клапаны используются для шламов, вязких жидкостей и других применений, где необходимо уменьшить блокировку. Они также полезны для режимов двунаправленного потока, так как не имеют седла, препятствующего быстрому переключению с входа на выход.

Технические характеристики + критерии выбора

Мембранные клапаны промышленного стандарта отсутствуют; в результате выбор правильного клапана для вашего применения может оказаться сложной задачей. В этом разделе подробно описаны некоторые важные параметры, которые необходимо определить перед проверкой запасов вашего поставщика. Обратите внимание, что этот список не является исчерпывающим, но, по крайней мере, он должен указать вашим инженерам и поставщикам правильное направление.

Размер клапана

Поскольку эти клапаны используются для дросселирования, их размер оказывает существенное влияние на жидкость. Чтобы определить правильный размер вашего клапана, сначала определите желаемый объем технологической жидкости через систему. Это означает понимание того, как течет ваша жидкость, ее удельный вес/вязкость и желаемый расход. Во-вторых, рассчитайте максимальное давление и температуру на входе/выходе, а также требуемую пропускную способность клапана и усилия, которые ему потребуются для перекрытия потока. Затем с помощью таблиц можно определить правильное соотношение внутреннего и внешнего диаметра вашего клапана.

Падение давления + диапазон

Каково желаемое падение давления на клапане? Убедитесь, что указано это значение, или, если вы не уверены, выберите процентное значение, которое достаточно велико, чтобы повлиять на расход жидкости.Затем определите диапазон давлений, которые будет испытывать клапан при работе системы, чтобы выбрать клапан, способный работать во всем диапазоне.

Тип клапана + привод

Используя предыдущий раздел, оцените, какой тип диафрагмы будет наиболее подходящим для вашей технологической жидкости. Затем определите, должны ли корпус и шток подвергаться воздействию среды (так называемый смачиваемый клапан) или эти компоненты должны быть разделены (так называемые несмачиваемые клапаны). Во-вторых, определите, какой тип срабатывания следует использовать для закрытия и открытия клапана; это зависит от силы потока и большей системы, частью которой является клапан.Типы привода включают ручной привод, привод с электродвигателем, пневматический, тепловой, гидравлический привод и приводы с более совершенной системой управления.

Тип соединения, материал и характеристики

Определите, как клапан должен подключаться к вашей системе; это может быть простая резьба, сварные соединения, фланцы и/или другие способы герметизации, характерные для конкретного применения. Затем определите идеальные свойства материала клапана, чтобы технологическая среда не оказывала отрицательного влияния на работу клапана.Например, для высококоррозионных жидкостей необходимы такие материалы, как нержавеющая сталь, бронза и другие металлы, которые не разлагаются в едких средах. Наконец, определите любые дополнительные функции, такие как контрольно-измерительные приборы, индикаторы положения, меры безопасности и т. д., которые позволят вашему клапану лучше всего работать для вашего проекта.

Приложения

Мембранный клапан широко используется во многих отраслях промышленности, поскольку он дешев, эффективен и выпускается во многих вариантах. Список возможных применений бесконечен, но ниже приведены некоторые распространенные области, в которых используются мембранные клапаны:

Водоочистные сооружения
Фармацевтические производственные системы
Пищевая/химическая промышленность
Электроэнергетика
Вакуумные услуги
Пивоваренные заводы
Коррозионные среды

и более.

Резюме

В этой статье представлено понимание того, что такое мембранные клапаны и как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Источники:

http://www.pipingguide.net/2013/11/diaphragm-valves-types-construction.html
https://instrumentationtools.com/diaphragm-valves/
http://hvac-system-basics.blogspot.com/2012/09/diaphragm-valve-how-it-works.html#.XnpG4YhKjOg
http://www.adamant-valves.com/blog/an-overview-of-diaphragm-valves/
https://airtrolinc.com/how-diaphragm-check-valves-work/

Прочие изделия для клапанов

Еще от насосов, клапанов и аксессуаров

Что такое мембранный клапан? Принцип работы и функции

Схематическая диаграмма мембранного клапана (Ссылка: en.wikipedia.org )

Что такое мембранный клапан?

В мембранном клапане (или мембранном клапане) имеется два или более порта в корпусе клапана, эластомерная диафрагма и седло или седло, на котором диафрагма закрывается.В зависимости от предполагаемого использования корпус клапана может быть изготовлен из пластика, металла, дерева или другого материала.

Основные сведения о мембранном клапане

Мембранный клапан представляет собой двухпозиционный двунаправленный дроссельный клапан. Эти клапаны регулируют поток жидкости, регулируя площадь, в которую среда может входить и выходить, эффективно влияя на ее скорость и скорость. Тонкая гибкая мембрана контролирует открытие и закрытие клапана, поэтому они называются «мембранными» клапанами. Они изготавливаются из таких материалов, как нержавеющая сталь, пластик или одноразовые материалы.

Мембранные клапаны

аналогичны пережимным клапанам, но в них используется линейный компрессор, который прижимает тонкую мембрану к корпусу клапана. Устройства могут приводиться в действие как вручную, так и автоматически и обеспечивают дискретное и переменное регулирование давления. Чистые, герметичные, простые в обслуживании, безопасные и эффективные мембранные клапаны хорошо подходят для приложений с умеренным давлением и температурой, которые требуют управления пуском/остановкой потока жидкости.

Есть много мембранных клапанов Компании , Производители и Поставщики услуг в Linquip.

Принцип работы мембранного клапана

Эта гибкая диафрагма крепится к опорному элементу. Компрессор представляет собой закрывающий элемент. В случае открытого клапана диафрагма будет поднята из пути потока, что приведет к обтекаемому потоку жидкости. Во время закрытия клапана диафрагма плотно прилегает к седлу внутри корпуса, известному как водослив. Когда диафрагма опускается вниз, клапан полностью закрывается.

Поскольку на пути потока нет штока клапана, в этом клапане нет необходимости в уплотнении штока.Этот клапан требует меньше обслуживания, чем обычные клапаны. Мембраны изготавливаются из прорезиненных материалов, что позволяет использовать эти клапаны в высококоррозионных средах.

Мембрана клапана управляется открытием воздуха от пилота. Существуют клапаны с мембранами прямого действия, а также клапаны с мембранами обратного действия. Рабочее давление воздуха управляющего пилота подается непосредственно на диафрагму клапана, когда конструкция имеет прямое действие.Всякий раз, когда конструкция работает в обратном направлении, давление воздуха подается на диафрагму клапана с нижней стороны. Проще всего описать это как движение диафрагменного регулирующего клапана обратного или прямого действия. Кроме того, он может быть посажен вверх или вниз.

Размещение мембранного регулирующего клапана и его пневматического управляющего клапана определяется этими факторами, а также целью установки.

Компоненты мембранного клапана

Мембранный клапан состоит из следующих частей:

Корпус клапана
Крышка
Водослив
Диафрагма-диск
Шпилька
Плунжер
Стержень
Привод

Функция мембранного клапана

Функция мембранного клапана (Артикул: www.Instrumentationtools.com )

Работа и конструкция мембранных клапанов просты. В открытом положении клапана привод находится в контакте с диафрагмой (или внутренней мембраной) клапана. Чтобы закрыть клапан, необходимо нажать или повернуть привод, а мембрану необходимо вдавить в твердый край плотины, тем самым закрыв клапан. Мембранный клапан также может иметь полуоткрытое положение, когда мембрана частично закрыта, что дросселирует поток через клапан.

Нет прямого воздействия среды внутри трубопровода на рабочий механизм мембранного клапана.Ни липкие, ни вязкие жидкости не могут попасть в капот и вызвать проблемы. Мембранные клапаны пропускают жидкости, которые обычно засоряют, разъедают и склеивают рабочие части других клапанов. И наоборот, перекачиваемая жидкость не может быть загрязнена смазкой, используемой в рабочем механизме. Нет необходимости обслуживать сальниковые уплотнения или беспокоиться о протечках штока.

Доступны различные материалы диафрагмы. Срок службы диафрагмы зависит от типа обрабатываемого материала, температуры, давления и частоты использования. Превосходная химическая стойкость некоторых эластомерных материалов диафрагмы при высоких температурах может сделать их достойными внимания.

Тем не менее, любой эластомерный материал теряет свои механические свойства при более высоких температурах, что может привести к разрыву диафрагмы при высоком давлении. Следовательно, при использовании в приложениях, связанных с повышенными температурами, это следует учитывать производителю.

Linquip предлагает широкий выбор мембранных клапанов . Дистрибьюторы , Experts и Оборудование для продажи .

Использование мембранных клапанов

Мембранный клапан может использоваться с агрессивными жидкостями при низких температурах и давлениях. Эти клапаны могут использоваться для питьевой воды, воздуха, шлама, химикатов, а также низкоскоростных шламов и стоков. Их можно устанавливать вблизи насосов и отводов, а также вертикальных трубопроводов.

Общие области применения мембранных клапанов

Мембранные клапаны

широко используются во многих отраслях промышленности благодаря их доступности, эффективности и разнообразию. Существует множество возможных применений мембранных клапанов, но вот некоторые из наиболее распространенных:

Водоочистные сооружения
Фармацевтические системы
Предприятия пищевой и химической промышленности
Электростанции
Вакуумные системы
Пивоваренные заводы
Коррозионно-активные среды.

Преимущества мембранных клапанов

Мембранные клапаны имеют следующие преимущества:

Этот клапан обладает наилучшей коррозионной стойкостью или стойкостью к истиранию из всех, что мы смогли найти.
Нет утечки пара.
Они подходят для использования с опасными химическими веществами и радиоактивными жидкостями.
, поскольку они не допускают загрязнения протекающей среды.
Клапаны просты по конструкции и просты в эксплуатации.

Недостатки мембранных клапанов

Ниже перечислены недостатки мембранных клапанов:

Они могут не допускать полного слива.
Материал мембраны ограничивает рабочую температуру и давление, поэтому ее нельзя использовать при высоких температурах или давлении.
Мембрана ограничивает гидростатическое давление.

Часто задаваемые вопросы о мембранном клапане

Как работает мембранный клапан?

В случае мембранного клапана гибкая диафрагма крепится к воздушному компрессору с помощью шпильки, запрессованной в диафрагму. Чтобы перекрыть клапан, вместо того, чтобы зажать вкладыш в закрытом состоянии, диафрагма прижимается к нижней части корпуса клапана.

Что делает мембранный клапан?

Мембранный клапан представляет собой двунаправленный двухпозиционный дроссельный клапан. Регулируя площадь, через которую среда может входить и выходить из клапана, поток жидкости можно контролировать, изменяя его скорость и скорость.

Использование мембранного клапана

Вы ищете мембранный клапан с компактной конструкцией потока и возможностью работы с различными средами? Здесь, в MGA, у нас есть широкий ассортимент мембранных клапанов, от клапанов специального назначения до клапанов общего назначения. В этом блоге мы объясняем преимущества, особенности и способы использования мембранного клапана .

Что такое мембранный электромагнитный клапан?

Мембранные электромагнитные клапаны

изготавливаются из различных материалов для различных промышленных применений и технологических сред. Проще говоря, основное назначение диафрагменного электромагнитного клапана — управление потоком жидкостей и газов. Мембранные соленоидные клапаны имеют резиновую диафрагму, которая перемещается вверх и вниз внутри корпуса клапана, вызывая открытие и закрытие с упором на твердое седло.Это приводит к тому, что состояние клапана изменяется либо на открытое, либо на закрытое положение.

Преимущества мембранного клапана

Мембранные соленоидные клапаны представляют собой небольшую, но часто решающую часть системы управления технологическим процессом. Вот некоторые преимущества выбора мембранного клапана от MGA Controls:

• Они применимы для широкого спектра сред и применений.
• Доступны мембранные электромагнитные клапаны различных типов и материалов.
• Среда, протекающая через клапан, действует как пилот и влияет на положение диафрагмы, приводя клапан в наиболее подходящее состояние.
• У нас есть мембранные электромагнитные клапаны, подходящие для многих типов технологических сред.
• У нас есть команда технических экспертов, которые будут рады помочь вам выбрать идеальный клапан для вашего конкретного применения и ответить на любые вопросы.

Принцип работы электромагнитного клапана мембранного типа

Большинство мембранных электромагнитных клапанов связаны с двухходовыми электромагнитными клапанами с резиновой мембраной, которая перемещается вверх и вниз. Это заставляет клапан открываться или закрываться против слышимого седла, тем самым изменяя состояние клапана.В электромагнитных клапанах прямого действия или принудительного подъема давление среды, протекающей через клапаны, действует как пилот и влияет на положение диафрагмы, тем самым изменяя состояние клапана.

Свяжитесь с MGA по поводу мембранных электромагнитных клапанов

Для получения дополнительной информации о мембранных электромагнитных клапанах, доступных в MGA, позвоните нам по телефону 01704 898980 , и сотрудник нашей технической группы будет рад помочь вам найти нужный электромагнитный клапан. Кроме того, вы можете написать нам по адресу [email protected].

Как работает мембранный клапан?

Клапаны используются во всем мире для регулирования потока жидкостей. Они используются для контроля различных типов жидкостей. Существует несколько типов клапанов, и мембранный клапан является одним из них. Мембранные клапаны используются для закрытия, открытия и дросселирования потока жидкости. В этой статье в основном объясняется работа мембранного клапана, типы, детали и многие другие аспекты.

Что такое мембранный клапан?

Мембранный клапан представляет собой тип клапана, в котором используется гибкая мембрана для регулирования потока жидкости . Мембранный клапан также известен как мембранный клапан .

Мембрана или мембрана представляет собой гибкую деталь, реагирующую на давление. Эта часть обеспечивает усилие для регулирования, закрытия или открытия клапана. Этот тип клапана очень похож на пережимной клапан, но в нем используется эластичная мембрана вместо гибкого вкладыша для изоляции потока жидкости от запорной части.

Мембранные клапаны бывают двух типов:

Переливной клапан
Прямоходовой клапан

Сливной клапан является наиболее часто используемым мембранным клапаном.Линейный или прямоходовой клапан нуждается в дополнительном расширении мембраны, что сокращает срок службы мембраны. Поэтому прямоходовой клапан встречается реже, чем водосливной клапан.

Основное преимущество мембранного клапана в том, что можно изолировать детали клапана от рабочей жидкости. Эта конструкция также не нуждается в сальниковых уплотнениях (набивках) для предотвращения утечек жидкости, которые вы используете в других типах клапанов.

Мембрана клапана соединяется с компрессором с помощью болтов, залитых в диафрагму.

Этот компрессор перемещает шток клапана вверх и вниз. Таким образом, диафрагма движется вверх и вниз вместе с движением компрессора вверх и вниз.

Эти типы клапанов также могут использоваться для дросселирования. Клапан водосливного типа имеет хорошее дросселирование, но диапазон ограничен. Из-за большой площади закрытия вместе с седлом клапана характеристики дросселирования в основном соответствуют характеристикам быстрооткрывающегося клапана.

Рабочий мембранный клапан

Мембранный клапан использует метод « защемления» для регулирования потока жидкости через клапан.Диафрагма соединяется с компрессором. Этот компрессор дополнительно соединяется со штоком.

Когда оператор клапана хочет увеличить расход жидкости, он перемещает шток вверх. По мере того, как шток перемещается вверх, он дополнительно перемещает компрессор в направлении вверх. Далее этот компрессор передает свое движение присоединенной диафрагме, и диафрагма также начинает двигаться вверх.

При движении диафрагмы вверх поток жидкости увеличивается в соответствии с требованиями оператора.

Когда оператор хочет опустить или перекрыть поток жидкости, он поворачивает шток и перемещает его вниз. Этот шток передает свое движение компрессору, который дополнительно давит на диафрагму в направлении вниз и уменьшает или перекрывает поток.

Некоторые клапаны также имеют дросселирующие потоки жидкости. В таком случае диафрагма частично закрыта и частично открыта.

Чтобы лучше понять работу мембранного клапана, посмотрите следующее видео:

Читайте также: Работа обратного клапана

Типы мембранных клапанов

Мембранный клапан бывает следующих типов:

Переливной клапан
Прямоходовой клапан

1) Переливной мембранный клапан

Это один из самых известных типов мембранных клапанов. Эта конструкция идеальна для небольших регуляторов расхода без утечек благодаря кожуху на приводе и диафрагме.

Наклонная конструкция корпуса этого клапана обеспечивает уникальную функцию самослива, и этот слив может происходить в обоих направлениях клапана. Поэтому это не лучший вариант для некоторых конкретных приложений.

Эти клапаны лучше всего подходят для коррозионно-активных или опасных газов и жидкостей, поскольку крышка клапана предотвращает повреждение диафрагмы или любую утечку через клапан.

Водосливные клапаны

в основном используются для однородных чистых жидкостей, поскольку вязкий шлам и загрязнения могут скапливаться на стороне седла. Они чаще всего используются в таких приложениях, как вода, коррозия, производство газа, химикаты и пищевые продукты.

2) Прямоходовой мембранный клапан

Проходной или линейный клапан имеет такую же конструкцию, как и клапан водосливного типа, но имеет полностью прямой ход вместо характерного седла.

Эти клапаны имеют более гибкие мембраны. Эти диафрагмы соприкасаются с днищем клапана, что может увеличить расстояние перемещения диафрагмы. Из-за гибкости диафрагмы эти клапаны обычно имеют более короткий срок службы, чем водосливные конструкции, и требуют частого ремонта/замены.

Линейные или прямоходовые мембранные клапаны используются для вязких жидкостей, водяного шлама и других применений, где необходимо уменьшить засорение. Это также полезно для диапазонов двунаправленного потока, поскольку нет седла, предотвращающего быстрое переключение с входа на выход.

Читайте также: Работа шарового крана

Дополнительные типы мембранных клапанов

Технологический клапан: Это наиболее распространенные механические диафрагмы, предназначенные для остановки, запуска или регулирования потока жидкости.
Мембранные задвижки: Двунаправленный предохранительный клапан. Он использует комбинированный метод задвижки и мембранного клапана для получения очень надежного гибрида.
Гигиенические мембранные клапаны: Помогает предотвратить загрязнение жидкости.Для изготовления этих мембранных клапанов используются стерильные материалы. У них есть способность способствовать стерилизации атмосферы.
Клапаны нулевой статики: Этот клапан лучше всего подходит для чистых рабочих мест, поскольку он способен устранять застой потока и возможности роста бактерий.
Запорные клапаны : Это наиболее распространенный тип клапана, который использует принудительное закрытие для остановки потока жидкости.
Мембранный электромагнитный клапан: Это тип обычного электромагнитного клапана, представляющего собой электромеханический клапан, используемый для управления потоком.В дополнение к электромагнитной катушке этот клапан также имеет резиновую диафрагму в корпусе клапана. Он открывается и закрывается против жесткого сиденья. Он может действовать косвенно или прямо.
Мембранные электромагнитные клапаны непрямого действия: Его также называют пилотным электромагнитным клапаном. Для работы требуется давление на диафрагму. Когда жидкость, протекающая через клапан, получает достаточное давление, положение диафрагмы изменяется. Проще говоря, давление жидкости ведет себя как пилот, управляющий положением диафрагмы.
Мембранные электромагнитные клапаны прямого действия: Когда электромагнитная катушка начинает работать, электромагнитный мембранный клапан прямого действия изменяет положение мембраны. Мембрана открывается и закрывается в зависимости от того, нормально закрыт клапан или нормально открыт.

Части мембранного клапана

Мембранный клапан состоит из следующих основных компонентов:

Стержень
Компрессор
Крышка
Привод

1) Стержень

Шток клапана может быть неиндикаторным или индикаторным. Если этот шток не показывает показания, маховик вращает втулку штока клапана, чтобы зацепить резьбу штока. Это зацепление помогает перемещать компрессор, соединенный со штоком, вверх и вниз и соединяет диафрагму с компрессором. В штоке без индикации используется уплотнительная втулка с герметичными крышками.

Индикаторный стержень имеет такую же конструкцию, как и неиндикаторный стержень, но имеет более длинный стержень, вытянутый вверх через маховик. В корпусе индикатора используется уплотнительная крышка с уплотнительным кольцом и герметичная втулка.

2) Компрессор

Компрессор является наиболее важной частью мембранного клапана. Он использует для работы диафрагму. Один конец компрессора соединяется со штоком, а другой конец соединяется с диафрагмой.

Когда вы поворачиваете маховик для перемещения штока вверх или вниз, шток передает свое движение компрессору. Когда компрессор получает движение, он заставляет диафрагму двигаться вверх или вниз, чтобы регулировать поток жидкости в соответствии с вашими требованиями.

Читайте также: Различные типы компрессоров

3) Крышка

Он действует как кожух в верхней части клапана и содержит несмачиваемые части клапана, такие как компрессор, шток и маховик. Он свинчен с корпусом клапана.

Крышка мембранного клапана управляется рычагом. Имеет быстро раскрывающийся характер. В случае обычного водосливного типа эти крышки могут быть заменены стандартной крышкой.

При использовании крышек с максимальным размером 10 см мембранный клапан можно использовать для работы с вакуумом. Для больших клапанов необходимо использовать герметичную крышку.

4) Привод

Эта часть клапана используется для управления штоком, который дополнительно открывает или закрывает диск клапана для регулирования потока жидкости. Различные типы приводов используются в соответствии с требованиями приложений, такими как требуемый крутящий момент, автоматические требования и требования к скорости для работы клапана.

Различные приводы выполняют различные функции, такие как позиционеры, электрические реле положения клапана и регулируемые отверстия для точного управления потоком.

Читайте также: Работа дискового затвора

Методы управления потоком

Мембранный клапан имеет гибкую мембрану, соединенную с компрессором с помощью болта, запрессованного в мембрану. Вместо того, чтобы сжимать и закрывать вкладыш, компрессор толкает диафрагму в направлении вниз, чтобы вступить в контакт с нижней стороной корпуса и остановить поток жидкости.

Ручной мембранный клапан регулирует перепад давления на клапане и обеспечивает переменную и точную степень открытия. Следовательно, это один из лучших клапанов для регулирования расхода.

Клапан этого типа имеет маховик. Оператор поворачивает маховик до тех пор, пока через систему не пойдет необходимое количество жидкости.

Для открытия и закрытия потока жидкости маховик используется для перемещения компрессора вверх и вниз. Когда маховик поворачивается, компрессор прижимает диафрагму к нижней части корпуса клапана и останавливает поток или поднимает ее вверх до тех пор, пока через систему не пройдет желаемое количество жидкости.

Строительные материалы Материалы мембранных клапанов

Для изготовления мембранных клапанов используются различные материалы. Выбор материала зависит от свойств материала, таких как эффективность, рабочая частота, давление и температура.

Мембрана из эластичного материала обладает отличной химической стойкостью при высоких температурах. Однако механические характеристики эластичных материалов снижаются при высоких температурах (т.е., более 150°F) и высокое давление. Концентрация среды, которую может контролировать диафрагма, является еще одним фактором, влияющим на функциональность диафрагмы.

Ниже приведены некоторые известные материалы, используемые для изготовления мембранного клапана:

1) Материалы мембраны

С резиновой подкладкой или без подкладки: Витон, Кожа, Силиконовый каучук, Натуральный каучук, Buna-N или Нитрил.
Фторопласт Тип: PFA EPDM-подложка, PTFE с EPDM-подложкой или FEP с EPDM-подложкой.

2) Материалы корпуса клапана

Дерево
Латунь
Пластик: Поливинилиденфторид, полиэтилен, полипропилен, поливинилхлорид, акрилонитрилбутадиенстирол.
Сталь: Углеродистая сталь, нержавеющая сталь, чугун, ковкий чугун и сплав 20.

Читайте также: Клапаны разных типов

Типы соединений мембранных клапанов

Мембранные клапаны крепятся к различным системам трубопроводов.Тип соединения клапана зависит от требований существующей системы и требуемого типа уплотнения. Существует несколько типов соединений, и некоторые из них приведены ниже:

Резьбовое: На концах резьбового клапана имеется внутренняя или внешняя резьба, позволяющая навинчивать трубу на конец клапана или в него. Резьбовая конструкция является одной из самых простых и распространенных конструкций мембранного клапана.
Металлическое поверхностное уплотнение: Металлическое поверхностное уплотнение использует металлическую прокладку между двумя секциями фитинга.Прокладка обеспечивает торцевое уплотнение с обеих сторон фитингов.
Компрессионные фитинги: Этот фитинг позволяет герметизировать соединения труб без резьбы или сварки. Уплотнение создается при затягивании гайки, а шайба сжимается вокруг трубы 2 ^и для создания герметичного уплотнения.
Сварка/пайка враструб: Соединение сваркой внахлест между двумя частями припаяно, и его трудно потерять.
Стыковая сварка: Эта сварка фиксирует стыковое соединение.Это стыковое соединение располагается между двумя секциями, стержнями или пластинами. Таким образом, стыковое соединение соединяет две детали без блокировки или
Болт Фланцы: Этот тип соединения используется на выходе или входе клапана.
Трубный фитинг: Обеспечивает прямое соединение трубопровода с клапаном.
Зажимной фланец: Это пружинный шарнирный фланец, обернутый вокруг трубы для соединения.

Применение мембранных клапанов

Мембранные клапаны используются в агрессивных средах.
Используются для регулирования грязного или чистого воздуха и воды.
Эти типы клапанов используются в энергетике.
Используются в системах деминерализованной воды.
Мембранный клапан используется в системе водоподготовки.
Используются в химических и пищевых системах.
Используются в вакуумных службах.
Они используются в фармацевтических производственных системах.

Преимущества и недостатки мембранных клапанов

Преимущества мембранного клапана

Их можно использовать как для дросселирования, так и для двухпозиционных приложений.
Из-за этого у него много подкладок; обеспечивает хорошую химическую стойкость.
Проблем с утечкой штока нет.
Обеспечивает герметичность.
Эти клапаны не имеют карманов для улавливания загрязнений.
Это лучший выбор для вязких и шламовых жидкостей.
Мембранный клапан является лучшим выбором для радиоактивных жидкостей и опасных химических веществ.
Не допускают попадания примесей в поток жидкости. Поэтому они чаще всего используются в пивоварении, фармацевтике, пищевой промышленности и других областях.

Недостатки мембранного клапана

Водослив клапана может остановить полный дренаж трубопровода.
Корпус этого клапана должен быть изготовлен из коррозионностойкого материала.
Этот тип клапана не подходит для приложений с очень высоким давлением (более 300 фунтов на квадратный дюйм).
Мембрана может подвергаться коррозии, когда она наиболее широко используется для тяжелого дросселирования с загрязнением.
Эффективно работает только при умеренном давлении (до 300 фунтов на кв. дюйм).
Эти клапаны не подходят для многооборотных операций.
Вы можете использовать его только при умеренных температурах (до 400 F).
Может ограничивать гидростатическое давление.

Разница между мембранным клапаном и пережимным клапаном

Мембранный клапан	Пережимной клапан
Для управления потоком жидкости используется резиновая диафрагма.	В нем используется резиновая втулка для контроля потока жидкости.
Менее надежен.	Пережимной клапан более надежен, чем мембранный клапан.
Эти клапаны имеют меньший срок службы, чем мембранные клапаны.	Имеют длительный срок службы.
Невозможно немедленно остановить поток жидкости. Для полного закрытия потока жидкости требуется некоторое время.	Пережимной клапан позволяет быстро остановить поток жидкости.

Раздел часто задаваемых вопросов

Для чего используется мембранный клапан?

Основной функцией мембранного клапана является регулирование потока различных жидкостей.В этих клапанах используется резиновая диафрагма для управления потоком жидкости. Эта диафрагма перемещается вверх и вниз, закрывая или открывая поток жидкости.

Как иначе называется мембранный клапан?

Мембранный клапан также известен как мембранный клапан . В нем используется резиновая мембрана или диафрагма для управления потоком жидкости.

Какие существуют типы мембранных клапанов?

Мембранные клапаны бывают следующих основных типов:

Проходной клапан
Переливной клапан
Мембранные задвижки
Мембранные санитарные клапаны
Нулевые статические клапаны

Какой самый распространенный материал для диафрагмы?

EPDM — наиболее популярный материал, используемый для изготовления диафрагм.

DN	A	B	h2	L	LS
15	102	90	14	120	26
20	102	90	14	120	26
25	102	90	14	120	26
32	119	114	14	153	30
40	119	114	14	153	30
50	136	140	8	173	31

DN	A	B	h2	L	LS
15	102	90	14	120	26
20	102	90	14	120	26
25	102	90	14	120	26
32	119	114	14	153	30
40	119	114	14	153	30
50	136	140	8	173	31

DN	A	B	h2	L	LS
15	102	90	14	120	26
20	102	90	14	120	26
25	102	90	14	120	26
32	119	114	14	153	30
40	119	114	14	153	30
50	136	140	8	173	31
