Металлорукав для кабеля: технические характеристики, размеры, виды

Для защиты кабеля от механических повреждений, разрушающего воздействия атмосферного воздуха и агрессивных сред, а также для обеспечения электропожаробезопасности, в соответствии с требованиями нормативных документов допускается использование металлорукавов. Металлический электротехнический рукав представляют собой гибкий шланг диаметром до 100 мм, изготовленный посредством скручивания стальной ленты. На сегодняшний день данное изделие довольно часто применяется при монтаже электропроводки, поэтому в данной статье мы решили рассмотреть технические характеристики, размеры и виды металлорукава для кабеля.

Разновидность металлических рукавов

В зависимости от условий, в которых будет работать кабель, для его защиты предлагается следующие типы металлоррукавов:

  1. Изготовленные из оцинкованной стальной ленты.
  2. Для изготовления которых используется лента из нержавеющей стали.
  3. В ПВХ-изоляции.

Практика показывает, что в домашних условиях и в производственных масштабах, наиболее популярны рукава, изготовленные из оцинкованной стали. Нержавейка – вещь дорогостоящая, область применения ее распространяется в исключительных местах прокладки кабеля, где он может быть подвержен воздействию агрессивной химической среды.

Технические характеристики

Для начала рассмотрим основные параметры металлорукава из оцинкованной стали. Исходным материалом для изготовления данного вида шланга служит металлическая оцинкованная пластина толщиной в пределах трех микрон. Зазор между витками скрученных пластин уплотняется:

  • хлопчатобумажной тканью для изделий марки РЗ-ЦХ;
  • полипропиленовой пленкой для изделий марки РЗ-СЛ.

Особенности такой конструкции обеспечивают гибкость монтируемых кабельных магистралей, надежную защиту от повреждений и воздействия пыли и грязи, а вариант с полипропиленовым уплотнителем позволяет выдерживать интенсивные влажностные нагрузки.

Эти характеристики позволяют с успехом использовать эти шланги, при монтаже как открытой, так и скрытой проводки. Использование данного вида защиты кабеля рекомендовано в электрических цепях обслуживающих системы вентиляции, обогрева и кондиционирования. Благодаря металлической оболочке, обеспечивающей высокую степень защиты от возгораний, рукав можно использовать для монтажа открытой проводки по дереву. Металлическая пластина, из которого скручено электротехническое изделие, служит в качестве экрана и защищает проводку от воздействия электрических помех. На основании изложенного материала можно выделить основные преимущества металлоруква:

  1. Прочность и способность противостоять механическим повреждениям.
  2. Способность обеспечить защиту от воздействия пыли, грязи и влаги.
  3. Высокая степень противопожарной безопасности.
  4. Способность противостоять воздействию электрических помех.

Учитывая потребности электромонтажа, производителями освоен выпуск продукции весьма широкого диапазона внутренних диаметров металлорукавов, от 10 до 100 мм.

Технические характеристики металлических рукавов марки РЗ-ЦХ и РЗ-СЛ:

Теперь рассмотрим металлорукав в изоляции из поливинилхлорида (ПВХ). Популярные марки: РЗ-ЦП и МРПИ. Технология изготовления данного вида шлангов и набор положительных качеств остаются те же, что и для предыдущих изделий. Отличие состоит в том, что они выполнены с изоляционным ПВХ-покрытием, обеспечивающим более высокую степень защиты. Наличие изоляционного слоя классифицирует этот вид металлорукавов, как герметичную конструкцию, с высокой стойкостью к воздействию коррозии, что делает пригодным к использованию в подземных коммуникациях, тоннелях и во взрывоопасных помещениях.

Особо важно знать, что данный тип шланга ни в коем случае не приспособлен для работы под водой, а также для прокладки на улице, в регионах с низкими температурами. Дело в том, что ПВХ оболочка на морозе разрушается. Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним.

Технические характеристики металлорукавов РЗ-ЦП и МРПИ:

На чем остановить выбор

Критерием выбора вида металлорукава должно служить состояние окружающей среды, в которой он будет работать.

Негерметичный металлический рукав с хлопчатобумажным уплотнителем может применяться во внутренних помещениях, уровень влажности в которых не превышает норму. С полипропиленовым уплотнителем – внутренние помещения с повышенным содержанием влажности, в банях, прачечных, душевых, а также вне помещений.

Герметичный вариант с покрытием ПВХ рекомендуется укладывать в траншеи, тоннели, вентиляционные шахты, взрывоопасные помещения, подземные выработки.

Применение металлических рукавов для электропроводки, изготовленных из нержавеющей стали целесообразно в помещениях с повышенной концентрацией агрессивных химических веществ, в хранилищах кислот, щелочей и солей.

Важно! Для проведения монтажных работ по прокладке кабеля в металлорукаве потребуется целый перечень сопутствующих приспособлений, таких как скобы крепления и муфты, обеспечивающие соединение и ввод в распределительные устройства шлангов. Муфты могут быть прямыми и угловыми, они относятся к разряду резьбовых соединений с шагом резьбы идентичным шагу витка пластины.

Напоследок рекомендуем просмотреть видео обзор металлорукава для электропроводки:

Вот мы и рассмотрели виды, размеры и технические характеристики металлорукава для кабеля. Надеемся, предоставленная информация помогла вам определиться с выбором подходящего варианта исполнения для собственных условий!

Будет полезно прочитать:

Как выбрать металлорукав для электропроводки



При прокладывание электрических сетей, очень часто возникает необходимость применения кабельного металлорукава или другими словами металлической гофрированной трубки.
Она защищает кабель от перегибов и различных повреждений, а так же от влияния электромагнитного излучения, влаги и химических реагентов.

Кроме защиты самого электрического кабеля, такой гибкий кабель — канал защищает основание здания от возгораний которые возможны при сильном нагреве кабеля и плавление его изоляции  что часто бывает вызвано коротким замыканием или перегрузкой.

Распространение пламени становится не возможным что служит отличной защитой в деревянных конструкциях и легко воспламеняющихся полостях помещения. Помимо деревянных зданий, это могут быть производственные цеха, склады и общественные места скопления людей, например торговые центры.

Рынок производства предлагает некоторые разновидности металлических гофрированных кабель — каналов, давайте для начала рассмотрим некоторые из них:

Виды «металлической гофры»


Оцинкованный металлорукав — он не герметичный и представляет из себя трубку разных диаметров специальным образом скрученную из тонкой оцинкованной полосы, используют вместе с тканью из асбеста которой «герметизируют» места стыков.

Металлорукав из луженой жести — не герметичная трубка из жести, перед скруткой в трубку жесть обрабатывается электролитическим лужением на подобие лужения припоем на трубку наносится тонкий слой олова. Такой слой защищает гофру от ржавения и воздействия различных химических сред что в конечном итоге продлевает общий срок службы металлорукава и его защитные свойства.


Такую гофротрубку используют в помещениях с высокой влажностью, для этого места стыков изолируют при помощи полипропиленовой пленки.

Металлорукав из нержавеющей стали — владеет отличными антикоррозийными свойствами в виду чего может быть использована в помещениях и пустотах с агрессивной химической средой, а так же и в обычных условиях при этом гарантирую высокую прочность и долговечность.
Сам материал гофротрубки имеет высокую стоимость поэтому нужно смотреть на требования и целесообразность.

Металлорукав в поливинилхлоридной оболочке — обеспечивает отличную защиту от влаги обладая хорошими герметичными свойствами.

Кроме защиты от влаги, он хорошо себя зарекомендовал при защите электрического кабеля от влияния солнечного света, дождя, жидкостей с химическими свойствами и от механических повреждений.
Данный разновид металлического рукава дает возможность его использования не только для скрытой проводки но и для открытой и наружного монтажа, кроме того такую гофру можно даже закапывать в траншеи и использовать в помещениях с горючими и взрывоопасными веществами.

Монтаж и укладка


Металлорукав используют для скрытой и открытой проводки, для защиты электрических кабелей в основаниях и на поверхностях дерева, самана, гипсокартона, пластика и других поддерживающих горение материалах. При вводе трехфазной сетевой линии в сочетание с асбестом и металлическими подкладками.

Для монтажа металлической гофры используют спец. крепление, хомуты, скобы и муфты которыми соединяют концы гофротрубки, все это не маловажные фитинги для обеспечения технологического монтажа по всем правилам обеспечиваем надежную защиту и пожаробезопасность. Так же используя вводные муфты можно предотвратить попадания внутрь трубки пыли, влаги и частиц разного мусора.

Перед заведением кабеля в трубку, нужно правильно определить длину гофры так чтоб сократить количество соединений и ненужных изгибов, что обеспечит безопасность линии и экономию материалов.

Основные рекомендации:

  • Прежде всего нужно составить план проводки, сделать разметку учитывая все изгибы и неровности — высчитать длину всех отрезков кабеля и места его герметизации в гофре.

  • Проверить гофротрубку на наличие повреждений, дефектов и задиров которые могут повредить провод и по препятствовать его легкому заведению в трубку. Кроме того гофра должна быть чистой как внутри так и снаружи.

  • Избегайте натяжения металлорукава, так как это ведет к потери прочности и может создать ненужные щели между витками гофры. Тоже самое и с провисаниями, необходимо следить за качеством работ.

  • Во влажных помещениях необходимо герметичное исполнения, а места соединений герметизировать специальными муфтами или изолентой.

  • Для сухих помещений достаточно не герметичного металлорукава из оцинковки, он самый доступный и не дорогой.

  • Не допускайте резких изгибов которые приводят перегибу кабеля и повреждению самого металлорукава.

  • Материал гофротрубки очень тонкий и если вблизи необходимо будет проводить сварочные работы, нужно будет предусмотреть защиту металлорукава на это время.

  • В домах из дерева, если есть возможность то лучше прокладывать кабель под слоем штукатурки нежели в металлической гофре (открытым способом).

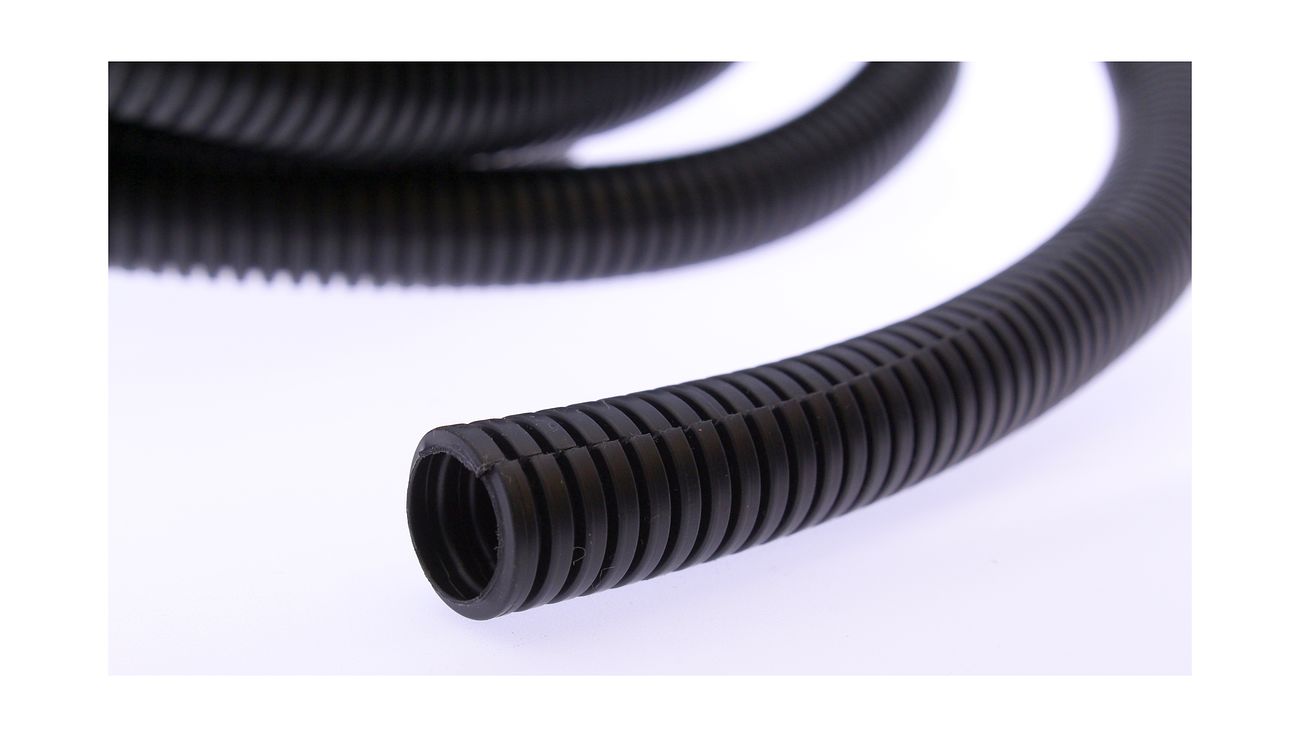

Для открытой проводки (в деревянном доме) лучше всего использовать пластиковые гофротрубки или квадратные короба из пластика, но отдавать предпочтения пластику который не поддерживает горение что легче всего доступней на рынке в виде круглой пластиковой гофротрубки. Для того чтоб определить подходит ли данное изделие, можно кончик пластика подпалить зажигалкой, при этом пластик может гореть, плавится но не воспламенятся, или стягиваться но не плавится.

Как определить нужный диаметр металлорукава?
Это число со значением маркируемым — DN, оно стандартизировано и обозначает внутренний диаметр (номинальный проход). По стандартам СНГ измеряется в миллиметрах.

Следует учитывать что заполняемость металлорукава электрическим кабелем не должна превышать 70% от его внутреннего диаметра (числа DN)

Для примера кабель 3х2,5, его наружный диаметр примерно 11 мм. , исходя из этого для его прокладки необходим металлорукав с внутренним диаметром не меньше 13 мм. и наиболее близкое к этому значение в 15(16) мм.

Какая существует фурнитура для соединений?
Чтобы соединить два отрезка гофротрубки между собой, по технологии, нужно использовать фитинги.

  • Резьбовые муфты со специальной царапающей гайкой. Такое исполнение обеспечивает дополнительное заземление шланга. Существуют как прямые муфты так и угловые, с наружной и внутренней резьбой.
  • Вводные соединительные муфты которые используют для монтажа проводки к щитам, ящикам или оборудованию.
  • Прямая муфта — применяется для соединения двух концов гофротрубки. Это резьбовой элемент (резьба внутренняя двухсторонняя), шаг резьбы соответствует шагу витка гофры.
  • Пластиковые и металлические хомуты применяют для соединения и фиксации гофротрубки.

Обычно металлорукав фасируют в бухты длиной в 30, 50 и 100 метров, но можно купить и несколько метров, отрезая нужную длину инструментом для плавной резки изделий из металла.
Перечисленные выше свойства и характеристики характерны для качественной, добросовестно сделанной продукции (не подделки). Поэтому на качественный металлорукав цена не должна быть слишком низкой и это следует учитывать при выборе.

Металлорукав для кабеля (металлические трубы для проводки)

Во время прокладки электропроводки всегда существует опасность повреждения изоляции проводов. Причиной этому могут стать и случайные механические воздействия, и действия окружающей среды, в том числе перепады температур.

Чтобы защитить проводку и исключить все нежелательные воздействия, следует применять металлорукав. В интернет-магазине «77 Вольт» предлагается недорого купить металлорукав оптом или в розницу, выбрав из продукции в нашем каталоге, реализуемой по разумной стоимости с оперативной доставкой со склада в Москве.

Особенности продукции

Современные гибкие металлорукава представляют собой металлический шланг. Они не окисляются и не ржавеют, а благодаря высоким огнеупорным качествам их можно использовать для монтажа кабеля по горючим поверхностям. Кроме этого, металлорукав – это отличное защитное средство от радиационного и химического воздействия.

Среди достоинств изделий:

  • высокая пыле- и водозащита;
  • пожаробезопасность;
  • повышенная механическая прочность;
  • гибкость.

Назначение

Металлорукав Р3-Ц, который представлен в «77 ВОЛЬТ», предназначен для защиты резиновых шлангов, проводов, кабелей от повреждений. Изделие обеспечивает защиту телевизионного, телефонного, электрического кабеля. Материал способен выдерживать значительные динамические и статические нагрузки.

Продукция применяется для прокладки сетей в промышленных, административных и жилых зданиях. Для монтажных работ подходят ниши в подвесных потолках, полости фальшполов и коробки в стенах. Изделие можно задействовать при устройстве скрытой электропроводки и прокладке снаружи. Также металлорукав используется для проводки кабеля в земле, туннелях и каналах.

Преимущества покупки в «77 Вольт»

У нас на сайте представлена выгодная цена за метр металлорукава (информацию предлагается уточнить в прайс-листе), в магазине действуют скидки и проводятся распродажи. Мы осуществляем быструю доставку по адресу.

Типовые размеры металлорукавов

Диаметр условного прохода (мм) Наименьший внутренний диаметр d (мм) Наибольший наружный диаметр D (мм) Наименьший эксплуатационный радиус изгиба (мм) Разрывное усилие (кг) Кол-во (м) в бухте
10 9,5 13,9 55 45 100
12 10,9 15,9 75 70 100
15 13,9 18,9 75 80 100
18 16,9 21,9 90 85 50
20 18,7 24 90 100 50
22 20,7 26 110 100 50
25 23,7 30,8 110 110 50
32 30,4 38 150 130 25
38 36,4 44 180 150 25
50 48 58,7 245 250 25

Технические характеристики металлических труб для электропроводки

Показатель Значение
Материал изготовления Оцинкованная сталь
IP IP40
Прочность на сжатие, кг/100 мм 350
Прочность на разрыв 120
Максимальная температура эксплуатации +100°С
Соединение с монтажной коробкой Муфта вводная
Климатическое исполнение УХЛ3

Рассказываем про виды и применение металлорукавов

Сегодня мы с вами поговорим про последний и самый металлический способ проводки. Это металлорукав, и их существует два основных типа – обычный и в поливинилхлоридной изоляции. Сегодня мы с вами подробно разберем оба типа металлорукава и поймем, зачем они нужны и как их применять. Поймем их диаметры и аксессуары для удобства монтажа.

Давайте для начала поймем, зачем нам нужен вообще мелаллорукав. Он нужен там, где важна высокая прочность. Во-первых, это повышенная безопасность в случае пожара. Во-вторых, это очень серьезная защита от механических повреждений.

Поговорим про обычный металлорукав. Он производится из стальной профилированной, оцинкованной ленты, толщина цинкового покрытия примерно три микрона. В своем составе имеет хлопчатобумажный уплотнитель, для защиты проводов от пыли и грязи. Используется для скрытой и открытой проводки кабеля на нефтеперерабатывающих объектах. Также используется для электропроводки в системах кондиционирования воздуха, обогрева и вентиляции. Применяется для защиты кабельных линий от пыли и повреждений. Также обеспечивает повышенный уровень пожаробезопасности. Защищает кабельные линии на различных производствах. Из основных плюсов можно выделить несколько основных. Во-первых, как уже говорилось, уплотнители из хлопка не пропускают вовнутрь пыль. Во-вторых, стальная лента, из которой сделан рукав, является экраном для электрических помех. Из-за высокой прочности металлорукава кабель внутри защищен от излома и перегибов. Также из плюсов можно выделить большое количество внутренних диаметров, которые находятся в диапазоне от десяти до ста миллиметров. То есть вы сможете с помощью такого металлорукава проложить кабель любого размера.

Теперь давайте поговорим про металлорукав в изоляции из поливинилхлорида. Сразу оговорюсь, чтобы второй раз не писать то же самое, это точно такой же металлорукав, только с изоляцией. И, как следствие, имеет все те же плюсы и свойства. Я про них рассказывать не буду, чтобы не занимать ваше время. Расскажу лишь о том, что меняет поливинилхлоридная изоляция. При наличии такой изоляции металлорукав становится пригодным для использования вне помещений. Теперь им даже можно будет проложить кабельную линию под землей. Он обладает повышенной герметичностью. Если его монтировать под водой, то, конечно, ничего хорошего не получится, но при монтаже в грунте или на фасаде дома под дождем, ничего страшного с ним не случится. Такие металлорукава обеспечивают непревзойденную защиту от поражения электрическим током, благодаря своей изоляции. Так же они способны очень долго сопротивляться коррозии во влажных помещениях, а также при агрессивной окружающей среде. Также такие металлорукава имеют негорючее исполнение. Точнее, их изоляция не поддерживает горение. Это нужно в некоторых местах по нормам пожарной безопасности.

Из аксессуаров для металлорукава существует масса разных приспособлений, которые преследуют разные цели. Например, есть скобы для крепления металлорукава к стене или другой поверхности. Также существуют муфты для соединения металлорукавов. Отличаются они степенью герметичности, так как созданы для решения разных задач.

Ну вот и все, теперь вы знаете все про металлорукав. Теперь вы сможете проложить кабельную трассу в металлорукаве. Не забывайте требовать сертификаты, это залог вашей безопасности. До новых встреч.
