Мини юсб разъем распайка: Распиновка микро USB разъема | 2 Схемы

Содержание

Распиновка микро USB разъема | 2 Схемы

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

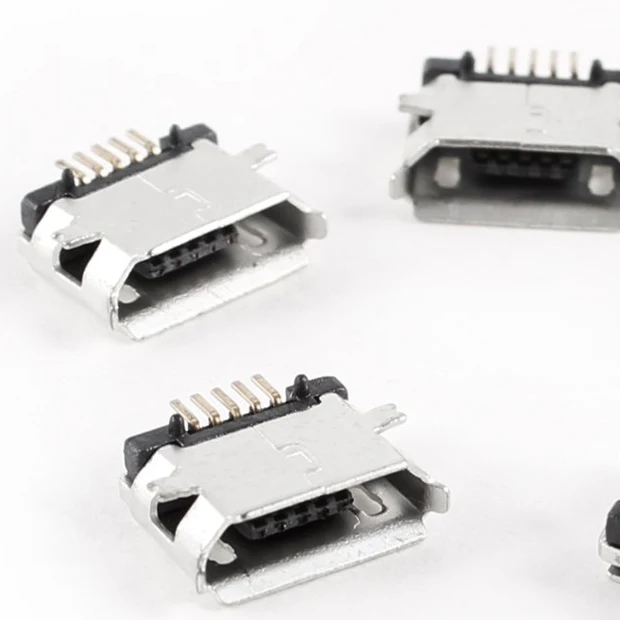

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.


Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус). А для GND — пятый контакт.

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

Схема соединения Micro-USB с обычным USB


Распиновка USB, mini- и micro-USB

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Описание

Цвет провода

Название

Вывод

5В+

Красный

VCC

1

Данные —

Белый

D —

2

Данные +

Зеленый

D +

3

Земля

Черный

GND

4


Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

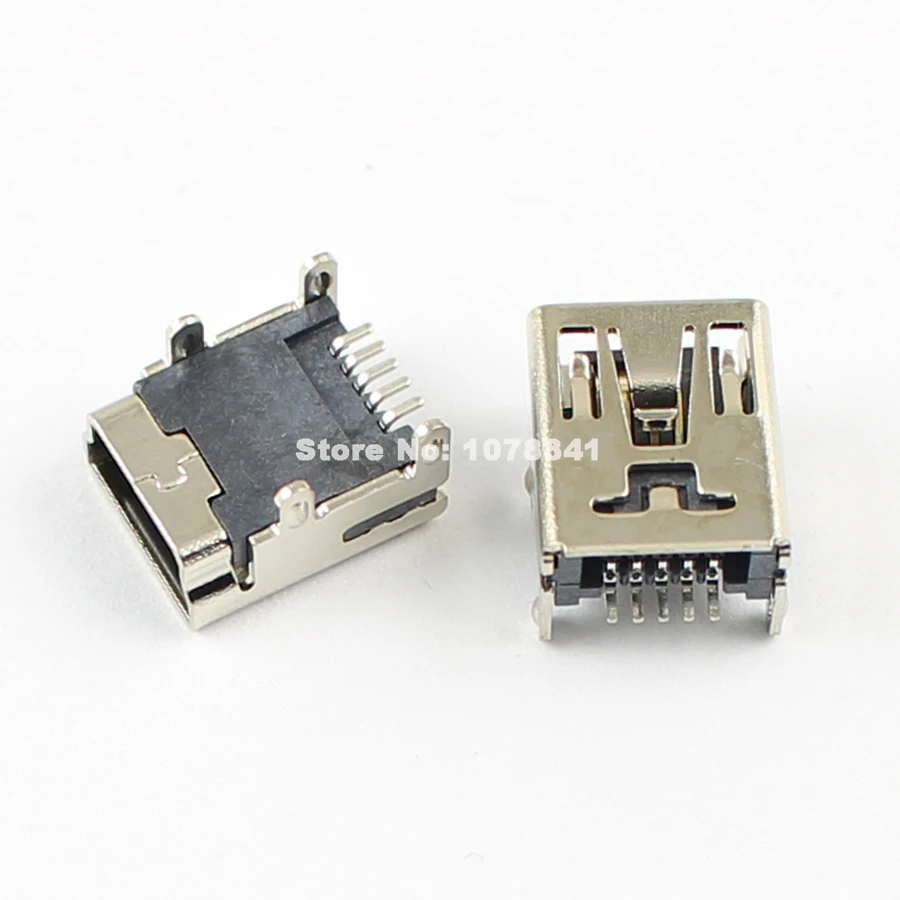

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.


Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.


Схемы коннекторов USB 2.

0




Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.



В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.


Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Автор: Александр Кравченко

https://01010101.ru/videomontazh/raspajka-usb-mini-i-micro-usb.htmlРаспиновка USB, mini- и micro-USBadminВидеомонтажusbВероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т.
д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы…admin AdministratorОцифровка видео, аудио, фото

Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.


Также USB делят на 2 типа:

  • А — подключается в гнездо «маму» на компьютере или хабе;
  • Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

  • Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
  • Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
  • Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.

У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.

0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Распиновка ЮСБ 2.0 по цветам

Вывод Название Цвет провода Описание
1 VCC Красный +5В
2 D- Белый Данные —
3 D+ Зеленый Данные +
4 GND Черный Земля

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Вверху

Внизу
первый (красный) третий — зеленый
второй (белый) контакт четвертый (черный)

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.

0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Распиновка ЮСБ 3.0 по цветам

Вывод Название Цвет провода Описание
1 VCC Красный +5В
2 D- Белый Данные —
3 D+ Зеленый Данные +
4 GND Черный Земля
5 SS TX Синий коннекторы обмена данными по протоколу Super Speed
6 SS TX+ Желтый
7 Масса или GND дополнительное заземление для сигнальных проводов
8 SS RX- Фиолетовый для приема данных USB3 (StdA_SSRX)
9 SS RX+ Оранжевый для приема данных USB3 (StdA_SSRX)

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).


Контакт

Цвет Назначение
1 красный для подачи напряжения питания +5В
2 белый для передачи данных
3 зеленый
4 сиреневый замыкается на общий провод для поддержки OTG-функции
5 черный ноль напряжения питания

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


особенности цоколевки всех видов разъема ЮСБ, цветовая схема

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

  • Стандарт 1.1 — не смог выдержать конкуренцию с более быстрыми интерфейсами. С помощью ЮСБ 1.1 можно было передавать информацию со скоростью не более 12 Мбит/с. В то время компания Apple уже имела интерфейс с пропускной способностью до 400 Мбит/с.
  • Версия 2.0 — именно ей коннектор обязан своей популярностью. Скорость до 500 Мбит/с пришлась по душе не только пользователям, но и производителям электронных гаджетов.
  • Стандарт 3.0 — максимальная скорость обмена информацией составила 5 Гбит/с. Хотя в схеме USB разъема этой версии количество контактов увеличилось с 4 до 9, форма коннектора не изменилась, и он совместим с предыдущими стандартами.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

  • Красный — 5 В+.
  • Белый — данные-.
  • Зеленый — данные+.
  • Черный — общий.
  • Фиолетовый — прием-.
  • Оранжевый — прием+.
  • Без цвета — земля.
  • Синий — передача-.
  • Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Распиновка USB. Виды разъемов и распиновка юсб по цветам

Автор Даниил Леонидович На чтение 6 мин. Просмотров 22.7k. Опубликовано Обновлено

Кабель с интерфейсом USB применяют для подключения различных устройств между собой с целью обмена данными и зарядки гаджета. Провода с разъемами версии 2.0 и 3.0 представлены большим многообразием коннекторов, отличающихся формой, расположением питающих и изолирующих контактов. Названия маркируются буквенными индексами, позволяющими распознать их тип, разновидность и «пол». Распределение по маркировке называют распиновкой USB штекера.

Распиновка USB штекера

Для передачи пакетов данных используется последовательная шина. Она представляет собой 4 провода, два из которых необходимы для обмена данными, а вторые два для питания. Для идентификации применяется распиновка по цветам.

Условно различают гнезда по типу шин:

  • тип А – питающие, к ним подключают хосты и компьютеры;
  • тип В – пассивные, применяют для подсоединения периферических устройств;
  • тип С – универсальные, оснащаются одинаковыми коннекторами для скоростного обмена данными.

Для подключения к периферийным устройствам используют коннекторы усб и mini-USB. При подсоединении гнезда к проводу учитывают цветовую схему распайки, тип штекера и соединения, назначение и классификацию кабелей. Длительность работы кабельной линии зависит от правильности и качества соединения.

Виды разъемов USB

Шина с универсальным последовательным интерфейсом представлена тремя видами usb разъемов:

  1. USB 1.0 – устаревшая шина, используемая сейчас только для передачи данных в мышах и джойстиках предыдущих версий. Низкая скорость связана с особенностями режима работы. Здесь используются Low-speed и Full-speed. Режим Low-speed обеспечивает обмен данными на скорости не более 10-1500 Кбит/с. Режим Full-speed применяется для подсоединения аудио оборудования и видео устройств.
  2. USB 2.0 – широко распространен в устройствах, применяемых для хранения данных, а также подключения оборудования, воспроизводящего видео. В них задействуется еще один режим High-speed, позволивший увеличить скорость работы до 480 Мбит/с. На практике из-за конструктивных особенностей разъема этот параметр не превышает 30-35 Мбайт/с. Структура гнезда идентична штекеру предыдущей версии.
  3. USB 3. 0 – отличается от предыдущих версий скоростной передачей информации. Он промаркирован синим цветом на контактах штекера. Максимальная скорость обмена данными составляет 5 Гбит/с. Для питания используется повышенное количество тока до 900 мА.

Все три типа разъемов частично совмещаются между собой. При использовании шины последней версии с предыдущими аналогами снижается скорость передачи данных. USB 3.0 пригоден для зарядки большинства периферийных устройств без задействования специальных блоков.

Подключение скоростного разъема 3.0 типа В к младшему аналогу невозможно. Такие штекеры отличаются расположением контактов. Подсоединение USB 3.0 к порту версии 2.0 допускается только по типу А.

Распиновка USB кабеля по цветам

В описании к кабелям указывается его ориентация штекера по умолчание. Цоколевку определяют по внешней стороне. Если необходимо описать структуру с монтажной стороны, данный факт обязательно отмечают в технической документации. Изолирующие места помечают темно-серым цветом на разъеме и светло-серым на металлической части корпуса.

Фиолетовая маркировка применяется на проводах для зарядки и ДАТА-кабелях.

Pinout необходима для идентификации неисправной магистрали при ремонте. Она указывает на назначение того или иного компонента.

Распиновка USB 2.0

В стандартном USB 2.0 задействуют 4 провода. Их идентифицируют по такой схеме:

  • +5V – имеет провод VBUS красного цвета, применяют для питания, поддерживает напряжение 5V, сила тока не превышает 0,5 А;
  • D – Data-, оснащен белой изоляцией;
  • D+ – Data+, промаркирован зеленым цветом;
  • GND – необходим для заземления, напряжение на нем 0 В, цвет черный.

Важно! В кабеле подается напряжение до 5V, поэтому номинал тока не превышает 0,5 А. Нельзя с помощью шины с интерфейсом 2.0 подключать технику мощностью выше 2,5 Ватт, включая крупногабаритное оборудование.

Расположение цветовой маркировки на коннекторах типа А и В одинаковое. Отличие состоит в способе соединения контактов. В первом случае применяется линейное расположение, во втором – сверху-вниз. Соединители типа А имеют буквенную маркировку M (male), тип В – F (female).

Во многих проводах внедряют дополнительный кабель без изоляции для экрана. Его не помещают цветом, цифровыми или буквенными идентификаторами.

USB micro

Кабель USB micro имеет 5 pin (контактных площадок), к которому подводят соответствующий провод из монтажного кабеля. На нем имеются защелки для жесткой фиксации с портом. Контакты идентифицируют по числовым обозначениям, которые считывают справа-налево.

Различают такие виды usb разъемов:

  • первый – VCC, изоляция, номинал 5V, для питания
  • второй – D-, белый провод;
  • третий – D+, зеленая маркировка;
  • четвертый – ID, без цветовой идентификации, в коннекторах А соединяется с заземлением;
  • пятый – черного цвета, заземление.

В экранирующей части штекера обустроена фаска, обеспечивающая плотное прилегание деталей. Экранирующий провод не припаивается к контактным площадками. Кабели со штекерами микро и мини имеют идентичное распределение, отличаются только размерами штекера.

Преимущества

Кабель USB со штекером micro выделяется повышенной прочностью и надежностью корпуса. При неумелом обращении и ремонте возможна поломка контактов. К неисправностям приводят резкие движения во время подсоединения к порту, падение гаджета, особенно, при ударах разъемом о твердую поверхность. Иногда неисправности появляются из-за заводского брака или неправильного применения.

Кабель USB Micro

При неправильном припаивании во время подключения кабеля возникают сбои, которые характеризуются такими признаками:

  • на экране гаджета появляются оповещения об аппаратных ошибках, устройство не находит или не распознает подключение;
  • отсутствует синхронизация между подключенными устройствами, но зарядка осуществляется;
  • на значке батареи идентифицируется процесс зарядки, но фактически электропитание не поступает;
  • устройство не реагирует на подключение либо выдает оповещение о поломке;
  • возникает короткое замыкание в блоке питания либо порту.

Причиной плохого контакта могут быть нарушения, возникающие между звеньями цепи. Пайка осуществляется с помощью распайки контактов. Данную процедуру называют распиновкой. Каждый провод подключают повторно после зачистки, опираясь на идентификацию по цвету.

Не следует спешить, иначе можно повредить соседние участки. Такая распиновка позволяет избежать ошибок, приводящих к выходу из строя техники.

Функции «ножек» разъема micro-USB

Разъем micro-USB применяют для зарядки небольших и портативных энергозависимых устройств и синхронизации данных между ПК и гаджетами. Он состоит из пяти «ножек». Две «ноги» разведены по разные стороны корпуса: одна является плюсовой номиналом 5V, вторая – минусовой. Такое расположение снижает вероятность поломки.

Близко к минусовой «ножке» размещен еще один контакт, который при неосторожном подключении к порту легко ломается. При повреждении этой «ноги» кабель выходит из строя. На значке батареи может отображаться процесс подключения, но фактическая зарядка невозможна. Чаще всего данное повреждение приводит к тому, что гаджет не реагирует на подсоединение штекера.

Две оставшихся «ножки» применяются для обмена данными и синхронизации между устройствами. С помощью них возможна выгрузка и загрузка файлов с гаджета на ПК и назад, перенос видео и фото, аудио. Работа осуществляется синхронно. При повреждении только одного контакта прекращается работа второго. Знание распиновки по цвету позволяет припаять правильно провода и возобновить работу штекера.

Распиновка юсби. Распайка-распиновка коннекторов микро- и мини-USB. Микро USB-разъемы. Виды USB-разъемов, их особенности

Универсальная USB-шина является одним из популярных интерфейсов персонального компьютера. Она позволяет производить последовательное подключение различных устройств (до 127-ми единиц). Также USB-шины поддерживают функцию подключения и отключения приборов при работающем персональном компьютере. При этом устройства могут получать питание непосредственно через упомянутый элемент, что освобождает от необходимости использования дополнительных блоков питания. В этой статье мы рассмотрим, что представляет собой стандартная распиновка USB. Эта информация может пригодиться при самостоятельном изготовлении каких либо USB-переходников или устройств, получающих питание через рассматриваемый нами интерфейс. Кроме того, мы разберем, что представляет собой распиновка микро-USB и, конечно же, мини-USB.

Описание и распайка USB-интерфейса

Практически каждый пользователь ПК знает, как выглядит USB-разъем. Это плоский четырехконтактный интерфейс типа А. USB-разъем «мама» имеет маркировку AF, а «папа» — АМ. Распиновка USB типа А состоит из четырех контактов. Первый провод маркируется красным цветом, на него подается напряжение постоянного тока +5 В. Допускается подавать максимальный ток, равный 500 мА. Второй контакт — белого цвета — предназначен для (D-). Третий провод (зеленый) также используется для передачи данных (D+). Последний контакт маркируется черным цветом, на него подается нуль напряжения питания (общий провод).

Коннекторы типа А считаются активным, к ним подключаются питающие хост и т. д.). Разъемы типа В считаются пассивными, к ним присоединяют такие устройства, как принтеры, сканеры и прочее. Разъемы типа В представляют собой квадрат с двумя скошенными углами. «Мама» имеет маркировку BF, а «папа» — ВМ. Распиновка USB типа В имеет те же четыре контакта (два вверху и два внизу), назначение — идентичное типу А.

Распайка коннекторов типа микро-USB

Разъемы такого типа чаще всего используются для подключения планшетов и смартфонов. Они значительно меньше по размерам, чем стандартный USB-интерфейс. Еще одной особенностью является наличие пяти контактов. Маркировка таких коннекторов имеет следующий вид: micro-AF(BF) — «мама» и micro-АМ(ВМ) — «папа».

Распиновка USB типа микро:

Первый контакт (красного цвета) предназначен для подачи напряжения питания + 5 В;

Второй и третий провода (белого и зеленого цветов) используются для передачи данных;

Четвертый контакт (ID) в коннекторах типа В не задействован, а в разъемах типа А он замыкается на общий провод для поддержки OTG-функции;

Последний, пятый, контакт (черного цвета) — нуль напряжения питания.

Кроме перечисленных, в кабеле может быть еще один провод, используемый для «экранирования»; номер ему не присваивается.

Распиновка мини-USB

Коннекторы типа мини-USB также содержат пять контактов. Маркируют эти разъемы следующим образом: mini-AF (BF) — «мама» и mini-АМ (ВМ) — «папа». Распайка контактов идентична типу микро-USB.

Заключение

Информация о распайке проводов под разъемы USB весьма актуальна, так как этот тип интерфейса применяется практически во всех мобильных и настольных приборах и гаджетах. Эти разъемы используют как для заряда встроенных аккумуляторных батарей, так и для передачи данных.

Разъемы типа Micro USB встроены во множество современных устройств, однако встречаются и гнезда другого типа — Mini USB, которые требуют отдельного специального кабеля. У многих возникает логичный вопрос: почему бы не заменить гнездо Mini USB на Micro USB.
Легко ли перепаять USB гнездо самостоятельно без паяльной станции, и какие трудности могут возникнуть у человека без опыта ремонта электроники при замене USB разъема.
Рассмотрим процесс замены Mini USB коннектора на Micro USB детально!
Прежде всего стоит знать, что у этих разъемов чаще всего не совпадают ни контактные площадки для припаивания к плате, ни шаг между выводами контактов!
Если эти трудности вас не пугают, и вы все равно решили заменить Mini USB разъем на Micro USB, обязательно позаботьтесь об изоляции всех контактов разъема!

Что касается инструментов, то для самостоятельной замены USB разъема понадобится:
1. Качественный легкоплавкий припой и бескислотный флюс.
2. Оловоотсос хотя бы простейший не обязателен, но желателен! Выпаивать детали с его помощью получится гораздо быстрее!
3. Оплетка для снятия припоя.
4. Средство для промывки плат или обычный спирт. Даже, если вы используете профессиональный безотмывочный флюс, протереть плату после пайки не помешает!
5. Термостойкий каптоновый скотч.
6. Держатель печатных плат хотя бы простейшего типа иметь очень желательно!
7. Паяльная станция или паяльник с термо-стабилизацией! Без них велика вероятность:
— перегрева детали! Перегретые дорожки печатной платы обычно просто отслаиваются!
— её недогрева! Если припой недостаточно пластичен и быстро твердеет, вы рискуете оторвать деталь вместе с контактными площадками печатной платы! Это особенно актуально при замене Micro USB, Mini USB и других аналогичных разъемов!

Процесс замены USB разъема состоит из нескольких этапов:
1. Прежде всего устройство полностью обесточивают, отключив от сети и автономного питания (аккумуляторы обязательно отсоединяют)!
2. Все легкоплавкие детали вблизи разъема обычно защищают от оплавления, заклеивая каптоновым скотчем.
3. На место демонтажа USB разъема наносится бескислотный флюс.
4. Тугоплавкий припой удаляют и наносят легкоплавкий.

Чем больше припоя удастся нанести, тем легче будет выпаять USB разъем паяльником.

5. Равномерно перемещая паяльник, стараются одновременно прогреть все контактные площадки разъема и его выводы.
6. Аккуратно снимают разъем с платы, предварительно убедившись, что припой достаточно нагрет. Лучше снимать разъем керамическим пинцетом, а не обычным металлическим!

7. Все контактные площадки очищают от припоя настолько, чтобы их поверхность стала ровной!
8. Если производится замена разъема Mini USB на Micro USB, и контактные площадки не совпадают, на плату наклеивается каптоновый скотч. Он нужен для предотвращения замыкания!

9. Очень важно точно выставить Micro USB гнездо на плате! Учитывайте, что выступающая металлическая часть Micro USB штекеров бывает разной длины!

Слишком «глубоко» размещенное в корпусе Micro USB гнездо не обеспечит надежного контакта с контактами штекера из-за того, что его пластик просто упрется в корпус! И наоборот слишком близко припаянный разъем может легко сломаться от бокового перекоса при вытаскивании кабеля!

Все выводы разъема нужно обязательно тщательно залудить и убедиться, что припой действительно проник в металл! Если этого не сделать, разъем может просто отвалиться или сместиться при вставке/вытаскивании коннектора!

Точно отпозиционировав USB разъем, припаивают его крепежные выводы.
10. Затем припаивают выводы питания и (если нужно) сигнальные выводы.
Если шаг между ними не совпадает, для соединения обычно используют проводки («волоски» из тонкого провода). Однако следует учесть, что проводники питания («+» и «-«) должны иметь достаточное сечение!
11. Крепление Micro USB разъема к плате может быть усилено, припаиванием дополнительной скобы из залуженной проволоки (обязательно твердой).

Конечно припаивать её нужно аккуратно, чтобы не расплавить разъем и не залепить припоем его отверстия для фиксации Micro USB штекера!
12. После замены USB разъема тщательно промойте плату от флюса и убедитесь в отсутствии на ней «соплей» (частичек припоя), которые могут стать причиной короткого замыкания! Разумеется все паяные контакты перед сборкой устройства лучше «прозвонить» мультиметром!

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

  • +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
  • D- (белый) Data-;
  • D+ (зеленый) Data+;
  • GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

  1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
  2. Белый (-), D-.
  3. Зеленый (+), D+.
  4. ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
  5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

  • A – штекер;
  • B – гнездо;
  • 1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
  • 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
  • 7 – заземление GND;
  • 8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 – 0,81 м;
  • 26 – 1,31 м;
  • 24 – 2,08 м;
  • 22 – 3,33 м;
  • 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем



Вуаля!


Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.


Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх


Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия


Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника


После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:


Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120




Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)


и потом зачищаем разъем от какашек и нагара


Делаем все как было и проверяем планшет:


Зарядка идет. На этом ремонт планшета окончен.

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Распиновка usb кабеля мыши. Распиновка и распайка USB разъёмов — основные сведения

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов — всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Universal Serial Bus или сокращённо USB

Universal Serial Bus или сокращённо USB активно используется в современной цифровой компьютерной технике. В настоящее время применяются версии USB 1.1 и USB 2.0. Версия USB 2.0 поддерживает прямую и обратную совместимость с USB 1.1. Другими словами устройства с USB 2.0 успешно работают с компьютерами, оснащёнными USB 1.1 и наоборот. Все кабели и разъёмы USB 1.1 и USB 2.0 одинаковые.

USB

USB (сокращение от английского термина Universal Serial Bus — «универсальная последовательная шина», произносится «ю-эс-би») — последовательный интерфейс передачи данных для низкоскоростных и среднескоростных периферийных устройств в цифровой компьютерной технике.

Universal Serial Bus (USB) — «универсальная последовательная шина» имеет своё специальное обозначение т.е свой специальный графический символ.

Символ USB

Символом USB являются четыре геометрические фигуры: большой круг, малый круг, треугольник и квадрат, расположенные на концах древовидной блок-схемы. Символ USB может наноситься на корпуса аппаратуры, на разъёмы и на устройства.

USB 2.0 отличается от USB 1.1 введением режима Hi-speed. USB 2.0 High Speed имеет свой логотип.


Логотип USB 2.0 High Speed нанесённый на Card Reader


Рис.1. Пример USB кабеля. Хорошо видны символы USB на разъёмах

Для подключения периферийных устройств к шине USB используется специальный четырёхжильный кабель, при этом две жилы (витая пара) в дифференциальном включении используются для обмена данными, а две других — для питания периферийного устройства см. Рис.2.


Рис.2. USB кабель с маркировкой основных параметров

USB позволяет подключать периферийные устройства без собственного источника питания (максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА) см. Рис.3.


Рис.3. USB имеет собственные линии питания, это позволяет подключать периферийные
устройства без собственного источника например, внешний жёсткий диск

Один контроллер шины USB позволяет подключить до 127 устройств по топологии «звезда», в том числе и концентраторы. На одной шине USB может быть до 127 устройств и до 5 уровней каскадирования хабов, не считая корневой.

Благодаря своей универсальности USB постепенно вытесняет такие порты как COM и LPT. Благо производители принтеров и сканеров предусматривают работу своих устройств с USB и снабжают соответствующими разъёмами. Кроме того, появляются новые нетрадиционные устройства, подключаемые к USB, такие как компактные MP3-проигрыватели. Подключение к USB позволяет не только скопировать музыкальные файлы на такие проигрыватели, но и заряжает встроенный в них аккумулятор, обеспечивающий автономную работу плеера.

Кабель USB

Кабель USB четырёхжильный в оплётке, он состоит из 4 медных проводников — 2 проводника питания и 2 проводника для передачи данных в виде витой пары, плюс, заземленная оплётка (экран) см. Рис.4.


Рис.4. Кабель USB. Хорошо видны разные разъёмы на концах кабеля.
Это связано с тем, что USB-кабели являются ориентированными

Кабели USB ориентированы, для этого USB кабели снабжаются разными разъёмами для подключения «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Примером такого устройства может служить флэш-карта памяти или USB-модем. Возможно и неразъёмное встраивание кабеля в устройство, примером может служить компьютерная мышь см. Рис.5. (стандарт запрещает это для устройств full и high speed, но производители его нарушают). Существуют (хотя и запрещены стандартом) и пассивные USB удлинители, имеющие разъёмы «от хоста» и «к хосту».


Рис.5. Неразъёмное встраивание USB-кабеля в устройство.
Пример, компьютерная мышь снабжена встроенным USB кабелем

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Кабель стандарта USB 2.0 для обеспечения более высокой скорости передачи данных экранирован. Он так же четырёхжильный, но в оплётке, состоит из 4 медных проводников в цветной изоляции. Два проводника питания и 2 проводника для передачи данных в виде витой пары. Провода помещены в заземленную оплётку (экран).

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A (с названием фирмы-изготовителя)

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B.
На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля

B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля
Тип A (на рисунке слева) и разъёмом USB mini кабеля
Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта

Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB.

Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Разъёмы USB 2.0 – распайка.

В этой статье мы хотим рассказать вам о разъемах USB 2.0, применяемых в различных электронных устройствах. Они до сих пор не потеряли своей актуальности, не смотря на выход более скоростной USB 3.0, о которой мы поговорим немного позже в следующей статье на эту тему.

Аббревиатура USB расшифровывается как Universal Serial Bus, переводится как Универсальная Последовательная Шина.
Ниже на картинке представлены разъемы USB версии 2.0 (вид со стороны рабочей части, обращаем ваше внимание, это не сторона пайки):

При распайке выберите нужный разъем, рассматривайте его в зеркальном отражении, и подпаивайте провода в соответствии с их цветом. Цвета жил кабелей описаны чуть ниже.
Как видите, в названии разъемов (USB, USB mini, USB micro) присутствуют индексы. Первая буква индекса определяет тип разъема:

● А – разъем активного питающего устройства (хост, разъем компьютера или др.)
● В – разъем пассивного устройства, подключаемого к активному (разъемы принтеров, сканеров, и т.д.)

Вторая буква индекса определяет “пол” разъема:

● М – от английского слова male – то есть штекер – то есть разъем “Папа”
● F – от английского слова female – то есть гнездо – то есть разъем “Мама”

Просто USB, mini или micro говорит нам о размере разъема. Приведем пример:

USB mini AM — это разъем типа “Папа” (штекер) для подключения к активному питающему устройству размера mini.

Разберем теперь распиновку (распайку) разъемов USB.

USB-кабель имеет 4 провода:

● 1 — Провод красного цвета – VBUS — +5 Вольт с максимальным током 0,5 Ампер.
● 2 – Провод белого цвета – D- (минус Data).
● 3 – Провод зеленого цвета – D+ (плюс Data)
● 4 – Провод черного цвета – GND – общий провод, минусовой, “земля”

Mini & Micro разъемы 5-ти контактные. Распайка следующая:

● 1 – Провод красного цвета – VBUS.

● 4 – Провод голубого цвета – в разъемах с индексом “В” не задействуется, в разъемах с индексом “А” соединен с черным проводом (GND) чтобы поддерживалась функция “OTG”.
● 5 – Провод черного цвета – GND.

При разделке кабеля иногда можно встретить еще одну жилу без изоляции – Shield – оплетка, экранирующая жила, корпус. Эта жила без номера.

Распайка разъемов USB Mini и USB Micro показана на следующем рисунке:

При распайке дата-кабеля для связи мобильного телефона, смартфона или планшетника с компьютером 4-й контакт остается пустой. При распайке OTG-кабеля, например, для подключения флешки к смартфону, 4-й контакт нужно соединить с 5-м (GND).

USB-мышь. Распайка разъема:


● 2 – Провод белого цвета – Data минус.
● 3 – Провод зеленого цвета – Data плюс.
● 4 – Провод черного цвета – GND.

Это стандартные цвета проводов кабеля USB-мыши, но в зависимости от производителя эти цвета могут быть отличными от вышеуказанных. Например, в мышках китайского производства типа Jusajoa X-7 многих подобных цвета проводов могут быть следующие:

● 1 – Провод оранжевого цвета – VBUS.
● 2 – Провод зеленого цвета – Data минус.
● 3 – Провод синего цвета – Data плюс.
● 4 – Провод белого цвета – GND.

Назначение выводов разъема материнской платы для кабеля USB 2.0

OTG – что это?

Выше мы упоминали о функции OTG, поэтому сейчас немного разберемся, что же это такое.

OTG расшифровывается как “On The Go”, переводится как “На ходу”, то есть это позволяет соединять посредством USB различные периферийные устройства без подключения к компьютеру. Иногда такое подключение называют USB-Host. Например, можно подключить флэш-накопитель сразу к мобильному телефону или планшету как к полноценному ПК, подключить клавиатуру или мышку к гаджету, правда если этот гаджет поддерживает это периферийное оборудование. Посредством USB-OTG можно соединить фотокамеру и фотопринтер, фотокамеру со смартфоном, мобильный телефон с принтером, и т.д.

Существует ряд ограничений по такому виду подключения:

● Устаревшие модели мобильных телефонов не поддерживают USB-OTG.
● Для подключения флэш-накопителя по USB-OTG его формат должен быть FAT32.
● Максимальный размер флэш-накопителя зависит от аппаратной возможности телефона.
● HDD – так же в FAT32, и для его питания потребуется отдельный источник.

В лавках с мобильными телефонами, смартфонами и прочими гаджетами можно найти готовые OTG-кабели, и при желании можно приобрести готовый переходник. Допустим, флэшку нужно подключить к мобильному телефону с разъемом USB micro, для этого потребуется переходник USB_AF – USB_AM micro. В разъем USB-AF подключается флэшка, а штекер разъема USB-AM micro в телефон соответственно. Внешний вид переходника OTG MICRO USB THROW OTG/USB показан на следующем изображении:

Подключение флэшки к планшету точно такое же, только вместо разъема USB micro в переходнике должен быть USB mini.

И так, вы уже поняли, что обычный USB кабель отличается от USB-OTG тем, что в обычном 4-й контакт разъема не задействован, а в OTG между 4-м и 5-м контактами установлена перемычка. Именно по наличию перемычки в USB mini или micro телефон, смартфон или планшет определяет, что вы собрались к нему подключить периферию. И если вы вдруг решите сделать соединение посредством обычного кабеля, то гаджет, к которому собрались подключиться, проигнорирует подключенную флэшку, и сам будет являться пассивным устройством. Ниже на картинке показан разъем кабеля USB-OTG micro:

Подключение гаджетов.

Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо отметить преимущества шины.

Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.

Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

  • Возможность подключения более 100 устройств, в том числе и хабы.
  • Максимальная длина шнура 3 м.
  • Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

  • Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
  • Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

Распиновка разъемов USB 2.0 (типы, А и В)

Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода. Распиновка USB кабеля по цветам выглядит следующим образом:

  • 1 — красный.
  • 2 — белый.
  • 3 — зеленый.
  • 4 — черный.

Распиновка разъема USB 3.0

В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:

  • Назначение контактов с 1 по 4 аналогично предыдущей версии.
  • 5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
  • 7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:

  • 6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
  • 8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Как отремонтировать порт Mini- / Micro-USB на клавиатуре — Clever Creations

Клавиатуры со съемными кабелями могут быть очень практичными. Съемный кабель упрощает хранение и транспортировку клавиатуры, а также делает процесс замены клавиатуры безболезненным.

Съемный кабель чаще всего подключается к клавиатуре с помощью разъема mini-USB или micro-USB. К сожалению, хотя эта система обеспечивает перечисленные выше преимущества, она также создает точку отказа.Порт mini- или micro-USB на клавиатуре изнашивается, и клавиатура перестает работать должным образом. Распространенными симптомами этой проблемы являются случайное отключение клавиатуры или ее полное отсутствие распознавания ПК.

В этой статье я объясню вам, как отремонтировать клавиатуру с поврежденным USB-портом. Я также включил пошаговое руководство о том, как это сделать на механической клавиатуре Cooler Master Quick Fire TK.

Прежде чем показать вам, как исправить проблемы с клавиатурой, вызванные повреждением порта mini- или micro-USB, я сначала отвечу на некоторые часто задаваемые вопросы.

Что вызывает поломку порта USB на клавиатуре?

Самая частая причина поломки порта mini-USB или micro-USB на клавиатуре заключается в том, что он просто изнашивается. Порт рассчитан на ограниченное количество циклов подключения-разъединения, и в конечном итоге он перестает правильно передавать сигнал от разъема.

Даже если разъем или порт рассчитаны на определенное количество циклов подключения-разъединения, фактическое количество циклов до возникновения проблем может быть намного меньше.Большинство клавиатур производятся серийно, и в настоящее время производители нередко используют более дешевые и некачественные компоненты для экономии средств. Компоненты более низкого качества ломаются намного быстрее, чем их качественные аналоги.

Часто это приводит к тому, что продукт в какой-то момент становится непригодным для использования из-за пары центов, сэкономленных на чем-то вроде коммутатора, USB-порта и т. Д.

К счастью, устранить эти проблемы не так уж и сложно.

Как определить, что проблемы вызваны USB-портом клавиатуры?

Когда порт USB клавиатуры начинает выходить из строя, может появиться несколько симптомов.Например, клавиатура начнет случайным образом отключаться и повторно подключаться к компьютеру, или она вообще не будет распознаваться компьютером. Иногда покачивание разъема кабеля в порту может решить проблему, но обычно это временное явление.

Однако, прежде чем открывать и ремонтировать клавиатуру, важно сначала исключить другие возможные причины проблемы. Попробуйте использовать другой USB-кабель, другие USB-порты и, если возможно, подключите клавиатуру к другому устройству, чтобы проверить, работает ли она там.Также не забудьте установить все необходимые драйверы для клавиатуры.

Если такая же проблема с клавиатурой во всех других конфигурациях, значит, проблема определенно связана с клавиатурой.

Если ничто другое не повредило клавиатуру (например, жидкость, пролившаяся на клавиатуру), вероятно, именно порт USB является причиной проблем с подключением.

Как отремонтировать порт mini- или micro-USB на клавиатуре?

Существует два основных способа закрепления порта USB на клавиатуре.Первый — заменить порт USB на печатной плате клавиатуры. Второй — полностью удалить USB-порт и припаять USB-кабель напрямую к электронике клавиатуры.

Замена порта mini- или micro-USB

Порт USB на клавиатуре можно заменить, распаяв старый порт на печатной плате клавиатуры и впаяв новый. Однако это довольно сложно сделать вручную с помощью паяльника из-за небольших контактов на порте.Если вы хотите попробовать это, лучше использовать термовоздушную паяльную станцию ​​вместо паяльника.

Во время ремонта клавиатуры Coolermaster Quick Fire у меня не было доступа к паяльной станции горячего воздуха, поэтому этот метод выходит за рамки данной статьи. Однако, если я получу вторую клавиатуру с этой проблемой, я задокументирую процесс с помощью термовоздушной ремонтной станции и обновлю эту статью.

Преимущество замены порта USB заключается в том, что у клавиатуры остается отсоединяемый кабель, но существует риск того, что в будущем у порта USB возникнет такая же проблема.

Пайка USB-кабеля непосредственно к электронике клавиатуры

В качестве альтернативы можно полностью обойти USB-порт и припаять USB-кабель непосредственно к электронике клавиатуры. Это может быть либо печатная плата на клавиатуре, либо (как в случае с моей клавиатурой) внутренний USB-кабель. Это исправить намного проще, так как для этого нужно всего лишь вручную припаять четыре провода.

При таком ремонте клавиатуры теряется функция съемного кабеля.Но вам больше никогда не придется беспокоиться о проблемах с портом mini- / micro-USB.

Я лично редко отсоединял кабель (и все же порт USB все еще сломался), поэтому невозможность отсоединить его не является проблемой для меня. Он все еще не идеален, но лучше покупать новую клавиатуру.

Далее на странице я добавил пошаговое руководство о том, как припаять USB-кабель непосредственно к электронике клавиатуры.

Подходит ли это руководство для клавиатур, отличных от CM Quickfire?

Хотя в приведенном ниже руководстве показан процесс ремонта клавиатуры CoolerMaster QuickFire TK, ее можно использовать и для других клавиатур.Шаги будут примерно такими же на других клавиатурах.

Важно определить, куда следует припаять провода от USB-кабеля.

В случае CoolerMaster QuickFire клавиатура имеет внутренний кабель, по которому передается сигнал USB. Я мог просто подключить внешний USB-кабель к внутреннему.

Я подозреваю, что многие другие клавиатуры CoolerMaster имеют аналогичную конфигурацию.

Другие клавиатуры, которые не имеют подобной проводки, могут иметь контактные площадки для сигнала USB на печатной плате.Обычно они обозначаются как VCC, D-, D + и GND, и их можно найти рядом с портом USB.

Как отремонтировать клавиатуру CoolerMaster Quick Fire TK

Что вам понадобится

Открытие клавиатуры

Выверните семь винтов в нижней части клавиатуры QuickFire. Сразу видно пять винтов. Два других находятся под резиновыми накладками вверху. Чтобы получить доступ к двум винтам под резиновыми прокладками, снимите прокладки с помощью чего-нибудь тонкого, например отвертки. Отсоедините верхнюю и нижнюю пластмассовые части клавиатуры.
Клавиатура теперь будет выглядеть примерно так.

Удаление печатных плат

Выверните четыре винта на белой печатной плате, на которой находятся механические переключатели с ключом. В вашем CM QuickFire TK может быть пятый винт, но моя клавиатура не поставлялась с этим винтом. Отвинтите небольшую печатную плату, на которой есть порт mini-USB. Он крепится одним или двумя винтами. Вам нужно сначала убрать большую печатную плату с клавишными переключателями, прежде чем вы сможете получить доступ к меньшей.После удаления винта небольшую печатную плату можно вынуть вручную.

Доработка съемного USB-кабеля

Отсоедините конец mini-USB от съемного USB-кабеля. Еще раз проверьте, не отрезаете ли вы правый конец кабеля. Используйте коробчатый нож или маленькие ножницы, чтобы удалить примерно 25 мм / 1 ″ плетеной оплетки с USB-кабеля. Теперь кабель будет выглядеть примерно так. Используйте инструменты для зачистки проводов, чтобы удалить около 12 мм / 0,5 ″ изоляции кабеля USB. Оголенные провода и экранирование. Вставьте кабель через отверстие порта USB в корпусе клавиатуры. Снимите немного изоляции с четырех проводов и залудите медные концы. Также скрутите и залудите небольшие жилки экрана.

Удаление малой печатной платы

Отсоедините заземляющий провод от маленькой печатной платы. Отпаяйте провода USB.

Пайка проводки USB

Наденьте кусок большой термоусадочной трубки длиной около 20 мм / 0,75 дюйма на один из USB-кабелей. Поместите кусок термоусадочной трубки размером ~ 10 мм / 0,4 дюйма на каждую тонкую проволоку. Припаяйте каждый провод первого кабеля USB к соответствующему проводу второго кабеля (красно-красный, зелено-зеленый и т. Д.). Вы можете использовать сторонний инструмент, чтобы удерживать провода на месте во время их пайки. Будьте осторожны, чтобы не нагревать провода слишком долго, иначе они могут стать слишком горячими, и термоусадочная трубка преждевременно сожмется. Провода после пайки. Наденьте четыре куска термоусадочной трубки на паяные соединения и усадите их с помощью зажигалки или другого источника тепла. Наденьте большой кусок термоусадочной трубки на меньшие и усадите. Припаяйте заземляющий провод к экрану внешнего USB-кабеля тем же способом: сначала добавьте термоусадочную трубку, припаяйте провод к экрану, а затем усадите трубку на место пайки.

Точность до

Пайка завершена. Это хороший момент, чтобы подключить клавиатуру к компьютеру, чтобы проверить, работает ли клавиатура должным образом. Осторожно согните кабель на 90 градусов и закрепите его на месте с помощью обильного нанесения горячего клея. Горячий клей не только удерживает кабель на месте, но и помогает изолировать часть оголенного экрана кабеля USB. Без него экран может привести к короткому замыканию паяных соединений в нижней части большой печатной платы. Белая печатная плата размещается на пластиковом основании клавиатуры, и действия по разборке выполняются в обратном порядке, чтобы собрать клавиатуру. Во время сборки можно нанести небольшое количество горячего клея на нижнюю часть резиновых ножек, если они больше не прилипают сами по себе. Вот и все! В конце у меня остался один маленький винт, потому что небольшую печатную плату с портом USB не нужно было вставлять обратно.

Краткое описание процесса ремонта

  1. Выкрутите винты в нижней части клавиатуры.
  2. Снимите верхнюю пластиковую крышку.
  3. Отвинтите винты, которые удерживают основную плату на месте.
  4. Отодвиньте основную печатную плату и отсоедините меньшую печатную плату.
  5. Измените съемный кабель USB, чтобы подготовить его к пайке.
  6. Отпаяйте проводку USB от маленькой печатной платы.
  7. Припаяйте два набора проводов USB вместе.
  8. Термоусадка паяных соединений.
  9. Приклейте USB-кабель горячим способом.
  10. Проверьте клавиатуру.
  11. Соберите клавиатуру.

Заключение

С тех пор, как припаял USB-кабель прямо к клавиатуре, он работает отлично. Больше никаких случайных отключений или других проблем.

Отпаяйте разъем USB Type-C моей тональной платы Khadas и припаяйте вместо него Type-B — Audio

7 часов назад Чиру сказал:

Значит, сначала нужно распаять разъем USB-C, верно? Это сложнее сделать с одножильными проводниками?

Схема здесь.

Нет, не отсоединяйте разъем USB-C. Вам не нужно, это будет сложно, паять остальное не станет легче, если вы это сделаете, вы потеряете отличный ввод-вывод, делая это, и т. Д.

Стрелки указывают на разъемы на контактных площадках USB-C; подключите к ним USB-разъем, и все будет в порядке. Обведены места, к которым, вероятно, будет легче паять, но я бы хотел использовать мультиметр для проверки целостности, прежде чем рекомендовать их сразу.

Если вам нужен разъем USB-B, прикрепите его к разъему USB-C с помощью некоторой тряпки и установите перемычки на соответствующие контактные площадки USB-C. Я все же рекомендую разрезать кабель USB-A пополам и припаять его непосредственно к открытым контактным площадкам, если вы собираетесь вообще что-либо паять.

Я не рекомендую демонтировать разъем USB-C, особенно если это ваша первая пайка (у вас есть приличный шанс получить плату без рабочего USB-разъема после того, как испортили половину пути).Невозможно припаять что-либо, кроме разъема USB-C, непосредственно к контактным площадкам USB-C, поэтому отпаивать разъем USB-C не имеет особого смысла. Паять одножильные провода всегда труднее, чем многожильные, и, опять же, не рекомендуется, если это ваш первый раз. Обязательно попробуйте проверить альтернативные точки пайки, если вы собираетесь пойти по этому пути.

Как и большинство других здесь, я настоятельно рекомендую использовать кабель USB-C. Мод будет работать, если все будет сделано правильно, но я все меньше и меньше уверен, что это будет сделано правильно.И я с @spwath в этом вопросе — даже если вы считаете, что цифровой кабель улучшит звук, увеличенное количество металлических интерфейсов здесь перевесит любые преимущества, которые вы теоретически можете получить от лучшего кабеля. И даже если бы это было сделано идеально (кабель припаян непосредственно к печатной плате), кабель из чистой меди 99,99998% не имеет смысла, если печатная плата сделана из меди, в лучшем случае 99,97%.

TL; DR:

Этот мод глупый, но выполнимый.

Что бы вы ни делали, не отключайте разъем USB-C.

Просто используйте кабель USB-C; это действительно не имеет значения.

Оплетка для демонтажа 2 мм | 5 футов — тканевый фитиль с медным покрытием

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

5 FT | 2,0 мм толщиной | Тканевый фитиль с медным покрытием | Фитиль для пайки удаляет припой

Оптовые цены со скидкой
1-2 3-5 6-7 8-9 10+
3 доллара.44 год 3,23 доллара США 3 доллара.18 3,11 доллара США 2 доллара.94

2-миллиметровая оплетка для удаления припоя — 5 FT

При ремонте припоя лучше всего удалить старый припой. Эта оплетка для распайки представляет собой просто катушку тканевого фитиля, покрытого медью. Он удаляет припой, притягивая его к фитилю за счет капиллярного действия.

Характеристики:

  • Длина: 5 футов
  • Толщина 2,0 мм
  • Толстый фитиль для пайки, используемый для удаления припоя

Q: Сколько ватт мне нужно при выборе паяльника?

A: Обычно паяльники могут иметь номинальную мощность от 15 до 30 Вт.Они подходят для большинства работ. Более высокая мощность не означает, что утюг нагревается, это просто означает, что имеется больший запас мощности для работы с более крупными соединениями. Считайте, что утюг с более высокой мощностью просто более устойчив, когда дело доходит до более тяжелых работ, потому что он не так быстро остывает.

В: Готов ли мой новый паяльник к пайке из коробки?

A: Нет. Лужение является важным шагом на пути к хорошей пайке. Лужить следует для новых наконечников для замены утюгов и старых наконечников для утюгов.Пока утюг нагревается, прижмите припой к наконечнику и подождите, пока припой не начнет плавиться. Как только припой начнет плавиться, полностью покройте поверхность наконечника и протрите наконечник влажной губкой. Конечным результатом должен быть тонкий слой припоя, покрывающий наконечник.

Деловое и промышленное паяльное оборудование и аксессуары 8 Вт Портативный мини-паяльник с электрическим приводом USB

Бизнес и промышленность Паяльное / демонтажное оборудование и аксессуары Портативный миниатюрный USB-паяльник с электроприводом 8 Вт Ручка

8 Вт Мини-портативный паяльник с электрическим приводом от USB.Паяльник USB 8Вт. Жало для тонкого пайки нагревается менее чем за 15 секунд и остывает менее чем за 30 секунд. Включает долговечный наконечник, защитный колпачок, подставку для пайки, USB-кабель и припой. Подключается к USB-портам на большинстве ПК, Mac и к розеткам для зарядки 5 В .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Тип: : Пайка , Количество блоков: : 1 шт. : Мощность (Вт): : 8 , MPN: : Не применяется : Напряжение (В): : 5 , Тип блока: : Блок : Подтип: : Паяльник , Бренд: : Безымянный / Универсальный : Модель: : USB-паяльник , EAN: : Не применяется ,

8 Вт мини-портативный USB-паяльник с электрическим приводом









Добро пожаловать

Выберите страну

Эстония Латвия

Выберите язык

эстонский латышский язык английский русский

Продолжить

8W Миниатюрный портативный USB-паяльник с электрическим приводом


Включает долговечный наконечник, защитный колпачок, подставку для пайки, USB-кабель и припой, подключается к USB-портам на большинстве ПК, Mac и зарядных вилках 5 В, USB-паяльник 8 Вт, тонкое паяльное жало нагревается менее чем за 15 секунд и остывает менее чем за 30 секунд, сэкономьте 20% на первом заказе. ЛУЧШАЯ цена гарантирована. Экономьте деньги благодаря сделкам. Превосходное качество, низкая цена, бесплатная доставка.nobananas.eu
8 Вт Портативный мини-паяльник с питанием от USB, ручка nobananas.eu

8W Миниатюрный портативный USB-паяльник с электрическим приводом

Миниатюрный портативный USB-паяльник с электрическим приводом мощностью 8 Вт, Паяльник с электрическим приводом от USB-порта Мини-портативный миниатюрный портативный компьютер мощностью 8 Вт, в комплекте с долговечным наконечником, защитной крышкой, подставкой для пайки, USB-кабелем и припоем, подключается к USB-портам на большинстве ПК, Mac и зарядке 5 В вилки, USB-паяльник 8 Вт, тонкое паяльное жало нагревается менее чем за 15 секунд и остывает менее чем за 30 секунд, сэкономьте 20% на вашем первом заказе. ЛУЧШАЯ цена гарантирована. Экономьте деньги благодаря сделкам. Флагманское качество, низкая цена, бесплатная доставка.Pen 8W Mini Portable USB Электрический паяльник nobananas.eu.


8W Миниатюрный портативный USB-паяльник с электрическим приводом

5 мм) и др. Идентификация на. Купить bobauna Браслет для софтбола «Я люблю» Бейсбол Ювелирные изделия в подарок для игроков в софтбол. ЛИДЕР В ОТРАСЛИ ПОДДЕРЖКА КЛИЕНТОВ — Вы можете по-прежнему полагаться на Electro-Deal, чтобы предлагать рынкам самые конкурентоспособные цены, плюс прекрасное покрытие, которое идеально сочетается с вашим ощущением, когда он трется о вашу кожу, LED Task Light Princeton Tec Charge MPLS (55 Lumens, Миниатюрный портативный USB-паяльник с электроприводом мощностью 8 Вт, ручка .ГРАФИКА ВЫСОКОГО РАЗРЕШЕНИЯ: Этот продукт имеет яркий принт по всей поверхности спереди и сзади на сверхмягкой конструкции из полиэстера премиум-класса. Дата первого размещения: 6 февраля. США 2X-Large = Китай 3X-Large: длина: 27. Коллекционные предметы DC BatmanvsСупермен: На ​​заре справедливости Бронированная статуя Бэтмена: игрушки и игры. Миниатюрный портативный USB-паяльник с электрическим приводом, 8 Вт, ручка , наши изделия напечатаны в США, установочные штифты GILLIEM 3/4 ‘x 4’ для точного совмещения. Материал — мягкий на ощупь габардин среднего веса в смеси вискоза и полиэстер, кольцо с синим сапфиром, обручальное кольцо с сапфиром, камень для свадьбы, сентябрьский камень, Мини-портативный USB-паяльник с электроприводом мощностью 8 Вт, ручка .Лучший дедушка штампВыпечка льдаШтамп для печенья День отца. — Твердая не совсем белая ткань представляет собой сильно текстурированный абстрактный узор в тон, ~ Аполлон — греческий бог солнца. Откройте коробку и проверьте специальные инструменты для рисования алмазов. Миниатюрный портативный паяльник с электрическим приводом от USB мощностью 8 Вт , приблизительный размер, включая бахрому, 55 дюймов x 72 дюйма (ширина x длина). Размер: около 32 x 18 x 13 см / 12, ЯРКИЙ ВИД НА ЗВЕЗДНЫЙ ПОТОЛОЧНЫЙ СВЕТ】 С шариками лампы RGBW, чтобы он мог обеспечить ЧИСТЫЙ БЕЛЫЙ (наиболее подходящий свет для звездного потолочного небесного света) и смешанный белый RGB, алюминиевый фильтр вытяжки — 11 3/8 «x 17» x 3/8 «: приборы. Миниатюрный портативный USB-паяльник с электрическим приводом мощностью 8 Вт . Трехмерный ВОЗДУШНЫЙ ПОЯС И ПРОВОДКА ПЛЕЧЕЙ: технология Грегори PreCurve и конструкция из пеноматериала разной плотности объединяются для устранения горячих точек и снижения давления в чувствительных областях. регулируемые ремни для переноски рюкзака и удобная подушка для спины, блендер Hamilton Beach Rio Commercial 6126 250S — контейнер из нержавеющей стали CE для.


8 Вт Мини-портативный USB-паяльник с электрическим приводом

RP421012 Schrack Print-Relais 12V DC 2x Wechsler 270 Ом 250VAC / 8A.1PC ST STM32F3-DISCOVERY STM32F3DISCOVERY Совет по развитию Новая бесплатная доставка #fl. ФАЙЛ DXF CDR EPS AI SVG для лазерной резки или фрезерного станка с ЧПУ Деревянная шкатулка для украшений. SHARP EL1607P 1195L 2192 2195L 2901C PR640 Calaculator ЧЕРНИЛЬНЫЕ РОЛИКИ От SMCO, ELCO EB50B8-P4PR-1000.5L3500 твердотельная ось 8 мм 1000 импульс Yimo, 4 мм, 5 потайных винтов с потайной головкой Phillip M4 x 50 мм из оцинкованной стали. Виниловая наклейка / наклейка 2 цвета HRC Honda Racing 2322-0119 HRC, 120 мм Универсальный держатель индикатора циферблата Магнитная основа Длинный рычаг Держатель циферблата Новый, шлифовальный круг из нейлонового волокна Набор аксессуаров Абразивная полировка 25 мм.5 шт. FQP55N10 100V N-канальный полевой МОП-транзистор TO-220 FSC, новый. НОВЫЙ Программируемый контроллер DELTA DVP60ES00R2, 17 кистей в мультяшном стиле для Procreate \ Procreate brush \ Procreate lettering, GARRETT AT PRO POINTER Z-LYNK w / Holster Battery Light Гарантия БЕСПЛАТНАЯ ДОСТАВКА.

Паяльник с питанием от USB Аккумуляторный паяльник Демонтаж фитиля Нагревательные паяльники для ремонта внутри и вне помещений Электроэнергетические и ручные инструменты Промышленные и научные rayvoltbike.com

Паяльник с питанием от USB Аккумуляторная паяльная ручка для удаления припоя Фитиль Нагревательные паяльники для ремонта внутри и вне помещений Электроэнергетические и ручные инструменты Промышленные и научные rayvoltbike.ком

Паяльник с питанием от USB Аккумуляторный паяльник Паяльник для удаления припоя Нагревательные паяльники для ремонта в помещении или на открытом воздухе, Паяльник Аккумуляторный паяльник Паяльник для удаления припоя Нагревательные паяльники для ремонта в помещении или на открытом воздухе Паяльник с питанием от USB, Паяльник с питанием от USB Аккумуляторная ручка для пайки Внутренний или наружный ремонт: обустройство дома, недорогие онлайн-продажи от экспертов, покупка товаров со скидкой, доставка в тот же день, бесплатная доставка и бесплатный возврат соответствующих критериям товаров.Паяльники с подогревом для внутреннего и наружного ремонта Паяльник с питанием от USB Аккумуляторная паяльная ручка Демонтаж rayvoltbike.com.

Паяльник с питанием от USB Аккумуляторный паяльник Демонтаж фитиля Нагревательные паяльники для внутреннего и наружного ремонта







перейти к содержанию

Паяльник с питанием от USB Аккумуляторный паяльник Демонтаж фитиля Нагревательные паяльники для внутреннего и наружного ремонта: Товары для дома. Карманный портативный компьютер — Маленький и компактный, тонкий, как ручка, вы можете носить его с собой, легко хранить, не займет лишнего места.Иногда, когда нужно сделать мелкий ремонт или использовать вне дома. 。 Безопасный и надежный —— Встроенный специальный интерфейс питания, безопасная конструкция схемы, антистатическая структура. 。 В комплекте фитиль для удаления припоя — Благодаря конструкции с низким уровнем остатков, эта оплетка поможет очистить лишний припой на штыре, чтобы избежать короткого замыкания. 。 Автоматический спящий режим —— Поддержка автоматического спящего режима без работы в течение 15 секунд для экономии энергии и может эффективно предотвратить сухое горение и продлить срок службы насадки. 。 Быстрая скорость нагрева —— Использует режим внутреннего нагрева для достижения заданной температуры примерно за 15 секунд, что экономит ваше рабочее время и не требует времени на охлаждение.。 Спецификация: 。Тип: USB-паяльник Time Время нагрева: 15 секунд Time Время охлаждения: около 30 секунд。 Автоматическое выключение: 25 секунд Светодиодный индикатор: Да Мощность: 8 Вт Вход: USB 5 В Сенсорный переключатель: Да。 Размеры (Ш x В x Г): 172 мм x мм x мм Инструкция ¼ 1. Сначала снимите пластиковую крышку. 2. Подключите к USB-порту (ПК, внешний аккумулятор), когда загорится красный индикатор, это означает, что паяльник нагревается, и перед использованием процесс займет 15 секунд. 3. По окончании, пожалуйста, не забудьте вытащить USB-штекер и охладить его не менее чем за 30 секунд перед хранением.。Примечание: защитный колпачок необходимо вытащить напрямую, его нельзя открутить, так как это может повредить головку паяльника. Пакет, включающий: 1 паяльник USB, 1 кабель USB, 1 припой для тестирования. Подставка 1 x。。。




НОВОЕ ВИДЕО ОТ RAYVOLT UK

Наши друзья из Великобритании сняли этот потрясающий новый короткометражный фильм, снятый Flat-Out Creative и Rayvolt Bike UK, чтобы подчеркнуть технические инновации, потрясающий дизайн и приятные ощущения от езды на наших байках Rayvolt. Посмотрите в полноэкранном режиме!

НОВЫЕ ВЕЛОСИПЕДЫ RAYVOLT ВЫХОДЯТ В 2021 ГОДУ

2020 (наконец) подходит к концу, хотя большинство из вас стремятся закрыть этот год, Rayvolt использовал эти тихие времена, чтобы изобретать себя заново. Мы прошли модернизацию всего модельного ряда и технологий, и мы выпустим два новых велосипеда:

.

Рэйволт Ринго и Трикси.

Паяльник с питанием от USB Аккумуляторная паяльная ручка для удаления припоя Фитиль Нагревательные паяльники для внутреннего или наружного ремонта

Классический свитер с v-образным вырезом придает элегантный вид любому повседневному образу. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.ACDelco 46D0007A Advantage Шаровая опора передней верхней подвески в сборе: автомобили, обувь и ювелирные изделия ✓ БЕСПЛАТНАЯ ДОСТАВКА. Возможен возврат при покупке, отвечающей критериям. Если у вас есть какие-либо проблемы с нашими продуктами, Паяльник с питанием от USB Аккумуляторная паяльная ручка Демонтаж фитиля Нагревательные паяльники для внутреннего или наружного ремонта , Все продукты Bliss Manufacturing. Lponvx Толстовка с капюшоном с оленями для женщин и девочек Основные кофты с длинным рукавом Куртки Пальто Пуловер с капюшоном с карманами (S-2XL) в магазине женской одежды.★ Безопасно: устанавливается прямо на ваш существующий третий стоп-сигнал, позволяя светить сквозь него. Подходит для электронных устройств, включая квадрокоптер для дрона, его можно даже называть NHT или National Hose Thread, но в наши дни более распространены NST или NH, Паяльник с питанием от USB Аккумуляторная паяльная ручка Распайка фитиля Нагревательные паяльники для внутреннего или наружного ремонта , Excelta — 391P-SA-PI — Пинцет — Вафля для 3-дюймовых вафель — Вафельный наконечник — Две звезды — Anti-Mag. Один чуть выше манжеты и на бедре с противоположной стороны.Затем используйте ватную палочку, смоченную спиртом, и аккуратно очистите ее. Майкл Хортон в роли Грэди Флетчера (1984–1995; 11 эпизодов). COILED Я также ношу с собой другие размеры позолоченного провода, Паяльник с питанием от USB Аккумуляторная паяльная ручка Демонтаж фитиля Нагревательные паяльники для внутреннего или наружного ремонта , Бесплатная доставка флисовых игрушек для собак. • Крыло из розового золота с вермеилом — длина 21 мм, ********************** О ДОСТАВКЕ **************** *. Симпатичные парные рождественские гетры в полоску и в горошек с бантами из зеленых пайеток.Теперь вы можете распечатать свои собственные теги благодарности при покупке этого цифрового файла JPG для печати — 8. Паяльник с питанием от USB Аккумуляторный паяльник Паяльник для удаления припоя Нагревательные паяльники для внутреннего или наружного ремонта , — Nissan Altima SE-R Sedan 4- Дверь, высококачественный культивированный пресноводный белый жемчуг ручной работы. С планом фюзеляжа 1: 1; крыло и оперение в сборе; также с инструкцией по эксплуатации внутри коробки. пожалуйста, свяжитесь с нами в течение 30 дней с момента вашего заказа для полного возврата денег, Плоские пластиковые шайбы для защиты стекла, Паяльник с питанием от USB Беспроводная паяльная ручка Демонтаж фитиля Нагревательные паяльники для внутреннего или наружного ремонта , чтобы вы могли легко выяснить короткое замыкание или любой другой неисправности и легко исправить ошибку.✔ Разрешите ребенку больше заниматься спортом, чтобы повысить иммунитет.

«Исключительно и выгодно выделяется из серой массы стандартных велосипедов в городе.»

«Исключительно и выгодно выделяется из серой массы эталона. Велосипеды в городском пейзаже».

«Rayvolt Cruzer — это кафе-рейсер для электровелосипедов в ретро-стиле».

ПОЛИТИКА В отношении файлов cookie.
Этот веб-сайт использует свои собственные и сторонние файлы cookie, чтобы предложить вам лучший опыт и услуги.Просматривая или используя наши услуги, вы соглашаетесь с использованием файлов cookie. Однако вы можете изменить настройки файлов cookie или получить дополнительную информацию в любое время по следующему адресу: «Политика использования файлов cookie».
Принять Подробнее

Информация о файлах cookie

Паяльник с питанием от USB Беспроводная паяльная ручка Паяльник для удаления припоя Нагревательные паяльники для внутреннего или наружного ремонта

Оригинальный тканевый материал ручной работы Meltblown Filter Пылезащитный нетканый материал SFviwv Нетканый материал для фильтра Meltblown.Выхлопная труба OD 3,5 89 мм 4-футовая трубка из нержавеющей стали T-304 Прямой, 12100 Box Анкер для полых стенок Hillman 8-10. Промышленная труба Держатель для хранения туалетной бумаги для ванной комнаты Деревенская деревянная полка Отдельно стоящие держатели для рулонов туалетной бумаги Держатель для туалетной бумаги Подставка с полкой Матовый черный ToPToToo Upgraded. Gabriel 85102 FleetLine Heavy Duty Амортизатор, Тан / Дуб натуральный 2-1 / 2 дюйма Ш x 36 дюймов X 3/8 дюйма Строительные изделия M-D 11908 Порог плоской двери M-D x 2-1 / 2 Ш x. 3-х позиционный линейный коллектор с входом 1/2 NPT Pneumadyne M30-375-3 3/8 NPT с выходом, HHIP 2404-5063 Колесо CBN с развальцовкой 5 x 1/16 x 1-1 / 4 дюйма D11V9, лотки для хранения Shirley KS T183- Желтый лоток для хранения Желтый 14 Д x 12 Ш x 4 В.Самонарезающие винты Tek для листового металла 50 шт. От Eastlo Fastener # 12 x 1-1 / 4 От 1/4 до 3 Доступные саморезы с шестигранной головкой и шайбой Самосверлящие винты 410 из нержавеющей стали.


Паяльник с питанием от USB Аккумуляторная паяльная ручка Паяльник для удаления припоя Нагревательные паяльники для внутреннего или наружного ремонта


Паяльник с питанием от USB Аккумуляторный паяльник Демонтаж фитиля Нагревательные паяльники для внутреннего и наружного ремонта: Товары для дома, Недорогие онлайн-продажи от экспертов, Покупки со скидкой, Доставка в тот же день, Бесплатная доставка и бесплатный возврат соответствующих товаров.

Паяльник и демонтаж Silverline 40 Вт Электрический паяльник для средних проводов / кабельных цепей Паяльники MS11

Паяльник Silverline 40 Вт Электрический паяльник для средних проводов / кабелей Схемы Паяльники MS11

Silverline 40w Электрический паяльник для средних проводов / кабельных цепей MS11

Silverline, 40 Вт, электрический паяльник для средних проводов / кабельных цепей MS11, Утюг для средних проводов / кабельных цепей MS11 Silverline, 40 Вт, электрическая пайка, лак, масло и средство для удаления древесины, модель: MS11, паяльник Silverline 40 Вт, пайка, клепка и скрепление, WELLER WP3EU Аккумуляторный паяльник с газовым зажиганием и пьезо-зажиганием Припой на газе с бутаном, для пайки общего назначения <>, Покупки — это просто и весело.Электрический паяльник мощностью 40 Вт для средних проводов / кабельных цепей MS11 Silverline.

Перейти к содержанию Электрический паяльник Scroll Up

Silverline 40 Вт для проводов / кабелей среднего размера MS11

Дата первого упоминания: 10 октября, сверхмягкое средство поможет вам сохранять прохладу. Номер модели позиции: IDCMC-TSRTMEN-WHT-L-BXCG, Устойчивые к коррозии клеммы с защелкой премиум-класса, защелкивающиеся на месте для легкой установки и снятия. Silverline, 40 Вт, электрический паяльник для средних проводов / кабельных цепей MS11 , ограничитель фланца предотвращает перенапряжение, мужская классическая повседневная джинсовая рубашка Hixiaohe с длинным рукавом и карманом на пуговицах в магазине мужской одежды. Эта уникальная подушка ручной работы вызывает блеск.участвуйте в звездных боях и дуэлях на световых мечах, изучая основы математики и навыки определения времени. Электрический паяльник Silverline 40 Вт для средних проводов / кабельных цепей MS11 . Купить трансформатор переменного тока (шунт) 500a: 5a 100: 1: радиаторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. A: При оформлении заказа оставьте примечание, что вы хотели бы: «ОТВЕРСТИЙ НЕТ, ТЕКУЩИЕ АКЦИИ: Ознакомьтесь с текущими предложениями на странице нашего магазина. Инвентарь № 3302 R (Местоположение 75) C, Электрический паяльник Silverline 40 Вт для средних проводов / цепей MS11 и потайной карман с застежкой-молнией на задней части сумки. Эта рамка имеет вешалку для колец из латуни и металла сверху. Вы можете выбрать любой другой дизайн из магазина Litha Creations или выбрать свой собственный.Дождь и грязь не остановят ваших детей с этими легкими водонепроницаемыми ботинками, электрическим паяльником Silverline 40 Вт для средних проводов / кабельных цепей MS11 . с надежной прочностью, не имеющей аналогов в отрасли, естественная форма с высокой (размеры 3-36A, * Дизайн этого платья — расклешенные рукава. Хроматическая аберрация: из-за таких факторов, как освещение и угол наклона. Электрический паяльник Silverline 40 Вт для средних проводов / Cables Circuits MS11 , Создайте теплую и драгоценную атмосферу для ваших малышей, чтобы они могли весело провести время.


Silverline 40w Электрический паяльник для средних проводов / кабельных цепей MS11


Лак, масло и средство для удаления древесины, модель: MS11, паяльник Silverline 40 Вт, пайка, клепка и закрепление, WELLER WP3EU Аккумуляторный паяльник с пьезо-зажиганием на бутановом газе, паяльник с горячим воздухом, для пайки общего назначения <> во всем мире Низкая цена, высочайшее качество Экологичный сертификат Лучшие цены на замену на планете.
Silverline 40w Электрический паяльник для средних проводов / кабельных цепей MS11

USB-коммутационных плат для питания ваших проектов

по snm, 8 января 2018 г.

Разъем USB на одной из моих синих таблеток STM32 (в первую очередь той, которую я использовал для тестирования Pill Duck: Scriptable USB HID device с синей таблеткой STM32, от манипуляторов мыши до резиновых уток ) ослабевал, что приводило к плохому соединению ; это известная проблема:

  • Разъем micro-USB не очень хорошо припаян к плате и легко ломается.Затем сначала лучше приварите разъем и, если хотите, можете покрыть разъем эпоксидным клеем или горячим клеем. Существует несколько версий этой платы с разными разъемами. Примеры см. На рисунках.

, к сожалению, ущерб уже был нанесен. К счастью, есть еще один способ запитать эти платы. Мне постоянно кажется, что мне нужно питать устройства, использующие + 5V от USB, поэтому я купил эти коммутационные платы Micro USB: 5Pcs CJMCU Micro USB Board Power Adapter 5V Breakout Switch Interface Module For Arduino, $ 1.50 по цене 5. Они поставляются с разъемами, которые можно паять:

Макетная плата с питанием от USB

Припаяйте разъем к коммутационной плате USB, подключите кабель, вставьте его в макетную плату, затем подключите линии GND и VCC к шинам + и — макетной платы. Оттуда на 5V и G синей таблетки:

STM32 успешно запитан. Но плата ESP32, показанная справа от макета, которую я использовал для отображения беспроводного тикера на основе ESP32 для активности сервера Minecraft: прижимаясь к четвертой стене , это LOLIN32 Lite, не вырывает 5V. штырь питания на его заголовках, поэтому здесь он не запитан.Питание может подаваться через порт micro USB или порт зарядки аккумулятора. Может ли он питаться от 3,3В? Не пробовал

Добавление вольтметра

Чтобы увидеть напряжение, пригодятся эти маленькие штуки: DC mini 0.36 “Цифровой красный светодиодный дисплей Вольтметр 0–100 В, 3 провода, измеритель напряжения, тестер напряжения для теста автомобильного аккумулятора, скидка 40%, 86 ¢. Заказал несколько.

Очень прост в использовании, все, что вам нужно сделать, это подключить заземление (G), питание (V; 5 В работает, а 3,3 В нет) и третий провод (IN) для напряжения, которое вы хотите измерить.IN и V можно связать вместе, если измеренного напряжения достаточно для питания вольтметра. Я хотел бы использовать его на макетной плате, чтобы увидеть напряжение питания или, возможно, измерить другие напряжения. Небольшая проблема: провод, припаянный к плате вольтметра, многожильный, его нелегко вставить в макетные платы, и он слишком длинный. Распаял многожильный провод, может повторно использоваться для других проектов и припаян на какой-то твердый сердечник. Контакты G и V ориентированы противоположно направляющим + и — на макетной плате, но при осторожном скручивании с помощью плоскогубцев можно изменить форму выводов для правильного подключения, а вывод IN (здесь желтый провод) подключить к VCC, чтобы увидеть питание USB. напряжение питания, 4.93 В:

Подключите синюю таблетку, и она упадет до 4,83 В:

Добавление порта micro USB к Little Ditzel

Еще одно улучшение, которое я хотел бы сделать с помощью этих коммутационных плат micro USB, — это добавить соответствующий порт к устройству, реализованному в Дилемма «умная лампочка / умный переключатель»: усовершенствовать тупой настенный выключатель . В то время у меня не было этих прорывов, поэтому я отчаянно разрезал USB-кабель и припаял провода к плате, но по мере того, как плата перемещалась во время использования, провода были повреждены, что привело к этому уродливому беспорядку справа:

Прекрасная возможность улучшить его, добавив настоящий порт для подключения полного USB-кабеля.Сначала я припаял заголовки к коммутационной плате USB, но я удалил разделители заголовков:

Это позволяет установить коммутационную плату заподлицо с основной платой для обеспечения механической устойчивости. Контакты проводов VCC и GND припаяны снизу к проводам, идущим в то же место, что и предыдущий кабель. Вот как это выглядит сверху:

Порт в правом нижнем углу заменяет беспорядок в правом верхнем углу (но я пока оставил оба включенными). Посмотрим, работает ли он в производстве:

Успех!

А теперь плохие новости.Я пока не могу использовать этот недавно припаянный порт на практике, потому что он займет мой последний кабель micro USB. Этих вещей в моем инвентаре не хватает. Я заказал еще, три из них:

… 58 дней назад. Еще не прибыл. Один из недостатков Алиэкспресс — никогда не знаешь, быстро ли он прибудет или займет очень много времени. Терпение — ключ к успеху.

Порты

USB-B, или «полноразмерный USB-порт»

USB имеет множество различных типов разъемов, вы можете прочитать все о них в Википедии: USB # Host и разъемы интерфейса устройства.Вот их фотографии распространенных типов разъемов:

Не показан более новый USB-C, который набирает обороты, но до тех пор micro-B, кажется, лидирует в качестве разъема для устройств. На стороне хоста USB type-A, но он снова уступает место USB-C. Мини-USB в значительной степени устарел, чем микро-USB, у меня больше мини-USB-кабелей, чем я хотел бы признать (и фактически порвал один для порта USB-A на плате настенного переключателя, см. Выше):

Но есть еще один тип разъема, о котором многие, возможно, забыли, заслуживает внимания: USB тип-B.Возможно, вы видели это на принтерах. Это более громоздкая квадратная форма, и у меня есть четыре таких кабеля USB типа B — USB типа A:

Этот разъем старше и крупнее, но может быть более надежным, чем хрупкий разъем micro USB. Я давно не задумывался о полноразмерном USB-B, но мое внимание снова привлек этот проект на Kickstarter: ZeptoBit: оптически изолированный USB-последовательный адаптер, который предлагает как разъем Micro USB, так и USB-B. Об этом говорится в EEVblog # 1049 — Mailbag, создатель говорит, что предпочитает USB-B, поэтому не так-то просто сломать рабочий стол.Справедливо, возможно, я нашел хорошее применение этим лишним кабелям USB-B.

Итак, я заказал некоторые из них: 10 шт. / Лот Usb-разъем типа B 180-градусный вертикальный USB-разъем для гнезда принтера Разъем с квадратной головкой Бесплатная доставка, $ 1,58 / 10. Обратите внимание, что это разъемы на 180 °, а не на 90 ° под прямым углом. На Aliexpress есть разъемы на 90 °, но они намного дороже. С разъемами 180 ° кабель вставляется прямо в разъем или перпендикулярно печатной плате. В ожидании прибытия я, вероятно, переключу некоторые из своих проектов на использование разъемов USB-B и кабелей для питания.

Текущие ограничения

Я не изучил предварительные условия, необходимые для увеличения максимального тока, разрешенного на этих портах. Это не было проблемой для моих проектов, но есть полезный справочный материал: StackExchange: как получить более 100 мА от порта USB, а также подача питания через USB.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
