Монтаж электрокотла протерм: Как самостоятельно установить электрокотел Protherm

Содержание

Монтаж электрического котла в Тюмени под ключ

Главные особенности электрического котла

  • Нет необходимости подключать магистральный газ, разрабатывать проект, получать разрешение газовых служб.
  • Электрические котлы имеют высокий КПД при полном отсутствии вредных выбросов в атмосферу.
  • Предельно простое управление.

Разновидности электрических котлов

Внешний вид оборудования, эстетическая привлекательность — не главный показатель качества и критерий при выборе котла для домашнего использования. Для покупателя более важны:

  • Способ подключения к электрической сети.
  • Возможность регулировки мощности и температуры в помещении.
  • Внутренняя конструкция.
  • Основные и дополнительные функции, например, подготовка горячей воды для бытовых нужд.

В последнем случае обратите внимание на модели с контуром ГВС (двухконтурные).

Подключение

Котлы мощностью до 12кВт выпускаются как однофазные, так и трехфазные. В первом случае достаточно напряжения в сети 220В, во втором требуется 380В. Котлы большой мощности однофазные не производятся.

Выбирать оборудование для монтажа котла необходимо с учетом специфики электрической сети в городе или населенном пункте. В оптимальном случае проконсультируйтесь со специалистами в области электроснабжения. Это поможет избежать множества проблем.

Метод нагрева

По способу нагрева теплоносителя котлы делятся на:

  • Электродные.
  • Тэновые.

Первые используют новейшую технологию ионизации воды и относятся к более прогрессивным. Но имеют и значительные ограничения по установке и использованию.

Регулировка мощности

В электрических котлах в зависимости от типа установленной автоматики регулировка мощности производится плавно или ступенчато.

Ступенчатая регулировка предполагает временное отключение части независимых нагревательных элементов при необходимости понижения температуры в помещении.

В стандартной комплектации в электрическом котле для отопления частного дома устанавливается 3 элемента. Один из них «отвечает» за 50% от общей мощности. На каждый из оставшихся элементов приходится по 25% общей мощности.

Соответственно, потребитель может использовать оборудование на 25, 50, 75 или 100% мощности. Отрегулировать температуру в каждой комнате можно при помощи кранов на радиаторах отопления или термостатов.

Если электрический котел оборудован реостатом, мощность и температуру можно регулировать плавно. Самые дешевые варианты оборудования такой функции не имеют.

Комплектация

Пользователям предлагаются различные варианты комплектации:

С полной заводской.

С минимальной. Покупатель самостоятельно докупает нужные блоки.

С финансовой точки зрения более выгоден первый вариант. Во втором случае дешево будет стоить только базовая комплектация. Приобретение дополнительных модулей, их подключение и монтаж обойдутся значительно дороже.

Важно: расширительный бак, циркуляционный насос, фильтры тонкой очистки теплоносителя — обязательные элементы для работы электрического котла. И в идеальном варианте они произведены той же компанией, что и основное оборудование.

Установка

При выборе напольного или настенного варианта исходите из собственных предпочтений, наличия свободного места на кухне или в подсобном помещении.

Важно: зарубежные производители предпочитают настенные варианты, отечественные — напольные. Последние рекомендованы, если объем теплоносителя очень велик.

Преимущества и недостатки электрических котлов

Монтаж электрического котла Монтаж электрического котла в Тюмени

Монтаж котлов, работающих на электричестве, имеет как преимущества, перед газовыми, так и недостатки.

Преимущества:

  • Относительно низкие цены.
  • Не требуется разрешение от газовых служб, составление и утверждение проекта.
  • За котлом не обязательно постоянно следить и контролировать утечку газа.
  • Минимальные размеры.
  • В процессе работы отсутствуют шум и выбросы, загрязняющие атмосферу.

Недостаток один, но очень существенный — цена эксплуатации. Электроэнергия стоит дороже, чем газ. Для собственника большого помещения монтаж котла, работающего на электричестве, станет настоящим разорением.

Какой электрический котел выбирать?

В продаже представлены как отечественные, так и импортные аппараты. Российские производители предлагают:

  • Предельно простую конструкцию.
  • Минимум дополнительных функций.
  • Дешевые комплектующие.
  • Ступенчатую регулировку мощности.

Основное преимущество: в случае ремонта замена отдельных деталей не сильно разорит карман потребителя.

Достоинства импортных аналогов

  • Возможность программирования на день или неделю.
  • Автоматическая плавная регулировка с учетом температуры в помещении или на улице.

При расчете мощности электрического котла на каждые 10 кв. метров предусмотрите не менее 1 кВт. Для котла с ГВС обязателен запас 25-30% мощности. Он не будет лишним и в том случае, если стены не утеплены, напряжение в сети не стабильно.


Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

Электрический котел Протерм Скат 9 квт — инструкция по подключению

Котел одноконтурный

Приобретая любой отопительный агрегат, вместе с ним вы получаете инструкцию — Протерм Скат 9 квт не является исключением. В модельном ряду представлено 8 агрегатов, отличающихся друг от друга показателем мощности — 6, 9, 12, 14, 18, 21, 24, 28 кВт.

Обратите внимание! Электрокотел может применяться не только для отопления. При покупке дополнительного нагревательного бойлера его можно внедрить в сеть горячего водоснабжения.

Преимущества отопительных котлов Протерм Скат

Электрокотлы PROTHERM Скат стали хорошей альтернативой газовому оборудованию, быстро набирающему популярность. Они идеальны для эксплуатации там, где еще не прошла газификация. Безусловно, такой выбор хорошо подходит для загородных дачных домиков с сезонным или периодическим проживанием.

Среди основных отличительных особенностей котлов Скат нельзя не отметить следующие:

  • Простота монтажа. В комплект поставки котла Протерм Скат входит подробная инструкция, не только описывающая настройки оборудования, но и дающая рекомендации по монтажу и вводу агрегата в эксплуатацию.
  • Хороший КПД. По этому показателю электрокотлы не уступают другому популярному отопительному оборудованию, в том числе и газовому.
  • Простота настройки и эксплуатации, а также минимальный сервис.
  • Точная регулировка температурных показателей.
  • Экологичность.
  • Отсутствие необходимости подключения к газовой сети и потребности в дымоходе.

За время своего существования на рынке котлы Протерм Скат заслужили репутацию самого безопасного и экономичного отопительного электрооборудования.

Монтаж котла

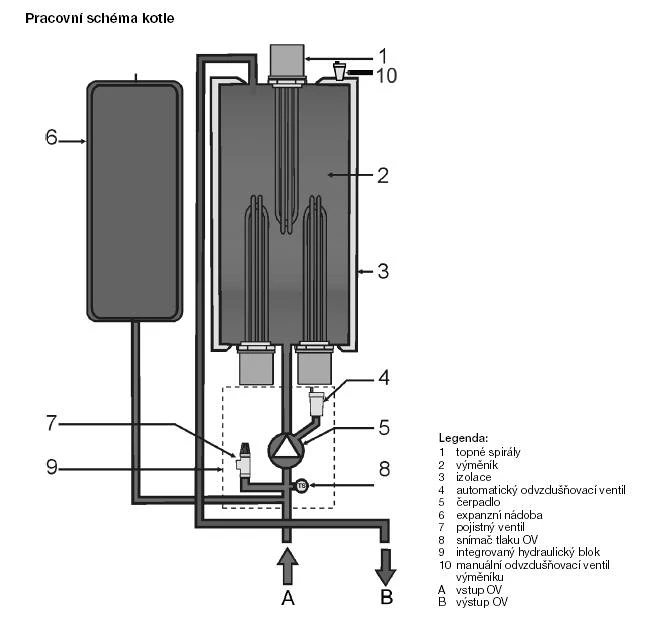

Схема устройства

В комплект поставки электрокотлов PROTHERM Скат входят все необходимые крепежные элементы и подробный мануал, поэтапно описывающий работы по подключению. Модификации, отличающиеся по мощности, имеют одинаковый принцип монтажа, настройки и эксплуатации, поэтому в качестве примера возьмем элекрокотел мощностью 9 кВт.

Перед установкой агрегата необходимо согласовать работы с электрораспределительными службами.

Модификации агрегата 6 и 9 кВт подключаются к обычной электросети 220 В. Более мощные варианты — 12, 14, 18, 21, 24, 28 кВт — к сети 380 В. Монтаж осуществляется на стену с помощью специальной крепежной планки. Агрегат не имеет ограничений по выбору места установки. Единственное требование — возможность свободного доступа для обслуживания, сервиса, ремонта, настройки и т. п.

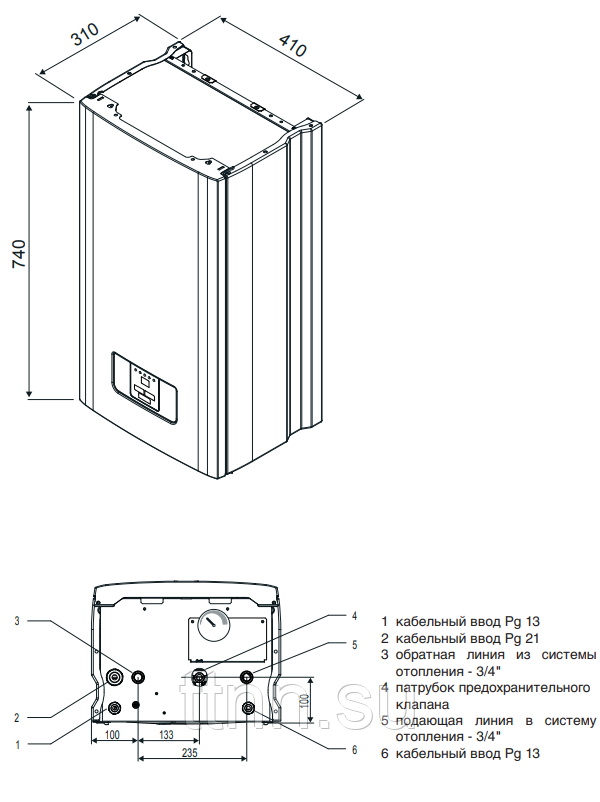

Схема подключения

К системе труб агрегат подключается с помощью патрубков. Само подключение осуществляется так, чтобы при сбоях в работе прибора теплоноситель можно было слить только из него, не затрагивая систему в целом. Заполнение котла теплоносителем и слив его из агрегата осуществляются с помощью дополнительных вентилей. Чтобы исключить замерзание воды в холодное время года в домах с сезонным проживанием, рекомендуется полностью освобождать систему перед понижением температуры воздуха.

К электросети котел подключается через отдельную силовую линию. Сетевые провода подсоединяются к клеммам, расположенным в нижнем углу корпуса агрегата. Все винты на разъемах должны быть тщательно затянуты. 6-ти и 9-ти киловаттные модификации могут подключаться к однофазной сети, остальные — только к трехфазным.

Заключение

Монтаж и подключение электрокотлов Протерм Скат производится достаточно просто. Тем не менее, это требует наличия специальных навыков. Лучше, если монтаж будет выполнен специалистами. В любом случае разработку проекта подключения агрегата лучше доверить профессионалам. Это позволит избежать сбоев и поломок в процессе дальнейшей эксплуатации.

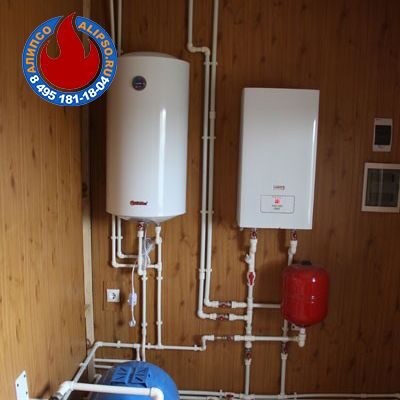

Монтаж котлов Protherm в Санкт-Петербурге

Этапы установки котлов

1

Расчёт ёмкости и подбор котельного оборудования

2

Произведение обвязки котельной

3

Подключение котла Протерм к системе отопления дома

4

Подключение котла Протерм к водонагревательной системе

5

Установка дымохода

6

Пуско-наладочные работы

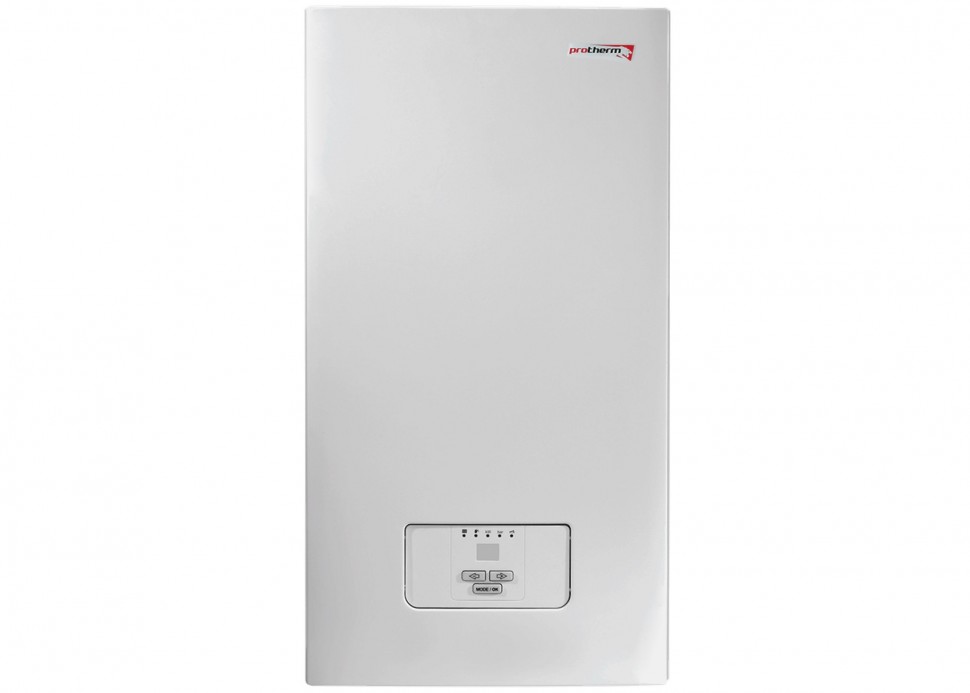

Электрический котёл Protherm Скат 21 кВт

  Protherm Скат . Настенный электрический одноконтурный котел.
Предназначен для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.
Альтернатива газовому отоплению с целым рядом преимуществ: легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность, возможность быстрого и точного регулирования.Не требуют подключения к дымоходу и газопроводу, могут работать от сети ~380В, а модели 6К и 9К могут работать от сети напряжением как ~380В, так и ~220В.

 Особенности :

Мягкий старт (в течение 100 с. котел работает с минимальной мощностью)
Отображение на дисплее параметров автодиагностики и кодов неисправностей
Встроенный двухскоростной насос с автоматическим переключением скоростей, закрытый расширительный 7-литровый бак, автоматический воздушный клапан и предохранительный клапан
Защита от блокировки насоса и 3-ходового вентиля (при присоединении внешнего емкостного водонагревателя)
Функция выбега насоса
Удобное подключение стабилизатора напряжения
Функция защиты от понижения давления в системе отопления — датчик давления воды
Защита от замерзания котла и водонагревателя

Электрокотел является собственной разработкой компании Протерм и имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.


При оформлении заказа на товар, который отсутствует в наличии, является заказным, срок поставки которого от 1 до 30 дней и более необходимо осуществить предоплату в размере 30-100% от стоимости товара. Необходимость предоплаты и размер предоплаты согласовывается с менеджером по телефону при оформлении заказа.

Монтаж отопления загородного дома в Москве и Московской области «под ключ»

ОТОПЛЕНИЕ ПОД КЛЮЧ

Все заботы берем на себя



ВЫЕЗД В ДЕНЬ ОБРАЩЕНИЯ

Предварительную стоимость рассчитаем на месте



СМЕТА БЕСПЛАТНО

Подготовим смету сразу после осмотра объекта



ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Полное гарантийное обслуживание в течение 1 года



За 9 лет работы компании мы получили много положительных отзывов

и не одной рекламации!

Многие жители загородной недвижимости, расположенной в Подмосковье, встают перед необходимостью устройства такой инженерной системы как отопление.

Мы расскажем о всех способах отопления загородного дома, покажем, как отражается выбор котла на стоимости монтажа и эксплуатации, рассмотрим подводные камни и раскроем несколько секретов.

ВНИМАНИЕ АКЦИЯ!ПРЕДЛОЖЕНИЕ ОГРАНИЧЕНО    ПОДПИСКА НА ЛУЧШИЕ ПРЕДЛОЖЕНИЯ    НЕТ ВРЕМЕНИ ИЛИ ЖЕЛАНИЯ РАЗБИРАТЬСЯ?

Оставьте заявку до 28.02.2021 и забронируйте скидку 10% на монтаж отопления!



Вы только планируете монтаж? Выбирайте лучшее время с максимальными скидками!

  Отправьте заявку и получите бесплатную консультацию инженера по всем вопросам!




Выбираем топливо для загородного дома
Отопление газом

На сегодняшний день самым дешевым и выгодным топливом в Московской области является природный газ. Он дешевле электричества и солярки в 12 раз, пропана-бутана — не менее чем в 9 раз, дров — в 4 раза! Именно по этому, при возможности подключения к магистральному газу, выбор газового котла является наиболее очевидным. Кроме того, управление газовым котлом и горячей водой при использовании этого вида топлива, очень простое.

Минус у газа только один — не всегда он доступен для подключения по причине высокой стоимости, или его и вовсе не планируют провести ваш район Подмосковья.

Газгольдер

Если газа нет и не предвидится, можно установить газгольдер и газовый котел. Минус только один – большие финансовые затраты на установку газгольдера. При газгольдере нет необходимости в заготовке дров и подкидывании их в печь каждые три часа, как это нужно делать при твердотопливном котле. Ему не так страшны отключения электричества, как при использовании электрического котла. А в случае отключения электричества можно использовать бесперебойный источник питания.

Также на газовый котел можно установить систему управления удаленным доступом, т.е. выставление температуры на расстоянии. В случае отключения электричества, вы получаете сообщение и можете оперативно приехать на участок и подключить генератор, чтобы система отопления работала полноценно и не произошло размораживание системы.

Отопление электричеством

Электрический котел чаще всего устанавливаем в небольших домах Подмосковья. Преимуществом является невысокая стоимость установки котла. а минусом — при использовании котла для отопления и нагрева воды для дома затрачивается большое количество киловатт-часов, что в свою очередь находит свое отражение в счетах за электричество.

Что можно сделать, чтобы снизить затраты на электроэнергию? Установить тепловой аккумулятор и двухтарифный счетчик. В ночном режиме при меньшей стоимости электричества идет нагрев теплового аккумулятора, а расход этой энергии происходит в дневные часы. Этот вариант используется при невозможности установки газгольдера в следствии малого размера участка или других причин.

Больше информации об электрическом отоплении по ссылке Электрическое отопление. Подробнее об экономичном варианте отоплении с использованием котла «Протерм Скат» здесь.

Отопление твердым топливом

Твердотопливный котел со встроенным электрическим тэном внутри (в основном касается котлов из жаропрочной стали), для поддержания комфортной температуры в доме, нужно топить каждые три часа.

Чтобы не быть привязанным к котельной, можно установить тепловой аккумулятор объемом 500-1000 л. в зависимости от площади дома. Тепловой аккумулятор будет накапливать тепло в течение нескольких топок твердотопливного котла и впоследствии отдавать его на нагрев дома.

Если позволяет выделенная электрическая мощность, а это не менее 10-15 квт, возможен вариант и без теплового аккумулятора. Для поддержания комфортной температуры, в ночное время включается электрический тэн либо отдельно выведенный электрический котел.

Больше информации о котельной на твердом топливе по ссылке Котельная на твердом топливе.

Пиролизный котел

Пиролизный котел, или котел длительного горения используется для системы отопления с закладкой дров 1-2 раза в сутки в зависимости от мощности котла и квадратуры дома.

Пеллетный котел

Преимущество пеллетного котла — в способности круглосуточно поддерживать одинаковую температуру за счет постоянного горения пеллет. Котел энергозависимый, при отсутствии электричества работать не будет. Необходимо наличие бензинового или дизельного генератора.

Важным моментом является наличие сухого помещения для хранения пеллет, чтобы не допустить их намокания.

Этот вариант очень удобен для дачных домов до 300 кв.м., но требует периодического приезда хозяина для проверки работы котла.

Отопление дизельным топливом

Дизельные (работающие на жидком топливе) котлы на данный момент не актуальны по причине постоянного дорожающего горючего. Хотя по удобству использования их можно приравнять к газовым котлам. При заправке 1-2 тонн солярки, можно не беспокоиться по поводу отопления жилого дома весь отопительный сезон.

Отопление энергией солнца и теплом земли

Другие виды котлов, например, работающие от солнечной энергии или от тепла земли, у нас мало распространены и не выгодны для использования из-за дороговизны материалов для монтажа. Их устанавливают, если нет возможности установить  другие системы по причине удаленности дома от магистрального газа и электричества, отсутствия подъездных путей, в заповедной зоне и др.

Комбинированное отопление

Большое распространение получил такой вариант отопления как комбинация котлов для системы отопления: газовый – электрический, твердотопливный – электрический и другие комбинации.

Сколько стоит отопление загородного дома

Только от Вас зависит каким будет Ваша система отопления, от которой в свою очередь зависит насколько комфортно и уютно Вы будете ощущать себя в своем доме. Нашим глубоким убеждением является то, что на инженерных системах экономить нельзя. Рано или поздно это выливается в протечки, поломки, перерасход топлива и, соответственно, дополнительные издержки на ремонт, море потерянного времени и нервов.

Мы знаем это не понаслышке, к нам регулярно обращаются клиенты, которым необходимо производить ремонт системы отопления после того, как его смонтировали частные бригады, пропавшие после окончания летнего сезона. Зачастую после осмотра, порадовать клиента нечем – систему отопления нужно монтировать заново.









Как мы работаем
  • Бесплатный выезд специалиста
  • Составление и согласование сметы
  • Монтаж по СНиП
  • По окончании работ предоставляется гарантия
  • Сервисное обслуживание.







Главные новости

04. 02.2021

03.02.2021

01.02.2021

особенности, плюсы и минусы, установка, модельный ряд

На чтение 6 мин. Просмотров 5 Опубликовано Обновлено

В местах отсутствия сетей подачи воды и газа для нагрева жилища используют электрическое отопительное оборудование. Среди предложений рынка – котел Протерм Скат. Агрегат навешивается на стену, малогабаритный, не требует устройства дымохода, питается от сети 220 или 380 В. Представлен рядом моделей, отличающихся производительностью.

Описание котла Protherm Скат

Электрический котел Протерм модификации Скат предназначен для обогрева помещений до 280 кв. м

Словацкая компания Protherm выпускает отопительное оборудование. Модификация Скат относится к электрическим агрегатам. Это одноконтурные системы, способные обогреть дом площадью до 280 м2. Подключаются к однофазному и трехфазному току.

Модели Рrotherm отличаются по производительности. Маломощные – котел Скат 6К и 9К, более мощные Скат 12К, 14К и 18К, 21К, 24К и 28К.

Одноконтурные системы служат для нагрева воды в отопительном контуре. Для горячего водоснабжения требуется установка бойлера. При его использовании переключают котел с режима отопления на режим подогрева воды.

На дисплее указывается температура горячей воды и теплоносителя, горящая лампочка показывает режим работы, красный индикатор предупреждает о неисправности оборудования.

Особенности и характеристики

Изначально электрокотел Скат Protherm является трехфазным, однако аппараты мощностью 6 и 9 кВт можно питать от однофазной сети 220 В. Конструктивно электрический котел Протерм 9 кВт и другие модификации марки состоят из следующих элементов:

  • Цилиндрический теплообменник.
  • Блок ТЭНов с многоступенчатым переключением.
  • Компрессионный расширительный бак, объемом 7 литров.
  • Циркуляционный насос.
  • Предохранительный клапан.
  • Автоматический отводчик воздуха.

На линии контура отопления устанавливают датчик температуры и устройство защиты оборудования от перегрева, имеется система защиты от замерзания и от отключения циркуляционного насоса.

Технические характеристики моделей Protherm Скат:

Наименование

Модель котла
12К 14К 18К 21К
Электрическая сеть 380В/50Гц
Сечение провода, мм2 1,5 1,5 2,5 2,5 4 6
Мощность, кВт 6 9 12 14 18 21
Потребляемый ток, А 3х9,5 3х14 3х18,5 3х23 3х27 3х32
Диапазон регулировки отопления 25-85 0С
Диапазон регулировки горячей воды, 35-70 0С
Аврийное отключение при 95 0С

В таблице указаны основные характеристики электрических котлов, более подробные данные можно почерпнуть в инструкции к оборудованию.

Преимущества и недостатки

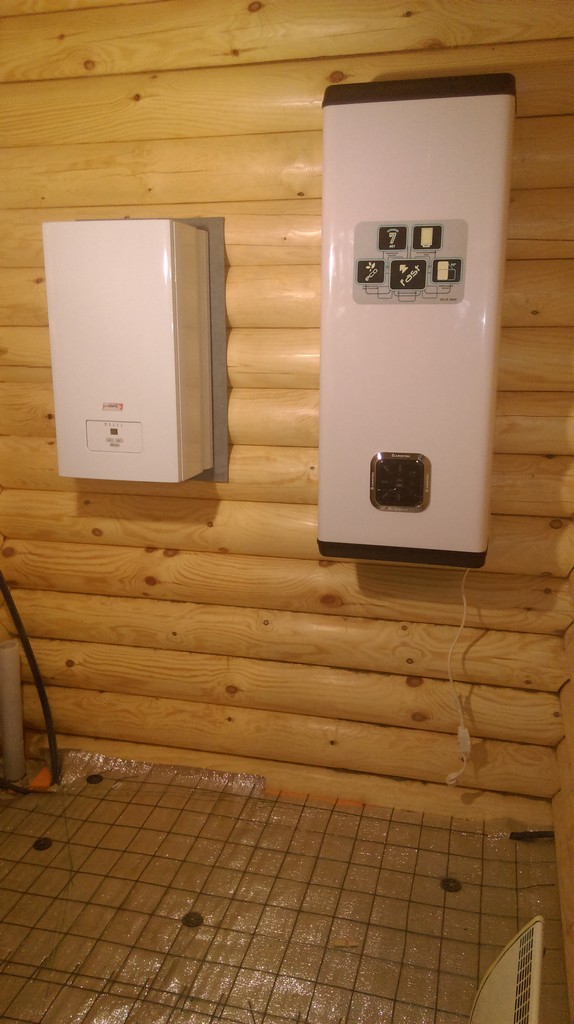

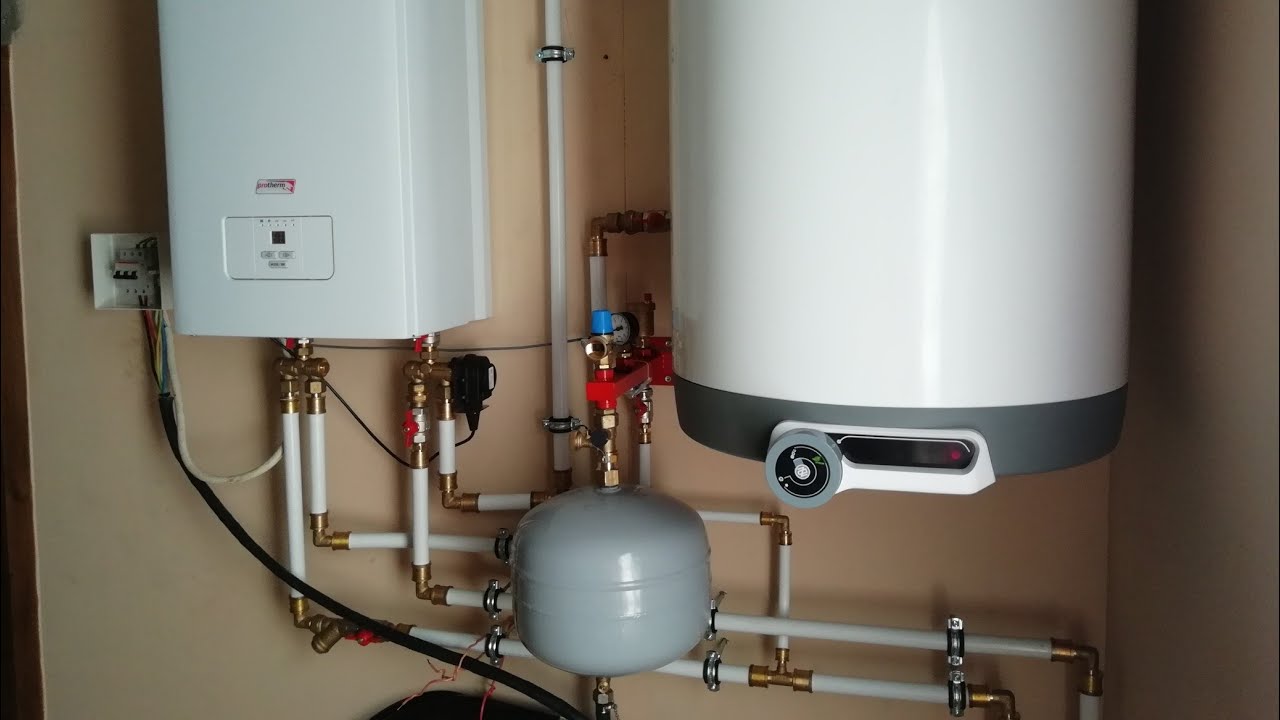

Для одноконтурного котла подключают бойлер на горячую воду

Электрокотел Скат 12 кВт Protherm и остальные модификации этой марки имеют достоинства и недостатки. К достоинствам относят:

  • большой выбор моделей по мощности;
  • надежная система безопасности;
  • КПД 99,5 %;
  • качественная сборка элементов;
  • современный дизайн;
  • возможность присоединения дополнительного оборудования;
  • надежность при эксплуатации.

Среди недостатков отметим следующее:

  • нет моделей с бойлером для нагрева воды для бытового потребления;
  • отсутствие термостата в комплекте;
  • недопустимо использовать незамерзающие жидкости в качестве теплоносителя.

Недостатки не являются существенными, их можно не учитывать в соответствии с положительными качествами.

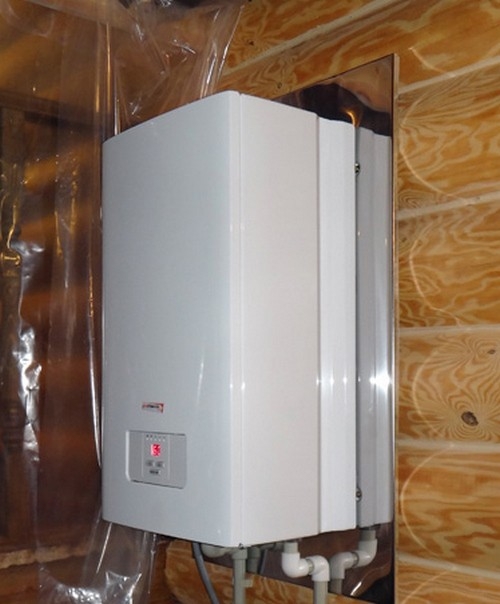

Установка и запуск котла

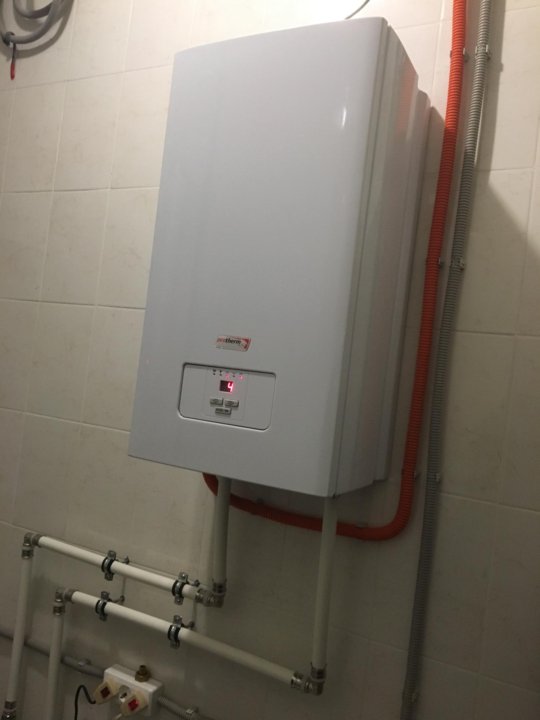

Котлы мощностью 6 и 9 кВт можно подключать к однофазной сети

Оборудование навешивают на стену с помощью винтов. Присоединяют патрубки к трубопроводу отопления. При дополнительной установке бойлера в месте его присоединения устанавливают трехходовой кран. Подключают к электрической сети 380 В. На вводе устанавливают выключатель, прерывающий подачу тока. Для питания прокладывают отдельный силовой кабель. Все точки подключения заземляют.

Котел электрический Рrotherm Скат 9 кВт и 6 кВт допускается присоединять к однофазной сети, используя соединительный мостик, входящий в комплект оборудования. С его помощью соединяются фазы проводов на клеммной колодке. Для запуска агрегата открывают кран подачи воды, доводят давление в системе до 2 атм, на дисплее появится значение температуры и загорится лампочка.

Более подробно об эксплуатации котла, о настройке различных режимов работы можно узнать в инструкции «Руководство по монтажу и эксплуатации котла Скат Protherm».

Неисправности котлов и методы их устранения

Система самодиагностики определяет ошибки и выводит их на монитор

Котлы Протерм оборудованы автоматикой, реагирующей на неисправности. Данные об этом отражаются на дисплее, каждая ошибка имеет свой код. Расшифровка:

  • F00, F10, F13, F19 — неисправность датчика температуры;
  • F20 — не работает аварийный датчик температуры или тепловой предохранитель;
  • F22 — наличие воздуха в системе или низкое давление воды;
  • F41 и F55 — заедание реле или контактора;
  • F63 — нет связи с EEPROM;
  • F73 и F74 — сбой в работе датчика воды;
  • F73 и F74 — замерзание воды в котле или бойлере.

При выходе из строя датчиков и указателей нужно заменить или проверить их присоединение к кабельной линии.

Если на дисплее появляется ошибка о «сухом» старте котла, регулируют подачу воды открытием вентиля, повышают давление в системе. При образовании завоздушенности в трубах, сливают воду из них до выхода воздуха.

При залипании контактов датчиков, устранить это можно попеременным включением/выключением кнопки. Если ошибка не удаляется, возможно, данные о ней сохранились в памяти системы. Нужно сбросить настройки до заводских.

При серьезных неполадках котла необходимо вызвать сервисную службу для их устранения.

Модельный ряд

Котлы мощностью от 12 кВт подключаются к трехфазной сети и обогревают помещения до 150 кв. м

Эта линейка оборудования представлена агрегатами мощностью от 6 до 25 кВ. Котлы в комплектации завода оборудованы всем необходимым для простого монтажа и подключения. Система оборудована автоматикой, что обеспечивает работу и отключение в аварийной ситуации.

Электрокотел Протерм Скат 6К

Это одноконтурный котел мощностью 6 кВт. Используется для отопления помещений площадью до 80 м2. Потребляемый ток 10 А, КПД 99,5 %, температура отопления регулируется от 25 до 85 0С. Аварийное отключение выполняется при 95 0С. Для обеспечения горячей водой требуется дополнительное подключение бойлера.

Скат 9К

Электрокотел Протерм Скат 9 одноконтурный отопительный, мощность 9 кВт, потребляемый ток 14 А. температура теплоносителя изменяют от 25 до 85 0С, аварийное отключение при 95 0С. Температура нагрева регулируется количеством включенных ТЭНов. Возможно получение горячей воды включением в систему бойлера.

Protherm 12К

Даже для самых мощных электрокотлов не нужно выделять отдельное помещение

Электрический котел мощностью 12 кВт, использует для работы ток 18,5 А. отличается от предыдущих количеством нагревательных ТЭНов, может обогреть помещение до 120 м2. Работает от сети с характеристикой 380 В/50 Гц. Обладает всеми качествами линейки оборудования Протерм.

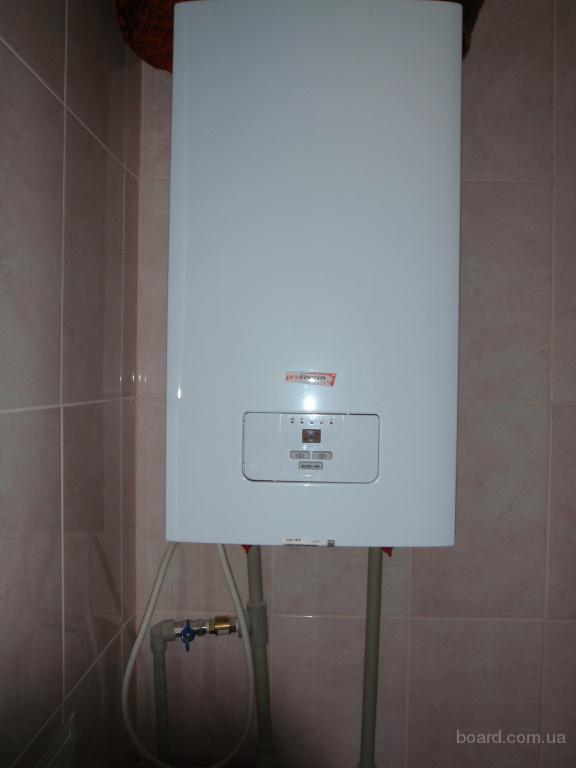

Скат 14К и 18К

Одноконтурные отопительные агрегаты, питание от сети 380 В/ 50 Гц, мощность соответственно 14 и 16 кВт, потребляемый ток 23-27 А. способны нагреть помещение 250 м2. Наличие автоматического управления упрощает его эксплуатацию. Аварийное отключение происходит при нагреве воды до 95 0С, регулирования температуры теплоносителя 25 — 85 0С.

Электрические котлы Рrotherm Скат являются альтернативой газовому отоплению. Использование его не требует дополнительного помещения, высокий КПД позволяет экономить электричество. Оборудование помогает решить проблему обогрева в новых коттеджных поселках, особенно это актуально для небольших удаленных от газовых сетей дачных домов.

Электрические котлы Протерм Скат

___________________________________________________________________________________________

Занимался монтажом котла Протерм Скат 9 кВт, котельной и теплого пола. Вчера заправил систему, дал давление 1,7 Бар. Готовлюсь к подаче питания. Возник вопрос: я меряю давление внешним манометром — установил на обратке. А вот свой-то манометр в котле который? Его явно надо как-то подготовить к работе. Видимо отгибать надо? А то не будешь же заглядывать на него снизу. Уточните, пожалуйста, как его выгибать, чтобы не сломать все или вообще не трогать?

Не нужно ничего отгибать. Нижний механический манометр для визуального контроля, когда прибор не подключен к электросети. Для работы Вам хватит электронного в меню агрегата. Как переключать, почитайте инструкцию.

Подскажите, пожалуйста, с чем связано требование инструкции по монтажу электрокотла Протерм Скат 12 квт, в котором говорится, что расстояние до потолка от верха котла в 700 мм?

Тэны вверх вытаскиваются при замене. Расстояния в 40-50 см должно хватить.

Помогите разобраться в такой проблеме. Установил котел Protherm Скат 18 кВт, к нему через родной трехходовой клапан Fugas и датчик температуры подключил бойлер косвенного нагрева Hajdu STA 300 C. Когда переключаю стрелочками меню котла, индикатор бойлера (где кран нарисован) не горит вообще, с лампочки Радиаторы переключается сразу на лампочку Мощность, далее на Давление и дальше по кругу. Температуру горячей воды установить не могу, соответственно. По какой причине агрегат может не видеть бойлер? Систему отопления запустили нормально, настроили, выгнали воздух. Радиаторы греют хорошо, проблем нет. Прибор работает пока на 6 кВт, температура теплоносителя 55 градусов. Трехходовой клапан включен в свою позицию, датчик подключен, но его провод удлинен на 10 метров проводом сечением 0,7 квадратов. Может быть, в этом проблема или в чем-то другом?

Датчик не туда воткнули. Проверьте еще раз.

Подходит к завершению установка системы отопления, и нужно будет запускать электрический котел Протерм Скат 6 квт в эксплуатацию. Подскажите, как быть с воздухоотводчиками и т. д., как и что открутить, где что оставить открученным? И еще, черный пластиковый штуцер с резьбой, про который написано, что нужно сделать отвод на улицу или в канализацию — нужно ли это действительно делать? Включать — выключать автоматом? В процессе стравливания воздуха, наверное, нужно будет подпитывать систему до определенного давления? У Вас, как я понял, система тоже пропиленовая, сколько градусов максимум вы подаете в пропилен?

Открыть воздухоотводчик на насосе навсегда (пара оборотов колпачка). Спустить краном воздух из теплообменника через прозрачную трубочку, опущенную с бутылку. Запустить прибор на 10-20 секунд. Выключить. Опять спустить воздух из краника. Запустить на пару минут. Остановить. Опять спустить. Если из трубки идет антифриз без пузырьков — можно включать котел на постоянку и идти выгонять воздух из радиаторов через кран Маевского. Через день проверить, что из трубки все еще нет пузырьков в антифризе. Через 3-4 дня опять пройти радиаторы, спустить воздух. Через неделю еще раз повторить. Воздухоотводчик на насосе не закрывать никогда. Из штуцера может прыснуть при накачке. По крайней мере, пока система
не выйдет на рабочие показатели — подставьте что-нибудь. Потом не обязательно. Вкл./выкл. автоматом, да. Подпитывать может и придется. Смотря до скольких изначально накачаете. У меня да ПП трубы, больше 75 не советую. Но я поставил погодку, чтобы 75 градусов было, только начиная от -5 на улице, а в остальные температуры — более щадящие значения.

Электрокотел Протерм Скат 14 квт. Есть схема работы этой модели на ГВС через трехходовой клапан и датчик НТС. К примеру, у меня электрокотел 9-12 кВт, мне необходимо по отоплению всего 6 кВт. Я его, конечно, понижаю с панели настроек до необходимого. А вот при переключении на нагрев ГВС сколько он будет потреблять? Сохраняются ли настройки мощности и на ГВС и на отопление? Можно ли на нагрев ГВС поставить, к примеру, тоже 6 кВт?

Мощность на ГВС не регулируется (всегда полная мощность). У вас же ГВС не постоянно работает. А на большей мощности прибор быстрее нагреет воду. Что экономичнее, дольше греть слабым аппаратом или быстрее мощным, надо смотреть.

Неисправность электрокотла Протерм Скат 28 кВт. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

Смотрите предохранители. Их там 2. 80 мА и 1,6 А.

Дом 100 кв.м, планирую монтаж и установку электрического котла Protherm Скат 9 kr-13, к дому планирую подвести 3 фазы 3х5 квт, если вырубят одну из фаз (а такое у нас часто бывает), то аппарат не будет работать на оставшихся двух? Может тогда на одну подключить? Через реле контроля фаз?

На двух работать может. Но если отрубится фаза, от которой запитано управление, то агрегат конечно погаснет. Ну и понятно, при двух фазах максимальная мощность упадет на треть. Чтобы аппарат не гас от обесточивания управляющей платы, лучше её запитать через реле выбора фаз — своеобразный АВР. От одной фазы записывать лучше не надо.

Подскажите, по инструкции при монтаже котла Протерм Скат 12К свободное расстояние сверху должно быть не менее 800 мм. В моем же случае, получается 400. Он будет резервным, основной аппарат газовый. Чем чревато нарушение свободного расстояния?

Для замены ТЭНов котёл демонтировать надо будет.

Имеет смысл через силовые реле запитать насосы контуров от линии включения насоса? Поясняю свои сомнения: электрокотел Protherm Скат 6 кВт управляется через Zont по температуре в котельной — начальный вариант домовладения. А насосы контуров (теплый пол, радиаторы отопления) — работают непрерывно. На контакты управления внешним насосом уже подключен FUGAS. Можно (с помощью силовых реле) перенастроить работу насосов на гребенке от алгоритма встроенного насоса? Остановился насос — «замерли насосы контуров». Ну и наоборот.

Насколько я понял проблему, мощности контактов, управляющих работой встроенного насоса, не хватает для управления дополнительными насосами? Если это так, то подключите вместо встроенного насоса контактор (реле). А на него вешайте все, что должно одновременно включаться / выключаться.

Помогите разобраться с неполадкой электрокотла Скат 14 kr-13. Дисплей показывает 4.5 бар, в то время как механический манометр 1.1 — 1.2. Пару раз уже было такое, исправлял перезагрузкой агрегата. Вчера этот номер не прошел. Аппарат 3-й месяц в эксплуатации. Что делать и как поступить? В чем причина?

Есть два пути: если монтаж и пуск проводились официально, то обращаться с претензией к продавцу или к компании-установщику. Если всё производилось самостоятельно, то поле возможностей существенно шире: Не беспокоиться. Ведь есть механический манометр и клапан безопасности. Проверить качество электропитания. Может какие-нибудь наводки вносят погрешности в измерения. Заменить датчик, если не поможет — плату (может она периодически впадает в сбой, неверно обрабатывая данные, полученные от датчика). Пригласить АСЦ на диагностику. Самостоятельный пуск, согласно даже условиям гарантии, ещё не окончательный приговор.

В эксплуатации котел Протерм Скат 18 квт. Работает на радиаторы и теплый пол 1-го этажа. У меня два вопроса к специалистам. К аппарату подключены внешний термодатчик и комнатный, второй год работаем нормально. К этой зиме собрал и подключил дистанционное управление, которое в наше отсутствие поддерживает около 10С и при необходимости мы заранее включаем прибор в обычный режим. Кроме того система старается учитывать ночной тариф. Всё бы хорошо, но хочется большего — обратной связи. Т. е. контроля мощности, температуры воды, давления и возможных сообщений об ошибках в работе. Собственно вопрос — где можно достать принципиальные схемы платы управления и основной платы (не знаю, как
она правильно называется)? Очень нужно. Судя по описанию, при подключении теплого пола необходимо к аппарату подключить аварийный термостат. На деле на нужных контактах электрокотла вижу перемычку. Что посоветуете? Всё что мне приходит на ум — ограничить температуру теплоносителя. Сейчас она ограничена 60С, что естественно отрицательно сказывается на скорости прогрева помещений. И можно ли как установить этот термостат не разбирая полы? Где он вообще устанавливается, и какая температура теплоносителя для пола считается критичной?

Установил электрокотел Protherm Скат 9 кВт, в процессе изучения Инструкции по монтажу и эксплуатации котла нашел сведения о том, что над котлом должно быть минимальное расстояние до потолка — 800 мм. С чем это связано, для чего такой зазор? В Инструкции на газовый агрегат такого требования не нашел. Это специфика электрокотла? По факту у меня получается около 400 мм. Это проблема большая?

800 мм требуется для замены ТЭНа, если у Вас 400 мм, то для замены ТЭНа придется снимать прибор, на его работу это никак не скажется.

В эксплуатации электрический котел Protherm Скат 12 kr-13. Терморегулятор Эван ZONT H-2 в качестве комнатного термостата. Несколько датчиков в разных помещениях дома. Терморегулятор поддерживает также возможность подключения уличного датчика и работу в зависимости от погоды (погодозависимая автоматика). Одновременно с этим, сам агрегат тоже имеет выход для подключения уличного термодатчика, например, S010075. Логика работы котла, у которого одновременно подключены и комнатный термостат и уличный датчик, мне не понятна. Пытаюсь найти оптимальное решение.

Алгоритмы пза в зонте еще сильно недоработаны. В котле же пза работает идеально и немного по-другому. Зонт дергает питание аппарата для имитации пза, а аппарат модулирует свою мощность в соответствии с собственной пза. То есть принцип пза совсем разный: зонт вкл./выкл. его на полную мощность для поддержания температуры теплоносителя, агрегат же просто меняет свою текущую температуру теплоносителя в меню, адаптируя при этом мощность.

Эксплуатирую электрический котел Protherm Скат 6 квт второй сезон в ночном режиме и за последний месяц получил счет за электричество немного больше, чем за прошедшие временные циклы. Путем выключения всех эл. потребителей, кроме него, выяснил, что потребляет он 6,5 киловатт. Может, кто знает, в чем дело?

Ну, так если он потребляет 6.5 — значит, он и отдает 6.5. На самом деле, скорее всего, разгадка в повышенном напряжении у вас в розетке.

Установили в дом (150 кв.м) и подключили к системе отопления электрический котел Протерм Скат 14К. После двух недель работы, пропало значение 14 в меню выбора мощности (кВт), т. е. могу выбрать 2,4,7,9. Конечно это не критично, полной мощностью не пользуемся (включен максимально до 9 кВт), но хотелось бы понять, с чем это связанно. Визуально плата вся целая и контакты проводки тэнов тоже. Аппарат с момента установки работает 2,5 месяца, да и наткнулся на это случайно. При установке, мастер показал, как пользоваться меню и выставил 9 квт и вот как раз только после двух недель я сам попытался переключать мощность. Индикацию 14 после установки не видел. Мастеру звонил, говорит, что специально не выставлял
ограничение. Сижу и думаю, либо он случайно выставил ограничение, так как после вашего ответа я понял, что это реально и можно перенастроить котел или что то сломалось. Агрегат от сети отключал, не помогло. Хочется надеяться, что проблема не серьезная. Реле разгрузки еще не поставил, но думаю об этом, так как на дом приходит 15 кВт и при использовании мощных потребителей, таких как бойлер и котел, оно необходимо.

Просто в сервисном меню можно настроить максимальную мощность котла, выше которой выставить через обычное меню потом не удастся. Вы уверены, что после визита установщика аппарат давал выставить 14квт? Просто я не помню, чтобы электрокотел исключал из меню мощность тэнов в случае их повреждения. Попробуйте выключить его в щитке автоматом (когда он не будет греть) и включить обратно.

Запускал электрокотел Протерм Скат 9 квт и забыл про спускной шланг с серым вертушком на емкости с тэнами, он долго (минут 20) бурлил, но воду в БКН нагрел в штатном режиме, а потом я запустил еще и контур отопления, вроде все тоже в штатном режиме. Теперь мучает вопрос: подпалил ли я тэны или обошлось?

Ну, один, два, три, все ТЭНы или замкнёт или наоборот будут в обрыве. Или часть замкнёт, часть в разрыве будет. Проявится или в коротком замыкании или в уменьшении скорости нагрева. А может и повезло, всё проработает.

Подскажите можно ли увеличить мощность электрического котла Скат с 12 кВт на 18 кВт заменой тэнов или ещё надо что-то менять в управление агрегатом?

Перестал работать контакт на внешний комнатный терморегулятор. Недавно вытаскивал провод, идущий от терморегулятора на прибор, чтобы подключить терморегулятор к дизельному котлу. Когда вставил провод обратно, то электрокотел перестал на него реагировать — включается в любом случае, не обращая внимание на то, разомкнута или сомкнута цепь, идущая на терморегулятор. Мало того, если снять с платы колодочку, в которую собственно втыкается провод с терморегулятора, то он по-прежнему включается, словно вставлена перемычка. Хотя по идее в этом случае всё разомкнуто, и он включаться не должен.

В эксплуатации электрокотел Протерм Скат 6К. Площадь около 50 кв. м. с коридором, ванной и вторым этажом. Радиаторы биметаллические. С аппарата отходят два контура на отопление отдельно: первый этаж, кухня, ванная (4 радиатора) и второй контур на коридор, второй этаж (4 радиатора). Каждый контур можно отключить, каждый радиатор можно перекрыть. Труба пропилен 32. Что беспокоит: При нагревании одного контура, неважного какого — всё отлично работает. При подключении второго контура (второй этаж и коридор) температура воды не прогревается выше 54 градуса, даже если перекрываю все радиаторы на втором этаже. Что не так? Насос горячий, это нормально? Насос постоянно работает похоже на самой большой скорости, это нормально? Имеет смысл регулировки скорости насоса? Дошёл до включения регулировок насоса, там показывает 0, а дальше что делать дойти до 16 а потом что? Так не до конца была тут инструкция у кого-то. Помогите подключить комнатный термостат, только дословно, куда что воткнуть. На агрегате разобрался, а с регулятором даже электрики не могут подсказать.

А сколько должна быть? Теплосъем радиаторов и должен быть процентов на 10 больше максимальной мощности, проблем не вижу, возможно, недостаточно утеплен 2 этаж. Возьмите пирометр, померяйте ветки подачу/обратку, вещь нужная и стоит не так дорого как тепловизор. Возможно, стоит рассмотреть возможность установки гидрострелки и подключения своего насоса на каждую ветку. Да нормально, у него мокрый ротор, должен иметь температуру обратки. Не туда лазите. Скорость насоса пункт 19. Скачайте сервисную инструкцию и внимательно прочитайте. Цепляйтесь к сухим контактам, это клемма 1 и 0, мультиметр для проверки вам в помощь. К 220 ни в коем случае не подключайте.

В работе электрокотел Protherm Скат 12 kr-13 (куплен и установлен полтора месяца назад). Выставлено ограничение по мощности 10кВт, ограничение по температуре теплоносителя — 65 градусов. Работает только на отопление (отапливаемая площадь 115 кв. м). Максимально может разогреть теплоноситель до 48 градусов и все. Работая на 10кВт (по показаниям дисплея) реально потребляет около 7 кВт (по электросчетчику). Агрегат проверяли, с ним все в порядке. У соседей та же проблема, но другой аппарат. Электрики сказали, что проблема в электросети — низкое напряжение (174-200в, и не равномерное по фазам). Рекомендовали поставить мощный стабилизатор напряжения. Вопрос — если я поставлю стабилизатор
напряжения, то это реально позволит увеличить температуру нагрева? И какой вариант стабилизатора лучше: один трехфазный, или три однофазных?

Фактически выделенную на дом мощность электрокотел превысить не сможет, т. к. при таком напряжении, а мощность пропорциональна квадрату напряжения, агрегат выдает половину номинальной мощности и даже меньше. Совет Вам дали правильный, режим 12 кВт позволит снять с него чуть больше тепла. А вот установка стабилизаторов вопрос полностью не решит, т. к. при низком напряжении фактическая мощность, которую Вы можете взять из сети значительно меньше, чем ограничиваемая вводным автоматом. Если система отопления не может установить в сети нормальное напряжение, тогда пусть разрешит увеличить номинал автомата. В этом случае появится смысл ставить стабилизаторы (или менять ТЭНы на более
мощные).

Неисправность котла Протерм Скат 6 kr-13. После включения секунд через 5 выключается. В чем проблема?

В сгоревшем/сгоревших элементе ТЭН. Другие варианты маловероятны, ну если конечно это происходит не в холостом режиме.

Запустил котел Протерм Скат 9 kr-13, только собрался прикупить Instat-2, а его сняли, оказывается с производства. Что посоветуете в замен?

Присмотритесь к Termolink S и SD 2000.

Установил и подключил электрокотел Protherm Скат 12 квт, запускал сам, все по инструкции, воздух стравили перед запуском. Радиаторы нагреваются, все как положено, температуру держат. Но вот после включения начинает сильно гудеть, слышно в доме очень хорошо. Воздух проверял, стравливал потом ещё раз, было немного. Вопрос к тем, у кого такой же аппарат, гудение это нормально? Как у вас работает? Да, такое
впечатление, что гудит сам насос.

Скорей всего насос, и если у него установлена скорость слишком большая для вашей системы, то может, имеет смысл понизить скорость. Теплоноситель при слишком зажатой системе может переходить звуковой порог и начинается характерный звук в трубах.

Электрический котел Протерм скат 9К. Возможна ли его безболезненная работа от генератора по однофазной схеме включения?

Модели 6К и 9К могут работать от сети напряжением как 380В, так и 220В, другие только от 380В.

Если не затруднит, можете обрисовать нюансы схемы вашей обвязки котла. В ближайшее время собираюсь устанавливать электрокотел Protherm скат 6К, сейчас собираю информацию по обвязке.

Нижний край аппарата лучше расположить на одном уровне с бойлером, чтобы дисплей был на уровне глаз. Использовал обычную ППР трубу для запитки коллекторов ВТП — кислороду открыта дорога к прибору.

Установлен и подключен электрокотел Protherm Скат 9к. При понижении температуры теплоносителя до 30-35 градусов, падает давление ниже 0.6 и котел, соответственно, останавливается с ошибкой F22. Система закрытая, один этаж, циркуляционного насоса в системе нет (только в аппарате). При отключенном котле накачать расширительный бак до 0.8, затем в систему через обратку подпитываем систему до 1 бара, включаем его? Без циркуляционного насоса не обойтись?

Отключаем агрегат и сливаем с него воду, только потом качаем (сливной кран открыт). А циркуляционный насос зачем? Если им закачивать при отсутствии водопровода, то он больше 0,6 не поднимет.

Что-то случилось с котлом Скат 12К. Вырубило автомат. Ошибок не показывал на дисплее перед этим, ну по крайней мере не видели. Попытались включить. Сначала он начинал включаться и сразу выключился. А сейчас утром он щелкает, красные лампочки под крышкой мигают. Не включается, дисплей не загорается, индикаторы на дисплеи не светят. Потом оказалось, отвалился шлейф от дисплея. Поставили на место, дисплей заработал. Включаем, он начинает работать, а потом вырубает 0 фазу. Она соединена через автомат (может через шину нужно)?

В блоке тэнов пробой на корпус либо КЗ, скорее всего пробой и у вас стоит диф. автомат. Посмотреть индикаторной отверткой наличие фазы на корпусе. Брать Мегаомметр (либо очень хороший мульти метр), отключать тэны от платы и прозванивать. На КЗ/пробой.

Подскажите, если слить воду с труб, то в электрическом котле Protherm Скат 14 кВт не останется воды? Планируем выключить отопление на год, аппарат в теплом помещении хранить или можно в неотапливаемом?

Скорее всего, вода останется в колене, которое ведет от бака котла до насоса. Его можно опорожнить, сняв его. С остальных мест должна стечь.

Установлен электрокотел Протерм Скат 18 кВт на радиаторы и тёплые полы. Хочется издалека узнавать о температуре теплоносителя и работает ли вообще агрегат (нет ли перебоев с электричеством). Что посоветуете? Смотрю в сторону Микро Лайн GSM-Climate ZONT H-1, но вдруг есть альтернативы? И стоит ли устанавливать термолинк с, действительно ли есть ли от него польза в плане экономии электричества?

Образовалась следующая проблема с электрическим котлом Протерм Скат 24 кВт. После 4 месяцев нормальной работы появилась следующая неисправность. Включаю его, происходит диагностика, запускается насос, включаются тэны постепенно до 24 квт, начинает расти температура, через минут тридцать происходит резкое отключение тэнов 24-22-20…-0, при этом не загорается номер ошибки, после чего агрегат пытается вновь включить тэны, но тут же их отключает и так продолжает пытаться запуститься. Если выключить от сети и дать постоять и остыть минут 30, то может проработать некоторое время в нормальном режиме и далее опять отключается. Давление в системе 1.5, датчик температуры скидывал с трубки никакого эффекта, аварийный термостат обнулял, системе чистая, залита вода. Обратился в сервисный центр — по гарантии отказали, так как нет пуско-наладочных работ, даже не удосужились глянуть котел на предмет заводского брака, просто отписались и предложили сделать ремонт с заменой платы с установкой на сумму половину стоимости. Может, кто сталкивался с подобной проблемой или есть догадки, что можно еще посмотреть.

Неисправности и ошибки электрокотла Протерм Скат

Залипшее реле — В подобных случаях на панели управления начнет мигать светодиод HDO. Аппарат будет стремиться самостоятельно разлепить реле, а в случае неудачи на дисплее появится сообщение об ошибке F41. Прибор начнет работать с минимальной мощностью. Если после отключения и повторного включения он начнет работать в нормальном режиме, но на дисплее будет продолжать мигать светодиод HDO, необходимо обратиться в специализированную сервисную организацию. Проверка: При отмене команды на нагрев отопительной воды – при окончании цикла нагрева ОВ (размыкание цепи RT) или ГХВ (температура воды в накопительном баке достигла установленного значения). При активации «программируемого ограничителя температуры», т.е. в случае превышения заданной температуры на 5 C.

Данная функция активируется в случаях нахождения аппарата в standby режиме (т.е. отсутствие каких-либо команд). Функция запускается при активации детектора. Если аппарат работает с перемычкой и наружным датчиком температуры без нагрева ГХВ, то подобная проблема с реле может остаться без внимания вплоть до момента превышения температуры воды в системе, рассчитанной блоком эквитермического регулирования, на 5 C. Проверка залипания реле не зависит от режима работы. Она связана с текущим состоянием функции отопления. В то время, когда последняя отключена, и происходит проверка состояния реле. В подобном состоянии агрегат находится всякий раз, когда нагревательные элементы прекращают
свою работу, т. е. после отмены команд на нагрев отопительной воды и подготовки ГХВ, активацию системы противоморозной защиты — отопление. При активации программируемого ограничителя температуры — setpoint + 5 C.

В случае срабатывания детектора (например, в случае случайного замыкания контакта реле) функция активируется. Кроме того, функция активируется и в случаях: ГХВ — могут настать случаи 1 и 2, ОВ — комнатный терморегулятор — 1 и 2, ОВ — перемычка и наружный датчик температуры. Снижение давления воды в системе отопления — При падении давления отопительной воды в системе ниже 0,8 бар начнет мигать контрольный индикатор bar. Электрокотел будет продолжать работать, но при этом необходимо повысить давление циркулирующей в системе отопления воды до 1-2 бар посредством ее дополнения. После достижения необходимого уровня давления воды в системе отопления он автоматически вернется к нормальному режиму работы. Если неисправность не удается отстранить, нужно обратиться к специалисту.

Коды ошибок котлов Protherm Скат и их значение

Ошибка F00 — Размыкание цепи NTC датчика на выводе ОВ. Неисправность индицируется в случае размыкания цепи NTC датчика, установленного на выводе ОВ. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Размыкание цепи NTC датчика происходит при повышении напряжения свыше 4,75 В.

Ошибка F10 — Короткое замыкание NTC датчика на выводе ОВ.
Неисправность индицируется в случае наступления короткого замыкания NTC датчика, установленного на выводе ОВ. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

Ошибка F13 — Короткое замыкание NTC датчика внешнего накопительного бака ГВС.
Неисправность индицируется на дисплее в случае короткого замыкания NTC датчика внешнего накопительного бака ГВС. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи ниже 0,45 В.

Ошибка F19 — Короткое замыкание датчика наружной температуры.
Неисправность индицируется в случае короткого замыкания датчика наружной температуры. Сообщение будет автоматически удалено после повторного подключения NTC датчика. Короткое замыкание NTC датчика детектируется в случае, если напряжение в его цепи упадет ниже 0,45 В. Ошибка не индицируется в случае неактивной функции эквитермического регулирования (E-). В этом случае аппарат продолжает работать в
нормальном режиме отопления (без эквитермического регулирования).

Ошибка F20 — Перегрев агрегата.
Неисправность индицируется в случае активации аварийного термостата в результате перегрева аппарата. Сообщение будет автоматически удалено после ресетирования аварийного термостата вручную.

Ошибка F22 — Потеря воды — недостаточное давление воды в системе отопления.
Неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров. Сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров – в результате дополнения воды в систему отопления. Сообщение об ошибке не появится в случае неисправности датчика давления.

Ошибка F41 — «Залипшее» реле.
Данное сообщение появится в случае 5-кратной неуспешной попытки котла «разлепить» реле. Сообщение исчезнет после повторного его включения и выключения. Наличие проблемы с «залипшим» реле после повторного включения аппарата продолжает сигнализировать мигание светодиода HDO. Сообщение исчезнет после обновления заводской настройки агрегата, уложенной в памяти EEPROM (код d96).

Ошибка F63 — Ошибка памяти EEPROM.
Данное сообщение появится в случае возникновения проблем с данными, уложенными в памяти EEPROM, или ошибки в коммуникации EEPROM. Сообщение исчезнет после обновления заводской настройки котла из EEPROM (код d96).

Ошибка F73 — Короткое замыкание (сигнал — GND) или размыкание цепи датчика давления.
Сообщение появится в случае короткого замыкания (сигнал — GND) или размыкания цепи датчика давления. Сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место. Короткое замыкание или прерывание цепи датчика идентифицируется в случае снижения напряжения ниже 1 В.

Ошибка F74 — Короткое замыкание (сигнал — +5 В) датчика давления ОВ.
Данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или размыкания цепи датчика давления ОВ. Сообщение будет автоматически удалено после повторного подключения датчика давления на соответствующее место. Короткое замыкание датчика с сигналом +5 В детектируется в случае повышения напряжение выше 4 В.

Ошибка F85 — Замерзание воды в приборе.
Данное сообщение появится в случае падения температуры, отображаемой NTC датчиком на выходе ОВ, ниже 3 C. Сообщение будет автоматически удалено при повышении значения температуры воды, отображаемого NTC датчиком на входе ОВ, свыше 4C. Сообщение не появится в том случае, если произошел отказ NTC датчика на выходе.

Ошибка F86 — Замерзание воды в накопительном баке ГВС.
Данное сообщение появится в случае падения температуры воды, отображаемой NTC датчиком накопительного бака, ниже 3 C. Сообщение будет автоматически удалено после повышения температуры воды, отображаемой NTC датчиком накопительного бака, выше 4C. Сообщение не появится в случае, если NTC датчик накопительного бака неисправен, или отключена функция нагрева воды в накопительном баке – значение функции установлено на отметке «-«.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Котлы Protherm | Серверная служба

Электронагревательные котлы Protherm разработаны и изготовлены компанией Protherm более двух десятилетий назад. Сегодня это предприятие выпускает очень много электрокотлов разного размера. Например, модель «Скат» предоставит своему владельцу возможность установить ее практически в любом месте. Это возможно благодаря небольшим размерам. Все модели котлов, выпускаемые этой компанией, оснащены пусковыми элементами.Эти пусковые элементы помогают свести к минимуму шум, производимый котлом во время работы. Кроме того, конструкция котлов спроектирована таким образом, что при их установке не требуется никаких проводок, например — газовых. Эта функция позволяет не только максимально ускорить и упростить процессы редактирования, но и дает возможность сэкономить деньги. Также, используя эти котлы, вам не нужно беспокоиться о дымоходе, а кроме того, вам не нужно выделять место для котельной.Из всего вышесказанного следует, что котлы от компании «Protherm» — это не только качество, но и максимальное снижение затрат, связанных с установкой и эксплуатацией. Кроме того, «Protherm» производит котлы различной мощности, от 6 до 28 Вт. Вы можете сами выбрать то, что вам больше всего нравится, в зависимости от того, что нужно отапливать.

Ремонт электрокотла «Protherm»

Конечно, время от времени требуется ремонт даже такой комфортной модели.Чтобы избежать лишних затрат, нужно своевременно проводить техническое обслуживание вашего Protherm, а также при необходимости сразу устранять мелкие поломки, чтобы избежать более значительных, а значит и дорогих типов.

Возможны обрывы в области электрических контактов и резьбовых соединений. Также может быть нарушена целостность бака. Такая поломка обычно возникает в результате неправильного монтажа. В любом случае доверить свой электрокотел можно только специалисту.

У компании «Сервер-Сервис» на сегодня:

  • Котельная установка
  • Демонтаж котлов
  • Ну и конечно же — ремонт электрокотлов Protherm в Ташкенте!

Также мы производим монтаж, демонтаж и ремонт котлов всех существующих марок и модификаций.

На все работы, выполняемые нашими мастерами, дается самая долгая гарантия качества. То же самое касается всех деталей, которые мы заменяем. Мы заботимся о вашем удобстве, поэтому наша компания обеспечивает выезд мастера, а также бесплатную диагностику неисправности вашего котла, в случае проведения ремонта.

Ремонт котлов других производителей:

Лист данных процесса | Электрические инфракрасные обогреватели и промышленное инфракрасное обогревательное оборудование от PROTHERM, LLC

Описание приложения

Тип материала: Дерево, пластик, сталь, алюминий, литой алюминий и т. Д.
Тип покрытия: Порошок, растворитель, чернила, клей, вода
Процесс: Предварительный нагрев, пайка, термоусадочная посадка, гелеобразование, отверждение, формование / формование, установка и т. Д.
Примечания по применению:

Информация о конвейере

FPM = Скорость конвейера (текущая скорость и желаемая скорость, если они отличаются, включая минимальную и максимальную)
Расстояние от верха рельса до деталей
Расстояние от верхней части до нижней части
Расстояние от низа детали до пола
Текущая часть открытия или желаемая часть открытия
Способ транспортировки: Горизонтальный, Вертикальный, Верхний, Ремень, Паутина, Шпиндель, Цепь по краю или другое
Поток продукта: Непрерывный или индексируемый
Размер необходимого паза для тележки (включая ширину и высоту)
Расстояние между подвесками деталей / расстояние между деталями
Примечания конвейера:

Информация о нагрузке

Максимальный вес подвески детали
Максимальный и минимальный размер и толщина детали
Максимальный и минимальный вес детали
фунтов / час перерабатываемого материала (максимум, если это не составляет небольшую часть вашей почасовой нагрузки)
Примечания по нагрузке:

Информация о процессе

Текущее время нагрева
Желаемое время нагрева
Температура на входе в деталь
Желаемая температура детали
Часы работы в день
Операционных дней в году
Периодический или непрерывный процесс
Примечания к процессу:

Информация о сушке

Марка покрытия
Тип покрытия
Тип растворителя
9000 3% твердых веществ в воде или растворителе
Требуемая конечная влажность
Толщина нанесения влажный / сухой
Толщина сухой пленки после отверждения
Температурные ограничения продукта
Испытание, используемое для определения того, являются ли материалы сухими или затвердевшими (требуется только в том случае, если мы испытываем ваши детали)
Примечания по сушке:

Информация о предприятии

Напряжение, доступное для процесса (включая напряжение, фазу и Гц)
Доступна подача воздуха (при необходимости)
Свободное место
Ожидаемая нормальная температура установки (минимальная и максимальная)
Окружающая среда предприятия (чистая комната, пыльно, грязно и т. Д.)
Максимальный допустимый ток

Контактная информация

Название компании
Адрес компании
Компания Город, Штат, Почтовый индекс
Контактное лицо компании * (обязательно)
Телефон компании
Факс компании
Электронная почта * (обязательно)
Адрес установки
Город установки, штат, почтовый индекс
Контактное лицо по установке
Установочный телефон
Установочный факс
Адрес электронной почты для установки
Комментариев:

Нагревательные элементы — промышленное и технологическое отопление

ProTherm Industries имеет обширный список производственных операций для поддержки производства компонентов отопления, датчиков температуры и контроля температуры.

От литых нагревателей для экструзии пластмасс до самых современных контактных термических продуктов, используемых в производстве полупроводников, инновации в дизайне ProTherm и непревзойденные производственные навыки обеспечивают решения по нагреву, измерению температуры и контролю температуры для вашего самого сложного применения.

Нагревательные элементы

Нагревательные элементы можно найти в электронагревательном оборудовании всех форм и размеров. Элементы изготавливаются из различных материалов и конфигураций, но их функция остается той же: преобразовывать электрическую энергию в тепловую, а затем передавать эту тепловую энергию воздуху, жидкости или твердым телам или через них путем конвекции, теплопроводности или излучения.

Проволочные нагревательные элементы являются одними из самых распространенных нагревательных элементов промышленных и коммерческих сушилок; обжиговые печи, нагреватели для обработки поверхности и многие другие сушилки используют проволочные элементы. Керамические нагревательные элементы, многие из которых являются нагревательными элементами из SiC, используются для конвекционного нагрева, например, в обогревателях помещений, печах и полупроводниках. Нагревательные элементы способны обеспечивать температуру до 1300 градусов F.

Мы не занимаемся продажей бытовых водонагревателей и печных элементов!

Мы предлагаем электрические нагревательные изделия:

  • Погружные нагреватели
  • Циркуляционные нагреватели
  • Встроенные нагреватели
  • Фланцевые нагреватели
  • Нагреватели с резьбовыми пробками
  • Нагреватели труб
  • Боковые обогреватели
  • Отопительный прибор
  • Трубчатые нагреватели
  • Оребренные трубчатые нагреватели
  • Ленточные нагреватели
  • Нагреватели с оребрением
  • Нагреватели картриджей
  • Нагреватели из силиконовой резины
  • Открытые элементы катушки
  • Инфракрасные обогреватели
  • Шланги с подогревом
  • Кабели электрообогрева
  • Шланги с подогревом
  • Панели управления

ProTherm — ведущий поставщик промышленных и коммерческих отопительных приборов, от элементов до полных конструкций. Инженеры и менеджеры проектов обращались к нам за нашим опытом и вниманием к деталям. Свяжитесь с нами сегодня по телефону 615-834-4044, чтобы узнать больше о наших продуктах и ​​услугах.

PROTHERM 100 E ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ Pdf Скачать

Примечание. Серийный номер котла указан на табличке технических данных, прикрепленной к лицевой панели позади

.

передняя панель. См. Раздел «Введение» для описания основных функций

.

котла. Раздел «Пользователь» описывает, как безопасно эксплуатировать котел.

Вступление …………………………………………. ………………………………………….. …………………… 2 Органы управления и освещение ……………………………………….. ………………………………………….. ………… 2 Слив и наполнение ……………………………………….. ………………………………………….. …………… 3 Предохранительный клапан отопления …… ………………………………….. …………………………………………………….. 3 Техобслуживание / уход ……………………………………….. ………………………………………….. …….. 3 Очистка …………………………………………. ………………………………………….. ………………………. 3 Кожух котла ………………………………………… ………………………………………….. ………………….. 3 Вступление …………………………………………………………………….. ……………………………………. 4 Технические данные ………………………………………… ………………………………………….. ……………….. 5 Размеры …………………………………………. ………………………………………….. …………………… 6 Производительность насоса …………………………………. …….. ………………………………………….. ………………..6 Схема котла ………………………………………… ………………………………………….. …………….. 7 Раздел установки ………………………………………… ………………………………………….. ………….. 8 Позиции клемм ………………………………………… ………………………………………….. …………… 8 Котельная установка ………………………………………… ………………………………………………………. 10 Вертикальная установка дымохода ……………………………………….. ………………………………………….. …… 13 Конфигурация дымохода ………………………………………… ………………………………………….. ……….. 14 Электрическое подключение ………………………………………… ……………………….. ………………… ……… 15 Ввод в эксплуатацию ………………………………………………………………………………. …………………… 16 Замена деталей ……………………………………….. ………………………………………….. …….. 19 Принципиальная электрическая схема ……………………………………….. ………………………………………….. .. 22 Поиск ошибок ………………………………………… ………………………………………….. …………………. 23 Перевод на сжиженный газ ………………………………………………… ………………………………………….. .. 24

ВНИМАНИЕ, эти устройства были разработаны, одобрены и проверены в соответствии с требованиями английского стандарта

.

рынок. Заводская табличка, расположенная на внутренней стороне устройства, подтверждает происхождение продукта

Если вы видите какое-либо исключение из этого правила, обратитесь к ближайшему продавцу.

Protherm 100 e

Обязательное предупреждение для стран CE

и страна, для которой он предназначен.

Заранее благодарим за помощь.

1

Protherm 80E Инструкции по эксплуатации, установке и обслуживанию (стр. 12)

11

Предохранительный клапан нагнетательный

ПРЕДУПРЕЖДЕНИЕ

: Он не должен сливаться над входом, окном или любым другим местом общественного доступа.

Подсоедините напорную трубу предохранительного клапана к клапану, напор должен быть увеличен на не менее 15 мм

о.d. труба для слива на видном месте за пределами здания, направленной вниз, предпочтительно через слив. Труба

должен иметь непрерывное падение и быть направлен в такое положение, чтобы любой сброс воды, возможно кипящей или паровой,

не может создавать опасности для людей, повреждения имущества или внешних электрических компонентов и проводки. Затянуть все

соединения труб.

Подключение газа

Подача от регулируемого счетчика должна быть достаточного размера для обеспечения постоянного рабочего давления на входе 20

мбар для природного газа (28-30 мбар для бутана или 37 мбар для пропана).

Во избежание проблем с низким давлением рекомендуется подводить подачу к котлу с помощью трубы 22 мм до

насколько возможно.

По завершении газовая установка должна быть испытана методом перепада давления и продумана в соответствии с

.

текущий выпуск BS6891.

Правила газовой безопасности (установка и использование)

В ваших интересах и в интересах газовой безопасности закон

ВСЕ

газовых приборов установлено и обслуживается

компетентным лицом в соответствии с вышеуказанными правилами.

Требования законодательства

Установка этого котла должна выполняться компетентным лицом согласно соответствующим требованиям —

шт текущего выпуска:

Правила газовой безопасности (установка и использование)

Строительные нормы и правила

Постановление местной компании водоснабжения

Правила строительных норм (Шотландия)

Закон об охране здоровья и безопасности труда

Детали из листового металла

ВНИМАНИЕ:

При установке или обслуживании котла следует соблюдать осторожность при обращении с кромками листового металла

деталей, чтобы избежать травм.

Установка котла

Перед установкой котла необходимо тщательно промыть систему от посторонних предметов и загрязнений.

ненты, такие как опилки, припой, частицы, масло, смазка и т. Д.

Примечание:

Растворители могут вызвать повреждение системы.

УСТАНОВКА КОТЛА

Для установки котла действуйте следующим образом:

Оставив достаточно свободного места для обслуживания / ремонта, поместите шаблон на стену (см. Диаграмму 7).

Примечание:

Котел можно устанавливать только на закрытую стену.

Определите положение дымохода и просверлите отверстие для дымохода, предпочтительно с помощью корончатого сверла диаметром 120 мм.

Два сверла

10 мм

отверстия для прилагаемых дюбелей.

Вкрутите крепежные винты, входящие в комплект поставки, в дюбели, оставьте расстояние прим. 10 мм.

Примечание:

Отверстия для крепления котла представляют собой прорези в верхней части котла, позволяющие легко подвесить котел.

Удалить шаблон.

Подвесьте котел на шурупы и затяните винты.

Примечание:

В качестве опции можно использовать подвесной кронштейн. Для крепления кронштейна достаточно двух винтов.

Крепежные винты подвесного кронштейна должны быть полностью затянуты перед навешиванием котла.

Соединения трубопроводов

Снять пластиковые заглушки с соединений котла.

Подсоедините соединения трубопроводов центрального отопления и запорные краны, как показано на диаграмме 6.

Подсоедините впускной патрубок холодной воды для бытового потребления и запорный кран.

Подсоедините штуцер выхода горячей воды.

Подсоедините выпускную трубу предохранительного клапана.

Наконец, подсоедините газовый патрубок и запорный кран.

Котел под ключ | Продажа котлов, установка котлов, обслуживание и ремонт котлов

Котел под ключ | Продажа котлов, установка котлов, сервис и ремонт котлов. Добро пожаловать на сайт чешской семейной компании TOPO-Melichar , которая работает в сфере отопления и водоснабжения 28 лет .Наш интернет-магазин turnkeyboiler.com был создан как ответ на часто задаваемые вопросы наших клиентов, которые все чаще нуждаются в комплексном предложении услуг и в то же время хотят быть уверены, что все будет решено качественно и быстро. Цель этой страницы — упростить весь процесс заказа котла для иностранцев, проживающих в Чехии. Мы хотим, чтобы у вас было все в одном месте. Покупка котла и установка котла, ревизия котла и, что не менее важно, регулярное обслуживание котлов и ремонт котлов.Наше предложение включает, помимо прочего, сантехнические и отопительные работы как для небольших семейных домов, так и для больших офисных зданий.

Откройте соответствующий котел типа , чтобы увидеть возможности. Вы будете переадресованы в чешскую версию интернет-магазина, где вы можете искать среди 30 брендов . Если вам понадобится помощь, мы с радостью проконсультируем вас. Вы можете связаться с нами по электронной почте [email protected] или позвонить нам ( +420 774 898 028 ), или вы можете использовать форму ниже.Пожалуйста, предоставьте нам информацию о том, какую марку вы ищете, тип котла, если вы живете в доме или квартире, ее размер и расположение. Мы свяжемся с вами по возвращении.

Вам нужна помощь?

Самой важной особенностью котла является его способность управлять процессом нагрева, то есть контролировать подачу топлива и воздуха для горения в камин. больше сам котел может оптимально управлять этим процессом без вмешательства оператора, выше является предпосылкой для лучшего сгорания. ..

Знание потерь тепла вашего дома подскажет вам, какой газовый котел купить в свой дом. Если это новое здание, эта информация является частью проектной документации на реконструкцию и требует, чтобы потери тепла рассчитывал эксперт. Вы можете рассчитать примерную производительность ЗДЕСЬ …

Первым шагом при выборе твердотопливного котла является определение типа топлива и технологии горения (конструкция котла).Ранее заказчик принимал решение о наличии топлива и его хранилище, в настоящее время технологии и связанные с ними затраты на приобретение и эксплуатацию играют важную роль в процессе принятия решений …

Если вы собираетесь подключить или уже имеете электрический бойлер в системе отопления, вы можете запросить у вашего дистрибьютора (не поставщика) низкий тариф 20-часовой , как правило, обозначенный как D45d . Это снизит общие затраты на эксплуатацию всех электроприборов в доме, и если вы даже привыкнете к этому за этот интервал, вы даже сможете сократить свои расходы на 50% . ..


У вас есть вопросы? Мы им ответим. Пожалуйста, внимательно заполните свои контактные данные.

Провозгласитель вебу Любош Мелихар — ТОПО, яко справце особый údajů, zpracovává na tomto webu soubory cookies, pro zlepšování prostředí webových stránek, pro analytické účely a pro cílenou reklamou.Dalším procházením tohoto webu vyjadřujete souhlas s jejich používáním. я согласен

Протерм управления котлом. Управление электрокотлом Protherm «Рампа

».

Экономично, удобно, комфортно!

Модуль

GSM-Климат позволяет удаленно изменять параметры системы отопления и управлять климатом. С помощью модуля можно установить необходимую температуру воздуха в помещении. В этом случае можно переключиться в фиксированный температурный режим «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотел.Устройство само отслеживает показания датчика температуры и корректирует работу котла в зависимости от заданных температурных параметров в помещении. Модуль «GSM-Климат» может передавать сервисные сообщения, отчеты об изменении параметров работы котла и сообщать о нештатных ситуациях.

Что это?

Модуль «GSM-Климат» — компактное устройство с собственной SIM-картой, подключаемое к котлу отопления. Команды на него можно передавать с любого телефона (спутникового, мобильного или стационарного), планшета или ПК.Для удаленного управления необходимо ввести уникальный пароль, исключающий несанкционированный доступ.

Как это работает?

В модуль вставляется SIM-карта любого оператора, что обеспечивает надежный прием сигнала в данной местности. Этот номер отправляется по SMS с телефона владельца — GSM-устройства «узнают» друг друга. Вы можете указать расширенный список «доверенных» номеров: котел будет «подчиняться» поступающим с них командам. Также требуется пароль для управления котлом с незнакомых телефонов.Помимо SMS-управления реализована возможность управления через голосовое меню. Также котлом можно управлять со своей личной страницы.

Бонус!
Дополнительные функции устройства позволяют не только экономно расходовать ресурсы на отопление и следить за исправностью котла, но и следить за безопасностью объекта и моментально оповещать о нештатных ситуациях. Пользователь может подключить дополнительные датчики, например, движения, открытия, протечки воды, утечки газа, датчики огня и дыма и т. Д.Информация передается по каналам мобильной связи и сети Интернет.

Важно!
Модуль «GSM-Климат» можно установить на любой электрокотел любого производителя, например Protherm, Evan и др.

Характеристики универсального GSM модуля:

    возможность установки необходимой температуры воздуха в помещении;

    выбор температурного режима — фиксированный температурный режим «эконом» или «комфорт»; режим недельного программирования «расписание», режим поддержания минимальной заданной температуры «выключено»;

    возможность управления работой chaser chaser SMS-команд, голосового меню или Интернета;

    уведомление об изменении температуры в помещении ниже или выше установленного пара;

    при выходе из строя датчика температуры;

    извещение о выходе из строя котла;

    мониторинг температуры в помещении с периодом 1 минута;

    функции охранной сигнализации;

    Память событий

    ;

Комнатный термостат GSM CLIMATE ZONT H-1V с собственной SIM-картой, подключенной к отопительному котлу.Команды на нем можно переносить с любого телефона, планшета или ПК. Для удобства работы на сайте есть бесплатные приложения для телефона и личный кабинет. Для защиты от несанкционированного доступа вход в личный кабинет защищен паролем.

Термостат ZONT H-1V измеряет температуру в помещении и включает или выключает выходное реле, управляя работой котла таким образом, чтобы температура в помещении соответствовала заданному значению.Он следит за техническим состоянием котла и сигнализирует об аварии или отключении электроэнергии.

Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. Если вы отклоняете значения из приведенных, он сообщает вам об этом звонком или SMS-сообщением.

К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Основные показания используются для контроля работы котла.К нему в резерв закреплен дополнительный. В случае неисправности главный термостат автоматически переключается на работу дежурного датчика и управление котлом не прекращается. Показания других датчиков используются для общего контроля системы отопления.

ZONT H-1V легко подключается к газовому котлу вместо комнатного термостата. В него вставляется сим карта любого оператора, обеспечивающая стабильный прием, и подается напряжение питания. На номер сим-карты нужно отправить SMS с телефона владельца и «познакомить» устройства.

GSM-климатический модуль ZONT H-1V может быть установлен на любой газовый котел любого производителя с разъемом для подключения внешних управляющих устройств. В демонстрационной версии модуля вы можете убедиться, запустив демо

Технические характеристики GSM-Климат ZONT H-1V:

∙ Термостат для удаленного управления SMS-командами, через GSM-модем или набор в голосовое меню

∙ Работа через GPRS-Интернет

∙ Внешняя GSM антенна

∙ Без привязки к конкретному оператору мобильной связи

∙ Датчик температуры (цифровой)

∙ Встроенная резервная батарея, 2000 мАч

∙ Удаленное обновление ПО через Интернет без выключения устройства

∙ Изменение режима работы котла «в один клик»

∙ Программирование недельного графика температуры

∙ Диапазон настройки температуры помещения от +5 до +40 ° С

∙ Индикация отклонения температуры в помещении от установленных порогов

∙ Аварийный сигнал о неисправности датчика температуры

∙ Контроль работы дополнительных датчиков температуры (до 10 одинаковых датчиков *)

∙ Монтаж на DIN-рейку **

∙ Размеры 90x50x55 мм

Оснащение:

∙ Термостат

∙ Внешняя GSM антенна

∙ Датчик температуры (цифровой, проводной DS18S20)

∙ Адаптер переменного тока 220В / 12В

∙ Адаптер / преобразователь сигнала неисправности / неисправности котла 220 / 12В

∙ Встроенная резервная батарея, 2000 мАч

∙ Внутренняя энергонезависимая память

∙ Инструкция по эксплуатации.

SIM-карта приобретается отдельно.

* Дополнительные датчики приобретаются отдельно как принадлежность.

** DIN-рейка продается отдельно

Сегодня все больше и больше людей задают вопросы экономии, тепло и электричество в этой связи выходят на первый план. Также мы не забываем об экономии денег на реализацию наших целей.

Одним из проверенных решений с точки зрения экономичного отопления частного дома является установка на него котла и современной автоматики.GSM-сигнализация Xital имеет широкий набор функций для работы с отопительными котлами и работает со всеми известными системами.

Xital отлично работает с любым типом котла, в данном примере с газовым котлом Protherm.





Подключив котел Xital и комнатный термостат в загородном доме, вы можете сэкономить много электроэнергии. оповещает об отключении электричества и падении температуры на сотовый телефон хозяина дома. Дополнительная возможность — регулировать температуру в доме.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
