Содержание

Установка электрощита навесного, крепление щита, автоматов, проводов



Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

  • Дрель ударная электрическая или перфоратор;
  • Набор сверл по типу стены, на какой будет ставиться электрощит;
  • Строительный уровень;
  • Измерительная рулетка;
  • Набор отверток;
  • Пассатижи;
  • Кусачки;
  • Нож или специальный инструмент для зачистки изоляции проводов;
  • Бирки для маркировки проводов;
  • Изолента;
  • Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1.

Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Начинаем сборку электрощита

6.Для начала установим в электрощит Дин-рейки (3) и клемные колодки(1,2).

Для их установки в основании электрощита сделаны специальные крепления. Места креплений зависят от производителя электрощита. Обычно соединительные колодки крепятся вверху или внизу щита.

Дин-рейки крепятся поперек щита в центре, в один, два, три или четыре ряда. Соответственно щиты называются однорядные, двухрядные, трех и четырехрядные.

Осталось немного.

7.Нужно завести в электрощит все провода и электрокабели. Предварительно разложить электрокабели по корпусу электрощита справа и слева.

При большом количестве проводов разложить их под дин-рейками.

Установка автоматов защиты и управления

8.Автоматы защиты и управления нужно устанавливать по схеме электрощита. Автоматы должны быть приготовлены заранее. Установку автоматов лучше начать с вводного автомата. Обычно, в электрощите для квартиры, вводной автомат устанавливается сверху, слева. Далее устанавливаются автоматы защиты первого ряда.

9.Последовательность установки автоматов защиты регламентируется только удобством монтажа. Желательно распланировать установку автоматов таким образом, чтобы кабели и провода электропроводки минимально пересекались друг с другом.

10.Перед установкой автоматов защиты нужно снять изоляцию с электрокабелей и разложить провода по корпусу щита. Все кабели нужно промаркировать, тоесть пометить, откуда и куда они идут. Вообще говоря, маркировать кабели нужно сразу при их прокладки и подводе к электрощиту.

11.После установки каждого ряда автоматов, лучше сразу их коммутировать (подключить). К верхним клеммам автоматов защиты подключаются фазный вводной провод. Тоесть все верхние клеммы автоматов защиты должны быть подключены к общему фазному проводу, отходящему от фазного вывода вводного автомата или общего вводного УЗО (Устройство Защитного Отключения), при его использовании.

На рисунке это видно достаточно понятно.

Вводные клеммы автоматов лучше соединить специальной гребенкой. Гребенки бывают однофазные, двух и трехфазные, в зависимости от полярности соединяемых автоматов.

При необходимости подключить к вводной клемме гребенки вместе с проводом лучше использовать клемный соеденитель. Клемный соединитель имеет штырек для одновременного подсоединения вместе с гребенкой и гнездо для подсоединения провода (смотри рисунок).

12.После установки всех автоматов защиты остается подсоединить нулевые провода электропроводки к общей соединительной колодке. Провода заземления подсоединить к другой соеденительной колодке.

Важно! Все нулевые провода (N) и провода защитного заземления(PE) должны быть строго подключены к разным колодкам. Нельзя подсоединять нулевые и защитные провода к одним клеммам. Лучше нулевую клемную колодку и клемную колодку для защитных проводов установить в разные места электрощита.Категарически запрещено обьеденять N и PE провода разных групп электропроводки (ПУЭ,п.7.1.36).

13.После коммутации всех проводов нужно проверить работоспособность электрощита. Для этого нужно поставить рычаги управления автоматов в положение, выключено. Подать электропитание на вводной автомат. Последовательно включая каждый автомат нужно проверять наличие электропитания на включаемой линии.

14. По завершению проверки, отключите вводное питание;

15. Уложите и закрепите провода по контуру корпуса электрощита;

16. Закройте защитную крышку электрощита. Предварительно на крышке надпишите какой автомат, что отключает;

Если дверца электрощита идет отдельно от корпуса, остается установить дверцу по месту. Также если дверца непрозрачная, наклеить на неё схему электропроводки помещения. Закрыть дверцу электрощита.

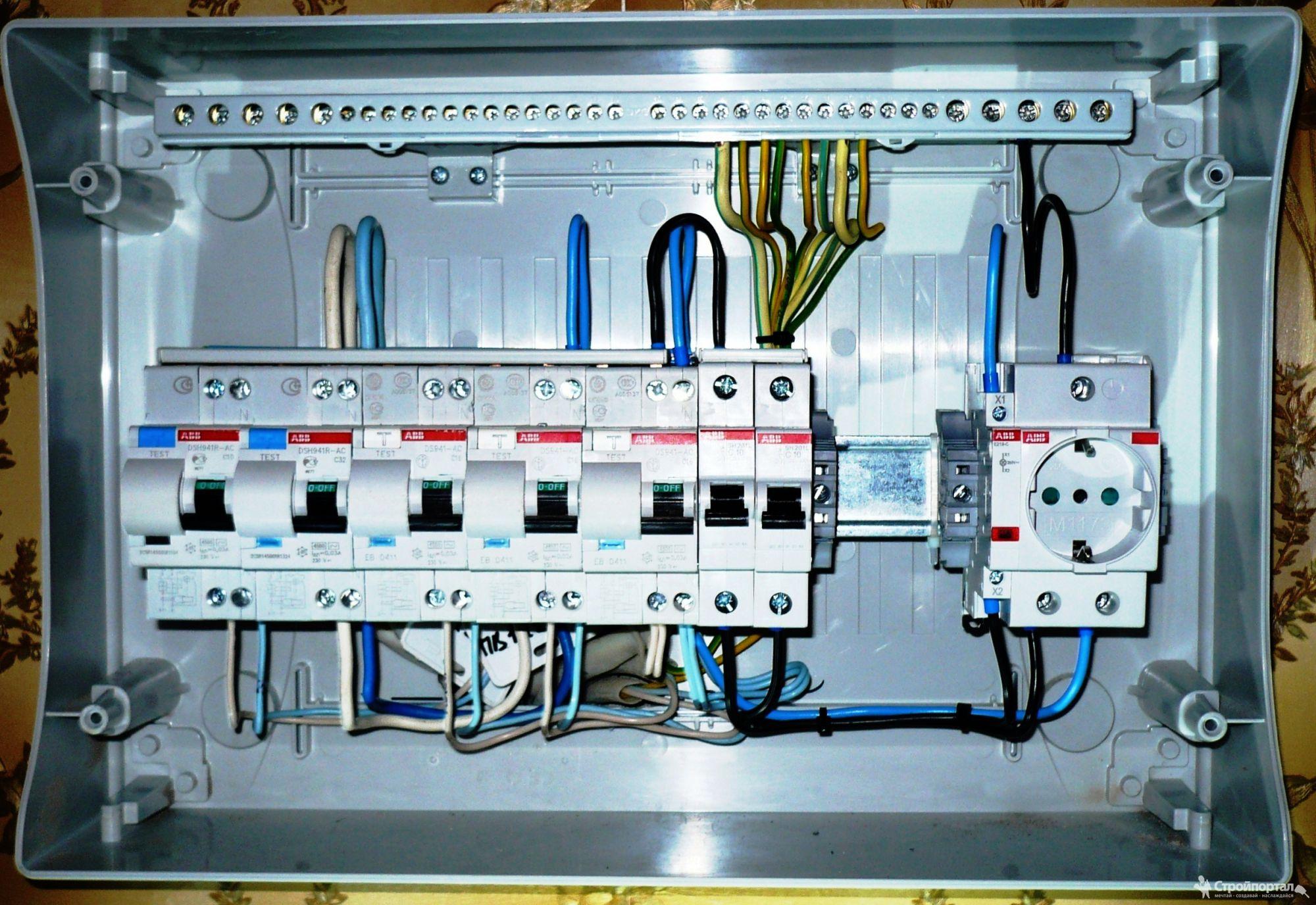

Все! Работы по установке и подключению электрощита навесного закончены!

Пример установки навесного электрощита при скрытой электропроводке под потолком

Другие статьи раздела: Электромонтаж





Похожие статьи

Инструкция по сборке и монтажу электрического щита своими руками

В каждом жилом помещении или на предприятии есть электроприборы. Они используются для разных целей, питаются разным током по фазе и вольтажу, подключаются к сети от распределительного щита – приспособления, предназначенного для распределения между потребителями энергии и приема ее от внешнего источника.

На оборудование возложены и другие, не менее важные функции:

  • Защита от высоких нагрузок сети, короткого замыкания проводки.
  • В современных устройствах предусмотрена возможность подключения иных приборов или соответствующего реагирования на изменение качества тока.
  • Обеспечение безопасности от поражения электричеством животных и людей.

Рассмотрим как собрать электрощиток своими руками.

Виды и размеры электрощитков

Различают два типа распределительных щитов, в зависимости от места их установки:

  • Наружные.
  • Внутренние.

Электрический щит представляет собой металлическую или пластиковую коробку определенного размера (зависит от мощности, количества автоматических выключателей, предназначения оборудования), содержащую дин-рейки для крепежа автоматов, выход и место для укладки проводов. Чаще всего в продаже имеются готовые ящики из металла, покрытого полимерным порошком или пластмассы определенных размеров.

СОВЕТ: При первой самостоятельной сборке оборудования следует выбрать коробку большего, чем требуется, размера. Больше пространства существенно облегчит сборку и монтаж электрощитка.

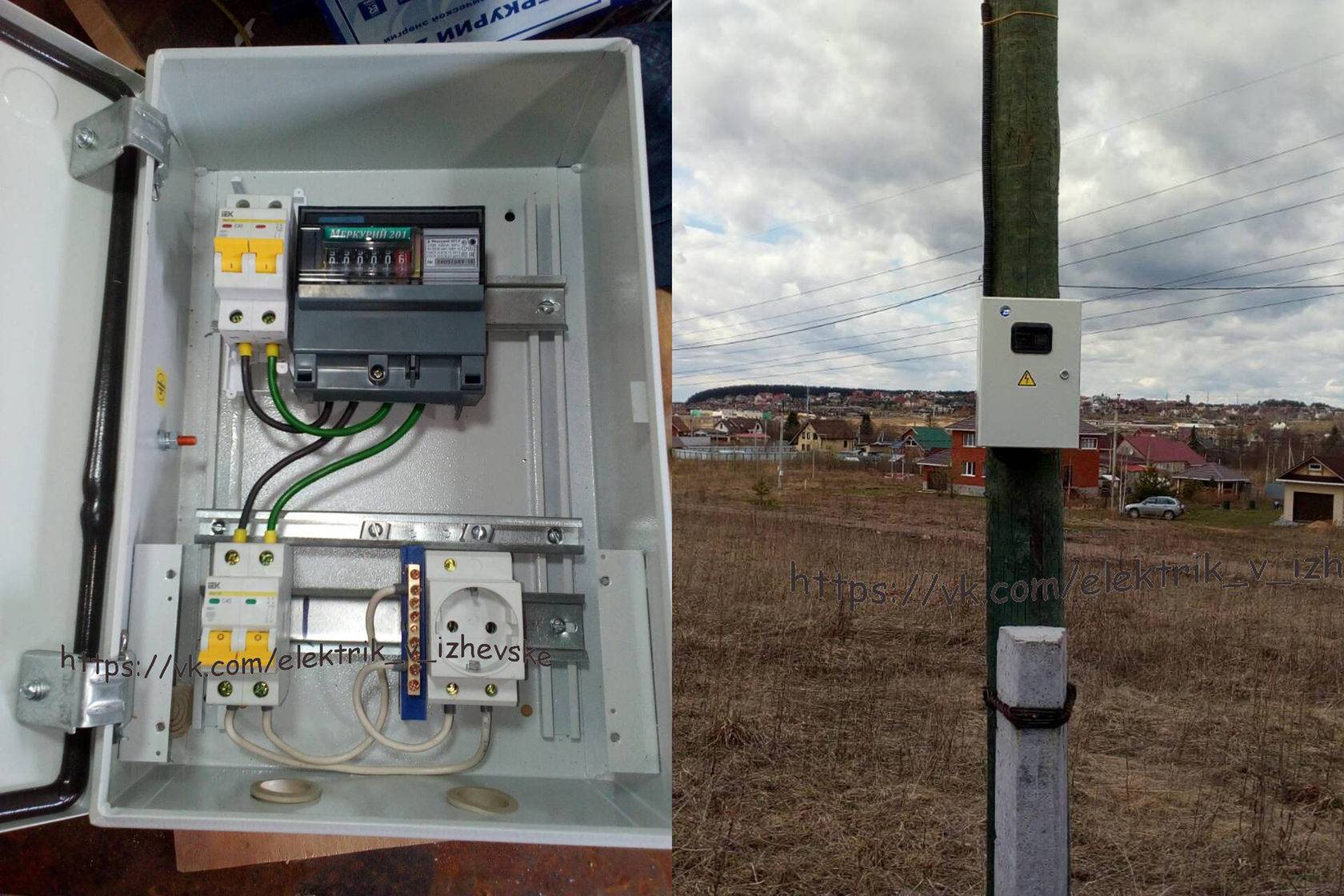

При установке распределительного щита снаружи помещения, следует определиться с типом монтажа:

  • Навесной.
  • Вмонтированный в стену или нишу.

Особенность отдельного ящика навесной конструкции в том, что вид его, как правило, более презентабельный. Коробка сделана аккуратно, закрывается крышкой на замок. Это обеспечит защиту от несанкционированного проникновения к выключателям. Для имеющейся ниши можно подобрать оборудование определенной геометрии, размеров и толщины.

Наружные приборы выступают в среднем на 20 см при установке на стене из негорючих материалов. В противном случае стоит позаботиться о безопасности, поместить под основание щитка к поверхности прикрепленный изоляционный материал по всей площади коробки.

Особое внимание следует уделить высоте крепления. Коробки из металла обладают острыми углами, что существенно повышает вероятность получения травмы. Лучше всего крепить оборудование не ниже роста самого высокого в семье.

Также можно расположить ящик ближе к углу или сразу за дверью, чтобы оборудование не мешало свободному передвижению в помещении. При скрытом монтаже коробка замуровывается, оставляя только на уровне поверхности стены дверцу. Даже если она выступает на несколько миллиметров, это не портит внешнего вида при правильном размещении.

Распределительный щиток без «начинки» состоит из таких элементов:

  • Основания.
  • Защитной крышки.
  • Дин-реек.
  • Защелки для фиксации дин-реек с возможностью доукомплектации новыми автоматическими выключателями по мере необходимости.
  • Дверцы.

На основании предусмотрено место для:

  • Крепления самого прибора.
  • Крепления клеммных колодок.
  • Укладки проводов.
  • Крепежных отверстий.

Защитная крышка располагается под дверцей и позволяет защищать внутреннюю проводку от контакта, оставляя доступными только рубильники.

ВАЖНО: Приобретая распределительный щиток, необходимо предусмотреть наличие свободного места для дополнительных рубильников. Не исключено, что в будущем это может понадобиться. Примерно 1/5 места стоит оставить пустым.

Автоматы бывают одно- и двухполюсными. Их толщина 1,2 и 2,4 см соответственно. Количество розеток, осветительных приборов, электрического оборудования в квартире определяет необходимое число выключателей. С таких расчетов подбирается оптимальный размер ящика, учитывая квадратную, прямоугольную форму.

Составление схемы электрического щита

Чтобы составить принципиальную схему распределительного щита, стоит решить такие вопросы:

  1. Каким модульным оборудованием будет оснащен?
  2. Какого номинала, в каком количестве нужны автоматы?
  3. Будет в схеме присутствовать УЗО и дифф. автоматы?
  4. Какая стоимость оборудования допустима?

На примере электрощитка для квартиры с однофазным напряжением, схемы могут отличаться наличием или отсутствием УЗО, количестве рубильников, типе коробки под электрооборудование. В большинстве многоквартирных домов в этажном щите уже имеется вводной автомат и счетчик. Важно ознакомиться с нормами, установленными законодательством, которые указывают, каким правилам и документам оборудование не должно противоречить.

Среди них:

  • ПУЭ.
  • ГОСТ 32395-2013 с общими техническими условиями о характеристиках для жилых помещений распредщитков.
  • СП 31-110-2003 о монтаже и проектировании в жилых домах и зданиях общественного назначения электроустановок.

Главные правила, которые указаны в перечисленных документах, гласят:

  1. Дверцы для квартирного прибора при оснащении автоматическими рубильниками не обязательны.
  2. Материал стенок ящика должен переносить механические удары и давления силой до 0,7 Дж.
  3. Отдельными зажимами оборудуется каждый нулевой защитный и рабочий проводники.
  4. Соединительные провода должны хорошо изолироваться покрытием по всей длине в коробке, не касаться обнаженных частей корпуса, не иметь запаянных, перемотанных изолентой или другим изолятором частей, острых кромок ящика с радиусом изгиба, не превышающим в 6 раз диаметр сердечника.
  5. Минимальное пространство для путей утечки и воздушных зазоров – свыше 1,2 см. Это расстояние уменьшаться не должно для скрытых приборов после их монтажа.
  6. Минимальное значение электрического сопротивления изоляции корпуса – не ниже 10 Мом (в холодном состоянии).
  7. Для обслуживания или замены любой составляющей электрощитка должен обеспечиваться удобный доступ.
  8. Срок службы – до 25 лет, с возможной заменой отдельных частей комплектации оборудования.

Самой простой схемой для одно- или двухкомнатной квартиры распределительного щитка является комплектация из выключателя нагрузки, связанного с автоматическим рубильником на 25 А для варочной панели или духовки, 2 выключателей на 16 А для розеток, электрооборудования, 1 выключателя на 10 А для освещения и дифф. автомата на 16 А для санузла. Такую схему используют для помещений с общей длиной используемой проводки – не более 400 м.

На входе установка автоматического выключателя не обязательна при наличии его в этажном распределителе. Перед сборкой оборудования этот факт необходимо проверить. На вводной аппарат в рассмотренной схеме достаточно 40 А для номинального тока. В целом у электрощитков есть параметры, согласно которым подбирается конкретная схема.

ПараметрЗначение
Номинальное напряжение (вход), В400/230; 690/400.
Номинальная частота тока, Гц50; 60.
Номинальный ток зажимов или вводного аппарата, А40; 63; 100; 125; 160; 250.
Номинальный отключающий дифференциальный ток на УЗО на вводе щитка, А20; 100; 300.
Наибольшее количество защитных аппаратов, которые устанавливаются для линий групповых целей в щитке при однополюсном расчете:

а) УЗО и автоматических выключателей;

б) резьбовых предохранителей.

6; 12; 18; 24; 30.

6; 9; 12.

Номинальный ток УЗО и автоматического выключателя групповой цепи, А10; 16; 20; 25; 32; 40; 50; 63.
Номинальный отключающий дифференциальный ток на УЗО на групповой цепи, мА10; 30.
Номинальный ток предохранителя групповой цепи, А6; 10; 16; 25.
Номинальный кратковременный выдерживаемый ток КЗ (в действующем значении) на вводе щитка, сборных шинах с номинальными токами аппаратов 160 и 250 А, кА12.

Для оборудования освещения целесообразно подбирать кабели с площадью сечения сердечника 1,5 км. мм., для автоматических выключателей – на 10 А. Иные провода для более мощного оборудования оснащаются автоматами на 16 А, используя для этого проводку с площадью сердечника 2,5 кв. мм.

Для санузла лучше устанавливать дифференциальный рубильник на 10 А, что полностью покрывает энергетические потребности этого помещения. Главное, чтобы защитное устройства не превышало 30 мА, что оговорено в правилах.

При наличии только электрического потребления духовкой, а не варочной поверхностью, становится на 1 потребителя меньше. Автомат защиты и питающий кабель в этом случае меняются. Данная схема очень простая и редко защищает электрооборудование от частых перебоев.

Для такого маневра нужно немного «утяжелить» комплектации, что повысит и стоимость оборудования. Добавление реле на ввод обеспечивает отключение от сети при превышении токов или напряжений.

В таких схемах есть несколько преимуществ:

  • Подключать и монтировать просто.
  • Для небольших помещений – оптимальный вариант.
  • Стоимость невысокая.

Недостатки:
Защита утечки тока работает только на участке с дифференцированным автоматом, поэтому иные линии от этого не защищены. Установка УЗО на ввод существенно улучшает данную схему.

ВАЖНО: Установка УЗО без автоматического выключателя запрещена! Необходимо убедиться, что это оборудование уже установлено в этажном щите.

При наличии в этажном щите дифференцированного автомата или УЗО, нет необходимости защиту дублировать. При общей длине, используемой в жилом помещении проводки, свыше 400 м., могут наблюдаться повышенные утечки из-за суммирования по отдельным группам. УЗО здесь следует устанавливать на отдельные группы, устранив вводное из комплектации электрощитка.

Более совершенные схемы распределительного квартирного щитка считаются при наличии УЗО в отдельных группах. Для вводного аппарата подбирается номинальный ток 0,8 А. Это значение берется из расчета коэффициента спроса для жилья с повышенной комфортностью и 11 кВт однофазной нагрузкой для помещений.

Особенность такого прибора заключается в необходимости оборудования каждого УЗО своей шиной. В противном случае срабатывание каждого УЗО группы будет одновременным из-за утечки из любой группы кабелей. При поиске поврежденной проводки придется отсоединять с шинок нулевые жилы.

Необходимо ли УЗО в электрическом щите?

Устройство предотвращает возможность получения смертельно опасного разряда. Для летального исхода ток потребуется силой от 80 мА, что при значении его 50 мА не позволит оторваться от провода самостоятельно. При наличии небольшой нагрузки или короткого замыкания, срабатывает обычный автомат. Для низких показателей, например, 1-2 А, он срабатывать не должен. Если УЗО в распределительном щите отсутствует, то контакт с таким оборудованием может закончиться для человека печально.

Поражение переменным током происходит следующим образом. Человек прикасается к открытому участку цепи. Ток устремляется по телу к полу при отсутствии специальной изоляции, как правило, люди не носят в домашних условиях прорезиненную обувь на толстых подошвах.

Для предотвращения удара и направления тока по иному пути, чем тело человека, в электрощитке монтируется защитный проводник, который в простонародье называется заземлением. В западных странах это устройство называется выключателем дифференциального тока, а у нас УЗО расшифровывается как «Устройство защитного отключения».

В отечественном оборудовании для защиты от поражения током предусмотрен дифференциальный автоматический выключатель, который состоит из УЗО и обычного автоматического рубильника.

Различают:

  1. Автоматический выключатель – защищает линию от токов повышенного напряжения и силы.
  2. УЗО или дифференциальный выключатель – защищает человека от поражения, предотвращает токи утечки.
  3. Дифференциальный автоматический выключатель – комплексный прибор, который выполняет функции УЗО и автоматического выключателя, защищая от сверхтоков и поражения человека ими.

Срабатывание УЗО будет в случае разницы исходящего и входящего через прибор токов. При наличии иного пути, например, человеческого тела, автоматически отключается питание в линии.

Устройство не защищает от прямого контакта с проводкой в следующих случаях:

  • На корпусе техники происходит пробой.
  • Проводка была положена некачественно.
  • При контакте корпуса электрооборудования с заземлением соседей на водопроводные трубы и т.п.
  • В щитке проводка была некорректно смонтирована.

ВАЖНО: УЗО от сверхтоков не защищает, поэтому необходимо для защиты человека ставить в цепь автомат.

  • На контактах устройства номинальный ток не соответствует имеющемуся электрооборудованию жилья.
  • Превышение номинального тока утечки.
  • Категория утечки не соответствует классу оборудования (различают А и АС типы, где первый срабатывает не только на переменные токи утечки и более дорогой прибор).
  • Несоответствие внутренней схемы электронной или электромеханической.

Как рассчитать количество мест в электрическом щите?

Для электрооборудования, которое используется для монтажа распределительного щита, предусмотрены унифицированные стандартные размеры. Даже разных производителей рубильники и иные комплектующие будут обладать сходными габаритами.

Крепление основных элементов осуществляется на дин-рейке, ширина этого профиля составляет 3,5 см. Для одного автоматического выключателя предусмотрено «посадочное» место, шириной 1,75 см. В каждом боксе, которые предлагают производители, предусмотрено определенное число ячеек для модулей.

Чтобы рассчитать, сколько нужно мест для распределительного щитка определенной комплектации, необходимо знать точное количество нужных элементов, их тип и размер, а также предусмотреть примерно 20% для запаса на случай изменений в процессе сборки или будущих приобретений электрооборудования. Из приведенной таблицы выбираются размеры приборов.

НазваниеШирина/количество мест
Автоматический рубильник однополюсный1,75 см/1 место
Автоматический рубильник двухполюсный однофазный3,5 см/2 места
Автоматический рубильник трехполюсный5,25 см/3 места
УЗО однофазное3,5 см/2 места
УЗО трехфазное7 см/4 места
Автомат дифференциальный однофазный7 см/2 модуля на 4 места
Клеммник на дин-рейку1,75 см/1 место
Модульный электросчетчик10,5-14 см/6-8 мест
Модульная розетка на дин-рейку5,25 см/3 места
Реле напряжения5,25 см/3 места

Для самого простого распределительного щита потребуется наименьшее количество элементов – 20 шт. Для помещений с расходом проводки выше 400 м этот показатель существенно увеличивается. Из-за того, что в большинстве корпусов оборудования предусмотрено 24, 36 или кратное 12 количество «посадочных» мест, то в простом варианте кейса на 24 места должно хватить. Лучше приобрести вариант на 36, так как остается больше места для изменений в будущем.

Сборка и монтаж электрического щита

Электрощиток является тонким и сложным оборудованием, требующим точного расчета всех компонентов и их коммутации. Все монтажные работы по сборке оборудования должны производиться в чистом и сухом помещении. Желательно, чтобы в распределительном щите была дин-рейка, которая снимается для помещения на нее нужных модулей.

Работы по монтажу и сборке электрощитка состоят со следующих этапов:

  1. Монтаже корпуса.
  2. Организации ввода проводов и кабелей в бокс.
  3. Распределении внутри оболочки щитка кабелей.
  4. Защиты от ремонтных и отделочных работ внутренности прибора.
  5. Сборки на рамке предварительно.
  6. Окончательном монтаже, с подключением групп потребителей.
  7. Пусконаладочные работы.

Монтаж корпуса электрического щита

Работать с навесными приборами значительно проще, чем скрытого типа. Для второго варианта понадобится убедиться в том, что стена, в которой будет оборудован щиток, не несущая, и можно сделать соответствующего размера нишу. Без повреждения стены делается «фальшивая» поверхность, выступающая на толщину ящика или хотя бы на 10 см.

Для размещения электрощитка необходимо выполнение следующих правил:

  • Размещать боксы лучше всего в помещениях с хорошим освещением, циркуляцией воздуха, желательно близко к выходу.
  • Уровень влажности окружающей среды не должен превышать 60%.
  • К ближайшему откосу, двери или другому выступу должно быть не менее 15 см, доступ во время наладки или ремонта – свободный, в гардеробных или шкафах размещение электрощитка запрещено.
  • К ближайшему газопроводу или легковоспламеняющемуся веществу должно быть не менее 1-1,5 м;
  • Установка производится не ниже 1,4 м и не выше 1,8 м от пола.

Пошаговая инструкция монтажа корпуса электрощитка:

  1. Намечается место для монтажа корпуса, с помощью уровня прочерчиваются 1 горизонтальная и вертикальная линии края прибора.
  2. Очерчивается маркером по краю приложенный к месту разметки корпус.
  3. Болгаркой делаются разрезы до середины диска по начерченному периметру.
  4. Делается перфоратором или зубилом углубление на толщину бокса.
  5. Тестируется, как помещается короб, поправляется дно и стенки ниши.
  6. Ставится штатное крепление на корпус, отмечаются места входа дюбелей.
  7. Высверливаются дырки под крепежи перфоратором.
  8. Демонтируется дин-рамка, оборудуется нужными модулями.
  9. Заполняются перед окончательной отделкой полости монтажной пеной.

При отсутствии в комплекте поставки креплений при ровной стенке, бокс прибивается дюбелями к стене, монтируется на алебастр или иной строительный раствор.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели – более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами – нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

  1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
  2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
  3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
  4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
  5. Заглушка помещается на установочное место и фиксируется винтами.

Разделка кабелей внутри электрического щита

Специальным ножом с пяткой снимается верхняя изоляция с кабелей без повреждения собственного покрытия жил. Следует в первоочередном порядке сразу после разделки промаркировать каждый кабель заново, чтобы избежать путаницы. Лучше оставлять запасную длину провода, превышающую расстояние до крепления в коробе от входа в него примерно вдвое.

Инструкция для разделения кабелей:

  1. Соблюдается порядок: с верхней части – слева направо, с нижнего левого угла – направо.
  2. Снимается изоляция с края вводного кабеля.
  3. Обматываются провода (5-10 см до конца) малярным скотчем, наносится маркировка.
  4. Операции производятся для каждого кабеля.

Защита внутренностей электрического щита от ремонтно-отделочных работ

Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений.

Для этого следует:

  1. Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
  2. Снимаются рамки, дверцы, другие внешние движимые части корпуса.
  3. Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
  4. Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.

Предварительная сборка электрощита на рамке

Для облегчения монтажных и сборочных работ электрических щитов, нужно приобретать более дорогие, качественные, функциональные модели. Даже опытному электрику не просто справиться с кропотливой работой, причем дешевые боксы усложняют процесс в несколько раз. Важно обеспечить чистоту для монтажа модулей и обезопасить все оборудование от загрязнения или влаги.

Понадобится такой инструмент:

  • Диэлектрические отвертки в наборе, чтобы среди них была модель с PZ, PH и прямым шлицем.
  • Стриппер для снятия изоляции.
  • Пассатижи, круглогубцы разных размеров.
  • Кусачки (бокорезы).
  • Ножовка для распила металла.
  • Тестер, можно и мультитестер.
  • Строительный нож со съемными лезвиями.
  • Шуруповерт с комплектом бит или набор отверток.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Пусконаладочные работы

После завершения всех манипуляций по сборке и монтажу электрощитка, следует поставить выключатели в режим «Выкл» и приступить к завершающему этапу – пусконаладочным работам.

Инструкция проведения проверки и отладки:

  1. Проверка производится после полного монтажа светильников, выключателей, розеток и прочих электроустановочных устройств, подключения на всех выделенных линиях нагрузки в розетках.
  2. На ввод электрощупа подается напряжение, проверяется наличие и значение мультиметром, соответствие нуля и фазы.
  3. Подключаются все дифференциальные автоматы и УЗО последовательно, с проверкой работоспособности через нажатие на «Тест», после чего включаются повторно.
  4. Все клеммы автоматических рубильников проверяются мультиметром на предмет наличия на входе напряжения.
  5. Автоматические выключатели включаются последовательно, и на выходных клеммах проверяются на наличие напряжения;
  6. При последовательном включении электроприборов, для каждой линии потребителя производится контроль работы распредщитка, фиксируется отсутствие дыма, нагрева модулей, искрения. В противном случае – ищется проблема и устраняется.
  7. Каждая розеточная линия проверяется на величину и наличие напряжения.
  8. Тестируется работоспособность осветительных линий.
  9. На протяжении нескольких часов щиток не закрывать и проконтролировать его функционирование.

При успешной проверке следует закрыть все внутренние части электрощитка. На поверхности крышки или пластрона следует разместить цветные наклейки с маркировкой и обозначением каждого выключателя.

Для защиты надписей заклеивается прозрачной пленкой или скотчем. В случае непрозрачной дверцы, внутри ее следует расположить схему прибора, наклеив на скотч или поместив в специальные зажимы (предусмотрены в некоторых моделях).

Эксплуатация электрического щита

За прибором необходимо производить регулярный уход:

  1. По истечению месяца после запуска поднимается пластрон, подтягиваются клеммы.
  2. Для жилья с детьми следует позаботиться о возможности закрытия электрощитка на замок, место хранения ключа должно быть известно всем взрослым членам семьи.
  3. Для всех проживающих в квартире рассказывается порядок действий при срабатывании защитных устройств.
  4. При отключенных потребителях электроэнергии, ежемесячно проверяется работоспособность всех дифференциальных автоматов и УЗО.

Заключение

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.

При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.

Установка электрощитка своими руками

Количество бытовой техники в квартире постоянно растет. Одновременное включение электроприборов создает проблемы с подключениями и превышением нагрузки на электросеть. Для защиты от перегрузки необходимо разделить управление по контурам. Для этого следует правильно сделать монтаж электрощитка для дома. Чтобы сделать это самостоятельно, надо разобраться в его внутреннем устройстве, схемах разводки и соединений, правилах установки.

Кроме того, необходимо обладать навыками электромонтажа.

Требования к электрощитам

От того, насколько правильно будет сделан выбор и произведен монтаж электрощитка в квартире, зависит безопасность и комфорт проживающих.

Правила и требования к установке щитка следующие.

  1. Допустимое количество защитных аппаратов и их номинальный ток указываются в технической документации к устройству.
  2. Корпус выполняется из материалов, которые не поддерживают горение и не пропускают электрический ток. Для этого применяют металл со специальным покрытием или полимер.
  3. На корпусе должно быть указано номинальное напряжение.
  4. На подсоединяемых проводах должна быть маркировка с обозначением группы подключаемых приборов. Для этого применяются бирки.
  5. Металлический корпус и дверцы выполняются с заземлением.
  6. К колодкам РЕ и N подключается по одному проводу на каждую клемму. Они берутся с запасом не менее 5 %, чтобы был дополнительный резерв.
  7. При покупке для щитка должен быть в наличии технический паспорт, в котором указывается следующее: его тип, изготовитель, сертификация, номер стандарта, номинальная величина напряжения, ток, частота, отключающая способность, степень защиты, класс, правила монтажа, вес, размеры, основные характеристики аппаратов УЗО.

После того как сделан монтаж электрощитка в доме, его следует сдать специалисту ЖЭКа.

Кроме того, нужно предоставить электрическую схему устройства. Обычно она наклеивается на дверцу, чтобы было удобно пользоваться.

Выбор электрощитка

Не следует покупать щиток из дешевой пластмассы. Со временем она становится хрупкой и начинает откалываться. Современные коробки из пластика смотрятся эффектно и стильно. Конструкции из металла с хорошим покрытием прочней и надежней, но имеют высокую стоимость. Их устанавливают в случае необходимости создания механической защиты от внешнего воздействия.

Габариты щитка зависят от количества коммутирующей аппаратуры.

Электрическая схема щитка

Схема нужна прежде всего для того, чтобы сделать монтаж электрощитка. Она необходима при проведении работ по ремонту или модернизации квартирной электросети. Без нее электрик не примет работу по установке. Схема монтажа электрощитка рисуется от руки или с помощью специальной программы.

Электрощит устанавливается на самом последнем этапе, когда все провода по группам подведены из помещений к выбранному месту. Такой подход обладает массой достоинств. Экономятся материалы и упрощаются монтажные работы.

По каждой группе электропроводки делается подсчет нагрузки и выбирается тип автоматов. В результате будет известна общая потребляемая мощность системы. Если это необходимо, его нужно заменить. Обычно берется медный моножильный проводник.

Монтаж щитка

Монтаж электрощитка в квартире обычно делается в нише около входной двери. При отсутствии подготовленного места можно выдолбить проем или навесить на стену внешний щиток. Этот способ является самым быстрым и простым. Его применяют при прокладке наружной проводки. Ее можно скрыть под фальшстеной. Если крепление производится на гипсокартон, под ним устанавливаются закладные элементы, чтобы повысить несущую способность. Будет лучше предварительно сделать нишу из металлического профиля с припуском 2-3 см.

Монтаж электрощитка делается таким образом, чтобы доступ и его обслуживание были удобными. Расстояние от его нижнего края до пола обычно составляет 1,4-1,7 м. Верхний ряд автоматов должен быть не выше уровня глаз.

Когда требуется произвести монтаж электрощитка в деревянном доме, обычно выбираются навесные устройства с защитой от пыли и влаги.

Автоматический выключатель для защиты от короткого замыкания должен быть не ниже класса С.

Желательно, чтобы на щите находился замок, который можно закрыть от детей.

Сборка щитка

Под каждую группу проводов подбираются необходимые автоматы. Под рукой постоянно должна быть схема монтажа электрощитка. С ней нужно постоянно сверяться и при необходимости вносить в нее изменения. Центральный главный выключатель, подключающий все цепи одновременно, должен быть немного меньшей мощности, чем наружный. Он располагается в максимально возможной близости от входящего силового кабеля. Кроме того, следует добавить 2-3 запасных пакетника, чтобы с их помощью можно было включать мощные потребители, например электрический котел или электрическую духовку. Приборы мощностью более 5 кВт имеют свои предохранители.

Как осуществить монтаж квартирного электрощитка и правильно подключить заземление, следует проконсультироваться у специалиста. Для монтажа оборудования в корпусе щитка размещены планки крепления. Сначала на них устанавливаются нулевая и заземляющая шины. На фото ниже они изображены сверху и могут поставляться в комплекте щитка.

Следует проверить, чтобы по мощности они совпадали с главным выключателем. После корпус и дверцы щитка соединяются с шиной N. В частном доме заземляющий провод вводится от специального контура, смонтированного снаружи по всем правилам.

Как подключить заземление

В старых домах применялась система заземления TN-C по старым ГОСТам, где совмещается нулевой и заземляющий провода. Для современного дома применяются системы TN-S и TN-C-S. На этажный щит выходят 3 фазы и отдельно нулевой (N) и заземляющий (PE) провода.

Часто некоторые «умельцы» соединяют нулевой провод и заземление. В случае отгорания нулевого провода в щите на корпус электроприбора может попасть 220 в. Правильное решение будет, если создать отдельный контур заземления, что весьма проблематично в многоэтажных домах.

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками. Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм2. Некоторые производители продают их дешево за счет снижения толщины жилы.

Они надежней, чем куски провода, которые применяли ранее.

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Подключение к приборам

Удобно, когда на каждом контуре стоит отдельный автомат. При необходимости его всегда можно отключить. Предпочтительной является такая разбивка точек подключения:

  • группировка розеток в каждом помещении;
  • освещение по комнатам;
  • индивидуальное подключение к стиралке, бойлеру, электроплите, посудомойке.

Самые мощные автоматы устанавливаются ближе к главному.

Электрическое подключение собранного оборудования электрощитка производится следующим образом. Отводящие клеммы счетчика соединяются со входом главного выключателя. От него провод подключается шлейфом к дифференциальным выключателям, а от них отводится к потребителям энергии. Между собой сверху автоматы объединяются соединительной гребенкой. Она надежней перемычек из провода.

Электроприборы снабжаются своими средствами защиты, начиная от самых простых плавких предохранителей и кончая электронными. Автоматы щитка в основном служат для защиты проводки.

Монтаж трехфазного электрощитка

На входе стоит вводной автомат, а за ним устанавливаются трехфазный счетчик и дифавтомат, после чего питание равномерно распределяется по контурам нагрузки.

Трехфазное подключение имеет некоторые отличия. Если общая мощность составляет 15 кВт, то затем она делится на 3. На каждую фазу будет приходиться по 5 кВт. Автомат ставится 3-х или 4-полюсный. При превышении тока на одном из них выключается все.

Нагрузку стараются распределить равномерно, но это не всегда получается. Никто в текущий момент не может точно сказать, что включено в ту или иную розетку. Но распределение все же сделать необходимо. При этом следует оставлять запас по мощности.

Применение УЗО в многофазном варианте создает проблемы и целесообразно только в случае очень ограниченного бюджета. Здесь лучше сразу установить дифавтоматы, что делает систему дороже. Зато с последующими переключениями по изменению схемы не будет сложностей.

Монтаж трехфазного электрощитка своими руками требует специальных знаний и навыков. При изменении схем подключения и вводе новых контуров необходимо поддерживать равномерность нагрузки на каждой фазе. Грамотная установка предусматривает применение кросс-модуля, представляющего собой шины в изолированной закрытой коробке. К ним подключаются фазы и нулевой провод, а затем делаются необходимые разветвления. На один ввод можно подключить несколько выводов к потребителям. Устройство надежно крепится на планку и значительно экономит труд по электромонтажу. Сверху располагается прозрачная крышка для визуального контроля.

Заключение

Для современной энергонасыщенной жизни в квартире необходим электрощиток. Он предназначен для распределения электроэнергии по квартире и защиты человека от поражения электрическим током.

Обладая специфическими навыками, можно монтаж электрощитка выполнить своими руками.

Монтаж и сборка электрощита 380 вольт в г. Екатеринбург

№  Перечень услуг Ед. изм.
Цена по прайсу
1 Монтаж кабеля сечением до 6мм2 по стенам и конструкциям м.п.  80
2 Монтаж кабеля сечением > 6мм2 по стенам и конструкциям м.п.  150
3 Монтаж кабеля сеч. до 6мм2 в гофре пвх м.п. 100
4 Монтаж мет. Трубы по стенам и конструкциям для проводов м.п. 160
5 Монтаж кабеля сеч. до 6мм2 в кабель-канале м.п. 20
6 Монтаж кабель-канала до 4х40мм м.п. 80
7
Монтаж кабель-канала до 80х40
м.п. 100
8 Монтаж кабель-канала до 110х60 м.п. 140
9 Протяжка кабеля в гофр.трубу кабеля до 6мм.кв м.п. 40
10 Протяжка кабеля в гофр.трубу кабеля до 16мм.кв. м.п. 50
11 Протяжка кабеля в гофр. трубу кабеля до 35мм.кв. м.п. 60
12 Монтаж провода (телевизионного, телефонного, витая пара) по стенам и конструкциям м.п. 50
13 Монтаж кабеля по металлическим лоткам сечением до 95мм м.п. 400
14 Монтаж кабеля по металлическим лоткам сечением до 150мм.кв м.п. 500
15 Монтаж кабеля по металлическим лоткам сечением до 240мм.ка м.п. 600
  Штробление и бурение
1 Штробление борозд в кирпиче м.п. 250
2 Штробление борозд в пеноблоках, гипсе сеч. до 6см2 м.п. 80
3 Штробление борозд в бетоне сеч.до 6см2 м.п. 300
4 Штробление по потолку м.п. 350
5 Бурение отверстия под розетку, распред. коробку (бетон) шт. 310
6 Бурение отверстия под розетку, распред. коробку (кирпич) шт. 250
7 Бурение отверстия под розетку, распред. коробку (гипс) шт. 150
8 Бурение отверстий до 80мм в бетоне шт. 400
9 Бурение отверстий в кирпичной стене до 80мм. шт. 340
10 Пробивка отверстий в кирпичной (пеноблок) стене d до20мм шт. 100
11 Пробивка отверстий в бетонной стене d до20мм шт. 190
12 Сверление сквозных отверстий в деревянном основании d до20мм шт. 180
13 Изготовление сквозных отверстий в гипсокартоне шт. 80
14 Изготовление ниши для электрощита в бетоне шт. 3000
15 Изготовление ниши для электрощита в кирпиче шт. 1800
16 Изготовление ниши для электрощита в гипсокартоне шт. 600
  Электроточки
1 Монтаж розетки выключателя (диммера) открыто шт. 250
2 Установка розеток, выключателей (диммера) в подрозетники шт. 120
3 Установка силовой розетки шт. 380
4 Установка подрозетника шт. 50
5 Расключение распределительной коробки шт. 180
6 Установка наружной распред. коробки шт. 85
7 Установка и подключение TV — разветвителя шт. 250
8 Монтаж и подключение вентилятора шт. 450
  Установка и подключение светильников
1 Монтаж и подключение светильника с патроном Е14, Е27 шт. 250
2 Монтаж и подключение светильника в потолок «армстронг» шт. 300
3 Монтаж и подключение точечного светильника шт. 200
4 Изготовление ниши для точечного светильника в гипсокартоне шт. 80
5 Монтаж (Поклейка) светодиодной ленты м.п. 150
6 Монтаж и подключение светильника типа РКУ, РСП шт. 550
7 Установка и подключение частотного преобразователя шт. 3000
8 Установка прожектора шт. 750
9 Монтаж и подключение светильника типа ЛПО 2х36 шт. 300
10 Монтаж и подключение люстры шт. от 500
11 Монтаж и подключение люстры от 15кг шт. от 1400
12 Сборка люстры шт. 350
13 Монтаж патрона шт. 90
14 Замена ЭПРА шт. 500
  Установка и подключения аппаратов защиты
1 Монтаж и подключение автомата на DIN-рейку (однополюсного) шт. 150
2 Монтаж и подключение автомата на DIN-рейку (двухполюсного) шт. 300
3 Монтаж и подключение автомата на DIN-рейку (трехполюсного) шт. 350
4 Монтаж и подключение автомата типа силового (в литом корпусе) шт. 450
5 Монтаж и подключение УЗО 220В шт. 300
6 Монтаж и подключение УЗО 380V шт. 450
7 Монтаж и подключение пускателя, контактора шт. 500
8 Монтаж и подключение рубильника типа ЯБПВУ шт. 1400
9 Установка защиты от импульсных перенапряжений (УЗИП) шт. 400
10 Монтаж кабель-каналов пефр. для сборки щитов м. 100
11 Монтаж реле времени шт. 380
12 Монтаж реле контроля напряжения шт. 500
13 Установка заземляющей шины м. 120
14 Установка DIN рейки шт. 100
15 Протяжка кабеля в гофр. Трубу до Д-32мм м. до 80
16 Сборка схемы в установочной коробке,пайка,сварка. шт. 250
  Установка счетчика
1 Монтаж эл. счетчика однофазного шт. 800
2 Монтаж эл.счетчика трехфазного шт. 1250
3 Монтаж измерительных трансформаторов тока шт. 600
  Щиты
1 Установка щита освещения шт. от 380
2 Монтаж шкафа распределительного шт.  от 800
3 Монтаж шкафа ВРУ шт. 3000
4 Монтаж ящика с понижающим трансформатором шт. 350
  Оборудование
1 Монтаж и подключения ИБП (в зависимости от сложности) шт. От 300
2 Монтаж и подключения АКБ для ИБП шт. 750
3 Монтаж и подключение стабилизатора до12кВт шт. 1400
4 Монтаж и подключение стабилизатора до30кВт шт. 2500
  Теплый пол
1 Монтаж теплого пола с нагр.кабелем м2 350
2 Монтаж инфракрасных теплых полов м2 280
3 Монтаж терморегулятора с датчиком шт. 500
  Концы кабеля
1 Разделка и подключение концов кабелей сеч. До 16мм2 шт. 26
2 Разделка и подключение концов кабелей сеч.> 16мм2 шт. 160
3 Разделка кабеля, опрессовка 25-35мм.кв шт. 255
4 Разделка кабеля ,опрессовка наконечников 35-70 мм.кв шт. 360
5 Разделка кабеля, опрессовка наконечников 70-120 мм.кв шт. 900
6 Разделка кабеля, опрессовка наконечников 120-185мм.кв. шт. 1170
7 Разделка кабеля, опрессовка наконечников от 185-240 мм.кв шт. 1280
  Демонтажные работы:
1 Демонтаж розетки, выключателя, автомата шт. 40
2 Демонтаж светильника шт. 30
3 Демонтаж люстры шт. от 100
4 Демонтаж вентилятора шт. 80
5 Демонтаж старой проводки (кабеля) м.п. 40
6 Демонтаж эл.счетчика шт. 250
7 Демонтаж распределительной коробки шт. 80
8 Демонтаж щита освещения шт. от 400
9 Демонтаж шкафа распределительного шт. от 800
10 Демонтаж шкафа ВРУ  шт. от 1100
11 Демонтаж щита управления шт. от 1300
12 Демонтаж пускателя шт. 100
13 Демонтаж трансф.тока шт. 80
14 Монтаж шины контура заземления в помещении м.пог. 240
15 Монтаж контура заземления вне помещений м.пог. 380
16 Монтаж основнонго контура заземления — рядная шт. 40400
17 Замеры сопротивления контура заземления с выдачи протокола шт. 7000
  Пусконаладочные работы 5 % от электромонтажных работ
  Кабеленесущие системы
1 Прокладка лотка шириной до 400 мм м. пог. 190
2 Прокладка лотка шириной до 200 мм м.пог. 120
3 Установка кронштейна для лотка до 400 мм м.пог. 100
4 Установка кронштейна для лотка до 200 мм м.пог. 80
5 Установка крышки для лотка до 400 мм м.пог. 40
6 Установка крышки для лотка до 200 мм м.пог. 30
7 Прокладка лотка шириной до 300 мм м.пог. 240
8 Установка кронштейна для лотка до 300мм шт. 80
9 Установка крышки для лотка до 300мм шт. 30
10 Установка кронштейна для лотка до 300 мм шт. 80
11 Установка крышки для лотка до 300 мм м.пог. 30
12 Прокладка лотка шириной до 500мм м.пог. 300
13 Установка кронштейна для лотка до 500мм  шт. 110
14 Установка крышки для лотка 500мм м.пог. 40
  Дополнительно
1 Коэффициент за работу после 22.00 (ночной тариф) к.н. 1,20
2 Коэффициент за работу в стеснённых условиях к. н. 1,4
3 Коэффициент за работу с дорогостоящим материалами стесненные работы,
а также работа в холодных помещениях
к.н. 1,8
4 Коэффициент работ на высоте (работы, что выполняются на высоте 1,3 м и больше от поверхности земли,
перекрытия или рабочего настила, в том числе из рабочих платформ подъемников и механизмов,
а также на расстоянии меньше 2 м от не ограждённых краев на высоте 1,3 м и больше)
к.н. 1,5
5 Коэффициент на работы при минусовых температурах к.н. 1,8

Монтаж электрощита

X

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag.ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag.ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected] ru

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

Сбор и установка электрощита цены в Москве, монтаж электрического щита в квартире, частном доме

Электрический щиток является центральным узлом управления электрики квартиры, дома или участка. Правильная работа системы служит залогом надежного снабжения энергией, а также обеспечивает безопасность жильцов.

Виды устройств

Перед сборкой и установкой электрощитка в частном доме или квартире, нужно подобрать подходящий тип устройств, которые бывают:

  • накладные — закрепление щита осуществляется непосредственно на стену. Используются при наружной проводке;
  • встраиваемые — механизм крепится в специально сделанной в стене нише. Применяется в помещениях со скрытой электропроводкой.

Какой именно щит устанавливать, решает хозяин, однако блок скрытого типа выглядит эстетичнее.

Наша компания предлагает услуги по сборке и монтажу электрощитов в Москве любой сложности. Специалисты с многолетним опытом работы выполнят установку вводного щитка учета или распределительного щита, с обязательным соблюдением техники безопасности.

Работы по монтажу включают в себя:

  1. штробление — при скрытой установке;
  2. монтаж корпуса;
  3. оборудование УЗО, рубильников, автоматов;
  4. установка счетчиков, кросс модулей;
  5. заведение кабеля;
  6. проверка работы всей системы.

Перед проведением монтажных работ осуществляются детальные расчеты, определяющие суммарную мощность всех электроприборов, исходя из различных вариантов нагрузки и типа разводки. Лишь после проведения всех необходимых расчетов, выполняется монтаж.

Работая с нами, клиент получает:
  • разумные цены;
  • опытный и квалифицированный персонал;
  • быстрое и качественное выполнение работ;
  • официальная гарантия.

Для заказа услуги позвоните к нам или оставьте заявку на сайте. Специалисты компании проконсультируют по всем интересующим вопросам и укажут критерии для оптимального подбора.

Оставить заявку



Главные составляющие электрощитка

Перед установкой требуется расчет количества потребителей. Затем составляется схема электрощита с последовательным планом подключения.

В схемах такого типа используются УЗО или дифавтоматы. После того, как все спланировано, можно переходить к покупке всех необходимых комплектующих для сборки прибора.

Составными элементами электрощита являются:

  1. Корпус. Выбирать прибор следует, исходя из конкретных требований. Для квартир, как правило, используются ящики, встраиваемые в стену. Для большого количества проводки приобретают корпус со съемными стенками.
  2. Комплектующие. Имеются в виду дополнительные составляющие, влияющие на работоспособность электросети (DIN рейка, УЗО и автоматические выключатели, провода, счетчик, шины для РЕ и N).

Выбирая тип изделия, следует помнить, что к устройству высокого качества обязательно прилагается паспорт.

Сборка и установка электрощита

Монтаж электрощита должен выполняться только высококвалифицированными электриками, так как данное устройство выполняет много важных функций, среди которых:

  • контроль энергии;
  • управление цепями и потребителями;
  • гарантия селективно срабатывающей защиты.

Установка должна начинаться с выбора места расположения, как правило, это прихожая или другое помещение, находящееся близко к выходу.

Основные этапы монтажа:

  1. Закрепление корпуса, распределение проводки внутри, которая вводится через свое отверстие.
  2. Монтаж к DIN рейке вспомогательных устройств, которые были куплены ранее (автоматы, УЗО и др.).
  3. Подсоединение проводки к определенным автоматам выполняется по ранее составленной схеме.
  4. Проверка работоспособности системы в последовательном режиме.

Самостоятельно выполнить все работы довольно сложно. Кроме этого, нет гарантии, что после монтажа устройство будет правильно функционировать. Поэтому, при возникновении необходимости монтажа элетрощитка в Москве следует обратиться к профессионалам.

Правила и схемы монтажа электрощитка

Сегодня мы подготовили статью на тему: «правила и схемы монтажа электрощитка», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Монтаж электрощитка – пошаговое руководство по сборке своими руками

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

  1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
  2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
  3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
  4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
  5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

  • на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
  • какую мощность потребляет каждая группа;
  • сколько отдельных групп потребителей всего;
  • где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой “Тест” проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Монтаж электрощитка – завершающий этап в проведении электромонтажных работ.

С точки зрения экономии этот элемент удобно устанавливать в центре помещения, минимизируя затраты на подводимый кабель.

Однако такое решение не всегда оправдано с точки зрения интерьера в доме, поэтому в большинстве случаев электрощиток устанавливается в квартире на входе.

Для того чтобы с изделием не возникло никаких проблем, следует приобретать электрощиток в соответствии с требованиями ГОСТа:

  • Сам щиток должен выполняться из негорючих материалов, которые запросто можно трогать руками, не боясь поражения током. Популярные варианты – металл или пластик, которые отлично переносят установку, как на внешнем столбе, так и в доме. А вот о деревянном варианте придется забыть;
  • Корпус распределительного электрощитка должен иметь заземления и ушки для пломб, которые невозможно смастерить своими силами;
  • У каждого электрощитка должен быть технический паспорт, где указываются номинальные параметры тока и напряжения, тип изделия, возможность его монтажа в квартире или частных апартаментах. Кроме того, на изделии не должно быть никаких видимых повреждений. Идеальный вариант – упакованный в деревянном кейсе щиток, однако такие варианты встречаются крайне редко;
  • Вне зависимости от места расположения, правила техники безопасности требуют, чтобы на электрощиток был нанесен соответствующий знак, с обязательным указанием номинального значения напряжения.

Как правило, в техническом паспорте указывается и схема, по которой должна осуществляться сборка.

Однако такая схема не имеет ничего общего с чертежом электрических элементов, который обычно делается своими руками. Его мастеру придется вычерчивать самостоятельно, на основании проведенных в доме работ.

Приступая к монтажным работам в доме или квартире, в первую очередь важно правильно подобрать место под установку.

Для того чтобы электрощиток был надежно защищен от повреждений и был недоступен для детей, желательно расположить его в нише, на высоте от 1,5 до 2 м, для того, чтобы взрослый человек вполне мог достать до него руками.

Выполнить данную процедуру можно своими силами, без посторонней помощи, неукоснительно следуя всем существующим требованиям техники безопасности.

Приступая к подготовке места для распределительного щитка, необходимо определить толщину стен для того, чтобы понять — целесообразным ли будет оформление ниши.

Если стена недостаточно толстая, то от затеи лучше отказаться, просто повесив на нее внешний электрощиток, который можно будет скрыть в деревянном или гипсокартонном корпусе, смастерить который вполне можно и своими руками.

При этом на деревянном корпусе можно будет разместить и функциональные полочки, делающие поверхность электрощитка еще и полезной.

Если толщина стены удовлетворяет поставленной задаче – необходимо вооружиться болгаркой по бетону, с помощью которой и будет осуществляться монтаж.

Однако здесь можно пойти на небольшую хитрость, смастерив своими руками перед бетонной стеной дополнительную прослойку в деревянном или гипсокартонном оформлении.

Этот материал можно прекрасно моделировать своими руками, а сделать углубление для ниши в деревянном покрытии будет намного проще, чем в бетонной стене.

Следующий этап работ – проектирование своими руками схемы всех элементов в доме, подключенных к электрощитку.

В дальнейшем схема должна быть сохранена для того, чтобы в случае ремонта или модернизации системы электросети, не пришлось вспоминать, за что отвечает каждое из существующих в квартире подключений.

Кроме того, принимающий работу электрик также потребует схему соединений.

Приступая к составлению схемы своими руками, важно определить тип электроснабжения в доме и разбить все точки потребления на несколько групп, на основании которых и будет составлена схема.

Для того чтобы она была читаема не только своими исполнителями, а и посторонними людьми, все элементы распределительного электрощитка рекомендуется обозначать согласно ГОСТа.

Как правило, информация по типу электроснабжения хранится в ЖЭКе, поэтому за консультацией необходимо обращаться именно туда.

А вот принцип группирования элементов мастер должен придумать своими силами.

Наиболее популярный вариант – группирование розеток, выключателей по всей квартире или комнатам, с последующим подключением их к клеммам соответствующего автомата.

Однако здесь должно быть предусмотрено и выделение более мощного автомата для техники, спасающего своими параметрами всю систему от перегруза.

Процесс установки электрощитка своими усилиями требует значительной концентрации внимания и готовности безукоризненно следовать инструкции.

В первую очередь необходимо отмерять необходимую высоту и провести через нее горизонтальную линию.

Далее следует очертить границы установки, проследив за тем, чтобы между линиями образовался прямой угол.

Теперь к стене можно приложить электрощиток, и аккуратно придерживая его руками, обозначить места, где будет установлен крепежный элемент.

Важно помнить о том, что правила крепления на бетонной стене, гипсокартоне и в деревянном варианте разнятся между собой и не заменимы друг другом, поэтому до начала проведения монтажных работ рекомендуется заранее продумать этот момент.

Далее на отмеченном расстоянии друг от друга просверливаются отверстия, в которые будут вставлены дюбеля.

После этого к стене прикладывается основание распределительного электрощитка, выравнивается в соответствии со строительным уровнем и прикручивается.

Важно не забыть ввести в щиток кабель электропроводки до крепления корпуса, который, как в частном доме, так и в квартире, затягивается исключительно через заднюю стенку.

Следующий этап – это сборка схемы собственными руками с последующей установкой электрощитка и подключение автоматов.

За основу в этом случае должна быть взята типовая схема, в строгом соответствии с которой и будет осуществлен монтаж.

Для каждого электрощитка такая схема будет своя, с учетом множества сопутствующих нюансов. Однако правила монтажа для них будут сходными.

Далее в основу электрощитка монтируются нулевая и заземляющая шины. Правила техники безопасности подразумевают, что нулевая шина будет монтирована вверху, а заземляющая – снизу.

Прикручивать их, как и корпуса автомата, следует с помощью саморезов и это легко сделать своими руками.

После подключения автоматов можно приступать к монтажу внутренней проводки и кабеля, по которому идет ток.

В питающем кабеле есть три жилы:

  1. Синяя – обычно это нулевые фазы, которые впоследствии будут подсоединены к нулевой шине электрощитка;
  2. Белая – фазы, подключаемые к соответствующей клемме ближайшего автомата;
  3. Желтая – это земля, подключаемая к заземляющей шине электрощитка.

Аналогичная схема актуальна и при подключении внутренней проводки в доме, с тем лишь отличием, что провод фазы подключается к нижней части защитного автомата.

Проделать эту операцию своими руками также не составит труда.

Завершающий этап – соединение между собой всех автоматов со стороны фазы. Сделать это вполне можно своими руками с помощью шинопроводников или провода ВВГ-5*6.

Для этого провод нарезается небольшими отрезками – по 3-4 см, с помощью которых последовательно соединяются между собой фазы каждого автомата.

После того как работы по монтажу электрощитка завершены, необходимо с помощью тестера проверить каждый элемент на работоспособность. Трогать фазы руками категорически запрещено!

Если же никаких проблем непосредственно в квартире не обнаружено, и в фазы автомата электрощитка поступает ток, то можно вызывать электрика, который, после повторной проверки своими методами, подключит жилье к общей системе электроснабжения, функционирующей в доме.

До его проверки пытаться подключать что-либо своими руками, конечно же, не следует.

Порядок сборки электрощитка: правила, особенности и рекомендации

При монтаже электрического щитка нужно непременно соблюдать правила пожарной и электрической безопасности. Собрать электрощит и произвести все работы можно самостоятельно.

Для этого требуется разбираться в устройстве щитка, знать правила, касающиеся его установки, уметь осуществлять работы по электромонтажу.

От правильности произведенных работ зависит функционирование щитка в дальнейшем. Особенно аккуратно выполнять электромонтаж нужно в деревянном доме, где пожароопасность высокая. В этой статье мы расскажем, как грамотно собрать распределительный щит своими руками.

Существуют требования, касающиеся электрических щитов и их монтажа:

  1. Щитки должны заполняться с учетом технической документации. Там указано количество УЗО, которое нельзя превышать.
  2. На изделии должен быть знак электрической безопасности с указанием номинального напряжения.
  3. Щит должен быть произведен из негорючих материалов. Его покрытие не должно проводить ток. В продаже есть изделия из металла и пластика, окрашенные специальной краской.

  • На проводах должна присутствовать маркировка снаружи и внутри. Она обозначает группу элементов. Для этого используют бирки.
  • К клеммным колодкам заземления и нуля подключают по одному проводу на каждую из клемм. Шины помечают черным цветом для фазы и синим — для нуля.
  • Автоматы соединяют друг с другом шинопроводником.
  • Дверь и корпус должны быть заземлены. У изделия в паспорте непременно указывают тип щита, класс, уровень защиты, указания, касающиеся установки, мер предосторожности.
  • В доме, построенном из древесины, внутренняя проводка запрещена. Чаще всего провода размещают в металлорукаве или трубах.
  • Соблюдение описанных выше требований позволяет без усилий осуществить установку подобного щитка в любой квартире или доме.

    Щиток распределительный состоит из следующих элементов:

  • коробки, снабженной дверцей;
  • DIN-рейки для крепления автоматики;
  • распределительных шин, соединяющих все проводники;
  • группы автоматических выключателей с УЗО или дифференциальных автоматов;
  • счетчика электрической энергии;
  • проводов, соединяющих все элементы.
  • Счетчик позволяет определять количество потребленной электроэнергии. Его устанавливают работники энергетической компании, которые производят опломбирование устройства. Основной выключатель полностью прекращает питание щитка. Он обычно двухполюсный и отключает фазовый и нулевой провода, подводящие электричество. Его мощность должна соответствовать сумме мощностей всех потребителей энергии, включенных в квартире.

    Интересное и познавательное видео о секретах выбора автоматов и сборке распределительного щита своими руками:

    Схема требуется для того, чтобы можно было наглядно увидеть, где именно будет располагаться конкретный электрический прибор и каким образом к нему станет подаваться электроэнергия. Есть определенные рекомендации, позволяющие составлять грамотные схемы:

    • Автоматические выключатели защиты устанавливают на кухонные приборы, кондиционеры и иные агрегаты, обладающие большой мощностью.
    • В схеме как отдельную группу нужно будет выделять каждую комнату. Можно объединить пару комнат, если количество приборов, установленных в них, невелико.
    • УЗО устанавливают на несколько автопереключателей, которые объединяют в группы с учетом их суммарной нагрузки. К примеру, все переключатели одного этажа подключают к УЗО номиналом 30 мА.
    • Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы номиналом 10 мА.
    • На каждый этаж потребуется устройство, защищающее от перенапряжения.
    • Если в будущем планируется изменение схемы, ее требуется снабдить резервными автовыключателями.
    • При установке выключателей необходимо соблюдать принцип токовой и временной селективности. Тогда при экстренной ситуации они будут срабатывать в электрической цепи одного помещения, а не всей квартиры или дома.

    Пример схемы сборки распределительного щита своими руками:

    Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

      Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
    • удалить заглушки, расположенные на стенах ящика;
    • привинтить DIN-рейки;
    • смонтировать на стенках шины заземления и нейтрали;
    • снять дверцу;
    • подсоединить монтажные кронштейны.

    После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

    Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

    После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.
    Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.

    Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.
    На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы, в конце устанавливают самостоятельные автоматы и иные модульные устройства.

    Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.
    Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

    С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

    Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

    Видео-инструкция, как правильно собрать электрощиток своими руками:

    Схема электрического квартирного щитка — однофазный вариант

    Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

    Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

    Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

    • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
    • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

    Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

    Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

    На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

    Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.


    Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

    На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

    Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

    Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

    Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

    Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

    Плюсы данных схем:

    • недорогая
    • оптимальный вариант для маленьких квартир
    • проста в монтаже и подключении

    Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

    Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

    Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

    Схема электрощитка в квартире с УЗО в отдельных группах

    Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

    Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

    Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

    Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

    Та же схемка, но с реле напряжения:

    Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

    Автор статьи: Анатолий Беляков

    Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 14

    Установка новой электрической панели — новая панель выключателя


    Электрические панели, также называемые панелями выключателей или блоком предохранителей, являются частью системы электроснабжения, распределяющей различное количество электроэнергии по вспомогательным цепям. Эта панель также служит защитным предохранителем для каждой отдельной цепи в общем корпусе. Как домовладелец, вы можете захотеть установить новый электрический щиток, чтобы заменить электрический щиток, который либо сломался, либо его мощности больше недостаточно для ваших нужд.Если ваша панель выйдет из строя, вы рискуете повредить все электрооборудование в вашем доме. К счастью, здесь, в Electrical Panel Solutions, наши специалисты имеют опыт и оборудование для своевременной установки нового бытового электрического щита.

    Следует ли заменять или ремонтировать старый блок предохранителей?

    Очевидно, вы не хотите тратить деньги на замену электрощита, если он не нужен. Однако, если ваши знания о системе электроснабжения ограничены, вы можете не быть уверены, стоит ли вам приобретать новый блок предохранителей.Прежде чем рассматривать модернизацию электрической панели, обязательно поговорите с лицензированным электриком, чтобы убедиться, что вы получаете честную цену. Как домовладелец, вот несколько вещей, которые вы должны учитывать, когда дело доходит до замены автоматического выключателя.

    Отказ электрической панели

    Обращайте внимание на признаки неисправности электрической панели. Некоторые признаки неисправности электрической панели включают поврежденные кабели обслуживания, избыточную влажность, неправильную проводку и многое другое. Отказ электрической панели может привести к возникновению электрической дуги, которая возникает между шиной и автоматическим выключателем.Это искрение часто может привести к небольшим возгораниям, которые в конечном итоге могут привести к более крупным пожарам. Это также может привести к тому, что автоматический выключатель в условиях перегрузки не сработает. Автоматические выключатели, которые не срабатывают, не предотвращают прохождение больших скачков напряжения и разрушение всего, что вы подключили к своим розеткам. Оба сценария могут привести к накоплению тепла в автоматическом выключателе, что в конечном итоге приведет к пожару. Даже если вас не волнует эффективность вашей панели электроснабжения, вам все равно следует как можно быстрее заменить неисправный автоматический выключатель, потому что он может представлять огромную угрозу для безопасности вашей семьи.

    Устаревшие электрические панели


    Еще одна причина, по которой вам следует подумать о замене панели выключателя, заключается в том, что ваш текущий блок предохранителей устарел. Заменить устаревший блок предохранителей – уберечь себя от проблем с электрощитом в будущем. Устаревшие панели относятся к моделям панелей, которые, как известно, выходят из строя и наносят серьезный ущерб вашим электрическим системам. Если ваш дом старше, у вас, вероятно, есть одна из трех электрических панелей: электрическая панель Federal Pacific, электрическая панель ITE pushmatic и электрические панели Zinsco.Хотя между этими тремя типами электрических панелей есть много различий, общим является то, что все они устарели. Даже если сейчас ваш блок предохранителей работает нормально, вы можете ожидать, что блок предохранителей начнет выходить из строя через несколько лет или даже раньше. Поэтому вам следует заменить блок предохранителей сейчас. Помните, что предотвратить всегда проще, чем решить уже назревшую проблему. Установите новую электрическую панель сегодня, прежде чем вам придется решать проблемы с блоком предохранителей в будущем.

    Ваша электрическая панель недостаточно мощная

    Если ваш автоматический выключатель не вышел из строя и не устарел, это не значит, что вам не следует рассматривать вопрос о его замене. Может оказаться, что ваша электрическая панель недостаточно мощная, исходя из ваших потребностей в электричестве. Возможно, ваша электрическая панель была неправильно подключена или изготовлена ​​неправильно. Такая ситуация типична, если ваша панель была установлена ​​электриком-любителем. Если вы подозреваете, что это так, мы можем попросить одного из наших специалистов осмотреть вашу электрическую панель.Для среднего дома рекомендуются электрические панели на 200 ампер. Однако ваша электрическая панель, как и многие старые панели, может быть только на 60 или 100 ампер. Хотя это может подойти вам сейчас, для будущего проекта реконструкции может потребоваться панель на 200 ампер. Хотя может возникнуть соблазн сэкономить немного денег, купив панель на 150 ампер для замены, лучше потратить дополнительные деньги и выбрать модель на 200 ампер. Таким образом, у вас будет меньше шансов остаться без места или энергии в будущем, особенно если ваши потребности как домовладельца в конечном итоге изменятся. По сути, обеспечение того, чтобы ваш дом был полностью готов к будущему, является отличным способом действий, когда вы рассматриваете модернизацию электрической панели.

    Что мы можем сделать для вас

    Мы в Suncoast Electric and Air стремимся к тому, чтобы ваша система автоматических выключателей работала эффективно и безопасно. Поэтому, даже если ваши знания о системах автоматических выключателей ограничены, вы можете на нас положиться. Независимо от причины, по которой вы хотите заменить панель выключателя, мы выполним работу по установке как можно быстрее.Мы обещаем быть вежливыми с вами и позаботимся о том, чтобы мы выполнили работу правильно с первого раза. Мы можем установить новую электрическую панель в вашем доме в течение 24 часов! Если вы хотите обсудить варианты, свяжитесь с нами сегодня по телефону 561-408-6466.

    Как выбрать место для электрощита

    На всей территории Соединенных Штатов Национальный электротехнический кодекс или NEC, книга, изданная Национальной ассоциацией противопожарной защиты, закладывает основы электробезопасности в жилых, коммерческих и промышленных помещениях. В нем также рассматриваются требования и ограничения по установке электрических панелей и рекомендации по безопасности в отношении лучших мест для установки.

    Хотя для проведения монтажных работ вам потребуется сертифицированный и квалифицированный электрик, который сможет в первую очередь предложить наилучшее место для электрического щита, домовладельцам следует иметь общее представление о требованиях и соображениях. Обычно они применимы как к новым конструкциям, так и к заменяемым панелям.

    3 фактора, которые следует учитывать при размещении электрического щита

    «Где разместить электрический щит» — это нелегкий вопрос, если вы не имеете базового представления о своем электрическом счетчике и щите.Хотя вам не нужно быть в курсе всех положений NEC, немного знаний и заблаговременного планирования могут сэкономить вам деньги и повысить эффективность с точки зрения времени электрика или использования электрического кабеля. Вот 3 наиболее важных фактора, которые следует учитывать при размещении электрического щита:

    1. Безопасность и доступность: лучшее место для электрического щита — это легкодоступное и безопасное место. Это означает, что вы не можете разместить коробку выключателя в тесных помещениях, что затруднит доступ к ней как для вас, так и для электрика.Это также означает, что вы не можете разместить его, например, в ванной комнате, так как это будет небезопасно, а если рядом с электрощитом есть водопровод, то коробка должна быть защищена от атмосферных воздействий.
    2. Ваша коммунальная компания: коммунальная компания в конечном итоге определяет место расположения электрощита, но электрик или домовладелец может запросить определенное место, которое обычно находится в ближайшей точке подключения к инженерным сетям. Они также обеспечивают соблюдение высоты и зазора вокруг гнезда расходомера — высота не ниже 4 футов и не выше 6 футов 7 дюймов, а зазор 12 дюймов с обеих сторон расходомера.
    3. Эффективность: как упоминалось выше, заблаговременное планирование может помочь свести к минимуму количество и длину трасс, а также время электрика, поэтому перед установкой обязательно обсудите и тщательно спроектируйте систему. Возможно, вы захотите рассмотреть возможность использования сборных цепей или 500-футовых цепей. рулоны Romex, в отличие от более дорогой рабочей силы или меньшей длины в коробках, соответственно.

    Ограничения по расположению электрических панелей

    В процессе проектирования схемы ваш электрик должен иметь возможность обсудить с вами ограничения.Они установлены Национальным электротехническим кодексом и обычно используются государственными и местными властями в качестве справочного материала для установления строительных норм и правил.

    Ограничения по размещению электрических панелей

    Национальный электротехнический кодекс 110.26 гласит, что коробки выключателей и электрооборудование в целом должны размещаться в местах, обеспечивающих достаточный рабочий зазор вокруг них. В частности, перед коробкой выключателя требуется свободное пространство в 3 фута.Кроме того, как упоминалось выше, если размещение осуществляется рядом с сантехникой, требуется атмосферостойкая коробка.

    Другие условия размещения включают высоту установки. Электрическая панель должна быть установлена ​​на высоте не менее 4 футов от земли, но не выше 6 футов. Вы также должны позволить дверце панели открываться не менее чем на 90 градусов.

    Ограничения по рабочему пространству

    Вы не можете размещать электрический щит в ограниченном пространстве, где нет свободного рабочего пространства.Перед коробками выключателей должно быть свободное рабочее пространство шириной не менее 30 дюймов (30 дюймов). Электрическую панель не обязательно располагать по центру в чистом рабочем пространстве, но, как уже говорилось, дверь должна открываться на 90 градусов. Если рядом с коробкой выключателя есть другие панели, рабочее пространство может быть общим.

    Положения о рабочем пространстве также включают детали, основанные на номинальном напряжении оборудования, а также условиях установки. Минимальный зазор для номинального напряжения 0–150 В до земли составляет 36 дюймов независимо от условий. Однако для более высоких напряжений в диапазоне от 151 до 600 В требования к зазору варьируются в зависимости от требований к установке и могут составлять от 36 до 48 дюймов.

    Ограничения по устройствам перегрузки по току

    NEC заявляет, что автоматические выключатели и неявные электрические панели или любые другие устройства защиты от перегрузки по току не могут располагаться вблизи легко воспламеняющихся материалов, таких как шкафы для одежды. Также

    запрещает установку устройств сверхтока над ступенями лестницы.Когда речь идет о гостевых комнатах или гостевых апартаментах, таких как спальни с ванными комнатами, эти устройства, кроме дополнительной защиты от перегрузки по току, нельзя размещать в ванных комнатах.

    Лучшие места для установки электрического щита

    Принимая во внимание все соображения и ограничения NEC, существует несколько вариантов расположения вашего электрического щита. Хотя коробка выключателя должна быть легкодоступной, большинство домовладельцев хотят, чтобы панель была скрыта от глаз. Некоторые общие зоны, которые могут соответствовать всем требованиям:

    • Гаражи – пристроенные гаражи являются лучшим местом для электрического щита, так как они обеспечивают достаточно места для соблюдения требований к четкому рабочему пространству, но при этом довольно скрыты.
    • Подвалы — подвал — еще одно предпочтительное место для вашего электрического щита. Он еще более незаметен, чем гараж, и может легко соответствовать требованиям к пространству. Однако следует учитывать одну вещь: аварийное освещение, так как в случае отключения электроэнергии вам нужно будет легко найти путь к главному выключателю.
    • Под лестницей – хотя это менее популярный выбор, некоторые лестницы могут обеспечить достаточно места и легкий доступ для установки электрического щита.

    Несмотря на то, что у большинства домовладельцев популярны места вне поля зрения, электрические щиты вполне можно установить в основных помещениях дома, если это место чистое и просторное. Если в вашем доме нет подвала или гаража, а вам нужно, чтобы распределительная коробка находилась в главном доме, то есть несколько приемов, которые вы можете использовать, чтобы гармонировать с ней, например, покрасить ее дверь, чтобы она соответствовала декору.

    Замена и установка электрической панели

    Модернизация электрических панелей обычно рекомендуется в домах, которые со временем приобрели большую электрическую нагрузку или в ожидании увеличения электрической нагрузки.Например, если в вашем доме сделан ремонт или пристройка. По мере того, как старые дома переходят на более современные технологии, может потребоваться модернизация электрических панелей, чтобы не отставать от дополнительной нагрузки. Electric Way может порекомендовать модернизацию электрической панели в тех случаях, когда в доме добавляется значительная установка, превышающая мощность их текущей электрической панели, например, джакузи, бассейн или зарядное устройство для электромобиля. Модернизация панели не всегда требуется в таких ситуациях, но наши опытные электрики всегда проверят панель перед установкой такого типа.

    Компания Electric Way гордится тем, что является ведущим поставщиком услуг по обновлению и установке электрических панелей в Колорадо-Спрингс, штат Колорадо. Модернизация вашей электрической панели для обеспечения питания, необходимого для работы всех элементов в вашем доме, позволяет избежать перегрузки. какой-либо один контур. Перегруженные цепи могут представлять опасность пожара в вашем доме. Если вы заметили какие-либо из следующих признаков перегруженной цепи и неисправного электрического щита, запланируйте осмотр как можно скорее:

    • Стойкий запах гари,
    • Мерцание или приглушение света,
    • Приборы не работают на полную мощность,
    • Искрение или обесцвечивание электрических розеток,
    • Выключатели часто срабатывают и/или
    • Легкий шок или покалывание при прикосновении к электроприборам.

    Позвоните нам сейчас, чтобы назначить БЕСПЛАТНУЮ оценку вашего проекта

    The Electric Way — местный семейный бизнес, предоставляющий профессиональные, ориентированные на клиента услуги по электроснабжению жилых и коммерческих помещений клиентам по всему Колорадо-Спрингс. Замена и установка электрических панелей — наша специализация, но мы готовы помочь вам со всеми вашими электрическими потребностями.

    По данным Международной ассоциации сертифицированных домашних инспекторов (InterNACHI), срок службы большинства панелей электрических выключателей в жилых домах составляет около 60 лет.Если ваш дом более старый, в котором до сих пор используются устаревшие предохранители, распространенные в домах, построенных до 1960 года, то вам следует подумать о замене своего на современный электрический щит с автоматическими выключателями. Плавкие предохранители перегорают и должны быть заменены, в то время как цепи легко сбрасываются одним нажатием выключателя.

    Если вы считаете, что вам необходимо заменить электрическую панель, позвоните по телефону (719) 231-7249, чтобы назначить встречу для оценки вашего проекта. Мы предоставляем высококачественный сервис в Колорадо-Спрингс с 5-летней гарантией на всю работу и мастерство.



    Прочие жилищные услуги, которые мы предоставляем:

    Зарядные устройства для электромобилейОтделка подвалаРеконструкция домаПодсветка шкафа

    Установка электрической панели — Сан-Антонио

    Установка электрощита в Сан-Антонио

    Независимо от того, заменяете ли вы устаревшую панель выключателя или планируете установку панели для новой сборки, вам нужен обученный электрик, который справится с этой работой.Если вы ищете проект, связанный с вашим электрическим щитом, позвольте All Star Electric помочь. У нас есть более чем 20-летний опыт предоставления доступных и надежных услуг по установке для коммерческих и частных клиентов по всему району Сан-Антонио. Наша команда также не заставит вас ждать. Мы прибудем быстро и эффективно установим ваш новый электрический щит, чтобы вы могли сосредоточиться на других важных проектах.

    Своевременная и доступная установка панели

    Профессиональная установка электрощита не так дорога, как вы думаете.В зависимости от расположения новой панели и существующей электропроводки в стенах можно установить совершенно новую панель по очень доступной цене. Кроме того, All Star Electric предлагает гибкое финансирование для тех, у кого ограниченный бюджет. Почему бы не пригласить одного из наших опытных электриков к вам домой, чтобы составить смету на установку электрощитовой коробки сегодня?

    Являясь командой электриков Сан-Антонио с рейтингом A+ и аккредитацией BBB, мы также гордимся тем, что предоставляем следующие дополнительные услуги и функции:

    • Двухлетняя гарантия на изделие и работу от дефектов.
    • Углубленные коммерческие и бытовые электрические услуги.
    • Полностью укомплектованные фургоны и проверенные электрики.
    • Предварительная цена без скрытых комиссий.

    Подпишитесь на расчет стоимости установки панели в Сан-Антонио

    Убедитесь, что ваша панель выключателя правильно установлена ​​с помощью лицензированного и сертифицированного электрика All Star Electric. Эта единая точка доступа отвечает за подачу электроэнергии во все области вашей собственности. Если есть проблема с ним, в будущем может потребоваться более дорогой ремонт.Мы проявим особую осторожность при установке электрощита в вашем доме в Сан-Антонио, чтобы это никогда не стало проблемой.

    Почему бы не позвонить нам и договориться о консультации с местным электриком уже сегодня? Вы также можете подписаться на расчет стоимости любых услуг электрощита, заполнив нашу простую онлайн-форму.

    Установка электрического щита в Такоме, штат Вашингтон

    Компания North Shore Electric предлагает широкий выбор вариантов установки электрического щита в Такоме, штат Вашингтон. Мы предлагаем эти услуги как для коммерческой, так и для жилой недвижимости, включая установку, ремонт, замену и модернизацию.

    The North Shore Electric Difference

    Если у вас возникли проблемы с мерцанием света, неработающими розетками или общими проблемами с питанием, это может быть признаком того, что у вас повреждена электрическая панель. Вы не можете относиться к этим проблемам легкомысленно, и вам нужно, чтобы профессионал решил их как можно скорее. Наиболее распространенной причиной неисправности автоматического выключателя обычно является неправильная установка.Поэтому очень важно, чтобы электрощит был установлен сертифицированным и опытным специалистом.

    Все электрики North Shore Electric являются членами Международного братства электриков. Наша профсоюзная рабочая сила проходит многолетнюю интенсивную подготовку в технической школе, прежде чем получить статус подмастерья. Вы можете быть уверены, что все наши работы по установке электрощитов выполняются на самом высоком уровне.

    Когда вам нужно заменить автоматический выключатель

    Если вы заметили, что ваш автоматический выключатель постоянно нуждается в сбросе, возможно, пришло время полностью заменить и модернизировать вашу систему.В то время как North Shore Electric сделает все возможное, чтобы спасти и исправить существующую панель, мы заменим ее, если возникнут общие проблемы с безопасностью. Если вашей системе более 10 лет, и в ней возникают повторяющиеся проблемы с затемнением, мерцанием, неправильным функционированием, неэффективными приборами, постоянно требуется перезагрузка или от автоматического выключателя исходит запах гари, то его необходимо заменить. Чтобы избежать этих проблем, вы должны проверять свой автоматический выключатель каждые один-три года.

    Услуги нашей панели

    В North Shore Electric мы предоставляем услуги, которые включают:

    • Техническое обслуживание и проверки безопасности
    • Модернизация электрической панели
    • Выделенные цепи
    • Проводка
    • Защита Замена
    • И многое другое…

    Чтобы узнать больше о наших установках электрических панелей в Такоме, штат Вашингтон, позвоните нам по телефону 253-857-9135, чтобы начать сегодня!

    Установка дополнительной электрической панели

    Думаете об установке вспомогательной панели? Вот что нужно учитывать в первую очередь, и вы можете обнаружить, что вам вообще не нужна вспомогательная панель.

    Руководство по добавлению дополнительной панели
    Электрика Вопрос №1: Как лучше всего установить дополнительную панель?
    Проект №1

    • Я хочу установить дополнительную панель.
    • Можно ли установить вспомогательную панель от другой основной панели на 100 А?
    • Кабель какого сечения следует использовать?

    Этот вопрос по электрике поступил от: Барбаро, мастера на все руки из Нью-Джерси.

    Электрика Вопрос №2: Можно ли добавить дополнительную панель к дополнительной панели?

    Проект №2

    • Мой электрик должен был обеспечить три розетки на 220 вольт в вспомогательной панели моего гаража, но он использовал все доступное место для выключателя для других цепей.
    • Теперь в щитке одна розетка 220 вольт с неподключенными проводами и девать некуда.
    • Как подключить эту розетку, не заменяя всю вспомогательную панель?
    • Должен ли я заменить подпанель на более крупную подпанель с большим пространством для выключателя?

    Спасибо, Джек

    Этот вопрос по электропроводке поступил от Джека из Калифорнии.
    Подробнее о Местная электропроводка в Калифорнии

    Ответ Дэйва:
    Спасибо за вопросы по электропроводке.

    Рекомендации по установке электрической вспомогательной панели

    Приложение

    : как установить вспомогательную панель.
    Уровень навыка: Продвинутый. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике, не рекомендуется для домовладельцев.
    Необходимые инструменты: Сумка электриков с ручными инструментами и различными электроинструментами, необходимыми для установки вспомогательной панели.
    Расчетное время: зависит от типа и размера панели и доступного доступа к области проекта.
    Меры предосторожности: Любая существующая электрическая проводка в непосредственной близости, которая может помешать установке вспомогательной панели, должна быть идентифицирована, ВЫКЛЮЧЕНА и, при необходимости, помечена. Работа в электрическом щите опасна из-за опасности вспышки дуги и возможности поражения электрическим током.
    Примечание. Установка дополнительной электропроводки и подпанели должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

    Перед установкой дополнительной электрической панели

    Многие электрические панели позволяют устанавливать тандемные, двойные или счетверенные автоматические выключатели, что позволяет установить еще несколько цепей, поэтому изучите тип панели, которую вы должны увидеть, позволит ли она установить автоматические выключатели этих типов.

    • Перед установкой вспомогательной панели необходимо принять во внимание следующее:
      • Имеет ли существующая электрическая панель достаточную электрическую мощность для дополнительной нагрузки новой вспомогательной панели.
      • Имеется ли в существующем электрическом щите физическое пространство для автоматического выключателя, который будет питать новый вспомогательный щит.
      • Размер дополнительной панели и сечение кабеля, необходимого для новой дополнительной панели, будут зависеть от электрической нагрузки, которая будет подключена к новой дополнительной панели.

    Факторы, определяющие размер электрической панели

    • Список всех электрических устройств, которые будут добавлены на панель.
    • Определите любые устройства, для которых требуется выделенная цепь.
    • Определите количество мест, которые потребуются для автоматических выключателей в новой вспомогательной панели.
    • Рассчитайте общую подключенную электрическую нагрузку, которая будет добавлена ​​к дополнительной панели.
    • Используя общую подключенную нагрузку и количество требуемых цепей, определите силу тока вспомогательной панели и общее количество мест для автоматических выключателей, которые потребуются.
    • ПРИМЕЧАНИЕ. Сила тока вспомогательной панели может быть меньше, чем общая подключенная нагрузка. Фактическая сила тока панели может зависеть от цепей и оборудования, подключенного к вспомогательной панели.

    Электрические расчеты и решения по электрическим материалам


    Следующие ресурсы помогут вам при планировании размещения дополнительной панели.

    Онлайн-калькулятор электрической нагрузки

    Калькулятор электрической нагрузки жилых помещений

    , онлайн и интерактивный, обеспечивает точные расчеты нагрузки на панель.


    Онлайн-калькулятор размера проволоки

    Основные электрические расчеты падения напряжения и коэффициентов мощности помогут вам понять требования к электрическим проектам и безопасной проводке цепей.

    Руководство по проектам электромонтажных работ
    Руководство по проектам электромонтажных работ, которым необходимо следовать в большинстве проектов, которые вы можете выбрать.

    Выполнив несколько простых шагов, вы определите компоненты, необходимые для успешного проекта.

    Подробнее об электрических панелях и автоматических выключателях для дома



    Автоматические выключатели
    Иллюстрированное руководство по автоматическим выключателям со схемами и фотографиями от эксперта.

    Панель автоматических выключателей
    Домашняя панель автоматических выключателей содержит несколько автоматических выключателей, которые тщательно устанавливаются опытными электриками и подрядчиками по электротехнике.

    Электрическая панель

    Цепи электропроводки дома и автоматические выключатели
    В этой статье рассматриваются общие цепи электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

    Электропроводка дома

    Электропроводка
    Проекты электропроводки дома с рисунками и схемами.



    Вам также может быть полезно следующее:

    Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.


    Идеально подходит для домовладельцев, студентов,
    Разнорабочий, удобные женщины, и электрики
    7

    7 входит:

    Проводки GFCI выходов
    проводки дома электрические цепи
    120 вольт и 240 вольт выпускных цепей
    Электропроводка Выключатели освещения
    Электропроводка 3-проводной и 4-проводной электрической плиты
    Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
    Как устранить неполадки и отремонтировать электрическую проводку Модернизация электропроводки
    Коды NEC для домашней электропроводки
    . …и многое другое.

    Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
    Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

    7 факторов, определяющих затраты на установку электрощита в Колорадо – услуги водопровода

    Модернизируете ли вы электрощит в вашем доме из соображений безопасности, дополнительной мощности или для продажи дома, вы, вероятно, задаетесь вопросом, сколько этот проект будет стоить вам в конец дня.

    Стоимость модернизации электрощита в Колорадо колеблется от 3200 до более чем 8000 долларов. Средний домовладелец заплатит 5000 долларов за обновление своей главной панели.

    Так что же определяет окончательную цену?

    Факторы, влияющие на цену модернизации электрического щита, включают:

    1. Размер нового щита
    2. Необходимость рытья траншей
    3. Требуется ли замена проводки по всему дому
    4. Дополнительные розетки/крепления
    5. Требуется ли коммунальному предприятию новый счетчик
    6. Имеются ли у вас воздушные или подземные линии связи
    7. Трудовые ресурсы

    Давайте обсудим эти факторы и то, как они влияют на окончательную цену вашей электрической модернизации.

    Нужна оценка для модернизации вашей электрической панели? Просто свяжитесь с нами — мы пришлем качественного электрика.

    Звоните для установки сегодня

    Фактор цены №1: Размер новой панели

    Итог : Чем больше новая панель, тем дороже она будет стоить.

    Электрические панели измеряются в «силе тока», которая измеряет силу электрического тока , который панель посылает в ваш дом. Размеры панелей для жилых помещений могут варьироваться от 100 до 400 ампер .

    В большинстве современных домов установлены панели на 100 или 200 ампер. Минимум, требуемый Национальным электротехническим кодексом (NEC), — это панель на 100 ампер. Но если ваш дом был построен в 1960-х годах или раньше, в вашем доме может быть очень устаревшая панель на 60 ампер.

    Наше предложение? Если вы планируете модернизировать главную панель вашего дома и у вас есть 60-амперная или 100-амперная панель , обновите ее как минимум до 200-амперной панели . 200-амперная панель может удовлетворить электрическую нагрузку большинства жилых домов и их современной электроники.

    Не знаете, какой у вас сейчас размер панели? Иногда вы можете определить размер, проверив номинальную силу тока главных выключателей. Если вы все еще не уверены, какой размер панели у вас есть, обратитесь к электрику. Они смогут определить силу тока панели по размеру проводки вашего дома.

    Ценовой фактор № 2: Нужны ли траншеи

    Вот итоговый результат : Если электрикам нужно «рыть траншеи» (т.е. выкапывать) и заменить линии, идущие от инженерных коммуникаций в ваш дом, чтобы разместить новую панель , это будет стоить дополнительно от 1500 до 3000 долларов по сравнению с ценой .

    Каждый главный электрический щит, независимо от его размера, питается от инженерных сетей по электрическим линиям, которые находятся либо под землей, либо над землей. Эти линии предназначены для соответствия силе тока вашей панели. Таким образом, когда вы переходите на панель большего размера, вам, скорее всего, потребуется заменить эти линии. И если у вас есть подземные коммуникации, это потребует рытья траншей.

    Длина этих линий электропередач и легкость доступа определяют, сколько будет стоить прокладка траншей.

    Ценовой фактор № 3: требуется ли замена электропроводки во всем доме

    Вот итоговый результат : Если ваш дом нуждается в полной перемонтаже электропроводки для установки новой панели, вы можете рассчитывать на то, что заплатите дополнительно от 4000 до 8000 долларов США. + .

    К сожалению, если у вас есть устаревшая 60-амперная панель и вы модернизируете свой электрический щит, вам также необходимо обновить электропроводку вашего дома. Это связано с тем, что проводка в вашем доме, скорее всего:

    1. Старая, хрупкая и неисправная проводка
    2. Не рассчитана на более высокую силу тока вашей новой панели

    огонь!Если вы не уверены, требует ли обновление вашей панели переделки проводки во всем доме, обратитесь к электрику. Они рассмотрят вашу текущую электрическую систему и определят, выдержит ли проводка повышенную силу тока.

    Фактор цены № 4: Добавление розеток

    Итог : за каждую розетку, которую вы добавляете в свой дом, вы можете рассчитывать на дополнительную плату в размере 200-400 долларов США .

    Если у вас старый дом с устаревшей электрической панелью, также очень вероятно, что в доме недостаточно розеток, чтобы поддерживать дом в соответствии с нормами.NEC (National Electric Code) гласит, что розетка должна быть установлена ​​на каждые 12 футов стены.

    Хороший электрик осмотрит ваш дом, чтобы определить, нужно ли устанавливать розетки, чтобы дом соответствовал нормам.

    Ценовой фактор № 5: Требуется ли коммунальной компании новый контейнер для счетчика

    Вот итоговый результат : Если коммунальной компании необходимо модернизировать ваш текущий корпус/корпус электросчетчика, это будет стоить дополнительных 500 долларов США+ .

    Иногда вашей местной коммунальной компании требуется новый корпус рычажного байпаса.Новое устройство для обеспечения безопасности технических специалистов при работе с вашим измерителем.

    Фактор цены № 6: Воздушная или подземная проводка

    Как мы упоминали в факторе цены № 2 (траншейные работы), главный электрический щит каждого дома питается от инженерных коммуникаций. Теперь в Колорадо эти линии связи проходят либо под землей, либо над землей.

    Как правило, если у вас есть воздушные линии связи , модернизация вашей панели будет стоить больше , чем если бы у вас были подземные линии связи (если не требуется прокладка траншей).Это связано с тем, что изменения линии накладных расходов требуют больше времени и труда.

    Ценовой фактор № 7: электрик/подрядчик, которого вы выбираете

    Итог: Чем выше качество и больше опыта у электрика или подрядчика, тем больше они обычно берут за свои услуги. Но платя больше за качественного электрика, вы сэкономите деньги в долгосрочной перспективе и обезопасите свой дом и семью.

    Вы бы не выбрали нейрохирурга, который предлагает самые низкие цены, верно? Та же логика должна применяться к электрику, которого вы выбрали для модернизации электрической системы вашего дома.Неаккуратная или неопытная работа быстро приведет к необходимости ремонта или, что еще хуже, к возгоранию электричества.

    Мы предлагаем выбрать электрика, который:

    • Имеет лицензию и застрахован в штате Колорадо
    • Имеет большой опыт модернизации панелей
    • Работает в бизнесе не менее 5-10 лет
    • Имеет хорошие отзывы на BBB (Better Business Bureau) и Yelp

    Нужна дополнительная помощь в выборе лучшего электрика для работы? Просто загляните в наш блог « Как найти лучшего электрика в Денвере, штат Колорадо, ».

    Нужна оценка для обновления вашей панели? Спросите электрика из Колорадо

    Если вы хотите узнать точную стоимость модернизации вашего электрощита, свяжитесь с нами.

    Мы пришлем квалифицированного электрика, который проверит текущую систему вашего дома и предложит справедливую цену.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
