Адаптер для скважины своими руками: установка, монтаж, правила обустройства

Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от обледенения в зимний период. Решить эту задачу можно путем отведения системы ниже опасного для нее уровня промерзания грунта, а также подключения идущей от скважинного насоса трубы через адаптер.

Мы расскажем, что представляет собой это устройство, какими плюсами выделяется в сравнении с сооружением кессона. Вы узнаете, как правильно установить адаптер для скважины своими руками, как подключать его к трубопроводу и на какой глубине. С учетом наших советов вы сможете самостоятельно поставить его без проблем.

Содержание статьи:

Обустройство скважины с применением адаптера

Монтаж скважинного адаптера – самый дешевый способ отвода воды, не требующий теплоизоляции трубопровода при прокладке ниже уровня промерзания грунта.

При грамотно проведенном монтаже таких сооружений как приямок и кессон, защищать трубы от промерзания нет необходимости. При этом обеспечивается возможность доступа для проведения ремонта ствола скважины и насоса.

Конструктивные особенности устройства

Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.

Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли

Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.

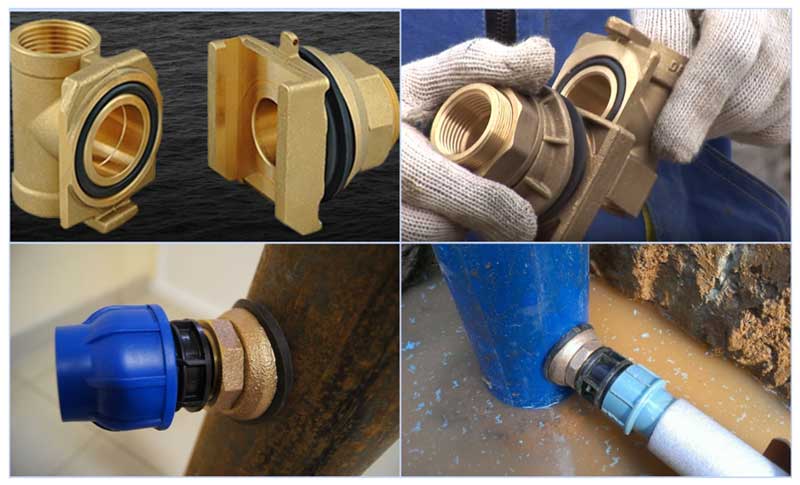

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».

Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части

Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.

Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.

Наружная ответная часть

Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».

Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну

Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой . И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на можно как во вновь возводимое гидротехническое сооружение, так и в уже установленное.

Адаптер, прикрепляемый к стенке обсадной трубы, занимает внутри нее определенное место. А потому сечение обсадной трубы должно быть на 20-25 мм больше, чем диаметр используемого насоса.

Шаг #1 – подготовка необходимых материалов

Для проведения работ потребуется набор инструментов:

штыковая лопата;
разводной ключ;
металлические колышки;
биметаллическая корончатая фреза.

Заранее стоит приобрести нейтральную водоотталкивающую смазку, которой необходимо будет обработать места врезки перед закапыванием в грунт.

При выборе смазки ориентируйтесь на ее состав с тем, чтобы компоненты герметика не вступили в реакцию с резиной и в процессе эксплуатации не разъели ее

Из материалов следует также подготовить:

адаптер;
съемник;
ФУМ ленту;
силиконовый герметик;
соединительные фитинги.

Съемник представляет собой стальную монтажную трубу требуемого размера, оснащенную на торце резьбой. Он будет необходим как для установки, так и демонтажа адаптера в случае проведения ремонтных работ.

Приобретенный адаптер перед началом работ следует привести в состояние, пригодное для предстоящего монтажа. Для этого с него следует удалить производственную смазку, а силиконовым герметиком обработать уплотнительное кольцо.

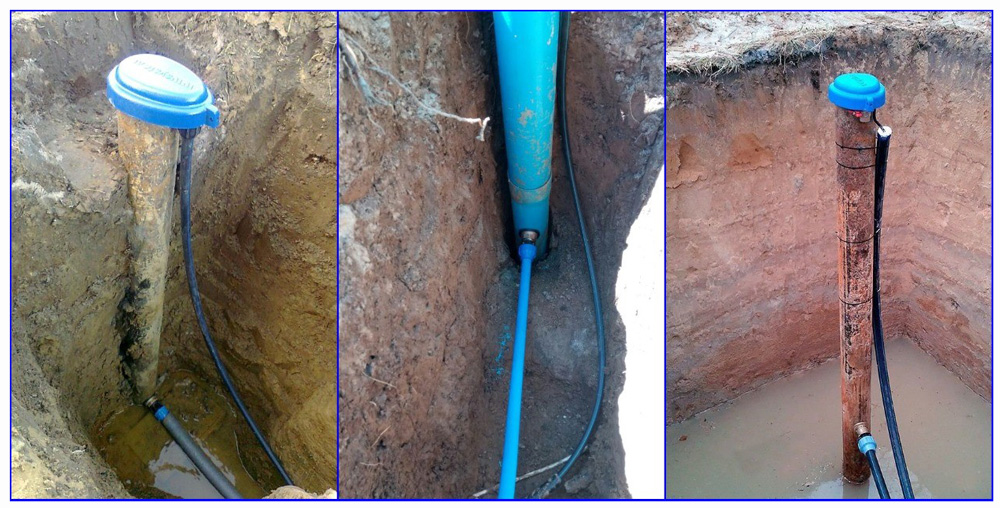

Шаг #2 – проведение земляных работ

Земляные работы лучше проводить в межсезонье. В этот период влагонасыщенный и охлажденный грунт не так обсыпается. Выполняя работы в засушливые месяцы, позаботьтесь об укреплении стенок шурфа. Для этой цели используйте отрезы доски и листы ДСП.

Бурение шурфа можно совместить с рытьем траншей под укладку водопроводных труб от адаптера к расположенной в доме локальной системе водоснабжения

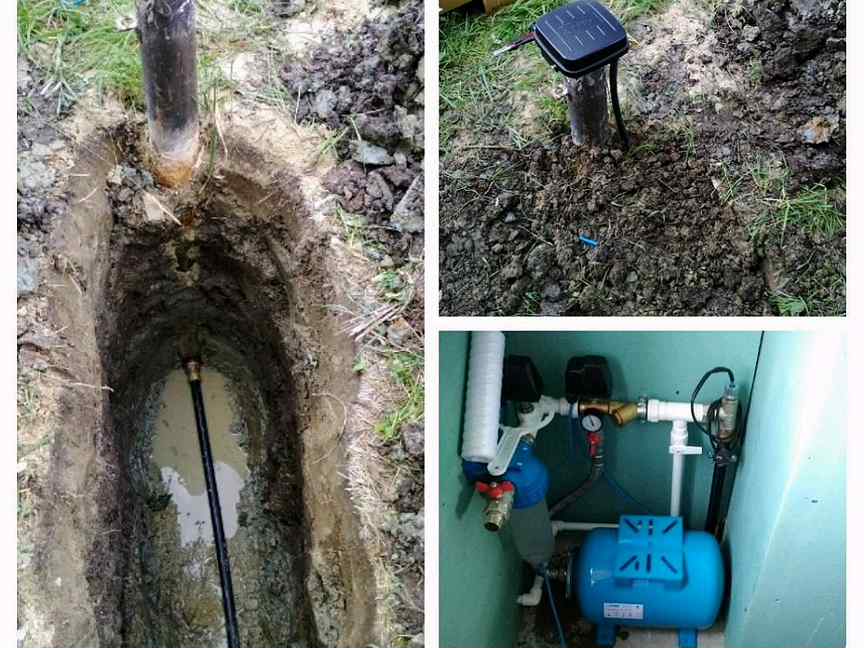

Для получения доступа к месту монтажа первым делом раскапывают обсадную трубу. Глубина шурфа должна быть такой, чтобы она превышала отметку уровня промерзания на 20-40 см. Для регионов, расположенных в средних широтах, это значение составляет 1,5-2 метра.

Ширина выборки должна быть не менее 160 мм. Это обеспечит в дальнейшем удобство при выполнении работ по врезке устройства.

Чтобы спрятать скважину в грунт и сделать ее неприметной для «незваных гостей», а также недоступной для ветров и снегопадов, обсадную трубу укорачивают до уровня земли.

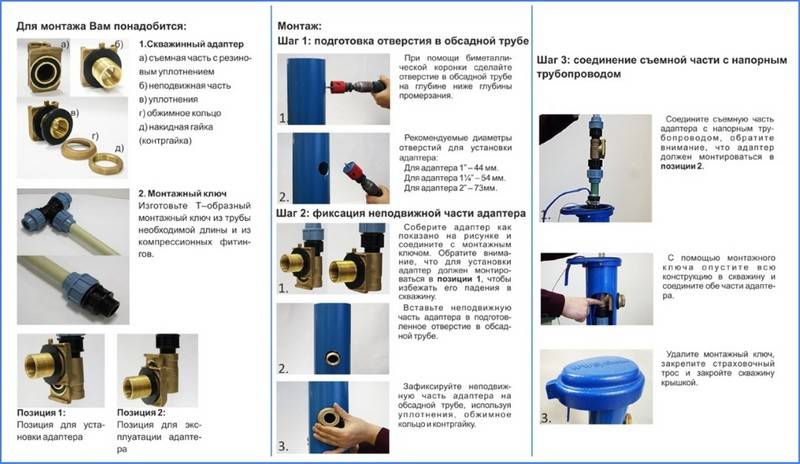

Шаг #3 – установка основной части

Держатель и клин устройства монтируют по отдельности. Перед монтажом основной части скважинного адаптера нужно на глубине укладки водопровода в стенке обсадной трубы предварительно просверлить для нее отверстие.

Сделать этот можно с помощью коронки, оснащенной биметаллической корончатой фрезой, диаметр которой соответствует размерам устройства:

для 1ʺ – отверстия d 4,4 см;
для 1ʺ1/4 – отверстия d 5,4 см;
для 2ʺ – отверстия d 7,3 см.

Не стоит бояться засорения скважины металлическими опилками. Большая их часть высыплется снаружи или останется в полости коронки.

Для увеличения герметичности конструкции резьбовое соединение следует уплотнять ФУМ лентой или любым другим упаковочным материалом

Монтаж конструкции осуществляют с помощью стальной монтажной трубы, оснащенной резьбой. Необходимая длина рассчитывается путем опускания в скважину замерного лота. Рассчитав глубину расположения оборудования, отрезают лишнюю часть трубы так, чтобы она была вровень с горловиной обрезанной обсадной колонны.

Опустив в полость трубы основную часть устройства, аккуратно заводят ее в отверстие и надежно фиксируют обжимным кольцом, входящим в комплектацию устройства. Соединяющую элементы гайку тщательно затягивают с помощью разводного ключа.

Оснащенную резьбой монтажную трубу на время вставляют ее в ответную часть адаптера: сначала ввинчивают в отверстие устройства, а после завершения установки – снимают

После окончания монтажа стальную трубу обычно извлекают на поверхность. Но некоторые мастера рекомендуют все же оставить отрез трубы в устройстве. Главный аргумент – такое решение позволит предотвратить повреждение резьбовых соединений под действием вибрации глубинного насоса.

Галерея изображений

Фото из

Шаг 1 – крепление адаптера на монтажный ключ

Шаг 2 – опускание монтажного ключа в трубу

Шаг 3 – установка резьбовой части в отверстии

Шаг 4 – монтаж адаптера к трубе

К наружной части адаптера, оснащенной резьбовым соединением, фиксируют отвод водопроводной трубы. Чтобы соединение держалось крепко и надежно, его уплотняют ФУМ лентой или любым другим упаковочным материалом.

Шаг #4 – монтаж ответной части

Эту часть адаптера крепят к шлангу насоса. удобнее выполнять вдвоем: первый опускает оборудование, второй – придерживает и расправляет шланг. После того, как насос опустится на необходимую глубину, остается лишь состыковать и защелкнуть обе части адаптера.

Сборка «ласточкиного хвоста» должна получиться жесткой, но во избежание поломки собранного адаптера фиксирующие и выступающие элементы устройства лучше не обстукивать

На завершающем этапе аккуратно выводят наружу страховочный трос и фиксируют его так, чтобы снять часть нагрузки от насоса, уменьшив тем самым риск механического повреждения. Для этого трос выводят к оголовку скважины и надежно закрепляют с помощью металлических кольев.

Вариант врезки адаптера в трубу, заключенную в кондуктор:

Галерея изображений

Фото из

Шаг 1 – выбор адаптера для скважины

Шаг 2 – устройство обсадной трубы

Шаг 3 – копка котлована для доступа к трубе

Шаг 4 – вырезание отверстия в кондукторе

Шаг 5 – сверление отверстия в обсадной трубе

Шаг 6 – подготовка места под монтаж адаптера

Шаг 7 – установка адаптера в отверстие

Шаг 8 – подключение и обратная засыпка

Остается лишь подключить кабель насоса к электропитанию и проверить работоспособность оборудования. К этапу тестирования следует подойти со всей ответственностью.

Он поможет проявить все недочеты, допущенные в процессе установки. Устранив недочеты на этапе пробного пуска, вы обережете себя от серьезных неприятностей в дальнейшем.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при специалисты советуют задействовать обсадные колонные, выполненные из стали.

При ограниченных финансах адаптер можно установить и на пластиковую трубу; но стоит учитывать, что этот вариант будет менее долговечен

Для облегчения процесса монтажа адаптера , страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Сборку удобнее выполнять на ровной поверхности в отдельном чистом помещении; а уже скрепленные муфтами и свернутые в бухту шланги и кабели, перенести на площадку возле оголовка скважины.Такой подход позволит минимизировать риск попадания грязи в полость гидротехнического устройства.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

Галерея изображений

Фото из

Шаг 1 – подготовка наконечника

Шаг 2 –подготовка держателя

Шаг 3 – инструменты для сверления

Шаг 4 – сверление отверстий

Шаг 5 – вкручивание саморезов

Шаг 6 – готовое приспособление

Шаг 7 – присоединение устройства к адаптеру

Шаг 8 – демонтаж адаптера

В дальнейшем, выбирая насос погружного типа, следует ориентироваться не только на эксплуатационные параметры обсадной колонны, но и делать поправку на размеры адаптера. Грамотный расчет позволит обеспечить свободный проход насоса в трубе без задевания и повреждения выступающих частей устройства.

Выводы и полезное видео по теме

Видео #1. Что лучше ставить – скважинный адаптер или кессон:

Видео #2. Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Как установить скважинный адаптер своими руками

Когда водяная скважина должна эксплуатироваться круглый год, необходимо реализовать комплекс мероприятий, которые предотвратят замораживание водопровода, а самым дешевым способом, не требующим обогрева и теплоизоляции поверхности трубы, является его прокладка ниже глубины промерзания грунта. Чтобы уложить трубу под землей, необходимо выполнить отвод воды от скважины на требуемом уровне, а реализовать это можно если:

Построить кессон.
Обустроить павильон.
Врезать в обсадную трубу скважинный адаптер.

Адаптер, врезанный в трубу

Достоинства и недостатки адаптеров

Самым значимым преимуществом адаптера для скважины, по сравнению с другими способами обустройства незамерзающих водозаборов, является его низкая стоимость и трудоемкость выполнения работ. Помимо этого, данный способ можно охарактеризовать следующим образом:

простота обустройства скважины, позволяющая выполнить все работы своими руками в течение одного дня
высокая герметичность системы, благодаря конструкции, которая предусматривает разборку проточной части адаптера внутри осадной трубы, поэтому даже наличие протечки не влияет на работу водопровода в целом. Адаптер Baker помимо прочего имеет герметичность достаточную для создания в системе разрежения на уровне 0,8 МПа;
долговечность устройства, которая в зависимости от материального исполнения может достигать 40 – 50 лет;
большая несущая способность, позволяющая, в зависимости от материала и толщины стенки приспособления, выдерживать вес погружного насоса и коммуникаций от 200 до 900 кг и даже выше;
необходимость обустройства обсадной трубы большего диаметра, чем для погружного насоса без адаптера, так как необходимо учесть размеры, использованного скважинного адаптера, для возможности демонтажа/монтажа насоса, а, следовательно, большие капитальные затраты при обустройстве скважины;

возможность «прикипания» разъемных элементов при многолетнем использовании скважинного адаптера, что диктует необходимость его периодического технического обслуживания, заключающегося в ежегодной разборке/сборке соединения своими руками.

Конструкция адаптеров

Каждая деталь устройства для врезки в скважину имеет свое функциональное назначение:

Для того, чтобы была возможность подключения водопровода к нагнетанию насоса посредством промежуточного элемента, предусматривается ниппель, являющий собой единое целое с держателем и вставляющийся в отверстие в обсадной трубе.
Уплотнение ниппеля достигается за счет применения двух резиновых уплотнений с обеих сторон стенки обсадной трубы, одно из которых прижимается к плоскости держателя и внутренней поверхности, а второе между накидной гайкой и внешней стенкой. В результате скважина герметизируется от попадания грунтовых вод.

Обратная сторона держателя имеет кольцевую проточку для укладки резиновой прокладки и выступы для прижима клина ответной детали, сужающийся профиль которых гарантирует взаимную фиксацию деталей.
Ответная деталь помимо клина, вставляющегося в «ласточкин хвост», имеет кольцевую проточку под прокладку аналогично держателю, с также два штуцера с внутренней резьбой, один из которых нужен для подключения выкидного патрубка насоса, а второй для подсоединения монтажного ключа.

Несмотря на визуальное сходство с тройником, проходное сечение адаптера имеет угловой профиль, так как монтажный штуцер является непроходным.

Сопряжение двух половин устройства на скважине, при установке адаптера, осуществляется по резиновым уплотнениям, выступающим в кольцевых проточках и обжимаемым своими руками при контакте пары по клиновой поверхности.

Разновидности адаптеров

Классифицировать устройства, для герметичного подключения водовода к насосу через стенку обсадной колонны скважины, принято по двум признакам, представленным ниже.

По материалу корпуса различают адаптеры:

Латунные, эксплуатируемые до 7 лет, применяемые только для технических водоводов, по причине вымывания оксидов меди и цинка;
Бронзовые, имеющие гарантированный срок использования в течение 25 лет, но отличающиеся высокой стоимостью;
.DZR-материал, являющийся пищевым сплавом стойким к окислению и не выделяющим оксидов при использовании в течение гарантированного срока службы в 25 лет;
Нержавеющие, способные прослужить от 20 до 50 лет, в зависимости от содержания легирующих компонентов.

По изготовителю, каждый из которых выпускает изделия с некоторыми уникальными характеристиками, можно выделить:

скважинный адаптер DebePumpar, производимый в Швеции по европейским стандартам качества, в том числе в комплекте со встроенной системой обогрева, позволяющей выполнять обустройство скважины на воду с таким скважинным адаптером даже в промерзающем слое грунта;
американский производитель Baker, выпускающий скважинные адаптеры, предназначенные для бытовых систем водоснабжения и способные выдерживать давление до 0,8 МПа и аналогичное значение вакуума, что позволяет использовать с ним в паре, как погружной напорный агрегат, так и поверхностный вакуум-насос;
Vinkell, производитель, продукция которого может быть использована в загрязненных грунтах, в том числе по соседству с канализацией или фундаментом, а минимальный диаметр обсадной трубы может составлять всего 0,12 м;
российский производитель Unipump, выпускающий самые дешевые латунные адаптеры для скважины, которые, как было указано выше, могут быть использованы только в промышленных сетях водоснабжения.

Последовательность оснащения скважин адаптером

Установить адаптер для скважины в обсадную трубу можно как в уже оборудованное гидротехническое сооружение, так и во вновь возводимое, процедура при этом отличаться не будет, потому что потребуется выполнить бурение шурфа до необходимой отметки и монтаж укрепления стенок на всю глубину.

Земляные работы

Чтобы получить доступ к месту монтажа, предназначенного для скважинного адаптера, необходимо откопать обсадную трубу на глубину, превышающую отметку промерзания, на 0,2 – 0,4 метра, для обеспечения удобства производства работ по врезке. Земляные работы следует совместить с устройством траншеи для укладки водовода от скважинного адаптера к локальной системе водоснабжения, размещенной в повальном помещении дома.

Ширина выборки грунта должна быть не менее полуметра, а производство работ лучше всего производить в межсезонье, когда грунт охлажден и не такой рассыпчатый, потому что в противном случае потребуется укрепление стенок. Дно траншеи принято отсыпать песком, для того, чтобы обеспечить чистоту
производства работ и создать подушку для укладки водовода.

Установка адаптера в разборе

При подобной организации установки адаптера для скважин своими руками держатель и клин монтируются по отдельности, что позволяет сначала врезать устройство при помощи корончатой фрезы из биметалла в обсадную трубу, потом подключить выкидной шланг погружного насоса к соответствующему штуцеру и лишь выполнив все необходимые подключения собрать «ласточкин хвост».

Для того, чтобы смонтировать держатель с ниппелем следует:

Изготовить своими руками Т-образный или угловой удлинитель, на который можно надеть половину адаптера для скважины, опустить ее в шурф и вставить в отверстие.

Перед тем, как опускать половины деталей, необходимо приклеить прокладки в кольцевых проточках при помощи герметика, чтобы не уронить в скважину.
Герметизировать обечайку обсадной колонны при помощи прокладки и гайки, накручивающейся на ниппель и обжимающей уплотнения внутренней и внешней стенок.

После монтажа держателя, можно выполнить подключение выкидного патрубка погружного насоса при помощи гибкого шланга, а электродвигатель следует запитать от электрической сети. Необходимая длина коммуникаций определится путем опускания в скважину агрегата или замерного лота.

Схема монтажа водопровода со скважинным адаптером

Чтобы закончить установку следует собрать скважинный адаптер, опустив клиновую составляющую при помощи Т-образного ключа, вкрученного его в монтажный штуцер. Сборка «ласточкиного хвоста» должна быть жесткой, но не следует производить обстукивание, во избежание поломки выступающих и фиксирующих элементов.

Установка собранного адаптера

Все операции аналогичный рассмотренной выше процедуре, за исключением того, что сборка половин адаптера производится наверху, вместе со всеми подключениями напорного оборудования.

Сначала опускается насос и крепится на нужном уровне при помощи страхующего троса, а параллельно на при помощи Т-образного, сделанного своими руками ключа для установки скважинного адаптера, вкрученного в монтажный штуцер производится его спуск и монтаж в отверстие. После установки уплотнения и его затяжки при помощи накидной гайки, сборку можно считать законченной.

Обустройство скважины-иглы с адаптером Baker

Все вышеописанные процедуры предусматривают подключение к адаптеру погружного напорного насоса, и лишь техническая характеристика скважинного адаптера Baker предусматривает работу устройства под вакуумом, а значит он может быть использован для подключения поверхностного насоса, способного развивать разрежение на всасе не более 0,8 МПа.

Подобного разрежения достаточно для того, чтобы выполнить обустройство системы водоснабжения из абиссинской скважины, посредством подключения колонны из труб к соответствующему штуцеру адаптера Baker. Глубина подъема воды не должна быть более 8 метров, о чем свидетельствует допустимое значение вакуума на приеме насосного агрегата.

Установка скважинного адаптера своими руками: правила обустройства и монтажа

Каждому строителю хорошо известно, что водопроводная труба должна пролегать ниже уровня промерзания грунта, иначе жидкость в ней замерзнет и трубу может попросту разорвать.

Чтобы соблюсти это правило, при соединении водопровода с обсадной трубой приходится оборудовать приямок или устанавливать кессон, чтобы защитить от холода находящуюся у поверхности земли части водопровода. Однако не так давно появился третий вариант — скважинный адаптер. Это устройство позволяет разместить магистраль, примыкающую к обсадной трубе, ниже опасного уровня. Имеет этот вариант и целый ряд других полезных свойств.

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

достаточно простой монтаж;
привлекательная стоимость оборудования;
невысокие трудозатраты на установку устройства;
нет необходимости сооружать кессон или приямок;
скважину можно полностью скрыть под грунтом и т. д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Обратите внимание! Выбирая погружной насос, следует учитывать эксплуатационные характеристики обсадной колонны с поправкой на размеры адаптера, чтобы оборудование свободно проходило в трубу, не задевая выступающие части устройства.

Как правильно установить питлесс-адаптер?

Чтобы установить адаптер для скважины своими руками, необходимо:

Раскопать обсадную колонну на необходимую глубину.
Сделать отверстие подходящего диаметра.
Установить основную часть скважинного адаптера.
Поставить крышку, которая закроет скважину.
Присоединить водопроводную трубу, ведущую к дому.
Соединить ответную часть адаптера с шлангом погружного насоса.
Опустить насос в скважину.
Соединить части адаптера.

Адаптер для скважины состоит из двух частей, одна из которых монтируется в отверстие на обсадной трубе, а другая присоединяется к шлангу погружного насоса

Наглядно процедура установки скважинного адаптера представлена в следующем видеоматериале:

Монтаж основной части

Перед монтажом основной части скважинного адаптера нужно сделать для нее отверстие. Понадобится специальная биметаллическая корончатая фреза. Диаметр этой коронки должен соответствовать размерам адаптера. Затем нужно опустить в трубу соответствующую часть адаптера, ввести ее в отверстие и зафиксировать обжимным кольцом. Внутри и снаружи используются два резиновых уплотнителя. Детали тщательно затягивают разводным ключом. Водопроводная труба крепится к наружной части устройства с помощью резьбового соединения, которое рекомендуется дополнительно укрепить.

Монтаж ответной части

Перед установкой части адаптера, которую крепят к шлангу насоса, необходимо опустить собранное и правильно закрепленное оборудование на расчетную глубину. После этого трубу обрезают и вставляют ее в ответную часть устройства.

Совет. Перед началом монтажа адаптера для скважины рекомендуется заранее собрать погружной насос, шланг, кабель, страховочный трос в отдельном чистом помещении. Затем скрепленные муфтами кабели и шланги сворачивают в бухту и переносят на размещенный около скважины размотчик, чтобы свести к минимуму возможность попадания грязи в скважину.

Для дальнейшей работы понадобится специальная монтажная труба, которую необходимо ввинтить в предназначенное для нее отверстие. С помощью трубы ответную часть адаптера опускают в обсадную колонну и соединяют части устройства. После этого монтажную трубу следует просто вывинтить и убрать.

При монтаже скважинного адаптера используют специальную трубу с резьбой. Ее ввинчивают в отверстие на адаптере и снимают после установки устройства

Обратите внимание. После того, как монтажная труба удалена, есть вероятность повреждения резьбы, в которую она вкручивалась. Предупредить эту проблему можно, оставив трубу в устройстве и обрезав ее вровень с горловиной обсадной колонны.

Затем необходимо вывести наружу и зафиксировать страховочный трос, чтобы снять с адаптера часть нагрузки, которую оказывает вес насоса. Остается подвести электропитание к кабелю насоса и проверить работу установленного оборудования.

Адаптеры для скважин делают обычно из достаточно прочного материала: меди или латуни, поэтому не стоит беспокоиться о его устойчивости к коррозии. Однако периодически (хотя бы раз в год) рекомендуется смазывать все части устройства специальными составами. Это продлит срок службы уплотнителей и предотвратит «сращивание» частей устройства.

Оцените статью: Поделитесь с друзьями!

Установка скважинного адаптера своими руками — правила обустройства и монтажа

Чтобы система подачи воды из скважины не промерзала в холодную пору, используется кессон или скважинный адаптер. Последнее из указанных приспособлений в наше время применяется все чаще.

Блок: 1/4 | Кол-во символов: 186
Источник: https://remoskop.ru/adapter-dlya-skvazhinyi-ustanovka-svoimi-rukami.html

Для чего необходим адаптер для скважины и как он устроен

Адаптером называют устройство, обеспечивающее соединение вывода скважины с водопроводной магистралью, которая, в свою очередь, уходит в дом. При этом изделие размещается в обсадной трубе на уровне ниже максимально возможной точки промерзания грунта – таким образом, достигается работоспособность скважины и системы автономного водоснабжения частного дома зимой, причем даже в самые сильные холода. За счет конструкции адаптера соединение водопровода и обсадной трубы выходит, с одной стороны, полностью герметичным, а с другой – простым в своем демонтаже и обслуживании.

Схема, изображающая обсадную трубу скважины, насос, адаптер и его соединение с водопроводом, подведенным к частному дому

Состоит это устройство из двух отдельных деталей – внешней и внутренней. Первая представляет собой, по сути, патрубок, который вставляется в отверстие, просверленное ранее в стенке обсадной трубы. На той части патрубка, которая остается внутри, располагается паз для крепления типа «ласточкин хвост», обеспечивающего герметичное и плотное соединение обеих деталей адаптера для скважины. С наружной же стороны располагается нарезанная резьба для соединения с водопроводной трубой, дополнительные уплотнительные элементы для защиты от протечек и попадания талой воды, а также накидная гайка, которая надежно фиксирует всю конструкцию в требуемом месте и положении.

Внутренняя и внешняя детали адаптера для скважины

Вторая деталь адаптера полностью располагается внутри обсадной трубы. Представляет собой усовершенствованное и слегка видоизмененное «колено», один вывод которого соединяется со шлангом, отведенным от насоса в скважине, а второй – с изделием, про которое шла речь в предыдущем абзаце. Для этого деталь снабжается «шипом» крепления «ласточкин хвост» и резиновым уплотнительным кольцом. Последнее придает соединению дополнительную герметичность.

Возможно, Вас заинтересует информация-абиссинская скважина

В целях облегчения процесса установки верхняя часть внутренней детали адаптера снабжается глухим резьбовым отверстием. В него заворачивается монтажная труба, и с её помощью изделие опускается в скважину. Затем там оно вставляется в паз другой детали адаптера. После этого монтажную трубу просто выворачивают и извлекают. Сделать подобный инструмент самостоятельно не представляет большого труда.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Материалы, из которых изготавливается адаптер для скважины, приведены в таблице ниже.

Таблица. Классификация адаптеров для скважин по материалу изготовления.

Наименование материала	Описание
Латунь	Низкая цена и доступность адаптеров из данного материала. Средний срок службы составляет около 8-10 лет. В ходе эксплуатации выделяет в воду оксиды меди и цинка, потому желательно использовать фильтр.
DZR-материал	«Пищевой» сплав на основе латуни. Не выделяет в воду каких-либо вредных веществ, в отличие от предыдущего материала.
Бронза	Качественные марки бронз отличаются чрезвычайно высокой стоимостью. Но это окупается большим сроком службы – вплоть до четверти века.
Нержавеющая сталь	Адаптеры из подобного материала отличаются тяжестью, прочностью и сроком службы до 30-40 лет. И соответствующей такому качеству ценой.

Важно! Выбирая комплектующие для скважины, обратите внимание на материал не только адаптера, но и обсадной трубы. По возможности отдавайте предпочтение изделиям из стали – они способны дольше переносить нагрузку, оказываемую на адаптер и трубу при работе насоса. Следовательно, надежность и долговечность всей конструкции вырастет.

Адаптер для скважины

Блок: 2/4 | Кол-во символов: 3643
Источник: https://kanalizaciyaseptik.ru/kolodec-i-skvazhina/adapter-dlya-skvazhiny-primenenie-montazh-svoimi-rukami.html

Обустройство скважины с применением адаптера

Адаптер для скважины – это тройник, изготовленный из латуни, который соединяет 2 трубы под углом 90°. Элемент позволяет поместить горизонтальный участок трубопровода на глубине 1500-2000 мм.

Поскольку грунт на таких глубинах не промерзает, то трубы не нуждаются в нанесении теплоизоляционного слоя или в установке электрического обогрева. Конструкция узла обеспечивает беспрепятственный доступ к вертикальному стволу скважины или колодца и установленному в ней насосу с электрическим приводом.

Блок: 2/7 | Кол-во символов: 536
Источник: https://vodatyt.ru/skvazhina/adapter.html

Выбор скважинных устройств – как сориентироваться?

Адаптеры производятся из специальных сплавов. На данный момент в продаже имеются приспособления для скважин из инновационной композиции DZR (изделия из нее гарантированно эксплуатируются на протяжении 25 лет), из нержавейки (служит не менее 20 лет), из латуни и бронзы (время службы – 7–25 лет). Бронзовые и латунные конструкции постепенно отходят на второй план. Они при использовании могут выделять различные вещества (в результате естественного окисления), которые негативно сказываются на здоровье человека. Поэтому их приобретать не рекомендуется.

Обустройство скважинного адаптера

Нержавеющие сплавы и композиции DZR указанных проблем лишены. Они обладают высокой стойкостью к ржавлению и окислению, эксплуатируются длительное время и крайне редко выходят из строя. Изделия из DZR-сплава стоят дороже адаптеров из нержавейки. Самыми безотказными устройствами для скважин принято считать приспособления под брендом Debe. Они изготавливаются в Швеции из сплава DZR. Лучше использовать именно их. Неплохие эксплуатационные характеристики имеют и американские адаптеры Granby Harvard. Их делают из нержавейки.

Если вы планируете обустроить скважину с малыми финансовыми затратами, обратите внимание на латунные и бронзовые изделия под марками Unipump (Россия) и Baker (США). Из всего ассортимента таких адаптеров эти заслужили наибольшее количество положительных отзывов от потребителей. Они без проблем монтируются своими руками, имеют доступную стоимость и длительный срок безаварийной работы. Важный момент! Адаптеры выпускаются под различные сечения труб для систем водоснабжения. Чаще всего встречаются устройства для скважин на 1,25 и 1 дюйм. Сечение трубопровода, который протягивается от гидроаккумулятора (его всегда размещают в доме) к насосу в скважине, обуславливают технические параметры самого адаптера.

Блок: 3/4 | Кол-во символов: 1870
Источник: https://remoskop.ru/adapter-dlya-skvazhinyi-ustanovka-svoimi-rukami.html

Способы обустройства скважины без кессона при помощи адаптера

Варианты установки адаптера для скважины:

Заказать монтаж системы водоснабжения под ключ у компании, профессионально занимающейся бурением и обустройством скважин. Достоинство – гарантия качественного выполнения работы и на все оборудование. Недостаток – дорого.
Купить адаптер и прочие устройства на воду самостоятельно и оплатить компании только монтажные работы. Достоинство – экономия на оборудовании. Недостатки – затраты времени на поиск, доставку устройств, возможные ошибки при подборе, гарантия только на монтажные работы.
Выполнить установку всего необходимого оборудования полностью своими руками (обязательно наличие опыта строительных и сантехнических работ). Достоинство – самый дешевый вариант. Недостатки – затраты сил и времени на земляные работы и монтаж, велик риск допустить ошибки.

Скважина в ограниченном пространстве.

Блок: 3/9 | Кол-во символов: 904
Источник: https://VodaSovet.ru/scvazhina/adapter-dlya-skvazhiny

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Скважинные адаптеры из DZR

На заметку! Отдельного внимания заслуживает материал, из которого изготовлена скважинная обсадная труба. Желательно отдать предпочтение стальным изделиям – они будут долго выдерживать нагрузки, которые оказываются в ходе эксплуатации. То же относится и к адаптерам. Как результат – вся конструкция будет более надежной и прослужит дольше.

Скважинный адаптер

Блок: 2/5 | Кол-во символов: 2283
Источник: https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/adapter-dlya-skvazhiny.html

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Блок: 4/7 | Кол-во символов: 3863
Источник: https://sovet-ingenera.com/vodosnab/kolod-skvazh/adapter-dlya-skvazhiny-svoimi-rukami.html

Процесс обустройства скважины с кессоном: этапы работ

Порядок выполнения работ по монтажу скважины с металлическим кессоном (для сравнения):

Расчистка участка под скважину и кессон. Если планируется потребление воды из скважины более 100 куб. м/сут или бурение до водоносных горизонтов, являющихся источником централизованного водоснабжения, то необходимо предварительно получить разрешение (лицензию).
Бурение скважины. Установка обсадной трубы. Промывка мотопомпой.
Рытье котлована. Установка в него подземной рабочей камеры.
Выполнение отверстий в днище кессона под обсадную трубу, в стенках для выходов трубопровода, электрокабеля.
Крепление кессона к обсадной колонне сваркой. Дополнительное якорение.
Утепление камеры изнутри.
Монтаж насосного оборудования.
Монтаж трубопровода. Его прокладывают ниже уровня промерзания почвы. Штуцеры вваривают в стенки кессона.
Прокладка электрокабеля под землей в специальной защитной трубе.
Гидроизоляция кессона снаружи битумной мастикой. Засыпка котлована.
Наладка оборудования.
Проверка работы насоса и трубопровода.

Варианты обустройства.

Кессон может быть выполнен из бетонных колец. Тогда сварочные работы не понадобятся. На крышку рабочей камеры обязательно вешают замок. Даже если скважина находится на частной территории, то есть риск падения внутрь кессона детей или животных.

Блок: 4/9 | Кол-во символов: 1331
Источник: https://VodaSovet.ru/scvazhina/adapter-dlya-skvazhiny

Установка адаптера для скважины в обсадную трубу своими руками

Рассмотрим процесс монтажа скважинного адаптера своими руками; представим его в виде пошаговой инструкции, но для начала – краткий список необходимых инструментов:

электрическая дрель;
биметаллическая насадка на дрель под диаметр патрубка адаптера;
разводной ключ;
строительный уровень;
ФУМ-лента.

Инструкция по установке адаптера для скважины

Шаг 1. Обустройте саму скважину, обсадную колонну над ней и траншею для водопроводной трубы.

Обустройство траншеи для водопроводной трубы

Важно! Место врезки адаптера в обсадную трубу и его соединение с водопроводом должно лежать ниже максимально уровня промерзания грунта. Обустраивая траншею, учитывайте это условие.

Процесс обустройства траншеи

Шаг 2. Подготовьте все оборудование, которое необходимо для обустройства рабочей скважины, в том числе и насос. При этом для последнего желательно соединить шланг и кабель питания вместе при помощи пластиковых стяжек – так монтировать данное изделие будет намного проще.

Соединение шланга и кабеля стяжкой

Шаг 3. Обрежьте обсадную трубу до уровня грунта. Для этого лучше всего использовать пилу-«болгарку». Далее ею же обработайте место среза обсадной трубы.

Не забывайте о правилах безопасности – работать с пилой следует аккуратно, в защитной одежде и очках или маске

Обрезка завершена

Обработка места среза

Шаг 4. Подготовьте адаптер для скважины. Проверьте его комплектность и целостность – изделие не должно иметь каких-либо дефектов, трещин, сколов или недостающих деталей.

Проверка адаптера для скважины

Обязательно проверьте целостность элементов

Шаг 5. Просверлите в обсадной трубе в точке ниже уровня промерзания грунта отверстие под диаметр адаптера. Для этого используйте дрель с насадкой-коронкой соответствующего размера.

В обсадной трубе в точке ниже уровня промерзания грунта нужно просверлить отверстие

Дрель с коронкой

Шаг 6. Установите внешнюю часть адаптера, которая будет соединяться с водопроводной трубой. Для этого аккуратно опустите деталь в обсадную трубу, к отверстию. Затем сделайте так, чтобы патрубок с резьбой выходил наружу. Далее смонтируйте с внешней стороны обсадной трубы уплотнитель и обжимное кольцо. После этого закрутите гайку.

Установка внешней части адаптера

Надевается уплотнитель

Закручивается гайка

Важно! Не забудьте окончательно зафиксировать гайку на внешней стороне обсадной трубы разводным ключом. При закручивании соблюдайте осторожность – не сорвите резьбу.

Шаг 7. К внешней детали адаптера прикрутите соединитель с водопроводной трубой. Перед этим резьбы обмотайте сантехнической нитью или ФУМ-лентой для большей герметичности.

Соединитель с водопроводной трубой

Прикручивание соединителя

Шаг 8. При помощи соединителя зафиксируйте внешнюю деталь адаптера скважины и водопроводную трубу, уходящую к будущему коттеджу.

Подключение водопроводной трубы

Труба практически подключена

Шаг 9. Установите на верхнем торце обсадной трубы крышку скважины. Зафиксируйте ключом-шестигранником.

Крышка скважины

Установка крышки

Для фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. Присоедините к насосу конец страховочного троса, который необходим для снятия части нагрузки с адаптера и продления срока его службы.

Важно! Диаметр насоса для подобной скважины должен быть как минимум на 2-3 см меньше диаметра обсадной трубы – в таком случае оборудование разминется при погружении с внешней деталью адаптера без проблем.

Шаг 11. Опустите насос вместе с прицепленным концом страховочного троса, шлангом и кабелем питания в скважину. Работу при этом желательно выполнять силами нескольких человек, так как процесс требует прикладывания значительной физической силы.

Насос вместе с прицепленным концом страховочного троса, шлангом и кабелем питания нужно опустить в скважину

Насос опускается

Насос почти опущен

Шаг 12. Обрежьте край шланга, погружаемого вместе с насосом в скважину. Затем подготовьте вторую деталь адаптера – соедините ее с фитингом. После получившуюся конструкцию зафиксируйте на ранее обрезанном конце шланга.

Обрезка шланга

Вторая деталь адаптера

Вторая часть адаптера соединяется с фитингом на конце шланга

Шаг 13. К верхнему резьбовому отверстию внутренней детали адаптера прикрутите монтажную трубу. Затем с ее помощью заведите составляющую часть адаптера в скважину и соедините с внешней деталью, зафиксировав их друг относительно друга при помощи крепления «ласточкин хвост». Далее выверните монтажную трубу и извлеките.

Прикручивается монтажная труба

Место соединения

Шаг 14. Зафиксируйте на крышке скважины страховочный трос. Произведите пробный пуск системы. Если все в порядке – из водопроводной трубы пойдет сильный поток воды.

Фиксация страховочного троса

Пробный пуск системы

На этом монтаж адаптера и обустройство скважины можно считать завершенными. Теперь можно без каких-либо проблем пользоваться чистой и качественной питьевой водой.

Адаптер для скважины: применение, монтаж своими руками

Внутренняя и внешняя детали адаптера для скважины

Обустройство траншеи для водопроводной трубы

Процесс обустройства траншеи

Соединение шланга и кабеля стяжкой

Обрезка завершена

Обработка места среза

Проверка адаптера для скважины

Обязательно проверьте целостность элементов

В обсадной трубе в точке ниже уровня промерзания грунта нужно просверлить отверстие

Дрель с коронкой

Установка внешней части адаптера

Надевается уплотнитель

Закручивается гайка

Соединитель с водопроводной трубой

Прикручивание соединителя

Подключение водопроводной трубы

Труба практически подключена

Крышка скважины

Установка крышки

Для фиксации крышки пользуйтесь ключом-шестигранником

Насос вместе с прицепленным концом страховочного троса, шлангом и кабелем питания нужно опустить в скважину

Насос опускается

Насос почти опущен

Обрезка шланга

Вторая деталь адаптера

Вторая часть адаптера соединяется с фитингом на конце шланга

Прикручивается монтажная труба

Место соединения

Фиксация страховочного троса

Пробный пуск системы

Латунь

DZR-материал

Бронза

Нержавеющая сталь

Инструкция по установке адаптера для скважины

Адаптер для скважины

Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400

У адаптера много преимуществ

Устройство скважинного адаптера фото

Резиновые прокладки нужно периодически менять

Скважинный адаптер

Блок: 4/4 | Кол-во символов: 6478
Источник: https://kanalizaciyaseptik. ru/kolodec-i-skvazhina/adapter-dlya-skvazhiny-primenenie-montazh-svoimi-rukami.html

Земляные работы

Блок: 6/9 | Кол-во символов: 782
Источник: http://vodosistema.ru/vodozabor/skvazhina/skvazhinnyj-adapter-ustanovka. html

Общие рекомендации по монтажу устройства

Производители скважинных адаптеров рекомендуют поручить установку этого устройства специалистам.

Несколько советов по самостоятельному монтажу переходника:

Ставить адаптер можно только на металлическую трубу – ее стенки долго выдержат вес насоса. При выборе обсадной колонны необходимо обращать внимание на толщину металла: чем она больше, тем лучше.
Диаметр погружной помпы нужно подбирать с учетом расстояния, которое внутри трубы занимает переходник. Иначе при поднятии и опускании насосного оборудования могут возникнуть сложности.
Сборку монтажного ключа и установку деталей устройства в позицию «для монтажа» удобнее выполнять в помещении.

Из-за существенных недостатков выбирать способ обустройства устья скважины адаптером специалисты рекомендуют лишь в случаях, когда установка кессона невозможна.

Высокая стоимость монтажа подземной рабочей камеры быстро окупается за счет низких по сравнению с обслуживанием скважинного переходника эксплуатационных расходов.

Блок: 9/9 | Кол-во символов: 1011
Источник: https://VodaSovet.ru/scvazhina/adapter-dlya-skvazhiny

Установка адаптера в разборе

Для того, чтобы смонтировать держатель с ниппелем следует:

Изготовить своими руками Т-образный или угловой удлинитель, на который можно надеть половину адаптера для скважины, опустить ее в шурф и вставить в отверстие.
Перед тем, как опускать половины деталей, необходимо приклеить прокладки в кольцевых проточках при помощи герметика, чтобы не уронить в скважину.
Герметизировать обечайку обсадной колонны при помощи прокладки и гайки, накручивающейся на ниппель и обжимающей уплотнения внутренней и внешней стенок.

Схема монтажа водопровода со скважинным адаптером

Блок: 7/9 | Кол-во символов: 1538
Источник: http://vodosistema.ru/vodozabor/skvazhina/skvazhinnyj-adapter-ustanovka.html

Установка собранного адаптера

Блок: 8/9 | Кол-во символов: 580
Источник: http://vodosistema.ru/vodozabor/skvazhina/skvazhinnyj-adapter-ustanovka.html

Обустройство скважины-иглы с адаптером Baker

Блок: 9/9 | Кол-во символов: 715
Источник: http://vodosistema.ru/vodozabor/skvazhina/skvazhinnyj-adapter-ustanovka.html

Кол-во блоков: 16 | Общее кол-во символов: 27739
Количество использованных доноров: 7
Информация по каждому донору:

https://vodatyt.ru/skvazhina/adapter.html: использовано 1 блоков из 7, кол-во символов 536 (2%)
https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/adapter-dlya-skvazhiny.html: использовано 2 блоков из 5, кол-во символов 4302 (16%)
https://sovet-ingenera.com/vodosnab/kolod-skvazh/adapter-dlya-skvazhiny-svoimi-rukami.html: использовано 1 блоков из 7, кол-во символов 3863 (14%)
https://kanalizaciyaseptik.ru/kolodec-i-skvazhina/adapter-dlya-skvazhiny-primenenie-montazh-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 10121 (36%)
https://VodaSovet. ru/scvazhina/adapter-dlya-skvazhiny: использовано 3 блоков из 9, кол-во символов 3246 (12%)
https://remoskop.ru/adapter-dlya-skvazhinyi-ustanovka-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 2056 (7%)
http://vodosistema.ru/vodozabor/skvazhina/skvazhinnyj-adapter-ustanovka.html: использовано 4 блоков из 9, кол-во символов 3615 (13%)

Установка скважинного адаптера в Московской области

Все чаще на смену кессонам для защиты от мороза и грунтовой воды приходят адаптеры. Это специальные устройства, устанавливаемые на обсадные трубы скважин. Монтируются они ниже отметки промерзания грунта и защищают водопровод в зимнее время. В отличие от кессона, адаптер занимает гораздо меньше места и обладает следующими преимуществами:

долгий период эксплуатации и надежность;
простота в установке (работы занимают 4–8 часов) и обслуживании;
возможность установки в любое время года;
легко вписывается в ландшафт и интерьер благодаря небольшому размеру.

Удобство адаптера заключается в том, что он позволяет провести все работы по соединению глубинного насоса с водопроводом внутри обсадной трубы на глубине ниже, чем глубина промерзания. Таким образом, у вас не возникнет проблем с функционированием скважины зимой. Автоматика адаптерной системы устанавливается в доме или другом теплом помещении.

Особенности обустройства скважины с адаптером

Корпус адаптера состоит из внутренней и наружной части — они устанавливаются внутри и снаружи обсадной трубы соответственно. Части адаптера соединяются резьбовым соединением — на ниппель внутренней части накручивается гайка его внешней части. За герметизацию этого соединения отвечают прокладки из эластичного материала.

Перед монтажом нужно соединить внутреннюю часть адаптера с трубой заборного водопровода и проделать отверстие в обсадной трубе по диаметру ниппеля.

Стоимость установки адаптера на скважину под ключ

Как заказать установку скважины с адаптером?

Компания «Буркомплекс» предлагает свои услуги по обустройству скважины с адаптером. Чтобы подробнее узнать об условиях сотрудничества или задать вопрос, звоните нам по номеру 8-495-111-9-777, и наши специалисты проконсультируют вас в вопросах обустройства скважин, бурения и проведения водоснабжения в ваш загородный дом.

Установка скважинного адаптера в Ишиме по доступным ценам, монтаж под ключ

Что такое адаптер для скважины и как его установить?

Чтобы трубопровод функционировал без перебоев, а жидкость в нем не замерзала, труба должна пролегать ниже уровня промерзания грунта. Несоблюдение этого правила чревато разрывом трубы, так как при замерзании вода и превращении в лед вода увеличивается в объеме.

Как сэкономить на обустройстве водопровода при помощи адаптера?

Раньше, чтобы завести воду в дом обязательно устанавливали кессон или оборудовали приямок, который защищал от холода часть водопровода, которая находилась на поверхности. Сейчас задача несколько упростилась: у кессонов появилась альтернатива в виде скважинного адаптера. При помощи этого устройства можно разместить прилегающую к трубе магистраль ниже опасного уровня, что гораздо проще и выгоднее с экономической точки зрения.

Почему стоит выбрать адаптер для обустройства скважины в Ишиме?

Скважинный адаптер, также известный под названием pitless-адаптер, конструктивно состоит из двух частей:

Одна монтируется в обсадную колонну на приемлемую глубину, к ней же присоединяется труба, которая поставляет воду в дом
Вторая служит для подключения трубы, которая подает воду от погружного насоса

Благодаря адаптеру насос можно погрузить в обсадную колонну сверху, а затем соединить части устройства и превратить таким образом водопровод в единую систему, пригодную для дальнейшей эксплуатации.

На адаптер частично воздействует вес насоса и другого скважинного оборудования, кроме того в процессе эксплуатации устройство неизбежно будет подвергаться вибрациям. Ввиду этого оптимальный материал изготовления обсадных колонн – качественная сталь, способная выдерживать значительные нагрузки. Адаптер можно устанавливать также на пластиковую трубу, но такой вариант обустройства скважины считается менее надежным и долговечным.

Обустраивая скважину в Ишиме при помощи питлес-адаптера можно

Упростить монтаж и сэкономить время
Купить оборудование по выгодной цене
Избежать значительных трудозатрат при установке адаптера
Исключить необходимость сооружения приямка или установки кессона
Полностью скрыть скважину под грунтом

Установка адаптера для упрощения обслуживания и ремонта насоса

Благодаря особой конструкции насос можно всегда достать для проведения планового обслуживания или ремонта, после чего без лишних усилий опустить обратно в скважину. Чтобы получить доступ к насосу, достаточно отсоединить ответную часть скважинного адаптера: это позволит легко достать оборудование.

Монтаж адаптера своими руками или помощь профессионалов?

Установка адаптера в Ишиме – несложный процесс, с которым при желании, наличии элементарных инструментов и навыков можно справиться самостоятельно.

Алгоритм монтажа скважинного адаптера выглядит следующим образом:

Раскопать обсадную колонну до нужной глубины
Проделать отверстие подходящего диаметра
Монтировать основную часть скважинного адаптера
Установить крышку, которая будет закрывать скважину
Присоединить трубу, ведущую к дому
Соединить с вторую, ответную часть адаптера со шлангом погружного насоса
Установить насос в скважину
Соединить все части адаптера, чтобы система заработала

Если у вас нет нужных навыков работы с подобным оборудованием, вы опасаетесь, что не сможете провести монтажные работы таким образом, чтобы система работала надежно и бесперебойно, обращайтесь к профессионалам из компании «БурВода72». В нашем распоряжении – опытные мастера со всем необходимым оборудованием, которые справятся с поставленной задачей за несколько часов!

Позвоните нам по телефону 8 9044 930-317, чтобы заказать установку скважинного адаптера, прямо сейчас!

Остались вопросы? Звоните по телефону +7 9044 930-317

Обустройство скважины с адаптером Установка скважинного адаптера

Для комфортного проживания на собственном участке нужна вода. При отсутствии центрального водопровода – лучший источник это собственная скважина. Это большая экономия времени, денег и сил. Скважина на участке позволяет получать чистую воду в любое время года в достаточном количестве.

Обустройство скважины с адаптером – позволяет круглогодично пользоваться водой на вашем загородном участке.

Скважинный адаптер – самый экономичный способ подведения воды от скважины к дому. Адаптер – это герметичное устройство, позволяющее вывести трубы водопровода ниже уровня промерзания грунта. Одна часть адаптера крепиться на обсадную трубу резьбовым соединением, а другая — присоединяется к напорной трубе насоса.

Для бесперебойной работы автономной системы водоснабжения нужно защитить коммуникации от промерзания в зимний период. Чтобы этого не случилось, трубы должны находиться ниже уровня промерзания грунта, это примерно составляет 1,7метра.

Обустройство скважины с адаптером является альтернативой установки кессона. Адаптер имеет ряд преимуществ по сравнению с кессоном: это доступная стоимость, благодаря чему приобрести и установить адаптер может широкий круг покупателей. Быстрый и легкий монтаж. С установкой скважинного адаптера способен справиться даже начинающий мастер. Он не предполагает проведения сварочных работ. Простой принцип работы. Минимальное количество земляных работ. В случае поломки насоса, адаптер скважины позволяет легко вынуть его и опустить на требуемый уровень обратно. Благодаря возможности скрытого монтажа, скважину, оборудованную адаптером, практически не видно на участке. Это защитит хозяев от опасности воровства насоса. Благодаря своей герметичности, адаптер можно использовать на участках с высокими грунтовыми водами.

Для консервации системы водоснабжения на зимний период – нужно дополнительно установить сливной кран на напорную трубу перед скважинным адаптером.

По техническим характеристикам при монтаже системы водоподающего оборудования с адаптером, рекомендуемая максимальная глубина монтажа насоса не более 50 – 60 метров, в зависимости от марки насоса.

Не забывайте, если вы планируете обустраивать скважину адаптером – предупреждать об этом бурового мастера. При бурении скважины с двойной обсадной колонной, 3 метра от земли должны быть обсажены только стальной трубой, без пластиковых вставок.

Глубинные манометры — Производственные лифтовые компании

Тип датчика	кварцевый	Сапфир
Макс. Давление	15000 фунтов на кв. Дюйм	15000 фунтов на кв. Дюйм
Макс. Температура	392 ° F	329 ° F
Точность Давление	0,020% полной шкалы	0,020% полной шкалы
Разрешение	0.0006% FS	0,0003% полной шкалы
Требуемая мощность	3 В постоянного тока 4,5 мА	3 В постоянного тока 10 мА
Материал	17-4 PH Инконель	17-4 PH Инконель

Решения из одного источника

Включает полную систему:
Устьевые адаптеры, подвески для НКТ, герметизированные кабели, протекторы и связь с установленной автоматикой

Наши инженеры и техники оказывают поддержку и следят за тем, чтобы все в скважине работало эффективно и эффективно

Baker Hughes TechConnect, Volume 10, Number 2

Система

Reconnect снова возвращает производство на Ближний Восток

По соображениям безопасности эксплуатационные скважины с естественным течением в Объединенных Арабских Эмиратах не могут эксплуатироваться без работающего подповерхностного предохранительного клапана. Замена этих клапанов, предназначенных для остановки потока в случае катастрофического отказа, требует длительных и дорогостоящих операций по ремонту.

Baker Hughes развернула систему Reconnect ™ для оператора в Абу-Даби, чтобы вернуть скважину с неисправным клапаном в эксплуатацию, сэкономив заказчику около 2 миллионов долларов США на капитальном ремонте. Технология Baker Hughes Reconnect — это экономичное решение, которое включает замену существующего предохранительного клапана новым, у которого линия управления проходит через эксплуатационную колонну, и все это может быть выполнено с помощью капиллярного блока небольшой площади вместо капитального ремонта. буровая установка.

«Система Reconnect представляет собой высокоэффективную альтернативу для восстановления наземного гидравлического управления для подземных предохранительных клапанов с наземным управлением [SCSSV], которые не работают из-за нарушения линий управления или если установка штормового штуцера нежелательна», — говорит Дон Сандерс, менеджер линейки продуктов по контролю потока. «Эта технология также является жизнеспособным вариантом для скважин, которые не были завершены с помощью SCSSV. Система включает в себя предохранительный клапан, извлекаемый с помощью троса, линию управления заменой сквозных НКТ, которая входит в новый узел клапана, и адаптер устья.Для установки требуется небольшая бригада и оборудование, подходящее для большинства платформ или буровых площадок ».

Эта успешная работа открыла несколько возможностей в других областях, где возникают проблемы с утечками в линии управления. «Мы производим еще пять систем, которые должны быть доставлены в Абу-Даби в августе, и у нас есть дополнительный заказ на пять систем нового размера, который мы сейчас разрабатываем», — добавляет Сандерс. «Это отличная возможность для Baker Hughes и отличное решение для клиентов в этом регионе».

Скважинная система связи TeleCoil возвращает скважину в эксплуатацию

Baker Hughes использовала скважинную систему связи TeleCoil ™ для определения как причины снижения добычи на остановленной скважине в Северном море, так и необходимости проведения ремонтных работ. После испытаний и обработки скважина была возвращена в эксплуатацию всего за 10 дней.

Система TeleCoil была выбрана потому, что она может транспортировать каротажные инструменты и обеспечивать операции с гибкой трубой с возможностью корреляции по глубине. Сопло гибкого трубопровода Tornado ™ использовалось во время начального спуска для очистки и подготовки скважины к прогону промыслового каротажа (PLT) с использованием каротажного адаптера TeleCoil.

Каротажные данные показали повреждение экранов, что указывает на то, что вынос песка происходил в основном из нижних зон скважины.

Мостовая пробка Baker Hughes N1 также была спущена с использованием гибких НКТ и системы TeleCoil для точной корреляции по глубине. Это обеспечило изоляцию первичной зоны добычи песка. Был завершен еще один прогон регистрации для определения эффективности изоляции. Результаты показали снижение выноса песка и подтвердили проблемы, связанные с закупоркой секций грохота. Каротажные инструменты были сняты с гибкой трубы, и была проведена обработка кислотной стимуляцией, предназначенная для увеличения добычи, с использованием процесса очистки Roto-Pulse ™ от Baker Hughes.

Используя локатор муфт обсадной колонны в реальном времени для корреляции глубин и измерения забойного давления с целью оптимизации процесса струйной очистки, фильтры были эффективно очищены. За этим прогоном последовал дальнейший производственный каротаж после выкачивания для определения эффективности обработки.

Компания Baker Hughes получила награду «В центре внимания на новых технологиях» за скважинную систему связи TeleCoil на конференции оффшорных технологий 2012 года.

Система рециркуляции увеличивает годовой доход от нефти на 5 долларов США.2 миллиона

Baker Hughes установила систему рециркуляции с помощью погружных электрических насосов (УЭЦН) в скважине в Мексиканском заливе, что увеличило годовой доход от нефти на 5,2 миллиона долларов США и увеличило добычу газа более чем на 250%.

Скважина производила 211 баррелей в сутки, 224 баррелей в сутки и 210 кубических футов в сутки с использованием другой формы системы искусственного подъема. Из-за ограничений по давлению скважина быстро приближалась к закрытию.

Инженеры по разработке и добыче определили три ключевых элемента для нового решения для искусственного подъема: снижение забойного давления, возможности обработки газа и увеличенный срок эксплуатации.Компания Baker Hughes установила систему рециркуляции в 5,5-дюймовом корпусе. перевернутый кожух для облегчения охлаждения двигателя и предотвращения попадания газа в скважину. Насосы серии Superior Performance (SP ™) использовались для повышения эффективности и снижения расхода энергии.

С новой системой рециркуляции добыча газа подскочила с 210 кубических футов в день до 538 кубических футов в день, т.е. более чем на 250%. Оператор также увеличил ежедневную выручку от нефти на 14 490 долларов США по цене 90 долларов США за баррель. В годовом исчислении это привело к увеличению выручки более чем на 5 долларов США.2 миллиона.

Кроме того, была использована гидравлическая установка для ремонта скважин, что снизило затраты на ремонт до 80%.

RESTORE программа стимуляции жидкости увеличивает добычу нефти при заводнении CO2

После обработки с пятью барабанами в рамках программы восстановления ствола скважины Baker Hughes RESTORE PEP 3 ™, из скважины в Оклахоме было добыто дополнительно 3240 баррелей нефти за период 4,5 месяца. С учетом затрат на химическую обработку и потери продукции в течение одного дня во время обработки, средство RESTORE PEP 3 окупилось менее чем за четыре дня и окупило примерно 3500% инвестиций.

Оператор добывал нефть 40 ° API из формации Морроу на высоте 6200 футов (1889 м). Масло содержало более 9% парафина с температурой помутнения выше 110 ° F (43 ° C) и максимальной температурой застывания до 75 ° F (24 ° C). Месторождение находилось в условиях заводнения CO2 более 10 лет, и в скважинах наблюдались проблемы с застывшей нефтью, отложениями парафина и эмульсией от пласта к резервуарам.

«Парафиновые отложения в трубке были успешно обработаны ингибитором парафина Baker Hughes; однако охлаждение, вызванное падением давления CO2 в призабойной зоне, привело к закупорке пласта парафином и застывшими эмульсиями, что привело к снижению добычи нефти и газа », — говорит Кен Баркер, старший научный сотрудник Flow Assurance.

Компания Baker Hughes разработала решение на основе размеров насосно-компрессорных труб и обсадных труб, пористости, забойного давления и интервала перфорации. Для оптимальной эффективности было определено, что обработка жидкостью RESTORE PEP 3 должна располагаться перед обычно запланированной обработкой водой / поверхностно-активными веществами. Затем скважина была закрыта на 24 часа после обработки, чтобы позволить жидкости разрушить эмульсии и растворить парафиновые отложения.

Чтобы определить эффективность обработки RESTORE PEP 3, добыча была усреднена по восьми скважинным испытаниям за шесть месяцев до обработки.Затем значения добычи сравнивались с результатами усредненных шести испытаний скважин в течение 4 ½ месяцев после обработки.

Технология долот Kymera экономит время и деньги в сложных береговых бассейнах Бразилии

Осадочные бассейны в Бразилии состоят из твердых и переслаивающихся слоев ангидрита, калькаренита и сланца с абразивными песками. Компания Baker Hughes добилась отличных результатов в этих сложных породах, используя свои гибридные буровые долота Kymera ™, в которых сочетаются характеристики дробления горных пород, присущие технологии долот с шарошечным конусом, с режущими характеристиками долота PDC или токарными свойствами.

Долота Tricone ™ пробурили соседние скважины с приблизительной скоростью проходки 6,2 фута (1,9 м) в час через примерно 591 фут (180 м). Долота PDC были вынуты из ствола с серьезными повреждениями из-за проблем, связанных с ударом долота о забойный материал.

В одном колодце 8 ½ дюйма. Долото Kymera просверлило направленную секцию в двигателе с регулируемым вылетом 1,5 °. Долото показало положительный отклик на управление торцом долота, начав с наклона 12 °.Долото пробурило 758 футов (231 м) со скоростью 11,8 футов (3,6 м) в час — на 43 процента дальше и на 52 процента быстрее, чем в среднем по соседним скважинам, сэкономив заказчику 278 000 долларов США только на этом участке.

В последней испытательной скважине долото Kymera пробурило 332 м (1089 футов) по вертикали со скоростью 4,6 м (15 футов) в час, сэкономив три дня работы буровой установки с потенциальной экономией для оператора 450 000 долларов США.

Модульная система VACS очищает ствол скважины, извлекает пробки за одну поездку

Оператор в Мексиканском заливе спланировал заканчивание с тройным блоком ГРП в глубоководной скважине с глубиной воды 2949 футов (899 м), измеренной глубиной 22000 футов (6706 м) и углом скважины 35 °. .Оператору необходимо было очистить перфорационные заусенцы, удалить мусор с верхней части пакерных пробок и извлечь пакерные пробки для верхнего и среднего интервалов с минимальными эксплуатационными затратами и временем.

Используя модульную систему, основанную на проверенной технологии системы векторной кольцевой очистки (VACS ™), компания Baker Hughes разработала компоновку низа бурильной колонны, которая объединила в себе различные инструменты для промысла и очистки ствола скважины, чтобы удовлетворить потребности оператора за одну поездку. Эта операция позволила сэкономить время буровой установки, снизить операционные риски, свести к минимуму воздействие на пласт и обеспечить успешное завершение работ по трехкомпонентному ГРП.

В средней зоне система VACS извлекла 190 фунтов (86,2 кг) крупнозернистых перфорирующих обломков, транспортируемых по трубопроводу (TCP), в нижней штабелируемой отводной секции и 169 фунтов (76,7 кг) мелкого песка в верхней отводной секции. Скважинные магниты извлекли 15 фунтов (6,8 кг) мелкой металлической стружки. Интервалы перфорации были отполированы с помощью струнной мельницы, и изолированная пакерная пробка была извлечена за тот же спуск. В верхней секции с помощью VACS было извлечено 350 фунтов (158,8 кг) песка и мусора TCP в нижней штабелируемой секции дивертора и 210 фунтов (95.2 кг) мелкого песка и мусора TCP в верхней секции дивертора. Скважинные магниты извлекли мелкую металлическую стружку весом 11 фунтов (5 кг). Интервалы перфорации были отполированы с помощью струнной мельницы, и изолированная пакерная пробка была успешно извлечена за тот же спуск.

«Система VACS G2 не только позволяет быстрее обрабатывать буровую площадку и собирать обломки на полу буровой, но также увеличивает вместимость мусора за счет включения нескольких камер для мусора», — говорит Ян Сюй, менеджер по линейке продуктов.«Технология Baker Hughes VACS доказала свою эффективность в извлечении обломков или мусора, начиная от шлама, песка и стружки до буровых конусов, долот и ручных инструментов как в необсаженном, так и в обсаженном стволе, что снижает риски проекта и минимизирует повреждение пласта».

Скважинные датчики УЭЦН

Скважинные датчики УЭЦН измеряют и передают информацию от системы погружной электронасосной системы (УЭЦН) на поверхность, где ее можно контролировать и анализировать для оптимизации работы системы и увеличения срока службы УЭЦН.

заявок

Мониторинг состояния ESP
Измерения расхода на стороне насоса
Источник данных для алгоритмов защиты, управления ESP и интеллектуальных производственных систем

возможности

Стандартная конфигурация измеряет сопротивление изоляции, давление и температуру на входе насоса, температуру обмотки двигателя и вибрацию
Расширенная конфигурация также включает показания давления на выходе насоса
Расширенная конфигурация добавляет значения вибрации насоса и давления нагнетания, температуры и расхода

особенности

Высокоточные датчики обеспечивают надежные данные с высоким разрешением
Расширенный набор датчиков для измерения расхода и данных на стороне насоса

Наши скважинные датчики УЭЦН могут работать со всеми системами УЭЦН Novomet, независимо от того, питаются ли они от инверсионного двигателя или двигателя с постоянными магнитами. Они собирают и отправляют измерения на поверхность, где данные могут использоваться для расчета и оттачивания алгоритмов защиты, оптимизации производительности ESP, управления интеллектуальными производственными системами и обновления расчетов запасов.

Стандартная конфигурация

Измеряемый параметр	Диапазон измерения	Разрешение	Точность
Сопротивление изоляции	0 — 1000 кОм	1 кОм	2. 50%
Сопротивление изоляции	1001 — 9999 кОм	1 кОм	10%
Насос всасывающего давления	0-40 МПа	0,001 МПа	0,50%
Температура всасывания насоса	0 — 150 ° С	0.1 ° С	1%
Температура всасывания насоса	32 — 302 ° F	0,1 ° F	1%
Температура обмотки двигателя	0 — 220 ° С	0,1 ° С	1,50%
Температура обмотки двигателя	32 — 428 ° F	0. 1 ° F	1,50%
Вибрация двигателя	0-30 мм / с ²	0,1 мм / с ²	5%
Вибрация двигателя	0 — 0,0465 дюйма / с ²	0,0002 дюйма / с ²

Расширенная конфигурация

Давление нагнетания	0-40 МПа	0.001 МПа	0,50%
Температура нагнетания	0 — 150 ° С	0,1 ° С	1%
Температура нагнетания	32 — 302 ° F	0,1 ° F	1%
Расход нагнетания	8-40 м ³ / d	0. 1 м ³ / сут 0,6 барр. / Сут	3%
	50 — 251 баррель / сут
	30-200 м ³ / д
	188 — 1256 баррелей / сут
	100-500 м ³ / д
	628 — 3140 баррелей / сут
	200 — 1200 м ³ / д
	1256-7536 баррелей / сут
Вибрация насоса	0-30 мм / с ²	0. 1 мм / с ²	5%

В стандартной комплектации измерения проводятся на входе насоса. Он измеряет температуру и давление жидкости, температуру двигателя и вибрацию, а также общее комбинированное сопротивление изоляции двигателя, кабеля и трансформатора. В качестве опции вы также можете выбрать дополнительную трубку из нержавеющей стали, которая измеряет давление на выходе насоса.

Расширенная конфигурация также снимает показания на выходе насоса и включает в себя расходомер.Он измеряет все параметры, включенные в стандартную конфигурацию, и добавляет показания давления и температуры на выходе из насоса, вибрации насоса и расхода пластовой жидкости на выходе из насоса.

Сверление — TechnipFMC plc

человек

Чтобы обеспечить последовательное выполнение и навыки решения проблем, мы обучаем наших технических специалистов по обслуживанию на местах в наших учебных центрах по всему миру. Это строгое комплексное обучение состоит из обучения в классе и на рабочем месте. Полная стоимость владения является ключевым фактором для многих наших клиентов, и мы ориентируем наши буровые решения на надежность и производительность. Наш процесс разработки продукта является строгим, поэтому его валидация превышает требования тестирования API 6A.

Наши квалифицированные специалисты на местах следят за тем, чтобы наши услуги по бурению оказывались и выполнялись в соответствии с ожиданиями. Как эксперты в нефтегазовой отрасли, вы можете рассчитывать на то, что мы останемся вашим партнером на протяжении всего жизненного цикла скважины.

Технологии

Наши технологии колонкового бурения, такие как уплотнения и задвижки, обеспечивают исключительную надежность и целостность всех наших устьевых систем как при низких, так и при высоких температурах. Мы предлагаем полный спектр систем для разведки, бурения, заканчивания и добычи на устье скважин на суше, в море и на мелководье.Мы постоянно внедряем инновации, решая новые задачи отрасли и используя новейшие производственные технологии для снижения затрат и улучшения производства.

Мы проектируем наши устья так, чтобы они были универсальными, чтобы обеспечить возможность использования нескольких программ обсадных труб с одним и тем же устьем, а также для установки сплошных или рифленых держателей оправки и специального оборудования, такого как ЭЦН, скважинные датчики и линии управления.

Исполнение

Наша устьевая технология значительно повышает безопасность и производительность за счет сокращения времени нахождения на месте.В наших устьевых системах используются подвески для оправок в сочетании с нашей технологией SafeLatch ™, что устраняет необходимость работать под подвесным противовыбросовым превентором. Наши скоростные устьевые системы минимизируют время бурения за счет исключения ожидания схватывания цемента.

Наш опыт в управлении проектами показывает, что наши проекты выполняются вовремя, что снижает риски для наших клиентов. У нас есть ресурсы для предоставления интегрированных решений, которые минимизируют затраты, максимизируют производительность и оптимизируют итоговые результаты.Наша внутренняя компетенция в критических процессах включает плакирование, обработку больших отверстий и подвески НКТ.

Скважинная система связи предоставляет данные зондирования и каротажа в реальном времени.

Лэнс Портман , вице-президент по колтюбингам компании Baker Hughes , обсуждает проблемы применения колтюбинга и отраслевые решения, такие как скважинные телеметрические системы и программное обеспечение для визуализации.

Джоан Лиу, младший редактор

Когда дело доходит до гибких насосно-компрессорных труб, промышленность в значительной степени полагается на моделирование, чтобы определить, что происходит в скважине. Благодаря сбору данных в реальном времени неопределенность сводится к минимуму за счет лучшего понимания скважинных условий, и решения могут быть приняты на лету для изменения конкретного приложения. В 2009 году Baker Hughes выпустила на рынок свой 2 7/8 дюйма. Интеллектуальная система гибких труб TeleCoil для данных в реальном времени, недавно выпустила 2 1/8 и 3 ½ дюйма. версии для дополнений различных размеров.

Интеллектуальная система гибких насосно-компрессорных труб TeleCoil предоставляет информацию о перепаде давления на забое и инструменте в реальном времени, чтобы уменьшить неопределенность, обеспечивая при этом непрерывную оптимизацию таких приложений, как фрезерование, стимуляция, очистка и подъем газа.

Система состоит из защитного проводника, наземного оборудования и программного обеспечения, а также оборудования низа бурильной колонны (КНБК), интегрированного с датчиками. Коррозионно-стойкий коммуникационный провод составляет 1/8 дюйма. в диаметре и передает данные в реальном времени, не влияя на скорость потока или увеличивая вес барабана. КНБК датчика объединяет узел головки двигателя, который включает в себя проводник, и комплект для определения давления, температуры и муфты обсадной колонны.

Одним из преимуществ системы является сокращение времени простоя, особенно на море.«Наличие этого страхового оффшора было бы ключевым моментом», — сказал Дэвид Порье , менеджер по продукции TeleCoil. «Недавно мы смогли выполнить работу на четыре дня меньше запланированной. Если вы посмотрите на полупогружной аппарат, который обходится вам примерно в полмиллиона долларов в день, клиент может быть вполне доволен таким результатом ».

Система TeleCoil закреплена на поверхности на барабане для гибкой трубы. Затем КНБК прикрепляется к концу гибкой трубы, откуда она отправляет пакеты информации на поверхность, пояснил г-н Пуарье.«Мы пытаемся уйти от семипроводной системы и полагаться на один проводник с большей способностью отправлять несколько пакетов данных», — продолжил он.

КНБК датчика также является взаимозаменяемым с адаптером каротажа в сборе. «Зондирование в реальном времени и регистрация в реальном времени — это действительно два в одном. С помощью КНБК, имеющейся у нас для TeleCoil, мы можем регистрировать перепады давления, чтобы знать, каковы условия в скважине, а с помощью локатора муфт обсадной колонны мы точно знаем, где мы находимся в стволе скважины, чтобы убедиться, что приложение выполняется на желаемой глубине.Мы можем регистрировать температуру, и скоро появятся новые возможности датчиков », — отметил г-н Пуарье. «Адаптер ведения журнала открывает возможность запускать все отраслевые инструменты ведения журнала».

В феврале компания Baker Hughes завершила полевые испытания 2 1/8 дюйма. версия TeleCoil на шельфе Бразилии, и теперь эта технология коммерчески доступна.

(PDF) Коммуникационный адаптер для использования со сверлильным элементом

корректирующее действие.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0005] Изобретение направлено на адаптер связи для съемного крепления к буровому компоненту

, когда буровой компонент не ведет активного бурения, тем самым обеспечивая связь с интегрированной системой передачи

при бурении. компонент.Адаптер связи содержит соединитель передачи данных

для обеспечения обмена данными между буровым компонентом и адаптером, механический соединитель

для съемного крепления адаптера к буровому компоненту и интерфейс данных.

[0006] Как используется здесь фраза, буровой компонент является «неактивным бурением» всякий раз, когда буровой компонент

не продвигает буровое долото в подземный пласт. Активное бурение прекратится, например, для

во время спуска или измерения на кабеле.

[0007] Интерфейс данных предпочтительно является интерфейсом для наземного оборудования. Наземное оборудование может содержать

компьютер, коммуникационный сервер или коммутатор. Интерфейс данных может связываться с наземным оборудованием

любыми известными средствами, такими как микроволны, радиоволны, акустические волны, световые волны

, электрические проводники или волоконная оптика. Наземное оборудование также может быть подключено к локальной сети

(LAN), которая делает данные доступными для локальных рабочих станций, а также может подключаться к глобальной сети

(WAN), которая подключается к удаленным местоположениям, например, через Интернет. Компьютер наземного оборудования

может хранить, обрабатывать и передавать информацию, полученную от скважинных элементов

, а также может посылать управляющие сигналы через внутрискважинную сеть для управления деятельностью скважинных элементов

. Другой вариант осуществления настоящего изобретения может содержать интерфейс данных, расположенный

непосредственно на адаптере связи, тем самым обеспечивая прямую связь с буровой бригадой, когда они

работают на полу буровой.Интерфейс данных может содержать свет, датчик, динамик, экран дисплея или другие аналогичные устройства.

[0008] Передаточный соединитель в адаптере связи адаптирован для связи с интегрированной системой передачи

в буровом компоненте. Предпочтительно передающий ответвитель представляет собой индуктивный ответвитель

. Более предпочтительно индуктивный ответвитель содержит ферритовый желоб. Другой альтернативой

для соединителя передачи является прямой электрический соединитель. Вариант осуществления прямого электрического соединителя

включает соединение металл-металл. Другой вариант передающего ответвителя — емкостной ответвитель

[0009] Предпочтительно, система передачи в буровом компоненте представляет собой интегрированную сеть передачи

, в которой элементы связи являются единым целым со скважинными компонентами бурения. Интегрированная передающая сеть

включает передающие соединители, расположенные на обоих концах компонентов бурения

, которые соединены друг с другом внутри каждого компонента с помощью коаксиального кабеля, размещенного

внутри компонента и увеличивающих длину бурового компонента.Муфта передачи

приспособлена для передачи сигнала от одного бурового компонента к другому. В другом варианте осуществления настоящего изобретения

буровой компонент отделен от бурильной колонны, а адаптер связи

используется для проверки целостности связи бурового компонента перед его размещением в бурильной колонне

. Отдельный буровой компонент может быть одиночным буровым компонентом или множеством компонентов

, образующих сегмент бурильной колонны, например стойкой из двух или трех соединенных

бурильных труб или утяжеленных бурильных труб.

[0010] В одном варианте осуществления настоящего изобретения буровой компонент прикреплен к бурильной колонне.

Предпочтительно, механическая муфта содержит резьбовую часть, которая входит в резьбовую часть на сверлильном компоненте

. В другом варианте осуществления настоящего изобретения используется механическое соединение

, содержащее блокирующий механизм, магнит, кулачок или зажим. Варианты осуществления механической муфты

приспособлены для соединения либо со штифтовым концом, либо с муфтовым концом бурового компонента.

[0011] Буровой компонент, который соединен с бурильной колонной, может включать бурильную трубу, тяжелую бурильную трубу

, утяжеленную бурильную трубу, стабилизатор, ведущую трубу или любой скважинный инструмент. Примеры скважинных инструментов

включают забойные двигатели, турбины, ясы, ретрансляторы связи, грязевые молоты, амортизаторы, развертки

, нижние расширители, рыболовные инструменты, элементы рулевого управления, инструменты MWD, инструменты LWD, сейсмические

Innovex Downhole Solutions входит Рынок искусственных лифтов за счет приобретения быстроразъемных соединений

ХЬЮСТОН, 12 июня 2019 г. / PRNewswire / — Innovex Downhole Solutions, Inc.(«Innovex») объявила сегодня о приобретении компании Quick Connectors, Inc. и ее эксклюзивного пермского дистрибьютора Enerserv, Inc. (совместно именуемые «QCI»). Компания QCI, основанная в 1992 году, является ведущим производителем оборудования для искусственных подъемников для электрических погружных насосов (ESP) и конечных рынков газлифта. Штаб-квартира QCI находится в Хьюстоне, штат Техас, и ведет деятельность в Пермском бассейне, Баккене, Среднем континенте и на Ближнем Востоке.

Innovex — ведущий поставщик инновационных скважинных продуктов и технологий для нефтегазовой отрасли. Innovex разрабатывает, производит и устанавливает ряд критически важных решений для строительства, заканчивания скважин и добычи скважин для наземных и морских операторов в основных нефтегазодобывающих регионах по всему миру. Приобретение делает Innovex ведущим игроком на рынке технологий искусственного подъема. Innovex поддерживается Intervale Capital («Intervale») с 2008 года; Intervale — это частная инвестиционная компания, инвестирующая в компании, оказывающие энергетические и инфраструктурные услуги.

Приобретение QCI расширяет ассортимент продукции Innovex и включает в себя критически важные технологии, такие как соединители для УЭЦН, поверхностные и пакерные пенетраторы, решения для мониторинга добычи и полную линейку сертифицированных по API УЭЦН и систем газлифтных устьев.QCI добавит около 120 сотрудников в команду Innovex и сформирует основу быстрорастущего сегмента добычи скважин Innovex, сосредоточенного на технологиях искусственного подъема и сопутствующих услугах.

Питер Лоусон, президент и главный операционный директор QCI, и Уорд Шлиттлер, основатель и президент Enerserv, присоединятся к старшей команде Innovex и будут работать в тесном взаимодействии с руководством Innovex для обеспечения дальнейшего успеха операций QCI. Лоусон прокомментировал: «Мы рады присоединиться к Innovex в качестве важной части продуктов и услуг компании по производству искусственных подъемников.Сделка позволяет нам предоставить нашей объединенной клиентской базе портфель дифференцированных скважинных технологий на протяжении всего жизненного цикла скважины ». Шлиттлер добавил:« Было очень приятно познакомиться с командой менеджмента Innovex и Intervale Capital, и мы надеемся на совместную работу. чтобы лучше обслуживать наших клиентов и продолжать внедрять инновации ».

Адам Андерсон, генеральный директор Innovex, будет курировать объединенный бизнес. Андерсон имеет более чем 20-летний опыт работы в нефтесервисных компаниях, в основном специализируясь на скважинных продуктах и технологиях. Андерсон прокомментировал: «Мы очень рады приветствовать Питера, Уорда и всех сотрудников QCI в команде Innovex. Опыт QCI в области УЭЦН и аксессуаров для газовых лифтов дополняет предложение Innovex по искусственному лифту. Мы с нетерпением ждем возможности предоставить полный набор решений Innovex для операторы, которые полагаются на качественную продукцию QCI, сильный бренд и приверженность исключительному обслуживанию клиентов «.

Туан Тран, партнер Intervale Capital, прокомментировал: «Мы рады сотрудничать с исключительной командой QCI.Добавление опыта ЭЦН, газлифта и мониторинга добычи к платформе Innovex знаменует собой стратегический шаг в наших усилиях по расширению рынка искусственных лифтов, который является одним из наиболее быстрорастущих сегментов в комплексе энергетических услуг ».

Патрик Коннелли, партнер Intervale Capital, добавил: «QCI — это хорошо известный бренд, занимающий лидирующие позиции на рынке ESP и аксессуаров для газовых лифтов. Сделка подчеркивает стремление Intervale создавать лидирующие на рынке компании, предлагающие новые и дифференцированные технологии на рынке. индустрия.«

О Innovex Downhole Solutions:
Innovex Downhole Solutions, Inc. разрабатывает, производит и устанавливает ряд критически важных решений для строительства, заканчивания и добычи скважин для наземных и морских операторов в основных добывающих регионах по всему миру. Основные продукты Innovex включают растворимые заглушки для ГРП SWAGE ^™, продукты для глубоководной централизации WearSox®, носочные клапаны ORIO ^™, композитные заглушки ГРП TOMCAT ^™, системы подвески хвостовика Ranger / Scout, услуги сквозных труб, центраторы CentraMax, поплавковое оборудование, инструменты ступенчатого цементирования, пакеры для надувных обсадных труб и технологии искусственного подъема.Штаб-квартира компании находится в Хьюстоне, штат Техас, а ее сервисные центры расположены во всех крупных нефтегазовых бассейнах США, Саудовской Аравии и Омане. Сайт компании: http://www.innovexdownhole.com/

О быстроразъемных соединениях:
Компания QCI, основанная в 1992 году, является ведущим поставщиком устьевых систем с искусственным подъемом, специализируясь на решениях для устья и пакеров УЭЦН. QCI предлагает полную линейку подвесов УЭЦН, адаптеров УЭЦН, поверхностных пенетраторов и пакерных пенетраторов, соединений подогревателя для обеспечения потока, систем непрерывного контроля уровня жидкости и решений для производственных превенторов.Компания QCI со штаб-квартирой в Хьюстоне, штат Техас, имеет сервисные центры в Западном Техасе, Северной Дакоте, Оклахоме, Вайоминге и по всему миру в Маскате, Оман. Наряду с глобальной сетью дистрибьюторов по всему миру, QCI позиционирует себя как ведущий поставщик аксессуаров ESP для нефтегазовой отрасли.

О компании Enerserv:
Компания Enerserv, основанная в 1999 году, является ведущим поставщиком специализированных решений для ЭЦН и газлифтных устьев скважин, а также эксклюзивным дистрибьютором QCI в Пермском бассейне.Компания со штаб-квартирой в Одессе, штат Техас, производит полный набор устьевых систем, сертифицированных по API, подвески, адаптеры, фланцы, головки насосно-компрессорных труб и катушки для специализированных ЭЦН и газлифтных систем. Enerserv также предоставляет полевые услуги, включая капиллярную инъекцию, намотку кабеля и установки для мониторинга производства.

Об Intervale Capital:
Intervale Capital — это частная инвестиционная компания среднего размера, которая инвестирует и строит лидеров рынка в сфере энергетики и инфраструктуры, продуктов и услуг.Фирма работает из офисов в Хьюстоне и Бостоне и с момента своего основания в 2006 году привлекла 1,3 миллиарда долларов заемного капитала.

Портфельные компании

Intervale включают Milestone Environmental Services, Enercorp Sand Solutions, TorcSill Foundations, Entegra, Taurex Drill Bits, Aegis Chemical Solutions и другие.

Контактное лицо для Innovex Downhole Solutions:
Адам Андерсон
Президент и главный исполнительный директор
Innovex Downhole Solutions
[адрес электронной почты защищен]

Контактное лицо для интервью:
Туан Д.Тран
Партнер
Intervale Capital
(281) 605-3916
[адрес электронной почты защищен]

ИСТОЧНИК Intervale Capital

Ссылки по теме

http://www.
